Замена диодного моста генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Диодный мост генератора – он же выпрямительный блок, очень важная деталь благодаря которой напряжение в бортовой сети (Бортовая сеть – это все приборы в автомобиле, к примеру дальний свет, подсветка кнопок и т.д.) становиться постоянным, вы уже наверное знаете то что чем быстрее двигатель работает (Чем оборотов больше он развивает), тем генератор и сильнее вырабатывает ток, но как только обороты падают, ток генератор начинает хуже выдавать и в связи с этим переменный ток получается (То сильнее, то слабее), а вы представьте что с приборами будет в автомобиле когда ток скачет, а именно они будут светить то ярче, то тусклее, но благодаря выпрямительному блоку напряжение в генераторе не перестаёт скакать, а просто в бортовую сеть автомобиля уже выходит более ровный ток и под определённым напряжением (К примеру 13 Вольт) и поэтому данный прибор и называется: «Выпрямительный блок генератора».

Примечание!
Для проведения работы, понадобиться из инструментов взять следующие вещи, а именно: Накидные ключи будут нужны, ещё воротком с накидными головками можно будет воспользоваться, а так же паяльником (Без него к работе даже и не преступайте), мегомметром запастись ещё придётся или же мульти-метром с точно такой же функцией!

Краткое содержание:

Где находится диодный мост?
Уже из заголовка статьи понятно что выпрямительный блок стоит на самом генераторе, но вот где он именно стоит знают не все люди, сразу вам скажем один факт, не разобрав частично генератор вы выпрямительный блок и не увидите (Там крышку с генератора снять придётся, отвернув для этого все гайки которые её крепят), для наглядности чуть ниже мы разместили фото на котором красной стрелкой указали местонахождение выпрямительного блока, кстати крышка с генератора на фото уже снята и сам генератор ко всему этому снят с автомобиля, но можно и не снимать его, а всю работу на установленном проделать, но это жутко неудобно.

Когда нужно менять диодный мост?
Как только у вас начали проявляться проблемы с электроникой в автомобиле, то значит что то с генератором или куда то на провода попадает влага, но сегодня не о влаге разговор а об диодном мосту, так вот если он выходит из строя то первым делом у вас проблема с АКБ может начаться (Аккумулятор садиться очень быстро будет), если такой проблемы нет то кроме неё при езде во время работы двигателя фары могут самопроизвольно тускнеть и снова загораться, ещё музыка сама может отключаться в автомобиле и множество другого ряда факторов, которые относятся к плохой подаче электро энергии от генератора в бортовую сеть автомобиля, но даже если все эти симптомы у вас есть, это ещё не говорит о том что именно выпрямительный блок пришёл в негодность (Просто точно такие же неисправности могут быть и из-за регулятора напряжения, кстати о том как его заменить, читайте в статье: «Замена регулятора напряжения на ВАЗ»), его так же нужно проверять как и регулятор напряжения, проверяется он с помощью мегаомметра более подробно про проверку расскажем по ходу прочтения вами статьи.

Как заменить диодный мост на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) В самом начале операции разберите немножко генератор и да кстати если вам его нужно снять, то в таком случае изучите статью под названием: «Замена генератора на автомобиле», в этой статье процесс снятия подробно описан, ну так вот, насчёт разборки генератора, вам с него крышку снять придётся и регулятор напряжения снять, чтобы он не мешал, заодно и его тоже проверите на исправность, а о том как всё это сделать, то есть снять крышку, снять регулятор, читайте в статье на которую дана ссылка чуть выше, называется она: «Замена регулятора напряжения на автомобиле».

2) После всех манипуляций берите накидной ключ или же вороток с накидной головкой (Что вам удобней) и с их помощью выверните три гайки которые сам выпрямительный блок крепят и две гайки которые дистанционные втулки двух клемм удерживают (см. фото 1), как только гайки крепления дистанционных втулок будет вывернуты, снимите дистанционные втулки со шпилек чтобы не потерять (Гайки крепления дистанционных втулок, указаны синими стрелками на фото 1), далее берите в руки паяльник и всё то что к нему нужно (Припой и т.д.) и с его помощью отпаяйте шесть выводов статорной обмотки в тех местах где это показано стрелками на фото 2, после отпайки снимите выпрямительный блок полностью с генератора.

3) Теперь когда выпрямительный блок снят, переходим к его проверки, для этого возьмите в руки мульти-метр и с его помощью проверьте отрицательные диоды, для этого подсоедините положительный вывод идущий от мульти-метра (Он как правило красного цвета) к «минусовой» пластине выпрямительного блока, а вывод минус идущий от того же самого мульти-метра, подсоедините по очереди к трём контактам, более подробно смотрите на схеме которая приведена на фото 1 ниже (Во время подсоединения проводов идущих от мульти-метра, он обязан показать результаты в районе 580–620 Ом, если покажет меньше или же больше, то в таком случае диодный мост неисправен и нуждается в замене), идём далее , после чего проделайте ту же самую операцию но просто щупы поменяйте, то есть ранее вы плюсовой щуп идущий от мульти-метра подсоединяли к минусовой пластине, а другой минусовой щуп подсоединяли поочерёдно к трём контактам, вот теперь тоже самое сделайте но только минусовой щуп к минусовой пластине подсоедините, а плюсовым касайтесь поочерёдно тех самых трёх диодов и смотрите какие цифры покажет прибор (Должен будет он бесконечность показать на табло, бесконечность это когда число не меняется, то есть у вас на мульти-метра написано 1 и вы подключите его как следует и всё равно та же самая цифра 1 показывается, значит это бесконечность, более подробно как подсоединять всё нужно смотрите на фото 2 ниже), если бесконечность то значит всё нормально и исправно, но если он показания будет давать, то в таком случае данный диодный мост нуждается у вас в замене.

Примечание!
Способом который описан в пункте 3 вы проверите отрицательные диоды на работоспособность, точно таким же образом вам нужно будет проверить и положительные диоды, но только относительно плюсовой пластины диодного моста проверять придётся или же вывода «В+» генератора (Вывод «B+» генератора, это болт к которому при помощи гайки ещё клемма крепилась, перед снятием генератора вы эту гайку ещё выворачивали и клемму скидывали чтобы она не мешала), после проверки (Там как вы уже поняли к тем же трём контактам нужно поочерёдно подсоединять провода от мульти-метра, просто уже минусовая пластина на плюсовую меняется и всё) проведите ещё одну, она заключается в проверки обмотки статора на обрыв, делается она следующим образом, берётся всё тот же мульти-метр и подсоединяется как надо (Более подробно показано на схеме ниже, на сплошные линии внимание своё обратите, это и есть схема благодаря которой вы проверите обмотку статор на обрыва цепи), после данной проверки произведите ещё одну (Это уже на пунктирные линии внимание обратить придётся, благодаря такой проверки вы узнаете замыкает стартер на корпус или же нет)!

Установка:
Все детали устанавливаются на свои места в обратном порядке снятию, и кстати забыли упомянуть, чуть выше на фото следите обязательно за тем чтобы выводы обмоток за крышку не касались (Видите на фото выше они расправлены) а то результаты получаться неверные и проверка должным образом не будет проведена.

Дополнительный видео-ролик:
Более подробно увидеть процесс замены диодного моста и ещё и регулятора напряжения (Хотя вам это может даже и не пригодиться), вы можете в видео-ролике который размещён чуть ниже:

Примечание!
А о том как проверить диодный мост на исправность, показывается уже в другом ролике поэтому и его тоже подробно изучите!

снятие с генератора и установка

18.09.2013

Начнём с того, что диодный мост – это электрическая схема, цепь диодов, предназначенная для преобразования переменного тока в постоянный.  Неисправный Диодный мост – одна из самых  основных причин неисправности генератора, а так же является мощнейшим потребителем, способным за ночь посадить аккумулятор в ноль.

Неисправный диодный мост способен как разрядить, так и перезарядить аккумулятор, в следствии чего могут возникнуть большие проблемы с электрикой. Принцип диодов, по мимо преобразования тока  от переменного в постоянный, заключается в однополярности передачи тока от генератора к аккумулятору.  Иными словами, исправный диод передаёт ток только в одну сторону (генератор – аккумулятор), неисправный диод передаёт ток в обе стороны (аккумулятор генератор) либо вообще ничего не предаёт.  Перегорают диоды из-за плохих контактов, попадания влаги.

Прежде чем  начать «обвинять» во всех ваших проблемах диодный мост, обязательно проверти щётки генератора и регулятор напряжения.

Чтобы приступить к проверке диодного моста, его нужно снять, благо процесс несложный.  Без снятия выпрямительного блока (диодного моста) тоже можно обойтись, но это очень и очень неудобно.

Один из способов проверки диодного моста – проверить бортовую систему на наличие утечки тока (Как проверить утечку тока?)! Если Потребление тока в заглушенном моторе с выключенными электроприборами составляет 1А в час и выше, то скорее всего проблема кроется в диодном мосте. Более тщательно проверить мост можно только при снятии.

 Как снять диодный мост генератора (выпрямительный блок)?

1. 1. Снимаем минусовую клемму аккумулятора и отсоединяем/откручиваем провода идущие к пластиковому кожуху генератора.
   2. Отсоединяем колодку проводов «D».
   3. Снимаем защитный резиновый колпачок с наконечников проводов вывода «+». Откручиваем гайку крепления этих проводов, снимаем их с блока генератора.

1. 1. Далее снимаем сам пластиковый чёрный кожух генератора. Для этого нужно отсоединить три пружинных фиксатора, расположенных по периметру блока.
   2. Находим Регулятор напряжения, и крестовой отверткой откручиваем его крепления.
   3. Вытаскиваем регулятор напряжения в сборе с щётками.
   4. Берём ключ на «8» и откручиваем 3 болта крепления моста.
   5. Отгибаем в сторону выводы на обмотку статора и крестовой отвёрткой отворачиваем крепление конденсатора.

1. Вынимаем диодный мост! Отворачиваем 2 гайки контактного болта ключом на «10». Снимаем с контактного болта втулки и вынимаем сам болт с диодного моста. ГОТОВО! Можно приступать к замене, проверке выпрямительного блока (диодного моста)!

  Как установить диодный мост (выпрямительный блок)?

Устанавливается диодный мост в строго обратном порядке.

Диодный мост генератора на ВАЗ 2110: замена своими руками, проверка состояния и частые неисправности

Содержание:

1. Функции
2. Причины неисправности
3. Проверка состояния
4. Замена

При включении генератора в работу, он производит постоянный ток. Но чтобы питать всех потребителей в автомобиле и подзаряжать аккумуляторную батарею, требуется переменный ток с четко определенной частотой.

Диодный мост выполняет функции по преобразованию постоянного тока в переменный. Это устройство также называется выпрямителем.

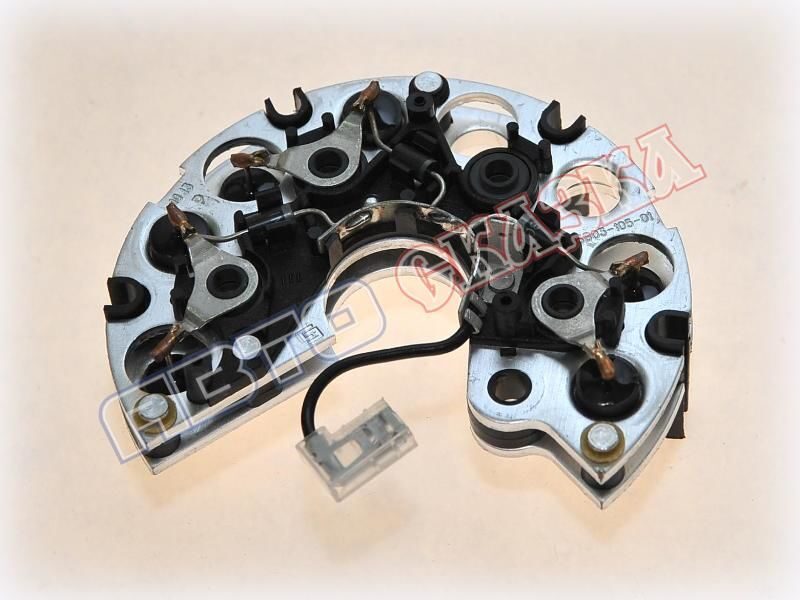

Внешний вид элемента

Диодные мосты могут иметь различную конструкцию. Однако автомобили преимущественно комплектуются трехфазными выпрямителями. Это обусловлено важными достоинствами, которыми они обладают. А именно:

• На выходе создается наиболее пульсирующее напряжение;
• Трехфазные устройства отлично подходят для полумостов и диодных мостов;
• Их конструкция позволяет дополнительно использовать конденсатор — фильтр для тока.

Функции

Давайте рассмотрим, какие функции выполняет в автомобиле диодный мост.

1. Преобразует постоянный ток в переменный. Это его главная функция, но не единственная.
2. Осуществляет блокировку проникновения тока на статорную обмотку. Тут элемент выполняет как бы роль одностороннего клапана.
3. Увеличивает запас прочности генератора, способствует защите от неблагоприятных факторов, воздействий, загрязнений.

Конструктивные особенности

• В заводском исполнении диодные мосты для ВАЗ 2110 представляют собой монолитные конструкции, которые отличаются надежностью, финансовой доступностью, компактными размерами;
• Существенный недостаток у заводского диодного моста только один — если сгорает один диод, выполнить замену одного элемента не представляется возможным. Приходится покупать новый заводской выпрямитель и менять его со старым местами;
• При отказе в работе диодного моста можно попробовать собрать его своими руками из разных диодов;
• В заводском исполнении выпрямитель имеет 4 или 6 диодов, а при самостоятельном изготовлении можно добавить еще один дополнительный. Так многие поступают;
• При установке дополнительного диода, используют не заводские элементы, а более мощные. Это позволяет им более длительный срок не сгорать.

Качество работы самодельного выпрямителя проверить сложно, из-за чего вмешательство в заводскую конструкцию может только навредить генератору. Тогда вместо покупки дешевых расходников, придется менять чуть ли не весь узел.

Расположение на генераторе

Причины неисправностей

Практика автомобилистов показывает, что замена диодного моста может быть вызвана различными причинами, но основной из них является все же особенность заводского изготовления.

Потому давайте детальнее познакомимся с причинами выхода из строя выпрямителя, которые могут повлечь за собой необходимость замены устройства.

Прежде чем приступать к замене устройства, необходимо для начала проверить генератор и мост, тем самым убедиться, что виновником проблем является именно выпрямитель.

Преимущества заводского выпрямителя

Многие считают, что при ремонте автомобиля лучше использовать аналоговые запчасти, которые стоят дороже, но обладают более высоким качеством. Это справедливое утверждение для многих запчастей, что уж скрывать.

Но если речь идет о выпрямителе, то для ВАЗ 2110 при замене лучше использовать заводской вариант, то есть монолитный диодный мост.

Объясняется это несколькими важными преимуществами. А именно:

• Доступная цена, что позволяет выполнить недорогой ремонт своими руками;
• Небольшие размеры, компактность устройства;
• Используемые диоды эффективно взаимодействуют друг с другом, их параметры совпадают оптимально;
• За счет качественной компоновки диодами, функционирование моста осуществляется в едином режиме нагрева. Это, в свою очередь, позволяет избежать перегрева с высокой долей вероятности;
• Простота замены и установки. Процедура легкая, что позволяет производить ремонт своими руками.

Проверка состояния

Проверка диодного моста выполняется достаточно просто даже самостоятельно. Ехать на станцию технического обслуживания нет никакой потребности.

Все, что вам необходимо, это наличие мультиметра.

1. Плюсовой щуп мультиметра подключаем к диодной шине.
2. Аналогично соединяем минусовой щуп с минусовым выводом диодного моста.
3. Теперь смотрим на показания прибора. Если все хорошо с выпрямителем, тогда на вашем мультиметре вы увидите показания, близкие к бесконечности. Если таковых не появляется, тогда с устройством возникли проблемы, придется его менять.
4. Но это не все. Теперь щупы следует поменять местами, то есть минус соединить с плюсом, а плюс с минусом.
5. Вновь обращаем внимание на наш мультиметр. Что вы там видите? Если отображается несколько сотен Ом, единиц измерения сопротивления, тогда узел работает нормально, он исправен.
6. Для проверки дополнительного диода, если таковой имеется, повторите те же действия, описанные выше в нашей инструкции.

Замена

Если проверки показали, что с диодным мостом что-то не так, не остается ничего другого кроме как заменить устройство. Сложного в этом ничего нет. Особенно, если вам уже приходилось разбирать генератор или по крайней мере извлекать его.

Действуйте по предлагаемому алгоритму, опирайтесь дополнительно на видео инструкции. Это поможет справиться с задачей.

1. Отключите аккумуляторную батарею. Для этого достаточно снять с нее минусовую клемму.
2. Отсоедините розовый провод, который отвечает за включение генератора. Чтобы сделать это, потребуется открутить крепежную гайку с плюсового болта.
3. Ослабьте немного натяжение верхней и нижней гайки, отвинтите натяжные болты, снимите ремень. Его можно пока отложить в сторонку.
4. Поверните ваш генератор на 90 градусов, после чего вы сможете демонтировать нижний крепежный болт.
5. Внимательно осмотрите корпус вашего генератора. Может потребоваться очистить корпус выпрямителя. При наличии загрязнений на нем и на соединениях, не лишним будет выполнить зачистку. Это позволит новому устройству функционировать более качественно и эффективно.
6. Постарайтесь максимально аккуратно, но в то же время тщательно зачистить внутренние части кольца.
7. Снимите старый диодный мост, после чего выполните процедуру обратной сборки.
8. Запустите двигатель, проверьте работоспособность нового выпрямителя.

Демонтированный элемент

Обратная сборка выполняется в строгой последовательности, учитывая при этом индивидуальные конструктивные особенности нового выпрямителя генератора.

Опираясь на предоставленные материалы и инструкцию по замене, вы должны без особых проблем справиться с поставленной задачей. Но при возникновении проблем обязательно обращайтесь к специалистам.

 Загрузка …

Доработка, ремонт и замена диодного моста генератора ВАЗ 2110: установка дополнительного диода

Как известно, автомобильный генератор предназначен для обеспечения питания всего электрического оборудования в машине при запущенном двигателе. Этот узел в отечественных «десятках» состоит из множества элементов, которые обеспечивают его оптимальную работу. Одним из таковых устройств является диодный мост. Какие функции он выполняет, что нужно знать о его неисправностях, и как производится замена диодного моста генератора ВАЗ 2110? Ответы на эти и другие вопросы вы можете найти ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Описание диодного моста на «Десятке»

Как производится доработка и установка диода в устройство? По каким причинам мост может выйти из строя? Для начала предлагаем ознакомиться с описанием детали. Если вы демонтируете генераторный узел с авто и демонтируйте крышку, то сможете увидеть диодный мост (ДМ), который расположен сразу за ней.

Предназначение и функции

Какие функции выполняет ДМ:

1. Первостепенная задача устройства — преобразование переменного тока в постоянный.
2. Также ДМ выполняет функцию блокировки попадания тока на обмотку статора. В данном случае устройство фактически устройство выполняет опцию одностороннего клапана.
3. Помимо этого, ДМ предназначен для увеличения запаса прочности генераторного узла. Он позволяет защитить механизм от воздействия неблагоприятных факторов и загрязнений на устройство, а это, в свою очередь, может негативно повлиять на функциональность механизма в целом.

Устройство

Что касается устройства, то в заводской комплектации ДМ для «десяточного» генератора представляет собой монолитную конструкцию. Такая конструкция, как правило, достаточно прочная и надежная, характеризуется небольшими размерами, а также относительно невысокой ценой. Единственный недостаток, характерный для заводских ДМ — это то, что в случае перегорания одного из диодных элементов локальная замена повреждения будет невозможна. То есть автовладельцу придется своими руками менять полностью заводской мост.

Что касается непосредственно конструктивных особенностей, то ДМ состоит из:

• двух алюминиевых пластин;
• распорки, выполненной из пластика;
• а также девяти диодов, которые соединены друг с другом посредством пайки в одну конструкцию, то есть мост.

Возможные неисправности: признаки и причины

Как сказано выше, предназначение диодных элементов заключается в преобразовании переменного напряжения в постоянное. Если один из диодных элементов выйдет из строя, то о его неисправности может сообщить такой признак, как снижение уровня напряжения, а также мощности в автомобильной электросети.

По каким причинам в работе ДМ могут возникнуть неполадки:

1. Заводской брак. Как показывает практика, многие современные производители ДМ при изготовлении используют алюминиевые оболочки достаточно низкого качества. Соответственно, это влияет и на их надежность в целом. Именно поэтому рекомендуется использовать ДМ, оснащенные стальными оболочками, поскольку это напрямую влияет на ресурс эксплуатации.
2. Попадание влаги внутрь устройства. Регулярное воздействие влаги может стать причиной появления окисления, в частности, речь идет о поверхности между корпусом устройства, а также диодными элементами.
3. Попадание моторной жидкости на узел, такая причина является одной из наиболее распространенных. Воздействие смазки может привести к нарушению функциональности девайса в целом, особенно, если оно попадает внутрь генераторного узла, прямо на ДМ.
4. Еще одна причина, по которой ДМ на «десятках» часто выходят из строя — это спутывание полярности аккумуляторной батареи. Если вы подключите АКБ к зарядному прибору либо во время «прикуривания» авто случайно спутаете полярность, это, вероятнее всего, станет причиной перегорания ДМ. Поэтому всегда нужно помнить, что плюс подключается к плюсу, а минус — к минусу.
5. Регулярная эксплуатация транспортного средства со слабой аккумуляторной батареей. В том случае, если АКБ не тянет нагрузку и постоянно работает в условиях сниженного заряда, то причина может заключаться в неработоспособности ДМ.

Диагностика

Процедура диагностики должна осуществляться на демонтированном генераторном устройстве, поэтому узел сначала нужно снять. Когда механизм будет демонтирован, с него снимается пластиковая крышка, как сказано выше, сразу за ней расположен ДМ (автор видео о самостоятельной диагностике мультиметром — Рамиль Абдуллин).

Для диагностики вам потребуется тестер — мультиметр — проверка осуществляется так:

1. Сначала мультиметр следует активировать в режим омметра. Сделав это, положительный щуп тестера нужно подсоединить к диодной шине.
2. Таким же образом следует подключить отрицательный щуп тестера к соответствующему контакту на диодном мосте.
3. Далее, необходимо следить за показаниями тестера. Если диодный мост находится в рабочем состоянии, то на дисплее тестера будут выведены значения, близкие к бесконечности. В том случае, если таких значений нет, то скорей всего, ДМ неработоспособный и его следует заменить. Но на этом диагностика не заканчивается.
4. Далее, вам нужно будет поменять местами расположение щупов, то есть отрицательный контакт подключается к положительному и наоборот. Сделав это, опять посмотрите на показания мультиметра на дисплее. Если в работе ДМ нет сбоев и устройство в целом функционирует нормально, то на экране тестера должно появиться значение в несколько сотен Ом.
5. В том случае, если ДМ оснащен дополнительным диодом, то можно проверить и его. В данном случае процедура диагностики выполняется аналогичным образом, вам нужно просто повторить все действия.

Фотогалерея «Самостоятельная проверка работоспособности»

Инструкция по замене своими руками

В случае поломки ремонт ДМ заключается в его замене, которая производится так:

1. Для начала нужно отключить зажигание, открыть капот и обесточить бортовую сеть, для этого отключается АКБ.
2. Когда клемма батареи будет сброшена, нужно будет отключить розовый кабель, отвечающий за активацию генераторного узла. Сам провод фиксируется с помощью болта и гайки, саму гайку нужно будет выкрутить.
3. Теперь вам необходимо немного ослабить натяжку верхней, а также нижней гаек. Открутите натяжные винты и демонтируйте ремешок. Осмотрите его — если на ремне видны следы повреждений — трещины, расслоения — то его лучше сразу поменять. Если ремешок целый, отложите его в сторону.
4. Выполнив эти действия, необходимо провернуть генераторный механизм на 90 градусов, это делается для того, чтобы вы могли получить доступ к нижнему крепежному винту. Выкрутите его.
5. Далее, внимательно осмотрите корпус демонтированного агрегата. При необходимости произведите очистку — грязи не должно быть, особенно, на соединениях. Попадание грязи внутрь корпуса генератора также может привести к его некорректной работе и даже выходу из строя. Отогните фиксаторы и демонтируйте крышку.
6. Далее, вам нужно максимально осторожно, но наиболее эффективно произвести очистку внутренних частей колец.
7. После этого вам остается только произвести демонтаж вышедшего из строя ДМ и произвести его замену на рабочую деталь. Когда установка будет завершена, производится сборка конструкции в обратной последовательности. Не забудьте натянуть ремешок, только проследите за тем, чтобы он был не перетянут, это важно. Сделав это, вам нужно будет запустить мотор вашего авто и произвести диагностику работы нового ДМ.

 Загрузка …

Видео «Как не допустить ошибок при замене ДМ в ВАЗ 2110»

Более наглядная инструкция по замене диодного моста в «Десятке» с описанием основных моментов и нюансов приведена в ролике ниже (автор видео — Семен Педань).

Как поменять диодный мост на ВАЗ-2110

На чтение 6 мин. Просмотров 388 Обновлено 05.10.2017

Диодный мост – один из элементов автомобильного генератора, который преобразует вырабатывающийся переменный ток в постоянный. Время от времени диодный мост ВАЗ-2110 выходит из строя. Как определить эту неисправность и что делать для ее устранения?

При неисправности диодного моста генератор выдает меньшее напряжение, чем обычно. То есть со стандартных 12,5 – 13 Вольт оно упадет, например, до 11,5. Такого тока не хватит для зарядки аккумулятора и первое с чем сталкиваются автовладельцы – его быстрый разряд. Кроме этого на приборной панели может светиться лампочка отсутствия заряда. Еще одним признаком низкого напряжения в сети может послужить мигание подсветки приборов в такт включенным поворотникам – они забирают на себя и без того малое количество тока из бортовой сети.

Заметив на своем автомобиле подобные признаки, нужно принимать меры. Если вы предпочитаете не связываться с ремонтом самостоятельно – отдайте машину на ремонт автоэлектрику. Диагностика и замена диодного моста генератора на ВАЗ-2110 делается достаточно быстро и несложно. Но, именно из-за этого, стоит попробовать поменять диодный мост самому.

Прежде чем идти в магазин за новым диодным мостом, нужно убедиться в том, что причина низкого напряжения в бортовой сети именно в мосту.

Как добраться до диодного моста?

Чтобы продиагностировать диодный мост нужно, как минимум, получить к нему доступ. Профессионалы-автоэлектрики умеют проводить диагностику и даже замену диодного моста на генераторах переднеприводных ВАЗов, не снимая данный агрегат с автомобиля. Делается это при помощи зеркала и, конечно, опыта. Если вы не занимаетесь систематически подобным ремонтом, то генератор все же нужно снять – ведь в установке диодного моста есть нюансы, не зная которые можно провести ремонт некачественно.

Снимите генератор с автомобиля и отсоедините от него заднюю крышку. На переднеприводных Ладах сделать это очень легко – достаточно аккуратно отогнуть три защелки, которыми крепится эта крышка к корпусу генератора. Сразу под крышкой находится диодный мост.

Он представляет собой два металлических сектора, между которыми запрессованы большие основные диоды. Они соединены таким образом, что один из секторов, грубо говоря, «плюсовой», а другой – «масса». Между основными диодами расположены маленькие вспомогательные.

Сняв крышку и увидев диодный мост, осмотрите его. Особенное внимание стоит уделить местам, где к мосту подсоединены выводы обмотки статора генератора. Это несколько жестких проводов, которые прикручены к диодному мосту через клеммы «под болтик». Достаточно часто на «десятках» эти клеммы окисляются, обгорают и даже отваливаются. В последнем случае потребуется или профессиональное припаивание новой клеммы или замена обмотки статора.

Как снять диодный мост на ВАЗ-2110

Убедившись в целостности и чистоте выводов статора и клемм на диодном мосту, снимаем мост. Для этого открутите выводы обмотки статора, запомнив расположение шайб и прокладок и не потеряв их! Аккуратно сложите все, что сняли в сторону, так, чтобы не смахнуть с верстака или стола. Теперь открутите от моста регулятор напряжения в сборе со щетками, и диодный мост будет освобожден.

Диагностика диодного моста ВАЗ-2110

Для диагностики диодного моста генератора потребуется мультиметр с функцией “прозвонки”

Для диагностики диодного моста ВАЗ-2110 потребуется цифровой мультиметр. С его помощью нужно «прозвонить» все основные диоды в мосту. Диод – это деталь, которая пропускает ток только в одном направлении. Исходя из этого, существует два вида их неисправности – пробой (пропускание тока в оба направления) и обрыв (когда ток вообще никак не проходит через диод).

Включив мультиметр в режим прозвона, приложите щупы прибора к концам диода, а затем поменяйте их местами. В одном из положений мультиметр должен показать значение в диапазоне 400-800 Ом. Проведите такую проверку со всеми диодами в мосту. Если на всех диодах одно из положений не прозванивается, а другое дает указанные значения, значит диодный мост исправен.

Если же хотя бы один диод в мосту не прозванивается вообще (на экране мультиметра «0») или же свободно прозванивается (мультиметр пищит), значит, диодный мост нужно менять. На автомобили LADA данная деталь стоит недорого и продается практически в любом автомагазине.

Установка диодного моста генератора на ВАЗ-2110

При установке нового диодного моста на генератор нужно переставить на него силовой болт, через который напряжение подается в бортовую сеть. На этот болт одеваются потом все силовые провода от общей проводки. Под болтом располагается изолирующая пластмассовая вставка и крайне важно так же поставить эту вставку под болт на новом мосту! Без нее, при подключении аккумулятора, произойдет короткое замыкание. Также, при затяжке крепежной гайки на силовом болту, не нужно сильно усердствовать – иначе можно перетянуть и вставка лопнет. Затягивать гайку нужно настолько, чтобы болт уверенно стоял на месте и не проворачивался от руки.

Следующий момент, который нужно учесть при установке диодного моста – крепеж обмоток статора. Здесь важно разместить круглые клеммы точно в центре площадок, предназначенных для них на поверхности диодного моста. Если клеммы окислившиеся, есть смысл очень осторожно снять окислы при помощи шкурки. Так же нужно положить все шайбочки и прокладки в том порядке, в котором они были во время снятия старого моста.

Такое внимание креплению обмоток генератора нужно уделить потому, что при неплотном контакте клемм обмоток с корпусом моста, они начнут потихоньку подгорать. Закончится это невозможностью пропускать ток, а, в худшем случае, как раз тем самым отпаданием от вывода обмотки.

Если же все сделано верно, наденьте крышку на генератор, установите его на автомобиль, подключите провода и минусовую клемму аккумулятора. В этот момент с генератором ничего не должно произойти. Если из генератора пошел дым, моментально уберите клемму с аккумулятора – в отремонтированном агрегате есть короткое замыкание. В таком случае придется все разобрать и собрать заново.

Убедившись, что генератор собран верно, наденьте ремень, натяните его и запустите двигатель. Замерьте мультиметром напряжение на клеммах аккумулятора – оно должно быть в пределах 13,5 – 14 Вольт. Затем включите дальний свет и отопитель салона и замерьте еще раз. Если напряжение не «просело» ниже 12 Вольт на холостом ходу, значит ваш ремонт удался и генератор работает отлично.

Почитайте также почему не работают фары на ВАЗ-2110 при целых предохранителях.

Почему сгорел диодный мост генератора

Главная » Электрика » Почему сгорел диодный мост генератора

просмотров 30 605

Разбираемся по какой причине горит диодный мост в автомобильном генераторе

Основной узел в электрической системе любого транспортного средства – генератор. Без этого узла исправный автомобиль даже на новой полностью заряженной аккумуляторной батарее долго ехать не будет. Следовательно, данный агрегат должен всё время быть в работоспособном состоянии, то есть полностью исправным.

При этом первичную диагностику машины можно провести, не вставая с кресла водителя. Однако ремонт или детальная проверка требуют демонтажа источника постоянного тока с дальнейшей его разборкой, чтобы открыть доступ к диодам. Но перед этим автомобилист должен знать основные способы проверки диодного моста.

Как определить исправность генератора

Информация о состоянии работы основного агрегата, отвечающего за выработку электрической энергии в машине, для удобства автомобилистов выводится на приборную панель. Значок на панели приборов, напоминающий аккумулятор после запуска силового агрегата транспортного средства должен гаснуть. Это обозначает, что питание основных электрических узлов было переключено с аккумуляторной батареи на генератор. Если индикатор не гаснет – это свидетельствует о поломке в электрической цепи. Также на проблемы может указывать недостаточный заряд аккумулятора ввиду недополучения нормального номинала тока.

Основные признаки, указывающие на неисправность диодного моста

Нормально работающий диод проводит ток сугубо в одном направлении. В случае возникновения пробоя появляется утечка тока, которая с бортовой сети попадает на обмотки стартера. Сегодня на автомобилях устанавливается несколько типов диодных мостов:

• диодный мост без дополнительного охлаждения;
• диодный мост с пассивным охлаждением за счёт специальных радиаторов.

Помимо этого есть разные типы подключения обмоток и соединения площадок моста: при помощи сварки или пайки. Первым признаком того, что генератор функционирует нестабильно ввиду поломки диодного моста, является быстрая и частая разрядка аккумуляторной батареи. Существуют и другие причины, по которым можно косвенно определить сгорание диодов в выпрямителе:

• недостаточная искра на свечах зажигания;
• фары с тусклым светом во время функционирования силового агрегата;
• перебои в работе звуковой системы;
• значительное снижение мощности вентиляторов охлаждения;
• плохая работа системы кондиционирования.

Если будут замечены любые из выше рассмотренных признаков, не стоит паниковать, а лучше выяснить, почему сгорели диоды, для чего стоит обратиться за помощью к специалистам станции технического обслуживания.

Подготавливаем диодный мост к самостоятельной диагностике

Проверить работоспособность моста генератора можно собственными силами, если понимать, как прозваниваются диоды. Но прежде чем начать диагностику нужно провести подготовительные мероприятия. Для этого нужно генератор разобрать для получения доступа к диодам:

• Крепёжные элементы (болты) удерживающие переднюю и заднюю крышку откручиваются.
• На следующем этапе выполняется отсоединение корпуса от обмотки стартера.
• Если конструкция моста, разборная, то узел откручивают.
• От генератора отсоединяется плюсовая клемма.
• Проверяется способ крепления минуса. Если клемма независимая её отключают.
• После снятия передней стенки, мост отсоединяется от обмоток. С этой целью используется паяльник, которым нагреваются выводы до закипания припоя, после чего они аккуратно отодвигаются в сторону с помощью отвёртки.

После завершения подготовительных работ нужно разобраться с вопросом, как правильно проверить, что сгорел диодный мост?

Признаки выхода из строя диодов

Основной проблемой в выпрямительном мосту являются диоды. Начинать проверку агрегата вырабатывающего электричество в машине следует только после выявления следующих косвенных проблем:

• напряжение на выходных клеммах генератора ниже значения в 13,5 Вольт;
• индикатор на панели приборов в салоне автомобиля продолжает гореть после пуска силового агрегата;
• стрелка на вольтметре при снятии показаний смещается в зону красного цвета;
• индикатор аккумулятора не загорается после включения зажигания.

Похожие симптомы выявляются при поломке регулятора напряжения, ввиду этого его исправность проверяют в первую очередь. Существуют разные причины, почему выходит из строя выпрямительный мост, из-за чего требуется его ремонт или полная замена.

Почему перегорает диодный мост

Существует много ситуаций, которые могут привести к поломке диодов. Однако к наиболее часто встречающимся поломкам можно отнести следующие:

• плата была залита водой;
• грязь совместно с моторным маслом проникла внутрь моста и привела к замыканию;
• произошла переполюсовка контактов на аккумуляторной батарее.

Специалисты рассматривают несколько вариантов проверки работоспособности, выпрямителя тока генератора. Первый способ подразумевает использование мультиметра. Во втором случае достаточно стандартной автомобильной лампочки.

Диагностика диодного моста при помощи мультиметра

Прежде чем понять, почему может гореть диодный мост, предварительно нужно демонтировать сломанный блок. После чего на измерительном приборе устанавливается звуковая индикация. Если такой функции в мультиметре не предусмотрено, то проверка происходит в режиме 1 кОм. Для всех диодов проводятся индивидуальные измерения. В процессе проверки рабочим контактом нужно прикоснуться к концам диода несколько раз, при этом меняя местами щупы прибора. В одном случае тест показывает бесконечно большое сопротивление, а во втором параметры должны колебаться в интервале от 500 до 700 Ом. Если результаты измерений окажутся одинаковыми в разных направлениях – это свидетельствует что тестируемый диод вышел из строя, и требуется его замена.

Проверка диодного моста при помощи лампочки

Естественно мультиметр имеется не у каждого автовладельца и поэтому нужно знать, как проверить генератор транспортного средства подручными средствами? Для этого нужно два куска электрического провода и автомобильная лампа. Сама проверка подразумевает следующие несложные действия:

1. Снимается защитный кожух генератора и на минусовую клемму аккумуляторной батареи подключается пластина диодного моста.
2. Провод от одного конца лампочки подключается к плюсу аккумуляторной батареи, а вторым нужно поочерёдно прикасаться к клеммам оставшихся диодов и к местам подключения обмотки стартера.
3. Если на любом выводе диода лампа загорается, значит, этот элемент вышел из строя и его нужно поменять.

В некоторых случаях может потребоваться проверка диодного моста на обрыв, для чего нужно провести следующие манипуляции:

1. Провод от минусового контакта лампочки подсоединяется к минусу аккумуляторной батареи и в аналогичной последовательности с проверкой на пробой диодов, проводится их тестирование. Единственное что в такой ситуации лампочка должна постоянно гореть.
2. Если в процессе проверки на любой из клемм диодов лампочка не загорелась или её свет очень тусклый, то произошёл обрыв детали и её придётся поменять.

Выявить, почему возникают неисправности в диодном мосту генератора можно самостоятельно в условиях гаража. При этом потребуется обычный тестер, который есть практически у каждого автолюбителя или автомобильная лампочка с двумя проводами.

Видео про ремонт, проверку и замену диодного моста

Проголосуйте, понравилась ли вам статья? Загрузка…

Диодный мост ваз 2114 признаки неисправности

Здравствуйте. В этой статье поясняется простым языком для чего нужен диодный мост в генераторе ВАЗ 2109 -2114, признаки неисправности диодного моста и как проверить шоколадку на генераторе ваз 2109 — 2114 (шоколадка — он же диодный мост).

Как работает диодный мост ВАЗ 2109 -2114.

Диодный мост на схеме ниже обведен в зелёный прямоугольник.

Он состоит из девяти диодов и двух пластин. Пластины служат не только для крепежа диодов, но и соединяют их выводы в одну точку. Диодный мост нужен для получения постоянного тока с трёхфазной обмотки статора.

На фото ниже обведены болты, которыми подключается обмотка статора к диодному мосту. На схеме выше, места этих соединений, отмечены точками.

Признаки неисправности диодного моста генератора ВАЗ 2109 — 2114.

Самый главный признак неисправности диодного моста — это, конечно же отсутствие зарядки АКБ авто или недостаточная зарядка.

Одним из признаков неиправности диодного моста можно увидеть лишь увидев диодный мост — это пробитие дополнительных диодов (три маленьких чёрных цилиндра с светлой полоской). Пробитый диод можно определить визуально: на нём может быть трещина или следы расплавления.

Как прозвонить диодный мост генератора ВАЗ 2109 — 2114.

Что бы проверить диоды на пробитие, ставим мультиметр в режим прозвонки (если такого режима нет то просто выбираем режим проверки сопротивления до 1 кОм)

Плюсовой щуп кладём на верхнюю пластину, а минусовым поочередно прощупываем выводы трёх диодов отмеченных цифрами на рисунке. Если мультиметр не пищит и на дисплее показывает единицу то с диодом всё в порядке, переходим к следующему, иначе диодный мост под замену.

После того, как проверили верхний ряд диодов, аналогично проверяем нижний. Кладём минусовой щуп на нижнюю пластину, а плюсовым проходимся по оставшимся диодам.

Отвечу на, вероятно, возникший вопрос, почему даже из-за одного неисправного диода меняется весь мост? Дело в том, что диодный мост — это не дорогая запчасть. Проще купить её целиком и заменить, чем мучатся с заменой одного диода.

Надеюсь теперь Вам стало понятней для чего нужен диодный мост в генераторе ВАЗ 2109 — 2104 и как его проверить. Если у Вас есть какие — то вопросы — оставляйте их в комментариях.

Генератор, отвечает за функционирование системы электричества автомобиля ВАЗ 2114. Эта система распределения электричества имеет свои недостатки как сугубо индивидуальные, так и более распространенные.

Основные неисправности генератора ВАЗ 2114

• Сгорел предохранитель. Для исправления этой поломки необходимо просто поменять предохранитель. Но для начала необходимо выяснить причину.
• Цепь, питающая приборы оборвана. Обязательно проверьте соединение нулевого провода с другими контактами.
• Поломка в замке зажигания. Убедитесь в исправности платы от замка зажигания.
• Неисправность лампы контрольной.
• Неисправность щеток. Для устранения неисправности необходимо заменить щеткодержатель и сами щетки, окисленные контактные кольца достаточно прочистить при помощи бензина, либо обработать WD — 40.
• Неисправность в регуляторе напряжения.
• Повреждение или неисправность ремня генератора.
• Неисправен или сломан подшипник.

Изложенные неисправности очень часто встречаются, если их игнорировать и своевременно не производить необходимый ремонт, окончательно повредить генератор, впоследствии, его придется полностью заменить. Что в денежном выражении гораздо затратнее чем ремонт мелких неполадок.

Но не стоит рассчитывать на себя, если у вас нет соответствующей подготовки. Наилучшим решением будет обращение на станцию технического обслуживания, за квалифицированной помощью.

Место расположения генератора

Двигатель ВАЗ 2114

Генератор расположен под капотом машины, с лева от двигателя. Недалеко от передней правой фары автомобиля, относительно салона.

Проверяем исправность генератора

Недостатки в работе генератора, могут иметь непредсказуемые последствия. Если от генератора исходит недостаточный заряд, последствием будет посадка аккумулятора и в результате машина просто заглохнет. Но наиболее опасно, если генератор выдает высокое напряжение, в результате будет повреждена вся электрическая система автомобиля.

Проверяем мощность генератора ВАЗ 2114 при помощи тестера:

1. После включения ключа зажигания убедитесь, что лампочки панели приборов горят, только после этого двигатель запускается. В случае если значок аккумулятора горит, либо тускло мигает, это указывает на повреждение цепи генератора.
2. Двигатель необходимо прогреть до 90 градусов, только после этого все приборы потребляющие энергию необходимо включить.
3. Подсоединяем тестер непосредственно к аккумулятору. Помощник газует, держа обороты в минуту примерно 3200 – 2500. Если напряжение 13В генератор исправен.
4. Приборы потребляющие энергию выключаем, и снова проводит замеры, также при оборотах двигателя 3200 – 3500. Генератор исправен если напряжение 14,7В.

На заметку! Основная причина, почему генератор выдает низкое напряжение, ниже уровня 13В, возможна в наличии неисправностей: недостаточное натяжение ремня генератора, повреждена цепь генератора, поврежден регулятор напряжения, полностью износились щетки, генератор подлежит замене.

Во время работы автомобиля необходимо обратить внимание на звуки исходящие от генератора, если вы слышите гул – показатель износа подшипника, в данном случае его необходимо заменить.

Почему на приборной панели горит значок аккумулятора?

При повороте ключа зажигания система показывает на панели приборов все значки, для проверки исправности автомобиля, т.е. все системные лампочки полностью функционируют. Затем двигатель запускается, соответственно лампочки должны погаснуть при полной исправности машины. Но в случае, если одна из лампочек не гаснет, это свидетельствует о существующей проблеме.

Соответственно если значок аккумулятора не погас – это следствие того, что генератор подает слишком слабое напряжение, или оно полностью отсутствует.

Замена щеток генератора после их естественной амортизации

Причины амортизации щеток генератора:

• Посадка напряжения.
• В сумрачное время недостаточно освещения от фар.
• На аккумулятор не идет заряд.
• и др.

При обычном ТО, на небольшие проблемы генератора внимания ни кто не обращает, по этой причине изношенные щетки всегда неожиданность. Не спешите сломя голову менять щетки в случае возникновении первичных симптомов неполадок. Выясните очаг неполадок, затем разбирайте корпус генератора.

Как произвести демонтаж щеток генератора:

Прежде чем провести работу по замене генераторных щеток, необходимо снимать вместе в сборке с регулятором напряжения, поэтому открепляем клемму минуса и отсоединяем от кожуха провода.

1. Отсоединяем провода.
2. Удаляем колпачок с системы проводов вывода на +, отсоединяем гайку закрепляющую этот пучок и убираем с блока.
3. Убираем кожух пластиковый, предварительно отсоединив фиксаторы.
4. Отсоединяем крепеж регулятора напряжения.
5. Доставая регулятор, не забудьте отсоединить колодку проводов.
6. Меняем щетки таким же методом но последовательность меняется все устанавливаем на свои первоначальные места.

Для заметки! Обязательно смотрите износ щеток, они меняются при износе длинны стержня, достигающей меньше 0,5 мм. В случае если щетки нормальной длинны, возможная причина отсутствия заряда в неисправности регулятора напряжения или цепи регулятора щеток.

Проверяем регулятор напряжения

Как мы уже выяснили регулятор напряжения проверяется вместе с щеткодержателями, чтобы в случае повреждения цепи между щетками и регулятором мы моментально увидели эту проблему.

Для начала проверяем щетки, есть ли поломка или они изношены, соответственно на вашем ВАЗ 2114 замена щеток генератора неизбежна.

Готовим необходимые детали для проверки, это провода, аккумулятор для автомобиля, лампочка 12в, пальчиковые батарейки, для построения двух схем:

Проверка регулятора напряжения

Проверка регулятора напряжения

Если регулятор напряжения работает исправно, значит, напряжение составляет 14,7 В. В случае если подача превышает норму, соответственно необходимо остановить поступление напряжения на щетки.

Если в регуляторе напряжения имеются неполадки, если лампа горит, причиной является повреждение регулятора. Если же лампа совсем не зажигается, причина в отсутствии контакта соединяющего регулятор и щетки, либо возможен обрыв цепи.

Регулятор подлежит замене, при напряжении менее 13В при включении приборов бортовой системы. Повышенное напряжение более 14,7В также может быть следствием повреждения регулятора.

Процесс удаления и обратной установки регулятора напряжения, полностью совпадает с процессом снятия щеток с генератора, т.к. они вынимаются вместе с регулятором напряжения.

Процедура натяжения ремня генератора

Немаловажным фактором является сила натяжения ремня генератора. В случае его слабого натяжения можно посадить напряжение в бортовой системе. В данной ситуации слышен свист, также значок аккумулятор на приборной панели начинает мигать.

Сильное натяжение также негативно сказывается, т. к. негативно влияет на ресурсы подшипников в генераторе.

Важно! Ремень генератора подлежит замене через каждые 15000 км. При визуальной проверке ремня обратите внимание на его структуру, он не должен отслаиваться, либо рваться, в противном случае его срочно меняют.

Допустимое натяжение ремня зависит от генератора: для модели 37.3701 при натяжении допустимый прогиб 10 -15 мм, для модели 9402.3701 прогиб допускается 6 – 10 мм, при осуществлении нажатия в 10 кг.

Натягиваем ремень

От объема двигателя 1,5 или 1,6, т. к. модели ВАЗ 2114 зависит сам процесс натяжки.

Двигатель объемом 1,5 л:

1. Расслабляем крепление генератора ВАЗ 2114.
2. Винтом для регулировки корректируем натяжение ремня, если нам необходимо его натянуть мы действуем по часовой стрелке, при необходимости ослабить направление движения против часовой стрелки.
3. Когда достигли нужного натяжения ремня, укрепляем генератор и обязательно ремень проверяем.

Двигатель объемом 1,6 л:

1. Таким же образом, как и в первом случае, ослабляем крепление генератора ВАЗ 2114.
2. При помощи ломика генератор немного отодвигаем от двигателя и ремень натягиваем, при необходимости ослабления ремня, генератор двигаем в другом направлении, т. е. к двигателю.
3. После завершения закрепляем генератор и проверяем натяжение ремня.

Важно! После проведенной работы, проблема не исчезла, процесс посадки напряжения продолжается, соответственно проблема не выявлена, обязательно проверьте генератор.

Генераторы для ВАЗ 2114 и Приоры в сравнении

Многие автолюбители имеют желание установить наиболее мощный вид генератора на свой автомобиль. В данном случае наиболее оптимальным вариантом будет генератор с кондиционером применяемый для установки на такие модели как Приора и Калина. Мощность составляет 115А, при мощности заводского экземпляра всего в 80 А.

Но есть небольшой нюанс, придется заменить шкив, это недорогая и достаточно легкая процедура.

Многие автовладельцы рекомендуют генератор модели Элдикс, с мощностью 115 А. Хорошая модель, но имеет огромный минус, невозможно достать запчасти.

Признаки неисправности диодного моста генератора

Мост представляет собой цепь электрическую из диодов осуществляющих переработку сигналов переменных потоков тока в постоянный. Неполадки с генератором напрямую зависят от неполадок в диодном мосту.

Неполадки которые могут полностью оставить без заряда или зарядить аккумулятор больше нормы, в итоге образуют огромные негативные последствия с внутренней системой электричества автомобиля.

Функция диодной системы не только в процессе преобразования импульсов тока, но и в однополярной передаче его от генератора к аккумулятору. Соответственно если диод неисправен ток направляется в обе стороны, или подача тока полностью прекращена. Причиной повреждения и неисправности диодного моста в некачественных контактах, или в результате проникновения влажности.

Для проверки диодов, мост необходимо демонтировать, достаточно легкими манипуляциями.

Демонтируем диодный мост генератора:

1. Отсоединяем клемму «-» от поверхности аккумулятора, открепляем проводную систему от кожуха.
2. Откручиваем провода.
3. Удаляем колпачок резиновый с проводов + вывода, отсоединяем гайку закрепляющую эти провода и убираем с генераторного блока.
4. Убираем кожух пластиковый, предварительно открепив систему фиксаторов.
5. Отсоединяем крепление для регулятора.
6. Доставая регулятор напряжения со щетками, не забудьте открепить колодку проводов.
7. Ключом отсоединяем болты крепящие мост.
8. Отогнув выводы направленные на обмотку статора, отворачиваем крепление конденсатора.
9. Достаем диодный мост. Откручиваем 2 гайки болта контактного, снимаем с него втулки, и болт также достаем с моста. Вот и все, сейчас можно менять или проверять диодный мост.
10. Процесс установки повторяем в обратной последовательности.

Снятие диодного моста

Ремонт генератора ВАЗ 2114

Процедура ремонта и возможная замена генератора 2114, является довольно серьезным и важным процессом. Для качественного ремонта генератора ВАЗ 2114 нужно владеть знаниями и навыками необходимыми для работы, в противном случае лучше обратиться к специалистам.

Как снять генератор на ВАЗ 2114

Снимаем генератор ВАЗ 2114:

1. Для того, чтобы снять генератор ВАЗ 2114 необходима яма или подъемник.
2. С двигателя необходимо убрать защиту.
3. Натяжной ролик для ремня привода необходимо ослабить.
4. Отсоединяем верхний болт крепления генератора.
5. Затем удаляем нижний болт крепящий генератор.
6. Отсоединяем крепление компрессора кондиционера.
7. Приводный ремень снимается и происходит снятие генератора ВАЗ 2114 из посадочных мест и последующее его смещение вправо ближе к аккумулятору.
8. Затем достаточно просто открутить верхний болт крепящий компрессор кондиционера.
9. Компрессор просто вынимаем и подвешиваем, трубки достаточно прочные и легко выдержат его вес.
10. Болты держателя для генератора необходимо открутить.
11. После отсоединения клеммы генератор и его держатели можно вытянуть вниз.
12. Установка происходит по тому же методу но в обратном порядке, и обязательно отрегулировать ремень привода.

В результате если обмотку замкнуло необходимо выяснить причину. Если случилась распайка какого либо кольца контактного, эту проблему можно устранить, отмотав назад виток с дефектом, затем снимается обломанный конец и отмотанный привод припаивается. Если произошла распайка, также достаточно просто припаять провода.

Неполадки реле также возникают из-за достаточно сильного или слабого заряда, его меняют во время ремонта генератора.Если генератор исправен, а на панели мигает сигнал, это свидетельствует о нарушении работы диодов. Так как эти элементы находятся в генераторе, их необходимая замена осуществляется, когда проводится разборка генератора ВАЗ 2114.

Слишком сильные шумы являются итогом износа подшипника ротора. Если он полностью изношен его обязательно необходимо заменить, если нарушения связаны с отсутствием люфта в подшипнике, его достаточно залить маслом.

Ремонт генератора можно сделать самостоятельно, зная и соблюдая порядок действий. По возможности своевременно проверять работу вашего автомобиля и осуществлять необходимую замену деталей.

Многие автомобилисты сталкивались с тем, что напряжение в бортовой сети автомобиля ВАЗ-2114 падало. Это связано с тем, что появлялись неисправности в генераторе. Непосредственными причинами могут стать щетки и диодный мост . Конечно, ремонт данного узла, обычно, дорогостоящий и автолюбитель старается или своими силами отремонтировать деталь или купить поддержанную. Не факт, что второй вариант долго прослужит, поэтому рекомендуется отремонтировать родной, который наверняка прослужит дольше.

Видео ниже расскажет о проверке работы генератора на ВАЗ-2114 (+ его переборка):

Видеоматериал расскажет об устройстве генератора, а также поведает о ремонте, нюансах и мелочах процесса

Устройство генератора на ВАЗ-2114

Прежде чем приступить непосредственно к проведению ремонтных операций с генератором, необходимо знать устройство данной запасной части.

Маркируется генератор для автомобилей ВАЗ 2113-2115 как 37.3701 , и подходит не только это семейство, а еще и на машины семейства ГАЗ. Итак, рассмотрим, с каких деталей устроен этот узел.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Демонтаж генератора

Для того, чтобы демонтировать генератор необходимо знать его месторасположение. На схеме ниже расписано не только устройство крепления, но и вспомогательные детали крепления.

Схема расположения генератора и дополнительных узлов

Снятие генератора: 1 – натяжная планка; 2 – генератор; 3 – кронштейн крепления генератора; 4 – ремень привода генератора; 5 – шкив привода генератора

Наглядное расположение генератора на двигателе

Также, перед тем как снять генератор, стоит понимать схему подключения детали к остальным узлам электроцепи:

Схема соединений системы генератора 37.3701: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 – выключатель зажигания

Теперь, когда основные схемы рассмотрены, можно перейти непосредственно к поэтапному процессу демонтажа генератора с автомобиля. Прежде всего, понадобится инструментарий, а именно: ключи на 8, 10 и 13; отвертка с плоским концом. Итак, приступаем к процессу:

Отсоединяем плюсовой провод питания генератора.

Откручиваем провода питания генератора

Откручиваем нижнюю гайку крепления генератора

Откручиваем верхнюю гайку крепления генератора

Выкручиваем натяжной болт

Вынимаем прижимную планку

Снимаем генератор с автомобиля

Теперь, когда узел демонтирован, можно приступить к его проверке.

Проверка генератора

Существует два способа точной проверки генератора: на стенде и при помощи осциллографа. Стоит рассмотреть оба способа с применение наглядных схем.

Стенд

Специальный проверочный стенд оборудован вольтомметром и амперметром, которые выводят показатели работы в искусственно созданной бортовой сети. Также, имеется дополнительный мотор, который при помощи ремня приводит в действие сам генератор. Итак, стоит наглядно посмотреть, как выглядит этот стенд:

Проверка генератора при помощи стенда

Схема соединений для проверки генератора на стенде: 1 – контрольная лампа 12 В, 3 Вт; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея

Теперь установленный генератор можно включить, предварительно выставив на реостате выходящее напряжение в 13В. При этом частота вращения ротора должна достигать 5000 оборотов в минуту. Стенд должен поработать 10-12 минут, а затем необходимо замерить силу тока, которая отдается. Если она будет меньше 55А, то генератор неисправен и требует ремонта.

Осциллограф

Осциллограф покажет сразу неисправность генератора, поэтому диагностика через него считается более точной. Рассмотрим, принцип проверки:

Схема подключения генератора к осциллографу для проверки

Схема соединений для проверки генератора осциллографом: 1 – выключатель; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея

Процесс разборки

Защёлки защитной крышки отмечены стрелочками

Рассмотрим, из каких деталей состоит генератор в целом. Это нужно для того, чтобы понимать, как проходит непосредственно процесс.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Составные части генератора ВАЗ-2114

Признаки неисправности диодного моста: диагностика

Диодный мост на генераторе

Неполадки генератора напрямую зависят от исправности диодного моста. Проверить исправность этого узла можно тремя способами:

1. При помощи подключения к нему контрольно-измерительной лампочки с силой тока 12В.
2. Визуальное исследование выпрямителя, на наличие обрыва контактных проводов.
3. Диагностические операции при помощи мультиметра.

Причин выхода из строя этого узла может быть две:

• Прошел полный ресурс использования.
• Попадания сторонних элементов в генератор (воды, грязи и другого), что послужило замыканием и выходом из строя элемента.

Рассмотрим более детально процесс диагностики диодного моста.

Диагностика при помощи контрольной лампы

Схема диагностики диодного моста при помощи контрольной лампы

Для диагностики потребуется АКБ и контрольная лампа. Итак, необходимо подключить пластину выпрямителя к «клемме-минус». Далее, контрольно-измерительную лампу проводом «плюс» подключаем к АКБ, а «минусом» к дополнительным диодам. «Клемму-плюс» подключаем к болту, который находится возле обмотки статора выпрямителя. Если лампа загорелась, то узел неисправен.

Обследование выпрямителя

Процесс проверки выпрямителя

Для совершения и этой диагностики, также потребуется АКБ. Подсоединяем контрольно-измерительную лампу проводом «минус» к «клемме-плюс» АКБ. Затем, «плюс» лампы к АКБ «минус». «Клемму-плюс» подключаем к болту, который находится возле обмотки статора выпрямителя. Если лампа загорелась, то узел неисправен.

Диагностика с помощью мультиметра

Проверка диодного моста при помощи тестера

Снимаем выпрямитель с корпуса. Устанавливаем на мультиметре режим «прозвона». Теперь, по очереди необходимо замыкать электроды прибора на диодах. Если он издает «писк», то выпрямитель рабочий, если нет, то деталь — «мертвая» и требует замены.

Признаки неисправности щеток

Если посмотреть на щетки, то их поверхность будет стертая, а контрольные проводки подачи питания разорваны. Это и есть основной признак неисправности, который может служить тому, что пришла естественная их амортизация. Признаков того, что они вышли из строя бывает несколько:

• Падение напряжение в бортовой сети на холостых оборотах.
• В сумрачное или ночное время суток наружное освещение (свет фар) тускнеет.
• Нет зарядки АКБ.

Выбор генератора

Если осуществить ремонт старого генератора не представляется возможным, то потребуется его замена. О том, какой выбрать, мы уже писали в материале: «Выбираем какой генератор лучше поставить на ВАЗ-2114«.

Выводы

Для проверки генератора на автомобиле ВАЗ-2114, а именно щеток и диодного моста необходимо провести демонтаж и разборку узла. Данный процесс достаточно длительный и требует некоторых знаний. Не все даже опытные автомобилисты способны проделать данную операцию самостоятельно. Поэтому, если автолюбитель не уверен в том, что он самостоятельно способен отремонтировать генератор рекомендуется обратиться в автосервис.

Где находится генератор ваз 2114. Лучшие генераторы на ваз

Владельцы автомобиля ВАЗ 2114 явно остались довольны покупкой своей машины. Он относится к тем автомобилистам, которые поддерживают отечественного производителя. Генератор ВАЗ 2114 не очень мощный, поэтому все стараются его заменить.

Генератор играет важную роль в автомобиле, так как он заряжает аккумуляторы. То есть без него машина могла проехать всего от двух до 4 часов. Генераторы есть в каждой машине, поэтому ВАЗ 2114 не исключение.Есть некоторые особенности, которые необходимо учитывать при выборе генератора, а также нужно знать, какие могут быть неисправности, как их правильно исправить и как проверить работу вашего генератора. Все актуальные вопросы, которые касаются генератора, и в частности автомобиля ВАЗ 2114, будут представлены в этой статье.

Правильно подобранный генератор

Каждый владелец ВАЗ 2114 сталкивается с проблемой замены генератора. Все это связано с тем, что генератор, который изначально был встроен в ВАЗ 2114, маломощный, к тому же он может выйти из строя.Поэтому любой владелец этого автомобиля ждет этого или производит замену сразу после покупки ВАЗ 2114. Единственное препятствие — выбор генератора, все владельцы ВАЗ 2114 желают приобрести более мощный генератор, который подойдет к автомобилю. старый, но крепления какие бы то ни было надо менять. Самым удачным генератором для ВАЗ 2114 будет генератор, входящий в состав Приоры или Калины (в ней есть кондиционер). Это почему? Все очень просто. Генератор, который есть в этих двух моделях, имеет мощность 115 ампер, что на 35 ампер больше заводского генератора ВАЗ 2114.

Его установка не займет много времени и денег, а главное не доставит хлопот. Проблема только в шкиве, его придется заменить, но его замена достаточно проста и стоит до 100 рублей. Есть еще вариант — это генератор марки Eldix — он имеет такую ​​же мощность 115 ампер. Но, у него есть огромный недостаток — это запчасти. В случае поломки найти их практически невозможно.

Проверка генератора ВАЗ 2114

Каждый автомобилист понимает, что генератор — ключевая фигура в его машине, и если он выйдет из строя, то эксплуатация автомобиля будет практически невозможна, к тому же полностью разрядится аккумулятор, выйдет из строя бортовая сеть автомобиля и Двигатель ВАЗ 2114 остановится именно в тот момент, когда автовладельцу будет неудобно.Поэтому проверка генератора ВАЗ 2114 должна проходить своевременно и желательно в короткие сроки.

Проверить генератор невозможно без специального тестера, который проверяет встроенную в автомобиль электронику. Значит нужно пройти 9 баллов:

• Необходимо включить зажигание и на приборной панели увидеть, что светятся индикаторы и на индикаторе отображается — генератор и аккумулятор.
• Следующим этапом является запуск двигателя, в результате чего лампочка должна погаснуть.Если этого не происходит, значит, неисправна цепь генератора.
• Работающий двигатель необходимо прогреть до температуры, при которой он привык работать.
• Необходимо включить все элементы, которые питаются током — противотуманные фары, вентилятор и все остальное.
• Тестер следует установить в режим вольтметра, после чего его подключают к аккумулятору.
• Необходимо, чтобы двигатель набирал обороты — с 3200 до 3500.
• Исправный генератор должен выдавать на вашем тестере 13 вольт, если показатель меньше, значит в цепи генератора есть неисправности, нужно все проверять по очереди.
• Двигатель продолжает работать, но все потребители тока должны быть отключены, после чего напряжение на выводах аккумуляторной батареи должно достигнуть более 14,7 вольт. Если напряжение достигает высокого уровня, то регулятор напряжения необходимо заменить.
• Также может выйти из строя подшипник, что послужит неисправностью генератора и повышенным шумом.

Подводя итоги, стоит отметить, что генератор является важной деталью вашего автомобиля, и его необходимо своевременно проверять.Также у автомобиля ВАЗ 2114 может не хватать зарядного напряжения, из-за того, что окислились клеммы АКБ, поэтому за этим тоже нужно следить.

На ВАЗ-2114 генератор представляет собой электрическое трехфазное устройство, работающее на переменном токе. Это устройство оснащено целым блоком выпрямителей, которые преобразуют переменный ток в постоянный. Основные части этой установки:

1. Алюминиевые крышки (задняя и передняя) со специальными опорами.На задней крышке можно найти клемму, предназначенную для подключения генератора к аккумулятору. Также имеется разъем для подачи напряжения на обмотку. На той же задней крышке вы можете найти конденсатор, используемый для подавления любых радиопомех.
2. Сердечник статора цилиндра. На вышеупомянутом автомобиле он сделан из специального железа, называемого «трансформатор». Внутри есть пазы, в которых, собственно, и размещается обмотка. Также имеются клеммы для его дальнейшего подключения к выпрямительному блоку.
3. Обмотка возбуждения расположена на валу ротора. Он соединяется с помощью специальных контактных колец из меди. Перед этим валом находится шпоночная канавка, на которой установлен приводной шкив.
4. Щетки в этом генераторе сделаны из единой детали, которая объединена с электронным реле. Он, в свою очередь, спрятан под достаточно прочным металлическим корпусом и крепится к щеткодержателю.
5. К задней крышке прикреплен диодный блок. Он состоит из 9 частей, 3 из которых являются необязательными.Диоды закреплены на специальных металлических пластинах в форме полукруга. В результате полупроводники лучше охлаждаются.

Генератор на ВАЗ-2114. Технические характеристики

Генераторные установки, оснащенные данной моделью автомобиля ВАЗ, отличаются от других следующими характеристиками:

1. Напряжение на обмотке возбуждения колеблется от 13,2 до 14,7 вольт.
2. Сам генератор способен производить ток силой до 80 ампер.
3. Ремень генератора натянут таким образом, что при нагрузке 10 кг его прогиб не должен превышать 8 миллиметров.

Какие поломки могут быть с генератором ВАЗ-2114

Все неисправности связанные с поломкой генератора можно разделить на:

1. Механический.
2. Электрооборудование.

Поломки механические

В случае механической поломки генератора при его работе появляется сильный шум.Но бывает и так, что это оборудование начинает издавать необычные шумы из-за того, что подшипники слишком изношены. Чаще всего замены требуется подшипник, расположенный на передней крышке. Именно он принимает на себя самые высокие радиальные нагрузки, в связи с чем срок его службы намного короче других.

Кстати, если натянуть приводной ремень слишком сильно, увеличивается нагрузка, а значит, подшипник прослужит намного меньше.

Электрические поломки

Понять, что в генераторе произошел электрический пробой, можно по следующим показателям:

• уменьшилось напряжение заряда;
• напряжение заряда увеличилось;
• генератор вообще перестал заряжаться.

Если мультиметра не оказалось под рукой, его можно определить по следующим параметрам:

• датчик аккумулятора мигает или постоянно горит;
• фары начали слабенько светить даже при работающем двигателе;

Дворники

• работают намного медленнее, чем раньше;
• электролит в АКБ кипит, при этом фары очень яркие.

Следует понимать, что поверхностно проверить работу генератора можно, не снимая его.Но если такая проверка не принесла необходимых результатов, то без демонтажа генератора просто не обойтись.

Самостоятельное снятие генератора на ВАЗ-2114

Генератор поддерживается специальным кронштейном, расположенным на блоке двигателя. Для демонтажа этого устройства вам потребуются следующие инструменты:

• головка 15;
• гаечный ключ рожковый 17х19;

Ключи гаечные

• типоразмеры 10 и 13;
• самое обыкновенное крепление.

Для снятия генератора выполняем следующие действия:

1. Отсоединить клеммы от АКБ.
2. Сначала ослабляем, а потом снимаем ремень.
3. Демонтировать натяжной механизм.
4. Отсоединяем от генератора все провода, которые спрятаны в крышке.
5. Отключаем провод, отвечающий за подачу напряжения на обмотку.
6. Генератор крепится гайкой и длинным болтом, который нелегко вытащить. Для этого необходимо сначала открутить все болты, удерживающие кронштейн на блоке, и повернуть это устройство по часовой стрелке.
7. Откручиваем гайку и вынимаем вместе с втулкой.

Наиболее частые причины выхода из строя генератора:

1. Проблемы с щеткой в ​​сборе.
2. Проблемы с диодным мостом.

Проблемы при сборке щетки

Эффективность щеточного узла напрямую зависит от электронного регулятора и самих щеток. Кстати, заменить щетки без демонтажа генератора возможно, однако это довольно неудобно.

Для проверки исправности щеточного узла необходимо взять лампочку на 12 вольт и регулируемый блок питания.Подключив лампочку к щетке, а также к регуляторам мощности «+» и «-». Благодаря такому действию лампочка должна сразу загореться. При увеличении входного напряжения до 15 вольт лампочка должна погаснуть. Но в том случае, если он продолжал гореть на 16 Вольт, электронный регулятор следует заменить.

Износ самих щеток можно определить по следующим параметрам:

• полное отсутствие заряда аккумулятора;
• напряжение заряда постоянно скачет;
• напряжение бортовой сети ниже ожидаемого.

Проблемы с диодным постом

Проверить исправность диодного моста достаточно просто. На то, что он неисправен, указывает либо перенапряжение, либо отсутствие заряда. Затягивать с ремонтом не стоит, поскольку в результате в электросети автомобиля могут возникнуть серьезные проблемы.

А вот диодный мост может выйти из строя только в случае пробоя силовых диодов. При необходимости их можно заменить. Правда, с этим иногда возникают проблемы.Дело в том, что найти силовые диоды довольно сложно. Возможно, вам придется совершить увлекательное путешествие по разборке ВАЗ-2114, но гораздо быстрее и проще заменить старый диодный мост на новый.

Генератор на ВАЗ-2114, вырабатывающий электричество во время движения автомобиля и тем самым подзаряжающий аккумулятор, в первую очередь является механизмом. Последние, как известно, имеют свойство ломаться. Неисправность электроники автомобиля может быть вызвана именно неисправностью генератора.К счастью, проверить его на работоспособность, выбрать новую деталь и заменить изношенную, под силу каждому. Но прежде чем приступить к практике, необходимо получить теоретические знания.

Генератор ВАЗ-2114 и его неисправности

Генератор ВАЗ-2114

Генератор представляет собой трехфазную электрическую машину переменного тока, в которой важным компонентом является специальный блок, преобразующий постоянное переменное напряжение. Общий вид детали следующий:

При работе автомобиля генератор выдает такие параметры как:

Таким образом, получается, что генератор преобразует механическую энергию движения автомобиля в электрическую, направляя ее на подзарядку аккумулятора или снабжая его необходимым агрегатом ВАЗ-2114.

Аварии генератора

делятся на 2 группы: механические и электрические по своей природе. Каждая из них нарушает нормальное функционирование детали, в результате чего она начинает плохо выполнять свою работу или вообще перестает ее выполнять.

Поломки механические

Электрическая неисправность генераторной установки

Важно! Как правило, неисправность генератора сразу даст о себе знать, например, по его шумной работе или отсутствию подзарядки аккумулятора, поэтому особых проблем с поиском поломки возникнуть не должно.

Проверка генератора и выбор нового

Отказ генератора вызывает некоторые побочные эффекты, которые могут сигнализировать об этом. Основными признаками неисправности узла являются :

Самый простой способ проверить работоспособность генератора — измерить напряжение, приложенное к клеммам аккумулятора, с помощью мультиметра. Если отклоняется от нормы, значит, проблемы явно есть. Более сложные диагностические мероприятия связаны с демонтажем детали и проверкой работы каждого компонента в отдельности, с возможностью частичного ремонта детали.Этот вид диагностики и ремонта успешно проводит только профессиональный электрик.

Проверяем мультиметром напряжение на выводах АКБ при работающем двигателе

В случае, если или есть желание выполнить его для других целей, в первую очередь необходимо выбрать новую генераторную установку. По мнению водителей и автоспециалистов, лучшими генераторами на ВАЗ-2114 являются :

.

• любая генераторная установка от Лад: Приора и Калина, оснащенная кондиционером, ее мощность 115 А;
• идентичная заводская генераторная установка от производителя Eldix;
• от PRAMO, оптимальным вариантом будет выбрать установку мощностью 120 А.

Важно! Слишком дешевые установки часто выходят из строя намного быстрее, чем их более дорогие аналоги, поэтому при покупке лучше не скупиться.

Видео по замене генератора своими руками

Задача генератора — обеспечить работоспособность всей электрической схемы автомобиля. В данном случае речь идет о модели ВАЗ 2114. Система способствует распределению электроэнергии. Его нельзя назвать идеальным и безотказным, поэтому иногда могут возникнуть определенные проблемы.

Основные проблемы

Существует несколько основных проблем, связанных с генератором. Если изучить их, то вполне можно будет провести ремонт даже своими силами.

Мы их перечислим, а также расскажем о дополнительных действиях, необходимых для их устранения.

Такие поломки достаточно часты, поэтому их нельзя игнорировать при первом же признаке. Разобравшись с устройством генератора, решить проблемы его неисправности становится намного проще.

В некоторых случаях решить проблему путем замены или ремонта отдельных элементов генератора не представляется возможным, поэтому единственно правильным решением является полная замена агрегата.

Где он находится

Перед снятием генератора нужно хотя бы разобраться, где находится это устройство.

Этот блок находится в моторном отсеке слева от двигателя. Посмотрите относительно салона в районе передней правой фары.

Здесь находится нужный элемент.

Функциональная проверка

Если генератор работает некорректно, последствия могут быть самыми непредсказуемыми. При небольшом заряде, идущем от устройства, аккумулятор быстро разрядится и ваш ВАЗ 2114 просто заглохнет.Еще более опасны сильные напряжения, так как они повреждают всю электрическую цепь автомобиля.

Мощность генератора можно измерить с помощью тестера.

1. Включите зажигание и убедитесь, что все лампы на приборной панели горят. Затем запускаем силовой агрегат.
2. Если значок батареи горит на панели или мигает тускло, это означает повреждение цепи генератора.
3. Прогрейте двигатель примерно до 90 градусов, затем включите все энергозависимые устройства.
4. Подключаем тестер напрямую к аккумулятору.Второй человек в этот момент нажмет на педаль газа и удержит обороты в районе 3,2-2,5 тысячи оборотов в минуту.
5. При 13В на тестере генератор исправен.
6. Теперь выключите все источники питания и повторите измерения. Обороты не изменились. При исправном генераторе показания тестера будут 14,7В.
7. Параллельно рекомендуем обратить внимание на звуки, исходящие от генератора. Если есть гул, велика вероятность износа подшипника и его следует заменить.

Низкое напряжение может быть вызвано одной из нескольких причин:

• Недостаточное натяжение ремня ГРМ;
• Цепь генератора повреждена;
• Неисправен регулятор напряжения;
• Щетки изношены;
• Генератор изношен и требует замены.

Почему горит значок аккумулятора на приборной панели?

При повороте ключа зажигания система включает все индикаторы на приборной панели, что позволяет проверить исправность систем.После этого двигатель заводится и все эти лампы гаснут. Но только при условии исправного состояния машины.

Если одна из ламп продолжает гореть, автомобиль в неисправности.

Что касается значка аккумулятора, то его свечение при работающем двигателе указывает на то, что напряжение, излучаемое генератором, слишком слабое или полностью отсутствует.

Замена щеток

Замена щеток генератора несложная, если возникнет такая необходимость. Такие работы проводятся в том случае, если возник их естественный износ.

Причин амортизации может быть несколько:

• Аккумулятор не заряжен;
• В темноте фары не светят в темноте;
• Снижает стресс и т. Д.

Обычно на СТО не обращают особого внимания на мелкие неисправности генератора, поэтому часто обнаружение вышедших из строя щеток является полной неожиданностью.

Для замены потребуется разобрать узел вместе с регулятором напряжения.

• Отсоединить отрицательную клемму от аккумуляторной батареи.
• Отсоедините все провода.
• Снимите колпачок с плюсовой проводки, открутите гайку, удерживающую этот жгут, и снимите ее с блока.
• Снимите пластиковую крышку. Для этого сначала отсоедините зажимы.
• Теперь снимите крепеж регулятора.
• При снятии регулятора обязательно отсоедините разъем.
• Замена щеток производится аналогично, но с измененной очередностью.
• Все разобранные предметы возвращаются на свои места.

Замена щеток производится по мере их износа. Стержень должен быть менее 0,5 миллиметра в длину, что указывает на необходимость замены. Если длина штока нормальная, причиной проблемы может быть повреждение регулятора.

Регуляторная проверка

Регулятор проверяется вместе с щеткодержателями. Это позволит сразу обнаружить повреждения цепи регулятора и щеток, если таковые имеются.

Для проверки вам потребуется:

• Провода;
• лампочка 12В;
• пальчиковые батарейки;
• Автомобильный аккумулятор.

1. Если регулятор исправен, напряжение будет 14,7 В. Если подача превышает предписанную скорость, поступающее на щетки напряжение должно быть прекращено.
2. Если в регуляторе неисправность, лампа горит, то, скорее всего, поврежден прибор.
3. Если лампа не горит, велика вероятность обрыва контакта, который соединяет щетки с регулятором.Или произошел обрыв цепи.
4. Если напряжение ниже 13В, регулятор необходимо заменить на новый.
5. Работа по снятию и замене регулятора напряжения такая же, как и при замене щеток, так как оба блока снимаются вместе.

Натяжение ремня

Во многом работоспособность генератора зависит от того, насколько правильно натянут ремень ГРМ. Если натяжение будет слишком слабым, возникнут проблемы в бортовой системе.Определить проблему можно по свисту из-под капота и мигающему значку батареи на приборной панели.

Когда натяжение слишком сильное, в этом тоже мало хорошего. Так как срок эксплуатации подшипников значительно сокращается, и они скоро выйдут из строя.

Ремень ГРМ необходимо заменять через каждые 15 тысяч километров пробега. Обязательно периодически проверяйте его состояние на предмет следов шелушения, надрывов. Если вы их обнаружите, обязательно замените узел.

Индекс натяжения зависит от используемой модели ремня ГРМ.

• Модель 37.3701 обеспечивает натяжение с допустимым прогибом 10-15 миллиметров;
• Модель 9402.3701 допускает отклонение на 6-10 миллиметров при нажатии на 10 килограммов.

Порядок затяжки напрямую зависит от типа двигателя, используемого на вашем ВАЗ 2114. Поэтому о каждом типе мотора мы расскажем отдельно в нашей таблице.

Если этот метод не решает проблему, следует поискать другие причины проблемы.

Устройство от Приоры на ВАЗ 2114

Владельцы ВАЗ 2114 нередко задумываются об установке на свой автомобиль более экономичного, мощного генератора.

Мощность агрегатов 115А, тогда как у обычного заводского генератора показатель всего 80А. Как видите, разница существенная.

В этом случае вам обязательно придется поменять шкив на ВАЗ 2114. Задача простая, да и стоит это небольшие деньги.

Также обратите внимание на генератор Eldix. Его мощность составляет 115А, что идеально подходит для «четырнадцатой» модели. Единственный, но серьезный минус — к нему очень сложно найти запчасти.

Замена

А теперь поговорим непосредственно о том, как можно снять наш злополучный генератор. Рекомендуем изучить соответствующие видео, чтобы лучше разбираться в нюансах демонтажа.

Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

1. Найдите место, где есть подъемник или яма. То есть обычный гараж может подойти.
2. Снять защиту с силового агрегата.
3. Слегка ослабьте натяжной ролик приводного ремня.
4. Отвинтить верхний болт крепления генератора.
5. По аналогии работаем с застежкой снизу.
6. Далее обязательно отсоединяем крепления компрессора кондиционера.
7. Затем снимите приводной ремень.
8. Теперь вы можете снять генератор с места и немного сдвинуть вправо по отношению к батарее.
9. Выкрутите болт на верхней части компрессора кондиционера. Снимите компрессор и повесьте его. Не волнуйтесь, используемые трубки достаточно надежны, поэтому легко выдерживают вес.
10. Выверните все болты из держателя генератора.
11. При отключении клеммы спокойно потяните генератор за держатели.
12. Обратная установка нового устройства проводится строго в обратной последовательности. В этом случае регулировка приводного ремня просто необходима.

Самостоятельно снять и заменить такой блок несложно. Но от вас потребуются определенные навыки и предварительное изучение инструкции. Используйте только качественные и эффективные запасные части, чтобы генератор в дальнейшем не доставлял проблем.

Генератор ВАЗ 2114 вышел из строя? Хотите заменить его на более мощный и не знаете, какой из них подходит? Или вас просто интересуют генераторы этой модели и вы хотите знать, какие неисправности могут вас поджидать, и как с ними справиться? Затем отложите все на две минуты и прочтите эту статью.Здесь вы найдете ответы на поставленные вопросы.

Какой выбрать для ВАЗ 2114?

Большинство владельцев хотят поставить более мощный генератор при выходе из строя заводского, или собираются делать это сразу. Единственное, что их останавливает, это то, что они не знают, какой купить, чтобы не пришлось переделывать крепления. Так сказать, встать как родной.

Единственное, что нужно поменять, это шкив. Сделать это несложно и обойдется примерно в 100 рублей.

Некоторые советуют покупать деталь Eldix — она ​​тоже 115 А. Хороший агрегат. Недостаток только один — запчасти к нему найти практически невозможно.

Какие неисправности могут возникнуть и как от них избавиться?

1. Включите зажигание, а контрольная лампа не загорается, и приборы не работают.

Посмотрите на монтажный блок. Адаптер F16 мог перегореть. Если да, замените его.

Обрыв цепи питания устройств.Полностью просмотреть провод «0».

Обрыв цепи, соединяющей выключатель зажигания с монтажным блоком. Чтобы выяснить это, нужно проверить провода «К» и «Г».

Выключатель зажигания не работает. Заменить нерабочую контактную часть.

2. Включите зажигание, но контрольная лампа не загорается. Запускаем двигатель, она по-прежнему молчит, хотя приборы работают, но аккумулятор разряжен.

Контрольная лампа могла перегореть. Тогда вам нужно его поменять.

Обрыв цепи питания контрольной лампы. Необходимо проверить провода «КБ» и посмотреть, есть ли надежный контакт на выводах патронов лампы с платой комбинации приборов.

Также может быть окисление контактных колец, заклинивание или износ щеток. Чтобы это исправить, нужно поменять щетки и их держатель, протереть кольца тряпочкой, смоченной в бензине.

Также может случиться при поломке регулятора напряжения. Если да, вставьте новый.

Посмотрите, подключен ли провод к клемме «D +» щеткодержателя.

Короткое замыкание в положительных клапанах. В этом случае необходимо заменить выпрямительный блок.

Возможно, выводы обмотки возбуждения отошли от контактных колец. Выхода два: припаять выводы или поставить новый ротор генератора.

3. Аккумулятор разряжен, контрольная лампа горит ярко или, наоборот, тускло при работающем двигателе.

Посмотрите ремень генератора ВАЗ 2114.Возможно, это ускользает. При необходимости отрегулируйте натяжение.

Проверка диодного моста мультиметром, без снятия генератора

Мало кто из водителей умеет делать проверку диодного моста мультиметром, и эти знания могут быть очень полезны. Этот элемент играет важную роль в работе генератора, и благодаря ему аккумулятор правильно заряжается. Часто при обнаружении каких-либо повреждений водители сразу же отвозят свою машину на СТО. Но часто бывает достаточно просто проверить диодный мост мультиметром, после чего можно будет решить проблему самостоятельно, оставив деньги, которые придется заплатить за ремонт.Давайте подробно разберемся, что это за элемент генератора и для чего он нужен.

Что такое диодный мост? Принцип его работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе установлено от 4 до 6 диодов, и все они объединены в единую схему, называемую диодным мостом. Он находится прямо в генераторе.

Принцип работы этого элемента прост: он пропускает генерируемый генератором ток на аккумулятор, а не в обратном направлении — от аккумулятора к генератору.При этом в одном направлении создается сопротивление определенной величины, а в обратном — сопротивление стремится к бесконечности. В случае неисправности моста электроника автомобиля выйдет из строя. А точнее аккумулятор выйдет из строя, и без него машина банально не заведется, так как сам стартер получает питание от аккумулятора.

Из-за чего перегорает диодный мост?

Проверка генератора диодного моста мультиметром Включает в себя выяснение причин выхода из строя диодного моста.Самая частая причина — скопление воды внутри. Часто после мытья машины или проезда по лужам мост может выгореть.

Вторая причина — изменение полярности на выводах АКБ. Такое бывает при неумелом освещении или при подключении зарядного устройства к аккумулятору. Конечно, могут быть и более сложные причины перегорания моста, но чаще всего это происходит по одной из этих двух причин. Поэтому старайтесь не ездить по глубоким лужам и правильно заряжайте аккумулятор.

Каков эффект перегоревшего диодного моста?

Если возникли проблемы с аккумулятором, то в первую очередь необходимо проверить мультиметром диодный мост.Аккумулятор напрямую подключен к этому мосту. При выходе из строя возможны 2 варианта: ток вообще не идет на батарею, либо идет, но очень большой. Это может вызвать вскипание электролита.

Следовательно, если есть проблема с мостом, ее нужно решать очень быстро. В противном случае придется покупать новый аккумулятор, а он стоит недешево. Поэтому лучше иметь представление, как тестируется диодный мост мультиметром на ВАЗ 2110 и других. Как минимум есть 2 способа проверить: мультиметром или обычной лампочкой.Рассмотрите оба пути.

Проверка лампочки

Сначала извлеките диодный мост из генератора. Однако в случае с лампочкой можно обойтись и без нее. Берем мост в сборе и прикасаемся к клеммам аккумулятора. Обязательно поддерживайте постоянный и прочный контакт. Теперь берем лампочку и ее контактом (плюсом) касаемся плюсовой батареи.

Теперь поочередно прикоснитесь к контактам диодов, затем к контактам подключения обмотки стартера.Если лампочка горит, значит, мост «пробит» и, следовательно, он не работает. Теперь, если каскады соединят схему через один диод, то можно выявить неисправный элемент и заменить его новым.

Если есть необходимость проверить мост на разрыв цепи, то минус моста «кидается» на плюс аккумулятора. Затем подключаем плюс лампы к плюсу аккумулятора. Теперь свободный контакт лампы подключаем к элементам, как описано выше.Лампа в этом случае должна гореть. Если он совсем не горит или горит тусклым светом, то в цепи диода возникает разрыв цепи.

Проверка диодного моста мультиметром

Как и в предыдущем способе проверки лампочкой, в этом случае также необходимо снять мост с генератора. При проверке диодного моста мультиметром каждый диод проверяется отдельно. Сначала нужно включить мультиметр в режим «Звонок», но если такого режима нет, то просто выставьте сопротивление 1 кОм.В этом режиме при замыкании двух контактов он будет звонить.

Мост разделен на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок производится одинаково для обеих частей. Принцип такой: исправный диод в сторону аккумулятора покажет сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.

Подключаем щупы мультиметра к каждому контактному диоду.И если прибор показывает значение, которое отличается от значения после замены щупов местами, это говорит о том, что диод перегорел. Эту операцию необходимо проделать для каждого диода.

Если сопротивление очень низкое

Второй вариант при проверке мультиметром диодомостового генератора ВАЗ-2109 и других моделей предполагает отображение нулевых значений. Это говорит о том, что в цепочке есть разрыв. Если показания близки к нулю (очень низкое сопротивление), значит, диод сломан.Мультиметр как тестовый прибор позволяет точно определить, какой диод вышел из строя, и определить характер пробоя. При использовании лампочки все примерно так же, но при слабом токе зарядки обнаружить правильную работу сложнее. Поэтому рекомендуется использование мультиметра, но если его нет, то можно попробовать найти неисправность с помощью обычной лампочки.

Однако единственным преимуществом проверки лампочки является то, что снимать диодный мост с генератора необязательно.Но без снятия генератора проверить диодный мост мультиметром невозможно. Без снятия генератора этого не обойтись. Там приходится работать с отдельными частями, но это дает более точный результат.

При обнаружении неработающего диода он заменяется новым. Сделать это легко с помощью паяльника. Сам диод копейки стоит и продается в любом магазине автозапчастей. Его замена тоже не сложная, и сделать это можно самостоятельно.

Заключение

В этой процедуре нет ничего сложного.Если вы более-менее знакомы с электроникой и умеете пользоваться мультиметром, то можете самостоятельно проверить и заменить неисправные диоды. Для этого не нужно обращаться на СТО, где потребуют деньги за осмотр и тем более за ремонт.

В продаже имеются все необходимые для ремонта диодные мосты. Да и сам диодный мост вообще недорогой, проблемы могут быть только с поиском моста на какую-то редкую модель генератора.

Напоследок: если с аккумулятором что-то не так, то вам очень повезло, если причина как раз в диодном мосту. Можно сказать, расходники, которые время от времени приходится менять. Но здесь главное вовремя выявить неисправность, до того, как пострадала сама батарея.

Генератор не зря заряжает аккумулятор. Почему нет заряда аккумулятора? Плохой контакт на выводах АКБ

Срок службы автомобильного аккумулятора во многом зависит от генератора.Именно он поддерживает аккумулятор в рабочем состоянии, заряжая его электрической энергией. Малейший сбой в его работе способен вывести аккумулятор из строя.

Как происходит зарядка аккумулятора в ВАЗ 2107

Чтобы понять, как происходит процесс зарядки аккумулятора «семерки», необходимо знать принцип работы генератора и разбираться в схеме подключения этих устройств.

Устройство, привод и характеристики генератора ВАЗ 2107

Автомобильная генераторная установка предназначена для подачи электроэнергии в бортовую сеть автомобиля, а также для подзарядки аккумуляторной батареи при работающем силовом агрегате.Конструктивно он состоит из следующих основных элементов:

Установка приводится в движение ремнем от шкива коленчатого вала.

На протяжении своей истории Sevens оснащалось двумя типами генераторных установок: 372.3701 и 9412.3701. У них есть конструкция и принцип работы, за исключением того, что у агрегата 9412.3701 лопасти вентилятора расположены внутри корпуса, а выпрямительный модуль — снаружи.

Таблица: основные технические характеристики генераторных установок ВАЗ 2107

Показатели этих устройств сильно различаются по величине генерируемого тока и выходной мощности.Генератор 9412.3701 более производительный. Применяется в инжекторных «семерках», где бортовая сеть дополняется электронной системой управления двигателем.

Как работает генераторная установка ВАЗ 2107 и схема генератора

Если не углубляться в теорию электротехники, генератор работает следующим образом. При повороте ключа в замке зажигания ток от аккумуляторной батареи через реле и контрольную лампу заряда подается на обмотку возбуждающего статора.При этом коленчатый вал начинает вращать ротор. При вращении якоря в фазных обмотках образуется электромагнитное поле, наводящее переменный ток. Поскольку все электроприборы бортовой сети рассчитаны на постоянный ток, в конструкции установки предусмотрен модуль полупроводникового выпрямителя. Величина напряжения, создаваемого генератором, варьируется в зависимости от частоты вращения коленчатого вала. Для его стабилизации используется специальный регулятор, сглаживающий скачки и провалы и подающий в бортовую сеть машины напряжение, максимально приближенное к номинальному.

Таким образом, при работающем двигателе генератор преобразует крутящий момент коленчатого вала в постоянный ток 55 или 80 А (в зависимости от типа устройства) и напряжение 13,9-14,5 В, необходимое для работы. электроприборов и зарядки аккумуляторов. Ток подводится к положительной клемме аккумулятора через клемму «30» и отдельный провод, а «масса» блока подключается к отрицательной клемме аккумулятора.

Видео: как работает генератор

Нет заряда: признаки и причины

Если напряжение от генератора по каким-то причинам перестает поступать на аккумулятор, то через несколько дней он разрядится.А в случае полного выхода из строя установки аккумулятора придется самостоятельно обеспечивать всю бортовую сеть, включая систему зажигания. Так что она может работать не больше часа.

Признаки отсутствия заряда

Признаки того, что генератор не заряжает аккумулятор:

• постоянно горит или периодически загорается сигнальная лампа на приборной панели;
• быстрый разряд аккумулятора;
• снижена производительность отдельных электрических устройств бортовой сети машины.

Сигнальная лампа

На панели приборов «семерки» есть специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если схема генератора работает нормально, лампа горит только при включении зажигания до тех пор, пока силовой агрегат не заработает. После запуска двигателя он должен погаснуть . Если он продолжает гореть, скорее всего, аккумулятор не получает зарядку.

Еще бывает, что контрольная лампа периодически загорается. Это признак того, что напряжение на батарее либо не подается вовсе, либо подается с перебоями.

Быстрая разрядка аккумулятора

При выходе из строя генератора или его цепи аккумулятор не получит напряжения, необходимого для его зарядки. Кроме того, ей придется запитать часть электрооборудования автомобиля, расходуя свою электроэнергию. В этом случае аккумулятор быстро разрядится. Вы сможете понять это, когда возникнут трудности в процессе запуска двигателя. Получая недостаточную энергию, стартер вяло проворачивает маховик коленчатого вала или просто «щелкает» тяговое реле.

Пониженные электрические характеристики

Понять, что генератор не работает в штатном режиме, помогут некоторые электроприборы. При подозрении на неисправность генераторной установки можно, например, запустить двигатель, включить свет (если в нем обычные лампы накаливания или галогенные лампы) и посмотреть, как они светят. В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы тоже рассчитаны на определенный номинальный ток.Снижение производительности также наблюдается у вентилятора отопителя. Заметно хуже он будет крутить лезвия. При его включении фары будут еще слабее.

Причины отсутствия зарядки

Есть несколько причин, по которым аккумулятор не заряжается. К ним относятся:

• нарушение целостности (обрыв) приводного ремня;
• ремень ослабления;
• обрыв проводки электрической цепи генератора или сильное окисление соединительных выводов;
• неисправности выпрямителя;
• отказ регулятора напряжения;
• обрыв в обмотке генератора или короткое замыкание.

Обрыв ремня

Хотя ремень рассчитан на 50 тысяч километров, он может порваться даже через несколько дней эксплуатации. Особенно, если есть дефекты шкивов самого устройства, коленвала или помпы. Сам по себе обрыв ремня привода генератора не опасен для двигателя, но только при немедленном обнаружении данной неисправности. И дело тут не столько в отсутствии зарядки, сколько в остановке помпы. Если он перестанет работать, двигатель мгновенно перегреется.А это уже чревато прогоранием прокладки ГБЦ со всеми вытекающими отсюда последствиями. Поэтому, если загорается сигнальная лампа или возникают другие симптомы неисправности генератора, первое, что нужно сделать, — это проверить, не поврежден ли приводной ремень. Для этого заглушите двигатель, откройте капот и визуально осмотрите привод генераторной установки.

Ослабление ремня

Приводной ремень должен иметь определенное натяжение. При ослаблении натяжения оно будет скользить по шкиву коленчатого вала, не обеспечивая того количества оборотов ротора генератора, которое необходимо для выработки тока с требуемыми параметрами.Признаком ослабления ремня является характерный свист, чаще всего проявляющийся при повышении влажности воздуха. При проскальзывании ремня контрольная лампа обычно не загорается, но в некоторых случаях может включаться на некоторое время или мигать.

Обрыв и окисление клемм

Аккумулятор не будет заряжаться даже при нарушении целостности проводов на схеме подключения генератора. Схема зарядки аккумулятора довольно проста: всего один провод соединяет положительный вывод аккумулятора с выводом «30» генераторной установки.Именно на него подается напряжение. «Минус» АКБ замкнут на массу, к которой также подключены корпус генератора и соответствующие выводы обмоток. Необходимо только проверить наличие контакта между указанными точками цепи.

Окисление выводов АКБ, а также их ненадежное соединение с выводами проводов также могут существенно повлиять на подачу тока. Проверить состояние клемм можно визуально, однако на глаз не получится, как протекает ток.Лучше еще раз зачистить и перетянуть все соединения проводов на аккумуляторе и генераторе.

Неисправность модуля выпрямителя

При выходе из строя выпрямителя ток от генератора к аккумулятору тоже не поступит. Сам блок представляет собой плату с шестью кремниевыми диодами (3 положительных и 3 отрицательных). Если хотя бы один из них сгорит, выпрямитель нужно будет заменить, так как он не подлежит ремонту.

Отказ регулятора

Отказ стабилизатора характеризуется изменением характеристик тока, подаваемого на аккумулятор.Другими словами, на аккумулятор подается зарядное напряжение, но оно выше или ниже ожидаемого. Регулятор также не ремонтируется и в случае выхода из строя подлежит замене.

Неисправность фазных обмоток

При обрыве обмоток генератор перестает выполнять свои задачи. Когда происходит межвитковое замыкание, установка может вести себя иначе. Обычно признаком такой поломки является характерный запах гари и гул при эксплуатации. Эти две неисправности можно диагностировать только после снятия устройства с автомобиля.Ремонт генератора при обрыве или коротком замыкании предполагает замену перегоревшей обмотки или узла статора.

Диагностика и ремонтные работы

Если вы подозреваете, что аккумулятор не заряжен, необходимо провести ряд диагностических и ремонтных работ в таком порядке:

1. Остановите автомобиль, заглушите двигатель.
2. Поднять капот, проверить целостность приводного ремня. Если он не поврежден, проверьте его натяжение, нажав отверткой или другим инструментом на ветвь ремня посередине между шкивами генератора и коленчатого вала.Прогиб в этом месте должен составлять 12-17 мм.
3. Если прогиб больше указанного значения, натяните ремень. Для этого гаечным ключом на 17 мм (для установок типа 9412.3701 с гаечным ключом на 13 мм) открутите гайку крепления генератора к натяжному кронштейну. Отверткой (креплением) отодвиньте генератор от блока цилиндров. Затяните гайку и повторно измерьте натяжение ремня.
4. Подключите один датчик автомобильного тестера. установить в режим измерения обрывов или сопротивления положительный полюс аккумуляторной батареи, а второй — клемму «30» генератора.Если прибор не пищит, замените провод. Затем проверьте «массу», подключив щупы тестера к отрицательной клемме аккумулятора и к корпусу генератора. Если контакта нет, проверьте все соединения «минуса» АКБ с кузовом и двигателем. Зачистите и смажьте контактные поверхности (концы проводов, болты, шайбы, гайки) антикоррозийным средством (WD-40 или аналогичным). Также стоит проверить состояние клемм аккумулятора и надежность их подключения к проводам.В любом случае лучше снять провода, зачистить их клеммы и клеммы аккумулятора мелкой наждачной бумагой и обработать WD-40.
5. С помощью мультиметра (вольтметра) измерить напряжение на выводах аккумуляторной батареи. Прибор должен показать 11,7-12,6 В. Затем запустите двигатель и повторите измерения. При исправном генераторе напряжение на выводах должно быть 13,9-14,5 В.

Если напряжение ниже, причину нужно искать в выпрямителе, стабилизаторе или обмотках генератора.В любом случае для дальнейшей диагностики требуется демонтаж генератора.

Видео: натяжение ремня генератора

Разборка генератора

Для снятия генераторной установки необходимо:

1. Открыть капот, отсоединить провода от АКБ.
2. Используя гаечный ключ на 17 мм (для установок типа 9412.3701 гаечный ключ на 13 мм), полностью открутите гайку, крепящую устройство к регулировочной скобе.
3. Сдвинуть генератор к блоку цилиндров.
4. Снимите приводной ремень.
5. Отсоедините клеммную колодку от устройства.
6. Снимите защитный колпачок с клеммы «30» и гаечным ключом на 10 мм открутите гайку, фиксирующую клеммы проводов. Отсоедините провода, отложите их в сторону.
7. Гаечным ключом на 13 мм отверните гайку, которой блок крепится к кронштейну на блоке цилиндров. Снимите болт с кронштейна.
8. Снимите генератор, опустив его под автомобиль.

Видео: снятие генератора

Проверка выпрямительного модуля, стабилизатора и обмоток

Для диагностики выпрямителя, регулятора и обмоток потребуется мультиметр и два отрезка провода с зажимами.Для проверки правильности работы:

1. Переключите мультиметр в режим измерения сопротивления.
2. Подключите положительный датчик устройства к клемме «30» устройства, а отрицательный датчик — к его «массе». Сопротивление между этими точками может быть разным, но если оно близко к нулю, возможно, обмотки закорочены на массу или один из диодов выпрямителя сломан.
3. Проверить на пробой «плюсовые» диоды выпрямителя. Для этого подключите положительный датчик к клемме «30», а отрицательный датчик — к любому из болтов, фиксирующих выпрямитель.Если значение сопротивления стремится к нулю, пробой очевиден.
4. Проверить отрицательные диоды. Для этого положительный щуп устройства необходимо прикрепить к одному из болтов крепления выпрямителя, а отрицательный — к корпусу устройства. Здесь также сопротивление не должно быть близко к нулю.
5. Проверить, замыкается ли обмотка ротора на корпусе. Подсоедините щупы тестера к контактному кольцу ротора и корпусу генератора. Если между ними протекает ток, якорь необходимо заменить.
6. Снимите регулятор напряжения, открутив два винта крестовой отверткой.
7. Снимите весь узел со щеткой в ​​сборе с корпуса генератора.
8. Оцените состояние щеток и их подвижность. Они должны быть целыми, свободно перемещаться в щеткодержателях и выступать из них не менее чем на 5 мм.
9. Подключите провод от положительной клеммы аккумулятора к клемме «B» контроллера, а провод от «минуса» аккумулятора к клемме «A».Переведите мультиметр в режим вольтметра и измерьте напряжение на щетках регулятора. Если нет напряжения, регулятор неисправен и подлежит замене.

Ремонт генератора

Если обнаружены проблемы с выпрямительным модулем или обмотками, неисправную деталь необходимо заменить. Для этого потребуется:

1. С помощью отвертки закрепите крыльчатку генератора, упирая в нее одну из лопастей.
2. Отвинтите гайку крепления шкива торцом на 19 мм или гаечным ключом.
3. Снимите элементы шкива с вала устройства.
4. Открутите четыре болта крепления передней и задней крышек с помощью отвертки Phillips. Снимите соединительные шпильки.
5. Уперев переднюю крышку агрегата в деревянный или пластмассовый брусок, легкими ударами по валу резиновым молотком или киянкой выбейте крышку со статора.
6. Снимите переднюю крышку и находящуюся под ней втулку.
7. Задвиньте заднюю крышку генератора в тиски (можно использовать две планки) и осторожно выбейте из нее ротор.
8. С помощью головки 8 мм открутите три гайки, фиксирующие модуль выпрямителя и выводы обмотки. Снимите болты и обмотки с корпуса.
9. С помощью головки 10 мм открутите выходную гайку «30» генератора и снимите шайбу. Снимите выпрямительный модуль.
10. Заменить неисправные детали на новые. Соберите генератор в обратном порядке.

Видео: ремонт генератора ВАЗ 2107

Еще несколько слов о регуляторе напряжения

Напоследок следует добавить, что в таких автомобилях, как ВАЗ 2107, необходимо хотя бы раз в месяц проверять вольтметром напряжение. питание от генератора до АКБ.Как это сделать, мы рассмотрели выше. Дело в том, что автомобильный прибор, показывающий уровень заряда аккумулятора, очень часто врет, показывая нам норму, при этом напряжение на выводах аккумулятора при работе двигателя ниже или выше его. И здесь опасно не столько отсутствие зарядки, сколько так называемая подзарядка. Возникает при неисправности регулятора напряжения и характеризуется подачей на аккумулятор напряжения, значение которого больше заданного значения.

Мне лично приходилось сталкиваться с подобной проблемой.Все началось с того, что перестал держать зарядку относительно новый аккумулятор. При эксплуатации машина каждый день заводилась без проблем. Но как только машина простояла неделю, стартер своим грохотом дал понять, что без «зажигающих» проводов работать не будет. Визит к автоэлектрику показал, что крайняя «банка» аккумулятора вздута. Это означает, что в нем замкнуты электроды. Почему они вдруг закрылись, если все было в порядке. Запустив двигатель, электрик замерил напряжение на выводах аккумуляторной батареи.Вольтметр показал 17,2 В, что недопустимо для данной модели аккумулятора. Аппарат на панели при этом добросовестно выдал «норму». Проверка регулятора напряжения подтвердила диагноз электрика. Он вышел из строя. Замена устройства заняла не более получаса. Да и по стоимости ремонта, казалось бы, не сильно ударило. Аккумулятор, конечно же, пришлось заменить, так как с наступлением холодов он стал еще быстрее разряжаться.

Примерно через полгода случайно заметил, что фары машины стали светить заметно ярче.Затем перегорела одна из ламп головного света. Через неделю сгорел еще один. Не дожидаясь, пока аккумулятор снова надуется, решил самостоятельно провести диагностику и ремонт. Вооружившись мультиметром, поехал в гараж. Результаты измерений снова показали, что регулятор напряжения вышел из строя. На этот раз генератор выдал 15,6 В. К электрику больше не ходил. Снял генератор, заменил регулятор и все поставил на место. Измерение управляющего напряжения показало 14.2 В. После этого стабильно измеряю напряжение два раза в неделю. Прошло больше года, пока все в норме.

К сожалению, ВАЗ 2107 нельзя назвать надежным автомобилем. Но все же у него есть одно преимущество — простота конструкции. Поэтому при незначительных неисправностях обращаться к специалистам не обязательно.

Доброго времени суток, уважаемый читатель. В этой статье я расскажу о принципе работы генератора ВАЗ 2109 — 2114 и причинах, по которым генератор не заряжается.Для того, чтобы простой человек, не изучавший электротехнику, все понял, я не буду углубляться в физику происходящего и использовать научные термины, а все объясню как говорится «на пальцах». Итак, приступим!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понять, почему на ВАЗ 2109 — 2114 генератор мало заряжается или совсем не дает заряда, необходимо понять, как он устроен, и знать принцип его работы.

Генератор состоит из пяти основных частей, представленных на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щетками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от АКБ к диодному мосту (9)
   есть плюсовой провод и диодный мост (9)
   подключается к земле через корпус (3,7)
   генератор
2. Напряжение на диодном мосту (9)
   обслужено
   к статору (6)
   Генератор и в статоре появляется магнитное поле
3. при трогании с места двигатель вращает ротор с помощью ременной передачи (5)
   генератор
4. в роторе (5)
   вращающийся в магнитном поле генератора (6)
   ток появляется
5. Ток снимается с ротора щетками (10)
   и через реле — регулятор (10)
   служил на автомобильном аккумуляторе.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 — 2114.

Чтобы узнать причину, по которой генератор ВАЗ 2109 2114 не работает или дает плохую зарядку, нужно проверить исправность каждого из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккума.

В этом случае причиной неисправности может быть сам провод или места его соединения с диодным мостом или аккумулятором.Попробуйте зачистить клеммы подключения, а если не поможет, то прозвоните провод.

Плохой контакт с отрицательным проводом не считается, поскольку в таких случаях двигатель вообще не запускается.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, вызываем обмотку статора. Для этого выберите на мультиметре режим набора и приложите щупы к первому и второму контакту статора, а затем к первому и третьему.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗ был тонкий клиновой ремень, а на инжекторных моделях — широкий ремень с жилками, но принцип работы от этого не меняется. Зарядка может не пройти из-за проскальзывания ремня. Проявляется такая неисправность сильным свистом ремня. Также ремень может начать свистеть при включении таких потребителей энергии, как фары, обогрев стекол, вентилятор печки и т. Д.Если вы слышите свист ремня, попробуйте в ближайшее время заменить его, так как это одна из причин, по которой генератор ВАЗ 2109-2114 дает плохую зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109-2114.

В якоре, как и в статоре, не должно быть обрывов. Проведите по нему, прикрепив щупы мультиметра к дорожкам кисти.

Если якорь не звенит, замените его.

Пункт пятый: щетки с реле-регулятором.

Щетки генератора ВАЗ 2109-2114 со временем стираются по следу якоря.Если их длина меньше 5 миллиметров, то они не смогут плотно прижаться к якорю, тем самым не обеспечив зарядку аккумулятора ваз.

Но бывает, что реле-регулятор выходит из строя до того, как стираются щетки. Для проверки вам потребуется:

• Лампа 12 В
• автомобильный аккумулятор
• две батареи 1,5 В
• несколько проводов

Подключаем лампочку и аккумулятор к реле-контроллеру как показано на рисунке ниже.В этом случае лампа должна гореть.

Теперь добавляем в схему две батареи, как на рисунке ниже. Теперь свет не должен гореть.

Если в обоих случаях загорается лампочка — реле — регулятор необходимо заменить.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 — 2114. Если есть вопросы, оставляйте их в комментариях!

Приветствую всех автолюбителей! К сожалению, современная машина — вещь не безотказная и периодически преподносит сюрпризы.Одна из них — не заряжается аккумулятор. Иногда эта проблема решается просто, а иногда требуется помощь специалистов. Но прежде чем лечить последствия, нужно найти причину. Поэтому рассмотрим их.

Причины, по которым аккумулятор перестает заряжаться

Нет заряда аккумулятора по нескольким причинам:

• растяжение или разрыв ремня генератора;
• окисление клемм АКБ;
• окисление или обрыв проводов генератора;
• проблемы с генератором.

Давайте подробнее рассмотрим, как диагностировать и устранить эти причины, если это возможно. Хотя, иногда загвоздка может быть в самой батарее. Поэтому, когда на приборке горит лампа заряда, а визуальный осмотр не помог найти неисправность, можно идти методом исключения.

Для этого нужно найти исправный аккумулятор и поставить его на место собственного. При этом размер батареек значения не имеет. Если заряд пошел, значит аккумулятор, если нет, то скорее всего проблема с генератором.

Аккумулятор может перестать заряжаться по разным причинам. Но чаще всего это пластинчатая сульфатация, которая возникает после глубоких разрядов или в старости. Кстати, в запущенных случаях может потребоваться замена электролита. В общем, для борьбы с сульфатированием существует несколько методов, основанных на циклической зарядке и разрядке аккумулятора с помощью зарядного устройства.

Часто причина отсутствия заряда — окисление клемм. Определить это очень просто.Нужно открыть капот и посмотреть на токовые выходные контакты. Если они покрыты прочным кашевым налетом, значит, клеммы окислились.

Обычно это происходит из-за появления трещин в районе плюсовой и минусовой клемм на корпусе аккумулятора. Из них выходят пары электролита, контактируют со свинцом и окисляются, образуя неприятный осадок.

Вопрос решается в несколько этапов:

• клеммы тщательно очищены;
• причина окисления установлена ​​и устранена;
• клеммы надеваются и на них наносится специальный антиокислительный состав.

Чаще всего проблемы окисления возникают в недорогих аккумуляторах, а также в тех случаях, когда аккумулятор часто снимают с автомобиля. Просто снимая клеммы с клемм АКБ, их можно открутить.

При появлении оксида необходимо учитывать еще одну вещь — уровень электролита в банках может упасть ниже уровня. Поэтому его следует проверить и при необходимости поднять. При этом помните, что в аккумулятор необходимо доливать дистиллированную воду.

Если возникла проблема с ремнем — зарядка от генератора не пойдет. Поэтому при визуальном осмотре желательно его внимательно осмотреть. Даже если ремень цел, не факт, что он в порядке.

Общие проблемы:

• обрыв ремня;
• слабое натяжение;
• микротрещина;
• загрязнения.

Если ремень порвался, с этим все понятно — нужно его менять.Но, как было сказано выше, он мог просто растянуться. Поэтому проверяем его натяжение, а заодно и чистоту. Если он мокрый или в масле — при вращении шкивов ремень может проскальзывать. В итоге на приборке горит лампа, а генератор не работает.

Проблемы в бортовой цепи

Попутно нужно проверить целостность всей проводки. Иногда проблемы могут заключаться в боковой цепи. Запускаем от генератора:

• все соединения должны быть плотными.
• не должно быть оксида, а тем более сажи.

Сразу достать щетки из генератора. Их развитие — еще одна распространенная проблема. Не допускается:

• другой выход, т.е. когда один длиннее другого;
• размер кисти менее 5-7 мм.

Дополнительно нужно проверить массу на теле. Плохой контакт в этот момент — еще одна причина, по которой может загореться индикатор заряда аккумулятора.

Неисправность генератора

Автомобильный генератор иногда преподносит сюрпризы.К сожалению, износ щетки — не единственная причина, по которой заряд может гореть.

Возможные неисправности:

• повреждение реле регулятора;
• проблемы с диодным мостом;
• открытая обмотка статора.

Определить, что с генератором что-то не так, довольно просто. Для этого понадобится мультиметр. В этом случае сразу можно определить, насколько заряжен аккумулятор. Если показания на заглушенном двигателе 12,6–12,7 В, это свидетельствует о полном заряде.12.2-12.4 — зарядка около 50%. Менее 11,7 — полная разрядка аккумулятора.

Методы испытаний генератора:

• при работающем двигателе напряжение на выводах АКБ должно быть около 14,7В. Если совсем другое — проблема с генератором;
• : если снять клемму с аккумуляторной батареи при работающем двигателе, она должна продолжать работать. В противном случае неполадки с генератором;
• при работающем автомобиле явно заметна нехватка энергии.

Для точной диагностики и устранения неисправностей генератора необходимо иметь хотя бы минимальные знания в области электрики. Если их нет, есть смысл обратиться за консультацией к специалисту — вы точно сэкономите время.

Итак, проблема в отсутствии зарядки может быть как самой банальной, которую легко устранить своими руками, так и более серьезной. Для устранения неисправностей, возникающих из-за неправильной эксплуатации, необходимо соблюдать два правила.

Во-первых, периодически заряжайте аккумулятор, во-вторых, следите за его внешним состоянием. И не забудьте взять с собой запасной ремень к генератору и щеткам.

Вот и все, надеюсь статья была полезной.

В автомобиле два источника энергии. Аккумулятор и генератор. Причем генератор — основной, так как способен заряжать аккумулятор во время движения. В самых крайних, безвыходных случаях можно использовать аккумулятор. По разным оценкам, в самом оптимистичном случае аккумулятор может проехать около 100 км по ровной дороге.В этом случае нельзя включать фары, выключать печку и, желательно, чтобы температура окружающего воздуха была невысокой, а скорость вращения — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор будет полностью заряжен. Только в этом случае вся энергия уйдет в искру.

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда аккумулятора, причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюратор) стоит генератор (модель 372.3701), выпрямитель переменного тока встроен в конструкцию. Это синхронный трехфазный двигатель.

Причины того, что аккумулятор не заряжается, могут быть общими, независимо от того, карбюратор у вас или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах нет напряжения. Это может произойти из-за перегорания выпрямительных мостов (диодов), обмоток и многих других причин.

На ВАЗ 2107 (инжектор) устанавливается восьмигенератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдает больший ток, не 55 А, а примерно 80-90 А в час, так как инжектор требует больше электроэнергии, он более современный и имеет более высокую удельную мощность.На рисунке показан генератор выпрямленного тока 80 А при напряжении 14 В.

Внимание! Прежде чем заявлять, что в генераторе ВАЗ 2107 пропала зарядка, проверьте:

• Если на генератор есть входящее напряжение, то это еще не доказывает, что именно он поврежден и что исходящего тока нет. Ведь диоды подводят ток к обмотке возбуждения генератора. В этом случае на приборной панели загорится лампа заряда аккумулятора.
• Еще стоит измерить напряжение в сети тестером.Если оно ниже 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может сильно нагреваться.
• Необходимо проверить ремень генератора, а точнее его натяжение. Если он натянут неплотно, то вместо того, чтобы приводить в движение ротор генератора, ремень сам по нему скользит, так как контакта нет.
• Неисправно реле зарядки генератора. Это нужно особо обсуждать.

Реле зарядки на ВАЗ 2107 (инжектор) находится в том же корпусе, что и щеточный механизм, и его задача — стабилизация выходного напряжения.Несколько лет назад были реле, которые были проштампованы на печатной плате, и находились под приборной панелью, были неразборными. На рисунке реле обозначено стрелкой. В быту из-за характерной формы его называют «таблеткой».

Сейчас, с развитием микроэлектроники, печатная плата успешно заменяет полупроводниковое реле. Размеры меньше и проблем с установкой нет.

Как проверить, правильно ли работает реле зарядки?

Для этого:

• открыть капот;
• запустить двигатель;
• С помощью вольтметра измеряем напряжение на выводах аккумулятора, которое, естественно, является выходным сигналом генератора.Если напряжение выше 14,8 В или ниже 13,2 В, колеблется за этими пределами — неисправно реле зарядки.

По каким причинам может выйти из строя реле зарядки?

Всего два, не считая серьезных повреждений корпуса генератора:

• «Планируемый» износ щеток, на которых расположены графитовые электроды. В этом случае контакт постепенно разрывается и полностью исчезает. В результате на обмотку возбуждения генератора не подается ток, и он не работает;
• Произошло короткое замыкание в самой цепи, при этом выходной ток на генераторе и АКБ есть, но он выше 14.8 В.

Зарядное реле находится на генераторе, на его задней крышке, и какой бы формы и цвета ни была «таблетка», из корпуса генератора к нему выходит желтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер эффекта нет, нужно искать причину в генераторе, об этом поговорим в следующий раз.При этом помните, что если вы снимаете генератор, то либо у вас есть приличные познания в области электротехники, либо у вас есть кому их отдать. Третьего не дано, особенно если у вас инжектор.

В заключение расскажу еще о нескольких причинах отсутствия зарядки или имитации, а также дам совет:

1. Если у вас форсунка ВАЗ 2107, то обнулять клемму АКБ для различные «проверки» на работающем двигателе, а особенно для того, чтобы допустить для этого посторонние к капоту.Это очень вредно для электронного мозга.
2. Любителям желательно «засветиться», чтобы суметь сказать твердое «нет», если у вас инжектор ВАЗ 2107.
3. На панели приборов разъемы не припаяны к плате, а приклепаны. Поэтому на некоторых машинах на морозе, а на холодном салоне нет контакта с лампой зарядки. Он горит, имитируя отсутствие тока в генераторе. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Очередной повод для любителей сходить к раковине на морозе. Когда вода попадает в реле и щеточный узел и там замерзает, плата не взимается. Выход — прогреть любым мощным феном.

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимый заряд, что создаст массу неприятностей и проблем. Просто в один прекрасный момент машина может не завестись, потому что этот агрегат не был должным образом заряжен. В этой статье рассказывается, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах отсутствия зарядки на АКБ

Видео расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Прежде чем определять неисправность генератора, необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 генератор с маркировкой 37.3701 установлен.

Устройство генератора ВАЗ

Генератор 37.3701: 1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3 — вентильный выпрямительный блок; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шарикоподшипник; 7 — конденсатор; 8 — вал ротора; 9 — вывод «30» генератора; 10 — вывод «61» генератора; 11 — регулятор напряжения; 12 — вывод «В» регулятора напряжения; 13 — щетка; 14 — шпилька крепления генератора к натяжной планке; 15 — шкив с вентилятором; 16 — полюсный наконечник ротора; 17 — дистанционная втулка; 18 — передний шариковый подшипник; 19 — крышка со стороны привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — полюсный наконечник ротора; 24 — буферная втулка; 25 — гильза; 26 — втулка компрессионная

Теперь рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 — конденсатор; 2 — узел регулятора напряжения с щеткодержателем; 3 — блок вывода дополнительных диодов; 4 — изоляционные втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — распорная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив; 13 — внешняя шайба крепления подшипника; 14 — стяжной болт; 15 — передний шариковый подшипник ротора; 16 — гильза; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — прижимная втулка.

Почему генератор не заряжается (основные причины)

Если генератор перестал давать должный заряд АКБ, а также в бортовой сети при работающих двигателях, причин всего две. Давайте рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование потребляет энергию. Так выглядит перегрузка генератора

Этот эффект часто возникает из-за подключения дополнительного освещения и других устройств с высоким потреблением энергии.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие батареи и генератора

Несоответствие батареи и генератора

При установке дополнительного оборудования многие автолюбители совершают непоправимую ошибку и устанавливают больше мощности на свои аккумуляторы «железного коня», не увеличивая при этом мощность генератора. Нарушение силовых характеристик между узлами приводит к тому, что генератор не может обеспечить правильную зарядку аккумулятора, после чего производительность первого снижается.

поиск и устранение неисправностей

Чтобы найти неисправность, необходимо вникнуть в электрическую часть автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые конструктивные особенности автоэлектрики. Рассмотрим, что вызывает плохую зарядку и на что следует обратить особое внимание:

• Слабые контактные соединения.
• Обрыв части обмотки.
• Короткое замыкание на роторе.
• Поломки в механике.
• Замыкание статора.

Что делать, если нет нужного напряжения (способы решения на ВАЗ-2114)

В основном методы решения проблемы банальны. Но, из-за дороговизны детали, большинство автолюбителей стараются отремонтировать агрегат. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядкой

Если контакты ослабли, это может быть связано с загрязнением или коррозией.Чтобы устранить проблемы, их нужно очистить острым предметом или специальным раствором. Медная паста подходит для смазки и защиты внешних контактов. . Внутренние контактные соединения защитить достаточно сложно, поэтому их просто чистят и устанавливают на сиденье.

Обрывы в части обмотки

Измерение для обнаружения проблем с обмоткой

Обрыв обмотки обычно лечится заменой обмотки.Как показывает практика, перемотка этого агрегата не рентабельна, поэтому автомобилисты ищут альтернативу, которая становится поддерживаемой деталью.

Короткое замыкание ротора

Диагностические операции на роторе

Короткое замыкание в бортовой сети, закончившееся на роторе, лечится заменой неисправной детали, но тем не менее большинство автомобилистов сходятся во мнении, что генератор придется заменить.

Поломки в механике

Деформация вала генератора — одна из механических неисправностей

Повреждение механической части обычно не лечится, а поврежденную деталь заменяют на новую.Это считается наиболее оптимальным решением вопроса. По цене это может показаться дороговато, но дешевле, чем менять генератор в сборе.

Короткое замыкание статора

Операции диагностики работоспособности ротора

Замыкание статора лечится также заменой детали или установкой на автомобиль нового генератора. Это необходимо для того, чтобы эффект не повторился, и не пришлось снова менять статор. Выбирая новую запчасть, рекомендуем ознакомиться с материалом: «».

Неисправность, съемка видео, когда генератор не заряжается

выводов

Найти и устранить причины, по которым перестал заряжаться генератор на ВАЗ-2114, не так просто, как кажется на первый взгляд, но сделать это своими руками действительно реально. Не каждый автомобилист может устранить неполадки самостоятельно, поэтому рекомендуется обратиться в автосервис, который может устранить неполадки.

Как проверить ротор генератора с помощью лампочки. Как найти неисправность генератора, не снимая его с автомобиля

Есть аппаратные и визуальные способы проверки машинного генератора.Однако владелец должен знать устройство и назначение этого электрического устройства, чтобы правильно провести диагностику. Это руководство поможет вам избежать поездки в мастерскую и сэкономить операционный бюджет.

Конструкция и назначение генератора

Перед тем, как самостоятельно проверять генератор мультиметром, необходимо иметь хотя бы минимальные знания о конструкции электроприбора:

• Ремень передает вращение от коленчатого вала двигателя на шкив генератора
• механическая энергия преобразуется в электрическую
• диодный мост преобразует переменный ток в постоянный
• реле регулятора отвечает за подзарядку аккумулятора, когда он разряжается во время запуска двигателя внутреннего сгорания
• остальное напряжение расходуется на электроприборы станка

Для аккумулятора как недозаряд, так и перезаряд вредны, поэтому напряжение на выводах должно иметь стабильные характеристики при любой скорости.При этом соединительный узел, габариты, компоновка и качество изготовления генераторов могут существенно отличаться у разных производителей и для конкретных модификаций автомобиля.

Схемы и клеммы

Перед проверкой генератора на машине самостоятельно необходимо знать электрическую схему этого узла и назначение клемм на его корпусе. Наиболее востребованы 6 схем, например, на нижнем фото изображена одна из них.

Для удобства цифровые обозначения на всех схемах одинаковы:

• блок генератора
• обмотка возбуждения
• обмотка статора
• выпрямитель
• переключатель
• реле контрольной лампы
• регулятор напряжения
• управление лампа
• конденсатор шумоподавления
• блок трансформатора / выпрямителя
• стабилитрон
• резистор

Выводы на корпусе не имеют одинаковой маркировки, что может помешать правильной диагностике мультиметром (тестером):

• плюсовой вывод силового выпрямителя — BAT; B +; 30; В или «+»
• обмотка возбуждения — ФЛД; E; EXC; F; DF; 67 или
• Вт для контрольной лампы от резервного выпрямителя — IND; WL; L; 61; D + или D

фаза

• — STA; Р; ͠ или W
• ноль — MP или «0»
• вывод для «+» АКБ — B; 15 или S
• , клемма для подключения к бортовому компьютеру — F или FR
• вывод на замок зажигания — IG

В РФ чаще всего используются генераторы, возбуждающая обмотка регулятора напряжения которых подключена к бортовой сети «минус».Хотя есть варианты, приложенные к нему «+».

В автомобилях с дизельными двигателями внутреннего сгорания могут быть установлены двухступенчатые электростанции 14/28 В. Проверка этих генераторов сложнее, лучше проводить в мастерской.

Самодиагностика генератора

Самый простой вариант, как проверить генератор дома без выезда в сервис, — это визуальный осмотр и поиск посторонних звуков … Однако этими методами невозможно выявить все существующие дефекты.Например, свечение лампы на приборной панели сигнализирует о том, что аккумулятор не заряжается. В этом случае неисправен сам аккумулятор, либо генератор подает на его выводы недостаточное напряжение.

Поэтому лучше вооружиться тестером или более современным его вариантом небольших габаритов — мультиметром для высокоточной диагностики. Большинство поломок можно определить локально; чтобы найти и отремонтировать остальное, необходимо проверить снятый генератор, частично его разобрав.

Техника безопасности

Чтобы сделать диагностику безопасной для пользователя и электрической части автомобиля, должны быть выполнены следующие условия:

• Использование тестера, мультиметра или приборов для отдельного измерения тока, напряжения и сопротивления
• отключение аккумулятор от бортовой сети и от генератора дополнительно
• при замене проводки сохраните длину и сечение кабеля как у оригинальных деталей
• убедитесь, что натяжение ремня правильное

Запрещается выполнять действия:

• использовать источники с напряжением более 12 В
• отключать потребителей при работающем двигателе и подключении генератора посредством ременной передачи
• короткое замыкание на «массу» или клемму D + (67) вывод B + (он же 30)
• проверить искру на корпусе на короткое замыкание

Визуальный осмотр

В первую очередь владельца интересует, как проверить генератор на автомобиле, не снимая этот электроприбор.Поэтому неисправности можно диагностировать следующими способами:

• лампочка зарядки — если на панели горит, либо напряжение зарядки недостаточное, либо разрядился аккумулятор
• сторонние звуки — шум, свист и шорох указывают на слабое натяжение ремня, изношенную втулку или подшипник
• запах гари — может проникнуть через печку в салон, причина скорее всего в высокотемпературном нагреве обмоток
• перебои в работе электрика — указывают недостаточный ток который вырабатывается работающим генератором

Ремень можно натянуть без снятия всего узла, остальные неисправности устраняют только после демонтажа генератора.

Подшипники (втулки)

Вал генератора вращается в двух подшипниках качения. Первый закрепляется на самом валу, снимается вместе с анкером. Второй вдавливается в статор в его центральной части. В этом случае диагностика проводится на слух и визуально:

• свист и гудение при нормальном натяжении ремня — признаки изношенного подшипника или раскрошившейся клипсы
• при проворачивании вала рукой после снятия ремня он должен вращаться свободно , боковой люфт белый

В противном случае возможны перекосы, заклинивание, выгорание обмоток, выплескивание магнитов якоря. В любом случае на аккумулятор попадет низкое напряжение, которого недостаточно для подзарядки.

Обмотки

Этот блок единственный в генераторе, диагностика которого визуально эффективнее тестера по ряду причин:

• при интенсивном нагреве лаковое покрытие медного проводника темнеет
• запах гари
• сопротивление обмоток слишком мало для точной диагностики их на короткое замыкание

Следует учесть, что перед проверкой генератора на работоспособность в этом случае придется его разобрать, сняв с гнезда.Если прибор исправен, лак по умолчанию будет светлым.

Коллекторная группа и щетки

Перед тем, как проверить генератор на износ этих фрикционных деталей, необходимо его разобрать:

• щетки примыкают к цилиндрическим латунным контактам — коллекторы
• чаще всего изнашиваются щетки, их лучше заменить с комплектом
• износ коллекторной группы определяется визуально по появившимся канавкам
• коллекторы можно шлифовать 3–4 раза, тогда их придется заменять целиком

На данном этапе у автовладельца нет никаких проблем.

Внимание: «Дедовский» метод проверки работоспособности генератора — снятие «минусовой» клеммы после пуска ДВС и при этом двигатель не глохнет, для современных автомобилей неприемлем. Тем более, что на инжекторных автомобилях провода от АКБ, подключенной к бортовой системе, лучше не «загорать». Может загореться ошибка «чек».

Аппаратная диагностика мультиметром

Оптимальный вариант, как проверить автомобильный генератор своими руками, — это использовать приборы: омметр + вольтметр + амперметр или тестер (мультиметр).Последний вариант, как проверить исправность генератора, предпочтительнее, так как диодный мост тоже можно прозвонить универсальным прибором.

Диодный мост

Конструктивно мост состоит из 6 диодов — 3 из них считаются отрицательными, остальные — положительными. Фактически, они развернуты в цепи в противоположных направлениях, пропуская ток только в одном направлении.

Есть два варианта, как проверить целостность диодно-выпрямительного моста автомобильного генератора:

• без снятия блока — диагностика проводится после отключения «массы» АКБ, проводов от регулятора напряжения и диодного моста , тестер переведен в режим омметра, его плюс (красный провод) подключен к 30 выводу генератора, минус (черный провод) замкнут на корпус электроустройства, все диоды целы, если бесконечность На шкале мультиметра появляется проколотый — если отображается какое-то значение в Ом
• после разборки и частичной разборки — положительные диоды проверяются одинаково, отрицательные — наоборот, в обоих случаях на тестере значение удельного сопротивления индикатор становится признаком поломки

Внимание: Если при подключении АКБ вы ошиблись с полярностью, выходит из строя именно диодный мост.

Ротор и статор

Если проверка механической части не выявила проблем, работу генератора проверяют далее после его разборки:

• статор — нужно проверять обмотку генератора на каждый виток, сопротивление составляет около 0,2 Ом, поэтому вам нужно точное устройство, вы можете использовать неаппаратные методы, описанные выше ротор
• — если модификация для постоянных магнитов, вам просто нужно переустановить их внутри клетки, обычные роторы имеют только 2 обмотки, сопротивление каждого из которых 2 — 5 Ом, если тестер показывает бесконечность, значит, пробой изоляции или обрыв провода

Для более детальной диагностики исправности генератора необходимо дополнительно проверить стартер, но уже включенный.Для этого измерьте сопротивление между выводом любой обмотки и их общим «нулем», оно должно быть 0,3 Ом.

Реле регулятора напряжения заряда АКБ

Во избежание ошибок перед проверкой зарядки станка-генератора следует учесть нюансы:

• Нормальным для прибора считается напряжение 12,5 — 12,7 В на его выводах. автомобильный аккумулятор, то есть во всей бортовой сети с выключенным двигателем
• на холостом ходу при включенном ДВС достигает значения 13.5 — 14,5 В, для некоторых иномарок нормальным считается напряжение 14,8 В
• на повышенных оборотах напряжение генератора падает до 13,7 В
• если прибор показывает 13 В при работе iCE под нагрузкой, генератор обязательно нуждается в ремонте
• перезаряд 15 V опасен тем, что закипает электролит, пластины кислотного аккумулятора начинают крошиться
• недозаряд 13 В не допустит накопления электроэнергии, потребляемой при повороте маховика в момент пуска в АКБ, следующий шлейф будет сомнительный

Операции диагностики должны выполняться последовательно:

1. двигатель запускается ключом стартера
2. фары включаются на 15 минут, устанавливается средняя скорость на все время
3. измеряется напряжение между клеммой B + (30) генератора и его «масса», она должна быть в пределах 13.5 — 14,5 В

Многие владельцы после установки качественной автомобильной аудиосистемы, для которых критичны перепады напряжения бортовой сети, решают проблему кардинально:

Если есть вопросы — оставляйте их в комментариях под статьей . Мы или наши посетители будем рады им ответить

Многие автолюбители сталкивались с тем, что ВАЗ-2114 упал. Это связано с тем, что в генераторе произошли неисправности. Непосредственными причинами могут быть щетки и диодный мост
… Конечно, ремонт данного агрегата обычно стоит дорого и автомобилист старается либо отремонтировать деталь самостоятельно, либо купить исправную. Не факт, что второй вариант прослужит долго, поэтому рекомендуется отремонтировать родной, которая наверняка прослужит дольше.

О проверке работы генератора на ВАЗ-2114 (+ его переборка) расскажет видео ниже:

Ролик расскажет об устройстве генератора, а также расскажет о ремонте, нюансах и деталях процесса

Устройство генератора на ВАЗ-2114

Генератор 37.3701

Прежде чем приступить непосредственно к ремонту генератора, вам необходимо знать конструкцию этой запчасти.

Генератор для автомобилей ВАЗ 2113-2115 имеет маркировку 37.3701, и подходит не только это семейство, но и автомобили семейства ГАЗ. Итак, давайте рассмотрим, какими деталями устроен этот узел.

Устройство генератора ВАЗ

Генератор 37.3701: 1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3 — вентиль выпрямительного блока; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шариковый подшипник; 7 — конденсатор; 8 — вал ротора; 9 — вывод «30» генератора; 10 — вывод «61» генератора; 11 — регулятор напряжения; 12 — вывод «В» регулятора напряжения; 13 — щетка; 14 — шпилька крепления генератора к натяжной планке; 15 — шкив с вентилятором; 16 — полюсный наконечник ротора; 17 — распорная втулка; 18 — передний шариковый подшипник; 19 — крышка со стороны привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — полюсный наконечник ротора; 24 — буферная втулка; 25 — втулка; 26 — зажимная втулка

Разборка генератора

выводы

Для проверки генератора на автомобиле ВАЗ-2114, а именно щеток и диодного моста, необходимо произвести демонтаж и разборку узла.Этот процесс довольно длительный и требует определенных знаний. Не все, даже опытные автомобилисты, способны проделать эту операцию самостоятельно. Поэтому, если автолюбитель не уверен, что сможет самостоятельно отремонтировать генератор, рекомендуется обратиться в автосервис.

Проверка генератора мультиметром

Можно самостоятельно проверить обычным тестером, включенным в режиме омметра (измерение сопротивления). Сначала мы проверяем ротор, затем статор, а затем диодный мост.Напомню, что генератор также имеет щеточный узел и регулятор напряжения.

Иногда эти два подразделения конструктивно объединяют в одно целое. В общем, начните проверку с визуального осмотра. Щеточный узел … Ведь если щетки не дотянутся до контактных колец, то агрегат не будет вырабатывать электричество.

Самая простая проверка системы зарядки

Измерьте напряжение АКБ при неработающем двигателе
если не разряжен, то напряжение должно быть 12.5 — 12,8 вольт. Теперь нужно запустить двигатель и измерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимая максимальная зарядка на некоторых автомобилях составляет 14,7 В. Учтите, что если аккумулятор разряжен, то напряжение на его выводах при работающем двигателе может быть выше.

Простая проверка автомобиля

Ряд простых предварительных проверок можно провести, не снимая с автомобиля.

При выключенном зажигании проверить с помощью контрольной лампы (5 Вт) наличие напряжения на проводе питания B +.Этот провод почти всегда напрямую подключен к плюсу аккумулятора. На некоторых автомобилях может пройти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также позволяет использовать тестер или мультиметр. При работающем двигателе включите максимальное количество потребителей электроэнергии и проверьте напряжение на аккумуляторной батарее. Оно не должно опускаться ниже 12,8 вольт.

Проверка ротора

Мультиметром в режиме измерения сопротивления прозвонить обмотку возбуждения (на роторе).

Для этого присоедините измерительные провода к контактным кольцам.

Сопротивление исправной обмотки не должно находиться в диапазоне 2,3-5,1 Ом.

• Если сопротивление вообще не показывает, значит обрыв в обмотке.
• Если сопротивление ниже указанного значения, то, скорее всего, межвитковая цепь.
• Если он выше, то может быть плохой контакт или выводы обмотки к контактным кольцам не припаяны должным образом.

Еще измеряем ток, потребляемый обмоткой возбуждения. Для этого на контактные кольца подаем +12 Вольт и подключаем амперметр постоянного тока к обрыву цепи. Ток, потребляемый обмоткой, должен быть в пределах 3-4,5 Ампера. Если ток слишком велик, это означает, что в обмотке ротора произошло межвитковое зажигание и ее необходимо заменить. Максимальный ток реле-регулятора составляет 5 Ампер, поэтому при слишком большом токе обмотки ротора необходимо заменить регулятор напряжения.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт подавая напряжение через лампу накаливания 220 В, 40 Вт, мы подключаем один контакт к контактному кольцу, другой — к металлическому корпусу ротора. При отсутствии короткого замыкания на корпус лампа не должна гореть … Если нить лампы накаливания хоть немного светится, значит, есть утечка тока на землю. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением!

Статор генератора

Обмотки статора можно увидеть только отсоединив или отпаяв провода от диодного моста.Сопротивление между выводами обмоток должно быть примерно 0,2 Ом. А между выводом любой обмотки и 0 (общим выводом) примерно 0,3 Ом. Если накоротко замыкаются обмотки статора или диодный мост, то при работе генератор сильно гудит.

Таким же образом проводится проверка изоляции на пробой через лампу на 220 вольт. Один контакт подключен к выводу обмотки, второй — к корпусу статора. При правильной изоляции лампа не должна гореть!

Также внимательно проверьте состояние внутренних частей статора и внешней части ротора.При работе они не должны касаться друг друга. Как говорится «башмак». Во время этой операции генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подключите один зонд к проводу «+»
диодный мост, а второй подключите поочередно к клеммам F1, F2, F3 и 0.Для наглядности: один щуп подключаем к плюсовой пластине, а другой поочередно прикасаемся к выводам тех диодов, которые запрессованы в эту пластину.

Затем поменяйте местами измерительные провода и сделайте то же самое. В одном случае тестер должен показывать проводимость (любое сопротивление), а в другом — нет. Таким образом, мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине подключаем по очереди один щуп к отрицательной пластине, а второй — к клеммам диода. Таким же образом потом меняем щупы местами и повторяем процедуру.В одном случае проводимость будет, в другом — нет.

Обратите внимание, что сопротивление не должно быть нулевым! Это свидетельствует о пробое диода. Также на пробой диода указывает отсутствие сопротивления в обоих направлениях при подключении. Диодный мост, даже с одним неисправным диодом, будет недозарядить аккумулятор, поэтому его необходимо заменить.

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, чтобы оценить их состояние и исправность.Проверьте выступающую длину щеток. Он должен быть не менее 4,5 мм. И обычно это 8-10 мм.

Также диаметр контактных колец должен быть не менее 12,8 мм. а в идеале 14.2-14.4. Изношенные кольца можно заменить, если вы найдете их в магазине. Их снимают специальным съемником, а выводы обмотки отпаивают. После установки новых колец их можно обточить на токарном станке для устранения биений и отшлифовать мелкой наждачной бумагой для устранения заусенцев.

Автомобильный генератор — основной источник энергии в бортовой сети, и в случае его выхода из строя или выхода из строя одна батарея долго не будет работать.Вот почему так важно следить за работой генератора.

Полный комплекс проверок генератора включает:

В большинстве случаев проверить автомобильный генератор своими руками не составит труда, ведь на какой машине вы проверяете принцип один и тот же. Но все же многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Как проверить генератор, не снимая с автомобиля

Есть два способа, с помощью мультиметра и без него.Первый, относительно новый, таков, а второй, старый и проверенный, почти противоположный — клемму АКБ нужно снимать при работающем двигателе.

1. Проверка АКБ мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12,5-12,8 В. Затем необходимо измерить показания уже на работающем двигателе, если при 2 наблюдается 13,5-14,5 В тысяч оборотов, то все в порядке. Причем даже 14,8 В на новых машинах вполне нормально, как уверяют производители — сказывается обилие электроники.В заключение остается проверить напряжения под нагрузкой , то есть подключив потребителей — печку, фары, отопление, магнитолу. Падение в пределах 13,7-14,0 В считается допустимым, но 12,8-13 В уже говорят о неисправности.
2. Второй способ, как и многие «старомодные», простой и безотказный, но в то же время достаточно опасный и требующий осторожности … Судя по заявлениям, работает как на ВАЗах, так и на относительно авто новое, как и авео.В чем смысл — ослабить болт отрицательной клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив одного из потребителей, например фары. Затем снимите клемму при работающем двигателе — если он не заглох и не погасли фары, значит с генератором все в порядке, иначе можете быть уверены, что он сломан. Вы должны попробовать этот метод на свой страх и риск.

Крайне нежелательно допускать работу генератора с отключенными потребителями, особенно аккумуляторной батареей.Это может привести к неисправности реле регулятора.

Обнаружив неисправность, необходимо демонтировать и проверить снятый генератор мультиметром, лампочкой и визуально. Каждый его элемент подлежит проверке отдельно.

Сначала убедитесь, что ремень генератора хорошо натянут и подшипники не сломаны.Посторонний шум и очень горячий генератор указывают на износ подшипников.

Как проверить щетки и контактные кольца

Сначала кольца и щетки проверяются визуально и оценивается их состояние. Например, измеряется минимальный остаток (мин. высота щеток коллектора не менее 4,5 мм , а минимальный диаметр колец составляет 12,8 мм). Кроме того, смотрят на наличие выработок и борозд.

Щетки, снятые с узла щеток регулятора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Диоды проверяются путем измерения сопротивления и определения проводимости.Поскольку диодный мост состоит из двух пластин, проверяем сразу одну, а потом другую. Тестер должен показать проводимость диодов только в одном направлении … Теперь чуть подробнее: один щуп тестера держим за клемму «+», а другим поочередно проверяем выходы диодов. , а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а в другом — нет). Затем проделываем то же самое с другой частью моста.

Следует отметить, что сопротивление не должно быть нулевым, так как это указывает на то, что диод сломан.Неисправный диод моста даже при отсутствии сопротивления с обеих сторон.

Тест диодного моста

Проверка контактных колец

Как минимум один неисправный диод приводит к выходу из строя всего диодного моста и недозаряду аккумулятора.

Генератор достаточно устойчив в работе. Его выход из строя, как правило, происходит из-за воздействий окружающей среды, например, в виде конденсированной влаги на контактах и ​​металле, вызывающей коррозию и поломки, а также в результате механического износа вращающихся деталей.

Чтобы знать, как проверить зарядку генератора, необходимы базовые знания об устройстве агрегата, его составных частях и принципиальная схема работы некоторых его частей.

Для измерения электрического сопротивления понадобится специальный измерительный прибор: так называемый мультиметр или омметр.

Перед проверкой обмотки генератора тестером необходимо прежде всего осмотреть ее на предмет внешних повреждений изоляции, ожогов обмотки в результате короткого замыкания.Если повреждения видны невооруженным глазом, статор необходимо заменить. Если внешних повреждений не обнаружено, то переходим к пошаговой проверке целостности обмотки статора с помощью омметра.

Статор должен быть отключен, выводы обмоток не должны соприкасаться друг с другом.

Вы хотите проверить:

• нет обрыва обмотки
• Отсутствие короткого замыкания обмоток с корпусом.

Ставим омметр на вызывной сигнал и измеряем сопротивление.

В первом случае концы омметра подключаются поочередно к каждому из трех выводов обмотки. Если обмотка неисправна, контрольное устройство покажет бесконечное сопротивление (т.е. единицу в левой цифре цифрового мультиметра и максимальное отклонение вправо, если мультиметр аналоговый).

Во втором случае наконечники омметра подключаются к выводу обмотки и к корпусу статора. При коротком замыкании тестер должен показать низкое сопротивление.

Таким образом, рабочий статор в этих двух тестах должен показать низкое сопротивление в первом случае и бесконечно большое во втором.

Проверка исправности регулятора напряжения в генераторе

Перед проверкой регулятора напряжения генератора его необходимо разобрать и отсоединить. Далее нужно убедиться, что щетки целы, не имеют дефектов и сколов, свободно перемещаются по каналам щеткодержателя. Если щетки выступают менее чем на 4.5 мм, необходимо заменить регулятор напряжения.

Регулятор напряжения проверяется напрямую с помощью дополнительных источников питания: 12-14 В и 16-22 В.

Соответственно, первым источником может быть батарея, а вторым источником — батарея с последовательно подключенными к ней 1,5-вольтовыми батареями.
Положительный вывод аккумуляторной батареи подключен к выводу устройства, отрицательный вывод — к массе регулятора напряжения. Между щетками подключена лампочка на 12 вольт.

Если регулятор работает нормально при подаче напряжения:

• 12-14 В должен гореть свет;
• 16-22 В свет должен погаснуть.

Во всех остальных случаях регулятор напряжения неисправен, ремонту не подлежит и подлежит замене на новый.

Проверка конденсатора на работоспособность

Грубую проверку конденсатора можно провести, зарядив его в течение нескольких секунд напряжением, не превышающим максимальное, указанное на нем, после чего замкнуть его контакты железным предметом, изолированным от рук. Если конденсатор в хорошем состоянии, то есть с его способностью заряжать и удерживать заряд, должна появиться искра.

Предварительно необходимо уточнить, что они полярные, т.е. которые необходимо подключать строго в соответствии с полярностью, указанной на выводах, и неполярные.

Тест полярного конденсатора.

Сначала замыкаем контакты конденсатора, снимая накопленный в нем заряд. Необходимо установить контрольный прибор на звонок и измерить сопротивление. Затем подключаем контакты омметра в соответствии с полярностью конденсатора. Рабочий конденсатор начинает заряжаться, показатель сопротивления будет расти, пока не начнет стремиться к бесконечности.Это результаты для рабочего конденсатора.

Для обустройства каналов под проводку и трубопроводов применяется чеканка. Это средство не обязательно приобретать в магазине готовым. Намного экономичнее будет сделать его из болгарки и других подручных элементов.

Любому радиолюбителю и электрику будет полезно знать разные характеристики мелких деталей и другого электрооборудования. Например, вы можете прочитать о принципах работы регулятора мощности на симисторе и раскрыть особенности цветовой кодировки резисторов.

Нерабочий конденсатор будет:

• вызывает скрип омметра и показание нулевого сопротивления;
• сразу показывают бесконечное сопротивление.

Тест неполярного конденсатора.

Выставляем значения МОм на управляющем устройстве и прикасаемся к нему контактами выводов конденсатора. При малых значениях сопротивления (менее 2 мОм) конденсатор, скорее всего, находится в нерабочем состоянии.

Проверка диодного моста генератора мультиметром

Задача выпрямительных диодов — правильно пропускать ток в направлении от генератора и блокировать его прохождение в обратном направлении.Любое отклонение в его работе считается неисправностью диодного моста. Рассмотрим подробнее, как проверить диодный мост генератора.

Для начала нужно снять диодный мост с генератора и разобрать его, чтобы получить доступ к контактам диода. Паяные выводы на статоре необходимо распаять.

Переключатель мультиметра должен быть установлен в положение «звонок». Диоды являются полупроводниками и относятся к микроэлектронике. Чтобы прозвонить диодный мост, нужно разбираться в его устройстве и иметь принципиальную схему.

Проверка силовых диодов.

Отрицательный контакт мультиметра подключается к пластине диодного моста, положительный контакт — к клемме диода. Течение должно пройти. Показания прибора должны стремиться к бесконечности. Подключаем положительный щуп мультиметра к пластине диодного моста, отрицательный — к выходу диода. Мультиметр должен показывать сопротивление от 400 до 800 Ом.

Проверка вспомогательных диодов.

Подключаем отрицательный вывод мультиметра к пластине вспомогательных диодов, положительный вывод к выводу диода.Мультиметр должен показывать значение от 400 до 800 Ом. Подключаем положительный контакт мультиметра к вспомогательной пластине диода, отрицательный контакт — к клемме диода. Показания счетчика будут иметь тенденцию к бесконечному сопротивлению.

Проверка подшипников

Подшипник — это механическая деталь, выходом из строя которой является изменение ее физических свойств. Это могут быть коррозия, трещины, износ, повреждения, люфт, затруднение вращения. Внешним признаком неисправности подшипников генератора является гул и шум, издаваемый генератором.

В данном случае извлекается задний подшипник и исследуется на наличие вышеупомянутых дефектов в детали. Кольцо подшипника должно свободно вращаться, не создавая аномального шума.

Если говорить о генераторе автомобиля, то его передний подшипник обычно встроен в крышку. Проверка проводится аналогично, повернув крышку и удерживая центр. Подшипник не должен заедать или издавать шум.

Подшипник с плохим вращением или прогибом оси вращения подлежит замене.

Таким образом, проверить генератор на работоспособность не очень сложно. Главное — понимать суть процессов, происходящих в приборе. Основные проблемы, возникающие с генератором, просты и стандартны. Вооружившись мультиметром и полученными знаниями, вы легко найдете неисправность в генераторе.

Смотрим, как проверить генератор мультиметром, на видео

Плохая зарядка на форсунке ВАЗ 2114 вызывает

Электросистема имеет основные источники питания, среди которых достойное место занимает генератор.Регулятор напряжения генератора ВАЗ 2114 отвечает за обеспечение питанием бортовой сети за работоспособность всех имеющихся электроприборов.

Устройство содержит выпрямительный блок, преобразующий трехфазный переменный ток в постоянный. Благодаря этому устройству снижаются скачки на выходе из генератора, а диапазон напряжений должен быть от 13,2 до 14,7 вольт.

Где реле зарядки ВАЗ 2114? Блок расположен в задней части генератора под пластиковой крышкой.Устройство черного цвета, имеет две графические токопроводящие щетки.

Проверить работоспособность регулятора

При диагностике регулятора напряжения генератора необходимо определить, какие неисправности могут быть выявлены при осмотре (во избежание дальнейших неисправностей и эффективных профилактических мероприятий).

Неисправности на ходу

1. Не горит свет на панели, как и другие датчики света.
2. Аккумулятор разряжен / заряжен, а кнопка регулятора не горит / горит.

Поломки могут быть самыми простыми, ремень вышел из строя и ослаб, сгорело реле или износились щетки.

Для проверки прибора потребуются следующие инструменты:

• наборы ключей и отверток;
• различных тестеров;
• лампа 12 Вольт 3 Ватта;
• провода для подключения;
• регулирующие источники тока.

Проверка регулятора напряжения генератора ВАЗ 2114 проводится в сборе с щеткодержателями, чтобы сразу проверить весь механизм.Внимательно осмотрите состояние щеток, их хрупкость, подвижность, длину.

Проверить, не снимая. С помощью вольтметра измеряем показатели напряжения. Оптимальный результат 13,5 — 14,2 В. Если данные не нормальные, то велика вероятность поломки механизма.

Перед тем, как проверить регулятор напряжения и снять его с автомобиля, нужно убедиться, что неисправность кроется в нем, а не в других узлах генератора.Как это проверить?

Первый вариант теста — диагностика при работающем двигателе с помощью вольтметра

Что делать? Запустите двигатель и проверьте свечение контрольной лампы, если она не гаснет и ярко мигает, значит в генераторе есть проблемы. Через несколько минут, когда двигатель разгонится и создаст максимальные условия для загрузки сети, подключаем счетчик, устанавливаем 3500 об / мин. Меньше 13 Вольт — аккумулятор полностью разряжен, когда больше — нужно заменить контроллер на авто.

При прослушивании необычного шума агрегата это означает, что подшипники вышли из строя из-за слишком длинного приводного ремня. Чтобы отрегулировать его, выключите зажигание и отпустите. Прогиб при нажатии не должен быть меньше двух сантиметров.

Второй вариант — проверить механизм на стенде.

Перед установкой электроагрегата на подставку необходимо визуально оценить состояние щеток и контактных колец коллектора. Кольца должны быть чистыми и сухими.На выходе индикатор тока выдает не менее 13 вольт, а частота вращения ротора — 6000 мин-1. Через 10 минут работы генератора можно измерить мощность на выходе. Рабочий блок колеблется в пределах 80 А.

Если цифра меньше нормы — нужно искать неисправности в обмотках пускателя или вентилях генератора. Если показатели не входят в допустимые значения, то меняем щеткодержатель.

Есть три клапана с красной меткой, которые дают положительный заряд на корпусе, они находятся в одной пластине выпрямительного блока.Еще три механизма имеют отрицательный заряд, обозначенный черной меткой, подключенный к массе.

Третий вариант — проверить исправность обмотки и диодов

Мультиметр показывает уровень сопротивления обмотки, при наличии индикаторов неисправности их может не быть (обрыв), либо они будут существенно отличаться от нормы — 4,5 Ом. Для устранения проблемы правильным решением будет замена или перемотка товара.

Для диагностики реле-регулятора необходимо подключить регулирующий источник питания.Это контрольная лампа, на корпус электроагрегата идет минус, а на вывод — плюс. Между щетками включается измерительный прибор, при повышении напряжения до 17 вольт лампа должна перестать гореть. Когда происходит обратное (лампа горит или горит слабо), необходимо заменить регулятор напряжения.

Можно прозвонить диоды тестером; для этого поднесите датчики прибора к выводам диода. Если есть писк, следует поменять щупы, но когда этот звук не прекращается, то однозначно пробой диода.Для его устранения заменяют неисправный агрегат или весь агрегат.

При диагностике регулятора необходимо проверить конденсатор защиты электрооборудования. Выявить неисправность можно с помощью мегомметра. Осмотрите крепление изделия. Если обрыва нет, стрелка прибора сначала резко отклонится в сторону уменьшения напряжения, а затем вернется обратно. Допустимая емкость конденсатора 2,2 мкФ ± 20%.

Как проверить неисправность регулятора, который находится далеко от станка.Источник питания 12 В может быть использован для последовательного соединения автомобильного аккумулятора и 2 или 4 пальчиковых аккумуляторов, что даст результат 16 В. Если лампа загорается в обоих случаях и не гаснет, для второй диагностики время, значит обрыв цепи и требуется замена блока.

Четвертый вариант — проверка регулятора выстрела

Схема проверки регулятора напряжения после его снятия. Подключать необходимо точно так, как указано на схеме.Если все подключено правильно и лампа горит, значит, регулятор исправен, а если лампа не погасла, значит, она неисправна и требует замены.

Чтобы избавиться от перепадов напряжения бортовой сети, можно использовать трехуровневый контроллер напряжения, который сегодня используется во многих автомобилях, но это уже другая статья и новая интересная информация.

Модель автомобиля

ВАЗ 2114 начали выпускать не так давно, но ей удалось зарекомендовать себя на отечественном рынке.Автомобиль взял максимальные характеристики своих предшественников ВАЗ, однако имел некоторые недостатки. Так что очень часто во время движения ему не хватает мощности. электрический ток. Проблема может заключаться в регуляторе напряжения.

Аварийная поломка — спешим ремонтировать!

Казалось бы, вот это — маловато напряжения. Машина ведь ездит на бензине, а не на электричестве. Однако недостаток текущей мощности приводит к тому, что увеличивается расход топлива, снижается мощность двигателя, некоторые электрические устройства перестают работать, и в будущем их потребуется заменить.Особенно это заметно в темное время суток, когда задействовано много устройств питания.

Первый признак отсутствия напряжения — тусклый дальний свет — для его ламп требуется большое количество ватт. В большинстве случаев оказывается, что аккумулятор плохо заряжен.

С такой проблемой можно легко и быстро справиться, правильно зарядив. Однако иногда это не помогает. Загляните под капот — клеммы АКБ могут быть плохо зажаты или окислены.Если стояночный ток еще поддерживает постоянное напряжение на парковке, то во время движения из-за вибрации клеммы могут отключиться, размыкая цепь. Для устранения проблемы необходимо хорошенько смазать крепеж и подтянуть болты, иногда поможет только замена старых клемм на новые.

Неисправность генератора — как определить?

Влечет за собой большие неприятности — могут выйти из строя электроприборы, сократится время автономной работы. Таким образом, если реле регулятора напряжения выходит из строя, генератор может выдавать напряжение больше, чем требуется.Это может привести к проблемам в правильных показаниях электроприборов, а также в работе автомобильного освещения.

Для самотестирования генератора вам понадобится тестер и помощник. Прежде всего вставьте ключ в замок зажигания и заведите машину. Индикатор заряда аккумулятора на приборной панели должен гореть, указывая на низкий заряд или обрыв цепи. Необходимо прогреть машину до рабочей температуры и включить в ней все возможные устройства.

Затем взять тестер и проверить напряжение на выводах АКБ.В это время ваш партнер должен держать ногу на педали газа и поддерживать 3000–3500 об / мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормально работающим генератором должно быть не менее 12–13 Вольт. Если напряжение меньше, необходимо переходить к детальному тестированию устройства. Также требуется срочный ремонт, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых автомобилей.

При проверке работы генератора нужно прислушиваться к его звуку.Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в этом случае необходим полный ремонт устройства. Также довольно часто оказывается плохой контакт массы на генераторе автомобиля, ведь провод у ВАЗ 2114 расположен довольно низко. В дождливую погоду на него попадает вода, что вызывает окисление контактной клеммы.

Другой причиной слабого напряжения может быть туго намотанный или скорее изношенный ремень генератора. В результате генератор может не совершать необходимое количество оборотов для поддержания источника питания в нормальных условиях. В этом случае его необходимо подтянуть или заменить. Работа по растяжке или замене ремня генератора не отнимает у вас много времени и не требует наличия определенных технических навыков.

Регулятор напряжения — основа генератора

Находится в генераторе автомобиля и отвечает за распространение. Эта часть состоит из якоря, электромагнита и переключателя.В случае его выхода из строя необходима полная замена.

Для снятия регулятора напряжения понадобится несколько стандартных ключей и отверток. Снять этот элемент в автомобиле ВАЗ можно без демонтажа генератора. Не забудьте перед началом работы снять клеммы с АКБ. Далее откручиваем клеммы на генераторе — они под крышкой. После этого снимите защитный кожух, делать это нужно аккуратно, чтобы не сломать пружинные фиксаторы, которые крепят его к генератору.

После открутите фиксатор регулятора напряжения и потяните его вместе со щетками. Проверку регулятора напряжения производить только щетками. Длина обычных рабочих щеток должна быть не менее 4–6 мм. Для проведения функциональной проверки регулятора напряжения в домашних условиях нам понадобится аккумулятор, несколько контактных проводов и лампа на 12 вольт.

Лампочка должна быть подключена к сети, полярность не имеет значения. Подключите отрицательный контакт аккумулятора к корпусу регулятора, а положительный — к силовым контактам на регуляторе.При правильном подключении и работе все элементы лампы должны загореться. Если этого не произошло, то необходимо заменить регулятор напряжения. Есть другой способ — сдать регулятор на проверку опытному электрику, возможно, он устранит поломку.

Замена регулятора напряжения в автомобиле ВАЗ 2114 — довольно простая процедура. Стабилизатор напряжения на ВАЗ 2114 можно купить в любом автомагазине, от других моделей ВАЗ он работать не будет.На днях автовладельцы заменили штатный регулятор на трехуровневый. Его установку лучше доверить опытному специалисту, так как это требует небольших изменений в корпусе генератора, а также правильного переподключения контактных выводов к реле.

Трехуровневый регулятор напряжения содержит усовершенствованное реле. Это делает напряжение более стабильным и качественным. Однако на заводе на ВАЗ 2114 этот регулятор еще не начали запускать в серийное производство для автомобилей.После выполнения всех ремонтных работ соберите и подключите все в обратной последовательности. На время ремонта аккумулятор рекомендуется зарядить.

Хороший водитель должен в первую очередь регулярно, а лучше постоянно перед запуском двигателя и даже во время поездки обращать внимание на индикаторы приборной панели, ведь безопасность водителя и других участников дорожного движения зависит в первую очередь от эксплуатации автомобиля. .

Во-вторых, вовремя замеченная проблема часто позволяет сэкономить приличную сумму денег на устранении ошибок и ремонте железного друга.

Современные автомобили, даже отечественного производства, оснащены различными датчиками, которые при небольших изменениях в работе машины отображают данные об ошибках на приборной панели. Если аккумулятор на панели приборов включен и не гаснет после запуска автомобиля, автомобилист должен как можно скорее установить причину, чтобы избежать больших неприятностей. На картинке ниже очень хорошо показано, где расположен этот датчик. Это обозначение имеет номер 16.

Индикаторы на панели приборов ВАЗ 2114

Описание остальных индикаторов вы можете найти.

Индикатор может указывать на неисправности системы по-разному:

1. Датчик постоянно включен.
2. Периодически загорается во время движения.
3. Тусклый индикатор зарядки аккумулятора. В этом случае свет иногда можно увидеть только в темноте.

Причины выхода из строя

На самом деле причин, почему горит аккумулятор на панели приборов ВАЗ 2114, несколько:

• перегоревший предохранитель;

Неисправен диодный мост

• ;
• разрывы в реле генератора;
• разрыв ремня генератора;
• короткое замыкание в проводах;

Сам генератор

• ;
• может проскальзывать вентиляторный ремень;
• Недостаточно электролита в аккумуляторе.

Как видите, причин очень много и сразу понять их довольно сложно, особенно неопытному водителю. Большинство проблем связано с генератором, но сначала нужно устранить другие проблемы.

Очень быстро раскрыть «секрет», почему не гаснет лампочка зарядки аккумулятора, могут специалисты любого технического автомобильного центра, но это дополнительные, а иногда и немалые затраты.

Как найти неисправность

В первую очередь нужно проверить зарядку аккумулятора, а также массу (контакты).Возможно, дело в простом окислении проводов или клемм. Но в частых случаях лампа аккумуляторной батареи горит при неисправном генераторе или его частях.

Автомобильный генератор предназначен для измерения механической мощности вращения коленчатого вала и преобразования ее в электрическую. Помогает заряжать аккумуляторный прибор, а также «питать» всех потребителей энергии в автомобиле: диагностическую систему, систему зажигания, панельный (бортовой) компьютер. Слабый заряд АКБ ВАЗ 2114, в подавляющем большинстве, а именно неисправность генератора или его узлов.

Есть у этого несколько минусов: полностью разряжена аккум аккума и как следствие остановка на трассе. Заменил аккумулятор устройства и поехал дальше. Но если уровень выходной мощности выше заявленного, то в этом случае может выйти из строя вся электросистема машины. И тогда стоимость ремонта значительно возрастает. Но все это можно предвидеть, когда постоянно горит лампа батареи.

Возможна замена всего генератора целиком, но дешевле заменить некоторые его компоненты.Но прежде чем вдаваться в это, нужно проверить предохранители и сам блок. Если в нем обнаружена проблема, то его необходимо заменить.

Проверка генератора

Без посторонней помощи не обойтись. Просим друга сесть за руль, запустить двигатель и педалью газа поднять акселератор до уровня 3000-3500. При этом должен быть включен дальний свет фар, обогреватель стекла заднего стекла + печка. Тестером проверяем аккумулятор и подаваемое напряжение, которое должно быть около 13.2-13,6 вольт. Если цифры ниже, то причина — обрыв или короткое замыкание обмоток генератора или их окисление. Если в этом случае выключить свет и других потребителей, то уровень заряда по напряжению должен вернуться к значениям, указанным выше. Тем не менее, ремень генератора может быть слабо натянут, диодный мост окислен или щетки генератора устарели. При замене щеток не забывайте об их держателях.

Если виноваты окисленные провода, контактные кольца, то чистим или протираем обычным бензином.Натянутый ремень подтягивается, а порванный заменяется. Вместо вышедших из строя выпрямительных блоков и регулятора напряжения мы ставим новые детали тех же марок и параметров. Об износе подшипника генератора свидетельствует повышенный гул при его работе. Дешевле просто заменить такой подшипник. Про неисправный диодный мост говорят оплавленные его компоненты.

Из этой статьи видно, что есть масса причин, по которым значок аккумулятора на ВАЗ 2114 может тускло мигать или постоянно гореть, но в основном они заключены в генераторе.Вы можете попробовать обнаружить проблему самостоятельно. Если позволяют средства, то недолго думая просто поменять генератор в сборе. Стоимость его варьируется в районе 3000 рублей. Если вы не уверены в точном «диагнозе», то для определения поломки советую обратиться в хороший центр ремонта и диагностики авто.

Можно идти к мастерам в гаражи или авторынки, но только после реальных отзывов и рекомендаций по компетентности таких работников. В этом случае вы потеряете деньги на разборе и сэкономите на том, что вам придется менять только отдельные детали, а не агрегат в целом.

И помните, что значок горящей батареи на приборной панели требует от вас предельного внимания и ранней диагностики.

Почему генератор не заряжается сразу? Газогенератор не подает напряжение

Все началось с банального.
Пока вы не повторно заправите газ, плата не будет.
Горит лампочка аккумулятора и на приборке слабый заряд.
Regassed — исправлено. Но бывало, что даже на скорости свет батареи был тусклым, но горел.
Вот и ездил неделю — полторы.
Понял, что надо диодный мост менять. Уже поменял год назад.

Однажды утром понял, что иду на аккумулятор. Поехал на работу, попросил в ближайшем автосервисе поставить аккумулятор на зарядку.
Снял генератор и разобрал.
На картинке показано отверстие, через которое нужно выбить второй подшипник.

Электрод

на 3 спасет вашу отвертку, если нет специального инструмента

оказалось, что у меня плохой контакт с генератором №30.и еще хуже контакт с одного из 3-х контактов от катушки генератора (статора).
В связи с этим плохой контакт -> нагрев -> диодный мост долго плавился,

пока просто не перегорел

Сходил в магазин, купил мост (заводской), заметил что та, которую я поставил год назад — фигня по качеству.
При разборке сломал 2 винта с генератора. Один сгорел, между статором и диодным мостом, второй (из четырех) — тянущий генератор.Я должен был это увидеть. Еле нашел в строительном магазине им замену с метизом + болгарка на ВАЗовские трюки.

Собрал все — ничего не происходит. Посоветовали поменять кисти. Но на первый взгляд они в рабочем состоянии. позвонил — все ок. но заряда нет. Уже поздно в магазин. Уже вечер.
Пришел домой аккумулятор. На следующий день сбегала в другой магазин. Кисти у меня есть. Проверил дома (как рекомендовано в видео — крутил рукой, выдает 2-3 вольта.То есть работает.

Поставил — ничего не изменилось.

Кабель измерительный. Первичная обмотка возбуждения на роторе — 10В. для АКБ — 12В.
Сделал ход конем, закинул 12В прямо с генератора №30 на №61 (как на столе) — генератор гудит, но дает заряд …

То есть исходя из приведенного есть отсутствие напряжения на № 61.
Думаю, где-то должна быть потеря.
Я заметил, что был прав. У меня провод сгорел пополам.

Сбежал в магазин, купил дополнительные провода от АКБ на (-) массу.
Заменил на корпус и добавил под двигатель (лишним не будет).

На № 61 стали поступать 11В. Для АКБ — 12В.
Пробовал запустить — заряда нет … Если напрямую, как я писал ранее (с №30 по №61), то есть.
Прослежено, откуда взялось число 61. С блока управления …
Наверное плохой контакт — недостаточно ампер для возбуждения ротора.
Снял блок управления и приехал домой. Учился. Проверил все впаянные в блок диоды. Все ок.

Я начал искать. Перерыл весь интернет, а принцип работы и какие изменения вносит блок.
Где нашел, что при включенном зажигании на провод № 61 через лампу аккумулятора подается 12 В. Соответственно, можно немного меньше.
Нашел на drive2 , собственно благодаря ей я и зарегистрировался на этом ресурсе))
В котором сказано, что в блоке нового образца отсутствуют два резистора.
На следующий день (еле нашел) припаял эти резисторы …

Нашел только резисторы старого образца.

Немного усилил дорожку, из-за которой не было питания на гнездо прикуривателя, припаяв дополнительный кусок провода.

Если прикуриватель не работает, откройте устройство.

Собрал блок, промазал герметик …
Включаю блок, поворачиваю ключ зажигания, заводится — ничего… БЕЗ зарядки …
Машина стоит 5 дней. Я уже подумала, что может она устала и больше не хочет ехать …
Истерия, паника, депрессия … Изучение Автора без наличных …
Успокоился, почитал инет. Поменял практически все, что может повлиять на корректную работу.
Осталось только поменять ротор.

Сегодня зашел в магазин, купил ротор (1400р), т.к. у меня производство 2-3мм.
(Я бы уже купил весь генератор, ВЫ говорите)))
НО работал так же.звонит. Можно было поменять контактные кольца, но их нет в продаже …
Поменять, поменять все… Купил первый подшипник и на всякий случай конденсатор №15.

белоснежный))

Подшипник приходилось вытаскивать только через нагрев.
Для тех, кто еще не сталкивался.
Алюминий легкий и нагревается быстрее стали. Чтобы правильно запрессовать и вставить подшипник (не кувалдой и такой матерью) необходимо нагреть внешний металл.Нагревание вызывает расширение, и подшипник снимается и вставляется с помощью головки (в данном случае) 30 и молотка.
К сожалению, под рукой не оказалось ни горелки, ни промышленного фена.
Вылез из положения как старик))

Не стоит перегревать слишком сильно. Взять плоскогубцами, но так, чтобы температуры 60-70 градусов хватило. Чтобы можно было на мгновение прикоснуться рукой и не обжечься. Подшипник еще холодный. так что он не расширился.

Разобрал, все проверил, все повесил, старый анкер немного протер шкуркой, потому что делать было нечего… и понял, что я облажался …
Во время ремонта руки в масле, грязи. Протирание ветошью только сбивает пыль.
От наждачной бумаги стало блестеть, как золото Скруджа Макдака …

Надо было только наждачной бумагой …

То есть пришлось протирать ТОЛЬКО якорь ротора, потому что щетки и Напряжения не хватило Ампера для передачи возбуждения на ротор … но напрямую — АМПЕРЫ есть … и они как электромагнитная дуга (как при сварке) с искрой, но протыкают…
Натерла новая, собрана. Не понимаю, почему генератор плохо крутится при затяжке.
Из сборки-разборки просто забыл поставить шайбу (15) между ротором и подшипником …

Схема сборки

Все собрал. набор. Батареи больше нет. Закурил у соседа — пошла зарядка … шла на любой скорости …
Спасибо еще и статью про резисторы))
На радостях, пока машина заряжала аккумулятор, поменял купленные ранее резинки дверного проема и стекла.
Ремень ГРМ пока не менял (сейчас езжу на полпути, съел) и звездочки.

Надеюсь, эта статья кому-то поможет.
Благодарю за внимание.
Желаю всем удачи на дорогах и много счастья в жизни))

В электрической системе генератор относится к жизненно важным элементам автомобиля и является источником энергии для всех электроприборов и систем автомобиля, а также отвечает за зарядку аккумулятора.

При выходе из строя генераторной установки у автовладельца возникает масса проблем, и поездка становится настоящим испытанием.Самой актуальной проблемой для каждого автомобилиста является вопрос — каковы причины неисправности генератора и отсутствие зарядки аккумулятора, когда не каждый решается покинуть гараж с подобной неисправностью.

Иногда владелец узнает об отсутствии зарядки аккумулятора в самый неподходящий момент, чаще всего при утреннем запуске, когда машина не заводится, особенно зимой. В большинстве случаев это связано с тем, что генератор вырабатывает меньшее напряжение, чем необходимо для полной зарядки аккумулятора.

На недостаточную зарядку указывает необычное поведение некоторых автомобильных систем. Значит, может быть: дворники возвращаются медленнее, слабый звуковой сигнал, желтоватые фары, менее освещен салон при открывании двери и подобные отклонения от нормы.

Когда заряд аккумулятора полностью пропадает, большинство водителей замечает это, так как горит лампа зарядки аккумулятора на панели приборов. Большинство в этих случаях ставят себе диагностику — неисправен генератор.

Однако это не всегда так и помимо самого генератора могут быть и другие причины, но сегодня мы рассмотрим причины неисправности генератора.

Основные неисправности генератора
:

Ослаблен или оборван ремень привода генератора
Перегорел предохранитель
Не работает реле-регулятор
Пробой одного из диодов диодного моста
Пробой дополнительного диода
Обрыв или короткое замыкание в обмотке возбуждения, статоре или роторе
Зависание или чрезмерный износ щеток
Неисправность цепи питания генератора

Помимо этого, возможные неисправности генератора, это повышенный шум из-за износа подшипников, а также характерный свист, издаваемый при ослаблении, износе или ослаблении ремня гайки шкива, а также износ шкива генератора.

Если у вас есть прибор, вы можете отремонтировать генератор своими руками без помощи профессионального автоэлектрика. Даже если устранить неисправность — генератор выдает недостаточную зарядку, причина будет невозможна самостоятельно, тогда вы, как минимум, определите, почему машина не заводится.

Для этого необходимо проверить наличие напряжения на входе предохранителя, отвечающего за цепь зарядки аккумулятора, а также убедиться в его исправности.Если все в порядке, то необходимо проверить наличие напряжения на проводе возбуждения генератора (тонкий провод),

, а также визуально убедиться, что длина щеток правильная и что они не заедают в щеткодержателе. .

Когда генератор выдает необходимое напряжение, а на батарею приходит гораздо более низкое напряжение, тогда необходимо искать причину в проводке между генератором и аккумулятором.

Подробно в теме — ремонт генератора своими руками.

Тогда эта статья будет вам полезна. Ниже приведены некоторые общие неисправности и решения.

Одной из причин, по которой генератор не выдает напряжение, может быть отключенный автоматический выключатель или банально перегоревший провод в розетке. Эти проблемы можно отнести к самым безобидным.

Для проверки напряжения вам понадобится тестер напряжения и частоты.

1. Убедитесь, что автоматический выключатель, расположенный на панели генератора, включен вверх, в некоторых моделях он закрыт водонепроницаемой защитой.

2. Откручиваем щиток приборов от генератора (4 винта по краям), снимаем защиту и визуально осматриваем провода питания, идущие к розеткам. Визуально оцените их состояние. Если вы видите, что они черные или откручены от гнезда и т. Д., Верните их в заводское состояние

3. Вы можете использовать другой метод диагностики, сняв заднюю крышку генератора. Среди всех проводов вы увидите клеммную колодку, из которой провода выходят и входят в панель управления (визуально они толще остальных), там нужно проверить напряжение тестером (однофазное или трехфазное. , в зависимости от модели генератора).Если на клеммной колодке генератора есть напряжение, то проблема не в генераторе, а в панели управления.

В бензогенераторах и дизельных генераторах существует несколько типов возбуждения генератора. Рассмотрим систему возбуждения якоря с помощью модуля AVR (черный ящик с полумесяцем или прямоугольник).

Как определить неисправность регулятора напряжения газогенератора?

Для проверки работоспособности AVR:

Перед проверкой визуально проверьте, не почернел ли статор или якорь, нет ли набухшего лака и т. Д.потом он перегорел. В этом случае необходима перемотка.

4. Чтобы новый АВР не перегорел, необходимо смоделировать его работу на генераторе, для этого необходимо запустить генератор

и подать на якорь (щетки) постоянное напряжение 20-30в, в зависимости от генератора нужно следить, чтобы напряжение в розетках было 220-230в.

Когда появится напряжение, дайте генератору поработать 5 минут, если дым не идет, значит, АРН вышел из строя. Полностью отключите АРН перед симуляцией.

Принцип работы АВР заключается в измерении переменного напряжения на статоре и якоре постоянного напряжения.

5. После замены АВР у вас нет напряжения, значит проблема в замыкании вспомогательной обмотки с силовой обмоткой на статоре. В этом случае необходима перемотка статора.

По всем вопросам обращайтесь по телефону: 063202-90-70 097 023-42-42

Самые популярные вопросы, связанные с проблемой напряжения.Не выдает напряжение или плохое напряжение, перенапряжение, пониженное напряжение:

1. бензиновый генератор не выдает напряжение, причины

газогенератор не выдает напряжение

бензиновый генератор не питает напряжение

газогенератор без выходного напряжения

газогенератор не выдает необходимое напряжение

регуляторы напряжения автоматические

дизель-генератор не питает напряжение

газогенератор не выдает напряжение причина видео

Дизель-генератор

не выдает напряжения

газогенератор работает, но не питает напряжение

почему газогенератор не выдает напряжение

газогенератор не выдает напряжение 25

газогенератор самостоятельный ремонт без напряжения

бензиновый генератор без напряжения

Ремонт регулятора напряжения генератора

кипор

бензиновый генератор не питает напряжение

газогенератор перестал подавать напряжение

Электростанция не подает напряжение

ремонт регулятора напряжения бензогенератора

Ответ : прочтите текст выше, если не нашли ответа, напишите в комментариях модель вашего генератора и поломку

2.генератор выдает низкое напряжение

газогенератор выдает низкое напряжение

почему газогенератор выдает низкое напряжение

газогенератор выдает низкое напряжение

Ответ : посмотрите обороты двигателя, а также частоту напряжения, частота должна быть в пределах, должна быть 50-53 Гц, если частота не сильно завышена, ее можно отрегулировать регулировочным винтом на ATS.

3. Бензиновый генератор вырабатывает высокое напряжение

газогенератор выдает перенапряжение

почему газогенератор выдает высокое напряжение

Выдает много напряжения

газогенератор выдает повышенное напряжение

бензиновый генератор генерирует перенапряжение

газогенератор выдает высокое напряжение 306 В

Ответ : завышенные обороты двигателя, посмотрите на частоту напряжения, она должна быть 50-53Гц, выход из строя АРН, дополнительная обмотка с силовой замкнута, если она слишком высокая, можно регулировать регулировку винт на AVR

4.регулировка напряжения газогенератора

Регулировка напряжения газогенератора

Ответ : есть два способа, первый — повысить или понизить частоту вращения двигателя (правильная частота вращения двигателя на холостом ходу — 51-53 Гц), если

напряжение все равно вас не устраивает, на AVR есть регулировочный винт.

5. регулировка частоты бензинового генератора

Регулятор частоты газогенератора

Ответ : Частота регулируется регулировочным болтом, расположенным над двигателем ближе к карбюратору.

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу неприятностей и проблем. Просто в один прекрасный момент машина может не завестись, потому что данный агрегат не был должным образом заряжен. В этой статье рассказывается, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах отсутствия зарядки на АКБ

Видео расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Прежде чем определять неисправности генератора, необходимо иметь представление о его конструкции и устройстве. Итак, давайте рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 — контактные кольца боковой крышки; 2 — выпрямительный блок; 3 — вентиль выпрямительного блока; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шариковый подшипник; 7 — конденсатор; 8 — вал ротора; 9 — вывод «30» генератора; 10 — вывод «61» генератора; 11 — регулятор напряжения; 12 — вывод «В» регулятора напряжения; 13 — щетка; 14 — шпилька крепления генератора к натяжной планке; 15 — шкив с вентилятором; 16 — полюсный наконечник ротора; 17 — распорная втулка; 18 — передний шариковый подшипник; 19 — крышка со стороны привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — полюс ротора; 24 — буферная втулка; 25 — втулка; 26 — зажимная втулка

Теперь рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 — конденсатор; 2 — регулятор напряжения в сборе с щеткодержателем; 3 — блок вывода дополнительных диодов; 4 — изоляционные втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — распорная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив; 13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — подшипник шариковый передний ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — прижимная втулка.

Почему генератор не заряжается (основные причины)

Если генератор перестал обеспечивать должный заряд аккумуляторной батареи и бортовой сети при работающих двигателях, то этому есть только две причины. Давайте рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование потребляет энергию. Так выглядит перегрузка генератора

Этот эффект часто возникает из-за подключения дополнительного освещения и других устройств с повышенным энергопотреблением.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие батареи и генератора

Несоответствие между аккумулятором и генератором

При установке дополнительного оборудования многие автолюбители совершают непоправимую ошибку и устанавливают на своего «железного коня» аккумулятор большего размера, не увеличивая мощность генератора. Нарушение силовых характеристик между узлами приводит к тому, что генератор не может обеспечить надлежащую зарядку аккумулятора, в результате производительность первого снижается.

поиск и устранение неисправностей

Чтобы найти неисправность, придется покопаться в электрической части автомобиля. Здесь нет ничего сложного, но вам придется попотеть и изучить некоторые особенности конструкции автоэлектрика. Рассмотрим, какими причинами может служить плохая зарядка и на что стоит обратить особое внимание:

• Слабые контактные соединения.
• Обрыв части обмотки.
• Короткое замыкание на роторе.
• Поломки в механике.
• Короткое замыкание статора.

Что делать при отсутствии необходимого напряжения (способы решения для ВАЗ-2114)

В основном методы решения проблемы банальные -. Но, из-за дороговизны детали, большинство автолюбителей стараются отремонтировать агрегат. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядкой

Если контакты ослабли, это может быть связано с грязью или коррозией.Чтобы устранить проблемы, необходимо очистить их острым предметом или специальным раствором. Медная паста подходит для смазки и защиты внешних контактов. … Внутренние контактные соединения сложно защитить, поэтому их просто чистят и устанавливают на сиденье.

Обрывы в части обмотки

Измерение для обнаружения проблем с обмоткой

Обрыв обмотки обычно лечится заменой обмотки. Как показывает практика, перематывать этот узел не является экономически эффективным, так что водители ищут альтернативу, которая становится частью поддерживается.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, закончившееся на роторе, можно лечить заменой неисправной детали, но все же большинство автомобилистов сходятся во мнении, что генератор придется заменить.

Поломки в механике

Деформация вала генератора — одна из механических неисправностей

Поломка механической части обычно не лечится, и поврежденную деталь заменяют на новую.Это считается лучшим решением вопроса. По цене это может показаться дороговато, но дешевле, чем менять генератор в сборе.

Короткое замыкание статора

Операции диагностики производительности ротора

Короткое замыкание в статоре также можно лечить заменой детали или установкой нового генератора на автомобиль. Это необходимо для того, чтобы эффект не повторился, и не пришлось снова менять статор.Выбирая новую запчасть, рекомендуем ознакомиться с материалом: «».

Видео об устранении неисправностей в ситуации, когда генератор не заряжается

выводы

Найти и устранить причины того, что генератор на ВАЗ-2114 перестал давать зарядку, не так просто, как кажется на первый взгляд, но все же действительно своими руками. Не каждый автомобилист может устранить неполадки самостоятельно, поэтому рекомендуется обратиться в автосервис, который может устранить неполадки.

Как работает мостовой выпрямитель — шаг за шагом

Мостовые выпрямители

Что такое выпрямитель?

В электронной промышленности одним из наиболее популярных применений полупроводниковых диодов является преобразование сигнала переменного тока (AC) любой частоты, которая обычно составляет 60 или 50 Гц, в сигнал постоянного тока (DC). Этот сигнал постоянного тока может использоваться для питания электронных устройств, а не батарей.Схема, которая преобразует переменный ток в сигнал постоянного тока, обычно состоит из особого набора блокированных диодов и известна как выпрямитель. В схемах питания обычно используются два типа выпрямительных схем — полуволновые и двухполупериодные. Полуполупериодные выпрямители допускают только половину цикла, в то время как двухполупериодные выпрямители пропускают как верхнюю, так и нижнюю половину цикла, преобразуя нижнюю половину в ту же полярность, что и верхняя. Это различие между ними показано на рисунке 1.

Рисунок 1: Разница между выходами полупериодных и двухполупериодных выпрямителей

Между двумя типами двухполупериодный выпрямитель более эффективен, поскольку он использует полный цикл входящей формы волны. Существует два типа двухполупериодных выпрямителей: двухполупериодный выпрямитель с центральным ответвлением, для которого требуется трансформатор с центральным ответвлением, и мостовой выпрямитель, для которого не требуется трансформатор с центральным ответвлением. В этой статье будет обсуждаться мостовой выпрямитель, поскольку он является наиболее популярным и обычно поставляется в виде предварительно собранных модулей, что упрощает их использование.

В мостовых выпрямителях

используются четыре диода, которые грамотно расположены для преобразования напряжения питания переменного тока в напряжение питания постоянного тока. Выходной сигнал такой схемы всегда имеет одну и ту же полярность, независимо от полярности входного сигнала переменного тока. На рисунке 2 изображена схема мостового выпрямителя с блокированными диодами по мостовой схеме. Сигнал переменного тока подается на входные клеммы a и b, а выходной сигнал наблюдается через нагрузочный резистор R1.

Рисунок 2 Мостовой выпрямитель с нагрузочным резистором

Давайте посмотрим, как эта схема выпрямителя реагирует на сигнал переменного тока с изменением полярности в каждом цикле:

1. В первом положительном полупериоде сигнала переменного тока диоды D2 и D3 смещаются в прямом направлении и начинают проводить.В то же время диоды D1 и D4 будут иметь обратное смещение и не будут проводить. Ток будет протекать через нагрузочный резистор через два диода с прямым смещением. Напряжение на выходе будет положительным на клемме d и отрицательным на клемме c.
2. Теперь, во время отрицательного полупериода сигнала переменного тока, диоды D1 и D4 будут смещены в прямом направлении, а диоды D2 и D3 будут смещены в обратном направлении. Положительное напряжение появится на аноде D4, а отрицательное напряжение будет приложено к катоду D1.Здесь стоит отметить, что ток, протекающий через нагрузочный резистор, будет иметь то же направление, что и при положительном полупериоде. Следовательно, независимо от полярности входного сигнала полярность на выходе всегда будет одинаковой. Мы также можем сказать, что отрицательный полупериод сигнала переменного тока был инвертирован и проявляется как положительное напряжение на выходе.

Как конденсатор работает как фильтр?

Тем не менее, это выходное напряжение одной полярности не является чистым напряжением постоянного тока, поскольку оно пульсирующее, а не прямолинейное по своей природе.Эта проблема быстро решается путем подключения конденсатора параллельно нагрузочному резистору, как показано на рисунке 3. В этой новой конструкции положительный полупериод заряжает конденсатор через диоды D2 и D3. А во время отрицательного полупериода конденсатор перестанет заряжаться и начнет разряжаться через нагрузочный резистор.

Рисунок 3 Мостовой выпрямитель с нагрузочным резистором и фильтрующим конденсатором

Этот процесс известен как фильтрация, и конденсатор действует как фильтр.Конденсатор улучшил пульсирующий характер выходного напряжения, и теперь на нем будет только пульсация. Эта форма сигнала теперь намного ближе к форме чистого напряжения постоянного тока. Форму сигнала можно дополнительно улучшить, используя другие типы фильтров, такие как L-C-фильтр и круговой фильтр.
