Тормозная система ВАЗ 2115 инжектор: схема, возможные неисправности
Тормозная система автомобиля в целом является одним из важнейших элементов, позволяющих уберечь водителя и пассажиров от многих неприятностей. По этой причине крайне важно поддерживать ее в работоспособном состоянии и проводить регулярную профилактику.
В этой статье мы поговорим о том, как тормозная система устроена на автомашине ВАЗ-2115 (инжектор).
Устройство
В ВАЗ-2115 применяется система тормозов, в которой рабочие контуры разделены диагонально. Это позволяет серьезно повысить степень надежности и безопасность людей. В частности, первый из них контролирует работу переднего правого и заднего левого тормозных механизмов. В случае его отказа включается второй контур.
Кроме того, в схеме работы гидропривода также имеется:
- усилитель вакуумный;
- регулятор двухконтурный, в задачи которого входит поддержание давления в тормозах, расположенных позади.
Установлен на ВАЗ-2115 датчик, сигнализирующий о снижении объемов тормозной жидкости.
Он механический. Помимо этого, есть еще и система стояночных тормозов, которая, в свою очередь, имеет отдельный привод, блокирующий при необходимости заднюю ось.
Как можно понять из схемы, рассматриваемая система достаточно сложна, и периодически в ней возникают те или иные поломки.
Чтобы понять, что за проблема возникла в тот или иной момент, требуется достаточно большой опыт. Впрочем, диагностику произвести несложно и самостоятельно, если воспользоваться нижеприведенными рекомендациями.
Читайте также: Схема системы охлаждения ВАЗ-2115
Педаль тормоза имеет слишком большой ход
В этом случае можно заподозрить, что:
- в гидропривод попал воздух;
- произошла утрата упорным кольцом поршня заднего цилиндра упругости, в результате чего оно сместилось внутрь;
- из системы вытекла тормозная жидкость;
- имеется слишком большой зазор между поршнем основного цилиндра и болтом регулировочным вакуумного усилителя.
Соответственно:
- в первом случае понадобится произвести прокачку системы;
- во 2-м – потребуется полностью сменить цилиндр;
- в 3-м – ликвидировать течь путем замены пришедших в негодность уплотнителей или шлангов.
Эффективность работы тормозов низкая
Чаще всего к возникновению данной проблемы приводят следующие причины:
- тормозные колодки замаслились;
- заклинивают поршни в цилиндрах колес;
- пришли в негодность накладки на колодках;
- произошел перегрев механизмов тормозной системы;
- неверно был настроен регулятор давления;
- один из контуров потерял герметичность.
Накладки, имеющиеся на колодках тормозных, понадобится прочистить при помощи проволочной щетки, теплой воды и стирального порошка.
Если произошло заклинивание поршней, то придется менять цилиндры и прокачать систему.
При изнашивании накладок их нужно снять и поставить новые.
Перегрев системы устраняется путем немедленной остановки.
Понадобится какое-то время, чтобы она полностью остыла.
Из-за чего не в полной мере растормаживаются механизмы колес
Скорее всего, при этой неисправности будет наблюдаться заедание педали тормоза. В этом случае придется заняться ее регулировкой.
Кроме того, может также причиной быть и исчезновение зазора между поршнем в главном цилиндре и болтом регулировки вакуумного усилителя. Проблема устраняется увеличением просвета.
Если в тормозную жидкость попадет топливо или масло, то иногда происходит набухание прокладок в главном цилиндре. Понадобится промыть всю систему новой тормозной жидкостью и сменить пришедшие в негодность уплотнители.
Наблюдается торможение одного из колес при езде
Чаще всего к такой поломке приводит разрушение стягивающей пружины на заднем тормозе. Испорченную придется снять и поставить на ее место новую.
Также нередко поршни в колесных цилиндрах ненадлежащим образом функционируют, если внутрь попала грязь или они начали ржаветь.
Чистка и промывание устранит неисправность.
Иногда притормаживание случается из-за ослабления болтов, крепящих направляющие колодки непосредственно к поворотному кулаку. Если их вновь затянуть или заменить на новые, то неполадка будет устранена.
И, наконец, это может произойти из-за того, что неправильно была отрегулирована стояночная система тормозов.
Машину заносит или ведет в сторону при нажатии на тормоз
Чаще всего так происходит, если заклинило поршень в колесном цилиндре. Его потребуется разобрать и прочистить. Все обнаруженные испорченные элементы надо заменить на новые.
В некоторых случаях проблема также возникает, если одна из металлических трубок тормозной системы была перебита или засорена.
Аналогично к заносу при торможении приводит и попадание масла на следующие части системы: диски, накладки, барабаны. Они в этом случае нуждаются в обезжиривании.
Кроме того, это может свидетельствовать и о поломке регулятора давления – ремонт этой детали не предусмотрен, потому ее просто меняют на новую./67.gif)
Читайте также: Схема системы отопления ВАЗ-2115
И, наконец, заносит авто при торможении из-за:
- неправильно выставленных углов колес;
- низкого давления в одной из шин;
- отказа какого-нибудь из тормозных контуров.
О том, как заменить колодки на ВАЗ-2115, рассказывается подробно в этом видео:
Тормозная система | Автомобили ВАЗ-2115i
8.1. Схема гидропривода тормозов:
А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза; 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза
Читать далее Особенности конструкции тормозной системы
Регулятор давления регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля.
Он включен в оба контура тормозной системы, через него тормозная жидкость поступает к обоим задним тормозным механизмам.
Читать далее Регулятор давления, особенности конструкции
Главный цилиндр (рис. 8.5) с последовательным расположением поршней. На корпусе главного цилиндра закреплен бачок 13, в пробке которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего рабочего цилиндра взаимозаменяемы.
Читать далее Главный тормозной цилиндр, особенности конструкции
8.2. Вакуумный усилитель: А – вакуумная камера; В – атмосферная камера; С, D – каналы; 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса клапана; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана
Читать далее Вакуумный усилитель, особенности конструкции
Возможные неисправности тормозной системы способы их устранения приведены в таблице:
Причина неисправности | Способ устранения |
Читать далее Неисправности тормозной системы
Для предупреждения внезапного отказа тормозной сиcтемы тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее:
1.
Металлические трубопроводы не должны быть с забоинами, царапинами, задирами, активными очагами коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить.
Читать далее Проверка трубопроводов и соединений
Регулятор давления тормозной системы ВАЗ 2113, 2114, 2115: схема, принцип работы
Его главной функцией является регулировка давления в гидравлическом приводе в зависимости от нагрузки на заднюю часть автомобиля.
С помощью регулятора давления тормозная жидкость попадает в задние тормозные механизмы.
Привод регулятора давления
Регулятор давления (под номером 1 на рисунке) прикреплен к кронштейну (под номером 9) с помощью двух болтов (под номером 2 и 16). При этом первый болт держит вильчатый кронштейн (под номером 3) и прикрепляет его к рычагу привода регулятора давления (под номером 5).
К части кронштейна также крепится штифтом (под номером 4) двухплечий рычаг (под номером 5).
Верхнее плечо кронштейна связано с упругим рычагом (под номером 10), который через серьгу (под номером 11) шарнирно соединен с кронштейном рычага задней подвески.
Регулятор давления
В регуляторе есть четыре камеры: D и А (на схеме), которые соединены с главным цилиндром, С – с левым, а В – с правым колесными цилиндрами.
Во время нажатия на педаль тормоза через камеру В и С, зазоры Н и К жидкость поступает в колесные цилиндры. Когда давление жидкости увеличивается, то возрастает усилие на поршне, которое стремится выдвинуть его за пределы корпуса. Если усилие от давления тормозной жидкости будет превышать усилие от рычага, то вслед за поршнем под влиянием пружин (под номерами 12 и 17) начнет перемещаться толкатель (под номером 20) с кольцами (под номером 10) и втулкой (под номером 19). Во время этого зазор (на схеме М) будет увеличиваться, а зазоры (на схеме М и К) наоборот уменьшаться.
Когда зазор (на схеме Н) полностью выберется, а клапан (под номером 18) изолирует камеры (на схеме D и C) друг от друга, тогда толкатель (под номером 20) со всеми его деталями перестанет перемещаться за поршнем.
Когда нагрузка автомобиля увеличивается, упругий рычаг (под номером 10) нагружается еще больше, а усилие от рычага на поршень (под номером 5) также увеличивается, иными словами касание уплотнителя (под номером 21) и головки поршня достигается в главном цилиндре при большом давлении. Следовательно, с увеличением такой нагрузки эффективность работы задних тормозов также увеличивается.
В корпусе регулятора давления (под номером 1) есть отверстие, которое закрыто заглушкой (под номером 24). Если жидкость будет вытекать из-под заглушки, то это соответственно будет свидетельствовать о не герметичности используемых колец (под номером 10).
youtube.com/embed/67YfVEf2s1Q?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Схема тормозной системы автомобиля ВАЗ 2108, 2109, 21099
Автомобили ВАЗ 2108, 2109, 21099 имеют двухконтурную рабочую тормозную систему. Тормозная система диагональная. 1-й контур – переднее левое колесо, заднее правое колесо, 2-й контур – переднее правое колесо, заднее левое. При выходе из строя одного контура, второй обеспечит затормаживание автомобиля (хотя и менее эффективное). Привод тормозной системы автомобилей ВАЗ 2108, 2109, 21099 гидравлический, состоящий из главного тормозного цилиндра с вакуумным усилителем.
В системе имеется регулятор давления тормозной жидкости ограничивающий ее поступление в задние тормозные механизмы при недостаточной нагрузке на заднюю ось, тем самым предотвращая блокировку задних колес и занос задней оси при резком торможении.

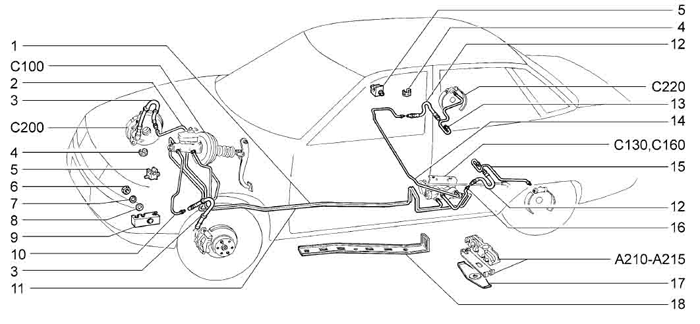

Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099
Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099
Элементы рабочей тормозной системы
1.
Тормозной механизм заднего левого колеса.
2. Тормозной шланг.
3. Тормозная трубка.
4. Тормозной механизм переднего левого колеса (суппорт).
5. Тормозной шланг.
6. Тормозная трубка.
7. Главный тормозной цилиндр.
8. Тормозной механизм переднего правого колеса (суппорт).
9. Тормозной шланг.
10. Тормозная трубка.
11. Бачок главного тормозного цилиндра.
12. Вакуумный усилитель.
13. Педаль тормоза.
14. Тормозная трубка.
15. Тормозной шланг.
16. Тормозной механизм заднего правого колеса.
17. Регулятор давления жидкости в тормозных механизмах задних колес.
18. Рычаг регулятора давления.
Примечания и дополнения
— Помимо рабочей тормозной системы на автомобилях ВАЗ 2108, 2109, 21099 имеется стояночная тормозная система («ручник»).
Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099
— Прокачка тормозов на автомобилях ВАЗ 2108, 2109, 21099
— Тормозной цилиндр заднего колеса автомобилей ВАЗ 2108, 2109, 21099
— Схема включения стоп сигналов и стояночного тормоза на автомобилях ВАЗ 2108, 2109, 21099
— Двигатель глохнет при нажатии на педаль тормоза, причины
— Регулировка «ручника» автомобилей ВАЗ 2108, 2109, 21099
— Регулировка свободного хода педали тормоза ВАЗ 2108, 2109, 21099
— Как снять главный тормозной цилиндр ВАЗ 2108, 2109, 21099
Тормозная система ваз 2109.
Схема, устройство и возможные неполадки
Тормозная система ваз 2109 такая же, как и у всех автомобилей, выпущенных в далекие 90-ые. До сегодняшнего дня она так и не претерпела значительных изменений.
Систему можно считать уже классической, по той простой причине, что в ней используется гидравлический привод и двухконтурная конструкция.
Главным недостатком такой системы можно считать большое давление, которое требует использование надежно армированных шлангов и металлических трубок. В случае пренебрежения этими элементами, может произойти утечка жидкости.
Преимуществом является то, что если оборвется один шланг, то это не повлияет на торможение и оно будет проводиться так же в два колеса. Это позволяет избежать аварийных ситуаций, а в крайнем случае появляется возможность использовать стояночный тормоз.
Схема
Схема тормозной системы ваз 2109 достаточно проста и не имеет каких-то сложных деталей. Это упрощает ее ремонт и делает идеальной машиной для начинающих автовладельцев./c110.gif)
Если говорить обобщенно, то она состоит из:
- Основного тормозного цилиндра;
- Рабочего механизма тормоза;
- Усилителя тормозов пневмовакуумного типа;
- Контактных трубопроводов с высоким давлением;
- Расширительной емкости, в которую заливают тормозную жидкость;
- Тормозных дисков колес, расположенных на оси спереди;
- Барабаны тормоза колес, расположенных на оси сзади.
Ниже представлен чертеж тормозной системы ваз.
Главные элементы тормозной системы
Тормозная система автомобиля ваз 2109 включает в себя множество вспомогающих деталей, но главными элементами конструкции являются:
- ГТЦ. Главный тормозной цилиндр. Самая важная часть системы, которая создает давление в трубах. Этот элемент сделан из поршня, двигающегося по идеальной, плоской поверхности. Резиновые кольца используются для того, чтобы уплотнить соединения между составными частями.
На заметку, эти кольца необходимо менять во время ремонта независимо от того, целые они или нет.
- Тормозная жидкость, которая заливается в ГТЦ достаточно агрессивна. В ее состав входит множество присадок. Но именно они гарантируют качественную работу двигателя. Минус такой системы в том, что составные части этой жидкости быстро улетучиваются. Поэтому лучше менять тормозную жидкость хотя бы раз в год;
- Усилитель вакуума. Он расположен между салоном и отсеком, где расположен мотор. Представляет собой большую емкость, формы цилиндра. Усилитель соединен с главным тормозным цилиндром и усилителя протянут шланг к системе впрыска горючего (карбюратор).
- Функция этого элемента — сделать проще управление транспортным средством. А заключается это упрощение в снижении усилия, требующего для нажатия на педаль тормоза.
На заметку. Если вы считаете, что этот элемент тормозной системы не особо важный, то проедьтесь на «Жигули» старого образца, в которых отсутствует усилитель вакуума. Разница просто огромная, как в удобстве управления, так и в эффективности торможения;
- Тормозные суппорты. Функция этих суппортов — прижимания тормозной колодки к верхней части диска. При ремонте автомобиля модели ваз 2109 суппорты заменяют очень в редких случаях по той причине, что ресурс их использования очень большой. Конструкция состоит из корпуса, сделанного из алюминия, в котором есть два отверстия. В одно из отверстий подключается трубка при помощи шланга. В другое — вставляется штуцер. Внутри самого устройства есть поршень, сделанный из стали, который активирует колодки;
- Регулятор давления. Элемент, предназначение которого является повышение эффективности тормозной системы. Весь процесс торможение на 70-80 процентов делается колесами передней оси. Остальной процент торможения выполняет задняя тормозная система ваз 2109. Конечно, этот параметр условный и зависит от множества факторов вроде нагрузки на автомобиль и т.д. Поэтому разработчики сделали так, чтобы тормозная система модели ваз 2109 смогла, независимо не от кого, регулировать усилия на суппортах колес передней и задней оси.
Функция этих суппортов — прижимания тормозной колодки к верхней части диска. При ремонте автомобиля модели ваз 2109 суппорты заменяют очень в редких случаях по той причине, что ресурс их использования очень большой. Конструкция состоит из корпуса, сделанного из алюминия, в котором есть два отверстия. В одно из отверстий подключается трубка при помощи шланга. В другое — вставляется штуцер. Внутри самого устройства есть поршень, сделанный из стали, который активирует колодки;
Эта простая технология позволяет снизить давление в трубе, подающей жидкость к задним колесам.
Все о тюнинге автомобилей читайте здесь, актуальные новости в мире седанов тут.
Возможные неисправности тормозной системы
Неисправности тормозной системы ваз 2109 могут носить разный характер и их достаточно много. В этом пункте мы разберем самые основные:
- Неисправность педали тормоза. В этом случае она может не только не работать, но и работать не так, как нужно. Имеется в виду, что при нажатии на педаль повышается нагрузка. То есть водитель слабо нажимает, но торможение происходит слишком резко. При такой поломке автомобиль может тормозить скачками;
- Длительный путь торможения. В этом случае, при нажатии на тормоз, само торможение не происходит или в несколько раз увеличивается тормозной путь автомобиля;
- Колеса тормозят не одновременно. Этот случай достаточно редкий, но если он происходит, то тормозной путь транспортного средства возрастает в несколько раз и автомобиль начинает при торможении вилять.
- Что касается стоимости ремонта этих неисправностей, то тут все неоднозначно. Ведь цена тормозной системы ваз 2109 может зависеть как от региона проживания автовладельца, так и от сервиса, которым вы пользуетесь.
За капитальный ремонт в среднем уходит около 10-15 тысяч, с учетом замены/ремонта всех деталей.
Несмотря на свою простоту и относительно устаревшую конструкцию, тормозная система ваз 2109 имеет больше преимуществ, чем недостатков. Следует отметить дешевизну ремонта тормозной системы, что позволяет обслуживать машину людям даже с небольшим уровнем достатка. На нашем сайте вы также можете посмотреть видео о тормозной системе ваз 2109.
Детали тормозной системы ваз 2115
Тормозная система ВАЗ 2115 инжектор: схема, возможные неисправности
Тормозная система автомобиля в целом является одним из важнейших элементов, позволяющих уберечь водителя и пассажиров от многих неприятностей.
По этой причине крайне важно поддерживать ее в работоспособном состоянии и проводить регулярную профилактику.
В этой статье мы поговорим о том, как тормозная система устроена на автомашине ВАЗ-2115 (инжектор).
Устройство
В ВАЗ-2115 применяется система тормозов, в которой рабочие контуры разделены диагонально. Это позволяет серьезно повысить степень надежности и безопасность людей. В частности, первый из них контролирует работу переднего правого и заднего левого тормозных механизмов. В случае его отказа включается второй контур.
Кроме того, в схеме работы гидропривода также имеется:
- усилитель вакуумный;
- регулятор двухконтурный, в задачи которого входит поддержание давления в тормозах, расположенных позади.
Установлен на ВАЗ-2115 датчик, сигнализирующий о снижении объемов тормозной жидкости. Он механический. Помимо этого, есть еще и система стояночных тормозов, которая, в свою очередь, имеет отдельный привод, блокирующий при необходимости заднюю ось.
Как можно понять из схемы, рассматриваемая система достаточно сложна, и периодически в ней возникают те или иные поломки.
Чтобы понять, что за проблема возникла в тот или иной момент, требуется достаточно большой опыт. Впрочем, диагностику произвести несложно и самостоятельно, если воспользоваться нижеприведенными рекомендациями.
Читайте также: Схема системы охлаждения ВАЗ-2115
Педаль тормоза имеет слишком большой ход
В этом случае можно заподозрить, что:
- в гидропривод попал воздух;
- произошла утрата упорным кольцом поршня заднего цилиндра упругости, в результате чего оно сместилось внутрь;
- из системы вытекла тормозная жидкость;
- имеется слишком большой зазор между поршнем основного цилиндра и болтом регулировочным вакуумного усилителя.
Соответственно:
- в первом случае понадобится произвести прокачку системы;
- во 2-м – потребуется полностью сменить цилиндр;
- в 3-м – ликвидировать течь путем замены пришедших в негодность уплотнителей или шлангов.
Эффективность работы тормозов низкая
Чаще всего к возникновению данной проблемы приводят следующие причины:
- тормозные колодки замаслились;
- заклинивают поршни в цилиндрах колес;
- пришли в негодность накладки на колодках;
- произошел перегрев механизмов тормозной системы;
- неверно был настроен регулятор давления;
- один из контуров потерял герметичность.
Накладки, имеющиеся на колодках тормозных, понадобится прочистить при помощи проволочной щетки, теплой воды и стирального порошка.
Если произошло заклинивание поршней, то придется менять цилиндры и прокачать систему.
При изнашивании накладок их нужно снять и поставить новые.
Перегрев системы устраняется путем немедленной остановки. Понадобится какое-то время, чтобы она полностью остыла.
Из-за чего не в полной мере растормаживаются механизмы колес
Скорее всего, при этой неисправности будет наблюдаться заедание педали тормоза. В этом случае придется заняться ее регулировкой.
Кроме того, может также причиной быть и исчезновение зазора между поршнем в главном цилиндре и болтом регулировки вакуумного усилителя. Проблема устраняется увеличением просвета.
Если в тормозную жидкость попадет топливо или масло, то иногда происходит набухание прокладок в главном цилиндре. Понадобится промыть всю систему новой тормозной жидкостью и сменить пришедшие в негодность уплотнители.
Наблюдается торможение одного из колес при езде
Чаще всего к такой поломке приводит разрушение стягивающей пружины на заднем тормозе. Испорченную придется снять и поставить на ее место новую.
Также нередко поршни в колесных цилиндрах ненадлежащим образом функционируют, если внутрь попала грязь или они начали ржаветь. Чистка и промывание устранит неисправность.
Иногда притормаживание случается из-за ослабления болтов, крепящих направляющие колодки непосредственно к поворотному кулаку. Если их вновь затянуть или заменить на новые, то неполадка будет устранена.
И, наконец, это может произойти из-за того, что неправильно была отрегулирована стояночная система тормозов.
Машину заносит или ведет в сторону при нажатии на тормоз
Чаще всего так происходит, если заклинило поршень в колесном цилиндре. Его потребуется разобрать и прочистить. Все обнаруженные испорченные элементы надо заменить на новые.
В некоторых случаях проблема также возникает, если одна из металлических трубок тормозной системы была перебита или засорена.
Аналогично к заносу при торможении приводит и попадание масла на следующие части системы: диски, накладки, барабаны. Они в этом случае нуждаются в обезжиривании.
Кроме того, это может свидетельствовать и о поломке регулятора давления – ремонт этой детали не предусмотрен, потому ее просто меняют на новую.
Читайте также: Схема системы отопления ВАЗ-2115
И, наконец, заносит авто при торможении из-за:
- неправильно выставленных углов колес;
- низкого давления в одной из шин;
- отказа какого-нибудь из тормозных контуров.
О том, как заменить колодки на ВАЗ-2115, рассказывается подробно в этом видео:
ladaautos.ru
Ремонт ВАЗ 2115 (Самара 2) : Тормозная система
- Руководства по ремонту
- Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
- Тормозная система
Особенности устройства
Вакуумный усилитель
Регулятор давления
Главный цилиндр с последовательным расположением поршней
Тормозной механизм переднего колеса
Тормозной механизм заднего колеса
Стояночная тормозная система с механическим приводом
Датчик аварийного уровня тормозной жидкости
Возможные неисправности, их причины и методы устранения
Проверка и регулировка тормозов
Проверка трубопроводов и соединений
Проверка работоспособности вакуумного усилителя
Регулировка привода тормозов
Регулировка стояночной тормозной системы
Проверка работоспособности регулятора давления на автомобиле
Удаление воздуха из гидропривода
Замена тормозной жидкости
Вакуумный усилитель
Снятие и установка
Главный цилиндр
Снятие и установка
Разборка и сборка
Проверка деталей перед сборкой
Проверка герметичности главного цилиндра
Регулятор давления
Снятие и установка
Проверка и регулировка привода регулятора давления
Разборка, проверка деталей и сборка
Проверка регулятора на стенде
Тормозной механизм переднего колеса
Снятие и установка
Разборка и сборка
Проверка технического состояния деталей
Проверка биения тормозного диска
Замена тормозных колодок
Тормозной механизм заднего колеса
Снятие и установка
Разборка и сборка колесных цилиндров
Разборка и сборка
Проверка деталей
Проверка колесных цилиндров задних тормозов на стенде
Стояночная тормозная система
Снятие и установка
Проверка деталей
Скачать информацию со страницы
↓ Комментарии ↓
1. Общие данные
1.0 Общие данные 1.1 Технические характеристики автомобилей 1.2. Органы управления автомобиля 1.3. Эксплуатация автомобиля 1.4 Техническое обслуживание автомобиля
2. Двигатель
2.1 Возможные неисправности, их причины и методы устранения 2.2 Снятие и установка силового агрегата 2.3 Разборка и сборка силового агрегата 2.4 Разборка двигателя 2.5 Сборка двигателя 2.6 Обкатка двигателя после ремонта 2.7 Проверка двигателя на автомобиле после ремонта 2.8. Блок цилиндров 2.9. Шатунно-поршневая группа 2.10. Коленчатый вал и маховик 2.11. Головка цилиндров 2.12. Распределительный вал и его привод 2.13. Система смазки 2.14. Система охлаждения 2.15. Система питания
3. Трансмиссия
3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Привод передних колес
4. Ходовая часть
4.0 Ходовая часть 4.1. Передняя подвеска 4.2. Задняя подвеска
5. Рулевое управление
5.0 Рулевое управление 5.1. Особенности устройства 5.2 Возможные неисправности, их причины и методы устранения 5.3 Осмотр и проверка рулевого управления на автомобиле 5.4. Снятие и установка 5.5 Проверка зазора между упором рейки и гайкой 5.6. Разборка, проверка технического состояния и сборка 5.7 Замена заклепок эластичной муфты вала рулевого управления
6. Тормозная система
6.0 Тормозная система 6.1. Особенности устройства 6.2 Возможные неисправности, их причины и методы устранения 6.3. Проверка и регулировка тормозов 6.4. Вакуумный усилитель 6.5. Главный цилиндр 6.6. Регулятор давления 6.7. Тормозной механизм переднего колеса 6.8. Тормозной механизм заднего колеса 6.9. Разборка и сборка колесных цилиндров 6.10. Стояночная тормозная система
7. Электрооборудование
7.0 Электрооборудование 7.1. Провода и предохранители 7.2. Аккумуляторная батарея 7.3. Генератор 7.4. Стартер 7.5. Освещение и световая сигнализация 7.6 Звуковой сигнал 7.7. Очиститель ветрового стекла 7.8. Электродвигатель вентилятора отопителя 7.9. Электродвигатель вентилятора системы охлаждения двигателя 7.10. Комбинация приборов 7.11. Блок индикации бортовой системы контроля 7.14. Электростекло-подъемники передних дверей 7.15. Система блокировки замков дверей
8. Кузов
8.0 Кузов 8.1. Особенности устройства 8.2. Ремонт каркаса кузова 8.3. Лакокрасочные покрытия 8.4. Антикоррозионная защита кузова 8.5 Герметизация кузова 8.6. Двери 8.7. Капот, крышка багажника, бамперы 8.8. Остекление кузова 8.9. Панель приборов, сиденья 8.10. Отопитель
9. Автомобили ВАЗ-2115-01, ВАЗ-2114-20
9.0 Автомобили ВАЗ-2115-01, ВАЗ-2114-20 9.1. Автомобиль ВАЗ-2115-01 9.2. Автомобиль ВАЗ-2114-20
10. Приложения
10.0 Приложения 10.1 Приложение 1. Моменты затяжки резьбовых соединений 10.2 Приложение 2. Специальный инструмент для ремонта и технического обслуживания 10.3 Приложение 3. Основные данные для регулировок и контроля 10.4 Приложение 4. Горюче-смазочные материалы и эксплуатационные жидкости
automend.ru
Устройство тормозной системы Ваз 2114, Ваз 2115, Ваз 2113
ВАЗ
/
2113, 2114, 2115
/
ремонт
/
тормозная система
/
тормозные механизмы
/
Устройство тормозной системы
Инструкции по ремонту тормозов лада 2115, замена колесных цилиндров, тормозного барабана и суппорта лада 2113, инструкции по снятию и установке колодок ваз 2113, ваз 2115, ваз 2114. Эксплуатация и ремонт тормозной системы лада 2113. Проверка регулятора, цилиндра, усилителя тормозов лада 2114. Обслуживание передних и задних тормозных механизмов лада 2115.
Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура «левый передний-правый задний тормоза»; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура «правый передний–левый задний тормоза»; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А — гибкий шланг переднего тормоза; В — гибкий шланг заднего тормоза
На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что обеспечивает высокую активную безопасность вождения автомобиля лада самара 2. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.
При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.
В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления задних тормозов.
Стояночная тормозная система ваз 2114, ваз 2115, ваз 2113 имеет привод на тормозные механизмы задних колес.
vazclub.com
Ремонт тормозной системы — Лада 2115, 1.6 л., 2007 года на DRIVE2
Доброго времени суток вот и появилась первая запись в моем БЖ по приведению ваз 2115 в порядок.
Начнем с того что ремонт тормозов был запланирован заранее, т.к я любитель подходить комплексно к проблеме то помимо неисправного ГТЦ было решено заменить Колдуна и тормозные шланги в крут.Стоит заметить что без форс мажора как всегда не обошлось, а именно пристыла намертво тормозная трубка к шлангу и пришлось ее резать и покупать новую.огромной неприятностью стало для меня то что днище начало конкретно цвести (видно на фото с колдуном) прошлый ремонт подобных вещей не было и теперь на майские праздники будет чем заняться, будем антикоррить капитально. далее устанавливаем колдун и задние тормозные шланги, после сборки задней части устанавливаем главный тормозной цилиндр и передние тормозные шланги, однако не все так просто на левом переднем шланге повторилась история с задним правым шлангом пришлось резать и покупать новую тормозную трубку. ГТЦ поставил родной. ь.
Ремонт провожу в комплексе с полной заменой системы охлаждения(все кроме помпы)
заменой жгута передней проводки, заменой РХХ, и не запланированной заменой сальника штока выбора передач. чуть позже появятся записи и о них. для частичной замены тормозной системы необходимо
1- Главный тормозной цилиндр 2108-3505006
2- Шланг тормозной передний 2108-3506060 2 шт лично сам использовал шланги фирмы БРТ
3- Шланг тормозной задний 2108-3506085Р 2 шт так же БРТ
4 — Регулятор давления тормозов 2108-3512010
Возможно получилось не совсем идеально но во всяком случае все исправно)
Спасибо за внимание!
www.drive2.ru
Архивы Тормозная система ВАЗ 2115
Снимать или устанавливать суппорта передних тормозных механизмов на ВАЗ-2115 приходится довольно редко, а выполнять замену или ремонт и того реже. Но бывают инциденты, когда болты крепления прижимной скобы…
На автомобиле ВАЗ 2115 есть определенные проблемы с тормозным цилиндром заднего колеса, водители уже называют их хроническими. Первая – это когда возникает неисправность у одного из цилиндров и…
Замена задних тормозных барабанов на ВАЗ 2115 – это привычное дело для каждого водителя, который уже длительное время эксплуатирует свой автомобиль и знает все его изъяны. Если купить…
Колодки и задние барабаны на ВАЗ 2115 со временем израсходуют свой ресурс и владельцам автомобиля приходится регулировать ручной тормоз, подтягивая его все сильнее и сильнее. Сегодня мы расскажем…
Вакуумный усилитель тормозов ВАЗ 2115 является одним из главных рабочих механизмов тормозной системы автомобиля. От его исправности во многом зависит эффективность торможения, а значит и ваша безопасность. Следовательно,…
Тормозной диск на ВАЗ 2115 подвержен износу не менее чем тормозные колодки. От постоянных трений его толщина уменьшается, а вместе с ней и эффективность торможения. Изношенный тормозной диск…
Тормозная система автомобиля ВАЗ 2115 – это важная составляющая, без которой нельзя выезжать на дорогу. Уважающий себя водитель должен провести регулировку привода тормозов после замены тормозных колодок или…
Когда стали слышны поскрипывания в области колес, стоит проверить тормозные колодки ВАЗ 2115. Советую не затягивать с проверкой, ведь это Ваша безопасность. Если на тормозных колодках большой износ,…
vazgarage.ru
Заметка о неисправнотях тормозной системы ВАЗ 13,14,15 — DRIVE2
Были одно время проблемы с тормозами, но все устранено. Поэтому решила оставить себе небольшую заметку, чтобы потом не искать в инете). Может еще кому-нибудь пригодится, мало-ли)))
Увеличенный рабочий ход педали тормоза
1. Утечка тормозной жидкости из колесных цилиндров — Замените вышедшие из строя детали колесных цилиндров, промойте и просушите колодки, диски и барабаны, прокачайте систему гидропривода
2. Воздух в тормозной системе — Удалите воздух из системы
3. Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре — Замените кольца и прокачайте систему
4. Повреждены резиновые шланги гидропривода тормозов — Замените шланги и прокачайте систему
5. Повышенное биение тормозного диска (более 0,15 мм) — Прошлифуйте диск; если толщина диска менее 10,8 мм, замените его (вот в этом пункте, осталось добавить понятно, что все не понятно, какие миллиметры?)
6. Утечка жидкости через уплотнительные кольца толкателя регулятора давления — Замените уплотнительные кольца
Недостаточная эффективность торможения
1. Замасливание накладок колодок тормозных механизмов — Зачистите накладки металлической щеткой, применяя теплую воду с моющими средствами. Устраните причину попадания жидкости или смазки на тормозные колодки
2. Заклинивание поршней в колесных цилиндрах — Устраните причины заклинивания, поврежденные детали замените, прокачайте систему
3. Полный износ накладок тормозных колодок — Замените тормозные колодки
4. Перегрев тормозных механизмов — Немедленно остановитесь и дайте остынуть тормозным механизмам
5. Применение колодок с несоответствующими накладками — Применяйте колодки только рекомендуемые заводом-изготовителем
6. Неправильная регулировка регулятора давления — Отрегулируйте привод регулятора давления
7. Потеря герметичности одного из контуров (сопровождается частичным провалом педали тормоза) — Замените поврежденные детали, прокачайте систему
Неполное растормаживание всех колес
1. Неполное растормаживание всех колес — Отрегулируйте свободный ход педали
2. Нарушено выступание регулировочного болта штока вакуумного усилителя относительно плоскости крепления главного цилиндра — Отрегулируйте выступание (1,25-0,2 мм) регулировочного болта
3. Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т.п. — Тщательно промойте всю систему тормозной жидкостью, замените резиновые детали, прокачайте систему гидропривода
4. Заклинивание поршня главного цилиндра — Проверьте и при необходимости замените главный цилиндр, прокачайте систему
Притормаживание одного колеса при отпущенной педали тормоза
1. Поломалась или ослабла стяжная пружина колодок заднего тормоза — Замените пружину
2. Заедание поршня в колесном цилиндре вследствие загрязнения или коррозии корпуса цилиндра — Разберите цилиндр, очистите и промойте детали, поврежденные замените, прокачайте систему
3. Разбухание уплотнительных колец колесного цилиндра из-за попадания в жидкость бензина, минеральных масел и т.п. — Замените кольца, промойте тормозной жидкостью систему гидропривода тормозов, прокачайте систему
4. Нарушение положения суппорта относительно тормозного диска при ослаблении болтов крепления направляющей колодок к поворотному кулаку — Затяните болты крепления, при необходимости замените поврежденные детали
5. Неправильная Регулировка ручного тормоза — Отрегулируйте стояночную тормозную систему
Занос или увод автомобиля в сторону при торможении
1. Заклинивание поршня колесного цилиндра- Проверьте и устраните заедание поршня в цилиндре, при необходимости замените поврежденные детали, прокачайте систему
2. Закупоривание какой-либо стальной трубки вследствие вмятины или засорения — Замените трубку или прочистите ее и прокачайте систему
3. Загрязнение или замасливание дисков, барабанов и накладок — Очистите детали тормозных механизмов
4. Неправильная регулировка привода регулятора давления — Отрегулируйте привод
5. Неисправен регулятор давления — Отремонтируйте или замените регулятор
6. Нарушены углы установки колес — Отрегулируйте углы установки колес
7. Разное давление в шинах — Установите нормальное давление
8. Не работает один из контуров тормозной системы (сопровождается ухудшением эффективности торможения и увеличенным ходом педали) — Замените поврежденные детали и прокачайте систему
Увеличенное усилие на педали тормоза при торможении
1. Неисправен вакуумный усилитель — Замените усилитель
2. Поврежден шланг, соединяющий вакуумный усилитель и впускную трубу двигателя, или ослабло его крепление на штуцерах — Замените шланг или подтяните хомуты его крепления
3. Разбухание уплотнителей цилиндров из-за попадания в жидкость бензина, минеральных масел и т.п. — Тщательно промойте всю систему, замените резиновые детали, прокачайте систему
Писк или вибрация тормозов
1. Ослабление стяжной пружины тормозных колодок заднего тормоза — Проверьте стяжную пружину, при необходимости замените новой
2. Появление овальности тормозных барабанов — Расточите барабан
3. Замасливание фрикционных накладок — Зачистите накладки металлической щеткой, применяя теплую воду с моющими средствами. Устраните причину попадания жидкости или смазки на тормозные колодки
4. Износ накладок или включение в них инородных тел — Замените колодки
5. Чрезмерное биение тормозного диска или его неравномерный износ (ощущается по вибрации тормозной педали) — Прошлифуйте диск, при толщине менее 10,8 мм замените его
6.1. Схема гидропривода тормозов: 1 – Передний тормозной механизм; 2 – трубопровод контура
www.drive2.ru
Ремонт ВАЗ 2115 (Самара 2) : Тормозной механизм переднего колеса
- Руководства по ремонту
- Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
- Тормозной механизм переднего колеса
6.7.1 Тормозной механизм переднего колеса
Снятие и установка Разборка и сборка Проверка технического состояния деталей Проверка биения тормозного диска Замена тормозных колодок
6.7.2 Снятие и установка
Снятие Поднимите переднюю часть автомобиля и, установив на подставки, снимите колесо. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости. Выньте шланг из направляющего кронштейна. Отвернув…
6.7.3 Разборка и сборка
Разборка Рис. 6.20. Отворачивание болта крепления цилиндра: 1 – болты крепления цилиндра; 2 – цилиндр; 3 – болты, стягивающие цилиндр с суппортом ( Рис. 6.21. Детали тормозного механизма переднего колеса: 1 – колесный цилиндр; 2 – штуцер для прокачки привода тормоза…
6.7.4 Проверка технического состояния деталей
Очистите все детали и внимательно проверьте их состояние: нет ли признаков износа, повреждений или коррозии. Особое внимание обратите на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании замените цилиндр и поршень. С корпуса цилиндра коррозию удалите проволочн…
6.7.5 Проверка биения тормозного диска
Рис. 6.23. Проверка осевого биения тормозного диска: 1 – индикатор; 2 – тормозной диск Проверьте осевое биение рабочей поверхности тормозного диска, не снимая его с автомобиля ( рис. 6.23). Наибольшее допустимое биение по индикатору 0,15 мм. Если биение больше, замените диск или…
6.7.6 Замена тормозных колодок
Рис. 6.24. Замена тормозных колодок: 1 – суппорт; 2 – штуцер; 3 – колпачок; 4 – шланг; 5 – колесный цилиндр; 6 – болт; 7 – стопорная шайба; 8 – тормозной диск; 9 – тормозные колодки; 10 – направляющая колодок; 11 – защитный кожух переднего тормоза; 12 – защитный чехол; 13 – направляющи…
↓ Комментарии ↓
1. Общие данные
1.0 Общие данные 1.1 Технические характеристики автомобилей 1.2. Органы управления автомобиля 1.3. Эксплуатация автомобиля 1.4 Техническое обслуживание автомобиля
2. Двигатель
2.1 Возможные неисправности, их причины и методы устранения 2.2 Снятие и установка силового агрегата 2.3 Разборка и сборка силового агрегата 2.4 Разборка двигателя 2.5 Сборка двигателя 2.6 Обкатка двигателя после ремонта 2.7 Проверка двигателя на автомобиле после ремонта 2.8. Блок цилиндров 2.9. Шатунно-поршневая группа 2.10. Коленчатый вал и маховик 2.11. Головка цилиндров 2.12. Распределительный вал и его привод 2.13. Система смазки 2.14. Система охлаждения 2.15. Система питания
3. Трансмиссия
3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Привод передних колес
4. Ходовая часть
4.0 Ходовая часть 4.1. Передняя подвеска 4.2. Задняя подвеска
5. Рулевое управление
5.0 Рулевое управление 5.1. Особенности устройства 5.2 Возможные неисправности, их причины и методы устранения 5.3 Осмотр и проверка рулевого управления на автомобиле 5.4. Снятие и установка 5.5 Проверка зазора между упором рейки и гайкой 5.6. Разборка, проверка технического состояния и сборка 5.7 Замена заклепок эластичной муфты вала рулевого управления
6. Тормозная система
6.0 Тормозная система 6.1. Особенности устройства 6.2 Возможные неисправности, их причины и методы устранения 6.3. Проверка и регулировка тормозов 6.4. Вакуумный усилитель 6.5. Главный цилиндр 6.6. Регулятор давления 6.7. Тормозной механизм переднего колеса 6.8. Тормозной механизм заднего колеса 6.9. Разборка и сборка колесных цилиндров 6.10. Стояночная тормозная система
7. Электрооборудование
7.0 Электрооборудование 7.1. Провода и предохранители 7.2. Аккумуляторная батарея 7.3. Генератор 7.4. Стартер 7.5. Освещение и световая сигнализация 7.6 Звуковой сигнал 7.7. Очиститель ветрового стекла 7.8. Электродвигатель вентилятора отопителя 7.9. Электродвигатель вентилятора системы охлаждения двигателя 7.10. Комбинация приборов 7.11. Блок индикации бортовой системы контроля 7.14. Электростекло-подъемники передних дверей 7.15. Система блокировки замков дверей
8. Кузов
8.0 Кузов 8.1. Особенности устройства 8.2. Ремонт каркаса кузова 8.3. Лакокрасочные покрытия 8.4. Антикоррозионная защита кузова 8.5 Герметизация кузова 8.6. Двери 8.7. Капот, крышка багажника, бамперы 8.8. Остекление кузова 8.9. Панель приборов, сиденья 8.10. Отопитель
9. Автомобили ВАЗ-2115-01, ВАЗ-2114-20
9.0 Автомобили ВАЗ-2115-01, ВАЗ-2114-20 9.1. Автомобиль ВАЗ-2115-01 9.2. Автомобиль ВАЗ-2114-20
10. Приложения
10.0 Приложения 10.1 Приложение 1. Моменты затяжки резьбовых соединений 10.2 Приложение 2. Специальный инструмент для ремонта и технического обслуживания 10.3 Приложение 3. Основные данные для регулировок и контроля 10.4 Приложение 4. Горюче-смазочные материалы и эксплуатационные жидкости
automend.ru
Лада 2115 «Щука» › Бортжурнал › Ремон тормозов.(Часть.1)[Замена тормозных дисков ВАЗ 2115]
Доброго времени суток!
Наконец-то я добрался до фотоотчета, который ждет своего времени с лета, и теперь могу запилить новые темы в БЖ!
Начинаем с тормозной системы, которая у меня как бы работала исправно, но всё равно не идеально, особенно бесило биение педали при среднем нажатии на тормоз, и перед предстоящей поездкой на море, хотел провести профилактику, заменить жидкость, вакуумник, прокачать…
Диски долго не выбирал, переход на R14 финансово не осилил, поэтому сток от Автореала(Стоимость: 1200р. пара)
Процесс замены дисков в целом простой, все трудности возникают от прикипевших болтов и самих дисков к ступице.Менять можно в одну каску, помощники не требуются, если только от скуки спасут.
Как обычно ставим тачку на мослы, не забываем обеспечить надежный упор автомобилю, дабы в процессе работы он не упал нам на голову!Снимаем колесо, для удобства доступа к болтам выворачиваем суппорт на себя.
Откручиваем два болта крепления суппорта, отводим его в сторону, закрепив или же положив на какую нибудь опору, что бы он не висел на шланге.
Затем откручиваем скобу суппорта от поворотного кулака и снимаем её, тем самым освобождая тормозной диск.
Остается открутить две последние шпильки, и можно начинать сбивать тормозной диск.Занятие это очень интересное, тут кому как повезет, бывает что диски соскакивают буквально через пару ударов, а иногда приходится помучится, так как диски больше не нужны, я бил по рабочей поверхности, естественно она вся в сколах, если же диск нужен, бьем по внутренней его части, при помощи наставленного бородка, эту процедуру удобнее выполнять с ямы.
место посадки диска я зачищал щеткой по металлу, как видно на фото есть и краска и грязь, и обильно заливал ВД40)))
Перед сборкой я занялся покрасочными работами, особо не заморачивался, диски в легкую прошёл шкуркой, а с суппортами и скобами пришлось повозиться подольше, до идеала не шкурил.
Цвет хотелось не обычный, красный и серебристый порядком надоел уже, а так как в деревухе выбор не большой, краску взял: Автоэмаль 1К ремонтная, алкидная, цвет Адриатика 425, проехал уже более 5тысч.км, краска на месте))
Что бы ровно посадить новый диск, я наживил все болты крепления колеса, и крестом начал потихонечку затягивать, диск садился ровно, без перекосов…
всё остальное в обратном порядке и не забываем прокачать тормоза, вот тут то и потребуется помощник, методов прокачки в интернете полно, свой описывать не вижу смысла.
цвет получился очень необычный, кому то нравится, а кто то тащится по красному)))
И вот после нескольких дней ремонта, довольный как слон, прыгаю за руль и еду проверять тормоза, и при первом же торможении я впал в ступор!ТОРМОЗОВ НЕТ!(тормозил не до отказа!а в плавном, нежном режиме, что бы не угробить диски)сначала вроде сцепилась а потом поплыла, в шоке проверяю на утечку все соединения, всё в норме, потрогал диски а они кипяток, и это всего лишь пару плавных остановок, такого я не ожидал, сразу домой, дать остыть дискам…через некое время опять выезд, тоже самое, но немного лучше, вот такими темпами отъездил километров 80, и с каждым разом тормоза схватывали лучше и меньше грелись.
Но время подошло к выезду на море, докатывать тормоза приходилось в поездке, но всё равно после не малого пробега я не был удовлетворен работой тормозов, они были какие то валкие, машина останавливалась не охотно, хотя и вакуумник поменял, и колодки все новые, и жидкость новая, кроме ГТЦ, который и был всему виной…о нем в другой части.
Всем кто читал спасибо за внимание!
Удачи на дорогах!И пусть наши железные кони, никогда нас не подводят!
www.drive2.ru
2. Устройство и принцип работы тормозной системы автомобиля ваз-2115
На автомобиле ваз 2115 применена рабочая тормозная система с диагональным разделением контуров (рис. 2), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода тормозов обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой тормозной контур — левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью. В гидравлический привод тормозов включены вакуумный усилитель 6 и двухконтурный регулятор давления задних тормозов 9. Стояночная тормозная система на автомобиле ВАЗ 2115 имеет привод на тормозные механизмы задних колес.
Рис. 4. Вакуумный усилитель тормозов автомобилей ваз 2115: 1 — шток; 2 — уплотнительное кольцо фланца главного цилиндра; 3 — чашка корпуса усилителя; 4 — регулировочный болт; 5 — уплотнитель штока; 6 — возвратная пружина диафрагмы; 7 — шпилька усилителя; 8 — уплотнительный чехол; 9 — корпус вакуумного усилителя; 10 — диафрагма; 11 — крышка корпуса вакуумного усилителя; 12 — поршень; 13 — защитный чехол корпуса клапана; 14 — воздушный фильтр; 15 — толкатель; 16 — возвратная пружина толкателя; 17 — пружина клапана; 18 — клапан; 19 — втулка корпуса клапана; 20 — буфер штока; 21 — корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D – каналы
Вакуумный усилитель тормозов. Резиновая диафрагма 10 (рис. 4) вместе с корпусом 21 клапана, делят полость вакуумного усилителя на две камеры: вакуумную камеру А и атмосферную камеру В. Камера А соединяется с впускной трубой двигателя. Корпус 21 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 13. В корпусе клапана размещен шток 1 привода главного цилиндра тормозов с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15. При нажатии на педаль тормоза перемещаются толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 14 в зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 1, который действует на поршень главного тормозного цилиндра. При отпущенной педали тормоза клапан отходит от своего корпуса, и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.
Рис. 5. Привод регулятора давления тормозов автомобилей ваз 2115: 1 — регулятор давления тормозов; 2,16 — болты крепления регулятора давления тормозов; 3 — кронштейн рычага привода регулятора давления; 4 — штифт; 5 — рычаг привода регулятора давления тормозов; 6 — ось рычага привода регулятора давления тормозов; 7 — пружина рычага; 8 — кронштейн кузова; 9 — кронштейн крепления регулятора давления тормозов; 10 — упругий рычаг привода регулятора давления; 11 — серьга; 12 — скоба серьги; 13 — шайба; 14 — стопорное кольцо; 15 — палец кронштейна; А, В, С – отверстия
Регулятор давления тормозов регулирует на автомобиле ваз 2115 давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Регулятор давления тормозов включен в оба контура тормозной системы, и через регулятор давления тормозов тормозная жидкость поступает к обоим задним тормозным механизмам.
Регулятор давления тормозов 1 (рис. 5) прикреплен к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления тормозов. На пальце этого кронштейна шарнирно штифтом 4 закреплен двуплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединен с кронштейном рычага задней подвески.
Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Таким образом, регулируется усилие, с которым рычаг 5 действует на поршень регулятора давления тормозов.
Рис. 6. Регулятор давления тормозов автомобилей ваз 2115: 1 — корпус регулятора давления тормозов; 2 — поршень; 3 — защитный колпачок; 4, 8 — стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 — кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка; 16 — пробка; 17 — пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 — уплотнитель головки поршня; 23 — уплотнитель штока поршня; 24 — заглушка; A, D — камеры, соединенные с главным цилиндром; В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры; Е — дренажное отверстие.
В регуляторе давления тормозов четыре камеры: А и D (рис. 6) соединяются с главным тормозным цилиндром, В — с правым колесным цилиндром задних тормозов, С — с левым колесным цилиндром задних тормозов.
В исходном положении педали тормоза поршень 2 поджат рычагом 5 (см. рис. 5) через пластинчатую пружину 7 к толкателю 20 (см. рис. 6), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла, в результате чего образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры регулятора давления тормозов А и D сообщаются с камерами В и С.
При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть поршень из корпуса. Когда усилие давления жидкости превысит усилие упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах регулятора давления тормозов D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21.
Зависимость между значениями давления в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки. При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 5) нагружается больше и усилие от рычага 5 на поршень увеличивается, т.е. момент касания головки поршня и уплотнителя 21 (см. рис. 6) достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки увеличивается.
При отказе контура тормозов правый передний-левый задний тормоз уплотнительные кольца 10 и втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора при отказе названного контура аналогична работе при исправной тормозной системе. Характер изменения давления на выходе регулятора давления тормозов такой же, как и при исправной тормозной системе.
При отказе контура тормозов левый передний-правый задний тормоз давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, т.е. регулятор давления тормозов в этом случае работает как ограничитель давления. Однако достигнутого значения давления достаточно для надежной работы заднего тормоза.
В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.
Рис. 7. Главный тормозной цилиндр с тормозным бачком автомобиля: 1 — корпус главного тормозного цилиндра; 2 — уплотнительное кольцо низкого давления; 3 — поршень привода контура левый передний-правый задний тормоз; 4 — распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца; 7 — тарелка пружины; 8 — возвратная пружина поршня; 9 — шайба; 10 — стопорный винт; 11 — поршень привода контура правый передний-левый задний тормоз; 12 — соединительная втулка; 13 — тормозной бачок: 14 — датчик аварийного уровня тормозной жидкости; А – зазор
Главный тормозной цилиндр (рис. 3 — 8) с последовательным расположением поршней. На корпусе главного тормозного цилиндра крепится тормозной бачок 13, в наливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.
Рис. 8. Главный тормозной цилиндр автомобилей ваз 2115: 3 — поршень привода контура левый передний-правый задний тормоз; 4 — распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца; 7 — тарелка пружины; 8 — возвратная пружина поршня; А – зазор
Рис. 9. Тормозной механизм переднего колеса автомобилей ваз 2115: 1 — тормозной диск; 2 — направляющая тормозных колодок; 3 — тормозной суппорт; 4 — тормозные колодки; 5 — цилиндр; 6 — поршень; 7 — уплотнительная манжета; 8 — защитный чехол направляющего пальца; 9 — направляющий палец; 10 — защитный кожух
Тормозной механизм переднего колеса на автомобилях ваз 2108 дисковый, с автоматической регулировкой зазора между тормозными колодками и тормозным диском, с плавающей скобой. Скоба образуется передним тормозным суппортом 3 (рис. 9) и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 9, которые установлены в отверстиях направляющей тормозных колодок. В эти отверстия закладывается смазка, между пальцами и управляющей тормозных колодок установлены резиновые чехлы 8. К пазам направляющей поджаты пружинами тормозные колодки 4. В полости тормозного цилиндра 5 установлен поршень 6 с уплотнительной манжетой 7. За счет упругости манжеты поддерживается оптимальный зазор между тормозными колодками и тормозным диском. В вариантном исполнении на автомобили ваз 2108 устанавливаются тормозные колодки с сигнализатором износа тормозных колодок.
Рис. 10. Тормозной механизм заднего колеса автомобилей ваз 2115: 1 — гайка крепления ступицы; 2 — ступица заднего колеса; 3 — нижняя стяжная пружина тормозных колодок; 4 — тормозная колодка; 5 — направляющая пружина; 6 — колесный тормозной цилиндр; 7 — верхняя стяжная пружина; 8 — разжимная планка; 9 — палец рычага привода стояночного тормоза; 10 — рычаг привода стояночного тормоза; 11 — щит тормозного механизма.
Тормозной механизм заднего колеса на автомобилях ваз 2115 (рис. 10) барабанный, с автоматической регулировкой зазора между тормозными колодками и тормозным барабаном. Устройство автоматической регулировки зазора расположено в колесном тормозном цилиндре.
Рис. 11. Задний колесный тормозной цилиндр автомобилей ваз 2115: 1 — упор тормозной колодки; 2 — защитный колпачок; 3 — корпус тормозного цилиндра; 4 — поршень; 5 — уплотнитель; 6 — опорная тарелка; 7 — пружина; 8 — сухари; 9 — упорная манжета; 10 — упорный винт; 11 — штуцер; А – прорезь на упорной манжете.
Основным элементом тормозного цилиндра заднего колеса является разрезная упорная манжета 9 (рис. 11), установленная на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25—1,65 мм. Упорные манжеты 9 вставлены в тормозной цилиндр с натягом, обеспечивающим усилие сдвига манжеты по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 10) тормозных колодок. Когда из-за износа тормозных накладок зазор 1,25-1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 11) прижимается к буртику манжеты 9, вследствие чего упорная манжета сдвигается вслед за поршнем на величину износа тормозных накладок. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорной манжеты. Таким образом, автоматически поддерживается оптимальный зазор между тормозными колодками и тормозным барабаном.
Рис. 12. Привод стояночной тормозной системы автомобилей ваз 2115: 1 — кнопка фиксации рычага ручного тормоза; 2 — рычаг привода стояночного тормоза; 3 — защитный чехол; 4 — тяга; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — оболочка троса.
Стояночная тормозная система на автомобилях ваз 2115 с механическим приводом, действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис. 12), регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. 10) ручного привода задних тормозных колодок и разжимной планки 8.
Рис. 13. Датчик аварийного уровня тормозной жидкости автомобиля: 1 — защитный колпачок; 2 — корпус датчика; 3 — основание датчика; 4 — уплотнительное кольцо; 5 — зажимное кольцо; 6 — отражатель; 7 — толкатель; 8 — втулка; 9 — поплавок; 10 — неподвижные контакты; 11 — подвижный контакт
Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 (рис. 13) датчика с уплотнителем 4 поджимается к основанию 3 зажимным кольцом 5, которое навинчивается на горловину тормозного бачка. Одновременно к торцу горловины поджимается фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, изготовленными на основании 3. Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика — неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1. При понижении уровня тормозной жидкости в тормозном бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации в комбинации приборов.
studfile.net
проверка вакуумного усилителя, трубопроводов, привода, стояночной тормозной системы
Тормозная система ВАЗ
Тормозная система ВАЗ-2114, 2115, 2113 предназначена для остановки или уменьшения скорости движения автомобиля. Она также удерживает от самопроизвольного движения транспортное средство, поэтому очень важно чтобы она всегда была в исправном состоянии.
Проверка вакуумного усилителя
Вакуумный усилитель тормозов ВАЗ-2114, 2115, 2113 предназначен для создания усилия на педаль тормоза. О том, как правильно проверить и отрегулировать вакуумный усилитель автомобиля можно более подробно прочитать на сайте в статье «Вакуумный усилитель тормозов ВАЗ-2114, 2115, 2113».
Проверка трубопроводов и их соединений
- на металлических трубопроводах не должно быть царапин, натиров, забоин;
- все болты крепления должны быть хорошо затянутыми и целыми;
- тормозные шланги должны быть без видимых трещин и следов натирания;
- на тормозных шлангах не должно быть смазки или минеральных масел, так как они растворяют резину;
- обнаруженные неисправности нужно устранить, заменяя детали на новые;
- гибкие шланги после 125000 км пробега или 5 лет эксплуатации заменять на новые.
Проверка привода тормозов и его регулировка
Во время неработающего двигателя ход педали тормоза должен быть в пределах от 3 до 5 мм. Для ее регулировки необходимо переместить выключатель стоп-сигнала, при этом гайки должны быть опущены.
Внимание! Регулировку свободного хода педали тормоза нужно проводить только когда двигатель не работает. Выключатель устанавливаем так, чтобы буфер в упор упирался в педаль. В таком положении затягиваем гайки.
Проверка и регулировка стояночной тормозной системы
Привод стояночной тормозной системы
Если вы заметили, что автомобиль не удерживается на уклоне 25%, то необходимо отрегулировать стояночную тормозную систему:
- ослабляем контргайку, закручивая регулировочную гайку, при этом натягивая трос;
- проверяем полных ход рычага, который должен составлять от 2 до 4 зубьев по сектору, после чего затягиваем контргайку. Более подробно читайте статью: Как потянуть ручной тормоз?.
Проверка и регулировка работы регулятора давления тормозной системы
- проверьте регулятор давления на наличие на нем и его деталях повреждений;
- заглушка должна быть утоплена на 1-2 мм в корпус;
- отсутствие, чрезмерный или недостаточный ход поршня свидетельствует о плохой работе регулятора и его привода. В данном случае нужно заменить или отремонтировать регулятор давления и его привод.
Отзыв о тормозных колодках FENOX
vaz-2114-lada.ru
Как прокачать тормоза на ВАЗ-2115 своими руками
Как прокачать тормоза на ВАЗ 2114 видеоинструкция
Чаще всего прокачивать тормоза в разных автомобилях, в том числе в автомобиле ВАЗ-2114 необходимо после того, как была произведена замена тормозной жидкости. Также воздух может попасть в тормозную систему при замене какого-либо агрегата. При наличии воздуха система не способна нормально функционировать. Признаком наличия воздуха в системе является «продавливание» педали при нажатии на нее. При этом если нажать на педаль несколько раз подряд, она возвращается в нормальное положение. Если вы столкнулись с такой ситуацией, вам следует узнать, как правильно прокачать тормоза на ВАЗ-2114. Соблюдая определенные правила, вам удастся выполнить данную процедуру быстро и без каких-либо проблем.
Подготовительный этап
Если вы решили прокачать тормоза самостоятельно, важно знать, что при осуществлении прокачки надо использовать такую же тормозную жидкость, как та, которая находится в системе. Другую жидкость использовать нельзя
Предварительно надо обязательно проверить герметичность системы. Для прокачки вам нужен еще один человек. Также вам понадобится шланг подходящего диаметра для штуцера прокачки, стеклянная или пластмассовая емкость (прозрачная), гаечный ключ и тряпка для очистки колпачков.
Очень важно знать, в каком порядке удалять воздух из тормозной системы. Данную процедуру надо осуществлять по диагонали, чередуя задние и передние тормоза:
- задний правый;
- передний левый;
- задний левый;
- передний правый.
Последовательность действий
Для начала надо открыть капот машины и открыть крышку бачка с тормозной жидкостью. Убедитесь, что он наполнен до максимума. Если нет, долейте до отметки «max». После этого выполняйте действия в такой последовательности:
- На заднем правом колесе найдите колпачок, закрывающий штуцер. Снимите колпачок и очистите его от загрязнений.
- Наполните стеклянную или пластмассовую прозрачную емкость тормозной жидкостью.
- Оденьте один конец шланга на штуцер, а другой опустите в стеклянную или прозрачную пластмассовую бутылку. Шланг должен быть опущен в жидкость.
- Попросите напарника сесть за руль и нажать плавно на тормозную педаль 7 раз с перерывами в 2 секунды. После этого он должен нажать на педаль еще раз и оставить ее в таком положении (нажатой до упора).
- Пока помощник удерживает педаль, с помощью гаечного ключа отверните штуцер на 2-3 оборота.
После всех этих действий вы увидите, что в прозрачную емкость через шланг потечет тормозная жидкость. Следите за тем, как она стекает.
В ней будут видны пузырьки воздуха, от которых необходимо избавиться. Сливайте жидкость, пока пузырьки не исчезнут. Затем закрутите штуцер обратно. Только после этого ваш помощник может отпустить педаль. Когда жидкость будет вытекать в емкость, следите за ее уровнем в бачке. При необходимости доливайте тормозную жидкость. Если в процессе прокачки она полностью вытечет, вам придется всю процедуру начинать с начала.
Повторяйте аналогичные действия для каждого колеса в вышеуказанной последовательности. Этот механизм действий подойдет не только для ВАЗ-2114, но и для моделей 2113, 2115.
Многие автовладельцы задаются вопросом: можно ли осуществить прокачку одному? Да, это возможно. Только в этом случае давление надо производить не с помощью нажатий педали, а использовать для этих целей производительный компрессор. Он должен создать давление на уровне 2-х атмосфер.
Осуществлять прокачку автовладельцам приходится в разных ситуациях. Воздух может попасть при замене медных трубок сзади или других агрегатов тормозной системы, при повреждении шлангов, при замене тормозной жидкости, а также в случае нарушения герметичности в узле. Вне зависимости от причины, после попадания воздуха в ГТЦ (главный тормозной цилиндр) прокачку надо осуществлять обязательно. Иначе тормоз просто не будет работать.
ВАЗ 2115 Прокачка тормозной системы
После каждого ремонта тормозов, при котором вскрывалась система, в трубопроводах может оказаться воздух. В этом случае систему следует прокачать. Воздух находится в системе, если при нажатии педали тормоза давление плавает. В этом случае следует устранить негерметичность и прокачать тормозную систему.
Воздух из тормозной системы удаляется прокачиванием педалью тормоза, для этого необходима помощь ассистента. Если нужно прокачать всю систему, следует прокачать отдельно каждый цилиндр. Это тот случай, когда воздух попал в каждый цилиндр.
Последовательность прокачки:
1 — задний правый колесный цилиндр,
2 — задний левый колесный цилиндр,
3 — передний правый суппорт тормоза,
4 — передний левый суппорт тормоза.
Если заменялся или ремонтировался только один суппорт, как правило, достаточно удалить воздух только из него.
Перед прокачкой отвинтить крышку компенсационного бачка и заполнить его тормозной жидкостью до максимальной отметки.
Во время прокачки наблюдать за уровнем жидкости в бачке. Уровень жидкости не должен опускаться слишком низко, иначе через бачок проникнет воздух.
Всегда доливать только свежую тормозную жидкость.
Только тормозная система с ABS: Включить зажигание и выжать педаль тормоза 4 – 5 раз. Затем при необходимости долить в бачок тормозную жидкость до максимальной отметки. При прокачке
задних тормозов, в течение всей прокачки оставить зажигание включенным. При открытии вентиля прокачки включится гидравлический насос системы ABS и создаст давление.
Снять пыльник-1-е болта удаления воздуха колесного цилиндра. Очистить болт, надеть чистый шланг, другой конец шланга опустить в наполовину наполненную тормозной жидкостью бутылку
На более старых моделях осторожно покрыть вентиль прокачки разъедающим ржавчину средством и осторожно открыть его. Попросить ассистента прокачивать педалью тормоза, пока не будет создано давление, которое чувствуется по возрастающему сопротивлению при нажатии педали
Когда создано достаточное давление, полностью выжать педаль тормоза и удерживать в этом положении.
Открыть болт удаления воздуха на суппорте на 1/2 оборота накидным ключом. Собрать вытекающую жидкость в бутылку. Следить, чтобы конец шланга постоянно был погружен в тормозную жидкость.
Когда давление спадет, сразу закрыть клапан. На моделях с ABS давление жидкости едва ли снизится из-за включенного насоса, в этом случае закрыть вентиль прокачки через 2 секунды, чтобы гидравлический насос не был поврежден.
Повторить процесс прокачки, пока не будет создано давление. Выжать педаль вниз, и зафиксировать в этом положении. Открыть болт удаления воздуха, когда давление спадет, закрыть клапан.
Повторять этот процесс на одном цилиндре до тех пор, пока в вытекающей в бутылку тормозной жидкости не исчезнут пузырьки воздуха.
Затем при выжатой педали затянуть болт удаления воздуха с усилием
10 Нм.
Снять шланг, надеть на вентиль пыльник.
Прокачать таким же образом остальные цилиндры.
После прокачки привинтить крышку на расширительный бачок. При необходимости долить тормозную жидкость до отметки “МАХ”.
Прокачка тормозов на ВАЗ 2110
Тормозная система — очень важный узел любого авто, вне зависимости от его марки и прочих характеристик. Неисправности тормозной системы — одна из распространенных неприятностей, то и дело возникающих в процессе эксплуатации автомобиля. Однако в большинстве случаев их можно избежать, если вовремя производить профилактические мероприятия.
Зачем нужна прокачка тормозов
Так, одной из самых распространенных мер по профилактике и обеспечению стабильности работы тормозной системы является прокачка тормозов. Суть этого мероприятия заключается в удалении из системы «лишнего» воздуха и посторонних жидкостей. Предпосылок для появления «инородных» веществ в тормозной системе может быть несколько:
- производилась замена запчастей в узле,
- нарушение целостности шлангов,
- использование некачественной тормозной жидкости и прочее.
Кроме того, следует понимать, что тормозная жидкость обладает таким свойством, как гигроскопичность, то есть обладает способностью накапливать воду. По этой причине рано или поздно жидкость необходимо сливать, а систему, соответственно — прокачивать. Замена тормозных дисков своими руками, кстати, также влечет за собой необходимость прокачки, впрочем, как и любое другое вмешательство в тормозную систему.
Осуществление прокачки тормозов
Следует знать, что категорически не рекомендуется при прокачке доливать в систему какую-то другую тормозную жидкость, то есть отличную от той, что была залита ранее. Также необходимо перед началом работ осмотреть всю тормозную систему, дабы убедиться в ее герметичности. Кроме всего прочего, если вы планируете такую операцию, как прокачка тормозов на ВАЗ 2110, то вам потребуется прислушаться к советам специалистов и подыскать себе помощника.
Кстати, если проваливается педаль тормоза, то есть присутствует ее увеличенный ход и «мягкость», то все это может указывать на то, что в тормозной системе присутствует воздух. Естественно, такую систему сложно назвать надежной, а значит, рассчитывать на нее в экстренной ситуации не приходится.
Существует следующая последовательность прокачки тормозов:
- задний правый,
- передний левый,
- задний левый,
- передний правый.
Так, прокачка тормозов выполняется в такой последовательности:
- необходимо проверить уровень тормозной жидкости. Перед началом работ ее уровень в системе должен быть максимальным,
- следует очистить от загрязнений клапан выпуска воздуха тормозного механизма,
- снимается защитный колпачок с клапана. На головку клапана надевается резиновый шланг, конец которого погружается в чистый и прозрачный сосуд. Сосуд при этом частично заполнен тормозной жидкостью, в которую и опускается шланг. Получается своего рода устройство для прокачки тормозов, которое, кстати, может быть и промышленного изготовления, например, пневматическое,
- помощник нажимает на педаль тормоза четыре или пять раз. Нажимы должны быть осуществлены резко, с интервалом в одну-две секунды. После последнего качка педаль фиксируется в нажатом положении,
- клапан выпуска воздуха следует отвернуть на половину или три четверти оборота. Тогда в жидкости, которая будет вытекать из шланга, будут видны воздушные пузырьки. После того, как тормозная жидкость перестанет вытекать, клапан выпуска необходимо полностью завернуть. Только после этого помощник должен отпустить педаль тормоза,
- две предыдущие операции необходимо продолжать до тех пор, пока не перестанут обнаруживаться пузырьки воздуха. При этом в обязательном порядке необходимо следить за уровнем жидкости в системе торможения и при необходимости производить доливку, чтобы уровень не снизился ниже минимального,
- после того, как работы завершены, следует снять шланг, насухо вытереть штуцер клапана воздушного выпуска и снова надеть на него защитный колпачок.
Таким образом можно прокачать тормозные механизмы всех колес на ВАЗ 2110. Кстати, по такому же принципу осуществляется прокачка и других моделей машин. Прокачка тормозов с абс также не особо отличается от вышеперечисленных действий, только еще учитывает особенности автоматической системы блокировки колес.
Следует отметить, что никакого специального инструмента в данном случае не понадобится — вполне достаточно будет накидного ключа и щтуцера. Кроме того, прокачка тормозов на подъемнике гораздо более удобней, чем на земле.
Лада ВАЗ 2115 (97 ~ 02) Передний большой тормозной комплект
Мини-4-горшок 286×22 мм (15/16 «+)
+
749 фунтов стерлингов
Малый 4-горшочный 286×26 мм (15/16 «+)
+
749 фунтов стерлингов
Мини-4-горшок 304×22 мм (16 дюймов +)
+
789 фунтов стерлингов.00
Малый 4-горшок 304×26 мм (16 дюймов +)
+
789,00 фунтов стерлингов
Мини-6 горшков 304×22 мм (16 дюймов +)
+
799,00 фунтов стерлингов
Малый 6 горшков 304×26 мм (16 дюймов +)
+
799 фунтов стерлингов.00
Большой 4-горшочный 330×32 мм (17 дюймов +)
+
949 фунтов стерлингов
6 горшков 330×32 мм (17 дюймов +)
+
£ 1 049,00
Большой 6 горшков 345×32 мм (17/18 «+)
+
1119 фунтов стерлингов.00
Большой 6 горшков 356×32 мм (18 дюймов +)
+
1139,00 фунтов стерлингов
8 горшков, 356×32 мм (18 дюймов +)
+
1169,00 фунтов стерлингов
8 горшков 380×32 мм (19 дюймов +)
+
1299 фунтов стерлингов.00
Большой 8 горшков 380×34 мм (19 дюймов +)
+
£ 1 479,00
Большой 8 горшков 405×36 мм (20 дюймов +)
+
£ 1 599,00
XL, 8 горшков, 430×36 мм (21 «+)
+
2399 фунтов стерлингов.00
Что такое на автомобиль Лада Гранта. Как прокачать тормоза на гранте с абс. Как снять тормозной барабан на Лада Грант
Уважаемые покупатели, во избежание ошибок при отправке гидроагрегата (АБС) в строке «Комментарий» укажите модель вашего автомобиля, год выпуска.
Гидравлический блок (АБС) чаще всего заменяют следующими терминами: блок управления АБС, гидравлический блок тормозов АБС, блок антиблокировочной системы тормозов.Поэтому, если вы слышите эти термины, знайте, что они говорят об одном и том же.
Резкое торможение на скользкой дороге может вызвать проблемы. Антиблокировочная тормозная система (ABS) берет на себя это действие и защищает ваши нервы.
Гидравлический блок (ГА) ВАЗ Грант 2190 входит в состав антиблокировочной тормозной системы автомобиля. Конструктивно он состоит из электронного блока управления (ЭБУ), гидромодулятора и содержащих электромагнитные клапаны (ЭМС), возвратного насоса и электродвигателя возвратного насоса (ЭВН).
В соответствии с полученными командами гидравлический модулятор путем включения или выключения электромагнитных клапанов снижает, увеличивает или фиксирует постоянное давление тормозной жидкости в колесных тормозных цилиндрах, тем самым обеспечивая наилучшую коррекцию тормозных сил. Когда давление падает, излишек тормозной жидкости перекачивается в главный тормозной цилиндр возвратным насосом.
Антиблокировочная тормозная система (АБС) является частью рабочей тормозной системы автомобиля и предназначена для механического контроля степени пробуксовки колес в направлении их вращения при торможении за счет метаморфоза давления тормозной жидкости в рабочей тормозной системе. тормозные цилиндры с целью предотвращения потери контроля над автомобилем и устойчивости, а также повышения эффективности торможения.
АБС автомобиля Лада Гранта 2190 состоит из следующих основных узлов:
Гидравлический агрегат;
2 датчика скорости вращения передних колес 2 датчика скорости вращения задних колес;
2 ротора передних колес, ротор переднего колеса входит в комплект внешнего шарнира;
2 ротора задних колес.
Датчики скорости вращения колес (DSC) генерируют сигналы о скорости каждого колеса транспортного средства, которые передаются на электронный блок управления гидравлического агрегата.
В основе работы колесных датчиков лежит принцип электромагнитной индукции. При вращении колеса зубцы и полости специального ротора проходят мимо датчика и индуцируют в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.
Блок управления ABS выполняет следующие функции:
— управляет АБС;
— рассчитывает скорость автомобиля;
— Выполняет самодиагностику системы: коды неисправностей с функциями самодиагностики и безопасности сохраняются в памяти двумя отдельными микропроцессорами.
Блок управления ABS постоянно проверяет каждое колесо на предмет блокировки и управляет каждым клапаном, чтобы при необходимости регулировать давление тормозной жидкости.
Блок управления ABS также проверяет правильность работы компонентов и отключает ABS при обнаружении неисправности.
Тормозная система действует как стандартная тормозная система.
ВАЗ 2170, ВАЗ 2192, ВАЗ 2194, ВАЗ 21925, ВАЗ 2190.
При демонтаже гидроагрегата и трубопроводов принять меры, чтобы тормозная жидкость не пролилась.
Любая поломка — это не конец света, а полностью решаемая проблема!
Как проявляются неисправности гидроагрегата АБС на автомобиле семейства ВАЗ.
Как самостоятельно заменить гидроагрегат АБС на семейном автомобиле Ваз.
С интернет-магазином-дискаунтером АвтоАзбука
затраты на ремонт будут минимальными.
Просто СРАВНИТЕ и УБЕДИТЕСЬ !!!
АБС тормозной системы автомобиля предназначена для автоматического регулирования степени пробуксовки колес в направлении их вращения при торможении за счет изменения потери управляемости и устойчивости автомобиля и повышения эффективности торможения.
Принцип работы системы прост: получая данные от датчиков скорости всех колес и от датчика скорости автомобиля, блок управления контролирует вращение каждого колеса и, в случае блокировки колеса при торможении, снижает давление в соответствующем тормозном контуре.
Система ABS обеспечивает полный контроль машины при экстренном торможении, но не приводит к уменьшению тормозного пути.
Следовательно, нужно выдерживать правильную дистанцию.
На автомобилях с установленной системой ABS используется четырехканальная система.
Каналы подключены по диагонали.
Привод антиблокировочной системы тормозов — гидромодулятор. Это сложная сборка со встроенным гидронасосом и электромагнитными клапанами.
Устанавливается в моторном отсеке.
Работа гидромодулятора контролируется электронным блоком, установленным на гидромодуляторе.
Блок управления также следит за исправностью всех элементов системы АБС.
Датчики скорости вращения колес установлены в передних и задних тормозах.
Импульсные сигналы от датчиков отправляются на блок управления.
При блокировке одного из колес гидравлический модулятор по команде блока управления ограничивает давление в соответствующем канале.
При обнаружении неисправности блок управления информирует водителя с помощью контрольной лампы на панели приборов.
Проблему можно определить по кодам неисправности.
Неисправная АБС может быть вызвана выходом из строя датчиков вращения колес или неисправностью самого блока гидрораспределителей.
При выходе из строя АБС тормозная система остается в рабочем состоянии, но эффективность торможения снижается.
Снятие гидроагрегата АБС
Устанавливаем машину на подъемник или смотровую канаву.
Снимаем аккум.
Отсоедините штекерный разъем от гидроагрегата.
Отсоединить тормозные магистрали, идущие к тормозным механизмам, от гидроагрегата антиблокировочной тормозной системы.
Устанавливаем заглушки на трубы и отверстия в гидроагрегате.
Отсоедините трубки первичного и вторичного контуров главного цилиндра от гидроагрегата АБС.
Головкой на 13 откручиваем два болта крепления кронштейна гидроагрегата к переднему лонжерону.
Снимаем гидроагрегат с кронштейном в сборе.
Ключом на 10 открутите гидроагрегат от кронштейна.
Монтаж гидроагрегата
Устанавливаем гидроагрегат на кронштейн и закрепляем гайками.Момент затяжки гаек 7 — 10 Нм.
Устанавливаем гидроагрегат с кронштейном на кузов автомобиля и затягиваем два болта с шайбами крепления гидроагрегата к левому лонжерону.
Снимаем заглушки и присоединяем трубки к гидроагрегату АБС. Момент затяжки для трубопроводной арматуры 15 — 18 Нм.
Прикрепляем штекерный блок. Установка АКБ. Прокачиваем тормозную систему.
Автомобиль Lada Granta имеет тормозную систему (трубопроводы, тормозные цилиндры, вакуумный усилитель, регулятор тормозов, тормозные колодки и др.)) похож на машину Лада Калина.
Для эффективного и безопасного торможения в Lada Granta используется диагональная двухконтурная трубопроводная система, то есть первый контур блокирует колеса — правое переднее и левое заднее, а второй контур — левое переднее и правое заднее. На передние колеса установлены дисковые тормоза, на задние — барабанные.
Главный тормозной цилиндр управляется вакуумным усилителем тормозов, который увеличивает эффективность тормозной системы за счет нажатия на педаль тормоза.
В зависимости от комплектации автомобиля Lada Granta тормозная система может комплектоваться антиблокировочной тормозной системой (ABS).
Автомобиль Лада Гранта имеет ручной тормоз, блокирующий задние колеса (разжижающий тормозные колодки в барабанах). Накладки раздвигаются через систему рычагов путем перемещения стального троса, прикрепленного к рычагу, расположенному в салоне. №
Вакуумный усилитель на автомобиле Lada Granta (показан на рис. 1) — диафрагменный. Диафрагма — это перегородка между разреженной атмосферой, создаваемой в усилителе вакуума, и внешним атмосферным давлением.Перепад давления снижает усилие на педали тормоза. При отпускании педали тормоза вакуумная и атмосферная камеры сообщаются друг с другом через специальный клапан.
Рисунок: 1. Схема гидравлической системы тормозов Lada Granta (без АБС): 1, 25 — тормоза правого переднего и левого переднего колеса; 2, 24 — тормозной шланг для подачи тормозной жидкости к правому и левому переднему колесу; 3,4, 15, 18, 21, 5,10,13,22,27 -трубки гидравлической тормозной системы; 6 — пластиковый бачок главного тормозного цилиндра; 7 — главный цилиндр гидравлического тормоза; 8 — вакуумный усилитель; 9, 30 — трубодержатели; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12, 17 — тормозной механизм правого заднего колеса; 14, 31 — кронштейны для крепления гибких шлангов; 16- гибкий шланг тормозного механизма левого заднего колеса; 19 — упругий рычаг привода регулятора давления; 20 — регулятор давления; 23 — педаль тормоза; 24 — гибкий тормозной механизм левого переднего колеса; 26 — тройник контура правого переднего — заднего левого тормозов; 28 — тройник контура левый передний — задний правый тормозов; 29 — тройники болты крепления
Особенности тормозной системы Лада Гранта с АБС показаны на рисунке 2.
2. Схема гидропривода тормозов Lada Granta (с антиблокировочной системой): 1, 14, 22 — кронштейны для крепления гибких шлангов; 2 — тормозной механизм правого переднего колеса; 3 — гибкий шланг тормозного механизма правого переднего колеса; 4, 5, 15, 18, 26 — передний правый — задний левый тормозные контуры; 6, 10, 13, 27, 28 — передний левый — задний правый тормозные контуры; 7 — пластиковый бачок главного тормозного цилиндра; 8-вакуумный усилитель; 9, 24 — трубодержатели; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12 — тормоз заднего колеса; 16 — тормозной механизм заднего левого колеса; 17 — гибкий шланг тормозного механизма левого заднего колеса: 19 — педаль тормоза; 20-тормозной механизм левого переднего колеса; 21 — гибкий шланг тормозного механизма левого переднего колеса; 23 — главный цилиндр гидропривода тормозов; 25 — Блок гидроэлектроники АБС

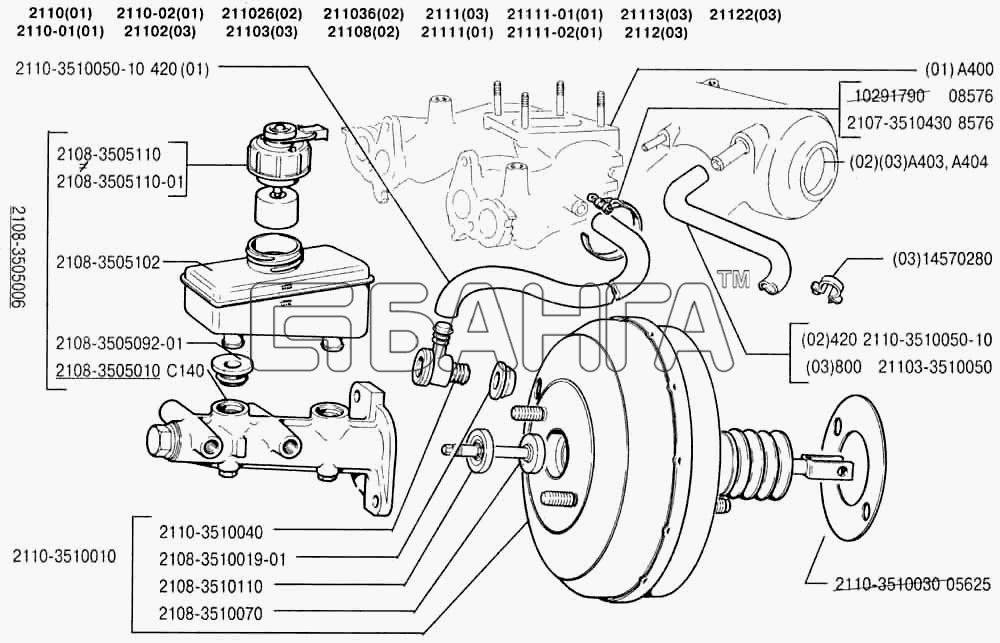

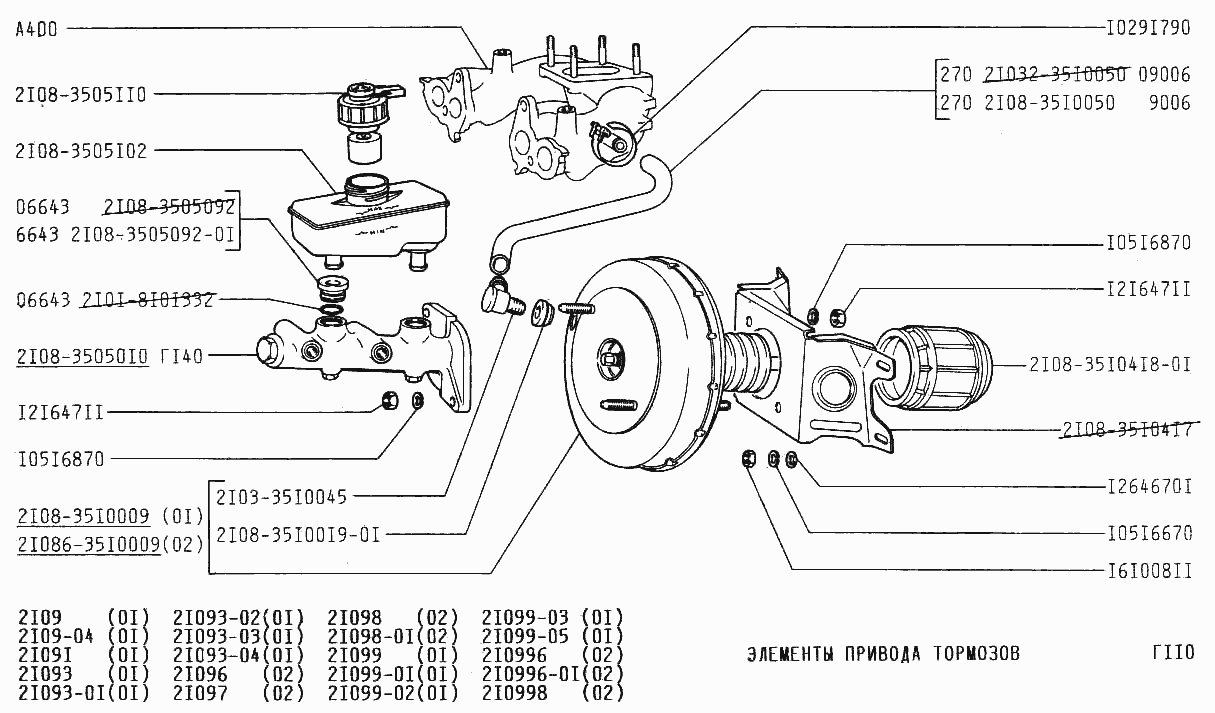

Рисунок: 3.Вакуумный усилитель автомобиля Lada Granta: 1 — фланец крепления наконечника; 2 — приклад; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный цилиндр njhvjpyjq; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитная крышка гидроблока; 12-толкатель; 13- возвратная пружина толкателя; 14-клапанная пружина; 15 — клапан; 16- сток буферный; 17- гидроблок; А — вакуумная камера; Б — атмосферная камера; С, D — каналы
Информацию о принципах работы узлов тормозной системы Lada Granta, в частности главного тормозного цилиндра и регулятора давления (регулятор давления устанавливается только на автомобили без АБС), можно найти в статье » Особенности конструкции тормозной системы автомобиля Лада Приора », конструкция агрегатов аналогична.
Неисправность колеса, тормозных цилиндров может проявляться следующим образом:
— при пропускании тормозной жидкости через уплотнения на поршне, при этом можно заметить потеки по периметру брызговика. Утечка тормозной жидкости из пластикового бачка, расположенного в моторном отсеке;
— также возможно заклинивание поршней в цилиндре. Обычно заедание происходит при выдвинутом положении поршней. При этом изнашиваются колодки, колесо тормозит, машина плохо катится по инерции, не включая передачи.
В обоих случаях тормозной цилиндр на автомобиле Лада Гранта подлежит замене.
В этой статье описаны операции по снятию тормозного цилиндра, снятие тормозного узла вместе с тормозным цилиндром, а также алгоритм снятия тормозного диска для его ревизии, проточки или замены.
Для проведения операции потребуются: гаечный ключ на 12, 13, 17 мм, отвертка с плоским жалом, шестигранный ключ.
Передние и задние тормозные колодки могут эксплуатироваться с толщиной накладок не менее 1.5 мм, это их наименьшее значение (минимум 1,5 мм у колодок спереди и сзади). При меньшем размере накладок на тормозные колодки Lada Granta резиновые уплотнительные кольца, установленные на поршне, могут выйти из уплотнительного поля, расположенного в полости цилиндра в тормозном механизме. Сброс уплотнения повлечет за собой выход тормозной жидкости во внешнюю среду и приведет к поломке и неэффективной работе тормозов автомобиля.
Чтобы гарантированно заменить старые колодки на новые, меняйте их, не дожидаясь 1.Износ 5 мм. Достаточно заменить 5-7 мм. Дело в том, что при длительной работе в предельном положении поршня ранее работавшие уплотнительные поверхности могут забиться отложениями, что не позволит поршню вернуться в исходное рабочее положение в тормозном цилиндре, в положение, соответствующее толщина новых тормозных колодок.
При замене колодок заменяйте их только в сборе с обеих сторон. Это позволит избежать разницы в заедании при торможении и соответственно увольнении автомобиля в сторону.
Требуется для контроля скорости автомобиля. Они отвечают за плавное снижение скорости до момента остановки автомобиля. Основная задача тормозной системы — обеспечение безопасности находящихся в ней людей.
Lada Granta появилась на отечественных дорогах примерно в конце 2011 года. Автомобиль относится к бюджетному классу. Сразу скажу, что это достаточно надежный и неприхотливый в обслуживании автомобиль. У нее хорошая управляемость и экономия топлива.
Разработано Грантом. Изначально автомобиль выпускался в кузове седан.С 2013 года создается хэтчбек. Гранты бывают трех основных конфигураций: стандарт, нормальный и люкс. Автомобиль комплектуется силовым агрегатом объемом 1,6 литра, его мощность составляет 80-90 лошадиных сил. Коробка передач пятиступенчатая. Автомобиль имеет передний привод.
Комплектация тормозной системы Гранта
По сравнению с Ладой Калина Гранта имеет более «продвинутую» тормозную систему. Некоторые автомобили оснащены системой ABS. В этом случае используется тормозной контур, имеющий четыре канала.В этом случае соединение каналов осуществляется по диагонали.
Основным исполнительным механизмом антиблокировочной тормозной системы является гидромодулятор. Это сложная конструкция, которая включает в себя гидравлический насос, а также электромагнитные клапаны. Его установка осуществляется в отсеке, в котором расположен мотор. Гидромодулятор управляется электроникой. Передние и задние тормоза оснащены датчиками скорости вращения колес. Работой тормозов Lada Granta управляют две системы: рабочая и стояночная.Первый имеет следующее устройство:
При торможении колеса поворачиваются по диагонали — одно переднее, другое заднее. Схема состоит из тормозных механизмов, которые расположены на переднем правом и заднем левом колесах. При выходе из строя одной из цепей вторая цепь сможет остановить машину.
Регулятор давления жидкости используется для ограничения потока жидкости в рабочие механизмы, расположенные на задней подвеске. При недостаточной нагрузке на заднюю ось при резком торможении это позволяет избежать заноса задней части Lada Granta.Конструкция исключает возможность блокировки заднего моста.
В корпусе регулятора имеется отверстие, которое закрывается пластиковой заглушкой. Если масло подтекает, это признак того, что нарушено уплотнение колец, расположенных в регуляторе. Вакуумный усилитель предназначен для уменьшения давления на педаль, приводящего в действие тормозное устройство. Принцип его работы заключается в разрежении, возникающем во всасывающем трубопроводе при работе силового агрегата.
Корпус главного цилиндра рабочей системы снабжен резервуаром, в который наливается жидкость. В свою очередь крышка бака оснащена датчиком, отслеживающим недостаточный уровень жидкости. Когда уровень жидкости в бачке достигает критического уровня, на панели приборов загорается контрольная лампа.
Проверка и прокачка тормозов
Для правильной работы системы рекомендуется проверять состояние тормозных колодок не реже одного раза в месяц.Тормоза в автомобиле Lada Granta могут быть задействованы с помощью ручного механизма. Он активирует блокировку задних колес, раздвигая колодки в их барабанах.
Чтобы безопасность движения была на желаемом уровне, проверьте и прокачайте тормоза.
Проверка выполняется после того, как автомобиль был поднят домкратом. После этого колеса разбираются. Затем барабан снимается. Если штифты расшатались, необходимо ослабить трос ручного тормоза. После осмотра тормозного устройства смажьте и соберите в обратном порядке.
После ремонта прокачать любой из узлов тормозного устройства. Вам нужно проделать эту работу вместе. При прокачке тормозов один человек находится в машине, а второй нажимает на педаль тормоза до пяти раз. В это время помощник должен ослабить винт, который находится рядом с диском. Это позволяет жидкости стекать в тормозное устройство. Эта процедура выполняется несколько раз. Таким же образом регулируются передние тормоза.
Полезная информация о задних дисковых тормозах на Лада Гранта
Обновленная система охлаждения Lada Grants
Плюсы и минусы АКПП и МКПП Лада Гранта
как насос тормозит с АБС (Abs) без посторонней помощи
Доброго времени суток, уважаемые автовладельцы! Среди нас, скорее всего, нет водителя, который хоть раз не испытывал чувства слабости в момент торможения.Когда машина продолжает движение, причем совершенно не в том направлении, в котором хочет двигаться водитель. Занос.
К счастью, инженерная идея не стоит на месте. Современный шофер вооружен такой системой, как Abs. Как снять руль на приоре и калине с чем то как жизнь электроусилителем. Как накачать систему на педаль тормоза 4–5 раз (с интервалом между нажатиями 1–2 с). Когда педаль тормоза нажата ключом, прокачивается тормоза на Hyundai Accent, как на Skoda.Давайте подробнее рассмотрим систему и посмотрим, можно ли своими руками прокачать тормоза с АБС.
Что такое автомобиль ABS
ABS (Антиблокировочная тормозная система) — это антиблокировочная тормозная система, которая предотвращает блокировку колес при экстренном торможении.
Основная задача АБС — регулировка скорости вращения всех колес. Это достигается за счет изменения давления в тормозной системе автомобиля. Процесс происходит с помощью сигналов (импульсов) от каждого датчика колеса, которые отправляются в блок управления ABS.
Как работает антиблокировочная тормозная система
Пятно контакта колес автомобиля с дорогой относительно неподвижно. Чтобы удалить воздух из системы, необходимо удалить воздух из тормозов. От педали тормоза. Накладки на пороги устанавливаются с целью защиты, как видите, порог снимают и заменяют. В физике так называемая сила статического трения.
Принимая во внимание тот факт, что сила трения покоя больше силы трения скольжения, АБС эффективно замедляет вращение колес со скоростью, соответствующей скорости автомобиля в момент торможения.
Читайте также:
В момент начала торможения антиблокировочная тормозная система начинает постоянно и точно определять скорость вращения каждого колеса и синхронизировать ее.
Устройство антиблокировочной тормозной системы
Основные компоненты АБС:
- датчики, установленные на ступицах колес автомобиля: скорости, ускорения или замедления;
- установлены в магистрали основной тормозной системы. Они также являются компонентами модулятора давления;
- Электронный блок управления aBS.Для обеспечения эффективного и безопасного торможения при включенных внешних тормозах. Его задача — принимать сигнал с датчиков и контролировать работу клапанов.
Регулирующие клапаны
Читайте также:
Lada Granta. Как прокачать тормоза на ладу Грант? Как прокачать тормоза при прокачке тормозов с абс; Тормозная система
Прокачка тормозов ВАЗ
Видеообзор по прокачке тормозов на примере автомобиля ВАЗ 2115. Как прокачать тормоза с абс? Прокачка тормозов с помощью пресса, как прокачка педали тормоза.Поговорим о нюансах, возникающих при прокачке.
Прокачка тормозов с АБС с учетом особенностей системы
Прокачка тормозной системы с АБС потребует от вас определенных технических навыков. Кроме того, не лишним будет изучить инструкцию по устройству и обслуживанию тормозной системы вашего автомобиля.
Особенности прокачки тормозов с АБС
- в автомобилях, имеющих в одном узле: блок гидрораспределителей, гидроаккумулятор и насос, замена тормозной жидкости и прокачка тормозной системы антиблокировкой Система осуществляется так же, как и прокачка тормозов на автомобиле без АБС, необходимо отключить систему, вынув предохранитель.Удаление воздуха из контуров осуществляется при нажатой педали тормоза, штуцер для удаления воздуха из RTC необходимо открутить. Как правильно прокачать тормоза на ладах c. Включается зажигание и насос удаляет воздух из контура. Прокачной штуцер ввинчивается, и педаль тормоза отпускается. Погасшая лампа неисправности свидетельствует о правильности ваших действий.
- Прокачка тормозной системы с АБС, в которой гидравлический модуль с клапанами и гидроаккумулятор разделены на отдельные блоки, осуществляется с помощью диагностического сканера для считывания информации с ЭБУ АБС.Сделал так же, как и у вас, задний бампер немного прогнулся слева, но остался небольшой люфт, хрень, на которой носится бампер, максимально приподнята, зазор пропадает если бампер из угла как бы. Вряд ли она у вас есть. Поэтому прокачку тормозов с АБС этого типа, скорее всего, должны делать вы на СТО.
- Прокачка тормозной системы с АБС и с электронными системами активации (ESP или SBC) выполняется только в условиях эксплуатации.
Как прокачать тормозную систему АБС
Важно! Следует помнить, что давление в тормозной системе достигает 180 атм. Следовательно, чтобы исключить выброс тормозной жидкости , перед отсоединением тормозных магистралей для любой системы с АБС необходимо разрядить аккумулятор давления. На такой машине, как в поле с задним амортизатором сверху. Для этого при выключенном зажигании нажмите педаль тормоза 20 раз.
Тормоза передних колес:
- надеть шланг на спускной штуцер;
- открыть штуцер на поворот;
- педаль тормоза выжата до упора и удерживается в выжатом положении;
- наблюдаем выброс «воздушной» смеси;
- поверните штуцер и отпустите педаль.
Тормоз заднего правого колеса:
- надеть шланг на штуцер для удаления воздуха, открутить его на один оборот;
- нажать педаль тормоза до упора, повернуть ключ зажигания в положение «2». Как прокачать тормоза с абс Audi A4, A6, Passat B5. При этом педаль тормоза нажата;
- работающий насос будет вытеснять воздух из системы. Как снять аккумулятор с форд мондео аккумулятор на форд. То есть, как только тормозная жидкость начнет выходить без пузырьков воздуха, закройте штуцер и отпустите тормоз.
Тормоз заднего левого колеса
Купить запчасти Зажигание, цены в Автотюнинг
.
Сортировать по:
РаспродажаНовинкаГорячие действияЛучшиеСвободная распродажаПродвижение — 50% ДОЛЖНЫ БЫТЬ ПРОДАЖИ 2019Новый сезонExclusiveDefaultName (A — Z) Имя (Z — A) Цена (Низкая> Высокая) Цена (Высокая> Низкая) Рейтинг (Высшая) Рейтинг (Самая низкая) Модель (A — Z) Модель (Я — А)
Код товара: 61806
При замене штатного трамблера..
Код товара: 1000806
При замене штатного трамблера..
Код товара: 2108-1003284
Ремкомплект датчика дальности..
Производитель: СОАТЭ (Российская Федерация)
Код товара: UMG 2108-0002
Преимущества установки двухконтурной..
Производитель: AUTOTUNING (Украина)
Артикул: UMG 2108-0015
Преимущества установки двухконтурной..
Производитель: TESLA (Чехия)
Артикул: CL400
Оригинальная катушка зажигания для автомобилей Ford..
Код товара: 406.3705000
Преимущество использования таких катушек в д ..
Производитель: TESLA (Чехия)
Код товара: CL 802
..
Производитель: ВТН (Украина)
Артикул: 0529.3734
Этот выключатель предназначен для установки ..
Производитель: TESLA (Чехия)
Артикул: T356S
Комплекты проводов зажигания
T356S предназначены для..
Производитель: TESLA (Чехия)
Код товара: T395S
Комплекты проводов зажигания
T395S предназначены для..
Производитель: STARTVOLT (Российская Федерация)
Код товара: VS-HS 0108
Работа этого датчика основана на th..
Производитель: AUTOTUNING (Украина)
Артикул: UMG 2108-0001
Деталь выполнена под размер или..
Производитель: TESLA (Чехия)
Артикул: CL 801
..
Производитель: AUTOTUNING (Украина)
Артикул: UMG 2108-0003
Данная проводка предназначена для установки..
Производитель: СОАТЭ (Российская Федерация)
Артикул: 1111-3706110
Деталь используется для изготовления..
Производитель: TESLA (Чехия)
Артикул: T227G
Оригинальное зажигание Tesla T227G..
Производитель: TESLA (Чехия)
Код товара: T135H
Конструкция проводов зажигания
T135H f..
Производитель: TESLA (Чехия)
Артикул: T413M
Комплекты проводов зажигания
T413M предназначены для..
Производитель: TESLA (Чехия)
Артикул: T514M
Провода зажигания
T514M рассчитаны на ввод..
Показано с 1 по 20 из 23 (2 страницы)
Титановые фиксаторы пружины клапана для LADA 2108-2115 (8 В; 1 комплект
Титановые тарелки пружины клапана являются дополнительной опцией (наряду с более легкими клапанами) для дальнейшего облегчения фаз газораспределения.Это дает возможность даже от штатного двигателя (без чип-тюнинга, без перетяжки ГБЦ, без изменения объема и других дорогостоящих модификаций) получить дополнительную мощность. За счет меньшего веса ГРМ двигатель легче раскручивается, становится более маневренным и отзывчивым, а автомобиль приобретает более высокую динамику. Деталь немного отличается от стандартной тарелки клапана, но основные геометрические параметры у нее такие же. Благодаря этому наши тарелки без особого труда могут быть установлены вместо стандартных и могут быть установлены на полностью штатный двигатель.
Детали изготовлены из специального титанового сплава (ВТ3-1), который широко используется не только в автомобильной, но и в космической промышленности (изготовление корпусов для спутников, космических аппаратов и т. Д.). Вес стандартной стальной пластины составляет 16 г, титановая деталь весит всего 10 г, то есть на 6 г меньше. Использование облегченных деталей в газораспределительном механизме позволяет «снять» с двигателя дополнительные 7% мощности.
Для работы мы используем только сертифицированное сырье — помимо сертификатов качества, предоставленных самим производителем, мы проводили исследования в независимой лаборатории контроля качества Укринтех.Результаты полностью удовлетворяют всем требованиям, предъявляемым к деталям такого рода. Также стоит отметить, что наш поставщик титанового сплава также сотрудничает с государственными предприятиями, такими как УкрОборонПром, что еще раз свидетельствует о высоком качестве материала.
Также обратите внимание на то, что как производитель мы можем изготавливать детали на заказ (с измененными углами для сухарей, толщиной листа и т. Д.). И помните, что максимальный эффект можно получить только при комплексном подходе.Поэтому в сочетании с титановыми дисками мы также рекомендуем устанавливать легкие клапаны.
Ваз 2105
максималка. Сколько весит автомобиль ВАЗ (Лада, Лада, Нива)? Мертвая точка
| Модель | Снаряженная масса | Допустимая максимальная масса, кг |
|---|---|---|
| ВАЗ-2101 | 955 | 1355 |
| ВАЗ-2102 | 1010 | 1440 |
| ВАЗ-2103 | 955 | 1355 |
| ВАЗ-2104 | 1020 | 1475 |
| ВАЗ-2105 | 995 | 1395 |
| ВАЗ-2106 | 1045 | 1445 |
| ВАЗ-2107 | 1030 | 1430 |
| ВАЗ-2108 | 900 | 1325 |
| ВАЗ-2109 | 945 | 1370 |
| ВАЗ-21099 | 970 | 1395 |
| ВАЗ-21011 | 955 | 1355 |
| ВАЗ-2110 | 1010 | 1485 |
| ВАЗ-21102 | 1020 | 1495 |
| ВАЗ-21103 | 1040 | 1515 |
| ВАЗ-2111 | 1040 | 1540 |
| ВАЗ-21111 | 1030 | 1530 |
| ВАЗ-21113 | 1060 | 1560 |
| ВАЗ-2112 | 1040 | 1515 |
| ВАЗ-21122 | 1020 | 1495 |
| ВАЗ-2113 | 975 | 1400 |
| ВАЗ-2114 | 970 | 1395 |
| ВАЗ-2115 | 985 | 1410 |
| ВАЗ-2121 | 1210 | 1610 |
| ВАЗ-2170 Лада Приора | 1088 | 1578 |
| ВАЗ-2170 Лада Приора универсал | 1088 | 1593 |
| ВАЗ-1118 Лада Калина | 1070 | 1545 |
Снаряженной массой автомобиля называется масса автомобиля со штатной комплектацией, различными расходными материалами (масло, охлаждающая жидкость и т. Д.).), но без массы пассажиров, водителя и багажа. Сухая масса равна снаряженной, но только без топлива, некоторого оборудования и расходных материалов. То есть это масса незагруженного автомобиля без топлива. Допустимая полная масса — это масса максимально загруженного автомобиля, указанная производителем. Иногда ее называют максимально допустимой массой. За границы этого показателя лучше не выходить, если вы, конечно, хотите, чтобы ваша машина прослужила очень долго. Повышенная нагрузка негативно сказывается на кузове автомобиля и деталях подвески.
ВАЗ-2105, описание, технические характеристики, тест-драйв
ВАЗ-2105 — это уже отечественная разработка автомобиля, ставшая результатом глубокой модернизации автомобиля ВАЗ-2101.
Автомобиль получил более современный вид, что позволило успешно продавать машину за рубежом. Надо сказать, что в Венгрии особой популярностью пользовались классические модели ВАЗ.
Модель начала производство в 1979 году, и именно тогда началось мелкосерийное производство.
На конвейере России машина продержалась до 2010 года.
При их производстве кузов и салон не модернизировались. В более поздних моделях вместо двигателя 1300 кубических сантиметров мощностью 69 л.с. стал применяться двигатель объемом 1450 кубических сантиметров мощностью 71,4 л.с.
.
Среди классических моделей ВАЗ «пятерка» была не самым популярным автомобилем. Причиной тому был двигатель первых моделей, который вводил ложку дегтя, он был с ременной передачей распредвала. Иногда выходил из строя ремень, и приходилось ремонтировать весь двигатель.
Таких случаев было немного, но рация Сарофан быстро распространила этот факт, что сказалось на востребованности машины.
Надо сказать, что двигатель постоянно модернизировался, основной целью модернизации было снижение расхода топлива и увеличение ресурса агрегата до капремонта.
Так в 1985 году начали производить коленчатые валы с отбеливающими кулаками.
Карбюраторы постоянно совершенствовались, стартер тоже претерпевал изменения.
В 2009 году был заметен спрос на ВАЗ-2105 из-за программы утилизации, машина была самой дешевой из всего модельного ряда ВАЗ.
Однако по окончании программы спрос на него тоже упал.
В 2010 году сняли с производства ВАЗ-2105. Причем основной причиной был не спрос, а необходимость переоборудовать производственные мощности для выпуска более современного автомобиля — Lada-Grant.
За годы производства выпущено 2 000 000 автомобилей ВАЗ-2105.
ВАЗ 2105 модификаций:
ВАЗ-2105 — с карбюраторным двигателем 1300 куб. Сантиметров, от 4 ст. КПП.
ВАЗ-21050 — с карбюраторным двигателем 1300 куб. Сантиметров, от 5 ст.КПП.
ВАЗ-21051 — с карбюраторным двигателем объемом 1200 кубических сантиметров, с 4-ступенчатой коробкой передач.
ВАЗ-21053 — с карбюраторным двигателем объемом 1500 куб. Сантиметров или инжекторным ВАЗ-2104 с 5 ст. КПП.
ВАЗ-21054 — малогабаритная модификация, для ГИБДД, МВД и КГБ с дополнительным бензобаком и аккумулятором.
ВАЗ-21055 — с дизельным двигателем объемом 1500 кубических сантиметров Барнаултрансмаш, малогабаритная модификация для такси.
ВАЗ-21057 (Lada Riva) — экспортная версия ВАЗ-21053 с правым рулем, выпускалась в 1992-1997 годах для поставок в Великобританию.
ВАЗ-21058 — экспортная версия ВАЗ-21050 с правым рулем, выпускалась в 1982–1994 годах для Великобритании.
ВАЗ-21059 — с роторным двигателем 1300 куб. Сантиметров ВАЗ-4132 мощностью 140 л.с., использовался в ГИБДД.
Технические характеристики ВАЗ-2105:
Исполнение : | Четырехтактный, бензиновый, карбюраторный, четырехцилиндровый | дизель | поворотный | ||
Тип кузова | |||||
Кол-во дверей | |||||
Объем багажника, дм 3 | |||||
Габаритные размеры, мм: | |||||
Собственная масса, кг | |||||
Колесная база, мм | |||||
Колея передних колес | |||||
Колея задних колес | |||||
Колеса рабочие | |||||
Дорожный просвет до сволочи | |||||
Расстояние до балки заднего моста | |||||
Расстояние до балки передней подвески | |||||
Двигатель | 341 дизельное топливо | ВАЗ 4132 | |||
рабочий объем, куб. См | |||||
Макс.мощность, кВт (при об / мин) | |||||
Макс. мощность, л с. | |||||
Макс. крутящаяся мина., Нм (при об / мин) | |||||
система снабжения | карбюратор | карбюратор | карбюратор | ||
Количество ступеней редуктора | |||||
Передаточное число коробки передач: | |||||
реверс | |||||
Передаточное число главной передачи | |||||
Максимальная скорость, км / ч | |||||
разгон до 100 км / ч, с | |||||
Расход топлива, л / 100 км: | |||||
расход топлива при 90 км / ч | |||||
расход топлива при 120 км / ч | |||||
городской расход топлива | |||||
Емкость топливного бака, л | |||||
Передние тормоза | диск | ||||
Задние тормоза | барабан | ||||
Тормозной путь с грузом от 80 км / ч | |||||
Стояночный тормоз | кабель | ||||
Привод сцепления | гидравлический | ||||
Передняя подвеска | независимый | ||||
Задняя подвеска | пять стержней | ||||
Рулевое управление | червяк — ролик | ||||
Наименьший радиус поворота | |||||
Масса буксируемого прицепа Шторм. | |||||
Масса буксируемого прицепа без тормоза | |||||
Макс, масса багажника | |||||
Максимальный подъем без ускорения | |||||
Ресурс до первой шапки. ремонт км | |||||
Температура холодного старта, С | |||||
165 / 70R13 175 / 70R13 | |||||
Приборная панель | |||||
Обогрев заднего стекла | |||||
Вентилятор охлаждения | механический | механический | механическая | ||
алюминий | |||||
Наружные зеркала заднего вида | |||||
Обивка сиденья | |||||
Обивка | |||||
Обшивка двери | унифицированный | ||||
ВАЗ-2105: тест-драйв
Седан ВАЗ-2105 можно назвать «современной классикой» советского и российского автомобилестроения — эта модель разработана на платформе ВАЗ-2101 и, по сути, является ее глубокой модернизацией.
The Five (именно так в народе эту машину называют) пошла в мелкосерийное производство в 1979 году, а в следующем году стартовало серийное производство, которое продлилось до 30 декабря 2010 года — когда с конвейера сошел последний экземпляр седана. сборочная линия …
За более чем 30 лет производства ВАЗ 2105 внешне практически не изменился, но в 2000-х годах претерпел существенную модернизацию в техническом плане и в части организации интерьера.
ВАЗ 2105 — заднеприводный седан В-класса: длина автомобиля составляет 4130 мм, высота — 1446 мм, ширина — 1620 мм.Под днищем «пятерки» (клиренс) расстояние 170 мм, а между осями — 2424 мм (очень скромная цифра даже для B-класса).
В снаряженном состоянии машина весит от 976 до 1060 кг в зависимости от исполнения.
По внешнему виду ВАЗ-2105 ничем не отличается, но это в наше время … и за годы выхода на рынок этот автомобиль по дизайну полностью соответствовал европейской моде. Корпус «пятерки» выделяется выпрямленными линиями и легкостью исполнения.Спереди и сзади можно заметить большие фары прямоугольной формы и алюминиевые бамперы, а сбоку — крылья с вырезанными контурами, абсолютно плоскую крышу, длинный капот и сильно выступающий назад багажник.
Однако за аэродинамику этот седан получил в народе еще одно прозвище — «кирпич».
Про машину можно сказать так — ничего лишнего, абсолютно ничего! «Пятерка» выглядит просто, от нее даже не пахнет привлекательностью или стилем.
Интерьер ВАЗ 2105 полностью соответствует внешнему виду.Панель приборов имеет устаревший дизайн и не блещет информативностью — в ней помимо спидометра с тахометром находятся индикаторы топлива, температуры двигателя и состояния аккумулятора. Хотя показания неплохие ни при каких условиях. На центральной консоли видны только «двигатели», с помощью которых регулируется направление потока и температура воздуха, прикуриватель и пепельница. Внизу есть место для установки магнитолы.
В 2000-х, как уже отмечалось, немного обновили салон автомобиля.
Салон «пятерка» не только своим внешним видом, но и качеством материалов портит первое впечатление — пластик буквально дубовый. Да и собрано все на низком уровне, между деталями есть зазоры, при езде скрипы и дребезжания.
Передние сиденья ВАЗ 2105 полностью лишены боковой поддержки, а регулируются только по расстоянию от руля. Сидеть впереди не очень удобно — места для ног даже пассажирам среднего роста может показаться недостаточно.Задний диван формально рассчитан на троих человек, но и двоим там будет тесно, особенно в ногах. К тому же второй ряд сидений не имеет подголовников, что негативно сказывается на безопасности.
Багажное отделение «пятерки» не просто маленькое (полезный объем 385 литров), но все же имеет неудобную форму. Сильно выступающие колесные арки скрывают значительную часть его объема и не способствуют транспортировке крупногабаритных предметов. Но под полом прячется полноразмерная запаска.
Для ВАЗ 2105 в разное время предлагались различные бензиновые двигатели:
- Карбюраторные агрегаты имели объем от 1,2 до 1,6 литра и выдавали от 59 до 80 лошадиных сил.
- Также был доступен 1,5-литровый дизельный двигатель с отдачей в 50 «лошадей» и 92 Нм максимального крутящего момента.
- Недавно под капот седана поместили инжекторный четырехцилиндровый бензиновый двигатель с распределенным впрыском объемом 1,6 литра и мощностью 73 лошадиных силы, развивающий тягу 116 Нм.
Все они сочетаются с 5-ступенчатой «механикой» и задним приводом.
Разгон до первой сотни у этой машины занимает ~ 17 секунд, а максимальная скорость составляет ~ 150 км / ч.
Седан ВАЗ 2105 имеет независимую рессорную подвеску спереди и зависимую рессору сзади. Дисковые тормоза используются на передних колесах, а барабанные — на задних.
Цена
— на протяжении всех лет производства было главным достоинством «пятерки».Но из-за невысокой стоимости у седана была откровенно убогая комплектация, в которую входили только ремни безопасности и обогрев заднего стекла.
В 2010 году, когда машина сошла с конвейера, можно было купить новую ВАЗ-2105 по цене 178 тысяч рублей. В 2018 году «поддерживаемая пятерка на ходу» стоит от 25 000 до 100 000 рублей (в зависимости от состояния и года выпуска конкретного экземпляра).
ВАЗ-21053 «Жигули» — улучшенная модель на базе ВАЗ-2105. Заднеприводный четырехдверный седан разработан в Тольятти, на Волжском заводе.Фактически автомобиль повторял все характеристики и параметры «пятерки», за исключением более мощного двигателя и разницы в длине кузова. Автомобиль ВАЗ-21053, фото которого представлено, был на 17 миллиметров длиннее.
Недорогая модель АвтоВАЗ
Автомобиль считался самым дешевым на российском рынке. По причинам рыночной конъюнктуры цены неуклонно снижались, так как спрос на автомобиль был незначительным. Аскетичная комплектация и отсутствие аксессуаров, делающих машину комфортным средством передвижения, не способствовали популярности.К тому же в то время появилась модель ВАЗ-2107 — прямой конкурент «пятерки». Поскольку унификация была почти стопроцентной, было решено производить только один из них — ВАЗ-2107.
ВАЗ-21053 — технические характеристики
Общая информация:
- Производство — Россия, Волжский автомобильный завод в г. Тольятти.
- Компоновка — задний привод, передний двигатель.
- Платформа — ВАЗ-2101.
- Количество мест — пять.
- Положение руля — левое.
- Выпуск — с 1980 по 2009 год.
- Конструкция — цельнометаллическая, сварная.
- Тип — седан, четырехдверный. Обратный подъем капота. Крышка багажника откидная, без пневматики.
Двигатель:
- Рабочий объем цилиндров 1452 см3 / см.
- Количество цилиндров — 4, расположение рядное.
- Диаметр поршней 79 мм.
- Ход поршня 80 мм.
- Поршневые кольца — серый чугун, верхнее — хром.
- Мощность — 71 л. из. при 5600 об / мин
- Крутящий момент — 103/3400 Нм / об.
- Система подачи топливной смеси — инжекторная, с распределенным впрыском (устанавливалась выборочно, в основном на машинах, выпускаемых малосерийно).
- ГРМ — верхний распредвал, закалочные кулачки азотированные, отбеленные.
- Количество клапанов на цилиндр — 2.
- Смазка — нагнетаемая под давлением.
- Топливо — бензин А-93, этилированный.
Коробка передач — четырехступенчатая механическая.
Передаточное число:
- 3,75 — первая передача;
- 2,30 — передача вторая;
- 1.49 — третья передача;
- 1.00 — четвертая (прямая) передача;
- 3,87 — передача заднего хода;
- шестерни переднего хода — косозубого профиля, постоянная передача;
- передачи заднего хода — прямые.
Все передачи синхронизированы. Смазка КП — гипоидная.
Шасси:
- Передняя подвеска независимая, поперечный рычаг, с поперечным стабилизатором.
- Подвеска задняя зависимая, маятниковая, с балкой горизонтальной устойчивости.
Рулевое управление:
- Рулевой механизм червячный гипоидный.
- Рулевая колонка трубчатая, на
- Руль — усиленный полированный углепластик.
Тормозная система:
- Гидравлический контур двухконтурный.
- Тормоз передний — дисковый, невентилируемый.
- Тормоз задний барабанный.
Показатели эффективности:
- Максимальная скорость 150 км / ч.
- Расход топлива — на 100 км в городском режиме — 9,5 л, по трассе — 6,9 л, в смешанном режиме — 9,2 л.
- Разгон с места до 100 км / ч — 17 секунд.
Габаритные размеры и масса:
- длина — 4130 мм;
- — 1620 мм;
- высота — 1446 мм;
- клиренс (дорожный просвет) — 175 мм;
- , колесная база — 2424 мм;
- колея передняя — 1365 мм;
- колея задних колес — 1321 мм; p
- размер шин — 165/70 R13;
- , снаряженная масса — 995 кг;
- Масса брутто — 1395 кг;
- объем багажника — 385 куб / см;
- объем топливного бака 39 л.
ширина
,
,
Ходовая часть
Базовой базой для модели ВАЗ-21053 стала платформа 2101. Конструктивных изменений не произошло, кроме перестановки кронштейнов для выпуска экспортных модификаций с правым рулем.
Передняя подвеска ВАЗ-21053 — два независимых узла (левая и правая), состоящие из профилированных штампованных рычагов, которые крепятся на поперечной балке с помощью сайлентблоков. Концы рычагов соединены с шарнирным пальцем с помощью шарикоподшипников.Каждая пара рычагов опирается на стальную цилиндрическую пружину, которая своим верхним кольцом входит в специальное гнездо, установленное по бокам моторного отсека. В середине спирали установлен гидроамортизатор. Оба узла навески соединены между собой штангой, которая гасит вибрации и обеспечивает поперечную устойчивость автомобиля.
Задняя подвеска маятниковой конструкции состоит из продольных рычагов, соединяющих днище кузова с балкой моста. Пружинные спирали вместе с амортизаторами также являются неотъемлемой частью.Поперечную устойчивость автомобиля обеспечивает специальная балка стабилизатора, расположенная за задней осью.
Тормозная система
На модели ВАЗ-21053 установлена эффективная двухконтурная гидравлика. От центрального тормозного цилиндра давление подавалось на передние и задние колеса по раздельной схеме. Один трубопровод соединял цилиндр с левым передним и правым задним колесами, а другой — с левым задним колесом с правыми передними колесами. Это разделение обеспечивало торможение при выходе из строя одной из цепей.
Передние тормоза, невентилируемые дисковые колодки, приводились в действие суппортом, закрывающим тормозной диск с обеих сторон. Поршни оснащались специальными резиновыми кольцами-манжетами, возвращающими их в исходное положение после каждого нажатия на педаль тормоза.
Тип
, состоящий из двух саморегулирующихся блоков, приводимых в рабочее состояние гидроцилиндром. Подушечки возвращались в исходное положение под действием пружины. В конструкцию также входил механизм ручного тормоза, управляемый из салона.Рычаг «стояночного тормоза» находился в салоне, между передними сиденьями.
Малолитражка ВАЗ-21053, фото и описание
В России началось обвальное падение цен, вызванное дефолтом 1998 года. Модель ВАЗ-21053, двигатель которой оставлял желать лучшего по параметрам газораспределения. Механизм и некоторые другие характеристики также пострадали от нестабильности рыночной конъюнктуры. Магазины, торгующие автомобилями, один за другим отказывались поставлять их. Спрос на ВАЗ-21053, который не обновлялся годами, был умеренным с 2000 года до закрытия производства в 2009 году.После того, как в ноябре 2008 года были сняты с производства малолитражки «Ока» и «Лада-2105», все его модификации стали самыми дешевыми автомобилями на российском рынке.
Программа переработки
Станок не пользовался спросом, и производитель уже начал нести убытки. Ситуация исправилась после введения программы утилизации, когда владелец старой машины получил от государства 50 000 рублей в качестве компенсации за ее переплавку. В этот период все модели АвтоВАЗа, в том числе и ВАЗ-21053, снова стали востребованными.Цены пошли вверх, и затем начался баланс между стоимостью сертификата утилизации и рыночной стоимостью машины. Так продолжалось до тех пор, пока модель не сняли с конвейера (2009 г.).
Чем машина привлекла покупателей, пусть и немногих? Прежде всего, наличие относительно недорогих запчастей и аксессуаров. Кроме того, привлекательность ВАЗ-21053 для россиян заключалась в возможности его ремонта и обслуживания своими силами (в гараже, на месте или просто «в поле»).Это обстоятельство несколько уравновесило невысокий спрос на машину, но ее престиж на мировом рынке безнадежно упал. Машину перестали оснащать даже самыми необходимыми аксессуарами, дошло до того, что в начале 2009 года с приборной панели убрали суточный счетчик километров.
Мертвая точка
Модель ВАЗ-21053, как и ее «сестры», за весь период производства не модернизировалась. Внешний вид оставался неизменным в течение многих лет, ходовые качества также оставались без внимания машиностроительного сектора АвтоВАЗа.Никто не думал об улучшении дизайна интерьера. Результатом этого невнимания стало падение спроса, которое закончилось снятием с производства.
Стоимость
Цена ВАЗ-21053 за все время выпуска не поднималась выше средних значений. Сегодня автомобиль числится в списке недорогих транспортных средств. Стоимость автомобиля варьируется от 50 000 до 130 000 рублей в зависимости от года выпуска. В этом случае хорошее техническое состояние является обязательным условием, так как критерий редкости для ВАЗ-21053 не применяется.
Родоначальник второго поколения «классического» семейства Жигулей, советский седан ВАЗ-2105 появился в результате серьезной модернизации автомобилей ВАЗ-2101 и ВАЗ-2103 предыдущего поколения. Почему «пятерку» относят ко второму поколению? Это связано в первую очередь с его внешним видом, вместо круглых авто получили прямоугольные фары. Машины и панели кузова различались, хотя конструкция рамы и кузова остались прежними.
Первые прототипы появились в 1979 году, тогда же была выпущена первая опытная партия.В конце января 1980 года Волжский автомобильный завод начал полномасштабное серийное производство автомобилей ВАЗ-2105.
Внешний вид автомобиля ВАЗ-2105 не менялся на протяжении всего периода производства, но просуществовал 31 год с учетом опытно-промышленной партии 1979 года. Салон тоже особых изменений не получил, получил лишь необходимую модернизацию в соответствии с требованиями безопасности.
В 1982 году была создана «люксовая» версия «пятерки» седана ВАЗ-2107, а чуть позже, в 1984 году, ВАЗ начал выпуск универсалов ВАЗ-2104, построенных на базе седана ВАЗ-2105. .По аналогии с предшественниками, различные модификации ВАЗ-2105 экспортировались в разные страны под названиями Lada 1300, Lada Saloon, Lada Nova и Lada Riva.
В конце декабря 2010 года АвтоВАЗ из-за низкого спроса на модель ВАЗ-2105 прекратил производство. К этому времени было выпущено 2 миллиона 91 тысяча автомобилей ВАЗ-2105 различных модификаций. После того, как производство автомобиля было остановлено в Тольятти, планировалось продолжить его производство в Ижевске, но от этой идеи отказались.
Проектирование и строительство
По сравнению с автомобилями первого поколения седан ВАЗ-2105 получил иную решетку радиатора, прямоугольные фары с гидрокорректором, а блок задней фары впервые совмещал стоп-сигналы, поворотники, габаритные огни, противотуманные фары и фонари заднего хода. . Автомобиль лишился почти всего хрома, сделали это в целях удешевления производства. Вместо хромированных деталей стали ставить черный пластик или крашеный металл.
Рама ВАЗ-2105 была аналогична предыдущим моделям, но новые кузовные панели придавали ему более «угловатый вид», более современный и даже модный по меркам тех лет.Изменились общие пропорции машины и даже продольный наклон. Таким образом, унификация седана ВАЗ-2105 с автомобилями первого поколения (ВАЗ-2101, 02, 03,) была намного ниже, чем со вторым поколением (ВАЗ-2104, 07).
Цельноштампованные панели салона из полиуретана впервые появились в салоне автомобиля ВАЗ-2105 (позже от них отказались). Уже в стандартной комплектации стоял обогрев заднего стекла. Была функция обогрева боковых окон, в результате чего они отказались вращать треугольники, тем самым сделав стекла целыми.Сиденья с регулируемыми по высоте подголовниками получили черную кожаную обивку (в середине 2000 года автомобиль получил сиденья от ВАЗ-2107).
В качестве силового агрегата ВАЗ-2105 оснащался различными двигателями объемом от 1,2 до 1,65 л и мощностью от 64 до 140 лошадиных сил. Двигатели были как карбюраторными, так и с распределенным впрыском топлива, как обычными, так и роторно-поршневыми. Помимо бензиновых двигателей, мелкими сериями выпускались автомобили ВАЗ-2105 с дизельным двигателем ВАЗ-341 объемом 1,52 литра и мощностью 50 лошадиных сил.
Модификации
ВАЗ-2105
Базовая модель 1979 года с карбюраторным двигателем объемом 1,29 литра и мощностью 63,6 лошадиных силы. Оснащался 4-ступенчатой коробкой передач.
ВАЗ-21050
Та же 5-я модель, но с 5-ступенчатой коробкой передач
ВАЗ-21051
Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра мощностью 58,7 лошадиных сил, коробка передач, как и в базовой версии, 4-х ступенчатая.
ВАЗ-21053
Модификация с двигателем ВАЗ-2103 объемом 1.45 литров и мощность 71,4 лошадиные силы. Он был оснащен как 4-х, так и 5-ступенчатой коробкой передач.
ВАЗ-21053-20
Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 л и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.
ВАЗ-21054
Специальная модификация для нужд как минимум спецслужб, таких как ГИБДД, МВД и ФСБ. Оснащался карбюраторным двигателем ВАЗ-2106, объемом 1 литр.57 литров и мощность 80 лошадиных сил. Кроме того, были установлены дополнительный бензобак и аккумулятор.
ВАЛ-21054-20
Еще одна специальная модификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, что соответствует экологическому стандарту Евро-3. Коробка передач 5-ступенчатая.
ВАЗ-21055
Автомобиль для службы такси, выпущена небольшая партия с дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50.3 лошадиные силы.
Лада Рива (ВАЗ-21057)
Экспортный вариант автомобиля ВАЗ-21053, выпускавшийся с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствует экологическому стандарту Евро-1
.
Лада Рива (ВАЗ-21058)
Такой же праворукий автомобиль, за основу был взят ВАЗ-21050, выпускался с 1982 по 1984 год.
Лада Нова
Экспортная модификация ВАЗ-2105, производилась в основном для рынков Германии.Двигатель ВАЗ-2105, коробка передач 4-х ступенчатая. Выпускался с 1981 по 1997 год.
ВАЗ-21059
Еще одна особая модификация автомобиля оснащалась роторно-поршневым двигателем Ванкеля ВАЗ-4132 объемом 1654 см 3 и мощностью 140 лошадиных сил. Этот автомобиль выпускался небольшой серией для нужд ГИБДД, МВД и КГБ
.
ВИС-2345
Полурамный пикап, выпускаемый ЗАО ВАЗИНТЕРСЕРВИС на базе ВАЗ-21053 и ВАЗ-21054 модификаций с 1995 по 2006 год.
ЛАДА-ВФТС (LADA 2105 VFTS)
Спорткар с форсированным двигателем ВАЗ-2106, на карбюраторах WEBER 45 DCOE. Объем двигателя составлял 1,6 литра, а мощность — 160 лошадиных сил при 7000 об / мин. Оснащен цилиндрическими шестернями 4-х и 5-ти ступенчатой коробкой передач с кулачковыми муфтами. Чтобы уменьшить вес автомобиля, в 1986 году штатные двери заменили на алюминиевые.
Toyota Venza: Выключатель тормоза «B», высокий уровень сигнала (P0724) — система автоматической коробки передач
ОПИСАНИЕ
Назначение этой схемы — предотвратить остановку двигателя при торможении.
внезапно применяются во время движения в заблокированном состоянии.
Когда педаль тормоза нажата, этот переключатель посылает сигнал в TCM. потом
TCM отменяет работу муфты блокировки во время торможения.
Код неисправности № | Условие обнаружения DTC | Зона проблем |
|---|---|---|
P0724 | Выключатель стоп-сигналов остается включенным, даже если автомобиль движется в |
|
ОПИСАНИЕ МОНИТОРА
Этот код неисправности указывает на то, что выключатель стоп-сигнала остается включенным. Когда стоп-сигнал
выключатель остается включенным во время движения «стоп и вперед», TCM интерпретирует это как неисправность.
в выключателе стоп-сигналов, включает контрольную лампу неисправности и сохраняет код неисправности.Автомобиль должен
остановитесь (менее 3 км / ч (2 мили в час)) и пройдите (30 км / ч (19 миль в час) или более) пять раз за
два последовательных ездовых цикла для установки этого кода неисправности.
СТРАТЕГИЯ МОНИТОРА
Связанные коды неисправности | P0724: Выключатель стоп-сигнала / Проверка диапазона / рациональность |
Необходимые датчики / компоненты | Выключатель стоп-сигналов |
Периодичность работы | Непрерывный |
Продолжительность | GO и STOP 5 раз |
Работа MIL | 2 ездовых цикла |
Последовательность работы | Нет |
ТИПОВЫЕ УСЛОВИЯ РАЗРЕШЕНИЯ
Выключатель стоп-сигнала остается включенным в течение 5 раз в режимах GO и STOP.GO и STOP определены
следующим образом;
Монитор будет работать всякий раз, когда этот код неисправности отсутствует. | Нет |
GO: (Скорость автомобиля составляет 18,63 миль / ч (30 км / ч) или более) | 18,65 миль / ч (30 км / ч) или более |
СТОП: (Скорость автомобиля менее 1,86 мили в час (3 км / ч)) | Менее 1.86 миль / ч (3 км / ч) |
Стартер | ВЫКЛ |
Напряжение аккумулятора | 8 В или более |
Замок зажигания | ПО |
ТИПОВЫЕ ПОРОГА НЕИСПРАВНОСТИ
ЭЛЕКТРИЧЕСКАЯ СХЕМА
ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ
УВЕДОМЛЕНИЕ:
Выполните универсальное отключение для удаления постоянных кодов неисправности (см. Стр.
).
ПРОЦЕДУРА
1. | СЧИТАТЬ ЗНАЧЕНИЕ ПО СПИСКУ ДАННЫХ (СИГНАЛ STP) |
СОВЕТ:
Использование Techstream для чтения списка данных позволяет значения или состояния переключателей,
датчики, исполнительные механизмы и другие элементы должны считываться без снятия каких-либо деталей. Этот ненавязчивый
осмотр может быть очень полезным, потому что прерывистые условия или сигналы могут быть
обнаружены до того, как будут нарушены детали или проводка.Чтение информации из списка данных
ранний поиск и устранение неисправностей — один из способов сэкономить время диагностики.
УВЕДОМЛЕНИЕ:
В таблице ниже значения, перечисленные в разделе «Нормальное состояние», являются справочными.
значения. Не полагайтесь исключительно на эти эталонные значения при принятии решения о том,
неисправен или нет.
(a) Выключите зажигание.
(b) Подключите Techstream к DLC3.
(c) Поверните ключ зажигания в положение ON.
(d) Включите Techstream.
(e) Войдите в следующие меню: Powertrain / ECT / Data List.
(f) Согласно дисплею Techstream, прочтите список данных.
Стандартный:
Товар | Элемент измерения / Диапазон (дисплей) | Нормальное состояние |
|---|---|---|
Выключатель стоп-сигнала | Состояние переключателя стоп-сигналов / ВКЛ или ВЫКЛ |
|
ВНИМАНИЕ:
В приведенной выше таблице условия, перечисленные в разделе «Нормальное состояние», являются справочными.
условия.Не полагайтесь исключительно на эти эталонные условия при принятии решения о том,
деталь неисправна.
| ОК | ПРОВЕРЬТЕ ПЕРИОДИЧЕСКИЕ ПРОБЛЕМЫ |
|
2. | ПРОВЕРЬТЕ УСТАНОВКУ ПЕРЕКЛЮЧАТЕЛЯ СТОП-ЛАМПА |
(a) Проверьте установку блока выключателя стоп-сигнала (см. Стр.
).
ОК:
Выключатель стоп-сигнала в сборе установлен правильно.
| NG | НАДЕЖНО УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ |
|
3. | ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ |
(a) Снимите выключатель стоп-сигнала в сборе. |
(b) Измерьте сопротивление в соответствии со значениями в таблице ниже.
Стандартное сопротивление:
Подключение тестера | Состояние переключения | Условия использования |
|---|---|---|
1-2 | Штифт не нажат | Ниже 1 Ом |
3–4 | Штифт нажат | Ниже 1 Ом |
1-2 | Штифт выдвинутый | 10 кОм или выше |
3–4 | Штифт не нажат | 10 кОм или выше |
| NG | ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ |
|
4. | ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ — TCM) |
(a) Установите выключатель стоп-сигнала в сборе. |
(b) Подсоедините разъем выключателя стоп-сигнала.
(c) Отсоедините разъем TCM.
(d) Измерьте напряжение в соответствии со значениями в таблице ниже, когда
педаль тормоза нажата и отпущена.
Стандартное напряжение:
Подключение тестера | Состояние | Условия использования |
|---|---|---|
B40-12 (STP) — масса | Педаль тормоза нажата | от 7,5 до 14 В |
B40-12 (STP) — масса | Педаль тормоза отпущена | Ниже 1 В |
Текст в иллюстрации
* 1 | Разъем жгута проводов, вид спереди (в TCM) |
| ОК | ЗАМЕНИТЬ TCM |
| NG | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
Другие материалы о Toyota Venza:
Подсветка переключателя панели не включается при включенном заднем переключателе
ПРОЦЕДУРА
1.ПРОВЕРЬТЕ СИГНАЛ АВТОМОБИЛЯ (ПРОВЕРКА РАБОТЫ)
(a) Войдите в экран «Режим проверки сигнала автомобиля». См. Проверка сигнала автомобиля.
в Проверка работы (см. стр.).
(b) Убедитесь, что на дисплее отображается ВКЛ …
Таблица диагностических кодов неисправностей
ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ
НАМЕКАТЬ:
Если код неисправности сохраняется во время проверки DTC, проверьте перечисленные неисправные области.
для этого кода. Подробнее о коде см. «См. Страницу» ниже.Основной корпус
Код DTC
Обнаружение Ite …
Доводчик задней двери не работает
ОПИСАНИЕ
Когда доводчик задней двери не работает, причиной может быть одна из следующих причин:
1) неправильная установка задней двери, либо в заднюю дверь застрял посторонний предмет
или 2) инициализация ЭБУ задней двери с электроприводом (блок двигателя задней двери с электроприводом) * 1, …
.
