Ваз 2115 устройство трансмиссии: Устройство коробки передач Ваз 2114, Ваз 2115, Ваз 2113

Коробка передач ВАЗ 2115 | Устройство и системы автомобиля

На автомобилях ВАЗ 2115 -14 установлена пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей.

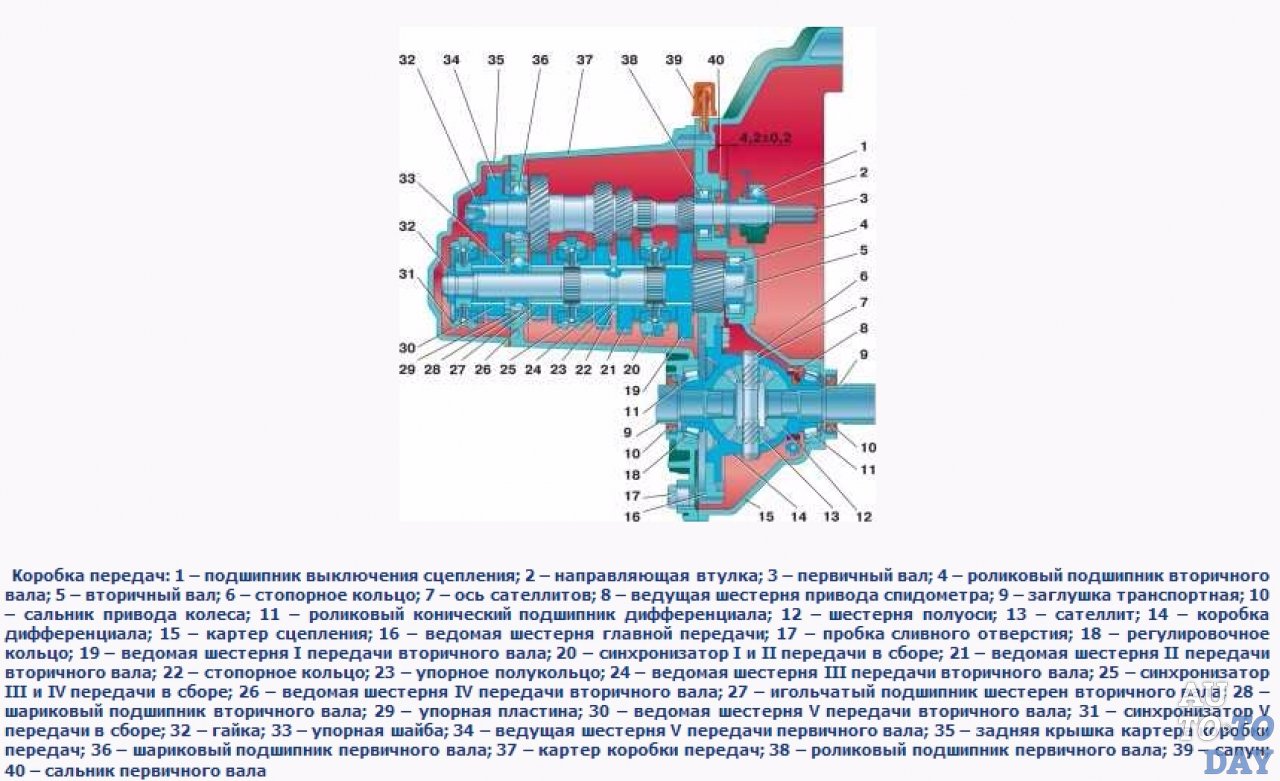

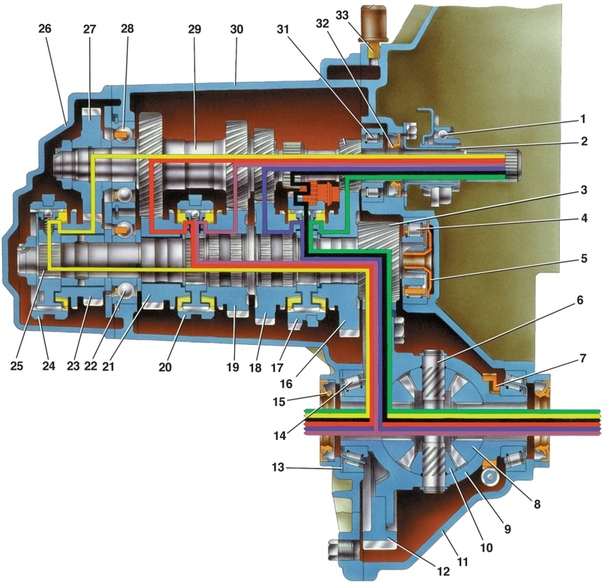

  Рис.1 Коробка передач

1-подшипник выключения сцепления, 2-направляющая втулка, 3-первичный вал, 4-роликовый подшипник, 5-вторичный вал, 6-стопорное кольцо, 7-ось сателлитов, 8-ведущая шестерня привода спидометра, 9-заглушка транспортная, 10-сальник привода колеса, 11-роликовый конический подшипник дифференциала, 12-шестерня полуоси, 13-сателлит, 14-коробка дифференциала, 15-картер сцепления, 16-ведомая шестерня главной передачи, 17-пробка сливного отверстия, 18-регулировочное кольцо, 19-ведомая шестерня I передачи вторичного вала, 20-синхронизатор I и II передачи в сборе, 21-ведомая шестерня II передачи вторичного вала, 22-стопорное кольцо, 23-упорное полукольцо, 24-ведомая шестерня III передачи вторичного вала, 25-синхронизатор III и IV передачи в сборе, 26-ведомая шестерня IV передачи вторичного вала, 27-игольчатый подшипник шестерен вторичного вала, 28-шариковый подшипник вторичного вала, 29-упорная пластина, 30-ведомая шестерня V передачи вторичного вала, 31-синхронизатор V передачи в сборе, 32-гайка, 33-упорная шайба, 34-ведущая шестерня V передачи первичного вала, 35-задняя крышка картера коробки передач, 36-шариковый подшипник первичного вала, 37-картер коробки передач, 38-роликовый подшипник первичного вала, 39-сапун, 40-сальник первичного вала

Первичный вал 3 (рис. 1) выполнен в виде блока ведущих шестерен I-IV передач и со съемной шестерней V передачи, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Ведомые шестерни расположены на игольчатых подшипниках на вторичном валу 5. Кроме них на валу установлены три синхронизатора. Вторичный вал и ведущая шестерня главной передачи объединены.

Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 18. К фланцу коробки дифференциала крепится ведомая шестерня 16 главной передачи.

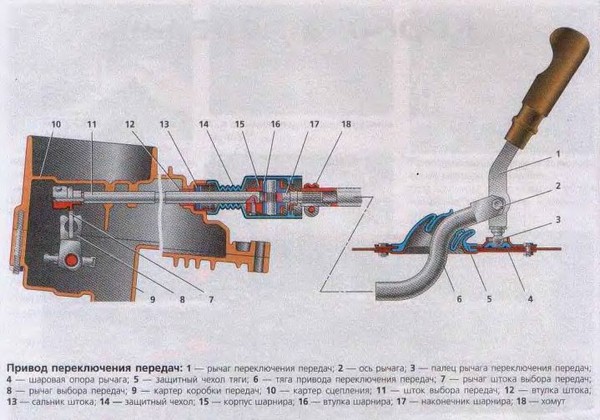

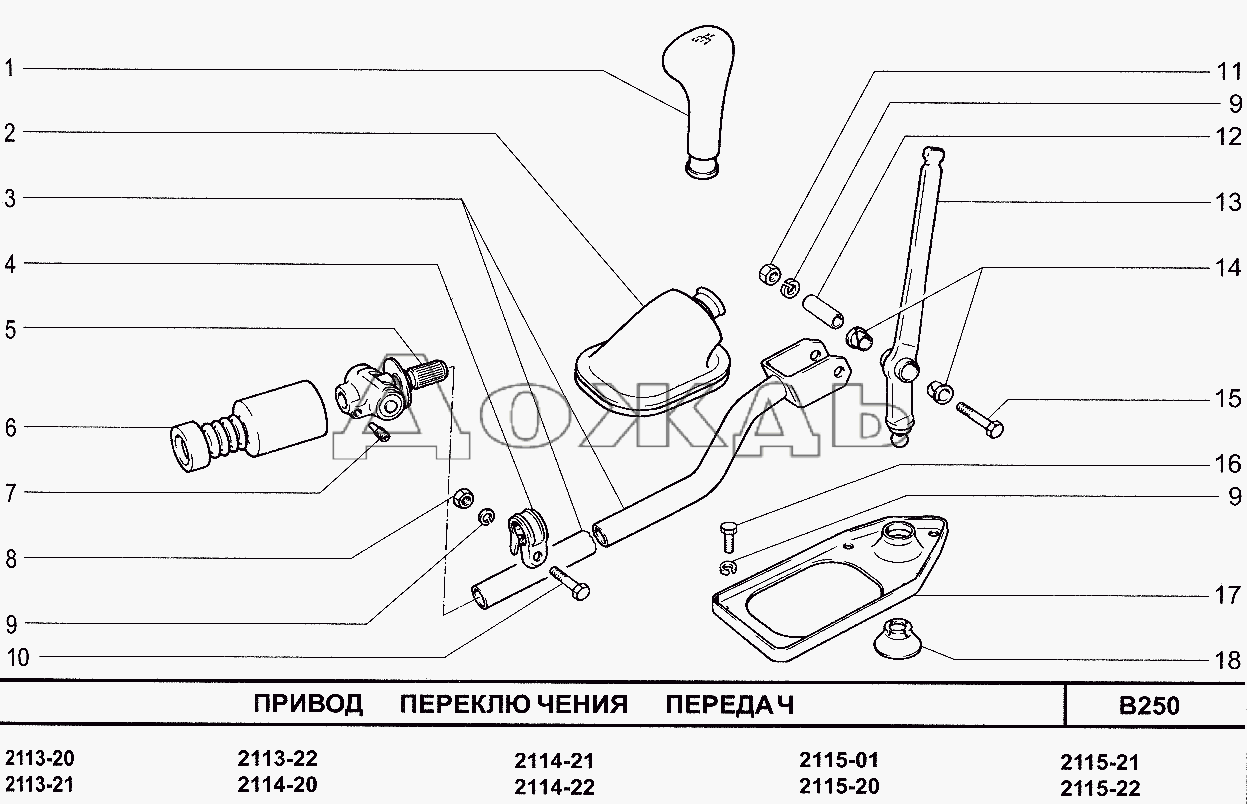

  Рис.2 Привод переключения передач

1-картер коробки передач, 2-корпус механизма выбора передач, 3-механизм выбора передач, 4-картер сцепления, 5-рычаг штока, 6-шток выбора передач, 7-шарнир штока, 8-тяга привода управления коробки передач, 9-защитный чехол тяги, 10-рычаг переключения передач, 11-сферический палец рычага, 12-шаровая опора рычага, 13-хомут, Х-расстояние между торцами хомута и тяги

Привод управления коробкой передач состоит из рычага 10 (рис. 2) переключения передач, шаровой опоры 12, тяги 8, штока 6 выбора передач и механизма выбора и переключения передач.

На внутреннем конце штока 6 закреплен рычаг 5, который действуей на трехплечий рычаг механизма 3 выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера 4 сцепления.

 Рис.3 Механизм выбора передач

1-корпус механизма выбора передач, 2-рычаг выбора передач (переднего хода), 3-направляющая ось блокировочных скоб, 4-ось рычага выбора передач, 5 и 12-пружина, 6-стопорное кольцо, 7-ось вилки заднего хода, 8 и 13-блокировочные скобы, 9-фиксатор рычага выбора передач, 10-вилка включения заднего хода, 11-рычаг выбора передач (заднего хода)

В корпусе 1 (рис.3) механизма выбора передач крепятся две оси. На оси 4 установлены трехплечий рычаг выбора передач, две блокировочные скобы 8 и 13. Другая ось 3 проходит через отверстие ступицы блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 2 выбора передач служит для включения передач переднего хода, плечо 11- для включения заднего хода, а на третье плечо действует рычаг 5 (рис. 2) штока 6 выбора передач. В ступице рычага выбора передач вмонтирован фиксатор 9 (рис.3). На оси 7 установлена вилка 10 включения заднего хода.

Коробка передач ВАЗ 2115: ремонт, схема, масло

Для того, чтобы отремонтировать вазовскую коробку передач, просто необходимо её снимать. Это нужно делать правильно и аккуратно, иначе можно её доломать до конца. О том, как нужно ремонтировать КПП и поговорим.

Оглавление

Ремонт
Схема
Масло

Ремонт

Для комфортного демонтажа коробки с автомобиля, нужно воспользоваться подъемником или смотровой ямой. Выполнять работы на ровной поверхности, крайне неудобно.

Зафиксировав ВАЗ 2115 на подъемнике, нужно открыть капот, снять клемму с аккумулятора и стартера, отсоединить массу и трос привода сцепления. Далее, отвинтив болты крепления сцепления и стартера, фиксируем скобой подъемного механизма выпускной коллектор мотора ВАЗ 2115.

После установки страховочной поперечины поддержки двигателя переходим к нижней части автомобиля. Снимаем защиту, затем демонтируем картер сцепления предварительно слив все масло. Отсоединяем датчик заднего хода, ослабляем хомуты и снимаем тягу с шарнира штока, предназначенного для смены передач. Откручиваем шпильку крепления двигателя ВАЗ 2115 с коробкой.

Затем отсоединяем поворотные кулаки от шаровых и аккуратно снимаем шестерню полуоси, чтобы избежать ее попадания в картер. Проделав эту операцию, выбиваем второй шарнир, разводя при этом колеса в разные стороны.

Если не получается отсоединить привод колес от полуосей, коробка снимается в сборе. С помощью специального оборудования сделать выпрессовку шарнира из шестерни полуоси.

Когда у вас все получилось в подвешенном состоянии, отверните остальные болты крепления, предварительно подставив гидравлический подъемник. Немного приспустите на страховочной поперечине двигатель и коробка легко сойдет вниз.

Во время снятия и установки, нельзя допускать нажатия первичного вала на лепестки выжимной пружины. Это может вызвать повреждение, которое повлечет за собой дополнительные затраты.

Разборку самой коробки и замену изношенных шестеренок лучше предоставить специалисту. Если вам никогда раньше не приходилось этого делать, лучше воздержаться от экспериментов. Разобрать ее несложно, а вот собрать без определенных навыков, сможет не каждый. Даже специалисты иногда допускают ошибки из-за которых приходится заново все разбирать.

Когда коробка отремонтирована, не забудьте перед установкой на автомобиль, залить специальное трансмиссионное масло. Заливать его на земле намного удобнее. Масло нужно заливать строго по уровню. Качественное масло обеспечит бесперебойную работу коробки, продлит при этом ее срок службы на много лет.

Установка происходит полностью в обратном порядке. Главное, не забыть заменить все старые стопорные кольца и перед началом установки смазать наружную поверхность втулки муфты подшипника, который выключает сцепление. После завершения установки остается отрегулировать ход педали сцепления и привод, который управляет механизмом переключения передач.

Всегда переключайте передачи плавно, заливайте качественное масло и ваша коробка передач прослужит бесперебойно много лет.

Схема

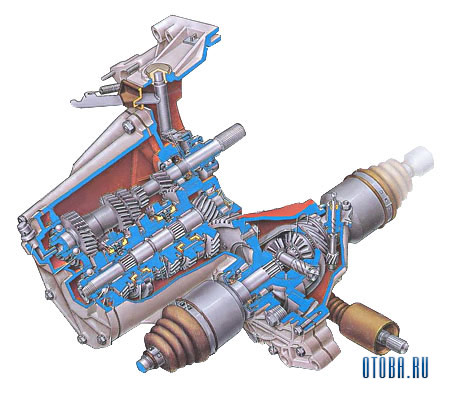

Рис. 3.7. Коробка передач четырехступенчатая: 1 – картер коробки; 2 – пробка заливного и контрольного отверстия; 3 – пробка сливного отверстия; 4 – регулировочное кольцо; 5 – привод левого переднего колеса; 6 – ведомая шестерня I передачи вторичного вала; 7 – муфта синхронизатора I, II передач с венцом заднего хода; 8 – ведомая шестерня II передачи вторичного вала; 9 – стопорное кольцо; 10 – упорное полукольцо; 11 – ведомая шестерня III передачи вторичного вала; 12 – ступица муфты синхронизатора III и IV передач; 13 – ведомая шестерня IV передачи вторичного вала; 14 – игольчатый подшипник шестерен вторичного вала; 15 – упорная шайба шестерни IV передачи; 16 – шариковый подшипник вторичного вала; 17 – задняя крышка коробки передач; 18 – шариковый подшипник первичного вала; 19 – сапун; 20 – блокирующее кольцо синхронизатора; 21 – скользящая муфта синхронизатора III и IV передач; 22 – сухарь фиксатора; 23 – первичный вал; 24 – шарик фиксатора; 25 – вилка скользящей муфты синхронизатора III и IV передач; 26 – роликовый подшипник первичного вала; 27 – рычаг вилки выключения сцепления; 28 – втулка вилки выключения сцепления; 29 – картер сцепления; 30 – вилка выключения сцепления; 31 – подшипник выключения сцепления; 32 – роликовый подшипник вторичного вала; 33 – вторичный вал; 34 – ведомая шестерня главной передачи; 35 – роликовый конический подшипник дифференциала; 36 – коробка дифференциала; 37 – сателлит; 38 – стопорное кольцо полуосевой шестерни; 39 – полуосевая шестерня; 40 – ведущая шестерня привода спидометра; 41 – привод правого переднего колеса; 42 – привод спидометра; 43 – ось сателлитов; 44 – стопорное кольцо оси сателлита; 45 – защитный чехол шарнира привода переключения передач

Масло

АвтоВАЗ рекомендует трансмиссионное масло следующей категории:

Группа по API : GL-4

Класс вязкости по SAE: 75w90т (синтетика), 80w85 (минеральное), 85w90 (полусинтетика)

Рекомендуемые марки масло заводом (не факт, что это хорохо, я лично не лил, да и в магазинах не найдешь их): Лада транс кп, лукойл тм 4-12, новой транс кп, нордикс супертранс рхс, транс кп, славнефть тм-4 ну и другие редкие марки, которые зачастую ненайдешь в магазине.

Заправочный объем масла в КПП – 3,3л

Что касается вязкости, то я бы посоветовал 75w90 (синтетика), т.к. наиболее универсальная, меньше замерзает зимой, летом соответственно без проблем. Что касается полусинтетики, то в основмном её делают только российские производители, поэтому рекомендуется именно синтетика.

Слухи о том, что синтетика выдавливает прокладку – ничего подобного. Все пользуются, никто не жалуется, просто за сальниками нужно следить.

Единственный минус синтетики – то что КПП работает немного пошумней , чем на полусинтетики.

Опыт эксплуатации:

Кастрол 75w90 – зимой подмерзает, но на нейтрале не едет.

Shell Getribeoil EP 75w90 – можно заводиться без выжатой педали сцепления.

ТНК 75w90 – аналогично что и «шелл»

На самом деле, самое главное при выборе масла – не попасться на подделку, поэтому покупайте у проверенных продавцов, официальных диллеров.

устройство коробки передач, регулировка сцепления

Автомобили, произведенные в Тольятти, достаточно не прихотливы в ремонте и эксплуатации, однако, некоторые агрегаты автомобиля все-таки требуют повышенного внимания, в число этих агрегатов входит КПП (коробка переключения передач), и трансмиссия в целом. Трансмиссия состоит из сцепления, КПП и переднего привода.

5 мкпп ВАЗ

ТРАНСМИССИЯ АВТОМОБИЛЯ: ПРИНЦИП РАБОТЫ

Обороты, выдаваемые силовым агрегатом автомобиля, благодаря деталям трансмиссии «доходят» до колес и приводят их в движение. Сила вращения благодаря трансмиссии преобразуется в силу движения.

Трансмиссия автомобиля ВАЗ 2114 состоит из КПП, сцепления и переднего привода.

ВСЕ О КПП

Модели ВАЗ 2113, 2114, 2115, оснащены пятиступенчатой механической КПП.

«СОСТАВ» КПП

В целом, коробка передач на ВАЗ, состоит из двух блоков: корпус (в него входят картера сцепления и коробки, а также задняя крышка), и внутренняя часть (передаточные числа, дифференциал и главная пара).

Рассмотрим внутреннее устройство КПП. Главная пара – это главная передача (также ее называют основным валом коробки). Она служит для снижения оборотов, которые передает силовой агрегат. Средняя «работоспособность» вала – уменьшение числа оборотов в четыре раза. К примеру, при крутящем моменте силового агрегата в четыре тысячи оборотов в минуту, главная пара «выдает» лишь одну тысячу оборотов соответственно.

Другим важным компонентом внутреннего устройства КПП являются передаточные числа. Передаточные числа, это шестерни, каждая из которых отвечает за «свою» передачу. Автомобили, произведенные в Тольятти, обыкновенно имеют следующие параметры передаточных чисел:

1. 1-я : 3,636
2. 2-я: 1,95
3. 3-я: 1,357
4. 4-я: 0,941
5. 5-я: 0,784
6. Задний ход: 3,53

Основной частью кпп ваз 2114 , является кулиса (деталь используется при переключении передач).

Кулиса

Разработанная в 80-х годах прошлого столетия, кулиса имеет множество недостатков, среди которых и плохая «интерактивность» при переключении скоростей (передачи могут не включаться с первого раза, постоянно заедать, плохо заходить). От длины кулисы зависит скорость переключения передач. Обыкновенно, спортивные авто оснащаются укороченной версией кулисы, это позволяет решить многие  проблемы с переключением передач, прибавить автомобилю динамику. Ну а для улучшения «управляемости» передач, уже давно используется другая деталь подобного назначения: тросик. Благодаря ему можно четко и достаточно легко переключиться на нужную передачу.

НЕДОСТАТКИ КПП ВАЗ 2114,2113,2115

В автомобилях ВАЗ 2114, прослеживается потеря динамики, во время переключении с 1-й передачи на 2-ю. Это связано с тем, что 1-я достаточно длинная, ну а 2-я, с точностью до наоборот, слишком короткая. К тому же, при частом резком переключении передач, может выйти из строя синхронизатор 2-й передачи. Тюнингованные и спортивные автомобили ВАЗ «13,14,15-й» серий, могут похвастать прекраснейшей динамикой. Это связано с тем, что «зазор» между «1-й» и «2-й» передачей сокращен до минимума.

Слишком длинная кулиса. Из-за этого «страдает» скорость переключения передач. К тому же, несовершенство конструкции кулисы, делает процесс переключения скоростей достаточно сложным и малоэффективным.

Постоянный шум КПП. Вызван тем, что «передаточные» шестерни имеют достаточно большой люфт между собой, из-за него автомобиль «дергает» во время сброса подачи газа во время движения «на передаче». Проблема образуется из-за большого «провала» между передачами (отсутствие динамики).

СЦЕПЛЕНИЕ

Сцепление ВАЗ 2114, 2113, 2115 имеет общее строение. Сцеплением называется устройство, расположенное между силовым агрегатом, и колесами транспортного средства. Это устройство принимает на себя обороты двигателя. На ВАЗах 2114,2115,2114, сцепление замкнутое, сухое, однодисковое, с установленным демпфером на ведомом диске, и нажимной пружиной. На сцеплении установлен тросовый привод, не имеющий зазора между нажимной пружиной и подшипником. Управление осуществляется педалью, которая установлена вместе с тормозной педалью на одной оси.

При исправном сцеплении, ход педали от своего верхнего положения, и «до упора», составляет ровно сто тридцать пять миллиметров. Ход педали, со временем, в процессе эксплуатации, может увеличиться и до ста шестидесяти миллиметров, это вызвано износом накладок ведомого диска. Такое увеличение хода педали считается максимально допустимым, любое увеличение этого зазора приведет к тому, что сцепление начнет «вести». Вызвано будет это практически полным отсутствием контакта между ведомым и ведущим дисками. Для устранения этой неисправности потребуется регулировка сцепления.

Устройство сцепления

ЭТАПЫ РЕГУЛИРОВКИ СЦЕПЛЕНИЯ

Регулировка сцепления на ВАЗ 2114, может выполняться самостоятельно, для этого нужно:

• В подкапотной части транспортного средства вращать крепежный элемент (гайку), на наконечнике привода сцепления, при этом, нужно контролировать ход педали сцепления.
• По достижению нужного результата, фиксируется контргайка, и тем самым регулируется положение педали сцепления.

Стоит отметить, что регулировка педали сцепления на моделях ВАЗ 2114, 2115, 2113 осуществляется одинаково.

ПЕРЕДНИЙ ПРИВОД

Еще одной частью трансмиссии является передний привод колес. Для каждого из колес, предусмотрено по два шарнира угловых скоростей: наружный и внутренний. В движение же они приводятся через приводной колесный вал.  Вал для правого колеса представляет собой трубу, ну а для левого пруток. Шарниры в случае поломки не подлежат ремонту, их требуется менять.

МАСЛО ДЛЯ ТРАНСМИССИИ

Трансмиссия ВАЗ 2114, 2113,2115, состоит из большого количества трущихся деталей, которым необходима своевременная смазка. Для автомобилей ВАЗ, лучше использовать масла из группы GL-4.Достаточно универсальным трансмиссионным маслом является масло с «индексом вязкости» 75w90 (синтетическое масло). Такой смазочный материал  практически не замерзает зимой, единственным минусом «синтетики» является более высокий шум работы трансмиссии. Масло заливают или же через щуп, или через датчик скорости (предварительно нужно поддомкратить транспортное средство). Перед заменой масла, необходимо избавиться от отработанного. Трансмиссионное масло меняют через каждые сто тысяч километров пробега.

Ремонт коробки передач ВАЗ 2115 своими руками

На чтение 5 мин. Просмотров 1.4k.

Делаем ремонт коробки передач ВАЗ 2115 своими руками. Выясняем причины поломки и устраняем их.

Долгая эксплуатация автомобиля ВАЗ, может легко вывести из строя любую деталь. Не исключением является коробка переменных передач современной модели 2115. Особенно если за рулем, долгое время находился неопытный водитель.

Если передачи стали плохо включаться, самопроизвольно выскакивать или коробка начала издавать посторонний шум, нужно обратиться к дилеру или записаться в ближайшее СТО. Любая станция технического обслуживания с удовольствием примет очередного клиента попытавшись выжать с него максимальную сумму. Как правило, цены всегда завышены и не соответствуют качеству выполняемых работ.

Если же есть знакомый мастер, можно обратиться к нему. Обычно такие мастера берегут каждого клиента, выполняя свою работу всегда качественно и значительно дешевле.

Но, когда вы хоть немного знаете устройство коробки и не боитесь испачкаться, лучше сделать ремонт своими силами. Ведь проделав все своими руками и залив качественное масло, вы всегда будете уверены в том, что она вас не подведет в самый неподходящий момент. Устройство отечественного автомобиля ВАЗ 2115 достаточно простое, оно не требует определенных навыков и знаний во время обслуживания.

Определение неисправности и способы их устранения

Причин неисправности может быть много, но основные из них, можно выявить самостоятельно. Узнать что случилось с коробкой можно по следующим факторам:

• Сильный шум;
• Плохое переключение передач;
• Самопроизвольное выключение;
• Потрескивание во время переключения;
• Утечка масла.

Причиной постоянного шума во время езды, может быть износ шестеренок или выход из строя подшипников. Решается проблема, путем их замены. Но перед тем как коробка будет снята для дальнейшего ремонта, убедитесь в наличии масла. Бывают случаи, когда его нужно просто долить до уровня или заменить.

Произвольное выключение передач во время езды может вызвать износ зубьев синхронизаторов или сильное колебание из-за поврежденных задних опор. Испорченные уплотнители опор и синхронизаторы, всегда можно заменить на новые.

Причиной невключения передач, может быть следующее:

1. Износ сцепления;
2. Поврежденная тяга привода;
3. Ослабленное крепление шарнира и рычага штока;
4. Неотрегулированный привод переключения;
5. Повреждение или износ пластмассовых деталей привода.

Треск при включении может вызывать невыжатое сцепление и сломанное кольцо синхронизатора автомобиля ВАЗ 2115. Если же была обнаружена утечка, ее моментально нужно устранить. Обычно масло начинает подтекать из сливной пробки или ослабленного от постоянной вибрации крепления картера.

Как устроена коробка?

На все автомобили ВАЗ 2115, предусмотрена пятиступенчатая механическая коробка, которую объединили в паре с дифференциалом. Первичный вал состоит из набора ведущих шестеренок 1-4 передачи и одной съемной шестерни 5-й передачи. Все они соединены с ведущими шестернями, которые располагаются на вторичном валу. Они предназначены только для передач переднего хода.

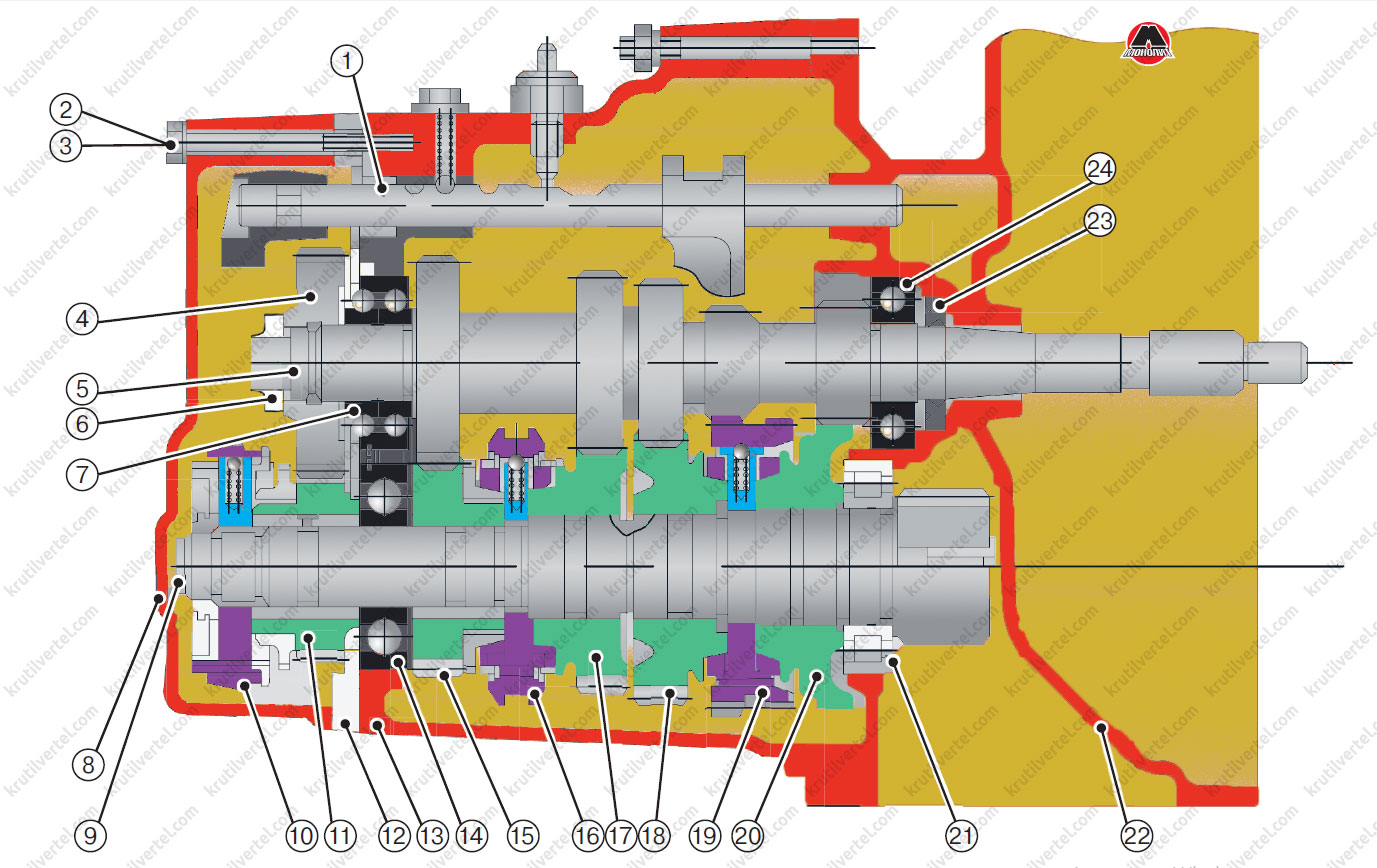

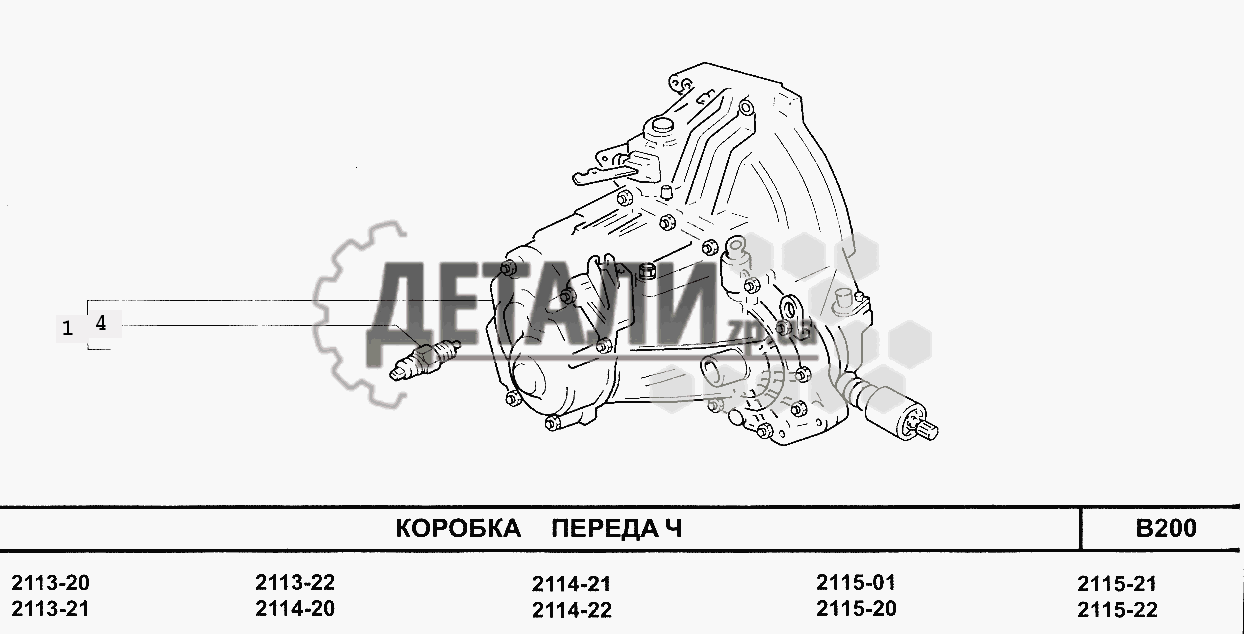

Коробка передач на ВАЗ 21115

Устройство управления включает в себя: рычаг переключения, шаровую опору, набор тяг, механизм для выбора переключаемой передачи автомобиля ВАЗ 2115. Это отдельный механизм, расположенный на картере сцепления. Вмонтированные в корпус две оси для переключения, соединены с трехплечим рычагом.

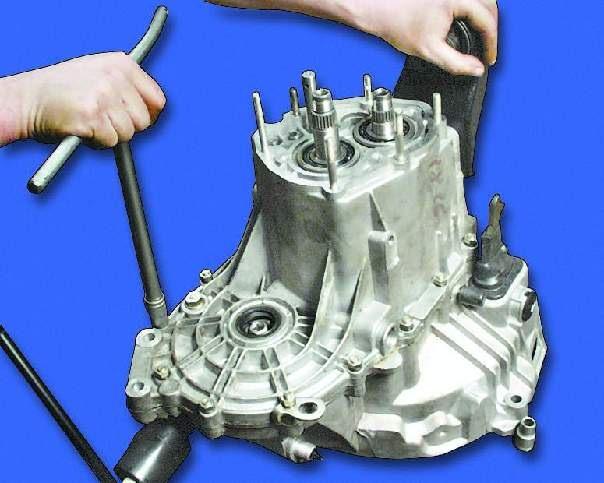

Руководство по снятию и установке

Для комфортного демонтажа коробки с автомобиля, нужно воспользоваться подъемником или смотровой ямой. Выполнять работы на ровной поверхности, крайне неудобно.

Зафиксировав ВАЗ 2115 на подъемнике, нужно открыть капот, снять клемму с аккумулятора и стартера, отсоединить массу и трос привода сцепления. Далее, отвинтив болты крепления сцепления и стартера, фиксируем скобой подъемного механизма выпускной коллектор мотора ВАЗ 2115.

После установки страховочной поперечины поддержки двигателя переходим к нижней части автомобиля. Снимаем защиту, затем демонтируем картер сцепления предварительно слив все масло. Отсоединяем датчик заднего хода, ослабляем хомуты и снимаем тягу с шарнира штока, предназначенного для смены передач. Откручиваем шпильку крепления двигателя ВАЗ 2115 с коробкой.
Затем отсоединяем поворотные кулаки от шаровых и аккуратно снимаем шестерню полуоси, чтобы избежать ее попадания в картер. Проделав эту операцию, выбиваем второй шарнир, разводя при этом колеса в разные стороны.
Если не получается отсоединить привод колес от полуосей, коробка снимается в сборе. С помощью специального оборудования сделать выпрессовку шарнира из шестерни полуоси.
Когда у вас все получилось в подвешенном состоянии, отверните остальные болты крепления, предварительно подставив гидравлический подъемник. Немного приспустите на страховочной поперечине двигатель и коробка легко сойдет вниз.

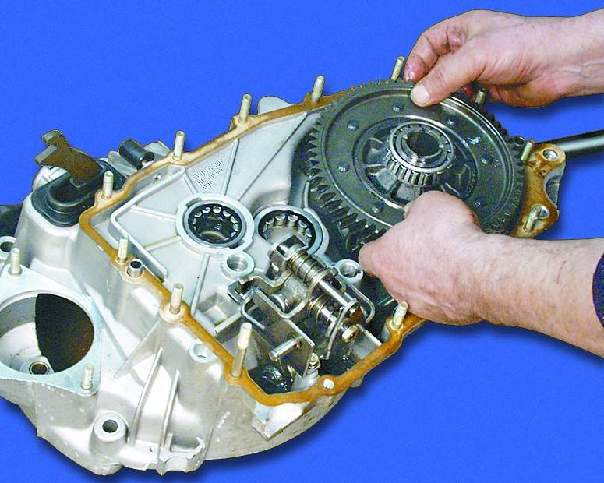

Снятие первичного и вторичного валов

Во время снятия и установки, нельзя допускать нажатия первичного вала на лепестки выжимной пружины. Это может вызвать повреждение, которое повлечет за собой дополнительные затраты.

Разборку самой коробки и замену изношенных шестеренок лучше предоставить специалисту. Если вам никогда раньше не приходилось этого делать, лучше воздержаться от экспериментов. Разобрать ее несложно, а вот собрать без определенных навыков, сможет не каждый. Даже специалисты иногда допускают ошибки из-за которых приходится заново все разбирать.

Когда коробка отремонтирована, не забудьте перед установкой на автомобиль, залить специальное трансмиссионное масло. Заливать его на земле намного удобнее. Масло нужно заливать строго по уровню. Качественное масло обеспечит бесперебойную работу коробки, продлит при этом ее срок службы на много лет.

Установка происходит полностью в обратном порядке. Главное, не забыть заменить все старые стопорные кольца и перед началом установки смазать наружную поверхность втулки муфты подшипника, который выключает сцепление. После завершения установки остается отрегулировать ход педали сцепления и привод, который управляет механизмом переключения передач.

Всегда переключайте передачи плавно, заливайте качественное масло и ваша коробка передач прослужит бесперебойно много лет.

Замена сальника привода ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115

Замена сальника привода ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115

Заменить сальник привода автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 можно своими руками, в гаражных условиях. Сейчас мы рассмотрим, как заменить сальник привода автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 самому.

Когда надо менять сальник?

Все мы любители ездить на автомобиле, не редко забываем о таком мероприятии как замена сальника привода, а точнее сальника внутренней гранаты. Давайте вспомним, какие признаки указывают на необходимость замены сальника привода?

— течь масла из коробкискоростей (образование маслянистой пленки на коробке скоростей);Если вы заметили масляную пленку, знайте, что со временем, масло будет сочиться больше, вплоть до образования капель масла на асфальте под машиной.

Не забудьте! Сальники бывают левые и правые, и путать их не следует. Левый и правый сальники привода отличаются цветом. Левый сальник ВАЗ, как правило, выполнен коричневого цвета и устанавливается со стороны водителя, а правый черный и устанавливается со стороны пассажира.

Инструмент для замены сальника приводаавтомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115:

1. Гаечный ключ на 17;
2. Торцовый ключ на 30;
3. Монтировка;
4. Отвертка;
5. Молоток;
6. Оправка для запрессовки сальника;
7. Емкость для слива масла.
8. Труба подходящего диаметра.

Как купить сальник привода ВАЗ?

Прежде чем бежать покупать сальник привода, определитесь, какой сальник привода вам нужен (левый или правый). Купить сальник привода можно в любом автомагазине ВАЗ или на авторынке.

Чем отличаются левый и правый сальник привода?

Сальник левого привода отличается от сальника правого привода автомобиля тем, что имеют маслосгонные канавки в разных направлениях.

Основные отличия левого и правого сальника привода.

1. Разные направления стрелок на внутренней стороне сальников;
2. Нумерация правого сальника имеет в конце четную цифру, а левого – не четную.
3. Цвет левого сальника коричневый, а правого черный.

Как заменить сальник привода автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 самому?

1. Слить масло с коробки передач автомобиля.
2. Отпускаем болты колес, и открутить гайку подшипника передней ступицы ВАЗ.
3. С помощью домкрата поднять автомобиль и снимаем шаровую опору с поворотного кулака, открутив болты.
4. С помощью монтировки отжимаем нижний рычаг вниз и вытаскиваем один конец привода из ступицы.
5. Затем выталкиваем привод с коробки передач (для этого мы и слили масло с коробки))), чтоб в глазки не накапало.
6. С помощью отвертки вытащить сальник привода с коробки передач.
7. Запрессовать новый сальник. Сальник должен садиться свободно.

К счастью для нас процесс замены сальника проводится без снятия коробки передач и заменить сальник ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115можно своими руками. Замена сальник проводится 1 раз в 3 года.

Где находится сальник привода?

Где расположен сальник привода, следует определиться заранее. В автомобиле ВАЗ 2110 сальник привода находится в картере сцепления, и добраться до него нелегко.

Инструкция по замене сальника привода ВАЗ 2110.

1. Поднять машину с помощью подъемника.
2. Снять клеммы с АКБ.
3. Снимите с двигателя маховик.
4. Снимите задний щиток картера сцепления, который направлен на втулки.
5. Открутить 8 болтов с помощью ключа.
6. Снимите крепление детали.
7. Выбейте деталь из коробки передач с помощью молотка и монтировки.
8. Вставляем новый сальник в держатель.
9. Проследите, чтобы рабочая кромка была внутри.
10. Замените изношенную прокладку.
11. Кромку детали смажьте моторным маслом.
12. Фланец коленчатого вала тщательно смазывается моторным маслом.
13. Рабочую кромку установите на фланец.
14. Закрутите болты.
15. Картер и втулки вставьте обратно на место.
16. Установить маховик и сцепление на свое место.

Описание и цена Коробка переключения передач КПП ВАЗ 2115 Тольятти

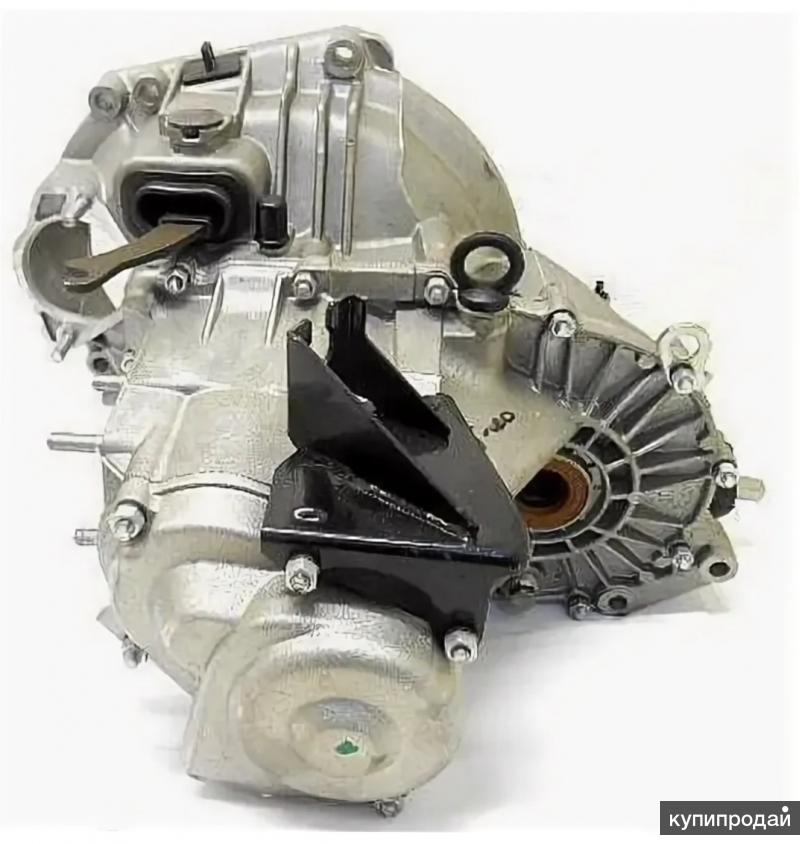

Коробка переключения передач КПП ВАЗ 2115 Тольятти

Применение: ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Технические данные:

Комплектность:

Купить Коробка переключения передач КПП ВАЗ 2115 Тольятти

Общее понятие о кпп » НаДомкрат

Автомобиль двигается не только благодаря работе двигательной установке. Она создает нужный и достаточный крутящий момент, который посредством установленной на машине трансмиссии приводит в движение колеса автомобиля. То есть, именно трансмиссия преобразует силу вращения в поступательную силу движения.

Трансмиссия ВАЗ 2114

Схема трансмиссии автомобилей ВАЗ достаточно проста. Она включает сцепление, коробку передач и передний привод.

Устройством, которое первым стоит в цепочке трансмиссии между ДВС и колесами и принимает на себя крутящий момент от двигателя, является сцепление. На этой машине оно однодисковое, сухое, замкнутое, с нажимной пружиной и демпфером на ведомом диске. Привод — тросовый, без зазора между подшипником и нажимной пружиной. Управляется педалью, установленной на одной оси с педалью тормоза.

Нормальным считается ход педали от верхнего положения до упора в коврик пола — равным 135 миллиметрам. В процессе эксплуатации и по мере износа накладок ведомого диска этот ход может увеличиваться и составить 160 мм. Это считается допустимым, но превышать это расстояние не рекомендуется, возможна ситуация, когда сцепление начнет «вести» из-за плохого контакта ведущего и ведомого дисков.

В этом случае рекомендуется регулировка сцепления, которую можно выполнить самостоятельно. Для этого необходимо, в подкапотной части машины, на наконечнике привода сцепления, вращать гайку, контролируя ход педали, когда будет достигнут нужный результат, требуется затянуть контргайку, зафиксировав тем самым нужное положение педали.

Завершающая часть трансмиссии ВАЗ 2114 — это привод передних колес. Для каждого колеса имеется два шарнира угловых скоростей, наружный и внутренний. Они приводятся в движение через вал привода колес. На правое колесо он выполнен из трубы, а на левое — из прутка. В случае выхода из строя, шарниры угловых скоростей не ремонтируются, их требуется менять полностью.

Устройство КПП ВАЗ 2114

Основным рабочим агрегатом трансмиссии является КПП, у которой все основные детали — это вращающиеся валы, шестерни и передаточные звенья, испытывающие постоянное трение, и для них необходима эффективная смазка. Масло это особенное и называется по месту применения — трансмиссионное. Чтобы понять, какое трансмиссионное масло лучше для ВАЗ 2114, необходимо понять устройство коробки передач ВАЗ 2114.

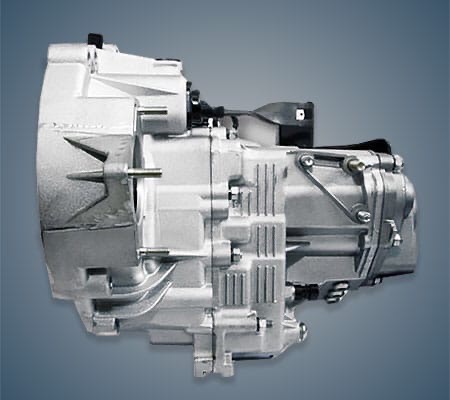

Устройство кпп ваз 2114

К коробке передач, как и ко всей трансмиссии автомобиля предъявляются следующие требования:

• все агрегаты трансмиссии должны обеспечивать высокую скорость и хорошие тяговые усилия во время движения как по прямой, так и при разворотах;
• они должны обеспечивать простое и легкое управление во время движения, чтобы максимально снизить утомляемость водителя;
• небольшой размер и вес — это одно из основных требований, потому что у проектировщиков идет борьба за каждый грамм веса и миллиметр объема, для облегчения общей конструкции при повышении мощности и эффективности ее использования;
• высокая надежность в процессе эксплуатации, никому не нужен агрегат, обслуживанием которого придется постоянно заниматься;
• каждый агрегат в отдельности и трансмиссия в целом должны иметь высокий коэффициент полезного действия;
• простота в конструкции должна сопровождаться простотой и высокой технологичностью при производстве, чтобы изделие получалось экономически выгодным;
• после установки на транспортное средство все агрегаты трансмиссии должны быть легко доступны и удобны в обслуживании весь период эксплуатации;
• немаловажным требованием является обеспечение бесшумной работы системы.

Устройство КПП ВАЗ 2114 отвечает всем этим требованиям. Этот механизм предназначен для изменения крутящего момента привода и частоты вращения колес в широких пределах, необходимых для обеспечения движения автомобиля во всем диапазоне скоростей определенных его техническими характеристиками. Кроме того он обеспечивает движение машины назад и длительную работу на холостых оборотах.

КПП ВАЗ 2114 — имеет пять ступеней, синхронизированная. Коробка соединяется с дифференциалом, а также с главной передачей. Первичный вал сделан блоком шестерен первой, второй, третьей и четвертой передач с насаженной ведущей шестерней пятой передачи. Вторичный вал собрал на себе все ведомые шестеренки, а сам соединен с ведущей шестерней главной передачи. Привод управления КПП включает:

• рычаг переключения передач;
• тягу и шаровую опору;
• шток выбора передач;
• механизм выбора и переключения передач.

Трансмиссионное масло для ВАЗ 2114

Всем этим трущимся деталям необходимо качественное масло для трансмиссии, отвечающее требованиям именно того типа привода, который есть на машине.

Для переднеприводного ВАЗ 2114 лучшим будет масло GL 4, что по отечественной классификации соответствует ТМ 4. Некоторые водители самостоятельно выбирают более лучшее по их мнению масло GL 5, с большей вязкостью, однако через некоторое время имеют проблему с коробкой. Это происходит потому что GL 5 предназначено для трансмиссий заднеприводных машин и мостов внедорожников или грузовых автомобилей, и не обеспечивает достаточно эффективную смазку трансмиссий машин с передним приводом.

Хорошим к применению для автомобилей ВАЗ переднего привода считаются «всесезонные» трансмиссионные масла GL 4 или GL 4/5 с показателем вязкости 75W-80 или 80W-85.

Заливать в коробку передач смазку с вязкостью 85W-90, а уж тем более моторное масло 5W-50 категорически не рекомендуется. Повышенная вязкость создает прочную масляную пленку, которая не может проникнуть между всеми шестеренками и их зубьями. Особенно страдают синхронизаторы, потому что им приходится выдавливать плотное масло из по себя, а по своей конструкции они не рассчитаны на такие механические усилия.

Из отечественных смазок ВАЗом рекомендовано ТМ 4-12 SAE 80W-85. Однако необходимо знать, что для этого масла установлен эксплуатационный диапазон по температуре — минус 26 градусов — плюс 35 градусов. В то время как для SAE 75W-80 этот диапазон — минус 40 — плюс 35 градусов.

Удачно выбранный смазочный материал для машины это залог долгой, безаварийной работы агрегатов автомобиля, поэтому при выборе автомобильных масел надо быть внимательным и обращаться за советом к специалистам, которые помогут подобрать материал для нужной модели.

Глушитель ВАЗ-2115: описание, характеристики и устройство

Автомобили семейства Лада-Самара 2 были продолжением всем известных «девяток» и «восьмерок», выпускавшихся еще со времен СССР. Что касается конкретно 2115, то это продолжение «девяносто девятой», выпуск которой длился более двадцати лет. В автомобиле «Самара 2» использовано много запчастей от старой «Самары». Сюда же перенесена выхлопная система. Однако по своему устройству и принципу действия не отличается от иномарок. Что ж, давайте подробнее рассмотрим глушитель ВАЗ-2115 и узнаем, как его поменять.

Назначение

Этот элемент является частью выхлопной системы. Его предназначение — выпуск выхлопных газов из цилиндров силового агрегата. Кроме того, внутри глушителя подавляются вибрации. Таким образом выхлоп становится тише.

Где

Глушитель ВАЗ-2115 расположен под днищем и является завершающим элементом выхлопной системы.

Но это не единственная часть этой системы.Перед ним резонатор глушителя. ВАЗ-2115 комплектуется им в обязательном порядке. Через него проходят и выхлопные газы.

Разновидности

Стоит отметить, что на этом автомобиле есть два типа глушителей:

Первый — резонаторный. Элемент состоит из металлического кожуха, глухих стенок и перфорированных трубок. Также внутри резонатора имеется теплоизоляция. Этот элемент подключается непосредственно к приемной трубе. Что касается основного, то этот глушитель на ВАЗ-2115 (его цена, кстати, 900 рублей) выполняет функцию не только радиатора, но и гашения звуковых колебаний. Устройство этого элемента предполагает наличие следующих деталей:

• Труба лицевая перфорированная.
• Средняя и задняя перегородки.
• Выпускной и впускной патрубок.

Все это аккуратно помещено в металлический корпус. Иногда между передней трубой и глушителем бывает гофра.

Гофра

Данный элемент устанавливается на многие автомобили как отечественного, так и зарубежного производства. ВАЗ-2115 — не исключение. Гофра выполняет функцию гашения колебаний.Поскольку при сгорании топливно-воздушной смеси газы выходят с большим усилием, звук выхлопа будет очень громким. Гофра частично снижает шумность выхлопных газов. Изготовлен из нержавеющей стали. Она очень гибкая. В отличие от глушителя и резонатора гофра не ржавеет. Однако он подвержен механическим повреждениям. Поскольку он находится под днищем, часто зацепляется за асфальт. В результате он деформируется и пропускает через себя газы.

Ремонт гофры

Можно ли восстановить? Гофра, к сожалению, не ремонтируется. Заменить его без специальных инструментов невозможно. Он вварен в выхлопную трубу. Изделие недорогое. По большей части стоимость будет на сварку.

Характеристики глушителя

Этот элемент является средней частью выхлопной системы. Он выполняет функцию «зеркала», отражая воздушные потоки газов, выходящих из камеры сгорания. В отличие от основного, дополнительный глушитель ВАЗ-2115 (резонатор) не имеет нескольких патрубков. Вот она одна, да и перфорированная.Резонатор представляет собой своего рода акустическое зеркало.

Симптомы глушителя

Как определить, что элемент пришел в негодность? Все очень просто. Если машина стала «кричать» даже на малых скоростях, значит, в кузове поломка. Обычно глушитель ВАЗ-2115 выгорает изнутри. При этом звук выхлопа меняется. Он становится громким и раздражительным. Также учтите, что неисправности могут касаться не только этого элемента. Если глушитель был заменен (в том числе на ВАЗ-2115), а тон автомобиля не изменился, значит поломка в другом месте. Проверить состояние гофры или резонатора. У них также есть способность гореть.

Это связано с высокой температурой выхлопных газов. Плюс отсутствие дополнительной защиты. Выхлопная система не защищена от попадания грязи и воды, попадающей на дно. Конечно, все это сильно ускоряет процессы коррозии. Зимой еще хуже — соль и дорожные реагенты ускоряют в десятки раз процесс гниения элементов выхлопной системы. Если после зимы выхлоп вашего автомобиля стал громким, стоит подняться по эстакаде и посмотреть, какой именно элемент выхлопной системы вышел из строя.И только после этого купите новый. Не рекомендуется покупать продукцию зарубежных производителей. Это розыгрыш — получается китайская подделка. Лучше довериться отечественному производителю и покупать тольяттинские элементы.

Сколько стоит глушитель на ВАЗ-2115?

Средняя цена данного товара 800-1000 руб. Сколько стоит резонатор (дополнительный глушитель на ВАЗ-2115)? Цена у него практически такая же, как у основного — 1050 руб. Но помимо самих элементов выхлопной системы нужно приобрести дополнительные прокладки.Лучший глушитель ВАЗ-2115 тольяттинский. Также проверьте состояние подушек. При необходимости купите набор новых.

Замена глушителя

Установить этот элемент, в отличие от гофры, можно своими руками. Для этого нам понадобится лифт, эстакада или смотровая яма. Далее найдите обжимную втулку и открутите ее с помощью трещотки (можно использовать рожковые ключи). Если болт начинает катиться, удерживайте другую сторону дополнительным ключом. Если воротник сильно заржавел, можно использовать консистентную смазку из баллончика (VD-40).Выждав пару минут, приступаем к демонтажу. Сняв хомут, обнаруживаем внутри уплотнительное кольцо.

Не выбрасываем, а устанавливаем по новой. Снимите глушитель с резиновых прокладок. Если на элементах есть трещины, меняем их. На автомобилях Лада-Самара первого и второго поколений резиновые накладки очень тонкие. Они не выдерживают веса глушителя и часто обламываются.

Что дальше?

Разобрав старый, установите новый глушитель в обратном порядке.Чтобы не мучиться с установкой, сначала фиксируем элемент к подушкам, а потом прикручиваем к струбцине. Не забываем про уплотнительное кольцо. Надеваем его между выхлопной трубой резонатора и впускной трубой глушителя.

Проблемы с заменой

Чаще всего проблемы возникают при демонтаже старого элемента. Он просто прилипает к резонатору. Иногда ломаются болты. В этом случае можно использовать болгарку. Но действовать нужно аккуратно, чтобы не зацепиться за резонатор.Если последний тоже пришел в негодность, проблема с демонтажем никуда не делась. В цепочке резонатор также прилипает к приемной трубе. Если они меняются, стоит запастись прокладкой, о которой мы говорили ранее. Выглядит это следующим образом.

Эта деталь сжимает выхлопную трубу с коллектором и предотвращает утечку выхлопных газов. Благодаря прокладке они следуют строго по трубе — к глушителю, а затем на улицу. Также есть проблема при откручивании болтов.Если они «не идут», их тоже срезает болгаркой. На их место устанавливают новые.

Полезный совет

Во избежание дальнейших проблем с демонтажем глушителя и резонатора рекомендуется обработать резьбу болтов смазкой. Это Литол-24 или обычный графит. Смазка хорошо отталкивает воду. Соответственно, вы снизите риск коррозии.

Можно ли без гофры ездить?

Часто автовладельцы «вырезают» его из системы и ездят по прямой трубе, устанавливая удлиненный резонатор.Это не причинит вреда двигателю. Единственное, немного увеличится шум выхлопных газов.

Вывод

Итак, мы выяснили, что такое глушитель ВАЗ-2115. Этот элемент принимает на себя все токсические и температурные нагрузки.

Поэтому при частом использовании становится расходным материалом. Срок службы около двух лет. К тому же не стоит его обрабатывать с целью защиты от коррозии. Никакая краска и мовиль не выдержат таких температур.Да и цена элемента не так высока, чтобы думать о дополнительных средствах защиты.

Как поменять масло в коробке ВАЗ 2115

На ВАЗ 2115 не все так однозначно, ведь есть разные системы устройства КПП, а в некоторых случаях он совмещен с главной трансмиссией. В этом варианте вполне допустимо будет использовать не трансмиссионное, а моторное масло. Но обо всем по порядку.

На что обратить внимание?

Шестерни в коробке передач ВАЗ 2115 одинаково хорошо работают как в синтетической, так и в минеральной смазке.Желательно будет руководствоваться экономическими соображениями и использовать минеральное масло, которое на порядок дешевле.

Основными критериями, которые к нему применяются, можно назвать:

Важно будет обращать внимание не только на кинетическую вязкость масла, но и на присадку, содержащуюся в его составе. Они разные, но для КПП ВАЗ важно выбрать такую ​​смазку, в которой будет преобладать сера.Благодаря им можно не беспокоиться об образовании «накипи», поскольку добавка изменяет химическую структуру на поверхности металлических деталей. А покрывающая их пленка не позволяет быстро производить поверхности.

Какие группы масел подойдут

Для отечественных автомобилей подходят сразу несколько групп, в частности группы GL4 и GL5 можно заливать в коробку передач ВАЗ 2115. Лучше всего использовать масла GL4, так как они адаптированы именно под автомобили с передним приводом, но не уступают более универсальным смазкам GL5.

Вязкость смазочного материала

Обратите внимание на кинетическую вязкость трансмиссионного масла. Вы можете выбрать подходящую смазку, чтобы знать климатические особенности своего региона, если вы живете в регионе, где температура часто опускается значительно ниже нулевой, то следует покупать масло класса 90, что для большинства регионов России вполне разумно. Более быстрый климат подойдет классу смазки SAE 140. Исходя из этих принципов, вы должны определить, как лучше заливать масло в коробку ВАЗ 2115 в вашем регионе.

Отечественный производитель выпустил специальное трансмиссионное масло для коробки передач ВАЗ 2115 под названием Rexol T, оно соответствует параметрам 0W-85 API GL-4. Вслед за другим брендом ЛУКОЙЛ выпустил аналог с такими же параметрами.

Последняя цифра в числовом обозначении означает допустимый диапазон температур при использовании определенной смазки. Чем выше число, тем жарче климат, в котором рекомендуется использовать.

Для надежной работы КПП ВАЗ 2115 производитель рекомендует плановую замену смазочных материалов, через каждые 60 тыс. Км пробега.Чтобы исключить возможность случайной передачи коробки передач, автовладелец должен соблюдать следующие правила:

• Производить замену смазочных материалов вовремя и согласно регламенту;
• Используйте только качественный товар, подходящий для данной модели автомобиля и рекомендованный заводом-изготовителем;
• Периодически контролировать уровень смазки в коробке передач и, при необходимости, доливать трансмиссионное масло в систему.
• Коробка передач ВАЗ 2115 вмещает 3.3 литра, при замене лучше приобретать смазку в одной баллончике объемом 5 литров. Расфасованная смазка продается в емкостях объемом 1, 3 и 5 литров.

Иногда имеет смысл купить смазку, чтобы пролить ее из бочки, но так можно войти только при полной уверенности в том, что продукт внедряется. Остерегайтесь подделок!

Инструмент для замены

Если вы решили самостоятельно заменить масло в трансмиссии, то вам пригодятся:

1. Набор гаечных ключей;
2. Емкость для испытания слива;
3. Пластиковая бутылка 1 шт.5 литров;
4. Джек;
5. Тряпка сухая;
6. Кисть с металлической мерзостью.

Пошаговая инструкция

• Протрите машину, лучше на подъемнике, а если нет, то нужно проехать около 10 км на машине, переключая все скорости;
• Правая передняя часть автоподъемника с домкратом;

Важно помнить! Обязательно займите место и проложите под автомобилем страховочную штангу, которая спасет вам жизнь, если домкрат перекрутится или ослабнет.

Выхлопное масло в коробке ВАЗ 2115 вполне может быть причиной поломки агрегата при несвоевременной замене вещества. Несмотря на простоту конструкции этой коробки передач, соблюдение порядка проведения нормативных работ является залогом неработоспособности системы на долгие годы.

При необходимости замены масла в МКПП ВАЗ 2115

Модель ВАЗ 2115 является логическим продолжением модели ВАЗ 21099, с некоторыми стилистическими и техническими изменениями.Эта модель появилась на рынке в 2001 году и за время производства до 2011 года успела разойтись тиражом в 600 тысяч экземпляров.

На ВАЗ 2115 устанавливается классическая 5-ступенчатая коробка передач, которая разрабатывалась в конце 80-х — начале 90-х годов. По своей конструкции это кажется классической системой с маховиком и муфтами переключения передач. За время эксплуатации критических замечаний и крупных недочетов обнаружено не было. Заявленный ресурс коробки составляет 150 тысяч километров, однако при должном уходе, постоянной профилактике, а также при отсутствии чрезмерных нагрузок преодолеть эту трассу не составит большого труда.

Известны случаи «заклинивания» коробки и пробега более 300 тысяч километров без проведения капремонта и при своевременной замене масла в коробке ВАЗ 2115. Поэтому в целом такой агрегат считается достаточно надежным.

Регламент замены трансмиссионной жидкости определяется производителем. На этой коробке передач, как утверждают разработчики, залито трансмиссионное масло на весь срок службы. Однако на практике при преодолении пробега в 150 тысяч километров это вещество полностью теряет охлаждающие и моющие свойства.При этом масляный фильтр перестает выполнять свою функцию, в результате чего в системе начинает скапливаться большое количество выработки, препятствуя нормальной работе агрегата. Все эти факторы в конечном итоге приводят к полной поломке всей системы и, соответственно, дорогостоящему ремонту.

Поэтому опытные владельцы самостоятельно меняют жидкость в коробке при пробеге 60-70 тысяч километров. Интервал во многом зависит от характера операции и района, в котором находится автомобиль.При постоянных высоких нагрузках при движении по гусеницам, при многочасовом стоянии ВАЗ 2115 получает большие нагрузки, что также негативно сказывается на состоянии трансмиссионной жидкости. Поэтому для продления срока эксплуатации агрегата интервал нужно выбирать с учетом негативных факторов при эксплуатации, а оптимальным усредненным значением является показатель 60 000 км пробега.

Важно! На заводе при сборке авто заливаются все технологические жидкости.Что касается передачи на производство Carter, то было залито самое дешевое масло с очень хорошими свойствами. Для улучшения работы агрегата сразу после приобретения масло ВАЗ 2115 следует полностью заменить на качественное.

Какое масло заливать в коробку ВАЗ 2115

Учитывая заводские свидетельства об отсутствии необходимости замены трансмиссионной жидкости, производитель не предоставляет список марок, протестированных с этим агрегатом, и прошлые заводские испытания.При этом фактически в инструкции по эксплуатации нет рекомендованного производителем названия масла в КПП ВАЗ 2115. Соответственно, владелец должен самостоятельно определить вид вещества в зависимости от своих финансовых возможностей и характера использования машины. На рынке представлено 3 вида данного товара:

1. Минералы Пользуется сравнительно невысокой популярностью из-за отсутствия современных добавок, а также из-за посредственных свойств по сравнению с конкурентами.Эти продукты имеют, кроме того, только два преимущества в виде низкой текучести, что с меньшей вероятностью приведет к вытеснению вещества через сальники при минусовой температуре, а также невысокой стоимости по сравнению с конкурентами. Также к определенным преимуществам можно отнести небольшую вероятность приобретения контрафактной продукции, так как недобросовестным производителям изготовление дешевой продукции невыгодно.
2. Полусинтетические вещества пользуются большей популярностью по сравнению с натуральными минеральными составами, благодаря лучшим характеристикам, а также наличию современных добавок.Кроме того, эти смазочные материалы соответствуют современным стандартам качества, которые разработаны для современных трансмиссий. По своей стоимости полусинтетический материал превосходит минеральные составы, но редко пользуется популярностью у производителей контрафактной продукции. При малой текучести такие составы раздаются от владельцев, пробег трансмиссии перешагнул рубеж в 150 тысяч км пробега.
3. Синтетические материалы Обладают лучшими моющими и охлаждающими свойствами среди всех представителей трансмиссионных масел.Такие материалы производят практически полностью из современных присадок, они позволяют надолго защитить основные узлы и агрегаты коробки от естественного износа. Однако по стоимости этот состав значительно опережает конкурентов, также имея высокую урожайность. Таким образом, при наличии запотевания или микротрещин в картере, состав с большой вероятностью начнет вытекать из системы трансмиссии.

Важно! Помимо важности выбора смазочных материалов, владельцу необходимо уделить особое внимание выбору штатного масляного фильтра.Эта деталь отвечает за фильтрацию состава при работе в системе. На рынке существует множество различных аналогов штатного фильтра, однако при покупке необходимо проводить аутентичность, так как нет случаев разногласий с поддельными запчастями, что приводит к ускоренному износу масла.

Сколько масла в КПП ВАЗ 2115

Показатель количества вещества в коробке передач никоим образом не влияет на общий уровень надежности агрегата, а говорит только о конструктивных особенностях его конструкции и устройства.У механических агрегатов, по сравнению с автоматом, такой показатель всегда меньше нескольких порядков, как раз из-за их конструктивных характеристик. Объем масла КПП ВАЗ 2115 составляет 1,4 литра. Соответственно, на полную замену вещества в картере потребуется около 2,2 литра, на частичную замену всего около 0,7 литра.

Как залить масло в коробку ВАЗ 2115

Процедура замены масла ВАЗ 2115 своими руками производится в несколько этапов:

1. Для начала необходимо поднять автомобиль на подъемнике и снять металлическую защиту картера двигателя и коробки.
2. После этого необходимо открутить масляный фильтр и специальный сливной болт и удалить отработанный материал.
3. После завершения слива отработанного вещества необходимо с помощью простой воронки проделать отсек нового материала через специальную заливную горловину, которая расположена в верхней части области субуправления на корпусе КПК.
4. В случае перелива выше отметки, указанной на пластиковом щупе, лишний объем необходимо слить, открутить масляный фильтр.

После процедуры замены необходимо проверить работоспособность КПП путем попеременного переключения всех режимов трансмиссии в стоячем положении. При этом возникают посторонние звуки, рычаг селектора должен переключаться без дополнительных усилий, не должно быть резаных, ворчания и проявления других негативных факторов.

Как слить масло из коробки ВАЗ 2115

Процедура удаления вещества на данной модели производится при подъеме или на яме.Для этого необходимо снять металлическую или пластиковую защиту картера и открутить специальный сливной болт, который находится внизу агрегата. При этом необходимо заменить специальную тару большого объема. Процедура полного удаления отработанного вещества занимает около полутора часов. Для завершения удаления материала необходимо удалить вещество с сальников с помощью перевода селектора передач в разные положения с приглушенным мотором.После слива отработанного материала из пломб можно начинать полную замену вещества с заменой на новый материал.

Как проверить масло в коробке ВАЗ 2115

Проверка уровня масла в КПП ВАЗ 2115 осуществляется классическим методом — специальным пластиковым щупом, который находится в верхней части корпуса в насосном отсеке. Эта деталь подвергается особому риску, что указывает на текущий уровень содержания в коробке.Для проверки необходимо вынуть щуп, протереть его сухим ветром, затем вставить и вынуть. Значения риска покажут текущий уровень вещества. При этом конструктивная особенность этого агрегата — проводить измерения только на охлаждаемом боксе.

Важно! В случае снижения критического уровня необходимо срочно добавить аналогичный состав трансмиссии и обратиться в специализированный сервис для выявления и устранения неисправностей.

Заключение

В результате масло в коробке ВАЗ 2115 заливается далеко не за весь срок эксплуатации автомобиля, а только до достижения определенного пробега.Этот интервал владелец устанавливает самостоятельно в зависимости от характера использования автомобиля. В противном случае коробка будет разогнана до 150 тысяч километров.

Всем теплоходам должно быть известно, что в коробке ВАЗ 2115 содержится трансмиссионное масло. Это необходимо для нормальной работы механизма, внутри которого находятся движущиеся части. Внутри КПП есть шестерни из металла, поэтому для уменьшения трения при их работе следует использовать масло. Периодически эту смазку следует менять, так как она теряет свои первоначальные свойства.

Необходимые инструменты и материалы

Для замены масла в коробке передач ВАЗ 2115 вам понадобится воронка для удобства заливки жидкости и тонкий шланг около полуметра. Также пригодятся набор ключей, шестиугольники и тряпки. Также для замены масла в КПП ВАЗ 2115 понадобится специальный шприц для заливки смазки и пустая емкость для слива отработанной смазки.

Где коробка?

На автомобилях ВАЗ 2115 коробка передач расположена сразу за двигателем.Там, где он заканчивается, начинается коробка передач. На картинке можно учесть, что ящик находится у передних колес транспортного средства.

Периодичность замены масла

Согласно регламенту автопроизводителя, замена трансмиссионного масла требуется каждые 60 тысяч километров пробега или четыре года после предыдущей заливки, даже если автомобиль не эксплуатировался.

Не пренебрегайте этими требованиями, так как масло играет важную роль в нормальной работе агрегата.Если не менять регулярно, коробка со временем потребует дорогостоящего ремонта или полной замены, а это дорогое удовольствие.

При выборе нового продукта для замены масла в коробке передач ВАЗ 2115 Многие пренебрегают температурным диапазоном жидкостей, а продавцы в магазинах часто оказываются некомпетентными в этом вопросе и не могут дать дельный совет.

Особенности замены масла в коробке

Перед заменой масла в коробке передач ВАЗ 2115 нужно определиться, какая трансмиссия стоит на вашей машине.На эти отечественные автомобили устанавливались боксы двух типов — старого и нового образца. Первые лишены щупа для проверки уровня масла, а вторые есть. Чтобы понять, какой тип коробки установлен в вашем ВАЗ 2115, откройте капот и найдите ручку щупа. Если это не так, у вас есть старый ящик для образцов.

При замене жидкости в КПП нужно дать машине немного постоять — минут 10-15, чтобы масло стекало вниз. Автомобиль лучше прогреть до рабочей температуры, чтобы масло лучше слилось со всеми загрязнениями и отложениями, скапливающимися на стенках.

Если на вашем ВАЗ 2115 есть Кейтеринговая защита снизу вверх, то наверняка придется ее разобрать, иначе до отверстий слива и залива масла не дотянется.

Замена масла в новой коробке

Замена масла в ВАЗ 2115 в новый пробоотборник потребует от вас смотровой ямы или эстакады, по которой вы хотите проехать на автомобиле. После этого нужно вытащить щуп, чтобы проверить уровень масла.

Подойдите к машине ключом на 17 и возьмите емкость для слива отработанной жидкости.Ключ необходимо зажать в заглушке и подставить в подготовленную емкость. После этого руками откручиваем болт и готовимся к тому, что масло начнет стекать из сливного отверстия. Когда всей жидкости немного, а это займет минут 10-15, затяните болт на место и поднимитесь наверх.

В заливное отверстие, из которого вы достали щуп, нужно вставить шланг с воронкой на другом конце, и залить им смазочную жидкость в нужном объеме.

Войти необходимо примерно 3,3 литра жидкости. После заливки масла подождите несколько минут, чтобы оно полностью стекла в нижнюю часть ящика, а затем снова проверьте уровень с помощью щупа. При необходимости можно приложить недостающее количество масла. Лучше налить так, чтобы уровень превышал отметку MAX примерно на 5 миллиметров.

Ящики нового образца

Старый и новый боксы отличаются друг от друга только отверстиями для отсеков, которые расположены в разных местах.Процесс замены в старой коробке осуществляется примерно так же, как и в случае старой коробки передач, с некоторыми небольшими отличиями.

Отверстие для отсека расположено в другом месте — не вверху коробки, а внизу над отверстием для пробки. Заливать новую смазку при замене масла в коробке передач ВАЗ 2115 нужно с помощью специального шприца или шланга с воронкой.

Проверка уровня масла

Если у вашей трансмиссии в котлах стоит специальный щуп, проблем с проверкой уровня масла не возникнет.Достать, протереть тряпкой и вставить обратно. Снова коснитесь и обратите внимание на уровень масла. Чтобы вам было легче добраться до зонда, вы можете снять корпус воздушного фильтра.

Масло в уровне должно быть залито до максимальной отметки. В противном случае в систему потребуется добавить смазочную жидкость. Дело в том, что в коробке есть одна передача, отвечающая за работу пятой передачи, которая находится над остальными, и масло может не попасть в нее на небольшом уровне. Таким образом, чтобы трансмиссии легко вставлялись без хруста, а коробка служила долго, необходимо всегда поддерживать уровень смазки на максимуме.

При сливе масла необходимо смотреть на него — в нем не должно быть металлических сколов. Его наличие говорит о некорректной работе коробки передач. Дело может быть в несвоевременной замене смазочной жидкости или использовании некачественного масла. Ни в коем случае при расплаве отработанного масла не должно быть металлического мусора или других признаков выхода из коробки. Если они есть, обратитесь в сервисный центр или залейте новое масло и работайте на нем около недели. Затем слейте его и посмотрите, нет ли в жидкости нового мусора.Повторите процедуру через месяц — если все в порядке, можно ездить, не обращаясь в сервисный центр.

В заключение отметим, что вы должны научиться правильно эксплуатировать коробку передач, не вставляя коробки передач слишком резко. Иначе двигатель не успеет сбросить обороты и переключатель будет проходить с ударами, а это плохо.

[Скрыть]

В инструкции, прилагаемой к автомобилю ВАЗ 2115, срок замены масла указан в КПП — каждые 60 000 км пробега.Во избежание поломок и неисправностей коробки передач владелец ВАЗ 2115 должен соблюдать следующие рекомендации:

• своевременно произвести замену масла в коробке передач;
• используйте только качественное и рекомендованное трансмиссионное масло;
• Контроль уровня масла в коробке передач при эксплуатации автомобиля.

Количество масла, которое нужно залить в КПП, также указано в этой же инструкции. По инструкции надо залить 3.3 литра.

Выбирая марку смазочного материала, разливаемого в коробку, следует также определиться с ее упаковкой. Трансмиссионное масло чаще всего продается разлитым в канистрах, объем которых составляет 1, 3 или 5 литров. В последнее время все чаще поступают предложения о продаже разливной нефти из бочек. Таким образом, выгодно приобретать только реальное количество смазки, но при этом следует тщательно проверять качество предлагаемого продукта, иначе мнимая экономия может обернуться серьезными расходами на ремонт коробки передач.

Какое масло лучше заливать?

Выбирая смазку для трансмиссии автомобиля ВАЗ 2115, необходимо учитывать следующие факторы:

• климатические условия эксплуатации автомобиля, особенно важную роль играет сезонная температура воздуха;
• Особенности конструкции трансмиссии: автоматическая или ручная трансмиссия, значения механических усилий в узлах, приходящихся на узлы, удельные нагрузки, особенно при работе двигателя на максимальных оборотах;
• , соответствующие двум первым точкам;
• Применение химически активных добавок, способных влиять на работу различных агрегатов и узлов трансмиссии.

Проанализировав эти критерии и ознакомившись с ассортиментом доступных торговых точек, вы сможете выбрать оптимальное масло для своего автомобиля. Для таких автомобилей, как ВАЗ 2115, необходимо использовать смазку GL 4, классифицируемую в России как TM 4. Производитель рекомендует использовать жидкость ЛУКОЙЛ TM 4-12 SAE 80W85. Отлично подходит по своим эксплуатационным характеристикам, но не относится к промонантным смазкам. Соответственно, в особо сильные морозы эта смазочная жидкость загустевает, вызывая определенные проблемы в работе КПП.

Масло трансмиссионное ППС ЛУКОЙЛ ТМ 4

В 1998 г. существует комплекс требований к топливу, в котором указан температурный диапазон нормальной эксплуатации трансмиссионных жидкостей. В случае смазки 80W85 нормальными считаются температуры от -26 до + 40 °. В связи с этим в нашей стране рекомендуется заливать иномарктические трансмиссионные масла SAE 75W80 или 75W90, рассчитанные на использование при температуре воздуха от -35 до + 40 °. В свою очередь, жидкости повышенной вязкости 85W90 и моторные смазки 5W50 I10W50 не разрешается использовать в качестве трансмиссии для автомобиля ВАЗ 2115.Шестерни трансмиссии с такими маслами даже в жаркую погоду будут недостаточно сцеплены, а в морозы просто будут работать на разрыв.

Какие инструменты нужны?

Кроме видео или текстовой инструкции, при замене масла в коробке передач ВАЗ 2115 потребуются следующие инструменты.

• Ключ или головка 17 мм.
• Пустая пятилитровая бутылка или канистра.
• Пустая полуоткрытая пластиковая бутылка.
• Рабочий комплект одежды с перчатками.
• Джек.
• Стенд для автомата.
• 3,5 литра смазки.
• Тряпка.
• Металлическая щетка.
• В случае бетонного или стального пола гаража в качестве подстилки рекомендуется использовать лист фанеры.

Как заменить — шаги

Помимо видео, демонстрирующего процесс замены смазки в коробке передач ВАЗ 2115, даем описание последовательности действий.

1. С помощью ножа отрезаем бортик канистры или бутылки, получая своеобразную «ванночку».
2. Перед началом работ обязательно прогрейте коробку передач, проехав около 10 км на ВАЗ 2115 с прогретым двигателем. В этом случае шестерни смогут распределить смазку по всей коробке передач.
3. Поднимаем правую сторону автомобиля с помощью домкрата, укладываем штангу или стойку и опускаем машину. Ни в коем случае нельзя работать под автомобилем, установленным просто на домкрате.
4. В случае холодного пола под ВАЗ 2115 кладем лист фанеры.
5. Сшить перчатки и схватить канистру и гаечный ключ на 17, поместиться под машину.Если есть картер, в нем может быть порез под маслосъемной пробкой. Сама заглушка находится внизу левого фланца КПП.
6. При отсутствии пореза демонтаж защиты двигателя необходим. Для этого чистите заглушку щеткой и протираете прилегающий участок тряпкой, после чего откручиваете пробку ключом на 17 мм, подставляя канистру, в которую стекает теплая жидкость.
7. Подождав 10-15 минут полного смазывания, установите пробку на место.
8. С помощью ножа отрежьте дно у полулитровой пластиковой бутылки.
9. Демонтируем впускной и воздушный фильтр снятием клеммы с ДМРВ. Затем закрутите фиксаторы в картере и дроссельную заслонку, чтобы полностью снять впускной узел.
10. Вытаскиваем щуп масла в КПП, расположен вверху, рядом с салоном.
11. Горлышко бутылки без дна подставляется в отверстие под пробкой, в результате чего бутылка выполняет функцию воронки — в нее необходимо налить не более трех литров масла, после чего проверяем наличие подтекания смазки из трубки.
12. Если жидкость из пробки не капает, установите защиту мотора и снимите ВАЗ 2115 с подставкой.
13. Масломером продолжаем заливать до максимальной отметки — на всю коробку передач должно поместиться 3,2 литра масла.
14. В обратной последовательности, описанной выше, возвращаем фильтр и впускной патрубок.

Видео — Инструкция по замене на примере ВАЗ 2210, 2111, 2112

В этом видео вы можете увидеть, как производится замена жидкости, на примере автомобилей ВАЗ 2210, 2111, 2112.

Какое масло вы используете?

К процедуре замены масла необходимо подойти осторожно и внимательно, потому что только точное следование инструкции гарантирует долговечность всего узла, а главное — стабильную работу. Цена таких работ будет зависеть от того, где вы их выполняете, а также от того, какие детали (масла — прим.) Вам будут приобретены. Помните, что их нужно проводить обязательно, каждые 60 000 км пробега.

Видео по замене масла в КПП на автомобилях ВАЗ (2115, 2114, Калина)

Порядок выполнения работ по замене масла на ВАЗ-2115

Один из этапов слива масла с КПП

Вы наверняка знаете, что выполнять работы по замене масла, это следует в предварительно прогретом автомобиле, потому что теплая жидкость наиболее жидкая и в таком состоянии легче вытекать из всех канавок и труднодоступных мест.Когда вся жидкость расплавится, заворачиваем маслозаливную пробку и приступаем к заливу.

Единственное, на что следует обратить внимание — это наличие металлических частиц в отработанном масле, поскольку их наличие может говорить об износе внутренних деталей КПП, и, как следствие, о комплексной замене масла с предварительной очисткой.

Слив масла

Сам процесс замены довольно прост и не доставит проблем даже начинающему автомобилисту. Рассмотрим последовательность действий, направленных на замену трансмиссионной жидкости в КПП:

1. Установить автомобиль на эстакаду или смотровую яму.
2. Протираем место и сливную пробку.
3. Откручиваем сливную пробку и ждем, пока масло стечет полностью.
4. Затяните сливную пробку. Необходимо заменить медное уплотнительное кольцо на болте.

Заливка нового масла

Забор масла в КПП на ВАЗ-2115 должен осуществляться через отверстия под щуп, с помощью маслозаборной воронки или самодельной конструкции шлангового бачка в том количестве, которое необходимо для заливки. пространство до необходимого уровня.

Процесс заливки масла в КПП

Панель приборов ВАЗ-2115: описание, цена, схема тюнинга и обозначение

Панель приборов ВАЗ-2115, как и панель любого другого автомобиля, служит для информирования водителя об общем рабочем состоянии его автомобиля. В зависимости от того, какую марку автомобиля вы выбрали, и элементы панели приборов будут разными. В этой статье мы рассмотрим, что такое щиток приборов ВАЗ-2115, узнаем, как его настроить, а также как при необходимости произвести демонтаж системы.На самом деле разобраться во всех деталях не так уж и сложно.

Панель приборов ВАЗ-2115: схема

Система управления этого автомобиля соответствует всем международным требованиям и стандартам. Каждый элемент очень прост в использовании и распознавании, поскольку все кнопки, ручки, рычаги и переключатели отмечены специальными символами, помогающими определить их функциональное назначение.

На самом деле щиток приборов ВАЗ-2115 содержит немалое количество различных механизмов. Чтобы управлять автомобилем, дающим вам максимальный комфорт, научитесь правильно им пользоваться.Обратите внимание на схему управления.

Панель приборов ВАЗ-2115 оснащена механизмами, отвечающими за изменение режимов работы фар, а также за включение поворотников. При необходимости вы можете отключить все гудки и будильники. Также на панели есть кнопка выключения зажигания, совмещенная с противоугонным устройством. Если вы выключите зажигание и вытащите ключ во время движения автомобиля, будьте готовы к блокировке рулевого колеса и вы не сможете управлять автомобилем.Панель также оснащена переключателями для очистки лобового стекла и омывателей лобового стекла.

Панель содержит специальные бортовые контрольные лампы, которые помогают определить уровень моторного масла, наличие омывателя ветрового стекла и недостаточное количество охлаждающей жидкости. Сигналы могут информировать водителя о том, что он не пристегивал ремни безопасности и не закрывал дверь автомобиля.

На панели приборов ВАЗ-2115 также есть несколько вентиляционных патрубков и отверстий, отвечающих за прогрев автомобиля.Также можно найти пепельницу и гнездо для установки аудиоаппаратуры.

Описание панели управления

Панель приборов ВАЗ-2115 содержит панель управления, которая расположена непосредственно перед водителем. Здесь вы можете найти:

• Тахометр, показывающий частоту вращения коленчатого вала. Если вы видите, что его стрелка уже находится в красной зоне, это говорит о том, что вам нужно срочно снизить обороты двигателя.
• Токарный.
• Спидометр, позволяющий водителю определять, с какой скоростью движется его автомобиль.
• С помощью специального датчика можно узнать уровень топлива в топливном баке.
• Определить пробег вашего автомобиля поможет одометр.

Есть ли неисправности щитка ВАЗ-2115

Описываемая в этой статье панель приборов, как и любая другая часть автомобиля, может подвергаться различным поломкам. Рассмотрим самые основные неисправности:

1. Если не работает сама панель приборов, причин этому может быть несколько.Самым основным из них является обрыв контакта с электронным блоком управления. В этом случае необходимо очистить контакты или заменить штекер. Возможно проблема возникла в самой приборной панели. Чаще всего поломки возникают именно после того, как панель приборов была разобрана и переустановлена ​​самостоятельно. Обычно проблема возникает из-за неправильного подключения контактов. В этом случае следует произвести распиновку панели приборов ВАЗ-2115.
2. Иногда отдельные устройства приборной панели могут выйти из строя.Например, может сломаться спидометр, тахометр или устройство, показывающее уровень топлива в топливном баке. В этом случае проблема может заключаться в плохом контакте, либо устройство приобрело механическое повреждение. Если это произошло, вам необходимо заменить регуляторы.
3. Иногда выходит из строя фары ВАЗ-2115. Панель приборов, описанная в этой статье, может перестать подсвечиваться полностью. Если все лампочки не работали одновременно, то, скорее всего, проблема возникла снова в результате неполадок с электрикой.Чаще всего нужно просто «переместить» провода, и проблема решится сама собой. Если перестали работать несколько лампочек, придется их заменить.

Панельный монтаж

Если вы решили заменить приборную панель ВАЗ-2115 (цена устройства указа ниже), то заменять ее следует только с распиновкой. А для этого нужно выполнить следующие действия:

• Сначала отсоедините кабель от прикуривателя.
• Приступаем к демонтажу обшивки на панели управления. Осмотрите его внимательно, по краям вы обнаружите несколько саморезов, которые нужно открутить. После этого также найдите винты, отвечающие за крепление панели приборов вверху и внизу, и открутите их.
• Теперь нужно демонтировать накладку. Учтите, что сделать это не очень-то просто, так как держится с помощью зажимов. Поэтому, не делая резких движений, начните раскачивать его в разные стороны.
• Необходимо отсоединить все провода, идущие к самой панели.К ним относятся часы, будильник, спидометр и другие.
• Демонтировать панель управления. Он фиксируется четырьмя болтами, которые необходимо открутить. Этот этап считается самым опасным. Делать все движения нужно максимально точно, так как велика вероятность повредить провода.

Вот и все, как видите, панель приборов снимается несложно. Теперь вы можете сделать необходимый ремонт своей машины.

Панель приборов ВАЗ-2115: тюнинг

Каждый автовладелец старается максимально заботиться о своем автомобиле, а также сделать его уникальным и неповторимым.На сегодняшний день тюнинг автомобилей очень популярен, поэтому каждый автолюбитель сможет сделать использование железного друга максимально комфортным и удобным.

Чтобы дать точное определение концепции тюнинга, я должен сказать, что его смысл заключается в индивидуальном подборе элементов и технологических удобств, которые выделят автомобиль из толпы других автомобилей и сделают использование водителя максимально комфортным. . Правильно подобранные элементы также могут оказать водителю психологическую поддержку, что очень важно во время вождения.

Основы

ВАЗ-2115 — приборная панель (обозначения даны в этой статье) полностью соответствует всем нормам европейского качества, поэтому учитывает дополнительное место для бортового компьютера и магнитолы.

Прежде чем приступить к обработке внешнего вида панели вашего автомобиля, хорошенько разберитесь с ее техническими характеристиками и комплектующими. Автомобиль будет казаться намного привлекательнее, если учесть цвет самого автомобиля, а также цвет электроники и дополнительных вставок, а также цвет стрелок и датчиков.

Подсветка

— лучший способ оттюнинг приборной панели

На сегодняшний день настроить приборную панель с подсветкой намного проще, чем это было пять или десять лет назад. Раньше приходилось покупать несколько метров проводов, светодиодов, предохранителей и других деталей. На то, чтобы оттюнинговать панель, придется потратить несколько дней. Сегодня это намного проще, быстрее и дешевле. Для этого достаточно купить небольшой кусок светодиодной ленты. Крепится очень просто и не требует дополнительных затрат.

Как преобразить поверхность?

Еще один способ преобразить приборную панель — изменить ее поверхность. Его можно обтянуть кожей, придать неповторимый оттенок или использовать специальную подкладку. Однако учтите, что очень часто такие методы потребуют демонтажа приборной панели.

Несмотря на сложность этого метода, панель приборов будет смотреться очень эффектно. Однако очень важно тщательно продумать выбор материалов. Они должны соответствовать характеристикам вашего железного друга.

Датчик и приборное освещение

Многие автовладельцы любят выделять приборы и датчики. Постарайтесь, чтобы цвета были максимально гармоничными. Очень хорошо, если цвета на мультимедийном дисплее совпадают с подсветкой спидометра и других устройств. На сегодняшний день существует большое количество накладок на датчики, спидометр или тахометр. Такие накладки могут менять цвет устройств с помощью световозвращающих фильтров.

выводов

Панель приборов ВАЗ 2115, по мнению автолюбителей, очень удобна в эксплуатации.На нем можно найти все необходимые приспособления, кнопки и рычаги для удобного вождения. С его помощью вы сможете осуществлять регулирование, а также контролировать состояние своего железного друга. Таким образом, можно с уверенностью сказать, что приборная панель — одна из самых основных частей любого автомобиля. Стоимость его колеблется от десяти тысяч рублей.

Каждый водитель хочет, чтобы его автомобиль был уникальным. И сделать это несложно. Вы можете отрегулировать внешнюю часть самой машины, но также можете внести необходимые корректировки в ее внутреннюю часть.Оттюнинговав панель приборов, вы будете чувствовать себя еще комфортнее и увереннее за рулем любимой машины. Но, желательно всю работу доверить профессионалам, и тогда вы насладитесь невероятным качеством и комфортом езды.

ВАЗ-2115 — отличный автомобиль с очень удобной и грамотно оформленной панелью управления. Поэтому, если вы задумываетесь о приобретении транспортного средства, не забудьте рассмотреть этот вариант.

ВАЗ (Lada) 2115 2115 • 1.5 (76 Hp) технические характеристики и расход топлива — AutoData24.com

Градиенты магнитной фазы, вызванные поляризационным экранированием, на границах раздела сложных оксидов

Рост образца

Мы использовали индуцированную подложкой метод самополирования, чтобы спонтанно полюсить слой PZT во время роста, как описано ранее ¹⁶ .Сначала мы нанесли слой La _0,7 Sr _0,3 MnO ₃ ∼12 нм на объемную подложку SrTiO ₃ (001) (STO) с помощью импульсного лазерного осаждения. Этот метод устанавливает соответствующие электростатические граничные условия для самопроизвольного самополюсирования PZT «вверх» или «в сторону» от подложки STO ^{16,17,24,25,26,27} . Затем мы нанесли слой PbZr _0,2 Ti _0,8 O ₃ толщиной ~ 37 нм и второй слой LSMO толщиной ~ 19 нм. Предполагая однородную, почти монодоменную конфигурацию, этот единственный образец будет обладать двумя различными состояниями заряда интерфейса LSMO: верхний слой будет в состоянии истощения дырочного заряда, а нижний слой будет в состоянии накопления ¹⁴ .Хотя динамическое переключение поляризации потенциально является более идеальным подходом к исследованию этих эффектов, контакты большой площади, необходимые для нейтронных измерений (несколько мм ² ), а также сложность электрического смещения во время EELS препятствуют проведению такого эксперимента. Кроме того, не было предпринято никаких особых мер для обеспечения заданного завершения на этих границах раздела во время роста, и ожидается, что на каждом интерфейсе будет некоторое сочетание завершения, что подтверждается измерениями STEM. Наконец, мы ожидаем небольшого воздействия со стороны интерфейсов STO / LSMO и LSMO / Air, поскольку слои LSMO достаточно толстые, чтобы изолировать эффекты интерфейса PZT от этих интерфейсов.Поэтому в настоящем исследовании мы не делаем априорных предположений о завершении интерфейса или врожденном экранировании; вместо этого мы измеряем свертку множества эффектов около каждой границы раздела, чтобы развить целостное понимание фундаментальных асимметрий магнитоэлектрической связи в оксидных гетероструктурах.

Спектроскопия потерь энергии электронов

Линейные сканы EELS были собраны из нескольких частей пленки для изучения пространственной эволюции локальной валентности Mn, нормальной к границе раздела PZT.В дополнение к картированию 2D EELS, мы используем улучшенный метод сканирования линий, называемый «SMART» сканированием линий ²⁸ ; при таком подходе усредняется большая площадь границы раздела, снижается риск повреждения пленки пучком и увеличивается отношение сигнал / шум при сканировании, что обеспечивает точную интерпретацию тонкой структуры EELS. На рисунке 1а показано полученное методом STEM многоугольное кольцевое темное поле с коррекцией аберраций (STEM-HAADF) всей гетероструктуры, на котором все слои четко разделены.Верхний интерфейс демонстрирует только минимальное перемешивание через 1-2 атомные плоскости, в то время как нижний интерфейс немного острее и демонстрирует перемешивание только на 0-1 атомной плоскости (см. Дополнительное примечание 1 и дополнительные рисунки 1-2 для более подробной информации). Спектры для ребер O K и Mn L _2,3 были измерены как функция положения нормали к границе раздела и показаны на рис. 1b, c (La M _4,5 и Ti L _2,3 кромок, также разрешенных, здесь не показаны).Эти сканы позволяют нам измерять изменения тонкой структуры как вблизи PZT, так и в основной части слоев LSMO.

Рисунок 1: Структурное и химическое картирование гетероструктуры.

( a ) Микрофотография поперечного сечения структуры пленки STEM-HAADF с указанием направления сегнетоэлектрической поляризации и примерных путей сканирования SMART. На каждом интерфейсе были сделаны отдельные линейные сканеры высокого разрешения. Горизонтальные линии указывают направление усреднения параллельно границе раздела.( b ) Спектры EEL с вычитанием по степенному закону, соответствующие краю O K , собранные в каждой плоскости решетки, начиная с интерфейса LSMO / PZT. ( a , b , c ) Характеристики пред-, основного и вторичного пиков соответственно. ( c ) Спектры EEL после вычитания по степенному закону, соответствующие краю Mn L _2,3 . Крайняя правая стрелка указывает прогрессирование сканирования от интерфейса PZT к основной части каждого слоя LSMO. Отметим, что после утонения образца остается только первые ∼10 нм верхнего слоя LSMO.

Кромка O K очень чувствительна к местной среде склеивания и может использоваться в качестве индикатора изменений валентности Mn ^22,29,30 . Этот край в дипольном приближении избирательно исследует плотность незанятых состояний атомов O с характером 2 p , возникающую в результате перехода первого рода электронов из состояний O 1 s в состояния 2 p . Конфигурационное взаимодействие посредством гибридизации между незанятыми состояниями O 2 p и симметрия Mn 3 d проявляется в виде уникальных спектральных сигнатур перед пиком, вес и положение пиков которых отражают степень окисления или валентность катионов Mn ^{22, 30,31,32} .Здесь мы исследуем край O K как на верхнем, так и на нижнем интерфейсах LSMO / PZT, чтобы напрямую сопоставить и связать величину и направление сегнетоэлектрической поляризации с валентным состоянием Mn.

Краевые тонкие структуры O K для нижней и верхней границ раздела показаны на рис. 1b, на котором отчетливо видны как предварительный, так и основной пик. Мы наблюдаем три характерные особенности (обозначенные a — c ), которые соответствуют возбуждениям, связанным с гибридизированными состояниями состояний O 2 p с Mn 3 d , La 5 d / Sr 4 d и Mn 4 sp полос, соответственно ²² .Мы обнаружили, что разделение энергии перед основным пиком (Δ E _{O (b-a)} ) изменяется в окрестности границы LSMO / PZT, как показано на рис. 2a, b. В обоих случаях образцы демонстрируют уменьшение расстояния от объемного значения ∼5.5–6 эВ; это уменьшение невелико для нижнего LSMO (см. рис. 2a), ∼0,5 эВ на 1 нм, но почти вдвое для верхнего LSMO (см. рис. 2b), ∼1,0 эВ на 2,5–3 нм. Эти энергетические разделения (Δ E _{O (b-a)} ) могут быть коррелированы с изменениями валентности Mn вблизи границы раздела ²² ; однако, поскольку трудно проводить сравнения с абсолютной валентностью, мы вместо этого сосредотачиваемся на общих тенденциях в поведении (эти тенденции дополнительно подтверждаются сдвигами в интенсивности предпикового значения O K , описанными в дополнительном примечании 2 и дополнительном рис.3).

Рис. 2: Измерения гетероструктуры методом EELS.

Локальные изменения тонкой структуры края O K наложены на изображение гетероструктуры. ( a , b ) O K разделение пред- и основного пиков (Δ E _{O (b − a)} ) в непосредственной близости от границы раздела PZT для нижнего и верхнего слоев LSMO соответственно. Нижний слой показывает небольшое изменение (∼0,5 эВ), тогда как верхний слой показывает гораздо большее (∼1 эВ) изменение.Нижний слой показывает это изменение менее 1 нм, в то время как верхний слой показывает гораздо более широкую область изменения, почти 2,5–3 нм. ( c , d ) Разница в Mn L _2,3 положение пика края (черные кружки) и L ₃ / L _{2 Отношение пиковой интенсивности} (зеленые треугольники) в окрестности PZT-интерфейса для нижнего и верхнего слоев LSMO соответственно. Этот рисунок представляет собой комбинацию отдельных сканирований интерфейса с высоким разрешением.Края были подогнаны с использованием комбинации функций Гаусса в OriginPro, и стандартная ошибка каждой аппроксимации использовалась для расчета планок погрешностей. Различие в объемном разделении энергии, вероятно, является результатом разной толщины образца по обе стороны от PZT, образованного во время подготовки образца.

Мы также изучили изменения края Mn L _2,3 , связанные с возбуждениями от спин-орбитального расщепления 2 p _3/2 и 2 p _1/2 уровней в доступные состояния в диапазоне 3 d ^22,33 .Мы фокусируемся на химическом сдвиге края Mn L _2,3 , который зависит только от энергии уровня ядра и эффективного заряда атома ³⁴ . Этот метод непосредственно измеряет атомный заряд, независимо от вычитания фона и толщины образца ²⁹ . На рисунке 1c показаны тонкие краевые структуры Mn L _2,3 как для нижнего, так и для верхнего слоев LSMO. Если взять пунктирные линии в качестве ориентира для взгляда, то можно увидеть явный сдвиг в сторону более низкой энергии в непосредственной близости от интерфейса PZT, что указывает на локальные изменения химического состояния.Рис. 2c, d показывает, что в обоих случаях отношение интенсивностей краев остается почти постоянным во всем LSMO. Однако Mn L _2,3 разделение краев демонстрирует очень разное поведение для двух интерфейсов. В обоих случаях образцы показывают объемное значение ∼11,2–11,3 эВ, которое отклоняется вблизи границы PZT; нижний LSMO (см. рис. 2c) показывает небольшое колебание ∼0,1 эВ на протяжении 1 нм, в то время как верхний LSMO (см. рис. 2d) показывает устойчивое увеличение примерно на ∼0.2–0,3 эВ в широком диапазоне 2,5–3 нм. Пространственная протяженность этих областей, в частности, хорошо согласуется с тенденциями, наблюдаемыми в краевом энергетическом разделении O K (см. Рис. 2a, b).

Теория функционала плотности

Чтобы исследовать структурное и химическое происхождение этих особенностей EELS, а также их взаимосвязь с локальными фазами, мы провели расчеты DFT + U с использованием метода плоских волн псевдопотенциала, реализованного в пакете Quantum Espresso ³⁵ ; Краевые рентгеновские спектры поглощения O K были рассчитаны с помощью пакета XSpectra ^36,37 .Мы отмечаем, что хотя EELS и XAS, строго говоря, не эквивалентны, эти методы спектроскопии исследуют одни и те же электронные состояния: сравнение экспериментальных и теоретических спектров двух методов, таким образом, дает неоценимую информацию и обычно используется для рационализации наблюдаемых тенденций и особенностей тонкой структуры . Кроме того, в наших расчетах краевых спектров O K мы установили одинаковые векторы импульса рентгеновского излучения и поляризации рентгеновских лучей. В дипольном приближении, когда вектор импульса рентгеновского излучения и векторы поляризации рентгеновского излучения равны, спектр EEL прямо эквивалентен сечению поглощения рентгеновского излучения (см.38). Остовные и валентные электроны обрабатывались ультрамягкими псевдопотенциалами ³⁹ и обменно-корреляционным функционалом PBEsol ⁴⁰ . Мы применяем поправку плюс Хаббарда- U в формализме Дударева ⁴¹ , используя U _eff = 2 эВ (ссылки 16, 42) для обработки орбиталей Mn 3 d (дополнительные подробности расчета см. В разделе «Методы»). и дополнительное примечание 3 и дополнительный рисунок 4, где мы показываем, что тенденции в EELS O K edge не меняются при выборе U _eff ).Мы рассматриваем три уникальных химических состава: La _0,6 Sr _0,4 MnO ₃ , La _0,7 Sr _0,3 MnO ₃ и La _0,8 Sr _0,2 MnO ₃ , что позволяет нам исследовать тенденции электронной структуры для широкого диапазона химического легирования. В основном состоянии все составы имеют ромбоэдрическую кристаллическую структуру (пространственную группу), но различаются величиной октаэдрических поворотов ^43,44,45,46 . Исходя из фазовой диаграммы La _{1-9 x} Sr _x MnO ₃ ⁴⁷ , три состава также должны быть FM и металлическими.Мы отмечаем, что «номинальное» зарядовое состояние Mn, как ожидается, будет различным в трех составах, что мы подтвердили расчетными магнитными моментами (см. Дополнительную таблицу 1). Наша основная цель — разобраться в влиянии валентности Mn, магнитного порядка спинов, искажений связей Mn – O – Mn и октаэдрических поворотов на краевые спектральные особенности O K .

Частичное заполнение La и Sr моделировалось с помощью подхода, адаптированного Бертоном и др. ^48,49 .Мы конструируем эффективный псевдопотенциал для «фиктивного» атома, чьи радиусы обрезания и конфигурация валентных электронов предполагаются такими же, как у атома La, но чей валентный заряд изменен, чтобы имитировать валентность частичного заполнения позиций La / Sr. Например, в нашем моделировании для La _0,7 Sr _0,3 MnO ₃ валентный заряд атома La / Sr был принят равным 2,7 ⁺ . Из-за ограничений, накладываемых на частичное заполнение La / Sr, мы не ослабляли внутренние координаты атомов или параметры UC: вместо этого мы рассмотрели объемные экспериментальные структуры и рассчитали их плотность заряда.Вблизи границы LSMO / PZT искажения связи Mn – O – Mn могут сильно отличаться от таковых в объеме. Мы провели дополнительное моделирование, чтобы оценить реакцию края O K на эти искажения. Мы построили 30-атомную сверхъячейку (представление примитивной 5-атомной UC), отражающую сверхрешетку La _2/3 Sr _1/3 MnO ₃ , и применили эпитаксиальную деформацию с использованием постоянной решетки в плоскости SrTiO ₃ (3,905 Å). Мы позволяли расслабиться вне плоскости оси до тех пор, пока давление ячейки на оси z не стало пренебрежимо малым, а силы Хеллмана-Фейнмана не стали <2 мэВ Å ^-1 .Наша 30-атомная сверхрешетка содержит два типа узлов Mn: (i) один из узлов Mn чередуется между двумя положительно заряженными плоскостями [LaO] ¹⁺ , где валентный угол Mn – O – Mn составляет ∼180 °, и (ii) другой сайт Mn чередуется между положительно заряженными [LaO] ¹⁺ и нейтральными плоскостями [SrO] ⁰⁺ , где валентный угол Mn – O – Mn составляет 172,4 °, что свидетельствует о смещении от центра Mn катион. Это смещение от центра имитирует искажения межфазных связей Mn – O, наблюдаемые на наших изображениях STEM, которые мы обсудим позже; однако точный валентный угол Mn – O – Mn не может быть определен из наших изображений STEM.Затем мы создали суперячейку 2 × 1 × 1 (с 60 атомами) и рассчитали краевое EELS O K вдоль направлений [110] поляризации рентгеновского излучения и вектора импульса. В результате наши расчеты DFT не моделируют напрямую сложную гетероструктуру LSMO / PZT / LSMO. Вместо этого мы проводим систематические расчеты объемных структур и сверхрешеток, чтобы выявить тенденции в краевых спектрах O K , которые мы можем качественно сопоставить с нашими экспериментальными спектрами краевого EEL O K .На рис. 3a – c показаны полные (спин вверх + спин вниз) XAS-спектры для FM спинового порядка для трех химических составов.

Рис. 3. Всего краевых спектров O K , рассчитанных на основе DFT для различных искажений.

Три кривые соответствуют трем различным составам La _{1 — x} Sr _x MnO ₃ (LSMO), где x = 0,6 (синий), 0,7 (зеленый) и 0,8 (оранжевый). ), со стрелкой, указывающей на уменьшение валентности.( a ) Краевые спектры O K для объемной системы LSMO с антиферродисторционными искажениями. Здесь все шесть длин связей Mn – O равноудалены (1,954 Å). Векторы поляризации и импульса рентгеновского излучения задавались вдоль направления [100]. ( b , c ) Край O K LSMO, эпитаксиально выращенного на подложке SrTiO ₃ . Векторы поляризации и импульса рентгеновского излучения задавались вдоль направления [110]. Отметим, что в b атом Mn нецентрирован, что приводит к валентному углу Mn – O – Mn, равному 172.4 °. Длина четырех экваториальных связей Mn – O _eq составляет 1,957 Å, а длины двух неэквивалентных апикальных связей Mn – O _ap составляют 1,904 и 1,960 Å. С другой стороны, в c нет смещения катионов, но пленка LSMO находится под влиянием эпитаксиальной деформации при растяжении. Длина четырех экваториальных связей Mn – O _eq составляет 1,953 Å, а длины двух эквивалентных апикальных связей Mn – O _ap составляют 1,9034 Å.

Мы находим отличное согласие между экспериментальными (см. Рис.1б) и наши рассчитанные краевые спектры O K ; в частности, три особенности (отмеченные как a, b и c) на рис. 1b хорошо воспроизводятся в наших рассчитанных спектрах. В оставшейся части настоящей работы мы сосредоточимся в основном на предварительных и основных пиках. Мы обнаружили, что по мере увеличения «номинальной» валентности Mn спектральный вес особенности предпика (соответствующей гибридизированным орбиталям O 2 p –Mn 3 d ) уменьшается и немного сдвигается в сторону более высоких энергий. Несмотря на различия в спектральных характеристиках в результате изменений искажений связи Mn – O, таких как расщепление пиков и перераспределение спектральных весов, общий тренд Δ E как функция валентности Mn остается неизменным.Главный пик (O 2 p –La 5 d гибридизированных орбиталей), с другой стороны, смещается в сторону более высокой энергии с увеличением «номинальной» валентности Mn. Мы идентифицируем две ключевые особенности: а именно, что спектральный вес предпика и разность энергий между предварительным и основным пиками являются индикаторами изменений в валентном состоянии Mn на границе OK. Затем мы повторили расчеты на объемных конструкциях; однако на этот раз мы установили порядок спинов анти-FM- A (AF- A ) на атомы Mn.Мы показываем только результаты для спектральных особенностей предпиков на рис. 4a, так как спектральные особенности главного пика показывают небольшие различия между спиновыми порядками FM и AF- A .

Рис. 4. Краевые спектры O K , рассчитанные с помощью DFT для ромбоэдрической структуры.

( a ) Сравнение спектрального веса и энергии предпикового признака (O 2 p –Mn 3 d гибридизированных орбиталей) между FM (сплошная линия) и AF- A (пунктирная линия ) спиновые конфигурации на атоме Mn для трех составов.Для композиций AF -A спектральный вес увеличивается, а предпик смещается в сторону более низкой энергии по сравнению с композициями FM. ( b ) Спектральные особенности пред- и основного пика для трех объемных структур (порядок спина FM), где мы ограничиваем валентный заряд позиции La / Sr номинальным значением 2,7 ⁺ , так что химический состав объемное соединение перовскита зафиксировано на La _0,7 Sr _0,3 MnO ₃ для трех структур. Отметим, что в этом моделировании амплитуды вращения для октаэдров MnO ₆ варьируются.Влияние на спектры EEL в этом случае незначительно. ( c ) Расчетная разность энергий (Δ E в эВ) между предварительным и основным пиками на фиг. 3 и b , показанными в виде кружков и треугольников, соответственно. ( d ) Вычисленная Δ E для различных амплитуд вращения октаэдров Mn из b , показывающая незначительное изменение.

Мы находим две критические сигнатуры в предпиковом пике, которые отличают FM от порядков вращения AF- A : в качестве общей тенденции мы находим, что порядок вращения AF- A увеличивает спектральный вес особенностей предпиков и также сдвигает предпиковый пик в сторону более низких энергий по сравнению с их FM-аналогами.Наши расчеты DFT подтверждают гипотезу о том, что мы можем использовать спектральную характеристику перед пиком из измерений краев O K для исследования локальных изменений валентности Mn и магнитных конфигураций. Это важный вывод, потому что более ранние работы по магнитоэлектрическим гетероструктурам LSMO показали, что порядок спина AF вблизи границы раздела возникает из-за величины и направления сегнетоэлектрической поляризации ^10,14 . Однако было сложно экспериментально исследовать ориентацию спинов атомов Mn вблизи границы раздела.Наши расчеты DFT показывают, что измерения EELS O K edge с разрешением по слоям (глубине) могут дать представление о том, как уловить уникальное спиновое поведение пленок LSMO.

Помимо двух спиновых конфигураций, мы также исследовали влияние октаэдрических вращений на краевые спектральные особенности O K . В наших расчетах использовались три объемные структуры, но мы ограничили валентный заряд позиции La / Sr номинальным значением 2,7 ⁺ . Это фиксирует химический состав объемного перовскитового соединения на La _0.7 Sr _0,3 MnO ₃ для трех структур, но допускает разные октаэдрические амплитуды вращения. Результирующие краевые спектры O K для FM спинового порядка показаны на рис. 4b. Мы обнаружили, что октаэдрические вращения (в пределах ограничений, наложенных в наших расчетах) мало влияют на краевые спектры O K . На рис. 4c, d мы количественно определяем из расчетов методом DFT разность энергий между спектральными особенностями пред- и основного пика для спиновой конфигурации FM.Ясно, что валентность Mn имеет доминирующее влияние на определение энергетических уровней гибридизованных орбиталей относительно октаэдрических искажений или искажений связи Mn – O – Mn.

Отображение межфазной фазы

Теперь мы интерпретируем наши экспериментальные измерения EELS краевой тонкой структуры O K , чтобы оценить локальные фазы, присутствующие на границе LSMO / PZT. Сначала мы сравним наши измеренные значения разделения энергии O K до и основного пика (Δ E _{O (b − a)} ) с нашими расчетами DFT и стандартами, исследованными Варела и др. ²² , как мы уже показали на рис. 2а, б. Вдали от границы раздела мы обнаруживаем, что LSMO находится в объемном состоянии с номинальной валентностью Mn, соответствующей ожидаемому легированию La _0,7 Sr _0,3 MnO ₃ (Mn ^{∼3,3 +} ). Мы подтвердили это номинальное легирование с помощью рентгеновской фотоэлектронной спектроскопии с угловым разрешением (как описано в дополнительном примечании 4 и дополнительном рис. 5). Затем мы можем рассчитать эффективное изменение легирования Mn относительно этого объемного состояния, которое мы построили как функцию положения на рис.5а, б. Наконец, сравнивая эту эволюцию легирования с объемной фазовой диаграммой LSMO при комнатной температуре, мы можем оценить локальные электронные и магнитные фазы, присутствующие вблизи границы раздела PZT.

Рисунок 5: Межфазная карта относительной валентности Mn.

Карта локального легирования Mn относительно объемного La _0,7 Sr _0,3 MnO ₃ как функция положения, нормального к интерфейсу LSMO / PZT для нижнего ( a ) и верхнего ( b ) LSMO слои.Границы связанных магнитных и электронных фаз накладываются и оцениваются из объемной фазовой диаграммы LSMO ⁴⁷ .

Наш анализ показывает, что для нижнего слоя LSMO (см. Рис. 5a) эффективное легирование Mn сохраняет свое объемное значение примерно до трех плоскостей решетки от границы раздела, где оно падает на ∼0,15 в течение нанометра. Напротив, верхний слой LSMO (см. Рис. 5b) показывает большее падение ∼0,26 в широкой области 2,5–3 нм. Это измерение выявляет четкую пространственную асимметрию относительно слоя PZT: верхний слой отображает широкую область сдвига валентности, а нижний слой отображает более узкую область.Кроме того, сравнение этих значений с объемной фазовой диаграммой при комнатной температуре показывает, что нижний LSMO почти однородно FM и металлический, в то время как верхний LSMO должен быть в целом парамагнитным и изолирующим на границе раздела ⁴⁷ . Мы отмечаем, что предыдущие исследования нашли доказательства в поддержку образования AF-фазы при низкой температуре ^10,14 . Однако при комнатной температуре переход к парамагнитной изолирующей фазе ранее использовался для объяснения аномально больших длин экранирования, наблюдаемых в LSMO / BTO, и может быть ответственным за такие же большие длины, которые мы наблюдаем здесь ¹⁸ .Интересно, что в то время как уменьшение валентности ожидается для верхнего LSMO (состояние истощения), фактически ожидается увеличение валентности для нижнего LSMO (состояние накопления) ¹⁴ . Однако мы обнаружили, что обе межфазные валентности уменьшаются вблизи границы раздела PZT, хотя величина падения для верхнего LSMO намного больше. Уменьшение валентности нижнего LSMO может возникать из-за деполяризации границы раздела PZT, неполного экранирования заряда и / или перемешивания ^26,50 .

Рефлектометрия поляризованных нейтронов

Наши результаты EELS и DFT выявили интересную возможность пространственных градиентов в магнитной и электронной фазах на границе LSMO / PZT. Интуитивно можно было ожидать, что переход от металлических FM к парамагнитным изолирующим фазам на верхнем интерфейсе LSMO значительно снизит намагниченность при комнатной температуре. Чтобы проверить это, мы используем рефлектометрию поляризованных нейтронов (PNR), метод рассеяния, который позволяет нам измерять магнитную структуру с разрешением по глубине и используется для изоляции отдельных магнитных слоев в тонкопленочной гетероструктуре ^{16,51,52,53, 54} .

На рисунке 6 показан результат измерений PNR, проведенных при 298 K с полем 1T, приложенным вдоль направления [100] подложки. Эти измерения были выполнены на рефлектометре магнетизма в источнике нейтронов расщепления, Национальная лаборатория Ок-Ридж, ⁵⁵ . На рисунке 6b показана измеренная отражательная способность без переворота спина, которая указывает на четкое спиновое расщепление, возникающее в результате намагничивания образца. Расчетная аппроксимация накладывается на данные, и полученные профили плотности длины рассеяния по глубине показаны на рис.6а. Профиль глубины показывает, что намагниченность двух слоев LSMO сильно асимметрична: верхний LSMO показывает сильно подавленную намагниченность повсюду, в то время как нижний LSMO показывает большую намагниченность, которая уменьшается только на границе STO. Как описано в дополнительном примечании 5 и дополнительном рисунке 6, все наши наиболее подходящие модели указывают на существование этой асимметрии и градиентной намагниченности. Ранее мы показали, что широкое подавление намагниченности вблизи поверхности вакуума может быть результатом флуктуаций деформации; однако на интерфейсе эффект экранирования переноса заряда в значительной степени управляет намагниченностью ¹⁶ .Наши результаты предполагают однородный FM-характер для нижней границы раздела, что согласуется с фазовой картой на рис. 5а. Напротив, верхний слой LSMO обладает сильно подавленной намагниченностью вблизи границы раздела, где, как ожидается, флуктуации деформации будут минимальными, как показано на рис. 5b ¹⁶ . Это дополнительно подтверждает идею магнитных и электронных фазовых переходов на границе раздела в согласии с нашими результатами EELS и DFT.

Рисунок 6: Измерения локальной намагниченности PNR.

( a ) Результирующие плотности длины ядерного рассеяния (черный), полученные из подгонки данных и связанной с ними оценочной намагниченности (оранжевый). Отметим некоторое изменение плотности длины ядерного рассеяния у поверхности, а также уменьшение намагниченности на границе STO. Стрелка указывает направление поляризации сегнетоэлектрика. ( b ) Измеренные коэффициенты отражения (формы) без переворота вращения, наложенные на данные (линии). Эти измерения проводились при 298 K с приложением поля 1 Тл вдоль направления подложки [100] в плоскости пленки.

Эффекты экранирования поляризации на валентность

Валентные и магнитные изменения, описанные в предыдущем разделе, являются результатом сложного взаимодействия явлений, включая экранирование межфазного переноса заряда и возможные электронные фазовые переходы ^16,18,56 . Как уже упоминалось, ожидается, что локальное экранирование связанного поверхностного заряда существенно повлияет на валентность иона Mn, а также на образование межфазных фаз; Таким образом, важно понимать локальную сегнетоэлектрическую поляризацию на обоих интерфейсах LSMO / PZT.Обычные методы сканирующего зонда, такие как силовая микроскопия пьезоотклика, ограничены поверхностями и, как правило, имеют ограниченное применение при изучении границ раздела ⁵⁷ . Однако с помощью STEM-HAADF с коррекцией аберраций можно напрямую измерять смещения катионов с пикометровой точностью, что позволяет нам охарактеризовать локальную сегнетоэлектрическую поляризацию на каждом интерфейсе LSMO / PZT (подробности см. В дополнительном примечании 6 и дополнительном рис.7).

Эти результаты, показанные на рис.7, показывают различное поведение поляризации для каждого интерфейса LSMO / PZT. На нижней границе раздела (см. Рис. 7c, d) поляризация PZT P _S ≈53 ± 15 мкКл см ⁻² номинально постоянна в области границы раздела. Однако поведение верхней границы раздела LSMO (см. Рис. 7a, b) заметно отличается: средняя поляризация PZT P _S ≈70 ± 15 мкКл см ⁻² на> 30% больше, чем у нижней части; кроме того, в области интерфейса поляризация уменьшается, вероятно, из-за неполного экранирования заряда и / или смешения с LSMO.Yu et al. обнаружили, что комбинация деполяризующих полей и электростатических различий на асимметричных границах раздела может привести к предпочтительной ориентации сегнетоэлектрической поляризации на каждой границе раздела ^26, . Величина верхней поляризации хорошо согласуется с предыдущими измерениями тока смещения ( P _S ≈85 мкКл см ⁻² ) ¹⁴ , но наши локальные измерения показывают, что эта поляризация может сильно отличаться для каждой границы раздела.

Рис. 7. Измерения локальной сегнетоэлектрической поляризации с помощью STEM-HAADF.

( a , c ) STEM-HAADF полутоновые и цветные изображения для верхнего и нижнего интерфейсов соответственно. Пунктирными линиями обозначена область интерфейса, а числами обозначено положение измеренных элементарных ячеек. ( b , d ) Длинное ( δ _IL ) и короткое ( δ _IS ) направления смещения катионов Ti ⁴⁺ , а также расчетная спонтанная поляризация ( P _S ) для верхнего и нижнего интерфейсов соответственно.Эти смещения являются результатом усреднения по нескольким положениям, параллельным границе раздела.

Мы можем оценить эффективное изменение объемного легирования, вызванное экранированием с переносом заряда, предполагая, что поляризация номинально постоянна параллельно границе раздела и полностью экранирована свободными носителями в LSMO на длине экранирования 2–3 UC (∼1,2 нм) . На основании расчетов Lu et al. ¹⁸ , мы можем оценить Δ x = P _S × a , где a ≈0.0041, см ² мкКл ^-1 . Для P _{S, верхний} ≈70 ± 15 мкКл см ⁻² , тогда мы находим Δ x ≈0,29 ± 0,06, а для P _{S, нижний} ≈53 ± 15 мкКл см ^{— 2} , находим Δ x ≈0,22 ± 0,06. Это говорит о том, что величина, а также направление эффекта экранирования будут разными для верхнего и нижнего интерфейсов. Сравнение этого расчета с нашей фазовой картой EELS показывает поразительное согласие между величиной изменения объемной валентности (см.рис.5б). Наш расчет дополнительно подтверждает идею перехода от FM и металлического к парамагнитному и изолирующему на этой границе раздела при комнатной температуре. Величина изменения для нижней границы раздела также уменьшена как в нашем расчете, так и в нашей фазовой карте EELS (см. Рис. 5a), но знак этого изменения не полностью соответствует модели экранирования переноса заряда.

В отношении пространственной протяженности этого экранирования ведутся серьезные споры, поскольку расчеты длины экранирования Томаса – Ферми варьируются в пределах ^{14,15,16,18,58,59,60} .В настоящем исследовании мы обнаружили, что изменение валентности Mn для верхней границы раздела происходит в более широкой области, чем ожидается от чистого экранирования переноса заряда (<1,9 нм) ^58,60 . Lu et al. ¹⁸ предложили качественную модель для LSMO / BTO, которая может начать согласовывать как расхождения в длине экранирования, так и наблюдаемые нами фазовые переходы на границе раздела. Авторы описывают измерения поляризационного экранирования с помощью силовой микроскопии пьезоотклика, которые дают большую длину экранирования ~ 3 нм.Они предполагают, что локальная экранировка поверхностного заряда толкает интерфейсный слой La _0,7 Sr _0,3 MnO ₃ в парамагнитную изолирующую область фазовой диаграммы при комнатной температуре, увеличивая эффективное дырочное легирование и тем самым расширяя область скрининга. Наши результаты EELS (см. Рис. 5) показывают, что измеренное влияние на валентность более чем достаточно, чтобы подтолкнуть верхнюю границу раздела к парамагнитной изолирующей фазе при комнатной температуре. Поскольку заряд должен быть экранирован по этой изолирующей области, эффективная длина экранирования увеличивается.Напротив, ожидается, что нижняя граница раздела будет почти однородно FM и металлической при комнатной температуре с соответствующей короткой длиной экранирования. Это подтверждается нашими локальными измерениями сегнетоэлектрической поляризации, которые показывают, что величина связанного поверхностного заряда на верхней границе раздела достаточна для того, чтобы вызвать такое изменение, в то время как для нижней границы ожидается примерно на 30% меньший эффект. Этот механизм объясняет поведение, которое мы наблюдали в наших результатах EELS, и подтверждается расчетами электронной структуры, а также асимметричным поведением намагниченности, обнаруженным PNR.Используя локальные зонды, мы можем впервые получить прямое представление об этих особенностях и определить связанные с ними электронные и магнитные фазы с беспрецедентным разрешением в атомном масштабе.

2015 Volkswagen Jetta Значения и автомобили для продажи

ВАЖНОЕ ПРИМЕЧАНИЕ: Имейте в виду, что дизельный двигатель этого автомобиля включен в Уведомление о нарушении Закона о чистом воздухе, выданное EPA для Volkswagen для производства и продажи 4-цилиндрового дизельного топлива. автомобили, в которых установлено программное обеспечение, позволяющее обойти стандарты EPA по выбросам определенных загрязнителей воздуха.EPA и Калифорнийский совет по воздушным ресурсам (CARB) определили, что эти дизельные автомобили выбрасывают в 40 раз больше загрязняющих веществ, чем допускают стандарты выбросов. Отзыв, расследования и судебные разбирательства в настоящее время продолжаются.

Седан VW Jetta 2015 года, самый продаваемый автомобиль Volkswagen, стал еще лучше в этом году, предлагая новый стиль, обновленный интерьер и ряд новых функций безопасности, включая обнаружение слепых зон и предупреждение о лобовом столкновении. Наряду с тремя вариантами бензиновых двигателей (включая два двигателя с турбонаддувом), Jetta также предлагает гибридную модель и чистый дизель, который развивает скорость до 46 миль на галлон на шоссе.При ценах от старшего подростка до низкого диапазона 30 тысяч долларов, Jetta включает в себя целый ряд компактных и средних седанов, включая почтенные Honda Civic и Toyota Corolla, более просторные Chevrolet Cruze и Hyundai Elantra, а также спортивный Ford Focus. Додж Дарт и Мазда3.

За рулем бывшего в употреблении Volkswagen Jetta 2015 года

Опыт за рулем седана VW Jetta 2015 года варьируется в зависимости от того, что находится под капотом. 2,0-литровый двигатель базовой модели не очень впечатляет, но вы можете выбрать 1.8-литровый агрегат с турбонаддувом, который значительно увеличивает мощность и экономичность. Тем, кто ищет максимальную производительность, понадобится 2,0-литровый турбомотор GLI мощностью 210 лошадиных сил и гладкая 6-ступенчатая механическая коробка передач. Конечно, чистый дизель TDI не сутулится, с крутящим моментом в 236 фунт-фут, как и гибрид с его 1,4-литровым двигателем с турбонаддувом и электромотором. Все Jettas отличаются отличным поведением на дороге, хорошей обратной связью с рулевым управлением и тормозами, а также способностью без проблем обходить повороты.GLI предлагает лучшую управляемость, но его поездка может быть немного жесткой. На самом деле нам больше всего понравились комплектации Jetta TDI и Hybrid, хотя тормоза Hybrid, казалось, резко сжимались из-за функции рекуперативного торможения.

Любимые особенности

ДИЗЕЛЬНЫЕ МОДЕЛИ TDI
VW использует дизельное топливо дольше, чем любой из его конкурентов, а нынешний 2,0-литровый двигатель TDI в Jetta 2015 года — просто лучшее, что мы тестировали на сегодняшний день. Гораздо более плавный и отзывчивый, чем дизельный Chevy Cruze, силовая установка Jetta TDI заставит вас задуматься, почему вы никогда раньше не думали о дизельном топливе.

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ 1,8 Т С ТУРБОНАДДУВОМ
Последний двигатель с турбонаддувом для седана Volkswagen Jetta 2015 года обеспечивает ускорение, близкое к GLI, без большой цены. Лучше всего то, что при расходе почти 36 миль на галлон нет реального штрафа за выбор от базового двигателя мощностью 115 лошадиных сил.

Б / у Volkswagen Jetta Интерьер

Для компактного автомобиля седан Jetta 2015 с 5 пассажирами от Volkswagen имеет хорошее внутреннее пространство, хотя место для ног на задних сиденьях отстает от Hyundai Elantra и Chevy Cruze.Особенно примечателен объем грузового пространства за задним сиденьем. Багажник седана объемом 15,5 кубических футов относится к более высокой категории, и когда вам нужно еще больше места, задние сиденья складываются. С точки зрения дизайна интерьер Jetta можно назвать «минималистично-шиком». Передовые технологии и множество высококачественных материалов представлены в простом и удобном формате, лишенном множества кнопок и чрезмерно сложных экранов.

Подержанный Volkswagen Jetta Внешний вид 2015 года

Последняя модель Jetta выглядит консервативно по сравнению с такими ориентированными на дизайн конкурентами, как Mazda3, Hyundai Elantra и даже Dodge Dart 2015 года.Действительно, по сравнению со многими участниками этого сегмента, это Jetta и Chevrolet Cruze, одетые как взрослые на званом ужине. Это привлекательно? Зависит от того, кто вы больше — Джош Гробан или Бруно Марс. Если вы в лагере первых, вам понравятся чистые линии Jetta, которые, как мы ожидаем, хорошо состарятся. Версии GLI увеличивают азарт за счет сотовой решетки радиатора, 17-дюймовых легкосплавных дисков, затемненных задних фонарей и сдвоенных выхлопных патрубков.

Б / у Volkswagen Jetta 2015 Стандартные характеристики

Потратьте минимум на VW Jetta S 2015 от VW, и вы получите такие базовые вещи, как кондиционер, электрические стеклоподъемники / двери / зеркала, бесключевой доступ, 15-дюймовые стальные колеса, Bluetooth и аудиоустройство AM / FM / CD с дополнительным входом.Потратьте примерно на 2000 долларов больше на модель 1.8T SE, и вы получите не только отличный двигатель, но и круиз-контроль, салон из кожзаменителя с подогревом передних сидений, запуск кнопки запуска, подогрев форсунок омывателя и аудиосистему с 6 динамиками с адаптером для iPod. Триммеры SEL включают навигацию, сиденье водителя с электроприводом, аудиосистему премиум-класса Fender, автоматический климат-контроль, а также доступ и запуск без ключа. Бесплатное обслуживание распространяется на два года / 24 000 миль.

Подержанные опции Volkswagen Jetta 2015 года

Помимо 6-ступенчатой ​​автоматической коробки передач, большинство дополнительных функций в седане Jetta 2015 года имеют подъемные планки.Среди них люк на крыше, навигационная система, служба подключения VW Car-Net, запуск с помощью кнопки, радио с сенсорным экраном, сиденье водителя с электроприводом и камера заднего вида. Топовые модели GLI и Hybrid стоимостью около 30 000 долларов предлагают сверкающие биксеноновые фары, автоматический климат-контроль и аудиосистему премиум-класса Fender. Новинкой этого года является система помощи водителю, которая включает в себя обнаружение слепых зон, предупреждение о перекрестном движении сзади, предупреждение о лобовом столкновении и контроль парковочного расстояния.

Подержанный двигатель Volkswagen Jetta 2015 года

Для седана VW Jetta 2015 года предлагается пять двигателей.Только на базовом седане S используется не впечатляющий 4-цилиндровый двигатель, соединенный с 5-ступенчатой ​​механической коробкой передач или 6-ступенчатой ​​автоматической коробкой передач со спортивным режимом. Вы можете переместиться на более высокий уровень, чтобы получить пикантный 1,8-литровый двигатель VW с турбонаддувом-4, также подключенный к 5-ступенчатой ​​механической или 6-ступенчатой ​​автоматической коробке передач. В моделях GLI используется самый мощный двигатель в линейке — 2,0-литровый 4-цилиндровый двигатель с турбонаддувом мощностью 210 лошадиных сил. Его варианты трансмиссии — 6-ступенчатая механическая или 6-ступенчатая автоматическая. Гибрид оснащен 1,4-литровым 4-цилиндровым электродвигателем с турбонаддувом и 7-ступенчатой ​​автоматической коробкой передач с двойным сцеплением.Как и GLI, гибридным моделям требуется топливо премиум-класса. В эффективных моделях TDI используется 2,0-литровый 4-цилиндровый турбодизель, соединенный с 6-ступенчатой ​​механической или 6-ступенчатой ​​автоматической коробкой передач.

2,0-литровый рядный 4-цилиндровый двигатель (Jetta S)
115 лошадиных сил при 5200 об / мин
125 фунт-фут крутящего момента при 4000 об / мин
EPA экономия топлива город / шоссе: 25/34 миль на галлон (ручной режим), 23/34 миль на галлон (автоматический)

1,8-литровый рядный 4-цилиндровый двигатель с турбонаддувом (Jetta SE, SEL, Sport)
170 лошадиных сил при 6200 об / мин
184 фунт-фут крутящего момента при 1500–4750 об / мин
EPA Экономия топлива для города / шоссе: 25/37

2.0-литровый рядный 4-цилиндровый двигатель с турбонаддувом (только GLI)
210 лошадиных сил при 5300 об / мин
207 фунт-фут крутящего момента при 1700 об / мин
EPA экономия топлива город / шоссе: 23/33 миль на галлон (ручной режим), 24/32 миль на галлон (автоматический)

2,0-литровый рядный 4-цилиндровый турбодизель (TDI)
150 лошадиных сил при 3500 об / мин
236 фунт-фут крутящего момента при 1750 об / мин
EPA экономия топлива город / шоссе: 31/46 миль на галлон (ручной режим), 31/45 миль на галлон (автоматический)

1,4-литровый рядный 4-цилиндровый двигатель с турбонаддувом + электродвигатель (Jetta Hybrid)
170 лошадиных сил (комбинированный)
184 фунт-фут крутящего момента (комбинированный) при 1000–4500 об / мин
EPA экономия топлива город / шоссе: 42/48 миль на галлон

Сколько стоит подержанный Volkswagen Jetta 2015 года выпуска?

Диапазон рекомендованной розничной цены производителя (MSRP) может превратить Jetta в автомобиль эконом-класса стоимостью менее 18 000 долларов или седан стоимостью более 30 000 долларов с характеристиками и характеристиками, близкими к характеристикам и характеристикам роскошного автомобиля начального уровня.Jetta Hybrid поставляется с полной загрузкой по цене около 32 500 долларов. Те, кто ищет расход топлива, могут выбрать дизельную модель TDI по цене от 22 500 долларов с механической коробкой передач. В более низких комплектациях Jetta находится в хорошей компании с Honda Civic, Toyota Corolla, Mazda3, Chevrolet Cruze и Subaru Impreza, но не может достичь более низких стартовых цен Nissan Sentra, Dodge Dart и Kia Forte. Перед покупкой обязательно ознакомьтесь с Справедливой покупной ценой KBB.com, чтобы узнать, сколько другие в вашем районе платят за свою новую Jetta.С точки зрения прогнозируемой стоимости при перепродаже, VW Jetta, как ожидается, будет от предельной до хорошей, дизели будут лучше, а гибридные модели — хуже.

проверить датчик скорости. Какой датчик нужен для замены

В каждом автомобиле есть система, отвечающая за контроль скорости, а также за запись пройденного расстояния. У инжекторных моделей ВАЗ 2110 также есть датчик скорости.

В каждом автомобиле есть система, отвечающая за контроль скорости, а также за запись пройденного расстояния.У инжекторных моделей ВАЗ 2110 также есть датчик скорости. В моделях с карбюраторами такого агрегата нет из-за наличия тросовой системы, обеспечивающей работу спидометра.

Какую работу выполняет датчик скорости?

Этот узел рассчитан на огромное количество задач. Его основные функции — предоставлять электронному блоку управления информацию о работе топливной системы.

Полученные данные преобразуются в электрические импульсы, которые играют важную роль в регулировании двигателя.Также это устройство контролирует качество топливно-воздушной смеси, а также определяет и устанавливает угол опережения зажигания.

Вы можете заметить выход из строя датчика скорости, например, из-за неправильной работы спидометра. Если его показания рваные и меняются слишком быстро, то это свидетельствует о неисправности рассматриваемого устройства. Также поломку можно определить по неверным показаниям одометра. На неисправность агрегата может указывать лампа Check Engine. Любой водитель должен заметить неточные показания спидометра.Это также может указывать на неисправность. Еще одним признаком поломки может быть то, что машина глохнет на холостом ходу.

Отказ может произойти из-за нарушения схемы подключения или обрывов в электрической цепи. Слабым местом датчика скорости является распиновка. Нередки случаи, когда его перепутывают на заводе, из-за чего устройство выходит из строя.

После появления таких признаков стоит прибегнуть к более точной диагностике автомобильных систем.

Проверка датчика скорости ВАЗ-2110 позволит убедиться, что причина кроется именно в этом приборе.

При обнаружении неисправности датчика скорости необходимо будет заменить этот блок, чтобы автомобиль работал правильно и надежно.

Для устранения проблемы сначала нужно найти сам датчик скорости. Он расположен рядом с выпускным коллектором. К месту установки данного агрегата доступ довольно труднодоступен, что связано с неудобствами при замене. Кроме того, постоянно нагревается коллектор, а также от него нагреваются провода датчика скорости.Это приводит к довольно быстрому выходу из строя контактов и появлению коротких замыканий. Таким образом, неудачное расположение агрегата в данной модели автомобиля способствует частым поломкам.

Совет специалистов: если вы владелец автомобиля ВАЗ-2110, целесообразно будет тщательно и качественно заизолировать провода, идущие от датчика скорости, а также с помощью каких-либо зажимов закрепить проводку подальше от коллектора.

Перед заменой узла убедитесь, что неисправность не вызвана обрывом кабеля.В противном случае вы рискуете потратить зря время и деньги. Если вы полностью уверены, что проблема кроется в датчике, то его необходимо заменить. Ниже я объясню, как это сделать.

Для начала вам обязательно потребуется купить новый датчик спидометра ВАЗ-2110 , отвечающий всем потребностям вашего автомобиля. Вот два правила выбора нового датчика скорости:

• Во-первых, для ВАЗ-2110 выберите устройство, в блоке которого есть разъемы «-», «А» и «+».Скорее всего, будут использованы обозначения 1,2 и 3. Но это не имеет особого значения. Главное, чтобы при установке нового устройства не перепутали контакты. Именно нарушения последовательности при подключении являются частой причиной поломок данного агрегата. Это может повлечь дополнительные расходы.
• Во-вторых, шток, расположенный на новом устройстве, должен быть металлическим. Если для его изготовления используется пластик, то такой агрегат прослужит вам около полугода. Не забудьте проверить оборудование на наличие стиральной машины.Важный! Люфта в районе штока датчика скорости быть не должно. В противном случае повреждение может возникнуть сразу после замены блока.

Сейчас я расскажу, как заменить датчик скорости. Для этого нам необходимо сначала разобрать старое устройство, а затем установить на его место новое. Очень важно проводить всю процедуру с максимальной осторожностью, ведь даже опытный механик не застрахован от неправильного подключения. Чтобы успешно отремонтировать свой автомобиль, следуйте всем моим инструкциям по замене.

Сначала обесточьте автомобиль. Для этого отключите «-» от АКБ. Затем следует отсоединить провода от самого датчика, обязательно запомните распиновку. Далее вы обычно можете просто разобрать устройство, открутив его из гнезда. Однако на некоторых автомобилях этот агрегат сидит очень плотно. Если вы столкнулись с такой трудностью, то можете прибегнуть к использованию ключей на 21 или 22 миллиметра. Размер стопорной гайки зависит от модификации ВАЗ-2110. Чтобы вскоре вам не пришлось снова разбирать этот автомобильный блок, рекомендуется при замене датчика проверить проводку в районе коллектора.

Теперь снимаем датчик и демонтируем крепление провода, идущего к коробке передач.

Один важный совет: вытаскивать провод нужно очень осторожно, иначе, если шток упадет в сам ящик, придется прибегнуть к капремонту всей КПП.

Теперь смажьте новую трансмиссионную жидкость для датчиков, чтобы она плотно прилегала к своему месту. Сборку нужно производить в обратной последовательности. Обязательно убедитесь, что вы правильно собрали распиновку. Для этого подключите к нему мультиметр.На устройстве не должно отображаться «-». Такое прочтение может указывать на то, что вы перепутали контакты. Поэтому лучше не использовать датчик с пометкой «1 2 3».

После этого нужно проверить работу нового агрегата. Для этого подвесьте передние колеса. А можно просто проехать небольшое расстояние по безлюдным улицам. При этом обращайте внимание на показания спидометра и одометра. Правильные данные указывают на то, что ремонт прошел успешно.

Уверен, что прочитав эту статью, вы получили полезную и новую информацию, которая поможет вам заменить датчик скорости вашего ВАЗ-2110.Если правильно и своевременно провести ремонт, то машина прослужит вам долго и исправно.

Теперь в этот список добавится проверка датчика скорости своими руками.

В случае неисправности этот датчик передает ошибочные данные, что приводит к неисправности не только двигателя, но и других узлов автомобиля. Измеритель скорости транспортного средства (DSA) посылает сигналы на датчик, который контролирует работу двигателя на холостом ходу , а также, используя PPX, контролирует поток воздуха в обход дроссельной заслонки.Чем выше скорость автомобиля, тем выше частота этих сигналов.

Как работает датчик скорости

Датчик скорости большинства современных автомобилей, основанный на эффекте Холла. В процессе работы он передается в автомобиль частотно-импульсными сигналами через короткие промежутки времени. В частности, датчик передает около 6000 сигналов на километр. В этом случае частота передачи импульса прямо пропорциональна скорости движения. Электронный блок управления автоматически рассчитывает скорость машины на основе частоты поступающих сигналов.Для этого в нем есть программа.

Эффект Холла — это физическое явление, при котором возникает электрическое напряжение, когда проводник помещается с постоянным током в магнитное поле.

Датчик скорости расположен непосредственно рядом с коробкой передач, в частности, в приводном механизме спидометра. Точное расположение отличается в разных марках автомобилей.

Как определить, не работает ли датчик скорости

Сразу обращайте внимание на такие признаки неисправности как:

• нет стабильности холостого хода;
• спидометр неисправен или совсем не работает;
• увеличено;
• Пониженная тяга двигателя.

Тоже бортовой, но может выдавать ошибку об отсутствии сигналов на DSA. Естественно, если на машине установлен БК.

Чаще всего неисправность вызвана обрывом цепи, поэтому в первую очередь необходимо провести диагностику ее целостности. Для начала нужно отключить питание и осмотреть контакты на предмет окисления и загрязнения. Если это так, то нужно очистить контакты и нанести.

Часто провода обрываются возле вилки , потому что именно там они изгибаются и изоляция может потрепаться.Также нужно проверить сопротивление в цепи заземления, которое должно быть равным 1 Ом. Если проблема не устранилась, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, да и на других тоже часто устанавливают датчик, работающий по эффекту (как правило, он издает 6 импульсов за один полный оборот). Но есть еще датчики другого принципа: язычковые и индуктивные …Сначала мы рассмотрим проверку самого популярного DSA — на основе эффекта Холла. Это датчик с тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Для начала нужно выяснить, есть ли заземление и напряжение в контактах 12 В. Эти контакты замкнуты, и импульсный контакт испытан на кручение.

Напряжение между выводом и массой должно быть в пределах от 0,5 В до 10 В.

Способ 1 (проверка вольтметром)

1. Демонтируем датчик скорости.
2. Используем вольтметр. Узнаем какой терминал за что отвечает. Подключаем входной контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
3. Вращая датчик скорости, мы определяем , есть ли какие-либо сигналы в рабочем цикле , и измеряем выходное напряжение датчика. Для этого на ось датчика можно надеть кусок трубки (крутить на скорости 3-5 км / ч.) Чем быстрее вы поворачиваете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с машины)

1. Устанавливаем машину так, чтобы одно колесо не касалось поверхности земли.
2. Соединяем контакты датчика с вольтметром.
3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, значит датчик скорости работает.

Метод 3 (проверка с помощью регулятора или светового индикатора)

1. Отсоедините импульсный провод от датчика.
2. С помощью элемента управления ищем «+» и «-» (ранее включение зажигания ).
3. Вешаем одно колесо как в предыдущем способе.
4. Подключаем управление к проводу «Сигнал» и крутим руль руками. Если на регуляторе горит «-», значит датчик скорости исправен.

Если под рукой нет управления, то можно использовать провод с лампочкой. Проверка проводится следующим образом: одну сторону провода подключаем к плюсу аккумулятора.Еще сигнал на разъем. При вращении, если датчик исправен, то лампочка будет мигать.

Схема подключения

Проверка DS тестером

Проверка привода датчика скорости

1. Поддомкрачиваем машину, чтобы вывесить любое переднее колесо.
2. Ищем пальцами сенсорный привод, который торчит из коробки.
3. Вращайте колесо ногой.

Пальцами мы чувствуем, исправен ли привод и устойчив ли он.Если нет, то разбираем привод и обычно на шестернях обнаруживаем поврежденные зубья.

Геркон DC test

Датчик генерирует сигналы, подобные прямоугольным импульсам. Цикл составляет 40-60%, а переключение — от 0 до 5 вольт или от 0 до напряжения батареи.

Induction DS check

Сигнал, который исходит от вращения колес, по сути, напоминает колебание волнового импульса. Следовательно, напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленчатого вала.

см. Также

Не нашли ответа на свой вопрос?

Спрашивайте в комментариях. Мы обязательно ответим!

2018-09-21 09:23:31

Если датчик исправен и шестерня не проскальзывала, то на датчик может не поступать питание или где-то в его проводке обрыв / короткое замыкание. К тому же ЭБУ и АБС участвуют в показаниях на приборке … наверное потерян провод от блока ЭБУ к панели приборов или от АБС (надо бы прозвонить провод от спидометра к блоку АБС ).Не исключено, что приборка вышла из строя.

20.09.2018 17:26:50

Доброго времени суток всем, у меня такая проблема спидометр и одометр не работают Авто Hyundai santa Fe 2 2007 г. Проверил приводную шестерню датчика скорости, все ок, не знаю как прозвонить или проверить датчик сам. Датчики, которые на коробке индуктивные, рабочие проверены, исключив все, чек загорелся, в чем еще может быть причина не знаю, так как со сканером вы идете на сканирование, скорость показывает на спидометре «0» кто-нибудь может мне сказать ???

2018-08-16 06:22:24

Ребята, всем добрый день! Скажи мне, пожалуйста! У меня лад 14 и совсем недавно обороты стали плавать, почти глохнет, равномерно не работает.Диагностика показала датчик распредвала, заменили датчик на новый, результата нет. кстати спидометр и тахометр тоже не работают. Что может быть причиной?

2018-04-29 07:50:42

Спасибо за обстоятельную статью! А как можно проверить датчик скорости будет еще нагляднее, если посмотреть видео ВЧ канала: https://youtu.be/qiDmZLUuTMI

28.03.2018 02:04:01

Спасибо за очень четкое и доступное описание.Самодиагностика датчика скорости. Благодаря инструкции мне удалось это сделать самому. Оказалось, действительно умирает.

2017-11-08 15:12:06

Добрый день! Subaru Outback имеет 2007 год. Загорается чек. Код ошибки определяет P0500 — контур датчика скорости. Но есть три датчика. Вопрос в том, как определить, какой не работает? Или как еще проверить?

Иван atlib.ru

20.03.2017 11:14:47

Причина не всегда только в датчике скорости (такое поведение может проявляться и при окислении контактов в его разъеме) хотя если он начинает врать, то как раз в этом дело.Возможно, проблема кроется в самой приборке, тогда придется разобрать, проверить механизм привода стрелы. На автомобилях с тросовым приводом часто такая неисправность скрывается либо в старом масле на шестернях, либо в изношенном квадрате на конце троса, либо помогает смазка этого троса.

19.03.2017 16:30:42

Автомобиль Volkswagen multivan T5 2012 года. Иногда при разгоне стрелка скорости трясется / дергается. Искал этот датчик в ETKA и не нашел. В чем может быть проблема?

13.09.2016 08:20:28

Мой Галант 8 (акула) перестал показывать спидометр и обороты холостого хода развиваются хорошо, только если втыкать D, обороты показывает 2500 и нет соответственно 3-го и 4-го.Коробка АКПП. Может быть причина в датчике скорости. В кстати датчик скорости какой то магнитный .. Жду ответа знатоков!

Александр

2016-05-12 09:36:20

На моей Тойоте сигнал с датчика сначала поступает на панель приборов, а от него — на преобразователь сигналов для ЭБУ, а затем — на ЭБУ.

18.12.2015 06:29:04

Полезная статья, но немного соврал в начале. Написано, что датчик скорости посылает свои сигналы на другой датчик — это неправда.Все датчики в первую очередь отправляют свои сигналы в ЭБУ, а ЭБУ решает, что делать дальше, на основе всех данных, полученных от других датчиков.

иваненко александр

2015-10-29 21:11:57

спасибо, настроил

27.10.2015 11:27:28

Какие числа показывает мультиметр при проверке обоих датчиков? Возможно датчик не тот. Покупая новый датчик, действительно нужно смотреть на его номер! При внешнем сходстве датчики Калиновского и Приоровского не взаимозаменяемы.С 2011 года они, кажется, установили более ранние датчики. И, кстати, не исключено, что намагниченный диск внутри коробки соскочил с его креплений (такие случаи бывают).

иваненко александр

26.10.2015 21:48:08

Автомобиль Калина 11 выпуска, спидометр показывает занижение скорости. Я не могу найти причину. Снял старый датчик скорости и поменял на новый такой же рисунок. КПП как на Приоре. Может вы установили не тот датчик? Аппараты рабочие, стрелки проверены.Подскажите что делать, что смотреть?

26.10.2015, 11:08:02

очень интересный чехол! Вы задавали этот вопрос нашим специалистам в разделе вопросов / ответов? если нет, скопируйте и установите в этом разделе!

2015-10-23 18:45:54

Добрый день! Автомобиль Nissan bluebird silfi, японец. Диагностика показала неисправность этого дачика, перед этим поменял привод в сборе! Когда машина была без привода, чудо-мастер на моих глазах переключал машину вручную рычагом, который выходит из коробки! на вопрос для чего? тупо мычит! Теперь машина со второй по третью прибавляет около тысячи оборотов плюс чувствительный толчок! и мигает овердрайв 16 раз! именно когда машина прогрета! на морозе едет нормально и не моргает! И еще, на приборке автомат перестал показывать первую скорость, включается, машина едет как на второй, т.е.е. первая и вторая передача работают !!! Подскажите пожалуйста в чем проблема ??? Рекомендуем Вас как профессионалов своего дела !!! Заранее спасибо!!

Алексеенко Александр

05.02.2015 02:59:03

Спасибо за совет! Это очень нужно и информативно.

14.01.2015 11:52:21

С такими вопросами нужно обращаться к нашим специалистам в сервисе atlib.ru/qa. Вы не указали марку автомобиля, поэтому мы можем дать общие рекомендации, как узнать, кто виноват в данной ситуации: 1.Вытащите тросик из коробки и покрутите его, если спидометр не реагирует, смотрите тросик и спидометр. 2. Проверить электрику спидометра, если напряжение не подходит, посмотреть электрику (в первую очередь предохранители). 3. Вытащить ДС, вставить тросик в коробку передач и немного погонять (не обращая внимания на СЕ), если спидометр исправен — не исправный датчик! Если спидометр электронный, то должна быть функция самодиагностики. На разных машинах этот режим можно активировать по-разному.На ВАЗе например, удерживая кнопку сброса суточного пробега, включить зажигание … Все стрелки должны бегать, а соответственно и спидометр. Если он стоит на месте, значит проблема в спидометре. При исправном датчике контакт от датчика к спидометру может быть нарушен …

Василий Васильевич

14.01.2015 10:27:36

Здравствуйте. Подскажите пожалуйста, что может быть. Датчик скорости исправен, импульс есть. Этот импульс поступает на спидометр, но спидометр не работает.Может обороты слабые или дело в спидометре?

13.10.2014 11:19:58

для ответа на ваш вопрос нужна полная картина происходящего, — горят ли другие лампочки на панели, шумит ли топливный насос в баке, срабатывает ли реле стартера … Причины могут быть разные, это глючит сигнализация, а также перегоревший предохранитель, проблемы с контактной группой замка зажигания и другие. Задайте свой вопрос с максимально полным описанием. Подробнее читайте в разделе вопрос-ответ.

Валерий Ткаченко

12.10.2014 17:21:05

привет подскажите, что может быть, включаешь зажигание, не загорается чек и крутит спираль стартер машина не заводится

Подключение датчиков скорости и спидометров к контрольному устройству (тахографу) «Меркурий ТА» -001 «.

1. Подключение импульсного датчика скорости

На рисунке показан стандартный датчик скорости с разъемом ISO 15170-B1-4.1-Ag / K3

.

Подключение датчиков с другими типами разъемов осуществляется аналогично, в зависимости от назначения контактов.

Линия D (вывод 4 на датчике) представляет собой зашифрованный сигнал. В связи с тем, что KU Mercury TA-001 не имеет европейского одобрения типа, использовать этот сигнал от большинства датчиков в KU Mercury невозможно. Однако мы рекомендуем прокладывать 4-жильный кабель для возможных удлинений.

Обращаем ваше внимание, что для версий КУ АВЛГ 816.00.00-10… 15 (серийный / заводской номер №4 при подключении датчиков с выходным каскадом типа ОК (открытый коллектор, см. Таблицу 1 ниже) необходимо использовать кабель AVLG. 816.21.00-02, который поставляется по заказу или установить резистор Rd * 10 кОм ± 10% 0,125 Вт между контактами B1 и B3 тахографа (контакты 1 и 3 датчика), как показано на схеме выше.

Для версий КУ AVLG 816.00.00-16 и выше (серийные / заводские номера от № 000 и выше) дополнительный резистор на входе не нужен, так как он установлен на материнской плате КУ.

Проверенные датчики :

Таблица 1

2.Подключение индукционных датчиков скорости и датчиков АБС

https://pandia.ru/text/78/003/images/image007_31.jpg «выровнять =» по левому краю «ширина =» 288 «высота =» 217 «>

На фото стандартный европейский спидометр с разъемом: ISO 16844-2: 2011 (такой же, как на КУ). Соединение спидометров с другими типами разъемов осуществляется аналогично, в зависимости от назначения контактов.

В КУ с версиями AVLG816.00.00-10… 15 (заводской номер 4, выходной каскад В7 был подключен к бортовой сети (12 или 24 В) через резистор. Поэтому перед подключением необходимо проверить по техпаспорту на спидометр какой сигнал уровень приемлем для соответствующего входа спидометра.

Если Вход рассчитан на напряжение не более 9,5 В, то следует подключить резистор Rs * (показан на схеме). Выберите номинал резистора в соответствии с таблицей 2. Для версий KU AVLG 816.00.00-16 и выше (серийные / заводские номера от № 000 и выше), установка дополнительного резистора не требуется.

Таблица 2.

4. Преобразование сигналов датчика скорости и передача их на шину CAN автомобиля.

В версиях КУ AVLG 816.00.00-18 и выше реализована стыковка CAN-шины КУ с CAN-шиной ТС по протоколу FMS. В соответствии с протоколом КУ выдает на CAN-шину информацию о скорости, времени, показаниях одометра и действиях водителя.

5. Подключение КУ к автомобилю по CAN-шине при отсутствии датчика скорости.

У некоторых автомобилей нет датчика скорости, например Ford-Transit выпуска после 2009 года. При этом есть CAN-шина со стандартным протоколом обмена OBD-II. KU подключается к CAN-шине, и информация о скорости передается в KU от контроллера ABS. Выбор протокола связи cAN bus в КУ осуществляется в режиме «Калибровка».

6. Подключение аналоговых входов.

KU измеряет напряжение на аналоговых входах в диапазоне 0 .. 10 В, обеспечивая стабильное преобразование во времени. Обработка (калибровка) сигнала (датчика) не производится, КУ просто передает измеренные уровни входного напряжения. Предполагается, что обработка измеренных уровней осуществляется на стороне службы мониторинга.

Распиновку входов см. В соответствующем разделе руководства по эксплуатации KU.

7. Подключение датчиков уровня топлива RS485.

В настоящее время поддерживается ДУТ Omnicomm RS-485.

Распиновку входов см. В соответствующем разделе Руководства по эксплуатации KU.

KU подстраивается под подключенный датчик.

Подключение WHB существенно зависит от его версии (модификации).

— Обозначение исполнения КУ в целом содержит:

В паспорте КУ (акт сдачи-приемки)

На заводской табличке

АЛВГ 816.00.00-XX

XX Обозначения исполнения КУ.

В приведенных, например, цифрах:

На первый взгляд можно предположить, что датчик скорости представляет собой простой анализатор, о поломке которого можно не беспокоиться. Но, несмотря на первичную незаметность, датчик скорости выполняет важную функцию по нормализации работы двигателя.

Датчик скорости передает сигнал на электронный блок управления автомобиля с указателями скорости.Блок управления принимает сигнал и преобразует его для передачи исполнительным устройствам. Таким образом регулируется частота вращения холостого хода автомобиля и регулируется необходимое насыщение топливной смеси перед ее подачей в двигатель.

Даже после небольшого расстояния датчик передает огромное количество импульсов для полной оптимизации наиболее важных систем автомобиля. Благодаря усредненным показаниям устройства управления автомобилем получают видимые водителю параметры скорости.

Безусловно, одна из самых производительных и важнейших функций в работе датчика скорости — регулирование и экономия расхода топливной смеси.При установке определенной скорости (в зависимости от характеристик автомобиля, параметров датчика и настроек ЭБУ) контроллер дроссельной заслонки подает сигнал о прекращении подачи топливной смеси. Устройство управления, получив сигнал, предотвращает подачу топлива в двигатель автомобиля, тем самым снижая ненужный расход.

Проверка датчика скорости.

Диагностика неисправностей быстродействующего анализатора включает:

• Остановка работы двигателя машины с необычным поведением на холостом ходу.Также не стоит пользоваться автомобилем, если спидометр начинает показывать неверные параметры скорости.
• Далее датчик скорости диагностируется с помощью бортового прибора автомобиля, либо с помощью специального диагностического прибора, определяющего код неисправности.

При диагностике специализированным прибором, или если стандартная системная проверка самостоятельно обнаруживает ошибку — необходимо найти совпадения числовых значений в инструкции производителя.

Причины неисправности датчика скорости.

Если индикаторы скорости на приборной панели не соответствуют действительности, это не значит, что вышел из строя датчик скорости. Хотя цена датчика относительно невелика и его довольно легко заменить, не следует этого делать до тех пор, пока не будет полностью подтверждена его неисправность.

Причинами выхода из строя датчика скорости могут быть:

• На поверхности прибора остались следы масла или пыли и грязи. Из-за загрязнения датчика сигнал искажается и на приборной панели отображаются неверные показания скорости.В этом случае проблема решается довольно просто — нужно проверить поверхность на предмет загрязнения и очистить ее.
• Нарушение герметичности проводов или обрыв связи с компьютером. Нарушение конструкции датчика и его последующий выход из строя, либо посторонние механические воздействия на проводник спидометра. Таким образом, кабель может двигаться неравномерно или касаться внешней защиты, тем самым — затрудняя движение и заглушая сигнал. В связи с этим нарушается правильная работа датчика скорости авто.Также анализатор не будет работать должным образом при повышенной вибрации кабеля.

Проверяем датчик скорости на ВАЗ 2110 своими руками.

Диагностика прибора проводится в несколько этапов и с полным соблюдением всех требований безопасности. Проверить последовательность.

• Выставляем переднюю часть машины на высоту с подъемником.
• Отсоедините провод от анализатора и присоедините к измерительному прибору. Лучше всего работает цифровой измеритель напряжения.
• В первую очередь проверяем исправность элемента по наличию тока в цепи и короткого замыкания. Далее необходимо провести анализ устройства, управляя колесом машины (вручную). Значения манометра должны изменяться прямо пропорционально скорости вращения колеса.
• Разберем анализатор скорости.
• Подключаем устройство для тестирования к выходам анализатора.
• Следим за показаниями прибора при перемещении рабочего элемента датчика.

Таким образом, мы должны получать повышенные показания измерительного прибора при воздействии на датчик, имитируя увеличение скорости автомобиля.

Замена датчика скорости ВАЗ 2110.

Замена бывшего в употреблении датчика на исправный должна производиться в следующем порядке:

• Находим прибор. На десятке он находится на проводнике между валом и спидометром. Устройство легко узнать по гибкой части проводника.
• Перед разборкой анализатора выключите мотор машины и отключите аккумулятор.
• Ослабляем крепления устройства соответствующим ключом и снимаем держатели.
• Демонтируем устройство и в обратной последовательности устанавливаем исправное.

При замене устройства рекомендуется также заменить или смазать все расходные уплотнения и держатели. При демонтаже старого элемента важно не повредить шток. Во избежание нежелательных последствий можно снять привод устройства, показывающего скорость.

Замена датчика скорости на отечественном автомобиле, процедура достаточно простая и недорогая. Важно понимать это с вниманием к процессу, чтобы получить желаемый результат. При замене бывшего в употреблении элемента необходимо соблюдать предельную осторожность. В процессе замены лучше всего использовать оригинальные запчасти от производителя. Вовремя проверяйте обновленный анализатор и удаляйте загрязнения с поверхности, так прибор прослужит вам гораздо дольше. Удачного ремонта!

Штатный датчик скорости автомобиля ВАЗ 2110 расположен на коробке передач автомобиля.

Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть от устройства к ЭБУ автомобиля транслируется поток импульсов, частота которых прямо пропорциональна значению скорости автомобиля. Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимые обороты холостого хода и отправляет сигнал на устройство, регулирующее обороты холостого хода двигателя, которое оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку. автомобиля.

При прохождении расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. По параметрам временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива.Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

Признаки неисправности данного устройства следующие:

• приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
• при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии не отображается постоянно, то, возможно, эта разница будет косвенно указывать на какое устройство вышло из строя. операция.

Отсутствие показаний спидометра вовсе не означает неисправность данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет совсем обидно, что факт замены датчика скорости не даст желаемого эффекта.А причины могут быть следующие:

1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
2. Нестабильный контакт разъема продукта и обрыв проводки.
3. Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах троса индикатора скорости прибора — спидометра.

Здесь возможны следующие варианты:

1. Сложное неравномерное движение кабеля в оболочке, вызванное дефектами кабеля — заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работоспособность сенсорного привода. 2. Повышенная скорость троса.

Проверка прибора на исправность:

1. Вешаем переднее колесо ТС на домкрат.
2. Отсоединяем проводной контакт от изделия и подключаем к нему цифровой мультиметр или аналогичный прибор.
3. Совершая вращательные движения подвешенным колесом на малой скорости, измеряем сигнал импульсного потока от разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
4. Снимаем прибор с сиденья.
5. Подключаем к выходным контактам прибор для измерения напряжения.
6. Поворачивая датчик скорости привода, измеряем его разность потенциалов.
7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются степенью подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. В этом случае очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобиля ВАЗ 2110 изготавливается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах типа 4 января и GM.

При подключении датчика скорости вместо цифровых обозначений типа «1», «2» следует выбирать устройства с такой группой контактов оцифровки, как «-», «A», «+» (внутреннее обозначение на контактах блока). , «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали, как проставочная шайба на штоке изделия.

Операция по замене датчика скорости ВАЗ 2110 проводится по следующему плану:

1. Определить местоположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, которое находится гибкий провод.
2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
4. Совмещаем привод датчика скорости со штангой нового устройства.
5. Устанавливаем крепеж и подключаем к колодке разъема.

В случае проблем с демонтажем сломанной штанги покупаем новую деталь; следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра.Для этого снимите привод с помощью гаечного ключа на «10» и осторожно снимите его с корпуса МКПП. Демонтировать осторожно, случайно не уронить шток в картер коробки передач.

avtovx.ru

Как проверить датчик скорости / спидометра на ВАЗ 2110 и где он находится

Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за показ скорость и количество пройденных километров.ВАЗ 2110 — не исключение. Но только при уколе.

Датчик скорости

В моделях с карбюратором используется тросовая механическая система работы спидометра, поэтому датчика скорости нет. Он просто не нужен.

Что это за

Работа датчика скорости огромна. Он сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, а также отвечает за качество топливовоздушной смеси.

Схема

Датчик собирает все виды данных и передает их в виде сигналов в электронный блок управления.Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если на вашем автомобиле не работает одометр, датчик спидометра срабатывает с определенными рывками или выдает данные, не соответствующие действительности, возможно, прибор вышел из строя.

Проблема может в том, что нарушена схема подключения, есть нарушения в электросхеме, не работает разъем. Кроме того, часто проблемой становится распиновка датчика скорости, которую перепутали в процессе сборки.

Косвенным признаком неисправности является то, что автомобиль глохнет на холостом ходу.

Вы, как водитель, легко заметите наличие неверных показаний на спидометре, а также обратите внимание на сигнальную лампу, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений нет сомнений в том, что датчик скорости требует замены.

Поиск поломки

Чтобы приступить к устранению проблемы, сначала необходимо найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Ушки для крепления

Что касается его расположения, то ищите в моторном отсеке в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекционере. Когда автомобиль движется, коллектор нагревается. Провода датчика трутся о него, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно следите за тем, чтобы кабель не порвался.Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается его заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового прибора, отвечающего всем требованиям вашего автомобиля.

Разъем

По сути, есть два основных правила, которым нужно следовать при покупке устройства.

1. Выберите датчик с разъемами внутри разъема, помеченными -, A и +. Обычно там используются обозначения 1,2 и 3. Принципиальной разницы между ними нет, просто распиновка именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью в обслуживании станции … А это совершенно разные финансовые затраты.
2. Шток элемента должен быть металлическим. Если стебель пластиковый, то прослужит около 6 месяцев.Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения и наличие шайбы в упаковке.

Замена

Теперь к вопросу, как делать замены. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

• Снимите минусовой провод с аккумуляторной батареи, чтобы обесточить автомобиль;
• Теперь отсоедините провода от датчика и обязательно запомните, в каком виде была распиновка;
• Устройство демонтируется простым ручным выкручиванием.Обычно вам не нужно использовать какие-либо инструменты. Но если аппарат сидит плотно, то используйте клавиши на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки» конструкция сенсора может незначительно отличаться;
• Параллельно советуем проверить проводку;
• Сняв счетчик, отверните гайку крепления, удерживающую провод идущий к коробке передач;
• Снимите осторожно, чтобы шток не упал в коробку. В таком случае придется полностью разбирать КПП.Это явно не в ваших интересах;
• Новое приспособление с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
• Сборка производится в обратной последовательности;
• Отдельное внимание уделите распиновке. Подключите мультиметр при включенном зажигании. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего делать категорически нельзя. Вот почему мы изначально рекомендовали использовать датчик без маркировки 1, 2 и 3.

Если не удалось избежать использования нового устройства с неудобной маркировкой 1, 2 и 3, то запомните важную деталь распиновки:

• 1 соответствует «+»;
• 2 указывает выходной сигнал;
• 3 — это «-».

После замены элемента не забудьте проверить устройство в действии. Для этого можно повесить передние колеса или просто покататься на машине. Если спидометр и одометр показывают верную информацию, вашу ручную работу можно считать успешной.

Датчик скорости на ВАЗ 2110: проверка, ремонт и замена своими руками

В любой машине есть система контроля скорости, позволяющая водителю всегда знать, на каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его предназначении, проблемах и диагностике вы можете узнать из видео ниже.

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, прибор контролирует качество топливовоздушной смеси.

Регулятор скорости автомобиля ВАЗ 2110

Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т. Д. — затем передает импульсы в ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.

Признаки неисправности

В случае, если одометр перестает нормально работать, а спидометр дает неверную информацию о пройденном расстоянии и скорости, это указывает на неисправность.Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой. Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или неисправен сам разъем. В последнем случае проблема может быть в плохих контактах.

Помимо прочего, то, что машина глохнет на холостом ходу, может служить признаком неисправности регулятора. Конечно, может быть много причин, по которым машина глохнет.В том случае, если спидометр, расположенный на приборной панели, выдает неверные данные, на приборной панели должен загореться индикатор Check Engine. Если DS выйдет из строя, вы сразу же заметите на панели управления горящую проверку.

Диагностика ДС на ВАЗ 2110

Расположение регулятора в моторном отсеке

Как самостоятельно проверить датчик скорости на ВАЗ 2110? Прежде всего, для этого нужно знать, где должен находиться ДС, после чего проводится диагностика его привода.В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в подкапотном пространстве, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего оплавляются.

Результат — короткое замыкание. Обычно эту проблему можно решить, изолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другой вариант диагностики — проверка на обрыв кабеля.Эта причина одна из наиболее вероятных. Если кабель в порядке и повреждений в процессе не обнаружено, значит проблема в самом контроллере или его приводе.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальное функционирование спидометра, следует как следует подготовиться к этому процессу.

Во-первых, для ВАЗ 2110 замена ДС подразумевает покупку нового контроллера.Приобретая новый регулятор, нужно обращать внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «A» и «+», а не цифры. В принципе, в этом случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс.Вам необходимо купить устройство, оснащенное металлическим стержнем. Такой шток прослужит минимум полгода, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно проверять, вращается шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

самостоятельный ремонт и замена

Если вы решили самостоятельно поменять прибор, ознакомьтесь с процедурой снятия и замены.

Контроллер разбирается следующим образом:

1. Сначала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от АКБ.
2. Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно помнить, какая распиновка у этих элементов.
3. Непосредственно сам контроллер откручивается вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать гаечный ключ на 21 или 22 мм. В этом случае регулятор может иметь определенные конструктивные отличия.
4. Также немедленно проверьте, насколько хорошо работает привод. После демонтажа регулятора необходимо открутить гайку крепления привода к коробке передач. Процедуру демонтажа нужно производить очень осторожно, ведь если вы случайно уроните шток в трансмиссию, коробку нужно будет снять и разобрать. Что касается нового привода, то он оснащен резиновым уплотнением. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно разобраться в процедуре замены контроллера (автор видео — Auto News).

Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в этом случае важную роль играет распиновка разводки. Внутри самой колодки видно, как обозначена распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключать привод.

В том случае, если мультиметр показывает «-», и этот привод был подключен к плюсовому разъему, это означает, что необходимо изменить полярность.Далее проводится диагностика привода, а также следует проверить работу спидометра во время движения или с поднятой передней частью автомобиля (чтобы колеса были на весу).

Если вы сомневаетесь, что сможете провести всю процедуру самостоятельно и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не представляет особой сложности, поэтому стоимость услуги замены не будет особо высокой. Для установки лучше использовать регулятор более высокого качества, чтобы в будущем вы не столкнулись с необходимостью его ремонта и замены.

Видео «Пошаговая инструкция по замене ДС на инжектор ВАЗ 2110»

Подробная и наглядная инструкция по замене контроллера на отечественные «десятки» представлена ​​ниже (автор видео — канал В гараже у Сандро. ).

AvtoZam.com

Датчик скорости ВАЗ 2110: его цена и поэтапная замена

Прибор под названием спидометр теперь есть на любой машине. Но мало кто задумывается, откуда берется информация на этот датчик, как она собирается и формируется.Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей — ВАЗ 2110.

Датчик скорости не просто собирает информацию о скорости движения, он отвечает за выполнение задачи, которая имеет значение для всего автомобиля. Фото: lada34.ru

Основные функции этого прибора

Получая сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления.Блок управления преобразует данные, передавая их устройствам, которыми он управляет сам. Благодаря этому появился так называемый холостой ход авто. Регулируется подача топливной смеси и насыщенность ее состава. Поэтому настолько важным становится датчик скорости, замена которого не должна серьезно ударить по карману.

Датчик передает огромное количество импульсов даже на небольшом расстоянии. Это позволяет оптимизировать критически важные системы и детали, которые контролируют поведение автомобиля.

Как узнать, когда нужна замена

Есть несколько основных признаков, позволяющих распознать неисправность в датчике:

1. На приборной панели загорелась контрольная лампа двигателя. Часто такие проблемы сопровождаются номером 24.
2. Двигатель глохнет при движении.
3. Информация со спидометра передается рывками или волнами.
4. Перестает работать одометр.

Где найти датчик скорости

Замена необходима, если после проверки выяснилось, что причина неисправности именно в датчике.Фото: mymechanic.ru

Последовательность работ будет следующая:

1. Берем комплект с ключами и оборудованием.

О том, что такое автомобильные амортизаторы и как выбрать подходящий вариант — смотрите здесь.

Также здесь Вы можете узнать о ремонте компрессора автомобильного кондиционера.

1. Если проблема не исчезла, нужно взять ключ на 10. На следующем этапе откручиваем гайку. Его можно снять полностью вместе с шайбой.После этого можно приступать к установке устройства. Если не получилось, можно использовать ключ на 14. Необходимо ослабить узел на своем месте. А затем просто попробуйте действие еще раз. Когда шток находится в коробке передач, он незаменим, а также без полного ремонта.
2. На следующем этапе приступают к установке нового резинового уплотнителя. Шток обрабатывается с помощью герметика.
3. Проволоку нужно хорошо прогреть, иначе от сломанного стержня не удастся получить осколок.Деталь полностью меняется, если вообще ничего не помогает. На этом замена датчика завершена.

Узнайте, как работает процедура замены, в видеоуроке:

О распиновке датчика

Датчики скорости делятся на несколько групп в зависимости от того, как именно они связаны с другими частями. Для выполнения правильной распиновки устройства рекомендуется подбирать устройства со следующей оцифровкой контактной группы:

Здесь вы можете увидеть схему подключения датчика скорости ВАЗ 2110.Фото: agoj.ru

Главное запомнить распиновку внутри колодки. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если прибор подключен к одной вывеске, а сам показывает другую. Поэтому желательно приобрести блок с соответствующими обозначениями. Но можно взять обычный, если не удалось найти соответствующий вариант.

На последнем этапе работы необходимо дополнительно проверить привод.И как работает сам автомобиль после замены.

Дополнительная диагностическая информация

Есть несколько способов измерить качество работы.

1. Сначала необходимо удалить проблемное устройство, а затем произвести замер чистоты исходящего сигнала. Вольтметр помогает определить выходное напряжение. На устройство необходимо надеть специальные трубки из пластика. И раскручиваем до скорости 3-5 километров в час. Напряжение увеличивается с частотой, так как скорость увеличивается в больших количествах.
2. Поднимаем машину на домкраты. Снимаем с датчика дополнительные разъемы. Затем начинаем крутить колесо. Когда этот этап завершен, тем же вольтметром проверяем частоту вместе с напряжением. Если параметры увеличиваются со скоростью, то проблем нет.
3. Используем домкрат, чтобы передняя часть машины была выше днища. Импульсный провод от датчика необходимо отсоединить. При включении зажигания водитель должен искать знаки плюс и минус.Колесо вращается после подключения провода сигнального типа. Если загорается минус, значит все в порядке. И проверка завершена.

Что влияет на цену датчика

Главное — это материал, из которого сделана ложа. Не стоит экономить и выбирать модели на пластиковой основе, иначе о замене придется задуматься буквально через полгода. Фото: tdautozapchasti.com.ua

Не менее важно то, как сделана распиновка. Это зависит от того, как провода расположены на рабочих поверхностях.Их легко увидеть, осмотрев внутренние накладки. Сначала обычно стоит минус, потом А, потом +.

Стоит убедиться, что шток укомплектован шайбой. Само устройство должно легко и свободно вращаться. Но при этом люфт не должен быть чрезмерным.

• Датчик без провода с плоским разъемом от 150 руб .;
• С коннектором OST и проводом — от 200 руб .;
• С круглым разъемом и проводом — от 230 руб.

Заключение

Обычно установка нового устройства устраняет все проблемы, которые были связаны со старым. После этого двигатель должен вернуться в нормальное рабочее состояние. А спидометр и другие приборы начинают отображать информацию, которая соответствует действительности. Если проблема не исчезнет даже после замены устройства, стоит поискать причины в других частях автомобиля.

.
