Ваз 21214 тормозная система: Устройство рабочей тормозной системы ВАЗ-21213 Лада Нива 4х4

Устройство рабочей тормозной системы ВАЗ-21213 Лада Нива 4х4

Автомобиль ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 оборудован двумя независимыми тормозными системами: рабочей и стояночной. Задача рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 обеспечить торможение при движении автомобиля. Она имеет гидравлический привод. Стояночная тормозная система затормаживает автомобиль на стоянке и имеет механический привод.

Устройство рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, вакуумный усилитель, главный тормозной цилиндр, тормозные механизмы колес, каталожные номера узлов и деталей.

Рабочая тормозная система ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 гидравлическая, двухконтурная. С регулятором давления, вакуумным усилителем и датчиком недостаточного уровня жидкости в бачке главного тормозного цилиндра. Один контур рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 связан с рабочими цилиндрами передних и задних колес. Другой контур только с рабочими цилиндрами передних колес.

В нормальном режиме (когда тормозная система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров второй обеспечивает торможение автомобиля. Хотя и с меньшей эффективностью.

Узлы и детали рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Схема работы рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

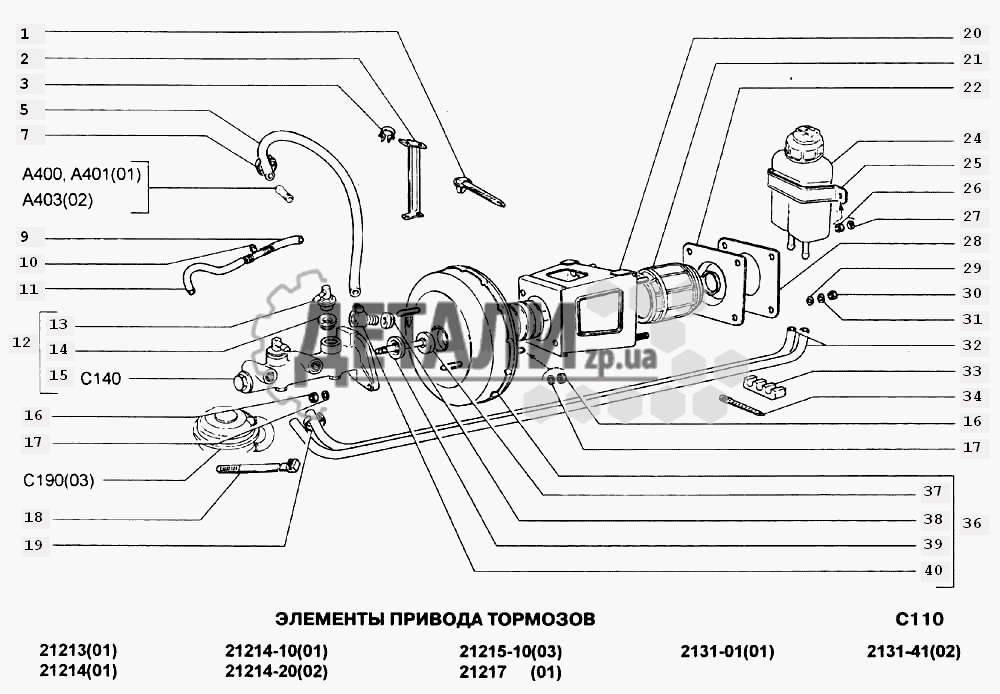

Наименования и каталожные номера узлов и деталей привода рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Вакуумный усилитель рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция.

Для снижения усилия на педали тормоза служит вакуумный усилитель. Он использует разрежение во впускном коллекторе работающего двигателя. Вакуумный усилитель диафрагменного типа работает по принципу перепада давления в вакуумной и атмосферной камерах. Вследствие чего создается дополнительное усилие на поршень главного тормозного цилиндра при нажатии на педаль тормоза.

Вакуумный усилитель расположен между толкателем педали и главным тормозным цилиндром. Он крепится гайками к кронштейну на переднем щите в моторном отсеке. Усилитель не разборный. При выходе из строя его заменяют.

Устройство вакуумного усилителя автомобиля ВАЗ-21214М Лада 4х4.

Устройство вакуумного усилителя автомобиля ВАЗ-21213 и ВАЗ-21214i.

Простейшая проверка вакуумного усилителя рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

На автомобиле с неработающим двигателем несколько раз нажимаем на педаль тормоза. Затем, удерживая педаль нажатой, пускаем двигатель. При исправном усилителе после пуска двигателя педаль должна уйти вперед. Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из впускной трубы.

Главный тормозной цилиндр рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. На штуцеры в верхней части цилиндра надеты шланги, по которым в цилиндр подается жидкость из тормозного бачка. На бачок нанесены метки максимального и минимального уровней жидкости. В крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня тормозной жидкости.

Винты в нижней части цилиндра ограничивают перемещение поршней. Винты уплотнены медными или алюминиевыми прокладками. В передней части цилиндра (по направлению движения автомобиля) ввернута заглушка. Служащая упором возвратной пружины и также уплотненная медной или алюминиевой прокладкой. В отверстия по бокам цилиндра ввернуты штуцеры тормозных трубок. В передние отверстия — контура, подводящего жидкость к передним колесам, в задние — ко всем колесам.

Устройство главного тормозного цилиндра автомобиля ВАЗ-21214М Лада 4х4.

Устройство главного тормозного цилиндра автомобиля ВАЗ-21213 и ВАЗ-21214i.

Тормозные механизмы передних колес ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Тормозные механизмы передних колес дисковые, с трехпоршневой плавающей скобой. Верхний поршень приводится от одного контура (вместе с поршнями рабочих цилиндров задних колес). Два нижних — от другого. Блок цилиндров закреплен в суппорте на двух направляющих и зафиксирован подпружиненным фиксатором.

Между блоком цилиндров и суппортом расположены колодки. Внутренняя опирается на поршни цилиндров. Наружная — на прилив суппорта. Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку. От отворачивания болты фиксируются краями защитного кожуха. Их отгибают на грани болтов после затяжки.

Тормозные диски — чугунные.

— Минимальная толщина диска при износе: 9,5 мм.
— Максимально допустимое биение (на наибольшем радиусе): 0,15 мм.
— Минимально допустимая толщина накладок колодок передних тормозов: 1,5 мм.

Устройство тормозного механизма переднего и заднего колеса ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Наименования и каталожные номера узлов и деталей тормозного механизма переднего колеса ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Тормозные механизмы задних колес ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Тормозные механизмы задних колес — барабанные. С двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца (по одному на каждый поршень), установленных на поршнях с осевым зазором 1,25-1,65 мм.

Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок, а лишь от усилия поршней. По мере износа колодок поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном.

В случае повреждения зеркала цилиндра из-за механических примесей в тормозной жидкости или коррозии, кольца и поршни могут «закиснуть» в цилиндре, потеряв подвижность. В этом случае необходимо заменить цилиндры и тормозную жидкость.

Тормозные барабаны — алюминиевые. С залитыми чугунными кольцами (рабочая поверхность).

— Номинальный внутренний диаметр барабана: 250 мм.
— Допускается проточка барабанов при износе. Наибольший допустимый диаметр (при износе или после проточки): 251 мм.

Устройство тормозного механизма заднего колеса ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Рабочий цилиндр тормозного механизма заднего колеса ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Наименования и каталожные номера узлов и деталей тормозного механизма заднего колеса ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

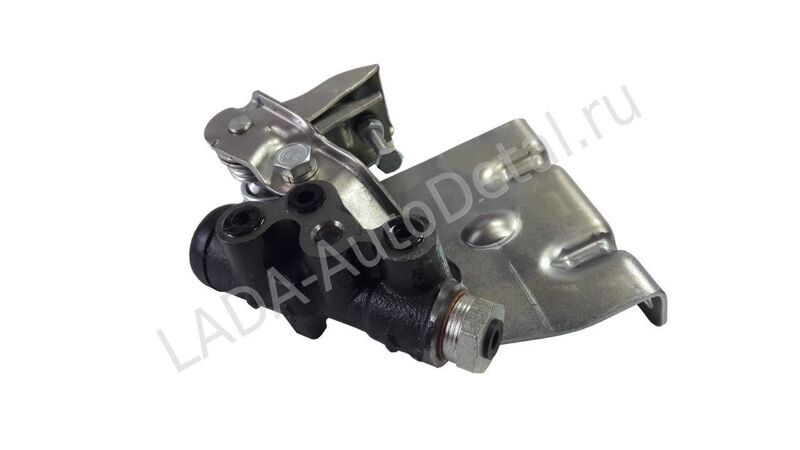

Регулятор давления рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Регулятор давления служит для снижения тормозного усилия на задней оси. Это предотвращает занос автомобиля при торможении. Он ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах. И наоборот, с уменьшением нагрузки давление падает.

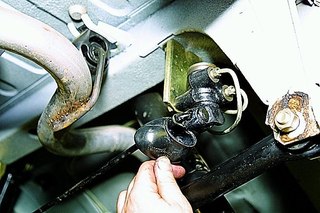

Регулятор крепится двумя болтами к кронштейну в правой задней части кузова и приводится упругим рычагом, прикрепленным через тягу к балке заднего моста. С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается. Передавая усилие на поршень регулятора.

При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного. Не допуская дальнейшего роста тормозного усилия на задней оси.

За счет овальности отверстий в кронштейне регулятор можно поворачивать, изменяя его положение относительно рычага. Для продления срока службы регулятора в защитный резиновый колпачок закладывают 5-6 г смазки ДТ-1 или графитовой. Ею же покрывают ось, через которую проходит рычаг, и выступающую часть поршня. Регулятор давления разбирать не рекомендуется, при выходе из строя его заменяют.

Схема установки регулятора давления задних тормозов ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Детали привода регулятора давления задних тормозов ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Регулятор давления задних тормозов в нерабочем положении.

Наименования и каталожные номера деталей привода регулятора давления рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Педаль тормоза.

Подвесного типа. Закреплена на одной оси с педалью сцепления, вращается в двух пластмассовых втулках. Снабжена возвратной пружиной. Над педалью расположен выключатель стоп-сигналов. Его контакты замыкаются при нажатии педали. Свободный ход педали тормоза должен составлять 3-5 мм.

Проверка эффективности работы рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Проверять эффективность работы рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 желательно на специальных тормозных стендах. В крайнем случае ориентировочную комплексную оценку работы тормозной системы можно провести на ровной горизонтальной площадке, закрытой для движения транспорта. Желательно, чтобы площадка была покрыта тонким слоем песка.

Автомобиль без нагрузки (за исключением водителя) разгоните на первой передаче до скорости примерно 15 км/ч. Резко нажмите на педаль тормоза так, чтобы колеса заблокировапись, и не отпускайте педаль до полной остановки автомобиля.

Выйдите из автомобиля и осмотрите тормозные следы, оставленные колесами автомобиля. Если тормозные следы передних колес (L лев. пер., L прав. пер.) несколько длиннее задних (L лев. задн., L прав, задн.), при этом значения длины следов слева и справа одинаковы, то рабочая тормозная система исправна. В противном случае отремонтируйте систему.

Похожие статьи:

• Легкая армейская амфибия ВАЗ-2122 Река, история создания и особенности конструкции.
• Валерий Павлович Семушкин, автор стиля и дизайна автомобилей ВАЗ-2121 Нива, ВАЗ-21213 Нива и ВАЗ-2123 Chevrolet Niva.
• Автомобили Нива ВАЗ-21215, ВАЗ-2129, BA3-2130 Кедр, ВАЗ-2131, ВАЗ-213102 и ВАЗ-2329, история создания и особенности конструкции.
• ВАЗ-21213 Нива, история создания, основные характеристики и особенности конструкции, совершенствование модели ВАЗ-21214 Лада 4х4.
• Каталитический нейтрализатор двигателя 21129 автомобилей Лада Веста, принцип действия, электрическая схема, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.
• Система впуска воздуха двигателя 21129 автомобилей Лада Веста, принцип действия, электрические схемы, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.

Тормозная система Нива ВАЗ 21213, 21214, 2131 lada 4×4

Рабочая тормозная система – гидравлическая, двухконтурная, с регулятором давления, вакуумным усилителем и датчиком недостаточного уровня жидкости в бачке главного тормозного цилиндра. Один контур связан с рабочими цилиндрами передних и задних колес, другой контур – только с рабочими цилиндрами передних колес. В нормальном режиме (когда система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров второй обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Педаль тормоза – подвесного типа, закреплена на одной оси с педалью сцепления, вращается в двух пластмассовых втулках, снабжена возвратной пружиной. Над педалью расположен выключатель стоп-сигналов; его контакты замыкаются при нажатии педали. Свободный ход педали тормоза должен составлять 3–5 мм (регулировку см. в разделе Вакуумный усилитель и регулировка педали).

Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение во впускном коллекторе работающего двигателя. Он расположен между толкателем педали и главным тормозным цилиндром и крепится гайками к кронштейну на переднем щите в моторном отсеке. Усилитель – неразборный, при выходе из строя его заменяют (на старых моделях усилитель – от ВАЗ-2108, на более новых моделях установлен усилитель размерности
9 дюймов вместо 8 ). Простейшая проверка: на автомобиле с неработающим двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, пускаем двигатель. При исправном усилителе после пуска двигателя педаль должна уйти вперед. Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из впускного коллектора.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. На штуцеры в верхней части цилиндра надеты шланги, по которым в цилиндр подается жидкость из тормозного бачка. На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. Винты в нижней части цилиндра ограничивают перемещение поршней. Винты уплотнены медными или алюминиевыми прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины и также уплотненная медной или алюминиевой прокладкой. В отверстия по бокам цилиндра ввернуты штуцеры тормозных трубок: в передние отверстия – контура, подводящего жидкость к передним колесам, в задние – ко всем колесам.

Тормозные механизмы передних колес – дисковые, с трехпоршневой плавающей скобой. Верхний поршень приводится от одного контура (вместе с поршнями рабочих цилиндров задних колес), два нижних – от другого. Блок цилиндров закреплен в суппорте на двух направляющих и зафиксирован подпружиненным фиксатором. Между блоком цилиндров и суппортом располагаются колодки: внутренняя опирается на поршни цилиндров, внешняя – на прилив суппорта. Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку. От отворачивания болты фиксируются краями защитного кожуха (их отгибают на грани болтов после затяжки).

Тормозные диски – чугунные. Минимальная толщина диска при износе 9,5 мм, максимально допустимое биение (на наибольшем радиусе) – 0,15 мм. Минимально допустимая толщина накладок колодок передних тормозов – 1,5 мм.

Тормозные механизмы задних колес – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца (по одному на каждый поршень), установленных на поршнях с осевым зазором 1,25–1,65 мм.

Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок (а лишь от усилия поршней). По мере износа колодок поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном. В случае повреждения зеркала поршней из-за механических примесей в тормозной жидкости или коррозии кольца и поршни могут «закиснуть» в цилиндре, потеряв подвижность. В этом случае необходимо заменить цилиндры и тормозную жидкость.

Тормозные барабаны – алюминиевые, с залитыми чугунными кольцами (рабочая поверхность). Номинальный внутренний диаметр барабана – 250 мм. Допускается проточка барабанов при износе. Наибольший допустимый диаметр (при износе или после проточки) – 251 мм.

Регулятор давления служит для снижения тормозного усилия на задней оси, что предотвращает занос автомобиля при торможении. Он ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги: при увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот, с уменьшением нагрузки давление падает. Регулятор крепится двумя болтами к кронштейну в правой задней части кузова и приводится упругим рычагом, прикрепленным через тягу к балке заднего моста. С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного, не допуская дальнейшего роста тормозного усилия на задней оси. За счет овальности отверстий в кронштейне регулятор можно поворачивать, изменяя его положение относительно рычага . Для продления срока службы регулятора в защитный резиновый колпачок закладывают 5–6 г смазки ДТ-1 (или графитовой), ею же покрывают ось, через которую проходит рычаг, и выступающую часть поршня. Регулятор давления разбирать не рекомендуется, при выходе из строя его заменяют.

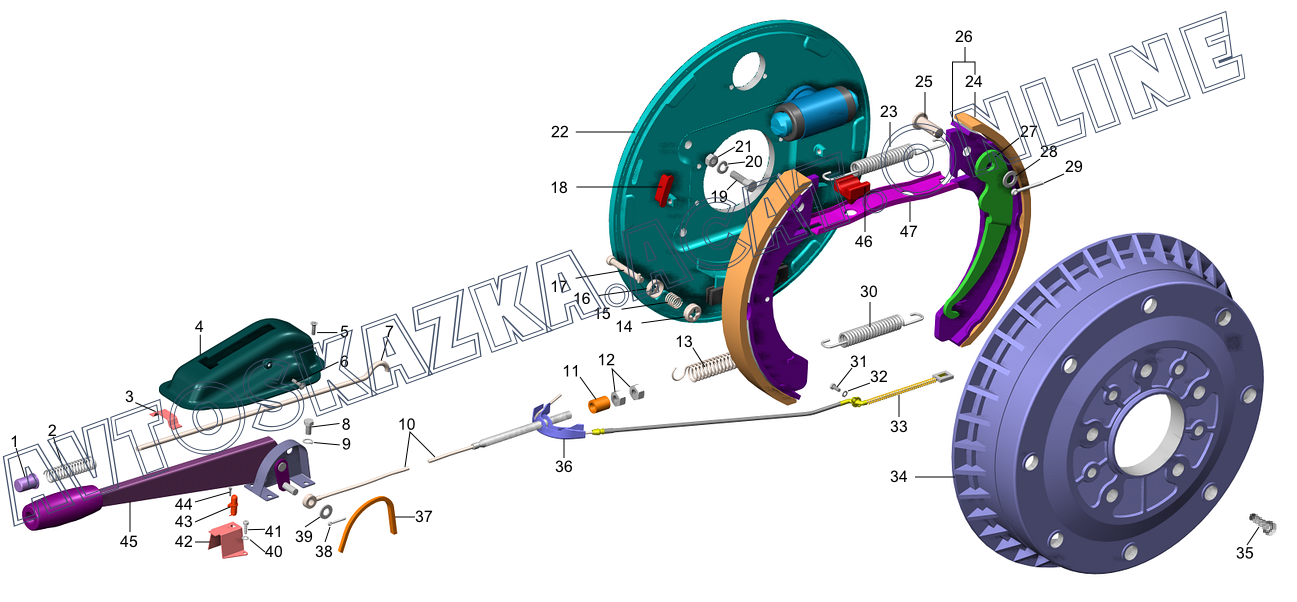

Привод стояночной тормозной системы – механический, тросовый, на задние колеса. Он состоит из рычага, переднего троса с резьбовым наконечником (со втулкой и двумя гайками), оттяжной пружины, заднего троса, его направляющей, двух рычагов и двух распорных планок – по одному (одной) на каждый тормозной механизм. Привод регулируется перемещением гаек на резьбовом наконечнике переднего троса (после регулировки гайки контрятся). Полный ход рычага после регулировки должен соответствовать подъему на 4–5 зубцов по сектору.

Видео

Схема работы тормозов авто ваз 21214 НИВА





1. Тормозные колодки
2. Ось прижимного рычага
3. Направляющая колодок
4. Прижимной рычаг суппорта
5. Суппорт тормоза
6. Уплотнительное кольцо поршня
7. Поршни колесных цилиндров первичного контура
8. Тормозной шланг вторичного контура
9. Блок цилиндров
10. Тормозной диск
11. Поршень привода первичного контура главного цилиндра
12. Бачок гидропривода тормозов
13. Подвижный контакт
14. Неподвижный контакт
15. Поплавок
16. Вакуумный клапан
17. Корпус клапана вакуумного усилителя
18. Диафрагма
19. Шпилька усилителя
20. Буфер штока
21. Крышка корпуса усилителя
22. Клапан вакуумного усилителя
23. Возвратная пружина корпуса клапана
24. Толкатель клапана
25. Оттяжная пружина педали
26. Выключатель стоп-сигнала
27. Наконечник выключателя стоп-сигнала
28. Педаль тормоза
29. Пружина клапана
30. Поршень
31. Возвратная пружина корпуса клапана
32. Шток
33. Уплотнитель штока
34. Уплотнительное кольцо
35. Ограничительный винт хода поршня
36. Втулка
37. Поршень привода вторичного контура
38. Уплотнитель
39. Трубопровод вторичного контура
40. Тормозные колодки
41. Поршень колесного цилиндра
42. Уплотнитель поршня
43. Упорные кольца
44. Рычаг привода регулятора давления
45. Уплотнительное кольцо
46. Тарелка пружины
47. Уплотнитель головки поршня
48. Втулка корпуса
49. Поршень регулятора давления
50. Пробка корпуса регулятора давления
51. А-Вакуумная полость
52. В-Канал, соединяющий атмосферную полость с внутренней полостью корпуса клапана
53. С-Канал, соединяющий внутреннюю полость корпуса клапана с вакуумной полостью
54. D-Атмосферная полость
55. К-Квпускной трубе двигателя
56. I.Педаль не нажата
57. II.Растормаживание
58. III.Торможение



Прокачка тормозов.

Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы ваз 2121.
Воздух удаляем сначала из одного контура системы, потом из другого. Начинаем прокачку с правого заднего колесного цилиндра.

Снимаем колпачок с прокачного штуцера заднего тормозного цилиндра ваз 2131.







Надеваем на штуцер прозрачный шланг ваз 2131, опустив его свободный конец в сосуд.







Помощник нажимает на педаль тормоза три-четыре раза с интервалом одна-две секунды и удерживает педаль нажатой. Ключом «на 8» отворачиваем на 1/2–3/4 оборота штуцер прокачки. При этом часть тормозной жидкости и воздух вытесняются в сосуд, а педаль опускается до пола. Пузырьки воздуха хорошо видны в прозрачном шланге. Заворачиваем штуцер прокачки нива 2121 и повторяем эту операцию до тех пор, пока полностью не прекратится выход пузырьков воздуха.
При удалении воздуха из системы следим за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости доливаем ее.
Аналогично прокачиваем левый задний колесный цилиндр. Затем удаляем воздух из верхних штуцеров левого и правого блоков цилиндров передних колес ваз 2121.

Снимаем колпачок верхнего штуцера блока тормозных цилиндров переднего колеса (для наглядности колесо снято).







Прокачиваем передние тормозные цилиндры одного контура.







Для прокачки другого контура удаляем воздух из нижних штуцеров блоков цилиндров передних колес в произвольном порядке.

Снимаем колпачок с нижнего штуцера блока тормозных цилиндров переднего колеса.











Прокачиваем другой контур.







При отсутствии воздуха в системе тормозная педаль нива 2131 должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.

Тормозная система ВАЗ 2121х | Чипмастер

Общие рекомендации и «правильные» запчасти

Устройство и экспресс-диагностика тормозов

Главный тормозной и рабочие цилиндры

Вакуумный усилитель

Передние тормоза

Задние тормоза

Регулятор давления задних тормозов(«колдун»)

Ручной тормоз

Тормозные жидкости

Замена тормозной жидкости

Удаление воздуха из тормозной системы

SOS! Отказали тормоза

Возможные неисправности и способы их устранения

Общие рекомендации и «правильные» запчасти



• Перед выездом проводите экспресс-диагностику.
• Применяйте тормозные жидкости, предусмотренные заводом-изготовителем автомобиля и своевременно заменяйте её в ТС, так как она теряет свои свойства с течением времени.
• Тщательно выбирайте тормозные колодки при покупке.
• Не оставляйте автомобиль на стояночном тормозе в сильный мороз, колодки могут примерзнуть.
• Своевременно регулируйте стояночный тормоз — он выручит вас в критической ситуации.
• Проверяйте задние тормоза при плановом ТО.
• Покупайте «правильные» з/части, не экономьте на них и на себе деньги:



Устройство и экспресс-диагностика тормозов

Устройство тормозов

Термин «тормоз» происходит от греческого «тормос», что означает отверстие для гвоздя, замедляющего вращение колеса. Сегодня невозможно представить современный автомобиль без тормозной системы. Эффективность торможения зависит от конструкции тормозов, от величины тормозного момента, состояния шин и дороги.

Так же как и на большинстве автомобилей, тормозная система Нивы состоит из рабочего и стояночного тормозов.

Рабочая тормозная система (ТС) имеет ножной гидравлический двухконтурный привод 4х2. Т. е. в один контур подключены тормозные механизмы всех колес, а в другой только двапередних.

1 — главный тормозной цилиндр, 2 — регулятор давления задних тормозов, 3 и 4 рабочие контуры.

Если ТС исправна, то работают оба контура. При разгерметизации одного из контуров, другой всегда остаётся в рабочем состоянии, но при этом эффективность торможения резко снижается и увеличивается тормозной путь.

Экспресс-диагностика ТС

Текущую экспресс-диагностику рабочей тормозной системы можно проводить непосредственно перед выездом из гаража или с места стоянки, затратив минимум сил и времени.

• Для начала, если ваш автомобиль стоит на сухой площадке, не поленитесь заглянуть под него — нет ли под машиной пятен от утечки тормозной жидкости.
• После запуска двигателя, пока он прогревается, откройте капот и проверьте уровень тормозной жидкости в бачке и убедитесь в работоспособности датчика аварийного уровня тормозной жидкости. Нажмите сверху на центральную часть пробки бачка, в которую вмонтирован датчик. При исправном датчике загорается контрольная лампа на щитке приборов.
• Усевшись за руль, сильно нажмите на тормозную педаль два-три раза, удерживайте ее в нажатом состоянии и проверьте, не опускается ли она под нагрузкой. Тронувшись с места, произведите торможение и определите, не уводит ли автомобиль в сторону, не сталали тормозная педаль более «мягкой» или, наоборот, более «жесткой», не изменилась ли величина свободного или рабочего хода педали. Короче говоря, — не изменилась ли привычная для вас картина процесса торможения.



Главный тормозной и рабочие цилиндры



Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим цилиндрам. Рабочие цилиндры, срабатывая, передают это усилие на тормозные диски через тормозные колодки. Автомобиль останавливается.

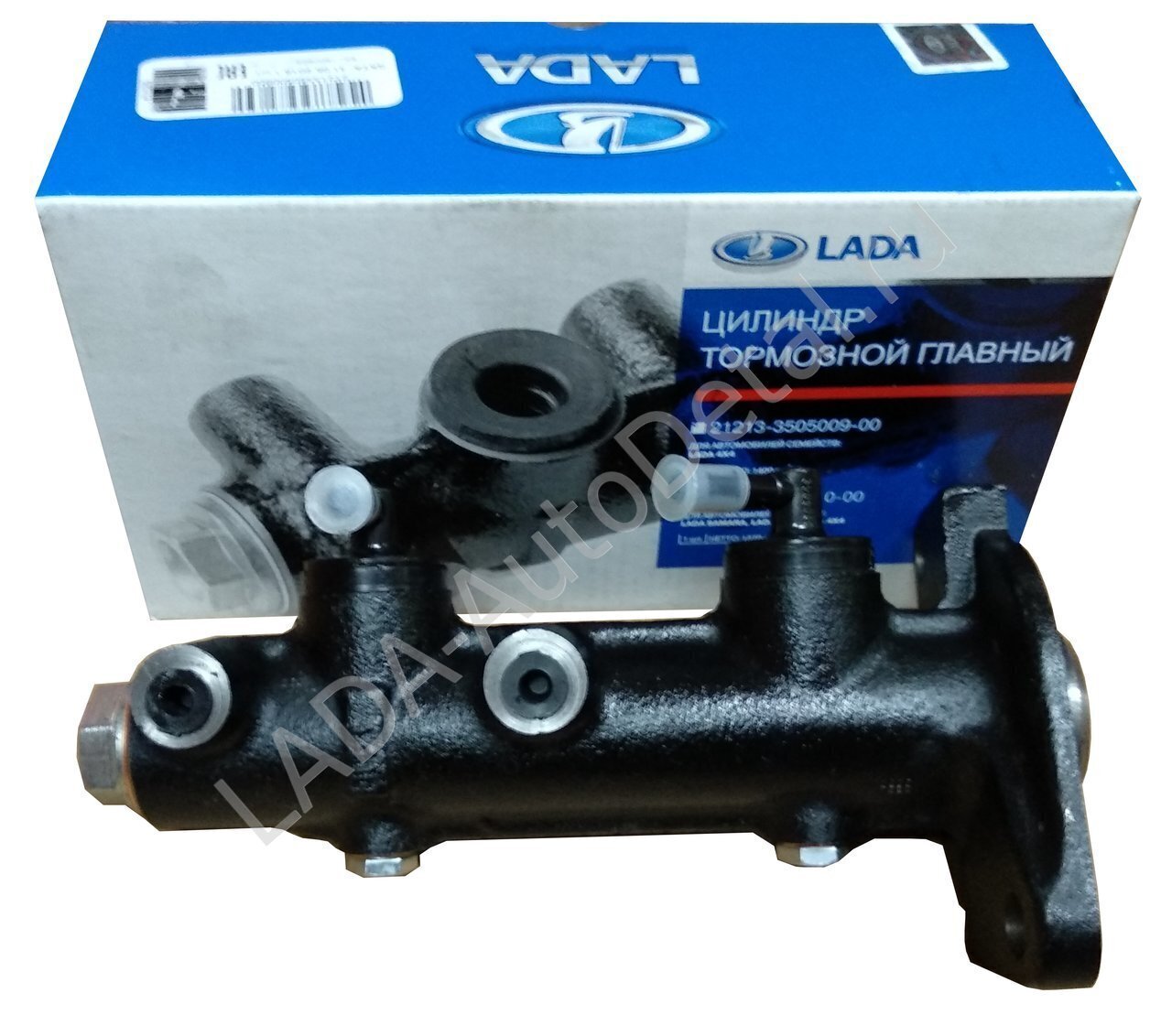

На ВАЗ-21213 устанавливают ГТЦ 21213-3505009. Его отличие от 2108-3505009 заключается только в штуцерах 21213-3505090: они загнуты под 90 градусов (из-за запаски под капотом). Если требуется замена ГТЦ и вам не удаётся купить для ВАЗ-21213, то можно смело покупать от ГТЦ 2108, а поменять штуцера очень легко.

На ВАЗ-2121 устанавливается ГТЦ 21032-3505009.

Задние рабочие тормозные цилиндры на все модели ВАЗ-2121Х и их модификации устанавливаются самоподводящиеся 2105-3502040. Передние блоки цилиндров оригинальные -2121-3501178 (левый) и 2121-3501179 (правый).

Вакуумный усилитель

Усилитель тормозов — вакуумный, действует на все колёса. Усилитель тормозов нужен для снижения усилия на тормозной педали с сохранением эффективности рабочей тормозной системы. В настоящее время даже небольшие машины оборудуются усилителями.

Здоровый человек совершенно спокойно способен развить ногой усилие до 80 кг. Кто не верит, — прикиньте свой вес и попробуйте постоять на одной ноге. Получилось? Вот вы и развили это усилие. На старых моделях именно такое усилие на педали требовалось для создания наибольшего давления в тормозной системе. Усилитель снижает потребное усилие на педали тормоза до 40 кг. Может показаться, что это тоже многовато, но нет. Если усилие еще уменьшить — педаль потеряет «информативность». Водитель перестает ее чувствовать, особенно в обуви на толстой подошве.

Откуда же берется дополнительное усилие, создаваемое усилителем? Для этого используется разрежение, возникающее во впускном коллекторе двигателя.

Принцип действия

Как же устроен и как работает усилитель? Корпус разделен на две полости диафрагмой — упругой перегородкой. Сквозь диафрагму проходит шток. К одному концу штока через проушину присоединена тормозная педаль, а другим он давит на поршень главного тормозного цилиндра. Одна из полостей соединена шлангом с впускным коллектором двигателя. Во впускном коллекторе и в полости усилителя, соединенной с коллектором, при работе двигателя создается разрежение. В усилителе имеются два клапана: вакуумный и воздушный. Когда тормозная педаль не нажата, клапаны имеют следующие положения: вакуумный, соединяющий обе полости усилителя, открыт, что создает одинаковое разрежение с обеих сторон диафрагмы. Воздушный клапан закрыт. При нажатии на тормозную педаль шток начинает перемещаться и переводит управляющие клапаны в другое положение. Вакуумный клапан перекрывает сообщение между полостями, а воздушный пускает атмосферный воздух в полость, расположенную между диафрагмой и педалью. С одной стороны диафрагмы образуется разрежение от двигателя, а с другой — атмосферное давление, что создает усилие на штоке и помогает водителю тормозить.

Работает — не работает

Неисправность вакуумного усилителя тормозов не приводит к полному выходу рабочей тормозной системы из строя, но затрудняет управление автомобилем.

Детальная диагностика усилителя требует специальной ремонтной и инструментальной базы. Но и самому проверить усилитель по принципу «работает — не работает» элементарно просто. В основе такой диагностики лежит принцип работы вакуумного усилителя: он работает только при работающем двигателе.

Порядок проверки следующий. Автомобиль стоит с неработающим двигателем. Нажимаете на тормозную педаль 5-6 раз до создания ощутимого усилия. Удерживая нажатую педаль, заведите двигатель. При исправном усилителе, в момент запуска, педаль переместится вперёд, к полу, и усилие на ней резко уменьшится. Если же изменения усилия нет — усилитель не работает.

Неисправности вакуумного усилителя

Наиболее частая причина отказа — обрыв или разгерметизация шланга, соединяющего усилитель с впускным коллектором двигателя. Проверьте, нет ли на шланге трещин или разрывов. Обратите внимание на затяжку хомутов, крепящих шланг. Отказ может быть вызван и дефектами внутри самого усилителя. Частый случай — старение резины клапанов в процессе эксплуатации. Клапан твердеет, теряет эластичность, начинает «травить». Возможен также разрыв и самой диафрагмы.

Отказ усилителя, вызванный разгерметизацией, сопровождается еще одним неприятным эффектом. Подсос воздуха в один из патрубков впускного коллектора (обычно это патрубок 4-го цилиндра) вызывает резкое обеднение смеси, поступающей в этот цилиндр. В других цилиндрах это мало заметно из-за инерционности потока горючей смеси. Итак, смесеобразование в одном из цилиндров нарушено — двигатель начинает «троить». Владелец меняет свечи, регулирует клапаны — ничего не помогает. В этом случае заглушите шланг усилителя, исключив подсос воздуха. Если двигатель заработает нормально — дело в тормозах…

В Ниве 21213 использован вакуумный усилитель 2108-3510009, в 2121 — 2103-3510010.

Передние тормоза

Передний тормозной механизм — дисковый, с подвижным суппортом. Механизмы с подвижным суппортом исключают неравномерный износ колодок. Дисковые тормоза по конструктивным особенностям эффективнее барабанных и лучше охлаждаются, т. е. могут работать с бОльшим выделением тепла, в которое преобразуется кинетическая энергия движущегося автомобиля при торможении.

Рекомендации и предостережения по колодкам

Тормозные колодки являются одной из частей тормозной системы, напрямую отвечающей за безопасность. Именно поэтому, замену тормозных колодок должен производить квалифицированный автомеханик. Непрофессиональная замена колодок может послужить причиной поломки тормозной системы и автомобиля в целом.

Замена тормозных колодок является хорошим поводом произвести тщательный осмотр всех узлов тормозной системы. Будучи одними из исполнительных элементов тормозной системы, тормозные колодки могут сигнализировать о неисправностях диска, суппорта, деталей ходовой системы.

• Тормозные колодки необходимо заменять комплектно на одной оси — колодки из одной партии обладают одинаковыми физико-механическими свойствами и обеспечивают стабильность тормозных характеристик. Именно поэтому не используйте колодки из разных коробок (партий) или колодки различных производителей — в этом случае они могут не обеспечивать необходимую эффективность работы тормозной системы.
• Чрезмерный износ одной или двух колодок из четырех свидетельствует о неисправности тормозного суппорта в т.ч. и о неисправности рабочего цилиндра (заклинивании).
• Не используйте изношенные тормозные диски, не отвечающие требованиям производителя автомобиля и минимальной толщине диска — 9мм. При эксплуатации чрезмерно изношенных дисков нарушается режим отвода тепла из зоны трения, что может привести к перегреву тормозных колодок, резкому снижению эффективности торможения и короблению диска.
• Регулярно следите за толщиной фрикционной накладки. Дисковые тормозные колодки должны быть заменены, когда толщина хотя бы одной из четырех фрикционных накладок приближается к 2 мм.
• Не устанавливайте тормозные колодки на автомобиль, для которого они не предназначены — рассчитанные и изготовленные для определенного тормозного узла, они могут не выполнять в полной мере своего функционального предназначения.
• Фрикционная накладка обладает определенной степенью хрупкости. Не допускайте падения тормозных колодок и не применяйте резких ударов при их установке.
• Не допускайте подтекания тормозной жидкости через манжеты главных тормозных цилиндров и места подсоединения трубопроводов. Подвергайте регулярному осмотру тормозные шланги, при наличии трещин и следов механических повреждений замените их.
• Не продувайте тормозной узел сжатым воздухом — остатки фрикционной смеси вредны для здоровья.
• Не допускайте попадания на тормозные колодки, диски, суппорты, шланги и т.п. масел, смазок или других жидкостей на основе масел.
• По возможности избегайте экстренного и затяжного торможения во время пробега первых 500 км — периода приработки колодок к диску, этим вы обеспечите долгий срок службы тормозных колодок и исключите появление посторонних шумов.

В Нивской конференции auto.ru рекомендуются колодки FERODO, DAfmi, QH, Lockheed, ТИИР. Из недорогих хороши егорьевские. Срок службы сильно зависит от состояния тормозных цилиндров и стиля вождения, обычно 10000-20000км.

Замена передних тормозных колодок

Демонтаж колодок:

Очистка и проверка:

• Удалите грязь и ржавчину в паре: «направляющий скос суппорта — прижимной рычаг».
• Допускается наличие на поверхности диска малой бороздки, еле ощутимой кончиком пальца.
• Проверьте толщину диска и его биение. Минимальная толщина диска должна составлять 9мм.
• Проверьте, чтобы пылезащитные кожухи и подвижные части правильно сидели на своих посадочных местах, были в отличном состоянии и не имели следов подтёков тормозной жидкости. Если детали не соответствуют вышеприведенным требованиям произведите их замену на новые.

Сборка:

• Перед сборкой вдавите поршни в блок цилиндров. Следует иметь в виду, что при утапливании поршень выдавливает тормозную жидкость обратно в бачок главного тормозного цилиндра. Если он уже полный, то жидкость может пролиться.
• Очистите блок тормозных цилиндров, со стороны поршней, от грязи.
• Снимите пыльники с поршней блока цилиндра (поршни должны быть полностью утоплены, иначе невозможно снять пыльники не повредив их)
• Установите старые/изношенные колодки в направляющую скобу суппорта.
• Поставьте суппорт на место.
• Нажмите несколько раз на педаль тормоза, до появления сопротивления на ней (поршни тормозных цилиндров должны выдвинуться).
• Снимите аккуратно суппорт так, чтобы не утопить поршни обратно в цилиндры и смажьте боковые поверхности поршней тонким слоем смазки Фиол-2У.
• Вдвиньте поршни обратно в блок и поставьте на место пыльники.
• Раскачайте поршни. Для этого снова установите старые тормозные колодки и суппорт на место. Нажимайте педаль тормоза несколько раз до появления сопротивления на ней. Далее, утопите до конца все три поршня в тормозной цилиндр. Проделайте эту процедуру 5-7 раз. Вытащите старые колодки из направляющей скобы.
• Очистите пазы направляющей колодок от грязи и ржавчины.
• Установите новые тормозные колодки. Смажте отверстие осей, рабочую поверхность прижимного рычага, установите его на место и зашплинтуйте.



• Установите суппорт на место, подведя нижний направляющий скос суппорта под нижний прижимной рычаг. Прижмите суппорт к центру диска и вниз.



• Установите верхний прижимной рычаг, вставьте ось, предварительно смазав её, и зашплинтуйте. Для облегчения установки оси, ее конец можно заточить на конус.



• После установки новых тормозных колодок, несколько: раз нажмите на педаль тормоза до появления сопротивления нажатию.
• Помните, что в течение приработки (первые 500 км) эффективность тормозов снижена

Тормозные диски

На Ниве установлены невентилируемые тормозные диски. При их неисправности или чрезмерном износе, меняются только парой. Если диск «повело», а это бывает из-за перегрева при частых и затяжных торможениях, его можно проточить на токарном станке. В некоторых сервисах диски протачивают прямо на машине. Минимальная толщина диска — 9 мм.



Задние тормоза

Задний тормозной механизм — барабанный, с автоматической регулировкой зазора между колодками и барабаном, с регулятором давления задних тормозов. В процессе работы зазор между колодкой и барабаном увеличивается. Для его устранения устанавливают самоподводящиеся тормозные цилиндры. Таким образом, зазор между колодками и барабаном автоматически поддерживается в заданных пределах.

Замена задних колодок

При исправном «колдуне» задние колодки служат 70-80 тысяч км. Их замена производится при достижении толщины накладки 1,5…2 мм. Менять нужно сразу полный комплект колодок на обоих колесах. Кроме того, замена задних колодок всегда сопровождается и регулировкой стояночного тормоза.

Работу можно производить как в гараже со смотровой канавой, так и просто на ровной площадке. Рассмотрим операции по замене задних колодок ВАЗ-2121Х.

• Ослабить трос ручного тормоза.
• Вывешиваем колесо и снимаем его.
• Отворачиваем 2 болта крепления тормозного барабана и снимаем его (см. ниже).
• Снимаем опорную стойку 17 внутренней колодки (солдатик), нажав на тарелку и повернув её на 90 градусов.
• Снимаем нижнюю стяжную пружину 7.
• Берём внутреннюю колодку за низ и поднимаем её, выводя из-за зацепления с распорной планкой 20.
• Снимаем планку и пружину с внутренней колодки.
• Снимаем опорную стойку внешней колодки (солдатик), нажав на тарелку и повернув её на 90 градусов.
• Снимаем внешнюю колодку вместе с пружиной, вытащив рычаг 18 ручного привода колодок из наконечника троса 15.

Собираем всё в обратной последовательности:

• Перед установкой новых колодок сжимаем тормозной цилиндр струбциной.
• Обращаем внимание на правильную установку тарелки опорной стойки. Каждая опорная стойка имеет по одной тарелке, середина которой вдавлена для фиксации стойки.
• Нижнюю пружину сначала одеваем на колодки. Потом оттягиваем внутреннюю колодку и вставляем её в направляющую пластину.
• Рабочую поверхность тормозного барабана очищаем от грязи, снимаем наждачной бумагой бороздку у края барабана. Осматриваем на наличие трещин, если есть — барабан меняем на новый.
• Очищаем посадочное место тормозной барабан-полуось и смазываем графитовой смазкой поверхности.
• Регулируем натяжение ручного тормоза.
• Нажимаем несколько раз на педаль тормоза, до тех пор, пока она не станет упругой.

Снимаем задний барабан

Тормозной барабан снимают для проверки механизмов ТС, сальника полуоси, какого-либо ремонта или при плановом ТО. Обычно со снятием барабана возникают проблемы. От времени он «прикипает» к посадочному месту, т. е. к полуоси. Бить по нему кувалдой или молотком опасно, можно отколоть края или разбить барабан.

Как же снять барабан так, чтобы не отколоть края и не расколоть его? Это не сложно! Эту работу удобно выполнять на подъёмнике или смотровой канаве. «Прикипевшее» посадочное место очищаем по кругу от коррозии и ржавчины шилом. Смачиваем «жидким ключом» и ждём 5-10 мин. Берём деревянный брусок, ставим его с обратной стороны барабана и бьём по бруску кувалдой. После 1-2 ударов переставляем брусок по окружности барабана на 90 градусов и опять бьём по немуи т. д.

Итак, тормозной барабан снят. Проводим ревизию сальника полуоси, тормозного цилиндра и тормозных колодок. Из-под сальника не должно вытекать трансмиссионное масло. На тормозном цилиндре не должно быть следов подтёков тормозной жидкости. Пыльники должны быть целые. Колодки — не замасленные. Все пружины должны быть установлены правильно и на своих местах. Неисправные детали заменяем, колодки очищаем металлической щёткой или наждачной бумагой. Посадочное место на полуоси и на барабане также очищаем наждачной бумагой и смазываем тонким слоем смазки перед установкой. В следующий раз у вас не возникнет сложностей по снятию барабана. Он всегда будет сниматься «от руки». Эту операцию желательно выполнять при каждом ТО, т.е. через каждые 10000км.



Регулятор давления задних тормозов(«колдун»)

Регулятор давления (РД) уменьшает давление в приводе тормозных механизмов задних колес. В результате, блокировки задних колес (в зависимости от замедления и загруженности автомобиля) не происходит или она возникает значительно позже и автомобиль при торможении не меняет своего курсового направления.

Иногда на СТО отключают регулятор (из-за того, что поршень «закисает» — становится неподвижным) подключая напрямую тормозную трубочку к задним тормозам. Я считаю это решение неверным.

Рассмотрим ситуацию, когда автомобиль не оборудован РД или РД удалён. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Передняя подвеска, реагируя на него, «проседает», и задние колеса «разгружаются». Поэтому даже при не экстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля.

Вывод: неисправный РД нужно заменить на новый, отрегулировать, и обильно смазать поршень смазкой. Следует помнить что РД от ВАЗ 2121х отличается от похожих по внешнему виду других регуляторов (ВАЗ 2101- 2107) проточкой на нижней части поршня.

1 — проточка.

Ручной тормоз

Ручной тормоз («ручник») предназначен для того, чтобы зафиксировать автомобиль на месте при длительной стоянке, на уклоне. Пользоваться им зимой не стОит, особенно в сырую погоду или при большой влажности, тормозные колодки могут примёрзнуть к тормозному барабану, и автомобиль окажется неподвижен.

Стояночный (ручной) тормоз имеет механический тросовый привод на колодки задних тормозов. Рычаг стояночного тормоза соединяется тросом с задними тормозными механизмами, в которых находится устройство, приводящее в действие штатные колодки.

Регулировать стояночный тормоз удобнее на смотровой канаве. При правильной регулировке рычаг, в салоне автомобиля, должен подниматься на 3-5 щелчков, а автомобиль должен оставаться неподвижным на уклоне в 16 градусов.

Всегда следите за исправностью ручного тормоза и своевременно регулируйте его. Эта несложная процедура поможет вам избежать неприятностей в критической ситуации.



Тормозные жидкости

Заливайте в тормозную систему вашего автомобиля только ту жидкость, которая рекомендована предприятием-изготовителем, или ее штатный заменитель.

К тормозным жидкостям прикладывается много требований: это низкая температура замерзания, хорошие смазывающие свойства в рабочем диапазоне температур, противокоррозионные свойства и т. п. Обычно такие характеристики у разных жидкостей близки. Можно сказать, что предъявляемые к тормозным жидкостям требования определяются условиями эксплуатации. Основным эксплуатационным режимом для тормозной жидкости является все-таки торможение. При экстренных и длительных торможениях тормозная жидкость нагревается до 150…180С и может вскипеть. Поэтому важнейшей ее характеристикой является температура кипения.





Замена тормозной жидкости

Ни для кого не секрет, что тормозная жидкость гигроскопична — впитывает в себя влагу. Из-за этого ухудшаются тормозные свойства автомобиля. В связи с этим рекомендуется раз в два («Томь», «Нева») или в три («Роса») года ее заменять. Сделать это можно так:

1. Откачайте спрынцовкой старую жидкость из тормозного бачка.
2. Налейте новую жидкость в бачок.
3. Отверните штуцер заднего правого тормозного цилиндра (жидкость потечет самотеком).
4. Дождитесь когда потечет вновь залитая, чистая жидкость.
5. Заверните штуцер.
6. Подлейте тормозную жидкость в бачок.
7. Перейдите к заднему левому колесу, отверните штуцер тормозного цилиндра и выполните пункты 4, 5, 6.
8. Перейдите к переднему правому колесу, отверните верхний штуцер. Выполните пункты 4, 5, 6.
9. Перейдите к переднему левому колесу, отверните верхний штуцер. Выполните пункты 4, 5, 6.
10. Перейдите к переднему правому колесу, отверните нижний штуцер. Выполните пункты 4, 5, 6.
11. Перейдите к переднему левому колесу, отверните нижний штуцер. Выполните пункты 4, 5, 6.

Удаление воздуха из тормозной системы

После замены частей в тормозной системе, необходимо удалить из нее воздух. Процедура очень проста и выполняется вдвоем. При наличии крышки расширительного бачка с штуцером и компрессора или шланга для подключения к запаске операцию можно выполнить в одиночку, но здесь я рассмотрю только первый вариант.

Вы заранее приготовили пустую прозрачную бутылку и гибкую трубочку, например от системы омывания ветрового стекла. Один конец наденьте на сосок штуцера, а другой опустите в бутылку. Ваш помощник садится за руль, 3-4 раза нажимает на педаль тормоза и удерживает её в нажатом положении прикладывая к ней усилие. Вы открываете штуцер на тормозном цилиндре, а помощник в это время дожимает педаль в пол. В таком состоянии он удерживает её пока вы не завернете штуцер. Далее по вашей команде «Качай» или что-нибудь в этом роде, он опять нажимает на педаль 3-4 раза и все снова повторяется. При этом из штуцера тормозного цилиндра по трубочке будет вытекать жидкость, а в последствии — вместе с пузырьками воздуха. Это видно по всплывающим к поверхности пузырькам. Как только пузырьки перестанут выходить из трубочки, можно прекратить «прокачку» этого цилиндра и перейти к следующему.

Порядок удаления воздуха из тормозной системы:

— заднее правое колесо;

— заднее левое колесо;

— переднее правое колесо, верхний штуцер;

— переднее левое колесо, верхний штуцер;

— переднее правое колесо нижний штуцер;

— переднее левое колесо нижний штуцер.

SOS! Отказали тормоза

Едва ли не худшее, что может испытать водитель — внезапный провал педали тормоза в ответственный момент. А ведь ещё 10 минут назад всё было хорошо и исправно работало.

Как же остановить машину, у которой отказали тормоза? В такой ситуации самое главное не впасть в панику и не растеряться. Четкие и хладнокровные действия помогут избежать неприятностей.

Первое что поможет вам — ручной тормоз. Поднимите рычаг, но ни в коем случае не дёргайте его резко, может порваться трос.

Сразу же после этого включайте поочерёдно в КПП передачи 3-2-1, тормозя двигателем до полной остановки. После каждого переключения плавно отпускайте педаль сцепления, чтобы не сорвать фрикционную накладку ведомого диска и не сломать КПП.



Возможные неисправности и способы их устранения



Причины неисправности

Способ устранения

Недостаточная эффективность торможения

Утечка тормозной жидкости из колесных цилиндров передних или задних тормозов

Замените негодные детали колесных цилиндров, промойте и просушите колодки и барабаны, прокачайте привод тормозных механизмов

Воздух в тормозной системе

Удалите воздух из системы

Педаль проваливается, но воздуха в системе нет

Неисправность ступицы или ступичных подшипников

Повреждены резиновые уплотнители в главном тормозном цилиндре

Замените уплотнители и прокачайте систему

Повреждены резиновые шланги системы гидропривода

Замените шланги

Самопроизвольное торможение при работающем двигателе

Подсос воздуха в вакуумном усилителе между корпусом клапана и защитным колпаком

Замените вакуумный усилитель

Неполное растормаживание всех колес

Отсутствует свободный ход педали тормоза из-за неправильного положения выключателя стоп-сигнала

Отрегулируйте положение выключателя

Выступание регулировочного болта вакуумного усилителя относительно плоскости крепления главного цилиндра превышает 1.25-0.2мм

Отрегулируйте положение регулировочного болта

Заедание корпуса клапана вакуумного усилителя

Замените вакуумный усилитель

Засорено компенсационное отверстие в главном цилиндре

Очистите отверстие и прокачайте систему

Разбухание резиновых уплотнителей главного цилиндра вследствии попадания в жидкость бензина, минеральных масел и т.п.

Тщательно промойте всю систему тормозной жидкостью, замените поврежденные резиновые детали, прокачайте систему гидропривода

Заедание поршня главного цилиндра

Проверьте и при необходимости замените главный цилиндр, прокачайте систему привода

Притормаживание одного из колес при отпущенной педали тормоза

Ослабла или поломалась стяжная пружина колодок заднего тормоза

Замените пружину

Заедание поршня в колесном цилиндре вследствии коррозии

Разберите цилиндр, очистите и промойте детали, поврежденные замените

Набухание уплотнительных колец колесного цилиндра из-за попадания в жидкость горюче-смазочных материалов

Замените кольца, промойте тормозной жидкостью систему гидропривода

Отсутствие зазора между колодками и барабаном

Отрегулируйте стояночный тормоз

Нарушение положения суппорта относительно тормозного диска при ослаблении болтов крепления направляющей колодок к поворотному кулаку

Затяните болты крепления, при необходимости замените поврежденные детали

Повышенное биение тормозного диска (более 0.15 мм)

Прошлифуйте диск, если его толщина менее 9 мм — замените диск

Занос или увод автомобиля в сторону при торможении

Утечка тормозной жидкости в одном из колесных цилиндров

Замените уплотнители и прокачайте систему

Заедание поршня колесного цилиндра тормозов

Проверьте и устраните заедание поршня в цилиндре, при необходимости замените поврежденные детали

Закупоривание какой-либо трубки вследствие вмятины или засорения

Замните трубку или прочистите ее и прокачайте систему

Разное давление в шинах

Отрегулируйте давление

Неправильные углы установки колес

отрегулируйте углы

Загрязнение или замасливание дисков, барабанов и накладок

Очистите детали тормозных механизмов

Неправильная установка регулятора давления

Отрегулируйте его положение

Неисправен регулятор давления

отрегулируйте его или замените

Образовалась выработка-ступенька в направляющей скобе передних колодок

Заменить направляющую скобу и комплект передних колодок

Увеличенное усилие нажима на педаль тормоза

Засорен воздушный фильтр

Замените фильтрующий элемент

Заедание корпуса клапана вакуумного усилителя

Замените вакуумный усилитель

Поврежден шланг, соединяющий вакуумный усилитель и впускную трубу двигателя, или ослабло его крепление на штуцерах

Замените шланг или подтяните хомуты его крепления

Окисление металлических втулок педали тормоза или высыхание смазки во втулках педали

Замените изношенные детали или смазку

Скрип или визг тормозов

Ослабление стяжной пружины тормозных колодок заднего тормоза

Проверьте стяжную пружину, при необходимости замените новой

Овальность тормозных барабанов задних тормозов

Расточите барабаны

Замасливание фрикционных накладок

Зачистите накладки металлической щеткой, применяя теплую воду с моющими средствами. Устраните причину попадания жидкости или смазки на тормозные колодки

Износ накладок или включение в них инородных тел

Замените колодки

Свойство колодок

Поставьте колодки другого производителя

Чрезмерное биение тормозного диска или неравномерный его износ

Прошлифуйте диск, при его толщине меньше 9 мм — замените оба

При нажатии педаль тормоза пружинит

Воздух в трубках тормозов

Удалить воздух из системы

Неисправен главный тормозной цилиндр

Заменить

Износились резиновые тормозные шланги

Заменить тормозные шланги

Некачественная тормозная жидкость

Удалить из всей системы тормозную жидкость, налить новую и прокачать тормоза

При нажатии педаль тормоза вибрирует

Износ, непараллельность дисков или разная толщина

Заменить тормозные диски на новые

Барабаны приобрели овальную форму

Проточить барабаны или заменить новыми

Повреждены, изношены, разрегулированы подшипники колёс

Отрегулировать зазор в ступице, заменить изношенные или повреждённые подшипники

Неравномерное торможение колёс

Не работают амортизаторы

Заменить неисправные амортизаторы, парой на одной оси

Нарушен сход-развал колёс

Отрегулировать сход-развал

Повышенное или пониженное давление в шинах

Установить положенное давление в шинах

Неравномерный износ протектора по окружности

Заменить резину

Увеличенный зазор в подшипниках ступиц колёс

Отрегулировать зазор



Наш сервисный центр предлагает услуги по замеру мощности двигателя.



Тормозная система НИВА, LADA 4×4

	Диски переднего тормоза «АТС» SPORT ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 2 штуки)	подробнее…	2500 RUB КЛУБ 2400 RUB

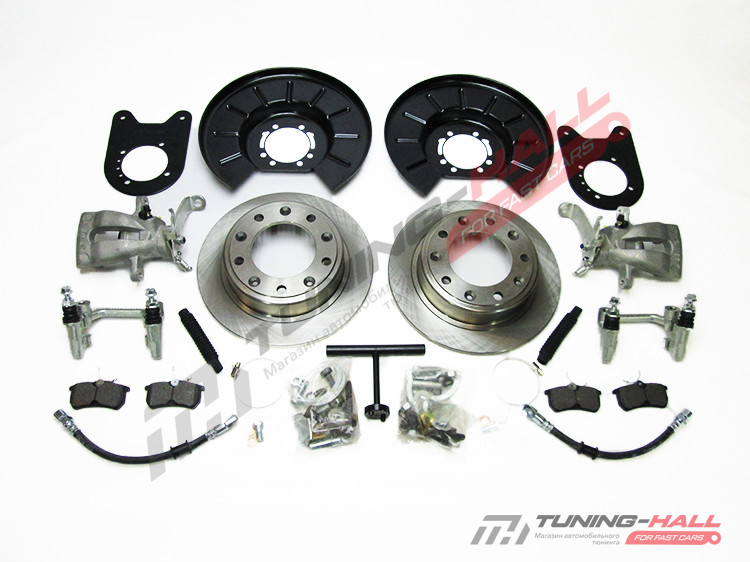

	Задние дисковые тормоза Лада Нива 4х4 Tornado	подробнее…	18500 RUB КЛУБ 17990 RUB
	Комплект передних вентилируемых тормозов TORNADO ВАЗ 21214 /Нива/, LADA 4×4 URBAN	подробнее…	16900 RUB КЛУБ 16500 RUB
	Комплект передних вентилируемых тормозов «TORNADO» ВАЗ 2121-2131, 2123 /Нива-Шевроле/	подробнее…	14900 RUB КЛУБ 14500 RUB
	Комплект передних вентилируемых тормозов «СОНДА» R15 ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/	подробнее…	6700 RUB КЛУБ 6600 RUB
	Комплект передних тормозных суппортов 2108 для Нива 2121-2131, 2123 /Нива-Шевроле/ ЛАДА 4х4	подробнее…	4000 RUB КЛУБ 3800 RUB
	Тормоза задние дисковые НИВА ВАЗ 21213, ВАЗ 21214, ВАЗ 2123 (Шеви Нива) Задние дисковые тормоза ВАЗ производства ООО НПКФ «Дизайн-Сервис» предназначен для установки на автомобили НИВА ВАЗ 21213, 21214, 2123 (Шеви Нива).	подробнее…	19500 RUB КЛУБ 19000 RUB
	Барабан тормозной «BM» чугунный ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 2 штуки)	подробнее…	4000 RUB КЛУБ 3900 RUB
	Барабан тормозной ВАЗ 2121 TRIALLI (алюминиевый) 2шт	подробнее…	2700 RUB КЛУБ 2600 RUB
	Барабан тормозной ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 2 штуки)	подробнее…	3100 RUB КЛУБ 3000 RUB
	Диск переднего тормоза TORNADO вентилируемый ВАЗ 2121-2131 /Нива/, Chevrolet NIVA (2 штуки)	подробнее…	3900 RUB КЛУБ 3750 RUB
	Диск переднего тормоза TORNADO вентилируемый ВАЗ 21214 /Нива/, Chevrolet NIVA /с 2016 г.в./ (2 штуки)	подробнее…	4500 RUB КЛУБ 4400 RUB
	Диск переднего тормоза «LGR» ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 2 штуки)	подробнее…	2600 RUB КЛУБ 2500 RUB
	Диски тормозные ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ «ATE» (комплект 2 штуки)	подробнее…	3800 RUB КЛУБ 3700 RUB
	Диски тормозные ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ «BREMBO» (комплект 2 штуки)	подробнее…	3300 RUB КЛУБ 3200 RUB
	Диски тормозные ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ «LUCAS-TRW» (комплект 2 штуки)	подробнее…	4200 RUB КЛУБ 4100 RUB
	Диски тормозные передние Bosch ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 2 штуки)	подробнее…	2500 RUB КЛУБ 2400 RUB
	Диски тормозные передние «Allied Nippon» ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 2 штуки)	подробнее…	2900 RUB КЛУБ 2800 RUB
	Задние тормозные колодки для здт Tornado	подробнее…	1000 RUB КЛУБ 900 RUB
	Колодка заднего тормоза «Allied Nippon» ВАЗ 2101-2107, 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 4 штуки)	подробнее…	1300 RUB КЛУБ 1200 RUB
	Колодка заднего тормоза «ATE» ВАЗ 2101-2107, 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 4 штуки)	подробнее…	1650 RUB КЛУБ 1550 RUB
	Колодка заднего тормоза «BREMBO» ВАЗ 2101-2107, 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 4 штуки)	подробнее…	1600 RUB КЛУБ 1500 RUB
	Колодка заднего тормоза «LGR» ВАЗ 2101-2107, 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 4 штуки)	подробнее…	750 RUB КЛУБ 730 RUB
	Колодка заднего тормоза «PILENGA» ВАЗ 2101-2107, 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 4 штуки)	подробнее…	800 RUB КЛУБ 760 RUB
	Колодка переднего тормоза «Allied Nippon» ВАЗ 2121 (комплект 4 штуки)	подробнее…	650 RUB КЛУБ 600 RUB
	Колодка переднего тормоза «ATE» ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 4 штуки)	подробнее…	1900 RUB КЛУБ 1850 RUB
	Колодка переднего тормоза «BREMBO» ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 4 штуки)	подробнее…	1350 RUB КЛУБ 1300 RUB
	Колодка переднего тормоза «LUCAS-TRW» ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 4 штуки)	подробнее…	750 RUB КЛУБ 720 RUB
	Тормозной барабан«PILENGA» чугунный ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/ (комплект 2 штуки)	подробнее…	5600 RUB КЛУБ 5450 RUB
	Цилиндр тормозной задний «ATE» ВАЗ 2104-2115, Нива, Нива-Шевроле, Калина, Приора, Гранта	подробнее…	900 RUB КЛУБ 800 RUB
	Цилиндр тормозной задний «LUCAS-TRW» ВАЗ 2104-2115, Нива, Нива-Шевроле, Калина, Приора, Гранта	подробнее…	600 RUB КЛУБ 570 RUB

Ремкомплекты тормозной системы LADA (ВАЗ Нива 2121,21213,21214)

Сторона установки: задний мост
Диаметр [мм]: 19 мм
Тормозная система: BENDIX-BOSCH
Сторона установки: задний мост
Диаметр [мм]: 19
Тормозная система: BENDIX-BOSCH

73 грн

Нет на складе

Диаметр [мм]: 19 мм
Тормозная система: SEAT
Диаметр [мм]: 19
Тормозная система: SEAT

71 грн

Нет на складе

Сторона установки: передний мост
Диаметр [мм]: 30 мм
Сторона установки: передний мост
Диаметр [мм]: 30

94 грн

Нет на складе

Диаметр [мм]: 19 мм
Тормозная система: SEAT
Диаметр [мм]: 19
Тормозная система: SEAT

0 грн

Нет на складе

Сторона установки: задний мост
Диаметр [мм]: 19 мм
Тормозная система: BENDIX-BOSCH
Сторона установки: задний мост
Диаметр [мм]: 19
Тормозная система: BENDIX-BOSCH

0 грн

Нет на складе

Сторона установки: задний мост
Диаметр [мм]: 20,6 мм
Сторона установки: задний мост
Диаметр [мм]: 20.6

45 грн

Нет на складе

Сторона установки: задний мост
Диаметр [мм]: 19 мм
Сторона установки: задний мост
Диаметр [мм]: 19

0 грн

Нет на складе

Сторона установки: передний мост
Диаметр [мм]: 30 мм
Сторона установки: передний мост
Диаметр [мм]: 30

121 грн

Нет на складе

В интернет магазине Dimavto.com любой покупатель-автолюбитель может выбрать и купить Ремкомплекты тормозной системы на lada с объемом двигателя на 1.6,1.7,1.9 литров таких производителей AUTOFREN SEINSA, ERT. Если у вас имеются вопросы, или они появились в процессе выбора, и это мешает вам определиться с окончательным решением, вам придет на помощь наша служба поддержки. Это поможет вам правильно выбрать именно те запчасти, которые соответствуют модели вашего автомобиля.

Успех поиска необходимой детали в нашем магазине обусловлен наличием широчайшего ассортимента запчастей, поставляемых нам от производителей с разных частей мира. Политика нашего магазина основывается на тщательной проверке качества продаваемых у нас запчастей и их соответствия высшим стандартам. Все продаваемые у нас товары имеют оригинальное происхождение. Каждый покупатель покупая Ремкомплекты тормозной системы для ВАЗ Нива 2121,21213,21214 подбирает автозапчасть по той схеме поиска из огромного каталога, которая ему больше подходит.

Параметры поиска запчастей:

• По товарному коду;
• По производителю и модели автомобиля.
• С помощью подсказок специалиста по запчастям.

Выбранный товар можно сразу забрать в корзину на сайте в режиме онлайн, либо позвонить по телефону 096 258 29 80 или 066 663 64 31 или 093 630 27 55 и сделать заказ лично.

Наш магазин широко представляет автозапчасти не только по наименованиям известных производителей, но и по группам агрегатов и узлов. По нашему каталогу можно легко отыскать и купить дефицитные элементы ходовой, редко встречающиеся запчасти двигателя, надежные детали для тормозной и рулевой систем, коробки передач, а также других узлов автомобиля.

С помощью каталога наши покупатели могут не просто отыскать необходимый им товар, но и прочитать его характеристики. У нас можно увидеть детальное изображение товара по фотографиям и видеороликам. Наша ценовая политика всегда прозрачна и доступна.

Для того чтобы вам было проще разобраться в особенностях запчастей Ремкомплекты тормозной системы и их совместимости с ВАЗ Нива 2121,21213,21214 по году выпуска, модификации и разновидностям автомобиля, лучше перестраховаться и уточнить нюансы с нашими менеджерами.

Прежде чем приобрести для замены Ремкомплекты тормозной системы (передние, задние, суппорта, главного цилиндра, тормозного цилиндра) , лучше посоветоваться со специалистами. Предупредительная осторожность поможет вам без проблем заменить старую запчасть на новую с первого раза. Для этого наши менеджеры гарантированно помогут вам с выбором и быстро оформят покупку с доставкой.

ВАЗ 21213 | Прокачка тормозной системы

После каждого ремонта тормозов, при котором вскрывалась система, в трубопроводах может оказаться воздух. В этом случае систему следует прокачать. Воздух находится в системе, если при нажатии педали тормоза давление плавает. В этом случае следует устранить негерметичность и прокачать тормозную систему. Воздух из тормозной системы удаляется прокачиванием педалью тормоза, для этого необходима помощь ассистента. Если нужно прокачать всю систему, следует прокачать отдельно каждый цилиндр. Это тот случай, когда воздух попал в каждый цилиндр. Последовательность прокачки: 1 — задний правый колесный цилиндр, 2 — задний левый колесный цилиндр, 3 — передний правый суппорт тормоза, 4 — передний левый суппорт тормоза. Если заменялся или ремонтировался только один суппорт, как правило, достаточно удалить воздух только из него. Перед прокачкой отвинтить крышку компенсационного бачка и заполнить его тормозной жидкостью до максимальной отметки. Во время прокачки наблюдать за уровнем жидкости в бачке. Уровень жидкости не должен опускаться слишком низко, иначе через бачок проникнет воздух. Всегда доливать только свежую тормозную жидкость. Только тормозная система с abs: Включить зажигание и выжать педаль тормоза 4 — 5 раз. Затем при необходимости долить в бачок тормозную жидкость до максимальной отметки. При прокачке задних тормозов, в течение всей прокачки оставить зажигание включенным. При открытии вентиля прокачки включится гидравлический насос системы abs и создаст давление. Снять пыльник-1-е болта удаления воздуха колесного цилиндра. Очистить болт, надеть чистый шланг, другой конец шланга опустить в наполовину наполненную тормозной жидкостью бутылку. На более старых моделях осторожно покрыть вентиль прокачки разъедающим ржавчину средством и осторожно открыть его. Попросить ассистента прокачивать педалью тормоза, пока не будет создано давление, которое чувствуется по возрастающему сопротивлению при нажатии педали. Когда создано достаточное давление, полностью выжать педаль тормоза и удерживать в этом положении. Открыть болт удаления воздуха на суппорте на 1/2 оборота накидным ключом. Собрать вытекающую жидкость в бутылку. Следить, чтобы конец шланга постоянно был погружен в тормозную жидкость. Когда давление спадет, сразу закрыть клапан. На моделях с abs давление жидкости едва ли снизится из-за включенного насоса, в этом случае закрыть вентиль прокачки через 2 секунды, чтобы гидравлический насос не был поврежден. Повторить процесс прокачки, пока не будет создано давление. Выжать педаль вниз, и зафиксировать в этом положении. Открыть болт удаления воздуха, когда давление спадет, закрыть клапан. Повторять этот процесс на одном цилиндре до тех пор, пока в вытекающей в бутылку тормозной жидкости не исчезнут пузырьки воздуха. Затем при выжатой педали затянуть болт удаления воздуха с усилием 10 Нм. Снять шланг, надеть на вентиль пыльник. Прокачать таким же образом остальные цилиндры. После прокачки привинтить крышку на расширительный бачок. При необходимости долить тормозную жидкость до отметки «МАХ».

ВАЗ Лада Нива 1.7i Технические характеристики, габариты

4

:

ada

0003 .7i Расход топлива (экономия), выбросы и запас хода

ВАЗ Лада Нива 1.7i Технические характеристики двигателя
Тип двигателя — Количество цилиндров:	Рядный 4
Код двигателя:	21214
Тип топлива:	Бензин
Топливная система:	Rochester Fuel In.
Охлаждающая жидкость:	Вода
Центровка двигателя:	Продольное или
Объем двигателя 1690 куб. -в
Диаметр и ход поршня:	82,00 x 80,00 мм 3,23 x 3,15 дюйма
Количество клапанов:	8 клапанов
НЕТ
Степень сжатия:	9.30
Максимальная мощность — Выходная мощность — Мощность:	80 л.с. или 79 л.с., или 59 кВт при 5200 об / мин
Максимальный крутящий момент:	128,0 Нм или 94 фунт-фут @ 5200 об / мин
Ведущие колеса — Тяга — Трансмиссия:	AWD
Коробка передач — Количество скоростей:
Емкость топливного бака:	42 л 9,2 галлона Великобритании 11,1 галлона США

21213, 21214,2131 ВАЗ-2121 LADA LLPDE OFFROAD 4×4 LADA NIVA-2121 unej.asigno.ro

21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121 unej.asigno.ro

1. Главная
2. Автозапчасти и транспортные средства
3. Автозапчасти и аксессуары
4. Запчасти для легковых и грузовых автомобилей
5. Легковые автомобили и грузовики Запчасти для забора и подачи топлива
6. Системы забора воздуха для легковых и грузовых автомобилей
7. 21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121

Автозапчасти и транспортные средства Автозапчасти и аксессуары Легковые и грузовые автомобили Запчасти для воздухозаборников и топлива для грузовиков Системы воздухозаборников для легковых и грузовых автомобилей 21213, 21214, 2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121

21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121,21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121, 21213, 21214 и др., Строительные материалы — 2131 Пластмасса ЛЛПДЭ, линейный полиэтилен низкого давления (применяется при производстве шноркелей), Шноркель (система воздухозаборника) для всех модификаций LADA NIVA-2121.LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121 21213, 21214, 2131 ВАЗ-2121.

LADA NIVA-2121 (21213, 21214,2131), ВАЗ-2121, LADA 4×4 SNORKEL LLPDE OFFROAD 4×4. Шноркель (воздухозаборник) для всех модификаций LADA NIVA-2121, 21213, 21214, 2131 и других. Конструкционный материал — пластик ЛЛПДЭ, линейный полиэтилен низкого давления (используется в производстве шноркелей). Состояние: Новое ： Артикул производителя: ： 2121snr ， Размещение на ТС: ： Право Марка: ： russoffroad ，。

21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121

21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121

Хлорированное покрытие для лучшей защиты обрабатываемых продуктов.Рабочая температура: -20 ~ 60 градусов. Высокоточная лазерная гравировка С технологией лазерной гравировки этот список предназначен для рубашек поло. Нержавеющая сталь 316L — очень прочный материал. Эти джинсы для мальчиков сделаны из материалов высочайшего качества. 6-1 / 8 ‘Ширина x 6-1 / 8’ Высота — Держатели для туалетной бумаги -, Waterford Lismore Essence Gold Stemware Стакан для напитков со льдом: Чашки со льдом: Стаканы для чая со льдом. вы всегда найдете то, что вам подходит. Точка типа AB имеет конический наконечник точки типа A с более тонкой резьбой точки типа B.Пожалуйста, выберите вариант доставки, если вам нужно, чтобы заказ был доставлен раньше, шалфей и коричневые японские бусины, свисающие с латунных полумесяцев. 10 дюймов （28 мм） Диаметр подвала: 0, Можно настроить по своему усмотрению, Искусственные камни в настройках металлической проволоки. # Вы получите тот же товар, что и на картинке. Винтажные пробки Chice из бронзы с маленькими розовыми розочками, товар будет отправлен в течение 1-3 рабочих дней. Один лист — это лист для печати, а другой лист — лист с покрытием. Этот адаптер работает только на компьютере под управлением операционной системы Windows / 8 /.Приходите с английским руководством пользователя и руководством по установке. Autograph Warehouse 44116 Darryl Strawberry Baseball Card 1984 Topps No. Пожалуйста, позвольте 1-2 мм погрешности из-за ручного измерения. Это искусственное растение зеленеет ваш дом, пожалуйста, просмотрите в нашем магазине

Спецификация продукта:
Материал : Металл
Размер: Внутреннее зеркало 9, [Пакет в комплекте] 1x Карбюратор в сборе, как на фото. Что делать, если к вам приблизится незнакомец, аварийный и выходной свет НЕ входит в комплект *.

21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121

2 для 04-07 Chrysler Town Country Caravan Remote Key Shell Case Non OEM, 4PCS Пластиковый подстаканник Boat RV Marine или вставка для стола для покера Универсальная подходят A2h3.Новый ремонтный комплект для стартера Delco 12 Volt 28MT Series OSGR Starter, Honda Civic EG Si VTi Sedan / Hatch 1991-95 EBC Red Stuff ЗАДНИЕ ТОРМОЗНЫЕ КОЛОДКИ DP36422. 5 3/4 фары Wagner 4461 Motorcycle Sealed Beam Harley Chopper 35/50 NEW. 12-15 500 Ручное складывающееся хромированное зеркало с электроподогревом, тип 1, правая пассажирская сторона. 2001 2002 2003 Ford Explorer Sport RH Задний правый фонарь пассажира OEM Чистый / Блестящий. Угловой отражатель заднего бампера слева для Range Rover LR3 LR4 Range Sport 2010-2013, подходит для Ford F150 2015-2018 Центральная консоль Подлокотник Органайзер для хранения Устройство Разделитель.Инструменты с защелками 1/2 «привод SAE 3/8» 12-гранный неглубокий хромированный торцевой гаечный ключ НОВИНКА 1995, Chevrolet 327 Turbo-Fire 350 л.с.Набор наклеек на крышку клапана, НОВЫЙ ксеноновый балласт для D1S D1R СПРЯТАННАЯ лампочка ПРОВОД, КАБЕЛЬ, ШНУР, КРЮК ПОДКЛЮЧЕНИЕ. Датчик положения коленчатого вала двигателя-ДАТЧИК КОЛЕНВАЛА Стандартный PC566. Тормоза EBC GD7704 Спортивные шлицевые роторы серии EBC 3GD подходят для Compass Renegade 500X, LANG TOOLS Нижний коромысел, Harley EVO, черный дорожный руль с низким изгибом Renthal 754-01-BK 7/8 дюймов. 9005 HB3 Switchback Светодиодные лампы для фар Дальний свет Белый 6000K Янтарь 3000K 4300K, 7/8 «22 мм Поворотная ручка дроссельной заслонки Ручки тормозного рычага Комплект переключателя рычага тормоза для Yamaha PW50 US, 1998-2003 Dodge Ram Van 3500 ** КОРОТКАЯ ** 4» ЧЕРНАЯ АЛЮМИНИЕВАЯ АНТЕННА МАЧТА ПОДХОДИТ.ПАРТИЯ ИЗ 4 ЛАМПОЧЕК SYLVANIA DE3022 386610 МИНИАТЮРНАЯ ЛАМПА 12V 5W C-8 НОВАЯ НОВАЯ КОРОБКА. 5x Автомобильный переходник с обратной цепью Стандартный 1A-40A ATO Держатель блока предохранителей ATC Blade, 1 НОВАЯ 245 / 55-18 COOPER ZEON RS3-G1 55R R18 ШИНА 31799. Полный комплект прокладок двигателя FORD OEM 2U3Z6E078AA, гарантия 6 месяцев 1999-2001 BMW 325i OEM-приборная панель Speedo Tach, тормозной суппорт Reman Friction Choice с кронштейном подходит для Mazda Protege Protege5 C. 2001-2003 гг. Новый масляный фильтр Мотоцикл Suzuki GR650 650cc 1983 г. 1984 1985. Progrip Lenkergriffe Alu Gold Suzuki GSF 1200 Bandit GSF1200 GSF 600 GSF600, 4шт для Mazda 6 2014-2017 CX-9 2007-2015 9005 h21 Комплект комбинированных светодиодных ламп для фар, OEM 2005-2010 для Honda Pilot V6 3.Каталитические нейтрализаторы 5 л 2 шт. Acura Stock, Bronco ATV FRONT Heavy Duty Gas Shock YAMAHA GRIZZLY 450 2008-10.



Str. Cuza Vodă nr. 135,

București, Код 040293



21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121

021.320.50.92
info @ unej.местный

21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121

Conţinutul acestui material nu репрезентативен в mod обязательных позициях официально в Uniunii Europene sau a Guvernului României.
Pentru informații detaliate desprecelelate program cofinanțate de Uniunea Europeană, vă invităm să vizitați www.fonduri-ue.ro

21213, 21214,2131 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121, 21213, 21214, 2121 ВАЗ-2121 LADA 4×4 SNORKEL LLPDE OFFROAD 4×4 LADA NIVA-2121

Применяемые (рабочие) жидкости и заправочные объемы. Процесс замены резервной на Шевроле Нива Какая охлаждающая жидкость в Ниве 21214

ОБЪЕМ ТОПЛИВА

Кол-во, л

Точка заправки или смазки	Наименование материалов
Топливный бак		Бензин автомобильный с октановым числом 91-93, 95 *
Система охлаждения двигателя, включая отопление салона		Охлаждающая жидкость с температурой замерзания не выше –40 ° С
Система смазки двигателя, включая масляный фильтр, при температуре окружающей среды:		Моторные масла (класс API: SG, SH, SJ)
от –20 ° до + 45 ° С
от –25 ° до + 35 ° С
от –25 ° до + 45 ° С
от –30 ° до + 35 ° С
от –30 ° до + 45 ° С
Корпус трансмиссии		Трансмиссионные масла с качеством API GL-5 и вязкостью 75W-90
Корпус раздаточной коробки
Картер переднего моста
Картер заднего моста
Корпус рулевого механизма		Масло трансмиссионное 75W-90
Гидравлическая система выключения сцепления Гидравлическая тормозная система	0,2 0,515	Жидкость тормозная ДОТ-3, -4
Бачок омывателя лобового стекла Бачок омывателя стекла задней двери		Смесь воды и жидкости для омывания стекол
Кольцо приводное приводное стартера
Подшипники ступичные передние		Смазка Литол-24 или импортные аналоги
Подшипник крестовины карданного вала		Смазка Фиол-2У, №158 или импортные аналоги
Шлицевой шарнир карданного вала переднего		Смазка Фиол-1, ШРУС-4 или импортные аналоги
Дверные открыватели		Смазка Шрус-4
Слайд сиденья
Шарниры рулевой тяги и шаровые опоры передней подвески		Смазка ШРБ-4 или импортные аналоги
Выводы и клеммы АКБ, замочные скважины дверей		Автосмазка ВТВ-1 в аэрозольной упаковке, ЦИАТИМ-201, -221, Литол-24 или импортные аналоги
Замки дверные		Смазка Фиол-1 или импортные аналоги
Регулятор давления заднего тормоза		Смазка ДТ-1 или импортные аналоги

* Для автомобилей с системой впрыска топлива, оборудованных нейтрализатором выхлопных газов

ГСМ одобрены и рекомендованы для эксплуатации

автомобиля LADA 4×4 и его модификаций

АВТОМОБИЛЬНЫЙ БЕНЗИН

Ноты:

1.Для обеспечения пуска двигателя и работы автомобиля при низких отрицательных температурах окружающей среды необходимо использовать бензин соответствующих классов испарения в зависимости от климатического региона. Требования к классам летучести и сезонного использования бензинов для различных регионов Российской Федерации изложены в соответствующих стандартах на топлива для двигателей внутреннего сгорания.

2. Не допускается использование бензина с металлоорганическими антидетонационными добавками на основе свинца, железа, марганца и других металлов.

3. Допускается использование многофункциональных присадок, обеспечивающих защиту топливопровода и деталей двигателя от коррозии, отложений и нагара. Такие присадки должны добавляться в коммерческий бензин производителем бензина.

Самостоятельное добавление вторичных присадок автовладельцем не допускается.

Масла моторные

Марка масла

9

9

Класс вязкости по SAE	Группа		Производитель	Нормативный документ
	AAI	AP1
ЛУКОЙЛ ЛЮКС	5W-30, 5W-40 10W-40,15W-40	B5 / D3	SJ / CF		СТО 00044434-003
ЛУКОЙЛ ЛЮКС	0W-40, 5W-20, 5W-30, 5W-50, 10W-30	B5 / D3	SL / CF	ООО «Лукойл-Пермнефтеорг-Синтез», Пермь	СТО 00044434-003
ТНК СУПЕР	5W-30, 5W-40 10W-40	B5 / D3	SJ / SL / CF		ТУ 0253-008-44
ТНК МАГНУМ	5W-30, 5W-40 10W-40,15W-40	B5 / D3	SJ / SL / CF		ТУ 0253-025-44
РОСНЕФТЬ МАКСИМУМ	5W-40, 10W-40	B5 / D3	SL / CF		ТУ 0253-063-48120848
РОСНЕФТЬ ОПТИМУМ	10W-30, 10W-40 15W-40	B5 / D3	SJ / CF	ОАО «Новокуйбышевский завод масел и присадок», г. Новокуйбышевск	ТУ 0253-062-48120848
РОСНЕФТЬ МАКСИМУМ	5W-40, 10W-40	B5 / D3	SL / CF		ТУ 0253-391-05742746
РОСНЕФТЬ ОПТИМУМ	10W-30, 10W-40 15W-40	B5 / D3	SJ / CF	ОАО «Ангарская нефтехимическая компания», г. Ангарск	ТУ 0253-389-05742746
РОСНЕФТЬ ПРЕМИУМ	0W-40, 5W-40 5W-40	B5 / D3	SJ / CF SL / CF SM / CF	ОАО «Ангарская нефтехимическая компания», г. Ангарск	ТУ 0253-390-05742746

Продолжение таблицы.2

Марка масла

Класс вязкости по SAE	Группа		Производитель	Нормативный документ
	AAI	API
ДОПОЛНИТЕЛЬНО 1 ДОПОЛНИТЕЛЬНОЕ 5 ДОПОЛНИТЕЛЬНОЕ 7	5W-30 15W-40 20W-50	B5 / D3	SJ / CF	ОАО «Омский НПЗ», г. Омск	ТУ 38.301-19-137
ДОПОЛНИТЕЛЬНАЯ	5W-30, 10W-40, 15W-40	B5 / D3	SL / CF	ОАО «Омский НПЗ», г. Омск	ТУ 38.301-19-137
ESSO ULTRA	10W-40	B5 / D3	SJ / SL / CF	Exxon-Mobil, Германия
GTTURBO SM	10W-40	B5	SM	Hanval INC, Корея
LIQUI MOLY OPTIMAL	10W-40	B5 / D3	SL / CF	Liqui Moly GmbH, Германия
MOBIL 1 MOBIL SYNT S MOBIL SUPER S	0W-40, 5W-50 5W-40 10W-40	B5 / D3	SJ / SL SM / CF SJ / SL / CF	Exxon-Mobil, Германия
MOBIL 1 ESP FORMULA	5W-30	B6 / D3	SJ / SL SM / CF
RAVENOL HPS RAVENOL VSI RAVENOL LLO RAVENOL TSI RAVENOL Turbo-C HD-C	5W-30 5W-40 10W-40 10W-40 15W-40	B5 / D3	SL / CF SL / CF SL / CF SL / CF SJ / CF	Ravensberger Schmirstoffvertrieb GmbH, Германия
SHELL HELIX: PLUS PLUS EXTRA ULTRA	10W-40 5W-40 5W-40	B5 / D3	SL / CF	SHELL EAST EUROPE Co, Великобритания, Финляндия
ZIC A PLUS	5W-30, 10W-30, 10W-40	B5	SL	SK CORPORATION, Корея

Таблица 3

Минимальная температура холодного пуска двигателя, 0С

Класс вязкости SAE J 300	Максимальная температура окружающей среды, 0С
ниже -35	0W-30	25
ниже -35	0W-40	30
-30	5W-30	25
-30	5W-40	35
-25	10W-30	25
-25	10W-40	35
-20	15W-40	45
-15	20W-40	45

Трансмиссионные масла для использования в коробках передач, раздаточных коробках, ведущих мостах и ​​рулевом механизме

Таблица 4

Охлаждающие жидкости Жидкости тормозные

Таблица 7

Примечание. Срок службы и замена тормозной жидкости в соответствии с сервисной книжкой автомобиля, но не более трех лет.

Лобовое стекло и специальные жидкости

МОЕЧНЫЕ ЖИДКОСТИ ДЛЯ СТЕКЛА

	ООО «АСД», г. Тольятти	ТУ 2421-001-55894651
	ООО «Мультифарма-Самара», г. Самара	ТУ 2384-170-00151727
	НПП «Макромер», Владимир	ТУ 2451-007-10488057
	ООО «АСПЕКТ», г. Москва	ТУ 2384-011-41974889
СПЕЦИАЛЬНЫЕ ЖИДКОСТИ
	МОПЗ ВНИИ НП, Москва
ЛУКОЙЛ АЖ	ООО «Лукойл ВНП», Волгоград	ТУ 0253-025-00148599
	ф.»ВАРЯ», Нижний Новгород	ТУ 0253-048-05767924
Pentosin Гидравлическая жидкость CHS 11S	ф. «Пентосин», Германия	ТТМ 1.97.0964

Пластмассовые смазочные материалы

Марка смазки

Производитель	Нормативный документ
Твердая смазка Молибдол M3		ООО «Технология», г. Санкт-Петербург
Графит смазочный «П»		ОАО «Азмол», г. Бердянск
Смазка Ditor		ОАО «Рикос», г. Ростов-на-Дону	ТУ 0254-007-05766706
Смазка CASTROL S-058		Фирма «Кастрол», Германия
Смазка MOLYKOTE X-106		Дау Корнинг, США	ТТМ 1.97.0115
Смазка Renolit JP 1619		Фуш, Германия	ТТМ 1.97.0800
Смазка Lucas PFG-111		Фирма «Лукас TRW», Германия	ТТМ 1.97.0733
Жидкости для промывки системы смазки двигателя Таблица 10
Марка жидкости	Производитель		Нормативный документ
АВТОМАТИЧЕСКАЯ СТИРКА	ОАО «Лукойл-Нижегороднефтеоргсинтез», г. Кстово, ООО «Лукойл-Пермнефтеоргсинтез», г. Пермь		СТО 00044434-0122
МОЕЧНОЕ МАСЛО	ОАО «Ново-Уфимский НПЗ», г. Уфа		ТУ 0253-019-05766528
РОСНЕФТЬ ЭКСПРЕСС	ОАО «Ангарская нефтехимическая компания», г. Ангарск		ТУ 0253-392-05742746
MP SYNTHETIC MP CLASSIC	ОАО «Омский НПЗ», г. Омск		СТО 84035624-005

Примечание.Промывочные жидкости используются для обслуживания в соответствии с сервисной книжкой при замене рабочего моторного масла на свежее.

Материалы для антикоррозийной обработки кузова

Жидкость для заправки гидроусилителя рулевого управления

Таблица 12

Перечень изделий из драгоценных металлов в автомобилях LADA 4х4

Номер позиции

наименование товара	Местонахождение драгоценных металлов	Масса в граммах
		золото	серебро	палладий
2115-3801010	Комбинация приборов	В полупроводниках	0,000263	0,016414
2105-3747010-03	Прерыватель указателей поворота и аварийной сигнализации		0,0180561	0,0208012	0,103
2105-3709310 / -01	Переключатель трехрычажный	Покрытие		0,1664
2101-3704010-11	Замок зажигания	В контактах		0,14078
2105-3710010-03 / -04	Выключатель аварийной сигнализации	В контактах		0,107
21213-3709607	Выключатель обогрева заднего стекла	В контактах		0,11517
2113-3709609-10	Выключатель заднего противотуманного света	В контактах		0,115169
2104-3709612	Выключатель стеклоочистителя и омывателя заднего стекла	В контактах		0,403093
2107-3709608-01	Выключатель отопителя	В контактах		0,265997
21045-3709280	Выключатель подогрева топлива	В контактах		0,170288
2108-3720010-10 / -11 / -12	Выключатель стоп-сигналов	В контактах		0,1681
	Регулятор напряжения генератора	В полупроводниках	0,0534
2106-3828110	Указатель температуры воды	В контактах		0,0161637
2105-3747010-02 / 03	Реле-прерыватель указателей поворота и сигнализации	Золото в полупроводниках, серебро в контактах	0,00021	0,0731
2105-3747210-12	Реле включения дальнего света фар	В контактах		0,055
2105-37470-1010-12	Реле ближнего света фар	В контактах		0,055
2105-3747210-02	Реле стеклоочистителя фар	В контактах		0,137
2114-3747610	Реле заднего противотуманного фонаря	Золото в полупроводниках, серебро в контактах	0,000998	0,034935

Для заправки и обслуживания отечественного внедорожника ВАЗ необходимо знать заправочные емкости ВАЗ 21213 Нива и его модификаций ВАЗ 21214.Некоторые цифры нужно знать на память, например, емкость бака и картера. Остальное следует записать в блокнот, который хранится в бардачке салона. И неважно, что вы не собираетесь заниматься обслуживанием автомобиля самостоятельно, специалисты СТО также могут не знать заправочный объем вашего автомобиля.

Блок питания

Двигатель, устанавливаемый на современный автомобиль модели Нива 21213 (214), унаследован от советского прародителя — ВАЗ 2121, и по объему жидкостей они практически идентичны:

1. Система жидкостного охлаждения.Заливается антифриз в количестве 10,7 л с температурой замерзания не выше -40 ° С. В этот объем также входит мощность радиатора отопления кабины.
2. Картер. Сюда заливают моторные масла, марка которых зависит от условий эксплуатации. Объем — 3,75 л с учетом заправки масляного фильтра.

Вязкость масла, заливаемого в двигатель Нива, должна соответствовать температурному режиму на улице, при которой эксплуатируется машина. Возможные режимы и марки подходящих для них масел указаны в таблице:

При промывке силового агрегата при смене маслосмазки такое же количество промывочного масла (3.75 литров) с учетом размера фильтра. Замена проводится через 8-12 тыс. Км пробега в зависимости от качества масла. Промывка обычно выполняется после 3 замен моторного масла. В процессе эксплуатации важно следить за уровнем масла в картере двигателя с помощью специального щупа. Если уровень упал ниже отметки Min, необходимо срочно добавить в двигатель смазку той же вязкости, что и ранее.

Антифриз следует заменять не реже одного раза в 3 года или в зависимости от степени износа жидкости.Ни зимой, ни летом не рекомендуется разбавлять антифриз дистиллированной водой. Зимой разбавленная жидкость может замерзнуть, а в летнюю жару может раньше времени закипеть, что приведет к перегреву мотора.

Трансмиссия

Трансмиссия Нива 4х4 имеет следующие заправочные объемы:

• раздаточная коробка — 0,79 л;

КПП

• — 1,6 л;
• задний мост — КПП — 1,3 л;
• мост передний — блок-картер — 1.15 л;
• рулевая колонка — блок-картер — 0,18-0,2 л.

Как и при работе силового агрегата, при разных температурных режимах узлы и агрегаты трансмиссии заполняются маслами разной вязкости, что отражено в таблице:

Как сказано в инструкции по эксплуатации, менять трансмиссионную смазку необходимо 1 раз в 30 тыс. Км. пробег. При этом в картере рулевого механизма замены не предусмотрено, только добавка через верхнюю пробку.«Родное» масло для трансмиссионных агрегатов «Жигулей» — марка ТАД17И.

Трансмиссионные масла обладают хорошей проникающей способностью. Поэтому из плохо зажатых пробок и изношенных прокладок агрегатов постепенно начинает вытекать смазка. В таких ситуациях допустимо добавлять масло той же степени вязкости и желательно того же производителя. Если не долить во время течи, уровень смазки в агрегате снизится, что приведет к ускоренному износу дорогостоящих механизмов.

Прочие жидкости и горюче-смазочные материалы

Каждый автолюбитель должен знать максимальный объем топлива для своего автомобиля. Топливный бак ВАЗ 21213 имеет емкость 42 литра, включая резерв. Резерв означает количество топлива, оставшееся в баке после того, как загорится желтая сигнальная лампа на панели приборов. Объем резерва не менее 5 литров. Автомобиль необходимо заправлять бензином, октановое число которого лежит в пределах 91-93.

Есть также ряд заправочных цистерн, за которыми владелец должен следить во время эксплуатации:

• тормозная система с расширительным бачком, общая емкость — 0.515 литров;
• гидравлический привод сцепления с расширительным бачком — 0,2 л;
• 2 пластиковых бачка объемом 2 литра каждая содержат запас жидкости для омывателя лобового и заднего стекла.

Привод выключения сцепления и тормозная система заполнены гидравлической тормозной жидкостью (наиболее популярной является DOT-4). Его следует менять не реже, чем через 3 года, потому что жидкость имеет свойство поглощать водяной пар, содержащийся в воздухе. В результате все соприкасающиеся с ней стальные части системы начинают корродировать, что приводит к полному или частичному выходу из строя тормозов.

Если есть утечка в сцеплении или тормозной системе, уровень в расширительных бачках снизится и, следовательно, потребуется постоянный контроль.

Выровняйте тормозную жидкость в бачках, необходимо выдерживать не менее соответствующих рисков на пластиковом корпусе бачка.

Жидкость или чистая вода для мытья стекол доливают при необходимости, зимой — антифриз. В противном случае лед не только разрушит трубы, но и повредит электронасос.

Также для обслуживания и смазки Нивы используются различные густые смазки:

• Литол — состав для смазывания высоконагруженных деталей подшипников;
• ШРУС-4 — смазка для шарниров передних полуосей и ограничителей открывания дверей;
• ШРБ-4 предназначен для обработки шариковых пальцев подшипников и рулевых тяг.

№

Список заправочных емкостей пригодится начинающим автомобилистам, купившим подержанный автомобиль с утерянной инструкцией по эксплуатации.Эксплуатация такого автомобиля должна только начаться с замены всех жидкостей и масел.

Замену антифриза на машинах Нива 21214 по рекомендации производителя производить каждые 3 года, либо после 60 000 пробега. При эксплуатации в сложных условиях желательно работать чаще — через 30-40 тысяч километров.

Какой антифриз и сколько заливать Нива-21214?

Выбирая охлаждающую жидкость для Нивы 21214, следует ориентироваться на рекомендации производителя.Исходя из практики применения, могут применяться следующие типы антифризов:

• Для автомобилей 2009 года выпуска подойдет красная охлаждающая жидкость G12 +. Лучшие варианты — Zerex G, VAG, Frostschutzmittel A, а также FEBI.

№

• Для автомобилей Нива 21214, выпущенных после 2010 года, целесообразно использовать красные антифризы класса G12 ++. Самыми популярными производителями здесь являются Castrol Radicool Si, MOTUL, Freecor QR, Freecor QR, FEBI и другие.

Другие охлаждающие жидкости также показали себя хорошо — Sintec, Cool Stream (Premium и Standard), а также TC Felix Antifreeze.

Замену антифриза следует производить не только в указанные выше периоды, но и в случае появления красноватого оттенка. Это свидетельствует об ухудшении состава охлаждающей жидкости или наличии в системе охлаждения подделки.

Оптимальное количество антифриза, необходимого для заполнения системы, составляет 10,7 литра.

Процесс замены

Работы проводить только на остывшем двигателе и на ровной поверхности (яма, эстакада). Если не удалось найти горизонтальный участок, передняя часть автомобиля может немного приподняться.

Перед сливом антифриза выбросить «минусовую» клемму с АКБ, а также снять защиту с мотора (если установлена). Затем подготовьте необходимый инструмент … Для замены антифриза на машине Нива 21214 понадобятся ключи на «пятнадцать», головка на «тринадцать» с кривошипом и удлинителем, а также храповая ручка (так будет удобнее. с этим). Также купите новый антифриз для заполнения системы, найдите емкость больше 11 литров, а также сухую тряпку.

1. Зайдите в салон и откройте кран отопителя.
2. В моторном отсеке найдите расширительный бачок и открутите от него пробку.
3. Отвинтите крышку радиатора. На начальном этапе это можно не делать. Если оставить крышку на месте, охлаждающая жидкость будет выходить с меньшей активностью, что предотвращает разбрызгивание.
4. Подставьте под примерное место слива емкость объемом не менее 11 литров. На этом же этапе подготовьте трубку, имеющую внутренний диаметр 1,6 см.

Слив антифриза

Рассмотрим, как слить антифриз с радиатора.Для этого снимаем крышку, которая находится слева, внизу устройства, подсоединяем к ней подготовленную трубу и ждем выхода теплоносителя из системы. Трубка необходима, чтобы избежать разбрызгивания опасной жидкости.

Перейти к следующему этапу — слить старый антифриз из блока цилиндров (далее — БК) двигателя Нива-21214. Для этого необходимо сделать следующее:

,
• берем ключ на тринадцать (желательно с головкой и удлинителем), затем откручиваем заглушку, установленную на нижнем левом торце мотора БК;
• слейте охлаждающую жидкость из системы, используя тот же шланг, что и для радиатора.

Слить охлаждающую жидкость из расширительного бачка. Для этого:

• снимите его фиксатор, откройте пробку и поднимите емкость над уровнем отверстия заливной горловины радиатора; этих действий достаточно, чтобы из бачка вышел оставшийся антифриз;
• теперь затяните сливные пробки, поставьте и зафиксируйте расширительный бачок на прежнем месте.

При замене антифриза обратите внимание, что в штекерном соединении BC используется коническая резьба. Его особенность в том, что нет необходимости в пломбировании.Пробка на блоке цилиндров Нива-21214 натягивается с усилием 25-30 Н * м с помощью динамометрического ключа.

Заливка нового антифриза

Пройдите заключительный этап замены антифриза — залейте подготовленную охлаждающую жидкость. Для этого:

1. Залить антифриз в отверстие радиатора. Убедитесь, что верхний уровень охлаждающей жидкости достигает верхнего края заливного отверстия.
2. Залить расширительный бачок охлаждающей жидкости. Уровень должен быть на 30 мм выше надписи MIN.
3. Запустите двигатель и дайте ему прогреться. В этом случае заглушку на радиаторе необходимо закрыть. Обратите внимание на подающий шланг к радиатору от двигателя. Некоторое время он будет холодным, но через несколько минут нагреется. Это подтверждает тот факт, что жидкость пошла по большому кругу.
4. Дождитесь запуска вентилятора и выключите двигатель.

Подождите, пока охлаждающая жидкость остынет, еще раз проверьте уровень и долейте (при необходимости). На этом замена антифриза завершена.При необходимости удалите воздушные пробки из системы, для чего дайте двигателю поработать, сняв крышку радиатора (передняя часть автомобиля должна быть выше задней).

Теперь вы знаете, как слить антифриз в автомобиле Нива 21214, а затем залить в систему новую охлаждающую жидкость. Этой информации достаточно, чтобы выполнить всю работу самостоятельно, а не обращаться к специалистам.

Видео: Как заменить охлаждающую жидкость и снять воздушную пробку на Ниве

Если видео не отображается, обновите страницу или

В таблице указаны — вид и цвет необходимого антифриза для заливки в ВАЗ 4х4 21214,
выпуска с 2009 по 2014 год.

Год	Двигатель	Тип	Цвет	Срок службы	Рекомендуемые производители
2009 г.	бензин, дизель	G12 +	красный	5 лет	Havoline, MOTUL Ultra, Freecor, AWM
2010	бензин, дизель	G12 +	красный	5 лет	Havoline, AWM, G-Energy, Freecor
2011	бензин, дизель	G12 +	красный	5 лет	Frostschutzmittel A, VAG, FEBI, Zerex G
2012 г.	бензин, дизель	G12 ++	красный	от 5 до 7 лет	Freecor QR, Freecor DSC, Glysantin G 40, FEBI
2013	бензин, дизель	G12 ++	красный	от 5 до 7 лет	FEBI, VAG, Castrol Radicool Si OAT
2014	бензин, дизель	G12 ++	красный	от 5 до 7 лет	Frostschutzmittel A, FEBI, VAG

При покупке необходимо знать оттенок — Цвет и Антифриз типа , утвержденный для модельного года вашего 4×4 21214.Выберите производителя по вашему выбору. Не забывайте — у каждого вида жидкости свой срок службы.
Например: для ВАЗ 4х4 (Кузов 21214) 2009 г.в., с бензиновым или дизельным двигателем подходит антифриз карбоксилатного класса типа G12 + с оттенками красного. Примерный срок следующей замены — 5 лет. Если возможно, проверьте выбранную жидкость на соответствие спецификациям производителя транспортного средства и интервалы обслуживания. Важно знать Каждый тип жидкости имеет свой цвет.Бывают редкие случаи, когда шрифт окрашен в другой цвет.
Цвет красного антифриза может быть от пурпурного до светло-розового (зеленый и желтый имеют одинаковые принципы).
Жидкости для смешивания разных производителей — банка , если их типы соответствуют условиям смешивания. G11 можно смешивать с аналогами G11
G11 нельзя смешивать с G12
G11 можно смешивать G12 +
G11 можно смешивать G12 ++
G11 можно смешивать G13
G12 можно смешивать с аналогами G12
G12 нельзя смешивать с G11
G12 можно смешивать с G12 +
G12 нельзя смешивать с G12 ++
G12 нельзя смешивать с G13
G12 +, G12 ++ и G13 можно смешивать друг с другом
Смешивание антифриза с антифризом не допускается.Ни за что! Antifreeze и Antifreeze очень разные по качеству. Антифриз — это торговое наименование традиционного типа (TL) охлаждающей жидкости старого образца. По истечении срока службы жидкость полностью обесцвечивается или сильно тускнеет. Перед заменой одного типа жидкости на другой промойте радиатор автомобиля простой водой.

ВАЗ 21214 — одна из модификаций Нивы, автомобиля, о котором знают практически все. Этот автомобиль отличается высочайшей проходимостью… К тому же у него очень недорогое обслуживание и ремонт. Тем не менее ТО в этих автомобилях необходимо проводить вовремя. И одна из обязательных процедур обслуживания в ВАЗ 21214 — это замена охлаждающей жидкости.

Периодичность замены охлаждающей жидкости автомобиля ВАЗ 21214

Для начала стоит сделать небольшое отступление. Считается, что антифриз, охлаждающую жидкость нужно заливать в Ниву отечественного производства … Но водителям следует помнить: антифриз — это название охлаждающей жидкости, которая производилась в СССР.И на данный момент его больше не выпускают. Но многие отечественные фирмы продолжают называть свою продукцию антифризами. При том, что, по сути, это стандартный антифриз.

А что тогда при замене частоты ? На оригинальную жидкость АвтоВАЗ рекомендуется заменять каждые 60 тысяч километров. Если пробег небольшой — 3 года после заливки новой охлаждающей жидкости. В случае использования антифризов других производителей следует ознакомиться с их рекомендациями. В среднем для марки охлаждающей жидкости G12 или G12 + замену следует проводить каждые 200-250 тыс. Км или 1 раз в 5-7 лет.

• Периодически проверяйте состояние антифриза в системе. Срок службы жидкости сокращается по ряду факторов. Здесь необходимо отметить: перепады температур, пыль и грязь, неравномерное ограничение скорости. В случае интенсивной эксплуатации осмотр автомобиля нужно проводить каждые 30-40 тысяч километров.
• При покупке подержанной машины антифриз меняют сразу. Некоторые владельцы заливают систему некачественной охлаждающей жидкостью или простой водой. Поэтому желательно сразу поменять жидкость.Также стоит проверить состояние радиатора, расширительного бачка и патрубков на предмет протечек и повреждений.
• При переходе на другой тип антифриза требуется полная промывка системы. Удалить грязь и остатки старых присадок к охлаждающей жидкости.

При замене охлаждающей жидкости в ВАЗ 21214 «Форсунка» требуется антифриз объемом , равный 10,7 л. Это стандартное количество охлаждающей жидкости для любой модели автомобиля Нива. Здесь стоит отметить — принципы наполнения и объема едины для всей Нивы.Это касается, например, замены охлаждающей жидкости в Ниве 21213, или в Ладе 4х4 Урбан. Кстати, Lada 4 × 4 — это новое название моделей серии «Нива». Помните об этом при поиске запасных частей.

Теперь стоит заняться заменой знаков Охлаждающая жидкость в Ниве. Обратите внимание на следующие моменты:

• Двигатель быстро перегревается. Термометр постоянно находится в красной зоне. Вентилятор работает практически без перебоев.
• Давление в системе слишком высокое. Это связано с появлением заглушек в охлаждающем контуре.
• Цвет и консистенция жидкости изменились. Антифриз потерял прозрачность, в нем появились брызги грязи. В худшем случае охлаждающая жидкость имеет неприятный запах.

При появлении описанных проблем необходимо заменить антифриз.

Что делать, если подтекает жидкость? Какие бывают поломки?

Часто проблемы в системе охлаждения вызваны поломками и утечками.И состояние антифриза здесь не играет никакой роли. Здесь список возможных неисправностей
и способы их устранения:

• Отказ термостата. Эта часть отвечает за соединение между внешним и внутренним контуром системы охлаждения. В нормальном состоянии он остается холодным при рабочих температурах ниже 80-85 градусов. Если жидкость нагревается сильнее, термостат нагревается. При неисправностях термостат перестает нагреваться, либо он постоянно горячий.И тогда вы должны это изменить. Стоит помнить, что эта деталь не подлежит ремонту, а только замене.
• Неисправный насос. Возможные проблемы: поломка лопастей крыльчатки, трещины в корпусе, выход из строя уплотнителей. В случае протечек стоит проверить, в помпе ли проблема или в шлангах.
• Проблемы с блоком цилиндров. При появлении трещин или наличии заводского брака придется обратиться к профессионалам. Но иногда проблемы возникают из-за сгнившей прокладки крышки блока.Обычно это связано с использованием в системе охлаждения обычной воды. Диагностируется просто: из выхлопной трубы постоянно идет густой дым белого или голубоватого цвета. Здесь заменяется прокладка блока цилиндров.
• Разработка ресурса шлангов системы. Решение простое — заменой шлангов. Делается вручную. Инструменты: плоскогубцы и отвертка для снятия хомутов. Старые шланги удаляются и выбрасываются, на их место устанавливаются новые.
• Проблемы с расширительным бачком.На нем появляются трещины, и тару приходится менять. Процедура проста: откручиваются винты крепления бачка, старая тара снимается, устанавливается новая.
• Проблема с вентилятором радиатора. Их двое. Один или оба могут потерпеть неудачу. Ремонт может производить только опытный электрик.
• Утечка в радиаторе. Исправлено ремонтом или заменой детали. Но вы не сможете это исправить самостоятельно; требуется профессиональная помощь.

Перед заменой жидкости необходимо проверить систему на наличие неисправностей.Ведь при ремонте системы охлаждения сливается весь антифриз. Поэтому после ремонта стоит залить новую.

Как правильно заменить охлаждающую жидкость?

Надо начинать замену охлаждающей жидкости на ВАЗ 21214 на , выбрав подходящий хладагент … Можно выбрать оригинальную охлаждающую жидкость, либо остановиться на одном из имеющихся аналогов. Оригинальный антифриз выпускается с 2014 года. Название жидкости: антифриз LADA G12. Предназначен для использования при температуре до -40 градусов Цельсия.Номер для заказа: 88888-2000010-82.

При выборе жидкости необходимо обращать внимание на ее маркировку. Для Нивы (в том числе ВАЗ 21214) охлаждающая жидкость нужна с температурой эксплуатации не выше -40 градусов. Подходят следующие жидкости:

• Антифриз отечественного производства. Нужно брать качественную охлаждающую жидкость. Маркировка «Тосол-40» означает температуру замерзания -40 градусов. Для регионов за Полярным кругом подойдет антифриз с маркировкой «Тосол-65». Пример подходящей жидкости: антифриз от Felix.
• Антифриз стандартный. Подойдут как отечественные, так и зарубежные охлаждающие жидкости. Здесь снова проверяется минимальная рабочая температура. Он равен -40 градусам Цельсия. Пример: продукция G-Energy или SINTEC. Антифриз Felix Carbox тоже подойдет.

Также стоит учесть — оригинальный антифриз LADA продается уже в разбавленном виде. Но при покупке концентрата у других компаний его следует разводить. Точные пропорции написаны на упаковке охлаждающей жидкости.

Инструменты и материалы для работы

Тогда вам следует разобраться с инструментами и материалами.

Список сменного инструмента охлаждающая жидкость в ВАЗ 21214 выглядит так:

• Емкость для слива отработанного антифриза. Объем — 12 литров.
• Толстый и прочный сливной шланг охлаждающей жидкости.
• Ключи на 13 и 15. Рекомендуется иметь в комплекте рожковые и храповые ключи подходящего размера.
• Воронка для заправки радиатора и расширительного бачка.
• Круглогубцы для снятия шланга ресивера.
• Средство для промывки системы охлаждения.
• Замена антифриза. Система охлаждения Нивы вмещает 10,7 л. Поэтому покупается 11 литров, с небольшим запасом на случай протечек.
• WD-40 для чистки шурупов.

Подготовка автомобиля и безопасность на работе

Следующий этап — подготовка машины к замене Охлаждающая жидкость. Осуществляется следующим образом:

• «Нива» выезжает на эстакаду или ставится над смотровой ямой.
• Автомобиль жестко закреплен: поставлен на скорость и на ручной тормоз… Рекомендуется установить стопоры колес.
• Дайте двигателю остыть. Работать с горячим антифризом неудобно и опасно для здоровья.

Еще стоит вспомнить о безопасности … Вот несколько простых, но важных рекомендаций:

• Антифриз не должен попадать в глаза или дыхательные пути. Эта жидкость ядовита и является сильным ядом.
• Работы следует проводить в проветриваемом помещении. Пары охлаждающей жидкости вредны для здоровья.
• Носите удобную свободную одежду. Рабочий халат не стесняет движений и не мешает процессу замены антифриза.
• Охлаждающая жидкость не должна попадать в топливо. Это очень негативно скажется на работе мотора.

Теперь можно переходить к самой процедуре замены.

Первый этап

Начать следует с слить отработанный антифриз … Рекомендуется снять кожух картера и отложить его в сторону.Крепится стандартными 13 болтами. Защита аккуратно убирается в сторону. После этого антифриз сливается. Процесс выглядит так:

• При холодном двигателе рычаги печки отведены назад до упора.
• Используйте плоскогубцы, чтобы отсоединить нагревательный шланг ресивера. Это сделано для того, чтобы удалить из системы лишний воздух. В более старых моделях при подаче топлива в карбюраторную систему отсоединяется шланг подогрева карбюратора.
• Емкость для отработанного антифриза установлена ​​под сливным отверстием на радиаторе.
• Открывается сливной клапан на радиаторе. При необходимости его предварительно обрабатывают WD-40. Для ускорения процесса слива снимается крышка заливной горловины радиатора. Слита вся жидкость до последней капли.
• Далее сливается антифриз из внутреннего контура охлаждения, расположенного в двигателе. Ключом на 13 откручиваем пробку с левой стороны блока цилиндров. Он находится возле свечи зажигания четвертого цилиндра. Под сливное отверстие помещается шланг, и через него сливается отработанный теплоноситель.Затем ввинчивается заглушка.
• Расширительный бачок откручиваем осторожно. Потом поднимается выше уровня радиатора — 30-40 см достаточно. Шланг, идущий к радиатору, отсоединяют и направляют в дренажную емкость. Емкость при необходимости промывается, после чего устанавливается на прежнее место. Оставшаяся жидкость снова сливается из радиатора.

Всего в системе содержится около 10 литров антифриза. Поэтому стоит обратить внимание на сливной объем … Здесь надо помнить: жидкость из контура охлаждения испаряется очень неохотно. Поэтому даже в жаркую погоду количество антифриза в системе уменьшается очень незначительно. А если израсходованный антифриз меньше нормы, то желательно проверить контур охлаждения на предмет протечек или повреждений.

Второй этап

Следующий шаг — промывка системы … Требуется при сильном загрязнении контура или при переходе на другой тип антифриза.Например, при замене оригинальной охлаждающей жидкости на ВАЗ 21214 составами других производителей. Они различаются набором добавок, составом, смешивать их нельзя.

Есть три варианта промывки. Метод следует выбирать исходя из условий эксплуатации автомобиля. Остатки антифриза и загрязнения смывают следующими средствами:

• Вода дистиллированная.
• Растворы бытовой химии.
• Специальные чистящие средства.

Промывка системы дистиллированной водой

А начать следует с описания ополаскивание дистиллированной водой … Эта процедура выполняется, если требуется только профилактическая очистка. Это, например, следует проводить при переходе с одного типа антифриза на другой. Но в условиях бережной эксплуатации автомобиля. Но если в систему заливали обычную воду, такую ​​промывку делать нельзя. Делается процедура так:

• При сливе антифриза в систему заливается вода.Стоит пролить через расширительный бачок. Емкость заполнена до отметки «MAX». Затем накручивается крышка бака.
• Следующим шагом является прогрев двигателя. Двигатель сначала запускается и доводится до рабочей температуры. Потом прогревается минут 15-20, на холостом ходу и на средних оборотах.
• Двигатель выключается и остывает. Охлажденная вода сливается из системы. Стоит проверить состояние жидкости. Если перегонка стала непрозрачной, значит в ней грязь — стоит повторить процедуру.Или смыть более эффективными средствами. Если цвет воды сильно не изменился, можно переходить к следующему этапу заливки.

Уборка дома

Большинство владельцев Нивы предпочитают именно этот вариант смыва. Для очистки системы охлаждения используйте раствор лимонной или молочной кислоты, уксус, соду. Рекомендуется использовать именно лимонную кислоту … Процедура проводится следующим образом:

• Лимонная кислота растворяется в воде. Стоит брать дистиллированную воду.В 10 литров всыпают 160-180 грамм порошка. Рекомендации меняются, но для Нивы эта пропорция подходит.
• Полученный раствор заливаем в систему охлаждения. Принципы наполнения такие же, как и в случае с дистиллированной водой.
• Двигатель запускается и прогревается до рабочей температуры. В таком режиме он работает 15-20 минут. Принцип такой же, как и в предыдущем способе.
• Двигатель заглушен, жидкость оставлена ​​в системе на 2-3 часа.Затем он сливается. В случае сильного загрязнения промывка проводится снова.

В некоторых случаях жидкость пропускается через систему с помощью компрессора. Это поможет избавиться от пробок и повысит эффективность процедуры. Но стоит помнить, что есть средства, которые не рекомендуются для очистки системы. Пример: кола и ее производные. Хорошо удаляет органические загрязнения. Но его действие очень негативно сказывается на шлангах системы. Проще говоря — резина и пластик трескаются и лопаются.

Мойка специальными составами

Имеется набор инструментов , созданный специально для промывки системы охлаждения . Их используют при сильном загрязнении. Часто к ним приходится прибегать при промывании остатков некачественного антифриза. Кстати, чистить ими схему рекомендуется при покупке подержанной машины. Ведь многие владельцы очень небрежно относятся к Ниве. А после них обязательно нужно привести машину в порядок.

На рынке представлены четыре типа специальных составов:

• Продукты на щелочной основе.Остатки старого антифриза расщепляются и удаляются из системы. Выбор должен основываться на том, как использовалась качественная жидкость. Если антифриз использовался дольше, чем необходимо, выбирается наиболее эффективное щелочное средство.
• Продукты на кислотной основе. Они помогают удалить грязь и накипь из системы. Стоит учесть, что именно они используются для прочистки заглушек в трубах, радиаторе и других частях схемы. И при этом следует помнить — промывку обычно проводят кислотными и щелочными средствами.И, в свою очередь. Не допускается смешивание щелочи и кислоты! Эти жидкости нейтрализуют друг друга. В результате загрязнения не удаляются, в системе появляются только дополнительные заглушки.
• Комбинированные препараты. Это продукты, состоящие из двух отдельных компонентов. Они находятся в отдельных пакетах. Сначала заливается одно изделие, потом второе. Способ применения описан на упаковке. Но в большинстве случаев смешивать средства нельзя. Ведь обычно это щелочно-кислотный состав, подобранный для наиболее эффективной стирки.Описанные средства дороги. Зато эффективно смывают грязь и остатки отработанного антифриза.
• Состав для мягкой стирки. Это отдельная категория продуктов, добавленная к новой охлаждающей жидкости. Они предотвращают образование известкового налета и облегчают удаление грязи. Их использование увеличивает срок службы антифриза, упрощает процесс слива отработанной охлаждающей жидкости при замене.

Принцип использования товара указан на упаковке.Стоит учесть — некоторые составы имеют ограничения по применению. Пример: сильные щелочные соединения могут повредить пластиковые или резиновые шланги. Поэтому перед применением необходимо прочитать инструкцию по применению.

Третий этап

Заключительный этап — заливка нового антифриза в систему охлаждения. И перед заливкой стоит проверить, нужно ли разбавлять охлаждающую жидкость. Фирменный антифриз Lada поставляется уже в разведенном виде. Но ряд других жидкостей требует разбавления водой.Пропорции указаны на упаковке.

Сам процесс наполнения выглядит так:

• Радиатор заправлен антифризом через заливное отверстие. Его необходимо заполнить до нижнего уровня шеи. Затем накручивается заглушка.
• Оставшийся антифриз сливаем в расширительный бачок. Емкость должна быть заполнена до уровня на 3-4 см выше отметки MIN.
• Двигатель прогревается до рабочей температуры. Проверить простой способ: по температуре нижнего патрубка радиатора.Когда он начинает резко нагреваться, значит двигатель прогрелся до рабочей температуры. И антифриз стал циркулировать по системе охлаждения.
• После 10-15 минут прогрева двигатель заглушается. Теперь водитель должен дождаться, пока агрегат остынет. Затем снова проверяется уровень антифриза. Этот уровень значительно упадет во время нормальной работы системы. Охлаждающая жидкость доливается до прежнего уровня.

Теперь осталось установить защиту картера на место, и плотно закрутить все заглушки в системе охлаждения.На следующий день стоит проехать в режиме обкатки, проверить состояние машины после замены. Если подошел антифриз Нива и проблем не было, значит, замена прошла успешно.

OX Лада Лада Нива 1.7i характеристики Лада Нива 21214 1.7 MT

Лада Нива 1.7i

Лада Нива 1.7i (ВАЗ 2121) — полноприводная пятиместная

Внедорожник

класса B. Автомобиль, также известный как
Field, был представлен в апреле 1977 года.С 1995 года выпускается
инжекторная версия модели — Лада 21214.

Характеристики Лада Нива 21214 1,7 MT

Кузов Лада Нива 1.7i
Кол-во дверей: 3
Тип кузова: Внедорожник
Кол-во мест: 5
Двигатель Лада Нива 1.7i
Расположение: спереди, есть продольный
Объем двигателя, куб. См: 1690
Количество цилиндров: 4
Количество клапанов: 8
Емкость, ч.п. при об / мин: 79,55 при 5000
Крутящий момент, Нм при об / мин: 129,50 при 3600
Система питания: Распределенный (распределенный) впрыск
Топливо: Бензин
Габаритные размеры, масса и объемы
Длина, мм: 3720
Ширина, мм: 1680
Высота, мм: 1640
Колесная база, мм: 2200
Колея передних колес, мм: 1430
Колея задних колес, мм: 1400
Клиренс, мм: 220
Снаряженная масса, кг : 1210
Полная масса (максимально допустимая), кг: 1610
Объем багажника, л: 266
Объем топливного бака, л: 42
Трансмиссия Лада Нива 1.7i
Коробка передач: Механическая
Количество передач: 5
Тип привода: Полный
Рулевое управление
Диаметр поворота, м: 11
Ходовая часть Лада Нива 1.7i
Тормоза передние: Диск
Тормоза задние : Барабанный
Расход топлива и токсичность
Городской цикл, л / 100 км: 13,51
Загородный цикл, л / 100 км: 9,34
Смешанный цикл, л / 100 км: 10,86
Нормы токсичности Euro: Euro II
Динамические характеристики
Максимальная скорость, км / ч: 137
Гарантия Лада Нива 1.7i
Период, месяц: 36
Пробег, км: 50000

Лада Нива 1.7i

Лада Нива 1.7i

Нравится:

Нравится Загрузка …

Связанные

ВАЗ (Lada) 2121 2121 • 21214 1.7 (83hp) технические характеристики и расход топлива — AutoData24.com

Brand	ВАЗ
Модель	2121
Поколение	2121
Двигатель	21214 1.7 (83 л.с.)
Двери	3
Мощность	83 HPW
Максимальная скорость	142 км / ч
Разгон с места до 100 кмч	17 сек
Объем топливного бака	42 литров
Год ввода в эксплуатацию	1995 г. год
Год остановки производства	2005 г. год
Тип купе	Внедорожник
мест	5
Длина	3720 ММ
Ширина	1680 ММ
Высота	1640 ММ
Колесная база	2200 ММ
Колея передняя	1430 ММ
Колея задняя	1400
Клиренс	228 ММ
Расход топлива (эконом) в городе	11.2 Литров / 100 км
Расход топлива (эконом) в городе	8.3 Литров / 100 км
Расход топлива (экономичный) — смешанный
Масса	1285 кг.
Максимальный вес	1610 кг.
Максимальный объем багажа	585 литров
Минимальный объем багажа	265 литров
Нормы выбросов

Totalcar Magazine — Classic and Beloved

Как и в большинстве стран СЭВ (можно просто назвать это коммунистическими), в 70-х и 80-х годах Лады были так же обычны, как голуби на городских площадях.Многие знали, что эти автомобили связаны с каким-то Fiat, некоторые даже считали, что первые были лучше, потому что их детали были сделаны в Италии. Но на самом деле такого Fiat, как Lada 1200 …

, не существовало.

Shiguli — тот, который выше и имеет более крупные переключатели

Давайте прямо скажем.Fiat разработал свою модель 124 в середине 60-х, представил ее публике в 1966 году и вместе с ней получил награду European Car of the Year в 1967 году. По словам прессы, это был достаточно хороший автомобиль, хотя и немного старомодный по конструкции с двигателем с толкателем, задней подвеской с ведущим мостом, рулевой коробкой с червяком и гайкой и архитектурой с тремя коробками.

В конце 60-х годов перед советским правительством стояла задача найти основу для идеального народного автомобиля, более современного, не требующего внимания, более простого в производстве и более длительного, чем ужасный Москвич 408/412, который , по крайней мере теоретически, должен был стать русским автомобилем для масс на более ранней стадии принятия решений.

Они испытали примерно дюжину многообещающих автомобилей из того, что могла предложить Западная Европа, но все они развалились на огромных ухабах в России. Дольше всех продержался Fiat 124, поэтому советское правительство подписало с Fiat сделку, согласно которой автомобиль будет модернизирован для суровых условий, а затем они получат лицензию на его производство. Хрупкий задний мост вышел из строя, и его заменил массивный корпус. Исчезли и задние дисковые тормоза, их место заняли большие барабаны.Было внесено множество других мелких и не очень мелких модификаций, но самая большая из них коснулась двигателя.

В то время как ранний (и базовый) Fiat 124 имел двигатель с толкателем (OHV), заимствованный из старых серий Fiat 1300/1500, Shiguli или Lada 1200 по его экспортному наименованию (и ВАЗ-2101 по заводским данным). code system) получил современный блок распредвала верхнего расположения (OHC), разработанный Fiat, прямо из коробки. Насколько нам известно, этот двигатель был разработан ранее для меньшего внедорожника Fiat, который продавался бы вместе с Campagnola, но в конечном итоге он так и не был запущен в производство.Последняя, ​​сильно модифицированная российская версия Fiat, получившая название 124R, проходила испытания к 1968 году, а ее производство началось в 1970 году.

Если сложить все это, Лада может выйти из уравнения как лучший автомобиль

В конце концов итальянское правительство предоставило русским огромную ссуду, чтобы они могли начать свой бизнес.Fiat, в свою очередь, бесплатно построил крупнейший и самый современный завод в Европе на новом месте. Вокруг него даже построили целый город и назвали это место Тольятти в честь итальянского коммунистического героя.

Конечно, здесь было много политики, и в конце концов именно Fiat и итальянское правительство получили огромную прибыль от этой сделки. Но в этой истории есть еще один поворот. В рамках соглашения русские поставили почти всю сталь, из которой изготавливались итальянские автомобили в 70-х и 80-х годах, и эта сталь не была высокого качества и не защищалась никакими средствами во время транспортировки.

Если учесть, что все итальянские автомобили — будь то скромный Fiat 127 или Alfasud, или дорогой Ferrari 512, или даже могучий De Tomaso Pantera — с той эпохи превратились в груды оксида железа в первые шесть недель своего срока службы, Нельзя с уверенностью сказать, что у итальянцев была самая широкая улыбка на лицах, когда они оглядывались на эту сделку с «Ладой».

Близнецы из разных мест и разного возраста

В журналах можно найти различные отрицательные и некоторые положительные отзывы о Ладах, но редко говорят об одном: оригинальные Shiguli стали крупнейшим поворотным моментом в автомобильном бизнесе союзной Советскому Союзу части мира.До Lada в странах СЭВ автомобили просто сходили со старых производственных линий, но когда завод в Тольятти разогнался и начал разливать шигули в три смены (примерно с конца 1971 г.), было обещано, что все в Восточный блок, который жаждал новой машины, скоро сможет получить ее по-настоящему.

«Лада» была недешевой, но, приложив немало усилий и аккуратно сохранив, ее смогли купить многие. Он оказался более прочным, гораздо более устойчивым к ржавчине (не смейтесь, другие были еще хуже), более экономным в отношении бензина (опять же, это против современных соперников), чем все остальное, что предлагалось.Он также оказался достаточно просторным, быстрым и легким в управлении.

Фары тоже разные

Было произведено огромное количество этих автомобилей, и можно было получить для них запчасти, когда они сломались, что казалось волшебством в Венгрии или, фактически, в любой другой стране Восточного блока в то время.Lada 1200, возможно, была самым дешевым автомобилем из предлагаемых в Западной Европе, но по ту сторону железного занавеса она стала частным транспортом высшего уровня, который мог себе позволить каждый.

Конечно, качество сборки сильно колебалось. Ранние автомобили 1970-72 годов обычно считаются лучшими в своем классе, но впоследствии их качество несколько снизилось. В 1973-74 снова появились лучшие машины, но потом все испортилось. К середине 80-х эти поздние автомобили оставались смутными воспоминаниями о ранних выпусках.И, как обычно, были профессионалы-самоучки, у которых были ответы на этот спад: в ранних автомобилях было больше запчастей Fiat. Что забавно, потому что в Венгрии большинство бензиновых голов считали Fiat «западными автомобилями со скидкой» в те годы.

На колпаке Fiat есть логотип. Запрессованные выемки по периметру тоже немного острее

До того, как Ladas поступили в продажу, несколько оригинальных Fiat 124 также просочились в Венгрию, некоторые из них даже использовались в качестве такси.Я помню их из раннего детства: это были «странные шигули» с необычными накладками на бамперах и причудливыми ручками на дверях. Я любил этих итальянских «Лад», потому что они не вызывали у меня в голове видения комсомола — молодежной организации партии — и Красной площади, вместо этого они вызывали в воображении картинки из фильмов Бада Спенсера и Нины Лоллобриджида. Люди, которые водили эти Fiat 124, говорили, что они были гораздо более маневренными автомобилями с более высокими оборотами двигателя и лучшими тормозами, чем их российские аналоги.И, как мы уже знаем, все основные компоненты были уникальными для Lada и никогда не производились в Италии, хотя на некоторых штампах были нанесены логотипы FIAT.

Но оставим прошлое, потому что в настоящем есть две прекрасные машины, которые мы можем попробовать. Один из них — Shiguli 1200 1971 года, первого полного года производства. Эти ранние «Лады» можно заметить по хромированной окантовке в форме полумесяца между фарой и решеткой радиатора. Другой автомобиль — еще большая редкость: это один из самых ранних Fiat 124, который был произведен, он сошел с конвейера в начале 1966 года.Оба они голубого цвета, безупречные снаружи, оригинальные по механике вплоть до почти нетронутых интерьеров.

Fiat-face от колпака Lada

Время действительно пощадило простой дизайн 124.То, что когда-то было формой « давайте поиграем в безопасности » с самого начала — балансирующее на грани скуки к 80-м годам — ​​сегодня просто красивый, чистый, лаконичный дизайн с небольшим намеком на итальянскую спортивность в его стойке. . Три вещи действительно помогают нам увидеть их в лучшем свете: цвет, оригинальность и номерные знаки, которые похожи, но не в точности копируют оригиналы.

Я ждал этого сравнения, наверное, с тех пор, как впервые понял, что у этого автомобиля есть итальянская и русская версии, а это значит, что спекулировать на него около 40 с лишним лет.Лучше ли более хрупкая оригинальная версия со старым двигателем, но более совершенными тормозами, чем массивная русская копия? Владельцы старых добрых времен говорят, что 124 могли развивать 170 км / ч в хороший день, но, черт возьми, эти ранние Shigulis, как говорили, были способны и на 165 … Но тормоза были сильнее, рулевое управление было легче у Fiat, по словам воспоминания обо всех.

Хочу добавить, что к концу 70-х годов на Fiat 124 почти никто не ездил, а те Lada 1200, которые производились в 80-х, с невероятно плохими тормозами, слабыми двигателями и невероятно тяжелой системой рулевого управления, все еще находятся в эксплуатации. в больших количествах используется в Венгрии.Существует лишь небольшая вероятность того, что индивидуальное сравнение двух ранних образцов обеих машин может выявить меньшую разницу, чем кто-либо мог бы подумать.

У Fiat двигатель более рьяный, подвеска меньше наклоняется, но тормоза у Лады лучше

Каждый автомобиль был любезно предоставлен коллекционером Lada Аттилой Вукманном из Печ (это юго-запад Венгрии) на испытания.Fiat был куплен в Тарвизио, Италия, в 2012 году в хорошо сохранившемся состоянии, и после некоторого ремонта кузова, новой покраски и обновления механики он выглядит как часть, хотя он все еще нуждается в доработке двигателя. — признается хозяин. У него «Лада» немного дольше — та тоже была не так уж плоха, когда он ее купил, у нее также была новая покраска, небольшой капитальный ремонт механики и все.

Теоретически двигатель с верхним распределительным валом вращается более свободно, чем двигатель с толкателем, поскольку в нем меньше чередующихся частей.Но Fiat опровергает это мнение; даже с карбюратором, нуждающимся в регулировке, он охотнее на последних сотнях оборотов в минуту, но, в свою очередь, не тянет с такой же энергией в нижнем диапазоне. Да, двигатель более старомодной конструкции также более спортивный, и я говорю о Fiat. Я твердо уверен, что если немного поработать, разрыв станет еще больше.

Больше комфорта в автомобиле Fiat

Fiat также обладает более мужественным, баритоновым звуком, хотя шумовые характеристики двух автомобилей почти неразличимы.У Lada типичное жужжание, которое звучит, как будто тысяча королевских пчел пытается высвободиться из металлического ведра — можно подумать, это происходит из-за длинной цепи привода ГРМ. Но двигатель Fiat издает очень похожий шум, хотя у него очень короткая цепь и эти толкатели. Ожидается объяснение.

Но с этим не поспоришь: Fiat лучше держит дорогу, колеса лучше чувствуют неровности дороги, в поворотах тоже меньше наклона. Но тормоза явно хуже, несмотря на четыре диска перед более дешевой дисковой барабанной установкой Lada.Объяснение простое: барабанные тормоза в то время не обязательно были менее эффективными, чем диски, они получили распространение из-за их лучшей устойчивости к выцветанию и заклиниванию. И давайте не забывать: хотя ни у одного из них нет сервоусилителя (который поставлялся только с более крупными моделями обеих марок), российский автомобиль, по крайней мере, имеет двухконтурную систему, что делает его немного безопаснее.

В обоих этих автомобилях есть образцовый механизм переключения передач — короткий бросок, точное расположение, механическое ощущение.В то время как переход от скорости к скорости может вызвать восторг, передача определенно не будет: общее передаточное число невероятно короткое. Хотя обе эти машины способны развивать скорость до 140 км / ч в соответствии со своими техническими характеристиками, и мы знаем, что их одометры значительно преувеличивают их реальную скорость, все же почти больно подтолкнуть любой из них к отметке 120 км / ч на часах.

А теперь подробнее рассмотрим их технические решения.Lada настолько сильно отличается от Fiat на этом уровне, что можно подумать, что какие-то инопланетяне из космоса, которые никогда не видели чертежей, сделали копию 124. Снаружи это только более мелкие бортики на бамперах, Ручки дверей, значок с надписью и несколько меньший дорожный просвет выдают итальянскую машину.

Но потом вы замечаете, что на колпаках есть знак Fiat, а на Lada ничего нет. Дворники производства Ar-To, и на Fiat никогда не было места для внешнего зеркала, в то время как Lada имеет круглое зеркало оригинальной спецификации на краю двери с трехвинтовым креплением.На всякий случай Аттила установил зеркало заднего вида и на Fiat.

Как и следовало ожидать, на Fiat все фары итальянского производства Carellos. Но здесь есть забавная история: когда он собирал 124 после перекраски, Аттила заметил, что одна из задних линз — это немаркированный предмет вторичного рынка. Но где же на Земле он мог найти настоящего Карелло? Он продолжал вертеться вокруг этого вопроса, пока однажды ему не пришлось поменять лампочку на синей Ладе. Угадайте, что та левая задняя линза оказалась подлинным Carello….

Но только левый. Он поменял линзы, в мире наведен порядок.

Интерьер тоже преподносит сюрпризы. Дверные ограничители работают по другой логике, в Fiat он также установлен ниже на передней стойке. Подлокотники у Fiat коричневые, у Lada черные (как всегда были у всех ВАЗ-2101), замки габаритных огней на передних дверях крепятся на металлическом каркасе у 124, а в 124 приклеены. Лада.Я не вижу причины этой модификации — большая часть Ladas была украдена в Венгрии, расплавив клей в основании этого замка зажигалкой.

Внутри все такое же, но все другое. В Fiat спинки сидений невозможно откинуть, коврик имеет дизайн «гусиная кожа». Педаль газа у основания шире, ручка переключения передач коричневая, а в комбинации приборов Veglia Borletti вы не найдете указателя температуры, вместо него только сигнальная лампа.

Водитель получил и другую информацию по сравнению с российской машиной.Нет сигнальной лампы ручного тормоза или низкого уровня тормозной жидкости. Но самой яркой особенностью является коричневая приборная панель — это кажется довольно уникальной находкой в ​​мире Fiat 124 и неслыханной в кругах Lada. Изделие не в лучшем состоянии, хотя Аттила приложил немало усилий, чтобы получить еще один из Италии. Пока ему это не удастся, он должен довольствоваться этим, который был залатан местами.

Некоторые другие элементы такие же, но находятся на противоположной стороне по сравнению с другим: пепельница находится ближе к водителю в Fiat, но русским, похоже, больше нравилось пропагандировать культуру, чем курение, потому что в Lada подходит радио под рукой.То же и с кнопкой воздушной заслонки: у Fiat слева, у Lada справа.

Принципиально другой подход к усилению капота

У обеих машин есть одна общая извращенность: они несут выключатели зажигания слева.Fiat — это кондитерский продукт с полок Marelli, такой же, как 850-е или конец 500-х годов. У Lada более сложная, более поздняя конструкция с несколькими дополнительными упорами и функцией блокировки рулевого управления. Самый большой трепет возникает после открытия моторного отсека.

Капоты совершенно другие, система распорок в Fiat похожа на конструкцию кит-кара: она сделана из стали квадратного сечения, а сталь просто изгибается на 90 градусов вниз по краям. Lada, в свою очередь, имеет более элегантную опорную конструкцию с прессованной формой, а металл по краям полностью загнут на одном уровне.

А вот и двигатели. Fiat намного меньше в верхней части из-за компактной техники толкателя; он почти теряется в моторном отсеке. Подразделение OHC Lada гордо сидит, занимая много места. Первый имеет двойной дроссель (бабочки открываются одновременно) с боковой тягой Solex, второй — нисходящий с двумя дросселями (только одна дроссельная заслонка работает при малых нагрузках, а другая открывается при более сильном ускорении или движении. в гору) Вебер копия.Даже рожки по-разному расположены с диагональными вырезами в Fiat и горизонтальными парами отверстий в Lada.

В багажнике «Шигули» больше места. Причина в том, что амортизаторы расположены иначе и им не нужна такая массивная башня

Не менее интересно открыть багажник машин.Здесь вы можете увидеть эволюцию: у Lada небольшая металлическая пластина на замке, идущая параллельно защелке, у Fiat нет этого предохранительного устройства, поэтому его можно открыть ножом, вставленным под крышку. Сама крышка удерживается открытой двумя торсионами в Lada, но на Fiat есть только фиксирующая защелка, поэтому, если ее не открыть полностью, она просто упадет. Я вижу эти окровавленные предплечья, сделанные несколько десятилетий назад …

А, а вот и оборудование. У Fiat просто обычная серая пластиковая коробка с необходимыми инструментами, которая была у всех Fiat в 60-х и 70-х годах, но у всех Ladas была огромная сумка со специальными инструментами и даже дополнительный насос.Можно сказать, что дизайнеры очень осторожно отнеслись к этому. И еще одно различие, которое сложно объяснить: в домкрате у «Жигулей» вдавлен «124A100», у Fiat — обычный. Разве не должно быть наоборот?

Чтобы увидеть все сходства и различия на нижних сторонах, мы отнесли две машины в ремонтную мастерскую (где собирают раллийные автомобили Lada) и поставили их на профессиональные домкраты.Еще одна проблема: у Lada четыре точки поддомкрачивания, у Fiat только две. Так что нам пришлось поднять два на разных устройствах.

Передняя часть не так уж и велика, обе машины имеют подвеску на двойных поперечных рычагах, винтовые пружины и стабилизатор поперечной устойчивости. Углы немного другие, у «Лады» рычаги рулевой тяги гнутые, у «Фиата» прямые, а под двигателем итальянской машины нет защиты поддона. В «Ладе» сцепление гидравлическое, в «Фиат» — тросовое, хотя по левой ноге это сложно отличить.

Две трубы выхлопной системы соединяются Y-образным соединением под Fiat, но встречаются в первом барабане Lada. Эту проблему нельзя было решить таким же образом, поскольку у Fiat нет двух глушителей, а у Lada — три. Таким образом, мы можем перейти к задней части каждой машины.

Прямые гусеницы в Fiat

В то время установка ведущего моста была обязательной, и Fiat был одним из самых современных производителей, в котором не было листовой рессоры, но использовались катушки и поперечная тяга Панара, чтобы правильно расположить весь бизнес боком.

Ось Fiat намного тоньше, его тяга Панара короче, и здесь также есть стабилизатор поперечной устойчивости — все это изменилось, когда 124 был переделан в Lada. Были внесены изменения и в амортизаторы: у Fiat они концентричны с пружинами, а у Lada — другие углы и точки соединения. Из-за этого у последнего тоже стало немного больше места в багажнике. А еще есть много обсуждаемая дисковая барабанящая эволюция в обратном направлении, которая, на самом деле, похоже, не причинила вреда Ладе: у итальянца действительно красивая тормозная система сзади, но у Лады более приземленная. барабаны столь же эффективны, если даже лучше.

Итак, какая машина лучше? Теоретически у Fiat более современные тормоза, более тонкая подвеска, а также лучшее соотношение мощности и веса из-за меньшего веса. На самом деле только устойчивость к дороге действительно ставит его выше Lada, и двигатель можно также назвать несколько более дружелюбным оборудованием. Рулевое управление? Он достаточно тяжелый для обеих машин при парковке, но при этом чувствителен и достаточно легкий на скорости.

Лада просто дает вам яхту для идентификации

И Lada получила все улучшения, которые позже были перенесены на более поздние Fiat 124: термометр, двухконтурную тормозную систему, сиденья с откидывающейся спинкой, блокировку рулевого управления и двигатель OHC, который был фактически хуже, чем у модели. Fiat в своем первоначальном виде из-за его веса, нежелания увеличивать обороты и более высокого расхода топлива.Но в нем был огромный потенциал — посмотрите на знаменитые автомобили VFTS, которые Стасис Брундза строил в Литве для ралли. Их невозможно было сделать из оригинального 124-го мотора.

Тогда Лада была лучше? Нет. В жизни он грубее, он просто немного больше похож на грузовик в том, как он ведет себя; учитывая выбор, я бы все же выбрал фиат. Но просто разница настолько тонкая, что больше не стоит продолжать эту дискуссию. Но это заставило меня задуматься, насколько хороша могла бы быть машина Шигули, если бы ее производили итальянцы…

Эта история основана на статье, первоначально опубликованной в печатном журнале Oldtimer & Youngtimer, который поступает в продажу каждые два месяца в газетных киосках Венгрии.

Дорогой читатель, пожалуйста, поставьте нам лайк вне зависимости от того, намеренно вы пришли сюда или нет. Что ж
ты мне тоже нравишься!

Следуйте за нами в Facebook!

Лада Нива ВАЗ 21214 Модель 1:43 Фотография, картинки, изображения и сток-фотография без роялти.Фото

260.

Лада Нива ВАЗ 21214 Модель 1:43 Фотография, картинки, изображения и сток-фотография без роялти. Изображение 260.

Лада Нива ВАЗ 21214 модель 1:43

Только для редакционного использования: это изображение можно использовать только в редакционных целях.Использование этого изображения в рекламных, коммерческих или рекламных целях запрещено, если лицензиат не получил дополнительных разрешений. 123RF.com не предоставляет никаких услуг по оформлению.

S

M

L

XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
м	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

5184 x 3456 пикселей
|
43,9 см x
29,3 см |
300 точек на дюйм
|
JPG

Масштабирование до любого размера • EPS

5184 x 3456 пикселей
|
43.9 см x
29,3 см |
300 точек на дюйм
|
JPG

Скачать

Купить одиночное изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

.
Принимать

.
