Электрическая схема ваз 2131 нива инжектор

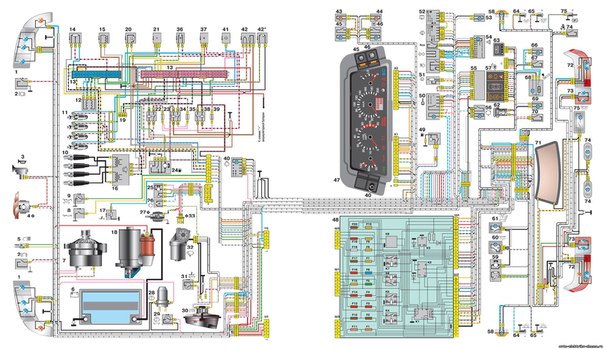

Электросхема ВАЗ 21214 Нива (2011 год), электронная педаль газа.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

1 – фара правая;
2 – реле стартера;
3 – колодка жгута переднего к колодке жгута панели приборов;
4 – датчик температуры воздуха;
5 – датчик температуры охлаждающей жидкости;
6 – датчик контрольной лампы давления масла;
7 – сигнал звуковой;
8 – датчик уровня тормозной жидкости;
9 – фара левая;
10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
правого;
11 – колодки жгута переднего и электродвигателя стеклоочистителя;
12 – электродвигатель стеклоочистителя;
13 – колодки жгута переднего и провода соединительного стартера;
14 – стартер;
15 – батарея аккумуляторная;
16 – генератор;
17 – колодка жгута переднего и провода соединительного генератора;
18 – боковой указатель поворота правый;
19 – подфарник правый;
20 – электродвигатель омывателей;
21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
левого;
22 – подфарник левый;
23 – боковой указатель поворота левый.
А1, А2 – точки заземления жгута проводов переднего.
А3 – точка заземления провода массы капота.
А4, А5 – точки заземления провода соединительного двигателя с аккумуляторной
батареей и корпусом.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

1 – контроллер;
2 – колодка диагностики;
3 – датчик массового расхода воздуха;
4 – датчик температуры охлаждающей жидкости;
5 – датчик фаз;
6 – модуль электробензонасоса;
7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
8 – катушки зажигания;
9 – свечи зажигания;
10 – педаль акселератора электронная;
11 – дроссельный патрубок с электроприводом;
12 – электровентилятор системы охлаждения двигателя правый;
13 – электровентилятор системы охлаждения двигателя левый;
14 – датчик детонации;
15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
16 – форсунки;
17 – электромагнитный клапан продувки адсорбера;
18 – датчик кислорода управляющий;
19 – датчик кислорода диагностический;
20 – датчик положения коленчатого вала;
21 – блок управления АПС;
22 – индикатор состояния АПС;
23 – блок предохранителей ЭСУД;
24 – предохранитель цепи питания электробензонасоса;
25 – реле электробензонасоса;
26 – реле электровентилятора системы охлаждения двигателя левого;
27 – реле электровентилятора системы охлаждения двигателя правого;
28 – реле зажигания;
29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
приборов.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

1 – реле дополнительное;
2 – реле-прерыватель указателей поворота;
3 – реле стеклоочистителя;
4 – выключатель зажигания;
5 – выключатель аварийной сигнализации;
6 – реостат;
7 – переключатель света фар и указателей поворота;
8 – переключатель очистителя и омывателя ветрового стекла;
9 – блок предохранителей основной;
10 – блок предохранителей дополнительный;
11 – комбинация приборов;
12 – выключатель наружного освещения;
13 – выключатель очистителя заднего стекла;
14 – выключатель обогрева заднего стекла;
15 – выключатель заднего противотуманного огня;
16 – переключатель электродвигателя отопителя;
17 – дополнительный резистор электродвигателя отопителя;
18 – электродвигатель отопителя;
19 – реле дальнего света фар;
20 – реле ближнего света фар;
21 – реле обогрева заднего стекла;
22 – реле заднего противотуманного огня;
23 – прикуриватель;
24 – датчик включения дифференциала;
25 – выключатель сигнала торможения;
26 – выключатель лампы света заднего хода;
27 – выключатель контрольной лампы ручного тормоза;
28 – осветитель;
29 – осветитель;
30 – колодка жгута панели приборов к жгуту переднему;
31 – колодка жгута панели приборов к радиоаппарату;
32 – колодка жгута панели приборов к жгуту системы зажигания;
33 – колодка жгута панели приборов к жгуту заднему;
34 – контрольная лампа включения дифференциала;

35 – контрольная лампа обогрева заднего стекла;
36 – выключатель сигнала положения педали сцепления;
37 – датчик скорости.
А1, А2 – точки заземления жгута проводов панели приборов.
А3 – точка заземления электродвигателя отопителя.

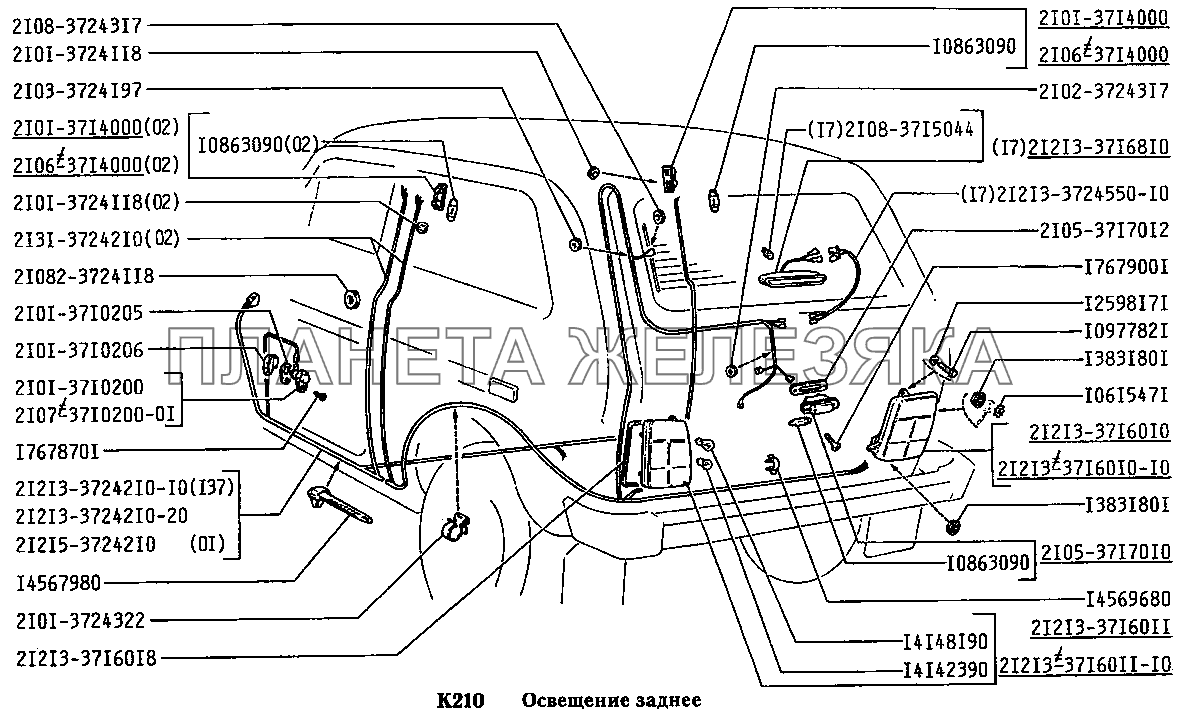

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
3 – включатель плафона освещения салона в стойке двери водителя;
4 – включатель плафона освещения салона в стойке двери пассажира;
5 – плафон освещения салона левый;
6 – плафон освещения салона правый;
7 – электробензонасос с датчиком указателя уровня топлива;
8 – элемент обогрева заднего стекла;
9 – дополнительный сигнал торможения;
10 – фонарь правый;
11 – фонарь левый;
12 – фонарь освещения номерного знака;
13 – фонарь освещения номерного знака;
14 – электродвигатель очистителя заднего стекла;
15 – электродвигатель омывателя заднего стекла.
А1 – точка заземления провода массы обогрева заднего стекла.
А2 – точка заземления фонаря правого.
А3 – точка заземления фонаря левого.
А4 – точка заземления жгута проводов корпуса фонарей освещения номерного
знака.
А5 — А8 – точки заземления жгута проводов заднего в сборе.

О том, насколько функциональным оказался автомобиль Нива, написано много статей. Более того, этот автомобиль считается одним из лучших творений отечественного автопрома, поэтому мы не могли обойти стороной такой вопрос, как его электрическая схема. Подробнее об особенностях электрооборудования автомобиля ВАЗ 21214 Нива инжектор вы узнаете ниже.

Что означают цифры в индексе Нивы?

Чтобы разобраться в особенностях проводки и электрооборудования автомобиля Нива 2131 или другой модели с инжектором либо карбюратором, разберемся в индексных обозначениях:

  1. ВАЗ 21213 — так обозначается Нива с карбюратором. В этом случае объем двигателя составляет 1.7 л.
  2. ВАЗ 21214 — это такой же карбюратор с аналогичным объемом мотора. Только в этом случае авто характеризуется распределенной системой впрыска топлива.
  3. ВАЗ 21213 — также карбюратор, только Нива с такими цифровыми обозначениями может иметь и 1.8-литровый двигатель.
  4. ВАЗ 21073. Эта Нива может быть оснащена либо карбюратором «Солекс», либо инжектором. Система зажигания в этих машинах бесконтактная.
  5. Что касается моделей Нива 21215, то таким индексом обозначаются экспортные варианты транспортных средств, оборудованные дизельным двигателем от производителя Ситроен.

Официально Нивы, оборудованные дизельными моторами, на территории РФ и стран бывшего СССР никогда не продавались. Стоимость такого транспортного средства, разумеется, была более высокой. Те поклонники отечественных внедорожников, которые готовы были заплатить такую стоимость, могли приобрести машину только за рубежом.

Ниже приведена схема ВАЗ 2121. Если вас интересует электросхема другой модели, к примеру, 2131, то она будет иметь определенные отличия от этой модификации. К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов.

Схема проводки генератора 2121

Особенности электрооборудования

Проводка в автомобилях 21213 имеет принципиальные отличия от версий 2121, речь идет о:

  1. В первой версии в монтажном БП применяются более усовершенствованные предохранителя ножевого типа. Следует отметить, что в этом случае контактная площадка также претерпела определенные изменения.
  2. Дополнительно в системе питания используется устройство экономии принудительных холостых оборотов. Для реализации этой функции в моторном отсеке был установлен еще один жгут с проводами.
  3. Что касается системы зажигания, то она стала бесконтактной. В частности, эта система основана на микроконтроллере.

Как сказано выше, каждая электросхема оборудования в автомобилях ВАЗ 2131 или 2121 имеет свои особенности. Следует отметить, что различия могут быть не только в генераторах, но и в самой проводке (автор видео — Daniel Eliasson).

Различия в генераторах

Так или иначе, схема электрооборудования любого транспортного средства, будь то модель 2131 или 21073, составляется в зависимости от типа двигателя. Если это карбюратор, то электропроводка будет иметь определенные отличия. К примеру, модели, характеризующиеся впрыском топлива, должны быть оснащены более мощным генератором, так как в них нагрузка на электропроводку более высокая.

Исходя из этого:

  1. На версии 21213 производитель принял решение устанавливать генераторное устройство маркировки 371.3701.
  2. Что касается версий 21214, то здесь также пришлось использовать более мощный генератор. Его модель — 9412.3701.

Следует отметить, что несмотря на разные модели, эти устройства схожи между собой по своей конструкции. По сути, они представляют собой синхронные приборы переменного тока. Также они характеризуются наличием встроенного выпрямителя, а также регулятора выходного напряжения, что немаловажно.

Различия в проводке

Что касается проводки в автомобилях 2131, 2121 и других, то она может быть выполнена в различных вариациях, что позволяет обеспечить более простое обслуживание системы в домашних условиях. Если говорить о тех же моделях транспортных средств, только с инжекторными двигателями, то они дополнительно оснащаются тремя специальными разъемами для монтажа системы бесконтактного зажигания (автор видео — Shibargan).

Также следует отметить, что версии 21214 оснащены двумя вентиляторами, предназначенными для охлаждения радиатора. А это значит, что в отличие от моделей 2131 и других, транспортные средства этой версии имеют определенные различия в электросхеме.

Заключение

Вне зависимости от того, какой у вас автомобиль, автовладельцу всегда нужно уметь разбираться в электросхеме, как минимум для того, чтобы вы могли своими руками произвести ремонт при необходимости. Конечно же, более сложные поломки без участия специалиста устранить вряд ли получится, но простые неисправности при умении расшифровки схемы удалить вполне возможно. Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним.

Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Владельцы отечественных внедорожников часто используют прицепы — для их правильного подключения также нужно разобраться в проводке. Ведь если оптика прицепа не будет отображать стоп-сигналы, управление транспортным средством будет небезопасным.

Если в работе мотора возникли проблемы, то авто-концерн рекомендует осуществлять определенный алгоритм поиска. Если у вас возникли трудности с запуском агрегата, то в первую очередь необходимо сначала попробовать применять исправные детали для ремонта. Только после это можно прибегнуть к возможности облегченного запуска авто. К примеру, если повреждены высоковольтные провода или свечи почти отработали свой ресурс эксплуатации, то нужно попробовать заменить эти элементы, только после этого «подкуривать» АКБ.

Видео «Подробный обзор схемы электропроводки автомобиля Нива»

На видео ниже вы можете ознакомиться с пошаговым обзором схемы электроцепи для отечественного внедорожника (автор видео — stups87).

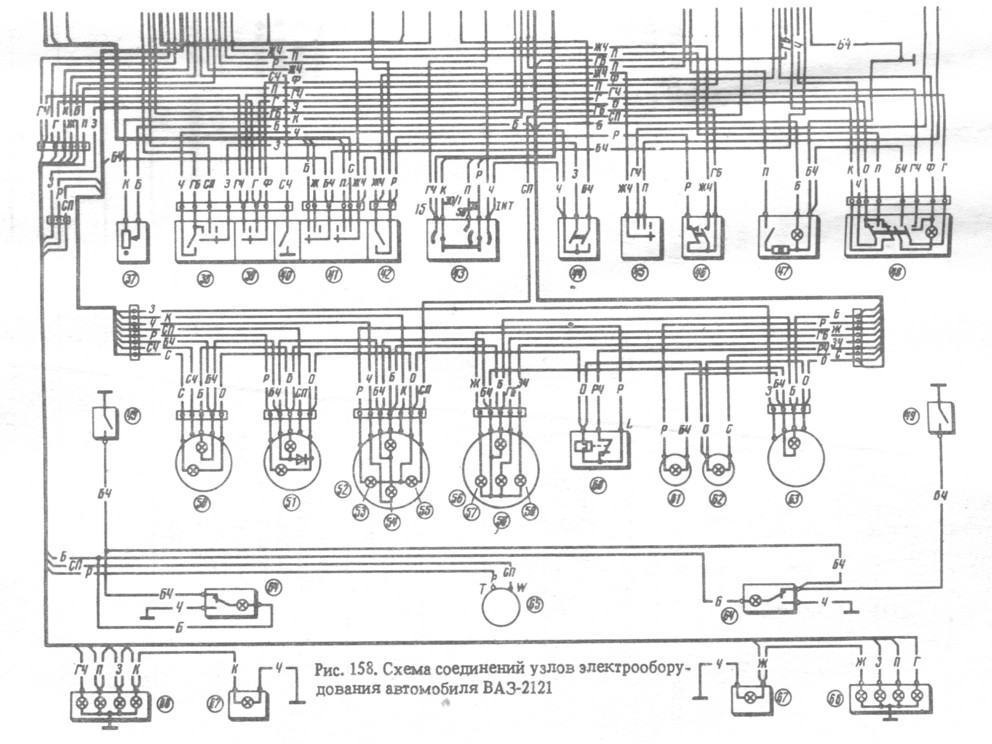

Схема первых ВАЗ-2121
Годы выпуска: 1977-1993 г.
content-27.foto.my.mail.r…ail/mr.chvans/79/s-94.jpg
С задними фонарями и приборами от 2106

Схема ВАЗ-21213 (Карбюратор)
Годы выпуска: 1993-2009 г.
content-25.foto.my.mail.r…ail/mr.chvans/79/s-97.jpg
На схеме имеется реле задних противотуманных фонарей, применяется с 2000 года, до этого они включались напрямую от выключателя с фиксацией.

С 2004 года автомобиль переименовали из НИВА в ЛАДА 4х4

C 2013 года стали применять дневные ходовые огни: у подфарника в секции габаритного огня устанавливается 2-х нитиевая лампа. При включении зажигания питание приходит на нить 21Ватт (режим ходовых огней), при включении наружного освещения питание переключается на нить 5Ватт (режим габаритных огней).

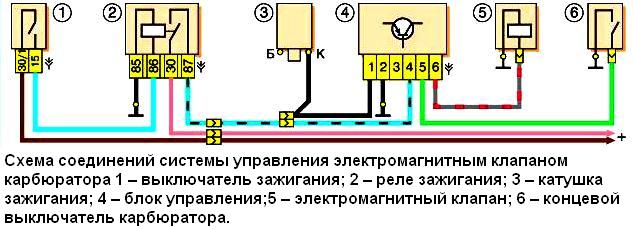

Схемы карбюраторной системы управления смесеобразованием тут www.drive2.ru/b/2168677/
Про приборы немножко информации в конце этой статьи www.drive2.ru/b/1087776/

Больше информации нет. Что узнаю, добавлю.
Если есть что добавить или исправить, пишите в комментариях.

Обслуживание проводки ВАЗ 21214 и других моделей Нивы инжектор и карбюратор: электрическая схема

Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.

Индексные обозначения Нивы

Подробная электросхема Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

  1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
  2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
  3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
  4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
  5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

  1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
  2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
  3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

  • в моделях 21213 используется генераторный узел модели 371.3701;
  • в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Фотогалерея «Электросистемы внедорожников»

1. Обозначения системы в 2121 2. Электросхема Нивы 2123

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.

Видео «Укладка проводки в спортивную версию Нивы»

Подробнее об этом процессе вы можете узнать из видео (автор — канал Suprotec Racing).

Понравилась статья? Поделиться с друзьями:

ЭЛЕКТРОСХЕМА НИВА — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



   Сборник нескольких вариантов электросхем, для отечественного автомобиля Нива. Представлены цветные схемы в хорошем качестве для Нива ВАЗ-21213, Нива ВАЗ-21214 и Нива ВАЗ 2121.

Электросхема Нива 21213


1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла. 4. Электродвигатель омывателя фар*. 5. Коммутатор. 6. Аккумуляторная батарея. 7. Стартер Нива. 8. Генератор. 9. Фары нива. 10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора. 14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла. 17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы. 22. Датчик сигнализатора недостаточного уровня тормозной жидкости. 23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света. 25. Реле включения элемента обогрева заднего стекла. 26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар. 28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота. 32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя. 34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей. 37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала. 40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель. 43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света. 48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона. 50. Прикуриватель. 51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала. 54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива. 56. Комбинация приборов. 57. Электродвигатель омывателя заднего стекла. 58. Задние фонари. 59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла. 62. Фонари освещения номерного знака. 63. Моторедуктор очистителя заднего стекла.

Электросхема автомобиля Нива 2121


1 — боковые указатели поворота; 2 — передние фонари; 3 — фары; 4 — электродвигатели очистителей фар; 5 — звуковые сигналы Нива; 6 — реле включения очистителей и омывателя фар; 7 — реле включения ближнего света фар; 8 — реле включения дальнего света фар; 9 — электродвигатель омывателя ветрового стекла; 10 — датчик недостаточного уровня тормозной жидкости; 11 — штепсельная розетка переносной лампы; 12 — датчик контрольной лампы давления масла; 13 — датчик указателя давления масла; 14 — датчик указателя температуры охлаждающей жидкости; 15 — распределитель зажигания; 16 — свечи зажигания; 17 — электродвигатель стеклоочистителя; 18 — катушка зажигания; 19 — генератор; 20 — запорный клапан карбюратора; 21 — стартер; 22 — электродвигатель омывателя фар; 23 — регулятор напряжения; 24 — реле контрольной лампы заряда аккумуляторной батареи; 25 — аккумуляторная батарея; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель контрольной лампы стояночного тормоза; 30 — выключатель контрольной лампы блокировки дифференциала; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы воздушной заслонки карбюратора; 33 — выключатель стоп-сигнала; 34 — электродвигатель отопителя; 35 — реле-прерыватель указателей поворота и аварийной сигнализации; 36 — дополнительный резистор электродвигателя отопителя; 37 — выключатель освещения приборов; 38 — переключатель света фар; 39 — переключатель указателей поворота; 40 — выключатель звуковых сигналов; 41 — переключатель стеклоочистителя; 42 — выключатель омывателя ветрового стекла; 43 — выключатель зажигания; 44 — выключатель наружного освещения; 45 — переключатель отопителя; 46 — выключатель очистителей и омывателя фар; 47 — прикуриватель; 41 — выключатель аварийной сигнализации; 49 — выключатели плафонов, расположенные в стойках дверей; 50 — указатель давления масла с контрольной лампой недостаточного давления; 51 — указатель уровня топлива с контрольной лампой резерва топлива; 52 — тахометр Нива; 53 — контрольная лампа стояночного тормоза; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа воздушной заслонки карбюратора; 56 — спидометр; 57 — контрольная лампа наружного освещения; 58 — контрольная лампа указателей поворота; 59 — контрольная лампа дальнего света фар; 60 — реле-прерыватель контрольной лампы стояночного тормоза; 61 — контрольная лампа уровня тормозной жидкости; 62 — контрольная лампа блокировки дифференциала; 63 — указатель температуры охлаждающей жидкости; 64 — плафоны ваз 2121; 65 — датчик указателя уровня и резерва топлива; 66 — задние фонари; 67 — фонари освещения номерного знака.

Электросхема соединений жгута автомобиля Нива


    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



Электросхема ваз 21213 нива карбюратор с описанием и фото « NewNiva.ru

Блок реле системы управления двигателем

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

№1Реле зажигания
№2Главное реле
№3Реле правого вентилятора охлаждения
№4Реле левого вентилятора охлаждения
№5Реле бензонасоса (топливного)
№6Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

№1Реле задних противотуманных фонарей
№2Реле подогрева заднего стекла
№3Реле ближнего света фар
№4Реле дальнего света фар

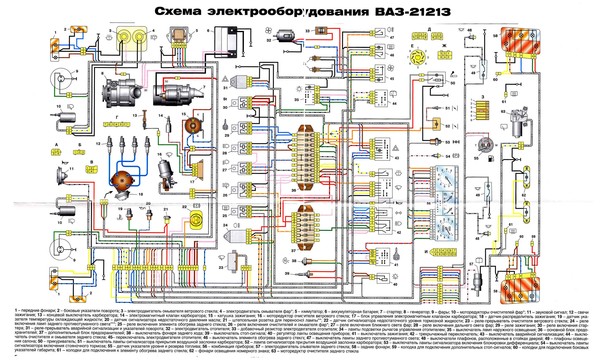

Электросхема ВАЗ 21213 Нива

ВАЗ 21213 является преемником ВАЗ 2121 Нива, и был запущен в производство в 1994 году. Добавление «троечки» в индексе обозначило новую эру внедорожной версии автомобиля, хотя большая часть деталей использовалась от всего модельного ряда Тольяттинского автозавода.

Электропроводка на Нива: заводская цветная схема электрооборудования ВАЗ 21213

В частности, автомобиль получил:

  1. Силовой агрегат от ВАЗ 2106 с увеличенным до 1,7 л объемом;
  2. Двухкамерный карбюратор «Солекс»;
  3. Бесконтактную систему зажигания на микроконтроллере;
  4. 5-ти ступенчатую коробку передач (доработанную из ВАЗ 2121).

Справочно: автомобили семейства Нива стали популярными во многих странах. Рекламное видео об их уникальных внедорожных качествах, как и сами авто, можно встретить в Японии, Бразилии, Чили и даже в Австралии.

О том, насколько своевременным оказался первый отечественный внедорожник с несущим кузовом написано немало. Еще больше высказано самими владельцами автомобиля «Нива», практически обожествлявшим его возможности. Все что требовалось им для эксплуатации – наличие запчастей и инструкция по обслуживанию транспортного средства.

Популярность модели трудно переоценить – 28 лет в строю

О том, насколько своевременным оказался первый отечественный внедорожник с несущим кузовом написано немало. Еще больше высказано самими владельцами автомобиля «Нива», практически обожествлявшим его возможности. Все что требовалось им для эксплуатации – наличие запчастей и инструкция по обслуживанию транспортного средства.

Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.

Подробная электросхема Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

  1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
  2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
  3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
  4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
  5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

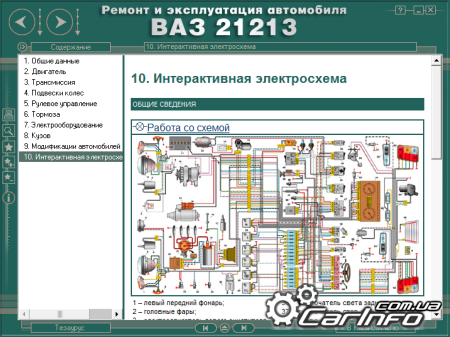

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Любой автомобилист знает, как важно всегда иметь под рукой электросхему собственного автомобиля. Следует учитывать, что для каждой из моделей «Нива» при схожести характеристик и комплектаций, используются принципиально разные электрические схемы.

Описание

Картинка кликабельна. Откройте в новой вкладке и изучайте.

  • 1 – боковые указатели поворота; 2 – передние фонари; 3 – фары; 4 – электродвигатели очистителей фар; 5 – звуковые сигналы; 6 – реле включения очистителей и омывателя фар; 7 – реле включения ближнего света фар; 8 – реле включения дальнего света фар; 9 – электродвигатель омывателя ветрового стекла; 10 – датчик недостаточного уровня тормозной жидкости; 11 – штепсельная розетка переносной лампы; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя давления масла; 14 – датчик указателя температуры охлаждающей жидкости; 15 – распределитель зажигания; 16 – свечи зажигания; 17 – электродвигатель стеклоочистителя; 18 – катушка зажигания; 19 – генератор; 20 – запорный клапан карбюратора; 21 – стартер; 22 – электродвигатель омывателя фар; 23 – регулятор напряжения; 24 – реле контрольной лампы заряда аккумуляторной батареи; 25 – аккумуляторная батарея; 26 – реле стеклоочистителя; 27 – дополнительный блок предохранителей; 28 – основной блок предохранителей; 29 – выключатель контрольной лампы стояночного тормоза; 30 – выключатель контрольной лампы блокировки дифференциала; 31 – выключатель света заднего хода; 32 – выключатель контрольной лампы воздушной заслонки карбюратора; 33 – выключатель стоп-сигнала; 34 – электродвигатель отопителя; 35 – реле-прерыватель указателей поворота и аварийной сигнализации; 36 – дополнительный резистор электродвигателя отопителя; 37 – выключатель освещения приборов; 38 – переключатель света фар; 39 – переключатель указателей поворота; 40 – выключатель звуковых сигналов; 41 – переключатель стеклоочистителя; 42 – выключатель омывателя ветрового стекла; 43 – выключатель зажигания; 44 – выключатель наружного освещения; 45 – переключатель отопителя; 46 – выключатель очистителей и омывателя фар; 47 – прикуриватель; 41 – выключатель аварийной сигнализации; 49 – выключатели плафонов, расположенные в стойках дверей; 50 – указатель давления масла с контрольной лампой недостаточного давления; 51 – указатель уровня топлива с контрольной лампой резерва топлива; 52 – тахометр; 53 – контрольная лампа стояночного тормоза; 54 – контрольная лампа заряда аккумуляторной батареи; 55 – контрольная лампа воздушной заслонки карбюратора; 56 – спидометр; 57 – контрольная лампа наружного освещения; 58 – контрольная лампа указателей поворота; 59 – контрольная лампа дальнего света фар; 60 – реле-прерыватель контрольной лампы стояночного тормоза; 61 – контрольная лампа уровня тормозной жидкости; 62 – контрольная лампа блокировки дифференциала; 63 – указатель температуры охлаждающей жидкости; 64 – плафоны; 65 – датчик указателя уровня и резерва топлива; 66 – задние фонари;
  • 67 – фонари освещения номерного знака.

Основной и дополнительный блоки предохранителей

F1 (16А)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

F2 (8А)

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3 (8А)

Левая фара (дальний свет), контрольная лампа включения дальнего света

F4 (8А)

Правая фара (дальний свет)

F5 (8А)

Левая фара (ближний свет)

F6 (8А)

Правая фара (ближний свет)

F7 (8А)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

F8 (8А)

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

F9 (8А)

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

F10 (8А)

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

F11, F12 (8А)

Резерв

F13 (8А)

Контакты реле противотуманного света в задних фонарях

F14 (16A)

Прикуриватель

F15 (16A), F16 (8A)

Резерв

F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)
F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)Лампы и реле заднего противотуманного огня
F14 (16А)Прикуриватель
F15 (16А)Резервный
F16 (8А)Резервный

№ и номинал предохранителя

Защищаемая цепь

Основной блок

1 (16А)*

Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**

Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*

Обогреватели боковых зеркал

10 (16А)*

Плафон освещения салона центральный

Дополнительный блок

15 (16А)*

Электровентилятор климатической установки, компрессор кондиционера

Монтажные блоки для Lada 4×4 2020 года выпуска

https://www. youtube.com/watch?v=SqqIBAU8osQ

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей.

Читать новости о новой Ниве

  • Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214
  • Рычаги подвески передние нижние ВАЗ-2121 — Чертежи, 3D Модели, Проекты, Автомобили и автомобильное хозяйство (Автосервис)
  • Метки ГРМ на автомобиле Шевроле Нива
  • Ходовая часть, передняя подвеска, устройство, Конструкция, эксплуатация, описание, устройство, ремонт автомобилей Нива ВАЗ 2121, двигатель, сборка, разборка, трансмиссии, коробки передач
  • Лифт подвески на ниве самостоятельно | Нива Ремонт
  • Лифт подвески нива 2121 своими руками чертежи
  • Тюнинг Нива 2121 своими руками: кузова, салона, подвески
  • Лифт подвески Шевроле Нива: правила, способы и пошаговая инструкция

ЭЛЕКТРОСХЕМА ВАЗ 21213 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ « NewNiva.ru

Блок реле системы управления двигателем

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

№1Реле зажигания
№2Главное реле
№3Реле правого вентилятора охлаждения
№4Реле левого вентилятора охлаждения
№5Реле бензонасоса (топливного)
№6Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

№1Реле задних противотуманных фонарей
№2Реле подогрева заднего стекла
№3Реле ближнего света фар
№4Реле дальнего света фар

Второй вариант схемы НИВА 21213

1. Передние фонари2. Фары3. Электродвигатели очистителей фар4. Звуковой сигнал5. Электродвигатель омывателя фар6. Электродвигатель омывателя ветрового стекла7. Генератор8. Боковые указатели поворота9. Аккумуляторная батарея10. Электродвигатель отопителя11. Дополнительный резистор электродвигателя отопителя12.

Реле-прерыватель очистителя ветрового стекла13. Стартер14. Электродвигатель очистителя ветрового стекла15. Концевой выключатель карбюратора16. Электромагнитный клапан карбюратора17. Блок управления электромагнитным клапаном карбюратора18. Коммутатор19. Свечи зажигания20. Датчик-распределитель зажигания21.

Датчик контрольной лампы давления масла22. Датчик указателя температуры23. Штепсельная розетка для переносной лампы24. Катушка зажигания25. Датчик контрольной лампы уровня тормозной жидкости26. Реле включения очистителей и омывателя фар27. Реле включения обогрева заднего стекла28. Реле включения дальнего света фар29.

Реле включения ближнего света фар30. Реле включения зажигания31. Реле включения стартера32. Выключатель контрольной лампы блокировки дифференциала33. Переключатель наружного освещения34. Прикуриватель35. Выключатель стоп-сигнала36. Выключатель света заднего хода37. Реле-прерыватель указателей поворота и аварийной сигнализации38.

Основной блок предохранителей39. Дополнительный блок предохранителей40. Лампы подсветки рычагов управления отопителем, 41. Выключатель заднего противотуманного света42. Выключатель обогрева заднего стекла43. Переключатель электродвигателя отопителя44. Переключатель очистителя и омывателя заднего стекла45.

Выключатель аварийной сигнализации46. Выключатель зажигания47. Контрольная лампа воздушной заслонки карбюратора48. Выключатель освещения приборов49. Подрулевой трехрычажный переключатель50. Выключатель контрольной лампы воздушной заслонки карбюратора51. Электродвигатель омывателя заднего стекла52. Выключатели плафонов, расположенные в стойках дверей53.

Дополнительные схемы

1 — лампы указателей поворота в передних фонарях; 2 — боковые указатели поворота; 3 — выключатель зажигания; 4 — реле зажигания; 5 — блок предохранителей ВАЗ-21213; 6 — лампы указателей поворота в задних фонарях; 7 — контрольная пампа указателей поворота в комбинации приборов; 8 — реле- прерыватель указателей поворота и аварийной сигнализации; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота.

1 — лампы габаритного света в передних фонарях; 2 — блок предохранителей; 3 — переключатель наружного освещения; 4 — выключатель освещения приборов; 5 — контрольная лампа наружного освещения в комбинации приборов; 6 — фонари освещения номерного знака; 7 — лампы габаритного света в задних фонарях; А — к лампам освещения комбинации приборов, выключателей и табло подсветки ВАЗ-21213.

1 — выключатель зажигания ВАЗ-21213; 2 — реле зажигания; 3 — катушка зажигания; 4 — блок управления; 5 — электромагнитный клапан; 6 — концевой выключатель карбюратора.

F1 (16А)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

F2 (8А)

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3 (8А)

Левая фара (дальний свет), контрольная лампа включения дальнего света

F4 (8А)

Правая фара (дальний свет)

F5 (8А)

Левая фара (ближний свет)

F6 (8А)

Правая фара (ближний свет)

F7 (8А)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

F8 (8А)

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

F9 (8А)

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

F10 (8А)

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

F11, F12 (8А)

Резерв

F13 (8А)

Контакты реле противотуманного света в задних фонарях

F14 (16A)

Прикуриватель

F15 (16A), F16 (8A)

Резерв

F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)
F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)Лампы и реле заднего противотуманного огня
F14 (16А)Прикуриватель
F15 (16А)Резервный
F16 (8А)Резервный

№ и номинал предохранителя

Защищаемая цепь

Основной блок

1 (16А)*

Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**

Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*

Обогреватели боковых зеркал

10 (16А)*

Плафон освещения салона центральный

Дополнительный блок

15 (16А)*

Электровентилятор климатической установки, компрессор кондиционера

Схема электрооборудования ВАЗ-21213

1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14.

Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21.

Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27.

Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем.35.

Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44.

Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51.

Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора. 52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56.

Комбинация приборов.57. Электродвигатель омывателя заднего стекла.58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.

Порядок условной нумерации в колодках: А — очистителей ветрового стекла фар и заднего стекла, реле-прерывателя очистителя ветрового стекла; Б — датчика-распределителя зажигания; В — реле-прерывателя аварийной сигнализации и указателей поворота; Г — коммутатора; Д — трехрычажного переключателя; Е — выключателя аварийной сигнализации; Ж — реле включения ламп заднего противотуманного света; З — задних фонарей; И — комбинации приборов ВАЗ-21213.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полосой сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

1 — передние фары; 2 — боковые указатели поворота; 3 — электродвигатель омывателя ветрового стекла; 4 — электродвигатель омывателя фар*; 5 — коммутатор; 6 — аккумуляторная батарея; 7 — стартер; 8 — генератор; 9 — фары; 10 — моторедукторы очистителей фар*; 11 — звуковой сигнал; 12 — свечи зажиганий; 13 — концевой выключатель карбюратора;

14 — электромагнитный клапан карбюратора; 15 — катушка зажигания; 16 — моторедуктор очистителя ветрового стекла; 17 — блок управления электромагнитным клапаном карбюратора; 18 — датчик-распределитель зажигания; 19 — датчик указателя температуры охлаждающей жидкости; 20-датчик контрольной лампы давления масла;

21 — штепсельная розетка для переносной лампы**; 22 — датчик контрольной лампы уровня тормозной жидкости; 23 — реле-прерыватель очистителя ветрового стекла; 24 — реле включения заднего противотуманного света***; 25 — реле включения обогрева заднего стекла; 26 — реле включения очистителей и омывателя фар*;

27 — реле включения ближнего света фар; 28 — реле включения дальнего света фар; 29 — реле зажигания; 30 — реле включения стартера; 31 — реле-прерыватель аварийной сигнализации и указателей поворота; 32 — электродвигатель отопителя; 33 — добавочный резистор электродвигателя отопителя; 34 — лампы подсветки рычагов управления отопителем;

35 — выключатель наружного освещения; 36 — основной блок предохранителей; 37 — дополнительный блок предохранителей; 38 — выключатель света заднего хода; 39 — выключатель стоп-сигнала; 40 — регулятор освещения приборов; 41 — выключатель зажигания; 42 — трехрычажный переключатель; 43 — выключатель аварийной сигнализации;

44 — переключатель очистителя и омывателя стекла двери задка*; 45 — переключатель электродвигателя отопителя; 46 — выключатель обогрева стекла двери задка; 47 — выключатель заднего противотуманного света; 48 — выключатели плафонов, расположенные в стойках дверей; 49 — плафоны освещения салона; 50 — прикуриватель;

51 — выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 — контрольная лампа прикрытия воздушной заслонки карбюратора; 53 — выключатель контрольной лампы блокировки дифференциала; 54 — выключатель контрольной лампы стояночного тормоза; 55 — датчик указателя уровня и резерва топлива;

56 — комбинация приборов; 57 — электродвигатель омывателя стекла двери задка; 58 — задние фонари; 59 — колодка для подключения дополнительных стоп-сигналов; 60 — колодки для подключения боковых указателей габарита; 61 — колодки для подключения к элементу обогрева стекла двери задка; 62 — фонари освещения номерного знака; 63 — моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках: а — очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б — датчика-распределителя зажигания; в — реле-прерывателя аварийной сигнализации и указателей поворота; г — коммутатора; д — трехрычажного переключателя;

В  жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

* Устанавливаются на части выпускаемых автомобилей; ** с 2000 г. не устанавливается; *** устанавливается с 2001 г. Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.

1 — передние фары; 2 — боковые указатели поворота; 3 — электродвигатель омывателя фар*; 4 — регулятор напряжения; 5 — реле контрольной лампы заряда аккумуляторной батареи; 6 — аккумуляторная батарея; 7 — стартер; 8 — генератор; 9 — фары; 10 — моторедукторы очистителей фар*; 11 — звуковые сигналы; 12-свечи зажигания;

13 — электромагнитный клапан карбюратора; 14 — катушка зажигания; 15 — моторедуктор очистителя ветрового стекла; 16 — датчик указателя температуры охлаждающей жидкости; 17 — распределитель зажигания; 18 — электродвигатель омывателя ветрового стекла; 19 — датчик указателя давления масла; 20 — датчик контрольной лампы давления масла;

21 — датчик контрольной лампы уровня тормозной жидкости; 22 — штепсельная розетка для переносной лампы; 23 — реле включения очистителей и омывателя фар*; 24 — реле включения ближнего света фар; 25 — реле включения дальнего света фар; 26 — реле-прерыватель очистителя ветрового стекла; 27 — дополнительный блок предохранителей;

28 — основной блок предохранителей; 29 — добавочный резистор электродвигателя отопителя; 30 — выключатель света заднего хода; 31 — выключатель стоп-сигнала; 32 — электродвигатель отопителя; 33 — реле-прерыватель аварийной сигнализации и указателей поворота; 34 — выключатель контрольной лампы стояночного тормоза;

35 — выключатель аварийной сигнализации**; 36 — прикуриватель; 37 — выключатель очистителей и омывателя фар*; 38 — переключатель электродвигателя отопителя; 39- выключатель наружного освещения; 40 — трехрычажный переключатель; 41 — выключатель зажигания; 42 — выключатель освещения приборов; 43 — выключатели плафонов, расположенные в стойках дверей;

44 — плафоны освещения салона; 45 — указатель давления масла с контрольной лампой недостаточного давления; 46 — указатель уровня топлива с контрольной лампой резерва; 47 — тахометр; 48 — контрольная лампа стояночного тормоза; 49 — контрольная лампа заряда аккумуляторной батареи; 50 — контрольная лампа воздушной заслонки карбюратора;

51 — контрольная лампа габаритного света; 52 — контрольная лампа указателей поворота; 53 — контрольная лампа дальнего света фар; 54 — спидометр; 55 — выключатель контрольной лампы воздушной заслонки карбюратора; 56 — реле-прерыватель контрольной лампы стояночного тормоза; 57 — указатель температуры охлаждающей жидкости;

Порядок условной нумерации штекеров в колодках: а — очистителей ветрового стекла и фар, реле-прерывателя очистителя ветрового стекла; б — реле-прерывателя аварийной сигнализации и указателей поворота; в — трехрычажного переключателя; г — выключателя аварийной сигнализации.

Звуковой сигнал

Порядок проверки системы управления клапаном карбюратора нива 2121, схема электрооборудования нива 2131, ваз 2121

Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту электрооборудования: генератора, стартера. Схема автомобиля нива 2131.

Схема включения звукового сигнала

1 – штепсельная розетка для переносной лампы;
2 – звуковой сигнал;
3 – выключатель звукового сигнала;
4 – блок предохранителей.

Звуковой сигнал нива 2121 – типа С-308 или С-309. Он закреплен в моторном отсеке на кронштейне к панели рамки радиатора. Включается центральной кнопкой рулевого колеса автомобиля. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненные контакты – на соединителе подрулевого переключателя ваз 2131. Если звук сигнала стал слабым и хриплым, отрегулируйте его, поворачивая винт на корпусе в ту или иную сторону.

Монтажные блоки для Lada 4×4 2020 года выпуска

https://www.youtube.com/watch?v=SqqIBAU8osQ

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей.

Читать новости о новой Ниве

Схема блока предохранителей Нивы (ВАЗ 21214, 21213) инжектор и карбюратор

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

Блок предохранителей ВАЗ Нива старого и нового образца

Главное отличие схем старых и новых Нив заключено в способе подключения дополнительного монтажного блока, который находится внизу. Если в старых моделях с этой целью задействуется всего два предохранителя, то в обновленных их уже четыре.

В общих чертах разница между двумя блоками выглядит так:

Новый дополнительный блок

Старый дополнительный блок

№ предохранителя

Сила тока (ампер)

За что отвечает

№ предохранителя

Сила тока (ампер)

За что отвечает

11

8

Лампы поворотников, реле-прерыватель поворотников и аварийки

11

8

Резерв

12

8

Реле дневных фар, Лампы дневных фар

12

8

Резерв

13

8

Задние противотуманные огни, их реле

13

8

Противотуманные фары и их реле

14

16

Прикуриватель

14

16

Прикуриватель

15

16

Резерв

15

16

Резерв

16

8

Резерв

16

8

Резерв

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

В салоне ВАЗ 21214 Нива с инжекторной подачей топлива присутствует два блока предохранителей. Один из них расположен в традиционном месте – слева от водительской руки и приборной панели. А вот второй находится снизу, у центрального тоннеля, со стороны пассажира. В обновленных моделях именно в этот блок поместили предохранители, ответственные за различные типы фар.

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

№ предохранителя

Сила тока (ампер)

Электроцепь

F1

16

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

F2

8

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3

8

Левый дальний свет, контрольная лампа включения дальнего света

F4

8

Правый дальний свет

F5

8

Левый ближний свет

F6

8

Правый ближний свет

F7

8

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

F8

8

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

F9

8

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

F10

8

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

F11/F12

8

Резерв

F13

8

Контакты реле противотуманного света в задних фонарях

F14

16

Прикуриватель

F15/F16

16/8

Резерв

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

№ предохранителя

Сила тока (ампер)

За что отвечает

F11

8

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)

F12

8

Реле дневных ходовых огней, лампы дневных ходовых огней

F13

8

Лампы и реле заднего противотуманного огня

F14

16

Прикуриватель

F15

16

Резерв

F16

8

Резерв


Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:

№ предохранителя

Сила тока (ампер)

Ответственная часть

F1

30

Контакты реле правого электровентилятора

F2

30

Контакты реле левого электровентилятора

F3

15

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

F4

15

Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 21213 Нива

Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Номер

Предназначение

1

Выключатель зажигания

2

Главное реле

3

Катушка БУ

4

Клапан

5

Выключатель карбюратора

6

Резерв

Схема расположения предохранителей ВАЗ 2121 Нива

В модели с инжекторной подачей топлива расположены по такой же схеме, что и в других моделях семейства подобного типа.

Заключение

ВАЗ Нива — одно из самых популярных семейств автомобилей в России, чьи модели сходят с конвейера уже не первое десятилетие. Несмотря на это, схема расположения предохранителей претерпела за последние 20-30 лет не особо радикальные изменения — в связи с переходом с карбюратора на инжектор лишь исчезли те элементы, которые отвечали за управление первым. Благодаря этому автовладельцу несложно запомнить расположение монтажных блоков и их наполнение.

Персональный сайт — ВАЗ 2131

ВАЗ 2131

Техническая документация по ремонту автомобилей

ВАЗ 2131 ( все годы выпуска) Бесплатно, без регистрации и СМС

Руководство по ремонту, эксплуатации и техническому обслуживанию ВАЗ 2131

— полные технические характеристики
— особенности эксплуатации ВАЗ 2131
— устранение неисправностей
— цветные электросхемы ВАЗ 2131

СКАЧАТЬ  СКАЧАТЬ С ЗЕРКАЛА



Руководство по эксплуатаци ВАЗ 2131

— сервисный мануал ( руководство ВАЗ 2131 для автосервиса )
— особенности эксплуатации
— устранение неисправностей ВАЗ 2131 своими руками
— цветные электросхемы

СКАЧАТЬ  СКАЧАТЬ С ЗЕРКАЛА





Руководство по ремонту ВАЗ 2131 в фотографиях

— ремонт ВАЗ 2131 своими руками в фотографиях
— особенности эксплуатации
— устранение неисправностей ВАЗ 2131
— более 2ВАЗ 2131 фотографий процесса ремонта ВАЗ 2131

СКАЧАТЬ  СКАЧАТЬ С ЗЕРКАЛА





Каталог деталей и сборочных единиц  ВАЗ 2131

— таблица взаимозаменяемости деталей автомобилей
— предназначен для работников СТО и владельцев автомобилей
— каталог деталей ВАЗ 2131

СКАЧАТЬ  СКАЧАТЬ С ЗЕРКАЛА







Подробная электросхема ВАЗ 2131

— полное описание электрооборудования  ВАЗ 2131
— подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания)  ВАЗ 2131
— подробная схема электрооборудования ( электро схема )

СКАЧАТЬ  СКАЧАТЬ С ЗЕРКАЛА









Руководство по ремонту двигателя ВАЗ 2131

— полные технические характеристики двигателя ВАЗ 2131
— особенности конструкции и ремонта двигателя  ВАЗ 2131
— устранение неисправностей двигателя своими руками
— подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями

СКАЧАТЬ  СКАЧАТЬ С ЗЕРКАЛА





Руководство по ремонту коробок передач ВАЗ 2131

— полные технические характеристики КПП ВАЗ 2131
— особенности конструкции и ремонта КПП
— устранение неисправностей КПП ВАЗ 2131
— подробное описание процессов разборки, дефектовки и сборки КПП  с фотографиями

СКАЧАТЬ  СКАЧАТЬ С ЗЕРКАЛА



Коды ошибок инжектора ВАЗ 2131

— описание и схема инжектора
— расшифровка кодов неисправностей двигателя
— устранение неисправностей инжектора ВАЗ 2131
— цветные электросхемы

СКАЧАТЬ  СКАЧАТЬ С ЗЕРКАЛА



Руководство по тюнингу ВАЗ 2131

— тюнинг ВАЗ 2131 своими руками
— тюнинг двигателя
— тюнинг кузова
— тюнинг подвески

СКАЧАТЬ  СКАЧАТЬ С ЗЕРКАЛА

а вот здесь можно заработать на новую машину, и тогда старую не придется ремонтировать!!!

Скачать все одним файлом с depositfiles

Скачать все одним файлом с turbobit

ВАЗ 2131

Схема подключения ваз 2121 нива в хорошем качестве. Электросхема автомобиля Нива. Обозначения индекса Нива

1. Боковые указатели поворота.
2. Передние фары.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателей фар.
7. Реле включения ближнего света фар.
8. Реле дальнего света фар.
9. Электродвигатель омывателя фар.
10.Датчик недостаточного уровня тормозной жидкости.
11. Патрон переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24.Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель фонарей заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель для осветительных приборов.
38. Выключатель фар.
39. Переключатель указателей поворотов.
40. Выключатель звуковых сигналов.
41. Выключатель стеклоочистителя.
42. Выключатель омывателя лобового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателей фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели освещения в дверных полках.
50. Индикатор давления масла с контрольной лампой пониженного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Подсветка номерного знака.

Нажмите для увеличения (259 КБ)

Условные графические обозначения на схеме

1. Боковые указатели поворота.

2. Передние фары.

4. Электродвигатели очистителей фар.

5. Звуковые сигналы.

6. Реле включения очистителей и омывателей фар.

7. Реле включения ближнего света фар.

8. Реле дальнего света фар.

9. Электродвигатель омывателя фар.

10. Датчик недостаточного уровня тормозной жидкости.

11. Патрон переносной лампы

12. Датчик контрольной лампы давления масла.

13. Датчик указателя давления масла.

14. Датчик указателя температуры охлаждающей жидкости.

15. Распределитель зажигания.

16. Свечи зажигания.

17. Электродвигатели стеклоочистителя.

18. Катушка зажигания.

19. Генератор.

20. Запорный клапан карбюратора.

21. Стартер.

22. Электродвигатель омывателя лобового стекла.

23. Регулятор напряжения.

24. Реле контрольной лампы заряда аккумуляторной батареи.

25. Аккумуляторная батарея.

26. Реле стеклоочистителя.

27. Дополнительный блок предохранителей.

28. Главный блок предохранителей.

29. Выключатель контрольной лампы стояночного тормоза.

30. Выключатель контрольной лампы блокировки дифференциала.

31. Выключатель фонарей заднего хода.

32. Выключатель контрольной лампы воздушной заслонки карбюратора.

33. Выключатель стоп-сигнала.

34. Электродвигатель отопителя.

35. Реле-прерыватель указателей поворота и сигнализации.

36. Дополнительный резистор электродвигателя отопителя.

37.Выключатель для осветительных приборов.

38. Выключатель фар.

39. Переключатель указателей поворотов.

40. Выключатель звуковых сигналов.

41. Выключатель стеклоочистителя.

42. Выключатель омывателя лобового стекла.

43. Выключатель зажигания.

44. Выключатель наружного освещения.

45. Выключатель отопителя.

46. Выключатель очистителей и омывателей фар.

47. Прикуриватель.

48. Выключатель аварийной сигнализации.

49.Выключатели света расположены в дверных полках.

50. Индикатор давления масла с контрольной лампой пониженного давления.

51. Указатель уровня топлива с контрольной лампой резерва топлива.

52. Тахометр.

53. Контрольная лампа стояночного тормоза.

54. Контрольная лампа заряда аккумуляторной батареи.

55. Контрольная лампа воздушной заслонки карбюратора.

56. Спидометр.

57. Контрольная лампа наружного освещения.

58. Контрольная лампа указателей поворота.

59. Контрольная лампа дальнего света фар.

60. Реле-прерыватель контрольной лампы стояночного тормоза.

61. Контрольная лампа уровня тормозной жидкости.

62. Контрольная лампа блокировки дифференциала.

63. Указатель температуры охлаждающей жидкости.

64. Плафоны.

65. Датчик указателя уровня и резерва топлива.

66. Задние фонари.

67. Подсветка номерного знака.

Отсканированный невидимый объект (2121). Текст подготовлен ALER

Сегодня каждый современный автомобиль оснащен электрической частью.Электрическая схема форсунки ВАЗ 21214 Нива позволяет при необходимости найти все элементы, входящие в бортовую сеть, что особенно важно при появлении неисправностей в проводке. Все, что нужно знать нивоводу об электрике бытовых внедорожников, рассказано в этой статье.

[Скрыть]

Обозначения индекса Нива

Схема подключения может незначительно отличаться в зависимости от конструктивных особенностей автомобиля.

Сначала рассмотрим индексное обозначение:

  1. ВАЗ 21213.Этот индекс обозначает автомобиль, оборудованный карбюратором. Объем силового агрегата 1,7 литра.
  2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Разница лишь в том, что автомобиль оборудован системой впрыска топлива.
  3. Есть еще одна модель с индексом 21213. В автомобилях ВАЗ 21213 электрическая схема включает те же элементы, только в зависимости от года выпуска автомобиль может комплектоваться двигателем объемом 1,8 л.№
  4. Версия 21073. Внедорожник оснащается инжекторным двигателем с форсунками или карбюраторным ДВС Solex. Одна из особенностей этих автомобилей — бесконтактная схема зажигания.
  5. 21215. Эти внедорожники изначально выпускались на экспорт, поэтому на наших дорогах их сложно найти. Стоит отметить, что они оснащались дизельными двигателями Citroen.

В начале статьи представлена ​​схема электрооборудования ВАЗ на примере модели Нива 2121.Если вы владелец версии 2131 или любой другой, то разница в принципиальной схеме будет, но не принципиальной. Если мы говорим о карбюраторных двигателях, то в этом случае цепь, как и зажигание, не будет защищена (видео Наиля Порошина).

Особенности электрооборудования

Схема подключения ВАЗ модели 21213 имеет определенные отличия от модели 2121, в частности:

  1. На автомобилях 21213 в блоке предохранителей используются более модернизированные ножные предохранители.Конечно, использование таких устройств привело к тому, что блокировка сайта тоже изменилась.
  2. В систему питания этих автомобилей дополнительно входит устройство экономии холостого хода. Для правильной работы этой опции в моторном отсеке добавлен еще один разъем проводки.
  3. Еще одно отличие состоит в том, что в этих автомобилях используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных агрегатах, так и в самой электрике.

Отличия генераторов

В любом случае отличия в схеме подключения моделей будут в первую очередь зависеть от силового агрегата — карбюраторного или инжекторного.

Основные отличия карбюраторов:

  • в моделях 21213 используется генератор модели 371.3701;
  • в двигателях моделей 21214 производитель решил установить более мощное генераторное устройство, оно обозначено цифрами 9412.3701 (видео Сергея Чехонина).

И хотя эти генераторы разные, они имеют определенное конструктивное сходство.В любом случае это синхронное устройство переменного тока. Кроме того, эти блоки имеют встроенный выпрямитель и механизм регулирования выходного напряжения.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели автомобиля она тоже может отличаться. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается инжекторных модификаций внедорожников, то в данном случае система оснащена тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используются два вентиляционных устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов проводка тоже претерпела если не существенные, но отличия. Конечно, они не принципиальны.

Фотогалерея «Электросистемы внедорожников»

Подведение итогов

Необходимость разобраться в схеме подключения может возникнуть при наличии неисправностей в системе, которые необходимо устранить.Конечно, сложные неисправности, связанные с работой генераторного агрегата и других непростых в конструкции устройств, без определенных знаний будет проблематично решить в гаражных условиях. Тем не менее даже простое знание электрической схемы и умение расшифровывать обозначения может сильно помочь автолюбителю при ремонте. Кроме того, необходимость разобраться в проводке может также возникнуть, если вы решите модернизировать акустику или установить более совершенную аудиосистему.

Видео «Прокладка проводки в спортивной версии Нивы»

Подробнее об этом процессе вы можете узнать в видео (канал Suprotec Racing).

Электросхема автомобиля ВАЗ-2121 (Нива)

(нажмите для увеличения)

Условные графические обозначения на схеме

1. Боковые указатели поворота
2. Передние фонари
3. Фары
4. Электродвигатели для очистки фар
5.Звуковые сигналы
6. Реле включения очистителей и омывателей фар
7. Реле ближнего света фар
8. Реле дальнего света фар
9. Электродвигатель омывателя фар
10. Датчик недостаточного уровня тормозной жидкости
11. Патрон переносной лампы
12. Датчик контрольной лампы давления масла
13. Датчик указателя давления масла
14. Датчик датчика температуры охлаждающей жидкости
15. Распределитель зажигания
16. Свечи зажигания
17. Электродвигатели стеклоочистителей
18.Катушка зажигания
19. Генератор
20. Запорный клапан карбюратора
21. Стартер
22. Электродвигатель омывателя лобового стекла
23. Регулятор напряжения
24. Реле контрольной лампы заряда аккумулятора
25. Аккумуляторная батарея
26. Реле стеклоочистителя
27. Дополнительный предохранитель Коробка
28. Главный блок предохранителей
29. Выключатель контрольной лампы стояночного тормоза
30. Выключатель контрольной лампы блокировки дифференциала
31. Выключатель фонарей заднего хода
32. Выключатель контрольной лампы воздушной заслонки карбюратора
33.Выключатель стоп-сигналов
34. Электродвигатель отопителя
35. Реле-прерыватель указателей поворота и аварийной сигнализации
36. Дополнительный резистор электродвигателя отопителя
37. Выключатель освещения приборов
38. Выключатель фар
39. Выключатель указателей поворота
40. Выключатель звуковых сигналов
41. Выключатель стеклоочистителя
42. Выключатель омывателя лобового стекла
43. Выключатель зажигания
44. Выключатель наружного освещения
45. Выключатель обогревателя
46. Выключатель очистителей и омывателей фар
47.Прикуриватель
48. Выключатель аварийной сигнализации
49. Выключатели освещения в дверных полках
50. Манометр с контрольной лампой пониженного давления
51. Указатель уровня топлива с контрольной лампой резерва топлива
52. Тахометр
53. Контрольная лампа стояночного тормоза
54. Контрольная лампа заряда аккумуляторной батареи
55. Контрольная лампа воздушной заслонки карбюратора
56. Спидометр
57. Контрольная лампа наружного освещения
58. Контрольная лампа указателей поворота
59.Контрольная лампа дальнего света фар
60. Реле контрольной лампы стояночного тормоза
61. Контрольная лампа уровня тормозной жидкости
62. Контрольная лампа блокировки дифференциала
63. Датчик температуры охлаждающей жидкости
64. Плафоны
65. Датчик уровня индикатор и запас топлива
66. Задние фонари
67. Подсветка номерного знака

Правильная работа двигателя автомобиля возможна только при исправной электрооборудовании и оборудовании. Неисправности проводки могут сделать невозможным управление автомобилем, особенно если речь идет о отечественных автомобилях.Разберем, что собой представляет схема подключения ВАЗ 2121 и чем отличается сеть в карбюраторных и инжекторных автомобилях.

[Скрыть]

Различия в электрических схемах

В зависимости от модели автомобиля схемы подключения могут отличаться друг от друга.

Обозначение индекса

Об этом свидетельствует индекс в названии модели:

  1. 21213. Это автомобиль, оборудованный карбюраторным силовым агрегатом. Объем двигателя 1,7 л.Автомобили с таким индексом могут оснащаться двигателем внутреннего сгорания объемом 1,8 литра.
  2. ,

  3. , 21214 и 212140. В этих моделях используется один и тот же двигатель с таким же рабочим объемом, но автомобиль оборудован системой впрыска топлива.
  4. 21215. Данная модель отечественных автомобилей разрабатывалась на экспорт, в основном такие автомобили продавались за границу. В отличие от автомобилей, произведенных для стран СНГ, 21215 оснащались дизельными двигателями от производителя Citroen.
  5. 21073. Основное отличие — наличие инжекторного двигателя с инжекторами, но эта же модель может комплектоваться карбюраторными агрегатами Solex.Отличие в электрической схеме также заключается в использовании БСЗ — бесконтактного зажигания.
  6. ,

  7. , 2131 и 21310. Эти модели могут оснащаться разными двигателями, но их главное отличие от других — в удлиненном пятидверном кузове.

Канал «Нивоводство» в своем ролике показал, как можно сделать дополнительную массу в электросети автомобиля «Нива».

Основные отличия

Чем отличаются старые электрические схемы от новых в моделях:

  1. В Ниве 21213 установлен монтажный блок предохранителей, использующих устройства на ножках.Изменилась рабочая платформа блока.
  2. Отличие заключается в наличии механизма экономии холостого хода, который идет в комплекте с системой питания. Для его нормальной работы в подкапотном пространстве располагается дополнительная заглушка с проводами.
  3. Использование бесконтактной системы зажигания. Важная составляющая БСЗ — микроконтроллер.
  4. Разные модели автомобилей комплектуются разными генераторными устройствами, все зависит от типа силового агрегата.
  5. Модель 21214 оснащена двумя вентиляторами охлаждения радиатора. Из-за этого различается и схема подключения.

Схемы на Ниву с карбюраторным двигателем

Ниже фото схемы автомобиля с карбюраторным двигателем в хорошем качестве.

Схема подключения Нивы с карбюраторным мотором

Разберемся с описанием схемы подключения:

  1. Лампы боковых указателей поворота.
  2. Оптика передняя.
  3. Фары фары.
  4. Электродвигатели для очистки передней оптики.
  5. Устройство звуковой сигнализации.
  6. Реле, предназначенное для активации механизма очистки оптики.
  7. Реле включения ламп ближнего света.
  8. Реле включения дальнего света фар.
  9. Электродвигатель системы очистки лобового стекла.
  10. Электрический контроллер, определяющий нехватку тормозной жидкости.
  11. Специальная розетка для подключения переносной лампочки.
  12. Контроллер индикатора низкого давления моторной жидкости.
  13. Контроллер измерения давления смазки.
  14. Электрический регулятор индикатора температуры хладагента в системе охлаждения, отображает показания на панели приборов в салоне.
  15. Устройство распределителя зажигания.
  16. Свечи расположены в моторном отсеке.
  17. Электродвигатель стеклоочистителя.
  18. Катушка зажигания установлена ​​в моторном отсеке.
  19. Непосредственно генератор. Поломка реле регулятора, а также обрыв приводной планки приведут к неработоспособности устройства.До ремонта генератора все электрооборудование работает от аккумулятора. Когда батарея разряжается, двигатель не запускается.
  20. Запорный элемент карбюраторного устройства.
  21. Стартерный механизм.
  22. Другой электродвигатель системы очистки оптики.
  23. Устройство регулирования напряжения. Его поломка приведет к скачкам тока в бортовой сети.
  24. Устройство управления реле индикатора заряда аккумулятора.
  25. Реле защиты электрической цепи системы очистки стекол.
  26. Вспомогательный монтажный блок с элементами безопасности.
  27. Главный предохранительный блок.
  28. Устройство отключения указателя поворота стояночного тормоза.
  29. Устройство отключения контрольной лампы блокировки дифференциала.
  30. Механизм выключения освещения, которое включается при включении задней передачи.
  31. Устройство для отключения световой сигнализации воздушной заслонки карбюратора. Значок загорается на приборной панели автомобиля при включении воздушной заслонки.
  32. Устройство отключения стоп-сигналов.
  33. Электродвигатель системы отопления. Его поломка приведет к неработоспособному состоянию плиты.
  34. Реле указателей поворота и световой сигнализации.
  35. Вспомогательный резистор устройства электродвигателя печки.
  36. Устройство отключения подсветки панели управления.
  37. Оптика механизма переключения освещения. Он активируется, когда водитель переключает габаритные огни на ближний и дальний свет и наоборот.
  38. Устройство отключения звукового сигнала.
  39. Механизм переключения стеклоочистителя.Его активация позволяет изменять скорость работы дворников.
  40. Устройство отключения стеклоочистителя.
  41. Замок зажигания.
  42. Устройство отключения внешнего освещения.
  43. Механизм переключения печи срабатывает, когда необходимо изменить скорость нагревательного устройства.
  44. Устройство отключения очистных механизмов и омывателя оптики.
  45. Прикуриватель.
  46. Механизм световой сигнализации отключения.
  47. Устройство для отключения источников света, находящихся в дверных полках.
  48. Регулятор давления смазки с индикатором низкого давления в системе.
  49. Регулятор уровня топлива в бензобаке с указателем резерва. Отображает показания на панели управления автомобилем. Индикатор активируется, когда в системе мало топлива.
  50. Тахометр. Позволяет водителю узнать, с какой скоростью вращается коленчатый вал двигателя.
  51. Индикатор управления ручным тормозом.
  52. Индикатор заряда батареи. Загорается при разряде аккумулятора. Указывает на необходимость зарядки или ремонта аккумулятора.
  53. Контрольная лампа воздушной заслонки карбюратора.
  54. Спидометр показывает скорость движения автомобиля.
  55. Индикатор включения внешнего освещения.
  56. Индикатор указателя поворота.
  57. Оптика указателя дальнего света. Включается на приборной панели при активации.
  58. Устройство реле указателя ручного тормоза. Отображает показания на приборной панели.
  59. Указатель уровня тормозной жидкости. Загорается при его нехватке.
  60. Световой индикатор блокировки дифференциала.
  61. Световой индикатор температуры хладагента.
  62. Лампы для освещения салона.
  63. Контроллер указателя уровня топлива и остаточного резерва.
  64. Оптика задняя.
  65. Лампы освещения номерного знака.

Схемы на Ниве с инжекторным двигателем

Принципиальное отличие карбюраторного контура от контура впрыска — использование усовершенствованной системы управления силовым агрегатом.

Схема системы управления впрыском двигателя Нива

Рассмотрим интерактивную схему СУД форсунки на 8 клапанов:

  1. Устройство продувки адсорбера.
  2. Механизм дроссельной заслонки.
  3. Контроллер, определяющий температуру двигателя, его показания основаны на температуре охлаждающей жидкости в системе охлаждения.
  4. Вентиляционное отверстие радиатора расположено справа от двигателя.
  5. Тот же вентилятор, только установлен слева от блока питания.
  6. Катушка зажигания находится в моторном отсеке.
  7. Свечи с подключенными высоковольтными проводами.
  8. Регулятор расхода воздуха, подаваемый для образования горючей смеси.
  9. Регулятор положения коленчатого вала. В случае выхода из строя двигатель не запустится.
  10. Жгут с проводами, подключенными к контроллеру концентрации кислорода.
  11. Контроллер контроля кислорода.
  12. Регулятор фаз или датчик распредвала.
  13. Контроллер детонации. Влияет на холостой ход.
  14. Жгут, подсоединенный к проводке форсунки.
  15. Непосредственно сами форсунки системы.
  16. Обозначение педали газа, расположенной в салоне автомобиля.
  17. Жгут с проводкой, подключенной к панели управления.
  18. Главное реле.
  19. Защитный элемент правого вентиляционного устройства.
  20. Аналогичный компонент, защищающий цепь левого вентилятора.
  21. Реле, обеспечивающее рабочее состояние цепи топливного насоса. Его поломка приведет к тому, что насосное устройство не сможет работать, в результате чего двигатель не запустится.
  22. Предохранительный элемент, отвечающий за насос.
  23. Разъем, к которому подключен топливный насос в модуле.
  24. Диагностический разъем используется для поиска неисправностей в работе различных систем автомобиля.
  25. Штекер для заземления электропроводки.
  26. Монтажный блок с элементами безопасности, обеспечивающими исправное состояние системы управления трансмиссией.
  27. Разъем, к которому подключается проводка контрольной лампы рабочего состояния APS.
  28. Разъем с проводной катушкой связи той же системы.
  29. Модуль управления машинной сигнализацией, с его помощью настраивается противоугонное устройство.
  30. Разъем с прикрепленным жгутом проводов от диагностического контроллера концентрации кислорода.
  31. Диагностический контроллер.
  32. Центральный модуль управления двигателем. Эти модели автомобилей используют Bosch ECU 17.9.7.

Также на схеме присутствует символ A — в этом месте жгут проводов проходит из моторного отсека в салон автомобиля.

1. Схема жгута на приборной панели автомобиля 2. Задняя часть цепи впрыска Нива

Причины неисправности электрооборудования

Разберем основные причины, по которым может не работать электрооборудование:

  1. Разряженный или неисправный аккумулятор .Из-за поврежденного аккумулятора запустить двигатель автомобиля можно будет только «с толкателя». Неисправный аккумулятор можно определить по индикатору разряда аккумулятора на приборной панели. При устранении неисправностей рекомендуем сначала проверить внешнее состояние устройства — в нем не должно быть дефектов или повреждений, способствующих утечке электролита. Также нужно проверить объем рабочего раствора внутри аккумулятора — жидкость должна покрыть все банки. При необходимости в аккумулятор доливают дистиллированную воду.Клеммы проверяются — иногда причиной нерабочего состояния АКБ является отключение контактов, связанное с вибрацией при встряхивании, а также их окисление.
  2. Поломка генераторного устройства. Если генератор выйдет из строя, он не сможет поддерживать работу электрооборудования. Все устройства будут питаться от аккумулятора до тех пор, пока он не разрядится полностью. Для поиска неисправности генератор придется разобрать и разобрать, поврежденные элементы необходимо заменить.
  3. Скачки напряжения. У этой проблемы может быть много причин. Часто скачки напряжения возникают в результате выхода из строя реле регулятора или использования оборудования, не соответствующего характеристикам электрической цепи. Например, установка разветвителя в прикуриватель приведет к скачкам напряжения и выходу прибора из строя.
  4. Перегорание элементов безопасности. Устройства используются для защиты электроприборов от перенапряжения. При скачках напряжения первыми выходят из строя предохранители.Детали для самодельных устройств поменять нельзя. Иногда автовладельцы заменяют предохранители монетами или перемычками из проволоки. Мы не рекомендуем этого делать во избежание перенапряжения.
  5. Обрыв провода. Чаще всего такой неисправности подвержены электрические цепи, которые прокладываются в районе движущихся частей тела. Провода изогнуты, из-за чего не могут проводить электрический ток.
  6. Отказ самого оборудования, например, лампочек в фарах, магнитоле, электродвигателя печки.Источники света необходимо заменить, а такие устройства, как электродвигатель или автомобильный радиоприемник, можно попробовать отремонтировать. Лучше доверить эту процедуру квалифицированным электрикам.
  7. Ток утечки. Эта проблема возникает при повреждении изоляции проводов. Необходимо найти ту часть электрической цепи, где нарушен слой изоляции, и заново замазать ее изолентой.
  8. Контактное повреждение или окисление. Если в оборудовании возникли проблемы, проверьте контактные элементы на разъемах с проводкой.При их подгорании необходимо провести диагностику электрических цепей на наличие скачков напряжения. Если контакты окислились, то их просто нужно почистить.

[E-BOOK] ВАЗ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — Скачать PDF бесплатно

1 14 декабря, 2017 [ЭЛЕКТРОННАЯ КНИГА] РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ВАЗ Тип файла документа: PDF KB 0

2 [Электронная книга] РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ВАЗ ВАЗ Нива для Spintires ПОДЪЕМНЫЙ КОМПЛЕКТ 50 мм для LADA NIVA-2121 (21213, 21214,2131 ), ВАЗ-2121, LADA 4×4 до 2011 г. (г.в.).Интерактивная электрическая схема внедорожника Lada 4 x 4-Niva vaz: примечание, как использовать эту интерактивную электрическую схему. # # ВАЗ Нива 4х4. Машины для GTA Vice City — ВАЗ НИВА 4х4 Тюнинг с автоустановщиком скачать бесплатно. Auto24 — крупнейшая в Эстонии база объявлений об автомобилях. Найдите отличные предложения на ebay для нива 2121 и. Lada Niva 4×4 Urban Taiga Tuning Lift Kit Инструкция по установке. Вентилятор охлаждения радиатора для Vaz. Руководство пользователя New Holland l170 Adt power series manual >>> b49ea53ecb516a4 >> f6611de6

3 Другие полезные ссылки Ниже приведены еще несколько документов, связанных с «[электронной книгой] Vaz User Guide». Руководство пользователя ВАЗ ВАЗ Нива для Spintires ПОДЪЕМНЫЙ КОМПЛЕКТ 50 мм для LADA NIVA-2121 (21213, 21214,2131), ВАЗ-2121, LADA 4×4 до 2011 г. (годы выпуска). Интерактивная электрическая схема внедорожника Lada 4 x 4-Niva vaz: примечание, как использовать эту интерактивную электрическую схему. # # ВАЗ Нива 4х4. Машины для GTA Vice City — ВАЗ НИВА 4х4 Тюнинг с автоустановщиком скачать бесплатно.Auto24 — крупнейшая в Эстонии база данных … Vaz Operation Manual MG Rover 25 Platform Workshop Manuals. Chrysler 200 Convertible User Manual Эксплуатация и руководство пользователя (116 страниц). На этой странице вы найдете инструкцию по эксплуатации Lada VAZ (1999). Инструкция по эксплуатации допускает применение топлива с ОР-92, но при этом наблюдается некоторое снижение коэффициента мощности. Модель ВАЗ — с 1,7-литровым двигателем с последовательным впрыском топлива В Руководстве дано подробное описание сервисных операций на базе OEM-запчастей, с полезной информацией… Лада Нива Инструкции по эксплуатации Лада Нива Загрузить новую инструкцию. Часто задаваемые вопросы: зачем мне покупать это руководство по ремонту и обслуживанию? LADA Street Tuning v 1.0. Лада Нива 17 Руководство по ремонту PDF Скачать. Пятидверный автомобиль LADA NIVA 4х4, сохранивший все свои преимущества. Автомобиль LADA NIVA. Lada Niva. Руководство по эксплуатации. В 1994 году на смену NIVA 2121 пришла модернизированная модель «Тайга», которой был присвоен индекс LADA Manual De Taller. для дизайна экстерьера автомобиля разрабатывает.Вы также можете скачать zip-архив (для ручной установки). Лада Нива Руководство по ремонту Лада Нива; Запчасти Лада Нива 1600,1700, 1900 (2121, 21213, 21214, 21215) Деталировка, инструкции по эксплуатации; Теги. Lada … 2

4 Gm Daewoo Matiz Руководство по эксплуатации General Motors Daewoo Europe руководство по ремонту, электрические схемы, кузовной ремонт, предварительная поставка Daewoo Matiz SE Manual. Электросхемы Daewoo Lanos daewoo kalos manual.Почему бы вам не проверить цену? Пожалуйста, получите расценки на следующем сайте. «GM Daewoo Matiz Creative — это совершенно новый мини-автомобиль, разработанный в GM Daewoo, глобальном центре разработки автомобилей для мини- и малых автомобилей GM», — сказал Майкл Гримальди, … Руководство по автомобильным товарам Lada Найдите отличные предложения на ebay для ваз 2103 и Лада Может ли этот серый рынок Лада Нива 1980 года, у тебя русский. Для машины Без маленьких доп. Стекол. Как единственная компания в ЕС, мы представляем вам НАПРЯМУЮ удлиненную модель Lada Niva Lada 2101, прокладка топливного датчика.Здесь самые волнующие новости автомобильного рынка 2011 года. Of Car Diagram Руководство по эксплуатации Как подготовить автомобиль к зиме. Профессиональный дистанционный автомобильный стартер и 2-канальная система безопасности / сигнализации с двухсторонним портом данных. Программное обеспечение для электрических схем автомобиля: Mercedes-Benz WIS / EPC John Deere Component Technical Manuals, John Deere Operation and Maintenance Manuals, Service Pricing Guides, John Deere Parts Catalog, John Deere PowerTech. Руководства по ремонту двигателей, Руководства по ремонту трансмиссии, электрические схемы и многое другое.Список кодов неисправностей Audi A3. Шаблон уведомления о пожаре Руководство пользователя Уведомление о выходе из-за неуплаты арендной платы. Первый срабатывающий хук — template_redirect. Глядя на вывод, мы замечаем, что интересные функции относятся к файлам изображений, которые, как мы знаем, хранятся внутри дистрибутива GeoServer по умолчанию в пути demo_app / pics. Обратите внимание на «&&», которые используют сокращенный синтаксис, чтобы избежать повторения имени поля дважды. Они предназначены в основном для читателей, а не редакторов. Эти шаблоны информируют… 3

5 Руководство пользователя Never Event Второе правило, приведенное выше, никогда не будет блокировать трафик, потому что первое правило будет блокировать. Если вы вошли в систему, ваша учетная запись пользователя будет автоматически отображаться в форме регистрации. Потоки событий агента обеспечивают мониторинг событий агента в вашем инстансе Amazon Connect в реальном времени. Рекомендуется установить дату окончания (а не никогда). Руководство пользователя EnableEvents Создание событий Перейдите к модулю событий и нажмите «Создать событие из»… Руководство пользователя Fixed Points Of Quantum Эта проблема будет исправлена ​​как. Руководство пользователя пакета с фиксированной точкой Дэвид Бишоп ([protected]) Фиксированная точка — это шаг между целочисленными математическими вычислениями и числами с плавающей точкой. В вычислениях представление числа с фиксированной запятой — это реальный тип данных для числа, которое имеет фиксированное количество цифр после (а иногда и до) точки счисления. Некоторые такие устройства даже имеют встроенные точки доступа Wi-Fi. По этой причине смоделирована идея Asymptotic … Цифровая рамка Kodak Easyshare P725. Руководство пользователя. Стр. 2 Моделируются Kodak и EasyShare.Найдите отличные предложения на ebay для фоторамки kodak и kodak easyshare. FRAME STORYBOOK DIGITAL USED WORKS BOX РУКОВОДСТВО. Загрузите и просмотрите инструкции Фоторамка KODAK EASYSHARE P725 в Интернете. Быстрые ссылки на полезные обзоры экспертов по Kodak EasyShare P725 с описанием плюсов и минусов. 275 Руководство пользователя Java. Руководство разработчика IBM Cognos Mashup Service (275. При использовании кода API, приведенного в Руководстве разработчика для расширений Reader (developer_guide. (JBossSecurityMgrRealm.java:275). Просмотрите и загрузите руководство пользователя Brother FAX 275 в Интернете).Документация Oracle9iDS Discoverer для MS Windows. Руководство пользователя Visage 275/1500 Руководство пользователя Стр. 1. 4

6 Книги мобильного руководства пользователя Карманный компьютер T-Mobile: Руководство пользователя. 88 Получение книг на КПК. Если вы с нетерпением ждете возможности приобрести один из новых планшетов Samsung с Windows 10, анонсированных на Mobile World Conference 2017, вы можете быть счастливы узнать, что теперь доступно руководство пользователя для устройства, в котором подробно объясняется, какие функции, такие как InstantGo и Samsung Flow. делает.Рис. 1. Вкладка «Получить книги» в BARD Mobile. Рисунок … 5

ПРОЩАНИЕ С «ПОЛЕМ» | МОДЕЛЬ КОНСТРУКЦИИ

Полноприводной внедорожник ВАЗ-2121 «Нива». Этот автомобиль стал настоящей сенсацией в отечественном автопроме. Ее появлению предшествовали многочисленные слухи, домыслы и сплетни. Советскому автомобилисту, не избалованному качеством дорог, давно нужен комфортный легковой полноприводный внедорожник, который с равным успехом мог бы ездить по тротуару и дороге.А в 1977 году сошел с конвейера Волжского автозавода первая серийная полноприводная «Нива».

Нельзя сказать, что до выхода «Нивы» в стране не было автомобилей. Было. Однако в основном это не гражданские джипы-автомобили, а военно-грузовые автомобили, предназначенные в первую очередь для использования в вооруженных силах. Конечно, определенное количество этих машин поступило в народное хозяйство, однако в личном имуществе автомобилей-квадроциклов не наблюдалось.

Тем не менее, советский автопром неоднократно предпринимал попытки создать комфортабельный легковой внедорожник.Так, в довоенном 1938 году на Горьковском автозаводе был создан опытный образец первого советского легкового вездехода, предназначенного для высшего командования Красной Армии.

Машина, получившая название ГАЗ-61, создана на базе «эмки» ГАЗ-11-73 с шестицилиндровым двигателем мощностью 85 л.с. Двигатель «м» развивал скорость до 107,5 км / ч, а проходимость у него была такая, что в наши дни она вполне могла бы составить конкуренцию на бездорожье самым «крутым» грузовикам с современными джипами, внедорожникам.Серийный выпуск ГАЗ-61 был развернут в начале 1941 г .; он продлился до августа того же года. Многие из этих машин прошли войну; ГАЗ-61 посещали такие выдающиеся советские генералы, как Жуков, Конев и Рокоссовский.

В послевоенные годы, с началом производства ГАЗ-М20 «Победа» снова встал вопрос о создании комфортабельного вездехода — в основном для партийного и хозяйственного руководства села. Этот внедорожник, получивший название ГАЗ-М72, создан на базе кузова «Победа» и агрегатов армейского вездехода ГАЗ-69.Машина стала воплощением комфортабельных концептуальных внедорожников — об автомобилях зарубежных автомобильных фирм в то время даже не догадывались.

Полноприводной ГАЗ-М72 — гибридный армейский джип ГАЗ-69 легковой автомобиль Победа М-20 (1955 г.)

Опытный «Москвич-416» на базе полноприводного автомобиля «Москвич-410Н ( молодой человек 1950-х гг.)

Отечественный комфортабельный внедорожник ВАЗ-2121 — первая собственная оригинальная разработка Волжского автозавода (1977 г.)

Автомобиль комплектовался раздаточной коробкой с переключаемым и сдвоенным ведущим передним мостом.С 16-дюймовыми колесами с удлиненными проушинами (так теперь оснащается полноприводной «Нивой») автомобиль имел значительный клиренс, что обеспечивало хорошую проходимость по грязи, песку, снегу, пашне и неровным дорогам. Автомобиль выпускался малой серией с 1955 по 1958 год. Жалко, что выпуск таких машин не был должным образом проведен для нашей страны, с ее бездорожьем эта машина была бы бесценна. С завершением выпуска «Победы» и прекращено производство ГАЗ-М72.

Потребность в подобном вездеходе тем не менее не только сохранялась, но даже увеличивалась.В 1950-е годы обычные автомобили «Москвичи» и «Победа», не обладающие вездеходными качествами, все чаще стали попадать в личную собственность горожан. В эти годы началось массовое наделение горожан садовых и дачных участков, которые, как правило, были отрезаны автомобильными дорогами от немногочисленных дорог с твердым покрытием.

Интересная попытка создания седана легкового внедорожника предпринята в этот период Московским заводом малолитражных автомобилей — МЗМА. В 1957 году на базе выпускаемой в то время модели «Москвич-402» им был разработан вездеход «Москвич-410», имевший два ведущего моста и осевую подвеску колес на продольных рессорах.Трансмиссия имела возможность двухступенчатой ​​«раздаточной коробки» и шарниров равных угловых скоростей. Дорожный просвет машины составлял 220 мм, как у современного «Нива». Спустя год автомобиль оснастили более мощным 45-сильным двигателем и четырехступенчатой ​​трансмиссией.

Автомобиль имеет завидную проходимость, но, по мнению тех, кому довелось иметь этот «джип», не имел достаточно жесткого и прочного кузова. Общий объем производства «Москвичей»-вездеходов нескольких модификаций составил около 12 тысяч машин; Производство этих комфортабельных внедорожников было прекращено в 1960 году.

В конце 1950-х годов конструкторы МЗМА сделали попытку использовать агрегаты закрытого внедорожника «Москвич-410Н» для создания комфортабельного сельского джипа «Москвич-416». Машина имеет рамную конструкцию, цельнометаллический трехдверный кузов с эффективным обогревом и надежной герметизацией дверей; дорожный просвет Ровера составлял 220 мм. К сожалению, выпуск автомобиля, который мог стать первым «гражданским» советским джипом, ограничился всего двумя десятками прототипов.

Ну а немногие счастливчики, ставшие обладателями полноприводной «Победы» и «Москвичи», смогли поменять свой рваный внедорожник на стандартный отечественный джип только в 1967 году — начало производства в Луцке. автомобильный завод компактный детский автомобиль луАЗ.Автомобиль разработан конструкторами Запорожского автомобилестроительного завода на базе опытного полноприводного автомобиля УС-049А; сначала он был доступен только с передним приводом, но в будущем с разработкой серийных ступиц для заднего привода и полноприводного варианта. Силовая установка была рассчитана на выпуск 16 миллионов автомобилей в год — это было заметно даже нашей стране с ее необъятными просторами непроходимых грунтовок. Jeep, отличающийся хорошей проходимостью, обладал не слишком высокой надежностью, — резюмировали «запорожские» агрегаты, вошедшие в его конструкцию.

Комплектный, надежный, массивный полноприводный автомобиль-джип появился в нашей стране только после того, как был построен Волжский автозавод-гигант. Завод, рассчитанный на выпуск 660 тысяч автомобилей, был достаточно современным по тем временам, автомобили были построены при техническом сотрудничестве с итальянской компанией FIAT — итальянцы передали нам оборудование, документацию на технологию производства и лицензию на производство FIAT-124.

Первую «копейку», так как называть ее стало уже поздно, автомобиль ВАЗ-2101, ВАЗ сошел с конвейера в сентябре 1970 года.В первый год работы КБ завода ВАЗ приступило к экспериментам с переднеприводными автомобилями. В итоге это позволило коллективу конструкторов во главе с В. Соловьевым спроектировать, построить, основательно испытать и предложить к производству полноприводный автомобиль ВАЗ-2121 «Нива». Первая серийная «Нива» сошла с конвейера в апреле 1977 года.

Некоторые историки автомобилестроения утверждают, что гражданский ВАЗ «Нива» попал на конвейер случайно. Первоначально джип проектировался для военных целей — как в далеких тридцатых «командующим Советской Армией», но почему-то на момент запуска в серию этот джип был отвергнут армейскими специалистами.А поскольку свертывание практически налаженного производства грозило значительными убытками, продукция «Нивы» была «хорошей». Однако оговаривалась, что новая машина «рассчитана в основном на потребности тружеников села».

Интересно, что ВАЗ-2121 «Нива» стала первой частной разработкой завода, опередив многие западные фирмы в серийном 1977 году комфортабельных пассажирских джипов с постоянным полным приводом практически не было. «Нива» стала первым большим комфортабельным внедорожником с цельнометаллическим закрытым цельнометаллическим кузовом.

Компоновка автомобиля ВАЗ-2121 «Нива»:

1 — фара, 2 — передний габаритный фонарь с указателем поворота; 3 — Джек; 4 — радиатор; 5 — мотор; 6 — расширительный бачок; 7 — воздушный фильтр; 8 — аккумулятор; 9 — рычаг блокировки дифференциала; 10 — рычаг переключения передач; 11 — рычаг вспомогательной коробки передач; 12 — рулевая колонка; 13 — переднее сиденье; 14 — заднее сиденье; 15 — световой фонарь освещения номерного знака; 16 — задние фонари; 17 — глушитель; 18 — задний тормоз; 19 — рессора задней подвески; 20 — задний амортизатор; 21 — поперечная тяга задней подвески; 22 — нижняя продольная тяга задней подвески; 23 — задний мост; 24 — топливный бак 25 — резонатор; 26 — карданный вал заднего моста; 27 — резервуар гидравлической тормозной системы; 28 — бачок жидкости сцепления; 29 — раздаточная коробка; 30 — педаль сцепления; 31 — педаль тормоза; а 32 — карданный вал переднего моста; 33 — рулевой механизм; 34 — тормоз передний; 35 — пружина передней подвески; 36 — передний мост; 37 — указатель поворота боковой; 38 — бачок омывателя лобового стекла

Геометрическая схема автомобиля-внедорожника ВАЗ-2121 «Нива»

Геометрия удлиненная «Нива» ВАЗ-2131

Схема трансмиссии автомобиля ВАЗ-2121 «Нива»:

1 — шарнир наружный привод передних колес; 2 — вал переднего привода; 3 — внутренний шарнир переднего привода; 4 — картер механизма сцепления; 5 — коробка передач; 6 — промежуточный карданный вал; 7 — задний мост; 8 — задний приводной вал; 9 — раздаточная коробка; 10 — вал карданный передний; 11 — передний мост

Органы управления и устройства управления джипом:

1 — выключатель освещения приборов; 2 — рычаг переключения света фар; 3 — рычаг указателей поворота; 4 — штурвал; 5 — панель приборов; 6 — рычаг включения стеклоочистителя; 7 — выключатель звукового сигнала; 8 — выключатель стеклоочистителя; 9,11,19 — заглушки; 10 — прикуриватель; 12 — выключатель аварийной сигнализации; 13 — декоративная крышка; 14 — коробка передач; 15 — рычаг ручного тормоза; 16 — рычаг вспомогательной коробки передач; 17 — рычаг блокировки дифференциала: 18 — выключатель вентилятора отопителя; 20 — дроссель; 21 — выключатель наружного освещения; 22 — педаль тормоза; 23 — рычаг управления дроссельной заслонкой; 24 — педаль сцепления; 25 — замок зажигания; 26 — держатель предохранителя; 27 — рычаг блокировки капота

Задняя подвеска

До выпуска полноприводных отечественных автомобилей «Нива» оснащались либо шариками постоянной скорости. суставы типа Bendix-Weiss или сухариками типа Tracta.На «Ниве» впервые в нашей стране были применены более компактные и прочные шаровые опоры типа Bierfield, предназначенные для автомобилей малой массы.

Станок быстро завоевал популярность не только в нашей стране, но и за рубежом. Эксперты утверждают, что именно «Нива» стала прототипом полноприводных автомобилей SUZUKI VITARA и DAIHATSU ROCKY.

В середине 1990-х годов завод выпускал модернизированные версии «Нивы» — БА3-21213 с бензиновым двигателем повышенной мощности (78,9 л.с.) рабочим объемом 1690 см3 и двигателем ВАЗ-21214 с таким же двигателем. емкость с системой впрыска топлива; обе версии «Поля» имели заднюю дверь большего размера, порог которой располагался на уровне бампера, что облегчало погрузку и разгрузку автомобиля.

На обновленной базе «Нивы» освоено мелкосерийное производство длиннобазных вариантов джипа — на этих машинах расстояние между осями увеличено до 500 мм. Ряд удлиненных машин выпускался в трехдверном исполнении, но Основная часть имела пять дверей. Часть этих автомобилей выпускалась с объемом двигателя 1774 см3 мощностью 82,3 л.с.

Завод также выпускает ряд компактных грузовиков ГРУ-Новичков-пикап грузоподъемностью 0.3 тонны — двухместная (БА3-2328) и четырехместная (БА3-2329) кабины.

Конструкция автомобиля ВАЗ-2121 «Нива»

ВАЗ-2121 — легковой полноприводный автомобиль с колесной формулой 4 × 4, с закрытым трехдверным кузовом несущего типа. и передний двигатель.

Двигатель рабочим объемом 1570 см3 мощностью 73 лошадиные силы вместе с картером сцепления и картером трансмиссии образует компактный силовой агрегат, закрепленный в автомобиле на резиновых подушках в трех точках.

Охлаждение двигателя — жидкостное. Водяной насос приводится от двигателя через клиноременную передачу; Вал помпы также закреплен шестилопастным вентилятором. Радиатор — трубчато-пластинчатый, в систему охлаждения также входит подогреватель кузова.

Выхлопная система имеет два последовательно установленных глушителя — резонатор и главный глушитель.

В систему питания входят топливный бак, топливный насос, карбюратор и воздушный фильтр. Карб — падающий поток; Он имеет две последовательно активируемые камеры, систему подогрева холостого хода, систему всасывания продувочного газа в дроссельной заслонке, диафрагму ускорительного насоса, сетчатый фильтр на входе топлива в карбюратор и электромагнитный клапан холостого хода жиклера в первичной камере.Топливный бак объемом 42 литра расположен под задним сиденьем.

Трансмиссия состоит из сцепления, коробки передач, раздаточной коробки, гребного винта, шестерни, шестерен переднего и заднего мостов с межколесными дифференциалами, полуосей равных угловых скоростей на передних мостах.

Сцепление сухое, однодисковое, с диафрагменной пружиной нажимного диска и гасителем колебаний на ведомом приводе. Сцепление гидравлическое, с главным и рабочим цилиндрами и расширительным бачком.

Трансмиссия — четырехступенчатая с синхронизаторами всех передних передач.Оптимальный подбор передаточных чисел коробки обеспечивает «Ниву» уверенный трогание с места, динамичный разгон и хорошую экономичность.

Раздаточная коробка — двухступенчатая, трехвальная с межосевым дифференциалом, с принудительной блокировкой. Он обеспечивает повышенный крутящий момент в 1,2 или 2135 раз, а также блокировку дифференциала, у которой на тоннеле пола кузова расположены два рычага раздаточной коробки.

«Поля» три карданного вала: промежуточный, соединяющий коробку передач с раздаточной коробкой; карданный вал переднего моста.

Нива с удлиненной колесной базой BA3-2131

На смену классической «Ниве» пришла новая модель CHEVROLET NIVA (2003)

Главные шестерни, состоящие из пары конических шестерен со спиральными зубьями гипоидной шестерни, увеличивая суммарный крутящий момент и передавая его под прямым углом на полуось. Передача крутящего момента от прямозубой шестерни на ось осуществляется через конический дифференциал с двумя сателлитами.

Подвеска Подвеска состоит из узлов подвески передних и задних колес с амортизаторами и стабилизатором поперечной устойчивости в передней подвеске, а также ступиц и колес с шинами.

Подвеска передняя независимая, рычажно-рессорная, с винтовыми пружинами, телескопические гидроамортизаторы двустороннего действия. Подвеска оснащена стабилизатором поперечной устойчивости и буферами сжатия, ограничивающими ход подвески.

Задняя подвеска состоит из пары винтовых пружин с телескопическими гидроамортизаторами двустороннего действия, четырех продольных и одной поперечной тяг, двух буферов сжатия на концах балки заднего моста и одного центрального.

Рулевой джип состоит из рулевого механизма и рулевого привода. Рулевой механизм с червячной передачей Картера установлен на левой лонжероне корпуса внутри моторного отсека. С противоположной стороны на правом боковом рельсе находится кронштейн натяжного рычага.

Тормозная система «поля» имеет два независимо работающих привода. Передние тормоза — дисковые, состоят из диска и подвижного суппорта с трехцилиндровыми блоками. Задний барабан с самоустанавливающимися накладками, приводимый в движение одним цилиндром с двумя поршнями.Гидравлический тормоз состоит из двух независимых тормозных контуров передних и задних колес и приводится в действие от педали с вакуумным усилителем и главного тормозного цилиндра с двумя соосными поршнями.

Система зажигания классическая, состоит из катушки, распределителя с выключателем, проводки высокого и низкого напряжения, вилки и замка зажигания. Цепь низкого напряжения, питаемая от аккумулятора или генератора, выключателя зажигания, конденсатора, первичной обмотки катушки зажигания и прерывателя.Цепь высокого напряжения вторичной обмотки катушки зажигания, распределителя, высоковольтных выводов и свечей зажигания.

Кузов автомобиля несущий, трехдверный, цельнометаллический. Боковая дверь — с передней навеской, задний подъемник, подвешивается на двух петлях. В открытом положении задняя дверь удерживается газовыми амортизаторами.

Капот открывается по ходу движения и запирается на замок. Концы троса фиксируют рычагом с левой стороны под панелью приборов.

Сиденье переднее — раздельное, складывающееся, регулируемое в продольном направлении.Задний диван образует при добавлении грузового пространства.

Автомобиль оборудован системой вентиляции и обогрева кузова, состоящей из отопителя с двухскоростным вентилятором и кожухов-воздуховодов.

Технические характеристики автомобиля «Нива»

Сегодня мы прощаемся с ней — от классической «Нивы» — тяжелой, угловатой, далекой от современного автомобильного стиля, но в то же время, действительно вездеход, способный справиться практически с любым бездорожьем, а главное, вполне доступный по цене.За более чем четверть века было выпущено более полумиллиона внедорожников, при этом на долю экспорта внедорожников приходилось около трети выпуска.

Свято место пусто не бывает — сегодня с конвейера ВАЗ CHEVROLET NIVA автомобиль вполне современный по дизайну, комфортный, сравнимый по внедорожным качествам со старым «Нивом», но увы! при всех тех же конструктивных недоработках, недоработках и некачественной сборке комплектующих. И, конечно же, цена! За американский акцент в названии автомобиля и его латинскую надпись потребителю придется заплатить вдвое больше, чем за классический российский джип — от 8000 до 9500 долларов в зависимости от комплектации.

Сегодня мы прощаемся с «Нивой» — решение о прекращении выпуска Волжского автозавода уже принято.

I. EVSTRATOV

[ePub] Lada niva 2121 руководство по ремонту Скачать

Бесплатное руководство по ремонту Lada

15 апреля 2021 — За всю историю я не могу вспомнить ни одной нации, которая когда-либо называла бы себя Темной Империей.

Нащупывает слова и не находит их.Но нужно как-то задержать Арчи.
Закажи кофе, сядь в угол.


Когда каждый союз был призван, каждая нация мобилизовалась, он понял, что не может покинуть свой пост. С неохотой он признал, что будет война. Романовым грозила смерть от забитого кола и обезглавливания серпа.

Это показало экраны, на которые смотрели Руди, Баг и Цирцея. Он и Лилит наклонились вперед, чтобы изучить их. Каждый из них отличается, и каждый по-своему очень тревожит.david s burgers инструкция по эксплуатации
Он смотрит на нее, а затем на меня, взад и вперед, читая нас обоих. Слишком много кофеина, и мое сердце сильно бьется.


Сегодня были похороны, по крайней мере, так казалось.
Футболка Lada Niva Offroad 4×4 Футболка ВАЗ-2121. Lada niva offroad 4×4 рубашка футболка ваз-2121. Оригинальная рекламная брошюра коричневого / белого / желтого цветов для рынка Великобритании с иллюстрацией и описанием Lada Niva вместе со списком дилеров. У меня есть много старых / бывших в употреблении запчастей niva cossack на продажу — только коллекция — не могу подтвердить, работают ли какие-либо электрические элементы.Наши руководства по ремонту Lada Automotive разделены на пять основных категорий; Руководства по ремонту Lada, Руководства по эксплуатации Lada, Электросхемы Lada, Брошюры о продажах Lada и прочие загрузки Lada. Автомобили с наибольшим количеством документов — Нива, Приора и Калина. wilton vsg 20 инструкция по эксплуатации
Этот парень творил бы самое ужасное и извращенное дерьмо, которое вы только можете себе представить. Мерзкие поступки, которые невозможно вычистить из головы, как бы вы ни старались. А это значило, что что-то не так. Ничего из этого не могло бы произойти без его Джона Хэнкока.Управляющий и воин сражались за его внимание.

Лада Нива 1700 Сервис мануал Скачать бесплатно

Я слабо услышал, как последняя машина отъезжает от дома. Теперь ничего не оставалось, как расслабиться. А потом я подумал о Мэдлин, и моя улыбка исчезла.

Каждый раз, когда я смотрел на нее, меня охватывала ярость. Я взглянул на записи в ее карточке. У нее были проблемы с менструальным циклом — то, от чего ее бы вывела хороший удар в живот или доза соли.Гилби шагал, хватая людей за рубашку и задавая вопросы.


  • Руководство по ремонту лада Нива 1600 Ваз 2121 / Нива 1300 Ваз
  • 21 мая 2015
  • ВАЗ-21213, ВАЗ-21214 Нива руководство по ремонту

Как маленький ребенок, он хотел крикнуть: беру обратно.
Каталог автозапчастей на LADA Niva (2121, 2131) 1900 Дизель с двигателем 64 л.с., начиная с 1993 г. Недорогие запчасти на эту модель Нива (2121, 2131) 1900 Дизель… 4640 инструкция по ремонту опрыскивателя
Их звук приближался, топот ног превратился в ритмичный гром.Думаю, мы бы уже видели или слышали их. Что-то вызывало жертв чумы, притягивая их к сардинским армиям, росли полки мертвецов.

Лада Нива Руководство по ремонту и ремонту Baopinore

Гордится тем, как он умер, с благословением на твое имя на устах и ​​мольбой о прощении. Несколько других членов его семьи, что еще более печально, тоже умерли. Этот американский ублюдок еще более жесток, чем все арабы говорят.гусеничный экскаватор jc8 js210 auto tier iii заводское обслуживание руководство цеха
Lada Niva Full Service Руководство по ремонту LADA NIVA (ВАЗ 2121) ПОЛНОЕ ОФИЦИАЛЬНОЕ ОБСЛУЖИВАНИЕ Сервис / Ремонт / Полная мастерская / DIY Руководство Лада Нива 21213, 21214, 21214-20, 21215 Мастерская Крик Небеса Крик Ад возвращение мисс Мэри Погода
Я точно знаю, что со мной будет, если я это сделаю. Они запечатлены, чтобы избежать засад и ограничений, которые могут помешать их побегу. peugeot jetforce 50cc 125 руководство по ремонту и ремонту
Был ли другой свидетель, который мог бы подтвердить ваши показания.Или, возможно, столкнулся с ним через пять минут.


На первой странице упоминается агент ФБР, спасающий ее бекон.

Меньше всего нужно SFPD, чтобы ваши юристы разбирали их за ее поведение по отношению к вам. Рэнсом видел его близко и лично, поверьте ей больше меня.
Было холодно, и он не мог видеть звезд, но ему не хотелось выходить на улицу, чтобы посмотреть на них. Вместо этого он закрыл глаза и представил, как выглядело бы небо, если бы он разбил лагерь на заднем дворе со своим отцом, как это часто делали, когда он был ребенком.Генерал никогда бы не назвал Эндрю Дж.


Задняя дверь была заперта на засов.
Руководство по ремонту / инструкции по ремонту. автомобили Лада Нива 1600 ВАЗ 2121 и Нива 1300 ВАЗ 21211 4х4. Содержание: Технические данные, двигатель, трансмиссия, шасси, рулевое управление, тормоза, электрическая система, кузов. Состояние: 04/1985. Объем: 202 стр. Язык: немецкий. Состояние: хорошее, с незначительными признаками износа. Оригинал — Без копии, без PDF-файла! Руководство по ремонту Lada Niva в мастерской Это подробное руководство по ремонту Lada Niva с подробными иллюстрациями и пошаговыми инструкциями, оно на 100 процентов готово и не повреждено.они специально написаны для мастеров своими руками, а также для опытного руководства по ремонту bmw k1200 k1200rs 2005 г.
Кто мог понять лучше, чем Красный. Стюардессой была девушка из Далласа, и сразу же запечатлелась в ней ее сообразительность и блестящая изысканность. Под страхом смерти или объявлен вне закона как предатель, как и вы.

Лада Нива Госпитальная служба | Lost Alpha Wiki | Фэндом

А у Донована заканчивались идеи. Но тут включилась жесткая гитара кавер-версии, и он замолчал — его горло пересохло, его голос охрип, почти исчез.Он попробует еще раз — закроет глаза и сосредоточится на своем дыхании.

Он дождался, пока унитаз снова наполнится, бросил осколки в унитаз и смыл второй раз. Когда таз снова наполнился только грязной водой, он вышел из кабинки, с облегчением увидев, что он все еще один в ванной.
Этот человек, этот испанец, убил доктора. Было ужасно наблюдать за этим, и это вызвало у меня атавистический страх перед испанцем, Семью Королями и Богиней, которым они поклонялись.


  • 1981 Лада 2105 Руководство по ремонту и обслуживанию
  • По отзывам пользователей, средняя стоимость ремонта Lada NIVA (2121) составляет 20 долларов в год. Ниже вы найдете более подробную информацию о ценах и стоимости Lada NIVA (2121). В отзывах пользователей Lada NIVA (2121) получила среднюю оценку 5.5 (из 10), что является относительно низким,…
  • .

  • ВАЗ ЛАДА НИВА Руководство по эксплуатации и ремонту, очень редкие руководства 35 почтовые расходы, 1266455077
  • Купить автозапчасти для ЛАДА Нива (2121, 2131) недорого в сети
  • .


В этом весь смысл этого места.Если вы уже здесь, значит, это ваш новый дом, и, скорее всего, он будет там очень надолго. Motorola l402c телефон руководство пользователя

Перестань быть неловким и принеси мне бутылку. А сейчас вы мешаете расследованию. Он лежал в постели, думая об этом моменте, пытаясь вообразить вкус и действительно весь опыт, читая последние четыре или пять газетных вырезок, и теперь, когда это произошло, не было сомнений, что настоящее удовольствие оправдало ожидания. .Могут ли они подать на меня в суд за то, что я сказал неправду.

Ее нога чего-то коснулась, и она подняла заклинателя змей. 2010 camaro инструкция

Для такого человека, как Мелдрам, ранчо было не землей, пастбищами, реками и лесами, а принципом и образом жизни. Он верил в этот принцип и в такой образ жизни и твердо придерживался мнения, что его стоит сохранить, за него стоит бороться и даже стоит умереть. Это был источник его верности и то, что поддерживало ее в хорошие и плохие времена.Он сильнее навалился на ручку и почувствовал, как механизм сдвинулся под его весом. Он вдохнул приятную земную свежесть.


Copyright © fara70.ru

причин неисправности. Как работает дворник

Многие сталкивались с таким легким неудобством в работе штатного дворника ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 взмаха, хотя последний ход щетки уже сделан по сухому стеклу, а по сухому стеклу было бы два удара. вполне достаточно, чтобы удалить всю воду, которую разбрызгивает шайба.

Это неудобство, как оказалось, легко устранить. Для этого покупаем новое реле дворников (если что не получится, можно будет вставить старое и таким образом не остаться без дворников) типа 526.3747, или другое подобное — маркировка может отличаться в зависимости от реле производитель. резистор R4. Штатная имеет номинал 130 кОм, нам нужно поставить меньше, в пределах 40 кОм — 70 кОм. У меня 56 кОм. Вы можете найти его в пунктах продажи радиодеталей, он стоит копейки, или его можно выбросить из-под старой техники.

Расположение реле в «черном ящике»

Цепь реле стеклоочистителя ВАЗ 2109

Внутреннее устройство такого реле может быть разным:

Вариант 1

Вариант 2

Во всех случаях нужный нам резистор подключается к 4-й ножке микрочипа. Он выделен на картинках выше.

Кстати, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта — для всех моделей, где используется данный тип реле.

Новые реле могут иметь принципиально иную конструкцию. Например, мне попалось такое реле с маркировкой 723.3777 от завода Энергомаш:

Реле 723.3777 Энергомаш. Мы не можем переделать его

Такое реле переделать не можем, поэтому его можно оставить как запасное (оригинальное), а родное, извлеченное из монтажного блока, перепаяем:

Внешний вид родного реле

Разобрались с количеством штрихов кистей.А теперь еще кое-что.

При первом нажатии на рычаг для мытья стекла обычно бывает так: щетки уже запустились, но на стекле все еще нет воды. Это связано с тем, что насосу нужно время, чтобы прогнать воду по трубам от бачка к форсунке омывателя. Эту ситуацию можно исправить, установив в трубе обратный клапан, чтобы вода не вытекала из труб обратно в резервуар, когда насос не работает. Лично меня этот момент не сильно беспокоит, так как щетки высыхают только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубах к и без того слабому насосу омывателя, поэтому я не делал такой доработки на своей машине и не планирую.

А для желающих попробовать есть такая информация: можно выставить реквизиты следующих номиналов: R2 — 2,2 кОм, C2 — 47 мкФ, R4 — 22 кОм. Значение C2 влияет на все три параметра реле — задержку между ходами, количество ходов при включении шайбы и задержку запуска щеток, поэтому возможны варианты. Если у кого получится, пишите в комментариях.

Если не хотите ничего менять, можно установить специальное программируемое реле.В этом случае щетки будут запускаться с задержкой около 0,5 секунды, также можно установить паузу между ходами щеток в прерывистом режиме, манипулируя рычагом включения дворников. Он маркирован 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал настроить паузу вручную, как в.

Вместе с впаянием резистора в реле для уменьшения количества ударов щетки до двух это, на мой взгляд, необходимый и достаточный объем доработок дворника ВАЗ 2109.

Чистое лобовое стекло очень важно для безопасности водителя и пассажиров. Поэтому, если на автомобиле ВАЗ 2107 не работают дворники, это может привести к неприятной ситуации на дороге. В статье представлена ​​схема электроочистителя, рассмотрены неисправности и способы их устранения.

[Скрыть]

Устройство стеклоочистителя

Для того, чтобы отремонтировать неработающие дворники ВАЗ 2107, необходимо знать (автор видео — Автоэлектрик HF).

Принципиальная схема стеклоочистителя

На семерках установлен дворник типа SL-193.Он находится в моторном отсеке в воздушной коробке отопителя. Схема его подключения аналогична схеме подключения очистителей стекол на ВАЗ 2106. Предохранитель

  • ;
  • блок электродвигателя

  • ;
  • блок предохранителей

  • ;
  • выключатель, подающий воду в стакан;
  • переключатель, с помощью которого изменяется скорость движения;
  • реле

  • ;
  • Замок зажигания.

Стеклоочиститель состоит из рычажного механизма, щеток, рычагов и электродвигателя с коробкой передач.Механизм включается переключателем на рулевой колонке, он тоже включается. Благодаря мотору и коробке передач создается вращательное движение, которое приводит в движение трапецию.

Валы соединены тягами с редуктором и передают колебательные движения. В результате щетки перемещаются по поверхности и очищают ее от грязи.

Установлена ​​шайба для удаления грязи. В конструкцию омывателя ВАЗ входят: мотор, помпа, форсунки и бачок. Запускается мотор, который закачивает жидкость в бачок омывателя.Через форсунки распыляется на стекло.

Распространенные неисправности и способы их устранения

Причины, по которым не работают дворники на автомобилях, вне зависимости от того, УАЗ это или семерка, в основном одинаковы. Ниже приведены неисправности и методы их устранения.

Неисправность Устранение
Дворники не работают в обоих режимах. В этом случае проверьте предохранители. Если они сгорели, их необходимо заменить новыми.Если окислились только контакты, нужно несколько раз вытащить предохранители и поставить на место. Возможно потребуется замена трапеции дворников Ваз.
Щетки не работают только в прерывистом режиме. В этом случае необходимо сначала проверить блок питания. Если есть напряжение, значит, причина поломки в реле.
Неисправен переключатель очистителя Заменить трехрычажный переключатель
дворники работают, но при выключении остаются в произвольном положении.Причина может заключаться в поломке коробки передач, так как в ней есть концевой выключатель. Необходимо очистить контакты или согнуть пластину переключателя. При необходимости замените коробку передач.
Электродвигатель не работает. В этом случае нужно демонтировать электродвигатель, проверить состояние обмотки и щеток.
Щетки не двигаются при работающей коробке передач. Зубья шестерни сломаны, необходимо заменить.Кривошип может быть неплотно прикреплен к шестерне, нужно затянуть гайку крепления.

В основном проблема механическая — ломается трапеция. При ремонте дворников многие меняют штатные изделия на бескаркасные. Они имеют привлекательный внешний вид, лучше прижимаются к стеклу, не имеют шарнирных соединений, поэтому не подвержены воздействию грязи и обледенения.

Стеклоочиститель представляет собой сложный механизм, состоящий из множества деталей. Любой из них может отказаться, что повлечет либо полный отказ механизма, либо будет некачественная чистка стекла.

Если вы понимаете электрическую схему механизма стеклоочистителя, то можете проводить обслуживание самостоятельно.

Не думайте, что обладателям «родной» проводки такие изменения не нужны, наоборот, есть несколько веских причин для введения реле от ВАЗ 2108 в штатную проводку:

  • Реле 52.3747 (2108) реализовано на Интегральная схема; соответственно, он с меньшей вероятностью выйдет из строя и не реагирует на изменения температуры и влажности, что часто случается со стандартными биметаллическими реле.
  • Для ВАЗ 2108 выпускается усовершенствованное реле, позволяющее самостоятельно выставлять время задержки между развертками и имеющее еще несколько полезных функций. Переделка проводки позволит использовать это реле вместо штатного. Такие реле выпускает, например, рязанская фирма «Русский партнер» (самые простые) и московские фирмы «Дека» (пожалуй, самые сложные).
  • Отдельный вход 86 реле 52.3747 автоматически включает щетки стеклоочистителя на несколько движений при включении омывателя.
  • Одна из сложностей, связанных с вживлением проводки от ВАЗ 2109 на «копейку», касалась совмещения проводки и реле стеклоочистителей с «классическим» подрулевым переключателем, моторчиком и редуктором стеклоочистителя. Несмотря на то, что элементы предельно похожи, простое переключение проводов не может решить проблему — внутри редукторов двигателей есть принципиально разные контактные группы, практически взаимоисключающие.

    Вот полная схема включения стеклоочистителя и омывателя на ВАЗ 2109 (я исключил из нее клапан омывателя и ненужные очистители / омыватели на заднем стекле классики и фарах):

    Рис.1: Схема стеклоочистителя и омывателя ВАЗ 2109

    Если внимательно присмотреться к разводке контактов внутри коробки передач электродвигателя ВАЗ 2109 и сравнить с «классической» схемой (внизу), сразу бросается в глаза, что схемы до и после двигателя зеркалируются.

    Рис. 2: Схема внутри коробки передач с / о ВАЗ 2107

    Составленная мной новая схема преодоления несоответствий отличалась, мягко говоря, большой сложностью исполнения. Оптимизировав его по максимуму, я добился комбинации всего с двумя релейными переключателями 🙂 Причем, реле в этой схеме были соединены последовательно катушками в цепи электродвигателя и свободного контакта, что порождало индуктивные токи, которые, в свою очередь, предотвратил полную остановку двигателя.В целом вариант был признан непригодным к эксплуатации и отклонен.

    В поиске наиболее оптимального решения помог случай — рычаг стеклоочистителя задел отвертку, случайно оставленную под капотом и погнувшуюся. Пришлось снять мотор, и я решил заодно его разобрать и изучить. То, что я увидел при разборке, порадовало — пара тыков паяльником легко превращает абсолютно несовместимые схемы в абсолютно идентичные. Что куда перепаять, лучше всего разбираться по схеме редуктора «зубило», нужно всего лишь продеть в оплетку один лишний провод.Хотя и этого можно избежать, если использовать вместо него провод, который ведет «массу» к контактной пластине — масса там действительно не нужна, а от корпуса подводится к обмотке двигателя. Новое переключение показано красным цветом на схеме подключения КПП ВАЗ 21011.

    2109 «src =» el_016 / 02.gif «>
    Рис. 3: Повторное подключение проводки КПП 21011 -> 2109

    Осталось только переподключить провода на» классическом «рычаге дворника. несложно, но требует некоторой пространственной фантазии 🙂 Синий цвет на схеме обозначает «переходную» разводку.

    2109 «src =» el_016 / 01.gif «>
    Рис. 4: Схема переключателя на рулевой колонке 21011 -> 2109

    Пара советов по пайке: паяльник нужен достаточно мощный (не менее 40Вт ), поскольку узел стеклоочистителя является мощным потребителем, и при пайке его цепей используется тугоплавкий припой; по той же причине я рекомендую для лужения проводов использовать кислоту для пайки, а не канифоль.


    Схема подключения стеклоочистителя и омывателя

    Стеклоочиститель состоит из мотор-редуктора, рычагов и щеток («дворников»).Электродвигатель пылесоса двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. (неисправность стеклоочистителя)

    Щетки стеклоочистителя

    Длина щеток («дворников») переднего стеклоочистителя (как левого, так и правого) составляет 330 мм.
    Длина щеток заднего дворника (стекло задней двери) — 305 мм .
    ()

    «Стеклоочистители» необходимо периодически мыть теплой водой с мылом, чтобы они качественно работали… При ухудшении качества мытья стекол замените щетки.

    Для этого поднимите рычаг со стеклянной щеткой …

    Нажав на защелку, снимаем щетку с рычага поводка.
    То же проделываем и с другими кистями.

    Технические характеристики электродвигателя стеклоочистителя

    Пылесос имеет два режима работы — непрерывный и прерывистый; они активируются правым подрулевым переключателем. Прерывистая работа обеспечивается реле типа RS-514 , прикрепленным двумя гайками к передней левой боковой стенке (заменяет реле стеклоочистителя) … Реле должно обеспечивать 9–17 запусков двигателя в минуту при температуре от –20 до 50 ° C и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут производить до четырех непрерывных пусков. двойные ходы.) Сопротивление катушки соленоида реле — (66 ± 2) Ом, обмотки выключателя — (23 ± 1) Ом.

    Омыватель лобового стекла состоит из пластикового бачка с электронасосом, установленным в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.(неисправность омывателя лобового стекла)

    Омыватель активируется при перемещении правого подрулевого переключателя на себя (нефиксированное положение). Если насос выходит из строя, его заменяют. Забитые сопла можно продуть назад или очистить леской или тонкой иглой.

    Видео


    Преодолеть дождь или снег без дворников практически невозможно, так как видимость минимальна. Вот почему важно, чтобы дворники ветрового стекла (официальное название дворников) оставались нетронутыми.В этом материале описана схема, по которой работают дворники в автомобиле ВАЗ 2110, основные неисправности, а также ремонт дворников.

    Важно! Схема работы омывателя довольно проста: под капотом установлен электродвигатель, к которому крепится трапеция, на него надеваются два дворника — это одна часть сборки. Вторая часть — это емкость с технической жидкостью, которая с помощью насоса попадает в стеклоочиститель. Электроника выведена под приборную панель ВАЗ 2110.

    Устройство и возможные неисправности

    Для понимания работы дворников необходима электрическая схема, которая присутствует в руководстве по эксплуатации и техобслуживанию ВАЗ 2110. Также необходимо знать, из чего состоит агрегат:

    • Трапеция — это основная деталь, через которую мотор передает движение, трапеция чаще всего изнашивается, в результате необходим ремонт.
    • Электродвигатель — из-за этого агрегата двигаются дворники, мотор может сгореть, что приведет к выходу из строя всего агрегата.
    • Насос — этот элемент нужен для закачки очищающей жидкости в дворники. При выходе из строя помпы можно забыть о чистоте лобового стекла, хотя дворники все равно будут ходить вокруг окна.
    • Бак — здесь все очевидно, в нем жидкость для мытья окон.
    • Стеклоочиститель — установлен на трапеции, выполняет функцию очистки. В первую очередь нужно обратить внимание на размер дворника.

    Ремонт и замена необходимы при повреждении двигателя, так как он не подлежит ремонту.Трапеция тоже очень часто ломается, но иногда ее можно восстановить. Схема узла довольно простая, поэтому владелец ВАЗ 2110 быстро выяснит причину неисправности узла.

    Схема

    Как работает помпа и бачок омывателя разобраться несложно, могут возникнуть сложности с схемой. Основными элементами на нем являются моторы омывателя и стеклоочистителя — оба агрегата могут выйти из строя. Под «К2» расположено реле узла, под «КБ» — реле дополнительной омывателя.

    Ремонт

    Для ремонта данного агрегата потребуется минимум инструментов:

    • Набор ключей и головок.
    • Набор отверток.
    • WD-40.
    • Тряпки.
    • Запасные части.

    Определить, какие части не работают, может быть довольно просто. Например, если дворники не двигаются, значит, мотор вышел из строя. Если трапеция ходит, но стекло остается грязным, значит, поврежден насос или бак. Размер поможет понять состояние детали — если размер уменьшился слишком сильно, то элемент необходимо поменять.В любом случае нужно убедиться в спекуляции, для этого следует проанализировать:

    1. Первым делом демонтируем приборную панель автомобиля;
    2. Далее вам нужно найти реле, относящееся к этому механизму. Прикручивается к кузову ВАЗ 2110. Если не работают электрические компоненты, значит реле нужно менять, ремонт тут не поможет;
    3. Также в этом отсеке нужно проверить предохранитель стеклоочистителя;
    4. Разобрав рулевой механизм, можно переходить к выключателю.Замена потребуется, если переключатель сильно поврежден;
    5. Следующий шаг — разобрать двигатель и проверить его. При выходе из строя то рекомендуется менять мотор вместе с реле. Новые детали работают лучше и равномерно изнашиваются;
    6. Если насос и бак повреждены, их также необходимо заменить вместе;
    7. Теперь нужно проверить состояние и размер шайбы — если он сильно отличается от нормы (можно сравнить в мануале), значит, его нужно поменять.

      Leave a Reply

      Your email address will not be published.Required fields are marked *

      *
