Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Рулевые тяги необходимо всегда держать в хорошем состоянии и по возможности проверять их на наличие различного рода повреждений, ведь они являются неотъемлемой частью машины и участвуют в проворачивании колёс. Как заменить тяги на новые в случае, если старые пришли в негодность?

Примечание!
Вам понадобятся следующие инструменты: пассатижи, гаечный ключ «на 22», отвёртка, молоток и специальный съемник шаровых шарниров (фото съемника приведено ниже).

Местонахождение тяг

Расположены внизу автомобиля, но просто взглянуть на тяги не получится, т.к. их закрывают передние колёса автомобиля. Поэтому выверните руль и увидите как одна из рулевых подсоединена к поворотному кулаку автомобиля.

Примечание!
Для наглядности выше приведена схема, где красными стрелками указана центральная рулевая тяга, а синей стрелкой обозначены две боковые тяги, которые как раз таки и подсоединены к рычагам поворотного кулака, обозначенного зелёной стрелкой!

Когда нужно менять тяги?
В ситуации деформации машина начинает вести себя на дороге расхлябано, а именно:
при полностью выровненном руле передние колёса начинают уходить в какую-либо сторону, это особенно становится заметно на повороте (вы поворачиваете автомобиль допустим на лево, а тянет в право).

Примечание!
Тяги деформируются от сильного наезда на кочку или другое препятствие, поэтому будьте аккуратны и берегите свой автомобиль, а если неприятность приключилась, то проверьте сами тяги и шаровые на исправность! (Подробно процесс описан в статье: «Проверка рулевых тяг и шаровых шарниров на исправность»)

Замена тяг на ВАЗ 2101-ВАЗ 2107

Примечание!
Совместно тяги называются сокращённо «Трапеция», поэтому в некоторых случаях выгоднее полностью заменить трапецию, чем просто одну деталь. Порой, менять трапецию выходит дешевле, чем детали по отдельности.

В нашей инструкции, показана замена на примере одной боковой тяги, остальные заменяются аналогично.

Снятие

1) Сперва снимите колесо с той стороны, где вы собираетесь производить замену. (Столкнулись с трудностями? – читайте статью: «Замена колеса на ВАЗ»)

2) Далее с помощью пассатижей, расшплинтуйте гайку пальца шарового шарнира.

3) После того как шплинт будет убран, с помощью гаечного ключа «на 22» отверните гайку крепления пальца.

4) Теперь, взяв в руки специальный съемник, установите его как показано на фото ниже, а после установки начните заворачивать гайку, присутствующую на съемнике. Палец должен выйти из рычага кулака.

Примечание!
В случае отсутствия съемника, возьмите молоток и нанесите им несколько резких ударов по рычагу кулака и продолжайте бить до тех пор, пока палец, указанный красной стрелкой, не выйдет из ушка рычага! (Бить по рычагу нужно вдоль его оси).

В случае трудностей с извлечением пальца, попробуйте нанести какую-нибудь проникающую смазку наподобие «WD-40», должно помочь и облегчить выход детали.

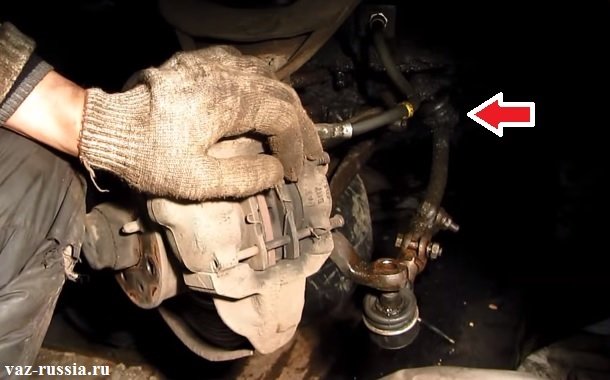

5) Затем проделайте точно такую же процедуру по выпрессовыванию пальца, но теперь выпрессуйте палец внутреннего шарнира, обозначенный стрелкой красного цвета.

6) После всех завершенных операций, снимите рулевую тягу с машины.

Установка

Установка новой тяги осуществляется в обратном снятию порядке.

Примечание!
Устанавливать новую деталь необходимо точно такой же длины как прежняя, в противном случае нарушится схождение колёс!

Рекомендуется после установки новых запчастей отрегулировать схождение колёс у автомобиля! (читайте подробности в инструкции: «Регулировка схождения колес»)

Замена рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика – замена рулевых наконечников, замена рулевых тяг ваз, замена рулевой трапеции, как поменять рулевые наконечники | Школа авторемонта

Май 25, 2016
ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin

Выход из строя рулевого наконечника, рулевой тяги и даже всей рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика сопровождается характерным стуком в подвеске (даже на небольших неровностях), потерей курсовой устойчивости при движении (автомобиль отказывается ехать прямо, тянет в сторону и приходится постоянно подруливать) и неравномерным износом шин. Думаю, многим автолюбителям это знакомо и, учитывая качество наших дорог, вопрос о замене тяги, наконечника или всего зразу, вставал уже не раз. И естественно, всем приходят на ум одни и те же вопросы: Как определить, разбит ли рулевой наконечник или тяга? Можно ли заменить тягу или рулевую трапецию самостоятельно? Какой инструмент понадобится для этой работы? Какого производителя рулевой трапеции лучше покупать? Есть ли в этом деле подводные камни? И обязательно ли делать развал-схождение после ремонта? Где найти исчерпывающие информации по замене тяг рулевой трапеции? Верно!? Ну, не зря же Вы читаете эти строки))). И отвечая на последний вопрос, я скажу – Здесь!. В крайнем случае, буду стараться, чтобы так и было. Надеюсь, что после прочтения данного материала, Вы будете знать все ответы на волнующие Вас вопросы…. Во накрутил))) Ладно, дальше только по делу.

Определить, пора менять тяги или нет, не сложно. Достаточно загнать автомобиль на яму и руками покачать, подергать тяги. Проверяя осевые люфты в шаровых пальцах. Если осевой люфт превышает 1 мм или наконечник, когда Вы будете дергать тягу вверх и вниз, будет стучать, то это означает, что пора читать дальше и готовиться к работе. Так как описать процесс диагностики сложно, то я решил разместить видео, на котором Вы увидите, как проверять и как стучат шаровые пальцы рулевых тяг и наконечников. Смотрите видео ниже.

А дальше, давайте сразу определимся с местом для проведения работы и с инструментом, который нам понадобится для успешной замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика. Здесь много писать-читать не придется, так как работу необходимо проводить на яме, эстакаде или подъемнике. В противном случае веселое времяпрепровождения Вам гарантировано и травмы тоже. По инструменту, тоже все просто, смотрим фото 1 ниже.

Думаю, ключ на 22, 13, 12 (может пригодиться), отвертка, молоток и пассатижи у Вас найдутся. Вы все-таки серьезный автолюбитель)). А вот съемник для рулевых тяг придеться купить. Смотрим фото 2. Два варианта, слева универсальный съемник, справа съемник ветеран, в простонародье «уголок», который наверно был изобретен на следующий год после выпуска первой Классики. И тот, и другой помогут Вам справиться с поставленной задачей. Но, я бы посоветовал бы Вам остановиться на универсальном съемнике и работать удобней, и распрессовывает пальцы на раз, и на других марках автомобилей еще послужит. Да, и рулетку не забудьте приготовить.

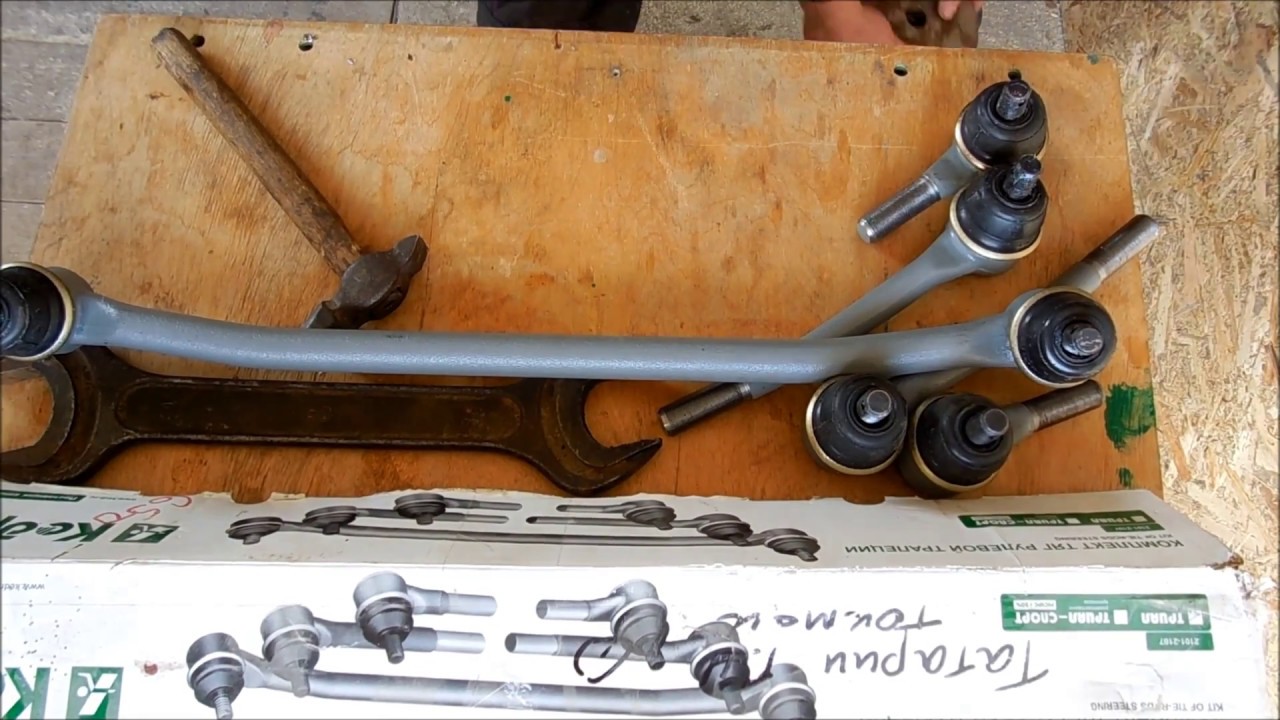

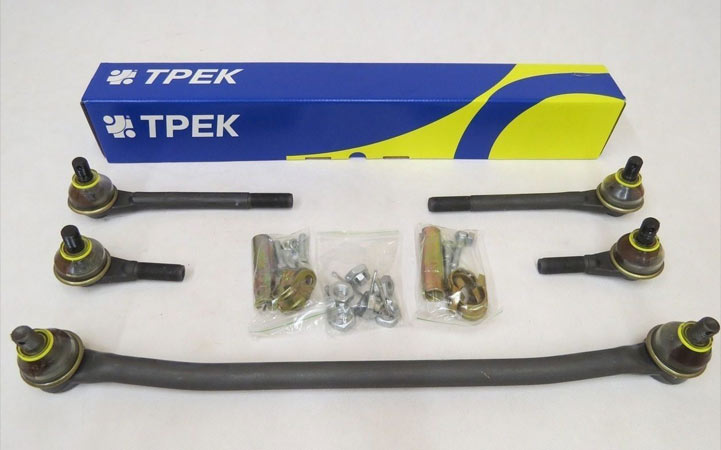

Запчасти… Думаю, что самый оптимальный вариант для покупки, это рулевые наконечники, тяги и трапеция Белебеевского производства. Фото 3. В комплект входит: два рулевых наконечника, две рулевые тяги, поперечная (средняя) тяга, шесть гаек и столько же шплинтов. Вроде, как все хорошо, но не все. Нет, сгонов рулевых тяг (регулировочные муфты)! Почему производитель ими не комплектует свои наборы, остается не понятно. Если не ошибаюсь, то только Трек считает необходимым наличие рулевых сгонов в комплекте. Так что, все проверяем, не отходя от кассы! Если сгоны отсутствуют, обязательно их покупаем. Как они выглядят и сколько их всего видно на фото 4.

И о главном. Описание с фотографиями замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Первым делом, забравшись под автомобиль, отчищаем гайки шаровых пальцев от грязи. При помощи пассатижей вытаскиваем с пальцев шплинты, проволоку, гвоздики, в общем, все, чем были зафиксированы гайки. Фото 5

2. Далее, ключом на 22 откручиваем по очереди все гайки. Фото 6.

3. Гайки скручены, в дело пускаем съемник. Фото 7 и 8.

4. Так как правая и левая рулевые тяги отличаются, то стараемся их не путать. Сняли правую рулевую тягу с наконечником, положили с правой стороны. Но, не беда, если забыли где какая. Это легко можно узнать, поверните тягу пальцем вверх и смотрите, в какую сторону идет наклон с той стороны она и была снята (фото 9), то же самое проделывайте перед установкой. Лучше лишний раз проверить, чем в очередной раз распрессовывать палец и рисковать повредить пыльник.

5. После того, как тяги сняты, можно с них брать размеры. Рулеткой измеряйте расстояние между центровочными ямками рулевых тяг. И такой же размер выставляйте на новых тягах (фото 10). Тяги скрутили, но хомуты на сгонах пока не затягивайте.

6. Если тяги скручены в необходимый размер, их можно устанавливать на автомобиль. Еще раз напомню, левую и правую сторону не путать. И поперечную (среднюю) тягу устанавливаем изгибом к картеру двигателя, то есть поперечина как бы огибает кожух кпп. Фото 11.

7. Когда все пальцы затянуты и зашплинтованы, можно затянуть и хомуты сгонов. Фото 12. И готовимся к поездке на развал-схождение.

Во как-то, так! И еще, если Вы меняете один наконечник или пару (тягу и наконечник) и правильно выставите размер, то можете избежать поездки на развал-схождение. Но, если меняете рулевую трапецию полностью, то избежать данной процедуры Вам не удастся. Так как, новая поперечная тяга, не позволит сохранить необходимый размер. Это проверено.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Замена рулевых наконечников ВАЗ 2107

Процесс замены рулевых тяг и рулевых наконечников автомобиля ВАЗ 2107 специалисты рекомендуют производить одновременно. Конечно же, как и перед каждым ремонтом, сначала нужно провести полную диагностику автомобиля, чтобы узнать его состояние.

Что понадобится для замены рулевых тяг и наконечников

Для проведения данного типа работы вам потребуются некоторые приспособления и инструменты:

Первый инструмент – это ключ рожковый на двадцать два;
Съемник, который поспособствует вам в снятии шарового шарнира;
Пассатижи;
Молоток, этот инструмент уже точно должен быть дома у каждого хозяина.

Симптомы неисправности рулевых тяг

Существуют два симптома, которые указывают на то, что рулевые тяги автомобиля ВАЗ 2107 неисправны:

Первая причина – это стук передней подвески. Достаточно нехороший симптом с серьезными последствиями. Этот стук особенно слышно, когда автомобиль ездит на плохих участках дороги и при небольшой скорости движения авто. Стоит заметить, что данный симптом может также показывать и на другие неисправности вашего автомобиля. Например, некоторых элементов подвески, шаровых опор, стоек для стабилизатора и другое.
Вторая причина, которая может указывать на данную неисправность – это когда увеличивается свободный ход у рулевого колеса. Это заметно и невооруженным глазом, когда в случае поворота руля само колесо остается на месте и не двигается. Это очень сильно затрудняет управление автомобилем на высокой скорости, а особенно при плохой дороге.

Если вы захотите сами проверить исправность рулевых тяг на вашем автомобиле ВАЗ 2107, то есть способ, при помощи которого вам не нужно будет обращаться к профессионалам для диагностики авто. Вам стоит просто поставить ваш автомобиль на яму. Далее вам снизу нужно будет взять эту тягу и попытаться резко подвигать ее вверх- вниз, и если усилием рук вам это удастся сделать, то наконечники стоит поменять.

Далее перейдем непосредственно к процессу, который интересует нас, это замена наконечников рулевых тяг автомобиля ВАЗ 2107.

Процесс замены рулевых наконечников

Процедура такого вида считается не тяжелой по исполнению своими руками, но, несмотря на это, потребуются определенные умения. Замена проводится с помощью двух вариантов проведения. Первый – использовать съемник от завода изготовителя, а второй – выбивание тяги своими руками и инструментами, которые у вас есть.

Первый вариант призван для того, чтобы замена производилась еще легче и быстрее. Вам потребуется отсоединить палец рулевого наконечника от колеса. Это может быть нелегко, ведь этот палец при довольно долгой езде начинает вжиматься в конус очень и очень плотно. Поэтому вам понадобится такое приспособление, как съемник, который обеспечит снятие шарового шарнира. Съемник очень прост в управлении, его нужно одеть на головку наконечника и в момент вращения болта – будет вылезать палец рулевого наконечника. Вы сможете эту работу сделать еще легче, если специальной жидкостью под названием ВД-40 обработаете соединение.

Вариант номер два состоит в том, что вы будете нагружать рулевую тягу, в этом вам поможет лом и молоток, с помощью лома вы поддеваете, а молотком сильно и достаточно резко бьете непосредственно по сошке рулевых кулаков. Но, главное, не переборщить, иначе можно повредить сошки. Вот именно такими способами вы сможете выбить внутренний и внешний наконечники рулевых тяг. После того, как вы произвели ту работу, которую мы описали выше, вам нужно измерить длину тяги. Это необходимо сделать чтобы не произошло сильного изменения величины схождения и развала колес. Нужно точно замерять расстояние от соединительной муфты до точки, определенной вами и находящейся на наконечнике. Также нужно произвести подсчет количества витков на резьбе до муфты, которая является соединительной.

Ваша цель – это обеспечение одинаковой длины тяги, как со старым наконечником, так и с новым.

После того, как вы произвели все нужные измерения, то можно смело приступать к процессу разбора тяги, опускания хомутов муфты и выворачивания их. Если вы хотите сделать этот процесс более легким, можете обработать все соединения смазкой. После извлечения наконечника из муфты, нужно на его место поставить новый наконечник. Стоит заметить и запомнить, что ввернуть новый наконечник нужно до того размера, который вы предварительно замеряли. По такой же схеме производится замена и второго наконечника. После того, как вы произвели всю работу, описанную выше, вам нужно очень тщательно и как можно сильнее завернуть хомуты, но помните о том, что нельзя переборщить, иначе они могут сломаться. Далее вам нужно установить тягу на былое место и завернуть все необходимые гайки.

Настоятельно рекомендуем, после того как вы самостоятельно поменяли наконечники на автомобиле, незамедлительно сделать “развал-схождение” в специализированной мастерской!

Стоит понимать, что эта работа вам под силу, просто всего лишь нужно разобраться в ней, и вы будете экономить свои деньги, потому, что вам не придется ездить на СТО и платить за то, что вы и сами в состоянии сделать. Замена рулевой тяги седьмой модели ВАЗ не требует больших навыков автомеханика. Этот процесс происходит достаточно быстро и без серьезных инструментов. Главный инструмент в этом процессе – это съемник, который поможет вам без затруднений снять шаровый шарнир.

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

увеличенный люфт руля;
стуки в рулевом управлении;
ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников – 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

[tip]Примечание: В случае деформации рулевые тяги подлежат обязательной замене. Пытаться их выпрямить и установить назад — недопустимо![/tip]

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

набор накидных или рожковых ключей;
пассатижи;
съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.

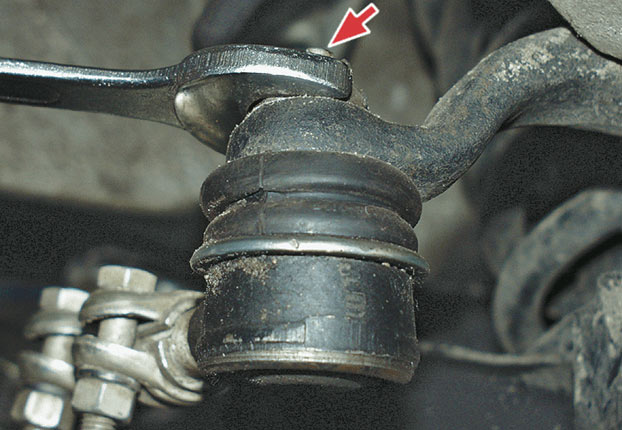

Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
Установить съемник рулевого наконечника.
Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

[tip]Примечание: при отсутствии съемника можно выбить палец из поворотного кулака молотком, нанося удары по рычагу вдоль оси. Можно облегчить работу, нанеся на палец средство WD-40. С его помощью палец выйдет из рычага намного легче.[/tip]

Расшпринтовать и выкрутить гайку второго пальца наконечника.
С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
Снять рулевую тягу.
Установить новую тягу.
Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

Замена рулевых тяг на ВАЗ 2107 (фото и видео): пошаговая инструкция

В процессе эксплуатации автомобиля детали подвески и других систем подвергаются значительным нагрузкам, что ведет к их износу и выходу их строя. На модели ВАЗ 2107 в наконечниках рулевых тяг образуется выработка, во время движения по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и потерей управления автомобилем. Решение проблемы – замена неисправных деталей механизма.

Для выполнения ремонтных работ на автомобиле ВАЗ 2107 потребуются следующие запасные части:

тяги рулевые;
защитные чехлы;
гайки с коронкой и фиксирующим шплинтом.

Замена узлов производится на автомобиле, установленном над смотровой ямой. Для демонтажа деталей и установки новых используется специальный съемник, торцовый ключ и удлинитель.

Порядок выполнения ремонтных работ

Замена неисправной детали рулевого механизма производится в такой последовательности:

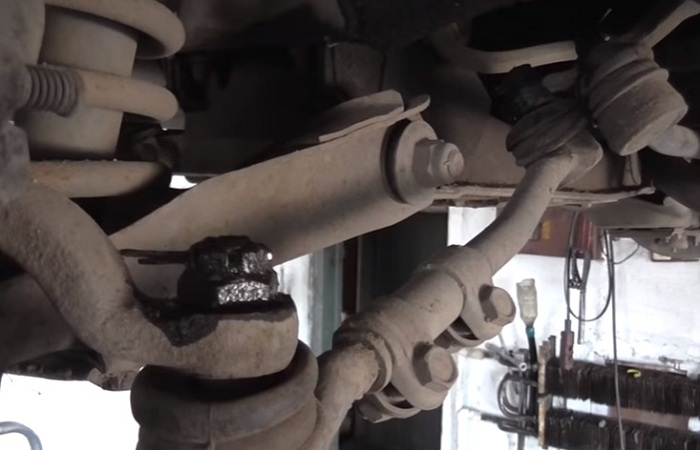

Узел очищаем от загрязнений при помощи щетки, на резьбовые соединения наносим проникающий состав.
Пассатижами вынимаем фиксирующие шплинты и при помощи накидного ключа или головки на «22» откручиваем гайку на пальце.
Тяги рулевые от поворотного кулака отстыковываются с использованием специального съемника. Приспособление надевается на узел сверху и при помощи болта производится выдавливание пальца из проушины.

Полезный совет: если место соединения предварительно обстучать через медную или бронзовую выколотку, то процесс демонтажа значительно ускоряется.

Производитель автомобиля ВАЗ 2107 рекомендует изношенные рулевые тяги менять комплектом. Ресурс данных конструкционных узлов из одной партии установленных на автомобиле, как правило, одинаков. Замена только одного из них не решает проблемы кардинально пройдет немного времени и процесс ремонта придется повторить в отношении остальных элементов системы.

Установка деталей и регулировка

Монтаж рулевых тяг на автомобиле классической модели ВАЗ 2107 не представляет особой сложности и выполняется следующим образом:

Измеряем длину старой сборки при помощи стальной линейки с возможно большей точностью.
Новый узел регулируем при помощи резьбового соединения до нужного размера и стопорим контргайками.
Установка детали на место осуществляется путем введения пальца в посадочное гнездо и завинчивания гайки с определенным моментом.

Своевременная замена неисправных узлов рулевого механизма ВАЗ 2107 позволит избежать серьезных неприятностей и аварийных ситуаций на дороге.

Замена наконечников рулевых тяг автомобиля ВАЗ-2107

Министерство образования Республики Башкортостан филиал Государственного автономного профессионального образовательного учреждения Башкирский северо-западный сельскохозяйственный колледж

23.01.03 «Автомеханик»

К защите допущена
управляющий филиалом
____________О.А. Гаянова.

(подпись)

Письменная экзаменационная работа.

Тема: Замена наконечников рулевых тяг автомобиля ВАЗ-2107

Выпускник: Ситдикова Е.Е.

Группа №: 111

Работа выполнена: __________________

(подпись выпускника)

Руководитель: __________ Салимьянов Ф.Г.

(подпись)

«__» _________ 20___ г.

с. Буль-Кайпаново

2017 г.

СОДЕРЖАНИЕ

1.Введение

2.НУР шаровых наконечников рулевых тяг

3.Признаки неисправности шаровых наконечников

4.Диагностика шаровых наконечников рулевых тяг

5.Разборка и сборка шаровых наконечников рулевых тяг

6.Необходимые инструменты для замены шаровых наконечников

7.Техническое обслуживание шаровых наконечников

8.Перспективы

9.Техника безопасности при замене шаровых наконечников

10. Заключение

11.Список использованной литературы

1.ВВЕДЕНИЕ.

ВАЗ 2107 — советский легковой автомобиль, созданный на заводе ВАЗ. Серийно выпускался с 1982 по 2012 год. ВАЗ 2107 — это «люксовая» модификация модели 2105. Основным отличием служит новая, «высокая» решетка радиатора. Из-за нее модель получила прозвище «Хочу быть Мерседесом». Из прочих отличий от 2105: новая задняя оптика, новые бампера с пластиковой вставкой и иные капот и багажник без выштамповок. У модели была улучшена пассивная безопасность.
За время производства было выпущено множество модификаций ВАЗ 2107 с двигателями разной мощности. Например, на экспортные модификации с 1990-х годов устанавливали мотор объемом 1,7 литра с централизованной системой впрыска топлива.
ВАЗ 2107 выпускали вплоть до 2012. Машины последних лет выпуска собирались в Ижевске. Их отличал новый модернизированный двигатель с системой впрыска топлива для соответствия нормам Евро-2.

Внешний облик ВАЗ 2107 практически повторяет ВАЗ 2105 за исключением нескольких деталей. Модель отличается «высокой» алюминиевой решеткой радиатора, новыми капотом и багажником, а также иными задними фонарями. Интерьер также претерпел несколько существенных изменений. Автомобиль комплектовался новой приборной панелью с дополнительными датчиками и новыми анатомическими передними сидениями. Было улучшено качество отделочных материалов салона. В целом ВАЗ 2107 можно назвать самым комфортабельным массовым заднеприводным автомобилем, созданным в СССР.

За время производства модели появилось множество модификаций с разными силовыми агрегатами. На оригинальные модификации 2107 устанавливали три силовых агрегата от моделей ВАЗ 2103, 2105 и 2106. На экспортные модификации с 1990-х годов устанавливали двигатель объемом 1,7 литра и мощностью 84 л.с.

2.НАЗНАЧЕНИЕ ,УСТРОЙСТВО И РАБОТА ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ.

2.1.НАЗНАЧЕНИЕ ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ..

Рулевой наконечник — это элемент рулевого управления в автомобиле обеспечивающий подвижность и поворот колес на нужный угол. В его принцип заложено шаровое соединение. На одной стороне наконечник прикреплен к рулевой тяге, а на другой соединен с поворотным кулаком. Основные «враги» рулевого наконечника является влага, грязь и плохие дороги.

РИС. 1. общий вид рулевого наконечника.

Данная деталь выполняет важнейшую функцию – передачу двигательного усилия в цепочке «рулевая колонка-управляемые колеса» между деталями с изменяемым углом соприкосновения. Поэтому наконечник рулевой тяги выполняется в виде шарнирного элемента, имея в конструкции подвижные части. Зависимо от типа и особенностей автомобильной системы управления, в одной машине встречается от четырех до шести наконечников.

Рулевые наконечники в подавляющем большинстве автомобилей отличаются предельной простотой, что обеспечивает высокий уровень их надежности.

2.2 УСТРОЙСТВО ШАРОВЫХ НАКОНЕЧНИКОВ.

В целом, данная деталь состоит из восьми основных частей, это:

корпус, в который встроена полуось;
шаровый палец, на котором нарезана резьба;
вкладыш, чаще всего из тефлона, предназначенный для фиксации и ограничения перемещения шарового пальца;
крышка, которой закрывается корпус устройства, что предотвращает попадание внутрь мусора, способного повредить наконечник;
чехол из неопрена, который защищает механизм от посторонних предметов со стороны пальца;
кольцо, с помощью которого чехол фиксируется на пальце;
пружина, которой чехол крепится к корпусу;
гайка для пальца.

Рис 2. Устройство рулевого наконечника

Главный элемент тут – шаровой палец. Он и выглядит как шар с пальцем. Вот именно через палец рулевой шарнир связан с сошкой или рулевой тягой. Шаровой конец пальца с помощью двух обхватывающих, вкладыша и подпирающей пружины снизу, плотно «сидит» в корпусе шарнира. Как можно догадаться, именно шаровая поверхность позволяет пальцу наклоняться в любые стороны относительно своей оси. Для облегчения вращения эта конструкция смазывается специальной смазкой и плотно защищена резиновым чехлом. Корпус шарнира заканчивается рулевой тягой или рычагом. Такое шарнирное соединение позволяет двум деталям перемещаться в различных плоскостях относительно друг друга.

В нашем случае рулевые шарниры своими корпусами соединены с боковыми рулевыми тягами. Рассмотрим их по-отдельности.

Левая боковая тяга через еще один рулевой шарнир связана с поворотным рычагом левого переднего колеса, который и заставляет поворачиваться само колесо.

Правая боковая тяга находится дальше от рулевой сошки. Как уже упоминалось, она связана с ней через среднюю рулевую тягу и маятниковый рычаг, закрепленный на кузове легкового автомобиля и имеющий три шарнира. То есть цепочка передачи усилия такая: рулевая сошка — средняя рулевая тяга – маятниковый рычаг – правая боковая тяга – поворотный рычаг правого переднего колеса. И везде в цепочке есть рулевые шарниры. Именно за счет их способностей вращаться в любых направлениях весь рулевой механизм не испытывает колебания и тряски на неровных участках дорог. Они своей подвижностью и легкостью движения все эти негативные моменты как бы гасят (нейтрализуют).

Рулевые тяги имеют одну особенность. Их можно изменять по длине, благодаря наличию регулировочного узла на них. Именно при помощи изменения длины и выставляются разные (необходимые) углы поворота для каждого колеса.

2.3.РАБОТА ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ.

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес. Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу. Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях. Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления. Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса. При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса. Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг. Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена. Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги. Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

3.ПРИЗНАКИ НЕИСПРАВНОСТИ шаровых наконечников рулевых тяг.

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

увеличенный люфт руля;
стуки в рулевом управлении;
ускоренный или неравномерный износ покрышек.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

Примечание: В случае деформации рулевые тяги подлежат обязательной замене. Пытаться их выпрямить и установить назад — недопустимо!

4. ДИАГНОСТИКА ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ.

Под диагностикой автомобиля понимается такое — определение его технического состояния без разборки с целью выявления неисправностей, причин их возникновения и установления безотказного срока службы. При диагностировании применяются методы и средства, позволяющие по внешним признакам таким как: температуре, шуму, вибрации, расходу топлива и др. определять техническое состояние и работоспособность автомобиля или его агрегатов и механизмов которые есть на автомобиле.

Для проверки рулевых тяг автомобиля ваз 2107 нам потребуется монтажная лопатка, легкий лом, металлическая щетка, штангенциркуль или линейка, а так же тряпка и кусок трубы длиной около метра. Проверку шаровых шарниров рулевых тяг осуществляем на автомобиле с нагруженной подвеской, поэтому загоняем наш авто на смотровую яму, берем необходимый инструмент и спускаемся в яму.

В первую очередь металлической щеткой и тряпкой очищаем от грязи все шарниры и их защитные колпачки.
Проводим наружный осмотр пыльников (колпачков), они должны быть целыми, без трещин и разрывов. При надавливании на пыльник, не должна проступать смазка. Проверьте состояние всех колпачков и при обнаружении деффектных произведите их замену.

РИС.3 дефекты шаровых наконечников.

Теперь проверим осевое перемещение наконечников рулевых тяг. Для этого на всех заглушках шаровых шарниров нанесите маркером метки именно в тех местах, где вам будет удобно производить замер и штангенциркулем замерейте высоту тяги в свободном состоянии, полученный результат запишите, чтобы не забыть на листок бумаги. Далее берем в руки легкий ломик и уперев его одним концом в нижний рычаг, начинаем давить на рулевую тягу снизу, тем самым как бы сдавливая ее и не снижая силы давления на тягу производим замер штангенциркулем, в месте где мы ставили метку и делали замер без нагрузки, полученный результат снова запишем на листок. Разница двух полученных величин и будет осевым перемещением наконечника, которое должно колебаться в пределах от 1-1.5мм. Те шарниры, которые либо вообще не имеют осевого перемещения, либо с большим от заданных пределов, осевым перемещением, необходимо заменть на новые.

РИС.4 замер высоты тяги штангенциркулем.

Теперь проверим наличие свободного хода (люфта) в шаровых шарнирах. Нам потребуется помощь помошника, который должен покачивать рулевое колесо в обе стороны. Пока помошник покачивает рулевое колесо, вам необходимо взяться рукой за корпус шарнира, так чтобы большой палец лежал на сошке(маятниковом рычаге). Если люфт есть, то при покачивании рулевого колеса вы его непременно ощутите. При наличие ощутимого люфта, шарниры необходимо заменить на новые.
Далее проверяем состояние маятникового рычага, для этого необходимо интенсивно покачать рычаг вверх-вниз с низу автомобиля. Наличие люфта не допускается.Попросите своего помошника, чтобы он покачал рулевое колесо, а вы тем верменем откройте капот и приложите руку к корпусу маятникового рычага одновременно касаясь верхней шайбы большого диаметра. При покачивании рулевого колеса, если есть люфт, вы его непременно почуствуете. Если люфт все таки есть, то можно попробовать его устранить обычной затяжкой гайки оси на один-полтора оборота. Если затяжка не помогла, необходимо менять втулку маятникового рычага или весь рычаг в сборе.

Рис.5 проверка состояния маятникового рычага.

5. РАЗБОРКА И СБОРКА ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ.

5.1.ЗАМЕНА ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ.

1. Шплинт закручен гайкой, диаметром 22 миллиметра. Поэтому подбираем соответственный гаечный ключ и вынимаем крепление пальца шарового шарнира.

Рис. 6 расшплинтовка шарового наконечника гаечным ключем.

2. Рычаг поворотной цапфы прочно удерживает палец наконечника. Поэтому нужно его выпрессовать с помощью съёмника.

Рис.7 выпрессовка пальца наконечника сьемником.

3. Далее воспользуемся торцевым ключом. Им мы открутим крепления тяг к сошке.

рис.8 откручивание крепления тяг торцевым ключем.

4. Подставив упор в рычаг выпрессуйте пальцы шаровых шарниров. Для этого нужно хорошенько ударить по нему торцом молотка удобного диаметра. Если такого молотка нет, подставьте подходящий стержень.

Рис.9 выпрессовка пальцев шаровых шарниров торцевым ключем.

5. До того, как производить замену наконечника или боковой тяги, нужно померять длину тяги, которая уже установлена на автомобиле. Измерять нужно между центрами заглушек.

Рис.10 измерение длины тяги.

6. Тяга, устанавливаемая на машину должна совпадать с длиной предыдущей тяги. Удобнее всего менять длину тяги, прокручивая резьбовую муфту, предназначенную специально для регулировки. После произведения контрольных замеров, затяните хомуты муфту.

Рис.11 прокручивание резьбовой муфты.

7. Проверьте углы установки колёс. Если они будут неправильные, снимите тягу и отрегулируйте их. При неправильно регулировке колёс, возникает вероятность их трения об элементы корпуса.

5.2.УСТАНОВКА ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ НА ВАЗ 21074

1. Устанавливаем рулевые тяги на автомобиль ваз 2107 в обратной последовательности. После сборки и регулировки боковой рулевой тяги по длине затягиваем стяжные хомуты.
2. После установки рулевых тяг на автомобиль ваз 2107 необходимо проверить и в случае необходимости отрегулировать углы схождения колес самостоятельно

6. НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ для замены шаровых наконечников рулевых тяг.

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

1. Баллонный ключ.

2. Домкрат.

3. Плоскогубцы.

4. Рожковые ключи: рекомендуем взять весь набор, так как могут пригодиться несколько.

5. Монтировка.

6. Молоток

7. Съемник.

8. Динамометрический ключ, который будет необходим для точной затяжки. 9. Незаменимый помощник WD-40 или обычная тормозная жидкость – на ваш выбор.

10. Жёсткая металлическая щётка.

Рис.12 инструменты используемые при замене шаровых наконечников.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ.

7.1.ЕЖЕДНЕВНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (ЕТО).

Ежедневное техническое обслуживание легкового автомобиля должно осуществляться владельцем. Его важность заключается в том, что именно в процессе ЕТО выявляются досадные неисправности, требующие скорейшего вмешательства .
В процессе ежедневного технического обслуживания необходимо проверять свободный ход рулевого колеса, а также ограничителей максимальных углов поворота управляемых колес. Кроме этого необходимо ежедневно проверять зазор в шарнирах гидроусилителя и в рулевых тягах, а также работу гидроусилителя и рулевого управления. Эти проверки выполняют при работающем двигателе.

7.2.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ №1 (ТО №1).

Очень часто ТО-1 совпадает с окончанием периода обкатки новой машины. Оно выполняется через 1500, 3000 км или более (до 10 000 км) – в зависимости от рекомендаций производителя. Особенности технического обслуживания автомобилей после обкатки заключается в несколько расширенном списке работ, по сравнению со «стандартным» ТО-1 . При ТО-1 проверяют состояние шарниров и рулевых тяг, свободный ход рулевого колеса, наличие люфтов, осматривают и при необходимости заменяют защитные чехлы и колпачки наконечников и шарниров.

7.3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ № 2 (ТО №2).

ТО-2 может проводиться через 10 000-15000 км пробега (для легковых автомобилей), но не реже одного раза в год. В процессе ТО-2 проводится тщательная диагностика всех узлов автомобиля, их подтяжка и регулировка, а также меняется большинство «расходных» материалов. В процессе ТО-2 выполняют те же работы, что и при ТО-1, а также проверяют углы установки передних колес и при необходимости выполняют их регулировку; проверяют и при необходимости подтягивают крепление шарниров рулевых тяг и шкворневых соединений,а также крепление гаек шаровых пальцев наконечников рулевых тяг.

7. 4.СЕЗОННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (СТО).

Сезонное ТО предназначено для подготовки автомобиля к смене сезона. Особое внимание следует уделять подготовке автомобиля к зимнему периоду, поскольку в холодное время года любые «мелочи» могут привести к серьёзным неполадкам, вплоть до невозможности завести двигатель без посторонней помощи. Очень часто сезонное ТО стараются совмещать с ТО-2. При сезонном техническом обслуживании (СТО) выполняют работы ТО-2, Визуальный контроль технического состояния деталей, агрегатов и механизмов рулевого управления выполняют путем осмотра и опробования. Если доступ к деталям рулевого управления невозможен сверху, то осмотр можно проводить над смотровой ямой. Состояние шарниров рулевых тяг оценивают визуально, прилагая усилия к рулевому колесу. Люфт в шарнирах проявляется во взаимном относительном перемещении соединяемых деталей .Кроме этого быстрому износу подвержены шаровые пальцы и вкладыши поперечной рулевой тяги. На концах поперечных рулевых тяг часто возникает срыв резьбы. Кроме этого в процессе эксплуатации появляется ослабление или поломка пружин, а также нарушение изгиба тяг. Изношенные шаровые пальцы, которые имеют сколы или задиры, необходимо заменить на новые. Одновременно с заменой шаровых пальцев осуществляется замена их вкладышей. Сломанные или ослабленные пружины не подлежат восстановлению и заменяются на новые. Нарушение изгиба тяг устраняется правкой тяги в холодном состоянии… Причиной туго вращающегося рулевого колеса может быть деформация деталей рулевого привода. В этом случае следует проверить, не согнуты ли рулевые тяги и поворотные рычаги, и заменить деформированные детали. Необходимо проверить шаровые шарниры рулевых тяг, перемещая наконечники тяг вдоль оси пальцев. Для проверки при помощи рычага и опоры перемещают наконечник параллельно оси пальцев. Если вкладыш пальца не заклинило в гнезде наконечника тяги, от осевое перемещение наконечника относительно пальца составляет 1-1,5 мм, если вкладыш заклинило, то его необходимо заменить вместе с вкладышем. Необходимо учитывать, что точную регулировку углов передних колес могут произвести только на станции технического обслуживания. Стуки передней подвески во время движения, колебания передних колес, затрудненное управление автомобилем могут появиться в результате увеличения зазоров в соединении деталей рулевого управления из-за износа деталей, ослабления затяжки гаек крепления Наконечников или шаровых пальцев. Для того чтобы устранить зазоры, необходимо подтянуть гайки шаровых пальцев рулевых тяг, регулировочную гайку оси маятникового рычага, гайки шаровых пальцев поворотных рычагов.

8.ПЕРСПЕКТИВНЫЕ НАПРАВЛЕНИЯ ВНЕДРЕНИЯ НОВЫХ РАЗРАБОТОК

В перспективе намечается заменить металлические сухарики в наконечниках на композиционные полимерные материалы.

9.ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ОРГАНИЗАЦИИ РАБОЧЕГО МЕСТА.

ТО необходимо выполнять в специально предназначенных для этой цели местах (постах) с применением устройств, приспособлений, оборудования и слесарно-монтажного инструмента, предусмотренных для конкретного вида работы.

Замену шаровых наконечников рулевых тяг на ВАЗ 21074 следует начинать одев спец форму , на руки надеть перчатки и обязательно работать в очках ,ведь при замене шаровых наконечников необходимо лезть под машину. Без очков в глаза могут попасть грязь и инородные предметы. При замене шаровых наконечников автомобиль поднимают на возвышенность домкратом ,также требуется поставить под подвешенный автомобиль (прицеп) козелки, а под неснятые колеса — упоры (башмаки). Запрещается подкладывать под подвешенный автомобиль (прицеп) диски колес, кирпичи и прочие предметы.

Работу необходимо производить только с исправными инструментами . Не допускается использование гаечных ключей с изношенными гранями, молотков с непрочными рукоятками.

9.1.ОХРАНА ТРУДА.

Все работы по техническому обслуживанию и ремонту автомобиля следует проводить на специально оборудованных постах.

Перед выполнением ремонтных операций следует проверить и застегнуть обшлага рукавов, убрать свисающие концы одежды, заправить волосы под головной убор.
При снятии узлов и деталей, требующих больших физических усилий, необходимо пользоваться приспособлениями (съемниками).
Выполнять какие-либо работы на автомобиле, вывешенном только на одних подъемных механизмах (домкратах, талях и т. д.), запрещается. Нельзя подкладывать под вывешенный автомобиль диски колес, кирпичи, камни и другие посторонние предметы.
Инструмент, применяемый при работах по техническому обслуживанию и ремонту автомобиля, должен быть исправным. Молотки и напильники должны иметь хорошо насаженные деревянные ручки. Отвертывание и завертывание гаек должно производиться только исправными ключами соответствующих размеров.

9.2.ПОЖАРНАЯ БЕЗОПАСНОСТЬ.

Не курить и не зажигать открытого огня под машиной; не следует складывать инструмент и детали на раму, подножки и другие места, откуда они могут упасть на работающих; перед съездом с канавы (эстакады) убедиться, что под машиной нет людей, неубранного инструмента или оборудования; следует остерегаться отравления скапливающимися в осмотровых канавах отработавшими газами и парами горючего . Необходимо чтобы в машине всегда присутствовал огнетушитель. При выполнении ремонтных работ аккумулятор должен быть отсоединен от электрической системы автомобиля.

10.ЗАКЛЮЧЕНИЕ.

В оформлении данной дипломной работы я для себя усвоила очень многое. Оказывается шаровой наконечник рулевой тяги незаменимая деталь в каждом автомобиле. Данная деталь выполняет важнейшую функцию – передачу двигательного усилия в цепочке «рулевая колонка-управляемые колеса» между деталями с изменяемым углом соприкосновения. Основные «враги» рулевого наконечника является влага, грязь и плохие дороги. Главный элемент тут – шаровой палец. Он и выглядит как шар с пальцем. Вот именно через палец рулевой шарнир связан с сошкой или рулевой тягой. Шаровой конец пальца с помощью двух обхватывающих, вкладыша и подпирающей пружины снизу, плотно сидит в корпусе шарнира. Оказывается рулевые тяги можно изменять по длине, благодаря наличию регулировочного узла на них. Именно при помощи изменения длины и выставляются разные (необходимые) углы поворота для каждого колеса. Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Также узнала по каким признакам можно определить изношенность рулевых наконечников это:

1)увеличенный люфт руля;

2)стуки в рулевом управлении;

3)ускоренный или неравномерный износ покрышек.

При ремонте шаровых наконечников рулевых тяг необходимо иметь сл. инструменты:

Нужно соблюдать безопасность при работе с инструментами ,с поднятыми на возвышенность автомобилями ,чтобы не остаться под машиной и не получить серьезные увечья.

Теперь я знаю очень много о шаровых наконечниках рулевых тяг и думаю смогу применить эти навыки в реальной работе.

11.СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ.

1.Многокрасочный альбом А. Вершигора, А. П. Игнатов, Н. В. Новокшенов и др. — Изд-во «Третий Рим», 1996. — 90 стр.

2. Беляев С. В. Моторные масла и смазка двигателей: Учебное пособие. — Петрозаводский гос. ун-т. Петрозаводск, 1993. — 70 стр.

3. Карагодин В. И., Шестопалов С. К. Слесарь по ремонту автомобилей: Практическое пособие. — 2-е изд., перераб. и доп. — М.: Высшая школа, 1990. — 239 стр.

4. Круглов С.М. Справочник автослесаря по техническому обслуживанию и ремонту легковых автомобилей. — М.: Высшая школа, 1995. — 304 стр.

5. Техническая эксплуатация автомобилей / Под ред. Е. С. Кузнецова. — 3-е изд., перераб. и доп. — М.: Транспорт, 1991. — 413 стр.

6. Шестопалов С. К., Шестопалов К. С. Легковые автомобили. — М.: Транспорт, 1995. — 240 стр.

7.www.provaz 07 .ru

8.www.vazclub.com

9.www.drive 2 .ru.

10.vaz – Russia.ru.

Неисправности рулевых тяг: как их обнаружить и как с ними бороться?

Рулевые тяги являются важной частью рулевого механизма. Любые неисправности с ними – это не проблемы из серии «машина не едет». Это прямая угроза отказа руля во время движения автомобиля, а значит, прямой путь к ДТП. Поэтому состояние рулевых тяг нужно постоянно контролировать, а при появлении подозрений о наличии неисправностей – ни в коем случае не игнорировать их. Своевременная замена рулевой тяги и наконечников поможет избежать многих неприятных неожиданностей на дороге.

Функции рулевых тяг

Рулевые тяги передают усилие от руля к поворотным рычагам ступиц для поворота колес. Более того, они являются частью рулевой трапеции, определяя угол поворота каждого колеса (при повороте колеса идут по разным радиусам).

Основные проблемы с рулевыми тягами

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.

Гораздо чаще возникают неисправности, связанные с:

Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -> гайка ослабляется -> палец теряет плотный контакт -> рулевая трапеция теряет свою геометрию -> управлять авто невозможно.
Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Сигналы о проблемах с рулевыми тягами

Вовремя заметить неисправность позволит простая внимательность к тому, как «ведет» себя автомобиль на дороге. Большой свободный ход руля, а также посторонние звуки (чаще всего стук) при повороте – знак о проблемах с шарнирами. Отклонение от выбранной линии движения, а также от заданного радиуса поворота может свидетельствовать, что шарнир развалился или износились наконечники. Главное – заметить проблему вовремя, чтобы не потерять контроль над автомобилем внезапно, прямо во время движения.

Устранение неисправностей

Абсолютное большинство рулевых тяг и шарниров являются одноразовыми, то есть ремонту они не подлежат. Только замена деталей в случае обнаружения неисправностей даст гарантию, что автомобиль не подведет вас в самый неподходящий момент.

Как заменить рулевой наконечник на ваз 2107. Замена втулок заднего жиклера на ваз классик

Если на вашей копейке, шестерке или семерке при трогании с места, езде по неровной дороге произошел стук в зоне заднего моста и вместе с ним задняя ось автомобиля потеряла устойчивость, то самое время проверить состояние и, при необходимости заменить, сайлентблоки задней стрелы . Конечно, можно пойти и по более легкому пути. И заменить реактивной тяги на целиком.Но этот путь хоть и легкий, но не дешевый. Вы можете сравнить стоимость ремкомплекта (металлические и резиновые втулки) реактивных штанг с ценой набора монтажных штанг. Думаю разницу вы заметите. И зачем платить больше, если в этом нет необходимости? Если у реактивная тяга нормальная (не битая, не погнутая, проушины не разбиты), то можно просто заменить резиновые втулки. Да и если разберетесь, вам не составит труда это сделать. Все, что от вас требуется, это желание выполнить работу самостоятельно и подготовить необходимый для работы инструмент и принадлежности.

В первую очередь о запчастях. Вы можете сразу купить комплект резиновых и металлических втулок . Стандартный набор резиновых втулок на автомобили ВАЗ-2101, ВАЗ-21011, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 состоит из 10 штук, четыре больших и шесть. маленький. Но можно посоветовать, купить комплект резиновых втулок на ВАЗ-2121 (Нива) , в этом наборе все сайлентблоки одинакового размера. Вдавить их не намного сложнее, но нагрузку они выдерживают лучше стандартных.Так же обязательно купим набор (10 штук) металлических втулок (старые часто сильно доработаны) — четыре больших и шесть маленьких. Как выглядят резиновые и металлические втулки (обращаем внимание на цвет металлических втулок, этот цвет покупаем) смотрим фото №2. Крепеж новый (болты и гайки) конечно же, их тоже лучше покупать (особенно если реактивными удилищами уже давно никто не занимается)) а вот на ваше усмотрение или на усмотрение вашего кошелька. Плюс ко всему следует купить комплект резиновых втулок на задние амортизаторы .

Насчет инструмента …. Здесь понадобится как минимум: два накидных ключа на «19», молоток, металлический стержень (пригодится для выбивания болтов при снятии стержней). Но об устройствах для запрессовки и запрессовки втулок придется подумать заранее (так как работать без них будет намного сложнее). Можно сделать самому (взять болт подходящего диаметра, накрутить гайку и повернуть на размер внешнего диаметра металлической втулки) и купить (или заказать токаря) готовый инструмент (как выглядит на фото Нет.3). Также наличие тисков значительно облегчит работу.

1. Открутите гайки и снимите (или выбейте) болты крепления (фото №1). Убрать тягу.

2. Если с одного конца стержня может выпасть сама металлическая втулка (фото № 4), то с другого конца гильзу придется выбивать заранее приготовленным нашим приспособлением. (Фото № 5). А, например, выковыриваем резиновую втулку отверткой (фото №6).

3. Ножом зачищаем проушину упора изнутри (фото №7).

4. С помощью тисков прижимаем резиновую втулку , предварительно смазав ее и проушину тяги мыльным раствором
(фото №8). Только мыльный раствор и ни в коем случае не с использованием масла, так как втулки НЕ изготовлены из маслобензостойкой резины. А смазав их маслом, вы сократите срок их службы.

5. После этого «специальным инструментом» прижимаем металлическую втулку , также смазывая ее водой с мылом, см. Фото № 9 и № 10. При отсутствии «специального инструмента» металлическую втулку , как и , каучук , можно прессовать в тисках.

И все! Аналогичную процедуру проделываем с другими задняя тяга . При установке реактивной тяги на автомобиль болты крепления лучше смазать, например, нигролом.Иначе очередной ремонт реактивных штанг превратится в экзамен на — владение болгаркой!))

UPD 01.05.2016

Прошу любить и жаловать — Втулки упорные SEVI-Extreme для автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 производства SEVI. Не боюсь громких слов и скажу, что эти сайлентблоки лучший из всех возможных вариантов втулки реактивной тяги для Classics . Могу сказать так уверенно, потому что как только эти сайлентблоки появились на авторынке, я их купил и сразу на свою копейку установил.Вы можете назвать это пионерским экспериментом. На фотографиях ниже вы можете увидеть, в какой упаковке они были проданы в первую очередь (первоначально называлось SEVI-Spike ) и в какой коробке эти втулки можно найти сегодня. Плюс фото комплекта. И сказать, что результат эксперимента меня удивил, будет неправильно. Будет правильно — я был в шоке! Да, пришлось повозиться с запрессовкой втулок, но результат был просто потрясающий. Комфорт, появившийся в задней оси автомобиля, сложно передать словами.Задняя часть машины стала более прочной и устойчивой. Значительно уменьшено количество шума, передаваемого от подвески автомобиля на кузов. Плюс к этому можно добавить высокую износостойкость этих сайлентблоков — например они много работали на моей машине почти 30 000 км . И ни одна из втулок не вышла из строя. Сколько еще они обслужили, точно сказать не могу, поскольку машина была продана.

После испытаний, в его машине настала очередь покупателей.Однако не все согласились с на установку резинометаллических втулок реактивных двигателей SEVI-Extreme. Так как цена комплекта этих втулок расстроила даже самого фанатичного автолюбителя, который не питал души в своем железном друге и никогда не жалел денег на его обслуживание и ремонт. Чтобы было понятнее: цена комплекта этих супервтулок была равна (и равна) цене полного комплекта реактивных штанг китайского производства. Или -60% от стоимости заводских реактивных штанг (стержней) Балаковского производства .Есть над чем подумать …

Но, несмотря на ценовой вопрос, я уже успел установить эти сайлентблоки примерно на десяток автомобилей. Все автовладельцы довольны и не жалеют о потраченных деньгах.

Поэтому рекомендую вам! Ничего сложного в установке втулок реактивного звена SEVI-Extreme № . Все как со стандартными втулками. Но есть мелочи: проушины реактивных штанг вашего автомобиля должны быть в хорошем состоянии — не сломаны и не разрушены ржавчиной.Перед установкой втулок необходимо тщательно очистить рым-штанги (штанги). И только после этого можно приступать к установке. Настольные тиски должны быть обязательными! Мыльным раствором обрабатываем глазок и рукав. И потихоньку начинаем вдавливать.

Так было:

Вот это стало:

Как я уже сказал, здесь нет ничего сложного. Главное, чтобы глаза были чистыми и в руках не разваливалась ржавчина.И результат должен вас порадовать. Буду рад, если в комментариях вы поделитесь своими впечатлениями или мнением о сайлентблоках SEVI-Extreme .

При использовании статьи или фотографий активная прямая гиперссылка на www.!

Сегодня мы расскажем вам о нюансах, советах и секретах, которые используют владельцы классики ВАЗ при замене реактивных штанг, резиновых втулок тяг задней подвески. Вся эта статья основана на моем личном опыте и опыте форумчан.Мы просто объединили основные моменты замены и проблемы, с которыми вы, возможно, столкнулись, в одной статье и представили ее вам. Вопросы, если они у вас остались, вы можете задать на нашем форуме в соответствующей теме в разделе «Запуск». Итак — диагноз. Что может заставить нас залезть в заднюю подвеску? Посторонние стуки, странное поведение машины, выражающееся в ее раскачивании по дороге. Внимательно осмотрите состояние резиновых втулок — они не должны быть порезаны, порваны и т. Д.

Так сразу скажу — замена втулок — дело не 5 минут.В общем, при замене втулок я по очереди откручивал каждую штангу и сразу после замены прикручивал на место, потом снимал следующий. Если снять все сразу, установка может быть затруднена, так как мост будет двигаться. Теперь опишу сам процесс — сначала выбил металлические втулки, некоторые из-за высокого износа резинок попали мне в руки. Потом резинка — чтобы не запарилась при ее выдавливании, взял ножовку по металлу, снял лезвие, продел в отверстие, где была металлическая втулка, прикрутил к ножовке и сделал два надреза так что из рукава выпал небольшой кусочек, а потом оставшуюся часть вытащили вручную.Нажать сильнее …

Такой прижим можно использовать здесь:

А можно пойти другим путем. Вначале резиновую втулку смазывают мыльной водой, чтобы она «проскользнула», а потом: первый способ вдавливается в БОЛЬШИХ тисках, иногда не в первый раз, но вдавливается, вдавливать бесполезно руки или молоток. А если тисков нет, то использовал вес машины и домкрата, то есть уложил шток, приложил к нему смоченную в растворе втулку, потом на них поставил домкрат и за них машину приподнял .Машина своим весом вдавливает резиновую втулку в тягу. Те же манипуляции проделываем с металлическими втулками.

Возвращаясь к вопросу об устройствах для запрессовки втулок, шарик из подшипника диаметром чуть больше диаметра втулки очень удобен, шарик надеть на втулку и вдавить в большие тиски, шарик осторожно разводит эластична, и весь процесс прессования происходит быстро и без усилий. Выжал до упора, раздвинул тиски, заменил на что-то шире, чем подшипник, использовал удлиненные пасатиги, доделал и шар был готов к новым испытаниям.

При разборке (откручивании) стержней бывают случаи, когда болт заржавел до металлической втулки, и вытащить его оттуда не получается … Если выбить, то нужно рассыпать пол мост. Выход один —

болгарка. Вырежьте ровно по рукаву. Сначала отрежьте сторону гайки, постепенно поворачивая болт, так как болгарка не сможет отрезать весь болт за один раз, затем отрежьте сбоку от колпачка, также проворачивая болт за колпачок.Для удобства отрежьте саму планку, чтобы не мешала.

Процесс замены рулевых тяг и рулевых наконечников автомобиля семейства ВАЗ модели 2107 рекомендован специалистами одновременно. Конечно, как и перед каждым ремонтом, нужно провести полную диагностику автомобиля, чтобы узнать его состояние.

Для выполнения данного вида работ вам потребуются некоторые приспособления и инструменты:

Первый инструмент — рожковый гаечный ключ на двадцать два;
Съемник, который поможет вам снять шаровую опору;
Плоскогубцы;
Молоток, этот инструмент обязательно должен быть дома у каждого хозяина.

Признаки выхода из строя рулевой тяги

На неисправность рулевых тяг автомобиля ВАЗ 2107 указывают два признака:

Первая причина — стук передней подвески. Достаточно плохой симптом с серьезными последствиями. Этот стук особенно слышен, когда автомобиль едет по плохим участкам дороги и на небольшой скорости. Стоит отметить, что этот симптом может указывать и на другие неисправности вашего автомобиля. Например, некоторые элементы подвески, шаровые опоры, стойки стабилизатора и другое.
Вторая причина, которая может указывать на эту неисправность, — это увеличение свободного хода рулевого колеса. Это также заметно невооруженным глазом, когда при рулевом управлении само колесо остается на месте и не движется. Это очень затрудняет движение на высокой скорости, особенно по плохой дороге.

Если вы хотите самостоятельно проверить рулевую тягу на своем автомобиле ВАЗ 2107, то вам не нужно будет обращаться к профессионалам для диагностики автомобиля.Вам просто нужно поставить машину в яму. Далее вам нужно будет взять эту тягу снизу и попытаться резко двигать ею вверх-вниз, а если вы можете это сделать руками, то следует менять наконечники.

Процесс замены рулевого наконечника

Считается, что такую процедуру сложно выполнить своими руками, но, несмотря на это, потребуются определенные навыки. Замена осуществляется двумя вариантами. Первый — использовать съемник от производителя, а второй — выбить тягу своими руками и тем инструментом, который у вас есть.

Первый вариант разработан, чтобы сделать замену еще проще и быстрее. Вам нужно будет отсоединить палец от руля. Это может быть сложно, потому что этот палец при довольно долгом движении начинает очень и очень сильно вдавливаться в конус. Поэтому вам понадобится такое приспособление, как съемник, которое обеспечит снятие шарового шарнира. Съёмник очень прост в эксплуатации, его нужно надеть на головку наконечника и в момент поворота болта — палец рулевого наконечника вылезет наружу.Сделать эту работу можно еще проще, если обработать состав специальной жидкостью VD-40.

Вариант номер два — нагружаете рулевую тягу, в этом вам поможет лом и молоток, ломом зацепите, а молотком сильно и довольно резко бейте прямо по сошке. рулевые кулаки. Но, главное, не переусердствуйте, иначе можно повредить сошку. Именно так можно выбить внутреннюю и внешнюю рулевые тяги. После того, как вы проделали ту работу, которую мы описали выше, вам нужно измерить длину стержня.Это необходимо сделать так, чтобы не было сильных изменений в величине схождения и изгиба. Вам необходимо точно измерить расстояние от соединителя до точки, которую вы определяете и расположенной на наконечнике. Также нужно посчитать количество витков резьбы к муфте, которая является соединительной.

Ваша цель — обеспечить одинаковую длину сцепления как со старым, так и с новым наконечником.

После того, как вы сделали все необходимые измерения, можно смело приступать к процессу разборки тяги, опускания муфтовых хомутов и поворота муфтовых хомутов.Если вы хотите облегчить этот процесс, можете смазать все стыки. Сняв наконечник с муфты, на его место нужно поставить новый наконечник. Стоит отметить и запомнить, что вам нужно прикрутить новый наконечник к тому размеру, который вы ранее измерили. Таким же образом заменяется второй наконечник. После того, как вы выполнили всю описанную выше работу, нужно максимально тщательно затянуть хомуты, но помните, что нельзя перестараться, иначе они могут сломаться. Далее нужно установить шток на прежнее место и затянуть все необходимые гайки.

Стоит понимать, что вы справитесь с этой работой, вам просто нужно понять это, и вы сэкономите свои деньги, потому что вам не нужно будет идти в СТО и платить бешеные деньги за то, что вы сами умеете делать. Замена рулевых тяг автомобиля ВАЗ 2107 не требует особых навыков автомеханика. Этот процесс достаточно быстрый и без серьезных инструментов. Основным инструментом в этом процессе является съемник, который поможет вам без труда снять шаровую опору.

Подвеска машин на наших дорогах страдает довольно сильно, поэтому замена реактивных штанг на ВАЗ 2107 — задача не редкость.На самом деле работа несложная, хотя повозиться еще придется. Это связано с особенностями эксплуатации автомобиля. Подвеска постоянно находится в агрессивной среде, что может сказаться на техническом состоянии деталей. Следите за подвеской, при первых признаках неисправности ее лучше заменить. Внезапная поломка может привести к серьезным последствиям, вплоть до аварии. Чтобы этого избежать, регулярно осматривайте подвеску на предмет повреждений. Особенно это касается водителей, которые вынуждены ездить по плохим дорогам.

Замена жиклеров на ВАЗ 2107 производится по мере необходимости. Признаками необходимой замены являются следующие пункты:

Обратите внимание, что это не показатель проблем с тягой. Необходимо внимательно осмотреть подвеску. Первый признак необходимости замены струйных стержней — визуально видимые повреждения десны. Если на них видны трещины и другие повреждения, то их обязательно стоит поменять. В среднем срок службы сайлентблоков составляет около года.Также посмотрите состояние самих стержней. Их не стоит гнуть, такая проблема часто встречается при эксплуатации авто на грунтовках.

Могут быть трещины в проушинах самих стержней. При малейших сомнениях в исправном состоянии тяги необходимо ее заменить. Не поленитесь пошатнуть деталь, она не должна двигаться. В противном случае опять стоит поменять тягу, ну или хотя бы.

Что потребуется для замены? Работы по замене штанг удобнее всего проводить на эстакаде или смотровой яме.Это позволит вам выполнить работу как можно быстрее. Если вам нужно отремонтировать машину на ровном месте, то просто поднимите правую часть машины на домкрате. Также требуется любой другой жидкий ключ. Железная щетка не будет лишней. Вам понадобится стандартный набор ключей.

Замена

Перед началом работ обязательно поставьте машину на стояночный тормоз, а также подложите под колеса колодки. При работе с домкратом используйте дополнительную подставку.Это сделает процесс ремонта безопасным. Учтите, что все тяги меняются точно так же. Поэтому описание замены одной детали позволит вам поменять весь комплект. Замените в следующем порядке:

Очистите винты и гайки крепления от грязи. Делается это металлической щеткой;
Крепеж заливается жидким ключом. После чего желательно подождать пару часов, пока ржавчина намокнет;
После этого пытаемся открутить гайки.Если это не удалось, то обработку жидким ключом повторяют. В некоторых случаях гайка настолько тугая, что ее невозможно открутить, и в этом случае вам придется отрезать ее болгаркой. Не следует сразу полностью откручивать гайку, когда ее верхняя часть совмещается с концом болта, нанесите несколько сильных ударов молотком. Это сорвет его;
Полностью ослабьте гайку и снимите винт. Если он не хочет выходить на улицу, то используйте для этого фунт;
Иногда штанга отламывается в месте крепления.Затем с помощью монтажного ножа удалите обломки детали;
Чтобы получить доступ ко второму винту крепления реактивных штанг, необходимо открутить нижнюю опору амортизатора, вытащить втулку и отвести амортизатор в сторону;
Гайка ослабнет достаточно сильно. Все дело в том, что он самозажимной и имеет пластиковый хомут по краю. Это позволяет избежать произвольного расшатывания во время работы;
Винт снят. Здесь это довольно сложная задача.Согласно рекомендациям производителя, при проблемах с извлечением необходимо снять тормозной барабан, опорный диск, полуось. Затем выбейте болт. Но это лишний объем работы. Поэтому имеет смысл в случае возникновения проблем залить крепеж жидким ключом и подождать. Если после этого удалить его не удалось, то лучше взять болгарку;
Используйте монтировку, чтобы вытащить звено из кронштейна.

При выходе из строя резинок их просто заменяют, втулки рекомендуется ставить полиуретановые, служат намного дольше.Если повреждена сама тяга, лучше приобрести новую запчасть. Осталось установить деталь на место:

Установка начинается с переднего звена. Перед тем, как поставить болт, смажьте его графитом или литолом;
После этого шток устанавливается в задний кронштейн. Здесь придется немного повозиться. Дело в том, что после снятия тяги мост немного сдвигается. Чтобы установить его на место, вам придется затянуть скобу в правильном направлении, и соответственно переместить мост.Это не должно вызвать особых затруднений.

Замена остальных стержней аналогична. Рекомендуется заменять стержни попарно. Это позволит избежать ненужной работы в будущем.

Заключение . Чтобы обеспечить нормальную работоспособность автомобиля, рекомендуется регулярно проверять подвеску. Одна из задач, с которыми часто сталкивается водитель, — это замена реактивных штанг на ВАЗ 2107. Эта работа требуется при износе амортизирующих резиновых лент, а также при повреждении самой тяги.Этот ремонт несложный, обычно не доставляет проблем. Для работы вам не потребуются специальные приспособления и инструменты.

Но очень часто приходится попотеть — основная сложность демонтажа старых стержней.

Как снять старую реактивную тягу ВАЗ 2107

Очень часто меняют не всю тягу, а только резиновые и металлические втулки, но эта работа немного сложнее — легче старую тягу поменять на новую .
Машину ставят в яму или эстакаду, ремонтируют.Сами точки крепления тоже очищаются от грязи (обычная металлическая щетка плюс тряпка). Заполните все резьбовые соединения WD-40 и дайте им «подкормку» (иногда помогает).
Открутить планку со стороны корпуса можно двумя ключами на 19. Для облегчения процесса иногда для увеличения рычага используют трубу, надетую на ключ. Некоторые используют молоток и зубило, чтобы сдвинуть гайку с места — все зависит от ситуации. Но чаще всего соединение прилипает плотно и используют именно эти «грубые», но эффективные методы.Затем выбивается болт, снимается тяга вместе с резиновыми и металлическими втулками.
Сложнее снять тягу со стороны моста. Часто не получается открутить болт со стороны моста и приходится его отрезать болгаркой. Причем необходимо прорезать в двух местах между кронштейном и сайлентблоком. Только после того, как болт будет отрезан, стержень можно вынуть из кронштейна, а оставшуюся головку болта и гайку выбить.

Установка реактивной тяги ВАЗ 2107

Второй этап замены реактивной тяги ВАЗ 2107 — установка новой. Сначала в упорные проушины вдавливаются резиновые втулки, смазанные мыльной водой. Затем вставляют металлические втулки. Вставьте тягу в кронштейны и закрепите новыми болтами и гайками. Если резиновые и металлические втулки смазываются водой с мылом, то резьбовые соединения лучше обработать литолом. В следующий раз облегчит демонтаж тяги.

Замена

, ремонт, тюнинг, схема и цена

Сразу нужно сказать, что подвеска передняя ВАЗ-2107 двухрычажного типа, как и на большинстве автомобилей с задним приводом. Время от времени необходимо проверять техническое состояние всех узлов подвески, так как это влияет на нормальную управляемость автомобиля, а также на комфорт водителя и пассажиров. К сожалению, качество многих компонентов оставляет желать лучшего, поэтому любой элемент может неожиданно выйти из строя.Все работы по проверке и замене элементов подвески легко выполнить своими силами. Однако для диагностики, например, лучше всего, если в гараже или эстакаде будет смотровая яма.

Диагностика состояния подвески

А теперь о том, как сделать техосмотр автомобиля, а точнее подвески, для выявления неисправностей. В первую очередь внимательно посмотрите на шины. Их ношение должно быть равномерным. Если резина стала изнашиваться с одной стороны больше, а с другой — меньше, то явно нарушен развал-схождение колес.Кроме того, неравномерный износ шин свидетельствует о поломке рулевых тяг. Тогда не нужно ремонтировать переднюю подвеску ВАЗ-2107, а заменить рулевую.

Затем нужно проверить зазор в каждом из подшипников ступиц передних колес. Делать это нужно на автомобиле, установленном на ровной поверхности. Необходимо взяться за колесо, а точнее за его верхнюю часть, после чего резко потянуть на себя. Если люфт в подшипниках очень большой, то вы услышите характерный стук.Обратите внимание, что в передней ступице ВАЗ-2107 установлены конические подшипники. У них должен быть очень маленький люфт. Если регулировка подшипника не помогла, необходимо его заменить.

Проверка амортизаторов

При выходе из строя передних амортизаторов их необходимо заменить. При наличии масляных пятен или деформаций на кузове нужно устанавливать новые. Учтите, что сломанный амортизатор не может гасить все колебания кузова автомобиля во время движения.При этом передняя подвеска ВАЗ-2107 будет работать некорректно. Перед тем как приступить к ремонту, нужно внимательно проверить амортизаторы, чтобы полностью убедиться в их неисправности. Чтобы проверить, насколько хорошо работают передние амортизаторы, осторожно, стараясь не повредить крыло, надавите на переднюю часть автомобиля.

Если амортизаторы полностью исправны, кузов сразу возвращается в исходное состояние. В том случае, если кузов продолжает прыгать на рессорах, можно сделать вывод о неисправности амортизаторов.Неважно, сломан ли один или оба амортизатора, заменять их нужно только попарно. Стоит отметить, что устанавливать новые необходимо в том случае, если есть утечка масла из картриджа амортизатора. В этом случае поможет только ремонт передней подвески ВАЗ-2107.

Снятие амортизаторов

Сначала откройте капот, отверните гайку, с помощью которой шток крепится к кузову автомобиля. Открутив гайку, снимаем шайбу и резиновую прокладку.Учтите, что шток амортизатора необходимо удерживать ключом на 6. Но можно также использовать специальное приспособление. После этого отверните две гайки, которыми крепятся рычаги. Амортизатор опущен. Полная замена передней подвески ВАЗ-2107 не требуется.

Обратите внимание, что на плоской поверхности это не важно, даже если стержень полностью утоплен. Необходимо немного приподнять всю сторону ремонтируемого автомобиля. Но удобнее всего, конечно, делать все работы на подъемнике или смотровой яме.После снятия амортизатора необходимо открутить гайку, которая крепится к кронштейну. Этот кронштейн устанавливается на новый амортизатор.

Установка нового амортизатора

Далее приступаем к установке новых элементов подвески. На самом деле все работы производятся в обратном порядке. Сначала на штангу надевается нижняя подушка из резины. Затем корпус амортизатора ставится на свое место через специальное отверстие в нижнем рычаге. Шток должен быть полностью выдвинут и удерживаться в отверстии корпуса.Вот так легко отремонтировать переднюю подвеску ВАЗ-2107. Цена одного амортизатора в среднем 900 рублей.

После этого нужно установить резиновую подушку и шайбу. Вы делаете орех. Внизу затяните гайки крепления кронштейна к нижнему рычагу. Затем затяните гайку на штоке до упора. На этом установка нового амортизатора закончена, аналогично ремонт производится с другой стороны автомобиля.

Как заменить верхний рычаг?

Менять верхний рычаг передней подвески ВАЗ-2107 необходимо только в одном случае: при наличии механических повреждений.Его также следует снимать при замене сайлентблоков. Для работы вам понадобятся 13 и 22, а также съемник для работы с сайлентблоками. Сначала снимаем колесо, а затем откручиваем болт крепления кронштейна бампера автомобиля. Верхний шаровой шарнир необходимо отсоединить от рычага.

Все три гайки, с помощью которых производится крепление кожуха опоры к рычагу, необходимо открутить ключом на 13. Поднимите верхний рычаг, а затем отверните все гайки на болте ключом.С их помощью рычаг крепится непосредственно к кузову автомобиля. Второй, точно таким же ключом, — удерживать болт с другой стороны, чтобы он не вращался.

С удобной выбивкой снимаем болт и снимаем рычаг, из которого состоит передняя подвеска ВАЗ-2107. Для снятия сайлентблоков необходимо зажать в тисках весь рычаг и установить съемник. Медленно поверните болт, тем самым выдавив резиновую опору. Аналогичным образом демонтируется второй силиконовый блок.После этого можно ремонтировать рычаг подвески.

Регулировка рычага

С помощью съемника устанавливаются сайлентблоки на свои посадочные места. Учтите, что при установке верхнего рычага, которая выполняется в обратном порядке, лучше всего использовать новую самоконтрящуюся гайку. Также не затягивайте гайку, когда колесо подвешено. Сначала необходимо заменить болт крепления бампера, затем нагрузить подвеску.

Если требуется тюнинг передней подвески ВАЗ-2107, то лучше всего поставить усиленные рычаги.Например, от «Нивы». Затем установите проставку под нижний рычаг и опустите машину на домкрат. Далее нужно поставить на место шаровую опору и только после этого затянуть гайку. В том случае, если вы сняли шаровой шарнир полностью, выдавив палец из ступицы, на нем также необходимо заменить гайку.

Подготовка к снятию нижнего рычага

Как и в случае с верхним рычагом, нижний меняется при его повреждении. Полностью снимать при замене резиновые опоры в ней не нужно.Обратите внимание, что к нему прикреплена поперечная ссылка. Так выглядит схема передней подвески ВАЗ-2107. Для ремонта нужны головки на 22 и 19, а также съемник для пружин. Сначала снимаем колесо и снимаем пружину вместе с амортизатором. Нижний шар отсоединяется от ступицы колеса и полностью снимается. После этого ключом на 22 необходимо открутить обе гайки, которыми рычаг крепится к кузову автомобиля.

Снятие рычага

Ключом на 19 открутите гайки крепления поперечной тяги к рычагу подвески.Только после этого необходимо сдвинуть вал с помощью монтажного ножа и полностью снять рычаг. Учтите, что под осью, на которой крепится рычаг подвески, есть специальные шайбы. С их помощью регулируется развал. Установка нового нижнего рычага производится в обратной последовательности. Всегда устанавливайте новые гайки. Вставив съемник в новый рычаг, вдавите сайлентблоки. На этом все, передняя подвеска ВАЗ-2107 восстановлена, теперь она прослужит долго.

что лучше, особенности замены

Рулевая трапеция ВАЗ-2107 представляет собой наконечник и упор, совмещенные в одной конструкции.Это необходимо для того, чтобы повернуть передние колеса — усилие передается от руля на коробку передач, а от последней — на тяги. При выходе из строя наконечника или тяги это приводит не только к неудобству вождения, но и к аварии — вождение автомобиля становится небезопасным.

Самостоятельно произвести замену рулевого элемента трапеции можно относительно быстро, но лучше настроить развал и схождение на специализированном оборудовании. Да и точность настроек «дедовскими» методами оставляет желать лучшего.

Где трапеция?

Выхлопные патрубки и упоры расположены в нижней части моторного отсека, в непосредственной близости от перегородки салона. Их можно увидеть на подъемнике или эстакаде, или при повороте руля направления в крайнее положение. Конструкция трапеции состоит из следующих элементов:

Две боковые тяги (левая и правая короткая).
Одна средняя тяга.
Наконечники — всего 6 шт.

В конструкции также есть маятник — он установлен с правой стороны в моторном отсеке.

Как определить поломку трапеции?

Основные симптомы, по которым можно понять, что наконечники шатунов вышли из строя:

Увеличение свободного хода (люфта) руля.
Есть стуки в системе рулевого управления.
Слишком быстрый износ резины (или неравномерный).

Резина быстро изнашивается при схождении передних колес в поворотах. Также подобные симптомы появляются при прямой деформации рулевой тяги.Автомобиль при этом сходит с траектории, углы развала и схождения корректировать довольно сложно.

Диагностика элементов трапеции

Но прежде чем менять рулевую трапецию ВАЗ-2107, необходимо убедиться в ее неисправности. Для этого вам необходимо выполнить следующие действия:

Установите автомобиль на яму или потолочную эстакаду, чтобы облегчить доступ к рулевым органам.
Осмотрите рулевые наконечники. Обратите внимание на пыльники — на них не должно быть трещин и порезов.Шарнирный люфт не должен превышать 1,5 мм.
Потяните за наконечники и послушайте, есть ли звуки. Если есть побои, надо заменить наконечник — ремонтировать бесполезно, хотя есть такая услуга.
На рулевых тягах износа практически нет — они только гнутся в результате ДТП или наезда в большие ямы.

Не пытайтесь выпрямить стержень — он сделан из очень прочного металла, для этого нужно приложить огромное усилие.К тому же прочность металла после такого «ремонта» нарушается.

Инструмент для ремонта

Для замены элементов рулевой трапеции ВАЗ-2107 необходимо подготовить такие инструменты:

Шпонки конические и рожковые.
Плоскогубцы.
Наконечник съемника.

Демонтировать тягу рулевой трапеции ВАЗ-2107 лучше всего с помощью специального приспособления. Обязательно купите съемник — он не очень дорогой, но с ним работа идет хорошо.

Извлечь кончики пальцев из отверстий очень сложно — они имеют коническую форму, часто закипает металл.Можно догадаться, если вы купите универсальный съемник — он вам пригодится при ремонте подвески (для снятия шаровых опор).

Замена: пошаговая инструкция

Сразу нужно определиться с тем, сколько тяг и потребуется заменить наконечники. Исходя из этого, можно понять, нужно менять в сборе рулевую трапецию ВАЗ-2107, или отдельные ее элементы. Иногда оказывается, что полностью заменить трапецию намного эффективнее — срок службы у нее намного выше, чем у восстановленной.

Для замены потребуется произвести такие манипуляции:

Установить автомобиль на яму или над головой. Необходимо снять колесо с какой стороны будет производиться ремонт.
Выпрямите и выньте шплинт, после чего можно открутить гайку с пальца наконечника. Сделайте это с помощью ключа на «22».
На наконечник установите съемник и поверните его болт, выдавливая палец из отверстия.

Перед началом работ все резьбовые соединения рекомендуется обработать проникающей смазкой WD-40.Цена рулевой трапеции ВАЗ-2107 в сборе составит около 2000 рублей. И разобрать его намного проще, чем каждую тягу по отдельности.

Проведя первый палец, переходите ко второму — повторите манипуляции, описанные в пунктах 2 и 3. После этого тягу можно полностью убрать. Чтобы свести к минимуму схождение колес, требуется измерить длину старой тяги и добиться того, чтобы новая имела такой же размер. Но это не говорит о том, что вам не нужно регулировать развал и схождение после ремонта — эта процедура является обязательной.

Производители рулевых трапеций

А сейчас интересует многих автолюбителей вопрос — какая рулевая трапеция лучше на ВАЗ-2107? Производителей на рынке много, подобрать достойного достаточно сложно. Вот лишь несколько наиболее популярных заводов-производителей:

«ВИС» — обладают высокой надежностью, стоимость у них относительно небольшая. По мнению автомобилистов, это один из качественных производителей элементов.
«TRACK» — самые качественные элементы от этого производителя.Пыльники резиновые служат довольно много — равных ресурсов практически нет.
«БЕЛМАГ» — продукция хорошего качества при относительно невысокой стоимости.
«КЕДР» — низкая стоимость и очень низкое качество.

Это список самых популярных производителей, которые можно найти на рынке.

Автолюбители очень хвалят «ГУСЕНИЧКУ» — это очень качественная рулевая трапеция ВАЗ-2107. Цена его примерно 1700-2000 рублей. Ресурс у него очень высокий, не может сравниться с продукцией «КЕДРА».Они в большинстве своем очень плохого качества — дело доходит до того, что на них уходят 2000-5000 км пробега, после чего бывают жуткие удары. Поэтому лучше приобретать качественную продукцию.

Обзор

: ВАЗ 21033 1982 года — Лада 1300 для Советов

Все знают его по экспортному названию «Лада», но на самом деле его звали ВАЗ, и именно так его знали в Советском Союзе. Как и все другие советские автомобилестроительные компании, ВАЗ — это аббревиатура от Волжского автомобильного завода (Волжский автомобильный завод).Это не следует путать с автомобилями «Волга» производства ГАЗа, Горьковского автомобильного завода или Горьковского автомобильного завода, расположенных примерно в 600 км к юго-востоку.

Модель 2103, как и все Лады этой серии, с 2101 по 2107, основана на Fiat 124 Special 1966–1974 годов. Созданный как автомобиль для народа, при преобразовании из Fiat в ВАЗ автомобиль лишился большинства вещей, которые можно было бы назвать роскошью. Кроме того, кузов и шасси были изменены, чтобы противостоять суровому советскому климату; более толстая сталь, лучший обогреватель, увеличенный дорожный просвет и новый двигатель, разработанный Fiat.ВАЗы и Лады 2100-й серии, также известные как Classic, Riva, Signet, Laika или Kalinka, в зависимости от рынка, производились с 1970 по 2012 год в России, а 2107 все еще производится в Египте!

ВАЗ 21033, изображенный здесь, — одна из самых редких моделей. 21033 была менее дорогой версией базового ВАЗ 2103. Различия между ними ограничиваются тем, что 21033 с 1,3-литровым двигателем мощностью 70 л.с. и 1,5-литровым двигателем мощностью 75 л.с. У 2103 также было радио с одним динамиком, а у 21033 — нет.Тем, кому посчастливилось приобрести новый ВАЗ, могли быть предоставлены варианты некоторых моделей, которые включали в себя размер двигателя или кузов-универсал. Цена 21033 составляла 8617 рублей, тогда как цена на более мощный 2103 в 1982 году составляла 8667 рублей. Разумеется, тот, кто мог выбирать, выбрал 2103.

История изображенной на фото 21033 состоит в том, что она была выиграна в государственной лотерее какой-то женщиной в 1982 году. Поскольку она не покупала машину, ей не предоставили выбор модели, поэтому она получила то, чего больше никто не хотел.После тридцати лет эксплуатации и злоупотреблений ВАЗ был приобретен молодым российско-американским энтузиастом советских автомобилей по имени Роман. За исключением краски, он реставрировал в основном сам в Украине, а затем отправил машину в Нью-Йорк два года назад. После оформления соответствующих документов на федеральном уровне и уровне штата, автомобилю были выданы номерные знаки штата Нью-Йорк.

Реставрации автомобилей могут быть разными по форме и качеству; например, у меня есть личное неприязнь к автомобилям, которые якобы были восстановлены до заводского уровня, но на самом деле перереставрированы и поэтому превосходят те, что были совершенно новыми.Чрезмерное восстановление любой машины Восточного блока было бы довольно простой задачей, учитывая их первоначальное качество сборки, и именно здесь Роман проявил особую осторожность. Автомобиль был улучшен там, где это казалось практичным, поэтому удалось избежать заводских проблем, таких как плохие зазоры между панелями и перегибы.

Каждая использованная деталь была оригинальной заводской деталью, многие из которых гордо украшены логотипом CCCP, также известным как «Сделано в СССР». Совершенно новые детали использовались в нескольких редких случаях, но большинство из них были старыми, восстановленными до первоначального состояния.Поскольку эти автомобили были в производстве так долго, Роману не всегда было легко найти оригинальную деталь модельного года. Одним из таких примеров были передние крылья, которые различались по стилю, но не по установке. Замена заржавевших оригинальных крыльев больше не была доступна, поэтому крылья от более новой модели должны были быть адаптированы для правильной установки боковых маркеров и отделки салона. Оригинальны также стальные диски с хромированными накладками, вплоть до отсутствия центральной крышки.

Все детали салона оригинальные, в том числе обивка сидений.Поразительно, но такой предмет роскоши, как задний центральный подлокотник, был стандартным, но подголовники не были добавлены до более позднего выпуска. Ремни безопасности с ручным приводом обеспечивают безопасность мирового класса, а многие детали интерьера напоминают знакомые Fiat. Где мог, Роман добавил заводские аксессуары, такие как заводское радио и моно-динамик, установленный под ним; на нужной частоте очень слышно систему зажигания. Другие интересные особенности разработаны с учетом требований безопасности, например, быстросъемные щетки стеклоочистителя и боковое зеркало, которые часто воровались в коммунистической России.

Передние сиденья практически не поддерживают, но при этом они удобны и упруги, как старые сиденья Mercedes-Benz. Они производят впечатление сидящего, а не сидящего на нем. Задняя скамья имеет такое же пружинистое ощущение. Меня действительно впечатлило количество ног и места для головы для такой маленькой машины; современная 3-я серия не была бы просторнее, за исключением того, что ВАЗ был намного уже, с меньшими дверями и гораздо меньшими габаритными внешними размерами.Это маленькая машина по современным меркам, ее почти можно обнять!

Багажник облицован заводским виниловым покрытием, которого я никогда раньше не видел, так как это было чем-то, что, вероятно, было легко разорвать и поэтому быстро выбросить. Полноразмерное запасное колесо плотно прилегает к левой стороне и дополняется двумя наборами инструментов и ножным воздушным насосом, все заводские детали. Да, по сегодняшним меркам это может показаться ошеломляющим, но от владельцев ВАЗов требовалось, чтобы мелкое обслуживание и ремонт выполнялись самостоятельно.В правой части багажника находится бензобак, который в некоторых других моделях Fiat был перенесен под заднее сиденье.

В городе маленький ВАЗ отлично справляется с трафиком, но немного борется на скоростях шоссе. Пиковая мощность в 70 л.с. и квадратная форма просто не позволяют ему путешествовать, как S-класс или даже новый Hyundai Accent. И при этом, поскольку он был спроектирован во времени и в месте, где автострад просто не существовало, скорость более 60 миль в час редко достигалась и считалась быстрой.Двигатель имеет узкий диапазон мощности и не любит вращаться на скоростях, приближающихся к красной черте. Сцепление, рычаг переключения передач и рулевое управление создают ощущение органичного, беспрепятственного механического соединения с двигателем и шасси; это можно почувствовать и услышать. Судя по личному опыту вождения аналогичных автомобилей на большие расстояния, в наши дни это удивительно уникально, но становится утомительно.

Когда упал железный занавес, люди в Восточной Европе первым делом бросили свои дрянные коммунистические машины.Им нужно было что-нибудь, что угодно, с большей мощностью, большей надежностью и улучшенной экономией топлива. Они хотели иметь возможность слышать радио во время вождения и иметь достаточно мощности, чтобы безопасно обогнать трактор на узкой двухполосной дороге. Со временем у них развился вкус к статусу, который лучше всего проявляется в автомобилях. Однако в последние годы автомобили Восточного блока приобрели культовый и патриотический характер. Люди хотят их восстановить и сохранить. Для многих из тех людей, которые когда-то ненавидели, но теперь очаровательные автомобили, представляют собой важную эпоху в истории, которая свидетельствует о стойкости и победе над коммунистической тиранией.

Если вы хотите узнать больше об автомобилях Восточного блока, я предлагаю эту страницу в Facebook. Кроме того, в прошлом я рассматривал FSO Polonez и Lada Niva. Время от времени я пишу на Hooniverse статьи о странных и малоизвестных автомобилях и грузовиках, которые живут и умирают на улицах Польши; см. множество ссылок в этом сообщении.

Камил Калуски — редактор сайта Hooniverse.com на восточном побережье. Там можно найти его рассказы о восточноевропейских автомобилях, гонщиках за 500 долларов и прочей разной автомобильной атрибутике.

Связанные

Замена

, ремонт, тюнинг, дизайн, цена

Сразу скажу, что передняя подвеска ВАЗ-2107 двухрычажного типа, как и у большинства заднеприводных автомобилей. Время от времени производить технический осмотр всех узлов подвески, так как это влияет на нормальную управляемость автомобиля, а также на комфорт водителя и пассажиров. К сожалению, качество многих комплектующих оставляет желать лучшего, поэтому может неожиданно выйти из строя любой элемент.Все работы по осмотру и замене узлов подвески вы легко сможете выполнить самостоятельно. Однако для диагностики, например, есть ли в гараже смотровая яма или эстакада.

Диагностика состояния подвески

А теперь о том, как произвести технический осмотр автомобиля, а точнее его подвески, на предмет «Устранение неисправностей». Сначала внимательно присмотритесь к шинам. Носить они должны быть одинаковыми. Если резина начала стираться с одной стороны больше, а с другой — меньше, то центровка колес явно нарушена.Кроме того, неравномерный износ шин свидетельствует о выходе из строя рулевой тяги. Тогда нужен не ремонт передней подвески ВАЗ-2107, а замена рулевого управления.

Затем нужно проверить зазор в каждом подшипнике ступицы передних колес. Делать это нужно на автомобиле, установленном на ровной поверхности. Нужно взять колесо, а точнее за верхнюю часть, а потом резко его потянуть. Если люфт в подшипниках очень большой, то вы услышите характерный стук.Обратите внимание, что в передней ступице автомобиля ВАЗ-2107 установлены конические подшипники. У них должен быть очень маленький люфт. Если не поможет регулировка подшипника, его нужно будет заменить.

Проверка амортизаторов

При необходимости замены поврежденных левых передних амортизаторов. Если на корпусе остались масляные пятна или деформация, нужно установить новое. Учтите, что сломанный амортизатор не может погасить все колебания кузова автомобиля при движении. Пока передняя подвеска ВАЗ-2107 не работает должным образом.Перед тем, как приступить к ремонту, следует внимательно проверить заслонки, чтобы полностью убедиться в их неисправности. Чтобы проверить, насколько хорошо работают передние амортизаторы, нужно внимательно, стараясь не повредить крыло, оказать давление на переднюю часть автомобиля.

Если заслонки полностью исправны, кузов сразу же вернется в исходное состояние. Если кузов продолжает прыгать на рессорах, можно сделать вывод о неисправности амортизаторов. Неважно, сломался один или оба амортизатора, замените их попарно.Стоит отметить, что устанавливать новую необходимо в том случае, если есть утечка масла из картриджа демпфера. В этом случае будет ремонтировать только переднюю подвеску ВАЗ-2107.

Снятие амортизаторов

Сначала откройте капот, открутите гайку, которая крепит шток к кузову автомобиля. Открутив гайку, снимаем шайбу и резиновую прокладку. Обратите внимание, что вал заслонки необходимо продолжать использовать шпонкой 6. Но можно также использовать специальное приспособление.После этого поверните две гайки, на которых производится крепление рычагов. Амортизатор снят вниз. Полная замена передней подвески ВАЗ-2107 не требуется.

Учтите, что на ровной поверхности снять его не получится, даже если ложа будет полностью погружена в воду. Вам нужно поднять всю сторону автомобиля, на которой произведен ремонт. Но удобнее всего, конечно, делать все работы на подъемнике или смотровой яме. После снятия амортизатора снимите гайку, которая крепится к кронштейну.Этот кронштейн устанавливается на новый амортизатор.

Установка нового аттенюатора

Далее приступаем к установке новой подвески. На самом деле все работы выполняются в обратной последовательности. Сначала на шток наденьте нижнюю подушку, сделанную из резины. Затем корпус амортизатора устанавливается на свое место через специальное отверстие в нижнем рычаге. Шток необходимо полностью выдвинуть и удерживать в отверстии корпуса. Так что отремонтировать переднюю подвеску ВАЗ-2107 несложно.Цена за один амортизатор — в среднем 900 руб.

После этого нужно установить резиновую подушку и шайбу. Орех гвоздильный. В нижней части затяните гайку кронштейна к нижнему рычагу. После этого до упора затяните гайку на штоке. Установка нового амортизатора завершена, аналогичный ремонт можно провести и с другой стороны автомобиля.

Как заменить верхний рычаг?

Заменять верхний рычаг передней подвески ВАЗ-2107 нужно только в одном случае: при наличии механических повреждений.Снимать его необходимо и в том случае, если вы заменяете втулки подвески. Для работы понадобятся 13 и 22, а также съемник для работы с сайлентблоком. Сначала снимаем колесо, затем откручиваем болт крепления кронштейна бампера автомобиля. Верхний шаровой шарнир необходимо отсоединить от рычага.

Все три гайки, которыми производилось крепление опоры кузова к рычагу, следует открутить ключом на 13. Поднимите верхний рычаг, затем поверните ключом все гайки на болте. С их помощью рычаг крепится непосредственно к кузову автомобиля.Во-вторых, этот же ключ нужно удерживать с другой стороны болта, чтобы он не вращался.

Легко выколотите болт и снимите рычаг, из которого состоит передняя подвеска ВАЗ-2107. Для снятия кустов нужно зажать в тисках весь рычаг и установить съемник. Медленно заворачивайте болт, за счет чего выпрессовывается резиновый шарнир. Аналогично разобрали и вторую втулку. После этого вы можете ремонтировать руку.

Установка рычага

С помощью съемника монтируются втулки.Обратите внимание, что при установке верхнего рычага, которая производится в обратном порядке, лучше всего использовать новую самоконтрящуюся гайку. Также не затягивайте гайку на размещенном колесе. Сначала нужно поставить на место болт крепления бампера, а затем нагружать подвеску.

Если требуется тюнинг передней подвески ВАЗ-2107, лучше всего поставить усиленные рычаги. Например, «Поля». Затем установите под нижний рычаг распорку и поставьте машину на домкрат. Далее нужно поставить на место шариковый подшипник и только после этого затянуть гайку.В том случае, если вы сняли шариковый подшипник полностью, палец выпрессовывается из ступицы колеса необходимо также заменить на нем гайку.

Подготовка к снятию нижнего рычага

Как и в случае с верхним рычагом, нижний изменяется при повреждении. Полностью снимать при замене резиновые шарниры не нужно. Обратите внимание, что он производится путем закрепления поперечной тяги. Это схема передней подвески ВАЗ-2107. Для ремонта необходимы головки 22 и 19, также понадобится съемник для пружин.Сначала снимаем колесо и снимаем пружину вместе с амортизатором. Нижний шар отсоединяется от ступицы колеса и полностью снимается. Затем с помощью ключа 22 откручиваем две гайки, которые производили крепление рычага к кузову автомобиля.

Снятие рычага

С помощью ключа 19 Открутите гайки, крепящие поперечный стержень к рычагу управления. Только после этого необходимо при установке лопастей сместить ось и полностью снять рычаг. Обратите внимание, что под осью, на которой крепится рычаг, есть специальные шайбы.С их помощью регулируется развал. Установка нового нижнего рычага производится в обратной последовательности. Вам необходимо установить новую гайку. Со съемником шкива в новом рычаге запрессовываются втулки. На этом все, передняя подвеска ВАЗ-2107 восстановлена, теперь она прослужит довольно долго.

Сколько весит легковой автомобиль. Сколько весит легковой автомобиль сколько весит ВАЗ 2106

Курсовая устойчивость автомобиля и управляемость также напрямую связаны с его весом. Пик популярности больших, тяжелых автомобилей за рубежом пришелся на 50-60 годы прошлого века.Тогда автопром производил поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил без малого 3 тонны. Согласитесь, что вес этот нужен соответствующий.

Но со временем выяснилось, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегнуть к уменьшению его общей массы. А если сравнивать середину прошлого века и сегодня, то автомобили потеряли половину, а то и больше собственного веса.Пластмасса, уголь, легкие металлы — все эти нововведения позволили значительно снизить вес легкового автомобиля.

Конечно, автомобили, похожие на пароходы, которые пьют бензиновые ведра, созданы для любителей всего большого и тяжелого, но это скорее исключение из правил.

Вес легковых автомобилей в табличной форме

Представляем вашему вниманию таблицу, в которой указан вес автомобиля по маркам.

модель автомобиля	Снаряженная масса
Масса вагона 1111, вес окуня	635 кг
Масса вагона Ока 1113	645 кг
Масса автомобиля ВАЗ 2101, вес копейки	955 кг
Масса автомобиля ВАЗ 2102	1010 кг
Масса автомобиля ВАЗ 2103	965 кг
Масса автомобиля ВАЗ 2104, масса десятков 2110	1020 кг
Масса автомобиля ВАЗ 2105, масса пять	1060 кг
Масса автомобиля ВАЗ 2106, масса шестерки	1045 кг
Масса автомобиля ВАЗ 2107, масса семерка	1049 кг
Масса автомобиля ВАЗ 2108	945 кг
Масса автомобиля ВАЗ 2109, масса девять	915 кг
Масса автомобиля ВАЗ 2111	1055 кг
Масса автомобиля ВАЗ 2112, вес двенадцати	1040 кг
Масса автомобиля ВАЗ 2113	975 кг
Масса автомобиля ВАЗ 2114, масса четверки	985 кг
Масса автомобиля ВАЗ 2115, весовые точки	1000 кг
Масса автомобиля ВАЗ 2116	1276 кг
Масса автомобиля ВАЗ 2117	1080 кг
Масса автомобиля Нива 2121	1150 кг
Сколько весит Chevrolet Cruise (вес Chevrolet Cruze)	1285-1315 кг
Сколько весит Шевроле Нива (вес Шевроле Нива)	1410 кг
Сколько весит газ (Волга), вес Волги 24	1420 кг
Сколько газа доступно 2402, газа 2403, газа 2404	1550 кг
Сколько весит газ 2407	1560 кг
Масса автомобиля Москвич 314	1045 кг
Масса Москвич 2140.	1080 кг
Масса Москвич 2141.	1055 кг
Масса автомобиля Москвич 2335, 407, 408	990 кг
Сколько весит УАЗ 3962, УАЗ 452, сколько весит Буханка УАЗ	1825 кг
Сколько уаз яз 469	1650 кг
Сколько весит уаз патриот	2070 кг
Сколько весит уаз hunter	1815 кг
Сколько весит Nissan (вес автомобиля Nissan X-Trail)	1410-1690 кг
Сколько весит автомобиль Nissan Qashqai	1297-1568 кг
Сколько весит Nissan Juke (вес Nissan Beetle)	1162 кг
Вес автомобиля Ford Focus (сколько весит Ford Focus)	965-1007 кг
Масса автомобиля Форд Фокус 2 (сколько весит Форд Фокус 2)	1345 кг
Масса автомобиля Форд Фокус 3 (сколько весит Форд Фокус 3)	1461-1484 кг
Масса автомобиля Ford Cuga (сколько будет весить Ford Kuga)	1608-1655 кг
Вес автомобиля Ford Escort (сколько будет весить Ford Escort)	890-965 кг
Масса автомобиля Рено Логан (сколько весит Рено Логан)	957-1165 кг
Масса автомобиля Рено Дастер (сколько весит Рено Дастер)	1340-1450 кг
Масса автомобиля Renault Sandero (сколько весит Renault Sandero)	941 кг
Вес автомобиля Опель Мокка (сколько весит Опель Мокка)	1329-1484 кг
Масса автомобиля Опель Астра (сколько весит Опель Астра)	950-1105 кг
Масса автомобиля Mazda 3 (сколько весит Mazda 3)	1245-1306 кг
Масса автомобиля Mazda CX-5 (сколько весит Mazda CX-5)	2035 кг
Масса автомобиля Mazda 6 (сколько весит Mazda 6)	1245-1565 кг
Масса автомобиля Фольксваген (сколько весит фольксваген туарег)	2165-2577 кг
Масса автомобиля Фольксваген Поло (сколько весит фольксваген поло)	1173 кг
Масса автомобиля Volkswagen Passat (сколько весит Volkswagen Passat)	1260-1747 кг
Сколько весит Toyota Camry (вес Toytta Camry)	1312-1610 кг
Сколько весит Toyota Corolla (Вес Toyota Corolla)	1215-1435 кг
Сколько весит Toyota Selika (вес Toyota Celica)	1000-1468 кг
Сколько весит Toyota Land Cruiser (вес Land Cruiser)	1896-2715 кг
Сколько весит Skoda Octavia (вес Skoda Octavia)	1210-1430 кг
Сколько весит Skoda Fabia (вес Skoda Fabia)	1015-1220 кг
Сколько весит Skoda Yeti (вес Skoda Yeti)	1505-1520 кг
Сколько можно Kia Sportage (вес KIA Sportage)	1418-1670 кг
Сколько можно Kia LED (вес KIA CEED)	1163-1385 кг
Сколько весит kia picnto (вес kia picanto)	829-984 кг

Таким образом, получается, что если взять, так сказать, «вообще по больнице», то средний вес легковой машины примерно 1 к 1.5 тонн, а если говорить о внедорожниках, то все уже перешло с 1,7 тонны на 2,5 тонны.

Кузов ВАЗ 2106 Сколько весит и каких размеров часто спрашивают на форумах и автопарках. Действительно, интерес к самому популярному автомобилю постсоветского пространства был и остается невероятно высоким. Узнайте больше, ознакомившись с полезной информацией по кузову этого автомобиля. От того, сколько весит кузов ВАЗ 2106, зависит очень многое, в том числе состояние основных параметров автомобиля.

Масса тела

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верь? Автомеханик с 15 лет тоже не верил, пока не попробовал. А теперь на бензине экономится 35000 рублей в год!

Скажем так, «шестерка» весит ровно 1045 кг. Его масса в сложенном виде:

Масса силового агрегата с дополнительным оборудованием 140 кг;
КПП весит около 26 кг;
Вал — 10 кг;
Задний мост — 52 кг;
Радиатор — 7 кг;
Кузов — 280 кг.

Оказывается, корпус — самая твердая часть машины. Он ровно в два раза тяжелее двигателя. Остальные части машины имеют примерно такую же массу.

Шесть размеров «Шесть» и их чек

Есть понятие размера тела. Наряду с этим принято говорить о геометрических размерах, которые подразумевают контрольные нормы и расстояния, геометрию дверных и оконных проемов, расстояние между осями и многое другое.

Проверялась, как правило, машина попадала в аварию со смещением основных элементов кузова. Особое внимание уделяется следующим частям тела:

Диагонали. Машину пьют на эстакаде, а затем рулеткой проверяется расстояние от одной крайней точки пола до другой по диагонали. Если есть несоответствие расстояния с одной и той же стороны, происходит движение тела;
Стеллажи. Они обязательно подлежат проверке.В первую очередь, если машина побывала в ДТП, то целая, а не битая сторона, а потом битая.

Примечание. Что касается выбора точек тела, то в этом случае вы можете выбрать любую. Например, можно выбрать от стойки до крайней точки задней двери.

Крыша. Чтобы убедиться, что крыша не вела, нужно измерить размеры дверных проемов по диагонали. Размеры, конечно же, должны совпадать с обеих сторон;
Стекло. Проверил соответствие лобового и заднего стекол.Оба измерены по диагонали.

Стандартные линейные / геометрические размеры кузова ВАЗ 2106

Размеры передних / задних дверных проемов по диагонали, мм	1273/983 (плюс / минус 2 мм)
Расстояние между стойками (от центра звеньев верхних петель до стойки. Стеки проемов в центре замков замков дверей) спереди / сзади, мм	889/819 (плюс / минус 2 мм)
Расстояние между центральными стойками без обивки (измерено на 270 мм от низа проема), мм	1397 (плюс / минус 2 мм)
Размеры окон окон (ветровых / задних), мм	1375/1322 (плюс / минус 4 мм)
Размеры диагонали открывания капота, мм	1594 (плюс / минус 3 мм)
Размеры по диагонали крышки багажника, мм	1446 (плюс / минус 4 мм)

Размеры корпуса по длине / ширине / высоте

Основные характеристики «шестерки»

ВАЗ 2106 считается советским и российским автомобилем, выпускавшимся в период 1975-2005 годов.Изготовили и выпустили машину на ВАЗе, но уже в 98-м году некоторые производственные мощности были перенесены в Сызрань и Херсон. В 2002 году Шестёрку собрали на Ижавто, где оставили на конвейере последнюю модель легендарного автомобиля.

Интересно будет узнать: всего за всю историю автомобилестроения на разных заводах было выпущено более 4300 млн ВАЗ 2106.

«Шестерка» также выпускалась в нескольких модификациях. Что касается кузова, то можно отметить следующие примечательные моменты:

На модификацию ВАЗ 21061, выставленную на продажу в Канаде, ставили совсем другой кузов.Это было со специальными алюминиевыми бамперами и клыками. На бампер также были поставлены накладки и отделка из черного пластика;
Кузов ВАЗ 21063 комплектовался бамперами «пятерка»;
Кузов 21065 также комплектуется алюминиевыми бамперами, а некоторые машины, которые идут на экспорт, вообще модифицированы;

ВАЗ 2121 комплектуется кузовом с такими же бамперами, как и на экспортном 21061, только без трафаретов.

По специализированным модификациям:

«Шестерка» выпускалась в кузове пикап.Это была модификация «турист». Пикап был со встроенным в кузов тентом;

№

Изготовлен по заказу Леонида Ильича в единственном экземпляре «шестерки» под названием «полу-туз». Публикуется с другим капюшоном, улучшенным этой модификацией.

Примечание. Интересный факт: по норме советского отраслевого хозяйства «шестерка» при сухой массе 1045 кг попадала в группу автомобилей малого класса, а по объему силового агрегата — в третью группу.

Кузов

«Шестерка» и его масса сыграли немаловажное значение и при подготовке технических данных автомобиля.

Технические характеристики автомобиля

Масса станка (в сборе с оборудованием), кг	1045
400
Максимально допустимая масса, кг	1445
Клиренс (перед / зад), мм	175/170
Допустимая масса груза в багажном отделении, кг	50
Максим. Скорость (с допустимой полной массой груза — 150 кг, с водителем и одним пассажиром), км / ч	152
Время разгона до 100 км / ч (с допустимой полной массой груза — 150 кг, с водителем и одним пассажиром), с	17,2
Время разгона до 100 км / ч (с водителем и одним пассажиром), с	16
Расход топлива на 100 км на скоростях: 90-120 км / ч.Колея / город, л	10,1 / 10,3
Тормозной путь с максимально допустимой массой при резком торможении (80 км / ч), м	36

Зависимость параметров разгона

Классическая «шестерка» Жигулей

Инженеры и конструкторы знают, что есть несколько классических методов, которые помогают улучшить характеристики автомобиля. И вес, а точнее его соотношение, в этом случае играет едва ли не решающую роль.

Чисто гипотетически: если уменьшить вес «шестерки» на 10 процентов, то время разгона до сотки (насколько я помню, было 16 с) тоже уменьшится на 10 процентов. А это уже 15 секунд, согласитесь, результат неплохой.

Если конкретно, то такое линейное соотношение веса с ускорением действительно только в безвоздушном пространстве, то есть в космосе. Фактически машина не увеличивает свои параметры после 130 км / ч, так как нельзя не учитывать АРТ (аэродинамический удар).И как ни уменьшить вес машины, дело не поможет. Это даст большое преодоление сопротивления. Например, если мощность 80 л.с., то 40 л.с. надо будет противостоять, а вторая половина — разгону.

Получается, что на машинах с большей мощностью уменьшение массы скажется положительно. Силовой агрегат по-прежнему будет иметь много мощности для разгона.

Еще один интересный момент касается следующего. При максимальном разгоне нагружается задний мост «шестерки».Распределение веса с передних поворотов на спину. Для заднеприводной машины это только к лучшему — с дорогой становится экономичнее с дорогой. По этой же причине, если мы говорим о снижении веса на «шестерке», рекомендуется не касаться задней части спины, а локализовать усилия по разгрузке средней и передней зоны.

Примечание. Еще одним плюсом в этом плане можно считать перенос некоторых узлов с капота в багажник.Например, это может быть аккумулятор, бачок омывателя и другое.

Чтобы немного облегчить ВАЗ 2106, рекомендуется сделать следующее:

Управляйте автомобилем с неполным топливным баком. Как известно, залитый до краев бак имеет лишние 80 кг веса, что не может не сказаться на разгоне и расходе топлива.
Бачок омывателя тоже у некоторых опытных водителей оставляют пустым — лишние 4-15 кг массы.
Запасное колесо носите с собой, конечно, правильно.Но без запаски машина сбрасывает около 12-25 кг, а это уже немало.
От разнообразия дисков тоже многое зависит. Итак, рекомендуется использовать кованые диски. Они уменьшают не только общую, но и инертную массу на 10-20 кг.
Батарею желательно поставить самую легкую. Таким образом, 70-амперный аккумулятор весит на 5 кг больше, чем 55-амперный. Делаем соответствующие выводы.

Дополнительные советы по дополнительному корпусу:

Звонок в раму не только повысит жесткость кузова, но и снизит вес.Дело в том, что в этом случае из корпуса вырезается ненужный, лишний кусок металла (уже не нужный по жесткости). Кроме того, можно будет поставить светлые двери;
Поликарбонат можно поставить на замену обычным тяжелым стеклам. Это снизит вес автомобиля на 30-50 кг;
Можно поставить бампер из легких материалов вместо штатного. Также необходимо будет снять штатные крепления и хомуты, что в итоге снизит вес на 20-70 кг;
Капот и багажник можно заменить на аналогичные, но из композитных материалов;
Аудиосистемы в автомобиле, включая динамики и огромный сабвуфер, также влияют на вес;
Вы можете заменить сиденье-сиденье;
Грамотно проведенная настройка глушителя дает вес до 40 кг;
Облегчение энергоблока заменой чугунных коллекторов;
Установка легкого маховика дает уменьшение на 3-8 кг;
Стандартные элементы подвески можно поменять на тюнинг, поставить алюминиевые рычаги;
Заменить рулевое колесо и ручку переключения передач.

Световой бампер на «шестерку»

Помните, что вес кузова ВАЗ 2106 влияет не только на разгон автомобиля, но и на другие важные параметры. Уменьшение массы сказывается на хорошей управляемости, торможении и многом другом.

Инструкция по облегчению массы автомобиля, приведенная выше, не единственная в своем роде. Каждый водитель со временем приобретает ценные знания и использует их. В общем, грамотный тюнинг на машине можно провести и своими руками, если знать нюансы и технические данные той или иной модели автомобиля.Видео и фото существенно помогут в этом деле.

Двигатель ВАЗ 2106 применяется на малолитражных автомобилях малого класса. Производится Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально предназначенной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигателю присуща комбинированная система смазки. То есть этот процесс происходит под определенным давлением и в виде разбрызгивания.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. При выходе из строя конструкции необходимо поинтересоваться, сколько нового двигателя на ВАЗ 2106 и заменить.

Характеристики

Доступны следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	карбюратор / инжектор
Тип	в строке
Количество цилиндров	4
Клапаны цилиндра	2
Ход поршня	80 мм
Диаметр цилиндра	79 мм
Степень сжатия, атмосфер	8.5
Объем, см. Куб.	1569
Мощность, л. с. при 5400 об / мин	75
Крутящий момент, нм при 3000 об / мин	116
Топливо	AI 92.
Расход топлива на 100 км, л
— городской	10,3
— Русс	7,4
— Смешанный	10
Расход масла на 1000 км, гр	700
Габаритные размеры (ДХШВ), мм	565x541x665
Масса, кг	121
Типы масел	5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л	3.75
При замене залить, л	3,5
Ресурс двигателя, км
1. По данным завода	125 000
2. Фактически	200 000
Настройка (потенциальная / без потери ресурса), л / с	200/80
Свечи	A17DVR, A17DV-10, FE65CPR
Какие автомобили устанавливаются на	ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция двигателя была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии мотора, при которой были применены современные технологии.

Производители ставят перед собой задачу любыми способами улучшить готовое изделие:

Мощность удалось увеличить за счет мотора общего действия объема.Особое внимание было уделено усовершенствованию цилиндра.
Такие модификации коснулись внешнего вида блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция двигателя больше не имеет отличительных особенностей.
В процессе производства специалисты присваивают отдельный баллон своему классу. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Посмотреть условный класс мотора можно внизу базы.
Без изменений левая основная головка мотоблока с обозначением 21011-1005011-10. Для изменения габаритного диаметра цилиндра производителям пришлось использовать новые прокладки.
Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик между собой. Представленный мотор комплектуется поршнями от мотора 21011, номинальный диаметр которых составляет 79 миллиметров.
В новой модели двигателя есть цилиндрические колодцы, а также в несколько раз улучшенные объемы. Во время работы в каждой отдельной области абсолютно все поршни нагреваются постепенно и равномерно. Таким образом, можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и снизить всевозможные динамические нагрузки на поршневую часть мотора? Необходимо обратить внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Автосервис ВАЗ 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции.Мастер и специалист смогут установить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо детально определить силу силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода.Более опытные водители смогут купить специальную книгу в виде путеводителя, которая продается в любом автомобильном магазине.

Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Особенности ремонта мотоцикла автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо произвести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

Крепежные элементы для продольного раскола, расположенные на раме.
Ослабление хомута бензонасоса, а также демонтаж изделия.
Вытаскивание прокладок возле бензонасоса.
Отсоединяющие провода от каждой свечи.
Получение прижимной пластины.
Демонтажные работы в завале.
Откручивание крепежа на генераторе.

Для демонтажа кожуха куба и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Запуск тюнинга двигателя 2106 возможен потому что это классический мотор.

Благодаря этой функции вы можете прокачивать каналы, полировать впускные коллекторы, подбирать карбюратор, распределительный вал, нарезать шестерни, модифицировать впуск, настраивать блоки цилиндров, выбирать оптимальные параметры для поршневой системы, коленчатого вала и шатун.

Лучше всего доверить такую работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к такой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить специфические детали заводского производства на более совершенные. Это может быть клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. При форсировании необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил сделать тюнинг своими руками, то нужно:

В обязательном порядке первым делом проверяем проводку, которая сделана из силикона. Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
Для увеличения мощности мотора нужно заменить заводской генератор и перенести систему зажигания.
Выполнить тюнинг двигателя ВАЗ 2106 в домашних условиях можно, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как его правильно заменить

Среди большого и разнообразного выбора можно найти синтетические и минеральные масла. Между собой они отличаются тем, что последний способен смыть с мотора все лишние и лишние отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные запчасти из акрила.Они будут работать с любым синтетическим маслом.

После замены всех комплектующих на детали можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто салютуют старому минеральному маслу и заливают новое; Или специально предназначенное моющее средство для стирки (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость могла смыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

Такой рабочий процесс необходим для смешивания нового синтетического масла с частицами отработанного минерального масла.
В противном случае можно столкнуться с закупоркой масляных каналов. Необходимо заняться заменой масла в двигателях ВАЗ 2106. В противном случае такое вмешательство приведет к поломке мотора.
Если автомобиль уже достаточно долго эксплуатируется, то на гильзах и прокладках остаются налеты от возгорания.В сальниках и прокладках головки блока отверстия могут быть заблокированы.
Особое внимание следует уделять общему состоянию всех внутренних деталей, особенно проверять сальники и прокладки.
Находясь внутри системы, при засорении подающей трубки наблюдаются показатели избыточного давления, значит, можно ожидать утечки масла.
Следовательно, для замены масла нужно покупать его качественную марку, которая проверялась не десятые годы.

На какие автомобили можно устанавливать двигатель 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных мастеров. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

ВАЗ-2106 Жигули / Lada 1600 / Lada 1500L / LADA 1300SL — четырехдверный пятиместный автомобиль с кузовом типа «седан» и заднеприводными колесами. Одна из самых популярных моделей Волжского автозавода.

Когда в 1976 году на заводе в Тольятти было освоено производство модели ВАЗ-2106, переработанной для бытовых условий эксплуатации из RAT 124 Speciale образца 1972 года, никто не мог и предположить, что она будет самой популярной. и серийное производство Волжского автозавода.

«Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененной конструкцией кузова и кабины. Так, передние сдвоенные фары получили пластиковые «стаканы», изменена облицовка радиатора, появились другие бамперы с пластиковыми «клыками» и «уголками», задние фонари совмещены с подсветкой номерного знака, пластиковые «прокладки» между радиатором. решетка радиатора и фары. По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличающиеся лучшей динамикой и по-настоящему комфортным салоном, были комфортом и престижем для широких слоев автомобилистов СССР.В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но более дорогого и менее «практичного», чем другие «Жигули». Приличное время габаритов (максимум 150 км / ч и от 16 с до 100 км / ч), рельефные сиденья с подголовниками, панель приборов с тахометром и отличная звукоизоляция — это было за что ценить.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 1,5-литровым 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 1.3-х литровый 64-сильный двигатель ВАЗ-21011. Они не пользовались популярностью в народе популярностью «Шахи», но масштабы их производства были увеличены (особенно 21063), и в условиях советского дефицита потребителю пришлось мириться с сочетанием дорогого и утяжеленного. кузов со слабым двигателем, заметно ухудшающим динамику. С 1980 года началась установка озоновых карбюраторов озонового типа. Смена электриков в связи с меняющейся техникой происходила постоянно.В 1977 году автомобили начали оснащать новыми клеммами и соединениями проводки, а с 1986 года устанавливается новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988 году была проведена модернизация системы выпуска: на нее поставили одноразовую прокладку и гайку.

В 1990 году освоен ВАЗ-21065 на вазе со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогенными фарами, улучшенным развалом салона и другие подголовники сидений.Данная модификация выпускалась с двигателем 1500, «пятикратными» бамперами, электрообогревом заднего стекла, более мощным генератором, пятиступенчатым КП. Экспортные модификации ВАЗ-21064 оказались внешне отличавшимися от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной схемой электрооборудования. С 1985 года сначала на экспортные модификации, затем иногда на «внутренние» стали ставить 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шумность. от двигателя.

К концу 1980-х эта модель с модификациями оставалась самой массовой и популярной в вазовой программе. Конечно, это уже не считалось престижным, но хорошая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». Это даже не повлияло даже на засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступным по цене, что перешел в разряд непритязательных «рабочих лошадок».У него была постоянная армия поклонников. Однако сейчас ВАЗ-2106 все же постепенно уступает позиции, прежде всего, из-за морального старения дизайна и интерьера, а также довольно невысоких ездовых качеств, органично присущих классической компоновке. Тем не менее, у «шестерки» есть все шансы встретить на конвейере и свой квартал до нынешнего юбилея.

Тонкие двери без противоударных перекладин уже не отвечают вполне современным требованиям безопасности, а высокий уровень шума в салоне последних моделей выпуска свидетельствует не о плохой теплоизоляции, а о дефектах двигателя и трансмиссии, что тоже пока не редкость. как разрушение балки переднего моста.Это было качество комплектующих на вазе … К тому же с потерей престижности модели на модификациях с самой дешевой комплектацией перестали ставить молдинги, да и вообще хром в отделке был хром до минимума, что тем не менее сделало машину более современной (тем более что мода на хром в отделке авто снова вернулась). Отсутствие электрообогрева заднего стекла можно отнести к существенному отсутствию таких комплектаций.

Самой неудачной деталью интерьера можно назвать тонкий и скользкий руль.Однако в моделях 21065 встречается и другой, более современный, меньшего размера. Название все той же реликвии — четыре фары в прямоугольных сдвоенных «очках» уже настолько вышло из моды, что, можно сказать, модели, определяемые «шармом», снова появляются. В целом, несмотря на моральную старость, ВАЗ-2106 можно признать оптимальной «первой машиной» в жизни.

ВАЗ-2106 — настоящая классика советского автопрома. Автомобиль выпускался и долгое время после распада союза, что объясняется его невероятной надежностью.Кроме того, он выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого узла, доступностью запчастей, неограниченными возможностями модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле. Этот четырехтактный агрегат, оснащенный до 2002 года карбюраторной, а затем и инжекторной системой зажигания топлива, может работать на бензине даже невысокого качества, редко отказывается от сильных холода, может успешно эксплуатироваться практически в любых условиях.Любые его неисправности устраняются даже без участия специалиста — любой маленький, опытный автомобилист легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач 121 килограмм. Поэтому категорически не рекомендуется пытаться стрелять или передвигаться в одиночку — это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет продвинуть вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая головку блока цилиндров и систему зажигания, масса двигателя будет еще больше — 140 килограммов.

Наконец, в сборе с коробкой передач и прикрепленными к ней устройствами увеличится еще на 26 килограммов.

Как видите, вес вполне можно назвать существенным недостатком машины перед импортными аналогами. Для ее уменьшения, увеличения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали из легких металлических сплавов.

В 1984 году на болгарском автопроизводстве была выпущена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на солярке, не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось нарастить мощь силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделок.

Другие характеристики двигателя ВАЗ-2106

Вес мотора хоть и важная, но далеко не основная характеристика.Поэтому мы решили рассказать о других особенностях силового агрегата, установленного на разных модификациях «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор он уменьшился до 75 л. с. Однако этот параметр всегда можно увеличить, проведя ряд обновлений.

Диаметр цилиндра силового агрегата ВАЗ-2106 — 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров.Наконец, степень сжатия двигателя составляет 8,5 атмосферы, а ход поршня — 80 миллиметров.

Слабое место двигателя ВАЗ-2106

Автомобильный двигатель ВАЗ-2106 — модификация силового агрегата от Тройки. Вполне возможно, что в его конструкции сохранился ряд слабых предшественников. Отечественные мастера научились диагностировать неисправности мотора практически без звука. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могут выйти из строя:

LADA NIVA (ВАЗ 2107) ПОЛНОЕ ОФИЦИАЛЬНОЕ ЗАВОДСКОЕ ОБСЛУЖИВАНИЕ / РЕМОНТ / ПОЛНОЕ — Best Manuals

LADA NIVA (ВАЗ 2107) ПОЛНОЕ ОФИЦИАЛЬНОЕ ЗАВОДСКОЕ ОБСЛУЖИВАНИЕ / РЕМОНТ / ПОЛНАЯ МАСТЕРСКАЯ / РУКОВОДСТВО ДЛЯ СДЕЛКИ

ВАЗ-217 ВАЗ-217
, ВАЗ-21214, ВАЗ-21214-20, ВАЗ-21215

Языки: английский

Всего: 222 СТРАНИЦЫ

Руководство доступно для поиска по ключевым словам!

Формат файла: PDF
ДОСТАВЛЕННЫЙ Формат В: PDF
УВЕЛИЧЕНИЕ / УМЕНЬШЕНИЕ: Да
Версия для печати: Да
КАЧЕСТВО РУКОВОДСТВА: Завод

* МГНОВЕННАЯ ЗАГРУЗКА
* БЕЗ ДОСТАВКИ
* НЕ ТРЕБУЕТСЯ ЖДАТЬ CD-ROM
* Полная гарантия возврата денег !!!

ТЕГИ:

Руководство по техническому обслуживанию, Руководство по ремонту, Мгновенная загрузка, Карбюратор, Впуск, Головки, Распредвал, Кулачок, Клапанный механизм, Блок, Поршни, Кольца, Шатуны, Коленчатый вал, Коленчатый вал, Масляный насос, Поддон, Зажигание, Крепления, Прокладки , Подшипники, Демпфер, Обработка, Балансировка, Детали, Подъемник, Дистрибьютор, Свечи зажигания, Провода свечей зажигания, Замена масла, Замена трансмиссии, Замена жидкости, NOS, Крепления двигателя, Зажимы, Теплообменник, Провода для вилок, Воздушные уплотнения, Синхронизация, Глушитель , Приемная труба, Кот, Каталитический нейтрализатор, Выхлоп, Коллекторы, Нагреватель, Топливный насос, Замена, Толкатель, Прижимная пластина, Сцепление, Маховик, Уплотнения, Клапаны, Штоки клапанов, Шины, Повернуть, Повернуть шины, Выравнивание, Шестерня привода ГРМ, Шкив , Воздушный дефлектор, воздушный шланг, шланг сцепления, тормозной шланг, тормоза, замена тормозов, тормозные колодки, тормозные колодки, ротор, замена ротора, линии сцепления, прокладка головки, поршневое кольцо, главные подшипники, кулачковые подшипники, цепь привода ГРМ, клапанные замки, Морозильные пробки, Фреон, Радиатор, Вентилятор радиатора, Масляный радиатор, Охлаждение масла, Толкатели, Впускные клапаны, Exh Клапаны aust, Направляющие клапана, Пружины клапана, Втулки поршневого пальца, Втулки, Комплект колец, Оси, Тяга переключения передач, Короткий переключатель, Трос переключателя, Жгут двигателя, Жгут проводов, Схемы проводки, Датчики, Датчик масла, Датчик давления, Датчик давления масла, Вольтметр, воздушный винт, заглушка корпуса, банджо-болт, толкатель корпуса, ленточная гайка, кулачковый болт, съемник ротора, гаечный ключ, болт ротора, уравновешивающая пружина, цилиндр, прокладка, изолятор, карбюратор, глушитель, выхлопная прокладка, картер двигателя, Pin, Crank Уплотняющее кольцо, стопорное кольцо, поршневые кольца, поршневой палец, шайба, Чистка сцепления, чехол сцепления, раздаточная коробка, раздаточная коробка, передачи плиты, колпачок, уплотняющая втулка, прокладка, Recoil собрание, Ratchet, карбюратор в сборе, диафрагма, насос , Пружина, Впускной клапан, Задвижка, Вал дроссельной заслонки, Вал дроссельной заслонки, Дроссельная заслонка, Воздушный фильтр, Замена воздушного фильтра, Крышка вентилятора, Крышка фильтра, Корпус фильтра, Втулка, Рычаг воздушной заслонки, Узел переключателя, Сборка, Ретросъемный стартер, Замена стартера, Аккумулятор, Замена аккумулятора, Замена топливного насоса, Топливный насос, Топливо l Фильтр, Замена топливного фильтра, Топливная труба, Съемник в сборе, Петля, Дверная петля, Дверные панели, Приборная панель, Замена приборной панели, Подушки безопасности, Замена CD-плеера, Заводская замена, Перчаточный ящик, Центральная консоль, Замена консоли, Внутреннее освещение, Фары, HID , Проектор, Замена фар, Замена заднего фонаря, Замена лампы, Туманы, Противотуманные фары, Замена противотуманных фар, Третий стоп-сигнал, Отделка салона, Замена отделки, Сигнал Tun, Каталитический нейтрализатор, Коллекторы, Коллектор, Датчик кислорода, Воздушный фильтр, Впуск холодного воздуха, PCV, Конденсатор переменного тока, Салонный фильтр ACC, Система подогрева, Система охлаждения, Шланг охлаждающей жидкости, Кожух вентилятора, Радиатор, Топливный фильтр, Топливный инжектор, Топливный экран, Катушка зажигания, Провода свечи зажигания, Генератор, Шкив генератора, Стартер, Комплект сцепления, Рабочий цилиндр сцепления , Главный цилиндр сцепления, маховик, ось в сборе, полуоси, башмаки CV, ступицы, подшипники, головка цилиндра, прокладка головки, ремень привода ГРМ, крышка клапана, многорычажный ремень, масляная система, змеевиковый ремень, фильтры АКПП, прокладки, уплотнения, переключатели , Компоненты, E Крепление двигателя, Крепление трансмиссии, Программатор мощности, Манометр, Давление воздуха, Давление масла, Амперметр, Давление нагнетателя, Манометр, Прокладки, Уплотнения, Втулки, Кольца, Уплотнительное кольцо, Уплотнительные кольца, Жгут проводов шасси, Основной жгут проводов, Электрический контактный разъем, реле, Bosch, K&N, американские конденсаторы, Eastern Catalytic, Bosal Performance, Alker, Silla, Denso, NGK, Hastings, Dayco, Sachs, AC Delco, Dorman, Timken, AEM, Airtex, Apexi, Bando, Beck Amley , Benchmark, Bosal, Champion, ContiTech, CSF, 4-Seasons, Лампы, Фары дальнего света, Противотуманные фары, Внутреннее освещение, Освещение, Задние фонари, Задний фонарь, Сигнал поворота, Боковые маркеры, Тормозные диски, Тормозные колодки, Тормозная система, Амортизаторы , Стойки, рулевое управление, подвеска, система подвески, коврик для пола, грузовые вкладыши, консоли, органайзеры, кожа, стекло, окно, лобовое стекло, рулевое колесо, рычаг переключения передач, педали, выступы, гайки с проушинами, колпаки ступиц, колпак колеса, вращать шины, Бампер, передний бампер, задний бампер, крыло, двери, эмблема, крышка топливного бака, топливная дверь, решетки, передняя решетка, капот, домкрат, Подъемник, Подъем, Стойки, Брызговики, Брызговики, Реле фар, Реле стартера, Реле зажигания, Шток клапана, Стеклоподъемник, Ручка двери, Петля капота, Защелка капота, Щетка стеклоочистителя, Двигатель стеклоочистителя, Насос омывателя, Крышка топливного бака, Предоставлено Освещение, выключатель дверного косяка, дверной замок, горловина заливной горловины, антенна, промывка, электрическая проводка, схемы, характеристики крутящего момента, значения крутящего момента, замена шин, плоский ремонт, замена ремня ГРМ, текущее обслуживание

Рубрики

Ваз замена рулевых тяг на ваз 2107: Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Замена тяг на ВАЗ 2101-ВАЗ 2107

Читайте также:

Замена рулевых наконечников ВАЗ 2107

Что понадобится для замены рулевых тяг и наконечников

Симптомы неисправности рулевых тяг

Процесс замены рулевых наконечников

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Где находится трапеция ВАЗ 2107

Признаки неисправности рулевой трапеции ВАЗ 2107

Необходимые инструменты

Замена рулевых тяг ВАЗ 2107

Замена рулевых тяг на ВАЗ 2107 (фото и видео): пошаговая инструкция

Порядок выполнения ремонтных работ

Установка деталей и регулировка

Замена наконечников рулевых тяг автомобиля ВАЗ-2107

2.НАЗНАЧЕНИЕ ,УСТРОЙСТВО И РАБОТА ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ.

5. РАЗБОРКА И СБОРКА ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ.

5.1.ЗАМЕНА ШАРОВЫХ НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ.

Неисправности рулевых тяг: как их обнаружить и как с ними бороться?

Функции рулевых тяг

Основные проблемы с рулевыми тягами

Сигналы о проблемах с рулевыми тягами

Устранение неисправностей

Как заменить рулевой наконечник на ваз 2107. Замена втулок заднего жиклера на ваз классик

Признаки выхода из строя рулевой тяги

Процесс замены рулевого наконечника

Как снять старую реактивную тягу ВАЗ 2107

Установка реактивной тяги ВАЗ 2107

, ремонт, тюнинг, схема и цена

Диагностика состояния подвески

Проверка амортизаторов

Снятие амортизаторов

Установка нового амортизатора

Как заменить верхний рычаг?

Регулировка рычага

Подготовка к снятию нижнего рычага

Снятие рычага

что лучше, особенности замены

Где трапеция?

Как определить поломку трапеции?

Диагностика элементов трапеции

Инструмент для ремонта

Замена: пошаговая инструкция

Производители рулевых трапеций

: ВАЗ 21033 1982 года — Лада 1300 для Советов

, ремонт, тюнинг, дизайн, цена

Диагностика состояния подвески

Проверка амортизаторов

Снятие амортизаторов

Установка нового аттенюатора

Как заменить верхний рычаг?

Установка рычага

Подготовка к снятию нижнего рычага

Снятие рычага

Сколько весит легковой автомобиль. Сколько весит легковой автомобиль сколько весит ВАЗ 2106

Вес легковых автомобилей в табличной форме

Масса тела

Шесть размеров «Шесть» и их чек

Стандартные линейные / геометрические размеры кузова ВАЗ 2106

Размеры корпуса по длине / ширине / высоте

Основные характеристики «шестерки»

Технические характеристики автомобиля

Зависимость параметров разгона

Характеристики

Отличительные особенности двигателя ВАЗ 2106

Автосервис ВАЗ 2106

Популярные поломки двигателя

Особенности ремонта мотоцикла автомобиля ВАЗ 2106

Тюнинг

Тюнинг своими руками в гараже

Какое масло выбрать и как его правильно заменить

На какие автомобили можно устанавливать двигатель 2106

Масса двигателя ВАЗ-2106

Другие характеристики двигателя ВАЗ-2106

Слабое место двигателя ВАЗ-2106

LADA NIVA (ВАЗ 2107) ПОЛНОЕ ОФИЦИАЛЬНОЕ ЗАВОДСКОЕ ОБСЛУЖИВАНИЕ / РЕМОНТ / ПОЛНОЕ — Best Manuals

Leave a Reply Cancel Reply
