Как пользоваться раздаткой на ниве, устройство коробки

Содержание статьи:

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку.
Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска. Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус
• Корпус дифференциала
• Валы
• Муфты
• Сальники
• Сателлиты
• Шестерни
• Фланцы
• Рычаги

Фото №1

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

Фото №2

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Как пользоваться раздаткой с демультипликатором на Ниве 2121

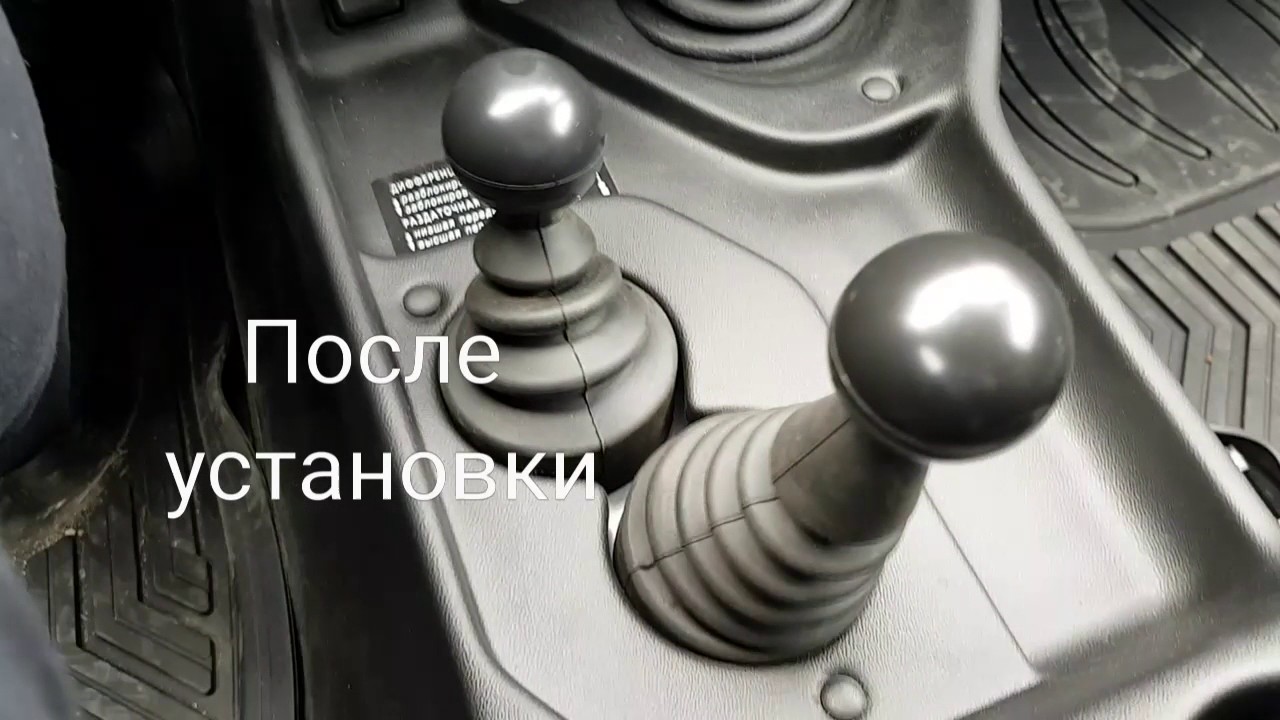

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

• Передняя – от себя
• Задняя – к себе

Фото №3

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора.
Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Фото №4

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена.
Выполняя перечисленные операции, нельзя давать волю физической силе. Попытка «протолкнуть» передачу с высокой вероятностью обернется дорогостоящим ремонтом.

Возможные проблемы

Жесткая эксплуатация, недостаточное внимание, как пользоваться раздаткой на ниве 2121, приводят к появлению:

• Вибрации по кузову в движении
• Вибрации при старте
• Гула
• Шума при маневрировании
• Тугого включение режимов

Опыт показывает, что виной служат: недостаточный уровень масла, неправильная центровка РК, раскручивание крепления опор и повреждение резинок. Дополнительное влияние оказывает состояние кардана и самого двигателя.

Видео управление раздаткой

Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива

Устройство раздаточной коробки

1 – вилка муфты блокировки дифференциала;
2 – шток вилки блокировки дифференциала;
3 – защитный чехол штока;
4 – стопорная шайба;
5 – втулка оси рычага;
6 – ось рычага;
7 – стопорный болт вилки;
8 – выключатель контрольной лампы блокировки дифференциала;
9 – шток вилки переключения передач;
10 – рычаг блокировки дифференциала;
11 – дистанционная втулка;
12 – ось рычага переключения передач;
13 – кронштейны;
14 – вилка муфты переключения передач;
15 – рычаг переключения передач;
16 – втулка пружины фиксатора;
17 – пружина и шарик фиксатора;
18 – фланец ведущего вала;
19 – передняя крышка;
20 – сальник ведущего вала;
21 – упорное кольцо подшипника;
22 – передний подшипник ведущего вала;
23 – шестерня высшей передачи;
24 – муфта переключения передач;
25 – картер раздаточной коробки;
26 – шестерня низшей передачи;
27 – задний подшипник ведущего вала;
28 – установочное кольцо заднего подшипника ведущего вала;
29 – ведущий вал;
30 – втулка;
31 – ступица;
32 – задняя крышка;
33 – задний подшипник промежуточного вала;
34 – промежуточный вал;
35 – подшипник вала привода заднего моста;
36 – задний подшипник дифференциала;
37 – фланец;
38 – сальник вала привода заднего моста;
39 – задний корпус дифференциала;
40 – опорная шайба шестерни;
41 – шестерня привода заднего моста;
42 – ось сателлитов;
43 – стопорное кольцо;
44 – пружинная шайба;
45 – кронштейн подвески;
46 – упорная шайба сателлита;
47 – картер привода переднего моста;
48 – сателлит;
49 – ведомая шестерня дифференциала;
50 – передний корпус дифференциала;
51 – стопорное кольцо;
52 – пружинная шайба;
53 – передний подшипник корпуса дифференциала;
54 – муфта блокировки дифференциала;
55 – установочное кольцо переднего подшипника дифференциала;
56 – маслоотражатель;
57 – сальник вала привода переднего моста;
58 – подшипник вала привода переднего моста;
59 – фланец вала привода переднего моста;
60 – вал привода переднего моста;
61 – пробка слива масла;
62 – ведомая шестерня привода спидометра;
63 – роликовый подшипник промежуточного вала;
64 – заливная пробка;
65 – ведущая шестерня привода спидометра.

Разборка и сборка раздаточной коробки

Сливаем масло из раздаточной коробки и очищаем ее от грязи.

Ослабляем гайку фланца ведущего вала (см. Замена сальников валов раздаточной коробки).

Аналогично ослабляем гайки двух других фланцев. Снимаем корпус шестерни привода спидометра (см. Снятие корпуса шестерен привода спидометра и датчика скорости автомобиля ВАЗ-21214 (корпуса шестерни привода спидометра автомобиля)).

Головкой «на 13» отворачиваем пять гаек картера привода переднего моста.

Поддев отверткой за приливы картер,…

…снимаем его…

…и прокладку.

Поддев отверткой стопорную шайбу,…

…вынимаем ось рычага блокировки дифференциала ваз 2121 (при затруднении выбиваем выколоткой из мягкого металла).

Снимаем рычаг блокировки дифференциала и пластиковые втулки оси.

Снимаем выключатель контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала).

Снимаем со штока вилки блокировки дифференциала пружину рычага.

Головкой «на 13» отворачиваем четыре гайки крепления крышки картера привода переднего моста.

Снимаем крышку и прокладку.

Вынимаем пружину и вытряхиваем из гнезда картера шарик фиксатора.

Накидным ключом «на 10» отворачиваем стопорный болт вилки муфты блокировки дифференциала.

Вынимаем болт с пружинной шайбой.

Поддеваем отверткой защитный чехол штока вилки блокировки дифференциала…

…и вынимаем шток с чехлом.

Вынимаем вилку…

…и муфту блокировки дифференциала.

Отворачиваем до конца ослабленную ранее гайку крепления фланца и снимаем шайбу.

Снимаем фланец.

Сжав щипцами, вынимаем стопорное кольцо подшипника вала привода переднего моста.

Вынимаем вал в сборе из картера.

С переднего конца вала снимаем маслоотражатель и упорное кольцо.

Зацепив трехлапым съемником наружное кольцо подшипника,…

…спрессовываем подшипник.

Головкой «на 13» отворачиваем восемь гаек крепления задней крышки к картеру раздаточной коробки.

Поддев отверткой,…

…снимаем крышку в сборе с валом привода заднего моста…

…и прокладку.

Вал привода заднего моста вынимаем из задней крышки и разбираем аналогично валу переднего картера ваз 2131.

Детали вала привода заднего моста и задняя крышка.

Ключом «на 13» отворачиваем две гайки крепления кронштейна рычага переключения передач к картеру раздаточной коробки…

…и снимаем кронштейн переключения передач с рычагом.

Рычаг переключения передач отсоединяем от кронштейна аналогично снятию рычага блокировки дифференциала.
Отвернув окончательно гайку фланца ведущего вала,…

…снимаем фланец.

Ключом «на 13» отворачиваем три гайки…

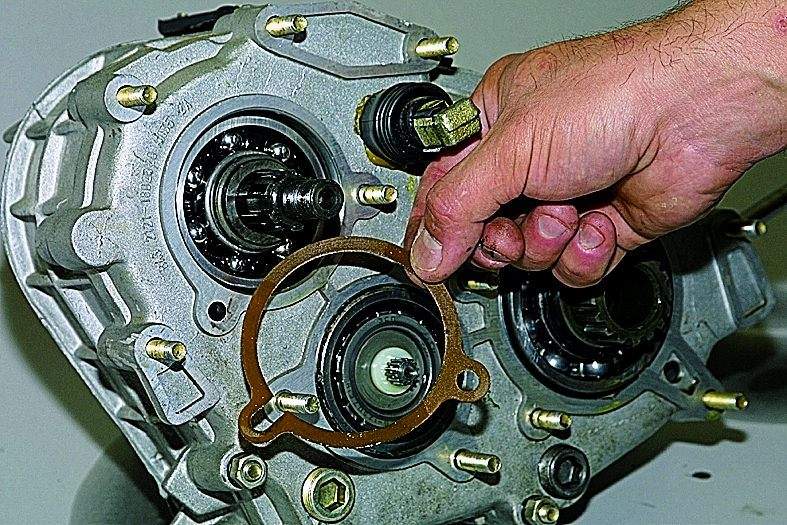

…и снимаем крышку переднего подшипника ведущего вала.

Соединение уплотнено прокладкой.

Ключом «на 10» отворачиваем четыре гайки крепления лючка.

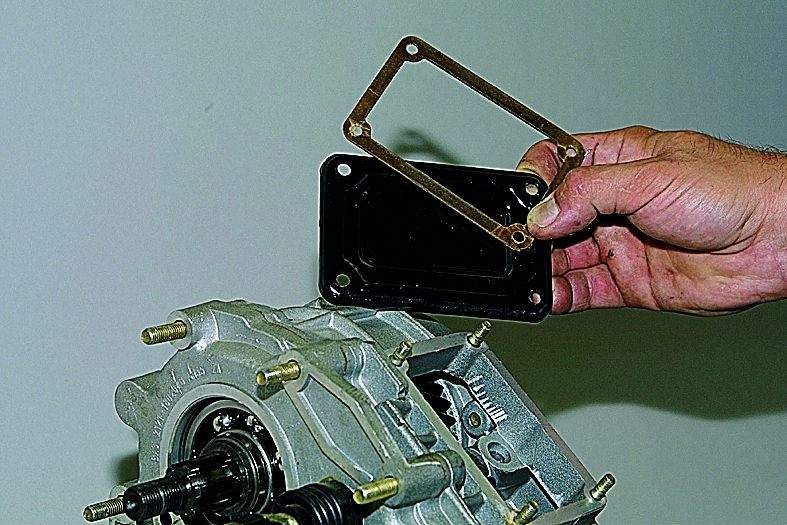

Снимаем лючок и прокладку.

Снимаем со штока вилки переключения передач пружину рычага и сдвигаем чехол штока.

Внутри лючка накидным ключом «на 10» отворачиваем болт крепления вилки к штоку.

Чтобы шарик и пружина фиксатора не выскочили,…

…прикрываем отверстие пальцем и постепенно вытягиваем пассатижами шток.

При этом шарик фиксатора выпадает через боковое отверстие картера.

Пружину фиксатора вынимаем пинцетом.

Вытягивая шток дальше, снимаем вилку муфты переключения передач…

…и дистанционную пластиковую втулку.

Вынимаем шток.

Штоки вилки блокировки дифференциала и вилки переключения передач ваз 2121 уплотняются резиновыми кольцами. Покажем их снятие на примере кольца штока вилки переключения передач.

Поддев отверткой,…

…вынимаем уплотнительное резиновое кольцо.

Расконтриваем гайки задних подшипников ведущего и промежуточного валов ваз 2131.

Накидным ключом «на 27» отворачиваем одну из гаек, удерживая от проворачивания валы за другую гайку ключом или головкой той же размерности.

Снимаем гайку и шайбу.

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки ваз 2121.

Отворачиваем вторую гайку, удерживая валы от проворачивания монтажной лопаткой, вставленной между болтами.

Снимаем гайку и шайбу. Снимаем фланец ведущего вала.

Снимаем упорное кольцо переднего подшипника ведущего вала.

Ключом «на 13» отворачиваем три оставшиеся гайки крепления передней крышки раздаточной коробки.

Остальные гайки этой крышки были отвернуты при демонтаже крышки переднего подшипника ведущего вала, картера привода переднего моста и кронштейна рычага переключения передач.

Снимаем переднюю крышку раздаточной коробки ваз 2131 с дифференциалом.

Снимаем прокладку со шпилек картера раздаточной коробки.

Пассатижами снимаем установочное кольцо переднего подшипника корпуса дифференциала.

Разъединяем дифференциал нива 2121 и переднюю крышку раздаточной коробки.

Вынимаем (или выбиваем через выколотку из мягкого металла) из гнезда передней крышки наружное кольцо переднего подшипника промежуточного вала.

Щипцами разжимаем стопорное кольцо переднего подшипника корпуса дифференциала…

…и снимаем его.

Снимаем пружинную шайбу.

Устанавливаем в отверстие переднего корпуса дифференциала нива 2131 подходящий упор для винта съемника…

…и трехлапым съемником…

…спрессовываем передний подшипник.

При необходимости аналогично снимаем задний подшипник нива 2121.
На переднем и заднем корпусах дифференциала наносим метки, чтобы при сборке не нарушить балансировку узла.
Зажав корпус дифференциала в тиски с накладками губок из мягкого металла,…

…накидным ключом «на 17» отворачиваем шесть болтов, скрепляющих ведомую шестерню, передний и задний корпуса дифференциала.

Разъединяем передний и задний корпуса дифференциала.

При этом ведомая шестерня остается на переднем корпусе.

Сбиваем ее с корпуса через выколотку из мягкого металла.

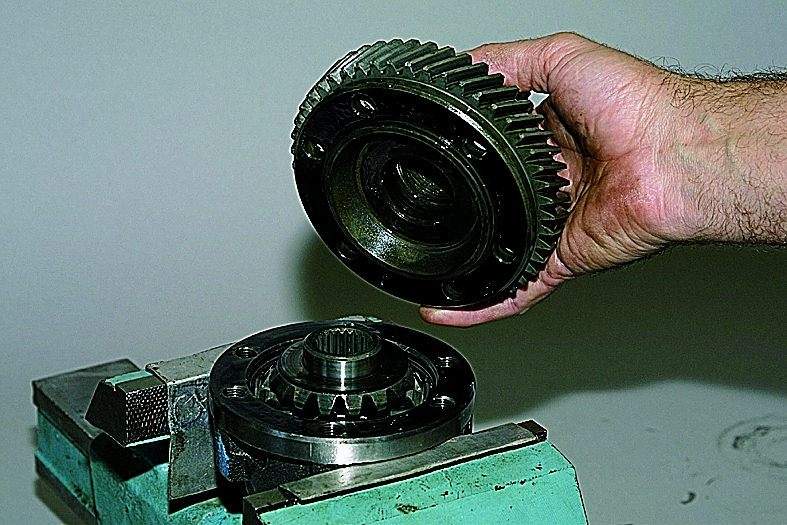

Разъединяем ведомую шестерню и передний корпус дифференциала.

С шестерни привода переднего моста снимаем опорную шайбу…

…и вынимаем саму шестерню.

Щипцами разжимаем стопорное кольцо оси сателлитов и снимаем его.

Снимаем пружинную шайбу оси сателлитов нива 2131.

Зацепив пассатижами за другое стопорное кольцо, вынимаем ось сателлитов.

Вынимаем опорную шайбу и сателлит из заднего корпуса дифференциала.

Вынув второй сателлит и его шайбу, извлекаем шестерню привода заднего моста.

Для снятие первичного и промежуточного валов…

…пассатижами снимаем установочное кольцо заднего подшипника ведущего вала.

Аналогично демонтируем кольцо заднего подшипника промежуточного вала.

Вынимаем из картера ведущий вал…

… и промежуточный вал.

Зажимаем шлицевую часть ведущего вала в тиски с накладками губок из мягкого металла,…

…и, зацепив лапами съемника за муфту переключения передач,…

…снимаем задний подшипник, втулку, шестерню низшей передачи и муфту.

Снимаем с вала ступицу муфты и шестерню высшей передачи.

Съемником спрессовываем передний подшипник ведущего вала.

Из переднего подшипника промежуточного вала отверткой вынимаем ролики…

…и снимаем сепаратор.

Зажимаем промежуточный вал нива 2121 в тиски с накладками губок из мягкого металла.

Поддевая двумя монтажными лопатками, спрессовываем внутреннее кольцо переднего подшипника…

…и снимаем его.

Задний подшипник промежуточного вала снимаем также, как передний подшипник ведущего вала.
Собираем раздаточную коробку нива 2131 в обратной последовательности.
При сборке межосевого дифференциала совмещаем метки на его корпусах.
Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси.
Подходящими отрезками труб напрессовываем…

…внутреннее кольцо переднего подшипника промежуточного вала,…

…подшипник вала привода переднего моста (труба опирается на внутреннее кольцо)…

…и подшипники дифференциала.

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала.
Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно.
Все уплотнительные прокладки смазываем тонким слоем силиконового герметика.
Затянув гайки задних подшипников ведущего и промежуточного валов установленным моментом, стопорим гайки, вдавив их буртики в пазы хвостовиков валов.
После сборки заливаем масло (см. Замена масла).

Полезные советы

Узел крепления шпильки:

1 — картер;
2 — втулка;
3 — оставшаяся часть бобышки;
4 — шпилька

Ремонт крепления шпильки картера раздаточной коробки

У раздаточной коробки нива 2121 бывает лопается правая (длинная) бобышка, в которую запрессована специальная шпилька, крепящая коробку к кронштейну. Для ремонта можно выточить втулку из дюралюминия, как показано на рисунке, запилить все ребра на оставшейся части бобышки и опилить ее наружный диаметр, чтобы плотно посадить втулку. Установив в отверстие шпильку крепления, нужно напрессовать втулку до упора и приварить ее по периметру к корпусу коробки.

Определение причин вибрации и центрирование раздаточной коробки

Запоминаем скорость автомобиля нива 2121 и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.

На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала ваз 2121, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.

Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач нива 2131. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).

Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.

Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.

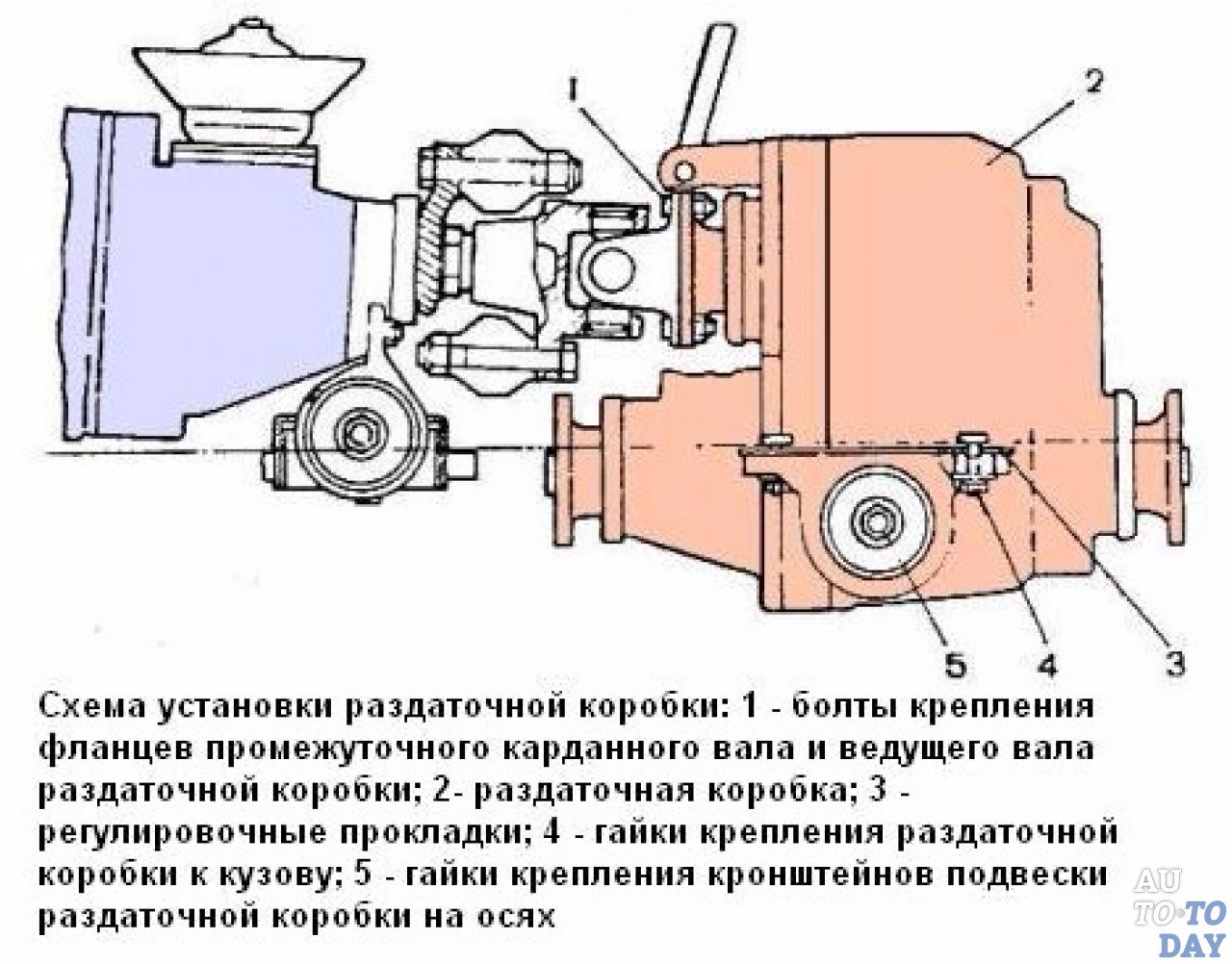

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль ваз 2121, не затягивая до конца гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу). Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку ваз 2131 вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.

основные проблемы и их устранение

Тем, кому уже довелось поездить на «Ниве», не нужно объяснять, чем примечательна эта машина. Несомненно, она отличается от других представителей легковых ВАЗов, и прежде всего – полным приводом, предусматривающем наличие двух ведущих мостов. В общей сложности такой внедорожник имеет три дифференциала (по одному на каждый мост) и еще один – межосевой. Еще одной особенностью является раздаточная коробка, которой, в отличие от других ВАЗов, может похвастаться «Нива».

Устройство раздатки на «Ниве»

В конструкции трансмиссии раздатка размещается в задней части коробки передач, а на ее хвостовике закрепляется карданный вал, соединяющий раздаточную коробку с задним мостом. Также от этого агрегата работает и передний мост, который связан с ним передним карданным валом.

Устройство раздаточной коробки «Нивы» предусматривает наличие понижающей передачи, которая помогает получить высокий крутящий момент. Ее используют при преодолении сложных участков пути, когда необходимо справиться с серьезным бездорожьем. Кроме того, к списку основных деталей раздатки «Нивы» относят: корпус, вал привода переднего моста, ведущий и промежуточный валы, шестерни, подшипники, корпус дифференциала, сателлиты, муфты блокировки и переключения передач, сальники, рычаги управления и фланцы, использующиеся для соединения с карданом.

На «Нивах» (исключение –ChevroletNiva) может устанавливаться два основных типа раздаточных коробок:

• 21213 (модификации 21213-1800020-01 и 21213-1800020-02):

• 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

С точки зрения конструкции, между этими вариантами нет практически никакой разницы, разве что РК 21214 дополнительно имеет привод датчика скорости. В остальном, схема раздатки «Нива» практически одинакова для всех вариантов.

Основные неисправности раздаточной коробки

Все неисправности в работе раздатки сразу проявляются в наружных симптомах, исходя из которых, владелец транспортного средства может судить о сложившейся ситуации. К таким проявлениям относят следующее.

Вибрация в начале движения автомобиля

Основная болезнь «Нивы» – вибрация, раздающаяся по всему кузову машины. Причина этого неприятного явления нередко вызвана неправильной центровкой раздатки ВАЗ «Нива». Чаще всеговибрация встречается на моделях ВАЗ 21213/21214, ведь именно в этих машинах раздаточная коробка фиксируется лишь на двух опорах, расположенных по бокам корпуса. Для сравнения, раздатка на ChevroletNiva устанавливается уже на трех опорах. Однако, прежде чем начинать регулировку положения раздатки, следует убедиться в ее причастности к появлению вибраций.

Вполне возможно, что она вызвана другими деталями ходовой. Например, плохо зафиксированы карданы, не отбалансированы колеса машины, присутствует люфт в крестовинах кардана (особенно на возникновении вибрации сказываются люфты в крестовинах заднего кардана) и вибрация, исходящая от силового агрегата.

Появлению вибрации в начале движения также способствуют разболтавшиеся крепления установочных опор раздаточной коробки или разорванная резина на самих опорах раздатки.

Вибрация на скорости

Если,набрав скорость до 80-100 км/ч, вы заметили, что в зоне передних сидений вибрирует пол, при ближайшей возможности нужно проверить работу некоторых узлов и механизмов.

Вполне возможно, что при сборке было нарушено взаимное расположение элементов промежуточного вала, произошло расслоение эластичной муфты, или неправильно собрали шарниры равных угловых скоростей (не говоря уже о том, что они могли просто износиться).

Нелишним будет проверить и наличие балансировочных шайб под болтами эластичной муфты – они нередко теряются. При обнаружении нескольких таких проблем самым оптимальным вариантом решения проблемы будет замена промежуточного вала в сборе.

Разбор раздатки на «Ниве» может показать наличие деформированных болтов или фланцев эластичной муфты, а более детальный осмотр поможет определить ослабленные крепления эластичной муфты и/или гайки фланца промежуточного вала. Все испорченные детали следует заменить, а ослабленные крепежные элементы получше затянуть.

Возможной причиной вибрации на скорости также является заедание шарнира равных угловых скоростей (стерлась смазка, деформированы детали элемента или проявились последствия неправильной заводской сборки), заедание карданных шарниров переднего и заднего валов, их повышенный дисбаланс или дисбаланс межосевого дифференциала вследствие заводского брака или неверного расположения деталей при сборке.

Шум при повороте

Появление посторонних звуков при повороте транспортного средства – еще один распространенный признак наличия проблем в раздатке «Нивы», причем в этом случае схемадиагностики практически такая же, как и в предыдущем варианте.

В первую очередь проверьте детали на предмет износа. Вполне возможно, что проблема кроется в стершихся зубьях сателлитов, шестерен привода, тугом вращении сателлитов на оси или износе внутренней части корпуса дифференциала. Также не редкость – заедание в корпусе дифференциала шестерен приводов мостов и наличие большого осевого зазора шестерен приводов мостов.

Устранить все неточности поможет замена изношенных деталей и установка правильного осевого зазора (0-0,10 мм).

Плохое переключение передач, или блокировка дифференциала

К основным проблемам раздатки на «Ниве» нельзя не отнести блокировку дифференциала, что выражается в плохом переключении передач. Среди причин этой неприятности числятся: тугое перемещение скользящей муфты на шлицах ступицы или корпуса дифференциала, появление забоин на зубьях малых шестерен передач, деформация вилки, штока, рычагов привода, или их заедание на осях.

Кроме того, к подобному результату нередко приводит слишком высокая вязкость масла в раздаточной коробке. Шлицы можно очистить от грязи и спилить все заусеницы надфилем, а вот детали со смятыми шлицами или зубьями стоит полностью заменить.

Выключение и сброс передач

Не менее неприятным явлением, связанным с неисправной работой раздатки, выступает произвольное выключение передач. Причина здесь кроется в повреждении (либо износе) зубьев шестерен и муфтраздатки «Нива», забоинах на шлицах, деформации деталей привода, снижении упругости пружин фиксаторов вследствие попадания грязи в отверстия фиксаторов, или износа этих деталей. Очистив и заменив все поврежденные элементы, вы сможете решить данную проблему.

Утечка масла из коробки

В некоторых случаях из раздаточной коробки быстро уходит масло. Что же делать в такой ситуации? Вероятнее всего, это результат сильного износа сальников, забоин на поверхностях валов и штоков, по которым они работают, ослабления крепления крышек картера, либо повреждения их прокладок. Нередко основанием для утечки являются и неплотно закрученные пробки и незатянутая гайка привода спидометра. Все, что требуется, – это подтянуть резьбу, заменить прокладки и подтянуть пробки с гайками.

Как снять раздатку «Нивы», пошаговая инструкция

Раздаточная коробка «Нивы» демонтируется относительно легко, однако времени на это требуется немало. Кроме раздатки, придется снимать и некоторые другие детали, для чего вам потребуются ключи на 13 (рожковый, накидной и/или трещоточный), а также плоская и крестовая отвертка.

После успешного завершения подготовительного этапа можно переходить к снятию раздаточной коробки. Для начала, из салона автомобиля снимается пластиковая накладка на тоннеле пола (расположена возле рычагов управления блокировкой).

Демонтировать ее несложно, и все, что от вас потребуется, – это открутить четыре самореза, с помощью которых она крепится, а затем выкрутить еще три крепежных элемента, посредством которых накладка фиксируется под рычагами. Отвернув ручки рычагов,снимите накладку вместе с резинками.

Обратите внимание! Выполнив указанные действия, вы увидите два подключенных проводка (их хорошо заметно через отверстие из салона), их нужно отсоединить.

На этом работу в салоне транспортного средства можно заканчивать и переходить к действиям с внешней стороны кузова. Для этого вам понадобится либо смотровая яма, либо домкрат.

Для того чтобы достать раздаточную коробку, следует отсоединить от нее оба кардана (переднего и заднего моста), а также привод от КПП. Демонтаж карданов не должен вызвать каких-либо трудностей, поскольку они отсоединяются одинаково: нужно только открутить все крепежные гайки ключом на 13. Если болты начнут прокручиваться, просто вставьте между основанием и плоской шляпкой болта отвертку, а чтобы отвинтить все остальные гайки – проверните кардан рукой, обеспечив себе более удобный доступ к ним.

Дальше вынимается трос спидометра (отверните рукой его крепежную гайку и потяните в сторону) и отсоединяется от КПП сама раздаточная коробка (также нужно открутить несколько болтов).

Заключительным этапом всей работы будет демонтаж раздатки с подвесных каждой стороны, но перед этим не забудьте подставить что-то под коробку, чтобы после снятия она не упала.

Важно! Удобнее всего откручивать гайки подвесного механизма либо с помощью трещоточной рукоятки, либо посредством аналогичного ключа.

Когда все крепежные элементы будут откручены, вы сможете легко снять раздатку «Нивы», аккуратно стянув ее вниз с опоры, которую вы для нее заранее подготовили.

Как установить новую раздаточную коробку

Если демонтированная раздатка «Нивы» (схема ее переключения уже,наверное, понятна), оказалась в плохом состоянии, и ее проще заменить, чем ремонтировать, лучше так и поступить. Перед установкой нового устройства нужно проверить правильность установки подушек подвески мотора в кронштейнах (центрующие шайбы должны совпадатьс соответствующими отверстиями боковых кронштейнов), а также проверить плотность прилегания опор раздатки ко дну кузова. В случае необходимости нужно сразу отрихтоватьместа под опорами.

Поместив на освободившееся место новую раздатку, не нужно полностью затягивать крепежные элементы кронштейнов ее подвески. Передвигая устройство вдоль и поперек, или даже в вертикальном направлении, постарайтесь найти наиболее подходящее положение, при котором фланцы ведущего и промежуточного валов окажутся расположенными на одном уровне, параллельно друг другу, а зазор между ними будет минимальным.

После этого нужно вернуть на прежние места все снятые ранее регулировочные прокладки, устанавливающиеся под опоры, и затянуть крепежные гайки кронштейнов подвески. Дальше подсоедините к валам раздатки передний и задний валы, а гибкий вал к приводу спидометра. Провода подключаются к датчику контрольной дампы блокировки дифференциала.

Сборка и разборка раздаточной коробки «Нивы»

Нередко автовладельцев интересует не только вопрос снятия раздаточной коробки, но и ее правильная разборка. Как же разобрать ее на «Ниве»? Прежде всего, промойте устройство и слейте с него все масло. Затем закрепите раздатку на стенде и ослабьте крепежные гайки фланцев ведущего вала и вала привода мостов (переднего и заднего).

Также открутите крепежные гайки и снимите в сборе картер привода переднего моста (вместе с крышкой, рычагом, вилкой, муфтой блокировки дифференциала и валом привода переднего моста).

После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней.
Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.

Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.

Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.

Следующим шагом при разборке раздатки «Нивы» является изъятие вала привода переднего моста из картера (вместе с ним достают подшипник, упорное кольцо и маслоотражатель). Также в сборе извлекается и вал привода заднего моста из задней крышки.

После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.

Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.

Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.

Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.

После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.

Обратная сборка раздатки на «Ниве» начинается со сборки межосевого дифференциала путем совмещения всех меток на его корпусе (это обязательное условие, которое поможет избежать нарушения балансировки указанного узла). Пружинная шайба на оси сателлитов устанавливается со стороны глухого отверстия, находящегося на торце оси.

Важно! Осевой зазор каждой шестерни привода мостов должен составлять от 0 до 0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н/м. Увеличенный зазор свидетельствует о необходимости замены опорных шайб на детали большей толщины.

Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.

Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

вой, вибрация, гул » НАВСЕГДА избавляемся от посторонних звуков

Содержание

1. Разбираемся в терминологии.
2. Изучаем проблемы и способы ремонта.
1. Вибрация и как с ней справиться.
2. Убираем вой и гул.
3. Снимаем вероятность протечки масла.

3. Универсальное средство, которое точно уберёт шум раздатки.
4. Разница есть? Какие раздаточные коробки стоят на разных модификациях Нивы.
1. Нива (LADA 4×4)
2. Chevrolet Niva

5. Рекомендации SV-PARTS.

Разбираемся в терминологии

Начнём с того, что окунёмся в матчасть. Раздаточная коробка (РК) – отдельный узел полноприводной машины, который осуществляет разнорежимную раздачу мощности от двигателя к передней и задней оси.

Внешне это механизм, расположенный под днищем машины, в корпусе которого последовательно помещается демультипликатор (делитель) для получения промежуточного передаточного числа в трансмиссии и разветвитель одного потока мощности на два. Именно с помощью этого устройства и его органов управления (рычагов), выходящих в салон автомобиля, водитель LADA 4×4 выбирает режим работы полного привода.

Непосредственно с КПП автомобиля РК связывает передний карданный вал и промежуточный вал (промвал) с гасителем колебаний. Как, наверное, уже понятно из описания, с задней осью машины данный элемент агрегатируется посредством заднего карданного вала.

Назад к содержанию

Изучаем проблемы и способы ремонта.

Любому автовладельцу точно не нужно рассказывать – почему вой и гул – это плохо. Вибрация раздатки на Ниве на маленькой скорости – встречается довольно часто. Водитель, конечно, привыкает постепенно ко многим посторонним звукам в машине, но уровень шума достаточно высок, чтобы в поездке с пассажирами невозможно было поддерживать беседу. Из-за чрезмерного шумового загрязнения – поневоле придётся бороться с проблемой.

Вибрация и как с ней справиться.

Основная причина возникновения лишних звуков – разночастотные колебания составных частей трансмиссии. Вообще, вибрация раздатки на Ниве – один из наиболее распространённых краеугольных камней, с которыми иные автовладельцы вынуждены бороться (или мириться) постоянно.

• Проверьте подушки (опоры) на которых к кузову крепится силовой агрегат, КПП и др. детали вплоть до глушителя. Любая изношенная подушка или резинка легко может быть причиной излишние тряски железа и сопутствующего громыхания. Изношенные сайлентблоки и подушки лучше сразу заменить.
• Непременно обратите внимание на промежуточный вал (промвал). Увидели признаки «усталости» – поменяйте элементы, пришедшие в негодность, или деталь целиком!




• Изучите – в каком состоянии карданные валы. «Старая» версия кардана позволяет обслужить (отремонтировать) деталь, например, заменив разбитые крестовины.
  В случае со ШРУСовыми карданами придётся заменить полностью неработающий элемент.
  Что касается карданных валов на шарнирах равных угловых скоростей (ШРУСах), то такая конструкция дороже, но у неё есть неоспоримое преимущество – легко демонтировать и установить обратно, а также при этой операции не нарушается балансировка карданных валов.
• Не лишним будет уделить внимание посадке раздаточной коробки. Если установлено дополнительное (третье) крепление РК – открутите его от коробки, от кузова откручивать не нужно. Установите раздатку в нейтраль, заведите машину и на четвёртой передаче раскрутите ещё примерно до 3-4 тысяч оборотов. Она должна стабилизироваться и, что называется, найти своё место. Заглушите автомобиль, и закрепите механизм.

Пожалуй, это наиболее полный набор мер, которые советуют бывалые автомеханики, когда гудит и вибрирует раздатка на Ниве!

Назад к содержанию

Убираем вой и гул

Будем считать, что с вибрацией справились, но осталась не менее существенная проблема – как убрать вой раздатки на Ниве. Далеко не всегда колебания механизма – единственная причина появления посторонних раздражающих звуков. А характерный шум раздаточной коробки, увы, один из «фирменных» недостатков одного из лучших отечественных внедорожников.

1. Первое, на что следует обратить внимание – рычаги. Лучше сразу их заменить на бесшумные – с антирезонансными втулками внутри. Весь гул они не ликвидируют, но некоторую его долю точно погасят.




2. Ещё лучше результат будет если установить мелкомодульную раздатку – с передними и задними крышками, оснащёнными двухрядными подшипниками. В 2010 году АВТОВАЗ внедрил новые двухрядные подшипники выходных валов, чтобы избавиться от люфтов и биений, а также продлить жить сальникам и, в целом, увеличить надёжность механизма. Здесь логика – друг человека: меньше тряски и колебаний – выше ресурс и надёжность.

Назад к содержанию

Снимаем вероятность протечки масла

В стремлении снять вопрос как избавиться от воя раздатки, ещё до обновления 2010 году производитель стал осуществлять сборку данного механизма с использованием силиконового герметика взамен картонных прокладок. И внедрил улучшенную систему вентиляции картера с открытым сапуном, который был выведен под капот. Опять же, чуть возросла надёжность машины при прохождении бродов, а главное попутно снизилась нагрузка на сальники.

Упоминаем о них вновь раз, чтобы обратить внимание, что чем меньше вибраций и толчков, тем дольше не придётся обнаружить течь масла на корпусе раздатки из-за пришедших в негодность сальников. Тем более, фланец в крышках РК может быть причиной шума – в ходе эксплуатации попросту разбиваются посадочные места подшипников.

Надеемся, что перечисленные выше действия станут полноценной пошаговой инструкцией, как устранить шум раздаточной коробки на Ниве.

Назад к содержанию

Универсальное средство, которое точно уберёт шум раздатки?

Для людей, которые не хотят тратить много времени на доработку агрегатов своего внедорожника, существует проверенное решение. Довольно надёжным универсальным вариантом, как убрать вой раздатки на Ниве, можно сказать, ноу-хау от компании SV-PARTs, является установка стального четырёхсателлитного дифференциала.

Практика показывает, что он нивелирует до 90% шума. Пожалуй, если ещё выполнить предыдущие рекомендации, то суммарных усилий будет достаточно для обретения коморта и покоя за рулём любимой машины.

Назад к содержанию

Разница есть? Какие раздаточные коробки стоят на разных модификаций Нивы

Следует уделить внимания ещё одному моменту – есть ли разница для разных модификаций автомобиля Нива.

Нива (LADA 4×4).

Автомобиль ВАЗ-21213 (Нива), а вместе с ним и модели ВАЗ-21214, LADA 4×4 URBAN и прочие мелко-серийные аппараты, собираемые на их базе, оснащаются единственной раздаточной коробкой, лишь с учётом обновлений и улучшений, внедрённых заводом в 2009-2010 годах.

Chevrolet Niva

Здесь нужно учитывать, что раздаточная коробка автомобиля ВАЗ-2123, коим собственно является Niva, имеет абсолютно то же устройство, что и аналогичные узлы на обыкновенном ВАЗовском внедорожнике.

Но у Шевроле Нивы, как известно, другой механизм управления – в ней используется единственный рычаг раздатки, а не два. Передачи переключаются вдоль, а блокировка – поперёк. При этом, на неё изначально устанавливали иное сцепление (Valeo) и мелкомодульные РК с однорядными или двухрядными подшипниками. А ещё уже с завода автомобиль выезжал, имея рычаг управления раздаткой со встроенным демпфером, который, снимал лишний шум в диапазоне 4-5 тысяч оборотов силового агрегата.

Так что, относительно рассуждений на тему «причины вибрации и воя в раздатке на Ниве Шевроле и как это устранить?» вполне уместны советы, которые мы привели выше.

Назад к содержанию

Рекомендации SV-PARTS

Мы обращаем внимание, что в ассортименте интернет-магазина SV-PARTS есть всё, чтобы решить вопросы с раздаточной коробкой, даже агрегаты в сборе для Нива 4×4 (ВАЗ 2121) и Chevrolet Niva. А ещё мы записали короткое видео в помощь автолюбителям, чтобы вам не пришлось тратить много своего времени

Смотрите, комментируйте и штурмуйте новые горизонты на бездорожье вместе с нами!

Вернуться к списку статей

Раздаточная коробка Нива ВАЗ — ремонт и замена своими руками

Раздаточная коробка является самой главной частью российского внедорожника. Именно от ее правильной работы зависит проходимость автомобиля. В этой статье мы разберемся, как и для чего работает раздаточная коробка, как производится диагностика неисправностей, а также раздаточная коробка Нива ВАЗ – ремонт и замена.

Что такое раздаточная коробка?

Раздаточная коробка монтируется на всех автомобилях, имеющих полный привод абсолютно на все колеса.

Она выполняет распределение крутящего момента по всем осям автомобиля и увеличивает его величину при езде на автомобиле по бездорожью. Если говорить о конструкции этого элемента, то она заметно различается, и это зависит от марки и модели автомобиля. Однако это не мешает выделить самые основные конструктивные элементы агрегата: валы привода для передней и задней осей, понижающая, зубчатая и цепная передачи, межосевой дифференциал, с механизмом, способным к самоблокировке узла и ведущий вал.

Принцип работы заключается в следующем. Ведущий вал (основной) выполняет передачу крутящего момента от передаточного механизма КПП механическим путем на раздаточную коробку.

Далее крутящий момент переходит на специальный межосевой блокирующийся дифференциал, который уже распределяет его между соответствующими осями. Величина распределения зависит от типа дифференциала. Если он симметричный, то это усилие будет распределяться в равных соотношениях, однако если он не симметричный, то момент будет распределяться в определенных соотношениях. Их величина будет зависеть от угловой скорости вращения колес. Если раздаточная коробка передач оборудована автоматическим или ручным включением полного привода, то межосевой дифференциал на ней уже не применяется.

Для наиболее эффективной работы полного привода «Нивы» применяется блокировка межосевого дифференциала. Под данным явлением принято понимать полное или неполное выключение дифференциала и обеспечение наиболее жесткой связи между осями. Таким образом, исключается пробуксовка отдельных осей, если одна пара колес упирается в какое-то препятствие.

Ремонт раздаточной коробки Нива

Внизу будет перечислен перечень неисправностей, характерных для этого агрегата и список их способов ремонта. Данный список актуален только для автомобиля ВАЗ 2121 и LADA 4×4.

1. Вибрация, ощущаемая в ногах на передних сидениях. Особенно заметна при начале движения или разгоне автомобиля.

• ослабли или нарушились крепления, поддерживающие коробку передач или раздаточный узел. Чтобы устранить эту неисправность, необходимо просто подтянуть крепления.
• повреждения крепящих опорных устройств КПП или раздатки. В этом случае необходимо заменить неисправные элементы новыми. Проверьте центровку ведущего вала, в соответствии с механизмом переключения передач.
• произошла деформация болтов, поддерживающих эластичную муфту. Устраняется заменой болтов или  промежуточного вала целиком.
• подверглись ослаблению специальные крепления, поддерживающие эластичную муфту. Просто подтяните их.

Видео — Центровка раздатки Нива Шевроле 2123

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

• возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
• произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
• подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
• подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
• наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
• сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

• подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
• сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
• сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
• в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
• арушен осевой зазор между шестернями. Восстановите зазор путем подбора  специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

• слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
• подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
• повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
• наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
• масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

• механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
• нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

• износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
• подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

Видео — Разборка раздатки Нива 21214 своими руками

Как производится замена раздаточной коробки ВАЗ Нива?

Замена раздаточной коробки производится, когда старый агрегат становится не ремонтопригодным и выполнять ее рекомендуется на смотровой яме.

Порядок действий:

1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.

ПриЛичные авто. ВАЗ-2123 «Нива» с АКПП. Видео в России — CARobka.ru

Мы стоим на обочине дороги. В считанных сантиметрах от нас с шумом проносятся машины, но мы не обращаем на них внимания. Потому что неприметная «Нива» рядом с нами — на самом деле автомобиль уникальный. Это единственная «Нива» с АКПП. А главное, что мы стоим рядом с человеком, который знает о ней всё.

Владимир Петрович Петунин на АВТОВАЗе занимает пост начальника отдела доводки трансмиссий, и именно в этом отделе, совместно с отделом проектирования трансмиссий, на заводе аккумулируются самые прогрессивные технологии в области передачи крутящего момента от двигателя автомобиля к колёсам. Если бы хотя бы часть этих технологий со временем нашла отражение в серийной продукции, машины под брендом Lada были бы сейчас, наверное, чуть лучше — в частности, «автоматом» обзавелись бы уже давно. Об этом Владимир Петрович говорит с грустью. Вот и «Нива», которая перед нами — одна из сотен, если не тысяч, попыток «приживить» АКПП к вазовской технике — так и осталась одним единственным изготовленным образцом.

Владимир Петрович, как и когда появился этот автомобиль?

Этот автомобиль ещё сборки Опытно-промышленного производства ВАЗа, поэтому по году выпуска он довольно «старенький» — 2001 год. Но эксплуатация была щадящей: на заводе эта машина использовалась как макет, и толком тогда и не ездила. С 2001 по 2005 годы она находилась в опытной разработке в лабораториях Дирекции по техническому развитию АВТОВАЗа, а в 2005 году прошла полную перекомплектацию узлов механики и до настоящего момента находится в частном пользовании. Суммарный пробег — всего 52 тысячи километров.

Нам с московскими партнёрами из «Центра автоматических трансмиссий» удалось найти очень хорошее решение и установить 4-ступенчатую автоматическую трансмиссию классического типа немецкой компании ZF в сочетании с автоматической раздаточной коробкой. Эта трансмиссия имеет систему охлаждения с автономным охладителем.

Как видите, в автомобиле нет никаких дополнительных рычагов управления, кроме собственно селектора переключения режимов. Раздаточная коробка имеет самоблокирующийся межосевой дифференциал, и у неё цепной привод. Этого вполне достаточно, чтобы сохранить внедорожные свойства. Мы в своё время проверяли этот автомобиль совместно с руководством СП GM-AVTOVAZ, лазили на нём по бездорожью. Но на самом деле основная задача, которая решалась в этом автомобиле — это комфорт.

Автомобиль очень тихий, удобный в управлении. С 2005 года на нём ездила женщина, моя супруга. И как женский автомобиль — это, наверное, самый идеальный вариант. Мы видим, сколько женщин сейчас ездит на «Шеви Нивах», но приходится, как они говорят, «сучить этой ручкой» — это для них катастрофа.

Так ещё и ножкой приходится…

Да, ещё и ножкой. И вот это сочетание женщин отпугивает, хотя в целом машина им нравится. Идея-то не нова, но она очень актуальна, и СП GM-AVTOVAZ двигается в этом направлении — возможно, что мы увидим в ближайшее время такую версию, правда с немного другим техническим решением. Сейчас ведётся проработка этого решения, и мы тоже стояли у его истоков. А автомобиль, который сейчас перед вами — это проект 2004-2005 годов.

Почему этот автомобиль не пошёл тогда в серию?

Считалось в то время, что это не нужно, причем это мнение поддерживалось первым директором GM-AVTOVAZ, Джоном Милонасом. Все шли по пути утилитарного бюджетного автомобиля. Но жизнь показывает, что версии с АКПП должны быть. Потому что за прошедшие годы стало понятно, что в обществе, которое видит этот автомобиль, удивляется ему, есть желание его приобрести. Много раз приходилось слышать от разных людей: «Мне нужен такой же». Значит, нужно создавать серию.

Если бы этот автомобиль серийно существовал, то сколько бы он мог стоить в сегодняшних ценах?

Конечно, точно назвать цифру невозможно, но я могу сказать вот что: в своё время эта коробка, ZF 4НР-22, стояла на целых поколениях BMW и на автомобилях других производителей и зарекомендовала себя как практически неубиваемая. Она очень надёжная. Для такого автомобиля, с маленькой нагрузкой от двигателя, её по надёжности достаточно «за глаза». Но такие коробки практически ушли в прошлое — это дань моде, потому что стали нужны 6-, 7-, 8-ступенчатые «автоматы», более скорострельные. Эта коробка, кстати, не с электронным управлением, а с механическим, что позволяет ставить её практически на любой автомобиль, не проводя никаких калибровочных работ. Мода сейчас повернула на электронику, а наладить электронное взаимодействие с контроллером двигателя — это целая работа, и это сразу увеличивает цену.

Конечно, для нашего автомобиля была бы предпочтительна именно эта, классическая АКПП с механическим управлением, но производство таких коробок было свёрнуто, и недавно на переговорах с фирмой ZF я узнал, что оно было продано в Китай.

То есть нам получить эту коробку на наш рынок уже практически невозможно?

Да, практически невозможно. К тому же, авторские права на «Ниву» сейчас принадлежат СП GM-AVTOVAZ, а раньше это было в наших руках, и мы могли всё это развивать и двигать. Но, как я уже говорил, они двигаются в направлении «автомата», у них будет такая версия в любом случае.

Сколько таких машин было сделано?

Такая — одна. Ещё мы собрали пару машин в «старом» кузове, ВАЗ-21214 или, как сейчас это называется, Lada 4×4, для индивидуального пользования. А этот автомобиль был собран для того, чтобы снять характеристики, оценить разные параметры. Конечно, для него хотелось бы иметь более мощный двигатель — понятно, что по сегодняшним временам ему не хватает разгонной динамики. Но как «женский вариант» он вполне приемлем.

И на бездорожье этот автомобиль ведёт себя изумительно. Если, конечно, за рулём сидит не экстремал, и это не соренования типа «оффроуд экстрим», хотя и в таких условиях он показал себя достаточно неплохо. Но если это обычная эксплуатация, то с небольшим увеличением расхода топлива, как это всегда бывает с «автоматами», автомобиль обеспечивает высокий комфорт. Моя жена, которая ездит на нём, уже не рассматривает в качестве замены автомобиль с тремя педалями. Эта «Нива» до сих пор в отличном состоянии, и продавать её мы решили только потому, что нельзя всю жизнь ездить на одном автомобиле. Хотя расставаться с ней очень жаль.

От редакции:

Нам удалось попробовать этот уникальный автомобиль, ВАЗ-2123 с АКПП, в движении. В салоне почти ничего не выдаёт «экспериментальную» родословную машины: всё сделано добротно, а из необычного — только селектор АКПП на месте до боли знакомой нивоводам «кочерги». Указатели режимов не совсем точно совпадают с реальными перемещениями селектора, но орудовать им привыкаешь на ощупь, со второго-третьего раза — всё понятно и без «подсказок». Переводим рычаг в «драйв», и по кузову проходит волна — сомневаться во включении передачи не приходится. Жмём газ — и трогаемся. Ощущения странные: никак не привыкнуть к тому, что на ходу ничего не нужно переключать, ведь сидишь, казалось бы, в обычной «Шниве», залог успешного разгона которой — уверенные и энергичные действия правой рукой! Впрочем, разгон на «автоматической Ниве» тоже не назовёшь бодрым — двигатель-то стандартный, и АКПП делает характер ускорения ещё более задумчивым.

С другой стороны, на сильно ухабистом просёлке машина держится уверенно, выбираясь из глубоких рытвин, да и на разбитой асфальтовой дороге в кон оказывается энергоёмкая подвеска внедорожника и великолепные демпфирующие свойства шин Pirelli Scorpio, в которые обута машина. Передачи переключаются почти незаметно, и едва набрав скорость начинаешь замечать, пожалуй, главное отличие этой «Нивы» от стандартной в движении — она практически лишена трансмиссионных шумов и вибраций! Вот оно, счастье нивовода!

После «сотни» автомобиль разгоняется совсем неохотно. Сюда бы двигатель хоть на двадцать «лошадок» помощнее — вот была бы «песня»! Впрочем, совершенно очевидно, что даже в таком виде этот автомобиль великолепен — он комфортен, тих, послушен, надёжен и удобен как в городе, так и за городом. Как очевидно и то, что если бы эта конструкция добралась до серийного производства, она гарантированно имела бы устойчивый спрос. Но по факту автомобиль, который вы видите здесь — единственный в своём роде.

Представленный в статье автомобиль сейчас продаётся.

Радиус колес на ниве. Колеса на Ниву

Выбирая диски для внедорожника ВАЗ 2121, Нива 21214, следует изначально определиться с целью их установки. Некоторые автомобилисты любят ездить на своей машине по бездорожью, а некоторые ездят строго в городских условиях, и установка новых дисков на колеса для них — еще один предмет изысканности и роскоши, но никак не практичности.

Выбрав подходящие диски, не стоит торопиться с их покупкой. Для начала обязательно выберите для них подходящие шины, чтобы колеса как можно лучше держали дорогу, были надежными и практичными.Как это сделать? Ответ вы сможете узнать, прочитав эту статью.

Габаритные размеры «стандарт»

Перед тем, как выбрать диски и шины для автомобиля ВАЗ 2121 и 21214 Нива, следует внимательно изучить габариты их штатных заводских колес. С завода этот автомобиль выпускался на колесах с формулой: 5J x 16, h3-ET = 58, DIA = 98, PCD = 5 x 139,7. Соответственно литые диски на Ниве должны быть такими же. , или немного увеличен / уменьшен максимально допустимый размер для этой модели.

Чтобы лучше понимать, о чем идет речь, нужно знать расшифровку стандартной колесной формулы. Таким образом можно подобрать диски и резину на ВАЗ 2121 и Нива 21214, правильно. Расшифровка формулы:

• 5J — это число означает, что на данное колесо можно установить 5-дюймовые шины. В зависимости от производителя шин допустимый размер может быть на 1 дюйм меньше или больше. Буква «J» означает, что на этом диске только одна бусина.
• Цифра 16 — диаметр всего обода колеса.
• Н2 — указывает на то, что конструкция обода колеса предусматривает наличие двух хантов. Хвостами называют специальные выступающие кольца, расположенные по краю венчика. Они служат для того, чтобы бескамерные шины были надежно зафиксированы, особенно когда сила воздействия дорожного покрытия смещена в рабочую плоскость шины. Проще говоря, они блокируют шины во время маневров и являются обязательными на внедорожных колесах.
• ET — обозначение размера вылета диска в мм.Брезгливо, конечно, можно, но только в меньшем направлении, и не более 1 см. Помните, чем меньше размер вылета, тем больше расстояние между колесами Нивы 2121 и 21214.
• DIA — это размер диаметра ступицы в миллиметрах.
• PCD — это обозначение, указывающее количество отверстий для крепления колес и диаметр, на котором они расположены.

Как было сказано ранее, на автомобиль Нива 2121 и 21214 допускается установка дисков небольшого размера или уменьшенного размера.Итак, наиболее удачным выбором будут колеса от американского прототипа — Chevrolet Niva. Они идеально подходят для крепления и имеют приемлемые размеры:

.

• 0J x 15 ET = 48 — для штампованных исполнений;
• 5J x 15 ET = 40 — для варианта с литыми образцами.

Правильный диаметр обода лучше всего выбрать после выбора шины для бездорожья.

На что обращать внимание при выборе внедорожных дисков

Для таких целей отбираются специальные образцы.Их главное условие — ширина, которая будет чуть больше половины ширины покрышки. Например, для обода шириной 10 см подойдет шина диаметром 12,5 дюйма.

Такие критерии выбраны с учетом того, что при движении по бездорожью воздух из покрышки будет постепенно стравливаться, при этом ширина резины по бокам увеличивается. Такой эффект имеет большое значение, так как увеличивает поверхность контакта колеса, а также обеспечивает автомобилям ВАЗ 2121 и 21214 Нива лучшее сцепление с дорогой.

Конечно, уже ничто не мешает установить внедорожные шины на обод. Но при этом ширина резины уменьшится, и, соответственно, будет и плоскость контакта. Хотя в этом изменении тоже есть свои плюсы. Например, при движении по твердому грунту более узкая резина будет лучше держать дорогу из-за большего вылета протекторов. Но при движении по болоту или другой подобной почве они пройдут хуже, чем обод на широких шинах.

Если вы решили установить на свой ВАЗ 21214 диски со сплющенной резиной, то обязательно установите на них дополнительные крепления — бэдлоки.Они будут удерживать шины на месте во время всех маневров, торможения и пробуксовки. Более дешевый вариант крепления — поставить шины на герметик. Но этот метод очень ненадежный.

Нива 2121

Нива Урбан 2121

Нива 21214

• Болты М12х1,25 мм;
• Вылет ET58;

Нива Шевроле

6.5 — его высота,

колесадом.ру

Если вы хотите поставить на «Ниву» большие колеса, но не разрезая арки, то подойдут диски R15 с габаритами 215-75. Вылет шины должен быть не более 40 миллиметров, иначе подкрылки придут в негодность из-за того, что шина будет царапать пластик. Поэтому размер колес на «Ниве 2121» без распиловки арок всего 215-75 и радиусом 15 дюймов.

Возможна установка большего радиуса, но стоит выбирать размер диска и шин пропорционально друг другу, чтобы избежать их притирки на колесных арках и повреждения самого колеса.

Влияние размеров колес и шин

От того, какой размер колес устанавливается на «Нива 2121», особенности движения могут резко измениться, а также немаловажным фактором является понимание того, что вообще требуется от автомобиля. Увеличение диаметра колес улучшит такие качества, как стиль автомобиля, устойчивость на дороге, комфорт при движении по ровной поверхности и точность рулевого управления.

Единственный недостаток увеличенного диаметра — движение по грунтовой или каменистой дороге: Нива будет трясти и доставлять неудобства водителю и пассажирам.С увеличением ширины колеса все вышеперечисленные качества будут повторяться, а также улучшится сцепление машины с дорогой и шумопоглощение.

Отрицательным моментом при использовании широких колес будет повышенный износ шин и повышенный расход топлива. Так что размер колес на «Ниве 2121» нужно выбирать осознанно и учитывать территорию, на которой автомобиль будет эксплуатироваться.

Установка и эксплуатация колес большего размера

Для того, чтобы поставить на «Ниву 2121» колеса большого размера, стоит учесть, что автомобиль придется подвергнуть некоторой переделке.Для начала стоит сделать люфт, заменив пружины. Для поднятия Нивы 2121 идеально подходят пружины от Шевроле Нива. Также следует сделать проставки под пружины. Не стоит забывать о мяче.

Стандартно установленные шаровые опоры быстро выходят из строя с увеличением колес. Лучше всего делать их на заказ. Ну и финальный фактор монтажа — нарезка арок.

Арки следует резать с учетом износа автомобиля при движении.Если машина едет по лесам и горам, арки следует вырезать на 100-150 миллиметров больше, чем само колесо. При езде по городу достаточно 80-100 миллиметров.

После установки высокопрофильных колес ваш автомобиль кардинально изменится как по дизайну, так и по ходовым качествам. В каком направлении пойдут изменения, в худшую или лучшую сторону, зависит только от правильности самой установки.

fb.ru

Какие диски выбрать на Ниву: размеры и характеристики.Размер колес Нива

Renumax — уникальное средство для удаления царапин! Не тратьте деньги на перекраску! Теперь вы сами можете удалить любую царапину с кузова автомобиля всего за 5 секунд.

Революционный продукт от японской компании Wilsson Silane Guard — инновационное водоотталкивающее покрытие, придающее кузову автомобиля блеск на срок до 1 года.

Российский внедорожник Нива очень популярен среди автомобилистов России. Все модели этой машины постоянно экспортируются за границу. Его положительные качества давно оценили европейские страны.

Машины комплектуются на заводе различными колесами и дисками. Для каждой модели можно подобрать подходящий размер в зависимости от условий эксплуатации.

Нива 2121

Стандартный размер колес R16. Вылет обода не превышает 58 миллиметров. На автомобиль можно установить и другие модели с меньшими габаритами — R15. Они пользуются большим спросом в горных районах. Резина очень толстая, поэтому на диске нет повреждений. Шины обеспечивают отличную амортизацию при движении автомобиля по большим выбоинам или ямам.

На Ниву 2121 можно установить диски от Шевроле Нива, причем без дополнительных работ. Также возможна установка колес с высоким профилем, размером 215 R15. Вылет шины не должен превышать 40 миллиметров.

Можно установить колеса с большим радиусом, но чтобы не касались подкрылков, необходимо правильно выбрать размер диска и шин. Обычно такая работа выполняется во время тюнинговых операций.

Нива Урбан 2121

Новая модель доступна в нескольких вариантах.Размеры остались прежними. Так же, как и в обычной Ниве, используются диски R16. Основной — 185/75 / R16.

Чтобы облегчить выбор размера колес на Нива Урбан, приводим сводную таблицу популярных параметров.

Нива 21214

В заводской комплектации автомобиль выпускается с дисками, которые крепятся пятью болтами.

• Диаметр круга — 139.7 мм;
• Болты М12х1,25 мм;
• Вылет ET58;
• Диаметр посадочного отверстия ступицы — 98,5 мм.

Конечно, на автомобиль можно установить и другие модели, но только с определенным типоразмером:

Нива Шевроле

Стандартный размер колес на этот автомобиль — R15. В основном устанавливаются литые диски, завоевавшие большую популярность. Но если автомобиль будет эксплуатироваться в условиях российского бездорожья, перспективнее будет установка колес большего радиуса — R16-R17.

Сразу скажу, что их установка потребует дополнительных работ. Для увеличения размера дорожного просвета придется установить специальные проставки. Также потребуются некоторые изменения в конструкции шасси.

Маркировка колес может состоять из нескольких букв и цифр. Для того, чтобы правильно выбрать колесо на Шевроле Нива, нужно хорошо понимать значение всех указанных на нем параметров. Взять, к примеру, маркировку 6.5Jx16h3 PCD5x139.7 ET48 DIA98.6.

J — тип обода и вид его профиля,

6.5 — ее высота,

,

, 16х3 — установочный диаметр, равный 16 дюймам,

,

х3 — количество выступов, препятствующих скольжению резины,

,

PCD — английское обозначение размеров крепления к поверхности ступицы,

5 — количество крепежных отверстий,

139,7 — диаметр их расположения,

ЕТ — индикатор вылета диска за плоскость автомобиля,

DIA — параметр центрирующего отверстия.

Car-Fix — набор для удаления автомобильных вмятин.Уникальная запатентованная форма зажима исключает дополнительные повреждения, а клей легко удаляется после удаления вмятин.

Ремкомплект лобового стекла специально разработан для ремонта трещин на лобовом стекле своими руками. Характерной особенностью этого клея является его удивительно низкая вязкость, очень близкая к вязкости воды. Благодаря этому он легко заполняет трещину под действием капиллярных сил.

Как правильно выбрать размер колес для «Нивы 2121»

У многих автовладельцев в гараже была такая машина, как «Нива 2121» — замечательный легкий внедорожник.Мы полюбили «Ниву» за ее проходимость и мощность. Этот автомобиль отлично подходит как для городских поездок, так и для бездорожья. Охотники, лесники и рыбаки охотно совершают поездки на «Ниве».

Автомобиль получил уважение и абсолютно заслужил положительные рекомендации. Просторный салон, два ведущих моста и равнодушие к дорожному покрытию — вот что делает «Ниву» одним из лучших автомобилей российского автопрома.

Благодаря имеющейся раздатке, на пониженной передаче машина отлично проходит по болотистой и гористой местности.Но не все так просто. Чтобы ездить по болотам и лесам, нужно обращать внимание на такие факторы, как колеса.

В данной статье рассказывается о их правильном выборе для передвижения в определенных условиях, а также о том, какой размер колес на «Ниве 21214» является наиболее оптимальным для России. Что нужно в первую очередь? Чтобы правильно выбрать размер колес для «Нивы 2121», стоит помнить, что поведение автомобиля при движении напрямую зависит от дисков и резины.

Стандартные размеры колес на «Нива 2121»

По стандарту размер колес на «Ниву 2121» — R16, с вылетом обода 58 миллиметров.Также широким спросом пользуются колеса меньшего размера, например, R15.

R15 устанавливается в основном в случаях, когда автомобиль эксплуатируется в горных районах. Большая толщина резины предотвращает повреждение диска и отлично поглощает, когда камни падают под колеса или при падении в яму или выбоину.

Для «Нивы 2121» идеально подходят диски от «Нива Шевроле». В этом случае никаких доработок не требуется. Благодаря установке колес от указанной модели выбор шин увеличивается, и автомобиль будет выглядеть стильно.

Установка высокопрофильных колес на ВАЗ 2121

Если вы хотите поставить на «Ниву» большие колеса, но без срезания арок, отлично подойдут колеса R15 с габаритами 215-75. Вылет шины должен быть не более 40 миллиметров, иначе подкрылки придут в негодность из-за того, что шина поцарапает pla

сайт

Стандартный размер шин и допустимые к установке аналоги Нива ВАЗ 21213, 21214, 2131 лада 4х4 городской

lada-niva.ru

Колеса на Ниве должны быть с правильными шинами R15 215/75

Лада Нива (ВАЗ 2121) — отечественный внедорожник, на котором можно ездить практически везде, таких машин выпущено уже более 40 лет, а на трассе ей почти нет равных. Особенно если правильно подобрать диски для Нивы. Ведь правильная резина на Ниве — это уже половина успеха машины на бездорожье.

Хотя поля и выглядят устаревшими, они отлично справляются со своей функцией. Лучше найти машину для поездок на охоту или рыбалку, Нива хороши тем, что неприхотливы и дешевы в обслуживании. Цена на Ниву не особо высока, особенно если рассматривать автомобили с пробегом, так что в целом отечественный внедорожник можно купить за небольшие деньги. Сегодня мы разберемся с таким вопросом, как правильный выбор шин для Нивы, какие размеры должны быть и так далее.

Стандартные колеса на Ниву

Если не делать подъема, то у Нивы будут штатные арки, поэтому сюда подойдут только стандартные колеса со штатными шинами. Изначально на заводе устанавливаются колеса с резиной ВЛИ-5 R16 175/80. Базовая резина — не очень хороший вариант, у нее есть следующие недостатки:

• если машина едет по твердой дороге со скоростью более 60 км / ч, то шум от резины будет слышен нормально;
• в зимнее время года резина становится менее эластичной;
• основа резина — камора, что тоже можно считать недостатком;
• управляемость на ровной дороге оставляет желать лучшего.

Но у этой резины есть и плюсы: она хорошо едет по мокрому бездорожью, особенно по грунту. И самое главное преимущество — невысокая цена на эти шины для Нивы. Но для тех, у кого есть деньги и желание поставить на Ниву более серьезную резину, есть много интересных альтернативных вариантов.

Различные возможные варианты Нивы различных модификаций

Помимо стандартной Нивы — ВАЗ 2121, существуют и другие модификации — ВАЗ 21213 и 21214.По резине не беда, вне зависимости от модификации, все вышеперечисленные варианты подходят для каждой из модификаций Нивы.

R15 резина размерностью 215/75

Эта резина становится в Ниве вообще без переделок, но если правильно подобран диск. Необходимо, чтобы резина была 27-28 дюймов, а ее вылет был 35-58 мм. Но иногда возможно, что колеса будут касаться подкрылков, особенно если:

• машина сильно загружена;
• Автомобиль проезжает сильные неровности, поэтому подвеска ударяет в крайние точки своего хода.

Но какие преимущества дает резина R15 215/75 на Ниву:

• проходимость улучшается;
• пониженный расход топлива;
• подъема делать не нужно.

С этим размером вы можете выбрать шины из этого списка:

• Michelin Latitude X-ice North;
• Dunlop Grandtrek AT3;
• Cordiant Off Road;
• Yokohama Geolandar;
• Nokian Hakkapeliitta SUV 7;
• Kumho Road Venture.

Dunlop Grandtrek AT3 и Yokohama Geolandar — всесезонные шины, которые отлично вписываются в колесные арки Нивы, а также хорошо сочетаются с подвеской Нивы. Kumho и Cordiant — бренды для бездорожья, они отлично подходят для грязи и более серьезного бездорожья. Nokian Hakkapeliitta SUV 7 и Michelin Latitude X-ice North — зимние шины, которые отлично подходят для езды по обледенелому и глубокому, непреодолимому седану снегу.

Резина для еще большей проходимости: 235/75 R15 и 240/80 R15

Для тех, кому не хватает стандартной проходимости и желает заехать в настоящие джунгли, то достаточно взять шины R15 с таким размером. (235/75) и поставил в Ниву.Эти размеры сделают автомобиль настоящим джипом, который будет ездить практически везде, куда бы вы ни пошли. Так что у кого такие цели, то на Ниву такие колеса ставить надо.

Но не все так просто, чтобы такая резина стала нормальной, придется делать подъем, это своего рода тюнинг Нивы. Придется поднять подвеску и расширить колесные арки. Но это совсем не проблема, ведь даже на тольяттинском заводе есть специальные подъемные комплекты, благодаря которым ось колеса можно сделать ниже на 4 см, чего хватит для поставки таких внедорожных шин R15 235/75.

В подъемный комплект входят:

• поперечная штанга,
• модернизированные чашки пружин;
• пружинные проставки;
• стержни продольные армированные;
• Проставки шарового шарнира.

Если этот комплект установлен правильно, амортизаторы и пружины будут на своих местах. Но это еще не все, для полноценной езды еще нужно внести некоторые изменения: поменять пары переднего и заднего редукторов. Если они поступают с завода 3.9, то нужно поставить 4.44. В результате будет повышена динамика разгона, а нагрузка на двигатель и сцепление будет меньше.

Также нужно помнить, что еще есть свес колесных дисков, этот параметр нужно немного увеличить, для этого нужно сделать специальные проставки из алюминиевого сплава и смонтировать их в ступице. Мастера обычно умеют это делать.

После этих доработок ступичный узел будет работать при повышенных нагрузках, поэтому на поворотный кулак рекомендуется устанавливать ступицы с двухрядными подшипниками.Такой тюнинг Нивы потребует немного времени и денег.

Со временем

Вместо штатных покрышек на Ниву можно поставить более серьезные покрышки. Есть возможность поставить внедорожную грязевую резину без доработок, и она будет вполне проходима, но есть возможность сделать лифт и некоторые другие доработки подвески и поставить на Ниву настоящие внедорожные шины, после чего Езда по бездорожью станет одним удовольствием.

avto-cool.com

Размер шин на Нива 2121: технические характеристики

Отечественный автопром спустя более пятидесяти лет продолжает прочно удерживать лидирующие позиции на авторынках.Семейство ВАЗ имеет очень доступную цену, к тому же эти автомобили довольно просты в обслуживании.

Советский внедорожник ВАЗ-2121, как и его аналоги, пользовался огромным спросом. Этот тип ВАЗ добился больших успехов в мировом автоспорте, установив недосягаемые рекорды. Указанная модель автомобиля очень активно экспортируется в страны Европы и не только.

Автовладельцы, не имеющие большого опыта обслуживания данного типа автомобилей, часто сталкиваются с различными проблемами, связанными с эксплуатацией и ремонтом Нивы.Одна из таких распространенных проблем — определение размера шин на Ниве 2121.

Кузов Нивы считается родным, если он не поднимался и имеет «родные» колесные арки. Такие машины производитель комплектует маркой резины ВЛИ-5. Показатели этой резины — 175/80 R16. Однако этот тип резины не очень хорошо себя зарекомендовал. Среди наиболее частых комментариев:

• при движении автомобиля со скоростью более 60 км / ч по ровной асфальтовой дороге будет повышенный шум;
• в холодное время года эластичность резины снижается;
• у меня есть фотоаппарат;
• Плохая управляемость на ровной дороге с твердым покрытием.

Некоторые автолюбители задаются вопросом, какие колеса можно поставить на Ниву. Чаще всего их интересует, можно ли поставить большие колеса. Причин такого желания может быть много. Некоторые хотят получить «крутой» внешний вид, потому что автомобиль на больших колесах выглядит солиднее. Другие водители заинтересованы в повышении проходимости. Колеса большего диаметра позволяют увеличить дорожный просвет, и эти колеса обычно имеют более высокий протектор. Как видите, есть много причин для выбора дисков вместо стандартных.Давайте разберемся, какие колеса еще стоит установить на этот отечественный внедорожник.

Стандартные размеры

Какие колеса можно поставить на Ниву? Начнем с тех колес, которые установлены в базовой версии. На заводах используется резина ВЛИ-5 типоразмера 175/80 R16. Его главное достоинство — хорошая проницаемость, особенно по мокрой глине. Все, на этом положительные черты и заканчиваются. К недостаткам штатных шин можно отнести:

• низкая управляемость на асфальте;
• Высокий уровень шума при движении со скоростью более 60 км / ч;
• Наличие камеры;
• На морозе становится «колом».

Как видите, недостатков много. Все это заставляет нивоводов искать альтернативные варианты, так как их на рынке очень много.

Замена

В стандартной версии предлагаются шины диаметром R16. Но, при выборе аналогов возникают проблемы. Такой размер выпускается очень редко. Поэтому водители часто используют шины R15. Собственно, это не нарушение. Производитель разрешает использовать такие шины на Ниве. Здесь вполне можно выбрать наиболее подходящий для вас вариант.

При выборе обратите внимание на дополнительные показатели. Использование слишком больших колес может потребовать изменения конструкции автомобиля. Ниже мы рассмотрим основные варианты, возможные для использования на Ниве. Обратите внимание, что перечисленные варианты подходят для всего модельного ряда.

215/75 R15

Обычно такая резина устанавливается на место без каких-либо доработок. Вам просто нужно выбрать подходящий диск. Его диаметр должен быть в пределах 27-28 дюймов. Обязательно проверьте смещение диска.Подойдет вариант 35-58 мм. В такой комплектации вы можете свободно ставить колеса без каких-либо дополнительных вмешательств. Но иногда может произойти контакт шин с телом. Это происходит в следующих случаях:

• Когда автомобиль сильно загружен;
• При движении по большим неровностям;
• Когда детали подвески проходят крайние точки.

Это недостатки данной резины.

Установив такую ​​резину, вы получите большую проходимость, это достигается более высоким клиренсом, а также большим протектором, характерным для этих шин.Также снижается расход топлива. Машину поднимать не надо, клиренс более чем внушительный. Таким образом, достоинства такой резины перевешивают все недостатки.

Среди вседорожных вариантов этой резины выделяются Dunlop Grand trek AT3 и Yokohama geolandar … Эти шины хорошо себя показывают в грязи, песке и мелком снегу. На сухом асфальте они несколько уступают аналогам, созданным специально для трасс. Для городских и грунтовых поездок вы можете выбрать Cordiant Off Road или Kumho road venture … При движении по глубокому снегу (льду) подходят Nokian Hakkapeliitta SUV 7 и Michelin Latitude X-ice North … Данная резина сделана с учетом всех особенностей заснеженных дорог, для лучшего сцепления используются шипы. . Также в них используется скандинавский рисунок протектора, обеспечивающий максимальное сцепление с дорогой в условиях большого снежного покрова. Все эти вариации свободно устанавливаются на Ниву без каких-либо доработок.

Размеры 235/75 и 240/80 R15

Если машина используется для поездок на природу (рыбалка, охота), то есть смысл запутаться с установкой более прочной резины.Это позволит вам управлять транспортным средством на любой местности. Но, для установки придется внести некоторые изменения, иначе новые колеса просто не войдут в колесные арки.

Первым делом нужно поднять подвеску. Это увеличит дорожный просвет и избавит вас от необходимости расширять арки. Для этого можно использовать подъемный комплект от АвтоВАЗа. В нем есть все необходимое. Качество запчастей достаточно высокое, также можно посмотреть предложения компаний, производящих запчасти для тюнинга.Недостаточно поднять машину. Необходимо доработать коробку передач, существующие не справятся с повышенной нагрузкой. Вместо штатного передаточного числа 3,9 установлено 4,44. Последнее, что нужно сделать, это увеличить смещение диска. Для этого используйте проставки из легкого сплава. Для большей надежности желательно установить в поворотный кулак ступицу с двухрядными подшипниками, они более устойчивы к нагрузкам.

На рынке имеется множество внедорожных шин этих размеров. Выбирайте наиболее подходящий по стоимости вариант, качество их примерно одинаковое.

Заключение … Стандартные шины Нивы не в полной мере соответствуют современным требованиям к внедорожным и универсальным шинам. Поэтому многих интересует, какие колеса можно поставить на Ниву. На самом деле выбор довольно большой, но если вы хотите сделать по-настоящему внедорожник, придется повозиться с доработкой подвески.

Те автовладельцы, которые хоть раз пробовали выбрать зимнюю резину для Нивы, прекрасно понимают, что выбор относительно невелик. Номинальные размеры шин Нивы диаметром 16 дюймов оставляют мало вариантов для марок и моделей шин.

Для расширения количества вариантов зимних шин, подходящих для установки, многие владельцы Нивы предпочитают менять стандартные диски 16 дюймов на диски 15 дюймов, например, от Шевроле Нива, которые подходят без каких-либо доработок.

Из этой статьи вы узнаете:

Редакция сайта «Первые шины» отобрала 10 лучших вариантов зимних шин для Нивы.

Стандартные варианты шин 16 »

Типовой размер шин на Ниве довольно своеобразный — 185 \ 75 \ R16 — узкая и высокая резина 16-го диаметра.Шины такого размера выпускают не так много производителей, а узкие и высокие зимние шины 16 диаметров еще меньше.

Поскольку Нива — это в первую очередь внедорожник, для нее чаще всего выбирают шипованные шины.

Среди самых популярных — Волтайр ВЛИ-5 и ВЛИ-10. Шины именно этой марки устанавливаются на заводе, поэтому этот вариант самый недорогой. Но не самый оптимальный, так как ходовые качества этих покрышек оставляют желать лучшего.

Также вы можете найти шипованные зимние шины таких моделей как:

• Amtel K182A (Семь холмов)
• Cordiant Business
• Фургон Gislaved NordFrost
• Nokian nordman c
• Nokian Hakkapeliita C Cargo
• Michelin Agilis X-ice North
• Cargo Ultra Grip хорошего года

Среди вариантов типоразмера Нивы можно встретить шины таких моделей как:

• КШЗ К182А (Амтел Семь Холмов)
• Кама Евро LCV
• Rosava LTW
• Viatti Vettore Brina
• Белшина Бравада
• Tigar Cargo Скорость
• Йокогама W.Привод
• Hankook Winter Ipike
• Континентальный фургонКонтакт
• Нокиан WRC3

Правда, следует отметить, что кроме отечественных Амтел, Кордиант и Кама, а также украинской Росавы и белорусской Белшины все остальные шины будут стоить довольно дорого, поэтому большинство владельцев Нивы не сочтут их зимними для своих. автомобиль. Так как вместо этих дорогих покрышек 16-го радиуса можно установить покрышки 15-го радиуса, что обойдется значительно дешевле.

Варианты шин 15 дюймов

Размеры шин 195 \ 70 \ R15 и 205 \ 70 \ R15 предоставлены как допустимые для эксплуатации производителем Нивы. В этом измерении уже можно найти много относительно недорогих и в то же время хороших зимних шин.

Так, например, среди шипованных вариантов довольно популярны модели:

• Viatti Vettore Inverno
• Amtel NordMaster
• Nexen Winguard WinSpike
• Cordiant SnowCross
• Gislaved NordFrost 100
• Иокогама F700Z
• Иокогама IceGuard IG35
• Матадор MP 30
• Лед Kumho WinterCraft

Среди нешипованных шин в этом размерности для Нивы подходят следующие модели:

• Тунга нордвей
• Nexen Winguard Ice
• Viatti Vettore Brina
• Nokian nordman rs

— цена: + 0 руб.

• Yokohama IceGuard IG 30
• Сава Эскимо Айс
• Dunlop Graspic DS3
• Kumho кВт 7400
• Toyo Observe GSI-5

А есть еще довольно много разных моделей шин, стоимость которых будет дороже перечисленных выше моделей.

Кстати, следует отметить, что в качестве стандартных шин для Шевроле Нива производитель рекомендует размерность 205 \ 75 \ R15. Однако выбор таких покрышек также весьма невелик. Поэтому многие владельцы устанавливают на ШевиНиву те же модели, которые описаны выше, как зимнюю резину.

ТОП-10 моделей зимних шин для Нивы

Хорошую зимнюю резину для типоразмера 185 \ 75 \ R16 найти сложно, да и стоит она довольно дорого. Кроме Амтела, Кордианта и Камы, а также украинской Росавы и белорусской Белшины, по большому счету, выбирать больше не из чего.Таким образом, в нашу десятку войдут модели R15.

Среди шин габаритов 195 \ 70 \ R15 и 205 \ 70 \ R15, предлагаемых на ЯндексМаркет, мы выбираем те, которые имеют высокий рейтинг, большое количество положительных отзывов, а также те, которые имеют привлекательную стоимость. . Эти шины будут:

1. Gislaved Nord Frost 100 (шипы)
2. Nokian Nordman RS (липучка)
3. Hankook Ipike (липучка)
4. Sava Eskimo Ice (липучка)
5. Dunlop Grandtrek Ice 02 (шипы)
6. Toyo Observe G3-ice (шипы)
7. Cordiant SnowCross (шипы)
8. Yokohama IceGuard IG 30 (липучка)
9. Nokian Hakkapeliitta R (липучка)
10. Yokohama F700Z (шипы)

Уже около пятидесяти лет автомобили семейства ВАЗ не перестают радовать отечественных автолюбителей, и какими бы словами ни вспоминали наши сборщики, большинство продолжает водить эти неприхотливые автомобили.Доступная цена и хорошая ремонтопригодность — вот главные аргументы в пользу российского автопрома.

Большим спросом пользуется внедорожник ВАЗ-2121 и его модификации. Международные успехи в автоспорте, мировые рекорды и экспорт во многие зарубежные страны — эти достижения говорят сами за себя. Неопытные владельцы часто сталкиваются с проблемой определения размера шин на автомобиле Нива при их замене, попробуем разобраться.

Шина стандартная на ВАЗ-2121

Базовым считается кузов, который не поднимался и имеет стандартные колесные арки.На заводе машины комплектуются резиной ВЛИ-5 с 175/80 R16. Сразу скажу, что это не очень хороший вариант и отзывы о нем очень противоречивые:

• повышенная шумность при движении по твердому покрытию со скоростью более 60 км / ч;
• теряет эластичность при низких температурах;
• большой недостаток — наличие камеры;
• плохая управляемость на чистом асфальте.

Отмечена высокая способность преодолевать влажный бездорожье, особенно на глинистых почвах.Еще один плюс — невысокая цена. Количество недостатков резины превышает ее положительные качества. Именно поэтому большинство владельцев решают воспользоваться альтернативными вариантами, тем более что возможности для этого есть.

Возможные варианты размеров шин для автомобиля ВАЗ-2121 Нива

Указанные варианты подходят для модели 2121 и всего модельного ряда — ВАЗ-21213 и 21214.

215/75 R15

Без переделок, но при правильном подборе диска рекомендуется устанавливать резину диаметром 27-28 дюймов и вылетом 35-58 мм.В некоторых случаях колеса могут касаться подкрылков:

• при перегрузке машины;
• в крайних точках хода подвески;
• при движении по неровностям.

Но эти недостатки, связанные со стандартным размером 215/75 R15, не критичны по сравнению с теми преимуществами, которые получает водитель:

• повышенная проходимость;
• экономия топлива;
• Нет необходимости в подъеме.

• Dunlop Grandtrek AT3;
• Yokohama Geolandar;
• Cordiant Off Road;
• Kumho Road Venture;
• Nokian Hakkapeliitta SUV 7;
• Michelin Latitude X-ice North.

Первые два образца относятся к всесезонным шинам и их размер соответствует колесным аркам Нивы, а также конструктивным особенностям подвески. Бренды Kumho и Cordiant относятся к классу внедорожников, их стихия — грязь и неровности. Последняя пара — зимние колеса для передвижения по глубокому снегу и льду.

235/75 R15 и 240/80 R15

Тем, кто намерен еще больше увеличить проходимость своего «джипа» для рыбалки или охоты, мы можем порекомендовать именно эти размеры.Но машину придется немного переделать, а именно поднять подвеску и расширить колесные арки.

Завод в Тольятти производит специальные подъемные комплекты, позволяющие опустить ось колеса на 40 мм. Этого будет достаточно для установки и эксплуатации 235/75 R15. В комплект входит:

• пружинные проставки;
• проставки шарового шарнира;
• пружинных чашек модернизированных;
• продольные стержни усиленные;
• поперечный брус.

В результате заводские амортизаторы и пружины остаются на своих местах.Но на этом работу по регулировке размера нужной шины на Ниве нельзя считать законченной. Обновленный дизайн не позволит обеспечить полную мощность и динамику разгона.

Решение проблемы лежит на поверхности: нужно поменять главные пары заднего и переднего редукторов с заводского номера 3,9 на 4,44. В результате помимо увеличения динамики снимается лишняя нагрузка с мотора и сцепления.

Еще один важный момент. Не забывайте о таком параметре, как вылет колеса.Для ее увеличения мастера используют специальные проставки из легкого и прочного алюминиевого сплава. Деталь монтируется непосредственно на стандартную ступицу.

При данной модернизации ступичный узел испытывает повышенные нагрузки, поэтому специалисты рекомендуют устанавливать ступицы с двухрядными подшипниками в поворотный кулак. Несмотря на простоту модернизации, для приобретения не только резины, но и необходимых деталей требуются определенные денежные вливания.

Сводка

Как видно из описания, вместо заводских покрышек вполне можно установить аналогичные изделия.Это обновление повысит комфорт вождения, а также оптимизирует ходовые качества автомобиля. Любителям экстремального драйва придется немного поработать, чтобы улучшить внедорожные качества.

Распространение на автомобиль ВАЗ 2121. Как работает трансмиссия Нива

Рубрика

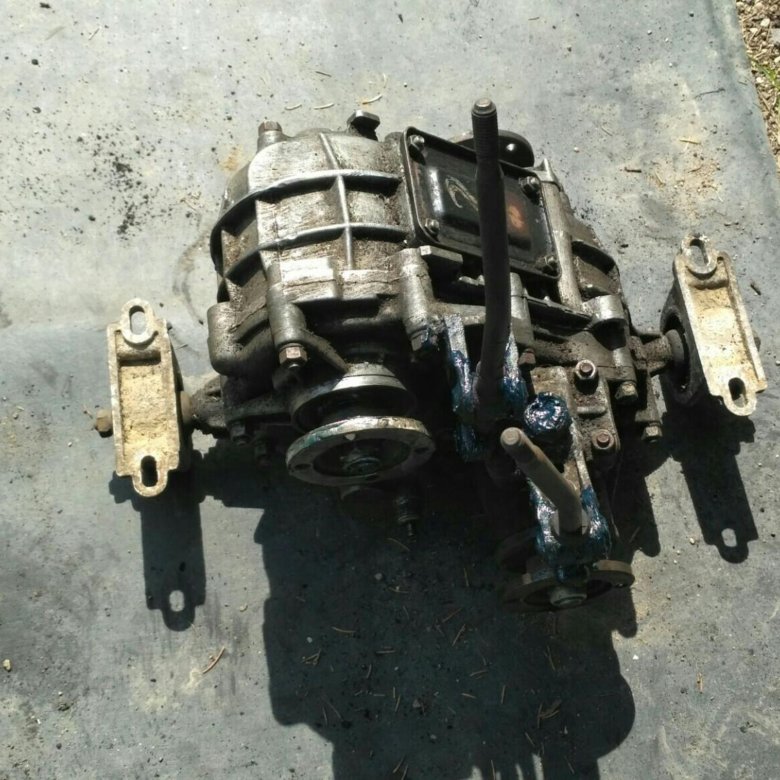

Раздаточная коробка Шевроле Нива выполняет ту же функцию, что и на других автомобилях, а именно изменяет величину крутящего момента и распределяет его между задней и передней осями.В раздаточной коробке две передачи, передаточные числа которых 1,2 и 2,135. Мосты имеют постоянный привод и соединяются посредством межосевого дифференциала, обеспечивающего перераспределение крутящего момента в зависимости от сопротивления движению колес. При необходимости есть возможность блокировки дифференциала, что обеспечивает большую проходимость, так как частота вращения переднего и заднего приводных валов будет одинаковой из-за их жесткого соединения между собой. Раздаточная коробка крепится на поле 2121 непосредственно к кузову с помощью двух кронштейнов с резино-металлическим основанием.Овальные отверстия в кронштейнах и возможность установки дополнительных прокладок между самими кронштейнами и корпусом позволяют достаточно точно отрегулировать положение раздаточной коробки относительно фланца промежуточного вала.

Конструкция раздаточной коробки

Все детали корпуса раздаточной коробки 2121 отлиты и изготовлены из алюминиевого сплава, соединены между собой шпильками и гайками. Люк, который выполнен в верхней части картера, закрывается металлической крышкой. Картер имеет два установочных штифта для центрирования передней крышки, картонные прокладки используются в качестве заводского уплотнения в соединениях картера с крышкой, но для ремонта можно использовать специальный герметик.Сальники в качестве уплотнения устанавливаются на вилки переключения передач и блокировки дифференциала, а также абсолютно на все валы. В передней крышке выполнены отверстия для заливки и слива масла. Заливное отверстие имеет дополнительную функцию контроля уровня масла в картере. Два шарикоподшипника, установленные в картере и передней крышке, поддерживают приводной вал. Отсутствие люфта в подшипниках обеспечивают с одной стороны втулки вала, а с другой — упорная шайба с самоконтрящейся гайкой спереди и упорная шайба с гайкой на заднем подшипнике.Фиксирующее кольцо находится в канавке наружного кольца заднего подшипника и зажимается картером и задней крышкой, предотвращая таким образом осевое смещение приводного вала.

Приводной вал

Приводной вал 2121 имеет две шестерни. Передняя шестерня большего размера и обеспечивает более высокую передачу, и она установлена ​​с возможностью свободного вращения на шейке вала, твердость которой обеспечивается термообработкой. Меньшая задняя шестерня, соответственно, отвечает за нижнюю ступень и уже установлена ​​на термообработанной втулке, установленной на валу с натягом.Каждая шестерня имеет два зубчатых венца — косозубый и прямозубый. Внешний (больший) обод с косыми зубьями находится в состоянии постоянного зацепления с контршестернями промежуточного вала, прямозубый (меньший) обод входит в зацепление с муфтой при переключении передач. Муфта движется по ступице, которая жестко сидит на шлицевой части вала между шестернями, и при зацеплении с соответствующей шестерней передает крутящий момент на требуемую зубчатую пару. Если сцепление находится в среднем положении, то передачи крутящего момента не происходит, и, следовательно, передачи вращения от двигателя к колесам не произойдет.

Промежуточный вал

На промежуточном валу раздаточной коробки 2121 установлены две косозубые встречные шестерни, которые находятся в постоянном зацеплении с соответствующими ведущими шестернями. Передняя шестерня имеет еще одно зацепление с дифференциалом. Характер нагрузок на промежуточный вал таков, что его необходимо устанавливать в подшипники разных типов: задний шариковый подшипник и передний роликовый. Фиксация от осевого смещения производится по той же схеме, что и у приводного вала.Спидометр снимает данные как раз с промежуточного вала раздаточной коробки. Это обеспечивается стальной ведущей шестерней, запрессованной в торец промежуточного вала, и пластмассовой ведомой шестерней, установленной на валу корпуса привода спидометра.

Управление раздаточной коробкой

Раздаточная коробка Нивы 2121 имеет ручное управление с механическим рычажным приводом. Раскачивание рычага переключения передач происходит в продольном направлении и осуществляется на оси, которая установлена ​​в проушинах кронштейна перед раздаточной коробкой. Снижение трения обеспечивается пластиковыми втулками, вставленными в отверстия рычага. Нижняя часть рычага вставляется в паз на штоке, а фиксация происходит с помощью фигурной пружины. Другой конец штока, в свою очередь, соединен с вилкой, которая перемещает муфту переключения передач. Жесткость этого соединения обеспечивается болтом. Уплотнение штока на выходе из раздаточной коробки осуществляется сальником, а пыле-грязевая защита — резиновым сильфоном. Фиксация всего исполнительного механизма переключения в установленном положении осуществляется подпружиненным шариком, входящим в специальные пазы штока.

Замена масла в раздаточной коробке

Раздаточная коробка 2121 конечно требует регулярного обслуживания … Основные работы по обслуживанию раздаточной коробки 2121 должны включать в себя замену масла согласно рекомендациям автопроизводителя. Масло рекомендуется менять каждые 45 тысяч километров. Для выполнения этой процедуры нужно взять двенадцатый шестигранник, шприц для заливки масла, само масло и емкость для отработки. Лучше всего менять масло в смотровой яме или на подъемнике.

Лучшее состояние для слива масла — это теплая раздаточная коробка 2121, то есть если машина стояла, то проехать на ней несколько километров, то масло нагреется, станет более текучим и будет легче осушать.

Порядок работы следующий:

• Выкрутите сливную пробку над емкостью для отработанного масла и дождитесь, пока все стечет;
• Прикручиваем слив и откручиваем заливную пробку;
• Залейте масло шприцем до нижнего края заливного отверстия;
• Накручиваем пробку.

Не забывайте, что следует использовать только трансмиссионное масло, которое имеет другие характеристики по сравнению с обычным моторным маслом.

ВАЗ 2121 Нива зарекомендовала себя как надежный и универсальный советский внедорожник. В 1977 году с конвейера сошел первый отечественный вездеход, который, в отличие от обычных легковых автомобилей ВАЗ 2121, имел полный привод и повышенную проходимость. Устройство раздаточной коробки Нива было разработано опытными конструкторами АвтоВАЗа с целью повышения функциональности и универсальности автомобиля как при движении по бездорожью, так и в городских условиях.

В 1994 году вышла обновленная версия внедорожника, получившая обозначение Нива 21213, которая отличается от предыдущей версии более мощным силовым агрегатом … С 2006 года автомобиль этой серии известен как Нива 4х4.

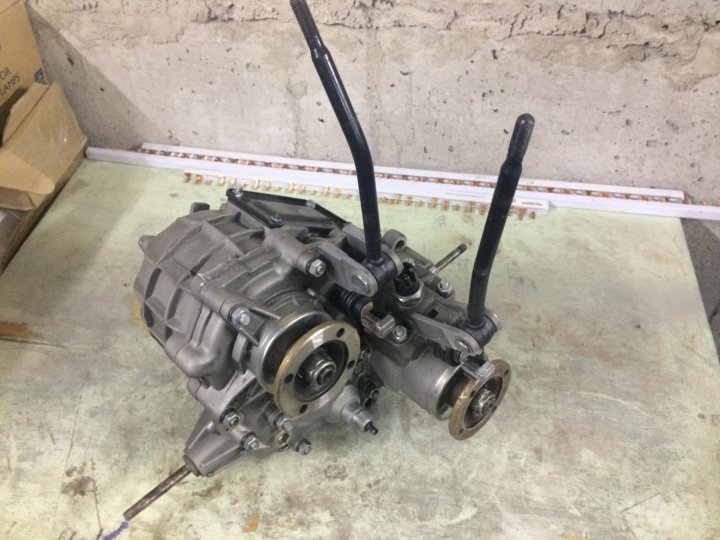

Устройство и функции раздаточной коробки ВАЗ 2121

Распределитель ВАЗ 2121 предназначен для правильного распределения крутящего момента на оси внедорожника и увеличения его значения на выходе. Правильно это устройство называется демультипликатором.

Раздаточная коробка выполняет следующие функции:

1. 1.Позволяет заблокировать межосевой дифференциал;
2. 2. Позволяет отключить одну из ведущих осей;
3. 3. Увеличивает крутящий момент ведущих колес при использовании пониженной передачи;
4. 4. Распределяет крутящий момент по осям внедорожника;
5. 5. Позволяет установить коробку отбора мощности для работы дополнительного оборудования.

Распределитель 2121 состоит из литого под давлением алюминиевого корпуса, внутри которого расположены основные детали:

• вал карданный;

Промежуточный вал

• ;
• дифференциал;
• карданный вал заднего моста;
• карданный вал переднего моста;
• муфта переключения передач.

На приводном валу две шестерни, большая из которых отвечает за высшую передачу, а меньшая за низкую. Обе шестерни плотно прилегают к валу, который в наиболее нагруженных местах проходит термообработку для устранения дефектов в процессе эксплуатации.

Каждая шестерня имеет два ряда зубьев — косой и прямой. Косой ряд зубьев непрерывно работает с шестернями промежуточного вала, а прямой ряд зубьев непрерывно работает с муфтой.При переключении передач на раздаточной коробке муфта движется по ступице в горизонтальном направлении, входя в зацепление с одной из шестерен ведущего вала. Среднее положение сцепления — нейтральное.

Промежуточный вал раздаточной коробки имеет две косозубые шестерни, передняя из которых входит в зацепление с дифференциалом. На конце промежуточного вала находится ведущая шестерня спидометра. Межосевой дифференциал имеет блокирующую муфту, за счет которой осуществляется жесткое соединение приводных валов передней и задней осей.

Раздаточная коробка ВАЗ Нива: принцип работы

В раздаточной коробке ВАЗ 2121 всего несколько передач с передаточными числами 2,135 и 1,2. Мосты внедорожника соединяются с помощью межосевого дифференциала, который перераспределяет крутящий момент на колеса в зависимости от их сопротивления движению.

При движении ВАЗ Нива по ровному сухому дорожному покрытию нет необходимости использовать дополнительные функции раздаточной коробки, так как сцепление колес с дорогой хорошее. При ухудшении дорожных условий возникает необходимость включения пониженной передачи, которая обеспечивает равномерную и стабильную скорость движения автомобиля.В этом случае переключаться в режим пониженной скорости необходимо только после полной остановки автомобиля.

В условиях бездорожья есть возможность блокировки дифференциала, что обеспечивает равномерное вращение обоих приводных валов автомобиля и увеличивает проходимость автомобиля.

Основные проблемы с раздаточной коробкой Нивы

Со временем изнашиваются детали раздаточной коробки автомобиля, в результате чего могут возникнуть следующие проблемы:

• проблемы с включением переднего моста;
• перегрев раздаточной коробки;
• перерасход и утечка масла при работе трамблера;
• Самопроизвольное отключение переднего моста.

Первый сигнал о выходе из строя раздаточной коробки Нивы — появление характерных шумов и вибраций при движении внедорожника. А вот колебания карданных валов следует отличать от шума раздаточной коробки.

Именно по этой причине автовладельцы устанавливают третью опору, которая гасит колебания раздаточной коробки. Это приспособление можно купить в специализированных магазинах или изготовить вручную с помощью сварки. Что касается конструкции, то третья опора предназначена для уменьшения вибрации, возникающей от раскачивания рычагов ТРК ВАЗ 2121.

Часто владельцы ВАЗ 2121 Нива, у которых установлена ​​третья опора, отмечают небольшое снижение вибрации и шума. Эта проблема решается регулировкой высоты раздаточной коробки таким образом, чтобы точки поворота коробки передач и раздаточной коробки находились посередине ШРУСа промежуточного вала.

Важно придерживаться правил эксплуатации раздаточной коробки, следить за состоянием сальников и карданных валов, вовремя менять смазочные материалы и не поддаваться повышенным нагрузкам.

В коробке две скорости (низкая и высокая) с передаточными числами 1,2 и 2,135 позволяют увеличить передаточные числа трансмиссии и вдвое увеличить общее количество передач, что увеличивает проходимость автомобиля. Межосевой дифференциал обеспечивает постоянный привод на переднюю и заднюю ведущие оси. Так же сделана принудительная блокировка дифференциала, повышающая проходимость автомобиля. Блокировка дифференциала и переключение передач осуществляется с помощью рычагов, установленных на раздаточной коробке.

В корпусе 25 раздаточной коробки, отлитом из алюминиевого сплава, на подшипниках установлены ведущий и промежуточный валы, приводные валы передней и задней осей и картер дифференциала. На ведущем валу свободно установлены косозубые шестерни высшей 23 и низшей 26 шестерен, которые имеют зубчатые венцы и находятся в постоянном зацеплении с шестернями промежуточного вала, выполненного в виде зубчатого блока. Между шестернями 23 и 25 на валу неподвижно установлена ​​ступица муфты переключения передач 24, имеющая внешние шлицы, на которых установлена ​​скользящая муфта.При включении высшей передачи Муфта переключения передач 24 останавливает свободно вращающуюся шестерню 23 на ведущем валу 29, а при включении нижней передачи останавливает шестерню 26. Зубчатый блок 34 промежуточного вала находится в постоянном зацеплении с косозубой ведомой шестерней. 49 прикручен к корпусу дифференциала, который состоит из двух частей. На картере дифференциала на шлицах установлена ​​подвижная муфта блокировки дифференциала 54. Внутри корпуса дифференциала установлена ​​ось с двумя сателлитами, входящими в зацепление с шестернями, которые соединены с шлицевыми концами приводных валов переднего и заднего ведущих. оси автомобиля.Вал привода переднего моста длиннее вала заднего моста и имеет зубчатое кольцо для блокировки дифференциала. Когда дифференциал заблокирован, подвижная муфта 54 соединяет вал с корпусом дифференциала.

В состав механизма переключения передач раздаточной коробки входят: рычаг переключения передач 15, ползун, вилка и фиксатор шара. Рычаг шарнирно закреплен на оси в проушинах кронштейна. Рычаг имеет фигурный конец, который входит в паз ползуна и уплотняется в нем пружиной. На ползуне, входящем в паз муфты переключения передач 24, закреплена вилка.Шариковый фиксатор удерживает затвор в нейтральном и включенном положении.

Привод блокировки дифференциала имеет устройство, аналогичное механизму переключения передач. Привод состоит из рычага 10, ползуна с вилкой и шарового затвора.

Раздаточная коробка крепится к кузову автомобиля на двух опорах 45, установленных на осях. Каждая опора состоит из кронштейна, в который запрессована резиновая подушка. Под опоры раздаточной коробки устанавливаются регулировочные шайбы для центрирования и правильной установки по отношению к коробке передач.

Для охоты и рыбалки «Нива» незаменимый автомобиль. Славится проходимостью и простым устройством … Конечно, с годами модель значительно устарела. Но есть вариант купить Шевроле Нива. Это более модернизированный автомобиль с приятным внешним видом и не менее хорошими характеристиками проходимости. В чем секрет проходимости? Все просто — трамблер установлен на Шевроле Нива. Его устройство, принцип и режимы работы — далее в нашей статье.

Для чего это нужно?

Этот узел является незаменимым элементом в полноприводных автомобилях … Коробка и раздатка «Шевроле Нива» перераспределяют крутящий момент между ведущими мостами (коих в машине два). Этот механизм при необходимости увеличивает крутящий момент при движении (так называемое опускание). Стоит отметить, что он устанавливается не только на полноприводные внедорожники. Часто такой системой оснащают автомобильные подъемники, краны и другую спецтехнику.

Разновидности

Эти элементы бывают нескольких типов:

• Оснащены соосными ведущими валами.Эта разновидность используется на многих внедорожниках. Такую популярность он приобрел благодаря использованию одной главной передачи для обоих мостов.
• Со смещенным ведомым валом. Промежуточного вала нет. Преимущества этой системы — высокая эффективность и бесшумность. Также такой ящик имеет небольшую снаряженную массу.
• С блокировкой привода ведущих мостов. Также устанавливается на Шевроле Нива. Здесь можно использовать весь крутящий момент без пробуксовки колес, что очень важно при движении по бездорожью.Передняя ось задействуется только на сложных участках дороги. На асфальтовом покрытии внедорожник имеет монопривод (только эта работа позволяет снизить расход топлива и при необходимости повысить проходимость (при «закрытии» привода). принудительная блокировка от центра.

Об устройстве

Несмотря на разгул в разновидностях, устройство и принцип работы этих ящиков одинаковы. Как устроена распределительная коробка («Шевроле Нива»)? Этот узел включает в себя несколько элементов:

• Приводной вал.
• Механизм блокировки межосевого дифференциала.
• Сам дифференциал.
• Цепная или зубчатая передача.
• Вал привода заднего и переднего моста.
• Низкая передача.

Все это контролируется из салона. Для этого есть раздаточный рычаг. У Нивы Шевроле есть и блокировка, и понижающая передача. Крутящий момент, который передается от главной передачи к раздаточной коробке, передается через приводной вал.

Далее крутящий момент распределяется между осями.Вот этот агрегат подключается к работе. Этот агрегат позволяет вращать колеса с разной угловой скоростью. Кстати, сам дифференциал бывает нескольких типов:

• Асимметричный (распределяет крутящий момент в разных соотношениях).
• Симметричный (распределяет усилия поровну).

Блокировка

Стоит отметить, что на отечественных внедорожниках раздатка (в том числе Нива Шевроле) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и асимметрично, в зависимости от положения рычага переключения передач в салоне.Для подключения переднего моста используется цепная передача. Этот агрегат состоит из зубчатых звеньев (ведомого и ведомого) и приводной цепи … На современных внедорожниках включение полного привода происходит автоматически. Но здесь раздаточная коробка выполнена в виде конической коробки передач.

Зачем вам «капля»?

Как мы уже говорили, его полное название — понижающая передача. В раздаточном материале (включая Нива Шевроле 1.6) можно поменять главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием.Таким образом, если автомобиль застрянет в грязи, переключение на пониженную передачу предотвратит пробуксовку всех осей. Машина медленно вылезает из ловушки. В основе «понижения» лежит принцип планетарной коробки передач.

Как это работает?

Принцип его работы довольно прост. Он заключается в передаче крутящего момента от трансмиссии на приводной вал. Далее происходит передача сил на межосевой дифференциал.

На старой «Ниве» раздатка («Шевроле Нива» не в счет) имела механизм без блокировки.Теперь машина оснащена полноценным дифференциалом с возможностью жесткой блокировки зубьев.

Режимы работы раздаточного материала

Этот механизм может работать в пяти режимах:

• «Нейтраль» включена.
• Дифференциал разблокируется при выключении «опускания». В этом случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал блокируется при включении повышающей передачи. Здесь распределение момента осуществляется автоматически в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача и отключена блокировка дифференциала. Передача усилий происходит в той же пропорции, что и в первом случае.
• Дифференциал заблокирован, включена пониженная передача. При этом жестко блокируются все мосты между собой, в том числе полуоси. Крутящий момент создается неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и т. Д.). В этом режиме работы максимальная проходимость автомобиля. Но ехать с постоянно включенной понижающей передачей и с замками не получится.Это увеличивает нагрузку на подшипники раздаточной коробки. «Нива Шевроле» скоро потребует серьезного вмешательства в трансмиссию. Также значительно увеличивается расход топлива, и он «съедает» резину.

Как правильно пользоваться?

На рычаге переключения передач есть схема. Для включения нужно сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал, потяните влево до конца. Также на рычаге есть буквы латинскими буквами. Итак, L — низкая передача, N — нейтральная, а H — высокая.Теперь разберемся, как все это использовать, чтобы потом не ремонтировать механизм и не менять подшипники раздаточной коробки.

«Нива Шевроле» — универсальный автомобиль, который активно используется не только на асфальте, но и на бездорожье. Итак, если вам предстоит преодолеть брод или лужу, вам следует полностью остановиться и включить пониженный ряд ступеней. Обратите внимание: включать его следует только после полной остановки. Даже на скорости 5 километров в час у вас будут проблемы с раздаточной коробкой.Но вы даже можете заблокировать дифференциал на ходу. Никаких сюрпризов это не принесет. Разве что из-за постоянно работающих двух мостов и полуосей.

Когда нужно включать Шевроле Нива? Ее работа понадобится при переходе «диагоналей», бродов и во время длительного восхождения, на которое вы поднимаетесь медленно. Часто автомобилисты задаются вопросом: а можно ли долго ездить с замком? Обратите внимание, что его следует включать только в случае крайней необходимости. В противном случае нагрузка на зубья и валы увеличивается.Если так ехать по асфальту с большой скоростью, скоро на Шевроле Нива потребуется замена раздаточной коробки.

Принудительная разблокировка

Иногда случается, что замок заклинивает — его невозможно выключить, даже когда автомобиль полностью остановился. Для Шевроле Нива ситуация вполне обычная. Как это решить? Есть верный способ. Для этого включаем заднюю передачу, немного ускоряемся и выключаем во время движения. На определенной скорости его легко «выбить».Но если на вашей панели приборов продолжает гореть аналогичная лампа, как на фото ниже, то блокировка не отключена.

Как быть в такой ситуации? Необходимо включить первую скорость и снова попробовать выключить узел. Перемещение вперед и назад решит проблему с заклиниванием дифференциала. Вообще рекомендуется включать межосевую блокировку только в тяжелых условиях бездорожья. На пересечении грунтовых дорог и песчаных дюн достаточно пониженной передачи.

Преодоление глубокой лужи

Часто между автомобилистами возникает спор, как лучше переходить брод с раздаточной коробкой.Одни предпочитают «залетать» в лужу с разгона, другие — включать пониженную передачу. При попадании в грязевую яму велик риск гидроудара — вода через фильтр попадает в цилиндры, двигатель «задыхается». Чтобы этого не произошло, многие ставят специальный шноркель. Но без этого можно обойтись. Глубокую лужу надо преодолевать на второй пониженной передаче … Это сделано для того, чтобы в случае аварии (когда машина начинает проваливаться) вовремя переключаться на первую передачу и не глохнуть. Если вы войдете в воду из-за ускорения (что является лучшим решением), помните, что колеса могут застрять посреди дорожки.Мощности двигателя не хватает для поворота колес — машина глохнет, а мотор ловит гидравлический удар.

Ремонт коробки

Часто крышка раздаточной коробки (Нива Шевроле не исключение) начинает пропускать масло через себя. При этом его уровень в ящике начинает медленно, но верно падать.

В этом случае следует заменить сальники раздаточной коробки. Шевроле Нива оснащена тремя уплотнительными элементами. Чтобы заменить эти уплотнения, коробку необходимо вытащить.Лучше всего это делать на подъемнике или смотровой яме. Итак, сначала очищаем коробку от масляных пятен и тщательно продуваем. Далее демонтируем карданный вал. Важный момент: снимая болты, проверяйте их состояние. Если резьба притерта, эти болты больше нельзя использовать. А для устранения дисбаланса карданного вала сделайте на нем отметки в местах демонтажа. Далее вставляем два болта в отверстия фланца вала и накручиваем на них гайки. Используйте небольшую лопатку, чтобы элемент не скатился. Снимите гайку с головкой на 24 и выньте фланцевую шайбу.Так же убираем последнюю часть. Далее берем в руки плоскую отвертку и снимаем сальник раздаточной коробки. Посадочную поверхность необходимо протереть сухой тканью и нанести немного нового масла на уплотнительный элемент … Вдавить его на место с помощью оправки. Остальные сальники устанавливаются аналогично. По окончании ремонта долить масло в ТРК. Нива Шевроле любит трансмиссионную смазку с вязкостью 80W90.

Прочие проблемы

Иногда слышен стук в дозаторе.«Нива Шевроле» — более надежный автомобиль, чем ВАЗ-2121, но исключать такие неисправности нельзя. Первое, на что нужно обратить внимание — это карданная передача … Раньше на «Ниве» были крестовины, люфт в которых был причиной множества шумов и вибраций.

Если у вас «Нива» старого поколения, сначала осмотрите крестовины. Что касается новых версий, то здесь используются петли равных угловых скоростей … Здесь исключен люфт. Поэтому ищем причину в центровке шестерен, которые находятся в самой раздаточной коробке.При наличии люфтов и люфтов шестерни необходимо заменить. Также рекомендуется заменить масло в дозаторе. Важный момент — если автомобиль преодолевает глубокую лужу, следует как можно быстрее заменить смазку в коробке. Присутствие воды в масле раздаточной коробки сокращает срок службы шестерен и подшипников. Кстати, последние тоже нужно проверить и заменить. Возможно стуки вызваны слабыми посадочными местами под подшипниками. Автомобилисты рекомендуют использовать анаэробный герметик.Они должны обработать внешнее кольцо подшипников перед установкой элемента в канавки.

Еще одна причина — так называемый вертолет. Это шлицевая часть, которая фиксирует выкатку с помощью эластичной муфты … При появлении этих симптомов проверьте шлицы на износ. Если есть люфт, замените его новым.

Вывод

Итак, разобрались, что такое раздаточная коробка. Как видите, это довольно сложный механизм, который нужно правильно использовать и уметь поддерживать.Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при преодолении сложных препятствий.

1 — вилка сцепления блокировки дифференциала;
2 — тяга вилки блокировки дифференциала;
3 — приклад защитный кожух;
4 — шайба стопорная;
5 — втулка оси рычага;
6 — ось рычага;
7 — болт блокировки вилки;
8 — выключатель контрольной лампы блокировки дифференциала;
9 — тяга вилки переключения передач;
10 — рычаг блокировки дифференциала;
11 — распорная втулка;
12 — ось рычага переключения передач;
13 — кронштейны;
14 — вилка муфты переключения передач;
15 — рычаг переключения передач;
16 — стопорная пружина втулка;
17 — пружина и стопорная шаровая;
18 — фланец карданного вала;
19 — крышка передняя;
20 — сальник приводного вала;
21 — подшипник упорное кольцо;
22 — передний подшипник приводного вала;
23 — шестерня верхней раздаточной коробки;
24 — муфта переключения передач;
25 — корпус раздаточной коробки;
26 — понижающая передача;
27 — задний подшипник карданного вала;
28 — установочное кольцо приводного вала заднего подшипника;
29 — вал карданный;
30 — втулка;
31 — ступица;
32 — задняя крышка;
33 — задний подшипник промежуточного вала;

34 — промежуточный вал;
35 — подшипник карданного вала заднего моста;
36 — подшипник заднего дифференциала;
37 — фланец;
38 — сальник карданного вала заднего моста;
39 — корпус заднего дифференциала;
40 — шайба опоры шестерни;
41 — шестерня привода заднего моста;
42 — оси сателлитов;
43 — стопорное кольцо;
44 — шайба пружинная;
45 — подвеска;
46 — сателлитная упорная шайба;
47 — корпус привода переднего моста;
48 — спутник;
49 — ведомая шестерня дифференциала;
50 — корпус переднего дифференциала;
51 — стопорное кольцо;
52 — шайба пружинная;
53 — передний подшипник картера дифференциала;
54 — муфта блокировки дифференциала;
55 — регулировочное кольцо переднего подшипника дифференциала;
56 — масляный дефлектор;
57 — сальник приводного вала переднего моста;
58 — подшипник карданного вала переднего моста;
59 — фланец карданного вала переднего моста;
60 — вал привода переднего моста;
61 — маслосливная пробка;
62 — ведомая шестерня привода спидометра;
63 — подшипник роликовый промежуточного вала;
64 — пробка заливная;
65 — ведущая шестерня привода спидометра.

Конструктивные особенности

Раздаточная коробка служит для изменения величины крутящего момента и распределения его между передней и задней осями. Коробка передач имеет две передачи с передаточными числами 1200 и 2135. Передний и задний мосты имеют постоянный привод и связаны межосевым дифференциалом, перераспределяя крутящий момент между ними в зависимости от сопротивления движению колес. Для увеличения проходимости автомобиля дифференциал может быть заблокирован, при этом передний и задний приводные валы становятся жестко соединенными между собой (их скорости вращения равны).

Раздаточная коробка крепится к полу кузова на двух резинометаллических скобах. Для регулировки его положения относительно фланца промежуточного вала отверстия в кронштейнах выполнены овальными, а между ними и корпусом можно установить регулировочные шайбы.

Детали корпуса раздаточной коробки отлиты из алюминиевого сплава и соединяются шпильками и гайками. В верхней части картера находится люк, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере двумя установочными штифтами.Между крышками и картером картонные прокладки (при ремонте можно использовать прокладку из герметика). Все валы (в том числе приводной вал спидометра), а также штоки переключения передач и блокировки дифференциала уплотнены сальниками. В передней крышке два отверстия — заливное (оно же контрольное) и сливное.

Приводной вал установлен на двух шарикоподшипниках в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажимается между плечом вала и упорной шайбой с самоблокировкой вал гайкой фланца.Внутреннее кольцо заднего подшипника зажимается между плечом вала и упорной шайбой с гайкой на заднем конце вала. Гайка фиксируется вдавливанием ее края в пазы на валу. Приводной вал фиксируется от осевого смещения стопорным кольцом в канавке на наружном кольце заднего подшипника и зажимается между картером и задней крышкой.

На приводном валу есть две ведущие шестерни. Передняя (большая) — высшая передача, свободно вращается на термообработанной шейке вала.Задняя (меньшая) — понижающая передача — свободно вращается на термообработанной втулке, установленной на валу с натягом. Шестерни имеют две коронки. Винтовые (большие) обода находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а муфта переключения передач соединена с цилиндрическими (малыми) ободами при включении передачи. Муфта движется по ступице, жестко закрепленной на шлицах вала между ведущими шестернями. В среднем положении сцепления обе передачи выключены («нейтраль») и крутящий момент двигателя не передается на колеса.

Промежуточный вал представляет собой блок из двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня также находится в зацеплении с ведомой шестерней, которая закреплена на картере дифференциала.

Промежуточный вал вращается в двух подшипниках: переднем — роликовом, заднем — шариковом. Вал фиксируется от осевого смещения фиксирующим кольцом в канавке внешнего кольца заднего подшипника, которое зажимается между картером и задней крышкой (как и ведущий вал).В передний конец вала запрессована стальная ведущая шестерня привода спидометра. Ведомая шестерня привода спидометра пластиковая, установлена ​​на ролике, вращающемся во втулке корпуса привода спидометра. Корпус крепится к передней крышке раздаточной коробки.

На автомобиле ВАЗ-21214 с распределенным впрыском топлива, помимо механического привода спидометра, на раздаточной коробке установлен датчик скорости.

Передний конец ведущего вала переднего моста опирается на шариковый подшипник в картере привода переднего моста, закрепленный на передней крышке раздаточной коробки.Внутреннее кольцо подшипника зажимается между плечом вала и упорной шайбой с самоблокировки вала гайки фланца. Подшипник защищен от осевого смещения стопорным кольцом, которое входит в канавку корпуса привода переднего моста. Задний шлицевый конец вала соединен с ведущей шестерней переднего дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка карданного вала заднего моста аналогичны, но на нем нет шестерни.

Корпус дифференциала разъемный, обе части соединены шестью болтами. Эти болты также крепят ведомую шестерню к корпусу дифференциала. Последний установлен на двух шариковых подшипниках. Внутреннее кольцо переднего подшипника удерживается от перемещения по спейсер Пружинная шайба покоится на стопорного кольца в канавке корпуса дифференциала. Канавка в наружном кольце подшипника содержит установочное кольцо, расположенного между передней крышкой раздаточной коробки и передним корпусом привода оси.Таким образом, передний подшипник удерживает корпус дифференциала от осевого смещения; задний подшипник не заблокирован. На передней части корпуса дифференциала имеются прорези, по которым перемещается муфта блокировки. Когда блокировка включена, сцепление соединяется с шестерней на ведущем валу переднего моста, соединяя его с картером дифференциала.

Ось-шестерня устанавливается в отверстия корпуса дифференциала, который удерживается двумя стопорными кольцами. Под одним из колец находится пружинная шайба, предотвращающая осевое перемещение оси сателлитов.Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с ведущими шестернями моста. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен ведущих мостов не превышал 0,10 мм, а момент сопротивления вращению составлял 14,7 Нм.

Управление раздаточной коробкой — ручное, с механическим рычажным приводом. Задний рычаг водитель переключает передачи, вперед — включает блокировку дифференциала. Аналогична конструкция приводов коробчатого управления.Рычаг качается продольно на оси, установленной в проушинах кронштейна перед раздаточной коробкой. Для уменьшения трения в отверстие в рычаге вставляются пластиковые втулки. Нижний конец рычага входит в паз штанги и фиксируется фигурной пружиной. Другой конец тяги соединяется с вилкой соответствующего сцепления (переключения передач или блокировки дифференциала) и фиксируется болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым сильфоном.Шариковый фиксатор служит для фиксации привода в выбранном положении — подпружиненный шарик входит в пазы на тягах. На штоке переключения передач их три — для «нейтральной», высокой и пониженной передач, на штоке блокировки дифференциала — по два («включено» и «выключено»). В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.

Газ

м. 72 легковой автомобиль. Удивительный ретро-тест трех Победы ГАЗ-М20, М72 и М20Б

Конечно, старые автомобили, даже хорошо отреставрированные, нужно беречь.Поэтому я борюсь с чувством вседозволенности. Но становится еще хуже. Это шишка?

На современных кроссоверах это нужно преодолевать ступенькой — а мне даже на первую передачу лень. Тяги хватает. Высокая машина медленно, но верно ковыляет из стороны в сторону и без суеты приближается к очередному препятствию, опасному для современных внедорожников …

ВТОРАЯ ПОБЕДА

Безусловно, ГАЗ-М72 — далеко не первая машина с солидными внедорожными возможностями и комфортным салоном… В США они производились еще в 30-е годы прошлого века, что, кстати, послужило толчком к созданию первой подобной советской разработки — полноприводной версии ГАЗ-61 «эмка». Строили в мизерном количестве, обращаясь в первую очередь к армейским властям. После войны наша промышленность ограничивалась только «козлами» ГАЗ-67, затем — ГАЗ-69, крепким и долговечным, но с брезентовой крышей и минимумом удобств. Этому обрадовались сельские власти и, опять же, военные. А частники «газики» не продавали.Идеи, конечно, витали в воздухе. В Москве с конца 1940-х годов экспериментировали с полноприводной модификацией лимузина ЗИС-110. Но эта машина, астрономически удаленная от людей, была скорее инженерной диковинкой.

Салон ГАЗ-М72 — как у «Победы», только с двумя дополнительными рычагами трансмиссии.

Кому первому пришла в голову идея сделать полноприводную версию «Победы», история умалчивает. Говорили даже об указании самого Никиты Сергеевича, но это доподлинно не известно.Причем машину спроектировала группа под руководством Г. Вассерман, один из главных горьковских специалистов по полному приводу. «Победа» уже завоевала нашу любовь и даже признание некоторых зарубежных потребителей (а им было из чего выбирать) благодаря своей прочной конструкции. Тем не менее, для создания достойной полноприводной версии потребовалось не только установить доработанные мосты и раздатку ГАЗ-69, но и значительно усилить кузов — в частности, в том месте, где соединяются средние стойки. крыша, лонжероны и приборные панели.

Формально машина «Победа» в списках не значилась, а на задней стороне написано М72, но в народе, конечно, так ее назвали. Такое название она заслужила, и не только потому, что произошла от ГАЗ-М20.

Читайте также:

НА ФЕРМУ И В РАЙОН

Представляю ощущения тех, кто сел за руль такой машины шесть десятилетий назад. Комфортные диваны, комфорт автомобиля, надежная крыша над головой, омыватель лобового стекла (первый в СССР) и даже радио! При этом прочная, как у ГАЗ-69, рессорная подвеска, клиренс 210 мм.Такой машине не страшны наши загородные дороги.

Однако на трассе M72 ведет себя, по нынешним представлениям, грубо. От машины с таким кузовом ждешь больше легких, как минимум Победных повадок. Но на самом деле управлять автомобилем не легче, чем «козлом». Мотор на 55 лошадиных сил с усилием разгоняет тяжелую машину. На прямой M72 требует постоянного внимания, неохотно поворачивает в повороты, импозантно переваливаясь из стороны в сторону. Наверное, дело не только в конструкции подвески (здесь, правда, есть даже задний стабилизатор) и высоком кузове, но и в более узкой, чем у 69-й, гусенице.Но тормозов машине хватает, так как, как только вы отпускаете педаль газа, шестерни в трансмиссии старательно сопротивляются качению.

Во время разгона каждая трансмиссия говорит по-своему. Первый — низким, слегка истеричным басом, третий, прямой — хриплым баритоном. Машина только что вышла из реставрационной мастерской, не обкатывалась и со временем будет петь тише, но опыт показывает — не очень.

Но это такие мелочи по сравнению с возможностью путешествовать по дальним полям, на ферму и «в поле» с невиданным комфортом! Ездили на ГАЗ-М72, кстати, и дальше.

НАРУЖУ

1 мая 1956 года писатель Виктор Урин, выпускник ВГИКа Игорь Тихомиров и фотограф «За рулем» Александр Ломакин вылетели на автомобиле ГАЗ-М72 во Владивосток. Машину Урин купил заранее по книге, по специальному разрешению. Бензин на маршруте тоже заправляли по специальной директиве — для частников было всего одна-две заправки, в глубинке их не видели. Мы ехали медленно, с долгими остановками. На пробег ушло почти полгода, но мы доехали! О поездке писала пресса, в том числе, конечно, «За рулем», вышла книга и фильм (в цвете!) «Дорогами Родины».Правда, машине уделялось меньше внимания, чем она заслуживала — главной темой была страна, живущая с переменами и надеждами, которые еще несколько лет назад были невозможны.

На таком заднем диване было не стыдно сесть начальника не только районного, но и районного масштаба.

ХХ съезд КПСС еще не прошел, а бывшие «враги народа» уже возвращались с дальних окраин страны. В 1955 году был издан указ о прекращении состояния войны между Советским Союзом и Германией, и в Москву приехал канцлер Федеративной Республики Германии Конрад Аденауэр.Начали выходить журналы «Юность» и «Зарубежная литература» — пусть и робкие, но рассадники вольнодумства. Кинематографисты все больше обращали внимание на деревню: «Гость с Кубани» с Анатолием Кузнецовым, «Максим Перепелица» с совсем молодым Леонидом Быковым, «Солдат Иван Бровкин» с Леонидом Харитоновым. Конечно, в этих фильмах, как и прежде, деревня выглядела гораздо блаженнее, чем жила на самом деле, но на фоне всеобщего счастья и веселья уже выявились «индивидуальные недостатки».Руководство страны начало не только интересоваться жизнью села, но и что-то для этого делать. Например, новый полноприводный автомобиль — ГАЗ-М72.

Он, на мой взгляд, очень похож на председателей с тех наивных картинок — строгий, иногда грубый, но ретивый и справедливый. Такая машина хочет под стать. Поэтому я стараюсь подстроиться под ее непростой, но прямой и честный характер. Более того, в умелых руках он может делать то, о чем большинство современных внедорожников даже не мечтали.

ДЕРЕВНЯ ТВОРЧЕСКАЯ

Увы, ГАЗ-М72 был обречен с рождения. В Горьком на выезде стояла «Волга» — машина абсолютно новая, и вариант 4х4 на ее базе делать никто не собирался. Но аналогов у М72 на тот момент в мире было немного. Пожалуй, только американский Willis-Jeep Station Wagon и французский Renault Coloral.

Через два десятилетия появится Нива — пусть и очень далекий, но все же концептуальный родственник ГАЗ-М72. Пройдет еще двадцать лет, и на рынок выйдут десятки полноприводных автомобилей с пассажирским комфортом.На наших дорогах их сейчас тоже пруд пруди. Намного больше, чем зажиточные деревни, к жителям которых обратились на необычной отечественной машине. И это было почти 60 лет назад …

«ПОБЕДА» НАД БЕЗДОРОЖНОЕ

ГАЗ-М72 — полноприводный автомобиль с модернизированным кузовом «Победа» и доработанными агрегатами ГАЗ-69 выпускается с 1955 года. Автомобиль оснащался 55-сильным двигателем объемом 2,1 л, трехступенчатой ​​коробкой передач и двухступенчатой ​​коробкой передач. Скорость передачи раздаточной коробки от передаточных чисел 1,15 / 2.78. Автомобиль развивал 90 км / ч. Всего до 1958 года было построено 4677 автомобилей.

Над зеркалом находится ручка управления антенной, которую можно опустить при въезде в гараж или гордо выдвинуть.

В М72, как и в Победе, есть даже радиоприемник. Сверху — тумблер включения указателей поворота.

Над педалью сцепления находится кнопка омывателя лобового стекла. Такого удобства наши водители до M72 не знали.

Под приборами — цепь управления трансмиссией и предупреждение: на первой пониженной передаче — не более 10 км / ч.

Покойный Победовский мотор развивал 55 сил, что по тем временам было вполне прилично. Но для ГАЗ-М72 их все равно мало.

Ствол, как и у «Победы», двухэтажный. Резерв и инструмент находятся ниже.

Источник https://my-cccp.ru/

Еще один советский внедорожник, выпускаемый на этот раз серийно — ГАЗ-М72 — полноценный полноприводный Victory. Автомобиль выпускался всего 3 года — с 1955 по 1958 год.За это время было выпущено 4676 внедорожников, которые и сейчас иногда можно встретить в объявлениях о продаже. ГАЗ-М72 завершил туристический автопробег Москва-Владивосток и зарекомендовал себя как комфортабельный внедорожник, способный проехать практически везде.

ГАЗ-М72 Победа — конструктивные особенности

После окончания Великой Отечественной войны руководству СССР потребовался комфортабельный вездеход, способный отвезти человека туда, куда ему нужно. Ездить на ГАЗ-69 было непрестижно для высоких чинов и не очень комфортно, и производство, являвшегося достаточно хорошей машиной, было решено не возобновлять.В 1955 году в предельно короткие сроки на Горьковском автозаводе был разработан внедорожник нового поколения — ГАЗ-М72. Он был сделан в кузове ГАЗ-М20 — всем известной Победы. При этом кузов претерпел значительные изменения (в основном в плане крепости) и стал соответствовать полноприводному шасси, от которого было решено брать.

Почему за основу была взята М-20 Победа? Именно эту машину начали производить в те годы и завоевали очень большую популярность у различных руководителей, председателей и других важных лиц.Даже обычные состоятельные горожане иногда могли позволить себе такую ​​машину, поэтому вопрос о том, на чем строить внедорожник, почти не стоял.

Отметим только, что несущий кузов, различные внешние панели, а также фурнитура были взяты с Победы. Из отличий следует отметить отсутствие поперечного усилителя кузова коробчатого типа — иначе раздаточная коробка не влезла бы в новый ГАЗ-М72. Пришлось отказаться от продольной арматуры, которую мы знаем как закрытый туннель для кардана.Вместо этих усилителей для внедорожника сделали 14 новых усилителей пола, крыши, стоек дверей и лонжеронов. Среди отличий выделяется еще один подрамник, который разрабатывался для совместной работы с рессорами передней оси.

Все остальное поставлено от ГАЗ-69. А именно: КПП, раздатка, оба моста. В коробке передач крышка картера была сделана с другой стороны, для удобства обслуживания сзади от Победы. Кроме того, на М-72 рычаг переключения передач располагался в рулевой колонке, использовалось коромысло переключения передач.

По внутренней части корпуса М-72 мало чем отличался от М-20 «Победа». В салоне была мягкая обивка, стояли часы и обогреватель, двухдиапазонное радио. Интересно — омыватель впервые поставлен на лобовое стекло отечественного автомобиля … Все новшества, которые были сделаны для М-72, впоследствии перекочевали и на обычную Победу (только на модернизированную модель). Из них также стоит отметить облицовку радиатора с большими балками, а также руль с переключателем вызывного сигнала.

Автомобиль получил двигатель от Победы, но голова имела другую степень сжатия — не 6,2, а 6,5, что позволяло заправлять ее не А-66, а А-72. Мощность немного увеличилась с 50 до 55 л.с. Кроме того, дополнительно был установлен масляный радиатор. К К-22Д поставили карбюратор — довольно распространенный, с игольчатым клапаном, что дает возможность на внедорожнике без проблем преодолевать подъемы и спады без перелива топлива.

На момент создания ГАЗ-М72 не знал аналогов во всем мире.Комфортных внедорожников такого уровня с кузовом-монококом массово в то время больше не производил никто.

В раздаточной коробке был демультипликатор, передняя ось была ведущей и ее можно было выключить принудительно (как ступицы передних колес). По умолчанию на М-72 устанавливались 16-дюймовые колеса с грязевой резиной (на тот момент это были обычные шины с увеличенными проушинами). Клиренс у М-72 был неплохим (на 15 см больше, чем у М-20 Победа), поэтому проходимость в различных условиях (грязь, влажная почва, песок и т. Д.)) был на высоком уровне.

Производство длилось всего три года, с 1955 по 1958 год, но за это время было выпущено всего 4676 машин. Примечательно, что производство М-72 прекратилось вслед за выпуском М-20 «Победа». Интересно также, что официального названия внедорожник, несмотря на серийное производство, ГАЗ не закрепил. Из знаковых отличий можно назвать только фирменную кокарду с надписью M-72, красовавшуюся на решетке радиатора по центру вверху.На боковинах передней части кузова, на капоте, также была надпись M-72, выполненная в виде шильдиков.

Внедорожник прошел всесторонние испытания. Специально для этого был организован специальный автопробег Москва-Владивосток, который считался туристическим и был разработан Центральным автомобильным клубом СССР. На митинг на ГАЗ-М72 поехали всего 3 человека. Спонсорами мероприятия выступили как сам ГАЗ, так и Министерство автомобильной промышленности СССР. Внедорожник получил бесплатное топливо и необходимое обслуживание.Интересно, что за весь пробег машина выходила из строя всего три раза, и ремонт производился экипажем самостоятельно.

Автомобиль выдержал все испытания блестяще — ГАЗ-М72 Победа могла преодолевать 30-градусные подъемы, ходить по заснеженной местности, по любой грязи и пашне, песку и другим поверхностям. Его скорость составляла около 110 км / ч на прямой дороге, а расход при этом был меньше, чем на ГАЗ-69. Испытания прошли также в горном Крыму, а также на различных специальных стендах и полигонах.По всем проверкам внедорожник показал лучшие качества и был допущен к серийному производству.

М-72 — советский полноприводный автомобиль, серийно производившийся Горьковским автозаводом с 1955 по 1958 год. Агрегатная база — автомобили М-20 «Победа» и ГАЗ-69. Всего было выпущено 4677 экземпляров.

М-72 (слева) и М-20 «Победа» (справа)

ИСТОРИЯ

Задняя колесная арка прикрыта заслонкой, которой нет на «Победе»

Сиденье водителя

Эмблема над решеткой радиатора

Заводская табличка сбоку на капоте

Передний ведущий мост

Раздаточная коробка

Задний мост

В послевоенные годы с уходом из эксплуатации устаревшего ГАЗ-61 и запуском в производство автомобиля М-20 «Победа» встал вопрос о создании нового отечественного комфортабельного легкового автомобиля высокой проходимости.

Внедорожник, получивший название М-72, создан на базе кузова «Победа» и агрегатов армейского вездехода ГАЗ-69. От М-20 «Победа» для этой машины были взяты только внешние панели кузова и несущий каркас кузова, который был модифицирован и дополнительно усилен.

Для размещения раздаточной коробки пришлось отказаться от кузовного поперечного усилителя коробчатого типа, а также от продольного усилителя — закрытого карданного трансмиссионного туннеля, которые были характерны для кузова М-20 «Победа».

Для компенсации этих недостающих силовых элементов, а также для увеличения продольной и поперечной жесткости кузова в целом в его конструкцию были введены 14 дополнительных усилений пола, лонжеронов, стоек дверей и крыши. В отличие от М-20 Победа, М-72 имел совершенно новую подмоторную раму, предназначенную для крепления рессорной подвески переднего моста.

Коробка передач, раздаточная коробка, передний и задний мосты позаимствованы у ГАЗ-69.Коробка передач на М-20 «Победа» и ГАЗ-69 одинаковая, разница только в разных боковых крышках картера коробки передач и в расположении рычага переключения передач; на Победе применялся качающийся (рычаг выведен на рулевую колонку) механизм переключения передач, на ГАЗ 69 — напольный.

Оснащение кузова М-72 такое же, как и у М-20 «Победа»: мягкая обивка салона, часы, обогреватель, двухдиапазонное радио. Но, учитывая необходимость работы на грязных проселочных дорогах, на М-72 впервые в отечественной практике применили омыватель лобового стекла.Некоторые нововведения, появившиеся сначала на М-72, затем перешли на модернизированную «Победу». В частности, именно для М-72 была разработана новая облицовка радиатора с массивными балками, появившаяся осенью 1955 года на Победе. На этой же модели появился руль с кнопкой звонка.

Этот автомобиль стал воплощением концепции комфортабельных внедорожников — на тот момент иностранные автомобильные компании даже не задумывались о массовом производстве таких автомобилей.

Следует отметить, что примерно в те же годы американская компания Marmon-Herrington все же выпустила небольшое количество (четыре экземпляра) комфортабельных внедорожников на базе легковых автомобилей Mercury с различными кузовами, но, во-первых, в данном случае вряд ли можно говорить о серийное производство — скорее это можно назвать тюнингом, а во-вторых — Mercury по-прежнему оставались рамными автомобилями, что значительно упростило адаптацию полноприводных автомобилей и сделало их весьма концептуальными аналогами более раннего советского ГАЗ-61-73 на базе Эмка, а не М-72 с его несущим кузовом.

Автомобиль оснащался раздаточной коробкой с множителем диапазона и отключаемым ведущим передним мостом (также были отключены ступицы передних колес).

На 16-дюймовых колесах с увеличенными проушинами (как на современной полноприводной «Ниве») автомобиль имел значительный клиренс, что обеспечивало ему хорошую проходимость по грязи, песку, снегу, пашне и пашне. разбитые дороги.

Автомобиль выпускался небольшой серией с 1955 по 1958 год.Первая партия была собрана в июне 1955 года, в производство машина пошла в сентябре. В 1955 году было выпущено 1525 единиц, в 1956–1151, в 1957–2001 годах. С завершением производства М-20 Победа прекратилось и производство М-72.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Общее количество выпущенных экземпляров — 4677 шт.
• Никакого официального названия этой машине, кроме М-72, завод не давал. Поэтому название «Победа» (или «Победа» — джип) неуместно.

Облицовка радиатора была украшена кокардой М-72, а по бокам капота имелись шильдики со стилизованной надписью М-72.

М-72 В КИНО

• В сериале «Инспектор Купер» главный герой, участковый Алексей Куприянов (актер Олег Чернов) ездит на сине-зеленом М-72.

Массивные вездеходы появились в эпоху Великой Отечественной войны, когда командному составу требовались машины, способные перемещаться по бездорожью и добираться до мест боевых действий.Изначально такие машины отличались простотой и дешевизной конструкции (что было крайне важно для военной промышленности) и не предполагали дополнительного комфорта. Типичные представители таких автомобилей — Jeep MB и Willys, активно эксплуатировавшиеся союзниками во время Великой Отечественной войны. В СССР их аналогами были ГАЗ-64 и ГАЗ-67, которые впоследствии превратились в легендарный «Козий» ГАЗ-69.

Идея передвижения по любой дороге с комфортом будоражила умы как генералов, так и инженеров еще с довоенных лет.Однако в военное время тратить ресурсы и время на создание комфортабельных джипов было напрасной тратой, ведь в массовом производстве такие машины никто не производил. Полноприводной седан для командного состава Красной Армии ГАЗ-61-73 был выпущен небольшой партией — менее 200 машин.

К идее комфортного внедорожника мы вернулись после Победы, когда проходимая и комфортная машина была нужна не только военным, но и гражданским. Никто не представлял, каким должен быть комфортный джип в те годы.Поэтому инженеры Горьковского автомобильного завода (ГАЗ) решили долго не философствовать, а объединить в одном автомобиле уже существующие решения, применяемые в автомобилях и внедорожниках. Результатом этой работы стал ГАЗ М-72, который теперь можно назвать первым серийным комфортабельным внедорожником или даже первым кроссовером в мире.

Важно подчеркнуть, что, несмотря на расхожее название «Победа М-72», официально машину так никто не называл. По всем документам он проходил просто как М-72, а название «Победа» приписывали, чтобы не путать с военным мотоциклом ИМЗ М-72.

Почему ГАЗ М-72 был первым

В то время, когда перед инженерами ГАЗа стояла задача создания комфортабельного джипа, завод уже серийно выпускал седан среднего класса «Победа М-20» и внедорожник ГАЗ-69. Именно эти машины были взяты в качестве «доноров» для новой машины … От седана решили позаимствовать суперкомфортный по тем временам кузов с салоном, а от джипа — ходовую … Проблема была в том, что он необходимо было органично соединить эти не очень совместимые компоненты между собой.

Днище «Победы», имеющее независимую переднюю подвеску и другую конструкцию трансмиссии, не предназначалось для установки переднего моста на рессорах и коробки передач с раздаточной коробкой. Поэтому была переработана схема усиления кузова, немного изменено расположение лонжеронов и других силовых элементов, добавлено несколько новых усилений.

ГАЗ М-20 «Победа» © 1ZOOM.RU

Передний мост был взят от ГАЗ-69, но задний не подошел и от «Победы» (требовалось больше надежности и тяговитости), или от «Козлика» (имеющего каркасную конструкцию).Поэтому инженеры разработали специальный задний мост, предназначенный только для ГАЗ М-72.

Так как автомобиль не имеет опорный кадр типичным для джипов, он может быть классифицирован как кроссовер. Таких машин сейчас очень много (возьмите тот же BMW X5 или Porsche cayenne), а тогда класс комфортабельных безрамных внедорожников только зарождался. Так что ГАЗ М-72 в какой-то мере можно считать прародителем всех этих «Кайен» и «Х-пятого». В конце концов, он был первым автомобилем такого типа, который пошел в серийное производство.

Конструкция ГАЗ М-72

Основой ГАЗ М-72 послужил несущий кузов от ГАЗ М-20 «Победа», силовая структура которого модифицирована с учетом новой подвески … Передняя и задняя части автомобиля оснащены приводом. оси подвешены на полуэллиптических рессорах. Это позволило поднять дорожный просвет до 22 см в самой нижней точке (под картером заднего моста).

Нижняя и передняя подвески «Победа» (слева) и ГАЗ М-72 (справа) © Авторевю, выпуск 20, 2013

Так как машина сильно встала и выглядела неорганично (зазоры между кузовом и колесом были очень большими), задние арки прикрыли закрылками, изменили форму передних крыльев.От «Победовских» они отличаются меньшей глубиной выреза под колесо. Также из-за приподнятой подвески отпала необходимость в карданном туннеле в полу (вал от трамблера идет на мост внизу, под днище). Благодаря этому нет такой большой «горбинки» под задним диваном, как в «Победе». Нам троим здесь немного удобнее сидеть, так как места для ног больше.

ГАЗ М-72 (слева) и Победа (справа).Видны различия в арках и высоте подвески.

Двигатель ГАЗ М-72 такой же, как у «Победы» — рядная четверка объемом 2112 «кубиков», но с немного другой головкой. Степень сжатия увеличена с 6,2 до 6,5, благодаря чему мощность увеличилась с 50 до 55 л.с. из. Коробка передач была 3-ступенчатой, досталась по наследству от ГАЗ-69, но получила новую крышку с коромыслом. Рычаг КПП располагался под рулем, как на «Победе».Есть примеры автомобилей с напольным рычагом, но есть все основания полагать, что это уже результат ремонта, когда вместо сломанного ящика М-72 установили КПП от Козлика.

Передняя панель ГАЗ М-72. Рычаг КПП находится под рулевым колесом, внизу видны нижние рычаги и рычаги отключения переднего привода © vstyleretro.ru

Трансмиссия ГАЗ М-20 имела отключаемый передний привод и понижающий редуктор-мультипликатор. .Допустимая максимальная скорость авто при прямой передаче — 100 км / ч, до которой автомобиль разгонялся за 46 секунд. Хотя прямого привода как такового не было, так как коробка передач имела понижающий коэффициент 1,15, что ограничивало максимальную скорость до 100 км / ч. На «нижних» разрешалось движение со скоростью до 30 км / ч.

Салон и комфорт ГАЗ М-72

Автомобиль унаследовал от Победы очень просторный салон с высоким уровнем комфорта, как для той эпохи. Есть широкие массивные диваны для водителя и пассажиров.На приборной панели вынесены спидометр, часы, индикатор заправки бака, амперметр, указатели давления масла и температуры охлаждающей жидкости. В машине также было двухдиапазонное радио.

© «За рулем»

Из нововведений стоит отметить омыватель стекол, активируемый отдельной педалью. По тем годам это была редкость, даже на ГАЗ-21 Волга шайба не стояла сразу. Так что для своей эпохи машина была очень продвинутой и, как и «Победа», не отставала от западных автомобилей 50-х годов.

Задний диван позволял поместиться троим пассажирам, чему способствовало отсутствие выступающего туннеля посередине. Идти вдвоем довольно комфортно, можно только пожаловаться на отсутствие подлокотников. Зависимая подвеска в сочетании с высокой высотой кузова делала движение ГАЗ М-72 не таким мягким, как у «Победы». Но по сравнению с аскетичным ГАЗ-69 первый советский кроссовер был роскошным автомобилем. В таком не стыдно было пойти не только к председателю колхоза, но и к секретарю райкома или обкома КПСС.

Помимо уже упомянутых подлокотников (которых не было) нарекания вызвала высота сиденья. Пороги ГАЗ М-72 были на 18 см выше, чем у «Победы», что затрудняло посадку. Ведь у машины не было дополнительных ручек и / или подножек. Конечно, молодой гонщик легко сел за руль, но уважаемым товарищам в более солидные годы пришлось «заниматься гимнастикой», чтобы сесть на заднее сиденье.

Производство ГАЗ-72 велось с 1955 по 1958 год, за это время было создано 4677 автомобилей (для сравнения, «Победа» — почти 250 тысяч).В 1958 году «Победа» на конвейере была заменена на «Волгу», но внедорожный вариант ГАЗ-21 так и не был разработан. Работы по созданию комфортабельного внедорожника были переданы на МЗМА (впоследствии переименованный в АЗЛК), где с 1958 по 1961 год выпускался полноприводный «Москвич-410» на базе заднеприводной модели 402.

После свертывания производства М-72 кроссоверы (внедорожники без несущей рамы) в СССР «забыли». Конструкторские бюро разработали такие автомобили, но в производство ни одна из моделей не пошла.Лишь в 70-х годах в СССР вспомнили концепт внедорожника с несущим кузовом, каким был ВАЗ-2121 «Нива» 1977 года выпуска. Он выпускается и пользуется спросом по сей день, несмотря на то, что что в 90-е годы в сотрудничестве с GM была создана более современная Cvevrolet Niva.

ГАЗ так и не вернулся к разработке комфортабельных внедорожников. УАЗ, на который в 60-х годах было переведено производство ГАЗ-69, до развала СССР выпускал только полноприводные «буханки», «бобби» и «головастики», и только в 90-х годах за комфортабельный УАЗ взялся. Внедорожник «Патриот».Но «Патриот» — это полноразмерный джип с несущей рамой, поэтому его нельзя считать идейным преемником М-72.

Таким образом, ГАЗ М-72 стал первым в мире комфортабельным автомобилем повышенной проходимости с несущим кузовом, значительно опередив свое время. Лишь в 80-90-е годы концепция кроссовера стала набирать популярность на Западе, а расцвет популярности таких автомобилей уже наступил сегодня.

В начале 1954 года по приказу главы государства и большого любителя охоты Никиты Сергеевича Хрущева Горьковский автомобильный завод получил государственное задание — разработать и запустить в производство новую модель автомобиля со всеми ведущими колесами. который по комфорту не уступает Победе.В первую очередь такую ​​машину предполагалось использовать в качестве служебного транспорта секретарей сельских обкомов КПСС в регионах и председателей передовых колхозов. Интерес к проекту проявили и военные, заинтересованные в комфортабельном «генеральском» внедорожнике. Неофициально эта машина также предназначалась для государственных охотничьих угодий.

Главный конструктор ГАЗ Н.И. Борисов назначил ведущим конструктором новой модели Григория Моисеевича Вассермана, специалиста по легкой полноприводной технике, создавшего ГАЗ-67, ГАЗ-69, ГАЗ-46.Генплан будущего автомобиля, которому был присвоен индекс «ГАЗ-М72», был создан конструктором Федором Алексеевичем Лепендиным. Также решили сделать полноприводную версию «Победы».

Для адаптации кузова М-20 к динамическим нагрузкам вездехода со всеми ведущими колесами впервые в истории советского автомобилестроения были проведены исследования прочностных характеристик с использованием датчиков, установленных в ключевых местах. . Эту работу выполнило новое Бюро электрических измерений, которое возглавил А.Я. Тарасов. Все были выявлены и усилены слабые места пола, крыши, стоек. Некоторые части тела даже проявили чрезмерную силу. Для рессорной подвески передних колес необходимо было спроектировать новые лонжероны, в полости которых должны были быть заделаны задние концы рессор. Лонжероны крепили к моторному щиту новыми, более мощными распорками. Пришлось переделать задние лонжероны, все усилители пола, особенно там, где крепилась раздаточная коробка. Также в проем лобового стекла и на стыках средних стоек с крышей вварены дополнительные усилители.

При этом мне пришлось решать обратную задачу — соблюсти лимит веса, а не перевесить тело. Но большой опыт и знания дизайнеров позволили нам добиться отличного показателя. Масса тела ГАЗ-М72 по сравнению с базовой «Победой» увеличилась всего на 23 кг. При этом жесткость кузова на изгиб увеличилась на 30%, а жесткость на кручение — на 50%. Помимо безупречной работы нового коллектива горьковских конструкторов, немалую роль сыграло то, что в свое время силовая конструкция кузова-монокока ГАЗ-М20 была спроектирована исключительно грамотно, с запасом прочности.

Задние рессоры решено было установить не под балку заднего моста, как на М-20, а над ней. При этом кузов поднялся на 150 мм. Кроме того, вместо передней независимой подвески на винтовых пружинах поставили передние пружины.

Вся проектная работа по созданию М-72 заняла всего три дня. На сборку прототипа ушло еще месяц. В итоге 24 февраля 1954 года из ворот Горьковского автозавода вышел М-72, ставший первым в мире полноприводным автомобилем с бескаркасным монококовым кузовом.Изменения в корпусе Victory были минимальными. Автомобиль стал воплощением концепции комфортабельных внедорожников — в то время иностранные автомобильные компании даже не задумывались о массовом производстве таких автомобилей.

Оснащение кузова М-72 такое же, как и у М-20 «Победа»: мягкая обивка салона, часы, обогреватель, двухдиапазонный фонарь магнитолы «А-8». Но, учитывая необходимость работы на грязных проселочных дорогах, М-72 первым в отечественной практике применил омыватель лобового стекла (механический насос, который работал от нажатия специальной педали ногой).

Некоторые нововведения, которые сначала появились на М-72, затем перешли на модернизированную «Победу». В частности, именно для М-72 была разработана новая облицовка радиатора с массивными балками, появившаяся осенью 1955 года на Победе. На этой же модели появилось рулевое колесо с кнопкой кольцевого сигнала, на колонке которого располагался рычаг переключения передач.

ГАЗ-М72 пущена в производство с полностью оригинальным задним мостом с полунагруженными полуосями, оснащена раздаточной коробкой с множителем диапазона и отключаемым ведущим передним мостом (ступицы передних колес также были отключены).

Многочисленные испытания опытного, а затем и серийного ГАЗ-М72, проведенные ГАЗом, НАМИ и ВНИИ № 21, показали «живучесть» корпуса и агрегатов, хорошую проходимость. Летом 1956 года три журналиста: В. Урин, И. Тихомиров, А. Ломакин совершили на ГАЗ-М72 рейс Москва-Владивосток, который стартовал 1 мая 1956 года с Ленинских гор от МГУ им. после MV Ломоносова протяженностью 15 тысяч километров.Автомобиль проехал мимо них без серьезных повреждений, по дороге вызвав восхищение жителей отдаленных районов. Сохранилась кинохроника, где Н.С. Хрущев и Фидель Кастро отправились на зимнюю охоту на автомобилях ГАЗ-М72. Официально ГАЗ-М72 был снят с производства в 1958 году в связи с заменой «Победы» следующей моделью — легендарной Волгой.

Автомобиль проекта КБ Смирнова ГАЗ-М72 «Армия ГДР» воссоздан по воспоминаниям офицера Советской Армии, служившего в западной группе советских войск в Германии и наблюдавшего за применением этого универсального оборудования. вездеход наравне с обычным ГАЗ-69.Эти факты легли в основу необычной концепции проекта, дающего возможность взглянуть на историю взаимоотношений послевоенной Германии и СССР.

Государственное существование Германии было прекращено 23 мая 1945 года, ее территория была разделена на 4 зоны оккупации — советскую, американскую, британскую и французскую. СССР передал Польше часть своей оккупационной зоны к востоку от рек Одер и Нейсе.

Члены антигитлеровской коалиции, прежде всего США, СССР, Великобритания, а затем Франция, изначально стремились проводить скоординированную оккупационную политику.Основными задачами этой политики были демилитаризация и денацификация. Федеративная Республика Германия была провозглашена в 1949 году в британской, американской и французской оккупационных зонах. Бонн стал столицей Германии. В ответ на создание на территории трех западных оккупационных зон Федеративной Республики Германия через пять месяцев произошло провозглашение ГДР. Конституция ГДР была провозглашена 7 октября 1949 года.

Как провозглашено, граждане ГДР имели все демократические права и свободы.Доминирующее положение в стране занимала Объединенная Социалистическая партия Германии (ее ведущая роль закреплена в Конституции). Темпы экономического развития ГДР были ниже, чем в ФРГ, и были самыми низкими среди государств Варшавского договора. Тем не менее уровень жизни в ГДР оставался самым высоким среди государств Восточной Европы. К 1980-м годам ГДР превратилась в высокоразвитую индустриальную страну с интенсивным сельским хозяйством. По объему промышленного производства ГДР заняла 6-е место в Европе.

Отсутствие четкой физической границы в Берлине привело к частым конфликтам и массовому оттоку специалистов из ГДР. Восточные немцы предпочитали получать образование в ГДР, где оно было бесплатным, и работать в Западном Берлине или Федеративной Республике Германии. В августе 1961 года власти ГДР начали строительство охраняемой стены, которая физически отделила Западный Берлин от ГДР и стала самым известным и выразительным символом этого глобального противостояния, разделившего два противостоящих идеологического, политического и военного лагеря.В последующие годы своего существования Берлинская стена постоянно укреплялась, расширялась, получала дополнительные звания и защиту.

Около полумиллиона советских граждан постоянно проживали на территории Восточной Германии. ГСВГ — группа советских войск в Германии (1954–1989) — имела свои заводы, русские школы, санатории, магазины, офицерские дома и другую инфраструктуру. В условиях холодной войны ГСВГ была передовым подразделением Советской армии, поэтому была оснащена самым современным оборудованием и вооружением (в том числе ядерным).Всего в Группе за все время ее существования служило восемь с половиной миллионов граждан СССР. ГСВГ и ЗГВ заставили США и их европейских союзников действительно уважать СССР и считаться с нашими интересами.

В 1990 году в ГДР к власти пришел Христианско-демократический союз, который сразу же начал консультации с правительством Германии по вопросу объединения стран и создания единого государства. 12 сентября в Москве было подписано соглашение между представителями бывших союзников по антигитлеровской коалиции об окончательном урегулировании германского вопроса.

23 августа 1990 года Народная палата ГДР приняла решение о присоединении восточных земель к ФРГ. После этого был проведен ряд преобразований, в результате которых были ликвидированы социалистические институты власти и реорганизованы государственные органы по западногерманской модели.

3 октября 1990 года армия и флот ГДР были упразднены, и вместо них на восточных территориях были размещены Бундесмарин и Бундесвер — вооруженные силы ФРГ.Расшифровка названий основана на слове «Bundes», что означает «федеральный». Официальное признание восточных земель в составе ФРГ было обеспечено принятием Конституциями новых субъектов государственного права. Берлинская стена была разрушена.

31 августа 1994 г. завершился вывод российских войск с территории бывшей ГДР. 500 тысяч военнослужащих и около 12 тысяч танков вернулись в Россию из Германии. Сотрудники нашего конструкторского бюро нашли в Брянской области настоящий М-72 в укомплектованном состоянии, пригодном для дальнейшей реставрации.

Для приведения ГАЗ-М72 в идеальное коллекционное состояние автомобиль прошел весь цикл ремонтно-восстановительных работ:

• полная разборка автомобиля;
• поиск неисправностей по каталогам производителя ТС и имеющимся архивным историческим материалам;
• пескоструйная обработка кузова, ходовой части, рамы автомобиля;
• кузовные работы, замена кузовных деталей;
• подготовка под покраску кузова, ходовой части, рамы автомобиля;
• Ремонт и замена элементов подвески, тормозной системы, выхлопных систем, систем охлаждения двигателя автомобилей;
• покраска в окрасочной кабине в защитную армейскую зелень ВС ГДР;
• предварительная сборка и регулировка узлов и агрегатов;
• техническое обслуживание и ремонт двигателя, узлов и агрегатов трансмиссии;
• диагностика и ремонт электрических цепей и электрооборудования автомобиля;
• перетяжка и восстановление салона и элементов интерьера автомобиля;
• финишная сборка;
• Пусконаладочные работы.

По описанию очевидца, также была обнаружена и приобретена буксируемая советская 23-мм спаренная зенитная установка ЗУ-23-2 того времени.

В дополнение к вышеуказанным процедурам, на этом транспортном средстве, как описано, было установлено световое сигнальное устройство, соответствующее периоду производства, а внутри кабины изготовлены и размещены защитные сетки из парашютных ремней. Интерьер салона и багажного отделения был полностью восстановлен с использованием аутентичных материалов того времени.На дверях трактора и зенитной машины была размещена символика армии ГДР и дополнена красным орнаментом, часто встречающимся в различной военной технике Восточной Германии того периода. Оригинальные шины Ярославского шинного завода … Были установлены танковые фары дополнительного света, а штатная оптика обзавелась затемненными накладками. Изготовлено буксирное устройство.

Составив по эскизам ЗУ-23-2 и ГАЗ-М72, нам удалось подготовить эффектную композицию, которая могла бы пополнить и стать украшением любой частной коллекции редких отечественных автомобилей и оружия.

Технические характеристики:

• Длина, мм — 4665;
• Ширина, мм — 1695;
• Высота, мм — 1790;
• Масса, кг — 1615;
• Максимальная скорость, км / ч — 90;
• Грузоподъемность, кг — 450;
• Двигатель — бензиновый;
• Объем двигателя, см 3 — 2112;
• Мощность, л.с. — 52;
• Количество цилиндров — 4;
• Клиренс, мм — 210;
• Годы выпуска — 1955-1958 г .;
• Тираж, экз. — 4677;
• Год выпуска — 1957 г.

Какое масло заливать в раздаточную коробку Нива 2121. Как проверить и поменять масло в раздаточной коробке Нивы. Проведение замены масла в трамблере Шевроле Нива

Замена смазки в трансмиссии и двигателе — довольно простая процедура, если выполнять ее самостоятельно. Но если вы неохотно тратите время на самостоятельную замену, то можете доставить машину на СТО. Любой автолюбитель, покупающий ниву перед зимним сезоном, должен озаботиться своевременной заменой.В наше время выбор смазочного материала — довольно сложная задача. Особая вязкость для зимы и лета создает множество подклассов масел. Замена масла проводится в раздаточной коробке, коробке передач, двигателе и мостах. Данная статья поможет выбрать наиболее оптимальную смазку для ВАЗ НИВА 21213, 21214 и 2131.

Какое значение имеет смазка

Модели этого автомобиля, такие как ВАЗ 2131, 21213 и 21214, отличаются тем, что все детали двигателя постоянно испытывают огромные нагрузки.Причина в том, что все детали трутся. А при движении вне асфальтового покрытия срок службы значительно сокращается. Стоимость трансмиссионных масел довольно высока. Обычно масла используются для предотвращения износа трущихся деталей, а также для сброса температуры. У трущихся деталей температура может составлять около 150 ° C, а в цепных передачах, где присутствуют зубья, она достигает 300 ° C. Основным критерием смазки должен быть быстрый прогрев в холодную погоду.

Моторное масло

Итак, автолюбителю потребовалась замена смазки в двигателе.Опытный воспользуется уже опробованной им. А что делать неопытному автолюбителю? Выхода два — поискать в Интернете или спросить у знающих водителей … К сожалению, мнения многих владельцев этой машины очень разные. В этой статье будет рассказано об одном виде моторного масла — Shell 10W40. Стоит эта полусинтетика совсем недорого, и отзывы о ней крайне положительные. Машина заводится при очень низких температурах … до -28 ° C. При -30 ° C ехать куда-либо в поле просто неразумно.Поскольку замерзают не только масла, но и смазочная составляющая двигателя может замерзнуть. В принципе, можно попробовать Лукойл Люкс. Полусинтетика, практически идентична Shell. Но все еще хуже, потому что многие автомобилисты этого не рекомендуют. Причина в том, что отложения смазки Shell гораздо легче удалить. Но для тех, кто будет водить Лукойл максимум два-три месяца, разница будет незначительной. Кстати, также необходимо своевременно проверять индикатор масла на приборной панели … Есть модели ВАЗ Нива, которые начинают безмерно потреблять этот нефтепродукт.И доливать ее нужно каждые полгода. Чтобы слить из двигателя всю добычу, перед началом процедуры его необходимо прогреть.

Add Methods смазочная жидкость для двигателя отечественного автомобиля

Трансмиссионная смазка

В состав коробки передач входят:

• Передний мост
• Раздаточные материалы
• Задний мост
• Коробки передач

Замена масла в коробке передач, мостах и ​​раздаточной коробке не сильно отличается по сложности от замены смазки в двигателе.Единственное, что можно менять реже — раз в 750 км, либо раз в 5 лет. Но далеко не все автомобилисты уделяют замене масляной составляющей должное внимание. А это очень важная процедура, ведь КПП может прийти в негодность, а потом мосты и раздатка. Для зимы необходимо подбирать виды с более низкой вязкостью, чем летом. Поэтому 70в90 все-таки лучше подходит для зимнего периода, так как имеет довольно низкую вязкость. Также следует знать, что синтетика тоньше минеральной воды.Куда и какой нефтепродукт лить? По этому поводу мнения автомобилистов расходятся. Некоторые советуют заливать одну смазку в переднюю и заднюю оси, а другую — в коробку передач и раздаточную коробку. Остальные сливают такую ​​же смазку в коробку и оси. Собственно, если во время поездки пересекаются мелководные водоемы, то лучше налить более густой, так как он будет разбавлен упавшей водой. Зимой лучше всего будет залить недорогую полусинтетику — TNK 75W90. Подходит как для ваз Нива 21213, так и 2131.Замену можно провести на СТО. За эту процедуру придется заплатить около 2500 рублей. Но если у вас достаточно опыта и знаний, то эту процедуру можно провести самостоятельно. Работники автосервиса, у которых есть такая машина, советуют ТНК, но если есть желание залить более дорогие, то SHELL SPIRAX — лучший выбор.

Замена смазки в коробке передач

Для замены редуктора понадобится инструмент, смотровая яма или эстакада и, собственно, сама смазка.Спустившись под машину, необходимо подставить под сливное отверстие любую тару. Далее нужно взять шестигранный ключ и открутить все болты на сливных пробках. После того, как вся добыча слита, нужно взять магнит, который специально установлен на ящике. С помощью этого инструмента удаляется весь металлический мусор. Важный момент — чем больше металлических частиц, тем меньше срок службы транспортного средства. Теперь нужно промыть картер. Эта процедура выполняется с использованием специальной жидкости.Заливается примерно 1 литр, накручивается пробка, после чего нужно запустить двигатель и дать ему поработать примерно 5 минут. При этом нужно включить нейтральную передачу и переключаться в порядке возрастания и убывания. После этого нужно слить всю жидкость и залить смазку. А потом нужно завести машину, включить первую передачу и оставить на пять минут.

Как, куда и что поставить в трансмиссию?

Чтобы правильно залить смазку в трансмиссию, необходимо знать типы масел, подходящие по вязкости для конкретного сезона.Зимние виды используются не только зимой, но и летом. В России это наиболее распространено, так как здесь чаще бывает холодно, чем тепло. Чтобы выбрать правильную и качественную смазку, перед заменой необходимо придерживаться нескольких советов:

Замена масла для внедорожника ВАЗ Нива достаточно актуальна. Для каждого типа транспортного средства требуется свой тип смазки, в противном случае могут возникнуть проблемы в системе. Или, как худший вариант, какая-то деталь может выйти из строя.

Ремонт автомобилей: добавление смазки

И немного о секретах Автора

Моя жизнь связана не только с автомобилями, но и с ремонтом и обслуживанием.Но у меня, как и у всех мужчин, есть хобби. Мое хобби — рыбалка.

Я завела личный блог, где делюсь своим опытом. Много чего пробую, разные методы и способы увеличения улова. Если интересно, можете прочитать. Ничего лишнего, просто мой личный опыт.

Внимание, только СЕГОДНЯ!

Использование смазочных материалов играет важную роль в эксплуатации любого транспортного средства.Замена масла — одна из самых распространенных и необходимых работ в автомобиле, которая не обязательно требует помощи квалифицированного механика. В знаменитой Шевроле Нива вы можете поменять масло самостоятельно, тем самым сэкономив свой бюджет.

Какое масло выбрать

Внедорожник Шевроле Нива — классический полноприводный автомобиль. Правильный выбор масла для раздаточной коробки и мостов Нива — гарантия долгой и безупречной работы этих трансмиссионных механизмов. Смазочная жидкость снижает трение и защищает компоненты автомобиля от износа, а также увеличивает срок службы самого автомобиля.

При выборе масла для заливки трансмиссии Шевроле Нива используйте рекомендованный состав любого производителя, отвечающий приведенным ниже требованиям. Желательно приобретать масло в специализированном магазине и у известной компании. Учитывайте летнее и зимнее время года, старайтесь не покупать подделку.

Важно! При покупке подержанного автомобиля проверьте уровень трансмиссионного масла. Если есть сомнения по поводу пробега, необходимо заменить все жидкости.

Для раздаточной коробки

Главный нюанс в вопросе, какое масло лучше использовать для раздаточной коробки Шевроле Нива, не столько производитель, сколько предупреждение смешения разных составов.

По вязкостным характеристикам рекомендуются следующие трансмиссионные масла: 78W-90, 80W-85, 80W-90. Спецификация трансмиссионного масла Шевроле Нива имеет индекс API GL-4. Приобрести трансмиссионное масло не потребует значительных затрат, так как объемы заливки небольшие: около 0.75 — 0,8 л.

Заправляя Шевроле Нива, визуально проверяйте, сколько масла залито в ТРК. Необходимо отслеживать объем, чтобы следующая замена масла больше не вызывала затруднений.

Знаете ли вы? Пробка заливного отверстия раздаточной коробки также является контрольной пробкой. А если отработанное масло было полностью слито, то в картер коробки передач будет налито точное количество технической жидкости.

Для мостов

Выбор подходящего масла — одно из ключевых условий надежного и полнофункционального привода передних и задних мостов Шевроле Нива при повседневной эксплуатации.

По вязкостным характеристикам в мостах Нива используются следующие масла:
78W-90, 80W-90, 85W-90. Спецификация масел для мостовых редукторов имеет индекс API GL-5. Заправочные объемы: для переднего редуктора — 1,15 л; на заднюю передачу — 1,3 л. В результате требуется менее 3 литров масла.

Как поменять масло в раздаточной коробке

Для Шевроле Нива замена масла в раздаточной коробке производится через 50-80 тыс. Км и более (в сложных дорожных условиях).После превышения общего пробега в 120 тысяч километров рекомендуется снизить частоту операций по замене масла до 45 тысяч километров.

Знаете ли вы? Не всем руководствам по автомобилям можно доверять. Опытные водители рекомендуют менять масло немного чаще, чем указано в инструкции по эксплуатации. Проселочные дороги приводят к скоплению пыли и грязи в масле автомобиля, тем самым загрязняя приводные механизмы. Кроме того, из окружающей среды в масло попадает влага… Смазочные материалы играют решающую роль в удалении загрязнений и других посторонних предметов.

Работы лучше проводить после проезда (не менее 5 км), чтобы прогреть масло в механизмах автомобиля, в данном случае в трамблере. Это придает жидкостям отличную текучесть.

Замена масла в раздаточной коробке — задача не сложная, но требует кропотливого подхода. Вам понадобится смотровая яма, или вы можете воспользоваться лифтом. Для начала подготовьте пустую емкость для жидких промышленных отходов и капельной тряпки.Вам также понадобится шестигранный ключ на 12 бит и шприц для наполнения.

Так как масло в коробку Нивы залить? Работа выполняется в следующем порядке:

Важно! Чтобы не пропустить очередную замену масла в трансмиссии, не забудьте записать пробег, на котором производилась замена масла.

Как поменять масло в мостах Шевроле Нива

Для замены масла в мостах Шевроле Нива необходимо соблюдать Правила технического обслуживания (ТО) и ремонта данного автомобиля.

Подготовительные работы

Условия выполнения процедуры обновления масла в осях Шевроле Нива не отличаются от таковых для раздаточной коробки. В обоих случаях требуется смотровая яма или автомобильный подъемник. Заливное отверстие в коробках передач служит индикатором уровня, поэтому так важно перед началом работы поставить наш автомобиль на ровную поверхность.

Заливать жидкости нужно столько, сколько трансмиссионного масла заливается в Шевроле Нива.

Заранее прогрейте автомобиль. Очистите место сливной пробки. Подготовьте необходимые инструменты — шестигранный ключ размером «12» и головку под торцевой ключ на «17» с ручкой. Кроме того, вам понадобится емкость для отработанного масла, ветошь и шприц для наполнения.

Замена масла

Порядок замены масла в задней и передней оси Шевроле Нива аналогичен и осуществляется в следующей последовательности:

1. Выкрутите резьбовую пробку маслосливного отверстия.
2. Обязательно проверьте магнит болта на прилипание стружки. Если все в порядке, закрутите болт на место.
3. Слейте использованный состав в емкость через сливное отверстие.
4. Вверните и затяните (только для задней оси) сливную пробку.
5. Вывернуть пробку заливного отверстия.
6. После всех этих действий с помощью заливного шприца через открытое заливное отверстие слить необходимый объем свежего технического масла.
7. Установить и затянуть (только для задней оси) заливную пробку.

Использование любого транспортного средства должно осуществляться с использованием подходящих смазочных материалов. Замена масла — одна из основных работ по обслуживанию автомобиля. Не всегда требуется специализированная помощь. Каждый автомобилист может сделать это сам, заменив смазку на своей машине.

Правильный выбор «расходных материалов» для осей и раздаточных материалов этого внедорожника гарантирует бесперебойную работу элементов трансмиссии. Смазка снижает трение, защищает все узлы машины от преждевременного выхода из строя.Способен продлить срок службы автомобиля.

Выбирая «расходник» для Шевроле Нива, следует руководствоваться рекомендациями производителя. Лучше приобретать «расходник» у проверенного производителя. Так будет реже нарваться на подделку.

Если автомобилист приобрел подержанный автомобиль, необходимо будет проверить уровень трансмиссионной жидкости. Если есть сомнения по пробегу, то «расходник» нужно будет менять.

Для раздаточного материала

При выборе смазки здесь стоит обращать внимание не только на производителя, но и на то, чтобы разные составы не смешивались.По вязкостным свойствам допускаются смазки 78W-90, 80W-90, 80W-85.

При заправке раздаточной коробки на Шевроле Нива необходимо следить, сколько расходника осталось в коробке. Это нужно для того, чтобы при выполнении работ в дальнейшем не возникло трудностей.

Для мостов

Грамотный подбор «расходных материалов» — важное условие исправной главной передачи в повседневной эксплуатации автомобиля.

Вязкость консистентной смазки для оси должна быть такой же, как и вязкость трансмиссионной смазки.

Как заменить смазку в раздаточной коробке

В нормальных условиях замену масла в ТРК Шевроле Нива проводить не реже одного раза в 60 тыс. Км. В сложных условиях такую ​​процедуру можно проводить чаще. После превышения пробега в 120 тыс. Км нужно будет чаще начинать менять «расходники». Делать это нужно будет каждые 45 тысяч километров.

При принятии решения о том, как часто менять смазку, необходимо учитывать множество факторов, включая условия эксплуатации автомобиля.Если машина часто ездит по проселочным дорогам, то в ее агрегатах может скапливаться пыль и грязь.

В результате раздаточный механизм, а также другие компоненты автомобиля могут перестать нормально работать. Кроме того, влага может попасть в смазку из окружающей среды. Это могут обернуться не самыми лучшими последствиями … Смазочная жидкость, помимо защитной, выполняет еще и очищающую функцию.

«Расходник» в раздаточной коробке лучше менять после того, как автомобиль проехал не менее 5 км.Важно, чтобы смазка была разогретой. Это сделает его более плавным.

Для проведения работ потребуется подъемник или смотровая яма. Приготовьте емкость для слива старой жидкости и тряпок для удаления подтеков. Также понадобится ключ на 12, шприц для заправки.

Проведение работ

1. Выкрутите сливную пробку и дождитесь полного стекания смазки.
2. Проверить слитую консистентную смазку на наличие посторонних предметов.
3. Сотрите остатки наливного отверстия.Установите заглушку на место.
4. Отверните пробку заливного отверстия.
5. Залейте шприцем необходимое количество смазки.
6. При необходимости проверьте сапун и очистите его.
7. Обязательно записывайте пробег, чтобы в дальнейшем не пропустить смену расходной жидкости.

Как заменить смазку в осях

Масло в осях следует менять каждые 3 года эксплуатации автомобиля или каждые 35 000 км. Если автомобиль эксплуатируется в тяжелых условиях, то замену масла в переднем и заднем мостах следует проводить чаще.

Для замены «расходника» нужно установить машину на идеально горизонтальную поверхность. Мы рекомендуем предварительно нагреть машину. Для работы понадобится ключ на 12 и розетка на 17. Также понадобится шприц, сухая тряпка и емкость для использованного «расходника».

Замена смазки в задней оси нива шевроле осуществляется так же, как и замена смазки в передней оси этого автомобиля.

Порядок работы

1. Открутите пробку для слива «расходника».
2. Проверить наличие стружки на магните болта.
3. Слейте отработанную жидкость в подготовленную емкость.
4. Затяните сливную пробку (только для задней оси).
5. Открыть заливную пробку.
6. Залейте нужное количество смазки с помощью шприца.
7. Затянуть заливную пробку. Это действие выполняется только для задней оси.

Как видите, заменить масло в Шевроле Нива несложно. Каждый может с этим справиться.

Видео: замена масла в Шевроле Нива

Важность своевременной замены смазочных материалов для любого автомобиля невозможно переоценить.Масла, используемые в узлах и агрегатах, подверженных трению на высоких скоростях, значительно снижают их перегрев и износ, помогая продлить срок их службы. Среди таких узлов нельзя не отметить раздаточную коробку, которой комплектуются полноприводные автомобили … И старые автомобили Нива, и модели под маркой Chevrolet, выпускаемые с 2002 года, в представлении не нуждаются — это некоторые из самый массовый полноприводный автомобиль в нашей стране, снискавший любовь автомобилистов своей неприхотливостью, простотой в обслуживании и невысокой стоимостью.Особенно радует то, что подавляющее большинство операций по обслуживанию отечественного внедорожника можно выполнить самостоятельно, не прибегая к помощи специалистов и автосервиса. В частности, это касается и замены масла в трамблере Нивы, процедуры, не требующей специальных профессиональных навыков или специальных инструментов.

Проверку масла в трамблере Нивы проводить каждые 10 тыс. Км.

Периодичность замены

Согласно рекомендациям, приведенным в сервисной книжке, впервые масло в раздаточной коробке автомобиля Нива нужно менять при четвертом ТО, то есть после наезда 45 тысяч километров.Затем процедуру следует повторять с той же периодичностью. Особо следует отметить, что на новой Ниве трансмиссионное масло заменяется после обкатки (2000 км). Рекомендуется проверять уровень смазки в раздаточной коробке каждые 10 тысяч километров. Однако специалисты советуют ориентироваться не столько на рекомендуемые показатели, сколько на состояние этого важного узла, а также факторы, связанные с условиями эксплуатации транспортного средства.

Одно дело, когда машина ездит в основном по хорошим дорогам (городским, загородным), и совсем другое — когда ее владелец живет в сельской местности или является заядлым охотником, рыбаком или просто большим любителем активного отдыха.В таких случаях уровень и качество масла в дозаторе следует проверять чаще, а при появлении признаков загрязнения жидкости заменить его, не дожидаясь установленного времени. Так вы решаете, когда менять масло в ТРК Нива, учитывая все вышеперечисленные факторы.

Проверка уровня масла

Процедура проверки уровня масла в ТРК Нива достаточно проста, в любом случае не требует особых навыков.Единственный сложный момент — необходимо обеспечить доступ к днищу автомобиля, для чего нужно будет загнать его на яму, эстакаду или надежно установить на колодки. Второй момент — проверка должна производиться на холодном автомобиле, поэтому, если вы уже куда-то ездили, дождитесь, пока машина остынет.

Сама процедура проста — достаточно отвернуть заливную пробку шестигранником на 12, тщательно очистив седло от грязи, и измерить подходящим предметом (деревянной палкой или кусочком проволоки), насколько опустится жидкость. уровень нижнего края отверстия.Если это расстояние превышает 10 мм., Долейте, что осуществляется с помощью специального шприца. Доливать нужно до тех пор, пока смазка не начнет вытекать из отверстия, затем насухо протереть коробку и затянуть пробку.

Выбор подходящего масла

К выбору смазки для раздаточной коробки и мостов Нива нужно относиться ответственно, ведь надежное функционирование этих элементов трансмиссии гарантирует, что вы никогда не попадете в ситуацию, требующую посторонней помощи. Рекомендуемые обладают характеристиками, обеспечивающими оптимальную работу агрегата транспортного средства, для которого они предназначены.Если вы точно знаете, какое масло заливается в дозатор, выбор упрощается: достаточно приобрести смазку с такой же вязкостью. Если эта информация недоступна, это тоже не беда: нужно просто слить всю старую трансмиссионную жидкость, то есть не ограничиваться доливкой, если, скажем, уровень слишком низкий, а сама смазка — нет. еще очень загрязненный.

Следует учесть, что если вы не знаете, какое масло заливать в распределитель Нивы, какое в коробку, какое в мосты, то производитель заявляет, что можно использовать одну и ту же трансмиссионную жидкость во всех указанные единицы.Если говорить про, то допустимы масла 78W90, 80W85, 80W90, главное условие. Производитель не так уж и важен, если это известный зарубежный или отечественный бренд.

Автопроизводитель наливает в ТРК минеральную воду, но при замене жидкости предпочтительнее смазка будет полусинтетика с лучшими эксплуатационными характеристиками, более подходящая для климата нашей страны.

Сколько заливать

По данным, приведенным в инструкции по эксплуатации, количество масла, залитого в ТРК Нива-2121 и более современные модификации (21213, 21214, 21310) — 0.75 литров. В некоторых справочниках приводится цифра 0,79 литра, что не важно — все равно нужно приобретать жидкость расфасованную в тару объемом 1 литр.

Порядок самостоятельной замены масла в распределителе Нива

Если в результате проверки очередного уровня или в дозаторе выяснилось, что пора его заменить (симптомы, указывающие на необходимость проведения такой проверки) процедура может заключаться не только в очень темном цвете масла с вкраплениями твердых частиц, но и в появлении шума при включении ТРК или во время его работы), такую ​​замену вы можете выполнить самостоятельно.

Для этого требуются шестигранный ключ на 19 и 12, литровый контейнер для использованной смазки и ветошь. Также необходимо будет предусмотреть доступ к машине с нижней стороны, для чего можно будет использовать как подъемник, так и эстакаду или смотровую яму.

Непосредственно перед заменой автомобиля прогрейте автомобиль (проехать около 10 километров). Порядок выполнения Нивы:

Отметим, что слив и залив свежего масла технически абсолютно одинаков для всех модификаций Нивы.

.
