Описание процедуры замены цепи ГРМ на ВАЗ 2106 (2107) как с карбюраторным так и с инжекторным двигателем

На чтение 5 мин. Опубликовано 02.03.2014

Классика жанра, ваз 2106 97 года выпуска. Это уже вторая замена цепи ГРМ на этой машине за месяц, поскольку в первый раз клиент привез «оригинальную ВАЗовскую» цепь, произведенную в соседнем подвале. Через месяц она растянулась и снова здравствуйте. Но все мы уже давно славим качество наших запчастей, поэтому пришлось проконсультироваться со знатоками авторынка и выбрать цепь на которую меньше всего поступило жалоб. Эксплуатация покажет!

Помимо цепи ГРМ поменяем воздушный фильтр, ремень генератора, башмак натяжителя, успокоитель и все звездочки, рез пошла такая песня.

За нетяжителем, успокоителем и ремнем генератора клиент пошел пешком, поскольку сразу не позаботился о покупке.

Инструмент и приспособления

Нам понадобится: специальный ключ на 36 и универсальный фиксатор шкивов. Так же понадобится стандартный набор ключей и головок.

Наша машина карбюраторная но если установлен инжектор процедура замены особо не отличается.

Подготовительные операции

Вид под капотного пространства.

Двигатель ВАЗ 2106

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки.

Карбюратор.

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Привод дросселя.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Постель распредвала.

Снимаем защиту снизу.

Защита.

Сливаем антифриз.

Ослабляем гайку на 19 крепления генератора.

Крепление генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Установка верхней мертвой точки

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

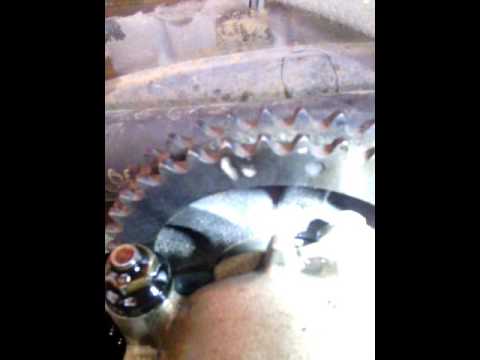

Метки ВМТ.Метка распредвала.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Гайка шкива коленвала.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

Откручиваем две гайки крепления натяжителя цепи и снимаем его.

Натяжитель цепи ГРМ.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

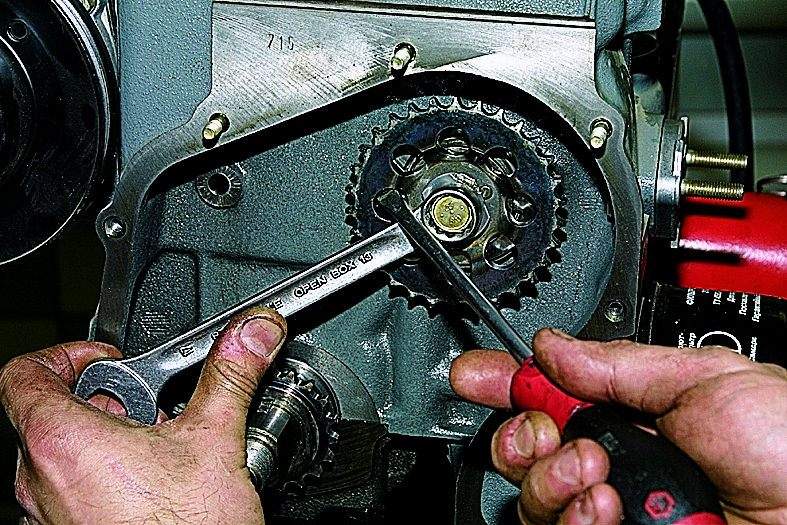

Откручиваем болт крепления звёздочки распредвала и сняв ее запоминаем или метим отверстие для центровки.

Перед нами предстала удивительная картина.

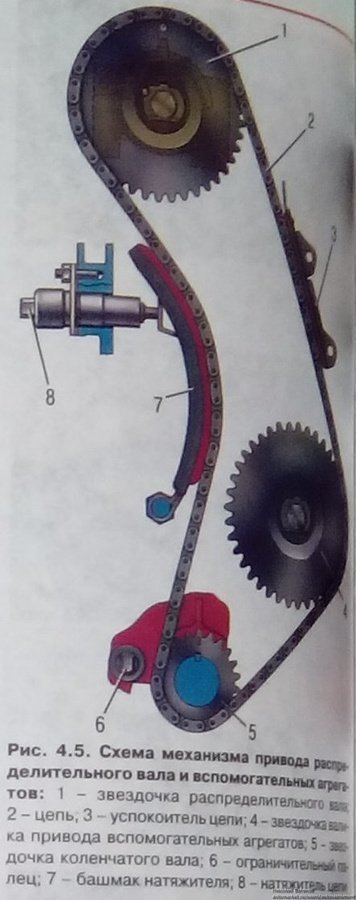

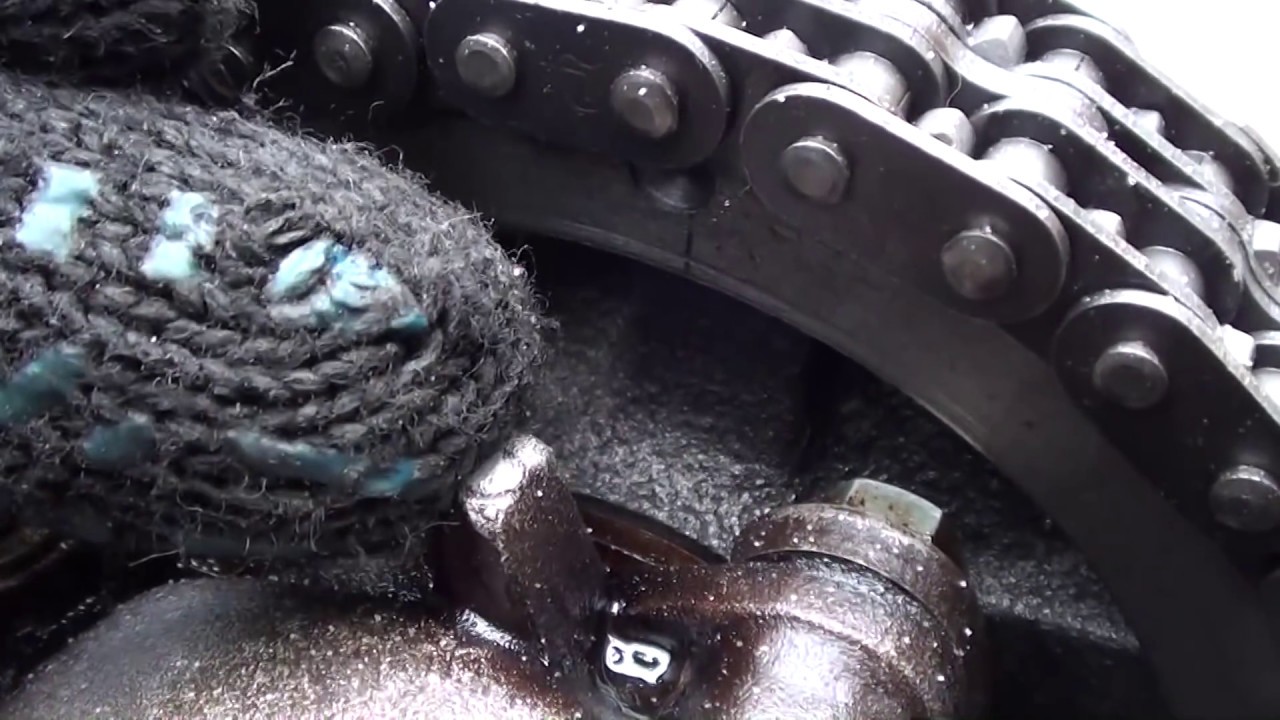

Старая цепь ГРМ.

предохранитель, препятствующий перескакиванию цепи.
крепление башмака натяжителя цепи ГРМ.
звездочка коленвала.

Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Привод вспомогательных агрегатов.

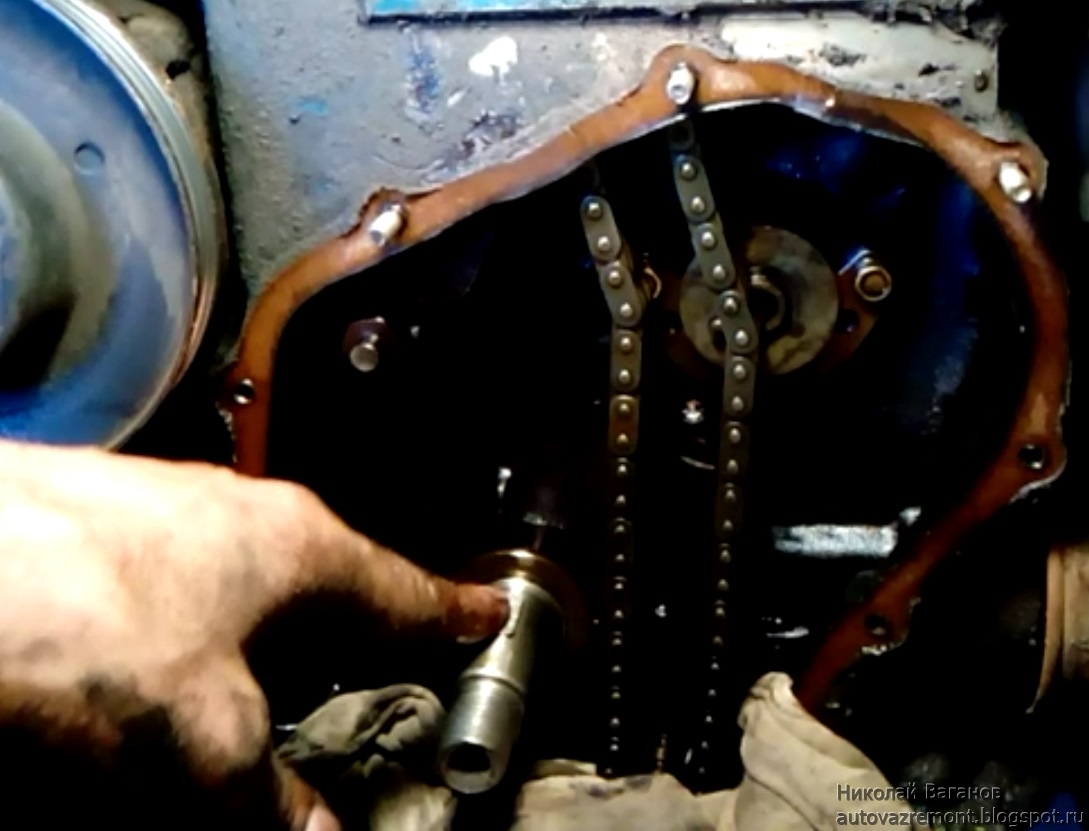

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Метка на блоке.

Установка новой цепи ГРМ

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

Новая цепь ГРМ.

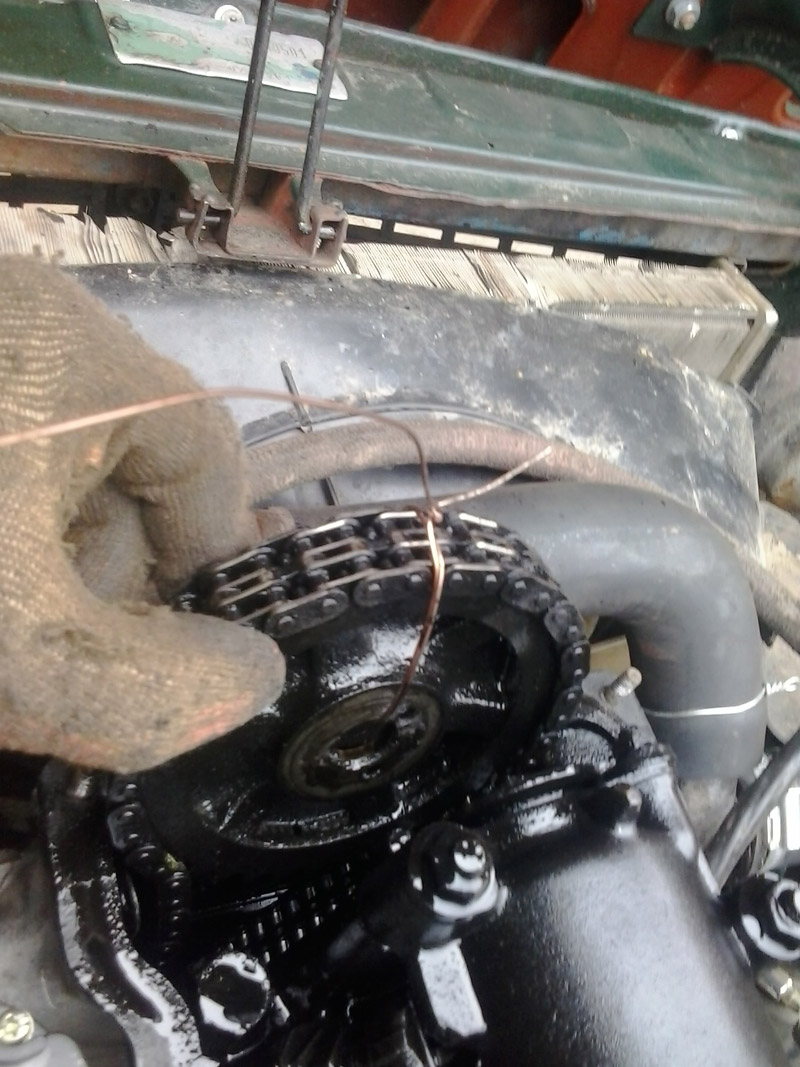

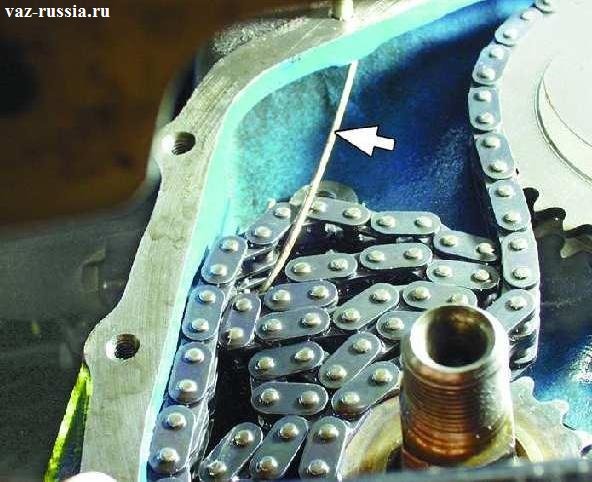

Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

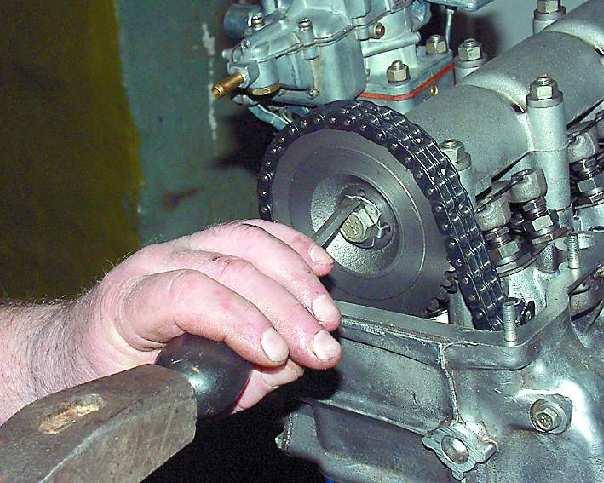

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали. Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток. Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.

Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.

Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.

Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как процедуру настройки на ВАЗ 2106 можно найти в интернете.

Если интересно то видео об установке зажигания в конце статьи.

Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.

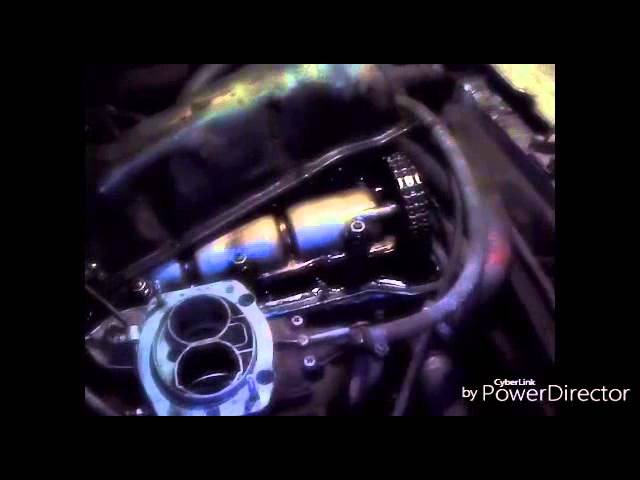

Видео замены цепи ГРМ на ВАЗ 2106

Видео установки зажигания и распредвала на карбюраторной ВАЗ 2106

Удачи на дорогах. Ни гвоздя ни жезла!

Настройка фаз или как выставить метки ГРМ на ВАЗ 2106 своими руками

Основная причина замены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму – цепка брякает и трется о смежные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного смещения распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя. Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике», однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:

Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
Вынуть цепочку.
Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
Провернуть распредвал до совпадения отметок на звезде и постели.

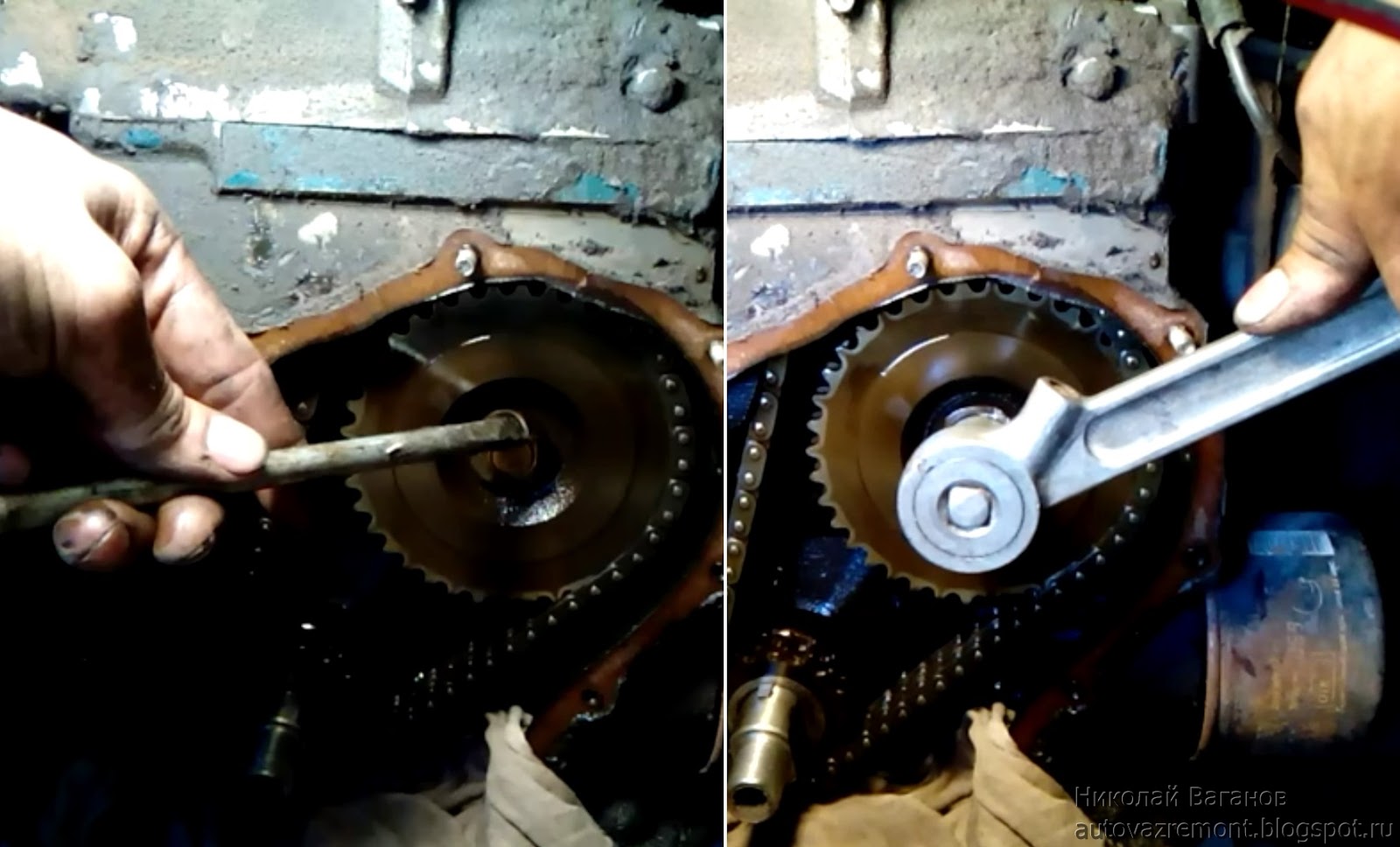

Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

Одеть на вал.
Посмотреть на относительное расположение засверловки и прилива.
Снять.
Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
Люфт в трамблере.
Эллипсность звездочек ГРМ.

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

как определить износ, на каком пробеге становится растянута, когда и как менять

Нередко автовладельцам приходится произвести замену цепи ГРМ. Этой детали стоит уделить пристальное внимание, поскольку от неё зависит слаженная работа механизма газораспределения. При этом правильность и последовательность процедуры играет решающую роль в правильной работе двигателя.

Зачем менять цепь ГРМ

На данную деталь в процессе эксплуатации двигателя возлагаются огромные нагрузки, которые через определённый пробег могут вовсе привести к разрыву цепи. При этом повреждение может быть частичным, например, когда от неё отрывается одно из звеньев. Механизм в данном случае продолжает работать, но наблюдается проскальзывание, двигатель начинает работать с перебоями. Поскольку деталь расположена внутри мотора, то, даже при малейших погрешностях, последствия могут быть самыми непредсказуемыми. Из этого следует вывод, что цепь ГРМ необходимо менять своевременно. Если вы любитель дальних поездок, то совсем не лишним будет возить запасную деталь, тем более что много места она не займёт.

Каждый автовладелец должен знать и учитывать, что у цепи ГРМ есть определенный ресурс, после которого деталь нуждается в замене

Как определить износ

Как уже было отмечено, цепь в процессе эксплуатации подвергается серьёзным нагрузкам. В результате чего деталь со временем растягивается, соединения звеньев изнашиваются. Рано или поздно такая деталь может перескочить на один или несколько зубьев. В зависимости от двигателя такая ситуация может оказаться достаточно плачевной. Чтобы избежать неприятных последствий, нужно производить замену цепи в соответствии с рекомендациями завода-изготовителя вашего автомобиля. Мнения специалистов насчёт того, что можно определить износ детали по звуку, расходятся. Некоторые считают — это невозможно, другие придерживаются мнения, что состояние можно определить по следующим признакам:

В районе привода ГРМ появляется характерный звенящий шум. Он также может сопровождаться небольшими ударами. Постепенно звон может усиливаться, что приведёт к возникновению ударов.
При растяжении цепи смещаются фазы газораспределения. В результате впрыск топлива будет ранним либо поздним. Это приводит к воспламенению несгоревшего топлива в глушителе. При наличии выстрелов в системе выхлопа можно судить о неисправности системы ГРМ и в частности цепи.

Рассматриваемая деталь имеет определённый ресурс. В зависимости от мотора и условий эксплуатации он может находиться в пределах 30–160 тыс. км. Даже с учётом рекомендаций завода-изготовителя и соблюдении сроков замены, цифры в реальности могут отличаться. Автомобиль может эксплуатироваться в самых различных условиях и порой достаточно сложных. Производитель проводит тесты своих авто на полигоне, а ежедневная эксплуатация по городским пробкам сказывается куда больше на износе мотора. На сроки замены детали влияют и погодные условия. Несмотря на то, что ремень и цепь ГРМ выполняют одну и ту же функцию и цепь служит гораздо дольше, о её своевременной замене забывать не стоит.

При больших пробегах автомобиля цепь ГРМ растягивается и если не предпринять соответствующие меры по замене детали, то в будущем двигателю может потребоваться серьезный ремонт

К чему может привести повреждение цепи ГРМ

Сегодня существует немало силовых агрегатов, как современных, так и старых марок, в которых расположение клапанов и поршней выполнено в одном блоке. В процессе работы поршней в цилиндре происходит перемещение топлива и воздуха. Если сказать простыми словами, то, в тот момент, когда поршень находится в верхнем положении, клапаны закрыты. В этот момент происходит воспламенение топливо-воздушной смеси. Когда поршень оказывается в нижнем положении, то клапаны открываются для выпуска отработанных газов и впуска топлива. Таким образом, происходит правильная работа всего механизма, а главное, синхронная.

Если же происходит разрыв, то эта синхронность нарушается. В результате чего происходит удар поршня по клапану, клапан сгибается, возможно повреждение поршня. Двигатель не сможет работать в прежнем режиме, потребуется серьёзный и порой дорогостоящий ремонт. Бывают случаи, когда можно обойтись и малыми затратами. Но важна не только поломка цепи, но и её растяжение, о чём выше уже было отмечено.

При слишком большом рястяжении цепи ГРМ детали двигателя могут быть повреждены. На фото видны поврежденные клапаны в результате удара по поршням

Когда пора менять

Некоторые производители заверяют, что деталь в процессе всего срока службы автомобиля в замене не нуждается. Это утверждение уместно для идеальных условий эксплуатации авто. Тем не менее замену детали лучше производить при каждых 100 тыс. км. пробега. Если при работе двигателя слышен металлический звон, стук, то, скорей всего цепь растянута и происходит её проскакивание. При таких симптомах замена должна быть безотлагательной. О необходимости замены можно судить по густому сизому выхлопу, падению мощности двигателя, громким звукам в глушителе, резком повышении температуры мотора без каких-либо видимых причин. В большинстве случаев эти признаки появляются вместе и свидетельствуют об износе данной детали.

Если вы приобрели авто с пробегом, то на цепь ГРМ в обязательном порядке нужно обратить внимание. Даже если бывший владелец говорил, что произвёл недавно её замену. Есть некоторые автомобили, у которых на панели приборов присутствует специальный индикатор, сигнализирующий в случае неполадок с газораспределительным механизмом. При несвоевременной замене цепи она будет проскакивать, нанося повреждения головке блока. В лучшем случае это приведёт к согнутым клапанам, в худшем — предстоит замена блока цилиндров, поскольку он попросту придёт в негодность.

Как правильно выбрать новую запчасть

Итак, мы выяснили, когда двигатель нуждается в замене рассматриваемой детали. Но, как её выбрать правильно, ведь цепь может быть как однорядной, так и двухрядной. Для каждого варианта присущи свои плюсы и минусы:

Однорядная цепь обеспечивает некоторое увеличение мощности мотора, способствует уменьшению шума. Связано это с тем, что двигателю легче прокрутить один ряд, чем два.
Несмотря на то, что двухрядная цепь более шумная, она наделена большей надёжностью. Для неё характерен более длительный срок эксплуатации.

Кроме того, цепи имеют разное количество звеньев. В зависимости от марки машины и типа мотора могут применяться разные варианты цепей. Если рассмотреть такие автомобили, как ВАЗ 2101 и 2102 с установленным на них силовым агрегатом объёмом 1,2 и 1,3 л, то они оснащаются деталью на 114 звеньев. Для автомобилей с силовыми агрегатами объёмом 1,5, 1,6 и 1,7 л применяется цепь на 116 звеньев, соответственно. Относится это к моделям ВАЗ 2103, 2107 и 21213. При замене цепи необходимо уточнять информацию в соответствующем документе к автомобилю.

Для ГРМ цепи могут быть однорядными и двухрядными. Ту или иную цепь выбирают в зависимости от модели автомобиля и типа двигателя

Замена цепи ГРМ своими руками

Процедура требует внимания и аккуратности. Если вы привыкли выполнять ремонт авто самостоятельно, то замена цепи не должна вызвать особых сложностей. Перед началом работ необходимо подготовить соответствующие инструменты. Перечень может отличаться в зависимости от марки автомобиля. Мы же рассмотрим замену детали на примере Nissan Almera. Потребуется такой набор инструментов:

шестигранный ключ на 6;
головки на 12, 13, 14;
зубило и небольшой молоток;
ветошь;
ёмкости, чтобы можно было слить жидкости;
динамометрический и разводной ключи;
брусок из дерева;
обезжириватель и герметик;
новая цепь.

В зависимости от типа силового агрегата для замены цепи ГРМ может потребоваться снять переднюю крышку двигателя

Процедуру по демонтажу проводим следующим образом:

Начинаем со снятия с катушек зажигания проводов и их выкручивания. Убираем детали в сторону. Чтобы ничего не перепутать в процессе сборки, лучше все пронумеровать.
С крышки клапанов снимаются воздушные шланги. Крышка крепится при помощи болтов. Её потребуется также снять, тогда откроется доступ к цепи.
Снимается правая подушка двигателя. В противном случае она будет препятствовать разборке.
Подставляем подходящую ёмкость, отвинчиваем пробку и сливаем моторное масло. Ожидаем, пока оно полностью стечёт, снимаем масляный фильтр.
Берём ещё одну ёмкость и сливаем антифриз с радиатора, открыв при этом крышку, чтобы жидкость стекла полностью.
Далее, демонтируется радиатор охлаждения, снимается ремень привода генератора и хомут подводящего патрубка.
Следующий этап — демонтаж ГБЦ. Крышка головки узла фиксируется при помощи четырёх винтов. Откручиваем их и убираем крышку вместе с вентилятором и сопутствующими элементами.
Потребуется открутить поддон мотора. Для этого снимаем глушитель, крепление которого выполнено несколькими болтами.
Ослабляем винты, крепящие шкив помпы. Это позволит убрать ремни, подходящие к системе климата и управления.
Необходимо найти место между коленчатым валом и боковой частью картера. Сюда нужно поместить деревянный брусок и снять шкив коленвала. Чтобы открутить болт, используется головка необходимого размера.
Далее, снимаем шкив помпы. Под ним располагается прокладка, которую также потребуется снять. На время демонтируется и масляный насос.
На этом подготовка к снятию цепи закончена. Можно приступать к её демонтажу. Шестерни распредвала закреплены винтами, которые нужно открутить. Фиксация распределительного вала производится разводным ключом.

Цепь демонтируют в такой последовательности:

Снимается успокоитель цепи (планка вверху).
Снимаем натяжитель и планку, которая отвечает за натяжение успокоителя. Натяжитель необходимо внимательно осмотреть, возможно, потребуется и его замена.
Нижняя планка надевается на шпильку.
Снимаем цепь.
При помощи плоской отвёртки снимаем расположенную внизу шестерню.
Теперь можно сравнить новую деталь со старой. Разница должна быть заметна: у старой цепи длина будет большей.
Далее, производят монтаж новой цепи, смазав её моторным маслом.
Процесс сборки производится в обратной последовательности. Все детали механизма необходимо очистить. Для чистки боковой части двигателя пригодится обезжириватель и чистая ветошь.
Для правильной установки цепи нужно следить, чтобы метка на ней совпала с метками на шкивах. Далее, боковину мотора смазывают герметиком, закручивают болты, которыми выполняется крепление крышки. Нужно подождать некоторое время, чтобы герметик высох. Все последующие действия по сборке производятся в обратной последовательности.

Видео: пример замены на автомобиле Ниссан Альмера

Как может располагаться

Обычно в моторах с цепным приводом ГРМ его расположение может быть передним либо задним. Первый вариант предполагает установку привода со стороны приводного элемента. Во втором варианте привод располагается со стороны коробки передач и маховика. Переднее расположение наиболее распространено и этому есть вполне логичное объяснение: более простой ремонт и обслуживание. Несмотря на меньшую популярность, второй вариант также применяется, причём такими известными брендами, как Audi и BMW.

По утверждениям производителей, приводной элемент разрывается в результате несоблюдения рекомендаций, которые приводятся в руководстве по эксплуатации. Цепь тесно связана с такой деталью, как натяжитель. Он может выйти из строя из-за применения некачественного масла. Его продолжительность эксплуатации также зависит от показателей давления в системе смазки. Если мотор расходует масло и не предпринимается никаких действий по устранению проблемы, то со временем давление в системе снизится. В результате цепь должным образом натянута не будет, что повлечёт к её разрыву.

Заднее расположение цепи ГРМ можно встретить на автомобилях Audi и BMW. Замена детали достаточно проблематична, поскольку требуется демонтаж двигателя

Натяжение цепи после замены

После того как выполнена замена детали, потребуется её натяжение. Рассмотрим в качестве примера автомобиль ВАЗ 2101. Перед тем как приступить к выполнению процедуры, нужно убедиться в отсутствии механических повреждений основных элементов ГРМ, для чего снимают клапанную крышку. При наличии дефектов производят замену повреждённых деталей. Чтобы выполнить натяжение цепи понадобятся:

ключи на 13 и 38;
плоская отвёртка;
плоскогубцы.

Автомобиль предварительно устанавливают на удобную площадку, под колёса подставляют упоры, чтобы избежать случайного движения. Рычаг КПП (коробки переключения передач) переключают в нейтральное положение. Далее:

После замены цепи ГРМ необходимо выполнить ее натяжение и проверить совпадение меток на корпусе подшипников и шестерне распредвала, что важно для правильного выставления момента зажигания

Натяжитель располагается около водяного насоса под патрубками. С помощью ключа на 13 отпускаем его. При ослаблении цепи башмак должен отщёлкнуть.
Ключом на 38 прокручиваем шкив коленвала на 2 оборота по часовой стрелке.
Вал проворачивают до тех пор, пока не совпадут метки на корпусе подшипников и на распределительном валу. При проворачивании коленвала произойдёт требуемое натяжение цепи.
Отвёрткой проверяют натяжение. Если цепь натянута, то ключом на 13 затягиваем натяжитель.

Видео: как правильно отрегулировать натяжители цепи

После проделанных действий нужно проверить работу двигателя. Какие-либо посторонние шумы должны отсутствовать. Если же они остались, то причиной может быть успокоитель. В этом случае проверяют его исправность и в случае необходимости производят замену.

Важно: при регулировке натяжения цепи нужно следить за метками, чтобы фазы газораспределения не изменились.

Замену цепи ГРМ важно выполнить своевременно и правильно. Сделать процедуру можно самостоятельно, придерживаясь пошаговой инструкции.

Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки

Замена цепи ГРМ на ВАЗ 2106 как и замена ремня ГРМ на ВАЗ 2110 — ответственная и не легкая процедура, требующая определенных навыков и знаний. Не имея элементарного понятия о том, что это, я бы не советовал браться за такую работу.

Кроме цепи ГРМ мы заменим еще башмак натяжителя, ремень генератора, успокоитель и звездочки. Перед началом работы подготовьте инструментарий, вам потребуется стандартный набор ключей, а также универсальный фиксатор шкивов, спецключ на «36», пустая тара для слива антифриза.

Замена цепи ГРМ на ВАЗ 2106 своими силами

1. Снимите с карбюратора корпус воздушного фильтра.

2. Открутите три гайки ключом на «10» и еще четыре ключом на «8».

3. Будьте аккуратны и постарайтесь ничего не уронить над карбюратором в противном случае его придется снимать, возможно даже вместе с впускным коллектором.

4. Далее снимите крышку трамблера и трубку подачи топлива.

5. Ключом на «10» открутите восемь гаек крепления клапанной крышки затем снимите шайбы с пластинами.

6. Снимите трос подсоса и привод дроссельной заслонки.

7. Снимите клапанную крышку с прокладкой, которую также лучше поменять.

8. Теперь нужно снять защиту снизу и слить антифриз в подготовленную тару.

9. Ослабляете гайку крепления генератора ключом на «19».

10. Отпустите хомуты на патрубках и снимите их.

11. Далее необходимо ослабить хомут нижнего патрубка водяной помпы и снять его.

12. Отключите питание вентилятора и термодатчика на радиаторе.

13. Радиатор вместе с патрубками и термостатом также нужно снять.

14. Отпустите гайку натяжителя генератора, затем используя монтировку, сдвиньте его вперед.

15. Снимите ремень генератора ВАЗ 2106.

16. Используя ключ на «36», поворачивайте коленчатый вал за шкив для совмещения меток на крышке и шкиве, а также на звездочке и литье постели распредвала.

17. Открутите гайку на «36», которой крепится шкив коленвала. Застопорите шкив при помощи спецключа и открутите. В случае отсутствия спецключа включите пятую передачу, нажмите на педаль тормоза, затем используя ключ, открутить ее.

18. Снимите шкив. Ключом на «10» открутите шесть болтов и три гайки, а также три болта снизу крышки привода распределительного вала и снимите крышку.

19. Открутите две гайки крепления натяжителя цепи, затем снимите его.

Примечание! В моем случае на автомобиле стоял автоматический натяжитель.

20. Открутил болт крепления звездочки распредвала и снял ее. Пометьте или попытайтесь запомнить положение для центровки. После этого увидел следующую картину.

Предохранитель, не дающий цепи перескакивать.
Крепление башмака натяжителя цепи ГРМ.
Звездочка коленвала.

21. Ключом на «10» открутите предохранитель, а также крепление натяжителя и болт крепления звездочки привода вспомогательных агрегатов.

22. Снимите звездочки и старую цепь ГРМ. Проверьте совпадают ли метки, шпонка коленвала должна совпадать с литьем на блоке цилиндров.

23. Установите новые звездочки на привод, вспомогательные агрегаты и коленвал. Новую цепь тщательно смажьте и поставьте на место.

24. Подложите какой-нибудь инструмент, чтобы она не упала вниз.

25. Звездочка распредвала ставится в цепь таким образом, чтобы во время установки на распредвал нисходящая ветвь цепи была в натянутом состоянии, совпадали все метки. Проверните распредвал против часовой стрелки и вернитесь назад за коленвал. Таким образом цепь натягивается и есть возможность оценить правильность установки меток. В случае несовпадения меток, перекиньте цепь на зуб и снова повторите процедуру.

26. Поставьте натяжитель цепи на место, затем активируйте его. Затяните все крепежные болты и «законтрите» их. Провернув коленвал на два оборота, убедитесь, что метки совпадают, а клапана не встречаются с поршнями.

27. Смажьте прокладку крышки коленвала герметиком и поставьте на место.

28. Поставьте шкив, еще раз проверьте совпадают ли метки и затяните его.

29. Открутите гайку на «13» трамблера, затем достав его, проверните бегунок таким образом, чтобы он смотрел на контакт четвертого цилиндра.

30. Установите трамблер на место, и не забудьте после завершения процедуры замены цепи ГРМ ВАЗ 2106 — выставить зажигание.

Далее все собирается в обратной последовательности, заливается антифриз и т. д.

Собственно, все, замена цепи ГРМ на ВАЗ 2106 своими руками завершена, надеюсь успешно!? Спасибо, что зашли, всего хорошего, до новых встреч на ВАЗ Ремонт своими руками!

&nbsp

Замена цепи ГРМ на ВАЗ 2106 своими руками — видео

Износ цепи газораспределительного механизма на автомобиле ВАЗ 2106 – это очень серьезная проблема, которая требует неотложной замены данного элемента. Конечно, цепь ГРМ имеет весьма солидный срок эксплуатации, но когда приходит все же время произвести замену, для многих автомобилистов это кажется сложной для самостоятельного устранения проблемой. На самом деле это не так. Это достаточно простая процедура, которую мы и опишем в рамках данной статьи.

Как инструменты нужны, что заменить цепь ГРМ на «шестерке»?

Чтобы с заменой цепи ГРМ не возникало проблем, вам необходимо заранее позаботиться о всех необходимых инструментах:

1. Фиксатор шкивов универсальный.
2. Гаечный ключ на тридцать шесть.
3. Баллонный ключ.

Отметим, что хотя всю процедуру можно произвести самостоятельно, помощник лишним не будет.

Напомним, что в предыдущей статье мы рассматривали как произвести замену порогов на ВАЗ 2106 своими руками в гаражных условиях. Процедура довольно простая и выполнять её нужно вовремя, чтобы очаги ржавчины не перебросились на кузов автомобиля.

Замена цепи ГРМ на ВАЗ 2106 своими руками

В процессе замены цепи ГРМ на «шестерке», вам предстоит произвести частичную разборку мотора транспортного средства. Чтобы работать было проще, опытные специалисты рекомендуют полностью снять крышку капота. После снятия капота и снятия цепи, вам необходимо выставить метки. Сделать это нужно так, чтобы шпонка коленвала расположилась строго напротив отлива, который относится к блоку цилиндров. Если этого не сделать, то после установки новой цепи вам придется долго и мучительно заниматься ее регулировкой.

Теперь вам нужно демонтировать радиатор охлаждения двигателя, а также снять ремень с направляющих, расположенных на валах. После этого, вы должны перевести рычаг коробки передач в положение первой скорости и нажать на педаль тормоза. В это время, ваш помощник должен демонтировать гайку, которая расположена на шкиве. Сделать это можно при помощи подготовленного баллонного ключа. В итоге, благодаря этой манипуляции, вы должны снять шкив с коленвала.

После этого, нужно демонтировать клапанную крышку. Чтобы этого добиться вы должны провести ряд подготовительных манипуляций, среди которых вытяжка тросика подсоса карбюратора, демонтаж тяги педали акселератора, а также снятие воздушного фильтра. После этого, необходимо отвинтить все имеющиеся гайки на крышке клапанов и снять ее. После этого нужно демонтировать переднюю крышку ДВС. Для этого, вам потребуется открутить все крепежные элементы, которые ее удерживают. Обязательно не забудьте от трех фиксирующих болтах, которые расположены в месте соединения крышки и поддона картера. Иногда крышка идет очень туго, а этих случаях можно ее немного поддеть плоской отверткой.

Чтобы демонтировать цепь ГРМ, вам следует предварительно отпустить натяжитель, который ослабит силу ее натяжения. После этого вы должны отогнуть стопорные шайбы, а также открутить крепежные болты, которые относятся к звездочкам цепи ГРМ. Далее вам следует вытащить две шестеренки. Финальный штрихом высвобождения цепи ГРМ, является откручивание и демонтаж ограничительного пальца. Как только вы сделаете все описанное выше, можете демонтировать цепь ГРМ на своем автомобиле ВАЗ шестой серии.

Во время замены цепи ГРМ, опытные специалисты рекомендуют сразу провести визуальный осмотр башмака, и в случае обнаружения сильного износа, сразу его заменить.

Видео. Установка цепи ГРМ на ВАЗ 2106 своими руками

После этого, вам стоит полностью открутить натяжитель и установить новую цепь ГРМ. Вы должны обязательно проверить исправность натяжителя. Для этого вам следует нажать на сток, так, чтобы он углубился во внутрь. После этого, вы должны плотно затянуть гайку, в результате чего шток должен быть вытолкнут наружу при помощи пружины. Если этого не случилось, значит, натяжитель неисправен и требуется его замена.

Следующим шагом должна идти замена устройства, которое называется успокоителем. Чтобы это сделать, вам следует открутить два винта, которые крепят его ГБЦ. Сделать это можно при помощи обычной отвертки. Если успокоитель не заменить, то он может разорваться, его компоненты упадут в ДВС, что может привести к весьма серьезной поломке и, как следствие, к дорогостоящему ремонту.

Отметим, что при покупке цепи, вы должны обращать внимание на модель ДВС, которая установлена в вашем автомобиле ВАЗ 2106. Все дело в том, что разные модели этой системы требуют цепи различной длины.

Особенности сборки «шестерки», после того, как произведена замена цепи ГРМ

Сборка производится в обратном порядке и в ней есть только одна особенность. Она заключается в том, что передняя крышка устанавливается в поддон картера ДВС и лишь прихватывается болтами, чтобы определить, насколько точно она стала. Следующим шагом, вы должны прокрутить двигатель. Если все прошло без внештатных ситуаций, то можете окончательно закреплять крышку.

В каких случаях необходимо производить смену цепи ГРМ на «шестерке»?

Несмотря на то, что в целом ВАЗ2106 нельзя назвать очень надежным автомобилем, к цепи ГРМ это точно не относится. Она должна меняться каждые сто-двести тысяч километров. Такой большой разброс объясняется очень разной скоростью износа при разных стилях вождения, но общее правило таково: чем агрессивней езда, тем чаще нужно менять цепь ГРМ. Также, очень важно для продления срока эксплуатации цепи ГРМ, постоянно следить за уровнем масла. Если он не будет опускаться ниже отметки минимума, цепь прослужит на много дольше.

Замена цепи грм ВАЗ 2106. Чем официалы, лучше сам!

Савин Карлов

Если ту ту ту то нужно заменить гидрогатяжитель, если помогло, то нафига менять цепь сразу. Если она сильно вытянулась, то да конечно и иначе???? Мне друг сказал на вазике 2106 с цепью грм до сих пор без проблем >)

Yul

Прошу прощение, седня глянул мотор, на голове надпись fs2 блок fs,значить мой движок объемом 2? По паспорту. 1.8 видимо меняли!?

Newell

Саня куда лесовоз то дел??)))) на чер мет здал?)))

Payton

Как … непонять и не подать виду 😉 У меня на 2106 с цепью грм пока все зашибись 😉

Фаррух

Александр, хотелось узнать как относитесь к чип тюнингу. Стоит связываться? Как считаете.

Мельбурн Костыненко

а где на видео успокоители натяжной поставил успокоителе не видно

Все сервисы по ремонту ВАЗ 2106 на интерактивной карте

Обуждение раздела Замена цепи грм ВАЗ 2106

Пегас

Классный обзор???????

Юник

Саня, не хочу расстраивать тебя, но с буквой К колпачки NOK, говорят Китай, один человек написал в комментариях может читал? Печально я сам такие на свой движок поставил. Лучше что-то конкретное пояснил бы по цепи грм на ваз )

Риси Немтарев

подскажите информацию какая цепь стоит на бмв f34 2013 год. какой ресурс? какеи признаки замены цепи

Nathalia

сделал по вашему принципу реально цепь затянулась сильно..при езде появился вой..но не проскальзывает…скажите этот вой пойдёт? Периодические трудности с цепью грм не особо напрягают )

Мазепа

кто то ходит на заднем плане

Антон

Как всегда очень приятно смотреть на его работу,???????????

Асад

Отличное видео! МОЛОДЕЦ!

Байконур

Друг ну ответьте на вопросы интересное видео но есть вопросы

Matsushita

Спасибо за видео, 6000 км назад поменяли цепь на СZ и натяжитель от кайрона! Сколько цепь CZ ходит?

Бутко

Мне друг сказал на 2106 и без цепи грм куча чем руки занять. друг ты красавец держи от меня???

Фиолковская Максима

Самый дорогой мотор в киеве замена цепей стоит 900-1000$

Егорка

от цикла твоих видосов про А4, я никогда не куплю ауди!!!

Бима

ну ты и дятел а в сантехнике ты смыслишь?

Лыздов Виталик

У моего друга с цепью грм на 2106 до сих пор все без особых проблем )) сейчас вроде как наоборот, меняют двухрядные цепи на однорядные — они легче и служат дольше!!

Lawrence

Цепь цепи рознь. 12-11, рядные лучше, современные 5-6, фуфло!

Майкл Гайлиш

Спасибо тебе друг! Скажи пожалуйста, что выбрать из б у авто — четырнадцатую или 10ку? Хотелось бы, чтобы подробнее пояснил бы по цепи грм на 2106 ))

Корк

А как на скорости колёса провернуть, пипец. На скорость ставят что бы колёса не крутились

Демечева Малинка

может через сальники клапанов есть масло литр на 100км?

Аликсей

Вроде свежий Альфа Ромео вы называете корчом?да вы зажрались там совсем

Hanford

Редкие трудности с цепью грм не так и страшны ) Открутился болт и выпал шкив для ремня на коленвале поставить на место не могу,шпонку на место подставить не получается,как быть помощь нужна

Жанерке

Меток нет!!?????? Вот уроды!.

Барыш

Нихрена себе пробеги за три года, двести тысяч за три года они что спят в автомобилях?

Влас

гидрокомпенсаторы Ж)) Не частые геморрои с цепью грм не так и страшны!

Jeffrey

бряк был только на холодную,очень хорошо было слышно когда добавляешь газу.Здесь на видео плоховато слышно,но слышно.Оставил машину на ночь возле сервиса и с утра запустили сначала новую Фабию,потом мою.Вот после таких махинаций последовала замена поршневой.

Видео Ваз 2106 — Скорая помощь для авто

Как инструменты нужны, что заменить цепь ГРМ на «шестерке»?

1. Фиксатор шкивов универсальный.

2. Гаечный ключ на тридцать шесть.

3. Баллонный ключ.

Отметим, что хотя всю процедуру можно произвести самостоятельно, помощник лишним не будет.

Замена цепи ГРМ на ВАЗ 2106 своими руками

Размеры шатунных подшипников ВАЗ 2106. Коленчатый вал

Таблица выбора наушников

На ранних двигателях верхняя и нижняя гильзы были одинаковой толщины.

На более поздних двигателях рабочий зазор подшипника был значительно уменьшен, и для соответствия этому условию используются четыре различных вкладыша, которые обозначены цветной меткой на конце. Цвет отметки указывает на толщину лайнера. Верхний вкладыш на всех подшипниках имеет одинаковый размер, а рабочий зазор регулируется путем настройки нижнего вкладыша на требуемую толщину.

Двигатели 1500 см 3, 1761 см 3 и 1905 см 3

Двигатели 1998 см 3

На последних двигателях можно выбрать новые гильзы с учетом отметок на блоке цилиндров. При отсутствии отметок подобрать вкладыши можно только замерив рабочий зазор.

Метки на блоке цилиндров находятся на левой стороне блока, а метки коленчатого вала — на конце перемычки коленчатого вала … Эти метки можно использовать для выбора необходимой толщины гильзы следующим образом.

На коленчатом валу и блоке цилиндров есть две идентификационные линии: штрих-код, используемый Peugeot во время производства, и серия из пяти обозначений. Первое обозначение в последовательности относится к размеру гильзы №1. Последнее обозначение в последовательности (со стрелкой) относится к размеру №5 гильзы (см. Рис. Расположение отметки на цилиндре. блок и коленвал ). Определите номер обозначения по конкретной шейке коленчатого вала и посадочному отверстию подшипника блока цилиндров.

На верхней оси номограммы нанесено обозначение коленчатого вала и через эту точку проведена вертикальная линия. На левой вертикальной оси номограммы нанесено обозначение блока цилиндров и проведена горизонтальная линия через эту точку. Точка пересечения линий указывает размер вкладыша для обеспечения необходимого зазора (см. Рис. Таблица выбора наушников ).

Например, номограмма показывает, что коленчатый вал указывает на 6, блок указывает на H, точка пересечения в красной области определяет, что красный цвет (класс D) является наиболее подходящим для получения необходимого зазора.

Статья про установку коленвала на ВАЗ 2107 будет полезна как новичку, так и опытному водителю. Гид будет сопровождаться фотографиями и подробным описанием всех действий.

Снимаем коленвал с автомобиля ВАЗ 2107 для замены или замены вкладышей коленвала.

Как снять коленвал с ВАЗ 2107

1. В первую очередь устанавливаем машину на смотровую яму или эстакаду.

2. Снимите поддон с автомобиля.

3. Снимите держатель с сальником с блока цилиндров ВАЗ 2107.

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала.

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров ВАЗ 2107.

6. С помощью торцевого ключа на 14 мм отверните две гайки крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

9. Вытаскиваем вкладыши из шатунов и их крышек.

10. С помощью торцевого ключа на 17 мм ослабьте болты крышек коренных подшипников коленчатого вала.

11. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталь-алюминий, заднее Б — металлокерамика.Кольца можно снять, нажав на их концы тонкой отверткой.

12. Выкрутите болты остальных крышек коренных подшипников, чтобы коленвал не упал. Поочередно снимаем крышки и вынимаем коленвал из картера двигателя ВАЗ 2107. Все вкладыши крышки (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров ВАЗ 2107.На пятой крышке есть две метки, разнесенные по краям.

Марка на крышке первого коренного подшипника

13. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание: При наличии трещин на шее или щеках коленчатый вал автомобиля ВАЗ 2107 подлежит замене.

14. Микрометром измеряем диаметры коренной и шатунной шейки коленчатого вала и сравниваем с данными, приведенными в таблице.

Если износ или овальность больше 0,03 мм, то шейки коленчатого вала необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки коленвала повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Установка коленвала на ВАЗ 2107 своими руками

1. Коленчатый вал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонтный размер, под шейку коленчатого вала, уменьшенный в диаметре на 0,25 мм. Соответственно для второго, третьего и четвертого ремонтных размеров значения будут: 050, 075, 100.

Отличить шатунные подшипники от коренных несложно. На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. Кроме того, центральные втулки коленчатого вала шире остальных. Подшипники шатуна коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных подшипников меньше диаметра корня. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.

5. В соответствии с метками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение коленвала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите поддон двигателя на ВАЗ 2107.

8. Установите держатель с сальником на блок цилиндров.

9. Установка остальных снятых деталей на автомобиль производится в обратной последовательности.

10. Отрегулируйте натяжение цепи привода ГРМ.

11. Отрегулируйте натяжение ремня привода генератора.

12. На карбюраторном двигателе Проверяем ВАЗ 2107 и при необходимости регулируем угол опережения зажигания.

Диаметры шатуна и коренной шейки коленвала ВАЗ 2107

).

Снимаем бензонасос (см.).
Снимите распределитель зажигания (см.).
Набросав процедуру подключения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см.).
Снимаем генератор (см.).
Снимите стартер (см.).
Снимите насос охлаждающей жидкости (см.).
Откручиваем верхнюю или нижнюю гайки подушки опоры двигателя (см.).
Откручиваем болты крепления картера сцепления к двигателю.

Устанавливаем блок цилиндров на подставку.
Снимите сцепление (см.).
Снимите шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см.).
Снимите вспомогательные блоки приводного ролика (см.).
Снимите маховик и держатель задней манжеты коленчатого вала (см.).

Таким же образом снимаем остальные три поршня.

Разбираем коленвал (см.).
Вытаскиваем старые вкладыши коренных подшипников. Промываем в солярке или керосине блок и коленвал. Их внутренние полости и масляные каналы продуваем сжатым воздухом.
Протираем салфеткой гнезда коренных подшипников и устанавливаем новые вкладыши соответствующей категории (штатные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Проверяем вращение коленвала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см.).

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см.).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Коленчатый вал ВАЗ 2106 — это часть кривошипно-шатунного механизма, играющая в автомобиле очень значительную роль.Для того, чтобы выполнить установку коленчатого вала максимально эффективно, вам понадобится широкий выбор инструментов, по большей части продаваемых в любом специализированном автомобильном магазине. Учтите, что при сборке поршневых шатунных моторов ВАЗ 2106 есть свои особенности.

В автомобилях, которые собирались до 90-х годов прошлого века, поршень должен быть совмещен с шатуном таким образом, чтобы нанесенная метка в виде буквы P располагалась на той стороне головки шатуна, где маслосборник расположен.В двигателях более позднего периода вообще нет отверстий для шатунов. И это касается не только шатунных двигателей, но и их вкладышей. Также учтите во время работы, что поршень с шатуном коленчатого вала может соединяться практически в любом положении.

Замена сальника коленвала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Поломка происходит в момент нарушения герметичности сборки, из-за чего из поврежденного сальника начнет вытекать смазка, смешанная с маслом.В результате, попадая на вращающиеся детали, смесь разбрызгивается по моторному отсеку.

В частности, сигналом о необходимости срочной замены вкладышей переднего сальника является прямое попадание масла на шкив и дальнейшее его разбрызгивание в передней части двигателя. При утечке масла в задний сальник, на маховик в картере сцепления происходит разбрызгивание. Причины замены:

естественный износ;
перекошенная установка, из-за которой на корпусе могут образоваться трещины;
механическое повреждение;
нарушение целостности поверхности в результате сильного перегрева двигателя;
брак.

Заменить сальники коленвала можно самостоятельно, это не только существенно сэкономит время и деньги, потраченные на ремонт в мастерской, но и получите бесценный опыт. Замена сальника коленчатого вала — стандартная процедура для достижения оптимальных характеристик двигателя.

Сальники — это тип уплотнения, которое закрывает движущиеся части. Правильнее всего сальник коленвала называть усиленной манжетой. Его роль в работе двигателя очень значительна, а потому любые сбои в стабильной работе сальника коленвала приведут к нежелательным последствиям. Даже если степень его смещения от штатного места будет незначительной, масло в автомобиле начнет вытекать.

По статистике установку нового сальника нужно проводить не реже одного раза в 3 года. Однако замена сальниковых втулок может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий эксплуатации автомобиля.

Подготовка к замене вкладышей и непосредственная установка коленчатого вала

После снятия капота и аккумуляторной батареи с ВАЗ 2106 необходимо осторожно слить масло и охлаждающую жидкость.Затем снимите такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отметьте, в каком порядке они сняты. Далее нужно снять с двигателя все соседние шланги и провода вместе с ГБЦ.

Кроме того, отсоедините такие детали, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, которыми крепится опора двигателя, и болты, которыми картер сцепления крепится к двигателю. Необходимо строго соблюдать порядок отключения.Во время работы тросы подъемного устройства необходимо закрепить на блоке и осторожно приподнять.

Затем, поместив домкрат под коробку передач, начинаем аккуратно раскачивать блок, чтобы постепенно отсоединить его от картера сцепления. Необходимо будет снять блок цилиндров, сцепление, шкив, крышку проводов распределительного вала, детали масляного насоса, вал привода вспомогательных агрегатов, маховик и держатель заднего сальника коленчатого вала.

Ключом на 10 нужно открутить все болты крепления масляного поддона к блоку цилиндров и снять его вместе с уплотнительной прокладкой.Отсоедините масляный насос. Головкой на 14 откручиваем гайки крепления крышки шатуна, после чего снимаем ее. Затем взять молоток, упереться ручкой в шатун, вытолкнуть поршни из цилиндров. Далее берем головку на 17 и откручиваем болты, которыми коленвал крепится к крышке. Держа зарубки с носка коленчатого вала по числовым отметкам, отсоединить все последующие крышки. Учтите, что на 5-й крышке сразу две отметки с двух сторон.

Только теперь вы можете удалить сам коленчатый вал и снимите два полукольца коленчатого вала упорного подшипника. При работе необходимо помнить, что металлические вкладыши, устанавливаемые на станины всех подшипников, кроме 3-го, снабжены проточкой.

Снимаем коленвал для замены или замены вкладышей.

1. Устанавливаем машину на смотровую яму или эстакаду (см. «Подготовка машины к ТО и ремонту»).

2. Снимите масляный поддон двигателя (см. «Масляный поддон — снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала — замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода ГРМ — замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом на 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

Вытаскиваем вкладыши из шатунов и их крышек.

9. Торцевым ключом на 17 мм ослабляем болты крепления крышек коренных подшипников коленчатого вала.

10. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца.Кольцо переднее И — сталь-алюминий, а заднее Б — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

11. Откручиваем болты остальных крышек коренных подшипников, удерживая коленвал от падения. Поочередно снимаем крышки и снимаем коленвал с картера. Все кожухи (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров. На пятой крышке есть две метки, разнесенные по краям.

Марка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание

Если есть трещины на шейках или щеках, коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры коренной и шатунной шейки и сравниваем с данными, приведенными в таблице. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Таблица 8.1.1. Диаметр шейки коленчатого вала

Номинальный размер (мм)	Ремонтные (уменьшенные) габариты (мм)
Номинальный размер (мм)
Шатунные шейки


Корневые шейки

Установка

1. Коленвал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонт, под шейку коленчатого вала, уменьшенную в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от коренных несложно.На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. К тому же втулки средней опоры шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5.В соответствии с отметками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение вала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите масляный поддон двигателя (см. «Масляный поддон двигателя — снятие и установка»).

8. Установите держатель с сальником на блок цилиндров (см. «Задний сальник коленвала — замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10. Отрегулируйте натяжение цепи (см. «Цепь привода ГРМ — замена).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка и замена натяжения»).

12. На карбюраторном двигателе проверьте и, при необходимости, исправьте угол опережения зажигания (см. «Установка опережения зажигания — проверка и регулировка»).

Поставил зажигание на ВАЗ 2106 правильно.Следы возгорания. Как правильно выставить зажигание на авто. Установка угла опережения зажигания с помощью контрольной лампы

На моделях автомобилей ВАЗ 2106 система зажигания оставалась неизменной до 1980 г. Тогда в конструкции ВАЗ 21065 впервые была реализована схема бесконтактного транзисторного прерывателя зажигания. Однако практически на большинстве модельных версий «шестерки» была установлена контактная система зажигания (КСЗ). Электромеханическая система зажигания с размыканием контактов распределителя считается традиционной для классического ВАЗ 2106.Предусмотрено размыкание контактной группы с помощью распределителя зажигания Р-125Б.

Неизменность системы зажигания дает большой опыт ее правильной установки и регулировки. Фото: el-ab.ru

Как работает система зажигания на ВАЗ 2106

Система состоит из следующих узлов:

замок зажигания;
распределитель;

катушки

;
провода высокого / низкого напряжения;
4 свечи.

Замок зажигания VK347 в положении «I» подключает аккумулятор к системе зажигания, в положении ключа «II» двигатель запускается стартером.

Прерыватель-распределитель (трамблер) — подключает свечи зажигания к катушке в порядке работы цилиндров 1-3-4-2. Создает опережающий момент воспламенения (в стадии сжатия) топливной смеси в камере сгорания. Изначально на модель ВАЗ устанавливали Р-125Б с механическим октан-корректором, но он имел небольшой диапазон регулировки.

С 1986 года начали устанавливать прерыватель, оснащенный вакуумным регулятором угла опережения зажигания модели 30. 3706.

Катушка представляет собой повышающий двухобмоточный трансформатор, создающий импульсы высокого напряжения с напряжением более 10 кВ. Обычно используется шпулька В 117-А, оснащенная магнитопроводом открытого типа.

Провода осуществляют передачу высокого / низкого напряжения на исполнительные механизмы и элементы свечей зажигания системы.

Свечи А17 ДВ или аналоги создают искру (зазор между электродами 0,5–0,6 мм) от подаваемого импульсного напряжения в камеру сгорания.

Электрический ток течет по цепи зажигания: плюс (+) аккумулятор → переключатель зажигания → катушка → распределитель → свечи зажигания.

Когда требуется регулировка зажигания

Правильная настройка зажигания ВАЗ 2106 улучшает легкость запуска двигателя автомобиля, динамику и ресурс силового агрегата … Обязательно после:

капитального ремонта двигателя или операции, связанные с частичной разборкой двигателя;
переустановка распредвала;
прогорание клапанов;
замена прокладок блока цилиндров, цепи / ремня ГРМ.

Что будет, если нет регулировки

Бесконтактное зажигание — один из самых популярных способов тюнинга отечественных автомобилей. Фото: vaz-remzona.ru

При опережающем зажигании появится металлический звук при работающем двигателе, неустойчивой работе двигателя, холостом ходу «плавает», падает тяговое усилие, чрезмерно расходуется топливо.

При позднем зажигании падает реакция дроссельной заслонки двигателя, двигатель закоксовывается нагаром, в результате чего быстро нагревается.Для разгона автомобиля требуется сильно нажать на педаль акселератора.

Последствием неправильно выставленного зажигания является преждевременный износ цилиндро-поршневой группы, заклинивание двигателя от перегрева и выход из строя узлов автомобиля.

Как правильно настроить зажигание самостоятельно

Регулировку зажигания можно провести в ремонтной мастерской с помощью стробоскопа или самостоятельно. Из инструментов и оборудования понадобится ключ коленвала, ключ на «13», контрольная лампа на 12 В, которую можно заменить вольтметром.Сначала отстегиваем защелки и снимаем крышку трамблера. На первом этапе работы:

Отсоединить (-) клемму АКБ.
На неработающем силовом агрегате установите поршень первого цилиндра в положение, соответствующее фазе сжатия (искровому скольжению) перед верхней мертвой точкой.
Для этого выверните свечу зажигания первого цилиндра и заткните пальцем отверстие в головке блока цилиндров.
Поворачивая коленчатый вал гаечным ключом, выбираем положение, в котором воздух будет выталкивать палец из отверстия.
Совмещаем две метки: на шкиве и крышке ГРМ. Последний имеет большой (0 °), средний (5 °) и короткий (10 °) риски, что свидетельствует о разном моменте зажигания. Необходимо совместить риск со средней меткой синхронизации, что означает установку угла опережения зажигания на 5 °.
Заверните свечу зажигания и подсоедините кабель высокого напряжения.

На втором этапе работ определяем момент зажигания:

Подключаем (-) клемму АКБ.
Гаечным ключом ослабьте гайку на «13» крепления распределителя.
Подключаем при помощи крокодиловых зажимов один конец контрольной лампочки, подключаем к массе, другой подключаем к низковольтному проводу катушки.
Подключаем центральный провод прерывателя к массе.
Поворачиваем ключ зажигания в положение «I», контрольная лампа загорится.
Очень медленно поворачиваем корпус трамблера по часовой стрелке, пока не погаснет лампочка.
Поворачиваем бегунок трамблера против часовой стрелки до включения лампы.
Зафиксировав положение механизма одной рукой, другой рукой затяните гайку крепления распределителя.

Если вы предпочитаете наглядные инструкции, посмотрите это видео:

Быстрый способ регулировки зажигания «на слух» в экстренной ситуации

В непредвиденных обстоятельствах может потребоваться регулировка зажигания в дороге. Для этого на работающем ДВС выставить около 2000 об / мин всасыванием (воздушной заслонкой карбюратора). двигатель. Ослабьте распределитель и поочередно вращайте корпус в обоих направлениях.Прислушиваясь к звуку двигателя, выбирайте оптимальное положение трамблера. Силовой агрегат должен развивать максимальное количество оборотов и работать без «сбоев». В найденном положении фиксируем трамблер.

Проверка правильности регулировок зажигания

Попутная проверка поможет выявить недостатки регулировки, для этого необходимо:

во время движения развить машину на дороге до 40-50 км / ч и, переключившись до 4-й скорости резко вдавить педаль газа в пол;
Появится звон «пальцев» и произойдет детонация, которая должна появиться в течение 2-3 секунд
;
если детонация длится дольше (иногда она не прекращается через некоторое время после выключения двигателя), необходимо произвести более позднее зажигание, ослабить фиксатор и повернуть распределитель на 1 ° по часовой стрелке;
при отсутствии детонации и звона пальцев необходимо произвести зажигание раньше, необходимо повернуть корпус прерывателя на 1 ° против часовой стрелки;
После приведения корпуса гидромолота в оптимальное положение затяните гайку крепления.

Вывод

Если диапазона регулировки недостаточно для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. KSZ остается в рабочем состоянии, но возникают перебои или работает некорректно? Необходимо проверить исправность следующих функциональных элементов:

контактов выключателя, которые часто сгорают или плавятся;
подшипник подвижной тарелки распределителя;
текстолитовые накладки или втулки рычага выключателя, со временем изнашиваются;
катушечные обмотки для межвиткового замыкания, обрыва или подшивки к массе;
бронепровода / наконечники свечей зажигания.

Сразу скажу «как выставить зажигание на ВАЗ 2106» — это довольно частый вопрос. Как это сделать и что для этого нужно, в статье.

Содержание статьи:

Начнем с того, что зажигание на форсунке выставить просто невозможно. В этой системе есть блок управления двигателем, который, судя по показателям датчика фаз и датчика положения коленчатого вала, подает напряжение в систему зажигания.Поэтому регулировать зажигание на форсунке невозможно. Нисколько.

Как понять, что нужно выставить зажигание

Есть несколько косвенных признаков, на которые стоит обратить внимание. Конечно, если двигатель не заводится, то первое, что приходит в голову — настройка зажигания, если, конечно, свечи не мокрые. Рассмотрим основные симптомы, указывающие на необходимость установки зажигания.

Признаки необходимости установки зажигания:

Повышенный расход топлива.Конечно, это может быть связано с неправильной регулировкой карбюратора, но бывает и так. Например, при позднем зажигании падает динамика автомобиля; для достижения предыдущего ускорения требуется большее количество горючей смеси.
Потеря динамики. При позднем зажигании взрыв идет «за» поршнем, который уже опустился под действием инерции маховика.
Выстрелы в глушитель. Когда взрыв происходит в погоне, расширение газов занимает некоторое время.Если поршень уже достиг своей нижней мертвой точки, следует такт выпуска. Это означает, что часть взрыва топлива будет передана в выхлопную систему, отсюда и хлопки.
Повышенный шум двигателя. Установка зажигания на ВАЗ 2106 потребуется, если двигатель начал заметно «грохотать» и трястись. В этом случае поршень все еще движется вверх, а взрыв уже идет навстречу ему. Это делает его работу очень тяжелой, неприятной для уха, сразу заметной.

Как выставить зажигание на ВАЗ 2106 — порядок действий

Для начала нужно установить метку зажигания. Коленчатый вал можно вращать как трещоткой, так и специальной шпонкой под гайку. На передней крышке двигателя и на шкиве коленчатого вала имеются отливы и выемки, сочетание которых соответствует разному моменту зажигания:

Первая отметка по ходу движения — это опережение угла зажигания на 10 градусов.Угловое опережение — это поправка на скорость горения топлива. Итак, 10 градусов — это отметка для 72 бензина.
Далее идет средняя отметка — отклонение 5 градусов. Она за 80 бензина.
Последняя, короткая отметка — это отклонение в 0 градусов. Это значит, что смесь загорится ровно в тот момент, когда поршень находится в верхней мертвой точке.

После того, как установка метки зажигания завершена, необходимо сразу выставить необходимый зазор в контактах, естественно там, где они находятся.Для этого снимаем бегунок распределителя и откручиваем винт крепления прерывателя.

Перед установкой зазора желательно зачистить контакты наждачной бумагой (600-800)

Зазор между контактами прерывателя в разомкнутом состоянии должен быть 0,35-0,40 мм. Для этого потребуется плоский щуп.

Ну а теперь перейдем непосредственно к установке зажигания ВАЗ 2106. Откручиваем крепление распределителя (гайка на 13), после чего вытаскиваем из корпуса.

Теперь нам нужно вставить трамблер на место с учетом нескольких обязательных пунктов:

Устанавливаем верхнюю мертвую точку такта сжатия в первом цилиндре на отметке, соответственно в этот момент должна искра появляются в нем.Чтобы уловить этот момент, надеваем крышку на трамблер и размечаем место входа бронепровода от свечи зажигания первого цилиндра. Теперь нужно снять крышку и выставить внешний контакт бегунка ровно напротив отметки. То есть в момент, когда поршень находится в верхней мертвой точке, от центрального провода распределителя через контакты ползуна к бронепроводу от первого цилиндра поступает искра.
Далее, чтобы выставить зажигание на 2106, необходимо провести воображаемую линию между защелками крыши и установить распределитель на место так, чтобы эта линия была параллельна блоку двигателя. Сразу стоит сказать, что с первого раза попасть в шлицы привода не получится, придется подкрутить корпус на пару миллиметров. Это не страшно, ведь установка зажигания требует последующей регулировки. Важно, чтобы распределитель полностью сидел на своем месте, чтобы он опирался на колодку. Далее натягиваем на место.

Регулировка зажигания ВАЗ 2106

Настройка зажигания — полдела, ведь дальше его нужно регулировать.После запуска двигателя необходимо прогреть его, разогнаться до 40 км / ч на третьей передаче, затем включить четвертую и примерно на половину хода нажать педаль газа, можно три четверти, но не в пол . Есть несколько сценариев развития событий, каждый из которых требует своего решения.

Кратковременная детонация, исчезающая через пару секунд. Это нормально и должно быть. Если он проходит в течение 4-5 секунд, то последующая регулировка зажигания не требуется.
Длительная детонация. Это свидетельствует о раннем зажигании. Для того, чтобы сделать это позже, нужно остановиться, ослабить крепление корпуса трамблера, придерживая его рукой, а затем повернуть на одно деление на корпусе в сторону «+». Затем проделайте ту же операцию, если детонация длится дольше указанного выше времени. «
Без детонации. Это тоже не очень хорошо. В этом случае нужно остановиться и повернуть трамблер в сторону« — ».

Как выставить зажигание на ВАЗ 2106 видео:

Правильная установка системы зажигания в автомобиле оказывает сильное влияние на общие характеристики автомобиля.Поэтому нужно точно знать, какие действия нужно будет предпринять, если вдруг выйдет из строя трамблер ВАЗ 2106.

Трамблер 30.3706 ВАЗ 2106.
1 — ролик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки распределителя; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка регулятора вакуума; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (войлок) кулачка; 10 — опорная плита регулятора угла опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с выводом для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральный вывод для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор подавления радиопомех; 18 — контакт наружного ротора; 19 — ведущая пластина центробежного регулятора; 20 — масса центробежного регулятора опережения зажигания; 21 — ось рычага; 22 — кулачок выключателя; 23 — рычаг прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты выключателя; 26 — пластина отбойная подвижная; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — вал кулисной муфты; 30 — пластина стопорная опора; 31 — подшипник подвижной пластины гидромолота; 32 — масленка; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммной колодки; а — паз для различения распределителей зажигания 30. 3706; б — паз для перемещения стойки с контактами

Методы регулировки

В целом настройка системы проводится в три этапа. Первый — это коррекция угла замкнутого состояния контактов. Учтите, что это напрямую зависит от величины зазора в контактах трамблера. Второй этап включает настройку угла опережения зажигания, а третий этап позволяет проверить и исправить полученные результаты.Необходимо обратить особое внимание на то, что все результаты должны выясняться прямо во время езды.

Регулировка понадобится, если вы используете на своем автомобиле классическую или транзисторную систему зажигания. Для того, чтобы приступить к работе, в первую очередь необходимо будет снять крышку распределителя зажигания ВАЗ 2106. Если на вашем ВАЗ 2106 установлена классическая система, то перед началом процесса регулировки очистите все входящие в комплект контакты и проверьте тщательность их стыковки между собой.

Если вы заметили какие-либо отклонения, аккуратно приведите систему в порядок, загнув необходимые места в контактах. Далее проверните коленвал так, чтобы между контактами распределителя ВАЗ 2106 образовалось максимально допустимое расстояние. Затем отвинтить винт, крепящей группа, она расположена на опорной плите. И вставьте щуп толщиной 0,5 мм. Сдвиньте контакты так, чтобы они двигались без особых усилий.

Как только вы почувствуете, что достигли наилучшего результата, затяните винт, чтобы зафиксировать положение.Поместите между ними немного более толстый щуп, чтобы проверить, правильно ли вы раздвинули контакты. Если он не проходит между контактами, вы хорошо справились с задачей.

Для вращения коленчатого вала используйте специальный ключ … При его отсутствии начать медленное движение автомобиля с включенной четвертой передачей. Конечно, это потребует определенных усилий, ведь использовать стартер для такой работы становится практически невозможно. Это связано с тем, что подобрать оптимальный угол поворота рулевого колеса будет довольно проблематично.

Начните прямое измерение угла. Снимите высоковольтный провод с крышки распределителя и подключите его к автомобилю. Затем с помощью катушки зажигания и прикрепленной к ней лампочки на 12 В подключите провод, идущий прямо от распределителя к катушке.

Если установка прошла правильно, при включении зажигания лампочка начнет светиться, а как только разомкнет контакты, она погаснет. Затем начните проворачивать коленчатый вал двигателя по часовой стрелке.Эту работу нужно проводить до тех пор, пока не погаснет свет. Запомните положение, в котором находится ползунок, и отметьте его где-нибудь.

Ремонт распределителя

Замена трамблера своими руками

При необходимости замены трамблера ВАЗ учтите, что все детали, пришедшие в негодность за это время, также должны будут пройти эту процедуру. Для ремонта трамблера вам понадобятся такие реквизиты как:

ключи 7-2 шт.;
ключи на 10 и 13;
отвертки — 2 шт .;
набор плоских щупов;
молоток;

Оправки

, используемые для выдавливания и запрессовки подшипников;
пинцет.

Ротор распределителя имеет два фиксированных винта, которые необходимо открутить. Обратите внимание, что они прикреплены непосредственно к опорной плите управления синхронизацией. Затем ротор можно осторожно снять. Все пружины и грузы, которые снимаются с центробежного регулятора, отвечающего за опережение зажигания, должны быть в обязательном порядке пронумерованы.

Это нужно сделать для того, чтобы при проведении монтажа все мелкие детали в распределителе зажигания ВАЗ 2106 были установлены правильно. Удерживая одной рукой гайку, установка которой производилась на один из подвижных контактов, откручиваем ту, которая находится рядом и отвечает за крепление наконечников проводов конденсатора и провода, ведущего туда, где находится распределитель зажигания ВАЗ 2106 расположен.

Эту задачу нужно будет выполнить в том случае, если они не были отключены при отключении дистрибьютора. Вывернут винт крепления конденсатора к корпусу распределителя. Автомобильный конденсатор теперь легко снимается. Осторожно открутите винт крепления подвижных контактов и снимите не только изоляционную вставку, но и все находящиеся там шайбы, независимо от размера.

Контактный блок, прикрепленный к подвижной пластине, также необходимо отсоединить вместе с соседними шайбами. Таким образом, продолжайте постепенно отсоединять все детали друг от друга, пока вам не понадобится снять подвижную пластину с подшипником из корпуса выключателя.Проверьте состояние оставшихся деталей и, при необходимости, замените поврежденные. Помните, на хорошей детали не должно быть видимых следов налета.

Для лучшей работы нелишним будет смазать все движущиеся части машинным маслом … Это поможет не только значительно продлить срок службы, но и значительно улучшить качество их работы, что позволит более длительный срок эксплуатации. пользование автомобилем без поломок на бездорожье.

Несмотря на то, что «классический» ВАЗ 2106 уже давно снят с производства, немалое количество этих машин эксплуатируется на российских просторах.Поскольку их конструкция устарела, вполне понятно желание владельцев шестой модели «Жигулей» усовершенствовать ее любыми способами. Один из наиболее эффективных вариантов — поставить вместо штатной системы бесконтактного зажигания (сокращенно БСЗ), где за искрообразование отвечает электроника. Процедура замены довольно проста и доступна каждому желающему улучшить характеристики двигателя своей «шестерки».

Что такое БСЗ и как он работает?

Для успешной установки и настройки бесконтактного зажигания желательно понять принцип работы системы, которая состоит из следующих элементов:

Главный распределитель зажигания (иначе — трамблер).Внутри него фотоэлектрический датчик Холла, вакуумный привод для регулировки угла опережения и так называемый ползунок с подвижным контактом.
Катушка, создающая импульс высокого напряжения. Он имеет 2 обмотки: первичную, состоящую из небольшого количества витков толстого провода, и вторичную, намотанную тонким проводом с большим количеством витков.
Электронный блок — выключатель с алюминиевым радиатором охлаждения. Последний играет роль элемента крепления.
Свечи зажигания, подключенные высоковольтными проводами к распределителю.
Провода для соединения элементов между собой.

Для справки. В штатных устаревших системах ВАЗ 2106 внутри распределителя была контактная группа вместо датчика Холла, а переключателя не было вообще.

Первый контакт катушки подключен через реле замка зажигания к генератору, а второй — к блоку управления. Также от него к распределителю идет высоковольтный провод большого сечения. Из распределителя выходят 2 пучка проводов, соединяющих его с выключателем и свечами зажигания.Система работает по следующему алгоритму:

После включения зажигания поворотом ключа в замке на первичную обмотку катушки подается напряжение 12 В, которое вызывает электромагнитное поле.
Когда коленчатый вал вращается и один из поршней достигает верхней мертвой точки (ВМТ), фотоэлектрический датчик посылает сигнал на коммутатор, и переключатель на короткое время разрывает соединение между катушкой и источником напряжения — генератором или аккумулятором.
При разрыве цепи во вторичной обмотке катушки генерируется импульс напряжением от 20 до 24 кВ, который передается по проводу большого сечения на бегунок трамблера.
Скользящий контакт ползунка направляет импульс на свечу зажигания в том месте, где поршень оставался в ВМТ. Между его контактами проскакивает мощная искра, воспламеняющая смесь топлива и воздуха в камере сгорания.
Вал распределителя приводится в движение зубчатой передачей, связанной с коленчатым валом… Когда следующий поршень движется в ВМТ, вал поворачивается и подвижный контакт подключается к другой свече зажигания, и датчик Холла посылает следующий сигнал, и цикл искрения повторяется.

Ссылка. В старых системах цепь разрывалась механически с помощью кулачка на валу распределителя, давящего на контактную группу.

Преимущества бесконтактных систем

Для неосведомленного автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобили с системой зажигания с контактным кулачком.Иностранные бренды отказались от него в далеких 80-х годах прошлого века, а в РФ механическое зажигание просуществовало до 90-х годов. Причины отказа вполне понятны:

на контактах постоянно проскальзывала искра, из-за чего они горели и требовали частой чистки;
контактная группа изнашивалась достаточно быстро, в среднем хватало на 15-20 тыс. Км пробега, после чего элемент пришлось менять;
дал о себе знать износ подшипника, на котором располагались контакты, что вызвало нестабильную работу силового агрегата;
пружины противовесов растянуты.

Все вышеперечисленные неисправности проявлялись по очереди, не давая покоя владельцу «классических» Жигулей. Из-за несовершенной конструкции мощность свечи зажигания постоянно уменьшалась, производительность двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены таких недостатков, они отличаются долговечностью и стабильным искрообразованием. Увеличилась и мощность искры, так как напряжение выходного импульса увеличилось с 16-18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Примечание. Первоначально слабым местом отечественных бесконтактных систем считался выключатель, который быстро выходит из строя и не подлежит ремонту. Но позже его доработали и повысили надежность БСЗ.

Электронный подбор комплекта зажигания

Поскольку «шестерка» оснащалась двигателями трех типов (объемом 1,3, 1,5 и 1,6 л), то комплекты БСЗ для них отличаются конструкцией распределителя. В двигателе 1,3 л. (модель ВАЗ 21063) есть распределитель с укороченным валом, а в двигателях 1.5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Комплект электронного зажигания такой:

с каталожным номером 38.3706-01 на силовой агрегат 1,3 л. или 38.37061 — для двигателей объемом 1,5 и 1,6 л;
катушка высокого напряжения с маркировкой 27.3705;
электронный блок управления, маркировка — 36.3734 или 3620.3734;
провода соединительные.

Внимание! Покупая бесконтактный комплект для «классических» Жигулей, не путайте его с продукцией, предназначенной для ВАЗ 2121 Нива, трамблеры очень похожи внешне.А вот деталь «Нивовская» отличается техническими характеристиками и имеет такую маркировку: 3810.3706, 38.3706-10 или 038.3706-10. Ставить его на «шестерку» категорически не рекомендуется.

Из производителей, реализующих свои комплекты зажигания на территории Российской Федерации, наибольшей популярностью у автомобилистов пользуются запчасти СОАТЭ из Старого Оскола. Стоит отметить, что новые свечи марки А-17ДВР, устанавливаемые на классические ВАЗы с электроникой, в комплект поставки не входят, их придется приобретать отдельно.Чтобы полностью оценить результаты замены, рекомендуется также установить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Несмотря на то, что масляный насос является одним из самых надежных узлов в автомобилях ВАЗ 2106-2107, иногда он выходит из строя. Для его замены рекомендуется изучить этот материал:

Подготовка к замене BSZ

Работа по снятию старого зажигания и установке нового не требует никаких специальных инструментов, приспособлений или приспособлений.Нет необходимости в смотровой канаве, и всю операцию можно проводить на открытом воздухе при хорошем дневном освещении. Достаточно иметь таких инструментов:

гаечный ключ рожковый 13 мм для откручивания гайки крепления распределителя;
с помощью ключей 10 и 8 мм катушка снимается;
отвертка с крестообразным шлицем;
плоскогубцы;
электрическая или ручная дрель со сверлом для диаметров крепежных винтов переключателя.

Совет. Для удобства выполнения работ возьмите напрокат или у знакомого вам известен гаечный ключ с длинной ручкой, который надевается на гайку храповика и используется для вращения коленчатого вала вручную.

Для начала выполните несколько этапов предварительной разборки:

Откройте капот и отсоедините минусовую клемму аккумуляторной батареи.
Снимите высоковольтные провода со свечей зажигания и крышки распределителя.
Выкрутите свечи.
Опустите отвертку в отверстие свечи зажигания 1 цилиндра и поверните коленчатый вал, пока поршень в нем не достигнет ВМТ. В этом случае метка на шкиве вала будет стоять напротив самой длинной метки на блоке цилиндров.

Совет. Если вы не нашли ключ для гайки храповика, коленвал можно провернуть, повернув подвешенное заднее колесо автомобиля. Не забудьте закрепить машину средствами предотвращения отката, снять с ручного тормоза и включить 4-ю или 5-ю передачу.

Сопоставив оценки и подготовив новые детали, можно переходить к основному этапу работы.

Порядок установки электронного зажигания

Первый шаг — демонтировать старую систему, выполняя операции в следующей последовательности:

Отсоедините высоковольтный провод от катушки, снимите крышку распределителя и отметьте положение ползунка.Для удобства направление можно обозначить мелом на крышке клапанов двигателя.
Отсоедините провода и вакуумную трубку карбюратора от распределителя. Открутите гайку крепления гаечным ключом на 13 мм и снимите элемент с блока цилиндров.
Откручиваем гайки контактов высоковольтной катушки и снимаем провода, запомнив, куда были подключены провода от реле замка зажигания и тахометра.
Снимите катушку и отложите ее в сторону.

Совет.Между распределителем и седлом блока цилиндров есть прокладка, не потеряйте ее при снятии детали с автомобиля.

После разборки приступите к установке БСЗ, соблюдая следующую процедуру:

Переместите прокладку со старого распределителя на новый и снимите с него крышку. Поворачивая ползунок в желаемом направлении, которое вы отметили мелом, вставьте вал распределителя в гнездо и зафиксируйте его положение гайкой. Слишком сильно затягивать не стоит, так как еще придется регулировать зажигание и снова отпустить гайку.
Вкрутите свечи зажигания, предварительно установив зазор между электродами 0,8-0,9 мм. Установите крышку распределителя на место и подключите высоковольтные провода, соблюдая номера цилиндров (выбитые в верхней части крышки).
Замените старую катушку на новую. Если контакты на нем противоположные, то сначала ослабьте зажим крепления, поверните корпус на 180 ° и установите деталь на автомобиль.
Установите переключатель недалеко от катушки. Сняв бачок омывателя предварительно просверлите 2 отверстия в лонжероне кузова и прикрутите блок саморезами.Обратите внимание: электронный элемент не должен стоять ниже бака, чтобы он не заливал водой в случае протечки.
Возьмите соединительные провода и подключите электронный блок, распределитель и катушку согласно (прилагается к комплекту БСЗ). Разобраться несложно: разъем от переключателя подключается к блоку распределителя, а провода — к контактам «В» и «К» катушки высокого напряжения. Не забываем о проводах, которые ранее были подключены к старой катушке (в том числе от тахометра), они должны быть подключены к новому элементу таким же образом.
Наденьте вакуумную трубку карбюратора на штуцер узла диафрагмы распределителя. На этом установка бесконтактной системы закончена.

Ссылка. В моделях ВАЗ 2106 последних выпусков уже проделаны отверстия для крепления переключателя. Внимательно посмотрите на лонжерон с левой стороны (по направлению к автомобилю).

Инструкция по установке на фотографиях

Рейкер должен находиться в этом положении перед снятием трамблера. Крышка трамблера снимается путем освобождения двух защелок. Ключом на 8 и 10 нужно открутить провода от трамблера.новая катушка подключается так же, как и старая. Переключатель размещен в свободном месте над бачком омывателя. Не перепутайте провода при подключении нового трамблера

Видео об установке электронной системы на «классику»

Запуск двигателя и установка зажигания

Если в процессе замены элементов вы не сделали переместите метки, но проводка была подключена правильно, то сразу «шестерка» запустится. Дайте ему прогреться минуту-две, манипулируя педалью акселератора, а затем переходите к настройке зажигания.Выполняется двумя способами:

самый распространенный метод — «на слух»;
с помощью специального приспособления — стробоскопа.

Совет. Если двигатель автомобиля не заводится и не подает признаков жизни при вращении стартера, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: при установке вы повернули крышку распределителя на 180 °, из-за чего бегунок стал передавать импульс на 4-й цилиндр вместо первого и наоборот.

Зажигание регулируется «на слух» следующим образом:

При работающем двигателе ослабьте гайку распределителя.
Медленно поверните его по часовой стрелке и против часовой стрелки, чтобы добиться наиболее стабильной работы силового агрегата. Угол поворота не должен превышать 15 °.
Уловив положение четкой работы двигателя, окончательно затяните гайку распределителя.

С помощью стробоскопа по-другому выставляется угол опережения зажигания. Если вам удалось раздобыть данное устройство или взять его где-то на время, то подключите его к клеммам аккумулятора и высоковольтному проводу первого цилиндра.Запустите двигатель и осторожно поднесите мигающую лампочку к отметкам на блоке. Стробоскоп поможет вам увидеть положение опасностей, выбитых на шкив при работающем двигателе. Теперь вы можете ослабить гайку распределителя и повернуть корпус, чтобы совместить эту метку с последней, самой короткой меткой.

Отремонтировать карбюратор несложно, если знать все тонкости процедуры:

После регулировки прогрейте машину до рабочей температуры и попробуйте погонять на разных режимах.Если при резком нажатии на педаль газа слышен стук поршневых пальцев, значит, вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте распределитель и поверните его по часовой стрелке на 1-2 °, не более. Стук должен исчезнуть.

Сов. После установки БСЗ часто случается, что обороты холостого хода двигателя увеличиваются из-за лучшего искрообразования. Скорость снижается винтом до значения 850-900 об / мин из-за количества топлива. В карбюраторах Ozone это большой пропеллер, расположенный справа (по ходу движения) внизу агрегата.В карбюраторах Solex это пластиковая ручка, которая выступает сзади и упирается в ось демпфера. Нельзя прикасаться к «качественному» винту без знания дела!

Видео о настройке бесконтактного зажигания

Если вы сняли трамблер и высоковольтные провода с крышкой без совмещения меток, то представленное видео поможет правильно установить зажигание на новое:

Работа автомобиля с электроникой Система разительно отличается от езды на старом зажигании.Мотор работает более плавно и стабильно, а очистка стеклоочистителей осталась в прошлом. Но владельцу ВАЗ 2106 не помешает иметь в наличии датчик Холла на случай поломки штатного. Эта деталь не подлежит ремонту, хотя выходит из строя редко.

Владельцам карбюраторной классики, независимо от того, какая у них система зажигания — контактная или бесконтактная, периодически приходится сталкиваться с задачей регулировки зажигания. Право отрегулировать зажигание на ВАЗ-2107 легко, даже не обладая опытом и навыками, можно регулировать его разными способами, стробоскопом, контрольным светом, просто настроить по определенным параметрам.Сегодня мы постараемся рассказать, с какими нюансами вам придется столкнуться при регулировке и что нужно знать, чтобы настроить зажигание на ВАЗ-2106 самостоятельно .

Ведь все мы знаем, что неправильно отрегулированное зажигание на классике может привести к таким последствиям, как перерасход топлива, неравномерность холостого хода, плохая тяга и т. Д.

Для установки зажигания на ВАЗ 2105 нам понадобится следующий инструмент:
Ключ на «13», контрольный, вольтметр или стробоскоп, ключ свечи зажигания и ключ для поворота коленвала.
Выставляем зажигание по первому или четвертому цилиндру на свой вкус. Пойдем классическим путем и поставим на первое место.
Итак, обратим внимание на крышку ГРМ нашего двигателя, там есть метки, а на шкиве коленчатого вала — контр метка.
Короткая отметка на крышке соответствует углу подъема 10 °.
Средний — 5 ° и длинный — 0 °.
ВМТ (верхняя мертвая точка) обозначается выемкой на шкиве. Снимаем крышку с трамблера.

Используйте ключ для поворота коленчатого вала до тех пор, пока метка на шкиве коленчатого вала не совпадет с меткой 3 на крышке привода ГРМ, что соответствует 0 °.

При этом ползун распределителя должен располагаться напротив высоковольтного провода первого цилиндра. Подключаем один из проводов лампы к проводу от трамблера к катушке зажигания, а второй провод подключаем к массе. Вытаскиваем центральный провод из крышки трамблера и тоже прислоняемся к массе. Ослабляем гайку крепления корпуса распределителя.

Поворачиваем ключ в положение при включенном зажигании.
Поворачиваем корпус распределителя по часовой стрелке до тех пор, пока не погаснет лампочка (контакты распределителя замкнуты).Затем медленно вращайте в другом направлении, пока не загорится лампа (контакты разомкнуты). Кстати, вместо лампочки можно использовать свечу, на которую мы натягиваем провод прямо от катушки зажигания. В момент открытия проскочит искра. В этом положении закрепляем корпус распределителя. Закручиваем гайку.
А теперь проверим, насколько правильно мы отрегулировали зажигание на нашем карбюраторе ВАЗ-2107 .
Для этого заводим и прогреваем двигатель до рабочей температуры и трогаемся с места.Разгоняемся примерно до 45 километров в час, включаем 4-ю передачу и нажимаем педаль газа. Послушаем, есть ли детонация. Он должен быть там, но при разгоне должен быстро исчезнуть. Если во время разгона детонация сохраняется, возможно, зажигание было слишком ранним. А если детонации вообще нет, то потом. Регулируем, пока не добьемся детонации, которая «самоуничтожается», снижаясь через пару секунд после нажатия на педаль газа. Тогда можно считать, что регулировка зажигания на нашей классике окончена.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Снятие и установка распредвала. Установка распредвала на автомобили ВАЗ.

Комментарий
.
Работа показана на двигателе 21124. Особенности работы на двигателе 2112 см. В тексте.
Выплата

1. Подготавливаем машину к выполнению работ (см. Подготовка машины к техническому обслуживанию и ремонту).
2. Снимаем шкивы распределительного вала (см. Шкивы распределительного вала — снятие и установка).
3. Снимите промежуточный и промежуточный ролики (см. Ремень ГРМ — Замена).
4. Торцевым ключом на 10 мм открутите шесть болтов, крепящих заднюю крышку ремня ГРМ, и снимите ее.

5. Снимаем крышку головки блока цилиндров (см. Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) — снятие и установка).
6. Чтобы не повредить, снимаем датчик давления масла (см. Аварийный датчик давления масла в двигателе — замена) или отсоединяем от него конец провода.
7. Торцевым ключом на 8 мм равномерно, на пол-оборота откручиваем 20 болтов корпуса подшипника распредвала.

Комментарий
.
На двигателе 2112 снимаем корпус подшипников распредвала вместе с направляющими трубками свечей (свечные колодцы). Снимаем патрубки с корпуса подшипника.
9. Снимаем с посадочных мест в головке блока две заглушки технологических отверстий (около задних концов распредвалов).

10. Снимите распредвалы впускных и выпускных клапанов.
11. Снимите уплотнения с валов.
12. Осмотрите валы. На шейках и кулачках вала не должно быть следов сильного износа, царапин, трещин, следов металлического покрытия.
Установка

1. Смажьте шейки шейки и распределительные валы чистым моторным маслом.
2. Ставим распредвалы в ГБЦ. Валы не взаимозаменяемы и имеют разную маркировку.
Вал выпускного клапана имеет маркировку 1006014.

Внимание .
При ремонте двигателя нельзя использовать герметик с высоким содержанием силикона (соединения кремния), пары которого могут попадать через систему вентиляции картера в цилиндры, а затем в выхлопной тракт.Используйте герметик, который специально указан на упаковке, что он безопасен для датчика кислорода.
Внимание .
Не наносите слишком много герметика на опорные плоскости корпуса подшипника. При затяжке крепежных болтов герметик, выдавленный во внутренние полости двигателя, может забить масляные каналы.
3. Наносим тонкий слой герметика Локтайт № 574 или аналога на плоскость ГБЦ и на нижнюю поверхность корпуса подшипника вокруг отверстий свечных колодцев следующим образом:

4.Установите распределительные валы в головку блока цилиндров шпоночными пазами вверх.
5. Устанавливаем корпус подшипника на головку блока цилиндров и равномерно затягиваем болты его крепления до контакта корпуса подшипника с головкой блока цилиндров. Наконец, попарно затягиваем болты корпуса подшипника с крутящим моментом 8,0–10,0 Н · м (0,8–1,0 кгс · м) в следующей последовательности (см. Фото).

Последовательность затяжки болтов подшипников распредвала
6. Запрессовываем сальники распредвала (см.Сальники распредвала — замена).
7. На двигателе 2112 нанесите чистое моторное масло на резиновые уплотнительные кольца направляющих трубок свечей (свечных колодцев) и установите трубки в головку.
8. Дальнейшая сборка производится в порядке, обратном разборке.

Другие новости по теме:

Информация

Замена распредвала на ВАЗ 2106

Надеюсь, тема будет полезной, распредвал ломается не так часто, а то и редко, заводской распредвал может пройти пару капитальных ремонтов.

Замена распредвала на ВАЗ 2106 своими руками

Для начала немного теории, а точнее свидетельств, указывающих на неисправность распредвала, износ его шейки и ложа. Определить, стучит ли распредвал или еще что-то в двигателе, не очень просто, но возможно. Обычно распредвал стучит глухо и сильно, частота стука меняется вместе с оборотами двигателя. Слушать двигатель можно через клапанную крышку деревянной палкой, медицинским стетоскопом.Но зачастую, если вы не опытный моторист, отличить стук распредвала от стука раскрученной клапана не так-то просто. Поэтому самый верный способ диагностировать распредвал — снять его с двигателя, промыть и осмотреть. Таким образом получается:

Неисправный распредвал стучит тупо, как будто стучит
При износе распредвала невозможно регулировать зазоры в клапанах, так как при проворачивании коленчатого вала распредвал всегда занимает разные положения
Самый надежный способ диагностировать неисправность распредвала — снять его с автомобиля, промыть бензином и напрямую диагностировать: нужно держать распредвал левой рукой, а правой рукой ударить по кровати, если вы слышите хотя бы звук Меньше стуков, изношен распредвал.Только следите за тем, чтобы распредвал не двигался в постели, так как при ударе ограничителя распредвал издает тихий стук.
Распредвал влияет на давление в системе смазки, чем больше зазоры между станиной и валом — чем ниже давление, тем хуже смазка других деталей.

Еще хочу посоветовать, какими бы хорошими ни были коромысла (рычаги клапанов), их тоже нужно заменить, т.к. неравномерное производство приведет к быстрому износу распредвала.Также рекомендую обратить внимание на состояние колодки натяжителя, это видно при снятом распредвале, так как замена — довольно трудоемкий процесс. Процесс замены распредвала также включает в себя регулировку тепловых зазоров клапанов, так что имейте в виду. Что ж, начнем.

Как заменить распредвал на ВАЗ 2106 своими руками?

Замена должна начинаться со снятия поддона с воздушным фильтром, отсоединения троса всасывания, привода газовой заслонки.После этого рекомендую очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка в двигатель.

Сняв все, что написано выше, можно приступать к снятию клапанной крышки, для этого достаточно открутить гайки на 10 по периметру.

Кстати, каждый раз при снятии клапанной крышки рекомендую заменять прокладку (не только мне, а заводской). Попробуйте поискать резиново-кортикальную прокладку, она намного лучше резиновой газовой.

После снятия крышки вы увидите распредвал, он у нас очень закопченный, очевидно, что масло использованное было не самое дорогое. менял тоже не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Теперь необходимо ослабить звезду распредвала при помощи ключа на 17, чтобы двигатель не проворачивался, можно вставить большую отвертку между звездой и цепью мотора. Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звездочке распредвала.В идеале метка на шкиве коленчатого вала должна останавливаться перед длинной рысью, а метка на звездочке распределительного вала — напротив выступа на ложе распределительного вала.

Совмещение меток на коленвале ВАЗ 2106

Совмещение метки на звездочке распредвала на ВАЗ 2106

После того, как вы совместили метки, необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на 10.

Снять натяжитель цепи

Далее можно снять звезду распредвала, она закреплена на направляющем штифте.Откручиваем болт крепления звездочки, легким ударом ключа выбиваем звездочку. Теперь, чтобы звезда не соскользнула, можно связать ее вместе с цепочкой.

Цепь и звездочка вязаные

Далее остается только снять распредвал, открутив гайки на 13, фиксирующие его. Кстати, если шпилька скручивалась вместе с гайкой, то ее можно легко вернуть обратно, для этого достаточно иметь шпильку-поворотник или навинтить на шпильку две гайки и зажать их в разные стороны, затем закрутить шпильку. шпилька в головке для верхней гайки.

Ну тогда просто проверьте распредвал, как я уже писал выше, если нужно его заменить, коромысло. Собираем все в обратном порядке. Забыл сказать, что новый распредвал надо правильно зажать, для этого есть карта:

ВАЗ 2106 карта затяжки распредвала

Устанавливаем распредвал в обратной последовательности, важно следить за совмещением меток. После установки распредвала на место необходимо отрегулировать натяжение цепи мотора, также отрегулировать клапан.

Снятие и установка распредвала

Распредвал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно либо при ремонте и разборке двигателя, либо при его замене. Удалить его не так уж и сложно и для этого понадобится такой инструмент, как:

Головка 17 и 13
Рукоятка с храповым механизмом
Вороток
добавочный номер
Гаечный ключ или комбинированный ключ 13

Первым делом полностью снимите клапанную крышку с головки блока цилиндров.Затем откручиваем натяжитель цепи ГРМ, который находится с правой стороны перед двигателем (по ходу движения):

После этого отключаем шестерню распредвала ключом на 17. Во избежание проворачивания необходимо поставить машину на скорость и поставить упоры под колеса, чтобы она не катилась.

После чего отводим в сторону, можно что-нибудь немного поддеть:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и потянуть ее с необходимым усилием, слегка повернув в сторону, чтобы это было легче сделать:

Для снятия распредвала с крышки нужно ключом на 10 открутить две гайки, которые находятся в передней части детали, на фото ниже они обозначены цифрами:

Теперь с задней части распределительного вала можно слегка постучать даже рукояткой молотка (деревянной), и он двинется вперед:

Осторожно потянув вперед, он полностью снимается, результат показан на фото ниже:

Процесс установки производится в обратном порядке.Если вал необходимо заменить из-за сильного износа, замените коромысла одновременно. Снимаются они очень просто, достаточно просто приподнять каждую из них, преодолевая сопротивление пружинного зажима, и коромысло снимается свободно:

Если вал не меняется, а коромысло все еще вполне пригодно для дальнейшей работы, то нужно ставить их в той же последовательности, в которой снимались (если вынимать их вообще):

Если вы решили купить новый вал, то на ВАЗ 2106 и подобных классических моделях он будет стоить около 1000 рублей, что не так уж и дорого.

Источники: http://avto-guru.ru/rio2112/dvs2112/483-raspredelitelnye-valy-dvigatelejj-2112-i-21124.html, http://vaz-master.ru/remont-avtomob-svoimi-rukamy / двигатель / замена-распредвала-на-ваз-2106.html, http://vaz2106-remont.ru/snyatie-i-ustanovka-raspredvala/

Приветствую, Друзья!
Прошло почти два года с момента покупки машины, и все это время меня мучила проблема со слабым вакуумом на впуске и сильным тремором на холостом ходу, отсюда некрасивый выхлоп и большой расход газа.()
За все это время успел перепроверить все датчики, рекапитализировать ГБЦ, заменить кольца, но проблема не исчезла.

Поставил прошивку от BamperDima, стал лучше гонять, но проблема осталась. Он рассказал Диме о проблеме и о том, что уже сделано. Сказал, что остался только распредвал. Я спросил Диму про распредвалы, чем брать и все такое. Оригинал конечно хороший, но цена кусается. В итоге появился вариант поставить распредвал от Opel Kadett U с маркировкой 1.3S. Кажется, что с этим валом Lanos едет намного веселее, но, прочитав его, я понял, что он едет веселее только на высоких скоростях, и меня интересует тяга с низкой гравитацией. Решил, что будет стандартный вал.
И вот созрел до замены распредвала. Купил на прошлой неделе. Купил с рук (он, как говорится, взял себе, а машину продал. Не в этом дело). Купил за 800 грн, распредвал действительно новый, заводской смазки не ставили. Кто производитель не смог мне ответить, единственная подсказка на торце распредвала на стороне модуля зажигания — рельефная буква «G», которая вроде ни о чем не говорит, но наводит на мысли об оригинале, но далеко не факт.Если кто-то покупал распредвал с этой маркировкой, то отпишитесь, кто производитель.
Идем дальше. Снятие распредвала на Ланосе 1.5 подразумевает снятие головки блока цилиндров, так как болты крепления кровати распределительного вала и головки блока цилиндров общие. И это проблема, потому что при откручивании ГБЦ речь идет о сливе антифриза и замене прокладки ГБЦ. Меня это не устроило, так как прокладка на моем моторе поменяли около 8000 км назад, после замены поршневых колец.Я залез в недра интернета. Нашел много записей и видео о замене распредвала без снятия ГБЦ. Решено было именно так и поступить.
Звонил своему мастеру, у него была очередь на неделю вперед и с его слов замену в таком формате не делал, но теоретически знает как и что. Стоимость работ навскидку озвучена до 500 грн. И вовремя сказал спланировать на весь день, раз уж хз, какие проблемы могут вылезти. Но строчка … Хочу поскорее поставить.
В моем гаражном кооперативе, в моем собственном ряду, есть СТО. Я пошел к ним. Я попросил. Они ответили, что знают процедуру и сделают это за три, три с половиной часа и за 600-700 грн. Стоимость оттолкнула меня.
Съездил в гараж, снял крышку с кровати распредвала, посмотрел что и как и решил, что буду делать сам.
В крайнем случае тогда сбегаю на СТО и мне помогут.
Все это произошло в четверг.
Я планировал мероприятие на субботу, и поскольку это был выходной день, и работать было невозможно, было решено либо успеть к субботе, либо закончить в понедельник.
В 11:00 в субботу я начал все это дело разбирать.
Всего баллов:
1. Поддомкратил переднее колесо со стороны пассажира (авто на ручнике и колодки на задние колеса, безопасность прежде всего).
2. Снял верхнюю часть крышки ремня ГРМ, обнажив шкив распредвала.
3. Откручиваем все свечи.
4. Поставить 4-ю передачу и прялкой поставить шкив на метку так, чтобы первый поршень оказался в ВМТ (верхняя мертвая точка). С помощью щупа через свечной колодец убедился, что поршень находится вверху.
5. Открутите крышку распределительного вала, это крышка клапана.
6. Снимите аккумулятор (распредвал нужно будет снять в его сторону, аккумулятор не позволит этого сделать).
7. Отсоедините разъем от модуля зажигания и снимите сам модуль.

8. Отвинтите и снимите боковую крышку ложа распределительного вала (она находится непосредственно под модулем зажигания).
9. Чтобы метки ГРМ не сбивались, ремень натянут на шкив с помощью муфт.Но что делать с нижним шкивом (коленвалом)? Все просто, я привязал верхний шкив на проволоке с натягом к упору капота, чтобы ремень не сдвигался ни на одном зубе.

10. Выкрутите и снимите шкив распредвала, осталось повесить на поводке.
11. Так как не было времени искать и прорезать расширитель клапана от классики, сделал нечто подобное из подручных средств. Я использовал гаечный ключ на 13-14 и китайский тройной гаечный ключ на 8-10-12, соединив их изолентой (нет, не синей 🙂 белой твердой лентой 3М), чтобы сделать что-то вроде графина.

Это фото не мое, но принцип понятен.

12. Закрываем все масляные каналы в ГБЦ чистыми кусками тряпки (если не ошибаюсь, их 7 или 8).
13. Теперь приступаем к процессу. Нам нужно удалить все 8 рокеров, желательно патч (чтобы не потерять). Приручиваем ключик от кровати рядом с качалкой, которую планируем снимать, как показано на фото выше. Щелкаем на «развязке» плавно, без рывков, лучше сделать удлинение рычага, так как пружина достаточно жесткая и ее нужно долго держать нажатой.Я использовал большой круглый напильник, вставленный во вторую головку гаечного ключа. Деревянная ручка напильника очень удобна, так как не давит на ладонь.
Конечно, такие работы лучше проводить вдвоем, один нажимает-держится, второй вытягивает качельку. Но я был самим собой. Пришлось выращивать третью руку :-). Сжимал тело, подмышку, плечо … в общем как-то приспособился. Коромысло толкается отверткой. Скажу, что на 1-м и 4-м цилиндрах снимать было очень сложно, где поршни были вверху.Многие скажут, что можно было провернуть коленвал и опустить поршни, но боязнь сбора не верна, заставляла мучить, не проворачивая колено.
Короче с 11:00 до 12:30 разобрал все и снял все рокеры.

14. Со стороны 4-го цилиндра, со стороны станины, откручиваем два винта с шестигранной головкой 5, фиксирующие полумесяц (или что-то еще), что, в свою очередь, фиксирует распредвал в постели. Снимать не надо, просто выходит из строя.
15. Все, распредвал свободный. Осторожно, чтобы не повредить станину и сальник распредвала, вынуть его в сторону модуля зажигания.
16. Проверяем наличие масла в местах вращения шейки распредвалов в постели, если есть масло, то каналы не забиты и масло регулярно попадает в эти места. У меня все отлично.
17. Еще раз посмотрите на два распредвала рядом. Проверяем, все ли соответствовало старому (углы кулачков, масляные каналы и т.д., за исключением износа :-)).
Кстати, нашел два отличия от того, что было в машине. Во-первых, отдельно стоящий кулачок для датчика фазы (его просто нет в моем моторе) имеет большую длину, почти в 3 раза. Вторая, со стороны, на которой расположен модуль зажигания на старом валу, имеет паз для его поворота отверткой или специальным ключом (на новом такого паза нет). В остальном абсолютно идентичны, только новый новый)))))
18. Аккуратно положить новый распредвал в постель, опять же, чтобы не повредить посадочные места в шейках в постели и не повредить сальник.Моя сальник была заменена 8000 км назад. Перед разборкой купил новый сальник на всякий случай, но все вставил аккуратно и не повредил уже установленный сальник.
19. Установить полумесяц из пункта 14 обратно и прижать его саморезами.
20. Установить все коромысла обратно. Звучит просто, но на это ушло много времени. Ставим коромысло на место, а потом под него накладываем накладку, следим, чтобы клапан не пересыхал и все это удерживая рычаг нажимая на пружину клапана, все равно ТО)))) Это была самая долгая процедура по времени , около 2 часов.Мне очень помог магнит на гибкой палочке.
21. Проверяем, чтобы все пятна были точно на своих местах. Вытаскиваем тряпку, прикрывавшую масляные каналы.
22. Так как масло с поверхностей коромысел, распределительного вала и пятикопеечных монет было стерто, я взял оставшееся масло после технического обслуживания и пролил его на каждое коромысло, кулачок и клапан, чтобы не было задира или царапины при первом запуске.
23. Надеваем шкив распредвала и прижимаем его болтом.Затем освобождаем от стяжек и проводов, на которых при ремонте висел шкив.
24. Далее, во избежание досадных оплошностей, аккуратно провернул колесо на 4-й передаче и проворачивал распредвал. Сделал несколько ходов двигателя, чтобы почувствовать, что все собрано правильно и клапаны не будут встречаться с поршнями (да, давление клапана в 1,5 раза при обрыве ремня или неправильной сборке).
25. Закручиваем свечи.
26. Ставим на место крышку из пункта 8.Скажу, что в Ланосе это больное место, через которое прогоняется масло. Советую сразу либо поменять резиновое кольцо, либо немного смазать старое кольцо (если оно еще не дубовое) герметиком.
27. Ставим клапанную крышку, она же крышка постели распредвала.
28. Надеваем на шпильки модуль зажигания и прикручиваем, не забываем про разъем модуля.
29. Одеть высоковольтные провода на свечи.
30. Ставим на место аккумулятор.
31. Можно поставить крышку ГРМ, но я сделал это позже, после тестовой гонки.
32. ВАЖНО! Убедитесь, что под капотом не осталось инструментов. (Мы за безопасность! :-))))).
Похоже, это все.

Итак, первый запуск.
Кручу стартер, но двигатель не ловит, вобщем ничего.
Сразу в мыслях, что когда у меня возникла проблема с разрядом, я бы сдвинул метки ГРМ на 1-2-3 или даже на 5 зубцов, чтобы хоть как-то приподнять, а теперь, когда все в норме, нужно все ставить в фабрика.
Потом была мысль, что все таки распредвал другой (но я их сравнивал…)
Блин блин блин …
Кручу еще …
Прострел…
Думаю: «Свечи!»
Скручивания, естественно залил.
Протираю каждую, прикручиваю обратно.
Вращение … прострел … Вращение еще. Понятно. Завелась.
А вот колбаса вроде старый дизель с кучей проблем. Явные признаки тройки.
Снимаю разъемы с форсунок, первый цилиндр не реагирует.
Двигатель гудит.
Но мои свечи были идеальными. Перехожу на газ, делаю 3-4 смены газа до 2500-3000 оборотов.Газ, судя по всему, задул залитую свечу и загорелся. Обороты выровнялись. Вибрации ушли. Мотор работает отлично. Для верности снова перешел на бензин. Все отлично!
Оглушаю, момент сомнений (заведется ли), кручу, хватаю моментально.
Работа плавная.

ПОБЕДА!

Подключаю переходник K-Line. Смотрю вакуум на входе, 35-36кПа (было 53-56кПа), время впрыска было 1,27-1,31 мс (раньше было 1,7-1,9 мс).И снова победа!)))
Даже БК КРАСНЫЙ показывает расход в час на хх 0,8-0,9 л / ч (ранее 1,2-1,4 л / ч).
Двигатель прогрелся и я покатался, пока не торопясь, чтобы все притиралось и встало на свои места.
Работа идеальная, выхлоп ровный и шумит почти как сток, может чуть громче, думаю из-за более сильного и формы патрубка выхлопной трубы.

Я доволен как никогда! Он боролся с этим недугом почти два года и наконец победил.Жалко, что идея поменять распредвал раньше не пришла, на нем не было видно выхода, но вполне вероятно, что кулаки третьего цилиндра износились сильнее остальных (было масляное голодание что было устранено при ремонте ГБЦ) отсюда и на хх был неровный выхлоп, многим показалось, что мотор на злых валах.

Результат: стоимость распредвала 800 грн, стоимость работ 0 грн и 5,5 часа времени без передышки, удовольствие от проделанной работы огромное, полученный опыт бесценен!

Всем удачи!

Цена вопроса: 800 грн Пробег: 151250 км

В двигателе автомобиля ВАЗ 2106 ключевую роль играет распредвал, приводящий в движение клапаны.Благодаря ему происходит своевременный поступление топливовоздушной смеси в камеры сгорания и выброс из них газов, причем согласно рабочему циклу. Вал расположен в верхней части двигателя, под крышкой ГБЦ (ГБЦ). На распредвале есть звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленчатого вала соответствует двум оборотам распределительного вала.

Основные неисправности распределительного вала — риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, многократные задиры.В случае чрезмерного износа шейки распредвала происходит снижение давления масла в системе. Но возможен и такой вариант с разрушением посадочных мест под подшипники распредвала. И если за небольшую сумму можно установить новые шейки, то в случае с сиденьями придется заменить ГБЦ. Часто выполняется тюнинг, требующий установки на ВАЗ 2106 нового, более легкого распредвала.

Снятие и установка распределительного вала

Чаще всего снятие необходимо либо во время капитального ремонта, либо для замены в случае неисправности.Для проведения работ потребуются следующие инструменты:

головки на 10, 13 и 17;
рукоятка с храповым механизмом;
лебедка;
удлинитель с карданчиком;
гаечный ключ на 13;
приспособление для монтажа и демонтажа распредвала ВАЗ.

Сначала снимается клапанная крышка, которая прикручена к ГБЦ и имеет резиновую прокладку. Старайтесь не повредить его, иначе в будущем может произойти утечка масла. После этого откручивается натяжитель цепи ГРМ.Он расположен с правой стороны двигателя, если смотреть из салона. Шестерня распределительного вала отвернута головкой на 17.

Для удобства установите машину на передачу, а под заднее колесо поместите противооткатные упоры. Шестеренку отвести в сторону, при необходимости можно поддеть удобным приспособлением. Теперь нужно открутить все гайки, которыми крепится пенал (корпус) распредвала. Чтобы облегчить работу, сначала воспользуйтесь ручкой.

Все резьбовые соединения затянуты с большим моментом, поэтому иногда бывает сложно демонтировать.Затем, слегка покачивая корпус распредвала, с усилием потянуть вверх. А после откручивания двух гаек в передней части корпуса можно легко ударить деревянным молотком по задней части вала, чтобы окончательно вынуть его из гнезда. Установите распределительный вал в обратном порядке.

Если вы ремонтируете из-за чрезмерного износа вала, замените коромысла. Снимаются они довольно легко, нужно просто подтянуть вверх. Но если состояние элементов хорошее, то не стоит тратить на них время: достаточно внимательно осмотреть каждый и поставить на прежние места.Причем делайте инсталляции в той же последовательности, в которой они были сняты.

Как отрегулировать клапана на ВАЗ 2106?

На автомобиле ВАЗ 2106 регулировку клапанов рекомендуется проводить каждые 10-15 тысяч км. бежать. Было выбрано оптимальное значение, потому что все это время двигатель будет работать стабильно. При изменении зазора начнут появляться небольшие «дефекты»: стук клапанов при резком увеличении оборотов, снижение отклика дроссельной заслонки и мощности двигателя.

Проблемы доходят до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть.Также необходимо регулировать клапаны после проведения работ, связанных с ремонтом или заменой распредвала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты: набор ключей

;
ключ гаечный рожковый на 17 с хорошим рычагом;
ключ специальный 38 для проворачивания коленвала;
Плоский зонд толщиной 0,15 мм.

Если вы внимательно посмотрите на крышку, в которой хранится зонд, вы увидите несколько цифр, обозначающих последовательность регулировки клапана.Обратите внимание на температуру: оптимальная настройка — 20 ° С. Но если до этого был заменен распредвал ВАЗ, а во дворе теплая погода, то на температуру смотреть нельзя.

Итак, сначала снимаем крышку с ГБЦ. Учтите, что клапаны следует отсчитывать от переднего края двигателя. После этого установите поршень 4-го цилиндра ключом 38 в верхнее положение. Клапаны «6» и «8» закрыты, следовательно, зазор между рычагом и кулачком будет наибольшим.Установите щуп и проверьте зазор. Оптимальным считается тот, при котором зонд можно перемещать с некоторым усилием. Если зазор меньше или больше, зонд не двигается или проходит свободно, продолжайте регулировку.

Для этого нужно поработать двумя ключами на 17: одним ослабить стопорную гайку, а вторым повернуть болт для регулировки. Причем не следует делать много оборотов регулировочным болтом, нужно медленно перемещать щуп в процессе его откручивания или закручивания, чтобы не пропустить значение допустимого зазора.После контргайки затяните и снова проверьте правильность зазора. При необходимости отрегулируйте клапан заново. Порядок регулировки клапана:

4-й и 3-й;
2-й и 4-й;
1-й и 2-й;
3-й и 1-й;
8-я и 6-я;
4-я и 7-я;
1-й и 3-й;
5-я и 2-я.

Коленчатый вал вращается на 180 °, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо использовать метки на шкиве коленчатого вала, а также на распредвале.В крайнем случае крышка трамблера просто снимается и бегунок управляется.

Обратите внимание, что один оборот коленчатого вала составляет половину оборота оси распределителя. После завершения настройки выполняется сборка. Если резиновая прокладка повреждена, замените ее на новую.

Добро пожаловать!
Фазы газораспределения — не все знают, что это такое, поэтому сегодня мы постараемся вам это объяснить и показать на примере, как правильно установить фазы газораспределения по меткам.

Примечание!
Для установки фаз газораспределения вам потребуется запастись: отверткой, а также тремя гаечными ключами на «8», «10» и «13», а еще нужно запастись специальным ключом для проворачивания. шкив коленчатого вала! (Если у вас нет специального ключа, вы можете использовать вместо него головку «36»)

Резюме:

Какие фазы газораспределения?
Попробуем объяснить вам все простыми словами, под фазами газораспределения понимается момент, когда поршень в двигателе перемещается вверх и вниз в определенном заранее заданном интервале.Если фазы газораспределения нарушаются, то в этом случае поршень отклоняется от заданного интервала и, как следствие, двигатель работает неравномерно.

Когда нужно настраивать фазы газораспределения?
Как уже было сказано ранее, при сбивании фаз двигатель автомобиля начинает работать не плавно, а именно:

Автомобиль уменьшил мощность.
А также если увеличивается расход топлива.
А если двигатель автомобиля начинает работать с перебоями, то есть глохнет на холостом ходу и возможно подскочат обороты двигателя на холостом ходу.

Как настроить фазы газораспределения на ВАЗ 2101-ВАЗ 2107?

2) Сняв кожух, накройте шейку карбюратора чистой тканью, чтобы во время работы в нее не попала грязь.

3) Затем снимите с штуцера, который находится на карбюраторе, шланг отвода картерных газов.

4) Затем ослабьте винт, которым крепится трос воздушной заслонки.

5) Далее ослабляем болт крепления оболочки троса воздушной заслонки.

7) Затем откручиваем все болты крепления крышки головки блока.

8) После откручивания болтов подденьте отверткой и снимите стопорную шайбу, фиксирующую промежуточный рычаг.

9) Далее снимаем промежуточный рычаг.

10) Затем осторожно снимите крышку с головки блока.

Примечание!
Если на крышке или на головке самого агрегата есть прокладка, то снимите и ее и в результате замените на новую, так как, как правило, при изношенной крышке возможно протекание масла через нее. произойдут в будущем!

11) Затем поверните гайку шкива коленчатого вала специальным ключом до тех пор, пока метка звездочки распределительного вала не совпадет с меткой на корпусе, как показано на фото ниже.(Если вы не знаете, как повернуть гайку шкива коленчатого вала, то прочтите статью под названием «Установка поршня в положение ВМТ». В этой статье вы найдете три способа поворота коленчатого вала)

Примечание!
Метка на звездочке коленчатого вала также должна совпадать с длинной меткой на крышке распределительного вала!

12) Если у вас есть такая ситуация, что одна из двух меток совпадает, а другая нет, то выполните операцию ниже:

1.Во-первых, согнуть язычок замка шайбы болта, который крепит звездочку распределительного вала.

2. Затем включите первую передачу и открутите болт крепления звездочки распределительного вала.

4. После этого снимите цепь со звездочки и измените ее положение в нужном вам направлении, следя за тем, чтобы обе метки, одна из которых находится на коленчатом валу, а другая — на распредвале, совпадали друг с другом. как показано в параграфе «».

Установка:

Примечание!
Более подробно по установке всех деталей на свои места смотрите в самом низу статьи в видео ролике!

1) Для начала наденьте звездочку распределительного вала вместе с цепью на ее место.

3) Затем затяните болт крепления звездочки распределительного вала, а также установите все оставшиеся шайбы.

Примечание!
Полностью болт, которым крепится звездочка распределительного вала, крутить не нужно!

4) Затем проверните коленчатый вал на два оборота и еще раз проверьте положение всех меток.

5) Если метки на распредвале и на коленвале совпадают, то затяните до конца болт крепления звездочки распредвала.

6) Если метки не совпадают, то заново установите фазы газораспределения на метки.

7) Установите все остальные детали в порядке, обратном снятию.

Примечание!
Если у вас есть вопросы, задавайте их в комментариях, и наши сотрудники ответят вам в ближайшее время!

Дополнительное видео: ,

Устройство 8-ми клапанного двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 своими руками

8-ми клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снять клапанную крышку ГБЦ ВАЗ 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111).

На двигателе ВАЗ-2111 ключом на «10» отверните две гайки крепления «объемных» проводов к шпилькам заглушек ГБЦ ВАЗ 2112 и снимите провода со шпилек.

Ключом на 10 отверните две гайки и один болт.

Снимите колпачок …

… и его уплотнительное кольцо.

На двигателе ВАЗ-2110 снимите кожух вспомогательных агрегатов (см. Снятие кожуха вспомогательных агрегатов двигателя ВАЗ-2110).
Снимите шкив распределительного вала. Откручиваем верхнюю гайку крепления задней крышки ремня ГРМ Лада 2111, 2110 (см. Снятие насоса охлаждающей жидкости на двигателях ВАЗ-2111, -2110).

Ключом «13» равномерно в несколько этапов (до сброса давления пружин клапана) откручиваем десять гаек, крепящих корпуса подшипников распределительного вала.

Снимите передние штифты …

… и задние подшипники распределительного вала.

Слегка отодвинув от ГБЦ заднюю крышку ремня ГРМ ВАЗ 2111, снимаем распредвал.

Снять сальник распредвала ВАЗ 2110.

Установите распределительный вал в следующей последовательности.

Очищаем сопрягаемые поверхности ГБЦ и корпусов подшипников от старого герметика и масла.

Смазываем опорные шейки и кулачки распредвала ВАЗ 2112 моторным маслом. Укладываем вал в подшипники ГБЦ таким образом, чтобы кулачки первого цилиндра были направлены вверх.

На поверхность ГБЦ, сопрягающуюся с корпусами подшипников в районе крайних подшипников, наносим тонкий слой силиконового герметика.

Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.

Предварительно затяните гайки в последовательности, показанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. В этом случае необходимо следить за тем, чтобы установленные втулки корпусов беспрепятственно входили в свои гнезда.

Наконец, затяните гайки с моментом 21,6 Н • м (2,2 кгс.м) в той же последовательности.
После затяжки гаек аккуратно удалите остатки выдавленного из зазоров герметика.Проверить зазоры в клапанном механизме. Запрессовываем новый сальник распредвала (см. Замена сальника распредвала для двигателей ВАЗ-2110, -2111).

Дальнейшая сборка производится в порядке, обратном разборке.

Как установить электронное зажигание на ваз 2106 видео. Как выставить зажигание на ВАЗ

На моделях автомобилей ВАЗ 2106 система зажигания оставалась неизменной до 1980 года. Тогда в конструкции ВАЗ 21065 впервые была реализована бесконтактная транзисторная схема замка зажигания.Однако на большинстве модельных версий «шестерки» устанавливалась контактная система зажигания (КСЗ). Электромеханическая система зажигания с размыканием контактов трамблера считается традиционной для ВАЗ 2106 классика. Предусмотрено размыкание контактной группы с помощью распределителя зажигания Р-125Б.

Неизменность системы зажигания дает большой опыт ее правильной установки и регулировки. Фото el-ab.ru

Как работает система зажигания на ВАЗ 2106

Система состоит из следующих компонентов:

выключатель зажигания;
дистрибьютор;
катушка;
провода высокого / низкого напряжения;
4 свечи.

Замок зажигания VK347 в положении «I» подключает аккумулятор к системе зажигания, в положении ключа «II» двигатель запускается от стартера.

С 1986 года начали устанавливать прерыватель, оборудованный вакуумным регулятором угла опережения зажигания модели 30.3706.

Катушка Представляет собой повышающий двухобмоточный трансформатор, создающий импульсы высокого напряжения с напряжением более 10 кВ. Обычно используется шпулька Б 117-А, снабженная разомкнутым магнитопроводом.

Провода передают высокое / низковольтное напряжение на исполнительные механизмы и свечные элементы системы.

Свечи А17 ДВ или аналоги создают искру (зазор между электродами равен 0.5–0,6 мм) от подаваемого импульсного напряжения в камере сгорания.

Электрический ток течет по цепи системы зажигания: плюс (+) аккумулятор → переключатель зажигания → катушка → распределитель → свечи зажигания.

Когда требуется регулировка зажигания

Правильная настройка зажигания ВАЗ 2106 улучшает удобство запуска двигателя автомобиля, динамику и ресурс силового агрегата. Обязательно после:

капитальный ремонт двигателя или операции, связанные с частичной разборкой двигателя;
переустановка распредвала;
прогорание клапанов;
замена прокладок блока цилиндров, цепи / ремня ГРМ.

Что будет, если нет регулировки

Бесконтактное зажигание — один из самых популярных способов тюнинга отечественных автомобилей. Фото vaz-remzona.ru

Если зажигание идет впереди, то будет слышен металлический звук, когда двигатель работает, двигатель работает нестабильно, скорость «плавающая» на холостом ходу, падает тяга, происходит перерасход топлива.

При позднем зажигании падает реакция дроссельной заслонки двигателя, мотор закоксовывается сажей, в результате быстро нагревается.Чтобы разогнать машину, необходимо сильно нажать на педаль газа.

Результатом неправильно выставленного зажигания является преждевременный износ цилиндро-поршневой группы, заклинивание двигателя от перегрева и выхода из строя узлов автомобиля.

Как самостоятельно отрегулировать зажигание

Регулировка зажигания может производиться в ремонтной мастерской стробоскопом или самостоятельно. Из инструментов и оборудования вам понадобится шпонка коленвала, ключ на «13», контрольная лампа 12 В, которую можно заменить вольтметром.Сначала отстегиваем защелки и снимаем крышку трамблера. На первом этапе работы:

Отсоедините (-) клемму аккумулятора.
На холостом ходу силового агрегата установить поршень первого цилиндра в положение, соответствующее фазе сжатия (скачок искры) перед верхней мертвой точкой.
Для этого открутить свечу первого цилиндра и заткнуть пальцем отверстие в головке блока цилиндров.
Поворачивая шпонку коленвала, выберите положение, в котором воздух будет выталкивать палец из отверстия.
Совмещаем две метки: на шкиве и крышке ГРМ. Последний имеет большую (0 °), среднюю (5 °) и короткую (10 °) риски, что свидетельствует о разном моменте зажигания. Необходимо совместить риск со средней меткой синхронизации, что означает установку угла опережения зажигания на 5 °.
Замените свечу зажигания и снова подсоедините кабель высокого напряжения.

На втором этапе работ определяем момент возгорания:

Подключаем (-) клемму АКБ.
Используя гаечный ключ, ослабьте гайку на креплении «13» распределителя.
Соединяем с помощью зажимов «крокодил» один конец контрольной лампы подключаем к массе, второй подключаем к низковольтному проводу катушки.
Соединяем центральный провод прерывателя с «массой».
Поворачиваем ключ зажигания в положение «I», контрольная лампа загорится.
Очень медленно поверните корпус распределителя по часовой стрелке, пока не погаснет свет.
Поверните ручку таймера против часовой стрелки, пока не загорится лампа.
Зафиксировав положение механизма одной рукой, другой рукой закручиваем гайку крепления распределителя.

Если вы предпочитаете наглядные инструкции, посмотрите это видео:

Быстрый способ настройки зажигания на слух в аварийной ситуации

В непредвиденных обстоятельствах может потребоваться настройка зажигания во время транспортировки. Для этого на работающем всасывании ДВС (воздушная заслонка карбюратора) установите около 2000 об / мин.двигатель. Ослабьте крепление распределителя и поверните корпус поочередно в обоих направлениях. Прислушиваясь к звуку двигателя, выберите оптимальное положение трамблера. Силовой агрегат должен развивать максимальную скорость и работать без «сбоев». В найденном положении фиксируем трамблер.

Проверка правильности настроек зажигания

Попутная проверка поможет выявить недостатки регулировки, для этого необходимо:

в поездке развить машину по трассе до 40-50 км / ч и, переключившись на 4-ю скорость, резко нажать педаль газа в пол;
раздастся звон «пальцев» и произойдет детонация, которая должна произойти в течение 2-3 секунд
;
если детонация длится дольше (иногда она не прекращается через некоторое время после выключения двигателя), зажигание следует произвести позже, ослабить крепление и повернуть циферблат на 1 ° по часовой стрелке;
при отсутствии стука и звона пальцев необходимо произвести зажигание раньше, необходимо повернуть корпус прерывателя на 1 ° против часовой стрелки;
После приведения корпуса выключателя в оптимальное положение затяните гайку крепления.

Заключение

Если диапазона регулировки недостаточно для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. КСЗ продолжает работать, но есть перебои или работает некорректно? Необходимо проверить исправность следующих функциональных элементов:

контакты прерывателя, которые часто горят или плавятся;
подшипник подвижной пластины распределителя;
текстолитовые накладки или втулки рычагов выключателя, со временем изнашиваются;
обмоточные катушки для межвиткового замыкания, обрыва или прошивки на массу;
бронепровода / наконечники свечей зажигания.

Периодически установка зажигания вместе с обслуживанием трамблера проводится через следующие 15000 км. бежать. Такая технологическая наладка зажигания и обслуживания трамблера не требует особых уникальных знаний, провести ее вполне можно, не прибегая к чьей-либо помощи.

Признаки неправильного угла опережения зажигания

Сюда входят:

автомобиль не достигает максимальной скорости силовой установки;
повышенный расход топлива;
двигатель на холостом ходу работает неравномерно;
двигатель перегревается;
после окончания мотора есть детонация.

Правильная установка системы зажигания двигателя ВАЗ 2106 состоит из 3 этапов:

Первый этап — изменение угла контактов, находящихся в замкнутом виде. Второй этап — установка момента зажигания ВАЗ 2106, а третий — регулировка системы зажигания при движении автомобиля. Такая настройка зажигания выполняется, когда «шестерка» оснащена контактной системой зажигания или установлен транзисторный ключ.

Процедура настройки системы:

Отстегиваем защелки крышки распределителя-распределителя. С помощью контактной системы мы сначала очищаем контактную группу файлом и проверяем степень их взаимодействия. При необходимости слегка зажать контакт фиксированного типа.
Специальным ключом для вращения коленчатого вала выбираем такое положение изделия, когда контактный зазор становится предельно большим (если он отсутствует, ставим МКПП в положение 4 трансмиссии и выбираем такой момент при движении транспортного средства).
Мы открутить крепежные детали, фиксирующие группы контактов на опорной базе.
Специальным набором щупов подбираем изделие с шаблоном 0,4 мм и регулируем зазор между контактами так, чтобы шаблон практически не проходил между контактами.
Прикручиваем крепеж и фиксируем положение контактов.
Мы проводим контрольные измерения с помощью щупов 0,35 мм и 0,45 мм. В первом случае допускается свободное движение в зазоре контактной группы, а в случае второго щупа не допускается прохождение шаблона.

После регулировочных работ угол между контактами должен составлять 55 ° ± 3 °. Для установки угла зажигания ВАЗ 2106 необходимо иметь под рукой тахометр электронного типа со встроенной функцией измерения угла зажигания или его аналоги. Запускаем мотор и подключаем устройство по инструкции. При неверных значениях прибора выставляем зажигание, и после этого делаем следующее измерение. Если регулировка невозможна, замените контактную группу новым продуктом.

Регулировка угла опережения зажигания

Момент возникновения искры на свече 1 цилиндра позиционирует момент разжижения контактной группы перед ВМТ хода поршня 1 цилиндра на величину 0 ± 1. Последующая установка зажигание ВАЗ 2106 стробоскопом относится к разряду удобных и быстрых регулировок. Выполняется в следующем порядке:

Подключаем стробоскоп к электросети автомобиля.
Снимите шланг октан-корректора-распределителя-распределителя и закройте его крышкой.
Запускаем мотор и доводим температуру до рабочего значения (90 градусов Цельсия).
Откручиваем крепления корпуса прерывателя-распределителя.
Чтобы облегчить контроль над этикетками, отметьте их белой краской.
Направляем стробоскоп на шкив коленвала.
Осуществляем установку меток зажигания, совмещая поворотом основания распределителя метку на шкиве коленчатого вала с меткой на крышке ГРМ.
Совместив метки, прикручиваем корпус прерывателя-распределителя, т.е. практически осуществляем установку распределителя зажигания с фиксацией корпусной части.

Для проведения данного комплекса работ основным требованием остается стабильность холостого хода на работающей силовой установке. Это связано с тем, что при увеличении значений вращения коленчатого вала срабатывает регулятор центробежного типа, что, в конечном итоге, будет зависеть от качества регулировочных работ.

Также при установке распределителя зажигания необходимо проверить другие показатели системы. Зная порядок установки зажигания ВАЗ 2106, необходимо увеличить обороты двигателя. Угловое значение шага обязательно увеличится, так как регулирующее устройство центробежного типа работает. Проведя эксперимент, мы можем убедиться, что если при средней скорости вращения коленчатого вала отсоединить трубку вакуумного корректора, величина углового опережения уменьшается, а при подключении увеличивается.

Еще одна проверка — проверка состояния распределительной пластины подвижной «шестерки». Если отметка неустойчивая, значит подшипник уже изрядно изношен.

Для установки угла зажигания ВАЗ 2106 с помощью автомобильной лампочки необходимо иметь такой осветительный прибор и ключ для проворачивания коленвала ТС:

1. Вращаем вал с помощью специального ключа до совмещения отметок и ротор распределителя (бегунка) должен «смотреть» на 1 цилиндр.
2. Подключите первый контакт автолампы к катушечной проволоке, а второй — к корпусу двигателя.
3. Снимите центральный провод с прерывателя-распределителя и подведите его к корпусу силовой установки.
4. Немного открутите крепление прерывателя-распределителя и вставьте ключ в замок зажигания.
5. Вращаем трамблер для базы в течение часа, пока не погаснет автолампа, а это показывает, что контактная пара разведена.
6. Затем начинаем вращение против часов.Когда контактная группа замкнута, свет гаснет.
7. Поворачиваем корпус прерывателя-распределителя по часам, пока снова не загорится автолампа.
8. Завинтите корпус в это положение.

Если в автомобиле используется СЗ на полупроводниках, то при установке зажигания двигателя требуется электронное устройство для проведения измерений. Тест на правильность установки зажигания двигателя ВАЗ 2106 при движении:

довести силовую установку до рабочего температурного значения;
выбираем прямой участок маршрута, разгоняем автомобиль до значения 40-50 км / ч.и, переключившись на максимальную скорость, резко нажимаем на акселератор;
в моторе непродолжительное время должны наблюдаться звуки детонации при увеличении значения скорости автомобиля. При отсутствии такого эффекта требуется вращение выключателем-распределителем на 1 деление шкалы возле основания против часов;
при наличии более продолжительных звуков детонации повернуть распределитель на 1 деление до отключения часов.

Если положение прерывателя-распределителя претерпело существенное изменение по сравнению с ранее установленным, то это означает, что устройство работает некорректно или имеет место крайне плохое качество топливовоздушной смеси.

Сразу скажу «как выставить зажигание на ВАЗ 2106» — это довольно частый вопрос. О том, как это сделать и что для этого нужно, читайте в статье.

Начнем с того, что зажигание на форсунке выставить просто невозможно. В этой системе есть блок управления двигателем, который, судя по показателям датчика фаз и датчика положения коленчатого вала, подает напряжение в систему зажигания. Поэтому регулировать зажигание на форсунке невозможно.Нисколько.

Как понять, что нужно выставлять зажигание

Есть несколько косвенных признаков, на которые стоит обратить внимание. Конечно, если двигатель не заводится, то первое, что приходит в голову — настройка зажигания, если конечно свечи не мокрые. Рассмотрим основные симптомы, указывающие на необходимость установки зажигания.

Признаки необходимости установки зажигания:

Повышенный расход топлива. Конечно, это может быть связано с неправильной регулировкой карбюратора, но бывает и так.Например, при позднем зажигании падает динамика автомобиля; для достижения предыдущего ускорения требуется большее количество горючей смеси.
Потеря динамики. При позднем зажигании взрыв следует за поршнем, который уже вышел из строя из-за инерции маховика.
Выстрелы в глушитель. Когда следует взрыв, для расширения газов требуется некоторое время. Если поршень уже достиг нижней мертвой точки, то следующий такт выпуска. Это означает, что часть взрыва топлива будет передана в выхлопную систему, отсюда и хлопок.
Повышенный шум двигателя. Установка зажигания на ВАЗ 2106 потребуется, если двигатель начнет заметно «греметь» и трястись. В этом случае поршень все равно идет вверх, а взрыв уже идет навстречу ему. Это делает его работу очень тяжелой, неприятной на слух, сразу заметной.

Как выставить зажигание на ВАЗ 2106 — порядок действий

Для начала потребуется выставить метку зажигания. Коленчатый вал можно проворачивать либо храповым механизмом, либо специальной шпонкой для гайки.На передней крышке двигателя и на шкиве коленчатого вала имеются отливы и выемки, сочетание которых соответствует разному моменту зажигания:

Первая отметка по направлению движения — это увеличение угла зажигания на 10 градусов. Угол продвижения — это регулировка скорости горения топлива. Итак, 10 градусов — это отметка для 72 бензина.
Далее идет средняя отметка — подъем на 5 градусов. Она за 80 бензина.
Последняя, короткая отметка — это продвижение на 0 градусов.Это означает, что смесь загорится ровно в тот момент, когда поршень находится в верхней мертвой точке.

После того, как установка метки зажигания завершена, необходимо сразу установить необходимый зазор в контактах, естественно там, где они находятся. Для этого снимаем бегунок распределителя и откручиваем винт крепления прерывателя.

Перед установкой зазора желательно зачистить контакты наждачной бумагой (600-800)

Зазор между контактами прерывателя в разомкнутом состоянии должен быть равен 0.35-0,40 мм. Для этого вам понадобится плоский зонд.

Ну а теперь приступим непосредственно к установке зажигания ВАЗ 2106. Откручиваем крепеж распределителя (гайка 13), после чего вытаскиваем его из корпуса.

Теперь нам нужно вставить трамблер на место, учитывая несколько обязательных пунктов:

Устанавливаем верхний мертвый биение сжатия в первом цилиндре, чтобы в этот момент в нем должна появиться искра. Чтобы уловить этот момент, накидываем на трамблер крышку и отмечаем место входа бронепровода от свечи первого цилиндра.Теперь нужно снять крышку и выставить внешний контакт слайдера ровно напротив отметки. То есть в момент, когда поршень находится в верхней мертвой точке, от центрального провода распределителя через контакты ползуна к бронепроводу от первого цилиндра поступает искра.
Далее, чтобы выставить зажигание на 2106, необходимо провести воображаемую линию между защелками крыши и установить распределитель на место так, чтобы эта линия была параллельна блоку двигателя.Сразу стоит оговориться, что с первого раза не получится попасть в шлицы привода, придется повернуть корпус на пару миллиметров. Это не страшно, ведь установка зажигания требует последующей регулировки. Важно, чтобы распределитель был полностью установлен, чтобы упираться в блок. Далее натягиваем на место.

Регулировка зажигания ВАЗ 2106

Настройка зажигания — полдела, ведь ее нужно регулировать дальше.После запуска двигателя необходимо его прогреть, разогнаться до 40 км / ч на третьей передаче, затем включить четвертую и примерно на половину хода, может быть, на три четверти нажать педаль газа, но не до пола. Есть несколько сценариев, каждый из которых требует своего решения.

Кратковременная детонация, исчезающая через пару секунд. Это нормально, так и должно быть. Если он проходит в течение 4-5 секунд, то последующая регулировка зажигания не требуется.
Длительная детонация.Это говорит о том, что зажигание идет слишком рано. Для того, чтобы сделать это позже, нужно остановиться, ослабить крепление корпуса распределителя, придерживая его рукой, а затем повернуть одну деление на корпусе в сторону «+». Затем проделайте ту же операцию, если детонация длится дольше указанного выше времени. »
Отсутствие детонации. Это тоже не очень хорошо. В этом случае нужно остановиться и повернуть циферблат в сторону «-».

Как выставить зажигание на ВАЗ 2106 видео:

Насколько правильно настроена система зажигания в вашем автомобиле, сильно влияет на общие характеристики автомобиля.Поэтому необходимо точно знать, какие действия нужно будет предпринять, если вдруг выйдет из строя трамблер ВАЗ 2106.

Трамблер 30.3706 ВАЗ 2106.
1 — распределитель зажигания роликовый; 2 — провод подачи тока к распределителю зажигания; 3 — защелка крышки распределителя; 4 — корпус вакуумного регулятора; 5 — отверстие; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок вакуумного шланга от карбюратора; 9 — смазочный фитиль (галтели) кулачка; 10 — опорная плита регулятора угла опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с выводом для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральный вывод для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор подавления радиопомех; 18 — внешний контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — груз центробежного регулятора угла опережения зажигания; 21 — ось рычага; 22 — кулачковый выключатель; 23 — рычаг прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты выключателя; 26 — подвижная пластина измельчителя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — клапан масляной муфты; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины измельчителя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт зажима клеммы; а — паз для различения распределителей зажигания 30.3706; б — паз для перемещения стойки с контактами

Методы настройки

Обычно настройка системы состоит из трех этапов. Первый — это коррекция угла замкнутого состояния контактов. Учтите, что это напрямую зависит от величины зазора в контактах трамблера. Второй этап включает установку угла, под которым зажигание впереди, а третий этап позволяет проверить и скорректировать результаты. Следует обратить особое внимание на то, что все результаты необходимо уточнять прямо во время езды.

Регулировка потребуется, если вы используете на своем автомобиле классическую или транзисторную систему зажигания. Для начала вам потребуется снять крышку распределителя зажигания ВАЗ 2106. Если на вашем ВАЗ 2106 установлена классическая система, то перед началом процесса регулировки очистите все входящие в комплект контакты и проверьте тщательность. с которой они подходят друг другу.

Если вы заметили какие-либо отклонения, аккуратно приведите систему в порядок, загибая необходимые места в контактах.Далее проверните коленчатый вал так, чтобы между контактами распределителя ВАЗ 2106 образовалось максимально допустимое расстояние. Затем отвинтить винт крепления группы, она расположена на опорной плите. И ввести зонд толщиной 0,5 мм. Сдвиньте контакты так, чтобы они двигались без особых усилий.

Как только вы считаете, что достигли наилучшего результата, затяните винт, чтобы зафиксировать положение. Чтобы узнать, правильно ли вы открыли контакты, поместите между ними немного более толстый щуп.Если он не проходит между контактами, значит, вы хорошо справились с задачей.

Для вращения коленчатого вала используйте специальный ключ. Если такового нет, начинайте медленно трогать машину с включенной четвертой передачей. Конечно, для этого придется приложить определенные усилия, ведь использовать стартер для такой работы становится практически невозможно. Это связано с тем, что подобрать оптимальный угол поворота будет довольно проблематично.

Перейти непосредственно к измерению угла.Снимаем провод с крышки распределителя высокого напряжения и присоединяем его к автомобилю. Далее, используя катушку зажигания и прикрепленную к ней лампочку на 12 В, прикрепите к проводу, идущему прямо от распределителя к катушке.

Если установка прошла правильно, при включении зажигания лампа загорится, а как только вы разомкнете контакты, она погаснет. Затем начинайте вращать коленчатый вал двигателя так, чтобы он вращался по часовой стрелке. Эту работу нужно проводить до тех пор, пока не погаснет свет. Запомните положение, в котором находится ползунок, и отметьте его где-нибудь для себя.

Ремонт распределителя

Замена распределителя своими руками

При необходимости замены распределителя ВАЗ учтите, что все детали, пришедшие в негодность за это время, также должны пройти эту процедуру. Для ремонта трамблера вам потребуются такие детали как:

ключи 7 — 2 шт .;
ключи на 10 и 13;

отвертки

— 2 шт .;
набор плоских щупов;

молоток

; Оправки
, предназначенные для выпрессовки и запрессовки подшипников;
пинцет.

Ротор распределителя имеет два фиксированных винта, которые необходимо ослабить. Обратите внимание, что они прикреплены непосредственно к опорной пластине контроллера синхронизации. После этого можно аккуратно снять ротор. Все пружины и грузы, которые снимаются в этом случае с центробежного регулятора, отвечающего за опережение зажигания, в обязательном порядке должны быть пронумерованы.

Это нужно делать для того, чтобы при проведении монтажа все мелкие детали в распределителе зажигания ВАЗ 2106 были установлены правильно.Удерживая одной рукой гайку, установленную на одном из подвижных контактов, откручиваем соседний, отвечающий за фиксацию выводов проводов конденсатора и провода, ведущего к месту расположения распределителя зажигания ВАЗ 2106.

Эту задачу нужно будет выполнить, если они не были отключены при отключении распределителя. Ослаблен винт крепления конденсатора к корпусу распределителя. Теперь автомобильный конденсатор легко снимается. Осторожно ослабьте винт крепления подвижных контактов и снимите не только изолирующую вставку, но и все находящиеся там шайбы, независимо от размера.

Контактная группа, прикрепленная к подвижной пластине, также должна быть отсоединена вместе с соседними шайбами. Таким образом, продолжайте постепенно отсоединять все детали друг от друга, пока вам не понадобится снять подвижную пластину с подшипником из корпуса выключателя. Проверьте состояние оставшихся деталей и при необходимости замените поврежденные. Помните, что на хороших деталях не должно быть заметных следов налета.

Для лучшей работы будет полезно смазать все движущиеся части машинным маслом.Это поможет не только значительно продлить срок службы, но и значительно улучшить качество их работы, что позволит более длительный период использовать автомобиль без поломок на дорогах.

Зажигание, установленное по всем правилам на ВАЗ-2106, является непременным условием бесперебойной работы двигателя и расхода топлива в пределах нормы. В противном случае возникают такие неприятные моменты, как детонация и «чревоугодие». Последствия для двигателя могут быть очень серьезными.Поэтому, как только вы почувствуете, что «что-то не так», лучше сразу исправить проблему.

Некая «симптоматика» подскажет вам, что такую процедуру нужно проводить:

повышенный расход топлива;
ухудшилась динамика;
более шумная работа двигателя;
хлопает в глушителе.

Как самому установить зажигание на ВАЗ-2106

Ничего особо сложного здесь по большому счету нет — все, что нужно — это желание и определенное количество времени.Вот один из самых распространенных способов, с помощью которого можно самостоятельно установить зажигание на «шестерку». Это делается либо на 1-м, либо на 4-м цилиндре.

На «шестерке» установить угол опережения зажигания по меткам на крышке ремня ГРМ — их всего 3 штуки.

Кроме того, на ободе шкива появляется обозначение — это верхняя мертвая точка (HIT), а на его ступице наоборот виден особый наплыв.

Теперь рассмотрим саму процедуру настройки зажигания.Для начала нужно открутить свечу 1-го цилиндра и закрыть отверстие. Это можно сделать резиновой пробкой или просто пальцем. Далее берем специальный ключ, и им проворачиваем коленвал. Это нужно делать до начала такта сжатия в 1-м цилиндре. Распознать момент очень просто. Поршень начнет двигаться вверх, при этом пробка, которой вы закрыли отверстие для свечи зажигания, вылетит наружу или вы почувствуете давление пальцем.

Проверните коленчатый вал, пока метки на его шкиве и крышке привода ГРМ не совпадут.Здесь следует обратить внимание на один момент. Дальнейшая процедура зависит от того, на какой марке бензина ездит ваша машина. Если вы заполняете «шестерку» 93-й или 95-й, вам нужно совместить ее со средней меткой на крышке ГРМ. При использовании топлива с более низким октановым числом — с длинным.

После этого снимаем крышку распределителя зажигания. Здесь сначала следует отстегнуть соответствующие защелки. Обратите внимание на очень важный момент. После поворота коленчатого вала ротор должен находиться в положении, когда его внешний контакт будет повернут в сторону 1-го цилиндра на крышке распределителя.Далее следует проделать следующие несложные манипуляции. Комбинированными метками проведите через защелки крышки распределителя воображаемую линию — она непременно должна проходить параллельно оси мотора.

Если нет, то нужно исправить ситуацию. Для этого откручиваем гайку, с которой крепится распределитель, и проверяем сам распределитель вверх. Затем поверните ось ротора. Делать это нужно до тех пор, пока он не будет выставлен параллельно оси двигателя. Затем ставим распределитель зажигания на место.В этом случае гайку не нужно затягивать до конца.

Правильная регулировка зажигания

Следует отметить один момент. Установлено зажигание — это только половина дела. Чтобы двигатель работал как часы, нужно еще кое-что сделать. Речь идет о регулировке зажигания. Рассмотрим классический способ — с помощью лампы на 12 вольт. В этой процедуре тоже нет ничего особо сложного — главное, все сделать правильно.

Итак, берем лампочку на 12 вольт и присоединяем к ней два провода.Большой раздел здесь не нужен. Далее закидываем один провод на массу, второй подключаем к выводу катушки зажигания. Теперь поворачиваем ключ в замке зажигания — он должен быть в положении I. Далее смотрим на лампочку — если она не горит, то больше ничего делать не нужно. Тем не менее, это не всегда так. Если лампа все равно горит, то нужно повернуть распределитель по часовой стрелке, пока он не погаснет. После этого медленно поверните корпус распределителя в обратном направлении. Это нужно делать до тех пор, пока снова не загорится свет.Зафиксировав этот момент, затягиваем застежку — в этот раз нам нужно сделать это до конца.

Как понять, что установлен правильный угол опережения

Теперь осталось только проверить машину на ходу. Процедура здесь довольно проста — руководствоваться следует собственными ушами. Запускаем двигатель, трогаемся и разгоняем машину до 50 километров в час. Затем включите 4-ю передачу и резко нажмите на педаль акселератора, прислушиваясь к двигателю. Если до этого вы все сделали правильно, то картина будет такая — примерно через 2-3 секунды появится детонация.Когда машина набирает скорость, она должна исчезнуть.

Регулировка цепи привода ГРМ | Дискуссионный форум LOCSA

Сообщение Дэни

00″ title=»Oct 21, 2009 20:23:03 GMT 2″> 21 октября 2009 г. 20:23:03 GMT 2

Это видеоролик на Youtube, в котором показаны более подробные технические детали во время регулировки цепи привода ГРМ.

(Спасибо Ахме из Швеции)

Сообщение Дэни

1 ноября 2009 г. 7:44:17 GMT 2

Спасибо за предупреждение, Геркулес.

Я уверен, что вы более чем способны помочь владельцам Lada в вашем районе — если они решат воспользоваться вашими услугами в этом отношении.

С уважением

Дэни

Сообщение hotstuff,

1 ноя 2009, 19:47:55 GMT 2

Полностью согласен с Дэни, если вы не знакомы, оставьте это механикам вроде нас, но полезно знать тем, кто хочет заниматься.на самом деле очень просто.

Сообщение marje46nuns,

апрель, 2011 11:28:10 GMT 2

Привет, ребята,

В своей ветке STARTER MOTOR я упомянул, что за день до заклинивания стартера я заглох, из-за чего машина кренилась вперед, а по дороге домой я заметил «странный» шум. Дэни посоветовал перед заменой стартера снять крышку толкателя и проверить выравнивание цепи, так как она могла выскочить на зуб или два.Мариус и Ронни также указали, что мне, вероятно, не стоит затягивать цепочку до начала расследования.

У меня не было возможности что-либо с этим поделать последние несколько недель, но я думаю, что, возможно, нашел кого-нибудь, кто мог бы мне помочь. Однако, так как я очень нервничаю, позволяя незнакомому человеку забраться на мою машину, у меня есть несколько вопросов, которые помогут мне разобраться в процедуре.

[1] Если все окажется выстроенным правильно, могу ли я с уверенностью предположить, что цепь не прыгнула ни на один зуб?
[2] Если это так, нужно ли мне установить стартер и надеяться, что шум был связан со стартером, или я должен сначала исследовать возможность сломанного болта?
[3] Если он не выровнен должным образом и проскочил зуб, что происходит дальше — регулируется ли он с помощью простой процедуры, упомянутой ранее в этой теме?
[4] Как бы то ни было, в ближайшее время необходимо будет скорректировать цепь, потому что с момента последней корректировки прошло более 8000 км / с.

Любая помощь будет оценена.

Спасибо стек.

НИККИ

Сообщение Дэни,

3 апр 2011, 12:57:43 GMT 2

Привет, Nikki

. Отвечаю на ваши вопросы:

1. Да, если все идеально выстраивается само по себе — значит, цепь не выскочила ни на какие зубья, что цепь не растянута / не предупреждает, а шестерни не предупреждают.

Но — чтобы убедиться, что все выровнено правильно. сам по себе , двигатель нужно вращать только по часовой стрелке медленно — до тех пор, пока метки не совпадут. Ни при каких обстоятельствах не должен вращать двигатель против часовой стрелки, потому что это приведет к ослаблению цепи до некоторой степени, и тогда отметки не будут совпадать правильно.

Другими словами — нельзя пытаться совместить метки, поворачивая двигатель вперед и назад (по и против часовой стрелки)!

2.Если все выровнено на 100%, это, очевидно, означает, что цепь не выскочила ни на какие зубья — и было бы безопасно просто выполнить обычную процедуру натяжения.

3.Если вещи не совпадают правильно — было бы небезопасно просто выполнять обычную процедуру натяжения, особенно если метки полностью не совпадают.

Затем необходимо снять крышку ремня газораспределительного механизма и должным образом осмотреть башмак натяжителя, цепь привода ГРМ и шестерни.

Вам также понадобится еще одна прокладка для крышки ремня привода ГРМ.

4. Верно — в любом случае, в конечном итоге должна быть выполнена обычная процедура.

Дэни
П.С. Чарльз, вы также должны иметь возможность высказать свое мнение по этому поводу. Я явно не специалист по Lada — мои комментарии по этому поводу — это просто здравый смысл, так как все двигатели работают по одному принципу.

Сообщение Дэни,

3 апреля 2011 г., 13:01:13 GMT 2

К сожалению, Мариус уже ответил на вопросы, когда я все еще пытался печатать одним пальцем.

Дани

Сообщение Дэни,

апрель 3, 2011 19:09:21 GMT 2

Просто кое-что важное при регулировке натяжения цепи ГРМ — ЭТО ОЧЕНЬ ВАЖНО.

По окончании регулировки и перед заменой накидной гайки ПРОВЕРИТЬ, что длина сердечника, выступающего из корпуса натяжителя, составляет от 1 до 3 мм.Если сердечник находится заподлицо с корпусом натяжителя, КОЖУХ НАТЯЖИТЕЛЯ ИЗНОШЕН И НЕОБХОДИМО НЕМЕДЛЕННО ЗАМЕНИТЬ. Башмак может сломаться в любой момент, и тогда переделывать головку будет дорого, потому что, когда цепь ГРМ прыгнула, погнутые клапаны Lada.

С уважением

Геркулес.

Hi Charles

Геркулес упомянул в своем сообщении (выше), что длина сердечника, который выступает в корпусе натяжителя, может использоваться в качестве индикатора, чтобы определить, предупреждается ли башмак ГРМ.

К сожалению, я не совсем понял, как работает натяжитель и что означает «сердечник натяжителя».

Надеюсь, Геракл сможет объяснить, и, возможно, нам стоит прислать несколько фотографий, чтобы точно показать, что искать.

Дэни

Сообщение marje46nuns от 3 апреля 2011 г.,

, 23:59:12 GMT 2

Привет, ребята

Спасибо за все отклики — я очень ценю это!

Думаю, я понимаю большую часть того, что вы говорите, но я просматриваю руководство, каталог запчастей и смотрю видео Ахмы, чтобы убедиться! Я вернусь к вам по нескольким вопросам, в которых я не уверен, когда сделаю это.

Поскольку ранд сейчас силен по отношению к доллару, я, вероятно, куплю новую цепь, башмак натяжителя и т. Д. У моего друга в России, так что они мне пригодятся, если они мне понадобятся. Если я этого не сделаю, я уверен, что не составит труда найти для них дом. ; D

Чарльз, недавно вы указали, что, возможно, вам что-нибудь понадобится, если кто-то заказывал. Если да — дайте мне знать.

Cheerio сейчас

NIKKI

Сообщение Дэни,

5 апреля 2011 г. 18:45:50 GMT 2

Просто кое-что важное при регулировке натяжения цепи ГРМ — ЭТО ОЧЕНЬ ВАЖНО.

По окончании регулировки и перед заменой накидной гайки ПРОВЕРИТЬ, что длина сердечника, выступающего из корпуса натяжителя, составляет от 1 до 3 мм. Если сердечник находится заподлицо с корпусом натяжителя, КОЖУХ НАТЯЖИТЕЛЯ ИЗНОШЕН И НЕОБХОДИМО НЕМЕДЛЕННО ЗАМЕНИТЬ. Башмак может сломаться в любой момент, и тогда переделывать головку будет дорого, потому что, когда цепь ГРМ прыгнула, погнутые клапаны Lada.

С уважением.

Геркулес.

Hi Hercules

Ссылаясь на ваш пост выше, я сделал два снимка натяжителя башмака ГРМ на своей Ладе — головка цилиндра была снята с блока двигателя, поэтому на фотографиях можно увидеть обе стороны натяжителя.

На первом рисунке показано натяжное устройство — гайка и крышка неподвижны, а отвертка указывает на штифт, который прижимает к цепи привода ГРМ:

На этом рисунке гайка и крышка сняты с корпуса натяжителя, и отвертка указывает на штифт в центре корпуса натяжителя:

Я предполагаю, что «штифт» (на который указывает отвертка) — это «стержень», о котором вы имели в виду?

Дэни

Сообщение Дэни

5 апреля 2011 21:55:17 GMT 2

Спасибо, Hercules

. Было бы очень полезно, если бы кто-нибудь, кто установил новую башмак ГРМ и Цепь ГРМ, мог сообщить нам, как далеко выступает этот сердечник, когда все еще новое.

Подобная информация может быть использована владельцами, чтобы определить, в какой степени, и надеты ли на их Ladas башмаки цепи привода ГРМ и сами цепи привода ГРМ. Все, что им нужно сделать, это измерить сердечник, который выступает на их натяжителях, и сравнить их с измерениями, указанными здесь.

Дэни

Авто справа. Услуга. Шины и диски.Эксплуатация. Тест-драйвы

Авто правый. Услуга. Шины и диски. Эксплуатация. Тест-драйвы

Переплачивайте и терпите: почему никому не нужны электромобили в России
Регистрационные знаки РФ — номера автомобилей
УАЗ на совмещенной трассе
Определить размер колес по вине
Расшифровка размеров дисков на автомобилях
Какие свечи для Лансера 10
Пять вещей, которые Рено Логан любит и ненавидит за
Секвентальная коробка передач: устройство, преимущества и мифы
Как заменить цепь привода ГРМ Hyundai Solaris Когда заменять цепь ГРМ на Solaris
Renault Duster или Nissan Qashqai
Что обновлено в коробках DSG
О трансмиссии DSG (Direct Shift Gearbox) на Volkswagen
Можно ли не регистрировать машину?
Седан Nissan Almera от АвтоВАЗа В чьей сборке Nissan Almera n16 1
Размер колес на автомобили Mazda Mazda 6 gg
Как заменить салонный фильтр Киа Рио?
Для чего нужны стойки стабилизатора?
Как продать машину по договору: нюансы оформления документов Возможна ли продажа машины, если
Технические характеристики Hyundai Santa Fe
Без выбора: Юрий Ветров протестировал Audi A6 Allroad Quattro третьего поколения Безопасное автоматическое отключение система ESP
Как поменять масло в двигателе на девятке Уровень масла в двигателе ВАЗ 2109
Что такое коряга лямбда-зонда
Почему у автомобиля ВАЗ форсунка сразу заводится и глохнет?
Двигатель Geely MK Cross — обзор и советы Двигатель Geely MK Cross какой мотор подходит
О величине давления в шинах для форд давление в колесах ford focus 2
Проверка уровня масла в коробке передач
Citroen C4 Hatchback Дорожный просвет
Kreta давление в шинах Hyundai Kreta датчики давления в шинах
Выбор Nissan Tiida Клиренс Tiida
Какое масло лучше всего для владельцев Kia Rio?
Новые законы для автомобилистов
«Кировец» обзавелся младшим братом Кировец на 4 поля
ПДД по жилым массивам и дворам Куда пожаловаться на нарушение парковки во дворах
В России появятся новые государственные номерные знаки
Кто такой Евгений Пригожин, кортеж которого пытался скрыться от полиции?
История великого инженера
История успеха автомобильной легенды — Генри Форд История успеха Генри Форда вкратце
Имитация высокого статуса
Двигатель Boxer: работа как профессиональный боксер
При утверждении регламента о порядке присвоения класса водителям транспортных средств
Снаряженная масса автомобиля Какова собственная масса автомобиля и полная масса
Конструкция автомобиля: особенности, история и интересные факты
Программа для измерения ускорения автомобиля
Измеритель ускорения автомобиля
Скачать программу для измерения ускорения автомобиля iphone
Обзор автомобиля ГАЗ М1 от «Звезды» Внешний вид и содержимое коробки
American Infinite Spirit
Кредит Silk Road.Последние публикации. «Продолжаем работать над капотом»
Что делать, если горит лампочка двигателя — Check Engin
Почему двигатель автомобиля троит?
Тонировка автомобильных стекол своими руками
Какой клиренс
Изменения на Лада Приора: копия верна
Что нужно красить машину
Двигатели, в которых можно гнуть клапаны: зачем они нужны
Как открывать капот при обрыве кабеля: полезные советы
Изотермическая будка своими руками
Радиоуправляемые автомобили своими руками
Устранение неисправностей City Car Driving Черный экран, белый экран, цветной экран
Установка LPG своими руками ⇒ установка схема
Игры для грузовых автомобилей android
Скачать говорящую батарею для android small
Bus simulator games for android
Самодельный трактор своими руками: виды, комплектации, инструкция по сборке
Сельскохозяйственная лебедка Бумеранг — видео
Самодельная лебедка для вспашки земли
Самодельный квадроцикл с двигателем от автомобиля «ОКА» Квадроцикл 4х4 с АКПП своими руками
Как сделать снегоход своими руками
Как сделать снегоход своими руками — подробная инструкция
Своими руками: сделать стапель
Инструменты для ремонта автомобилей своими руками
Самодельные инструменты для ремонта автомобилей
Скачать Вождение мотоцикла на андроид v
Как установить видео в машину — технические и юридические вопросы
Стойка для хранения колес в гараже Где устанавливаются резиновые пандусы для бордюров
Как сделать радиоуправляемую машину?
Эвакуаторы с подъемно-сдвижной платформой Как сделать платформу перед эвакуатором чертежи
Введение в мир радиоуправляемых моделей автомобилей
Как сделать радиоуправляемую машину
Противооткатные упоры — общая информация Что такое колеса колодки на легковой автомобиль
УАЗ Патриот стал «ближе к городу» Обновленный УАЗ Патриот Обзор года
Готовим УАЗ к бездорожью
Ездить по бездорожью с военными мостами УАЗ 469 высотой с военными мостами
Почему педаль газа УАЗ патриот не реагирует на нажатие.Тросовый привод газа на УАЗ 469
Методические рекомендации по технико-экономическому сравнению вариантов дорожных покрытий Федеральное дорожное агентство
Цены на грузовые перевозки в Московской области за километр
Стимулы и мотивация персонала Как определить стоимость на 1 км пробега
Средний кризис
Обновленный УАЗ Патриот: комплектация и цены
Необходимость смазки поворотного кулака УАЗ Патриот
Поворотный кулак (УАЗ).Описание и замена. Кулак рулевой: автомобиль УАЗ Как собрать кулак рулевой для буханки УАЗ
Стоит ли соблюдать момент затяжки коренных и шатунных подшипников при сборке двигателя?
Бардачок — место для хранения полезной информации
Правильный лифт УАЗ. Уазовый лифт с низкой кровью. Способы подъема подвески
Коробка передач: правильный выбор для УАЗ 5-ступенчатая коробка передач УАЗ
Тюнинг УАЗ «Буханка»: дворец охоты на колесах УАЗ буханка выглядит как
Подробное описание уаз патриот грузовой
Изоляция салона UAZ Hunter
история медицинских версий
По-своему.УАЗ «Профи». По-своему Габаритные размеры УАЗ Профи с однорядной кабиной
Установка силовых агрегатов
Выбор турбокомпрессора для моторов УАЗ патриот ЗМЗ с турбиной
Самостоятельно регулируем давление масла в двигателях ЗМЗ Масляная система ЗМЗ 406
Бортовой ремонт УАЗ своими руками Реставрация УАЗ 3303
Учимся самостоятельно определять модель и двигатель по его маркировке
Характеристики и габариты фургонов скорой помощи на базе автомобилей газель
Какой стартер в машине?
Литые диски из какого материала
Что означает аббревиатура TSI двигателей Volkswagen?
Дума разрешила регистрацию автомобилей без посещения ГИБДД Учитывают акциз в евро-знаках по коэффициентам
Аккумулятор легковой
Электромобили в России: удел энтузиастов?
Регистрационные номера автомобилей нового образца
УАЗ для передвижения по рельсам
Выбор размера колес по марке автомобиля
Заводские параметры дисков на все иномарки
Взаимодействие участников дорожного движения
Мог ли ошибиться миллиард китайцев ?
Как выбрать подержанный Suzuki Grand Vitara Grand Vitara 2
Volvo представляет парковку без водителя Volvo представляет автомобиль с управлением со смартфона
Тест-драйв Volkswagen Caravelle T6: дружелюбная компания Просторный и удобный салон
Почему лучше избегать запуска система остановки?
Разновидности навесного оборудования для минитрактора Технология изготовления навесного оборудования для тракторов
Евгений Гольдфаин: «Камаз не обанкротился только потому, что после пожара научился экономить
Лед и сильный снегопад серьезно осложнили ситуацию на дороги столицы.Если машина развернулась во льду, что делать
Основной причиной серьезных поломок автомобилей КамАЗ стала Большая текучесть кадров до пожара
Уведомления Если машину раскатали на льду, что делать
BMW обнаружила проблемы на дилер Независимость
Автодилер «Независимость» полностью прекратил продажу автомобилей, последние новости
Какие документы нужны для покупки автомобиля с объявлением?
Самодельная сельхозтехника — плюсы и минусы
Дрифт-трайк своими руками
Как самостоятельно установить кондиционер на автомобиль
Как заделать сквозные отверстия в кузове автомобиля без сварки
Рулевое управление
Полезные самоделки для приусадебного участка
Кардан для стедикама своими руками Сделать кардан своими руками
Необходимые самоделки из мотоцикла Урал
Полезная «поделка» в машине — отключение АКБ своими руками выключатель
Каракат трехколесный с планетарным двигателем
Гусеничный вездеход «Барсик Каракаты гусеничный своими руками самодельный
Назначение подогревателя двигателя перед запуском
Самодельные гусеницы своими руками — как сделать гусеничная гусеница и привод для моторизованного тягача, снегохода от мотоблока Невы
Самодельные автомобили — внедорожники от умелых конструкторов Самоделка c ар от газа 66
Самодельный минитрактор из мотоблока: пошаговая инструкция
Самодельный квадроцикл — Самодельный квадроцикл Инструкции по сборке, чертежи и характеристики
Самодельный минитрактор для дома
Вытягивание вмятин на автомобиле своим своими руками
Изучаем шкив коленвала, чтобы двигатель работал безупречно Что мешает снять шкив коленвала
Как подключить цифровой вольтметр к ВАЗ 2106
Получение топлива из природного газа
Изготовление снегохода своими руками руки — проще некуда!
Гусеницы для авто или бака своими руками из нивы и УАЗ
Самоделки детские машинки ретро чертежи
Нужно ли при зарядке откручивать пробки АКБ
Форсунка заводится долго за счет to dtozh
Летний и зимний расход топлива: разница, причины, снижение расхода топлива
Новый Macan Coffee на коленях
Правильная езда на двигателе 1
Renault Sandero или Sandero Stepway: на ступень выше
Сравнительный тест Volvo XC90, Volkswagen Touareg — «Volkswagen Touareg и Volvo XC90: скандинавский бестселлер отбивает атаки молодого« германца »
После запуска двигатель сразу глохнет: почему это происходит
Замена масла в гидроусилителе руля и прокачка Система рулевого управления Шевроле Авео Интервал замены жидкости ГУР Авео
Система охлаждения двигателя Форсунка ваз 2104
Jili emgrand es7 технические характеристики
Mitsubishi Lancer Sportback vs.Skoda Octavia: теория и практика соблазнения
Амбиции «Форестера» Снятие, проверка и установка радиатора
2104 форсунка системы охлаждения
Почему дребезжит рычаг КПП калины и как устранить эту проблему Рычаг КПП на калине стоит свободный
Купить Skoda Rapid: убежать от себя Авто плюс 9 заядлых водителей Skoda Rapid
Где собран Hyundai ix35
Где собран Chevrolet Spark? автомобиль Зачем нужна перебазировка
Как поменять масло в АКПП на Honda CR-V
Park ZR: секретные функции кроссовера Ford Kuga Бортовой компьютер Ford Kuga 2 инструкции
Избыточное давление в шинах Renault Kaptur Зачем все-таки завышать давление на Дастер
Противобуксовочная система
«Ниссан Примера» Р12: описание, характеристики, фото Ni пример ssan где
Honda CR-V RD1: обзор, характеристики, достоинства и недостатки, отзывы владельцев Проблемы по кузову
Полная замена масла в АКПП
Моторное масло в коробке передач ВАЗ 2115
Автомобили Субару: история создания разработка компании
Как самостоятельно поменять жидкость в ГУР на Ниссане?
Замена свечей зажигания Deawoo Nexia
Чем Volkswagen Golf отличается от Polo
Как заменить боковое зеркало своими руками?
Сервисное обслуживание BMW E81 и E87 Что входит в обязательное обслуживание BMW E81, E82, E87, E88
Руководство по эксплуатации Nissan Qashqai
Клиренс автомобиля — что это?
Какой бензин заливать в Киа Рио?
Как получить больше ста тысяч на коробке DSG?
Из каких автомобилей подходят диски на Ниссан Какие диски подходят на Ниссан
Технические характеристики Volkswagen Tuareg
Смазки и рабочие жидкости для автомобилей УАЗ Какие масла заливать уаз хантер 315195
Как сэкономить на обслуживании Рено Дастер Рено Дастер 2 график технического обслуживания
Какая жидкость гур kia rio 3
Техническое обслуживание автомобилей KIA
Советский автомобиль ГАЗ-М21 «Волга»: описание, технические характеристики
Лада Приора хэтчбек: характеристики и особенности модели
«Жигули» — прощай классика
Китайско-украинский «Бонус» от Chery
Какое масло и какой бензин заливать в мотоцикл ИЖ
клиренс Nissan Note, увеличенный клиренс Nissan Note (видео) Nissan Note, клиренс
Что выбрать Skoda Rapid или Volkswagen Polo
Сравнение седана Renault Logan II и универсала Skoda Rapid I

90 181 Тест-драйв Kia Rio X-Line

Модельный ряд Volkswagen Минусы Volkswagen Passat CC
Кроссоверы Отечественные автомобили
История бренда KIA Kia какие модели есть
Nissan Tiida Hatchback (Nissan Tiida Hatchback)
Тест-драйв Kia Rio X -Лайн — редкая птица в наших краях Ходовые качества и управляемость
Модельный ряд BMW Какие автомобили BMW
Новый Kia Rio — первый тест-драйв серийного автомобиля Kia Rio Тест-драйв нового кузова
Новый Volvo XC60, первый тест : будет производиться в Китае, комплектоваться в России
Сколько стоит Lada XRay полностью
Niva Bronto Lynx: какие есть модификации и цена их тюнинга
Ford Focus «Titanium» комплектация: что входит?
Lada Vesta SW Достоинства — про седан забудьте!
Лаурин и Клемент — Skoda Octavia в ТОП-комплектации
Skoda Kodiak Laurin & Clement будет продаваться в России
Полностью рассекречен новый Ford Explorer шестого поколения
Ford представляет внедорожник Explorer нового поколения Ford Explorer с новыми габаритами кузова

Обзор Kia Ceed SW

— универсал
Первый тест обновленного Kia Cerato: цена локализации
Полный тест-драйв Lexus NX (Lexus NX) Рестайлинг
Lada Grants Suite комплектация
LADA Largus комплектации Под капотом и снаружи
Чем хорош Hyundai Creta Travel Описание туристического оборудования Hyundai creta
Модельный ряд седана BMW.История марки BMW
Технические характеристики Volkswagen Tuareg
Требования к зимним шинам в Европе
Выбор нешипованных шин для гольф-каров
Hankook winter i pike w419 тесты шипованных шин
Усиленные шины XL — особенности и преимущества
Вес шины r19 . Вес обода колеса. Вес шин для грузовиков
Слики — «за» и «против»
Тест зимних шин для кроссовера: выбор правильного варианта Лучшие зимние шины для кроссовера
Какая марка летних шин лучше Yokohama или Bridgestone
Как и какие выбрать велосипедные шины
Как и какие выбрать шины для велосипеда Как проверить качество материала, из которого изготовлена шина
Шины Nexen Nblue HD Plus Hankook Kinergy Eco K425 — летние шины, тест
Сколько можно купить б / у машину в германии
Делаем тюнинг мотоцикла своими руками Иж
Модельный ряд газовых авто
Бортовой компьютер State X1 — предупреждение о неисправностях авто Bk state коды ошибок
Автомобиль дергается при разгоне При нажатии на газ , машина дергает славут
Освоение МКПП за десять шагов
Все про электролит для автомобильных аккумуляторов
Электросхема мотоцикла иж планета спорт
Зачем нужна регулировка клапана и как от нее избавиться?
Классификация следов ДТП
Современные проблемы науки и образования Повышение степени сжатия газа
Кому принадлежат известные автомобильные компании (марки)?
История бренда От детских колясок до автомобилей
История автомобильной компании CITROEN
Аренда автобусов на экскурсии Интересные услуги
Расписание маршрута 1002 саларьево киевский
Аренда автобусов на школьные мероприятия Типы автобусных туров
Как проходят номера маршрутов общественного транспорта?
Как доехать до Московской области в Королеве на автобусе, маршрутке или метро?
Вся правда о фантазиях: авангардные проекты автомобилестроения ссср
Как это работает: система охлаждения двигателя
Электроэлементы системы питания бензинового двигателя
Основы вождения
Лизинг без жилое помещение
Как правильно оформить заявку на аренду земли от администрации?
480 автобус Пика Славково расписание
Саларьево — пгт Киевский
Расписание 438 автобус Медведково Чиверево
Щукинская — Павловская Слобода
Расписание общественного транспорта Анжеро-Судженск Изменения в 9018 вагонов в субботу, 9018 вагонов в субботу, 9018 вагонов в районе станций МЦД Расписание движения автобуса 678 от тушинской
Расписание 536 будни
Расписание автобуса 438 пансионат Медведково
Время отправления автобусов в Анжеро-Судженск (гпат и коммерческие)
расписание автобусов Euroopt для инсталляторов
Оповещения автобуса
Расписание автобусов и троллейбусов Гродно
Время отправления автобусов в Анжеро-Судженске (гпат и коммерческий)
Расписание автобусов и троллейбусов Гродно
Дорого богато: самые стильные салоны автомобилей
Рейтинг самых просторных автомобилей по версии сп Общее впечатление и атмосфера в салоне красоты
Сдача в аренду рабочего места в салоне красоты
О салоне красоты «Line Vita Line vita
Учет аренды Когда аренда классифицируется как обычная деятельность
Особенности учета аренды оборудования
Требования к системам OBD
ДТП на трассе м5 за последние 3 дня
Где на автомобиле висит знак «шипы»
Где по правилам дорожного движения приклеивается знак «Шипы» («Ш»)?
Знак «Шипы» и правила дорожного движения — что должен знать каждый водитель?
Прокуратура закрыла дело в отношении водителя, заблокировавшего детскую скорую помощь
Росавтодор пытается перекрыть дороги для сушки
Николай Носов — Автомобиль: Сказка Чтение рассказа N
Работа с родителями: • перетяжка папок » Зимние забавы », • Перемещение папок зимние игры и развлечения
Поселок Сортировочный автобус 48 остановок и расписание
Сколько стоит разрешение на проезд по« выделенным линиям »для рядового водителя
Экскурсионные требования распространяются на транспортное средство
Какие электронный билет и электронная регистрация
Контакты для запросов и предложений
Установка автоматической мойки автобусов
05 расписание автобусов 117 от Докучаева
Контакты для запросов и предложений
Автобус для экскурсий Пассажирские перевозки Автобусы для экскурсий
Автобус для экскурсионные документы, необходимые для перевозки ци ldren с транспортом BusinessBass
Какое масло рекомендуется заливать в Land Rover Какое масло заливать в Discovery 4
Размер колес для автомобилей Hyundai
Где производятся автомобили Hyundai для России и других стран
Где находятся Hyundai автомобили в сборе, заводы в россии
«Мазерати»: страна-производитель, история создания, технические характеристики, мощность и отзывы с фото
Куда едет новый Hyundai Tucson в России
Обзор нового Hyundai Tucson: это он так хорошо, как они говорят?
Установка электроусилителя руля
Гарантия и поддержка Какая гарантия на Skoda Rapid
Размеры Хэтчбек Chevrolet Aveo — фото и характеристики
Почему двигатель Porsche снова назван лучшим?
Peugeot 308 слабые и слабые стороны
4 ограниченная мощность двигателя
Где производятся шины Nordman?
Установка карбюратора Solex на классический
Toyota Hiace — описание Toyota Hayes Технические характеристики Toyota hiace sbv
Технические характеристики TOYOTA HIACE Автобус Toyota Highs Технические характеристики
Лампа стояночного тормоза горит постоянно
Занимательное материаловедение: что можно сделать автомобиль
Как поменять масло в АКПП mitsubishi pajero pinin
Какой автомобиль лучше выбрать: сравнение Киа Сид или Тойота Королла?
Текущее обслуживание автомобилей Passat
Выбор между Kia Sid и Toyota Corolla (Kia Ceed vs Toyota Corolla) Лучше Kia Sid Toyota Corolla
Узнаем, что лучше: «Поло» или «Солярис»?
Почему машина не заводится?
Исузу Бигхорн.Уходя в небытие. Слабые и слабые стороны Isuzu Bighorn (Trooper) Isuzu Bighorn Ремонт рулевого управления
Пушистый зверь компоновки фургона Вибрации при разгоне и торможении
Шины на Шевроле Нива — подборка отличной AT-резины R15 Узор крепления колес на Шевроле Нива
Шины для «Нивы»: выбираем с умом Выбор шин: с чего начать
Выбор шин для Нивы: грязь и дорога
Описание внедорожника Nokian nordman s
Разболтовка Ford Focus (Форд Фокус) разных поколений
Шины на форд фокус 2
Michelin Latitude Cross летняя резина
Разоровка дисков автомобилей форд фокус
Какую зимнюю резину выбрать для Шевроле Нива
Зимняя резина BFGoodrich — лучшие шины по своей стоимости О BF Goodrich
Диски и шины для BMW X6 (E71, F16) Лучшая резина для bmw x6
Выбираем резину на Газель — вот они, лучшие шины!
Разболтовка Ford Focus (Форд Фокус) разных поколений
Разболтовка дисков автомобилей ford focus
Шины и диски на Datsun mi-DO, размер диска на Datsun mi-DO
Колеса и шины на Datsun on-Do и mi -Do — Характеристики и габариты
Kia Sorento расположение болтов
Размер колес для автомобилей Mazda Какой размер колес для Mazda 6
Размеры и размеры Audi Q3
Размеры и размеры Audi Q3
Шины и диски для Kia Ceed , размер диска на Киа Сид Параметры дисков Киа сид
Влияние нестандартных размеров диска на производительность
Шины и диски на Skoda Fabia
Шины и диски на Mitsubishi Pajero, размер диска на Mitsubishi Pajero
Лучшая зимняя резина отечественного производства
Ваз 2112 диаметр колеса.Что такое разболтовка
Список всех производителей отечественных легкосплавных дисков
Зимние нешипованные шины Nokian Зимние нешипованные шины Nokia hacapelita
Какой размер колес на Лада Калина: шины, диски, расположение болтов
Визуальный калькулятор шин
Размер шин — массовые заблуждения и реальность
Зимняя резина тойо шипованная
Выбор оптимальной грязевой резины для уаз
О грязевых резинах на УАЗ
Летняя резина рейтинг вождения
Доставка в регионы России
Далее — инструкция в эксплуатации
О производителе шин nordmaster
Выбор шин по марке автомобиля
Тест летних шин для кроссоверов
Автомобильные шины Headway Tyres headway
Шины Кама (Нижнекамскшина) — отзывы, каталог, продажа, цены
Диски Киа Соренто расположение болтов Размер колес на Sorento cue
Страна-производитель шин Tunga

9018 1 Выбираем лучшую недорогую резину на машину Хорошая недорогая зимняя резина r15

Тест резины.Лучшая летняя резина. Michelin Latitude Cross — летние кроссоверные шины, тест
Шины Formula Energy: отзывы
Pirelli «Formula» (бюджетная марка Pirelli)
ОАО «Нефтекамский автозавод» Технические характеристики автобуса
История Bentley в составе VW Group Где производится Bentley
Определение норм времени погрузки и разгрузки автомобилей Стандартное время простоя при погрузке и разгрузке
Ferrari, Lamborghini, Ducati, Maserati, Pagani (с возможностью посещения заводов)
Тракторы John Deere: модельный ряд
История зарождения немецкой автомобильной марки MAN
Историческая справка о производителе Mack Truck Bus mak с какого года он произведен
Скачать полный кеш Real Racing 3
Разблокировать винилы (работает только в карьере)
Модификации и обходные пути
Какие теги нужно выбрать, чтобы срочно получить машину противника в нфс!
В контрольный лист технического обслуживания входит
Отчет о работе мастерских
Повышение энергоэффективности асинхронных двигателей
Энергосбережение при эксплуатации электродвигателей
Как проводится автотехническое обследование.

Двигатель

D240 — Технические характеристики и объем двигателя трактора МТЗ 80 лошадиных сил
Плохие отзывы владельцев на Renault Sandero I
Chery Fora бюджетный седан (A21)
Все факты о новом Chevrolet Niva
Chery Fora бюджетный седан (A21) Подвеска Chery Fora a21
Volkswagen Passat B5 — Запад Ветер Год выпуска Volkswagen Passat B5
Toyota Avensis I — недостатки и недостатки
KIA Sportage NEW (Новый KIA Sportage)
Габаритные размеры рамы доджа 1500
МО Аскинский район республики Башкортостан
Когда можно Снимаю машину с поста ГИБДД без машины и d как это сделать?
Как найти владельца по номеру машины?
Броня из чешуи дракона Доспех из чешуи дракона
Денис Юрин — броня из чешуи дракона Начало эпохи дракона Броня из чешуи дракона
Dragon Age: Inquisition — Прохождение: The Hinterlands — Не-сюжетные квесты Мозаичная карта вторжения эпохи дракона
Dragon Age: Инквизиция — Прохождение: Внутренние земли — Не сюжетные квесты Мозаика Fall in the Hinterlands
Dragon Age: Инквизиция — Прохождение: Внутренние земли — Не сюжетные квесты Мозаичная карта вторжения инквизиции Dragon age
Руководство: Изготовление доспехов и оружия
Dragon age origins thorn rose
Прохождение Dragon Age Inquisition — V Emerald Graves — Closing the Gaps
Как получить специализацию?
Есть откат на ровной дороге
Полная комплектация ао амкодор
Про машину забыл, а тут прилетел штраф, или другая история про то, когда счёт-фактура зла Сколько стоит действующий справка со счета в Беларуси
Проверить машину на арест — разные способы
Что делать, если машина арестована?
Как проверить машину на изъятия?
Какой автомобиль можно вернуть по программе утилизации
Как проверить на ДТП
Проверка участия автомобиля в ДТП
Тонировка Legal.Штрафы за тонировку. Основные положения измененного счета
Как узнать снята ли машина с учета или нет после продажи
Проверить машину на наличие ограничений база ГИБДД
Где проткнуть машину. Бесплатная проверка VIN. Мы выучили все коды вин по номерам…. Что с ним делать дальше
Выбор предпускового подогревателя двигателя Лучшие электронагреватели
Какая лучшая машина для девушки
Изготовление бамперов на автомобили
Изготовление индивидуальных бамперов на автомобили
Audi A6 C5 — документация и фотоотчеты на ремонт Все о audi a6 c5
Как выбрать подержанный минивэн
Volkswagen Passat B5 — документация по ремонту и фотоотчеты
Кузов Kia Rio Rust оцинкованный на Kia Rio что делать
Автоконфискация: с Porsche на экскаватор
Принцип работы двигателя любого автомобиля
Организация сопровождения ГАИ патрульными машинами
Правила организованной перевозки группы детей автобусами
Система ESP: куда мы идем Что означает esp в автомобиль
Ремонт и покраска пластика салона автомобиля
Не работают замки и нет личинки
Масло моторное синтетическое: manu Факторы
Tesla тайно создает новое поколение собственных аккумуляторов
Лучшие способы найти угнанный автомобиль и какой ремонт потребуется после находки Находят ли угнанные автомобили
Сервисная книжка lada largus
Webasto бюджетная диагностика с помощью программа диагностики и настройки оборудования webasto адаптера VAG COM
Автомобили с панорамной крышей и панорамной крышей Недорого
Автомобили звезд: кто на чем ездит?
Как самостоятельно заправить бытовой кондиционер или сплит-систему Как заправить автомобильный кондиционер
Учет текущих сделок аренды основных средств
История культовой Audi A6
Сдам в аренду нежилое помещение
Заявление и прочие документы на аренду земельного участка и их образцы
Расписание движения автобусов Павловская Слобода — м
Новая схема движения в центре города, «магистральные» автобусы и троллейбусы: М1, М2, М3, М4, М5, М6, М7 , М8, М9, М10 и А Движение а
Саларьево — поселок Киевский
Расписание 438 медведково чиверево
Когда маршрутка 480 поедет в Славково
Автовокзал Юрга Расписание автобусов Юрга год
Расписание троллейбусов

Троллейбус

расписание

Расписание автобусов Климовск — м
Расписание автобусов в Анжеро-Судженск
Как доехать до Евроопт во Фрунзенском районе на автобусе, метро, тр. айн, троллейбус или шаттл
Расписание бесплатного автобуса до ТЦ Вегас Кунцево
Время отправления автобусов в Анжеро-Судженск (гпат и коммерческий)
Расписание автобусов в Гродно.Расписание автобусов и троллейбусов Гродно Посмотреть расписание автобусов в Гродно
Слуцк Расписание автобусов Слуцк расписание автобусов
Расписание автобусов Ярославль, автовокзал — гаврилов ям
Расписание автобусов Щербинка, автовокзал Нижний Новгород
Расписание автобусов желтых вод, автовокзал Расписание маршруток вокруг города желтые воды
Как избежать лобового столкновения
Рекомендации, как определить направление шин Как отличить направленные шины от ненаправленных
Что такое асимметричные шины Асимметричные шины
Что самое лучшее и самое лучшее Выгодный способ получить скидку на новый автомобиль через дилера
Как научиться водить механическую коробку передач — советы начинающим водителям
Harley Davidson V Rod Технические характеристики и обзор
Пуленепробиваемое стекло
Каталог шарнирно-сочлененных самосвалов
Бронированные оконные конструкции — разновидности и применение
Кемпер своими руками: варианты и этапы проектирования
История московского трамвая в фотографиях Как работает трамвай
Технология PDR: удаление вмятин на кузове вагона Удаление вмятин без покраски по технологии pdr
Алабяно- Балтийский тоннель перекрыли в направлении Большого Академического
Камский автозавод Характеристика КАМАЗа: Автозавод
Что делать, если машину эвакуировали Как вернуть деньги за эвакуацию после отмены штрафа
Основные этапы и моменты тюнинга
В России представят аналог Land Cruiser Prado из Китая
Платим за воздух: на каких АЗС не доливают топливо
Базовая конструкция трамвая Tram из чего состоит
Устройство трамвая: конструкция и основные компоненты
На каких заправках лучше всего качественный бензин: рейтинг, отзывы
Низкопольные автобусы ЛиАЗ: легкий шаг Whe выпускаются р лиазы
Студебеккер — история марки Студебеккер julfa
Carrier в начале ХХ века
Проекты по брендам Пневматическая подвеска Mercedes самостоятельно

1 2 3 4 5 6

Ваз 2107

описание.Варианты оптимизации двигателя

Автомобильный двигатель
Тип двигателя:	L4
Расположение двигателя:	спереди, продольно
Аспирация:	нет
Мощность двигателя, л.с.:	71
Достигнуто при об / мин:	5600
Объем двигателя, см 3:	1452
Крутящий момент, Н * м / об / мин:	110/3400
Максимальная скорость, км / ч:	150
Время разгона до 100 км / ч в секунду:	17
Рекомендуемое топливо:	АИ-92
Расход топлива (по городу), л / 100 км:	9.6
Расход топлива (за городом), л / 100 км:	6,9
Расход топлива (смешанный цикл), л / 100 км:	9,5
Количество клапанов на цилиндр:	2
Газораспределительная система:	Верхний клапан с верхним распредвалом
Система питания:	карбюратор

Об автомобиле ВАЗ 2107

ВАЗ 2107 разрабатывался на заводе ВАЗ.Разработанная модель получила название ВАЗ 2107. Данная модификация ВАЗ 2107 оснащена 4-дверным кузовом. седан. Модель способна развивать мощность до 71 л.с. В машине установлен двигатель 1,5 л. Модель способна двигаться с максимальной скоростью до 150 км / ч. Производитель ВАЗ рекомендует «кормить» автомобиль топливом АИ-92. Габариты ВАЗ 2107 — 4,14х1,62х1,44 м. В автомобиле разрешается перевозить не более 5 пассажиров. Полная масса автомобиля составляет примерно 1030 кг.Максимально возможная масса автомобиля — 1430 кг.

Модель ВАЗ-2107, созданная на базе ВАЗ-2105, имеет 4 двери, 5 мест, задний привод, 5-ступенчатую коробку передач и кузов типа седан. Серийное производство начато в 1982 году.

Седан ВАЗ-2107 отличается от ВАЗ-2105 своим внешним видом: на бамперах установлены хромированные накладки, решетка радиатора увеличена по площади и стала хромированной, форма задней части изменены фары, форма капота и багажника.

Наряду с внешним дизайном, изменения коснулись салона: на приборной панели установлены новый тахометр и спидометр с разметкой до 180 км / ч. Изменена и сама панель приборов, дополнительно установлены дефлекторы для подачи холодного воздуха, установлены анатомические передние сиденья с плавлеными подголовниками, отделка сидений и весь интерьер выполнены из современных, лучших материалов.

В самом начале ВАЗ-2107 оснащался карбюраторным двигателем от автомобиля ВАЗ-2103 объемом 1.5 литров. Последующие модели также оснащались карбюраторными двигателями: на ВАЗ-21072 — 1,3-литровым двигателем от ВАЗ-2105, на ВАЗ-21074 — 1,6-литровым двигателем от ВАЗ-2106. Экспортная версия — ВАЗ-21073 оснащалась двигателем с инжектором, его объем составлял 1,7 литра. Только в 2006 году модель ВАЗ-2107 была оснащена двигателем с форсункой объемом 1,6 литра, соответствующим установленным в Российской Федерации экологическим нормам.

ВАЗ 2107 имеет двухкамерный карбюратор эмульсионного типа с уравновешенной поплавковой камерой и падающим потоком.

Вне всяких сомнений, автомобиль ВАЗ-2107 является самой популярной моделью производства ВАЗ, «Русский Мерседес», как в народе называют ВАЗ-2107, получил признание и популярность благодаря удачному балансу между относительно невысоким цена и очень достойный уровень комфорта.

На сегодняшний день ВАЗ-2107 выпускается как в «стандарте», так и в «норме», а ВАЗ-21074 — «люкс» и «норма».

Модификации ВАЗ-2107:

ВАЗ-2107 — двигатель от ВАЗ-2103, объемом 1.5 литров с карбюратором 8кл.

ВАЗ-2107-20 внешне аналогичен ВАЗ-2107, двигатель от ВАЗ-2103, с установленной форсункой, соответствует нормам Евро 2.

ВАЗ-2107-71 — двигатель на бензине А-76 — 21034 (21033-10), объем двигателя 1,4 литра, мощность 66 лошадиных сил, за счет использования поршней от двигателя ВАЗ-2108 имеет пониженную степень сжатия, а также как ряд других характеристик при сравнении с ВАЗ-2103. На китайской версии автомобиля установлен распределитель зажигания, имеющий измененную характеристику центробежного регулятора угла опережения зажигания.

ВАЗ-21072 — модификация двигателя ВАЗ-2105 с объемом двигателя 1,3 л с карбюратором 8 кл. и ременной привод ГРМ.

ВАЗ-21073 — двигатель объемом 1,7 литра, мощностью 84 лошадиных силы с 8-литровым карбюратором, катализатором выхлопных газов, однократным впрыском. Произведено на экспорт для европейского рынка

ВАЗ-21074 — модификация двигателя ВАЗ-2106, объем двигателя 1,6 л с карбюратором 8кл.

ВАЗ-21074-20 — модификация двигателя ВАЗ-21067, объем 1.6 литров, карбюратор 8кл., Имеет распределенный впрыск.

ВАЗ-21076 — ВАЗ-2107 в экспортном исполнении, имеет двигатель от ВАЗ-2103.

ВАЗ-21077 — внешне аналог ВАЗ-2107, двигатель от ВАЗ-21011 (с 1994 г.), до этого времени имел двигатель от автомобиля ВАЗ-2105.

ВАЗ-21078 — ВАЗ-2107 в экспортном исполнении, двигатель от ВАЗ-2106, имеет правое рулевое колесо.

ВАЗ-21079 — внешне аналог ВАЗ-2107, имеет двухсекционный РПД ВАЗ-4132, мощность 140 лошадиных сил.С 1997 года устанавливается универсальный РПД на ВАЗ, как с передним, так и с задним приводом ВАЗ-415. Изготовление осуществлялось небольшими партиями по заказу государственных спецслужб.

Основные характеристики
Тип корпуса	седан
Кол-во дверей	4
Кол-во мест	5
Показатели эффективности
Максимальная скорость, км / ч	150
Разгон до 100 км / ч, с	17
Расход топлива (город / трасса / смешанный), л	9.6 / 6,9 / —
Евро-стандарт токсичности:	евро ii
Диаметр поворота, м:	11,8
Двигатель
Объем двигателя, см3	1451
Вид топлива	бензин
Количество цилиндров	4
Расположение цилиндров	нет
Система питания двигателя	распределенный впрыск
Расположение двигателя	спереди продольно
Количество клапанов на цилиндр	8
Максимальная мощность, л.с. / кВт при об / мин	71
Максимальный крутящий момент, Н * м при об / мин	112 при 3400
Трансмиссия
Тип трансмиссии	механическая
Кол-во передач	5
тип привода	задний
Размеры
Длина, мм	4145
Ширина, мм	1620
Высота, мм	1446
Клиренс, мм	164
Ширина колеи передняя, мм	1365
Ширина колеи задняя, мм	1321
Колесная база, мм	2424
Объем багажника мин / макс, л	365
Объем топливного бака, л	42
Масса полная, кг	1460
Масса снаряженная, кг	1060
Собственная масса, кг:	нет
Подвеска
Тип передней подвески	нет
Тип задней подвески	нет
Тормоза передние	диск
Тормоза задние	барабан
Безопасность
Подушка безопасности водителя	нет
Подушка безопасности пассажира	нет
Боковые подушки безопасности	нет
Защитные ставни	нет
Активные подголовники	нет
АБС	нет
ESP	нет
Ксеноновые / биксеноновые фары	нет нет
Комфорт
Усилитель руля	нет
Электростеклоподъемники передние / задние	нет нет
Зеркала с электроприводом / зеркала с подогревом	нет нет
Кожаный салон	нет
Кондиционер	нет
Климат-контроль	нет
Подогрев передних сидений	нет
Сиденье водителя с регулировкой по высоте	нет
Складывающееся заднее сиденье	нет
Подлокотник передний	нет
Круиз-контроль	нет
Люк	нет
Бортовой компьютер	нет
Спортивные сиденья	нет
Датчик дождя	нет
Парктроник	нет
Кожаная отделка элементов интерьера	нет
Отделка деревом (отделка деревом) элементов интерьера	нет
Рулевое управление	нет
Корректор фар	да
Кнопка пуска для запуска двигателя	нет
Музыка
Обучающая аудиосистема с родным языком	нет
Аудиосистема OEM с CD	нет
Защита от кражи
центральный замок	нет
Стандартная сигнализация	нет
Иммобилайзер OEM	нет

Это памятка для водителей ВАЗ 2107 (для всего остального классика тоже актуальна), я решил создать ее, потому что часто возникают мелкие технические вопросы, а на поиск ответа уходит много времени.
А здесь все в одном месте. Сохраните эту памятку в своих закладках или на своей странице в социальной сети и используйте ее для здоровья, кнопки социальных сетей под статьей.

Итак, ВАЗ 2107 технические характеристики, габариты, параметры.
ВАЗ 2107 выпускался с марта 1982 года по апрель 2012 года.
Производится в Египте с 2006 года и по сей день.
Имеет 5-местный кузов типа седан, рядные бензиновые 4-цилиндровые двигатели в паре с 4- или 5-ступенчатой механической коробкой передач.
Отнесен к классу малолитражных автомобилей, по европейской классификации — класс «В». И никакого C, как говорят на форумах. C класс — это Ford Focus, KIA Ceed и др.
Колесная формула 4×2, задний привод.
Прародитель — итальянский Fiat 124.

Общие параметры ВАЗ 2107

Длина — 4145 мм
Ширина — 1620 мм
Высота — 1446 мм
База — 2424 мм
Колея передних колес — 1365 мм
Задние колеса колея — 1321 мм
Дорожный просвет (клиренс) — до поперечины передней подвески — 159 мм, до балки заднего моста — 154, до корпуса глушителя — 120 мм.
Неплохо, например, Опель Зафира, всего 150 мм до высшей точки.
Грузоподъемность — 400 кг
Объем багажника — 385 литров
Собственная масса — 1060 кг
Полная масса — 1460 кг
Масса буксируемого прицепа без тормозов — 300 кг, с тормозами — 600 кг.

Двигатели ВАЗ 2107

ВАЗ 2107 комплектовался несколькими двигателями (для России и СССР), это:
Двигатель ВАЗ 2103 (8 кл., 1500 см3, 71 л.с., карбюратор)
Двигатель ВАЗ 2105 (8 кл., 1300 см3, 64 л.с., карбюратор, ременной привод)
двигатель ВАЗ 2106 (8 кл., 1600 см3, 79 л.с., карбюратор)
Двигатель ВАЗ 2104 (8 кл., 1500 см5, 68 л.с., центральный впрыск)
ВАЗ Двигатель 21067 (8 кл., 1600 см3, 74 л.с., распределенный впрыск) Двигатель
rPD (роторный, 1300 см3, 140 л.с.)
Диаметр и ход поршня:
— для 1300 = 79 мм x 66 мм
— для 1500 = 76 мм x 80 мм
— для 1600 = 79 мм x 80 мм
— для 1700 = 82 мм x 80 мм
Степень сжатия для всех двигателей — 8.5
Заказ цилиндров: 1-3-4-2
Для карбюратора ВАЗ 2107, ДААЗ 2107-1107010 применялись карбюраторы и их модификации.
В качестве топлива используется бензин А-92.
Форсунка по стандарту Евро-3 уже рассчитана на бензин А-95.
Свечи для ВАЗ 2107:
— для карбюраторных двигателей — А17ДВР или А17ДВ-10;
— для форсунки — А17ДВРМ.
Масло для ВАЗ 2107:
Для всех классических двигателей лучший выбор — полусинтетика 5W40.
Если в вашем регионе сильные морозы, а большую часть времени ниже минус 30, то выбор 0W40
Если у вас не сильные морозы, а лето жаркое, то масло лучше 10W40.
Замена масла 1 раз в 10.000 км.

Кузов ВАЗ 2107

Цельнометаллический, несущий, с 4 дверьми.
Жесткость кузова — 7200 Нм / град.
Ширина салона ВАЗ 2107, и всей классики в целом (от накладок задних дверей на уровне сидений) — 1250 мм
Между центральными стойками салона, на уровне 80 см от пола — 1234 мм
Длина проема передней двери ВАЗ 2107 (и всей классики) 889 мм, задней двери 819 мм.

Электрооборудование ВАЗ 2107

Тип разводки: однопроводная, минусовая по кузову (массе).
Аккумулятор: 6СТ-55, емкостью 55 Ач. Батарейки емкостью 60 и 65 ампер тоже подойдут, но нужно уточнить размеры.
Обычно это 242 мм x 175 мм x 192 мм.
Рабочее напряжение в сети: 13,6 -14,6 вольт.
Генератор (G221) должен обеспечивать ток не более 1/10 емкости батареи, то есть примерно от 2 до 5.5 ампер.
Катушка зажигания — B117 или B117-A (для карбюратора)
Стартер — CT221
Тип лампы:
— ближний свет и дальний свет: h5 или АКП2-60 + 55
— лампа габаритов и бокового поворота сигналы: T4W или A12-4-1
— лампа повотоников в блоке фар, противотуманная фара, задний и стоп-сигнал: P21W или A12-21-3
— лампа для номерного знака и освещения салона: C5W или AC12-5- 1

Заправочные баки

Топливный бак (включая резерв 5 л) — вмещает 39 л бензина
Система смазки (включая масляный фильтр) — трюм 3.75 литров масла
Система охлаждения двигателя (включая отопитель салона) — 9,85 литра антифриза
Бачок омывателя — 2 литра
Корпус коробки передач — 1,35 литра трансмиссионного масла (полусинтетика GL-5 75W90) / для 5-ступенчатой коробки передач — 1,59 л
Картер заднего моста — 1,3 л полусинтетика GL-5 (75W90)
Гидравлическая система сцепления — 200 мл
Тормозная система 660 мл

Подвеска и колеса ВАЗ 2107

Подвеска передняя: независимая, двухрычажная, с анти -барабан и гидроамортизаторы.
Подвеска задняя: зависимая, с жесткой балкой заднего моста и 5-ю гидроамортизаторами.
Стандартные диски ВАЗ 2107: 5Jxl3h3 со вылетом 29 мм,
крепятся на 4-х болтах с диаметром отверстия 98 мм, диаметр отверстия под ступицу — 58,5 мм)
Шины: камерные или бескамерные 175 / 70R13 или 165 / 70R13
Рекомендуемое давление в шинах:
— передние колеса — 1,7 кг / см2
— задние колеса — 2,0 кг / см2
Для большей мягкости и комфорта езды можно уменьшить на 0.1 кг / см2

Показатели эффективности.

Максимальная скорость:
из 4 шагов. КПП — 145 км / ч
из 5 ступеней. КПП — 152 км / ч
Разгон до 100 км / ч:
с дв. 1300 — 19 секунд
с дв. 1500 — 17 секунд
с дв. 1600 — 16 секунд
Расход топлива, трасса / город: 6,9 / 9,6 литра для всех моделей примерно одинаков.

ВАЗ 2107 — заднеприводный 4-дверный седан, выпускаемый с 1982 года на Волжском автомобильном заводе.Усовершенствованная конструкция в свое время присвоила автомобилю звание «Русский Мерседес». По своей сути лада ваз 2107 — это люксовый вариант утилитарной малолитражки ВАЗ 2105. Это заметно с первого взгляда благодаря иному решению передней части капота с штамповкой под металлическую хромированную решетку радиатора, новым задним блокам фонарей. Оснащение салона антибликовой панелью с тахометром и дополнительными датчиками, анатомическими сиденьями, повышенной пассивной безопасностью, не приветствуется только отсутствие антикоррозионного покрытия на кузове.

Технические характеристики ВАЗ 2107 зависят от четырехцилиндровых карбюраторных двигателей, которые комплектуются четырехступенчатой или пятиступенчатой коробкой передач. В 1992 году была модернизирована пятиступенчатая коробка передач ВАЗ 21074, что сделало обслуживание ВАЗ 2107 экономичным. Сейчас ВАЗ 2107 комплектуется только бензиновыми двигателями с электронным впрыском топлива.

Выводя автомобиль на мировой рынок, конструкторы оснастили автомобиль двигателем объемом 1,7 литра и мощностью 84 лошадиных силы, что соответствует требованиям по защите окружающей среды… Для азиатского рынка — 1,45-литровый автомобиль мощностью 66 лошадиных сил, который «питался» бензином с октановым числом 76.

На более поздних версиях автомобиля устанавливается двигатель объемом 1,6 л, соответствующий европейским нормам по выбросам газов — EURO-3.

Технические характеристики

Двигатель	1,6 л, 8кл (Евро-3)	1,5 л, 8кл (Евро-2)
Длина, мм	4145	4145
Ширина, мм	1620	1620
Высота, мм	1446	1446
База, мм	2424	2424
Колея передних колес, мм	1365	1365
Колея задних колес	1321	1321
Грузоподъемность, кг	400	400
Объем багажного отделения, дм 3	385	385
Масса снаряженная, кг	1060	1060
Полная масса, кг	1460	1460
Допустимая полная масса буксируемого прицепа с тормозами, кг	600	600
Допустимая полная масса буксируемого прицепа без тормозов, кг	300	300
Колесная формула / ведущие колеса	4×2 / задний
Компоновка автомобиля	классический
Кузов / количество дверей	седан / 4
Тип двигателя	инжектор
Объем двигателя, см 3	1568	1451
Система подачи	распределенный впрыск
Количество и расположение цилиндров	4, рядный
Максимальная мощность, кВт / об.мин.	54,8 / 5600	52,5 / 5000
Максимальный крутящий момент, Нм при об / мин	120/3000	112/4000
Максимальная скорость, км / ч	152	150
Расход топлива по ездовому циклу, л / 100 км	8,5	8,5
Топливо	АИ-92	АИ-92
Трансмиссия	механический
Кол-во передач	5 вперед, 1 год назад	5 вперед, 1 год назад
Передаточное число главной пары	3,9	3,9
Рулевое управление	глобоидный червь
Шины	165 / 70R13, 175 / 70R13
Емкость топливного бака, л	39	39

ВАЗ 2107 выпускалась с 1982 по 2012 год.За это время ему удалось стать поистине народным автомобилем. И неудивительно. Дешевизна, хорошая надежность узлов и агрегатов, а также возможность отремонтировать авто практически на коленях. Как известно, «сердце» машины — мотор. А в этой статье двигатель ВАЗ 2107 будет рассмотрен подробно.

Какой двигатель можно поставить на эту машину

Изначально на модель ВАЗ 2107 устанавливалось 2 типа двигателей, это:

, рабочим объемом 1.5 литров
ВАЗ 2106, рабочим объемом 1,6 л

Были также двигатели объемом 1,3 и 1,2 л, но их очень мало, и их практически не было.

Также возможна установка двигателя от ВАЗ с передним приводом, но это слишком трудоемко и неоправданно.

Это интересно!
Иногда к названию машины добавляют английскую букву «i». Это значит, что двигатель ВАЗ 2107 инжекторный.
Форсунка — форсунка.Сопло. По принципу работы инжекторные бензиновые двигатели очень похожи на дизельные.

Двигатель ВАЗ 2103

Технические характеристики

Основные характеристики двигателя представлены в таблице ниже:

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Год выпуска двигателей этого типа	1972 — наше время
Система питания	Форсунка / карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий
Количество клапанов на цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	76 мм
Объем двигателя	1452 см 3
Мощность	71 л.из. при 5600 об / мин
Максимальный крутящий момент	104 Нм при 3600 об / мин
Степень сжатия	8,5 единиц
Объем масла в картере	3,74 л

В двигателе используется топливо АИ-93. На практике автомобилисты могут заправлять совершенно разные виды топлива. Наиболее частые отклонения от нормы — заливка АИ-92 и АИ-95. Подробнее об этом вы можете прочитать ниже.

По имеющимся данным, расход топлива в городах составляет 9.4 литра на 100 км.
На ровной дороге на крейсерской скорости уже будет 6,9 литра на 100 километров.
В смешанном режиме расход будет от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот двигатель экономичным, но в этом случае многое зависит от самого водителя.
Еще один параметр, который зависит от водителя, — это расход масла на 100 км. Для среднестатистического водителя автомобиля с этим двигателем это 700 грамм на 100 км. Это, конечно, немало, но при аккуратной езде можно снизить этот расход до 450-500 г / 100 км.
Двигатель 2103 в сборе весит 121 кг.

Его размеры (характеристики указаны в миллиметрах):

Особенности эксплуатации и обслуживания

Ранее говорилось, что многие водители не могут определиться с типом топлива, которое используется для своего двигателя на ВАЗ 2107. И если с АИ-92 все просто, так как его состав очень похож на АИ-93, то с У АИ-95 все не так гладко.

Повышение октанового числа приводит к повышенному риску перегорания клапана, но дает небольшое увеличение мощности.Двигатель начинает работать более плавно и стабильно.

Но конструкторы все же учли возможность использования бензина АИ-95. Вам просто необходимо правильно выставить угол опережения зажигания на своей машине (если у вас обычный карбюраторный двигатель) или перепрошить блок управления двигателем (если у вас двигатель ВАЗ 2107 инжекторный). Но обычно и этого не требуется. Двигатели этой марки очень выносливы и не прихотливы к типу топлива (в разумных пределах).

К замене масла на любом двигателе нужно подходить со всей серьезностью.Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение выбирать масло похоже на настоящий навык. Взять хотя бы известные бренды, это не всегда безопасно, так как очень велика вероятность встретить подделку фирм, которые не чисты под рукой. В лучшем случае вы не получите тех положительных качеств, которыми обладает эта компания. В худшем случае придется проводить капитальный ремонт.

Читайте также: Автомобильный двигатель ВАЗ 2101: характеристики, неисправности и тюнинг

Неизвестные марки брать тоже не стоит.В этом случае вы покупаете кота в мешке. Можно купить масло по качеству не уступающее дорогим аналогам, а можно залететь в дорогой ремонт. Лучше всего приобретать масло в специализированных магазинах, где можно получить хоть какое-то объяснение и компенсацию.

Также немаловажным параметром является класс масла по международной номенклатуре. Однако здесь все проще. Вам просто нужно взять то масло, которое рекомендует производитель.

Производитель (АвтоВАЗ) рекомендует для двигателей ВАЗ 2107 и других моделей с данным типом двигателя:

5W-30;
5W-40;
10W-40;
15W-40.

Масла надо брать около 4 литров. При замене обычно достаточно 3,5 л масла. Остальное лучше возить с собой в багажнике, так как расход масла в этом двигателе оставляет желать лучшего.

Замена масла в двигателе ВАЗ 2107

Сама процедура довольно проста и не должна вызывать никаких вопросов. Масло на ВАЗ 2107 лучше менять в теплое время года.

Для начала нужно завести машину и прогреть ее до рабочей температуры.
Затем заглушите его и дайте маслу стечь обратно в картер. На это уйдет около получаса. За это время готовим приемную емкость объемом 4-5 литров, а также новое масло, лейку и шланг.
Выкрутите пробку на картере специальным ключом и дождитесь, пока стечет старое масло.
При смене типа масла или марки обязательно берите еще и промывочное масло, которое очистит двигатель от старых остатков. Вылейте его таким же образом.
Затем закручиваем крышку картера и заливаем новое масло через горловину на ГБЦ. Уровень измеряем щупом. Оно должно быть где-то между отметками MIN и MAX. Учтите, что масло не вода и оно не может быстро погрузиться в картер, а потому после непродолжительной стоянки уровень масла в картере еще немного поднимется.

Обычно вместе с заменой масла меняют еще и масляный фильтр. Здесь еще проще:

Старый фильтр откручиваем специальным инструментом (можно и обычным тросом), смазываем уплотнительное кольцо нового фильтра маслом и прикручиваем на место старого.

Регулировка клапанов — довольно сложный процесс, требующий определенных навыков и инструментов. Собственно регулировку клапанов желательно доверить грамотным специалистам, но если вы хотите все делать самостоятельно, то это видео для вас:

Капитальный ремонт и обслуживание

Если клапаны можно регулировать в домашних условиях, то капитальный ремонт двигателя доверить только специалистам.

При капитальном ремонте все узлы и агрегаты двигателя ВАЗ 2107 проверяются на исправность.

Состояние клапана, регулировка;
Цепь, натяжение цепи;
Состояние сальников, сальников клапанов;
Геометрия блока цилиндров;
Состояние поршней, коленчатого вала, пальцев, шатунов;
Износ компрессионных колец;
Состояние масляного насоса и насоса охлаждающей жидкости.

В случае поломки деталь будет заменена. Блок цилиндров будет расточен, что увеличит камеру сгорания и рабочий объем.После этой процедуры автомобиль будет находиться на обкатке несколько тысяч километров.

Обычно обкатка длится 5-10 тыс. Км. В это время не рекомендуется давать двигателю большие нагрузки. После прохождения этой процедуры ваш двигатель вас порадует.

Неисправности

1. Двигатель не запускается

Причина поломки	Метод устранения
Нет топлива в карбюраторе
Засорен топливопровод	Очистите топливопровод, промойте топливный бак
Засорены фильтры карбюратора и топливного насоса	Промыть фильтры, при необходимости заменить
Неисправна система зажигания	Проверить систему зажигания, заменить сломанные детали
Не открывается воздушная заслонка карбюратора при первых вспышках в цилиндрах	Устранить герметичность пускового устройства карбюратора
Электромагнитный клапан карбюратора не открывается при включении зажигания:
разрыв в проводе, идущем к клапану	Проверьте провод и его соединения, замените поврежденный провод
Неисправен электромагнитный клапан	Заменить клапан

2.Стук коренных подшипников коленчатого вала

Обычно глухой металлический стук.

Рубрики

Видео замена цепи грм ваз 2106: Описание процедуры замены цепи ГРМ на ВАЗ 2106 (2107) как с карбюраторным так и с инжекторным двигателем

Описание процедуры замены цепи ГРМ на ВАЗ 2106 (2107) как с карбюраторным так и с инжекторным двигателем

Инструмент и приспособления

Подготовительные операции

Установка верхней мертвой точки

Установка новой цепи ГРМ

Видео замены цепи ГРМ на ВАЗ 2106

Видео установки зажигания и распредвала на карбюраторной ВАЗ 2106

Настройка фаз или как выставить метки ГРМ на ВАЗ 2106 своими руками

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Как восстановить совпадение меток

Как одеть цепь

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Допустимые сдвиги отметок

Крайности

Коротко о главном

как определить износ, на каком пробеге становится растянута, когда и как менять

Зачем менять цепь ГРМ

Как определить износ

К чему может привести повреждение цепи ГРМ

Когда пора менять

Как правильно выбрать новую запчасть

Замена цепи ГРМ своими руками

Видео: пример замены на автомобиле Ниссан Альмера

Как может располагаться

Натяжение цепи после замены

Видео: как правильно отрегулировать натяжители цепи

Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки

Замена цепи ГРМ на ВАЗ 2106 своими силами

Замена цепи ГРМ на ВАЗ 2106 своими руками — видео

Замена цепи грм ВАЗ 2106. Чем официалы, лучше сам!

Видео Ваз 2106 — Скорая помощь для авто

Размеры шатунных подшипников ВАЗ 2106. Коленчатый вал

Замена сальника коленвала

Подготовка к замене вкладышей и непосредственная установка коленчатого вала

Как работает система зажигания на ВАЗ 2106

Когда требуется регулировка зажигания

Что будет, если нет регулировки

Как правильно настроить зажигание самостоятельно

Быстрый способ регулировки зажигания «на слух» в экстренной ситуации

Проверка правильности регулировок зажигания

Вывод

Как понять, что нужно выставить зажигание

Как выставить зажигание на ВАЗ 2106 — порядок действий

Регулировка зажигания ВАЗ 2106

Методы регулировки

Ремонт распределителя

Что такое БСЗ и как он работает?

Преимущества бесконтактных систем

Электронный подбор комплекта зажигания

Подготовка к замене BSZ

Порядок установки электронного зажигания

Инструкция по установке на фотографиях

Видео об установке электронной системы на «классику»

Запуск двигателя и установка зажигания

Видео о настройке бесконтактного зажигания

Снятие и установка распредвала. Установка распредвала на автомобили ВАЗ.

Информация

Замена распредвала на ВАЗ 2106

Как заменить распредвал на ВАЗ 2106 своими руками?

Снятие и установка распредвала

Снятие и установка распределительного вала

Как отрегулировать клапана на ВАЗ 2106?

Как настроить фазы газораспределения на ВАЗ 2101-ВАЗ 2107?

8-ми клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Как установить электронное зажигание на ваз 2106 видео. Как выставить зажигание на ВАЗ

Как работает система зажигания на ВАЗ 2106

Когда требуется регулировка зажигания

Что будет, если нет регулировки

Как самостоятельно отрегулировать зажигание

Быстрый способ настройки зажигания на слух в аварийной ситуации

Проверка правильности настроек зажигания

Заключение

Признаки неправильного угла опережения зажигания

Как понять, что нужно выставлять зажигание

Как выставить зажигание на ВАЗ 2106 — порядок действий

Регулировка зажигания ВАЗ 2106

Методы настройки
