Втягивающее реле шевроле нива: ++ , , Chevrolet Niva

Нива шевроле где находится реле стартера

Каждый современный автомобиль оснащен таким устройством, как стартер. Основное его предназначение – запуск автомобиля за счет принудительного вращения двигателя. После того, как мотор достигнет необходимой частоты вращения для запуска зубья стартера должны вернуться в исходное положение, чтобы стартер не испытывал дополнительные нагрузки. Для этого существует специальный элемент – втягивающее реле.

Принцип работы реле стартера.

Чтобы понять как устроено и где находиться реле стартера Нива Шевроле необходимо немного углубиться в устройство двигателя и принцип работы стартера. По своей сути стартер – обычный электромотор, который приводиться в движение током аккумулятора. На валу стартера установлена зубчатая шестеренка, которая при запуске соединяется с маховиком. Это приводит в действие коленвал. Чтобы произошло вращение необходимо соединить следующие элементы:

•  маховик
•  обгонная муфта (бендикс)

Если шестерни не будут соприкасаться, то стартер будет прокручиваться вхолостую. Чтобы завести двигатель необходимо их соединить, выдвинув шестерни. При этом происходит несколько этапов запуска двигателя при повороте ключа:

•  активируются две обмотки стартера – втягивающая и удерживающая.
•  втягивающая обмотка активирует контакт управления стартера. удерживающая замыкает цепь управления.

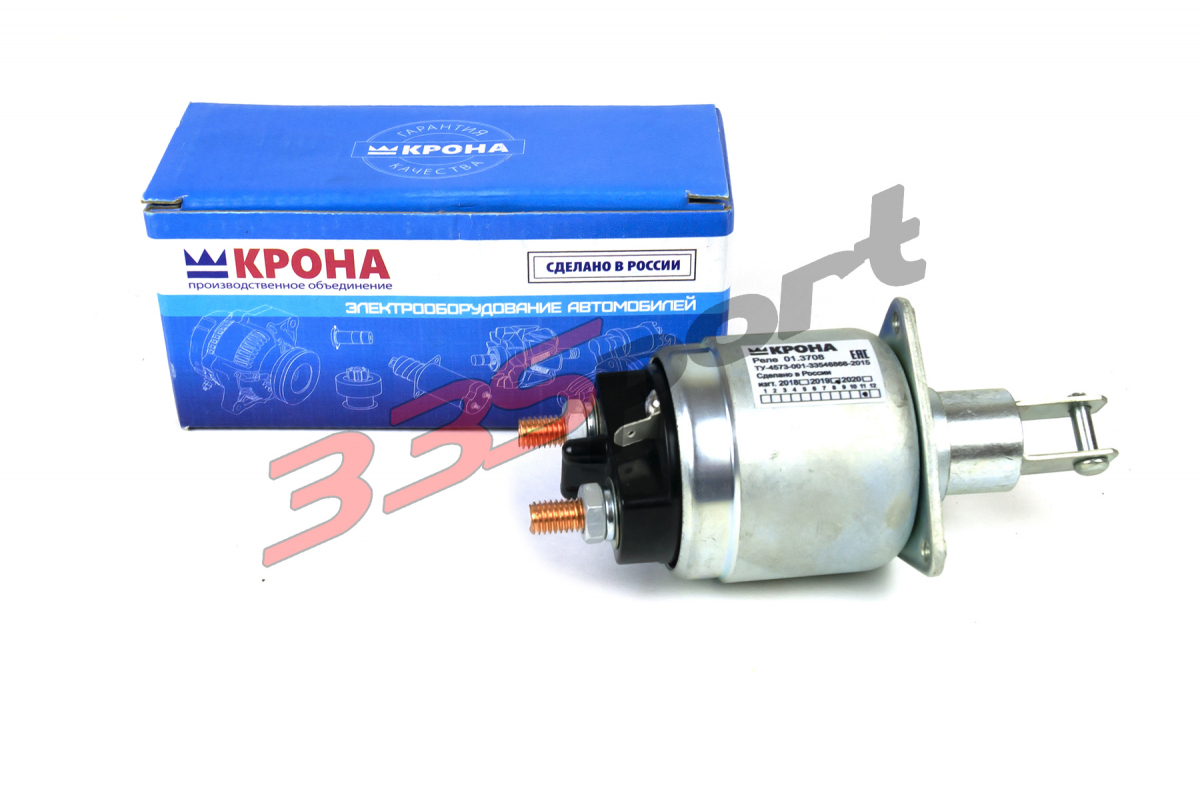

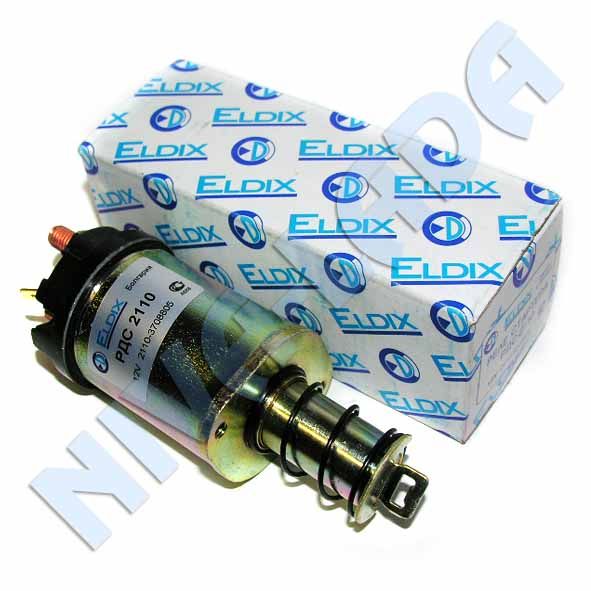

Втягивающее реле состоит из корпуса, в котором располагаются две обмотки, магнит, якорь и пружина. При поступлении питания под воздействием электромагнитного поля якорь сжимает пружину, приводя бендикс к вращению. После запуска двигателя питание отключается и пружина возвращает якорь.

Основные типы неисправностей реле Шевроле Нива

•  повреждение контактов (выгорание)
• повреждение обмотки
• износ пружины или якоря
• разрушение корпуса или деталей.

При этом важно помнить, что устройство выполнено в виде цельного корпуса, поэтому его ремонт не всегда возможен и целесообразен. Поэтому лучше производить замену реле полностью.

Чтобы понять, когда требуется замена необходимо при запуске автомобиля обращать внимание на некоторые характерные признаки.

•  При запуске двигателя реле не возвращает бендикс обратно, что приводит к вращению стартера. При этом под капотом появляется сильный жужжащий звук.
• Стартер работает, но двигатель не запускается
• При повороте ключа слышаться щелчки стартера, но он сам не вращается.

Проверка состояния реле.

Чтобы удостовериться в необходимости замены следует выполнить проверку втягивающего реле стартера. Для этого достаточно замкнуть отверткой его контакты, расположенные на задней части устройства. Не рекомендуется использовать тонкую проволоку, поскольку может сработать эффект сварки и проволока припаяется к контактам.

При этом цепь замкнется и стартер должен заработать. Если будет щелкать реле, но стартер останется неподвижным то потребуется его ремонт.

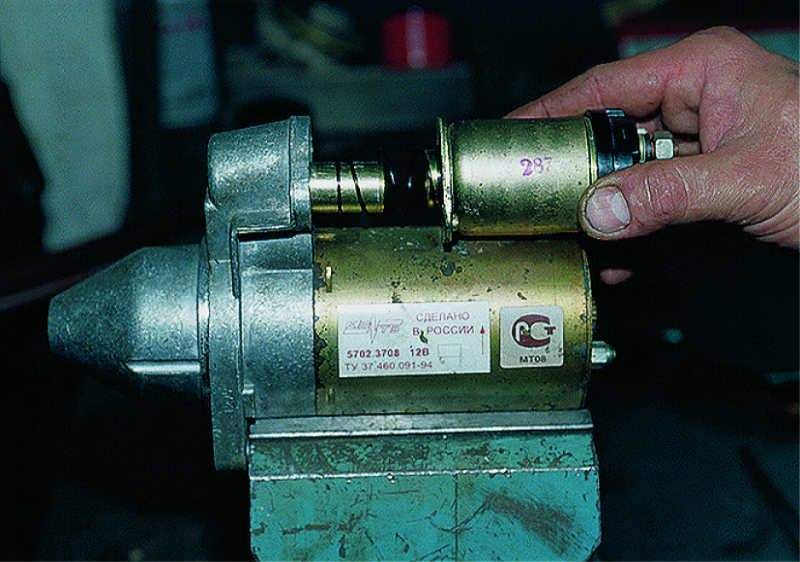

Замена неисправного реле стартера на Ниве

Перед заменой реле необходимо убедиться что контакту устройства не окислились и исправны. Для этого можно протереть их бензином или керосином. Нельзя использовать наждачную бумагу или напильник. Если контакты исправны и резьбы на шпильке не сорвана, то следует полностью заменить устройство.

Замена производиться в несколько этапов:

• Откручиваются 3 болта крепления
• извлекается неисправное реле
• устанавливается новое устройство
• проверяется работоспособность стартера.

При правильно выполненных работах автомобиль должен завестись с первого раза.

Стартер шевроле нива: где находится, как снять, замена

В данном фото отчёте подробно показано как своими руками произвести замену стартера на автомобиле Chevrolete Niva. Стоит отметить, что замена стартера довольно таки редкая необходимость.

В 80% случаем стартер можно починить. В нашем случае произошла механическая поломка одной из шестернь привода стартера. Данная запчасть отдельно не продаётся, так что пришлось делать замену на новый стартер.

В процедуре замены стартера нет ничего сложного. Вполне справится самому. Из инструментов вам понадобиться:

• Ключ трещётка и головки на 10, 12;
• Крестообразная и плоская отвёртки;
• Возможно понадобиться проникающая смазка типа WD-40;

Также советуем ознакомится с нашим видео о неисправностях стартера, основными возможными причинами.

1

Перед тем как приступить к Замена стартера я отсоединил аккумулятор.Сначала я снял всю нижнюю защиту двигателя.

2

Стартер крепится тремя болтами, после того как они будут откручены его можно вытащить снизу двигателя, только этому будет мешать штанга. Поэтому я ее сразу открутил.

Сначала гайку снизу.

4

Теперь можно откручивать стартер. К нижнему болту достаточно свободный доступ снизу. Его я откручивал маленькой трещеткой.

5

Остальные два болта я откручивал сверху. Вот так выглядит стартер сверху.

6

Здесь я уже пользовался накидным ключом. У ключя как раз накидная часть немного загнута, а иначе бы к этим болтам было бы не подлесть. Средний болт тоже более-менее доступен.

7

Верхний болт самый труднодоступный из трех. Но в принципе и на него ключ легко накидывался, только ход ключа получался очень маленький и крутить пришлось долго.

8

Когда все три болта были откручены, стартер легко пошел высовыватся из своего места.

9

Но чтобы его вытащить оттуда, мешала защита стартера от тепла. Это такие листы металла вокруг него. Со стороны коробки стартер упирался в защиту своими выступами, в которые вкручиваются болты. В этом месте я просто отогнул защиту руками С другой стороны защита внизу крепится гайкой. Я попытался ее открутить большой трещеткой. Она не поддавалась.

Тогда я чуть посильнее надавил и она вроде как провернулась. А когда я посмотрел, то увидел, что гайка и не думала отворачиваться, а просто я свернул ушко, к которому она крепилась. Правда при этом защита отогнулась и позволяла вынуть стартер и само крепление не отломалось совсем и вроде крепко держится и не дребезжит. Я все это потом так и оставил.

(Оказывается тут я был не прав. Гайка и не должна была отворачиваться, она приварена к креплению. А нужно отворачивать болт, который входит с другой стороны в эту гайку.)

10

Теперь уже стартер легко вытащился со своего места. Провода, подходящие к стартеру позволяют вынуть его не отсоединяя их.

11

К стартеру подходят всего 2 провода. Один небольшой красный, который просто воткнут в разъем. Его спокойно отсоединяем потянув за разъем. Второй здоровый, прикручен гайкой, закрытой резиновой насадкой, открутив которую я полностью достал стартер.

12

Открутив с задней части стартера две гайки я рассоединил две его половинки и увидел такую картину.

13

Оказалось, что внутри него есть пластмассовая деталь в виде стакана с зубчиками, по которой бегают три шестеренки. Так вот она разлетелась на части и эти шестеренки поэтому не бегали по кругу и следовательно не вращали ту шестеренку, которая входит в зацепление с маховиком.

14

Да и та шестеренка, которая их крутит тоже потеряла один зуб, но скорее всего это из-за отлетевших пластмассовых осколков.

Источник: https://etlib.ru/report/506-zamena-startera-na-chevrolete-niva

Как снять стартер на шевроле нива видео

Предварительная диагностика

Перед тем как осуществить демонтаж стартера, необходимо убедиться, что причиной неисправности является именно это устройство. Сделать это можно визуально или путем замены аккумулятора на рабочий.

Также стоит проверить, проходит ли ток от аккумулятора к стартеру: если ток проходит, то причиной неисправности является именно стартер, если же ток не проходит, то следует проверить реле стартера. При неисправности последнего нужно осуществить его замену.

Если все работает, то следующим шагом станет демонтаж стартера.

Как снять стартер Нивы Шевроле

Чтобы снять стартер, нужно выполнить следующие действия:

1. Отсоединяем провода от аккумулятора и стартера (можно воспользоваться ключом необходимого размера).
2. Откручиваем стартер, который крепится на трех болтах к корпусу коробки. Снять е го можно через верх или через низ, однако, автомобилисты считают, что через низ снимать удобнее. Сделать это без ямы трудно. Еще одним препятствием может стать кондиционер. При его наличии дополнительно нужно снимать шланг забора теплого воздуха. Хомут, которым он крепится к двигателю, можно ослабить с помощью плоской отвертки.

Теперь нужно определить причину поломки. Их может быть несколько:

1. Неисправные щетки. Если они стерты и не достают до якоря, их следует заменить.
2. Неисправное втягивающее. В этом случае необходима замена.
3. Выбитые направляющие втулки также требуют замены.
4. Причиной поломки может стать прогоревшая обмотка или прогоревший якорь. Отремонтировать такую ​​неисправность в домашних условиях сложно, лучше обратиться к мастеру.

Провода, подходящие к стартеру, нужно почистить и смазать, а также проверить идет ли по ним ток. Если есть необходимость, лучше заменить силовой провод, ведь именно он может стать причиной плохой работы устройства.

Если причина поломки выявлена и устранена, то следующим шагом станет установка стартера. Делать это нужно в обратном порядке:

• сначала подсоедините провода, затем монтируйте стартер и затяните три болта;
• прикрутите назад штангу, которая закрывала выход для стартера, и защиту двигателя;
• подсоедините аккумулятор и проверьте, все ли работает.

  Саб от домашнего кинотеатра в машину

Рекомендации по эксплуатации стартера

1. Если вы включаете мотор, то делать это следует не дольше, чем на 15-20 секунд, а повторять не раньше, чем через 25-30 секунд. Если после трех раз двигатель не запустился, нужно проверить систему зажигания и питания. При обнаружении таких неисправностей необходимо устранить.
2. Не используйте стартер для передвижения автомобиля. Это дает большую нагрузку на пусковой механизм.
3. Если вы удачно запустили двигатель, отключите стартер, так как может заклинить обгонная муфта от частых вращений шестерни привода пускового механизма маховиком.

Тот, кто уже хотя бы один раз снял и установил на место стартер, делать это второй раз вряд ли захочет. Работа это хоть и несложная, однако требует много сил, а иногда и средств. Придерживайтесь этих простых правил, чтобы избежать подобных поломок.

Может случиться такое что Нива Шевроле не заводится, или заводится, но с периодическими перебоями. Это может быть по причине выхода из строя, например, электрики или топливной системы. Самой распространённой является поломка, когда из строя выходит стартер. Но чтобы правильно и полноценно провести диагностику требуется произвести снятие стартера, Нива шевроле не исключение.

Данное устройство — это электродвигатель с постоянным током, который приходит в активность от постоянного магнита, который совмещается с редуктором планетарным, плюс с двухобмоточным электромагнитным реле. Поэтому перед тем как делать демонтаж следует понять является ли он причиной того что двигатель не хочет запускаться. Определить это можно как визуально, так и заменив аккумулятор.

Диагностика предварительная

Необходимо сделать ряд действий:

1. Проверяем все имеющиеся соединения электрические, которые связывают стартер и аккумулятор, так как бывает такое что плохой контакт массы и плюса, приводит к слабой работе устройства, и слышен щелчок реле втягивающего, тем самым не хватает мощности для того чтобы провернуть в двигателе коленчатый вал. Данная проблема устраняется путем зачистки контактов у стартера, аккумуляторной батареи, различных групп контактов.
2. Проверяем сам аккумулятор, необходимо сделать замену самой нагрузочной вилки на проверенную которая рабочая. Если результат отсутствует, то необходимо снять агрегат и произвести замену.

  Как снять моторчик печки ваз 2107 видео

Замена и снятие стартера на Шевроле Ниве

Чтобы произвести замену необходимо:

1. Отсоединяем клеммы от аккумулятора, если этого не сделать, то может произойти замыкание что приведет к полной замене электропроводки
2. При помощи ключа- трещотки снимаем защиту картера
3. Окручиваем три болта которые крепят стартер
4. Производим демонтаж тепловой защиты
5. Вместе с проводами аккуратно вытаскиваем агрегат, вытащив его следует осторожно потянуть на себя провода и отсоединить от прибора.
6. Силовые провода, которые подключаются можно почистить, возможно причина того что нестабильно происходит запуск двигателя, и кроется в плохом контакте.

После того как его сняли можно производить диагностику и последующий ремонт

Как произвести ремонт своими руками

Когда стартер снят можно попытаться произвести ремонт самостоятельно или отнести в специализированный сервис.

Если есть опыт и представление как все устроено и вы, например, уверенны что причина поломки, например, кроется в неисправности втягивающего реле, то можно приступать к ремонту самим.

Но в любом случае чтобы быть уверенным что это проблема именно в нем его следует проверить на специальном стенде где есть нагрузка, так как при холостом ходе он может работать как нужно, а вот под нагрузкой нет.

Еще одной причиной плохого зажигания может быть неисправность планетарного механизма, у которого имеются детали из пластмассы. Понять в каком состоянии они находятся можно, раскрутив агрегат и разобрать его пополам, для этого просто открутить пару гаек в его задней части.

Как говорят мастера, стартер Шевроле Нива, непригодный к ремонту, так как запчасти на него не продаются, но время не стоит на месте и все можно сделать самому. После того как ремонт произведен все собирается и устанавливается на место в обратном порядке.

Иногда бывает так, что автолюбитель, преодолев какую-нибудь особо глубокую лужу, обнаруживает, что машина перестала заводиться. Произойти такое может с любым автомобилем, однако с Шевроле Нивой это случается особенно часто. О том, как самостоятельно снять стартер с этой машины, мы и расскажем читателю в этой статье.

  Датчик положения дроссельной заслонки дпдз

Расположение узла

Стартер на Шевроле Ниву

Если открыть капот Шевроле Нивы, то стартер будет находиться слева от двигателя, сразу под впускным коллектором. Однако увидеть его не получится, поскольку сверху его закрывает теплозащитный кожух. Увидеть снизу его тоже нельзя, поскольку там его закрывает защита картера. Так что единственный способ до него добраться — снять все эти защитные приспособления.

Необходимые инструменты

1. Отвёртка с плоским жалом (средних размеров).
2. Комплект торцовых головок с воротком-трещоткой.
3. Комплект рожковых ключей.
4. Комплект накидных ключей.

Как снять защиту и стартер

1. Машина устанавливается над смотровой ямой. Открывается капот, с помощью рожкового ключа на 10 откручивается и снимается отрицательная клемма аккумулятора.
2. Из смотровой ямы с помощью торцовой головки на 13 откручиваются все крепёжные болты защиты картера.

Защита картера снимается торцовой головкой

• Откручивается нижний крепёжный болт штанги
• Этот кожух необходимо снять
• Крепёжные болты откручены, стартер снимается

Снятие на Ниве Шевроле с кондиционером

Выше приводится последовательность снятия стартера с автомобиля без кондиционера. На Шевроле Ниве с кондиционером последовательность та же, за исключением двух моментов.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

• Теплозащитный кожух стартера на Ниве с кондиционером имеет немного другую форму и он на 3 см короче.
• Для того чтобы получить доступ к верхним крепёжным болтам стартера, вначале придётся снять шланг заборника тёплого воздуха. Хомут, которым он крепится к двигателю, ослабляется с помощью плоской отвёртки, и шланг снимается, открывая доступ к креплению стартера.

Как видим, основная проблема не в том, чтобы снять стартер с Шевроле Нивы, а в том, чтобы до него добраться. Здесь же следует отметить, что приведённая выше методика снятия стартера — не единственная.

Некоторые автолюбители предпочитают снимать стартер через верх, без использования смотровой ямы. Однако времени на это уходит больше, и для проведения этой процедуры требуется немалый опыт.

Именно по этой причине в статье приведён традиционный вариант «нижнего» снятия стартера.

Источник: https://nadouchest.ru/kak-snjat-starter-na-shevrole-niva-video/

Стартер на Ниве Шевроле

Бывает такое что автомобиль начинает заводится с перебоями или вовсе не заводится. Одна из распространённых причин этого может быть неисправный стартер на Ниве Шевроле. Чтобы точно понять в нем проблема или нет нужно его демонтировать и произвести диагностику.

Данная деталь представляет собой электродвигатель с постоянным током и активируется благодаря постоянному магниту совмещенному с планетарным редуктором и реле.  Перед демонтажем желательно понять в нем ли причина того что силовой агрегат не хочет заводится.  Понять это можно как по внешнему виду проведя диагностику, так и поменяв АКБ на новый.

Диагностика

1. Следует проверить все соединения между АКБ и стартером, так как в случае плохого контакта может не достаточно мощности для проворачивания коленвала. Решить данную проблему можно зачисткой контактов.
2. Необходимо проверить аккумулятор, и в случае его неисправности произвести замену

Замена

Если вы задаетесь вопросом как сняь стартер на Шевроле Нива то ответ на данный вопрос вы найдете ниже:

1. Первым делом чтобы не допустить замыкания отсоединяем АКБ
2. У картера есть защита которую необходимо снять
3. Откручиваем несколько болтов которые крепят стартер
4. Снимаем тепловую защиту
5. Тянем на себя заменяемую деталь и отсоединяем от нее провода
6. Зачищаем силовые провода так как причина нестабильной работы могла быть именно в них

Когда деталь сняли, можно произвести ее диагностику и попытаться отремонтировать.

Если  вы решили попробовать произвести ремонт, первым делом обратите  внимание на планетарный механизм, понять состояние деталей данного агрегата можно разобрав его, достаточно просто открутить несколько болтов.

 Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый.

Втягивающее

Для того чтобы стартер не испытывал дополнительных нагрузок  устанавливается специальное реле стартера Нива Шевроле, его еще называют втягивающее реле,состоящие из:

• Двух обмоток
• Магнита
• Якоря
• Пружины

Когда начинает поступать питание, якорь под воздействием электромагнитного поля начинает сжимать пружину, что приводит к вращению бендикса.Когда происходит пуск двигателя происходит отключение питания и пружина  разжимается.

 Неисправности

• Выгорание или окисление контактов
• Повреждается обмотка
• Происходит износ якоря с пружиной
• Разрушается корпус

Он состоит из цельного корпуса, поэтому в случае поломки ремонтировать его нецелесообразно.

Понять что требуется замена можно по следующим признакам:

• Бендикс при запуске двигателя не возвращается обратно, и под капотом можно услышать жужжащий звук
• При рабочем стартере силовой агрегат не работает
• Поворачивая ключ зажигания слышны щелчки но сам элемент не вращается

Проверка и замена

Чтобы произвести проверку достаточно взять отвертку и замкнуть его контакты, которые располагаются с задней стороны устройства.  При замкнутой цепи стартер должен заработать, а если останется в неподвижном состояние и будет слышен только щелчок, тогда его следует менять.

Для того чтобы произвести замену  реле стартера на Шевроле Ниве нужно проделать следующее:

1. Откручиваем три болта которые крепят деталь
2. Извлекаем реле
3. Устанавливаем новую деталь
4. Проверяем работу

Если все сделано правильно он должен завестись

Если у Вас есть представление как все устроено и вы уверенны что причина неисправности во втягивающем, то можно смело приступать к замене и ремонту. Если есть какие либо сомнения тогда его нужно проверить на стенде под нагрузкой, так как случается такое что без нагрузки он работает отлично, а вот под нагрузкой перестает работать.

Стартер на Ниве Шевроле Ссылка на основную публикацию

Источник: https://djeeprus.ru/shevrole-niva/elektrooborudovanie/starter-na-nive-shevrole

Как снять и заменить стартер на Ниве Шевроле?

• Подготовка для быстрого снятия стартера в экстремальных условиях. Быстрое снятие стартера и устранение причины возможной неисправности. Для Доната, Спонсоров, заказать рекламу https://www.youtube.com/user/SamiDlyaSebya1/about?disable_polymer=1 СПАСИБО.

  Как вытащить акустический патрубок из ресивера НИВЫ Зачем нужен акустический патрубокbr /> Как вы заметили, нижний болт стартера умышленно не прикручивался уже больше никогда, после первого снятия стартера в начальный период эксплуатации машины. Так же не был поставлен на место тепловой защитный экран стартера, у которого болт нижнего крепления быстро прикипает во время езды по грязи. Из-за этого, что бы снять экран, приходиться срезать нижнее место крепления или рвать сам экран. Второй раз эту процедуру проходить не хочется. В том, что нет нижнего болта крепления стартера и теплового экрана, есть своё преимущество для нивоводов, часто эксплуатирующих машины, например в условиях Сибирских болот, бродов рек и морозов. Очень часто причина неисправности стартера простая. Например, как в этом ролике, или ещё смешнее — просто окислился или ослаб красный провод (тоже показанный на ролике) с втягивающего реле. Достаточно его ПОШЕВЕЛИТЬ и стартер закрутится. Можно заставить крутиться стартер, если обгорели пятаки во втягивающем реле, замкнув ( аккуратно, чем-то не большим по размеру, но массивным и железным, не касаясь массы корпуса двигателя) силовые провода на втягивающем реле. Без экрана всё это сделать легко. Да и при необходимости снимается стартер легко. Бывает, например, что стартер сломался, и машина стоит у подъезда, а на улице -30! Да пусть хоть и летом! Всё равно надо снимать стартер. Договариваться с соседом на счёт гаража? Или тащить в сервис? Но можно его снять ЛЕГКО И БЫСТРО самому, прямо у подъезда. Купить новый стартер или втягивающее реле в магазине у дома. И вот уже через час машина поехала. А если машина стоит в луже или грязи, то лезть под машину и крутить нижний болт? Короче, много жизненных ситуаций, когда отсутствие болта и теплового экрана значительно упростит вашу жизнь. Автор ролика не претендует на восприятия другими его мнения и предложенного им способа решения проблемы, как единственно правильного. Решайте это Сами для Себя.
  Автор просто предложил вариант:Как снять стартер нивы 21214 за 10 минут и определить Причину неисправности снятого стартера нивы 21214br /> Подписаться на канал Андрея Лапочкина: «Сами Для Себя». http://www.youtube.com/user/SamiDlyaSebya1 Здесь вы найдёте много полезного по обслуживанию и ремонту автомобиля НИВЫ ВАЗ 21214, ВАЗ 21214м, ВАЗ 21213, Chevrolet Niva . Много советов и тюлек, которые не увидите на других каналах. Все ролики сняты в подробном стиле освещения темы ремонта или поиска причин неисправностей автомобиля НИВЫ и не только НИВЫ. Есть ролики для новичков НИВОводов. Как преодолевать препятствия и опасные участки на НИВЕ. На канале есть и другие интересные видео про путешествия и приключения. Отдых на Чёрном море. Рыбалка, путешествия. Подводные съёмки. Туризм. Приколы, смешные истории. Аналитика курса доллара. Поиск золота, поиск кладов. Как накачать своё тело в домашних условиях и успеть подготовиться к пляжному сезону с очень маленькими затратами сил, времени и денег.
  На канале вы найдёте много видео как начать делать покупки на AliExpress ( АЛИЭКСПРЕСС). Тактика общения с продавцами на AliExpress ( АЛИЭКСПРЕСС). Как начать работать с видео камерой SJ4000, SJ5000. Как сделать настройки видео камеры SJ4000, SJ5000. Как снимать видео- камерами. И многое другое на разные темы.

• От наших дорог….ровных…отвалился магнит в стартере…замена)
• Снятие, ремонт и установка стартёра, Шевроле Нива 2008 г. в., с кондиционером, пробег 180 тыс.км.
  Снято экшен камерой от первого лица.
  Пермский край Красновишерск 28 ноября 2016
• Постоянный спонсор.
  https://vk.com/smm96

Источник: https://autotube.video/zamena-startera-chevrolet-niva.html

Как снять стартер на Шевроле Нива с кондиционером и без

Иногда бывает так, что автолюбитель, преодолев какую-нибудь особо глубокую лужу, обнаруживает, что машина перестала заводиться. Произойти такое может с любым автомобилем, однако с Шевроле Нивой это случается особенно часто. О том, как самостоятельно снять стартер с этой машины, мы и расскажем читателю в этой статье.

Расположение узла

Стартер на Шевроле Ниву

Если открыть капот Шевроле Нивы, то стартер будет находиться слева от двигателя, сразу под впускным коллектором. Однако увидеть его не получится, поскольку сверху его закрывает теплозащитный кожух. Увидеть снизу его тоже нельзя, поскольку там его закрывает защита картера. Так что единственный способ до него добраться — снять все эти защитные приспособления.

Необходимые инструменты

1. Отвёртка с плоским жалом (средних размеров).
2. Комплект торцовых головок с воротком-трещоткой.
3. Комплект рожковых ключей.
4. Комплект накидных ключей.

Как снять защиту и стартер

1. Машина устанавливается над смотровой ямой. Открывается капот, с помощью рожкового ключа на 10 откручивается и снимается отрицательная клемма аккумулятора.
2. Из смотровой ямы с помощью торцовой головки на 13 откручиваются все крепёжные болты защиты картера.

   Защита картера снимается торцовой головкой

3. Перед стартером находится крепёжная штанга. Она удерживается двумя болтами на 14 (1 сверху, 1 снизу). Оба болта откручиваются торцовой головкой, затем штанга снимается.

   Откручивается нижний крепёжный болт штанги

4. Теперь снимается теплозащитный кожух. Сверху он крепится двумя болтами на 10 (для их откручивания придётся вылезти из ямы и действовать сверху, через капот). Снизу откручивается один крепёжный болт на 10 (для этого лучше всего использовать торцовую головку с воротком-трещоткой). После откручивания всех болтов кожух снимается.

   Этот кожух необходимо снять

5. Открывается доступ к стартеру. Он удерживается тремя болтами на 13, два из которых находятся наверху, один внизу. Один из верхних болтов лучше откручивается накидным ключом на 13. Для откручивания остальных используется обычный рожковый ключ.
6. Как только все три болта выкручиваются, стартер легко снимается со штатного места.

   Крепёжные болты откручены, стартер снимается

Выше приводится последовательность снятия стартера с автомобиля без кондиционера. На Шевроле Ниве с кондиционером последовательность та же, за исключением двух моментов.

• Теплозащитный кожух стартера на Ниве с кондиционером имеет немного другую форму и он на 3 см короче.
• Для того чтобы получить доступ к верхним крепёжным болтам стартера, вначале придётся снять шланг заборника тёплого воздуха. Хомут, которым он крепится к двигателю, ослабляется с помощью плоской отвёртки, и шланг снимается, открывая доступ к креплению стартера.

Как видим, основная проблема не в том, чтобы снять стартер с Шевроле Нивы, а в том, чтобы до него добраться. Здесь же следует отметить, что приведённая выше методика снятия стартера — не единственная.

Некоторые автолюбители предпочитают снимать стартер через верх, без использования смотровой ямы. Однако времени на это уходит больше, и для проведения этой процедуры требуется немалый опыт.

Именно по этой причине в статье приведён традиционный вариант «нижнего» снятия стартера.

• Алексей Степанов
• Распечатать

Источник: http://motorltd.ru/samostoyatelno-snimaem-starter-s-avtomobilya-shevrole/

Замена стартера Шевроле Нива: особенности монтажа

Рано или поздно возникает ситуация, когда любимый шевроле нива перестает запускаться или начинает заводиться с перебоями. Причины бывают различные – неполадки в топливной или электрической системе или все одновременно.

Одной из самых распространенных и довольно легко диагностируемых самостоятельно, является неисправность стартера шевроле нива. Но для правильной полноценной диагностики требуется его снятие, разборка и часто замена.

Устройство стартера представляет собой электродвигатель постоянного тока, который возбуждается от постоянных магнитов, совмещенный с планетарным редуктором, а также с электромагнитным двухобмоточным тяговым реле.

Прежде чем приступить к демонтажу, необходимо удостовериться, что причиной незапуска двигателя является именно стартер. Определяется это визуально и при помощи замены аккумуляторной батареи на заведомо исправную.

Предварительная диагностика

Для начала необходимо проверить все электрические соединения, связывающие аккумулятор и стартер.

Часто бывают случаи, когда недостаточный контакт проводов – массовых или плюсовых, приводит к частичному срабатыванию устройства – щелчкам втягивающего реле. При этом стартер не проворачивает коленчатый вал двигателя.

Устраняется это зачисткой контактов аккумулятора, стартера, массового провода и иногда, контактов группы замка зажигания.

При устранении плохого контакта в проводных соединениях и отсутствии положительного эффекта, необходимо проверить аккумулятор. Сделать это возможно при помощи нагрузочной вилки или же просто заменив его на проверенно-рабочий. При отсутствии результата потребуется снятие агрегата и, возможно, его замена.

Снятие и установка стартера

Перед снятием стартера обязательно отсоедините провод от минусовой клеммы аккумуляторной батареи. Если этого не сделать, то замена стартера нивы шевроле может перейти в замену электропроводки или в устройство фейерверка под капотом.

Снятие и замена детали возможна как через верх, так и через низ.

По отзывам автомобилистов наиболее удобным считается замена стартера через нижнюю часть машины. При этом обязательно нужно воспользоваться или эстакадой или смотровой канавой.

После отсоединения клемм АКБ, необходимо снять нижнюю защиту картера двигателя. Для удобства желательно воспользоваться или ключом-трещоткой или головкой с воротком. Болты крепления лучше аккуратно сложить, чтобы в момент установки не искать им замену.

При снятии стартера обязательно будет мешать распорка (штанга) впускной трубы. До момента демонтажа стартера ее необходимо снять полностью или, открутив нижний болт крепления, отвести в сторону.

Крепление стартера состоит из трех болтов, открутив которые можно вынуть стартер шевроле нива снизу двигателя. Нижний болт крепления откручивается снизу при помощи ключа с трещоткой. Доступ к нему простой, не требующий особых усилий.

Оставшиеся два болта отворачиваются сверху при помощи накидных ключей, имеющих изгиб головки или головок с удлинителем с карданчиком. Самый проблемный – верхний болт, к которому нужен особый подход с изогнутым ключом.

Ключ на него накидывается довольно легко, но для откручивания ход рычага мал, поэтому придется крутить довольно долго.

После откручивания всех трех гаек крепления необходимо демонтировать или отогнуть его тепловую защиту. Со стороны коробки достаточно будет просто отогнуть жестянку, а снизу необходимо будет открутить болт ее крепления. Именно болт, так как гайка защиты приварена и, при попытке ее провернуть обязательно будет сломано ухо крепления.

Затем пусковой агрегат шевроле нива можно будет осторожно вынуть с места вместе с проводами. Длины проводов хватает, чтобы аккуратно их отсоединить на снятом устройстве. Их два – один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на себя. Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку. Он – силовой.

Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма.

Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя.

Ремонт своими руками

После снятия стартера шевроле нива, его можно попытаться отремонтировать самостоятельно или на специализированном сервисе.

Если есть опыт работы с подобным механизмом и уверенность, что причина, например, в неисправном втягивающем реле, то здесь все довольно просто. Достаточно снять крышку с реле и зачистить контактные пластины.

Но для полной уверенности, тем более, что агрегат уже снят, его желательно проверить на стенде под нагрузкой, потому что вхолостую он может работать исправно, а при нагрузке – нет.

Еще одной неисправностью может быть повреждение планетарного механизма, который имеет пластмассовые детали. Его повреждение можно увидеть разобрав стартер на две половины. Для этого достаточно открутить две гайки с задней части агрегата и расколоть его пополам.

По отзывам, стартер шевроле нива не ремонтируется, так как запчасти на него купить нельзя. Но время идет, все меняется, возможно, что это уже не так. Тем не менее после ремонта или замены его устанавливают в обратной последовательности.

Обязательно необходимо очистить и смазать провода, подходящие к стартеру, предварительно проверив их на токопроводимость. При необходимости потребуется замена силового провода, так как он может быть одной из причин плохой работы стартера.

Рекомендации при эксплуатации

Чтобы продлить работу стартера следует соблюдать простые правила:

• При запуске мотора стартер необходимо включать не более чем на 10-15 секунд, а повторно только через 20-30 секунд. Если стартер будет непрерывно работать более длительное время, то это может вызвать перегрев его обмоток якоря и статора. При отсутствии запуска двигателя после трех попыток следует проверить систему зажигания с системой питания. При обнаружении неисправностей, устранить их.
• После успешного запуска необходимо немедленно отключить стартер, так как при продолжительном вращении шестерни привода пускового механизма маховиком обгонная муфта может заклинить.
• Запрещается использовать стартер для передвижения автомобиля. Это вызывает очень большую нагрузку на пусковой механизм, его перегрев и выход из строя.

Следуя этим простым советам можно значительно продлить срок службы стартера шевроле нива, избежав его замены.

Источник: https://autodont.ru/jelektro/bez-oshibok-zamenit-starter-na-shevrole-nive

Как снять стартер Нивы Шевроле своими руками

Ваш Шевроле Нива перестал заводиться или работает с перебоями?Причиной этого может быть неисправный стартер. В такой ситуации его следует снять, разобрать и, возможно, частично заменить. Снять стартер Нивы Шевроле своими руками не составит никаких проблем.

Предварительная диагностика

Перед тем как осуществить демонтаж стартера, необходимо убедиться, что причиной неисправности является именно это устройство. Сделать это можно визуально или путем замены аккумулятора на рабочий.

Также стоит проверить, проходит ли ток от аккумулятора к стартеру: если ток проходит, то причиной неисправности является именно стартер, если же ток не проходит, то следует проверить реле стартера. При неисправности последнего нужно осуществить его замену.

Если все работает, то следующим шагом станет демонтаж стартера.

  Пошаговая замена радиатора охлаждения Шевроле Нива

Как снять стартер Нивы Шевроле

Чтобы снять стартер, нужно выполнить следующие действия:

1. Отсоединяем провода от аккумулятора и стартера (можно воспользоваться ключом необходимого размера).
2. Откручиваем стартер, который крепится на трех болтах к корпусу коробки. Снять его можно через верх или через низ, однако, автомобилисты считают, что через низ снимать удобнее. Сделать это без ямы трудно. Еще одним препятствием может стать кондиционер. При его наличии дополнительно нужно снимать шланг забора теплого воздуха. Хомут, которым он крепится к двигателю, можно ослабить с помощью плоской отвертки.

Теперь нужно определить причину поломки. Их может быть несколько:

1. Неисправные щетки. Если они стерты и не достают до якоря, их следует заменить.
2. Неисправное втягивающее. В этом случае необходима замена.
3. Выбитые направляющие втулки также требуют замены.
4. Причиной поломки может стать прогоревшая обмотка или прогоревший якорь. Отремонтировать такую ​​неисправность в домашних условиях сложно, лучше обратиться к мастеру.

Провода, подходящие к стартеру, нужно почистить и смазать, а также проверить идет ли по ним ток. Если есть необходимость, лучше заменить силовой провод, ведь именно он может стать причиной плохой работы устройства.

Если причина поломки выявлена и устранена, то следующим шагом станет установка стартера. Делать это нужно в обратном порядке:

• сначала подсоедините провода, затем монтируйте стартер и затяните три болта;
• прикрутите назад штангу, которая закрывала выход для стартера, и защиту двигателя;
• подсоедините аккумулятор и проверьте, все ли работает.

Рекомендации по эксплуатации стартера

Чтобы ваш стартер прослужил дольше, нужно соблюдать несколько простых рекомендаций:

1. Если вы включаете мотор, то делать это следует не дольше, чем на 15-20 секунд, а повторять не раньше, чем через 25-30 секунд. Если после трех раз двигатель не запустился, нужно проверить систему зажигания и питания. При обнаружении таких неисправностей необходимо устранить.
2. Не используйте стартер для передвижения автомобиля. Это дает большую нагрузку на пусковой механизм.
3. Если вы удачно запустили двигатель, отключите стартер, так как может заклинить обгонная муфта от частых вращений шестерни привода пускового механизма маховиком.

Тот, кто уже хотя бы один раз снял и установил на место стартер, делать это второй раз вряд ли захочет. Работа это хоть и несложная, однако требует много сил, а иногда и средств. Придерживайтесь этих простых правил, чтобы избежать подобных поломок.

Где находится гидронатяжитель цепи Нива Шевроле и его неисправности

Источник: https://ladaautos.ru/niva/kak-snyat-starter-nivy-shevrole-svoimi-rukami.html

Снятие и проверка стартера автомобиля ВАЗ-2123

Страница 1 из 2

Стартер типа 5722.3708 представляет собой электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле.

• Крышки и корпус статора стянуты двумя шпильками.
• Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре.
• В корпусе статора закреплены четыре постоянных магнита.
• Вращение от вала якоря передается валу привода через планетарный редуктор, который состоит из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением.
• Планетарные шестерни вращаются на игольчатых подшипниках.
• Схема подключений стартера показана на рисунке.
• При включении стартера напряжение от аккумуляторной батареи 2 через выключатель зажигания 4 подается на обе обмотки тягового реле стартера (втягивающую II и удерживающую I).
• После замыкания контактов тягового реле втягивающая обмотка отключается.

Подключение стартера с контроллером МЕ17.9.71 ЕВРО-5



В данной системе управления двигателем питание на обмотку втягивающего реле стартера поступает через контакты дополнительного реле (рис. 1.10-01).

Контроллер включает реле стартера при включении зажигания, если получен «правильный» пароль от блока управления АПС, и выключает после запуска двигателя (частота вращения коленчатого вала двигателя достигла 500-1000 об/мин в зависимости от температуры охлаждающей жидкости) или через 7-20 секунд (в зависимости от температуры охлаждающей жидкости) после начала прокрутки стартера.

Контроллер запрещает включение дополнительного реле стартера при работающем двигателе.

Снятие и установка стартера

1. Для снятия стартера устанавливаем автомобиль на смотровую яму или подъемник.
2. Снимаем экран двигателя.
3. Отсоединяем минусовую клемму от аккумулятора.
4. Снимаем задний брызговик моторного отсека.
6. Головкой на 13 отворачиваем болт крепления переднего опорного кронштейна к впускной трубе
8. Ключом на 13 откручиваем гайку крепления переднего опорного кронштейна к кронштейну правой опоры силового агрегата и снимаем кронштейн
9. На автомобиле с кондиционером необходимо снять направляющий экран, для этого:
11. ключом на 10 отворачиваем две гайки его крепления
13. Снимаем экран
15. Головкой на 13 отворачиваем верхний болт крепления стартера
17. Снизу автомобиля, головкой на 13 с удлинителем отворачиваем болты среднего и нижнего крепления стартера
18. Средний болт крепит также кронштейн держателя жгута проводов управляющего датчика концентрации кислорода.

Источник: http://avtomechanic.ru/niva-chevrolet/elektrika/kak-snyat-i-proverit-starter-vaz-2123

Замена втягивающего реле Chevrolet Niva

Замена стартера Chevrolet NIVA.Подробное описание.
НЕ КРУТИТ СТАРТЕР НА ГОРЯЧУЮ? РЕШЕНИЕ ЗА 100р.НЕ МЕНЯЙ ВТЯГИВАЮЩЕЕ РЕЛЕ! БЕЗ ЗАМЕНЫ СТАРТЕРА! Прост
Замена передних тормозных колодок Chevrolet Niva 4х4 Шевроле Нива 2016 года
Как замкнуть стартер на прямую! Что делать если не крутит стартер!
Ремонт блока предохранителей ВАЗ 2110, 11, 12. Пошаговая инструкция от автоэлектрика ВЧ.
Треск в стартере машина не заводиться
Стартер 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 2123 АТЭК (редукторный)
Стартер причины неисправности часть 1
Ремонт стартера. Крутит в обратную сторону.
Ремонт втягивающего реле стартера Hyundai Solaris своими руками

Все по теме Замена втягивающего реле Chevrolet Niva

Гунда написал(а)
Андрей, здравствуйте. Будьте другом.подскажите пожалуйста, не могу найти причину проблемы, постоянно работают вентиляторы охлаждения, не отключается вообще,как завел машину так они и работают.поменял реле и датчик и все равно работают

Bradshaw написал(а)
Здравствуйте, в чем может быть проблема, стартер при пуске впервые моменты туго крутится, а потом разгоняется, (втягивающее новое, проверяли ток при пуске тоже все в норме)

Светайло Адыл написал(а)
У меня щелкает, щелкает потом заводится, это оно и есть?)

Ват написал(а)
будем ждать слильщиков

Офелия написал(а)
Так не понятно…Замок или нет???

Мурад написал(а)
Подписывайся на мой канал про ваз 21099 если интересно,а так молодец)

Бой написал(а)
очень помог спасибо

Melvyn написал(а)
У меня на семёрке такая фигня щёлкает стартер при заводе и все не заводится,хотя и стартер менял и АКБ новая и пофигу,потом постоит минут 15-20 и заведётся,в чём причина может быть???

Жаксылык Чичрунов написал(а)
По ходу ты его только приобрел, и горя не хлебнул. .. Про динамику ты конечно приувеличил. У меня он семь лет, и я в нем ковыряюсь с момента покупки. А с крузаком сравнивать, даже 20-ти летним,и близко не стоит.

Юрин написал(а)
Тоже владелец Нивы(2131),на днях слили несчастные 8-10 литров которые бултыхались по баку для запуска (машина на газу)-не побрезговали)! Как временную меру купил крышку с эксцентриком. Потеплее станет буду подключать лючёк к сигналке посредством геркона.Можно, параллельно, забубенить посыл сигнала на мобилу…При желании, если сигналку поставить на ‘беззвучно-немигающи й’ режим,можно заловить сосунов,только толку? В основном школота… закон наказывает несовершеннолетнего намного мягче, чем взрослого,а чаще всего вообще никак. Жопу надрать? -Велика вероятность нарваться на вендетту в виде сожжённой машины..

Зариф написал(а)
Молодец, автор. Хорошее видео, всё кратко, четко и понятно.

Кари написал(а)
Здравствуйте скажите пожалуйста у меня крутится когда греет машину у меня не заводится когда холодный заводится чем причину не скажете

Ранис написал(а)
Без понятия что это такое, но видео качественное респект тебе)

Marcellus написал(а)
Как проверить втягивает оно или нет. ..вне автомобиля??? У меня в руках втягивающее и аккумулятор, что куда подсоединить… + и -? Какое сопротивление должно быть у исправной обмотки втягивающего?

Дилафруз написал(а)
не … если он сдох он вообще будет ноль.клемы чистить не пробывал
видос не о чём удали его не заблуждай людей

Гайк написал(а)
Санич, подскажи, сколько снять от номинала мм ГБЦ под газ на узам 1,5?

Баркова-Трошкина Сал написал(а)
сценарий страдает

Рес Трубинков написал(а)
У меня как раз такая проблема, прям как во время, у меня были подозрения, а теперь все сразу встало на свои места. Хотел поставить 2 лайка, но увы не получается, (снимается первый лайк ;-). Благодарю! Все удачи!

Леван написал(а)
Это не двигатель это игрушка

Оставить комментарий

Ремонт стартера нива шевроле – АвтоТоп

Может случиться такое что Нива Шевроле не заводится, или заводится, но с периодическими перебоями. Это может быть по причине выхода из строя, например, электрики или топливной системы. Самой распространённой является поломка, когда из строя выходит стартер. Но чтобы правильно и полноценно провести диагностику требуется произвести снятие стартера, Нива шевроле не исключение.

Данное устройство — это электродвигатель с постоянным током, который приходит в активность от постоянного магнита, который совмещается с редуктором планетарным, плюс с двухобмоточным электромагнитным реле. Поэтому перед тем как делать демонтаж следует понять является ли он причиной того что двигатель не хочет запускаться. Определить это можно как визуально, так и заменив аккумулятор.

Диагностика предварительная

Необходимо сделать ряд действий:

1. Проверяем все имеющиеся соединения электрические, которые связывают стартер и аккумулятор, так как бывает такое что плохой контакт массы и плюса, приводит к слабой работе устройства, и слышен щелчок реле втягивающего, тем самым не хватает мощности для того чтобы провернуть в двигателе коленчатый вал. Данная проблема устраняется путем зачистки контактов у стартера, аккумуляторной батареи, различных групп контактов.
2. Проверяем сам аккумулятор, необходимо сделать замену самой нагрузочной вилки на проверенную которая рабочая. Если результат отсутствует, то необходимо снять агрегат и произвести замену.

Замена и снятие стартера на Шевроле Ниве

Чтобы произвести замену необходимо:

1. Отсоединяем клеммы от аккумулятора, если этого не сделать, то может произойти замыкание что приведет к полной замене электропроводки
2. При помощи ключа- трещотки снимаем защиту картера
3. Окручиваем три болта которые крепят стартер
4. Производим демонтаж тепловой защиты
5. Вместе с проводами аккуратно вытаскиваем агрегат, вытащив его следует осторожно потянуть на себя провода и отсоединить от прибора.
6. Силовые провода, которые подключаются можно почистить, возможно причина того что нестабильно происходит запуск двигателя, и кроется в плохом контакте.

После того как его сняли можно производить диагностику и последующий ремонт

Как произвести ремонт своими руками

Когда стартер снят можно попытаться произвести ремонт самостоятельно или отнести в специализированный сервис. Если есть опыт и представление как все устроено и вы, например, уверенны что причина поломки, например, кроется в неисправности втягивающего реле, то можно приступать к ремонту самим. Но в любом случае чтобы быть уверенным что это проблема именно в нем его следует проверить на специальном стенде где есть нагрузка, так как при холостом ходе он может работать как нужно, а вот под нагрузкой нет.

Еще одной причиной плохого зажигания может быть неисправность планетарного механизма, у которого имеются детали из пластмассы. Понять в каком состоянии они находятся можно, раскрутив агрегат и разобрать его пополам, для этого просто открутить пару гаек в его задней части.

Как говорят мастера, стартер Шевроле Нива, непригодный к ремонту, так как запчасти на него не продаются, но время не стоит на месте и все можно сделать самому. После того как ремонт произведен все собирается и устанавливается на место в обратном порядке.

Состояние дорог, внешние условия в нашей стране таковы, что многих людям необходим автомобиль с повышенной проходимостью. Отличным вариантом, который сочетает в себе невысокую цену и хорошее качество считается Шевроле Нива. При эксплуатации этой машины отдельное внимание необходимо уделять стартеру, правилам его использования и ремонта.

Особенности устройства

Стартер; это механизм, который работает и двигается за счет взаимодействия магнитов. Номинальная мощность этого устройство на Шевроле Нива составляет 1,55 кВт. Сила тока в нем будет составлять:

• при развитии граничной мощности 375А;
• при торможении до 700А;
• на холостом ходу менее 80А.

В состав стартера входит 28 различных деталей, включая крепления, корпус и внутренние составляющие. Вращение якорного вала за счет металлокерамических вкладышей приводит к движению приводного вала. Также этому способствует редуктор, состоящий из различных шестеренок. Они, в свою очередь, движутся за счет игольчатых подшипников. Благодаря подключенному аккумулятору, напряжению передается непосредственно к стартеру, и он начинает движение.

Проблемы с работой стартера

Как и любой механизм в автомобиле, стартер работает очень часто, что приводит к его периодическим поломкам. Для того чтобы разобраться с этим, необходимо четко определить причину, а затем ее устранить. Только в таком случае можно вернуть к стабильной работе эту систему с минимальными затратами. К примеру, если стартер не крутится, то, скорее всего, причина в аккумуляторе. Его нужно зарядить или приобрести новый. Может случиться и такое, что аккумулятор в порядке. Тогда причина может быть к окислению проводов. В общем, на Шевроле Нива могут возникать проблемы и сложности, решение которых абсолютно разное.

Неполадки при включении

Некоторые проблемы со стартером можно определить исключительно при его анализе при запуске двигателя.

Например, если после нескольких включений реле тяги выключается. Такая неполадка может быть вызвана непригодностью аккумулятора (низким напряжением) либо окислением проводом. Бывают случаи, когда выяснить причину невозможно без снятия стартера и проведения исследования на специальном стенде. По результатам такой работы принимается решение, заменить муфту, шестеренки или что-либо еще.

Выявление поломок

В большинство случаев на Шевроле Нива неполадки можно выявить следующим образом. Необходимо взять источник тока и амперметр и присоединить к механизму. После этого включить напряжение на уровне 12В, периодически изменяя торможение. По результатам поведения устройства можно будет сделать вывод: разбирать его и осматривать каждую деталь отдельно либо заменить полностью.

Проводите испытания при полном торможении, чтобы эффективно определить причину неполадки и отремонтировать (заменить) ее. Все эти работы лучше доверить профессионалам, которые смогут сделать именно то, что нужно. Если же у вас есть необходимое оборудование, то можно проводить ремонт самостоятельно.

Ремонтные работы

Когда со стартером возникают какие-то проблемы, то его снятие считается обязательное процедурой. Более того, на Шевроле Нива для некоторых других ремонтных работ снятие этой детали необходимо, ведь она будет мешать. С помощью обычных инструментов, которые есть у каждого автолюбителя, можно демонтировать его самостоятельно. Снятие стартера происходит в такой последовательности:

1. Отключаем клеммы от аккумулятора, чтобы обесточить машину и обезопасить себя.
2. Берем удлиненную торцовую головку и снимаем редуктор стартера. Для этого нужно открутить несколько болтиков, которыми он соединяется с картером сцепления КПП.
3. Убираем распорку выпускной трубы. Для этого нужно снять крепление в нижней части задней распорки и отодвинуть ее подальше.
4. Непосредственно демонтируем стартер. При этом старайтесь не задевать провода и не запутывать их.
5. Колодку вместе с питающим проводом нужно отделить от клеммы реле тяги.
6. Отодвигаем чехол из резины, снимаем гайки, провод болта на реле тяги.

После всех этих действий можно производить необходимые ремонтные работы. Снятие стартера сделать несложно, а лишь требуются тщательные и аккуратные действия. Чтобы поставить на место стартер, необходимо сделать все в обратной последовательности.

Рекомендации

Большинство проблем стартера на автомобиле Шевроле Нива возникает из-за его неправильного использования. Существуют определенные правила, соблюдение которых поможет предотвратить возникновение неполадок.

Когда вы запускаете двигатель, стартер должен работать не более 15 с первый раз, а также не более 30 с при повторном включении.

В противном случае работа стартера долгое время может привести к его перегреву. Необходимо делать не более 3 попыток запустить двигатель. Если он так и не заработает, то имеют место другие проблемы. Например, могут быть неполадки с зажиганием либо с системой питания двигателя.

После того как вы запустите двигатель, стартер необходимо сразу же отключить. Объясняется это тем, что при продолжительной работе шестерни привода с помощью маховика, обгонная муфта стартера может просто напросто заклинить.

Крайне важно использовать стартер только по назначению. Никогда не пытайтесь двигать свою машину с его помощью. Работа в таком режиме приведет к его значительной перегрузке и поломке в дальнейшем.

Схема стартера Нива Шевроле: 1 – коллектор; 2 – задняя крышка; 3 – корпус статора; 4 – втягивающее реле; 5 – якорь реле; 6 – крышка со стороны привода; 7 – рычаг; 8 – кронштейн рычага; 9 – уплотнительная прокладка; 10 – планетарная шестерня; 11 – бендикс; 12 – вкладыш крышки; 13 – ограничительное кольцо; 14 – вал привода; 15 – обгонная муфта; 16 – поводковое кольцо; 17 – опора вала привода с вкладышем; 18 – шестерня с внутренним зацеплением; 19 – водило; 20 – центральная шестерня; 21 – опора вала якоря; 22 – постоянный магнит; 23 – якорь; 24 – щеткодержатель; 25 – щетка.

Стартер Шеви Нива типа 5722.3708 представляет собой электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле. Крышки и корпус статора стянуты двумя шпильками. Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре. В корпусе статора закреплены четыре постоянных магнита. Вращение от вала якоря передается валу привода через планетарный редуктор, который состоит из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением. Планетарные шестерни стартера Шеви Нива вращаются на игольчатых подшипниках.

Электросхема соединений стартера Нива Шевроле: 1 – стартер; 2 – аккумуляторная батарея; 3 – генератор; 4 – выключатель зажигания.

Схема подключений стартера Шеви Нива показана при включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обе обмотки тягового реле стартера (втягивающую II и удерживающую I). После замыкания контактов тягового реле втягивающая обмотка отключается.

Снятие и установка стартера Нива Шевроле

Перед началом работ по демонтажу стартера Шеви Нива отсоедините минусовой провод от клеммы аккумуляторной батареи.

Выверните три болта крепления стартера Шеви Нива к картеру сцепления

Выверните болт нижнего крепления задней распорки впускной трубы и отведите распорку в сторону

Аккуратно, чтобы не перекрутить провода, снимите стартер

Отсоедините колодку с проводом от клеммы втягивающего реле стартера

Сдвиньте защитный чехол, отверните гайку крепления и снимите провод с контактного болта втягивающего реле стартера Нива Шевроле

Снимите стартер с автомобиля, установка стартера на Нива Шевроле выполняется в порядке, обратном снятию.

Разборка, дефектовка и сборка стартера Нива Шевроле

Для разборки стартера Шеви Нива потребуется ключи на 8 и на 10, отвертки с крестообразным и плоским лезвием и щипцы для снятия стопорных колец.

Отверните гайку и отсоедините клемму провода «положительных» щеток от контактного болта

Выверните два болта крепления тягового реле и снимите втягивающее реле Нива Шевроле. Обратите внимание на прокладку, не забудьте установить ее при сборке

Выньте якорь втягивающего реле стартера, приподняв его вверх, чтобы петля якоря снялась с рычага

Отверните две гайки стяжных шпилек и снимите крышку со стороны привода с редуктором и приводом в сборе

Подденьте отверткой и выньте редуктор стартера Нива Шевроле с приводом из крышки

Снимите уплотнитель с рычага привода. Поврежденный или сильно изношенный уплотнитель замените

Снимите с осей водила три планетарные шестерни редуктора. Осмотрите шестерни, в случае повреждения их зубьев замените шестерни

Сбейте ограничительное кольцо со стопорного кольца с помощью подходящей оправки

С помощью специальных щипцов или поддев отверткой снимите стопорное кольцо, а затем ограничительное

Снимите привод в сборе с рычагом и бендиксом

Снимите стопорное кольцо с рычага

Снимите рычаг с поводковым кольцом и шайбой

Снимите стопорное кольцо шестерни с внутренним зацеплением затем шайбу и опору вала

Снимите шестерню с внутренним зацеплением

Снимите центральную шестерню с вала якоря стартера Нива Шевроле

Осмотрите шестерню. В случае сильного износа или поломки зубьев шестерни замените ее

Выньте две стяжные шпильки

Подденьте отверткой снимите опору вала якоря

Обратите внимание, на валу якоря установлена шайба

Выньте якорь стартера в сборе Шеви Нива со щеткодержателем из корпуса статора

Отогните фиксаторы пружин щеток и выньте пружины

Снимите с вала якоря заднюю крышку в сборе со щеткодержателем Шеви Нива

Осмотрите якорь Нива Шевроле. Если коллектор 1 загрязнен или на нем имеются риски, следы подгорания и т.п., прошлифуйте коллектор мелкой стеклянной шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами (ламелями) проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм. В противном случае замените якорь. При обнаружении на валу 2 якоря желтого налета от подшипника удалите его мелкой шкуркой. Если на поверхностях цапф и шлицев вала имеются задиры, забоины, замените якорь. Проверьте надежность пайки выводов обмотки 3 якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше диаметра пакета железа якоря. В противном случае якорь замените.

Осмотрите щеткодержатель Нива Шевроле. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель не должен иметь повреждений.

Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу

Проверьте, нет ли замыканий между секциями обмотки якоря или пластинами коллектора стартера, нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора

Выверните два винта и снимите щеткодержатель с крышки со стороны коллектора

Снимите клеммы щеток и извлеките щетки стартера Шеви Нива

Снимите соединительную шину

Осмотрите соединительную шину стартера. При необходимости замените ее.

Сборка стартера Нива Шевроле выполняется в обратной последовательности. Перед сборкой смажьте зубья шестерни привода моторным маслом, винтовые шлицы вала привода, зубья шестерни с внутренним зацеплением, планетарные шестерни и шлицы вала ротора – консистентной смазкой (ЦИАТИМ-201, -202, -203 или Литол-24).

где находится блок и как отключить самому, причины почему не заводится и видео с решением проблемы « newniva.ru

Несколько других причин «молчания» пускового устройства

Причиной того, что стартер не реагирует на поворот ключа зажигания, может быть некорректная работа противоугонных систем транспортного средства (иммобилайзера либо сигнализации). Все дело в том, что эти модули отключают подачу напряжения на клеммы стартера. При этом в процессе проведения диагностики обнаружить какие-либо существенные проблемы в работе основных узлов транспортного средства не удается. Выявить подобную неполадку можно лишь подав напрямую напряжение от источника питания к клеммам стартера. Если же с ним все в порядке, следовательно, причина поломки заключается в неисправности иммобилайзера, либо охранной системы.

На следующем этапе необходимо протестировать втягивающее реле. В случае его поломки стартер ведет себя следующим образом:

• не откликается при попытке запуска силового агрегата;
• издает характерные звуки и прокручивается, однако его мощности не достаточно для того, чтобы выполнить пуск двигателя;
• издает щелчки, но не прокручивает коленчатый вал мотора.

Подобные симптомы указывают на повреждение бендикса, вследствие чего он не может нормально агрегатировать с маховиком, и, прокручивается, а также на неисправность втягивающего реле. Если же из строя вышел бендикс, то в области моторного отсека раздается металлический хруст, при этом коленвал мотора остается неподвижным.

Чтобы проверить втягивающее, необходимо подать на него напряжение от аккумулятора, соединив «плюс» батареи с силовой клеммой, а «минус» — с корпусом. Если электромотор стартера начал вращение, значит неисправно тяговое реле. Зачастую причина подобной неисправности заключается в подгорании контактных пятаков и полностью устраняется после их зачистки. Правда эта мера временна, и после нее все равно придется заменить реле, поскольку на пятаках нанесено специальное антипригарное покрытие, которое полностью разрушается в ходе зачистки.

Почему при повороте ключа отсутствует звук работающего стартера?

Конструкция стартера любого транспортного средства представляет собой мощный электромотор, источником питания которого служит автомобильный аккумулятор. Такому элементу свойственны как механические повреждения, вызванные неправильной эксплуатацией и естественным износом составляющих частей, так и неисправности связанные с его электрической частью. Когда в системе пуска силового агрегата не происходит никаких изменений после поворота ключа зажигания, стартер молчит, а его втягивающее реле не издает характерные щелчки, необходимо провести следующие диагностические мероприятия:

1. Измерить напряжение источника питания
2. Проверить состояние контактов в замке зажигания
3. Выполнить тест на работоспособность втягивающего реле
4. Провести диагностику стартера и его бендикса

Состояние контактов замка проверяется включением зажигания при помощи ключа. Загорание индикаторов на панели приборов является свидетельством рабочего состояния замка зажигания, если же этого не произошло, необходимо приступать к обнаружению неполадок.

Для проверки аккумуляторной батареи достаточно отсоединить минусовую клемму и измерить при помощи вольтметра напряжение источника питания. Если оно находится в пределах 9В, АКБ нуждается в подзарядке, поскольку ее емкости недостаточно для пуска двигателя.

Отчетливо слышимые характерные щелчки в области расположения стартера во время пуска мотора издает его тяговое реле. Заметим, что щелкать реле может как при наличии неисправности в нем или самом стартере, так и при разряженном источнике питания, при этом индикаторы на панели приборов светятся тускло, либо полностью гаснут.

Возможные неисправности если стартер не крутит

Возможная неисправность	Диагностика	Способ решения
АКБ разряжен	Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В	Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение	Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ	Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.	При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.	При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть +12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)	Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»	При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а также провод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле	При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву	Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ	Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора	Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера	Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции	Заменить стартер
Пробуксовка муфты свободного хода	Стартера крутится, но маховик неподвижен	Замените муфту или стартер
Зубчатый венец проворачивается на маховике	Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления	Замените маховик
Двигатель или навесные агрегаты заклинило	Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля	Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика	Визуальный осмотр после снятия стартера	Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х4

14

4

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Планы АвтоВАЗа до 2026 года

Как установить зуммер на ручник своими руками

Артикулы штатных задних дисковых тормозов Lada XRAY Cross

Замена ламп ближнего и дальнего света на Лада Калина 2 и 1 поколения

Ходовая

Здесь большинство болячек появляется из-за нарушения планового технического обслуживания или использования запчастей сомнительного качества. В некоторых случаях требуется регулировка и контроль момента затяжки. При несоблюдении этих правил появляются дополнительные проблемы.

Распространенные неисправности:

1. Стук при резком разгоне. Обычно при резком нажатии на газ ощущается глухой удар в трансмиссии. Проблема появляется из-за раскрученной гайки хвостовика или спрессованной распорной втулки, которая не прижимает подшипник, вследствие чего появляется вертикальное биение и люфт. Вопрос решается заменой деталей с последующей регулировкой затяжки гайки хвостовика.
2. Вибрации на высоких скоростях. Этот симптом возникает из-за несбалансированных валов трансмиссии, низкого качества подшипников или задубелой резины подушек раздаточной коробки. Если у вас дорестайлинговая модель, нужно еще проверить крестовины.
3. Течь масла из редуктора. Проблема появляется при износе сальников или люфте хвостовика. Иногда смазка вытекает по резьбе гайки и под действием центробежной силы раскидывается по днищу. В последнем случае с проблемой остается только смириться.
4. Подшипник ступицы. Об этой неисправности слагают легенды, некоторые владельцы «Шнив» даже боятся ездить на дальние расстояния из-за того, что подшипник может рассыпаться в дороге. Но если через каждые 30 тыс. км производить замену смазки и по пробегу в 5 тыс. км проверять ступицу, подшипник проходит, как и положено – 100 тыс. км пробега.

Где находится и как выглядит

Штатно установленный иммобилайзер находится под пластиковым тоннелем на центральной консоли Шевроле Нивы. Расположен блок иммобилайзера в области правой ноги водителя. На новых моделях Нива Шевроле он находится на рулевой колонке.

Внешний вид иммобилайзера представляет собой пластмассовую коробку, привинченную двумя болтами по бокам рядом с блоком управления центральным замком. В нижней части иммобилайзера можно увидеть штекер с отходящими от него проводами разного цвета.

В автомобилях Шевроле Нива, выпущенных до 2004 года, устанавливались устройства с маркировкой АПС-4. В машинах, выпущенных после 2004 года, — 6-АПС.

Принцип работы ДПДЗ

Место установки и принцип действия ДПДЗ не зависит от конструкции. Он монтируется на валу дроссельной заслонки. При изменении положения дросселя выходное напряжение на датчике изменяется от 0,7 до 4 вольт. За счет этого ЭБУ получает информацию от степени открытия заслонки. Исходя из сведений, полученных от датчика, формируется состав воздушно-топливной смеси. Поэтому от работоспособности ДПДЗ зависит приемистость и экономичность двигателя.

При активации иммобилайзера, так или иначе, запуск мотора он заблокирует. Случается это, когда при включенном зажигании начинает мигать индикатор в течение 15 с, после чего гаснет. Далее система отправляет звуковые сигналы.

Модуль на Шевроле Нива АПС-4 впору отключить. Здесь понадобится обучающий ключ (красный), но АПС-6 нельзя отключать. В основном ЭСУД вынуждены прошивать. Не нужно поддаваться панике: вероятно, блокирование осуществляется по причине нарушенного считывателя в кабеле.

Неисправен аккумулятор автомобиля

Самая простая и распространенная проблема, которая приводит к тому, что стартер щелкает, но не крутится при повороте ключа зажигания, это малый заряд аккумулятора. Если автомобильный источник питания разряжен или просто выведен из строя, будут наблюдаться подобные «симптомы».

Система пуска двигателя будет вести себя следующим образом, если не поступает на стартер с аккумулятора требуемый ток при повороте ключа зажигания:

• Ничего не происходит – нет никаких звуков, щелчков и попыток стартера раскрутиться. В такой ситуации необходимо диагностировать исправность аккумулятора включением любого потребителя – магнитолы, фар или других;

• Лампы на приборной панели гаснут и слышны щелчки втягивающего реле стартера. В такой ситуации практически наверняка виноват аккумулятор;
• Стартер издает серию щелчков, а лампы на приборной панели автомобиля слегка затухают.

Во всех трех случаях обязательно надо проверить уровень заряда аккумулятора при помощи мультиметра или нагрузочной вилки. Если аккумулятор неисправен или разряжен, его следует заменить или зарядить. Когда в результате проверки выяснилось, что проблем с аккумулятором нет, необходимо переходить к следующим возможным причинам появления щелчков из-под капота при старте двигателя.

АКБ

Если мотор авто не запускается при повороте ключа, первое, что надо проверить – уровень заряда АКБ. Электростартеру требуется высокий ток, и он может «высадить» батарею после нескольких неудачных пусков. Если аккумулятор автомобиля разряжен ниже 10.8V, питания, подаваемого на щетки – не хватит для того, чтобы провернуть малой шестерней большой маховик. Особенно – при холодном запуске.

Еще две распространенные неполадки, связанные с АКБ: ошибка бортовой системы (если мозгам не хватает тока – БК не даст двигателю запуститься), а также – окислившиеся или незатянутые клеммы. Протрите выводы батареи от окисла, заново подключите провода, проверяя надежность затяжки.

Окисленная клемма АКБ

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

• вышел из строя бендикс стартера;
• сломалось втягивающее устройство;
• главная обмотка стартера оборвалась;
• замыкание обмотки;
• изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Блокировка напряжения сигнализацией

Современные охранные системы полностью контролируют автомобиль, его элементы, агрегаты. В экстренных ситуациях сигнализация предотвратит угон, однако сработка может быть и ложная.

Причины «ложного вызова» вызваны:

• браком при изготовлении;
• коротким замыканием в цепи;
• нарушениями в работа электронного блока управления;
• повреждением электрической проводки, изоляции;
• слабым контактом клемм.

Чтобы в последующем можно было запустить машину, нужно деактивировать сигналку. Однако необходимо знать что отключать. Чтобы провести работы на профессиональном уровне посетите СТО.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто  ниже нормы, то поворот замка зажигания в  положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно  и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

• Стартер не крутит втягивающее, но щелкает
• Как проверить втягивающее реле стартера?
• Почему машина не заводится, но стартер крутит?

История

В 80-х годах прошлого века на АвтоВАЗе выпускался автомобиль под названием «Нива». Руководство и инженеры предприятия стали понимать, что модель устаревает и теряет популярность. Тогда они начали трудиться над обновлением «Нивы». Впервые рестайлинговая модель была представлена широкой аудитории в 1998 году и имела индекс ВАЗ-2123. Однако в это время предприятие терпело некоторые экономические проблемы, из-за чего массовый выпуск новой модели не мог быть осуществлен в полном объеме. На самом АвтоВАЗе модель выпускалась только с 1998 по 2002 год, и, как правило, мелкими партиями. В 2002 году права на производство автомобиля выкупила компания «Шевроле». С этого момента у модели началось совсем другое будущее. Специалисты компании начали усовершенствование автомобиля. Начало производства «Нивы-Шевроле» произошло в сентябре 2002 года. Стоит отметить, что АвтоВАЗ хотел продолжить выпуск автомобиля под торговой маркой «Лада», но на заводе «Шевроле». Однако американская фирма составила документы таким образом, что это стало невозможным.

Рекордное количество выпущенных автомобилей было зафиксировано в период с ноября 2006 года и до апреля 2008 года. Тогда с конвейера сошло около 1000 экземпляров. Автомобиль оснащался мотором Opel Z18XE и 5-ступенчатой МКПП Aisin.

В 2009 году был произведен рестайлинг модели. Благодаря этому значительно изменился внешний вид «Нивы-Шевроле». На нее устанавливались элементы дизайна от фирмы BERTONE. Также изменения коснулись ходовой части и мотора.

Заклинило обгонную муфту

Если стартер издает звуки, но не крутит двигатель – для дальнейшей диагностики потребуется снять его с авто.

Обгонная муфта стартера

Проверить муфту можно проворотом шестерни вручную – в одну, и в другую сторону. Если она будет крутиться в обе стороны свободно – муфту нужно менять. Узел – полуоткрытый и находится достаточно низко, поэтому «собирает» на себя загрязнения. Для профилактики, нужно периодически прочищать его. Некоторые автовладельцы промывают муфту из распылителя, но этого нельзя делать, равно как смазывать ее консистентными смазками. Иначе деталь заклинит от налипших на шток загрязнений.

Как устранить поломки на Нива Шевроле

Признак	Устранение
Стартер вращается но маховик неподвижен	Износ зубьев маховика, профилактике не подлежит. Установка нового
Стартер вращается очень медленно, схватывает прерывисто	Низкое напряжение аккумуляторной батареи. Подзарядка, замена.
Стартер не крутит в мороз	Аккумуляторная батарея сильно разряжена, пришла в негодность. Установка новой
Двигатель запускается со второго, последующего раза на холодную	Нестабильная подача тока, искры, топлива. Необходимо комплексно проверять топливную систему, так как причин может быть множество
Мотор долго запускается на горячую и сразу глохнет	Прочистить дроссельную заслонку, проверить топливный фильтр, топливный насос
На приборной панели горит лампа иммобилайзера, оповещающая о поломке в системе питания	Проверьте натяжение ремня приводных механизмов, надежность крепления генератора, контакты, клеммы
В процессе запуска двигателя слышен металлический скрежет, скрип	Вероятнее всего износ подшипника вала, деформация пружины, повреждены зубья маховика

Независимо от типа поломки, наличия навыков обслуживания технического средства, пользуйтесь услугами СТО, где предоставляют гарантию качества на выполненные работы.

Самостоятельное вмешательство в ремонт не всегда приносит положительные результаты. Реже пользуйтесь услугами кустарных мастерских.

Сообщества › Лада Приора (Lada Priora Club) › Блог › При повороте ключа зажигания, стартер не крутит

Всем привет! Месяц назад на приорике выскочила такая проблема.Когда поворачиваю ключ зажигания в первое положение (приборка горит, электроника вся работает) А при следующем повороте ключа во второе положение в ответ тишина (стартер не крутит).И такое происходит время от времени, то она заведется, то придется минус 10 постоять подождать.В чем дело?Вообщем ребят жду помощи, заранее спасибо!

Комментарии 77

Дарова. Не заводится на каком ключе? На обучающем или на котором управление замком?

Здарова скажи вылечил проблему? у меня тоже тачто такая же, я отключил имобилайзер, поменял втягивающий, почистил все контакты, но ни фега при поворачивание ключа все моргает и щелкает как будто не хватает акамулятора проверил плотность все норм уже не знаю что смотреть, если ты сделал скажи вчем была проблема?

Проверь предохранитель под пассажирской панелью, он может замыкать, то заводится, то не заводится

У меня щелчок был как будто клема отходит от аккумулятора, проверь массу на стартер, буквально позавчера сделал у себя тоже самое, теперь всё хорошо)

Была похожая ситуация. Ездил, ездил заводилась через раз и в один «прекрасный» момент просто не завелась благо был не далеко от СТО. Проблемы вылечилась перепрошивкой эмобилайзера, сейчас все работает как часы

почисти контакты на аккуме, к кузову, к двигу, к стартеру (особенно красный провод к нему )

Проверь контакты на стартереЛично у меня там красный провод от замка зажигания окислился.Почистил, смазал смазкой для аккумуляторных клемм и вуаля)

Было такое.Разбери ключ, поставь новую батарейку и подожми контакты на ней.На аккумуляторе на клемах подтяни болты от стартера .и сами клемы затяни.

клеммы проверь, затени, прочисти)была такая ситуация

У меня была похожая ситуация, только когда поворачивал ключ зажигания машина заводилась рывками, а бывало вообще не заводилась. В итоге думал имобилайзер глючит и не видит ключ, поехал в сервис — отключили, все вроде стало норм, но на след. день история повторилась. Думал замок зажигания гонит. Взял попробывать — нет не он! В сервисе сказали — чувак 100% сигналка! чето там ковырялись ковырялись фиг там! …В итоге додумался сам…Решил проверить клеммы на стартере, оказались они всему виной) Открутил их, почистил от грязи и все в порядке)

Сними корпус воздухана, сними со стартера плюсовую клемму и раскрути минусовую, всё аккуратно зачисть(гайку и шайбы тоже) и перед сборкой смаж смазкой, например «циатим 221».

вот посмотри мож поможет

было так, вылечил дополнительным реле стартера, провод приходящий на стартер у него надо замерить сколько приходит, у меня приходило 5-6 в место 12 короче где то теряется и не хватает для запуска, в нете есть про установку много статеи

Итоги

Как вы могли понять из этой статьи, самостоятельное отключение иммобилайзера на Нива Шевроле, занятие непростое, поэтому если вы далеки от подобных манипуляций, лучше всего доверить его профессионалам, поскольку если будет допущена какая-либо ошибка во время её активации, то произойдёт полная блокировка устройства.

Автомобили шевроле заслужили особое признание среди любителей проводить свою жизнь на колёсах. Особенно удобными и практичными оказались машины шевроле нива. В каждую из них изначально устанавливались иммобилайзера и в основном это были устройства разных моделей марки апс. Их подключением не занимались владельцы этих машин, но если когда-то у них возникнет желание отключить такую систему, чтобы заменить её на более современную или устранить неполадки, стоит обладать информацией, как это делается. Обо всех тонкостях процесса отключения и демонтажа прямо сейчас.

Читать дальше: Понятие транспортного средства в пдд

Не работает стартер на Ниве Шевроле

На внедорожниках Шевроле Нива, выпущенных до 2006 года, электрическая схема включения стартера была очень простой. В неё входила аккумуляторная батарея, клемма генератора В+, замок зажигания и стартер. Единственным недостатком этой схемы было то, что если водитель при работающем двигателе нечаянно поворачивал ключ зажигания в положение «стартер», то он срабатывал, и его приводная шестерня пыталась войти в зацепление с вращающимся зубчатым венцом маховика, что приводило к срезанию кончиков зубьев у обеих шестерён. Поэтому с 2006 года стали устанавливать внизу монтажного блока дополнительное реле (тип 2123-3722-010-22), которое блокировало (отключало) стартер при работающем двигателе.

Когда при попытке запустить двигатель, стартер не срабатывает, то водителю, для того чтобы определить место неисправности, потребуется отрезок провода, которым можно соединить плюсовую клемму аккумуляторной батареи с клеммой штекера в разъёме красного провода, идущего на клемму 50 втягивающего реле. Искать этот разъём нужно на правом брызговике. Только нужно помнить, что сечение провода не должно быть очень маленьким (менее двух квадратных миллиметров).

Если стартер начнёт работать, значит, он исправен. В этом случае придётся проверять контактную часть замка зажигания (клеммы 30 и 50), а на автомобилях с годом выпуска 2006-ой и позже, ещё и электрическую цепь дополнительного реле, которое срабатывает по команде контролёра ЭСУД (БОШ М7.9.7). Кроме этого, на тех автомобилях Шевроле Нива, где установлена сигнализация, возможно, понадобиться проверка цепи блокирования замка зажигания.

А вот если стартер работать не начинает, то придётся искать неисправность в нём самом. Когда при подаче напряжения на клемму 50 тягового реле Вы слышите щелчок, значит, его втягивающая и удерживающая обмотки исправны. Если после щелчка не начнёт вращаться якорь стартера, тогда придётся последовательно проверять состояние клемм аккумуляторной батареи и втягивающего реле, а также щётки коллектора. Особое внимание нужно уделить нижнему контакту втягивающего реле, так как из-за ослабления затяжки гайки контакт подгорает. Чтобы устранить эту неисправность придётся гайку открутить, контакт зачистить и вновь всё поставить на место. Но делать это нужно при снятой минусовой клемме АКБ.

Для того чтобы найти неисправность на стартере, его придётся снять, но делать это надо снизу автомобиля. При наличии тепловых экранов, защищающих стартер от перегрева (рядом проходит выпускная труба), ни в коем случае их не снимайте, так как это приведёт к выходу из строя стартера.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

только щелкает – Taxi Bolt

28 январь 2016 Лада.Онлайн 172 259 6
Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Неполадки в электрической цепи

• В первую очередь это относится к аккумуляторной батарее, она может разрядиться или вовсе выйти из строя. Если вы сомневаетесь в надёжности, следует показать её в специализированную мастерскую, где она полностью будет проверена.
• Плохие контакты на клеммах АКБ. Эту неполадку легко обнаружить и устранить своими руками, лучше всего очистить их при помощи наждачной бумаги, и промазать специальной токопроводящей смазкой.
• Есть неполадки в стартере, они могут быть из-за неполадок как внутри устройства, так из-за выхода из строя проводки. Для проверки, также необходимо показать его специалистам.
• Дефект в работе свечей, который мог возникнуть из-за некачественного топлива, либо их продолжительной эксплуатации.
• Перегорание одного из предохранителей, которые отвечают за ту или иную цепь.
• Выход из строя реле, в первую очередь это относится к реле зажигания.
• Перегорание или обрыв провода, которые выходят от аккумуляторной батареи, стартера или инжектора.
• Проблемы с сигнализацией или иммобилайзером. Именно эти цепи становятся частой причиной неисправностей в зажигании.

Механические неполадки

• Наверно самой банальной причиной, по которой двигатель не может запуститься – это отсутствие должного уровня топлива в баке. Эта причина может быть как по не внимательности водителя, что маловероятно, так и ввиду неисправности датчика уровня топлива, который мог «закиснуть» на определённом уровне указывая на достаточное количество бензина в баке.
• Наличие засора в бензонасосе или в топливном фильтре.
  Не сильное загрязнение фильтрующей сетки. Бывает и хуже!
• Засорены форсунки или пробита прокладка – эта неполадка является следствием вышеописанной проблемы.
  У этих форсунок была пробита прокладка. Пропускали воздух и не давали запуститься с первого раза двигателю.
• Уровень масла и охлаждающей жидкости, что могло спровоцировать повышенный нагрев, а впоследствии и выход из строя мотора.
• Неисправен регулятор холостого хода. Для того, чтобы исправить это устройство, вам необходимо прочитать эту статью.
  Регулятор холостого хода крепится трёмя болтами.

Теперь зная о возможных причинах неполадок, разберём как конкретно продиагностировать её, и выявить неисправность.

Особенности устройства

Стартер; это механизм, который работает и двигается за счет взаимодействия магнитов. Номинальная мощность этого устройство на Шевроле Нива составляет 1,55 кВт. Сила тока в нем будет составлять:

• при развитии граничной мощности 375А;
• при торможении до 700А;
• на холостом ходу менее 80А.

В состав стартера входит 28 различных деталей, включая крепления, корпус и внутренние составляющие. Вращение якорного вала за счет металлокерамических вкладышей приводит к движению приводного вала. Также этому способствует редуктор, состоящий из различных шестеренок. Они, в свою очередь, движутся за счет игольчатых подшипников. Благодаря подключенному аккумулятору, напряжению передается непосредственно к стартеру, и он начинает движение.

Стартер

Говорить о том, что стартер не исправен можно только тогда, когда знаешь, что АКБ полностью исправна. Если при повороте ключа он будет издавать специфические звуки при прокручивании (будет щёлкать), то неисправен может быть бендикс, либо втягивающее.

Выяснить точную причину, можно лишь разобрав устройство. Часто подобные неполадки встречаются именно в зимнее время года, когда температура находится далеко ниже нуля, и связано это с повышенной влажностью. Нерабочий стартер следует демонтировать и произвести ремонт.

Диагностика

Итак, первым делом устройство присоединяют к АКБ и к мультиметру. Подключаться можно через контактный болт на тяговом реле. Рекомендуется использовать для этого провода, сечение которых составляет не менее, чем 1,6 кв. см. Также следует убедиться в том, что щетки хорошо притерты к коллектору, а температура узла нормальная.

Цепь из стартера, аккумулятора и мультиметра поможет продиагностировать устройство. Замыкают выключатель подачей 12 В на клемму. Такую процедуру проводят трижды, постоянно меняя условия торможения. Цепь включается на короткие временные промежутки.

Если узел не вращается, и в работе его слышен посторонний шум, легко сделать вывод, что устройство неисправно.

Так же испытывают стартер в полном торможении. Этот способ диагностики позволяет выяснить причины поломки и поможет успешно отремонтировать агрегат. Для этой процедуры необходимо включить стартер и в тот же момент проверить показания амперметра. Выполняют замеры напряжения мультиметром, а также замеряют момент торможения. Ток должен быть не выше, чем 700 А. Напряжение – не более 5 В, а тормозной момент – меньше чем 13,72 Нм.

Если показатели другие, то стартер неисправен. Если ток выше, а момент ниже, значит, причина неисправности связана с замыканием внутри обмотки якоря. Стоит проверить витки. Также возможно замыкание на массу якорной обмотки.

Свечи зажигания

Выполнить диагностику свечей несложно, достаточно лишь выкрутить их из посадочных колодцев и визуально осмотреть их.

Они не должны быть сырыми, нагар должен соответствовать норме. Лучше всего сравнить их состояние с нашей сравнительной таблицей, где ясно указано, что говорят свечи о той, или иной неисправности. Обратите внимание, что производить замену лучше сразу всех четырёх свечей, оставив лишь на замену исправные старые.

Так выглядит сравнительная таблица нагара свечей зажигания.

Бензонасос

Для того, чтобы узнать исправен ли бензонасос, нет необходимости куда-то лезть. Нужно лишь немного прислушаться во время поворота ключа в замке зажигания. Потому как при работе бензонасоса издаётся специфическое жужжание, а если топливопровод забит оно будет усилено в несколько раз, что будет свидетельствовать о недостаточной проходимости в цепи.

В-первую очередь надо проверить клеммы бензонасоса и питание на них. На фото клеммы износились, что вызвало замыкание контакта и оплавление бензонасоса.

Предохранитель прикуривателя

Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.

p, blockquote 46,0,0,0,0 —>

p, blockquote 47,0,0,0,0 —>

Далее проверяем предохранитель на самом блоке. На схемах он отмечен под номером — 6 (F6).

p, blockquote 49,0,0,0,0 —>

Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.

p, blockquote 50,0,0,0,0 —>

В данном видео можете наглядно посмотреть пример того, как добраться к блоку с предохранителями и заменить их.

p, blockquote 51,0,0,0,0 —>

Есть что добавить? Будем рады Вашим комментария.

«>

Выводы

Определившись точно с наличием той или иной проблемы, которая мешает запуску двигателя, вы сможете точно знать, под силу вам такая работа своими руками, либо придётся пользоваться услугами автомастерских.

В большинстве случаев выполнить её можно своими руками, поскольку работы по замене не сложные. Важным аспектом будет и тот факт, где будут производиться работы, на улице или в гараже, поскольку в случае с последним, никакие природные явления не заставят закончить работу по независящим от вас причинам.

Есть такой плавающий дефект, чуть ли не болезнь у шнив (может и не только), что на прогретом двигателе, после его остановки, запустить его вновь не получается, например на АЗС, стартер не крутит и не щёлкает (как при мертвом АКБ), особенно, если включены какие-либо электро-потребители, будь то ближний свет, музыка или вентилятор печки. У меня наблюдался, как раз, такой случай, пока всё не выключишь, двигатель не запустится. Бывает и это не помогает, приходиться тянуть провод от плюса АКБ и напрямую запитать стартер, здесь успех 100%, но ппц как стремно выглядит со стороны))) Я в душе перфекционист и считаю что мой авто должен не только выглядить прилично, но и быть полностью исправным, вплоть до мелочей и работать штатно.

Решил докопаться до проблемы через форумы, D2, у знакомых электриков. Версий у всех море, путей решений ещё больше, кто то меняет стартер, генератор, АКБ, замок зажигания, чистит массы на кузов, реле стартера (у кого оно есть с завода), городят сопли под капотом с дополнительным плюсом через реле (самый действующий способ, но не по мне), кто то винит во всем, якобы, криворуких установщиков доп. сигнализации.

Я пошёл по ленивому пути и начал от самого простого, заменил реле стартера (оно у меня штатное) — результата нет. Почистил массы — результата — нет. Дальше был осмотр силовых проводов и обнаружил подгоревший плюс идущий на генератор у самой клеммы, ага, уже что-то, значит контакт здесь явно хреновый, менять пока не стал, очистил от окислов, насколько возможно, обработал токопроводящей смазкой, заизолировал термоусадкой — результат есть.

Прошёл месяц, проблем с пуском двигателя нет. Пост написал для статистики, вдруг поможет кому.

Ездим дальше… Цена вопроса: 0 ₽ Пробег: 69000 км

Technomania Был 4 часа назад Я езжу на Трайк Нью-Йорк, США Название шикарное. Непонятно кто что где о чем куда.Но я все поясню!)))Во-первых о прокладке проводки в машине.Никогда не нравилось вот это место, где красный провод на фото, с разъемом.Это питание втягивающего реле стартера, получает + при повороте замка зажигания в положение Старт.А рядом алюминиевая магистраль для кондиционера.Бывает провод на ней лежит и вызывает во мне смущение.

Его можно просто оттянуть и будет нормально, или в гофру вообще одеть)Во вторых.Так бывает, что нет возможности завести авто стартером.Например: замок зажигания отдает концы, и не проворачивается дальше зажигания (или вовсе заклинил в таком положении)Или заглючила сигнализация заблокировав стартер (если именно эта цепь заблокирована сигнализацией)Или другие вариантыСтавим ручник.Нейтралку.Включаем зажигание.Берем проводок потолще, и цепляем его к + (плюсу) аккумулятора.Тянем его к клемме, которая на фото, с красным проводом.Касаемся нашим проводом с плюсом к этому красному, стартер срабатывает. Авто завелось.

После этого необходимо отключить наш провод от красного (иначе стартер будет крутиться пока не выйдет из строя)Если у вас замок зажигания Вообще кончился и не включает зажигание, но разблокирует руль механически (очень важно чтобы руль не блокировался во время поездки!)То можно перемычками под рулем так же завести авто.

Для этого нужно внять кожух руля пластиковый.Снизу внизу два саморезаСнизу вверху 1 саморезСнизу 2 винтаПо бокам в районе руля по 1 винту на сторонеУвидите широкий разъем с толстыми проводами.

Розовый(бывает коричневый) является постоянным плюсом питанияСиний (бывает синий с черной полосой) это зажиганиеКрасный это стартерДля начала на все время поездки нужно включить зажигание.Для этого можно замкнуть синий(сине-черный) и розовый (коричневый) провода.

None Фото разъема с указателем ( стрелкой ) прикрепил.Что нашел, сегодня щелкнул попутное)))

28 январь 2016LadaOnline 154 316

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Возможные неисправности если стартер не крутит

Возможная неисправность	Диагностика	Способ решения
АКБ разряжен	Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В	Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение	Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ	Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.	При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.	При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть +12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)	Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»	При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ – стартер», а такжепровод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле	При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву	Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ	Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора	Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера	Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции	Заменить стартер
Пробуксовка муфты свободного хода	Стартера крутится, но маховик неподвижен	Замените муфту или стартер
Зубчатый венец проворачивается на маховике	Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления	Замените маховик
Двигатель или навесные агрегаты заклинило	Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля	Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика	Визуальный осмотр после снятия стартера	Отремонтируйте или замените стартер, замените маховик

None Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х411

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Принцип действия

Когда водитель поворачивает ключ в замке зажигания, то контакты замыкаются, проходя через реле стартера. «Нива Шевроле» и ее двигатель находятся пока в выключенном состоянии. Питание подается на удерживающую и тяговую обмотку. Магнитное поле в них с определенным усилием тянет якорь в корпус, тем самым сжимая возвратную пружину.

После этого якорь толкает шток и контактную пластину. Она замыкает контакты на втягивающем реле. Электрический мотор стартера начинает крутиться. Вместе с этим вилка якоря выдвигает бендикс стартера («Нива Шевроле 1600» тоже им оснащается). На бендиксе установлена шестерня. Она входит в зацепление с маховиком на двигателе автомобиля.

Когда маховик будет вращаться быстрее, чем стартер и шестеренка бендикса, в дело вступает обгонная муфта. Она не дает крутящему моменту предаваться на бендикс и затем при помощи рычага отходит назад. А за счет возвратной пружины, деталь уходит в свое изначальное положение, когда двигатель запускается.

Как получить оранжевый цвет и его оттенки

Оранжевый — единственный цвет, не имеющий холодных оттенков, всегда теплый и жизнерадостный. Как получить оранжевый цвет знают многие, даже не имеющие отношения к покраске. Два цвета: желтый и красный — рождают оттенки заходящего солнца.

Музыка цвета

В мире всего семь нот, из которых создается бесконечное количество мелодий, и всего 3 основных цвета, из которых получается целая радуга цветов.Основные из них — красный, желтый и синий цвета. Имея эти цвета на палитре, у вас есть целый набор оттенков, они помогут раскрасить реальность в яркие цвета или скрыть ее в серых тонах. Смешивая красный, желтый или синий в разных пропорциях, мы получаем набор второстепенных цветов, которые, в свою очередь, дают новые оттенки.

При смешивании красок необходимо знать несколько моментов:

• основные цвета и белый не могут быть получены смешиванием красок;
• черный получается путем смешивания трех основных цветов;
• старайтесь не смешивать более трех цветов одновременно.

Оранжевое настроение

Оранжевый цвет солнца, огня, фруктов и специй. Он обладает положительной энергией, вдохновляет, заряжает оптимизмом. Этот цвет объединяет мужское и женское начала: женщины — желтый, мужчины — красный. Оранжевый в результате смешения желтого и красного представляет оба пола.

В интерьере этот цвет часто используется в детских и спортивных учреждениях; хорошо смотрится в молодежном кафе. В доме этот цвет рекомендуется использовать осторожно, его не должно быть много.В одежде ярко-оранжевый говорит об активности и бодрости. У оранжевого есть отрицательная сторона. Психологи считают, что этот цвет способен подчинять людей влиянию общества, толпы, поэтому его активно используют в интерьерах религиозных сект.

Смешение цветов

Оранжевый — это составной цвет, что означает, что он получается путем смешивания двух основных цветов: красного и желтого. Смешивание цветов — простой процесс, который требует небольшой подготовки.

Для работы нам потребуется:

• Рабочая поверхность.Чистая палитра или бумага, можно баночки. Баночка или палитра благодаря своей гладкой поверхности — идеальная основа для смешивания красок. Краски в них смешиваются физически, как ингредиенты при приготовлении соуса. Если вы решили смешать краски на листе бумаги, то здесь используется другой метод: мазки наносятся поочередно, следующий штрих перекрывает предыдущий, и создается новый цветовой эффект.

• Краски. Чтобы получить любой цвет или оттенок, профессионалу достаточно иметь основные цвета: красный, желтый, синий.Начинающему художнику лучше использовать основные и второстепенные цвета. Также необходимо иметь в арсенале белый и черный цвета.
• Кисть или шпатель (шпатель).
• Разбавитель (скипидар, уайт-спирит). Разбавители используют более опытные художники. Их используют для смешивания и разбавления красок.

Имея все необходимое для получения новых оттенков, мы постараемся создать цвет хорошего настроения.

Как получить оранжевый цвет

Чтобы создать классический оранжевый цвет, смешайте красный и желтый в равных пропорциях.Если вы рисуете гуашью, то смешивать краски удобнее в банке или на стеклянной поверхности. Сначала берем красную гуашь, затем желтую и перемешиваем, получился оранжевый цвет. При использовании акварели добавьте немного воды в банку или палитру, затем нанесите красную и желтую краски, смешайте их, получится апельсин.

У начинающих художников может возникнуть вопрос, как получить оранжевый цвет с помощью акриловых и масляных красок? В этом случае смешивание происходит по другим правилам. На рабочую поверхность нанести красную акриловую краску, рядом с желтой и кончиком кисти направить краски друг к другу, постепенно перемешивая.При смешивании акриловых красок не забывайте использовать разбавитель, он замедляет процесс высыхания.

1. Масляные краски очень густые и глубокие по цвету, их можно смешивать тремя способами.
2. Физическое смешивание, мы это уже рассматривали на примере акварели и гуаши. Нанесение послойно: сначала нанести красную краску и дать высохнуть, сверху нанести полупрозрачный слой желтой краски, получится оранжевый или красно-оранжевый цвет.
3. Нанесение основных цветов мазками. На холст или бумагу последовательно наносят мазки красного, затем желтого цвета.

При работе масляными красками никогда не смешивайте сразу более трех цветов, такой прием доступен только профессионалам.

Как получить красно-оранжевый и желто-оранжевый цвета

Оранжевый имеет множество оттенков, их тон зависит от количества основного цвета и от способа смешивания цветов. Если смешивать краски слоями, то для получения красного оттенка сначала наносится желтая краска, затем красная. То же самое и с желто-оранжевым цветом, при нанесении цветов друг на друга или нанесении штрихов один за другим желтый следует накладывать на красный.При физическом перемешивании красок желтых должно быть больше; если при перемешивании добавить больше красного, мы получим красно-оранжевый цвет.

Чтобы придать насыщенный красно-оранжевый тон, можно добавить коричневую краску. Для создания более спокойных пастельных тонов к оранжевому цвету добавляется серый, получается идеальный оттенок для написания осенних пейзажей. Надеемся, мы ответили на вопрос, как получить оранжевый цвет и его оттенки. Желаем оранжевого настроения.

Chevrolet Express (1997) — схема предохранителей

Chevrolet Express (1997) — схема предохранителей

Год выпуска: 1997

Блок предохранителей на приборной панели

Дверца доступа к блоку предохранителей находится на стороне водителя на приборной панели под рычагом открывания капота
.

Chevrolet Express — блок предохранителей — панель приборов

Положение предохранителей	Название предохранителя	Цепь защищена
1	СТОП	Стоп / CHMSL, Стоп-сигналы
2	ХТД МИР	Зеркала с электроподогревом
3	CTSY	Лампы вежливости, купольные лампы / лампы RDG, косметические зеркала, зеркала с электроприводом
4	ДАТЧИКИ	IP-кластер, реле DRL, модуль DRL, переключатель HDLP, освещение без ключа, модуль с низким уровнем охлаждающей жидкости, модуль CHIME, модуль DRAB
5	Опасность	Светильники аварийные KHIME Модуль
6	КРУИЗ	Круиз-контроль
7	PWR AUX	Розетка вспомогательного питания, ALDL
8	Кривошип	–
9	ПАРК ЛПС	Лампа освещения номерного знака, стояночные фонари, задние фонари, передние боковые габариты, пепельница перчаточного ящика
10	ПОДУШКИ БЕЗОПАСНОСТИ	SDM
11	дворник	Электродвигатель стеклоочистителя, насос омывателя
12	HTR-A / C	NC, вентилятор кондиционера, реле высокого давления, зеркало HTD
13	CIG LTR	Усилитель мощности, прикуриватель, реле дверного замка
14	ИЛЛУМ	LP Cluster, HVAC Controls, RR HVAC Controls, IP-переключатели, Радиоосвещение, Подсветка дверного переключателя
15	ДХО	Реле ДХО
16	ОБОРОТ B / U	Передний поворотник, задний поворотник, задние фонари, соленоид BTSI
17	РАДИО- 1	Радио (Ign, Accy)
18	ТОРМОЗ	4WAL PCM, ABS, круиз-контроль
19	РАДИО-Б	Радио (аккумулятор), силовая антенна
20	ТРАНС	PRNDL, Автоматическая коробка передач
21	STRG / БЕЗОПАСНОСТЬ	EVO Рулевое управление, Европейская система безопасности
22	RR DEFOG	Обогрев заднего стекла
23	Не используется	–
24	RR HVAC	RR HVAC Controls, HIGH, MED, LOW реле
А	PWR ACCY	Электрический дверной замок, сиденье с электроприводом в шести направлениях, модуль освещения без ключа
B	PWR WDO	Электрические стеклоподъемники

Центр реле предохранителя в моторном отсеке

Блок предохранителей находится сзади в моторном отсеке со стороны водителя.

Chevrolet Express — блок предохранителей — моторный отсек

Название предохранителя	Цепь защищена
ВОЗДУХОДУВКА	Двигатель вентилятора
АБС	Электронный блок управления тормозом
IGN-B	Реле стартера, замок зажигания
IGN-A	Блок предохранителей на приборной панели
BATT	Блок предохранителей на приборной панели
ОСВЕЩЕНИЕ	Блок предохранителей в приборной панели, выключатель фар
ЗАДНЯЯ НАДУВКА	Реле электродвигателя заднего вспомогательного вентилятора
ENG- 1	Датчики с подогревом 02, датчик массового расхода воздуха, соленоид клапана рециркуляции ОГ, клапан продувки адсорбера испарителя, датчик положения коленчатого вала, реле впрыска вторичного воздуха (дизельное топливо), датчик воды в топливе (дизельное топливо), подогреватель топлива (дизель), реле свечи накаливания (дизель) , Соленоид перепускного клапана (дизель)
Кондиционер	Реле муфты кондиционера
ЗАПАСНЫЙ	Запасные предохранители
AUX A	Положения о модернизации
AUX B	Положения о модернизации
RH-HDLP	Правая фара (только экспорт)
RH-HIBM	Правая фара дальнего света (только экспорт)
ECM-I	Катушка зажигания, датчик положения коленчатого вала, VCM, топливные форсунки, привод катушки
РОГ	Реле звукового сигнала, лампа (и) под капотом
LH-HDLP	Левая фара (только экспорт
LH-HIBM	Левая фара дальнего света (только экспорт)
ТОПЛИВО SOL	PCM, привод топливного соленоида, соленоид отключения двигателя
IGN-E	Реле муфты кондиционера
ECM-B	Реле топливного насоса, VCM, PCM, топливный насос и реле давления моторного масла

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Втягивающее реле стартера CHEVROLET DAEWOO SATURN SUZUKI

Описание

Описание

Новое электромагнитное реле вторичного рынка

САТУРН

1994 SC1 4 цил. 1,9 л 116cid
1995 SC1 4 цил. 1,9 л 116cid

1994 SC2 4 цил. 1,9 л 116cid
1995 SC2 4 цил. 1,9 л 116cid

1994 SL 4 цил. 1,9 л 116cid
1995 SL 4 цил. 1,9 л 116cid

1994 SL1 4 цил.1,9 л 116cid
1995 SL1 4 цил. 1,9 л 116cid

1994 SL2 4 цил. 1,9 л 116cid
1995 SL2 4 цил. 1,9 л 116cid

1994 SW1 4 цил. 1,9 л 116cid
1995 SW1 4 цил. 1,9 л 116cid

1994 SW2 4 цил. 1,9 л 116cid
1995 SW2 4 цил. 1,9 л 116cid

DAEWOO

1999 Ланос 4 цил. 1.5L 1498cc
2000 Lanos 4 цил. 1.5L 1498cc
2001 Lanos 4 цил. 1.5L 1498cc
2002 Lanos 4 цил. 1,5 л, 1498 куб. См,

1999 Ланос 4 цил. 1.6L 1588cc 98cid
2000 Lanos 4 цил.1.6L 1588cc 98cid
2001 Lanos 4 цил. 1.6L 1588cc 98cid
2002 Lanos 4 цил. 1,6 л 1588 куб. См 98cid

1999 Leganza 4 цил. 2,2 л 2200 куб.см
2000 Leganza 4 цил. 2.2L 2200cc
2001 Leganza 4 цил. 2.2L 2200cc
2002 Leganza 4 цил. 2,2 л, 2200 куб. См,

ШЕВРОЛЕ

2004 Optra 4 цил. 2,0 л 1998cc 122cid
2005 Optra 4 цил. 2,0 л 1998cc 122cid

2006 Optra, 4 цилиндра. 2.0L 2000cc
2007 Optra 4 цилиндра. 2,0 л 2000 куб. См

SUZUKI

2004 Forenza 4 цил.2.0L 2000cc
2005 Forenza 4 цил. 2.0L 2000cc
2006 Forenza 4 цил. 2.0L 2000cc
2007 Forenza 4 цил. 2.0L 2000cc
2008 Forenza 4 цил. 2,0 л 2000 куб. См

2005 Reno 4 цил. 2.0L 1998cc
2006 Reno 4 цил. 2.0L 1998cc
2007 Reno 4 цил. 2,0 л 1998 куб. См

2008 Reno 4 цил. 2,0 л 1998cc 122cid

Заменяет:

Daewoo Motor Co
96208782, 96208785, 96430345

ГМ
96208782, 96208785, 96450663

Опель
12-02-128, 12-02-131, 12-02-961

Сузуки
31100-85Z00, 31100-85Z01

Тип: переключатель, соленоид
Тип крепления: крепление с 3 отверстиями
Расположение монтажных отверстий: 04:00, 08:00, 12:00
Внешний диаметр корпуса: 51
Тип поршня: съемный
Клеммная батарея: M8 x 1.25
Количество клемм: 3
Электродвигатель клемм: M8 x 1,25
Переключатель клемм: M6 x 1,0 Стойка (правая)
Положение клеммного переключателя: справа
Крепление с резьбой: M5 x 0,8 THD
Напряжение: 12

Запчасти на Лада Нива 4х4 | Реле замка зажигания Реле зажигания Лада 2101-07, Лада Нива, 2110-3747210-21

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные колодки, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Коробка передач, коробка передач, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Коробка передач, Коробка передач, Раздаточная коробка, Комплекты подшипников
Детали интерьера Лада Нива

Стекло окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, механизм стеклоподъемника, оконная ручка,
карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Заводская табличка, Спортивный руль, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Схема блока предохранителей Chevrolet Cruze и реле с назначением и расположением

Модель 1 -го поколения Chevrolet Cruze выпускалась в 2008, 2009, 2010, 2011, 2012, 2013 годах. После рестайлинга в 2014 году выпущен Cruze с обновленной моделью в 2015, 2016, 2017, 2018, 2019 годах. В нашей публикации будут рассмотрены блоки предохранителей и реле Chevrolet Cruze с обозначением цепей и их расположением.Отдельно отметим предохранитель, отвечающий за прикуриватель.

Моторный отсек

Главный блок

Он расположен под капотом с левой стороны моторного отсека, рядом с фарой и аккумулятором. Закрывается пластиковой защитной крышкой. 3 насадки с разных сторон.

На обратной стороне крышки находится самая свежая информация с описанием предохранителей. Возможны изменения представленных схем в зависимости от комплектации и года выпуска вашего автомобиля.

Схема

Назначение

№	Защищенная цепь
1	15A Блок управления коробкой передач
2	15A Блок управления двигателем
Не используется
4	10A Электромагнитный клапан адсорбера
5	15A Зажигание
7	Не используется
8	15A Система впрыска топлива
9	15A Система впрыска топлива, система зажигания
10	15A Блок управления двигателем
11	10A Датчик концентрации кислорода
13	7.5A Электромагнитный клапан адсорбера
14	Не используется
15	20A Очиститель заднего стекла
16	7,5A Зажигание, датчик качества воздуха в салоне (система кондиционирования)
17	5A Зажигание, подушка безопасности
18	10A Датчик положения дроссельной заслонки
19	Не используется
20	20A Топливный насос
22, 23, 29	Не используется
30	15А ABS
31	20A Блок управления кузовом
32	20A То же
33	30A Подогрев передних сидений
34	25A Люк в крыше
35	30A Аудиосистема
36	Не используется
37	10A Предохранитель дальнего и ближнего света правой фары
38	10A Дальний и ближний свет левой фары
39 40	Не используется
46	10A Вентилятор охлаждения
47	10A датчик концентрации кислорода
48	15A Противотуманные фары
49 50	Не используется
51	15A Звуковой сигнал
52	15A Приборная панель
53	10A Электрическое зеркало
54	5A Выключатель света, управление светом
55	7.5A Складывающиеся зеркала заднего вида
56	15A Омыватель лобового стекла
57	15A Замок рулевой колонки
58	Не используется
60	7.5A Обогреватель зеркала
61	7,5A Обогреватель зеркала
62	10A Кондиционер
63	7,5A Датчик заднего стекла
64	5A Датчик качества воздуха
65	7.5A Задние противотуманные фары
66	15A Омыватель заднего стекла
67	20A Блок управления топливом
68	Не используется
69	5A Датчик напряжения аккумулятора
70	5A Датчик дождя
71	Не используется
Плавкие вставки
6	30A Стеклоочиститель
12	30A Реле стартера
21	30A Задние электрические стеклоподъемники
22	Не используется
24	30A Передние электрические стеклоподъемники cruze
25	20A Электронный вакуумный насос
26	40А ABS
27	30A Электронная система управления ключами
28	40A Обогрев заднего стекла
41	Не используется
42	20/30 / 40A Вентилятор охлаждения двигателя
43 44	Не используется
45	40A Вентилятор охлаждения двигателя
59	30A Подогреватель дизельного топлива
Реле
R1	Муфта привода компрессора кондиционера
R2	Реле тяги стартера
R3	Вентилятор охлаждения двигателя ( K7)
R4	Реле режима (скорости) переднего стеклоочистителя
R5	Передние дворники
R6	Не используется
R7	Главное реле системы управления двигателем
R8	Топливный насос
R9	Вентилятор охлаждения двигателя (K2)
R10	Вентилятор охлаждения двигателя (KZ)
R11	Не используется
R12	Вентилятор охлаждения двигателя (KZ)
R13	Вентилятор охлаждения двигателя (K1)
R14	Не используется
R15	Зажигание
R16	Система предварительного нагрева (дизель)
R17	Обогреваемые наружные зеркала заднего вида

Блок предохранителей повышенной мощности

Он расположен на аккумуляторе покрытие.

Схема

Обозначение

1	Блок предохранителей 100A — панель приборов
2	Блок предохранителей 100A — панель приборов
3	80A Рулевое управление с электроусилителем (EPS) ( NJ1)
4	Не используется
5	250A Блок предохранителей — дополнительная батарея
6	250 / 500А Стартер

Дополнительная коробка

В зависимости от конфигурации, может быть отдельный блок с реле под капотом.

1. Реле средней скорости вентилятора охлаждения;
2. Реле контроля скорости вентилятора охлаждения;
3. Реле средней скорости вентилятора охлаждения.

Пассажирский отсек

Блок предохранителей расположен на панели слева справа рядом с левым коленом водителя.

Чтобы получить доступ, нужно открыть бардачок для мелких предметов и потянуть его вверх. Затем следует вынуть нижнюю часть коробки из упоров панели и вытащить ее.

Фото

Схема

Назначение

Контроллер корпуса

9009 2 Блок управления HVAC 15A / панель управления HVAC в сборе

1	10A Модуль управления мобильным телефоном
2	Не используется
3
4	20A Радиоприемник
5	7.5A Блок управления парковочного ассистента, звуковой излучатель, переключатель на рулевой колонке — центральная консоль, дисплей
6	20A Прикуриватель — передний
7	20A Разъем для дополнительных электроприборов — центральная консоль 1/2
8	30A Кузовной контроллер
9	30A Кузовной контроллер
10	30A Кузовной контроллер
11	40A Модуль управления дверью — Электровентилятор
12	Не используется
13	25A Модуль управления подогревом сиденья
14	7,5A Блок диагностики, штуцер маслоснабжения
15	10A Модуль диагностики и контроля подушек безопасности
16	10A Реле отпирания задней двери
17
18	Не используется
19	Не используется
20	Не используется
21	Комбинация приборов 15A
22	2A Приемник сигнала дистанционного управления замком зажигания / замком двери
23	20A Контроллер кузова
24	20A Контроллер кузова
25	20A Блок управления замком рулевой колонки
26	Не используется
Примечание: Реле, перечисленные ниже, являются неисправными реле печатных плат (PCB) и расположены внутри устройства. Share : Leave a Reply Cancel Reply Your email address will not be published.Required fields are marked * Comment Name* Email* Website
