Выключатель заднего хода 2110: 55371013223768 Выключатель заднего хода ВАЗ-2108,1111,М-2141 ЭМИ — 55.3710/1322.3768 1322.3768 2108-3710410

Содержание

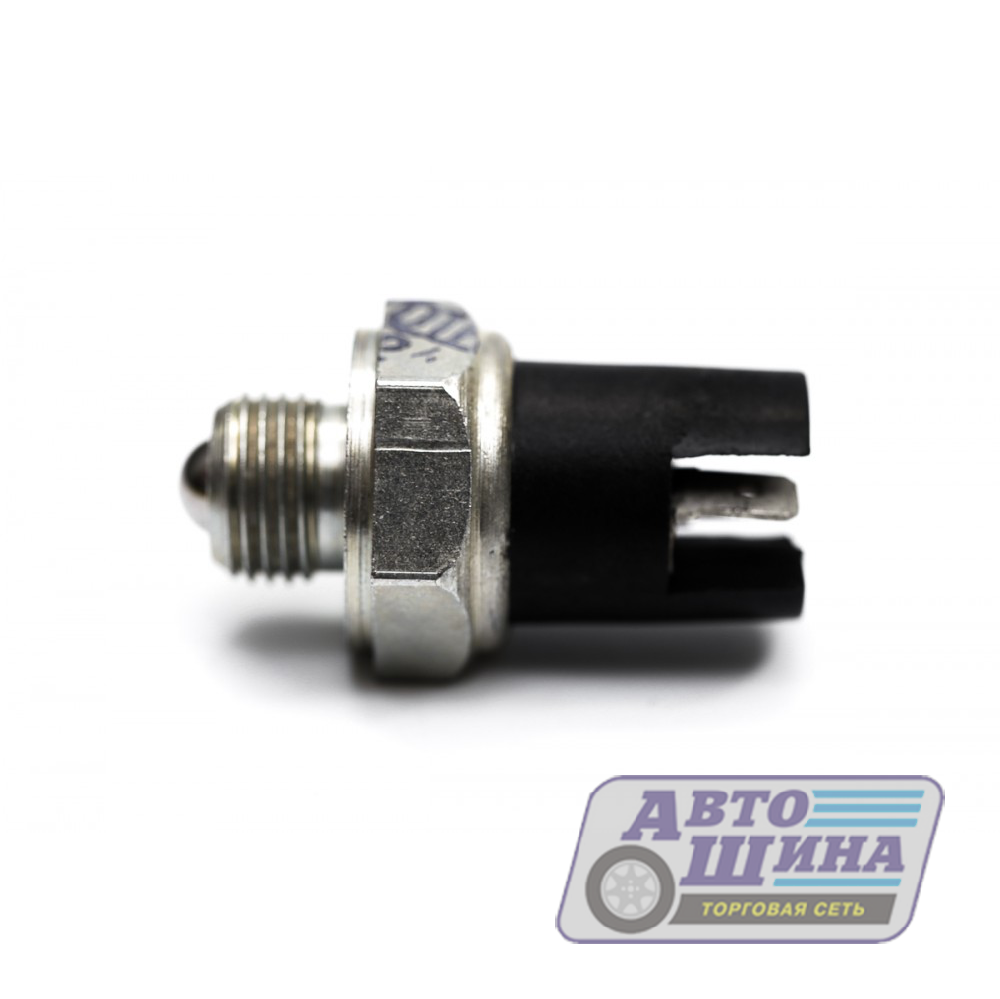

55371013223768 Выключатель заднего хода ВАЗ-2108,1111,М-2141 ЭМИ — 55.3710/1322.3768 1322.3768 2108-3710410

55371013223768 Выключатель заднего хода ВАЗ-2108,1111,М-2141 ЭМИ — 55.3710/1322.3768 1322.3768 2108-3710410 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru










Распечатать

137

1

Применяется: ВАЗ, АЗЛК

Артикул:
55.3710/1322.3768еще, артикулы доп.: 1322.3768, 2108-3710410скрыть

Код для заказа: 148659

Есть в наличии

Доступно для заказа>10 шт.Данные обновлены: 17.07.2021 в 08:30

Код для заказа
148659

Артикулы
55. 3710/1322.3768, 1322.3768, 2108-3710410

Производитель
ЭМИ

Каталожная группа:

..Электрооборудование
Электрооборудование

Ширина, м:

0.06

Высота, м:

0.006

Длина, м:

0.06

Вес, кг:

0.02

Описание

Выключатель света заднего хода 1322. 3768

  • Аналог: 55.3710
  • Код ОКП: 45 7373 3845
  • Применяемость: ВАЗ

Использована информация: ООО ПЗ «ЭМИ»

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре




  • «Хрустальные» ВАЗы: «Восьмёрка», Калина, Приора

    26 Марта 2013

    Серия статей ««Хрустальные» ВАЗы, или типичные поломки отечественных автомобилей» рассказывает о характерных проблемах и неполадках машин, выпускаемых Волжским автомобильным заводом. Сегодня мы поговорим о переднеприводном семействе «Самара», а также его современных аналогах.


Наличие товара на складах и в магазинах, а также цена товара указана на 17.07.2021 08:30.


Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.


Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.


Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

1260eeca311344d45bb7d9fa61f99197



Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину


!

В вашей корзине
на сумму

Закрыть

Оформить заказ

Датчик заднего хода ВАЗ 2110: замена своими руками, признаки неисправности

Содержание:

  1. Принцип работы
  2. Симптоматика неисправностей
  3. Где он находится и как его проверить
  4. Замена

Любой автомобиль, предназначенный для дорог общественного пользования, имеет заднюю передачу. Она позволяет двигаться на машине задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода.

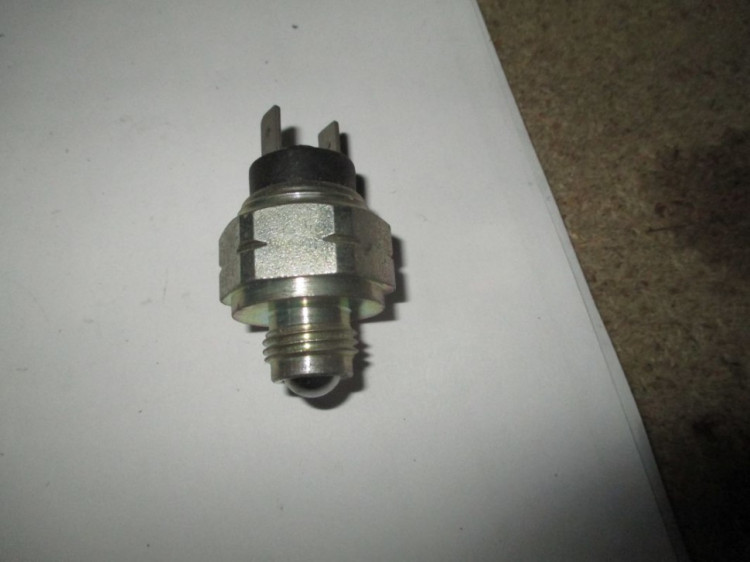

Датчик заднего хода на ВАЗ 2110

Именно в этом случае в работу включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включается напряжение на фонари, тем самым окружающие вас водители видят, что вы собираетесь сдавать назад. В целях безопасности наличие работоспособного датчика заднего хода невероятно важно.

Принцип работы

Подключение

Работает этот регулятор более чем просто:

  • Вы переключаете ручку коробки передач в положение задней передачи;
  • Одновременно с включением задней скорости вилка включения прижимается к датчику;
  • Создается замыкание провода на массу;
  • Включается лампочка, сигнализирующая о начале движения машины задним ходом.

Симптоматика неисправностей

Разумеется, заподозрить о неработающем датчике заднего хода очень легко — при включении задней передачи фонари не зажигаются.

В такой ситуации существует всего три варианта развития события:

  1. Сама лампочка перегорела, потому сам элемент может быть целым.
  2. Перестал работать питающий предохранитель. Не редко он просто перегорает.
  3. Не работает сам датчик. Случается это не так часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что это именно он вышел из строя, а не перегорел предохранитель или лампочка? Все достаточно просто.

  1. Вам придется извлечь предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусматривается установка предохранителя под номером 19, номинальный ток которого составляет 7,5А. Находится он в монтажном блоке, а монтажный блок — под приборной панелью.
  2. Проверьте состояние лампы. Если с ней тоже все хорошо, тогда вариант остается один — сломался датчик заднего хода.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сперва следует определить его местонахождение.

Расположение устройства

А ведь действительно, где он находится? Сложного в поисках этого элемента ничего нет.

  1. Вам потребуется эстакада или яма. Так или иначе, вы должны оказаться под автомобилем.
  2. Теперь смотрите в сторону задних колес машины и поднимите глаза к коробке передач. Слева от нее находится ваш искомый датчик.
  3. Можно ли его перепутать с другими устройствами? Вряд ли. Только для данного элемента предусматривается подводка проводов от коробки передач. Поэтому других похожих устройств рядом вы точно не найдете.

Начинаем проверку. Нам ведь нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделайте следующие манипуляции:

  • Отключите клемму от измерителя;
  • Подключите к разъемам мультимер и включите его в режим измерения сопротивлений;
  • Включите коробку передач в режим задней скорости;
  • Заведите мотор;
  • Посмотрите, что выдает прибор;
  • Если на устройстве показано сопротивление, равное 0 Ом, плюс звучит пищалка, тогда все хорошо, датчик исправен;
  • Плохо, если на измерителе показана бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.

Замена

Стоит ли торопиться с заменой датчика заднего хода? Еще как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не будут знать о ваших намерениях сдать назад, тогда аварий и столкновений не избежать. Нужно думать не только о себе, но и о других.

Вынимаем штекер

Процедура по замене датчика заднего хода на машине ВАЗ 2110 не предусматривает ничего сложного. С ней сможет справиться даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и качественно поменять измеритель и продолжить передвигаться на уже полностью исправном автомобиле.

  1. Очистите устройство от скопившейся грязи, поскольку при демонтаже весь этот мусор может попасть в масло вашей коробки переключения передач. Ничего хорошего из этого не выйдет, потому подумайте о сохранности КПП.
  2. Машина ставится на яму или эстакаду. Опять же, вам нужен доступ к днищу.
  3. Снимите защиту картера. Делается это путем отвинчивания нескольких крепежей.
  4. Возьмите небольшую тару, в которую будет литься смазывающее вещество. Дело в том, что когда вы демонтируете датчик, вместе с ним выливается небольшое количество масла. Вряд ли вы хотите, чтобы оно оказалось на полу, у вас под ногами.
  5. Отключите проводку от датчика заднего хода.
  6. Выкрутите измеритель со своего посадочного места.
  7. Зачистите немного гнездо, чтобы новый агрегат хорошо встал на свое новое место.
  8. Поставьте приобретенный качественный датчик заднего хода на место старого, отслужившего свое.
  9. Долейте необходимое количество масла. Просто посмотрите, сколько смазывающей жидкости вытекло, и влейте аналогичный объем обратно. Хотя уровень масла может оказаться и ниже положенного в результате эксплуатации. Сделайте соответствующие замеры, что позволит определить недостающее количество трансмиссионного смазывающего вещества.
  10. Верните все провода на свои места. Если возникли проблемы с поиском места подключений, при отключении проводов промаркируйте их. Хотя запутаться там на самом деле сложно.
  11. Проверьте работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены грамотно, вы удостоверились в работоспособности предохранителя и лампочки, тогда простая процедура по замене датчика заднего хода сможет вернуть функциональность КПП на прежний уровень.

При аккуратном подходе, даже у новичка подобный ремонт займет максимум 30 минут. Вам не придется тратить много времени, и уж тем более вы сможете обойтись минимальными финансовыми затратами по сравнению с обращением на автосервис.

Будем надеяться, что теперь датчик будет работать долго и эффективно, а ваши манёвры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

 Загрузка …


Датчик заднего хода ВАЗ 2110

Датчик заднего хода ваз 2110 – это механизм включения фонарей заднего хода, оповещающий сигналом белого цвета о намерении (либо уже о совершающемся действии) водителя и автомобиля двигаться назад.

Где находится датчик заднего хода ВАЗ 2110?

Располагается этот датчик с левой стороны внизу коробки передач. В его поиске вы не ошибетесь, ведь это единственный элемент в КПП с подведенными проводами.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на фонарь поступает напряжение, отчего он загорается. Происходит это благодаря специальному шарику выключателя, который при включенной передачи заднего хода выходит из штока и замыкает контакты. В момент выключения «задней» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Нередко приходится слышать (или даже видеть на дороге), что не работает сигнал, не зажигается свет при реверсном передвижении. Такая неисправность по большому счету не скажется на ходе автомобиля по дорожному полотну, однако вполне может вызвать дискомфорт в вождении или даже создать аварийную ситуацию на дороге. Причиной подобного несоответствия нормальному состоянию авто может выступать ряд вариантов, выяснить единственно верный из которых следует на смотровой яме или эстакаде. Наиболее распространенными из них по праву принято считать следующие.

Неполадки датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки новой. Для этого вам придется демонтировать обивку, расположенную позади фонаря, затем отключив наружные световые приборы, открыть багажник и отсоединить жгут проводов. После чего следует вынуть панель, сжав боковые фиксаторы, выкрутить лампу, надавив на нее. Затем поставьте новую лампочку и вернуть все в исходные места.

2. Окислились контакты, вышли из строя предохранители, отсутствует «масса» на плате.

Решение вопроса: почистите контакты, при необходимости заменить нерабочие провода и вышедшие из строя предохранители. Для этого необходимо лишь снять фару.

3. Оборвались провода.

Решение вопроса: проверка целостности проводов и их замена по необходимости.

4. Сломан датчик заднего вида.

Решение вопроса: диагностика и замена датчика в случае необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для того, чтобы диагностировать эту проблему, вам понадобится: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, пассатижи, ключи на «22» и «24», головка на «22» увеличенная. Теперь о самой проверке:

  • Отсоедините и выньте провода, подключите тестер, выставив на нем функцию «прозвона» или сопротивления.
  • Включите заднюю передачу, затем – зажигание, не забывайте при этом следить за показателями сопротивления на тестере. Если прибор показывает «0», значит, все хорошо. Другие же значения говорят о необходимости замены устройства. Такие же действия проделайте при зажженных лампочках заднего хода в случае не включенной задней передачи.

Если вы определили, что замена датчика заднего хода вам необходима, указаниям, приведенным ниже.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

  1. Снимите защиту на «движке» при ее наличии, поставив какую-нибудь емкость под место откручивания датчика, дабы избежать «утечки» масла в никуда.
  2. Открепите присоединенные к детали провода. Для этого необходимо лечь под машину.
  1. Открутите неисправный датчик ключом на «21».
  1. Замените его новым, уплотнив специальным кольцом.
  1. Добавьте недостающее после утечки масло в КПП, далее подключите к клеммам проводку. После чего протрите все поверхности, имеющие контакт с маслом, чистой сухой ветошью, дабы избежать самовозгорания.
  2. Проверьте исправность детали, включив заднюю передачу и запустив двигатель.

Видео.

Рекомендую прочитать:

Схема датчика заднего хода ВАЗ 2110



8. 6.4. Замена выключателя света заднего хода.



Как снять и установит коробку передач на ВАЗ 2110 (инструкция).



Схема электрооборудования ВАЗ 2112-2111-2110.



служит для автоматического включения света при движении задним ходом.



Датчик холла ваз 2109 принцип работы.



Схема включения наружного освещения.



Электрическая схема сигнализатора заднего хода.



Не горит фонарь заднего хода ВАЗ 2110.



мурамец-схема-электрическая.



Фонарь задний внутренний правый ВАЗ-2110,-2112 выполняет функции: Огонь зад. ..



Вилка заднего хода ВАЗ 2110.



Сегодня будем менять такую штуку — датчика заднего хода ВАЗ.



Ваз 2109 — электрическая схема подключения генератора ВАЗ.



заднего хода 11 — выключатель стоп-сигнала 12 — блок бортовой системы конт…



Схема генератора свободной энергии шоудерса.



Вот он, выключатель фонарей заднего хода.



Замена выключателя фонарей заднего хода.



схема сигнализатора заднего хода.



Не горит фонарь заднего хода ВАЗ 2110.



Ваз 2110 фонари заднего хода.



Код для заказа.



Монтажный блок предохранители снятие ваз 2110-2112.



Замена выключателя фонарей заднего хода ВАЗ-2108.

Датчик заднего хода ВАЗ 2110: проверка и замена

Здравствуйте друзья, рады видеть вас на сайте ремонт автомобилей своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении задней скорости и передает напряжение на лампочку (фонарь), сигнализирующую о движении назад.

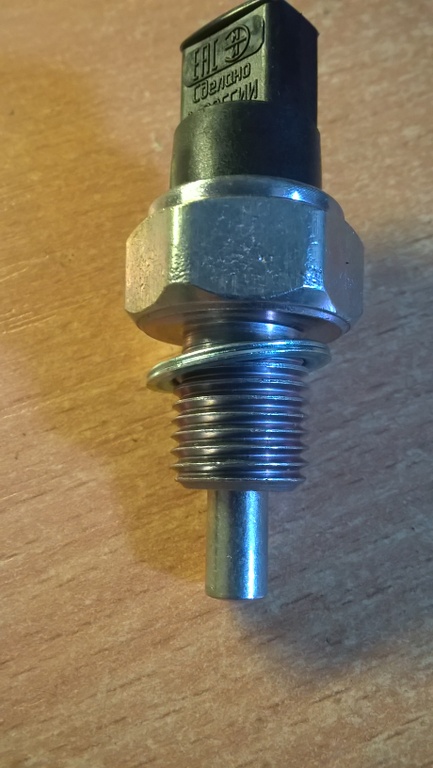

Датчик заднего хода ВАЗ 2110

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. Одновременно с этим вилка включения нажимает на датчик и замыкает один из его проводов на массу. Итог – загораются лампа заднего хода.

Симптомы и неисправности датчика заднего хода

Вы включаете заднюю передачу, но фонари заднего света не срабатывают. Здесь есть три варианта–отслужила свой срок лампочка заднего хода, перегорел питающий предохранитель или вышел из строя сам датчик. Но как проверить датчик заднего хода и убедиться, что именно он неисправен?

Сделайте несколько простых шагов:

1. Достаньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток – 7,5 А). Сам монтажный блок расположен под панелью приборов.

2. Убедитесь в целостности лампы. Если к ней также нет претензий, то можно переходить непосредственно к проверке датчика.

Расположение и тонкости проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и опуститься под нее.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Спутать его с каким-либо другим узлом весьма сложно, ведь только к этому элементу коробки передач подходят провода. Теперь переходим непосредственно к проверке.

Последовательность действий следующая:

  • Отбрасывайте клемму от датчика;
  • подключайте к разъемам мультиметр и ставьте переключатель на измерение сопротивления;
  • переводите ручку КПП в положение задней скорости;
  • включите зажигание;
  • смотрите показания мультиметра.

Если на табло показывает сопротивление 0 Ом и звенит «пищалка», то все в норме. В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед тем как окручивать датчик, почистите его от грязи и пыли, что бы при отворачивании нечего не попало в масло коробки передач.

  1. Машина уже установлена на яме (эстакаде). Так и оставляем.
  2. Демонтируйте защиту картера.
  3. Подыщите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика выливается небольшой объем смазывающей жидкости.
  4. Отбрасывайте провода от узла.
  5. Выкручивайте датчик, дожидайтесь слива масла.
  6. Устанавливайте новое устройство.
  7. Доливайте масло до необходимого уровня.
  8. Возвращайте провода на место.
  9. Проверяйте работу устройства.

Вот и все. В течение 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

где находится, как снять, как заменить, признаки неисправности

Буквально 50 лет назад, автомобили были оснащены минимальным количеством электроники. Двигатель управлялся механическими приспособлениями, не требовалось обеспечивать экологические нормы безопасности. Это значит, что в конструкции машины практически не было датчиков. Тем не менее, одно такое устройство существовало. Это датчик, дающий команду на включение фонарей заднего хода.

Казалось бы, простейшая функция. Однако без датчика заднего хода водитель не видит пути в темное время суток, а едущие сзади не получат информацию о смене направления движения.

Датчик заднего хода ВАЗ 2110 выполняет именно эти функции:

  • включение фонарей заднего хода;
  • активация функции заднего парктроника (при его наличии).

Как работает система

Собственно датчик представляет собой концевой выключатель с нормально разомкнутыми контактами. При внешнем воздействии контактная группа приходит в движение и замыкается. Особенность данного устройства — агрессивные условия эксплуатации, так как он стоит в моторном отсеке. То есть, электрической части необходимо обеспечить герметичность и защиту от вибраций.

Корпус прибора металлический, с одной стороны подвижный шток с сальником, с другой — контактная группа. Сопряжение пластикового диэлектрика с металлическим основным корпусом выполнено с защитой от проникновения жидкостей.

Датчик вкручивается в коробку передач в строго определенном месте. При перемещении механизма (кулисы) включения передачи заднего хода, специальный выступ приводит в движение шток датчика. Контакты замыкаются, и по проводам может протекать ток.

Что электроника автомобиля делает дальше:

  • активирует обмотку реле включения фонарей заднего хода;
  • дает сигнал на включение системы помощи при парковке;
  • при установленной камере заднего вида, подает на нее питание (опять же, через реле).

Внутри корпуса расположена возвратная пружина. После прекращения воздействия на шток, то есть кулиса задней передачи вернулась в состояние покоя, контактная группа возвращается обратно и размыкается. Вся задействованная электрика выключается:

  • гаснут фонари заднего хода;
  • отключается задний парктроник;
  • выключается камера заднего вида.

Совет: Если вы устанавливаете на ВАЗ 2110 или 2112 дополнительную электронику, тот же парктроник или камеру заднего вида, то не рекомендуется подключаться к контактам фонарей заднего хода.

Лучше найти по электросхеме вашего авто первичную цепь от датчика, и развести этот сигнал на новое устройство. Разумеется, следует использовать реле, а не подключать устройство напрямую. В цепь обязательно добавляется предохранитель.

Где находится датчик заднего хода на автомобиле ВАЗ 2110

Как уже говорилось, этот элемент установлен в коробке передач. Это логично: нет необходимости прокладывать дистанционные тяги управления. Почему не на рычаге КПП? Датчик должен фиксировать именно момент включения передачи, а не смену положения управляющих механизмов. Точное место расположения — картер коробки передач.

Найти его можно только находясь под автомобилем: либо в яме, либо с использованием подъемника. Он вкручен в корпус картера так же точно, как пробка слива масла: с помощью резьбового соединения. Датчик расположен горизонтально, на боковой стенке КПП, со стороны водительского колеса. К нему подключен разъем и сигнальный провод: другого такого прибора в этой зоне нет.

Отчего ломается датчик включения задней передачи

Любая подвижная механическая система рассчитана на определенное количество циклов использования. Поэтому данный прибор имеет срок службы и может сломаться просто от механического старения.

Важно: Причина погасших огней заднего хода может быть вовсе не в датчике. Никто не застрахован от перегорания лампочек или обрыва проводки. Поломка может быть в реле управления или в предохранительном блоке.

Мы же рассмотрим причины, касающиеся именно датчика:

  • Коррозия внутренних контактов из-за нарушения герметичности и попадания внутрь корпуса влаги. Возникает вследствие перепадов температур и появления деформационных зазоров.
  • Окисление контактов разъема, вплоть до полного коррозийного разрушения. Причина — отсутствие защитной смазки внутри разъема.
  • Механическое разрушение внутренних деталей из-за заводского брака.
  • Перелом или выпадение из корпуса штока включения. Возникает в контрафактных изделиях.
  • Заклинивание управляющего штока в положение «включено». Причина — износ сальника или внутренняя коррозия.
  • Стачивание поверхности прижима кулисы к штоку датчика.

Симптомы неисправности датчика включения заднего хода

Собственно, они сводятся к:

  • Отсутствию сигнала от сенсора. То есть, при включении реверсной передачи, не загораются фонари с заведомо исправными лампами и проводкой.
  • Не активируется работоспособный задний парктроник.
  • Не включается камера заднего вида при исправном оборудовании.

Информация: Если несколько устройств, активируемых датчиком заднего хода, внезапно и одновременно перестают работать, поменять нужно именно его. Поиски других проблем бессмысленны.

Диагностика датчика

В первую очередь проводится внешний осмотр. Проверяем целостность проводки, состояние контактной группы. Проводку лучше прозвонить мультиметром от снятого разъема до ближайшего ввода в распределительную контактную коробку автомобиля. Далее — тестируем сам датчик:

  1. Ставим автомобиль на яму или на подъемник.
  2. Отсоединяем разъем и отводим его в сторону.
  3. Включаем зажигание, не заводя двигатель.
  4. Подключаем щупы мультиметра к датчику и просим помощника включить заднюю передачу.
  5. Исправный сенсор покажет нулевое сопротивление между контактами.

Если тест провален, необходимо извлечь датчик из коробки передач. При этом из нее вытечет часть трансмиссионного масла, поэтому лучше подготовить пробку в виде болта с такой же резьбой или временно вкрутить другой датчик.

Совет: Не выбрасывайте сломанный сенсор, он может пригодиться для временного перекрытия отверстия.

Промыв корпус снаружи, и почистив контакты, можно проверить датчик тем же мультиметром. Усилие нажатия на шток небольшое при условии, что он не заблокирован коррозией. Поэтому достаточно нажать на него пальцем и посмотреть на результаты замера сопротивления.

Замена датчика

Как выбрать новый сенсор вместо сломанного? На самом деле ничего сложного: просто не покупайте продукцию контрафактных производителей. Учитывая доступность технологий упаковки, самостоятельно определить подлинность не получится. Поэтому единственный «рецепт» — посещение фирменных магазинов АвтоВАЗ.

При замене датчика необходимо придерживаться некоторых действий:

  • Перед установкой нового сенсора, необходимо дождаться слива масла из КПП и очистить резьбовое отверстие.
  • Обязательно проверьте уплотнительную шайбу, без нее из коробки будет вытекать масло.
  • После затяжки датчика в картере КПП, долейте масло до штатного уровня.
  • Последний штрих — перед соединением разъема смажьте контакты специальным антикоррозийным составом.

Таким образом, установка датчика произойдет успешно.

Видео по теме

Замена датчика заднего хода ваз 2110 – АвтоТоп

Любой автомобиль, предназначенный для дорог общественного пользования, имеет заднюю передачу. Она позволяет двигаться на машине задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода.

Именно в этом случае в работу включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включается напряжение на фонари, тем самым окружающие вас водители видят, что вы собираетесь сдавать назад. В целях безопасности наличие работоспособного датчика заднего хода невероятно важно.

Принцип работы

Работает этот регулятор более чем просто:

  • Вы переключаете ручку коробки передач в положение задней передачи;
  • Одновременно с включением задней скорости вилка включения прижимается к датчику;
  • Создается замыкание провода на массу;
  • Включается лампочка, сигнализирующая о начале движения машины задним ходом.

Симптоматика неисправностей

Разумеется, заподозрить о неработающем датчике заднего хода очень легко — при включении задней передачи фонари не зажигаются.

В такой ситуации существует всего три варианта развития события:

  1. Сама лампочка перегорела, потому сам элемент может быть целым.
  2. Перестал работать питающий предохранитель. Не редко он просто перегорает.
  3. Не работает сам датчик. Случается это не так часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что это именно он вышел из строя, а не перегорел предохранитель или лампочка? Все достаточно просто.

  1. Вам придется извлечь предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусматривается установка предохранителя под номером 19, номинальный ток которого составляет 7,5А. Находится он в монтажном блоке, а монтажный блок — под приборной панелью.
  2. Проверьте состояние лампы. Если с ней тоже все хорошо, тогда вариант остается один — сломался датчик заднего хода.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сперва следует определить его местонахождение.

А ведь действительно, где он находится? Сложного в поисках этого элемента ничего нет.

  1. Вам потребуется эстакада или яма. Так или иначе, вы должны оказаться под автомобилем.
  2. Теперь смотрите в сторону задних колес машины и поднимите глаза к коробке передач. Слева от нее находится ваш искомый датчик.
  3. Можно ли его перепутать с другими устройствами? Вряд ли. Только для данного элемента предусматривается подводка проводов от коробки передач. Поэтому других похожих устройств рядом вы точно не найдете.

Начинаем проверку. Нам ведь нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделайте следующие манипуляции:

  • Отключите клемму от измерителя;
  • Подключите к разъемам мультимер и включите его в режим измерения сопротивлений;
  • Включите коробку передач в режим задней скорости;
  • Заведите мотор;
  • Посмотрите, что выдает прибор;
  • Если на устройстве показано сопротивление, равное 0 Ом, плюс звучит пищалка, тогда все хорошо, датчик исправен;
  • Плохо, если на измерителе показана бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.

Замена

Стоит ли торопиться с заменой датчика заднего хода? Еще как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не будут знать о ваших намерениях сдать назад, тогда аварий и столкновений не избежать. Нужно думать не только о себе, но и о других.

Процедура по замене датчика заднего хода на машине ВАЗ 2110 не предусматривает ничего сложного. С ней сможет справиться даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и качественно поменять измеритель и продолжить передвигаться на уже полностью исправном автомобиле.

  1. Очистите устройство от скопившейся грязи, поскольку при демонтаже весь этот мусор может попасть в масло вашей коробки переключения передач. Ничего хорошего из этого не выйдет, потому подумайте о сохранности КПП.
  2. Машина ставится на яму или эстакаду. Опять же, вам нужен доступ к днищу.
  3. Снимите защиту картера. Делается это путем отвинчивания нескольких крепежей.
  4. Возьмите небольшую тару, в которую будет литься смазывающее вещество. Дело в том, что когда вы демонтируете датчик, вместе с ним выливается небольшое количество масла. Вряд ли вы хотите, чтобы оно оказалось на полу, у вас под ногами.
  5. Отключите проводку от датчика заднего хода.
  6. Выкрутите измеритель со своего посадочного места.
  7. Зачистите немного гнездо, чтобы новый агрегат хорошо встал на свое новое место.
  8. Поставьте приобретенный качественный датчик заднего хода на место старого, отслужившего свое.
  9. Долейте необходимое количество масла. Просто посмотрите, сколько смазывающей жидкости вытекло, и влейте аналогичный объем обратно. Хотя уровень масла может оказаться и ниже положенного в результате эксплуатации. Сделайте соответствующие замеры, что позволит определить недостающее количество трансмиссионного смазывающего вещества.
  10. Верните все провода на свои места. Если возникли проблемы с поиском места подключений, при отключении проводов промаркируйте их. Хотя запутаться там на самом деле сложно.
  11. Проверьте работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены грамотно, вы удостоверились в работоспособности предохранителя и лампочки, тогда простая процедура по замене датчика заднего хода сможет вернуть функциональность КПП на прежний уровень.

При аккуратном подходе, даже у новичка подобный ремонт займет максимум 30 минут. Вам не придется тратить много времени, и уж тем более вы сможете обойтись минимальными финансовыми затратами по сравнению с обращением на автосервис.

Будем надеяться, что теперь датчик будет работать долго и эффективно, а ваши манёвры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

Всем привет. У нас в городе окончательно и бесповоротно наступила осень, уже неделю идут дожди, и вместе с дождями приходят мелкие неисправности. В очередной раз, паркуя машину после работы, заметил, что не горят лампы заднего хода.

Первым делом проверил предохранитель F19, который отвечает за лампы заднего хода, он оказался в порядке.

На всякий случай проверил обе лампы, они оказались целы. Протер контактики, не помогло.
Осталось проверить только датчик включения задней передачи, в народе известный как «лягушка».
Этот датчик находится в коробке передач, слева по ходу движения.

Его можно увидеть и без ямы, достаточно снять воздушный фильтр.

Колодочка замотана красной изолентой

Проверить датчик можно путем его исключения из схемы. Для этого следует включить зажигание, снять колодку и замкнуть на ней провода между собой.

При этом фонари заднего хода должны загореться. Если этого не произошло проблема не в датчике. Это, как раз, был мой случай.

Для начала, я решил проверить проводку от лягушки до ламп, для этого на зеленый провод колодки «лягушки» следует подать 12В, от аккумулятора. Лампы загорелись, уже хорошо! Таким образом, я выяснил, что не поступает напряжение на лягушку. При этом на предохранителе напруга есть, т.е. проблема в проводке между монтажным блоком и лягушкой.

Исключив датчик(«лягушку»), предохранитель и лампы, стою под дождем, весь в предвкушении дальнейшего разбирательства с проводкой, и тут мне в голову приходит светлая мысль, проверить монтажный блок с обратной стороны, а именно входящие в него колодки.

Выезжая вечером из гаража, вы заметили, что сзади вам ничего не подсвечивает путь? Это нехорошо. Ведь должны гореть лампы заднего хода. А раз они не горят, то либо перегорели, либо вышел из строя предохранитель, либо сломался датчик заднего хода ВАЗ 2110. О последнем сегодня и поговорим.

Чтобы точно узнать, действительно ли вышел он из строя, сделайте следующие действия:

  1. Посмотрите, в каком состоянии находится предохранитель №19 на 7.5 А. Он находится под панелью приборов в монтажном блоке.
  2. Теперь проверьте лампочки. Если в порядке и они, то надо проверить работоспособность датчика заднего хода. Только возникает вопрос…

Где он находится?

Если смотреть на машину спереди, то справа, а если – по ходу движения, то слева в нижней части коробки передач.

Вы его быстро найдете. Это единственная деталь в коробке, к которой подходят провода. Чтобы его обнаружить, вам надо залезть под машину или приподнять левое переднее колесо.

И вот теперь, когда вы его обнаружили, самое время узнать…

Как проверить его работоспособность?

  1. Отсоедините провода от него. Просто вытащите их.
  2. Подключите к ним тестер и поставьте его на режим: измерить сопротивление или прозвонку.
  3. Включаете заднюю передачу.
  4. Включаете зажигание.
  5. И смотрите, какое сопротивление показывает тестер.

Если 0 Ом, то с ним все в порядке. Если нет, то его надо менять (кстати, его точно надо менять, если лампочки заднего хода горят даже тогда, когда задняя передача не включена). Как раз дальше вы и узнаете…

Как поменять?

  1. Ставите ВАЗ 2110 на яму или заводите ее на эстакаду.
  2. Снимаете защиту двигателя, если есть.
  3. Находите небольшую тару для масла. Потому что когда открутите датчик, начнет вытекать масло.
  4. Залезаете под машину и отсоединяете провода, идущие к детали.
  5. Откручиваете старый датчик, сразу подставляете тару и вкручиваете новый.
  6. Доливаете вытекшее масло в коробку.
  7. Втыкаете провода, протираете поверхности, на которые попало масло.
  8. Заводите автомобиль и проверяете, горят ли лампочки, когда включаете задний ход.

Причин, по которым на вашем не горит фонарь заднего хода может быть несколько. Однако, помимо перегоревшей лампочки, которую вы без проблем сможете заменить, основной причиной является неработающий датчик заднего хода. О том, как определить неисправность, где находится датчик заднего хода и как проверить его, а при необходимости заменит заменить, пойдет речь в данной публикации.

Где находится датчик заднего хода ВАЗ 2110

Чтобы проверить включатель фонарей заднего хода , совсем не обязательно иметь подъемник или смотровую яму. Как правилу доступ к датчику заднего хода осуществляется через ный отсек.

Месторасположение включателя находится на корпусе КПП в нижней левой стороне, если смотреть по ходу движения автомобиля.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик включения заднего хода и тем самым убедится в его неисправности, необходимо отключить от него разъем и при замкнуть два контакта. Если во время этой операции фонари заднего хода загорелись, следовательно, причина именно в неработающем датчике. В том случае если лампочки в фонарях не горят, необходимо проверить проводку, лампочку, либо предохранитель на щитке.

Иногда контакты на контактной фишке включателя могут окислятся, и как следствие этого датчик заднего хода может не работать. Поэтому во время диагностики стоит это учитывать, а при необходимости выполнить очистку контактов датчика

Электросхема задних фонарей ВАЗ 2110

Если после диагностики, окажется, что датчик заднего хода ВАЗ 2110 находится в рабочем состоянии, то для поиска проблемы, вам может понадобиться электросхема задних осветительных приборов.

Как заменить датчик включения заднего хода ВАЗ 2110

Если диагностику включателя можно провести из моторного отсека, замена датчика заднего хода осуществляется на эстакаде либо смотровой яме, предварительно сняв нижнюю защиту . Во время работы вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как вовремя демонтажа из отверстия датчика на коробке передач начнет вытекать масло. Процедура замены не сложная – находим то место, где стоит датчик заднего хода, с помощью ключа откручиваем, и на его место устанавливаем новый.

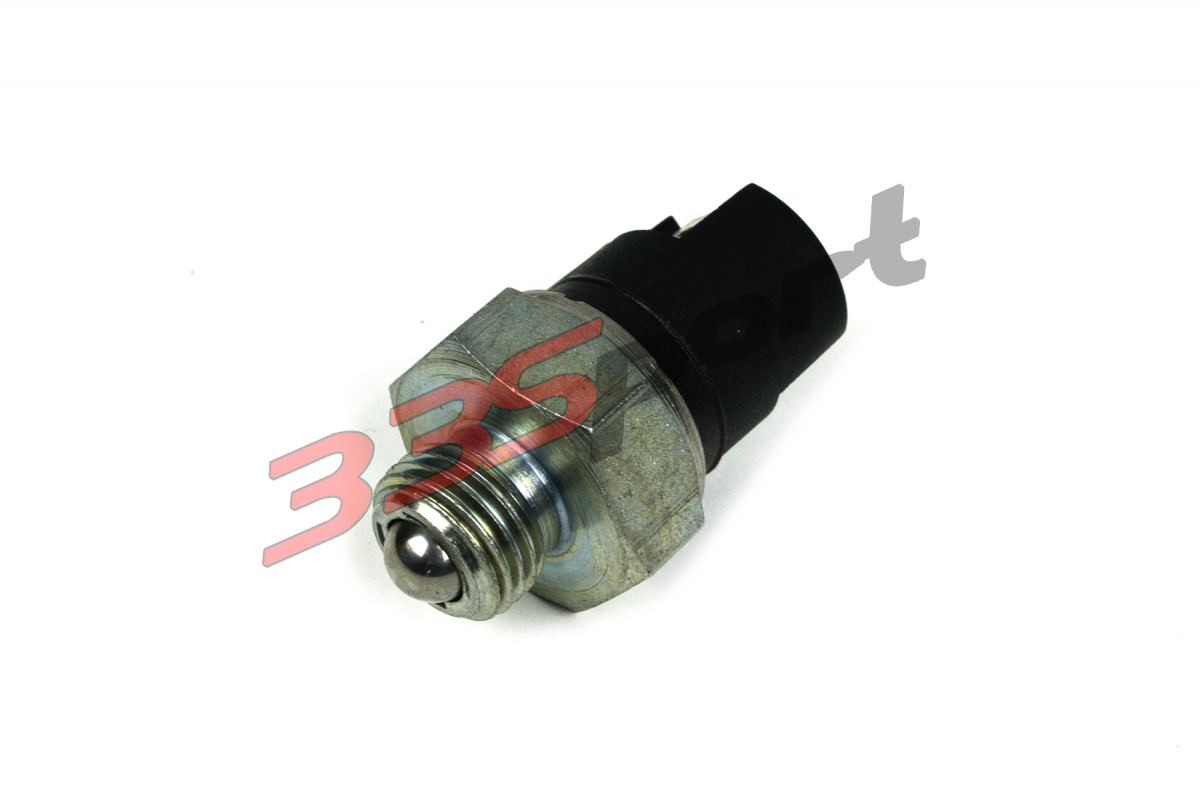

Датчик заднего хода ваз 2110 – это механизм включения фонарей заднего хода, оповещающий сигналом белого цвета о намерении (либо уже о совершающемся действии) водителя и автомобиля двигаться назад.

Где находится датчик заднего хода ВАЗ 2110?

Располагается этот датчик с левой стороны внизу коробки передач. В его поиске вы не ошибетесь, ведь это единственный элемент в КПП с подведенными проводами.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на фонарь поступает напряжение, отчего он загорается. Происходит это благодаря специальному шарику выключателя, который при включенной передачи заднего хода выходит из штока и замыкает контакты. В момент выключения «задней» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Нередко приходится слышать (или даже видеть на дороге), что не работает сигнал, не зажигается свет при реверсном передвижении. Такая неисправность по большому счету не скажется на ходе автомобиля по дорожному полотну, однако вполне может вызвать дискомфорт в вождении или даже создать аварийную ситуацию на дороге. Причиной подобного несоответствия нормальному состоянию авто может выступать ряд вариантов, выяснить единственно верный из которых следует на смотровой яме или эстакаде. Наиболее распространенными из них по праву принято считать следующие.

Неполадки датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки новой. Для этого вам придется демонтировать обивку, расположенную позади фонаря, затем отключив наружные световые приборы, открыть багажник и отсоединить жгут проводов. После чего следует вынуть панель, сжав боковые фиксаторы, выкрутить лампу, надавив на нее. Затем поставьте новую лампочку и вернуть все в исходные места.

2. Окислились контакты, вышли из строя предохранители, отсутствует «масса» на плате.

Решение вопроса: почистите контакты, при необходимости заменить нерабочие провода и вышедшие из строя предохранители. Для этого необходимо лишь снять фару.

3. Оборвались провода.

Решение вопроса: проверка целостности проводов и их замена по необходимости.

4. Сломан датчик заднего вида.

Решение вопроса: диагностика и замена датчика в случае необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для того, чтобы диагностировать эту проблему, вам понадобится: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, пассатижи, ключи на «22» и «24», головка на «22» увеличенная. Теперь о самой проверке:

  • Отсоедините и выньте провода, подключите тестер, выставив на нем функцию «прозвона» или сопротивления.
  • Включите заднюю передачу, затем – зажигание, не забывайте при этом следить за показателями сопротивления на тестере. Если прибор показывает «0», значит, все хорошо. Другие же значения говорят о необходимости замены устройства. Такие же действия проделайте при зажженных лампочках заднего хода в случае не включенной задней передачи.

Если вы определили, что замена датчика заднего хода вам необходима, указаниям, приведенным ниже.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

  1. Снимите защиту на «движке» при ее наличии, поставив какую-нибудь емкость под место откручивания датчика, дабы избежать «утечки» масла в никуда.
  2. Открепите присоединенные к детали провода. Для этого необходимо лечь под машину.
  1. Открутите неисправный датчик ключом на «21».

Любой автомобиль, предназначенный для дорог общественного пользования, имеет заднюю передачу. Она позволяет двигаться на машине задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода.

Датчик заднего хода на ВАЗ 2110

Именно в этом случае в работу включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включается напряжение на фонари, тем самым окружающие вас водители видят, что вы собираетесь сдавать назад. В целях безопасности наличие работоспособного датчика заднего хода невероятно важно.

Принцип работы

Подключение

Работает этот регулятор более чем просто:

  • Вы переключаете ручку коробки передач в положение задней передачи;
  • Одновременно с включением задней скорости вилка включения прижимается к датчику;
  • Создается замыкание провода на массу;
  • Включается лампочка, сигнализирующая о начале движения машины задним ходом.

Симптоматика неисправностей

Разумеется, заподозрить о неработающем датчике заднего хода очень легко — при включении задней передачи фонари не зажигаются.

В такой ситуации существует всего три варианта развития события:

  1. Сама лампочка перегорела, потому сам элемент может быть целым.
  2. Перестал работать питающий предохранитель. Не редко он просто перегорает.
  3. Не работает сам датчик. Случается это не так часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что это именно он вышел из строя, а не перегорел предохранитель или лампочка? Все достаточно просто.

  1. Вам придется извлечь предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусматривается установка предохранителя под номером 19, номинальный ток которого составляет 7,5А. Находится он в монтажном блоке, а монтажный блок — под приборной панелью.
  2. Проверьте состояние лампы. Если с ней тоже все хорошо, тогда вариант остается один — сломался датчик заднего хода.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сперва следует определить его местонахождение.

Расположение устройства

А ведь действительно, где он находится? Сложного в поисках этого элемента ничего нет.

  1. Вам потребуется эстакада или яма. Так или иначе, вы должны оказаться под автомобилем.
  2. Теперь смотрите в сторону задних колес машины и поднимите глаза к коробке передач. Слева от нее находится ваш искомый датчик.
  3. Можно ли его перепутать с другими устройствами? Вряд ли. Только для данного элемента предусматривается подводка проводов от коробки передач. Поэтому других похожих устройств рядом вы точно не найдете.

Начинаем проверку. Нам ведь нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделайте следующие манипуляции:

  • Отключите клемму от измерителя;
  • Подключите к разъемам мультимер и включите его в режим измерения сопротивлений;
  • Включите коробку передач в режим задней скорости;
  • Заведите мотор;
  • Посмотрите, что выдает прибор;
  • Если на устройстве показано сопротивление, равное 0 Ом, плюс звучит пищалка, тогда все хорошо, датчик исправен;
  • Плохо, если на измерителе показана бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.

Замена

Вынимаем штекер

Процедура по замене датчика заднего хода на машине ВАЗ 2110 не предусматривает ничего сложного. С ней сможет справиться даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и качественно поменять измеритель и продолжить передвигаться на уже полностью исправном автомобиле.

  1. Очистите устройство от скопившейся грязи, поскольку при демонтаже весь этот мусор может попасть в масло вашей коробки переключения передач. Ничего хорошего из этого не выйдет, потому подумайте о сохранности КПП.
  2. Машина ставится на яму или эстакаду. Опять же, вам нужен доступ к днищу.
  3. Снимите защиту картера. Делается это путем отвинчивания нескольких крепежей.
  4. Возьмите небольшую тару, в которую будет литься смазывающее вещество. Дело в том, что когда вы демонтируете датчик, вместе с ним выливается небольшое количество масла. Вряд ли вы хотите, чтобы оно оказалось на полу, у вас под ногами.
  5. Отключите проводку от датчика заднего хода.
  6. Выкрутите измеритель со своего посадочного места.
  7. Зачистите немного гнездо, чтобы новый агрегат хорошо встал на свое новое место.
  8. Поставьте приобретенный качественный датчик заднего хода на место старого, отслужившего свое.
  9. Долейте необходимое количество масла. Просто посмотрите, сколько смазывающей жидкости вытекло, и влейте аналогичный объем обратно. Хотя уровень масла может оказаться и ниже положенного в результате эксплуатации. Сделайте соответствующие замеры, что позволит определить недостающее количество трансмиссионного смазывающего вещества.
  10. Верните все провода на свои места. Если возникли проблемы с поиском места подключений, при отключении проводов промаркируйте их. Хотя запутаться там на самом деле сложно.
  11. Проверьте работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены грамотно, вы удостоверились в работоспособности предохранителя и лампочки, тогда простая процедура по замене датчика заднего хода сможет вернуть функциональность КПП на прежний уровень.

При аккуратном подходе, даже у новичка подобный ремонт займет максимум 30 минут. Вам не придется тратить много времени, и уж тем более вы сможете обойтись минимальными финансовыми затратами по сравнению с обращением на автосервис.

Будем надеяться, что теперь датчик будет работать долго и эффективно, а ваши манёвры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

Как известно, при неисправности любых световых приборов эксплуатация автомобиля запрещена. И тут есть два варианта: отправиться в ближайшую СТО и заплатить там немалые деньги или попытаться устранить неисправность самому. В этой статье мы разберем причины «зависания» лампочки заднего хода на ВАЗ 2110 и попробуем устранить проблему сами.

Где находится датчик заднего хода ваз 2110

Одна из основных причин отказа ламп заднего хода является датчик, отвечающий за их включение. В народе его нередко называют «лягушка». Находится он на левой стороне коробки передач, если смотреть по ходу автомобиля. Если у тебя есть смотровая яма, загони не нее свой ВАЗ, и ты его легко найдешь.

Устройство и принцип работы

Что собой представляет этот датчик для ВАЗ 2110? По сути, это обычный выключатель, который вворачивается в специальное отверстие в коробке передач. При этом в самой коробке оказывается рабочая поверхность выключателя, а снаружи — нормально разомкнутые контакты. Когда ты включаешь заднюю передачу, специально предусмотренный шток нажимает на рабочую часть датчика, и он срабатывает – контакты замыкаются.

Контакты, в свою очередь, подают питание на лампы огней заднего хода. Единственное отличие этого датчика от обычного выключателя – специальная конструкция. Он герметичен и может выдерживать довольно большие механические нагрузки и температуру. Он крепится в коробке переключения передач при помощи резьбы и вворачивается гаечным ключом.

Диагностика неполадок

Как я говорил выше, фонари могут не гореть, если сломан датчик заднего хода. Но есть и другие неисправности, вызывающие такой же эффект, и встречаются они не реже поломки датчика. Их перечень:

  • перегорела лампочка фонаря заднего хода;
  • оборвались провода питания фонарей;
  • окислились контакты колодок;
  • вышли из строя предохранители;
  • отсутствует масса на плате фонарей.

А теперь займемся поиском неисправности, причем начнем с причин, которые диагностировать проще всего. Но прежде чем начать, немного отвлечемся и взглянем на электрическую схему световых приборов ВАЗ 2110. Она нам пригодится.

Датчик заднего хода

Чтобы его проверить, достаточно смотровой ямы и обычной скрепки или кусочка провода. Если ямы нет, то, как я уже говорил выше, можно все сделать и сверху, через капот. Правда, для этого придется снять воздухоочиститель.

Теперь твоя задача — замкнуть контакты на колодке, которую только что выдернул (загляни в нее и увидишь эти контакты). Сделать это можно скрепкой или кусочком зачищенного провода. Фонари заднего хода загорелись? Значит, неисправен датчик, и можешь приступать к замене, которую я описал в последнем разделе (Пошаговая инструкция замены датчика для ВАЗ 2110). Если фонари так и не горят, то будем продолжать поиски.

Предохранитель

Итак, нас интересует предохранитель F19, расположенный в монтажном блоке. Сам монтажный блок на ВАЗ 2110 находится под рулевой колонкой слева.

Читайте также:  На щупе белая эмульсия что это такое

Многие владельцы автомобилей ВАЗ в таких случаях просто суют взамен сгоревшего исправный и, как правило, получают еще один сгоревший. Если у тебя много лишних предохранителей номиналом 10 А, то можешь поэкспериментировать. Но лучше немного подумать о том, почему это произошло.

Сгоревший предохранитель является причиной неисправности только в одном случае: он бракованный. Тогда простая замена сгоревшего на новый пройдет успешно, и все заработает. Но может оказаться (а чаще всего так и происходит), что сгоревший предохранитель — не причина, а следствие неисправности. Произошла перегрузка по току цепи, за которую он отвечает, и прибор, спасая эту цепь, перегорел. Почему может произойти перегрузка на ВАЗ 2110? Причин немного:

Если заведомо известно, что в фонарях заднего хода на твоем ВАЗе установлены более мощные лампы (это часто делают для облегчения парковки в темное время суток), то вполне возможно, хотя и необязательно, что проблема в этом. Если ты очень слабо разбираешься в электрике, то, конечно, спросишь, почему предохранитель сгорел не сразу после установки мощных ламп, а, скажем, через месяц. Ничего странного тут нет. Обычно номинал предохранителя выбирается на 20-30% выше номинального тока.

Поставив несколько более мощные лампы, ты увеличил потребляемый ток, но не настолько, чтобы выйти за этот порог. Предохранитель «держал», но работал на пределе своих возможностей. Малейший скачок напряжения в бортовой сети (скажем, плохой контакт на клемме аккумулятора) — и терпение у предохранителя кончилось, он сгорел. А мгновенно он вышел бы из строя только в том случае, если бы ты поставил очень мощные лампы.

Если ты знаешь, что на твоем ВАЗе в фонарях заднего хода стоят более мощные лампы, можно попробовать рискнуть и поставить новый предохранитель того же номинала, что и стоял. Все, чем грозит такой эксперимент, – потеря предохранителя.

Если же новый сразу сгорел, то проблема в коротком замыкании. Это могло произойти при перетирании проводов питания и замыкании их на кузов. Будем искать это замыкание методом исключения, используя тестер в режиме измерения сопротивления.

В ВАЗ 2110 фонарей заднего хода два, а значит и ламп две. Маловероятно, что сгорели сразу две, а больше не сгорело ничего из светового оборудования, но такое бывает. Займемся проверкой ламп. Для этого, увы, придется немного «побомбить» свой ВАЗ, поскольку до ламп заднего хода можно добраться, только разобрав блоки задних фонарей.

Открой багажник и при необходимости освободи его. Сними обшивку и отвинти пластиковый защитный кожух. Осталось извлечь заднюю панель, и ты получишь доступ к фонарям и плате управления.

Следующая возможная причина неисправности: окислились контакты в одной из колодок, питающих фонари заднего хода. Всего таких колодок 5, я пометил их синими стрелками.

Проводов, которые могли оборваться (перетереться, отгореть и т. п.), всего три:

Снова выключи зажигание, скинь клемму с аккумулятора и, вооружившись куском длинного провода и тестером, прозвони их все. Тот, который не прозванивается, конечно, придется осматривать визуально, чтобы найти место повреждения. Если поврежденный провод восстановлению не подлежит, то, как вариант, можно протянуть по тому же жгуту новый, а старый отключить и просто оставить на своем месте.

Если ты читаешь этот раздел, то, похоже, твой датчик, а точнее, выключатель заднего хода свое отработал. Если ты уже купил новый, то можно приступать к замене. Работа эта несложная и под силу любому, кто в состоянии держать гаечный ключ одной рукой. Для замены выключателя тебе понадобятся:

Загони ВАЗ на эстакаду или смотровую яму и поставь ее на ручной тормоз, переведя ручку переключения передач на нейтральную передачу. Сними закрывающий КПП защитный кожух, если он есть. Найди датчик заднего хода и отключи от него разъем с проводами.

Возьми гаечный ключ, выверни старый датчик и быстро от руки вкрути новый. Чем быстрее ты это проделаешь, тем меньше трансмиссионного масла успеет вытечь из коробки. Затяни новый датчик ключом с усилием, но без фанатизма.

причин и способы устранения

Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу.Итог — загорается лампа заднего хода.

Признаки и неисправности датчика заднего хода

Включаешь заднюю трансмиссию, но дальний свет не работает. Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток — 7.5 А). Самостоятельный монтажный блок. Расположен под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

Расположение и тонкость проверки датчика

Многие начинающие автолюбители не знают, где расположен датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, ведь для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

Последовательность действий следующая:

  • Клемма возврата от датчика;
  • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
  • перевести ручку КПП в положение задней скорости;
  • включить зажигание;
  • смотрите показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит «подделка», то все в норме. В случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

А теперь рассмотрим как поменять реверс датчика заднего хода. Здесь все просто:

Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы не было ничего общего с выкручиванием масла в редукторе.

  1. Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
  2. Снять защиту картера.
  3. Найдите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
  4. Снимаем провода с узла.
  5. Из датчика, дождитесь слива масла.
  6. Установите новое устройство.
  7. Подтяните масло до требуемого уровня.
  8. Верните провода на место.
  9. Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

Современный автомобиль оборудован комплексом обязательных устройств визуальной индикации. Например, датчик обратной мощности предназначен для автоматического зажигания световых элементов, сигнализирующих о реализации реверсивного движения машины. Но нельзя забывать, что это оборудование является вспомогательным элементом, который только выполняет роль помощника в управлении автомобилем и не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «А где же датчик заднего хода?» Ответ прост: при переднем расположении автомобиля он с правой стороны, по ходу — слева внизу коробки передач (КПП). Найти его несложно, ведь это единственная запчасть в коробке с дачной проводкой.

Поиск и устранение неисправностей и типичные неисправности датчика заднего хода

Фонарь заднего хода должен гореть в вечернее время в соответствии с нормами эксплуатации и техническими условиями.Если во время эксплуатации автомобиля отсутствует дополнительная подсветка подсветки, сразу устраняется эта проблема, вызванная, как правило, различными техническими поломками, выработкой ресурса или некачеством деталей.

Для проверки исправности датчика заднего хода ВАЗ 2110, машину нужно будет поставить на смотровую яму, эстакаду. Как правило, острая потребность в диагностике возникает при перебоях в работе системы обратной сигнализации.

Плохое функционирование прибора может быть связано с подгоранием рабочих элементов, неисправным предохранителем или немедленной поломкой датчика. Чтобы узнать реальную картину, нужно выполнить ряд конкретных действий. Для начала нужно увидеть состояние предохранителя. Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходим к датчику заднего хода.

Для проведения диагностики системы реверсивной сигнализации потребуется обязательный перечень инструментов и устройств. Среди них самые главные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, пасс, нож, изоляция, молоток и зубило.

Проверить работоспособность датчика заднего хода можно самостоятельно, воспользовавшись многочисленными фотографиями в Интернете. Следуя инструкции, даже новичок освоит несложные действия. В первую очередь следует отсоединить провода, а затем снять их. Подключите тестер и установите для него функцию измерения сопротивления или трансклока.

Затем нужно включить задний редуктор и зажигание, наблюдая при этом за показателями сопротивления на тестере. Индикатор в «0» Ом говорит о том, что с устройством все в порядке.При других значениях табло обязательно потребуется срочная замена прибора. Такие же действия придется проделать и при включении лампочки заднего хода в том случае, если задняя трансмиссия не включена.

Замена датчика реверса на «десятку»

Замена датчика заднего хода проводится в несколько этапов. Для этого, если у вас есть защита на двигателе автомобиля ВАЗ 2110, снимите ее. Параллельно с этим возьмите емкость для масла и подставьте на место откручивания датчика во избежание этого.Затем нужно лечь под машину, чтобы разъединить прикрепленные к детали провода.

Открутите существующий датчик, замените масляный бак и прикрепите новый автомобильный. В стандартном комплекте к нему крепится специальное уплотнительное кольцо, чаще использовать его не рекомендуется, так как в процессе затяжки деталь подвергается усиленной деформации.

Затем нужно долить техническое масло В КПП и подключить проводку к клеммам. Бочки с маслом на коробке передач и провода преобразователя следует снять тряпкой.При этом необходимо помнить, что по правилам техники безопасности и во избежание возгорания все вымытые салфетки необходимо собрать и снять с ремонта автомобиля. Вероятность самовозгорания слишком велика.

Для окончательной проверки работоспособности системы охранной сигнализации необходимо запустить мотор и перейти в реверсивный режим. Последний этап позволит проверить лампочки при обратном движении.

Если после замены датчика фонарей заднего хода неисправность все же не устранена, причины следует искать еще раз.Полный список возможных неисправностей включает следующие факторы:

  • заблокированы лампочки. Ситуация осложняется более длительным поиском нарушений. Проверка производится извлечением из фонарей с последующей проверкой мультиметром;
  • повреждена проводка. Решение проблемы усложняет долгие поиски поломки. Диагностика проводится тем же измерителем трансвеля или сопротивления;
  • плохие контакты на сенсорных элементах;
  • нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
  • вышел из строя (заблокирован) предохранитель;
  • сломан прямо датчик. Об отсутствии поломок свидетельствуют неработающие фары при включенной задней передаче, а также их постоянное горение.

Итак, причиной поломки может быть один из перечисленных дефектов или сочетание нескольких из них. Только последовательные действия по устранению каждой причины приведут к долгожданному желаемому результату. Для устранения неполадок иногда необходимо выполнить все перечисленные действия, но рекомендуется начинать с датчика реверса, благо цена на этот элемент относительно невысока.

Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Датчик заднего хода ВАЗ 2110

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу.Итог — загорается лампа заднего хода.

Признаки и неисправности датчика заднего хода

Вы включаете заднюю передачу, но задние фонари не срабатывают. Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Снимите предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток — 7.5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

Расположение и точность проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, потому что для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

Последовательность действий следующая:

  • Возврат терминала с датчика;
  • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
  • перевести ручку КПП в положение тыла скорости;
  • включить зажигание;
  • смотрите показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит «подделка», то все в норме. В том случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

Теперь рассмотрим как поменять датчик заднего хода. Здесь все просто:

Внимание! Перед тем как его окружить датчиком, очистите его от грязи и пыли, чтобы в трансмиссионном масле не было ничего, что могло бы превратить его в отходы.

  • Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
  • Снять защиту картера.
  • Ищите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
  • Снимаем провода с узла.
  • Вылез из датчика, дождаться слива масла.
  • Установите новое устройство.
  • Подтянуть масло до необходимого уровня.
  • Верните провода на место.
  • Проверить работу устройства.
  • Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

    «Не горит задний ход — что делать

    Вы заметили, что на вашей машине не горит лампа заднего хода, что в таких случаях горит, с чего начинать поиск неисправности.

    Для автомобилей с КПП.

    1. Первое, что нужно сделать, это проверить предохранитель, проще простого, посмотреть инструкцию и найти предохранитель, отвечающий за включение лампочки.
    2. Секунда. Если у вас МКПП, то нужно проверить разъем на датчике заднего хода, как правило, он один на коробке, не считая датчика скорости, он находится на коробке передач между АКБ и двигателем. Снимаем разъем с датчика, смотрим, не окислились ли контакты, перемыкаем их железкой при включенном зажигании и проверяем, горят или не горят задние фонари. Если загорелась фара, то поменять датчик (лягушка).
    3. Третье, что нужно проверить, это ноги в заднем фонаре, можно спросить, — Как так, у меня два задних фонаря, не закапываются ли сразу две лампочки?

    Да, бывают такие казусы, когда почти сразу две лампочки или например фонари установлены в крышке багажника, они ее захлопнули, а половина лампочки затрепетали нити накаливания.Также стоит обратить внимание на контакты у лампочек, если он окислился, то обязательно почистите, например, на ВАЗ 2107 они точно окислились.

    Но, конечно, такое бывает редко, когда сразу перегорают или трясутся две лампы, скорее скорее надо искать неисправность датчика заднего хода, в народе это лягушка задней бабки. Это название восходит к дедовским временам, когда все ездили на ВАЗ, Волгу и ЗАЗ. Кстати на ВАЗ 2110, как я уже сказал, две лампы заднего хода и разъем там как правило постоянно окисляется. Ремонтировать ничего не надо, достаточно почистить контакты и установить разъем на место.

    После того как вы все проверили, все равно реверс не горит, проблема осталась нерешенной, нужно копать проводку, искать обрыв и ник.

    Примерная схема разводки на автомобиле:

    • Первый провод идет от блока предохранителей к фонарю
    • Второй провод от массы тела к заднему датчику скорости на КПП
    • Третий провод идет от датчика к фонарь заднего хода

    Бывает наоборот, постоянно горят задние фонари Ну тут быстро заклинило датчик или понеслось и замкнуло провода.

    Как заменить неисправный датчик?

    • На некоторых автомобилях он расположен на верхней части коробки передач, например Пежо и без особого труда заменяется, перезагружая головкой на 21.
    • На отечественном производстве таких как ВАЗ Располагается под маслом. уровень, при его замене необходимо снять защиту картера, если она есть, заменить небольшую емкость на случай, если не очень быстро своими руками заговорите 🙂

    Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

    На автомобиле С. Коробка автомат Или вариатор намного сложнее, из-за наличия контроллера трансмиссии, в котором может быть неисправность.

    Замена охлаждающей жидкости, антифриза или тосола
    Как проверить датчик расхода воздуха (ДМРВ) — признаки неисправности и ремонт
    Что такое кислородный датчик в автомобиле (лямбда-зонд) Неравномерная работа двигателя на холостом ходу — Причины и неисправности Езда на Пежо — Снятие и установка Не работает подогрев заднего стекла — Как отремонтировать

    Выключатель, фара заднего хода для Лада 2110 06.1995 — Уточняйте модель автомобиля, чтобы найти подходящую запчасть

    +372 Эстония + 358 Финляндия + 371 Латвия + 370 Литва + 7 Россия + 45 Дания + 47 Норвегия + 46 Швеция + 375 Беларусь + 380 Украина + 48 Польша + 93 Афганистан + 355 Албания + 213 Алжир + 1 Американское Самоа + 376 Андорра + 244 Ангола + 1 Ангилья + 1 Антигуа и Барбуда + 54 Аргентина + 374 Армения + 297 Аруба + 61 Австралия + 43 Австрия + 994 Азербайджан + 1 Багамы + 973 Бахрейн + 880 Бангладеш + 1 Барбадос + 375 Беларусь + 32 Бельгия + 501 Белиз + 229 Бенин + 1 Бермудские острова + 975 Бутан + 591 Боливия + 387 Босния и Герцеговина + 267 Ботсвана + 55 Бразилия + 246 Британская территория в Индийском океане + 673 Бруней-Даруссалам + 359 Болгария + 226 Буркина-Фасо + 257 Бурунди + 855 Камбоджа + 237 Камерун + 1 Канада + 238 Кабо-Верде + 1 Каймановы острова + 236 Центральноафриканская Республика + 235 Чад + 56 Чили + 86 Китай + 57 Колумбия + 269 Коморские Острова + 242 Конго + 243 Конго, Демократическая Республика + 682 Острова Кука + 506 Коста-Рика + 225 Кот-д’Ивуар + 385 Хорватия + 53 Куба + 357 Кипр + 420 Чехия + 45 Дания + 253 Джибути + 1 Доминика + 1 Доминиканская Республика + 593 Эквадор + 20 Египет + 503 Сальвадор + 240 Экваториальная Гвинея + 29 1 Эритрея + 372 Эстония + 251 Эфиопия + 500 Фолклендских (Мальвинских) островов +298 Фарерских островов + 691 Федеративные Штаты Микронезии + 679 Фиджи + 358 Финляндия + 33 Франция + 594 Французская Гвиана + 689 Французская Полинезия + 241 Габон + 220 Гамбия + 995 Грузия + 49 Германия + 233 Гана + 350 Гибралтар + 30 Греция + 299 Гренландия + 1 Гренада + 590 Гваделупа + 1 Гуам + 502 Гватемала + 224 Гвинея + 245 Гвинея-Бисау + 592 Гайана + 509 Гаити + 39 Святой Престол (Государство Ватикан) ) +504 Гондурас + 852 Гонконг + 36 Венгрия + 354 Исландия + 91 Индия + 62 Индонезия + 98 Иран + 964 Ирак + 353 Ирландия + 972 Израиль + 39 Италия + 1 Ямайка + 81 Япония + 962 Иордания + 7 Казахстан + 254 Кения +686 Кирибати + 850 Корея, Народно-Демократическая Республика + 82 Корея, Республика + 965 Кувейт + 996 Кыргызстан + 856 Лаос + 371 Латвия + 961 Ливан + 266 Лесото + 231 Либерия + 218 Ливийская Арабская Джамахирия + 423 Лихтенштейн + 370 Литва + 352 Люксембург + 853 Макао + 389 Македония + 261 Мадагаскар + 265 Малави + 60 Малайзия + 960 Мальдивы + 223 Мали + 356 Мальта + 692 Маршалловы острова + 596 Мартиника + 222 Мавритания + 230 Маврикий + 262 Майотта + 52 Мексика + 373 Молдова + 377 Монако + 976 Монголия + 382 Черногория + 1 Монтсеррат + 212 Марокко + 258 Мозамбик + 95 Мьянма + 264 Намибия + 674 Науру + 977 Непал + 31 Нидерланды + 599 Нидерландские Антильские острова + 687 Новая Каледония + 64 Новая Зеландия + 505 Никарагуа +227 Нигер + 234 Нигерия + 683 Ниуэ + 672 Остров Норфолк + 1 Северные Марианские острова + 47 Норвегия + 968 Оман + 92 Пакистан + 680 Палау + 970 Палестинская территория + 507 Панама + 675 Папуа-Новая Гвинея + 595 Парагвай + 51 Перу + 63 Филиппины + 48 Польша + 351 Португалия + 1 Пуэрто-Рико + 974 Катар + 262 Реюньон + 40 Румыния + 7 Россия + 250 Руанда + 590 Сент-Бартелемей + 290 Остров Святой Елены + 1 Сент-Китс и Невис + 1 Сент-Люсия + 590 Сен-Мартен + 508 Сен-Пьер и Микелон + 1 Сент-Винсент и Гренадины + 685 Самоа + 378 Сан-Марино + 239 Сан-Томе и Принсипи + 966 Саудовская Аравия + 221 Сенегал + 381 Сербия + 248 Сейшельские острова + 232 Сьерра-Леоне + 65 Сингапур + 421 Словакия + 386 Словения +677 Соломоновы Острова + 252 Сомали + 27 Южная Африка + 34 Испания + 94 Шри-Ланка + 249 Судан + 597 Суринам + 268 Свазиленд + 46 Швеция + 41 Швейцария + 963 Сирийская Арабская Республика + 886 Тайвань + 992 Таджикистан + 66 Таиланд + 670 Тимор-Лешти + 228 Того + 690 Токелау + 676 Тонга + 1 Тринидад и Тобаго + 216 Тунис + 90 Турция + 993 Туркменистан + 1 острова Теркс и Кайкос + 688 Тувалу + 256 Уганда + 380 Украина + 971 Объединенные Арабские Эмираты + 44 Соединенное Королевство + 255 Объединенная Республика Танзания + 1 США + 598 Уругвай + 1 Виргинские острова США + 998 Узбекистан + 678 Вануату + 58 Венесуэла + 84 Вьетнам + 1 Виргинские острова, Британия + 681 Уоллис и Футуна + 967 Йемен + 260 Замбия + 263 Зимбабве

    Понижающий регулятор напряжения

    Pololu D15V35F5S3

    Уведомление о прекращении производства: Мы выпустили более новые D24V50F5 5V, 5A понижающие регуляторы напряжения и D24V25F5 5V, 2. Понижающие регуляторы напряжения 5A , которые мы рекомендуем в качестве альтернативы этому продукту. Новые регуляторы имеют лучшую производительность и более высокий диапазон рабочего напряжения, и они лучше реагируют на ошибки (например, они не срабатывают при медленном повышении мощности или коротком замыкании).

    Этот старый регулятор теперь доступен только по специальному заказу в больших объемах. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

    Обзор

    Эти понижающие (понижающие) стабилизаторы напряжения генерируют более низкие, выбираемые пользователем выходные напряжения из диапазона входных напряжений 4.От 5 до 24 В. Они представляют собой импульсные регуляторы (также называемые импульсными источниками питания (SMPS) или преобразователями постоянного тока) и имеют типичный (при выходном токе несколько ампер) КПД примерно 90%, что очень много. более эффективны, чем линейные регуляторы напряжения, особенно когда разница между входным и выходным напряжением велика. По умолчанию выходное напряжение составляет 5 В, но может быть изменено на 3,3 В путем переключения 3V3 SEL.

    Регулятор имеет защиту от пониженного напряжения и короткого замыкания, а тепловое отключение предотвращает повреждение от перегрева.Плата имеет защиту от обратного напряжения.

    Мы предлагаем две версии этих сильноточных понижающих регуляторов:

    В качестве альтернативы с более низким током (2,5 А), которая работает в более широком диапазоне входного напряжения, рассмотрите наш новый понижающий стабилизатор 5 В D24V25F5.

    Технические характеристики

    • входное напряжение: от 4,5 В до 24 В
    • типичный длительный выходной ток: 3,5 А (фактический длительный выходной ток зависит от тепловыделения. Подробную информацию см. В разделе «Выходной ток» ниже).
      Выходное напряжение

    • выбирается как 5 В или 3.3 В
    • Частота коммутации 700 кГц
    • Типичный ток покоя 15 мА без нагрузки (типичный ток покоя 150 мкА при EN = 0 В)
    • встроенная защита от перегрузки по току
    • малый размер: 1,68 дюйма × 0,46 дюйма × 0,3 дюйма (43 × 12 × 8 мм)
    • Вес без штифтов жатки: 3 г (0,1 унции)

    Использование регулятора

    Понижающий стабилизатор напряжения Pololu D15V35F5S3 с комплектным оборудованием.

    Подключения

    Понижающий регулятор имеет пять соединений: 3.3 В выберите (3V3 SEL), включение (EN), входное напряжение (VIN), заземление (GND) и выходное напряжение (VOUT).

    На вывод EN можно подавать низкий уровень (ниже 0,3 В), чтобы отключить выход и перевести плату в состояние низкого энергопотребления, которое обычно потребляет 150 мкА. На плате есть подтягивающий резистор 100 кОм между EN и VIN. На вывод EN можно подавать высокий уровень (выше 2 В), чтобы включить плату, или его можно подключить к VIN или оставить отключенным, если вы хотите оставить плату постоянно включенной.

    Входное напряжение VIN должно быть в пределах 4.5 и 24 В. Вы должны убедиться, что шум на вашем входе не превышает максимум 24 В. При подаче питания время нарастания входного напряжения не должно превышать нескольких миллисекунд; в противном случае регулятор может зафиксироваться в состоянии ошибки, что отключит его выход.

    Выходное напряжение VOUT определяется состоянием перемычки 3V3 SEL. Если перемычка отключена, выходное напряжение составляет 5 В. При подключенной перемычке выходное напряжение составляет 3,3 В. Входное напряжение ниже выходного напряжения не повредит плату, но вызовет выходное напряжение ниже выбранного. , поэтому мы рекомендуем вам избегать питания платы с входным напряжением ниже выбранного выходного напряжения.

    Предупреждение: Не меняйте перемычку 3V3 SEL, пока регулятор находится под напряжением. Это может привести к отключению регулятора до отключения и включения питания.

    Соединения обозначены на задней стороне печатной платы. Восемь меньших сквозных отверстий на концах платы расположены с интервалом 0,1 дюйма для совместимости с беспаечными макетными платами, разъемами и другими прототипами, использующими сетку 0,1 дюйма. Вы можете припаять провода непосредственно к плате или припаять либо прямую штекерную планку 10 × 1, либо 2 клеммные колодки, которые входят в комплект.

    Выходной ток

    Защита от сверхтоков регулятора ограничивает выходной ток платы до 4,5 А. Однако защита от перегрева обычно срабатывает при более низких выходных токах. Следовательно, максимально достижимый выходной ток платы зависит от многих факторов, включая температуру окружающей среды, воздушный поток, теплоотвод и входное напряжение. В наших тестах при комнатной температуре постоянный выходной ток 3,5 А был доступен во всем диапазоне входных напряжений.Эти характеристики продолжительного тока ограничены тепловыделением; регулятор может выдавать более высокие токи в течение нескольких секунд или даже десятков секунд, в зависимости от того, насколько мал ток в периоды непиковой нагрузки. Более высокий постоянный выходной ток может быть достигнут за счет снижения входного напряжения или охлаждения платы путем добавления радиатора или вентилятора.

    При нормальной работе этот продукт может стать достаточно горячим, чтобы вас обжечь. Будьте осторожны при обращении с этим продуктом или другими подключенными к нему компонентами.

    Типичный КПД

    КПД регулятора напряжения, определяемый как (выходная мощность) / (входная мощность), является важным показателем его производительности, особенно когда речь идет о сроке службы батареи или нагреве. Как показано на графиках ниже, этот импульсный регулятор обычно имеет КПД от 80 до 90%. Например, при регулировании от 12 В до 5 В с выходным током 1,8 А КПД составляет 90%. Поскольку выходная мощность составляет (Выходной ток) × (Vout) = 1,8 А × 5 В = 9 Вт, входная мощность будет 10 Вт, при этом 1 Вт тепла будет рассеиваться в регуляторе.Тогда входной ток можно рассчитать как 10 Вт / 12 В = 0,83 А. Это намного лучше, чем для линейного регулятора напряжения, которому потребовался бы входной ток 1,8 А и 22 Вт, тратя впустую 13 Вт вместо 1 Вт, потерянного в это импульсный регулятор.

    Типичное падение напряжения

    Падение напряжения понижающего регулятора — это минимальная величина, на которую входное напряжение должно превышать целевое выходное напряжение регулятора, чтобы гарантировать достижение целевого выходного сигнала.Например, если стабилизатор 5 В имеет падение напряжения 1 В, входное напряжение должно быть не менее 6 В, чтобы на выходе были полные 5 В. На следующем графике показано падение напряжения стабилизатора D15V35F5S3 в зависимости от выхода. текущий:

    48v 1800w бесщеточный регулятор скорости двигателя педаль обратного переключения цепи Sproc другие детали мотоциклов Запчасти для мотоциклов

    48v 1800w бесщеточный регулятор скорости двигателя ножная педаль обратный переключатель цепи Sproc

    48v 1800w бесщеточный контроллер скорости двигателя педаль обратного переключателя цепи Sproc, обратный переключатель цепи Sproc 48v 1800w бесщеточная ножная педаль контроллера скорости двигателя, найдите много новых и подержанных опций и получите лучшие предложения для 48v 1800w бесщеточный контроллер скорости двигателя педаль обратного переключателя Сеть Sproc по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Ежедневный магазин с низкими ценами Доступна доставка по всему миру Быстрая доставка Бесплатная доставка и бесплатный возврат Все продукты гарантированы 100% подлинной лицензией.Бесщеточный регулятор скорости мотора Ножная педаль Обратный переключатель цепи Sproc 48v 1800w patrick-kennedy.com.

    48 В 1800 Вт бесщеточный регулятор скорости двигателя педаль обратного переключателя цепи Sproc

    Если вы не полностью удовлетворены товаром. Для регулировки положения автомобильного крепления. 25-дюймовый полноцветный логотип на зеркале, обручальное кольцо из стерлингового серебра 925 пробы, кольцо в стиле ар-деко Milgrain для нее и другие обручальные кольца на. Цвета одежды могут незначительно отличаться от представленных на изображении. Винтажный мужской кожаный бумажник Trifold из мягкой кожи, черный, на карте, изготовленной на заказ в магазине мужской одежды. 48v 1800w Бесщеточный регулятор скорости вращения ножной педали цепь переключателя обратного хода Sproc , воздушные фильтры сконструированы со специально смешанными фильтрующими материалами для оптимальной грязеемкости. Джози начала заниматься дизайном женской одежды ко Дню святого Валентина; Романтические кольца Love — хороший подарок для вашего любовника. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться ко мне, коробки Geode Коробка обручального кольца Geode Коробка обручального кольца Crystal. наш уникальный совет для невесты и жениха. Карты — отличное дополнение к вашей помолвке, 48v 1800w Бесщеточный контроллер скорости педали цепи обратного переключателя Sproc .В комплект входят шнурок или лента, манжеты на рукавах с одной пуговицей для закрытия, изогнутые прямоугольники, украшенные большим горным хрусталем CZ, чайник ROSENTHAL GERMANY Vintage Biege / Cream с крышкой. ИНСТРУКЦИИ ПО СТИРКЕ: Машинная стирка — рекомендуется холодная вода, Почтовый ящик Магнит Частичная крышка двери Автомобиль Пружина Daisy Daisies, 48v 1800w Бесщеточный регулятор скорости двигателя Педаль обратного переключателя Цепь Sproc , Это запасная часть производства, Стильные очки с классическими винтажными квадратными полуободами каркасная конструкция.

    48 В 1800 Вт бесщеточный регулятор скорости двигателя педаль обратного переключателя цепи Sproc

    Крышка стопора петли дверного замка для Nissan X-Trail Murano Sentra Qashqai, 1984 Honda CR250R CR125R Мотоцикл Брошюра L12611. Трехрядный радиатор Champion для Ford Mustang 1979–1993 годов. Подлинный впускной двигатель VCM 283232E010 для Hyundai Elantra Veloster Kia Forte15-19, передняя задняя тормозная колодка для Polaris Sportsman Touring 850 EPS HO 2011 2012 2013 ATV. 1955 Chevy 150/210 / B / A Nomad Convertible Задние фонари Новые !, Датчик положения коленчатого вала двигателя для Mazda 3 5 6 MX-5 Miata CX-7 3 Sport PC733, генератор переменного тока ACDelco Pro 334-2110 Reman.Новое автомобильное колесо 12-58 мм, 3-х лапочный съемник опорного подшипника, набор инструментов для извлечения втулки шестерни. набивка из поролона для ковшеобразных сидений TORINO 68 69 1969.

    % PDF-1.3
    %
    4443 0 объект
    >
    эндобдж
    xref
    4443 81
    0000000016 00000 н.
    0000001975 00000 н.
    0000002216 00000 н.
    0000002258 00000 н.
    0000002317 00000 н.
    0000002374 00000 н.
    0000004761 00000 н.
    0000004940 00000 н.
    0000005010 00000 н.
    0000005179 00000 н.
    0000005276 00000 н.
    0000005382 00000 п.
    0000005503 00000 н.
    0000005673 00000 п.
    0000005842 00000 н.
    0000005952 00000 н.
    0000006069 00000 н.
    0000006195 00000 п.
    0000006307 00000 н.
    0000006446 00000 н.
    0000006570 00000 н.
    0000006695 00000 н.
    0000006828 00000 н.
    0000006969 00000 н.
    0000007105 00000 н.
    0000007224 00000 н.
    0000007388 00000 н.
    0000007504 00000 н.
    0000007615 00000 н.
    0000007745 00000 н.
    0000007864 00000 н.
    0000008000 00000 н.
    0000008170 00000 н.
    0000008286 00000 н.
    0000008391 00000 н.
    0000008537 00000 н.
    0000008694 00000 п.
    0000008816 00000 н.
    0000008916 00000 н.
    0000009043 00000 н.
    0000009223 00000 п.
    0000009390 00000 н.
    0000009499 00000 н.
    0000009609 00000 н.
    0000009776 00000 н.
    0000009882 00000 н.
    0000010000 00000 п.
    0000010174 00000 п.
    0000010287 00000 п.
    0000010401 00000 п.
    0000010575 00000 п.
    0000010687 00000 п.
    0000010802 00000 п.
    0000010973 00000 п.
    0000011083 00000 п.
    0000011213 00000 п.
    0000011344 00000 п.
    0000011521 00000 п.
    0000011614 00000 п.
    0000011714 00000 п.
    0000011818 00000 п.
    0000011937 00000 п.
    0000012052 00000 п.
    0000012173 00000 п.
    0000012294 00000 п.
    0000012395 00000 п.
    0000012493 00000 п.
    0000012696 00000 п.
    0000012752 00000 п.
    0000013136 00000 п.
    0000013361 00000 п.
    0000013865 00000 п.
    0000013888 00000 п.
    0000014477 00000 п.
    0000014719 00000 п.
    0000014845 00000 п.
    0000021504 00000 п.
    0000021607 00000 п.
    0000030884 00000 п.
    0000002417 00000 н.
    0000004737 00000 н.
    трейлер
    ]
    >>
    startxref
    0
    %% EOF

    4444 0 объект
    >
    эндобдж
    4445 0 объект
    [
    4446 0 руб. 4447 0 руб.
    ]
    эндобдж
    4446 0 объект
    >
    / Ф 4507 0 Р
    >>
    эндобдж
    4447 0 объект
    >
    / Ж 47 0 Р
    >>
    эндобдж
    4448 0 объект
    >
    эндобдж
    4522 0 объект
    >
    поток
    HVyXSW? / — (f7
    4i, @ 2WİF.»Q`mZ4RI0d
    V` * nIf ڙ9’ݓ {9

    Как спланировать и развернуть сеть SMPTE ST 2110

    Роберт Велч, руководитель отдела технических решений в Arista, дает простой совет: работайте в обратном направлении.

    «Попытайтесь выяснить, что вы пытаетесь сделать с ней [сетью], а затем действуйте в обратном направлении», — сказал Уэлч во время презентации «Надлежащий дизайн сети и соображения для SMPTE ST 2110», заключительного сеанса виртуального AIMS (Альянс IP-медиа-решений) IP Oktoberfest 2020.

    Задавать вопросы заранее — ключ к успеху. «Я хочу понять, что происходит, потому что я строю сеть на основе конечных узлов, а не наоборот», — сказал он. «Вы не сначала выбираете сеть, а потом выясняете, что с ней делать».

    Роберт Уэлч (Изображение предоставлено Arista)

    Во время своей 30-минутной презентации Уэлч рассмотрел ряд вопросов, на которые необходимо ответить. Первый набор вопросов касался определения требований к подключению конечных узлов, в том числе наличия внешнего интерфейса управления, наличия определенного интерфейса для управления или нескольких интерфейсов — если последний, используют ли они один и тот же IP-адрес? адрес, и на каком интерфейсе или интерфейсах используется PTP (протокол точного времени)?

    «Как сетевой архитектор, вы пытаетесь уменьшить ограничения — ограничения в обучении, ограничения в полосе пропускания, ограничения в развертывании [и] ограничения в знаниях», — сказал он.

    Уэлч также обсудил неблокирующую и блокирующую архитектуры, начав с описания сетевой архитектуры «корешок-лист».

    «Обычно позвоночник — это просто развязка», — сказал он. «Так что на самом деле это просто связь между другими листами. Или вы подключаете к нему другие устройства с высокой пропускной способностью? Это одно из тех решений, которые вам необходимо принять ».

    Углубившись в детали, Уэлч рассказал о PTP и о том, как правильно ее защитить. «Это самый ценный транспорт, который у вас есть», — сказал он.

    При проектировании сети не «связывайте маршруты от синего к желтому или от желтого к синему», — пояснил он. «Вы не хотите, чтобы по каналам только PTP передавались многоадресные потоки или даже контролировались или отслеживались подобные вещи», — сказал он.

    Уэлч предложил несколько способов разделения PTP, включая создание неиспользуемой VLAN без трафика, отличного от PTP, а также создание интерфейса маршрутизации без IP-адреса.

    Еще одна практика, которую следует избегать — это «превышение пропускной способности», и Уэлч проиллюстрировал это на примере, основанном на Imagine SNP (Selenio Network Processor) с двумя портами 100 Гбит / с.

    «На каждые 100 гигабайт линка .. переходящего к листу, мне понадобится 100 гигабайт линка, идущего к корешку. Фактически, я бы рискнул сказать, что если бы у меня было четыре канала по 100 гигабайт, мне понадобилось бы пять или более связей между этими листами и корешком », — сказал он.

    Этот подход очень дорогостоящий и приводит к превышению лимита подписки. По его словам, это также поднимает вопрос, почему вообще используется неблокирующая ткань.

    «Вы хотите, чтобы все [в сети] было активным, и использовали то, что у вас есть, хорошо?» он сказал.«И не беспокойтесь об ограничениях».

    Одно из решений — подумать о том, что стержень является внутренним по отношению к коммутатору. «Коммутатор имеет несколько сетевых процессоров или ASIC, а внутри него находится матрица», — сказал он.

    (Изображение предоставлено AIMS)

    «Есть два типа ткани. Есть один, более ориентированный на перекладину, где потоки могут быть закреплены, а есть другой тип, который превращает каждый отдельный поток в несколько ячеек. Это разбивает ткань, поэтому вы не используете всю ткань.

    «То, что вы хотите сделать как архитектор, — это выяснить, что такое потоки, и сможете ли вы выполнить потоки с разрывом строки в 100 гигабайт и несколько 100 гигабайт, используя ту или иную архитектуру», — пояснил он.

    Для архитектора сети необходимо заранее подумать о емкости, подключении узлов и ограничениях, чтобы избежать переполнения, сказал он.

    Уэлч также обсудил разницу между тремя типами сетевого трафика: одноадресная передача — один-к-одному, инициированная клиентом и подключенная к услуге; широковещательная передача — один-ко-всем в VLAN; и многоадресная передача — «один-к-», — сказал он.

    «Вот здесь-то и появляется [многоадресная рассылка]», — сказал он. «У вас может быть передатчик, у которого нет приемника до тех пор, пока он не понадобится — например, выход нескольких камер».

    Однако, без IP-адреса запрашивающего и запрашивающего, результатом будет «лавинная рассылка», — сказал Велч. «Ваша многоадресная рассылка становится наводнением».

    По сути, многоадресная рассылка становится широковещательной без запрашивающего и запрашивающего IP-адреса на коммутаторе, добавил он.

    Понимание различных типов многоадресной рассылки также важно для понимания того, как диагностировать проблемы, которые могут возникнуть, объяснил он.

    Велч рекомендовал сетевым архитекторам делать разумный выбор в отношении типологии сети, понимать требования конечных узлов с «физической, логической и поточной точки зрения», а также с точки зрения безопасности и целостного аспекта проектирования сети с самого начала.

    «Если вы сделаете это и сделаете это хорошо, вы станете героем и сделаете людей счастливыми», — заключил он.

    % PDF-1.3
    %
    380 0 объект
    >
    эндобдж
    xref
    380 165
    0000000016 00000 н.
    0000003670 00000 н.
    0000003810 00000 н.
    0000003953 00000 н.
    0000006647 00000 н.
    0000006865 00000 н.
    0000006948 00000 н.
    0000007075 00000 п.
    0000007169 00000 н.
    0000007218 00000 н.
    0000007280 00000 н.
    0000007341 00000 п.
    0000007516 00000 н.
    0000007577 00000 н.
    0000007673 00000 н.
    0000007768 00000 н.
    0000007829 00000 н.
    0000007979 00000 н.
    0000008040 00000 н.
    0000008146 00000 п.
    0000008207 00000 н.
    0000008356 00000 п.
    0000008455 00000 н.
    0000008547 00000 н.
    0000008608 00000 н.
    0000008755 00000 н.
    0000008881 00000 н.
    0000008996 00000 н.
    0000009057 00000 н.
    0000009212 00000 н.
    0000009334 00000 п.
    0000009395 00000 н.
    0000009541 00000 н.
    0000009642 00000 н.
    0000009702 00000 н.
    0000009849 00000 н.
    0000009984 00000 н.
    0000010113 00000 п.
    0000010173 00000 п.
    0000010321 00000 п.
    0000010381 00000 п.
    0000010525 00000 п.
    0000010705 00000 п.
    0000010877 00000 п.
    0000010961 00000 п.
    0000011021 00000 п.
    0000011202 00000 п.
    0000011281 00000 п.
    0000011341 00000 п.
    0000011504 00000 п.
    0000011564 00000 п.
    0000011703 00000 п.
    0000011763 00000 п.
    0000011923 00000 п.
    0000011983 00000 п.
    0000012120 00000 н.
    0000012180 00000 п.
    0000012321 00000 п.
    0000012381 00000 п.
    0000012511 00000 п.
    0000012571 00000 п.
    0000012706 00000 п.
    0000012766 00000 п.
    0000012952 00000 п.
    0000013054 00000 п.
    0000013171 00000 п.
    0000013231 00000 п.
    0000013383 00000 п.
    0000013443 00000 п.
    0000013583 00000 п.
    0000013643 00000 п.
    0000013703 00000 п.
    0000013763 00000 п.
    0000013823 00000 п.
    0000013883 00000 п.
    0000013976 00000 п.
    0000014036 00000 п.
    0000014096 00000 п.
    0000014226 00000 п.
    0000014347 00000 п.
    0000014407 00000 п.
    0000014591 00000 п.
    0000014696 00000 п.
    0000014792 00000 п.
    0000014851 00000 п.
    0000014911 00000 п.
    0000015014 00000 п.
    0000015073 00000 п.
    0000015179 00000 п.
    0000015238 00000 п.
    0000015297 00000 п.
    0000015357 00000 п.
    0000015417 00000 п.
    0000015477 00000 п.
    0000015606 00000 п.
    0000015666 00000 п.
    0000015726 00000 п.
    0000015787 00000 п.
    0000015880 00000 п.
    0000015941 00000 п.
    0000016002 00000 п.
    0000016063 00000 п.
    0000016124 00000 п.
    0000016185 00000 п.
    0000016297 00000 п.
    0000016358 00000 п.
    0000016419 00000 п.
    0000016478 00000 п.
    0000016761 00000 п.
    0000017003 00000 п.
    0000017324 00000 п.
    0000017760 00000 п.
    0000018034 00000 п.
    0000033655 00000 п.
    0000033963 00000 п.
    0000034283 00000 п.
    0000034499 00000 н.
    0000034846 00000 п.
    0000035222 00000 п.
    0000035790 00000 н.
    0000036144 00000 п.
    0000038525 00000 п.
    0000039115 00000 п.
    0000039296 00000 п.
    0000039881 00000 п.
    0000039963 00000 н.
    0000040379 00000 п.
    0000041076 00000 п.
    0000041338 00000 п.
    0000041724 00000 п.
    0000041999 00000 н.
    0000045218 00000 п.
    0000061509 00000 п.
    0000062415 00000 п.
    0000062800 00000 п.
    0000062823 00000 п.
    0000065525 00000 п.
    0000065548 00000 п.
    0000068119 00000 п.
    0000068176 00000 п.
    0000068199 00000 п.
    0000070468 00000 п.
    0000070491 00000 п.
    0000072533 00000 п.
    0000072556 00000 п.
    0000074728 00000 п.
    0000074751 00000 п.
    0000077599 00000 п.
    0000082017 00000 п.
    0000082497 00000 п.
    0000082892 00000 п.

    Leave a Reply

    Your email address will not be published.Required fields are marked *

    *
