Вылет диска — все что нужно знать
Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?
На различных автофорумах автомобилисты часто спорят на тему «насколько и в какую сторону вылет диска может отличаться от штатного», при этом часто высказываются диаметрально противоположные мнения.
Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.

А на самом деле? Давайте разберемся во всем по порядку и не спеша.
Что такое вылет диска?

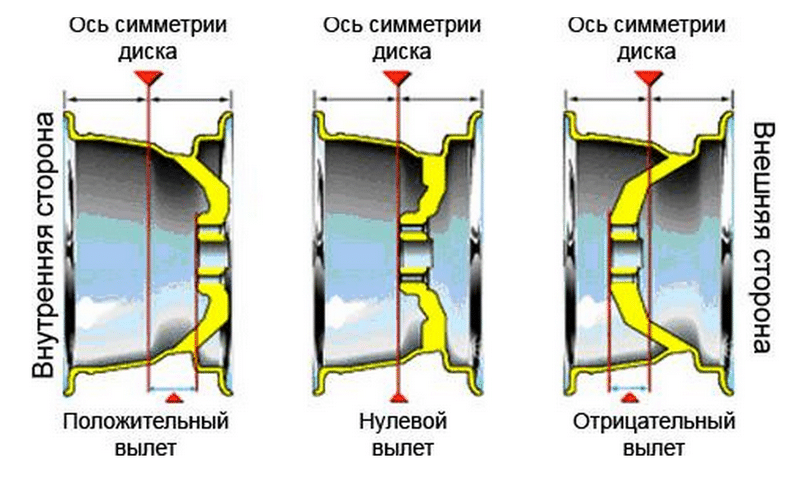

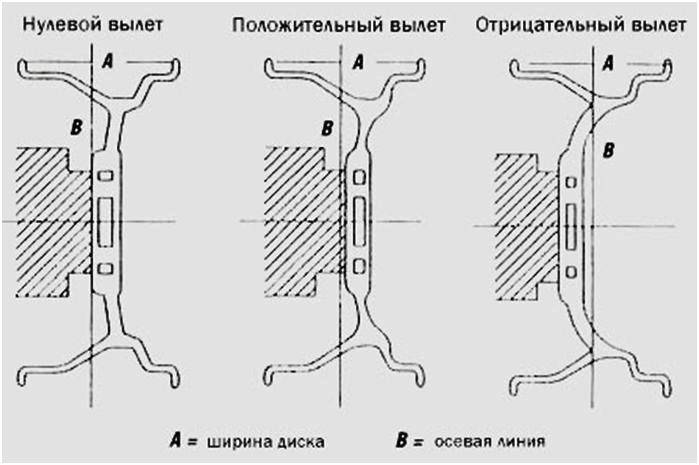

вылет диска — разные вариантыВылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:
ET=a-b/2, где
a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска

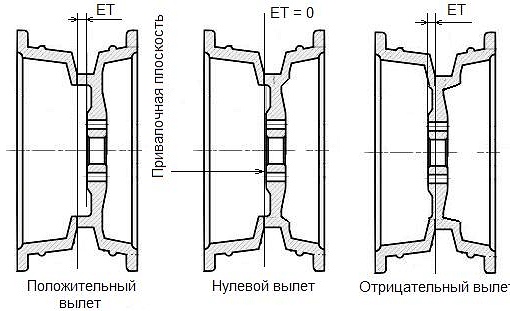

Исходя из формулы вычисления, нетрудно заметить, что вылет диска может быть положительным (чаще всего), нулевым и отрицательным. Кроме того, вылет дисков фактически непосредственно влияет на ширину колесной базы, ибо от этого параметра напрямую зависит расстояние между центрами симметрии (по ширине) колес на одной оси.

Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.
В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)

Допустимы ли отклонения вылета диска?
Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.

Почему продавцы заявляют обратное? Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.
Почему для разных комплектаций автомобилей делают разные запчасти?
Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.
Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?
Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.

И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.

Какие силы действуют на детали подвески?
вылет диска — подвеска МакферсонаЕсли разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.
Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).

Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).
И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.

Что происходит при изменении расчетного вылета диска?
На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.
Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.
Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.

Параметры дисков, маркировка

Рассмотрим в качестве примера маркировку обода колеса: 7.5 j x16 h3 5/112 ET 35 d 66.6

7,5 — ширина диска в дюймах. Для перевода дюймов в сантиметры, значение в дюймах необходимо умножить на 2,54 см.
J — символ указывает на определенные конструктивные особенности колеса (форму закраин у диска) и не несет смыслового значения для потребителей.
x — означает то, что данный диск нераздельный.
16 — посадочный диаметр колеса, в точности соответствует посадочному диаметру шины.
Н2 — указывает на наличие двух хампов (выступов) на полках обода.
5/112 — PCD (Pitch Circle Diameter). Здесь цифра 5 обозначает количество крепежных отверстий для болтов или гаек, а 112 — диаметр окружности (PCD) в миллиметрах, на которой они расположены.
ET 35 — обозначает, что вылет у данного диска положительный и составляет 35 мм.
d 66.6 — диаметр центрального отверстия (значение DIA). В идеальной ситуации d соответствует посадочному диаметру ступицы в миллиметрах. Если же посадочный диаметр ступицы меньше, чем d диска, то в таком случае используется специальное центрирующие посадочное кольцо (переходное кольцо).

Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?

Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.

А на самом деле? Давайте разберемся во всем по порядку и не спеша.

Что такое вылет диска?

Вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:

ET=a-b/2, где

a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска

Исходя из формулы вычисления, нетрудно заметить, что вылет диска может быть положительным (чаще всего), нулевым и отрицательным. Кроме того, вылет дисков фактически непосредственно влияет на ширину колесной базы, ибо от этого параметра напрямую зависит расстояние между центрами симметрии (по ширине) колес на одной оси.

Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.

В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)

Допустимы ли отклонения вылета диска?

Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.

Почему продавцы заявляют обратное? Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.

Почему для разных комплектаций автомобилей делают разные запчасти?

Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.

Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?

Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.

И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.

Какие силы действуют на детали подвески?

Если разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.

Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).

Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).

И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.

Что происходит при изменении расчетного вылета диска?

На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.

Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.

Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.

Внимание!
1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусмативают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.

Время на чтение: 6 минут

Довольно часто владельцы авто ставят новые колёсные диски, и многие делают это не из-за поломки или износа предыдущих изделий, а в целях улучшения внешнего облика своего «железного коня». Так, приобретая новое колесо, автолюбители всегда смотрят не его сверловку, то есть диаметр посадочного отверстия на ступицу, разболтовку или количество и длину шпилек, на которые устанавливается это колесо, однако мало кто обращает внимание на вылет изделия (ЕТ), а это очень важный показатель для нормальной эксплуатации колеса на конкретной модели авто.

Что такое ЕТ на колесных дисках? Этот вопрос задают многие автолюбители, особенно те, кто приобрели свои автомобили сравнительно недавно и до сегодняшнего дня никогда не сталкивались с проблемой замены колёс на них.

Геометрические характеристики колёсного диска

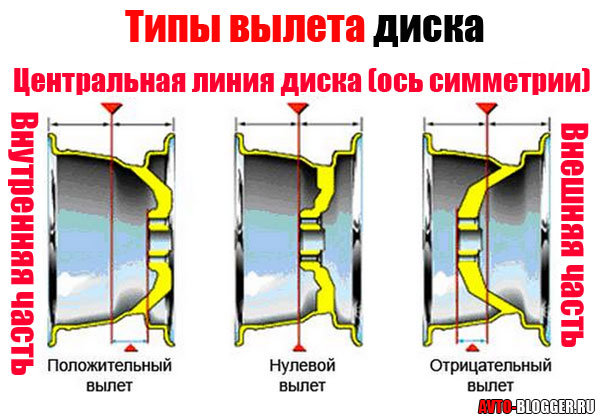

Вылет диска: что это такое

Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.

Вылет ЕТ на дисках: что это и как он влияет на подвеску и прочие детали в автомобиле? В зависимости от вылета колеса по-разному распределяется нагрузка на ступицу и изгибающий момент, приложенные относительно неё на основание подвески. Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.

Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.

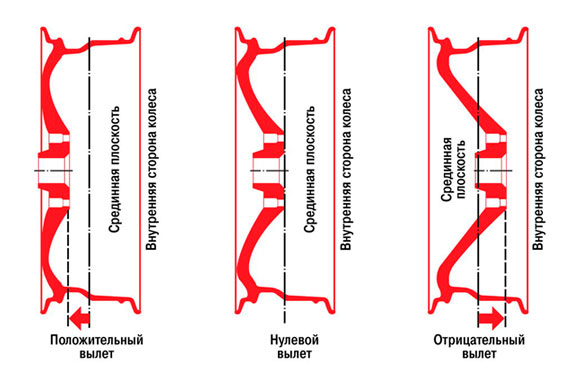

Вылет ЕТ на примере 3 показателей

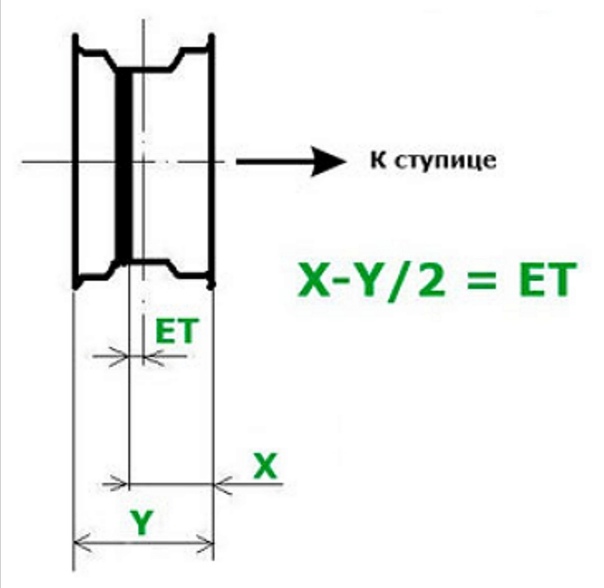

ET на дисках — что это означает и как рассчитывается

Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:

Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.

Y — это общая ширина изделия по ободу.

Как определить допустимое отклонение ЕТ для диска

Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:

Измеряемые показатели для расчёта вылета

Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.

Какие проблемы могут возникнуть из-за неправильного подбора дисков

Опасность неправильного подбора данной размерности особенно актуальна при эксплуатации дорогих современных автомобилей. Так, положение транспортного средства на дороге тщательно контролируется бортовым компьютером и различными датчиками. Если спускает шина, водителю поступает сигнал о потере давления, при резком нажатии на педаль тормоза колёса не блокируются, так как срабатывает ABS.

То же можно сказать и о стабилизаторе курсовой устойчивости, который контролирует положение автомобиля на дороге и прямолинейность его хода, а также препятствует заносам на дороге, попеременно блокируя то или иное колесо. В данный компьютер, как правило, инженеры заводят определённые показатели размерности колёсных дисков — ЕТ, а как конечный результат — величины изгибающих моментов.

Измерение валета диска

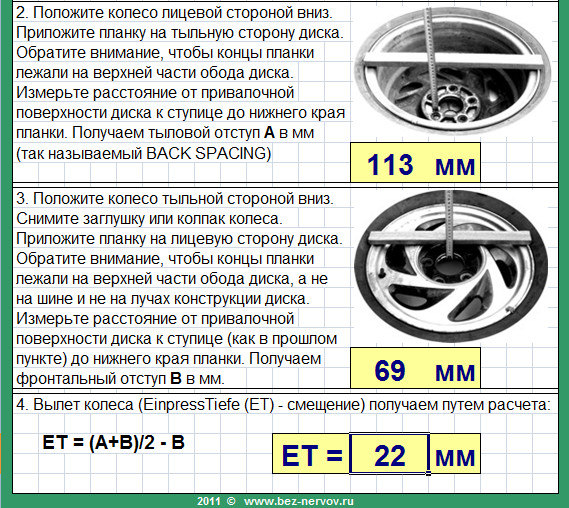

Как правильно замерить вылет диска ЕТ

Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.

Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:

• Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
• Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
• Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
• При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
• Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.

При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.

Измерение валета диска

Колёса с нулевым вылетом

Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.

Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.

Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.

Ставим на машину другие диски: инструкция к применению

При грамотном подходе можно не только не испортить автомобиль, но и сделать его более походящим под индивидуальные требования. Разберём по пунктам, как можно поиграть с тем или иным параметром колеса.

— Диаметр. Как правило, на одну и ту же модель автомобиля производитель предлагает колёса разного диаметра — чем больше, тем дороже. Поэтому можно смело ставить на свою машину диски, которые соответствуют оригинальным размерам. Надо только не забывать следовать рекомендованным к этим колёсам размерам шин, чтобы автомобиль ехал так, как предусмотрено — не врал спидометр, не было задеваний колеса за арку и т.п. Возможные параметры колёс можно посмотреть на сайте производителя в разделе технических характеристик, если автомобиль всё ещё продаётся, или поискать по базам данных в интернете.

Установка колёс за пределами тех, что предусмотрел автопроизводитель, — уже искусство. Например, меньшие колёса могут не налезть на тормозной суппорт. Но это не значит, что на «шестнадцатые» тормоза не встанут 15-дюймовые диски — в отдельных моделях спицы могут быть выгнуты подходящим образом, и всё встанет, хоть и с минимальными зазорами. В случае с большим диаметром надо смотреть на расстояние от шины до крыла и деталей подвески, особенно на передней оси, с учётом того, что колёса там поворачиваются в стороны.

Ошибка с параметрами дисков может стоить потерянного времени и денег: может получиться некрасиво, небезопасно, неудобно или всё это одновременно. А ещё колёса могут банально не встать на автомобиль или встать, но с серьёзными доработками

При установке меньших и больших, чем заводские, диаметров колёс следует пользоваться шинным калькулятором. Он позволяет подобрать резину подходящей размерности, которая оставит неизменным внешний диаметр колеса со смонтированной шиной. Также надо помнить, что большие диаметры колёс — это всегда уменьшение профиля шины и снижение её амортизирующих свойств. А значит, страдать будет и комфорт пассажиров, и детали подвески, и диск станет более уязвимым на острых колдобинах. Кроме того, более крупные диски и весят больше, что тоже отрицательно сказывается на разгонной динамике, расходе топлива и долговечности деталей подвески.

— Ширина. Она обычно связана с диаметром колеса, хоть и не жёстко. Поэтому отступать от штатных сочетаний размера и ширины смысла нет — с шагом вверх по диаметру, как правило, увеличивается и ширина колеса. А что если поставить ещё шире? Например, хочется агрессивный внешний вид автомобиля или широченные шины, чтобы «машина липла к дороге». Любой (почти) каприз за ваши деньги. Потратиться придётся на сами диски (аномально широкие колёса стоят намного дороже обычных), более широкие шины (просто дороже обычных), возможно, проставки и сопутствующий крепёж, чтобы ничего нигде не задевало и, возможно доработку крыльев и арок, тоже чтобы не задевало. А также будьте готовы к более частому ремонту подвески из-за увеличившейся нагрузки. Зато красиво.

— Вылет. Незначительные отличия по вылету (плюс-минус 5-10 мм) допустимы, если не удаётся найти диск с родным значением. Впрочем, слишком большой положительный вылет можно исправить проставками, ширина которых измеряется в миллиметрах — это значение и нужно отнимать от вылета диска, чтобы получить итоговое. То есть если заводской вылет у автомобиля +45, а диск имеет вылет +55, то проставка шириной 10 мм приведёт к итоговому вылету +45, потому что вы «посадите» его чуть шире, как будто у него ступичная часть более глубокая. А вот если вы возьмёте диск с вылетом +35, то уже ничто не поможет вам посадить его более глубоко — например, как диск с вылетом +45.

Отрицательный вылет часто используют владельцы пикапов, чтобы придать автомобилю брутальности, разлапистости — благо расстояние до арки позволяет ездить с торчащими колёсами. На легковушках это выглядит нелепо — как на красной Хонде. А на Mercedes-Benz колёса утоплены — это или слишком маленькая ширина, или слишком положительный вылет, или и то, и другое вместе

При выборе проставок надо помнить несколько вещей. Во-первых, проставка не должна быть слишком толстой для используемых шпилек/болтов — крепёж должен делать не меньше 5 оборотов, иначе его надо заменить на более длинный. Во-вторых, проставка должна соответствовать разболтовке, то есть должна быть высверлена в нужных местах, чтобы сквозь неё можно было пропустить крепёж. А в-третьих, на проставке также есть ступичная часть определённого диаметра и цилиндрическая посадочная часть под диск — в случае их несовпадения со ступицей автомобиля или ступичной частью диска следует применять проставочные кольца, о которых ниже. Ну и, конечно, необходимо использовать только качественные проставки — это вопрос безопасности.

Иногда владельцы сознательно идут на изменение вылета дисков. Например, все круто выглядящие диски с большими «полками» или «диповые» колёса с уходящими вглубь колеса спицами имеют небольшой плюсовой или даже отрицательный вылет, поэтому будут торчать наружу сильнее большинства заводских. При установке более широких дисков (для стиля или с целью использования более цепких широких шин) ограничителем ширины становится арка и элементы подвески, поэтому широкое колесо скорее встанет с меньшим вылетом, чем с заводским. Задние колёса, которым не нужно поворачиваться в арке, можно наращивать в ширину в очень больших пределах. Другое дело — что делать с кромкой крыла, но тут при значительном выносе диска на помощь приходят раскатка или расширители арок. Или даже отрицательный угол развала — чтобы спрятать верх колеса в арку.

Закручивать болты и гайки надо вручную и с хорошим рычагом. Важно делать это постепенно и в последовательности крест-накрест. Пневмогайковёрт не может плавно наращивать усилие затяжки, поэтому с ним выше вероятность перекоса колеса

Ещё одна причина для уменьшения значения вылета — эстетическая. На некоторых автомобилях заводские колёса слишком сильно утоплены в арки, и это выглядит некрасиво. Проставкой в 10-15 мм можно вынести колёса пошире и убрать этот визуальный недостаток без большого вреда для автомобиля. Наконец, гонщики-любители могут играть с помощью изменения вылета с шириной колеи передней и задней оси, соотношение которой влияет на характер поворачиваемости. В любом случае надо помнить, что уменьшение вылета негативно влияет на долговечность деталей подвески — будьте готовы чаще менять как минимум ступичные подшипники.

Читайте также

— Разболтовка. Менять её можно, но очень нежелательно. Обычно к этому прибегают на автомобилях ВАЗ, в которых до последнего поколения моделей применялась экзотическая сверловка 4×98. С помощью ухищрений вроде болтов с эксцентриком можно поставить колёса с распространённой формулой 4×100, но это не очень хорошо с точки зрения надёжности. Другой вариант, когда хочется поставить именно конкретные диски с чужой сверловкой на свою машину — это адаптеры. Они представляют собой проставки, которые притягиваются к ступице штатным крепежом, а в них закручены шпильки (или просверлены резьбовые отверстия) в соответствии со сверловкой желаемого диска. Помимо уменьшения надёжности крепления колеса этот способ неизбежно уменьшает его вылет — колесо будет сильнее торчать наружу, как раз на толщину адаптера. Однако если грамотно подбирать все параметры и использовать максимально качественные комплектующие, то такой способ установки колёс имеет право на жизнь.

— Центральное отверстие. Очевидно, что если ЦО выбранных дисков будет меньше, чем ступичная посадочная часть, то такие колёса просто не наденутся на ступицу. Но чаще всего посадочное отверстие на незаводских дисках сверлится с запасом, поэтому между ним и посадочным цилиндром на ступице образуется зазор. Много копий сломано в спорах на тему насколько это плохо и использовать ли выбирающие зазор центровочные кольца. Позиция автора материала, сформированная из практики, такова. Если вам не хочется использовать центровочные кольца и при этом отсутствует биение колёс — пожалуйста, нет проблем. Таких случаев известно немало, и они объяснимы.

Вместе с тем, центровочные кольца тоже существуют неспроста — часто только они могут помочь посадить колесо на ступицу точно по центру, чтобы диск и ступица вращались соосно. Внутренний диаметр должен точно соответствовать посадочному диаметру ступичного цилиндра, а внешний — посадочному отверстию колёсного диска. В штатных режимах центровочные кольца не несут нагрузки, поэтому изготавливаются из алюминия (может сильно прикипать к диску) или пластика. А в экстремальных ситуациях (сильный удар на неровности) они принимают на себя часть нагрузки и спасают колёсный крепёж. Центровочные кольца редких размеров можно изготовить на заказ, а при покупке в любом случае стоит взять с запасом — при смене колёс часто требуется менять и износившиеся колечки.

Разница вылета диска 35 и 45

Диски Borbet T проданы, на смену им пришли диски R. O.D. design Borbet T.

R.O.D. — это Rondell Design, который на сегодняшний день чаще встречается уже как Aluett / Rondell.
Модель дисков — Aluett Type 57 или как принято это называть — design Borbet T.

Из особенностей дисков производитель отмечает особый используемый сплав магния и алюминия. Это делает литье R.O.D сверхлегкими и особенно прочными. Благодаря алюминию – диски получаются очень легкими, а магний отвечает за прочность дисков.

Поиски оф. сайта привели меня на сайт Aluett
Загрузил datasheet по своей модели дисков я был приятно удивлен, что диск был разработан для Honda/Rover. Да, именно Honda/Rover! А ведь есть еще много машин с разболтовкой 4х114,3 и вылетом 50 по заводу. В спецификации на диски есть очень многие модели Аккордов и Роверы 600/800.

Производитель: R.O.D.
Радиус: R16
Разболтовка: 4×114.3
Диаметр Ц.О.: 70.4 мм
Вылет: ET40
Ширина: 7,5J
Вес диска: 9. 0 кг.

Причина замены Borbet T на R.O.D. очень проста — ВЫЛЕТ. Дело в том, что Borbet в основном идут с вылетом 35, а вылет 40 — это такая редкость, что за все время поисков своих Borbet T я ни разу не видел их с ET40. Более того — у Borbet нет моей модели дисков с вылетом 40, только 35. А еще диск R.O.D. легче Borbet на 0,5 кг., что немного лучше сказывается на динамике. Поэтому как только мне попались R.O.D. в поле зрения — купил сразу же.

Теперь о вылете.
После некоторых бесед о правильности работы подвески с Артемом 🙂 мне стало немного грустно, так как я понял некоторые свои ошибки, касательно ходовой. Дело в том, что изменяя вылет диска на тот, на который завод не рассчитывал работу подвески и рулевой, можно получить не тот результат, на который рассчитывал. На Роверах и Хондах пятого поколения по заводу идет вылет ET50 для 14-го радиуса (185/70 R14 в базовой комплектации).
Для USDM рынка Хонда пятого поколения в базе шла на дисках 6Jx14 ET40 с шиной 185/70 R14
Для JDM рынка Хонда пятого поколения в базе шла на дисках 5Jx14 ET50 с шиной 185/70 R14

Прокатившись на Аккорде с R16/R17 дисками с вылетом ET49-50 я понял, что разница в рулежке есть и почувствовать эту разницу я могу легко. Не скажу, что разница прям огромная, но она есть. И большинство людей даже не стало бы париться по этому поводу… но только не я.

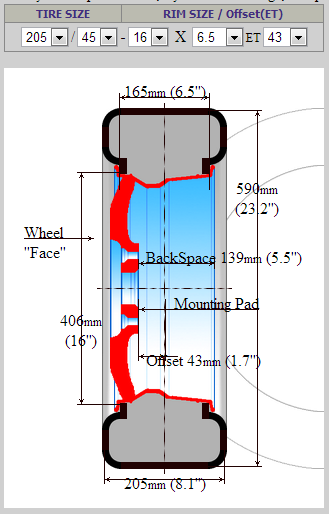

Для большей наглядности сравним «идеальные колеса» с моими на вылете 35 и 40. В качестве идеальных выступят колеса в 16 радиусе с рекомендованными Хондой параметрами.
Идеальные Хонда-колеса 7.0JxR16 ET50 на резине 205/50 16
Мои колеса R.O.D 7.5JxR16 ET40 на резине 205/55 16
Бывшие Borbet T 7.5JxR16 ET35 на резине 205/55 16

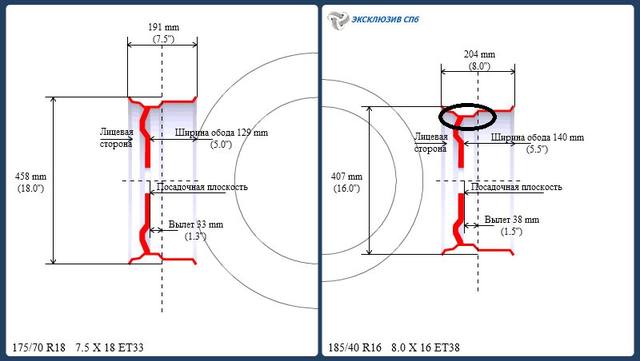

Я совместил изображения для лучшего визуального восприятия. На рисунке показаны рекомендуемое Хондой колесо в сравнении с Borbet T и R.O.D. Дополнительно я добавил ступичный подшипник, рисунок выполнен с соблюдением всех пропорций. На что стоит обратить особое внимание — это центр приложения силы на ступичный подшипник! При вылете ET35 центр приложения силы находится примерно на 6,25 мм от края подшипника, тогда как с заводским вылетом ЕТ50 центр приложения силы находится по центру подшипника (ширина подшипника 42,5 мм / 2 = 21,25 мм).
То есть, при вылете ЕТ50 подшипник нагружен равномерно, по центру. При вылете ЕТ40 центр нагрузки смещается на внешнюю сторону и приходтся как раз на центр второго ряда шариков в подшипнике. При вылете ЕТ35 центр нагрузки смещен на внешнюю сторону и приходится на самый край второго ряда шариков в подшипнике. Кроме укорачивания жизни ступичному, слишком большой вылет влияет и на то насколько легко подшипник будет крутиться. А с такими нагрузками, крутиться подшипнику будет не так и легко, что повлечет за собой увеличение расхода топлива, увеличится сопротивление кочения. Давайте еще добавим подшипнику углы развал-схождения и картина получится совсем интересная…

Теперь по распределению нагрузок на диск и покрышку.
Для наглядности все показал на рисунке. Выходит так, что чем больше колесо вынесено внаружу — тем больше нагружена внутренняя часть диска и покрышки. То есть, пик нагрузки приходится не на рассчитанную, крепкую часть диска, а на мягкую часть обода. Соответственно при попадании в яму даже самый крепкий диск будет гнуться, так как основная нагрузка приходится больше на внутреннюю часть. Хотя на наших дорогах и с нашими ямами — даже лонжероны можно погнуть 🙂 не то, что диск.

Теперь о рулежке.
С ЕТ40 на хорошей резине и с распорками перед/зад, рулить более информативней, чем при ЕТ35. Это чувствуется. Это чувствуется хорошо. С ЕТ50 и ЕТ40 разница уже не такая заметная, но тоже ощутимая.

Вот в принципе и все. Если кто-то готов дополнить материал, пишите в комментах.

Время на чтение: 6 минут

Довольно часто владельцы авто ставят новые колёсные диски, и многие делают это не из-за поломки или износа предыдущих изделий, а в целях улучшения внешнего облика своего «железного коня». Так, приобретая новое колесо, автолюбители всегда смотрят не его сверловку, то есть диаметр посадочного отверстия на ступицу, разболтовку или количество и длину шпилек, на которые устанавливается это колесо, однако мало кто обращает внимание на вылет изделия (ЕТ), а это очень важный показатель для нормальной эксплуатации колеса на конкретной модели авто.

Что такое ЕТ на колесных дисках? Этот вопрос задают многие автолюбители, особенно те, кто приобрели свои автомобили сравнительно недавно и до сегодняшнего дня никогда не сталкивались с проблемой замены колёс на них.

Геометрические характеристики колёсного диска

Вылет диска: что это такое

Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.

Вылет ЕТ на дисках: что это и как он влияет на подвеску и прочие детали в автомобиле? В зависимости от вылета колеса по-разному распределяется нагрузка на ступицу и изгибающий момент, приложенные относительно неё на основание подвески. Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.

Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.

Вылет ЕТ на примере 3 показателей

ET на дисках — что это означает и как рассчитывается

Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:

Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.

Y — это общая ширина изделия по ободу.

Как определить допустимое отклонение ЕТ для диска

Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:

Измеряемые показатели для расчёта вылета

Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.

Какие проблемы могут возникнуть из-за неправильного подбора дисков

Опасность неправильного подбора данной размерности особенно актуальна при эксплуатации дорогих современных автомобилей. Так, положение транспортного средства на дороге тщательно контролируется бортовым компьютером и различными датчиками. Если спускает шина, водителю поступает сигнал о потере давления, при резком нажатии на педаль тормоза колёса не блокируются, так как срабатывает ABS.

То же можно сказать и о стабилизаторе курсовой устойчивости, который контролирует положение автомобиля на дороге и прямолинейность его хода, а также препятствует заносам на дороге, попеременно блокируя то или иное колесо. В данный компьютер, как правило, инженеры заводят определённые показатели размерности колёсных дисков — ЕТ, а как конечный результат — величины изгибающих моментов.

Измерение валета диска

Как правильно замерить вылет диска ЕТ

Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.

Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:

• Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
• Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
• Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
• При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
• Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.

При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.

Измерение валета диска

Колёса с нулевым вылетом

Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.

Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.

Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.

Вылет является важнейшим геометрическим параметром колёсного диска. И это отнюдь не преувеличение. Причину этого мы и попытаемся объяснить, как говорится, на пальцах. Итак, если автомобильный диск не подходит по диаметру, числу отверстий под крепёжные болты или же интервалом между этими отверстиями, то его попросту нельзя будет одеть на ступицу. Но обычно подобные расхождения со штатным (заявленным автопроизводителем) вылетом не очень большие, что позволяет без трудностей провести монтаж. Будет ли в этом случае колесо на все сто процентов выполнять свою роль? И если нет, то к чему подобный эксперимент приведет? В сети интернет на тематических сайтах владельцы автотранспорта нередко дискутируют на тему, насколько может разниться вылет устанавливаемого диска от рекомендованного, и если это расхождение допустимо, то в какую сторону? Зачастую высказываемые точки зрения имеют диаметрально противоположные направления.

Что до реализаторов автодисков, будь то спецмагазин или авторынок, в девяти из десяти случаев они заявят, что маленькое отклонение вылета от штатных параметров допустимо. И непременно добавят, что если собранное колесо легко монтируется на ступицу, не цепляя и не касаясь ни кузова, ни подвески во время вращения, то его без каких-либо сомнений и рисков можно использовать. Более того, люди торгующие колёсными проставками будут уверять, что снижение размера вылета, независимо от рекомендуемых параметров, вовсе не проблема и опасности никакой не представляет. Всё это легко объясняется их стремлением побыстрее продать свой товар, а нередко и банальным невежеством. Но как обстоят дела в действительности? Начнем разбираться с азов.

Как определить вылет диска?

Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:

ET=X-Y/2 (исчисляется в миллиметрах)

• ET – искомая величина (вылет).
• Y – ширина самого автодиска (общая).
• X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.

Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.

Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков.
Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)

Допускаются ли отклонения по вылету диска?

Независимо от того, насколько убедительны доводы продавцов, вы должны чётко уяснить тот факт, что вылет приобретаемого диска должен на 100% совпадать с предписанием производителя транспортного средства. Ни в коем случае не допускаются малейшие отклонения, ни в одну из сторон. Объяснить столь категоричное заявление очень просто. Даже при мизерном расхождении в значениях, автоматически меняются условия работы абсолютно всех без исключения элементов подвески. При этом возникают усилия, на которые эти узлы не рассчитаны. Кроме того изменяются векторы приложений этих усилий, что тоже не предусматривается конструкцией ходовой. В итоге период службы механизмов существенно снижается, а при возникновении критических нагрузок узлы подвески могут и вовсе разрушиться, что весьма опасно для жизни.

Заявления же продавцов дисков о множестве вариантов и нюансов – это всего лишь попытка продать вам любой товар, при отсутствии идеально подходящего под ваши запросы. Слова о возможных допустимых отклонениях ощутимо расширяют предлагаемый ассортимент дисков, а следовательно, и повышают возможность заработать. Не более того.

Разные комплектации одной модели авто

Некоторые автолюбители обращали внимание, что для разных комплектаций одной модели машины довольно часто используют различные запчасти. Связано это с тем, что при проектировании и расчёте параметров узлов каждой модификации, учитывается огромное количество переменных, которые у автомобилей одной линейки могут заметно отличаться. Примером тому могут служить различные силовые установки, имеющие разные габариты и массу. Соответственно этим расчётам, учитывающим в каждом случае действующие силы и векторы их приложения, и формируется конечная конструкция подвески. Это позволяет гарантировать клиенту надёжность, комфорт во время езды, качественную управляемость и прочие характеристики, при минимальных производственных затратах.

В былые времена большая часть производителей автотранспорта изготавливала детали таким образом, чтобы обеспечивать большой запас прочности в основных конструкциях авто, включая подвеску. Сегодня же тенденция на рынке такова, что стало востребовано снижение себестоимости транспорта, которое достигается посредством более точных расчётов. Это и повлекло снижение запаса прочности большинства деталей.

Силы воздействующие на элементы подвески

Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).

Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.

Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.

При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.

В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.

Параметры колесных дисков.

Колесный диск имеет 5 основных параметров и несколько второстепенных обозначающих конструкцию обода.

Рассмотрим параметры диска на примере:

5.5J х 15   Н2   ET=46   PCD=4х100   DIA=54.1

         1. Ширина диска – посадочная ширина обода в дюймах. Параметр связан с шириной шины. Производители резины рекомендуют таблицы соответствия ширины диска и ширины шины.

По таблице для диска из примера шириной 5.5 дюйма (140 мм) допускается установка резины шириной от 175  до 205 мм.

            2. Диаметр диска – посадочный диаметр наружной части обода в дюймах.

Параметр должен строго соответствовать посадочному диаметру шины. В примере это 15 дюймов (381мм).

      3. PCD – количество крепежных отверстий и диаметр окружности расположения центров крепежных отверстий в миллиметрах (Pitch Circle Diameter).

В примере (PCD=4х100) на диске имеется 4 отверстия, центры которых расположены на окружности диаметром 100 мм.

     4. ET – вылет (OFFSET). Вылет – это расстояние между посадочной плоскостью диска к ступице и центральной осью диска в миллиметрах. Вылет может быть положительным, нулевым или отрицательным. Для легковых автомобилей чаще всего бывает положительный вылет. Отрицательный вылет бывает чаще всего на внедорожниках. Самое распространенное заблуждение, что при увеличении вылета диска, колесо смещается наружу автомобиля. По факту, наоборот: при увеличении вылета диска колесо смещается внутрь автомобиля. Ниже на графической анимации можно это наблюдать.

     5. DIA – диаметр центрального отверстия, может маркироваться “d” или “ЦО”. Обозначается в миллиметрах. В примере диаметр равен 54.1 мм. По факту он равен диаметру ступицы автомобиля +0.1…0.3 мм для того чтобы диск одевался на ступицу без усилий.

J и h3 — символы, нужные больше специалистам. В J зашифрована информация о конструкции бортовых закраин обода (может быть JJ, JK, K или L). h3 — это код конструкции хампов (hump) — кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске. Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump).

Hump — это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они  улучшают фиксацию борта покрышки на диске, не допуская разгерметизацию колеса.

Подбор дисков для автомобиля. Допустимы ли отклонения от штатных размеров?

1. Диаметр диска должен строго соответствовать посадочному диаметру шины.
2. Параметры крепления диска PCD должны в точности соответствовать параметрам крепления ступицы автомобиля, не допускаются отклонения даже на доли миллиметра.
3. Диаметр центрального отверстия дисков должен в точности соответствовать  параметрам автопроизводителя. В крайнем случае, если нет возможности подобрать диск со штатным диаметром центрального отверстия, то можно установить диск с центральным отверстием бОльшим штатного размера. В этом случае рекомендуется использовать специальные центровочные кольца.
4. Ширина диска и вылет это взаимосвязанные параметры. Рассмотрим подробно:

          Оба параметра влияют на то, как будет располагаться диск относительно посадочной плоскости ступицы внутрь и наружу автомобиля.

          Рассмотрим на примере, что происходит, если установить диск на половину дюйма шире (6.0 ET46), чем штатный (5.5 ET46).

Штатный диск имеет ширину 140мм, из них 24мм выступают наружу автомобиля от ступицы и 116мм внутрь.

Диск шириной 6 дюймов (152мм), наружу выступает на 30мм, внутрь на 122.

Т.е. прибавка в половину дюйма распределяется поровну по 6мм внутрь и наружу от плоскости ступицы.

Если необходимо увеличить ширину диска на 0.5 дюйма со смещением только наружу автомобиля, то необходимо уменьшить вылет на 6мм. В примере это будет 6.0 ET40. В таком случае наружу будет выступать 36мм, внутрь 116мм.

Если нужно увеличить ширину диска на 0.5 дюйма со смещением только внутрь автомобиля, то необходимо увеличить вылет на 6мм. В примере будет 6.0 ET52. Наружу будет выступать 24мм, внутрь 128мм.

Бытует мнение, что при подборе дисков ни в коем случае нельзя отступать от размеров автопроизводителей. На самом деле сами автопроизводители зачастую указывают несколько вариантов дисков. Например,

VW Passat B6:     6.5×16 ET42 или 7.0х16 ET45 (увеличение ширины, смещение внутрь)

                           7.0×17 ET40 или 7.5×17 ET40 (увеличение ширины, без смещения)

                           7.5х18 ET40 или 8.0×18 ET40

Ширина варьируется от 6.5 до 8.0 дюймов, вылет от 40 до 45. Соответственно в каждом случае на ступичный подшипник будет оказываться различная нагрузка, в каждом случае диск будет выступать от ступицы на разные расстояния как внутрь, так и наружу автомобиля. И если в данном примере установить диски 7.0×16 ET43-44, то абсолютно ничего страшного не случится.

Вывод: рекомендуется подбирать ширину и вылет диска в соответствие данными производителя автомобиля. Но если нет возможности установить диски со штатными размерами, то изменение вылета ±2мм от штатного вполне допустимо. Ширину диска также можно беспроблемно увеличить на 0.5 дюйма, при этом вылет рекомендуется увеличить на 2-3мм.

—

Читайте также у нас на сайте:

3 мифа про проставки для дисков

Размеры шин. Советы по выбору

Заправка автокондиционеров

Размер и вылет дисков колеса (радиус, ширина, сверловка, центральное отверстие, грузоподъемность)

   При выборе дисков для нашего автомобиля мы должны руководствоваться не только их эстетическим видом и нашим желанием, но и возможностью применения тех или иных дисков конкретно, для определенной модели автомобиля.
  Ведь не правильно подобранные диски могут не только задевать за кузовные детали и подвеску, но и ускорят износ подшипника ступицы. Далее мы постараемся наиболее подробно изложить информацию по выбору и техническим характеристикам дисков, для того, чтобы вы смогли избежать подобных проблем.

Функции дисков на автомобиле

 Колесные диски нашего автомобиля выполняют целый комплекс задач: передачу крутящего момента, уплотнение шины по периметру (так как большинство шин сейчас бескамерные), правильное базирование шины относительно кузова и подвески, при этом обеспечивая должную жесткость конструкции под массой автомобиля.
 Исходя из этих целей мы можем сформулировать целый ряд требований к дискам и их характеристикам. Они должны быть прочными, отбалансированными, с выдержанными размерами. Если «не угадать» с размерами, то в итоге диски могут задевать за подвеску, за крыло, за тормозной суппорт…  Все это может привести к повреждениям не только дисков, но и смежных с ними элементов.

Поэтому к подбору дисков необходимо отнестись ответственно. Начнем с размеров колес (дисков) применяемых для автомобилей. Это первое с чего необходимо начать.

Основные размеры диска и их посадочные поверхности

Диаметр и ширина (размер диска) — это первый важный параметр, определяющий внешние габариты диска (диаметр диска и его ширину), и соответственно, возможность установки его на тот или иной автомобиль. Это связано с тем, что как правило, для каждой модели автомобиля изготовителем предусмотрены диски своего размера.

Размеры обозначаются следующим образом: 5 х 13; 6 х 14 ; 6,5 х 15 , и так далее (стандартный ряд дисков) или с точностью наоборот. Скажем 13*5, 14*6, 15*6,5… Читаются так: «пять на тринадцать», «шесть на четырнадцать», «шесть с половиной на пятнадцать».

Меньшее число может быть 4, 4,5, 5, 5,5, …10  и обозначает ширину обода диска в дюймах. Большее число 12, 13, 14, …22 обозначает диаметр обода диска в дюймах.

 Например на автомобили ВАЗ  «классика» необходимо ставить диски следующих размеров: 5 х 13 или 5,5 х 13, то есть диаметром 13 дюймов и шириной 5 или 5,5 дюймов. На автомобили ВАЗ восьмого и десятого семейства (с передним приводом), помимо «тринадцатых» дисков можно ставить и диски размером 5,5 х 14 и 6 х 14 , а с низкопрофильной шиной и «пятнадцатые» диски размером 6х15 или 6,5х15. С одним «но», что 15 дюймовые диски не разрешены к применению производителем и у вас могут возникнуть проблемы при прохождении технического осмотра, но возможность их установки есть. Очень важен данный размер для установки шин на диски, так как они имеют тоже свою определенную ширину и высоту. Не каждая шина может подойти на имеющийся у вас диск. Более подробно с характеристиками и типоразмерами шин можно ознакомиться в разделе «Типоразмеры и маркировка шин».

Однако при выборе колеса очень важно учитывать, что размер колеса— это необходимый, но далеко не недостаточный и окончательный параметр. Существуют еще другие, не менее важные параметры.

Вылет колеса (ЕТ) — это расстояние в миллиметрах между сопрягаемой плоскостью диска при установке на ступицу автомобиля и условной плоскостью, проходящей по середине обода диска. (Диаметр, ширина и вылет диска.)

Вылет диска может быть «положительным» (рисунок «вылет+») , если привалочная плоскость не переходит за воображаемую плоскость. В этом случае у установленного колеса большая часть обода будет «утоплена» внутрь арки автомобиля, визуально будет казаться что диск утоплен в арке. Вылет диска может быть «нулевым», если привалочная и воображаемая по центру обода диска плоскость совпадают между собой. Вылет диска может быть «отрицательным» (на рисунке «вылет-«), если привалочная плоскость ближе к центру автомобиля чем воображаемую плоскость по центру обода диска. В этом случае визуально бросается в глаза то, что посадочное место глубоко утоплено внутрь диска, а сам диск кажется наоборот выпирающим наружу.
Для определения величины вылета колеса воспользуемся рисунком 1. Необходимо измерить расстояние «В» с внутренней стороны колеса. Разделить расстояние «Х» пополам, и вычесть из «В» эту половину «Х». Если полученная разность положительная, то и вылет «положительный», если отрицательная, то и вылет  соответственно «отрицательный».

Как и размер колеса, для большинства моделей автомобилей, вылет диска — параметр строго индивидуальный, хотя бывают и исключения. Так, к примеру, стандартным для автомобилей ВАЗ » классика», является значение вылета «+29», а для автомобилей ВАЗ восьмого и десятого семейства — «+40». При этом, на 2108 можно ставить диски с вылетом не только «+40», но и «+29». Тогда как, наоборот (на 2106 поставить диски с вылетом «+40») — уже не получится. Так как данные диски будут задевать за кузов автомобиля. Есть такое правило: существует большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. В этом случае диск будет выступать наружу и единственное что может помешать его установки арки кузова автомобиля.
Данный критерий по установки дисков именно с «родным» вылетом очень важен для автомобилей десятого семейства так как в следствии специфической задней арки (задние крылья) диски с меньшим вылетом будут задевать за них. Часто для установки дисков с меньшим вылетом в таком случае используют проставки для амортизаторов которые поднимают задний клиренс и позволяют установить данные диски.
А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5мм. от стандартного.

Но даже если вы установили диски с вылетом не установленным в соответствии с техническими характеристиками на ваш автомобиль, есть еще одно обстоятельство. При смене вылета диска изменяется расстояние от точки опоры колеса на подвеске (подшипник) до точки опоры с землей. Чем больше данное расстояние от номинального расстояния заложенного в «родном» диске тем большая нагрузка возникающего крутящего момента относительно номинальной величины будет приходится на точку опоры диска на подвеске (подшипник). Это связано с тем что при увеличенном отрицательном вылете диска возникает увеличение плеча, больший крутящий момент начинает передаваться на ступичный подшипник. В итоге установка данных дисков может повлечь за собой не только изменение управляемости автомобиля, (при меньшем вылете лучшую устойчивость в поворотах за счет увеличения ширины колеи и наоборот) но и большую нагрузку на подшипники и элементы подвески и как следствие меньший ресурс их при эксплуатации машины.

И еще одно важное замечание. Параметр «вылет» колеса необходимо рассматривать в рамках его стандартного размера. То есть вылет является «родным» только строго для определенного размера диска, а точнее, для определенной ширины. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет. В любом случае, мы Вам советуем всегда по таким вопросам обращаться за помощью к квалифицированным специалистам.

Внутреннее центровочное отверстие на диске

Если даже вы подобрали диск с нужным радиусом, шириной, сверловкой и вылетом, то все можете перечеркнуть внутреннее центровочное отверстие. Это еще один из важных параметров, на который стоит обратить особое внимание. По сути это отверстие обеспечивает посадку на ступицу подвески и между диском и ступицей зазор должен быть минимальным. При этом если отверстие маленькое, то само собой на ступицу оно уже не налезет. Если большое, то откорректировать его можно установкой центровочных колец. Обычно это такие пластиковые кольца вставляющиеся в диск.

При этом у большинства производителей есть свой предпочтительный ряд для внутренних отверстий под посадку на ступицу. Приведем несколько примеров: у Toyota скажем в большинстве случаев это 60.1 мм, у Nissan и Renault 66.1.

То есть можно сделать вывод, что если поставить кольцо,

то при соблюдении всех остальных размеров диск с Renault подойдет на Toyota, а вот с Toyota на Рено уже нет. Если только расточить это ЦО.

Размеры крепежных отверстий под болты и гайки в дисках — PCD (диаметр центров крепежных отверстий, сверловка)

  Характеристика PCD (Pitch Circle Diameter) обозначает диаметр центров крепежных отверстий и измеряется в миллиметрах. Также указывает на количество шпилек или болтов необходимых для крепления диска к ступице. В случае с 4 крепежными отверстиями автомобиля — это расстояние между центрами двух диаметрально противоположных отверстий. Сверловка отверстий под гайки и болты в дисках производится по двум параметрам. По диаметру на котором расположены отверстия и по размеру между отверстиями. Одна величина соотносится к другой в прямой зависимости и зависит от количества отверстий для крепления диска. На картинке ниже можно посмотреть показатель данного соотношения в зависимости от количества отверстий.

Размеры отверстий под болты и гайки в дисках (сверловка).

Но эта характеристика более применима для производителей, так как фактически это алгоритм правильного обозначения исполнительных размеров, а вот для обывателей стандартное обозначение  PCD — количество отверстий и расстояние между ними, например 4*100 или 5*114,3 и т.д.
   Отверстия крепления на диске сверлят с допуском в плюс по диаметру, при этом можно ошибиться в выборе PCD, если он отличается от штатного на 1-2 мм. Например, на ступицу с PCD100/4 вполне можно надеть колесо PCD98/4 (98 мм от 100 что говорится невооруженным глазом не отличишь). Такая замена недопустима. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия «уведет» и крепеж останется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной, диск не будет прилегать к ступице, что скажется на его отклонении по вертикале. При движении такое колесо будет «ходить восьмеркой», кроме того, не полностью затянутые гайки будут откручиваться сами по себе.

Дополнительная информация (маркировка) на диске

Кроме вылета ширины диска и диаметра диска часто можно встретить и другую информацию. На диске может быть указано:
— Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен после 3 недели 2007 года, то есть на 4 неделе года.

– SAE, ISO, TUV — клеймо контролирующего органа с указанием стандарта по которому изготовлен диск. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)

— MAX PSI 50 СOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , слово COLD (холодный) напоминает, что измерять давление следует в холодной шине;
— TOYOTA — производитель диска.

Размеры дисков для некоторых моделей автомобилей

Этот абзац можно назвать справочным. В нем вы просто найдете информацию для некоторых моделей автомобилей, с применяемыми для них стандартными дисками.

Toyota Сorolla (2002-2006) выпуска устанавливаются колесные диски в размерности: 6J * R 15; вылет — ET45; сверловка отверстий под болты- 4 х 100; диаметр центрального отверстия — 54,1 Допустимые отклонения для размеров диска: Вылет ЕТ 42. Только для литых и кованых дисков центральное отверстие может отличаться от штатного в большую сторону. В этом случае требуется установка пластиковых центровочных колец для компенсации разницы в размерах.

Toyota Сorolla (2007-2018) двигатель  1,6 выпуска устанавливаются колесные диски в размерности : диаметр центрального отверстия 60,1; диаметр R16; ширина 6,5; вылет — ET 45; рассверловка 114,3 х 5 Допустимые отклонения для размеров диска: Вылет ЕТ 42. Только для литых и кованых дисков центральное отверстие может отличаться от штатного в большую сторону. В этом случае требуется установка пластиковых центровочных колец для компенсации разницы в размерах.

Toyota Land Cruiser Prado (2010-2018) 2.7 л 4,0 л

C завода для 2,7 литра, 7.5Jx17 со сверловкой 6/139.7 и вылетом ET 25 или для 4 литровой версии 7.5Jx18 сверловка 6/139.7 вылет ET 25. Гайка: 12*1.5. Шины для 2,7 — 265/65 R17 или соответственно для 4,0 — 265/60 R18. DIA 106.2 мм.

Toyota Yaris (2006-2010)

6J*R 15; вылет — ET45; сверловка отверстий под болты- 4 * 100

ВАЗ 2101-2107 устанавливаются колесные диски в размерности: 5 х 13 или 5,5 х 13; вылет — ET29 ± 5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (8 клапанный двигатель) устанавливаются колесные диски в размерности: 5,5х13; вылет — ET35+5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (16 клапанный двигатель) устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2170 2171 2172 Лада Приора (двигатель 1,6) устанавливаются колесные диски в размерности: 5,5 х 14; вылет — ET35 + 5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6 х 14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х15; вылет — ET35+5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,4) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5; сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6 х 14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,6) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5; сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5 х 14; вылет — ET37+5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6 х 14; вылет — ET35+5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6

Какой вылет больше ет 35 или 40

Параметры дисков, маркировка

Рассмотрим в качестве примера маркировку обода колеса: 7.5 j x16 h3 5/112 ET 35 d 66.6

7,5 — ширина диска в дюймах. Для перевода дюймов в сантиметры, значение в дюймах необходимо умножить на 2,54 см.
J — символ указывает на определенные конструктивные особенности колеса (форму закраин у диска) и не несет смыслового значения для потребителей.
x — означает то, что данный диск нераздельный.
16 — посадочный диаметр колеса, в точности соответствует посадочному диаметру шины.
Н2 — указывает на наличие двух хампов (выступов) на полках обода.
5/112 — PCD (Pitch Circle Diameter). Здесь цифра 5 обозначает количество крепежных отверстий для болтов или гаек, а 112 — диаметр окружности (PCD) в миллиметрах, на которой они расположены.
ET 35 — обозначает, что вылет у данного диска положительный и составляет 35 мм.
d 66.6 — диаметр центрального отверстия (значение DIA). В идеальной ситуации d соответствует посадочному диаметру ступицы в миллиметрах. Если же посадочный диаметр ступицы меньше, чем d диска, то в таком случае используется специальное центрирующие посадочное кольцо (переходное кольцо).

Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?

Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.

А на самом деле? Давайте разберемся во всем по порядку и не спеша.

Что такое вылет диска?

Вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:

ET=a-b/2, где

a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска

Исходя из формулы вычисления, нетрудно заметить, что вылет диска может быть положительным (чаще всего), нулевым и отрицательным. Кроме того, вылет дисков фактически непосредственно влияет на ширину колесной базы, ибо от этого параметра напрямую зависит расстояние между центрами симметрии (по ширине) колес на одной оси.

Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.

В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)

Допустимы ли отклонения вылета диска?

Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.

Почему продавцы заявляют обратное? Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.

Почему для разных комплектаций автомобилей делают разные запчасти?

Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.

Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?

Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.

И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.

Какие силы действуют на детали подвески?

Если разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.

Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).

Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).

И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.

Что происходит при изменении расчетного вылета диска?

На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.

Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.

Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.

Внимание!
1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусмативают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.

С помощью этого раздела вы без труда сможете разобраться с основными параметрами дисков, их маркировке, которые необходимы для правильного подбора диска. Или позвоните по тел в Москве: — наши специалисты ответят на ваши вопросы, ничто не заменит вам живого общения.

Рекомендованные параметры колесного диска могут немного отличаться для одной и той же машины, независимо от того, какой диск вы хотите установить на ваш автомобиль — стальной, литой или кованый.
Но существует стандартная маркировка диска, которая выглядит, для примера, вот так:

6.5J×15 h3 5/112 ET39 d57.1

Далее мы по порядку расскажем про все параметры указанные в маркировке диска:

Ширина диска

6.5 – (B) — Ширина диска в дюймах (иногда это значение в маркировке обозначается в виде
Ширина измеряется не по внешним сторонам диска, от края и до края, а по, так называемой «полке диска», на которую ложатся боковины шины.
Ширина шины и диска должны строго соответствовать друг другу, чтобы шины, после установки на диски, имели заданную производителем оптимальную форму. Рассчитать необходимую ширину колесного диска можно на шинном калькуляторе.

J — Форма боковой закраины обода (может быть JJ, JK, K или L). При подборе автодисков этот параметр не учитывается, и ему можно не уделять большого внимания.

Диаметр

15 – (D) — Диаметр диска в дюймах. Обратите внимание, что диаметр колесного диска это не внешний диаметр диска от края до края, а также, как и в случае с шириной, это диаметр «полки» диска, на который ложится борт покрышки.

Поэтому если вы захотите измерить рулеткой внешний диаметр автомобильного диска, вы должны учитывать, что на самом деле его действительное значение чуть меньше. А чтобы перевести диаметр диска из сантиметров в дюймы, нужно разделить полученное значение на 2,54 .

Т.е. если у вас при измерении получилось 40,6 см , то:

Диаметр диска = 40.6 / 2.54 = 16 дюймов

h3 — Код конструкции и количество хампов (вариации хампов: H — простой хамп, h3 — двойной, FH — плоский (Flat Hump), AH — асимметричный (Asymmetric Hump), CH — комбинированный (Combi Hump))
Хампы — небольшие кольцевые выступы служат для удерживания бескамерной шины от соскакивания с диска. При подборе дисков этот параметр не учитывается.

PCD диска

Крепежные параметры диска: 5/112 — первая цифра — это количество болтов (или гаек) в нашем случае 5 .
Вторая — диаметр, на котором они расположены (мм), который называется PCD (Pitch Circle Diameter) и в нашем случае он равен 112 мм.
В шинной тематике для упрощения часто называют термином PCD сразу оба этих параметра, и указывая PCD диска пишут 5/112.

Измерение PCD нужно проводить с высокой точностью, поскольку существуют очень близкие значения (например, 98 и 100 или 110 и 112), и которые нельзя применять одни вместо других! Подробную инструкцию, как правильно измерить параметры диска, вы можете найти в разделе: измерение параметров диска.

Вылет диска (ET)

ЕТ39 — Вылет или вынос диска (этот параметр может также иметь маркировку OFFSET и DEPORT). Вылет диска — это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска.

Вылет колесного диска (маркировка ЕТ) измеряется в миллиметрах. Бывают диски с отрицательным вылетом и положительным и, в случае, если середина диска совпадает с плоскостью крепления диска к ступице, то вылет диска будет равен нулю. В нашем рассматриваемом случае ET положительный и равен 39 мм.

Вылет автомобильного диска, как правило, зависит от ширины диска, поскольку увеличивая ширину диска, приходится уменьшать ЕТ и тем самым отодвигать диск наружу авто, чтобы он не цеплялся за стойку амортизатора и другие детали подвески. Однако, слишком маленький вылет увеличивает нагрузку на ступичные подшипники и, при определенных значениях, шина может тереться о крыло автомобиля, особенно при срабатывании подвески.
А слишком большое значение вылета может не дать установиться диску на машину изначально, поскольку внутренняя часть диска будет упираться в тормозной суппорт или другие детали подвески автомобиля.

Как узнать допустимый вылет диска? Лучше всего руководствоваться рекомендациями завода-изготовителя машины и каталогами применяемости различных производителей дисков. В каталогах указывается: к каким конкретно автомобилям подходит данный диск и какими сертификатами это подтверждено. Если в каталоге указано, что данный диск подходит к вашей машине и на него есть международный сертификат, например, TUV, то эти диски можно смело ставить на машину. При этом дилер авто не имеет права предъявить вам претензии и снять машину с гарантийного обслуживания.

Многие путаются, думая, что раз параметр называется «вылет», то чем он больше, тем колесо будет больше выступать наружу машины. Но на самом деле все совсем наоборот. Чем меньше вылет диска, тем больше колесо будет сдвигаться наружу автомобиля .

d57.1 — Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости и называется этот параметр DIA диска . Диаметр DIA измеряется в мм. и в нашем случае равен 57.1 мм.

Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца. Эти кольца бывают изготовлены из пластмассы или из металла. Пластмассовые кольца менее прочные, но у них есть очень большое преимущество над алюминиевыми переходными кольцами. В условиях российских зим, пластмассовые кольца, из-за отсутствия окисления, не дают возможности «прикипеть» литому диску к ступице.

1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ – 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусматривают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.

MAX LOAD

Существуют еще один дополнительный параметр, который не имеет отношения к размерам диска, но он важен для правильного подбора автодиска. Этот параметр называется MAX LOAD — максимальная нагрузка на диск. Для легковых машин диски обычно изготавливаются с запасом прочности, но если диски для легкового авто поставить на джип или микроавтобус, то они могут не выдержать нагрузки и деформироваться при попадании даже в незначительную яму.
Поэтому подбирая диски для джипа или другой тяжелой машины, обязательно обратите внимание на рекомендуемый параметр максимальной нагрузки на диск.
Измеряется MAX LOAD в фунтах или в килограммах. Чтобы перевести фунты в килограммы, нужно разделить их на коэффициент 2,2. К примеру, если указана нагрузка 2000 фунтов (2000LB) то:

MAX LOAD = 2000LB = 2000 / 2.2 = 908 кг

Более подробную информацию о том, какие параметры дисков подходят к вашему авто, вы можете посмотреть на страницах «Как узнать параметры диска?» или поговорить с нашими специалистами.

Дополнительную информацию по маркировке дисков вы можете узнать у специалиста по телефону:

Внимание! Все содержимое этого сайта охраняется законодательством об интеллектуальной собственности (Роспатент, свидетельство о рег. №2006612529). Установка гиперссылки на материалы сайта не рассматривается как нарушением прав и согласования не требует. Юридическая поддержка сайта — юр.фирма «Интернет и Право».

У владельцев внедорожников возникает множество вопросов, касающихся использования их автомобиля. Многие касаются шин, колесных дисков и их параметров.

Зачем менять вылет диска?

Изменение вылета диска позволяет поставить более широкую резину, увеличить ширину колеи автомобиля.

Изложим максимально просто техническую сторону этого вопроса. Вылет колесного диска влияет на расстояние, на которое диск смещен за пределы арки автомобиля или внутрь нее. Как известно, диск крепится к ступице колеса. Следовательно, вылет – это расстояние от центра диска (привалочной плоскости) к ступице. Данный параметр измеряется в миллиметрах, на дисках он обозначается символами ЕТ.

Вылет диска может быть положительным, нулевым и отрицательным:

– если центральная площадка на диске крепится строго посередине, то вылет будет равен нулю. На диске будет обозначено ЕТ 0

– если диск утопает к ступице, значит он имеет положительный вылет и обозначается тем же параметром, к примеру, ET 10

– если же диск выступает наружу, то он имеет отрицательный вылет, и обозначается, к примеру, ЕТ-19

Вылет рассчитывается по формуле:

а – расстояние между привалочной плоскостью (плоскость, которой диск примыкает к ступице) и внутренней плоскостью стального диска;

b – ширина автомобильного диска.

Советы:

1. На штатные и подготовленные внедорожники при установке стальных дисков ORW рекомендуется устанавливать диски с нулевым или отрицательным вылетом, так как данные диски расширяют колею по сравнению со штатными и помогают избежать опрокидывания автомобиля, придавая ему устойчивость.

2. Изменяя вылет диска со штатного, на отрицательный увеличивается нагрузка на детали подвески, что может привести к необходимости усиления подвески.

Компания ORW предлагает широкий выбор стальных дисков для внедорожников самых различных вылетов и размеров. У нас Вы сможете найти диск практически на любой внедорожник и для самых различных целей.

Вылет диска (ET). Описание, подсчет и правильной выбор диска по вылету

Вылет диска. Параметры дисков

Вылет диска является одним из наиболее важных геометрических параметров дисков является вылет. Диск с несоответствующим штатному вылетом может быть легко установлен на ступицу, и даже опытный водитель не всегда заметит, что тут что-то не так. Однако не опасно ли использовать такие диски?


Продавец-консультант шинного магазина, заинтересованный в увеличении продаж, скажет вам, что небольшое отклонение вылета вполне допустимо, если колесо нормально садится на ступицу и не задевает элементы кузова и подвески во время вращения, — проблемы нет. Продавец колесных поставок будет утверждать, что уменьшение вылета – это норма, и это никак не зависит от каких-либо параметров. Его цель – продать проставки, однако вы должны купить то, что вам нужно, а не то, что рекламируют малоопытные продавцы. Поэтому помните, что вылет диска должен строго соответствовать параметрам, установленным производителем.


Далее мы попробуем разобраться, что собой представляет вылет диска и почему так важно правильно подбирать диски с учетом этого параметра.


Что такое вылет диска?
Под «вылетом диска» подразумевают расстояние между вертикальной плоскостью симметрии колеса автомобиля и плоскостью контакта диска к ступице, измеренное в миллиметрах. Величина вылета диска рассчитывается по формуле:

Формула вылета ЕТ

Проанализировав формулы, вы заметите, что вылет диска бывает как положительным (чаще всего), так и отрицательным. Возможны также нулевые значения. От вылета дисков напрямую зависит расстояние по ширине между центрами симметрии колес одно оси, поэтому можно утверждать, что данный параметр влияет на ширину колесной базы машины.

Также формула позволяет нам убедиться в том, что на величину вылета диска не влияют ни ширина диска и покрышки, ни диаметр диска. Значение имеет только плечо приложения силы: этот параметр необходим для определения расчетных нагрузок на подвеску и измеряется как расстояние от центра шины до ступицы. Какого бы размера шины и диски вы ни поставили на автомобиль, установленный авто производителем размер вылета диска будет всегда неизменным.

Вы можете увидеть величину вылета диска на его внутренней поверхности: на нее наносится специальная кодировка: ЕТхх. Последние хх – размер вылета, выраженный в миллиметрах. К примеру, отрицательный вылет – ЕТ-25, нулевой – ЕТ-, положительный – ЕТ35.
Автосервис Казань настоятельно рекомендует устанавливать на свой автомобиль, только диски с допустимым уровнем вылета ЕТ. Все те кто не смотря на это желает поэкспериментировать с вылетом диска, читайте дальше.

Допустимы ли отклонения вылета диска?

Уже из формулы видно, что изменения величины вылета диска, установленного авто производителем, категорически не допустимы. Даже незначительное на первый взгляд отклонение от заданной величины (в пределах 5 мм) приводит к существенному изменению условий работы всех узлов подвески, изменяя усилия и их векторы приложения, и заставляя подвеску работать в «экстремальных» условиях. Минимальный ущерб для вас и вашего автомобиля от применения дисков с неподходящим вылетом – сниженный срок эксплуатации всех деталей. Однако последствия могут быть и более печальными. Отдельные элементы подвески могут разрушиться во время движения на большой скорости.

Не стоит слушать продавцов, утверждающих обратное. Естественно: вариантов величины вылета существуют десятки, и менеджерам бывает сложно подобрать диски конкретно для ваших параметров. Именно поэтому продавцы позволяют себе пренебречь величиной вылета, чтобы расширить ассортимент дисков, которые смогут вам предложить, отклонившись от требований авто производителя.

Почему для разных комплектаций автомобилей делают разные запчасти?
Если вы интересовались, как создаются автомобили, то знаете, что для каждой конкретной модели при разработке подвески конструкторы рассчитывают огромное количество параметров. Полученные данные предопределяют требования к отдельным элементам подвески.

Бывает, что для двух совершенно одинаковых машин (марка и модель) производитель выпускает принципиально разные подвески (отличаются шаровые опоры, рычаги, наконечники рулевых тяг, сайлент блоки и т.д.). Дело в том, что на одинаковых моделях авто могут быть установлены разные моторы. Они имеют разный вес, следовательно, меняются сила и вектор ее приложения, действующие на узлы подвески. За счет изменений компонентов подвески производителю удается добиться неизменной комфортабельности и стабильных затрат на производство авто.

Кроме того, важно знать, что если раньше авто производители закладывали большой запас прочности во все детали узлов подвески, то сейчас предпочтение отдается максимально точным конструкторским расчетам и снижению себестоимости машины за счет снижения запаса прочности. В результате – плачевные результаты при попытках «гаражного тюнинга» подвески или мотора.

Какие силы действуют на детали подвески?

Для того чтобы ответить на этот вопрос, проще всего использовать в качестве примера независимую подвеску Mac Pherson, где ступица крепится к кузову автомобиля при помощи поперечного рычага и стойки с амортизатором.


Если вспомнить 3-й закон Ньютона, который гласит: «Сила действия равна силе противодействия», мы увидим, что масса машины распределяется между ее 4 колесами, и на каждое колесо действует сила, направленная от поверхности, по которой движется авто.


Точка приложения силы – центр пятна контакта шины и дороги. Данный центр должен находиться на оси симметрии колеса по его ширине. Это возможно в случае, если колеса машины от балансированы, и выполнен развал-схождение.


То есть, сила, равняющаяся доле массы машины, которая приходится на одно из колес, имеет вектор, направленный от земли, и точку приложения силы – центр симметрии колеса по его ширине. Данная сила создает моменты на стойку с амортизатором, рычаг и подшипник ступицы.

Задача конструктора, разрабатывающего подвеску, — просчитать все эти моменты максимально точно. Для снижения себестоимости машины постепенно сокращается закладываемый во все узлы запас прочности, а конструкторы стремятся с помощью расчетов получить некие идеальные значения, отклоняться от которых будет запрещено.


Что происходит при изменении расчетного вылета диска?
С помощью рисунка показано, что величина вылета влияет на расположение центральной оси диска относительно ступицы, следовательно – ее изменение приводит к смещению рулевой оси и изменению параметров поворота руля. Колесо садится глубже при увеличении вылета, и за счет этого колесная база сужается. Соответственно, уменьшая вылет, вы выносите колесо наружу и расширяете колесную базу. Также повышается износ резины при поворотах.


В комплексе все эти изменения приводят к снижению срока эксплуатации автомобиля и безопасности водителя во время вождения. Если вам понравился диск, но его вылет больше штатного, используйте колесные про ставки, если вам, конечно же, удастся их найти. Лучше же использовать диски с той величиной вылета, которая была заложена конструкторами при создании вашей модели авто.


Внимание!

• 1. Диаметр отверстия под ступицу на стальном штампованном диске, на котором не применяются переходные кольца, должен совпадать с рекомендуемым значением (в пределах 0,1 мм).
• 2. Диаметр отверстия под ступицу на литых и кованых дисках может определяться переходным кольцом — пластиковой втулкой. Ее можно подобрать после выбора диска для каждой конкретной модели авто.
• 3. Оригинальные диски завода-изготовителя автомобиля не предусматривают монтажа втулок. Они сразу изготавливаются с нужным диаметром отверстия под ступицу (DIA).

Что такое вылет колеса? — Les Schwab

Настройка вашей езды с помощью неоригинальных колес и шин — это увлекательный способ сделать свой автомобиль или грузовик индивидуальным. Если вы присматриваетесь, это поможет получить базовое представление о вылете колеса.

Правильное смещение гарантирует, что у вашего нового комплекта будет достаточный зазор, поэтому ничего не трется о подвеску, тормоза или кузов автомобиля (например, крылья, бамперы и брызговики).

Это также важно для безопасности вождения, поскольку неправильное смещение может снизить устойчивость автомобиля или помешать торможению.

Объяснение смещения и обратного интервала колеса

Смещение относится к тому, как колеса и шины вашего автомобиля или грузовика установлены и сидят в колесных арках.

• Нулевое смещение колеса — это когда монтажная поверхность ступицы совпадает с центральной линией колеса.
• Положительное смещение колеса — это когда монтажная поверхность ступицы находится впереди (ближе к улице) от средней линии колеса. Большинство колес переднеприводных автомобилей и более новых автомобилей с задним приводом имеют положительное смещение.
• Отрицательное смещение — это когда монтажная поверхность ступицы находится за осевой линией колеса. Колеса с «глубокой тарелкой» обычно имеют отрицательное смещение.

Обратное расстояние — это расстояние, необходимое вашим колесам и шинам для компенсации вылета и ширины колес. Особенно важно учитывать, когда новый пакет, который вам нужен, шире, чем тот, что был на вашем автомобиле.

Правильное выполнение измерений смещения и обратного хода означает, что вы получите комплект колес и шин, которые обеспечат вам тот внешний вид, управляемость и характеристики, которые вам нужны.

Ошибки могут означать большие проблемы.

Общие проблемы из-за слишком большого положительного смещения

• Дорогостоящие повреждения внутреннего края колеса и трения шины о кузов или подвеску
• Вмешательство в детали тормоза
• Риск выхода из строя шины
• Плохое обращение
• Делаем ваш автомобиль нестабильным

Проблемы из-за слишком большого отрицательного смещения

• Повышенная отдача руля
• Дополнительная нагрузка на всю подвеску
• Плохое обращение

Пример правильного вылета колеса: вылет + 43 мм, размер колеса 19 дюймов x 8.5 «, 225 / 35R19 Шины Toyo Proxes 4 Plus

Помните об этом о смещении колеса

1. Новые колеса и шины сделают вашу повседневную поездку более привлекательной и управляемой.

2. Измерение смещения может быть сложной задачей. Даже если шина и колесо имеют достаточный зазор, неправильное смещение может снизить устойчивость автомобиля. Как правило, с новыми колесами вы не хотите, чтобы новое смещение более чем на 5 миллиметров отличалось от старого.
3. Особенно, когда ваши новые колеса шире оригинала, необходимо учитывать обратное расстояние вместе со смещением.
4. Чтобы убедиться, что ваши шина и комплект колес подходят правильно, выдерживают нагрузку и обеспечивают необходимую управляемость и устойчивость, обратитесь за советом к профессионалу по шинам.

Хотите увидеть варианты, которые подойдут вашему автомобилю? Найдите диски, подходящие для вашей марки и модели.

Важное примечание: Информация, представленная выше, носит общий характер и собрана из различных источников, которые считаются достаточно надежными. Эксплуатация вашего транспортного средства, ремонт или замена оборудования вашего транспортного средства могут отличаться от обычных транспортных средств.Пожалуйста, обратитесь к руководству пользователя для получения конкретных предупреждений, уведомлений и других советов, касающихся рассматриваемых здесь тем.

Узнать больше

Вынос легкосплавных колес — объяснение вылета колес

Нет необходимости и времени на чтение лишних статей о размерах колес? Не проблема!

Если вы нажмете на марку, цвет, размер или даже выполните поиск по конкретному выбранному автомобилю, мы сможем без проблем убедиться, что ваши колеса будут соответствовать их правильному рисунку PCD и вылету.Для тех, кто заинтересован в более подробном чтении, продолжите ниже и откройте для себя менее известный фактор, влияющий на ваше решение о покупке колеса.

Что такое вылет колеса?

«Что такое вылет колеса? Что такое вылет легкосплавного колеса? Какое число ET на легкосплавных дисках? Что такое отрицательное смещение? Как вы измеряете вылет колеса?»

Не знаете, что такое вылеты легкосплавных дисков и номера ET? Ты не единственный! Хотя такие характеристики, как диаметр и расположение болтов, являются довольно простыми понятиями, понимание смещения колеса может показаться многим автолюбителям как взломать код да Винчи через замочную скважину.

Проще говоря, вылет легкосплавного диска — это один из параметров его подгонки. Наряду с PCD , диаметром и шириной, вылет является одним из основных параметров, которые вам понадобятся, чтобы убедиться, что колесо подойдет к выбранному вами автомобилю.

Как измерить вылет колеса?

С технической точки зрения, смещение — это расстояние в миллиметрах от центральной линии колеса до установочной поверхности колеса. Учитывая, что монтажная поверхность может находиться либо перед, либо за осевой линией, смещение может быть либо нейтральным , положительным или отрицательным .См. Изображение ниже для визуального представления:

Какая разница в положительном и отрицательном смещении?

Как указано выше, вылеты колес могут быть:

• • Смещение нуля (или нейтрального смещения)
• • Положительное смещение
• • Отрицательное смещение

По сути, смещение нуля или нейтральное смещение — это когда монтажная поверхность колеса точно совпадает с центральной линией колеса.Это означает, что они оба выровнены и нет никакой разницы между самим колесом и колесными арками — колеса с нулевым смещением часто называют колесами с ET0. Не волнуйтесь, мы объясним, что означает инопланетянин через мгновение!

Положительное смещение — это когда монтажная поверхность находится перед центральной линией колеса. Если смотреть на колесо прямо спереди, колеса с положительным вылетом, как правило, имеют плоскую форму или, иногда, небольшую тарелку или слегка вогнутую форму.

Наконец, колеса с отрицательным смещением имеют монтажную поверхность, расположенную за центральной линией колеса. Это означает, что установочная поверхность колеса входит в него намного глубже. Если смотреть спереди, эти колеса часто имеют очень агрессивную посадку с большим количеством вогнутых или экстремальных поверхностей.

ET Номер колеса объяснен.

Помните те два маленьких письма сверху? ET означает einpresstiefe , или для тех, чей немецкий не до царапин , глубина вставки .Это номер, нанесенный на задние спицы или установочную поверхность легкосплавного диска. ET колеса — это размер в миллиметрах расстояния между центральной линией колеса от его установочной поверхности.

Примером такого номера может быть ET25 для легкосплавного диска 3SDM 0,05 White. Это, конечно, зависит от ширины и диаметра, так как ET25 будет для меньшего размера, а ET 45 будет для колеса 18 x9 дюймов.

Номера колес ET могут быть положительными или отрицательными, чтобы отражать значения колес с положительным или отрицательным смещением.Например, размер колеса ET45 имеет положительное смещение 45 мм, что означает, что монтажная поверхность находится на 45 мм перед центральной линией. И наоборот, колесо с ET-12 будет иметь отрицательное смещение, если монтажная поверхность находится на 12 мм позади центральной линии колеса.

Что такое вылет колеса?

В то время как смещение колеса — это расстояние от центра колеса до установочной поверхности, обратное расстояние колеса — это измерение расстояния от заднего края обода колеса до установочной поверхности.Другими словами, пространство в задней части легкосплавного диска. Простой!

По сути, вылет колеса — это комбинация измерения вылета колеса и ширины. Это важно, если вы устанавливаете на свой автомобиль новые легкосплавные диски, которые физически шире, чем колеса, которые у вас были раньше. В этом случае вам может потребоваться изменить смещение, чтобы компенсировать большую ширину.

Как измерить собственное вылет колеса?

Самый простой способ определить смещение колеса — просто перевернуть его и посмотреть на заднюю часть.Подавляющее большинство производителей колес наносят номер ЕТ либо на монтажную ступицу, либо на одну из спиц колеса.

Если по какой-либо причине на вашем колесе нет номера ET, вы можете измерить его самостоятельно, выполнив несколько простых шагов и простой расчет смещения колеса:

• • Измерьте общую ширину колеса в мм
• • Найдите центральную линию колеса, ровно половину общей ширины
• • Измерьте расстояние от заднего края обода до монтажной поверхности
• • Определите расстояние по центральной линии от расстояния между задним краем и монтажной поверхностью
• • Откиньтесь назад и насладитесь тем фактом, что вы только что измерили вылет своего колеса, вы умница!

ПОСЛЕДСТВИЯ СЛИШКОМ ПОЛОЖИТЕЛЬНОГО / ОТРИЦАТЕЛЬНОГО СМЕЩЕНИЯ КОЛЕС.

Если вылет колеса чрезмерно положительный, существует реальный риск того, что колесо окажется слишком глубоко внутри колесных арок, в результате чего внутренний край ваших колес и шины будут тереться о компоненты подвески.

Как будто этого было недостаточно, это трение может серьезно повредить ваши колеса, шины и подвеску. Это также может негативно повлиять на управляемость вашего автомобиля, делая его потенциально опасным для вождения.

С другой стороны, слишком большое отрицательное смещение вытолкнет ваши колеса и шины за пределы колесных арок.Это не вызовет такой большой проблемы, как слишком большое положительное смещение, но это сделает ваш автомобиль довольно глупым и может потребовать от вас свернуть арки или установить расширители арок, чтобы покрыть колеса.

Примеры различных вылетов колес.

В таблице ниже представлены различные вылеты колес для некоторых из самых популярных марок и моделей на рынке.

Не можете увидеть ваше собственное смещение? Не бойся! Быстрый поиск на нашем сайте позволит вам выбрать подходящее колесо без шанса наткнуться на положительное или отрицательное смещение.

На выставке представлены вылеты колес для Ford, BMW, Audis и некоторых других широко известных моделей:

Беспокоитесь о правильном вылете колеса или номере колеса ET? Мы вас прикрыли!

В Performance Alloys мы не хотим, чтобы вы боролись с положительными или отрицательными смещениями.Если вы выполните поиск по марке, цвету, размеру или даже по выбранному вами автомобилю, мы можем гарантировать, что ваши колеса будут соответствовать их правильному рисунку PCD и вылету!

Размер шин и вылет колес — Решения, Решения

Каждый день вы просыпаетесь и думаете о своей машине. Вы проводите время в Instagram, любя фотографии. Вы проверяете свою ленту новостей в Facebook и видите бесконечный поток смешных видео, сообщений, которые вы бы хотели не видеть, и фотографии автомобилей. Время от времени вы сталкиваетесь с той машиной, которая заставляет вас хотеть точно такую ​​же настройку или что-то близкое к ней.Но как этого добиться? Кто это машина? Мне написать им? Где я могу найти их характеристики сборки? Вы должны выяснить, что это за установка. Это может быть спойлер, виниловая пленка, фара, турбо-комплект или что-нибудь еще. Кажется, что чаще всего дело в настройке колес. Как вам удалось добиться этого идеального зазора и стойки? Колеса какого размера, не трутся ли шины о крылья? Вопросы остаются.

По правде говоря, вам не нужно спрашивать их или исследовать, если только вы не хотите увидеть, как определенная комбинация колеса и шины выглядит на автомобиле.Во-первых, вы знаете, какой у вас стиль и что приемлемо для вас и вашей машины. Помимо этого, вам просто нужно перейти к деталям. Это не ракетостроение, но вам нужно кое-что понять о размере колес, размере шин и о том, как они работают вместе.

В этом блоге мы не собираемся писать о том, как установить шину шириной 195 мм на колесо диаметром 9 дюймов (если вы не понимаете, что это значит, продолжайте читать). Мы уважаем стиль и индивидуальность тех, кто выбирает этот маршрут, но понимаем, что мы говорим о том, что нужно для создания агрессивной или спортивной позиции при сохранении полной управляемости и БЕЗОПАСНОСТИ.Рискну сказать, что, хотя автомобили с агрессивным изгибом и оснащением постоянно присутствуют в вашей ленте в социальных сетях и посещают множество шоу, большинство энтузиастов заботятся о сохранении функциональной позиции, на которой они могут двигаться с минимальными проблемами.

Первое, что нужно учитывать, — это новые шины и размер колес. Расположение шин и колес оказывает наибольшее влияние на стойку автомобиля. Вы можете опустить автомобиль до предела, и если колесо окажется слишком глубоко внутри колесной ниши и оно слишком маленькое, это все равно будет выглядеть дерьмом (по сравнению с неписаными правилами сегодня).У вас может быть колесо, которое идеально вписывается в колесную нишу и заподлицо с крылом, но если у него стандартная подвеска, кто-то может подумать, что вы едете на мероприятие с монстр-траками и являетесь самым большим поклонником Grave Digger.

Вот как правильно подобрать размер. Возьмите стандартные размеры колеса и шины и достаньте калькулятор. Я не собираюсь учить вас математике, но приведу пример. Оттуда вы можете подключить то, что вы хотите сделать, с вашими индивидуальными требованиями к размеру.

Размер шины — Чтобы узнать размер шины, посмотрите на боковину. Это встроено в каждую шину, так что все понятно. Это как читать бирку на рубашке. Есть ширина протектора шины, соотношение сторон (процентное отношение высоты боковины к ширине протектора) и диаметр колеса. Здесь есть дополнительная информация, но мы используем только три.

Измерение колес — колеса имеют несколько размеров и размеров, которые важно учитывать.Есть разболтовка, центральное отверстие ступицы, диаметр колеса, ширина колеса и вылет. Узнайте, какие колеса у этого автомобиля в настоящее время. Если они есть в наличии, воспользуйтесь этим сайтом. Это замечательный сайт, на котором есть масса информации о стандартных размерах колес. Вам нужно будет знать, какого размера ваше колесо, как ориентир, прежде чем вы решите, что вы хотите.

Выкройка под болт — вот что это такое. Найдите то, что подходит для вашей машины, и убедитесь, что у нужного колеса такое же.

Центральное отверстие обычно не так важно, так как многие производители колес будут включать ступичное центрическое кольцо, которое перекрывает расстояние между отверстием на автомобиле и отверстием колеса.Иногда оно идеально подходит и необязательно иметь кольцо.

Ширина колеса должна быть известна как минимум для начала, а также вылет колеса . Позже мы расскажем, как использовать эту информацию, чтобы определить, какой размер вам нужен.

Диаметр колеса легко определить, но следует понимать, что если вы хотите иметь больший диаметр колеса, чем штатное, оно займет место, необходимое для шины. Если вы уменьшаете диаметр колеса, вам, как правило, потребуется шина с более высоким профилем.

Вообще говоря, вы хотите, чтобы ОБЩИЕ ШИНЫ И ВЫСОТА КОЛЕС были такими же, как у запаса для любого конкретного трамвая. Множество людей меняют это, и это неплохо, просто нужно знать, что нужно изменить, чтобы он выглядел достойно и работал правильно.

Чтобы измерить общую высоту колеса и шин, выполните следующее уравнение.

высота боковины × 2 + диаметр колеса = общая высота

Если это все ново для вас, ваш следующий вопрос должен заключаться в том, как рассчитать высоту боковины? Ну вот.

ширина протектора шины × соотношение сторон ÷ 100 = высота боковины
ИЛИ
ширина протектора шины × соотношение сторон в процентах = высота боковины

Допустим, у вас шина 225/45 R18. Если вы еще не знаете, 1 дюйм = примерно 25,4 миллиметра . Поскольку единицы измерения в шинах используются в миллиметрах, мы будем использовать миллиметры для общей высоты, а затем преобразовать их в дюймы.

225 мм (ширина протектора) × 0,45 (процентное соотношение сторон) x 2 (есть 2 боковины для измерения общей высоты) + 437.2 мм (18-дюймовое колесо) = 639,7 мм (примерно 25,2 дюйма) ОБЩАЯ ШИНА И ВЫСОТА КОЛЕСА

Если бы вы изменили размер шины на 245/40 R18, вот что вы получите.

245 мм × 0,40 × 2 + 437,2 мм = 633,2 мм (примерно 24,9 дюйма)

Обычно это достаточно малая разница и фактически дает вам немного больший зазор в колесной нише, чтобы соответствовать шине. Опять же, вы хотите оставаться как можно ближе к высоте ложи для большинства уличных настроек. Чем дальше вы отклонитесь от заводской высоты, тем больше будет неточность показаний спидометра, что может отрицательно повлиять на вашу подвеску.Некоторые устройства настройки имеют возможность изменять размер шин в ЭБУ, чтобы рассчитать новую скорректированную выходную скорость, но если это невозможно для вас, это следует учитывать.

После того, как вы измерили общую шину и высоту колеса, подойдите к своей машине и измерьте колесный зазор в его текущем состоянии. Это расстояние между самой верхней частью шины и расположением крыла непосредственно над ней. Убедитесь, что у вас достаточно места для установки в колесной нише. Теоретически, если вы собираетесь иметь такую ​​же общую высоту, она будет выглядеть так же, как стоковая.На этом этапе вам нужно выяснить, как далеко вы хотите, чтобы колесо располагалось по отношению к крылу, и как далеко в шине и колесе будет находиться внутри крыла. Вот где смещение становится важным фактором.

Определение смещения

Большинство людей хотят иметь более широкие колеса, чем то, что завод дал автомобилю. Допустим, вы увеличиваете ширину колеса с 8 дюймов до 10 дюймов. Как узнать, какую компенсацию получить? Во-первых, вам нужно знать, с какого смещения и ширины машина начиналась в качестве ориентира.Используя указанный выше веб-сайт, обратите внимание на размер вашего колеса. Определите ширину и смещение вашей заготовки, а затем снова возьмите калькулятор. Представим, что размер колеса 18×8 с заводским вылетом + 50 мм.

Прежде всего, что это значит? Первые два числа просты. Это диаметр колеса (18 дюймов) по ширине колеса (8 дюймов). Число 3 ^rd — это смещение, которое переводится в РАССТОЯНИЕ ПОВЕРХНОСТИ ДЛЯ МОНТАЖА КОЛЕСА ОТ ЦЕНТРАЛЬНОЙ ЛИНИИ КОЛЕСНОГО СТВОЛА .Таким образом, смещение +50 мм означает, что монтажная поверхность колеса находится на 50 мм В направлении СНАРУЖИ КОЛЕСА (+ — к внешней стороне колеса, — — к внутренней стороне колеса).

Здесь нужно учесть 2 вещи. Если вы используете ту же ширину, что и заготовка, все, на что вам нужно обратить внимание, — это смещение нового колеса. Если вы изменяете ширину колеса, уравнение смещения полностью изменяется, и вам необходимо повторно оценить смещение. Итак, пожалуйста.

Пример стандартного размера колеса — 18×8 + 50 мм

Пример нового размера колеса — 18×8 + 40 мм

Так как смещение теперь БЛИЖЕ к центру колеса, чем было раньше, это ВЫДВИГАЕТ СНАРУЖИ КОЛЕСА НА 10 мм ДАЛЬНЕЙШЕЕ из где он сидел раньше. Это также вытолкнет внутреннюю часть колеса на 10 мм дальше. Все колесо выдвигается на 10 мм дальше, чем было раньше.

Теперь давайте воспользуемся тем же размером смещения, но с большей шириной колеса.

Пример размера стандартного колеса — 18×8 + 50 мм

Пример нового размера колеса — 18×8,5 + 50 мм

Давайте подумаем. Ширина изменилась. Теперь, когда вы добавляете ширину, смещение не является сравнением яблок с яблоками. Вам нужно вычислить, где находится центр колеса, а затем добавить смещение.

Стандартный размер колеса

8 дюймов x 25,4 мм = 203,2 мм (ширина колеса)

203,2 мм ÷ 2 = 101,6 мм (это для определения центра ствола)

101.6 мм — 50 мм = 51,6 мм (от точки крепления)

Последняя часть сбивает с толку. Почему бы вам не добавить смещение, если оно положительное? Что ж, мы пытаемся вычислить расстояние, на котором внешний край колеса находится в крыле, по сравнению с тем, где оно находится сейчас. Таким образом, когда вы вычитаете смещение из измерения центра цилиндра, это расстояние от ступицы до края колеса. Когда смещение отрицательное, вы должны добавить номер смещения вместо вычитания, потому что ступица находится на внутренней половине колеса, а не на внешней половине, как положительное смещение.Опять же, вы выясняете, как далеко от ступицы находится внешняя часть колеса в качестве ориентира.

Итак, вернемся к новому размеру колеса

8,5 дюймов x 25,4 мм = 215,9 мм

215,9 мм ÷ 2 = 107,95 мм (центр ствола)

107,95 мм — 50 мм = 57,95 мм (от точки крепления)

Теперь картина немного четче. С новым размером колеса внешний край колеса находится на расстоянии 57,95 мм от монтажной поверхности или ступицы. Это на 6,35 мм дальше, чем у другого колеса, которое мы заменили, примерно на дюйма.

Мы еще не закончили. Поскольку вы изменили ширину колеса, вы также изменили положение внутренней части колеса. После того, как вы выяснили первое уравнение, все, что вам нужно сделать, это вычесть первое число из общей ширины колеса, и тогда у вас будет расстояние от ступицы до внутреннего края колеса. Давайте еще раз сравним оба размера.

ЗАПАСНОЕ КОЛЕСО

8 дюймов x 25,4 мм = 203,2 мм

203,2 мм ÷ 2 = 101,6 мм (Это необходимо для определения центра ствола.)

101.6 мм — 50 мм = 51,6 мм (РАССТОЯНИЕ ОТ СТУПИЦЫ ДО ВНЕШНЕГО КРАЯ)

203,2 мм — 51,6 мм = 151,6 мм (РАССТОЯНИЕ ОТ СТУПИЦЫ ДО ВНУТРЕННЕГО КРАЯ)

НОВОЕ КОЛЕСО

8,5 дюйма x 25,4 мм = 215,9 мм

215,9 мм ÷ 2 = 107,95 мм (Центр ствола)

107,95 мм — 50 мм = 57,95 мм (РАССТОЯНИЕ ОТ СТУПИЦЫ ДО ВНЕШНЕГО КРАЯ)

215,9 мм — 57,95 мм = 157,95 мм (РАССТОЯНИЕ ОТ СТУПИЦЫ ДО ВНУТРЕННЕГО КРАЯ)

Итак, когда вы сравните расстояние внутреннего колеса от ступицы от исходного колеса до нового колеса, расстояние также больше на 6.35мм. Это означает, что внутренняя сторона колеса находится на 6,35 мм дальше от колесной ниши, чем раньше. ЕСЛИ СМЕЩЕНИЕ ОДИНАКОВОЕ на более широком колесе, уравнение может быть легче выполнено, вычислив изменение расстояния один раз на одном ребре. После этого изменение на другом крае такое же, как в предыдущем примере. Но посмотрите, что произойдет, если вы измените номер смещения вместе с шириной. Давайте представим, что мы собираемся использовать колесо шириной 10 дюймов с более агрессивным вылетом +35 мм.

ЗАПАСНОЕ КОЛЕСО

8 дюймов x 25,4 мм = 203,2 мм

203,2 мм ÷ 2 = 101,6 мм (Это необходимо для определения центра ствола.)

101,6 мм — 50 мм = 51,6 мм

НОВОЕ КОЛЕСО

10 дюймов × 25,4 мм = 254 мм

254 ÷ 2 = 127 мм (центр ствола)

127 мм — 35 мм = 92 мм

Теперь у нас есть колесо, которое расположено на 40,4 мм дальше, чем то место, где находилось последнее колесо. (примерно 1,6 дюйма). Это даст вам гораздо более агрессивную обстановку, чем раньше.Не забудьте сделать другое уравнение для внутреннего края! Используя предыдущие уравнения, это также расширяет внутреннюю часть колеса на 10,4 мм дальше, приближая ее к амортизатору и пружине.

Продолжайте экспериментировать с различными смещениями, которые доступны в нужных вам колесах, и подставляйте значения в формулы, чтобы увидеть, где будет располагаться колесо. В конечном итоге вам нужно подойти к машине и измерить расстояния на машине, чтобы увидеть, где на самом деле окажутся рассчитанные фитинги.Измерьте расстояние между краем колеса (прямо там, где он встречается с бортом шины, а не на спицах) и краем крыла. Сравните расчеты с фактическим измеренным числом, и именно так вы определите, где вы хотите, чтобы ваше колесо располагалось по отношению к крылу. Если вы хотите намного проще вычислить уравнения внутреннего и внешнего краев, вы можете использовать этот очень полезный онлайн-калькулятор. Все, что вам нужно сделать, это подключить текущий размер колеса, который у вас есть, и размер колеса, который вы хотите, и это даст вам измерение того, насколько дальше или по краям новое колесо будет сидеть.

Наконец, убедитесь, что вы выбрали шину, которая правильно подходит к колесу. Чтобы максимально эффективно и безопасно использовать шину, используйте следующую таблицу, чтобы выбрать правильную ширину шины для соответствующей ширины колеса, которое вы надеваете на свой автомобиль.

Не все шины имеют одинаковые размеры. Разные производители шин в конечном итоге имеют несколько разные рисунки и структуру шины в целом, что вносит свой вклад в некоторые незначительные различия при переходе от шины к шине.Если вы не уверены, попробуйте найти кого-нибудь, кто использовал настройку того же размера, что и вы, и посмотрите, каков его опыт.

Специальное смещение колес — Руководство по измерению и пониманию зазора

Какой вылет колеса

Смещение, или то, что в промышленности называют «ET», — это расстояние между центром обода и монтажной поверхностью колеса, которая контактирует со ступицей транспортного средства. Простой способ понять смещение: чем меньше смещение, тем больше будет выступать колесо; аналогично, чем выше смещение, тем больше колесо будет вгибаться.Например, Honda Civic обычно использует смещение около +40 мм. Так что, если вы поставите на автомобиль колесо со смещением +15 мм, колесо, скорее всего, будет выступать примерно на 1 дюйм. Если вы когда-либо замечали поднятый грузовик или низкорамный мотоцикл с торчащими колесами, это связано с тем, что смещение обода очень низкое, а во многих случаях настолько низкое, что оно является отрицательным смещением.

Важно отметить, что смещение обычно измеряется в миллиметрах, а обратный интервал обычно измеряется в дюймах.

В чем разница между вылетом колеса и обратным шагом

Измерение обратного шага — еще один способ определить, насколько далеко внутрь или наружу будет сесть колесо.Backspace и offset измеряют положение колеса, но по-разному. Вы можете преобразовать обратный интервал в смещение, используя довольно простой расчет.

Как измерить смещение или обратный ход обода

Для измерения обратного интервала или смещения положите колесо лицевой стороной вниз и положите прямой край на заднюю часть колеса. Используя линейку в качестве индикатора для задней части колеса, вы измеряете «Backspacing», то есть расстояние от задней части колеса до задней подушки (часть колеса, которая крепится к ступице транспортного средства).

Для измерения смещения у вас будет еще один шаг. Начните с измерения всей ширины обода. Убедитесь, что вы не используете указанную ширину колеса, указанную на колесе. Фактическая ширина колеса обычно на 1 дюйм больше, чем опубликованная ширина, поскольку промышленность публикует ширину обода, измеряя расстояние между посадочными местами борта, где шина встречается с ободом. Чтобы определить смещение, используйте следующий расчет:

смещение = 25,4 x (отступ -,5 x полная ширина обода)

Так, например, если у вас есть колесо размером 20×9, то фактическая ширина, скорее всего, будет шириной 10 дюймов.Если отступ 7 дюймов, то расчет будет следующим:

смещение = 25,4 x (7 — 0,5 x 10)

смещение = 50,8 мм

Важно отметить, что отступ обычно измеряется в дюймах

Как смещение обода и ширина обода влияют на посадку

Чтобы найти идеальное колесо и шину, необходимо тщательно рассчитать ширину колеса, вылет колеса и размер шины. Компания Element Wheels использовала накопленную за 60 лет совокупную базу знаний, чтобы определить идеальную установку для вашего автомобиля.Позиционирование торца или снаружи колес различной ширины может быть выполнено путем выбора различных смещений. Например, положение лицевой поверхности колеса со смещением 20×10 + 25 мм такое же, как у колеса 20×10,5 со смещением +31 мм. Это связано с тем, что дополнительная ширина колеса 20×10,5 дюйма компенсируется более высоким смещением, в результате чего колесо находится на дополнительных 1/4 дюйма, что приводит к тому, что лицевая сторона колеса находится в том же положении, что и 20×10. Эти корректировки смещения для достижения идеального внешнего вида вашего автомобиля необходимо тщательно учитывать при установке более широких колес, поскольку необходимо учитывать другие факторы, такие как размер шин и детали подвески, а также зазор колесной ниши.

Есть вопросы ???

Не стесняйтесь обращаться к нашим специалистам по установке колес и шин 800-242-9883

Какое смещение колес мне нужно для моей поездки?

Если вы не работаете с колесами каждый день, вы, вероятно, не очень хорошо знакомы с терминологией, касающейся колес и шин. В Wheelfire один из наиболее частых вопросов, которые нам задают, — «Какой вылет колеса мне нужен?». Необходимое смещение зависит от автомобиля и ширины колеса, которое вы хотите установить.Чтобы узнать необходимое вам смещение, вы должны понимать, какие размеры смещения и как они влияют на установку колеса.

Объяснение вылета колеса

Смещение колеса — это расстояние от установочной поверхности колеса до его осевой линии. У нас есть полное руководство по анатомии колеса и словарь терминов о колесах, к которым вы можете обратиться, если заблудились. По сути, осевая линия — это середина бочки колеса. Если вы взяли колесо, повернули его на бок и нарисовали воображаемую линию посередине, это будет центральная линия.Смещение колеса — это расстояние и направление разницы между осевой линией и монтажной поверхностью.

Нулевое смещение означает, что монтажная поверхность находится посередине по средней линии, и в основном смещение колеса не имеет значения. Вы не очень часто сталкиваетесь с этим. Чаще всего следует беспокоиться о положительном или отрицательном смещении. Если вылет колеса положительный, монтажная поверхность колеса находится по направлению к передней части колеса, перед центральной линией. Если вылет колеса отрицательный, монтажная поверхность находится позади средней линии колеса.Одна картинка стоит тысячи слов.

Почему вылет колеса имеет значение

Вылет колеса — один из основных факторов, определяющих, подойдет ли колесо к вашему легковому или грузовому автомобилю. Как правило, у большинства автомобилей с передним приводом имеет положительное смещение . Если вы хотите установить на свой автомобиль более широкие колеса, чем OEM, вам, как правило, необходимо уменьшить смещение. Уменьшая смещение, вы подтягиваете колесо немного дальше внутрь, чтобы оно не выходило слишком далеко и не мешало управлению автомобилем.Если вы просто поставите на автомобиль более широкие колеса, не регулируя смещение, вы можете обнаружить, что колеса натыкаются и царапают предметы, которых не должно быть. Изменение смещения на автомобиле с передним приводом изменяет радиус чистки, рулевое управление, ускорение и торможение.

С другой стороны, часто вы обнаруживаете, что заднеприводные автомобили имеют отрицательное смещение . Изменение смещения изменяет радиус чистки и способ поворота автомобиля. Это не повлияет на ускорение и торможение, если только вы не наткнетесь на тормозные суппорты.

Колеса с положительным смещением

Что касается колес с положительным смещением, их можно классифицировать как HPO или MED. Эти загадочные категории относятся к высокому положительному смещению или среднему положительному смещению. Слишком просто, да? Высокие положительные смещения выталкивают колеса дальше и создают привлекательный дизайн. Например, посмотрите этот Audi S7 на колесах Asanti Black Label из их серии Cast. Эти диски ABL-27 Dynasty имеют глянцевую черную отделку.

Их положительное смещение заполняет колесную арку до тройника, не оказывая отрицательного воздействия на радиус скребка и оставляя достаточно места для тормозных суппортов.Если вам нужен более агрессивный вид, вы всегда можете выбрать ступенчатую подгонку.

Но у Asanti нет блокировки на крутых колесах с положительным вылетом. TIS Street Series вступает в игру с некоторыми серьезными спицами.

GMC положительно модифицирован колесами TIS 546 с положительным вылетом. Если глянцевый черный с фрезерованными на ЧПУ акцентами вам не подходит, просто представьте, как он будет выглядеть с всесезонной синтетической хромированной отделкой! В зависимости от размера колеса и комплектации вы можете получить 546 со смещением от 15 до 45 миллиметров.

Колеса с отрицательным смещением

Колеса с отрицательным вылетом часто появляются на подъёмных машинах и внедорожниках. Чем агрессивнее негативное смещение, тем агрессивнее будет позиция. Отрицательное смещение приведет либо к вогнутому колесу, либо к колесу, которое выглядит более вогнутым, чем оно есть на самом деле. Обратите внимание на отрицательное смещение на этом наборе колес Magnus от Motiv Offroad.

Отрицательное смещение — положительный апгрейд этой Тундры. Посмотрите на заднее колесо, и вы ясно увидите, как вогнутое колесо контрастирует с положительными вылетами, которые вы видели выше.Motiv Offroad производит колеса специально для грузовиков и, в частности, для подъемников. Вы найдете очень агрессивные отрицательные смещения до 44 миллиметров.

Выбор правильного смещения

Выбрать правильное смещение не так уж сложно. Вы можете посмотреть на маркировку на имеющихся колесах, чтобы узнать смещение.

Но чтобы выбрать правильный вылет колес, доверьтесь настраиваемому конфигуратору Wheelfire. Это проприетарное программное обеспечение подскажет, подойдет ли колесо. Или просто выполните поиск в огромном ассортименте Wheelfire по году выпуска, марке и модели вашего автомобиля.Вы увидите только подходящие смещения.

Остались вопросы по выбору правильного смещения? Просто позвоните в Wheelfire по телефону (866) 450-3473 .

Разъяснение ширины и вылета колеса

(ET) »Oponeo.co.uk

Важно использовать рекомендованные сочетания ширины колес и размеров шин — ширина колеса определяет, какие размеры шин вы можете установить. При выборе размера колеса также следует не забывать учитывать ширину автомобильной шины в точке соприкосновения с колесом.

Ширина колеса обычно немного меньше ширины шины, чтобы шина хорошо сидела. По этой причине шина шириной 185 мм обычно устанавливается на автомобильное колесо шириной 6 дюймов, хотя 185 мм намного ближе к 7 дюймам.

Что такое вылет колеса?

Вылет колеса — это измеренное расстояние от установочной поверхности ступицы колеса до центральной линии колеса. Он позволяет узнать (в дюймах или миллиметрах), насколько колесо будет выступать из установочной поверхности ступицы.Вылет колеса может быть положительным, отрицательным или нулевым в зависимости от того, как шина сидит в колесе.

Положительное смещение означает, что монтажная поверхность находится ближе к поверхности колеса, а отрицательное смещение описывает монтажную поверхность, расположенную по направлению к задней части колеса. Нулевое смещение означает, что монтажная поверхность совмещена с центральной линией колеса.

Очень важно применять правильное смещение колеса, потому что слишком большое положительное или отрицательное смещение может привести к повреждению автомобиля, особенно при движении с большей скоростью.В конце концов, это может даже вызвать лопнувшую шину.

Как я могу определить смещение моих колес?

Смещение выбито на колесе как значение ET, которое относится к немецкой фразе «Einpress Tiefe». ET указывает расстояние между установочной поверхностью и геометрическим центром колеса (осью симметрии), обычно выражаемое в миллиметрах.

Когда значение ET уменьшается, легкосплавные диски будут выступать дальше. С другой стороны, повышенное значение ET приводит к смещению места расположения колеса в глубь колесной арки.

Однако смещение — не единственный фактор, влияющий на положение колеса относительно колесных арок. Например, несмотря на то же смещение, что и у ET30, колесо шириной 9 дюймов будет выступать больше, чем колесо шириной 6 дюймов. Почему? Взгляните на следующую диаграмму:

Ширина и значения ET колеса — мифы и факты — руководство по вылету колес

Существует ряд мифов, связанных с установкой колес, которые часто ошибочно принимаются за факты неосведомленными водителями.Здесь мы постараемся проверить ключевые моменты, отвечая на самые частые вопросы, которые мы слышим при замене автомобильных колес.

«Можно ли легко изменить вылет колеса в пределах +/- 15?»

Не будем здесь обобщать — каждый случай изменения вылета колеса нужно рассматривать в индивидуальном порядке. Производители автомобилей фактически допускают изменение колесной базы до определенной степени, которая обычно составляет около 2%. Например, при использовании колесной базы 160 см приемлемым изменением будет 3.2 см. Это приводит к максимально допустимому изменению смещения на 16 мм на каждую сторону при условии, что ширина колеса и размер шин не изменятся.

В отдельных случаях следует также учитывать, сколько места производитель автомобиля предусмотрел между колесными арками. Любое изменение смещения или изменение ширины колеса может привести к трению колес об эту арку, особенно при большой нагрузке.

Увеличение смещения может также вызвать риск трения колеса о суппорты автомобильного тормоза.Поэтому при планировании любых изменений ET следует тщательно исследовать стандартное расстояние между колесом и любыми критическими точками автомобиля. Сюда входят края колесных арок, тормозные суппорты, стойки MacPherson и другие близлежащие компоненты.

В то время как послепродажные колеса изготавливаются с несколькими модификациями вылета, большинство OEM-колес имеют вылет, соответствующий данной модели автомобиля. Большинство колес в современных автомобилях устанавливаются с положительным вылетом.

«Допустимо ли более низкое значение ET, когда речь идет о легкосплавных дисках?»

Неважно, легкосплавные у вас диски или стальные.Колесо должно находиться в одном и том же месте, поэтому материал не всегда учитывается.

Однако при переходе от стальных к легкосплавным моделям часто отмечается, что стальные диски уже, чем легкосплавные. Обычно это подразумевает подгонку под более широкие колеса, что также означает изменение других значений.

Если вы не можете использовать калькулятор смещения колеса, есть очень простая формула для расчета, насколько далеко будет выступать новое колесо:

«Могу я установить 7.Колеса 5Jx16 ET35 на Renault Laguna? »

Renault рекомендует стандартные колеса диаметром 15 дюймов, шириной 6 дюймов и ET45. Здесь вопрос в том, можно ли использовать колеса диаметром 16 дюймов, шириной 7,5 дюйма и ET35.

Если мы используем эти значения в приведенной выше формуле, это приведет к увеличению ширины на 28,75 мм. Передняя колесная база составляет 1480 мм, что означает, что расширение на 14,8 мм приемлемо с любой стороны. Из этих расчетов, эти колеса нельзя рекомендовать для этого конкретного автомобиля.

«Я хотел бы использовать более широкие колеса, какой ЕТ я должен использовать?»

Вы хотите знать, как измерить вылет колеса? Подходящее значение смещения можно легко рассчитать, чтобы колесная база оставалась неизменной. Для этого просто воспользуйтесь формулой, представленной ниже. Введите параметры заводского колеса и ширину нового колеса. Полученное значение показывает, какой ЕТ подходит в этом случае.

В следующей таблице показаны допустимые значения ширины колес и шин согласно немецкой организации TÜV.Анализируя их, учитывайте любые возможные изменения между летними и зимними шинами. Руководящие принципы немецкой организации не имеют юридической силы для английских рынков, но на них стоит обратить внимание.

В тюнинге автомобилей принято вводить модификации «в немецком стиле», что означает «низкое и широкое». Например, при установке систем спортивной подвески автомобиль обычно опускается примерно на 40–120 мм, для чего обычно требуются узкие шины с легкосплавными дисками.

Калькулятор смещения колес

Воспользуйтесь нашим калькулятором смещения колеса, чтобы рассчитать разницу в положении колеса и шины при переключении на разные смещения / обратный интервал колес или размер шин.
Введите текущую настройку шин и колес, включая смещение колеса, затем добавьте новую настройку для сравнения позиционирования.
Визуализатор покажет новую настройку, обведенную оранжевым, параллельное сравнение двух размеров и изменения показаний спидометра.
Также вычисляются различия в диаметре, ширине, соотношении сторон и числе оборотов на милю шин, а также изменения основных различий в измерениях.Показаны расстояние от верха шины до крыла, внутренняя часть шины до подвески и рамы автомобиля, а также задняя часть шины.

Вы также можете щелкнуть вкладку «Конвертер смещения», чтобы преобразовать смещение колеса в отступ и наоборот.
Просто выберите размер колеса и начните вводить либо смещение, либо обратный интервал, и будет показан эквивалент.
Мы используем только ввод смещения для калькулятора, поэтому, если вы знаете обратный интервал, а не смещение, просто преобразуйте его и введите смещение в поле.Мы делаем это, потому что смещение не требует ширины колеса для определения правильной установочной поверхности колеса.

Ширина колеса влияет на ширину шины на 1/10 дюйма с каждой стороны при любом изменении ширины колеса на 1/2 дюйма. Это небольшая проблема, если вы не планируете использовать ходовые колеса с шириной, значительно превышающей рекомендованный производителем диапазон.
Если вы планируете растягивать шины или использовать колеса с шириной, превышающей ширину шины, вам необходимо иметь в виду, что визуализатор показывает положение шины, а не положение колеса.В этом случае колесо может быть ближе / дальше, чем рассчитанные расстояния ключевых измерений.

Что такое смещение колеса?

Вылет колеса — это расстояние в миллиметрах от центральной линии колеса до монтажной поверхности. Если монтажная поверхность находится ближе к поверхности колеса, известно положительное смещение и
если точка крепления находится ближе к внутренней части колеса, она имеет отрицательное смещение. Центр или отсутствие смещения — это когда точка крепления находится непосредственно на средней линии колеса.

Что такое обратный ход колес?

Зазор колеса — это расстояние в дюймах от установочной поверхности до внутреннего края колеса.
Ширина колеса определяется от точек крепления борта шины, поэтому измеренная ширина колеса от внешнего края до внешнего края примерно на дюйм шире, чем указано в спецификации. 8-дюймовое колесо будет измерять 9 дюймов из стороны в сторону,
это делает преобразование смещения в обратный интервал не таким простым. Если у 8-дюймового колеса смещение центра, обратное расстояние не 4 дюйма, на самом деле оно равно 4.5 дюймов.

.
