Высокий уровень сигнала датчика температуры охлаждающей жидкости ваз 2114: ВАЗ P0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости

Высокий уровень сигнала датчика температуры охлаждающей жидкости? знаем как исправить

Высокий уровень сигнала датчика температуры охлаждающей жидкости? Знаем как исправить

С такой проблемой сталкиваются владельцы машин с инжекторными моторами, поэтому расскажем, почему высокий уровень сигнала датчика температуры охлаждающей жидкости, что делать в таком случае. Эффективность работы любого двигателя внутреннего сгорания зависит от многих факторов, одним из которых является поддержание оптимальной рабочей температуры. За температурный режим отвечает такое устройство как термостат, а датчик выдаёт управляющие импульсы для электронного блока управления.

Высокий уровень сигнала датчика температуры охлаждающей жидкости приводит к тому, что блок управления выдаёт «ошибочные» управляющие импульсы для других систем мотора. В результате этих действий может увеличиться расход топлива, будут наблюдаться перебои в работе двигателя, другие проблемы. Поэтому водителям следует знать о том, что можно предпринять в таком случае.

Содержание

Для чего нужна система охлаждения?

Эта система выполняет сразу несколько функций одновременно. На легковых автомобилях она бывает в основном жидкостного типа. Она должна обеспечить:

• Ускорение прогревание силового агрегата до рабочей температуры;
• Отвечает за создание комфортных условий в салоне автомобиля.

Охлаждающая жидкость может двигаться по двум путям, это может осуществляться по малому кругу или большому. Распределением потоков занимается термостат, установленный в этой системе. В холодном состоянии жидкость движется по малому кругу, минуя радиатор, а затем, по мере её прогрева, переходит на движение по большому кругу.

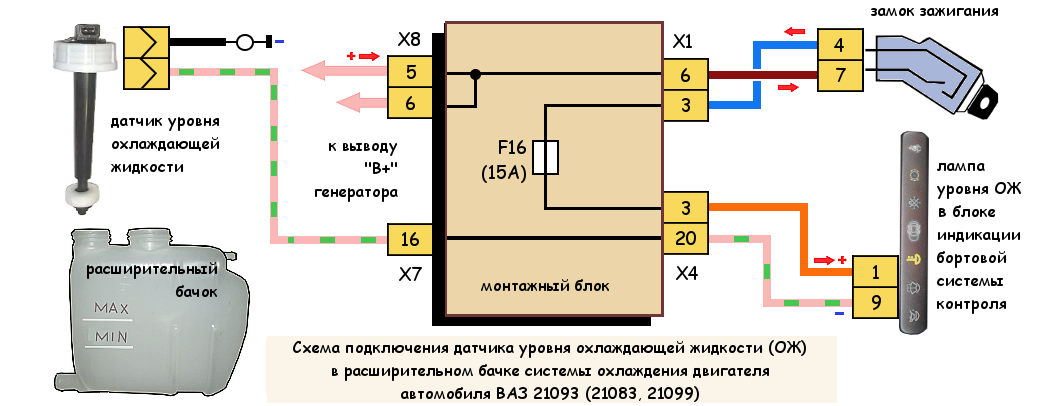

Зачем в этой системе нужны датчики?

Прибор ДТОЖ не является единственным в инжекторных системах, там таких приборов несколько. Они собирают информацию о состоянии всех основных систем и узлов и передают данные в блок управления. Он в свою очередь выдаёт импульсы для управления системой питания, зажигания и других агрегатов.

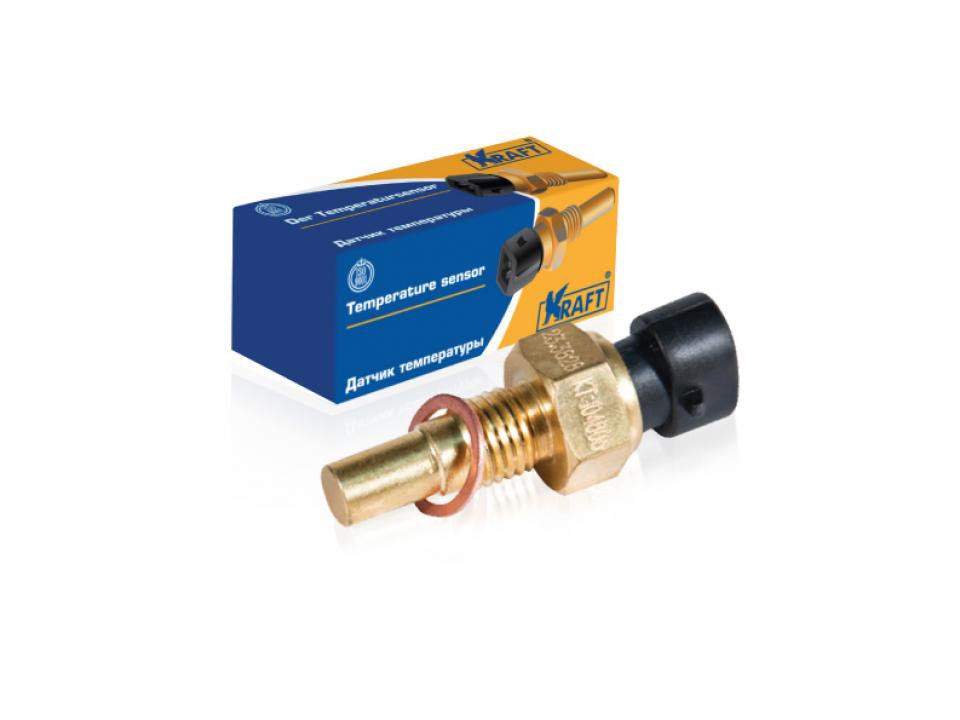

ДТОЖ представляет собой полупроводниковый прибор, это резистор, у которого отрицательный температурный коэффициент. Его установку производят на корпусе термостата, чтобы он получал достоверные данные о рабочей температуре мотора. Резистор меняет сопротивление в зависимости от температурных показателей ОЖ. На основании этих данных формируется топливная смесь. Пока мотор не прогрет, он получает обогащённую смесь, а по мере прогрева, она обедняется. Искажённые данные этого прибора могут вызвать перегрев силового агрегата, нарушение его работоспособности.

О признаках неисправностей

На достоверность показаний этого прибора влияет правильность установки на двигателе. Также может произойти нарушение, окисление или обрыв проводов, выход его из строя. О его неисправности можно судить по таким факторам:

• Проблемы пуска двигателя в любом состоянии;
• Значительное увеличение расхода бензина;
• Изменение состава отработанных газов;
• Плохая управляемость двигателем;
• Мигание кода ошибки на сигнальном табло.

Исправность датчика можно проверить мультиметром в режиме измерения напряжения. При включенном зажигании на холодном двигателе напряжение будет 2 вольта, а после прогрева – 0,5 вольт. Другие цифры на шкале измерительного прибора подтверждают его неисправность.

Высветился код 022, что делать?

Поводов для его появления может быть несколько, рассмотрим некоторые из них:

• Произошёл обрыв или отключение разъёма с проводами от ДТОЖ;
• Отключен или оборван «массовый» провод этого прибора;
• Случайно перепутаны провода подключения устройства;
• Произошло замыкание сигнальной жилы с цепью питания;
• Обрыв внутри датчика;
• Проблемы с электронным блоком управления.

В первом случае проверку выполняют при снятом разъёме с ДТОЖ. Требуется внимательно проверить состояние контактной группы, при необходимости произвести их очистку. Омметром следует проверить провод «45» и если нужно, восстановить его.

Во втором случае нужно произвести разъединение проводов от датчика и блока управления, затем проверить состояние проводника под номером «30». Также могут быть проблемы с контактами, они могут быть окислены.

Перепутать провода в разъёмах подключения сложно, но такие случаи имеют место. Это может произойти в том случае, когда при неосторожном обращении, они могут быть просто вырваны. В таком случае нужно отыскать принципиальную схему подключения и восстановить подключение.

Попадание питания от бортовой сети на сигнальный провод также явление редкое. Происходит такое обычно в разъёме подключения разъёма с проводами к блоку управления. Нужно отключить АКБ, а омметром осуществить проверку связи контакта «2» датчика с выводами 18, 27, 37 блока управления.

В этом рассказе показано несколько возможных проблем с системой охлаждения и её датчиком, а именно высокий уровень сигнала датчика температуры охлаждающей жидкости. Конечно, могут быть и другие проблемы, но они в некоторой степени зависят от типа блока управления, датчиков системы и других факторов.

Консультация On-line

в нашей группе вконтакте

ДИАГНОСТИРУЙТЕ ВАШЕ АВТО САМИ!

Код Р0118 водится в память контроллера, если выполняются следующие условия:

двигатель работает;
в течение 0,2 секунды напряжение сигнала датчика соответствует температуре ниже -42°
При возникновении постоянной неисправности лампа «CHECK ENGINE» загорается через 2 драйв-цикла.

Определяется наличие замыкания на массу провода 17 О, идущего от датчика на контакт»45″ контроллера.

КАК ПРОВЕРЯТЬ:

Зажигание включено, двигатель не работает. Подключите кабель-адаптор к диагностическому разъёму. В меню «Переменные» выберите параметр «Температура охлаждающей жидкости».

Код 0118 — непостоянный. Если температура охлаждающей жидкости по показаниям прибора ниже 135°С, то в в случае отсутствия других кодов проверьте цепь заземления датчиков (провода 7 З и 53 ЗП) на наличие неисправной проводки или соединения. Проверьте контакты датчика на надёжность соединения.

1. Отсоедините колодку жгута от датчика температуры охлаждающей жидкости.

Если температура охлаждающей жидкости по прибору выше -42°С, значит провод 17 О замкнут на массу или на провода 7 З и 53 ЗП, или неисправен контроллер.

Если температура охлаждающей жидкости по прибору ниже -42°С, замените датчик температуры охлаждающей жидкости.

После ремонта запустите двигатель, сбросьте коды и убедитесь в отсутствии сигнала лампы «CHECK ENGINE».

Ошибка P0113 – высокий уровень датчика температуры всасываемого воздуха: что это и как ее устранить

Двигатель любого современного автомобиля оснащается несколькими системами, которые держат под контролем функционирование силового агрегата. Информация о нарушении работоспособности узла или отдельного компонента через датчики приходит в бортовой блок управления, где запоминается как ошибки под различными кодовыми номерами. Одна из них — p0113 — довольно часто встречающаяся проблема.

Тревожный сигнал, одна из причин которого — ошибка P0113 — высвечивается на приборной панели

Что это за датчик и когда выскакивает ошибка

Высвечивание этого кода сообщает водителю о появлении неисправности в датчике, указывающем температуру подаваемого в двигатель воздуха. Неисправность возникает при чрезмерно высоком сигнале, который посылает в ЭБУ измеритель. Конструктивно он является обычным терморезистором (термистором).

Как работает датчик? При понижении наружной температуры воздух становится разреженным и ему сложнее проникать в «нутро» мотора. С другой стороны, в жару атмосфера не такая плотная и испытывает малое сопротивлении при всасывании в силовой агрегат. ЭБУ учитывает полученные от терморезистора данные и отправляет команду на изменение угла зажигания, времени открывания топливных форсунок, плюс регулирует обороты холостого хода. Устройство установлено в воздушном патрубке, иногда интегрируется в расходомер.

Месторасположение датчика на ВАЗ 2114

Причины появления ошибки P0113

В приборах диагностики эта «неприятность» называется Intake Air Temperature Sensor High. Описываемая ошибка p0113 появляется всего лишь в четырех случаях, что обусловлено простотой конструкции датчика:

• неисправность самого терморезистора;
• нарушение в цепи питания датчика — один из проводов замкнут или оборван;
• нет электрического контакта в соединительной колодке;
• оседание на датчике слоя грязи и (или) масляных пятен, снижающих чувствительность терморезистора.

Индикация «ошибка 113» может появиться на любом современном автомобиле как российского, так и зарубежного производства. Это может быть и Mercedes с Audi или ВАЗ 2112, 2114, ГАЗ, УАЗ.

Датчик температуры всасываемого воздуха устанавливается на любой современный мотор. Иногда причина бывает довольно банальной. Ошибка 0113 на ваз 2114 или ВАЗ 2115, 2110, 2111, 2107-2109 (инжектор) иногда высвечивается после длительной стоянки авто без эксплуатации, когда аккумулятор слишком, но не полностью разряжен. Его зарядка восстанавливает работоспособность систем машины, и датчика температуры воздуха в том числе.

Вышедший из строя датчик

Можно ли продолжать ездить на автомобиле

Отказ датчика температуры впускного воздуха, который перестает выдавать информацию или определяет ее неправильно, приводит одновременно к нескольким неприятным последствиям. В первую очередь начинаются проблемы со стартом силового агрегата. Это связано с тем, что терморезистор работает вместе с датчиком температуры охлаждающей жидкости. Поступающие от них данные позволяют точно «вычислить» время впрыска, что особенно важно при пуске мотора «на горячую». Попутно выявляются и иные проблемы:

• падение мощности двигателя, ухудшение его приемистости;
• неустойчивое функционирование мотора на холостых оборотах.

В зависимости от марки автомобиля, могут быть и другие последствия. Например, у машин производства КНР Chery может вырасти расход горючего и перестать включаться задний мост.

Возможные последствия игнорирования

Доехать до дома или ближайшей техстанции можно, но затягивать процесс устранения неисправности не нужно. В конечном итоге это чревато сокращением эксплуатационного ресурса силовой установки, связанного с быстрым износом деталей цилиндро-поршневой группы. Возможный ремонт двигателя по стоимости не идет ни в какое сравнение с ценой датчика или оплатой услуг по устранению иных причин его отказа.

Капремонт — это дорого!

Как исправить ошибку Р0113 – высокий уровень сигнала датчика температуры всасываемого воздуха

Полученный блоком управления код появляется при падении температуры ниже минимума, когда U сигнала становится наивысшим. Информация запоминается в течение максимум пары минут. Далее, высвечивается индикаторный светодиод Check engine. Перестать светиться лампа сможет через 4 идущих подряд цикла включения зажигания. Если ситуация нормализовалась и датчик по каким-либо причинам заработал, индикатор больше не загорится. Однако из памяти (архива) ошибка исчезнет после 40 циклов. Даже если вы сбросите показания при помощи сканера или отсоедините одну из клемм аккумулятора, спустя некоторое время лампа опять будет «надоедать».

Увидев тревожный сигнал, не стоит сразу идти в магазин за покупкой, тем более для некоторых моделей и марок техники иностранного производства он стоит недешево. Нет никакой гарантии, что после замены детали на новую код ошибки исчезнет.

Ход дальнейших действий:

1. Убедитесь в исправности (поломке) самого датчика с помощью тестера, измеряя сопротивление изделия. Даже если у вас нет под рукой таблицы изменения сопротивления терморезистора в разных условиях, все же его работоспособность проверить можно. Для этого вооружитесь феном, тестером и емкостью с охлажденной водой. Воздействуя на датчик теплым воздухом, а потом опуская его в холод, убедитесь, что сопротивление детали меняется. В противном случае нужно покупать новую.
2. Осмотрите разъем и убедитесь, что его контакты не обломались, не окислились. В последнем случае прочистите их мелкой наждачкой. Мультиметром, установленным в режим измерения сопротивления, проверьте проводку на предмет обрыва или замыкания, например, на «массу».
3. Если вышеуказанные меры не дали результаты, попытайтесь очистить датчик с помощью карбклинера — состав для очистки от масла, грязи отдельных компонентов двигателя. Вполне возможно, термистор засорен маслянистыми отложениями из-за картерных газов. Если после чистки индикатор погас, а спустя некоторое время загорелся вновь, есть смысл проверить воздушный фильтр двигателя.

Проверка датчика мультиметром

Лучший вариант – замена датчика на исправный. Если это ни к чему не привело, стоит разобраться с проводкой. Нередко ошибка p0113 — высокий уровень датчика температуры всасываемого воздуха — загорается одновременно с иными кодами, например, P0111, P0112, P0114, которые тоже имеют отношение к термистору. Первая из них сообщает о нарушении цепи питания, вторая – о низком уровне информационного сигнала, третья говорит о том, что информация от терморезистора постоянно прерывается (неисправен сам датчик, контакты, электропроводка).

Ошибка P0110 свидетельствует о том, что данные с терморезистора вообще не поступают в ЭБУ.

Наличие дополнительных ошибок помогает быстрее найти причину неисправности, т. к. эти коды говорят о проблемах, связанных с описываемым датчиком.

Волга, Микас 7.1, 22 ошибка

Добро пожаловать!

Добро пожаловать на ChipTuner Forum.

Опции темы

Доброго времени суток!

Авто Волга, ЭБУ Микас 7.1, вылазит 22 ошибка «Высокий уровень сигнала датчика температуры охлаждающей жидкости». Отключаю разъем с датчика, сбрасываю ошибку. Никакого эффекта, поябляется снова. Пробовал даже отсоединить 45 контакт от ЭБУ. Все то же. Менял ЭБУ на другой, показывает эту же ошибку. В чем проблема? Где копать?

В проводке. Эбу вроде отслеживает падение напряжения по мере того как сопротивление датчика уменьшается с прогревом. Вот и имеем при обрыве и разъединении колодки с датчиком целых 5 вольт.

Добавлено через 3 минуты

Да, сам датчик тоже может быть неисправным. Если там есть ДТВ, то можно попробовать разъем ДТОЖ на него кинуть, для проверки.

Johnvaldai

Вот из карт диагностики.

Код 022—высокий уровень сигнала датчика температуры охлаждающей жидкости.

· Причина 1: Обрыв сигнального провода датчика температуры охлаждающей жидкости.
· Причина 2: Обрыв провода массы датчика температуры охлаждающей жидкости.
· Причина 3: Перепутаны провода подключения датчика температуры охлаждающей жидкости.
· Причина 4: Замыкание на бортсеть сигнального провода датчика температуры охлаждающей жидкости.
· Причина 5: Неисправность (обрыв) датчика температуры охлаждающей жидкости.
· Причина 6: Неисправность блока управления двигателем.
· Способы проверки исправности цепи датчика температуры охлаждающей жидкости.

Johnvaldai

Хорошо. Спасибо за совет. Пошел искать обрыв. Позже отпишусь о результатах.

Добавлено через 1 час 22 минуты

Разобрался. Замкнул разъем ДТОЖ перемычкой, ошибка изменилась на 21 «Низкий уровень сигнала датчика температуры охлаждающей жидкости». Значит с проводкой все нормально. Поменял ДТОЖ и ДТВ местами. 22 ошибка исчезла, появилась 18 «Высокий уровень сигнала датчика температуры воздуха». Значит сам датчик виноват.

Спасибо, что не оставили без внимания. Буду учиться.

Добавлено через 1 час 25 минут

Разобрался. Замкнул разъем ДТОЖ перемычкой, ошибка изменилась на 21 «Низкий уровень сигнала датчика температуры охлаждающей жидкости».
Значит с проводкой все нормально. Поменял ДТОЖ и ДТВ местами. 22 ошибка исчезла, появилась 18 «Высокий уровень сигнала датчика температуры воздуха». Значит сам датчик виноват.

Спасибо, что не оставили без внимания. Буду учиться.

Lada-forum.ru

Высокий уровень сигнала ДТОЖ при откл. кле.

• Спасибо
• Не нравится

trils 06 Янв 2013

Всем привет!
Автомобиль: ваз 21099, инжектор.
Возникла такая проблема, пишется ошибка Высокий уровень сигнала ДТОЖ, первая мысль — датчик сдох, но! судя по описаниям, работы датчика, при отключении клеммы от датчика компьютер должен показывать -40, а он показывает минимум +20. Даже не поленился купил новый датчик — та же фигня. Вот собственно вопрос — Как найти замыкание, там все провода в изоленте и в гофре, а на морозе, без гаража очень сложно всё расковыривать. Какие есть способы найти эту КЗ.

PS. Я так понимаю что контроллер, получая высокий сигнал с ДТОЖ, считает что двигатель горячий и перекрывает ему лишний воздух, поэтому на холодную почти не заводится, а после запуска приходится держать ногой педаль газа пока двигатель не прогреется чтобы меньше воздуха требовать, сбрасываю ошибку при помощи компьютера — тут же она появляется снова. И да, постоянно работает вентилятор охлаждения радиатора.

• Спасибо
• Не нравится

электрошок 06 Янв 2013

• Спасибо
• Не нравится

trils 06 Янв 2013

• Спасибо
• Не нравится

электрошок 06 Янв 2013

Обрыв цепи какого провода? массы или плюсового?

Да если любой провод из двух в обрыве эффект будет одинаковый .
Ищи схему ЭБУ и прозванивай от ЭБУ до датчика.

Ошибка P0118 — Датчик температуры охлаждающей жидкости

Определение кода ошибки P0118

Ошибка P0118 указывает на высокий уровень сигнала датчика температуры охлаждающей жидкости.

Что означает ошибка P0118

Ошибка P0118 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил слишком высокое напряжение в цепи датчика температуры охлаждающей жидкости (более 4,91 В).

Причины возникновения ошибки P0118

Если выходное напряжение датчика температуры охлаждающей жидкости составляет более 4,91 В, ECM автомобиля фиксирует неисправность в цепи датчика и регистрирует код ошибки P0118.

Каковы симптомы ошибки P0118?

• При появлении данной ошибки на приборной панели автомобиля загорится индикатор Check Engine. ECM переведет двигатель в аварийный режим, заменив неправильные показания датчика температуры охлаждающей жидкости значением в 80°C (176°F).
• Двигатель автомобиля может запускаться с трудом в холодном состоянии. В прогретом состоянии двигатель запускается нормально.
• Двигатель автомобиля может работать неустойчиво до тех пор, пока не прогреется.
• После прогрева двигатель обычно работает нормально.

Примечание: симптомы данной ошибки могут варьироваться в зависимости от марки и модели автомобиля.

Как механик диагностирует ошибку P0118?

При диагностировании данной ошибки механик выполнит следующее:

• Визуально осмотрит датчик температуры охлаждающей жидкости, а также соответствующие электрические провода и разъем
• Считает все сохраненные данные и коды ошибок с помощью сканера OBD-II, чтобы выяснить, когда и при каких обстоятельствах появилась ошибка P0118
• Очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0118 снова
• Проверит электрические провода и разъем датчика температуры охлаждающей жидкости на предмет коррозии и наличия повреждений
• Понаблюдает за показаниями датчика температуры охлаждающей жидкости в режиме реального времени, используя сканер
• При необходимости заменит датчик температуры охлаждающей жидкости, соответствующие электрические провода и разъем или модуль управления двигателем (ECM)

Частые ошибки при диагностировании кода P0118

• Пренебрежение визуальным осмотром датчика температуры охлаждающей жидкости, а также соответствующих электрических проводов и разъема
• Несоблюдение протокола диагностирования
• Поспешная замена датчика температуры охлаждающей жидкости
• Пренебрежение проверкой нового датчика температуры охлаждающей жидкости перед его окончательной установкой. После подключения датчика необходимо проверить, какое значение температуры датчик передает на ECM автомобиля

Насколько серьезной является ошибка P0118?

При появлении ошибки P0118 ECM автомобиля переведет двигатель в аварийный режим. Пребывание в аварийном режиме может привести к неустойчивой работе двигателя, что будет длиться до тех пор, пока двигатель не прогреется до нормальной рабочей температуры. Возможно увеличение расхода топлива и накопление чрезмерного количества углерода на компонентах двигателя. Вождение автомобиля, работающего в аварийном режиме, в течение длительного времени может привести к возникновению ряда других проблем, включая проблемы с системой зажигания. Также вентиляторы системы охлаждения могут работать непрерывно.

Какой ремонт может исправить ошибку P0118?

• Ремонт или замена электрического разъема датчика температуры охлаждающей жидкости
• Ремонт или замена электрических проводов, относящихся к датчику температуры охлаждающей жидкости
• Замена датчика температуры охлаждающей жидкости

Дополнительные комментарии для устранения ошибки P0118

Наиболее распространенной причиной возникновения ошибки P0118 является обрыв цепи датчика температуры охлаждающей жидкости.

Нужна помощь с кодом ошибки

P0118?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Высокий уровень сигнала датчика температуры охлаждающей жидкости

Главная » Блог » Высокий уровень сигнала датчика температуры охлаждающей жидкости

Высокий уровень сигнала датчика температуры охлаждающей жидкости? Знаем как исправить

С такой проблемой сталкиваются владельцы машин с инжекторными моторами, поэтому расскажем, почему высокий уровень сигнала датчика температуры охлаждающей жидкости, что делать в таком случае. Эффективность работы любого двигателя внутреннего сгорания зависит от многих факторов, одним из которых является поддержание оптимальной рабочей температуры. За температурный режим отвечает такое устройство как термостат, а датчик выдаёт управляющие импульсы для электронного блока управления.

Высокий уровень сигнала датчика температуры охлаждающей жидкости приводит к тому, что блок управления выдаёт «ошибочные» управляющие импульсы для других систем мотора. В результате этих действий может увеличиться расход топлива, будут наблюдаться перебои в работе двигателя, другие проблемы. Поэтому водителям следует знать о том, что можно предпринять в таком случае.

Содержание

Для чего нужна система охлаждения?

Эта система выполняет сразу несколько функций одновременно. На легковых автомобилях она бывает в основном жидкостного типа. Она должна обеспечить:Охлаждающая жидкость может двигаться по двум путям, это может осуществляться по малому кругу или большому. Распределением потоков занимается термостат, установленный в этой системе. В холодном состоянии жидкость движется по малому кругу, минуя радиатор, а затем, по мере её прогрева, переходит на движение по большому кругу.

Зачем в этой системе нужны датчики?

Прибор ДТОЖ не является единственным в инжекторных системах, там таких приборов несколько. Они собирают информацию о состоянии всех основных систем и узлов и передают данные в блок управления. Он в свою очередь выдаёт импульсы для управления системой питания, зажигания и других агрегатов.ДТОЖ представляет собой полупроводниковый прибор, это резистор, у которого отрицательный температурный коэффициент. Его установку производят на корпусе термостата, чтобы он получал достоверные данные о рабочей температуре мотора. Резистор меняет сопротивление в зависимости от температурных показателей ОЖ. На основании этих данных формируется топливная смесь. Пока мотор не прогрет, он получает обогащённую смесь, а по мере прогрева, она обедняется. Искажённые данные этого прибора могут вызвать перегрев силового агрегата, нарушение его работоспособности.

О признаках неисправностей

На достоверность показаний этого прибора влияет правильность установки на двигателе. Также может произойти нарушение, окисление или обрыв проводов, выход его из строя. О его неисправности можно судить по таким факторам:Исправность датчика можно проверить мультиметром в режиме измерения напряжения. При включенном зажигании на холодном двигателе напряжение будет 2 вольта, а после прогрева – 0,5 вольт. Другие цифры на шкале измерительного прибора подтверждают его неисправность.

Высветился код 022, что делать?

Поводов для его появления может быть несколько, рассмотрим некоторые из них:

• Произошёл обрыв или отключение разъёма с проводами от ДТОЖ;
• Отключен или оборван «массовый» провод этого прибора;
• Случайно перепутаны провода подключения устройства;
• Произошло замыкание сигнальной жилы с цепью питания;
• Обрыв внутри датчика;
• Проблемы с электронным блоком управления.

В первом случае проверку выполняют при снятом разъёме с ДТОЖ. Требуется внимательно проверить состояние контактной группы, при необходимости произвести их очистку. Омметром следует проверить провод «45» и если нужно, восстановить его.Во втором случае нужно произвести разъединение проводов от датчика и блока управления, затем проверить состояние проводника под номером «30». Также могут быть проблемы с контактами, они могут быть окислены.

Перепутать провода в разъёмах подключения сложно, но такие случаи имеют место. Это может произойти в том случае, когда при неосторожном обращении, они могут быть просто вырваны. В таком случае нужно отыскать принципиальную схему подключения и восстановить подключение.Попадание питания от бортовой сети на сигнальный провод также явление редкое. Происходит такое обычно в разъёме подключения разъёма с проводами к блоку управления. Нужно отключить АКБ, а омметром осуществить проверку связи контакта «2» датчика с выводами 18, 27, 37 блока управления.

В этом рассказе показано несколько возможных проблем с системой охлаждения и её датчиком, а именно высокий уровень сигнала датчика температуры охлаждающей жидкости. Конечно, могут быть и другие проблемы, но они в некоторой степени зависят от типа блока управления, датчиков системы и других факторов.

Ошибка P0118 Датчик температуры охлаждающей жидкости — высокий уровень входного сигнала

P0118 — Engine Coolant Temperature Sensor Circuit High Input

Этот диагностический код тревоги (DTC) родовой код powertrain, поэтому он значит что он применяется к всем 1996-более новым кораблям (Honda, Тойота, Фольксваген VW, Mazda, Додж, Ford, BW, etc. ). Хотя общие, конкретные шаги ремонта могут варьироваться в зависимости от марки / модели. Датчик температуры охлаждающей жидкости двигателя (ECT) представляет собой термистор, ввинченный в acoolant проход в головке цилиндра. Сопротивление датчика высоко когда coolanttemperature низко и сопротивление падает когда температура хладоагента увеличивает. Отсек управления powertrain (PCM) обеспечивает справку 5 вольтов и groundto датчик. PCM контролирует падение напряжения тока для того чтобы определить температуру хладоагента. Если ECT читает чем замерзая temp. когда двигатель работает в течение нескольких минут, PCM определяет неисправность схемы и устанавливает этот код. Orif PCM определяет что сопротивление датчика из спецификаций, этот код установлено. Симптомы П0118 смогли включить: очень плохая экономия топлива отсутствие начала условие корабль может начать, но бежит очень бедно, дующ черный дым, бежать верыроугх и мисфиринг освещение мил

Термостат системы охлаждения, обрыв проводки / короткое замыкание на +, неисправность цепи массы, датчик температуры охлаждающей жидкости

Код P0118 может означать, что произошло одно или несколько из следующих событий:плохое соединение на датчике открытое в цепи заземления между датчиком ECT и pcma короткое замыкание в подаче напряжения между датчиком и PCM плохой PCM (менее вероятно) плохой датчик температуры (замкнутый внутри) Во-первых, если у вас есть доступ к инструменту сканирования, проверьте чтение coolantsensor. Он читает логическое число? Если это так, то проблема, скорее всего, носит неустойчивый характер. Выполните тест wiggle, пошевелив соединитель и привязать к thesensor во время просмотра чтения на scan tool. Наблюдайте за всеми отсевами. Отсев будет означать плохую связь. Если инструмент сканирования считывает значение illogicaltemperature, проверьте сопротивление датчика температуры. Если у него нет ничего, замените его. Если оно в спецификациях, то отключите датчик и, провод прыгуна усинга сплавленный, прыгун 2 терминала соединителя совместно. Thetemperature чтение должно теперь быть maxed вне к над 250 градусам F. если не, то правоподобно проблема с земной цепью или поставкой напряжения тока. Проверьте 5 вольт опорного напряжения на разъеме. Также проверите для groundpresence на разъеме. Если Вы не имеете ref 5V. и / или непрерывность заземления,проверьте их обратно на разъеме PCM. Если вы имеете эти на соединителе ПКМ,то отремонтируйте открытое или короткое между ПКМ и датчиком. Если Вы не делаете, то removethe обижая провод от PCM и после этого проверяет для правильного напряжения тока на PCMpin. Если он присутствует сейчас, ремонт короткого замыкания на цепи. Если нет возможности проверить провод и проверить pin-код, замените PCMNOTE: как правило, P0118 указывает на плохой датчик температуры, но не исключает эти другие возможности. Если Вы не знаете,как диагностировать PCM, не пытайтесь. Другие коды освещения двигателя охлаждающей жидкости двигателя: P0115, P0116, P0117, P0118, P0119, P0125, P0128

В статье использован машинный перевод. Источник P0118 — Engine Coolant Temperature Sensor Circuit High Input

Ошибка 0118 – датчик температуры ОЖ, высокий уровень сигнала — DRIVE2

Ошибка заносится в память ЭБУ при следующих условиях:1. Двигатель работает2. Величина сигнала датчика ниже расчетной на определенную величину3. После возникновения неисправности прошло два драйв-цикла.Порядок проверки:1. Выключаем зажигание, присоединяем сканер, включаем зажигание, проверяем величину сигнала АЦП ДТОЖ.2. Если величина АЦП ДТОЖ менее 4,9 В – смотрим наличие других ошибок, проверяем жгуты проводки.3. Если величина АЦП ДТОЖ более 4,9 В – отстыковываем колодку жгута от ДТОЖ и замыкаем контакты перемычкой.4. Если величина АЦП ДТОЖ менее 0,1 В – снимаем перемычку и измеряем напряжение между клеммами «1» и «2» колодки. Если мультиметр показал 5 В то слабое соединение или неисправен датчик, если более цепь замкнута на источник питания.

5. Если величина АЦП ДТОЖ более 0,1 В – снимаем перемычку и соединяем перемычкой клемму «2» колодки с массой. Если величина АЦП ДТОЖ менее 0,1 В – обрыв цепи заземления датчика или неисправен ЭБУ, если более 0,1 В – обрыв в цепи питания датчика, неисправен ЭБУ или слабое соединение контактов.

Ошибка P0118. OBD код P0118

Высокий показатель датчика температуры охлаждающей жидкости двигателя

Расшифровка ошибки OBD-2 p0118

В стандарте OBD-2 код ошибки p0118 соответствует регистрации в цепи датчика температуры ОЖ двс высокого уровня сигнала. Это означает, что в цепи масса-датчик-ЭБУ необычно высокое напряжение.

Датчик температуры ОЖ двигателя работает на принципе обычного термистора, то есть резистора, который имеет способность изменять свое сопротивление в зависимости от температуры окружающей среды. Обычно чем выше температура, тем ниже сопротивление и в итоге падение напряжение меньше. Ошибка p0118 может означать чрезвычайно низкое сопротивление активного элемента датчика температуры.

На первый взгляд данная ошибка не должна приводить к серьёзным проблемам с автомобилем, но на самом деле датчик температуры ОЖ очень важная составляющая системы управления двигателя. Во-первых, он рассчитывает состав смеси основываясь на температуре охлаждающей среды, рассчитывая тем самым плотность воздуха. Показания этого датчика влияют на время авто прогрева и могут отвечать за включение электро-вентилятора доп-охлаждения на радиаторе. Так что не стоит недооценивать ошибку p0118, при первой возможности лучше разобраться в причинах ее возникновения.

Симптомы работы двс с ошибкой p0118

При работе ЭБУ с любыми ошибками могут появляется изменения в работе двигателя, иногда неопытный автолюбитель может даже их не замечать, но они есть всегда. С ошибкой p0118 можно заметить:

• Уменьшение мощности двигателя;
• Повышенный расход топлива;
• Трудности с первым пуском двигателя на холоде;
• Повышенные холостые обороты.
• Возможны перегревы двс;
• Отсутствие прогревочных оборотов;

Способы устранения ошибки p0118

Все симптомы тесно связаны с причинами их возникновения и могут подсказывать место неисправности. Ошибка p0118 может возникнуть из-за:

• Неисправности датчика;
• Нарушения контакта в коннекторе.
• Обрыва цепи проводки;

P0118 Ошибка

Диагностика ошибки P0118 и ремонт автомобиля Шевроле Лачетти с двигателем 1.8. Цепь датчика температуры охлаждающей жидкости двигателя, высокий уровень сигнала

Диагностический код неисправности P0118

Цепь датчика температуры охлаждающей жидкости двигателя, высокий уровень сигнала

Датчик температуры охлаждающей жидкости двигателя использует термистор для управления сигналом, выдаваемым на контроллер ЭСУД. Контроллер ЭСУД выдает на датчик опорный сигнал 5 В и служит ему «массой». При холодном воздухе сопротивление высоко, поэтому сигнал датчика температуры впускного воздуха будет высоким. Сопротивление датчика уменьшается при нагревании охлаждающей жидкости, и следовательно, сигнал от датчика температуры воздуха на впуске падает. При нормальной рабочей температуре двигателя напряжение на сигнальной клемме ЕСТ будет между 1,5 и 2,0 В. Датчик температуры охлаждающей жидкости двигателя используется для управления следующими изделиями:

• Подача топлива.
• Зажигание.
• Клапан продувки адсорбера СУПБ.
• Клапан регулятора холостого хода (РХХ)
• Электровентилятор системы охлаждения.

Условия установки кода неисправности

• Температура охлаждающей жидкости менее -38°С (-36°F).
• Время работы двигателя больше 120 секунд.

Действия, выполняемые при установке кода неисправности

• Контрольная лампа индикации неисправности загорается.
• Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
• Сохраняется архив диагностических кодов неисправности.
• Включаются оба вентилятора системы охлаждения.
• Контроллер ЭСУД устанавит температуру охлаждающей жидкости по умолчанию 20°С (68°F) в течение первых 60 секунд работы двигателя, а затем 92°С (198°F). Сканирующий прибор не отображает значения по умолчанию.

Условия очистки кода неисправности/индикации неисправности

• Контрольная лампа индикации неисправности отключается через четыре последовательных цикла зажигания, в которых диагностика не обнаружила неисправность.
• Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
• Диагностический код неисправности может быть очищен сканирующим прибором.
• Отключение питания контроллера ЭСУД более, чем на 10 секунд.

Диагностическая информация Обычная рабочая температура охлаждающей системы двигателя составляет 90°С (194°F) — 95°С (203°F). Приведенными ниже числами указываются номера операций в таблице диагностики.

1. Бортовая система диагностики (EOBD) предлагает мастеру выполнить основные проверки и сохранить состояние и данные неисправностей в сканирующем приборе. Это создает электронную копию данных, записанную при возникновении неисправности. Информация сохраняется в сканирующем приборе для дальнейшей обработки.
2. На данном этапе эмитируется состояние установки кода неисправности Р0117. Если контроллер ЭСУД регистрирует изменение, то контроллер ЭСУД и проводка датчика температуры жидкости в порядке.
3. Заменяемый контроллер ЭСУД должен быть запрограммирован. Перепрограммирование контроллера ЭСУД описано в последней технологической инструкции Techline.

DTC P0118 — Цепь датчика температуры охлаждающей жидкости двигателя, высокий уровень сигнала

Код 022—высокий уровень сигнала датчика температуры охлаждающей жидкости (ДТОЖ)

автомобильная электроника

© 2000—2013 ООО «А2»;  e-mail: [email protected]

Решение проблемы кода неисправности P0118: расшифровка, причины, сброс

Автор AutoNevod На чтение 6 мин. Просмотров 137

Код ошибки P0118 звучит как «высокий уровень входного сигнала в цепи датчика 1 температуры охлаждающей жидкости двигателя». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Engine Coolant Temperature (ECT) Sensor 1 Circuit High Input».

Техническое описание и расшифровка ошибки P0118

При высоком уровне входного сигнала в цепи датчика №1 температуры охлаждающей жидкости появляется OBD-II код P0118. Происходит это, когда PCM обнаружит значение напряжения или сопротивления, которое выше проектных параметров. Отклонение должно составлять примерно 10% в течение определенного времени.

Датчики температуры на современных двигателях относятся к типу датчиков переменного сопротивления, которые преобразуют температуру в сигнальные напряжения. Чем холоднее охлаждающая жидкость двигателя, тем выше сопротивление. По мере увеличения температуры охлаждающей жидкости сопротивление падает, тем самым увеличивая напряжение сигнала на PCM.

В двигателе редко бывает только один датчик температуры охлаждающей жидкости. В большинстве случаев один датчик используется для управления термометром. Другой управляет электрическим вентилятором радиатора или клапанами холодного пуска в некоторых старых системах.

Некоторые дизельные двигатели могут иметь специальный датчик температуры охлаждающей жидкости для контроля работы свечей накаливания.

В итоге, при изменении температуры охлаждающей жидкости, сопротивление изменяется и PCM это видит. Когда двигатель холодный, сопротивление большое. Когда двигатель прогрет, сопротивление низкое. Если PCM обнаруживает состояние напряжения, которое кажется аномально высоким, установится ошибка P0118.

Симптомы неисправности

Основным симптомом появления ошибки P0118 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
2. Двигатель глохнет либо плохо заводится (особенно при заводке на холодную).
3. Плавающие обороты, а также попытки заглохнуть на холостом ходу.
4. Перегрев двигателя автомобиля.
5. Черный дым из выхлопной трубы, при работе на богатой смеси.
6. На обедненной смеси могут наблюдаться повышенные выбросы NOx.
7. Неправильная работа вентиляторов охлаждения.

Данная ошибка не является серьезной, автомобиль сможет завестись и продолжить движение. Но решить ее лучше поскорее, так как неправильный теплообмен может привести к более серьезным последствиям.

Причины возникновения ошибки

Код P0118 может означать, что произошла одна или несколько следующих проблем:

• Датчику ECT вышел из строя.
• Обрыв цепи датчика температуры охлаждающей жидкости.
• Жгут проводов или разъем датчика температуры ОЖ поврежден.
• Низкий уровень охлаждающей жидкости двигателя.
• Термостат охлаждающей жидкости двигателя не открывается при надлежащей температуре.
• Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0118

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0118:

1. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II. Чтобы выяснить, когда и при каких обстоятельствах появилась ошибка P0118.
2. Очистите коды ошибок с памяти компьютера и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка снова.
3. Проверьте уровень охлаждающей жидкости (двигатель должен быть холодным).
4. Визуально осмотрите электрические провода и соединения, относящиеся к датчику, на предмет ослабления и наличия повреждений. При необходимости устраните неполадки.
5. Если ECT датчик вышел из строя, замените его.
6. Протестируйте термостат, если он вышел из строя, замените его.
7. Снова очистите код ошибки с памяти компьютера, проведите тест-драйв автомобиля, чтобы выяснить, решена ли проблема.

Диагностика и решение проблем

Первым шагом в процессе устранения ошибки P0118, является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.

Выполните тщательный визуальный осмотр, чтобы проверить проводку на наличие явных дефектов, таких как царапины, потертости, оголенные провода или пятна ожогов. Далее следует проверить разъемы и соединения на предмет безопасности, коррозии и повреждений контактов.

Обязательно тщательно проверьте целостность жгутов с проводами, закрепите все незакрепленные провода. Если вы обнаружите перегоревший провод, припаяйте его и убедитесь в соответствующей изоляции.

Проверка охлаждающей жидкости и термостата

Убедитесь, что уровень охлаждающей жидкости правильный, как в радиаторе (в холодном состоянии), так и в бачке для перелива охлаждающей жидкости. Убедитесь в отсутствии утечек и в исправной работе герметичной крышки.

Если в системе недостаточно охлаждающей жидкости, двигатель может не прогреваться должным образом. Так как если датчик температуры не контактирует с охлаждающей жидкостью, он не будет считывать температуру.

Используя бесконтактный термометр, или сканирующий прибор с потоковой передачей данных в реальном времени, проверьте, правильно ли прогревается двигатель. Обычно верхний шланг радиатора должен оставаться относительно холодным до тех пор, пока термостат не откроется. После чего он быстро нагреется.

Если термостат открыт, охлаждающая жидкость будет течь постоянно, не позволяя двигателю достичь рабочей температуры. Это также может быть причиной появления кода неисправности P0118.

С помощью термометра или диагностического прибора проверьте температуру двигателя через 10-15 минут работы. Если температура не достигает рабочей температуры, проверьте датчик ЕСТ.

Проверка датчика (ECT) температуры охлаждающей жидкости

Визуально проверьте датчик на наличие повреждений проводки или разъема и при необходимости отремонтируйте. Затем подключите сканер ОБД2, если температура двигателя чрезмерно высокая, около 140°С, это ненормально.

Отключите датчик на двигателе и посмотрите, упадут ли показания, например на 10°С. Если это так, то скорее всего датчик неисправен, закорочен внутри, что вызывает передачу сигнала низкого сопротивления на PCM.

Но, если вы хотите полностью убедиться, что дело в датчике, а не в проводке, вы можете провести тест. Проверьте сопротивление датчика относительно земли с помощью омметра. Сопротивление нормального датчика будет немного отличаться в зависимости от автомобиля.

Но в основном, если температура двигателя составляет около 95 градусов цельсия, то сопротивление будет около 200 Ом. При температуре около -20°С, сопротивление будет более 10 000 Ом.

С помощью этого теста вы сможете определить, соответствует ли сопротивление датчика температуре двигателя. Если он не соответствует температуре вашего двигателя, то, вероятно, у вас неисправный датчик.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0118 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi (Ауди а4, Ауди а6, Ауди ТТ)
• BMW
• Chery
• Chevrolet (Шевроле Авео, Камаро, Круз, Лачетти, Малибу, Сильверадо)
• Chrysler (Крайслер Вояджер, Таун Кантри, 200)
• Citroen (Ситроен С3, С4)
• Daewoo (Дэу Нексия)
• Dodge (Додж Караван)
• Ford (Форд Транзит, Фокус, Фьюжн, Эксплорер)
• Honda (Хонда Аккорд, Одиссей, СРВ, Стрим, Фит, Цивик)
• Hyundai (Хендай Акцент, Санта фе, Солярис)
• Jeep (Джип Гранд Чероки)
• Kia (Киа Рио)
• Lexus
• Mazda (Мазда 3, Мазда 6)
• Mercedes
• Mini (Мини Купер)
• Mitsubishi
• Nissan (Ниссан Альмера, Альтима, Кашкай, Мурано, Ноут, Патрол, Примера)
• Opel (Опель Астра, Корса)
• Peugeot (Пежо 206, 308, Партнер)
• Pontiac (Понтиак Гранд АМ)
• Renault
• Saturn (Сатурн SC)
• Skoda (Шкода Октавия, Фабия)
• Subaru (Субару Трибека, Форестер)
• Suzuki
• Toyota
• Volkswagen (Фольксваген Гольф, Пассат, Туарег, Транспортер)
• Volvo
• ВАЗ 2105, 2107, 2110, 2112, 2114, 2115
• Волга Крайслер
• Газель Бизнес, Крайслер, Соболь, ЗМЗ 405, УМЗ 4216
• Лада Гранта, Калина, Нива, Приора
• Уаз

С кодом неисправности Р0118 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0108, P0113, P0119, P0123, P0138, P0301, P0340, P0351, P0453, P0507, P0708, P1400, P1406, P1557, P2305.

Видео

Коды ошибок бортовых компьютеров автомобилей ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 (семейство Самара-2)

Коды ошибок под нормы EURO-2

Диагностические коды контроллеров BOSCH M1.5.4 и Январь 5 под нормы токсичности EURO II

Код Описание

Р0102 Низкий уровень сигнала датчика массового расхода воздуха.
Р0103 Высокий уровень сигнала датчика массового расхода воздуха.
Р0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости.
Р0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости.
Р0122 Низкий уровень сигнала датчика положения дроссельной заслонки.
Р0123 Высокий уровень сигнала датчика положения дроссельной заслонки.
Р0131 Низкий уровень сигнала датчика кислорода.
Р0132 Высокий уровень сигнала датчика кислорода.
Р0134 Отсутствие сигнала датчика кислорода.
Р0171 Смесь слишком бедная.
Р0172 Смесь слишком богатая.
Р0325 Обрыв цепи датчика детонации.
Р0327 Низкий уровень сигнала датчика детонации.
Р0328 Высокий уровень сигнала датчика детонации.
Р0335 Неверный сигнал датчика положения коленчатого вала.
Р0340 Неверный сигнал датчика фаз.
Р0501 Неверный сигнал датчика скорости автомобиля.
Р0505 Ошибка регулятора холостого хода.
Р0532 Пониженное напряжение бортовой сети.
Р0563 Повышенное напряжение бортовой сети.
Р0601 Ошибка ПЗУ.
Р0603 Ошибка ОЗУ.
Р1600 Нет связи с АПС.
Р1603 Ошибка EEPROM.
Р1612 Ошибка сброса процессора.

На некоторых, самых поздних, прошивках для ЭБУ Январь 5.1 и VS5.1 (Евро II), например, J(V)5V03К22/L25, J(V)5V05K17/L19/M30/N35 добавлены подпрограммы драйверной диагностики и диагностики пропусков воспламенения. В таком случае расшифровку по этим кодам смотрите здесь.

Диагностические коды контроллеров M7.9.7 под нормы токсичности EURO III

Код Описание
Р0102 Низкий уровень сигнала датчика массового расхода воздуха.
Р0103 Высокий уровень сигнала датчика массового расхода воздуха.
Р0112 Низкий уровень датчика температуры впускного воздуха.
Р0113 Высокий уровень датчика температуры впускного воздуха.
Р0116 ДТОЖ. Выход из допустимого диапазона.
Р0117 Низкий уровень сигнала ДТОЖ.
Р0118 Высокий уровень сигнала ДТОЖ.
Р0122 Низкий уровень сигнала датчика положения дроссельной заслонки.
Р0123 Высокий уровень сигнала датчика положения дроссельной заслонки.
Р0130 Неисправность датчика кислорода до нейтрализатора.
Р0131 ДК до нейтрализатора, низкий уровень сигнала.
Р0132 ДК до нейтрализатора, высокий уровень сигнала.
Р0133 ДК до нейтрализатора, медленный отклик на обогащение/обеднение.
Р0134 ДК до нейтрализатора, обрыв цепи сигнала.
Р0135 ДК до нейтрализатора, неисправность нагревателя.
Р0136 ДК после нейтрализатора, замыкание на землю.
Р0137 ДК после нейтрализатора, низкий уровень сигнала.
Р0138 ДК после нейтрализатора, высокий уровень сигнала.
Р0140 ДК после нейтрализатора, обрыв цепи сигнала.
Р0141 ДК после нейтрализатора неисправен.
Р0171 Слишком бедная смесь.
Р0172 Слишком бедная смесь.
Р0201, Р0202, Р0203, Р0204 Обрыв цепи управления форсункой 1, 2, 3, 4-го цилиндра (соответственно).
Р0261, Р0264, Р0267, Р0270 Замыкание на массу цепи управления форсункой 1,2,3,4-го цилиндра (соответственно).
Р0262, Р0265, Р0268, Р0271 Замыкание на источник питания цепи управления форсункой 1,2,3,4-го цилиндра (соответственно).
Р0300 Обнаружены множественные пропуски воспламенения.
P0301, P0302, P0303, P0304 Обнаружены пропуски воспламенения в 1 (2, 3, 4) цилиндре.
Р0327 Низкий уровень сигнала датчика детонации.
Р0328 Высокий уровень сигнала датчика детонации.
Р0335 Нет сигнала датчика положения коленчатого вала.
Р0336 Датчик положения коленчатого вала — выход сигнала за допустимые пределы.
Р0337 Датчик положения коленчатого вала — замыкание на массу.
Р0340 Датчик положения коленчатого вала — обрыв цепи.
Р0342 Неисправность датчика положения распределительного вала.
Р0343 Датчик положения распределительного вала — низкий уровень.
Р0422 Датчик положения распределительного вала — высокий уровень.
Р0441 Эффективность нейтрализатора ниже допустимого порога.
Р0443 Неверный расход воздуха через клапан продувки.
Р0480 Цепь управления реле вентилятора 1: обрыв, замыкание на массу или на +12В.
Р0481 Цепь управления реле вентилятора 2: обрыв, замыкание на массу или на +12В.
Р0500 Нет сигнала датчика скорости автомобиля.
Р0503 Датчик скорости — перемежающийся сигнал.
Р0506 РХХ заблокирован, низкие обороты.
Р0507 РХХ заблокирован, высокие обороты.
Р0560 Напряжение бортовой сети ниже порога работоспособности системы.
Р0562 Пониженное напряжение бортовой сети.
Р0563 Повышенное напряжение бортовой сети.
Р0601 Ошибка контрольной суммы FLASH — памяти.
Р0603 Ошибка контрольной суммы внешнего ОЗУ контроллера.
Р0604 Ошибка контрольной суммы внутреннего ОЗУ контроллера.
Р0615 Цепь управления стартера, обрыв.
Р0616 Цепь управления стартера, замыкание на массу.
Р0617 Цепь управления стартера, замыкание на +12V.
Р1135 Цепь нагревателя датчика кислорода до нейтрализатора: обрыв, замыкание на массу или на +12В.
Р1140 Несоответствие измеренной нагрузки с расчетной.
Р1141 Цепь нагревателя датчика кислорода после нейтрализатора: обрыв, замыкание на массу или на +12В.
Р1386 Канал обнаружения детонации. Ошибка внутреннего теста.
Р1410 Цепь управления клапаном продувки адсорбера, замыкание на +12 В.
Р1425 Цепь управления клапаном продувки адсорбера, замыкание на массу.
Р1426 Цепь управления клапаном продувки адсорбера, обрыв.
Р1501 Цепь управления реле бензонасоса, замыкание на массу.
Р1502 Цепь управления реле бензонасоса, замыкание на +12 В.
Р1509 Перегрузка схемы управления РХХ.
Р1513 Цепь управления РХХ, замыкание на массу.
Р1514 Цепь управления РХХ, обрыв или замыкание на +12 В.
Р1541 Цепь управления реле бензонасоса, обрыв.
Р1570 Иммобилизатор — нет положительного ответа или обрыв цепи.
Р1602 Пропадание напряжения питания контроллера.
Р1606 Датчик неровной дороги, неверный сигнал.
Р1616 Датчик неровной дороги, низкий уровень сигнала.
Р1617 Датчик неровной дороги, высокий уровень сигнала.
Р1640 Электрически перепрограммируемая память, ошибка теста чтение — запись.
Р1689 Сбой в памяти хранения ошибок.

Расшифровка ошибок на ваз 2114

Р0030         Нагреватель датчика кислорода до нейтрализатора, обрыв цепи управления

Р0031         Нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на массу

Р0032         Нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на борт. сеть

Р0036         Нагреватель датчика кислорода после нейтрализатора, обрыв цепи управления

Р0037         Нагреватель датчика кислорода после нейтрализатора, замыкание цепи управления на массу

Р0038         Нагреватель датчика кислорода после нейтрализатора, замыкание цепи управления на борт. сеть

Р0102         Цепь датчика массового расхода воздуха, низкий уровень сигнала

Р0103         Цепь датчика массового расхода воздуха, высокий уровень сигнала

Р0112         Цепь датчика температуры воздуха, низкий уровень сигнала

Р0113         Цепь датчика температуры воздуха, высокий уровень сигнала

Р0116         Цепь датчика температуры охлаждающей жидкости, выход сигнала из допустимого диапазона

Р0117         Цепь датчика температуры охлаждающей жидкости, низкий уровень сигнала

Р0118         Цепь датчика температуры охлаждающей жидкости, высокий уровень сигнала

Р0122         Цепь датчика положения дроссельной заслонки, низкий уровень сигнала

Р0123         Цепь датчика положения дроссельной заслонки, высокий уровень сигнала

Р0130         Датчик кислорода до нейтрализатора неисправен

Р0131         Цепь датчика кислорода до нейтрализатора, низкий уровень выходного сигнала

Р0132         Цепь датчика кислорода до нейтрализатора, высокий уровень выходного сигнала

Р0133         Цепь датчика кислорода до нейтрализатора, медленный отклик на изменение состава смеси

Р0134         Цепь датчика кислорода до нейтрализатора неактивна

Р0136         Датчик кислорода после нейтрализатора неисправен

Р0137         Цепь датчика кислорода после нейтрализатора, низкий уровень сигнала

Р0138         Цепь датчика кислорода после нейтрализатора, высокий уровень сигнала

Р0140         Цепь датчика кислорода после нейтрализатора неактивна

Р0141         Датчик кислорода после нейтрализатора, нагреватель неисправен

Р0171         Система топливоподачи слишком бедная

Р0172         Система топливоподачи слишком богатая

Р0201         Форсунка цилиндра 1, обрыв цепи управления

Р0202         Форсунка цилиндра 2, обрыв цепи управления

Р0203         Форсунка цилиндра 3, обрыв цепи управления

Р0204         Форсунка цилиндра 4, обрыв цепи управления

Р0217         Температура двигателя выше допустимой

Р0230         Неисправность цепи реле бензонасоса

Р0261         Форсунка цилиндра 1, замыкание цепи управления на массу

Р0263         Неисправность драйвера форсунки 1

Р0264         Форсунка цилиндра 2, замыкание цепи управления на массу

Р0266         Неисправность драйвера форсунки 2

Р0267         Форсунка цилиндра 3, замыкание цепи управления на массу

Р0269         Неисправность драйвера форсунки 3

Р0270         Форсунка цилиндра 4, замыкание цепи управления на массу

Р0262         Форсунка цилиндра 1, замыкание цепи управления на бортовую сеть

Р0265         Форсунка цилиндра 2, замыкание цепи управления на бортовую сеть

Р0268         Форсунка цилиндра 3, замыкание цепи управления на бортовую сеть

Р0271         Форсунка цилиндра 4, замыкание цепи управления на бортовую сеть

Р0272         Неисправность драйвера форсунки 4

Р0300         Обнаружены случайные/множественные пропуски воспламенения

Р0301         Цилиндр 1, обнаружены пропуски воспламенения

Р0302         Цилиндр 2, обнаружены пропуски воспламенения

Р0303         Цилиндр 3, обнаружены пропуски воспламенения

Р0304         Цилиндр 4, обнаружены пропуски воспламенения

Р0326         Цепь датчика детонации, выход сигнала из допутимого диапазона

Р0327         Цепь датчика детонации, низкий уровень сигнала

Р0328         Цепь датчика детонации, высокий уровень сигнала

Р0335         Цепь датчика положения коленчатого вала неисправна

Р0336         Цепь датчика положения коленчатого вала, выход сигнала из допустимого диапазона

P0337         Датчик положения коленвала, замыкание на массу

P0338         Датчик положения коленвала, обрыв цепи

P0340         Неисправность датчика положения распределительного вала

Р0342         Цепь датчика фаз, низкий уровень сигнала

Р0343         Цепь датчика фаз, высокий уровень сигнала

Р0346         Цепь датчика фаз, выход сигнала из допустимого диапазона

Р0351         Катушка зажигания цилиндра 1 (1         4), обрыв цепи управления

Р0352         Катушка зажигания цилиндра 2 (2         3), обрыв цепи управления

Р0353         Катушка зажигания цилиндра 3, обрыв цепи управления

Р0354         Катушка зажигания цилиндра 4, обрыв цепи управления

Р0363         Обнаружены пропуски воспламен., отключена топливоподача в неработающих цилиндрах

Р0422         Эффективность нейтрализатора ниже порога

Р0441         Система улавливания паров бензина, неверный расход воздуха через клапан продувки адсорбера

Р0444         Клапан продувки адсорбера, обрыв цепи управления

Р0445         Клапан продувки адсорбера, замыкание цепи управления на массу или бортовую сеть

Р0480         Реле вентилятора, обрыв цепи управления

Р0481         Неисправность цепи вентилятора охлаждения 2

Р0500         Датчик скорости автомобиля неисправен

Р0506         Система холостого хода, низкие обороты двигателя

Р0507         Система холостого хода, высокие обороты двигателя

Р0511         Регулятор холостого хода, цепь управления неисправна

Р0560         Напряжение бортовой сети ниже порога работоспособности системы

Р0562         Напряжение бортовой сети, низкий уровень

Р0563         Напряжение бортовой сети, высокий уровень

Р0601         Контроллер системы управления двигателем, ошибка контрольной суммы ПЗУ

Р0615         Дополнительное реле стартера, обрыв цепи управления

Р0616         Дополнительное реле стартера, замыкание цепи управления на массу

Р0617         Дополнительное реле стартера, замыкание цепи управления на бортовую сеть

Р0627         Реле бензонасоса, обрыв цепи управления

Р0628         Реле бензонасоса, замыкание цепи управления на массу

Р0629         Реле бензонасоса, замыкание цепи управления на бортовую сеть

Р0645         Реле муфты компрессора кондиционера, обрыв цепи управления

Р0646         Реле муфты компрессора кондиционера, замыкание цепи управления на массу

Р0647         Реле муфты компрессора кондиционера, замыкание цепи управления на борт. сеть

Р0650         Лампа индикации неисправности, цепь управления неисправна

Р0654         Тахометр комбинации приборов, цепь управления неиспрана

Р0685         Главное реле, обрыв цепи управления

Р0686         Главное реле, замыкание цепи управления на массу

Р0687         Главное реле, замыкание цепи управления на бортовую сеть

Р0691         Реле вентилятора, замыкание цепи управления на массу

Р0692         Реле вентилятора, замыкание цепи управления на бортовую сеть

P1102         Низкое сопротивление нагревателя датчика кислорода

P1115         Неисправная цепь нагрева датчика кислорода

P1123         Богатая смесь в режиме холостого хода

P1124         Бедная смесь в режиме холостого хода

P1127         Богатая смесь в режиме Частичная Нагрузка

P1128         Бедная смесь в режиме Частичная Нагрузка

P1135         Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание

P1136         Богатая смесь в режиме Малая Нагрузка

P1137         Бедная смесь в режиме Малая Нагрузка

P1140         Измеренная нагрузка отличается от расчета

P1141         Неисправность нагревателя датчика кислорода 1 после нейтрализатора

P1171         Низкий уровень СО потенциометра

P1172         Высокий уровень СО потенциометра

Р1301         Цилиндр 1, обнаружены пропуски воспламенения, критичные для нейтрализатора

Р1302         Цилиндр 2, обнаружены пропуски воспламенения, критичные для нейтрализатора

Р1303         Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора

Р1304         Цилиндр 4, обнаружены пропуски воспламенения, критичные для нейтрализатора

P1386         Ошибка теста канала детонации

P1410         Цепь управления клапана продувки адсорбера короткое замыкание на +12В

P1425         Цепь управления клапана продувки адсорбера короткое замыкание на землю

P1426         Цепь управления клапана продувки адсорбера обрыв

P1500         Обрыв цепи управления реле бензонасоса

P1501         Короткое замыкание на массу цепи управления реле бензонасоса

P1502         Короткое замыкание на +12В цепи управления реле бензонасоса

P1509         Перегрузка цепи управления регулятора холостого хода

P1513         Цепь регулятора холостого хода короткое замыкание на массу

P1514         Цепь регулятора холостого хода короткое замыкание на +12В, обрыв

P1541         Цепь управления реле бензонасоса обрыв

Р1570         Иммобилизатор, цепь неисправна

Р1602         Контроллер системы управления двигателем, пропадание напряжения питания

Р1606         Цепь датчика неровной дороги, выход сигнала из допустимого диапазона

Р1616         Цепь датчика неровной дороги, низкий уровень сигнала

Р1617         Цепь датчика неровной дороги, высокий уровень сигнала

Р2301         Катушка зажигания цилиндра 1 (1-4), замыкание цепи управления на борт. сеть

Р2303         Катушка зажигания цилиндра 2 (2-3), замыкание цепи управления на борт. сеть

Р2305         Катушка зажигания цилиндра 3, замыкание цепи управления на борт. сеть

Р2307         Катушка зажигания цилиндра 4, замыкание цепи управления на борт. сеть

Как проверить датчик температуры охлаждающей жидкости и выявить его неисправность. Как проверить датчик температуры охлаждающей жидкости и выявить ее неисправность, устройство и местонахождение

Если датчик температуры охлаждающей жидкости неисправен, двигатель включен. Мало не попасть в пробки.

На видео замена датчика температуры охлаждающей жидкости на ВАЗ-2114

В большинстве случаев неисправный датчик не ремонтируют, но перед покупкой нового необходимо проверить старый, может быть проблема в проводке, а не в самом датчике.

Контроль указателя температуры на панели приборов

Чтобы заранее предотвратить такую ​​неисправность, необходимо следить за стрелкой на панели приборов, ведь именно она первая подаст сигнал о проблемах, переведя стрелку в красную зону. Ниже мы расскажем, как своими руками проверить датчик температуры охлаждающей жидкости на ВАЗ-2114.

Где найти датчик температуры?

В ВАЗ-2114 предусмотрена система охлаждения двигателя жидкостного типа, то есть весь процесс происходит за счет циркуляции внутри системы антифриза, или тоосола.

Система охлаждения ВАЗ-2114

Вся система включает в себя следующие элементы: и отопление, вентилятор радиатора, помпу (- прим.), Всевозможные форсунки и наконец, датчик температуры охлаждающей жидкости.

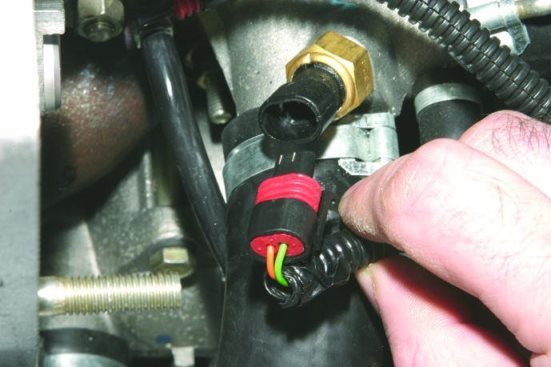

Датчик легко найти под капотом.

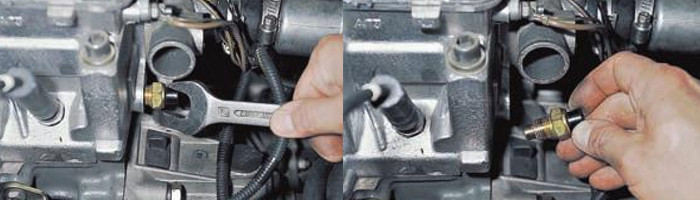

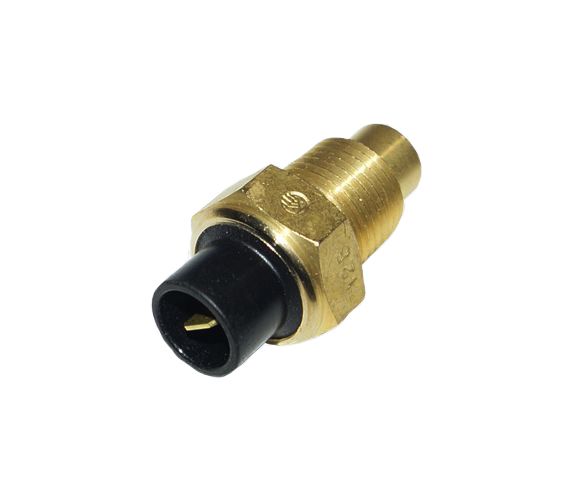

Датчик температуры охлаждающей жидкости находится на участке между головкой блока цилиндров и, то есть, на моторном блоке.

Его корпус имеет торцевую часть (для гаечного ключа — прим.), Для наибольшей разборки, а соединение производится соединением колодок двумя проводами.

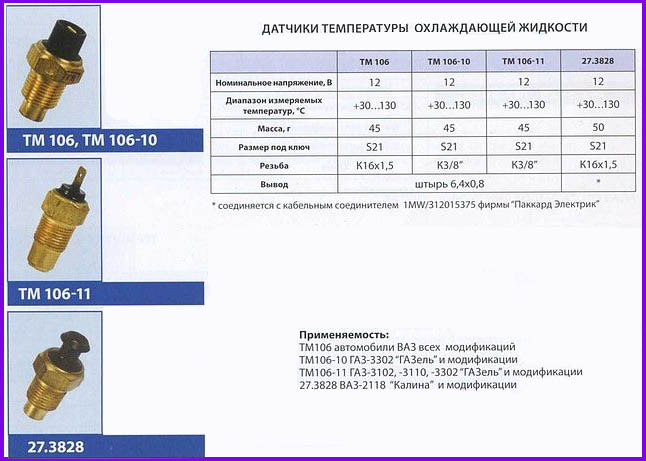

Типовой проект

Датчик по своей конструкции можно сравнить с обычным резистором, который меняет параметры его сопротивления в зависимости от степени нагрева двигателя.

Основные поломки датчика

Причины, по которым может выйти из строя датчик температуры охлаждающей жидкости, ведь в силу простоты конструкции ломать там нечему. И если он все же сломался, обратите внимание на следующее:

• Нет контакта с датчиком
  — Причиной такой проблемы может быть банальная поломка, либо деформация провода из-за воздействия на него коррозии.
• Устройство вышло из строя
  В связи с истечением срока его эксплуатации.

Проверить датчик своими руками

Как вы уже могли понять из вышесказанного, датчик температуры передает водителю подогрев охлаждающей жидкости на панели приборов, чтобы водитель мог самостоятельно визуально оценить свое состояние.

А чтобы провести его диагностику, необходимо сделать следующее:

• Ставим машину заранее, пускаем поработать на холостом ходу до момента, пока стрелка не покажет максимальную рабочую температуру, то есть 90-98 градусов.
• Далее нужно отключить контакты и посмотреть, что укажет стрелка на панели приборов.

В этом случае может быть два типа дальнейших событий.

1. Стрелка осталась без движения и никак не реагирует на происходящее
   — Причина кроется в проводке, либо в самом датчике. Необходимо проверить целостность самих проводов, после чего перейти непосредственно к датчику.
2. Стрелка ушла в «ноль»
   — В этом случае нужно проверить предохранитель.Если предохранитель в блоке исправен, а при замыкании контакта начинает прыгать стрелка, — датчик температуры не работает.

Мультиметр поверочный

Проверка датчика температуры охлаждающей жидкости мультиметром

Перед проверкой в ​​режиме мультиметра необходимо подготовить емкость, которая сможет выдержать температуру 100 градусов, водяной термометр и бойлер, с помощью которого мы будем нагревать приготовленный антифриз для проверки датчика.

1. На мультиметре выставляем значения в режим проверки омметром.
2. Далее закрепляем щуп на корпусе и контактах датчика.
3. Ставим датчик в бачок с антифризом и начинаем не торопиться его греть.

Сравните полученные данные с результатами полностью работоспособного устройства. И если они ниже или превышают эти показания, датчик можно считать неисправным.

Показания термометра и мультиметра с режимом проверки сопротивления.

Этот метод очень прост для проверки как новых, так и бывших в употреблении датчиков.

выводы

При необходимости из-за выполнения таких работ в сервисе будет выпущено намного больше, чем запчастей.

Средняя цена в большинстве магазинов составляет около 200 рублей, и несмотря на то, что она небольшая, выходить из строя с завидной периодичностью, поэтому к вопросу выбора устройства следует подходить со всей серьезностью и ответственностью.

Что будет, если на ВАЗ 2114 не сработает датчик температуры? Двигатель может закипеть. Собираетесь отдыхать за город, или к бабушке в деревню, стоять в многочасовой пробке — в любом случае есть риск перегрева мотора. Чтобы вовремя выявить эту вероятность, нужно смотреть на указатель температуры охлаждающей жидкости — специальный датчик. И это напрямую зависит от сигнала, который передается от другого датчика — измерителя этой температуры. К сожалению, на любой вазе, в том числе и на четырнадцатой, он ненадежен.Тем более печален факт его заводской ненадежности — не всегда качественный продукт в российском автопроме.

Система охлаждения 3х видов: жидкостная, воздушная, смешанная. ВАЗ — это охлаждение первого типа — на основе охлаждающей жидкости: тосола или тосола. Сама система состоит из таких элементов: радиатор охлаждения, вентилятор радиатора, радиатор отопления, рубашка системы охлаждения, помпа, расширительный бачок, патрубки для подключения, DPET (идентично конструкции датчика из десятков).

ДХ ВАЗ 2114 (датчик температуры охлаждающей жидкости) находится между термостатом и ГБЦ, на патрубке системы охлаждения соединен с системой двумя проводами.Его часто путают с одним контактом, и он находится на панели управления. Конструкция ДПД состоит из резистора, показатель сопротивления которого напрямую зависит от нагрева двигателя.

Датчик температуры охлаждающей жидкости 2114 расположен на самом двигателе, а не на радиаторе, как у других ваз. Не ищите ничего зря, так же как не должно соотносить поломку термометра на четырнадцатом и на восьмерке: производитель один, а схемы разные.

О поломках Джухт

Основные поломки:

• нет контакта с датчиком;
• потеря изоляции, обрывы контактов;
• сбой устройства;
• вентилятор не работает системно.

Признаки неисправности:

• двигатель даже не принципиален, а вентилятор уже работает;
• не хочет работать прогретый двигатель;

Бензин

• стал тратить больше.

Перед проверкой датчика температуры охлаждающей жидкости помните, главное не путать его с датчиком указателя температуры охлаждающей жидкости!

Дач передает сигнал на приборную панель, который показывает водителю уровень нагрева антифриза.

Как проверить на ВАЗ 2114 Датчик температуры:

1. Привозим машину, смотрим на панель приборов, стрелка показывает максимум, а двигатель холодный как лед, отсоединяем контакты от измерителя температуры: стрелка опустилась на минимум — пора заменить.
2. Если стрелка осталась на максимуме — смотрим контакт Джи, возможно, он замкнулся на массе автомобиля.
3. Обогрев двигателя в норме, а стрелка скачет или лежит на нуле — проверьте предохранители.
4. Если предохранители в норме, замкните контакт на массу автомобиля — стрелка выскочила — на ВАЗ 2114 не работает датчик температуры.

Еще один отличный метод:

• Берем мультиметр, ставим в модульный режим.
• Еще нужен хороший градусник с максимумом на сто градусов и емкость, выдерживающая горячий антифриз.
• Свежий зонд мультиметра к корпусу и выходу датчика.
• Подключил DPE, положил в емкость с антифризом или токсолом, нагрев.
• Смотрим показатели градусника и омметра:

Это индикаторы исправного датчика. Метод хорош тем, что можно проверить еще и новый, который не всегда бывает удачным.

Как снять датчик указателя температуры охлаждающей жидкости?

Перед снятием датчика охлаждающей жидкости снимите воздушный фильтр, он будет мешать ему. И первым делом слить антифриз (Тосол). Объединим так:

1. Двигатель необходимо охладить.
2. Вам понадобится накидка-ключи на 8, 13, 17.
3. Готовим емкость для охлаждающей жидкости, которую будем сливать!
4. Снимаем защиту двигателя, поворачиваем ключ к креплению радиатора
5. Ставим печку на максимум, затем открываем кран отопителя и крышку расширительной бочки.
6. Ставим емкость под радиатор и медленно (если быстро, то гейрутер повернет сливную пробку.
7. 10 минут пусть убегает.
8. Переходим к самому двигателю: Аналогично ставим тару под него и проворачиваем пробку (под модулем зажигания) на блоке цилиндров.
9. Опять 10 минут пусть льется.

Перед тем, как закрыть все пробки, протрите шейку каждого отверстия!

Запоминаем, где находится датчик температуры охлаждающей жидкости на ВАЗ 2114, и начинаем снимать:

• нашел его, снял защитный слой с резины;
• смотрим на корпус, ищем маркировку (на одной его 6-гранной части), запоминаем, что потом все ставим по системе;
• откручиваем счетчик двадцать первым ключом;
• ставим новую.

Как поменять датчик температуры на ВАЗ 2114:

• купил новый;
• такой же ключ на 21 заворачивание новый на законное место;
• запомнить маркировку;
• добавить нить к какой-нибудь термоэгерте, вероятно;
• Залить обратно охлаждающую жидкость (тосол или антифриз) в систему отопления (радиатор) и блок цилиндров мотора.

Если датчик температуры охлаждающей жидкости 2114 сейчас не работает, то внимательно проверьте следующее:

1. Его качество, может он бракованный (отнести в магазин, попросить заменить), по этому чек держите всегда, от любой покупки Зап.Запчасти!
2. Может, утечка охлаждающей жидкости, может, вы все залили генератор.
3. Можно было просто антифриз не перелить
4. Датчик не плотно затянут

Все проверил, но счетчик по-прежнему не показывает температуру двигателя ВАЗ 2114. Тогда вам следует обратиться в сервис. Как и на любом автомобиле, в четырнадцатом все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, когда вас снимали, вы решили снять модуль зажигания, чтобы не мешали.Решение правильное, однако модуль вынуть и воткнуть — тоже ст.

Второй момент, связанный с датчиком температуры: уровень охлаждающей жидкости. Может быть непостоянным, может быть, из-за того, что измеритель этого уровня (тоже датчик) вышел из строя и так далее. Следите за антифризом, спасите нервы и свою температуру охлаждающей жидкости.

В сервисе произведет замену датчика и гарантирует его качественную замену с правильной качественной сборкой всех деталей на место.Естественно, есть возможность купить датчик температуры охлаждающей жидкости на месте, а стоимость работ по замене будет вдвое больше стоимости устройства.

Около ,
сколько стоит датчик температуры охлаждающей жидкости ВАЗ 2114, стоит судить исходя из географического положения: от 80 до 400 рублей в любом магазине, где продаются автозапчасти. Удовольствие в принципе не дорогое, но если учесть факт довольно частых поломок (машина перестала выпускаться в 2013 году, поломка сама по себе — процесс само собой разумеющийся) все равно стоить.Поэтому на сервисные услуги возиться не стоит, нужно постараться разобраться в ситуации самостоятельно. Более того, сейчас Интернет насыщен всевозможными полезными ссылками, форумами, фотографиями, схемами и даже видео по замене тех или иных автозапчастей.

Датчик температуры охлаждающей жидкости — важный элемент в системе управления двигателем. Он предназначен для контроля нагрева антифриза, циркулирующего в системе охлаждения. На инжекторном ВАЗ-2110 датчик температуры влияет на состав горючей смеси, количество оборотов коленчатого вала, а также угол опережения зажигания.

Функции датчика

Это устройство выполняет множество задач. Топливная смесь готовится на основании ее показаний, изменяется угол опережения зажигания. Также элемент дает команды на включение вентилятора в случае перегрева.

Обогащение смеси всегда связано с повышенными температурами в энергетической установке. Чем ниже прогрет двигатель, тем более богатую смесь необходимо его обслуживать. По этому принципу работает любой электронный блок управления.И домашняя палатка не исключение.

Устройство

На заре автомобилестроения применялись простые терморели — их устанавливали на большинство двигателей. внутреннее сгорание. Эти датчики теперь можно найти на мономплотах K-jetronics и им подобных. Такие использовались на старых Мерседесах 80-х и 90-х годов выпуска. Как это работает? Когда контакт реле находится в разомкнутом положении, двигатель прогревается. При замыкании контакта электронный блок управления понимает, что двигатель прогрет до рабочих температур.Меняется концентрация и состав смеси.

Сейчас используют термисторы. Это резисторы, меняющие сопротивление в зависимости от температуры среды. В автомобиле ВАЗ-2110 датчик температуры охлаждающей жидкости именно такого типа. Контроль нагрева осуществляется постоянно, без перебоев. Изготовители для этих датчиков изготавливаются из оксида никеля или оксида кобальта. У этих сплавов есть особенность — с повышением температуры в них растет количество свободных электронов, из-за чего сопротивление падает.

Термистор, расположенный внутри ЦТ, отличается отрицательным температурным коэффициентом. Максимальный уровень сопротивления достигается при холодном двигателе. На датчик температуры приходит напряжение +5 В и по мере прогрева двигателя оно уменьшается. ЭБУ фиксирует малейшие изменения напряжения и тем самым определяет температуру охлаждающей жидкости.

На двигатели от Renault и некоторых других силовых агрегатов могут быть установлены датчики с положительным температурным коэффициентом.Они устроены аналогично. Однако с повышением температуры антифриза сопротивление на датчике не падает, а растет.

Принцип работы

Датчик температуры ВАЗ-2110 работает следующим образом. Термистор внутри датчика представляет собой электронное устройство с отрицательным индикатором режимов нагрева. Режим значений температуры до 130 градусов снижает сопротивление в пределах 70 Ом, а пониженные пределы при -40 ° увеличивают сопротивление до 107 кОм.

Извещатель подает на датчик температуры напряжение +5 В через постоянный резистор, который находится внутри него. Уровень нагрева антифриза определяется, за счет разницы потенциалов на термисторе с переменным сопротивлением.

Где найти DPET?

Автовладельцам данной модели известны различные проблемы, связанные с этим устройством. Часто устройство требует замены. Новички не всегда знают, где находится датчик температуры на ВАЗ-2110.В автомобилях этот элемент можно устанавливать в различных местах.

Итак, в классических моделях термистор располагается непосредственно в блоке цилиндров. А в моделях АвтоВАЗа десятого семейства можно встретить Джу в термостате. Кстати, на ВАЗ-2110 датчик температуры не один — их два, но никаких важных задач второй не выполняет. Связан он только с указателем температуры в нижней части панели приборов.

Типичные неисправности температуры охлаждающей жидкости ВАЗ-2110

Как известно, соотношение топлива и воздуха в горючей смеси зависит от показаний прибора.Все владельцы уже сталкивались либо до сих пор сталкиваются с различными проблемами, которые создает датчик температуры. Также от этого зависит, запустится вентилятор при перегреве или нет.

Заподозрить неисправность датчика охлаждающей жидкости на ВАЗ-2110 можно по следующим признакам. Итак, первые признаки — проблемы с запуском мотора холодным морозным утром. Также можно наблюдать плохой выхлоп, и расход топлива будет значительно повышен.

Эти симптомы не обязательно указывают на то, что датчик необходим.Иногда достаточно почистить контакты, очистить сам датчик от коррозии. Если при визуальном осмотре не удалось выявить проблемы, то нужно проверить элемент.

Диагностика Дзтен.

Все автовладельцы должны знать, как проверить датчик температуры на ВАЗ-2110. Используя тест, вы можете сэкономить на стоимости нового устройства, хотя его цена не совсем высокая.

Вы можете проверить элемент путем нагревания. Нужна подходящая емкость. Это может быть стакан или чайник.Залил в него горячую воду. Вода должна быть нагрета примерно до 100 градусов — контролировать нагрев следует по термометру. Далее рабочая часть устройства опускается в воду. Однако необходимо опустить ту часть датчика температуры, которая находится в двигателе. Контакты не должны находиться в воде. Затем к контактам подключаем мультиметр и измеряем сопротивление.

Хороший датчик при температуре жидкости 100 градусов имеет сопротивление в 177 Ом. При +50 градусах сопротивление 973 Ом.Если значения не соответствуют норме, неисправный элемент следует заменить. Если показатели в пределах этих норм, значит, все в полном порядке.

Как заменить Джу.

Перед приобретением нового устройства взамен старого стоит уточнить этикетку на старом датчике. Лучше приобрести точно такой же аппарат.

Другие, хотя и похожие элементы, не могут дать показания, ЭБУ неверно их интерпретирует, и водитель увидит ложные тесты на панели приборов.В комплекте с новым элементом обязательно должна быть медная шайба. Если его нет — покупается отдельно.

Разборка

В первую очередь видят, что мешает терморегулятору и датчику. Обвязка корпуса воздушного фильтра — его необходимо снять. Далее рекомендуется слить антифриз из двигателя, но это не всегда необходимо. При замене лишь небольшого количества жидкости всегда можно обратиться к уровню.

Потом после слива жидкости снимают клемму с АКБ, выбирают нужный датчик И снимают все, что к нему подключено.После отключения элемент просто откручивается, удерживая его за края руками или ключом. После этого устройство можно будет снять.

Замена датчика без слива

Если принято решение о замене без слива жидкости, то нужно взять в руки новый прибор, а старый повернуть повернуть. Когда датчик уже можно крутить вручную, ключ вынимается и медленно крутится и прижимается элемент к отверстию. Когда выясняется, что устройство перекосилось, его быстро снимают, а на его место быстро устанавливают новый.Затем изделие скручивают и проверяют его работоспособность.

Установка нового датчика

Новый датчик температуры охлаждающей жидкости на ВАЗ-2110 устанавливается в обратной последовательности. Опытные автомобилисты рекомендуют смазать резьбу элемента герметиком.

Иногда возникают утечки охлаждающей жидкости из-под нового датчика. Процесс замены предельно прост и с ним легко справятся даже новички, которые только сели за руль и до этого ничего не знали об автомобилях.

Датчик температуры воздуха

Наряду с Dzop в этом автомобиле есть еще один элемент, измеряющий температуру. Это датчик температуры воздуха на ВАЗ-2110. Он необходим для фиксации и контроля температуры за бортом автомобиля. Не влияет на приготовление смеси или другие параметры работы двигателя. Этот элемент входит в состав так называемой климатической системы Ваза-2110. Также есть датчик температуры салона, который тоже входит в состав климатической установки.

Не путайте эти датчики с DPT. Хотя это тоже термисторы, но они имеют разные функции и назначение. Эти элементы служат только для создания комфортной температуры.

Заключение

Последствия перегрева двигателя знают все — детали двигателя портятся в результате температурных деформаций. Чаще всего подвергается воздействию головки блока цилиндров. Восстановить этот узел довольно дорого. Также перегрев может нанести еще более значительный ущерб.При движении на богатой смеси двигатель потребляет чрезмерное количество топлива, свеча выходит из строя. На бедной смеси мотор нагревается и может перегреться. Всего этого можно избежать, если знать признаки неисправности Джи, уметь ее менять и знать, где она находится.

Современные автомобили оснащены большим количеством датчиков, задачей которых является отслеживание состояния всех узлов автомобиля. Одним из важнейших датчиков является датчик температуры охлаждающей жидкости (DPET), который находится в моторном отсеке.

Несмотря на свою важность — датчик относительно простой, его задача — контролировать состояние охлаждающей жидкости (охлаждающей жидкости) в рубашке блока цилиндров. Датчик температуры своевременно сообщает об изменении температуры охлаждающей жидкости, после чего передает эту информацию в электронный блок управления (ЭБУ).

Дуж — это не только датчик температуры, так как его показания способны воздействовать на многие системы двигателя и на работу самого двигателя в целом. Таким образом, анализируя сигнал от Джто, компьютер отслеживает работу систем двигателя, при необходимости корректирует.Например, электронный блок управления может регулировать работу топливной системы, аккумуляторов и других узлов двигателя. Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, при обнаружении перебоев в его работе он немедленно заменяется. Неисправный датчик способен исказить данные, поступающие в ЭБУ, а это чревато большими неприятностями.

Dot Часто путают S. Datuja (Датчик температуры охлаждающей жидкости).Разница в том, что второй отображает информацию на панели приборов, чтобы автомобилист не мог спросить о том, что происходит в двигателе, а именно о температуре охлаждающей жидкости. Пока Дзоп работает с ЭБУ, который после получения информации о высокой температуре охлаждающей жидкости включает вентилятор.

Сегодня поделюсь с вами, как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

Как снять Дж. Ваз 2114?

1. Датчик находится на впускном патрубке охлаждающей рубашки, для его снятия необходимо снять воздушный фильтр.
2. Снимаем «минусовой» провод с АКБ.
3. Далее необходимо слить с радиатором.
4. Отсоедините проводку датчика.
5. Используя ключ NA «19» или «21» ослабьте затяжку, затем открутите ее рукой.

Как проверить датчик температуры охлаждающей жидкости?

1. Снятый DRP необходимо перелить в емкость с охлаждающей жидкостью.

2. После необходимо постепенно нагревать емкость, контролируя температуру по термометру и показаниям омметра подключенного к Дж.

Тест датчика температуры охлаждающей жидкости

• 20 ° — 3520 OM
• 40 ° — 1459 OM
• 60 ° — 667 OM
• 80 ° — 332 OM
• 100 ° — 177 OM

Если показания вашего датчика не соответствуют данной таблице — необходима замена датчиков температуры охлаждающей жидкости БАЗ 2114. Обращаю внимание, что сам ремонт ДТО ремонту не подлежит. Если выяснилось, что ваш датчик исправен, то неисправность нужно искать в другом месте, например в

.

Если перестал работать датчик температуры охлаждающей жидкости 2114.Что происходит с твоей машиной? Правильно, двигатель просто кипит. Перегрев мотора — крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.

Водитель имеет возможность самостоятельно отслеживать вероятность перегрева по указателю температуры охлаждающей жидкости. Именно он показывает грелся двигатель ВАЗ 2114 или нет.

В данном случае этот датчик неразрывно связан с другим устройством — Dug (датчик температуры охлаждающей жидкости)
.Его надежность оставляет желать лучшего.

Где находится датчик температуры охлаждающей жидкости

Система охлаждения на автомобилях бывает трех типов:

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосуоле или антифризе.

Сама система включает в себя следующие компоненты:

• Вентилятор радиатора;
• Радиатор;
• Радиатор охлаждения;
• Рубашка системы охлаждения;
• Насос;
• Расширительный бак;
• Соединения соединения;
• Датчик температуры охлаждающей жидкости.

Дж. Не ищи. на радиаторе, хотя он есть на остальных моделях ВАЗ. Тогда где же датчик температуры двигателя на ВАЗ 2114? По мотоблоку.

Разбивка

Самыми популярными и распространенными поломками ДРТ являются:

• Отсутствие контакта с датчиком;
• Контакт разрывается, пропадает изоляция;
• Устройство перестает работать;
• Вентилятор не включается при необходимости.

Также важно узнать признаки неисправности. К ним относятся:

• Двигатель не успевает прогреться, а вентилятор уже включен в работу;
• Двигатель прогрелся, но все равно не работает;
• Существенно увеличен уровень расхода топлива.

Одна из распространенных ошибок новичков — их часто путают с датчиком датчика температуры охлаждающей жидкости.

Проверка датчика

Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки Джу.Это говорит о том, что вы сначала проверяете этот элемент.

Есть два метода проверки, с каждым из которых мы вас познакомим.

Первый способ

1. Возьми машину, посмотри на приборную панель. Стрелка указателя на максимуме, но двигатель еще холодный. Отсоедините контакты от счетчика. Если после этого стрелка упала максимально сильно, это свидетельствует о необходимости замены датчика температуры охлаждающей жидкости на ВАЗ 2114.
2. Если стрелка осталась вверху, на максимальном показателе, посмотрите контакты Дж.Часто они просто замыкаются на массу автомобиля.
3. Двигатель может прогреваться нормально, равномерно, но стрелка указателя прыгает в разные стороны. Скорее всего, вышли из строя предохранители.
4. Если предохранители исправны, замкнуть контакт расплава. Если стрелка сразу выскочила, значит вышел из строя датчик температуры.

Второй способ

1. Берем мультиметр, включаем в режиме омметра.
2. Вооружитесь термометром с отметкой более 100 градусов Цельсия.
3. Подготовьте термостойкую емкость, которая не деформируется из-за горячей охлаждающей жидкости.
4. Подключите зонд устройства к выходу датчика и корпусу.
5. Подключаем Дуж, помещаем в емкость с теплоносителем и начинаем нагрев.
6. Следите за параметрами омметра и термометра одновременно.

В таблице приведены показания, которые соответствуют рабочему, исправному датчику. Метод Т.аким можно проверить по состоянию нового датчика перед установкой старого.

Порядок снятия Джто.

Следует отметить, что рабочая температура 8-ми клапанного двигателя ВАЗ 2114 составляет 80-90 градусов Цельсия. Но это оптимальные показатели, которые могут варьироваться в зависимости от разных факторов. Если на ВАЗ 2114 двигатель перегревается или слишком быстро нагревается, оставлять без внимания нельзя.

Вы понимаете, что охлаждающая жидкость не так называется. А если в расширительном бачке ВАЗ 2114 закипает тоосол, можно ли это считать нормальным явлением? Нисколько.Не редко проблема именно в неисправном Дж.

Для его замены нужно выполнить несколько последовательных действий.

1. Слить охлаждающую жидкость. Для этого:
   1. Подождите, пока остынет двигатель, если вы только что заехали в гараж;
   2. Вооружитесь глиняными ключами на 17, 13 и 8;
   3. Возьмите емкость, в которую будет сливаться охлаждающая жидкость;
   4. Снять защиту двигателя, отсоединить крепления радиатора;
   5. Включить печку на максимальный режим и открыть кран отопителя вместе с крышкой расширительного бачка;
   6. Под радиатором устанавливаем тару и очень осторожно начинаем откручивать пробку пробки.Сильное давление выбрасывает Тосол из расширительного бачка ВАЗ 2114, поэтому действовать нужно медленно;
   7. В течение 10 минут жидкость будет постепенно стекать;
   8. В это время подойдите к двигателю, поставьте под него такую ​​же емкость и открутите пробку от блока цилиндров, которая находится непосредственно под модулем зажигания;
   9. Приходится подождать еще 10 минут, пока жидкость не вывалится.
2. Теперь снимаем старый датчик температуры охлаждающей жидкости:
   1. Положите его на машину;
   2. Посмотрите на корпус, обратите внимание на маркировку с одной стороны шестигранника.Запомните положение, в котором все должно быть сделано в задней части;
   3. Счетчик демонтируется при помощи ключа на 21;
   4. Смонтирован новый счетчик.
3. Установите новое устройство. Для этого:
   1. Приобретаем новый датчик личности;
   2. Все таки ключ на 21 монтировать его на место старого;
   3. Учитываем ранее запомненную маркировку и устанавливаем новый датчик в аналогичное положение;
   4. На резьбу нанесен немного термоерматик, что обеспечит качественное соединение;
   5. В системе отопления и блоке цилиндров снова появляется охлаждающая жидкость.Просто используйте новый, даже если старый — это нормально. Посмотрите датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться, что емкость полная.

Если после манипуляций с АКДС все равно не работает, обратите внимание на несколько моментов:

1. Нельзя было перекрутить новый датчик на его гнезде;
2. Возможно, вы забыли о заливке охлаждающей жидкости;
3. В системе образовалась утечка охлаждающей жидкости, от нее разошелся генератор;
4. Новый датчик может быть неисправен.В этом случае рекомендуется всегда оставлять чек от покупки, пока вы не убедитесь, что датчик работает нормально. Увы, проверить это на месте невозможно.

Увы, замена сенсора не всегда дает тот результат, на который вы рассчитывали. Поэтому машина может и дальше капризничать. Все, что вы могли сделать, уже было сделано, поэтому мы рекомендуем обратиться в хороший автосервис, где проведут диагностику и необходимо определить, что на самом деле произошло с вашей машиной.

Не все вопросы может решить самый опытный автомеханик, которым вы являетесь. Иногда приходится обращаться к сотне. Но здесь вы должны быть уверены, что специалисты грамотные, у них хорошее оборудование, опыта достаточно, чтобы качественно решить проблему с вами и вашим автомобилем. Заведите хорошие знакомства на автосервисах. Даже если вы посещаете их раз в год.

Где датчик температуры на ваз. Проверка дтож ваз

Любой водитель должен знать температуру двигателя своей машины.Это касается и владельцев ВАЗ 2106. Незнание критической температуры двигателя может привести к перегреву и заклиниванию. На ВАЗ 2106 за температурой двигателя следит специальный датчик. Он, как и любой другой прибор, иногда выходит из строя. К счастью, датчик температуры вполне можно поменять самостоятельно. Разберемся, как это делается.

Для чего нужен датчик температуры?

Основная функция датчика температуры «шестерка» — контроль нагрева антифриза в моторе и отображение информации на приборной панели автомобиля.Однако функции таких датчиков этим не ограничиваются.

Дополнительно датчик подключен к блоку управления автомобилем. Там же транслируются данные о температуре двигателя. А блок, в свою очередь, в зависимости от полученной температуры вносит коррективы при подаче топливной смеси в двигатель. Например, если двигатель холодный, блок управления на основании ранее полученных данных установит богатую топливную смесь. Так водителю будет легче завести машину.А при прогреве двигателя блок управления сделает смесь обедненной, чтобы машина не заглохла внезапно. То есть от правильной работы датчика антифриза зависит не только осведомленность водителя о состоянии двигателя, но и расход топлива.

Как работает датчик температуры на ВАЗ 2106

Основным элементом датчика является термистор. В зависимости от температуры сопротивление термистора может изменяться. Термистор установлен в герметичном латунном корпусе.Снаружи на корпусе находятся контакты резистора. Кроме того, на корпусе есть резьба, позволяющая вкрутить датчик в штатное гнездо. На датчике два контакта. Первый подключается к электронному блоку автомобиля. Второй — к так называемой массе.

Для работы термистора в датчике необходимо подать на него напряжение пять вольт. Питается от электронного блока. А стабильность напряжения обеспечивается отдельным резистором в электронном блоке.Этот резистор имеет постоянное сопротивление. Как только температура антифриза в двигателе повышается, сопротивление термистора начинает падать.

Напряжение, подаваемое на термистор, также резко падает. Зафиксировав снижение напряжения, блок управления рассчитывает температуру мотора и выводит полученную цифру на приборную панель.

Где датчик температуры

На ВАЗ 2106 датчики температуры практически всегда устанавливаются в гнездах на блоках цилиндров.

В более поздних моделях «шестерок» датчики устанавливаются в корпусах термостатов, но это очень редко.

Этот датчик почти на всех машинах находится рядом с патрубком, по которому горячий антифриз попадает в радиатор. Такое расположение позволяет снимать наиболее точные показания температуры.

Признаки поломки датчика

Принято считать, что датчик температуры на ВАЗ 2106 надежный прибор, так как его конструкция очень проста. Однако могут возникнуть проблемы.Как правило, все проблемы связаны с изменением сопротивления термистора. Из-за измененного сопротивления нарушается работа электронного блока, который получает ошибочные данные и не может корректно повлиять на приготовление топливной смеси. Понять, что датчик неисправен, можно по следующим признакам:

При всех вышеперечисленных проблемах водителю придется менять датчик температуры. Ремонту не подлежит, поэтому сходить в магазин автозапчастей и заменить прибор — единственный рациональный вариант.Цена датчиков на ВАЗ 2106 начинается от 200 рублей.

Методы проверки датчика температуры

Если водитель хочет убедиться, что датчик антифриза является причиной проблем с автомобилем, то ему придется провести простую процедуру проверки. Но прежде чем приступить к нему, нужно убедиться в целостности автомобильной проводки. Как уже было сказано выше, чтобы датчик работал нормально, на него должно постоянно подаваться напряжение 5 вольт. Чтобы убедиться, что подаваемое напряжение не отклоняется от этого значения, следует завести автомобиль, а затем снять провода с датчика и подключить их к мультиметру.Если прибор четко показывает 5 вольт, то с проводкой проблем нет и можно приступать к осмотру самого датчика. Есть два метода проверки. Перечислим их.

Тест горячей воды

Последовательность действий в этой опции проста.

Таблица: температуры и соответствующие им сопротивления, характеристика исправных датчиков ВАЗ 2106

Проверка без электронного термометра

Этот способ проверки датчика проще предыдущего, но менее точен.Он основан на том, что температура кипятка достигает ста градусов и выше не поднимается. Поэтому эту температуру можно использовать как точку отсчета и узнать, какое сопротивление датчика будет при 100 градусах. Датчик подключается к мультиметру, переведенному в режим измерения сопротивления, после чего погружается в кипящую воду. Однако не стоит ожидать, что мультиметр покажет сопротивление 177 Ом, что соответствует температуре 100 градусов. Дело в том, что температура воды при кипячении постоянно снижается и составляет в среднем 94–96 ° С. Следовательно, сопротивление на измерителе будет в пределах от 195 до 210 Ом. И если выдаваемые мультиметром цифры отличаются от вышеперечисленных более чем на 10%, датчик неисправен и пора его менять.

Замена датчика температуры антифриза на ВАЗ 2106

Перед заменой датчика температуры антифриза на ВАЗ 2106 следует учесть несколько важных нюансов:

• двигатель автомобиля должен быть холодным. После откручивания датчика из гнезда начинает вытекать антифриз.А если двигатель горячий, то антифриз из него не вытекает, а выбрасывается мощной струей, так как давление в горячем двигателе очень высокое. В результате можно получить сильные ожоги;
• Перед покупкой нового датчика в магазине следует внимательно изучить маркировку старого. Практически на всей классике ВАЗ используется один и тот же датчик с маркировкой ТМ-106. Следует покупать именно так, так как правильная работа других датчиков производителем не гарантируется;
• перед заменой датчика снимите обе клеммы с АКБ.Это позволит избежать короткого замыкания, которое возможно при вытекании антифриза и попадании этой жидкости на провода.

Теперь об инструментах. Нам понадобятся всего две вещи: гаечный ключ рожковый на 21

• ;
• новый датчик тосола для ВАЗ 2106.

Последовательность

Замена датчика состоит из двух простых шагов:

В инструкции по эксплуатации ВАЗ 2106 прописано, что охлаждающая жидкость должна быть полностью слита из автомобиля перед заменой датчика.Подавляющее большинство водителей этого не делают, справедливо полагая, что менять весь антифриз из-за такой мелочи, как датчик, не стоит. Поменять датчик проще без слива. А если вытекло много антифриза, всегда можно долить его в расширительный бачок.

Видео: замена датчика тосола на «классический»

Итак, замена датчика температуры антифриза — задача, с которой справится даже начинающий автолюбитель. Главное, не забыть хорошо охладить двигатель автомобиля, а потом действовать как можно быстрее.И все получится.

Современные автомобили оснащены всеми устройствами, облегчающими мониторинг состояния двигателя и его дальнейшую диагностику. Невозможно говорить о том, какой датчик важнее, а какой нет. Все они играют одинаково важную роль. Например, ДТОЖ поможет вовремя определить перегрев двигателя, а значит, избавит водителя от больших затрат, связанных с капитальным ремонтом двигателя. Сегодня вы узнаете, как провести диагностику датчика температуры ДТОЖ ВАЗ 2114.

Признаки неисправности датчика охлаждающей жидкости

Прежде всего, нужно сказать, что проверка датчика всегда начинается с какой-то причины. Во-первых, стрелка указателя температуры показывает завышенное значение, что свидетельствует о неисправности системы охлаждения. Вторая, косвенная причина — отказавший вентилятор охлаждения двигателя.

Дело в том, что датчик анализирует температуру охлаждающей жидкости и отправляет соответствующий сигнал контроллеру двигателя, который включает вентилятор. Если не сработало, имеет смысл сначала протестировать.Для этого его микросхема отключается и подключается напрямую к аккумулятору … Если работает, значит неисправен датчик.

Еще один признак — отсутствие информации о температуре или сигнал о перегреве мотора. После этого имеет 100% смысл проверить датчик температуры охлаждающей жидкости.

Многие водители путают два датчика — датчик указателя температуры и переключатель вентилятора. На самом деле они совершенно разные, но с одинаковым принципом действия.

Как проверить ДТОЖ на ВАЗ 2114 своими руками

В первую очередь нужно снять датчик.Он расположен рядом с патрубком рубашки охлаждения. Для облегчения демонтажа в первую очередь. Не забудьте отключить минусовую клемму АКБ и слить антифриз из системы охлаждения. В противном случае тосол или тосол потекут струйкой прямо из отверстия в рубашке охлаждения. Перед разборкой отсоедините сенсорную микросхему.

Гаечным ключом на 19 или 21 откручиваем ДТОЖ от рубашки. Теперь самое интересное. Налейте антифриз в небольшую емкость и подключите к концам датчика омметр или мультитестер с режимом измерения сопротивления.Теперь поставьте эту емкость на газовую плиту и начните медленно нагревать антифриз. Для точных измерений поместите в емкость термометр.

Итак, рабочий датчик должен давать следующие показания при определенных температурах:

• 3520 Ом при 20 градусах Цельсия
• 667 Ом при 60 градусах Цельсия
• 177 Ом при 100 градусах Цельсия

В случае каких-либо несоответствий или расхождений в полученных значениях можно сразу делать выводы о чем.В противном случае вы рискуете наткнуться на капремонт двигателя, который обойдется вам намного дороже, чем новый датчик. Сразу стоит отметить, что такой датчик ремонту не подлежит. Если показания верны, но проблема не устранена, поищите ее в другом месте, например, в программном обеспечении контроллера или термостате.

Вот и все. Как видите, проверка датчика своими руками — несложная задача, которая потребует от вас минимум устройств и навыков.

Если датчик температуры охлаждающей жидкости или его неправильная работа, последствия для вашего железного коня могут быть самыми печальными.Поэтому диагностика его работы не будет лишней, хотя бы раз в полгода.

Чтобы понять, как диагностировать датчик, необходимо понять, как он работает. Сам датчик представляет собой термистор в латунной оболочке, величина сопротивления которого зависит от его температуры. В большинстве случаев используются датчики понижения температуры, т.е. с повышением температуры термистора его сопротивление уменьшается.

Датчик находится в замкнутой электрической цепи, на него подается напряжение от контроллера.Соответственно, по мере уменьшения сопротивления падение напряжения на нем уменьшается, с помощью этой информации контроллер вычисляет значение температуры.

При превышении определенного порога блок управления запускает алгоритм снижения или стабилизации температуры, при необходимости меняет положение впускного клапана антифриза или включает вентилятор для его охлаждения. Конструктивно датчики бывают термисторными и термобиметаллическими, принцип работы у них одинаковый.

Датчик температуры охлаждающей жидкости может быть неисправен в следующих случаях:

• — при низкой температуре двигателя включается вентилятор охлаждения, а это значит, что термистор теряет сопротивление намного быстрее, чем требуемые значения температуры;
• — существенно увеличивается расход топлива, просто не работает датчик или не меняется сопротивление соответственно практически не работает система охлаждения;
• — двигатель с трудом заводится или работает нестабильно, работа двигателя на критических режимах быстро приводит к его износу.

К диагностике, конечно, можно обратиться в любом автосервисе, но при легких манипуляциях можно и самому. Достаточно иметь под рукой вольтметр или омметр, если есть мультиметр (или в простонародье «цешка») вообще отличный, можно будет все параметры проверить.

При поверхностной проверке измерьте падение напряжения на датчике в двух состояниях: холодном и горячем двигателе. Падение должно быть 2 В и 0,5 В, небольшие отклонения допустимы, но если значения будут около 1.5 В и 1,25 В датчик явно нуждается в замене.

Для глобальной проверки датчик необходимо снять. Возьмите стакан с водой, омметр, бойлер и градусник. И проверьте показания температуры и датчика в соответствии с таблицей ниже:

Есть еще датчики реверса с повышающимся температурным коэффициентом, соответственно принцип работы обратный, при повышении температуры увеличивается сопротивление термистора.

Важно отметить, что все манипуляции с датчиком нужно производить очень осторожно, так как его повреждение может привести к необратимым последствиям.

И еще хочу отметить один момент, если нужны патрубки системы охлаждения для автомобиля Ваз Калина, то есть отличный ресурс. Цены вас приятно удивят, заходите и заказывайте.

Датчик температуры охлаждающей жидкости, или сокращенно ДТОЖ, — это устройство, определяющее температуру антифриза в системе охлаждения и подающее сигнал на ее понижение путем включения вентилятора.

Его работоспособность — важный аспект нормального функционирования системы охлаждения и всего силового агрегата в целом, поэтому в этом материале мы поговорим о том, какие симптомы неисправности ДТОЖ помогают своевременно выявить проблемы в его работе и эффективно устранить. их.

ДТОЖ — что это в машине?

Датчик температуры охлаждающей жидкости в автомобиле — это компактное устройство, расположенное в корпусе радиатора или, зачастую, во внешней части корпуса силового агрегата — так называемой «рубашке» системы охлаждения.

Назначение

Датчик предназначен для определения температуры охлаждающей жидкости, которая отображается на информационном индикаторе, расположенном на приборной панели автомобиля.

Также функция датчика — активировать включение вентилятора охлаждения, который понижает температуру антифриза, если она превышает критические значения (более 80 градусов Цельсия). Делается это во избежание закипания антифриза и, как следствие, перегрева мотора.

Видео — нюансы, связанные с датчиками температуры охлаждающей жидкости для Volkswagen Passat B3:

Подобное назначение датчика было характерно для карбюраторных двигателей … Сегодня, с развитием систем впрыска впрыска, на ДТОЖ возложено гораздо большее количество функций. К ним относятся:

• увеличение оборотов двигателя во время фазы прогрева для оптимизации выхода двигателя на рабочий режим;
• открытие или закрытие клапана рециркуляции выхлопных газов;
• установка угла опережения зажигания и т. Д.

Принцип действия

Функционирование ДТОЖ осуществляется исходя из физических свойств материала датчика по изменению собственного электрического сопротивления в зависимости от степени нагрева.

По сути, он состоит из двух токопроводящих контактов и сужающегося рабочего элемента из чувствительного материала. Регистрируется изменение степени электропроводности и, таким образом, датчик «выдает» информацию о температуре и достижении ее критических значений.

На современных автомобилях за считывание такой информации «отвечает» электронный блок управления ЭБУ, который подает команды управления системе зажигания, а также анализирует работу самого датчика.

Виды

Условно можно выделить два типа ДТОЖ: механический и цифровой. В чем их сходства и различия?

Механический

Механический ДТОЖ — простой агрегат, в котором передача информации об изменении сопротивления материала осуществляется, так сказать, в «аналоговой» форме — посредством электрического сигнала.Такой датчик напрямую подключается к датчику температуры охлаждающей жидкости, который, по сути, представляет собой простой омметр с градуированной шкалой в градусах Цельсия.

К узлу подключено реле, которое замыкается при достижении критической температуры и запускает охлаждающий вентилятор. Такие датчики есть на автомобилях с карбюраторными двигателями, в том числе на всех отечественных Жигулях.

Цифровой

Цифровой ДТОЖ по своей конструкции мало чем отличается от механического, но сигнал передается по шине напрямую на цифровой блок управления ЭБУ.

Встроенный процессор выполняет первичный анализ информации, отображая данные о температуре на приборной панели, а также отдавая команды системе зажигания. В этом случае вентилятор включается по команде от ЭБУ.

Что влияет на

Основная задача датчика температуры охлаждающей жидкости — включение вентилятора охлаждения. В результате при неисправности вентилятор не работает, а это может привести к перегреву мотора или, как минимум, к закипанию антифриза в системе.

Видео — как проверить ДТОЖ мультиметром:

Более того, на инжекторных двигателях неисправность ДТОЖ приводит к тому, что ЭБУ выставляет неправильную установку угла опережения зажигания, и двигатель начинает работать в неблагоприятных условиях.

Сочетание этих факторов говорит о том, что своевременное обнаружение неисправности датчика и его замена является ключевым элементом во избежание ряда проблем, а иногда и дорогостоящего ремонта двигателя автомобиля.

Основные причины и симптомы неисправности датчика температуры охлаждающей жидкости

Как правило, из-за простоты конструкции поломки самого датчика охлаждающей жидкости встречаются сравнительно редко.Тем не менее, «причин» его выхода из строя множество, и к ним можно отнести следующие:

1. Некачественный антифриз

В случае плохого использования поверхность датчика нередко подвергается коррозии или покрывается кристаллическим осадком. В связи с этим изменяется влияние температуры на датчик и, как следствие, его показания меняются, как правило, в сторону понижения температуры. Это приводит к несвоевременному включению охлаждающего вентилятора, а также изменению режима работы силового агрегата.

2. Плохое качество самого датчика

К сожалению, на рынке большое количество контрафактных запчастей, а ДТОЖ от безымянного производителя не всегда соответствует заводским параметрам. Также датчик может иметь незначительные повреждения, которые в процессе эксплуатации могут способствовать его выходу из строя.

3. Утечка антифриза через резьбу датчика

И, как следствие, изменение его показателей. Это явление возникает при нарушении целостности резьбы в случаях, когда датчик был установлен с чрезмерным усилием затяжки или имеется износ вкладыша-вкладыша.

4. Электрические помехи

Этот фактор является основной причиной выхода датчика из строя и может быть вызван рядом причин — от резкого скачка напряжения в бортовой электросети автомобиля до обычной коррозии контактов. Собственно проверка контактов на окисление всегда должна проводиться при снятии или установке ДТОЖ.

5. Неисправен термостат .

Как проверить датчик температуры охлаждающей жидкости

При подозрении на неисправность ДТОЖ необходимо, прежде всего, определить, является ли выход из строя самого датчика или его причина сбоями в электросистеме автомобиля.

Для этого нужно открутить датчик и провести диагностику. Сделать это можно с помощью обычного бытового мультиметра.

Как проверить ДТОЖ мультиметром

Для измерения сопротивления ДТОЖ при разных температурах на мультиметре включите режим омметра с соответствующим пределом измерения.

Значение сопротивления должно находиться в определенном диапазоне при определенных температурах.

Для каждой модели силового агрегата и марки автомобиля сопротивление датчика при разной температуре жидкости имеет свои значения (!) И с ними стоит заранее ознакомиться в мануале!

Для проверки датчик следует снять и погрузить в воду, нагретую до определенной температуры, подключив мультиметр к выходным контактам ДТОЖ.Если сопротивление датчика не соответствует значениям, указанным для двигателя вашего автомобиля, его следует заменить.

Видео — как проверить датчик температуры охлаждающей жидкости мультиметром и электрочайником:

Кроме того, измерение можно проводить прямо на автомобиле, когда двигатель прогревается на холостом ходу.

Если датчик исправен, поищите причины поломки у электрика или термостата. Если ДТОЖ неисправен, его следует заменить.

Замена

Процедура замены ДТОЖ предельно проста и заключается в откручивании старого датчика и установке нового, а затем подключении к нему клемм управления.

Однако есть нюансы. В частности, имеет смысл совместить замену с заменой охлаждающей жидкости в двигателе автомобиля. В этом случае посадочное место датчика хорошо смазать графитовой смазкой, которая защитит резьбу, обеспечит легкое откручивание и создаст дополнительный герметизирующий слой.

Видео — замена датчика температуры охлаждающей жидкости на ВАЗ 2115:

Также при замене датчика необходимо обработать мелкой наждачной бумагой электрические контакты, соответствующие ему. Если ДТОЖ исправен, и вы не планируете его менять, имеет смысл очистить его для профилактики, в том числе отшлифовать его контакты для улучшения электропроводности.

Заключение

Как видите, проверка и замена ДТОЖ — достаточно простая процедура. Не требует специальных навыков и знаний, а также специального оборудования (за исключением упомянутого мультиметра).

помните, что своевременная замена неисправного датчика температуры охлаждающей жидкости позволит избежать ряда проблем, в том числе возможного перегрева силового агрегата вашего автомобиля.

Видео — как проверить указатель температуры охлаждающей жидкости на Шевроле Лачетти:

Может быть интересно:

Сканер для самодиагностики автомобиля

Как быстро избавиться от царапин на кузове автомобиля

Как проверить подержанный автомобиль перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Похожие статьи

Комментариев к статье:

Иван

Узнать, работает ли ДТОЖ, довольно просто, при условии, что у вас есть машина с инжектором.Автомобиль с холодным запуском заведется и будет хорошо работать, но как только двигатель прогреется, двигатель будет работать неравномерно, и завести машину с горячим двигателем будет практически невозможно из-за переобогащенной смеси.

Антон

В моем Пассате 2 датчика. Один для индикатора на приборке — не влияет на работу двигателя, а другой подает сигнал на ЭБУ — он основной.

Карина

Так как я только начинающий водитель, я многому научился, ведь проверить датчик температуры охлаждающей жидкости очень просто.

Максим

В моей Королле Филдер возникла неисправность датчика температуры охлаждающей жидкости, компьютер стал настраивать двигатель под свои показания, начались проблемы. В статье хорошо описано, как это проверить! Помогло!

Валерий

Не знал, что датчик так просто проверить, пошел проверять, так как мультиметр есть в наличии. Открутил, померил, успокоился — исправно.

Питер

При выходе из строя датчика температуры охлаждающей жидкости необходимо немедленно отреагировать.Ведь грубо говоря именно он дает сигнал на запуск вентилятора охлаждения. И даже если датчик неисправен, расход бензина увеличится. В этом случае я проверяю всю электропроводку автомобиля и, если убеждаюсь, что причина в датчике, заменяю его. Заменить его своими руками проще простого, нужно только увидеть или попробовать самому.
Необходимо открутить старый датчик, обработать гнездо графитовой смазкой и поставить на его место новый; не забудьте также подключить клеммы управления.Главное, чтобы он был герметичным.

Андрей

Первое, что нужно знать, это то, что в автомобиле установлено более одного датчика температуры. Их как минимум два, а в некоторых моделях до 4-5. Во-вторых, где они расположены и за что каждый из них отвечает. Классическая схема — два датчика, один идет на циферблат панели в салоне (ну или в цифровом виде), а второй — на вентилятор (ы) охлаждения. Соответственно, у них разные принципы работы, их нужно проверять по-разному.Первый изменяет свое сопротивление в линейной зависимости от температуры охлаждающей жидкости (в данном случае мы видим изменение отклонения стрелки панели), а второй работает по принципу ВКЛ / ВЫКЛ при достижении определенной температуры охлаждающей жидкости (соответственно , включает и выключает вентиляторы).

Алексей З.

Вообще сложно представить, насколько плохой тосол или антифриз могут повредить датчик температуры, за двадцать лет я ничего подобного не видел.Корпус датчика обычно изготавливается из сплава меди или латуни, который практически не вступает в реакцию с теплоносителем. Но выходить из строя из-за некачественной обработки — явление не редкое. Если те датчики, которыми я езжу на машине с завода, служат несколько десятков лет, то те, что идут в запчасти, очень часто не выходят из строя и три. Парадокс, но оба были произведены на одном заводе. Поэтому покупатель часто предпочитает снимать датчик с разборки, чем покупать новый.

Артём

Датчик жидкостного охлаждения вовремя включает вентилятор и поэтому его неисправность чревата серьезными сбоями и поломками. Причин поломки может быть несколько, это некачественный антифриз и дешевый датчик. Иногда датчик может работать исправно, в некоторых случаях необходимо проверить проводку и контакты. Необходимо открутить датчик и проверить его, погрузив в воду и взяв мультиметр.Все не так сложно, достаточно один раз заменить в присутствии знающего человека или найти информацию в Интернете и вы сделаете это сами. Если датчик неисправен, его необходимо заменить, только не забудьте очистить контакты и клеммы.

Сан Саныч

На самом деле мультиметры типа D830 / DT830 (их тысячи) позволяют определять температуру с допустимой погрешностью. Только начавший таять водяной лед (гарантировано температура около 0 градусов) и кипяченый этиловый спирт (~ 78.37 градусов) можно использовать в качестве контрольных точек для тестирования. Кипячение спирта удобно еще и тем, что это _ самая критическая точка_, при которой датчик температуры охлаждающей жидкости должен стабильно работать, чтобы антифриз не выкипал. И как уже правильно подметили в комментариях, если датчик при указанных температурах показывает сопротивление в допустимых пределах (это подробно описано во втором видео), то неисправность кроется либо в некачественной проводке, либо в некачественном антифризе.

Максим

Привык менять неисправные датчики без слива охлаждающей жидкости. Для этого ее сначала нужно «оторвать», иногда за десяток лет нить так прилипает, что лучше воспользоваться головкой или, на худой конец, гаечным ключом. Затем осторожно выверните тремя пальцами, наблюдая за количеством вытекающей жидкости. Затем резко снимите датчик и заткните отверстие пальцем. Сделайте вдох, возьмите свободной рукой заранее приготовленный новый ДТОЖ, поднесите его к отверстию, которое держите пальцем, и энергично (резко) заткните им отверстие, убрав палец.Далее вкручиваем резьбу. Потери жидкости — 200 — 300 грамм, а время экономии — несколько часов! Иногда даже доливать не нужно, уровень не опускается до минимума.

Сергей

При проверке ДТОЖ еще учитывают технические характеристики автомобилей по соответствующим таблицам на различные перепады сопротивления, но нормированных показаний нет. При небольших отклонениях от показателей датчик менять не стоит, необходимо найти другую причину неисправности двигателя.Датчики разных производителей всегда дают разные показания при одинаковых температурах жидкости. Перед устранением проблем с заменой датчика необходимо выбрать подходящий вариант для вашего автомобиля. Если покупаете на маркете, обязательно проверьте сертификат. Чтобы исключить подделки, сфотографируйте этот документ для дальнейшего представления в соответствующие органы. В основном при таких действиях продавец не продаст вам подделку.

Макарий

Когда последние модели автомобиля Волга стали оснащаться электровентиляторами охлаждения, при эксплуатации таких автомобилей возникла проблема быстрого перегрева двигателя при движении автомобиля в ритме городского движения.Либо датчик так неразумно отрегулировали на заводе, либо потому, что двигатели стали более резвыми, и их работа разрешалась не при 80 градусах тепла, как раньше, а уже при 90. Водители придумали ручное принудительное включение датчика вентилятор, который осуществлялся прямо из кабины водителя … Привод опережал команду датчика на включение, что улучшало устойчивость машины в пробках.

Николай

Родные прослужили 7 лет.Пришлось заменить его в прошлом году. Я про датчик включения дополнительного вентилятора (Шевроле Нива). В первый раз я не понял, что случилось. Лето жаркое, быстро поднимается температура и часто включается вентилятор, особенно при движении по городу. Однажды я заметил, что спаренные вентиляторы работают слишком быстро. Утром на холодном двигателе второй включился буквально за пару минут. Грешил на реле, поменял, но проблему не решило. Покопался в книге, нашел этот датчик возле помпы, заменил и забыл о проблеме.

Олег

Отказ датчика температуры охлаждающей жидкости может привести к поломке двигателя и очень большим финансовым потерям по сравнению с его стоимостью. Поэтому, если есть сомнения в его исправности, лучше обезопасить себя. Я проверил датчик, не снимая его с машины. Я просто завел холодный двигатель и подключил к его клеммам мультиметр. Поменял, сначала слил охлаждающую жидкость (потом заменил). А насчет использования мультиметра в качестве измерителя температуры я не согласен: нет точности, все зависит от чистоты жидкости.И еще, чтобы не допустить перегрева двигателя при выходе из строя датчика температуры, в целях безопасности я установил выключатель вентилятора в салоне.

Дмитрий

В автоматическом режиме датчик всегда находится рядом с термостатом для максимальной точности измерения. При выходе из строя датчика и выходе из строя устройств в автомобиле могут возникнуть следующие проблемы: увеличится расход топлива, увеличатся выбросы СО2, двигатель может заглохнуть, автомобиль будет медленно прогреваться, двигатель может перегреться.
На датчик может повлиять старая проводка, коррозия, или датчик может быть неисправен. Поэтому лучше не сбиваться с толку, а купить новый датчик и сразу отбросить сомнения в причинах проблем.
Но лучше не экономить и приобрести новый датчик, который обеспечит безопасное и приятное вождение без каких-либо проблем.
При появлении признаков неисправности датчика температуры охлаждающей жидкости его можно сразу заменить. При желании можно провести диагностику, но сначала убедитесь, что проводка в хорошем состоянии.На датчик должно подаваться напряжение 5 вольт, что можно проверить при работающем двигателе. Если есть 5 вольт, то проверяем датчик.
При желании вы можете провести диагностику, чтобы убедиться, что датчик является источником возникающих проблем. Можно проверить с помощью электрочайника. Замеряем температуру + 10, + 15, +20. Записываем сопротивление датчика.
Если показания отличаются от данных для датчика (можно найти в Интернете), значит датчик температуры охлаждающей жидкости неисправен и требует замены.Менее точный, но более простой, он без градусника, а при кипячении — до 100 градусов. Это будет контрольно-пропускной пункт. Сопротивление кипению порядка 210-190 Ом.

Олег

Датчик температуры охлаждающей жидкости при выходе из строя порождает ряд проблем, основные и наиболее опасные из них следующие:
Температура двигателя выходит за допустимые режимы;
Нарушение устойчивости двигателя;
Повышенный расход топлива;
Падение скорости и самопроизвольная остановка двигателя.
При подозрении на нестабильную работу датчика температуры сначала необходимо проверить наличие охлаждающей жидкости и ее уровень.
Далее проверяем качество контактов на окисление.
Если все вышесказанное в порядке, то нужно проверить сам датчик, для чего его нужно снять.
Берем датчик и опускаем в стакан с кипятком и измеряем его сопротивление, конкретные данные по каждому датчику можно найти в Интернете. Если данные верные, значит датчик в норме.В противном случае замените датчик.

Николай

Датчик температуры охлаждающей жидкости менял неделю назад. Я стою в пробке в Москве и чисто случайно посмотрел на приборную панель (у меня Шеви Нива) и был ошеломлен. Девайс показывает около 110 градусов и тишина — вентиляторы не работают. Включены аварийки и в сторонке. Сначала подумал вентилятор двигателя, подавал напряжение прямо на двигатель — работает. Я подключил мотор вентилятора к аккумулятору и во время езды по Москве он меня постоянно молотил.Я выехал на М2 и отключил вентилятор. Дальше домой. В гараже снял без проверки датчика температуры и поставил новый. Завел двигатель и стал ждать прогрева — все работает.

Иванович

Датчик подогрева охлаждающей жидкости — очень важное устройство для нормальной работы двигателя. Он защищает двигатель от перегрева, включая и выключая охлаждающий вентилятор. В своей практике мне несколько раз приходилось сталкиваться с проблемой его неисправности. В наших отечественных автомобилях от механической системы зажигания использовались аналоговые датчики.И если такой датчик вдруг отказывался работать, он вовремя не включал вентилятор и вода в радиаторе закипала. Ездить в такой ситуации невозможно, и чтобы понять причину поломки, мы в первую очередь проверили исправность мотора вентилятора, подключили его выводы к источнику питания в обход датчика. Если двигатель работал, причиной его не включения могла быть только поломка датчика. Датчик пришлось менять, а чтобы попасть в автосервис или гараж, тренировались включать вентилятор напрямую, а ездили с постоянно работающим вентилятором.В современных инжекторных автомобилях принцип работы самого датчика такой же, только работа вентилятора регулируется через электронный блок управления зажиганием.

грн 9ух

Датчик температуры при проверке мультиметром сопротивление будет в норме а при нагревании в горячей воде все будет нормально в термостате он выйдет из строя, показания температуры поплывут на один-два градуса не постоянно и двигатель троит от горячего к холодному при скачке температуры на 10 или 20 градусов поплавок включается вентилятор и будет ошибка р1336 пропуск зажигания во всех цилиндрах

Как известно, на ВАЗ 2110 датчик охлаждающей жидкости представляет собой своеобразный термистор, сопротивление которого меняется в зависимости от температуры.На ВАЗ 2110 датчик температуры охлаждающей жидкости оборачивается специальной трубкой охлаждающей жидкости и размещается на головке блока цилиндров.

Устройство, уведомляющее водителя о перегреве

В городах много машин. Основная проблема — большая доступность автомобилей в то время, когда количество мест для их размещения не увеличивается.
Иногда возникает ситуация, когда машину приходится оставлять на открытом воздухе. В жаркие солнечные дни эта проблема может быть очень опасной.
Длительное воздействие солнечных лучей приводит к тому, что автомобиль нагревается до такой степени, что двигатель не выдерживает, а в некоторых случаях дополнительные системы охлаждения просто не могут справиться с повышенной температурой.
Необходимо проинформировать водителя об этой ситуации. Только он может решить эту проблему.
Эти индикаторы предупреждают водителей автомобиля о повышенном риске перегрева двигателя с помощью устройства и датчика.

Примечание. Автомобиль ВАЗ 2110 — не исключение. В нем используется датчик охлаждающей жидкости, который показывает степень перегрева на приборной панели.

Замена датчика

Следует отметить, что при производстве этой машины ее изготовление не было надежным, и этот элемент конструкции мог сломаться в любой момент. Многие проблемы возникают с заменой этого оборудования.
Следует четко соблюдать действия, чтобы машина продолжала радовать еще несколько лет.

Демонтаж старого прибора

В первую очередь для ВАЗ 2110 в автомобиле необходимо пройти процедуру снятия старого, поврежденного устройства.
Для этого вам понадобится:

• Перед тем, как демонтировать датчик, следует позаботиться о его пустоте. Для этого слейте остаток охлаждающей жидкости в специальную емкость.
• Во избежание лишних проблем его следует разобрать.
• Доступ к датчику открыт. Снять защиту нужно максимально аккуратно — резиновым чехлом.

Примечание. Чтобы не возникло проблем с установкой нового устройства, следует обратить внимание на расположение маркировки на корпусе изделия.Они понадобятся вам для установки нового устройства.

• Последний шаг — просто снять датчик. Лучше всего использовать гаечный ключ с цифрой «21».

Слив охлаждающей жидкости — специальный процесс

Может возникнуть проблема со сливом охлаждающей жидкости.
В автомобилях ВАЗ 2110 этот процесс очень специфичен и требует определенных навыков:

• Первый шаг — слить жидкость из.
• Второй этап предполагает слив жидкости из двигателя.

Для слива жидкости из радиатора необходимо:

• Двигатель имеет собственную защиту. Он фиксируется четырьмя скобами. Их необходимо удалить с помощью гаечного ключа.
• Растопите жидкость перед сливом. В машине есть печка. Регулятор подачи тепла выставлен в самое горячее положение (справа от водителя). На устройстве откроется кран.

Примечание. Следующий этап остается спорным. Некоторые утверждают, что крышку нужно снимать.расширительный бачок, так как в открытом положении существует опасность чрезмерного разбрызгивания при сливе антифриза. Другие считают, что крышку можно оставить закрытой.

• Под радиатором установлена ​​емкость для сбора жидкости.
• Сам радиатор имеет специальную крышку, выполняющую роль заглушки. Он используется для удержания жидкости внутри.
  Его следует откручивать постепенно и медленно. В противном случае можно залить в генератор жидкость.
• После процедуры необходимо подождать 10 минут.

После успешного слива охлаждающей жидкости из радиатора, слейте жидкость из двигателя.
Здесь используется не менее особый подход:

• Берем пустую тару больших объемов и устанавливаем под двигатель.
• Пробка для слива жидкости находится под модулем зажигания. Его можно разобрать. Откручиваем заглушку.

• Через 10 минут пробка устанавливается на прежнее место.Этот шаг можно пропустить, так как он предназначен для предотвращения потери деталей.
• Обязательно после слива жидкости очистить поверхности сливных отверстий чистой тканью.

Снятие модуля

Для демонтажа модуля зажигания, для большего удобства слива охлаждающей жидкости из двигателя следует выполнить несколько простых движений:

• Аккумулятор имеет клемму с минусовым индикатором. Его надо удалить. Гаечный ключ с цифрой «10» — идеальный вариант.
• Двигатель ВАЗ 2110 имеет особую декоративную накладку. Его следует удалить.
  Крышка маслозаливной горловины откручивается и пластиковая крышка снимается. Этот процесс актуален для двигателей 1.6.
  В двигателях 1.5 — отсутствует.
• Далее система снимается по проводам.
• Отсоединены провода высокого напряжения от модуля зажигания.
• Опоры картера двигателя откручиваются гаечным ключом на цифру «13».
• С помощью гаечного ключа с цифрой «17» ослабьте крепеж модуля.
• Модуль осторожно снимается с автомобиля.
• Осталось открутить модуль от крепления отверткой.

Для установки модуля зажигания на прежнее место после слива охлаждающей жидкости необходимо:

• Подключите к модулю высоковольтные провода согласно схеме. Это указано на самом модуле.
• Провода и клеммы зачищены для лучшей зарядки шестерен.
• Монтаж осуществляется в том же порядке, что и демонтаж, только начинать следует с самого конца.Модуль монтируется, крепления зажимаются ключом «17», затем ключом «13» и т. Д.
• Клемма аккумулятора подключена. Произведен тестовый запуск двигателя.

Замена датчика

После снятия датчика охлаждающей жидкости необходимо отремонтировать, очистить или заменить прибор. По окончании замены датчика его следует установить на прежнее место.
Этот процесс ничем не отличается от способа демонтажа, только действия следует выполнять в обратном порядке.

Примечание. Обязательно запомните маркировку сенсора.
Если есть желание улучшить работу нового датчика, следует нанести на место крепления специальный герметик. Это поможет снизить воздействие тепла на двигатель.

После нанесения герметика и установки датчика в нужное место следует приступить к заливке охлаждающей жидкости в его резервуар. После закрытия крышки на датчике, заполненном жидкостью, производится тестовый запуск двигателя автомобиля.

Примечание. Следует внимательно осмотреть датчик, его соединения, крепления и другие детали. Могут произойти утечки, и жидкость бесследно исчезнет, ​​доставляя много беспокойства водителю.

Чек

Неотъемлемой частью процесса монтажа / демонтажа датчика температуры охлаждающей жидкости является проверка его работоспособности.
Для этого необходимо использовать дополнительные устройства и инструменты:

• Прибор омметра.Некоторые водители называют это мультиметром.
• Датчик температуры с показаниями более 100 градусов Цельсия (термометр, термометр и т. Д.).
• Емкость или емкость, не подверженная термической активности, объемом 0,6 литра.

Некоторые водители часто путают датчик температуры охлаждающей жидкости с датчиком указателя температуры охлаждающей жидкости. Здесь нужно быть предельно осторожным.
Омметр имеет два выходных провода с клеммами. Их следует установить на корпусе датчика и на выходной разъем датчика.
Основными показателями исправности устройства являются следующие параметры:

• Температура (измеряется в градусах Цельсия).
• Сопротивление датчика (измеряется в Ом).

Показания температуры должны соответствовать показаниям омметра.
Для начала следует уточнить температурные показатели:

• 30 градусов Цельсия.
• 50 градусов Цельсия.
• 70 градусов Цельсия.
• 90 градусов Цельсия.
• 110 градусов Цельсия.

Эти данные должны соответствовать следующим показателям мультиметра:

• 1350-1880 Ом.
• 585-820 Ом.
• 280 — 390 Ом.
• 155 — 196 Ом.
• 87 — 109 Ом.

Где купить новый датчик

Покупка датчика осуществляется путем обращения в магазины, которые предоставляют их для автомобилей отечественного производства… Цена на них может быть разной.
Зависит от места покупки / продажи и ряда других показателей.
Особое внимание следует уделять утечкам жидкости. Если при запуске двигателя охлаждающая жидкость продолжает сочиться из соединительных отверстий, следует использовать термостойкий герметик.

Примечание. Альтернативой герметику является медная шайба, которая поможет скрепить детали и предохранит драйвер от протечек.

Также стоит обратить внимание на измерение напряжения.После завершения этой процедуры зажигание автомобиля следует выключить.

Некоторые секреты, которые нужно знать

После выполнения данных процедур необходимо поднять уровень охлаждающей жидкости на максимум. Этот показатель не следует уменьшать или превышать.
От точного уровня жидкости зависит полноценная и качественная работа датчиков и всего автомобиля.
Знание основных неисправностей датчика может быть очень полезным при его ремонте или замене. Если это устройство выйдет из строя, в автомобиле может возникнуть так называемая проблема контроля холода.

Примечание. При возникновении неисправностей в этой части автомобиля может увеличиться расход топлива, что крайне нежелательно при нормальной эксплуатации автомобиля.

Часто проблемы с неисправностью возникают из-за поломки самого датчика. Причиной его неисправности может быть электропроводка автомобиля.
Одно из самых удачных условий использования датчика — постоянный контроль за состоянием проводки автомобиля.
Датчики показывают работу двигателя, выбросы топлива и экономию топлива.В случае проблем с фиксацией датчика (поломка термостата) датчик может выдавать слишком низкую температуру.
В случае снятия или неисправности термостата датчик и двигатель выдадут минимальную температуру. Низкий уровень температуры приведет к отклонениям от нормальной работы двигателя.
Эта видео инструкция поможет вам все сделать правильно.

В процессе работы также рекомендуется использовать фотоматериалы и другие наглядные пособия: карты, схемы и др.Заменить датчик своими руками легко и просто, а представленная выше инструкция поможет вам не ошибиться.
Цена замены датчика в автосервисе высока для специалистов, а почему, если все можно сделать самостоятельно?

Как проверить датчик температуры охлаждающей жидкости ВАЗ 2110. Как проверить датчик температуры охлаждающей жидкости? Как работает датчик

Датчик температуры ВАЗ 2110 — важный элемент системы, он сообщает компьютеру о температуре двигателя.Многое зависит от температуры мотора. Например, чем он ниже, тем богаче топливная смесь поступает в инжектор или карбюратор.

Иногда на дороге можно увидеть машины, стоящие на обочине дороги, из открытого капота с паром. Это довольно частая ситуация, когда температура двигателя превысила допустимые нормы и мотор перегрелся.

В машине вышел из строя датчик охлаждающей жидкости или автовладелец отвлекся и не заметил, что температура двигателя ВАЗ 2110 зашкаливает.Из-за перегрева двигателя жидкость в системе охлаждения превысила точку кипения и превратилась в пар. Чтобы как-то помочь машине остыть, водитель открывает крышку радиатора и выпускает пар, который выпускается под давлением.

Не делай этого. Это несет в себе определенные риски: можно получить серьезные ожоги. Чтобы избежать подобных проблем, автомобилисту необходимо быть предельно внимательным во время поездки и оперативно реагировать на информацию с датчиков и устройств на приставке. А еще важно следить за тем, чтобы датчик охлаждающей жидкости ВАЗ 2110 был в исправном состоянии, а его показания были точными.

Работа и возможные неисправности прибора

Датчик температуры ВАЗ 2110 — не что иное, как обыкновенный термистор. Это резистор, который имеет возможность изменять параметры своего сопротивления в зависимости от температуры, при которой он находится. Он встроен в головку блока цилиндров. Охлаждающая жидкость циркулирует по трубе, в которой расположен датчик.

Датчик должен следить за тем, чтобы рабочая температура двигателя ВАЗ не превышала норму.Если показания температуры выходят за пределы нормального диапазона, устройство отправляет соответствующую информацию в блок ECU, а затем генерируется команда для принудительного запуска вентилятора.

Считается, что это самая надежная часть ВАЗ 2110. Но все же неисправности иногда случаются. На многочисленных форумах, посвященных автомобилям ВАЗ и отечественному автопрому, пользователи часто обсуждают проблемы, связанные с работой устройства. В основном речь идет о потере контакта во внутренней полости датчика и проблемах с изоляцией проводов вокруг устройства, особенно если трос акселератора свободно свисает.

Если датчик неисправен, он выдаст неверную информацию, в результате могут возникнуть определенные трудности при запуске двигателя, а также возрастет расход топлива. Термистор, расположенный внутри датчика, представляет собой электронную систему с отрицательными показаниями температуры. Когда устройство нагревается, сопротивление уменьшается. Если его остудить, то показатели сопротивления увеличиваются.

Рабочая температура двигателя ВАЗ до 130 ° С, сопротивление устройства можно снизить до 70 Ом.Самый низкий температурный предел -40 ° C увеличит сопротивление термистора до 107 Ом.

Контроллер, он же детектор, позволяет передавать на датчик температуры напряжение 5 В с постоянным внутренним сопротивлением. Значения температуры охлаждающей жидкости электронным блоком управления определяется разностью напряжений на датчике температуры. Используя прибор, нужно помнить, что температурные показатели охлаждающей жидкости влияют на работу многих узлов автомобиля.

Датчик массового расхода воздуха

Это устройство анализирует количество воздуха, потребляемого двигателем во время работы. Расход топлива напрямую зависит от его показаний. Устройство представляет собой чувствительный элемент в виде тонкой пленки. В нем размещены датчики температуры и нагревательный резистор.

В средней части этой пленки есть специальная зона, степень нагрева которой контролируется датчиком температуры. На пленке с той стороны, где устройство контролирует поток воздуха, есть еще два датчика температуры.Если нет воздушных потоков, они производят одинаковую температуру.

Если есть поток воздуха, то первый датчик будет охлаждаться, а второй не изменит свою работу, так как воздух нагревается. Сигнал от обоих устройств будет равен пропорциональной массе воздуха, проходящего через них. Электрическая схема переводит этот показатель в напряжение.

Очень важно содержать этот элемент в чистоте, иначе показатели могут искажаться и, как следствие, возникать ошибки или некорректная работа некоторых частей автомобиля.Также необходимо следить за чистотой воздуха, проходящего через пленку.

Современные автомобили оснащены большим количеством датчиков, задачей которых является контроль состояния всех автомобильных компонентов. Одним из важнейших датчиков является датчик температуры охлаждающей жидкости (ДТОЖ), который находится в моторном отсеке.

ДТОЖ, несмотря на свою важность, является относительно простым датчиком, его задача — контролировать состояние охлаждающей жидкости (охлаждающей жидкости) в рубашке блока цилиндров.Датчик температуры своевременно информирует об изменении температуры охлаждающей жидкости, а затем передает эту информацию в электронный блок управления (ЭБУ).

ДТОЖ на самом деле не только датчик температуры, так как его показания могут влиять на многие системы двигателя и работу самого двигателя в целом. Итак, проанализировав сигнал от ДТОЖ, ЭБУ контролирует работу систем двигателя, при необходимости вносит коррективы. Например, электронный блок управления может корректировать работу топливной системы, аккумуляторных батарей и других компонентов двигателя.Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, в случае перебоев в его работе незамедлительно заменить. Неисправный датчик способен исказить данные, поступающие в ЭБУ, а это чревато большими неприятностями.

ДТОЖ часто путают с ДТУОЖ (датчик указателя температуры охлаждающей жидкости). Отличие в том, что второй выводит информацию на приборную панель, чтобы автомобилист был в курсе происходящего в двигателе, собственно о температуре охлаждающей жидкости.При этом ДТОЖ работает с ЭБУ, который после получения информации о высокой температуре охлаждающей жидкости включает вентилятор.

Сегодня поделюсь с вами, как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

Как снять ДТОЖ ВАЗ 2114?

1. Датчик находится на впускном патрубке рубашки охлаждения, для его снятия необходимо снять воздушный фильтр.
2. Снимите отрицательный провод с аккумуляторной батареи.
3. Далее нужно слить с радиатора.
4. Отсоедините проводку от датчика.
5. Используя гаечный ключ «19» или «21» ослабьте затяжку, затем отвинтите ее вручную.

Как проверить датчик температуры охлаждающей жидкости?

1. Снятый ДТОЖ необходимо положить в емкость с охлаждающей жидкостью.

2. После этого необходимо постепенно нагревать емкость, контролируя при этом температуру по градуснику и показания омметра, подключенного к ДТОЖ.

Таблица показаний датчика температуры охлаждающей жидкости

• 20 ° — 3520 Ом
• 40 ° — 1459 Ом
• 60 ° — 667 Ом
• 80 ° — 332 Ом
• 100 ° — 177 Ом

Если показания вашего датчика не соответствуют данной таблице, необходимо заменить датчики температуры охлаждающей жидкости БАЗ 2114.Обратите внимание, что сам ДТОЖ ремонту не подлежит. Если выяснится, что ваш датчик исправен, то неисправность необходимо искать в другом месте, например, в

.

Любой водитель должен знать температуру двигателя своей машины. Это касается и владельцев ВАЗ 2106. Незнание критической температуры двигателя может привести к перегреву и заклиниванию. На ВАЗ 2106 за температурой двигателя следит специальный датчик. Он, как и любой другой прибор, иногда выходит из строя. К счастью, самостоятельно поменять датчик температуры вполне возможно.Разберемся, как это делается.

Для чего нужен датчик температуры?

Основная функция датчика температуры «шестерка» — контролировать нагрев антифриза в двигателе и выводить информацию на приборную панель автомобиля. Однако функции таких датчиков этим не ограничиваются.

Дополнительно датчик подключен к блоку управления автомобилем. Там же транслируются данные о температуре двигателя. А блок, в свою очередь, в зависимости от полученной температуры вносит коррективы при подаче топливной смеси в двигатель.Например, если двигатель холодный, блок управления на основании ранее полученных данных установит богатую топливную смесь. Так водителю будет легче завести машину. А при прогреве двигателя блок управления сделает смесь обедненной, чтобы машина не заглохла внезапно. То есть от правильной работы датчика антифриза зависит не только осведомленность водителя о состоянии двигателя, но и расход топлива.

Как работает датчик температуры на ВАЗ 2106

Основным элементом датчика является термистор.В зависимости от температуры сопротивление термистора может изменяться. Термистор установлен в герметичном латунном корпусе. Снаружи на корпусе находятся контакты резистора. Кроме того, на корпусе есть резьба, позволяющая вкрутить датчик в штатное гнездо. На датчике два контакта. Первый подключается к электронному блоку автомобиля. Второй — к так называемой массе.

Для работы термистора в датчике необходимо подать на него напряжение пять вольт.Питается от электронного блока. А стабильность напряжения обеспечивается отдельным резистором в электронном блоке. Этот резистор имеет постоянное сопротивление. Как только температура антифриза в двигателе повышается, сопротивление термистора начинает падать.

Напряжение, подаваемое на термистор, также резко падает. Зафиксировав снижение напряжения, блок управления рассчитывает температуру мотора и выводит полученную цифру на приборную панель.

Где датчик температуры

На ВАЗ 2106 датчики температуры практически всегда устанавливаются в гнездах на блоках цилиндров.

В более поздних моделях «шестерок» датчики устанавливаются в корпусах термостатов, но это очень редко.

Этот датчик почти на всех машинах находится рядом с патрубком, по которому горячий антифриз попадает в радиатор. Такое расположение позволяет снимать наиболее точные показания температуры.

Признаки поломки датчика

Принято считать, что датчик температуры на ВАЗ 2106 надежный прибор, так как его конструкция очень проста.Однако могут возникнуть проблемы. Как правило, все проблемы связаны с изменением сопротивления термистора. Из-за измененного сопротивления нарушается работа электронного блока, который получает ошибочные данные и не может корректно повлиять на приготовление топливной смеси. Понять, что датчик неисправен, можно по следующим признакам:

При всех вышеперечисленных проблемах водителю придется менять датчик температуры. Ремонту не подлежит, поэтому сходить в магазин автозапчастей и заменить прибор — единственный рациональный вариант.Цена датчиков на ВАЗ 2106 начинается от 200 рублей.

Методы проверки датчика температуры

Если водитель хочет убедиться, что датчик антифриза является причиной проблем с автомобилем, то ему придется провести простую процедуру проверки. Но прежде чем приступить к нему, нужно убедиться в целостности автомобильной проводки. Как уже было сказано выше, чтобы датчик работал нормально, на него должно постоянно подаваться напряжение 5 вольт. Чтобы убедиться, что подаваемое напряжение не отклоняется от этого значения, следует завести автомобиль, а затем снять провода с датчика и подключить их к мультиметру.Если прибор четко показывает 5 вольт, то с проводкой проблем нет и можно приступать к осмотру самого датчика. Есть два метода проверки. Перечислим их.

Тест горячей воды

Последовательность действий в этой опции проста.

Таблица: температуры и соответствующие им сопротивления, характеристика исправных датчиков ВАЗ 2106

Проверка без электронного термометра

Этот способ проверки датчика проще предыдущего, но менее точен.Он основан на том, что температура кипятка достигает ста градусов и выше не поднимается. Поэтому эту температуру можно использовать как точку отсчета и узнать, какое сопротивление датчика будет при 100 градусах. Датчик подключается к мультиметру, переведенному в режим измерения сопротивления, после чего погружается в кипящую воду. Однако не стоит ожидать, что мультиметр покажет сопротивление 177 Ом, что соответствует температуре 100 градусов. Дело в том, что температура воды при кипячении постоянно снижается и составляет в среднем 94–96 ° С. Следовательно, сопротивление на измерителе будет в пределах от 195 до 210 Ом. И если выдаваемые мультиметром цифры отличаются от вышеперечисленных более чем на 10%, датчик неисправен и пора его менять.

Замена датчика температуры антифриза на ВАЗ 2106

Перед заменой датчика температуры антифриза на ВАЗ 2106 следует учесть несколько важных нюансов:

• двигатель автомобиля должен быть холодным. После откручивания датчика из гнезда начинает вытекать антифриз.А если двигатель горячий, то антифриз из него не вытекает, а выбрасывается мощной струей, так как давление в горячем двигателе очень высокое. В результате можно получить сильные ожоги;
• Перед покупкой нового датчика в магазине следует внимательно изучить маркировку старого. Практически на всей классике ВАЗ используется один и тот же датчик с маркировкой ТМ-106. Следует покупать именно так, так как правильная работа других датчиков производителем не гарантируется;
• перед заменой датчика снимите обе клеммы с АКБ.Это позволит избежать короткого замыкания, которое возможно при вытекании антифриза и попадании этой жидкости на провода.

Теперь об инструментах. Нам понадобятся всего две вещи: гаечный ключ рожковый на 21

• ;
• новый датчик тосола для ВАЗ 2106.

Последовательность

Замена датчика состоит из двух простых шагов:

В инструкции по эксплуатации ВАЗ 2106 прописано, что охлаждающая жидкость должна быть полностью слита из автомобиля перед заменой датчика.Подавляющее большинство водителей этого не делают, справедливо полагая, что менять весь антифриз из-за такой мелочи, как датчик, не стоит. Поменять датчик проще без слива. А если вытекло много антифриза, всегда можно долить его в расширительный бачок.

Видео: замена датчика тосола на «классический»

Итак, замена датчика температуры антифриза — задача, с которой справится даже начинающий автолюбитель. Главное, не забыть хорошо охладить двигатель автомобиля, а потом действовать как можно быстрее.И все получится.

В любом автомобиле система охлаждения играет главную роль. Уметь проверять должен каждый автомобилист. Все инжекторные и карбюраторные машины оснащены датчиками температуры, но их функции немного отличаются.

Например, на карбюраторных двигателях датчик температуры позволяет отображать на приборной панели только информацию о текущем значении параметра. Но в системах впрыска один датчик позволяет не только показывать текущую температуру системы на приборной панели, но и подает сигнал на ЭБУ, который включает вентилятор охлаждения.

Для чего нужен датчик?

Это устройство нужно для того, чтобы показывать водителю температуру в системе охлаждения. Как упоминалось выше, с помощью этого датчика ЭБУ включает охлаждающий вентилятор, установленный на радиаторе.

Кроме того, анализируя данные, поступающие от устройства, микроконтроллерная система позволяет регулировать частоту вращения коленчатого вала до ХХ (холостой ход) во время прогрева.

При этом изменяется соотношение воздуха и бензина в топливной смеси, регулируется угол зажигания.Датчики температуры, используемые в автомобилях, используют свойства полупроводников. Такие материалы обладают разным сопротивлением электрическому току при изменении температуры окружающей среды.

Но датчики, которые установлены на карбюраторных двигателях и которые включают охлаждающий вентилятор, сделаны из. Они просто деформируются при достижении определенной температуры и переключают силовые контакты.

Принцип работы устройства

Обязательно знать, как работает устройство, до температуры охлаждающей жидкости.ДТОЖ ВАЗ-2110 устанавливается непосредственно в корпус термостата. Он имеет два вывода, один из которых подключен к корпусу и замкнут на массу, а второй идет к блоку управления микроконтроллера.

С микроконтроллера на ДТОЖ подается напряжение 5 В. Далее он поступает к рабочему элементу с помощью пружины из проводящего материала. Термистор имеет отрицательный температурный коэффициент, поэтому при повышении температуры в системе охлаждения его сопротивление уменьшается.

Электронный блок управления рассчитывает значение температуры по разности напряжений. Если устройство выходит из строя, то его необходимо проверить, а при обнаружении поломки обязательно заменить на новое. Нет смысла ремонтировать или пытаться восстановить устройство, его стоимость не очень высока.

Признаки поломки

Но прежде чем проверять датчик температуры охлаждающей жидкости ВАЗ-2109, нужно обратить внимание на симптомы, которые могут возникнуть при поломке этого прибора:

1. На панели приборов появляется сообщение об ошибке.
2. Трудно запустить двигатель в холодном состоянии.
3. При перегреве двигателя вентилятор охлаждения не включается.
4. Увеличен расход бензина.
5. При работе двигателя на холостом ходу поддерживаются высокие обороты.

Вентилятор в системе охлаждения тоже может не работать из-за поломки в системе питания. Часто выходят из строя реле, провода и электродвигатель. Поэтому нужно убедиться, что вентилятор находится в рабочем состоянии, для этого заменить электромагнитное реле и подключить мотор напрямую.

Основные поломки датчика

Нужно знать, как проверить датчик температуры охлаждающей жидкости, имея под рукой минимальный набор инструментов. Вам нужен только мультиметр. К основным поломкам датчика можно отнести следующие:

1. Нарушена калибровка термистора, из-за этого сопротивление элемента не соответствует установленным для датчика значениям температуры.
2. Положительный полюс устройства замкнут на массу.
3. Нарушена герметичность элемента.
4. Нет электрического контакта в разъеме, обрыв в проводке.

Причины поломок

При нарушении калибровки датчик начинает показывать «погоду». В результате ЭБУ использует неверную информацию, неправильно корректирует зажигание и впрыск топлива. Как следствие, холодный двигатель довольно сложно запустить, увеличивается расход бензина, самопроизвольно включается вентилятор системы охлаждения.

Если в датчике происходит короткое замыкание, то обычно неисправностью является разрушение или деформация корпуса. Такая поломка определяется, выдает сигнал об ошибке на приборную панель. Герметичность корпуса датчика также теряется при механических повреждениях, гораздо реже в результате длительной эксплуатации, особенно с проточной водой в системе охлаждения.

В случае отсутствия контакта микроконтроллер переключает двигатель в аварийный режим.В этом случае вентилятор охлаждения работает постоянно, чтобы предотвратить перегрев двигателя. Если восстановить контакт в проводке можно без проблем, то в первых трех случаях поможет только замена датчика.

Где находится ДТОЖ?

Перед тем, как проверить датчик температуры охлаждающей жидкости ВАЗ-21099, нужно найти его на двигателе. На отечественных автомобилях с передним приводом это устройство располагается на корпусе термостата. В карбюраторных автомобилях датчик температуры установлен в блоке двигателя, также на стороне термостата, под распределителем зажигания.

В других автомобилях это устройство может располагаться как на отводных патрубках возле головки блока, так и на термостате. В некоторых автомобилях используются два датчика, один из которых необходим для работы указателя температуры на приборной панели. А второй датчик отправляет сигнал на ЭБУ микроконтроллера.

Как снять и проверить датчик?

Перед проверкой датчика температуры охлаждающей жидкости на ВАЗ-2107 прибор необходимо обязательно демонтировать. Для этого необходимо:

1. Отсоединить провод от отрицательной клеммы.
2. Затем отсоедините штекер кабеля от корпуса датчика.
3. Открутите приспособление гаечным ключом или рожковым ключом.

При ремонте желательно прикрыть отверстие чистой тканью. Проверка выглядит следующим образом:

1. Залейте в электрочайник холодную воду.
2. Для проверки калибровки необходимо использовать электрический термометр (чем точнее, тем лучше).
3. Мультиметр подключается к контактам датчика, обязательно соблюдайте полярность.Переведите тестер в режим омметра.

Установка нового прибора

Если все показания немного отличаются, это может быть связано с ошибкой измерения.Но если разница значительная, необходимо установить новый датчик. Причем купить его можно в любом автомобильном магазине, стоимость этих устройств относительно невысока. Монтаж производится в порядке, обратном демонтажу.

Не используйте ФУМ-ленту или силиконовые герметики при установке датчика. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если использовать герметики, они могут попасть внутрь системы и забить каналы. Очистить систему от такого рода засоров будет сложно; возможно даже придется полностью разобрать двигатель по частям, чтобы от них избавиться.

В современных автомобилях контролируется работа двигателя, который получает информацию о исправности своих систем с помощью соответствующих датчиков. Система охлаждения, предназначенная для обеспечения оптимального температурного режима двигателя, включает в себя несколько таких сигнальных устройств. Один из них — охлаждающая жидкость (ДТОЖ). Что это за устройство и каковы его функции, мы расскажем в этой статье. Кроме того, мы рассмотрим возможные неисправности этого элемента системы охлаждения, а также методы их диагностики и устранения.

ДТОЖ: что это за датчик и зачем он нужен?

Датчик температуры охлаждающей жидкости предназначен для получения информации о температуре антифриза или антифриза в системе и ее последующей передачи в электронный блок управления. На основе этих данных контроллер автомобиля регулирует:

• оборотов холостого хода при прогреве двигателя;
• концентрация топлива в горючей смеси;
• включение и выключение вентилятора радиатора охлаждения.

Принцип работы датчика довольно простой. В его основе лежит свойство полупроводников изменять свое электрическое сопротивление под воздействием температуры.

Что такое датчик температуры? ДТОЖ состоит из следующих элементов:

Как работает ДТОЖ?

Датчик температуры охлаждающей жидкости имеет два электрических контакта, один из которых — корпус, замкнутый на массу, а второй — «+», который идет на электронный блок.Контроллер подает на ДТОЖ напряжение 5 В, которое с помощью токопроводящей пружины передается на рабочий элемент. Сам полупроводниковый термистор имеет отрицательный температурный коэффициент, и при нагревании теплоносителя, в который он помещен, его сопротивление начинает уменьшаться. В то же время снижается и напряжение. По его изменению электроника рассчитывает температуру охлаждающей жидкости в системе.

Датчик температуры в силу своей простой конструкции выходит из строя довольно редко, но если это случается, его заменяют новым прибором.Определить неисправность датчика несложно. Его выход из строя чаще всего сопровождается определенными симптомами, которые присущи только неработающему ДТОЖ. Что это за знаки, читайте дальше.

Признаки неработающего ДТОЖ

Определить неисправность датчика температуры охлаждающей жидкости можно по следующим признакам:

Последняя неисправность может быть вызвана не только ДТОЖ. При выходе из строя в первую очередь следует проверить его электропривод и целостность проводки.Только убедившись в их работоспособности, можно сделать вывод, что именно датчик температуры виноват в перегреве двигателя. При этом ДТОЖ может оказаться как нерабочим, так и условно рабочим.

ДТОЖ: неисправности

К неисправностям датчика температуры охлаждающей жидкости относятся:

• нарушение калибровки рабочего элемента (термистора), в результате чего его сопротивление не соответствует установленным температурным параметрам;
• замыкание плюсового контакта на массу;
• нарушение герметичности корпуса датчика;
• Отсутствие электрического контакта на разъеме.

Как видите, неисправностей в ДТОЖ не так уж и много. В первом случае датчик просто начинает врать, вводя в заблуждение электронный блок. Последние, используя ложную информацию, будут вынуждены принять неверные решения. Отсюда и тяжелый и чрезмерный расход топлива, и несвоевременное включение вентилятора радиатора.

Короткое замыкание в датчике происходит при деформации или разрушении его корпуса. Это явление легко обнаруживает контроллер, о чем посылает соответствующий сигнал на панель приборов.

Нарушение герметичности корпуса также чаще всего происходит из-за механического повреждения датчика, реже из-за длительной эксплуатации.

При отсутствии контакта на разъемах ДТОЖ контроллер обычно поддерживает двигатель в аварийном режиме, а вентилятор радиатора на всякий случай работает в постоянном режиме.

Первые три неисправности устранить невозможно. Здесь только замена ДТОЖ может исправить ситуацию. В последнем случае контакт можно восстановить, что несложно.После этого обязательно перепроверьте работоспособность системы охлаждения.

Где в машине искать ДТОЖ?

Проверить неисправность или исправность датчика можно, просто проверив его. Но сначала следует кое-что узнать о местонахождении ДТОЖ. Где находится датчик температуры охлаждающей жидкости в конкретном автомобиле, лучше узнать из мануала по его эксплуатации. Дело в том, что в разных моделях он может находиться в разных местах. Чаще всего ДТОЖ устанавливается на впускной патрубок рубашки охлаждения ГБЦ или на корпус термостата.

Важно не путать датчик температуры охлаждающей жидкости с датчиком указателя температуры охлаждающей жидкости (ДУТОЖ). Последний также служит для определения температуры охлаждающей жидкости, но его данные используются исключительно для информирования водителя.

Удаление датчика

Проверка ДТОЖ предусматривает снятие датчика. Для этого необходимо отсоединить минусовую клемму от АКБ и частично слить охлаждающую жидкость. После этого разъединяется разъем на корпусе ДТОЖ.Сам датчик откручивается от посадочного места с помощью рожкового ключа. Во время испытания технологическое отверстие закрывается чистой тканью, чтобы предотвратить попадание влаги или мусора в систему охлаждения.

Как проверить ДТОЖ?

Для проверки датчика потребуется:

Проверка датчика заключается в определении правильности калибровки рабочего элемента ДТОЖ. Что это значит? Это значит, что во время проверки необходимо установить, насколько правильно изменяется сопротивление термистора в зависимости от температуры.

Для начала подключаем контакты датчика к щупам мультиметра, соблюдая полярность. Устройство включается в режиме омметра. После этого ДТОЖ вместе с градусником опускают в холодную воду и снимают их показания. Далее вода нагревается, продолжая снимать мерки.

Ниже представлена ​​таблица калибровки датчиков температуры охлаждающей жидкости.

Если значения сопротивлений рабочего элемента ДТОЖ отличаются от приведенных в таблице, датчик неисправен.

Как заменить?

Процесс замены датчика не вызовет никаких сложностей даже у человека, который никогда не занимался ремонтом автомобиля, особенно если прибор уже был разобран для осмотра. Единственное, что нужно сделать, это приобрести новый ДТОЖ. Цена на датчики температуры охлаждающей жидкости в зависимости от марки автомобиля может колебаться в пределах 300-800 рублей.

Купив ДТОЖ, все, что нужно сделать, это сначала проверить его описанным выше способом (для большей уверенности в его работоспособности), а затем прикрутить на место старого и подключить соответствующий разъем.После этого доливаем охлаждающую жидкость, а также подсоединяем провод массы к аккумулятору. Далее запускаем двигатель, прогреваем и наблюдаем за работой системы охлаждения: исчезла ли ошибка, своевременно ли включается вентилятор радиатора, равномерно ли работает мотор и т. Д.

1. Перед запуском замена неработающего датчика температуры охлаждающей жидкости, убедитесь, что это причина.
2. Купите и установите ДТОЖ только той модификации, которая предоставлена ​​производителем ТС.
3. Систематически проверяйте состояние системы охлаждения и работоспособность ее отдельных элементов.
4. Обратите внимание на температуру охлаждающей жидкости. Если на панели приборов появляется ошибка, связанная с работоспособностью системы охлаждения, немедленно примите меры по устранению причин неисправности.
5. Никогда не заливайте в двигатель охлаждающую жидкость или воду плохого качества. Не смешивайте антифриз и антифриз в одной системе.

Можно ли водить машину с плохим датчиком охлаждающей жидкости? (Решено!) — Растяутос.com

Проблемы с автомобилем могут вызвать массу беспокойств, поломок, нарушенных графиков, возможность большого счета за мастерскую… все это активирует вашу внутреннюю сигнализацию. В этом посте я восстановлю спокойствие, ответив на все ваши вероятные вопросы.

Можно управлять автомобилем с неисправным датчиком температуры охлаждающей жидкости, поскольку система управления по умолчанию использует статические показания. Датчик охлаждающей жидкости транспортного средства является важным компонентом системы управления двигателем. Он непосредственно влияет на охлаждение и заправку двигателя и, следовательно, влияет на его работу.

К концу этого поста вы узнаете, как работает датчик, как диагностировать неисправный датчик, проводку и модуль управления. Вы также узнаете простые шаги по замене датчика.

Для чего нужен датчик температуры охлаждающей жидкости?

Датчик температуры охлаждающей жидкости двигателя (ECT) вашего автомобиля, также известный как датчик температуры охлаждающей жидкости (CTS), является небольшой, но важной частью комплекта. Сам датчик не очень впечатляющий, сделан из латуни для предотвращения коррозии, он легко помещается в ладони.Однако информация, которую он предоставляет, имеет решающее значение для работы вашего автомобиля.

Датчик, установленный на двигателе рядом с корпусом термостата, подает в систему управления двигателем показания температуры охлаждающей жидкости двигателя в реальном времени.

PCM (модуль управления силовой передачей) полагается на эту информацию для принятия различных важных решений, касающихся заправки топливом, охлаждения, подачи энергии и выбросов. В свою очередь, другие встроенные модули управления, такие как, например, HVAC, также будут принимать решения на основе этих показаний температуры.

Маленький датчик температуры имеет решающее значение для работы вашего двигателя, можно сказать, что он борется с гораздо большим весом.

Как работает датчик охлаждающей жидкости?

Датчик состоит из конца электрического разъема и конца зонда. Датчик просто ввинчивается в двигатель, при этом конец зонда погружается в охлаждающую жидкость внутри двигателя.

Датчик работает, изменяя сопротивление пропорционально тому, насколько горячий конец зонда. Типичный датчик в холодном состоянии показывает около 10 000 Ом и опускается до 200, когда двигатель прогрет до рабочей температуры.Не волнуйтесь об этих подробностях, я покажу вам, как проверить сопротивление позже, это легко!

Двухпроводный электрический разъем, установленный на датчике, идет от PCM. Один провод подает на датчик 5 вольт, это называется опорным напряжением.

Второй провод передает пониженное напряжение сигнала обратно к PCM. А поскольку сопротивление похоже на засорение трубы садового шланга, не все напряжение возвращается, это пониженное напряжение, которое PCM использует для определения температуры охлаждающей жидкости.

Чем выше температура охлаждающей жидкости, тем меньшее сопротивление предлагает датчик, что приводит к более высокому напряжению обратного сигнала на PCM.

Стоит отметить, что не все датчики работают таким образом. Однако датчик этого типа является более распространенным и известен как термистор с отрицательным температурным коэффициентом. Положительный температурный коэффициент инвертируется, при повышении температуры охлаждающей жидкости сопротивление увеличивается.

Некоторые датчики могут быть подключены к трехпроводной схеме, не позволяйте этому сбивать вас с толку. Третий провод обычно используется для питания датчика температуры приборной панели.

И некоторые модели более высокого уровня могут использовать более одного ECT, V-образный двигатель может иметь ECT для каждого банка.В некоторых системах используются два блока ECT: один для PCM, а второй — для вентилятора радиатора.

Может ли неисправный датчик температуры охлаждающей жидкости стать причиной остановки автомобиля?

Симптомы неисправного датчика различаются, но общий знаменатель — индикатор двигателя. Это настолько важный датчик, что световой индикатор двигателя предупредит водителя, как только бортовой компьютер обнаружит проблему.

Как вы знаете, датчик играет центральную роль в том, как модули управления двигателем принимают решения о заправке, неправильные показания приводят к плохой работе, а остановка двигателя занимает первое место в списке симптомов.

Другие общие симптомы включают:

• Тяжело на газу
• Сильный запах газа
• Неровная работа
• Неуверенность при ускорении
• Высокий или низкий холостой ход
• Осечки
• Черный дым
• Плохой запах из глушителя
• Перегрев двигателя
• Вентилятор работает постоянно
• HVAC дует холодный воздух

Как проверить датчик охлаждающей жидкости

Если ваш автомобиль не заводится с холода, попробуйте немного нажать педаль газа, это сигнализирует PCM о необходимости отменить и добавить немного газа .Если двигатель сейчас запускается, скорее всего, вы нашли проблему.

Мои более частые диагнозы начинаются с визуального восприятия. Проверка простых легких выигрышей. В случае неисправности ECT, я проверю такие вещи, как:

• Уровень охлаждающей жидкости, недостаточное количество охлаждающей жидкости приведет к тому, что датчик будет работать хаотично, если вообще будет.
• Поищу незакрепленный разъем проводки.
• Повреждение проводки датчика охлаждающей жидкости, например, нерзание или повреждение грызунами.
• Состояние охлаждающей жидкости, плохая охлаждающая жидкость может покрыть датчик, вызывая неправильные показания.

Проверив все низко висящие плоды, я обращаю внимание на коды неисправности. Современные автомобили, как вы знаете, фиксируют все основные неисправности в PCM. Имеет смысл начать диагностику с этого момента, это, конечно, будет означать, что вам нужно будет одолжить или купить считыватель кода.

Оцените двунаправленный сканер, который я рекомендую здесь, на странице инструментов для автоматического ремонта электрооборудования.

Общие коды неисправностей ECT:

• P0115 — Неисправность цепи
• P0116 — Диапазон цепи
• P0117 — Низкое напряжение
• P0118 — Высокое напряжение
• P0119 — Неустойчивая неисправность

Тестирование датчика, PCM и его цепи потребуется сканер, который считывает данные в реальном времени.Эти инструменты ввода — это шаг вперед по сравнению с простым считывателем кода, но все же не очень дороги и, вероятно, окупятся во много раз.

Вот основные тесты, которые вы можете выполнить, чтобы помочь диагностировать неисправный датчик ECT. Имейте в виду, датчики не такие уж и дорогие, и хотя я не имею привычки бросать детали в машину, которую я понимаю, не имеет смысла покупать испытательное оборудование для диагностики детали за 20 долларов. Но для тех, кто заинтересован, пристегнитесь!

Проверка сопротивления ECT

Этот тест можно проводить в автомобиле или вне его, однако результаты не будут окончательными.Хороший диагностический прибор может отображать характеристики ECT и позволяет легко увидеть помехи или мгновенное пропадание сигнала. Периодическую неисправность будет сложно выявить с помощью вольтметра. Но этот тест отлично подойдет для мертвого датчика.

Удалите разъем датчика, используя DVOM, установленный на Ом. Проверяйте сопротивление на холодном двигателе и записывайте показания. Подключите датчик обратно, запустите двигатель и дайте ему поработать на холостом ходу несколько минут.

Выключите автомобиль и повторите проверку сопротивления, исправный датчик отрицательного коэффициента покажет меньшее значение сопротивления.Если ваши показания не изменились, ваш датчик неисправен. Более низкое значение сопротивления, конечно, не означает, что датчик исправен. Только построение графика датчика через полный цикл нагрева может окончательно его проверить.

Датчик вашего автомобиля будет иметь указанный диапазон сопротивления для указанной температуры. Можно успешно протестировать датчик с помощью термометра, спецификации, DVOM и горячей воды.

Проверка падения напряжения на ECT

Как вы знаете, датчик охлаждающей жидкости получает опорное напряжение 5 В от PCM.Второй провод является сигнальным и используется для передачи пониженного напряжения обратно на PCM. Сопротивление датчика падает по мере нагрева двигателя.

Измерение падения напряжения на датчике позволяет нам наблюдать за работой датчика в реальном времени. Двигатель должен быть запущен, и испытание необходимо будет проводить через тепловой цикл. Дифференциал напряжения уменьшается по мере нагрева двигателя (падает сопротивление).

Проверка опорного напряжения ECT

Этот тест представляет собой прямую проверку опорного напряжения.Нам нужно будет отключить датчик при включенном зажигании. Обратное зондирование — лучший подход, применение чрезмерного усилия к точкам контакта может привести к их расширению. 5 вольт или близко к нему означает, что здесь все в порядке.

Вы можете ознакомиться с инструментами, которые я использую здесь, на странице инструментов для автоматического ремонта электрооборудования.

Что произойдет, если вы отключите датчик температуры охлаждающей жидкости?

Отсоединение датчика охлаждающей жидкости двигателя во время движения автомобиля может вызвать спотыкание двигателя и его резкую работу. Индикатор двигателя может не загореться в ближайшее время, но DTC (диагностический код неисправности) будет зарегистрирован в PCM.

Вы также можете заметить, что вентилятор двигателя периодически включается и выключается. Двигатель будет работать на обогащенной смеси, поэтому вы почувствуете запах сырого газа и можете увидеть черный дым из выхлопной трубы.

Отключение датчика температуры охлаждающей жидкости перед запуском двигателя может привести к тому, что он не запустится, особенно холодным утром. Хотя PCM увидит, что датчик отключен, и у него есть стратегия заправки по умолчанию для такого события. Это скорее универсальный подход, поэтому холодный запуск при более низких температурах может помешать запуску двигателя.

Как заменить датчик температуры охлаждающей жидкости

Замена датчика — несложная работа, но вам понадобится несколько простых инструментов, таких как:

• Дренажный поддон
• Маленькая плоская отвертка
• Глубокая головка и трещотка
• Fresh охлаждающая жидкость.
• Чистые тряпки

Ознакомьтесь с профессиональными инструментами для работы здесь, на странице инструментов системы охлаждающей жидкости.

Датчик, как вы знаете, расположен рядом с корпусом термостата на большинстве моделей, и процедура выглядит следующим образом:

• Поместите сливной поддон под двигатель, некоторое количество охлаждающей жидкости вытечет из корпуса ECT.Подготовьте замену к установке, и вы сведете беспорядок к минимуму.
• Используйте плоскую отвертку (при необходимости), чтобы отсоединить электрический разъем. Отложите в сторону, не допускайте попадания охлаждающей жидкости на контактные штыри.
• С помощью глубокого ключа и трещотки снимите датчик.
• Установите новую шайбу датчика (если применимо) вручную перед затяжкой. Это не гайка, а латунь, поэтому будьте осторожны. Большинство из них затянуты с усилием около 15 фунт-фут, но проверьте характеристики вашей модели.Датчик должен поставляться с герметиком для резьбы, если не использовать смазку для труб.
• Установите на место электрический разъем.
• Долейте охлаждающую жидкость.
• Запустите автомобиль и проверьте, нет ли тепла от нагревателя. Если вы потеряли тонну охлаждающей жидкости, вам необходимо удалить воздух из системы. Вы рискуете повредить двигатель, если система заблокирована воздухом. Я написал сообщение об этой самой процедуре, и вы можете проверить это в этом сообщении «Нет нагрева на холостом ходу».

Связанный вопрос

Сколько стоит замена датчика температуры охлаждающей жидкости? Стоимость датчика температуры охлаждающей жидкости составляет от 20 до 50 долларов.В гараже может взиматься плата от 100 до 250 долларов за установку датчика охлаждающей жидкости. Установка датчика обычно включает замену охлаждающей жидкости и удаление захваченного воздуха из системы охлаждающей жидкости.

Джон Каннингем

Джон Каннингем — автомобильный техник и писатель на Rustyautos.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.

Недавние сообщения

ссылка на Какой сканер мне нужен для Duramax? Механик GM говорит … Ссылка на Где находится моя катушка зажигания? Руководство с фото

Датчик температуры охлаждающей жидкости двигателя (ECT)

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)

Общее описание
Датчик температуры охлаждающей жидкости двигателя представляет собой терморезистор, который обычно имеет отрицательный температурный коэффициент. Это двухпроводной термистор, погруженный в охлаждающую жидкость и измеряющий ее температуру.Бортовой компьютер использует сигнал ECT в качестве основного поправочного коэффициента при расчете опережения зажигания и продолжительности впрыска.

Внешний вид
Датчик температуры охлаждающей жидкости показан на рис. 1.

Фиг.1

Принцип работы датчика ECT
Чтобы преобразовать изменение сопротивления ECT в изменение напряжения, которое затем обрабатывается ЭБУ, датчик ECT подключается в цепь, на которую обычно подается опорное напряжение + 5В.При холодном двигателе и температуре окружающей среды 20 ºC сопротивление датчика находится в пределах от 2000 Ом до 3000 Ом. После запуска двигателя температура охлаждающей жидкости начинает повышаться. ЭСТ постепенно нагревается, и его сопротивление пропорционально снижается. При 90 ºC его сопротивление находится в диапазоне от 200 Ом до 300 Ом.
Таким образом, сигнал переменного напряжения, зависящего от температуры охлаждающей жидкости, отправляется на бортовой компьютер.

Типы датчиков ECT

• С отрицательным температурным коэффициентом. Это самые популярные датчики, используемые в автомобилях.Их сопротивление уменьшается с повышением температуры.
• С положительным температурным коэффициентом. Используется в некоторых старых системах, таких как Renix. Здесь напряжение и сопротивление увеличиваются с повышением температуры.

Процедура проверки работоспособности датчика ECT
— Датчик с отрицательным температурным коэффициентом —
Тест с вольтметром

• Откройте защитный резиновый колпачок на разъеме датчика температуры системы охлаждения.
• Подключите отрицательный провод вольтметра к массе шасси.
• Определите, какие клеммы являются сигнальными и заземляющими.
• Подключите положительный провод вольтметра к клемме сигнала ECT.
• Запустить двигатель из холодного состояния.
• В зависимости от температуры показания напряжения должны находиться в диапазоне от 2 до 3 В. Соотношение между напряжением и температурой показано в Таблице-1.
• Проверить, соответствует ли сигнал напряжения ЕСТ температуре.Для этого вам понадобится термометр.
• Запустите двигатель и прогрейте его до рабочей температуры. Во время прогрева двигателя напряжение должно уменьшаться в соответствии со значениями, приведенными в таблице-1.
• Распространенная проблема заключается в том, что выходное сопротивление (и напряжение) неправильно изменяется за пределы своего нормального диапазона. Нормальное значение напряжения датчика ECT составляет 2 В при холодном двигателе и 0,5 В при прогретом двигателе. Датчик неисправности может показывать напряжение 1,5 В при холодном двигателе и 1.25 В при прогретом двигателе, что вызывает затруднения при запуске холодного двигателя и наличие богатой топливной смеси при прогретом двигателе. При этом не будут генерироваться коды неисправности (если встроенный контроллер не запрограммирован на обнаружение изменений напряжения), поскольку датчик продолжает работать в пределах своих проектных параметров. При обнаружении такого дефекта необходимо заменить датчик температуры охлаждающей жидкости.
• Если сигнал напряжения ЕСТ равен 0 В (отсутствие питания или короткое замыкание на массу) или если он равен 5.0В — у нас обрыв цепи.

Таблица 1
ПРИМЕЧАНИЕ. Это типичный пример, но это не означает, что приведенные выше значения являются действительными и должны быть получены в процессе проверки конкретной системы .

Возможные неисправности датчика:
— Напряжение на клемме сигнала ECT равно 0В.

• Проверить клеммы датчика на отсутствие замыкания на массу.
• Проверить целостность сигнальных проводов между датчиком и бортовым контроллером.
• Если все провода в порядке, но на бортовом контроллере нет выходного напряжения, необходимо проверить все соединения питания и заземления бортового контроллера. Если напряжения питания и заземления в порядке, под подозрение попадает сам бортовой контроллер.

— Напряжение на клемме сигнала ECT равно 5,0 В
Напряжение имеет такое значение при наличии разомкнутой цепи и может быть получено в одном из следующих условий:

• сигнальная клемма датчика ECT не обеспечивает подключение к датчику;

Цепь датчика

• разомкнута;

Цепь массы датчика

• разомкнута.

— Сигнал напряжения или опорное напряжение равно напряжению автомобильного аккумулятора.
Проверить короткое замыкание в проводе, подключенном к плюсовой клемме автомобильного аккумулятора или проводу питания.

— Датчик с отрицательным температурным коэффициентом —
Проверка с помощью омметра с датчиком ECT, отсоединенным от автомобиля

• Поместите датчик в подходящую емкость для воды и измерьте температуру воды.
• Измерьте сопротивление датчика и сравните его со значениями, приведенными в Таблице-1, показывающей взаимосвязь между сопротивлением и температурой.
• Нагрейте воду и периодически измеряйте сопротивление датчика. Сравните результаты с данными в таблице 1.

— Датчик с отрицательным температурным коэффициентом —
Измерение напряжения с помощью осциллографа

• Подключите активный конец щупа осциллографа к сигнальной клемме сенсора, а пробник заземления — к заземлению шасси.
• Установите синхронизацию развертки осциллографа в непрерывный режим измерения (регистрация медленно меняющихся сигналов).
• Поместите датчик в подходящую емкость с подогретой водой.
  Через несколько минут измерения во время нагрева воды на экране осциллографа появится кривая изменения напряжения датчика (рис. 2). Обратите внимание на время измерения — около 10 минут.
• Желательно непрерывно измерять температуру нагретой воды термометром и сравнивать ее со значениями, указанными в таблице 1.

Фиг.2

— Датчик с положительным температурным коэффициентом —
Датчик ECT с положительным температурным коэффициентом сопротивления представляет собой термистор, сопротивление которого увеличивается с повышением температуры.Используется в небольшом количестве систем (в основном в автомобилях Renault).
Общий метод проверки аналогичен методу проверки датчика с отрицательным температурным коэффициентом, описанному выше. Полученные данные измерений можно сравнить с данными, приведенными в таблице 2, показывающей зависимость между сопротивлением и температурой датчика.

Таблица 2

Как работает датчик температуры охлаждающей жидкости двигателя?

Насколько сильно нагревается двигатель вашего автомобиля во время обычной поездки?

Возможно, вы не знаете, но, надеюсь, ваш автомобиль датчик температуры охлаждающей жидкости знает.Датчик отслеживает рабочую температуру и предупреждает бортовой компьютер о потенциальной проблеме. Но как на самом деле работает этот автомобильный датчик температуры и для чего он нужен?

Как работает датчик температуры

На большинстве автомобилей датчик температуры охлаждающей жидкости (CTS) находится где-то рядом с термостатом двигателя, что позволяет ему работать оптимально. Наконечник CTS, вероятно, находится рядом с охлаждающей жидкостью двигателя.

Датчик работает, измеряя температуру, создаваемую термостатом и / или самой охлаждающей жидкостью. Затем температура передается в бортовую систему управления. Оттуда компьютер вашего автомобиля будет использовать эту информацию о температуре, чтобы продолжить работу или настроить определенные функции двигателя, всегда работая для поддержания температуры двигателя на идеальном уровне.

Когда система управления получает температуру от CTS, она может запустить охлаждающий вентилятор, чтобы он выключился или включился.Кроме того, это может сигнализировать о необходимости более богатой топливной смеси или открывать рециркуляцию выхлопных газов.

Когда датчик температуры автомобиля выходит из строя

Как и любой другой компонент в вашем автомобиле, датчик со временем может выйти из строя и прийти в негодность. Это может вызвать ряд проблем, включая перегрев двигателя.

Если вы знаете, где находится датчик двигателя и как он выглядит, вы можете провести визуальный осмотр, чтобы увидеть, нет ли на нем трещин или трещин.Хотя эта визуальная проверка может быть полезной, она не поможет вам диагностировать все возможные проблемы, поскольку некоторые неисправности датчиков могут проявляться без визуальных доказательств.

Вообще говоря, если ваш датчик не работает, он отправит сигнал на компьютер и загорится индикатор Check Engine. Если вы видите, что загорается знак Check Engine, немедленно отправляйте свой автомобиль на профессиональное обслуживание.

Замена датчика температуры автомобиля

Со временем датчик необходимо будет полностью заменить.
