Замена датчика охлаждающей жидкости ваз 2114: где находится и как определить неисправность, способы самостоятельной диагностики и инструкция по замене

Date: 04.06.2021

Author: admin

Содержание

Замена датчика температуры охлаждающей жидкости ваз 2114

Главная » Разное » Замена датчика температуры охлаждающей жидкости ваз 2114

Лада 2114 КОСМОС ГОСТ › Бортжурнал › Замена датчика температуры охлаждающей жидкости ДТОЖ

Кароче надо менять этот датчик) завтра поменяем

На приборке стало показывать температур двигателя 90 градусов, хотя машина стояла на улице в -6 градусов весь вечер. Потом в дороге температура была под 120-125 градусов. И почитав в чем проблема все сомнения пали на дтож. Здесь описан чисто мой метод, без слива антифриза через радиатор.

Скидываем воздухан

Не забудьте скинуть минусовую клемму с акб, дабы не возникло ошибок после того как скинете фишку дтож

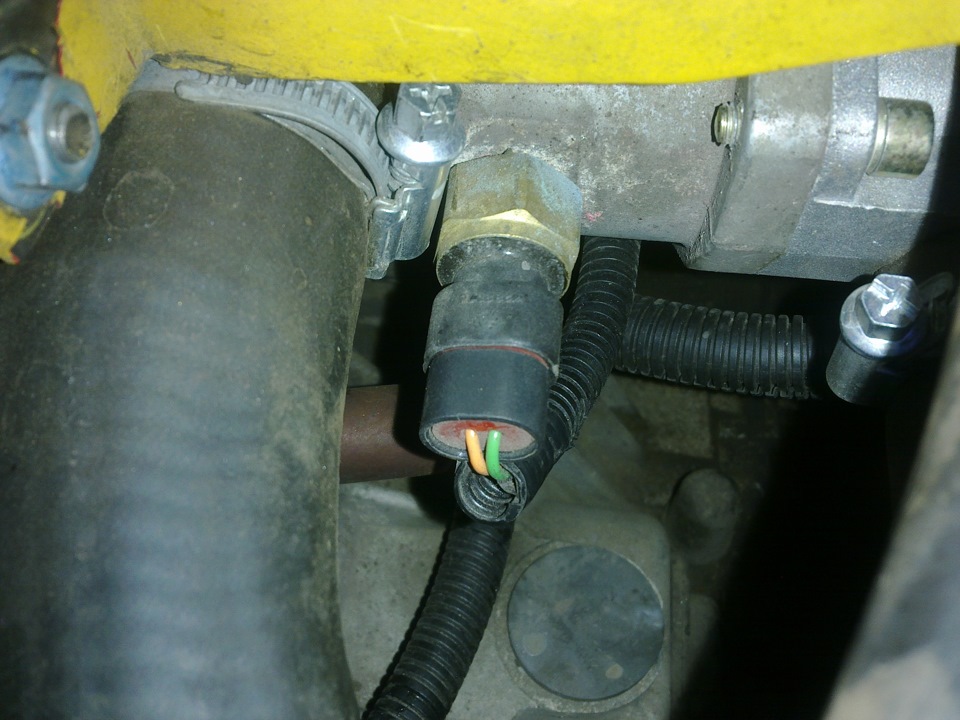

И вот он сам датчик на между блоком цилиндров и термостатом

Перед тем как откручивать датчик, ждем пока антифриз остынет, далее скидываем фишку. И потихоньку откручиваем датчик ключом на 19, и самый ГЛАВНЫЙ момент это быстро вынуть датчик и закрыть отверстие дабы не выбежало много антифриза.

В моем случае я использовал палец

Далее так же быстро вставляем новый датчик и закручиваем его, перед этим можно смазать его термостойким герметиком.

И вот датчик на месте

Датчик поставил от фирмы Лузар

коробочка

картинка

Но в моем случае проблема не решилась, и на приборке так же показывает не правильную температуру. Подскажите куда еще можно заглянуть.

Цена вопроса: 150 ₽ Пробег: 119 000 км

www.drive2.ru

Датчик температуры охлаждающей жидкости ВАЗ 2114, замена своими руками и признаки неисправности ДТОЖ

Содержание:

Где находится датчик температуры ОЖ

Поломки
Проверка датчика
Порядок снятия ДТОЖ

Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.

Элемент определения температуры охлаждающей жидкости

Водитель имеет возможность самостоятельно следить за вероятностью перегрева, используя указатель температуры охлаждающей жидкости. Именно он показывает, греется ли двигатель ВАЗ 2114 или нет.

При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости). Его надежность оставляет желать лучшего.

Где находится датчик температуры ОЖ

Система охлаждения на автомобилях бывает трех типов:

Смешанная;
Воздушная;
Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

Сама система включает в себя следующие компоненты:

Вентилятор радиатора;
Радиатор отопления;
Радиатор охлаждения;
Рубашка системы охлаждения;
Насос;
Расширительный бак;
Патрубки соединения;
Датчик температуры охлаждающей жидкости.

Не ищите ДТОЖ на радиаторе, хотя именно там он располагается на остальных моделях ВАЗ. Тогда где находится датчик температуры двигателя на ВАЗ 2114? На блоке мотора.

Поломки

К самым популярным и распространенным поломкам ДТОЖ относят:

Отсутствие контакта с датчиком;
Разрыв контакта, исчезает изоляция;
Устройство перестает работать;
Вентилятор не включается, когда требуется.

Также важно изучить признаки неисправности. К ним относят:

Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
Двигатель прогрелся, но все равно не работает должным образом;
Существенно повысился уровень расхода топлива.

Одна из распространенных ошибок новичков заключается в том, что они часто путают ДТОЖ с датчиком указателя температуры жидкости охлаждения.

Проверка датчика

Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.

Есть два метода проверки, с каждым из которых мы вас познакомим.

Первый метод

Снятие

Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.

Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.

Метод второй

Возьмите мультимер, включите его в режиме омметра.
Вооружитесь термометром с насечками более 100 градусов по Цельсию.
Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
Подключите щупы прибора к выводу датчика и корпусу.
Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
Следите за показателями омметра и термометра одновременно.

В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Таким методом можно проверять состояние нового датчика перед установкой на место старого.

Температура, С	Сопротивление, Ом
30	1350-1880
50	585-820
70	280-390
90	155-196
110	87-109

Порядок снятия ДТОЖ

Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.

Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого:
1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
2. Вооружитесь накидными ключами на 17, 13 и 8;
3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
7. В течение 10 минут жидкость будет постепенно стекать;
8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
Теперь снимает старый датчик температуры охлаждающей жидкости:
1. Отыщите его на своем автомобиле;
2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
3. Измеритель демонтируется при помощи ключа на 21;
4. Монтируется новый измеритель.
Устанавливаем новый прибор. Для этого:
1. Приобретаем новый датчик ТОЖ;
2. Все тем же ключом на 21 монтируем его на место старого;
3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

Вы могли плохо закрутить новый датчик на его посадочное место;
Не исключено, что вы забыли про заливку охлаждающей жидкости;
В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Загрузка …

luxvaz.ru

ВАЗ 2114 датчик температуры охлаждающей жидкости

Базовым показателем здорового состояния организма является температура тела. Превышение значения 36.6 градусов обращает внимание, вызывает беспокойство. Аналогичная ситуация происходит в автомобиле. Если система контроля за отводом лишнего тепла работает нестабильно – силовому агрегату угрожает перегрев, выход из строя. Не своевременное включение охлаждения замороженного мотора помешает выполнить пуск. Арбитром в описанных ситуациях выступает специальный измерительный прибор. В статье пойдёт речь о технически примитивной, но функционально важной детали – датчике температуры охлаждающей жидкости. Выполнить самостоятельную проверку, замену датчика температуры двигателя ваз 2114 по силам начинающему автолюбителю.

Устройство, принцип работы, назначение, место расположения

Датчик представляет собой цилиндрический, неразборный стакан, изготовленный из сплава цветного металла. По верхнему краю нарезная резьба, шестигранная головка на 19 мм, пластиковая колодка с двумя контактами, подключёнными к электронному блоку управления. Электрическая схема прибора проста. Измерительный элемент – полупроводниковый термистор, изменяющий проводимость цепи в зависимости от температуры окружающей среды, в данном случае, жидкости. Встречаются модели автомашин, оснащённые несколькими температурными контролями силового агрегата. Датчик температуры двигателя устанавливается дополнительно, выдаёт показания на стрелочный прибор. Схемное решение аналогичное.

Известны два варианта исполнения, применяющие взаимно противоположные температурные коэффициенты.

Негатив. Улучшается проводимость при нагреве.
Позитив. Характеризуется повышением сопротивления с разогревом.

Выбирая новый датчик для замены, необходимо учитывать различия типов, соответствие модели автомобиля. Несовместимость приводит к отклонениям в режимах эксплуатации автомашины.

Информация, поступающая в ЭБУ с датчика охлаждающей жидкости, определяет:

угол опережения зажигания;
пропорцию компонентов горючей смеси;
обороты вращения коленчатого вала.

Где находится датчик ДТОЖ

Обнаружить узел несложно. Достаточно пройтись взглядом вдоль подводящего шланга от радиатора к блоку термостата. Со стороны головки блока цилиндров видно датчик ДТОЖ.

Место расположения на ваз 2114 датчик температуры охлаждающей жидкости

Признаки неисправности датчика температуры охлаждающей жидкости ваз 2114

Основные отличительные особенности, свидетельствующие о некорректной работе измерителя:

при холодном двигателе стрелка занимает красный сектор контрольного прибора передней панели, включается вентилятор обдува радиатора;
занижается тепловой режим, мотор перегревается, появляется задымление под капотом;
пуск силового агрегата происходит с трудом в любую погоду;
наблюдается повышенный расход горючего;
оттенки выхлопных газов отличаются от нормы, мотор коптит.

Диагностика, замена датчика температуры охлаждающей жидкости ваз 2114

При появлении первых симптомов поломки ДТОЖ не обязательно бежать в магазин. Странное функционирование прибора может быть следствием комплекса отклонений от нормы различных систем автомашины.

Низкий уровень охлаждающей жидкости приводит к повышению давления в контуре, тепловым ударам. Датчик, не полностью погружённый в тосол, будет анализировать состояние паров. Показания искажаются.

Обрывы, замыкания электропроводки, окисление контактов способны имитировать поломку температурного измерителя.

Важное замечание. Ремонтные мероприятия в моторном отсеке выполняются в одежде с длинными рукавами, застёгнутыми манжетами, в защитных перчатках. Прикосновение к горячим элементам конструкции приведёт к ожогу. Остерегаться паров охлаждающего контура.

Существует простой способ локализации повреждения датчика. Электронный блок управления, замеряя напряжение, подозревает выход из строя термодатчика, обрыв цепи питания, автоматически организует обдув радиатора. Симуляция подобного случая вручную создаст возможность чётко определить виновника.

Осторожно просунуть руку под воздушный фильтр.

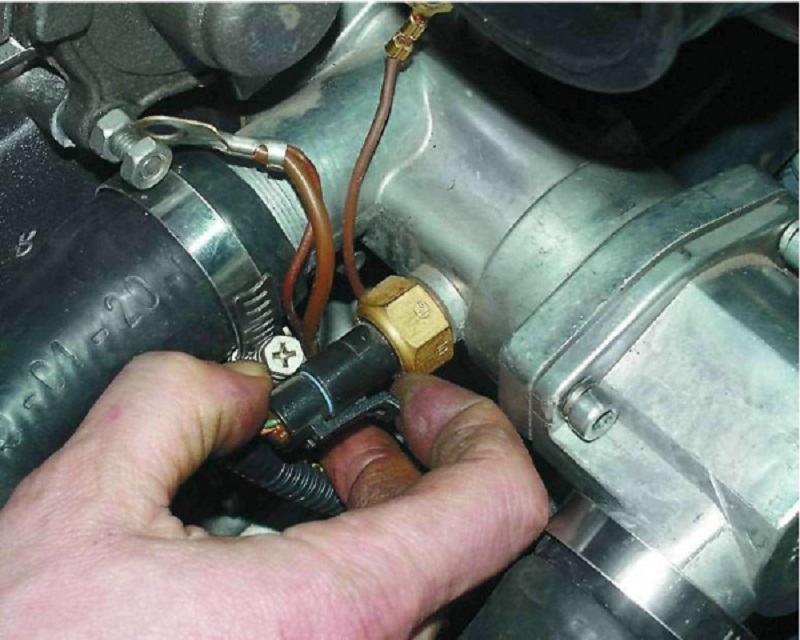

Нажать пластиковую защёлку. Отключить разъём датчика температуры двигателя ваз 2114.
Начало вращения вентилятора указывает на исправность проводки, непригодность прибора.

Порядок замены на ваз 2114 датчика температуры охлаждающей жидкости

Подготовить глубокий торцевой ключ на «19», рожковый на «13», отвёртку, новый прибор.
Подождать охлаждения двигателя.
Сбросить давление в системе охлаждения: аккуратно открутить крышку расширительного бачка, приподнять, плотно закрутить обратно.
Проконтролировать уровень охлаждающей жидкости между линиями «минимум», «максимум».
Выкрутить два болта крепления воздушного фильтра.
Освободить, стянуть хомут, снять воздуховод.
Отсоединить провода датчика массового расхода воздуха.
Убрать воздушный фильтр в сторону.
Подставить под блок термостата чистую ёмкость.

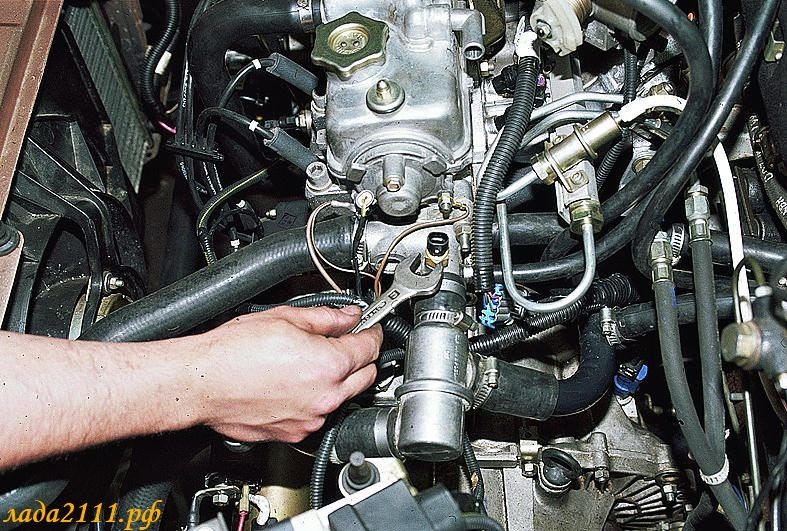

Торцевым ключом аккуратно вывернуть датчик температуры охлаждающей жидкости ваз 2114.
Извлечь прибор из посадочного отверстия. Возможно вытекание небольшого количества охладителя. Воздушная прослойка под закрытой крышкой, препятствуя созданию вакуума, не позволит опустошить расширительный бачок.
Если однозначно предполагается замена – закрутить сменный датчик, почистить, установить обратно разъёмные колодки, патрубок, фильтр, клемму. Долить охладитель.
Иначе временно использовать подходящую по размеру, резьбе пробку.
Подвергнуть снятый узел тестированию.
Собрать «испытательный стенд».
Металлическая ёмкость с водой. Для чистоты эксперимента заливается охладитель, применяемый в машине.
В воду поместить ртутный, спиртовой термометр со шкалой более 100 градусов.
Датчик заглубить в воду на отметку, аналогичную посадочному отверстию блока термостата.
С помощью зажимов «крокодил» подключить провода тестера к контактам термодатчика – руки освобождаются. Переключатель установить на измерение сопротивления, предел 1 кОм.
Организовать плавный подогрев.
Наблюдать показания градусника, мультиметра, записывать в две колонки, сравнить с паспортной таблицей. Отклонения от заводских данных не должны превышать нескольких единиц.
Обнаружена большая разница, отсутствие реакции на нагревание – требуется замена датчика температуры двигателя ваз 2114.

Предел совершенства не существует. Заводы – изготовители, автолюбители дополняют электрическую схему новыми приборами наблюдения за механизмами, узлами, системами автомобилей. В качестве примера можно назвать датчик температуры воздуха ваз 2114 в салоне, за бортом. Существуют защитные температурные датчики на основе биметаллических материалов, не требующие вмешательства бортового компьютера. Ток электрической цепи, выходящий за пределы нормы, заставляет изгибаться пластину, разрывая контакты. Остывание восстанавливает соединение. Аналогичная защита устанавливается в бытовых электроприборах. Подобные устройства сигнализируют о возможных коротких замыканиях проводки, вызывающих токовый рост.

provaz2114.ru

Датчик температуры двигателя ВАЗ 2114: как заменить ДТОЖ мотора

Автоваз является крупнейшим производителем транспорта в Восточной Европе уже более пятидесяти лет. Помимо известных всем отечественных марок, данный завод выпускает автомобили таких всемирно известных брендов, как Ниссан, Рено и т. д. Большинство моделей данный производитель выпускает в двух вариантах, в зависимости от типа движка — карбюратор или инжектор.

Загрузка …

Чем различаются эти два мотора? К примеру, ВАЗ 2109 карбюратор строит работу двигателя на основе механического впрыска топлива, который производится путем разницы давления между впускным коллектором и атмосферой.

А в случае с ВАЗ 2109 инжектором, горючее поступает при помощи электроники, путем впрыска обогащенной смеси в камеру сгорания через специальные форсунки. Со временем наблюдается тенденция вытеснения карбюраторного типа двигателя электронным его аналогом. Если более старые модели ВАЗ можно найти с карбюраторами, то те, которые на сегодняшний день сходят с конвейеров, оснащены инжекторами.

Независимо от типа двигателя, необходим контроль за его работой, поддержание оптимального уровня его температуры, иначе возможен выход его из строя, а также поломка других систем автомобиля.

Спасает движок от перегрева и переохлаждения специальная жидкость — охлаждающая, которая не только регулирует уровень нагрева движка, но и предохраняет его детали от коррозии, а также помогает системе вентиляции освобождаться от засоров.

Самостоятельно ОЖ не смогла бы справиться с работой, если бы не было прибора, который следит за уровнем ее температуры — ДТОЖ.

Где находится датчик температуры?

На автомобилях ВАЗ 2110 (а также в 2101 — 07, ВАЗ 2109, 2108, 21099, ВАЗ 2112) датчик температуры охладителя располагается возле термостата.

В моделях Самара-2 в системе присутствует два типа датчиков одновременно — в термостате и в головке блока цилиндров. Они измеряют температуру ОЖ в двух местах — на выходе из двигателя и на выходе из радиатора. К данному типу авто относятся модели ВАЗ 2115, 2114 и 2113.

Одно условие для всех типов двигателя является обязательным — прибор измерения температуры должен контактировать непосредственно с измеряемой средой, то есть — быть погруженным в ОЖ. Иначе, он будет передавать показания не с нее, а с окружающего воздуха, что исказит данные и приведет к ошибкам в работе.

ДТОЖ считывает температурный уровень охлаждающей жидкости и преобразует ее в сопротивление. Как правило, автомобильные датчики имеют отрицательный температурный коэффициент, что означает — при повышении уровня нагрева показатель сопротивления падает.

Признаки неисправности анализатора нагрева

При выходе из строя прибора, измеряющего температуру ОЖ, возможны следующие признаки, на которые владельцу авто стоит обратить внимание:

затрудненный запуск двигателя, независимо от температуры окружающей среды;
нестабильная работа на холостом ходу;
сложности с остановкой работающего мотора;
рост расхода горючего;
нетипичный выхлоп;
мигание индикатора на приборной панели, либо сообщение об ошибке на дисплее.

При обнаружении подобных неисправностей, владельцу стоит, в первую очередь, проверить уровень охлаждающей жидкости и ее качество. Отработанная ОЖ теряет свои свойства, что приводит к перебоям в работе системы охлаждения.

Также следует осмотреть контакты, ведущие к датчикам и вентиляцию. Если эти моменты функционируют исправно, переходим к диагностике ДТОЖ.

Датчик температуры двигателя ВАЗ 2114 и его замена

Первым делом, необходимо заглушить мотор и дождаться полного его охлаждения, так как и сам движок, и ОЖ во время работы имеют довольно высокую температуру, и, если залезть в систему сразу, велика вероятность обзавестись ожогами.

Как только машина остыла, необходимо слить охлаждающую жидкость. Если она в рабочем состоянии, то достаточно это сделать до уровня ДТОЖ. Если же подлежит замене, то, само собой, необходимо сцедить ее всю.

Далее нужно обесточить систему, сняв клеммы с аккумуляторной батареи. И можно приступать к демонтажу.

На ВАЗ 2110, ВАЗ 2109 и аналогичных им моделях, для удобства доступа к детектору можно снять воздушный фильтр. При желании можно провести манипуляции и без этого, но так будет немного удобнее;
Снять провода, идущие к прибору;
Ключом подходящего размера выкрутить датчик (вместе с кольцом уплотнения).

Если ситуация не позволяет перед заменой слить ОЖ, возможно провести ее и без слива. В таком случае, нужно выкручивать неисправный прибор очень аккуратно и медленно, сразу же закрыв освободившееся гнездо рукой, либо быстро поместив туда новый датчик.

Существует два вида диагностики, которые могут помочь определить — исправен ли датчик температуры двигателя ВАЗ 2114.

Первый — визуальный. Если прибор выглядит неприглядно, покрыт окислом, ржавчиной или имеет механические повреждения — без вариантов, он не способен выполнять свои функции и подлежит немедленной замене.

Второй — поможет определить неисправность при отсутствии внешних признаков. Необходимо вооружиться емкостью с ОЖ, мультиметром в режиме омметра и градусником, который сможет выдержать высокие температуры. ДТОЖ подключается к клеммам мультиметра, после чего погружается вместе с термометров в нагреваемую ОЖ.

В качестве примера приведем пару показаний, характерных для ВАЗ 2115 и аналогичных им моделей.

При температуре охлаждающей жидкости около тридцати градусов Цельсия, показания мультиметра будут равны 1350-1880 Ом. Как только нагрев среды достигнет 110 градусов, на 2115 датчик покажет числа в 87-109 Ом.

Стоит знать, что рабочая температура двигателя может варьироваться у разных моделей ВАЗ. Например, у 2114 это примерно 80-90 градусов. У ВАЗ 2110 и его аналогов — до ста тридцати градусов. Это максимальные показатели, превышение которых недопустимо.

Вернемся к диагностике ДТОЖ. Если показатели сопротивления не совпадают с контрольными значениями таблицы, необходимо заменить прибор.

Для этого просто производим манипуляции обратные описанным выше.

устанавливаем новое уплотнительное кольцо;
монтируем новый ДТОЖ;
подсоединяем к нему блок проводов;
заливаем ОЖ;
подключаем клеммы АКБ;
запускаем двигатель и тестируем работу системы охлаждения.

Все не так сложно, как могло бы показаться. Даже неопытный владелец ВАЗ 2110 или ВАЗ 2109 способен самостоятельно произвести замену датчика.

Итог

Многие склонны ругать отечественного производителя якобы за то, что собирает не машины, а ведра на колесах. С этим стоит поспорить, ведь наши авто являются доступными, простыми в управлении, недорогими в обслуживании, а главное — при минимальных навыках и с парой ключей можно самостоятельно произвести ремонт.

Владелец ВАЗ 2110 может сам навести порядок под капотом в тех случаях, когда водитель какой-нибудь крутой иномарки вынужден будет везти свою машину на СТО и выкладывать огромные деньги за обслуживание.

YouTube responded with an error: The calling IP address 87.236.20.136 does not match the IP restrictions configured on the API key. Please use the API Console to update your key restrictions.

alertok.ru

Лада 2114 › Бортжурнал › замена ДТОЖ без слива ОЖ или «Он улетел, но обещал вернуться»

Предыстория:
Учитывая насилие над машиной в виде шестичасового снежного ралли и лазанья по сугробам по дороге на работу в эту пятницу, в субботу она захворала.
В пробке на одной из самых напряженных дорог города она закипела. Ну как закипела, бортовик (еще раз убедился что отличная штука) заорал что ТОЖ=115 градусов, принял решение лезть в сугроб «на обочину» чтобы не тормозить поток. Залез, достал лопату, благо после пятницы вожу с собой, окопался, открыл капот и подкинул снежку на бачок ОЖ. Не рекоменду кидать снежок на металлические части движка, может треснуть.
Причиной перегрева послужил не включившийся вовремя карлосн.
Перво наперво проверил пердохранители, те что на 30А — в норме. В общем понял что проблемму не решить, остудил снегом до 80 градусов, включил печку на 3 деления и поехал искать место где можно починиться.
Приткнувшись на ближайшей парковке. Стал детально осматривать карсона. Проверил проводку и клеммы, все в норме. Кидал провода на прямую на вентилятор — ноль реакции. В общем таким же макаром доехал до дома.
Ремонт:
1) Проверяем карсона, методика: снимаем клемму с ДТОЖ при включеном зажигании. Карлсон должен включиться, а БК выдать ошибку.Внимание — если нет возможности сбрасывать ошибки, не рекомендую так делать, т.к. ошибка может «зависнуть» и карсон будет крутиться всегда при включеном зажигании.
2) Я определился, что карсон рабочий. Реле карлсона, которое на инж 14ке стоит возле ЭБУ щелкает — значит тоже работает.
3) Погуглил интересную вещь — цепь включения карлсона весит на предохранителе гудка (F5=20A) — он у меня был сгоревший, заменил — карлсон стал включаться при скидывании клеммы.
4) Покупаем новый датчик (100 руб, от 2112 по маркировке, от 2110 по ценнику.), проверяем работу в чашке с кипятком, можно по таблице сопротивлений (нагугливается), или включив в клемму и сунув в кипяток.
5) Самое интересное — замена ДТОЖ без слива ОЖ. Выкрутил старый датчик на пару оборотов — потек атифриз из отверстия, не рискнул. Погуглил, везде написано что надо сливать ОЖ хотя бы из радиатора. Погодные усливия этому не благоволили, по сему решил рискнуть. Желательно делать в 4 руки, так спокойнее. И обязательно на полностью остывшем двигателе, так меньше течет. Подкладываем баклажку (можно обрезанную пластиковую бутылку) под термостат, быстро и решительно выворачиваем датчик и затыкаем отверстия большим пальцем (как раз по размеру, гы гы). Напарник готовит новый датчик ( у меня были сомнения что оно подойдет, пришлось сравнивать визуально), палец убираем так же быстро и решительно, и вкручиваем датчик. Усе готово. Антифриза вылилось грамм 50 не больше.

Вставляю ключ и карлосон сразу же включается. Гы, вот тебе и ремонт. Стал думать в чем дело. Причиной послужило то, что делалось все при включенном зажигании. Комп выдал ошибку о неисправном ДТОЖ и врубил карслосона. Вынимаем ключ, опять заводим — тоже самое. Беда. Потом дошло сбросить ошибку с БК и все встало на свои места.

Такие дела

Цена вопроса: 100 ₽ Пробег: 110 000 км

www.drive2.ru

Датчик температуры охлаждающей жидкости ВАЗ 2114

Любой автомобилист скажет, что произойдёт при нерабочем состоянии датчика температуры охлаждающей жидкости ВАЗ 2114, мотор начнёт быстро нагреваться и в конце концов закипит. А для любого движка перегрев чреват негативными последствиями, поэтому следует обращать периодическое внимание на функционирования измерительного устройства, и при малейшей проблеме его заменять.

У каждого водителя есть возможность предотвращать перегрев мотора ВАЗ 2114 самостоятельным путём, то есть следить за устройством, показывающим температуру тосола.

Где расположен прибор, показывающий температуру антифриза в ВАЗе 2114

В начале хочется напомнить о следующем: сама охладительная система на автомобилях бывает трёх видов: смешанной, воздушной и жидкой. У интересующей нас машины, СО работает на тосоле, то есть на жидком продукте. Вся схема предусматривает несколько однозначно важных компонентов:

радиаторного вентилятора;
радиатора для отопления салона;
радиатора для охлаждающей системы;
рубашки СО;
насоса и расширительного бака;
патрубков, соединяющих узлы;
датчика температуры ОЖ.

У ВАЗа 2114 датчик, в отличие от других моделей автомобилей ВАЗ расположен на блоке мотора.

Возможные поломки ДТОЖ

Мы назовём самые часто встречающиеся неисправности, которые связаны с нарушениями в работе прибора: сбой в контактах или разрывы, при которых теряется изоляция, вентилятор не функционирует по требованию.

Среди признаков поломки можно выделить следующие неисправности:

При непрогретом двигателе вентилятор начинает включаться в работу;
Двигатель достаточно разогрет, но его работу можно считать неудовлетворительной;
Наблюдается чрезмерный расход топлива.

Среди распространённых ошибочных убеждений существует одно: молодые и неопытные автомобилисты не видят разницы межу двумя понятиями: ДТОЖ и датчиком указателя температуры ОЖ.

Как устроить проверку прибора на исправность

Итак, вы заметили, что ваш мотор часто сильно нагревается, или же обнаружились иные негативные признаки, связанные с устройством охлаждения. Для начала, следует устроить проверку данному устройству, и тут есть два способа, с ними мы и познакомимся поближе.

Первый вариант – снятие устройства

При заведённом двигателе проверьте показания, которые отражаются на приборах. Если стрелка находится на максимальной высоте, то значит мотор всё равно находится в холодном состоянии. Здесь следует нарушить контакты на приборе и посмотреть: если стрелка подает вниз, значит пришла пора заменить датчик температуры ОЖ вашего авто.
Когда указатель остался на прежнем месте, попробуйте исследовать контакты системы, в них зачастую происходит замыкание. Тогда неисправность можно будет устранить намного быстрее.
Ещё один вид сбоя: двигатель разогревается с равномерностью, а стрелка прибора начинает прыгать в ту и иную сторону. Здесь есть большая вероятность, что дело в предохранителях, которые оказались в нерабочем состоянии.
При исправных предохранителях необходимо замкнуть контакт на массу, и опять, если стрелка резко ушла вверх, можно смело констатировать неисправность в работе ДТОЖ.

Второй вариант

Необходимо взять мультимер и включить его в режиме сопротивления.
Затем вооружиться термометром, который имеет насечки выше ста градусов Цельсия.
Возьмите прочную ёмкость, не деформирующуюся при нагревании ОЖ до высокой температуры.
После чего, необходимо подключить щупы прибора к датчику.
Сделав необходимые подсоединения, ДТОЖ помещается в подготовленную термостойкую ёмкость и нагревается.
Здесь следует следить за показателями сразу двух устройств одновременно.

Ниже приведены данные по которым можно определить исправность датчика. Способ позволяет осуществить проверку нового прибора перед тем как установить его на место неисправного устройства.

Первые показатели — это температура С, вторые означают сопротивление в Ом.

30 – 1350-1880
50 – 585-820
70 – 280-390
90 — 155-196
110 — 87-109

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Ваз 2114 имеет восьми клапанный двигатель, а температура в рабочем состоянии двигателя может составлять от 80 до 90 градусов по Цельсию, но данные показатели изменятся под воздействием тех или иных факторов. Перегрев двигателя нельзя игнорировать, следует предпринять шаги для устранения данного дефекта.

Жидкость, охлаждающая мотор играет огромное значение в нормальной работе автомобиля. Нельзя допускать закипание тосола в расширительном баке ВАЗ 2114, ведь это явный признак того, что датчик неисправен и его следует как можно скорее заменить на новый прибор.

Чтобы произвести замену самостоятельно, важно выполнить следующие последовательные манипуляции:

Вначале сливается охлаждённая жидкость, но только при полном остывании двигателя.
Затем вам следует вооружиться тарой для слива жидкости и накидными ключами номер 17, 13 и 8.
Начинаем демонтировать защитные узлы двигателя и радиаторный крепёж.
Далее следует включить печку на максимум и открыть кран отопителя и крышку расширительного бачка.
Обязательно приготовленную ёмкость устанавливаем под радиатором и начинаем откручивать пробку на сливе. Под большим давлением тосол начинает выбрасываться из бачка, потом все ваши действия должны быть неторопливыми и аккуратными.
На протяжение 10 минут ОЖ стекает, но в это время поставьте тару под двигатель и слейте охлаждающую жидкость с блока цилиндров, открутив предварительно пробку, она расположена под узлом зажигания.
Ждите, пока вся жидкость не выльется из системы, после чего можно снять и сам датчик отыскав его на авто.
Здесь нужно быть особенно внимательным, и обратить взор на маркировку, которая располагается по стороне шестигранника. Такое положение следует сохранить при сборке после проверки.
Сам измеритель следует демонтировать ключом на 21 и на его место устанавливается новое устройство.
После всех действий во все узлы должна быть залита новая охлаждающая жидкость, при помощи датчика убедитесь, что уровень жидкости находится в соответствующем состоянии.

Бывает, что даже после всех манипуляций датчик отказывается работать, тогда просмотрите ещё раз следующие моменты:

Возможно был плохо закручен сам прибор в посадочном месте.
Не исключается и такой вариант, как забрызгивание генератора по причине утечки охлаждающей жидкости.
Возможно, вы не залили ОЖ, просто забыли это сделать по неопытности.
Датчик изначально был неисправен или бракован. В этом случае необходимо всегда сохранять чек до тех пор, пока новый прибор не проявит себя наилучшим образом.

Заключение

В том случае, когда вы самостоятельным образом не можете заменить или проверить исправность датчика температуры охлаждёнки, следует обратиться в сервисный автоцентр, где вам предоставят соответствующие услуги.
Опытные автолюбители часто не прибегают к услугам СТО, а сами производят замену устройства. Но это имеет место лишь в том случае, когда воитель имеет навыки автомеханика и хорошо понимает все схемы расположения узлов и деталей двигателя.
К сожалению, многие проблемы, возникающие в жизни автомобилиста нельзя решить самостоятельным способом, поэтому часто приходится пользоваться услугами профессионалов.

maslo.biz

Замена датчика температуры охлаждающей жидкости — Лада 2114, 1.

6 л., 2012 года на DRIVE2

На днях произошла ещё одна непонятная ситуация где оказался всему виной ДТОЖ.

Еду я как то дождливым ветреным днем и на светофоре пока стоим смотрю, а температура двигла. в красной зоне 130 показывает. оО Обана, здрасте приехали… (( И «ЧЕК» главное не горит, что подозрительно!
Остановился во дворе ну и давай шарить что да как.

Симптомы, наблюдения, что проверял и прочее:
1) С включенной печкой стрелка температуры была в зоне когда включается вентилятор, но он ни разу не включился.
2) Выключаешь печку температура ползет и останавливается на 130, вентилятор не включается, чек не горит, антифриз не кипит.
3) Стою, температура 80 с копейками, завел и жду когда подымется температура до зоны включения вентилятора. Температура в необходимой зоне, вентилятор включился! 🙂
4) Дальше попробовал режим «постойка в пробке )))», было тепло, пока ехал стрелка меньше 130 не падала, вентилятор начинал работать каждые 5-7 минут. Печка дует обжигающе горячим!

* Во всех случаях печка дула теплым воздухом
* Смотрел все клеммы «Минус», мало ли масса где отошла — не оно!
* Тестировал крышки расширительного бачка — вообще не то!
* Проверял стрелку температуры в приборке. (VDO) — глухо!
* Проверял проводку до датчика ДТОЖ — всё в норме!
* Смотрел предохранитель (F5), проверял реле (K1) — Не то пальто!

Все без успешно, оставалось два варианта либо пробовать замену ДТОЖ, либо «кердык» термостату!
Короче говоря купил датчик, для его легкой замены снял воздухан, отключил фишку от датчика, сорвал его с места, потихоньку выкручивая уже подготовил новый так как при полном его вытаскивании польётся антифриз, пролил чуточку поставил новый закрутил, подключил, воздухан на место.
Ну и поехал тестировать! )))

Старый датчик, в топку! 🙂

Проблема решилась! Всё в норме, как с завода, что бабка отшептала…

www.drive2.ru

Датчик температуры ВАЗ 2114: где находятся, замена

В отличие от Лада Приора, «14-я» модель в базовой комплектации оснащена датчиком температуры охлаждающей жидкости (ДТОЖ) и датчиком температуры наружного воздуха (ДТНВ).

Общее количество цифровых контролеров превышает 10 ед. Каждый из них отслеживает поведение того или иного оборудования. Пересылает в режиме онлайн электронному блоку управления двигателем ЭБУ.

Последний считывает показания, сверяет их с запрограммированными данными, при отклонении сигнализирует индикатором на приборной панели.

Водитель реагирует на уведомления, принимает решение о целесообразности дальнейшего использования технического средства.

Какие датчики температуры установлены на ВАЗ 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

Название	Каталожный артикул	Цена в рублях
ДТОЖ (оригинал), 8 клапанов, инжектор	2115-3811053	от 350
ДТНВ (оригинал)	2115-3828210 2115-3828210-02 2115-3828210-03	от 350 — 400

ДТНВ

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.

За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.

Как самостоятельно заменить

Подготовительный этап:

Рожковой ключ на «19»;
Ветошь;
Дополнительное освещение по мере необходимости;
Новый «измерительный прибор».

Алгоритм замены:

Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
Глушим двигатель, открываем капот;
Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

ДТНВ

Последовательность действий при замене ДТОС своими руками:

ВАЗ 2114 устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;
Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
Слева (справа) от центра переднего бампера, на радиаторе расположен датчик. Отвинчиваем его;
На штатное место вставляем новый, привинчиваем, надеваем клеммы;
Собираем конструкцию в обратной последовательности;
Надеваем силовые клеммы на аккумулятор.

После запуска двигателя проверим функционал измерительного прибора. Замена завершена.

Причины преждевременного выхода из строя ДТОЖ, ДТНВ

Стороннее механическое повреждение;
Брак при изготовлении прибора для замера впускного воздуха;
Трещина на цоколе, корпусе;
Короткое замыкание цепи;
Ослабленное крепление клемм;
Попадание влаги внутрь измерительных приборов;
Перегорание плавильного элемента предохранителя монтажного блока предохранителей;
Некорректная работа системной прошивки электронного блока управления ЭБУ, из-за чего не работает механический прибор, не диагностирует температуру за бортом.

Характерные признаки неисправности оборудования на ВАЗ 2114

Отсутствие каких-либо показаний на приборной панели при активации зажигания;
Некорректное отображение данных на приборной панели;
Периодические сбои в работе оборудования;
Частичное отображение показаний на приборном щитке;
В монтажном блоке предохранителей перегорел предохранитель, отвечающий за подачу напряжения на концевики. Для автомобиля ВАЗ 2114 это №15 и № 24.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик температуры охлаждающей жидкости – применялся ещё в самых первых автомобилях выпускаемые АвтоВАЗом, он себя зарекомендовал очень с хорошей стороны, вить без него не было бы понятно когда машина прогрелась и не было бы понятно когда она перегрелась, кроме того в инжекторных системах этот датчик отвечает ещё и за включение вентилятора охлаждения при перегревании автомобиля, работает он по следующему принципу, кончик самого датчика находиться в том месте, где протекает охлаждающая жидкость (В основном он ввёрнут в ГБЦ, но в случае с семейством Самара 2 он располагается в термостате ну и в ГБЦ тоже, чтобы Вы не запутались, сразу предупреждаем, температурных датчика 2 в данных автомобилях), чем жидкость нагревается сильнее, тем датчик подаёт на контроллер меньший сигнал, на основании этих показания контроллер (Мозги автомобиля) и делает вывод какая температура у двигателя в данный момент, чтобы Вы не запутались приведём пример, когда ОЖ совсем холодная, сопротивление идущие от датчика равняется примерно 100000 Ом (Это уж совсем грубо, нам главное чтобы Вы просто поняли как он примерно работает, если Вам конечно это интересно), при нагревании ОЖ оно становиться в районе 300 Ом и здесь уже подключается в работу контроллер, который и определяет все показания и выдаёт их на комбинацию приборов, а так же по ним он регулирует количество оборотов, вить каким образом ещё контроллер может понять когда двигатель холодный и обороты нужно поднять и когда он прогрелся, а обороты нужно снизить немного.

Примечание!
Для того чтобы произвести замену датчика температуры, понадобиться несколько инструментов, а именно: Пару накидных или гаечных ключей, ну и ёмкостью запаситесь в которую сливать ОЖ будете (А охлаждающую жидкость слить придётся, в противном случае замена датчика просто не будет проведена должным образом, но всё же есть один вариант благодаря которому, даже и жидкость сливать будет не нужно, об нём мы вам чуть попозже скажем)!

Краткое содержание:

Где находится датчик температуры охлаждающей жидкости?
Один в термостат завёрнут как мы уже сказали (Указан красной стрелкой), а другой чуть ниже него находиться и завёрнут он в Головку Блока Цилиндров, оба датчика выполняют одну функцию, а именно меняют своё сопротивление в зависимости от того, как нагрет двигатель у автомобиля, но вот предназначение у датчиков абсолютно разное, один предназначен для того, чтобы давать показания на указатель температуры, а другой чисто для контроллера идёт и по нему обороты увеличиваются когда двигатель холодный (Машина прогревается) и по нему вентилятор охлаждения включается (Этот датчик указан красной стрелкой), кроме этого, такой датчик больше ни за что не отвечает.

Примечание!
Но на автомобили семейства Самара 2 устанавливался не один же только двигатель, а множество применялось разных и поэтому мы затронем ещё один, он карбюраторный, применялся на первых автомобилях ВАЗ 2115 на нём так же размещено два данных датчика, один заворачивается в точно то же место (В ГБЦ, под термостатом), а второй заворачивается в радиатор, а не в термостат как это на инжекторных системах впрыска сделано, более подробней увидеть где находиться второй датчик (Куда он перенесён), Вы можете по фотографии ниже, он на ней красной стрелкой указан а провода подсоединяющиеся к нему синими, отвечает этот датчик только лишь за одно, за включение в определённый момент вентилятора (При какой температуре он именно будет включаться, завит только от самого датчика, в автомагазинах продаются они и на всех них указана температура срабатывания)!

Когда нужно менять датчик температуры охлаждающей жидкости?
Если речь идёт о том датчике который на указатель идёт, то он подлежит замене, когда показатель начинает выдавать неверные показания (Вы пришли, завели машину, а показать стремиться к красной зоне например, хотя автомобиль холодный), или бывает что стрелка указателя просто гуляет (В право и в лево), это тоже говорит о том что датчик указателя температуры ОЖ подлежит замене, но не всегда датчик виноват, бывает что то с проводкой, проверить это легко, достаточно от датчика просто отсоединить провода (Зажигание в этот момент должно быть включено, а стрелка указателя температуры, должна будет упасть до минимума, т. е. Встать на 0) и замкнуть их на массу, если стрелка устремилась вверх то проводка исправна и это значит что нужно будет снять датчик и проверить его при помощи мульти-метра (Об этом чуть позже), с первым датчиком разобрались, теперь переходим ко второму, понять что он неисправен можно только если автомобиль начал работать неправильно (Например на холодную обороты не повышаются или даже на горячую они достигают значения в 1500 примерно) или бывает что вентилятор охлаждения очень рано включается или он не включается вообще, всё это указывает именно на датчик (Ну или на его проводку), а проверить датчик можно лишь одним способом, сняв его с автомобиля и если датчик вдруг окажется рабочим, то значит дело либо в проводки, либо если вентилятор не включается, то он сам пришёл в негодность.

Примечание!
Скажем кратко о том как проверить датчики на исправность можно будет, в общём их снять нужно будет сперва а потом погрузить в кипячёную воду (При этом нужно знать до скольки градусов нагрелась вода, для этого можно применять термометр) подсоединив мульти-метр при этом (С включенной функцией Омметра, чтобы сопротивление идущие от датчика замерить) и после чего будет нужно ждать и записывать при какой температуре, какие показания выдал датчик (Они обязательно должны будут быть примерно такие же, как и на маленьком фото, в таблице показано) и кстати, забыли предупредить, прибор нужно к контактам датчика подсоединять и смотрите контакты в воду не утопите, в них вообще вода попасть ни в коем случае не должна, а то датчик сразу придёт в негодность!

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «Замена охлаждающей жидкости в автомобилях»), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание!
И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Дополнительный видео-ролик:
Видео-роликов по замене этих датчиков в интернете очень мало, но по сути они и не нужны, прочитав нашу статью уже можно понять как оба датчика меняются, но один ролик вам всё же нужно будет просмотреть, в нём рассказывается о том, каким образом датчик охлаждающей можно проверить на работоспособность.

vaz-russia. com

Замена датчика температуры охлаждающей жидкости на ВАЗ-2114: инструкция

Проблемы в системе охлаждения в ВАЗ-2114, впрочем, как и на всех автомобилях этого производителя, периодически случаются. Может отойти сам контакт, выйти из строя патрубок или термостат. Возможно, понадобится замена датчика температуры охлаждающей жидкости (далее ДТОЖ) ВАЗ-2114. Как провести демонтаж измерителя, для чего он нужен, какие признаки укажут на его неисправность – об этом пойдет речь в данном материале.

Датчик температуры охлаждающей жидкости ВАЗ-2114

ДТОЖ, как и подавляющее большинство температурных датчиков, представляет собой терморезистор. Он имеет отрицательный тепловой коэффициент и монтируется в поток антифриза для двигателя. С повышением рабочей температуры последнего сопротивление резистора снижается. И наоборот.

На ДТОЖ подается опорное напряжение в 5 вольт. Изменение температуры охлаждающей жидкости для двигателя вызывает скачки сопротивления терморезистора. Это провоцирует снижение или повышение напряжения на выходе из устройства. Именно этот показатель фиксируется блоком управления двигателем. На основании полученных значений рассчитывается температура жидкости. Ниже приведены характеристики зависимости значения сопротивления терморезистора от температуры антифриза для ДТОЖ ВАЗ-2114.

Блок управления работой двигателя рассчитывает и определяет тепловое состояние жидкости антифриза в ВАЗ-2114.

Основные проблемы с ДТОЖ на ВАЗ-2114

ДТОЖ является полноправным участником системы управления работы двигателем. В отличие от датчика указателя температуры, назначение его в том, чтобы передавать показания на считывающие устройства. ДТОЖ является сенсором, который оказывает влияние на корректную работу двигателя и транспортного средства ВАЗ-2114 в целом.

Прибор помогает сохранять стабильность работы всех узлов авто.
Благодаря устройству обеспечивается ускоренный прогрев мотора и исключается его перегрев.

Ниже перечислены признаки, которые могут указывать на то, что датчик ТОЖ на 2114-й модели «Жигулей» пришел в негодность и требует замены или ремонта.

Двигатель начинает троить, работает с затянутым стартом, происходят сбои.
Количество холостых оборотов с 600-800 снижается до 200-150. И вместо стабильного урчания двигатель издает звуки, напоминающие кашель и хруст.
Увеличение расхода бензина.
Сбой в корректной работе кулеров охлаждения: отключаются в теплое время, а включаются в холодное.
Появление включений в выхлопные газы. Из трубы вылетает темный дым.
Увеличивается время прогревания мотора.
Двигатель перегревается.

Читайте также: Как исправить ошибку Р0134 на ВАЗ-2114

Проблемы с датчиком температуры охлаждения жидкости способны привести ВАЗ-2114 к состоянию полного отсутствия возможности управления или к тому, что часть команд водителя будут проигнорирована.

Как узнать, исправен ДТОЖ или нет

Сенсор системы охлаждения испытывает термическое воздействие и при длительной эксплуатации транспортного средства легко изнашивается и требует замены.

Для определения работоспособности прибора следует его осмотреть визуально. Выявление любых механических повреждений свидетельствует о том, что датчик свое отслужил. Этот же вывод нужно сделать, если обнаружены следы окисления, ржавчины или химического реагирования на корпусе.

Для проверки исправности ДТОЖ и понимания того, продолжает система охлаждать мотор или нет, есть несколько способов. Для одного понадобятся два прибора:

термометр;
мультиметр.

Датчик помещают в емкость с горячей водой, предварительно измерив ее температуру. Мультиметр настраивают на определение сопротивления и подключают его к выходам ДТОЖ. Показания омметра должны совпадать со значением в таблице, которая размещена в первой главе данного материала. Кстати, опытные автовладельцы рекомендуют проверять таким образом и совершенно новые изделия до их монтирования в систему.

Для второго способа достаточно иметь в распоряжении лишь омметр, так как в этом случае датчик погружают в воду, доведенную до кипения или до 100 градусов. Показания мультиметра должны варьироваться в пределах от 180 до 215 Ом. Любые отклонения от указанных значений свидетельствуют о неисправности детали. А значит, требуется замена датчика температуры охлаждающей жидкости ВАЗ-2114.

Замена датчика температуры охлаждающей жидкости ВАЗ-2114 своими руками

Произвести замену ДТОЖ несложно, если владелец транспортного средства знает конструкцию системы, призванной охлаждать жидкость для двигателя. В 2114-й модели измеритель размещен на выходе из мотора, на штатном месте внешнего контура корпуса термостата.

Для демонтажа автовладельцу понадобятся следующие инструменты и материалы;

ключ № 19, достаточно обыкновенного рожкового;
новый и исправный ДТОЖ;
если понадобится для замены – свежий антифриз;
при необходимости может понадобиться дополнительный источник света;
смазка WD-40;
ветошь.

Все работы проводятся после полного охлаждения всех систем и узлов автомобиля. Процесс проходит в следующем порядке.

Выключить зажигание и отсоединить аккумулятор от клемм.
Слить антифриз до уровня сенсора. Если состояние жидкости неудовлетворительное, то она не будет охлаждать, и ее полностью удаляют из системы.
Для получения доступа к прибору демонтируется воздушный фильтр.
На выходе измерителя снимаются провода электропитания.
Рожковым № 19 скручивается ДТОЖ. Очень часто резьбы «прикипают» между собой и отсоединить изделие становится затруднительно. В таких случаях выручает проникающая смазка.

Монтаж нового прибора проводится в обратной последовательности вышеописанных действий. В среднем на все уходит до 15 минут времени.

Читайте также: Каковы признаки неисправности ДМРВ на ВАЗ-2114

Ваз 2114: замена датчика температуры своими руками

Датчик (измеритель — здесь и далее в тексте) температуры охлаждающей жидкости (ДТОЖ) ваз 2114

Замена датчика температуры охлаждающей жидкости ваз 2114 не представляет ничего особенного, работу по его замене вы можете произвести за 5-10 минут своими руками, без посторонней помощи и каких либо устройств, специальных инструментов и средств.

Общие сведения

Для чего служит датчик температуры жидкости:

Современная машина, является сложным механизмом, связанным в одну электрическую цепь
Следить и регулировать слаженную работу этого механизма нам помогают всевозможные датчики, установленные на автомобиле
Водитель обязан знать характеристики основных датчиков, их расположение, чтобы произвестисвоевременно ихзамену либо ремонт
В современных городских условиях, где огромное количество разнообразных автомобилей, пешеходных переходов,светофоров, пробок и заторов, двигатель машины подвержен дополнительному перегреву, характерному особенно для летнего периода
Чтобы вовремя среагировать на повышение температуры жидкости в системе охлаждения, на ваз 2114 установлен температурный датчик, позволяющий контролировать любые изменения температурного режима

Конструкция и работа ДТОЖ

По своей конструкции ДТОЖ, это терморезистор или термистор, в котором изменяется сопротивление в зависимости от изменения температуры.

Установка его производится в непрерывно циркулирующем потоке жидкости охлаждения
Поток происходит в патрубке рубашки охлаждения, который расположен на блоке цилиндров
При нагреве жидкости,происходит уменьшение сопротивление ДТОЖ, потому что термистор имеет отрицательный температурный коэффициент сопротивления
Например, при температуре -40, сопротивление составляет 100700 Ом, а при повышении температуры до +130, сопротивление уже 70 Ом
Контроллер подает напряжение в 5 Вольт на датчик, посредством резистора, который имеет постоянное сопротивление, и расположен внутри самого контроллера
Затем контроллер рассчитывает температуру в системе охлаждения по падению напряжения на датчике
Когда двигатель холодный, падение напряжение высокое, когда прогревается – низкое
Вообще от температуры жидкости в системе охлаждения зависят многие параметры управления
Когда возникает неисправность в цепи регулятора температуры, контроллер по истечении определенного периода времени, заносит в память соответствующий неисправности код и сигнализирует о возникших неполадках мотора при помощи контрольной лампочки «CHECK ENGINE»(проверьте двигатель)

Признаки неисправности ДТОЖ

Чтобы правильно определить неисправность, важно знать ее признаки.
Признаки неисправности измерителя температуры:

Включается вентилятор при совершенно холодном двигателе.
Возникают затруднения при запуске прогретого двигателя.
Возрастает расход топлива.

Если вы решили самостоятельно устранить неполадки, то вам необходимо помнить, что любые работы с двигателем происходят только после его полного остывания

Находим причину неисправности

Датчик температуры охлаждающей жидкости ваз 2114 поменять совсем не сложно, но сначала необходимо проверить целостность предохранителей, их неисправность в первую очередь влияет на неисправность датчика.
Итак:

Если на приборной панели при включении зажигания на холодном двигателе, температурная стрелка подскакивает до максимального значения, в первую очередь отсоедините проводку от измерителя температуры.
Если при этом показания температуры на приборной панели изменяться до минимальных (стрелка упадет в положение «0»), то однозначно измеритель температуры жидкости необходимо срочно заменить

Примечание: В двигателях, которые устанавливаются на ваз 2114, измеритель температуры располагается исключительно в блоке двигателя, поэтому искать его в блоке радиатора по старой привычке не имеет смысла. Например, определение неисправности и замена измерителя температуры жидкости для ваз 2106 будет сильно отличаться от диагностики и замены измерителя ваз 2114

Когда после отключения проводки от измерителя температуры изменений в показаниях на приборной панели не произошло (стрелка, указывающая температуру, осталась на максимальном значении), возможно провод, который подходит к измерителю температуры, замкнут на массу машины
Если у вас после прогрева мотора стрелка на приборной панели показывающая температуру начинает плавать либо просто отказывает, предохранители при этом исправны
Попробуйте замкнуть провод датчика на очищенную поверхность двигателя (то есть на массу), если измеритель покажет высокую температуру при включенном зажигании, то он однозначно нуждается в замене
Еще одной распространенной причиной неисправности бывает обрыв в цепи, как самого измерителя, так и подходящего к нему провода

Инструкция по замене ДТОЖ

Измеритель температуры жидкости в системе охлаждения, в двигателях ваз 2114, располагается между головкой блока и термостатом, доступ к нему достаточно свободный. Из инструмента нужна лишь глубокая торцовая головка, либо подходящий ключ, ветошь и емкость для слива тосола

Сливаем охлаждающую жидкость перед началом замены.

Примечание: Можно заменить измеритель непосредственно без слива охлаждающей жидкости, однако делать это не рекомендуется, тем более тем владельцам авто, которые не имеют опыта подобной замены

Затем отсоединяем разъем проводки от самого измерителя.
При помощи глубокой торцовой головки (либо подходящего ключа, фото внизу), выкручиваем измеритель.

При помощи подходящего ключа, снимаем ДТОЖ

Хорошенько очищаем его посадочное место после снятия, подойдет простая чистая ветошь.
Вкручиваем на его место новый измеритель, уплотнять герметиками его запрещается, так как это нарушит его работу.
Затем присоединяем провод, и заливаем охлаждающую жидкость, запускаем двигатель.

Вот и все, замена отняла всего пять минут, и все в порядке, конечно вы всегда можете обратиться на СТО, если вас устраивает цена. В дополнение к инструкции вы можете посмотреть наше видео.

Датчик температуры воздуха снаружи

Температурный измеритель наружного воздуха располагается на ваз 2114 снизу переднего бампера, однако демонтировать его с ходу не выйдет, вам придется выполнять некоторые дополнительные телодвижения.
Итак:

Сначала откручиваем крепления нижней решетки, которая держится на двух саморезах Потом снимаем решетку, засовываем для этого тонкую шлицевую отвертку, отщелкиваем ей фиксаторы
Справа, находим нужный нам элемент
Отодвигаем(слегка) его вправо и затем вытаскиваем из гнезда
Теперь вынимаем измеритель наружу вместе с проводами
Выдергиваем штекер с проводамииз датчика
Для этого нужно надавить на фиксатор
Теперь, датчик полностью снят, необходимо засунуть новый на его место и собрать в обратной последовательности
Предварительно, после подключения проводов к новому измерителю, проверяем его работу
Для этого перемещаемся в салон авто, поворачиваем ключ в замке зажигания и смотрим показания нашего бортового компьютера

Датчик вентилятора

Вентилятор, который обеспечивает дополнительный приток воздуха, охлаждая работающий мотор, устанавливается практически на всех автомобилях. За правильное функционирование нашего вентилятора отвечает датчик (измеритель), который включает его при достижении определенной температуры охлаждающей жидкости.
Этот измеритель является расходным материалом и периодически требуется его замена.
Нам понадобится инструмент:

Набор отверток
новый датчик, на замену
гаечные ключи
емкость для слива охлаждающей жидкости

Производим замену

Замена легко выполняется своими руками. Работу производим на холодном (остывшем) двигателе.
Итак:

Сначала сливаем из радиатораохлаждающую жидкость
Затем отсоединяем клемму провода «минус» от аккумуляторной батареи
Отключаем провода от датчика электровентилятора

Отключаем провода от измерителя

Отворачиваем датчик при помощи ключа на «30»

Снимаем измеритель ключом на «30»

Датчик можно сменить не сливая охлаждающую жидкость:

Для этого закрываем генератор пакетом из целлофана, ослабляем датчик при помощи ключа на «30»
Подготовив новый датчик, очень быстро откручиваем старый и сразу же вкручиваем новый
Если сделать все быстро, потеря охлаждающей жидкости при этом минимальная
Установка производится в обратной последовательности
Наливаем охлаждающую жидкость до нужного уровня
Чтобы проверить датчик, подсоединяем к его контактам тестер и опускаем сам измеритель (точнее, его резьбовую часть) в емкость с охлаждающей жидкостью
Подогреваем емкость, контролируем внимательно температуру размыкания и замыкания контактов по термометру, который погружаем в ту же емкость с охлаждающей жидкостью (для проверки подходит и вода)

Вот и все, при необходимости вы сможете проделать эту работу самостоятельно, можете так же посмотреть видео.

masteravaza.ru

Датчик температуры охлаждающей жидкости ВАЗ 2114

Где расположено устройство?
Признаки неисправности датчика и процедура его замены

На ВАЗ 2114 предусмотрена система охлаждения двигателя жидкого типа, то есть весь процесс происходит благодаря циркуляции хладагента внутри системы.

Она включает в себя радиатор охлаждения и отопления, вентилятор радиатора, термостат, насос, расширительный бачок, патрубки и датчик температуры охлаждающей жидкости (ДТОЖ).

В этой статье рассмотрим последний из указанных элементов – датчик температуры. Ответим на вопросы о месте его расположения, конструкции и возможных неисправностях. Расскажем, как проверить работу ДТОЖ и заменить его при необходимости.

Место расположения и функция датчика температуры охлаждающей жидкости на ВАЗ 2114

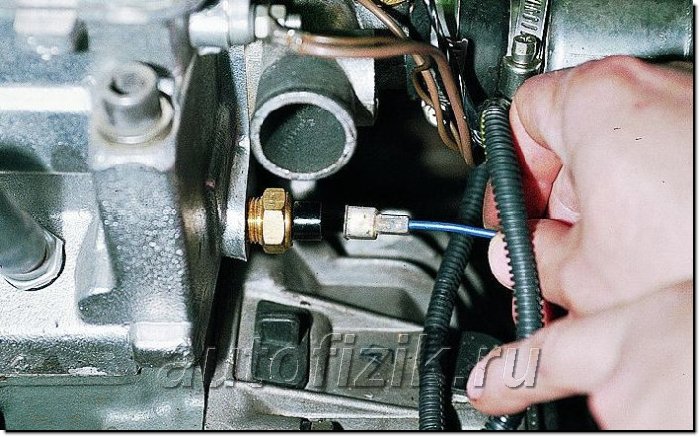

Датчик температуры охлаждающей жидкости расположен на участке между головкой блока цилиндров и термостатом, то есть на блоке самого двигателя. Он помогает автовладельцу вовремя распознать перегрев мотора и устранить его причины во избежание более серьезных последствий данной неисправности.

Для удобства демонтажа корпус ДТОЖ имеет грани (под гаечный ключ). По конструкции датчик можно сравнить с обычным резистором, который изменяет параметры своего сопротивления в зависимости от степени нагрева двигателя.

Информацию об изменении температуры хладагена ДТОЖ передает электронному блоку управления (ЭБУ).

Проверка работы датчика

Датчик температуры охлаждающей жидкости передает данные об уровне ее нагрева на приборную панель, чтобы водитель мог оценить состояние хладагента.

Для диагностики работы ДТОЖ необходимо завести автомобиль и дать двигателю прогреться до максимально рабочей температуры (90-98 С). Затем нужно отключить контакты и посмотреть расположение стрелки на панели приборов. Если она не двигается, причина в проводке или самом датчике. При указании стрелки на «ноль» необходимо проверить предохранитель. Если он цел, а при замыкании контакта на массу стрелка начинает прыгать – значит, датчик температуры не работает.

Провести более точную проверку состояния ДТОЖ можно при помощи мультиметра. Перед тем, как приступить к этой процедуре, необходимо подготовить емкость, способную выдержать температуру +100 С, водный градусник и кипятильник, при помощи которого будет нагреваться антифриз для тестирования датчика.

На мультиметре устанавливаем режим проверки омметра. Закрепляем щупы на корпус и контакты датчика. Кладем прибор в емкость с антифризом и начинаем нагревать его.

Сравниваем полученные данные с результатами полностью исправного устройства (см. таблицу ниже). Если показания ниже или выше, датчик можно считать неисправным.

Основные неисправности ДТОЖ

Причин, по которым датчик температуры охлаждающей жидкости может выйти из строя, не так много, потому что он имеет простую конструкцию.

Устройство может перестать выполнять свои функции из-за истечения срока эксплуатации или отсутствуя контакта – причиной подобной неполадки может стать банальный обрыв или деформации провода под влиянием коррозии.

О неисправности узла свидетельствуют такие факторы:

Вентилятор охлаждения двигателя начинает работать уже в момент включения зажигания

Вентилятор не включается, даже когда температура силового агрегата превышает все нормы

Стрелка индикатора на панели приборов не показывает температуру двигателя

Двигатель запускается с трудом вне зависимости от температуры воздуха

Наблюдается значительный перерасход топлива

Выхлопные газы имеют нехарактерный цвет

Технология замены датчика

В случае поломки датчика температуры охлаждающей жидкости на ВАЗ 2114 потребуется его замена, так как ремонт устройства невозможен.

Чтобы снять датчик, который находится на впускном патрубке рубашки охлаждения головки блока цилиндров, дождитесь, пока двигатель остынет. Затем демонтируйте защиту картера и отсоедините крепеж радиатора. Включите печку на максимальный режим и откройте кран отопителя вместе с крышкой расширительного бачка.

Под радиатор установите емкость и аккуратно открутите сливную пробку. Пока жидкость будет сливаться, поставьте емкость под двигатель и снимите пробку с блока цилиндров (она располагается непосредственно под модулем зажигания).

Когда антифриз сольется полностью, выверните датчик с помощью ключа.

На место старого датчика установите новый прибор в аналогичном положении.

В систему отопления и блок цилиндров залейте свежую охлаждающую жидкость. Проведите вышеописанные манипуляции в обратном порядке.

Если после проведенных действий ДТОЖ все равно не работает, причин может быть несколько:

Датчик плохо прикручен на посадочное место

Вы забыли залить охлаждающую жидкость

Антифриз вытек и попал на генератор

Новый датчик оказался бракованным

В этих случаях лучше обратиться в проверенную автосервисную мастерскую, чтобы выявить проблему и вовремя ее устранить.

ВАЗ 2114 датчик температуры охлаждающей жидкости

Устройство, принцип работы, назначение, место расположения

Известны два варианта исполнения, применяющие взаимно противоположные температурные коэффициенты.

Негатив. Улучшается проводимость при нагреве.
Позитив. Характеризуется повышением сопротивления с разогревом.

Информация, поступающая в ЭБУ с датчика охлаждающей жидкости, определяет:

угол опережения зажигания;
пропорцию компонентов горючей смеси;
обороты вращения коленчатого вала.

Где находится датчик ДТОЖ

Место расположения на ваз 2114 датчик температуры охлаждающей жидкости

Признаки неисправности датчика температуры охлаждающей жидкости ваз 2114

Основные отличительные особенности, свидетельствующие о некорректной работе измерителя:

при холодном двигателе стрелка занимает красный сектор контрольного прибора передней панели, включается вентилятор обдува радиатора;
занижается тепловой режим, мотор перегревается, появляется задымление под капотом;
пуск силового агрегата происходит с трудом в любую погоду;
наблюдается повышенный расход горючего;
оттенки выхлопных газов отличаются от нормы, мотор коптит.

Диагностика, замена датчика температуры охлаждающей жидкости ваз 2114

Важное замечание. Ремонтные мероприятия в моторном отсеке выполняются в одежде с длинными рукавами, застёгнутыми манжетами, в защитных перчатках. Прикосновение к горячим элементам конструкции приведёт к ожогу. Остерегаться паров охлаждающего контура.

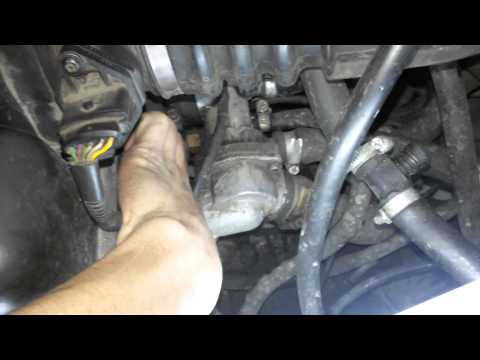

Осторожно просунуть руку под воздушный фильтр.
Нажать пластиковую защёлку. Отключить разъём датчика температуры двигателя ваз 2114.
Начало вращения вентилятора указывает на исправность проводки, непригодность прибора.

Порядок замены на ваз 2114 датчика температуры охлаждающей жидкости

Подготовить глубокий торцевой ключ на «19», рожковый на «13», отвёртку, новый прибор.
Подождать охлаждения двигателя.
Сбросить давление в системе охлаждения: аккуратно открутить крышку расширительного бачка, приподнять, плотно закрутить обратно.
Проконтролировать уровень охлаждающей жидкости между линиями «минимум», «максимум».
Выкрутить два болта крепления воздушного фильтра.
Освободить, стянуть хомут, снять воздуховод.
Отсоединить провода датчика массового расхода воздуха.
Убрать воздушный фильтр в сторону.
Подставить под блок термостата чистую ёмкость.
Торцевым ключом аккуратно вывернуть датчик температуры охлаждающей жидкости ваз 2114.
Извлечь прибор из посадочного отверстия. Возможно вытекание небольшого количества охладителя. Воздушная прослойка под закрытой крышкой, препятствуя созданию вакуума, не позволит опустошить расширительный бачок.
Если однозначно предполагается замена – закрутить сменный датчик, почистить, установить обратно разъёмные колодки, патрубок, фильтр, клемму. Долить охладитель.
Иначе временно использовать подходящую по размеру, резьбе пробку.
Подвергнуть снятый узел тестированию.
Собрать «испытательный стенд».
Металлическая ёмкость с водой. Для чистоты эксперимента заливается охладитель, применяемый в машине.
В воду поместить ртутный, спиртовой термометр со шкалой более 100 градусов.
Датчик заглубить в воду на отметку, аналогичную посадочному отверстию блока термостата.
С помощью зажимов «крокодил» подключить провода тестера к контактам термодатчика – руки освобождаются. Переключатель установить на измерение сопротивления, предел 1 кОм.
Организовать плавный подогрев.
Наблюдать показания градусника, мультиметра, записывать в две колонки, сравнить с паспортной таблицей. Отклонения от заводских данных не должны превышать нескольких единиц.
Обнаружена большая разница, отсутствие реакции на нагревание – требуется замена датчика температуры двигателя ваз 2114.

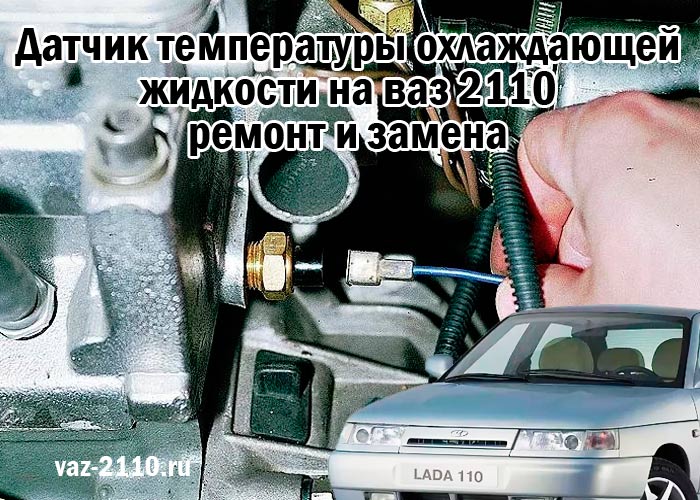

Датчик температуры охлаждающей жидкости ВАЗ 2114: замена ДТОЖ на Ладе

С целью достижения оптимальной работы двигателя автомобиля необходим комплекс мер, позволяющий следить за качеством функционирования всех его частей и процессов. Одним из основных звеньев такого контроля является система поддержания температуры движка, без которой недопустима эксплуатация транспортного средства по причине возникновения таких поломок, наличие которых несовместимо с нормальным функционированием машины.

Загрузка …

Двигатель внутреннего сгорания строит свою работу на сжигании топлива, которое путем впрыска поступает внутрь системы. Как и любой процесс горения, данный сопровождается выделением большого количества тепла, которое способно вывести из строя всю систему автомобиля, если не следить за его уровнем и не контролировать его.

Отслеживать степень нагрева движка обязана охлаждающая жидкость (антифриз или тосол), чьей обязанностью является не только охлаждение автомобильного двигателя, но и предохранение его от коррозии, засоров системы вентиляции.

За состоянием ОЖ следит и передает данные специальный прибор — ДТОЖ. Термистор на ВАЗ 2114 расположен между ГБЦ и термостатом.

Главным условием расположения термодетектора является его контакт с измеряемой жидкостью. Это значит, что чувствительный элемент прибора должен быть погружен непосредственно в ОЖ, в противном случае данные указателя температуры охлаждающей жидкости будут неверными ,что приведет к поломке.

ДТОЖ является по собственной сути терморезистором, который преобразует собранные данные о тепловом уровне в показания сопротивления. Бывают устройства анализа с положительным и отрицательным температурным коэффициентом. Этот момент стоит учесть, когда автовладелец проводит диагностику детектора, дабы избежать неверной трактовки полученных данных.

При положительном коэффициенте показатели сопротивления растут вместе с повышением температуры. При отрицательном, соответственно, чем выше нагрев, тем меньшее количество Ом покажет датчик.

В чем разница?

Есть ли принципиальное отличие разных моделей автомобилей Лада, когда дело касается работы ДТОЖ?

Нелишним будет отметить, что существует негласное деление моделей вазов на группы, благодаря которому можно производить ремонтные работы одного автомобиля, опираясь на инструкции к другому. Может быть, это касается не всех систем, но касательно данной темы это работает довольно неплохо и не вредит ни автомобилю ни его владельцу.

Первая группа — это ВАЗ 2101 и следующие модели вплоть до ВАЗ 2107. Датчик температуры охлаждающей жидкости на ВАЗ 2106 расположен в ГБЦ (головке блока цилиндров), как и у всех автомобилей перечисленного выше модельного ряда. Соответственно, признаки поломки, способы диагностики и замены будут у них аналогичными.

На что стоит обратить внимание, если вышел из строя датчик температуры охлаждающей жидкости ВАЗ 2107? В первую очередь это невозможность запустить двигатель в любую погоду, а также плохая работа на холостом ходу, нехарактерный цвет выхлопа и перерасход топлива.

Как заменить термодатчик на ВАЗ 2106? В первую очередь необходимо охладить двигатель и слить ОЖ. Затем скинуть клеммы с АКБ и снять защитный кожух, после чего от детектора отсоединяются провода, он сам выкручивается и на его место ставится новый. Производятся обратные манипуляции по сборке и запуск двигателя с целью проверить исправность работы системы.

Вторая группа — это ВАЗ 21099, ВАЗ 2108 и ВАЗ 2109. Несмотря на кажущуюся разницу, основные нюансы при работе с ДТОЖ сохраняются и в случае данных моделей авто. Причем, без разницы — ВАЗ 2109 инжектор или карбюратор — признаки поломки прибора будут абсолютно теми же самыми, как и основные принципы его замены.
Третья группа — это ВАЗ 2110 инжектор/карбюратор и следующие за ним ВАЗ 2111 и ВАЗ 2112. Независимо от типа двигателей и его особенностей (8 клапанов или 16 клапанов) система все так же подает сигнал в случае выхода из строя ДТОЖ, так же сбоит, когда датчик неисправен и в той же мере тратит топливо там, где это не столь необходимо, если система обманута неверными данными. Замена датчика температуры охлаждающей жидкости ВАЗ 2110 возможна своими силами при наличии только лишь ключа необходимого размера.
Четвертая и последняя группа в списке — это так называемая серия Самара — 2, куда входят ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115. Отличительной особенностью данного модельного ряда является наличие двух термодатчиков — ДТОЖ и датчик указателя ОЖ. То, что их два ни в коем случае не усложняет замену поломанного прибора, лишь вынуждает владельца быть чуть более внимательным при диагностике неисправности.

Проверка термистора

При обнаружении признаков неисправности терморезистора, необходимо его проверить, либо сразу приобрести новый и заменить им неисправный. Но есть вероятность, что стоящий прибор функционирует исправно, так что диагностика будет не лишней.

Вкратце повторим нюансы, на которые стоит обратить внимание при поломке ДТОЖ:

затрудненный запуск движка, независимо от температуры за бортом;
затрудненная остановка мотора и последующий затрудненный его запуск;
нестабильная работа на холостом ходу;
перерасход топлива;
плохой выхлоп;
мигание индикатора, либо указание ошибки бортовым компьютером.

Перед заменой термодатчика стоит проверить уровень ОЖ и ее качество, а также целостность проводки и отсутствие окисла на контактах.

Для диагностики потенциально неисправного устройства и проверки нового вам понадобятся специальный прибор — мультиметр, а также градусник. ДТОЖ подключается к прибору в режиме омметра, опускается вместе с градусником в емкость с охладителем, который постепенно доводится до высоких температур. А автовладелец сравнивает показания омметра и термометра с таблицей. Если числа совпадают — ищем причину неисправностей в другом месте. Если разнятся — проверяем аналогично новый ДТОЖ, в случае его исправности, ставим на место старого.

Чтобы иметь представление, можно привести несколько чисел, которые применимы к датчику с отрицательным температурным коэффициентом. При нагреве ОЖ до тридцати градусов, мультиметр выдаст показания равные 1350-1880 Ом. При постепенном увеличении температуры жидкости, данные на шкале омметра начнут падать, достигнув минимума в 87-109 Ом после закипания антифриза.

Итог

Как можно увидеть, замена датчика охлаждающей жидкости на ВАЗ 2114, ВАЗ 2106 или ВАЗ 21124 не отличаются настолько, чтобы расписывать каждую из моделей отдельно.

Не является принципиальным и различие в типах двигателя — карбюраторного (нагнетание топливной смеси за счет разницы в давлении) или инжекторного (форсунки, через которые производится впрыск горючего в камеру сгорания) — ДТОЖ работает везде одинаково и выходит из строя также по одному сценарию.

Не стоит бояться поломки, даже если вы начинающий автолюбитель. Отечественные автомобили сконструированы настолько интуитивно понятно, что справиться с заменой датчика может даже тот, кто провел за рулем меньше года.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Замена датчика температуры охлаждающей жидкости — Статьи

Замена датчика температуры охлаждающей жидкости, при выходе из строя, обеспечит двигатель автомобиля качественным охлаждением. От его показаний зависит включение/выключение определенного режима циркуляции антифриза и электрического двигателя обдува радиатора. Он осуществляет контроль за температурным режимом, с выводом значений на панель.

Технические характеристики

При запуске и работе мотора на «холодную», происходят процессы, повышающие износ трущихся деталей, вызывающие повышенный расход топлива и снижение мощности.

Для более быстрого прогрева и достижения оптимальных рабочих температур, практически на всех современных автомобилях, применяется двойная циркуляция в системе охлаждения:

1) По малому кругу – осуществляется циркуляция антифризом только по блоку двигателя, за счет этого, его нагревание происходит в ускоренном варианте.

2) Через радиатор – после достижения оптимальных температурных значений, происходит открытие термостата, перекрывающего доступ в радиатор. Циркуляция антифриза задействует всю систему охлаждения.

Команда на термостат, также запуск вентилятора, поступает с датчика.

Он функционирует за счет термистора, который обладает свойством изменения сопротивления, с учетом температурных факторов окружающей пространства. На его нижней части имеется резьба для крепления в блоке двигателя. На противоположной стороне расположены контактные соединения для подключения проводки, подается напряжение 5 В от эбу и масса. Изменение напряжения соответствует установленным производителем температурным значениям.

В различных машинах, ДТОЖ устанавливается почти одинаково и найти его не составит труда. Например, необходима замена датчика температуры охлаждающей жидкости ваз с инжекторным движком, следует учитывать, что их установлено 2:

1) Отправляет показания на эбу.

2) Контролирует включение режимов работы системы охлаждения.

Обычно устанавливаются рядом с термостатом. Имеют электрическую подводку с защитой разъемов. На некоторых марках автомобилей, для удобства проверки, необходимо демонтировать воздушный фильтр.

Самостоятельная диагностика неисправности

Благодаря простоте конструкции, температурные датчики редко ломаются и выходят из строя. Обычно, проблемы возникают из-за нарушения градуировки – сигналы на включение определенных режимов и вентилятора посылаются при более низких или завышенных значениях. При появлении в работе двигателя следующих признаков:

Расход топлива.
«Тяжелый» запуск в прогретом состоянии.
Завышение оборотов на «холостом» ходу.
Детонирует двигатель после выключения.
При явном перегреве не включается электрический вентилятор.

Проведите визуальный осмотр приборов температуры охлаждающей жидкости. Предупреждения бортового компьютера, могут отсутствовать из-за некорректной работы и сбоя системы. Причиной поломки может служить нарушение целостности, подключенной к ним электрической проводки. Проверьте ее надежность, обработайте контакты специальным антикоррозийным средством.

Разберем пример, нужна ли замена датчика температуры охлаждающей жидкости ваз 2114, приготовьте вольтметр:

Прогрейте двигатель до максимального температурного значения, согласно показанию прибора на панели. Если при этом двигатель холодный, уберите контакт от датчика. Прибор показал минимальные температурные значения – датчик неисправен.
При нормальной работе двигателя, стрелка показателя температуры постоянно перемещается – следует проверить исправность предохранителей. Предохранители целы, тогда снимите и замкните на блок провод датчика, если стрелка прибора, при этом, остановилась на максимальном значении – датчик сломан.
Замерить поступающее с эбу напряжение. Отсоединить фишку и подключить к проводящему ток проводу прибор для замера. Заведите двигатель, показание прибора должно соответствовать 5 В. При других значениях, рекомендуется провести диагностику в специализированном сервисе. Датчик исправен.

Более точная проверка ДТОЖ потребует наличие омметра, специального градусника и нагревательного прибора, навряд ли найдется «под рукой» у рядового автолюбителя. Подобные датчики, по своей стоимости, доступны и поменять вышедший из строя на новый не сильно ударит по карману. Процедура простая и доступна для проведения даже начинающему автолюбителю.

Замена датчика

При обнаружении выхода из строя датчика, купите подходящий под марку вашего автомобиля. Приступая к демонтажу, убедитесь, что двигатель автомобиля остыл, чтобы избежать получения ожога антифризом. Если вы не считаете себя опытным авто механиком и, ранее, подобную процедуру не проводили, предварительно слейте часть антифриза из блока двигателя. Для этого необходимо открыть крышку радиатора, подставить емкость под место слива и открыть кран. Жидкость сливается примерно 10 минут, придется немного подождать. После слива можно приступить к замене:

Для более удобного доступа, на некоторых моделях, придется предварительно демонтировать воздушный фильтр.
Аккуратно отсоедините провода от датчика.
С помощью ключа на 21 мм открутите старый ДТОЖ.
У нового, предварительно смажьте резьбовое соединение автомобильным герметиком, и вкрутите его. Контролируйте точность попадания в резьбовое соединение.
Подсоедините проводку, обращайте внимание на правильность и надежность контактов. Обработайте антикоррозийным средством
Закройте слив и залейте охлаждающую жидкость, рекомендуется использовать воронку для исключения пролива.
Запустите двигатель, проверьте показание прибора на водительской панели. Дождитесь срабатывания вентилятора охлаждения и термостата.
В случае несрабатывания, проверьте правильность установки, возможно датчик не закручен до конца и правильность подключения проводки.

Опытные водители советуют проверить его работоспособность сразу после покупки, еще до установки. Это не сложно сделать в сервисе или найти электрика по объявлению. У этой детали не исключен заводской брак, поэтому не спешите выкидывать чек после покупки. Всегда можно обменять или вернуть деньги за некачественный товар.

К сожалению, замена датчика может не дать положительного результата. Двигатель продолжает плохо заводиться, расход топлива не снизился. Рекомендация только одна — необходимо обратиться к профессионалам и провести диагностические мероприятия. Возможно потребуется перепрошивка электронного блока управления или замеры выдаваемого генератором напряжения. В связи с тем, что эти мероприятия считаются очень ответственными, требуют специального оборудования и навыков, обращаться необходимо только в проверенные, имеющие хорошую репутацию сервисы. Не забывайте, что качественное поддержание заданных температурных режимов при эксплуатации вашего автомобиля-это залог надежной долгой работы всего силового агрегата в целом.

Оставив заявку на сайте Uremont.com, вы получите несколько оптимальных вариантов, с адресами автосервисов, где качественно и с гарантией решат возникшие с автомобилем проблемы.

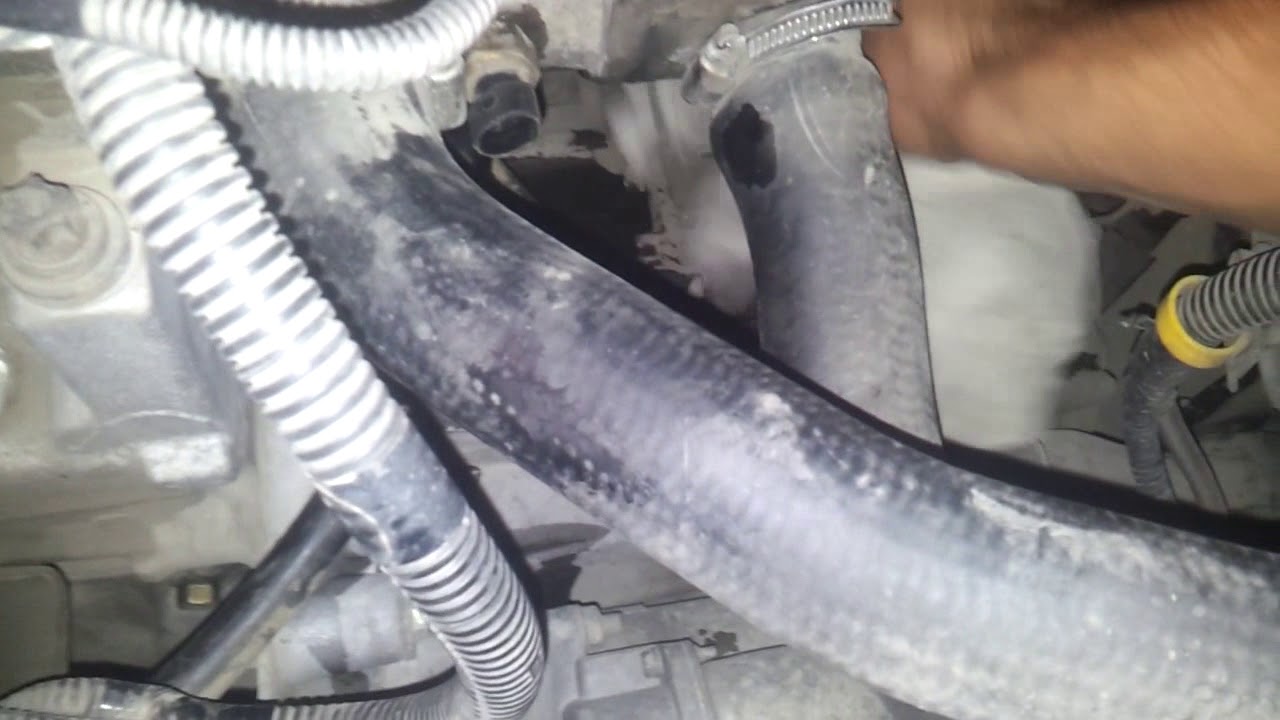

Замена датчика охлаждающей жидкости ВАЗ 2113. Чем официалы, лучше сам!

Бобо

У моего приятеля и без датчика охлаждающей жидкости на vaz много чего полетело. Скажите пожалуйста какое давление масла должно быть на прогретом двигателе om 646

Алихан

Если показывает 1.00 он исправлен??

Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2108,2109,21099 ,2110,2111,2112,2113 ,2114

Что бы двигатель не закипел. Как проверить датчик УОЖ. Вариант 1. ПШВИ.

Все Датчики ВАЗ Расположение. Это надо знать всем водителям ВАЗ НИВА. ДПДЗ, ДМРВ, ДПКВ, ДПРВ, РХХ

Как проверить датчик температуры охлаждающей жидкости в гаражных условиях

Абдулла

по центру геркона магнит никто не ставит потомучто он срабатывает как ему захочится
а вот у основания ножки срабатывает всегда идеально как часы и на растоянии притом
и холодной лимонкой никто не промывает в идеале кипяток нужен

Kato

Про датчик охлаждающей жидкости и так все понятно >) Стрижка топчик

Верди

карб клином нельзя чистить вообще

Тристан

Люди да вы как я вижу дцп, шо не понятного в методе исключения, снимите свое видео покажите! Диванные эксперты мля)

Все сервисы по ремонту ВАЗ 2113 на интерактивной карте

Обуждение раздела Замена датчика охлаждающей жидкости ВАЗ 2113

Бык

Геморрои с датчиком охлаждающей жидкости совсем достали 😉 Ребят, а сколько стоит такая процедура в вашем исполнении?

Амуничников Моррис

а стрелку можно переставить

Сема

Фишку скинул и узнал он или нет

Douglass

заправся, конденсат в баке комишь! Желательно в деталях по датчику охлаждающей жидкости на 2113 посоветовал бы 🙂

Лукина

пипец видуха, вы хоть раз инструкцию читали? в инструкцые чётко написано где стрелочки (шев бочка)это минимум.Читай инструкцию и исправляй.:)

Вейс

Здравствуйте скажите а посвистывать датчик может?
Поменял помпу ролики ремень но вой небольшой остается.

Друг Вязовов

Ниву бы стоковую еще сюда для сравнения. Было бы интересно. У приятеля и без датчика охлаждающей жидкости на ваз полно чего навернулось 🙂

Ирвинг

Блин, расход 20л показания лямбды 0.01, надломлен в ДТП оказалось об вентилятор кондея (дорестайл, лямбда снизу), заменил новым теперь показания лямбды 0.92 и не шевелятся, ошибка р1170 и описание ‘разрыв или короткое замыкание в цепи электромагнита обратной связи 1’

Ерзат

Хорошее видео. Мне прошлой весной при диагностике и заправке кондиционера мастер сказал что заправил его с маслом. Холодить стало лучше, но всё равно помню когда машине года не было, я в жару мёрз с кондиционером. Хорошо холодил. А сейчас такое впечатление, будто параллельно с холодным воздухом дует теплый. В жару не мерзну как раньше. Повторное обращение к мастеру ничего не дало. Он проверил все параметры и сказал, что всё исправно.
Рено Дастер 2013 г. 1,6, передний привод, механика. Климат-контроля нет. Пробег 63 тыс.

Пичушков Айрат

у меня тойота королла 2000 гада, двигатель 1.4, 4ZZ. на холодную обороты прыгают и включается вентилятор.когда нагреется отключается. в чем проблема? заранее спасибо ) Мне друг сказал на вазе с датчиком охлаждающей жидкости до сих пор без проблем )

Элька Хлобышева

Сейчас пробовал соединить стрелка ходит верх вниз те провода соединил датчик температуры опустил в горячею воду рно стрелка стоит незнаю почему,там на датчик два провода их вместе соиденил и одельно тоже пробовал схему была просто я не знал куда третий штекер сунуть который получается на другие прибор идет…

Honorato

Я откручував штани і лехко доступитись 🙂 Не частые проблемы с датчиком охлаждающей жидкости это еще ничего,

Замена датчика температуры ВАЗ 2115. Чем официалы, лучше сам!

Илюха

Оператор … сночала научись на камеру снимать

Faras

Вентилятор включается при 70 градусов. Что делать? У приятеля с датчиком температуры на 2115 пока все зашибись )))

Скабельцин Дейтон

Здравствуйте, Дмитрий! Я делаю по-другому, залив ОЖ, пару километров катаюсь, останавливаюсь и доливаю. До этого способа как ни выгонял пробку воздушную все равно оставалась??? Удобно на РБ (и тормозном бачке, бачке ГУРа) сделать ярким фломастером риску на уровне самой жидкости. И тогда понятно уходит ли и как быстро?!
При замене печки (ОЖ не сливал), отсоединил патрубки с распорными хомутами и заткнул деревянными пробками от вина (по диаметру подходят).
Вот так можно не сливать полностью охлаждаику.

Отабек

Мне друг сказал с датчиком температуры на ВАЗЕ пока проблем нет )) спасибо сейчас поищем как его отколупать ато ни шурупов ни болтов както искал как снять радио ито только на немецком но прицепе понять можно сенкью

Кашира

Я не понял, вы приехали к диагносту и он через диагностический шнур определил что t двигателя 70, через шнур t определяется с дтож, надо было термометр в ож, или я чего то не понимаю…?

Кэри

Столкнулся с этим но воз и ныне там все датчики из магаза не показывают ноль как следствие плохой запуск и прочее как его подобрать змз 40522е2

Все сервисы по ремонту ВАЗ 2115 на интерактивной карте

Обуждение раздела Замена датчика температуры ВАЗ 2115

Алмаз Рюмцева

Редкие трудности с датчиком температуры не так и страшны Ж)) Мужик, я как не смотрю, ты вечно … с ним подай его нахер

Тимати

асаламалейкум! ещё в городе? может объявишь точку сбора в Махе хотя-бы на пол часа хоть подписчики подтянутся пообщаться)

Назик

Мой коментарий был с подвохом,хотел понять,ребятки смотря ваши уроки думают или просто тупо крутят.Практиковать я уже закончил,получилось что не нужно стало у нас это дело.А глядя на ваше видео понял что не забыл ничего.Если вы разрешите то позвольте писать комментарии. Лучше что-то конкретное объяснил бы по датчику температуры 🙂

Costello

у меня был 5-ти летний РХ 330 2005 года. за пять с лишним лет владения им ни разу не было проблем с радиатором, более того, судя по всему радиатор стоял родной.

Арлан

Подкажите, на горячем двигателе на бензине обороты в норме, при переключении на газ (2 поколение) — обороты 1400-1500. Что или где смотреть. Мазда 626 GD инжектор 2 л. Спасибо заранее за любой комментарий.

Abiel

У моего лучшего друга с датчиком температуры на 2115 до сих пор без проблем Ж)) Типа такой же датчик очень быстро ‘летит’на новых шеви нивах(болезнь),может я ошибаюсь.

Оби

спасибо тебе! у меня тоже самое проблема было)

Михайло

Владимир а адаптацию делать не нужно? то есть не снимая почистил и все, верно?

Амиран

откуда там 650? вы че наркоманы??) в диапазоне 320-350 на закиси максимум) Такой гаретт нахер не нужен на 1жизи. Насмешили) хозяину только тазы бустить) Про датчик температуры все ясно >)

Живичкин Джейсон

У меня проблема с машинай бмв е46 в ходу отключить турбину стал заглушил машину завёл и турбина работает потскожите что делать на сто не знают

Нокс

помню давно сказки читали.ближе к делу рассказывает историю своего прошлого

Рушан

Редкие трудности с датчиком температуры это еще что ))) салаумалейкум всем очень нужен ваш совет нет тока в проводе датчик охлаждающего жидкости не держит холостого хода что надо сделать подскажите на ауди б4

Как заменить датчик температуры охлаждающей жидкости

Современные двигатели контролируют практически все функции, чтобы ваш автомобиль работал надежно и эффективно каждый день. Одной из наиболее важных систем, подлежащих контролю, является система охлаждения, которая включает радиатор, водяной насос, вентилятор радиатора, трубопроводы охлаждающей жидкости и переливной бачок. Датчик температуры охлаждающей жидкости, также известный как датчик температуры охлаждающей жидкости, представляет собой систему управления двигателем, которая контролирует температуру охлаждающей жидкости и передает эту информацию в ECM.Когда датчик работает должным образом, он сообщит вашему бортовому компьютеру, если температура слишком высока, предупредив водителя о существовании проблемы, загорелась сигнальная лампа на приборной панели.

Датчик температуры охлаждающей жидкости (переключатель) использует электрическое сопротивление для измерения температуры охлаждающей жидкости. Когда сигнал отправляется в ECM, компьютер регулирует угол зажигания автомобиля, расход топлива и другие факторы, которые корректируют или улучшают производительность в зависимости от температуры охлаждающей жидкости.

В связи с тем, что температура двигателя играет жизненно важную роль в общей производительности любого транспортного средства, наличие правильно работающего датчика температуры охлаждающей жидкости имеет важное значение. Если вы обнаружите, что датчик неисправен, вам придется заменить это устройство, следуя пошаговым инструкциям, приведенным ниже.

Часть 1 из 3: Диагностика проблемы с датчиком температуры охлаждающей жидкости

Система охлаждающей жидкости современных легковых, грузовых автомобилей и внедорожников состоит из нескольких компонентов, которые работают вместе, чтобы ваш двигатель работал нормально.Когда проблема возникает с нагревом или перегревом двигателя, это может быть связано с одной или несколькими сломанными деталями. Выделение времени на правильную диагностику точной причины перегрева очень важно для поиска решения и фактического устранения неисправности. Прежде чем принять решение о замене датчика температуры охлаждающей жидкости, обязательно диагностируйте некоторые из предупреждающих признаков неисправного датчика температуры охлаждающей жидкости. Ниже приведены некоторые предупреждающие знаки, которые будут предупреждать вас о том, что датчик температуры охлаждающей жидкости поврежден и нуждается в замене.

Двигатель плохо экономит топливо: когда датчик температуры охлаждающей жидкости не работает должным образом, он имеет тенденцию передавать ложную информацию на модуль управления двигателем. Это, в свою очередь, заставляет ECM либо добавить больше топлива, либо уменьшить воздушную смесь, чтобы создать «богатую» ситуацию, предназначенную для охлаждения цилиндров и снижения вероятности перегрева.

Побочным эффектом этой реакции является резкое сокращение экономии топлива. Если вы заметили, что ваша сигнальная лампа температуры горит, а расход топлива действительно низок, это может быть вызвано датчиком.

Черный дым из выхлопной трубы: еще один побочный эффект богатого двигателя заключается в том, что черный дым (или несгоревший углерод из топлива) будет присутствовать в выхлопе автомобиля при ускорении. Когда топливная смесь богатая (т.е. больше топлива, чем воздуха в паре внутри камеры сгорания), цилиндр не сможет сжечь все топливо. В результате из выпускного отверстия головки блока цилиндров и выхлопной трубы будет выходить больше черного дыма. Двигатель перегревается: с обратной стороны, иногда датчик полностью выходит из строя и не может отслеживать температуру охлаждающей жидкости двигателя.Если это произойдет, вероятность перегрева возрастет. Если ваш двигатель время от времени перегревается, проблема может быть в датчике температуры охлаждающей жидкости.

Утечка охлаждающей жидкости из-под двигателя: датчик температуры охлаждающей жидкости также часто отключается, что приводит к вытеканию охлаждающей жидкости из-под двигателя. Если вы заметили охлаждающую жидкость перед двигателем, возможно, она исходит от датчика температуры охлаждающей жидкости двигателя.

Примечание : Процесс снятия датчика температуры охлаждающей жидкости очень единообразен, независимо от типа вашего автомобиля.Однако, поскольку все автомобили уникальны, важно свериться с конкретными инструкциями в руководстве по обслуживанию вашего автомобиля, прежде чем продолжить.

Часть 2 из 3: Снять и заменить датчик температуры охлаждающей жидкости

Сам процесс замены датчика температуры охлаждающей жидкости чрезвычайно прост. Однако сложная работа приходится на подготовку системы охлаждения — как до, так и после.

Необходимые материалы

Поддон для сбора охлаждающей жидкости
Отвертка с плоским шлицем
Воронка
Джек
Стойки для домкратов
Новая охлаждающая жидкость
Плоскогубцы
Замена датчика температуры охлаждающей жидкости
Средства защиты, включая защитные очки и перчатки
Набор торцевых ключей
Рабочий свет
Совет : Эту работу следует выполнять только при холодном двигателе, который не работал в течение как минимум одного часа.Поскольку вы будете под автомобилем и вероятность попадания охлаждающей жидкости на ваше лицо высока, рекомендуется надеть защитный экран для защиты лица. Обязательно используйте защитные очки и перчатки, чтобы защитить руки от горячей охлаждающей жидкости, если двигатель не холодный.

Шаг 1. Убедитесь, что автомобиль находится на ровной рабочей площадке . Так как вам нужно поднять переднюю часть и вы будете ставить переднюю часть на опоры домкрата, убедитесь, что ваш автомобиль стоит на ровной поверхности.

Не поднимайте автомобиль домкратом на проезжей части или на склоне.

Шаг 2: Найдите датчик температуры охлаждающей жидкости . Первое, что нужно сделать после того, как вы скомпилировали все свои инструменты и ресурсы, — это найти датчик температуры охлаждающей жидкости.

На изображении выше вы можете видеть, что большинство датчиков температуры охлаждающей жидкости расположены в верхней части двигателя со стороны водителя. Однако расположение этого датчика может отличаться в зависимости от вашего двигателя.Обязательно проконсультируйтесь с производителем или приобретите руководство по обслуживанию для марки и модели вашего автомобиля, чтобы узнать точное местоположение и инструкции.

Шаг 3: Поднимите переднюю часть на расстояние . Убедитесь, что у вас достаточно места, чтобы проползти под вашим автомобилем.

Это можно сделать, поставив переднюю часть машины на пандус или приподняв переднюю часть и разместив под ней опоры домкрата для безопасности.

Шаг 4: Снимите крышку радиатора и переливную крышку .После того, как автомобиль был поднят и вы открыли капот, следующим шагом будет снятие крышки радиатора и крышки бачка с охлаждающей жидкостью.

Это снимает вакуумное давление внутри системы охлаждающей жидкости, позволяя слить жидкость из радиатора, чтобы можно было заменить датчик температуры охлаждающей жидкости. [Вставить изображение 3: снимаемая пробка радиатора]

Шаг 5: Слейте воду из радиатора . Под вашим автомобилем, обычно со стороны водителя, у радиатора есть две разные сливные пробки.

Один из них — кран, который находится с левой стороны радиатора возле основной сливной пробки (на большинстве автомобилей).

Есть два способа слить воду из радиатора: либо снять кран крана и дать радиатору медленно стечь, либо снять сливную пробку радиатора и ожидать, что большой объем охлаждающей жидкости потечет быстро.

В зависимости от вашего конкретного поддона или метода сбора охлаждающей жидкости примите решение, какой способ лучше всего подходит для вашей ситуации, и слейте охлаждающую жидкость из радиатора.

Шаг 6: Замените сливную пробку . После того, как радиатор был опорожнен, не забудьте заменить сливную пробку или снова вставить кран, прежде чем продолжить.

Это гарантирует, что вы не забудете завершить этот шаг перед добавлением охлаждающей жидкости после замены датчика температуры охлаждающей жидкости.

Шаг 7: Снимите электронный жгут с датчика температуры . Пора найти и снять датчик температуры охлаждающей жидкости.

Первым делом снимите электронный жгут, который соединяется с датчиком.Обычно этот датчик крепится пластиковым зажимом. Чтобы снять зажим, возьмите отвертку с плоской головкой и медленно подденьте зажим с внешнего края датчика температуры.

Шаг 8: Снимите датчик температуры охлаждающей жидкости . Используя головку привода ¼ «, удлинитель и головку подходящего размера (обычно 19 мм), отсоедините датчик от блока цилиндров и полностью снимите его.

Шаг 9: Очистите отверстие, в котором расположен датчик . Обязательно очистите область вставки датчика перед установкой датчика температуры.

В некоторых случаях грязь, мусор и другие частицы могут влиять на работу датчика температуры охлаждающей жидкости, поэтому перед установкой нового датчика необходимо убедиться, что у вас есть чистое место.

Шаг 10: Установите новый датчик . Пальцами вручную ввинтите датчик температуры охлаждающей жидкости в его установочное отверстие, пока датчик не будет на одном уровне с двигателем. Снимите удлинитель с храпового механизма и вручную затяните датчик вручную с помощью гнезда и удлинителя.

Предупреждение : Датчик необходимо устанавливать очень осторожно и не затягивать слишком сильно. Вот почему мы рекомендуем вручную затягивать датчик с головкой и удлинителем, но не храповым механизмом.

Шаг 11: Подсоедините жгут проводов к датчику . После того, как датчик будет успешно затянут, снова прикрепите жгут проводов.

Он должен «защелкнуться» на месте.

Шаг 12: Убедитесь, что сливная пробка радиатора затянута. .

Шаг 13: Добавьте охлаждающую жидкость в радиатор . Хотя вы, возможно, собрали охлаждающую жидкость радиатора, когда сливали ее из радиатора, настоятельно рекомендуется добавить новую охлаждающую жидкость.

Это обеспечит правильную работу датчика температуры охлаждающей жидкости. Добавьте новую охлаждающую жидкость, смешанную с дистиллированной водой, в соответствии с рекомендациями производителя вашего автомобиля.

Предупреждение : Многие новые автомобили, грузовики и внедорожники имеют системы охлаждения, требующие этапа заливки.Это уникально и индивидуально для каждого производителя автомобилей, поэтому ВАЖНО, если вы обратитесь к производителю автомобилей и получите точный процесс заливки системы охлаждающей жидкости. Несоблюдение этого правила часто приводит к попаданию пузырьков воздуха в систему охлаждающей жидкости и проблемам с перегревом.

Шаг 14: Добавьте охлаждающую жидкость в бачок для охлаждающей жидкости . После того, как ваш радиатор заполнится, вам нужно добавить свежую охлаждающую жидкость в расширительный бачок охлаждающей жидкости.

Вполне вероятно, что при первом запуске автомобиля вам придется долить охлаждающую жидкость.Проявите инициативу, добавив немного охлаждающей жидкости в резервуар, чтобы снизить вероятность образования пузырьков воздуха в линиях охлаждающей жидкости.

Шаг 15: Снимите бак для охлаждающей жидкости . Правильно утилизируйте использованную охлаждающую жидкость.

Шаг 16: Опустите автомобиль с домкрата . Установите автомобиль обратно на землю.

Часть 3 из 3: Запустите двигатель и проведите тест-драйв автомобиля

После замены датчика температуры охлаждающей жидкости вам необходимо запустить двигатель, проверить на утечки и долить жидкость в радиатор в большинстве случаев перед тестовой поездкой на автомобиле.Лучший способ завершить любое дорожное испытание — это составить спланированный маршрут, который доведет ваш двигатель до надлежащей рабочей температуры и откроет термостат радиатора.

Шаг 1. Заведите автомобиль . Дать прогреться до рабочей температуры.

Шаг 2: Проверьте герметичность . Обязательно проверьте герметичность сливной пробки радиатора, крана или датчика температуры охлаждающей жидкости.

Шаг 3. Проверьте, горит ли индикатор проверки двигателя или низкого уровня охлаждающей жидкости. .Если это так, выключите двигатель и проверьте уровень охлаждающей жидкости в бачке.

Если индикатор горит, бачок с охлаждающей жидкостью должен быть пуст. Залейте охлаждающую жидкость и перезапустите двигатель, чтобы индикатор погас.

Шаг 4. Тест-драйв автомобиля . Обязательно ведите автомобиль до тех пор, пока не услышите, как включается вентилятор радиатора.

Как только вы это сделаете, вернитесь домой, следя за термостатом или температурой двигателя.

Шаг 5: Проверьте уровень охлаждающей жидкости .Как только автомобиль остынет в течение минимум одного часа, проверьте уровень охлаждающей жидкости в бачке и при необходимости долейте.

После того, как вы завершили установку и тест-драйв, вы должны быть в порядке с новым датчиком температуры охлаждающей жидкости. Однако, если вы не уверены на 100 процентов в том, что справитесь с этой задачей самостоятельно, обратитесь к одному из наших сертифицированных профессиональных механиков, чтобы он заменил вам датчик температуры охлаждающей жидкости.

Как поменять охлаждающую жидкость: пошаговая инструкция, особенности и рекомендации

Охлаждающая жидкость — одна из составляющих бесперебойной и правильной работы компонентов двигателя.Рано или поздно возникает необходимость замены охлаждающей жидкости в автомобиле. Как поменять охлаждающую жидкость должен знать каждый автовладелец, ведь не всегда есть средства на СТО.

Также не стоит игнорировать тот факт, что не на всех станциях работают добросовестные работники. Поэтому, если хотите добиться успеха, лучше сделайте это самостоятельно. Итак, сегодня мы ответим на вопрос, как поменять охлаждающую жидкость.

Существует множество видов охлаждающей жидкости для автомобиля. Однако к ее выбору следует отнестись со всей ответственностью, так как некачественная охлаждающая жидкость может привести к перегреву двигателя.И это перейдет в глобальные проблемы с силовым агрегатом.

В течение нескольких десятилетий многие автовладельцы использовали воду. Однако его использование имело несколько серьезных недостатков:

Низкая температура кипения, из-за которой двигатель перегревался в жаркие летние дни.
Вода замерзает при 0 ° C, из-за чего происходит расширение объема воды, что в конечном итоге приводит к разрушению блока.
Масштабирование металлических деталей.

Виды

Избавиться от таких проблем удалось с помощью антифриза (тосола).Есть несколько видов:

Антифриз на основе гликоля.
На основе пропиленгликоля.
Антифриз.

Все эти жидкости отлично выполняют функции по соблюдению температуры двигателя.

Следует помнить, что эти жидкости нельзя смешивать друг с другом. Используя одну из вышеперечисленных охлаждающих жидкостей, можно забыть о проблемах ее закипания и замерзания в двигателе.

Что нужно изменить

Охлаждающая жидкость необходима для контроля температуры двигателя.При работающем двигателе топливо горит. В этом случае внутри цилиндров обнаруживаются высокие температуры. В результате тепловая энергия нагревает металлические элементы двигателя — это поршни, ГБЦ, цилиндры.

Благодаря сложной системе охлаждения жидкость собирает тепло и передает его радиатору. В дополнение к основной функции контроля тепла и возврата его от двигателя к радиатору охлаждающая жидкость имеет дополнительные функции. Жидкость также предназначена для смазки водяного насоса двигателя.Срок замены охлаждающей жидкости составляет примерно 50 000 км. По достижении этого времени антифриз теряет свойства теплопередачи.

Кроме того, в охлаждающей жидкости начинают появляться загрязняющие вещества, которые растекаются по всей системе охлаждения. Если своевременно не произвести замену охлаждающей жидкости, грязь забьет водяные каналы двигателя, что впоследствии приведет к перегреву двигателя и дорогостоящему ремонту.

На что подготовить замену

Отвечая на вопрос как поменять охлаждающую жидкость, необходимо подготовить:

Резиновые перчатки.
Емкость для слива охлаждающей жидкости.
Набор ключей.
Эстакада или лифт.
Чистая вода.
Новая охлаждающая жидкость.

Как поменять охлаждающую жидкость на ВАЗ-2107

После того, как водитель подобрал лучший, по его мнению, хладагент, необходимо произвести замену жидкости. Изначально стоит загнать машину в яму, подъемник или эстакаду, подставив под колеса рельсы колес и выставив рычаг переключения передач в положение 1-й скорости.

Затем нужно отсоединить «минусовую» клемму с аккумулятором.Если у автомобиля есть дополнительная защита картера, необходимо ее открутить, так как в некоторых случаях она существенно препятствует сливу охлаждающей жидкости.

Как поменять охлаждающую жидкость

Под сливным краном радиатора устанавливается подготовленная емкость для старой охлаждающей жидкости. Нужно дождаться полного слива жидкости из радиатора.
Далее нужно переместить емкость под левую часть двигателя и открутить болт слива жидкости из блока цилиндров.Для лучшего эффекта нужно открыть крышку на расширительном бачке.
После слива всей жидкости из двигателя необходимо завинтить все сливные пробки.
Для правильной замены охлаждающей жидкости промойте. Необходимо залить в систему хорошо кипяченую воду. В старой версии автомобиля следует заливать радиатор и расширительный бачок. На более новых автомобилях радиатор устанавливается без крышки, поэтому заливка производится только через расширительный бачок.
После заполнения водой необходимо запустить двигатель и дать ему поработать 5-10 минут, чтобы промыть систему охлаждения.
Слейте воду таким же образом.
Затем влить подготовленную жидкость. Для того, чтобы в системе не было воздуха, необходимо прижать патрубки, которые подходят к радиатору. Этот способ подходит для тех автомобилей, у которых есть радиатор с заливной горловиной. Еще можно пойти в горку, открыть крышку радиатора и хорошо прогазовать. Затем можно завернуть крышку.
Есть еще один способ, который подходит для автомобилей с радиаторами без крышки, но вам понадобится помощник.Откручиваем обратный шланг, который подходит к расширительному бачку, постепенно сливаем жидкость в бачок. Как только жидкость без перебоев потечет по обратному шлангу, будет видно, что система охлаждения полностью заполнена. Надеть на резервуар шланг и долить жидкость до нужного уровня.

Замена датчика охлаждающей жидкости

Стоит помнить, что для того, чтобы следить за состоянием антифриза, необходимо проверить работоспособность датчика температуры охлаждающей жидкости.Поэтому нужно знать, где находится это устройство. В некоторых автомобилях (например, ВАЗ-2114) устанавливаются два датчика температуры. Один отображает температуру на панели приборов, а другой включает или выключает привод вентилятора.

Прежде чем задумываться, как поменять датчик охлаждающей жидкости, нужно выполнить проверку. Проверить элемент следует перед заменой охлаждающей жидкости. При включении зажигания стрелка температуры быстро поднимается вверх — нужно отсоединить разъем от прибора, а если стрелка начинает опускаться, значит датчик необходимо заменить.Во всех автомобилях этот элемент контроля температуры охлаждающей жидкости установлен на головке блока цилиндров.

Как поменять датчик температуры охлаждающей жидкости на автомобиле? Для этого вам необходимо:

Слить охлаждающую жидкость из системы.
Снять «минусовую» клемму с аккумуляторной батареи.
Отсоединить разъем от датчика.
С помощью ключа откручиваем датчик и ввинчиваем новый.
Далее подключаем провода к датчику.

На этом процедура замены датчика завершена.

Почему не работает вентилятор на ВАЗ 2114. Схема подключения вентилятора охлаждения WAZ

Система охлаждения двигателя автомобиля ВАЗ-2114 включается в работу только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Защищают эту электрическую цепь двумя предохранителями. Если стрелка указателя температуры вползла в зону красной шкалы, то сбросьте газ, включите на полную мощность вентилятор отопителя салона и ищите место остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить простым нажатием на кнопку звукового сигнала. Если сигнал сработал, значит с предохранителем все в порядке, так как он защищает электрическую цепь звукового сигнала. В случае его неисправности вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе новоприбывшая храбрость просто.

Для проверки второго предохранителя придется снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них есть предохранитель. Вам нужно будет вытащить, чтобы проверить среднее значение. И опять же, если он обгорел, нужно искать причину этого явления. С исправным предохранителем проверяем среднее реле, так как включение мотора вентилятора идет через него. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Вы можете проверить его с помощью ометра, если это не так или вы не можете его использовать.Придется попробовать заменить его на хороший.

Далее открываем капот, отсоединяем колодку с проводами от электродвигателя вентилятора и, если есть пары проводов, подключаем напрямую к аккумулятору. Если вентилятор отключается, причину неисправности нужно будет записать в датчике температуры или реле и другом предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении не заработает, то неисправность придется в нем прописать.

Вентилятор может не работать и из-за неисправности датчика температуры вентилятор не включается.Он находится на головке блока цилиндров, над термостатом. Если омметра нет, проверьте метод его замены. Только датчик мощности вентилятора не нужно путать с датчиком, работающим на указателе температуры охлаждающей жидкости.

На ВАЗ модели 2114 инжектор в системе охлаждения использует электровентилятор, который включается по сигналу с соответствующего датчика температуры.

Этот узел часто выходит из строя, что требует замены как самого вентилятора, так и различных компонентов, управляющих его работой.Мы расскажем подробнее, почему в ВАЗ 2114 нет вентилятора охлаждения и как отремонтировать свой автомобиль.

Признаки неисправности

Определить наличие проблемы в вентиляторе системы охлаждения можно быстрым увеличением температуры охлаждающей жидкости. На панели приборов автомобиля появляется соответствующее предупреждающее сообщение о росте температуры охлаждающей жидкости. Автовладельцу следует заглушить двигатель и дождаться его остывания, после чего его можно осторожно продолжить движение. Помните, что эксплуатировать автомобиль с таким неработающим вентилятором не рекомендуется, так как есть риск повреждения головки блока цилиндров, что постоянно вынуждает к трудоемкому и дорогостоящему ремонту.
Также такие повреждения можно определить визуальным осмотром радиатора и вентилятора. Если при значительном повышении температуры охлаждающей жидкости вентилятор не включается, это может свидетельствовать о наличии различных поломок этого узла.

Причин неисправности вентилятора может быть несколько :

Обрыв датчика температуры.
Копающий контакт с разъемом датчика температуры.
Резка проводки.
Проблемы с реле.
Предохранитель заблокирован.
Неисправность электродвигателя вентилятора привода.

Необходимый инструмент

Выбор используемого инструмента будет напрямую зависеть от характера поломки. Часто бывает достаточно открыть коробку с реле и поменять перегоревший предохранитель на новый, что позволит восстановить работоспособность вентилятора. Тогда как при значительной поломке, когда вентиляторы охлаждения ВАЗ 2114 не включены, требуется снять радиатор, снять вентилятор или поменять реле и соответствующие датчики температуры.
Для снятия вентилятора потребуется:

Отвертка крестовая.
Концевые ключи на 8 и 10

Пошаговый алгоритм работы

В каждом случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, которая определит, почему на ВАЗ 2114 своевременно не включается вентилятор охлаждения радиатора, что упростит последующий ремонт.
В первую очередь рекомендуется отключить разъем вентилятора, после чего соблюдайте полярность разъема непосредственно на клемме аккумулятора.В том случае, если при таком прямом подключении вентилятор начинает вращаться, это говорит о исправном приводе, а причина в этом случае может быть в проводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за вентилятор охлаждения, не открывая пластиковый корпус. Дело в том, что реле сдвоенное и одновременно отвечает за работу Классон. Поэтому, если в машине есть звуковой сигнал и при этом не работает вентилятор, это свидетельствует об обнаруженном предохранителе.Блок с такими реле находится под капотом в небольшом пластиковом ящике. Чтобы открыть его, следует снять две защелки, после чего достать пинцет и поменять нужный предохранитель.

Неисправности реле сложно диагностировать. Можно порекомендовать приобрести 100% рабочее реле, временно установить его в посадочную розетку и проверить исправность вентилятора. Если при такой проверке вентилятор заработает, то его следует просто заменить на бывшее в употреблении реле.

Для проверки датчика температуры, сигнал с которого идет прямо на радиатор, отключите разъем от датчика, а затем включите зажигание.В этом случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, соответственно можно сделать вывод, что вышел из строя датчик температуры, который потребует замены. Сам датчик температуры фиксируется двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причина поломки все-таки вентилятор, можно попробовать его сначала отремонтировать или сразу заменить на новый.Проблема может быть в подшипнике или щетках. В этом случае такие поврежденные детали можно заменить, что позволит полностью восстановить работу вентилятора системы охлаждения. Если причиной поломки вентилятора стал электродвигатель, то ремонт представляет определенные трудности, и такой получившийся привод лучше всего заменить на новый.

Для снятия вентилятора с приводом необходимо:

Автомобиль ВАЗ 2114 устанавливается на ровную площадку и затягивается стояночным тормозом
Открыть капот и обесточить минусовую клемму
Корпус воздушного фильтра нужно открутить ключом на десять
Ослабить хомуты на воздуховоде
Закрутите винты крепления воздушного фильтра и достаньте фильтрующий элемент
Далее откручиваем и демонтируем воздухозаборник, для чего понадобится ключ на восемь
Снимаем крышку вентилятора, для чего откручиваем восьмым ключом 6 гаек
Снять моторный блок
Снять вентилятор с приводом

Вам нужно будет только установить новый привод или весь вентиляторный блок и провести сборку в обратной последовательности.После такого ремонта проверьте исправность вентилятора, для чего прогревается двигатель и дождитесь включения обдува.

Заключение

Как видите, причин, по которым не включается вентилятор охлаждения на ВАЗ 2114, может быть множество. Автовладельцу необходимо провести соответствующую диагностику, определить причину поломки и самостоятельно устранить ее или полностью заменить охлаждающий вентилятор.

Каждый водитель знает, что перегрев двигателя — это очень плохо.Это не может дать ничего хорошего. Для защиты мотора от перегрева автомобили оснащаются вентиляторами охлаждения радиатора. И иногда это далеко не так.

Сегодня мы поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременное включение этого охлаждающего устройства, предотвращая нежелательный перегрев.

Немного теории

Характеристика	Пояснение
Расположение	Расположен датчик в радиаторе печки.Определить, какой перед вами, несложно, ведь это единственный элемент в радиаторе, к которому подключаются провода. А если взять ключ на 30, то подходящий размер застежки есть только у датчика.
Температура обработки	Датчики могут иметь разные пределы температуры. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а отключение — при 85-87 градусах. Выбирая новый счетчик, ориентируйтесь на тот, который вышел из строя, либо приобретите 102 и 87 градуса у индикатора включения и выключения соответственно
Принцип действия	Внутри датчика есть специальная контактная группа.При нагревании охлаждающей жидкости в радиаторе эта группа нагревается и расширяется. Когда расширение доходит до определенного предела, контакты замыкаются, они передают сигнал на проводку и включается вентилятор

Причины поломки вентилятора

Существует ряд причин, по которым может со временем выйти из строя не только датчик, но и датчик вентилятора. Поэтому их следует предварительно исключить, чтобы убедиться, что датчик во всем вине.

По причинам отказа в работе вентилятора:

Упавший веер.Его можно носить, потерять целостность, получить механические повреждения. Заменить будет дороже, если сравнивать с датчиком, но выбора нет.
Цепь оборвалась. При проверке датчика обычно используется метод замыкания двух контактов. Но при повреждении цепи электропроводки сделать это не удастся, и вся неисправность по неопытности приваривается к регулятору.

Если проверка контактов не дала результата, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумулятору.

Проверка датчика

Plus обязательно проверьте новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня на рынке довольно много подделок, поэтому всегда есть шанс приобрести не качественный датчик вентилятора.

Для проверки необходим определенный набор инструментов и материалов, в который входят:

Вместимость;
Вода;
охлаждающая жидкость;
Термометр;
Мультиметр.

Переходим к проверке.

Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
Опустить датчик в резьбовую часть.
Клемма мультиметра Соединяется с контактами регулятора. Измерительный прибор должен находиться в режиме измерения сопротивления. Хотя если в мультиметре есть функция трансверса, то выбирайте его.
Поместите термометр в жидкость.
Нагрев воды.
Когда температура жидкости достигнет рабочей температуры регулятора (92 градуса Цельсия), контакты должны быть замкнуты, и мультиметр начнет выдавливать.
Если этого не произошло, значит датчик не работает и требует замены.

Если вы приобрели неработающий регулятор, обязательно сходите в магазин и потребуйте замену или возврат денег. Но только при наличии чека. Запчасти лучше приобретать в специализированных, хороших магазинах. Риск попасть на подделку меньше.

Замена

На инжекторный двигатель, который буквально переполнен всевозможными датчиками, иногда нужно обратить внимание на регулятор мощности вентилятора.Если проверка показала, что устройство вышло из строя, больше ничего не остается, кроме как провести процедуру замены.

Работа подразумевает необходимость всего нескольких инструментов и материалов:

Ключ-коготь на 30 миллиметров;
Упаковка для слива жидкости охлаждения;
Сухие тряпки.

Подготовьте все необходимое можно заменить.

В первую очередь нужно дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее.Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Для замены вам не понадобится ни смотровая яма, ни эстакада. При таких работах эти предметы не нужны. Подойдет простой гараж.
Отсоедините минорную клемму от аккумуляторной батареи.
Слить всю охлаждающую жидкость из радиатора. С блока цилиндров не сливать, в этом нет необходимости.
Снимите пробку с расширительного бачка системы охлаждения вашего инжекторного двигателя.
Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Вы найдете его снизу радиатора, и для демонтажа инструмент не понадобится. Вилка легко выкручивается вручную.
Под сливным краном. Подставьте предварительно подготовленную емкость, в которую будет стекать охлаждающая жидкость. Подождите, пока не перестанет течь жидкость.
Если хотите тот же токсол, то слейте обратно, берите чистую емкость. Если охлаждающая жидкость достаточно старая и требует замены, то чистота тары значения не имеет.
Закрутите пробку.
Отключить контакты от датчика вентилятора.
Ключом на 30 миллиметров откручивается регулятор.
Вращать осторожно, чтобы не повредить пластиковую емкость радиатора.
Прикрутите старый регулятор к новому. Обязательно вставьте медную прокладку для нового устройства.

Верните электрическую проводку контроллера вентилятора.
Залейте в расширительный бачок Fusion заранее тосол или антифриз.
Выполните обтекание системы, чтобы избежать образования пробок внутри системы.
Верните второстепенную клемму аккумулятора на место.
Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
Если при нагревании до желаемой температуры датчик снова не реагирует, следует проверить другие элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива

Если вы не хотите тратить много времени на замену датчика на своей ВАЗ 2114, можно обойтись без слива дренажа охлаждающей жидкости.

Замена регулятора мощности вентилятора без этапа слива теплоносителя требует опыта и определенных навыков. Поэтому новичку такой способ ремонта не рекомендуется.

Ключом на 30 миллиметров начните откручивать старый датчик, но не до конца.
Подготовьте новый датчик.
Одной рукой достать до конца старого регулятора, а второй вставить новый.
Заодно следует определенная часть Тосола, но это не страшно.
После замены необходимо тщательно протереть все участки рядом с регулятором с помощью ветеринарной службы.
Убедиться в отсутствии протечек после установки нового устройства.

По окончании работ аккуратно заверните автомобиль, чтобы охлаждающая жидкость осталась на двигателе и его узлах. Особенно это касается резиновых и пластиковых элементов.

К счастью, вопрос о том, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других машин — собратьев по модельному ряду.Однако нельзя сказать, что такая ситуация больше не возможна. Бывает, и это никуда не денется.

С другой стороны, любая машина — это сложная единица. Всегда есть что сломать или поработать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно ползет в красную зону и останавливаясь, не собираясь сбрасывать газ, заезжайте на полный вентилятор в салоне и ищите ближайшую ямку, где можно припарковать своего железного коня.

С перегревом шутить не надо: заклинившие поршни проходят капитальный ремонт, что сильно ударит по бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114 — Причин может быть несколько. Проверяйте их, чтобы снизить степень вероятности: чем чаще происходит эта поломка, тем ближе к началу списка находится слышимый объект.

«Салон» чеки

Начнем с того, что можно осмотреть, не выходя из машины.

2 предохранителя реагируют на регулирующую работу вентилятора. Один из них также контролирует работу гудка, поэтому проверить его работоспособность элементарно: зацепить и послушать.Звук есть — забудьте об этом предохранителе. Нет — залезаем в навесной блок и ищем тот, что указан F5 (20 ампер). Прежде чем положить свежую на место обгоревшей спинки, стоит поинтересоваться, по какой причине сгорела предыдущая. В остальном новое ждет участь предшественника в очень недолгом будущем.

Со вторым предохранителем так легко разобраться. Для проверки придется демонтировать обшивку кожи со стороны пассажира.Под ним спрятаны 3 реле, сопровождаемые собственным телохранителем предохранителя. Нужен тот, что средний. Вытаскивают и проверяют на целостность. При перегрузке, перед установкой нового опять же нужно будет найти причину поломки. Кстати, хорошо в этом случае будет иметь запасной (и на проверку, и на замену сгоревшего).

При срабатывании и этого предохранителя проверяем реле-прилегающее реле с ним. Без омметра определить живого или нет невозможно; Нам остается только предложить заменить его на новый (тогда его надо носить с собой в стоке) и проверить заработает ли вентилятор.В любом случае стоит проверить состояние контактов на реле и при необходимости почистить.

Если внутри машины поломки нет, придется вылезать из нее и искать причины, открывая капот.

Проверки подкастов

Выйдя из машины и приподняв крышку, приступить к более серьезным действиям.

Отсоедините колодку, на которой провода, идущие к электродвигателю, от вентилятора охлаждения двигателя;
Пара свободных проводов замыкает мотор на аккумулятор.Это даст нам четкую картину: если вентилятор начинает крутиться, значит у нас проблема с датчиком температуры, если недвижимое имущество осталось — сгорел мотор.

В последнем случае все ясно — Надо поменять (или отремонтировать, если есть соответствующие навыки и навыки) двигатель вентилятора. Когда слетел датчик температуры, надо многих ошибиться и не путать с датчиком, регистрирующим температуру охлаждающей жидкости. Нужный нам находится над термостатом прямо на головке блока цилиндров.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с указанной ниже деталью. Между тем, владельцы Вазов настаивают на том, что следование этим инструкциям (и в положительную сторону) влияет на систему охлаждения в целом и на работу ее вентилятора в частности.

Наверное, тонкость все же не в самой крышке, а в прямом клапане, который снижает давление, достигшее критических показателей.Но от этого зависит то, как будет работать вентилятор — тайна покрыта мраком. Но актерское мастерство! Если вы уже все проверили, но так и не поняли, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать советам бывалых и заменить крышку — вдруг помогает.

Почему не включается вентилятор радиатора на ВАЗ 2114

Вентилятор служит для создания воздушных потоков, которые направляются в радиатор двигателя. Это необходимо для охлаждения циркулирующей по нему жидкости.

Если автомобиль движется с большой скоростью, вентилятор особо не нужен, так как двигатель получает все необходимое охлаждение от встречных воздушных потоков. Но когда машина переходит в медленный ход или в дежурный режим с работающим двигателем, роль пропеллера становится незаменимой.

Обязательное устройство

Включение происходит после отправки соответствующего сигнала с электронного блока управления. Компьютер, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры.Порог переключения составляет 103-105 градусов Цельсия.

У ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке под задней частью радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер не может включиться, когда этого требует ситуация с показателями температуры:

Неисправен электродвигатель вентилятора, то есть привод;
А предохранитель перегорел;
Реле после ремонта;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Мы обнаружили неисправность

Проблемы области поиска

объяснение

Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, значит, привод работает нормально. Если гребной винт все еще не перекручен, проблема в электродвигателе

Электропроводка и контакты

Если гребной винт не работает, вы должны проверить состояние проводки и убедиться, что контакты датчика работают правильно

Вы можете найти эти два предмета в моторном отсеке слева ближе к водителю внутри монтажного блока.В состав вентилятора входит предохранитель с обозначением F4 на номинальный ток 20а. Тест можно выполнить, нажав кнопку аудио. Зачем? Да потому что это тоже связано с этим предохранителем. Или проверьте тестером

Он находится там же, где и предохранитель. Для эффективной проверки лучше всего использовать реле , в работоспособности которого вы уверены на 100%, установите его вместо старого и проверьте

Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть.Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Радиатор не включается ВАЗ 2114 х2

ремонт электропроводки вентилятор системы охлаждения ВАЗ 2114. .

ВАЗ 2114,15 Принудительная настройка вентилятора охлаждения с помощью кнопки и реле

Материалы: РЕЛЕ 4 контакта (обычное на свет, сигнал.) Зажим РЕЛЕ С проводами, кнопка.

Если причиной всех проблем является вентилятор, его не нужно менять, потому что в некоторых случаях его можно полностью отремонтировать. Скалы часто ассоциируются с подшипниками или щетками.

Если причиной отказа является отказ двигателя из-за разрыва проводки или короткого замыкания, рисковать с ремонтом не стоит. Проще и качественнее заменить весь диск.

Проверка на обрыв цепи

Если вы управляете автомобилем, не имеющим охлаждающего винта, это приведет к перегреву хладагента и разрушению форсунок, резиновых элементов, закладки основного блока цилиндров и крышки клапанов .Недалеко от разрушения узлов поршневой группы.

предохранитель

Эксплуатация автомобиля с неисправным вентилятором категорически запрещена.

Цена вопроса

Прежде чем решать проблему с неработающим радиатором, многим важно узнать стоимость комплектующих и работ.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены при техническом обслуживании станции составит от 400 руб.Хотя тратиться на это не нужно, ведь самостоятельная замена займет не более получаса. И в этом нет ничего особо сложного.

датчик температуры

замена

Для самостоятельной замены вентилятора вентилятор понадобится довольно небольшой набор инструментов, в который входит:

крестовая отвертка;
Ключ шестигранный 8 мм;
Торцевой ключ составляет 10 миллиметров.

Если готовы, то приступим к работе.

Установите автомобиль на ровную площадку, включите ручной тормоз. На всякий случай под колеса вашего ВАЗ 2114 можно поставить дополнительные опоры. Меры предосторожности никогда не мешают.
Поднять капот, отсоединить минусовую клемму от АКБ.
С ключом на 10 миллиметров Крепежные детали корпуса , воздушный фильтр в разобранном виде.
Освободите с помощью отвертки фиксатор канала, расположенного на датчике массового расхода воздуха. Так можно убрать гофры.Сделай это.
На крышке корпуса воздушного фильтра есть саморезы, которые его удерживают. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
Возьмите ключ на 8 мм и снимите им штуцеры воздухозаборника, затем снимите воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
Отсоедините разъем от провода от сломанного разъема вентилятора .
Снимаем кожух вентилятора, фиксирующий привод, то есть электродвигатель.
Вооружившись ключом на 10 миллиметров, нужно демонтировать три болта крепления двигателя на корпусе.
Установите новый вентилятор вместо старого.
Возвращаем все детали крепления на место, соединяем разъемы, выполняем сборку в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время.Пока вентилятор не включается, а пропеллер не вращается. Это займет не более 5 минут. Вскоре придется отключать сам вентилятор. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями. Были повреждены другие элементы системы охлаждения, либо вы приобрели неработающий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключить нельзя.

Рубрики

Замена датчика охлаждающей жидкости ваз 2114: где находится и как определить неисправность, способы самостоятельной диагностики и инструкция по замене

Замена датчика температуры охлаждающей жидкости ваз 2114

Лада 2114 КОСМОС ГОСТ › Бортжурнал › Замена датчика температуры охлаждающей жидкости ДТОЖ

Датчик температуры охлаждающей жидкости ВАЗ 2114, замена своими руками и признаки неисправности ДТОЖ

Где находится датчик температуры ОЖ

Поломки

Проверка датчика

Первый метод

Метод второй

Порядок снятия ДТОЖ

ВАЗ 2114 датчик температуры охлаждающей жидкости

Устройство, принцип работы, назначение, место расположения

Где находится датчик ДТОЖ

Признаки неисправности датчика температуры охлаждающей жидкости ваз 2114

Диагностика, замена датчика температуры охлаждающей жидкости ваз 2114

Порядок замены на ваз 2114 датчика температуры охлаждающей жидкости

Датчик температуры двигателя ВАЗ 2114: как заменить ДТОЖ мотора

Где находится датчик температуры?

Признаки неисправности анализатора нагрева

Датчик температуры двигателя ВАЗ 2114 и его замена

Итог

Лада 2114 › Бортжурнал › замена ДТОЖ без слива ОЖ или «Он улетел, но обещал вернуться»

Датчик температуры охлаждающей жидкости ВАЗ 2114

Где расположен прибор, показывающий температуру антифриза в ВАЗе 2114

Возможные поломки ДТОЖ

Как устроить проверку прибора на исправность

Первый вариант – снятие устройства

Второй вариант

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Заключение

Замена датчика температуры охлаждающей жидкости — Лада 2114, 1.

Датчик температуры ВАЗ 2114: где находятся, замена

Какие датчики температуры установлены на ВАЗ 2114

ДТНВ

Как самостоятельно заменить

ДТНВ

Причины преждевременного выхода из строя ДТОЖ, ДТНВ

Характерные признаки неисправности оборудования на ВАЗ 2114

Рекомендации по уходу и обслуживанию датчиков

Замена датчика температуры охлаждающей жидкости на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

Замена датчика температуры охлаждающей жидкости на ВАЗ-2114: инструкция

Датчик температуры охлаждающей жидкости ВАЗ-2114

Основные проблемы с ДТОЖ на ВАЗ-2114

Как узнать, исправен ДТОЖ или нет

Замена датчика температуры охлаждающей жидкости ВАЗ-2114 своими руками

Рекомендации по профилактике неполадок с ДТОЖ

Ваз 2114: замена датчика температуры своими руками

Общие сведения

Конструкция и работа ДТОЖ

Признаки неисправности ДТОЖ

Находим причину неисправности

Инструкция по замене ДТОЖ

Датчик температуры воздуха снаружи

Датчик вентилятора

Производим замену

Датчик температуры охлаждающей жидкости ВАЗ 2114

Место расположения и функция датчика температуры охлаждающей жидкости на ВАЗ 2114

Проверка работы датчика

Основные неисправности ДТОЖ

Технология замены датчика

ВАЗ 2114 датчик температуры охлаждающей жидкости

Устройство, принцип работы, назначение, место расположения

Где находится датчик ДТОЖ

Признаки неисправности датчика температуры охлаждающей жидкости ваз 2114

Диагностика, замена датчика температуры охлаждающей жидкости ваз 2114

Порядок замены на ваз 2114 датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости ВАЗ 2114: замена ДТОЖ на Ладе

В чем разница?

Проверка термистора

Итог

Замена датчика температуры охлаждающей жидкости — Статьи

Замена датчика охлаждающей жидкости ВАЗ 2113. Чем официалы, лучше сам!

Замена датчика температуры ВАЗ 2115. Чем официалы, лучше сам!

Как заменить датчик температуры охлаждающей жидкости

Часть 1 из 3: Диагностика проблемы с датчиком температуры охлаждающей жидкости

Часть 2 из 3: Снять и заменить датчик температуры охлаждающей жидкости

Часть 3 из 3: Запустите двигатель и проведите тест-драйв автомобиля

Как поменять охлаждающую жидкость: пошаговая инструкция, особенности и рекомендации
