Замена наружного и внутреннего ШРУСа на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
ШРУС – Шарнир Равных Угловых Скоростей, благодаря нему весь момент который идёт от двигателя на коробку, передаётся на передние колёса, данная деталь применяется исключительно только лишь в передне приводных автомобилях (Или полно приводные), если же машина оснащена задним приводом, то вместо данной детали устанавливают карданный вал, выполняет он кстати ту же самую функцию что и ШРУС, а именно от коробки передаёт момент на колёса, из-за ШРУСа ещё долго начать выпускать передне приводные автомобили не могли (В начале все задне приводные были), потому что он был тяжёл в исполнении и его просто на тот момент не изобрёл ещё никто и поэтому передний привод на автомобилях по началу не практиковался.

Примечание!
Чтобы произвести замену наружного и внутреннего ШРУСа, понадобятся вам: Во-первых специальные клещи которыми хомуты устанавливать защитных чехлов нужно будет, если таких клещей нет и вы их не собираетесь покупать, то заместо них можно воспользоваться тонкими раздвижными пассатижами, ещё щипцы благодаря которым стопорные кольца можно снять понадобятся, а так же смазка ШРУС (Обязательно запаситесь, без неё даже к работе не приступайте, если именно такой смазки не найдёте то ищите наподобие неё, без разницы какое название будет, главное чтобы она для смазки ШРУСов подходила), новый пыльник будет нужен (Но это если ваш порван, если у вас пыльник в нормальном состоянии находится, то новый брать не нужно) и новое стопорное кольцо внутреннего ШРУСа (Обязательно оно нужно) и упорными кольцами тоже запаситесь и обязательно новой ступичной гайкой!

Краткое содержание:

Где находится наружный и внутренний ШРУС?
Легче всего его снизу автомобиля увидеть, кстати и снимать придётся подлезая под днище, хотя можно и без этого обойтись (К примеру дощечки подложить под передние колёса можно и поднять двумя домкратами переднюю часть при условии что оба домкрата будут стоять на этих дощечках, тем самым перед будет выше, особенно это удобно если автомобиль высокий), но всё же лучше автомобиль на подъёмник загнать и там нужный для вас ШРУС заменить на новый, но сразу объясним вам что же значит такое наружный и внутренний ШРУС, чтобы вы это понимали и уже не путались (Просто в статье мы часто об них говорить будем и чтобы до вас сразу доходило о каком именно ШРУСе идёт речь), так вот наружный это тот который обращён к колесу автомобиля и вставлен в ступицу (Оба наружных указаны зелёными стрелками), а уже внутренний это тот который в коробку вставляется (Они указаны жёлтыми стрелками) и всего ШРУСа в передне приводных автомобилях четыре, два из них на левой стороне размещёны и идут на левое колесо, а другие два на правой и идут на правое колесо, а вот привода на которых ШРУСы установлены всего два и оба они на фото указаны синими стрелками.

Когда нужно менять наружный и внутренний ШРУС?
Когда он стучать начинает, тогда и подлежит замене, кроме того нужно следить ещё за состоянием его пыльники и время от времени поглядывать под него и смотреть есть внутри пыльника смазка, не попала ли туда грязь и другого рода частички, песок к примеру, под пыльником этого ничего категорически быть не должно, только лишь одна смазка там должна будет находиться, более подробно понять каким образом можно проверить ШРУС на работоспособность, вы можете по видео-ролику который размещён чуть ниже:

Как заменить наружный и внутренний ШРУС на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Меняется ШРУС по времени не так долго, но просто это очень кропотливая работа которая требует не только снятия самого ШРУСа, а и колеса и отсоединить шаровую нужно будет и ещё по мелочи много операций придётся проделать, но начинать нужно будет сперва со сливания масла из коробки, делается это с той целью, чтобы когда вы соберётесь вынимать ШРУС, масло из коробки всё не вытекло, а вы его аккуратно сами слили (О том как это сделать, читайте в статье: «Замена масла в коробке на ВАЗ»), затем защиту картера снимите если она присутствует на вашем автомобиле (Она просто мешать будет) и немного выкрутите после чего гайку ступицы (Она указана красной стрелкой, но только отвёрткой буртики рас-контрите которые не будут давать её вывернуть и ещё не забудьте крышку пластмассовую снять, которая эту гайку от попадания в неё грязи закрывает), ну и само колесо снимите после этого с автомобиля, но только помните, с какой стороны вы собираетесь менять ШРУС, с той и снимайте колесо с автомобиля (О том как снять колесо, читайте в статье: «Правильная замена колеса на автомобиле»).

2) Когда с колесом закончите, перебирайтесь к верхней части автомобиля и ослабьте три гайки которые стойку крепят к чашке (Указаны стрелками), но только не отверните, а всего лишь ослабьте на два, три оборота (Если понадобиться то больше ослабьте), затем выкрутите полностью два болта которые шаровую опору к поворотному кулаку крепят (см. маленькое фото) и как работа будет проделана, отверните полностью ступичную гайку и снимите находящуюся за ней шайбу (Не потеряйте её, кстати её очень удобно магнитной отвёрткой поддевать), ну и под конец поверните рулевое колесо до упора вправо или влево.

Примечание!
Вправо руль нужно поворачивать если вы собрались с левой стороны ШРУСы снимать (Смотрите по ходу движения автомобиля), а с левой, если вы собрались с правой стороны снимать и менять ШРУСы!

3) Далее выньте тормозной шланг (Следите за тем чтобы он сильно не натягивался, а то порвётся) из кронштейна на стойке (см. маленькое фото ниже) и осторожно оттяните на ружу (На себя получается) часть стойки как это на большом рисунке показано, при этом ещё извлеките шлицевую часть наружного ШРУСа (Указана красной стрелкой) из отверстия в ступице, оттянув как мы уже сказали для этого часть стойки (Удобней всего за тормозной диск её оттягивать, он синей стрелкой указан) на себя и опустите наружный шарнир таким образом, чтобы он лёг на рычаг и больше не входил в отверстие в котором находился ранее.

4) Как только из ступицы шлицевую часть наружного ШРУСа вынули, выньте точно таким же образом внутреннюю часть, но хотя там даже приблизительно она не так же вынимается, в общём чтобы вынуть внутреннюю часть из отверстия в коробки передач в которое оно входит, возьмите монтажную лопатку, толстое зубило или ещё что то подобное и вставьте это (Зубило для наглядности синей стрелкой указано) между внутренним ШРУСом и коробкой, тем самым используя монтажную лопатку или зубило как рычаг, добейтесь того чтобы шлицевая часть внутреннего шарнира вышла из отверстия в коробке, но только будьте аккуратны, не повредите сальник, а то на новый менять придётся, хотя и сальник если хотите осмотрите на всякий случай, деформированный по возможности (Если есть рядом новый) замените на новый.

Примечание!
Привод (Так правильно будет называться конструкция с двумя ШРУСами) вынимайте через днище автомобиля на смотровой канаве, как это на фотографии показано ниже:

Установка:
1. Устанавливается привод в обратном порядке снятию, по необходимости с него снимаются наружный и внутренний ШРУС и заменяются отдельно на новые, но именно в этой статье мы вам не расскажем как сделать, потому что на нашем сайте уже есть такая статья посвящённая наружному и внутреннему ШРУСу, а называется она: «Ремонт привода колеса и замена обоих ШРУСов на автомобиле», поэтому если вам нужно их отдельно сменить или разобрать к примеру, то в таком случае изучайте ту статью подробно, но мы снова вернёмся к теме и расскажем как нужно устанавливать привод на своё место, делается это не так и сложно, для этого нужно будет сперва обязательно поменять стопорное кольцо (Указано зелёной стрелкой) внутреннего ШРУСа новым, после замены нанесите пластичную смазку на шлицевую (Указана красной стрелкой) и на гладкую поверхность хвостовика (Указана синей стрелкой).

2. Теперь можете вставлять хвостовик внутреннего ШРУСа в коробку, но только будьте аккуратны, не повредите сальник и кстати при установке внутреннего ШРУСа, проследите за тем чтобы стопорное кольцо зазором вверх было направлено, как только вставлен внутренний ШРУС, убедитесь что он не вылетает и что стопорное кольцо держит его, ну и всю дальнейшую работу выполняйте в обратном порядке снятию и не забудьте гайку ступицы сменить новой, потому что повторно старую нельзя заворачивать и законтрить новую кстати не забудьте.

Примечание!
Хотим добавить ещё кой что, чтобы до упора загнать внутренний ШРУС (Просто бывает что он очень тяжело входит и не до упора), его нужно будет забить через наружный, делается это таким образом, берётся молоток и деревянная дощечка (Можете вместо дощечки любой другой предмет взять, в котором уверенны что он не приведёт к деформации наружного ШРУСа) и через неё (На фото вместо деревянной дощечки другой предмет взят как вы уже успели заметить) забивается наружный ШРУС во внутрь, тем самым и внутренний входит в коробку передач до упора, но только не перестарайтесь и не деформируйте коробку!

Дополнительный видео-ролик:
Чтобы вы понимали наглядно как можно произвести замену, просмотрите видео-ролик который расположен ниже, в нём на примере автомобиля ВАЗ 2110 всё подробно показывается и объясняется ко всему этому, но только процесс снятия привода проводиться немного другим способом, его тяжелее выполниться, особенно если у вас нет для этого специального съёмника.

Замена наружной гранаты ВАЗ 2108

Как выбить шаровую верхнего рычага поворотного кулака
Как проверить ШРУСы? of CV joints
Как определить, какая хрустит граната.
Разборка и сборка шруса (гранаты)
ЗАМЕНА ГРАНАТЫ ВАЗ 2115
Защелкало в колесе? Меняем наружний шруc bmw e34. Ремонтируем полуось (приводной вал)..
НАРУЖНЫЙ ШРУС (Граната) MAZDA CX-7 РЕШЕНИЕ ПРОБЛЕМЫ
Погремушка от китайских производителей
Замена ШРУСа наружного и внутреннего: подробное видео!
Как Установить Камеру Заднего Вида Подробная Инструкция. how to install the rear-view camera

Все по теме Замена наружной гранаты ВАЗ 2108

Kile написал(а)
второй узбек?

Воин написал(а)
ВОООТ! подача видео стала приятнее, качество контента стало лучше, чем прошлые разы с трясущимися руками!) удачи!

Божко Блажкун написал(а)
Спасибо мужик

Козуютов Герман написал(а)
блин, хоть бы показал как эти болты драные выкручивать, там их просто так не выкрутишь, они очень хорошо закисают

Rion написал(а)
По поводу смазывания наружного шруса.я зажимаю гранату в тисках. Выдавливаю все в центр, плотно прижимая тюбик. И смазка сама выдавливается через все шели. Что вы на это скажете?

Courtenay написал(а)
у меня внутренняя и наружная хрустит 20 минут назад как поменял выехал хрустит Сук

Delmer написал(а)
Привод как снял непоказал

Башуткина Веста написал(а)
Нельзя стучать по нему, хоть легко хоть как, его нужно или прессом или в тестах или болтом и не как иначе, остатки обоймы с внешней части что имеет шлицывую в себе снимать только съёмником и только им, иначе повреждается посадочное место для подшипника. И не штопорное кольцо, а стопорное, мы не бутылку вина открываем!!!

Мумин написал(а)
Есть вопрос. Когда выруливаю налево хрустит справа. Какую гранату менять? Подскажите кому не лень.

Бранч написал(а)
Приветствую! В итоге на шестнарь какого производителя порекомендуете втулки?, тоже накололся с такими втулками, все отверстия несоосны, остальные размеры и мерить не стал

Иордан написал(а)
я после таких чудо установок как раз пыльники и менял)народу много было с той же историей. суть в том что пыльник по шву лопается и ходит такой пыльник до полного разрыва хорошо если недели две но я такого не встречал как правило обращались раньше с проблемой что срёт смазкой пыльник новый

Виндзор Катчев написал(а)
Здравствуйте подскажите пожалуйста сорвана резьба внутренняя крепления коробки как закрутить на Опель вектра б

Теодор Терлекчиев написал(а)
Так что получается что бы ГРМ поменять еще и двигатель придется снимать.Умники я бы посмотрел как они будут его менять на месте под капотом.

Rodwell написал(а)
Мне кажется стальные хамуты надёжней, или пофиг?

Менцов Алдан написал(а)
Себе я тоже четко делаю, как по мануалу.

Михайлина написал(а)
рішив повийобуватись тачкою і всьо

Алис написал(а)
диски поменяй старые уже

Amid написал(а)
Со мной тоже был один случай,на VW Passat 2003г.,когда пришлось тем же способом снять гранату и из этого я извлек для себя 2 урока 1. по моему мнению,бывают шарниры,из которых не возможно снять шарниры,потому что завод изготовитель сделал так,что бы менялось шарнир целиком,а не отдельно гранаты(скажем горячая посадка гранаты на ось шарнира итд)2. перед тем,как отпилить болгаркой гранату,убедитесь ,что новый по размеру точно подходит на ось,а то может так случится,что после снятие старой гранаты,новый не подойдет. В моем случае новая не подошел и мы так и не нашли подходящий по размеру гранату,а собрать обратно старую невозможно,отпилили уже :)Пришлось поставить шарнир целиком б

Оставить комментарий

Замена шруса на ВАЗ 2110 и пыльника своими руками (видео)

Содержание

Конструкция
Виды
Дефекты «гранат»
Проверка работоспособности
Процедура замены
Нюансы сборки

ШРУС является шарниром равных угловых скоростей. В народе его называют просто — граната. Это обусловлено внешним видом устройства. Его задача — передавать вращательное движение от одной полуоси к другой, и они находятся в постоянно изменяющемся угла по отношению один к другому.

Данный элемент всегда находится под действием нагрузок, из-за чего его выход из строя — это скорее дело времени. Это даже несмотря на то, что при производстве шруса используют высококачественную углеродистую сталь, способную выдержать серьезные регулярные нагрузки в течение длительного периода времени.

Но граната на ВАЗ 2110 все равно выходит из строя. Основными причинами служат загрязнения, песок, которые попадают внутрь конструкции, потеря смазки, повреждение элементов, порванные резиновые пыльники.

Конструкция

Схема привода

Если разобрать шрус, то он будет состоять из трех основных элементов:

Внутренняя обойма;
Кольцо с отверстиями, которые удерживают шесть шариков — сепаратор;
Корпус шарнира вместе с ведущим валом.

Виды

В автомобиле ВАЗ 2110 может потребоваться замена шруса. Но какого именно? Ведь в «десятке» их два — внутренний и внешний. Они необходимы для того, чтобы эффективно преодолевать все препятствия. Тут одного шруса явно будет маловато.

Внутренний и внешний

Первая граната — внутренняя, и она передает крутящий момент на вал от трансмиссии.
Вторая граната — внешняя и она входит в зацепление со ступицей колеса автомобиля.

Несмотря на то, что принцип работы у них одинаковый, конструктивно и по цене они отличаются.

Дефекты «гранат»

Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.

Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.

В литературе указывается, что шрусы изготавливают из специальных высокопрочных сплавов, которые практически не изнашиваются. Но на практике все выглядит немного иначе. Как ни крути, но вечных деталей не существует, и шрусы — не исключение.

Дефекты могут быть следующими:

Низкое качество сплавов, применяемых при изготовлении;
Банальные подделки и брак комплектующих;
Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.

Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.

Проверка работоспособности

Следует отдельно изучить состояние внутреннего и внешнего шруса, поскольку процедуры и признаки при этом несколько отличаются.

Внешняя граната

Самым очевидным и главным признаком износа данного элемента является возникновение звука, похожего на хруст. Он появляется из-за того, что канавки износились, и шарики двигаются по ним не так, как раньше. Хруст становится заметным при входе в повороты, резком нажатии на педаль газа или прохождении сложных дорожных участков.

Граната

Если вы хотите убедиться в неисправности внешнего шруса, сделайте следующее:

Стартуя с места, специально создайте рывки, но не сильные;
Попробуйте резко ускориться и сбросить скорость;
Подвигайте поперечно вал между шрусами. Если вы ощутите люфт, тогда граната точно износилась.

Внутренняя граната

Примечательно, но внутренний шарнир более долговечный и меньше подвержен износу. Чаще всего внутренний шрус заявляет о своей неисправности при простом движении по прямой или при прохождении сложных участков. Аналогичная с внешней гранатой проверка на наличие люфта позволит убедиться в неполадках.

Но чтобы понять, действительно ли требуется замена элемента, сделайте так:

Поднимите ведущие колеса, что позволит вывести внутренний шрус на максимальный угол;
Заведите мотор;
Включите первую скорость;
Если шарнир на предельном износе, вы услышите характерный хруст. Это сигнал к тому, что нужно менять гранату.

Процедура замены

Скажем сразу, что отремонтировать шрус невозможно. Потому даже не пытайтесь. Самое правильное и разумное решение — приобрести новую гранату и установить ее вместо вышедшей из строя.

Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности.Далее, согласно представленной нами инструкции, можно приступать к работе.

Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.
Демонтируйте защитный колпак, открутите на ступице гайку.
Демонтировав ступичную гайку, отвинтите крепежи колеса.
Поднимите колесо, на котором требуется замена шруса, используя домкрат.
Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.
С нижней опоры кулака выкрутите два болта.
Поверните руль до упора, что позволит элементу самому выпасть.
Снимите пыльник, который расположен в конструкции гранаты.
Демонтируйте стопорное кольцо.
Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
Проверьте работу всей системы, чтобы определить причины поломки.
Установите новый шрус, действия в обратной последовательности.

Нюансы сборки

Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.

На конце вала обязательно устанавливается заглушка из пластика.
Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.

Вы сами видите, что особых сложностей замена гранаты в себе не таит. Тем не менее, если у вас полностью отсутствует опыт самостоятельного ремонта автомобиля, выполнять работу самостоятельно настоятельно не рекомендуется.

Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.

Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.

Загрузка …

Замена внутренней гранаты ваз 2112 своими руками

Замена ШРУСов на ВАЗ 2112

На смену заднеприводным автомобилям приходят машины с передними ведущими колесами. В связи с этим крестовины сменяются шарнирами равных угловых скоростей, которые и называют гранатами.
Данная статья – это инструкция по замене внутренней гранаты на автомобиле ВАЗ 2112 и других авто из этого семейства. Здесь вы найдете видео с описанием процесса, а также фото некоторых действий процесса.
Итак, начнем:

Причины поломки шарнира равных угловых скоростей
Определяем необходимость замены внутренней гранаты
Замена гранаты
1. Инструмент для работы
2. Снятие полуоси (привода колеса)
3. Снятие и установка нового ШРУСа
4. Установка привода на автомобиль

Причины поломки шарнира равных угловых скоростей

Что может послужить причиной выхода из строя этого элемента автомобиля:

Некачественный пыльник – первая причина и самая важная. Если пыльник на гранате выполнен из некачественного материала, то он быстро износится, а внутрь гранаты начнет попадать всякий мусор.
Ослабление хомута пыльника также содействует попаданию песка и пыли внутрь ШРУСа.
Другие дефекты пыльника(см.Как выполняется замена пыльника и шруса ваз 2112), такие как срез хомута, разрыв пыльника или его растяжение также ведут к плохим последствиям.
Недостаточное количество смазки или, что еще хуже, ее отсутствие в корпусе шарнира равных угловых скоростей влечет за собой быстрое изнашивание подшипника и, как результат, износ всей детали.

Совет! При ремонте своего автомобиля, особенно, если приходится лезть под машину, не поленитесь и обратите внимание на состояние пыльников полуосей. Если вы заметили, хотя бы один из дефектов, приведенных выше – замена ШРУСа на ВАЗ 2112 просто необходима!

Определяем необходимость замены внутренней гранаты

Перед любым ремонтом важно удостовериться, что неисправность есть.
И сейчас сделаем это со ШРУСом:

ВАЗ 2112 внутренний ШРУС – порванный пыльник

Зачастую, определить неисправность можно по исходящему звуку из подозреваемого узла автомобиля.
Неисправность шарнира определяется во время езды или трогания с места автомобиля.
Конечно, могут исходить звуки и от неисправной шаровой опоры, и от стойки амортизатора, и из двигателя. Давайте научимся определять, какой же звук должен идти от ШРУСа и когда он проявляется.
Звук неисправной гранаты – это скрежет металла по металлу, похож на хруст, ломание металла, или попадание камня в подшипник или другой подомный механизм.
Когда этот звук можно услышать? Если такой звук проявляется на повороте, это значит, что нужно менять наружную гранату, а не внутреннюю.

Совет! Хотя наружные гранаты выходят из строя гораздо чаще, чем внутренние, при ремонте наружных, обязательно проверьте и другие на работоспособность. Также при необходимости следует добавить смазки.

На ВАЗ 2112 ШРУСы внутренние издают звук при движении прямо, а особенно при начале движения автомобиля.

Для более точного определения неисправности узла следует провести диагностику на смотровой яме.
Далее рассказывается, как это сделать своими руками:

Автомобиль загоняется на смотровую яму. Под задние колеса обязательно ставятся противооткатные упоры, и обязательно устанавливается автомобиль на стояночный тормоз.
Далее следует поднять автомобиль при помощи домкрата на столько, чтобы одно из передних колес приподнялось от земли.
После чего следует рукой крутить колесо. При вращении колеса появляется звук – неисправность во внутренней гранате. Если при этом повернуть колесо, затем вращать, и только тогда появляется звук – неисправность в наружном ШРУСе.
После проведения такой операции, следует сделать ее на второй стороне (с противоположным колесом).

Теперь, когда была определена поломка, можно приступать к ремонту. Замена внутренней гранаты на ВАЗ 2112 начинается!

Замена гранаты

Инструмент для работы

Что нужно для того, чтобы замена ШРУСа ВАЗ 2112 прошла как можно быстрее и эффективнее:

Головки и накидные ключи
Головка на 30 (отсутствует в некоторых наборах)
WD-40 или подобное средство
Молоток
Вороток – чем длиннее, тем лучше
Пассатижи
Домкрат
Отвертка
Тиски
Бензин и щетка для очистки поверхностей
Щетка по металлу
Наставка (бронзовая, медная)
Щетка по металлу
Не обойтись без напарника
И, конечно, ШРУС в комплекте со смазкой (если отсутствует, то следует приобрести – цена приемлемая)

Снятие полуоси (привода колеса)

Итак, начинаем наш ремонт:

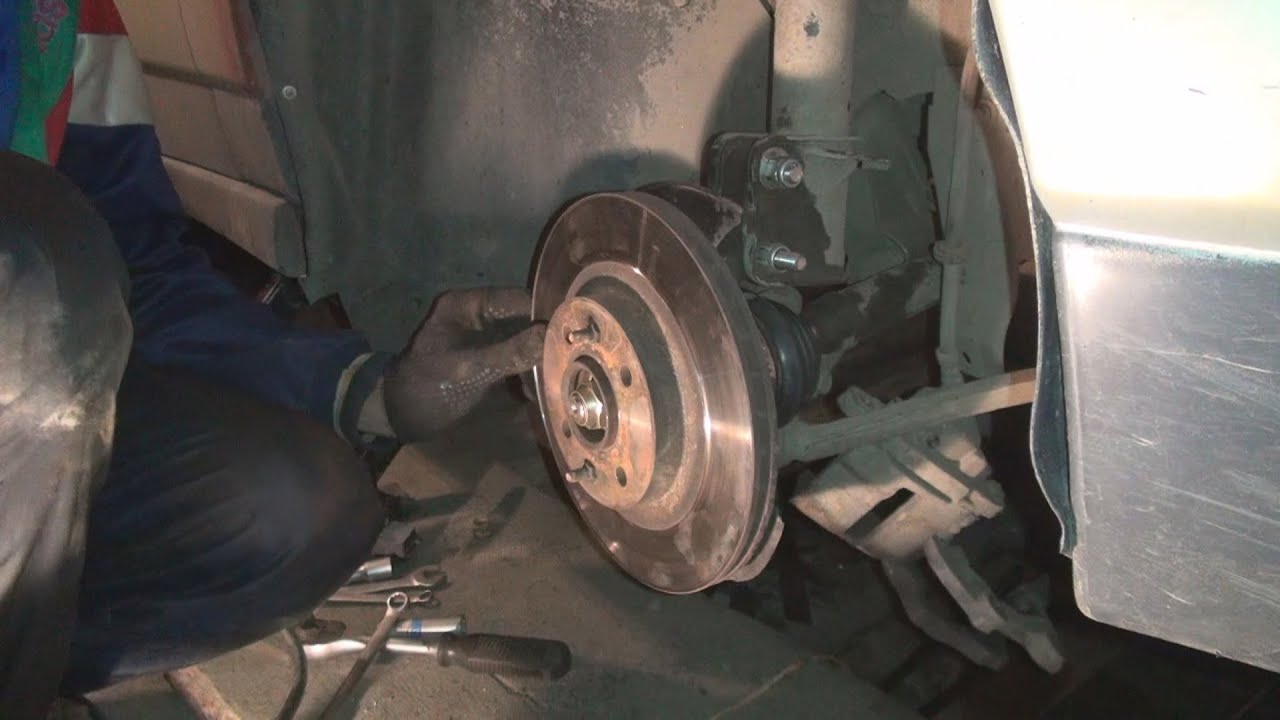

Извлекаем полуось из ступицы

Первый этап – стандартный. Загоняем автомобиль на яму, ставим противооткатные упоры, машину на ручник и нейтралку, молимся (по желанию) и вперед!
Когда меняется внутренняя граната, из картера коробки переменных передач обязательно сливается масло! Для этого открутите нужную пробку, подставьте тару для масла, дождитесь окончания слития и закрутите пробку обратно.
Снимаем колпак, если таковой имеется, садим товарища за руль и просим сильно нажать на тормоз.
В это время берем головку на 30 и вороток побольше. При помощи данного инструмента откручиваем ступичную гайку, которая находится посередине колеса.
Усилие затяжки гайки большое, поэтому, чем длиннее будет вороток, тем легче будет открутить ее.
После откручивания гайки автомобиль следует приподнять при помощи домкрата. Поднимаем автомобиль, снимаем колесо. Обязательно подставьте под автомобиль подставку в виде, например, пенька. Не работайте на автомобиле, стоящем на домкрате!
Откручиваем колесные болты и снимаем колесо с автомобиля.
Скручиваем полностью ступичную гайку, снимаем металлическую шайбу и забрызгиваем шлицевое соединение ступицы с наружной гранатой средством для очистки ржавчины WD-40.
Для того, чтобы снять полуось с автомобиля, необходимо освободить ступицу. При помощи нужного ключа или головки открутите два болта крепления шаровой опоры ВАЗ 2112 к ступице.
После этого при помощи наставки бронзовой или медной, чтобы не повредить резьбу на наружной гранате, пытаемся выбить ее (гранату) из зацепления со ступицей, добавляя средство от ржавчины, чтобы легче вышло.
Когда детали вышли из зацепления, можно отвести стойку амортизатора в сторону и вынуть полуось (помните, необходимо слить масло, иначе оно просто вытечет на пол).

Полуось ВАЗ 2112 мы достали, теперь приступим к замене ШРУСа.

Снятие и установка нового ШРУСа

Замена ШРУСов ВАЗ 2112

Итак:

Снятую полуось необходимо зажать в тиски для удобства в дальнейшей работе.
При помощи отвертки и пассатижей необходимо снять пыльник. Разгибаем два хомута крепления пыльника и стягиваем его на полуось.
Теперь при помощи наставки и молотка следует сбить гранату с полуоси. Наставку следует ставить на корпус внутреннего подшипника гранаты, а не на корпус.
После снятия гранаты необходимо снять старый пыльник и надеть новый, если планируете. Рекомендуется менять пыльник вместе с гранатой.
Шлицевые пазы на полуоси необходимо зачистить и желательно промыть бензином. А затем следует вытереть.
В новую гранату следует поместить необходимое количество новой смазки. Смазка используется специальная «ШРУС», а не литол или другие!
Смазка набивается внутрь ШРУСа пальцем, вращая подшипник для того, чтобы смазка лучше распределилась в корпусе гранаты.
После этого можно надевать гранату на полуось. Граната наставляется на шлицевое соединение и просто защелкивается резким движением руки.

Замена ШРУСа ВАЗ 2112

Теперь полуось с новым ШРУСом готова к установке на ВАЗ 2112.

Установка привода на автомобиль

Теперь все делаем в обратном порядке:

Вставляем полуось в картер КПП, попадаем в шлицевое зацепление в коробке.
Вставляем шлицы наружной гранаты в ступицу.
Прикручиваем два болта крепления шаровой опоры к ступице, тем самым фиксируя ступицу.
Надеваем шайбу и накручиваем ступичную гайку на наружную гранату и закручиваем насколько возможно.
Надеваем колесо, закручиваем колесные болты и опускаем автомобиль на колеса.
Теперь следует протянуть болты крепления колеса, а также затянуть центральную гайку при помощи головки на 30.
Для этого снова потребуется помощь напарника, надавливающего на педаль тормоза.
Не забудьте залить масло в КПП.
После залития масла в картер коробки передач проконтролируйте наличие течи масла в месте соединения внутреннего ШРУСа с коробкой передач.

При необходимости таким же образом отремонтируйте и вторую полуось, заменяя гранаты, вышедшие из строя.
Следите за состоянием вашего автомобиля и тогда на нем будет приятно ездить не только вам, но и пассажирам. А самое главное – от технического состояния любого узла автомобиля может зависеть даже ваша жизнь! Удачи на дорогах!

Замена ШРУСа ВАЗ 2110 своими руками — детальная инструкция

ШРУС — (шарнир равных угловых скоростей) еще называют «гранатой» из-за его своеобразной формы. Задача ШРУСа передать крутящий момент колесам автомобиля, устройство ШРУСа — не представляет из себя ничего сложного, он состоит из семи элементов:

Корпус с наружной обоймой.
Сепаратор.
Шарики.
Внутренняя обойма.
Приводной вал.
Гофрированный чехол (пыльник).
Стопорное кольцо.

Необходимость заменить ШРУС возникает при возникновении люфта в соединениях устройства, а также характерный хруст и треск при повороте колес. Замена ШРУСа, как правило, происходит после того как подтвердится версия неисправности ШРУСА, для этого необходимо произвести его диагностику и убедиться, что проблема действительно в нем.

Перед тем как приступить к замене ШРУСа ВАЗ 2110 предлагаю произвести простую диагностику, первым делом проверьте наличие люфта вала привода. Все, что для этого необходимо, это руки и понятие того, что такое люфт.

Первый способ. Возьмитесь рукой за вал привода и покачайте его, если чувствуется большой ход или люфт — необходима замена ШРУСа.

Второй способ. Заедьте на смотровую яму и выверните руль максимально вправо или влево, затем присмотритесь к «гранате», если на пыльнике имеются многочисленные трещины или видимые разрывы со следами смазки, значит нужно заменить чехол ШРУСа, в противном случае через некоторое время придется заменить ШРУС целиком.

Перед начало работы по замене необходимо все подготовить. Для этого зафиксируйте авто, включив четвертую скорость и затянув ручник. Установите противооткатные клинья под задние колеса, если таковых нет в наличии используйте бруски аналогичной формы. Снимите защитный колпак и открутите гайку ступицы, для этого используйте «плечо» (удлинитель) в виде трубы или монтировки, так вам будет легче откручивать. После того как «сорвете» ступичную гайку, приступайте к откручиванию болтов крепления колеса.

Используя домкрат, вывесьте колесо на котором нужно заменить ШРУС.
Для того, чтобы достать упорную шайбу гайки ступиц, открутите болты.
После этого открутите два болта крепления нижней шаровой опоры поворотного кулака.
Максимально выверните руль в противоположную замене сторону.
Постарайтесь оттянуть поворотный кулак со стойкой, затем достаньте шлицевой конец наружной «гранаты» из ступицы. Извлеките внутренний ШРУС из коробки передач, используйте для этого монтировку.
Зафиксируйте в тисках вал привода, после чего снимите с наружного и внутреннего ШРУСов хомуты. Выверните наизнанку пыльники, если заметите разрывы или трещины, то не церемоньтесь с их снятием — просто срежьте их ножом.
Теперь постарайтесь сбить ШРУС ВАЗ 2110 с вала, для этого подойдет молоток и наставка и деревянная или бронзовая наставка.

Собирается «граната» в обратной последовательности, во время сборки рекомендуется заменить старую гайку ступицы, а после затяжки не забудьте законтрогаить ее край во избежание раскручивания.

При установке внутреннего ШРУСа помните о пластмассовой заглушке, она устанавливается на конец вала.
Прежде чем приступить к установке, позаботьтесь о необходимом количестве смазки. Установите новое стопорное кольцо на внутренний ШРУС, до того как будете устанавливать собранный механизм на автомобиль.
После установки привода в коробку, его необходимо посадить в полуосевую шестерню до полной фиксации, для этого используйте легкие постукивания молотком по деревянной наставке, по периметру оси вала.

Теперь можно помыть руки и смело сказать, что замена ШРУСа ВАЗ 2110 своими руками — завершена! Следуйте инструкциям и ваш ремонт пройдет — «как по нотам». Самостоятельная замена ШРУСа ВАЗ — это реально, поэтому соберитесь с мыслями и приступайте к работе! Удачи!

&nbsp

Замена внутреннего шруса ВАЗ 2110 своими руками

Предназначение и принцип работы, возможные неисправности

Шарнир равных угловых скоростей модели автомобиля ВАЗ 2110 (сокращенно ШРУС) на протяжении всего периода эксплуатации находится под воздействием нагрузок, что приводит к выходу его из строя. Конструкция, отличается высоким уровнем качества, для его изготовления применяется качественная сталь, углеродистая, способная выдерживать нагрузки длительный период времени.

ШРУС ВАЗ 2110

К причинам выхода из строя ШРУСа транспортного средства ВАЗ 2110 относится попадание внутрь различных элементов грязи, песка, что связано с утратой смазки и рано или поздно приводит к повреждениям, если эксплуатировать оборудование с порванным резиновым пыльником. В этом случае потребуется обязательная замена внутренней гранаты, которая выходит из строя и нуждается в контроле технического состояния, гарантировав долголетнюю эксплуатацию автомобиля модели ВАЗ 2110. Обнаружить необходимость в замене внутреннего ШРУСа ВАЗ 2110 можно, если слышен характерный хруст, вызванный наличием зазоров в механизме, инородными телами, приводящими к нарушению работоспособности.

Что понадобится в работе

Осуществляя замену внутреннего ШРУСа авто ВАЗ 2110, необходимо правильно подобрать оборудование и инструменты, без которых последующая работа невозможна. Ремонт узла не представляется возможным, потребуется только лишь его замена.

Для выполнения последующих операций, потребуется набор оборудования и инструментов:

Новая внутренняя граната, которая включает в себя хомут, смазку, позволит гарантировать последующую безотказную работу системы на протяжении длительного периода времени;
Подъемник, либо специальная смотровая яма с домкратом, потребуется для подъема и фиксации транспортного средства модели ВАЗ 2110, гарантирует безопасность в ходе выполнения работы;
Набор стандартных инструментов, посредством которых выполняется замена внутреннего ШРУСа. Включает в себя ключи, отвертки, плоскогубцы и многое другое, что потребуется в ремонте.

Замена вышедшего из строя оборудования

Замена ШРУСа транспортного средства ВАЗ 2110, расположенного на внутренней, а не внешней стороне, представляет собой простой процесс, потребуется выполнить несколько операций. Конструкция передает вращение от КПП к валу. Работа устройства влияет на безопасность движения, по этой причине обнаружение неисправности ШРУСа выполняется на высоком уровне от земли.

Выполняется операция замены на специальном подъемнике, смотровой яме, что связано с его расположением в нижней части транспортного средства, доступ нужен только в этом положении.

Предварительно потребуется выполнить следующие операции:

Зафиксировать транспортное средство, что выполняется посредством включения четвертой скорости и плотном затягивании ручного тормоза;
Установить противооткатные клинья точно под задние колеса автомобиля, можно вместо них использовать обычные бруски;
Смонтировать защитный колпак агрегата, после чего открутить гайку ступицы, для этого используется монтировка;
После демонтажа ступичной гайки приступить к откручиванию элементов крепления колеса автомобиля;
Вывесить колесо, на котором возникла необходимость в замене узла посредством домкрата.

После обнаружения узла в конструкции потребуется:

Открутить все шесть болтов, в результате агрегат будет удерживать в конструкции один фланец;
Открутить два крепежных болта нижней опоры кулака;
Выполнить поворот рулевого механизма в крайнее положение, агрегат выпадает сам по себе.

После того, как он выпадет, предстоит выполнить простой набор операций, а именно:

Съем пыльника, установленного в составе конструкции;
Снятие стопорного кольца;
Снятие шарнира, установленного на шлицах вала, чтобы не повредить другое оборудование;
Диагностика оборудования и всей системы;
Устанавливается агрегат обратно в предназначенное для этого место.

Что нужно помнить во время обратного монтажа:

На конец вала обязательно необходимо установить пластиковую заглушку;
Перед началом монтажа агрегата обеспечивается укладка требуемого количества смазки;
Установка стопорного кольца выполняется перед установкой механизма на транспортное средство;
После установки привода, он садится в шестерню до полной фиксации, что потребует использования молотка.

Для процесса не потребуется навыков и умений как в отношении других агрегатов. Однако для высокой гарантии выполняемых работ необходимо обратиться к квалифицированным специалистам, в автосервис, где отнесутся к выполнению работы максимально ответственно. Таким образом, получается высокая гарантия надежности качества обслуживания транспортного средства.

Оцените статью: Поделитесь с друзьями!

Меняем шрус самостоятельно —

Шарнир равных угловых скоростей (ШРУС, «граната») – устройство, которое передает к колесам крутящий момент от двигателя авто. Был изобретен в 20-х годах XX-го века. До появления ШРУСа автомобили с передним приводом, отличавшиеся высокой проходимостью и маневренностью, теряли на поворотах мощность, возникала вибрация, крутящий момент распределялся неравномерно.

Созданный для особой цели, ШРУС имеет высокую прочность. Существует мнение, что механизм ШРУСа – при должном уходе и правильном обращении, естественно – способен даже пережить сам автомобиль. К сожалению, с гранатой могут возникать проблемы. О характерных признаках неполадок и том, как происходит замена ШРУСа своими руками, читайте далее.

Содержание:

1 Что нужно для установки нового ШРУСа
2 Проверка состояния ШРУСа
3 Можно ли обойтись без замены
4 Замена внешнего ШРУСа
5 Замена внутреннего ШРУСа

Что нужно для установки нового ШРУСа

ШРУС, несмотря на свою прочность, имеет детали способные изнашиваться со временем или при неправильном использовании. Часто замена ШРУСа случается из-за повреждения пыльников – в процессе езды возникают трещины, отверстия, которые забиваются грязью, водой и пылью. Так можно ехать сотни, а то и тысячи километров, что окончательно добьет механизм. Неполадки пыльника выражаются в треске при повороте колес (при повороте вправо трещит левое колесо, при повороте влево – правое). Порой менять ШРУС приходится из-за неправильных действий водителя. Разгон мотора с пробуксовкой, старт на вывернутых колесах, торможение трансмиссией – нередко причина неисправности кроется в этом.

Негативно сказывается на ШРУСе люфт в шаровой опоре. Он возникает, когда сама опора уже сильно изношена. Если данная проблема не будет вовремя выявлена, это очень негативно повлияет на ШРУС. Так, езда на большой скорости может вырвать палец опоры, из-за чего граната может разбиться.

Крайне редко поломки ШРУСа вызваны заводским браком в деталях механизма или изначально некорректной установке. Вкупе с изношенным пыльником, проблема может достичь немыслимых масштабов. Множество отзывов на автомобильных форумах упоминали о низком качестве некоторых деталей – как основных элементов функционирования, так и дополнительных мелочей, вроде хомутов.

Независимо от источника неполадок, граната, работающая неправильно, требует замены. Производители машин утверждают, что при износе деталей, замене подлежит абсолютно весь механизм, даже те элементы, которые не пострадали от поломки. Учитывая высокое качество материалов, стоить ремонт будет не мало. В связи с этим заменить ШРУС владелец авто пытается своими руками. Что же понадобится водителю?

яма или подъемник;
молоток, отвертка, пассатижи, домкрат;
набор ключей или головок;
слесарные тиски;
новые хомуты, смазка (ШРУС-4, например), гайка ступицы со стопором.

Последнее (расходные материалы) зачастую предоставлены вместе с новой гранатой. Все вышеперечисленное подойдет для замены внешнего и внутреннего ШРУСа.

Проверка состояния ШРУСа

Опытным автомобилистам известно, что ШРУС бывает внешний и внутренний. Между ними существуют отличия. Рассмотрим их подробнее.

Внешние (наружные) ШРУСы – две штуки, расположены на ступицах, осуществляют передачу крутящего момента колесам. Угол поворота значительно выше, чем у внутреннего ШРУСа. Также они принимают больше нагрузки. Соответственно, чаще ломаются и требуют регулярного осмотра и замены при необходимости. Имеют меньший размер.
Внутренние ШРУСы – две штуки, заставляют полуось двигаться, расположены в КПП на каждую сторону по одному. Имеют больший размер. Меньше подвержены нагрузкам и, соответственно, могут работать дольше.

Оценить состояние ШРУСа можно самостоятельно. Проще всего осмотреть внешний – выворачиваем руль до упора (в правую или левую сторону) и тихонько трогаемся. В случае присутствия неполадок будет появляться треск или хруст. Чем больший ущерб нанесен деталям ШРУСа, тем громче будет звук.

Если проблемы внешней гранаты сопровождаются треском при повороте, то неполадки внутренней – треском при движении прямо. Звук усилится, если ехать по бездорожью – каждая кочка, ямка или канава четко напомнит о проблеме. Заметив хрустящий звук, немедленно осуществите ремонт – возникшие проблемы с внутренним ШРУСом очень опасны. Его осмотреть несколько сложнее:

Загоняем машину на подъемник.
Включаем первую передачу, колеса должны медленно вращаться (авто должно быть чуть приподнятым).
Наличие отчетливого хрустящего звука – свидетельство наличия проблем.

Услышав треск во время езды – на поворотах, при преодолении препятствий бездорожья, резких ускорениях – немедленно устраните проблему. Своевременный осмотр и ремонт поможет владельцу автомобиля оставаться водителем, а не пешеходом. Кроме того, вовремя обнаруженная проблема поможет избежать критических ситуаций на дороге.

Можно ли обойтись без замены

Увидев стоимость ремонта или полной замены ШРУСа, неопытные автомобилисты думают, что и так поездить можно: подумаешь, хрустит что-то там внизу, большое дело. А дело на самом деле большое.

Некоторым автолюбителям кажется, что прочность и долговечность деталей делает их вообще неуязвимыми, что совершенно не так. Замена гранаты – единственный возможный вариант, который позволит ездить с комфортом.

Поменять ШРУС необходимо, выявив малейшие неполадки в его работе. Заметили износ пыльника? Хрустит колесо на поворотах? Не затягивайте, иначе машина однажды просто встанет на месте. А зачем нам автомобиль, который только и может, что оставаться в гараже мертвым грузом? Правильно, такое авто опытного водителя не интересует. Тем более, замена внешнего ШРУСа, вполне осуществима самостоятельно.

Замена внешнего ШРУСа

Опытный владелец авто, обладающий практичными навыками, не встретит проблем, взявшись за замену наружного ШРУСа. Список необходимых для осуществления «операции» инструментов уже представлен выше. Кроме инструментов и расходных материалов стоит сделать еще кое-что. Перед снятием колеса, слейте немного масла с КПП – так будет удобнее работать. Также понадобится монтировка – она послужит рычагом при изъятии приводного вала.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
Болты, скрепляющие поворотный кулак с шаровой, убираем.
Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
Старый пыльник и хомуты снимаем и отправляем в мусор.
Снимаем ШРУС ударами молотка, вращая его по полуоси.
Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Замена внутреннего ШРУСа

Владельцы переднеприводных авто утверждают, что осуществить замену внутренней гранаты проще, чем внешней. Возможно, опытному автомобилисту это действительно дается проще, но что говорить о новичках-любителях?

Для тех, кто обладает опытом и навыками замена правого внутреннего ШРУСа (как и левого) не составит трудностей. Процедура требует все тех же инструментов – молотка, отвертки, тисков, пассатижей. Не забываем о домкрате и о том, что замену следует проводить либо с помощью подъема, либо смотровой ямы.

Осмотрев снизу устройство внутреннего ШРУСа, легко догадаться, как он снимается. Мастера советуют снимать его вместе с внешним – так будет удобнее. Начинаем с того, что убираем и выбрасываем старый пыльник (при обратной установке лучше воспользоваться новым), корпус, ролики (их должно быть три), а также стопорное кольцо (оно закрепляет 3-лучевую вилку на валу). Граната будет зафиксирована в КПП. Сняв предварительно фиксирующие крепления, поверните колеса влево или вправо до упора. ШРУС можно будет без проблем извлечь, так как этому ничто не помешает.

Если ШРУС трипоидный, могут возникнуть проблемы с его возвращением на место. Расположенные внутри канавки не захотят принимать ролики с первого раза. Это не страшно, просто добавит немного времени к процедуре замены. Покрутите приводной вал – через пару оборотов детали четко встанут на место. Не забудьте про стопорящее кольцо. Удаляя старый пыльник, не выбрасывайте его. Заполните смазкой внутренний шарнир, после чего установите назад стопорящее кольцо. В целом, процедура замены внутреннего ШРУСа занимает примерно 40-60 минут.

Важное замечание – если Ваших навыков не достаточно или проблема имеет очень серьезный характер, лучше обратитесь в автосервис. Несомненно, никто не сможет позаботиться о Вашей машине лучше Вас, да и ремонт с заменой деталей дорого стоит, тем не менее, некоторые ситуации требуют вмешательства специалистов.

Самостоятельное устранение проблем иногда вызывает еще больше новых проблем, усугубляя негативную ситуацию. На форумах, например, можно найти много тем, вроде «поменял гранату, теперь начал гореть АБС, что я сделал не так?». И это, пожалуй, меньшая из проблем, вызванных неправильной заменой ШРУСа. Если не хотите, чтобы после замены ШРУСа не начали срабатывать сигнализаторы, обратитесь к квалифицированному специалисту. А лучше регулярно проверяйте авто на предмет неполадок.

Замена гранаты Ваз 2112 своими руками

Передача крутящего момента на ведущее колесо автомобиля от коробки передач осуществляется через шарнир равных угловых скоростей — ШРУСы. По внешнему виду он напоминает гранату, которой и послужило название площадки.
Поддержание агрегата в исправном состоянии, своевременная замена гранаты на ВАЗ 2112, имеющую дефекты, необходима для надежной работы автомобиля и увеличения срока его службы.

На автомобиль ВАЗ 2112 устанавливаются гранаты двух типов:

Внутренний, который передает крутящий момент от трансмиссии на вал.
Внешнее зацепление со ступицей колеса.

На автомобиле чаще всего выходит из строя наружный элемент, поэтому в большинстве случаев достаточно выполнить только замену внешней гранаты ВАЗ 2112.

Применение гранаты в автомобиле ВАЗ 2112

Применяйте стальные гранаты при переводе машин на передний привод.Если в этой конструкции использовать в карданных передачах крестовины, как в заднеприводных автомобилях с четырьмя игольчатыми подшипниками, работающими попарно, равенство на ведущем и ведомом валах равных угловых скоростей не будет обеспечено.
Итак:

Применение такого устройства приведет к увеличению габаритов агрегата, цена станет намного выше, при передаче крутящего момента наблюдается сильная пульсация, которая увеличивается с увеличением угла между валами.
Изначально граната имела такой же ресурс, как и вся машина, но после эксплуатации машины стало ясно, что ее внешняя часть изнашивается сильнее.Использование для изготовления гибкого, влаго- и морозостойкого материала защищает поверхность гранаты, но со временем внешние факторы разрушают элемент и не могут использоваться длительное время.
Объясняется быстрый износ из-за остаточных деформаций, абразивных частиц и влаги в больших количествах. В процессе эксплуатации или ремонта пыльник может быть поврежден (см.).
Трещины на защитной резине приводят к выходу элемента из строя. Нельзя допускать повреждения вала, ведущего к гранате, что можно увидеть при визуальном осмотре детали.

Замена внешней гранаты автомобиля ВАЗ 2112

Инструкция по замене гранаты на ВАЗ 2112 указывает, что работы производятся с приподнятой частью автомобиля и снятым колесом.
Итак:

Вначале нужно открутить гайку ступицы.
Снять защиту картера.
Освободите шаровую опору от соединения с нижним рычагом подвески. Если опора в рычаге вдавливается, они одновременно откручиваются.
Шаровая опора снята.
В сторону нужно отвести стойку, она будет в изогнутом положении, а шлицевой вал, входящий через подшипник в ступицу, будет располагаться под углом к ведущему валу. Последний соединяет внутреннюю и внешнюю гранаты.
Шлицевой вал гранаты выбит из подшипника металлической проставкой с внешней стороны колеса.
Снято с карданного вала гранаты.
Пыльник снят.

Вся старая смазка стерта. Для облегчения работы можно взять WD-40 или другой аналогичный спрей.

Совет: Замена гранаты в ВАЗ 2112 проводится одновременно с заменой колец: упорных и удерживающих. Внутри граната является стопорное кольцо. Агрегат необходимо хорошо смазать большим слоем смазки.

После установки гранаты на приводной вал, перед ее окончательной запрессовкой необходимо отцентрировать узел, чтобы он вошел в заглушку без заклинивания.
Установка гранаты на сиденье.
Сжатие с пыльниками.
Сборка своими руками выполняется в обратной последовательности.

Как заменить внутреннюю гранату

Замена внутренней гранаты ВАЗ 2112 отличается от внешней тем, что ее нужно производить, когда слито все масло.

Совет: Слейте масло из коробки передач на поднятом автомобиле. Если его качество низкое, жидкость лучше заменить, чтобы в ближайшее время не пришлось повторять все операции заново.

Итак:

Колесо снято.
Шаровая опора откручивается, освобождая стойку от нижнего рычага.
Для свободного движения внешней гранаты нужно отвести колесо в сторону.
Внешняя граната должна быть выбита из колеса.
С коробки передач сняты как внешние, так и внутренние элементы.

Совет: Закройте отверстие, чтобы грязь не попала в коробку передач.

В тисках осторожно, чтобы не повредить приводной вал зажимается.
Отвертка освобождает зажим, фиксирующий пыльник к корпусу внутренней гранаты.
Снял пыльник. Поврежденный предмет можно разрезать.
Замена гранаты ВАЗ 2112 производится сбиванием старой с приводного вала.
На вал надевается новый пыльник и граната.

Наконечник: на конце вала установлена пластиковая заглушка. Пространство внутри гранаты следует обильно смазать.

При установке необходимо следить за тем, чтобы сиденье совпадало с направлением привода.
Кольца меняются и надеваются новые — упорные и упорные.
Нанесите графитовую смазку на шлицевые поверхности шарнира.
Сборка вставляется в коробку передач как показано на фото.

Крепление карданного вала

Итак:

Вал окончательно фиксируется в полуосевой шестерне.
В ступице колеса установлен приводной вал.
Дальнейшая сборка производится до снятия.

Как правильно заменить внутреннюю гранату на ВАЗ 2112 хорошо видно на видео. Своевременная замена элементов ШРУСа увеличивает срок службы автомобиля в исправном состоянии.

Автомобили с задним приводом заменяются автомобилями с передним приводом. В связи с этим кресты заменены на шарниры равных угловых скоростей, которые называются гранатами.
Данная статья представляет собой инструкцию по замене внутренней гранаты на автомобиле ВАЗ 2112 и других автомобилях из этого семейства.Здесь вы найдете видео с описанием процесса, а также фотографии некоторых этапов процесса.
Итак, приступим:

Причины выхода из строя шарнира равных угловых скоростей
Определить необходимость замены внутренней гранаты
Замена гранаты
1. Инструмент рабочий
2. Снятие полуось (привод колеса)
3. Снятие и установка нового ШРУСа
4. Установка привода на автомобиль

Причины выхода из строя шарнира равных угловых скоростей

Что может стать причиной выхода из строя данного элемента автомобиля:

Плохой пыльник — первая причина и самая главная.Если пыльник на гранате изготовлен из некачественного материала, то он быстро изнашивается, и внутрь гранаты начнет попадать любой мусор.
Ослабление фиксатора пыльника также способствует попаданию песка и пыли в ШРУС.
К плохим последствиям приводят и другие дефекты пыльника (см.), Такие как порез воротника, разрыв пыльника или его растяжение.
Недостаточное количество смазки или, что еще хуже, ее отсутствие в корпусе шарнира равных угловых скоростей влечет за собой быстрый износ подшипника и, как следствие, износ всей детали.

Совет! При ремонте автомобиля, особенно если вам приходится залезать под машину, не поленитесь и обратите внимание на состояние пыльников полуосей. Если вы заметили хотя бы один из вышеперечисленных дефектов — замена ШРУСов на ВАЗ 2112 просто необходима!

Определить необходимость замены внутренней гранаты

Перед ремонтом важно убедиться в наличии неисправности.
А теперь займемся ШРУСом:

Часто неисправность можно определить по исходящему звуку из подозреваемого узла автомобиля.
Неисправность петли определяется при движении или удалении от ТС.
Конечно, звуки могут исходить и от неисправности, и от стойки амортизатора, и от двигателя. Давайте научимся определять, какой звук должен исходить от ШРУСа и когда он появляется.
Звук неисправной гранаты — это стук металла по металлу, похожий на хруст, разрушение металла или падение камня в подшипник или другой механизм.
Когда можно услышать этот звук? Если такой звук проявляется в изгибе, значит, менять нужно внешнюю гранату, а не внутреннюю.

Совет! Хотя внешние гранаты выходят из строя намного чаще, чем внутренние при ремонте внешних, обязательно проверьте исправность работы других. Также при необходимости добавьте смазки.

На ВАЗ 2112 ШРУСы внутренние издают звук при движении по прямой и особенно при трогании с места.

Для более точного определения неисправности агрегата диагностику следует проводить по смотровому отверстию.
Ниже описано, как это сделать самостоятельно:

Машину загоняют в смотровую яму.Под задними колесами необходимо разместить противооткатные упоры, а автомобиль должен быть установлен на стояночный тормоз.
Далее следует приподнять машину домкратом так, чтобы одно из передних колес оторвалось от земли.
Затем поверните колесо вручную. При вращении колеса появляется звук — неисправность внутренней гранаты. Если при этом повернуть колесо, затем повернуть, и только тогда появляется звук — неисправность c.
После такой операции ее следует проделывать со второй стороны (с противоположным колесом).

Теперь, когда поломка обнаружена, можно приступить к ремонту. Начинается замена внутренней гранаты на ВАЗ 2112!
