Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2107

Замена прокладки головки блока цилиндров ВАЗ 2107 – не столь сложная, сколько ответственная операция. При самостоятельном обслуживании «семерки» каждому автовладельцу приходится сталкиваться с этой работой. Внутреннее устройство двигателя одинаково для всей линейки «классики», поэтому и порядок советы по замене прокладки ГБЦ одинаково применимы при ремонте двигателей с «первой» по «седьмую» модель.

Когда нужно менять прокладку ГБЦ?

Можно выделить четыре основных причины для замены прокладки головки блока цилиндров ВАЗ 2107.

1. Прорыв участка прокладки между каналами смазки и охлаждения. При таком повреждении антифриз начинает смешиваться с маслом, образуя светло-коричневую эмульсию, и заполнять поддон двигателя. Обнаружить проблему можно при проверке уровня масла, посмотрев на щуп. Если уровень масла растет и оно приобрело мутно-коричневый цвет, то проблема именно в попадании охлаждающей жидкости в масло. При такой поломке эксплуатация двигателя недопустима, иначе его может заклинить.
2. Прорыв участка прокладки между цилиндром и каналом системы охлаждения. Причина такого повреждения – неправильная затяжка головки двигателя. В результате газы из цилиндра начинают под давлением прорываться в канал охлаждения, выбрасывая охлаждающую жидкость из расширительного бачка.
3. Прогар прокладки между двумя цилиндрами. Компрессия при этом падает, а двигатель работает нестабильно.
4. Разрушение прокладки по периметру. При этом наблюдается просачивание антифриза наружу. Потеки могут немного пузыриться от выходящих газов.

При всех четырех типах повреждения необходима замена прокладки головки ГБЦ.

Снятие головки блока цилиндров

Последовательность действий:

1. Снять аккумуляторную батарею. Это обеспечит удобный доступ к головку ГБС и обезопасит от короткого замыкания.
2. Снять воздушный фильтр.
3. Демонтировать карбюратор на карбюраторной версии двигателя.
4. Снять провода системы зажигания и распределитель (при наличии).
5. Слить охлаждающую жидкость из ГБЦ, выкрутив пробку. Перед сливом нужно дождаться пока двигатель остынет.

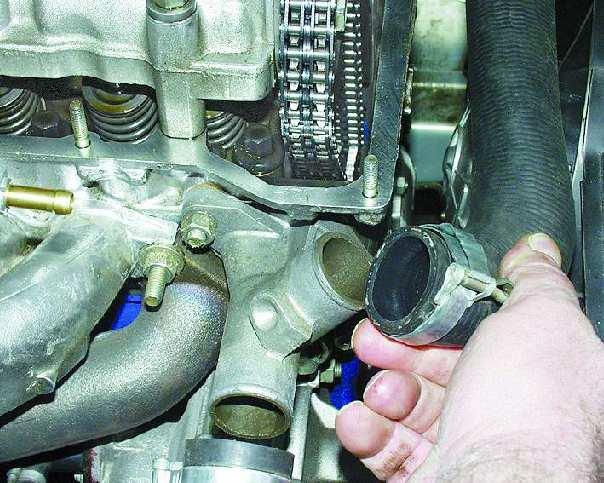

6. Ослабить хомуты и отсоединить резиновые патрубки системы охлаждения, идущие к ГБС.
7. Снять клапанную крышку, открутив 8 гаек и сняв их вместе с фигурными прижимными шайбами.
8. Ослабить натяжитель цепи, открутив фиксирующую гайку. Для удобства можно полностью демонтировать его.
9. Отверткой и молотком отогнуть края контрящей шайбы на болту крепления шестерни распредвала и открутить болт. Снять шестерню. Снятую с шестерни цепь подвязать проволокой, чтоб она не упала в поддон двигателя.
10. Открутить гайки крепления распредвала (10 штук) и снять его.
11. Открутить латунные гайки крепления приемной трубы к выпускному коллектору и снять ее вместе с прокладкой.
12. Мощным воротком открутить 10 болтов, притягивающих головку блока цилиндров и одиннадцатый болт, установленный на отливе головки. Демонтировать головку. Она довольно тяжелая, поэтому чтобы не поцарапать автомобиль, лучше снимать ее с блока вдвоем.

Видео о замене ГБЦ на ВАЗ

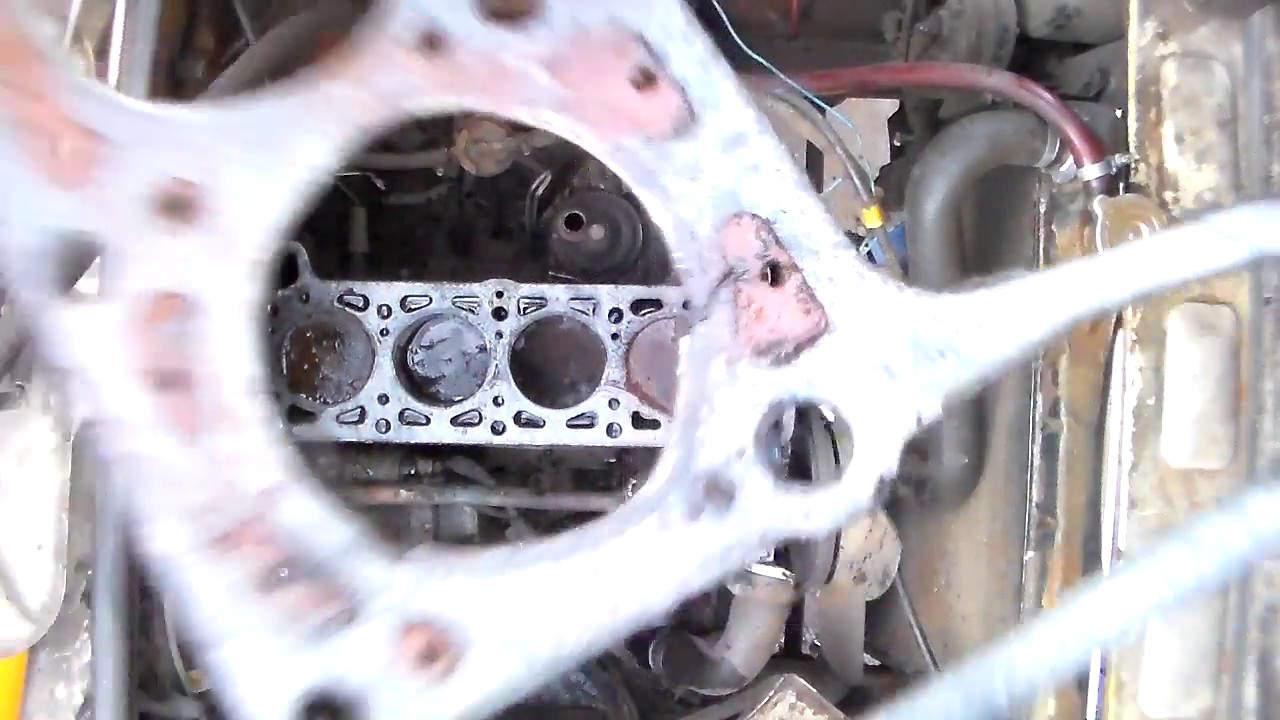

Поиск причины повреждения прокладки

После того, как головка блока цилиндров ВАЗ 2107 снята, следует осмотреть прокладку на предмет повреждений и постараться установить их причину. Если причина не будет установлена и устранена, не исключена вероятность того, что новая прокладка вскоре также прогорит.

Прогорание прокладки между цилиндрами происходит из-за перегрева двигателя, постоянной детонации некачественного топлива или деформации ГБЦ из-за температурного воздействия или неправильной затяжки. В таком случае перед сборкой придется шлифовать или менять головку.

Прокладка может быть разрушена ржавчиной. Такое происходит, если в системе охлаждения вместо антифриза используется вода. Двигатель ВАЗ не предназначен для охлаждения водой, поэтому после установки прокладки и ГБЦ необходимо промыть систему и наполнить антифризом.

Еще одна причина разрушения прокладки – ее плохое качество. В этом случае достаточно просто заменить прокладку на хорошую.

Установка прокладки ГБЦ

Перед установкой прокладки и головки блока цилиндров, необходимо тщательно очистить места прилегания блока и головки от загрязнений и остатков старой прокладки. Если этого не делать, в местах загрязнений могут образоваться каналы, по которым будут просачиваться выхлопные газы, масло или антифриз. Также стоит внимательно осмотреть головку блока цилиндров. Если она нуждается в ремонте или замене, следует сделать это перед установкой на автомобиль.

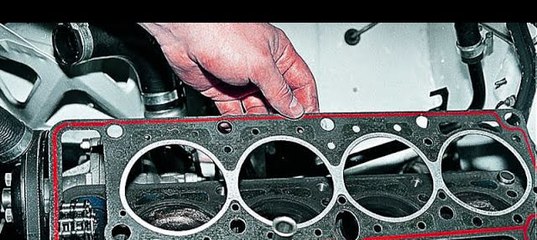

Установка начинается с укладки новой прокладки и центровки ее при помощи пары направляющих. Сверху следует установить головку.

[tip]Важно!

Затяжка болтов крепления головки – тяжелая и ответственная операция, от которой зависит успех всей работы. Болты необходимо затягивать динамометрическим ключом в определенной производителем последовательности – от центра к краю. Затяжка болтов производится в два захода: при первом с усилием 4 кгс*м, при втором 11,5 кгс*м. Усилие затяжки одиннадцатого болта, установленного на отливе головки – 3,8 кгс*м.

Дальнейшая сборка производится в последовательности, обратной снятию головки. ПРи этом следует правильно выставить положение шестерни распредвала и отрегулироват зазоры между рокерами и распредвалом.[/tip]

Ручная замена прокладки головки блока цилиндров ваз 21076 фото и видео

Многих водителей волнует достаточно распространенный вопрос, а именно замена прокладки головки блока цилиндров ВАЗ 2107. Автомобили этой модели зарекомендовали себя неплохо на наших дорогах и в наших условиях эксплуатации. Но проблемы связанные с ремонтом и заменой тех или иных узлов и систем остаются и многие решать приходится самостоятельно.

Сам по себе процесс замены как с инжектором, так и на двигателе с карбюратором на ВАЗ 2107 несложен и для того, чтобы справиться с ним, достаточно внимательно изучить предлагаемый нами материал и посмотреть видео.

Содержание

[ Раскрыть]

[ Скрыть]

Необходимость замены

Оснований для замены немного и некоторые из них требуют немедленного вмешательства, а другие не очень, то есть, транспортное средство можно использовать, хотя и в щадящем режиме.

Причины замены:

Этапы работы

Динамометрический ключ

Для замены прокладки ГБЦ на ВАЗ 2107 потребует стандартный набор инструментов и динамометрический ключ.

Замена на инжекторном двигателе

1. Сливаем ОЖ.
2. Снимаем аккумулятор.
3. Отключаем провод термодатчика.
4. Отвинтив крепящие гайки, убираем приемную трубу.
5. Предварительно установив поршень 4-го клапана в положение верхней мертвой точки, убираем верхний корпус вместе с распредвалом.
6. Убираем термозащитный щиток стартера, предварительно открутив гайку.
7. Отключаем все провода и колодки датчиков.
8. Отключаем трос дроссельной заслонки.
9. Убираем перепускной патрубок.
10. Убираем патрубок радиатора.
11. Отсоединяем трубки, посредством которых подается горючее.
12. Убираем шланг с патрубка ресивера.
13. Отвинчиваем болты с помощью которых крепится ГБЦ. Всего тринадцать болтов.
14. Снимаем ГБЦ.
15. Меняем прокладку.
16. Ставим на место ГБЦ.
17. Болты головки блока цилиндров  на двигателе ВАЗ 2107 с инжектором закручиваются в строго определенной последовательности с применением динамометрического ключа.

    Последовательность закручивания болтов

18. Подсоединяем все снятые элементы.

Замена прокладки ГБЦ на карбюраторном двигателе

1. Сливаем ОЖ, предварительно открутив сливную пробку.
2. Снимаем АКБ.
3. Отсоединяем провод датчика температуры ОЖ.
4. Демонтируем корпус воздухоочистительного барьера карбюратора.
5. Чистой ветошью нужно закрыть камеры карбюратора.
6. Отключаем рычаги дроссельной заслонкой.
7. Убираем трос заслонки воздуха.
8. Убираем шланг воздушного корректора зажигания.
9. Снимаем колодки с проводами от электромагнитного клапана.
10. Снимаем шланг подачи топлива.
11. Демонтируем шланг ЭПХХ.
12. Снимаем с ГБЦ корпус распредвал вместе с валом.
13. Снимаем рычаги клапанов с пружинами.
14. Выкручиваем свечи.
15. Демонтируем распределитель.
16. Убираем термозащитный щиток стартера.
17. Снимаем провод массы.
18. Отсоединяем шланг усилителя тормозной системы и экономайзера.
19. Убираем патрубки охлаждающей системы.
20. Открутив болты блока, снимаем ГБЦ.
21. Снимаем старую.
22. Ставим новую.

    Установка новой

23. Болты головки блока цилиндров закручиваем в строго определенной последовательности с применение динамометрического ключа.

    Закручивание с помощью динамометрического ключа

24. Устанавливаем обратно головку и все предварительно снятое оборудование.

 Загрузка …

Видео «Замена прогоревшей прокладки на классических моделях Лады»

В этом видео опытный мастер во всех деталях и тонкостях наглядно покажет и подробно расскажет как необходимо правильно менять прокладку головки блока цилиндров на классических моделях Лады. На автомобиле ВАЗ 2107 с инжекторным и карбюраторным двигателем все работы проходят по такой же схеме.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Как производится замена прокладки головки блока цилиндров ВАЗ-ВАЗ-2107

Без правильно работающего двигателя не поедет ни одна машина, и, к сожалению, практика показывает, что именно на двигатель приходится большинство поломок ВАЗ-2107. Найти качественные составляющие двигателя для отечественных авто сложно, но есть способ, который позволит минимизировать частоту неисправностей – вовремя менять своими руками прокладку головки блока цилиндров (ГБЦ).

Случаи, когда нужно осуществить замену прокладок головки ГБЦ

Замена прокладки головки блока цилиндров ВАЗ-2107 требуется в обязательном порядке в ряде случаев:

1. Если имеются повреждения около камер сгорания – к этой неприятной ситуации приводит перегрев двигателя. Когда барахлит система охлаждения, а водитель предпочитает не обращать внимание на неисправность и откладывает ремонт в долгий ящик, оставляет желать лучшего состояние блока цилиндра и его головки.
2. Замечена течь тосола или охлаждающей жидкости – поломка часто сопровождается некорректной работой вентилирующего устройства, термостата, банальной утечкой вещества из шлангов.
3. Присутствует утечка моторного масла. Если замечены следы утечки масла снаружи, значит, плохо прилегает прокладка. Затяните болты головки, если это не помогает, тогда придется заменить прокладку ГБЦ своими руками.

Пошаговое руководство по замене прокладки ГБЦ ВАЗ-2107

Чтобы заменить прокладку ГБЦ в ВАЗ-2107, следует произвести такие манипуляции:

1. Начальный этап предполагает демонтаж фильтра, фильтрующего поступающие воздушные потоки. Если в ВАЗ-2107 обустроен карбюратор, сделать это проще, чем произвести те же работы при наличии инжектора. Ваша задача – открутить и разобрать все детали целой системы, только так удастся добраться до ГБЦ.
2. Извлеките карбюратор.
3. Выкрутите абсолютно все патрубки, которые остаются на виду.
4. Избавьтесь от крышки ГБЦ, отсоединив крепежи. Отложите гайки и фиксаторы в сторону, не потеряйте, иначе собрать механизм в единое целое не получится.
5. Подставьте под шланг емкость и аккуратно слейте оставшуюся в автомобиле охлаждающую жидкость.
6. Защитите свое здоровье от поступления электрического тока, демонтировав АКБ.
7. Отложите крышку от распределителя зажигания в сторону.
8. Вытащите с карбюратора шланги – один, отвечающий за подогрев, и второй, идущий от регулятора вакуумного формата, который распределяет зажигание.
9. Демонтируйте воздухосборник и уберите тягу заслонки дроссельного типа.
10. С головки блока цилиндров ВАЗ-2107 своими руками снимите датчик, контролирующий температурный режим.
11. Соедините между собой показатели на звездочке привода распределительного вала с разметкой, находящейся на корпусе подшипникового устройства распредвала. Этот простой прием позволит избежать повторного монтажа распределяющей фазы в момент сборки.
12. Далее разогните в разные стороны края шайбы фиксации звездочки и выкрутите болт. Звезда пусть остается на своем месте.
13. На половину оборота ослабьте гайку натяжителя и при помощи отвертки отожмите башмак. По мере ослабления цепи затяните крепеж снова.
14. Осталось отсоединить болт, удерживающий звездочку, и снять ее. Во избежание падения цепи ГРМ придерживайте ее мягкой проволокой.
15. Снимите с подшипника, находящегося на распределительном вале, корпусную основу, и отсоедините гайки головки блока цилиндров ВАЗ-2107.
16. Когда крышка головки легко снимается, расположите новую прокладку.
17. Соберите составляющие в единое целое, следуя обратному порядку предложенной инструкции.
18. Откорректируйте работу клапанов.

Читайте также: Как поменять подшипники полуоси ВАЗ-2107

Какая прокладка ГБЦ лучшая

Уплотняющая прокладка служит для укрепления каналов охлаждения двигателя и хорошо сохраняет масляные каналы в цилиндрах, на которые возложена газораспределительная функция. Поэтому экономить на прокладке ГБЦ не стоит. Если деталь некачественная, может произойти прорыв между каналом охлаждающей системы и дренажными канальцами смазочной системы. Бывает прорыв, находящийся в месте соединения канала системы охлаждения и цилиндра.

Кстати, то же самое случается, когда слабо затянута головка блока цилиндров, но в любом случае прокладку придется поменять.

В автомагазинах продаются такие виды прокладок ГБЦ, предназначенных для монтажа в ВАЗ-2107:

1. Асбестовые – предполагают сопутствующий ремонт двигателя. Преимуществами материала являются термостойкость, повышенная упругость, хорошие характеристики эластичности.
2. Безасбестовые изделия тоже удобны в эксплуатации, и все благодаря минимальным усадкам и прекрасным восстанавливающим свойствам.
3. Металлические – считаются лучшими среди всех других уплотнителей ГБЦ. Суть в том, что давление распределяется равномерно по всему блоку.

Видео, как осуществляется замена прокладки головки блока цилиндров ВАЗ-2107 своими руками, можно посмотреть ниже:

Замена прокладки головки блока цилиндров ваз 2107

Замена прокладки головки блока цилиндров

В современном мире хорошим дорогим автомобилем уже никого не удивишь. Попробовав хоть раз испытать вкус настоящего качества, водитель уже не хочет возвращаться обратно. Однако есть то, что объединяет машины абсолютно всех типов и уровней, а именно – техническое оснащение. Всем известно, что это сложный механизм, но он может выйти из строя от такой, казалось бы, мелочи, как, например, прокладка блока цилиндра.

Какие основные причины выхода из строя?

Замена прокладки головки блока цилиндра требуется во многих случаях:

• Перегрев головки
• Воздействие выхлопных газов
• Внешние факторы
• Химические и механические воздействия

Если уровень рабочей жидкости уменьшается, а на самом двигателе никаких ее следов не обнаружено, скорее всего, прокладка пропускает жидкость через масляные клапаны прямо в поддон картера. Для того чтобы точно определить это, достаточно воспользоваться масляным щупом. Цвет масла, скорее всего, будет кофейного цвета и мутноват.

В каких случаях необходимо производить замену прокладки?

Данное мероприятие необходимо проводить, в случае, если в масле обнаружена охлаждающая жидкость, или наоборот. Однако это самые явные признаки, которые распознать может практически каждый. Есть более скрытые причины, которые нужно уметь отыскать.

Чтобы точно определить, нужна установка головки блока цилиндра или нет, нужно снять крышку бачка охладительной системы. После этого надо понаблюдать несколько минут за воздухом на средних оборотах двигателя. Если утечки нет – значит все нормально.

Это один из самых простых и наименее затратных способов.

Разборка и замена прокладки ГБЦ может понадобиться в любой момент, так как специалисты не могут определить точный срок ее эксплуатации. Это зависит исключительно от манеры вождения, внешних условий, а также модели автомобиля и самой прокладки.

Полезный совет

В случае подтекания масла, а также антифриза в месте, на стыке головки и блока, нужно уже принимать необходимые меры. Зачастую, выходом из этой ситуации будет простая протяжка болтов ГБЦ. Если это не принесло желаемый эффект, значит необходимо заменить прокладку.

Снятие ГБЦ и ее замена также нужна, если с выхлопной трубы все время идет дым белого цвета. Это указывает на то, что антифриз попадает в сам цилиндр.

Перед тем, как начинать работу, необходимо полностью очистить болты крепления, поскольку в противном случае могут происходить срывы ключей, а это, в свою очередь, может повредить шлиц, который потом невозможно будет открутить.

Нужно также учитывать, что затяжка ГБЦ производится исключительно с помощью динамометрического ключа, строго следуя заданным параметрам производителя.

Какие бывают прокладки блока цилиндра?

Специалисты выделяют три основных типа:

• Металлические
• Асбестовые
• Безасбестовые

Наиболее качественными считаются детали первого типа, поскольку в этом случае происходит самое равномерное распределение на месте соединения всей плоскости.

Сколько стоит такая замена?

Следует отметить, что это очень ответственная процедура, от которой зависит дальнейшая работоспособность автомобиля. Поэтому, работа должна проводиться человеком, который знает, что он делает, и только на высшем уровне.

Цена замены прокладки ГБЦ будет зависеть от того, какой класс автомобиля, а также какого типа прокладка будет установлена. При выборе прокладки нужно быть особенно осторожным, поскольку среди всего многообразия ассортимента на рынке очень легко попасть на низкокачественную подделку, поэтому перед этим не лишним будет посоветоваться со специалистом.

Ниже вы можете просмотреть видео замены прокладки ГБЦ своими руками.

Источник: https://100-avto.ru/zamena-prokladki-golovki-bloka-cilindrov/

Гбц ВАЗ 2106: ремонт, замена прокладки, доработка, как снять, установка — инструкции

Головка блока цилиндров изготовлена из алюминиевого сплава с содержанием определённого процента меди и олова, для того что бы придать ей мягкости и эластичности. При таких свойствах она плотно прижимается к прокладке, предотвращая прорыв газов.

Вся головка, крепится к блоку цилиндров одиннадцатью болтами, десятью большими и одним маленьким, которые затягиваются с определённой последовательностью и усилием.

Оглавление

Замена прокладки
Доработка
Момент затяжки
Снять
Установка
Тюнинг
Сборка

Замена прокладки

1. Головку блока цилиндров снимаем с двигателя в сборе с впускным и выпускным коллекторами.

2. Отсоединяем провод от «минусовой» клеммы аккумуляторной батареи. Сливаем охлаждающую жидкость.

3. Снимаем карбюратор.

4. Снимаем распределитель зажигания с высоковольтными проводами.

5. Снимаем крышку головки блока.

6. Снимаем распределительный вал в сборе с корпусом подшипников. Отсоединяем от выпускного коллектора выпускную систему и снимаем трубку отвода охлаждающей жидкости из радиатора отопителя.

7. Снимаем цепь со звездочки распределительного вала.

8. Отсоединяем подводящий шланг от трубы радиатора отопителя.

9. Снимаем шланги с двух патрубков головки блока цилиндров.

10. Ключом «на 13» отворачиваем болт крепления головки блока цилиндров около распределителя зажигания.

11. Головкой «на 12» отворачиваем десять болтов крепления головки к блоку цилиндров.

12. Вынимаем болты из отверстий.

13. Снимаем головку блока цилиндров в сборе с коллекторами

14. Затем снимаем прокладку головки блока.

15. Устанавливаем головку в обратной последовательности. Прокладку головки блока заменяем на новую.

16. Для центровки прокладки и головки в блоке установлены две втулки.

17. Затягиваем болты головки блока в два приема. Сначала болты №№ 1–10 затягиваем моментом 33,3–41,16 Н.м, а затем подтягиваем их моментом 95,9–118,3 Н.м. Последним затягиваем болт № 11 моментом 30,6–39 Н.м.

Доработка

Снимаем ГБЦ (головку блока цилиндров)

Ликвидируем недостатки литья ГБЦ и коллекторов (шлифуем ГБЦ и совмещаем коллекторы). Посредством шарошек и шкурки.

Принципиально важно: впускные каналы не должны быть полированы! Если поверхность полирована (зеркальна) смесь на ней конденсируется и писец. В каналах удаляем приливы и неровности.

Фрезеруем ГБЦ на 1 мм.

Промываем ГБЦ всеми доступными средствами (бензин, керосин, стиральный порошок и т.д.)

Лучше делать это дома (при комнатной температуре)

Проверяем, не загнуты ли клапана (напрасно работали 4 часа). При необходимости покупаем новые и притираем притирочной пастой, нанося каплями на опорную поверхность клапанов. Для удобства приклейте гайку на 17 к клапану на суперклей

Засухариваем клапана, вставив новые маслосъемные колпачки и устанавливаем коромысла и коллекторы с карбюратором так, чтобы все каналы идеально совпадали

Потом работу создавали уже на установленном в подкапотное пространство двигателе

Устанавливаем ГБЦ, наряду с этим непременно покупаем НОВЫЕ БОЛТЫ ГБЦ (протяженность 120мм). Соблюдаем порядок и моменты затяжки.

Момент затяжки

Возьмите динамометрический ключ и затяните все штифты согласно порядку, указанному на схеме. При этом момент протяжки должен составлять 3,5 – 4,1 кгс*м. В первую очередь необходимо натянуть два винта, расположенные посередине.

Затем, в целях соблюдения правильного порядка натягиваются по два верхних и нижних штифта, расположенных по бокам от средних элементов. Далее, натягиваются по два крайних штифта – сначала левые, затем правые.

При этом элемент под одиннадцатым номером трогать не нужно.

После того, как эти действия выполнены, нужно натянуть штифты еще раз, в такой же последовательности. Обратите внимание, теперь момент затяжки динамометрическим ключом должен составлять 10,5 – 11,5 кгс*м.

После этих действий вам осталось затянуть только винт под номером 11. Сделайте это при помощи динамометрического ключа, а момент должен составлять 3,5 – 4,0 кгс*м.

Снять

Сама по себе эта процедура не так уж и сложна, но требует небольших подготовительных работ. И сразу приведу перечень необходимого инструмента, без которого просто не обойтись при выполнении этого ремонта:

Вороток с удлинителем

Трещоточные рукоятки

Головка на 19 и 10

Во-первых, если вы собрались ремонтировать двигатель, то обязательно необходимо слить охлаждающую жидкость.

Затем нужно снять распредвал, так как болты ГБЦ находятся именно под ним и добраться до них просто невозможно, не снимая распределительного вала.

И также необходимо отсоединить трубку подвода охлаждающей жидкости к головке, которая находится с правой задней стороны двигателя, как показано на фото ниже:

И отсоединить трубку, отведя ее немного в сторону:

Также нужно отсоединить штекер от датчика температуры, который показан на фотографии:

Теперь все готово и можно начинать откручивать болты крепления головки блока цилиндров к блоку двигателя, используя довольно мощный вороток с головкой:

После того, как болты ослабли, можно воспользоваться трещоточной рукояткой, чтобы выполнить эту процедуру в несколько раз быстрее:

После того, как все болты головки откручены, можно приподнимать ее, взявшись за переднюю часть, или как вам будет удобнее:

Теперь несколько слов об установке ГБЦ обратно на блок. Во-первых, обязательно заменить прокладку, так как она устанавливается на один раз. Разумеется, предварительно необходимо очистить блок и поверхность головки от следов старых прокладок. Я делал это с помощью специального средства для удаления следов прокладок Ombra голландского производства, нанося эту жидкость на всю поверхность ГБЦ:

В результате после около 10 минут ожидания и тщательной работы обычной щеткой для одежды, получается довольно ощутимый результат. Для сравнения решил сделать следующим образом: первые три камеры сгорания чистил различными средствами, начиная от бензина и заканчивая WD-40, а последнюю именно этим специальным средством.

Установка

Снимаем цепь со звездочки распределительного вала

Отсоединяем подводящий шланг от трубы радиатора отопителя

Снимаем шланги с двух патрубков головки блока цилиндров

Ключом «на 13» отворачиваем болт крепления головки блока цилиндров около распределителя зажигания

Головкой «на 12» отворачиваем десять болтов крепления головки к блоку цилиндров

Вынимаем болты из отверстий

Снимаем головку блока цилиндров в сборе с коллекторами

Снимаем прокладку головки блока Ваз 2106. Устанавливаем ГБЦ в обратной последовательности. Прокладку головки блока заменяем на новую

Для центровки прокладки и головки в блоке установлены две втулки. Затягиваем болты головки блока в два приема. Сначала болты №№ 1–10 затягиваем моментом 33,3–41,16 Н.м, а затем подтягиваем их моментом 95,9–118,3 Н.м. Последним затягиваем болт № 11 моментом 30,6–39 Н.м.

Порядок затягивания болтов крепления головки блока цилиндров на двигателях Ваз 2106

Тюнинг

1.Откручиваем и снимаем

-крышку распредвала

-натяжитель цепи

-звездочку распредвала

-распредвал

2. Снимаем ГБЦ (головку блока цилиндров)

3. Рассухариваем и вытаскиваем клапана, пружины и коромысла

4. Выдалбливаем старые направляющие со стороны камеры сгорания, если имеется люфт клапанов. Для этого подойдет головка с шестигранником #6

5. Устраняем дефекты литья ГБЦ и коллекторов (шлифуем ГБЦ и совмещаем коллекторы). С помощью шарошек и шкурки.

ВАЖНО: впускные каналы не должны быть полированы! Если поверхность полирована (зеркальна) смесь на ней конденсируется и писец. В каналах удаляем приливы и неровности.

6. Фрезеруем ГБЦ на 1 мм.

7. Устанавливаем новые направляющие клапанов, предварительно смазав маслом. Для этого подойдет головка #11 с удлиннителем и молоток.

Лучше делать это дома (при комнатной температуре)

8. Проверяем, не загнуты ли клапана (зря работали 4 часа). При необходимости покупаем новые и притираем притирочной пастой, нанося каплями на опорную поверхность клапанов. Для удобства приклейте гайку на 17 к клапану на суперклей

9. Засухариваем клапана, вставив новые маслосъемные колпачки и устанавливаем коромысла и коллекторы с карбюратором так, чтобы все каналы идеально совпадали

10.Устанавливаем ГБЦ, при этом обязательно покупаем НОВЫЕ БОЛТЫ ГБЦ (длина 120мм). Соблюдаем порядок и моменты затяжки.

Сборка

И так прежде чем мы приступим к разборке и последующей сборке головки блока цилиндров нам необходимо подготовить весь необходимый инструмент, а именно гаечные ключи на «13» «17» «21», свечной ключ, приспособление для сжатия клапанных пружин, круглогубцы и отвертка, если все необходимое есть, то теперь можно приступать непосредственно к снятию головки блока цилиндров, о том как это правильно сделать было расписано в разделе «Двигатель» в статье «Замена прокладки головки блока цилиндров«.

Теперь вам необходимо отвернуть болты крепления впускного и выпускного коллектора. Снимите впускную трубу вместе с карбюратором в сборе и выпускную трубу с прокладками, непотеряйте шайбы.

Отверните гайки крепления выпускного патрубка рубашки охлаждения, снимите его, после снимите прокладку. Отверните гайки крепления натяжителя цепи и снимите его. Отверните гайки крепления подвода жидкости к отопителю и снимите. После чего выверните все свечи зажигания.

Произведите снятие датчика системы охлаждения. Отверните болты крепления успокоителя цепи и извлеките его.

На следующем этапе произведения работ по разборке и сборке головки блока цилиндров вам необходимо произвести снятие маслосъемных колпачков (см. Замена маслосъемных колпачков клапанов). После их снятия, извлеките клапана из направляющих втулок.

Снимите стопорные пластины пружины рычагов. При необходимости если будет мешать карбюратор снимите его, для этого отверните четыре гайки крепления.

Сборку головки блока цилиндров производите в обратном порядке, рекомендуется при сборке заменить все прокладки новыми.

Источник: http://vz06-up.ru/dvg/grm/gbts-vaz-2106.html

Замена прокладки гбц ваз 2107 инжектор — Автомастер

Сам по себе процесс замены как с инжектором, так и на двигателе с карбюратором на ВАЗ 2107 несложен и для того, чтобы справиться с ним, достаточно внимательно изучить предлагаемый нами материал и посмотреть видео.

Необходимость замены

Оснований для замены немного и некоторые из них требуют немедленного вмешательства, а другие не очень, то есть, транспортное средство можно использовать, хотя и в щадящем режиме.

Причины замены:

• Повреждение прокладки в районе канала охлаждающей системы и дренажного канала смазывающей системы. Когда такое происходит, ОЖ оказывается в поддоне картера и смешивается со смазкой. Получается смесь с коричневатым оттенком. Обнаружить это можно вовремя проверке уровня смазки в силовом агрегате на щупе. Также об этой неисправности говорит, уменьшение уровня ОЖ в радиаторе. Если вовремя не вмешаться, то последствия могут быть катастрофическими вплоть до разрушения силового агрегата.
• Повреждение прокладки в районе канала охлаждающей системы и цилиндра. Это может произойти вследствие установки прокладки низкого качества или неправильно установленной головки.
• Прогар в районе цилиндров. Обнаруживается и диагностируется эта неисправность снижением компрессии в цилиндрах, нестабильной работой мотора.Прогар между цилиндрами
•  Разрушение прокладки. Если через прокладку начала просачиваться ОЖ и все усилия по затяжке ГБЦ не приносят никакого результата, то необходима срочная замена.

Этапы работы

Динамометрический ключ

Для замены прокладки ГБЦ на ВАЗ 2107 потребует стандартный набор инструментов и динамометрический ключ.

Замена на инжекторном двигателе

1. Сливаем ОЖ.
2. Снимаем аккумулятор.
3. Отключаем провод термодатчика.
4. Отвинтив крепящие гайки, убираем приемную трубу.
5. Предварительно установив поршень 4-го клапана в положение верхней мертвой точки, убираем верхний корпус вместе с распредвалом.
6. Убираем термозащитный щиток стартера, предварительно открутив гайку.
7. Отключаем все провода и колодки датчиков.
8. Отключаем трос дроссельной заслонки.
9. Убираем перепускной патрубок.
10. Убираем патрубок радиатора.
11. Отсоединяем трубки, посредством которых подается горючее.
12. Убираем шланг с патрубка ресивера.
13. Отвинчиваем болты с помощью которых крепится ГБЦ. Всего тринадцать болтов.
14. Снимаем ГБЦ.
15. Меняем прокладку.
16. Ставим на место ГБЦ.
17. Болты головки блока цилиндров  на двигателе ВАЗ 2107 с инжектором закручиваются в строго определенной последовательности с применением динамометрического ключа.Последовательность закручивания болтов
18. Подсоединяем все снятые элементы.

Замена прокладки ГБЦ на карбюраторном двигателе

1. Сливаем ОЖ, предварительно открутив сливную пробку.
2. Снимаем АКБ.
3. Отсоединяем провод датчика температуры ОЖ.
4. Демонтируем корпус воздухоочистительного барьера карбюратора.
5. Чистой ветошью нужно закрыть камеры карбюратора.
6. Отключаем рычаги дроссельной заслонкой.
7. Убираем трос заслонки воздуха.
8. Убираем шланг воздушного корректора зажигания.
9. Снимаем колодки с проводами от электромагнитного клапана.
10. Снимаем шланг подачи топлива.
11. Демонтируем шланг ЭПХХ.
12. Снимаем с ГБЦ корпус распредвал вместе с валом.
13. Снимаем рычаги клапанов с пружинами.
14. Выкручиваем свечи.
15. Демонтируем распределитель.
16. Убираем термозащитный щиток стартера.
17. Снимаем провод массы.
18. Отсоединяем шланг усилителя тормозной системы и экономайзера.
19. Убираем патрубки охлаждающей системы.
20. Открутив болты блока, снимаем ГБЦ.
21. Снимаем старую.
22. Ставим новую.

    Установка новой

23. Болты головки блока цилиндров закручиваем в строго определенной последовательности с применение динамометрического ключа.

    Закручивание с помощью динамометрического ключа

24. Устанавливаем обратно головку и все предварительно снятое оборудование.

«Замена прогоревшей прокладки на классических моделях Лады»

В этом видео опытный мастер во всех деталях и тонкостях наглядно покажет и подробно расскажет как необходимо правильно менять прокладку головки блока цилиндров на классических моделях Лады. На автомобиле ВАЗ 2107 с инжекторным и карбюраторным двигателем все работы проходят по такой же схеме.

Источник: https://kip-pribor.ru/drugoe/zamena-prokladki-gbts-vaz-2107-inzhektor.html

Как заменить прокладку головки блока цилиндров

Двигатель является одним из самых важнейших агрегатов в автомобиле, а прокладки ГБЦ являются одной из самых уязвимых его частей, потому как делают их из не очень качественного материала. Последствия от этой неисправности могут значительно ударить по вашему карману, а иногда и привести к капитальному ремонту всего двигателя. Поэтому нужно регулярно следить за состоянием прокладок ГБЦ и при необходимости проводить их замену.

В каких случаях требуется замена

Замена прокладки головки блока цилиндров осуществляется в следующих случаях:

• Повреждения в местах возле камер сгорания
• Была обнаружена течь тосола
• Была обнаружена течь моторного масла

Причиной повреждения прокладки в первом случае, является перегрев двигателя. Помимо прокладки при перегреве страдает блок цилиндра и плоскость головки, которая принимает на себя основную часть повреждений. В случае перегрева, помимо замены самой прокладки и обработки плоскости головки, нужно внимательно изучить систему охлаждения. Причиной перегрева могут послужить неисправные вентиляторы, термостат или обычная течь шлангов.

Внешние течи могут происходить из-за того, что прокладка плохо затянута. Для начала проверьте, как затянуты болты головки и при необходимости подтяните их. Если течь не прекратилась, тогда нужно проводить замену, чтобы избежать полной поломки двигателя.

Самостоятельная замена прокладок ГБЦ

Замена на всех моделях автомобилей практически одинакова. Единственный нюанс – это порядок и параметры затяжного момента болтов крепления. Эти цифры можно посмотреть в руководстве вашей модели или на специализированных форумах и сайтах.

Для замены, нам потребуется сделать следующие действия:

• Снимаем  крышку ГБЦ
• Сливаем жидкость системы охлаждения в отдельную емкость
• Обесточиваем автомобиль, сняв аккумулятор
• Снимаем подводящий шланг радиатора и перепускной шланг термостата

• Убираем крышку с распределителя зажигания, так как она нам будет мешать выполнять ремонт
• Отсоединяем от карбюратора шланг подогрева и шланг вакуумного регулятора распределителя зажигания
• Снимаем воздухозаборник и убираем в сторону тяги дроссельной заслонки. С ГБЦ снимаем датчик контроля температуры

• Далее совмещаем метки на звезде привода распредвала с меткой на корпусе подшипника распределительного вала. Это нужно для того, чтобы в процессе сборки не устанавливать повторно фазы распределения. После этого, разогните края шайбы крепления звезды и открутите болт крепления. Саму звезду снимать не нужно.
• На пол оборота ослабьте гайку натяжителя и отверткой отожмите башмак. Когда цепь ослабнет гайку можно затянуть обратно.
• Теперь полностью откручиваем болт крепления звезды и снимаем ее. Придерживайте цепь, чтобы она не упала.
• Снимаем корпус подшипника распредвала и откручиваем гайки ГБЦ

После снятия болтов, снимите крышку головки и замените прокладку головки блока цилиндров.

Последним шагом соберите детали в обратном порядке и отрегулируйте клапана. Последовательность затягивания болтов головки показана на рисунке:

Источник: https://tuning-vaz2106.ru/remont-vaza/kak-zamenit-prokladku-golovki-bloka-cilindrov.html

Ваз 2106 Замена Прокладки Головки Блока Цилиндров

Самозарядка прокладки головки цилиндров на автомобиле ВАЗ 2106

Качество двигателя ВАЗ 2106 зависит от состояния прокладки головки цилиндров. Он относится к одноразовым расходным материалам, которые требуют замены при каждом снятии головки блока цилиндров. В статье описывается, какую функцию выполняет прокладка и как ее заменить на ВАЗ 2106, а также видео прилагается с демонстрацией процедуры замены.

Какова функция прокладки головки цилиндров?

Прокладка головки цилиндров расположена между головкой цилиндра и цилиндром и выполняет несколько функций:

• Уплотняет место, где головка примыкает к блоку цилиндров;
• не допускает утечки масла и попадания охлаждающей жидкости (OJ) в цилиндры;
• подавляет внутреннее давление и высокую температуру.

Таким образом, он разделяет три системы: распределение газа, охлаждение и смазку. Испытывая большие нагрузки, он быстро изнашивается.

Прокладка со следами пробоя

Ниже приведены признаки, по которым вы можете определить необходимость замены:

• недостаточное давление в одном или нескольких цилиндрах;
• вспенивание хладагента, падение его уровня в отсутствие внешней утечки происходит из-за попадания газов в систему охлаждения;
• эмульсия на маслоизмерительном щупе, повышение уровня масла в кастрюле, причиной этого является наличие антифриза в системе смазки;
• появление масляных пятен на поверхности хладагента и горловина радиатора указывает на сломанную прокладку в области канала масла;
• белый дым в выхлопных газах, а уровень охлаждающей жидкости падает;
• экструзия охлаждающей жидкости из расширительного бака, поскольку пена указывает на нарушение герметичности одного из цилиндров;
• уровень охлаждающей жидкости падает, и двигатель кипит.

рассказывает о признаках выгорания прокладки.

• некачественные расходные материалы;
• перегрев силового агрегата;
• неправильное затягивание болтов головки цилиндров;
• недостаточный уровень охлаждающей жидкости;
• неправильная установка головки блока цилиндров.

Замена прокладки под головкой ВАЗ (классика). Сделай Сам!

Подробно показано как просто в домашних условиях заменить прогоревшую прокладку под головкой.

Ваз 2103. кипит мотор. замена прокладки гбц

ВАЗ 2103. Кипит мотор. Замена прокладки ГБЦ.

Процесс замены

Если обнаружены признаки повреждения прокладки, его следует немедленно заменить.

Набор инструментов

Чтобы выполнить процедуру замены, вам необходимо подготовить:

• набор гаечных ключей;
• плоскогубцы;
• отвертка;
• динамометрический ключ;
• контейнер для охлаждающей жидкости;
• чистые тряпки.

Набор необходимых инструментов

Перед заменой машины необходимо очистить, чтобы грязь не попала в разобранный двигатель.

Этапы

Процедура замены прокладки головки цилиндров для ВАЗ 2106 состоит из следующих этапов:

1. Отсоедините автомобиль, отсоединив отрицательную клемму от аккумулятора.
2. Слейте охлаждающую жидкость в подготовленный контейнер.
3. Снимите воздушный фильтр, крышку клапана, привод управления воздушной заслонкой.
4. На следующем этапе необходимо совместить монтажные метки на распределительном валу и коленчатого вала, чтобы фаз газораспределения не восстанавливался во время сборки.
5. Затем вам необходимо демонтировать карбюратор и распределитель зажигания с помощью высоковольтных проводов.
6. После ослабления гайки крышки натяжителя ослабьте натяжение цепи газораспределительного механизма.
7. После ослабления шестерни необходимо демонтировать его. Снять звездочку распределительного вала

Цепь должна быть привязана проволокой, чтобы она случайно не попала в двигатель.

Установка нового принтера

Это заменило прокладку на ВАЗ 2106.

В процедуре нет ничего сложного, это может выполнить только один автолюбитель, даже с небольшим опытом ремонта. Таким образом, вы можете сэкономить на обслуживании автомобилей.

«Замена прокладки головки цилиндров на классику ВАЗа»

Это видео демонстрирует замену прокладки головки цилиндров на классическом ВАЗе.

Источник: https://sis26.ru/vaz-2106-zamena-prokladki-golovki-bloka-cilindrov/

Как Поменять Заглушку На Блоке Ваз 2109

Заглушки в блоке мотора ВАЗ

Заглушки в блоке цилиндров являются неотъемлемыми элементами узла. Если из системы остывания начинает вытекать жидкость, то первопричиной могут быть заглушки, которые пришли в негодность. Возникновению дыр содействует ржавчина, образовывающаяся в процессе использования автомобиля. Смена заглушек на движке ВАЗ часто позволяет убрать такие проблемы, а установка новых своими руками занимает не настолько не мало времени, по сопоставлению с ремонтом мотора.

Как устранить течь ОЖ в двигателе ВАЗ

При появлении течи в движке из-за нехороших заглушек их необходимо просто сменять новыми. На более ранешнего выпуска автомобилей ВАЗ, в набор чашечных пробок мотора входят: одна заглушка малого поперечника – 20 5 мм и 5, огромного поперечника – 40 мм. Существует аннотация, как производится смена заглушки блока ВАЗ.

Материалы и инструменты для проведения работ

• Набор заглушек.
• Молоток.
• Пассатижи.
• Зубило.
• Отвертка.
• Герметик.
• Наждачная шкурка.

Отверстие перед этим необходимо отлично почистить и обезжирить.

Подготовительные работы перед сменой заглушек на авто ВАЗ

Сначала, необходимо высвободить к заглушкам доступ, убрать элементы и узлы, которые мешают:

• Отключается аккумуляторная батарея — снимается «минусовая» клемма.
• Из радиатора и блока цилиндров соединяется жидкость для остывания.
• Определяется, вероятна ли смена заглушки в блоке ВАЗ без дополнительного снятия головки мотора.

Если необходимо снять головку производится последующее:

• От выпускного коллектора отсоединяется труба глушителя.
• Убирается кронштейн для крепления трубы насоса, подводящую охлаждающую жидкость.
• Отсоединяются шланги, через которые осуществляется вентиляция системы, от крышки головки блока цилиндров и карбюратора, который запирается специальной крышкой.

Отсоединение от воздушного фильтра вентиляционных шлангов

• Снимается воздушный фильтр.
• Отключаются провода от датчика распределителя зажигания, карбюратора, свеч.
• Вынимается датчик распределяющий зажигание.
• Производится отсоединение шлангов от:

1. топливного насоса, через который подается бензин;
2. карбюратора, служащий для слива горючего;
3. отводящего патрубка, который установлен на рубахе остывания мотора;
4. вакуумного усилителя тормозов.

• Снимаются тросы, соединяющие привод дроссельной и воздушной заслонок карбюратора.
• С зубчатого ремня удаляется защитная крышка. Откручивается гайка, фиксирующая натяжной ролик, который потом снимается сразу с осью и дистанционным кольцом.
• Со шкива распределительного вала снимается ремень.
• Выворачивается болт и извлекается со шпонкой шкив.
• Освобождается от крепления и снимается головка мотора.

Совет: Смену малой заглушки либо большой на блоке цилиндров со стороны маховика, необходимо делать на разобранном движке автомобиля

Смена заглушек на авто ВАЗ

• Используя бородок либо зубило в одной руке, а молоток в другой, аккуратненько постукивая по краю заглушки, деталь проворачивают в блоке мотора.

Проворачивание при помощи отвертки заглушки блока цилиндров

• Потом она поддевается пассатижами и извлекается из гнезда. В очень покоробленной заглушке, когда ее нельзя провернуть, делают отверстие, в него вставляют вороток и убирают.

Просверленное отверстие в очень изношенной заглушке

Совет: При падении детали внутрь мотора ее можно подтащить к отверстию магнитной указкой и вынуть пассатижами.

• Зачищаются наждачной шкуркой от ржавчины края отверстий. Для надежности края новейшей заглушки смазываются перед установкой в гнездо герметиком.

На фото отлично видна разница меж старенькой и новейшей заглушками.

Новенькая и древняя заглушка для ВАЗ

• Пробка ставится на место.
• При помощи молотка и оправки заглушка аккуратненько запрессовывается в отведенное отверстие блока цилиндров мотора.

Как Поменять Заглушку На Блоке Ваз 2109

Запрессовка заглушки в корпус мотора

• Головка блока ставится на место. По мере надобности перед установкой производится смена заглушек на головки блока ВАЗ. Порядок выполнения работ аналогичен как для блока цилиндров.

Тщательно, как производится смена заглушек на ВАЗ 2108, можно узреть по видео.

Установка головки блока

После того, как была выполнена смена заглушек блока мотора ВАЗ, к блоку цилиндров крепится его головка. Итак:

• Нужно очистить головку от отложений и грязищи. Для этого можно использовать дизельное горючее либо керосин.
• Остатки охлаждающей воды и масла удаляются из резьбовых отверстий.
• От старенькой прокладки очищаются, а потом обезжириваются растворителем привалочные плоскости головки и блока цилиндров.

Совет: При установке головки цилиндров берется новенькая прокладка. Необходимо смотреть, чтоб на нее не попало масло.

• На блок цилиндров устанавливается головка.
• Крепежные элементы погружаются в моторное масло резьбой, стекают приблизительно в течение 30 минут и инсталлируются на головку.
• Ставится ремень. Для этого его одевают на шкив, расположенный на коленвалу. Натяжение ремня производится против часовой стрелки.
• Не затягивая совсем болты, крепится защита ременного привода. На два оборота плавненько проворачивается коленчатый вал, при всем этом ремень должен находиться в неизменном напряжении, при прекращении вращения вала не ослабляться.
• Проверяется совпадение метки на средней крышке и на шкиве коленвала, также на крышке головки цилиндров и шкиве распредвала. При их совпадении все, фиксирующие кронштейн натяжного ролика болты, затягиваются. Поначалу – правый, позже – левый.
• Ставятся тросы привода дроссельной и воздушной заслонок карбюратора.
• Подсоединяются ранее убранные шланги.
• Подключается датчик рассредотачивания зажигания.
• Верно выставляется момент зажигания, по другому могут появиться перебои в работе мотора, возрастет расход горючего, произойдет перегрев мотора.
• Верхняя мертвая точка выставляется по меткам, размещенным на шкале лючка картера и маховике. Для этого с лючка картера снимается резиновая заглушка. Проворачивается по ходу вращения коленвал, до совпадения меток на маховике и средней метки на корпусе лючка. При всем этом поршни первого и 4-ого цилиндров будут находиться в зоне ВМТ.
• К карбюратору, датчикам подсоединяются провода.
• Устанавливается воздушный фильтр.
• Заправляется водой, лучше тосолом, охлаждающая система автомобиля.
• Подключается аккумуляторная батарея.
• Проверяется работа мотора.

Установка зажигания

Так производится смена заглушек на движки ВАЗ. Утечка из блока цилиндров мотора воды либо неисправности в охлаждающей системе на дорогах делают огромное количество механических поломок авто. Возникающая в охлаждающей системе завышенная температура приводит к образованию накипи, которая загрязняет внутренние стены корпуса мотора. К тому же накипь забивает каналы радиатора остывания и блока цилиндров, а это приводит к перегреву мотора, который может выйти со строя.

Все это показывает на то, что смена заглушки мотора ВАЗ должна выполняться вовремя.

Ваз 2109 | снятие и установка заглушек блока цилиндров | лада самара

Рис. 67. Передняя часть блока цилиндров: 1 — штифт натяжения пружины; 2 — опорный палец успокоителя цепи; 3 — металлической шарик поперечником 17 мм; 4 — маслоразбрызгивающее сопло; 5 — заглушка блока цилиндров; 6 — опорный палец ботинка натяжителя цепи; 7 — опорный палец натяжителя цепи привода масляного насоса

Рис. 66. Задняя часть блока цилиндров с указанием местопребывания железного шарика (1), перекрывающего главную масляную магистраль, и заглушки (2) блока цилиндров

— слить охлаждающую жидкость;

— снять детали и узлы, которые могут помешать доступу к заглушкам;

Рис. 69. Установка отвертки либо зубила для демонтажа заглушек блока цилиндров

Рис. 70. Извлечение заглушки из блока

— кропотливо зачистить посадочное отверстие заглушки в блоке цилиндров. На уплотнительной поверхности не должно остаться следов смазки;

— намазать посадочное отверстие фиксирующим средством Loctite и воткнуть новейшую заглушку при помощи специальной оправки (номер по спецификации — 102 589 00 15 00) или другой подходящей оправки таким макаром, чтоб она была заподлицо с поверхностью блока цилиндров;

— установить все снятые детали на свои места и после паузы 45 минут залить охлаждающую жидкость в движок, если он не снимался с автомобиля;

— после чего пустить движок и проконтролировать его на отсутствие утечек.

Замена заглушки блока цилиндров ваз 2109 со стороны коллектора

Уже на веб-сайте по вашему запросу смена заглушки блока цилиндров ваз 2109 со стороны коллектора — входите. Советы опытнейших автомобилистов и ремонтников, особенности и аспекты, которые появляются при ремонте и обслуживании авто своими руками. Как своими руками отремонтировать автомобиль в домашних критериях. Поможем для себя в ремонте и отремонтироваем авто сами. Мы знаем как вернуть автомобиль с наименьшими вложениями. аннотацию прилогаю.

Источник: https://vivauto.ru/kak-pomenjat-zaglushku-na-bloke-vaz-2109/

🚘 Замена прокладки ГБЦ на классике

Признаки пробоя прокладки ГБЦ

Для начала я хотел бы озвучить тзвестные мне признаки пробоя прокладки гбц, их не так много, озвучим. Для начала я хотел бы сказать, что прокладка ГБЦ может испортится по разному. Все зависит от того как и между какими каналами была разрушена прокладка, соответственно и признаки бывают разными.

Прокладка ГБЦ

1. Часто встречаемый признак пробоя — обильный белый дым из глушителя, который сопровождается постепенным уходом охлаждающей жидкости. Скорее всего в этом случае пробита прокладка между камерой сгорания и рубашкой охлаждения.
2. При прогазовке появляются пузирьки воздуха из открытой горловины радитора. Это получается в результате просачивания газов из камеры сгорания в рубашку охлаждения.
3. Появление эмульсии серо-желтого цвета в радиаторе и системе охлаждения. Если вы заметили эмульсию в системе охлаждения — то скорее всего была пробита прокладка в районе масляного канала (он находится со стороны трамблера и окружен небольшим овальным кольцом на прокладке. При пробое масло под давлением попадает в систему охлаждения.
4. Повышения уровня масла в поддоне, появление эмульсии в масле. Если при контроле уровня масла вы заметили, что уровень повысился, цвет масла изменился и при этом стал падать уровень ОЖ, значит прокладка пришла в негодность.
5. Постепенное выдавливание ОЖ из системы охлаждения, особенно тосола. Если при эксплуатации автомобиля вы замечаете, что постепенно при длительном времени работы двигателя ОЖ выдавливается из системы, при этом антифриз набирает полный расширительный бачок и выходит через крышку — тоже яваный признак потери герметичности прокладки ГБЦ в одном из цилиндров.
6. При эксплуатации выдавливается антифриз и двигатель закипает.

Причины пробоя прокладки ГБЦ

К основным причинам потери герметичности можно отнести:

Спасибо за подписку!

• Некачественная прокладка.
• Недостаточный момент затяжки болтов ГБЦ при ремонте.
• Перегрев двигателя.
• Недостаточный уровень ОЖ и как следствие местный перегрев, так как ГБЦ находится в самом верху и при небольшом дефиците ОЖ двигатель кипеть не будет, но головка будет перегреваться.
• Неправильный монтаж ГБЦ.
• Искрывление ГБЦ (говорят «повело»)

 Замена прокладки ГБЦ на автомобилях ВАЗ 2101, 2106, 2107

Если вы диагностировали, что необходима замена прокладки ГБЦ, то здесь я приведу не инструкцию, а некий алгоритм замены прокладки ГБЦ. Не буду слишком вдаваться в детали, так как в интернете можно найти много инструкций.

1. Для начала необходимо очистить двигатель от пыли и грязи, это необходимо для минимизации попадании песка и мусора в разобранный двигатель.
2. Слить ОЖ
3. Теперь можно снимать воздушный фильтр, привод управления воздушной заслонкой, клапанную крышку на двигателе.
4. Следующим шагом является совмещение меток на коленвале и распредвале, это необходимо что бы потом не возникло проблем с настройкой фаз газореспределения, если можно так выразится.
5. После совмещения меток, можно ослабить натяжение моторной цепи, отвернув колпачковую гайку натяжителя моторной цепи.
6. Ослабляем крепление звездочки на распредвале, снимаем звездочку с распредвала. К моторной цепи желательно привязать небольшой кусок проволоки или мотузочку — это облегчит извлечение цепи при обратной установке ГБЦ.
7. Снимаем распредвал.
8. Далее пришла очередь к впускному и выпускному коллектору, здесь можно пойти двумя путями. Первый путь — это демонтаж карбюратоа и разсоединение выпускного в соединении штанов. Второй путь — это откручивании коллекторов от ГБЦ.
9. После демонтажа коллекторов, можно демонтировать все патрубки системы охлаждения, подвод подогева карбюратора, отопителя салона.
10. Теперь можно откручивать непосредственно ГБЦ, осматривать прокладку.
11. Перед установкой новой прокладки необходимо очистить контактные поверхности от остаткой старой прокладки.
12. Некоторые мастера рекомендуют мазать новую прокладку графитной смазкой, я так не делал ни разу, в официальном руководстве по ремонте очень строго написано, что конктные поверхности должны быть обезжирены и без каких либо следов масла.
13. После установки новой прокладки устанавливаем ГБЦ, затяжку болтов необходимо проводить динамометрическим ключом с рекомендованным производителем моментом затяжки. Последовательность затяжки указана в рекомендациях по ремонте.
14. Далее устанавливаем РВ (при затяжке используем карту из руководства), одеваем цепь, звездочку.
15. Проверяем совпадение меток, устанавливаем натяжитель,  натягиваем цепь.
16. Далее необходимо произвести регулировку клапанов.
17. Устанавливаем впускной и выпускной колллектор.
18. Возвращаем на место все патрубки системы охлаждения
19. Закрываем клапанную крышку, затягиваем ее крепеж.
20. Заливаем ОЖ, заводим двигатель
21. Радуемся:)

Ваз 2107 замена прокладки гбц

ВАЗ-2107: замена прокладки головки блока цилиндров. Описание и особенности процедуры

Двигатель внутреннего сгорания состоит из нескольких частей. Это головка, блок и поддон картера. При работе мотора выделяется огромное количество тепловой энергии. Чтобы его охладить, в блоках предусмотрена рубашка для охлаждающей жидкости. Также мотору необходима смазка. Она двигается по специальным каналам. Чтобы эти две составляющие не смешивались между собой, предусмотрена прокалка. В сегодняшней статье мы поговорим о том, как производится на автомобиле ВАЗ-2107 замена прокладки головки блока цилиндров. Также рассмотрим признаки данной неисправности.

Разборка

Итак, с чего начинается на автомобиле ВАЗ-2107 замена прокладки головки блока цилиндров? Сперва извлекают воздушный фильтр с круглым металлическим корпусом (показано на фото ниже).

Смотреть галерею

Далее откручивают и достают наружу карбюратор. После этого приступают к демонтажу другого навесного оборудования. Это распределитель зажигания и высоковольтные провода. После этого с двигателя сливают охлаждающую жидкость. Требуется подготовить чистую емкость объемом не менее 7 литров.

Сливаем тосол правильно

На автомобиле ВАЗ-2107 замена прокладки головки блока цилиндров производится относительно быстро. Однако большую часть операции займет слив старого тосола. Дело в том, что на «классике» нет привычного всем краника для слива. Здесь имеется своя «пробка». Как произвести данную процедуру правильно? Итак, нам нужна емкость и метр резинового шланга диметром не меньше 1 сантиметра. Одним концом его подводим к сливной пробке. Другой стороной быстро прислоняем шланг к отверстию. Так тосол перельется в нашу емкость. Нужно быть аккуратным, дабы не разлить тосол на руки.

Что дальше?

Как далее производится замена прокладки ГБЦ ВАЗ-2107? На следующем этапе нам необходимо демонтировать крышку клапанного механизма. Она крепится на 8 болтах. Важно не потерять прижимные шайбы – они нам еще пригодятся при сборке. На следующем этапе требуется извлечь элемент ГРМ, а именно цепной привод и шестерню. Для этого ослабляем натяжитель и при помощи ключа отпускаем контргайку. Теперь цепь должна ослабнуть. Теперь разбираем шестерню.

Как далее производится замена прокладки головки блока цилиндров? ВАЗ-2107 продолжает стоять на месте, а мы переходим к демонтажу распредвала. Для этого откручиваем 9 крепежных болтов. После отсоединяем приемную трубу, что идет на выпускной коллектор. Она устанавливается на 4 латунных гайки. Если у вас труба прикручена на обычные стальные, есть риск сорвать шпильку. Будьте предельно аккуратны. При наличии ржавчины или грязного налета воспользуйтесь универсальной смазкой ВД-40.

Сборка

Обратите внимание на такой момент, как затяжка ГБЦ. От этой операции будет зависеть многое. Если не соблюсти усилие, прокладка прогорит, а двигатель может закипеть. Поэтому специалисты рекомендуют пользоваться динамометрическим ключом (см. рисунок ниже).

Смотреть галерею

Болты затягиваются по особой схеме – от середины на края. Усилие первой затяжки — 4,1 кгс на метр. Второй – 11,45. Это что касается десяти больших болтов. А что насчет маленького, 11-го? Здесь норма затяжки составляет 3,8 кгс/м. Если у вас ключ рассчитан под параметр Нм, при первой затяжке требуется соблюсти значение в 40 единиц. Вторая производится с усилием от 95 до 117 Нм. После того как была произведена на автомобиле ВАЗ-2107 замена прокладки головки блока цилиндров, требуется установить обратно распределительный вал и разрезную шестерню. Важно произвести настройку привода ГРМ. Да, на 8-клапанном моторе поршни не соприкоснутся с «тарелочками». Однако будут значительные пропуски зажигания (вплоть до того, что мотор просто не заведется). На этом замена прокладки головки блока цилиндров ВАЗ-2107 успешно завершена. Можно производить первый запуск и проверять работу мотора. Не забывайте залить тосол в систему.

Установка

Итак, перед нами — вскрытая головка блока. Нам осталось лишь снять старую прокладку и установить на ее место новую. Важно тщательно очистить поверхность ее соприкосновения. Если этого не сделать, через мелкие каналы масло будет просачиваться в соседнюю камеру и смешиваться с тосолом. Специалисты рекомендуют использовать специальный спрей.

Случаи, когда нужно осуществить замену прокладок головки ГБЦ

Замена прокладки головки блока цилиндров ВАЗ-2107 требуется в обязательном порядке в ряде случаев:

1. Если имеются повреждения около камер сгорания – к этой неприятной ситуации приводит перегрев двигателя. Когда барахлит система охлаждения, а водитель предпочитает не обращать внимание на неисправность и откладывает ремонт в долгий ящик, оставляет желать лучшего состояние блока цилиндра и его головки.
2. Замечена течь тосола или охлаждающей жидкости – поломка часто сопровождается некорректной работой вентилирующего устройства, термостата, банальной утечкой вещества из шлангов.
3. Присутствует утечка моторного масла. Если замечены следы утечки масла снаружи, значит, плохо прилегает прокладка. Затяните болты головки, если это не помогает, тогда придется заменить прокладку ГБЦ своими руками.

Виды прокладок

Рассматриваемые уплотнительные детали могут быть сделаны из следующих материалов:

• Асбест
  . Такие элементы имеют высокую упругость, эластичность и устойчивость к температурам. Выполнены они на асбестовой основе с дополнительным армированием и обработкой графитовой смазкой;
• Безасбестовый вариант
  . Изготавливаются из композитных материалов, имеющих малую усадку и значительный коэффициент восстанавливаемости;
• Цельнометаллические прокладки
  . Выполненная из тонкого слоя деталь обеспечивает равномерное распределение давления и температуры по всей привалочной площади.

В случае возникновения рассмотренных нарушений в работе авто, владельцу автомобиля следует проверить состояние уплотнительного элемента. Своевременная замена прокладки головки блока цилиндров на ВАЗ 2107,позволит избежать серьезных поломок, включая выход из строя силового агрегата. Кроме того, данную операцию вполне доступно произвести собственными руками.

Пошаговое руководство по замене прокладки ГБЦ ВАЗ-2107

Чтобы заменить прокладку ГБЦ в ВАЗ-2107, следует произвести такие манипуляции:

1. Начальный этап предполагает демонтаж фильтра, фильтрующего поступающие воздушные потоки. Если в ВАЗ-2107 обустроен карбюратор, сделать это проще, чем произвести те же работы при наличии инжектора. Ваша задача – открутить и разобрать все детали целой системы, только так удастся добраться до ГБЦ.
2. Извлеките карбюратор.
3. Выкрутите абсолютно все патрубки, которые остаются на виду.
4. Избавьтесь от крышки ГБЦ, отсоединив крепежи. Отложите гайки и фиксаторы в сторону, не потеряйте, иначе собрать механизм в единое целое не получится.
5. Подставьте под шланг емкость и аккуратно слейте оставшуюся в автомобиле охлаждающую жидкость.
6. Защитите свое здоровье от поступления электрического тока, демонтировав АКБ.
7. Отложите крышку от распределителя зажигания в сторону.
8. Вытащите с карбюратора шланги – один, отвечающий за подогрев, и второй, идущий от регулятора вакуумного формата, который распределяет зажигание.
9. Демонтируйте воздухосборник и уберите тягу заслонки дроссельного типа.
10. С головки блока цилиндров ВАЗ-2107 своими руками снимите датчик, контролирующий температурный режим.
11. Соедините между собой показатели на звездочке привода распределительного вала с разметкой, находящейся на корпусе подшипникового устройства распредвала. Этот простой прием позволит избежать повторного монтажа распределяющей фазы в момент сборки.
12. Далее разогните в разные стороны края шайбы фиксации звездочки и выкрутите болт. Звезда пусть остается на своем месте.
13. На половину оборота ослабьте гайку натяжителя и при помощи отвертки отожмите башмак. По мере ослабления цепи затяните крепеж снова.
14. Осталось отсоединить болт, удерживающий звездочку, и снять ее. Во избежание падения цепи ГРМ придерживайте ее мягкой проволокой.
15. Снимите с подшипника, находящегося на распределительном вале, корпусную основу, и отсоедините гайки головки блока цилиндров ВАЗ-2107.
16. Когда крышка головки легко снимается, расположите новую прокладку.
17. Соберите составляющие в единое целое, следуя обратному порядку предложенной инструкции.
18. Откорректируйте работу клапанов.

Какая прокладка ГБЦ лучшая

Уплотняющая прокладка служит для укрепления каналов охлаждения двигателя и хорошо сохраняет масляные каналы в цилиндрах, на которые возложена газораспределительная функция. Поэтому экономить на прокладке ГБЦ не стоит. Если деталь некачественная, может произойти прорыв между каналом охлаждающей системы и дренажными канальцами смазочной системы. Бывает прорыв, находящийся в месте соединения канала системы охлаждения и цилиндра.

Кстати, то же самое случается, когда слабо затянута головка блока цилиндров, но в любом случае прокладку придется поменять.

В автомагазинах продаются такие виды прокладок ГБЦ, предназначенных для монтажа в ВАЗ-2107:

1. Асбестовые – предполагают сопутствующий ремонт двигателя. Преимуществами материала являются термостойкость, повышенная упругость, хорошие характеристики эластичности.
2. Безасбестовые изделия тоже удобны в эксплуатации, и все благодаря минимальным усадкам и прекрасным восстанавливающим свойствам.
3. Металлические – считаются лучшими среди всех других уплотнителей ГБЦ. Суть в том, что давление распределяется равномерно по всему блоку.

Когда нужно менять прокладку ГБЦ?

Можно выделить четыре основных причины для замены прокладки головки блока цилиндров ВАЗ 2107.

1. Прорыв участка прокладки между каналами смазки и охлаждения. При таком повреждении антифриз начинает смешиваться с маслом, образуя светло-коричневую эмульсию, и заполнять поддон двигателя. Обнаружить проблему можно при проверке уровня масла, посмотрев на щуп. Если уровень масла растет и оно приобрело мутно-коричневый цвет, то проблема именно в попадании охлаждающей жидкости в масло. При такой поломке эксплуатация двигателя недопустима, иначе его может заклинить.
2. Прорыв участка прокладки между цилиндром и каналом системы охлаждения. Причина такого повреждения – неправильная затяжка головки двигателя. В результате газы из цилиндра начинают под давлением прорываться в канал охлаждения, выбрасывая охлаждающую жидкость из расширительного бачка.
3. Прогар прокладки между двумя цилиндрами. Компрессия при этом падает, а двигатель работает нестабильно.
4. Разрушение прокладки по периметру. При этом наблюдается просачивание антифриза наружу. Потеки могут немного пузыриться от выходящих газов.

При всех четырех типах повреждения необходима замена прокладки головки ГБЦ.

Содержание

Замена прокладки головки блока цилиндров на ВАЗ 2107 может потребоваться при появлении следующих симптомов:

• Разрыв рассматриваемого элемента между каналом охлаждающей системы и дренажной частью смазывающего узла. Такая неполадка чревата попаданием охлаждающей жидкости (ОЖ) в поддон картера и смешивания ее с маслом. В итоге образуется субстанция светло- коричневого цвета. Выявить неисправность доступно при помощи щупа для проверки уровня масла. Если на нем заметен мутный коричневатый оттенок, а ОЖ уходит из радиатора, это свидетельствует о разрыве прокладки. Необходимо принять меры для устранения неисправности, поскольку дальнейшая эксплуатация автомобиля может привести к заклиниванию силового агрегата и его выходу из строя;
• Деформация прокладки между цилиндром и каналом системы охлаждения. В этом случае, ОЖ под давлением будет выделяться из расширительного бачка. Как правило, это случается при использовании некачественной прокладки или плохо затянутой головке;
• Прогорание элемента на участке между цилиндрами. Требуется замена прокладки, поскольку снижается компрессия и эффективность работы силового устройства;

Процедура начинается с демонтажа воздушного фильтра. Затем снимается карбюратор и распределитель зажигания вместе с проводкой. На следующей стадии необходимо освободить систему охлаждения от ОЖ. Для этого нужно взять подходящую по объему емкость, снять пробку сливного отверстия и при помощи шланга или воронки перелить жидкость. Выполнив этот процесс, отсоединяют патрубки, контактирующие с печкой и переходным тройником.

Затем демонтируется крышка клапанов методом откручивания восьми гаек с прижимными шайбами. На следующем этапе снимается цепь газораспределительного вала. Для этого ослабляются или извлекаются фиксирующие гайки натяжителя. Снимается шестерня ГРМ посредством удаления стопорной шайбы при помощи молотка и отвертки, а также последующим откручиванием фиксирующего болта.

Следующим шагом

станет демонтаж распределительного вала. Необходимо открутить 9 гаек и снять элемент. Приемную трубку выпускного коллектора также нужно убрать, отвинтив 4 латунные гайки. Далее, приступают к снятию головки блока цилиндров.

Освободив узел от десяти гаек при помощи торцового ключа, его снимают с легким смещением верх и проводят осмотр на предмет повреждения прокладки.

Новую деталь укладывают на место старого элемента, предварительно очистив площадь прилегания от грязи. Важным этапом в рассматриваемом процессе является затяжка головки блока цилиндров. Процедуру следует выполнять в определенной последовательности с фиксированным усилием. На этой стадии используется динамометрический ключ, для обеспечения максимального срока службы вновь установленной прокладки. Затем производится монтаж и регулировка газораспределительного вала.

Снятие головки блока цилиндров

1. Снять аккумуляторную батарею. Это обеспечит удобный доступ к головку ГБС и обезопасит от короткого замыкания.
2. Снять воздушный фильтр.
3. Демонтировать карбюратор на карбюраторной версии двигателя.
4. Снять провода системы зажигания и распределитель (при наличии).
5. Слить охлаждающую жидкость из ГБЦ, выкрутив пробку. Перед сливом нужно дождаться пока двигатель остынет.

6. Ослабить хомуты и отсоединить резиновые патрубки системы охлаждения, идущие к ГБС.

7. Снять клапанную крышку, открутив 8 гаек и сняв их вместе с фигурными прижимными шайбами.
8. Ослабить натяжитель цепи, открутив фиксирующую гайку. Для удобства можно полностью демонтировать его.

9. Отверткой и молотком отогнуть края контрящей шайбы на болту крепления шестерни распредвала и открутить болт. Снять шестерню. Снятую с шестерни цепь подвязать проволокой, чтоб она не упала в поддон двигателя.

10. Открутить гайки крепления распредвала (10 штук) и снять его.

11. Открутить латунные гайки крепления приемной трубы к выпускному коллектору и снять ее вместе с прокладкой.
12. Мощным воротком открутить 10 болтов, притягивающих головку блока цилиндров и одиннадцатый болт, установленный на отливе головки. Демонтировать головку. Она довольно тяжелая, поэтому чтобы не поцарапать автомобиль, лучше снимать ее с блока вдвоем.

Видео о замене ГБЦ на ВАЗ

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Рекомендуем: Устранение проблемы с лампами ближнего света на Ладе Калина

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Поиск причины повреждения прокладки

После того, как головка блока цилиндров ВАЗ 2107 снята, следует осмотреть прокладку на предмет повреждений и постараться установить их причину. Если причина не будет установлена и устранена, не исключена вероятность того, что новая прокладка вскоре также прогорит.

Прогорание прокладки между цилиндрами происходит из-за перегрева двигателя, постоянной детонации некачественного топлива или деформации ГБЦ из-за температурного воздействия или неправильной затяжки. В таком случае перед сборкой придется шлифовать или менять головку.

Прокладка может быть разрушена ржавчиной. Такое происходит, если в системе охлаждения вместо антифриза используется вода. Двигатель ВАЗ не предназначен для охлаждения водой, поэтому после установки прокладки и ГБЦ необходимо промыть систему и наполнить антифризом.

Еще одна причина разрушения прокладки – ее плохое качество. В этом случае достаточно просто заменить прокладку на хорошую.

Установка начинается с укладки новой прокладки и центровки ее при помощи пары направляющих. Сверху следует установить головку.

Замена прокладки головки на ВАЗ 2107 инжектор видео

Снимать головку блока цилиндров ГБЦ нужно при замене прокладки, блока, а также, когда проводится ремонт механизма поршневой группы и ее клапанов или при ремонте самой головки. Кроме того, при тюнинге двигателя или полной его разборке также нужно демонтировать ГБЦ.

Перед началом работы необходимо, чтобы автомобиль был установлен на эстакаду или на смотровую яму. Алгоритм замены радиатора печки ВАЗ Самостоятельная замена термостата на Лада Приора.

Самостоятельная проверка датчика детонации ВАЗ Датчик детонации, как понятно из названия, необходим для отслеживания детонации внутри двигателя, стуков, свидетельствующих об имеющихся Причины неисправности заднего дворника ВАЗ Определить причину неработающего заднего дворника ВАЗ достаточно сложно. Далее приведем перечень возможных вариантов.

Вышли их строя Как заменить сальник штока коробки передач ВАЗ Сальник штока коробки переключения передач, вышедший из строя, становится причиной утечки масла из КПП. Замену сальника коробки ВАЗ можно Ремонт ВАЗ замена замка зажигания своими руками.

Замок зажигания важен в работе автомобиля, так как неисправность этого узла приведет к остановке работы.

ВИДЕО: Подробное Снятие Головки Инжектора с ВАЗ 2107

Первоначальной задачей замка зажигания Алгоритм самостоятельной замены прокладки головки блока цилиндров. Замена прокладки головки блока цилиндров своими руками. Самостоятельная проверка датчика детонации ВАЗ Датчик детонации, как понятно из названия, необходим для отслеживания детонации внутри двигателя, стуков, свидетельствующих об имеющихся Как заменить сальник штока коробки передач ВАЗ Сальник штока коробки переключения передач, вышедший из строя, становится причиной утечки масла из КПП.

Ремонт ВАЗ замена замка зажигания своими руками Замок зажигания важен в работе автомобиля, так как неисправность этого узла приведет к остановке работы.

ВАЗ-2107. Не заводится форсунка: возможные причины и способы устранения

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались системой впрыска впрыска. Он надежнее карбюратора. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — система посложнее. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального запуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Пускатель — это механизм, для которого требуется большой пусковой ток. Именно этот узел проворачивает коленчатый вал для запуска. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора.Решение — зарядить аккумулятор. Следует придерживаться показателей 12,5-14 вольт.

Поломка стартера

При коротком замыкании в корпусе или проводке якоря замените поврежденную деталь. Как проверить товар? Для этого воспользуйтесь мультиметром. Один провод подключается к месту трения щеток, а второй — к оси якоря. Если стрелка прибора отклонилась от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко перемещаться, а их пружины должны быть гибкими и хорошо закрепленными.После замены поврежденных компонентов перезапустите двигатель.

Система зажигания

Что делать, если при хорошо заряженном аккумуляторе и хорошем стартере ВАЗ-2107 (инжектор) не заводится? Причины могут быть скрыты в системе зажигания. Здесь он бесконтактный. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. Если налет присутствует, очистите деталь в щелочном растворе и затяните обратно.Также проверьте зазор между электродами. Для этого используют специальный зонд. Нормальный показатель должен быть в пределах от 0,7 до 1 миллиметра.

Что делать, если показатель не соответствует норме? Электрод можно гнуть. Но делайте это осторожно. Если показатель меньше нормы, используйте отрицательную отвертку. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на искрообразование. Для этого используется специальный пистолет.Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также при достижении этого периода меняются высоковольтные провода, идущие к ним от распределителя зажигания.

При заправке свечей

Если форсунка ВАЗ-2107 плохо заводится (подхватывает, но не запускается), значит в камере сгорания бензин. Нормальное соотношение топлива и воздуха должно быть 1:14. На таких автомобилях часто бывает такая проблема. При запуске топливный насос перекачивает много бензина.Кстати, на инжекторных двигателях он электрический, погружного типа. Устанавливается прямо в резервуар.

Как просушить свечи, не снимая их? Для этого откройте дроссельную заслонку во время запуска. Здесь он механический и приводится в действие нажатием на курок акселератора через тросовый привод. Таким образом, в камеру сгорания будет поступать больше воздуха, и двигатель сразу же запустится.

Трамблер

В автомобиле ВАЗ-2107 применяется зажигание. Если автомат не запускается, проверьте состояние контактов на высоковольтных проводах.При смене сезона на них образуется конденсат. Трамблер имеет пять выходов.

Четыре из них идут на свечи зажигания цилиндров, а один (центральный) — на катушку зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам бегунок распределителя зажигания. Деталь выглядит следующим образом.

Если он сгорел, деталь следует заменить. Цена новинки — 150 рублей.Если при запуске двигателя на катушке зажигания образуется искра, замените высоковольтный провод. Еще он «ломается» при свечах. Вы можете увидеть это в темноте. Рядом с ними видны маленькие искорки голубого цвета. В этом случае меняются провода комплектом. Стоят они недорого. Стоимость новинки около 700 рублей.

Проблема с электронасосом

Раньше одна из основных проблем в отечественной «Классике» касалась топливного насоса, который постоянно перегревался. Но в инжекторной «семерке» он электрический и охлаждается самим бензином, который находится в баке.Если на элемент не подается электричество, машина просто не заводится. Первое, на что стоит обратить внимание, это блок предохранителей.

На крышке написано, какая из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Можно использовать элемент на 15 или 20 ампер.

Определяем исправность визуально

Можно без мультиметра проверить, подается ли напряжение на бензонасос? Для этого при включении зажигания следует внимательно прислушиваться к его работе.Когда вы поворачиваете ключ в третьем положении, он должен издавать характерный гул. Это слышно в тылу. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты носят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под перчаточным ящиком.

Низкое давление

Почему не заводится ВАЗ-2107 (форсунка)? Проблемы могут скрываться в магистрали низкого давления топливопровода.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Это можно проверить, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Неисправности насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езда на пустом баке. Если загорелась лампочка, не затягивать с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюратора.

Состояние фильтра

Также бывает следующая ситуация.Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) не заводится горячим? Это может быть связано с засорением топливного фильтра. Срок его замены составляет около 50 тысяч километров. Также виной трудного запуска является грязный воздушный фильтр.

Если он проехал более десяти тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107: форсунка запускается и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха.Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент получает информацию о расходе воздуха и передает ее блоку управления. В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Ресурс датчика ДМРВ составляет 150 тысяч километров. В случае загрязнения прибор может давать ложные показания. Из-за плохой смеси ВАЗ-2107 форсунка не запускается или работает и сразу глохнет.Также следует проверить состояние воздуховодов на предмет утечек. При необходимости замените.

ДПКВ

Если автомобиль ВАЗ-2107 (инжектор) не заводится при исправной топливной системе, проверьте датчик положения коленчатого вала. Если он неисправен, блок управления перестанет подавать топливо из-за отсутствия информации о его положении. Стоимость этого элемента от одной до полутора тысяч рублей.

Вывод

Итак, мы выяснили, по каким причинам не заводится машина ВАЗ-2107.Как видите, обнаружить и устранить неисправность можно своими руками, причем за небольшую плату.

снятие и замена прокладки ГБЦ

В этой статье вы узнаете, как произвести замену прокладки головки блока цилиндров ВАЗ 2109, а также притирку клапанов. Конечно, если у вас нет опыта ремонта, выполнить такую ​​работу будет очень сложно. Стоит отметить, что большинство водителей просто боятся залезать в двигатель, потому что не хотят сталкиваться с трудностями.Но если присмотреться, то проблем возникнуть не должно, если заранее изучить, как максимально детализирован процесс ремонта. Самостоятельная замена прокладки возможна при наличии всех необходимых инструментов, в том числе динамометрического ключа. Без него войти в этот бизнес просто невозможно.

В каких случаях меняют прокладку?

А теперь стоит поговорить о том, зачем меняют прокладку головки блока цилиндров. Во-первых, часто можно приобрести некачественную продукцию.Во-вторых, иногда причиной замены является нарушение целостности прокладки, в результате чего протекает антифриз. И вся охлаждающая жидкость смешивается с маслом, что сокращает срок службы двигателя. Это происходит по разным причинам, но наиболее частой является неравномерная затяжка болтов крепления.

Часто выхлопные газы начинают прорваться в систему охлаждения. В этом случае антифриз начинает вытекать из радиатора. Правда, есть расширительный бачок, позволяющий исправить эту беду.Кроме того, снятие ГБЦ на ВАЗ 2109 необходимо в случае капитального ремонта двигателя. Также при ремонте клапанного механизма необходимо заменить прокладку ГБЦ. А если проще, то при каждом снятии ГБЦ прокладка должна меняться.

Подготовка к замене

В карбюраторе ВАЗ 2109 замена прокладки головки Блок цилиндров выполнен практически так же, как и в инжекторе. Сначала отключаются провода от карбюратора, два кабеля от задней части патрубка.Другими словами, это все, что нужно сделать при снятии карбюратора. После этого необходимо демонтировать распределитель зажигания. Для этого отключите микросхему с контактами, которые подключают датчик Холла. Перед тем, как приступить к проведению аналогичных работ, необходимо отключить аккумулятор от электросети. Затем снимаем все бронепровода, не забываем, что есть еще шланг, соединяющий карбюратор с вакуумным корректором зажигания. При этом распределитель зажигания нет необходимости полностью снимать с автомобиля, достаточно снять его в сторону.

Слив охлаждающей жидкости

Теперь пора слить охлаждающую жидкость. Для этого понадобится емкость около 10 литров, ключ — 13. Сначала сливается жидкость с радиатора системы охлаждения. Бачок устанавливаем под сливное отверстие, после этого заглушка закручивается, но не забываем, что без закручивания заглушки на расширительном бачке жидкость не сольется. Для того, чтобы заменить прокладку ГБЦ на ВАЗ 2109, полностью опорожнять систему охлаждения не нужно.

Тогда емкость для дренажного отверстия, расположенного на блоке двигателя внутреннего сгорания. Заглушка закручивается с помощью ключа на 13. После того, как вы сольете антифриз из системы, необходимо снять резиновые патрубки. Самый верхний, который подключается к радиатору, затем ответвление печки, а последний подключается к термостату. При необходимости можно открутить дюралюминиевую вставку на блоке двигателя.

Дальнейшие действия

Для проведения на ВАЗ 2109 замену прокладки ГБЦ необходимо разобрать топливный насос.Для этого отсоедините шланги от шланга, а затем отверните две гайки гаечным ключом на 13. Теперь можно вытащить шток бензонасоса и пластиковую направляющую. Самое сложное — отсоединение выпускного коллектора. Это необходимо, чтобы автомобиль был установлен на смотровой яме. Так намного проще выполнять работу. Кронштейн снимается в самом начале, без этого «штаны» не разбираются. Закручены четыре гайки, которыми крепится фланец «штанов». Ослабьте хомут и снимите всасывающую трубу целиком.Реле давления масла отключает провод, но это можно сделать на крыше автомобиля. Теперь осталось немного поработать с механизмом привода газораспределительного агрегата.

Ремень привода ГРМ

Итак, сначала снимается крышка, для этого откручиваем три болта ключом на 10. После этого ключом на 17 ослабляем натяжной ролик. Ремень можно снять со шкива распределительного вала. Полностью снимать его не нужно, достаточно его ослабить и отвести в сторону. Но шкив необходимо утилизировать, так как он будет мешать снятию ГБЦ.Чтобы замена прокладки ГБЦ ВАЗ 2109 была сделана более производительной, необходимо демонтировать шкив распределительного вала.

Для снятия шкива распределительного вала необходимо прикрутить его двумя отвертками с внутренней стороны. Теперь натяжной ролик полностью снят и откручен штифт, с помощью которого он крепится к двигателю. Можно сказать, что на этом подготовительная работа окончена. Теперь все готово для снятия головки агрегата.

Как снимается головка блока цилиндров?

Для начала нужно открутить две гайки, которыми крепится крышка.Они на самом верху. После этого можно открутить все болты крепления головки блока цилиндров. Всего 10, ключ нужен шестигранный. На этом все, после снятия всех болтов можно снимать головку агрегата. Обратите внимание, что на автомобилях ВАЗ 2109, 2108, 21099 замена прокладки ГБЦ проводится по такой же схеме. Однако даже на десятках с восьмиклапанным мотором подобные процедуры проводятся.

Обратите внимание на то, что при любой разборке ГБЦ необходимо поменять прокладку.Посмотрите на старые, какие бывают травмы, слезы, выгорание. Если вы сняли головку агрегата, то не поленитесь обратить внимание на состояние клапанов, седел, направляющих, заглушек и других элементов газораспределительной системы. Если своевременно отремонтировать этот механизм, то двигатель будет вам очень благодарен.

Установка ГБЦ

Прежде всего, приобретите новую прокладку. Затем его необходимо уложить на поверхность блока цилиндров. Учтите, что перед установкой головки необходимо приобрести новые болты.Дело в том, что при затягивании и последующем нагреве резьба на них деформируется. В результате повторная затяжка может привести к неисправности двигателя, даже к его преждевременному выходу из строя. По этой схеме производится замена прокладки ГБЦ ВАЗ 2109.

Перед установкой необходимо, чтобы отверстия резьбы были идеально чистыми. С помощью сжатого воздуха удалите с них грязь, масло и жидкость. Если в этих отверстиях останутся посторонние предметы, болты нельзя будет затянуть до конца, что приведет к утечке выхлопных газов в систему охлаждения.И это в лучшем случае, поэтому снятие и замена прокладки ГБЦ на ВАЗ 2109 сопровождается установкой всех новых крепежных элементов.

Затяните все болты, эту процедуру проводят на приемах. И последовательность должна соблюдаться. Сначала нужно затянуть с моментом 2 Н / м. На втором этапе необходимо увеличить усилие до 8 Н / м. Последние два этапа — это поворот болтов на 180 градусов на два набора (по 90 градусов каждый). Но старайтесь не затягивать слишком сильно, так как можно легко порвать резьбу или даже сломать болты.Сейчас все возвращается, новые прокладки установлены под крышку и штаны. Это необходимо сделать, так как возможна утечка масла или травление выхлопных газов. На этом замена прокладки ГБЦ ВАЗ 2109 считается окончанием, но нужно сказать немного о шлифовке клапанов.

Как протереть клапаны

Для этого вам понадобится дрель — хоть ручная дрель, хоть электрическая, лишь бы была функция реверса. Также нужен старый вентиль, из которого нужно сделать небольшой переходник.Его нужно будет зажать в дрели. Вдобавок нужно обзавестись небольшим отрезком прочных резиновых шлангов. Также нужно купить притирочную пасту. Учтите, что он бывает двух видов — для грубого и тонкого помола. Также стоит учесть, что нужно ставить клапан на седло, к которому он был притерт. В противном случае работа будет полностью нарушена. Между тарелкой клапана и седлом не будет герметичности. Эта работа также потребуется при замене ГБЦ. Головки блока цилиндров двигателя ВАЗ необходимо потереть о новые клапаны.

Обязательное условие — наличие дрели с реверсом. Необходимо равномерно повернуть вентиль в разные стороны, чтобы поверхности были как можно более гладкими. Следует отметить, что сначала используется крупнозернистая паста, а после того, как она удалит все мелкие неровности с поверхностей, необходимо ее протереть и нанести мелкозернистую. Последнее позволит очистить тарелку клапана и седло до блеска. Учтите, что шлифовальная паста является абразивным материалом, поэтому попадание ее в цилиндр и другие трущиеся детали двигателя недопустимо.Работайте со шлифовкой клапанов подальше от двигателя, чтобы паста не попала в цилиндры. Также не забудьте произвести чистку после окончания процесса.

выводы

В статье вы узнали как на автомобиле ВАЗ 2109 замена прокладки ГБЦ, заливка, раскосы, ремонт, притирка клапанов. Учтите, что для проведения ремонта двигателя и замены прокладок необходимо иметь не только инструмент, но и знания, без них можно все только испортить. Старайтесь работать максимально аккуратно во время всех занятий, чтобы не повредить элементы систем.Учтите, что очень часто причиной черного дыма из выхлопной системы и чрезмерного расхода масла является сильный износ уплотнений клапанов. И если у вашего двигателя есть такие симптомы, то не поленитесь заменить эти сальники.

Двигатель ВАЗ 2107 Троит. Не знаете почему двигатель троит? подробная инструкция

Троит инжекторный двигатель ВАЗ 2107: причины и методы лечения

Семейство автомобилей ВАЗ, особенно инжекторные двигатели старого поколения, славятся тем, что возникает такая неисправность как триммер.Почему возникает такой эффект и как с ним бороться, рассмотрим в этой статье.

Причины неисправности

Автолюбители задаются вопросом: почему Троит Двигатель ВАЗ 2107 Форсунка ? Многие владельцы инжекторных ВАЗ 2107 сталкивались с тем, что двигатель завел троя . Эта неисправность характерна для всего семейства Lada Motors. Каковы причины такого эффекта и где искать неисправность:

• Топливный насос и фильтр.
• Сопло.
• Свечи зажигания I. высоковольтные провода
  .
• Воздушный фильтр.
• Дроссель.
• Клапан.
• ЭБУ и датчики.

Способы решения

Когда причины завихрения двигателя ВАЗ 2107 впрыскивающего типа определены, можно переходить непосредственно к анализу вариантов устранения проблемы. Прежде чем продолжить, необходимо знать, какие конструктивные особенности нужно знать мотору.

Но, мотор 2107 настолько прост, что даже самый неопытный автомобилист разберется в чем дело. Итак, рассмотрим, как снять двигатель войск ВАЗ 2107 , инжектор .

Похожие новости

Топливный насос и фильтр

Первое место, где нужно найти причины, начинается с подачи топлива. Для начала стоит проверить топливный насос на работоспособность и отсутствие нарушений в работе. Если на этом элементе нет видимых признаков повреждений, рекомендуется его разобрать и проверить.

Многие опытные автомобилисты советуют после бензонасоса приступить к замене фильтрующего элемента топлива, так как именно здесь топливо может плохо сказаться на форсунках. Топливный фильтр По сервисной документации менять необходимо каждые 30-35 тысяч км пробега.

Форсунки

Следующим местом, где можно найти неисправность, становятся непосредственно сами форсунки. Они могут быть забиты из-за использования некачественного топлива или неисправны в плане эксплуатации, проще говоря — изношены.

Элементы проверяются на специальном стенде, который не только производит диагностику состояния, но и проводит элементы. Если есть поврежденный или изношенный элемент, лучше заменить его новым элементом.

ВАЗ

2107
Форсунка — Лечение троат и проход зажигания

Диагностика показала, что четвертая форсунка бензина забита, врезался и несколько проходов всего.

Троит Двигатель ВАЗ 2107 Нашол

Троит Двигатель .

Похожие новости

Свечи зажигания и высоковольтные провода

Потеря искры также может привести к нарушению работы двигателя. Следующим узлом, который необходимо исследовать, становится зажигание. В первую очередь рекомендуется провести диагностику свечей зажигания. Для этого нужно снять их с головки блока и визуально осмотреть наличие трещин. Далее рекомендуется очистить свечи от скопившейся грязи.

Стоит отметить, что необходимо обращать внимание на состояние контактов свечей.Если они в масле или нагреваются, то проблема не только в двигателе.

Следующим этапом диагностики становится транск звонка с использованием мультиметра и разрыва. В большинстве случаев такая диагностика показывает, что свечи не пригодны для дальнейшего использования, и их необходимо заменить.

Еще одним элементом системы зажигания, непосредственно влияющим на воспламенение топливовоздушной смеси , являются высоковольтные провода. От их состояния тоже будет зависеть, и мотор будет работать экономично.Поэтому рекомендуется осмотреть их на предмет повреждений, а также вызвать мультиметр.

Воздушный фильтр

Клапан

Неправильные клапаны могут привести к тому, что двигатель начнет балансировать, потому что между седлом и выпускным клапаном образуется щель, через которую выхлопные газы возвращаются в камеру сгорания, чем баланс в топливовоздушной смеси сломан.

Для диагностики узла нужно демонтировать головку блока. Часто уже прогоревшие клапаны являются первым признаком износа поршневой группы, и соответственно все приводит к капремонту.

ЭБУ и датчики

Последним местом, где стоит искать неисправность, становятся датчики. Таким образом, выход из строя одного или нескольких измерительных элементов может вызвать эффект подстройки. Поэтому автомобилисту придется проверять их вручную, потому что электронный блок управления не всегда распознает, что датчик вышел.

Электронный блок управления двигателем также может вызвать дифферент. Накопленные ошибки или повреждение программного обеспечения нарушат работу всей системы.Для диагностики и устранения неисправности рекомендуется обратиться к специалистам.

Если вы находитесь в компании ваших друзей, вы скажете вам, что ваш двигатель отсутствует (от Ang. Missing), вы не ошибетесь, чтобы понять или просто посмотреть на вас «квадратными» глазами … Другое дело, если вы соблюдаете то, что двигатель троит или у вас не работает один из цилиндров, в этом случае большое количество различных версий и предположений, взятых из личного опыта, а также советов, которые в этом случае необходимо сделать .Можно в принципе прислушаться к советам друзей, там ничего не скачет, но я бы тоже порекомендовал прислушаться к мнению специалистов по этому поводу. В сегодняшней статье я расскажу о том, что такое триммер двигателя и откуда он взят, вы узнаете о причинах этого неприятного явления, а также о способах устранения этой неисправности. Вооружившись необходимой мне информацией, я решил вызвать автомобилистов на один популярный в нашем городе город, чтобы узнать, написана ли правда в бланках различных «знатоков» и стоит ли им верить.Проще говоря, решил спросить, почему троит к двигателю тех, кто имеет прямое отношение.

Начнем с того, почему двигатель троит, а не «два» или не «четвертый», например: -)

Дело в том, что совсем недавно у большинства двигателей было четыре цилиндра, примерно сколько могло быть шести, восьми или двенадцати, наверное, 30 лет назад никто не поверил бы, ну да ладно … В общем, когда один из четырех цилиндров перестал работать, то рабочих цилиндров осталось только три, и звук мотора серьезно изменился.Это явление и получило название двигателя троит, то есть мотор работает на трех цилиндрах с характерным звуковым сопровождением. Спустя год изменилось количество цилиндров, а термин Троит остался прежним.

Как понять какой двигатель троит?

Лично мне кажется, что перепутать обшивку ни от чего невозможно. Этот звук сразу услышит, вашу машину как бы заменили и она начинает работать как старый Запорожец с какой-то вибрацией и «натянуто».«Вместо равномерной синхронной работы четырех цилиндров слышно какое-то прерывистое освещение. Короче, это сложно описать. При этом из глушителя будет слышна« бомбежка », а не даже шипение.

Что чревато трим?

В первую очередь пропадешь как не круто, а на трех цилиндрах двигатель не пойдет как на четырех. Тут вроде все понятно. Второй признак — двигатель Троит — это вибрация и характеристика «дрожь», исходящая из моторного отсека.Третья характерная особенность мотора Троит — это перерасход топлива и запах бензина в выхлопных газах. Как вы думаете, все? Нет, это, как говорится, только цветы, если неисправность не обнаружить и не устранить — вас ждут большие неприятности.

Объясню почему. Когда один цилиндр не работает, в нем не происходит сгорания топливной смеси, а это значит, что она вся накапливается в цилиндре, затем разбавляется и смешивание с маслом идет в картер. Чем больше топлива попадет в картер, тем больше будет разбавлено масло, его вязкие и смазывающие свойства со временем полностью исчезнут.В результате вы получите значительное снижение компрессии, критический износ поршня и колец, которые будут сушиться в камере сгорания без капли смазки, создавая объемность и стирая стенки цилиндров. Наконец — капитальный ремонт двигателя просто неизбежен.

Причины, по которым двигатель может работать рысью

Как вы уже знаете троттери, но проблема все же заключается в какой-то неисправности, которая становится причиной прекращения работы цилиндра. К сожалению, причин, по которым двигатель троить может несколько, это серьезно затрудняет поиск.

Итак, вашему вниманию наиболее частые причины обрезки двигателя

В первую очередь начнем с неработающего цилиндра:

1. Достаем двигатель и открываем капот.
2. Послушайте двигатель и постарайтесь его запомнить.
3. Далее по очереди вытаскиваем высоковольтные провода. При вытаскивании провода работа двигателя должна измениться, так как свеча перестает получать ток, значит перестает работать цилиндр. Если работа двигателя не изменилась, значит, имеется нерабочий цилиндр.Ищите, пока не узнаете, какой из цилиндров не работает.
4. Теперь необходимо выяснить, находится ли искра в цилиндре или нет, это позволит понять причину, а также указать направление, в котором нужно двигаться.

Теперь нужно проверить свечи зажигания для этого

1. Берем свечу и откручиваем свечу в нерабочем цилиндре.
2. Оцените состояние электрода по следующим критериям:

Нагар или лазание на свечу мешает ее нормальной работе, искра слабая, либо ее нет совсем.Очистив свечу или только временно решив проблему, нужно посмотреть в корень неисправности и продолжить поиск причины, по которой свеча в таком состоянии.

Проверка свечи на искру

Чтобы узнать истинную причину, по которой нужно проверить искру. Для этого открутите свечу, затем протяните высоковольтный провод и приложите свечу с металлическим кожухом к двигателю, электрод свечи не должен касаться двигателя. Далее вам понадобится помощник, он должен покрутить стартер, а пока необходимо следить за свечой.Если при вращении стартера искра не появляется — снимите ее с массы на 1 см и попробуйте еще раз.

Слабая искра или ее полное отсутствие говорит о следующем:

1. Проблемы с высоковольтными проводами — высокое сопротивление или обрыв. С помощью мультиметра при большом сопротивлении замените их.
2. Неисправность катушки зажигания — проверьте, нужно ли ее менять.
3. Неисправен ЭБУ. При необходимости сделайте диагностику, сделайте замену.
4. Вышел из строя ДПКВ (датчик положения коленвала).Как правило, при такой поломке появляется ошибка, которую выдает бортовой компьютер, также можно узнать о компьютерной диагностике. Если нужно .
5. Обнаружено несколько зубов. Проверьте, как стоит ремень, если его положение нарушено, снимите ремень и отрегулируйте положение валов и шестерен по меткам.

Если искра есть и свечи в полном порядке — ищите причины, по которым двигатель троит может быть: проблемы с компрессией, неисправные кольца, забитые форсунки, плохая подгонка клапанов или необходимость регулировки клапанов.

Иногда бывают случаи, когда двигатель троит только «на холоде» или «на горячем»

В этом случае причиной чаще всего становятся клапаны, возможно они увеличиваются. Необходимо проводить каждые 20 тыс. Км. Суть этой проблемы в том, что, скорее всего, клапаны имеют большие зазоры, но после прогрева двигателя они становятся меньше и двигатель не троит. То же «на горячем» — при холодном клапане мотора. В качестве альтернативы двигатель плавный, однако после прогрева нерегулируемый клапан зажимается, в результате цилиндр перестает работать и двигатель начинает подстройку.

На этом я закончу, надеюсь, моя статья была вам полезна и вы нашли причину паровозных войск. Если нет, обратитесь за помощью к своим специалистам. Если вы с радостью знаете другие причины для паровозных войск, вы их выслушаете, для этого воспользуйтесь формой комментариев.

& nbsp.

Толчком к написанию этого поста послужил реальный ремонт по обращению клиента, которым была простая замена вакуумного усилителя Но не правда ли, что двигатель может и не быть … в посте я хочу рассмотреть основные причины это неблагоприятное явление, а также методы диагностики и прокладки при ремонте.

Начнем с примет, что двигатель троит. «Двигатель Трой» — это значит, что один или несколько цилиндров не работают. Соответственно, двигатель не развивает полную мощность, не имеет необходимого тягового усилия, увеличивается расход топлива … Но все мы знаем, ближе к делу.

Причины «троянов» двигателя автомобиля ВАЗ

.

• Неправильная установка зажигания
• Воздух в системе вакуумного усилителя тормозов
• Неисправность свечи зажигания
• Испытание высоковольтного провода
• Неисправность конденсатора
• Нарушение герметичности в зоне впускного коллектора (впускной коллектор, карбюратор)
• Штуцер клапана поршневой
• Поломка поршневых колец
• Неправильная регулировка Клапаны
• Разрушение коромысел (клапанов рычагов)
• Прокладка грузовая GBC
• Износ, упрочнение, разрушение маслозащитных колпачков
• Очень низкое качество топлива
• Неправильная регулировка карбюратора
• Обвязка вала траверсы, подшипник поворотной пластины
• Нарушение герметичности мембраны вакуумного розжига
• Использование свечей не подходящих к двигателю и прочие «неисправности» не беру в расчет

Возможно, не все причины, но то, что я мог вспомнить, если есть что добавить, напишите в комментариях.

Важно! Определить нерабочий цилиндр можно простым, старинным и надежным способом — поочередно снимая со свечи высоковольтный провод. Здесь нужно быть очень внимательным, ведь по течению можно получить поражение! Для более безопасного проведения этой манипуляции необходимо стать диэлектриком (резина, дерево), взять чистый сухой автомобиль, снятый именно за провод, а не за колпачок, не прикасаться в это время к кузову автомобиля. Проверяется очень просто, подференция увеличивает обороты холостого хода до 1500 об \ мин и поочередно снимает колпачки со свечами.Если при снятии колпачка обороты падают, цилиндр работает, если нет разницы — значит цилиндр не работает соответственно.

Ну а теперь поговорим о каждой из причин подробнее.

Спасибо за подписку!

1. Не тот момент установки зажигания. С этой опцией лично я не знаю робастных, и вроде бы задействован двигатель (скип), что сопровождается «подпрыгиванием» всего двигателя. Особенно это заметно на холостом ходу, при увеличении оборотов пропуски пропадают.Скорее всего, у вас слишком раннее зажигание, это тоже может проверить двигатель на запуск стартера при запуске.
2. Довольно часто причиной появления двигателя автомобиля ВАЗ всех моделей (кроме ВАЗ 2101, не имеющего вакуумного усилителя тормозов) является потеря герметичности в шланге, проеме, клапане. В результате во впускном коллекторе появляется лишний воздух, что приводит к перестройке смеси и переходит в воспламенение смеси в цилиндре, в результате чего свеча может намокнуть и перестать воспламеняться сжатой смесью.
3. Неисправность свечи зажигания — одна из самых частых причин, по которой двигатель троит. Тут рассказывать нечего, важно помнить и регулярно заменять свечи, так как наличие искры на закрученной свече при атмосферном давлении не говорит о ее полной работоспособности, потому что зажигание происходит в гораздо более сложных условиях («вождение журнал, еще советские времена).
4. В этом пункте совмещаю проверку высоковольтного провода и конденсатора на контактную систему зажигания.Пробой провода можно определить заменой всех проводов, а также конденсатора. Обрыв проводов Еще можно попробовать определить глядя на них в полной темноте, если где-то произойдет обрыв, вы увидите вспышки.
5. Потеря герметичности в зоне коллектора, как правило, не возникает сама по себе. Чаще бывает из-за неправильной сборки или плохих колодок. Еще у меня был случай, когда я жаловался на запуск на холостом ходу. Причина заключалась в устранении вакуумного воспламенителя зажигания и не заглушенной трубочки для отвода разрежения на карбюраторе.
6. Как правило, когда наклеивается поршень или клапан, цилиндр вообще перестает работать или долго не работает. Вы можете определить только степень сжатия и открытия двигателя.
7. Поломка или возникновение поршневых колец тоже не очень частое явление, поскольку для ее возникновения необходим ряд условий. Можно проверить компрессию, если она низкая, затем устранить неисправность GBC простым способом — налить немного масла в цилиндр, если компрессия повышается, то неисправность в поршневой системе.
8. При неправильной регулировке клапанов все так ясно — ни один клапан нельзя открыть и не закрыть до конца. Рассчитать эту проблему может корректировка клапана регулировки. Аналогичная проблема может повлечь за собой износ коромысла. Клапан перестает правильно открываться и цилиндр перестает работать.
9. Ну а теперь коротко о проблемах, которые могут возникнуть с резиной. Довольно часто встречается на не новых изнашиваемых машинах как само дерево, так и втулки, в которых оно вращается, в результате чего становится невозможным установить адекватный зазор между контактами.То же самое происходит при износе подшипника поворотной пластины. Также пропуск может происходить из-за разгерметизации в вакуумном осцилляторе момента зажигания, может быть мембрана.

Вот я и написал немного о причинах, по которым двигатель ВАЗ может трепаться, если хотите что-то заметить или спросить — пишите ниже, в комментариях!

Семейство автомобилей ВАЗ, особенно инжекторные двигатели старого поколения, славятся тем, что возникает такая неисправность, как триммер.Почему возникает такой эффект и как с ним бороться, рассмотрим в этой статье.

Причины неисправности

Автолюбители задаются вопросом: Почему у двигателя ВАЗ 2107 инжектор? Многие владельцы инжекторных ВАЗ 2107 столкнулись с тем, что двигатель начал обрезаться. Эта неисправность характерна для всего семейства Lada Motors. Каковы причины такого эффекта и где искать неисправность:

• Топливный насос и фильтр.
• Сопло.
• Свечи зажигания и высоковольтные провода.
• Воздушный фильтр.
• Дроссель.
• Клапан.
• ЭБУ и датчики.

Способы решения

Когда причины завихрения двигателя ВАЗ 2107 впрыскивающего типа определены, можно переходить непосредственно к анализу вариантов устранения проблемы. Прежде чем продолжить, необходимо понимать, что особенности конструкции мотора нужно знать.

Но, мотор 2107 настолько прост, что даже самый неопытный автомобилист разберется в чем дело.Итак, рассмотрим, как снять двигатель войск с инжектора ВАЗ 2107.

Топливный насос и фильтр

Первое место, где нужно найти причины, начинается с подачи топлива. Для начала стоит проверить топливный насос на работоспособность и отсутствие нарушений в работе. Если на этом элементе нет видимых признаков повреждений, рекомендуется его разобрать и проверить.

Многие опытные автомобилисты советуют после бензонасоса приступить к замене фильтрующего элемента топлива, так как именно топливо может быть плохим для форсунок.Топливный фильтр, согласно сервисной документации, необходимо менять каждые 30-35 тысяч км пробега.

Форсунки

Следующим местом, где можно найти неисправность, становятся непосредственно сами форсунки. Они могут быть забиты из-за использования некачественного топлива или неисправны в плане эксплуатации, проще говоря — изношены.

Элементы проверяются на специальном стенде, который не только производит диагностику состояния, но и проводит элементы. Если есть поврежденный или изношенный элемент, лучше заменить его новым элементом.

Свечи зажигания и высоковольтные провода

Потеря искры также может привести к нарушению работы двигателя. Следующим узлом, который необходимо исследовать, становится зажигание. В первую очередь рекомендуется провести диагностику свечей зажигания. Для этого нужно снять их с головки блока и визуально осмотреть наличие трещин. Далее рекомендуется очистить свечи от скопившейся грязи.

Стоит отметить, что необходимо обращать внимание на состояние контактов свечей.Если они в масле или нагреваются, то проблема не только в двигателе.

Следующим этапом диагностики становится транск звонка с использованием мультиметра и разрыва. В большинстве случаев такая диагностика показывает, что свечи не пригодны для дальнейшего использования, и их необходимо заменить.

Еще одним элементом системы зажигания, непосредственно влияющим на воспламенение топливовоздушной смеси, являются высоковольтные провода. От их состояния тоже будет зависеть, и мотор будет работать экономично.Поэтому рекомендуется осмотреть их на предмет повреждений, а также вызвать мультиметр.

Воздушный фильтр

Загрязненный воздушный фильтр. Это может привести к тому, что двигатель не будет получать достаточное количество воздуха в камеру сгорания, и соответственно будет нарушение образования топливовоздушной смеси. Поэтому рекомендуется осмотреть элемент, и при обнаружении загрязнения в обязательном порядке его необходимо заменить.

Дроссельная заслонка

Загрязнение дроссельной заслонки Также препятствует нормальной подаче воздуха в двигатель.Чтобы диагностировать узел, необходимо его демонтировать. Если обнаружено, что на стенах скопилась пыль и другие инородные предметы, детали следует очистить. Для этого потребуется специальный инструмент или жидкость для чистки карбюраторов. Эту операцию без проблем может выполнить любой автолюбитель.

Клапан

Усиливающие клапаны могут вызвать триммирование двигателя, так как между седлом и выпускным клапаном образуется ползунок, через который выхлопные газы возвращаются в камеру сгорания, чем баланс воздух-топливо смесь разбита.

Для диагностики узла нужно демонтировать головку блока. Часто уже прогоревшие клапаны являются первым признаком износа поршневой группы, и соответственно все приводит к капремонту.

ЭБУ и датчики

Последним местом, где стоит искать неисправность, становятся датчики. Таким образом, выход из строя одного или нескольких измерительных элементов может вызвать эффект подстройки. Поэтому автомобилисту придется проверять их вручную, так как электронный блок управления не всегда распознает, что датчик вышел наружу.

Электронный блок управления двигателем также может вызвать дифферент. Накопленные ошибки или повреждение программного обеспечения нарушат работу всей системы. Для диагностики и устранения неисправности рекомендуется обратиться к специалистам.

Выход

Причины появления троя-форсунки двигателя ВАЗ 2107 выявлены и установлены основные способы устранения неисправностей. Но, если автомобилист не уверен, что способен самостоятельно отремонтировать свою машину, лучше не рисковать и обратиться к профессионалам.

Приветствую вас друзья на сайте ремонта автомобилей ВАЗ своими руками. Двигатель внутреннего сгорания — это один из самых важных и сложных производителей автомобиля.

Если время от времени не производить его техническое обслуживание, замену неисправных элементов и ремонт, то со временем могут проявиться самые разные проблемы — снижение мощности, повышение «аппетита» двигателя, появление посторонних шумов. и вибрация.

В то же время одной из самых частых проблем является «троекция» двигателя.Как показывает практика, такая проблема может возникнуть на любой машине, как отечественной, так и иномарке.

Главное для водителя — уметь своевременно диагностировать, найти неисправность и произвести качественный ремонт.

Основные признаки, почему троит двигатель

Если известны основные симптомы неисправности, то выявить факт наличия троя не составит труда. Их несколько:

1. Показаны неисправности двигателя. холостой ход, а также сильные вибрации, которые передаются по кабине водителю и пассажиру.

Такие проявления сложно с чем-то спутать, поэтому можно смело говорить об отказе одного из цилиндров.

Проблема только в том, что такие симптомы появляются слишком поздно, когда один из «виновников» окончательно отказал.

2. Электроды на одной из свечей черные, покрытые наигаром или пропиткой. Большинство автомобилистов производят замену «неисправной» свече, не задумываясь о причинах. Вы не можете сделать это таким образом.

Потемнение свечи может быть признаком более серьезных проблем двигателя, требующих оперативного решения.

3. Изменяет звук выхлопа. Как правило, при триммировании двигателя возникающие звуки буквально сотрясают машину. Опытный автомобилист сразу замечает, что с машиной что-то не так.

4. Увеличивает «Прожорливые» машины. Причин такого явления множество, поэтому желательно провести полную диагностику силового узла.

5. У машины портится динамика. Особенно это заметно в момент набора скорости, на небольших поворотах.

Но опять же, такая проблема может указывать на ряд других неисправностей.Следовательно, вам нужна комплексная диагностика.

При этом колебания могут быть как очень значительными (от 900 до 1500 оборотов в минуту), так и незначительными.

7. При установке скорости и нормальном движении на любой из передач возникают неприятные рывки.

Причины и неисправности дифферента двигателя

Допустим, у вас действительно троит двигатель. Деактивировать в такой ситуации невозможно. С одной стороны поездка на излишне «прожорливое» и постоянно дергающееся авто удовольствия не принесет, а с другой — появляется вероятность выхода из строя остальных узлов (эффект домино).

Следовательно, необходимо четко знать, почему мотор троит, и что с этим делать.

Выделим основные причины, по которым двигатель троит:

• Зажигание.
• Вакуумный усилитель.
• Свеча зажигания.
• Провода высокого напряжения.
• Воздушный фильтр.
• Кольца поршневые.
• Клапаны регулировки и их упражнения.
• Неисправность трима.

Диагностировать такую ​​проблему можно по прохождению одного из часов, появлению звуков «похлопывания», «подпрыгивания» мотора.

Прослушайте работу силового узла. Если двигатель троит на холостом ходу, а после начала движения и набора оборотов проблема исчезает, значит, причина в более раннем зажигании.

В этом случае достаточно внести простые корректировки, которые потребуют как минимум времени.

2. Повреждение в системе вакуумного усилителя тормозной системы (нарушение герметичности клапана или диафрагмы). Такая неисправность может привести к появлению воздуха в системе.

В результате топливно-воздушная смесь становится «беднее» и не воспламеняется в двигателе. Достаточно одного-двух «проходов» на свечу из мокрого и переставшего выполнять свои функции.

Появление такой проблемы проявляется на всех режимах — двигатель троит на горячем, холодном и на холостом ходу.

3. Выход из строя свечи зажигания. Как правило, почти в половине случаев эта причина является основной, когда появляется обрезка.

Для исключения проблемы желательно время от времени осматривать свечи, производить их чистку и замену (с учетом сроков, прописанных в инструкции по эксплуатации автомобиля).При этом желательно поменять весь комплект.

4. Время высоковольтных проводов — явление очень редкое, но бывает. Что происходит? Если есть повреждение одной из проводок, искра пробьет ваш путь раньше и не достигнет вашей свечи.

Диагностировать проблему проще всего в темноте. Достаньте двигатель и внимательно осмотрите участок от распределительной катушки до свечей.

Появление яркой искры в промежутке между катушкой и двигателем свидетельствует о проверке изоляции высоковольтного провода или конденсатора.

В качестве временной меры подойдет утепление поврежденного участка (можно использовать обычный изолятор). В дальнейшем «виновника» лучше заменить.

5. Загрязнение воздушного фильтра. Бывают случаи, когда автомобилисты меняют моторное масло, но забывают установить новый воздушный фильтр.

В результате машина начинает «задыхаться». Топливно-воздушная смесь не обогащается необходимым объемом кислорода, и свечи при подаче топлива в двигатель просто «переливаются» бензином.

Устранить эту проблему не составит труда — достаточно установить новый фильтр.

6. Деформация поршневых колец — явление очень редкое. Чтобы исключить эту проблему из «Агенды», обязательно сжимайте компрессию в цилиндрах двигателя.

7. Нарушение регулировки клапанов (их зазор) сказывается на работе всего узла. В результате время от времени один из цилиндров не получает свою порцию топливовоздушной смеси.

Неисправность проявляется на всех режимах — двигатель троит на холоде, на холостом ходу и даже в движении.Еще одна вероятная причина — износ рокеров.

Чтобы решить проблему, вам необходимо снять GBC и настроить клапаны в соответствии с инструкциями руководства по эксплуатации.

8. Время перемещения также может вызвать появление узла питания.

Слабым местом этого устройства являются втулки, валы и подшипники поворотной пластины, которые имеют свойство изнашиваться.

Для исправления ситуации необходимо отремонтировать или заменить траверсу.

5. След клапана или поршня — серьезная проблема, которую можно устранить только ремонтом двигателя.

Внимание! Определить движение двигателя не так просто, так как причин много, в статье описаны основные, но конечно не все, многое зависит от типа двигателя (инжектор, карбюратор).

Сложность заключается еще и в том, что диагностировать проблему очень сложно — необходимо разобрать силовой узел и осмотреть клапаны и поршни лично.

Но учтите, что эти работы желательно выполнять после проверки (если они не принесли результата) и только при наличии соответствующего опыта.

Помните, что от вашего ухода зависит срок службы автомобиля и его стабильная работа.

Необходимо знать, троит ли двигатель — это всего лишь симптом, указывающий на возникновение проблемы в одном из механизмов двигателя.

Ваша задача — найти неисправность и устранить ее. Чем быстрее вы это сделаете, тем меньше будет негативных последствий для двигателя и тем дешевле обойдется ремонт. Удачи на дорогах и конечно же без поломок.

ВАЗ-2107. Выключатель вентилятора: установка, ремонт, замена

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за позднего включения вентилятора радиатора.Такая неисправность представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата. Повышение температуры охлаждающей жидкости до критических значений может вывести из строя прокладки головки блока цилиндров, клапанную крышку и вызвать заклинивание движущихся частей мотора.

Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если датчик ВАЗ-2107 на переключателе вентилятора потерял работоспособность, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, управляя автомобилем, обнаружите, что стрелка на устройстве, указывающем температуру охлаждающей жидкости, сместилась в красный сектор и продолжает отклоняться в сторону увеличения, лучше остановиться на обочине дороги и сразу выключить двигатель. Если этого не сделать, тосол или антифриз просто закипят и попытаются вырваться наружу, нарушив герметичность системы. Продолжать движение в этой ситуации довольно опасно.Остановившись, необходимо проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Далее по возможности его нужно устранить. А если такой возможности нет, отбуксируйте автомобиль до ближайшего СТО.

Что не так с вентилятором?

Подозрение на перегрев неисправен радиатор охлаждения вентилятором, сначала проверьте его работоспособность. Сделать это несложно. Отсоедините электрический разъем от электродвигателя, и подведите к его контактам электричество от аккумулятора.В этом случае не перепутайте полярность!

Если вентилятор не работает при прямом подключении — причину нужно искать в приводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшие испытания проводить по схеме «От простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно.Аналогичная ситуация и с реле. Проверить самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить подобное устройство из соседней розетки или другой машины и вставить в соответствующий разъем. Заработало — причина установлена, вентилятор не работает — вперед.

С проверкой предохранителей проблем не возникнет. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, и результат налицо.При необходимости замените предохранитель и продолжайте движение. Но если на этот раз мы с вами ошиблись, то проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Перед тем, как приступить к диагностике датчика, его нужно найти. Дело в том, что в карбюраторных «семёрках» и автомобиле с регулируемым впрыском топлива он находится в разных местах. Тем более, что на инжекторных машинах ВАЗ-2107 отсутствует датчик включения вентилятора как таковой. Его функции выполняет ДТТ (датчик температуры охлаждающей жидкости).Рассмотрим подробнее расположение этих устройств в карбюраторных и инжекторных «семерках».

Где выключатель вентилятора?

У всех устаревших модификаций «классический» сенсор располагается на корпусе кулера. Если быть точным, то нижний правый. Снаружи это похоже на латунную гайку на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на заднюю часть радиатора — вы обязательно это увидите. Принцип работы датчика очень прост. Термоэлемент реагирует на повышение температуры, замыкает контакт, и вентилятор включается.В автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных от датчика. Другими словами, сам ЭБУ контролирует все процессы. Но где же переключатель вентилятора на инжекторной «семерке»?

Как уже было сказано, такого устройства у них совершенно нет. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает на электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

А теперь поговорим о том, как проверить датчик включения вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправен ли прибор, включите зажигание и замкните контакты на разъеме. Если все дело в датчике, вентилятор включится.

Также может случиться так, что коммутационное устройство вентилятора неправильно реагирует на температуру.Другими словами, механизм замыкания контактов работает, но на большее значение. Так, у карбюраторных машин ВАЗ-2107 переключатель вентилятора должен замыкать контур при достижении температуры охлаждающей жидкости 92 градуса, и размыкаться при 87 ° С.

Для двигателей с управляемым впрыском топлива процесс проверки немного отличается. Поскольку на форсунке авто ВАЗ-2107 выключателя вентилятора нет, необходимо проверить терморегулятор. Но сначала следует проверить наличие напряжения на разъемах разъема.Берем тестер и включаем в режиме вольтметра. Минусовой провод прибора близкий к «массе», а положительный подключить к клемме «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение уменьшено, проблему следует искать в блоке управления. Но если напряжение в норме, откручиваем терморегулятор от форсунки для дальнейшей проверки.

Проверка датчика заключается в измерении электрического сопротивления при различных температурах.Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре охлаждающей жидкости (20 ºС — 3,5 кОм, 40 ºС — 1,5 кОм, 80 ºС — 340 Ом, 90 ºС — 250 Ом). Во время измерения сопротивления контроллер можно нагреть, поместив его в резервуар с горячей водой. Температура переключателя вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может составлять 92-95 ° С. Его сопротивление близко к нулю.

Следует отметить, что датчики включения вентилятора и температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении малейшей неисправности их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей отдельно.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, нужно слить охлаждающую жидкость. А для этого нужно поискать смотровую яму, снять защиту двигателя и т. Д.Но вы не можете этого сделать. Достаточно просто быстро завернуть новый датчик вместо старого. Естественно, выльется немного охлаждающей жидкости, но ее количество ограничится 20-30 мл. Кроме того, под стык всегда можно подложить правильно разрезанную пластиковую бутылку.

Итак, готовим новый датчик и гаечный ключ на «тридцатьчетверку». Отсоедините провода от устройства. Осторожно выключите датчик гаечным ключом. Продолжайте крутить его рукой, прижимая к корпусу радиатора. Когда датчик оторвется от резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент.Не успевайте потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Это, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена переключателя вентилятора: ВАЗ-2107 (инжектор)

В моторе инжектора замена датчика слива охлаждающей жидкости не требуется. Он расположен достаточно высоко, поэтому отток его будет минимальным. Для замены потребуется новый датчик температуры и ключ на «19».Сначала отсоединяем разъем, затем откручиваем старый контроллер и ввинчиваем на заведомо исправное место. Подключите питание и запустите двигатель. Если все сделано правильно, вентилятор гарантированно заработает.

Полезные советы

Перед отключением питания датчиков, особенно «семерки» с инжекторными моторами, рекомендуется снять минусовую клемму с АКБ. Выбирая датчики включения вентилятора или температуры охлаждающей жидкости, лучше отдать предпочтение фирменной заводской продукции.После замены обязательно проверьте герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.

Какие функции головного блока цилиндров выполняет в двигателе автомобиля?

Вы можете найти всевозможную информацию о прокладке головки , и многие автовладельцы знают о ее функциях, но гораздо меньше знают о самой головке блока цилиндров. Вот почему мы собрали все, что вам нужно знать о головке блока цилиндров .Узнайте, как работает головка блока цилиндров в вашем автомобиле, почему это важно и какие дефекты могут возникнуть.

Что делает головка блока цилиндров в моей машине?

Основная задача ГБЦ — закрывать камеру сгорания двигателя сверху. Верхняя часть двигателя называется головкой блока цилиндров, а нижняя часть — блок цилиндров . Головка блока цилиндров находится на двигателе и закрывает камеру сгорания. Зазор, который остается между головкой блока цилиндров и двигателем, дополняется прокладкой головки.

Еще одна задача ГБЦ — обеспечить постоянную смазку цилиндра. Если цилиндры плохо смазаны маслом, бесперебойная работа двигателя невозможна, поэтому головка блока цилиндров является неотъемлемой частью работы двигателя.

Так устроена ГБЦ

Головка блока цилиндров — это не только очень важная часть вашего двигателя, но и одна из самых дорогих частей двигателя автомобиля из-за своей сложной конструкции.Поскольку головка блока цилиндров в процессе сгорания подвергается воздействию очень высоких температур, она состоит из стойких алюминиевых сплавов и легких металлов.

Внизу он обычно закреплен непосредственно на картере коленчатого вала и закрыт вверху клапанной крышкой. В зависимости от того, какой у вашего автомобиля дизельный или бензиновый двигатель, конструкция головки блока цилиндров различается.

Это компоненты головки блока цилиндров бензинового двигателя

• Впускные и выпускные каналы: они обеспечивают выход выхлопных газов из цилиндров, а абсорбированная воздушно-топливная смесь может попадать в цилиндры
• Впускные и выпускные клапаны: здесь бензиновые двигатели всасывают топливовоздушную смесь, а выхлопные газы одновременно транспортируются в выхлопную систему
• Распредвалы: коленчатый вал, приводимый в движение ремнем ГРМ, приводит в движение распредвалы.Распредвалы отвечают за открытие и закрытие клапанов
• Форсунки: обеспечивают впрыск топлива в камеры сгорания
• Свечи зажигания: инициируют сгорание топлива

Это компоненты головки блока цилиндров дизельного двигателя

• Впускные и выпускные каналы: они позволяют выхлопным газам выходить из цилиндров и позволяют захваченной воздушно-топливной смеси поступать в цилиндры
• Впускные и выпускные клапаны: автомобили с дизельным двигателем всасывают воздух через впускные и выпускные клапаны, в то время как выхлопные газы одновременно транспортируются в выхлопную систему
• Распределительные валы: Коленчатый вал, приводимый в движение цепью ГРМ, приводит в движение распределительные валы.Распредвалы отвечают за открытие и закрытие клапанов
• Форсунки: впрыскивают топливо в дизельных двигателях в камеры сгорания или предкамеры
• Свечи накаливания: служат для облегчения холодного пуска

Возможны ли дефекты головки блока цилиндров?

К сожалению, сложная конструкция головки блока цилиндров и ее многочисленные задачи делают ее подверженной дефектам. Самый частый дефект — негерметичная прокладка ГБЦ, вызванная повышенным истиранием.Подробнее читайте в нашем блоге о признаках неисправной прокладки головки .

Также могут быть дефекты на самой головке блока цилиндров, например, из-за высоких температур и сильных вибраций в работающем двигателе. Это может привести к трещинам в материале головки блока цилиндров.

Ремонт или восстановление ГБЦ?

Многие дефекты могут потребовать ремонта головки блока цилиндров, который может стоить очень дорого. Поскольку головка блока цилиндров установлена ​​в двигателе, обширные работы над этой деталью двигателя связаны с ремонтом или восстановлением.

В большинстве случаев головку блока цилиндров необходимо сначала снять, а затем отшлифовать после ремонта, так как это единственный способ обеспечить правильное закрытие нижней части двигателя.

Замена головки блока цилиндров возможна только в редких случаях. В основном дефекты ГБЦ связаны с легко заменяемыми деталями, например, с клапанами.

На этой странице вы найдете дополнительную информацию о том, сколько стоит ремонт ГБЦ.

Как распознать признаки возможных дефектов

Если вы заметили нарушения в работе двигателя, рекомендуется как можно скорее обратиться в мастерскую, чтобы предотвратить дальнейшие повреждения.

К признакам дефектов ГБЦ относятся:

• Вы заметили потерю мощности двигателя
• Температура охлаждающей воды в красной области
• Вы видите масло в охлаждающей воде
• Через короткое время необходимо долить воду и масло
• Вы заметили плохое поведение при холодном запуске

Как охлаждается головка блока цилиндров в двигателе?

Как уже было сказано выше, головка блока цилиндров подвергается воздействию высоких температур и поэтому ее необходимо охлаждать, чтобы избежать перегрева и повышенного истирания.Существует два различных типа охлаждения ГБЦ: водяное или воздушное.

Головки блока цилиндров с воздушным охлаждением

Головки цилиндров с воздушным охлаждением охлаждаются только проходящим воздухом. Кроме того, они оснащены большими ребрами охлаждения.

Одним из преимуществ этого метода охлаждения является то, что он обеспечивает надежную работу и может быть построен очень просто и недорого. Соответственно, ремонт таких ГБЦ обходится дешевле, чем ремонт ГБЦ с водяным охлаждением.Кроме того, вам не нужно беспокоиться о замерзании охлаждающей жидкости при охлаждении воздуха.

Головки блока цилиндров с водяным охлаждением

Большинство современных двигателей охлаждаются водой. Для этого в качестве охлаждающей жидкости обычно используется смесь воды и морозостойкости. Для охлаждения головки блока цилиндров охлаждающая жидкость проходит через прокладку головки блока цилиндров в головку блока цилиндров.

Одним из преимуществ этого типа охлаждения является, прежде всего, то, что охлаждающая жидкость может поглощать, а также рассеивать большое количество тепла.К тому же этот способ охлаждения наиболее эффективен.

Детали и функции головки блока цилиндров

Что касается цилиндра
части и функции головы, многие
у людей нет адекватной информации. Вот почему мы написали эту статью. Это
содержит подробную информацию о роли различных частей
головки блока цилиндров. Мы также включили изображения компонентов головки блока цилиндров, чтобы помочь вам лучше понять их.

Головка блока цилиндров со стороны может выглядеть простой. Однако это сложная структура, содержащая порты и пространства для размещения различных компонентов.Вот фотографии частей головки блока цилиндров, названия и функции каждой из них.

Список деталей головки цилиндров

Источник: http://permesinankapallaut.blogspot.com

Головка блока цилиндров состоит из множества частей, некоторые из которых являются крупными, а другие — нет.
заметно. Их:

Источник: http://auwel.en.ecplaza.net

1. Прокладка головки

Это
это деталь, находящаяся между головкой блока цилиндров и блоком двигателя. Прокладка ГБЦ устанавливается болтами на верхнюю часть
кожух двигателя.Обычно его делают из стального металла.
Одна из основных функций прокладки головки блока цилиндров — действовать как уплотнение между цилиндрами.
голова и блок двигателя. Это
предотвращает утечку или смешивание масла и охлаждающей жидкости двигателя. Впуск и выпуск
газы тоже.

Другой
важная головка блока цилиндров
прокладка в автомобилях помогает поддерживать давление сгорания
газы. Без прокладки два компонента могут выйти из строя из-за
в результате потери давления. Это, в свою очередь, приведет к снижению производительности двигателя.
существенно.

Ожидаемый срок службы прокладки головки блока цилиндров зависит от использования автомобиля. Тепло быстро его разрушает. Перегрев является основной причиной расслоения прокладки головки, и этого следует избегать. Прокладки головки Performance созданы для того, чтобы выдерживать суровые условия и служить долго.

Источник: http://www.fuelmotousa.com

2. Впускной и выпускной патрубки

впускные и выпускные порты
являются неотъемлемой частью ГБЦ. Прием
функция многообразия
направлять воздух через каналы в головке блока цилиндров в
камера сгорания.

После процесса сгорания образующиеся газы необходимо удалить. Такую роль играет выхлоп. Выхлопные отверстия соединяются с выпускным коллектором для вывода газов. Это предотвращает повышение внутреннего давления, которое в противном случае могло бы привести к взрыву.

Источник: http://www.howrah.org

3. Клапаны головки цилиндров

В двигателе клапаны закрываются и открываются, чтобы впустить или заблокировать
попадание воздуха и топлива в камеру сгорания. Каждый
цилиндр во внутреннем
Двигатель внутреннего сгорания имеет два клапана — впускной клапан, который обычно больше, и выпускной клапан меньшего размера.

Несколько
компоненты удерживают и контролируют работу цилиндра
напорные клапаны. Детали объяснены далее.

• Клапан пружина — пружина клапана помогает удерживать клапан в закрытом состоянии. В зависимости от конструкции пружина клапана может содержать одну или две разные пружины, иногда даже три. Конструкция с тройной пружиной в основном используется в мощных двигателях, где требуется высокий уровень надежности.
• Держатель пружины клапана — , как следует из названия, держатель пружины — это часть, которая помогает поддерживать положение пружины.Он устанавливается на верхний конец пружины. Фиксатор пружины клапана обычно изготавливается из стали.
• . Фиксатор фиксатор — фиксатор фиксатора — это часть, которая находится между фиксатором пружины и наконечником клапана. Давление или сила, оказываемая пружиной, помогает удерживать замок на месте, а его компоненты не повреждаются.
• Клапан Уплотнение — , установленное на штоке клапана, прямо под пружиной, уплотнение клапана предотвращает протечки головки блока цилиндров. Он предотвращает попадание масла во впускные и выпускные каналы и обеспечивает правильную работу этих деталей головки блока цилиндров.
• Клапан направляющая- направляющая клапана просто направляет клапан. Направляющие клапана представляют собой металлические детали, обычно из железа или бронзы, которые находятся в этом положении и допускают свободное движение клапанов. Направляющие обычно представляют собой съемные детали, запрессованные в головку блока цилиндров при установке. Это упрощает их замену при ремонте ГБЦ.
• Седло клапана — эта деталь обеспечивает седло, с которым клапан контактирует с образованием уплотнения. Седло клапана головки блока цилиндров вместе с клапаном предотвращает выход газов сгорания до тех пор, пока клапан не откроется.Седельные клапаны изготовлены из закаленного сплава железа и с усилием вдавливаются в головку цилиндров для создания герметичного шва.
• Пружина Седло — Некоторые головки цилиндров содержат седло пружины. Седло пружины обычно помещается между пружиной и поверхностью головки блока цилиндров. Он защищает голову от повреждения пружиной при ее сжатии и расширении. Эти детали часто встречаются на алюминиевых головках.
• Клапан толкатель и коромысло- толкатель клапана — это компонент, который открывает и закрывает клапан.Работает распредвалом. В головке блока цилиндров OHC подъемник непосредственно прижимается к клапану. Лифт, используемый в двигателе с толкателем, приводит в действие коромысло, которое, в свою очередь, открывает клапан. На впускных и выпускных клапанах используются толкатели клапана.

Источник: http://carrepairworld.blogspot.com

4. Камера сгорания головки цилиндров

Детали головки блока цилиндров
список не может быть полным без
упоминая камеру сгорания. Можно сказать, что эта часть является ядром
двигатель.В камере сгорания головки блока цилиндров воздух / топливо
смесь ожогов производить
способность перемещать транспортное средство.

Камеры сгорания бывают разных форм и размеров. Это зависит от типа двигателя и применения автомобиля. Камера состоит из головки цилиндра с портами и клапанами, цилиндра и стенок цилиндра, а также поршня с его шатуном.

Источник: http://www.ebay.com

5. Свечи зажигания

Свечи зажигания используются в бензиновых двигателях.Они передают электричество в камеру сгорания для воспламенения топливовоздушной смеси. Свечи обычно устанавливаются на головку блока цилиндров так, чтобы их наконечники заходили прямо в камеру сгорания. Чтобы обеспечить герметичное уплотнение, крепления свечей зажигания обычно имеют резьбу.

Источник: http://www.thecarconnection.com

6. Топливные форсунки

На крышке головки блока цилиндров вы также найдете топливные форсунки. Это в основном клапаны, но с электронным управлением. В дизельном двигателе форсунки нагнетают топливо непосредственно в камеру сгорания с помощью впрыскивающего насоса.Топливные форсунки в бензиновом двигателе используют косвенный механизм для той же функции.

Источник: http://www.youtube.com

7. Головка блока цилиндров, распределительный вал

Верхний распределительный вал или головки блока цилиндров OVC вмещают распределительный вал. На головках блока цилиндров этого типа распределительный вал синхронизирует открытие и закрытие клапанов. Коленчатый вал, который является одним из компонентов блока цилиндров, с помощью ремня приводит в движение распределительный вал головки блока цилиндров.

8. Прочие детали головки цилиндров

В крышке головки блока цилиндров также есть проходы для охлаждающей жидкости для охлаждения двигателя,
и масло для смазки.Конструкции портов головки цилиндров различаются, как и
головные конструкции делают. По сути, каждый тип строительства направлен на то, чтобы
часть максимально эффективна.

Характеристики головки блока цилиндров напрямую влияют на работу различных частей блока цилиндров. Прокладка крышки ГБЦ тоже. Когда эти две части выходят из строя, двигатель не может
функционировать по мере необходимости.

Утечка охлаждающей жидкости из-за трещин или выдувания
прокладка головки вызывает двигатель
перегреться. Это также может уменьшить сжатие
соотношение и сделать
автомобиль для борьбы в гору или во время разгона.

Поэтому регулярно проверяйте головку и прокладку головки и исправляйте или заменяйте их, если они повреждены. Также детали головки блока цилиндров, такие как клапаны, пружины и другие компоненты.

Заключение

Головка блока цилиндров содержит большую часть
механические компоненты двигателя. В результате он определяет мощность двигателя
поведение с точки зрения крутящего момента, выбросов, охлаждения и даже акустики. Вооружившись
информация о деталях ГБЦ и
функции, обсуждаемые в этом
статья, вы лучше позаботитесь о своей голове.Это, в свою очередь, означало бы, что двигатель
который работает на оптимальном уровне.

Что такое ГБЦ и как она выходит из строя?

Головка блока цилиндров является важной частью всех двигателей внутреннего сгорания, и растрескивание головки блока цилиндров может привести к катастрофическим повреждениям двигателя. В некоторых случаях растрескивание головки блока цилиндров может привести к такой серьезной травме двигателя, что ее необходимо заменить. В результате большинство автомобилистов стараются предотвратить растрескивание головки блока цилиндров, поскольку унция профилактики в этом случае стоит многих фунтов лечения.Все причины растрескивания головки блока цилиндров относительно просты и легко предотвращаются, за исключением случая отказа механических частей не по вине оператора.

Головка блока цилиндров, используемая в сочетании с прокладкой головки, уплотняет цилиндры автомобиля вместе с другими деталями, связанными с ними. Головка блока цилиндров адаптирована к автомобилю и имеет очень точно фрезерованные поверхности, чтобы обеспечить гладкую и заподлицо со всеми соединительными деталями. В случае небольшой трещины цилиндры могут потерять компрессию и пропускать зажигание.Сильные трещины могут серьезно повредить цилиндры двигателя. По этой причине при замене головки цилиндров или прокладки головки убедитесь, что вы используете правильные детали, включая болты, для работы, по этой причине рекомендуется использовать надежного специалиста, такого как HEAD TECH.

Даже новый автомобиль может растрескаться в головке блока цилиндров, если детали были установлены неправильно или если металл имеет слабые места. Особенно в случае автомобиля, который все еще находится на гарантии, водители должны обсудить с дилером растрескивание головки блока цилиндров.Обязательно осмотрите любой автомобиль перед покупкой, чтобы проверить наличие слабых мест в металле или неправильно установленных компонентов. Сюда входит и прокладка головки блока цилиндров, поскольку неправильная установка этой важной детали может вызвать растрескивание головки блока цилиндров.

Растрескивание головки блока цилиндров стало более распространенным явлением, поскольку производители автомобилей используют в своих двигателях смешанные металлы. Например, многие автомобили имеют твердый чугунный блок цилиндров, но алюминиевую головку блока цилиндров. Эти два металла расширяются с разной скоростью, и это может привести к растрескиванию головки блока цилиндров.

Самая частая причина появления трещин в головке блока цилиндров — перегрев. Когда автомобиль перегревается, это создает нагрузку на все его металлические компоненты, включая головку блока цилиндров, которая часто находится в центре нагрева. Это может привести к выходу из строя прокладки головки блока цилиндров, что может привести к растрескиванию головки блока цилиндров из-за деформации компонентов и начала утечки давления. Все водители должны правильно обслуживать свои автомобили, чтобы не допустить перегрева.

Многие водители ошибочно наливают прохладную воду в радиатор при перегреве автомобиля, пытаясь снизить температуру.Это не лучшая идея, потому что быстрое изменение температуры приведет к растрескиванию головки блока цилиндров из-за термического напряжения. В случае, если головка блока цилиндров переживает перегрев, водитель может непреднамеренно разрушить ее, пытаясь сделать добро.

Чтобы предотвратить перегрев, убедитесь, что ваш радиатор наполнен и находится в хорошем состоянии, с плотно закрытой крышкой. Убедитесь, что термостат вашего двигателя находится в хорошем рабочем состоянии и точно отражает температуру. Убедитесь, что у вас нет натянутых ремней или негерметичных шлангов, а вентилятор работает эффективно.Если ваша машина действительно перегревается, остановитесь, выключите двигатель и дайте ему полностью остыть, прежде чем добавлять воду.

Трещины в головке цилиндров также могут быть вызваны локальными горячими точками в двигателе, которые обычно представляют собой отказ какой-либо части системы охлаждения. Всегда обращайте внимание на горячие точки, особенно если прокладка головки блока цилиндров вышла из строя и недавно потребовала замены. Горячие точки часто возникают из-за неравномерного расширения деталей двигателя, негерметичных шлангов и предварительного воспламенения в цилиндрах двигателя.

Если ваш автомобиль перегрелся, проверьте головку блока цилиндров и прокладку на предмет трещин или деформаций. Если головка блока цилиндров даже немного деформировалась при промывании, это вызовет растрескивание головки блока цилиндров. В этом случае, возможно, потребуется заменить прокладку головки блока цилиндров, а головку блока цилиндров следует снова отшлифовать до того, как она треснет.
