Замена термостат ваз 2110 на 6 дырочный: Установка 6ти дырочного термостата в ВАЗ 2110

Date: 11.01.1970

Author: admin

Содержание

Устанавливаем термостат от ВАЗ 2110

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости;
— меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку;
— термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса;
— новый термостат короче штатного на 5 см — стало больше места.

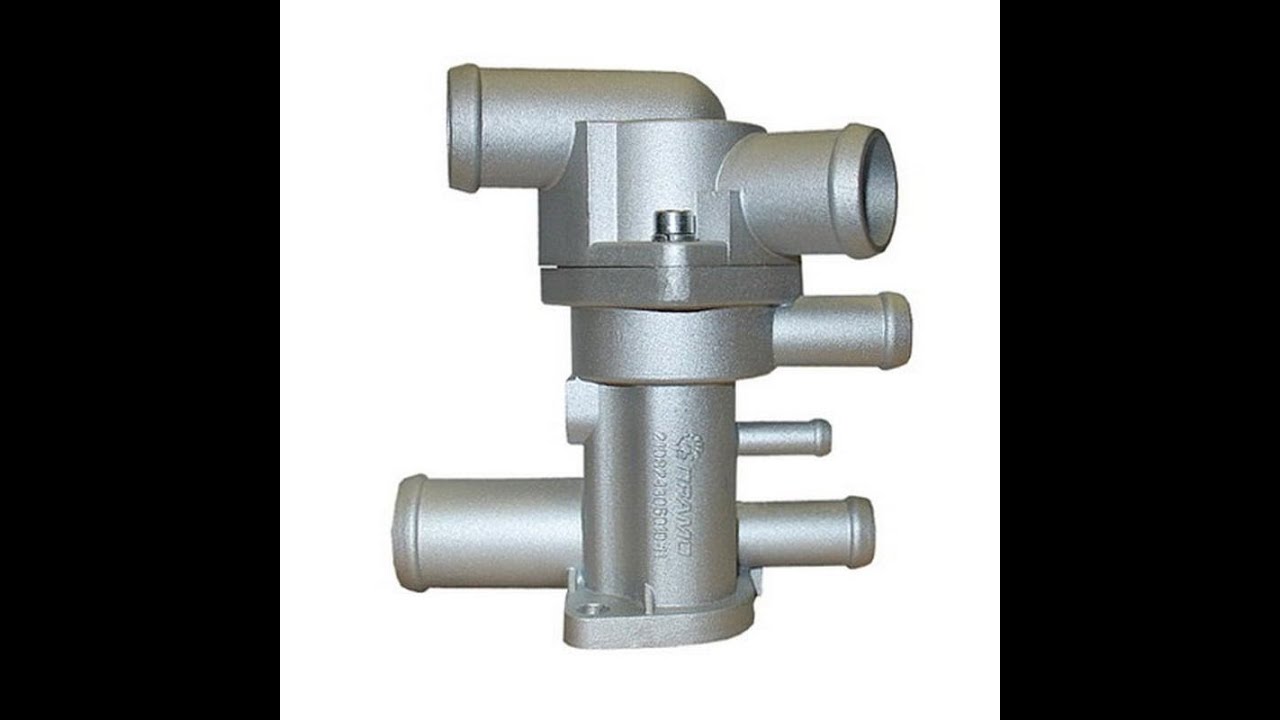

Виды термостатов слева направо: старого образца, 5-ти дырочный, 6-ти дырочный

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Оцените статью:

Поделитесь с друзьями!

6 Дырочный термостат на ваз 2110 схема – АвтоТоп

На десятки термостаты устанавливались разные, в зависимости от года выпуска автомобиля:
первые ВАЗ 2110 – термостат старого образца (левый рисунок)до 2003года имеют 5ти дырочный термостат (2 рисунка по середине)после 2003 года имеют 6ти дырочный термостат (правый рисунок) – поэтому они и считаются более теплыми по сравнению с предудущими.

Схема установки 5-ти дырочного термостата

Установить 6-ти дырочный термостат можно вместо любого термостата на десятку без переделок.

Что даст установка 6ти дырочного термостата ?
Более стабильную температуру ОЖБолее продуктивную работу отопителяПример, зимой в -25градусов на холостом ходу двигатель прогревается до 90 градусов с работающим отопителем ! (со старым термостатом такое в принципе было невозможно)

Примерная цена:
Термостат (5дыр) от 800р.
Термостат (6дыр) от 350р.

Расположение термостаат от ВАЗ 2109, инструкция по замене.

Автомобиль ВАЗ 2109 получил 5-дырочный термостат старого образца. С охлаждением силовой установки этот агрегат справляется отлично, но с приходом зимы в салоне «девятки» становится прохладно – штатного отопления не хватает. Решением проблемы будет замена термостата ВАЗ 2110, так как в более современной модели установлен 6-дырочный вариант. В данном материале присутствует инструкция по установке термостата от «десятки», которая подходит и для других автомобилей серии «Самара». Изучив эту статью, начинающее автолюбители смогут узнать, что представляет собой термостат и где он находится в конструкции ВАЗ 2109.

Назначение термостата, его расположение и неисправности

В современных авто, в том числе и в «девятке», охлаждение силовой установки осуществляет при помощи жидкости (антифриз, тосол). Чтобы регулировать температуру антифриза, между радиатором и мотором ВАЗ 2109 установлен термостат. Основными функциями этого агрегата являются поддержка нужного теплового режима и прогрев силовой установки ВАЗ 2109. Это небольшой цилиндр с клапаном, который находится под капотом возле блоков цилиндра. Найти его довольно легко, так как в корпус входят несколько шлангов.

Совет! Чтобы проверить, работает ли устройство или нет, следует прогреть мотор ВАЗ 2109 таким образом, чтобы стрелка температуры не доходила до предела. После этого агрегат нужно выключить, поднять капот и отыскать под ним верхний и нижний шланг, отходящий от радиатора (примерно 5 сантиметров в диаметре, черный резиновый). До шлангов нужно аккуратно дотронуться, если нижний холодный, а верхний горячий, то скорее всего термостат заклинило.

Можно выделить две основные неисправности: клапан заклинило в полностью или частично открытом положении, клапан завис в полностью закрытом состоянии. В первом случае мотор будет долго прогреваться до нормальной температуры, а в холодный период двигатель может и вовсе не прогреться. Если же клапан открывается не полностью, то рабочая температура силовой установки не будет выше 70 градусов. Когда клапан заклинило в закрытом положении, мотор может перегреться в любом режиме работы.

Причины поставить термостат от «десятки»

6-дырочный агрегат доработан, если сравнивать с устройством, установленным в «девятке», преимущества перед 5-дырочным вариантом от 2109 у него следующие:

Устройство от «десятки» короче штатного варианта «девятки» на 5 см, поэтому места под капотом будет больше.
Более современный 6-дырочный термостат работает более стабильно, как результат, температурный режим остается неизменным.
При поломке не придется менять все устройство, так как оно разборное, и при необходимости можно поменять только термоэлемент.
При обслуживании не придется мучиться с большим количеством хомутов, так как 6-дырочный вариант крепится при помощи резиновой трубки.
Следует учесть, что до 2003 года ВАЗ 2110 тоже комплектовались устройством с пятью дырками, поэтому нужно покупать вариант от поздних выпусков.

Установка

Помимо термостата необходимо приобрести новую трубу, по которой охлаждающая жидкость сможет возвращаться к помпе. Среди автомобилистов она называется «саксофоном». Найти ее можно по номеру: 2110-1303055-10. Также под рукой должны быть следующие инструменты и материалы:

Хомуты 15-28 мм (лучше взять около 7 штук).
Новая прокладка.
Шланги на замену.
Набор отверток.
Специальный съемник для шлангов (нужен для авто старого образца).
Ветошь.
Антифриз.

Существует два варианта установки: штатный и альтернативный. В первом случае 6-дырочный термостат открывается для дополнительного охлаждения. Другими словами, он отслеживает температуру с выхода двигателя, а не температуру уже охлажденного антифриза. Альтернативный вариант обеспечивает проверку температуру более низкую, чем показатель мотора. Проходит установка по следующей схеме:

Часть охлаждающей жидкости необходимо слить, для этого понадобиться вывернуть пробку из отверстия для слива;
Схема замены термостата
Минусовую клемму необходимо извлечь из аккумуляторной батареи, после чего следует ослабить затяжку хомутов, которыми патрубки крепятся к корпусу термостата;
Отсоединив их, устройство можно извлечь;
Следующим шагом будет добавление новой трубки, для этого лучшего взять руководство по эксплуатации и обслуживанию ВАЗ 2110;
После этого можно ставить 6-дырочный агрегат и закреплять его новыми хомутами;
Последним шагом будет добавление охлаждающей жидкости в расширительный бачок. Готово, замена завершена.

Устанавливаем термостат от ВАЗ 2109 на 2110. Расположение, инструкция по замене.

Назначение термостата, его расположение и неисправности

Совет! Чтобы проверить, работает ли устройство или нет, следует прогреть мотор ВАЗ 2109 таким образом, чтобы стрелка температуры не доходила до предела. После этого агрегат нужно выключить, поднять капот и отыскать под ним верхний и нижний шланг, отходящий от радиатора (примерно 5 сантиметров в диаметре, черный резиновый). До шлангов нужно аккуратно дотронуться, если нижний холодный, а верхний горячий, то скорее всего термостат заклинило.

Причины поставить термостат от «десятки»

Устройство от «десятки» короче штатного варианта «девятки» на 5 см, поэтому места под капотом будет больше.
Более современный 6-дырочный термостат работает более стабильно, как результат, температурный режим остается неизменным.
При поломке не придется менять все устройство, так как оно разборное, и при необходимости можно поменять только термоэлемент.
При обслуживании не придется мучиться с большим количеством хомутов, так как 6-дырочный вариант крепится при помощи резиновой трубки.
Следует учесть, что до 2003 года ВАЗ 2110 тоже комплектовались устройством с пятью дырками, поэтому нужно покупать вариант от поздних выпусков.

Установка

Хомуты 15-28 мм (лучше взять около 7 штук).
Новая прокладка.
Шланги на замену.
Набор отверток.
Специальный съемник для шлангов (нужен для авто старого образца).
Ветошь.
Антифриз.

Часть охлаждающей жидкости необходимо слить, для этого понадобиться вывернуть пробку из отверстия для слива;
Схема замены термостата
Минусовую клемму необходимо извлечь из аккумуляторной батареи, после чего следует ослабить затяжку хомутов, которыми патрубки крепятся к корпусу термостата;
Отсоединив их, устройство можно извлечь;
Следующим шагом будет добавление новой трубки, для этого лучшего взять руководство по эксплуатации и обслуживанию ВАЗ 2110;
После этого можно ставить 6-дырочный агрегат и закреплять его новыми хомутами;
Последним шагом будет добавление охлаждающей жидкости в расширительный бачок. Готово, замена завершена.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Vkontakte

Замена термостата 2109 на 2110

С наступлением холодов и соответственного понижения температуры становится холодно и в автомобиле. К тому же времени на прогрев двигателя и охлаждающей жидкости для включения печки и обогрева салона тратится намного больше. В связи с этим, многими водителями в системе охлаждения «девятки» (ВАЗ 2109) штатный термостат заменяется шести дырочным термостатом от «десятки» (ВАЗ 2110).

Благодаря модернизации в сравнении с заводским этот термостат обладает массой достоинств, а к основным относятся следующие.

Прежде всего, обеспечивается более стабильное поддержание температуры.

Кроме этого на хомутах гораздо меньше соединений. Более того, крепление термостата к выпускному патрубку осуществляется посредством резиновой соединительной трубки.

Заметьте, что этот термостат разборный, благодаря чему замена термоэлементов выполняется отдельно от корпуса, а за счёт более короткого (на 5 см. в сравнении с заводским) нового термостата места стало намного больше. Для снятия термостата не пролив тосола сначала на дроссельном узле освобождается патрубок и в подготовленную заранее емкость сливается все, что может вылиться.

Затем необходимо предельно аккуратно и осторожно отсоединить шланги от печки не пролив тосола. Подсоединение шести дырочного термостата осуществляется следующим образом:

Вначале нужно установить трубку, по какой будет выполняться обратное перенаправление тосола к помпе, так называемому «саксофону». Эта трубка короче чем заводская от «девятки» (ВАЗ 2109). Хотя более новые машины такой трубкой оснащаются ещё на заводе. Кроме этого необходимо запастись: хомутами, шлангами и прокладкой для нового термостата.

Также желательна примерка термостата в месте установки, чтоб убедиться в необходимости замены патрубков и при надобности определения точной их длины. Обычно так подключается шести дырочный термостат по стандартной схеме, а ещё есть другая модернизированная схема.

Особенность этого подсоединения в том, что после отдачи тепла охлаждающая жидкость обратно направляется к термочувствительному элементу охлаждая его, препятствуя открытию большого круга до того момента, пока не нагреется тосол поступающий от печки.

В результате термостатом учитывается также температура тосола от печного радиатора благодаря чему в авто становится теплее, да и температурный режим намного стабильнее, а для подсоединения обязательно наличие особого тройника.

Подобрать качественные тяговые аккумуляторы достаточно сложно. поэтому оптимальный вариант – заказать их на у надежного и проверенного продавца по доступным ценам.

Такая замена неоднократно описывалась в интернете. В каждом варианте были свои нюансы. Замена не представляет собой чего-то сложного, но тем не менее вопросы в стиле: «А вдруг не подойдёт?!», перед работой возникают, учитывая, что система охлаждения весьма важная часть автомобиля.
Сразу нужно отметить, что всё подходит и работает уверенно.
Перед началом стоит упомянуть, что в интернете часто встречается якобы улучшенная любителями схема (изменен порядок шлангов), здесь же термостат будет установлен так, как это полагается по его конструкции.

Демонтаж

Сначала снимается старый термостат, выпускной патрубок (деталь 2108-1303014-10) и 2 коротких промежуточных шланга – всё это больше не понадобится.
Далее нужно разобраться с подводящей трубой помпы. На 2108 стоит труба «с крючком», а термостат 21082 требует более короткую трубу, «без крючка». Можно заменить штатную трубу на трубу то ли от ВАЗ-2110, то ли от ВАЗ-2112 (деталь 1303055). Выяснить точно, от какой модели нужна труба, так и не удалось – в магазинах порядочная путаница. При покупке следует внимательно смотреть соответствие крепления и патрубков на трубе, в т.ч. длинного патрубка отопителя справа – их наличие и направление может отличаться.

Но есть и другой вариант: укоротить штатную трубу, даже не снимая её. Для этого нужно отрезать от трубы примерно 45 мм. Сделать это можно пилкой по металлу (именно отрезком пилки, без ручки), не снимая трубу. Это будет самая трудоёмкая операция, но вполне реализуемая. Для упрощения этой процедуры стоит снять расширительный бачок и адсорбер.
Этот вариант мы и будем использовать. Забегая вперёд, отмечу, что вариант с обрезанной трубой работает на отлично, протеканий в т.ч. зимой нет.

На этом демонтаж полностью закончен. Можно очистить места соединений, проверить шланги.

Установка

Теперь можно ставить сам термостат. Он устанавливается на штатные шпильки. Несмотря на то, что пишут некоторые авторы, длины верхней шпильки вполне достаточно, если поставить узкие гайки. Можно попробовать подобрать и более длинную шпильку, но мне не удалось найти подходящую в ближайших магазинах запчастей – попадались только слишком длинные.
Термостат ставим, предварительно одев на него шланг-уголок. Шланг встаёт немного с перекосом, но это не страшно.

Шланги, идущие на отопитель и подогрев дроссельного узла, и верхний шланг радиатора подходят * штатные от 2108.
Шланг на расширительный бачок следует заменить на «21082» (деталь 2111-1303080) – он намного длиннее.
Нижний шланг рекомендуется заменить на шланг 2110, обрезав его сверху по месту на несколько сантиметров. Тогда он будет находиться в свободном состоянии, а штатный пришлось бы ставить внатяг (не забываем о колебаниях двигателя относительно радиатора).

При перестановке датчика температуры не помешает заменить шайбу, чтобы не было просачивания ОЖ.

* – «подходят» это значит полностью соответствуют без натяжений, подгонок, подрезаний, подтачиваний и пр.

Что же получаем

Длительность прогрева примерно такая же, существенной разницы замечено не было. При 60 градусах уже субъективно ощущается теплый воздух.

После модернизации появляется постоянная струйка ОЖ, идущая через пароотводящий шланг в расширительный бачок (в штатном варианте она есть только при увеличении оборотов). Эта струя появляется из-за того, что в новом термостате меньше диаметр байпасного отверстия, чем в старом. С повышением оборотов, как и ранее, струя увеличивается. Закрытие крана отопителя на напор ОЖ почти не влияет. Никаких проблем с давлением или подтеканием не возникает.

** – вскоре после установки термостата термоэлемент был заменён, т.к. первый вышел из строя, см. ниже.

Стоит ли заморачиваться?

Термостат 21082 это цельная конструкция, надежно закрепленная на ГБЦ. Меньше соединений на хомутах, нет промежуточных шлангов – меньше вероятность протечек.

В будущем для замены термоэлемента потребуется меньше манипуляций – открутить 3 болта и отсоединить 2 шланга. Можно даже обойтись отсоединением одного шланга, если изловчиться. Замена термоэлемента становится намного удобнее.

Также преимуществом является уменьшенный диаметр байпасного отверстия, что (как говорят) сказывается на скорости прогрева двигателя и повышенном потоке через отопитель, хотя по логике увеличение потока вряд ли существенное.

Ну и размеры термостата освобождают пространство в зоне над КПП.

Кроме того, в схеме с термостатом 21082 расшитительный бачок включён в малый круг, а не в большой как в схеме 2108.

Данные термостата

Ниже измеренные данные термостата 21082-1306010 для справки:

Вес 524 гр., длина 150 мм.

Расстояния между патрубками: между передними 115 мм, между крайними задними 110 мм, смещение «правый-передний – правый-задний» 20 мм.

Диаметры отверстий, внутренний/наружный:
– 3 больших 27/33 мм;
– 2 малых 14.5/20.5 мм;
– внутреннее (байпасное) 12 мм.

Назначение термостата, его расположение и неисправности

Совет! Чтобы проверить, работает ли устройство или нет, следует прогреть мотор ВАЗ 2109 таким образом, чтобы стрелка температуры не доходила до предела. После этого агрегат нужно выключить, поднять капот и отыскать под ним верхний и нижний шланг, отходящий от радиатора (примерно 5 сантиметров в диаметре, черный резиновый). До шлангов нужно аккуратно дотронуться, если нижний холодный, а верхний горячий, то скорее всего термостат заклинило.

Причины поставить термостат от «десятки»

Устройство от «десятки» короче штатного варианта «девятки» на 5 см, поэтому места под капотом будет больше.
Более современный 6-дырочный термостат работает более стабильно, как результат, температурный режим остается неизменным.
При поломке не придется менять все устройство, так как оно разборное, и при необходимости можно поменять только термоэлемент.
При обслуживании не придется мучиться с большим количеством хомутов, так как 6-дырочный вариант крепится при помощи резиновой трубки.
Следует учесть, что до 2003 года ВАЗ 2110 тоже комплектовались устройством с пятью дырками, поэтому нужно покупать вариант от поздних выпусков.

Установка

Хомуты 15-28 мм (лучше взять около 7 штук).
Новая прокладка.
Шланги на замену.
Набор отверток.
Специальный съемник для шлангов (нужен для авто старого образца).
Ветошь.
Антифриз.

Часть охлаждающей жидкости необходимо слить, для этого понадобиться вывернуть пробку из отверстия для слива;

Схема замены термостата

Минусовую клемму необходимо извлечь из аккумуляторной батареи, после чего следует ослабить затяжку хомутов, которыми патрубки крепятся к корпусу термостата;

Отсоединив их, устройство можно извлечь;

Следующим шагом будет добавление новой трубки, для этого лучшего взять руководство по эксплуатации и обслуживанию ВАЗ 2110;

После этого можно ставить 6-дырочный агрегат и закреплять его новыми хомутами;

Последним шагом будет добавление охлаждающей жидкости в расширительный бачок. Готово, замена завершена.

Доработка термостата ВАЗ 2110 — фото, описание на VAZ-2110.net

ВАЗ: Ремонт и Доработка.

схема установки 6ти дырочного термостата (доработка) .

Установка 6-ти дырочного термостата своими руками.

Стандартный канал байпаса в термостате.

Представьтесь, пожалуйста. замена термостата.

замене печки ВАЗ 2110 и видео.

Доработка термостата ваз 2106.

Смысл идеи сводится к тому, что из 5ти дырочного термостата делается 6ти.

ваз-21102-охлаждение-двигателя-система.

Уменьшение байпас канала для 5ти дырочного термостата.

Жалею лишь, что запись, о доработке теромостата, я увидел слишком поздно.

доработка термостата ВАЗ 2110.

Доработка термостата ваз2110.

Сравнение байпас каналов 6ти дырочного термостата- 11мм(слева) и 5ти дырочн…

Доработка 5-ти дырочного термостата в 6-ти дырочный.

Замена, доработка и модернизация.

Lada 2115 «Снежная Королева 53rus».

6-ти дырочный термостат от приоры в 2115!

ВАЗ: Ремонт и Доработка.

Подключение термостата ВАЗ 2110.

Работа термостата — YouTube.

доработка термостата ваз 2110.

байпас термостата ваз 2110.

Re: Изменение температуры открытия термостата.

6ти дырочный термостат ваз2110.

Уменьшение байпас канала для 5ти дырочного термостата.

investirovanie: как уменьшить сопротивление дтож ваз 2110.

термостат?На Ваз 2110-2115 и 2170-2172.

Ремонт ВАЗ 2108-1118-2170 в Одессе

Для установки Вам потребуется:

1. тосол-замена или доливка

2. термостат (2110)-1 шт

3. прокладка термостата-1 шт

4. шланг «заливной» (который идет от бачка к термостату) — 1 шт.

5. шланг подводящий радиатора печки (длинный прямой) — 1шт.

6. хомуты 15-28мм — 4-6 шт.

В чем смысл переделки подключения 6ти дырочного термостата?

Вкратце:
В штатной схеме термоэлемент обмывается охлаждающей жидкостью (ОЖ) из двигателя и главного радиатора, а в модернизированном варианте будет обмываться еще и из печки.
Другими словами:
В штатном подключении термостат открывается для добавочного охлаждения. То есть его задача — отслеживать температуру с выхода мотора (самая горячая точка всех кругов), а не температуру уже охлаждённой ОЖ.

Схема подключения

А в модернизированном варианте, термостат проверяет температуру более низкую, чем температура двигателя — с байпаса, в который подмешана температура выхода печки, но и не самую низкую (с выхода термостата), то есть не ту, что на входе помпы.
Таким образом, зимой открытия термостата будет позже, чем в штатной схеме (циркуляция по большому кругу будет при большей температуре двигателя).
В результате термостат будет обладать автоматически изменяемой точкой открытия, в зависимости от производительности печки (т.е. от забортной температуры). Чем холоднее за бортом и чем сильнее печка работает, тем позже открывается термостат.
Будет ли быстрее прогреваться двигатель при такой схеме подключения ?
Вряд ли время прогрева двигателя (выход на ~ 82 градуса) уменьшится, т.к. не изменена скорость ОЖ по печке, а так же теплоёмкость системы охлаждения и КПД двигателя остались без изменения.

Заключение

После установки 6-ти дырочного термостата и подключения его по модернизированной схеме, зимой можно будет забыть об утеплителях радиатора, картонках перед радиатором и чехлах.
А летом разницы в работе штатной и модернизированной систем нет.
Иначе говоря, переделанная система охлаждения с новым термостатом всегда готова к работе и в любую жару, и в любой мороз.

Понравился материал? Поделись ссылкой с друзьями…

все, что нужно знать автовладельцу

Печка незаменима в автомобильном аксессуаре, особенно в зимнее время, поэтому ее поломка может доставить массу неудобств, вплоть до болезни водителя и пассажиров от переохлаждения. Печка в автомобиле ВАЗ 2110 По конструкции она сложнее, чем в предыдущих моделях ВАЗ, однако функциональнее. В этой статье мы рассмотрим причины, по которым плита может не работать и способы их устранения.В «десятке» чаще всего причиной поломки печки может быть ранение блока управления, вентилятора, датчика температуры, микромотора и клапана отопителя.

Лучший способ диагностировать неисправность — это поочередная замена каждого блока на другой рабочий. Например, замена контроллера (блока управления) или датчика температуры не займет у вас много времени и времени, но для извлечения микромотора или микророструктора вам потребуется снять шумоизоляцию моторного щита и «Jabro».Именно поэтому диагностику желательно начинать с наиболее легкодоступных деталей, если они находятся в рабочем состоянии, то в любом случае печь придется разбирать.

Замена печки на ВАЗ 2110

Если печка начинает подавать только холодный воздух, что можно говорить о поломке мотора deuctor, но проверить заслонку и регулятор все равно стоит. Если проблема все-таки в коробке передач, то ее нужно только поменять, так как ремонту не подлежит.Для того, чтобы его снять, нужно снять дворники «Забо», которые крепятся тремя самозатяжными тягами, затем нужно отключить все провода, снять старый мотор и подключить новый.

Регулировка и ремонт заслонок печки ВАЗ 2110

Проблема слабого нагрева воздуха

Причина может заключаться в перекосе заслонки, если она пластиковая или установка отличается от штатного ТЭНа. В случае с заслонкой лучше заменить ее алюминиевой, так как пластик под воздействием постоянного нагрева деформируется от времени, в результате чего возникают теплопотери.Подогреватель также рекомендуется заменить на модели «2112-01» или «2112-02». Однако у первого нет воздушного фильтра, а во втором нет функции циркуляции воздуха.

В случае неисправности контроллера — он заменяется. Вы можете определить его, поверив в напряжение на нем. Для этого необходимо включить зажигание и щуп мультиметра подвести к коричневому и розовому проводам, после чего повернуть ручку регулятора и снять показания. Если модель Sauio 1303.3854 заблокирована, то в положении «MIN» напряжение снизится через 10-15 секунд, а в положении «Max» — напряжение будет постоянным.В этом случае напряжение должно быть ровно 10 вольт, с колебаниями +/- 1 вольт.

Если модель блока «1313.3854», то после 13-14 секунд работы в крайних режимах ММП он отключается, если этого не происходит — узел неисправен. Единственно возможным самостоятельным ремонтом может быть либо прокрутка коллектора, либо проверка контактов, в любом другом случае — его замена.

В случае поломки датчика его тоже заменяют. Неисправен, если:

Вентилятор, установленный на датчике, не вращается в положениях «Мин» и «Макс».Для проверки достаточно подать на него 1,2 вольта.
Заслонка перемещается только в крайние положения (также может указывать на неисправность блока).

Ниже приведены несколько советов, которые помогут избежать ремонта отопителя на долгое время:

Зимой обязательно очищайте стекольные машины от влаги и грязи, чтобы избежать засорения.
Кондиционер (если есть) желательно использовать только пи сырую погоду.

В процессе эксплуатации автомобиля ВАЗ-2110 водители часто сталкиваются с плохой работой системы отопления.Причин поломки печки может быть несколько, и одна из них одна: аппарат дует холодным воздухом, температура в салоне не поднимается. Рекомендуем ознакомиться с наиболее распространенными из них и узнать о методах устранения тех или иных проблем.

Почему из печки ВАЗ-2110 дует холодный воздух

Холодный воздух из плиты может дуть по разным причинам. Рассмотрим наиболее частые из них и узнаем о методах решения проблемы.

Кончилась охлаждающая жидкость

Проверить уровень охлаждающей жидкости в бачке

Решение: В первую очередь необходимо проверить уровень охлаждающей жидкости в расширительном бачке.При необходимости добавьте недостающий номер, но не больше установленного тега. Жидкость должна быть чистой, без грязи и посторонних веществ.

Образование воздушного движения в радиаторе отопителя

Воздушная пробка устраняется на холме

Решение: Воздушная пробка не дает жидкости нормально циркулировать, что приводит к подаче холодного воздуха. Если сам радиатор горячий, но тепло не попадает в салон, достаточно заехать на небольшую возвышенность передними колесами.В течение 5-7 минут должен уйти лишний воздух. Если раствор не помогает, проверьте систему на герметичность.

Контроллер аварийной сигнализации саоо

Контроллер Sauio управляет клапанами отопителя в зависимости от температуры в салоне.

Причина поломки может быть в регуляторе

Решение: Для проверки правильности работы данного устройства необходимо на время взять новый контроллер и подключить его к плите. Если система заработала и из печки пошел теплый воздух, то просто покупаем новую запчасть.

Неисправность датчика воздуха в салоне

Датчик расположен на потолке.

Решение: Если во время работы не включается режим «А», датчик вышел из строя. Это связано с тем, что контроллер Saoup начинает подавать сигнал с указанием ранее установленной температуры. При замене датчика воздуха система отопления сможет работать во всех режимах.

Авария заслонки подогревателя

Часто заклинивают заслонки отопителя

Решение: При зарядке одной из заслонок горячий воздух не попадет в кабину даже при включенной печке.Верхняя заслонка отвечает за подачу холодного воздуха, а нижняя за поток нагретого. Перемещение заслонки можно определить на слух, если во время работы системы отопления слышны посторонние звуки, придется разобрать отопитель и осмотреть заслонку. При обнаружении повреждений можно использовать материалы бакалавриата (клей дихлорэтан). Также рекомендуем очистить обогреватель от ржавчины и пыли, которые затрудняют перемещение заслонки и приводят к замораживанию.

Настроить нормальную работу печки на ВАЗ-2110 несложно.Если из обогревателя выходит холодный воздух, необходимо сначала определить проблему, а затем устранить ее. Такие работы не займут много времени, а новые запчасти стоят недорого, поэтому откладывать с ремонтом не стоит.

Слева направо карбюратор 8 кл., Форсунка 8 кл.5-дырка и форсунка 16 кл. Термостат на 6 отверстий

Основное их отличие не в количестве отверстий, а в размере так называемого перепускного канала, по которому теплоноситель циркулирует по небольшому кругу.

В Kraza чем меньше диаметр обводного канала, тем больше сопротивление движению жидкости по малому кругу. А значит, больше жидкости просыпается через радиатор отопителя параллельно небольшому кругу и тогда в машине должно быть теплее.
Все случилось 3 года назад. Тогда про грантовые термостаты у нас что-то нет, а вот про термостаты на 6 отверстий знали далеко не все продавцы. Пришлось немного поискать. Термостат мне достался «чудесный» фирмы «Лузар»,

Фото из интернета

И, не теряя времени, термостат был установлен.Установка сложности не произошла. Есть некоторые моменты. О чем чуть подробнее.

Стандартная схема подключения 6-луночный термостат

А вот схему для 5-луночного термостата я не нашел, пришлось изобразить себя.

Стандартная схема подключения термостата с 5 отверстиями

Теперь разница в подключениях очевидна. Шланг, идущий от расширительного бачка на термостате с 5 отверстиями, короче, так как он подключен к тройнику, а его нет к термостату, необходимо будет поставить другой или построить старый.И на одно заедание тройник как шланг выхода из печки тоже соединяется с тройником. И подводной трубе, идущей к насосу, тоже мало.

Вот так я все подключил.

Теперь о впечатлениях. Конечно, разница между термостатом на 5 и 6 отверстий заметна сразу. Если со скидкой на ощущения приход тепла примерно + 25%, а так же теплый воздух стал быстрее течь при запуске двигателя и прогреве автомобиля.
Поездив какое-то время с термостатом, подключенным по традиционной схеме, захотелось большего.
Опять же, прочитав все на том же сайте об альтернативной схеме, решил поэкспериментировать с ее достоинствами.

Альтернативная схема

Про эту схему в Кразе, здесь нет патрубков от печки и расширительного бачка. В теории написано, что жидкость из печки уходит холоднее, чем приходит (ну она такая прозрачная) и что она попадает на термоэлемент термостата дает возможность открыть его позже.В результате у термостата будет автоматически изменяемая точка открытия в зависимости от производительности печи (т. Е. От температуры ограждения). Чем холоднее в плате и чем сильнее работает печка, тем позже открывается термостат.

Вот мой вариант подключения альтернативная схема

В теории все красиво, но на практике скажу, что особой разницы между традиционной схемой и альтернативой не ощутил. А с приходом истинно сибирских морозов вообще не заметил.

Под суммой: после переделки система отопления с термостатами с 5 на 6 отверстий в машине стало теплее. Но если сравнивать с ВАЗ-2115 моего друга, то до уровня тепла в его машине было еще далеко.
Что я хотел отметить по поводу термостата с 5 отверстиями. Перед тем, как поменять на 6 отверстий, было замечено, что летом в жаркую погоду вентилятор охлаждения включается гораздо меньшее количество раз, чем вентилятор на том же ВАЗ-2115. Может, для тех, кто живет в теплых краях нашей необъятной Родины, это важнее тепла от радиатора отопления.

Ну а про продолжение борьбы за тепло на моем ВАЗ-2111 читайте следующие записи.

Печка салона ВАЗ-2110 (обогреватель) по сравнению с ранее выпускавшимися моделями автомобилей этого автозавода стала конструктивно более сложным устройством. В его схеме пропал кран, перекрывая поток охлаждающей жидкости к радиатору отопителя, поэтому он постоянно горячий. Радиатор расположен горизонтально и для удаления из него воздуха или пара или пара в его левом баке есть универсальная арматура.Воздушные потоки контролируются двумя заслонками, приводимыми в движение микромотором. Весь процесс работы заполняет электронный блок
, который получает информацию от датчика температуры, установленного рядом с лампой внутреннего освещения.

Если обратиться к статистике, то наиболее вероятными причинами неисправности печки на ВАЗ 2110 могут быть : Блок управления, микромотор, вентилятор, датчик температуры салона, заслонка отопителя. Именно в такой последовательности неисправности печки были устранены после опроса владельцев автомобиля ВАЗ-2110.

Большинство автовладельцев проверить неисправность блока управления можно только на исправный блок. В то же время они должны знать, что есть четыре разновидности контрольных блоков на «десятках», которые в настоящее время эксплуатируются. Их маркировка следующая: 1303.3854, 1313.3854, 1333.3854, 1323.3854. Первые три блока взаимозаменяемы и могут устанавливаться на ТЭНы 2110-8101012 и 2110-8101012-01. Но последний блок управления стал устанавливаться с 2003 года на печку 2111-8101012.То есть сейчас, если вы обратили внимание на шильдик, на «десятке» стоит печка от ВАЗ-2111.

Салонный датчик температуры , Достать с места установки несложно. Стоит мини вентилятор и если поставить блок управления в положение «МИН» (синяя точка) или «Макс» (красная точка), то он не должен вращаться. Также работоспособность печки вы можете проверить, заменив на исправный датчик.

Остальные неисправности могут быть только внутри отопителя И без частичной или полной его разборки устранить их невозможно.Это касается микромотора и датчика положения его вала, а также двух заслонок, распределяющих потоки холодного и теплого воздуха. Кроме того, АвтоВАЗ не рекомендует самостоятельно заниматься ремонтом отопителя. Ну а про такие неисправности системы охлаждения, как недостаточный уровень антифриза или отказ термостата, влияющего на работу печки, вам наверняка уже известно.

Этот вопрос беспокоит многих автолюбителей, особенно когда первые сильные морозы и суровая сырая погода явно напоминают о приходе зимы.Я тоже столкнулся с той же проблемой. Печка в моей машине либо совсем не грелась, либо грелась очень плохо.

Ну, когда от него вместо ожидаемого тепла дул холодный воздух, терпение у меня лопнуло. Решил, что от этой проблемы нужно как можно быстрее избавиться, иначе на такой машине в сильный мороз не уйдешь. Как удалось отремонтировать печку? Очень простой. Накопленные знания плюс небольшой опыт, которым теперь делюсь с вами.Надеюсь, что мои рекомендации помогут вам отремонтировать ТЭН и зимой не замерзнуть.

Причин, по которым не работает печка ВАЗ 2110, может быть несколько. Все они зависят от разных факторов. Рассмотрим их подробнее:

Недостаток охлаждающей жидкости в системе охлаждения двигателя.
Неисправность радиатора отопителя.
Неисправен салонный фильтр.

Когда не работает отопитель ВАЗ 2110 из-за отсутствия гимна, устранить проблему очень легко.Просто проверьте уровень охлаждающей жидкости в расширительном бачке. Неисправность радиатора можно определить по его состоянию. Убедитесь, что он горячий. Если нет, то все может быть из-за пробки. Устранить его тоже несложно. Передние колеса доводятся до некоторой возвышенности и дают машине несколько минут поработать на средних поворотах. Обязательно проверьте, не протекает ли радиатор. Возможно, в этом и будет причина поломки печки.

Отопитель в вашей машине плохо дует? Заменить салонный фильтр.Расскажи один маленький секрет. Чтобы салонный фильтр прослужил как можно дольше, установите защиту воздухозаборника.

Варианты решений

Учтите, что печка может не работать с хорошим радиатором. В этом случае причину следует искать в:

неисправности контроллера или микромотора;
датчик воздуха в салоне на потолке;
датчик положения клапана;
клапан отопителя.

А теперь подробно рассмотрим, какие проблемы могут быть с ТЭНом, в случае исправного радиатора.
При выходе из строя контроллера самый простой способ устранить неисправность печки — заменить старый элемент и проверить его в действии. Вся работа займет у вас не более пяти минут.

При выходе из строя гусеничного микромотора придется немножко повозиться. Здесь необходимо снять изоляционный щит двигателя двигателя и «Джабро».

Холодный воздух

Если перестала работать печка ВАЗ 2110 и из нее дует холодный воздух, то поломка повреждена в неисправном датчике салона на потолке.Теперь объясню принцип работы. При отключении датчика на микромотор поступает сигнал, отличный от температуры в печке. Поэтому вентилятор перестает работать в режиме скорости «А».

Если заслонка движется только в крайних положениях, учитывая, что датчик температуры отключен, причин неисправности может быть две:

Неисправность датчика температуры контроллера.
Неисправность датчика микромотора.

Возможно, поломка произошла из-за вентилятора. Устанавливается на датчик температуры. Проверьте, вращается ли он в положениях «Мин» и «Макс». Для этого просто подайте на клеммы напряжение 1,2 В. Как проверить контроллер? Для этого включите зажигание. Поверните ручку температурного режима и измерьте напряжение на длинном разъеме. Это будет розово-коричневая проволока.

Если выходной контроллер установлен на вашем автомобиле до 2001 года, напряжение должно снизиться примерно на 13 секунд.Может, чуть меньше или больше. Уменьшение происходит в положении МИН. В положении MAX напряжение подается постоянно. Если новая модель контроллера, то после 13 секунд работы в обоих режимах его легко выключить. Если напряжение на выходе остается неизменным, значит, данный элемент неисправен.

Vacan

Причиной того, что не работает печка на ВАЗ 2110 с инжектором, может быть неисправная заслонка. Каменка имеет две заслонки — верхнюю и нижнюю. Верхняя часть регулирует поток холодного воздуха, а нижняя — горячего.Эту неисправность легко устранить. В печах старого образца заслонка сделана из пластика. Имеет уплотнители из поролона. В новых обогревателях металлические заслонки и резиновые уплотнители.

Если при перемещении заслонки слышен рокот, а из печки дует холодный воздух, то заслонка сломана или вышел из строя привод. Если на пластиковом щитке есть трещины или трещины, то их можно приклеить дихлорэтаном. Металлический демпфер достаточно сложно сломать, но он легко может заклинить.Она часто застревает из-за ржавчины. Если неисправность была в этом, то посоветуете покрасить. Это решит проблему.

На этом я закончу описание всех возможных вариантов. Я владелец десятки и вот подробно расписал ее действия с последней поломкой печки. Терпения она мне очень пригодилась. Но извините, прости. А зимой хочется ездить с комфортом. Надеюсь, мои советы помогут вам устранить все неисправности.

Какой самый лучший термостат на ВАЗ 2112

Основное назначение термостата — управление подогревом двигателя на 16 клапанах, который установлен в автомобиле ВАЗ-2112.В конструкции термостата предусмотрен клапан, в котором находится специальное вещество. Как только ВАЗ-2112 начинает нагреваться, открывается клапан, и жидкость попадает в большой круг для охлаждения 16-клапанного двигателя.

Если охлаждающее вещество не вытечет по большому кругу, автомобиль перегреется, что может привести к серьезным последствиям. Во избежание этого следует постоянно следить за технической исправностью автомата, своевременно проводить замену вышедшего из строя термостата.

Как проверяется термостат

Для проверки исправности термостата ВАЗ-2112 16 клапанов, необходимо сделать следующее:

,
сделать машину и прогреть ее до нужной температуры;
открыть капот автомобиля и осмотреть внешний вид форсунки;
, если термостат исправен, труба будет теплой на ощупь.

В противном случае, то есть при невысокой температуре форсунки, немедленно потребуется замена термостата.

При нормальных домашних условиях проверить деталь в эксплуатации можно и в противном случае. Для этого подготовьте емкость с жидкостью, в которую поместите термостат. Сосуд нагревают на газовой горелке, смотрят на индикаторы температуры и контролируют, в какой момент деталь начинает открываться.

Следует отметить, что в рабочем положении исправный элемент, управляющий подогревом двигателя, должен открываться при температуре 88 градусов. Как только двигатель поднимется до этого показателя, крышка открывается, и охлаждающее вещество начинает двигаться по большому кругу.Благодаря этому автомобиль ВАЗ-2112 не перегревается, продолжит нормально функционировать на любых оборотах.

Замена на новой детали. Поможет возобновить нормальную работу двигателя, предотвратит его сильный нагрев.

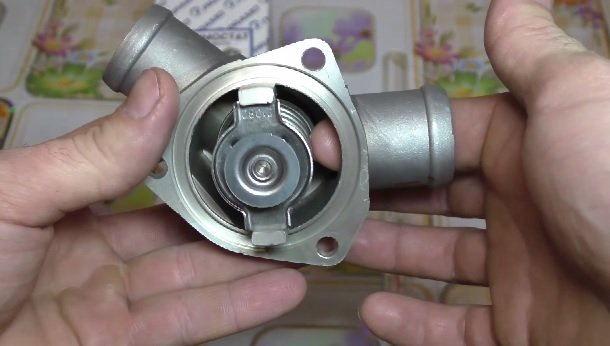

Как самостоятельно заменить термостат

Заменить неисправный термостат в ВАЗ-2112 на 16 клапанов достаточно просто, поэтому даже незначительные навыки в ремонте автомобилей помогут произвести данную операцию автолюбителю. Деталь заменяется поэтапно:

Запускать работы следует только на холодном двигателе, чтобы не получить ожоги.
Вся жидкость, предназначенная для охлаждения, должна быть полностью твердой, так как замена части влечет за собой отсоединение форсунки, в которой она скапливается. Чтобы жидкость при этом не выливалась, ее следует поставить под днище автомобиля на соответствующий размер.
Для удобства рекомендуется снять зашитый корпус воздушного фильтра.
С помощью отвертки или гаечного ключа открутите соединительные элементы, которыми шланг крепится к термостату.Таких шлангов должно быть два — один предназначен для радиатора, другой — для термостата.
Шестигранным ключом откручиваем в трех экземплярах болты, не позволяющие крышке элемента сдвинуться с места при движении автомобиля. После снятия застежек следует просто аккуратно вынуть предмет с постоянного места.

Если при осмотре крышки какие-либо дефекты уплотнительного кольца, например, трещины или деформация, будут указывать на то, что кольцо тоже пришло в негодность, и его тоже необходимо заменить.

На ВАЗ десятого семейства производители традиционно устанавливают термостат на 5 отверстий, а если его заменить на 6-дырочный, то температура охлаждающей жидкости будет стабильной и в этом случае температура в салоне будет. быть выше. Эта статья даст возможность быстро установить терморегулятор на шесть мощностей. Эффект от таких изменений можно отметить только на моторах малой мощности и с рабочим объемом. В принципе практически все отечественные автомобили идеальны по этим параметрам.

При установке не нужно прибегать к кардинальным изменениям в системе охлаждения, ведь есть два пути, по которым можно пойти при установке: обычный и альтернативный.В любом случае необходимо предварительно стабилизировать примерно три литра тайзола, термостат на 6 отверстий, его прокладку, заливной шланг, шланг для соединения с радиатором отопителя и хомут на 15-28 мм.

Для начала нужно попытаться снять термостат и при этом не проливать охлаждающую жидкость с ВАЗ 2112, 2111, 2110. Для начала нужно отсоединить форсунку от дроссельного узла, так как через нее нужно слить охлаждающую жидкость. Также немного Тосола уйдет при снятии обратного клапана шланга радиатора.

Какой старый термостат под замену модернизированному? Просто термостат, исправляющий охлаждающую жидкость, идущую от силового агрегата и радиатора автомобиля. В другом варианте жидкость будет поступать из ТЭНа. В стандартном положении термостат открывается для добавления жидкости. Основное назначение этого прибора — измерение температуры на выходе из двигателя, а температура охлаждающей жидкости неизвестна. В другом варианте термостат измеряет низкую температуру от байпаса, в котором смешана охлаждающая жидкость от ВАЗ 2112, 2111, 2110.Низкую температуру можно заметить сразу после выхода из термостата и на входе в помпу. Там он еще не измеряется.

В другом варианте термостат в зимнее время будет работать немного позже, чем в обычном режиме, в этом случае жидкость будет циркулировать по кругу при более высоких температурах двигателя автомобиля. В этом случае модернизированный термостат имеет автоматически регулируемую точку открытия, независимо от того, как работает печь. Зимой печка работает в предельном режиме, но термостат откроется намного позже.

При таком режиме работы шестого термостата есть вероятность, что происходит перегрев силового агрегата, правда? Вероятность конечно, но очень мала, потому что скорость циркуляции охлаждающей жидкости в радиаторе отопителя остается неизменной, кроме того, неизменной остается теплоемкость системы охлаждения и коэффициент полезного действия двигателя автомобиля.

Если у вас установлен термостат на 6 отверстий и все подключения выполнены по такой схеме, то теперь можно забыть, как греть радиатор автомобиля зимой, и при этом забыть о картах на радиаторе.Летом разницы в работе термостатов нет. Новая система охлаждения будет одинаково хорошо работать как летом, так и зимой.

Необходимость снятия термостата и его замены может возникнуть при нестабильном температурном режиме двигателя — перегрев или недостаточный прогрев. При этом полностью сливать охлаждающую жидкость не нужно.

Чтобы проверить термостат на автомобиле, пустите двигатель и возьмите нижнюю часть нижнего шланга радиатора — он должен быть холодным.После того, как температура охлаждающей жидкости достигнет 87-92 ° C, шланг должен начать нагреваться. Если этого не произошло, снимите термостат и проверьте его работоспособность.

A ПРЕДУПРЕЖДЕНИЕ
Снимать термостат необходимо только на полностью остывшем двигателе.

ПОЛЕЗНЫЙ СОВЕТ
Для удобства снимите аккумулятор.

Термостат разборный, при неисправности заменяется только термоэлемент.

Для снятия термостата понадобится следующее.

1. Снимите пробку с расширительного бачка. Откройте сливную пробку в нижней части радиатора и слейте из нее жидкость. Заверните сливную пробку.

2. Ослабьте затяжку двух хомутов на штуцерах крышки гнезда термостата и …

3. … Второй хомут на подводной трубе водяного насоса.

4. Снимите передний шланг с форсунок и …

5. … Задний шланг, продвигая его через подводную трубу водяного насоса.

6. Отверните три болта крышки и снимите ее вместе с термостатом.

7. Осторожно прижмите крышку в тисках мягкими губками или с установленными на них накладками из расплавленного металла, чтобы не повредить алюминиевую крышку.

8. Преодолевая усилие пружины, прижать стопорную пластину термостата вниз и, поворачивая ее в любом направлении, вывести из зацепления с пазами. Затем снимите термостат с крышки.

9. Перед установкой нового термостата проверьте его, опустите в воду, нагретую до 78-80 ° С. Нагрейте воду, постоянно помешивая, до (87 ± 2) ° С.

10. При температуре (87 ± 2) ° C стержень термостата должен начать выходить из силового элемента. Если этого не произошло, замените термостат.

11. Установите термостат для снятия, обращая внимание на состояние уплотнительного резинового кольца в прорези в прорезь. Сильно деформированное, надран-ванну или потерявшее эластичное кольцо замените.

12. Заполните систему охлаждения жидкостью, налив ее в расширительный бачок до верхнего края крепежного ремня расширительного бачка. Заверните пробку, пустите двигатель, проверьте отсутствие протечек охлаждающей жидкости через соединение форсунок термостата и прогрейте двигатель до рабочей температуры на холостом ходу, чтобы удалить из системы воздушные пробки.

Замена термостата ВАЗ 2112 нужна, если перестал открываться клапан, выпускающий Тосол на большой круг для охлаждения двигателя, а также если клапан остается в открытом положении или заклинило.Замена термостата двигателя ВАЗ 2112 16-клапанный ничем не отличается от замены на 8-клапанный. Единственное отличие состоит в том, что термостат 16 клапанного двигателя ВАЗ-2112 имеет повышенное сопротивление перепускного клапана (открытия дроссельной заслонки), из-за чего увеличивается поток жидкости через радиатор отопителя.

Признаки неисправности термостата ВАЗ 2112

Если термостат не пропускает жидкость на большой круг, то машина начнет очень сильно греть — ни в коем случае не допускайте перегрева и в ближайшее время замените термостат, т.к. если двигатель вашего автомобиля будет работать при повышенных температурах, тогда придется немного поджарить прокладку GBC.

Есть 5 основных признаков неисправности термостата :

Автомобиль длительное время набирает рабочую температуру.
Двигатель быстро перегревается.
Стрелка температуры двигателя понижается на оборотах меньше обычного, а после остановки повышается.
Уже через несколько минут работы, когда нижняя форсунка нагревается, это свидетельствует о преждевременном открытии термостата.
Если нижняя форсунка холодная, а температура двигателя близка к закипанию, это говорит о закрытом термостате герметика.

Способы проверки термостата ВАЗ 2112

Есть несколько способов проверки, а именно: без снятия термостата и с разборкой.

К проверить термостат не снимая Нужно прогреть двигатель до рабочей температуры. Затем найдите нижнюю форсунку, идущую от термостата, и катайтесь — в самом начале она должна быть слегка теплой, а затем постепенно нагревается. В том случае, если нижнее сопло совсем не греется, а постоянно остается холодным, а двигатель очень быстро и сильно прогревается, то это говорит о том, что термостат пришел в негодность и пора его заменить на новый.

Проверка снятого термостата (как старого, так и нового) производится так:

опустить термостат в воду, нагретую примерно до 80 градусов;
поднять температуру воды еще на 10 градусов;
наблюдаем за «поведением» нового устройства: если вы заметили, что удлинение стержня начинается от силиконового элемента, это означает, что термостат исправен.

Что потребуется для замены термостата ВАЗ 2112

Перед заменой элемента специалисты советуют полностью остудить двигатель.

Для замены на складе необходимо:

крестообразный рифленый;
ключ шестигранный «на 5»;
емкость для слива жидкости;
охлаждающая жидкость 1-2 л;
новый термостат Hofer для ВАЗ 2110-15, 2170 (85 c) или оригинальный ВАЗ.

Цена термостата ВАЗ 2112 (Hofer (85 s)) около 380 руб. Актуально на весну 2017 года для Москвы и области.

Замена задних стоек (ВАЗ 2110).Опора задней стойки ВАЗ 2110

В этой статье вы узнаете о замене задних стоек ВАЗ 2110. Работа эта несложная, с ней справится каждый автомобилист, умеющий обращаться с ключами и специальным инструментом. При замене элементов задней подвески необходимо учитывать все нюансы, ремонт должен происходить максимально профессионально. Только так вы сможете добиться в будущем приемлемых характеристик вашего автомобиля. Конечно, перед началом работы стоит ознакомиться с тем, для чего нужны стеллажи, а также изучить их конструкцию.

Назначение стоек

А теперь о том, что такое задняя стойка ВАЗ 2110. Ремонт подвески будет рассмотрен ниже. На автомобиле ВАЗ 2110 стойки необходимы для гашения колебаний подвески при движении по неровной поверхности. К сожалению, плохие дороги не редкость, от них страдают автомобили. Если стойки подвески вышли из строя, гашение колебаний не произойдет. А это накладывает свой отпечаток на надежность автомобиля в целом. Следует отметить, что при движении по неровной дороге на все элементы подвески происходит увеличение нагрузки минимум в два раза.Причем основная нагрузка приходится на опоры, к которым производится соединение стоек. Именно эти опоры берут на себя практически всю нагрузку.

Эксплуатация и подвеска автомобиля

При осторожном управлении автомобилем и исправной задней подвеске во время движения будет соблюдаться максимальный комфорт. Кроме того, значительно повышается безопасность вашего автомобиля. С помощью задних стоек ВАЗ 2110 получается оптимизировать степень износа всей подвески.Благодаря им вертикальное перемещение всей машины становится минимальным. Это значительно увеличивает срок службы подвески. Например, если колесо отрывается от поверхности дороги, оно не участвует в торможении. Следовательно, безопасность в этом случае ухудшается. При использовании амортизаторов возможность отрыва колеса от дорожного покрытия минимальна. Самое главное, конечно, для любого автомобиля — это комфорт. Мелкие неровности, резкое торможение создают определенные нагрузки на весь кузов автомобиля.

Стойки для стоек

Наверняка вы заметили, что при большой нагрузке на заднюю ось происходит значительное уменьшение клиренса. В этом случае колеса начинают касаться крыльев или защиты. Чтобы изменить дорожный просвет в большую сторону, необходимо прибегнуть к использованию проставок. Эти элементы устанавливаются в нижней части стойки. Они расположены прямо на задней балке. Опора — это опора задней стойки ВАЗ 2110. Но стоит обратить внимание на то, что при увеличении дорожного просвета автомобиль меняет свои характеристики:

В заднем контуре тормозной системы находится регулятор давления. в другом положении.
Также значительно различаются углы развала передних колес.
Головной свет меняет направление, приближается к передней части автомобиля.

Обратите внимание, что вы можете без особых проблем отрегулировать свет и положение регулятора давления самостоятельно. А вот развал колес на передней оси лучше производить с помощью спецтехники на СТО.

Стук подвески

Иногда стук задних стоек ВАЗ 2110.Точную причину назвать довольно сложно, так как такое поведение может быть вызвано чем угодно. Например, если машина часто движется по неровной дороге, возможен стук. Как правило, амортизаторы работают плохо, их необходимо ремонтировать или заменять на новые. Редко случается износ рукавов рычагов. В этом случае поможет только замена рычагов в сборе. Обратите внимание на то, что пружина со временем ослабевает. Если он поскользнулся, нужно будет установить новый.Если недавно был ремонт подвески, то стал появляться стук, внимательно проверьте все крепления амортизатора. Скорее всего, гайки были плохо затянуты или изношены втулки рессор.

Перегрузка автомобиля

Очень часто стук подвески происходит на автомобилях, которые постоянно подвергаются перегрузкам. По этой причине желательно следить за тем, чтобы эксплуатация автомобиля происходила в нормальных условиях.Чтобы убедиться, что они вышли из строя, например, рычаги, необходимо полностью разгрузить задний мост. Диагностику лучше проводить при помощи смотровой ямы. Перемещая подвес в вертикальной плоскости, можно услышать скрежет, а также другие звуки, исходящие от него. Кроме того, таким образом можно точно определить конкретное место поломки. Если на автомобиле ВАЗ 2110 стучит задний мост, это не признак того, что он вышел из строя. В первую очередь осмотрите крепеж.

Конструкция задней стойки

Задняя стойка состоит из двух основных элементов.Во-первых, это телескопический амортизатор, работающий в обоих направлениях. Во-вторых, это пружина, она крепится на корпусе амортизатора. На десятке стоек лежат несущие конструкции. Плечо позволяет нормализовать работу всей подвески. Данная конструкция состоит из набора рычагов, кронштейнов, в которых находятся проушины, сайлентблоков, а также соединительных элементов.

Снятие стойки

Для замены задних стоек вам потребуется немного терпения и инструмент.Первый шаг — полностью опорожнить багажник. Избавьтесь от всего, что может помешать нормальному доступу к чашкам в арках. Необходимо демонтировать спинку заднего сиденья, а также необходимо на время отсоединить кронштейны для фиксации. Тогда вы получите доступ к верхней части стойки. Он привязан к одной точке. Обратите внимание, что при откручивании верхних гаек удобнее всего использовать специальный ключ. Если его нет, то придется немного лукавить, удерживая стержень от поворота ключом на 6.Конечно, снятие задних стоек ВАЗ 2110 удобнее проводить с помощью специального приспособления. И гайка откручивается ключом на 17.

После этого необходимо установить на пружину специальный съемник. Теперь откручиваем гайку от болта на нижнем кронштейне. На этом все, задняя стойка снята полностью. Обязательно поставьте в ремонт новые пыльники и бамперы. Если вы устанавливаете новый элемент, вам необходимо будет приобрести все вышеперечисленные детали в магазине. А теперь о том, как установка задней стойки ВАЗ 2110.

Установка стойки

Для установки стойки на автомобиль необходимо выдвинуть штангу в крайнее положение. Обратите внимание на то, что пружина должна быть установлена на амортизаторе и максимально сжата съемником. Установите шток амортизатора в отверстие в чашке. После этого в верхней застежке делаете гайку. Присоедините нижнюю проушину к задней балке автомобиля. На этом ремонт окончен, не забудьте хорошо затянуть все гайки. Обратите внимание, что перед началом разборки важно предварительно обработать все резьбовые соединения проникающей смазкой.Это позволит быстро открутить гайки. Вот так можно с минимальными временными затратами заменить задние стойки ВАЗ 2110. «Каяба» производит качественные амортизаторы, которые будут намного лучше стандартных.

ВАЗ 2110: замена тосола на антифриз

В процессе работы двигатель выделяет огромное количество тепла. В связи с этим в конструкции автомобиля предусмотрена система охлаждения. Он также обеспечивает отопление салона зимой. Часто владельцы забывают о его обслуживании.Эта жидкость является расходным материалом и периодически требует замены.

В последнее время очень часто обсуждается вопрос использования импортной продукции на российских автомобилях (например, замена антифриза на антифриз на ВАЗ-2110). Некоторые говорят, что это вредно. Другие говорят, что лучшего антифриза не придумали, а антифриз — это прошлый век. Это так? Попробуем разобраться.

Характеристики жидкостей

Итак, начнем с определения. Что такое антифриз? Это охлаждающая жидкость, разработанная советскими учеными в 70-х годах.Именно она залила первую «Жигули». Впоследствии охлаждающую жидкость начали использовать на ВАЗ-2110. Замена антифриза требовалась для автомобиля нечасто — только раз в два года. Но у антифриза ресурс еще выше. Хотя состав обеих жидкостей одинаковый. В их основе лежит этиленгликоль. Причем изначально охлаждающая жидкость ни в какой цвет не красится. В дальнейшем производитель добавляет соответствующие присадки:

Антивспениватель. Для того, чтобы в системе не образовывался воздух и не уменьшался радиатор.
Коррозионностойкий. Со временем элементы системы могут заржаветь. Частицы грязи забивают небольшие каналы и мешают нормальной циркуляции жидкости. Также эти добавки называют ингибиторами коррозии.

Также жидкость имеет присадку против накипи.

При кипячении обычная вода образует на стенах характерный белый налет. Это существенно влияет на радиатор. В результате машина нагревается даже при включенных вентиляторах. Если теплоноситель закипает, то при температуре не ниже 105 градусов по Цельсию и при этом не выделяет налет.

Почему стоит переходить на антифриз?

Импортный продукт имеет ряд преимуществ перед отечественным:

Высокая эффективность использования. Хладагент российского производства образует защитный слой на стенках из металла. С одной стороны, это плюс. Но с другой стороны, толщина этой поверхности может достигать 0,6 миллиметра, что существенно сказывается на теплоотводе. Таким образом, антифриз отличается низкой теплоотдачей, что увеличивает риск перегрева мотора.Для антифриза этот параметр составляет 0,0006 миллиметра без потери работоспособности.
Большой срок эксплуатации. Антифриз рекомендуется менять каждые 2 года или 60 тысяч километров пробега (что наступит раньше). Антифриз рассчитан на 5 лет эксплуатации или 150 тысяч километров пробега.
Полный набор присадок. Антифриз имеет все современные присадки, обеспечивающие максимальный отвод тепла и предотвращающие образование коррозии. Эти добавки созданы на основе неорганических кислот (боратов, нитритов, фосфатов).В антифризах используются силикаты, которые в процессе эксплуатации быстро теряют свои свойства.
Защита радиатора. При замене антифриза на автомобиле ВАЗ-2110 16 клапанов стоит учесть, из какого материала был изготовлен теплообменник. Радиаторы могут быть алюминиевыми или медными. Главный недостаток антифриза в том, что он не имеет присадок, способных защитить алюминиевые теплообменники при температуре 100 и выше градусов. Антифриз более лоялен по отношению к таким радиаторам.
Устойчивость к высоким и низким температурам.Антифриз замерзает при -35 и закипает при +105 градусах. Антифриз имеет более продвинутые функции. Итак, концентрат замерзает при -45 и закипает при +135. Однако его можно разбавлять дистиллированной водой практически без потери этих характеристик. Антифриз в разведенном виде уже непригоден для использования зимой, так как может замерзнуть уже при -15 градусах, что чревато последствиями.

Минусы

Итак, мы рассмотрели преимущества использования антифриза. Как видите, это более технологичное изделие, которое можно и нужно использовать на ВАЗ-2110.Единственный его недостаток — цена. Но окупается уже на третьем году эксплуатации (поскольку срок службы концентрата в 2,5 раза выше российского аналога). О том, как заменить антифриз на ВАЗ-2110 с инжектором и карбюратором, поговорим ниже.

Инструменты

Для начала нужно подготовить правильный набор инструментов и приспособлений. Нам понадобится набор ключей (на 10, 13 и 17), а также воронка для заливки жидкости. Дополнительно следует подготовить емкость не менее пяти литров.

Нужно слить старый антифриз. В качестве емкости подойдет старая канистра с зубчатой боковой стенкой или таз. Чтобы не испачкать руки, используйте резиновые перчатки. Далее тосол заменяется на ВАЗ-2110. Карбюратор или инжектор значения не имеет — инструкция одинакова для обоих типов автомобилей.

Приступаем к работе

Сначала необходимо установить станок на ровной поверхности. Желательно, чтобы это была смотровая яма (при отсутствии таковой берем домкрат).Последний нам нужен для того, чтобы добраться до болта слива жидкости. Он находится в блоке цилиндров, у пробки. Чтобы открутить его, воспользуйтесь трещоткой с головкой «13».

Не забудьте поставить под пробку таз, ведро или канистру. Для увеличения давления жидкости открутите пластиковую заглушку на расширительном бачке. Из-за этого в системе может образоваться вакуум. Далее поток антифриза увеличится. После слива закрутите пробку ключом. Подбираем воронку и устанавливаем в горловину расширительного бачка.Залить антифриз из канистры. Заливать большими порциями не стоит — так в систему попадет воздух, наличие которого нежелательно. После проверяем систему на наличие «пробок». Для этого несколько раз прижимаем резиновую трубку радиатора. Сначала он будет булькать. Это значит, что из него выходит воздух. Для лучшего эффекта можно поднять машину еще выше. Так уйдет весь лишний кислород. После закрываем капот и включаем мотор. Через три минуты глушим и еще раз проверяем уровень жидкости.Как правило, после прогрева часть антифриза уходит из бачка. Поэтому добавляем к отметке между максимумом и минимумом. На этом успешно завершилась замена тосола на ВАЗ-2110 (8 клапанов). Это инжектор или карбюратор, неважно. Система та же и не менялась десятки лет. Поэтому данную инструкцию можно использовать для ВАЗ разного года выпуска с разными объемами двигателя.

Сколько лить?

При замене антифриза на ВАЗ-2110 сколько кг жидкости нужно заливать? Производитель рекомендует использовать 7.8 литров охлаждающей жидкости. Именно с таким объемом мы выйдем на среднюю отметку по расширительному бачку. Оптимальный вариант — купить две банки концентрата по 5 кг в каждой, а остальные оставить «долитыми» (чтобы не искушать судьбу при разбавлении жидкости водой зимой).

Полезные советы

При замене антифриза на автомобиле ВАЗ-2110 стоит осмотреть состояние патрубков и шлангов, идущих к радиатору и расширительному бачку. Характерные признаки их износа:

Трещины.
Отрубы.
Низкая эластичность.

Если труба треснула и твердая на ощупь, ее необходимо заменить. Хомуты тоже меняются. Их можно купить в любом строительном магазине. Сами шланги, идущие к бачку, следует армировать, как на фото ниже.

Обычные резиновые изделия быстро приходят в негодность или изнашиваются. Если на самом баке есть трещины, также заменяем его на новый. Не лишним будет проверить термостат.Если он застрял в одном положении, его следует заменить. Убедиться в этом можно, отварив элемент на сковороде на плите. Зачем делать эту работу при замене охлаждающей жидкости? Потому что во время любой операции, связанной с системой охлаждения, необходимо повторно слить антифриз. А это лишняя трата времени и сил.

Заключение

Итак, мы выяснили, как заменить антифриз на антифриз на автомобиле ВАЗ-2110. Импортная охлаждающая жидкость имеет более высокие характеристики. Поэтому его целесообразно использовать не только на иномарках, но и на отечественных автомобилях типа «десятки».На ВАЗ-2110 тосол можно заменить своими руками, без помощников. Достаточно иметь минимальный набор инструментов и емкостей для слива старой жидкости.

Карбюраторный 16-ти клапанный двигатель ВАЗ. Ставим готовый двигатель

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанным, отличается лучшей нагрузкой при достижении больших оборотов.В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
Распределение фазового впрыска — система питания агрегата.
Управляет контроллером двигателя.
Большинство устройств имеют нейтрализатор выхлопных газов.
На двигателе справа расположены: приводы распредвалов и генератор.
Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
Сзади — масляный фильтр, деление коллектора, датчик положения коленвала.
Спереди — впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
Блок цилиндров изготовлен из чугуна методом литья.
Цилиндры раздроблены в блоке, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
Обозначение класса цилиндра производится латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников.Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
От осевого перемещения коленчатого вала предохраняет установка тяговой полуловителя в гнездах на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
Вкладыши шатунных и коренных подшипников изготовлены из стали и алюминия, тонкостенные.На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
Отсутствуют канавки на нижних коренных вкладышах, на верхнем вкладышах на третьей опоре и вкладышах шатунов.
На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
Масло к шейкам шатунов подается через коренные сквозные отверстия, просверленные в каналах вала коленчатого вала, закрытые пробками.
Коленчатый вал установлен перед приводом распределительного вала. Он к нему подключен, служит гасителем колебаний коленчатого вала.
За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
Поршни из алюминия. В продольном сечении юбка конической формы, в поперечном — овальная.
На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец.Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Не допускают прорыва к каркасу двигателя газов, а способствуют отводу теплового поршня к цилиндру:

Установлена головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

С обеих сторон головки вверху по пять опор, для установки распредвалов.
16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
Металлокерамические седла и латунные направляющие гильзы клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
От загрязнения отверстия защищают масленки, детали из маслостойкой резины.
V-образно в два ряда — стальные клапаны. Выпускной клапан имеет головку из жаропрочной стали.
Приводятся в действие гидротрификаторами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапера позволяет корпусу гидротрода поворачиваться вокруг своей оси.
Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
Снаружи сложенные кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
На стенки цилиндров, затем на пальцы, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ведущая шестерня.
В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-ти клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

Головка блока цилиндров V16, снабженная ресивером и коллекторами.
Дроссельная заслонка, в которой находится датчик управления, в положении которого находится дроссельная заслонка.
Датчик детонации.
Регулятор холостого хода.
Штаны с кислородным датчиком.
Видео.
Датчик массового расхода воздуха.
Термостат с датчиком.
Шкивы.
Крышка газораспределительного механизма.
Датчик фазы.
Электропроводка высокого напряжения.
Проводка на форсунках и под капотом.
Бензин в сборе.
Указатель уровня масла.
Магистраль и трубки для подачи топлива.
Генератор.
Рампа с насадками.
VS 5.1 … -42 контроллер
Датчик положения коленчатого вала.
Датчик скорости.
Электропроводка до АЗС.
Кронштейн генератора.
Устройство для натяжения ремня.
Стержни.
Шкив коленчатого вала и генератор.
Кольца и пальцы.
Поршни.
Паук.
Датчик уровня масла.
Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блок, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

ГБ, бензобак, топливные трубки сняты.
Демонстрация всей системы зажигания.
Генератор, термостат и все ремни и шкивы очищены.
Установлен новый бензобак с топливным насосом. Фото представлено ниже.

Отсоединить форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
Удален поддон.
Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
Масляный насос меняют на прибор, у которого на крышке есть заправка для ДПКВ.

Поменять форсунки для всей системы охлаждения.
Производятся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
Топливный бак подключается к магистрали, после установки на место.
Проводка к ТНВД выполняется от блока управления.
Старые провода остались для датчика уровня топлива.

Совет: Новую проводку нельзя продлевать, а в стенке моторного отсека вырежьте лишнее отверстие.

Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
Меняет помпу.
Установлен новый сапун для вентиляции картера, который приобретается одновременно с маслозондом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

Термостат установлен от автомобиля с инжекторным двигателем.
Соединитель для форсунок охлаждающей жидкости.
Установлена задняя крышка устройства газораспределения, ролики, шкивы.
Устанавливается по меткам ремня.
Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
Под верхним натяжителем используется один старый болт и один новый, под который на колодке есть отверстие.
Все датчики установлены: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
Крышка клапана надевается на герметик.
Модуль зажигания, дроссель, ресивер, гофра, Свечные провода выставлены. Поддерживает проводку к датчикам.
Поставил воздушный фильтр, новый трос.
Установить новый паук, резонатор. Глушитель может остаться старым.
Масло, охлаждающая жидкость, бензин.
Проводка подключается в салоне к панели приборов и замку зажигания.

Как переставить на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо виден на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Объект переделки нанесен на карбюраторную модификацию двигателя 21083 от моделей ВАЗ 2108, 2109, 21099. Основная цель — переделать в 16-клапанный инжектор путем установки блока цилиндров главного двигателя от ВАЗ 2112.

Испытания ВАЗ-2109, на который устанавливалась 16-клапанная головка, показала большую разницу в поведении автомобиля относительно привычной для него системы питания.На малых оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с большим, чем у двигателя, компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

GBC 16V,
с коллектором и ресивером,
датчик детонации,
дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
DMRV,
выхлопная система с приемной трубкой DC,
термостат с датчиком ,
оба ролика,
шкивы распределительного вала,
датчик фазы,
крышка газораспределительного механизма
комплект проводки
контроллер,
полностью оборудованная топливопровод и бензобак,
указатель и датчик уровня масла ,
датчик положения кВ,
рампа с комплектом форсунок,
поршни с кольцами и пальцами,
генератор с кронштейнами и натяжителем,
шкив коленчатого вала
шатуны
привод генератора,
корпус масляного насоса с глушителем датчика положения,
выхлопная система в комплекте.

Порядок выполнения работ

Все операции можно выполнять, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы сняты.
Отсоединены форсунки системы охлаждения. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
Удален поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
Масляный насос заменен на другой, на крышке которого есть пробоотборник для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
Установлены новые форсунки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
Подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений совпадает, все-таки придется укорачивать болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
Топливный бак Устанавливается на место и подключается к автомагистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
Навесной насос от ВАЗ-2112.
Для вентиляции заменен блок-картер на новый от ВАЗ-2112, приобретается с масляным щупом.
Головка установлена, а старая прокладка заменена на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
Термостат установлен ОТ. инжектор Двигатель «Самара» — 21082.
Сопла системы охлаждения подключены.
Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается в сборе.
Все датчики установлены на место. Датчик температуры Остается старый, а для термостата необходимо покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
Крышка клапана устанавливается на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен воздушный фильтр на место, установлен трос привода дроссельной заслонки от 21103.
Навесная выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос по разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель.Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана. Можно обнаружить множество неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность вазы может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель.Стоит предупредить, что многие детали придется заменить.

Сюда входят:

тозольная трубка;
масляный насос;
масло Картер;
различные датчики;

коленвал

и многое другое.

Несмотря на внушительный список, описанный ниже по тексту способ действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в доработке. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

Тяги качения ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

Диаметр равен 8-клапанному болту;
Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.

GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. это отличный способ для того, чтобы еще больше увеличить грузоподъемность своих автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый силовой агрегат?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга.Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

Увеличить мощность.
Улучшение звуковых характеристик На высокой скорости.
Эффективное использование топлива за счет системы впрыска.
Более стабильная работа Блок питания.
Не требуется постоянная установка клапанов.

Но есть недостатки:

Для замены в гараже понадобится много деталей и инструментов.
На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга.Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства нужен метчик, так как весь узел сборки. Это основная проблема в гараже.
Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался.Проверьте натяжение ремня.
Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
Отличная замена бачку «девятка» — аналог от 2112. Детали по размеру совпадают, но у них другое устройство, что не является препятствием для установки.
Для топливных магистралей нужно взять медные трубки, которые лучше гнуть.
Теперь можете наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется делать новые отверстия вручную.
Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
Ставим датчики, меняем проводку на подходящую по длине.
С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
На стартере придется менять бендикс с 12 на 9 зубьев.
Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает разместить все детали на своих местах.

Выбор помпы на ваз 2110

Водяной насос позволяет охлаждающей жидкости свободно циркулировать через систему охлаждения для охлаждения нагретых деталей. Результатом неисправности помпы может стать перегрев и поломка двигателя. Вот почему так важно следить за его состоянием и работоспособностью.Показатели неработающего водяного насоса:

подтеков вокруг сальника;
гудит при работе;
плохая циркуляция охлаждающей жидкости;
повышение температуры двигателя;
снижение уровня охлаждающей жидкости.

Как убедиться, что помпа неисправна

Должны быть выполнены следующие тесты:

Прогреть двигатель до рабочей температуры, отжать верхний шланг. Если жидкость циркулирует в системе нормально, водяной насос работает нормально.
Насос не должен гудеть. Если такой звук слышен, можно предположить, что он неисправен. В этом случае лучше не откладывать замену насоса на .
