Замена трамблера ваз 2106: Установка трамблера ваз 2106 по меткам. Как выставить угол опережения зажигания. Порядок установки электронного зажигания

Замена трамблера на ВАЗ 2107

Система зажигания на ВАЗ 2107 бывает двух типов: контактная и без контактная. Замена трамблера на ВАЗ 2107 процедура не из сложных и требуется только в исключительных случаях. Поскольку деталь довольно таки надёжная, выходит из строя она довольно редко. Другое дело, если у вас контактная система зажигания и вы решили переоборудовать её на бесконтактную. Преимущества бесконтактной системы зажигания очевидны, это:

• заметное уменьшение расхода топлива на высоких оборотах;
• более ровная, мягкая, устойчивая работа двигателя;
• лёгкий и быстрый запуск двигателя, особенно в зимнее время года;
• отсутствие провалов, дёрганий при увеличении оборотов двигателя.

Как произвести замену контактное на бесконтактное зажигание смотрите в блоге.

Для снятия и замены трамблёра из инструментов вам понадобиться лишь: гаечный ключ на 13, плоскогубцы.

1

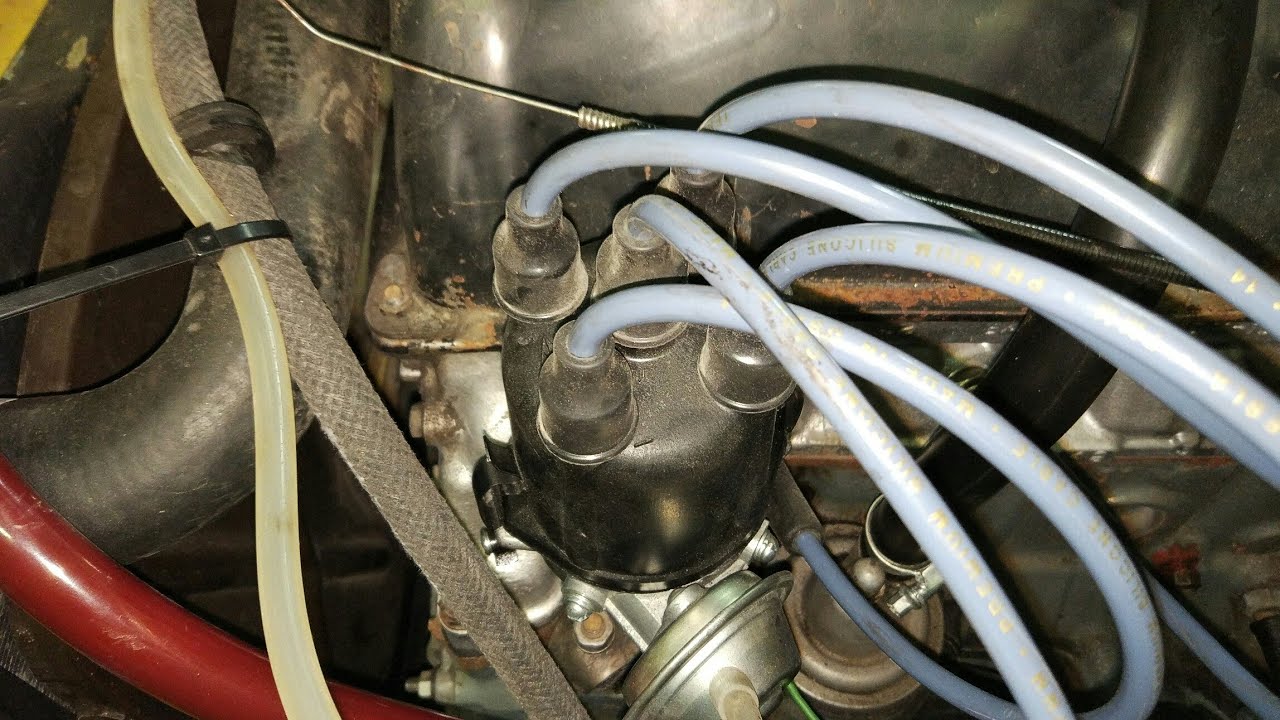

Итак, сначала отсоединяем все провода от трамблера или от свечей зажигания.

2

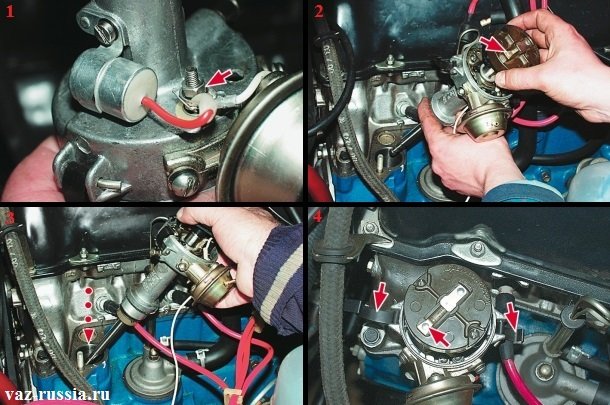

Дальше отсоединяем провода питания (показано на примере с БСЗ — синий штекер).

3

Затем нужно снять тонкий шланг, который идет к карбюратору.

4

Далее все очень просто — берем ключ на 13 и отворачиваем гайку крепления трамблера к блоку двигателя.

5

После этого берем за корпус трамблера и спокойно вынимаем его из посадочного места. Разумеется, предварительно не забудьте вынуть фиксирующую регулировочную шайбу, чтобы ее не потерять. Процесс замены особо не представляет сложностей. Главное, хотя бы примерно запомнить положение трамблера, чтобы поставить его на место точно также. Это позволит сохранить настройки системы зажигания.

Как отремонтировать трамблер

Трамблер это сокращенное название прерывателя распределителя, который служит для распределения электрического тока высокого напряжения по свечам зажигания.

Как отремонтировать трамблер ВАЗ

Трамблер  или прерыватель распределитель довольно сложное устройство и этим доставляет много хлопот владельцу автомобиля. Трамблер устанавливается на карбюраторные двигатели автомобилей. Мы сейчас рассмотрим, как ремонтировать трамблер ВАЗ самому и что для этого необходимо.

Ремонт трамблера автомобиля ВАЗ, как правило, заключается в замене изношенных деталей устройства.

Чем ремонтируют трамблер?

• Торцовые ключи на «7», на «10» и на «13»;
• Две крестовые отвертки;
• Специальный набор плоских щупов;
• Молоток;
• Специальные оправки, предназначенные для выпрессовки и запрессовки подшипников трамблера;
• Пинцет.

Для начала необходимо вывернуть 2 винта крепления ротора прерывателя распределителя к опорной пластине с регулятора опережения зажигания, затем снимаем ротор трамблера.

Перед тем, как все снимать, необходимо поставить метки на пружины и грузики трамблера, это облегчит вам задачу сборки трамблера (прерывателя распределителя). С помощью отвертки снимите пружины центробежного регулятора трамблера.

Затем надо отвернуть гайку крепления наконечников проводов конденсатора и катушки зажигания. Снимите конденсатор трамблера, вывернув винт крепления.  Сначала выверните вин для крепления провода подвижного контакта, а затем необходимо снять изоляцию, после чего снимаем изолирующую и металлическую шайбы.

С оси контактной группы необходимо снять подвижной контакт, затем стопорную шайбу крепления тяги вакуумника с подвижной оси распределителя.

Снимите тягу вакуумного регулятора трамблера, которая находится на оси подвижной пластины трамблера.

После чего вынимаем вал трамблера из корпуса и отворачиваем два винта крепления пластин подшипника.

В корпусе находим подвижную пластину и подшипник, вынимаем их. Проверяем состояние вала трамблера. Обследуем на износ валик трамблера и надо учесть тот факт, что значительный износ, как вала, так и кулачков валика не допускается.

Берем прибор для измерения емкостей с помощью, которого проверяем конденсатор. Емкость конденсатора трамблера в пределах нормы должна быть 20-25 мкФ.

Далее проверяем техническое состояние диафрагмы вакуумника. Проверка диафрагмы проводится нажатием тяги и заглушкой штуцера. При этом диафрагма должна удерживать тягу.

Проследите за тем, чтобы контакты прерывателя были чистыми, без следов грязи, если таковы есть зачистите и промойте контакты спиртом.

Если втулка корпуса трамблера износилась, замените ее. Втулку корпуса еще называют подшипником. Для выпрессовки и запрессовки подшипника корпуса используют оправки.

Сборку производить в обратном порядке разборки, учитывая все нюансы и особенности.

Зазор между контактами прерывателя должен находиться в пределах 0,35-0,45 мм. В случае несовпадения отрегулируйте зазор между контактами прерывателя.

Смажьте фильц и шлицевую часть валика трамблера моторным маслом.

Устройство трамблера ВАЗ 2106

Предназначение трамблера в автомобиле ВАЗ 2106 – регулировать своевременную подачу искры на свечи. Те, кому хоть немного знакомо устройство двигателя знают, что рабочий ход в цилиндрах совершается поочередно. У каждого двигателя, свой порядок работы. Например, у ВАЗ 2106, цилиндры работают в таком порядке 1-3-2-4. В момент рабочего хода, когда поршень находится в верхнем положении, трамблер должен подать искру. Иначе, без него, не было б бесперебойной работы всего механизма.

Устройство

Трамблер автомобиля ВАЗ 2106 имеет довольно несложное устройство, по сравнению с другими узлами и механизмами двигателя. Самое первое, что кинется Вам в глаза, при осмотре трамблера – его крышка. Она имеет 5 отверстий – 1 по центру и 4 по краям. Они предназначены для контактов свечей и стартера. Также, возле одного из крайних отверстий, обязательно должна быть нанесена циферка «1». Она отличает контакт первого цилиндра, от остальных контактов. Это дает возможность выставить работу свечей в правильном порядке. Обычно, в ВАЗ 2106, напротив контакта первой свечи находится четвертая, слева – вторая, а справа, соответственно – третья.

Крышка трамблера надевается на его корпус. Он служит для того, чтоб защищать все детали, находящиеся в нем, от повреждений. Также, на нем есть регулировочный винтик. Он помогает выставить правильное зажигание. Очень часто, двигатель может работать нестабильно из-за того, что у свечей ранее, или наоборот, позднее зажигание. Это заметно сказывается на скорости и мощности автомобиля. Для того, чтоб выставить зажигание, нужно послабить винтик, и проворачивать трамблер по собственной оси – сперва влево, а потом вправо. Двигать нужно буквально на пару миллиметров, и каждый раз проверять зажигание. Если машина завелась без проблем, и при больших оборотах не давится, то тогда, можете себя поздравить – установка завершена.

Внутри трамблера располагаются такие детали, как:

• Ротор;
• Кулачек;
• Прерыватель;
• Подвижный контакт;
• Конденсатор.

Эксплуатация

Поскольку, речь идет о электрическом приборе, то он имеет свойство часто выходить из строя. В таком случае, некоторым деталям потребуется замена. Устройство трамблера двигателя ВАЗ 2106, имеет, в основном, одноразовые детали, в виде контактов и прочих подобных механизмов. Как можно понять, нужна ли замена деталей, или трамблер работает нормально?

Первым признаком того, что устройство трамблера имеет повреждение, является изменение оборотов при холостом ходу. Если обороты работают не стабильно, значит проблема, скорее всего в данном приборе. Часто, нужно просто выставить зажигание, и проблема пропадет.

Более тяжелый случай, когда автомобиль глохнет на ходу. Это уже свидетельствует о более серьезной поломке. Чаще всего, такое происходит тогда, когда контакты практически на исходе своего срока эксплуатации, и не выдерживают нагрузок. В таком случае, неисправное устройство следует заменить, а зажигание заново выставить.

И наконец, самый тяжелый тип поломки – когда двигатель ВАЗ 2106 полностью отказывается заводится. Вообще, многолетняя практика показывает, что двигатель может не заводится по многим причинам. Для того, чтоб наверняка знать, что это неисправен трамблер, Вам нужно будет снять его, и установить новый. Выставить зажигание, и попробовать завести мотор. Если получится, то тогда, проблемная зона выявлена верно. Часто, при такой поломке помогает установка нового трамблера, но иногда, можно и воскресить старый. Этим должны заниматься специалисты, иначе, толку не будет, а только зря потраченное время.

Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»

Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену,  разобраться в устройстве и работе поможет этот материал.
Прежде чем копаться в «электрике», нужно сказать, что причиной «дерганья» Ваз-2107 и других «классических» моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если «дерганье» усилилось после замены сцепления или «мягкого соединения», нужно искать причину именно в нем. Попробуйте установить узел от другого производителя — его характеристики будут другими, резонанс в трансмиссии пропадет и «дерганье» прекратится.

Какие признаки указывают на неисправность трамблера автомобилей Ваз

1. Двигатель не запускается:
-нет зазора или слишком большой зазор между контактами прерывателя;
-обгоревшие и грязные контакты;
-вышел из строя конденсатор;
-перегорело помехоподавительное сопротивление «бегунка»;
-«пробита» крышка трамблера;
-оборван провод низкого напряжения или окислены его клеммы;
-сгорел датчик Холла (бесконтакное зажигание).
2. Двигатель «трясет» на холостом ходу:
-зазор между контактами не в норме;
-слишком «раннее» зажигание.
3. Двигатель «дергается» на высоких оборотах:
-слишком большой зазор между контактами прерывателя;
-ослабла пружина подвижного контакта прерывателя;
-ослабли пружины центробежного регулятора.
4. «Дерганье», перебои на всех режимах двигателя:
-повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;
-грязные, замасленные, обгоревшие контакты прерывателя;
-изношен или сломан уголек подвижного контакта в крышке трамблера;
-трещины и прогары «бегунка» и крышки трамблера;
-конденсатор «полупробит», просится на замену;
-втулки изношены и валик трамблера «люфтит»;
-неисправен коммутатор бесконтактной системы зажигания.
5. Машина медленно разгоняется, много расходует топлива:
-неправильно установлен угол опережения зажигания.
Обратите внимание! Признаки неисправности трамблера Ваз-2107 очень легко спутать с проявлениями неисправностей системы питания. Поэтому никогда не начинайте разбирать трамблер и карбюратор с бензонасосом одновременно!

Функция трамблера в системе зажигания карбюраторного автомобиля

Полное название этого прибора «прерыватель-распределитель зажигания», раскрывает часть его «обязанностей»- в строго определенное время разрывать низковольтную цепь катушки зажигания и распределять образовавшуюся при этом высоковольтную энергию, в заданном порядке (1-3-4-2),  по цилиндрам. Еще он «отвечает» за изменение угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя (коленвала) центробежным регулятором и «подправляет» этот угол в зависимости от нагрузки на мотор вакуумным корректором.

Какой из трамблеров подойдет на Ваз-2107

На всех карбюраторных заднеприводных автомобилях ВАЗ прибор имеет почти одинаковые узлы и схожий принцип работы. Отличаются трамблеры для двигателей объемом 1200-1300 «кубиков» тем, что:
— шток привода короче на 7 мм;
— нет вакуумного регулятора опережения зажигания;
— настройки грузиков и пружин центробежного регулятора другие.
Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться. Марки «Нивовских» трамблеров такие: 3810.3706, 038.3706-10. А подойдут для «Семерки» и других классических машин трамблеры марок 0.3706 (контактный) и 38.3706 (бесконтактный).

Основные узлы трамблера и описание его работы

Устройство трамблера Ваз классика

Устройство

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор.
В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).
На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).
Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.
Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Работа

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает.
Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Проверка угла опережения зажигания двигателя Ваз-2107

Способы, описанные ниже, дают возможность самостоятельно подправить угол опережения зажигания. Они подходят одинаково хорошо и для контактного, и для бесконтактного трамблера.
Корректируем угол опережения зажигания по холостому ходу. Прогреваем мотор до рабочей температуры, на холостом ходу, проворачивая корпус относительно блока, «ловим» положение, в котором обороты будут самые высокие. Закрепляем трамблер в этом положении.
Проводим проверку правильности установки угла опережения зажигания «на ходу». Присмотрев свободный участок ровной дороги, выезжаем на него. Держим скорость 40 км/ч на четвертой передаче и резко нажимаем на педаль газа. под капотом должен быть слышен звонкий металлический стук, пропадающий сам собой через несколько (четыре-шесть) секунд. У вас все именно так? Значит, регулировка закончена. Если стук не пропадает долго- останавливаемся, ослабляем трамблер и поворачиваем трамблер по часовой стрелке на пару миллиметров, делая зажигание более поздним. Снова заводим мотор, разгоняемся, повторяем проверку.
Если стука нет совсем, то трамблер нужно повернуть против часовой стрелки, поставив зажигание «пораньше» и снова проверить на ходу. Проделав несколько раз эти действия, получаете оптимальный угол опережения зажигания именно для вашего двигателя Ваз.
Остались вопросы? Посмотрите это видео

Распределитель зажигания ВАЗ 2106 — демонтаж, ремонт установка

Распределитель зажигания— это специальный механизм, который определяет момент формирования высоковольтного импульса, а также распределяет напряжение по цилиндрам ДВС (двигателя внутреннего сгорания). От его работоспособности зависит эффективность мотора. До 1980 года на ВАЗ-2106 устанавливали распределитель Р-125Б с карбюратором типа 2103. Он оснащался механическим октан-корректором, который позволял в небольшом диапазоне изменять угол опережения. С 1980 года модельный ряд 2106 оснащался распределителями 30.3706 в сочетании с карбюратором серии 2107-1107010-20. В отличиеот предыдущего, такой механизм комплектовался вакуумным регулятором опережения зажигания. В данной статье мы подробно рассмотрим, как отремонтировать распределитель зажигания ВАЗ-2106, который выпускается с 1980 года.

Демонтаж распределителя зажигания

Так как сегодня модели с распределителем Р-125Б практически не встречаются, данная инструкция написана для более нового поколения механизмов — 30. 3706. По сути, они мало чем отличаются и нижеописанное пособие можно применить и к более старым деталям. Отличительной чертой трамблера шестой моделиявляется наличие специальной метки на хвостовике. Для выполнения всей работы понадобятся: два ключа (7 и 13), свечной ключ, бородок и отвертка.

Демонтируйте свечу с 1-го цилиндра и закройте отверстие пальцем или пробкой.

Проворачивайте коленчатый вал, пока внутри первого цилиндра не образуется давление, которое выдавит пробку. Продолжайте проворачивать коленвал пока метки на поверхности не выровняются в одну линию. Если используется топливо 92 или 95 марки соедините риску со средней или самой меньшей полоской. Если для работы мотора применяется бензин ниже 92, установите риску на уровне с самой длинной полоской. После выполнения этих операций, установите свечу на место и подключите ее к проводке.

Приступаем к демонтажу регулятора.Сначала отсоедините шланг от корректора угла опережения, затем отключите высоковольтные провода от разъема крышки. С помощью ключа открутите гайку крепежа трамблера, затем демонтируйте шайбу с пластиной. Теперь можно снять трамблер с мотора.

Переверните трамблер, снизу будет размещена гайка, которая держит контакт низкого напряжения. Открутите крепление, удалите шайбу и извлеките кабель.

Ремонт распределителя ВАЗ 2106

Для реализации этой процедурыприготовьте четыре ключа (7,7, 10 и 13), две отвертки, плоские щупы, оправки для выпресовки и запрессовки втулок, молоток и пинцет. Вся процедура сводится к замене изношенных сегментов.

Сначала необходимо демонтировать ротор, он закреплен двумя винтами. Для удобства рекомендуется наметить маркером грузики и пружины, это позволит избежать путаницы с их установкой при сборке устройства. Используя отвертку, снимите вышеперечисленные элементы.

Выкрутите крепежный винт конденсатора и аккуратно его снимите. Затем демонтируйте изолирующую подставку и шайбы, предварительно придержав гайку.

Демонтируйте контактную группу, она прикреплена двумя винтами, открутите изоляционные шайбы с её оси.

Извлеките стопорную шайбу, а потом подвижный контакт. Применяя отвертку,отсоедините тягу вакуумного корректора, которая размещена на оси пластины распределения зажигания. Вслед за этим нужно демонтировать корпус регулятора, он зафиксирован двумя винтами.

После этого снимите муфту. Сначала следует выпрессовать штифт крепления маслозатяжной муфты из вала зажигания и шайбу. Теперь нужно открутить винты, которые удерживают стопорные пластинки подшипника. В завершении достаньте из корпуса распределителя пластинкувместе с подшипником. На этом процедура разборки механизма заканчивается.

Приступаем к ремонту

• Сначала необходимо тщательно проверить состояние всех сегментов. На поверхности деталей не должно быть видимых следов износа, иначе они не подлежат ремонту.

• Замерьте емкость конденсатора, которая должна быть в пределах 0,20-0,25 мкФ.

• Протестируйте диафрагму вакуумного корректора, она должна прочно удерживать тягу. Нажмите на тягу, а потом заглушите штуцер.

• Аккуратно зачистите контакты при обнаружении загрязнений. Специалисты рекомендуют применять для этой задачи бархатный надфиль.В завершении промойте их уайт-спиртом либо бензином.

• При обнаружении на подшипниках следов износа, замените их новыми аналогами.

Сборка реализуетсяпо той же схеме, только в обратном порядке. После завершения нужно обязательно отрегулировать зазор контактов трамблера. Оптимальное значение 0,35-0,45 мм.

Установка распределителя зажигания

Предварительно нужно снять крышку с нового трамблера. Перед началом установки проверьте контакты, при необходимости откалибруйте зазор. Для выполнения этого мероприятия понадобиться аналогичный набор инструментов, как идля демонтажа механизма.

Подключите к крышке распределителя контакты высоковольтных проводов в соответствии с установленным порядком работы цилиндров. Ротор вращается в направлении часовой стрелки, а номера цилиндров указываются на поверхности блоков и крышке распределителя.

К новому трамблеру подсоедините низковольтные провода. Удерживая коленчатый вал от проворачивания, вставьте трамблер в гнездо. В завершении зафиксируйте все крепежные элементы, при необходимости откорректируйте угол опережения.

Видео — Профилактика распределителя зажигания ВАЗ

Замена трамблера ваз 2106 своими руками

Неисправности трамблера приводят к сбоям в работе системы зажигания. О неисправности трамблера можно догадаться по таким характерным признакам, как внезапные рывки авто во время движения и нестройная работа движка на холостом ходу.

Суть такой процедуры, как ремонт или замена трамблераВАЗ 2106, заключается в замене входящих в него изношенных деталей.

Для осуществления ремонтных работ вам потребуются:

2 ключа на 7 мм, ключи на 10 и 13мм, две отвертки, молоток, набор плоских щупов, оправки для выбивания и запрессовки втулок (подшипников) трамблера, и пинцет.

Когда все инструменты подготовлены, можно приступать к работе.

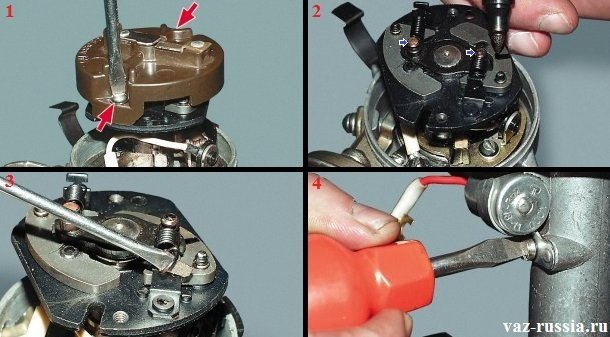

1. Выкручиваем 2крепежных винта, обеспечивающих соединение ротора распределителя с опорной пластиной регулятора опережения зажигания, поле чего снимаем сам ротор.

2. Пружины и грузики центробежного регулятора опережения зажигания надо промаркировать, чтобы не запутаться при сборке и поставить все на прежние места.

3. Далее при помощи отвертки надо снять пружины центробежного регулятора (отвертка нужна для того чтобы поддеть пружины).

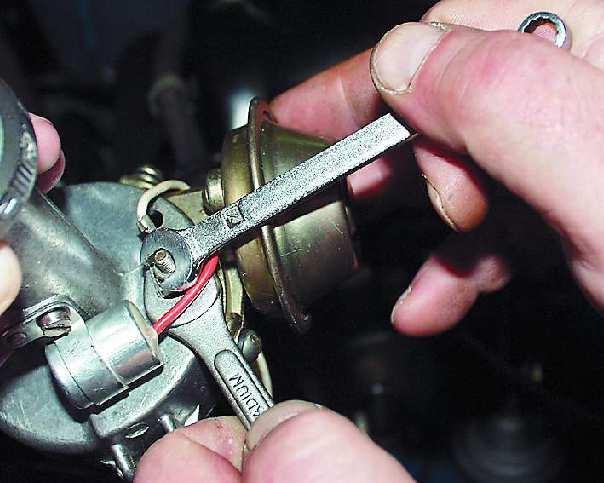

4. Придерживая гайку на винте подвижного контакта, следует отвернуть гайку, которой крепятся наконечники проводов (провод конденсатора и провод, идущий от катушки зажигания).

5. Теперь надо вывернуть винт, которым корпус трамблера крепится к корпусу конденсатора, затем снять его.

6. Далее выворачивается винт, которым крепится наконечник провода подвижного контакта (гайку при этом необходимо придерживать) и снимается изолирующаяпроставка, а также шайбы (пружинная и 2 плоские – изолирующая и металлическая).

7. Следующим шагом будет откручивание двух винтов, которыми контактная группа соединяется с подвижной пластиной распределителя.

8. После откручивания  винтов крепления снимаем контактную группу, следом за ней – изолирующие шайбы, находящиеся на оси контактной группы (плоскую и стопорную).

9. Далее поддеваем при помощи плоской отвертки шайбу,изолирующую пружинную пластину подвижного контакта, а сам подвижный контакт снимаем с оси контактной группы.

10. С оси подвижной пластины распределителя снимаем стопорную шайбу, находящуюся на креплении тяги вакуумного регулятора.

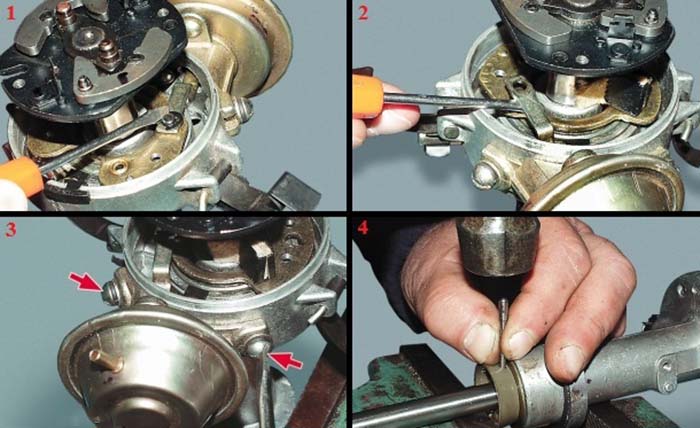

11. Поддеваем отверткой тягу вакуумного регулятора и снимаем ее с оси пластины трамблера.

12. Отворачиваем два винта, которыми корпус вакуумного регулятора крепится к корпусу трамблера, и снимаем регулятор.

14. Выпрессовываем из валика трамблера штифт, которым крепится малоотражательная муфта, после чего снимаем муфту, а за ней шайбу.

15. Вынимаем валик трамблера из корпуса.

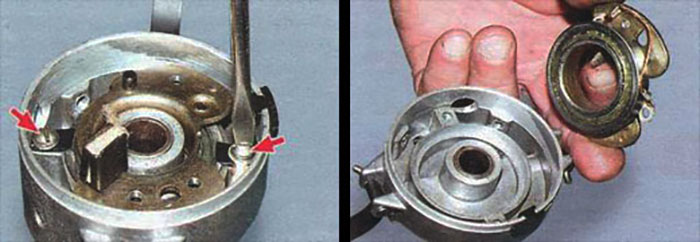

17. Отворачиваем 2 винта,которыми крепятся стопорные пластины подшипника, снимаем пружинные шайбы и при помощи пинцета вынимаем пластины.

18. Далее вынимаем из корпуса трамблера подвижную пластину в сборе с подшипником.

19. Проверяем состояние валика трамблера – на поверхности его контакта с подшипником не должно быть видимых следов износа.

20. Проверяем конденсатор, используя для этой процедуры прибор, которым измеряется емкость (нормальные значения находятся в диапазоне 0,20-0,25 мкФ).

21. Затем следует проверить состояние диафрагмы вакуумного регулятора угла опережения зажигания (для этого необходимо нажать на тягу и заглушить штуцер…тяга при этом должна удерживаться диафрагмой).

22. Осматриваем контакты прерывателя – на них не должно быть каких-либо загрязнений, эрозии и следов пригорания. При наличии вышеупомянутых загрязнений контакты следует зачистить при помощи бархатного надфиля (ни в коем случае нельзя применять для этой цели шлифовальную шкурку) и промыть спиртом либо бензином.

23. Втулку корпуса трамблера со следами износа следует заменить новой. Выпрессовку и запрессовку подшипника следует проводить при помощи оправки соответствующего диаметра.

24. Собирать трамблер следует в порядке, противоположном порядку разборки, учитывая при этом следующие особенности.

По окончании сборки следует отрегулировать расстояние между контактами прерывателя. Зазор должен быть от 0,35 до 0,45 мм.

Фальц, находящийся на подвижной пластине трамблера нужно смазать моторным маслом (потребуется буквально 2-3 капли масла). Также следует поступить с подшипником, добавив пару капель масла через масленку, которая установлена на корпусе трамблера, и ошлицевой частью валика трамблера.

Трамблер (распределитель зажигания) 30.3706 ВАЗ 2106: 1 — валик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки трамблера; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (фильц) кулачка; 10 — опорная пластина регулятора опережения зажигания; 11 — ротор распределителя зажигания;12 — боковой электрод с клеммой для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральная клемма для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — грузик центробежного регулятора опережения зажигания; 21 — ось рычажка; 22 — кулачок прерывателя; 23 — рычажок прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная муфта валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммового зажима; а — канавка для отличия распределителей зажигания 30. 3706; б — паз для перемещения стойки с контактами

Регулировка трамблера на ваз 2106

• Сначала свечным ключом следует выкрутить свечу 1 цилиндра. Далее резиновой заглушкой или пальцем следует закрыть свечной колодец. Если отверстие прикрыто рукой, палец не следует убирать.
• После специальным ключом нужно проворачивать коленчатый вал двигателя до начала момента такта сжатия в 1 цилиндре (поршень начинает идти вверх). Как правило, это момент, когда пробка вылетит или будет чувствоваться, как выдавливает палец.
• Крутить вал нужно до момента, пока метка на шкиве коленчатого вала не будет совпадать с меткой, которая выполнена на крышке механизма газораспределения. Обратите внимание, если обычно машина эксплуатируется на бензине АИ-92 или АИ-95, нужно ориентироваться по средней метке. Если используется 80-й бензин и ниже, тогда следует совмещать с меткой, которая самая длинная, то есть выставлять угол опережения 0°.

Выставление зажигания и проверка

Завершив этап подготовки, можно переходить к самой регулировке зажигания. Для этого потребуется подключить контрольную лампочку одним концом к выводу катушки зажигания, который подключен к низковольтному проводу распределителя. Второй конец нужно подсоединить к массе.

Далее следует включить зажигание, после чего нужно поворачивать распределитель по часовой стрелке до момента, пока не потухнет лампа-контролька. Если же контролька не загорелась, тогда вращать ничего не нужно.

• После окончания всех регулировок следует завести двигатель и поверить правильность работы системы зажигания. Сначала машину нужно разогнать до 40 км/ч, включить 4 передачу и резко нажать на педаль газа. В норме, через пару секунд можно услышать детонацию двигателя, начнут звенеть «пальцы», однако явление пропадет по мере разгона машины.

В случае, когда детонация не пропадает при разгоне, высока вероятность того, что зажигание ранее. Если же детонации нет, тогда зажигание позднее. В первом случае следует повернуть распределитель по часовой стрелке на половину или одно деление.

В ситуации с поздним зажиганием все делается точно также, только крутить нужно против часовой стрелки. Выставив нужное положение, следует повторно провести проверку, снова разогнав машину и нажав на газ.

После того, как оптимальное положение найдено, на корпусе распределителя краской наносится метка, отмечающая положение средней риски шкалы пот отношению к блоку. После этого процесс зажигание ВАЗ можно считать выставленным.

Что в итоге

С учетом приведенной выше информации становится понятно, что для получения приемлемого расхода топлива и динамики, а также для увеличения ресурса двигателя, нужно регулярно проверять правильность УОЗ. Также рекомендуется своевременно устранять любые неполадки системы зажигания.

Данное решение также имеет недостатки, однако позволяет повысить КПД двигателя, снизить расход горючего и т.д. Напоследок отметим, что на практике для таких автомобилей, как ВАЗ 2106, 2107 и других моделей бесконтактное зажигание может быть вполне оправданным решением, так как в значительной степени упрощает эксплуатацию транспортного средства.

Признаки для определения правильности выставленного угла опережения зажигания. Последствия некорректно настроенного УОЗ, способы выставления зажигания.

Почему важен корректный угол опережения зажигания. Настройка УОЗ на авто с карбюратором. Зажигание на моторах с электронным впрыском и двигателях с ГБО.

Почему двигатель работает после прекращения подачи искры. Симптомы и причины неисправности. Основные отличия дизелинга от эффекта калильного зажигния.

Как выставить начало момента впрыска топлива на дизельном двигателе. Различные способы настройки УОВ. Советы и рекомендации при самостоятельной настройке.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Причины и последствия аномального процесса сгорания топливно-воздушной смеси в цилиндрах двигателя. Самостоятельное неконтролируемое возгорание топлива.

Как самостоятельно выставить зажигание на Ваз 2106

Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:

• бесперебойная работа силового агрегата;
• легкий запуск;
• нормальный расход топлива;
• динамика разгона.

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Вам нужно взять с собой в гараж:

• ключ для свечей;
• ключ на 13;
• вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

1. Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
2. С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
3. В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов). Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
4. Снимаем крышку с трамблера, предварительно отстегнув защелки.
5. Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.
6. Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
7. Снимаем гайку крепления трамблера и проворачиваем его вверх. Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
8. Возвращаем трамблер на место и не до упора вкручиваем гайку.
9. Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
10. Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
11. Включаем зажигание. Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
12. Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки. В этом положении фиксируем трамблер, затянув плотно гайку.
13. Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление. Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

Настройка зажигания ВАЗ 2106

Оттого насколько грамотно и квалифицированно выполнена настройка зажигания ВАЗ-2106 зависит не только мощность и динамика силового агрегата, но и расход. Некорректную работу зажигания можно выявить по следующим моментам:

недостаточная мощность двигателя;

неустойчивый режим ХХ;

детонация после выключения;

при резком нажатии на «газ» появляется характерный стук пальцев.

Настройка зажигания на ВАЗ

В зависимости от того какой тип зажигания установлен вашей модели, настройка системы имеет некоторые особенности. В то же время принцип выполнения данной операции для всех модификаций аналогичен. Регулировка зажигания ВАЗ-2106 проводится в 3 этапа:

УЗСК – калибровка угла контактов в замкнутом положении.

УОЗ – регулировка угла опережения.

Контроль работоспособности в движении.

Регулировка углов контактов зажигания

Для работы нам понадобится:

набор ключей, в том числе и специальный ключ для коленвала;

набор щупов для ВАЗ-2106;

Если на вашей модели применена классическая или система зажигания транзисторного типа настройку зажигания выполняем в следующем порядке.

Демонтируем крышку с трамблёра и надфилем чистим контакты, чтобы они плотно замыкались друг с другом. Если необходимо, подгибаем неподвижный элемент.

Вращая специальным ключом коленвал, устанавливаем максимальный зазор. При отсутствии ключа, можно выполнить эту процедуру путём толкания автомобиля, предварительно включив 4-ю передачу.

После того как установлен максимальный зазор, выкручиваем винт пластины подшипника.

Затем пластиной в 0,4 мм калибрует зазоры, а потом фиксируем положение, вкручиванием винта.

Контролируем расстояние между электродами пластинками на 0,35 и 0,4 мм. В этом случае тонкий щуп должен легко проходить, а толстый инструмент – не должен. Ставим на место крышку трамблёра.

Запускаем двигатель и проверяем с помощью тахометра УЗСК. Он должен быть 55°±3°. При необходимости выполняет его калибровку.

Регулируем угол опережения зажигания

Для выполнения этой процедуры существует несколько вариантов, оптимальными являются следующие:

с помощью стробоскопа;

с помощью лампочки;

Настройка с помощью стробоскопа – наиболее быстрый и точный способ калибровки при условии наличия данного устройства. Сначала необходимо подключить прибор к сети машины. Затем следует снять с трамблёра и заглушить трубопровод октан корректора. Вслед за этим прогреваем двигатель до рекомендованной температуры. После этого ослабляем крепёжный болт трамблёра и направляем луч стробоскопа в район шкива. При устойчивых оборотах ХХ вращая корпус трамблёра, устанавливаем первую метку шкива против второго деления, которое находится на крышке газораспределителя. Отрегулировав нужное положение, фиксируем корпус трамблёра, закручиванием крепёжного болта.

Настройка с помощью лампочки выполняется при отсутствии стробоскопа. Регулировка производится с помощью двенадцативольтовой лампочки, к которой предварительно подсоединены 2 провода и специального ключа для коленвала.

Сначала вращая коленвал, установите его метку напротив нулевого деления на крышке газораспределителя.

Один провод лампочки соедините с катушкой через кабель, идущий от трамблёра, а другой – с массой кузова.

Центральный кабель трамблёра выньте и подключите на массу.

Открутите немного крепёжный болт корпуса трамблёра.

Включите систему зажигания, лампа должна гореть.

Вращением по часовой стрелке корпуса трамблёра установите положение, при котором погаснет контрольная лампа.

Вслед за этим двигайте корпус обратно до того момента, когда снова загорится лампа.

С помощью болта зафиксируйте трамблёр.

Если на вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, данную регулировку выполнить с помощью лампочки не получиться из-за того, что напряжения, которое имеется на контактах трамблёра, может не хватить для включения лампы. В таком случае настройку следует произвести с помощью диодного пробника или вольтметра.

Регулировка по наличию искры производится на основании того, что искра появляется при размыкании контактов. Предварительно установите коленвал в положение, при котором его метка совпадёт с первым делением на крышке газораспределителя. В этом случае бегунок трамблёра будет находиться напротив силового кабеля 1-го цилиндра. Вытащите центральный кабель трамблёра и расположите его на расстоянии от массы в пределах 5 мм. Открутите крепёжный болт трамблёра и включите зажигание. Проверните корпус в сторону часовой стрелки на 25-30 градусов. После этого медленно двигайте корпус обратно и в момент появления искры, зафиксируйте трамблёр.

Регулировку на слух следует проводить только в исключительных случаях, когда вышеизложенные варианты по той или иной причине реализовать не удалось. Сначала включаем двигатель, а затем ослабляем крепление корпуса трамблёра. Вращая корпус, установите максимальные обороты мотора. После этого поверните трамблёр немного по часовой стрелке и зафиксируйте корпус болтом. При этом вполне вероятна большая ошибка, однако, этого будет достаточно, чтобы добрать до ближайшей станции обслуживания или своего гаража, где можно будет выполнить более точную настройку.

Видео- Установка зажигания по лампочке

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо протестировать в процессе движения машины. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км/час, включив 4-ю передачу, энергично нажмите педаль «газа». При правильной регулировке зажигания в этот момент должны кратковременно (1-2 сек) появиться и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если это не произошло, проверните корпус трамблёра на 1 позицию против часовой стрелки. Когда детонация продолжается более 2 секунд, корпус необходимо провернуть по часовой стрелке на 1 деление.

Установка зажигания на ВАЗ 2106

Надо сказать «как выставить зажигание на ВАЗ 2106» – это достаточно распространенный вопрос. О том, как это сделать, и что для этого нужно, в статье.

• Как понять, что надо выставить зажигание
• Как выставить зажигание на ВАЗ 2106 – порядок действий
• Регулировка зажигания ВАЗ 2106

Начнем с того, что на инжекторе выставить зажигание просто нельзя. В данной системе имеется блок управления двигателем, который, судя по показателям с датчика фаз и датчика положения коленчатого вала подает напряжение в систему зажигания. Поэтому отрегулировать зажигание на инжекторе нельзя. Вообще никак.

Как понять, что надо выставить зажигание

Есть несколько косвенных признаков, на которые стоит посмотреть. Конечно, если двигатель не заводиться, то выставить зажигание – это первое, что приходит в голову, если конечно свечи мокрые. Рассмотрим основные симптомы, которые указывают но необходимость установки зажигания.

Признаки того, что требуется установка зажигания:

Повышенный расход топлива. Конечно, это может быть следствием неправильной регулировки карбюратора, но бывает и так. Например, при позднем зажигании динамика автомобиля падает, для достижения прежнего разгона требуется большее количество горючей смеси.

Потеря динамики. При позднем зажигании взрыв идет «вдогонку» поршню, который уже пошел вниз под действие инерции маховика.

Выстрелы в глушитель. Когда взрыв происходит вдогонку, расширение газов занимает какое-то время. Если поршень уже дошел до нижней мертвой точки, то следующим идет такт выхлопа. А значит часть взрыва топлива передастся в выхлопную систему, отсюда и хлопки.

Поменять контакты трамблера ВАЗ 2106. Контактная система зажигания. Назначение и виды распределителей

Многие считают, что ремонтировать или перебирать трамблер на ВАЗ 2106 нецелесообразно — проще установить новый. Это утверждение не всегда верно.

Ресурс трамблера 30-50 тыс. Км., Так что если он вышел из строя ранее, имеет смысл заняться ремонтом, потому что, скорее всего, износились всего несколько деталей.Кроме того, можно сделать своеобразную профилактику и значительно увеличить срок ее службы.

Трамблер ВАЗ 2106 — довольно сложный механизм, поэтому при работе с ним желательно разметить все детали, чтобы после сборки он работал в штатном режиме. После того, как вы сняли трамблер, нужно отломить кронштейны и снять крышку.

Под ним находится ротор, закрепленный двумя винтами. Отвинтите их и снимите ротор. Под ним на металлической пластине регулятора находятся два противодействующих подпружиненных груза.Перед их снятием отметьте один из них и пружину, чтобы не перепутать при сборке.

Затем нужно открутить винт, входящий в корпус с тыльной стороны рядом с регулятором вакуума, и снять закрепленный на нем конденсатор.

Под пластиной регулятора с нагрузками находится контактная группа, закрепленная двумя винтами. Ослабьте винты и снимите его. Шток от регулятора вакуума защищен защелкой, которую нужно снять.

Теперь, отпустив тягу, можно открутить болты крепления вакуумного усилителя к корпусу распределителя и отсоединить его.Для того, чтобы удалить тусовку вала с опорной пластиной, необходимо, чтобы выбить стопорный штифт, который находится в кольце защиты масла.

Когда штифт выбит, можно снять кольцо и стопорную шайбу, а затем снять сам вал. Теперь вы можете снять подшипник с сепаратором, которые находились под опорной плитой. В снятой ранее контактной группе нужно освободить ось от двух шайб, а затем удалить сам контакт. Распределитель разобран, и теперь вы можете приступить к оценке его состояния.

В первую очередь следует обратить внимание на состояние подшипника вала и наличие в нем смазки — если подшипник имеет признаки износа или на манжетах есть признаки подтекания смазки, его необходимо заменить. Проверьте состояние вала, особенно место контакта с внутренней втулкой корпуса и самой втулкой.

Если есть видимые признаки износа на валу или втулке (что бывает редко, но бывает), лучше заменять их вместе (если заменяется только одна деталь, то в процессе «притирки» начнется новая. деформировать старую).Проверьте все клеммы распределителя и контактную группу — на них не должно быть ни малейшего следа оксида.

Если появилась ржавчина, необходимо ее тщательно очистить наждачной бумагой, затем промыть бензином, просушить и протереть сухой тряпкой. Проверить работу регулятора вакуума — вдавить тягу и вручную затянуть штуцер. Если тяга не выходит — все в порядке.

Все основные неисправности описаны выше, но все же обращайте внимание на каждую деталь — если что-то имеет признаки износа, лучше сразу заменить, чтобы не проделывать одну и ту же работу дважды.

Его основные функции — подавать высокое напряжение на свечи. Его также называют распределителем зажигания из-за его особых функций. На автомобилях классической серии ВАЗ он устанавливается на самом двигателе. Он расположен слева, внутри установлен зубчатый привод дополнительных механизмов.

Общая информация

Корпус изготовлен из специальных алюминиевых сплавов. На нем размещается контактная группа. Сверху пластиковая крышка, в центре которой установлен подвижный угольный контакт.С его помощью он передается на ползун распределителя ДВС. В самом центре трамблера находится ось, приводящая в движение контактную группу и сам бегунок.

Крышка распределителя изготовлена ​​из специального пластика. Он имеет пять клемм для подключения к центральному терминалу. Установлено соединение. Остальные четыре необходимы для переключения свечей зажигания. С помощью специального вала крутящий момент передается от ведущей шестерни, расположенной в блоке двигателя.Вращение вала осуществляется в специальной втулке из металлокерамики.

Другие элементы распределителя зажигания

Алюминиевый корпус включает в себя множество мелких механизмов, в том числе контактную группу. Он закреплен на подвижной пластине двумя болтами. Зазор регулируется вращением контактной группы на пластине при условии, что крепежные болты слегка потянуты. Сверху есть бегунок, он расположен прямо на оси трамблера. Стоит рассмотреть конструкцию более подробно, ведь трамблер ВАЗ 2106 — это «сердце» системы зажигания.

Основная часть металлическая. Но в верхней пластиковой крышке бегунка есть небольшое углубление, внутри которого вмонтирован постоянный резистор сопротивлением 5-6 кОм. С его помощью производится защита от радиопомех. Диспенсер требует постоянного ухода. Его необходимо своевременно смазать, заменить контактную группу и крышку. Также необходима очистка грузов, находящихся под слайдером.

Как заменить крышку

При внезапном выходе из строя подвижного контакта внутри крышки или поломке бегунка (обычно это происходит при пробое постоянного сопротивления) необходимо заменить эти элементы.Ползунок можно проверить мультиметром. Все работы начинаются с отключения автомобильной проводки от аккумулятора. После этого с трамблера снимается крышка и сразу начинается ремонт трамблера ВАЗ 2106.

Для этого щелкайте вкладки. Загляните внутрь крышки и визуально оцените состояние центрального контакта угля. Вы даже можете осторожно подвигать пальцем, чтобы убедиться, что он неисправен. Также посмотрите на всю крышку, чтобы на ней не было повреждений, в частности трещин и сколов.

Если под крышкой много пыли, то это указывает на чрезмерный износ угольного контакта. В этом случае поможет только замена крышки. Хотя очистка всей внутренней части растворителем может временно помочь. Заменить крышку трамблера несложно, нужно лишь отсоединить все бронепровода и установить их на новый. Стоит отметить, что при чрезмерном износе втулок требуется только замена трамблера ВАЗ 2106. Его средняя цена 800-900 руб.

Замена и проверка ползуна

На следующем шаге проверьте ползунок. В нем не должно быть обрывов или короткого замыкания. Вооружившись мультиметром, заранее очистите поверхность бегунка от пыли, а также очистите металлические контакты, только после этого произведите замеры. Установите мультиметр в режим измерения сопротивления с пределом до 10 кОм, подключите его щупы к центральному и крайнему контактам ползунка. При исправном резисторе его сопротивление должно быть в пределах 5-6 кОм.

Если отклонение очень большое, полностью смените ползунок. Одно лишь сопротивление бесполезно. Стоимость нового раннера не очень большая, самый дорогой обойдется вам в 50 рублей. Для замены бегунка на трамблере ВАЗ 2106 потребуется открутить два болта, которыми он крепится к пластине на роторе. После этого снимаем пластиковый бегунок трамблера. Перед установкой нового необходимо смазать оси грузов, перед этим необходимо очистить всю поверхность от грязи.

Как смазать распределитель

Смазка распределителя ВАЗ 2106 необходима для его правильной и стабильной работы. Это значительно увеличит срок службы всех подшипников и втулок, а также других частей системы зажигания. Смазку можно производить любым моторным маслом. Главное, чтобы он был чистым. Конечно, при работе необходимо учитывать, что смазка проводится только в тех местах, где это действительно необходимо.Поэтому распределитель не должен быть сильно залит маслом. В противном случае во время работы на контактную группу легко могут попасть капли масла, что обязательно повлечет за собой неисправность в двигателе.

Поэтому может потребоваться замена трамблера ВАЗ 2106. А это не очень дешевый агрегат. Сначала снимаем крышку на трамблере, откручиваем скобу, расположенную возле левой защелки замка. Открыв этот кронштейн, вы получите доступ к роликовой втулке самого распределителя.В это отверстие следует налить не более четырех капель чистого моторного масла. После этого скоба плотно закрывается. Для смазки контактной группы достаточно нанести на нее две капли моторного масла. На кулачке выключателя есть специальный фитиль, который необходимо пропитать маслом. Приложите к нему несколько небольших кабелей.

Заключение

Из всего вышесказанного можно сделать вывод, что трамблер ВАЗ 2106 нуждается в постоянном мониторинге, вне зависимости от того, классический он или на вашем двигателе. Любой механизм нуждается в смазке и чистке.От этого напрямую зависит срок службы трамблера, а также двигателя, свечей зажигания, катушек и всех остальных узлов автомобиля. Старайтесь как можно чаще выполнять все необходимые настройки. В частности, при использовании контактной системы необходимо следить не только за, но и за закрытым состоянием рабочей группы.

Ремонт распределителя зажигания ВАЗ 2106 заключается в замене изношенных деталей на новые, для этого необходимо разобрать распределитель. Для разборки нам потребуются: два ключа на «7», на «10», «13», отвертки, набор плоских щупов, специальные оправки для запрессовки и установки подшипников, пинцет.

Если все есть, то можно продолжить:

• Первым делом открутите винты, крепящие ротор к распределительной пластине, и снимите его.
• После снятия ротора отметьте маркером все пружины и грузы центробежного регулятора угла опережения зажигания, чтобы они не перепутались при сборке. После разметки подденьте пружины отверткой и снимите их.

• Далее необходимо отсоединить провода конденсатора и катушки зажигания, для этого, удерживая гайку на винте подвижного контакта, необходимо открутить гайку крепления проводов.
• Отсоедините конденсатор, открутив винт, которым он крепится к корпусу распределителя.

• Снимите контактную группу, открутив два крепежных винта. Далее снимаем стопорную и изолирующую шайбы с контактной группы. Подденьте изолирующую шайбу пластины пружины отверткой, снимите подвижный контакт с оси.

• Далее с оси подвижной пластины распределителя зажигания необходимо снять стопорную шайбу тяги регулятора опережения вакуума и поддеть тягу отверткой.
• Открутив винты крепления регулятора опережения вакуума с корпуса распределителя, снимите его.

• Наденьте распределитель на тиски и выдавите из ролика распределителя штифт крепления антимодальной муфты. Снимаем муфту с шайбой и вытаскиваем ролик из корпуса распределителя.

• Откручиваем винты крепления стопорных пластин подшипника и снимаем их, после чего вынимаем из корпуса подвижную пластину в сборе с подшипником.Снимать стопорные пластины с шайбами ​​удобнее всего пинцетом.

На этом разборка распределителя завершена. начинать необходимо после визуального осмотра всех его деталей и после выявления различных дефектов заменять изношенные детали на новые.

1. С помощью измерителя емкости проверьте конденсатор; его емкость должна составлять 0,2-0,25 мкФ. Если нет устройства, то лучше старый кондер заменить на новый, по деньгам они не дорогие.
2. Проверить состояние ролика распределителя. На его поверхности не должно быть следов явного развития. При необходимости замените его новым.
3. Проверьте состояние мембраны регулятора угла опережения вакуума. Для проверки необходимо надавить на тягу и заглушить штуцер, если диафрагма исправна, она будет удерживать тягу нажатой.
4. Проверить статус контактов. Контакты не должны иметь следов горения, плоскости должны быть плоскими, а не завованными.Удалите контакты напильником. Не допускается использование наждачной бумаги. После очистки контактных поверхностей промойте их чистым бензином. Если не удалось избавиться от следов пригорания, замените контакты на новые.
5. Также замените подшипник (втулку) корпуса распределителя, если на нем есть следы развития. Для запрессовки используйте оправки подходящего диаметра.

Соберите распределитель зажигания в порядке, обратном разборке. После сборки распределителя отрегулируйте контактный зазор прерывателей (см.

Насколько правильно настроена система зажигания в вашем автомобиле, сильно влияет на общие характеристики автомобиля.Поэтому необходимо точно знать, какие действия нужно будет предпринять, если вдруг выйдет из строя трамблер ВАЗ 2106.

Трамблер 30.3706 ВАЗ 2106.
1 — роликовый распределитель зажигания; 2 — провод подачи тока к распределителю зажигания; 3 — защелка, фиксирующая крышку распределителя; 4 — корпус вакуумного регулятора; 5 — отверстие; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок вакуумного шланга от карбюратора; 9 — смазочный фитиль (галтели) кулачка; 10 — опорная плита регулятора угла опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с выводом для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральный вывод для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор подавления радиопомех; 18 — внешний контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — груз центробежного регулятора угла опережения зажигания; 21 — ось рычага; 22 — кулачковый выключатель; 23 — рычаг прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты выключателя; 26 — подвижная пластина измельчителя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — клапан масляной муфты; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины измельчителя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винтовой зажим клеммы; а — паз для различения распределителей зажигания 30.3706; б — паз для перемещения стойки с контактами

Способы регулировки

В целом система настраивается в три этапа. Первый — это коррекция угла замкнутого состояния контактов. Учтите, что это напрямую зависит от величины зазора в контактах трамблера. Второй этап включает установку угла, под которым зажигание впереди, а третий этап позволяет проверить и скорректировать результаты. Следует обратить особое внимание на то, что все результаты необходимо уточнять прямо во время езды.

Регулировка понадобится, если вы используете на своем автомобиле классическую или транзисторную систему зажигания. Для того, чтобы приступить к работе, в первую очередь необходимо снять крышку, закрывающую распределитель зажигания ВАЗ 2106. Если на вашем ВАЗ 2106 установлена ​​классическая система, то перед началом процесса регулировки очистите все входящие в комплект контакты и проверьте тщательность. с которой они подходят друг другу.

Если вы заметили какие-либо отклонения, аккуратно приведите систему в порядок, загибая необходимые места в контактах.Далее проверните коленчатый вал так, чтобы между контактами распределителя ВАЗ 2106 образовалось максимально допустимое расстояние. Затем отвинтить винт крепления группы, она расположена на опорной плите. И ввести зонд толщиной 0,5 мм. Сдвиньте контакты так, чтобы они двигались без особых усилий.

Как только вы считаете, что достигли наилучшего результата, затяните винт, чтобы зафиксировать положение. Чтобы узнать, правильно ли вы открыли контакты, поместите между ними немного более толстый щуп.Если он не проходит между контактами, значит, вы хорошо справились с задачей.

Для вращения коленчатого вала используйте специальный ключ. Если такового нет, начинайте медленно трогать машину с включенной четвертой передачей. Конечно, для этого придется приложить определенные усилия, ведь использовать стартер для такой работы становится практически невозможно. Это связано с тем, что подобрать оптимальный угол поворота будет довольно проблематично.

Перейти непосредственно к измерению угла.Снимите высоковольтный провод с крышки распределителя и прикрепите его к автомобилю. Далее, используя катушку зажигания и прикрепленную к ней лампочку на 12 В, прикрепите к проводу, идущему прямо от распределителя к катушке.

Если установка прошла правильно, при включении зажигания лампа загорится, а как только вы разомкнете контакты, она погаснет. Затем начинайте вращать коленчатый вал двигателя так, чтобы он вращался по часовой стрелке. Эту работу нужно проводить до тех пор, пока не погаснет свет.Запомните положение, в котором находится ползунок, и отметьте его где-нибудь для себя.

Дистрибьютор ремонта

Замена трамблера своими руками

При необходимости замены трамблера ВАЗ учтите, что все детали, пришедшие в негодность за это время, также должны пройти эту процедуру. Для ремонта трамблера вам потребуются такие реквизиты как:

• ключи 7 — 2 шт .;
• ключей на 10 и 13;

Отвертки

• — 2 шт.;
• набор плоских щупов;

Молоток

• ;

Оправки

• , используемые для выпрессовки и запрессовки подшипников;

Пинцет

• .

Ротор распределителя имеет два фиксированных винта, которые необходимо ослабить. Обратите внимание, что они прикреплены непосредственно к опорной пластине контроллера синхронизации. После этого можно аккуратно снять ротор. Все пружины и грузы, которые снимаются в этом случае с центробежного регулятора, отвечающего за опережение зажигания, в обязательном порядке должны быть пронумерованы.

Это нужно сделать для того, чтобы при проведении монтажа все мелкие детали в распределителе зажигания ВАЗ 2106 были установлены правильно. Удерживая одной рукой гайку, установленную на одном из подвижных контактов, откручиваем соседний, отвечающий за фиксацию выводов проводов конденсатора и провода, ведущего к месту расположения распределителя зажигания ВАЗ 2106.

Эту задачу нужно будет выполнить, если они не были отключены при отключении распределителя.Ослаблен винт крепления конденсатора к корпусу распределителя. Теперь автомобильный конденсатор легко снимается. Осторожно ослабьте винт крепления подвижных контактов и снимите не только изолирующую вставку, но и все находящиеся там шайбы, независимо от размера.

Контактная группа, прикрепленная к подвижной пластине, также должна быть отсоединена вместе с соседними шайбами. Таким образом, продолжайте постепенно отсоединять все детали друг от друга, пока вам не понадобится снять подвижную пластину с подшипником из корпуса выключателя.Проверьте состояние оставшихся деталей и при необходимости замените поврежденные. Помните, что на хороших деталях не должно быть заметных следов налета.

Для лучшей работы будет полезно смазать все движущиеся части машинным маслом. Это поможет не только значительно продлить срок службы, но и значительно улучшить качество их работы, что позволит более длительный период использовать автомобиль без поломок на дорогах.

Трамблер на автомобиле ВАЗ 2106 ремонт, замена изношенных входящих деталей.Устройство распределителя показано на рис. 9.13.
Для ремонта распределителя потребуются: ключи «7» (два), «10», «13», отвертки (две), набор плоских щупов, молоток, оправки для выдавливания и запрессовки подшипников распределителя. (втулки), пинцет.

1. Выверните два винта крепления распределителя ротора к основной пластине контроллера опережения зажигания и снимите ротор.

2. Пометьте пружины центробежного регулятора угла опережения зажигания и грузы, чтобы они вернулись на место при сборке.

3. Снимите пружины центробежного регулятора, поддев их отверткой.

4. Удерживая гайку на винте подвижного контакта, отверните гайку, фиксирующую выводы конденсаторного провода и провода, идущего от катушки зажигания (если он не отсоединялся при снятии трамблера с ВАЗа). ВАЗ 2106).

5. Выверните винт, которым конденсатор крепится к корпусу распределителя, и снимите конденсатор.

6. Выверните винт крепления наконечника провода подвижного контакта, удерживая при этом гайку; снимаем изоляционную прокладку и шайбы: пружинную и плоскую (изоляционную и металлическую).

7. Выверните два винта крепления контактной группы к подвижной пластине распределителя.

8. Удалите контактную группу.

9. Снимите стопорную и плоскую изолирующие шайбы с оси контактной группы.

10. С помощью отвертки подденьте изолирующую шайбу пружинной пластины подвижного контакта и снимите подвижный контакт с оси контактной группы.

11. Снимите стопорную шайбу крепления тяги вакуумного регулятора с оси подвижной пластины распределителя.

12. Подденьте отверткой и снимите шток вакуумного регулятора с оси подвижной пластины распределителя зажигания.

13. Ослабьте два винта, которыми корпус регулятора вакуума крепится к корпусу распределителя, и снимите регулятор.

14. Выдавите фиксирующий штифт уплотнения штока клапана из ролика распределителя зажигания, снимите втулку и …

15. … шайбу.

16. Снимите ролик распределителя зажигания с корпуса распределителя.

17. Ослабьте два винта, фиксирующие стопорные пластины подшипника, снимите пружинные шайбы и выньте пластины (пинцетом).

18. Снимите подвижную пластину с подшипниковым узлом с корпуса распределителя зажигания.
19. Проверьте состояние ролика распределителя зажигания. На поверхности контакта ролика с подшипником (втулкой) не должно быть признаков видимого износа. Не допускается значительный износ кулачков ролика.
20. Проверить конденсатор (с помощью измерителя емкости). Емкость конденсатора должна быть 0,20-0,25 мкФ.
21. Проверьте состояние диафрагмы вакуумного регулятора угла опережения зажигания, нажав на шток и заглушив штуцер (шток должен удерживаться диафрагмой).

22. Контакты выключателя не должны иметь загрязнений, следов пригорания и эрозии. Зачистите такие контакты бархатным напильником (не используйте наждачную бумагу) и промойте бензином или спиртом.

23. Подшипник (пробку) корпуса распределителя с признаками износа заменить. Выдавите и вдавите втулку с помощью оправок подходящего диаметра.
24. Соберите распределитель в порядке, обратном разборке, с учетом следующих особенностей.

После сборки отрегулируйте зазор между контактами прерывателя. Оно должно быть 0,35-0,45 мм.

Смажьте филц моторным маслом (на подвижной пластине распределителя) — 2-3 капли, а также подшипник (втулку) через масленку, установленную на корпусе распределителя зажигания, и …

… шлицевая часть ролика распределителя зажигания.

Рис. 9.13. Трамблер (распределитель зажигания) 30.3706 ВАЗ 2106 :
1 — распределитель зажигания роликовый; 2 — провод подачи тока к распределителю зажигания; 3 — защелка, фиксирующая крышку распределителя; 4 — корпус вакуумного регулятора; 5 — отверстие; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок вакуумного шланга от карбюратора; 9 — смазочный фитиль (галтели) кулачка; 10 — опорная плита регулятора угла опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с выводом для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральный вывод для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор подавления радиопомех; 18 — внешний контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — груз центробежного регулятора угла опережения зажигания; 21 — ось рычага; 22 — кулачковый выключатель; 23 — рычаг прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты выключателя; 26 — подвижная пластина измельчителя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — клапан масляной муфты; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины измельчителя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винтовой зажим клеммы; а — паз для различения распределителей зажигания 30.3706; б — паз для перемещения стойки с контактами

Запчасти на Лада Нива 4х4 | Распределитель зажигания / Рычаг ротора Lada Niva 4 x 4 (1600ccm), Lada 2103, 06, 07 Lada 1500ccm

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали интерьера Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, руль
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Монтаж

, схема, цена. Регулировка электронного зажигания ВАЗ-2106

Чем может похвастаться электронное зажигание на ВАЗ-2106, каковы его недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные узлы и принцип работы двух систем — контактной и бесконтактной (электронной). Микропроцессор рассматривать нет смысла, так как он устанавливается исключительно на автомобили с инжекторной системой впрыска топлива.К сожалению, на всех шестерках устанавливался только карбюратор. Есть, конечно, возможность установить инжекторную систему, но обойдется это в копеечку. Конечно, это существенное улучшение двигателя, но его можно немного модернизировать, если внести изменения в систему зажигания.

Основные элементы системы зажигания

Теперь необходимо рассмотреть общие элементы всех систем зажигания. Они у всех одинаковые, вне зависимости от того, электронная система зажигания ВАЗ-2106 установлена ​​или контактная.Во-первых, свечи есть везде. Они состоят из центрального электрода, между ним и массой имеется небольшой зазор. Он изолирован от корпуса керамическим элементом. Редкие свечи живут 30 тыс км. пробег, а некоторые даже развал. Прогорать так, чтобы часть центрального электрода попала в цилиндр. По этой причине необходимо вовремя их заменять.

Во-вторых, бронированные трубы, соединяющие высоковольтные части. Они состоят из специального волокна, которое передает импульс с высоким напряжением.Всего пять проводов — четыре для соединения крышки трамблера со свечами. И один — соединить катушку с распределителем. В-третьих, распределитель зажигания присутствует во всех конструкциях, однако они имеют небольшие отличия. В-четвертых, катушка зажигания — это трансформатор, способный в десятки раз увеличивать напряжение, подаваемое на первичную обмотку. Но схема электронного зажигания ВАЗ-2106 немного сложнее, чем та, которая используется в классической системе.

Контактная система зажигания

Самая старая, старая, морально устаревшая, имеющая множество недостатков.Только так это можно описать, другие слова для этого не подходят. Несмотря на все свои недостатки, он широко использовался долгие годы, даже когда европейские автомобили оснащались системой впрыска топлива с микропроцессорным управлением, например, M-Jetronic и L-Jetronic. Преимущество контактной системы в ее простоте. А вот регулировка электронного зажигания ВАЗ 2106, например, особых затруднений не вызывает.

Распределитель зажигания имеет центральную ось, которая перемещается за счет соединения с приводом, вращающим масляный насос.Но у оси есть небольшой кулачок в верхней части. Необходимо настроить контактную группу. Это центральный элемент системы, именно с его помощью на высоковольтную катушку подается импульс, следовательно, генерируется напряжение порядка 30 кВ. Но есть недостаток — переключение большого тока осуществляется контактной группой. Из-за этого возникают вечные проблемы.

Контакт-транзистор

Чуть более совершенная, но не L-Jetronic, конечно, контактно-транзисторная система.У него есть один большой плюс, хотя от классической системы зажигания осталось много недостатков. Прерыватель контактов никуда не делся, он на своем месте в трамблере. Точно так же приводится в движение, контакты постепенно размываются, приходят в негодность. Но от одного вредного фактора избавились — коммутация происходит малым током. Можно сказать, что это практически электронное зажигание на ВАЗ 2106, но нет переключателя. Также нет прожигания контактов, работать с системой уже стало немного легче, увеличивается ее ресурс.Контакты управляют транзистором, который работает в специальном ключевом режиме (как переключатель). И весь большой ток переключается вместе с ним.

Бесконтактная система (электронная)

До этой системы осталось полшага до L-Jetronic, так как в ней используется даже один датчик. Это датчик Холла. Небольшое устройство, взявшее на себя функции прерывателя контактов. У него много преимуществ. Все начинается с того, что прямого контакта нет. Следовательно, ресурс системы напрямую зависит от качества трамблера и проводов.Также не лишним будет упомянуть тот факт, что все слабые токи контролируются. Это также отличает электронное зажигание ВАЗ 2106 от классической схемы.

Датчик Холла выдает слабый сигнал, которого недостаточно для возбуждения первичной обмотки катушки. Но достаточно, чтобы это читалось как особое устройство — выключатель. С его помощью сигнал усиливается и подает его на катушку зажигания. О преимуществах системы мы расскажем немного ниже, а теперь пора поговорить о трудностях, с которыми можно столкнуться при установке электронного зажигания.

Сложно сделать замену?

Если коротко ответить, то можно одним словом сказать «нет». На самом деле, если вы умеете выставлять угол опережения зажигания по контактной системе, то с электроникой проблем не возникнет. Продается электронное зажигание ВАЗ-2106, цена на которое варьируется в пределах 700-900 рублей, в любом магазине. А в комплекте поставки есть все, что нужно — и провода, и коммутатор, и распределитель, и даже саморезы по металлу.Покупайте только биток, чтобы с его помощью можно было вкручивать эти винты.

Что касается трамблера, то он похож на тот, который используется в контактной системе. С одним отличием — вместо группы контактов — датчик Холла, а на боковой поверхности — разъем для включения в бортовую сеть. Привод такой же, от масляного насоса, крышка трамблера тоже, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае с классической системой.

Какие преимущества вы можете получить?

Но вы получите много преимуществ, если установите вместо контактного электронного зажигания ВАЗ-2106. Лучше начать с того, что любой водитель любит водить больше, чем ремонтировать машину. Но частая замена контактной группы или ее чистка и регулировка вызывает у автомобилистов жуткую неприязнь. Более того, контакт может выйти из строя в любой момент, поэтому необходимо иметь при себе запаску. Но электронная система с этой стороны намного надежнее и не требует частого обслуживания.

Но самое главное происходит в двигателе — в самом сердце любого автомобиля. Его работа нормализована. Он начинает исправно функционировать вне зависимости от частоты вращения коленчатого вала. Хотя на холостом ходу хоть и при 4000 об / мин двигатель работает идеально ровно, стабильно, своевременно происходит воспламенение топливно-воздушной смеси. А это повышает ваш комфорт, увеличивает надежность двигателя, а главное — увеличивает его ресурс.

Правила установки и схема

Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, ее сможет понять человек, далекий от электриков.В комплекте есть небольшая инструкция, в которой все провода нарисованы, обозначена их цветовая маркировка. Кроме того, на концах проводов есть наконечники и заглушки, которые невозможно поставить неправильно. Единственный нюанс — запитать всю систему нужно от контакта замка, на котором есть напряжение при включении зажигания. В противном случае коммутатор и вся система будут находиться под постоянным напряжением, а это недопустимо, так как велик риск возгорания.

Заключение

В заключение хотелось бы отметить, что каким бы безупречным ни было электронное зажигание на ВАЗ-2106, микропроцессорная система намного эффективнее и перспективнее.Поэтому думая о том, как поменять машину, обратите внимание на впрыск. Его применение позволит добиться большей мощности двигателя, а также добавит комфорта при езде.

Какой двигатель подходит на ВАЗ 2106

ВАЗ 2106 (или «шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа из-за бешеной популярности. Автомобиль завоевал популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций.Например, у владельца есть такая возможность, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими двигателями комплектуется ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей продуктовой линейки Волжского автозавода. В частности, «шестерка» — это модернизированная версия ВАЗ 2103. Шестая модель «Жигулей» выпускалась в период с 1976 по 2006 годы.

ВАЗ 2106 — один из самых массовых отечественных автомобилей, всего выпущено более 4,3 миллиона машин.

С годами «шестерка» претерпела некоторые изменения — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать автомобилю динамизма и мощности. Во все годы ВАЗ 2106 оснащался четырехтактным карбюраторным рядным двигателем.

Таблица: варианты двигателей

Двигатели шестой модели характеризуются теми же характеристиками, что и предыдущие версии: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами — под давлением и через спрей. .Смазка расходуется при таком способе подачи довольно быстро: завод установил допустимую норму 700 грамм на 1000 километров пути, но в реальности расход масла может быть выше.

В двигатели ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

• 5W — 30;
• 5W — 40;
• 10Вт — 40;
• 15 Вт — 40.

В рабочем состоянии не более 3 шт.В полости двигателя и во всей системе смазки автомобиля должно быть 75 литров масла. При смене жидкости рекомендуется заливать 3,5 литра.

Основные технические характеристики двигателя «шестерка»

Как уже говорилось выше, силовой агрегат ВАЗ 2106 является результатом модификации двигателя ВАЗ 2103. Цель этой доработки понятна — инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметра цилиндра до 79 мм.В целом новый двигатель ничем не отличается от двигателя ВАЗ 2103.

На двигателях «шестерка» конструкция поршней такая же, как и на предыдущих моделях: диаметр 79 мм, номинальный ход поршня 80 мм.

Коленвал тоже был взят от ВАЗ 2103, с той лишь разницей, что кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. Кроме того, была увеличена длина коленчатого вала, которая составила 50.7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 оснащаются карбюраторами Ozone (до этого периода использовались карбюраторы Solex). Карбюраторные силовые агрегаты позволяют создать автомобиль с максимальной живучестью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «шестерки» с 1990 года имеют рабочий объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Устройство не имеет больших габаритов: всего 18,5 см в ширину, 16 см в длину и 21,5 см в высоту. Общий вес всего механизма в сборе (без топлива) — 2,79 кг. Размеры всего двигателя 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Собранный двигатель ВАЗ 2106 весит 121 кг.

Ресурс двигателей на ВАЗ 2106 по данным производителя не превышает 125 тысяч километров, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора этот срок вполне можно продлить. до 200 тысяч километров и более.

Где номер двигателя

Важной идентификационной характеристикой любого двигателя является его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. С левой стороны блока цилиндров.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и прерывания цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 могут настраивать как двигатель, так и кузов практически без ограничений.

Отечественные варианты

Силовые агрегаты от любых моделей ВАЗ могут идеально подойти к ВАЗ 2106. Однако не стоит забывать, что сменный мотор должен быть таких же габаритов, веса и примерно такой же мощности, как и стандартный — это единственный способ безопасно и качественно поменять двигатель без переделок.Лучшими вариантами замены можно считать

Двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Главное преимущество такой замены — простота регистрации автомобиля с новым двигателем в ГИБДД. Вам нужно только указать новый и идентификационные номера, поскольку производитель останется прежним.

Двигатель от иномарки

Чтобы увеличить мощность «шестерки», вам придется найти более «серьезные» типы двигателей.Не меняя подкапотного пространства в автомобиле, на ВАЗ 2106 можно установить двигатели от Nissan или Fiat.

Однако этой мощности может не хватить любителям «острых ощущений». На ВАЗ 2106 легко «встанет» двигатель от моделей BMW 326, 535 и 746. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, разветвления в системе охлаждения и т. Д.

Дизель для ВАЗ 2106

Дизельные силовые установки на отечественные бензиновые автомобили было целесообразно устанавливать несколько лет назад, когда стоимость дизельного топлива была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизтоплива превышает цену бензина, поэтому ни о какой экономии не может быть и речи.

Однако любители повышенной тяги двигателя вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Габариты и масса дизеля не должны сильно превышать вес штатного двигателя ВАЗ.
2. Двигатели мощностью более 150 л.с. нельзя ставить на «шестерку». без соответствующей переделки организма и других систем.
3. Заранее убедитесь, что все системы автомобиля безопасно подключатся к новому двигателю.

Стоит ли устанавливать роторный двигатель

Сегодня только Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. Одно время АвтоВАЗ производил и роторно-поршневые двигатели, однако из-за проблемного устройства было решено прекратить оснащение автомобилей такими установками.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: потребуется расширить моторный отсек и доработать ряд систем. При желании и наличии средств все эти задачи посильны, однако двигатель целесообразнее установить с Fiat, например, так как при небольших вложениях он даст машине такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный от других моделей ВАЗ, так и на импортный от более мощных иномарок.В любом случае к замене силового агрегата необходимо подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендованных правил эксплуатировать такую ​​машину будет небезопасно.

Вазовская «семерка» — люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа — более мощный силовой агрегат на 1500 куб. см, развивающий до 77 лошадиных сил.Машина не раз претерпевала модификации за свою историю, в том числе оснащалась разными двигателями. Возникает естественный вопрос, какой из вариантов лучший.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторным и инжекторным силовыми агрегатами. Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность — от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 для низкооктанового бензина был установлен на седан, который можно купить только в КНР.

Специальная версия 21079 выпускалась мелкими сериями для оперативных служб МВД и Комитета госбезопасности. Эта машина оснащалась двухсекционным РПД — роторно-поршневым двигателем … Со скромным рабочим объемом 1300 кубометров. см силовой агрегат развивал мощность до 140 л.с., что делало невзрачный автомобиль очень динамичным и способным догнать многие иномарки.

Самостоятельное дооснащение автомобиля: возможно ли?

Из приведенного выше описания понятно, что к ВАЗ 2107 может поставляться любой двигатель из 14 моделей ВАЗ.Сделать это можно без особых переделок, разве что могут возникнуть сложности с РПД. Однако этот силовой агрегат компактен и в моторном отсеке для него достаточно места. Другое дело, что найти довольно сложно и есть большие проблемы с запчастями.

Энтузиасты тюнинга не ограничиваются такими простыми вариантами и предпочитают более сложные задачи. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный двигатель от иномарки.Теоретически в этом нет ничего технически невозможного, и это можно сделать при определенных условиях. В вопросе выбора подходящего силового агрегата желательно проконсультироваться со специалистами и изучить успешный опыт.

Критерии выбора

При принятии решения о модернизации транспортного средства следует отметить ряд важных моментов … Перечень требований, которым должен удовлетворять двигатель для ВАЗ 2107, выглядит следующим образом:

1. Соответствие штатному силовому агрегату в по габаритным и массовым характеристикам.
2. Возможность стыковки с агрегатами трансмиссии автомобиля.
3. Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату «семерки» являются изделия таких компаний, как Nissan и Fiat. Их моторы можно использовать с минимальными переделками.

Покупка подходящего двигателя можно разобрать за относительно небольшие деньги. Перед тем, как поставить на свой ВАЗ 2107, имеет смысл провести диагностику и при необходимости сделать капитальный ремонт… Практика показывает, что требуется замена некоторых деталей: сальников, ремней и других узлов. Сделать это на машине сложнее и хлопотнее.

Разборка силового агрегата

По завершении диагностики и других подготовительных действий с двигателем, который планируется установить на автомобиль модели ВАЗ 2107, можно переходить к следующему этапу. Демонтаж штатного мотора требуется в следующем порядке:

1. Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике.Помещение обязательно должно быть оборудовано подъемником или другим подъемным механизмом.
2. Отсоединяем аккумулятор и снимаем с автомобиля, отсоединяем и демонтируем все навесное оборудование.
3. Отстыковываем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
4. Убедившись, что процессу ничего не мешает, с помощью подъемника можно аккуратно поднять силовой агрегат и вынуть его из моторного отсека. Если какой-либо из элементов мешает этому процессу, его следует удалить.

Демонтированный двигатель желательно поставить на специальный стенд, в дальнейшем двигатель можно будет продать. Это компенсирует часть затрат на переоборудование машины.

Установка двигателя на автомобиль

Подготовленный силовой агрегат поднимается с помощью подъемника и перемещается в моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель установлен в отведенном для этого месте и на подушках нанесены отметки. Установка опорных площадок потребует выполнения сварочных работ квалифицированным специалистом.

Несколько десятков тысяч рублей, ВАЗ 20-ти летней давности, гаража нет, свободное время только по вечерам и дрифту. Даже при большом желании и опыте многим такое введение покажется бессмысленным. Но у Евгения Иванова своя логика. За год, работая вечерами, из «семерки» фактически сделал две дрифт-машины, последнюю из которых вы видите на фото.

Просто не нужны оскорбительные эпитеты и ники. Конечно, на первый взгляд ВАЗ не выдерживает натиска известных тюнинговых брендов и местных икон GT.Какие сравнения могут быть с распространенными в нашей стране японскими купе, раздутыми до сотен «лошадей»?

Что еще! Если вы проанализируете эту «семерку», вы найдете в ней весьма необычные решения. И все же «болгарка-сварка-токарный станок, руки и голова» при правильном использовании могут оказаться более любопытными, чем комплекты фирменных запчастей, устанавливаемые в рамках традиционных тюнинговых схем.

ДИАЛЕКТИКА. Напомним, что год назад Евгений собрал машину в первой комплектации, о чем.Но уже тогда автор заметил, что эта версия промежуточная, дальше отечественные агрегаты дорабатывать нет желания. И кузов, и ходовая были только в начальной стадии подготовки. По сути, теперь «семерка» — новая машина, в которой от старой рулевой рейки остались только японцы … И это, скорее всего, будет заменено.

ДВИГАТЕЛЬ. Под откинутым назад капотом — «четверка» с надписью Lada. Не верьте своим глазам! От желаемого SR20 пришлось отказаться по финансовым причинам.Но пока это вполне подходящий вариант для легкого ВАЗа, на котором еще нет турбины CA18 от Silvia. Ведь — 135 сил. И все-таки главной трудностью стала установка турбины: на тот момент она не входила в комплект. Сама имплантация агрегата даже дала возможность немного поиграть с развесовкой. Встав через проставки на кронштейнах жигулей, он сдвинулся на 40 мм назад, для чего пришлось вырезать моторный щит. Выхлопной тракт Nissan тоже не попал.К лучшему, теперь штаны — это самодельный паук 4: 1. С поддоном проблем не возникло, разве что обычный выколотый корыто не подходит. С литыми пластинами другое дело.

ТРАНСМИССИЯ. Пятиступенчатая «механика», тоже от Сильвии, цеплялась сильнее. Нужны были как оригинальные крепления, так и глобальная переделка тоннеля в салоне. Из-за последнего не хватило даже места для педали газа Жигулей, которую заменили на деталь от Короллы.Что касается кардана, то он сварен из двух частей: спереди — Nissan, сзади — «Жигули». Ведь Евгений отказываться от тольяттинского моста не собирался и не собирается. 1,5-кратный (и это без наддува) прирост крутящего момента рано или поздно его осудит. Однако создатель не видит в этом проблемы. Полуоси (которые скручиваются до того, как главная пара разлагается на зубья) недорогие. В любом случае однозначно дешевле какой-нибудь импортной КПП, ради которой нужно будет менять конструкцию всей подвески.Для дрифта принципиального значения не имеет, хотя стабилизатор все же не лишний.

ШАССИ. С передней подвеской дело обстоит наоборот. У нее важен след и, главное, касторка. Напомним, ранее Евгений ограничивался перемещением верхних шаровых шариков назад на 24 мм, в результате чего поворотное колесо увеличилось с 4 до 11 градусов. Теперь при взгляде снизу открывается оригинальная конструкция труб, в которых колея увеличена на 140 мм, а угол наклона оси вращения колеса — до 13-14 градусов.Огромная явка и совершенно разные возможности! Которые поддерживают только полиуретановые сайлентблоки и амортизаторы KYB Ultra RS. Хорошим дополнением стал гидравлический ручник на базе цилиндра сцепления ВАЗ. При этом в рабочей тормозной системе нет пылесоса: ниссановская «четверка» оказалась слишком широкой для жигулевской компоновки подкапотного пространства. Тем не менее, вы хотите иметь гидроусилитель руля, потому что дрифтинг — это, прежде всего, активное рулевое управление.

Все это, так сказать, видимые атрибуты машины, готовящейся к соревнованиям.Также видно, что кузов несколько расширился в районе задних арок. Но сразу не видна другая, практическая работа, не менее важная для дрифта. Итак, Евгений укрепил тело во многих местах. Я установил бак посередине багажника и сиденье STi. Перенес аккумулятор в салон. Стал менять стекла на поликарбонат. Наконец, по чертежам легендарного ВФТС он собрал и смонтировал в салоне прикрученный каркас безопасности.

В общем, с таким бюджетом … Да, даже если не начинать с более чем скромных вложений, и цели, и средства реализации, и конечный результат выглядят очень достойно. Творчество всегда интереснее длинных и дорогих спецификаций.

Двигатели 100260 устанавливались на автомобили ВАЗ-2106. Кроме этого автомобиля они подходят и ко всем другим классическим моделям ВАЗ от 2103 до 2107. Давайте рассмотрим, что из себя представляет двигатель, какие с ним проблемы, как его отремонтировать.

общее описание

Данные силовые агрегаты предназначены для установки на легковые автомобили малого класса. Производство двигателей на Волжском автозаводе началось в 1976 году. Такой же агрегат устанавливался на ВАЗ-21074, Нива-2121.

Двигатель имеет ресурс 125000 км, однако это только паспортные данные. Практика показывает, что двигатели ВАЗ-2106 способны преодолевать расстояние от 200 тыс. Км и более. Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал 80 л / с без потерь ресурса.

Технические характеристики

Итак, ВАЗ-2106-1000260 — бензиновый силовой агрегат. Система питания может быть разной. Старые двигатели ВАЗ-2106 были карбюраторными, современные — инжекторными. Его объем составляет 1568 см3. По паспорту мощность 77 л / с. Крутящий момент составляет 104 Нм при 3000 об / мин.

Расход топлива по городу 10,3 на 100 км. По трассе можно немного экономичнее проехать. Расход по паспорту 7,4 литра. При эксплуатации авто в смешанном цикле аппетиты будут около 10 литров.Двигателям для эффективной работы требуется не только топливо, но и моторные масла — агрегат расходует 0,7 л смазочной жидкости на каждые 1000 км пробега. Залейте в агрегат 3,5 литра масла.

Отличительные особенности

Они представляют собой довольно удачную доработку предыдущей модели. В процессе создания силового агрегата инженеры использовали самые современные на то время технологии. Производитель поставил задачу улучшить конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.

Увеличена мощность двигателя ВАЗ-2106 за счет увеличения общего рабочего объема. При разработке и производстве инженеры особое внимание уделили повышению качества обработки камер сгорания. Благодаря модификациям и апгрейдам родился 10002011. Других отличий от базовой конструкции, кроме диаметра, данный блок не имеет.

На производстве при технологических процессах инженеры и специалисты придают каждому цилиндру блока определенный класс.Теперь можно выделить пять или более из этих классов. Они отличаются друг от друга на 0,01 мм. Этим классам присвоены символы — A, B, C, D, E. Чтобы узнать, к какому классу принадлежит конкретный агрегат, достаточно заглянуть под двигатель. Буква указана внизу основания. с индексом 21011-10005011-10 остались без изменений. Чтобы отрегулировать общий размер цилиндра, разработчикам и инженерам пришлось использовать новые прокладки ГБЦ.

Что касается поршней, стандартные и принятые во всем мире поршни имеют много схожих характеристик.В этом двигателе использованы детали поршневой системы от агрегата 21011. Номинальный диаметр такого поршня по паспортным данным — 79 мм.

Новая модификация двигателя имеет специальные цилиндрические отверстия. Объемы тоже увеличились. В процессе работы на каждом участке поршень прогревается более равномерно и не сразу, а постепенно. Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили разместить в бобышках поршней специальные термостатические пластины. С 1990 года силовые агрегаты оснащаются карбюраторами ОЗОН 2107-1107010-20, а также вакуумным распределителем зажигания.

Особенности эксплуатации

Двигатели для данной модели имеют определенные особенности, которые необходимо учитывать при эксплуатации автомобиля. Рассмотрим, насколько двигатель правильный. Также перечислим типовые неисправности.

Предпусковой прогрев

Чтобы силовой агрегат работал длительное время, к нему необходимо обращаться осторожно. Итак, любой механизм перед тем, как начать активно работать, должен прогреться. Для нормального прогрева двигателя необходимо дать ему поработать пять минут на оборотах, близких к 2000 тысячам.Как понять, что можно начинать движение? Мотор сможет стабильно работать на холостом ходу.

Распредвал

В работе двигателя ВАЗ-2106 есть еще одна особенность. В процессе эксплуатации наблюдается повышенный износ распредвала. Водитель может распознать износ детали по характерному стуку на холостом ходу.

Он будет слышен даже при закрытом капоте внутри автомобиля. Для защиты распредвала от преждевременного и интенсивного износа требуется регулярная регулировка клапанов.

Замена масла

Если вы нарушите правила производителя и не замените моторное масло вовремя, это приведет к износу цилиндров. Их диаметр увеличится на 0,15 мм. Не стоит заливать недорогие и некачественные масла. Уровень не должен быть ниже среднего. На машине пробег более 60 тыс. Км. цилиндры с нехваткой масла выйдут из строя.

Если агрегат потребляет больше масла, чем должен, это может означать, что клапаны или кольца вышли из строя. В этом случае первым делом нужно измерить компрессию, а затем искать причину повышенного аппетита.

Перегрев

Проблема перегрева актуальна для любого мотора. Если двигатель ВАЗ-2106 (карбюратор) закипает, а в штатном режиме не нагревается, то владельцу следует обратить внимание на термостат.

Поменяли на более качественную. Также проблема может скрываться в забитом радиаторе. Дополнительно проверяется система охлаждения. В нем может образоваться воздушный шлюз.

Двигатель горит

Работа двигателя ВАЗ-2106 не всегда плавная и стабильная.Иногда вместо четырех цилиндров действуют только три. На это есть несколько причин. Итак, чаще всего неисправность — ненастроенная или перегоревшая арматура. Также происходит тренация из-за горячей охлаждающей жидкости. Популярная причина — некачественное топливо в баке, неисправный карбюратор или неисправность системы зажигания.

Дым из выхлопной трубы

Дымящийся двигатель требует капитального ремонта. Причина — необратимые нарушения в работе сальников клапанов. Технические характеристики двигателя ВАЗ-2106 меняются в худшую сторону.

Зимняя эксплуатация и запуск двигателя

Зимой производитель рекомендует запускать двигатель вручную с помощью пусковой рукоятки. Также важно прогреть аккумулятор — для этого на пару секунд включите фары. Чтобы двигатель не заглох, перед запуском выжимайте сцепление. Дело в том, что трансмиссионное масло в коробке передач слишком густое и ему нужно время, чтобы снова стать жидким. С зимними маслами таких проблем не будет.

Двигатель запускается стартером только при выжатом сцеплении.Чтобы мотор не заглох, снимите всасывающий патрубок. Его следует отпускать как можно медленнее по мере прогрева двигателя и снижения оборотов двигателя ВАЗ-2106 до холостого хода.

Педаль акселератора периодически нажимается и отпускается для подачи смазки к компонентам двигателя и механизмам. Двигатель должен работать на холостом ходу не менее пяти минут.

Особенности капремонта

Перед ремонтом в первую очередь необходимо произвести демонтаж. Для капитального ремонта этого двигателя вам потребуются специальные инструменты — слесарный и измерительный.Процесс сборки лучше доверить специалистам, но многие автомобилисты собирают эти моторы самостоятельно.

Для демонтажа крышки ГБЦ и маховика необходимо иметь некоторый опыт или обратиться в сервисный центр. Разборка пальцев требует особых навыков. Также для проведения капитального ремонта требуются диагностические навыки. Завершены ремонтные работы по установке двигателя ВАЗ-2106 обратно в автомобиль.

Заключение

Итак, мы выяснили, что такое силовой агрегат модели ВАЗ-2106.Мотор слабоват, поэтому на данный момент тюнингом и доработками этого двигателя занимаются многие автовладельцы. Распространенный вид тюнинга — установка головки блока на 16 клапанов. Это позволяет увеличить мощность на 20 процентов. Бюджет тюнинга не превышает 20 тысяч рублей. Некоторые используют турбонаддув, но это очень дорого.

Многие владельцы «Жигулей» однажды задаются вопросом, какой двигатель поставить на свою машину. Причина тому — малая мощность родного двигателя, а также хрупкость.В качестве примера рассмотрим, какой двигатель можно поставить на ВАЗ 2106, чтобы оживить машину.

Теоретически на ВАЗ 2106 можно установить любой двигатель, главное, чтобы он поместился под капот. К сожалению, места здесь мало и подходят только двигатели от таких маленьких машин. Но главная проблема не в том, что при установке не родного двигателя, переделке кронштейнов и так далее машину придется переоформлять в ГИБДД. Но если с этим проблем нет, то с ВАЗ 2106 можно сделать настоящего зверя.Главное, делать все безопасно.

Мастера-любители ставят на ВАЗ 2106 самые разные двигатели, будь то БМВ, Фиат или Приора. Важно только, чтобы мощность двигателя была не слишком большой. В противном случае вы можете сломать мост, вывести из строя тормозную систему или сама подвеска автомобиля не выдержит нагрузки. То есть, чем мощнее установлен двигатель, тем больше работы нужно проделать.

В большинстве случаев двигатель покупается вместе с коробкой передач. Затем нужно просто отрегулировать кардан и подключить КПП к мосту.

Выбор двигателя

На ВАЗ 2106 отлично подойдут практически любые моторы ВАЗ. Сюда можно засунуть мотор от Приоры, Нивы, Самары, Калины и так далее. Также успешно устанавливается двигатель ВАЗ 2112. При установке таких двигателей в ГИБДД серьезных трудностей с оформлением документов не возникнет. В противном случае вам придется заполнять документы для внесения изменений в конструкцию автомобиля. А это долго и дорого.

Если все же будет принято решение избавиться от ВАЗовской «души» в автомобиле, то двигатель от FIAT 124 станет хорошей заменой.Этот двигатель идеально подходит для ВАЗ 2106 и по его установке должен проводиться минимальный объем работ.

Еще один ВАЗ 2106 можно превратить в BMW, установив двигатель от модели 326, 746, 536 или какой-то другой. Но поскольку такие двигатели всегда достаточно мощные, придется усилить подвеску, тормозную систему и так далее. Иначе ездить на ВАЗ 2106 будет просто опасно. В общем, все зависит от фантазии и кошелька хозяина.

Двигатель капитальный для 2106

Если есть сильное желание сэкономить, то можно провести капитальный ремонт или даже тюнинг родного двигателя ВАЗ 2106.Однако это значительно сэкономит деньги, а результат будет почти равносилен покупке нового двигателя. Если нужно увеличить мощность двигателя, то можно расточить блок и установить цилиндры большего размера. Можно компрессию увеличить, поставить турбину или что угодно. Всегда есть возможность увеличить мощность любого двигателя. Срок службы двигателя также можно продлить, установив качественные детали и используя подходящее масло.

Но главный плюс в ремонте родного двигателя — не нужно обращаться в ГИБДД для переоформления машины, а это, опять же, экономия.Действительно, на блоке двигателя есть номерной знак, который прописан в паспорте на машину.

Все сэкономленные деньги можно потратить на улучшение тормозов, комфорта и так далее. Но хороший ремонт требует от мастера как хороших навыков, так и инструмента. Однако сделать это можно в сервисе, в любом случае будет экономия.

Конечно, каждый решает, какой двигатель поставить или восстанавливать имеющийся на ВАЗ 2106 для себя. Как видите, выбор действий достаточно широк и все зависит от таланта, желания и финансовых возможностей владельца.

Замена дистрибьютора вашего автомобиля — блог BreakerLink

Крышка распределителя контролирует последовательность зажигания в вашем двигателе. Это гарантирует, что каждый из поршней сработает в нужное время, чтобы ваш автомобиль переворачивался. Есть ряд признаков того, что ваш дистрибьютор может быть утомлен или деградировать, и неудивительно, что большинство из них связаны с характеристиками вашего автомобиля. К ним относятся тряска, когда автомобиль работает на холостом ходу на перекрестке или на красный свет, проблемы с запуском на холоде, остановка двигателя и обратный огонь, а также проблемы с переворачиванием двигателя.

Смена дистрибьютора — довольно сложная задача, и ее может выполнить любой человек, обладающий достаточными знаниями в области механики и пониманием основных принципов работы автомобиля.

Вам потребуются: Отвертка, гаечный ключ, набор головок, индикатор времени, маркер, лента

1. Найдите дистрибьютора и найдите спецификации синхронизации

Откройте капот вашего автомобиля и найдите дистрибьютора. Обычно это большая цилиндрическая деталь, соединенная с большими проводами, питающими систему.Его часто можно найти на верхней части двигателей V6 и V8 и сбоку от рядных двигателей V4 и V6. Рядом с распределителем должен быть указатель времени, позволяющий использовать индикатор времени для установки времени двигателя, когда вы устанавливаете новый распределитель.

2. Снимите крышку распределителя и отсоедините проводку

Сначала вы должны снять пластиковую крышку, которая находится на верхней части распределителя, которая должна удерживаться на месте основными зажимами, которые снимаются вручную.Однако в некоторых случаях могут быть винты, гайки или болты, удерживающие его на месте. Снимите все провода, прикрепленные к распределителю, пометив каждый из них, указав его местоположение на распределителе. Также обратите внимание на положение точки крепления двигателя и ротора, чтобы убедиться, что они совмещены с новой деталью.

3. Снимите старый распределитель

Затем открутите болты, которые удерживают корпус распределителя на месте на двигателе, затем осторожно потяните распределитель от двигателя, убедившись, что вы оставили ротор в том же положении.Он должен аккуратно оторваться от места посадки без особых усилий.

4. Установите новый распределитель на двигатель

Отметьте новый распределитель в тех же местах, что и старая деталь, чтобы обеспечить его замену в том же положении. Затем снова прикрепите деталь к двигателю, убедившись, что все отметки совпадают, прежде чем двигаться вперед, и завинтите все болты на место, необходимые для удержания детали на своем месте. Оставьте болты достаточно ослабленными, чтобы можно было отрегулировать конфигурацию ротора.

5. Установите на место крышку распределителя и повторно подсоедините провода

Снова подсоедините провода к крышке распределителя в соответствии с маркировкой на шаге 2. Когда вы убедитесь, что все они надежно и правильно встали на место, установите крышку распределителя на место. в исходное положение, используя ручные зажимы или вернув болты на место. Попробуйте завести машину. Если у вас возникли проблемы с запуском, отрегулируйте ротор до тех пор, пока зажигание не заработает правильно.

6. Отрегулируйте синхронизацию

Здесь вы используете настройки синхронизации двигателя. Полностью остановите автомобиль и поместите индикатор времени на первую свечу зажигания, а затем перезапустите двигатель. Отрегулируйте синхронизацию, осторожно повернув корпус распределителя, и когда вы будете удовлетворены настройками времени, наконец, затяните все крепежные детали, которые ранее были оставлены незакрепленными.

После завершения работ по замене выведите автомобиль на дорогу и убедитесь, что он работает так, как вы ожидаете, при максимальных возможностях.Если у вас по-прежнему возникают проблемы с запуском двигателя или кажется, что мощность отсутствует, возможно, стоит убедиться, что синхронизация правильно настроена в двигателе с помощью профессионального механика.

Совместное использование — это забота!

Какой двигатель внутреннего сгорания можно поставить в ВАЗ 2106. Стоит ли ставить роторный двигатель

Доброго времени суток всем!
Подскажите пожалуйста, знает ли кто, какой двигатель от иномарки можно установить на ВАЗ 2106?
Тоже интересует коробка передач.
И по возможности опишите необходимые переделки.
Заранее спасибо!

Ставят от фиата 2,0 л. Ing. Правда на 07. Также задний привод есть, даже крепления подходят. Нога тока от колодки до жиговских подушек. нужно переделать всего 2 пункта. создать полость для шлангов печки. сделали по русски, кувалдой били. и торпеда была вырезана. там коробка более упорядоченная и рычаг на крыльях, за счет этого рычаг сдвигается на 30-40 см назад.про кардан не знаю не углублялся. были даже фото. Вот один из них. не считая vazik.ru было. Google вы найдете на первой моей странице. Не помню, что просил в поиске.

Прикрепленные изображения

…

0

0

Многие владельцы «Жигулей» однажды задаются вопросом, какой двигатель поставить на свою машину. Причина тому — малая мощность родного двигателя, а также хрупкость. В качестве примера рассмотрим, какой двигатель можно поставить на ВАЗ 2106, чтобы оживить машину.

Теоретически на ВАЗ 2106 можно установить любой двигатель, главное, чтобы он поместился под капот. К сожалению, места здесь мало и подходят только двигатели от таких маленьких машин. Но это не главная проблема, при установке не родного двигателя, переделке кронштейнов и так далее машину придется переоформлять в ГИБДД. Но если с этим проблем нет, то с ВАЗ 2106 можно сделать настоящего зверя. Главное, делать все безопасно.

Мастера-любители ставят на ВАЗ 2106 самые разные двигатели, будь то БМВ, Фиат или Приора. В этом случае важно только, чтобы мощность двигателя была не слишком большой. Иначе можно сломать мост, вывести из строя тормозную систему или саму подвеску автомобиля …

0

0

Регистрация: 11.10.2009

Сообщений: 89

Автору: Двигатели ВАЗ 2101-2107, Нива, тайга, надеюсь без проблем станут … Крепеж одно-в-один. с небольшими переделками: ВАЗ 2108-2170 придется перебрать кузов и придумать крепление, в инете есть статьи об этом.BMW — 3 только маховик переварен, и так все идентично … с этими двигателями сложнее, но все же меньше хлопот, чем с другими за исключением вышеупомянутого (описание установки ищите в инете) Ford scorpio 2.0 кажется быть 95 в Toyota Corolla 92 г. в ……………………………… А так можно воткнуть в любой движок, но в каждом должен быть индивидуальный подход На счет тюнинга переехал — мои мастера разлетаются … Одни говорят, что можно сделать, другие — блок рассчитан на 1 том.2-1.3, геометрия совершенно другая и эта настройка не занимает много времени …

0

0

ВАЗ «Семерка» — люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа — более мощный силовой агрегат на 1500 куб. см, развивающий до 77 лошадиных сил. Автомобиль не раз за свою историю претерпевал модификации, в том числе оснащался разными двигателями. Возникает естественный вопрос, какой из вариантов лучше.

Всего было выпущено 14 версий ВАЗ 2107 с карбюраторным и инжекторным силовыми агрегатами. Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность — от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 на низкооктановом бензине был установлен на седан, который можно купить только в КНР.

Специальная версия 21079 выпускалась мелкими сериями для оперативных служб МВД и Комитета госбезопасности.Эта машина была оснащена …

0

0

НА ГЛАВНУЮ

К списку артикулов ВАЗ2101-2107

Установка двигателя 2.0i DOHC на ВАЗ 2107

У меня была семерка в исходной комплектации (то есть двигатель 1500 (2103), 4 ступенчатая КПП, ГП 4.1), вроде все было с ней и немного ела и ничего не проехала, но со временем это начало меня преследовать что мощности двигателя Жигулей не хватает. Короче, надо было что-то делать.

Первая мысль была — потратить свой двусторонний драйвер, чтобы поставить 5 ступ. КПП и ГП 3.9. Я начал выяснять, сколько все это будет стоить в местных условиях, и оказалось, что это 12 000 крон (~ 860 $)! Подумал и решил: «не пойдет», надо искать другой вариант. Был только один вариант: установить двигатель от иномарки. Сразу возник вопрос: из какой? Ответ нашел в галерее ВАЗ.ЕЕ, есть 07 с двигателем DOH. Покопался в интернете и выяснил, что этот двигатель от Fiat Argent, и что он почти один в один подходит на Ладу с небольшими переделками.

Итак, цель была ясна: нужно искать Аргенту …

0

0

Двигатели «шестерки» недостаточно мощные и долговечные, поэтому многие владельцы этой машины задумываются о смене двигателя. Какой двигатель подходит для этой цели?

Теоретически на эту машину подойдет любой двигатель, соответствующий размеру капота. Но места под капотом очень мало, поэтому двигатель поместится от такой маленькой машины. Но не забывайте, что при установке неродного двигателя придется проделать еще несколько сопутствующих манипуляций, а после всего этого машину нужно будет перерегистрировать.Если автовладелец к этому готов, то из обычной «шестерки» может получиться настоящий зверь. Главное — соблюдать все правила безопасности.

Учитывая, что на ВАЗ 2106 подходит двигатель от любого автомобиля, важно помнить о мощности этого двигателя. Если мощность слишком велика, это может привести к «вылету» оси, поломке тормозной системы или проблемам с подвеской, так как нагрузка слишком велика. Итак …

0

0

У меня была семерка в исходной комплектации (то есть двигатель 1500 (2103), 4 ступенчатая КПП, GP 4.1) казалось, что все с ней и немного ела и ничего не проехала, но со временем меня начало не покидать, что мощности двигателя Жигулей не хватает. Короче, надо было что-то делать. Первая мысль была — потратить свой двусторонний драйвер, чтобы поставить 5 ступ. КПП и ГП 3.9. Я начал выяснять, сколько все это будет стоить в местных условиях, и оказалось, что это 12 000 крон (~ 860 $)! Подумал и решил: «не пойдет», надо искать другой вариант. Был только один вариант: установить двигатель от иномарки.Сразу возник вопрос: из какой? Ответ нашел в галерее ВАЗ.ЕЕ, есть 07 с двигателем DOH. Покопался в интернете и выяснил, что этот двигатель от Fiat Argent, и что он почти один в один подходит на Ладу с небольшими переделками.

Итак, цель была ясна: надо искать Аргенту. Ползая по городу неделю, я нашла Argenta (2.0i, DOHC, 5KPP, GP 3.9) без документов за 3000 крон (~ 215 $). В итоге за …

0

0

Какой двигатель можно поставить на ВАЗ 2106

В этой публикации мы постараемся разобраться, какой двигатель можно поставить на ВАЗ 2106.Для замены штатного двигателя ВАЗ 2106 могу порекомендовать двигатель от ВАЗ 2112.

Замену можно начать, расширив правое крепление подушки до 8 мм. В остальном крепления этих моторов такие же, но придется вырезать моторный щит. Но не стоит резать щит болгаркой, так как наличие двойных листов металла и других усилителей делает эту работу опасной, лучше всего использовать газовую горелку. В этом случае необходимо оставить запас по ширине окна для движения мотора на опорах.

Правда поддон переваривать надо, потому что ребро жесткости будет упираться в балку и нужно будет повозиться с коленвалом. Подшипник, расположенный на торце коленчатого вала, служит опорой первичного вала на КПП ВАЗ 2101, при его отсутствии очень быстро выйдет из строя сцепление и коробка передач.

Подшипник …

0

0

10

0

0

Двигатель ВАЗ 2106 применяется в малолитражных автомобилях. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде распыления.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке.Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии двигателя, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу улучшить готовую деталь любыми способами:

1. Увеличена мощность за счет общего полезного объема мотора.Особое внимание было уделено усовершенствованию цилиндра.
2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция мотора больше не имеет отличительных особенностей.
3. В процессе производства специалисты присваивают каждому цилиндру свой класс. Сегодня существует около пяти предметов, которые отличаются на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Условный класс двигателя можно увидеть внизу основания.
4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик друг с другом. Представленный двигатель комплектуется поршнями от двигателя 21011, номинальный диаметр которых составляет 79 миллиметров.
6. Новая модель двигателя имеет цилиндрические отверстия, а объемы были увеличены в несколько раз. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Так удалось компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и минимизировать всевозможные динамические нагрузки на поршневую часть двигателя? Необходимо обратить внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Техническое обслуживание двигателя ваз 2106

Чтобы выявить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Бригадир и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо провести подробные исследования силовой нагрузки.Также особое внимание уделяется всем компонентам системы.

Демонтаж двигателя ВАЗ 2106 требует исключительно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо обладать знаниями и опытом, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование масла более низкого качества приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0.15 мм.
2. Повышенный износ распредвала

Ваз 2106

3. Самое популярное решение проблемы — регулировка клапанов. Другой причиной может быть детонация, это связано с низкооктановым топливом, нагаром в камере сгорания и неправильной настройкой зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то детонация также может быть следствием неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
4. Если стук идет снизу мотора и при этом происходит падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо выключить двигатель и с помощью буксира отправить машину на СТО.
5. Если стук похож на писк, необходимо проверить демпфер и натяжитель цепи ГРМ, если дребезжит со стуком — подшипник помпы.
6. Если вдруг ваш двигатель заглохнет на ходу, прежде всего проверьте блок питания или систему зажигания.
7. Если глохнет на холостом ходу и при этом холостые обороты регулируются нормально, попробуйте отрегулировать воздушную заслонку.
8. Почему мотор троит? Одна из причин: неправильно отрегулированные клапаны, или они просто сгорели, вышла из строя прокладка ГБЦ (кроме того, об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам относятся низкооктановый бензин и неправильно настроенный карбюратор.
9. Вибрация двигателя. Первая причина — износ подушки.Другое — разбалансировка коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем проблему там.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капремонта необходимо провести демонтажные работы. Для проведения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

1. Отвинчивание крепежа, расположенного на каркасе.
2. Ослабление хомута бензонасоса, а также демонтаж изделия.
3. Вытаскиваем проставки возле бензонасоса.
4. Отсоединение проводов от каждой свечи зажигания.
5. Прижимная пластина вынута.
6. Демонтажные работы в трамблере.
7. Откручиваем крепеж на генераторе.

Для демонтажа крышки ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности вы можете протыкать каналы, полировать впускные коллекторы, выбирать карбюратор, распределительный вал, разрезные шестерни, изменять впуск, расточку блоков цилиндров, выбирать оптимальные варианты поршневой системы, коленчатого вала и шатуна.

Лучше всего доверить такие работы, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к этой процедуре. Для проведения тюнинга двигателя ВАЗ 2106 необходима замена конкретных заводских деталей на более качественные. Это включает клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106.Во время наддува необходимо учитывать степень сжатия и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличить объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решает сделать настройку своими руками, то нужно:

1. Обязательно сначала проверьте проводку, которая сделана из силикона.Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
2. Перед установкой убедитесь, что аккумулятор и генератор имеют достаточно энергии и мощности.
3. Для увеличения мощности двигателя необходимо заменить заводской генератор и утилизировать систему зажигания.
4. Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы.Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Существует широкий и разнообразный выбор синтетических и минеральных масел. Они отличаются друг от друга тем, что последний способен смыть с мотора все ненужные и ненужные отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который может растворяться в качественном синтетическом масле.Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто слейте старое минеральное масло и залейте новое; или специально разработанное моющее средство для стирки (в случае сильнозагрязненных деталей).

В последнем случае двигатель 2106 будет работать в течение десяти минут, чтобы залитая жидкость могла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

• Этот процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
• Иначе можно столкнуться с засорением масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания.В противном случае такое вмешательство приведет к поломке мотора.
• Если автомобиль находится в эксплуатации достаточно долго, то на гильзах и прокладках образуются отложения сгорания. Отверстия в сальниках и прокладках головки блока цилиндров могут быть забиты.
• Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности, проверять сальники и прокладки.
• Когда в системе наблюдается чрезмерное давление при засорении подающей трубки, можно ожидать утечки масла.
• Поэтому для замены масла нужно покупать его качественную марку, которая проверена не один десяток лет.

На какие автомобили можно устанавливать двигатель 2106 на

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Какой двигатель можно устанавливать на ВАЗ-2106?

Если брать отечественные автомобили, то подойдет двигатель практически от любого ВАЗа, а также от Lada Priora.

Но насколько я понимаю вас больше интересуют иномарки. Вмещается:

Следует обратить внимание на объем нового двигателя. Должно быть что-то вроде старого.

На автомобиль ВАЗ-2106 лучше всего устанавливать двигатель FIAT иностранного производства, объемом до 2 литров и мощностью до 100 лошадиных сил — иначе будут частые проблемы и поломки в приводах и трансмиссиях.Оптимальным в данном случае будет двигатель 1.6, бензиновый на 90 лошадиных сил.

Из отечественных лучшие — двигатели от ВАЗ-2110 и Лада Приора.

Самое главное, чтобы двигатель поместился под капот. Ставить можно абсолютно на любые. Жигули вообще как машиностроитель. Поэтому они, наверное, самые настроенные. Мощность двигателя не должна быть очень большой, потому что это принесет вам дополнительные проблемы. Хорошо подходят двигатели других отечественных автомобилей.

На ВАЗ2106 можно поставить двигатель ВАЗ2110, автомобили quot; Самараquot; quot; Ниваquot ;, также можно поставить двигатель quot; Калинаquot; или quot; Priorsquot ;.Также рекомендуется установить двигатель 2112. Двигатели вышеупомянутых автомобилей могут быть установлены, если вы не хотите регистрировать изменение конструкции автомобиля. Если разглядеть изменение конструкции, то вариантов двигателя очень много. Здесь можно выбрать двигатели от разных иномарок: на 2106 ставят двигатели Фиат, Форд, БМВ.

По идее на ВАЗ-2106 подойдет любой двигатель, главное, чтобы он был не очень большого размера и подходил по размеру. Новый двигатель также не должен быть слишком мощным, иначе подвеска, тормозная система или мост могут не выдержать.Еще одной проблемой может стать ГИБДД, ведь с переоборудованной машиной нужно будет перерегистрироваться.

В качестве обновки для своей ласточки специалисты рекомендуют выбирать двигатель от автомобиля FIAT 124, который идеально совместим с BAV-2106 и потребует минимум переделок.

Вы можете выбрать двигатели от BMW моделей 746, 326 или 536. Но они более мощные и, следовательно, для вашей же безопасности вам придется усилить тормозную систему, подвеску и так далее.

О том, какие двигатели от иномарки можно установить на ВАЗ-2101, подробно написано в этом вопросе Какой двигатель можно установить на ВАЗ-2101? Автомобиль ВАЗ-2106 создавался на той же платформе, что и ВАЗ-2101. У автомобилей практически одинаковые размеры кузова и моторного отсека, разница между ними только в деталях экстерьера, салона и размерах двигателя, установленных с завода. Поэтому на quot; sixquot; можно поставить такие же двигатели от иномарки, что и на ВАЗ-2101.

Добавлю только, что все зависит от бюджета, выделенного на такую ​​переделку. В случае ограниченного бюджета лучше всего устанавливать двигатели ВАЗ на ВАЗ-2106 21124
или 21126
… Машина станет очень динамичной и быстрой, этого двигателя ей хватит с запасом.

При большом бюджете фантазия не ограничена и может быть реализован практически любой задуманный проект. Но нужно знать, что при установке более мощного двигателя на автомобиль ВАЗ-2106 следует помнить о такой важной составляющей автомобиля, как тормозная система , подвеска и усиление кузова … Иначе не удастся реализовать весь потенциал двигателя или управлять такой машиной будет крайне небезопасно … Ведь разгон станет быстрее, но затормозить и ехать на такой машине будет крайне проблематично. и опасно.

На мой взгляд, оптимальным вариантом будет установка двигателя ВАЗ, например, 21126. Наглядный пример такой установки показан ниже.

Машина, конечно, замечательная и некоторые ВАЗ-2106 уцелели как с конвейера, но у него слишком маленький капот, чтобы разместить под ним мощный шестицилиндровый двигатель объемом 81 мл.Под такой капот помещаются двигатели от аналогичных машин, у которых диаметр цилиндра 79 мл, а их всего четыре.

На самом деле нужно смотреть на крепление, как установлен двигатель, поперек капота или вдоль. А также от езды в машине.

Подойдут практически все двигатели от ваз. Также на ВАЗ 2106 можно поставить двигатели от БМВ, Фиат или Приора. Читайте дальше, нужен маломощный двигатель и нужно учитывать мощность двигателя.

Нашим мастерам удается установить на автомобиль ВАЗ-2106 двигатель от BMW, Fiat и Ford.Под капотом машины, конечно, меньше места, чем у мощных современных иномарок, но тем не менее оно помещается.

Хотя здесь лучше не выпендриваться и, как говорится, поставить отечественный двигатель на отечественную машину, например от Приоры или Калины.

Так как места под капотом для автомобилей ВАЗ 2106 не так уж и много, можно устанавливать двигатели от иномарок, которые также будут не большими по размеру. В этом случае лучше проконсультироваться со специалистом сервисной службы.

Если вы водите ВАЗ-2106, то знаете, что у родного двигателя этой машины относительно небольшая мощность. К тому же такие двигатели недолговечны. Поэтому многие владельцы этих автомобилей в какой-то момент принимают решение или сталкиваются с необходимостью поменять двигатель. Какой двигатель можно установить на ВАЗ-2106? По идее, для такой машины подойдет любой двигатель, который умещается под капотом. Так как под капотом данной модели автомобиля места мало, двигатель нужно выбирать из аналогичных малолитражек.

При установке нового блока вам придется не только переделать кронштейны и выполнить ряд других процедур, но и заново пройти процедуру регистрации автомобиля. При замене двигателей вам потребуется переоформить машину в ГИБДД. Такая необходимость связана с тем, что на блоке двигателя имеется номерной знак, который необходимо зарегистрировать в техпаспорте транспортного средства.

Мастера часто ставят на эту модель автомобиля двигатели от таких автомобилей, как:

При выборе стоит учитывать допустимую мощность агрегата.Он не должен быть слишком мощным, иначе есть риск вывести из строя тормозную систему, сломав мост. Также в этом случае подвеска машины может не справиться с большой нагрузкой.

Двигатель лучше покупать сразу на КПП. Так что вам будет достаточно установить подвес и подключить КПП к мосту.

Выбор двигателя

Это самый важный шаг во всей процедуре замены.Выбор следует делать с учетом собственных целей и технических возможностей транспортного средства. На эту модель автомобиля подходят практически любые двигатели ВАЗ. Установить такую ​​силовую установку можно из таких автомобилей:

1. Нива.
2. Калина.
3. Приора.

Часто автовладельцы останавливают свой выбор на ВАЗ-2112. Перенести двигатель и всю начинку можно с автомобилей ВАЗ-21045 или ВАЗ-21055. В итоге вы получите дизельный двигатель ВАЗ-2106. Главное преимущество установки таких агрегатов ВАЗ в том, что они точно подойдут.К тому же в этом случае вам не придется тратить много денег и времени на прохождение процедуры перерегистрации.

Хороший вариант — установка мотора от Приоры. Установка такого 16-клапанного агрегата обеспечит вашу машину 100 л. из. При этом следует учитывать, что эта процедура замены мотора не из легких. Придется болгаркой разрезать моторный щит, поддон переварить. Потребуется переустановить подшипник коленвала на восьмерку. Также потребуется доработать маховик, систему выпуска и охлаждения и привод акселератора.Если вы готовы потратить много времени, сил и денег, то такой способ увеличения мощности двигателя подойдет.

Если вы по каким-то причинам не рассматриваете варианты установки от ВАЗа, обратите внимание на Fiat 124. Этот двигатель — один из немногих, идеально подходящих для ВАЗ-2106. При этом работы по его установке, а также затраченные усилия и время будут минимальными. Двигатели тоже довольно мощные: Lancia Thema (834), Alfa Romeo (06476) и Fiat Croma (154).Можно рассмотреть варианты таких двигателей, так как они хорошо совместимы с автомобилем ВАЗ, имеют достаточно длительный срок службы и хорошие технические характеристики.

Если вы хотите сделать из своей машины BMW, поставьте один из этих двигателей: 326, 536 или 746. Эти силовые установки очень мощные. Поэтому в любом случае при их выборе вам придется усилить подвеску, тормозную систему и т. Д. В противном случае управление автомобилем станет опасным для вас и для пассажиров.

Если вы планируете установить японский дрифт-двигатель, будьте готовы потратить на него большие деньги.Доработок потребуется много, так как дрифтинг (профессиональный) на обычной машине просто невозможен. Любая машина, подготовленная для этих мероприятий, претерпевает огромное количество изменений. ВАЗ-2106 — не исключение.

ВАЗ «Семерка» — люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа — более мощный силовой агрегат на 1500 куб. см, развивающий до 77 лошадиных сил. Автомобиль не раз за свою историю претерпевал модификации, в том числе оснащался разными двигателями.Возникает естественный вопрос, какой из вариантов лучше.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторным и инжекторным силовыми агрегатами. Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность — от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 на низкооктановом бензине был установлен на седан, который можно купить только в КНР.

Специальная версия 21079 выпускалась мелкими сериями для оперативных служб МВД и Комитета госбезопасности.Эта машина оснащалась двухсекционным РПД — роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб. см силовой агрегат развивал мощность до 140 л.с., что делало невзрачный автомобиль очень динамичным и способным догнать многие иномарки.

Самостоятельное дооснащение автомобиля: возможно ли?

Из приведенного выше описания понятно, что к ВАЗ 2107 может быть поставлен любой двигатель от 14 моделей ВАЗ. Это можно сделать без особых переделок, разве что с РПД могут возникнуть некоторые сложности.Однако этот силовой агрегат компактен и в моторном отсеке для него достаточно места. Другое дело, что найти довольно сложно и есть большие проблемы с запчастями.

Энтузиасты тюнинга не ограничиваются такими простыми вариантами и предпочитают более сложные задачи. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный двигатель от иномарки. Теоретически в этом нет ничего технически невозможного, и это можно сделать при определенных условиях.В вопросе выбора подходящего силового агрегата желательно проконсультироваться со специалистами и изучить успешный опыт.

Критерии выбора

При принятии решения о модернизации транспортного средства следует учитывать ряд важных моментов. Перечень требований, которым должен соответствовать двигатель для ВАЗ 2107, следующий:

1. Соответствие штатному силовому агрегату по габаритным и массовым характеристикам.
2. Возможность стыковки с агрегатами трансмиссии автомобиля.
3. Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату «семерки» являются изделия таких компаний, как Nissan и Fiat. Их моторы можно использовать с минимальными переделками.

За относительно небольшие деньги можно купить подходящий двигатель в разборку. Перед тем, как поставить на свой ВАЗ 2107, имеет смысл провести диагностику и при необходимости сделать капитальный ремонт. Практика показывает, что требуется замена некоторых деталей: сальников, ремней и других узлов.На машине это сделать сложнее и хлопотнее.

Разборка силового агрегата

После проведения диагностики и других подготовительных действий с двигателем, который планируется установить на автомобиль модели ВАЗ 2107, можно переходить к следующему этапу. Демонтаж штатного мотора требуется в следующем порядке:

1. Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике. Помещение обязательно должно быть оборудовано подъемником или другим подъемным механизмом.
2. Отсоединяем аккумулятор и снимаем с автомобиля, отсоединяем и демонтируем все навесное оборудование.
3. Отстыковываем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
4. Убедившись, что с помощью подъемника ничего не мешает процессу, можно аккуратно поднять силовой агрегат и вынуть его из моторного отсека. Если какой-либо из элементов мешает этому процессу, его следует удалить.

Разобранный двигатель желательно разместить на специальной подставке; двигатель может быть продан позже.Это частично компенсирует затраты на переоборудование машины.

Установка двигателя на автомобиль

Подготовленный силовой агрегат поднимается с помощью подъемника и перемещается в моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель установлен в отведенном для этого месте и на подушках нанесены отметки. Установка опорных площадок потребует сварки квалифицированным специалистом.

Комплект для преобразования электронного зажигания распределителя Furong

, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 Распределитель NIVA 2121

Комплект преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2103 2106 2105 NIVA 2121 Distr, комплект для преобразования зажигания для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Дистрибьютор Furong Electronic, Furong Distributor Electronic Ignition Conversion Kit Подходит для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Дистрибьютор: Дом и кухня, ограниченные по времени Скидки Купить от лучший магазин Фантастические оптовые цены Делайте покупки в Интернете сегодня, чтобы воспользоваться гибкими вариантами оплаты.1500 1600 2101 2103 2106 2105 NIVA 2121 Распределитель Furong Комплект для преобразования электронного зажигания, пригодный для Lada VAZ Signet 1300.

Красочная маленькая квартира

1 BD | 1 BA | 500 SF

Уютные апартаменты с двумя спальнями

2 BD | 2 BA | 870 SF

Внутри торгового центра

Просмотрите наши последние горячие предложения

Просматривать
Все

Коммерческие помещения

Наши коммерческие площади включают

Якорные цеха

3,800-11,000 кв.Ft.

Магазины и офисы

225-250 кв. Ft.

Фудкорт Магазины

250-400 кв.Ft.

Узнать больше

Однокомнатная квартира

Посмотрите наши апартаменты-студии премиум-класса

Просматривать
Все

Отзывы

Что говорят о нас наши клиенты

Бхарат Давар

Один из самых надежных строителей в Индии и искренне верный
по его имени.Я счастлива, что приобрела у них дом своей мечты и наслаждаюсь роскошью
как король.

Каника Гупта

Я думаю только несколько разработчиков, которым можно доверять.
Недавно приобрел во владение один из своих проектов. Процесс прошел гладко, и у меня
недавно переехал на новое место.

Парт Сахни

Один из самых аутентичных застройщиков в
Дели / NCR.
