Замена вакуумного усилителя тормозов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Вакуумный усилитель тормозов – предназначен для того, чтобы педаль тормоза гораздо легче нажималась, работает он только когда двигатель запущён, когда же движок заглушён, вакуумник работать не будет, всё это из-за того, что при запуске двигателя, корпус воздушного фильтра начинает засасывать воздух из окружающей среды и он попадает во впускной коллектор, из коллектора воздух и забирается чуть чуть и идёт в вакуумник и поэтому он начинает работать только тогда, когда двигатель заводится.

Примечание!
Для замены усилителя тормозов, Вам понадобится: Набор всевозможных ключей, а так же пару отвёрток, а ещё для этого дела, очень удобна накидная головка будет и вороток!

Краткое содержание:

Где находится вакуумный усилитель тормозов?
Он прикручивается к кузову автомобиля на четырёх гайках, вернее не сам он, а его кронштейн, сам вакуумный усилитель к этому кронштейну на двух гайках закрепляется, но их легче всего в сборе снять, т.е. отвернуть четыре гайки которые кронштейн к кузову крепят и после чего снять их, а уже когда вакуумный усилитель с кронштейном будут на руках у Вас, выкрутить две гайки будет нужно и разъединить их между собой, но об этом мы ещё поговорим в данной статье, чуть ниже.

Когда нужно менять вакуумный усилитель тормозов?
При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Примечание!
Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается (К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Примечание!
То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его (Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля) и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на 10 мм», открутите две гайки (см. фото 1) и тонкой плоской отвёрткой, подденьте держатель шланга вакуумного усилителя тормозов (см. фото 2) и его тоже отсоедините и всё по сути, можете вынимать шумоизоляционный материал, чтобы он не мешал снятию вакуумного усилителя тормозов с автомобиля!

2) Теперь когда шумоизоляционный материал убран, отсоедините колодку проводов от крышки тормозного бачка (Указана красной стрелкой), после чего отсоедините шланг от обратного клапана вакуумного усилителя тормозов (Шланг указан зелёной стрелкой) и открутите две гайки (Указаны синими стрелками) крепления Главного Тормозного Цилиндра к усилителю тормозов, затем ГТЦ аккуратно отведите в сторонку, но только аккуратней, тормозные трубки следите за тем чтобы не лопнули, а то их менять придётся.

3) После проделанной операции переберитесь в салон и там выкрутите четыре гайки которые кронштейн вакуумного усилителя к кузову крепят (Указаны красными стрелками), ну и колодки проводов ещё отсоедините (Указаны синими стрелками) от включателя стоп сигнала (Указан зелёной стрелкой), когда всё будет сделано, можете перебираться повторно в подкапотное пространство автомобиля и уже находясь там, вытаскивать вакуумный усилитель в сборе с кронштейном.

4) Положив вакуумник на землю или закрепив его в тисках, первым делом вытащите плоскогубцами маленькими металлический стопор (Указан красной стрелкой), затем выбейте аккуратно шток (см. маленькое фото, он металлический и выбивается очень легко), надавив на него сверху или наоборот снизу.

5) И под завершение, выкручивайте обе гайки которые вакуумник крепят к кронштейну и вынимайте его, на этом операция по снятию усилителя тормозов закончена.

Установка:
Устанавливается новый усилитель тормозов в обратном порядке снятию, во время установки не ошибитесь и делайте всё точно так же как и было ранее, когда он будет установлен, не одевайте шумоизоляционный материал, а попробуйте как он работает (Как проверить усилитель тормозов, мы уже писали выше), если всё нормально, завершите установку всех деталей так как они стояли ранее.

Дополнительный видео-ролик:
Наглядно посмотреть процесс замены усилителя тормозов, Вы можете в ролике чуть ниже:

Замена вакуумного усилителя тормозов ВАЗ-2112 16 клапанов: видео

Вакуумный усилитель тормозов требуется для того, чтобы было можно легче нажимать педаль тормоза. Работать он может только в том случае, когда двигатель автомобиля запущен. Происходит это из-за того, что когда двигатель работает, корпус фильтра начинает всасывать воздух, который попадает в коллектор впуска. Воздух при этом забирается в камеру сгорания и идет в вакуумник, потому тот и начинает работать.

Инструменты для замены вакуумного усилителя

Для замены потребуется:

1. Набор ключей.
2. Отвертки.
3. Головки с воротком.

Процесс замены

Этапы проведения работ:

1. Выкрутить все винты, которыми крепится термозащита.

   Надо открутить кучу болтиков, которые указаны стрелочками. И снять защиту

2. Отстегнуть ремень крепления расширительного бачка в системе охлаждения.
3. Бачок положить на ровное место и не отсоединять от него шланги, так как жидкость с системы вытечет.

Аналогичные работы потребуется провести и на правой части авто. Там придется снять бачок стеклоомывателя.

4. После этого следует отсоединить провода от крышки тормозного бачка.
5. Отсоединить обратный клапан вакуумника и открутить две гайки, которыми крепится главный тормозной цилиндр. После этого цилиндр следует отвести в сторону, так, чтобы не повредить на нем патрубки тормозной системы.

   Две гайки крепления главного тормозного цилиндра к ВУТ

   Отводим в сторону бачок главного тормозного цилиндра

6. Потом следует перебраться в салон и отвернуть там четыре гайки, которые крепят кронштейн, на котором и находится усилитель.

   Болты отмечены стрелочками. Можно снять вместе с педалью, тогда отсоедините и фишку на педали тормоза

   Открутите шток с педали тормоза, если хотите снять только усилитель

7. Потом опять надо перейти в подкапотное пространство и снять шланг впускного коллектора.

   Демонтаж шланга впускного коллектора ВУТ

8. И вытянуть сам вакуумный усилитель.
9. Закрепив вакуумник в тисках, надо вынуть штопор, после чего выбить сам шток.
10. Выкрутить две гайки, которыми вакуумник крепится к кронштейну.

    Расположение гаек которые крепят кронштейн к штоку вакуумного усилителя

На этом работу можно считать завершенной.

Установка

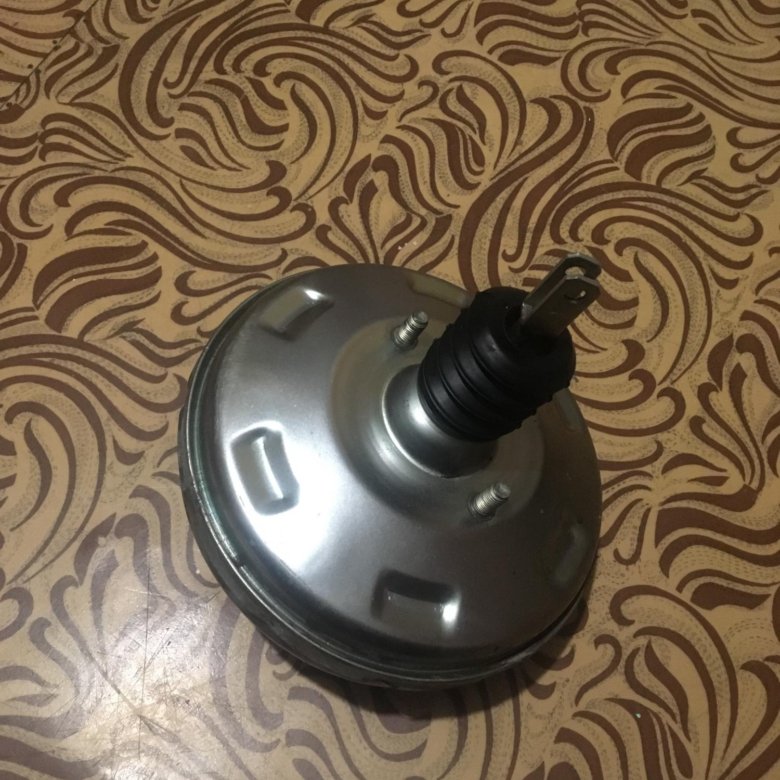

Новый вакуумник установлен и готов к работе

Устанавливать новую запчасть надо в аналогичном порядке. После завершения работ надо проверить, как он функционирует. Если всё нормально, то следует продолжить сборку автомобиля.

Видео с заменой вакуумного усилителя тормозов на ВАЗ-2112

Трудный выбор: оригинал или аналог?

Мы меняли на ТоргМаш. Вроде работает. Так что можем рекомендовать

 Загрузка …

Где располагается вакуумный усилитель?

Он крепится к кузову авто и располагается в моторном отсеке со стороны водителя.

Когда его надо менять?

1. Когда из строя выходит усилитель тормозов, то может послышаться шипение при нажатии на педаль тормоза.
2. Также и обороты двигателя станут неровными.
3. Педаль тормоза также станет тяжело нажимать.

Все эти симптомы говорят о том, что усилитель тормозов подлежит замене. Не всегда они могут проявляться все вместе.

Проверить усилитель также можно следующим образом: на заглушенном автомобиле надо выжать 3-4 раза педаль тормоза. При выжатой педали следует завести мотор. Если при этом педаль немного провалиться, то это будет свидетельством того, что усилитель исправен.

Выводы

Как видно, с данной работой не сложно справиться и самостоятельно. Для наглядности можно просмотреть видео. Также при возникновении трудностей в работе всегда можно обратиться за помощью к мастеру.

Замена вакуумного усилителя тормозов Ваз 2110

Здравствуйте. Произведем замену вакуумного усилителя тормозов Ваз 2110.

Артикул:

2110-3510010 — оригинальный вакуумный усилитель тормозов для Ваз 2110.

Инструменты:

• вороток
• головка на семнадцать, глубокая головка на тринадцать
• удлинитель
• пассатижи

Пошаговая замена

1. Открываем капот и отключаем разъем который идет на поплавок тормозной жидкости в бачке.

2. Теперь нам нужно демонтировать главный тормозной цилиндр. Трубки отворачивать не нужно.

С помощью воротка и головки на 17 отворачиваем две гайки крепежа цилиндра и убираем его немного в сторону.

Будьте осторожны не уроните гайки в подкапотное пространство. Так же под гайками установлены шайбы не забываем их снять.

3. Отсоединяем шланг от вакуумного усилителя.

4. Далее переходим в салон.

5. Шпильки от вакуумного усилителя идут в салон и прикручиваются гайками конечно же в салоне.

6. С помощью воротка и глубокой головки откручиваем четыре гайки крепежа вакуумного усилителя.

7. Снимаем два провода из «лягушки» стоп-сигнала.

8. Вынимаем вакуумный усилитель вместе с кронштейном и педалью тормоза.

9. Далее нужно отсоединить тягу вакуумного усилителя от педали тормоза. Для этого нужно снять фиксатор отмеченный ниже.

Чтобы снять фиксатор его нужно повернуть и потянуть на себя с помощью пассатижей.

Сдвигаем вниз и вынимаем шток.

Вынимаем шток снизу

10. После снятия штока нужно открутить две гайки от самого кронштейна. Не забываем снимать шайбы.

11. Снимаем кронштейн с педалью тормоза от вакуумного усилителя.

12. Приступаем к сборке. Берем новый вакуумный усилитель и одеваем на шпильки крепления кронштейна.

Смотрите чтобы тяга вакуумного усилителя стояла ровно и без перекосов на месте крепления к педали тормоза.

13. Одеваем шайбы и закручиваем две гайки крепления кронштейна.

14. Снизу просовываем шток крепежа педали к тяге вакуумного усилителя и сверху стопорим фиксатором.

15. Устанавливаем все на место и затягиваем со стороны салона четыре гайки крепления.

16. Подключаем провода к «лягушке» стоп-сигнала.

17. Подключаем шланг к вакуумному усилителю.

18. Одеваем на шпильки и прикручиваем главный тормозной цилиндр.

Симптомы неисправности

• Во время нажатия на педаль нужно прикладывать слишком большое усилие чтобы торможение было эффективным.
• Во время нажатия на педаль двигатель начинает работать с перебоями и падают обороты.

Видео урок

Ремонт вакуумного усилителя тормозов (ВУТ) автомобилей ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115, Лада Самара | Школа авторемонта

Июн 21, 2017
ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin

Какие признаки неисправного вакуумного усилителя тормозов (сокращённо ВУТ) Вы можете назвать? Сам спросил, сам и отвечу))). Шипение при нажатии на педаль тормоза. Это раз. Неустойчивая работа двигателя на холостых оборотах. Это два. Во время торможения обороты двигателя начинают расти или падать (вплоть до того, что двигатель может заглохнуть). Это три. Педаль тормоза стала более жёсткой и менее эффективной. Это четыре. Вроде все признаки назвал. Дальше продолжу в том же духе. Перечислю возможные варианты решения проблем с неисправным вакуумным усилителем тормозов. Первый, самый распространённый, быстрый, но не дешёвый способ – это замена усилителя тормозов целиком. Здесь всё понятно, сломанный ВУТ снимаем и на его место ставим новый. Если интересен первый способ, то с радостью сообщаю, что на сайте есть материал с описанием замены вакуумного усилителя тормозов на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115. Идём дальше. Второй способ, трудоёмкий, не такой популярный и быстрый, как первый – ремонт вакуумного усилителя тормозов. Основной минус данного способа – трудоёмкость. Так как ремонт усилителя – это работа, в которую входят: снятие ВУТа с автомобиля, его разборка, замена всех резиновых деталей (которые присутствуют в ремкомплекте), сборка и установка усилителя на рабочее место. Такая возня не каждому по душе! Но, у этого способа есть один, жирный такой плюс – он позволяет серьёзно сэкономить. Ведь стоимость ремкомплекта, как правило, в четыре раза ниже стоимости самого вакуумного усилителя тормозов. А это не мало. Согласны? Поэтому, всех, кто любит экономить и предпочитает ремонтировать свой автомобиль самостоятельно, приглашаю ознакомиться с фотоотчётом по ремонту вакуумного усилителя тормозов автомобилей ВАЗ-2108, -2109, -21099, ВАЗ-2110, -2111, -2112, ВАЗ-2113, -2114, -2115, Лада Самара. Надеюсь, Вам понравится…

Запчасти. Правильный выбор – это покупка ремкомпекта вакуумного усилителя тормозов производства БРТ (Балаково). Качество изделий (не только ремкомплектов) этого производителя всегда на высоте. Но, в моём случае был куплен и установлен комплект от фирмы AWEL (Украина). Скажу сразу, что качество резины этой фирмы приятно удивляет. Время, конечно же, покажет/проверит на сколько всё хорошо, но пока претензий нет. Комплектация ремкомплектов одинакова (смотрим фотографии 1 и 2).

Инструмент. Для того, чтобы отремонтировать ВУТ (вакуумный усилитель тормозов) Вам в первую очередь придётся его снять с автомобиля. Как это сделать и какой инструмент понадобится, Вы сможете узнать, прочитав статью по замене вакуумного усилителя. Для работы по разборке и сборке самого усилителя, Вам будут необходимы такие инструменты: большая плоская отвёртка, пассатижи, молоток, пара чистых тряпок. Ну, и, конечно же, не забудьте о внимание и аккуратности))). Ничего сложного в данной работе нет, но, если делать её на скорую руку, то можно при сборке забыть какую-нибудь деталь или же повредить новую диафрагму.

Фотоотчёт по ремонту вакуумного усилителя тормозов (ВУТ) автомобилей ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115, Лада Самара:

Корпус вакуумного усилителя состоит из двух половинок. И, чтобы их рассоединить, необходимо разобраться с заводской завальцовкой. Для этого, большой отвёрткой необходимо отжать все загибы на корпусе (фото 3). Так же для этой цели можно использовать пассатижи (фото 4). Но, какой бы Вы инструмент не использовали для разборки, главное помнить, что следует действовать не спеша и аккуратно. Не стоит выгибать металл в обратную сторону или ломать края корпуса, потому что по вине столь грубого обращения, последующая сборка вакуумного усилителя будет значительно затруднена.

Также, о чём хочется сказать или напомнить – внутри вакуумного усилителя есть довольно мощная пружина. И, если забыть о её существовании, то, после отжатия последних фиксирующих бортиков, усилитель может эффектно разлететься/разделиться на две половины. Сюрприз не смертельный, но не желательный. Для того, чтобы избежать подобного, неприятного, инцидента следует зафиксировать половинки усилителя штатными гайками ГТЦ. Подкладываем под них несколько шайб или гаек подходящего диаметра и затягиваем гайки (фото 5).

Если нет желания возиться с гайками, то, можно во время разборки придерживать половинки усилителя рукой. Это, конечно же, не так удобно, но вполне реально.

Оп! После устранения всех преград усилитель распадается на части (фото 6 и 7).

Теперь остаётся только планомерно заменить все старые резиновые детали на новые. Можно, конечно же, заменить одну лишь диафрагму. В большинстве случаев она виновата в неисправности вакуумного усилителя. Например, в моём случае усилитель практически новый и замены одной диафрагмы было бы достаточно. Но, правильно всё-таки заменить все резиновые детали. Плюс, если внутри корпуса усилителя обнаружены следы грязи, песка, тормозной жидкости, то корпус следует промыть и очистить.

Дальше, коротко и по существу. Снимаем пружину и шайбы с резиновыми колечками. Колечек в ремкомплекте нет, поэтому стараемся их не порвать и не потерять. И, главное, не забыть о них при сборке, так как без этих колечек усилитель работать не будет! Фотография №8.

Вытаскиваем с корпуса пластмассовый поршень. Снимаем с него чехлы шпилек и диафрагму (фото 9, 10, 11, 12). Сразу можно на их место установить новые детали.

Снимаем защитный чехол корпуса клапана. На его место ставим новый, фотография 13 (предварительно смазав его литом, циатимом и т.п.).

Смазываем шпильки. И аккуратно монтируем поршень в корпус (фото 14 и 15).

Одеваем на шпильки шайбы с резиновыми кольцами (фото 16).

На второй половине корпуса меняем уплотняющее кольцо обратного клапана и штока ГТЦ (фото 17, 18, 19, 20).

Проверяем, чтобы диафрагма в корпусе лежала ровно, без подворотов и не была перекручена (фото 21).

Соединяем части вакуумного усилителя. Стягиваем их гайками (фото 22).

После чего, используя отвёртку и молоток, загибаем края (фото 23 и24).

Готово! Ремонт вакуумного усилителя тормозов (ВУТ) автомобиля ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115 закончен. Как видите, в этой работе нет ничего сложного. Главное – это наличие желания и времени.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

• Проводим замену стандартного карданчика КПП в автомобиле ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110 на короткоходный карданчик от автомобиля ВАЗ-1118 «Калина»
• Замена регулятора давления задних тормозов (колдуна) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора
• Замена сальника переднего привода на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115

Замена вакуумного усилителя тормозов ваз 2115 своими руками

ВУ тормозов на Ваз 2115

Замена вакуумного усилителя тормоза Ваз 2115 – это манипуляция, которая может быть легко выполнена своими силами. Замена вакуумного усилителя тормозов на Ваз 2115 проводится по ряду причин, которые будут подробно изучены в этой публикации.

Усилитель вакуумный

Ваз 2115 замена вакуумного усилителя

Как известно, тормозная система нынешнего автомобиля – это довольно сложная конструкция, где сочетаются несколько узлов и механизмов. Действительно, здесь очень много деталей и компонентов.

Примечание. Понятно, что тормозная система или ТС этих лет качественно отличается, например, от ТС прошлых лет. И самое главное отличие, конечно же, вакуумный усилитель, являющийся эффективнейшим механизмом, повышающим стабильность работы, надежность и долговечность всей системы.

Вакуумный усилитель или ВУ выходит из строя и на это есть свои основополагающие факторы. С другой стороны, благодаря гениальному изобретению инженеров, этот узел сделан так, что довольно просто поддается ремонту, даже в собственном гараже.

Прост в конструкции

Особенности вакуумной ТС

Замена вакуумного усилителя ваз 2115

Рассмотрим самые важные особенности этого типа ТС:

• Как правило, усилитель на автомобиль ставится недалеко от главного тормозного цилиндра.
• Корпус усилителя разделен на две составляющие: вакуумную, которая находится со стороны главного цилиндра и атмосферную, расположенную возле тормозной педали.

Конструкция ВУ

• Специально предназначенный впускной коллектор для воздуха нужен для того чтобы камера вакуума имела источник для разряжения. Соединен он с камерой посредством специального элемента.

Впускной коллектор ВУ

Примечание. На Ваз 2115 не бывает дизельного агрегата, но если на некоторых автомобилях стоит он вместо бензинового, для нормальной работы вакуумного усилителя необходим еще и электрический насос.

• При остановке мотора автоматически разъединяются друг от друга коллектор и клапан. Таким образом, усилитель способен функционировать только при работающем двигателе автомобиля. Да и в других случаях, по сути, он и не нужен.
• Когда наблюдается какая-нибудь поломка, вакуумный усилитель также разъединяется.

Примечание. Этот усилитель может перестать работать даже во время движения автомобиля, если обнаружит какую-либо поломку. Но это вовсе не означает, что автомобиль лишится тормозов. Они будут по-прежнему функционировать, хотя и не на полную свою силу.

• Специальный следящий клапан в ответе за связь атмосферной камеры с вакуумной. После того, как водитель задействует педаль, этот клапан начнет следить и за связью с атмосферой.
• Толкатель, который установлен поблизости, соединен напрямую педалью. Главной его задачей является, в свою очередь, перемещать следящий клапан.

Схема ВУ

• В системе вакуумного тормоза есть и еще деталь. Это диафрагма корпуса соединения, которая находится со стороны вакуумной камеры, а связывается со штоком цилиндра.
  Таким образом, происходит, ни на секунду не прекращающееся воздействие на ТЖ (тормозную жидкость), осуществляемое при помощи поршня прямо на рабочие цилиндры.
• В механизме есть и возвратная пружина, в задачу которой входит возвращать диафрагму в начальное положение.

Подробная схема работы ВУ

Примечание. Преимущество ВУ тормозов в его простоте. Работает этот механизм за счет разности давления, образуемого в атмосферной и вакуумной камерах. В нужный момент эта самая разность оказывает воздействие на толкатель, а тот продолжает его, передавая штоку поршня главного цилиндра.

Причины поломки

Итак:

Примечание. Важно помнить, что при выходе данного механизма из режима нормальной работы, тормоза продолжают свое дело. Это один из плюсов такой системы. При такой ситуации водителю Ваз 2115 просто придется приложить немного большее усилие на педаль тормоза. С другой стороны, могут возникнуть некоторые сложности с управлениям, но они незначительны.

• Одной из причин поломки элемента может стать разрыв шланга или даже трещина в нем. Как известно, этот самый шланг играет очень важную роль, соединяя коллектор силового агрегата и усилитель.
  При разрыве шланга или другим проблемах, связанных с ним, происходит разгерметизация всей системы.

Проверка шланга ВУ

Совет. Чтобы суметь определить, что это именно разгерметизация, несложно. Характерный звук шипения тому свидетельство. Вакуумный усилитель имеет свойство так шипеть в этом случае.

• Устраняется разгерметизация следующим способом: шланг осматривается, разрывы и трещины обматываются, тщательно проверяются хомуты, которые могут также быть расслаблены.
• Еще одной причиной выхода из строя этого механизма называют разрыв диафрагмы, расположенной прямо внутри механизма. Если воздух начинает выходить из клапана, то это и есть симптом.

Проверка работы усилителя

Чтобы проверить работоспособность этого элемента, рекомендуется сделать следующее:

• Нажать несколько раз (5-6) на педаль тормоза, когда автомобиль еще не заведен. Таким образом, нажимая на тормоза, мы создаем одинаковое давления в обеих полостях, близкое к атмосферному.
• Удерживая ногой педаль, заводим мотор. Если вакуумный усилитель исправен, педаль должна произвольно двинуться вперед.
• Если педаль не пошла вперед автоматически, то нужно проверить крепление наконечника шланга, а также и другие моменты, отрицательно сказывающиеся на эффективности работы усилителя.
• Если ничего не помогает, значит вакуумный усилитель испорчен и его надо заменить.

Замена механизмов

Чтобы начать замену вакуумного усилителя, прежде надо вооружиться необходимыми инструментами и материалами:

• Отверткой и пассатижами.
• Ключами на 13 и 17.
• Тормозной жидкостью.
• Колпаками из резины и специальными заглушками.

Снимаем главный тормозной цилиндр

В некоторых случаях демонтаж вакуумного усилителя не нужен. Достаточно будет лишь заменить главный цилиндр.

Примечание. Можно сказать и так: если педаль тормоза на автомобиле с вакуумным усилителем становится мягче, а выкачивание воздушных пробок из всей системы ни к чему не приводят, главный цилиндр надо будет заменить.

 Итак:

• Колодка с проводами отсоединяется от регулятора уровня тормозной жидкости.
• Берем ключ на 10 и начинаем отворачивать поочередно штуцера от главного цилиндра.
• На тормозные трубки и цилиндр ставим заглушки.

Ставим заглушки

Примечание. Заглушки дают возможность избежать проникновения воздуха в тормозную систему, чтобы потом не выкачивать пробки, что не так-то и просто.

• Берем ключ на 17 и выворачиваем две гайки, которыми цилиндр и фиксируется к вакуумному усилителю.
• Снимаем цилиндр.
• Ставим новый.

Замена усилителя

 Итак:

• Отсоединяем опять же колодку с проводами от регулятора.
• Снимаем штуцера.

Замена вакуумного усилителя на ваз 2115

Примечание. Главный тормозной цилиндр может не снимать. Достаточно будет лишь отсоединить штуцера, которые слева. Потом надо будет отвести цилиндр в сторону.

• Отсоединяем шланг от клапана.
• Вынимаем со стороны салона скобу, которая стопорит палец тормозной педали.
• Снимаем палец.
• Берем накидной ключ на 13 и выворачиваем 4 гайки, которые фиксируют вакуумный усилитель к кузову автомобиля. Демонтируем старый усилитель.

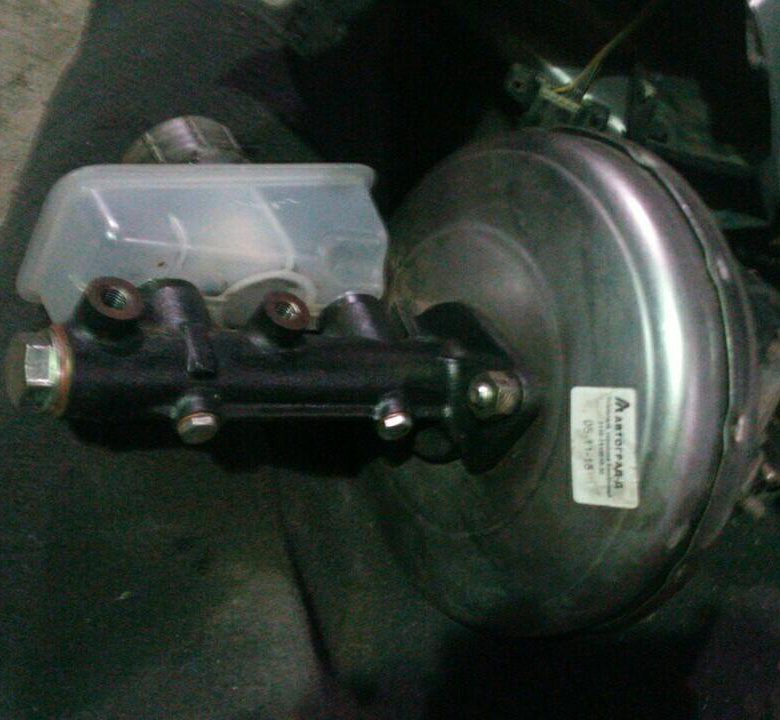

Снятый ВУ усилитель тормозов

Примечание. В процессе этих работ придется немало помучиться, так как это является не самой удобной работой.

• Рамку крепления закручиваем на новый ВУ, используя ключ на 17.
• Проводим сборку, помня, что рекомендуется сначала соединить педаль тормоза и ВУ с помощью специального штыря, а уже затем полностью прикрутить.

Замена вакуумного усилителя в ваз 2115

Совет. Лучше сразу сменить и вакуумный шланг, так как при длительной эксплуатации тот утрачивает эластичность и гибкость. Вследствие этого возникают трещины и даже изломы.

Как видим, ничего сложного. ВУ заменили. Если делать все по инструкции, никаких проблем возникнуть не должно.
В процессе работ своими руками, рекомендуется просматривать фото и видео – материалы, дающие практическое понимание всего процесса. Цена на услуги подобного рода в СТО немаленькая сегодня, что априори указывает на преимущества самостоятельной работы.

Эффективная замена вакуумного усилителя тормозов на ВАЗах

20 Октября 2014 / Статьи

Вне зависимости от модели автомобиля и его конструктивных особенностей каждый водитель должен знать, что за тормозной системой всегда следует следить особенно внимательно. Важную роль в данном узле выполняет вакуумный усилитель тормозов, который в несколько раз усиливает давление от педали. В то же время вследствие естественного износа может потребоваться замена вакуумного усилителя тормозов, которая может быть произведена как самостоятельно, так и на специализированных станциях сервисного обслуживания.

Конструкционные особенности агрегата

ВУТ представляет собой единый технологический узел, состоящий из главного тормозного цилиндра, вакуумной и атмосферной камер, а также разделяющей их мембраны. Помимо этого здесь также есть шток, на который насажена диафрагма, и благодаря которой происходит нагнетание давления в системе. Замена вакумника ВАЗ 2109 осуществляется достаточно просто, однако для этого необходимо иметь специализированные инструменты, а также некоторые комплектующие материалы.

Технологический процесс замены ВУТ на ВАЗ 2110

Отличительной особенностью нашего автопрома является возможность самостоятельной замены многих улов и агрегатов, поскольку это выполнить вполне реально. Замена вакумника на ВАЗ 2110 осуществляется согласно следующей последовательности действий:

1. Отсоединение колодки с проводами от датчика уровня тормозной жидкости

2. Аккуратное снятие шланга, в ходе которого необходимо придерживать обратный клапан

3. Откручивание болтов, крепящих ГТЦ (главный тормозной цилиндр) к ВУТ

4. Медленное отсоединение тормозного цилиндра от усилителя, причем трубки на цилиндре остаются на месте.

5. Откручивание со стороны салона 4 гайки, которые удерживают педаль тормоза, после чего кронштейн можно вытащить через подкапотное пространство.

6. Снятие стопорной пластины пальца с толкателя ВУТ.

После этого новый ВУТ прикручивается к кронштейну и все устанавливается в обратном порядке. Таким образом, можно увидеть, что замена ВУТ ВАЗ 2110 представляет собой не слишком сложный технологический процесс. В то же время если у хозяина авто нет уверенности в правильности выполнения действий, то правильнее будет все же обратиться за помощью в специализированный центр.

Проверка ВУТ после замены

Любая замена вакуумного усилителя тормозов должна заканчиваться непосредственной проверкой работоспособности нового устройства. Для этого следует на нерабочем двигателе несколько раз надавить на педаль тормоза, после чего зафиксировать ее в положении середины. Затем нужно завести двигатель и посмотреть на реакцию педали: если она провалилась, значит, ВУТ работает исправно; если осталась на месте – значит что-то не так. Возможно проблема в замене клапана вакуумного усилителя тормозов, который установлен неправильно. Чтобы исключить такую вероятность важно обращаться в специализированный сервисный центр.

Значение резинового клапана

В числе частых неисправностей ВУТ можно выделить также износ резинового наконечника обратного клапана, признаками чего являются шум из-за того, что «травит» воздух. В таком случае понадобится замена клапана вакуумного усилителя тормозов, для чего необходимо разобрать непосредственный усилитель, что сделать без специальных инструментов не так уж и просто. Поэтому в таком случае важно обращаться именно на СТО, где опытные специалисты смогут выполнить все необходимые операции на самом высоком уровне. Замена вакуумного усилителя, цена которого является вполне приемлемой, осуществляется в течение 40-45 минут.

Особенности ВУТ ВАЗ 2112

Интересно отметить, что многие последующие модели ВАЗа во многом имеют схожее устройство вакуумного усилителя, поскольку преемственность отечественного автопрома очень сильная. Вследствие этого замена вакумника ваз 2112 здесь практически ничем не отличается даже в последовательности выполняемых действий. Так что выполнить операцию по замене усилителя в хорошем сервисе будет несложно.

Снятие вакуумного усилителя тормозов, замена обратного клапана | ВАЗ

Снятие вакуумного усилителя тормозов, замена обратного клапана Лада Гранта (ВАЗ 11183, 21116)

Вакуумный усилитель тормозов снимаем для замены в случае выхода его из строя.

Отсоединяем колодку проводов от датчика уровня жидкости.

Отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов (см. «Снятие главного тормозного цилиндра»).

Чтобы воздух не попал в гидропривод тормозной системы, тормозные трубки от главного тормозного цилиндра не отсоединяем.

Осторожно изгибая тормозные трубки, снимаем со шпилек вакуумного усилителя главный тормозной цилиндр (в сборе с бачком) и отводим в сторону.

Снимаем вакуумный шланг со штуцера обратного клапана усилителя.
В салоне автомобиля под панелью приборов…

…поддеваем отверткой стопорную скобу пальца крепления толкателя вакуумного усилителя к тормозной педали.
Снимаем стопорную скобу…

…и вынимаем палец крепления толкателя к педали (выключатель сигналов торможения для наглядности снят).

Головкой «на 13» отворачиваем две гайки крепления усилителя к кронштейну педального узла.

Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель из моторного отсека.
Устанавливаем вакуумный усилитель в обратной последовательности. Перед установкой наносим герметик на поверхность усилителя, прилегающую к щитку передка.

Замену обратного клапана вакуумного усилителя или его уплотнительной втулки проводим без демонтажа усилителя.

Сняв вакуумный шланг со штуцера клапана…

…вынимаем клапан из отверстия усилителя.
Исправность клапана можно оценить, продув его (например, ртом) в обоих направлениях. В направлении от усилителя к ресиверу воздух должен проходить, а в противоположном направлении – нет. Неисправный клапан заменяем.

Вынимаем уплотнительную втулку из отверстия вакуумного усилителя.
При наличии на втулке повреждений в виде разрывов и трещин или при потере эластичности втулки ее необходимо заменить.

Видео по теме «lada Granta. Снятие вакуумного усилителя тормозов, замена обратного клапана»

Замена вакуумного усилителя тормозов на LADA Калина, Приора, Гранта, 2110, 2115 Не забываем подписыв

ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ ВАЗ 2110, 2111, 2112

Замена вакуума на ВАЗ 2110, 2111 и 2112

Жесткие тормоза ВАЗ 2110. Педаль тормоза не нажата. Жесткая педаль тормоза

В своей сегодняшней статье я хочу рассказать о педали тормоза , а именно какой она должна быть, в идеале, тугой или наоборот, мягкой, как найти эту золотую середину?

По большому счету педаль тормоза может иметь несколько положений и состояний.

Первое состояние — это состояние, предусмотренное производителем, когда при нажатии на педаль тормоза не происходит сбоев, рывков и не требуется особых усилий.Есть также два других неприятных состояния педалирования для водителя, которые могут вызвать у водителя беспокойство.

Это относится к состоянию педали, когда она слишком туго затянута или, наоборот, очень мягкая. И то, и другое явление одинаково недопустимо и свидетельствует о неисправностях и необходимости срочного ремонта тормозной системы.

Туго педаль тормоза может быть по нескольким причинам, и они не обязательно могут быть связаны с традиционными «болячками», характерными для всех моделей тормозов.Однако все же предлагаю рассмотреть самые распространенные из них, а также попытаться дать дельные советы, как их устранить.

2. Заедание гидроблока в вакуумном усилителе. Необходимо заменить вакуумный усилитель;

3. Повреждена диафрагма вакуумного усилителя. Решается заменой вакуумного усилителя;

4. Неисправный наконечник вакуумного усилителя. Наконечник следует заменить;

5. Заедание или неработоспособность обратного клапана в вакуумном усилителе.Для устранения необходимо заменить обратный клапан;

6. Неисправен обратный клапан вакуумного усилителя или нарушена герметичность, в результате чего топливо попадает в камеру вакуумного усилителя. Заменить вакуумный усилитель обратным клапаном;

7. Повреждение шланга, соединяющего вакуумный усилитель и впускной коллектор, или шланг плохо закреплен на штуцере. Лечится заменой шланга, а по возможности — затяжкой хомутов. За состоянием шланга следует регулярно следить, особенно это актуально в холодное время года.Пока шланг холодный, он сохраняет необходимую жесткость — тормоза работают нормально. Однако через несколько десятков минут работы мотора шланг нагревается и становится более эластичным. Если, например, при осмотре вы не обнаружили отслоения, пропускная способность шланга уменьшится, что в свою очередь может вызвать проблемы с педалью тормоза.

8. Вздутие уплотнительных колец рабочих колесных цилиндров, часто это происходит в результате попадания на их поверхность горюче-смазочных материалов или в результате использования некачественной тормозной жидкости.Чтобы исправить эту ситуацию, необходимо отремонтировать рабочие тормозные цилиндры и заменить тормозную жидкость.

Вот несколько способов, как самостоятельно проверить работоспособность вакуумного усилителя.

Прежде всего, выполнить, чтобы в системе возник вакуум. После этого нажмите педаль тормоза, если педаль жесткая — это явный признак неисправности шланга или усилителя. Затем заглушите двигатель и подождите 5-7 минут, тормоза не нажимая.

Необходимо конкретизировать неисправность, для этого нажмите на педаль.Если все же жестко — скорее всего, неисправность кроется в клапане вакуумного усилителя.

Есть еще один тест. При выключенном двигателе необходимо несколько раз нажать на педаль тормоза, чтобы снять разрежение в тормозной системе. После этого, не отпуская педаль, необходимо запустить двигатель, если педаль начинает постепенно опускаться — усилитель в порядке.

Причина мягкого тормоза

Педаль мягкого тормоза обычно указывает на несколько поломок в тормозной системе одновременно.Точнее, есть много причин, по которым педаль тормоза может стать мягкой. Иногда это явление еще называют отказом педали тормоза.

Сегодня разберемся, в чем причина того, что педаль тормоза стала жесткой или наоборот очень мягкой .
Автопроизводители предусматривают такое поведение педали, когда нажатие на нее не вызывает отказов, не вызывает вибрации, и не требуется прикладывать большие усилия к педали для срабатывания тормозной системы.

Однако бывают случаи, когда ее настойчивое поведение вызывает беспокойство.Либо, либо наоборот, становится слишком туго. Оба эти варианта недопустимы и указывают на техническую проблему с тормозной системой.

Перед ремонтом необходимо понимать, что именно нужно отремонтировать или заменить. Ниже мы разберем наиболее вероятные причины неисправностей и возможные варианты их устранения.

Педаль тормоза устойчива?

За создание необходимого давления в тормозной системе отвечает вакуумный усилитель, соответственно, если он не работает должным образом, водитель просто не может нажать на педаль:

• Забит воздушный фильтр вакуумный усилитель.Решение — заменить фильтрующий элемент;
• Гидроблок застрял в «пылесосе». Придется собрать;
• Повреждение диафрагмы усилителя, тоже ничего не поделаешь, придется менять;
• Неисправность наконечника. Опять замена;
• Некорректная работа обратного клапана … Решается заменой;
• Нарушение герметичности системы. Сброс давления может произойти из-за повреждения шланга, соединяющего впускной коллектор и «пылесос», ослабления хомутов.В худшем случае решается заменой шланга, в лучшем — подтягиванием хомутов;
• Набухание уплотнительных колец в одном или нескольких рабочих цилиндрах. Это происходит из-за использования некачественной тормозной жидкости или контакта с кольцами ГСМ. Вряд ли кто-то обременяет себя переборкой рабочих цилиндров, проще их просто заменить вместе с тормозной жидкостью.

(banner_content)

Диагностика вакуумного усилителя

Нестабильная работа двигателя (отключение) часто является признаком разгерметизации. Это происходит из-за попадания воздуха во впускной коллектор. Резко обедняет поступающую в цилиндры топливовоздушную смесь. Если педаль не нажимается при работающем автомобиле, в первую очередь проверьте надежность соединений .

Кроме того, при разгерметизации системы при работающем двигателе из вакуумного усилителя слышно характерное шипение.

Для конкретизации неисправности выключите мотор и подождите несколько минут, не нажимая на педаль. Если по истечении этого времени педаль остается жесткой, скорее всего, причина в поломке обратного клапана.

Правильная работа вакуумного усилителя Диагностировать очень просто … Для этого, не заводя машину, следует «прокачать» педаль, затем, продолжая удерживать ее, запустить двигатель. Если «пылесос» исправен, педаль выйдет из строя.

Педаль тормоза проваливается

Существует несколько возможных причин повышенной мягкости педали, наиболее распространенной из которых является попадание воздуха в тормозную систему. Может попасть воздух из-за недостаточного уровня тормозной жидкости.Для удаления воздуха из тормозов необходимо удалить воздух из тормозов.

Мягкость педали Также это может быть вызвано неисправностями основного или рабочего тормозного цилиндра, например, из-за закипания тормозной жидкости или заклинивания поршней.

Независимо от того, становится ли педаль тормоза жесткой или мягкой, это должно немедленно насторожить любого водителя, продолжать управлять таким автомобилем — значит подвергать опасности не только себя, но и окружающих. А если устранить поломку на месте не представляется возможным, правильно будет обратиться в ближайший автосервис.

Тормозная система — неотъемлемая часть безопасности любого транспортного средства. Если вдруг педаль тормоза стала жесткой или слишком мягкой, то это уже повод задуматься о необходимости тщательного осмотра.

На качество функционирования тормозной системы чаще всего указывают те внешние элементы, с которыми водитель взаимодействует во время движения. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем.В целом педаль тормоза бывает жесткой, мягкой или средней. Для каждого есть несколько причин.

Слишком жесткая педаль тормоза бывает не всегда по ряду общих и знакомых причин. Проблема может заключаться в особенностях конкретной модели. Иногда возникают ситуации, когда жесткая педаль тормоза — это обычная черта того или иного производителя. Такой же длинный ход педали тормоза встречается и у некоторых его типов. Когда педаль тормоза не возвращается, это огромная проблема.

Если педаль тормоза дубовая, то есть нажата достаточно сильно, то есть два варианта — либо посетить автосервис, либо попробовать решить проблему своими руками, что является немалым риском.В общем, тут нужно немедленное решение, так как движение с ним очень опасно не только для самого водителя, но и для окружающих.

Наиболее частых причин восемь:

Все вышеизложенное в первую очередь говорит о том, что только в случае некачественного ухода за автомобилем возникают самые разные неприятные ситуации. Например, вы должны регулярно проверять, насколько хорошо вакуумный усилитель выполняет свою работу.

Есть несколько способов провести такую ​​диагностику:

• Первый метод — включить двигатель и дать ему поработать до полной разрядки системы.Если после этого педаль тормоза дубовая, значит проблема в шланге или усилителе. Затем вы должны остановить работу двигателя, дать ему постоять несколько минут, а затем снова проверить систему и выполнить этот процесс от «A» до «Z». Если после такой процедуры тормозной системе явно не хватает «легкости» при ее срабатывании, то, скорее всего, виноват вентиль усилителя;
• Второй способ заключается в нажатии при выключенном двигателе, чтобы снять давление и полностью разрядить тормозную систему.Затем нужно включить мотор, не отпуская педаль. Когда усилитель в полном рабочем состоянии, все нормально. В противном случае следует проверить работоспособность его частей.

Почему педаль мягкая

Из-за определенных неисправностей может быть неисправна и лямка педали тормоза. Такая неприятность может прийти «в комплекте» вместе с другими сопровождающими. Очень часто мягкая педаль тормоза является прямой причиной значительной потери контроля над автомобилем.

Педаль мягкого тормоза может быть простой особенностью модели.Причиной неисправности может быть попадание воздуха в соответствующую систему. Все фиксируется прокачкой самого тормоза, чтобы уберечь его от возможных неисправностей.

В свою очередь воздух может попасть в систему разными способами, и если с ним возникают проблемы, то, скорее всего, виноват именно он. Трубопровод при этом вполне может потерять герметичность или даже лопнуть. Из-за поломки главного цилиндра, при котором начинает закипать тормозная жидкость, возникают и соответствующие неисправности.Сопутствующей поломкой часто бывает заклинивание поршня. Желательно провести диагностику цилиндров и проверить тормозную жидкость. Также было бы неплохо провести полную проверку работоспособности компьютера, чтобы определить, есть ли какие-либо скрытые проблемы, если таковые имеются.

Видео «Признаки и неисправности вакуумного усилителя тормозов»

На видеозаписи показано, как заменить вакуумный усилитель на автомобиле ВАЗ-2109.

Бесперебойная работа автомобильной тормозной системы (ТС) — гарантия безопасности водителя и окружающих его людей на дороге.Любое ненормальное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Отремонтировать автомобиль желательно в автосервисе, ведь только опытные «профи» могут точно сказать, что с ним произошло на самом деле. Ведь причины одной и той же неисправности у разных автомобилей совершенно разные.

Примером может служить ситуация, когда педаль тормоза стала настолько твердой, что вам приходится прилагать ненужное усилие, чтобы переместить ее и затормозить.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя.В конце концов, оба эти фактора делают машину практически неуправляемой в экстремальных условиях на трассе. ТС представляет собой сложное устройство, и его неудовлетворительная работа может быть вызвана разными причинами, наиболее распространенные из них приведены ниже:

• неисправности вакуумного усилителя;
• набухание колец;
• повреждение педали.

Неисправности «пылесоса».

Вакуумный усилитель тормозов (ВУТ), или просто «пылесос», создает в транспортном средстве давление, необходимое для их правильной работы.

Если усилитель не работает, педаль просто не проталкивается. Поскольку вакуумный усилитель представляет собой довольно сложную деталь, состоящую из множества компонентов, неисправность любого из них может привести к такой ситуации. А поскольку поломка компонента усилителя, как правило, требует его замены, правильная диагностика поможет сэкономить автовладельцу не только время, но и деньги.

Если засорился фильтрующий элемент «пылесоса», достаточно заменить только его, чтобы усилитель снова заработал нормально.Это касается и поврежденной диафрагмы вакуумного усилителя, и неисправностей наконечника или обратного клапана. Достаточно заменить одну поврежденную деталь, и автомобиль снова будет вести себя как новый. Важно точно диагностировать, что именно нужно изменить.

Иногда вообще не требуется серьезная замена. Например, в случае разгерметизации автомобиля. Срыв уплотнения возможен в двух случаях: либо поврежден шланг между «пылесосом» и впускным коллектором, либо ослаблены хомуты.И если в первом случае все же необходимо заменить шланг, то во втором достаточно затянуть хомуты. Сделать это можно в автосервисе, но справиться с такой проблемой владелец машины вполне сможет самостоятельно.

Но бывает, что непригодность только одного компонента полностью делает CWF непригодным для использования. Скорее всего, это произойдет в ситуации, когда неисправности автомобиля долгое время игнорируются. В результате сильно поврежденный клапан перемещается в такое положение, которое полностью отключает «пылесос».Примером может служить повреждение, когда клапан застревает в усилителе, и последний необходимо полностью заменить. Это один из самых дорогих видов ремонта автомобилей.

Набухание колец в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется при эксплуатации. Если это продукт хорошо зарекомендовавшей себя компании, автомобиль редко выходит из строя или выходит из строя. Но если жидкость плохого качества, один или несколько цилиндров могут не работать должным образом из-за набухания уплотнительных колец на них.То же самое происходит при попадании горючего и смазки на кольцо.

Раньше, особенно в эпоху советского автопрома, автовладельцу рано или поздно приходилось разбираться с рабочими цилиндрами. Такая задача была долгой и утомительной даже для профессионалов. Но сейчас вряд ли кто-то будет это делать в случае неисправности автомобиля. С точки зрения экономии времени поменять их намного проще, а заодно и тормозную жидкость. Однако можно избежать ненужных финансовых затрат, если с самого начала использовать качественную, хотя и дорогую жидкость, поскольку затраты на ремонт всегда выше.

Повреждение педали.

Иногда причиной поломки автомобиля является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками. Иногда рычаги на педалях тормоза ломаются или разъединяются. Безошибочным признаком такой поломки является характерный звук, который раздается при нажатии на педаль. Иногда поломка педали бывает по очень простой причине — попавшее под нее инородное тело или погнутый край коврика.

Методы самодиагностики.

Сброс давления в автомобиле можно определить сразу, если двигатель работает нестабильно — «троите». Это вызвано попаданием воздуха во впускной коллектор. При таком отказе воздушно-топливная смесь, поступающая в цилиндр, резко обедняется. Шипящий звук также является признаком неисправности вакуумного усилителя. Чтобы конкретизировать поломку, следует нажать на педаль через несколько минут после выключения двигателя. Если жесткость педали не исчезла, то, скорее всего, сломался обратный клапан.

Если вакуумный усилитель исправен, педаль «накачивается» без запуска двигателя, отключается, когда двигатель начинает работать.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим опытом, поэтому мне было очень сложно самостоятельно определить причину жесткости педали. Я даже не мог понять, как снять ту или иную деталь, чтобы диагностировать конкретные проблемы. В конце концов я пригнал свою Audi A6 на СТО.Мастера, работавшие там, определили характер повреждений, даже не снимая агрегаты. Правильная диагностика помогла мне существенно сэкономить на ремонте. «

Иван:

«Когда у меня вышел из строя усилитель ВАЗ 2114, я просто убедился в его неисправности. Для этого снимается шланг, а усилитель заглушается. Наличие вакуума при запуске двигателя говорит о неисправности «пылесоса». «

Роман:

«Вакуумный усилитель и цилиндры очень сложно диагностировать.Лучшую диагностику автомобиля могут дать только те автосервисы, где есть манометры. «

Видео.

Принцип работы вакуумного усилителя тормозов ВАЗ 2110. Принцип работы вакуумного усилителя тормозов и как его проверить

Сегодня вряд ли кто-то может представить работу тормозной системы без вакуумного усилителя тормозов. Далее мы поговорим о неисправностях и способах ремонта рассматриваемого агрегата. С технологической точки зрения отремонтировать вакуумный усилитель тормозов несложно, даже если вы решили провести процедуру самостоятельно.

Рекомендуется учитывать только конструктивные особенности конкретной модели автомобиля, основной принцип самого ремонта одинаков для всех моделей.

Перед непосредственным ремонтом или заменой рекомендуется ознакомиться с устройством данного агрегата.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель тормозов совмещен с ГТЦ в один блок. Для человека с развитым интеллектом схема действия рассматриваемого элемента не представит никаких затруднений.Корпус разделен на две части: атмосферная часть расположена со стороны педали тормоза, а вакуумная часть — со стороны главного тормозного цилиндра.

С помощью обратного клапана вакуумная камера соединяется с впускным коллектором, который, в свою очередь, является источником вакуума. Электрический вакуумный насос часто используется в дизельных двигателях для обеспечения непрерывной работы вакуумного усилителя.

Когда двигатель остановлен, вакуумный усилитель отсоединяется от коллектора за счет действия обратного клапана, поэтому вакуумный усилитель тормозов может работать только при работающем двигателе.В случае неисправности или выхода из строя рассматриваемого элемента происходит аналогичное отключение.

За счет следящего клапана атмосферная камера в исходном положении связана с вакуумной камерой и с атмосферой при нажатии педали тормоза. К педали тормоза подключен толкатель, за счет которого движется следящий клапан. Со стороны вакуумной камеры к штоку ГТЦ подсоединена диафрагма, она способствует нагнетанию тормозной жидкости за счет поршня в рабочие цилиндры.

Благодаря возвратной пружине диафрагма перемещается в исходное положение в конце торможения. Усилитель также может иметь электромагнитный привод штока. Активный усилитель тормозов используется в системе ESP, и его основная цель — предотвращение опрокидывания.

В общем, работа вакуумного усилителя тормозов основана на разнице давлений в атмосферной и вакуумной камерах. Именно из-за этой разницы толкатель активируется и способствует перемещению штока поршня ГТЦ.

Неисправности вакуумного усилителя тормозов.

Первое, на что стоит обратить внимание, это то, что неисправности рассматриваемого агрегата не могут способствовать полному отключению тормозной системы. В результате управление автомобилем становится сложнее, и водитель вынужден прилагать больше усилий, нажимая на педаль тормоза. К традиционным неисправностям относятся следующие:

• Наличие неисправности внутри самого усилителя вакуума, например, старение резины клапана или разрыв диафрагмы.В этом случае клапан начнет вытравливание воздуха.
• Обрыв или разгерметизация шланга, из-за которого коллектор двигателя подсоединяется к вакуумному усилителю тормозов. В этом случае вы можете услышать шипение рассматриваемого элемента. Обязательно проверьте затяжку хомутов и самого шланга на предмет разрывов и трещин.

Как проверить вакуумный усилитель тормозов?

1. Если двигатель начинает тройную, диагностируют исправность вакуумного усилителя. Сброс давления часто сопровождается всасыванием воздуха во впускной коллектор, поэтому топливовоздушная система, попадающая в цилиндр двигателя, резко истощается.
2. В качестве второго варианта диагностики сделайте примерно пять движений педалью тормоза при выключенном двигателе. Затем в середине хода зафиксируйте педаль и запустите двигатель. Если педаль падает во время запуска, вакуумный усилитель работает. Если он остается неподвижным, то необходимо заменить или отремонтировать вакуумный усилитель тормозов.
3. При визуальном осмотре настоятельно рекомендуется обратить внимание на наличие подтеков, которые могут появиться на корпусе вакуумного усилителя.
4. Усилитель тормозов необходимо периодически регулировать.

Для ремонта или замены необходимо подготовить стандартный набор инструментов или соответствующий набор.

Пошаговая процедура ремонта:

1. Изучите руководство по эксплуатации автомобиля и определите основные конструктивные нюансы вакуумного усилителя.
2. Отсоедините тягу привода рассматриваемого элемента от педали тормоза, которая находится под рулевым валом.
3. Снять ГТЦ в моторном отсеке.
4. Замените или отремонтируйте этот блок в зависимости от неисправности.

Помимо качества дорожного покрытия дополнительную безопасность при вождении автомобиля создает исправная тормозная система. А за такими крупногабаритными автомобилями, как ВАЗ, за его работой стоит особенно внимательно следить. Чем короче тормозной путь автомобиля, тем он безопаснее. Снизить его, улучшить сцепление с дорожным покрытием позволяет вакуумный усилитель тормозов ВАЗ 2110.

Это устройство, которое обеспечивает нормальный процесс торможения автомобиля, создавая дополнительное усилие на педаль тормоза за счет разгрузки.Этот механизм способствует плавному функционированию тормозной системы и в то же время упрощает управление. Это снижает износ машины и снижает утомляемость водителя.

Поиск и устранение неисправностей вакуумного усилителя

Устройства разных производителей могут отличаться характеристиками и качеством, также может отличаться цена вакуумного усилителя ВАЗ 2110. Поскольку от функционирования его механизма зависит работа других деталей и узлов, и прежде всего двигателя автомобиля, не стоит экономить и внимательно следить за его исправностью.

Если из-под капота слышно шипение, в салоне ощущается запах гари масла, а тормоз срабатывает, как в приглушенной машине, только после многократных нажатий на педаль тормоза ногой, то вам следует немедленно обратиться в автосервис для диагностики и, при необходимости, замены данного устройства.

Проверить работоспособность вакуумного усилителя тормозов «десятки» Вы можете самостоятельно. Для этого несколько раз нажмите педаль тормоза при выключенном двигателе. Таким образом проверяется равномерность давления в полостях.Все нормально до тех пор, пока не заедает гидроблок.

Затем, удерживая ногу на педали тормоза, запускает двигатель. Если педаль движется вперед одновременно с ногой, усилитель исправен. В противном случае нужно убедиться, что проблема именно в нем, а не в проблеме с фланцем наконечника или его креплением.

По-прежнему возможно несогласованное функционирование педали из-за неправильного подсоединения штуцера выхлопной трубы двигателя к шлангу.Это по-прежнему отрицательно сказывается на производительности и эффективности тормозной системы.

Устранение известных проблем

Когда выявленные признаки указывают на неисправность вакуумного усилителя тормозов ВАЗ 2110, вы можете попробовать оказать первую помощь своему автомобилю самостоятельно. Обычно тормозная система должна удерживать ее на месте при наклоне на 25 ° к горизонтальной поверхности. Если она плохо справляется, стоит, ослабив стопорную гайку, натянуть трос.

Затем необходимо проверить полный ход рычага, необходимо, чтобы он составлял примерно 2-4 зубца.После затяжки стопорной гайки туго, стоит выполнять ряд тормозов безопасности, контролируя ход рычага. Причем вращение колес при опущенном до конца рычаге должно быть свободным, без усилий. Если эта проверка показывает, что усилитель не справляется с торможением, это указывает на необходимость его замены.

Многие автосервисы сегодня предоставляют такую ​​актуальную услугу, как тюнинг тормозной системы ВАЗ 2110, цена агрегата при замене все равно выше, чем на его улучшение.Также влияет на задние тормозные диски, помимо усилителя, модернизация которого заключается в установке специальной шайбы. Эта, казалось бы, незначительная деталь может существенно повлиять на работу усилителя и процесс торможения в целом.

Когда водитель нажимает на педаль тормоза, стержень, проходящий через шайбу, начинает оказывать давление на главный тормозной цилиндр. Из-за этого работа обратных клапанов начинается немного позже. Таким образом, установка шайбы делает торможение более плавным, педаль мягче, а ее реакция в случае резкой остановки не меняется.

Но если шипение уже появилось, двигатель глохнет от нажатия на педаль тормоза или он стал очень тугим, механизм необходимо заменить. В противном случае управление такой машиной станет небезопасным для вас и окружающих. При подготовке к замене этого агрегата требуется разборка задней части моторного отсека, снятие эластичного уплотнителя, обивки и оборки.

Процесс начинается с отсоединения проводки колодки от датчика, показывающего уровень тормозной жидкости.Удерживая обратный клапан, отсоедините шланг от усилителя. Далее откручиваются обе гайки крепления главного цилиндра тормозной системы. Его плавно отворачивают от усилителя на расстояние, необходимое для извлечения последнего, причем без снятия тормозных трубок.

Под панелью приборов, расположенной в салоне, открутить все четыре гайки крепления кронштейна педали тормоза, что довольно сложно из-за их неудобного расположения. Затем в моторном отсеке снимаются провода, кронштейн и сам усилитель одновременно с педалью тормоза в сборе.

Отвинтив две крепежные гайки, отверткой снимите стопорную пластину фиксирующего штифта и, вытолкнув ее, отделите толкатель усилителя от педали. Открутив поврежденный усилитель от педального узла, на его место ставится новый. Причем необходимо убедиться, что его расположение правильное: педаль должна быть внизу, а штуцер шланга вверху. После этого все ранее выполненные операции выполняются в последовательности, противоположной снятию.

Вакуумный усилитель тормозов появился на серийных автомобилях еще в 50-60-х годах прошлого века и позволил значительно снизить усилие на педали тормоза и эффективность тормозов. В этой статье будет подробно описано устройство и принцип работы вакуумного усилителя, знание которого существенно поможет даже начинающим водителям самостоятельно выявить и устранить наиболее частые неисправности усилителя, о которых также будет рассказано в этой статье (и как чтобы исправить их).

Вакуумный усилитель служит для уменьшения усилия, прилагаемого водителем к педали тормоза, тем самым упрощая управление машиной и улучшая характеристики торможения. Усилитель расположен в моторном отсеке (моторном отсеке) автомобиля и крепится задним фланцем к педальному кронштейну и перегородке, отделяющей моторный отсек от салона.

Далее будет подробно описано устройство вакуумного усилителя тормозов ВАЗ, который достаточно распространен и мало чем отличается по конструкции от усилителей других автомобилей, в том числе иномарок.Принцип работы у многих усилителей от разных машин одинаковый, за исключением некоторых мелочей.

Работа усилителя тормозов возможна, конечно, при работающем двигателе машины, то есть когда во впускном коллекторе двигателя создается воздух, но о работе усилителя чуть позже, и сначала рассмотрим его устройство, знание которого позволит новичкам лучше понять принцип работы и возможные неисправности.

Вакуумный усилитель тормозов ваз
.

Рисунок 1 — вакуумный усилитель в момент торможения. 1 — главный тормозной цилиндр, 2 — шток, 3 — вакуумный клапан, 4 — возвратная пружина, 5 — корпус клапана, 6 — диафрагма, 7 — корпус усилителя, 8 — крышка усилителя, 9 — буфер штока, 10 — упорный диск поршня, 11 — поршень, 12 — клапан усилителя, 13 — пружина клапана, 14 — возвратная пружина клапана, 15 — воздушный фильтр, 16 — толкатель, 17 — возвратная пружина, 18 — наконечник выключателя стоп-сигнала, 19 — вилка толкателя, 20 — педаль тормоза , 21 — пыльник, 22 — манжета, 23 — уплотнитель, 24 — регулировочный болт.

Вакуумный усилитель тормозов состоит из корпуса 7 (см. Рисунок 1), крышки 8 и корпуса клапана 5 с диафрагмой 6. Благодаря корпусу 5 и резиновой диафрагме 6 усилитель разделен на две полости, одна из который представляет собой вакуум A, а второй — атмосферный D. Корпус клапана 5 не только разделяет усилитель на две полости, но также действует как большой поршень, который движется в общем корпусе 7.

На большинстве автомобилей гидроблок 5 выполнен из пластика и имеет сквозное отверстие, через которое выходят каналы B и C.Канал, обозначенный на рисунке буквой B, соединяет центральное отверстие с вакуумной полостью, а канал C соединяет центральное отверстие с атмосферной полостью.

Толкатель 16 входит в центр корпуса клапана 5, который шарнирно соединен с педалью тормоза 20 через вилку 19. Передний конец толкателя имеет шаровой наконечник, который закреплен в поршне 11.

Продольное перемещение поршня 11 по отношению к корпусу клапана ограничен упорной пластиной 10, которая жестко закрепленной в корпусе клапана и который входит в кольцевую канавку в поршне.И ширина поршня немного больше пластины.

Кольцевой зазор между корпусом клапана 5 и горловиной крышки 8 закрыт воротником 22, который должен быть в хорошем состоянии. А поверхность гидроблока необходимо смазать консистентной смазкой (Литол 24 или ЦИАТИМ-221).

Горловина крышки 8 защищена от пыли и грязи резиновым гофрированным чехлом 21 (разумеется, на этом чехле не должно быть трещин, не говоря уже о разрывах). Вокруг толкателя также установлен фильтр 15 для очистки воздуха, поступающего в полость усилителя, а также установлены чашки опорных пружин, сами пружины 13 и 14, а также резиновый клапан 12.

В передней части корпуса 7 вакуумного усилителя на выходе штанги 2 вставлено уплотнение 23. А на конце штока 2 находится регулировочный болт 24, который при торможении машины упирается в посадочное место в поршне 1. Задней частью шток 2 упирается в резиновый амортизатор 9, который установлен. между штоком и поршнем 11.

При отсутствии вакуума или механического воздействия возвратная пружина 4 перемещает корпус клапана 5 в крайнее правое положение.А вакуумная камера А соединена шлангом с внутренней полостью впускного коллектора двигателя через штуцер, в котором расположен обратный клапан 3. Этот обратный клапан открывается при разнице давлений между полостью А усилителя и впускным коллектором двигателя.

Как было сказано выше, работа усилителя возможна только при работающем двигателе машины, когда во впускном коллекторе есть разрежение, которое передается в полость A.

Вакуумный усилитель тормозов
.

Рисунок 2. Вакуумный усилитель, когда педаль тормоза не нажата.

Принцип действия вакуумного усилителя основан на разнице давлений в вакуумной и атмосферной камерах. А создаваемое в вакуумной камере давление перемещает шток и давит на поршень главного тормозного цилиндра, тем самым облегчая водителю нажатие на педаль тормоза. Принцип работы кратко описан выше, а если гораздо подробнее, то читайте дальше.

Работа усилителя следующая: при опущенной педали тормоза (см. Рисунок 2) вакуумная полость A через каналы C и B сообщается с атмосферой с полостью D через кольцевую прорезь между передним концом клапана 12 и расположенного перед ним кольцевого выступа корпуса 5 клапана.

В то же время атмосферная полость D изолирована от атмосферы концом резинового клапана 12, который под действием пружины 13 прижимается к заднему концу поршня 11.При этом с обеих сторон диафрагмы создается разрежение, и диафрагма и корпус клапана под действием пружины 4 …

прижимаются к крышке 8 корпуса усилителя.

При торможении автомобиля толкатель 16 вместе с поршнем 11 и прижатой к нему подвижной частью резинового клапана 12 перемещается вперед до тех пор, пока не исчезнет кольцевой зазор и конец клапана 12 не упрется в кольцевой выступ клапана. тело 5. В этом случае вакуумная полость A будет изолирована от атмосферной полости D.

При торможении дальнейшее движение педали тормоза 20 и ее толкателя 16 отодвинет поршень 11 от клапана 12 (как показано на рисунке 1), и это приведет к образованию кольцевого зазора между ними и воздухом из E Полость перейдет в атмосферную полость D, которая связана с атмосферой через пористый воздушный фильтр 15.

Из-за разницы давлений корпус клапана 5 и диафрагма 6 начнут двигаться вперед, от этого головка регулировочного болта 24 штока 2 начнет давить на поршень главного тормозного цилиндра.Это заставляет поршень создавать избыточное давление в гидравлической тормозной системе автомобиля.

Рисунок 3. Работа вакуумного усилителя при нажатии на педаль тормоза приостановлена.

Когда педаль тормоза перестанет двигаться вперед (см. Рисунок 3), под действием вакуума в полости A корпус клапана 5 вместе с прижатым к нему резиновым клапаном 12 будет двигаться вперед, пока клапан 12 не упрется в задний конец поршень 11. После этого прекратится сообщение между полостью D и полостью E, а также остановится движение корпуса 5 клапана.

Это установит равновесие, и тормозная жидкость в гидравлической тормозной системе будет находиться под постоянным давлением.

При экстренном торможении машины поршень 11 упирается в шток 2 через резиновый амортизатор 9 и начинает механически воздействовать на поршень главного тормозного цилиндра. Кроме того, поршень 11, выйдя из клапана 12, будет упираться в кольцевой выступ корпуса клапана 5. Это приведет к разделению полости D и полости A и сообщению полости D с атмосферой, а это повысит давление, создаваемое в гидроприводе тормозной системы.

Рисунок 4. Работа вакуумного усилителя при отпускании водителем педали тормоза (происходит отпускание)

Когда торможение машины больше не требуется и водитель отпускает педаль тормоза, движущиеся части привода возвращаются в исходное положение (как на рисунке 4) под действием возвратной пружины 17 педали тормоза и от действия возвратной пружины 4 вакуумного усилителя тормозов и от действия возвратных пружин главного тормозного цилиндра.

В этом случае поршень 11 будет выдавливать клапан 12 из кольцевого выступа корпуса 5 клапана, и образуется кольцевой зазор, через который воздух начнет течь по каналам B и C из полости D в полость A и, в в то же время всасывается вакуумом во впускном коллекторе двигателя. В этом случае сообщение полости D с полостью E прекратится, так как конец клапана 12 прижимается к поршню 11 под действием пружины 13.

Когда двигатель автомобиля не работает (или с неисправным вакуумным усилителем тормозов), торможение автомобиля возможно, но ход педали тормоза немного увеличится, а эффективность тормозов снизится.В этом случае поршни главного тормозного цилиндра будут приводиться в движение только механически, от педали тормоза через толкатель 16, поршень 11, резиновый амортизатор 9 и шток 2.

Основные неисправности и ремонт вакуумного усилителя
.

Как любой механизм, вакуумный усилитель, а точнее его детали, со временем изнашиваются и требуют замены, обслуживания или ремонта. Подсказкой для водителя о том, что с вакуумным усилителем что-то не так, будет увеличение усилия, прилагаемого к педали тормоза, и снижение эффективности торможения.

Снижение эффективности торможения, конечно же, может происходить и по другим причинам, например, из-за неисправности суппортов (советую почитать подробнее об их восстановлении) или по другим причинам, описанным в статье «Тормозная система, его устройство и неисправности »(статья находится), но здесь увеличение усилия на педали тормоза — верный признак неисправности вакуумного усилителя.

Распространенной причиной неисправности усилителя, которая появляется со временем, особенно если автомобиль часто ездит по пыльным дорогам, является засорение грязью или пылью воздушного фильтра 15 (см. Рисунок 1).Грязный фильтр следует промыть, просушить или заменить новым.

А при достаточно большом пробеге автомобиля могут появиться неисправности из-за заклинивания гидроблока 5 от набухания (от старости) диафрагмы 6. Также неисправности могут возникнуть из-за неплотного крепления вакуумного шланга, соединяющего вакуумный усилитель тормозов к штуцеру впускного коллектора двигателя. Или из-за старения шланга на нем появляются трещины или разрывы.

Трещины или изломы легко определить визуально, или их можно услышать по характерному шипению (утечкам воздуха).Кстати, при такой неисправности (протечка или повреждение шланга) двигатель автомобиля обычно работает с перебоями, либо теряет мощность, так как во впускной коллектор попадает лишний воздух и горючая смесь обедняется на всех режимах работы двигателя.

Ну, еще менее распространенная неисправность, которая может возникнуть из-за неосторожного ухода или из-за использования некачественной (поддельной и дешевой) тормозной жидкости, или из-за попадания бензина или масла в тормозную жидкость — это набухание сальников гидросистемы. цилиндры тормозной системы.И происходит заклинивание движущихся частей в гидроцилиндрах.

Для выявления неисправности следует промыть воздушный фильтр (если он загрязнен), проверить работу системы вентиляции картера (я писал, как ее улучшить), заменить вакуумный шланг, если он вздулся или имеет трещины, и даже больше разрывов, и надежно зафиксируйте вакуумный шланг новым хомутом (лучше, чем более прочная нержавеющая сталь).

В случае заедания штока демонтировать главный тормозной цилиндр и заменить набухшие манжеты новыми.В случае такой неисправности (набухание сальников) перед заменой резинок необходимо обязательно промыть всю тормозную систему изопропиловым спиртом (если его нет, то промыть свежей тормозной жидкостью той же марки. который будет использоваться в системе). После промывки системы и установки новых манжет залейте свежую тормозную жидкость и.

Если после проведения описанных выше работ неисправность не устранена (усилие на педаль тормоза при работающем двигателе остается таким же большим, как и при выключенном двигателе), то, скорее всего, причина неисправности — опухшая или порванная диафрагма 6.

Заменить диафрагму на новую не так-то просто, так как большинство усилителей имеют неразборный корпус (крышка 8 прилегает к корпусу 7), и не всегда можно купить новую диафрагму. В этом случае необходимо заменить вакуумный усилитель тормозов.

Проверить исправность вакуумного усилителя можно не только уменьшив усилие на педали тормоза при работающем двигателе, но и другим способом. При выключенном двигателе нажмите педаль тормоза с небольшим усилием, затем запустите двигатель.Если после пуска двигателя педаль тормоза немного уходит вперед (немного опускается), то с вакуумным усилителем все в порядке.

И последнее: не должно быть запотевания вакуумного усилителя и прилегающего к нему главного тормозного цилиндра, а уж тем более не должно быть капель тормозной жидкости. Точно узнать, откуда он течет, можно, если тщательно промыть корпус усилителя и главный тормозной цилиндр, а затем, запустив двигатель, несколько раз нажать на педаль тормоза.После этого утечки обычно обнаруживаются сразу же, и, разумеется, непригодные для использования уплотнения следует заменять новыми.

Вот вроде и все, надеюсь эта статья поможет начинающим водителям определить неисправность вакуумного усилителя тормозов и устранить большую часть его неисправностей, успехов всем.

Еще недавно, чтобы остановить любую из старых моделей автомобилей, нужно было приложить немалое усилие к педали тормоза, и через некоторое время в машине появился вакуумный усилитель тормозов.Это устройство значительно облегчает управление автомобилем, но, тем не менее, требует периодического ремонта и контроля его технического состояния.

Устройство вакуумного усилителя тормозов — схематический обзор

Устройство вакуумного усилителя тормозов неразрывно связано с главным цилиндром. В его основе лежит корпус, разделенный диафрагмой на две камеры. Вакуумная камера расположена сбоку от главного цилиндра, где она соединяется с впускным коллектором с помощью специального обратного клапана.Именно в этой области создается вакуум. Атмосферная камера расположена сбоку от педали тормоза и соединяется, в свою очередь, с вакуумной камерой или с атмосферой с помощью следящего клапана.

Сам клапан перемещается толкателем, а тормозная жидкость нагнетается в рабочие цилиндры с помощью поршня. В конце торможения возвратная пружина приводит в движение диафрагму, возвращая ее в исходное положение. Некоторые модели усилителей могут быть оснащены электромагнитным приводом штанги, который действует как система аварийного торможения.

Принцип работы вакуумного усилителя тормозов и признаки неисправности

Основной принцип работы вакуумного усилителя тормозов основан на разнице давлений, создаваемых в вакуумной и атмосферной камерах. Именно эта разница влияет на толкатель, который перемещает шток поршня главного цилиндра системы. Для поддержания вакуума на должном уровне используется обратный клапан вакуумного усилителя тормозов.

В режиме разреженной атмосферы воздух из усилителя засасывается через этот клапан, но не возвращается через него.

При проверке тормозной системы обращайте особое внимание на техническое состояние вакуумного усилителя. Хотя ее неисправности не вызывают катастрофических последствий, тем не менее педаль тормоза, требующая повышенного усилия, создает дискомфорт и затрудняет управление автомобилем. Есть, конечно, неисправности, которые еще требуют ремонта или даже замены устройства.

Прежде всего, шланг вакуумного усилителя тормозов, соединяющий его с коллектором, может быть сброшен или отрезан.После того, как послышалось шипение, проверяется состояние самого шланга и качество затяжки хомутов. Кроме того, частой причиной является разрыв диафрагмы или старая резина в клапанах, через которую также может выходить воздух.

Вакуумный усилитель тормозов — как выйти из строя?

Для точного определения неисправности необходимо внимательно изучить инструкцию по эксплуатации автомобиля, в которой описана конкретная модель вакуумного усилителя. Иногда причина довольно проста, когда двигатель начинает дросселировать из-за всасывания лишнего воздуха и истощения рабочей смеси. При проведении визуального осмотра необходимо выявить утечки на корпусе усилителя и обязательно выяснить причины их возникновения.

Для эффективного ремонта вакуумного усилителя требуется ремонтный комплект для конкретной модели и стандартный набор инструментов. Чаще всего прибор полностью заменяют на новый, устанавливаемый в сборе. Для того, чтобы приступить к ремонту или замене, отключают тягу привода, находящуюся в салоне, в районе рулевого вала на педали тормоза.После этого в моторном отсеке нужно отсоединить главный тормозной цилиндр. В конце отсоединяется вакуумный шланг от обратного клапана. Усилитель открыт для доступа, его можно отремонтировать или заменить.

Вакуумный усилитель тормозов — это наиболее распространенный тип усилителя тормозов, используемый в тормозной системе современного автомобиля. Он создает дополнительное усилие на педали тормоза за счет разгрузки. Использование усилителя значительно облегчает работу тормозной системы автомобиля и тем самым снижает утомляемость водителя.

Конструктивно вакуумный усилитель представляет собой единый блок с главным тормозным цилиндром и включает в себя корпус, диафрагму, следящий клапан, толкатель, шток поршня главного тормозного цилиндра и возвратную пружину.

Корпус усилителя разделен диафрагмой на две камеры. Камера, обращенная к главному тормозному цилиндру, называется вакуумной камерой. Противоположная ему камера (со стороны педали тормоза) атмосферная.

Вакуумная камера подключена к источнику вакуума через обратный клапан.Область впускного коллектора двигателя после дроссельной заслонки обычно используется как источник вакуума. Для обеспечения бесперебойной работы вакуумного усилителя на всех режимах работы автомобиля в качестве источника вакуума можно использовать электровакуумный насос. На дизельных двигателях, где разрежение во впускном коллекторе незначительно, использование вакуумного насоса обязательно. Обратный клапан отключает вакуумный усилитель и источник вакуума при остановке двигателя или отказе вакуумного насоса.

Атмосферная камера с ведомым клапаном имеет штуцер:

• в исходном положении — с вакуумной камерой;
• с нажатой педалью тормоза — с атмо.

Толкатель обеспечивает движение следящего клапана. Он связан с педалью тормоза.

Со стороны вакуумной камеры диафрагма соединена со штоком поршня главного тормозного цилиндра. Движение диафрагмы перемещает поршень и подает тормозную жидкость к колесным цилиндрам.

Возвратная пружина в конце торможения перемещает диафрагму в исходное положение.

Для эффективного торможения в аварийной ситуации в конструкцию вакуумного усилителя тормозов может быть включена система экстренного торможения, представляющая собой дополнительный электромагнитный привод тяги.

Дальнейшим развитием вакуумного усилителя тормозов является т.н. активный усилитель тормозов … Он обеспечивает работу усилителя в определенных случаях и, следовательно, нагнетание давления без вмешательства водителя. Активный усилитель тормозов используется в системе ESP для предотвращения опрокидывания и устранения избыточной поворачиваемости.

Принцип действия вакуумного усилителя тормозов основан на создании перепада давления в вакуумной и атмосферной камерах. В исходном положении давление в обеих камерах одинаково и равно давлению, создаваемому источником вакуума.

Когда педаль тормоза нажата, усилие передается через толкатель на ведомый клапан. Клапан закрывает канал, соединяющий атмосферную камеру с вакуумной камерой. При дальнейшем перемещении клапана атмосферная камера соединяется с атмосферой через соответствующий канал. Вакуум в атмосферной камере снижается. Разница давлений действует на диафрагму и, преодолевая усилие пружины, перемещает шток поршня главного тормозного цилиндра.

Конструкция вакуумного усилителя обеспечивает дополнительное усилие на шток поршня главного тормозного цилиндра, пропорциональное силе нажатия на педаль тормоза. Другими словами, чем сильнее водитель нажимает на педаль, тем эффективнее будет работать усилитель.

По окончании торможения атмосферная камера снова соединяется с вакуумной камерой, давление в камерах выравнивается. Диафрагма под действием возвратной пружины перемещается в исходное положение.

Максимальная дополнительная сила, доступная с помощью вакуумного усилителя тормозов, обычно в 3-5 раз превышает силу, действующую на ступню водителя. Дальнейшее увеличение величины дополнительной силы достигается увеличением количества камер вакуумного усилителя, а также увеличением размеров диафрагмы.

Педаль жесткого тормоза ВАЗ 2110. Педаль тормоза не нажата

Автомобиль с неисправными тормозами — опасное оружие, способное привести к массовому уничтожению. Различные технические проблемы могут привести автомобиль к неуправляемому состоянию.В то же время, только столкновение, которое произошло с любой другой машиной, ближайшей конструкцией или столбами, может остановить машину, которая вышла из строя. В такой ситуации не исключено даже падение в канаву. Хотя, если водитель опытен и внимательно относится к каждой неисправности, такой дефект, как мягкие педальные тормоза, он сразу заметит и примет все необходимые меры, чтобы избежать самого неприятного фатального события.

Безупречная эффективность торможения очень важна при вождении.

Если не обратить внимание на столь существенный недостаток тормозной системы, то в скором времени автовладельцу грозят безрадостные перспективы — вы можете либо сами стать жертвой аварии, либо стать ее виновником. И все просто из-за собственной невнимательности или лени. Своевременная диагностика позволит устранить все дефекты и при необходимости заменить тормозную жидкость. Автолюбитель должен чувствовать состояние педали тормоза и четко реагировать на любое отклонение, так как исправное устройство обеспечит тихую езду.

Педаль тормоза «ушла в пол» — что делать?

Если педаль тормоза стала мягкой, то есть стала значительно падать, — следует немедленно проверить всю тормозную систему машины. Скорее всего, вам понадобится диагностика в сервисном центре и дальнейший его ремонт.

Главное вовремя обратиться в сервисный центр

Важно помнить, что все неисправности подобного рода чреваты своими последствиями. Неисправные тормоза могут выйти из строя во время движения, вероятно, это может произойти на оживленной улице, только столкновение с каким-либо другим может остановить такую ​​машину даже на средней скорости транспортного средства или конструкции.Если педаль тормоза легко нажимается, причин может быть несколько:

• тормозной цилиндр не способен удерживать жидкость и соответствующее давление, возможен значительный износ манжет и резиновых прокладок;
• в тормозной бак залита не та жидкость;
• есть неисправности с колодками или дисками;

В работе вакуумного насоса обнаружено

• дефектов;
• педали тяги могут заржаветь.

На проблемы с тормозной системой наглядно указывает наличие вибрации, шипения и постукивания по педали при ее нажатии.

Решение проблемы с мягкой педалью

Итак, самая частая проблема — это плохая некачественная жидкость, так как она может не подходить для определенной модели автомобиля, постепенно может появиться коррозия шланга. Резиновые элементы не выдерживают такой жидкости, они расслаиваются, увеличиваются в диаметре, что приводит к потере герметичности. Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы и неисправных элементов.

Вторая причина — ржавчина в шатунах.Выход один — полная их замена. Определить такую ​​неисправность можно, удерживая педаль тормоза, если она остается внизу и ее приходится «поднимать» подручными средствами — определенно проблема в тягах.

Неправильный зазор между педалью и цилиндром также определяется нажатием на педаль. Если нажатие сразу происходит легко и плавно, но в конце прилагаемое усилие нужно удвоить — скорее всего, зазор отрегулирован неправильно, имеющееся давление не позволяет нормально опускать и поднимать педаль.Придется отрегулировать и прокачать тормоза.

Воздушные пробки также вызывают проблемы из-за износа шлангов, что приводит к поломке вакуумного насоса. Тормозные цилиндры теряют часть давления, колодки не расходятся, и поэтому их нельзя прижать к диску. Прокладки следует проверить на степень доступности.

Жесткая педаль тормоза — что делать?

Может быть несколько причин, по которым педаль тормоза стала жесткой. Стоит отметить, что есть традиционные неисправности, характерные для большинства автомобилей, и специфические, которые могут возникать только в некоторых моделях тормозной системы.

Педаль жесткого тормоза может появиться по следующим причинам:

• засор в воздушном фильтре. Неисправность исчезает после замены фильтра;
• клапан заедает. Все можно исправить, заменив усилитель;
• повреждение диафрагмы. Педаль фирменного тормоза пропадет после замены усилителя;
• Неисправность наконечника в усилителе вакуума. Наконечник необходимо будет заменить;
• некачественная работа обратного клапана, придется менять клапан;
• течь, вызывающая перетекание топлива;
• дефект шланга от усилителя до коллектора.Лучше всего заменить шланг. Состояние шланга следует регулярно проверять. Он нормально функционирует только в холодном состоянии, любой перегрев делает его гибким и эластичным, что в будущем может вызвать расслоение. Они снижают производительность и вызывают проблемы с тормозом.
• ослабление крепления резинового шланга на штуцере. Лечится затяжкой зажима крепления.

Затянутые педали тормоза могут быть результатом вздутия уплотнительных колец, расположенных в цилиндрах.Такой дефект возникает после того, как ГСМ начинают сочиться на поверхность. В этом случае придется отремонтировать тормозные цилиндры и.

Не меньшее беспокойство вызывает неисправность вакуумного усилителя. Его следует регулярно проверять, для этого перед запуском силового агрегата нажмите на педаль, если педаль тормоза нажата плотно, неисправность в усилителе или шланге.

Чтобы точнее определить место с неисправностью, снова нажмите педаль через 5 минут после выключения двигателя.Если педаль тормоза второй раз затягивается, клапан усилителя неисправен.

Заключение

Многие проблемы, которые доставляет автовладельцу туго или мягкая педаль тормоза, можно решить самостоятельно. Однако для этого потребуется «багаж» определенных знаний и навыков, если есть неуверенность в собственных силах, лучше отправить машину на полную диагностику в сервисный центр.

Если тормоза все-таки выходят из строя, то надежда на торможение двигателем

Даже несмотря на кажущуюся дальновидность и исправность автомобиля, тормозная система может выйти из строя во время движения, выйти из этой ситуации можно, затормозив двигатель.После полной остановки нужно вызвать эвакуатор, так как неисправная тормозная система может преподнести новые сюрпризы.

Тормозная система — неотъемлемая часть безопасности любого транспортного средства. Если вдруг педаль тормоза стала жесткой или слишком мягкой, то это уже повод задуматься о необходимости тщательного технического осмотра.

О качестве функционирования тормозной системы чаще всего говорят те ее внешние элементы, с которыми водитель взаимодействует во время движения.Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В целом педаль тормоза бывает жесткой, мягкой или средней. Для каждого есть несколько причин.

Слишком жесткая педаль тормоза бывает не всегда по ряду общих и знакомых причин. Проблема может заключаться в особенностях конкретной модели. Иногда возникают ситуации, когда жесткая педаль тормоза — это обычная черта того или иного производителя. Такой же длинный ход педали тормоза встречается и у некоторых его типов.Когда педаль тормоза не возвращается, это огромная проблема.

Если педаль тормоза дубовая, то есть нажата достаточно сильно, то есть два варианта — либо посетить автосервис, либо попробовать решить проблему своими руками, что является немалым риском. В общем, тут нужно немедленное решение, так как движение с ним очень опасно не только для самого водителя, но и для окружающих.

Выделяют восемь наиболее частых причин:

Все вышеперечисленное в первую очередь говорит о том, что только в случае некачественного ухода за автомобилем возникают самые разные неприятные ситуации.Например, вы должны регулярно проверять, насколько хорошо вакуумный усилитель выполняет свою работу.

Есть несколько способов провести такую ​​диагностику:

• Первый метод — включить двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, значит проблема в шланге или усилителе. Затем вы должны остановить работу двигателя, дать ему постоять несколько минут, а затем снова проверить работу системы и проследить этот процесс от «А» до «Я».Если после такой процедуры тормозной системе явно не хватает «легкости» при ее срабатывании, то, скорее всего, виноват вентиль усилителя;
• Второй способ — нажать на холостом двигателе, чтобы сбросить давление и полностью разрядить тормозную систему. Затем нужно включить мотор, не отпуская педаль. Когда усилитель в полном рабочем состоянии, все нормально. В противном случае следует проверить работоспособность его частей.

Почему педаль мягкая

Из-за определенных неисправностей может быть неисправна и лямка педали тормоза.Такая неприятность может прийти «в комплекте» вместе с другими сопровождающими. Очень часто мягкая педаль тормоза является прямой причиной значительной потери контроля над автомобилем.

Педаль мягкого тормоза может быть простой особенностью модели. Причиной неисправности может быть попадание воздуха в соответствующую систему. Все фиксируется прокачкой самого тормоза, чтобы уберечь его от возможных неисправностей.

В свою очередь воздух может попасть в систему разными способами, и если с ним возникнут проблемы, то, скорее всего, виноват именно он.Трубопровод при этом вполне может потерять герметичность или даже лопнуть. Из-за поломки главного цилиндра, при котором начинает закипать тормозная жидкость, возникают и соответствующие неисправности. Сопутствующей поломкой часто бывает заклинивание поршня. Желательно провести диагностику цилиндров и проверить тормозную жидкость. Также было бы неплохо провести полную проверку работоспособности компьютера, чтобы определить, есть ли какие-либо скрытые проблемы, если таковые имеются.

Видео «Признаки и неисправности вакуумного усилителя тормозов»

На видеозаписи показано, как заменить вакуумный усилитель на автомобиле ВАЗ-2109.

Самый важный орган в любом автомобиле — тормозная система. Он должен быть в идеальном состоянии, ведь от этого зависит наша жизнь. Одним из основных показателей эффективности этого агрегата является педаль, которая всегда должна отличаться привычным для стопы состоянием нажатия. Этим правилом нельзя пренебрегать, и при малейшем изменении настройки или ремонт необходимо проводить немедленно. Ниже мы рассмотрим, что делать, когда педаль тормоза становится твердой, совсем не нажимается или заедает в самом конце хода.Также мы уделим внимание вопросам самодиагностики и изучим все причины выхода из строя этого механизма.

Причины поломки педали тормоза

Изменение степени усилия нажатия на педаль происходит из-за ряда конструктивных нарушений, которые могут быть как универсальными для всех типов автомобилей, так и недостатками только определенных моделей или серий. Рассмотрим список основных проблем, которые можно назвать типичными для современных и советских автомобилей … Как правило, выход из строя педали тормоза является следствием неисправности ВУ (вакуумного усилителя) или ГТЦ (главного тормозного цилиндра). ).Подробный анализ характеристик и изменений в тормозной системе выявит истинный источник:

Засорение воздушного фильтра WU. Этот элемент не очищен. При попадании внутрь значительного количества посторонних веществ, влияющих на работоспособность, необходимо заменить усилитель на новый аналог.

Механическое повреждение корпуса клапана VU. При незначительных дефектах механизм начинает заклинивать, что сказывается на силе нажатия на педаль. Такая поломка, к сожалению, не подлежит ремонту, но требует замены усилителя.

Повреждение диафрагмы ЦТ. На этот дефект указывают посторонние звуки при срабатывании тормозной системы. Поломка устраняется заменой усилителя.

Наконечник ЦТ неисправен. Эта причина также может привести к заеданию педали тормоза в конце движения. Для устранения проблемы, в отличие от предыдущих поломок, замена основного элемента не требуется. Достаточно установить только новую насадку.

Обратный клапан не работает или заклинивает — устраняется заменой этого механизма.Сброс этого участка приводит к попаданию топлива в резонатор усилителя. В дальнейшем при этом выйдет из строя весь агрегат. В результате возникает необходимость замены БУ в комплекте с обратным клапаном.

Повреждение или ослабление крепления шланга, соединяющего БУ с впускным коллектором. В первом случае необходимо заменить резиновую трубку, а во втором варианте крепежные хомуты придется подтянуть или заменить при повреждении. Эта причина наиболее частая и требует регулярного контроля и проверки надежности крепления.Состояние шланга следует регулярно проверять. Он изготовлен из специального полимера, который при охлаждении становится жестким, после запуска двигателя и прогрева материал становится гибким. Из-за этого снижается его пропускная способность. Эта проблема приводит к неисправности педали тормоза. Чтобы не столкнуться с данной неисправностью, нужно приобретать качественные детали с определенными тепловыми параметрами.

Набухание уплотнительных колец в цилиндрах. Если педаль тормоза не нажата, немедленно проверьте состояние эластичных уплотнений.Чаще всего это происходит из-за попадания внутрь агрегатов бензина и масел или использования некачественной тормозной жидкости … В зависимости от степени повреждения сальники и некачественная тормозная жидкость заменяются аналогом, рекомендованным производитель.

Видео — Почему не работает педаль тормоза

Диагностика работы педали тормоза

Правильное нажатие на ногу можно посмотреть с разных сторон. Однако ответ может быть только один.В эффективной и полнофункциональной системе сила нажатия всегда остается неизменной, исключений из этого правила нет. При этом следует понимать, что нехарактерные звуки — тоже признак неудачи. Они возникают в процессе механического воздействия на рычаг, при этом сила нажатия может быть неизменной. В таких случаях нужно обратиться к специалисту или провести самостоятельный ремонт.

Методы поиска и устранения неисправностей без специального оборудования

Запустите силовой агрегат, это создаст вакуум в тормозной системе.Затем нажмите на педаль. Если по-прежнему тяжело, неисправен усилитель или шланг.

Заглушите двигатель и, не нажимая на тормоз, подождите 4-6 минут. По прошествии времени нажмите педаль. Если рычаг не потерял жесткости, скорее всего, неисправен клапан ВУ.

При выключенном двигателе нажмите педаль несколько раз. Эти действия устранят вакуум в тормозной системе. Выжмите педаль до крайнего положения и запустите двигатель. Если педаль немного опускается, значит, с ЦТ проблем нет.Последний метод позволяет максимально эффективно проверить работоспособность усилителя.
Сброс давления очень легко диагностировать. Нестабильная работа двигателя — признак данной неисправности, как говорится «троит». Причина в том, что во впускной коллектор попал воздух. В процессе разгерметизации происходит резкое обеднение топливовоздушной смеси. Если педаль не проталкивается во время движения автомобиля, сначала проверьте надежность соединений. Признаком этой поломки также является характерное шипение вакуумного усилителя при работающем двигателе.

Приведенная выше информация поможет в решении проблемы «закаливания» педали тормоза. Если вы обнаружите какие-либо изменения, не откладывайте ремонт и устраните повреждение как можно скорее. Вы всегда должны помнить, что безопасность всех участников дорожного движения зависит от эффективности тормозной системы.

Сегодня разберемся, в чем причина того, что педаль тормоза стала жесткой или наоборот очень мягкой .
Автопроизводители предусматривают такое поведение педали, при нажатии на нее не возникает провалов, не возникает вибраций, и не требуется прикладывать большие усилия к педали для срабатывания тормозной системы.

Однако бывают случаи, когда ее настойчивое поведение вызывает беспокойство. Либо, либо наоборот, становится слишком туго. Оба эти варианта недопустимы и указывают на техническую проблему с тормозной системой.

Перед ремонтом необходимо понимать, что именно нужно отремонтировать или заменить. Ниже мы разберем наиболее вероятные причины неисправностей и возможные варианты их устранения.

Педаль тормоза устойчива?

За создание необходимого давления в тормозной системе отвечает вакуумный усилитель, соответственно, если он не работает должным образом, водитель просто не может нажать на педаль:

• Забит воздушный фильтр вакуумный усилитель.Решение — заменить фильтрующий элемент;
• Гидроблок застрял в «пылесосе». Придется собрать;
• Повреждение диафрагмы усилителя, тоже ничего не поделаешь, придется менять;
• Неисправность наконечника. Опять замена;
• Некорректная работа обратного клапана … Решается заменой;
• Нарушение герметичности системы. Сброс давления может произойти из-за повреждения шланга, соединяющего впускной коллектор и «пылесос», ослабления хомутов.В худшем случае решается заменой шланга, в лучшем случае подтягиванием хомутов;
• Набухание уплотнительных колец в одном или нескольких рабочих цилиндрах. Это происходит из-за использования некачественной тормозной жидкости или контакта с кольцами ГСМ. Вряд ли кто-то обременяет себя переборкой рабочих цилиндров, проще их просто заменить вместе с тормозной жидкостью.

(banner_content)

Диагностика вакуумного усилителя

Нестабильная работа двигателя (отключение) часто является признаком разгерметизации.Это происходит из-за попадания воздуха во впускной коллектор. Резко истощает подачу в цилиндры топливовоздушной смеси … Если педаль не нажимается на ходу автомобиля, в первую очередь проверьте надежность соединений .

Кроме того, при разгерметизации системы при работающем двигателе из вакуумного усилителя слышно характерное шипение.

Для конкретизации неисправности выключите мотор и подождите несколько минут, не нажимая на педаль. Если по истечении этого времени педаль остается жесткой, скорее всего, причина в поломке обратного клапана.

Правильная работа вакуумного усилителя Диагностировать очень просто … Для этого, не заводя машину, следует «прокачать» педаль, затем, продолжая удерживать ее, запустить двигатель. Если «пылесос» исправен, педаль выйдет из строя.

Педаль тормоза проваливается

Существует несколько возможных причин повышенной мягкости педали, наиболее распространенной из которых является попадание воздуха в тормозную систему. Может попасть воздух из-за недостаточного уровня тормозной жидкости.Для удаления воздуха из тормозов необходимо удалить воздух из тормозов.

Мягкость педали Также это может быть вызвано неисправностями основного или рабочего тормозного цилиндра, например, из-за закипания тормозной жидкости или заклинивания поршней.

Независимо от того, становится ли педаль тормоза жесткой или мягкой, это должно немедленно насторожить любого водителя, продолжать управлять таким автомобилем — значит подвергать опасности не только себя, но и окружающих. А если устранить поломку на месте не представляется возможным, правильно будет обратиться в ближайший автосервис.

Доброго времени суток дорогие автолюбители! Продолжим исследование наиболее типичных неисправностей тормозной системы автомобиля. Элемент управления тормозом, такой как педаль тормоза, имеет несколько состояний своего положения.

Первое, которое должно быть штатным, когда педаль нажимается без заметных изменений, без сбоев, рывков, без особых усилий и т. Д. Следующие два состояния положения педали неприятны для водителя и вызывают определенное беспокойство.

Речь идет о том, когда ваша педаль тормоза затягивается или, наоборот, тормоза слишком мягкие.В таком положении дел, когда педаль тормоза перестает работать в привычном нам штатном режиме, беспокойство водителя оправдано. Значит, возникли какие-то неполадки, и это требуется. Без задержки.

Почему твоя педаль тормоза туго натянута?

Причин внезапного затягивания педали тормоза может быть несколько, и не обязательно они могут быть традиционными и типичными для всех типов и моделей тормозов. Тем не менее, мы рассмотрим основные, наиболее типичные причины и методы их устранения.

В большинстве неисправностей, из-за которых педаль тормоза становится мягкой, «виноваты»: либо вакуумный усилитель, либо.

Итак, увеличение усилия при нажатии на педаль тормоза происходит из-за:

• Забит воздушный фильтр вакуумного усилителя. В этом случае необходимо заменить воздушный фильтр;
• : заедает гидроблок в вакуумном усилителе. Выход — замена вакуумного усилителя;
• : диафрагма вакуумного усилителя разрушена.Поменять вакуумный усилитель;
• неисправен наконечник вакуумного усилителя — наконечник требует замены;
• : обратный клапан в вакуумном усилителе заедает или не работает, обратный клапан требует замены;
• : неисправен (негерметичен) обратный клапан вакуумного усилителя, что позволяет топливу попасть в полость вакуумного усилителя. Необходимо заменить вакуумный усилитель в сборе с обратным клапаном;
• Шланг, соединяющий вакуумный усилитель с впускным коллектором, поврежден, шланг ослаблен на штуцере.Меняем шланг, либо затягиваем хомут крепления. Узнайте больше о шланге усилителя тормозов. За его состоянием необходимо систематически следить. Особенно в холодное время года. Пока шланг не прогрет, он остается достаточно жестким и тормоза работают исправно. После непродолжительной работы двигателя шланг нагревается, становится более эластичным, и если, например, вы не заметите его отслоения, то его пропускная способность снижается. Возможно, проблема с педалью тормоза.
• Уплотнительные кольца в рабочих (колесных) цилиндрах набухли.Это может произойти из-за попадания в них ГСМ или использования некачественной тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена тормозной жидкости на рекомендованную производителем.

Несколько способов проверить работу вакуумного усилителя

Запустите двигатель. В системе создается вакуум. Теперь нажмите на тормоз. Педаль жесткого тормоза означает неисправный усилитель или шланг. После остановки двигателя подождите около 5 минут, не нажимая на тормоз.

Конкретизируем неисправность. Жмите на педаль. Если педаль остается жесткой, скорее всего, неисправен клапан вакуумного усилителя.

Еще один тест. При выключенном двигателе нажмите педаль тормоза несколько раз, чтобы сбросить разрежение в тормозной системе. Не отпуская педаль тормоза, запустите двигатель. Если педаль немного опущена, значит с усилителем все в порядке.

Почему у меня мягкие тормоза

Педаль мягкого тормоза может указывать на несколько неисправностей.Скорее всего, есть несколько причин, по которым педаль тормоза внезапно стала мягкой. Этот эффект также можно назвать:

Мягкие тормоза имеют традиционные причины:

• «Тормозная система. Естественно, требуется удаление воздуха, т.е. … Причиной «проветривания» может быть: разгерметизация системы или низкий уровень в расширительном баке;
• Неисправность главного тормозного цилиндра:
• неисправность рабочего цилиндра, например, в результате заклинивания поршня или закипания тормозной жидкости.Требуется ремонт тормозных цилиндров или новый.

Удачи в правильной диагностике и своевременном обслуживании тормозной системы автомобиля. В конце концов, тормоза — наша безопасность.

Как разобрать задний тормозной цилиндр. Почему это происходит

В автомобиле ВАЗ 2109 замена заднего тормозного цилиндра — довольно сложная задача. Перед этим нужно знать, из чего он состоит.
Тормозная система в любом автомобиле состоит из множества элементов. Узнаем, из чего состоит задний тормозной цилиндр ВАЗ 2109 и как его заменять.

Конструкция заднего цилиндра

Повторяйте до тех пор, пока в трубу не будет просачиваться только жидкость без пузырьков, воздух в системе не нужен. Спасибо за чтение, надеюсь, эти заметки будут вам полезны. Когда мы говорим о ремонте тормозов, мы обычно думаем о замене тормозных колодок, но при торможении может быть гораздо больше. Тормозная колодка, прижатая к тормозному барабану, заставляет автомобиль останавливаться, но давление поступает из цилиндра гидравлического колеса, который расширяется тормозной жидкостью, которая прокачивается через серию металлических магистралей и, наконец, резиновую магистраль.

В свою очередь цилиндр состоит из:

• … Специальный датчик регулирует уровень жидкости;

Примечание: Бачок тормозной жидкости не обязательно должен быть установлен на самом цилиндре.
Его можно установить в другом месте, если так будет удобнее. Важно, чтобы он соединялся с полостью цилиндра с помощью трубок.

Жидкость начинает течь по главному цилиндру, который представляет собой просто гидравлический насос, прикрепленный к педали тормоза.Конечно, в бачке должна быть тормозная жидкость, тормозной барабан должен быть сухим, а тормозные колодки должны быть правильно отрегулированы. Таким образом, если главный цилиндр перекачивается, металлические трубопроводы не ржавеют, а резиновые шланги не набухают с возрастом, мы можем сосредоточиться на замене башмаков и колесных цилиндров. Чтобы снять тормозные колодки, сначала необходимо снять тормозной барабан.

Сзади он удерживается на месте с помощью 36-миллиметровой гайки, которая затягивается примерно до 250 футов на дюйм при установке и обычно требует гораздо большего, чтобы потерять.Если у вас нет ударного ключа, вы можете заблокировать колесо с помощью угловой дрели, чтобы она соответствовала паре болтов. Затем используйте стальную трубу над выключателем для рычага.

• Корпус, в котором сосредоточены поршни и возвратные пружины;
• Возвратные пружины, позволяющие поршням вернуться в исходное положение после нажатия на тормоз;

• Манжеты уплотнительные, создающие нужное давление в резервуаре;
• Поршни с толкателями;
• Датчик перепада давления.

Примечание: с его помощью водитель узнает о потере герметичности в одной из цепей.

Как это работает

Обычно в нормальных условиях и при оптимальных условиях окружающей среды цилиндр работает следующим образом:

• Чтобы снизить скорость, водитель должен нажать на тормоз. После этого усилие передается по штоку на поршень.
  Этот стержень перемещается вперед, чтобы закрыть расширительное отверстие. Таким образом, начинается повышение давления.

Примечание: То же самое происходит с передним цилиндром, который способствует быстрому торможению машины.

• После остановки автомобиля водитель перестает нажимать на педаль. В результате поршни возвращаются в исходное положение.
  Кроме того, поршни начинают действовать согласованно с резервуаром. Это способствует тому, что давление во втором уравнивается и становится похожим на атмосферное.
  Кроме того, колеса также возвращаются в исходное положение.

Примечание: при выходе из строя переднего или заднего цилиндра второй будет работать с меньшим усилием.

Ремонт

Если есть потек, то его надо менять. Но для этого не всегда стоит покупать новый.
Вы можете просто отремонтировать старую. Для этого нужно заранее купить манжеты. Как правило, они продаются вместе с пылезащитным чехлом и помпой.
Для этого необходимо:

• Поднимите автомобиль с помощью домкрата.

Примечание: Чтобы машина не скатывалась, кладите под колеса кирпичи с обеих сторон.

• Снимите колесо, но перед этим желательно открутить все гайки, которые его держат. Ключ на 19 поможет в этом.

Примечание: снятое колесо необходимо поставить на место не вертикально, а горизонтально. Некоторые объекты можно разместить так, чтобы высота колеса соответствовала высоте других колес. Теперь вы можете опустить машину и отодвинуть домкрат в сторону.

• Затем диск снимается.

Примечание: ни в коем случае нельзя сразу бить молотком по кромке, так как можно отбить снаряды. Желательно сделать это по какой-то инструкции (это небольшой предмет, который прикреплен к краю и уже ударил по нему молотком).

• Снимите все гайки, удерживающие барабан. Тогда вы легко сможете его удалить.

Примечание: Теперь появится доступ к тормозному цилиндру.

• Снимите тормозной цилиндр.
• Перед тем, как приступить к ремонту, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

• Заменить старые манжеты новыми. Вставляем пыльник на место.

Примечание: После этого прикрутите его специально созданной для этого помпой (входит в комплект).

Примечание: на него нужно слегка надавить.Чтобы он легче встал на место, нужно немного встряхнуть.

• Можно облажаться. Для этого используйте ключ на 10.

Примечание: обратная сторона заднего цилиндра в том, что нет возможности прикрутить его головкой, что было бы намного проще.

• После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
• Тогда нужно приступать к прикручиванию.

Примечание: Концы башмаков должны быть соединены с отверстиями в цилиндре.

• Прикрутите колодки так, чтобы они стояли неподвижно. Колодки нужно соединить пружинами.
• Заменить барабан, диск и само колесо.

Замена

Для замены цилиндра необходимо иметь не только все стандартные инструменты, но и специальный гаечный ключ для разматывания колодок.
Замена осуществляется следующим образом:

• Поднимите машину и снимите колесо.

Примечание: желательно установить дополнительный упор, так как домкрат может не выдержать.В любом случае так будет безопаснее.

• Необходимо снять тормозной барабан. Для этого откручиваем все гайки, которые его держат.
• Используйте большую плоскую отвертку, чтобы открутить тормозные колодки. Чтобы их было легче снять, нужно надавить на них сверху, затем быстрым движением опустить вниз.
• Необходимо открутить тормозную трубку от цилиндра. Для разматывания колодок потребуется вышеупомянутый гаечный ключ.
  Нужен для того, чтобы сорвать затянутую арматуру.После этого можно использовать обычный ключ.

Примечание: важно, чтобы фитинг не перекручивался, иначе с его помощью можно сорвать трубу.

• После того, как патрубок откручен, необходимо закрыть его защитным колпачком, чтобы предотвратить утечку тормозной жидкости.
• Теперь вы можете снять сам тормозной цилиндр. Снимается легко: нужно просто разжать ключом на 10.
• После этого нужно установить новый цилиндр обратно и прикрутить тормозные трубки.
• Сделайте то же самое, но в обратном порядке.

Замена заднего тормозного цилиндра сложно, но возможно. Поэтому необязательно идти в автосервис, где цена любого ремонта будет очень высокой.
Перед тем, как приступить к ремонту, нужно просмотреть множество фото и видео по этой теме. Тогда вы можете приступить к замене цилиндра самостоятельно.
Любая инструкция поможет быстро и качественно выполнить работу.

На автомобилях ВАЗ «десятого» семейства тормозная система с диагональным разделением контуров.Это означает, что 2 колеса приводятся в движение одним гидравлическим приводом, а 2 — другим. Такое расположение повышает безопасность. Ведь при выходе из строя одной схемы вторая включается в работу. Однако ездить с такой неисправностью категорически запрещено (хотя бы потому, что у вас будут заблокированы только левое заднее и правое переднее колесо). Поэтому сегодня мы рассмотрим, как самостоятельно заменить задний тормозной цилиндр.

ВАЗ-2110 и его тормозная система

Гидравлический привод от вакуумного усилителя.В системе установлен двухконтурный регулятор давления. В простонародье его называют «колдуном». Сама система состоит из следующих элементов:

• Тормозная колодка.
• Цилиндр.
• Рабочие поршни.
• Пружины направляющие (их по две сзади с каждой стороны).
• Задний тормозной щит.

Как это работает?

Принцип работы системы — использование гидравлического привода. Когда водитель нажимает на педаль, в системе создается давление.Шток давит на поршень. Это, в свою очередь, передает усилия жидкости. Последний перемещается от начала главного цилиндра к концу. Причем из расширительного бачка забирается часть жидкости. Он воздействует на рабочие цилиндры, расположенные в переднем дисковом и заднем барабанном механизмах. Под действием давления поршни давят на колодки. Они сливаются с барабаном (или диском впереди). Когда водитель отпускает педаль, давление в системе падает. Поршень освобождает колодки. Они открываются, и автомобиль перестает тормозить.Кроме того, в системе используется вакуумный усилитель … Он снижает давление на педаль. Относится ко всем современным автомобилям семейства ВАЗ. Распределение тормозных усилий производится специальным регулятором.

Безопасность движения зависит от правильной работы этой системы. Поэтому нужно уметь вовремя диагностировать неисправность. Как это сделать? Рассмотрим дальше.

Признаки неисправности

Как узнать, требуется ли в вашем автомобиле замена задних тормозных цилиндров? 2110-й ВАЗ будет тормозить малоэффективно.Вы почувствуете, как педаль смягчается. При визуальном осмотре будут видны следы подтеков тормозной жидкости. Если наблюдаются подобные симптомы, необходимо заменить задний тормозной цилиндр.

Инструменты

Что нам нужно для подготовки к работе? Замена заднего тормозного цилиндра невозможна без следующих инструментов:

• Головки «10».
• Хомут или трещотки.
• Ключ специальный для откручивания тормозной трубки.

Поскольку в системе есть жидкость, во время работы она будет вытекать.Для восстановления работоспособности тормозного механизма после ремонта нужно прокачать систему, удалив из нее воздух. Для этого нам понадобится прозрачная бутылка и короткий шланг. Объем емкости должен быть не менее 500 миллилитров.

Инструкция

Так как же заменить задний тормозной цилиндр самостоятельно? ВАЗ необходимо поставить на ровную площадку и заднюю часть поднять домкратом, предварительно оторвав колесные болты … Далее снимаем само колесо. Добраться до тормозного цилиндра довольно сложно.Для этого нам нужно снять барабан, а также снять колодки. Кроме того, откручивается шланг тормозной жидкости.

Как снять барабан? Перед тем, как его демонтировать, нужно его тщательно очистить металлической щеткой, удалив всю ржавчину и грязь. После этого отверните 2 направляющих штифта гаечным ключом. Далее снимаем барабан с сиденья. Делается это с помощью специального съемника. Если такового нет в наличии, можно использовать 2 болта М8 длиной 6-7 сантиметров. Равномерно вкручиваем их гаечным ключом в отверстия.Вот так барабан отжимается от ступицы.

Далее приступаем к колодкам. Их нужно собрать вместе. Делается это с помощью небольшого лома или специальных лезвий. С помощью плоскогубцев согните пружину и снимите ее с колодок. Важный момент — не нажимайте на педаль тормоза, чтобы таким образом снять колодки. Это вытолкнет поршни из цилиндра. Установить их на место будет очень сложно. Далее аналогично снимаем нижнюю пружину и аккуратно снимаем колодки с сиденья.

Теперь нам нужно снять сам задний тормозной цилиндр. Итак, снимаем пластиковый защитный колпачок и откручиваем сам штуцер помпы. Для этого нам понадобится ключ «на 8». Чтобы подобрать трубку, необходимо использовать головку «10». Разрываем затяжку на штуцере и откручиваем элемент. Будьте осторожны — из трубки потечет тормозная жидкость. Надевайте защитные резиновые перчатки. Далее откручиваются болты, которыми крепится сам задний тормозной цилиндр.

Установка

Установка нового элемента производится в обратной последовательности.Перед установкой требуется тщательно очистить тормозной механизм от грязи наждачной бумагой. Обезжирить сиденье уайт-спиритом.

После установки нужно прокачать систему. Присутствие в нем воздуха недопустимо. Даже самый качественный задний тормозной цилиндр не будет работать, пока в системе есть пузыри и грязь.

Итак, для начала нужно открыть капот и долить тормозную жидкость до максимального уровня. Не рекомендуется смешивать разные классы средств.Автомобили «десятого» семейства заправлены жидкостью класса «РосДот-4». Учтите, что во время прокачки его уровень в баке упадет. Как только он упал на 1,5 сантиметра, нужно снова долить. Далее нам понадобится помощник. Он будет нажимать на педаль тормоза по вашей команде. Итак, открутите колпачок от сливного штуцера и наденьте на него шланг. Его второй конец вносим в пластиковую бутылку. Даем команду помощнику. Он должен 5 раз нажать на педаль и на последнем этапе зажать ее «в пол».В это время вы увидите, как из арматуры вытекает воздушная жидкость.

Операцию проводить до тех пор, пока во флакон не выйдет прозрачная жидкость без пузырьков. На завершающем этапе закручиваем штуцер на 2-3 оборота. Наконец доливаем жидкость (правда, не до максимума, а до среднего уровня).

Примечание

При замене заднего тормозного цилиндра рекомендуется смочить гайку тормозной магистрали универсальным средством ВД-40.

Отвинчивая гайку, не допускайте перекручивания шланга.Если трубка вращается вместе с ней даже после смазки, значит, она неисправна. Как правило, на этих шлангах есть трещины и другие признаки деформации.

Заключение

Итак, мы разобрались, как самостоятельно заменить задний тормозной цилиндр на примере автомобиля ВАЗ-2110. Как видите, операция не требует особых навыков. С этим справятся даже начинающие автомобилисты. Однако на последнем этапе вам понадобится помощник. Без него прокачать систему будет довольно сложно.

Финансы коммерческих организаций есть… Понятие и принципы организации

Финансы коммерческих организаций — это определенная группа экономических отношений, направленных на извлечение прибыли или поиск источников финансирования. Такие отношения также часто называют финансовыми или денежными, поскольку они могут возникнуть только при наличии денежного потока хотя бы с одной стороны. В данной статье будут рассмотрены особенности организации финансов на коммерческих предприятиях, а также методы их контроля и распределения.

Немного о характеристиках

Итак, говоря простым языком, финансы коммерческих организаций — это определенная сумма денег компании, которая направлена ​​на получение прибыли.Это определение может означать чистую прибыль предприятия, привлеченные средства инвесторов, ценные бумаги и так далее. Что касается денежных функций, то принято выделять управление, воспроизводство и распределение:

1. С помощью функции распределения формируется первоначальный капитал, который может формироваться за счет учредительных депозитов, государственных субсидий или кредитных ссуд. Эта функция позволяет распределить начальные денежные средства таким образом, чтобы они приносили в будущем максимальную прибыль.Кроме того, распределение также влияет на момент получения выручки, когда вам нужно разделить чистую прибыль между инвесторами в зависимости от процентов на их вклад.
2. Функция воспроизведения обеспечивает совершенствование производственного процесса и использование инновационных технологий. То есть компания должна направить часть своих финансов на то, чтобы компания постоянно развивалась, а прибыль увеличивалась. Если эта функция не будет реализована в полной мере, рано или поздно компании-конкуренты захватят корпорацию.
3. Финансовый контроль коммерческой организации основан на детальном анализе работы управленческого персонала и бухгалтерского учета. Контрольные мероприятия направлены на реализацию финансовой стратегии компании и предотвращение кризисных ситуаций. Если директор компании не контролирует денежный поток своего бизнеса, то это рано или поздно приведет к разного рода недоработкам или полному банкротству.

Грамотное отношение к этим трем функциям позволяет получить максимальную прибыль от компании и добиться увеличения количества выпускаемой продукции.Желательно назначить на руководящую должность опытного финансиста, который будет следить за качественным выполнением всех этих функций, а также сообщать собственнику, если компания находится на грани банкротства.

Что такое внутренний контроль

Финансы коммерческих организаций — это непрерывный денежный поток, который используется для различных целей. Например, каждый работодатель обязан выплачивать зарплату сотрудникам из общей прибыли компании. Кроме того, необходимо регулярно направлять часть чистой прибыли на развитие организации.Поэтому так важно уделять особое внимание внутреннему финансовому контролю.

В первую очередь следует нанять квалифицированного специалиста, который будет следить за состоянием расчетов или платежей. Как правило, такими обязанностями занимается бухгалтер. Он ежедневно рассчитывает прибыль компании, выплачивает зарплату сотрудникам в зависимости от количества отработанных часов, распределяет деньги между инвесторами и так далее. Вся работа строится на использовании определенных формул и программ.

Контроль за реализацией стратегии финансирования обычно возлагается на директора или территориального менеджера.Это лицо должно гарантировать, что количество проданных товаров или услуг соответствует бизнес-плану руководства. Для этого разрабатываются специальные мотивационные программы для сотрудников, специальные маркетинговые ходы, сохраняются расходы и списания компании. Кроме того, директор компании обязан предоставить оптимальные пути развития, поскольку именно он является промежуточным звеном между потребителем и владельцем компании.

Пять принципов финансирования организации

Для того, чтобы предприятие могло получать максимальную прибыль, его финансы должны соответствовать определенным принципам.В противном случае некоторая сумма денег все время улетучится в неизвестном направлении, а покупатель останется недовольным из-за того, что персонал уходит с работы. Однако даже самая крупная компания когда-то находилась в стадии разработки, но сумела преодолеть все трудности, соблюдая определенные правила. Итак, принципы финансирования коммерческих организаций включают следующие пункты:

• финансовая независимость;
• финансовая самоокупаемость;
• хозрасчет;
• хозрасчет;
• Самострахование.

И это лишь основные моменты, которым следуют большинство крупных компаний. Как видите, принципы финансирования коммерческих организаций включают пять правил, которые можно сразу понять, возможно, не у всех это получится. В следующих разделах вы найдете более подробную информацию о каждом из этих пунктов, а также несколько практических рекомендаций, которые позволят вам максимально четко следовать финансовым принципам.

Независимость

Сущность финансов коммерческих предприятий и организаций в большинстве случаев основана на финансовой независимости.Он проявляется в большинстве хозяйствующих субъектов и направлен на формирование постоянного потока ресурсов для поддержания производственного процесса. Однако начинающему бизнесмену следует понимать, что понятие независимости довольно условно. Говорите, что хотите, но всегда будет некоторый контроль со стороны государственных органов, а определенные правила не позволят устанавливать цены выше, чем они должны быть.

Вот небольшой пример финансовой независимости компании, производящей основные товары народного потребления — хлеб.На начальном этапе можно привлечь инвестиции для организации производства или взять кредитные ссуды в финансовых учреждениях. Однако компания всегда должна стремиться к финансовой независимости и вкладывать в развитие только собственные деньги. В этом случае большая часть прибыли останется внутри корпорации. Однако государство не позволит устанавливать слишком высокие цены на продукты питания. В противном случае магазины и супермаркеты просто перестанут с вами работать.

Финансовая самоокупаемость

Как вы уже знаете, одной из функций финансов коммерческих организаций и предприятий является воспроизводство.Любое предприятие должно иметь определенный стартовый капитал, который позволит организовать производство и продажу товаров. Вы можете получить эту сумму от совета учредителей, инвесторов, государства или банка. Однако любая компания должна стремиться к независимой финансовой поддержке. И дело даже не в том, что часть прибыли придется выплачивать для выплаты долга. Просто любому предпринимателю следует научиться полагаться только на себя.

Как вы уже заметили, этот принцип очень похож на предыдущий, но все же у них есть одно существенное отличие.Финансовая независимость означает полный контроль над денежными потоками (расходами и доходами), а финансовая самодостаточность имеет только одностороннее направление — деньги, которые идут в компанию. Следование такому принципу иногда бывает крайне сложно, особенно учитывая постоянный рост конкуренции. Однако, если компания сможет стать независимой от других, это приведет к большим доходам.

Самофинансирование

Как видите, классификация финансов коммерческих организаций — довольно сложная, но очень интересная тема.Однако этот пункт заслуживает особого внимания, поскольку именно ему следует большинство крупных компаний. Почему самокредитование? Не всегда удается получить в банке крупную сумму денег, а государство очень неохотно спонсирует владельцев бизнеса. Поэтому придется прибегнуть к подобному способу, который отлично показывает себя не только на этапе разработки, но и в будущем.

Простейшим примером самофинансирования является выпуск акций или облигаций. Компания выпускает на рынок определенное количество ценных бумаг, имеющих номинальную стоимость и обещающих принести владельцу определенную прибыль.Полученное финансирование от продаж может быть использовано для развития компании или других целей. Однако через определенное время владелец компании будет обязан выплатить инвесторам определенную сумму денег в виде дивидендов или купонов.

Самофинансирование

Теперь вы более подробно знаете об особенностях организации финансов на коммерческих предприятиях. Однако если вы хотите построить действительно крупную компанию, рекомендуем вам также ознакомиться с принципом самофинансирования, который не так популярен, как самофинансирование, но не менее выгоден для предприятия.

Итак, самофинансирование — это использование собственных средств, которые можно получить разными способами. Владелец компании просто использует свои сбережения для того, чтобы построить компанию и как ее развивать. Такой принцип функционирования финансов коммерческих организаций наиболее выгоден для компании, но не пользуется большой популярностью, так как собственник вынужден использовать собственные сбережения.

Многие начинающие предприниматели путают этот вид финансирования с внутренними ресурсами компании.Следует понимать, что самофинансирование не зависит от прибыли корпорации, а внутренние источники с ней неразрывно связаны. Именно поэтому этот принцип не пользуется большой популярностью, ведь никто не хочет вкладывать собственные деньги в развитие.

Самострахование

Теперь вы знаете определение финансов для коммерческих организаций (концепции и принципы организации были описаны в предыдущих разделах), однако до сих пор не упоминается один важный нюанс, который компании могут использовать — это самообслуживание. -страхование.Этот принцип — защита от возможных потерь и потерь по разным причинам. Например, вы можете создавать различные резервные фонды, которые будут пополняться из общей прибыли компании. Либо можно за плату застраховать деньги через сторонние организации.

Особо следует отметить предоставление компенсации в случае непредвиденных убытков. Если внутри предприятия сформирован денежный резерв, то эти средства направляются на борьбу с угрозой, которая привела к кризису.Конечно, создание резервного фонда вовсе не обязательно, однако такой принцип позволяет сохранить деньги компании в целости и сохранности.

Финансовые стратегии и их задачи

Как упоминалось ранее, финансовый учет может быть реализован с использованием различных стратегий, направленных на получение прибыли от предприятия. Особенности финансирования различных форм в коммерческих организациях позволяют строить десятки и даже сотни разноплановых вариаций, с помощью которых можно достичь своей цели.В большинстве случаев стратегии индивидуальны, но есть и определенные правила их создания, которым должен следовать каждый предприниматель.

Цели финансовых стратегий напрямую зависят от цели, которую ставит перед собой компания. Например, компания может использовать тактику для анализа своей деятельности или оптимизации оборотного капитала. Если организации необходимо получить больше финансов, то используется инвестиционная стратегия, основная задача которой — привлечь внимание инвесторов.Или вы можете отдать предпочтение глубокому изучению всех сфер деятельности компании, чтобы инвестировать в наиболее перспективную отрасль. То есть у одной организации может быть сразу несколько стратегий — и это неудивительно.

Несколько слов в заключение

Финансы коммерческих организаций — очень сложная и глубокая тема, которую важно изучить не только начинающему, но и успешному предпринимателю. Ниже представлен небольшой видеоролик, в котором описаны основные концепции корпоративных финансов.

Финансы коммерческих организаций — довольно сложная структура, в большинстве случаев зависящая от выбранной компанией политики и стратегии. Например, вы можете вложить все свои силы и деньги в то, чтобы привлечь как можно больше клиентов для покупки товаров. Однако стоит понимать, что в этом случае может серьезно пострадать качество товара и количество довольных покупателей. Опытный финансист должен уметь грамотно анализировать каждую отрасль и сравнивать имеющиеся ресурсы с глобальными целями.Действительно, финансы коммерческих предприятий — это экономические отношения, возникающие в процессе формирования производственных фондов организации и реализации ее продукции, формирования собственных ресурсов, привлечения внешних источников финансирования, их правильного распределения и правильного использования.

ВАЗ-2110, тормозная система: схема

В статье описывается конструкция автомобиля ВАЗ-2110: тормозная система, основные узлы и механизмы. Вы узнаете об общей схеме исполнительного механизма, конструкции всех элементов.

Общая конструкция

Тормозная система ВАЗ-2110 устроена таким образом, что колодки приводятся в действие за счет давления в трубках. В баке два контура, специальный регулятор давления, вакуумный усилитель и датчик уровня жидкости. В случае выхода из строя одной цепи, другая останется в рабочем состоянии. Конечно, эффективность торможения резко упадет. Также следует отметить, что на передние колеса установлена ​​«десятка» вентилируемых тормозных дисков.

Также в конструкции предусмотрено наличие индикаторной колодки износа.На заднем колесе установлены барабанные тормоза, приводимые в действие двухпоршневым цилиндром. Также есть механизм, который автоматически регулирует зазор между барабаном и тормозными колодками. Основа системы — главный цилиндр, установленный на вакуумном усилителе. В верхней части ГТЦ находится расширительный бачок, в котором есть крышка со встроенным уровнемером.

Главный тормозной цилиндр

Тормозная система ВАЗ-2110 с нескольких узлов, но основной — цилиндр, который увеличивается с давлением в трубках.В цилиндрах последовательно перемещаются поршни. Ближайший к вакуумному усилителю создает давление на правый передний и левый задний тормозные механизмы. Второй поршень вызывает суппорты левого переднего и правого заднего тормозов. Обратите внимание, что манжеты, которые надеваются на поршни, одинаковы. Они имеют диаметр 20,64 мм. Но есть уплотнительное кольцо, работающее под низким давлением. Он расположен на поршне, ближайшем к усилителю тормозов. Вдобавок на нем есть паз.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Бустер

Схема тормозной системы ВАЗ-2110 предусматривает наличие вакуумного усилителя. С его помощью увеличивается сила, прикладываемая к педали. Усилитель находится между педалью и цилиндром. Подключение осуществляется с помощью двух шпилек. Конструкция предполагает разборку, поэтому в случае поломки прибор необходимо сразу заменить на новый.

Для проверки вакуумного усилителя необходимо заглушить двигатель и несколько раз нажать на педаль тормоза. Затем нажмите педаль до конца, запустите двигатель и обратите внимание на то, что произойдет. Если педаль переместилась вперед, вакуумный усилитель полностью исправен. Конечно, в том случае, если есть видимые мелкие дефекты. Также стоит отметить, что устройство не будет работать или его эффективность значительно снизится, если герметизировать шланг, соединяющий его с выпускным коллектором.При наличии такого дефекта тормозная система ВАЗ-2110 будет работать плохо.

Регулятор давления

Для задних тормозов предусмотрен регулятор давления. Крепится кронштейном к левой задней стороне кузова автомобиля. И одним из болтов крепится вилка кронштейна привода регулятора. Отверстия овальные. Благодаря этому кронштейн можно перемещать рядом с регулятором. Это изменяет силу, действующую на поршневой механизм.

При увеличении нагрузки на заднюю часть автомобиля на рычаг влияет величина усилия.При этом он передается на поршень. Когда вы нажимаете на педаль тормоза, жидкость пытается вытолкнуть поршень. Но это предотвращает силу, действующую на рычаг. Далее идет триммерная тормозная система. На задний мост не действует тормозное усилие. В результате нельзя заблокировать задние колеса. Схема тормозной системы ВАЗ-2110 демонстрирует, как движется жидкость по трубкам.

При увеличении нагрузки на заднюю ось колеса и дорога имеют максимальную степень сцепления.Использование регулятора для подачи большего давления в цилиндры задних колес. Когда нагрузка действует на задние колеса, давление становится ниже. На корпусе есть небольшое отверстие, которое закрывается колпачком. Если вы обнаружите утечку жидкости оттуда, то есть утечка в уплотнительных кольцах.

Как заменить главный цилиндр

Необходимо обеспечить доступ к цилиндру для снятия обивки в моторном отсеке. Для этого откручиваем три винта на ВАЗ-2110.Тормозная система, неисправности которой рассматриваются в статье, скрытой под обивкой. Следует отметить, что полностью снимать не нужно. Совсем немного разогнуть. После получения доступа к баллону необходимо отключить датчик уровня жидкости. Затем вам нужно открутить крышку расширительного бачка. С помощью шприца с грушей или откачайте всю жидкость. После этого откручиваем от баллона патрубки. Убери их.

Теперь можно открутить две гайки, с помощью которых ГТЦ крепится к корпусу вакуумного усилителя.Снимите цилиндр вместе с расширительным бачком. Для демонтажа последнего корпуса достаточно поддеть его отверткой. Установите главный тормозной цилиндр в обратном порядке. Необходимо заправить систему. Однако практически любой ремонт тормозной системы ВАЗ-2110 заканчивается прокачкой.

Как снять усилитель мощности

Как и в предыдущем разделе, снимаем обивку. Также потребуется снять накладки, установленные на лобовом стекле. Чтобы в гидросистеме оставался воздух, не нужно отсоединять шланги от ГТЦ.Затем откручиваем две гайки, которыми производится крепление цилиндра к усилителю тормозов. Отведите GIZ к передней части машины — постарайтесь не порвать тормозные магистрали.

После этого необходимо отсоединить шланг от впускного коллектора. Двигаясь дальше в салон, отсоединяем провода, затем откручиваем четыре гайки, на которых сделан кронштейн крепления педали тормоза. Теперь вы можете снять усилитель тормозов с помощью педали.

Как заменить передние колодки

Довольно надежная тормозная система автомобиля ВАЗ-2110, но колодки со временем все равно стираются.Для их замены вам необходимо повесить передние колеса. Снимаем колесо, затем загибаем край пластины, на которой фиксируется нижний болт крепления суппорта к ступице. Далее откручиваем болт с помощью отвертки, поднимаем суппорт в сборе вверх. Теперь вы можете легко вытащить колодки. Обратите внимание, что новый комплект будет проблематичным, поскольку поршень находится в выдвинутом состоянии. Для блокировки необходимо нажать газовый ключ.

Если подходящего ключа нет, необходимо установить внешнюю накладку. Затем суппорт следует опустить в исходное положение и установить монтажную лопатку между диском и поршнем.С его помощью последний вдавливается в суппорт. Сборку производить в обратной последовательности.

Замена задних тормозных колодок

Для определения состояния задних колодок не нужно разбирать весь механизм. Это специальное смотровое окошко. Стоит выдернуть заглушку, тогда можно будет определить какой толщины накладные. Учтите, что допустимая минимальная толщина — полмиллиметра. На автомобиле ВАЗ-2110 тормозная система выполнена по стандартной схеме, которая используется на большинстве машин.

Для начала нужно повесить и снять заднее колесо. Во-вторых, ослабьте трос стояночного тормоза, снимите штифты и поверните тормозной барабан с помощью небольшого молотка, чтобы в конце нанести легкие удары. Затем вы можете снять барабан. С помощью отвертки отсоедините верхнюю пружину, затем направьте и опустите. Затем нужно вынуть фиксирующий наконечник троса стояночного тормоза. Затем сняли шплинт с оси рычага стояночного тормоза. Затем вы можете установить новые колодки в обратном порядке.

Заключение

Ремонт несложный, если знать, как работает тормозная система ВАЗ-2110.Для всех мероприятий вам понадобится стандартный набор инструментов и всего один специальный ключ на 8 обжимных клемм. Его называют «ключом для тормозной магистрали». С его помощью легко открутить фурнитуру.

Проверка вакуумного усилителя, регулировка педали тормоза и регулятора давления рабочей тормозной системы УАЗ Хантер. Тормозная система автомобилей УАЗ Купить вакуумный усилитель тормозов для УАЗ буханка

.

Одной из причин снижения эффективности торможения автомобиля может быть неудовлетворительная работа вакуумного усилителя.Также проверяется вакуумный усилитель в случае заметного увеличения усилия при нажатии на педаль тормоза.

Вакуумный усилитель устанавливается между механизмом педали тормоза и главным тормозным цилиндром. При торможении за счет разрежения в ресивере двигателя создается дополнительная сила, пропорциональная усилию на педали через шток и поршень первой камеры главного цилиндра.

В шланге, соединяющем вакуумный усилитель с ресивером двигателя, установлен обратный клапан, он поддерживает разрежение при его попадании во впускную трубу и предотвращает попадание топливовоздушной смеси в вакуумный усилитель.

Быстрая экспресс-проверка вакуумного усилителя тормозов УАЗ Хантер.

В процессе эксплуатации вакуумный усилитель наладок не требует, а его обслуживание заключается в проверке надежности крепления. Для быстрой экспресс-проверки работы усилителя при неработающем двигателе нажмите педаль тормоза несколько раз, пока она не остановится, а затем, удерживая педаль нажатой, запустите двигатель. Из-за разницы значений давления в полостях усилителя педаль тормоза должна немного опускаться, двигаться вперед.

Если этого не произошло, то необходимо проверить целостность шланга и герметичность его соединения с обратным клапаном вакуумного усилителя и впускным патрубком двигателя, и при необходимости устранить. Если это не дает положительного результата, значит, усилитель неисправен и его необходимо отремонтировать или заменить на новый.

Проверка вакуумного усилителя тормозов на герметичность.

Проверка вакуумного усилителя на герметичность — более трудоемкий процесс.Откройте капот автомобиля и запустите двигатель на одну-две минуты, затем примерно через тридцать секунд после его остановки дважды нажмите педаль тормоза. Во время этого действия должно быть слышно характерное шипение воздуха, поступающего в вакуумный усилитель.

Дополнительно проверьте обратный клапан усилителя; если он неисправен, разрежение в вакуумной полости усилителя не сохраняется при изменении нагрузки на двигатель или при его остановке. Для проверки клапана отсоедините от него вакуумный шланг и снимите клапан с резинового уплотнителя фланца усилителя.

Наденьте любую подходящую резиновую грушу, например, ареометр, на короткое большее отверстие обратного клапана и сожмите его. Если обратный клапан работает правильно, груша останется сжатой. Если груша выпрямляется, замените клапан и повторите процедуру проверки вакуумного усилителя.

Если в процессе проверки выяснилось, что вакуумный усилитель неисправен, то его проще заменить на новый, так как ремонт усилителя очень трудоемкий, требует соответствующих знаний и навыков, использование специальной установки и наладочного оборудования, и не всегда заканчивается удачно.

Свободный ход педали тормоза при выключенном двигателе должен быть в пределах 5-14 мм. Слишком маленький свободный ход свидетельствует о заклинивании рабочего цилиндра и провоцирует повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой люфт — признак увеличенных зазоров в педальном механизме или негерметичности гидропривода.

На автомобили УАЗ Хантер с двигателями Евро-2 и УАЗ-315196 с условным торговым наименованием УАЗ-469 Новый.

Свободный ход педали тормоза регулируется установкой выключателя стоп-сигнала тормоза в положение, обеспечивающее свободный ход педали в пределах 5-14 мм.

На автомобили УАЗ Хантер экологического класса Евро-3.

Свободный ход педали устанавливают поворотом регулировочного винта, выбирая зазор в соединении: вилка толкателя вакуумного усилителя — палец — рычаг привода тормоза. Люфт должен быть в пределах 5-14 мм. Положение переключателя сигнала тормоза регулируется отдельно с помощью регулировочных гаек, чтобы обеспечить зазор 0,5 мм между упором переключателя и буфером.

На автомобили УАЗ Хантер экологического класса Евро-4.

Свободный ход педали тормоза регулируется так же, как и для экологического Евро-3, с той разницей, что свободный ход педали тормоза должен быть в пределах 5-8 миллиметров.

Регулятор давления необходимо периодически проверять во время работы. При проверке внешним осмотром необходимо убедиться в отсутствии повреждений регулятора и его приводных частей, отсутствия утечки тормозной жидкости и зазоров в соединении стойки с упругим рычагом и кронштейном.

При нажатии на педаль тормоза поршень регулятора давления должен выходить из корпуса на 1,7–2,3 мм. Отсутствие хода поршня, а также недостаточный или чрезмерный ход поршня указывают на неисправность регулятора или его привода.

При осмотре особое внимание следует обратить на расположение контрольной пробки и отсутствие утечки тормозной жидкости из-под нее. В нормальном состоянии заглушка должна быть утоплена в отверстие корпуса регулятора до упора.Выступ заглушки из отверстия и подтекание тормозной жидкости означает потерю герметичности уплотнителей, неисправность регулятора. В этом случае его необходимо отремонтировать или заменить.

Проверку и регулировку усилия упругого рычага на поршне регулятора давления необходимо проводить периодически во время работы и всегда при замене задних на новые или с большим количеством в упаковке.

Регулировка производится следующим образом:

1.Установите оборудованный автомобиль на ровную твердую горизонтальную платформу.
2. Ослабьте контргайку регулировочного болта, отверните ее на 2–3 оборота и затяните до соприкосновения с хвостовиком поршня регулятора. Затем затяните регулировочный винт:

— для автомобилей UAZ Hunter с тентом: 2 / 3-1 оборот, 4-6 кромок головки болта
— для автомобилей UAZ Hunter с железной крышей: 1 или 1 и 1/3 оборота , 6-8 кромок головки болта

3. Затяните стопорную гайку и проверьте ход поршня регулятора, он должен быть в пределах 1.7-2,3 мм

Полная проверка правильности регулировки проводится при движении автомобиля по прямому горизонтальному участку дороги с сухим асфальтовым покрытием. Во время движения тормозите автомобиль до блокировки колес.

Если регулятор давления в хорошем состоянии и привод правильно отрегулирован, должно быть некоторое опережение блокировки передних колес относительно задних. При усиленной блокировке задних колес необходимо дополнительно открутить регулировочный болт за 1-2 края его головки и затем повторить проверку во время движения автомобиля.

Основным фактором неисправности вакуумного усилителя тормозов является его полная или частичная неспособность создавать разрежение в рабочей камере. Потенциальным источником проблемы является обрыв или отсутствие давления в шланговом соединении между впускным коллектором двигателя и усилителем.

Помехи в работе агрегата также вызывают дефекты внутри усилителя — из-за нарушения целостности рабочей поверхности диафрагмы или потери эластичности клапаном.Для выявления неисправностей вакуумного усилителя тормозов проводятся определенные испытания.

Методы и признаки обнаружения неисправностей вакуумного усилителя тормозов

1. Например. Запустите двигатель и выключите его через несколько минут. Затем нажмите педаль тормоза несколько раз с обычным усилием. При исправном усилителе в момент первого нажатия педаль будет нажата, как положено, до упора. Система будет работать, и созданный вакуум притянет к себе диафрагму, которая помогает проталкивать поршень главного тормозного цилиндра через шток.

   Далее клапан уравняет давление в камере с атмосферным. Во время второго и последующих нажатий на педаль будет негде брать разряд, из-за чего ход педали становится все меньше и меньше. Если нет разницы между первоначальным и последующим нажатием на педаль, то ясно: это устройство не дает дополнительной силы в главном тормозном цилиндре.

2. После полученного опыта полезно выполнить еще один. Двигатель выключен.Педаль тормоза была нажата несколько раз подряд. Ее ход о чем-то свидетельствовал. Либо результаты эксперимента казались неубедительными, либо было желание провести контрольную апробацию. Выполняются следующие действия. Педаль тормоза нажата, и двигатель запускается при нажатии педали.

   При работающем усилителе вакуума в его вакуумной камере образуется разрежение, за счет чего мембрана давит на шток, шток тянет за толкатель, связанный с педалью, и последний немного опускается.

   В случае, когда педаль остается на месте, делается вывод: ожидаемая цепочка событий не произошла из-за неисправности вакуумного усилителя тормозов. Такие проверки выявляют значительные повреждения детали.

3. Еще один тест позволяет определить наличие небольших утечек воздуха. При работающем двигателе автомобиля нажмите педаль тормоза, затем, не отпуская ее, заглушите двигатель. Удерживайте педаль в том же положении полминуты.

   Из-за негерметичности усилителя давление в вакуумной камере повысится.Диафрагма под действием возвратной пружины, потеряв опору силы, уравновешивающей ее положение, будет давить на толкатель и поднимать педаль тормоза.

Если этого не наблюдается, значит неисправностей нет, и вакуумный усилитель тормозов работает нормально. В любом случае, если возникает необходимость ремонта какого-либо тормозного блока, учитывается, что второго шанса на ремонт может не быть, поэтому обращаются к специалистам автосервиса за помощью в диагностике и ремонте.Они могут производить.

ОБЗОР УСИЛИТЕЛЕЙ ВАКУУМНОГО ТОРМОЗА

МП-БС 3151-3510010

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП РАБОТЫ СТАНДАРТНОГО ВУТ

Вакуумный усилитель тормозов (ВУТ) — одно из самых распространенных устройств , применяемых в тормозной системе современного автомобиля. ВУТ обеспечивает снижение усилия, прилагаемого к педали тормоза, при сохранении эффективности рабочей тормозной системы.

Прежде чем перейти к описанию и рассмотрению конструкции ВУТ производства МеталПарт, кратко изложим принцип работы этого узла тормозной системы автомобиля на примере штатного вакуумного усилителя тормозов.

Вакуумный усилитель тормозов герметичный, выполнен в виде единого блока с расположенным на нем главным тормозным гидроцилиндром. ВУТ расположен в моторном отсеке непосредственно перед педалью тормоза.

Есть ( см. Рис.):

Эластичная диафрагма
— основная рабочая часть устройства. Диафрагма разделяет корпус ВУТ на две камеры. Первый — вакуум, направленный в сторону тормозного цилиндра, второй, атмосферный — в сторону педали тормоза. В этом случае вакуумная камера сообщается через обратный клапан с источником вакуума. В исходном положении давление в камерах одинаково низкое.

— Шток главного тормозного цилиндра
—
проходит через диафрагму и одним концом соединен с педалью тормоза, а другим — с поршнем тормозного цилиндра.

— Толкатель —
связан с педалью тормоза.

— Следящий клапан
—
закрывает канал, соединяющий атмосферную камеру с вакуумной камерой.

— Возвратная пружина —
переводит диафрагму усилителя в состояние ожидания.

Рисунок: 1. Устройство типового ВУТ

Действие ВУТ основано на создании перепада давления в его камерах.

Нажатая педаль тормоза передает усилие через толкатель на следящий клапан, который закрывает канал между атмосферной и вакуумной камерами. Движение клапана создает сообщение атмосферной камеры с атмосферой через соответствующий канал, в результате чего разрежение в камере падает. Преодолев сопротивление пружины под действием разности давлений, диафрагма перемещает шток поршня тормозного цилиндра.

Пропорционально силе нажатия на педаль тормоза на шток поршня главного тормозного цилиндра создается дополнительная сила.Максимальное дополнительное усилие, реализуемое при штатном ВУТ, относится к усилию от ноги водителя с коэффициентом 3,5.

После отпускания педали тормоза атмосферная камера соединяется с вакуумной камерой, давление в камерах выравнивается. Под действием возвратной пружины диафрагма возвращается в исходное положение, устройство снова готово к работе. Это в общих чертах устройство и принцип работы штатного ВУТ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВУТ MetalPart

ПРЕИМУЩЕСТВА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВУТ MetalPart

• усиление
  7,0
  … Указанный коэффициент достигается за счет использования двух вакуумных камер. ВУТ MetalPart обеспечивает эффективное торможение с меньшим усилием на педали тормоза ;

• наличие двух диафрагм.
  Обеспечивается более длительный срок службы ВУТ — снижена нагрузка на каждую из диафрагм. В случае выхода из строя одной из диафрагм ВУТ MetalPart продолжает работу в штатном режиме ВУТ с коэффициентом усиления 3,5;
• меньшие габаритные размеры
  по сравнению со стандартным. Увеличено свободное пространство моторного отсека;
• штуцер стальной обратного клапана.
  Обеспечивает более длительный срок службы.

АНАТОМИЯ WUT
Металлическая деталь


MP-BS3151-3510010

Вакуумный усилитель тормозов поставляется в трехслойной гофрокартонной упаковке, предохраняющей изделие от механических повреждений при транспортировке.

Для защиты от коррозии корпус ВУТ изготовлен из оцинкованного металла толщиной 2 мм и окрашен порошковой эмалью.

Герметичность и прочность устройства обеспечивается за счет использования 16 навесных замков на стыке корпуса с крышкой.Такой тип соединения исключает «засасывание» воздуха и обеспечивает целостность конструкции ВУТ при воздействии вибрации, передаваемой кузовом автомобиля.

На фотографии ниже показаны толкатель штока и уплотнение фильтра из пенополиуретана. Этот фильтрующий элемент обеспечивает очистку воздуха и защищает атмосферную камеру от пыли и влаги.

В вакуумном усилителе MetalPart


установлен прочный стальной обратный клапан.На фото ниже крупным планом показана резьба обратного клапана со следами состава, использованного для герметизации соединения.

Ниже показана стопорная шайба, которая надежно фиксирует втулку толкателя поршня в седле.

Демонтировав шайбу, снимаем хомут толкателя.

Ниже показано отверстие манжеты с тремя рабочими кромками — они обеспечивают герметичность вакуумной камеры. Такое конструктивное решение исключает «засасывание» воздуха в вакуумную камеру и обеспечивает стабильность работы ВУТ MetalPart .


на малых оборотах двигателя.

Дополнительное уплотнение в крышке ВУТ

имеет манжету с четырьмя выступами, которые защищают корпус следящего клапана от попадания пыли и влаги.

Для демонстрации основных конструктивных отличий ВУТ MetalPart


демонтировать крышку корпуса. В вакуумном усилителе MetalPart


расположен три камеры
— два вакуумных и один атмосферный.На фото ниже показана диафрагма, разделяющая атмосферную и первую вакуумные камеры.

Использование двух вакуумных камер и двух диафрагм в конструкции ВУТ позволило увеличить общую полезную площадь диафрагм вдвое, что привело к увеличению коэффициента усиления ВУТ MetalPart
к значению 7,0
.

При выходе из строя одной из диафрагм ВУТ MetalPart продолжает работать в штатном режиме с коэффициентом усиления 3.5.

Так выглядит полость первой вакуумной камеры:

Чтобы продемонстрировать полость второй вакуумной камеры, мы демонтируем диафрагму, разделяющую две вакуумные камеры.

Обзор подготовлен инженерами MetalPart
, чтобы наглядно продемонстрировать преимущества вакуумного усилителя нашей компании.

Компания MetalPart
гарантирует высокое качество собственной продукции, а также долгую и безупречную службу при соблюдении правил монтажа и эксплуатации.

Эффективность тормозов автомобиля имеет большое значение — если тормозная система неэффективна, может произойти авария. Чтобы тормоза были четкими, на всех современных автомобилях установлен усилитель, он обеспечивает мгновенную остановку транспортного средства при нажатии на педаль.

Ремонт вакуумного усилителя тормозов необходим, если тормоза стали «ватными», и для торможения приходится нажимать на педаль с большим усилием.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно — ВУТ) автомобилей ВАЗ облегчает работу водителя — усиливает эффект нажатия на педаль в тормозной системе (ТС).Эта сборка состоит из следующих основных частей:

• клапан;

Металлический корпус

• ;
• диафрагма;

Поршень

• ;
• сток;
• мощная возвратная пружина;
• толкатель, который соединяется с педалью тормоза;
• защитная крышка;

Фланец

• для установки обратного клапана.

Корпус устройства разделен диафрагмой на две половины, а со стороны, где создается разрежение, установлен главный тормозной цилиндр.Вакуум (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а при неработающем двигателе канал закрывает обратный клапан, установленный во фланце ВУТ. Воздух (вакуум) с помощью поршневого штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителя — нет необходимости нажимать на педаль с большим усилием. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса вернуться в исходное положение.Когда двигатель выключен, в системе не создается разрежение и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются усилители тормозов разного вида, но принцип работы устройств одинаковый. Проверяем исправность ВУТ следующим образом: нажимаем педаль тормоза и заводим двигатель — если педаль «проваливается» (падает под давлением стопы), ВУТ работает.

Основная проблема вакуумного усилителя — повреждение диафрагмы.При разрыве диафрагмы воздух выходит из внешней части корпуса в вакуумную полость, и в устройстве не создается разрежение. Но неисправность не обязательно может заключаться в самом устройстве — часто ВУТ не работает из-за утечки воздуха или по другим причинам:

• неисправен «вакуумный» обратный клапан;
• есть утечка воздуха из шланга, соединяющего впускной коллектор с усилителем тормозов;
• : в цилиндре двигателя внутреннего сгорания, откуда исходит разрежение, нет сжатия.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 подсоединяется шлангом к четвертому цилиндру двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа данного агрегата, затем необходимо разобрать ВУТ.

ВУТ на автомобиле ВАЗ-Классик снимается довольно просто, а при минимальных слесарных навыках выполнить эту работу несложно. Снимаем узел следующим образом:

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо закрепить прибор.Разбираем узел в следующем порядке:

Обычно в ремкомплект вакуумного усилителя ВАЗ-2109 входят диафрагма, манжета, пыльник, крышки (2 шт.) И клапан. Все детали следует поменять, чтобы потом не пришлось переделывать работу. При сборке вакуумного усилителя лучше сразу прикрепить диафрагму к пластиковому кожуху, так будет легче монтировать сборку.

С какой стороны поставить пружину значения не имеет, но при сборке усилителя придется приложить усилие, чтобы отверстия в корпусе попали на шпильки.

Ремонт вакуумного усилителя тормозов УАЗ

Неисправности вакуумного усилителя автомобилей УАЗ можно определить по следующим признакам:

• двигатель троит, а так как на моторах «УАЗ» вакуумный шланг идет в коллектор первого цилиндра, то при неисправности ВУТ данный цилиндр не модифицируется;
• под капотом слышно шипение — диафрагма отравляет воздух;
• педаль тормоза жесткая и не выжимается при запуске двигателя;
• Между ГТЦ и усилителем мокрые подтёки (течёт тормозная жидкость).

При наличии подтеков «тормоза» в районе ВУТ необходимо срочно поменять или отремонтировать ГТЦ, но если жидкость уже попала в вакуумный усилитель, скорее всего, ВУТ тоже будет в ремонте.

Еще одна частая неисправность тормозной системы — это выход из строя обратного клапана. Проверить этот нехитрый механизм очень легко — нужно в него подуть. Клапан должен свободно продуваться в одном направлении (при подаче разреженного воздуха из коллектора), а в обратном направлении воздух течет с большим трудом.Если клапан неисправен, он свободно продувается в обоих направлениях.

Снятие усилителя на автомобилях Ульяновского автозавода производится по тому же принципу, что и на автомобилях ВАЗ. Рассмотрим замену ВУТ на примере автомобиля УАЗ-31519:

две нижние гайки кронштейна усилителя находятся в салоне, они под ключ на 17, откручиваем этот крепеж;

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей автомобилей ВАЗ, корпус ВУТ на автомобилях УАЗ очень прочный, и разделить его пополам совсем не просто.Загнуть выступы можно монтировкой и молотком, но так выполняется работа с нарушением технологии — по инструкции одна половина должна быть повернута относительно другой. Самая большая проблема при разборке — «половинка» корпуса — иногда эти детали так сильно выкипают, что разобрать агрегат невозможно. Автовладельцы не советуют ни в коем случае вдавливать один кузов в другой — тогда повернуть точно не получится.

Еще одна проблема при ремонте «вакуумной техники» — невысокое качество запчастей в ремкомплекте, иногда установленных запчастей не хватает на полгода.Автомобилисты советуют не ремонтировать, а купить новую запчасть, хотя здесь есть еще один недостаток — ВУТ для таких автомобилей, как УАЗ-469 или УАЗ-452 стоит недешево, около 3 тысяч рублей. Как вариант, вы можете забрать «пылесос» от иномарки на станции разборки автомобилей, где есть главный тормозной цилиндр для крепления, и установить его на автомобиль путем примерки. В результате он дешевле и надежнее — импортные детали даже в б / у состоянии служат несколько лет без нареканий.

Часто после замены ВУТ возникают проблемы, и машина не тормозит так сильно, как раньше с исправным «пылесосом» — педаль тормоза срабатывает в самом конце, либо система не отпускает полностью . Все дело здесь в штоке, который давит на поршень ГТЦ — его нельзя отрегулировать с завода. Этот шток имеет регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель Патриот не учитываем) регулировку тяги проверяем следующим образом:

Даже на УАЗ Хантер педаль может «брать» в самом конце, и у нее большой свободный ход.Необходимо обратить внимание на положение педали — если в салоне автомобиля она слишком низка от пола, ее необходимо отрегулировать:

Гидравлический привод тормозов и сцеплений автомобилей содержит узел, облегчающий управление этими системами — вакуумный усилитель. Все о вакуумных усилителях тормозов и сцепления, их типах и конструкции, а также о выборе, ремонте и замене этих узлов — читайте в статье, представленной на сайте.

Представленная на сайте статья.Что такое вакуумный бустер? Вакуумный усилитель (ВУ) — тормозная система и блок сцепления с гидроприводом колесной техники; пневмомеханическое устройство, увеличивающее усилие на педали тормоза или сцепления за счет разницы давлений воздуха в изолированных полостях. Гидравлическая тормозная система, используемая в большинстве легковых и многих грузовых автомобилей, имеет серьезный недостаток — водителю приходится прикладывать значительное усилие на педаль для торможения. Это приводит к повышенной утомляемости водителя и создает опасные дорожные ситуации.Та же проблема наблюдается и с гидравлическим сцеплением, которым оснащены многие коммерческие автомобили. В обоих случаях проблема решается за счет использования одного пневмомеханического агрегата — вакуумного тормоза и усилителя сцепления. VU действует как промежуточное звено между n

Вакуумный усилитель тормозов: легкая остановка автомобиля

Торможение автомобиля иногда требует большого усилия на педали, что приводит к утомлению водителя и несет в себе потенциальную угрозу — в какой-то момент у водителя просто не хватает сил для нормального торможения.Все эти проблемы решает специальный агрегат — вакуумный усилитель тормозов. О том, что это такое, о работе усилителя и его эксплуатации, читайте в этой статье.

а затем движение диафрагмы прекращается, а вместе с ним и движение поршня — тормозная система тормозит колеса автомобиля и готова среагировать на любое движение педали тормоза.
