Замена вкладышей коленвала не снимая двигатель

Горит лампа давления, когда чуток нажимаешь газ, то она пропадает.
Поздравляю, кто что вам говорит про масляный фильтр, само масло, датчик, масляный насос и тп — бред.
Не знаю как можно так довести вкладыши, машина досталась мне уже с этой проблемой, а я забивал х8й, думал что может дело в генераторе и так отъездил месяцев 9. Двигатель не стучал, работал тихо, ехал.
Когда узнал, то очень сильно расстроился, думал снимать коробку и коленвал, а как всегда денег тратить много не хочется.
Решено было делать не снимая коленвала, не снимая пятого коренного вкладыша.

А тот который стоит на бугеле уж совсем легко.

Вариантов не было, ничего по коленвалу не делается, состояние коленвала в моем случае еще допустимо,
даже если у вас там линия на всю шейку, не парьтесь, ставьте новые, такого же размера.
Вкладыши что шатунные, что коренные у меня СТАНДАРТНЫЕ, то и ставите стандартные.

Принялся менять шатунные вкладыши, они меняются еще легче, уже замок у них смотрит в сторону генератора. Нижний выпадает, чтобы снять верхний нужно толкнуть цилиндр вверх, потом я спокойно снимал вкладыш длинной отверткой толкнув его или сжать его и он вылетит как пробка из под шампанского (если вы поняли куда давить) . Шейки на шатунах были идеальными, вкладыши нормальные, но менять их надо было обязательно, раз залез.

Иногда, автолюбители и начинающие механики задаются вопросом, как заменить вкладыши коленвала не снимая двигатель. Причин для такого интереса несколько. Во многих случаях просто нет возможности извлечь мотор из машины. Этот агрегат достаточно тяжел, поэтому тут потребуется таль или помощь нескольких крепких мужчин. Если этих условий для снятия мотора нет, то придется изгаляться, и производить работу прямо на машине. Но, учтите, что ремонт без снятия мотора, несколько смахивает на извращение, то есть повозиться придется основательно. Поэтому, все же постарайтесь поймать помощников для снятия мотора.

Как заменить вкладыши коленвала не снимая двигатель? Перед ответом на этот вопрос, давайте разберемся, что такое вкладыши, и для чего их следует менять. Все знают, что для обеспечения длительной работы всех крутящихся деталей используются подшипники. Они могут быть самыми разными, в двигателе на коленчатом валу устанавливаются подшипники скольжения – вкладыши. Они представляют собой стальной лист определенной формы, который устанавливается в постель двигателя (коренные) или в нижние головки шатунов. Они имеют крепеж в виде усика, который позволяет избегать смещения подшипника во время работы.

Также тут имеется специальная канавка или отверстие для подачи смазки. Внутренняя поверхность имеет антифрикционное покрытие, которое значительно снижает уровень износа детали. Обратите внимание, что для различных моделей двигателей применяются разные покрытия, при подборе вкладышей для замены, обращайте внимание на этот фактор.

Меняют вкладыши по нескольким причинам, исходной является износ, а вот последствия могут быть разными:

Люфт. При этом коленвал будет стучать. Рекомендуется в самые кратчайшие сроки произвести ремонт. В этом случае замена может производится даже без снятия и разбора двигателя;
Проворачивание. В результате большого износа усик подшипника выскакивает из него, и его проворачивает вокруг шейки коленвала. Иногда, такое происходит при недостаточной смазке. Тут могут образовываться задиры на шейке, единственный вариант, снятие коленвала и его шлифовка.

Как видите, причины для такого ремонта могут быть разными. При проворачивании вкладышей дальнейшее использование автомобиля невозможно, двигатель просто заклинивает.

Замена

Все официальные мануалы рекомендуют производить замену вкладышей коленвала с полным разбором двигателя, но на самом деле, это не обязательно. Все можно делать прямо на автомобиле. И если с шатунными подшипниками все более или менее понятно. Достаточно просто раскрутить головку, вытащить старую деталь, после чего установить новый вкладыш. То вот с остальными возникают вопросы, ведь на первый взгляд к ним не подобраться, не сняв коленвала. Но, тут приходит на помощь опыт флотских мотористов. На больших судовых дизелях длина коленвала может достигать 10-15 метров, соответственно, для замены подшипников его не снимают. Имеется неплохая методика, которая позволяет это делать непосредственно на двигателе. Задача автомеханика приспособить ее к своим целям.

Перед началом работы нужно загнать автомобиль на эстакаду или смотровую яму. Это сделает доступ к мотору снизу абсолютно свободным. Также снимается защита (при наличии), и сливается масло. После этого можно приступать к замене:

Снимается коробка. Лучше сделать это заранее. В некоторых случаях можно обойтись и без этого, но лучше подготовиться загодя, это позволит затратить меньше времени в дальнейшем;
Снимается передняя крышка. Ослабляется ремень (цепь) привода распредвала. Лучше ее снять полностью;
Демонтируется стартер;
Далее необходимо снять поддон. В принципе, особых проблем с этой работой быть не должно. Но, на некоторых моделях будет мешать передняя балка. В таком случае, потребуется открутить подушки крепления мотора, и немного приподнять его. После этого можно свободно вытащить поддон;
Так вы доберетесь до коленчатого вала. Обычно начинают замену с шатунных вкладышей. Тут все просто. Откручивают винты крепления головки, вытаскивают старые подшипники, после чего, устанавливают новые детали. Перед установкой следует смазать вкладыши моторным маслом;
Перед заменой коренных подшипников, следует приспустить коленвал. Для этого, ослабляют его крепление к маховику. Достаточно приспустить его на 10-15 мм.;
Далее вытаскивают вкладыши. Чтобы выполнить это, проще всего сделать приспособление, наподобие алюминиевой заклепки. Ее вставляют в отверстие для подачи смазки, и выталкивают подшипник наружу. Иногда, водители пользуются для этого стальными линейками, но в этом случае можно повредить рабочую поверхность коленвала.

После снятия вкладыша, обязательно осмотрите его состояние. Если виден простой износ без задиров, то можно спокойно ставить новые запчасти. В случае с наличием видимых повреждений, желательно снять коленвал, и отшлифовать его.

Установка на место вкладышей у большей части моделей двигателей производится руками. Если это не удается, то можно воспользоваться том же приспособлением, который применяли для извлечения подшипников. Перед установкой смажьте вкладыши. Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз.

При сборке необходимо помнить, что затяжка винтов должна производиться с определенным производителем усилием. Поэтому, воспользуйтесь динамометрическим ключом для окончательной затяжки крепежей. Это позволит избежать самопроизвольного откручивания деталей.

Заключение. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать.

Очередь просмотра

Очередь

Удалить все
Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

Подписывайтесь на мой канал «Мой досуг»где я выкладываю разные видео о своей жизни и не только

Подписывайтесь на мой канал «Заработок в деревне» где я занимаюсь разведением и содержанием домашних животных, а так же пытаюсь заработать на этом деньги.

Иногда возникает необходимость замены вкладышей на собраном двигателе и если с шатунными всё понятно ,то замена коренных становится достаточно затруднительной операцией.Но посмотрев это видео вы сможете заменить вкладыши коренных подшипников без малейших проблем,нужно просто взять маленький болтик или шуруп ,который влезет в масло канал и своей шляпкой вытолкает вкладыш,при повороте коленвала. Если же в шейки нет масло канала,то вкладыш выталкается тонкой отвёрткой или спицей.
Subscribe to my channel «My leisure» where I post different videos about my life and not only

Subscribe to my channel «Earnings in the village» where I do breeding and keeping pets, as well as trying to make money on it.

Sometimes there is a need to replace the liners on the assembled engine and if everything is clear with the connecting rods, the replacement of the molars becomes quite difficult. But after watching this video you can replace the bearing shells of the main bearings without the slightest problems; you just need to take a small bolt or screw that will fit into the oilcan and his hat pushes the liner, when turning the crankshaft. If there is no oil channel in the neck, then the liner is pushed by a thin screwdriver or spoke.

Замена коренных вкладышей не снимая коленвала

Замена

Снимается коробка. Лучше сделать это заранее. В некоторых случаях можно обойтись и без этого, но лучше подготовиться загодя, это позволит затратить меньше времени в дальнейшем;
Снимается передняя крышка. Ослабляется ремень (цепь) привода распредвала. Лучше ее снять полностью;
Демонтируется стартер;
Далее необходимо снять поддон. В принципе, особых проблем с этой работой быть не должно. Но, на некоторых моделях будет мешать передняя балка. В таком случае, потребуется открутить подушки крепления мотора, и немного приподнять его. После этого можно свободно вытащить поддон;
Так вы доберетесь до коленчатого вала. Обычно начинают замену с шатунных вкладышей. Тут все просто. Откручивают винты крепления головки, вытаскивают старые подшипники, после чего, устанавливают новые детали. Перед установкой следует смазать вкладыши моторным маслом;
Перед заменой коренных подшипников, следует приспустить коленвал. Для этого, ослабляют его крепление к маховику. Достаточно приспустить его на 10-15 мм.;
Далее вытаскивают вкладыши. Чтобы выполнить это, проще всего сделать приспособление, наподобие алюминиевой заклепки. Ее вставляют в отверстие для подачи смазки, и выталкивают подшипник наружу. Иногда, водители пользуются для этого стальными линейками, но в этом случае можно повредить рабочую поверхность коленвала.

Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз

Замена коленвала на моторе Вихрь

Чтобы приступить к этой работе, нужно, руководствуясь инструкцией, разобрать двигатель и снять верхнюю и нижнюю крышки картера. Дальнейшую разборку и разъединение половин коленчатого вала нужно выполнять, только используя приспособление для удержания коленвала от проворачивания и специальный ключ для отвинчивания стяжного болта. Удержание коленчатого вала за нижний квадрат в тисках недопустимо, так как возможен проворот шатунного пальца в щечках коленвала и порча вполне еще работоспособной детали.

Приспособление для удержания коленчатого вала при затяжке стяжного болта:1 — пластина, сталь Ст. 3; 2 — упор, сталь Ст. 3.

Специальный ключ S=10 для затяжки стяжного болта
коленчатого вала.Материал — сталь 45.

Установка приспособления против прокручивания на коленчатом валу.

Перед отворачиванием стяжного болта удаляется длинный шплинт, контрящий болт в щечке полуоси коленчатого вала верхнего цилиндра, болт выворачивается специальным ключом и обе половинки вала с золотниками снимаются со средней опоры. Затем средняя опора ставится лабиринтовым уплотнением вниз и ударами по кольцу 2.102—002 выколоткой из мягкого металла (меди, алюминия), вставленной в специальные прорези картера, удаляется уплотнение и наружное кольцо со средним игольчатым подшипником. Подшипники верхней и нижней коренных опор также вынимаются при помощи выколоток, причем предварительно из нижней крышки картера удаляются уплотнительные манжеты.

Промыв подшипники в бензине, следует убедиться в возможности их дальнейшего использования: отсутствии выкрашивания на беговых дорожках, шариках и иголках, целости сепараторов, свободном вращении без треска и заеданий, отсутствии радиального и осевого люфтов. После четырех-пятилетней эксплуатации, как правило, подшипники верхней и нижней коренных опор нуждаются в замене. Допустимый радиальный зазор у подшипников № 205, 305 и 60205 может быть от 0,010 до 0,024.

Замена вкладышей коленчатого вала

Снимаем капот (см. Замена капота) и аккумуляторную батарею.
Сливаем масло из двигателя (см. Замена масла).
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

Снимаем радиатор вместе с термостатом (см. Замена радиатора двигателя и Замена термостата).
Снимаем карбюратор (см. Замена карбюратора).
Снимаем топливный насос (см. Замена топливного насоса).
Снимаем распределитель зажигания (см. Замена распределителя зажигания).
Зарисовав порядок подсоединения, отсоединяем от двигателя шланги и провода. Для удобства демонтажа двигателя снимаем головку блока (см. Замена прокладки головки блока цилиндров).
Снимаем генератор (см. Снятие генератора).
Снимаем стартер (см. Замена стартера).
Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости).
Отворачиваем верхние либо нижние гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя).
Отворачиваем болты крепления к двигателю картера сцепления.
Закрепляем тросы подъемного устройства на блоке и приподнимаем его. Установив домкрат под коробку передач и слегка покачивая блок, разъединяем двигатель и картер сцепления.

Устанавливаем блок цилиндров на стенд.
Снимаем сцепление (см. Замена нажимного диска в сборе и подшипника выключения сцепления).
Снимаем шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см. Замена цепи привода распределительного вала).

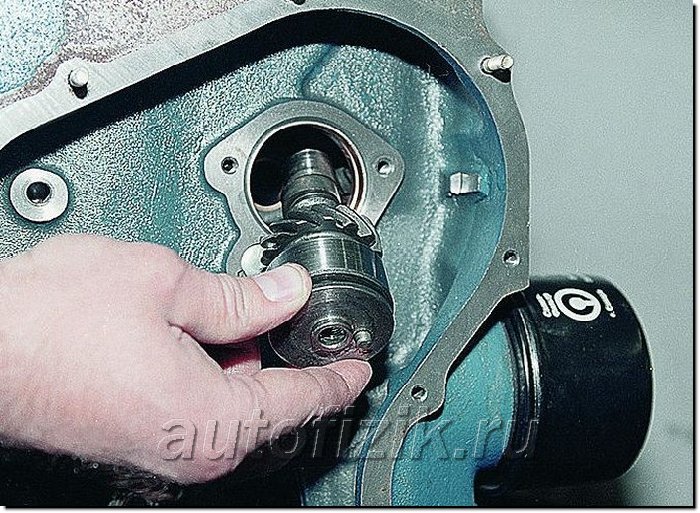

Снимаем валик привода вспомогательных агрегатов (см. Замена валика привода вспомогательных агрегатов).
Снимаем маховик и держатель задней манжеты коленчатого вала (см. Замена задней манжеты коленчатого вала).
Ключом «на 10» отворачиваем четырнадцать болтов крепления поддона картера к блоку цилиндров…

…и снимаем его вместе с уплотнительной прокладкой.

Снимаем масляный насос (см. Снятие и разборка масляного насоса).
Головкой «на 14» отворачиваем две гайки крепления крышки шатуна…

…и снимаем ее.

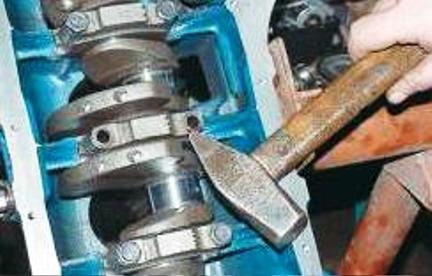

Упираясь деревянной ручкой молотка в шатун, выталкиваем поршень из цилиндра.

Аналогично вынимаем остальные три поршня.
Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала…

…и снимаем ее.

Таким же образом снимаем остальные четыре крышки коренных подшипников. На них нанесены метки, соответствующие их порядковому номеру (счет от носка коленчатого вала). На последней (пятой) крышке выбиты две метки, разнесенные по краям.

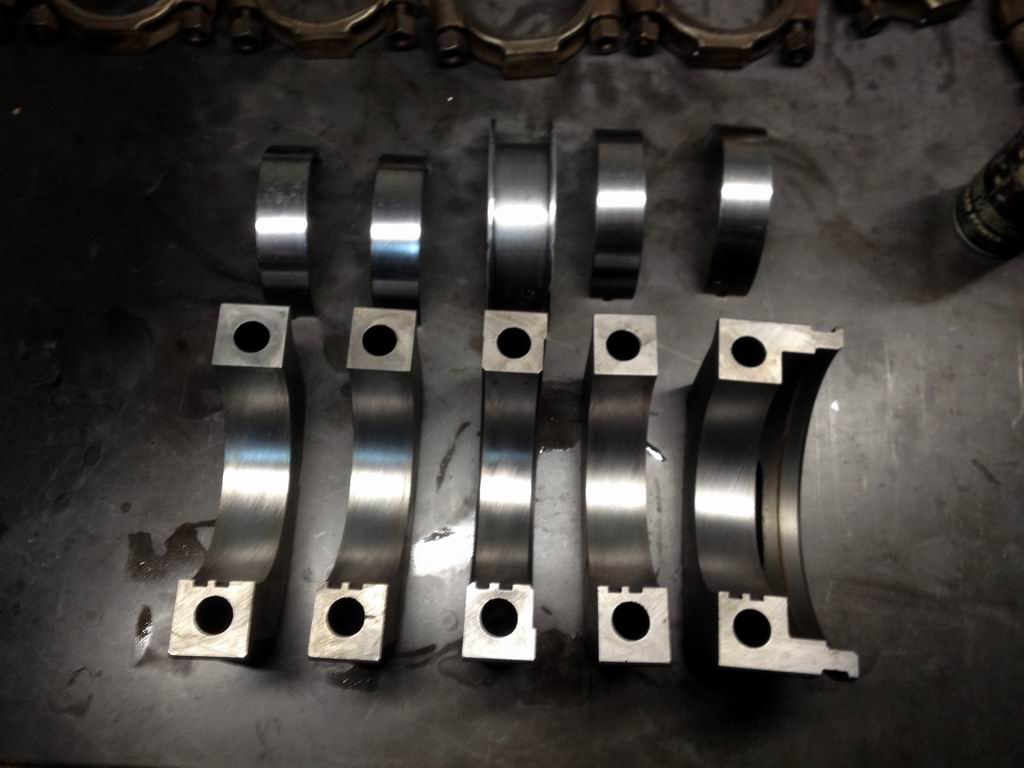

Метки на крышках коренных подшипников.

Снимаем коленчатый вал.

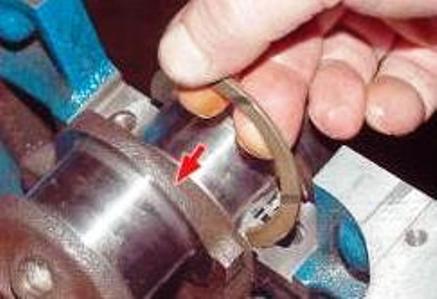

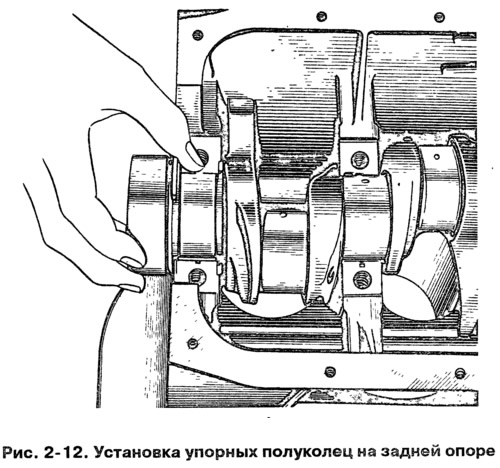

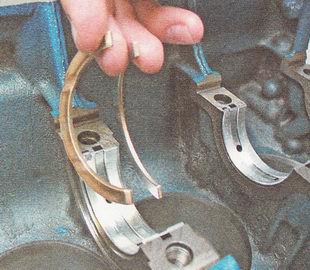

Из проточек постели пятого коренного подшипника вынимаем два полукольца упорного подшипника коленчатого вала.

Сталеалюминиевые вкладыши, установленные в постелях 1, 2, 4 и 5-го коренных подшипников, имеют проточку. Вкладыш 3-го подшипника проточки не имеет (подобен вкладышам, установленным в крышках коренных подшипников).

Разбираем коленчатый вал (см. Разборка коленчатого вала).
Вынимаем старые вкладыши коренных подшипников. Промываем в дизельном топливе или керосине блок цилиндров и коленчатый вал. Продуваем сжатым воздухом их внутренние полости и масляные каналы.
Салфеткой протираем посадочные места коренных подшипников и устанавливаем новые вкладыши соответствующей категории (номинальные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

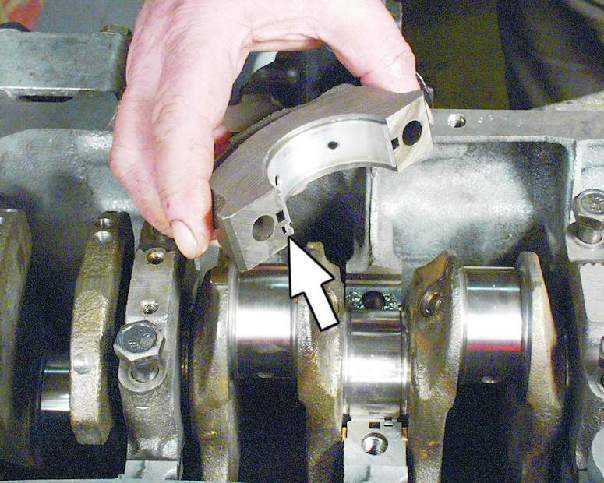

Устанавливаем в соответствии с метками крышки коренных подшипников с установленными в них новыми вкладышами категории, соответствующей шейкам коленчатого вала. Болты крепления крышек затягиваем динамометрическим ключом (см. Приложения).

Проверяем вращение коленчатого вала. Оно должно быть легким и плавным, без заеданий и люфтов.

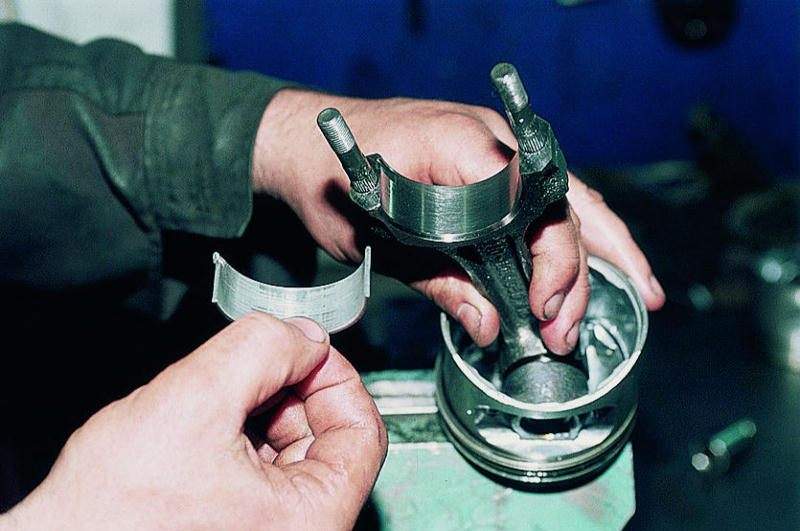

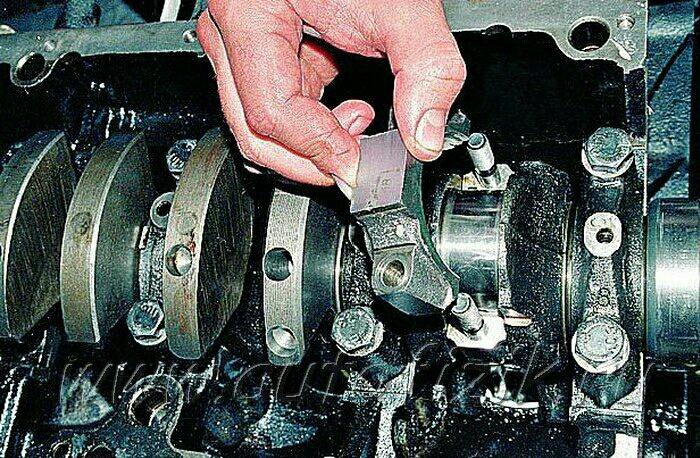

В нижние головки и крышки шатунов устанавливаем новые сталеалюминиевые вкладыши (см. Замена поршня).
Смазываем моторным маслом поршень, кольца и стенки цилиндра. Сжимаем кольца специальным приспособлением и поворачиваем поршень меткой «П» к носку коленчатого вала. Легкими ударами деревянной ручки молотка по днищу поршня утапливаем его в цилиндр.

Надеваем крышку шатуна и динамометрическим ключом затягиваем болты (см. Приложения).
Дальнейшую сборку двигателя производим в последовательности, обратной разборке.

[email protected]

Коленвал зажимает вал на вкладышах

Я растачиваю коленвалы у проверенных расточников, и проблем при сборе двигателя не испытываю. Но если Вы расточили коленвал и расточник допустил ошибку, и коленвал зажимает вкладышами, или наоборот очень сильно прослаблен, то возникает проблема установки коленвала на двигатель.

Подскажу, как устранить, если коленвал зажимается вкладышами, как на коренных шейках, так и на шатунных.

Но сначала надо установить правильно вкладыши в постели блока двигателя, так как если неправильно установить вкладыши двигатель заклинит, на фото показано, как правильно должны стоять вкладыши на двигателе ВАЗ. Но и на других двигателях устанавливаются вкладыши также.

Фото. Показано как правильно устанавливать вкладыши в блок двигателя.

После того как установлены вкладыши в блок двигателя надо правильно установить и подобрать упорные полукольца или кольца (зависит от двигателя), коротко, желательно установить или подогнать упорные полукольца так, чтобы продольного перемещения коленвала не было.

Теперь ложем коленвал на вкладыши и вставляем вкладыши в подушки блока, обязательно подушки должны быть поставлены на свои места и замок вкладыша должен ставиться к другому замку вкладыша. Слегка наживляем подушки, после того как все подушки поставлены на свои места, начинаем затягивать подушки по одной, и после того как затянута подушка обязательно попробуйте прокрутить коленвал.

Фото. Вид фольги перед подкладкой между подушками.

Если после затяжки подушки коленвал зажало и он не прокручивается, надо обязательно расслабить зажатую шейку коленвала. Это можно сделать простой фольгой от шоколада, на фото показано как правильно вырезать фольгу и как ее подложить чтобы разжать зажатую шейку коленвала. Бывает, что одной подкладки фольги мало, поэтому подкладывайте дополнительно фольгу, пока коленвал не начнет проворачиваться. Этот способ подходит как для коренных подушек, так и для шатунных. После того как подобрали и затянули фольгу, лишнее срежьте ножом, фольга подкладывается с одной стороны подушки, где нет замков вкладышей.

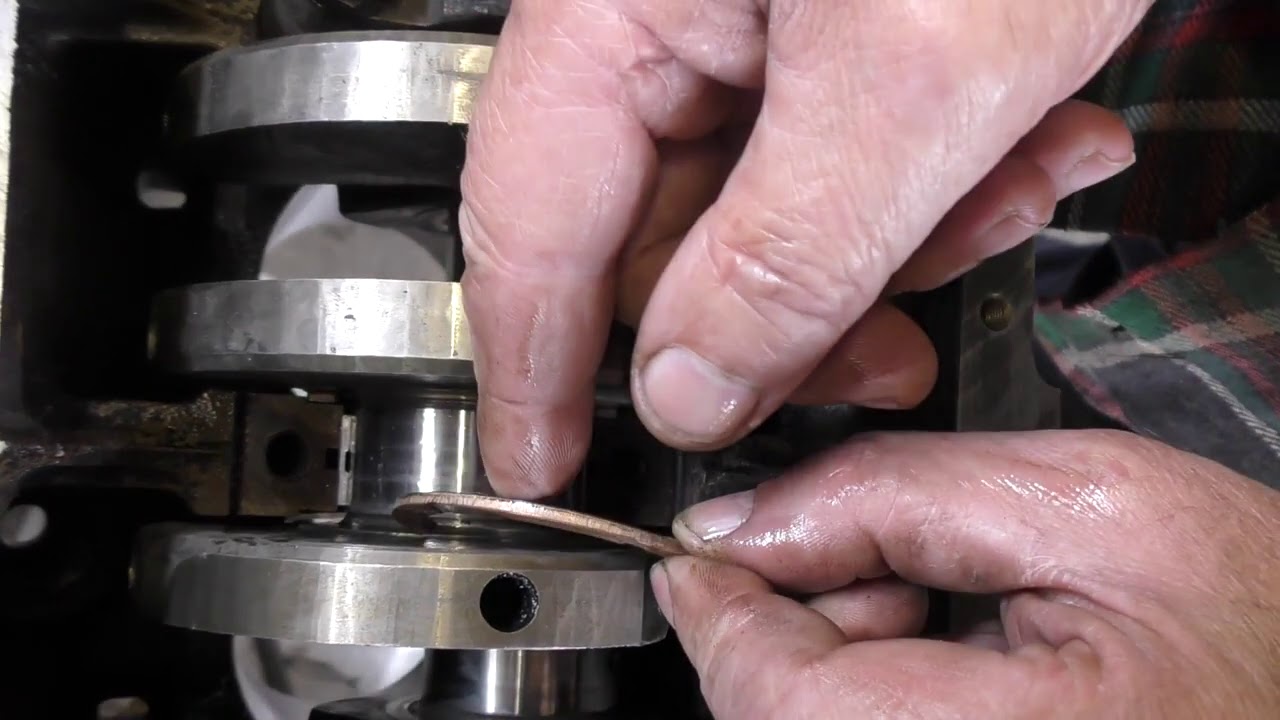

Фото. Показано как правильно подкладывать фольгу между подушками.

Почему раньше на вкладышах Жигулей были отверстия, теперь нет

Потому что отверстия на втором вкладыше не нужны. Смазка вкладыша и шейки коленвала поступает через сквозное отверстие в шейки коленвала. В верхнем вкладыше есть отверстие с проточкой, масло под давлением входит в отверстие коренной шейки, смазывая шатунную шейку и нижний вкладыш без отверстий через сквозное отверстие коренной шейки.

А вот почему не стали делать проточку в нижних вкладышах Волги в 402 движке, не знаю, коренная шейка коленвала в этих двигателях не сквозная, отверстие только с одной стороны. Получается, подача масла шатунной шейки коленвала идет импульсом, когда отверстие шейки проходит по верхнему вкладышу с отверстиями. Нижний вкладыш без проточки, смазывается маслом уволакивающем за собой шейкой коленвала, конечно это вызывает небольшое голодание в масле нижнего вкладыша.

Что такое поршневые кольца, их назначение

Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.

Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

Восстановление коленчатых валов

Можно также воспользоваться мастерской по восстановлению коленчатых валов, но я не советую восстанавливать и отдавать на наварку коленвал. Много слышал не одобрительных отзывов о восстановленных коленвалах, первое эти коленвалы ломаются, второе быстро изнашиваются.

Фото. Поломанный коленвал ВАЗ-2103, коленвал последней расточки (размер вкладышей 1.00)

На фото видите поломанный коленвал последней расточки, после расточки этого коленвала и установки на двигатель до поломки он прошел 45000км. правда хозяин этой шестерки движок сильно не жалел и давал ему газу.

Поэтому если у вашей машины коленвал последней расточки, то не гоняйте, езда на такой машине должна быть спокойной.

Причины протечки. Устанавливаем место течи

Причина течи в том, что сальник перекосило

Дать течь сальник может по нескольким причинам:

Естественный износ. В предыдущих статьях объяснил, как можно снять двигатель с ваз 2109 не снимая коробки передач и разобрать самому в домашних условиях. Как бы тщательно не были подогнаны между собой элементы кривошипно-шатунного механизма (КШМ), коленчатый вал при вращении все равно вибрирует, что приводит к износу внутренней поверхности сальника. как поменять передние колодки на киа рио 2014 г.В.? Всё очень просто, не нужно обращаться к. Из-за этого он перестает плотно прилегать к валу и через щель смазка вытекает;
Потеря эластичности. Происходит это из-за пересыхания резины, она «дубеет» и плотность прилегания снижается;
Установка с перекосом. Неправильная установка приводит к появлению неплотностей, через которые смазка, находящаяся под давлением вытекает;
Низкое качество резинотехнического элемента, установленного при замене протекшего сальника. На рынке много поддельных запчастей и вероятность приобретения дефектного изделия – высока.

Поскольку сальник находится в месте, где осмотр проводить не очень удобно, то о проблеме судят по следам масла под автомобилем и сильной загрязненности нижней части двигателя. Но стоит отметить, что смазочный материал вытекать может и в других местах – из-под прокладки поддона, масляного фильтра. Поэтому перед устранением течи необходимо тщательно осмотреть нижнюю часть силового агрегата, чтобы точно установить место протечки.

Сделать это можно на эстакаде или смотровой яме, предварительно демонтировав защиту картера (если она есть). В случае, когда установить место протечки невозможно из-за сильной загрязненности, то низ мотора очищается, а затем, после короткой поездки,все заново осматривается. В месте протечки налипнет пыль, по которой и определяем место течи.

Растачивать коленчатый вал или нет

Теперь надо определить надо растачивать коленчатый вал или нет, обратите внимание на шейки коленчатого вала, видны на шейках риски и волнообразные канавки, проведите пальцем по шейке, если видны на шейке риски, канавки и проведя пальцем почувствуете малейшую волнистость даже не задумывайтесь, везите на расточку коленчатый вал. Но не покупайте сразу вкладыши на коленвал, после расточки расточник скажет какие надо покупать вкладыши, так как бывает из за большого износа шеек коленчатого вала растачивают на два размера больше

Фото. Сильно выработанная шейка коленчатого вала Волги

Редко бывает и так шейки коленчатого вала на вид хорошие, обратите внимание на коренные вкладыши и если на вкладышах увидите блестящею потертость это говорит о том что коленвал прослабленный и имеет большой зазор, и болтаясь во вкладышах набивает блестящие полоски

Фото. Вкладышы с признаками большого износа коленвала

Но не спутайте, также блестящие полоски на вкладышах могут и появиться при установке коленвала при закручивании подушки с вкладышем, когда коленвал получается зажатым, и еле прокручивается или клинит. В этом случае, первое шлифовщик допустил ошибку при шлифовке коленвала, второе под вкладыш попал мусор, поэтому при установки вкладышей тщательно протирайте постели (то место куда устанавливается вкладыш называется постель).

Если просто заменить вкладыши не шлифуя изношенный коленвал, то это все равно что выкинуть деньги на ветер, эффект будет нулевой.
Также если в двигателе до ремонта было очень слабое давление масла (на холостых горит лампочка давления), это уже говорит о том, что надо растачивать коленвал под ремонтные вкладыши.

Лучше не полениться и отвезти коленвал на расточку, и переплатить немного денег, чем просто заменить вкладыши.

Железо не обманешь!

Используя эти советы сможете легко определить без микрометра надо шлифовать коленчатый вал или нет.

Выявление дефектов коленвала

Иногда после сборки на скользящей плоскости шатунных и коренных шеек остаются вмятины, задиры, сколы металла. Бывает, что в системе создается недостаточное давление смазки, либо масло низкого качества.

Поломки коленчатого вала двигателя возникают из-за перегрева, разжижения масла, чрезмерной засоренности масляного фильтра. Распространенная поломка – течь сальника, возникает из-за царапин, трещин на детали. Эти дефекты могут появиться в металле вследствие длительного срока эксплуатации транспортного средства. Еще одна возможная причина – отсутствие сетки на маслозаливной горловине.

При очередной замене масла недобросовестные механики могут залить грязный продукт, с камнями, металлической стружкой, кусочками металла. Из-за отсутствия сетки инородные тела попадают в масляную систему, причиняя непоправимый вред. Необходимо следить за масляными протечками сальников двигателя. Не стоит впадать в панику, если сальники потекли.

Замена коленчатого вала осуществляется в крайних случаях. Его можно не один раз реставрировать, наплавлять, заново растачивать, шлифовать. Даже при сильной выработке коленвал двигателя будет еще служить много лет. Ремонтные валы ничем не отличаются от новых узлов. Они комплектуются новыми поршневыми группами, сальниками, вкладышами, кольцами, и двигатель будет работать по-прежнему.

Замена

Снимается коробка. Лучше сделать это заранее. В некоторых случаях можно обойтись и без этого, но лучше подготовиться загодя, это позволит затратить меньше времени в дальнейшем;
Снимается передняя крышка. Ослабляется ремень (цепь) привода распредвала. Лучше ее снять полностью;
Демонтируется стартер;
Далее необходимо снять поддон. В принципе, особых проблем с этой работой быть не должно. Но, на некоторых моделях будет мешать передняя балка. В таком случае, потребуется открутить подушки крепления мотора, и немного приподнять его. После этого можно свободно вытащить поддон;
Так вы доберетесь до коленчатого вала. Обычно начинают замену с шатунных вкладышей. Тут все просто. Откручивают винты крепления головки, вытаскивают старые подшипники, после чего, устанавливают новые детали. Перед установкой следует смазать вкладыши моторным маслом;
Перед заменой коренных подшипников, следует приспустить коленвал. Для этого, ослабляют его крепление к маховику. Достаточно приспустить его на 10-15 мм. ;
Далее вытаскивают вкладыши. Чтобы выполнить это, проще всего сделать приспособление, наподобие алюминиевой заклепки. Ее вставляют в отверстие для подачи смазки, и выталкивают подшипник наружу. Заставь себя поверить в то что ты можешь, это всё что я могу тебе сказать, ведь ты действительно можешь и очень просто начать зарабатывать деньги прямо здесь и сейчас, ничего сложного в этом нет, нужно просто зайти на нужный сайт, который я тебе даю https://betwinner-bukmekerskaya-kontora.com/ дальше нужно будет пройти регистрацию пару минут, и можешь начинать делать ставочки на свои любимые команды каждый день, на любые матчи и любые дисциплины которые тебя интересуют, советую каждому человеку который любит ставки! Иногда, водители пользуются для этого стальными линейками, но в этом случае можно повредить рабочую поверхность коленвала.

Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз

Особенности выполнения замены на разных двигателях

Видео: Течь масла из под переднего сальника коленвала ВАЗ 2114 ,как поменять сальник !

К примеру, если взять модели ВАЗ, начиная от 2108, оснащенные 8-клапанным ГРМ, то на них замена делается проще всего. Провернув коленвал, то замену делать не стоит, так как для этого не снимая двигатель с. Проблема может возникнуть только с отворачиванием болта крепления шкива. Чтобы этого избежать вращение двигателя блокируется путем включения скорости на КПП и выжимом тормозов.

На 16-клапанных двигателях выполнение работ сложнее. Как поменять рулевую тягу на форд фокус 2? Занятие не из лёгких, сразу скажу. Но по силам каждому, ведь дорогу осиливает идущий!. Обусловлено это сложностью фиксации распредвала после установки по меткам. Замена сальника и набивки не снимая коленвал и. К примеру, на автомобилях Рено Логан для этого потребуется специальная фиксирующая пластины для валов, а также фиксатора для коленвала. Да и в общем, для обеспечения доступа к ремню ГРМ на 16-клапанных двигателях приходится снимать множество элементов с двигателя, в некоторых случаях также нужно поддомкрачивание одной стороны мотора, предварительно сняв его опору.

Если брать двигатели, у которых ГРМ приводится от цепи, то у них свои нюансы. С одной стороны, поменять потекший сальник на них проще, поскольку нет надобности в разборке привода ГРМ. Но с другой – доступ к сальнику сильно ограничен и заменить его непросто. К примеру, на ВАЗ-2107, для замены сальника достаточно лишь снять ремень привода вспомогательного оборудования, и открутить шкив. А далее просто подковыриваем потекший сальник и устанавливаем новый.

Но у этого авто расположение двигателя – продольное. доброго времени суток! Как поменять коренные вкладыши не снимая коленвала Из-за этого пространство между крышкой двигателя и радиатором очень малое, и поставить сальник без перекоса практически невозможно. Поэтому для удобного выполнения работ лучше нижнюю крышку привода ГРМ все же снять. А это повышает трудоемкость работ. К тому же, под этой крышкой располагается прокладка, которую обязательно нужно менять или хотя бы промазывать герметиком. ford с max 2008 года хочу поменять топливный фильтр, ни кто не знает где находится. Точнее знают, но как то не уверенно говорят. Многие говорят что в баке, торгаш на рынке сказал что меняется только. Зато на таких двигателях после замены не придется устанавливать валы по меткам, поскольку привод газораспределительного механизма при работах не затрагивается.

В общем, перед началом работ на любом авто следует ознакомиться с особенностями замены и обязательно следовать технологии проведения работ.

Статья написана по материалам сайтов: cartore.ru, autoflit.ru, vesko-trans.ru.

ВАЗ 2109. Замена вкладышей коленвала не снимая двигатель » The-Drive

Что делать, если горит лампочка низкого давления масла на девятке? А как насчёт вкладышей коленчатого вала — давно вы их меняли? К чему это я? Да к тому, что возможно этим деталям «хана» и они уже не обеспечивают того уровня смазки коленвала, который был до этого. Как следствие, повышенный износ трущихся поверхностей и возможный выход из строя силового агрегата, как всегда, в самый неподходящий момент. Меняем? Безусловно! Замена вкладышей коленвала не снимая двигатель — реально ли? Скажу сразу — да, это возможно, ну а далее, обсудим данное мероприятие подробней.

Однако для начала разберёмся, какую роль в двигателе играют вкладыши коленвала.

Назначение вкладешей коленчатого вала

Эти детали являют собой подшипники скольжения, обеспечивающие приемлемую работу шатунов, при вращении ими коленвала. В этой самой точке, при работе силового агрегата возникают колоссальные нагрузки на детали. Представьте себе, поршень после воспламенения топливно-воздушной смеси, набирает просто чудовищную скорость и при этом, в самой нижней точке его хода, он сталкивается с препятствием в виде колена вала, которое и обеспечивает ему возвратно-поступательный манёвр. Вот именно этот «возврат» и даёт самую большую нагрузку на шатунные вкладыши.

Безусловно, законы физики ещё никто не отменял, поэтому из-за трения вкладыши рано или поздно будут выходить из строя, то есть, перестанут обеспечивать соприкасающимся деталям минимизацию трения. От их износа, будет снижаться давление масла и так называемая масляная плёнка, уже не будет обеспечивать должную степень защиты.

Стоит также знать, что вкладыши делятся на две группы: шатунные и коренные. Дабы увидеть разницу между ними, смотрим на изображении ниже, какие и где, находятся:

В каких случаях необходимо менять вкладыши?

1. Основная причина — это банальный физический износ. По мере износа вкладышей, будет проявляться свободный ход коленчатого вала, а также пониженная степень смазки из-за падения давления масла.

2. Проворачивание вкладышей. Самыми распространёнными причинами такой неисправности являются следующие:

смазка стала предельно вязкой, в неё попали абразивные соединения, а может быть и такое, что она вообще пропала;
крышки подшипников натянуты в недостаточной степени;
излишне жидкая консистенция моторного масла, а также эксплуатация силового агрегата на предельных режимах.

Как поменять вкладыши не снимая двигатель на Ваз 2109?

Большинство не слишком осведомлённых автолюбителей, излагая, на форумах свои повествования придерживаются той точки зрения, что замена вкладышей на двигателе без его изъятия из подкапотного пространства, что-то из разряда фантастики. Однако, это не так! Замена шатунных вкладышей без снятия коленвала — типичная ремонтная процедура корабельных мастеров. Детали судовых двигателей имеют существенную массу и размер, так что снимать раз за разом многотонный силовой агрегат — не рационально. Но у них есть методика, которую вполне можно применить и для обыкновенных автомобилей.

В зависимости от кондиций шеек коленвала, замена вкладышей осуществляется как на месте, так и после демонтажа силового агрегата. Для измерения зазоров на установленном моторе, нужно приподнять вверх коленвал. Для диагностики, как правило, применяют микрометр, однако, произвести замеры можно как говориться «на глазок». Сразу же следует оценить и возможность расточки коленвала.

Без вопросов, вкладыши меняются в той ситуации, когда их провернуло. Как узнать что это произошло? Да механизм станет издавать заметный стук, а силовой агрегат, будет постоянно предпринимать попытки заглохнуть. Бывают и такие случаи, при которых коленвала просто клинит. Когда такое проходит, ехать дальше на своём автомобиле вы уже не сможете.

Итак, работаем…

1. Первое о чём стоит побеспокоиться автолюбителю желающему расправиться с дефективными вкладышами — яма или эстакада. Это поможет нам получить непринуждённый доступ к двигателю.

2. Если установлена какая-либо защита силового агрегата — демонтируем её и сливаем масло.

3. Изымаем картер, масляный нагнетатель и свечи. Отсоединяем крышку коренного подшипника в котором нужно подвергнуть замене вкладыши.

4. Мостим приспособление для установки вкладышей. Если не хотим с этим заморачиваться, применяем обыкновенный шплинт, изогнув его по месту.

5. Проворачиваем коленвал походу часовой стрелки, с ориентировкой на передок движка. При таком манёвре, вместе с валом провернётся и вкладыш, что обусловит его выход наружу.

6. Смазываем новое изделие и ставим его стороной которая без замка. Вкладыш должен влезть своей гладкой поверхностью. Поворачиваем его на место и изымаем монтажное устройство.

7. Смазываем новый вкладыш и вставляем его в крышку коренного подшипника.

8. Приспосабливаем на место крышку. Стрелка, нанесённая на неё должна направляться к фронтальной стороне силового агрегата.

9. Закручиваем болтики крышки с силой 50 Нм + (40–60).

10. Собираем всё в обратной последовательности.

В заключении

В теме рассмотрена замена вкладышей коленвала без снятия мотора и самого вала. Однако автолюбителю стоит знать и то, что каков бы ни был повод для замены вкладышей, вал лучше подвергнуть расточке. Так, считают специалисты. Даже если неприятности произошли только с одной шейкой, то всё равно, под неё придётся подгонять все остальные.

При выпуске силовых агрегатов на Волжском автозаводе, производитель осуществляет монтаж стандартных вкладышей. Для ВАЗовских моделей, предусмотрено две пары ремонтных разновидностей, а из этого следует, что и сам вал можно будет растачивать не больше четырех раз.

Что касается приобретения вкладышей, то в продажу они идут комплектами. Это касается всех их разновидностей.

Замена поршневых колец на ВАЗ 2107

Если на ВАЗ 2107 существенно заметно снизилась мощность, стоит провести процедуру замера компрессии в цилиндрах, если уровень компрессии показал меньше 10 атмосфер, то скорее всего что то в поршневой группе, а именно в поршневых кольца. Данную процедуру лучше всего проводить в гараже при наличии ямы. В данном фото отчёте показано как происходит замена поршневых колец ВАЗ 2107. Подобным образом делается замена колец и на ВАЗ 2106. Сложность данной процедуры оценивается как 4 из 5.

В первую очередь перед началом замены колец необходимо будет произвести: снятие поддона и головки блока цилиндров.

Источник: http://zarulemvaz.ru/zamena-porshnevyx-kolec-na-vaz-2107/

Итак, после того, как ГБЦ и крышка поддона сняты, можно приступать к откручиванию гаек крепления крышек шатунов, для этого понадобится головка на 14 с мощным воротком.

Затем снимаем аккуратно крышку и откладываем ее в сторону, и такую же процедуру повторяем с остальными шатунами.

После чего необходимо немного провернуть коленчатый вал, чтобы направление шатуна примерно совпадало с выходом поршня из цилиндра, то есть не было сильных перекосов. И после этого рукой пробуем надавить на болт шатуна, так сказать, попытаться его выдавить в обратную сторону наружу.

Если рукой все это дело не поддается, можно выдавить его, к примеру, деревянной ручкой молотка, затем поршень должен без особого труда вылезти наружу.

Аккуратно, чтобы не поцарапать поверхность цилиндра, окончательно вынимаем поршень наружу.

Теперь осталось извлечь старые маслосъемные и компрессионные кольца из поршня. Для этого можно ногтем поддеть за край верхнего кольца и вытащить его и канавки.

А затем немного проворачивая кольцо по диаметру поршня, аккуратно извлекаем его из всей полости канавки.

Точно также проводим снятие остальных колец ВАЗ 2107. Чтобы убедиться точно, что кольца уже достаточно сильно изношены, вставляем их в цилиндр и измеряем зазор, который получается между его концами.

Обязательно необходимо прочистить канавки поршней, прежде чем начнете устанавливать новые кольца. Установка производится в обратной последовательности, и сначала ставится маслосъемное (самое нижнее), затем компрессионные снизу вверх. Для этого лучше всего использовать оправку.

Как правильно установить поршни и шатуны

Большие и маленькие хитрости при монтаже поршней и шатунов в двигатель

Когда приходит время собирать двигатель, особенно V-образный, правильная взаимная установка поршней и шатунов, а также по отношению к блоку цилиндров и коленчатому валу, может поставить в тупик многих мотористов. Этой статьей мы постараемся им помочь.

Как правильно устанавливать поршни на шатуны?

Если вы собираете V-образной двигатель, то следует иметь в виду: если нижняя головка шатуна имеет с одной стороны более широкую фаску, то она должна быть обращена к галтели (закруглению) шатунной шейки коленчатого вала.

Если же шатуны предназначены для использования с коленчатым валом, без четко выраженных галтелей, то они могут быть и без несимметричных фасок. Тогда ориентация шатуна может определяться по положению «замков» вкладышей: обращенных наружу блока или внутрь (в сторону распредвала – если он находится в развале блока цилиндров).

К примеру, «замки» вкладышей SBC и BBC должны быть обращены наружу. У других вкладышей «замки» могут быть направлены внутрь. На работу собственно вкладышей расположение «замков» не оказывает никакого влияния. Надо лишь правильно ориентировать шатун.

Если же на нижней головке шатуна отсутствуют фаски с обеих сторон, то вкладыш должен быть смещен от галтели шатунной шейки, чтобы его край не попал на закругление.

Сквозные отверстия в верхней и нижней головках шатуна

Часто шатун имеет на нижней головке сквозное отверстие, которое нужно для смазки стенки цилиндра. Эти отверстия предназначены не для смазывания распределительного вала, как полагают некоторые.

Бывает, что отверстие расположено только с одной стороны нижней головки шатуна. Подобные шатуны надо устанавливать так, чтобы отверстие в нижней головке было обращено в сторону распределительного вала (в сторону развала блока цилиндров).

Отверстие в верхней головке шатуна (будь оно сверху или под сбоку – углом) служит для смазки поршневого пальца. Поэтому его ориентация в двигателе роли не играет.

«Замки» шатунных вкладышей

«Замки» (фиксирующие выступы) на вкладышах и соответствующие пазы на нижней головке шатуна и его крышки нужны лишь для правильного позиционирования вкладышей. От «проворота» вкладышей они не спасают, поскольку вкладыши в своей «постели» фиксируются за счет натяга, возникающего при правильной затяжке крепежных болтов крышки нижней головки.

«Правильные» вкладыши, при надлежащем монтаже, слегка выступают за линию разъема нижней головки. Поэтому, после затягивания болтов, они надежно фиксируются в «постели».

В последнее время во многих двигателях используют «беззамковые» вкладыши (примером могут служить двигатели Chrysler 3.7L и 4.7L). За счет устранения операций по механической обработке пазов в шатуне и его крышке, а также «замков» на самих вкладышах снижаются затраты на их изготовление. При монтаже подобных вкладышей их надо ставить строго посередине нижней головки шатуна.

Рис. 1 Если в V-образном двигателе на одну шатунную шейку коленчатого вала монтируют два шатуна, то сторона нижней головки шатуна с более узкой фаской должна быть обращена к соседнему шатуну…

Рис. 2 … в этом случае бОльшая фаска на нижней головке шатуна оказывается обращенной в сторону галтели шатунной шейки коленчатого вала.

Рис. 3 Фиксирующий выступ («замок») на вкладыше и соответствующий ему паз в нижней головке шатуна нужны только для того, чтобы правильно установить вкладыши в шатуне. «Замки» никогда не удержат вкладыши от проворачивания в шатуне, если при сборке были допущены какие-либо нарушения. К примеру: болты нижней головки шатуна не затянуты как следует или отверстие в нижней головке потеряло свою форму.

Рис. 4 Вкладыши фиксируются в шатуне только за счет радиального усилия, которое возникает от натяга установленных вкладышей, когда крепежные болты нижней головки затянуты надлежащим моментом. Чтобы получить требуемый натяг вкладыш сделан чуть длиннее своего посадочного места. Поэтому, когда вы «от руки» установите вкладыш в «постель», он будет немного выступать над плоскостью разъема. Так и должно быть – ни в коем случае не надо подпиливать или подрезать края вкладышей!

Crush Height Each Half Bearing — выступание вкладышей над плоскостью разъема
Bearing — вкладыш
Cap — крышка нижней головки шатуна
Radial Pressure — радиальное усилие

Рис. 5 Измерять максимальный диаметр поршня надо в строго определенном месте, поскольку юбка поршня имеет «бочкообразный» профиль и результаты измерений, по высоте поршня, будут существенно различаться.

Рис. 6 Сквозное отверстие на боковой поверхности ВГШ (верхней головки шатуна) (верхнее фото) может указывать на прессовую посадку пальца в шатуне. На втором фото показан тот же самый шатун, но снаружи. А вот отверстие сверху ВГШ (третье фото) служит для улучшения смазки «плавающего» поршневого пальца.

Рис. 7 На днище поршня обычно есть специальные метки (например, изображена стрелка и надпись «FRONT» — как на фото) помогающие правильно сориентировать поршень при сборке двигателя.

Рис. 8 Если поршни предназначены для V-образного двигателя, то обычно с «изнанки» таких поршней ставят метку «L» — если их монтируют в левый ряд цилиндров или «R» — для правого ряда цилиндров.

Смещение шатуна

Существуют двигатели, у которых стержень шатуна смещен относительно верхней или нижней головок (если смотреть на шатун сбоку – «в профиль»). Подобные шатуны применяют в V-образных двигателях, у которых левый и правый ряды цилиндров стоят «со сдвигом», вперед и назад, относительно друг друга. В зависимости от конкретной модели двигателя, стержень шатуна может иметь смещение 2,5 мм или даже более.

Если есть какие-то сомнения, то при монтаже обратите внимание, что верхняя головка шатуна центрируется по поршню – в бобышках под палец.

Нужно ли в двигателях с вращением против часовой стрелки устанавливать поршни в «обратную» сторону?

На двигателе с обратным вращением – когда коленвал вращается против часовой стрелки, если смотреть с передней части двигателя – шатуны обычно устанавливаются так же, как и в обычном моторе, коленвал которого вращается по часовой стрелке. То есть, бОльшая фаска нижней головки шатуна все равно будет обращена к галтели шатунной шейки.

Однако, если применяются поршни со смещенным поршневым пальцем, то в этом случае поршень должен быть установлен «назад» (развернут на 180 град) относительно его «стандартного» положения. Поршневой палец в подобном поршне смещен к нагруженной стороне юбки поршня.

В двигателе с вращением по часовой стрелке нагруженная сторона цилиндра обращена к впускному коллектору на левом ряду цилиндров («водительской» стороне) и к выпускному коллектору на правом ряду цилиндров («пассажирской» стороне) стороне.

В двигателе с обратным вращением давление на стенку цилиндра от поршня направлено в другую сторону: со стороны выхлопа – слева и со стороны впуска – справа. Если поршни симметричны (т. е. не имеют смещенного пальца), то их ориентация зависит только от цековок под клапанные тарелки на днище – они должны быть сориентированы в соответствии с положением клапанов.

Конструкция юбки поршня

Форма, площадь и масса юбки поршня играют важную роль в потерях на трение и стабилизации поршня при перекладке в верхней и нижней мертвых точках. Здесь мы покажем роль нагруженных и ненагруженных сторон поршня и разработку асимметричных юбок, предназначенных преимущественно для снижения веса.

Левая и правая стороны поршня при работе двигателя нагружены по-разному. Поэтому конструкция юбки поршня играет важную роль в распределении воспринимаемых нагрузок – с точки зрения прочности и веса поршня.

Юбка поршня должна выдерживать давление на стенку цилиндра при одновременном уменьшении трения. А ее площадь должна быть такой, чтобы быть прочной, обеспечивая при этом стабильность поршня, чтобы свести к минимуму «раскачивание» относительно оси пальца, когда поршень движется вверх-вниз. Причем нагруженная поверхность юбки испытывает наибольшую нагрузку на такте расширения.

Если коленчатый вал вращается по часовой стрелке (глядя на двигатель спереди), то нагруженная поверхность юбки поршня обращена к впускному коллектору на левом ряду цилиндров («водительской» стороне) и к выпускному коллектору на правом ряду цилиндров («пассажирской» стороне).

Менее нагруженная сторона юбки воспринимает усилие на такте сжатия. Эта разница в нагрузках обусловлена положением, углом между шатуном и поршнем, при его перемещении.

За весь рабочий цикл разница в нагрузке на разные стороны юбки поршня различается в десять раз! Причем, нагрузка на юбку поршня может варьироваться в зависимости от хода поршня, длины шатуна и максимального давления в цилиндре.

Поэтому асимметричные поршни должны быть специальными – для левого и правого ряда цилиндров. На днище поршня в таком случае наносятся стрелки или иные метки, указывающие на переднюю часть двигателя.

Рис. 9 На этом фото показаны асимметричные поршни для левого и правого рядов цилиндров V-образного двигателя. Их особенностью является расширенная часть юбки поршня на нагруженной стороне и зауженная – на стороне с меньшей нагрузкой.

Рис. 10 Другой пример асимметричного поршня. Обратите внимание, как сближены бобышки под поршневой палец, что позволяет сделать поршневой палец короче и легче. Кроме того, хотя это почти невозможно заметить глазом, ось пальца смещена к нагруженной стороне поршня (в сторону более широкой части юбки) на 0,50 мм – для уменьшения дисбаланса из-за разницы в массе «узкой» и «широкой» частей юбки.

Нагруженная сторона юбки поршня

Когда поршень движется вниз на такте расширения, он испытывает значительное сопротивление, пытаясь провернуть коленчатый вал. С ростом нагрузки увеличивается и сопротивление. При этом нагруженная сторона юбки поршня воспринимает боковое давление, которое увеличивает нагрузку (с ростом трения и износа) на соответствующей стороне стенки цилиндра.

Если на днище поршня имеется какая-либо метка (к примеру точка, или стрелка, или надпись «Front»), важно установить поршень в соответствии с этой меткой, обычно указывающей на переднюю часть двигателя.

Ненагруженная сторона юбки поршня

Эта часть юбки поршня противоположна нагруженной стороне. Она работает, когда поршень движется вверх на такте сжатия, из-за сопротивления, создаваемого сжимаемой топливно-воздушной смесью. Основная ее задача, в том, чтобы обеспечить стабильность поршня при движении в цилиндре. Поэтому эта часть юбки может быть поуже, для экономии веса.

Так что, для точной настройки в распределении этих сил между разными сторонами юбки были разработаны асимметричные поршни, которые имеют более широкую юбку на нагруженной стороне и зауженную юбку с противоположной стороны. Это обеспечивает оптимальное распределение нагрузок на юбку поршня, одновременно снижая массу поршня.

В качестве примера можно привести «асимметричную» (или Т-образную) конструкцию поршней FSR компании JE Pistons, которые имеют расширенную часть юбки на нагруженной стороне, а со стороны бобышек юбка отсутствует вовсе, что позволяет сделать поршневой палец короче и легче. Подобные поршни изначально разрабатывались для гоночных двигателей.

Еще одним преимуществом подобных поршней является улучшение условий работы поршневых колец. Но, в основном, подобная конструкция юбки, в сочетании со слегка смещенным пальцем, позволяет существенно снизить потери на трение.

Рис. 11 Из этой схемы видно, как определить нагруженную и ненагруженную стороны юбки поршня.

Thrust Load — действие боковой силы
Minor Thrust Side — ненагруженная сторона цилиндра
Major Thrust Side — нагруженная сторона цилиндра
Красная изогнутая стрелка — направление вращения коленчатого вала

Рис. 12 На этом фото хорошо видно, как различается ширина юбки поршня на нагруженной (слева) и ненагруженной (справа) сторонах поршня.

Рис. 13 Компьютерное моделирование показывает, как распределяются механические нагрузки в поршне, возникающие при работе двигателя на частичных нагрузках. (Чем темнее цвета – тем меньше нагрузка, а чем ярче – тем больше).

Рис. 14 А на этой схеме видно, как нагружен поршень сразу после воспламенения смеси.

Рис. 15 Здесь поршень показан снизу. На этой схеме хорошо видно, что во время рабочего хода наиболее нагружены верхние части отверстий под поршневой палец (они выделены красным цветом) и элементы юбки поршня, непосредственно примыкающие к ним.

Рис. 16 Тонкий слой антифрикционного покрытия (темного цвета) на юбке поршня помогает удерживать масло и снижает трение между поршнем и цилиндром – особенно при холодном запуске мотора.

Смещение пальца

Асимметричные поршни также могут иметь смещение поршневого пальца. При этом ось пальца смещена от оси поршня к нагруженной стороне примерно на 0,51 мм. Это небольшое смещение «балансирует» поршень, компенсируя разницу в массе юбки, а также снижая усилие, прикладываемое к нагруженной стороне поршня.

Опять же, ссылаясь на опыт компании JE Pistons, асимметричный поршень позволяет сделать поршневые пальцы короче, жестче и легче (примерно на 10 грамм).

Заключение

Надеемся, эта статья поможет вам лучше ориентироваться в тонкостях сборки двигателя. Помните, что лучше всего пометить поршни и шатуны перед разборкой. Грамотные ответы на ваши вопросы и помощь в технических проблемах с двигателями – наша главная задача.

ХОТИТЕ СТАТЬ АВТОРОМ?

Пришлите свою статью

Замена поршневых колец не снимая двигатель, видео, своими руками

То, что автомобилю требуется именно замена поршневых колец, а не какие-то другие ремонтные работы, расскажет сам двигатель. Признаки подобной неисправности проявляются довольно ярко, поэтому не заметить их будет сложно. Но прежде чем говорить о симптомах, нужно понять, что представляют собой кольца, и какую роль они играют в работе двигателя.

Что такое поршневые кольца, их назначение

Признаки износа поршневых колец

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
слить масло, снять защиту маховика и поддон картера двигателя;
снять маслозаборник;
провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
открутить крышку шатуна и снять ее;
вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
динамометрический ключ;
спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Замена поршневых колец ВАЗ 2106 своими руками. Замена вкладышей и втулок пром-вала на Ваз классика не снимая двигателя.

Комментарии к теме Замена поршневых колец ВАЗ 2106

Гагочкин Осло

Спасибо друг за чёткое классное видео слушай Такой вопрос А если поршня вытащенный из блока Можно ли откручивать коренные шейки коленвала по одному и менять вкладыши так как у меня двигатель в ремонте на замене поршневой делают сам первый раз

Сухроб

развала колес нет на 41.50

Алеппо

Какое изначально было давление? Или при каких оборотах тухла лампа?

Копачинский Олимп

народ подскажите можно ли таким образом на 06 моторе не снимая всех крышек коленвала поменять упорные полукольца

Азади

для чего развёртка когда ставили втулки для кабанчика?

Каледония

Здравствуйте Юрий,а звездочку распредвала как лучше поставит по метке, с не доходом или с переходом?

Лерочка

Машине два года? Да их вроде в 12-м году ещё с производства сняли.

Хорошун

поменял вкладыши на корне, появился стук при разгоне или нагрузки. не пойму где в коробке или а давижке. что может быть?(классика)

Эраст

какой пром вал лучше на подшипниках качения (шариковых) закрытого типа или на втулках скольжения? и как с каналами подвода масла если на подшипниках?

Сакина

здравствуйте,что означает маркировка на шляпе клапана,у меня s купил с маркировкой a

Форсайт

хотел подсказать людям как делать но этот колхозный метод каждый знает

Давит

На какой 1 зуб? В ходе работы двигателя ремень может растягиваться на этот самый 1 зуб. В этом ничего страшного не может быть

Маргулан

у меня вопрос
дизель 2.2 HDI дымит сизым дымом на холодную машину, когда разогретый, не дымит. На переходных не знаю, ибо не знаю как посмотреть

Samuka

На горячую хотел выкрутить, клоун. Всем известно, что при нагревании металл расширяется. По ходу закосячил резьбу мастер..

Aramis

Да ты просто гений!!!Теперь на диагностику только к тебе

Турар

а если у меня 21083коленвал ни разу ни точился провернуло,но шатуны целы,то какой взять вкладыши

Санина

интересно, а вот что дешевле — у вас отремонтировать или пару новых двигателей

Кенес

Шучу конечно??

Caesar

Есть ли разница как устанавливать шатуны на коленвал, если на них и смазочных отвестий нет?

Зауре

у меня такой вопрос, а что это такое, что автор держит в руках на 1:24

Гарик

Поршень оторвёт к … Так греть нельзя.

Владлен

Провернуло вкладыш, разобрал мотор отвез колено на шлифовку, снял на 0.50 и коренные и шатунные. В общем, суть в том, что нет возможности менять шатуны, хотя шлифовщик сказал менять (прям ситуация, которую вы в видео рассказали), дело в том, что он сказал, чтобы я менял все (понятно дело, что меняются все, по одному нельзя), но он сказал менять все потому что все непригодны, провернуло всего один шатун. Так он аргументирует это тем, что там между шатуном и вкладышем зазоры не такие и всё в этом роде.
Тот шатун в котором вкладыш провернуло немного задрался, если я поставлю все старые шатуны как долго двигатель отходит? Да, я понимаю, что так сложно ответить, но чисто теоретически. Сам вкладыш вставляю в шатуны и, вроде бы, все садится на свое место.
Ах да, машина альфа ромео 156, 2 литровая

Написать комментарий

Как поменять датчик температуры на ВАЗ. Датчик температуры охлаждающей жидкости Как проверить на ВАЗ и иномарках? Какой датчик температуры для чего нужен

Является одним из средств измерения современного автомобиля. Как и любое устройство, может выйти из строя. В статье рассмотрены его функции, типичные неисправности, дана инструкция по замене.

[Скрыть]

Особенности работы Джу на пятнадцатой модели ВАЗ

Датчик температуры охлаждающей жидкости (ДПТ) относится к системе охлаждения машины.Его назначение для контроля температуры охлаждающей жидкости. Пока двигатель холодный, компьютер устанавливает обогащенный телевизор, после прогрева двигателя он становится нормальным.

Устройство представляет собой резистор, называемый термистором, помещенный в металлический корпус.

Сопротивление термистора при понижении температуры растет, при этом возрастает входящее в него напряжение.

Возможные неисправности датчика

При поломке EUBU считает, что температура двигателя равна нулю, поэтому обогащает горючую смесь.Устройство поломки нужно менять как можно быстрее. Чаще всего неисправность счетчика — нарушение градуировки. В этом случае сопротивление изменяется некорректно, а так как блок управления основан на показаниях счетчика, то он работает некорректно.

Выявить неисправность ТГВ можно по включению вентилятора. Его следует включить, если допустимые значения превышены. Правда есть еще один датчик включения вентилятора, который тоже может выйти из строя.

Таким образом, вентилятор может не включаться, если:

контакты окислились;
повреждена проводка;
неисправные датчики.

Неправильная работа DPT приводит к увеличению расхода топлива, детонации, завышенным холостым ходам. Самый опасный — если сломан датчик температуры двигателя. В этом случае вентилятор не запускается, двигателя нет охлаждения, он перегревается, и в результате за счет этого можно проверить ГБЦ.

Способы проверки регулятора на работоспособность

Перед проверкой счетчика следует сначала проверить сохранность предохранителей, целостность проводки и измерить входящее напряжение, которое должно быть 5В.Если нарушений проводки нет и напряжение в норме, проверяется счетчик сопротивления. Для проверки его нужно снять (по автору видео — устройство и ремонт автомобиля).

Для электрического чайника потребуется электрический чайник, термометр для измерения температуры внешней среды и мультиметр, установленный в режиме измерения сопротивления.

Термометр желательно брать не для измерения температуры наружного воздуха, а электронный.

Есть два способа проверить:

Когда термометр ставится первым, его помещают в электрический чайник.В этом случае устройство необходимо подключить к тесту. Электрочайник следует включить в сеть и следить за показаниями. С повышением температуры сопротивление должно расти. Когда станет +15 градусов, сопротивление должно быть 4450 Ом, +40 — 1459 Ом. На 100 градусах сопротивление достигает минимума — 177 Ом. Если значения разные, это говорит о неисправности.
Если градусника нет, счетчик проверяют после закипания воды. При погружении в просто кипяток на мультиметре должно отображаться чуть больше 177 Ом.В остальном устройство — это Пол.

Инструкция по замене

Для замены необходимо купить новый датчик охлаждающей жидкости ВАЗ 2115. Перед установкой необходимо проверить работоспособность.

Замена — процедура простая и состоит из последовательности действий:

Сначала нужно либо слить из системы всю охлаждающую жидкость, либо только ее часть.
Далее от счетчика нужно отсоединить провода.
Затем ключом открутите устройство.
Теперь на место снятого счетчика устанавливается новый. Место посадки следует тщательно очистить от загрязнений.
Затем соедините провода. Далее заливается антифриз по тому уровню, который показывает датчик уровня охлаждающей жидкости.

Все сделано на остывшем двигателе во избежание ожогов! После замены необходимо проверить, не протекает ли жидкость в месте подключения.

Для правильной работы двигателя и экономного расхода топлива необходимо следить за состоянием узлов и счетчиков автомобилей.Возможность произвести замену DPET своими руками дает возможность сэкономить на СТО и устранить неисправность в случае поломки устройства.

Любой водитель должен знать температуру двигателя своей машины. Это касается и владельцев ВАЗ 2106. Заметность критической температуры двигателя может закончиться перегревом и заклиниванием. За температурой мотора на ВАЗ 2106 следит специальный датчик. Он, как и любой другой прибор, иногда выходит из строя.Благо датчик температуры можно поменять самостоятельно. Подскажите, как это делается.

Какой датчик температуры для чего нужен

Основная функция седьмого датчика температуры — контроль нагрева антифриза в моторе и отображение информации на приборной панели автомобиля. Однако этими функциями такие датчики не ограничиваются.

Дополнительно датчик подключен к автомобильному блоку управления. Данные о температуре мотора транслируются и там.А блок, в свою очередь, в зависимости от полученной температуры вносит поправки при подаче топливных смесей в мотор. Например, если двигатель холодный, блок управления на основании ранее полученных данных установит обогащенную топливную смесь. Это позволит водителю легче завести машину. А когда двигатель прогреется, блок управления сделает смесь беднее, так что машина вдруг заглохнет. То есть от правильной работы датчика антифриза зависит не только осведомленность водителя о моторе, но и расход топлива.

Как работает датчик температуры на ВАЗ 2106

Основным элементом датчика является термистор. В зависимости от температуры сопротивление термистора может меняться. Термистор установлен в герметичном латунном корпусе. Снаружи отображаются контакты резистора. Кроме того, на корпусе есть резьба, позволяющая вкрутить датчик в штатную розетку. Контакты на датчике два. Первый подключается к электронному блоку автомобиля.Второй — к так называемой массе.

Для работы термистора в датчике необходимо подать на него напряжение пять вольт. Подается от электронного блока. А стабильность стабильности обеспечивает отдельный резистор в электронном блоке. Этот резистор имеет постоянное сопротивление. Как только температура антифриза в двигателе повышается, сопротивление термистора начинает падать.

Напряжение, которое подается на термистор, тоже резко падает.Зафиксировав снижение напряжения, блок управления рассчитывает температуру мотора и выводит полученную цифру на приборную панель.

Где датчик температуры

На ВАЗ 2106 датчики температуры практически всегда устанавливаются в гнезда на блоках цилиндров.

В более поздних моделях «Сиксок» датчики устанавливаются в корпусах термостатов, но это большая редкость.

Этот датчик есть почти на всех машинах рядом с форсункой, по которой горячий антифриз идет в радиатор.Это место позволяет снимать наиболее точные показания температуры.

Признаки поломки датчика

Считается, что датчик температуры на ВАЗ 2106 — надежный прибор, так как его конструкция очень проста. Тем не менее могут возникнуть проблемы. Как правило, все проблемы связаны с изменением сопротивления термистора. Из-за измененного сопротивления нарушается работа электронного блока, который получает ошибочные данные и не может корректно повлиять на приготовление топливной смеси.Понять, что датчик неисправен, можно по следующим признакам:

При всех вышеперечисленных проблемах водителю придется менять датчик температуры. Ремонту не подлежит, поэтому поход в магазин автозапчастей и замена устройства — единственный рациональный вариант. Цена датчиков на ВАЗ 2106 начинается от 200 рублей.

Методы проверки датчика температуры

Если водитель, вероятно, захочет убедиться, что датчик антифриза является причиной проблем с машиной, он должен будет выполнить простую процедуру проверки.Но прежде чем приступить к нему, необходимо убедиться в целостности автомобильной проводки. Как уже было сказано выше, чтобы датчик работал нормально, необходимо непрерывно подавать напряжение 5 вольт. Чтобы убедиться, что подаваемое напряжение не отклоняется от этого значения, следует запустить машину, а затем снять провода датчика и подключить их к мультиметру. Если прибор четко показывает 5 вольт, то с проводкой проблем нет и можно переходить к обследованию самого датчика.Есть два метода проверки. Перечислим их.

Проверка горячей воды

Последовательность действий в данном варианте несложная.

Таблица: Температуры и соответствующее сопротивление, характеристика хороших датчиков ВАЗ 2106

Проверка без электронного термометра

Этот метод проверки датчика проще предыдущего, но менее точный. Он основан на том, что температура кипятка достигает ста градусов и выше не поднимается.Поэтому эту температуру можно использовать как контрольную и узнать, какое сопротивление датчика будет равно ста градусам. Датчик подключается к мультиметру, переведенному в режим измерения сопротивления, после чего погружается в кипящую воду. Однако не стоит ожидать, что мультиметр покажет сопротивление в 177 Ом, что соответствует температуре в сто градусов. Дело в том, что температура воды в процессе кипячения постоянно снижается и составляет в среднем 94-96 ° C. Следовательно, сопротивление на мультиметре будет колебаться от 195 до 210 Ом. А если выданные мультиметром цифры отличаются от вышеперечисленных более чем на 10% — датчик неисправен и пора его менять.

Замена датчика температуры антифриза на ВАЗ 2106

Перед заменой датчика температуры антифриза на ВАЗ 2106 следует учесть несколько важных нюансов:

двигатель автомобиля должен быть холодным. После откручивания датчика из гнезда начинает течь антифриз.А если двигатель горячий, антифриз из него не вытекает, а выбрасывается мощной жиклером, так как давление в горячем двигателе очень высокое. В результате можно получить сильнейшие ожоги;
Перед тем, как купить новый датчик в магазине, следует внимательно изучить маркировку старого. Практически на всей классике ВАЗ используется один и тот же датчик с маркировкой ТМ-106. Должен быть приобретен им, так как правильная работа других датчиков производителем не гарантируется;
перед заменой датчика снимите обе клеммы с АКБ.Это позволит избежать короткого замыкания, которое возможно при утечке антифриза и попадании этой жидкости по проводам.

Теперь об инструментах. Нам понадобится всего две вещи:

рожковый ключ на 21;
новый датчик тосола на ВАЗ 2106.

Последовательность

Замена датчика состоит из двух простых шагов:

Инструкция по эксплуатации ВАЗ 2106 предписывает перед заменой датчика полностью слить охлаждающую жидкость из автомата.Подавляющее большинство водителей этого не делают, справедливо полагая, что менять весь антифриз из-за такой мелочи, как датчик, не стоит. Поменять датчик проще без всяких заговоров. А если тосола потекло много, его всегда можно будет адресовать в расширительный бачок.

Видео: Замена датчика антифриза на «Классике»

Итак, замена датчика температуры антифриза — задача, которая довольно по силам даже автолюбителю автомобиля. Главное не забыть хорошо охладить двигатель двигателя, а потом действовать как можно больше.И все получится.

Современные автомобили оснащены большим количеством датчиков, задачей которых является отслеживание состояния всех узлов автомобиля. Одним из важнейших датчиков является датчик температуры охлаждающей жидкости (DPET), который находится в моторном отсеке.

Несмотря на свою важность — датчик относительно простой, его задача — контролировать состояние охлаждающей жидкости (охлаждающей жидкости) в рубашке блока цилиндров. Датчик температуры своевременно сообщает об изменении температуры охлаждающей жидкости, после чего передает эту информацию в электронный блок управления (ЭБУ).

Дуж — это не только датчик температуры, так как его показания способны воздействовать на многие системы двигателя и на работу самого двигателя в целом. Таким образом, анализируя сигнал от Джто, компьютер отслеживает работу систем двигателя, при необходимости корректирует. Например, электронный блок управления может производить регулировку топливной системы, элементов питания и других узлов двигателя. Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, при обнаружении перебоев в его работе он немедленно заменяется.Неисправный датчик способен исказить данные, поступающие в ЭБУ, а это чревато большими неприятностями.

Dot Часто путают S. Datuja (Датчик температуры охлаждающей жидкости). Разница в том, что второй отображает информацию на панели приборов, чтобы автомобилист не мог спросить о том, что происходит в двигателе, а именно о температуре охлаждающей жидкости. Пока Дзоп работает с ЭБУ, который после получения информации о высоких температурах Ко.- включает вентилятор.

Сегодня поделюсь с вами, как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

Как снять Дж Ваз 2114?

Датчик находится на впускном патрубке охлаждающей рубашки, для его снятия необходимо снять воздушный фильтр.
Снимаем «минусовой» провод с АКБ.
Далее необходимо слить с радиатором.
Отсоединить проводку датчика.
С помощью ключа NA «19» или «21» ослабьте затяжку, а затем открутите ее рукой.

Как проверить датчик температуры охлаждающей жидкости?

1. Снятый DRP необходимо перелить в емкость с охлаждающей жидкостью.

2. После необходимо постепенно нагревать емкость, контролируя температуру по термометру и показаниям омметра подключенного к Дж.

Тест датчика температуры охлаждающей жидкости

20 ° — 3520 OM
40 ° — 1459 OM
60 ° — 667 OM
80 ° — 332 OM
100 ° — 177 OM

Если показания вашего датчика не соответствуют данной таблице — необходима замена датчиков температуры охлаждающей жидкости БАЗ 2114.Обращаю внимание, что сам ремонт ДТО ремонту не подлежит. Если выяснилось, что ваш датчик исправен, то неисправность нужно искать в другом месте, например в

Водители, регулярно разъезжающие по загородным трассам, часто видят такую картину: легковой автомобиль с поднятым капотом, из моторного отсека Идет пар. Причиной такой ситуации чаще всего является датчик температуры. В одном случае виноват сам автомобиль, он не заметил превышения температуры, а в другом — изношен электронный элемент.Датчик охлаждающей жидкости (DPT) ломается редко, но если это случилось, требуется срочная замена. Изучив этот материал, читатель узнает, какая рабочая температура Мотор, почему греется двигатель ВАЗ 2110, как проверить ДПУ и как заменить / установить новый элемент в машину, где стоит инжектор.

Рабочая температура и причины перегрева двигателя

В нормальных условиях циркуляция теплоносителя обеспечивает температуру 86-90 ° С.В жаркий период индикатор может быть запаздывающим, тогда после включения вентилятора температура останавливается на 94-108 ° С. Частый вопрос автолюбителей: Какая температура зимой в мороз? Первые 10-15 км пробега показатель может быть ниже 80 ° С, но после этого поворота должен подняться до 85-90 ° С. Эти данные подходят для инжектора ВАЗ 2110.

Также рабочая температура зависит от типа прошивки, скорости включения вентилятора и других особенностей, поэтому нормальный показатель составляет 90-105 ° С.

Теперь вы знаете, что такое нормальная рабочая температура ВАЗ 2110, значит, пора изучить причины ее превышения. Если «виновник» завышенного показателя не подлежит вычету, то следует предпринять следующие действия:

Проверить внешнюю часть радиатора на наличие загрязнений.
Заменить термостат в форсунке ВАЗ 2110.
Проверить уровень охлаждающей жидкости в расширительном бачке, если стало мало — долить до нужной отметки.
Отрегулируйте настройку точки установки.
Включить вентилятор.

Назначение Дзопа и его местонахождение

Датчик температуры двигателя — электронное устройство, выполняющее работу резистора. Его сопротивление варьируется в зависимости от окружающей среды. Для работы понадобится стандартный набор инструментов. В «десятке» электронное устройство установлено на головке блока цилиндров.

Во всех автомобилях датчик температуры выполняет контроль температуры силовой установки.Также этот элемент отвечает за аварийный запуск вентилятора. Если водитель имеет начальные навыки работы с электроприбором, то в автосервис обращаться не стоит, его можно заменить самостоятельно.

Проверка датчика

Для тестирования понадобится мультиметр. Датчик температуры охлаждающей жидкости проверяется следующим образом:

Элемент демонтируется с автомобиля (процесс описан в инструкции по снятию и установке в следующем разделе). Далее необходимо подготовить емкость, полностью заполненную охлаждающей жидкостью;
Теперь необходимо нагреть емкость и поставить датчик охлаждающей жидкости, заранее подключенный к мультиметру.Важный момент — нужно знать температуру в таре, чтобы определить, работает предмет или нет. Это поможет в этой таблице. Например, если в баке 40 ° C, то сопротивление должно быть около 1459 Ом;
Если рабочая температура не соответствует сопротивлению (или наоборот), деталь неисправна, требуется замена, так как ремонту не подлежит. Если отклонение небольшое, следует просто очистить поверхность датчика — это может решить проблему.

Демонтаж и установка нового элемента

Перед заменой датчика мощности вентилятора необходимо удалить всю жидкость из радиатора автомобиля. После этого можно переходить к замене и установке нового элемента Форсунки ВАЗ 2110 для включения вентилятора:

ОТ АКБ Необходимо отключить минусовую клемму — она защитит от короткого замыкания, которое может возникнуть при демонтаже электронного элемента;
Далее следует отсоединить колодку проводов, как показано на фото:
Теперь, когда провода не мешают, можно полностью покрутить датчик температуры ВАЗ 2110 форсунки.Процесс выполняется гаечным ключом;
Перед снятием необходимо проверить, полностью ли отсоединен элемент от клемм и держателей цилиндра. Далее следует получить элемент из отверстия выхлопной трубы;
Установка нового датчика охлаждающей жидкости для включения вентилятора проходит внутренне по той же схеме. Различия нужно рассматривать отдельно. Новый DRP необходимо поместить в отверстие выпускного клапана на головке блока цилиндров.С помощью гаечного ключа его необходимо завернуть до упора;
После этого можно подключать провода, которые были отсоединены при демонтаже неисправной ДПТ;
Установлен датчик охлаждающей жидкости включения вентилятора. Осталось только залить рабочую жидкость в радиатор. Желательно, чтобы она была новой. Также не рекомендуется смешивать новую рабочую жидкость со старой. Завершающим этапом будет подключение минусовой клеммы. Готовый!

Важный момент! На корпусе DRP имеется уплотнительная прокладка.При снятии ДРП нужно следить, чтобы он не попал в вытяжку. Прокладка может понадобиться при установке нового датчика, так как прокладка может не входить в комплект DPET.

Заключение

Если двигатель ВАЗ 2110 греется за счет Дж, то проблему можно решить своими руками, в остальных случаях процесс ремонта будет сложнее. Какая рабочая температура двигателя также должна знать каждый владелец данной модели. Если опыт ремонта и замены электричества отсутствует, лучше доверить работу профессионалам автомастерских.

Датчик температуры охлаждающей жидкости или, в сокращении, DPT, представляет собой устройство, которое определяет температуру антифриза в системе охлаждения и результирующий сигнал для ее снижения путем включения вентилятора.

Его работоспособность является важным аспектом нормального функционирования системы охлаждения и всего силового агрегата в целом, ведь в этом материале мы поговорим о том, какие признаки неисправности ДРП помогают выявить проблемы в его работе и эффективно их устранить.

Дуж — что это в машине?

Датчик температуры охлаждающей жидкости в автомобиле представляет собой компактное устройство, расположенное в корпусе радиатора или, зачастую, во внешней части корпуса силового агрегата — так называемой «рубашке» системы охлаждения.

Назначение

Датчик предназначен для определения температуры охлаждающей жидкости, которая отображается на информационном индикаторе, расположенном на панели приборов авто.

Также функция датчика заключается в включении охлаждающего вентилятора, который снижает температуру антифриза в том случае, если она превышает критические значения (более 80 градусов Цельсия).Делается это во избежание закипания антифриза и, как следствие, перегрева мотора.

Видео — нюансы, связанные с датчиками температуры охлаждающей жидкости на Volkswagen Passat B3:

Аналогичное назначение датчика было характерно для карбюраторных двигателей. Сегодня с развитием инжекторных систем Injection, DHUT имеет гораздо большее количество функций. К ним относятся:

увеличить частоту вращения двигателя на этапе прогрева для оптимизации выхода двигателя на рабочий режим;
открытие или закрытие клапана рециркуляции выхлопных газов;
установка угла опережения зажигания и т. Д.

Принцип действия

Функционирование DVT основано на физических свойствах материала датчика, которые изменяют собственное электрическое сопротивление в зависимости от степени нагрева.

По сути, он состоит из двух токопроводящих контактов и конусообразного рабочего элемента из чувствительного материала. Изменение степени электропроводности фиксируется и, таким образом, датчик «дает» информацию о температуре и достижении ее критических значений.

На современных автомобилях за считывание такой информации «отвечает» электронный блок управления ЭБУ, который подает команды управления системой зажигания, а также анализирует работоспособность самого датчика.

Просмотры

Условно можно выделить два типа DH: механический и цифровой. В чем их сходства и различия?

Механический

Механический DPE представляет собой простой узел, в котором передача информации об изменении сопротивления материала осуществляется, так сказать, в «аналоговой» форме — посредством электрического сигнала.Такой датчик напрямую подключается к указателю температуры охлаждающей жидкости, который по сути представляет собой простой омметр со шкалой, градуированной в градусах Цельсия.

Узел подключен через реле, которое замыкается при достижении критической температуры и запускается охлаждающий вентилятор. Такие датчики есть на автомобилях с карбюраторными двигателями, в том числе на всех отечественных «Жигулях».

Цифровой

Digital DPT по своей конструкции не сильно отличается от механической, но передача сигнала происходит по шине непосредственно в цифровой блок управления ЭБУ.

Встроенный процессор производит первичный анализ информации, выводит данные о температуре на приборную панель, а также подает команды системе зажигания. Включение вентилятора в этом случае также производится по команде от ЭБУ.

На что влияет

Основная задача датчика температуры охлаждающей жидкости — включение вентилятора охлаждения. В результате в случае его неисправности вентилятора этого не происходит, и результатом этого может быть перегрев мотора или, как минимум, закипание антифриза в системе.

Видео — Как проверить мультиметр DRP:

Кроме инжекторных двигателей Неисправность DPE приводит к тому, что ЭБУ выявляет неправильный угол опережения зажигания, и двигатель начинает работать в неблагоприятных условиях.

Сочетание этих факторов говорит о том, что своевременное определение повреждения датчика и его замена — ключевой элемент, позволяющий избежать ряда проблем, а иногда и дорогостоящего ремонта двигателя.

Основные причины и признаки неисправности датчика температуры охлаждающей жидкости

Как правило, ввиду простоты конструкции поломка самого датчика охлаждающей жидкости встречается сравнительно редко.Тем не менее, «причин» того, что он стал давать отказы, довольно много, и это следующие причины:

1. Антифриз низкого качества

В случае использования нехорошего частого случая, когда поверхность сенсора вытянута или покрыта кристаллическим осадком. В связи с этим изменяется влияние температуры на датчик и, как следствие, его показания меняются, как правило, в сторону повышения температуры. Это приводит к позднему включению вентилятора охлаждения, а также изменению режима работы силового агрегата.

2. Низкое качество измерения самого датчика

К сожалению, на рынке присутствует большое количество контрафактных запчастей, а DRP от производителя NO-NAME не всегда соответствует заводским параметрам. Также датчик может иметь незначительные повреждения, которые в процессе эксплуатации могут способствовать его выходу из строя.

3. Утечка антифриза через резьбовое соединение датчика

И, как следствие, меняются его показатели.Такое явление наблюдается при нарушении целостности резьбы в тех случаях, когда датчик был установлен с чрезмерным усилием на затяжку или есть износ гильзы.

4. Нарушение работы электриков

Данный фактор является основной причиной выхода из строя датчика и может быть вызван рядом причин — от резкого скачка напряжения в бортовой электросистеме автомобилей до нормальной коррозии контактов. Собственно, проверка контактов на наличие окисления всегда должна производиться при снятии или установке АКДС.

5. Неисправность термостата .

Как проверить датчик температуры охлаждающей жидкости

При подозрении на неисправность Джу необходимо, прежде всего, определить, неисправен ли сам датчик или причиной являются сбои в электросистеме Авто.

Для этого нужно открутить датчик и провести диагностику. Сделать это можно с помощью обычного бытового мультиметра.

Как проверить точечный мультиметр

Для измерения сопротивления DPET при различных температурах на мультиметре необходимо включить режим модуля с соответствующим пределом измерения.

Значение сопротивления должно находиться в определенном диапазоне при определенных температурах.

Для каждой модели силового агрегата и марки автомобиля сопротивление датчика при разной температуре жидкости имеет свои значения (!) И с ними стоит заранее прочитать в Мануле!

Для проверки датчика его следует снять и погрузить в воду, нагретую до определенной температуры, подключив мультиметр к выходным контактам Дж. Если сопротивление датчика не соответствует значениям, указанным для двигателя вашего автомобиля, его следует заменить.

Видео — Как проверить датчик температуры охлаждающей жидкости мультиметром и электрочайником:

Кроме того, измерение можно проводить прямо на автомобиле, так как двигатель нагревается на холостом ходу.

При исправном датчике искать причины поломки следует у электрика или термостата. Если это неисправность, его следует заменить.

Замена

Процедура замены DRP предельно проста и заключается в намотке старого датчика и установке нового с последующим подключением к клеммам управления.

Тем не менее, есть нюансы. В частности, замену имеет смысл совмещать с заменой охлаждающей жидкости в двигателе автомобиля. В этом случае посадочное гнездо для датчика неплохо обработать графитовой смазкой, что позволит защитить резьбу, обеспечить легкую намотку и создать дополнительный герметизирующий слой.

Видео — замена датчика температуры охлаждающей жидкости на ВАЗ 2115:

Также при замене датчика необходимо обработать электрические контакты подходящей для этого мелкой наждачной бумагой.Если DRP правильный, и вы не планируете его менять — имеет смысл для профилактики очистить его, в том числе отшлифовать его контакты для улучшения электропроводности.

Заключение

Как видите, проверка и замена DRP — процедура довольно простая. Не требует специальных навыков и знаний, а также специального оборудования (за исключением упомянутого мультиметра).

Помните, что своевременная замена неисправного датчика температуры охлаждающей жидкости позволит избежать ряда проблем, в том числе возможного перегрева силового агрегата вашего автомобиля.

Видео — Как проверить указатель температуры охлаждающей жидкости на Шевроле Лачетти:

Возможно проценты:

Сканер для самодиагностики автомобиля

Как быстро избавиться от царапин на кузове автомобиля

Как проверить подержанные автомобили перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

технические характеристики, тюнинг и фото

В 1976 году на заводе ВАЗ началось серийное производство новой «шестой» модели автомобиля с задним приводом.Этот автомобиль во многом был похож на «третью» модель, но позиционировался как более престижный и динамичный. Это было достигнуто за счет использования двигателя 2106, который имел увеличенный до почти 1,6 литра объем цилиндров и более высокие значения мощности и крутящего момента.

Благодаря своей высокой мощности двигатель оказался пригодным для использования на внедорожной Ниве модели 2121. Отчасти этот двигатель оказался самым долговечным силовым агрегатом «классического» семейства. Сегодня продолжается производство нескольких модификаций двигателей, созданных с использованием блока цилиндров Six.

Основные отличия

В основу конструкции нового двигателя положены решения, апробированные на уже выпускаемых силовых агрегатах ВАЗа. Основным отличием стал блок, в котором диаметр цилиндра был увеличен на 3 мм. При этом высота противовесов на коленчатом валу осталась такой же, как у полуторалитрового двигателя «третьей» модели.

За счет увеличения объема немного увеличились силовые характеристики двигателя 2106 до 80 сил.С мотором состыкована четырехступенчатая коробка передач со специально подобранными передачами. Благодаря ей машина могла развивать скорость 152 км / ч, что было очень хорошим показателем по тем временам.

Применяемая методика увеличения объема использовалась проектировщиками и раньше. Так был создан «одиннадцатый» 1,3-литровый двигатель на базе слегка расточенного блока самого первого тольяттинского 1,2-литрового агрегата.

Дальнейшее развитие

На базе блока цилиндров ВАЗ-2106 создан мотор 21213, который широко используется на автомобилях Нива.Для дальнейшего увеличения объема цилиндры были расточены еще на 3 мм в диаметре, что дало увеличение еще почти на 100 кубов. Мощность двигателя достигала 80 сил (как у ранних «шестерок»), но при этом заметно увеличился крутящий момент, он достигает 127 Н / м. Мотор оснащен электронной системой впрыска топлива и в настоящее время выпускается серийно.

Дальнейшее растачивание блока невозможно, так как толщина стенок охлаждающих каналов сильно уменьшается и возможные дефекты отливки начинают открываться.Технологически они допустимы и могут располагаться в глубине отливочного материала. Следовательно, дальнейшее увеличение объема достигается за счет увеличения хода поршня. Этот вариант представляет собой редкий агрегат объемом 1,8 литра, с увеличенным до 84 мм ходом поршня. Такие моторы развивают до 82 сил и использовались на некоторых моделях Нивы.

Блок двигателя

Основной частью двигателя является блок цилиндров, отлитый из чугуна вместе с нижней частью картера. В этой части находятся гнезда для пяти подшипников вала главного двигателя.Крышки нижних подшипников обрабатываются вместе с картером двигателя и не взаимозаменяемы. В конструкции всех подшипников используются сменные вкладыши с тонкими стенками из специального сплава. С торцов вал уплотнен специальными сальниками. Использование таких деталей исключает утечку масла при работе двигателя.

Насос для подачи охлаждающей жидкости установлен на передней части двигателя. Насос приводится в движение обычным клиновым ремнем от шкива коленчатого вала.Этот же ремень приводит в движение генератор, расположенный сбоку на картере двигателя 2106. Генератор установлен на специальном кронштейне и может вращаться относительно одной из опор. За счет этого регулируется натяжение приводного ремня. На задней части блока расположен корпус сцепления, на котором выполнено посадочное место для стартера.

Головка блока

Верхняя часть блока закрывается головкой, отлитой из алюминиевого сплава. В головке находится приводной вал клапана, сами клапаны (по две на цилиндр) и свечи зажигания.Между головкой и агрегатом устанавливается специальная прокладка, обеспечивающая герметичность стыка. Прокладка изготовлена из специального материала на основе асбеста и имеет внутренний металлический каркас, что обеспечивает более длительный срок службы прокладки.

Головка крепится к блоку 11 болтами, которые затягиваются с определенным усилием и в запланированной последовательности. Это нужно для того, чтобы плоскость головы равномерно прижималась к блоку. Любое нарушение герметичности приводит к прогоранию прокладок, короблению поверхности и возникновению протечек масла и охлаждающей жидкости.

ГРМ

Передняя часть двигателя закрыта алюминиевой крышкой, за которой находится вал цепного привода клапанного механизма. От этого же контура масляный насос вращается по шестеренчатой схеме. Насос отвечает за подачу масла под давлением к подшипникам подшипников. Масло забирается из бака, расположенного в съемном поддоне двигателя. Для очистки масла используется фильтр со сменным бумажным элементом.

Вал привода клапана расположен непосредственно в головке.Такая конструкция позволила обеспечить хорошие для своего времени технические характеристики двигателя ВАЗ-2106. Фотография мотора представлена ниже.

В конструкции клапанов для выхлопных газов комбинированная конструкция из двух частей, сваренных между собой. Обе части изготовлены из стали разных марок. Такая схема позволила обеспечить более высокую долговечность детали. Впускной клапан с меньшей термической нагрузкой изготовлен из одного материала. Поверхности всех клапанов проходят циклы термической и химической обработки, что позволяет им работать при высоких температурах.

Система питания и зажигания

Для подачи топлива на первые версии двигателя 2106 использовался карбюратор Weber. С началом производства более современных аппаратов типа «Озон» их стали устанавливать на «шестой» двигатель. С новым карбюратором двигатель стал немного экономичнее, но при этом потерял несколько лошадиных сил. В начале 2000-х моторы стали оснащать системами впрыска топлива. Такими силовыми агрегатами оснащались автомобили «пятой» и «седьмой» моделей.

На карбюраторных машинах зажигание использовалось с распределением импульсов от механического устройства, установленного сбоку на картере. Версия с впрыском оснащена электронным модулем, который распределяет импульсы зажигания в соответствии с сигналами датчика положения вала двигателя.

Базовая доработка

Из-за широкого распространения и невысокой цены двигатель Six часто подвергается тюнингу. Двигатель 2106 оснащен новым распредвалом с измененными фазами и высотой открытия клапанов.При этом устанавливаются клапаны с увеличенным диаметром, что улучшает наполнение цилиндров.

Сами каналы подачи и отвода рабочих газов внутрь тщательно отполированы, так как неровности на стенках создают завихрения в потоках движущихся газов и ухудшают рабочие параметры. Эти два метода — самые основные способы увеличения мощности двигателя 2106.

Углубленные улучшения

Более продвинутый вариант настройки — установка облегченного коленчатого вала и расточка цилиндров до максимально возможного диаметра — не более 82 мм.Из-за различных геометрических размеров вала используются модифицированные шатуны с уменьшенным весом. Для дальнейшего улучшения параметров мощности на моторе установлен нагнетатель, который служит для повышения давления.

Двигатели ВАЗ-2106 комплектуются турбинами от различных автомобилей. Наддув позволяет значительно увеличить мощность, но при этом снижаются надежность и общий ресурс силового агрегата. Максимальная мощность форсированных версий «шестого» мотора может достигать 120-150 сил.

Страница не найдена | MIT

Перейти к содержанию ↓

Образование
Исследовать
Инновации
Прием + помощь
Студенческая жизнь
Новости
Выпускников
О MIT
Подробнее ↓
- Прием + помощь
- Студенческая жизнь
- Новости
- Выпускников
- О MIT

Меню ↓

Поиск

Меню

Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще!

Что вы ищете?

Увидеть больше результатов

Предложения или отзывы?

Техническое обслуживание ВАЗ 2103.

Храповик также откручивается специальным ключом. Теперь зафиксируйте его от проворачивания и снимите шкив коленчатого вала. После этого можно переходить к демонтажу крышки привода распределительного вала и ГБЦ. Далее вам нужно будет немного попотеть. Вначале следует пополнить болты крепления звездочек масляного насоса и распредвала. Далее снимаем натяжитель цепи и башмак. Осталось только повернуть ограничительный палец и снять звездочки.Все — цепочку можно вытащить.

Теперь приступим к разборке коленвала. Здесь для начала нужно открутить гайки подшипников крепления корпуса. После этого последние снимаются вместе с коленвалом. Далее нужно открутить болты крепления и снять ГБЦ вместе с коллекторами. Оттуда вытаскиваем ролик привода масляного насоса, предварительно демонтировав упорный фланец. Далее вооружаемся специальным съемником и вытаскиваем звезду коленвала.Для того, чтобы снять поршни и шатуны, предварительно закручиваем гайки соответствующих болтов. Стоит подчеркнуть один важный момент. Опытные автомобилисты советуют отказаться от шатунов, гильз (а также их крышек) и поршней. Это нужно для того, чтобы обратно сборку Вы ничего не перепутали.

После этого можно открутить болты крепления маховика и снять шайбу. Здесь в принципе все просто. Далее снимаем сам маховик, после чего вытаскиваем подшипник первичной полки КПП из гнезда в коленчатом валу.Однако последнее действие можно будет сделать позже. Это, как говорится, на ваше усмотрение. Осталось снять сальник коленвала, коренные вкладыши (предварительно подтянув соответствующие болты) и коленвал. Вот и все — разборка двигателя закончена.

Как произвести ремонт Автомобиль ВАЗ 2103
?

Ремонт Автомобиль ВАЗ 2103
Практически все аналогично работе с моделью 2101. Поскольку двигатели в этих машинах имеют незначительные габариты, задачи выглядят одинаково.Большинство машин этих моделей уже являются ветеранами автопрома и ждут последний раз, увы их владельцы на сегодняшний день не сдают и не ремонтируют свои машины. От каждого владельца Жигулей мы слышим дельный совет, как держать свою машину на ходу.

Характеристики двигателя

Карбюраторный двигатель ВАЗ 2103 с 4 цилиндрами имеет объем всего 1,5 литра. Предел эксплуатационных возможностей двигателя по заводским расчетам составляет порядка 125-130 тысяч км, но иногда достигает почти 200, если за ним пора ухаживать.Реальный предел рабочего состояния больше понравится, если легко поменять то, что осталось сделать, чтобы товар достался нашему клиенту. Раньше такой мотор часто появлялся с перегревом (это достаточно слабые свойства двигателя), дополнительно с цепным приводом, требующим постоянной дедовщины.
Суммарная мощность мотора 71 л. п., при этом большинство оборотов иногда достигает всего 5-6 тысяч. Несмотря на слабые свойства, мотор ВАЗ 2103 имеет ряд неоспоримых преимуществ:

при правильном уходе время эксплуатации увеличено;
ремонт стоит достаточно недорого;
детали для замены найти до боли просто;
он имеет небольшой изящество ресурса для улучшения функций.

Кузовной ремонт ВАЗ 21099 своими руками видео.

Читай так же

Вывод: Мотор средний, увы служить можно долго. Чтобы он проработал с десяток лет, он заботится о постоянной замене рабочих жидкостей и деталей и своевременном ремонте. Теперь подробнее об уходе.

Длительная эксплуатация

Для автомобиля ВАЗ модели 2103 очень важен уход. Своевременная замена масел, свечей, топлива и деталей значительно продлевает время работы двигателя, поэтому серьезный ремонт в таких условиях практически не нужен.

Следует обратить внимание на выбор масла. Так как именно механический износ большинства деталей является основной проблемой, ускоряющей скорую помощь мотора, необходимо выбирать хорошую техно-жидкость с хорошим набором присадок. При замене масла лучше поменять масляный фильтр. Количество воды при подмене должно составлять 3,5 л на 3,75 л. Помимо механического износа, при использовании качественного масла удастся избежать таких же коррозионных повреждений деталей.

Капитальный ремонт двигателя

ВАЗ 2103 1 ч. 1 ст.

Связь, коммерческие запросы: [Электронная почта защищена] Канал помощи: PrivatBank 5168 7556 3188 1725, WMZ.

Капитальный ремонт двигателя ВАЗ 21099 своими руками.

Прочтите так же

Не забудьте поменять и воздушный фильтр. Замену и проверку состояния обоих фильтров следует проводить часто.

Если часто ремонт Мотор ВАЗ не входит в ваши планы, обратите внимание на состояние остальных запчастей.Замена датчика, ремня ГРМ и накала позволяет поддерживать неплохое состояние всего узла.

Когда двигатель начинает работать, попробуйте сменить марку бензина.

Какие детали подлежат ремонту?

Мотор ВАЗ 2103
лот.

Увы, стоит увидеть самые популярные из них:

Первое, о чем стоит задуматься, — это стук незнакомых вытяжек, работающих в режиме холостого хода. Этот звук раздается, если необходимо отрегулировать зазоры клапанов.Регулировка осуществляется в домашних условиях, если конечно положение разводки в клапанном механизме.
2-я невезение — резкий износ коленвала. Если проход, если деталь находится на пределе, поломка иногда случается за один раз или вы услышите соответствующий стук незнакомого мотора, немного менее различимый, чем в начале. Ремонт в домашних условиях состоит из демонтажа и замены коленвала.
Перегрев мотора Еще понравится из-за неисправной системы охлаждения.Стоит проверить вентилятор, помпу и термостат. Время от времени фоном перегрева становится бензин с самым высоким октановым числом.
Если проездом не знакомые моторы бросили дым, проверьте поршневые кольца и карбюратор. Вероятно, масло попало в камеру сгорания из-за прогресса. Скорки приходят в негодность клапанов, что приводит к необходимости проведения полного ремонта мотора ВАЗ.

Капитальный ремонт двигателя ВАЗ 2115 своими руками.

Читать так же

В любых перечисленных случаях необходимо поменять реквизиты на новые, а старые избавиться.

Не забываем что для Мотор ВАЗ 2103
Максимальная скорость очень плачевна.

Перегрев и перегрузка узла приводят к серьезным повреждениям деталей, после завершения работы приходится менять многие детали конструкции. На трассе не нужно выжимать по максимуму без установки специальных деталей, по другому мотор с огнем перевоплотится в котел.

Если не хотите часто ремонтировать мотор ВАЗ, замените изношенные детали на аналогичные. Если установить более массивные детали, то конструкция может просто выстоять.

Единственный вариант увеличения производительности таких слабых двигателей — установка дополнительных деталей. Для которых конструкция с «Жигулями» должна стать хорошим вариантом увеличения мощности, будет установка новых поршней и цилиндров, а также обновление деталей выхлопной системы. Для этого полезно проводить расточку цилиндров до 79-82 мм.Другие варианты тюнинга влияют на общий ресурс Авто, в Савязах мы не рекомендуем.

Промытый и очищенный блок цилиндров устанавливается на стенд и заворачивает недостающие шпильки.

Смажьте моторное масло в цилиндрах, поршнях, сальниках, подшипниках и упорных полукольцах коленчатого вала. Они размещаются в средней прорези коренного подшипника и в вкладышах ее крышки без выемки на внутренней поверхности, а в остальных гнездах и в соответствующих крышках — вкладышах с выемкой.Валы коленчатого вала помещают в коренные подшипники и вставляют задние опоры в гнезда двух упорных полуколец с выемками на упорные поверхности коленчатого вала; Причем с лицевой стороны задней опоры она представляет собой стальное алюминиевое полукольцо, а с тыльной — металлокерамическое (желтого цвета). На двигателях выпуска до 1980 г. также необходимо ставить металлокерамическое полукольцо.

Установить крышки коренных подшипников согласно меткам. Затем проверьте осевой зазор коленчатого вала (зазор между упорными полукольцами и упорными поверхностями коленвала).Для этого установите индикатор 1, как показано на рис., И переместите вал 2 отвертками, проверив по индикатору осевой зазор, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает 0,26 мм, упорные полукольца заменяют на другие, новые нормального размера или ремонтные, увеличенные на 0,127 мм.

Выйти на фланец держателя прокладки вала коленчатого вала заднего сальника, а в гнезда держателя вставить болты передней крышки картера сцепления. Удерживайте держатель с сальником на оправке 41.7853.4011 и, перемещая его с оправки на фланец коленчатого вала, крепится к блоку цилиндров. Установить на две центрирующие втулки переднюю крышку 6 картера сцепления.

Держатель 41.7853.4011 для установки держателя с сальником коленвала

Установите маховик на коленчатый вал так, чтобы метка была напротив оси шейного цилиндра черепа.

После этого блокируется маховиком фиксатором A.60330 / R и прикрепляется к фланцу коленчатого вала.

С помощью гильзы из набора А60604 для двигателей 2101 и 2103, или 02.7854.9500 для двигателей 21011 и 2106, или с помощью регулируемой втулки 67.7854.9517 вставьте поршневые цилиндры с шатунами. Метка «P» на поршнях должна быть обращена к передней части двигателя. В комплекты втулок для опрессовки поршневых колец при установке поршней в цилиндры входят четыре гильзы — одна для поршней номинального размера и три для увеличенного (ремонтного) размера поршня.Поэтому нужно подбирать гильзу подходящую для данного размера установленного поршня.

Установить вкладыши в шатуны и шатуны, соединить шатуны с шейками коленчатого вала и затянуть болты шатуна. Крышки устанавливаются так, чтобы номер цилиндра на крышке совпадал с номером цилиндра на наклоне штока.

Надеваем коленвал, ролик привода масляного насоса и закрепляем упорным фланцем.

С помощью двух центрирующих втулок на блоке, прокладки и головки блока цилиндров в сборе с впускной трубкой, выпускным коллектором и клапанным механизмом. Затяните в два приема болты крепления головки блока цилиндров, как указано в разделе. «Снятие и установка ГБЦ».

Ослабляем гайки регулировочных болтов клапанов и глубоко зачищаем регулировочные болты, чтобы рычаги клапанов опускались и не мешали установке корпуса подшипников с распределительным валом.

Поверните маховик так, чтобы метка на звездочке коленчатого вала совпала с меткой на блоке цилиндров. Надеть (предварительно) звездочку на распределительный вал в сборе с корпусом подшипников и повернуть его таким образом, чтобы метка на звездочке совпала с меткой на подшипниках. Затем снимаем звездочку и, не нарушая раздачу вала, устанавливаем корпус подшипников на головку блока цилиндров и закрепляем, затягивая гайки в определенной последовательности. После этого они устанавливаются на головку блока цилиндров звонилки цепи.

Установить приводную цепь распредвала в такой последовательности:

смазать цепь моторным маслом, надеть на планку распредвала и ввести сверху в полость привода, имея звездочку так, чтобы метка на ней совпала с меткой на подшипниках. Затем устанавливают стопорную шайбу и болт звезды, не затягивая до упора; №
звездочка, стопорная шайба и болт, не затягивая его окончательно, были надеты на приводной ролик масляного насоса.
цепь надевают на звездочку коленчатого вала и устанавливают натяжитель цепи и башмак натяжителя, не затягивая накидную гайку, чтобы пружина натяжителя могла прижать колодку; обернут блок цилиндров ограничительной пальцевой цепью;
Коленвал повернут на два оборота по направлению вращения, что обеспечит необходимое натяжение цепи, а также проверьте совпадение меток на звездочках с метками на блоке цилиндров и на корпусе подшипников. Если метки совпадают, то заблокировав маховик защелкой А.60330 / R, окончательно затяните болты звездочки, накидную гайку натяжителя цепи и отогните стопорные шайбы болтов звездочки. Если метки не совпадают, то повторяют операцию по установке цепочки.

Отрегулируйте зазор между кулачками распределительного вала и рычагами привода клапанов. Установить крышку привода распределительного вала с прокладкой и сальником на блок цилиндров, не затягивая окончательные болты и гайки крепления. Оправка 41.7853.4010 центрирует положение крышки относительно конца коленчатого вала и задерживает окончательные гайки и болты ее крепления.Установите шкив коленчатого вала и очистите храповик.

Смажьте уплотнительное кольцо масляным фильтром. И фильтр устанавливается, вручную подбирая его к укладчику на блоке цилиндров. Установить маслоотделитель вентиляции картера, крышку сапуниона и закрепить стопорную трубку маслоотделителя. Установите масляный насос и масляный картер с прокладкой.

Установите насос охлаждающей жидкости, кронштейн генератора и генератор. Наденьте ремень на шкив и отрегулируйте его натяжение.Головка блока цилиндров крепится на подающей трубке корпуса радиаторного отопления и выпускной. К насосу охлаждающей жидкости и выхлопному коллектору крепится переходная трубка радиатора отопителя. Установить датчики контрольного прибора, шестерню привода масляного насоса и распределитель зажигания.

Поставил распределитель зажигания, для чего:

снимите с него крышку, проверьте и при необходимости отрегулируйте зазор между контактами прерывателя;
провернуть коленчатый вал до такта сжатия в 1-м цилиндре, а затем, продолжая вращать коленчатый вал, совместить метку 4 с меткой 2;
повернуть ротор в такое положение, в котором его внешний контакт будет направлен в сторону контакта 1-го цилиндра на крышке распределителя зажигания, и, удерживая вал распределителя от проворачивания, вставить его в гнездо на блоке цилиндров так, чтобы Осевая линия, проходящая через пружинные защелки, была примерно параллельна осевой линии двигателя.

Распределитель закрепляют на блоке цилиндров, устанавливают крышку и присоединяют провода. Свечи зажигания вкручиваются в головку блока цилиндров, на них устанавливают ключ 67.78J2.9515 и затягивают ручкой динамометра.

Топливный насос монтируется согласно указаниям в разделе «Снятие и установка двигателя и его узлов». Надеть теплоизоляционную панель с прокладками, карбюратор и присоединить к ней шланги. Карбюратор закрыт технологической заглушкой.Установить крышку ГБЦ с прокладкой и кронштейн топливопровода. Залить масло в горловину крышки ГБЦ.

Автомобиль ВАЗ-2103 — малолитражка «Жигули». Он отличается хорошими динамическими качествами и комфортом. Основное отличие машин в моторах с разным рабочим объемом цилиндров. Но, как правило, ремонт двигателя ВАЗ 2103 ничем не отличается.

Расположение узлов и двигателей на ВАЗ-2103 классическое, т.е. силовой агрегат расположен спереди по осевой линии автомобиля, привод задний ведущий.Крутящий момент от двигателя передается на задний мост через узлы трансмиссии: сцепление, МКПП, кардан и полуоси. Двигатель ВАЗ-2103 закреплен в трех точках на резиновых опорах.

В конструкции ВАЗ-2103 соблюдены требования активной и пассивной безопасности, которым на Волжском автозаводе уделяется большое внимание. ВАЗ-2103 соответствует всем требованиям Экономической комиссии ООН.

На ВАЗ 2103 устанавливаются унифицированные моторы разной мощности в зависимости от модели и модификации.

Двигатели четырехтактные, карбюраторные, рядные, с верхним распределительным валом. Система смазки двигателя полнопоточная и требует использования специальных масел с комплексом присадок, чтобы придать маслу высокие смазочные свойства, устойчивость к окислению и позволить двигателю работать с повышенной циркуляцией.

Система вентиляции картера закрытого типа, что обеспечивает отсос газов из картера во впускной трубопровод и увеличивает использование двигателя.Охлаждение закрытого типа.

Ремонт двигателя ВАЗ 2103 происходит в результате изменения технического состояния элементов двигателя из-за их износа:

Механический износ Наблюдается за счет стирания частиц с поверхности элементов двигателя.
Абразивный износ возникает в результате царапанья твердых частей одной из сопряженных частей, частиц пыли, которые смазались.
Коррозионный износ Возникает в результате воздействия кислот, щелочей, кислорода.
Усталостный износ Возникает в результате воздействия нескольких переменных нагрузки.

Большинство элементов двигателя подвержены нескольким видам износа.

Совместно работающие элементы имеют определенные зазоры, которые регулируются при проектировании механизмов и узлов. В период работы интенсивный износ элементов. В результате износа неровностей поверхностей площадь контакта увеличивается, удельные нагрузки уменьшаются, норма износа снижается и становится нормальной.

В результате износ элементов зазоров постепенно увеличивается. До определенного момента износ не влияет на нормальную работу двигателя. Но с годами размеры элементов превышают предельно допустимые, нормальная работа элементов элементов нарушается, отсутствуют непредвиденные нагрузки, ускоряющие износ. Увеличиваются зазоры, что приводит к поломке элементов или самого двигателя. Поэтому во избежание ремонта двигателя ВАЗ 2103

Как снизить затраты на ремонт двигателя

Важно вовремя, т.е.е. До возникновения аварийного износа отремонтируйте узел — при этом стоимость ремонта будет существенно меньше.

Ремонт двигателя ВАЗ 2103 необходимо производить в зависимости от условий эксплуатации и от 50 тысяч, и от 100 тысяч, и от 200 тысяч км пробега и более — многое зависит от сервисного обслуживания в срок. Срок пробега до капремонта установленного заводом двигателя ВАЗ 2103 определяется в зависимости от средней нагрузки в эксплуатации.

Средняя загрузка ВАЗ 2103 считается около 200 кг, около 3 взрослых в машине.И если нагрузка ВАЗ 2103 на большей части пробега составляет 400 кг, то до капремонта вдвое меньше.

Если мотор ВАЗ 2103 постоянно работает на высоких оборотах из-за высоких оборотов, требуется частый капитальный ремонт. Например, спортивные автомобили ремонтируют почти перед каждой гонкой, так как они исчерпали ресурс на предыдущих гонках.

Нужен ли ремонт двигателя ВАЗ 2103 с исправным двигателем без приборов по косвенным признакам: акустический, визуальный и рабочий.

Характеристики двигателя 2103.

Годы выпуска — (1972 — наше время)
Материал блока цилиндров — чугун
Система питания — Карбюратор / Инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 80 мм
Цилиндр диаметр — 76 мм
Степень сжатия — 8,5
Объем двигателя 2103 — 1452 см. Куб.
Мощность двигателя 2103 — 71 л.с. / 5600 об.мин.
Крутящий момент — 104 Нм / 3400 об. Мин.
Топливо — AI93.
Расход топлива город 9.4л. | Трасса 6,9 л. | смешанный 8,9л / 100 км
Расход масла — 700 грамм на 1000 км
Масса двигателя ВАЗ 2103 — 121кг
Габаритные размеры двигателя 2103 (ДХШВ), мм — 565x541x665
MAS lo для двигателя ВАЗ 2103:
5W-30.
5W-40
10W-40
15W-40
Сколько масла в двигателе 2103: 3,75 л.
При замене заливал около 3,5 л.

Ресурс мотора ВАЗ 2103:
1. По заводу — 125 тыс. Км
2. Практически — до 250 тыс. Км

Тюнинг
Потенциал — 200 л.с.
Без потери ресурса — 80 л.с.

Двигатель устанавливался на: ВАЗ 21023
.
ВАЗ 2103.
ВАЗ 21043.
ВАЗ 21053.
ВАЗ 21061.
ВАЗ 2107.

Неисправности и ремонт двигателя ВАЗ 2103

Двигатель ВАЗ 2103 1,5 л. Карбюратор в ряду 4-х цилиндров с верхним расположением распредвала, двигатель ГРМ 2103 имеет цепной привод. Блок двигателя ВАЗ 2103 высокий, о нем ниже. Ресурс мотора 2103, при бережной эксплуатации, своевременном обслуживании превышает установленные заводом 125 тыс. Км и достигает 180-200 тыс. Км.
Основные отличия двигателя 2103 от увеличенного блока на 8 высот.8 мм с 207,1 мм до 215,9 мм за возможность установки коленчатого вала с увеличенным ходом поршня, благодаря чему объем мотора увеличился до 1,5л.
Как отмечалось в предыдущих статьях, в двигателях «Жигулей» существует проблема износа распредвала. В связи с тем, что цепной привод не имеет натяжителя — цепь нужно подтягивать, просто двигателю требуется постоянная (раз в 10 тыс. Км) регулировка зазоров клапанов, об этом скажет громкий стук в ВАЗ 2103 двигатель при работе двигателя на холостом ходу с места водителя с закрытым капотом.У многих возникает вопрос, зачем регулировать клапан, ответ прост — мощность уменьшится, расход топлива увеличится, клапан увеличит клапан и многие другие радости жизни. Регулировку клапанов двигателя ВАЗ 2103 должен производить как мастер, так и собственные. Что касается других проблем, то для очистки огнеупоров Weber и озона постоянно требуется CO и очистка. Часто бывает, что двигатель ВАЗ 2103 греется, ищу проблему в помпе, 99% так и есть. Нередко при троит моторе 2103 может быть масса, чаще клапанная битва, в любом случае надо замерять компрессию и показывать Мастеру Мастеру.Многие неисправности двигателя ВАЗ 2103 повторяют проблемы 2101, в силу своих сородичей. Для более полной картины И чтобы ничего не упустить, читайте о.
Однако не распространено мнение Мотор 2103 Самый надежный и неприхотливый среди классической линейки двигателей, а учитывая цены на запчасти к двигателю ВАЗ 2103, предлагается удивить, почему классика до сих пор идет с вами на наши улицы.

Тюнинг двигателя ВАЗ 2103

Силовой двигатель 2103.

Способы доработки двигателя ВАЗ 2103, как и всей классики, весовой, от расточки до компрессора с турбинами, но начало сбоку.Как форсировать двигатель ВАЗ 2103, самый дешевый и простой тюнинг двигателя ВАЗ 2103 был и остается расточка цилиндров на 3 мм под поршень 79 мм от ВАЗ 21011 или от ВАЗ 2106, у нас на выходе 1,6л . Беру дальше, меньше 82 мм не получится из-за слишком тонких стенок.
Для дальнейшего увеличения объема необходимо увеличить ход поршня до 84 мм. Увеличение объема таким образом снижает максимальную рабочую скорость, низкая рубашка не лучший выбор для гонок, но все же.Для увеличения мощности двигателя ВАЗ 2103 по ходу поршня поставлен коленвал ВАЗ 2130, как и Поршневой ТРТ, разъемы посажены на 134 мм. Минусы поршней ТРТ заключаются в меньшей прочности по отношению к штатной, термической нагрузке на кольцо и вероятности появления паза поршня.

Расточка мотора 2103.

1,6 литра 79×80 ~ 75 л.с.
Максимальный крутящий момент ~ 115НМ при 3000 руб / мин
В такой комплектации получаем именно мотор 2106.
— Поршень большего диаметра, ход стандартный
1.7 литров. 79×84 ~ 80 л.с.
Тормозной двигатель, не для гоночной комплектации.

Как разогнать двигатель ВАЗ 2103 до доработки GBC

На трофейном моторе применен GBC ВАЗ 2101, основным недостатком которого является то, что он разрабатывался для малосложных агрегатов. Соответственно, сечения прохода не соответствуют увеличенному объему, его нужно откорректировать растачиванием и полировкой каналов.
Шлифовка и расточка каналов ГВС ВАЗ 2103 и коллектора значительно снизят сопротивление на впуске, мощность двигателя во всем диапазоне увеличивается на 10%.Как полировать и какие подбирать валы рассказано в статье «Тюнинг ВАЗ 2101», в силу идентичности моторов, все это касается двигателя Тройка Жигули. Инженерия 2103 на этом не заканчивается, правильно подобран распределительный вал на 2103, а так же доработанная голова может показывать более 100 л.с.

Распредвал на ВАЗ 2103

Элементарное правило распространилось простое, на нижнем конфиге, когда высокий ход поршня и он больше диаметра цилиндра, нужно взять вал с фазой на 270, подъем клапана составляет более.Такой двигатель будет достаточно прогрессивным, городским и ехать намного лучше стандартного, тогда пропадут высокие обороты. Какой распредвал выбрать для низа, подойдет Эстонский 1, Нивовский вал 213 или что-то похожее по параметрам. При конской комплектации соответственно выбираем ходовой вал широкофазный с большим подъемом клапанов. В штатной головке мастерица 48 остановится без доработок, двигатель ОКБ 480 и им аналогичные. Более широкое опустошение потребует дополнительной работы.Минусы валов с широкой фазой — это тяга на низах, чем на злое дерево, хуже идет снизу и неровная работа на холостом ходу, но и потеря низов за счет покупки большой мощности на верхах. В какую сторону двигаться и стоит ли вообще двигаться решать вам, основные и самые популярные принципы форсирования двигателя 2103 вам были представлены максимально просто и доступно.

Компрессор на классике

Компрессор на 2103 — отличный вариант для надувания Жигулей, в магазинах есть уже готовые киты установки с давлением 0.5 и 0,7 бар от Автурбо. Установка компрессора 0,5бар на классику довольно проста и требует минимум доработок, в паре с доработанным GBC мотор выдает более 125 л.с. Против этого метода стоит цена всех мероприятий.

Турбо классический

Это, без сомнения, самый дорогой и невыгодный способ нагнетания двигателя ВАЗ 2103. Первым пунктом вашей стоимости будет перевод двигателя на инжектор. Тогда получите турбо кит к классике, цены от 1 доллара., 5 тыс. Большинство китов построено на базе турбины Garrett GT17, поднимаемся без доработки поршня, но дуем до 0,5 бар. В этом случае компрессор к классике более рациональный. В случае тотальной доработки двигателя 2103, с заменой поршня, установкой правильного турбомотора (фаза 270-280, подъем максимальный) этот кит выдаст до 1,2 бар при мощности более 140 л.с. Стоимость такой переделки обойдется дороже самой машины, даже без учета ходовой, коробки, тормозной системы и прочего

Установка вкладышей на ВАЗ 2106.Коленчатый вал

05.09.2019

Коленчатый вал — один из самых дорогих и ответственных строительных блоков двигателя внутреннего сгорания. Эта конструкция представляет собой преобразователь возвратно-поступательного движения поршней по крутящему моменту. Коленчатый вал (коленчатый вал) принимает на себя все переменные нагрузки, возникающие из-за сил давления газа и инерционных сил, которые перемещают и вращают определенные массы.

Обычно коленчатый вал двигателя внутреннего сгорания является неотъемлемым элементом конструкции.Именно поэтому коленчатый вал следует называть деталью. Эта деталь изготавливается методом ковки из стали, а также методом литья из чугуна. На турбированные и дизельные двигатели принято устанавливать коленчатые валы прочные и стальные.

Для автомобилиста необходимым элементом знаний о коленчатом валу станет изучение его схемы и устройства. Если говорить о конструкции этого устройства, то он объединяет в себе несколько шатунных и корневых шейки, которые соединяются между собой при помощи щечек.Как правило, корневые шейки всегда представляют собой еще одну единицу, а сам вал, имеющий такое расположение, называется полной опорой. Сами корневые шейки имеют значительно больший диаметр, чем шейки шатунов.

В направлении, противоположном шейке, удлинение шатуна является противовесом щеке. Основное назначение противовеса — уравновешивать все весовые категории поршней и шатунов. В результате этой процедуры обеспечивается полностью бесперебойная работа двигателя внутреннего сгорания.Шейка шатуна, расположенная между двумя щеками, называется коленом. Такое колено ставится в зависимости от порядка работы, расположения и количества цилиндров, а также в зависимости от цикла двигателя. Именно положение этих колен должно полностью обеспечивать в двигателе равновесие, равномерное воспламенение топливовоздушной смеси, а также обеспечивать наименьшие крутильные колебания и изгибающие моменты.

Сама шейка шатуна предназначена и служит опорной поверхностью для определенного шатуна. Самым нагруженным из всей конструктивной схемы коленчатого вала является место перехода от шейки коренной или шатуна к щеке. Чтобы снизить концентрацию напряжений, необходимо осуществить переход от шейки к шейке с определенным радиусом кривизны. Закругления (радиус кривизны) в совокупности могут увеличивать длину коленчатого вала. А чтобы уменьшить длину наоборот, необходимо выполнить заданный радиус кривизны с определенной выемкой в шее или щеке.

В подшипниках вращения коленчатого вала и в шейках шатунов они происходят посредством подшипников скольжения. В качестве таких подшипников используются разные разъемные тонкостенные вкладыши, их стальные ленты, на которые нанесен антифрикционный слой. Предотвращает вращение вкладышей, которые расположены вокруг шеи, за выступ, фиксируя их еще в опоре. Чтобы предотвратить осевое перемещение коленчатого вала, необходимо использовать подшипник скольжения, который является упорным.Устанавливается на крайнюю или среднюю шейку корня.

1. Особенности устройства.

По бокам крышки опоры третьего коренного подшипника расположены упорные полукольца. Говоря простым языком, эти полукольца устанавливаются между щеками коленвала и опорой всего блока. Такое полукольцо фактически предотвращает осевой люфт всего коленчатого вала.

С определенным временем работы полукольца автомобиля уменьшаются, а люфт — увеличивается.Однако для автомобилиста это не самое опасное. Проблемы могут возникнуть в том случае, если со временем кольца в определенной степени износятся, в результате чего все попытки удержаться прекратятся и упадут в поддон. Это огромная проблема, так как при отсутствии кольца между крышкой блока и коленчатым валом коленчатый вал сам начинает процесс непосредственной шлифовки крышки подшипника.

Неприятность данной ситуации очень велика. Он заключается в том, что крышка подшипника самого подшипника блока отлита вместе с самим блоком для повышения точности.Таким образом, если вовремя не выявить люфт коленвала, можно добиться необходимости замены всего коленвала и колодки. Кроме того, при повышенном люфте коленчатого вала происходит постоянное выдавливание заднего сальника коленвала, а также течь масла. Сам задний сальник коленвала расположен за маховиком. Таким образом, чтобы произвести полную замену данного устройства автовладельцу придется произвести огромный объем ремонтных работ.

2.Проверка технического состояния и ремонт.

Как определить, что эта деталь вышла из строя? Сделать это очень просто. Для начала нужно сделать фотомонтаж. После этого необходимо упереться в него одной рукой в самом корпусе, а другой вдавить шкив генератора в коленчатый вал. При этом осевой зазор коленчатого вала не должен быть максимально большим. допустимый зазор — 0,35 мм. Кроме того, необходимо попросить кого-нибудь выжать сцепление, в этот момент наблюдая за коленвалом.Если в такой ситуации заметен очень сильный люфт, то необходимо сразу заменить все полукольца. Это связано с тем, что при выпадении полукольца коленчатый вал будет стачивать проточку на самой крышке подшипника, и новое кольцо просто не удержится в этом месте. Вообще рекомендуется проверять люфт после каждых 100 тысяч пробега автомобиля.

Замена полуколец довольно проста. Необходимо приобрести полукольца, герметик и прокладку масляного поддона. Поскольку необходимо будет слить масло из самого двигателя, работу, называемую заменой полукольца, можно совместить с работой по замене масла. Кроме того, можно чистить масляный поддон и поддон. Интересен тот факт, что полукольца на заводе производителя бывают совершенно разные: из стали и алюминия, а также из металла и керамики. В продаже все полукольца такие же. Одна сторона стальная, а другая имеет антифрикционный слой. Кроме того, могут быть и другие полукольца, металлокерамические с обеих сторон.

Все, можно заменить полукольца коленвала. Сначала снимите защиту двигателя и полностью слейте из нее моторное масло. Все 16 болтов крепления масляного поддона необходимо открутить и снять сам поддон. Также нужно открутить два болта крепления средней крышки коренного подшипника, в результате чего она снимается. После всех проделанных работ можно смело устанавливать новые полукольца. Важно, чтобы канавки полуколец были обращены к упорным поверхностям коленчатого вала (со стороны канавок присутствует антифрикционный слой).Все, остается только двигать вал влево-вправо с помощью отверток, чтобы оценить осевое перемещение, которое не должно превышать 0,26 миллиметра. Все ремонтные работы успешно завершены.

Подпишитесь на наши каналы в

Если износ или овальность более 0,03 мм, то шейки коленчатого вала необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (также необходимо проверить осевое биение основных поверхностей коленчатого вала).После шлифовки коленвала производим повторный замер диаметров шейки коленвала для определения ремонтного размера вкладышей.

Установка коленвала на автомобиль ваз 2107

1. Коленчатый вал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонт, под шейку коленчатого вала, уменьшенный в диаметре на 0.25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от основных несложно. На верхних формованных вставках (кроме средней) выполнены кольцевые проточки. К тому же вкладыши коленчатого вала средней опоры шире остальных. Шатунные подшипники коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных подшипников меньше диаметра основных.Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.
2. Устанавливаем в пазы станины пятого коренного подшипника упорные полукольца с проточками на коленчатый вал. Полукольца изготавливают нормальной толщины (2310–2360 мм) и увеличенной (2437–2487 мм).
3. Проверить осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает максимально допустимый (0.35 мм) заменить упорные полукольца на новые, увеличенные на 0,127 мм.
4. Смажьте коленчатый вал и шейку коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.
5. В соответствии с метками устанавливаем крышки коренных подшипников и затягиваем болты их крепления с моментом 68,4-84,3 Нм. Проверить свободное вращение коленчатого вала.
6. Установите шатуны с вкладышами и крышками на коленчатый вал. Затяните гайки крепления моментом 43.4-53,5 Нм.
7. Установить картер двигателя на автомобиль ВАЗ 2107 (см. «Картер двигателя — снятие и установка»).
8. Устанавливаем обойму с сальником на блок цилиндров (см. «Задний сальник коленчатого вала — замена»).
9. Установка оставшихся снятых деталей на автомобиль ВАЗ 2107 производится в обратной последовательности.
10. Отрегулируйте натяжение цепи ГРМ (см. «Цепь ГРМ — регулировка натяжения).
11. Отрегулируйте натяжение ремня привода генератора (см.«Ремень привода генератора ВАЗ 2107 — регулировка натяжения и замена»).
12. На карбюраторном двигателе автомобиля ВАЗ 2107 проверить и при необходимости отрегулировать угол опережения зажигания

Снимите коленчатый вал, чтобы заменить его или замените гильзы.

1. Установите автомобиль в смотровую яму или эстакаду (см. «Подготовка автомобиля к обслуживанию и ремонту»).

2. Снимите масляный поддон (см. «Масляный поддон — снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала — замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепью со звездочки коленчатого вала (см. «Цепь привода ГРМ — Замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна вместе с вкладышем.

8.Отсоедините оставшиеся шатуны от коленчатого вала и сдвиньте их вверх.

Вынимаем вкладыши из шатунов и их крышек.

9. Торцевой ключ 17 мм ослабьте болты крепления крышек коренных подшипников коленчатого вала.

10. Открутив два болта, снимаем крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца.Переднее кольцо И — сталь-алюминий, а заднее B, — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

11. Отворачиваем болты остальных крышек коренных подшипников, удерживающие коленвал от падения. Снимаем крышки поочередно и снимаем коленвал с картера. Все вкладыши гильзы (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров.На пятой крышке две метки по краям.

Марка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Примечание

При наличии трещин на шейках или щеках коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры шейки коренной и шатунной и сравниваем с данными, приведенными в таблице.8.1.1. Если износ или овальность более 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (также необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измерить диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Главный (A) и шатунный (B) вкладыши коленчатого вала

Таблица 8.1.1. Диаметры шеек коленчатого вала

Номинальный размер, мм	Ремонтные (уменьшенные) габариты, мм
Номинальный размер, мм
Шатун


Корневые шейки

Установка

1.Коленвал промываем в керосине и продуваем сжатым воздухом его внутренние полости. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонт, под шейку коленчатого вала, уменьшенного в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от основных несложно.На верхних формованных вставках (кроме средней) выполнены кольцевые проточки. Кроме того, вкладыши среднего подшипника шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Устанавливаем в пазы станины пятого коренного подшипника упорные полукольца с проточками для коленвала. Полукольца изготавливают нормальной толщины (2310–2360 мм) и увеличенной (2437–2487 мм).

3. Проверить осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06–0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца на новые, увеличенные на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5. В соответствии с метками устанавливаем крышки коренных подшипников и затягиваем болты их крепления с моментом 68.4-84,3 Н · м. Проверить свободное вращение вала.

6. Установите шатуны с вкладышами и крышками на коленчатый вал. Затяните гайки крепления моментом 43,4-53,5 Н · м.

7. Установите масляный поддон (см. «Масляный поддон — снятие и установка»).

8. Установите на блок цилиндров обойму с сальником (см. «Задний сальник коленвала — замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10.Отрегулируйте натяжение цепи (см. «Цепь ГРМ — замена).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка и замена натяжения»).

12. Проверить и при необходимости отрегулировать угол опережения зажигания (см. «Опережение зажигания — проверка и регулировка»).

Измерение осевого зазора коленчатого вала

Измерение бокового зазора шатуна

В зависимости от технического состояния шейки коленчатого вала замена вкладышей может производиться как без демонтажа двигателя, так и после снятия двигателя с автомобиля.Если двигатель снят с автомобиля, замену гильз следует производить в соответствии с приведенными ниже инструкциями и с учетом характеристик конкретного типа двигателя. Перед заменой проверьте состояние коренных подшипников. На снятом с автомобиля двигателе и перевернутом двигателе коленчатый вал лежит на верхних подшипниках. Измерьте зазоры в коренных подшипниках между нижними подшипниками и шейками вала. Если зазоры определяются на двигателе, не снимая его с автомобиля, необходимо поднять коленчатый вал, чтобы выбрать зазоры между валом и верхними коренными подшипниками, а также измерить зазоры между шейками и нижними вкладышами.

Замена вкладышей со снятием коленвала

Замена вкладышей без снятия коленвала

ПОРЯДОК ВЫПОЛНЕНИЯ

1.
Снимите масляный поддон, масляный насос, открутите свечи зажигания. Снимите крышку коренного подшипника, которую необходимо заменить. Снимите лайнер с крышки.

2.
Установить приспособление для крепления вкладышей в отверстие масляного канала шейки коленчатого вала.Если устройство отсутствует, используйте шплинт, согнув его на месте.

3.
Поверните коленчатый вал по часовой стрелке, если смотреть спереди на двигатель. В этом случае вкладыш, расположенный в станине основной опоры, повернется вместе с валом и выйдет наружу.

4.
Смажьте новый вкладыш и вставьте его гладкой стороной (без фиксатора) между шейкой вала и опорой основного блока от места расположения выемки под фиксатором вкладыша.Поверните лайнер на место и извлеките крепежный инструмент из масляного канала в горловине.

5.
Смажьте новый вкладыш и установите его в крышку коренного подшипника.

6.
Установить крышку подшипника. Стрелка на крышке должна указывать в сторону передней части двигателя.

7.
Затяните болты крышек коренных подшипников с моментом 50 Нм + (40–60 °).

Проверить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поверхности трения подшипников на наличие:
— износа;
— пазы;
— внедренные инородные частицы. Если есть похожие дефекты, установите тип этих частиц и их происхождение. Осмотрите шлам и осадок в масляном поддоне.

2.
Наружные опорные поверхности для:
— износ. Следы износа указывают либо на движение гильзы, либо на наличие значительных неровностей на сопрягаемых деталях.
— следы перегрева;
— следы ослабления посадки и проворачивания (деформированный выступ замка, кольцевые канавки).

3.
Упорные поверхности (средний коренной подшипник) на:
— износ;
— кольцевые проточки. Канавки образуются из-за неровностей торцов коленчатого вала. Предупреждение

При обнаружении дефектов вкладышей, помимо нормального эксплуатационного износа, необходимо внимательно осмотреть сопрягаемые детали: коленчатый вал, коренной подшипник, крышку подшипника и шатун.

4. Болты крепления крышек подшипников. Если болты растянуты, их следует заменить.

Размер

Чтобы правильно определить размер вкладышей, нужно тщательно измерить зазоры в подшипниках. Вы можете использовать любой из следующих методов измерения. Однако предпочтительнее метод А, так как он дает более надежные результаты. Предупреждение

В методе A измерения используются для расчета зазора.Метод B предполагает прямое измерение зазора. Кроме того, метод B отличается тем, что не может определить биение подшипника.

Не допускается установка вкладышей различных номинальных размеров в один коренной подшипник.

СПОСОБ А

ПОРЯДОК ВЫПОЛНЕНИЯ

1.
С помощью микрометра измерьте диаметр шейки главного вала. Измерения следует проводить в нескольких местах шеи на участках, разнесенных на 90 градусов.Усредните результаты измерений.

2.
Измерьте конусность и овальность.

3.
Измерьте внутренний диаметр вкладышей микрометром. При замене пластин измерьте с новыми пластинами. Предупреждение

При измерении болты крышек подшипников должны быть затянуты с номинальным моментом.

Если размеры шейки и отклонения от формы находятся в допустимых пределах, следует выбрать набор вкладышей соответствующего размера.При недопустимом износе шейки необходимо отшлифовать шейки коленчатого вала до ремонтного размера и установить комплект вкладышей уменьшенного размера.

СПОСОБ Б

ПОРЯДОК ВЫПОЛНЕНИЯ

1.
Установить гильзы в подшипники блока цилиндров и коленчатый вал.

2.
Поместите измерительную пластиковую вставку по всей длине коренного подшипника.

3.
Установите крышку подшипника, осторожно постучав по крышке сверху. Предупреждение

4.
Затяните болты до номинального момента. Предупреждение

Коленчатый вал не проворачивать.

5.
Снимите крышку подшипника, оставив пластиковую вставку на месте.

6.
Измерьте максимальную ширину деформированного пластикового вкладыша по шкале, напечатанной на упаковке вкладыша, см. Рис. Измерение зазора коренных подшипников .

7.
Удалить всю пластиковую подкладку.

8.
Выберите набор вкладышей, которые обеспечат требуемый зазор в подшипнике.

Установить или прикрепить
Предупреждение

Вкладыши коренных подшипников не должны быть поцарапаны напильником и должны устанавливаться в станине без дополнительных прокладок. Не касайтесь руками трущихся поверхностей вкладышей, иначе жировые отложения пальцев могут оставить следы на вкладышах.

Убедитесь, что отверстия крышек и сопрягаемые поверхности крышек и опор блока чистые. Ниже приводится описание установки уплотнения в крышке заднего коренного подшипника.

ПОРЯДОК ВЫПОЛНЕНИЯ

1.
Опустите болты крышки в моторное масло.

2.
Вставьте вкладыши подшипников в коренные подшипники агрегата и крышку. Предупреждение

Верхний и нижний вкладыши могут отличаться. Проверьте совмещение отверстий масляного канала. Запрещается перекрывать масляные каналы.

Вкладыши немного выступают при установке в гнезда. Убедитесь, что вкладыши одинаково выступают с обеих сторон. Убедитесь, что фиксаторы вкладышей находятся в правильном положении.

3.
При установке упорного коренного подшипника смажьте упорные поверхности.

4. Смажьте поверхности трения подшипников чистым моторным маслом.

5.
Коленчатый вал. Предупреждение

Избегать повреждения шейки коленчатого вала. Рекомендуется использовать защитные колпачки для болтов головки шатуна или направляющих штифтов.

6.
Крышки подшипников. Осторожно установите крышки на место, слегка постукивая по ним подходящим инструментом. Предупреждение

Во избежание повреждения блока цилиндров и / или крышек коренных подшипников используйте молоток с латунным или свинцовым молотком или молоток с кожаным наконечником.Запрещается возвращать крышку на место затяжкой крепежных болтов. Несоблюдение этих инструкций может привести к повреждению блока цилиндров или крышек подшипников.

7.
Ввернуть болты крышки подшипника. Равномерно затяните болты, затем открутите на один оборот и затяните с требуемым моментом.

8.
Установите упорный коренной подшипник, см. Рис. Монтаж упорных подшипников коленчатого вала . Поочередно сдвиньте вал в обоих направлениях, чтобы выровнять упорные фланцы вала относительно среднего коренного подшипника.

Проверить

Размер

Разница между двигателем ВАЗ 2103 и 2106. Стоимость на рынке

Спустя некоторое время после начала производства «копейки» руководство Волжского автозавода озадачилось выводом на рынок улучшенной версии этого седана. Новая машина должна была быть более комфортной, стильной и технологичной.Перед инженерами стояла непростая задача, но они блестяще с ней справились — так появилась новая Тройка. Именно этот автомобиль долгие годы был эталоном советских автомобилей и стал одним из самых значимых символов той эпохи.

Решение о выпуске ВАЗ 2103 на конвейер было принято руководством тольяттинского концерна в 1972 году. Вскоре в продажу поступили 2101 и его более практичная версия — универсал 2102.

Однако уже на этапе производства «Копейки» стало ясно, что ей нужна более роскошная версия — которая получит улучшенный внешний вид, интерьер и ходовые качества.

История создания Lada 2103 полна интересных фактов. Например, за основу будущего советского автомобиля был взят Fiat 124S. Однако следует отметить, что Тройка не является полной копией итальянской модели. Скорее наоборот, дизайн автомобиля существенно отличался и разрабатывался советскими специалистами в сотрудничестве с итальянскими коллегами из центра стиля Fiat.

Новая «Лада» третьей модели отличалась от «Копейки» более стремительным кузовом.При этом последний практически полностью сохранил первоначальные пропорции, но получил более отрицательный наклон передней части и множественные хромированные молдинги, что позволило добиться желаемого эффекта.

В целом нужно отметить, что именно обилие хрома выдавало высокий статус автомобиля и его владельца. Кроме того, передняя оптика сделана раздельной, а задние фонари обзавелись отдельной секцией указателя поворота.

Значительные изменения претерпела внутренняя отделка.Панель приборов обзавелась тахометром с цветовым обозначением максимальных оборотов двигателя и индикатором давления масла.

На приборной панели появились стильные аналоговые часы, а на центральной консоли появилась розетка для установки магнитолы формата DIN. В солнцезащитном козырьке переднего пассажира установлено косметическое зеркало. Кресла обиты двухцветной тканью. Также нужно выделить наличие подлокотника на заднем диване.

Не удалось обойтись без реформирования и технических характеристик модели.Так, вместо диагональных шин появились радиальные шины, а тормозная система получила вакуумный усилитель.

Основным двигателем на ВАЗ 2103 была установка объемом 1,5 л (75 лошадиных сил). Однако заранее стоит оговориться, что советские инженеры не стали разрабатывать принципиально новый двигатель, а провели своеобразный тюнинг 1,2-литрового агрегата, который использовался на модели 2101.

Объем и мощность двигателя увеличены за счет увеличения хода поршня до 80 миллиметров.

Однако были и другие варианты мощности:

Двигатель 1,2 л с отдачей 64 силы (21035).
Установка 1,3 л (21033). Способен развивать 69 лошадиных сил.

Все моторы оснащались четырехступенчатой механической коробкой передач. Тяга реализовывалась через задний мост.

Альтернатива

Спустя несколько лет после запуска в производство ВАЗ 2103 компания представила его модернизированный вариант — 2106.

Чем отличаются ВАЗ 2103 от ВАЗ 2106?

«Шестерка» отличается не только более поздним годом выпуска (с 1976 г.).

Отличия новинки:

Более мощный двигатель объемом 1,6 л, развивающий 80 сил.
Пластиковая решетка радиатора, черные секции, в которые встроена головная оптика.
Увеличено расстояние между фарами.
Иная конфигурация задней оптики.
Наличие тревожной кнопки.
Указатели поворота прямоугольной формы на передних крыльях.
Пластиковые накладки на бампер.
Два прямоугольных выреза спереди для охлаждения радиатора и двигателя.

Отзывы клиентов

Эта «Классика» до сих пор восхищает автолюбителей. Многие считают «Тройку» одной из самых крепких машин, когда-либо выпускавшихся в СССР. Она покорила резвым двигателем, привлекательным дизайном и качественным салоном.

Однако 2103 имеет слабые места.Например, плохая коррозионная стойкость. Эта проблема преследовала автомобиль с самого начала производства. Особой опасности подвергались колесные арки, лишенные подкрылков. Также пороги гниют.

Еще есть претензии к мотору. Последний склонен к перегреву, а его система охлаждения работает посредственно.

Более подробную информацию о проблемах конкретной модели можно найти в Интернете, на соответствующем форуме.Вы также можете посмотреть полезные видео и пообщаться с хозяевами.

Рыночная стоимость

Сколько стоит Тройка? В продаже можно найти очень ухоженные экземпляры, но часто встречаются автомобили, требующие серьезных финансовых вложений и восстановления кузова и салона.

Тест

Выдача высокого статуса

«Тройка» выгодно выделяется среди всего классического семейства Жигулей. Обращают на себя внимание хромированные бамперы, решетка радиатора, а также молдинги, которые придают дизайну кузова лаконичность и лаконичность.

Оптика головного освещения выполнена раздельно. Это значительно повышает эффективность дальнего света, а также придает передней части кузова некоторую агрессию.

Ненавязчивая респектабельность

Интерьер подкупает эргономичной передней панелью — все органы управления находятся в непосредственной близости от водителя. Материалы отделки качественные, сборка аккуратная.

Передняя панель состоит из тахометра с отмеченной зоной максимальной скорости двигателя, а также спидометра.Справа от них расположены индикаторы уровня топлива, охлаждающей жидкости, давления моторного масла. Под приборами можно найти включенные фары и дворники.

Торпеда примечательна наличием на ней часов, вместительной пепельницей. Климатическая система регулируется двумя ползунками. Хорошо прогревает салон в холодную погоду. Что касается штатной магнитолы, то у нее хороший прием сигнала и звук.

Передние сиденья имеют некоторый намек на профиль и боковую поддержку, но все же внушительные и не обеспечивают должной фиксации кузова.На заднем диване можно сесть и троим, однако двоим здесь будет намного удобнее за счет откидного подлокотника.

С искрой

Полторалитровый мотор придает Тройке веселый темперамент — стоит отметить хорошую тягу на низких оборотах, а также быстрый подхват на средних оборотах. Трансмиссия и сцепление работают согласованно, поэтому вы можете легко трогаться, переключаясь без рывков.

Более того, механическая коробка передач может похвастаться хорошей четкостью переключения, но большой ход рычага несколько разочаровывает.

Рулевое управление хорошо информирует пилота об угле поворота передних колес и позволяет активно маневрировать на скорости до 80 километров в час. Выше указанной скорости появляется низкая чувствительность на руле, заметно рыскание на дороге.

Подвеска обеспечивает высокую плавность хода на любых неровностях — даже на крупных ухабах вибрации отсутствуют. Однако на длинных волнах асфальта наросты налипают.

Тормозная система заслуживает отдельного разговора.Педаль тормоза с большим ходом дает возможность точно дозировать тормозное усилие, но при ее резком углублении колеса блокируются слишком рано, что чревато потерей контроля над машиной.

Фото ВАЗ 2103:

ВАЗ-2103 и ВАЗ 2106, которые гораздо чаще называют просто «тройка» и «шестерка», имеют много общего. Вероятно, именно из-за них рядовые потребители задаются вопросом: а есть ли аспекты, которые отличают две модели этих автомобилей? Сразу скажем, что такие отличия есть.Но в большей степени они сводятся к «внутренностям» этих автомобилей и лишь минимально касаются их внешнего вида и, в частности, кузова.

Что такое ВАЗ-2103?

Этот автомобиль начали выпускать на всем известном Волжском автомобильном заводе двенадцать лет назад. Первоначальное производство этих машин началось между 1972 и 1984 годами, если быть точным. Разработкой этого автомобиля занимались не только отечественные конструкторы. К этому процессу также были привлечены специалисты итальянской фирмы Fiat.Ввиду этого нет ничего странного в том, что внешне наша ВАЗ-2103 практически идентична своему итальянскому оригиналу. В семидесятые годы эта модель автомобиля успела произвести настоящий фурор у большинства советских автомобилистов. Он был популярен не только своей некогда привлекательной внешностью, но и мощной «внутренностью», благодаря которой этот автомобиль мог развивать просто невероятную по тем временам скорость, порядка 100 км / ч всего за семнадцать секунд.

Спрос на этот автомобиль привел к тому, что за 12 лет вышеупомянутый автозавод успел выпустить около 1300000 моделей … ВАЗ-2103 практически всегда пользовался популярностью. Тем не менее, в 1984 году рассматриваемый нами сегодня производитель решил запустить в производство более совершенную модель ВАЗ-2106, которая, правда, мало чем отличалась от своего «старшего брата».

Отличительные особенности ВАЗ-2106

Эту модель сняли с производства сравнительно недавно, всего восемь лет назад. Несмотря на то, что изменения в ней были не столь значительными, «шестерка» пользовалась еще большим спросом у отечественных автомобилистов.Было сразу несколько серий этой машины. В зависимости от них ВАЗ-2106 мог оснащаться четырех- или пятиступенчатой механической коробкой передач.

Если речь идет о заднеприводном ВАЗ-2106, то следует отметить, что он мог развивать скорость до 150 км / ч. … При этом, по крайней мере, по заявлению производителя, увеличенная Комфортность водителя, как и каждого его пассажира, сохранилась. Кстати, эти две модели предназначались для бедных, для среднего класса, как его теперь принято называть.

Сравнение ВАЗ-2103 и ВАЗ-2106

Якобы «новая» модель автомобиля, пришедшая на смену ВАЗ-2103, ни в коем случае не была полностью инновационной или иной. Предусмотренные в нем изменения оказались минимальными, но о них тоже стоит сказать:

Основным отличием двух моделей этих автомобилей был объем двигателя. Так, если в ВАЗ-2103 предусмотрен двигатель объемом 1,5, то уже в ВАЗ-2106 двигатель имел объем 1.6 литров.
Отличия кузова этих двух моделей минимальны и сводятся к фарам и решетке радиатора, претерпевшим изменения в ВАЗ-2106. Внешне они стали немного строже. К тому же расстояние между фарами одной из пар стало немного больше. Что касается решетки радиатора, то в ВАЗ-2106 она была пластиковой, а в ВАЗ-2103 этот же элемент кузова был металлическим.

ВАЗ-2103

, не имел возможности похвастаться наличием тревожной кнопки.В новой версии этой модели автомобиля он уже присутствовал.

Чем отличается ВАЗ-2103 от ВАЗ-2106?

Эти автомобили отличает объем двигателей и, как совершенно очевидное следствие, совершенно разная скорость. Кстати, хоть у шестой модели он выше, у «тройки» по разгону все же лучше. Их внешние отличия заметны в конструкции задних фонарей, фар, а также решетки радиатора, которая в ВАЗ-2106 сделана из обычного пластика.Кроме того, у «тройки» отсутствует тревожная кнопка, а в «шестерке» этот недостаток устранен.

Советских автомобилей плотно заполонили авторынок и по сей день являются одними из самых удобных и простых в обслуживании. Как и в любой машине, у ВАЗа есть свои плюсы и минусы. Каждый водитель оценивает свои материальные возможности, потребности и пожелания при покупке автомобиля и руководствуется исключительно личными потребностями. Если выбор все же падает на «шестерку» или другую подобную машину, то стоит помнить о ее характерных особенностях.Жигули не особо устойчивы к коррозии, однако у ВАЗ-2106 по этой стойкости выше, чем у всех его «собратьев».

Салон «Жигулей» достаточно просторный и уютный. В нем с комфортом разместятся пять человек, включая водителя. Достоинством «шоха» является большой бардачок, а вот передняя панель — скорее недостаток. Она не очень удобная и на нее нельзя ничего надеть.

Еще одно слабое место «Жигулей» — их электрика. Однако на данный момент ВАЗ-2106 имеет преимущества перед «копейкой» или «семеркой».

Лада не нуждается в частом ремонте трансмиссии и подъемного механизма, но мелкие проблемы могут возникать часто. Поскольку текущее качество компонентов оставляет желать лучшего, основными частями, которые чаще всего нуждаются в замене или ремонте, являются:

Сферический подшипник.
Система амортизации.
Колодки тормозные.

Если автомобиль проехал более 100 км, могут возникнуть проблемы с подвеской, подшипниками и карданным валом. Коробка передач также заслуживает особого внимания.Если пробег у машины уже солидный, то скорее всего пора что-то менять в коробке.

Самым главным преимуществом советского автопрома является его распространенность и доступность. Даже если автовладелец по неопытности не справится с той или иной проблемой, то обязательно найдутся товарищи, которые подскажут и помогут в этом вопросе. Также, если возникнет необходимость в приобретении новых деталей, то их стоимость будет не слишком высокой. Найти запчасти на любую модель автомобиля ВАЗ не составит труда.

С помощью коробки передач крутящий момент передается от двигателя на колеса. Редуктор представляет собой набор шестерен и включает в себя два основных блока: межколесный дифференциал и главную передачу. При замене или ремонте этого модуля может возникнуть вопрос, чем отличается КПП ВАЗ 2103 от 2106, внешне не идентичных.

Чем отличается КПП ВАЗ 2103 от ВАЗ 2106

Основное отличие заключается в другом передаточном числе коробки передач:

ВАЗ 2103-4.1;
ВАЗ 2106 — 3.9.

Передаточное число показывает, сколько раз колесо повернется по отношению к количеству оборотов кардана. Чем отличается КПП ВАЗ 2103 от 2106 хорошо видно по количеству зубьев на шестернях. «Шестерка» имеет 11 зубьев на ведущей шестерне и 43 зуба на ведомой шестерне, а «тройка» — 10 и 41 соответственно. Чтобы убедиться в этом, необязательно разбирать коробку передач, достаточно посмотреть на ее маркировку.

Многие автолюбители считают, что коробкой передач с более высоким передаточным числом считается тяговая передача, а низшая передача — высокоскоростной, и они стараются заменить один тип коробки передач другим, доводя машину до нужных параметров.Но для полноценной модернизации автомобиля мало просто знать, чем коробка передач ВАЗ 2103 отличается от 2106.

Замена КПП типа

Изменение передаточного числа коробки передач влечет за собой изменение динамики автомобиля, возможно, вам не понравятся новые характеристики ходовой части. Уменьшение передаточного числа увеличит скорость автомобиля, но его мощность уменьшится. Небольшой двигатель может не разогнать автомобиль до желаемой скорости.

Узнать, подходит ли запчасть к автомобилю, можно в сервисных центрах ВАЗ или у консультантов на сайте нашего магазина.

Устройство двигателей ВАЗ 2103 и ВАЗ 2106

На автомобили ВАЗ 2103, 21061, 2106, 2121, 21053, 2107 устанавливаются двигатели ВАЗ 2103 и ВАЗ 2106. Они имеют одинаковую конструкцию, но с разным объемом цилиндров. Они различаются в основном размером блока цилиндров, поршней и длиной цепи привода ГРМ (116 звеньев), разница также в форме башмака натяжителя, а точнее расположении на нем упорного кронштейна натяжителя из-за При разнице в весе блоков 2101, 21011 и 2103, 2106 последние блоки на 9 мм выше первых, поэтому в двигателях используются цепи разной длины и разные колодки.На двигателях 2101,21011 колодка натяжителя имеет маркировку 2101, а на двигателях 2103.2106 — 2103.

На эти двигатели устанавливается коленчатый вал ВАЗ 2103 (Внимание !!! В настоящее время установлен коленвал 21213 по размерам и параметрам, он полностью идентичен коленвалу ВАЗ 2103, только отличается наличием дополнительных противовесов на соединительной шейки шатунов для более точной балансировки, что позволяет снизить вибрацию при работе двигателя) … Блок цилиндров отлит из специального чугуна.Цилиндры блока подразделяются по диаметру 0,01 мм на пять классов, обозначенных буквами: A, B, C, D, E. Класс цилиндра указывается на нижней плоскости блока напротив каждого цилиндра. Цилиндр и сопряженный с ним поршень должны быть одного класса, чтобы обеспечить зазор между поршнем и цилиндром 0,05-0,07 мм. Диаметры цилиндров на двигателе ВАЗ 2103 — 76,00 при межремонтных габаритах 76,40 и 76,80 с такими же классовыми допусками. Диаметры цилиндров на двигателе ВАЗ 2106 — 79.00 при капитальном ремонте 79,40; 79,80; 80.00. с такими же классами допусков.

В нижней части блока цилиндров пять коренных подшипников коленчатого вала с тонкостенными сталеалюминиевыми гильзами (Внимание !!! при установке гильз обязательно устанавливайте гильзы с кольцевыми канавками с внутренней стороны в блоке в местах соприкосновения в коленчатом валу для непрерывной смазки вкладышей шатунов при вращении вала в крышки помещают гладкие вкладыши без бороздок.Гильзы средней — 3-й шейки шире остальных и обе гладкие, остальные одинаковой ширины.) Отверстия для подшипников коленчатого вала в блоке цилиндров обрабатываются в комплекте с крышками, поэтому крышки подшипников не взаимозаменяемы. , а за отличия на их внешней поверхности сделаны риски.

Задняя опора имеет гнезда для установки упорных полуколец, удерживающих коленчатый вал от осевых перемещений (Внимание !!! При установке полуколец не перепутайте стороны, специальное алюминиевое покрытие полуколец, предназначенное для скольжения коленвала, должен устанавливаться в сторону коленчатого вала и на нем есть специальные канавки для попадания масла для смазки «пузырями», то есть естественным разбрызгиванием при вращении деталей кривошипно-шатунного механизма.) Спереди установлено сталеалюминиевое полукольцо, а металлокерамическое (желтое), пропитанное маслом (Внимание !!! В настоящее время — металлокерамические (желтые), маслопропитанные полукольца не производятся и не производятся. в комплект не входит, есть полукольца с медным покрытием, такие же, как сталь-алюминий, только медного цвета, желательно ставить за коленвал, он более нагружен и имеет повышенную износостойкость). Величина осевого зазора коленчатого вала при сборке двигателя предоставляется в пределах 0.06-0,26 мм. Если в процессе эксплуатации зазор превышает предельно допустимый (0,35 мм), необходимо заменить упорные полукольца на новые или ремонтные, увеличенные на 0,127 мм. Канавки на одной стороне полуколец должны быть обращены к упорным поверхностям коленчатого вала.

В передней части блока цилиндров имеется закрытая крышкой полость для привода газораспределительного механизма, в которой установлен передний сальник коленвала. С задней стороны к блоку цилиндров крепится задняя крышка с сальником коленвала.С левой стороны блока расположен ролик для привода вспомогательных агрегатов (скребок). В отверстия под роликовые подшипники запрессовываются сталеалюминиевые втулки. (Внимание !!! В настоящее время сайлентблоки изготавливаются из спекшегося материала соответствующего цвета, при их установке не допускается слишком плотный монтаж, в отличие от сталеалюминиевых, так как возможен прикус при нагревании двигателя и порезании шпильки. отключение на поросёнке в результате нарушения настройки ГРМ и изгиба блока клапанов головки, кроме двигателей, на которых установлены поршни 2105 типоразмера 79.00; 79,4; 79,80; 80.00.

Головка блока цилиндров общая для четырех цилиндров, отлита из алюминиевого сплава. Чугунные седла и направляющие клапана запрессованы в головку. Отверстия в направляющих втулках имеют спиральные канавки для смазки. Для уменьшения проникновения масла в камеру сгорания через зазоры между втулкой и штоком клапана используются колпачки маслозаборника из металлорезины. Головка блока цилиндров крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров имеется прокладка из асбестового материала на металлическом каркасе, пропитанная графитом.

Поршни изготовлены из алюминиевого сплава. Юбка поршня имеет овальное сечение и сужение по высоте. Кроме того, в бобышку поршня встроены стальные термостатические пластины. Все это сделано для компенсации неравномерной термической деформации поршня при нагревании. В бобышках поршня есть отверстия для подачи масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя, чтобы уменьшить стук поршня при пересечении ВМТ.Поэтому рядом с отверстием для поршневого пальца есть отметка «P», которая при сборке должна быть направлена в сторону передней части двигателя. Поршни, как и цилиндры, разделяются на пять классов по внешнему диаметру через каждые 0,01 мм и по диаметру отверстия под поршневой палец — на три категории через каждые 0,001 мм, обозначаемые цифрами 1.2, 3. Класс поршня (буква) и категория отверстия под поршневой палец (номер) указаны на днище поршня. Поршни по массе в одном двигателе должны соответствовать максимально допустимому отклонению (2.5 г).

Поршневые поддоны изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца хромирована для повышения износостойкости и имеет бочкообразную образующую для улучшения приработки. Кольцо компрессионное нижнее скребковое (с проточкой на внешней поверхности), фосфатированное. Кольцо необходимо устанавливать канавкой вниз. Маслосъемное кольцо имеет прорези для масла, удаляемого из цилиндра, и внутреннюю цилиндрическую пружину (расширитель). Шатуны стальные, кованые, с разъемной нижней головкой, в которой установлены вкладыши шатунных подшипников.Шатун обрабатывается вместе с крышкой, поэтому при сборке номера на шатуне и крышке должны совпадать. Коленчатый вал пятиопорный, отлитый из чугуна. Цапфы валов закалены токами высокой частоты на глубину 2–3 мм. На заднем конце коленчатого вала выполнено гнездо для переднего подшипника входного вала коробки передач, по внешнему диаметру которого центрируется маховик. Маховик устанавливается на коленчатый вал таким образом, чтобы метка (коническое отверстие возле зубчатого обода маховика) и ось шейки шатуна первого цилиндра находились в одной плоскости и одна от оси коленчатого вала.Вкладыши коренных и шатунных подшипников тонкостенные, сталеалюминиевые. Все втулки шатуна одинаковые и взаимозаменяемые. Верхние вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников одинаковые, с проточкой на внутренней поверхности, а нижние — без проточки. Вкладыши третьего коренного подшипника отличаются большей шириной и отсутствием канавки на внутренней поверхности. Газораспределительный механизм обеспечивает наполнение цилиндров двигателя горючей смесью и отвод выхлопных газов в соответствии с порядком работы цилиндров и фазами газораспределения, принятыми для двигателя.В состав механизма входят: распределительный вал, клапаны и направляющие втулки, пружины с деталями крепления, рычаги привода клапанов. Распределительный вал, регулирующий открытие и закрытие клапанов, чугун, литой. Тертые поверхности кулачков обесцвечены. Этот процесс заключается в электродуговом плавлении поверхностей, в результате чего образуется слой так называемого «белого» чугуна, обладающего высокой твердостью. Вал вращается на пяти подшипниках в специальном кожухе и удерживается от осевых перемещений упорным фланцем, размещенным в канавке передней шейки вала.

Клапаны (впускной и выпускной) расположены в головке блока цилиндров наклонно в один ряд. Головка впускного клапана имеет больший диаметр для лучшего заполнения цилиндра, а рабочая фаска выпускного клапана, работающего при высоких температурах в агрессивной среде выхлопных газов, имеет накладку из жаропрочного сплава. Пружины прижимают клапан к седлу и не дают ему соскочить с рычага привода. Верхняя опорная плита пружин удерживается на штоке клапана двумя сухариками, сложенными в виде усеченного конуса.Рычаги передают усилие от кулачка распределительного вала к клапану. Рычаг одним концом опирается на сферическую головку регулировочного болта, а другим — на конец клапана. Регулировочный болт ввинчивается в втулку и фиксируется контргайкой. Вспомогательный привод. Вспомогательное оборудование двигателя и механизм газораспределения приводятся в движение коленчатым валом с помощью цепной передачи. Состоит из двухрядной втулочно-роликовой цепи «Галл», ведущей звездочки на коленчатом валу, ведомой звездочки распредвала, демпфера цепи и натяжителя с башмаком.Башмак натяжителя и направляющая цепи имеют стальной каркас со слоем вулканизированной резины. При ослаблении стопорной гайки цепь натягивается башмаком, на который через плунжер воздействуют пружины. Башмак натяжителя вращается вокруг крепежного болта. После затяжки гайки шток зажимается рогами сухарей, в результате чего пружина натяжителя цепи блокируется.

При работающем двигателе на плунжер действует только внутренняя пружина, которая благодаря зазору 0.2-0,5 мм в механизме натяжителя, компенсирует колебания цепи. Демпфер цепи гасит колебания приводной цепи. Цепь растягивается при работающем двигателе. Считается исправным, если натяжитель обеспечивает его натяжение, т.е. если длина цепи не более 4 мм. Ролик привода масляного насоса, распределителя зажигания и топливного насоса установлен вдоль двигателя и имеет две опорные шейки, косозубую шестерню и эксцентрик, приводящий в движение топливный насос через толкатель.Шестерня находится в зацеплении с шестерней, которая приводит в действие распределитель зажигания и масляный насос.

Шестерня вращается в спеченной втулке, запрессованной в блок цилиндров. В шестерне проделывается прорезь, в которую входят шлицевые концы роликов распределителя зажигания и масляного насоса. Работа двигателя. В одном рабочем цикле в цилиндре двигателя имеется четыре такта: впуска горячей смеси, сжатия, рабочего хода и выпуска выхлопных газов. Эти ходы выполняются при двух оборотах коленчатого вала, т.е.е. каждый ход происходит за половину оборота (180) коленчатого вала. Впускной клапан начинает открываться за 12 до того, как поршень приближается к верхней мертвой точке (ВМТ). Это необходимо для того, чтобы клапан был полностью открыт при опускании поршня. Клапан закрывается на 40 после прохождения поршнем нижней мертвой точки (НМТ).

Благодаря инерционному давлению струи всасываемой горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и, таким образом, обеспечивается лучшее наполнение цилиндра.Выпускной клапан начинает открываться за 42 секунды до НМТ. В этот момент давление в баллоне еще достаточно высокое, и газы начинают быстро вытекать из баллона. Клапан закрывается через 10 после прохождения поршнем ВМТ. Есть такой момент (22 оборота коленвала в районе ВМТ), когда одновременно открыты впускной и выпускной клапаны. Это называется перекрытием клапана.

Из-за небольшого временного интервала закрытие клапана не приводит к проникновению выхлопных газов во впускной коллектор, а наоборот, инерция потока выхлопных газов заставляет топливную смесь всасываться в цилиндр и улучшает ее наполнение .Чтобы время открытия и закрытия клапанов соответствовало углам поворота коленчатого вала (то есть для обеспечения правильной настройки фаз газораспределения), на звездочках коленчатого и распределительного валов, а также на блок цилиндров и 41 (выступ) на корпусе подшипника распредвала. Если фаза газораспределения установлена правильно, то, когда поршень четвертого цилиндра находится в ВМТ в конце такта сжатия, метка 41 должна совпадать с меткой, а метка 48 с меткой 47.Когда полость привода распределительного вала закрыта крышкой, положение коленчатого вала можно определить по меткам на шкиве коленчатого вала и крышке привода распределительного вала. Для обеспечения правильной работы газораспределительного механизма при тепловом расширении деталей на работающем двигателе зазоры между кулачками и рычагами привода клапанов устанавливаются равными 0,15 мм на холодном двигателе. Если зазоры больше, то клапаны откроются с задержкой и закроются с опережением. Если зазора нет, то клапаны на работающем двигателе будут оставаться приоткрытыми.В результате резко снизится долговечность клапанов и седел, упадет мощность двигателя.

Как определить объем двигателя ВАЗ 2106. Все автомобили ВАЗ. Двигатель «шестерка»: проблемные места

Двигатель ВАЗ 2106 применяется на малолитражных автомобилях. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде распыления.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	карбюратор / инжектор
Тип A	рядный
Количество цилиндров	4
Клапаны на цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	79 мм
Степень сжатия, атмосферы	8.5
Объем, см	1569
Мощность, л.с. с. при 5400 об / мин	75
Крутящий момент, Нм при 3000 об / мин	116
Топливо	AI 92
Расход топлива на 100 км, л
— город	10,3
— направляющая	7,4
— смешанный	10
Расход масла на 1000 км, г	700
Габаритные размеры (ДхШхВ), мм	565х541х665
Масса, кг	121
Типы масла	5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л	3.75
При замене залить, л	3,5
Ресурс двигателя, км
1. По данным завода	125 000
2. Фактически	200 000
Тюнинг (потенциал / без потери ресурса), л / с	200/80
Свечи	A17DVR, A17DV-10, FE65CPR
Какие автомобили устанавливаются на	ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Двигатель устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии двигателя, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу улучшить готовую деталь любыми способами:

Мощность увеличена за счет полного полезного объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция мотора больше не имеет отличительных особенностей.
В процессе производства специалисты присваивают каждому цилиндру свой класс. Сегодня существует около пяти предметов, которые отличаются на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Условный класс двигателя можно увидеть внизу основания.
Основная головка мотоблока с обозначением 21011-1005011-10 осталась без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик друг с другом. Представленный двигатель комплектуется поршнями от двигателя 21011, номинальный диаметр которых составляет 79 миллиметров.
Новая модель мотора имеет цилиндрические отверстия, а объемы были увеличены в несколько раз. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Так удалось компенсировать возможные термические деформации. Также производители поместили в канал поршня термостатические пластины из высококачественной стали.

Как увеличить мощность двигателя ВАЗ 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть двигателя? Необходимо обратить внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Техническое обслуживание двигателя ваз 2106

Чтобы выявить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Бригадир и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо провести подробные исследования силовой нагрузки.Также особое внимание уделяется всем компонентам системы.

Демонтаж двигателя ВАЗ 2106 требует предельно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде руководства, которая продается в любом автомобильном магазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо обладать знаниями и опытом, а также иметь полный набор инструментов.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо провести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами.Порядок выполнения подготовительных работ:

Откручивание крепежа, расположенного на каркасе.
Ослабление хомута бензонасоса, а также демонтаж изделия.
Вытаскиваем проставки возле бензонасоса.
Отсоединяющие провода от каждой свечи зажигания.
Прижимная пластина вынута.
Демонтажные работы в трамблере.
Откручиваем крепеж на генераторе.

Для демонтажа крышки ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук двигателя ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности вы можете протыкать каналы, полировать впускные коллекторы, выбирать карбюратор, распределительный вал, разрезные шестерни, изменять впуск, расточку блоков цилиндров, выбирать оптимальные варианты поршневой системы, коленчатого вала и шатуна.

Такие работы, как тюнинг двигателя ВАЗ 2106 лучше всего доверить квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к этой процедуре. Для проведения тюнинга двигателя ВАЗ 2106 необходима замена конкретных заводских деталей на более качественные. Это включает клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106.Во время наддува необходимо учитывать степень сжатия и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличить объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решает заняться тюнингом своими руками, то вам необходимо:

Обязательно сначала проверить проводку, которая сделана из силикона.Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
Перед установкой убедитесь, что аккумулятор и генератор имеют достаточно энергии и мощности.
Для увеличения мощности двигателя необходимо заменить заводской генератор и утилизировать систему зажигания.
Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы.Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Существует широкий и разнообразный выбор синтетических и минеральных масел. Они отличаются друг от друга тем, что последний способен смыть с мотора все ненужные и ненужные отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который может растворяться в качественном синтетическом масле.Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они подойдут для любого синтетического масла.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто слейте старое минеральное масло и залейте новое; или специально разработанное моющее средство для стирки (в случае сильнозагрязненных деталей).

В последнем случае двигатель 2106 будет работать в течение десяти минут, чтобы залитая жидкость могла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

Этот процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
В противном случае можно столкнуться с засорением масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания.В противном случае такое вмешательство приведет к повреждению мотора.
Если автомобиль находится в эксплуатации достаточно долгое время, то на гильзах и прокладках образуются отложения сгорания. Отверстия в прокладках головки блока цилиндров и прокладках могут быть забиты.
Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности, проверять уплотнения и прокладки.
Если в системе наблюдается чрезмерное давление при засорении подающей трубки, можно ожидать утечки масла.
Поэтому для замены масла нужно покупать его качественную марку, которая проверена не один десяток лет.

На какие автомобили можно устанавливать двигатель 2106 на

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Двигатель ВАЗ 2106 — хорошо известная система любителям отечественного автопрома, в большинстве своем работает хорошо и без сбоев. Однако, как и любой другой механизм, двигатель автомобиля требует своевременного обслуживания и, возможно, даже модернизации под условия эксплуатации. Тюнинг способен творить чудеса даже при минимальных затратах.

Из чего состоит двигатель ВАЗ?

По своей сути двигатель ВАЗ 2106 представляет собой модернизированный 4-цилиндровый двигатель «тройки», получивший большую мощность.Отныне автомобиль может похвастаться 75 лошадиными силами, которые выдают крутящий момент 116 Нм. Однако на одном варианте разработчики не остановились, предоставив на усмотрение автомобилистов сразу несколько из следующих модификаций:

классический автомобиль с двигателем внутреннего сгорания объемом 1,6 л;

Изделие

с двигателем объемом 1,3 л, а также доработанным карбюратором, длина хода поршня на 1,4 см меньше;
1,5-литровый двигатель с измененными параметрами шатунно-поршневых элементов и блока.

Популярны все без исключения вариации, однако наиболее популярными по-прежнему остаются модели с объемом двигателя 1,5 л. Этот ВАЗ 21061 довольно неприхотлив в эксплуатации и реже других модификаций выходит из строя.
Всего, независимо от модификации, двигатель ВАЗ 21061 — 21063 включает в себя:

цилиндр и блок-картер, внизу которого обычно устанавливается специальный поддон;
поршень и прилегающие к нему компрессионные кольца, расположенные непосредственно внутри цилиндра;
Коленчатый вал, который движется внутри подшипников картера.

Для тех, кто привык ремонтировать авто своими силами, трудностей в эксплуатации «шестерки» не возникает. Другое дело, если водитель задумывается, как увеличить мощность двигателя ВАЗа. Тогда процесс потребует на порядок больше знаний и, возможно, консультации специалиста. Конечно, если хозяин очень хочет улучшить свою машину, а не нанести ей непоправимый ущерб.

Правила тюнинга

Основная цель качественного тюнинга — улучшение характеристик двигателя.А желаемого результата можно добиться следующими методами:

форсирование двигателя;

Чип-тюнинг

;
замена системы зажигания на более мощную.

Самая сложная и одна из самых дорогих процедур — увеличение диаметра цилиндра и хода поршня. При этом масса автомобиля ВАЗ не меняется, но выходная мощность значительно увеличивается. Лучшее решение в этом случае — замена баллонов, которые будет проще и дешевле установить.Габаритные размеры компонентов изменятся незначительно и никак не повлияют на ходовые качества. Размеры дают о себе знать только тогда, когда автомобиль переполнен или неисправен.

Другой эффективный способ настройки — улучшение динамических характеристик двигателя, достигаемое следующим образом:

уменьшена масса коленчатого вала и шатунно-поршневой системы;
коррекция передаточных чисел;
наладка электронных комплексов.

Крутящий момент автомобиля от таких действий сильно не изменится, мощность увеличится, но немного.

На помощь могут прийти радикальные методы, позволяющие желающим провести более глубокую настройку.

Заключается в подборе специального коленвала для замены заводского агрегата. Это позволит изменить автомобиль, практически уменьшить клиренс и увеличить мощность. После замены всех необходимых элементов автомобиль ремонтируется и отлаживается в целом.

Чип-тюнинг — относительно новый метод модернизации, позволяющий изменять параметры без механического вмешательства с помощью специального программного обеспечения. Сколько весит двигатель и когда он был выпущен, значения не имеет. Система справится с любыми, даже самыми сложными обстоятельствами.

Замена системы зажигания относится к разряду приемов прогрессивной настройки. Лучшее решение — блок под названием бесконтактный, позволяющий значительно прибавить в мощности.

Поэкспериментировать с собственным автомобилем, безусловно, хорошо, однако, принимая решение о других модификациях, нужно подумать о том, будут ли они последним, что добьет автомобиль.Спектр экспериментов широк, поэтому спешить не нужно. Лучше хорошенько подумать и выбрать то, что действительно пригодится.

ВАЗ-2106 («Лада») — легковой заднеприводный автомобиль с кузовом типа седан. Разработан на Волжском автомобильном заводе. Выпускался с 1976 по 2006 год.

История

Первый автомобиль ВАЗ-2106 сошел с III очереди главного конвейера 21 февраля 1976 года. Когда в Тольятти было освоено производство модели ВАЗ-2106 (Lada 1600), перепроектированной для отечественных условий эксплуатации с FIAT 124 Speciale модели 1972 года никто и представить не мог, что именно она станет самым массовым и массовым продуктом Волжского автозавода.

ВАЗ-2106 — это рестайлинговая версия ВАЗ-2103. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 литра, иной схемой электрооборудования и измененной конструкцией кузова и салона. Улучшена эргономика, упрощена и «модернизирована» конструкция за счет уменьшения количества хромированных элементов и увеличения количества пластиковых.

По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортным салоном, были верхом комфорта и престижа для широкого круга автолюбителей в СССР.В конце 1970-х ВАЗ-2106 сразу получил известность как «роскошный» и скоростной автомобиль, но дорогой и менее «практичный», чем другие «Жигули». Приличная для того времени динамика (максимум 150 км / ч и 16 с до 100 км / ч), рельефные сиденья с подголовниками, приборная панель с тахометром и отличная звукоизоляция — было за что ценить.

В свое время автомобиль пользовался значительной популярностью у автолюбителей благодаря мягкому ходу, хорошей управляемости, высокой ремонтопригодности и относительной долговечности.По качеству сборки «шестерка» заняла одно из лидирующих мест среди остальных автомобилей ВАЗ.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с двигателем ВАЗ-2103 мощностью 71 л.с. и ВАЗ-21063 с двигателем ВАЗ-21011 мощностью 64 л.с. В народе они не пользовались популярностью, но масштабы их производства росли (особенно 21063), и в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем. что значительно ухудшило динамику.С 1980 года начали устанавливать карбюраторы Ozone типа 2107. Изменения в электротехнике в связи с изменением технологии продолжаются. В 1977 году машины начали оснащаться новыми клеммами и электрическими соединениями, а с 1986 года было установлено новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали устанавливать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели.В 1988 году была проведена модернизация выхлопной системы: в нее установили одноразовую прокладку и гайку. В 1990 году ВАЗ освоил своеобразную комплектацию Lux — ВАЗ-21065 со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором Solex (21053-1107010-03), галогенными фарами, улучшенной обивкой салона и другими подголовниками сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной схемой электрооборудования.С 1985 года сначала на экспортные модификации, а иногда и на «внутренние» стали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива по трассе и шум двигателя.

Но времена меняются. К концу 80-х эта модель с доработками оставалась самой массовой и популярной в программе ВАЗа. Конечно, это уже не считалось престижным, но хорошая память о первом семействе «Жигулей» поддерживала устойчивый спрос на шестерку.Даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы на это не повлияло. Со временем машина стала настолько доступной, что превратилась в непритязательную «рабочую лошадку». Также у него есть постоянная армия поклонников.

Однако сейчас ВАЗ-2106 все же постепенно сдает позиции, в первую очередь из-за устаревания дизайна и интерьера, а также довольно невысоких ходовых качеств, органично присущих классической компоновке.Тем не менее, у «шестерки» есть все шансы встретить на конвейере и свое тридцатилетие.

Производство ВАЗ-2106 было начато на Волжском автомобильном заводе в 1976 году. С 1998 года автомобиль выпускается на конвейере компании «Рослада» в Сызрани. В 2002 году производство переведено на завод «Ижавто» в Ижевске. В январе 2006 года ВАЗ-2106 сняли с производства через 30 лет после начала производства.

Модификации

ВАЗ-21060 -рабочий объем 1600 куб.см
— пикап со встроенным тентом сзади, изготовленный по заказу технического руководства.

ВАЗ-21061 — двигатель ВАЗ-2103, рабочий объем 1500 см

Но изначально ВАЗ-21061 был версией автомобиля для Канады

«Канадская» версия с мощными алюминиевыми бамперами. ему был присвоен индекс 21061, но затем Канада «исчезла», и его носила самая «слабая» модификация с двигателем 1,3 л.

ВАЗ-21062 — Экспортная версия ВАЗ-2106 с правым рулем.
ВАЗ-21063 — рабочий объем 1300 куб.см (от ВАЗ 21011 (модификация ВАЗ 2101)) карбюратор «Озон» 2105-1107010-20
ВАЗ-21064 — Модель ВАЗ-21064 является экспортной модификацией ВАЗ-21061 .
ВАЗ-21065 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор SOLEX-21053, электростеклоподъемники передних дверей, безопасный руль , другая обивка салона, другие сиденья с подголовниками.
ВАЗ-21065-01 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор Солекс 21053, передние двери силовые окна
ВАЗ-21066 — Экспортная версия ВАЗ-21063 с правым рулем.
ВАЗ-21067 — Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, оснащались двигателем ВАЗ-21067 объемом 1600 см3, являющимся модификацией двигателя ВАЗ-2106 с система впрыска топлива и каталитический нейтрализатор, соответствующие нормам токсичности Euro 2.ВАЗ-21067 не имеет распределителя, механического топливного насоса с ручным рычагом подкачки и карбюратора. Компоненты системы питания инжекторной «шестерки» позаимствованы у переднеприводных автомобилей ВАЗ. Блок управления — «Январь 5.1», только с собственными калибровками. Также унифицированы воздушный и топливный фильтры, модуль зажигания. Ресивер — от инжекторного «Нивовского» двигателя. Датчик скорости устанавливается на коробке передач в месте подключения троса спидометра, а последний подключается через переходник — такой же, как на Ниве ВАЗ-21214.Нейтрализатор в выхлопной системе и адсорбер обеспечивают Евро 2 не только по выхлопу, но и по топливным парам. Октановое число используемого бензина не изменилось — АИ-92, потому что степень сжатия двигателя осталась прежней.
ВАЗ-21067-20 — опытная, с инжекторным двигателем 2106, рабочий объем 1600 см3, 2005 г., левый руль
ВАЗ-21068 — выпущен как носитель агрегатов в период доработки новых двигателей ВАЗ-2108 и ВАЗ-21083.
ВАЗ-21069 — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД для заднеприводных и переднеприводных ВАЗ-415. Машины изготавливались по заказу спецслужб.
— «Псевдо-семерка» для семьи Брежневых, сделанная из обычной «шестерки». Получил прозвище «половина восьмого».

Модель	Рабочий объем двигателя , куб. См	Банкноты
2106		Производство снято с производства в 1993 году.
21061
21062
21063
21064
21065
21066
21067
21067-20	1600 (моно впрыск)	опытный с инжекторным двигателем 2106, 2005 г.
21069		с двигателем из Самары-21083, 1988 г.

Технические характеристики ВАЗ-2106

Год выпуска


	Лада 1600 GL (Нидерланды)	Lada 1600 LS (экспортная версия)	ВАЗ 2106	ВАЗ 21061	ВАЗ 21063	Лада 1600 (2106)	Лада 1600 ES 4-дверный Салон для Великобритании (21064)
Модификация	—	—	1600	1.5	—	1,6	—
—	—	1976 г.	1976 г.	—	1977-85	—
Геометрия
Тип корпуса	Седан	Седан	Седан	Седан	Седан	Седан	Седан
номер двери	—	4	4	4	4	4	—
номер места	—	5	5	5	5	5	—
	—	слева	слева	слева	слева	слева	Правый
	—	4116 мм	4166 мм	4166 мм	—	—	—
	—	1611 мм	1611 мм	1611 мм	—	—	—
	—	—	1440 мм	1440 мм	—	—	—
Колесная база	—	2424 мм	2424 мм	2424 мм	—	—	—
Колея передняя	—	1365 мм	1365 мм	—	—	—	—
Колея задняя	—	1321 мм	1321 мм	—	—	—	—
	—	—	170 мм	170 мм	—	—	—
Снаряженная Масса	—	1030 кг	1045 кг	1085 кг	—	—	—
Полная масса	—	1430 кг	1445 кг	1485 кг	—	—	—
Двигатель
Двигатель	—	—	ВАЗ 2106	ВАЗ 2103	ВАЗ 21011	ВАЗ 2106	—
Расположение	—	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно	—
	—	—	бензин	бензин	бензин	бензин	—
Система снабжения	—	—	карбюратор	карбюратор	карбюратор	карбюратор	—
Диаметр цилиндров	—	—	79 мм	76 мм	79 мм	79 мм	—
Ход поршня	—	—	80 мм	80 мм	66 мм	80 мм	—
Мощность сжатие	—	—	8.5	8,5	8,5	8,5	—
	—	1.568 л	1,57 л	1.452 л	1,294 л	1,57 л	—
Турбонаддув	—	—	№	№	№	№	—
Мощность	—	78 ч.п.	80 л.с. при 5400 об / мин	77 л.с. при 5600 об / мин	69 л.с. при 5600 об / мин	80 л.с. при 5400 об / мин	—
Крутящий момент	—	—	122 Нм при 3000 об / мин	106 Нм при 3500 об / мин	94 Нм при 3400 об / мин	122 Нм при 3000 об / мин	—
Марка топливо	—	—	АИ-93	АИ-93	АИ-93	АИ-93	—
Трансмиссия

ВАЗ-2106 — настоящая классика советского автопрома.Автомобиль производился долгое время после развала Советского Союза, что объясняется его невероятной надежностью. Кроме того, он выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого агрегата, доступностью запчастей и неограниченными возможностями модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле. Этот четырехтактный агрегат, оснащенный до 2002 года карбюратором, а затем системой зажигания с впрыском топлива, может работать даже на бензине самого низкого качества, редко выходит из строя при сильном морозе и может успешно эксплуатироваться практически в любых условиях.Любые его проблемы устраняются даже без участия специалиста — любой мало-мальски опытный автолюбитель легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 масса двигателя без коробки передач составляет 121 килограмм. Поэтому категорически не рекомендуется пытаться снимать или перемещать данное устройство в одиночку — это прямой путь к серьезным травмам. Лучше всего иметь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая головку блока цилиндров и систему зажигания, двигатель весит еще больше — 140 кг.

Наконец, при сборке с коробкой передач и прикрепленными к ней принадлежностями это значение увеличится еще на 26 кг.

Как видите, вес можно назвать существенным недостатком машины перед импортными аналогами. Чтобы его уменьшить, увеличить мощность, а также улучшить динамические характеристики, многие водители сегодня устанавливают детали из легких металлических сплавов.

В 1984 году на болгарском автомобильном предприятии была произведена дизельная версия «шестерки». Замена бензинового двигателя на дизельный существенно не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось увеличить мощность энергоблока. Во-вторых, его вес увеличился примерно на 10 килограмм, что тоже можно назвать минусом переделки.

Прочие характеристики двигателя ВАЗ-2106

Вес мотора хоть и важен, но далеко не главная его характеристика.Поэтому мы решили рассказать о других особенностях силового агрегата, установленного на различных модификациях «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор упало до 75 литров. из. Однако этот параметр всегда можно увеличить, выполнив ряд обновлений.

Диаметр цилиндров силового агрегата ВАЗ-2106 — 79 миллиметров, крутящий момент может достигать 3000 об / мин, рабочий объем — 1568 кубических сантиметров. Наконец, степень сжатия двигателя равна 8.5 атмосфер, а ход поршня — 80 миллиметров.

Слабые стороны двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 — модификация силового агрегата от «тройки». Не исключено, что поэтому в его конструкции сохранился ряд слабых мест предшественников. Отечественные мастера научились диагностировать проблемы двигателя практически по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:

За прошедшие годы владельцы иногда настолько привыкли к своей машине, что ни при каких обстоятельствах не желают рассматривать ее продажу и покупку нового автомобиля.

Однако не особо хочется молча созерцать, как любимый «конь» уступает мощным иномаркам, так что есть только один вариант, предполагающий тюнинг двигателя ВАЗ-2106.

Мощности в штатном двигателе ВАЗ-2106 не хватает, поэтому владельцы этого автомобиля часто решаются на тюнинг

После того, как можно было снять двигатель, нужно отсоединить от него ремни, головку блока цилиндров, шестерни, но обеспечить связь с коробкой передач. Именно в таком состоянии проводится дальнейший тюнинг ВАЗ-2106 своими руками, собирая шестнадцатиклапанный блок цилиндров.

Доработка ГБЦ ВАЗ-2106, установка улучшенного двигателя ориентирует владельца на замену бензонасоса. Лучше всего отдать предпочтение бензонасосу от «Волги». Он обладает более мощными характеристиками, поэтому сможет предоставить доработанный вариант доработки ГБЦ и двигателя в целом.

Важно учитывать, что при желании нельзя забывать о замене генератора. Опытные владельцы рекомендуют установить более мощный вариант генератора, снятого с автомобиля Нива.

Внеся такие простые изменения, мотор вашей «шестерки» сможет поразить вас своей необычайной мощностью. Это поспособствует появлению новых желаний, когда вам действительно захочется дорабатывать и дорабатывать все важные механизмы вашего автомобиля. Но возможностей для таких доработок еще много, включая замену:

ремни и цепи приводов распределительных валов;
сам коленвал;
маховик;
насадки;
прочие.

Тюнинг карбюратора

Желая улучшить свои знания о том, как улучшить двигатель ВАЗ-2106, карбюратор должен занять значительное место среди этих размышлений, так как сложная настройка двигателя, ГБЦ ВАЗ-2106, полностью зависит от его эффективной работы.

В вакуумном приводе вы легко найдете пружину. Именно ее можно безопасно удалить и не возвращать на прежнее место. Это повысит динамику вашего автомобиля, но вам придется смириться с небольшим увеличением расхода топлива.

Вы также можете заменить вакуумный привод на механическую версию, что снова повысит динамику, а также обеспечит плавный разгон вашего автомобиля. Увеличение расхода топлива не будет спровоцировано, если вы отдадите предпочтение этому варианту тюнинга двигателя ВАЗ-2106. Карбюратор же сможет продемонстрировать лучшие технические характеристики.

И еще один вариант, с помощью которого можно улучшить карбюратор, — это вариант, предполагающий замену диффузора, помеченного индикатором 3.5 показателем 4,5. Этот диффузор расположен в первичной камере.

Для увеличения ускорения важно увеличить распыление насоса с 30 до 40. Настроенный карбюратор будет работать безупречно, и расход топлива больше не увеличится.

Итак, «шестерка» предопределяет дополнительную подготовку. Вначале следует изучить все рекомендации, затем приобрести все необходимые детали, взятые с «донорских» автомобилей, детали к которым подходят сразу или после некоторой доработки, обеспечивающей увеличение функциональности.К таким «донорам» относятся отечественные автомобили, в том числе другие модели «Жигули», «Нива» и УАЗ.

главная »Ремонт генераторов» Как определить объем двигателя ВАЗ 2106. Все автомобили ВАЗ. Двигатель «шестерка»: проблемные места

Рубрики

Замена вкладышей ваз 2106 не снимая двигателя: Замена вкладышей ваз 2106 — Авто журнал kupim-avto57.ru

Замена вкладышей коленвала не снимая двигатель

Очередь просмотра

Очередь

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

Замена коренных вкладышей не снимая коленвала

Замена

Замена коленвала на моторе Вихрь

Замена вкладышей коленчатого вала

Коленвал зажимает вал на вкладышах

Почему раньше на вкладышах Жигулей были отверстия, теперь нет

Что такое поршневые кольца, их назначение

Признаки износа поршневых колец

Восстановление коленчатых валов

Причины протечки. Устанавливаем место течи

Растачивать коленчатый вал или нет

Выявление дефектов коленвала

Замена

Особенности выполнения замены на разных двигателях

Видео: Течь масла из под переднего сальника коленвала ВАЗ 2114 ,как поменять сальник !

ВАЗ 2109. Замена вкладышей коленвала не снимая двигатель » The-Drive

Назначение вкладешей коленчатого вала

В каких случаях необходимо менять вкладыши?

Как поменять вкладыши не снимая двигатель на Ваз 2109?

Замена поршневых колец на ВАЗ 2107

Как правильно установить поршни и шатуны

Большие и маленькие хитрости при монтаже поршней и шатунов в двигатель

Как правильно устанавливать поршни на шатуны?

Сквозные отверстия в верхней и нижней головках шатуна

«Замки» шатунных вкладышей

Смещение шатуна

Нужно ли в двигателях с вращением против часовой стрелки устанавливать поршни в «обратную» сторону?

Конструкция юбки поршня

Нагруженная сторона юбки поршня

Ненагруженная сторона юбки поршня

Смещение пальца

Заключение

Замена поршневых колец не снимая двигатель, видео, своими руками

Что такое поршневые кольца, их назначение

Признаки износа поршневых колец

Как заменить поршневые кольца самостоятельно

Инструменты, необходимые для проведения работ

Замена поршневых колец ВАЗ 2106 своими руками. Замена вкладышей и втулок пром-вала на Ваз классика не снимая двигателя.

Комментарии к теме Замена поршневых колец ВАЗ 2106

Как поменять датчик температуры на ВАЗ. Датчик температуры охлаждающей жидкости Как проверить на ВАЗ и иномарках? Какой датчик температуры для чего нужен

Особенности работы Джу на пятнадцатой модели ВАЗ

Возможные неисправности датчика

Способы проверки регулятора на работоспособность

Инструкция по замене

Какой датчик температуры для чего нужен

Как работает датчик температуры на ВАЗ 2106

Где датчик температуры

Признаки поломки датчика

Методы проверки датчика температуры

Проверка горячей воды

Таблица: Температуры и соответствующее сопротивление, характеристика хороших датчиков ВАЗ 2106

Проверка без электронного термометра

Замена датчика температуры антифриза на ВАЗ 2106

Последовательность

Видео: Замена датчика антифриза на «Классике»

Как снять Дж Ваз 2114?

Как проверить датчик температуры охлаждающей жидкости?

Тест датчика температуры охлаждающей жидкости

Рабочая температура и причины перегрева двигателя

Назначение Дзопа и его местонахождение

Проверка датчика

Демонтаж и установка нового элемента

Заключение

Дуж — что это в машине?

Назначение

Принцип действия

Просмотры

Механический

Цифровой
