Замер напряжения аккумулятора мультиметром: Как проверить емкость и силу тока аккумулятора мультиметром

Как проверить емкость и силу тока аккумулятора мультиметром

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

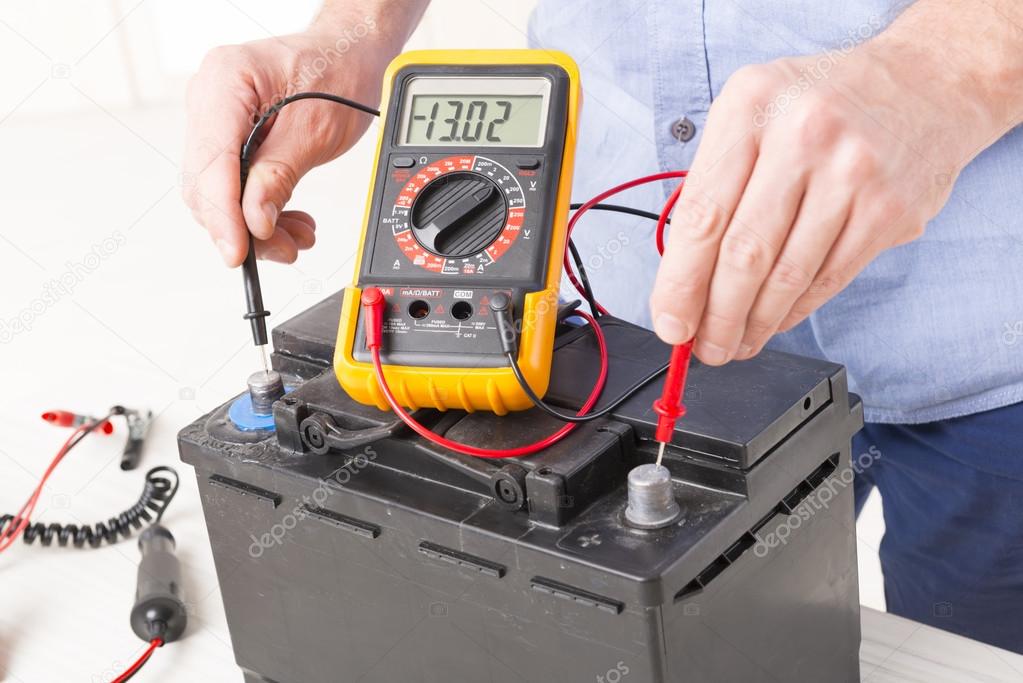

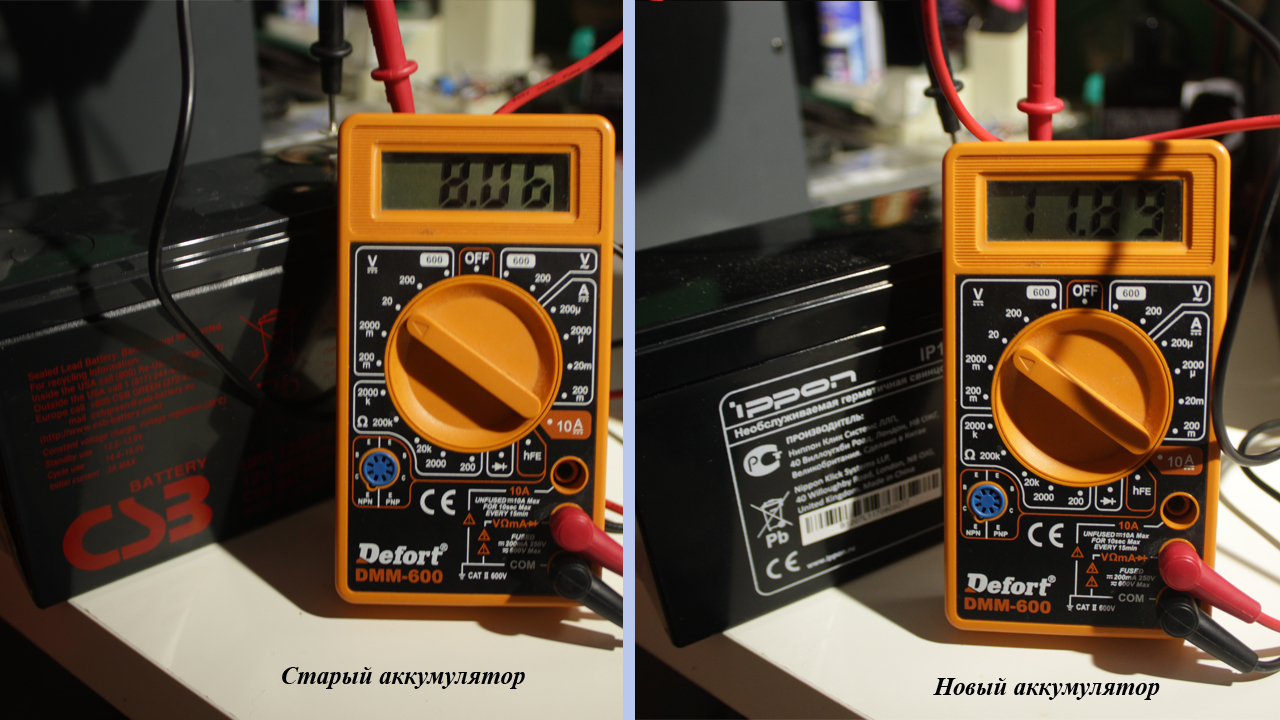

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

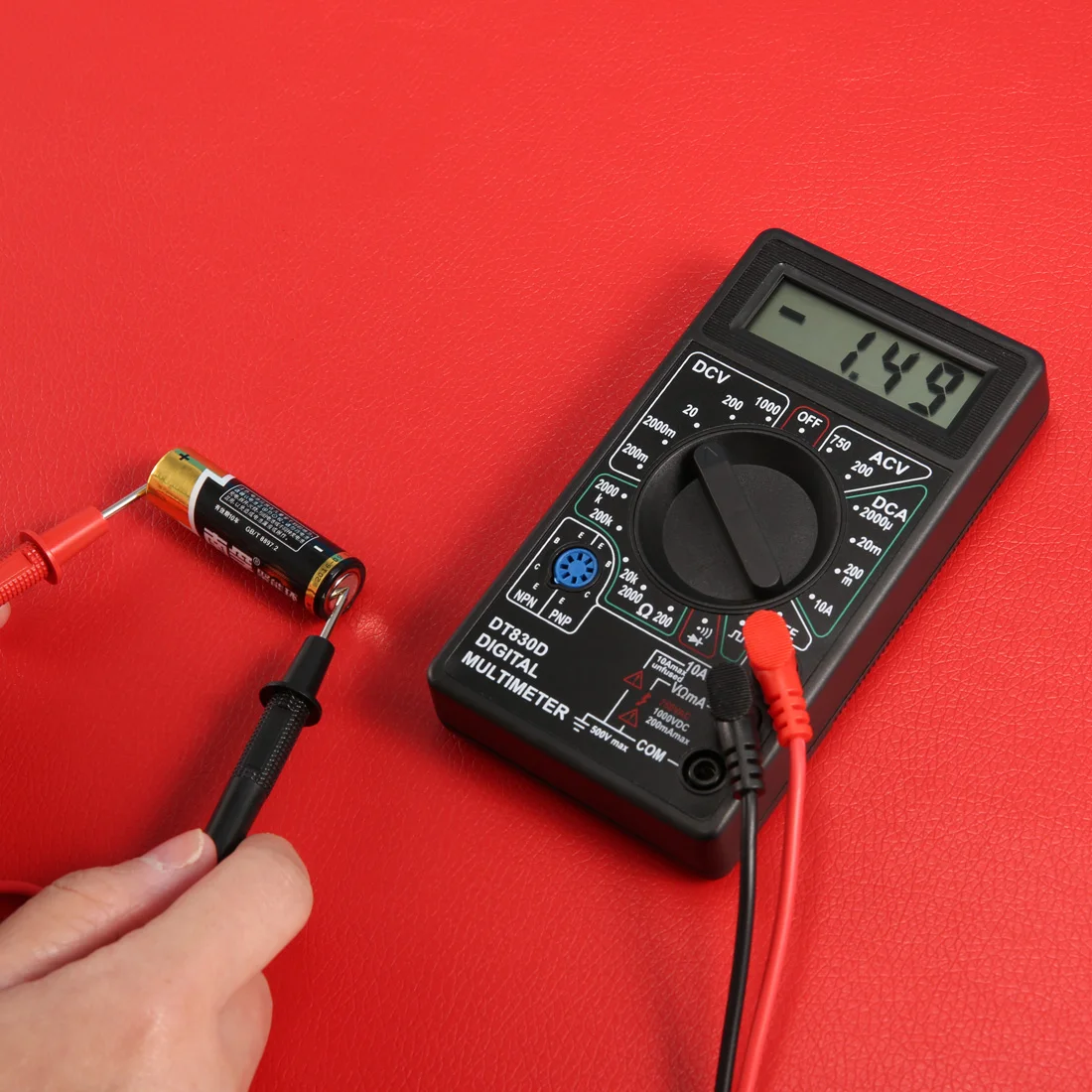

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Проверяем АКБ автомобиля с помощью мультиметра правильно

Иногда зимой у автолюбителей возникают проблемы при запуске авто. Это происходит из-за плохого влияния отрицательных температур на жидкость, залитую в аккумуляторную батарею (электролит). Чтобы избежать неприятностей приходится с определённой периодичностью контролировать емкость аккумулятора. Рассмотрим, как проверить аккумулятор автомобиля мультиметром.

Способы проверки заряда АКБ

Существует несколько способов проверить зарядку аккумулятора. Некоторые можно осуществить при помощи специально разработанных для этого устройств. А в некоторые батареи даже встроено такое приспособление.

Существующие способы померить заряд АКБ:

• проверка при помощи встроенного в автомобильный аккумулятор специального индикатора;
• использование «нагрузочной вилки»;
• измерение обычным мультиметром.

Как определить напряжение по встроенному индикатору

Современные автомобили уже оборудованы встроенными индикаторами, которые могут помочь хозяину авто узнавать в любой момент о текущем состоянии заряда.

Впервые такие аккумуляторы вышли с конвейеров японских автоконцернов. Определить степень зарядки помогает специальное «зелёное окошко», которое и является индикатором.

Другое его название гидрометр. Цвет окошка зависит от степени заряженности:

• зеленый – заряжен;
• серый либо белый – емкость потеряна;
• черный – АКБ разряжена до конца, уровень электролита ниже критического.

Если в машине стоит аккумулятор с индикатором, то делать замер заряда мультиметром или «нагрузочной вилкой» нет смысла.

Стоит отметить, что аккумуляторы такого типа стоят недешево. В некоторых случаях цена увеличивается примерно на треть. Не каждый автолюбитель готов переплачивать за такую батарею.

Тогда подойдут другие методы измерять заряд аккумулятора.

Проверка напряжения нагрузочной вилкой

Нагрузочная вилка считается сегодня инструментом слегка устаревшим. Встретить ее чаще всего можно на станциях технического обслуживания, чем у частных автовладельцев. Тем не менее, такая проверка получается наиболее верная и профессиональная.

Нагрузочной вилкой называют определенный инструмент, который с особой точностью позволяет установить уровень неисправности аккумулятора. В нем объединены мультиметр и нагрузочное сопротивление.

• устройство соединяется с клеммами АКБ, при этом возникает ток короткого замыкания. Это своего рода имитация работы стартера. При отсутствии нагрузки батарейка вырабатывает 12,7 Вольта, с нагрузкой – гораздо меньше;
• далее нужно считать показания прибора. Они покажут, на каком уровне будет находиться заряд в момент, когда владелец заведет машину.

Ещё один нюанс, который нужно учесть при измерении таким способом: проверять напряжение желательно при температуре батареи 20-25 градусов и не делать это очень часто. В противном случае можно потерять большую долю емкости.

Такой способ надежный и достоверный. Единственный его минус в том, что нагрузочная вилка практически не встречается в обычном гараже у рядового автолюбителя. Для таких хозяев авто стоит подумать о том, как мультиметром проверить напряжение аккумулятора автомобиля.

Измерение заряда мультиметром

Мультиметром называют прибор способный замерить ампераж, напряжение, сопротивление и температуру у технических устройств.

Данные тестеры применяют не только, чтобы замеривать заряд АКБ машин. Они с высокой точностью могут определить напряжение в батарее шуроповертов, ноутбуков и телефонов.

Например, многие устройства IPHONE работают на литий-ионных АКБ, которые очень удобно тестировать электронными японскими мультиметрами компании Sanwa или китайскими DT-830b.

Для современных владельцев авто это практически идеальный вариант. Стоимость такого прибора вполне приемлемая. Особенно удобно пользоваться теми моделями, которые оснащены электронными табло.

Такой точности, как при первом и втором способе проверки не будет. Однако померить заряд, когда это необходимо и сориентироваться в дальнейших действиях, вполне возможно.

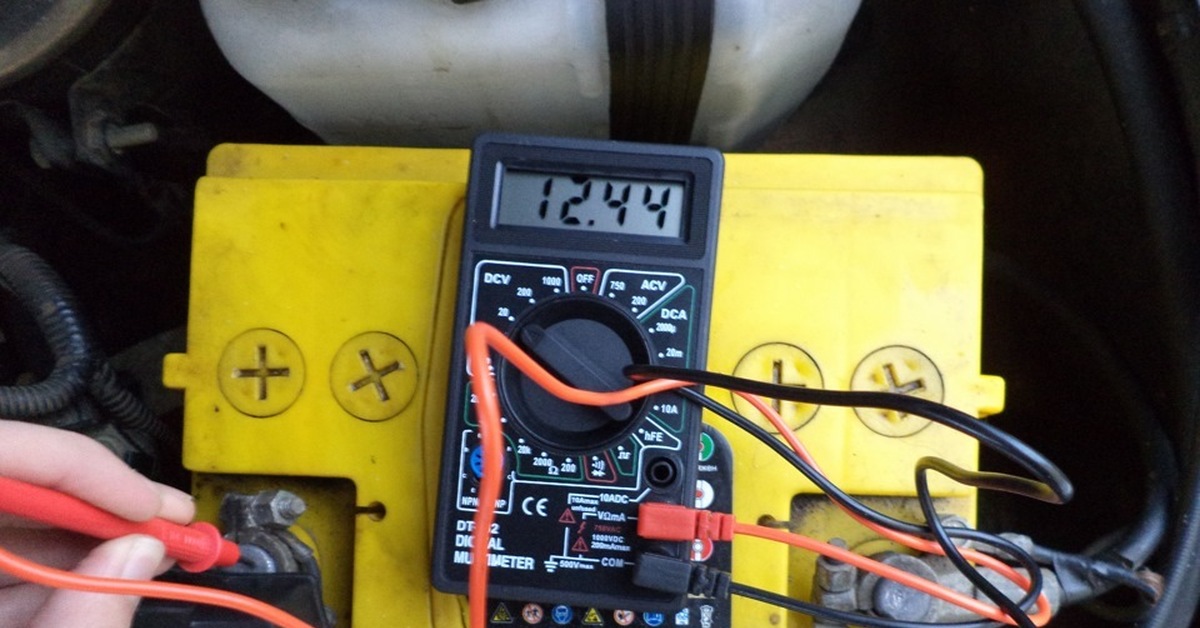

Как пошагово замерить напряжение мультиметром на аккумуляторе автомобиля:

1. Необходимо при помощи соответствующих проводов подключить мультиметр. Тестер должен работать в режиме «вольтажа» (замера напряжения). Для этого его устанавливают на уровень 20Вольт.
2. Специальными металлическими щупами, которые расположены на проводах, прибор прикладывается к клеймам батарейки (щуп красного цвета – к плюсу, черный – к минусу). В редких случаях провода бывают одинакового цвета.
3. Далее на электронном табло должны появиться данные замеров.

Для удобства автолюбителей разработана специальная шкала значений, помогающая по данным тестера определить степень заряженности батареи:

1. Более 12,7Вольт – батарейка полностью заряжена.
2. Если значения в диапазоне от 12,1 до 12,5Вольт, то батарея заряжена наполовину.
3. В случае значений меньше 11,7Вольт – АКБ сильно разряжена.

Исходя из представленных параметров, можно сделать вывод, что значения напряжения на приборе менее 12,7Вольт, показывают частичную заряженность АКБ. В случаях, когда мультиметр показывает менее 11,7Вольт, аккумулятор стоит поставить на зарядку.

У любой машины постоянно происходит минимальная утечка тока (в пределах 50-80 мА.). В частности:

• на охранную сигнализацию расходуется 25-25мА;
• контроллер у системы впрыска забирает 5мА;
• магнитола автомобиля расходует 3мА;
• приборная панель с блоком центрального замка также забирает часть тока.

В результате все вместе разряжает АКБ в пределах 60мА. Эти затраты не являются для батареи критическими и её можно эксплуатировать еще несколько лет. Другое дело, если расход составит более 60-80 мА, то батарейка быстро разрядится.

Технология замера утечки тока

Как проверить аккумулятор, с целью определения утечки тока, тестером:

1. Автомобиль предварительно готовится к проверке. Для этого отключаются магнитола, габариты, свет в салоне авто.
2. Следом в разорванную цепь подключается амперметр и снимаются данные.
3. В случае обнаружения амперметром тока утечки, нужно поочередно вытащить и поставить на место в строгом порядке ряд предохранителей и реле. Это позволит понять, в какой цепи происходит утечка. После этого ток должен нормализоваться.

Для того, чтобы правильно при помощи тестера научиться определять утечку тока, рекомендовано следующее видео:

Быстрая проверка показателей аккумулятора

В ряде случаев владельцам авто совсем некогда заниматься отсоединением АКБ от машины, а также «копаться» с освещением и приборной панелью. Такие хозяева машин определяют уровень зарядки АКБ без ее снятия, прямо под капотом.

Этот процесс выглядит следующим образом:

1. Когда произошло замирание машины после выключения мотора, мультиметр подключают к АКБ по схеме: плюс к «+», минус соответственно к «минусу». Стоит учитывать, что показатели будут с незначительными отклонениями. 12,7Вольт – показатель нормы.
2. Затем машина заводится. Когда мотор заработает, напряжение поднимется до 14,7Вольт.
3. Рекомендовано проверить еще с нагрузкой (внешнее освещение, обогрев окон, средний режим печки). В таком случае норма – 14,6Вольт.

Измерить напряжение аккумулятора автомобиля мультиметром – задача посильная даже начинающему автолюбителю. Позволить себе дорогой аккумулятор, оснащенный специальным индикатором, может не каждый.

Практичным и универсальным вариантом считается измерение заряда АКБ мультиметром. Этот прибор, с говорящей приставкой «МУЛЬТИ», позволяет измерить не только напряжение, но и силу тока. Кроме того, мультиметр может пригодиться и для другой электротехники, включая телефоны, ноутбуки, шуруповерты. Помните, что приобретать такой прибор лучше у проверенных производителей в специализированных магазинах.

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Содержание

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

• Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
• Убедитесь, что дополнительная подсветка, магнитола отключены.
• Снимите «минусовую» клемму с АКБ.
• Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

• аккумулятор;
• датчики;
• высоковольтные провода;
• генератор.

Каждый элемент можно проверить с помощью мультиметра.

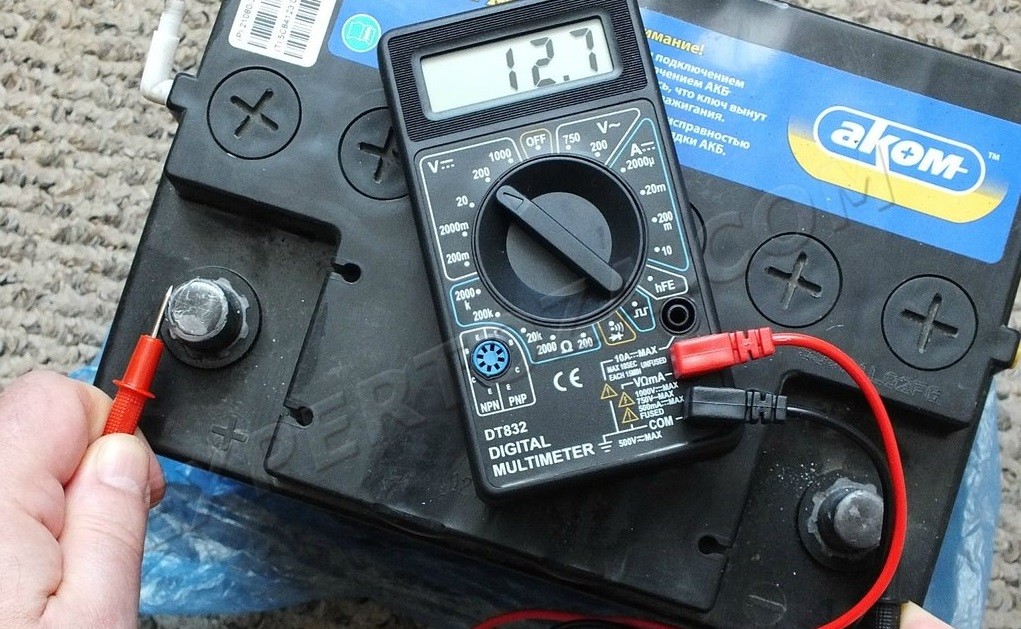

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент — без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным, возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» — к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

• отсоедините провода от машины или отключите один провод с двух сторон;
• включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

• качество изоляции проводов;
• длина;
• наличие микроповреждений;
• тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

• Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
• Подключаете мультиметр к аккумулятору.
• Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
• После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Если мотор — сердце автомобиля, то аккумулятор — та самая сила, оживляющая машину. В его подчинении запуск двигателя и питание бортовой сети, если он выключен.

Способы проверки аккумулятора

Какие аккумуляторы есть на рынке? Свинцово-кислотные, литиевые и щелочные. Аккумуляторная кислотная батарея, или АКБ, чаще всего используется в авто- и мототехнике. Проверенные временем устройства долго держат заряд и хорошо переносят постоянные нагрузки. Недостатком свинцово-кислотных аккумуляторов является их уязвимость к холоду. Отрицательная температура в сочетании с низким зарядом аккумулятора влияют на плотность электролита внутри батареи. Чтобы не допустить замерзание и разрядку АКБ, необходимо знать как проверить аккумулятор автомобиля на работоспособность.

Существует несколько способов проверки состояния АКБ:

1. с помощью индикатора;
2. с использованием мультиметра;
3. нагрузочной вилкой;
4. зарядным устройством.

Проверка по индикатору

Проще всего оценить уровень заряда с помощью индикатора, который некоторые производители устанавливают на крышку своего аккумулятора. Технически индикатор заряда аккумулятора представляет собой своего рода поплавок, который перемещается в зависимости от уровня жидкости в АКБ. Как чувствует себя батарея определяют по цвету индикатора:

• зеленый — аккумулятор полностью заряжен, уровень электролита оптимален;
• белый (иногда серый) — батарея почти разряжена, электролита недостаточно для работы в полную мощь;
• черный — аккумуляторная батарея разряжена, требуется её зарядка, долив электролита, либо замена устройства.

На вопрос как проверить емкость аккумулятора ответят специальные приборы — тут простым индикатором не обойдешься, тем более он есть не у всех батарей.

Проверка аккумулятора автомобиля с помощью мультиметра

Специальный прибор может измерить заряд и предупредить об утечке тока. Купить его можно в любом большом автомобильном магазине, или в отделе «все для электриков» где-нибудь в строительном супермаркете. Как это делается — по пунктам:

1. Удостовериться, что зажигание автомобиля выключено.
2. Переключить мультиметр в режим вольтметра и установить выключатель на значении 20 Вольт.
3. Подключить провода в соответствующие разъемы устройства.
4. Приложить металлические щупы на концах проводов к клеммам аккумулятора: красный цвет соответствует клемме «плюс», черный — «минус».
5. Зафиксировать показания прибора.

Данные таблицы показывают, что если напряжение на клеммах меньше 12.7 В, то АКБ заряжена не полностью, а если мультиметр выдает менее 11,7В — это признаки неисправности или глубокого разряда.

Использование нагрузочной вилки при проверке аккумулятора

Метод нагрузочной вилки — один из самых эффективных и используется в процессе диагностики работоспособности АКБ под нагрузкой в профессиональных сервисных центрах. Сама по себе нагрузочная вилка представляет собой устройство, включающее мультиметр (вольтметр), нагрузочное сопротивление, а иногда и амперметр. Проверка исправности аккумулятора при этом проводится в два этапа:

1. Оценка состояния и степени заряженности батареи. Проверка происходит путем измерения напряжения на клеммах без нагрузки в режиме вольтметра. Если батарея полностью заряжена, на приборе появятся показания от 12,6 до 12,9 В. В противном случае, АКБ необходимо зарядить, либо найти причину неисправности.
2. Проверка аккумулятора под нагрузкой. Если АКБ заряжена, а плотность и уровень электролита оптимальны, параллельно вольтметру подключается нагрузочное сопротивление, передающее ток и имитирующее работу стартера при запуске двигателя машины. Спустя 5 секунд показатели вольтметра, а затем нагрузка отключается. Важно, чтобы напряжение при этом вернулось к начальному показателю. Полученные данные позволяют сделать правильное заключение о состоянии батареи.

При проверке таким способом нужно соблюдать температурный режим. Если в месте проведения диагностики температура воздуха ниже 20 градусов, холодная батарея может быстро разрядиться.

Применение зарядного устройства при проверке АКБ

Если необходимо срочно провести проверку аккумулятора, а мультиметра, ареометра и нагрузочной вилки под рукой нет, можно воспользоваться стандартным зарядным устройством. Шкала для определения напряжения батареи подскажет состояние источника питания после нажатия специальной проверочной кнопки. Нужно только подключить ЗУ к клеммам АКБ. Обратите внимание, включение устройства в электрическую сеть в момент проверки недопустимо.

Проверка электролита в аккумуляторе

Уровень электролита в аккумуляторе играет важную роль при эксплуатации устройства. Его проверка может проводиться по-разному в зависимости от конструкции конкретной АКБ. Традиционно автомобилисты оценивают уровень электролита визуально через отверстия под крышками банок аккумулятора. Некоторые модели оснащены шкалой для определения меры заполнения батареи с указанием максимума и минимума, допустимого для безопасной работы устройства. В лучшем случае производители делают часть пластикового короба прозрачным. Для еще более точного определения уровня используются стеклянные измерительные трубки, опускаемые на дно каждой банки. Если вы решите проводить замеры таким способом, не забудьте о мерах безопасности, ведь в состав электролита входит серная кислота.

Немаловажно при оценке состояния электролита в аккумуляторе измерить его плотность. Для исследования этого показателя понадобится специальный прибор ареометр, или денсиметр. Сложная конструкция состоит из двойной стеклянной колбы, груши и пробирки, наполненной ртутью или дробью. Ареометр позволяет установить точное соотношение частей воды и серной кислоты, содержащихся в электролите.

Процедура оценки плотности проводится не менее чем через 2 часа после полной зарядки аккумулятора путем взятия проб из каждой банки. Результат измерения считается достоверным, если набрано достаточное количество электролита (до поднятия поплавка). Оптимальный показатель плотности — 1,27-1,29 г/см3. При превышении нормы электролит можно разбавить дистиллированной водой, а при занижении необходимо добавить аналогичный раствор с нормальным показателем плотности.

Возможна ли зарядка АКБ в домашних условиях?

Зарядку аккумуляторной батареи желательно проводить в нежилых, хорошо проветриваемых помещениях. Если вам все же пришлось заряжать АКБ дома, лучше делать это на балконе. Дело в том, что в процессе зарядки аккумулятора выделяется опасный для здоровья человека сернистый газ, а также хлористые соединения кислорода. Подобные летучие вещества могут вызывать недомогание. Необходимо отслеживать продолжительность зарядки и состояние электролита. Не допускайте его «закипания», поскольку это может существенно снизить ресурс батареи. Сила тока ЗУ во время зарядки должна быть минимальной. Помните, для полной зарядки аккумулятора емкостью 60 ампер нужно 7-8 часов.

Специалисты официальных сервисных центров ГК FAVORIT MOTORS оказывают полный спектр услуг по обслуживанию и ремонту автомобилей любых марок. Квалифицированные мастера в короткие сроки устранят любые неисправности электрооборудования и проведут тщательную диагностику всех систем Вашего автомобиля. Обращайтесь к профессионалам!

Как померить напряжение мультиметром на аккумуляторе автомобиля

Мультиметр – универсальный прибор для точного определения напряжения, силы тока или сопротивления и не только. Использование даже недорогих китайских моделей позволяет эффективно проверить аккумулятор любого типа. В этой статье будут описаны основные способы использования тестера для определения работоспособности батарей.

Какие аккумуляторы можно проверить мультиметром

Все виды аккумуляторов характеризуются такими параметрами, как ёмкость, сила тока или напряжение, поэтому с помощью измерительного прибора можно легко проверить любой аккумулятор на работоспособность.

Наиболее часто, по причине большой распространённости, приходится таким способом измерять показатели у автомобильных аккумуляторов, Ni-Cd, Ni-MH, Li-Pol и Li-Ion батарей.

Даже если автомобиль или гаджет оснащается штатными программами измерения заряда батареи, во многих случаях, такие утилиты показывают общую информацию о величине заряда. При этом, точности таких утилит не всегда стоит доверять.

Проверяем параметры аккумулятора с помощью мультиметра

Для проведения измерительных работ, во многих случаях, не обойтись без демонтажа батареи. Если необходимо протестировать автомобильный АКБ, то его также следует снять с машины.

Напряжение

Все аккумуляторы выдают на клеммах постоянный электрический ток, поэтому для его измерения переключатель режимов мультиметра следует перевести в положение DC. Вольтаж батарей может существенно отличаться от типа аккумулятора, поэтому чтобы получить максимально корректные показатели необходимо правильно выбрать максимальное напряжение, которое может измерить прибор.

На переключателе мультиметра имеется несколько режимов, которыми можно замерить постоянное напряжение. Для большинства аккумуляторов достаточно выставить ограничение на 20 В. Практически все пальчиковые аккумуляторы и батареи телефонов способны выдавать значительно меньшее напряжение.

Исключением из этого правила является только измерение автомобильных АКБ на 24 В, и некоторых батарей ноутбуков, которые при полном заряде могут иметь на своих выводах напряжение, превышающее 20 В.

Обратите внимание. Таким же образом можно измерить напряжение у производственных аккумуляторах или в розетке, только в этом случае надо переключатель на мультиметре переключить на более высокое напряжение, например 200 V.

При измерении важно соблюсти полярность, то есть подключить красный щуп к плюсу аккумулятора, а чёрный – к минусу. При переполюсовке устройства, оснащённые цифровым дисплеем, проинформируют о нарушении полярности знаком минуса перед числом.

На стрелочных приборах такое подключение вызовет движение стрелки в обратном направлении, что совершенно не позволит получить правильные замеры вольтажа. Хотя в целом в этом ничего страшного нет.

Сила тока

Для того чтобы измерить силу тока аккумулятора небольшой мощности достаточно перевести прибор в режим измерения этого параметра (А). Прикоснувшись щупами прибора к клеммам батареи можно получить точное значение в миллиамперах.

При проведении измерений на АКБ большей мощности прибор переводится в положение «10А», а положительный выход мультиметра переставляется в соседнюю ячейку.

Если необходимо замерить силу тока на автомобильном аккумуляторе, то эти два способа не годятся, ведь сила разрядного тока таких АКБ может достигать нескольких сотен ампер. Проводить подобные измерения можно только с использованием специального тестера, например, Bosch BAT-131.

Ёмкость

С помощью мультиметра можно рассчитать приблизительно фактическую ёмкость АКБ. Кроме тестера потребуется собрать или приобрести стабилизатор напряжения, который должен соответствовать номинальному вольтажу аккумулятора.

Затем следует подобрать нагрузку, которая может быть запитана от батареи на достаточно продолжительном отрезке времени. Для вычисления ёмкости также следует подготовить секундомер.

Процесс измерения производится в такой последовательности:

• Мультиметр переводится в режим измерения силы тока (10 А).
• Измерительный прибор последовательно подсоединяется в схему, состоящую из источника тока, стабилизатора напряжения и нагрузки.
• Включается секундомер.

После включения схемы следует зафиксировать значения мультиметра, а с помощью секундомера определить количество времени, которое понадобится для полной разрядки аккумулятора. После умножения силы тока на время можно получить фактическую ёмкость батареи, измеряемую в ампер/часах.

Применение данного метода для измерения ёмкости многих кислотных батарей не рекомендовано, по причине негативного воздействия полного разряда аккумулятора на его работоспособность.

Пример! Если мы заранее знаем, что подключенное к аккумулятору устройство потребляет 10 а/ч, то в зависимости от того, сколько часов оно проработает, такая и будет емкость батареи. Если в нашем случае устройство проработает 10 часов, то емкость аккумулятора составит 100 Ампер.

Внутреннее сопротивление

С помощью мультиметра можно легко измерить внутреннее сопротивление источника тока. Для выполнения этой операции необходимо:

• Измерить напряжение на клеммах аккумулятора.
• Подключить нагрузку и измерить падение напряжения и силу тока в цепи.
• Произвести вычисления по формуле R = U/I, где R – внутреннее сопротивление, U – величина разности напряжения на клеммах аккумулятора до включения нагрузки и после, I – сила тока в цепи.

Этот метод подходит для измерения практически любого типа аккумуляторов и батарей.

Высокий ток утечки

Ток утечки

Измеление тока утечки осуществляется очень просто. Чтобы определить этот параметр необходимо перевести мультиметр в режим измерения силы тока, подключить минусовую клемму батареи к устройству, а плюсовой выход АКБ соединить с подключаемым кабелем через тестер.

Величина тока утечки будет отображена на цифровом дисплее. При измерении тока утечки на автомобиле следует перевести мультиметр в режим измерения сопротивления (10 А), а все потребители электроэнергии должны быть отключены.

Перезаряд

Для определения перезаряда мультиметр следует перевести в режим измерения напряжения. После определения вольтажа следует сравнить показатели номинального значения батареи с полученными в результате измерения. Если последние будут более чем на 20% превышать нормальные показатели, то это будет говорить о том, что аккумулятор перезаряжен.

Перезаряд аккумулятора является достаточно опасным явлением. Кислотные аккумуляторы, в этом случае, начинают закипать с образованием взрывоопасного газа. Литий-ионные батареи могут загореться или взорваться, если их заряжать выше нормы.

Степень заряженности

Для многих видов батарей степень заряженности проверяется по напряжению. Как и в предыдущем случае необходимо знать вольтаж батареи при стопроцентном заряде. Полностью заряженная свинцовая батарея должна иметь на клеммах напряжение 12,7 Вольт.

Полностью заряженный автомобильный аккумулятор

Полной разрядке АКБ будет соответствовать значение 10,5 В. Несложно определить таким образом степень заряженности батареи если показатели вольтажа будет отклоняться от этих значений.

Аналогичным образом, зная номинальные значения напряжения, можно измеряя напряжение с помощью мультиметра примерно определить степень заряженности пальчикового аккумулятора либо батареи для мобильного телефона или переносного компьютера.

Напряжение аккумулятора, В	Плотность электролита	Заряд батареи, %
10.5	1.06
11.3	1.07	10
11.5	1.10	20
11.7	1.12	30
11.9	1.15	40
12.0	1. 17	50
12.2	1.20	60
12.3	1.22	70
12.4	1.24	80
12.5	1.26	90
12.7	1.27	100

Заключение

С помощью мультиметра можно периодически определять исправность аккумулятора вышеописанными методами. Перед проведением замеров необходимо убедиться в том, что прибор переведён в соответствующий режим измерения.

Нарушение это требования может привести к выходу из строя измерительного устройства. Особенно велика вероятность «спалить» мультиметр, если ампераж батареи будет достаточно велик.

Остались вопросы, не удалось решить проблему или есть чем дополнить статью? Тогда напишите нам об этом в комментариях. Это поможет сделать материал более полным и полезным!

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Недавно я столкнулся с проблемами с аккумулятором — машина не заводится.
Аккумулятор я купил новый, но все же захотел проверить машину — а вдруг утечка где есть. Захотеть-то — захотел, но как это сделать? Нашел в интернете я информацию и решил поделиться со всеми.
Для этого нам понадобится мультимер.

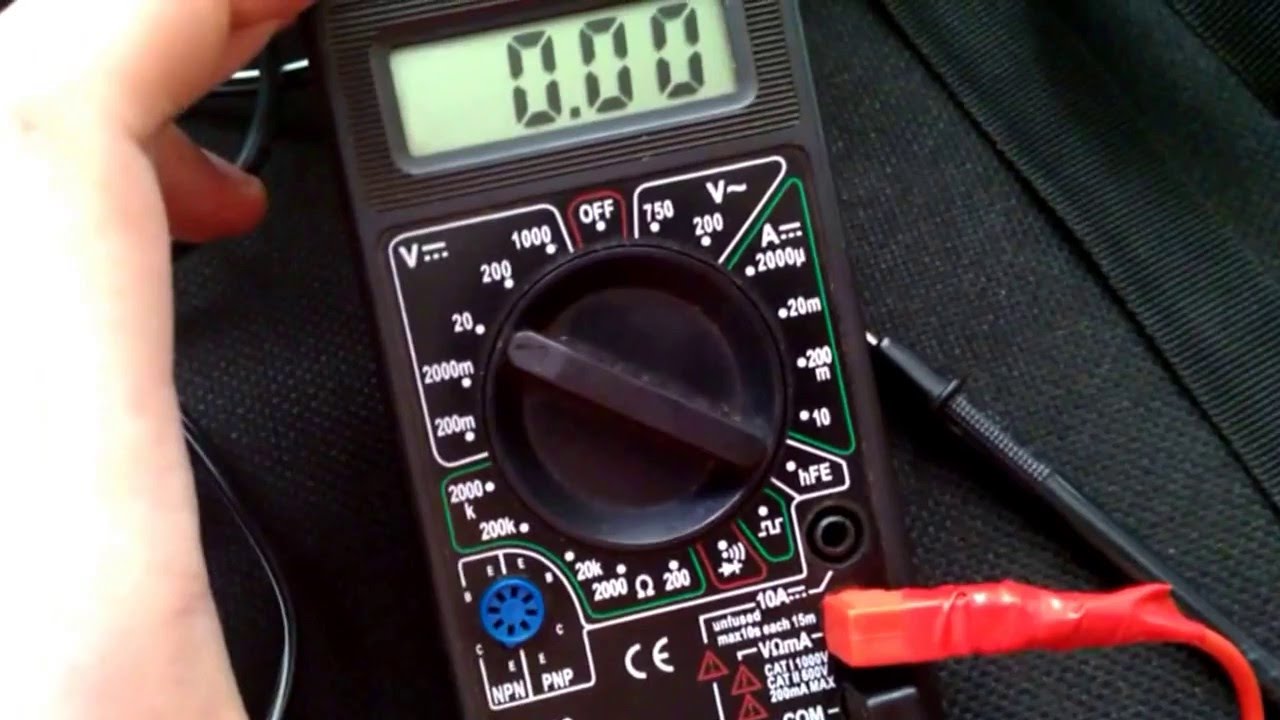

Самый распространенный и недорогой выглядит примерно так:

Для понятности я нашел картинку, где расписаны все значения мультиметра

Итак, приступим.
1) Замер напряжения аккумулятора
Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения, при этом диапазон установить выше максимального значения напряжения на заряженном аккумуляторе, заряженный аккумулятор имеет около 12,7 вольт, поэтому выбираем — DCV, 20 вольт. Далее нужно подключить черный щуп мультиметра на минус аккумулятора, красный щуп на плюс АКБ и снять показания с дисплея мультиметра.

Теперь перейдем к утечке тока.
В любой машине есть минимальный ток утечки (порядка 50-80мА.)
Охранная сигнализация обычно потребляет около 20–25 мА, память контроллера системы впрыска – 5 мА, память магнитолы – 3 мА, так же потребляет ток приборка и блок центрального замка. В итоге получается около 60мА. С такими затратами тока аккумулятор прослужит несколько лет, не подводя хозяина.
Но если утечка тока составляет больше чем 60-80мА, тогда аккумулятор будет быстро садится.

2) Замер утечки тока
Для начала нужно Мультиметр поставить в режим измерения тока на 10 или 20 Ампер.

Как определить утечку тока в разрыв массы:
Снимаем «-» клемму с АКБ
Один из провод амперметра подключаем к «-» АКБ
Другой на снятый провод (полярность на цифровом мультиметре не имеет значения)

Как определить утечку тока в разрыв плюса:
Отключите плюсовую клемму от аккумулятора
Подключите амперметр минусовой клеммой — к контактной клемме автомобиля
Плюсовой клеммой — к АКБ

Технология определения утечки тока:
Подготовьте автомобиль к тестированию (отключите магнитолу, габариты, освещение в салоне и т.д.)
Через минуту подключите амперметр в разрыв цепи и снимите показания (особенность автосигнализаций такова, что они становятся на охрану не раньше чем через минуту)
Как увидели на амперметре ток утечки, то начинаем вытаскивать и ставить обратно по порядку предохранители и реле — станет понятно какая цепь дает утечку, когда ток придет в норму.

Надеюсь моя запись поможет кому-то и избавит от необходимости листать интернет в поисках информации.
Здесь рассмотрены только основные моменты работы с мультиметром и аккумулятором авто. А возможности мультиметра очень обширны, не зря его назвали МУЛЬТИ, что значит много.

измерение напряжения и ёмкости, лучший тестер

Когда возникает проблема, связанная с невозможностью завести автотранспортное средство, автолюбители в первую очередь проверяют аккумуляторную батарею на присутствие нужного напряжения. Зная как проверить аккумулятор мультиметром, можно с высокой точностью определить, нужна ли его замена или подзарядка. При этом для измерения понадобиться только сам прибор и умение им пользоваться.

Назначение и различия мультиметров

Мультиметр — это электроизмерительное устройство, сочетающее в себе несколько функций. В продаже встречаются измерительные устройства как бытового, так и профессионального класса. Существенное различием между этими классами заключается в точности полученного результата, что в конечном счёте отражается на цене приборов. Устройства бытового класса позволяют проводить измерения различных величин в широком диапазоне значений с невысокой точностью, в то время как профессиональные тестеры более ориентированы на небольшую группу измерений с небольшой погрешностью.

По принципу действия измерители подразделяются на два типа:

• аналоговые;
• цифровые.

Измерить параметры АКБ можно любым из этих типов устройств, но среди автолюбителей большей популярностью пользуется цифровой мультиметр. Связано это с простотой его использования и более наглядным получением результата измерения, по сравнению с аналоговым тестером.

В основе принципа работы аналогового тестера лежит преобразование измеряемого сигнала в силу тока, с последующей его визуализацией в виде отклонения стрелки на определённую величину. Цифровой же прибор, имея в своём устройстве микроконтроллеры, преобразует полученный сигнал в напряжение, а уже после, обработав его, выводит на дисплей в виде цифр.

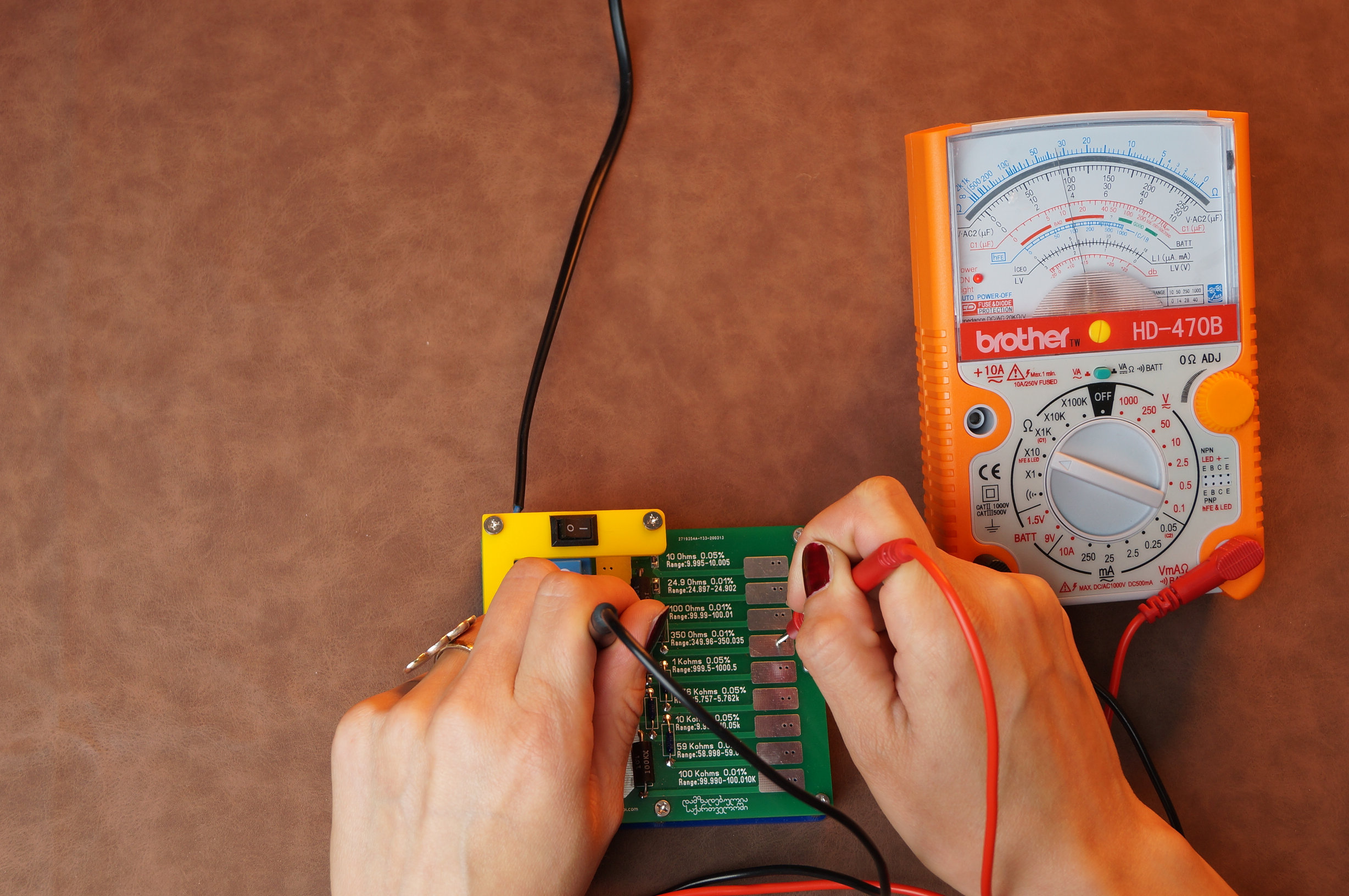

Вольтамперметр стрелочного типа

Основным элементом такого типа прибора является электромеханическая головка. Будучи выполненной в виде рамки со стрелкой и находясь под действием переменного магнитного потока, она преобразует электрический сигнал, который поступает через измерительные щупы и элементы прибора, в механическое отклонение стрелки. Сила этого отклонения связана с величиной тока регистрируемой головкой.

Погрешность вычисления такого рода устройства зависит от чувствительности измерительной головки. Вероятность ошибки измерения стрелочным тестером обозначается числом, например, 0,1 или 2,0, и называется классом точности. Так, устройство с диапазоном измерения от нуля до 25 вольт и классом точности 1, сможет определить значение напряжения на автомобильной батарее с погрешностью 0,25 вольт. Достоинством аналогового типа по сравнению с цифровым является инерционность и слабое восприятие к внешним помехам, что позволяет с неплохой точностью проверить аккумулятор тестером.

Измеритель цифрового вида

Работа цифрового измерителя напряжения построена на использовании в своей схемотехнике аналого-цифрового преобразователя (АЦП). Эта микросхема является ядром устройства, от качества которой в большей мере зависит погрешность полученного результата. Кроме этого, класс точности зависит от параметров радиодеталей в приборе, качества реализации защиты от внешнего негативного влияния электромагнитных полей. Основной характеристикой такого типа устройств является разрядность. Чем выше класс разрядности тем точность измерения будет больше.

Например, если использовать мультиметр для проверки аккумулятора автомобиля со значением разрядности 2, погрешность результата будет составлять около 10%. Среднее значение бытового класса приборов при измерении напряжения постоянной величины составляет всего около 0,3 процента.

Немаловажной характеристикой цифрового тестера является и разрядность дисплея. Эта характеристика обозначает, сколько цифр может вывести прибор на экран. Например, когда разрядность равна 3 ³/4, это обозначает, что наибольшее значение величины измерения составит 3999. Тут следует отметить, что точность мультиметра не зависит от разрядности экрана, которая характеризует именно качество экрана.

Выбор и подготовка прибора

При принятии решения, каким лучше типом мультиметра проверить АКБ, меньшее предпочтение пользователи отдают стрелочным приборам. Связано это не только с классом точности, но и сложностью в интерпретации полученных результатов. Использование же цифровых приборов удобнее в плане подготовки к работе и наглядности полученного результата.

Перед тем как проверить аккумулятора автомобиля мультиметром, тестер нужно правильно настроить. Для этого сначала проверяют исправность элементов питания. Если при включении цифрового прибора на его экране высвечивается пиктограмма с мигающей батарейкой, это означает, что питающий элемент необходимо заменить. Для стрелочного прибора сигналом о замене питающего элемента будет невозможность установить стрелку в нулевое положение. Для корректного получения результата следует не только использовать настроенный прибор, но и проследить за окружающей температурой. Оптимальной температурой считаются 20 градусов по Цельсию.

Настройка цифрового прибора заключается лишь в правильном выборе диапазона измерения и подключении измерительных проводов, в то время как аналоговый прибор перед использованием потребуется откалибровать. Так, перед измерением ёмкости АКБ понадобится установить стрелку в нулевое положение. Для этого, закорачивая зажимы щупов между собой, крутят ручку потенциометра, выведенную на корпус устройства.

Если откалибровать прибор не удаётся, то просто выполняется замена элементов питания. Перед измерением напряжения мультиметр также калибруется путём поворота ручки установки нуля до тех пор, пока стрелка не переместится на деление, обозначающее начало отсчёта шкалы.

Определение параметров АКБ

Используя тестер, можно провести измерение всех основных параметров аккумуляторной батареи, а именно: тока утечки, величины заряда, значение ёмкости. Анализируя полученные данные, с большой вероятностью можно определить её работоспособность.

Так, пониженное значение напряжения, менее 12 вольт, обозначает, что батарее необходимо обслуживание, например, замена электролита. Если напряжение АКБ находится ниже 10 вольт и циклы заряд-разряд не помогают, то в батареи произошли необратимые химические процессы и её ресурс выработан. На это также косвенно может указать высокое значение тока утечки. Случается и так, что напряжение на батареи в норме, около 12,4−13 вольт, а при подключении к клеммам исправного автомобиля резко падает. Такое поведение указывает на потерю ёмкости АКБ.

Различаются следующие состояния для батареи:

• 12,6 до 13,2 в — заряд полный;
• 12 до 12,7 в — норма;
• 11,6 до 12 в — аккумулятор разряжен ниже допустимого уровня, нужна его подзарядка;
• 11,6 в и менее — АКБ полностью разряжен, скорее всего, потребуется его замена или регенерация.

Тестирование стрелочным устройством

Одним из самых популярных аналоговых устройств во времена СССР был прибор, называемый «цешка». Приборы это серии отличаются надёжностью и многофункциональностью. Из-за их большой популярности на рынок было выпущено множество моделей. Поэтому и сегодня можно встретить такие устройства в хорошем состоянии. Так как схемы приборов особо не изменились, то и измерения параметров АКБ можно рассмотреть на примере использования такого тестера.

Прибор включается в соответствии с инструкцией, указанной на внешней стороне фиксирующей крышки элементов питания. Для измерения величины заряда на аккумуляторе кнопкой переключения устанавливается режим работы, соответствующий значку «—». Ручка переключения диапазонов измерения, выполненная в виде галетного устройства, переводится на определённое значение V, превышающее предполагаемую величину, которую возможно получить при замере.

В частности, для Ц4342 переключатель устанавливается на значение 50 вольт. После этого измерительные провода подключаются к разъёмам тестера. Красный цвет разъёма обозначает положительный контакт, чёрный — отрицательный. Обратными концами проводов (щупами) касаются клеем аккумулятора, соблюдая при этом полярность, то есть плюс к плюсу, а минус к минусу.

В случае несоблюдения полярности стрелка отклонится левее нуля, если такое состояние держится долго, это может привести к повреждению прибора, так что нужно поменять расположение щупов. Если подключено всё правильно, то стрелка отклонится вправо от нуля на значение равное 6 по шкале V. Это значение соответствует напряжению на автомобильной батареи, равному 12 вольт.

Стрелочный мультиметр используется и для проверки ёмкости аккумулятора. Выполняется такое тестирование с помощью контрольного разряда батареи. Для этого вначале аккумулятор заряжается на 100 процентов, а затем делается замер его напряжения. После, подключив к нему лампу накаливания на 12 вольт с мощностью 60 Вт, засекают время. Такая лампочка создаёт нагрузку равную 5 ампер. Как только напряжение снизится наполовину, от своего максимального значения, лампочка отключается. Перемножение времени и тока нагрузки (лампочки) покажет примерную ёмкость аккумулятора.

Для определения тока утечки понадобиться изменить настройки прибора. Переключатель в тестере устанавливается на максимальное значение силы тока. Применительно к Ц4342 это значение будет составлять 2500 мА. Положительная клемма, приходящая с автомобиля на АКБ, остаётся на месте, а отрицательная снимается и подключается к положительному щупу мультиметра. Отрицательный щуп измерителя устанавливается на минус аккумулятора. При этом в автомобиле должно быть всё выключено, а ключ вынут из замка зажигания. Значение до 100 мА обозначает, что оборудование исправно. Если больше, значит, есть проблема.

Проверка электронным измерителем

Проведение измерения автомобильного аккумулятора цифровым тестером по принципу ничем не отличается от стрелочного типа. Мультиметр подключается парой проводов к аккумуляторной батарее. Каждый провод на одном из концов имеет штекер, вставляемый в гнездо тестера, а на другом — измерительный щуп.

Последовательность действий при измерении напряжения электронным мультиметром, можно представить в следующем виде:

1. Нажимается кнопка включения устройства ON/OFF.
2. Переключателем выбирается предел измерения, превышающий постоянное значение 12 вольт.
3. Штекера проводов устанавливаются в гнёзда V и COM.
4. Щупами дотрагиваются до клемм аккумулятора и снимают показания с экрана мультиметра.
5. Когда при снятии показаний на экране перед результатом появляется знак «—», то это указывает на неправильную полярность подсоединения щупов.

Измерение тока утечки проводится в разрыв минусового провода подключения аккумулятора. Но перед этим в приборе штекер из гнезда V переставляется в гнездо с маркировкой mA или A, а переключатель переставляется в режим измерения тока.

Стоит отметить и возможность проверки автомобильного аккумулятора без отключения его клеммы от генератора машины. Для этого, не включая зажигания, параллельно клеммам батареи подключают тестер в режиме измерения напряжения. Диапазон измерения выставляется около 20 вольт. Показания тестера, соответствующие нормальному состоянию батареи, будут в пределе 12,4−12,8 вольт. Затем автомобиль заводится. При этом напряжение должно подняться до отметки 14,6−14, 7 вольт. Такие показания говорят о работоспособности как АКБ, так и генератора машины.

Таким образом, используя мультиметр, можно провести измерения всех параметров автомобильного аккумулятора. После этого принять правильное решение о замене или реанимации батареи будет несложно.

Можно ли проверить аккумулятор мультиметром

Недавно я столкнулся с проблемами с аккумулятором — машина не заводится.
Аккумулятор я купил новый, но все же захотел проверить машину — а вдруг утечка где есть. Захотеть-то — захотел, но как это сделать? Нашел в интернете я информацию и решил поделиться со всеми.
Для этого нам понадобится мультимер.
Самый распространенный и недорогой выглядит примерно так:

Для понятности я нашел картинку, где расписаны все значения мультиметра

Итак, приступим.
1) Замер напряжения аккумулятора
Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения, при этом диапазон установить выше максимального значения напряжения на заряженном аккумуляторе, заряженный аккумулятор имеет около 12,7 вольт, поэтому выбираем — DCV, 20 вольт. Далее нужно подключить черный щуп мультиметра на минус аккумулятора, красный щуп на плюс АКБ и снять показания с дисплея мультиметра.

Теперь перейдем к утечке тока.
В любой машине есть минимальный ток утечки (порядка 50-80мА.)
Охранная сигнализация обычно потребляет около 20–25 мА, память контроллера системы впрыска – 5 мА, память магнитолы – 3 мА, так же потребляет ток приборка и блок центрального замка. В итоге получается около 60мА. С такими затратами тока аккумулятор прослужит несколько лет, не подводя хозяина.
Но если утечка тока составляет больше чем 60-80мА, тогда аккумулятор будет быстро садится.

2) Замер утечки тока
Для начала нужно Мультиметр поставить в режим измерения тока на 10 или 20 Ампер.

Как определить утечку тока в разрыв массы:
Снимаем «-» клемму с АКБ
Один из провод амперметра подключаем к «-» АКБ
Другой на снятый провод (полярность на цифровом мультиметре не имеет значения)

Как определить утечку тока в разрыв плюса:
Отключите плюсовую клемму от аккумулятора
Подключите амперметр минусовой клеммой — к контактной клемме автомобиля
Плюсовой клеммой — к АКБ

Технология определения утечки тока:
Подготовьте автомобиль к тестированию (отключите магнитолу, габариты, освещение в салоне и т.д.)
Через минуту подключите амперметр в разрыв цепи и снимите показания (особенность автосигнализаций такова, что они становятся на охрану не раньше чем через минуту)
Как увидели на амперметре ток утечки, то начинаем вытаскивать и ставить обратно по порядку предохранители и реле — станет понятно какая цепь дает утечку, когда ток придет в норму.

Надеюсь моя запись поможет кому-то и избавит от необходимости листать интернет в поисках информации.
Здесь рассмотрены только основные моменты работы с мультиметром и аккумулятором авто. А возможности мультиметра очень обширны, не зря его назвали МУЛЬТИ, что значит много.

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.
• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

• Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
• Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
• Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

• Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Как проверить аккумулятор автомобиля на работоспособность: напряжение аккумулятора

Как известно, аккумулятор автомобиля (АКБ) является важным элементом, который обеспечивает запуск двигателя от стартера и питает бортовую сеть тогда, когда двигатель не работает. Однако, аккумулятор машины, как и любая другая батарея, имеет ограниченный срок службы, а также может разряжаться по причине определенных неисправностей.

При этом напряжение на аккумуляторе автомобиля является одним из основных показателей, по которым можно определить, что с аккумулятором возникли проблемы. Далее мы рассмотрим, какое напряжение должно быть на аккумуляторе, как  выполняется проверка аккумулятора мультиметром, а также как проверить АКБ на работающем и заглушенном двигателе.

Содержание статьи

Как проверить аккумулятор мультиметром и нагрузочной вилкой

Как показывает практика, реальное напряжение АКБ, которое может показывать БК автомобиля или различные устройства, запитанные в бортовую сеть, далеко не всегда соответствует тому, что отображено на экране бортового компьютера или  на отдельном  устройстве. Причина- высока вероятность потерь. Другими словами, уровень заряда аккумулятора на клеммах и напряжение в бортовой сети может отличаться. По этой причине нужно знать,  как проверить заряд АКБ именно на клеммах.

Прежде всего, проверка АКБ мультиметром является простым и доступным способом, который позволяет быстро и точно определить напряжение аккумулятора. Для такой проверки необходимо иметь мультиметр (тестер), который переводится в режим измерения напряжения. Если мультиметр только приобретается, оптимально покупать цифровой мультиметр, так как с ним удобнее работать, чем со стрелочным аналогом.

Идем далее. Для получения достоверных результатов, напряжение аккумулятора автомобиля  мультиметром изменяется пошагово, то есть двумя способами:

• проверка аккумулятора при работающем двигателе;
• замер напряжения АКБ на заглушенном моторе;

Сначала напряжение на аккумуляторе измеряется на заведенном ДВС. Обратите внимание, нормальное напряжение аккумулятора должно быть от 13.5 до 14 В. Если показатель больше 14.2 В, тогда это говорит о том, что АКБ разряжена и генератор активно заряжает батарею.  Так происходит не всегда, однако возможно в ряде случаев. Например, в морозы аккумулятор может разряжаться от холода, то есть при замерах напряжение будет повышено.

Также на некоторых авто па АКБ может подаваться большой заряд, так как бортовая система автомобиля определяет, что температура воздуха низкая и пытается максимально быстро и эффективно подзарядить батарею. При этом повышенное напряжение, если оно не держится постоянно, не указывает на неполадки.

После того, как аккумулятор немного подзарядится и с учетом того, что электрооборудование машины  в норме, спустя некоторое время все показатели придут в норму, то есть напряжение будет 13.5-14 В.

Итак, чтобы проверить АКБ, нужно отключить все потребители электроэнергии в авто (габариты, фары, кондиционер, подогревы и т.д.). С учетом того, какое должно быть напряжение на аккумуляторе, мультиметр должен показать от 13.5 до 14 В. Это значит, что все в норме.

В том случае, если напряжение ниже, это может указывать на то, что генератор автомобиля работает некорректно или окислились клеммы АКБ. Как правило, проверять генератор и/или клеммы нужно тогда, когда напряжение при работающем двигателе и выключенных потребителях  энергии  упало ниже отметки 13В.

На практике, частой причиной становятся именно контакты аккумулятора. Если заметен  характерный налет (серо-зеленый), тогда их нужно зачистить мелкой наждачкой. Если же все в порядке, нужна отдельная проверка генератора автомобиля.

Кстати, работоспособность АКБ и генератора можно проверить еще одним способом. На работающем двигателе и выключенных источниках энергопотребления напряжение на аккумуляторе 13.6. Так вот, если включить ближний свет, напряжение должно понизиться на 0.1-0.2 В.

Затем можно включить магнитолу, кондиционер, подогревы и т.д. После включения каждого потребителя напряжение должно снижаться, но незначительно. В случае, когда показатели заметно падают, это указывает на то, что генератор не выдает заряд в полном объеме, возможны проблемы со щетками генератора и т.д.

В норме, когда все потребители включены, напряжение на клеммах АКБ не должно просаживаться  ниже 12.8-13.0 В. Если показатели меньше, тогда это указывает на то, что происходит разряд аккумулятора. В этом случае батарея обычно требует обслуживания (если это возможно) или замены аккумулятора на новую АКБ.

Как проверить АКБ при заглушенном двигателе: напряжение заряженного аккумулятора

Прежде всего, замер напряжения АКБ на заглушенном моторе также позволяет определить состояние батареи.  Если показатель 11.8-12 В, тогда это говорит о том, что аккумулятор разряжен и ДВС может не заводиться.

В норме показатель должен составлять 12.5  или 13 В. Кстати, чтобы понять, какой уровень заряда аккумулятора по напряжению, показатель 12.9 В свидетельствует о заряде батареи на 90%, тогда как падение напряжения до 12.5 В говорит о заряде не больше половины. Показатель 12.1 В будет означать, что АКБ разряжена почти полностью и заряд аккумулятора составляет не более 10%.

Такие замеры позволяют быстро определить, каков заряд АКБ. Единственное, важно понимать, что данные могут отличаться в зависимости от температуры батареи. Например, если замерить напряжение сразу после того, как двигатель работал, температура под капотом высокая и т.д., показания будут одни. Если же повторить измерения «на холодную», то есть заглушить мотор и не запускать несколько часов, тогда высока вероятность других данных.

С учетом такой особенности лучше измерить напряжение на аккумуляторе именно до запуска мотора, а не после. Также уровень заряда аккумулятора при таком подходе покажет, как АКБ держит заряд долгое время.

Нормальная батарея после полной зарядки не потеряет свой заряд через 5-10 часов, также напряжение только слегка упадет через 5-7 дней. Если же с аккумулятором возникли проблемы, он будет разряжаться очень быстро.

Проверка аккумулятора нагрузочной вилкой

Данный способ проверки достаточно точный, позволяет также быстро определить работоспособность аккумулятора автомобиля. По результатам можно точно понять, заряжен аккумулятор или АКБ разряжена.

Чтобы выполнить проверку, к аккумулятору подсоединяется нагрузочная вилка. При подключении нужно следить за полярностью, не путая «плюс» и «минус», подключается вилка к АКБ на время не более 3-5 сек.

В начале замеров показатели должны быть 12-13 В, а через 3-5 сек. все равно больше 10 В. В этом случае можно считать, что АКБ исправна и аккумулятор заряжен, а также нормально работает под нагрузками.

В том случае, когда при проверке аккумулятора нагрузочной вилкой напряжение оказывается ниже 9 В, такой аккумулятор можно считать пришедшим в негодность (для необслуживаемых АКБ) или таким, который нуждается в комплексном обслуживании (для обслуживаемых аккумуляторов).

Даже если такая батарея еще крутить стартер, это не значит, что проблему низкого заряда под нагрузкой можно решить банальной дозарядкой от внешнего ЗУ для аккумулятора. В любом случае, малейшее похолодание или длительный простой выведет такую АКБ из строя, то есть двигатель завести  в тот или иной момент не получится.

Что в итоге

С учетом приведенной выше информации становится понятно, что напряжение аккумулятора, которое показывает бортовой компьютер автомобиля или внешние устройства, может отличаться от реального непосредственно на клеммах АКБ.

По этой причине наиболее достоверными будут показания замеров напряжения, которые выполняются на заведенном, а также на заглушенном двигателе при помощи мультиметра. Также рекомендуется отдельно проверять аккумулятор нагрузочной вилкой, чтобы убедиться в работоспособности АКБ под нагрузкой.

Рекомендуем также прочитать статью о том, какой аккумулятор для дизельного двигателя лучше купить. Из этой статьи вы узнаете об особенностях выбора АКБ для дизеля, чем аккумуляторы для дизельного мотора отличаются от аналогов для моторов на бензине, а также что нужно учитывать при покупке АКБ для дизельного двигателя.

Напоследок отметим, чтобы увеличить срок службы АКБ автомобиля, батарея нуждается в периодической дозарядке аккумулятора, при этом нужно знать, как правильно заряжать аккумулятор автомобиля зарядным устройством.

Также при необходимости нужно обслуживать аккумулятор, следить за плотностью электролита и т.д.  Такой подход позволяет сохранять и поддерживать полную работоспособность АКБ на протяжении всего срока службы батареи.

Читайте также

Как измерить силу тока мультиметром на аккумуляторе автомобиля? – Taxi Bolt

Мультиметр — тестер, авометр, комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В зависимости от модели включает в себя функции вольтметра, амперметра и омметра. Существуют цифровые и аналоговые мультиметры. В некоторых случаях исполняется мультиметр в виде токоизмерительных клещей.

Название «мультиметр»закрепилось именно за цифровыми измерителями, в то время как аналоговые приборы часто именуются «тестер», «авометр», а иногда и просто «Цешка» (отечественные).

Подключение мультиметра

Для начала нужно отключить все устройства, которые могут питаться от аккумулятора. Для проведения измерений мультиметр включают в разрыв цепи. Чтобы получить такой разрыв, с плюсовой клеммы (можно и минусовой) АКБ снимают провод. Затем подключают один контакт амперметра к плюсу (или минусу) аккумулятора. А второй контакт подключают к снятому проводу.

[attention type=red]Не подключайте измерительные приборы к плюсу и минусу на аккумуляторе, иначе случится короткое замыкание и в мультиметре сгорит предохранитель.[/attention]

После подключения на экране прибора появится число, которое соответствует току, что потребляется постоянно включенными электроприборами. Если допустимая утечка тока в автомобиле ниже, чем результат измерений, нужно искать причину далее.

Какие параметры можно проверить мультиметром?

• измерить напряжение с максимальной точностью. По электрическому напряжению можно определить заряжена ли аккумуляторная батарея или необходимо заряд;
• проверить напряжение аккумуляторов сотовых телефонов. Для этого необходимо перевести прибор в режим измерения постоянного тока до 20 В;
• аккумулятор шуруповерта;
• емкость аккумулятора.

Как измерить напряжение аккумулятор

Чтобы проверить напряжения аккумулятора, необходимо перевести мультиметр в режим DC. Если необходимо проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Далее чёрным щупом мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока. Исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Таким же образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость аккумулятора

1. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи, т.е. вначале нужно полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.
2. Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

[attention type=yellow]Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.[/attention]

Проверить внутреннее сопротивление аккумулятора

Проверить работоспособностьаккумулятора можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии. Когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Как пользоваться мультиметром

Добавлено в избранное

Любимый

56

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВΩ . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток), а не переменный ток. Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+».Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию. Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним).Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные. Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1.5В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard. Для начала давайте удостоверимся, что схема, с которой вы работаете, правильно запитана. Если в вашем проекте должно быть 5 В, но меньше 4.5 В или более 5,5 В, это быстро укажет на то, что что-то не так, и вам может потребоваться проверить силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией). Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт .Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, что экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла. Один зонд должен контактировать с заземлением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе цепей.Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники.Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В доступного источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого.Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В.Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не кривыми линиями). Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными.Настенная розетка с переменным током или «основным напряжением» — это то, что может вас неплохо убрать. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, единственный раз, когда нам нужно измерить переменный ток, это когда у нас есть розетка, которая работает забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

← Предыдущая страница
Типы датчиков

Как измерить постоянное напряжение с помощью мультиметра

1. Поверните шкалу на постоянное напряжение.Некоторые цифровые мультиметры (DMM) также включают милливольты постоянного тока. Если не уверены, что выбрать, начните с напряжения постоянного тока, которое работает с более высоким напряжением.
2. Сначала вставьте черный щуп в разъем COM.

Шаги для измерения постоянного напряжения цифровым мультиметром

3. Затем вставьте красные щупы в гнездо V Ω. Когда закончите, снимите щупы в обратном порядке: сначала красный, затем черный.
4. Подключите щупы к цепи: черный к контрольной точке отрицательной полярности (заземление цепи), красный к положительной контрольной точке.

Примечание: Большинство современных цифровых мультиметров автоматически определяют полярность. При измерении постоянного напряжения не критично, чтобы красный провод касался положительной клеммы, а черный — отрицательной. Просто узнайте, если щупы коснутся противоположных клемм, на дисплее появится отрицательный символ. В аналоговом мультиметре красные провода всегда должны касаться положительной клеммы, а черные — отрицательной. В противном случае произойдет повреждение счетчика.

5. Считайте результат измерения на дисплее.

Другие полезные функции при измерении постоянного напряжения.

6. Современные цифровые мультиметры по умолчанию используют автоматический выбор диапазона в зависимости от функции, выбранной на шкале. Чтобы выбрать конкретный фиксированный диапазон измерения, нажмите кнопку RANGE несколько раз, пока не будет выбран желаемый диапазон. Если измеренное напряжение попадает в диапазон более низких значений милливольт постоянного тока, выполните следующие действия:
   • Отсоедините измерительные щупы.
   • Измените настройку шкалы на милливольты постоянного тока.
   • Снова подсоедините измерительные щупы и снимите показания.
7. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение. Его можно просмотреть после завершения измерения.
8. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение. Цифровой мультиметр подает звуковой сигнал каждый раз, когда записывается новое показание.
9. Нажмите кнопку относительного (REL) или дельта (?), Чтобы установить цифровой мультиметр на определенное эталонное значение. Отображаются измерения выше и ниже эталонного значения.

Примечание: Избегайте этой распространенной ошибки технического специалиста: вставляет измерительные щупы в неправильные входные гнезда .При измерении постоянного напряжения обязательно вставьте красный щуп во входное гнездо, обозначенное V, а не A. На дисплее должен отображаться символ dcV . Установка измерительных щупов на входы A или mA и последующее измерение напряжения вызовет короткое замыкание в измерительной цепи.

Анализ измерения напряжения

• Измерения напряжения обычно проводятся, чтобы: а) установить, что напряжение существует в данной точке, и б) убедиться, что напряжение находится на надлежащем уровне.
• Напряжение переменного тока может варьироваться в широких пределах (от -10% до + 5% номинального значения источника питания) и не вызывает проблем в цепи.Тем не менее, с постоянным напряжением даже небольшие отклонения могут указывать на неисправность.
• Точная величина допустимого изменения постоянного напряжения зависит от приложения. См. Пример на диаграмме ниже .
• В некоторых приложениях постоянного тока большие изменения постоянного тока не только допустимы, но и преднамерены.
  • Пример: Скорость двигателей постоянного тока можно регулировать, изменяя количество подаваемого постоянного напряжения. В этом приложении измерение напряжения двигателя постоянного тока зависит от настройки регулятора напряжения.
• При снятии и сравнении измерений постоянного напряжения обращайтесь к спецификациям производителя для получения конкретных значений в цепи.

Как показано в таблице выше, полностью заряженный автомобильный аккумулятор, рассчитанный на 12 В, может иметь напряжение холостого хода от 11,9 В до 12,6 В (обычно 2,2 В на элемент).

• Измерение 11,9 В указывает на разряженную батарею.
• Значение 12,6 В указывает на то, что батарея заряжена на 100%. Промежуточные измерения показывают заряд менее 100%.
• Батарея с чуть более высоким показателем напряжения (от 3% до 5%) намного лучше, чем батарея с более низким показателем. Изменение постоянного напряжения ниже нормального номинального напряжения указывает на проблему.

Измерения переменного и постоянного напряжения

• В некоторых приложениях измерения постоянного напряжения могут проводиться в цепях, которые включают переменное напряжение.
• Чтобы обеспечить максимальную точность измерения постоянного напряжения, сначала измерьте и запишите переменное напряжение. Затем измерьте напряжение постоянного тока, выбрав диапазон напряжения постоянного тока (с помощью кнопки RANGE), который совпадает с диапазоном переменного напряжения или превышает его.
• Некоторые цифровые мультиметры могут одновременно измерять и отображать компоненты переменного и постоянного тока сигнала. Дисплей цифрового мультиметра может отображать результаты тремя способами (см. Иллюстрацию ниже):
  1. Часть сигнала переменного тока отображается на основном дисплее, а часть постоянного тока — на вспомогательном дисплее меньшего размера.
  2. Показания постоянного тока можно переключить на основной дисплей, в то время как переменный ток падает на вспомогательный (на большинстве цифровых мультиметров).
  3. Комбинированное значение переменного и постоянного тока — эквивалентное действующее значение сигнала.

Ссылка: Принципы цифрового мультиметра, автор Glen A.Мазур, американское техническое издательство.

Ресурсы по теме

Как использовать вольтметр на 12 В

Аккумулятор на 12 В — это тип, который вы чаще всего найдете на мотоциклах и электрическом газонном оборудовании, поэтому, если вы собираетесь использовать вольтметр в любой системе 12 В или источник питания, это наиболее вероятный кандидат. Хотя вы можете использовать для этого специальный вольтметр, вы, скорее всего, воспользуетесь мультиметром. Измерение напряжения — лишь одна из его функций. Остальные измеряют сопротивление и ток, поэтому вам нужно выбрать правильную функцию на циферблате, а также соответствующую шкалу.Помимо этого, вам необходимо соблюдать несколько простых мер предосторожности, главные из которых — надевать защиту для глаз и избегать измерения напряжения на аккумуляторе, который был полностью заряжен менее чем за час до измерения.

Установка шкалы

Выбор шкалы мультиметра разделен на три группы. Один из них — сопротивление, которое часто обозначается заглавной греческой буквой омега (Ω), а другой — ток, который обычно обозначается заглавной буквой A (для ампер). Вам нужно напряжение, обозначенное буквой V.В группе напряжения вы найдете несколько настроек, представляющих прогрессию чувствительности от 200 милливольт (мВ) до 500 вольт. Выбор шкалы также может включать настройки для постоянного и переменного напряжения. Напряжение постоянного тока обозначается прямой линией или вообще не обозначается, а напряжение переменного тока обозначается волнистой линией. Чтобы измерить напряжение в системе 12 В, поверните циферблат, чтобы выбрать напряжение постоянного тока в диапазоне 20 В.

Измерение статического напряжения

Перед измерением напряжения на аккумуляторе рекомендуется отключить его от цепи, отсоединив кабели аккумулятора.Это сводит к минимуму вероятность того, что утечка блуждающего тока повлияет на ваше чтение. Подключите красный провод, идущий в комплекте с измерителем, к порту VΩ, а черный провод — к общему порту (COM). Прикоснитесь черным проводом к отрицательной (-) клемме аккумулятора, а красный провод — к положительной (+) клемме. Обратите внимание на показания счетчика. Он сообщает вам напряжение между клеммами аккумулятора. Если батарея в порядке, показания должны быть выше 12 вольт. Оно должно быть где-то между 12,8 В (полностью заряженный) и 12.1 вольт (заряжено 50 процентов). Батарея не заряжена и может быть плохой, если показание составляет 11,9 вольт или ниже.

Измерение пускового напряжения и проверка системы зарядки

Вы можете провести еще два испытания напряжения на аккумуляторе 12 В, который питает мотоцикл или газонокосилку. Для этого вам потребуются зажимы типа «крокодил» на выводах вольтметра или помощник. Чтобы проверить пусковое напряжение, подсоедините кабели аккумуляторной батареи, затем удерживайте провода на клеммах при включении зажигания. При этом падение напряжения является нормальным, но оно не должно падать ниже 9.5 вольт. Если это так, аккумулятор необходимо заменить.

Чтобы проверить систему зарядки, удерживайте провода вольтметра на клеммах аккумулятора, пока вы вращаете двигатель примерно до 3000 об / мин. Напряжение должно возрасти до значения от 13,8 до 14,5 вольт, что является минимальным напряжением, необходимым для зарядки типичного аккумулятора 12 В. Если счетчик не показывает такое высокое напряжение, поищите проблему в системе зарядки.

Как использовать мультиметр для проверки автомобильного аккумулятора

Здесь мы проверяем заряд или напряжение автомобильного аккумулятора.Это достигается путем измерения постоянного напряжения аккумулятора параллельно с мультиметром. Если вы хотите проверить силу тока (паразитное потребление) — последовательное тестирование усилителей — мы рассмотрим этот процесс в этом руководстве.

Помимо попытки запустить двигатель, чтобы проверить, есть ли заряд, лучший способ определить состояние автомобильного аккумулятора — это проверить его с помощью мультиметра. Цифровые мультиметры — лучший вариант для этого, поскольку они дают более точные показания, хотя вы также можете использовать аналоговый.И даже дешевый мультиметр категории I (CAT-I) подойдет, поскольку вы просто измеряете напряжение, а не силу тока.

Если вы не знаете, как использовать мультиметр для проверки автомобильного аккумулятора, прочтите следующую процедуру:

Шаг 1. Настройте мультиметр
Убедитесь, что зажигание, свет и радио выключены.

Выберите положение постоянного напряжения на мультиметре (или настройку 12 В, если у вас есть специальный диапазон для проверки автомобильного аккумулятора). Напряжение постоянного тока обычно обозначается буквой V, за которой следует короткая линия с пунктирной линией под ней.Волнистая линия после V — это напряжение переменного тока (переменного тока), предназначенное для проверки сетевого напряжения в вашем доме.

Большинство ручных дальномеров имеют диапазон 20 В, который вам понадобится для проверки автомобильного аккумулятора. Диапазон 20 В означает, что он будет измерять от 0 до 20 В. См. Ниже:

Шаг 2: Проверка батареи
Подключите красный провод к клемме напряжения (основной) мультиметра, а черный провод — к общей клемме (COM) мультиметра: поместите красный провод на положительный (+ , обычно красный) клемму аккумулятора и черный провод к отрицательной (-, обычно черной) клемме.

Шаг 2: считывание показаний счетчика
Теперь счетчик подключен параллельно автомобильному аккумулятору и автоматически отображает показания. Обратите внимание на значение постоянного напряжения и сравните с таблицей ниже, которая указывает состояние заряда без нагрузки:

.

Автомобильные аккумуляторы обеспечивают 12,6 В постоянного тока через шесть ячеек, каждый из которых вырабатывает 2,1 В.

~ 12,6 В: полностью заряжен
~ 12,4 В: 75% заряда
~ 12,2 В: 50%
~ 12 В: 25%
11,9 В и ниже: фактически нулевой заряд

Шаг 4. Проверьте результаты
Все, что меньше 75% заряда или около 12.45 В, как правило, означает, что батарея недостаточно заряжена и требует подзарядки. Однако это не означает, что это плохо. Если после перезарядки он не держит заряд, вероятно, он на выходе.

Шаг 5: Зарядите аккумулятор
Если напряжение ниже 12,45 В, зарядите его. Вы можете сделать это с помощью портативного зарядного устройства, подключенного к сети, которое будет постепенно подавать ток и требовать времени. Другой вариант — проехать на машине около 30 минут. Примечание: недостаточно просто запустить двигатель и дать ему постоять; вы хотите, чтобы он работал под нагрузкой, чтобы получать надлежащий заряд от генератора.Другой вариант — зарядить аккумулятор в местном магазине автозапчастей.

После зарядки выполните тот же тест, что и выше, чтобы убедиться, что батарея теперь регистрируется в диапазоне 12,6 В. Если нет, подумайте о том, чтобы полностью проверить его перед заменой.

Диагностические тесты

После полной зарядки аккумулятор можно проверить двумя способами:

Тест под нагрузкой : на батарею подается нагрузка, при этом контролируется ее напряжение. Вы можете сделать это, запустив двигатель и контролируя напряжение с помощью мультиметра, который имеет режим Min / Max.Это автоматически сохранит высокое и низкое напряжение, которое он снимает. Высокое напряжение, скорее всего, будет в области 14 В и является совершенно нормальным явлением, в то время как падение ниже 9,6 В во время процесса будет указывать на то, что он больше не может эффективно удерживать заряд и нуждается в замене.

Электронный тест : проверяет элементы батареи с помощью частотного теста.

Некоторые гаражи автозапчастей могут выполнить этот тест бесплатно, проехав туда или взяв аккумулятор. В качестве альтернативы, ремонтные мастерские могут также предложить бесплатный тест, плюс стоимость возможного ремонта.

ПРЕДУПРЕЖДЕНИЕ : при удалении помните, что кислота аккумулятора горит при контакте с кожей, поэтому обращайтесь с ним осторожно.

Зарядные устройства

Существуют различные типы автомобильных зарядных устройств, от базовых зарядных устройств на 2 А до более дорогих устройств общего назначения на 10 А. Так называемые интеллектуальные зарядные устройства регулируют свое выходное напряжение в зависимости от состояния аккумулятора и могут заряжать быстрее и эффективнее. Кроме того, меньше вероятность перезарядки, и они могут определить, 6 В или 12 В у батареи, а также тип (например, влажный или гелевый элемент) и соответствующим образом отрегулировать выход.

ВНИМАНИЕ : автомобильные аккумуляторы никогда не должны перезаряжаться. Когда они полностью зарядятся, пора отключить зарядное устройство. Вот где преимущества интеллектуальных устройств предотвращают повреждение и, следовательно, дополнительные затраты. Кроме того, избегайте использования заведомо неисправной батареи, так как вы можете в конечном итоге разрушить генератор. Они созданы для поддержания заряда, а не для поддержания жизни мертвых.

Низкий заряд и долговечность

Конечно, постоянный низкий уровень заряда не означает, что аккумулятор разряжен.Это может быть хорошо, и несколько сценариев могут привести к тому, что он потеряет свой заряд: например, свет остается включенным, не работает в течение длительного времени, изворотливый генератор переменного тока или даже паразитное просачивание через любое количество электрических цепей в автомобиле, выходящее из строя. Даже неисправное радио или внутреннее световое соединение может многократно сгладить исправное соединение. Но положительный результат описанных выше тестов должен доказать, что сама батарея может удерживать заряд.

Стоит держать наверху аккумулятор, который постоянно теряет заряд, так как аккумулятор, который продолжает опускаться ниже 75 процентов, в конечном итоге приведет к повреждению.Большинство автомобильных аккумуляторов могут прослужить четыре или пять лет, но один из них при постоянной нагрузке из-за неисправного генератора переменного тока или паразитной тяги может выйти из строя раньше. С другой стороны, если ему четыре года, и он начинает сглаживаться, возможно, его нужно заменить.

Плохое соединение

Заряд также может теряться в цепи из-за плохого соединения аккумулятора. Поскольку автомобильные аккумуляторы имеют низкое напряжение, соединение должно быть намного лучше. Как и во многих автомобилях, со временем соединения становятся слабыми, грязными и подвержены коррозии.

Вы можете проверить падение напряжения между клеммами аккумулятора и кабелями, проверив сначала клемму, а затем выходящие обжимки проводов. Все, что примерно на 0,1 В меньше, чем то, что выходит из клемм, предполагает высокое сопротивление / плохое соединение. Очистите клеммы / соединения наждачной бумагой и затяните их.

Запасные автомобильные аккумуляторы

При замене аккумулятор не обязательно должен быть той же марки, но должен иметь такие же номиналы. Замена должна иметь тот же рейтинг усилителя холодного пуска (CCA) (или выше), что и оригинал.Рейтинг CCA имеет решающее значение, поскольку это расчетная сила тока, которую двигатель потребляет при запуске в холодных погодных условиях, то есть когда автомобильный аккумулятор будет подвергаться наибольшей нагрузке. Установите аккумулятор CCA с более низким номиналом на двигатель с более высоким CCA, и вы столкнетесь с проблемами, поскольку это приведет к его перегрузке. CCA часто составляет несколько сотен карт и даже 1000CCA с более крупными транспортными средствами.

Вы также должны проверить Резервная емкость рейтинг (RC), который представляет собой время (в минутах), в течение которого батарея будет выдавать 25 А и поддерживать 10.5В. Вам нужна более высокая резервная емкость на случай отказа системы зарядки.

Лучшие батареи с более высоким рейтингом CCA, как правило, имеют лучшие гарантии по очевидным причинам. Новая батарея с 72-месячной гарантией будет в премиальном сегменте.

Установка : при самостоятельной установке запасной части убедитесь, что клеммы и кабели очищены и находятся в исправном состоянии.

Примечание о типах мультиметров

Некоторые мультиметры — обычно более дешевые — имеют тенденцию иметь диапазоны переменного и постоянного напряжения, расположенные в одном и том же положении на круговом переключателе.Если ваш мультиметр не предназначен специально для автомобильного рынка, он, скорее всего, по умолчанию будет работать с переменным напряжением. Не волнуйтесь, вы можете легко переключаться между ними, обычно с помощью переключателя «select» под дисплеем или в центре циферблата.

Базовый Fluke 101 — мультиметр с автоматическим выбором диапазона и отдельными диапазонами напряжения переменного и постоянного тока:

Сегодня большинство измерителей имеют автоматический выбор диапазона, то есть после установки напряжения постоянного тока вам больше не нужно будет ничего делать. Другой, более старый тип — это мультиметр с ручным управлением диапазоном, в котором вам нужно выбрать правильный диапазон с учетом прогнозируемого значения цепи, которую вы собираетесь тестировать.Большинство ручных дальномеров имеют диапазон 20 В, что необходимо для проверки автомобильного аккумулятора. Диапазон 20 В означает, что он будет измерять от 0 до 20 В.

Совет : если вы новичок и хотите узнать, как использовать мультиметр для проверки автомобильного аккумулятора, чтобы определить его напряжение, подумайте о приобретении такого, у которого есть специальный тестер аккумуляторов. INNOVA 3320 подходит для этого. Другие популярные автомобильные мультиметры включают INNOVA 3340 и лучшую в линейке Fluke 88V.

Наш практический совет по использованию мультиметра для проверки аккумулятора

Независимо от того, какой автомобиль вы водите, в нем обязательно будет аккумулятор.Но если вы не можете запустить двигатель после поворота ключа в замке зажигания, вы можете использовать мультиметр, чтобы провести несколько тестов на вашей батарее, чтобы убедиться, что она все еще в порядке.

Напряжение автомобильного аккумулятора

Когда вы проверяете автомобильный аккумулятор с помощью манометра, хорошим показанием будет около 12,6 вольт. Лучший способ получить точные показания — это оставить автомобильный аккумулятор выключенным более чем на час или просто проверить его утром после того, как он простаивал всю ночь. Тогда вы получите то, что известно как «напряжение покоя», которое действительно скажет вам, в порядке ли ваша батарея или нет.

Если вы ведете машину в течение длительного времени, а затем остановитесь, чтобы проверить батарею, показания будут намного выше, потому что она недавно была очень активной. Это даст вам неточное определение его истинного напряжения.

С помощью мультиметра легко проверить автомобильный аккумулятор. Вам просто нужен легкий доступ к металлическим клеммам аккумулятора, которые находятся на передней или верхней части аккумулятора.

Когда вы открываете капот вашего автомобиля, вы должны видеть автомобильный аккумулятор слева или справа от моторного отсека.Если вы не видите свою батарею, как только открываете капот, вам следует обратиться к руководству пользователя, чтобы узнать, где она находится. В более новых автомобилях есть пластиковые крышки над батареями, которые можно снять, отвинтив, отстегнув или отвинтив крышку. Если положительный вывод (+) имеет красную крышку сверху, вы сможете снять ее, открыв ее или подняв. Как только вы увидите батарею, держите все металлические предметы подальше от клемм. Это означает, что рядом с аккумулятором не должно быть металлических инструментов, таких как гаечные ключи.

Использование мультиметра для проверки автомобильного аккумулятора

Когда вы используете мультиметр для проведения первого теста, вы будете измерять напряжение постоянного тока. Там, где вы видите букву «V», посмотрите над ней, и вы увидите пунктирные и сплошные линии, обозначающие напряжение. Поверните циферблат так, чтобы он был установлен на 20. Это даст вам возможность измерять от 0 до 20 вольт.

Черный щуп должен касаться отрицательной клеммы. Красный зонд должен касаться положительной клеммы.Вы можете легко идентифицировать каждую клемму, потому что + будет положительной клеммой, а — отрицательной клеммой. Вы также увидите, что позитив имеет красный цвет, а негатив — черный. Таким образом, у вас не должно возникнуть проблем с определением, какой датчик к какому терминалу подходит. Если вы подключили щупы неправильно, показания мультиметра будут иметь минус (-) слева от числа. Например, нормальное показание будет показывать 12,6 вольт, но неправильно подключенные датчики покажут это как -12.6 вольт.

Помните, что 12,6 В должны быть напряжением покоя. Вы не должны видеть, что напряжение становится ниже этого. Если вы видите меньшее напряжение, например 12,2 вольт, это означает, что аккумулятор заряжен только на 50%. Если оно ниже 12 вольт, значит, аккумулятор разряжен.

Еще одна вещь, о которой следует помнить при работе с новыми автомобилями, — это то, что если источник электричества вызывает разрядку батареи, это называется «паразитными потерями». Это может произойти, когда ваш двигатель и все фары автомобиля тоже выключены.Почему? Потому что в вашем автомобиле есть определенные электронные системы и функции, которые по-прежнему потребляют электроэнергию после выключения автомобиля, например, часы и компьютер. Эти вещи обычно не потребляют слишком много энергии из вашей батареи, но если вы подозреваете, что это так, либо полностью выньте батарею, либо просто отсоедините ее.

Если показания ниже 12,6 В, то сначала необходимо отключить аккумулятор. Затем возьмите зарядное устройство и зарядите аккумулятор до полного заряда.Дайте батарее отдохнуть в течение одной ночи, а затем проверьте ее утром, чтобы увидеть, сможет ли батарея удержать заряд на этот раз. Он не может быть подключен к автомобилю, тогда в вашем транспортном средстве есть источник, который отводит от него энергию. Это нечто иное, чем ваши часы и компьютер.

Использование мультиметра для проверки генератора

Аккумулятор заряжается от генератора. Это устройство приводится в движение ремнем, который передает энергию в электрические системы вашего автомобиля и заряжает аккумулятор.

Когда вы собираетесь проверить генератор с помощью мультиметра, вы сделаете это так же, как и тест батареи. Убедитесь, что ваш двигатель на этот раз работает, пока вы проводите тест. Ваш генератор будет хорош, если вы получите показание не менее 13,8 вольт, но предпочтительно до 14,4 вольт.

Если у вас напряжение ниже 13,8 В или выше 14,4 В, то ваш генератор перезаряжается или недозаряжается. Любая из этих ситуаций может означать, что ваш аккумулятор разряжен и вам необходимо изучить проблему дополнительно.

Проверка автомобильных аккумуляторов на наличие битых элементов

Автомобильный аккумулятор не просто полностью выходит из строя. Скорее всего, в нем будет один или несколько дефектных аккумуляторных элементов. Вы узнаете, так ли это, когда заведете машину, потому что для запуска двигателя потребуется больше времени.

Новые автомобильные аккумуляторы не дают вам доступа к элементам, потому что они предназначены для «необслуживаемого». Но если у вас более старая батарея, вы сможете просмотреть каждую ячейку.Может быть пластиковая крышка над ячейками или отдельный колпачок для каждой из них. Будьте осторожны, если решите исследовать элементы батареи, потому что они содержат серную кислоту, смешанную с водой. Если вы нанесете эту смесь на кожу, это может стать очень болезненным и привести к травме.

Если вы хотите протестировать элементы по отдельности, то вам понадобится тестер батареи типа ареометра, потому что он может измерять силу тяжести электролита в батарее. Вы узнаете, плохая или хорошая ячейка, в зависимости от того, сколько шариков плавает.Даже если вы знаете, что у вас есть мертвые элементы, это все равно, что знать, что ваша батарея не выдерживает заряда 12,6 вольт. Следовательно, вы также можете провести тест напряжением покоя, потому что он быстрее, проще и столь же эффективен.

Этот блог предоставлен компанией Executive Towing Services. Если у вас возникли проблемы с автомобилем и вам нужен эвакуатор в Перте, позвоните нам по телефону 0410 471 056.

Как проверить напряжение аккумулятора автомобиля

Вам не нужно Станьте механиком, чтобы проверить напряжение автомобильного аккумулятора в Слайделле, Пикаюне или Санкт-Петербурге.Тамманский приход. Вам просто нужно прочитать это краткое руководство от своих друзей в Honda of Slidell.

Регулярное выполнение этих шагов может помочь вам обнаружить проблемы с аккумулятором до того, как вы окажетесь где-нибудь в затруднительном положении. Читайте дальше, чтобы узнать, как проверить напряжение автомобильного аккумулятора как с помощью мультиметра, так и без него, и свяжитесь с нами с любыми вопросами!

Расписание обслуживания сегодня!

Использование тестера автомобильного аккумулятора

Вам понадобится инструмент для тестирования автомобильного аккумулятора, называемый мультиметром, чтобы проверить напряжение автомобильного аккумулятора.Этот инструмент — недорогое и полезное дополнение к вашему гаражу. Если у вас есть этот инструмент, проверить автомобильный аккумулятор довольно просто.

1. Выключите автомобиль. Убедитесь, что зажигание и фары выключены. Затем откройте капот и найдите автомобильный аккумулятор.
2. Настройте мультиметр. Каждый инструмент немного отличается, но многие тестируют разные типы тока.
   Чтобы проверить автомобильный аккумулятор, вам нужно установить мультиметр на постоянный или постоянный ток для постоянного тока.Если есть диапазон напряжения, установите его на 20 В.
3. Подсоедините датчики. Сначала подсоедините красный / положительный кабель к красной / положительной клемме аккумуляторной батареи. Затем прикоснитесь черным / отрицательным щупом к черной / отрицательной клемме аккумулятора. Если вы подключите каждый датчик к неправильной клемме, вы получите отрицательное значение.
4. Проверить напряжение. Хороший автомобильный аккумулятор должен показывать 12,4–12,9 вольт, когда автомобиль выключен.
   Все, что ниже, не обязательно означает, что батарея разряжена.Возможно, электрическая система вашего автомобиля слила его, или возникла проблема с генератором переменного тока. Зарядите аккумулятор и проверьте его позже, чтобы убедиться, что он держит заряд.
5. Проведите нагрузочный тест. Следующим шагом в определении того, неисправен ли ваш аккумулятор, является выполнение нагрузки.
   контрольная работа. Попросите друга завести машину, пока вы будете следить за напряжением на мультиметре. Во время запуска двигателя оно не должно падать более чем на два вольта. Если он упадет еще больше или упадет ниже 9,5 вольт, вам понадобится новый аккумулятор.

Кроме того, после запуска двигателя аккумулятор должен получать заряд от генератора. Из-за этого мультиметр должен показывать от 13,8 до 14,5 вольт, когда двигатель работает на холостом ходу. Если он выходит за пределы этого диапазона, проверьте генератор.

Сэкономьте на следующей замене автомобильного аккумулятора с помощью нашего Honda Service Specials € ¦

Тестирование автомобильного аккумулятора без мультиметра

Если у вас нет мультиметра, вы не сможете точно проверьте напряжение автомобильного аккумулятора.Однако есть еще шаги, которые вы можете предпринять, чтобы проверить состояние батареи.

Включите фары на выключенном автомобиле. Затем попросите друга завести машину, чтобы убедиться, что она припаркована и тормоза включены. Следите за фарами, пока двигатель вращается. Если они теряют яркость во время запуска двигателя, возможно, в вашем аккумуляторе недостаточно заряда. Отнесите его в сервисный центр для дальнейшего тестирования.

Требуется обслуживание аккумулятора? Позвольте нам помочь

Если результаты ваших тестов аккумулятора не идеальны, обратитесь в компанию Honda of Slidell для дальнейшего расследования.Мы можем предоставить более конкретные тесты и помочь вам определить, в чем проблема — в батарее, генераторе или паразитном розыгрыше.

Если вам требуется обслуживание аккумуляторов в округах Слайделл, Пикаюн или Сент-Таммани, запишитесь на прием прямо сейчас!

Сделать запрос

* = Обязательное поле

Как пользоваться мультиметром (Руководство DIYer’s)

Фото: fotosearch.com

Когда-то зарезервированные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультитестерами», появились по цене и размеру, что делает их незаменимыми для домовладельцев, имеющих базовые знания в области схемотехники.При устранении проблем с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы плохо знакомы с мультиметрами, эти гаджеты поначалу могут показаться сложными. Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации вашего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры или вольт-ом-миллиамперметры (ВОМ) существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской -типа магазин. Новые дети в этом блоке — цифровые мультиметры (DMM) — предлагают более высокую точность с десятичной точкой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах.В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями с низким напряжением, такими как небольшие двигатели постоянного тока (DC) или низковольтные устройства переменного тока (AC) — например, ваши термостаты и дверные звонки. . Чтобы избежать перегорания предохранителя, повреждения мультиметра или риска получения травмы, не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

• Имеющийся заряд батареи
• Напряжение в розетке или переключателе
• Повреждение кабелей и шнуров
• Работоспособность предохранителей, диодов и резисторов
• Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения выше, чем ток, который вы проверяете. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения — 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант — 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили свои измерительные провода к правильным разъемам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

Чтобы проверить заряд батареи постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом — к ее отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие стенной розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. Не прикасайтесь к металлической части щупов, чтобы избежать поражения электрическим током.

Фото: fotosearch.com

Проверка сопротивления и непрерывности

В электронике «сопротивление» — это количество препятствий для потока электричества, и чем меньше, тем лучше или, скорее, полезно для работы вашего бытовая техника. Имея в руках мультиметр, вы можете проверить сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один неработающий компонент на печатной плате или сразу купить новую микроволновую печь.

Прежде чем приступить к тестированию, убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если вы удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

Чтобы проверить непрерывность или непрерывность потока электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности. Небольшое значение — или звуковой сигнал — указывает на то, что между двумя точками существует непрерывный путь. Однако отсутствие чтения или звукового сигнала указывает на проблему. Например, если вы только что вставили новую лампу в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

Тестирование тока низкого напряжения

Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяющей току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, например, петельный набор ландшафтных фонарей на солнечной энергии, питание для всех источников света. Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть таблица, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра.Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) на приборе, который вы тестируете.
