Замок зажигания уаз 469 схема подключения: Подключение замка зажигания — форум УАЗ 469

Схема подключения замок зажигания уаз буханка

Аварийная кнопка и замок зажигания — УАЗ 469, 2.4 л., 1975 года на DRIVE2

Схема

Полный размер

Что надо перекинуть

Сегодня намучался с аварийной кнопкой и замком зажигания. Установил новый замок зажигания, провода подсоединил точно также по контактам, как и были на старом, СССР-овском замке. Пришла новая аварийная кнопка. Всё подключил ииии… ШИШЬ! Хрен, не работает. Вот, я попал в «засаду». Хорошо, что мои товарищи помогли советами! Оказалось, новый замок зажигания отличается от старого тем, что надо подсоединить провода наоборот: «КЗ», а не «ПР». Вот, так! :))) . Затем, после чего переставил провода, замок заработал, запускал двигатель и останавливал. Раньше, двигатель при повороте ключа продолжал работать и отключался, только если включал аварийку :))) Фантсастика!

Ну, и на десерт, после чего разобрался, начал устанавливать кнопку, старался её в торпеду воткнуть и на тебе… кнопка рассыпается в руках ( офигенное качество производителя!). Теперь жду вторую кнопку и надеюсь, с ней придет мне СЧАСТЬЕ!

Полный размер

новый замок

Полный размер

старый замок

Полный размер

перекинул провода местами

Полный размер

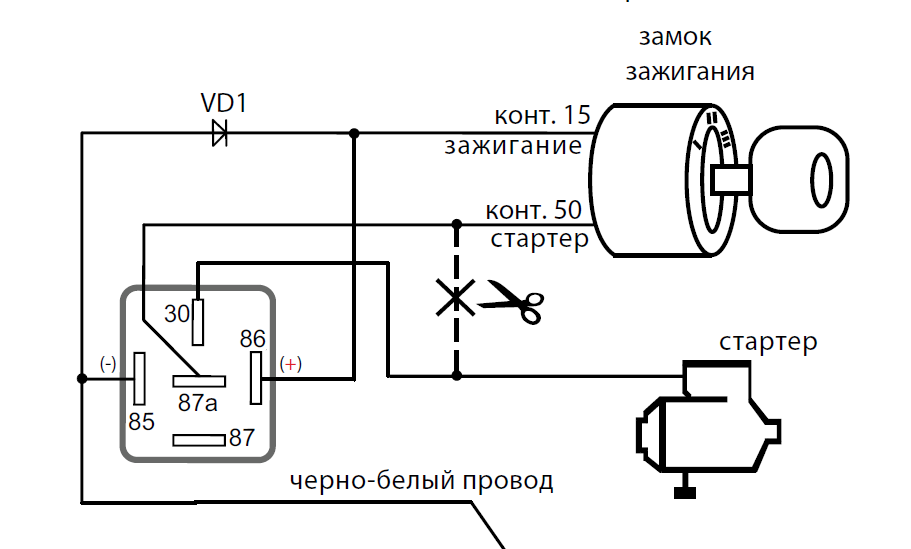

Устанавливал аварийную кнопку

Полный размер

Чудесное качество запчастей!

Полный размер

Выход из ситуации — снял тент, окна, буду махать руками, пока не придет новая кнопка

www.drive2.ru

Режим замка зажигания «Приёмник» — УАЗ 3303, 2.4 л., 1997 года на DRIVE2

После установки «прикуривателей» задумался о валидности их подключения, запитаны они напрямую, покидая машину «прикуриватели» продолжают работать, и как-то от этого неспокойно стало, выключив массу сбиваются настройки магнитолы. Магнитола кстати тоже продолжала петь, заткнуть её было исключительно два варианта: выключить массу или выключить магнитолу. На японце в этом плане всё лучше, без ключа в замке зажигания, ничего работать и петь не будет. На ум пришел хорошо забытый, и никем не используемый (по крайней мере лично я не встречал владельцев уазиков, которые бы им пользовались) режим «Приёмник».

Вырезка из мануала. Положение ключа в выключателе зажигания УАЗ-469. О — нейтральное положение; I — включено зажигание; II — включены зажигание и стартер; III — включен приемник (если установлен).

Чаще в уазиках запитываются всякие «доп. опции» исключительно напрямую, что по моему мнению не есть хорошо, всякие китайские зарядники для мобилей сомнительного качества не заслуживают доверия, оставлять их без присмотра я считаю рискованно по понятным причинам, как минимум есть риск посадить аккумулятор, а человеческий фактор был, есть, и будет, нет гарантий, что ты не забудешь выдернуть китайские гаджеты из гнезда прикуривателя или выключить массу. Вообщем по этим причинам запитал я «прикуриветели» на скучающий без дела контакт на замке зажигания «Приёмник». Переместил «+» от «прикуривателей» центрального контакта замка зажигания на свободный и напрасно многими не используемый контакт «Приёмник». За одно переподключил магнитолу, тоже причиняла неудобства, вытащив ключ из замка зажигания она продолжала играть, тут нужно было либо 2 секунды держать кнопку выключения на магнитоле, либо выключать массу, но второй способ как я уже говорил сбивал все настройки магнитолы, и после включения магнитолы флешка начинала петь сначала, да ещё со сбитыми настройками, первый также не очень удобный. А оно мне надо? Была она запитана как обычно, как многие «советчики» рекомендуют, «Красный» и «Желтый» провода были скручены между собой, и на постоянный «+», это по-нашему, зачем морочить «галаву»? Запитал её как положено. «Желтый» провод остался на постоянном «+» на замке зажигания, а «Красный» провод переместился на положение «Приёмник». Теперь и «прикуриветель» и магнитола ведет себя как на японском автомобиле — нет ключа в замке, нет и музыки, и гнездо прикуривателя теперь обесточено.

На деле выглядит это так.

Самый нижний контакт и есть Приёмник. Красный провод это + от прикуривателя, фиолетовый это удлиненный Красный от магнитолы, подходящего по цвету провода под рукой не было.

Нейтральное положение замка зажигания теперь труъ нейтральное, «прикуриватели» и магнитола теперь работают во всех положениях замка зажигания, кроме нейтрального.

www.drive2.ru

Установка замка зажигания Ваз 2110 в Буханку — УАЗ 3909, 2.4 л., 1997 года на DRIVE2

Полный размер

Всем известно что родные замки не блещут качеством и надежностью, особенно те что производятся сейчас . Вот и мой замок начал *хандрить*, то закусывает, а бывает и вовсе ключ вываливается на кочках .
На многочисленный полках и в таких же коробках со всякой хренью, был найден практически новый замок зажигания от ваз 2110 [ с подсветкой ] .
Принялся примерять и прикидывать куда его прикрепить [на проволоку и синюю изоленту ] . Прикинул к рулевой колонке во всяческих положениях камасутры — либо коленями задеваю или же ключ неудобно вставлять.
И было решено врезать его в панель на место родного замка . Места там оказалось в притирку, с одной стороны переключатель света с другой контрольные лампы . Во общем пришлось пожертвовать одной контрольной лампой [позже летом заварю её гнездо и смещу в с сторону ].
Попутно врезал клавишу вентилятора от жигулей (весьма удобно )
Теперь только положительные эмоции от замка зажигания, из плюсов :

— удобно *вставлять*
— блокировка против повторного включения стартёра
— подсветка гнезда замка

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www. drive2.ru

подводное, своими руками, чертежи, схема бесконтактного, установка, как выставить, регулировка, электронного, контактного, подключение замка, настройка, катушки, проверить, замена, отрегулировать

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.

После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.

После этого настраиваем бегунок, вращая его против часовой стрелки. Это поможет устранить зазоры в приводе. Когда острие на статоре совпадет с меткой красного цвета, можно фиксировать пластину при помощи болта.

Затем нужно установить на место крышку датчика распределительного устройства и проверить правильность установки подводов зажигания согласно порядку работы цилиндрических механизмов (1-2-4-3). Отсчитывать нужно в направлении против часовой стрелки. Настройка зажигания на УАЗе завершена.

Теперь рекомендуется завести силовой агрегат и прогреть его до рабочей температуры (около +80°С). Затем нужно на скорости 40 км/ч на прямом участке пути резко нажать на акселератор.

Если при увеличении скорости до 50-60 км/ч водитель почувствует кратковременную детонацию, значит, процедура была выполнена правильно.

При сильной детонации рекомендуется провернуть датчик распределителя на 0,5-1 оборот по шкале октан-корректора в направлении против часовой стрелки.

В том случае если детонации нет, нужно увеличить угол опережения, провернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

• Механизм не глохнет при выключенном зажигании.
• Произошло короткое замыкание.
• Из строя вышли свечи системы зажигания.
• Греется катушка, из-за чего система перегружается.

Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.

Еще один способ проверки соединения катушки зажигания:

1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.

Порядок действий при демонтаже старого замка системы зажигания транспорта:

1. Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
2. Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
3. Демонтировать рулевую колонку.
4. Выкрутить крепежные болты замка зажигания.
5. Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
6. Вытолкнуть замок с посадочного места.
7. Отсоединить все провода системы.
8. Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.

Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Схема зажигания

Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.

Контактного

Схема подключения контактной системы включает в себя такие элементы, как:

• Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
• Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
• Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
• Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
• Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
• Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
• Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
• Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.

Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

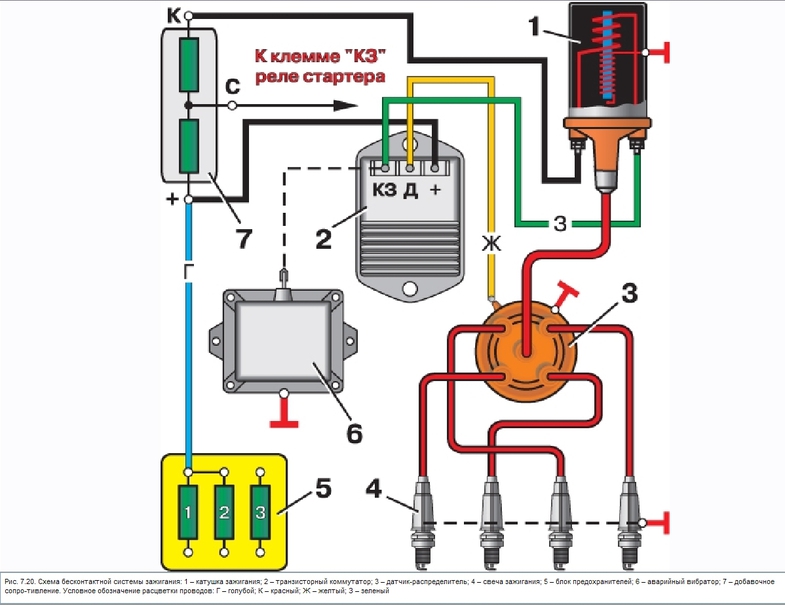

Безконтактного

Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:

• комплект гаечных ключей;
• крестовая отвертка;
• стробоскоп;
• защитная одежда в виде очков и маски;
• стопорные механизмы для колес.

Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.

Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.

После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.

Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.

Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.

Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.

Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.

Электронного

В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.

Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.

Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.

После выставления меток можно переходить к демонтажу ключа системы. После этого необходимо определить момент зажигания. Для этого нужно подключить минусовую клемму, при помощи гаечного ключа ослабить крепежную гайку распределительного устройства. Подключить один провод лампы к массе автомобиля, а второй к низковольтной катушке. Включить зажигание и провернуть корпус распределительного устройства по часовой стрелке до тех пор, пока контрольная лампа не перестанет гореть.

specmahina.ru

Опа, выгорел замок зажигания — УАЗ 3962, 2.7 л., 2012 года на DRIVE2

Стою я значит в пробке, греюсь, принимаю банные процедуры — работают 2 печки, помпа, включил элетровентилятор (стоит пред радиатором), ну думаю все нормально прогрелся уже до 36 С в кабине при открытых окнах, думаю фиг меня возьмёте, и тут бац тоненький дымок из под руля и машина глохнет в тот момент, когда все начали двигаться! Ура, думаю что может так напаскудить… оттолкал в съезд машину и давай разбираться — предохранители целые — где-то давно проволка (не толстая). Стартер крутится а остальное при включении зажигания даже не дергается. Бабамс, выкручиваю из панели замок зажигания, тестим средний контакт не работает. Пинаем, стучим бесполезно. Думаем как ехать домой … Скрутить все на центральный контакт не вариант — не выключишь зажигание, не заглушишь мотор если что… Ага есть еще один контакт, нафига нужный? — оказывается при повороте ключа влево на нем есть напряжение, хотя оно есть, когда включено зажигание но пропадает когда пытаешься завести движок.Ну мы не зря в детстве насмотрелись американских фильмов — при угоне машины надо вырвать кучу проводов соединить нужные и машина поедет…
Не вариант стоит сигналка…
Короче закручиваю все провода со горевшего контакта на живой включаю зажигание, проворачиваю ключ на включение стартера, стартер крутит, все остальное выключается… Не заводится, ну мы не палкой деланы — включаем зажигание и небольшим гаечным ключём коротим контакт на стартер. Ура, машина завелась и довольно уверено едет…

Полный размер

замок зажигания

На утро магазин покупка нового замка зажигания и релешки.

решка

И задумался над покупкой такой фигни

кнопка старт-стоп

стоит 20 баксов доп защита, плюс не нужен ключ замка зажигания!

Вывод один надо подключать всех потребителей, что связаны с включенным зажиганием через релешку.
Уже купил на 70А.

Цена вопроса: 600 ₽ Пробег: 4 500 км

www.drive2.ru

Электросхема УАЗ 3303 старого образца, бесконтактная и контактная

У меня машина 1989 года, изначально была с бесконтактной системой зажигания. В дальнейшем было переделано на контактную, о чём в принципе не жалею. А плюсы и минусы у каждой есть свои речь не о них. Пользоваться приходилось схемой проводки УАЗ 3303 старого образца, естественно, ещё с карбюратором.

Завод сразу предупреждает о возможности внесения изменений в электросхему. Поскольку машине почти 30 лет на ходу, такие изменения есть. Приведу несколько схем с контактной и бесконтактной системой обеспечения зажигания для разных уазиков. Но так как в те времена особых различий не было я считаю их аналогичными с некоторыми отличиями.

Электросхема проводки

На верхнем рисунке приведена бесконтактный вариант электропроводки автомобиля в цветном виде, на нижнем более старого образца.

Схема проводки УАЗ 3303 старого образца

На представленной выше отдельно приведена электросхема генератора УАЗ 3303

Схема, имеющая систему зажигания с контактами взята от 469. На схеме присутствует радиоприёмник, это интересно.

Электросхема УАЗ 469 аналогичная 3303 с контактной системой зажигания

В заключение привожу ещё одну от бортового УАЗ 33036 более нового, но ещё не инжекторного.

avtoremontnikam.ru

Поставил замок зажигания — УАЗ 469, 2.5 л., 1987 года на DRIVE2

В принципе тут все понятно и рассказывать особо не о чем, но столкнулся с такой штукой…
Реле стартера похоже у меня работает как то не правильно.

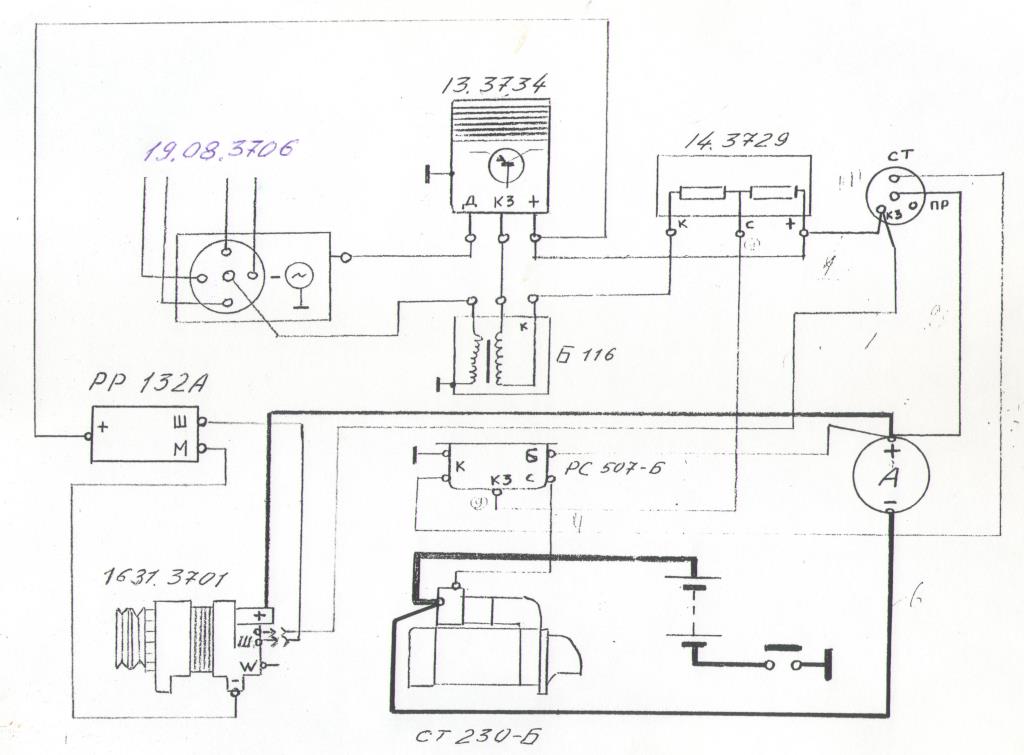

Есть у меня такая схема, по ней собственно и проводил все провода для зажигания

Пока замка зажигания не было, двигатель заводился так:
1. соединяем вместе АМ и КЗ (включаем зажигание)
2. замыкаем СТ на МАССУ и стартер крутит

мне сразу показалось, что тут что то не так, но двигатель завелся — радость, эйфория, всеобщее ликование, и решил в то время сильно не обращать на это внимание — главное заработало)

Но когда начал подсоединять замок, ничего естественно не заработало, долго думал, смотрел схемы, экспериментировал (даже сжег один провод)) и тут оказалось, что на замок вообще не идет МАССА, вот никак, и никогда, так что взять ее для провода СТ замку просто не от куда.
И тут мой взгляд упал на реле стартера, что то в нем было определенно не так

Полный размер

без крышечки, я изучал, что же таит в себе эта серенькая коробочка

Оказалось, что на схеме есть четвертый контакт для МАССЫ а у меня его не было, вот и получилось, что на реле МАССА кроме как от замка зажигания прийти не может, а у него ее тоже теперь нет)
Опять читать схемы и экспериментировать. Как оказалось контакт Б на реле может замыкать на два остальных, было решено с реле контакт Б соединить с СТ на замке, КЗ замкнуть на МАССУ, чтоб она всетки появилась на реле, ну а С так и осталось как было на стартере.

В итоге все заработало и двигатель теперь заводится с ключа)

Собственно хотел спросить у тех, кто дочитал этот остросюжетный детектив про приключение неуловимой МАССЫ, почему оно так? у меня есть три версии:
1. у меня (старое\новое\не родное) реле которое работает не так как во всех схемах
2. я хреново собрал все остальное поэтому и реле работает не так как нужно
3. все так и должно быть, просто я не правильно понял схему или все мои схемы не правильные

www.drive2.ru

порядок зажигания, регулировка, схема подключения

Эффективное зажигание позволяет быстро без проблем запускать двигатель автомобиля в любых условиях. С исправным зажиганием без перебоев функционируют все системы электрического обеспечения: стеклоочистители, освещение, потребители, датчики, указатели. Какие существуют типы систем, настройка, регулировка зажигания УАЗ 469 – в данной статье.

Система зажигания УАЗ 469

Фото 1: Система зажигания УАЗ 469 (Источник: Яндекс.Картинки)

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

• катушка зажигания УАЗ 469;
• трамблер;
• жгуты;
• коммутатор;
• свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

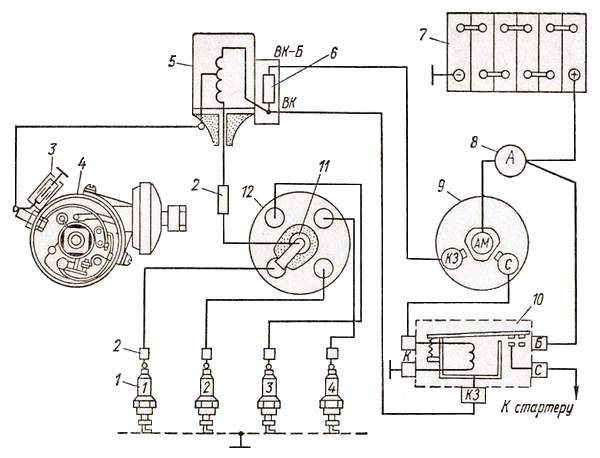

Фото 2: Схема системы зажигания УАЗ 469 (Источник: Яндекс.Картинки)

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

1. АКБ;
2. кнопка массы;
3. реле-регулятор напряжения;
4. генератор;
5. амперметр;
6. замок зажигания УАЗ 469;
7. контакты прерывателя-распределителя;
8. трамблер;
9. конденсатор;
10. крышка прерывателя-распределителя зажигания;
11. бегунок;
12. свечи зажигания;
13. провод высокого напряжения;
14. дополнительное сопротивление;
15. дополнительное реле стартера;
16. катушка зажигания;
17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

• Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
• Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
• Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
• Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
• Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
• Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
• Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
• Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Порядок зажигания УАЗ 469

Каждый автомобиль имеет свой порядок зажигания. Это значит, что цилиндры двигателя осуществляют свое движение в строго оговоренном порядке. Нарушать его нельзя ни в коем случае. Иначе двигатель полностью разрушится. Порядок зажигания автомобиля УАЗ 469 и работы его цилиндров следующий:

Первый-второй-четвертый-третий.
Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Зачем выставлять зажигание

При правильно выставленном зажигании:

• Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
• После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
• При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
• Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

Читайте также:

4x4funclub.ru

схема стартера, схема включения в цепь, причины неисправности стартера

Так как раздел о ремонте УАЗ только открылся, нужно его обновлять. Так что сорри, сегодня снова техническая статья! 🙂 Решил по-тихонечку изучать узлы автомобиля УАЗ. Самые сложные из них, как мне- это узлы системы зажигания. Я решил начать со стартера УАЗ. Итак, что нам рассказывают мудрые сайты…

Схема стартера УАЗ

Стартер 42.3708: 1 – крышка со стороны привода; 2 – поводковое кольцо; 3 – упорное кольцо; 4 – замковое кольцо; 5 – привод; 6 – якорь; 7 – корпус; 8 – щетка; 9 – траверса; 10 – упорная шайба; 11 – регулировочная шайба; 12 – стопорная шайба; 13 – крышка со стороны коллектора;
14 – контактный болт; 15 – контактная пластина; 16 – крышка реле; 17 – возвратная пружина; 18 – шток; 19 – якорь реле; 20 – компенсирующая пружина; 21 – буферная пружина; 22 – шестерня; 23 – винт М5х14; 24 – гайка стяжной шпильки; 25 – винт М6х16; 26 – гайка М8; 27 – ввод катушек реле;
28 – винт М6х30; 29 – рычаг; 30 – гайка М8; 31 – ось рычага

Схема включения в цепь стартера

Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка;
8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp

Стартер 42.3708 или 4211.3708–01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на второй картинке

Технические данные и характеристики стартера

Направление вращения…..правое
Номинальное напряжение, В…..12
Мощность (при питании от аккумуляторной батареи емкостью 60(А·ч), кВт (л.с.)…..1,2 (1,65)
Холостой ход при 20 °С:
потребляемый ток А, не более…..75
напряжение на клеммах стартера, В, не более…..12
Частота вращения ротора, мин -1 , не менее…..5000
Полное торможение при 20°С:
тормозной момент, кгс·м…..1,6±0,16
потребляемый ток, А, не более…..520
напряжение на клеммах стартера, В, не более….. 7

Периодически выполняйте работы по обслуживанию стартера:

1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления.
2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности.
3. Откройте крышку 13 (см. первую картинку) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом.
4. При необходимости подтяните стяжные болты корпуса стартера.
5. Проверьте крепление стартера к картеру сцепления.
6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

1. Снимите стартер с двигателя.
2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.
3. Разберите стартер. Изношенные детали замените.
4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24

Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.

Неисправности стартера и методы их устранения:

При включении стартера якорь не вращается

 При включении стартера коленчатый вал двигателя не вращается или вращается с малой частотой вращения

 При включении вал стартера вращается с большой частотой вращения, но не проворачивает коленчатый вал двигателя

 При включении стартера слышен повторяющийся сильный стук тягового реле и шестерни о венец, коленчатый вал двигателя при этом не проворачивается

 После пуска двигателя стартер не выключается

 Самовключение стартера при движении автомобиля

порядок зажигания, регулировка, схема подключения

Эффективное зажигание позволяет быстро без проблем запускать двигатель автомобиля в любых условиях. С исправным зажиганием без перебоев функционируют все системы электрического обеспечения: стеклоочистители, освещение, потребители, датчики, указатели. Какие существуют типы систем, настройка, регулировка зажигания УАЗ 469 – в данной статье.

Система зажигания УАЗ 469

Фото 1: Система зажигания УАЗ 469 (Источник: Яндекс.Картинки)

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

• катушка зажигания УАЗ 469;
• трамблер;
• жгуты;
• коммутатор;
• свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Фото 2: Схема системы зажигания УАЗ 469 (Источник: Яндекс.Картинки)

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

1. АКБ;
2. кнопка массы;
3. реле-регулятор напряжения;
4. генератор;
5. амперметр;
6. замок зажигания УАЗ 469;
7. контакты прерывателя-распределителя;
8. трамблер;
9. конденсатор;
10. крышка прерывателя-распределителя зажигания;
11. бегунок;
12. свечи зажигания;
13. провод высокого напряжения;
14. дополнительное сопротивление;
15. дополнительное реле стартера;
16. катушка зажигания;
17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

• Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
• Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
• Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
• Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
• Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
• Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
• Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
• Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Порядок зажигания УАЗ 469

Каждый автомобиль имеет свой порядок зажигания. Это значит, что цилиндры двигателя осуществляют свое движение в строго оговоренном порядке. Нарушать его нельзя ни в коем случае. Иначе двигатель полностью разрушится. Порядок зажигания автомобиля УАЗ 469 и работы его цилиндров следующий:

Первый-второй-четвертый-третий.
Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Зачем выставлять зажигание

При правильно выставленном зажигании:

• Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
• После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
• При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
• Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

Читайте также:

Замок зажигания уаз 469 схема подключения

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение рабочей смеси в соответствии с порядком рабо­ты цилиндров двигателя. На двигателе устанавливается бата­рейная система зажигания УАЗ-469, схема которой приведена на рис. 108, состоящая из катушки зажигания, распределителя зажигания, свечей зажигания, проводов высокого напряжения и выключа­теля зажигания. Последовательно с катушкой зажигания вклю­чается резистор 14 (рис. 109), который автоматически закорачивается при пуске двигателя стартером для увеличения тока разрыва в. первичной цепи.
Катушка зажигания (рис. 109) предназначается для полу­чения импульсов высокого напряжения, обеспечивающих про­бой искрового промежутка в свечах зажигания.
Она состоит из первичной и вторичной обмоток. Первичная обмотка наматывается на вторичную. Катушка имеет сердеч­ник и кольцевой магнитопровод, изготовленные из электротех­нической стали.

Рис. 108. Схема системы зажигания УАЗ-469:
1 – аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 – бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.
Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:
1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.
Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:
1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 —- ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.

Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Свечи зажигания УАЗ-469. На двигателе применяются неразборные свечи с керамическими изоляторами, подобранными по тепло­вой характеристике. При образовании на свече нагара созда­ется утечка тока, что приводит к уменьшению вторичного на­пряжения. Подгорание электродов вызывает увеличение пробой­ного напряжения искрового промежутка свечи. При появлении перебоев в работе зажигания прежде всего проверьте зазор между электродами (рис. 111), а в случае необходимости отре­гулируйте.
Выключатель зажигания предназначен для включения и вы­ключения первичной цепи зажигания. Кроме того, выключатель обеспечивает включение стартера, контрольно-измерительных приборов, электродвигателей стеклоочистителя и отопителя.

Техническое обслуживание системы зажигания заключается в регулярной очистке ее приборов от загрязнений, в установке зажигания, в регулировках зазора между контактами прерыва­теля и своевременной смазке.
Установку зажигания проводите в такой последователь­ности:
1. Снимите крышку распределителя и ротор, проверьте со­стояние и величину зазора между контактами прерывателя (в случае необходимости отрегулируйте зазор). Поставьте ротор на место.
2. Выверните свечу 1-го цилиндра.
3. Закройте пальцем отверстие для свечи 1-го цилиндра и проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это и будет начало хода сжатия в 1-м цилиндре.
4. Проворачивайте вал двигателя осторожно до совпадения отверстия на шкиве со штифтом на крышке распределительных шестерен.
5. Проверьте, чтобы ротор стоял против внутреннего кон­такта крышки, соединенного с проводом, идущим к свече 1-го цилиндра.
6. Проверните пластину октан-корректора вместе с распре­делителем так, чтобы указатель совпал со средним делением шкалы, нанесенным на пластине.
7. Поверните слегка корпус распределителя против хода ча­совой стрелки, чтобы контакты прерывателя замкнулись.
8. Присоедините контрольную лампу с патроном концом од­ного провода к выводу низкого напряжения распределителя, а концом другого провода — к «массе» (можно воспользоваться подкапотной лампой и дополнительным отрезком провода).
9. Включите зажигание и осторожно поворачивайте корпус распределителя по ходу часовой стрелки до вспышки лам­почки.
Остановите вращение распределителя точно в момент нача­ла вспышки лампочки. Если это не удалось, операцию повто­рите.
10. Затяните крепежный винт, удерживая корпус распреде­лителя от проворачивания, поставьте крышку и центральный провод на место.
11. Проверьте правильность присоединения проводов от све­чей, начиная с первого цилиндра, в следующем порядке: 1, 2, 4, 3-й, считая против хода часовой стрелки.
После каждой установки зажигания и после регулировки зазора в прерывателе проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении ав­томобиля.
Для этого прогрейте двигатель до температуры 80. 85°С и, двигаясь на прямой передаче по ровной дороге со скоростью 30. 35 км/ч, дайте автомобилю разгон, резко нажав на педаль дроссельной заслонки. Если при этом будет наблюдаться не­значительная и кратковременная детонация, то установка мо­мента зажигания сделана правильно.
При сильной детонации поверните корпус распределителя по шкале октан-корректора на одно деление против хода ча­совой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 2°, считая по коленчатому валу. При полном отсутствии детонации поверните корпус распределителя на одно деление по ходу часовой стрелки. После перестановки момента зажигания снова проверьте правильность его уста­новки.

Регулировку зазора между контактами прерывателя прово­дите в такой последовательности:
1. Освободите пружинные держатели, снимите крышку рас­пределителя и ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте щупом зазор между контактами: щуп должен входить в зазор, не отжимая кулачка. Зазор должен быть в пределах 0,35. 0,45 мм (рис. 112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления стойки неподвижного контакта и, вращая регулировочный эксцентри­ковый винт 2, установите нормальный зазор.
5. Заверните стопорный винт и вторично проверьте зазор между контактами.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте из обой­мы фильц кулачка распределителя и очистите (или срежьте) образовавшуюся на его краю корочку. Затем поставьте фильц на свое место таким образом, чтобы обеспечилось его касание с кулачком, а затем смажьте двумя-тремя каплями масла, при­меняемого для двигателя. При дальнейшей эксплуатации руко­водствуйтесь Таблицей смазки.

Через каждые 40 000. 60 000 км пробега:
1. Произведите текущий ремонт распределителя, во время которого распределитель разберите, все детали промойте, ос­мотрите и в случае необходимости замените. При переборке распределителя ось рычажка, ось кулачка, оси и пальцы гру­зиков смазывайте маслом для двигателя, а валик привода сма­зывайте тонким слоем смазки Литол-24, которой заполняйте и крышку масленки.
2. Замените втулки в корпусе распределителя в случае на­личия большого радиального люфта валика распределителя, вызывающего большой асинхронизм искрообразования.
3. Промойте шариковый подшипник пластины прерывателя, заложите свежую смазку и проверните его наружное кольцо относительно внутреннего.

Рис. 112. Проверка и регулировка зазора между контактами преры­вателя.

Рис. 113. Винты пластины неподвиж­ного контакта:
1 — стопорный винт; 2 — регулировочный (эксцентриковый) винт.

В принципе тут все понятно и рассказывать особо не о чем, но столкнулся с такой штукой…
Реле стартера похоже у меня работает как то не правильно.
Есть у меня такая схема, по ней собственно и проводил все провода для зажигания

Пока замка зажигания не было, двигатель заводился так:
1. соединяем вместе АМ и КЗ (включаем зажигание)
2. замыкаем СТ на МАССУ и стартер крутит

мне сразу показалось, что тут что то не так, но двигатель завелся — радость, эйфория, всеобщее ликование, и решил в то время сильно не обращать на это внимание — главное заработало)

Но когда начал подсоединять замок, ничего естественно не заработало, долго думал, смотрел схемы, экспериментировал (даже сжег один провод)) и тут оказалось, что на замок вообще не идет МАССА, вот никак, и никогда, так что взять ее для провода СТ замку просто не от куда.
И тут мой взгляд упал на реле стартера, что то в нем было определенно не так

Оказалось, что на схеме есть четвертый контакт для МАССЫ а у меня его не было, вот и получилось, что на реле МАССА кроме как от замка зажигания прийти не может, а у него ее тоже теперь нет)
Опять читать схемы и экспериментировать. Как оказалось контакт Б на реле может замыкать на два остальных, было решено с реле контакт Б соединить с СТ на замке, КЗ замкнуть на МАССУ, чтоб она всетки появилась на реле, ну а С так и осталось как было на стартере.

В итоге все заработало и двигатель теперь заводится с ключа)

Собственно хотел спросить у тех, кто дочитал этот остросюжетный детектив про приключение неуловимой МАССЫ, почему оно так? у меня есть три версии:
1. у меня (староеновоене родное) реле которое работает не так как во всех схемах
2. я хреново собрал все остальное поэтому и реле работает не так как нужно
3. все так и должно быть, просто я не правильно понял схему или все мои схемы не правильные

Система зажигания обеспечивает надежное и своевременное воспламенение рабочей смеси в соответствии с порядком рабо­ты цилиндров двигателя. На двигателе устанавливается бата­рейная система зажигания УАЗ-469, схема которой приведена на рис. 108, состоящая из катушки зажигания, распределителя зажигания, свечей зажигания, проводов высокого напряжения и выключа­теля зажигания. Последовательно с катушкой зажигания вклю­чается резистор 14 (рис. 109), который автоматически закора­чивается при пуске двигателя стартером для увеличения тока разрыва в. первичной цепи.
Катушка зажигания (рис. 109) предназначается для полу­чения импульсов высокого напряжения, обеспечивающих про­бой искрового промежутка в свечах зажигания.
Она состоит из первичной и вторичной обмоток. Первичная обмотка наматывается на вторичную. Катушка имеет сердеч­ник и кольцевой магнитопровод, изготовленные из электротех­нической стали.

Рис. 108. Схема системы зажигания УАЗ-469:
1 – аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 – бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.
Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:
1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.
Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:
1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 —- ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.

Рис. 111. Замер зазора между элек­тродами свечи зажигания:

Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Схема зажигания УАЗ-469, инструкция по подключению и регулировке зажигания

От того, насколько правильно выставлено зажигание в транспортном средстве, во многом зависит работа силового агрегата в целом. Поэтому для того, чтобы не допустить сбоев в работе двигателя, каждый автовладелец должен знать, как правильно выставляется угол опережения зажигания и зачем это нужно. Подробнее о том, что представляет собой схема зажигания УАЗ-469, читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Зачем выставлять зажигание?

Схема подключения узлов в системе зажигания

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
3. Нормализуется расход горючего, в противном случае он может быть повышенным.
4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Инструкция по установке

Правильную установку зажигания на УАЗ-31512 можно осуществить своими силами, для этого не обязательно прибегать к услугам специалистов.

Как правильно настроить электронное устройство:

1. Для начала следует демонтировать крышку трамблера и ротор. Сделав это, нужно произвести диагностику состояния, а также величины зазора между контактами устройства. Если есть необходимость, зазор можно отрегулировать. Когда вы убедитесь в том, что состояние элементов и зазор нормальный, ротор можно поставить на место.
2. Далее, при помощи свечного ключа необходимо выкрутить свечу первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленвал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до того момента, пока палец, которым вы заткнули свечное отверстие, не будет выталкивать воздухом. Этот момент называется временем начала хода сжатия в первом цилиндре.
3. Продолжайте проворачивать коленвал мотора, делайте это осторожно и до того момента, пока отверстие на шкиве со штифтом на крышке распределительных шестеренок не совпадут. Убедитесь в том, чтобы ротор был расположен против внутреннего контакта крышки, который подключен к высоковольтному проводку, идущего на первую свечу.
4. После выполнения этих действия проверните пластину октан-корректора с трамблером авто таким образом, чтобы метка совпала со средней отметкой на шкале, которая имеется на пластине.
5. Далее, необходимо легонько повернуть корпус распределительного механизма против часовой стрелки. Делайте это до того момента, пока контакты трамблера не замкнутся.
6. Затем необходимо подключить контрольную лампочку с патроном — один ее конец соединяется с выводом низкого напряжения трамблера, а второй — с массой автомобиля. Подключить лампочку можно к кузову транспортного средства.
7. Теперь следует включить зажигание и аккуратно провернуть корпус трамблера, только сейчас — по часовой стрелке. Поворачивайте корпус до того момента, пока не загорится лампочка, после этого вращение устройства можно остановить. Если лампочка не начала гореть, то попробуйте повторить эти действия.
8. Далее, можно затянуть крепежный болт, который фиксирует корпус распределительного узла от произвольного поворачивания. Установите на место крышку, а также центральный кабель. На завершающем этапе регулировки следует произвести диагностику правильности подключения высоковольтников к свечам зажигания, начинайте с первого цилиндра. В данном случае важно соблюдать порядок подключения, он должен быть таким — сначала первый, затем второй, четвертый, и только после этого — третий. Проверка осуществляется с учетом подсчета против хода часовой стрелки.

1. Зазор между контактами трамблера 2. Схема расположения болтов пластины неподвижного контакта

Проверка правильности установки

После того, как регулировка момента зажигания будет завершена, необходимо произвести диагностику правильности установки этого параметра. Для этого вам необходимо прослушать работу силового агрегата во время езды.

Проверка выглядит следующим образом:

1. Заведите силовой агрегат и прогрейте его до рабочей температуры, которая должна составлять до 85 градусов.
2. Вам необходимо выехать на ровную дорогу без препятствий. Разгонитесь примерно до 35 км/ч, после чего резко нажмите на педаль газа.
3. После нажатия вы можете услышать кратковременную детонацию, стук металла или «пальчиков», как говорят профессионалы. Если незначительная детонация имеет место, то все действий по настройке и регулировке вы выполнили верно.
4. Если же детонация достаточно сильная, то необходимо внести несколько штрихов в настройку. Откройте капот и проверните корпус распределительного устройства по шкале октан-корректора. Достаточно будет провернуть трамблер на одно деление, при этом учтите, что поворачивать его нужно против часовой стрелки. Учтите то, что каждое деление шкалы обозначает изменение угла зажигания на два градуса, если считать по коленвалу. Если в ходе проверки выяснилось, что детонация вовсе отсутствует, то корпус трамблера необходимо будет повернуть также на одно деление, только теперь по часовой стрелке. После того, как будет проведена повторная регулировка, процедуру проверки необходимо повторить еще раз, начиная с первого пункта.

 Загрузка …

Видео «Диагностика работоспособности подводного зажигания на УАЗе»

Как выглядит система подводного зажигания на УАЗ и как производится ее диагностика после установки — смотрите на видео ниже (автор ролика — канал Александр).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (66.67%)

Нет (33.33%)

Как работает система зажигания уаз. Электрооборудование автомобилей УАЗ

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение
рабочей смеси в соответствии с порядком рабо­ты цилиндров двигателя. На
двигателе устанавливается бата­рейная система зажигания УАЗ-469, схема
которой приведена на рис. 108, состоящая из катушки зажигания,
распределителя зажигания, свечей зажигания, проводов высокого напряжения
и выключа­теля зажигания. Последовательно с катушкой зажигания
вклю­чается резистор 14 (рис. 109), который автоматически
закорачивается при пуске двигателя стартером для увеличения тока
разрыва в. первичной цепи.

Катушка зажигания (рис. 109) предназначается для полу­чения импульсов
высокого напряжения, обеспечивающих про­бой искрового промежутка в
свечах зажигания.

Она состоит из первичной и вторичной обмоток. Первичная обмотка
наматывается на вторичную. Катушка имеет сердеч­ник и кольцевой
магнитопровод, изготовленные из электротех­нической стали.

Рис. 108. Схема системы зажигания УАЗ-469:

1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор
напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания
УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель
зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 —
бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 —
дополнительное сопротивление; 13 — дополнительное реле стартера; 16 —
катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой;
К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой
прокладкой. Кожух заполняется трансформаторным маслом, улучшающим
изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469
включенным при неработающем двигателе.
Распределитель (рис. 110) предназначается для распределе­ния импульсов
высокого напряжения по цилиндрам двигателя в необходимой
последовательности. Он устанавливается с левой стороны блока цилиндров
двигателя и приводится во вращение валиком масляного насоса двигателя.
Валик распределителя вращается против хода часовой стрелки (если
смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания
УАЗ-469:

1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого
напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7
— первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10
— кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 —
электротехнический картон; 14 — дополни­тельный резистор; 15 —
керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в
цепи катушки зажигания и распределитель тока высокого напряжения.
Для автоматического изменения угла опережения зажига­ния имеются
центробежный и вакуумный регуляторы.

Рис. 110. Распределитель
зажигания:

1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 —
крышка; 4 — ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 —
пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления
распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 —
втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная
пластина прерывателя.

Для обеспечения надежности работы системы зажигания про­изводите
регулировку зазора между контактами прерывателя. Перед регулированием
зазора осмотрите рабочие поверхности контактов и, если они загрязнены,
замаслены или обгорели, очистите их.

Свечи зажигания УАЗ-469. На двигателе применяются неразборные свечи с
керамическими изоляторами, подобранными по тепло­вой характеристике. При
образовании на свече нагара созда­ется утечка тока, что приводит к
уменьшению вторичного на­пряжения. Подгорание электродов вызывает
увеличение пробой­ного напряжения искрового промежутка свечи. При
появлении перебоев в работе зажигания прежде всего проверьте зазор между
электродами (рис. 111), а в случае необходимости отре­гулируйте.

Выключатель зажигания предназначен для включения и вы­ключения первичной
цепи зажигания. Кроме того, выключатель обеспечивает включение стартера,
контрольно-измерительных приборов, электродвигателей стеклоочистителя и
отопителя.

Техническое обслуживание системы зажигания заключается в регулярной
очистке ее приборов от загрязнений, в установке зажигания, в
регулировках зазора между контактами прерыва­теля и своевременной
смазке.

Установку зажигания проводите в такой последователь­ности:

1. Снимите крышку распределителя и ротор, проверьте со­стояние и
величину зазора между контактами прерывателя (в случае необходимости
отрегулируйте зазор). Поставьте ротор на место.

2. Выверните свечу 1-го цилиндра.

3. Закройте пальцем отверстие для свечи 1-го цилиндра и проверните
коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха
из-под пальца. Это и будет начало хода сжатия в 1-м цилиндре.

4. Проворачивайте вал двигателя осторожно до совпадения отверстия на
шкиве со штифтом на крышке распределительных шестерен.

5. Проверьте, чтобы ротор стоял против внутреннего кон­такта крышки,
соединенного с проводом, идущим к свече 1-го цилиндра.

6. Проверните пластину октан-корректора вместе с распре­делителем так,
чтобы указатель совпал со средним делением шкалы, нанесенным на
пластине.

7. Поверните слегка корпус распределителя против хода ча­совой стрелки,
чтобы контакты прерывателя замкнулись.

8. Присоедините контрольную лампу с патроном концом од­ного провода к
выводу низкого напряжения распределителя, а концом другого провода — к
«массе» (можно воспользоваться подкапотной лампой и дополнительным
отрезком провода).

9. Включите зажигание и осторожно поворачивайте корпус распределителя по
ходу часовой стрелки до вспышки лам­почки.

Остановите вращение распределителя точно в момент нача­ла вспышки
лампочки. Если это не удалось, операцию повто­рите.

10. Затяните крепежный винт, удерживая корпус распреде­лителя от
проворачивания, поставьте крышку и центральный провод на место.

11. Проверьте правильность присоединения проводов от све­чей, начиная с
первого цилиндра, в следующем порядке: 1, 2, 4, 3-й, считая против хода
часовой стрелки.

После каждой установки зажигания и после регулировки зазора в
прерывателе проверяйте точность установки момента зажигания, прослушивая
работу двигателя при движении ав­томобиля.

Для этого прогрейте двигатель до температуры 80… 85°С и, двигаясь на
прямой передаче по ровной дороге со скоростью 30…35 км/ч, дайте
автомобилю разгон, резко нажав на педаль дроссельной заслонки. Если при
этом будет наблюдаться не­значительная и кратковременная детонация, то
установка мо­мента зажигания сделана правильно.

При сильной детонации поверните корпус распределителя по шкале
октан-корректора на одно деление против хода ча­совой стрелки. Каждое
деление шкалы соответствует изменению момента зажигания на 2°, считая по
коленчатому валу. При полном отсутствии детонации поверните корпус
распределителя на одно деление по ходу часовой стрелки. После
перестановки момента зажигания снова проверьте правильность его
уста­новки.

Регулировку зазора между контактами прерывателя прово­дите в такой
последовательности:
1. Освободите пружинные держатели, снимите крышку рас­пределителя и
ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте щупом зазор между контактами: щуп должен входить в зазор,
не отжимая кулачка. Зазор должен быть в пределах 0,35…0,45 мм (рис.
112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления стойки неподвижного
контакта и, вращая регулировочный эксцентри­ковый винт 2, установите
нормальный зазор.
5. Заверните стопорный винт и вторично проверьте зазор между контактами.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте из обой­мы фильц
кулачка распределителя и очистите (или срежьте) образовавшуюся на его
краю корочку. Затем поставьте фильц на свое место таким образом, чтобы
обеспечилось его касание с кулачком, а затем смажьте двумя-тремя каплями
масла, при­меняемого для двигателя. При дальнейшей эксплуатации
руко­водствуйтесь Таблицей смазки.

Через каждые 40 000…60 000 км пробега:
1. Произведите текущий ремонт распределителя, во время которого
распределитель разберите, все детали промойте, ос­мотрите и в случае
необходимости замените. При переборке распределителя ось рычажка, ось
кулачка, оси и пальцы гру­зиков смазывайте маслом для двигателя, а валик
привода сма­зывайте тонким слоем смазки Литол-24, которой заполняйте и
крышку масленки.
2. Замените втулки в корпусе распределителя в случае на­личия большого
радиального люфта валика распределителя, вызывающего большой асинхронизм
искрообразования.
3. Промойте шариковый подшипник пластины прерывателя, заложите свежую
смазку и проверните его наружное кольцо относительно внутреннего.

Если вы ремонтируете двигатель, это значит вы делали разборку, а теперь на этапе сборки. Понятное дело, что в таком случае установка зажигания начинается с установки меток ГРМ.
В двигателе УАЗ-469, нет цепи и нет зубчатого ремня ГРМ. Есть чугунная шестерня колен/вала и есть текстолитовая шестерня распредвала с чугунной ступицей.

Распредвал и колен/вал УАЗ-469, УАЗ-31512, 31514 необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала была против риски у впадины зуба на шестерне распределительного вала. Этим обеспечивается правильность фаз газораспределения.

Отметку «0», я отметил на рисунке красной стрелкой

Следующий важный этап, это установка привода трамблёра. И это не так просто как допустим на каком-нибудь «жигуле».

Проверните валик привода, чтобы прорезь на его торце для шипа распределителя была расположена так, как указано на рис.71Б, а валик масляного насоса при помощи отвертки проверните в положение, указанное на рис.71В.
Осторожно, не задевая шестерней за стенки блока, вставьте привод в блок. После установки привода на место его валик должен занять положение, указанное на рис.71А.
То есть он провернётся (и это важно), заняв нужное положение, если не повернулся, значит вы поставили первоначальное положение под неправильным углом и не попали в прорезь. Надо повторить попытку.
Потом берёте трамблёр, бегунок поверните примерно на контакт провода первого цилиндра и вставляйте его в привод трамблёра. Закрепите предварительно привод и трамблёр.

Вам пригодится этот видеоролик

Проверните колен/вал на 2 оборота, чтобы убедиться в том, что нет подклинивания ЦПГ.

Ну собственно только теперь можно приступать к процессу называемому в книгах «установка зажигания».
Напоминаю порядок зажигания 1-2-4-3. И ротор трамблёра (бегунок), крутится против часовой стрелки.

– датчик-распределитель;

– транзисторный коммутатор;

– катушка зажигания;

– добавочное сопротивление;

– аварийный вибратор;

– свечи зажигания.

Датчик-распределитель

Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения.

Датчик напряжения состоит из ротора и статора. Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке. В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика. Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе.

На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Сопротивление обмоток при температуре (25±10) °С, Ом:

первичной…..0,43

вторичной…..13 000–13 400

Развиваемое вторичное напряжение максимальное, В…..30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

– вывод К – для соединения с выводом К добавочного сопротивления;

– немаркированный вывод – с выводом КЗ коммутатора.

Величина активного сопротивления между выводами «+» и «С» (0,71±0,05) Ом, между выводами «С» и «К» – (0,52±0,05) Ом.

Состоит из корпуса и платы с радиоэлементами. Выводы коммутатора предназначены:

– вывод Д – для соединения с низковольтным выводом датчика-распределителя;

– вывод КЗ – для соединения с выводом катушки зажигания;

– вывод «+» – для соединения с выводом «+» добавочного сопротивления или блока предохранителей.

Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Имеет один вывод. Включение его в работу допускается только в случае выхода из строя транзисторного коммутатора или катушки статора датчика.

Техническое обслуживание

Через 8 000 км

Проверьте затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов.

Через 16 000 км

Проверьте датчик-распределитель зажигания: осмотрите бегунок, крышку распределителя и в случае их загрязнения протрите х/б тканью, смоченной в чистом бензине.

Смажьте из капельницы (4–5 капель) втулку ротора (предварительно снимите бегунок и фильц под ним).

Через 50 000 км

Тщательно промойте чистым бензином шарикоподшипник опоры статора, заложите в него смазку Литол–24 не более 2/3 свободного объема подшипника (предварительно снимите крышку, бегунок, ротор и опору статора).

Порядок установки момента зажигания

1. Установите поршень первого цилиндра в верхней мертвой точке такта сжатия в первом цилиндре до совпадения отверстия МЗ (5° до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительных шестерен.

2. Снимите с датчика-распределителя пластмассовую крышку. Убедитесь, что электрод бегунка установился против вывода на крышке датчика-распределителя, помеченного цифрой «1» (вывод для провода зажигания свечи первого цилиндра двигателя).

3. Затяните болтом со вставленным в него указателем пластину октан-корректора датчика-распределителя к корпусу привода так, чтобы указатель совпал со средним делением шкалы октан-корректора.

4. Ослабьте болт крепления пластины октан-корректора к корпусу датчика-распределителя.

5. Придерживая пальцем бегунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения в одну линию красной метки на роторе и острия лепестка на статоре. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя.

6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Для этого прогрейте двигатель до температуры 80 °С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км/ч, дайте автомобилю разгон, резко нажав на педаль привода дроссельной заслонки. Если при этом будет наблюдаться незначительная кратковременная детонация до скорости 55–60 км/ч, то установка момента зажигания сделана правильно.

При сильной детонации поверните корпус датчика-распределителя (рис. 7.24) по шкале октан-корректора на 0,5–1,0 деление против часовой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 4°, считая по коленчатому валу. При полном отсутствии детонации необходимо увеличить угол опережения зажигания поворотом корпуса датчика-распределителя по часовой стрелке.

Датчик напряжения состоит из ротора и статора. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки. После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Система зажигания на УАЗ 469

Используется такой режим, если запускать двигатель стартером. Зажигания на УАЗ имеют несложную конструкцию. Бесконтактное зажигание более удобное в использовании, чем контактное.

С противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокировочное устройство против повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Работа двигателя автомобиля невозможна без правильно установленного момента зажигания. Поверните корпус трамблера, пока средняя метка на его корпусе не совместится с меткой на двигателе. Например, для автомобиля ВАЗ-2106 коммутатор можно установить в свободное место между бачком омывателя и левой фарой. Просверлите 2 дырки и прикрутите коммутатор саморезами. Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, которое соответствует углу опережения зажигания в 5 градусов. Проверьте порядок подсоединения высоковольтных проводов цилиндров двигателя.

Подводное зажигание УАЗ схема

А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. Суть в том, что восьмерочный трамблер на восьмерочном моторе стоит «с жопы» двигателя и имеет привод от распредвала.

В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

Рекомендации по настройке трамблера Можно ли на УАЗ поставить трамблер от Волги Опыт эксплуатации трамблера с датчиком Холла (статья) Как изолировать от воды трамблер? Переделка бесконтактного зажигания на контактноеЛегко переделал все электронное зажигание на 31519 с мотором 3 л.1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;2. Штатная катушка зажигания заменяется на Б-117 А;3. Штатные коммутатор и вариатор просто удаляются;4. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Выставляешь кривым стартером бегунок трамблера на первый цилиндр, а среднюю метку на шкиве КВ(ЗМЗ 402) или первую по ходу шкива(двигатели УМЗ) напротив штивта. Предназначена для установки на автомобили «ГАЗель» и «Волга» с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

ШАГ 4: Подключение проводки и установка коммутатора. Вставляем впровода в трамблер.

Пособие по замене трамблера с приводом маслонасоса

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. После этого с распределительного механизма следует снять крышку.

Что бы трамблер встал в привод нужно добиться совпадения выступов на муфте снизу трамблера с прорезями на валике привода. На установленном трамблере должен отсутствовать зазор между пластиной октан-корректора и самим корпусом привода.Снимаем крышку нового трамблера. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.Дело в том, что у трамблера АТЭ-2 нумерация 1го цилиндра не совпадает с нумерацией штатного трамблера. Ставится на штатное место без переделок.ШАГ 4. Подключение проводки и установка коммутатораНичего сложного нет. Если используется комплект от ВАЗ-21074, то без колодок будут всего 3 контакта.

Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем. Система бесконтактного зажигания, которая называется транзисторной. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров.

8000 км. Подтягивают гайки трамблера и крепления контактов проводов. Смазка втулки ротора. 2. Снять пластиковую крышку с трамплина и убедиться в совпадении электрода бегунка с насечкой на крышке.

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.

После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.

После этого настраиваем бегунок, вращая его против часовой стрелки. Это поможет устранить зазоры в приводе. Когда острие на статоре совпадет с меткой красного цвета, можно фиксировать пластину при помощи болта.

Затем нужно установить на место крышку датчика распределительного устройства и проверить правильность установки подводов зажигания согласно порядку работы цилиндрических механизмов (1-2-4-3). Отсчитывать нужно в направлении против часовой стрелки. Настройка зажигания на УАЗе завершена.

Если при увеличении скорости до 50-60 км/ч водитель почувствует кратковременную детонацию, значит, процедура была выполнена правильно.

В том случае если детонации нет, нужно увеличить угол опережения, провернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

• Механизм не глохнет при выключенном зажигании.
• Произошло короткое замыкание.
• Из строя вышли свечи системы зажигания.
• Греется катушка, из-за чего система перегружается.

Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.

Еще один способ проверки соединения катушки зажигания:

1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.

Порядок действий при демонтаже старого замка системы зажигания транспорта:

1. Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
2. Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
3. Демонтировать рулевую колонку.
4. Выкрутить крепежные болты замка зажигания.
5. Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
6. Вытолкнуть замок с посадочного места.
7. Отсоединить все провода системы.
8. Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.

Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Схема зажигания

Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.

Контактного

Схема подключения контактной системы включает в себя такие элементы, как:

• Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
• Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
• Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
• Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
• Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
• Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
• Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
• Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.

Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

Безконтактного

Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:

• комплект гаечных ключей;
• крестовая отвертка;
• стробоскоп;
• защитная одежда в виде очков и маски;
• стопорные механизмы для колес.

Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.

Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.

После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.

Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.

Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.

Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.

Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.

Электронного

В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.

Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.

Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.

Электросхема зажигания уаз 469

Схема электрооборудования УАЗ-469

1 — передний фонарь;
2 — фара;
3 — звуковой сигнал;
4 — соединительная колодка;
5 — боковой указатель поворота;
6 — добавочное сопротивление;
7 — выключатель отопителя;
8 — электродвигатель вентилятора отопителя;
9 — фонарь освещения моторного отсека;
10 — генератор;
11 — реле указателей поворота;
12 — свечи зажигания;
13 — катушка зажигания;
14 — реле стартера;
15 — стартер;
16 — датчик-распределитель зажигания;
17 — коммутатор;
18 — аккумуляторная батарея;
19 — электроомыватель ветрового стекла;
20 — стеклоочиститель;
21 — выключатель «массы»;
22 — розетка переносной лампы;
23 — аварийный вибратор;
24 — блок предохранителей;
25 — датчик указателя давления масла;
26 — датчик температуры охлаждающей жидкости;
27 — датчик сигнальной лампы перегрева охлаждающей жидкости;
28 — датчик сигнальной лампы аварийного давления масла;
29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов;

30 — выключатель сигнальной лампы стояночного тормоза;
31 — выключатель сигнала торможения;
32 — регулятор напряжения*;
33 — ножной переключатель света;
34 — сигнальная лампа стояночного тормоза;
35 — сигнальная лампа указателей поворота;
36 — сигнальная лампа аварийного состояния гидропривода тормозов;
37 — выключатель звукового сигнала;
38 — микропереключатель карбюратора;
39 — электромагнитный клапан системы ЭПХХ;
40 — блок системы ЭПХХ;
41 — выключатель стеклоочистителя и омывателя ветрового стекла;
42 — спидометр;
43 — сигнальная лампа аварийного давления масла;
44 — сигнальная лампа перегрева охлаждающей жидкости;
45 — центральный выключатель света;
46 — выключатель аварийной сигнализации;
47 — указатель уровня топлива;
48 — указатель температуры охлаждающей жидкости;
49 — указатель давления масла;
50 — амперметр;
51 — сигнальная лампа дальнего света фар;
52 — плафон освещения салона;
53 — выключатель плафона освещения салона;
54 — переключатель указателей поворота;
55 — датчик указателя уровня топлива;
56 — тепловой (биметаллический) предохранитель;
57 — переключатель датчиков топливных баков;
58 — выключатель зажигания;
59 — выключатель света заднего хода;
60 — задний фонарь;
61 — розетка прицепа**;
62 — фонарь света заднего хода;
63 — фонарь освещения номерного знака.
* На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается.
** Устанавливается на часть автомобилей.
Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.

Установка электровентиляторов ВАЗ-классики на УАЗ 31512

Подключение: механика
Давно хотел поставить электровентиляторы и вот, наконец, руки дошли. Были куплены два �

У меня машина 1989 года, изначально была с бесконтактной системой зажигания. В дальнейшем было переделано на контактную, о чём в принципе не жалею. А плюсы и минусы у каждой есть свои речь не о них. Пользоваться приходилось схемой проводки УАЗ 3303 старого образца, естественно, ещё с карбюратором.

Завод сразу предупреждает о возможности внесения изменений в электросхему. Поскольку машине почти 30 лет на ходу, такие изменения есть. Приведу несколько схем с контактной и бесконтактной системой обеспечения зажигания для разных уазиков. Но так как в те времена особых различий не было я считаю их аналогичными с некоторыми отличиями.

Электросхема проводки

На верхнем рисунке приведена бесконтактный вариант электропроводки автомобиля в цветном виде, на нижнем более старого образца.

Схема проводки УАЗ 3303 старого образца

На представленной выше отдельно приведена электросхема генератора УАЗ 3303

Схема, имеющая систему зажигания с контактами взята от 469. На схеме присутствует радиоприёмник, это интересно.

Электросхема УАЗ 469 аналогичная 3303 с контактной системой зажигания

В заключение привожу ещё одну от бортового УАЗ 33036 более нового, но ещё не инжекторного.

Старый добрый УАЗ-469 является одним из самых простых автомобилей. Словно собранный из детского конструктора, он отнюдь не изобилует никакими излишествами и наворотами. Вместо кондиционера – возможность убрать мягкую крышу, а вместо электропакета – полное отсутствие того, чем можно при помощи этого пакета управлять. Тем не менее электропроводка на этом автомобиле есть. Хотя та же электросхема зажигания УАЗ-469 реализована наипростейшим образом.

Стартер

На автомобиле УАЗ-469 стартер подключен практически напрямую, через замок зажигания и реле. Более никакой электроники в схеме зажигания попросту нет. Даже в более современном «Хантере», который внешне не каждый автолюбитель отличит от УАЗ-469, электросхема гораздо сложнее. Управляющий импульс с реле зажигания идет сразу на генератор, а вся проводка проходит через блок предохранителей. На 469-м использовались плавкие предохранители, которые шли только на освещение и генератор. В целом опытному владельцу УАЗ-469 электросхема просто не нужна. Разобраться в этом автомобиле можно за несколько минут.

Особенности

Стоит отметить несколько интересных особенностей данного автомобиля. которые будет интересны тем, кто впервые садится за руль легендарного УАЗика. Например, переключатель света у данной машины расположен в ногах в виде специальной педали. Насколько это удобно при вождении, судить не будем, предоставим это тем, кто уже водил УАЗ-469. Электросхема этого автомобиля также полна множества интересных особенностей, которые изящны в своей простоте. Датчики уровня и давления масла, например, шли напрямую к приборной панели и аварийному индикатору, минуя блок предохранителей и прочие элементы. Это позволяет ремонтировать автомобиль буквально «на коленке», находясь где угодно. Не зря 469-й до сих пор ценится у военных. При ремонте УАЗ-469 электросхема им даже не нужна.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

Электросхема

в простейшем исполнении

Старый добрый УАЗ-469 — один из самых простых автомобилей. Как и собранный из детского конструктора, он не изобилует излишествами и изгибами. Вместо кондиционера — возможность убрать мягкую крышу, а вместо электрического пакета — полное отсутствие того, чем можно обойтись с этим пакетом. Тем не менее проводка на этой машине есть. Хотя такая же схема зажигания на УАЗ-469 реализована максимально просто.

Стартер

На автомобиле УАЗ-469 стартер подключается практически напрямую, через переключатель зажигания и реле. Электроники в цепи зажигания просто нет. Даже в более современном «Хантере», который не каждому автолюбителю виден на УАЗ-469, электрическая схема намного сложнее. Управляющий импульс от реле зажигания поступает прямо на генератор, а вся проводка проходит через блок предохранителей. На 469-м использовались предохранители, которые шли только на освещение и генератор.В общем, опытному владельцу УАЗ-469 электрическая схема просто не нужна. Разобраться в этой машине можно за несколько минут.

Характеристики

Следует отметить несколько интересных особенностей этого автомобиля. который будет интересен тем, кто впервые сядет за руль легендарного УАЗика. Например, выключатель света этой машины расположен в ногах в виде специальной педали. Насколько удобно при езде, судить не будем, отдадим тем, кто уже ездил на УАЗ-469.Электроскоп этого автомобиля также обладает множеством интересных функций, элегантных в своей простоте. Датчики уровня и давления масла, например, пошли прямо на приборную панель и индикатор аварийной ситуации, минуя блок предохранителей и другие элементы. Это позволяет ремонтировать машину буквально «на коленях», находясь где угодно. Не зря 469-я до сих пор ценится военными. При ремонте электросхемы УАЗ-469 она даже не нужна.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость.Преодоление бродов, препятствий и плохих дорог на этом внедорожнике можно было бы осуществить без каких-либо доработок, но сегодня все большую популярность приобретает тюнинг различных УАЗов, в том числе моделей 469. Поклонники оснащают автомобили с более крупными колесами грязевой резиной, приподнимают машину и ставят побольше. мощные двигатели. Правда, при последнем варианте вся простота конструкции уходит на второй план, ведь придется полностью переделывать всю электропроводку автомобилей. Тем не менее, популярность машины только растет.

p>

Программа Mobogenie — как удалить?

Подробная информация о том, как сделать дробилку из

Операционная система Windows 10: как узнать

Заварной крем — нежное лакомство,

Используем решетчатый фундамент на

Swat-анализ предприятия: просто и надежно

«ИЖ Планета 4» — схема подключения

ВАЗ 2102 — первый универсал

Форсунка ВАЗ-2110 8 клапанов: электрическая цепь с

Схема электрооборудования

в простейшем варианте

Старый добрый УАЗ-469 — один из самых простых автомобилей.Как будто собран из детского конструктора, никаких излишеств и изгибов он не изобилует. Вместо кондиционера — возможность убрать мягкую крышу, а вместо электрического пакета — полное отсутствие того, чем можно управлять с помощью этого пакета. Тем не менее проводка на этой машине есть. Хотя такая же схема зажигания на УАЗ-469 реализована максимально просто.

Стартер

На автомобиле УАЗ-469 стартер подключается практически напрямую, через переключатель зажигания и реле.Электроники в цепи зажигания просто больше нет. Даже в более современном Хантере, который внешне не каждый автомобилист может отличить от УАЗ-469, электрическая схема намного сложнее. Управляющий импульс от реле зажигания поступает прямо на генератор, а вся проводка проходит через блок предохранителей. На 469-м использовались предохранители, которые пошли только на освещение и генератор. В общем, опытному владельцу УАЗ-469 электрическая схема просто не нужна. Разобраться в этой машине можно за несколько минут.

Характеристики

Стоит отметить несколько интересных особенностей этого автомобиля. который будет интересен тем, кто впервые сядет за руль легендарного УАЗика. Например, выключатель света этой машины расположен у ног в виде специальной педали. Насколько это удобно при езде, судить не будем, предоставим тем, кто уже ездил на УАЗ-469. Электрическая схема этого автомобиля также изобилует множеством интересных особенностей, элегантных в своей простоте.Датчики уровня и давления масла, например, выходили прямо на панель приборов и индикатор аварийной ситуации, минуя блок предохранителей и другие элементы. Это позволяет ремонтировать машину буквально «на коленях», находясь где угодно. Недаром 469-й до сих пор ценится военными. При ремонте УАЗ-469 им даже не нужна электрическая схема.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость.На этом внедорожнике можно было преодолевать броды, препятствия и плохие дороги без каких-либо доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе модели 469. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь придется полностью переделывать всю проводку машин. Тем не менее популярность машины только растет.

Подключение обхода иммобилайзера starline a91. Как обойти иммобилайзер при установке сигнализации с автозапуском.Как обойти иммобилайзер типа VATS

Современные автомобильные сигнализации редко обходятся без телематических пакетов управления. Это своего рода интерфейсная оболочка, которая упрощает использование функций системы сигнализации. В частности, владелец получает возможность проводить автозапуск, который программируется в соответствии с конкретными предпочтениями и условиями. Почти все комплекты Starline, выпущенные в последние годы, имеют эту опцию.

Однако в процессе использования автоматического запуска могут возникнуть проблемы совместимости со стандартным иммобилайзером.Это устройство конфликтует с командой дистанционного включения двигателя, блокируя силовой агрегат … Риск возникновения таких ситуаций устраняет обходчик иммобилайзера Starline, который в качестве вспомогательного средства дополняет основные функции пакета сигнализации.

Общие сведения о модуле

Внешне это устройство представляет собой небольшой функциональный модуль, который интегрирован в структуру сигнального комплекса как один из управляющих компонентов. Его задача — имитировать ключ, необходимый для разблокировки штатного иммобилайзера… Для интеграции таких модулей в инфраструктуру безопасности используется широкий набор дополнительных аксессуаров. Он может отличаться в зависимости от модели гусеницы, но чаще всего включает в себя центральный блок управления (сам модуль), провода, крепеж, рамочную антенну с кабелем и т. Д.

Следует учитывать, что иммобилайзер Starline краулер взаимодействует именно с сигналами тревоги своего бренда. Более того, фиктивный чип для ключа уникален и не может использоваться для аналогичного комплекта сигнализации, установленного на другом автомобиле, даже на автомобиле той же марки с идентичным иммобилайзером.

Как работает обходчик

Для начала нужно разобраться, что такое иммобилайзер. По сути, это транспондеры или миниатюрные радиоприемники с микросхемами, которые предназначены для приема сигнала от стандартного ключа. В системах иммобилайзера предусмотрена процедура идентификации ключа зажигания. То есть, даже если геометрические параметры ключа подходят к замку, но его встроенная микросхема оказывается несовместимой с ранее настроенным транспондерным шифром или полностью отсутствует, иммобилайзер не позволит включить двигатель.

Запрет логически работает в случаях, когда используется удаленный автозапуск, так как ключ и транспондер не были идентифицированы. В свою очередь, обходчик безключевого иммобилайзера Starline заменяет стандартный чип ключа, связанный с иммобилайзером, тем самым позволяя разблокировать замок. В момент активации автозапуска модель автоматически отправляет сигнал на чип транспондера через антенну. Поэтому такие устройства можно назвать гусеницами лишь условно, они, скорее, работают по другому принципу получения доступа к двигателю.Что касается самих иммобилайзеров, то в России простейшие системы rFID, которые, в отличие от американского стандарта VATS, не требуют дополнительной информации через идентификатор, что упрощает процедуру «обхода».

Модификации гусеничных машин Starline

Главной линейкой линейных монтеров Starline является семейство BP. На данный момент базовая и самая распространенная версия — БП-02. Это модификация, которая имеет минимальный набор инструментов для удаленной идентификации через транспондер.Эта версия постепенно заменяется более технологичным гусеничным иммобилайзером «Starline VR-03», основным отличием которого стало обновление антенны и ее проводов, что улучшило качество взаимодействия между микросхемами.

Самый современный представитель этой линейки — БП-05. Среди особенностей этого модуля можно отметить поддержку технологии Smart Key. Для автомобилей с такой системой предусмотрен встроенный блок питания 3 В. Примечателен и модуль F1 — это уже совместная разработка StarLine и Fortin.Этот краулер отличается универсальностью с точки зрения возможности установки в различные автомобили … Прошивка его чипа, в частности, позволяет интегрировать устройство в Renault, Toyota, Hyundai, Kia, Chevrolet, Nissan и др.

Установка сигнализации с автозапуском

Практически все краулеры встраиваются в инфраструктуру готовых систем сигнализации. Поэтому обзор установки следует начинать с установки базового пакета.Собственно нужно установить несколько компонентов — центральный блок управления, датчики удара, сирену, антенну и блоки питания связи.

Установка сигнализации с автозапуском начинается с установки блока управления. Желательно установить его в скрытом месте под центральной панелью. Крепление осуществляется стандартными креплениями, шурупами, саморезами и другими комплектными скобами. Сирена устанавливается сиреной вниз в моторном отсеке — к ней подключается проводка от основного блока.

Что касается антенны, то она должна быть закреплена в верхней части лобового стекла, но так, чтобы рядом с ней не было работающего электрооборудования. Датчики размещаются в самых опасных местах на окнах и дверях — они контролируют физический доступ в салон.

Установка модуля

Для начала нужно открыть центральный блок модуля и вставить в него запасной ключ. Для этого в нише корпуса предусмотрен специальный разъем с замком. После этого корпус закрывается и можно приступать к установке самого агрегата.

Как установить обходчик иммобилайзера Starline? Оптимальным вариантом будет установка там же, где ранее располагался центральный блок сигнализации. То есть под панелью приборов, но с соблюдением технического расстояния между электроприборами. Корпус крепится комплектными винтами.

Соединение

Соединение состоит из трех проводов — красного, черного и серого. Первый подключается к цепи 12 В — это плюс блока питания.Черный контур — это отрицательный управляющий вход 70 мА. В момент приложения отрицательного потенциала к черному проводу выполняется идентификация электронного шифровального кода. Этот провод подключается к выходному разъему модуля дистанционного запуска.

Также не забываем, что подключение обходчика иммобилайзера Starline предполагает введение антенны в сеть. Серые провода созданы специально для этой задачи. В наиболее распространенных схемах вся антенна присоединяется к замку зажигания и подключается к разъему на конце серых проводов.

Альтернативные способы обхода иммобилайзера

Самым простым решением проблемы обхода иммобилайзера без специального модуля было бы полное отключение его от источника питания. Этот метод работает, но вы должны понимать, что без транспондера остается риск получить доступ к управлению машиной любым злоумышленником, который знает, как использовать код граббера.

Другим решением может стать обходчик иммобилайзера Starline в виде ключа, который просто оставляют в машине без подключения к сигнализации.Для разблокировки транспондера необходимо послать на краулер сигнал с брелока — иммобилайзер тоже его поймает и предоставит доступ к запуску.

Заключение

Несоответствие компонентов в телематических системах управления автосигнализацией является одним из основных недостатков таких устройств. Специальный обходчик иммобилайзера Starline решает эту проблему, но в то же время усложняет процессы связи между внутренними модулями. Малейшее несоответствие в реализации функций разных компонентов может привести к серьезным сбоям в работе всего комплекса.Например, не так уж и редки ситуации, когда водители обращаются в автосервис с проблемами полной блокировки сигнализаций. Поэтому к установке, подключению и эксплуатации подобных систем нужно подходить с большой ответственностью.

Иммобилайзер — это стандартная система безопасности автомобиля или часть установленного альтернативного противоугонного комплекса. Несмотря на свои положительные качества, обход этого защитного блока необходимо часто. Сделать это можно, установив заводскую модель, либо сделав обходчик иммобилайзера своими руками.

Описание систем RFID и VATS

Принцип противоугонной системы заключается в блокировании возможности запуска двигателя при невыполнении определенных условий. Это может потребоваться в случае потери ключа, несовместимости штатной сигнализации и дополнительно установленной сигнализации для дистанционного или автоматического запуска двигателя. Заводские устройства обхода иммобилайзера не только служат своему прямому назначению, но и имеют шину CAN для увеличения функциональности.

а можно ли и как накрутить иммобилайзер не покупая заводской краулер? Эта задача решается несколькими способами.Главное условие — сохранить первоначальные функции автосигнализации … Установка дополнительных компонентов или модернизация системы не должны влиять на ее работоспособность и надежность.

Чтобы выбрать оптимальную схему самодельной гусеницы, необходимо знать виды иммобилайзеров. Отличаются принципом действия, на основе которого разрабатываются методы временного или постоянного отключения:

• RFID. Чаще всего их устанавливают на европейские и азиатские автомобили. Внутри ключа зажигания находится транспондер (передатчик), который при активации посылает сигнал в систему и активирует ее.Приемная часть находится в конструкции замка зажигания;
• НДС. Типично для моделей американского производства. Внутри ключа зажигания есть резистор, имеющий определенное значение сопротивления. Чтобы включить двигатель, необходимо вставить ключ в замок. Если значение сопротивления отличается от нормированного значения, двигатель не запустится.

Для каждой из систем необходимо разработать универсальную модель гусеничного иммобилайзера, что несложно сделать своими руками.Важно знать принципы проектирования и подбора комплектующих.

Методы обхода иммобилайзера RFID

Наличие стандартного иммобилайзера является основной причиной использования дополнительных средств для его обхода. Его нельзя удалить и поэтому необходимо правильно продумать схему будущего краулера.

При составлении схемы должны быть соблюдены следующие условия:

• Гибкость подключения и отсутствие негативного влияния на работоспособность автосигнализации;
• Адаптация под конкретную модель иммобилайзера.Его устройство необходимо изучить заранее;
• Сохранение действия штатных ключей на запуск зажигания.

Стандартные модели иммобилайзера могут быть установлены в замке зажигания или на ключах запуска двигателя. Именно там модернизируется система.

RFID Immobilizer Crawler Manufacturing

Самым распространенным способом обхода иммобилайзера с помощью самодельного устройства является установка дополнительной цепи на выключатель зажигания. В этом случае удаленные функции иммобилайзера сохранятся.Его действие будет отключено, когда ключ вставлен в замок зажигания.

Чтобы сделать петлю на катушке, необходимо подготовить тонкий футляр, который впоследствии будет установлен на замок. Чаще всего его делают из картона. Затем вам следует выполнить следующие действия.

1. Проверьте внутренний диаметр гусеницы. Он должен быть немного больше сердечника замка.
2. Скотч или изолента устанавливается на наружную часть оправки. Его липкая часть находится снаружи.
3. Затем следует разобрать одну катушку автомобильного реле. Оттуда провод наматывается на обмотку. Количество витков обычно 20-30 шт.
4. Полученная конструкция устанавливается над замком зажигания.

Аналогичный дизайн должен быть изготовлен для запасного ключа. Впоследствии он прячется в машине. Компоненты подключаются в систему следующим образом:

В некоторых случаях этот метод не применим из-за небольшого пространства для установки гусеницы иммобилайзера.Тогда нужно использовать альтернативные методы.

Модернизация схемы обхода иммобилайзера RFID

Для начала изготавливается реле, состоящее из пяти контактов. Это необходимо для правильной работы конструкции.

В показанном состоянии контакт «30» замкнут на «87A». Когда на реле подается напряжение 12 В (контакты «86» и «85»), «30» переключается с «87A» на «87». Таким образом, краулер будет работать по указанной выше технологии.

Но если нет возможности установить шлейф на замке зажигания, следует модернизировать цепь.

В этом случае нет необходимости устанавливать петлю на корпус замка. Подключение производится к установленному иммобилайзеру. Сборка такой конструкции осуществляется по следующей схеме.

1. Вырезаем один из контактов штатной антенны.
2. Напряжение подается от замка зажигания «+», подключенного к контакту «86». Подключение «-» осуществляется от автосигнализации к контакту «85».
3. Устанавливаем диод между полученными подключениями: анод к «86» и катод к «85» контактам.Это сводит к минимуму вероятность выхода из строя транзистора в системе сигнализации из-за влияния обратного напряжения.
4. К контакту «87А» припаян провод от антенны. К этому же месту подключается один из концов краулера с ключом.
5. Второй конец гусеничной антенны припаян к контакту «87».
6. К «30» прикреплен провод от штатной антенны.

Таким образом, подача «-» на автосигнализации происходит только при автозапуске.

При пуске ключом на самодельное реле не подается питание.Следовательно — работа штатного иммобилайзера не нарушается.

Помимо описанного выше принципа построения краулера, можно применить более сложные.

Практически полностью исключают вероятность самопроизвольного отключения двигателя при переключении с автозапуска автомобиля на ключ зажигания.

Способы обхода иммобилайзера НДС

Несколько проще сделать обходчик иммобилайзера своими руками для моделей типа НДС. Для этого нужно точно измерить значение сопротивления резистора, встроенного в ключ.Если ключ по какой-то причине был утерян, его необходимо обязательно восстановить.

В среднем значение сопротивления резистора может составлять от 400 до 11800 Ом. После определения точного результата следует выбрать аналогичный компонент с таким же параметром.

Суть модернизации системы в том, что функция сопротивления ключа будет встроена в иммобилайзер. Перед установкой изучается штатная схема сигнализации автомобиля. Для определения точного места установки сопротивления можно воспользоваться общей схемой подключения.

После несложных манипуляций при автозапуске автомобиля или включении ключом функции иммобилайзера будут неактивны. Однако стоит помнить, что этот прием может негативно повлиять на работу охранной сигнализации.

В качестве альтернативы специалисты предлагают установку дополнительного иммобилайзера, который позволит осуществлять дистанционный запуск. При этом устройство заблокирует эту функцию во время движения автомобиля.

Основным требованием к конструкции краулера является сохранение охранных функций сигнализации.Поэтому дубликат ключа зажигания, необходимый для реализации схемы RFID, должен быть тщательно спрятан в салоне автомобиля. Повышение удобства использования не может отрицательно сказаться на безопасности.

04.04.2018

Иммобилайзер — электронное устройство, основное назначение которого — заблокировать основные узлы автомобиля в случае несанкционированного доступа. Иммобилайзеры стандартные, укомплектованные с завода и нестандартные, устанавливаемые дополнительно.

Что такое стандартный иммобилайзер и для чего он нужен?

Штатный мобилайзер — основной элемент защиты современного автомобиля.Его отличительная особенность в том, что он не умеет оповестить хозяина о попытке кражи или взломе как система сигнализации. В этом случае иммобилайзер обездвиживает автомобиль, не позволяя ему украсть. Это полезное и эффективное устройство надежно скрыто от глаз злоумышленников, в том числе и автовладельца.

Каждый раз, когда ключ вставляется в замок зажигания, штатный иммобилайзер «опрашивает» специальный чип, встроенный в ключ. После подтверждения подлинности ключа иммобилайзер снимает автомобиль с охраны и дает возможность владельцу завести его.При извлечении ключа из замка зажигания иммобилайзер активирует защиту автомобиля, блокируя работу стартера и топливного насоса.

Следует отметить, что механическое отключение иммобилайзера не позволит угонщику завести автомобиль. Все важные узлы по-прежнему будут надежно заблокированы.

Современные иммобилайзеры способны распознать владельца на расстоянии. Специальный транспондер, встроенный в брелок, передает сигнал подтверждения удаленно на блок управления двигателем (ECU).Затем автомобиль снимается с охраны. А при отсутствии активности владельца в течение определенного времени машина автоматически ставится на охрану.

А вот штатный иммобилайзер вряд ли сможет противостоять действиям профессиональных угонщиков. Обойти стандартную для них блокировку можно за считанные минуты.

4 способа взломать стоковый иммобилайзер

Злоумышленники в своей преступной деятельности используют всевозможные способы и методы обхода штатного иммобилайзера. Давайте подробнее рассмотрим действия угонщиков и возможные решения по организации охраны вашего автомобиля.

Способ 1. Отсоединение иммобилайзера через диагностический разъем

Производители предусмотрели возможность перевода иммобилайзера на работу в аварийном режиме. В случае возникновения технических проблем (перестает видеть ключ с чипом, неисправности, неконтролируемые блокировки основных органов управления автомобилем) его можно временно отключить через диагностический разъем, обратившись к дилеру. С помощью специального оборудования команда пуска передается на блок управления двигателем.В этом случае ЭБУ игнорирует сигналы блокировки иммобилайзера. Угонщики, приобретая такое оборудование на «черном» рынке, используют его для обхода штатного иммобилайзера в преступных целях.

Что делать?

Чтобы обезопасить автомобиль, необходимо заблокировать диагностический разъем. Это предотвратит отправку злоумышленниками исполняемой команды на выключение иммобилайзера, что означает запуск двигателя без ключа владельца или транспондера.

Метод 2.Замена блока управления двигателем на другой специально подготовленный

Еще один популярный метод кражи — замена штатного электронного блока управления на другой блок, ранее переведенный в аварийный режим. В ЭБУ злоумышленников программно отключен режим опроса чипа ключа или транспондера. Если моторный отсек автомобиля не защищен должным образом, замена блока занимает считанные минуты. Затем злоумышленники спокойно угоняют машину.

Этим методом, как правило, пользуются угонщики, практикующие конкретную марку автомобилей.

Что делать?

Наиболее эффективным методом защиты в данном случае является усиленная защита моторного отсека и самого блока ECU.

Организовать охрану можно по

• установка дополнительного замка капота;
• установка защитного кожуха на ЭБУ (если он находится в салоне автомобиля).

Способ 3. Замена ключа с микросхемой

Часто угонщики вступают в сговор с недобросовестными сотрудниками дилерских центров… Хозяин при очередном звонке в сервис, ничего не подозревая, сам отдает ключ в руки злоумышленникам. С помощью специального оборудования легко изготовить дубликат ключа с чипом.

Даже если вы находитесь рядом с автомобилем во время работы, есть риск, что в памяти иммобилайзера может быть зарегистрирован другой чип-ключ.

Процедура добавления нового чип-ключа может быть совмещена с компьютерной диагностикой и датчиками поиска неисправностей. Далее — вопрос техники и выбора удобного момента для кражи.Возможно, чтобы не вызывать подозрений, через пару месяцев машину угонят.

Что делать?

Единственной действенной защитой в этом случае является установка независимого иммобилайзера. Причем делать это лучше в сертифицированном сервисном центре, специализирующемся на установке подобных устройств.

Метод 4. Электронная удочка или ретрансляция сигнала стандартного ключа

Многие современные автомобили уже на заводе оснащены системами бесключевого доступа, такими как Keyless, Smart Key, Intelligent Access и т. Д.

Это, несомненно, удобный способ идентифицировать владельца при сохранении должного уровня защиты автомобиля. Вам не нужно получать ключ, чтобы открыть дверь водителя или багажник. А чтобы запустить двигатель, достаточно нажать соответствующую кнопку.

Снятие с охраны / постановка на охрану происходит путем диалогового обмена данными между брелоком-транспондером и штатным иммобилайзером. Радиус действия такого брелока — около 10 метров.

Дублировать и декодировать сигнал транспондера невозможно, но его можно ретранслировать с помощью специального оборудования.

Злоумышленники, работая парами, усиливают сигнал транспондера и передают его на большие расстояния. При этом владелец просто не в курсе, что угонщики с помощью такой электронной «удочки» получают полный доступ к его машине.

Более подробно об этом способе угона мы писали ранее.

Что делать?

Чтобы не попасться на «наживку», заблокируйте стандартный радиоканал, установив внешние системы безопасности, поддерживающие эту функцию.

Это может быть либо дополнительная сигнализация, либо независимый иммобилайзер, желательно с дополнительной системой авторизации владельца

• по мобильному телефону;
• с использованием идентификационной метки;
• , введя ПИН-код.

выводы

Не стоит надеяться, что если в автомобиле стоит штатный иммобилайзер, то он надежно защищен от угона. Его наличие не создаст серьезных проблем для профессиональных угонщиков. Как правило, злоумышленники хорошо подготовлены технически, а способы отключения и обхода защиты проработаны до автоматизма.За считанные минуты вы можете потерять машину, если не позаботитесь о дополнительной защите.

Следует отметить, что не все вышеперечисленные методы взлома и обхода штатного иммобилайзера применимы непосредственно к вашему автомобилю. Соответственно, не всегда необходимо одновременно использовать все методы противодействия взлому.

Но мы обязательно советуем нашим клиентам оборудовать автомобиль автономным иммобилайзером, так как только он отвечает повышенным требованиям по организации защиты от угона.А еще лучше воспользоваться комплексными противоугонными решениями.

В любом случае следует проконсультироваться со специалистами. Для этого достаточно вызвать любую ветку Autostudio. Наши консультации бесплатны.

• центральный блок
• Рамочная антенна с разъемом и соединительным кабелем
• Рамочная проволочная антенна
• инструкция по установке

Назначение

Модуль

StarLine BP-03 предназначен для автоматического отключения штатной системы RFID (радиочастотной идентификации) при дистанционном запуске двигателя.

Система RFID используется в большинстве современных автомобилей … В стандартный ключ зажигания автомобиля встроен транспондер, код которого запрашивается при запуске двигателя ключом. При дистанционном или автоматическом запуске двигателя эта система предотвратит запуск двигателя. Для решения этой проблемы предназначен модуль ВР-03, который автоматически передает код штатного транспондера при дистанционном запуске двигателя.

Для модуля БП-03 необходим запасной ключ с транспондером, который можно заказать у поставщика данной марки автомобиля.

Установка

Модуль устанавливается в следующем порядке:

1. Откройте корпус центрального блока и вставьте запасной ключ с транспондером внутрь плоской антенны, предохраняя его от перемещения.
2. Закройте корпус центрального блока.
3. Установите устройство в защищенном, труднодоступном месте, например, за приборной панелью.
4. Подключите провода модуля согласно схеме подключения.

Соединение

Красный провод
— плюс блок питания, подключить к цепи, в которой присутствует +12 В при включенном зажигании.

Черный провод — вход отрицательного контроля (70 мА). Когда на этот вход подается отрицательный потенциал, считывается код стандартного транспондерного ключа. Подключите черный провод к выходу системы дистанционного запуска, которая обеспечивает потенциал рамы при работающем двигателе.

Серые провода
— в зависимости от конфигурации подключите к внешней рамочной антенне, установленной вокруг выключателя зажигания, или намотайте антенну из нескольких витков провода над стандартной антенной RFID.

Схема подключения 1

Присоедините внешнюю рамочную антенну к цилиндру замка зажигания и подключите ее к разъему на конце серых проводов. Важно, чтобы расстояние между стандартной антенной RFID и антенной модуля BP-03 было минимальным.

Схема подключения 2

Схема

рекомендуется в тех случаях, когда установка рамочной антенны затруднена из-за конструктивных особенностей автомобиля. Оберните антенну несколькими витками серого провода над оригинальной антенной RFID на цилиндре зажигания.

Важно, чтобы расстояние между стандартной антенной RFID и антенной модуля BP-03 было минимальным.

Альтернативная электрическая схема гусеничного иммобилайзера StarLine BP-03. Рекомендуется при затрудненной установке рамочной антенны

Источник www.ultrastar.ru

Количество автомобилей, оборудованных всеми видами электронной защиты на наших улицах, растет в геометрической прогрессии. Несколько систем сигнализации, в том числе спутниковая система GPS, иммобилайзер, физическая блокировка руля и педали — это далеко не полный перечень услуг безопасности.

Однако в нашем климате мы также хотим запускать двигатель дистанционно, чтобы в автомобиле создавалась комфортная атмосфера в зависимости от времени года: зимой он прогрелся, а летом стало прохладно в салоне. Например, в такой ситуации поможет иммобилайзер-обходчик без ключа. Водитель нажмет кнопки на брелоке, и с помощью устройства будут подключены необходимые контакты, двигатель заведется.

Первые устройства этого типа имели существенный недостаток.Пуск силовой установки затруднен из-за невозможности закрыть приемник ключа автомобиля. Обходным решением стал запасной ключ, установленный под кожухом. При аналогичной конструктивной схеме машина стала более уязвимой с точки зрения безопасности. Кроме того, у некоторых драйверов сломаны выступающие пластиковые детали ключа.

Ситуация на рынке изменилась после разработки и установки на новые автомобили штатного модуля обхода иммобилайзера. Он избавил от необходимости искать обходные пути с помощью дополнительного ключа. Хотя в корпус последнего вмонтированы электронные микросхемы, без которых автомобиль не должен заводиться, наличие байпасной электроники позволяет запустить мотор, не «взламывая» службу безопасности.

Необходимо знать, что микросхемы разрабатываются индивидуально для модели автомобиля. Взаимозаменяемости автомобилей разных марок нет.

Данная функция подразумевает индивидуальное программирование каждой микросхемы для каждой машины. При попытке завести автомобиль сигнал с кольцевой антенны, расположенной рядом с замком зажигания, будет отправлен на микросхему в ключе. Если будет ответ от него, то будет дан сигнал «ок» на запуск мотора. Если есть проблема с микросхемой, антенной или искажение зашифрованного сигнала, двигатель не запустится.

Жесткий обходной путь

Самым популярным методом обмана иммобилайзера является снятие микросхемы со второго ключа и закрепление ее в радиусе действия сигнальной антенны. После этого машину можно будет легко запустить как системой автозапуска, так и любым дублирующим ключом. Недостаток этого варианта — снижение защищенности, ведь остается надеяться только на сигнализацию. А в отапливаемой зимой машине уехать может совсем другой водитель, запустивший двигатель дистанционно.

Keyless option

Дорогой вариант — обходчик с иммобилайзером без ключа, который работает без передачи сигналов на микросхемы, но мешает электронному вызову с антенны.Расшифровать сложный кодированный сигнал достаточно сложно, однако, если это возможно, то никакого программного или физического вмешательства в работу иммобилайзера производить не придется.

Современные производители автомобилей жестко относятся к производству дополнительных ключей со сколами. Иногда стоимость третьего экземпляра может исчисляться пятизначными суммами в рублях. Часто даже программные блокировки устанавливаются для дополнительных перевыпусков. В такой ситуации остается только обойти без ключа иммобилайзер, на который уже можно установить почти 1000 различных моделей автомобилей.

Известный производитель этого продукта — канадская компания Fortin. Устройство работает на нескольких стандартных частотных каналах. С положительной стороны будет включен только мотор. Описываемое устройство не производит никаких манипуляций с разблокировкой руля или «автоматической» ручкой. Все будет в заблокированном состоянии.

Это качество — главное преимущество перед методами, в которых задействован второй ключ. При этом водитель всегда предъявляет полный комплект ключей для страховой компании, а автомобиль находится под охраной.Отрицательным моментом является то, что данная технология не может быть установлена ​​на все автомобили.

Замок зажигания ВАЗ-2106: проверка, снятие и установка

При включении зажигания на «шестерку» может возникнуть масса проблем. Это окисление проводов, заклинивание личинок и многое другое. Чтобы разобраться с этим, нужно знать, как снимать и подсоединять ключ зажигания ВАЗ-2106. В принципе, ничего сложного нет, сейчас вы убедитесь в этом сами.

Подготовительные работы

Перед тем, как приступить непосредственно к снятию выключателя зажигания, необходимо выполнить ряд действий.Первым делом нужно отключить «минусовую» батарею. Таким образом, все электрические системы будут обесточены, и можно смело приступать к работам. После этого желательно снять кожухи на рулевой колонке. Сделать это несложно — достаточно иметь отвертку и приложить немного усилий.

После демонтажа кожуха желательно очистить поверхность замка от различного рода загрязнений. Если присмотреться, можно найти обвязку обвязки.Его необходимо отключить от контактов замка зажигания ВАЗ. Все работы нужно выполнять аккуратно, чтобы не повредить проводку. Что касается прибора, нам понадобится только плоская и крестовая отвертка, а также мультиметр для проверки работоспособности устройства. А теперь можно переходить непосредственно к снятию устройства.

Замок зажигания ВАЗ-2106: разборка

После всех подготовительных работ можно переходить к самой ответственной части. Для этого нам нужно вставить ключ в замок зажигания и повернуть его в положение «0».Далее нам нужно разблокировать руль: противоугонное устройство включено, следовательно, нужно повернуть руль влево и вправо вместе с ключом, после чего он выключится.

Берем крестовую отвертку и откручиваем крепеж к кронштейну. Есть два винта: один с одной стороны замка, другой — с другой. После того, как открутите винты, мы увидим фиксатор замка в кронштейне. Для получения устройства нужно сбросить замок и вытащить ключ зажигания ВАЗ-2106 рукой.На этом работу можно считать завершенной. Далее нам нужно разобраться с электрической схемой, найти и исправить неисправности в проводке, ведь именно там они чаще всего возникают. Для этого воспользуемся заранее подготовленным мультиметром.

Схема и проверка замка

Прежде всего, необходимо разобраться в проводке. В принципе, ничего особенно сложного здесь нет. Когда ключ находится в первом положении, активируется контакт, называемый 30-INT. Он отвечает за освещение, дворники, омыватели.Также в этом положении активирован контакт 30 / 1-15. Подогреватель, обогрев заднего стекла, повороты включаются от цепей, обмотка генератора находится под напряжением и т. Д. Клапан карбюратора и система зажигания также готовы к работе.

Что касается маркировки, то ее видно на проводке. Он также схематично изображен в замке. Для проверки контактной группы необходимо использовать омметр. Стилус устройства подключается к выводам контактов зажигания. Таким образом, коммутация проверена.Если все в порядке, то в положениях ключа 1, 2, 3 сопротивление на омметре не должно быть выше нуля. Если что-то не так, оно растет. Также стоит отметить, что при возникновении проблем необходимо заменить контактную группу. Вот схема замка зажигания ВАЗ-2106, и как уже отмечалось выше, ничего сложного здесь нет.

Замена замка зажигания ВАЗ-2106

Если неисправность скрыта в контактной группе, то ее необходимо заменить.

Это можно сделать следующим образом.В корпусе замка зажигания есть специальный паз. С помощью отвертки мы делаем это и вытащить стопорное кольцо. После этого без каких-либо усилий мы можем извлечь контактную группу. Если на нем есть видимые дефекты, то сразу выбрасывают. Если есть загрязнения, то их можно почистить, а потом еще раз проверить работоспособность. Также есть возможность очистить контакты, которые окисляются во время работы.

Давайте разберемся, как установить новую контактную группу. Для этого нам нужно совместить паз на корпусе замка зажигания с выступом на контактной группе.При этом совмещать бороздки и выступы на концах деталей необходимо. После этого переключатель устанавливается в кронштейн, затем подключаются провода. К клемме «15» подключается синий провод с черными полосами, к «30/1» — коричневый, «30» — розовый, INT — черный, а к «50» — соответственно красный провод.

Вывод

Разобрались, как подключить замок зажигания ВАЗ-2106. Что хочу сказать автолюбителям, так это то, что при заклинивании не обязательно сразу снимать устройство.Например, если это произошло зимой, то вполне вероятно, что причиной стала влага, задержавшаяся в личинках. Эта проблема решается с помощью жидкости ВД-40 или прогрева замка бытовым феном и др. Приборами.

В дополнительном обслуживании выключатель зажигания ВАЗ-2106 не нуждается, но периодически все же необходимо проверять состояние контактов, а также устранять загрязнения. Это поспособствует тому, что он прослужит вам долго и хорошо. Но если беда и случилась, то вы знаете, как сделать тест и поменять замок.

Список кодов неисправностей Renault Trafic

Перечень наиболее распространенных кодов неисправностей по типу двигателя.

P0089 Цепь высокого напряжения электромагнитного клапана дозирования топлива C-023

P0089 Низкое напряжение электромагнитного клапана заправки топливом C-023

P0089 Неисправность цепи электромагнитного клапана дозирования топлива C-023

P0100 Высокий входной сигнал цепи датчика массового расхода C-016

P0100 Низкий вход сигнала датчика массового расхода C-016

P0100 Цепь питания датчика массового расхода воздуха вне рабочего диапазона C-016

P0100 Цепь датчика массового расхода воздуха вне диапазона / рабочих характеристик B-020

P0105 Высокий сигнал цепи датчика давления наддува C-017

P0105 Низкий сигнал цепи датчика давления наддува C-017

P0105 Цепь датчика давления наддува вне диапазона / рабочих характеристик B-026

P0105 Недействительный сигнал цепи датчика давления наддува C-017

P0112 Низкий входной сигнал цепи датчика температуры воздуха на впуске C-015

P0113 Высокий входной сигнал цепи датчика температуры воздуха на впуске C-015

P0115 Высокий уровень входного сигнала датчика температуры охлаждающей жидкости двигателя C-031

P0115 Низкий входной сигнал цепи датчика температуры охлаждающей жидкости двигателя C-031

P0115 Цепь датчика температуры охлаждающей жидкости двигателя вне допустимого диапазона / рабочий характер.В-029

P0180 Низкий входной сигнал датчика температуры топливной цепи C-021

P0191 Цепь датчика давления топлива вне диапазона / рабочие характеристики B-023

P0192 Цепь датчика давления топлива Низкий входной сигнал C-022

P0193 Высокий входной сигнал цепи датчика давления топлива C-022

P0200 Неисправность цепи топливной форсунки C-024

P0200 Высокое напряжение цепи топливной форсунки C-024

P0200 Низкое напряжение топливной цепи топливной форсунки C-024

P0201 Обрыв цепи 1 форсунки цилиндра C-025

P0202 Обрыв цепи форсунки цилиндра 2 C-026

P0203 Обрыв цепи форсунки цилиндра 3 C-027

P0204 Обрыв цепи форсунки 4 цилиндра C-028

P0230 Высокое напряжение реле топливного насоса C-019

P0230 Низкое напряжение реле топливного насоса C-019

P0301 Зарегистрирован сбой зажигания в цилиндре 1 B-022

P0302 Пропуски зажигания в цилиндре 2 B-022

P0303 Пропуски воспламенения в цилиндре 3 B-022

P0304 Пропуски зажигания в цилиндре 4 B-022

P0336 Функция цепи датчика положения коленчатого вала C-011

P0340 Высокий входной сигнал цепи датчика положения распределительного вала C-012

P0341 Цепь передатчика положения расп.вал вне диапазона / рабочих характеристик C-012

P0381 Высокое напряжение в цепи контрольной лампы времени нагрева C-037

P0381 Низкое напряжение в цепи контрольной лампы времени нагрева C-037

P0400 Высокий входной сигнал цепи рециркуляции отработавших газов B-024

P0400 Низкий входной сигнал цепи рециркуляции отработавших газов B-024

P0400 Недостаточный поток рециркуляции выхлопных газов B-024

P0400 Обнаружена чрезмерная рециркуляция выхлопных газов B-024

P0404 Цепь рециркуляции выхлопных газов вне диапазона / рабочих характеристик (открытый клапан) B-024

P0480 Цепь высокого напряжения выходной клеммы 1 реле вентилятора системы охлаждения C-032

P0480 Обрыв цепи выходной клеммы 1 реле вентилятора системы охлаждения B-035

P0500 Входной сигнал цепи датчика высокой скорости автомобиля B-008

P0500 Неисправность цепи датчика скорости автомобиля B-008

P0500 Цепь датчика скорости автомобиля вне допустимого диапазона / рабочих характеристик B-008

P0530 Высокое давление на входе в кондиционер Система кондиционирования B-002

P0530 Низкое входное давление кондиционера Система кондиционирования B-002

P0530 Давление в кондиционере вне допустимого диапазона / рабочих характеристик Система кондиционирования воздуха B-002

P0560 Системное напряжение Неисправность B-033

P0606 Заменить блок управления C-002

P0660 Высокое напряжение контрольной лампы температуры охлаждающей жидкости C-038

P0660 Низкое напряжение контрольной лампы температуры охлаждающей жидкости C-038

P0704 Неисправность входной цепи выключателя сцепления C-014

P0725 Ошибка входной цепи датчика скорости автомобиля C-011

P1105 Высокий входной сигнал цепи датчика барометрического давления C-002

P1105 Входной сигнал низкого уровня сигнала датчика давления барометра C-002

P1120 Высокий входной сигнал датчика 1 положения педали акселератора C-010

P1120 Низкий уровень входного сигнала датчика 1 положения педали акселератора C-010

P1120 Цепь питания датчика 1 положения педали акселератора вне рабочего диапазона C-010

P1122 Высокий уровень входного сигнала датчика 2 положения педали акселератора C-010

P1122 Низкий уровень входного сигнала датчика 2 положения педали акселератора C-010

P1122 Цепь питания датчика 2 положения педали акселератора вне рабочего диапазона C-010

P1122 Корреляция датчиков 1-2 положений педали акселератора C-010

P1125 Высокое напряжение электромагнитного клапана давления наддува C-018

P1125 Низкое давление наддува электромагнитного клапана давления наддува C-018

P1125 Недостаточный поток через электромагнитный клапан давления наддува B-027

P1125 Чрезмерный расход обнаружен через электромагнитный клапан давления наддува B-027

P1180 Высокий сигнал цепи датчика температуры топливной цепи C-021

P1264 В топливе обнаружена вода, либо обрыв цепи датчика.В-031

P1372 Ошибка сегмента датчика коленчатого вала C-011

P1400 Ток системы рециркуляции выхлопных газов (клапан / выходной каскад) B-024

P1400 Неисправность системы рециркуляции отработавших газов B-024

P1404 Заслонка рециркуляции выхлопных газов B-024

P1530 ​​Реле высокого напряжения системы кондиционирования воздуха B-008

P1530 ​​Низкое напряжение реле кондиционера Система кондиционирования воздуха B-008

P1560 Высокое входное напряжение системы, сигнал C-004

P1560 Низкий входной сигнал напряжения системы C-004

P1571 Неисправность цепи переключателя тормоза B-032

P1600 Ошибка работы ЭБУ C-042

P1604 Заменить блок управления C-002

P1610 Неисправность иммобилайзера C-006

P1620 Высокое входное напряжение питания датчика 1 C-008

P1620 Низкое напряжение питания датчика на входе 1 C-008

P1622 Неисправность электронного блока управления (ЭБУ) — Высокое напряжение источника питания C-002

P1622 Неисправность ЭБУ — Низкое напряжение питания C-002

P1625 Слишком быстрое выключение питания C-003

P1625 Выключатель питания выключен слишком поздно C-003

P1631 Сигнал иммобилайзера C-006 неверен

P1635 Высокое напряжение питания датчика 2 C-009

P1635 Низкое напряжение питания датчика 2 C-009

P1635 Высокий входной сигнал цепи устройства предварительного накаливания C-030

P1635 Автоматический выключатель устройства предварительного накаливания B-034

P1635 Общий отказ цепи устройства предварительного накаливания C-030

P1642 Высокий входной сигнал цепи реле 1 дополнительного отопителя C-033

P1642 Низкий входной сигнал цепи реле 1 дополнительного отопителя C-033

P1643 Высокий входной сигнал цепи реле 2 дополнительного отопителя C-034

P1643 Низкий входной сигнал цепи реле 2 дополнительного отопителя C-034

P1644 Высокий входной сигнал цепи реле 3 дополнительного отопителя C-035

P1644 Низкий входной сигнал цепи реле 3 дополнительного отопителя C-035

P1694 Высокий входной сигнал контрольной лампы накаливания C-037

P1694 Обрыв цепи контрольной лампы накаливания C-037

P0016 Корреляция коленчатого и распределительного валов B-012

P0045 Клапан низкого давления наддува B-035

P0045 Клапан высокого давления наддува B-035

P0045 Обрыв цепи клапана давления наддува B-035

P0045 Клапан давления наддува: Диапазон / Технические характеристики B-035

P0089 Неисправность цепи электромагнитного клапана дозирования топлива B-014

P0089 Низкое давление в линии B-014

P0089 Высокое давление в линии B-014

P0090 Низкое напряжение электромагнитного клапана заправки топливом B-036

P0090 Цепь высокого напряжения электромагнитного клапана дозирования топлива B-036

P0090 Обрыв цепи электромагнитного клапана подачи топлива B-036

P0090 Цепь электромагнитного клапана дозирования топлива вне диапазона / рабочих характеристик B-036

P0100 Высокий входной сигнал цепи датчика массового расхода воздуха B-032

P0100 Низкий входной сигнал цепи датчика массового расхода воздуха B-032

P0100 Цепь датчика массового расхода воздуха вне диапазона / рабочих характеристик B-032

P0110 Низкий входной сигнал цепи датчика температуры воздуха на впуске C-011

P0110 Высокий входной сигнал цепи датчика температуры всасываемого воздуха C-011

P0115 Низкий входной сигнал цепи температуры охлаждающей жидкости двигателя C-015

P0115 Высокий входной сигнал цепи температуры охлаждающей жидкости двигателя C-015

P0120 Низкое напряжение датчика положения дроссельной заслонки B-034

P0120 Высокое напряжение датчика положения дроссельной заслонки B-034

P0120 Обрыв цепи датчика положения дроссельной заслонки B-034

P0120 Неисправность цепи датчика положения дроссельной заслонки B-034

P0120 Цепь датчика положения воздушной заслонки вне диапазона / рабочих характеристик B-034

P0130 Высокое напряжение цепи датчика О2 (блок 1, датчик 1) B-039

P0130 Низкое напряжение цепи датчика О2 (Блок 1, датчик 1) B-039

P0130 Обрыв цепи датчика 1 O2 B-039

P0130 Цепь датчика O2 вне рабочего диапазона (блок 1 датчик 1) B-039

P0130 Цепь датчика O2 (датчик 1 серии 1) Диапазон / характеристики при выключении.подача топлива при замедлении B-039

P0135 Высокое напряжение в цепи нагревателя датчика 02 (блок 1, датчик 1) B-038

P0135 Низкое напряжение цепи нагревателя датчика (Блок 1, датчик 1) B-038

P0135 Обрыв цепи нагревателя датчика 02 (блок 1, датчик 1) B-038

P0135 Низкий входной сигнал цепи нагревателя датчика O2 (Блок 1, датчик 1) B-038

P0135 Высокий входной сигнал цепи нагревателя датчика O2 (Блок 1, датчик 1) B-038

P0135 Неисправность цепи нагревателя датчика О2 (Блок 1, датчик 1) B-038

P0180 Низкий входной сигнал датчика температуры топливной цепи C-016

P0180 Высокий сигнал цепи датчика температуры топливной цепи C-016

P0190 Датчик давления в направляющем блоке Низкое напряжение C-021

P0190 Датчик давления в направляющем блоке Высокое напряжение C-021

P0190 Давление в направляющем блоке Диапазон / Рабочие характеристики C-021

P0201 Обрыв цепи 1 форсунки цилиндра C-023

P0201 Неисправность топливной форсунки 1 цилиндра C-023

P0201 Короткое замыкание 1 топливной форсунки цилиндра 1 C-023

P0202 Обрыв цепи форсунки цилиндра 2 C-024

P0202 Короткое замыкание топливной форсунки цилиндра 2 C-024

P0202 Неисправность топливной форсунки цилиндра 2 C-024

P0203 Обрыв цепи форсунки цилиндра 3 C-025

P0203 Короткое замыкание 3 топливной форсунки цилиндра 3 C-025

P0203 Неисправность топливной форсунки 3 цилиндра C-025

P0204 Обрыв цепи форсунки цилиндра 4 C-026

P0204 Цилиндр 4 топливной форсунки: короткое замыкание в цепи

P0204 Неисправность топливной форсунки 4 цилиндра C-026

P0225 Высокое напряжение датчика 1 положения педали акселератора C-009

P0225 Низкое напряжение датчика 1 положения педали акселератора C-009

P0225 Неверное соотношение сигналов датчика 1 и датчика 2 положения педали акселератора B-042

P0235 Высокий сигнал цепи датчика давления наддува C-013

P0235 Низкий сигнал цепи датчика давления наддува C-013

P0235 Цепь датчика нагнетательного насоса вне диапазона / рабочих характеристик B-018

P0297 Слишком высокая скорость автомобиля во время регенерации C-050

P0300 Случайный пропуск зажигания в нескольких цилиндрах B-040

P0301 Пропуски зажигания в цилиндре 1 B-040

P0302 Пропуски зажигания в цилиндре 2 B-040

P0303 Пропуски воспламенения в цилиндре 3 B-040

P0304 Пропуски зажигания в цилиндре 4 B-040

P0335 Сигнал датчика положения коленчатого вала вне допустимого диапазона / Техн.характеристики C-020

P0335 Неисправность цепи датчика положения коленчатого вала C-020

P0340 Цепь датчика положения расп. вал вне диапазона / рабочих характеристик B-033

P0340 Неисправность цепи датчика положения распределительного вала B-033

P0380 Неисправность B-025 Цепь реле времени

P0120 Высокое напряжение датчика положения дроссельной заслонки B-034

P0404 Неисправность клапана регулирования давления выхлопных газов C-028

P0409 Используется высокое напряжение обратной связи клапана рециркуляции.газ C-028

P0409 Низкое напряжение обратной связи клапана рециркуляции. газ C-028

P0480 Цепь высокого напряжения выходной клеммы 1 реле вентилятора системы охлаждения B-026

P0480 Низкий выходной сигнал цепи реле 1 охлаждающего вентилятора, низкий B-026

P0480 Обрыв цепи выходной клеммы 1 реле вентилятора системы охлаждения B-026

P0480 Выход из строя 1 реле охлаждающего вентилятора B-026

P0481 Цепь высокого напряжения выходной клеммы 2 реле вентилятора охлаждения B-027

P0481 Низкое выходное напряжение цепи реле охлаждающего вентилятора B-027

P0481 Обрыв цепи выходного зажима 2 реле охлаждающего вентилятора B-027

P0481 Неисправность выхода 2, реле охлаждающего вентилятора B-027

P0487 Низкое напряжение системы рециркуляции выхлопных газов C-028

P0487 Высокое напряжение системы рециркуляции выхлопных газов C-028

P0487 Обрыв цепи рециркуляции выхлопных газов C-028

P0487 Короткое замыкание клапана рециркуляции выхлопных газов C-028

P0488 Запорный клапан рециркуляции выхлопных газов закрыт B-016

P0488 Открытое состояние клапана рециркуляции выхлопных газов B-016

P0488 Неисправность рециркуляции выхлопных газов B-016

P0488 Цепь клапана рециркуляции выхлопных газов вне диапазона / рабочих характеристик B-016

P0530 Низкий входной сигнал цепи датчика кондиционирования воздуха Датчик системы отопления, вентиляции и кондиционирования воздуха C-002

P0530 Высокий входной сигнал цепи датчика высокого давления кондиционера H-002 Система отопления, вентиляции и кондиционирования воздуха

P0544 Цепь датчика температуры выхлопа.газы перед турбокомпрессором — низкое напряжение C-033

P0544 Цепь датчика температуры выхлопа. газы перед турбокомпрессором-высокое напряжение C-033

P0560 Низкий входной сигнал напряжения системы C-002

P0560 Высокое входное напряжение системы, сигнал C-002

P0560 Напряжение системы вне допустимого диапазона C-002

P0571 Неисправность цепи выключателя тормоза B-023

P0606 Электронный блок управления (ECU) — неисправность C-001

P0611 Регулировка параметров форсунки не запрограммирована B-045

P0611 Регулировка параметров форсунки — Ошибка программирования B-045

P062B Электронный блок управления (ECU) — неисправность C-001

P062F Ошибка EEPROM электронного блока управления (ECU) B-046

P0641 Напряжение питания датчика 1: низкое напряжение C-005

P0641 Напряжение питания датчика 1: высокое напряжение C-005

P0645 Низкое напряжение реле кондиционера Система отопления, вентиляции и кондиционирования воздуха B-010

P0645 Высокое напряжение реле системы отопления, вентиляции и кондиционирования воздуха B-010

P0645 Обрыв цепи реле кондиционера Система отопления, вентиляции и кондиционирования B-010

P0645 Неисправность цепи реле кондиционера Система отопления, вентиляции и кондиционирования воздуха B-010

P0651 Напряжение питания датчика 2: низкое напряжение C-006

P0651 Напряжение питания датчика 2: высокое напряжение C-006

P0670 Высокое напряжение цепи предварительного натяга B-025

P0670 Низкое напряжение цепи предварительного натяга B-025

P0670 Обрыв цепи устройства предпускового подогрева B-025

P0670 Отсутствие ответа.Цепь реле времени B-025

P0685 Выключатель питания слишком рано выключается C-002

P0685 Выключатель питания выключен слишком поздно C-002

P0697 Напряжение питания датчика 3: низкое напряжение C-007

P0697 Напряжение питания датчика 3: высокое напряжение C-007

P0830 Неисправность входной цепи выключателя сцепления C-018

P1435 Цикл регенерации сажевого фильтра прерывался несколько раз B-041

P1436 Неисправность ремонта пылевого фильтра B-041

P1641 Высокий входной сигнал цепи реле 1 дополнительного отопителя B-030

P1641 Низкий входной сигнал цепи реле 1 дополнительного отопителя B-030

P1641 Обрыв цепи реле 1 дополнительного электрического отопителя B-030

P1641 Реле 1 цепи реле дополнительного электрического обогревателя B-030

P1642 Высокий входной сигнал цепи реле 2 дополнительного отопителя B-029

P1642 Низкий входной сигнал цепи реле 2 дополнительного отопителя B-029

P1642 Обрыв цепи реле 2 дополнительного электрического обогревателя B-029

P1642 Цепь реле 2 цепи реле дополнительного электрического нагревателя B-029

P1643 Высокий входной сигнал цепи реле 3 дополнительного отопителя B-031

P1643 Низкий входной сигнал цепи реле 3 дополнительного отопителя B-031

P1643 Обрыв цепи реле 3 дополнительного электрического обогревателя B-031

P1643 Реле 3 цепи реле дополнительного электрического обогревателя B-031

P2002 Сигнал датчика сажевого фильтра дизельного двигателя вне допустимого диапазона / рабочих характеристик B-041

P2031 Низкое напряжение датчика температуры выхлопных газов (Блок 1 Датчик 1) C-031

P2031 Высокое напряжение датчика температуры выхлопных газов (Блок 1 Датчик 1) C-031

P2120 Высокое напряжение датчика 2 положения педали акселератора C-010

P2120 Низкое напряжение датчика 2 положения педали акселератора C-010

P2120 Неправильное соотношение сигналов датчика 1 и датчика 2 положения педали акселератора B-042

P2146 Неисправность модуля внутреннего контроля C-027

P2149 Неисправность модуля внутреннего контроля C-027

P2226 Низкий входной сигнал датчика давления барометра C-008

P2226 Высокий сигнал датчика цепи датчика давления C-008

P2263 Высокое давление наддува B-043

P2263 Низкое давление наддува B-043

P2269 Высокий входной сигнал датчика воды B-024

P2299 Сигнал датчика положения педали акселератора не соответствует сигналу выключателя тормоза B-042

P2299 Нет сигнала датчика положения педали акселератора B-042

P2299 Заклинило педаль акселератора B-042

P2425 Отслеживает напряжение цепи байпасного электромагнита.Клапан охладителя рециркуляции отработавших газов B-037

P2425 Низкое напряжение. цепь байпаса электромагнитная. Клапан охладителя рециркуляции выхлопных газов B-037

P2425 Обрыв цепи клапана перепускного электромагнита. Клапан охладителя системы рециркуляции ОГ B-037

P2425 Неисправность перепускного электромагнита. Клапан охладителя системы рециркуляции ОГ B-037

P242A Низкое напряжение датчика температуры выхлопных газов (Блок 1 Датчик 2) C-032

P242A Высокое напряжение датчика температуры выхлопных газов (Блок 1 Датчик 2) C-032

P242F Перегрузка дизельного пылевого фильтра B-041

P2452 Высокое напряжение датчика давления сажевого фильтра C-030

P2452 Низкое напряжение датчика давления сажевого фильтра C-030

P2452 Обрыв цепи датчика давления сажевого фильтра C-030

P2453 Низкий перепад давления датчика давления сажевого фильтра B-041

P2453 Неисправность линии датчика давления сажевого фильтра B-041

P2453 Неточный перепад давления реле давления пылевого фильтра B-041

P2502 Высокое напряжение на выводе F генератора C-051

P2502 Низкое напряжение на выводе F генератора C-051

P2502 Неисправность в клеммной цепи F генератора C-051

P2505 Неисправность цепи зажигания B-022

P253F Низкокачественное масло B-019

P2A00 Датчик O2 — слишком плохая система (блок 1) B-039

P2A00 Датчик O2 — слишком богатая система (блок 1) B-039

P2A00 Неисправность цепи датчика О2 (Блок 1, датчик 1) B-039

U0101 Связь CAN-BUS с модулем управления трансмиссией MTA (Easytronic) C-006

U0415 Слишком высокая входная частота датчика скорости автомобиля B-008

1 Заменить электронный блок управления (ЭБУ) C-002

2 Заменить ECU C-002

3 Заменить ECU C-002

4 Заменить ECU C-002

5 Неисправность входной цепи главного реле C-004

6 Выходная цепь главного реле замкнута C-004

7 Неисправность выходной цепи главного реле C-004

8 Обрыв цепи реле топливного насоса C-006

9 Цепь топливного насоса замкнута C-006

10 Цепь реле топливного насоса Неисправность C-006

11 Цепь реле топливного насоса Неисправность C-006

12 Обрыв цилиндра зажигания 1 + 4 C-007

13 Высокое напряжение цилиндра зажигания 1 + 4 C-007

14 Неисправность зажигания цилиндров 1 + 4 C-007

15 Неисправность зажигания цилиндров 1 + 4 C-007

16 Обрыв цепи 2 + 3 цилиндра зажигания C-008

17 Цепь 2 + 3 цилиндра зажигания, высокое напряжение C-008

18 Неисправность зажигания цилиндров 2 + 3 C-008

19 Неисправность зажигания цилиндров 2 + 3 C-008

20 Обрыв цепи клапана топливной форсунки 1, клапан C-010

21 Высоковольтный клапан 1 топливной форсунки C-010

22 Низкое напряжение клапана 1 топливной форсунки C-010

23 Неисправность цепи топливной форсунки цилиндра 1 1 C-010

24 Неисправность цепи 1 топливной форсунки цилиндра 1 C-010

25 Обрыв цепи клапана 2 топливной форсунки C-011

26 Высоковольтный клапан 2 топливной форсунки C-011

27 Низковольтный клапан 2 топливной форсунки C-011

28 Неисправность цепи топливной форсунки цилиндра 2 C-011

29 Неисправность цепи топливной форсунки цилиндра 2 C-011

30 Обрыв цепи клапана 3 топливной форсунки топливной форсунки C-012

31 Высокое напряжение клапана 3 топливной форсунки C-012

32 Низковольтный клапан 3 топливной форсунки C-012

33 Неисправность топливной форсунки 3 цилиндра 3 C-012

34 Неисправность топливной форсунки 3 цилиндра 3 C-012

35 Обрыв цепи клапана 4 топливной форсунки C-013

36 Высоковольтный клапан 4 топливной форсунки C-013

37 Низковольтный клапан 4 топливной форсунки C-013

38 Неисправность топливной форсунки цилиндра 4 4 C-013

39 Неисправность топливной форсунки цилиндра 4 4 C-013

40 Обрыв цепи электромагнитной вентиляции.клапан топливного бака C-018

41 Цепь вентиляционного клапана топливного бака замкнута C-018

42 Неисправность цепи клапана вентиляции бака C-018

43 Неисправность цепи клапана вентиляции бака C-018

44 Неисправность топливной системы C-043

45 Обрыв цепи нагревателя датчика кислорода 1 C-014

46 Цепь 1 нагревателя датчика О2 замкнута C-014

47 Питание датчика O2 Сбой питания O2 1 C-014

48 Питание датчика O2 Сбой питания O2 1 C-014

49 Неисправность цепи нагревателя датчика О2 (Блок 1, датчик 1) C-014

50 Неисправность цепи нагревателя датчика О2 (Блок 1, датчик 1) C-014

51 Обрыв цепи нагревателя 2 датчика кислорода C-015

52 Цепь 2 нагревателя датчика О2 замкнута C-015

53 Неисправность электропитания датчика 2 О2 нагревателя C-015

54 Power O2 Sensor O2 Power Failure 2 C-015

55 Неисправность цепи нагревателя датчика O2 (Блок 1, датчик 2) C-015

56 Неисправность цепи нагревателя датчика О2 (Блок 1, датчик 2) C-015

57 Высокое напряжение датчика 1 O2 C-016

58 Датчик низкого напряжения 1 O2 C-016

59 Неисправность цепи датчика О2 (Блок 1, датчик 1) C-016

60 Неисправность цепи датчика О2 (Блок 1, датчик 1) C-016

61 Цепь высокого напряжения датчика кислорода 2 C-017

62 Низкое напряжение датчика кислорода 2 C-017

63 Неисправность цепи датчика О2 (Блок 1, датчик 2) C-017

64 Неисправность цепи датчика О2 (Блок 1, датчик 2) C-017

65 Неисправность датчика O2 C-041

66 Неисправность датчика O2 C-041

67 Неисправность цепи датчика температуры охлаждающей жидкости двигателя C-033

68 Неисправность цепи датчика температуры охлаждающей жидкости двигателя C-033

69 Неисправность цепи температуры всасываемого воздуха C-034

70 Неисправность цепи температуры всасываемого воздуха C-034

71 Неисправность цепи датчика MAP (абсолютное давление во впускном коллекторе) C-031

72 Неисправность цепи датчика MAP (абсолютное давление во впускном коллекторе) C-031

73 Неисправность цепи датчика детонации C-019

74 Неисправность цепи датчика детонации C-019

75 Цепь датчика положения коленчатого вала Неисправность C-023

76 Неисправность цепи датчика положения коленчатого вала C-023

77 B-007 Неисправность цепи датчика скорости автомобиля

78 B-007 Неисправность цепи датчика скорости автомобиля

79 Обрыв цепи реле кондиционера Система кондиционирования B-008

80 Цепь реле кондиционера замкнутая Система кондиционирования воздуха B-008

81 Неисправность цепи реле кондиционера Система кондиционирования воздуха B-008

82 Датчик давления кондиционера C-032 работает неправильно

83 Высокое напряжение датчика 1 положения педали акселератора C-024

84 Низкое напряжение датчика 1 положения педали акселератора C-024

85 Цепь питания датчика 1 положения педали акселератора вне рабочего диапазона C-024

86 Высокое напряжение датчика 2 положения педали акселератора C-025

87 C-025 Датчик положения педали акселератора, низкое напряжение 2

88 Цепь напряжения питания датчика 2 положения педали акселератора вне рабочего диапазона C-025

89 Неисправность цепи датчика положения педали акселератора C-040

90 Корреляция датчиков 1-2 положений педали акселератора C-040

91 Высокое напряжение цепи 1 датчика положения дроссельной заслонки C-026

92 Низкое напряжение цепи 1 датчика положения дроссельной заслонки C-026

93 Высокое напряжение 2 цепи датчика положения дроссельной заслонки C-027

94 Цепь 2, низкое напряжение датчика положения дроссельной заслонки C-027

95 Неисправность цепи датчика положения дроссельной заслонки C-039

96 Калибровка электронного дроссельного клапана C-039

97 Неисправность системы управления дроссельной заслонкой C-039

98 Неисправность системы управления дроссельной заслонкой C-039

99 Неисправность системы управления дроссельной заслонкой C-039

100 Неисправность системы управления дроссельной заслонкой C-039

101 Неисправность системы управления дроссельной заслонкой C-039

102 Отказ электродвигателя электронного управления дроссельной заслонкой C-028

103 Граница.режим работы — регулировка мощности сист. удалось. дроссельная заслонкой C-039

104 Адаптация закрытия дроссельной заслонки Неисправность C-039

105 Адаптация открытия дроссельной заслонки Неисправность C-039

106 Переключатель закрытого положения дроссельной заслонки Неисправность C-039

107 Высокое напряжение цепи электронной дроссельной заслонки C-039

108 Неправильное положение между педалью и положением дроссельной заслонки C-043

109 Неисправность цепи педали акселератора C-043

110 Неисправность цепи датчика уровня топлива B-006

111 Неисправность цепи датчика уровня топлива B-006

112 Неисправность сигнальной цепи обогревателя ветрового стекла B-018

113 Цепь датчика давления в гидроусилителе рулевого управления Неисправность C-035

114 Цепь датчика давления в гидроусилителе рулевого управления Неисправность C-035

115 Неисправность цепи выключателя тормоза B-017

116 Неисправность реле вентилятора 1 B-019

117 Цепь реле 1 охлаждающего вентилятора замкнута B-019

118 Неисправность цепи реле вентилятора 1 B-019

119 Обрыв цепи реле вентилятора 2 C-030

120 Цепь реле 2 охлаждающего вентилятора замкнута C-030

121 Неисправность цепи реле вентилятора 2 C-030

122 CAN-BUS отключен B-015

123 CAN-BUS в тихом режиме B-015

124 Нет связи между CAB-BUS и модулем управления дополнительным оборудованием B-015

125 Нет связи между CAB-BUS и модулем управления прибором B-015

126 Пропуск вспышек в двигателе C-043 зарегистрирован

127 Неисправность катализатора C-043

128 Неисправность катализатора C-043

129 Неисправность системы впуска воздуха C-034

130 Прописана вспышка в двигателе C-043

P0105 Цепь датчика абсолютного давления во впускном патрубке.Сигнал не соответствует атмосферному давлению B-019

P0105 Цепь датчика абсолютного давления вне диапазона / рабочих характеристик B-019

P0110 Сигнал температуры воздуха на впуске вне рабочего диапазона C-013

P0115 Цепь выхода датчика температуры охлаждающей жидкости двигателя / характеристики C-012

P0120 Низкое напряжение датчика 1 положения дроссельной заслонки B-018

P0120 Высокое напряжение датчика 1 положения дроссельной заслонки B-018

P0120 Корреляция положения датчика положения дроссельной заслонки 1-2 B-018

P0130 Обрыв цепи датчика 02 (блок 1, датчик 1) C-023

P0130 Низкое напряжение цепи датчика О2 (блок 1, датчик 1) C-023

P0130 Высокое напряжение цепи датчика О2 (блок 1, датчик 1) C-023

P0135 Обрыв цепи нагревателя датчика 02 (блок 1, датчик 1) B-024

P0135 Низкое напряжение цепи нагревателя датчика (Блок 1, датчик 1) B-024

P0135 Высокое напряжение в цепи нагревателя датчика 02 (блок 1, датчик 1) B-024

P0136 Обрыв цепи датчика 02 (блок 1, датчик 2) C-025

P0136 Низкое напряжение датчика O2 (блок 1, датчик 2) C-025

P0136 Высокое напряжение цепи датчика О2 (Блок 1, датчик 2) C-025

P0141 Обрыв цепи нагревателя датчика 02 (блок 1, датчик 2) B-025

P0141 Низкое напряжение в цепи нагревателя датчика 02 (блок 1, датчик 2) B-025

P0141 Высокое напряжение в цепи нагревателя датчика 02 (блок 1, датчик 2) B-025

P0170 Система корректировки топливоподачи подает богатую смесь B-020

P0201 Обрыв цепи клапана 1 топливной форсунки B-021

P0201 Высокое напряжение клапана 1 топливной форсунки B-021

P0201 Низкое напряжение клапана 1 топливной форсунки B-021

P0202 Обрыв цепи клапана 2 топливной форсунки B-021

P0202 Высокое напряжение клапана 2 топливной форсунки B-021

P0202 Низкое напряжение клапана 2 топливной форсунки B-021

P0203 Обрыв цепи топливной форсунки 3 топливной форсунки B-021

P0203 Топливная форсунка 3, низкое напряжение 3 Топливная форсунка B-021

P0203 Высокое напряжение клапана 3 топливной форсунки B-021

P0204 Обрыв цепи клапана 4 топливной форсунки B-021

P0204 Низкое напряжение клапана 4 топливной форсунки B-021

P0204 Высокое напряжение клапана 4 топливной форсунки B-021

P0220 Низкое напряжение датчика 1 положения дроссельной заслонки B-018

P0220 Высокое напряжение датчика 2 положения дроссельной заслонки B-018

P0225 Высокое напряжение датчика 1 положения педали акселератора B-017

P0225 Сигналы датчика положения педали акселератора 1 и 2 несовместимы B-017

P0225 Обрыв цепи или низкое напряжение датчика 1 положения педали акселератора B-017

P0300 Зарегистрирован пропуск вспышки в двигателе B-022

P0301 Зарегистрирован сбой зажигания в цилиндре 1 B-022

P0302 Пропуски зажигания в цилиндре 2 B-022

P0303 Пропуски воспламенения в цилиндре 3 B-022

P0304 Пропуски зажигания в цилиндре 4 B-022

P0313 Значок зажигания при низком уровне топлива B-022

P0315 Ошибка сегмента датчика коленчатого вала C-007

P0325 Неисправность цепи датчика детонации C-020

P0335 Цепь датчика положения коленчатого вала вне диапазона рабочих характеристик C-007

P0351 Высокое напряжение 1 катушки зажигания цилиндра C-014

P0351 Обрыв цепи катушки зажигания, цилиндр 1 C-014

P0351 Низкое напряжение или обрыв цепи катушки зажигания цилиндра 1 C-014

P0352 Обрыв цепи катушки зажигания, цилиндр 2 C-015

P0352 Низкое напряжение или обрыв цепи катушки зажигания цилиндра 2 C-015

P0352 Высокое напряжение в цепи катушки зажигания цилиндра 2 C-015

P0353 Обрыв цепи катушки зажигания, цилиндр 3 C-015

P0353 Низкое напряжение или обрыв цепи катушки зажигания цилиндра 3 C-015

P0353 Высокое напряжение в цепи катушки зажигания цилиндра 3 C-015

P0354 Обрыв цепи катушки зажигания, цилиндр 4 C-014

P0354 Низкое напряжение или обрыв цепи катушки зажигания цилиндра 4 C-014

P0354 Высокое напряжение в цепи катушки зажигания цилиндра 4 C-014

P0420 Низкая эффективность каталитической системы C-029

P0443 Высокое напряжение в цепи электромагнитного клапана вентиляции топливного бака B-023

P0443 Низкое напряжение цепи электромагнитного клапана вентиляции топливного бака B-023

P0443 Обрыв цепи электромагнитной вентиляции.клапана топливного бака B-023

P0460 Датчик уровня топлива вне диапазона / рабочих характеристик цепи. Панель приборов C-012

P0480 Высокое напряжение выходной цепи зажима 1, реле охлаждающего вентилятора C-030

P0480 Обрыв цепи выходной клеммы 1 реле вентилятора системы охлаждения B-027

P0481 Цепь высокого напряжения выходной клеммы 2 реле вентилятора системы охлаждения C-030

P0481 Обрыв цепи выходного зажима 2 реле охлаждающего вентилятора B-027

P0500 Датчик скорости автомобиля Неисправность B-016

P0530 Цепь датчика давления охлаждающей жидкости кондиционера вне диапазона / рабочих характеристик Система обогрева, вентиляции и кондиционирования воздуха C-002

P0560 Напряжение аккумулятора Диапазон / рабочие характеристики C-001

P0606 Работа ЭБУ C-002

P0627 Реле высокого напряжения для реле топливного насоса B-026

P0627 Низкое напряжение реле топливного насоса B-026

P0627 Обрыв цепи реле топливного насоса B-026

P0638 Обрыв цепи электронного управления дроссельной заслонкой C-026

P0638 Низкое напряжение электронного управления дроссельной заслонкой C-026

P0638 Неисправность системы управления дроссельной заслонкой C-026

P0638 Прерывистый сигнал цепи управления дроссельной заслонкой C-026

P0638 Система управления дроссельной заслонкой вне допустимого диапазона / рабочих характеристик C-026

Напряжение P0641 Низкий уровень в цепи опорного сигнала 5 В No.1 C-006

P0641 Цепь 1 неисправность опорного напряжения 5В С-006

P0645 Обрыв цепи реле компрессора кондиционера Система отопления, вентиляции и кондиционирования воздуха C-003

P0645 Низкое напряжение реле компрессора системы отопления, вентиляции и кондиционирования воздуха C-003

P0645 Высокое напряжение реле компрессора кондиционера Система отопления, вентиляции и кондиционирования воздуха C-003

Напряжение P0651 Низкий уровень в цепи опорного сигнала 5 В No.2 C-006

P0651 Цепь 2 неисправность опорного напряжения 5В С-006

P0685 Главное реле реле C-001

P0703 Неисправность цепи выключателя стоп-сигнала B-028

P2101 Высокое напряжение электронного управления дроссельной заслонкой C-026

P2101 Неисправность цепи управления дроссельной заслонкой C-026

P2101 Система управления дроссельной заслонкой вне допустимого диапазона / рабочих характеристик C-026

P2120 Высокое напряжение датчика 2 положения педали акселератора B-017

P2120 Обрыв цепи или низкое напряжение датчика 2 положения педали акселератора B-017

UC122 CAN-BUS Нет связи с ABS / ESP C-003

UC155 Нет связи CAN-BUS с IPC (устройствами) C-004

UC167 Нет связи CAN-BUS с BCM C-005

P0016 Корреляция коленчатого и распределительного валов B-012

P0045 Клапан низкого давления наддува B-033

P0045 Клапан высокого давления наддува B-033

P0045 Обрыв цепи клапана давления наддува B-033

P0045 Клапан давления наддува: Диапазон / характеристики B-033

P0089 Неисправность цепи электромагнитного клапана дозирования топлива B-014

P0089 Низкое давление в линии B-014

P0089 Высокое давление в линии B-014

P0090 Низкое напряжение электромагнитного клапана заправки топливом B-034

P0090 Цепь высокого напряжения электромагнитного клапана дозирования топлива B-034

P0090 Обрыв цепи электромагнитного клапана подачи топлива B-034

P0090 Цепь выхода электромагнитного клапана дозирования топлива за пределы допустимого диапазона / рабочих характеристик B-034

P0100 Высокий входной сигнал цепи датчика массового расхода воздуха B-031

P0100 Низкий входной сигнал цепи датчика массового расхода воздуха B-031

P0100 Цепь датчика массового расхода воздуха вне диапазона / рабочих характеристик B-031

P0101 Цепь датчика массового / объемного расхода B-031

P0110 Низкий входной сигнал цепи датчика температуры воздуха на впуске C-011

P0110 Высокий входной сигнал цепи датчика температуры всасываемого воздуха C-011

P0115 Низкий входной сигнал цепи температуры охлаждающей жидкости двигателя C-015

P0115 Высокий входной сигнал цепи температуры охлаждающей жидкости двигателя C-015

P0120 Обрыв цепи или низкое напряжение датчика положения педали акселератора C-030

P0120 Повышенное напряжение в цепи датчика положения дроссельной заслонки C-030

P0180 Низкий входной сигнал датчика температуры топливной цепи C-016

P0180 Высокий сигнал цепи датчика температуры топливной цепи C-016

P0190 Датчик давления в направляющем блоке Низкое напряжение C-021

P0190 Датчик давления в направляющем блоке Высокое напряжение C-021

P0190 Давление в направляющем блоке Диапазон / Рабочие характеристики C-021

P0200 Низкое напряжение цепи управления форсункой C-028

P0200 Высоковольтная цепь управления форсункой C-028

P0200 Контроль включения форсунки C-028

P0201 Обрыв цепи 1 форсунки цилиндра C-024

P0201 Короткое замыкание 1 топливной форсунки цилиндра 1 C-024

P0201 Неисправность топливной форсунки 1 цилиндра C-024

P0202 Обрыв цепи форсунки цилиндра 2 C-025

P0202 Короткое замыкание топливной форсунки цилиндра 2 C-025

P0202 Неисправность топливной форсунки цилиндра 2 C-025

P0203 Обрыв цепи форсунки цилиндра 3 C-026

P0203 Короткое замыкание цепи топливной форсунки цилиндра 3 C-026

P0203 Неисправность топливной форсунки 3 цилиндра C-026

P0204 Обрыв цепи форсунки цилиндра 4 C-027

P0204 Короткое замыкание цепи топливной форсунки цилиндра 4 C-027

P0204 Неисправность топливной форсунки 4 цилиндра C-027

P0225 Высокое напряжение датчика 1 положения педали акселератора C-009

P0225 Низкое напряжение датчика 1 положения педали акселератора C-009

P0225 Неправильное соотношение сигналов датчика 1 и датчика 2 положения педали акселератора B-039

P0235 Высокий сигнал цепи датчика давления наддува C-013

P0235 Низкий сигнал цепи датчика давления наддува C-013

P0235 Цепь датчика нагнетательного насоса вне диапазона / рабочих характеристик B-018

P0300 Зарегистрирован игнорирование пропусков зажигания в нескольких цилиндрах B-037

P0301 Зарегистрирован сбой зажигания в цилиндре 1 B-037

P0302 Зарегистрирован пропуск зажигания в цилиндре 2 B-037

P0303 Зарегистрирован пропуск зажигания в цилиндре 3 B-037

P0304 Пропуски зажигания в цилиндре 4 B-037

P0335 Сигнал датчика положения коленчатого вала вне допустимого диапазона / Техн.характеристики C-020

P0335 Неисправность цепи датчика положения коленчатого вала C-020

P0340 Цепь датчика положения расп. вал вне диапазона / рабочих характеристик B-032

P0340 Неисправность цепи датчика положения распределительного вала B-032

P0380 Низкое напряжение цепи предварительного натяга B-024

P0380 Высокое напряжение или обрыв цепи устройства предварительного накаливания B-024

P0409 Используется высокое напряжение обратной связи клапана рециркуляции.газ C-029

P0409 Низкое напряжение обратной связи клапана рециркуляции. газ C-029

P0480 Цепь высокого напряжения выходной клеммы 1 реле вентилятора системы охлаждения B-025

P0480 Низкое напряжение на выходе реле 1 охлаждающего вентилятора B-025

P0480 Обрыв цепи выходной клеммы 1 реле вентилятора системы охлаждения B-025

P0480 Выход из строя 1 реле охлаждающего вентилятора B-025

P0481 Высоковольтная цепь выходной клеммы 2 реле вентилятора системы охлаждения B-025

P0481 Низкое выходное напряжение 2 цепей реле вентилятора охлаждения B-025

P0481 Обрыв цепи выходного зажима 2 реле охлаждающего вентилятора B-025

P0481 Неисправность выхода 2, реле охлаждающего вентилятора B-025

P0487 Низкое напряжение системы рециркуляции выхлопных газов C-029

P0487 Высокое напряжение системы рециркуляции выхлопных газов C-029

P0487 Контур рециркуляции выхлопных газов C-029

P0487 Короткое замыкание системы рециркуляции выхлопных газов C-029

P0487 Неисправность цепи рециркуляции выхлопных газов C-029

P0488 Запорный клапан рециркуляции выхлопных газов закрыт B-016

P0488 Открытое состояние клапана рециркуляции выхлопных газов B-016

P0488 Неисправность рециркуляции выхлопных газов B-016

P0488 Цепь клапана рециркуляции выхлопных газов вне диапазона / рабочих характеристик B-016

P0500 Сигнал высокоскоростной автомобильной цепи B-008

P0500 Отсутствует сигнал скорости автомобиля B-008

P0500 Сигнал скорости автомобиля не соответствует частоте вращения двигателя и массе впрыска B-008

P0530 Низкий входной сигнал цепи датчика кондиционирования воздуха Датчик системы отопления, вентиляции и кондиционирования воздуха C-002

P0530 Высокий входной сигнал цепи датчика высокого давления кондиционера H-002 Система отопления, вентиляции и кондиционирования воздуха

P0560 Низкий входной сигнал напряжения системы C-002

P0560 Высокое входное напряжение системы, сигнал C-002

P0560 Напряжение системы вне допустимого диапазона C-002

P0571 Неисправность цепи переключателя тормоза B-022

P0606 Электронный блок управления (ECU) — неисправность C-001

P0611 Регулировка параметров форсунки не запрограммирована B-038

P0611 Настройка параметров форсунки — Ошибка программирования B-038

P062B Электронный блок управления (ECU) — неисправность C-001

P062F Ошибка EEPROM электронного блока управления (ECU) B-043

P0641 Напряжение питания датчика 1: низкое напряжение C-005

P0641 Напряжение питания датчика 1: высокое напряжение C-005

P0645 Низкое напряжение реле кондиционера Система отопления, вентиляции и кондиционирования воздуха B-010

P0645 Высокое напряжение реле системы отопления, вентиляции и кондиционирования воздуха B-010

P0645 Обрыв цепи реле кондиционера Система отопления, вентиляции и кондиционирования B-010

P0645 Неисправность цепи реле кондиционера Система отопления, вентиляции и кондиционирования воздуха B-010

P0651 Напряжение питания датчика 2: низкое напряжение C-006

P0651 Напряжение питания датчика 2: высокое напряжение C-006

P0670 Низкое напряжение цепи предзагрузчика B-024

P0670 Высокое напряжение цепи предварительного натяга B-024

P0670 Обрыв цепи устройства предпускового подогрева B-024

P0670 Отсутствие ответа.схема синхронизации Б-024

P0685 Выключатель питания слишком рано выключается C-002

P0685 Выключатель питания выключен слишком поздно C-002

P0697 Напряжение питания датчика 3: низкое напряжение C-007

P0697 Напряжение питания датчика 3: высокое напряжение C-007

P0830 Неисправность входной цепи выключателя сцепления C-018

P1201 Неисправность топливной форсунки 1 цилиндра C-024

P1202 Неисправность топливной форсунки цилиндра 2 C-025

P1203 Неисправность топливной форсунки 3 цилиндра C-026

P1204 Неисправность топливной форсунки 4 цилиндра C-027

P1641 Высокий входной сигнал цепи реле 1 дополнительного отопителя B-029

P1641 Низкий входной сигнал цепи реле 1 дополнительного отопителя B-029

P1641 Обрыв цепи реле 1 дополнительного электрического отопителя B-029

P1641 Реле 1 цепи реле дополнительного электрического обогревателя B-029

P1642 Высокий входной сигнал цепи реле 2 дополнительного отопителя B-028

P1642 Низкий входной сигнал цепи реле 2 дополнительного отопителя B-028

P1642 Обрыв цепи реле 2 дополнительного электрического обогревателя B-028

P1642 Реле 2 цепи реле дополнительного электрического обогревателя B-028

P1643 Высокий входной сигнал цепи реле 3 дополнительного отопителя B-030

P1643 Низкий входной сигнал цепи реле 3 дополнительного отопителя B-030

P1643 Обрыв цепи реле 3 дополнительного электрического отопителя B-030

P1643 Реле 3 цепи реле дополнительного электрического обогревателя B-030

P1670 Версия свечей накаливания B-044 не запрограммирована

P2100 Низкое напряжение электронного дроссельного клапана C-030

P2100 Высокое напряжение электронного управления дроссельной заслонкой C-030

P2100 Обрыв цепи электронного управления дроссельной заслонкой C-030

P2100 Короткое замыкание в системе управления дроссельной заслонкой C-030

P2100 Неисправность системы управления дроссельной заслонкой C-030

P2101 Цепь электронной системы управления.дроссельной заслонкой вне диапазона / исполнения C-030

P2101 Неисправность системы управления дроссельной заслонкой C-030

P2120 Высокое напряжение датчика 2 положения педали акселератора C-010

P2120 Низкое напряжение датчика 2 положения педали акселератора C-010

P2120 Неправильное соотношение сигналов датчика 1 и датчика 2 положения педали акселератора B-039

P2146 Неисправность модуля внутреннего контроля C-028

P2149 Неисправность модуля внутреннего контроля C-028

P2226 Низкий входной сигнал датчика давления барометра C-008

P2226 Высокий сигнал датчика цепи датчика давления C-008

P2263 Высокое давление наддува B-040

P2263 Низкое давление наддува B-040

P2269 Высокий входной сигнал датчика воды B-023

P2293 Низкий входной сигнал основного датчика давления B-042

P2293 Высокий входной сигнал основного датчика давления B-042

P2293 Отказ контроля давления в рампе «На рампе» B-042

P2294 Низкое напряжение электромагнитного клапана давления в главной цепи B-026

P2294 Высокое напряжение электромагнитного клапана управления главным давлением B-026

P2294 Обрыв цепи электромагнитного клапана управления главным давлением B-026

P2294 Неисправность цепи электромагнитного клапана давления в рампе B-026

P2299 Сигнал датчика положения педали акселератора не соответствует сигналу выключателя тормоза B-039

P2299 Нет сигнала датчика положения педали акселератора B-039

P2299 Педаль акселератора заедает B-039

P2425 Отслеживает напряжение цепи байпасного электромагнита.
