Диагностика работы контактной системы зажигания автомобиля ВАЗ-2106 «Жигули»

Система зажигания автомобиля ВАЗ-2106 (а также ВАЗ-2101, ВАЗ-21011, ВАЗ-2102, ВАЗ-2103, ВАЗ-2106) контактная. Это значит что генератором импульсов в низковольтной цепи катушки зажигания является пара механически приводимых в жействие контактов. Подвижный контакт приводится в действие от вала распределителя зажигания. При размыкании-замыкании контактов происходит прохождения тока через катушку зажигания по низковольтной цепи и происходит генерирования импульса высокого напряжения для его последующего распределения по свечам зажигания через бегунок и крышку распределителя зажигания. Основные неисправности контактной системы зажигания ВАЗ-2106 такие:

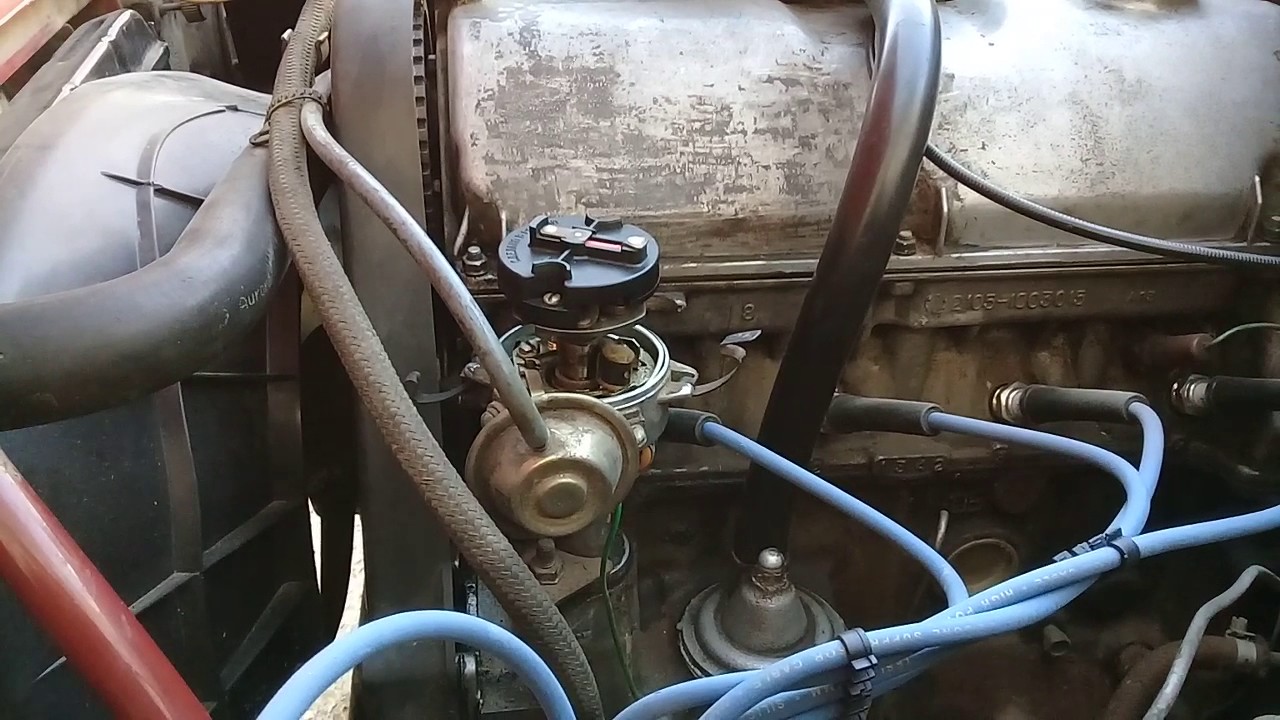

• обгорание/окисление контактов распределителя зажигания (трамблера)
• обгорание или даже частичное разрушение крышки распределителя зажигания
• обгорание конца бегунка (его износ)
• выход из стороя сопротивления бегунка
• выход из стороя конденсатора или уменьшение его емкости

все вышеприведенные неисправности как правило сильно ухудшают работу двигателя — двигатель плохо заводится (особенно холодный), пропадает приемистость, резко возрастает вплоть до 18-20 л/100 км расход топлива, снижается мощность двигателя, уменьшается максимальная скорость.

Если неисправность возникает в пути то рекомендуется зачистить контакты любым подручным абразивом, в случае отсутствия соскрести нагар можно попытаться отверткой (но он чрезвычайно устойчив).  К сожалению при обгорании контактов происходит их износ — металл с одного контакта переносится на другой — на одном образуется выступ, а на другом ямка, это затрудняет зачистку и выставление рекомендуемого зазора (0.37-0.43 мм). Поэтому при первой возможности контакты трамблера следует заменить.

Если обгорание контактов возникает слишком часто следует проверить зазор в свечах зажигания (который для Жигулей с контактной системой зажигания составлят 0. 5 мм). В новых свечах зазор зачастую устанавливается в районе 0.8-1 мм, что является нормой для безконтактной системы зажигания с датчиком холла.

Следующей причиной частого и быстрого обгорания контактов может быть сильный износ крышки зажигания, а также износ обгорание бегунка. Эти детали подлежат замене новыми при видимом износе (их цена на порядок ниже лишнего топлива которое сгорит от неисправностей которые потом возникнут). При выборе бегунка нужно попросить несколько экземпляров разных производителей и покупать тот у которого «язычек» длиннее и вообще бываю разные по качеству. Лучше всего достать новый бегунок производства СССР (но к сожалению их найти трудно). То же отностится и к другим деталям системы зажигания — советские запчасти — контакты производились с применение серербрения и их срок службы гораздо выше новодельных поделок.

Еще одной причиной обгорания контактов является неисправность помехоподавляющего и искрогасящего конденсатора распределителя зажигания (трамблера) — помним, что его емкость должна быть в диапазоне 0.2-0.25 мкФ. Измерить емкость конденсатора можно с помощью мультиметра (см. в поисковых системах как). Как правило если конденсатор не добирает по емкости дуга не гасится должным образом и обгорание контактов значительно усиливается.

Следует следить также за износом механической части трамблера — когда вал болтается то говорить о каком-либо качестве зажигания нельзя — плавают все зазоры и соответственно даже если автомобиль и едет то едет он как подбитый танк.

Взрывная схема системы зажигания автомобиля ВАЗ-2101 представлена на фото ниже. Система зажигания ВАЗ-2106 и ВАЗ-2103 отличается наличием вакуумного-корректора зажигания и отсутствием эксцентрика октан-корректора.

Схема:

Пояснение к схеме:

Что такое пропуски зажигания в цилиндрах

Говорят, велосипед изобретать бесполезно — все уже придумано до нас. Вот так и с двигателем внутреннего сгорания. Его постоянно совершенствуют, но принцип работы остается одинаковым уже много лет. И проблемы тоже. Cбои в работе силового агрегата касаются каждого, и в длинном списке возможных неприятностей не на последнем месте пропуски зажигания.

Чтобы понять, что такое пропуск зажигания, нужно разобраться с принципом работы цилиндров в двигателе. Если в двух словах, то энергия топлива превращается в силу движения именно в цилиндрах. Топливо там поджигается и заставляет цилиндры ходить по цилиндру. Во время пропуска зажигания топливно-воздушная смесь в одном или более цилиндрах разгорается отдельно от других или воспламенения вообще нет. Отказ одного цилиндра или нескольких резко снижает мощность мотора, увеличивая расхода топлива.

Признаки неисправности

• При возникновении подобной проблемы мотор с карбюратором «троит», часто глохнет, а также ощущается потеря мощности. Топливо из «сломанного» цилиндра попадает в выхлопную систему. Запах горючего, характерные хлопки и выстрелы в глушителе свидетельствуют о наличии пропусков воспламенения.
• Если двигатель инжекторный, неисправность легко заметить по аналогичным признакам и ощутимой тряске авто. Дополнительно ошибка сохраняется в памяти электронного блока управления и отображается в виде специального значка «check» на приборной панели. Иногда система автоматически отключает подачу топлива на «конфликтный» цилиндр.

Причины пропусков зажигания

Среди множества причин неправильной работы поджига основными считаются:

1. Выход из строя элементов системы зажигания — бронепровода, свечей зажигания, катушки или прерыватель-распределителя (трамблера в карбюраторных ДВС). Кроме того, при низких температурах в свечных колодцах возможно образование конденсата, который может стать причиной «пробивания» в блок.
2. Неисправности в топливно-воздушной системе могут быть связаны с забитыми грязью и отложениями инжекторными форсунками, воздушными и топливными фильтрами. Проявляются эти недуги в «троении» мотора на холостых оборотах, пропадающем после прогревания. Обрыв цепи отдельной форсунки в результате нестабильного электропитания также может нарушить топливоподачу.
3. Низкая компрессия во всех цилиндрах или ее неоднородное распределение свидетельствует об износе элементов цилиндро-поршневой группы или неполадках в работе газораспределительного механизма (ГРМ). В таком случае топливно-воздушная смесь сжимается с меньшим давлением, отчего и возникают сложности с воспламенением.
4. Некорректно отрегулированный зазор клапанов может привести к нарушению в процессе такта сжатия герметичности всей камеры. Отсутствие оптимального прилегания тарелки клапана к седлу, а также прогар клапана и станут причинами пропусков зажигания.
5. Плохое качество топлива, его утечка или низкое давление при подаче из-за неверной работы топливного насоса также могут стать основаниями для возникновения пропусков воспламенения. Для выявления проблемы необходимо проверить исправность регулятора давления в топливной рампе. Не менее важно убедиться в отсутствии утечки воздуха и попадания воды в топливный бак.
6. Сбой в работе электронного блока управления влечет за собой передачу некорректного сигнала датчиков на отключение форсунок. Поэтому двигатель начинает «троить», налицо пропуск зажигания. В таких случаях лучше проверить прошивку ЭБУ и датчики электронной системы управления двигателем.

Самостоятельная диагностика неисправности двигателя

Пропуски воспламенения могут возникать как на фоне нехитрого дефекта свечи, так и по причине выхода из строя целого узла силового агрегата. Для понимания происходящего с автомобилем важно знать, как определить пропуски зажигания. В зависимости от наличия в авто ЭБУ, диагностику можно проводить двумя способами.

Для автомобилей с электронным блоком управления

Выявить неисправность с помощью ЭБУ достаточно просто. Подключите автотестер с помощью разъема OBD и найдите расшифровку обнаруженных ошибок. Коды Р0301, Р0302, Р0303, Р0304 указывают на проблемы в одном из четырех цилиндров, бронепроводах, свечах или прокладках, связанных с ними в соответствии с последней цифрой шифра. Если тестер показывает ошибку Р0300, то проверить нужно всю систему в комплексе, включая фильтры и состав горючей смеси. О неполадках в форсунках говорят коды Р0201, Р0202, Р0203, Р0204 и т.д. (по числу цилиндров в силовом агрегате). Код Р0400 описывает проблему в выпускном коллекторе.

Отечественные модели зачастую оснащены ЭБУ старого поколения. Такую систему лучше поменять в авторизованных сервисных центрах на обновленную, совместимую с электроникой авто в целом. Современные блоки позволяют легко обнаружить пропуски зажигания в конкретных цилиндрах.

Для автомобилей без электронного блока управления

Диагностировать пропуск зажигания при отсутствии ЭБУ сложно. Поскольку из строя может выйти сразу пара цилиндров, проверять придется каждый из них вручную. Для осмотра состояния цилиндров и колец поршня необходимо демонтировать крышки клапанов. В процессе обследования важно также убедиться в работоспособности бронепроводов, свечей и деталей электроники.

Используйте омметр для измерения электрического активного сопротивления в высоковольтных проводах. Если значения недопустимы, провода необходимо заменить. Кроме того, следует проверить состояние бензонасоса и замерить показатели компрессии в цилиндрах. Мотор карбюраторного типа нуждается в особой диагностике непосредственно карбюратора.

Если своими силами причину неполадки машины обнаружить не удается, а пропуски зажигания все чаще дают о себе знать, лучше незамедлительно обратиться в официальный сервисный центр ГК FAVORIT MOTORS. Опытные мастера проведут компьютерную диагностику всех систем, устранят дефекты, произведут замену или ремонт неисправных деталей. Специалисты используют в работе только профессиональное оборудование, оригинальные запасные части и расходные материалы. Мы гарантируем высокое качество клиентского сервиса по доступным ценам.

Бесконтактная система зажигания ВАЗ-2101, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

Владельцы «классических» вазовских автомобилей знают, сколько хлопот доставляет воспетый в песнях про автомобилистов трамблер. Его движущиеся части изнашиваются, контакты подгорают и окисляются, из-за чего появляются перебои в работе двигателя и создаются помехи радио- и телеприемникам.

Выходом из этой ситуации является установка бесконтактной системы зажигания (БСЗ). Чтобы установить бесконтактную систему зажигания на ВАЗ-2106 необходимо купить комплект БСЗ.

В Рязани приобрести комплект бесконтактной системы зажигания ВАЗ-2107 или любой другой классической модели можно в магазинах запчастей ВАЗ.

При покупке набора БСЗ ВАЗ-2107 необходимо убедиться, что в комплекте есть катушка зажигания, коммутатор БСЗ, трамблер и провода. Малоопытному водителю лучше не браться за установку бесконтактного зажигания на ВАЗ-2104, особенно если нет опыта в регулировке угла опережения зажигания (УОЗ). Пусть эту работу для вас сделают специалисты СТО. С другой стороны, ничего сложного в монтаже бесконтактной системы зажигания ВАЗ-2105, например, нет.

Мы уже неоднократно обращались к видеовидеоматериалам по ремонту ВАЗ, размещенным Евгением Травниковым. Как в любом деле, в установке бесконтактной системы зажигания ВАЗ-2101 есть ньюансы, о которых знают (но не всегда делятся секретами) только профессионалы. В очередном видео Травников рассказывает, как доработать трамблер, чтобы исключить сбои в работе двигателя на холостом ходу. Евгений продемонстрировал оригинальный способ установки УОЗ без использования специального оборудования. Все работы в видео выпонялись на двигателе ВАЗ-2103, но точно так же монтируется бесконтактное зажигание ВАЗ-2104 и любой другой «классической» машины с карбюраторным двигателем.

Замок зажигания ВАЗ 2107, устройство,замена,ремонт

Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.

Устройство замка зажигания ВАЗ 2107

Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.

На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.

Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.

Неисправности замка зажигания ВАЗ 2107

При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.

Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

• Отключить провод “массы” от аккумулятора.
• Повернуть ключ вертикально (в положение “0”).
• Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
• Снять кожух.
• Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.

[tip]Совет: перед тем, как отключить провода от замка зажигания, желательно сделать отметки на проводах при помощи маркера, чтобы потом подключить их в правильном порядке. Если вы этого не сделали, можно воспользоваться следующей схемой подключения проводов:[/tip]

• голубой с черной полосой на клемму 15;
• коричневый на клемму 30/1;
• розовый на клемму 30;
• красный (пурпурный) на клемму 50;
• черный на клемму INT.

Схема соединения проводов также указана на коробке.

• Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
• Вытащить старую контактную группу.
• Вставить новую контактную группу.

[tip]Внимание: на ВАЗ 2197 до 1986 года выпуска устанавливались контактные группы с семью контактами, после 1986 — с шестью. Если проводов, идущих к замку 7, а вы уже купили контактную группу с 7 контактами, можно просто соединить провода 15/1 и 15/2 вместе, посадив их на клемму “15”.[/tip]

• Установить стопорное кольцо в паз корпуса.
• Подключить провода к выводом контактной группы.
• Установит кожух на рулевую колонку и закрутить винты крепления.
• Подключить к аккумулятору провод “массы”.
• Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

Замена замка зажигания ВАЗ 2107

Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

Замки зажигания — характерные поломки и способы их устранения

Любой счастливый обладатель автомобиля знает, что в наше время «быть на колесах» — удовольствие не из дешевых. Постоянно ползущие вверх цены на бензин, систематические техосмотры, налоги и всем известные инспектора, выписывающие штрафы. Помимо всего этого, к сожалению, ничто не вечно, и детали могут ломаться, изнашиваться и обнаруживать заводской брак. Гнать автомобиль в сервис по каждому пустяку – решение очень затратное, поэтому многие автомобилисты справляются с поломками своими силами. Одна из таких поломок – дефект замка зажигания. И полезно знать хотя бы основы про замки зажигания, если решили проводить мелкие ремонты своими руками.

Замок зажигания

Что может случиться с замком зажигания

Неисправность замка может возникнуть по разным причинам. Чаще всего это бывает связано с окислением или подгоранием контактов. Выгорание контактов обычно вызвано тем, что при перепадах напряжения между контактами происходят резкие скачки.

Чаще всего это происходит во время запуска двигателя. Это повышает температуру материала электропровода, в следствии чего его изоляционный материал выгорает. В этом случае при повороте ключа в замке никакой реакции от системы зажигания не последует. Если так, то замок можно не менять полностью, а сэкономить и поменять только его контактную группу. Если проблема с замком возникла впервые, то первые несколько раз можно обойтись зачисткой контактов.

Установленный замок зажигания

Повреждение может быть и механического характера. Если есть трудности в проворачивании ключа, если его клинит в замке, значит, менять нужно его личинку. Причиной всего этого может быть как заводской брак личинки, так и попадание в нее мелких предметов, пыли, грязи. Случаются и более неприятные ситуации – утеря единственного ключа зажигания, окончательная порча замка в следствии попытки угона. В этом случае замок необходимо менять полностью.

Что собой представляет и как работает замок зажигания

Строение замка зажигания

Поворот ключа в замке зажигания является отправной точкой работы всей системы автомобиля. Замок зажигания состоит из двух базовых частей: личинки и контактной группы. В первую мы вставляем ключ, который осуществляет регулировку позиции контактов, выбирая одну из нескольких вариаций соединения цепей: включение и остановка двигателя, подача питания на электроприборы. Вторая предусмотрена для удобного сцепления всех электроцепей автомобиля. Во время поворота ключа электрическая цепь замыкается, ток по проводам двигается от клеммы «-» к клемме «+» аккумулятора, проходя через индукционную катушку зажигания. В следствии чего, контакты цепи зажигания замыкаются, и запускается двигатель.

Ремонт замка зажигания

Личинка

Для замены неисправных частей замка зажигания, его необходимо отсоединить и извлечь. Для этого обязательно нужно соблюдать правила осторожности, а также иметь под рукой отвертку и шило. Мы рассмотрим демонтаж замка на примере «классических» моделей автомобиля ВАЗ (2101-2107). На этих машинах замок зажигания находится в нижней левой части рулевой колонки. В более поздних моделях ключ зажигания перемещается на правую часть рулевой колонки, что, в общем-то, удобно для водителей-правшей.

Снимаем замок

Демонтаж

• Первым делом не забываем отключить аккумулятор, для этого снимаем с него минусовую клемму.
• Поворачиваем ключ в замке в позицию «ноль», при которой шапка ключа оказывается параллельной полу.
• Отверткой откручиваем крепежные винты декоративного кожуха подрулевой колонки.
• Находим и откручиваем два винта крепления замка зажигания к колонке. После этого ключ не выпадает вам в руки, а остается в зафиксированном состоянии. В более поздних моделях замок может крепиться на четыре винта с отрывными головками, для ослабления которых не обойтись без зубила и плоскогубцев.
• Поджимаем фиксатор замка, вставляя шило в круглое отверстие в левой части кронштейна. Зажимая, тянем ключ на себя.
• Отсоединяем провода или цельную фишку с проводами. Теперь замок у вас в руках.

Замена неисправной части

Чтобы заменить одну из частей замка зажигания, нужно её отсоединить, поддев стопорное кольцо, после чего установить новую на то же место.

Разбираем замок зажигания

Подключение контактов к замку зажигания

Если ремонт замка окончен, или приобретен новый замок, его необходимо подключить и установить в исходное место. Сделать это очень просто, особенно, если отключая провода от клемм замка, вы их промаркировали, или, еще лучше, если моток проводов заканчивается сплошной фишкой. Если же нет, то тоже не беда.

Как правило, на клеммной колодке замка есть обозначения, которые помогут вам правильно подключить провода к клеммам. В автомобильных инструкциях обязательно прописывается, провод какого цвета должен быть подключен к клемме с определенным обозначением. Мы же рассмотрим подключение на примере клеммной колодки автомобилей ВАЗ (2101-2107).

Цветная проводка

Моток ваших проводов должен состоять из двойного провода черного цвета, одинарного розового провода, двойного провода голубого цвета, одинарного коричневого и одинарного красного провода. Берем провода и последовательно, начиная с черного, подключаем их к клеммам с обозначениями: 1NT, 30, 15, 30/1, 50. После подключения нижняя часть единственной двойной клеммы остается без провода. Теперь контакты подключены, и мы можем возвращать замок на место.

Разъемы подключения

Устанавливая замок, проделываем вышеперечисленные действия в обратной последовательности: утапливаем замок в посадочное место до щелчка фиксатора, закручиваем крепежные винты, возвращаем на место верхнюю и нижнюю часть кожуха. Ремонт окончен, теперь нужно убедиться в его успешности.

Проверка работы замка зажигания

Чтобы убедиться в том, что все контакты были подключены правильно, нам нужно вновь подключить «-» клемму аккумулятора, и вставить ключ в замок зажигания. При постановке ключа зажигания в положение «0», все механизмы системы должны быть отключены. Когда ключ перемещается в положение «I», включается двигатель и подается питание на электроприборы. В положении «II» к этому еще прибавляется запуск стартера.

Так же обращаем внимание на стержень противоугонного механизма. При перемещении ключа из позиции «0» в позицию «I» и наоборот он будет выдвигаться и задвигаться обратно.

Положения ключа в замке

Как видите, в замене поврежденного замка зажигания нет ничего сверхсложного. Имея немного терпения и желание, вы можете самостоятельно устранять поломки, не прибегая для этого к помощи специалистов. Главное, не забывайте о мерах предосторожности! Удачи на дорогах!

Удачи на дорогах!

Замена замка зажигания на поздних моделях ВАЗ

Регулировка и настройка карбюратора ВАЗ 2106 в Новосибирске

Регулировка и ремонт карбюратора ВАЗ 2106

Наш мультибрендинговый автосервис «Орбита» предлагает услуги по ремонту и регулировке карбюратора ВАЗ 2106 в Новосибирске по доступной стоимости.

Признаки неисправности карбюратора ВАЗ 2106

Достаточно часто карбюратор автомобилей ВАЗ 2106 может выйти из строя. В этом случае потребуется ремонт карбюратора ВАЗ 2106. О неисправностях говорят такие «симптомы»:

• на холостом ходу двигатель может останавливаться;
•
  разгоняется очень медленно;
•
  при скорости выше 90 км/ч не развивает мощности;
•
  не заводится холодный или горячий двигатель;
•
  увеличился расход топлива.

Если есть хоть один или несколько признаков – обратитесь в наш сервисный центр «Орбита», скорее всего, требуется Ремонт карбюратора ВАЗ 2106 в Новосибирске или регулировка.

Почему нужно обратиться к нам

Если Ваш автомобиль ВАЗ 2106 начал работать хуже, потерял свою мощность – обратитесь к нам. Наши сотрудники проведут диагностику с помощью самого современного оборудования, чтобы установить причину. Если потребуется, можем сделать регулировку карбюратора недорого.

Для начала мы подготовим к работе оборудование, которое будем использовать в процессе. Затем приступим к непосредственно к процессу регулировки поплавка, смеси и тяг карбюратора. В зависимости от проблем, этапы работы могут меняться. Цена регулировки карбюратора ВАЗ 2106 одна из самых низких в Новосибирске и зависит от сложности проблемы.

Для постоянных клиентов нашего автосервиса существуют скидки.

Если регулировка не поможет – выполним ремонт карбюратора. Для этого мы используем только оригинальные детали. Весь процесс, начиная от диагностики и заканчивая ремонтом, делают опытные сотрудники.

Наши постоянные клиенты могут рассчитывать на консультацию. Нам доверяют не только регулировку, но и ремонт карбюратора, при том количество посетителей постоянно увеличивается. Это свидетельствует о высоком доверии и качестве работы.

Регулировка зажигания на ВАЗ 2106 своими руками

Динамические показатели, стабильность работы и расход топлива во многом зависят от правильной регулировки контактного зажигания автомобиля ВАЗ 2106. Своевременная диагностика и правильное проведение регулировки позволяют избежать выхода из строя узлов автомобиля.

Схема регулировки клапанов ВАЗ 2106.

Все операции можно выполнить с помощью специалистов или самостоятельно без СТО. Для самостоятельного ремонта нужно обладать определёнными навыками и знанием теории устройства автомобиля.

Выявление неисправностей

Для определения уровня настройки зажигания необходимо проанализировать работу двигателя:

• двигатель при работе не развивает максимальные обороты;
• происходят сбои при работе двигателя в режиме холостого хода;
• двигатель расходует много топлива;
• происходит перегрев систем двигателя при нагрузках;
• при отключении двигателя происходит непроизвольная детонация;
• при движении в двигателе возникает стук пальцев, при резком наборе мощности.

При появлении признаков обратиться к специалисту или немедленно приступить к самостоятельному ремонту.

Неисправности системы зажигания автомобиля.

Способы регулировки

Для стабильной работы двигателя необходимо провести регулировку:

1. Установить правильное значение зажигания угла замкнутого состояния контактов (УЗСК).
2. Провести регулировку угла опережения зажигания (УОЗ).

После выполнения двух пунктов обязательно осуществить проверку зажигания во время движения автомобиля.

Установка угла зажигания

Установка необходимого угла замкнутого состояния контактов.

Устройство для установки угла зажигания.

Регулирование работы производится при установке на автомобиле электронного зажигания или классической системы с выполнением следующих пошаговых работ.

• Открыть капот автомобиля и удалить крышку с прерывателя. Аккуратно с помощью инструмента произвести зачистку контактов прерывателя и осмотреть контакты, плотность их соприкосновения. Если есть необходимость, произвести регулировку контактов.
• Провернуть коленвал, используя специальный ключ до установки наибольшего расстояния между контактами (при отсутствии ключа, включить 5 передачу и путём перемещения автомобиля произвести регулировку расстояния между контактами).
• Ослабить фиксацию контрольной группы установленной на панели подшипника путём выкручивания фиксирующего винта.
• Произвести регулировку контактов, используя щуп на 0,4 мм.
• Закрутить фиксирующий винт.
• Произвести контрольные замеры, используя щупы на 3,5 мм и 0,45 мм. Щуп на 0,35 мм должен свободно проходить между контактами, а на 0,45 мм нет.

После установки необходимого зазора в контактах прерывателя провести установку угла замкнутого состояния и при необходимости выставить угол равный 55* +/- 3*.

Преимущества бесконтактной системы зажигания

При возникновении проблем со штатной системой зажигания на Lada 2106, предлагается произвести замену на бесконтактную. Бесконтактная позволит повысить надёжность работы двигателя.

Набор бесконтактной системы зажигания.

После установки нового зажигания необходимо произвести регулировку бесконтактной системы зажигания, которая позволяет получить автовладельцу определённые преимущества.

• За счёт возрастания мощности искры с 16–18 кВт до 22–24 кВт увеличивается устойчивость работы системы пуска двигателя при отрицательных температурах;
• происходит более полное сгорание топлива, снижается содержание вредных веществ, выбрасываемых в атмосферу;
• повышаются динамические характеристики автомобиля.

Проверка угла

Регулировку угла можно произвести, используя электронный тахометр, позволяющий осуществить замер УЗСК.

Включить двигатель и с помощью тахометра зафиксировать УЗСК. В случае расхождения произвести регулировку. При невозможности выставить необходимый угол заменить контакты на новые.

Обеспечение опережения зажигания

Для регулировки и установки зажигания автомобиля используют несколько вариантов настройки системы:

Стробоскоп для установки угла опережения зажигания.

Установить зажигание с использованием стробоскопа. Этот способ настройки очень удобен и занимает мало времени, но требует использования специального прибора – стробоскопа.

Последовательность выполнения операций:

• произвести соединение стробоскопа с электросетью автомобиля;
• отсоединить и поставить заглушку на шланг октан-корректора прерывателя;
• запустить двигатель и дать ему поработать в течение 5–15 мин;
• частично открутить крепёжный винт фиксирующий прерыватель;
• направить луч света испускаемого стробоскопом на шкив коленвала;
• вращать прерыватель до совпадения метки 1 на шкиве коленвала с меткой 2 на крышке газораспределительной системы;
• совместив метки, завинтить крепёжный винт.

При регулировке данным способом важно соблюдать минимальные обороты двигателя с сохранением постоянной частоты вращения коленвала.

Использование лампочки

Для этого вида регулировки потребуется ключ вращения коленвала и лампочка на 12 В.

Прибор для контроля и регулировки системы зажигания на ВАЗ 2106.

Производятся следующие операции:

• с помощью ключа провернуть коленвал до совпадения метки на маховике и крышке газораспределительной системы, бегунок прерывателя должен быть установлен на проводе первого цилиндра;
• подключить лампочку одним контактом к катушке зажигания и вторым к массе;
• вытащить центральный провод прерывателя и соединить с массой;
• выкрутить частично крепёжный винт прерывателя и отключить зажигание;
• аккуратно повернуть прерыватель по часовой стрелке до момента, когда лампочка погаснет;
• вернуть прерыватель в прежнее положение;
• опять провернуть прерыватель по часовой стрелке до загорания лампочки;
• произвести фиксацию крепёжного винта.

Под газ

В практике регулировки зажигания применяется метод, позволяющий устанавливать оптимальное значение зажигания во время движения Жигули Шестёрка.

Регулировка системы зажигания под ГБО.

Последовательность выполняемых действий при регулировке под ГБО:

• запустить двигатель и дать ему поработать течение 5–15 мин, чтобы он хорошо прогрелся;
• на ровном участке дороги набрать скорость 40–50 км/ч, включить 5 передачу и нажать педаль аза. В двигателе должен появиться детонационный стук, который через 1–2 секунды должен исчезнуть.
• при отсутствии набора скорости необходимо произвести регулировку, передвинув на одно деление шкалы против часовой стрелки;
• при возникновении детонации более 1-2 сек, прерыватель перемещаем на 1 деление по часовой стрелке.

Обязательно надо учитывать, что при осуществлении регулировки положения прерывателя должно меняться на минимальную величину, а при значительном изменении положения прерывателя требуется ремонт или замена.

Ремонтируем автомобиль ВАЗ 2106 самостоятельно:

Как правильно выставить зажигание на Жигулях. Правильная настройка зажигания на «шестерке»: инструкция для владельцев

Плохая динамика, а также перегрев двигателя ВАЗ 2106 могут быть признаками не только закоксовывания двигателя или проблем со свечами зажигания, но и свидетельствовать о неправильно выставленном зажигании. Иногда эта проблема сопровождается звоном в двигателе, который слышен как на малых, так и на средних оборотах. Начинающие водители, как правило, понятия не имеют, как выставить зажигание ВАЗ 2106, поэтому большинство из них сразу обращаются за помощью к специалистам.В этом нет необходимости, и сегодня вы убедитесь, что легко настроить зажигание своими руками. Для работы не нужны специальные устройства.

Как выставить зажигание на ВАЗ 2106 — пошаговая инструкция

1. Перед запуском нужно прогреть двигатель до рабочей температуры, это примерно 80-90 °.
2. Затем, не выключая двигатель, откройте капот и ключом на «13» ослабьте гайку крепления фиксатора распределителя.Поверните распределитель и наблюдайте за увеличением оборотов двигателя, когда они станут наиболее устойчивыми и высокими, затяните гайку.
3. Затем сесть и разогнать машину до 60 км / ч, проехав несколько километров по дороге, после достижения необходимой скорости включить 4-ю скорость, затем резко нажать на педаль газа. Если при этом двигатель начинает набирать обороты, можно сделать вывод, что зажигание выставлено правильно. Если вы слышите стук пальцев или хлопки (), у вас неправильно настроено зажигание, это еще называют ранним.Если вы чувствуете, что двигатель очень медленно вращается, у вас запоздалое зажигание.

1. После определения типа возгорания остановите и снова откройте капот.
2. Ослабьте гайку распределителя и поверните ее в зависимости от типа зажигания. Если у вас раннее зажигание, поверните трамблер на несколько градусов против часовой стрелки, если позднее — по часовой стрелке.
3. Снова сядьте за руль и проверьте машину в движении. Регулировку следует производить до тех пор, пока не получите требуемый результат, правильно настроив, зажигание можно засчитать, если на скорости 60 км / ч пальцы постучат не более двух раз.

Теперь, когда вы знаете, как выставить зажигание ВАЗ 2106, надеюсь, вы легко сможете настроить его на своей машине. Спасибо за внимание, проверяйте почаще.

Фактическое:

Как известно, правильно отрегулированное зажигание ВАЗ 2106 — это не только, но и серьезная экономия топлива. Поэтому при первых симптомах первым делом рекомендуем провести диагностику всей системы с последующей настройкой. Ниже будут описаны симптомы, а также как это настроить.

Признаки неправильной установки угла опережения зажигания ВАЗ 2106

1. Автомобиль при движении не развивает максимальные обороты
2. Повышенный
3. Перебои на холостом ходу
4. Перегрев двигателя
5. Детонация двигателя после остановки
6. Стук большим пальцем при резком нажатии на педаль газа во время движения автомобиля.

Как отрегулировать зажигание ВАЗ 2106

Весь процесс сводится к трем этапам:

1. Изменение угла замкнутого состояния контактов (УЗСК)
2. Изменение угла опережения зажигания (УОЗ)
3. Проверка регулировки зажигания во время движения

Контактная регулировка угла закрытого состояния (УЗСК)

Данную регулировку мы производим, если в вашем автомобиле есть классический или.

1. Снимите крышку распределителя. Для классического розжига перед настройкой напильником зачищаем контакты в трамблере и проверяем их затяжку между собой. При необходимости аккуратно подтяните неподвижный контакт.
2. Специальным ключом провернуть коленчатый вал до максимального расстояния между контактами (если такого ключа нет, включить четвертую передачу и медленно толкать автомобиль)
3. Мы отвинтить винт, который фиксирует контактную группу на несущей пластине
4. Использование 0.Щупом 4 мм подгоняем контактную группу так, чтобы щуп плотно прилегал к контактам
5. Закручиваем винт и тем самым фиксируем положение контактной группы.
6. Проверяем зазор щупами 0,35 мм и 0,45 мм. При этом более тонкий зонд должен свободно перемещаться между контактами, а более толстый вообще не должен проходить между ними.

В процессе настройки мы получили необходимый зазор контактов распределителя. Но на самом деле критичным является именно угол замкнутого состояния контактов (УЗСК).Как правило, точный угол присутствует только у новых дистрибьюторов, когда в контактах нет продукции. Поэтому после регулировки зазора рекомендуется проверить угол, он должен составлять 55 ° ± 3 °.

Как определить угол замкнутого состояния контактов (УЗСК)

Для проверки вам понадобится электронный тахометр с функцией измерения УЗСК или другое подобное устройство с такой же функцией.

Регулировка угла опережения зажигания с помощью лампочки

Для выполнения регулировки зажигания ВАЗ 2106 этим методом вам понадобится лампочка на 12 вольт и гаечный ключ для вращения коленчатого вала.

1. Поворачиваем коленчатый вал шпонкой до совпадения меток, таким образом как показано на рисунке и при этом бегунок распределителя находился на высоковольтном проводе первого цилиндра.
2. Один контакт лампочки подключаем к проводу, идущему на катушку зажигания ваз 2106 , а второй к массе.
3. Вытаскиваем из трамблера центральный провод и опираемся на массу автомобиля
4. Ослабляем болт крепления корпуса распределителя и.
5. Поворачиваем трамблер по часовой стрелке до тех пор, пока не погаснет лампочка, указывающая на размыкание контактов.
6. Затем медленно поверните в обратном направлении. Контакты должны замкнуться, и свет погаснет.
7. Теперь медленно вращаем корпус распределителя по часовой стрелке, пока снова не загорится лампочка.
8. Закрепляем это положение саморезом.

В тех случаях, когда в автомобиле используется транзисторная или тиристорная система зажигания, то при такой регулировке понадобится вольтметр или диодный щуп, так как напряжения может не хватить, чтобы сжечь лампочку.

Проверка регулировок зажигания ВАЗ 2106 при движении автомобиля

1. Прогреть двигатель до оптимальной температуры
2. На ровной дороге разогнать машину до скорости 40-50 км / ч. и, включив 4-ю передачу, резко нажмите на педаль газа. При этом в двигателе в течение 1-2 секунд должны быть слышны характерные детонационные стуки, а машина должна набирать скорость. Если этого не произошло, поверните распределитель на одно деление, находящееся на шкале у его основания, против часовой стрелки.
3. Если, наоборот, детонация присутствует более длительное время, поверните ваз 2106 на один деление по часовой стрелке.

Если во время этих регулировок положение распределителя существенно изменилось по сравнению с положением, найденным на втором этапе, то это признак неисправности в работе распределителя или значительно отклонения от номинального.

Регулировка зажигания ВАЗ 2106 — очень важная и полезная процедура.От этого зависит несколько моментов:

• энергоблок бесперебойной работы;
• легкий старт;
• расход топлива нормальный;
• динамика разгона.

При неправильной настройке зажигания во время работы силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей есть свои взгляды на то, как выставить зажигание на ВАЗ 2106. Кто-то действует, как говорится, «на глазок», а кто-то приобретает для этого дела стробоскоп.Некоторые не лезут самостоятельно и доверяют эту работу специалистам автосервиса.

Для того, чтобы настроить зажигание на автомобиле ВАЗ 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Предварительная подготовка

В гараж нужно взять:

• ключ для свечей;
• ключ на 13;
• вольтметр или обычная лампочка на двенадцать вольт.

Контактное зажигание установлено на первом цилиндре.

Установить угол опережения зажигания по меткам разной длины, нанесенным на крышку ГРМ.

Пошаговая инструкция

Установить зажигание на ВАЗ 2106 можно за 13 простых шагов:

Теперь мы можем убедиться, что зажигание установлено правильно. Запускаем двигатель и едем. Вам нужно разогнаться до 45 километров в час. Достигнув нужной скорости, включите четвертую передачу и резко нажмите на педаль газа. Через пару секунд мотор должен начать детонировать (будут слышны хлопки, начнут звенеть «пальцы»).Как только машина наберет скорость, подходящую для выбранной передачи, детонация исчезнет.

Если детонация не исчезла, значит, вы неправильно отрегулировали и получили так называемое «раннее» зажигание. Так что вам нужно слегка повернуть трамблер по часовой стрелке на половину или одно деление. Если детонация не произошла, значит, вы установили «позднее зажигание». В этом случае поверните распределитель против часовой стрелки на половину или одно деление.

Чем точнее на вашем автомобиле выставлено зажигание, тем экономичнее и долговечнее будет работать двигатель ваших «Жигулей».От этого зависит и динамика мотора. А исключив детонацию в цилиндрах из-за слишком раннего зажигания, вы избежите огромных нагрузок на детали и механизмы.

В данной статье пойдет речь о том, как настроить зажигание на классическом ВАЗ 2106 самостоятельно, используя ключ на «13», контрольную лампу и свечной ключ.

Выставляем зажигание по первому цилиндру.

Обратите внимание на метки на блоке цилиндров — их 3 (короткая, средняя и длинная) и метка на шкиве коленчатого вала (верхняя мертвая точка ВМТ).Если она совпадает с короткой меткой, опережение зажигания составляет 10 градусов, средней — 5 градусов, а длинной — ноль градусов.

Итак, нам нужно:

1. Выкрутите свечу зажигания из первого цилиндра. Отверстие необходимо закрыть, чтобы определить ход сжатия. Лучше всего подойдет фольга от пачки сигарет. Вы можете заткнуть отверстие пальцем.

Проворачивая коленвал, нужно дождаться вылета свечи из цилиндра. Тогда поршень займет положение верхних мертвых точек во время такта сжатия.

2. Теперь проворачиваем коленчатый вал до тех пор, пока метка на шкиве не совпадет с меткой на блоке двигателя (на крышке ГРМ). В зависимости от того, какой бензин вы используете, нужно выставить шкив на среднюю отметку — для бензина 92 и 95. Что ж, если вы используете 80-й бензин, совместите метку шкива с длинной меткой на крышке ГРМ.

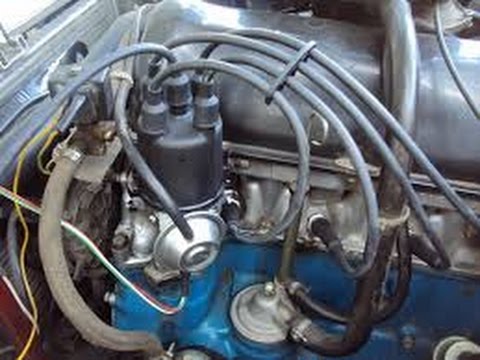

3. Теперь обратим внимание на распределитель зажигания. Отстегиваем защелки и снимаем крышку с трамблера. Смотрим на слайдер.Он должен указывать в сторону, чтобы совпадать с меткой на крышке первого цилиндра.

4. Когда метки совмещены, обратите внимание на трамблер, попробуйте провести воображаемую линию через защелки крышки, она должна идти параллельно оси двигателя, если это не так, то проделайте следующее:

• Отвинтите стопорную гайку распределителя, затем поверните распределитель вверх. Поверните ось ротора, чтобы выровнять ее параллельно оси двигателя.
• Установите распределитель, затяните гайку крепления, не затягивая до конца.

После этой подготовки можно переходить непосредственно к процедуре регулировки зажигания.

5. Подключить «контрольную лампу» следующим образом: один конец к выводу катушки зажигания, подсоединенному к низковольтному проводу распределителя, другой конец закинуть на «массу».

6. Включите зажигание. Медленно поверните распределитель по часовой стрелке, пока контрольная лампа не погаснет. Если он все равно не горит, то ничего делать не нужно.

8. Теперь можно выключить зажигание и поставить на место крышку трамблера.

После настройки зажигания необходимо проверить правильность:

1. Для этого запустите двигатель и начните движение.
2. Разгоняем машину до 45 км в час, затем включаем четвертую скорость и резко нажимаем на «газ».
3. После этого примерно через 2-3 секунды произойдет детонация (треск, звон «пальцев»), которая исчезнет при разгоне автомобиля.
4. Если детонация возникает и не исчезает при ускорении автомобиля, можно предположить, что зажигание «раннее».Если у вас вообще нет детонации, зажигание происходит «позже». В случае преждевременного зажигания поверните распределитель по часовой стрелке примерно на 0,5–1 деление. Если же, наоборот, потом повернуть на 0,5-1 деления против часовой стрелки.

По окончании регулировки зажигания отметьте положение средней отметки шкалы относительно блока краской на корпусе распределителя.

Отечественные модели Lada из классической серии — это простой и надежный в эксплуатации автомобиль, в котором немаловажную роль играет правильная установка зажигания на ВАЗ 2106 и аналогичных сериях.Любой автовладелец такой машины способен выполнить эту работу, для которой необходимо приобрести специализированный инструмент, а некоторые опытные специалисты способны сделать это и без них.

Список специализированных инструментов и признаки неисправности

Установить зажигание на ВАЗ 2106 своими руками можно с помощью следующих инструментов:

• гаечный ключ рожковый диаметром 13 мм;
• специальный ключ для снятия свечей зажигания;
• вольтметр или контрольная лампа на 12 вольт;
• автомобильный стробоскоп.

Характерным признаком того, что на ВАЗ 2106 необходимо установить зажигание по меткам на шкиве коленвала, является резкая детонация двигателя и потеря мощности. Проблемы очевидны при движении со скоростью сорок километров в час (на 3 передаче) и резкой попытке увеличить обороты педалью газа. Проявление такой неисправности, а также посторонний металлический звук из двигателя при резкой повторной газификации укажут на необходимость регулировки угла зажигания, и любой автовладелец может провести этот ремонт своими руками.

Этапы работы со стробоскопом

За установку зажигания на ВАЗ 2106 со стробоскопом в официальных дилерских центрах нужно будет заплатить от 1000 до 1500 руб. Если вы хотите сэкономить эту сумму, вы можете провести все работы самостоятельно, для чего необходимо выполнить следующие действия:

Важно! Следует учитывать, что угол опережения выставляется исходя из того, каким бензином заправляется машина, в случае 92-го он выставляется на самой большой отметке, в случае 76-го выбираем между двумя маленькими , обозначающие 5 и 10 градусов вперед.

Выявить правильное зажигание можно без применения стробоскопа, для чего потребуется использование контрольной 12-вольтовой лампы.

Самонастройка без строба

При отсутствии специального инструмента можно выставить правильное зажигание на ВАЗ 2106 по меткам, выполнив следующий алгоритм действий:

• Загоняем машину в помещение, даем двигателю остыть вниз, и откручиваем свечу зажигания от ГБЦ первого цилиндра, затыкаем отверстие пальцем, проворачиваем коленвал до начала степени сжатия (когда палец как бы начинает выталкиваться наружу).
• Продолжаем вращать коленвал до совмещения метки на его шкиве до появления царапин на передней крышке, ориентируясь на тип бензина, на котором эксплуатируется автомобиль.
• Выставив метки, необходимо снять крышку с распределителя и с риском разметить положение ползуна на роторе (напротив контакта высоковольтного провода первого цилиндра), после чего необходимо открутить гайку крепления гаечным ключом на 13 мм.
• Подключаем контрольную лампочку на 12 вольт (к корпусу трамблера и внутри к низковольтному кабелю).Включаем зажигание из салона, не проворачивая двигатель стартером, а при правильно выставленном угле контрольная лампа не должна загореться. Если он загорелся, нужно будет повернуть корпус ротора распределителя до тех пор, пока он не потухнет, после чего затягиваем гайку крепления.
• Затем выключаем зажигание двигателя ключом, ввинчиваем свечу зажигания, надеваем крышку распределителя и запускаем двигатель, проверяя его работу.

Важно! При правильной установке угла опережения зажигания двигатель машины должен работать плавно, без провалов оборотов при нажатии на педаль газа, и уверенно держать холостой ход, что вполне может потребоваться регулировка на карбюраторе автомобиля, после правильного его зажигания. набор.

Проблемы с зажиганием в автомобилях ВАЗ 2106 могут возникнуть и из-за сбитых при ремонте меток системы газораспределения двигателя. Предлагаем посмотреть видео установки зажигания и выполнения соответствующих настроек для ВАЗ 2106:

Сожалеем. Страница не найдена.

Компания «Autoclassic» — это профессиональная команда с большим практическим опытом и глубокой теорией в области восстановления классических автомобилей. Производство и восстановление запчастей для автомобилей прошлых лет — основные направления деятельности нашей компании.

Большой ассортимент

Мы знаем, что процесс реставрации невозможен без качественных комплектующих. Поэтому мы рады предложить Вам широкий выбор качественных запчастей на: Газ-12 «Зим» | Газ-13 «Чайка» | Газ-21 «Волга» | Газ-20 «Победа» | Москвич-401 | Москвич-403 | Газ-69 | Виллис | ЗАЗ-965.
Благодаря нашему интернет-ресурсу затраты вашего времени и сил на процесс восстановления будут сведены к минимуму. Все, что вам нужно, это посетить наш сайт WWW.AVTOCLASSIKA.COM, выберите интересный вариант, оплатите расходы и укажите адрес доставки.
Доставим Ваш заказ в любую точку мира. Таким образом, на нашем сайте вы можете рекламировать покупку или продажу своего олдтаймера. Мы открыты 24 часа и географически неограниченны! Превратите восстановление вашего автомобиля в удовольствие!

Покупка автозапчастей для классических автомобилей надлежащего качества становится все более сложной задачей. Чтобы не разочароваться в покупке, рекомендуется сотрудничать только с проверенными интернет-магазинами.Компания Avtoclassika.com предлагает только лучшие запчасти для классических автомобилей и мотоциклов СССР, благодаря чему зарекомендовала себя как в Украине, так и за рубежом. На все запчасти дается гарантия 1 месяц.

Интернет-магазин оригинальных запчастей для ретро-автомобилей предлагает огромный ассортимент товаров по самым доступным ценам. Здесь вы можете найти автозапчасти для таких моделей как:

• ГАЗ-21 Волга, Газ 24, Победа М20, Зим ГАЗ-12, Чайка ГАЗ-13, Чайка Газ-14, Газ-69, Газ-67, Газ-М1;
• Москвич 400, 401, 407, 408;
• ЗАЗ 965, 968;
• ВАЗ;
• Уиллис МБ;
• ЗИЛ 101, 110, 115;
• Советских грузовиков.

Кроме того, здесь также можно найти запчасти для раритетных мотоциклов. Их состояние может быть: бывшим в употреблении, переделанным, оригинальным, восстановленным.
В нашем интернет-магазине есть удобная система поиска. Запасные части можно найти по номеру детали или названию. В случае, если такой возможности нет, помогут менеджеры компании, которые хорошо разбираются в ассортименте и могут найти товары даже по фотографиям.
Также на сайте компании Avtoclassika.com у вас также есть возможность найти объявления о продаже старинных автомобилей.

Гибкие условия оплаты и лояльная ценовая политика

Лояльные цены на запчасти для ретроавтомобилей и мотоциклов, а также удобные варианты оплаты сделают покупку комфортной и выгодной. Мы предлагаем нашим клиентам удобные способы оплаты запчастей для классического автомобиля, заказанного на сайте. В зависимости от вашего желания, вы можете выбрать следующие способы оплаты: VISA или MasterCard, PayPal, Western Union, Privat 24 или при получении заказа (курьеру или в отделении компании-доставщика).

Доставка в любую точку мира.

Продажа авто мото ретро частей для ретро автомобилей СССР осуществляется как в Украине, так и в любой точке мира. Доставка товара в кратчайшие сроки осуществляется транспортными компаниями Новая Почта, УкрПочта, EMS, UPS.

Электрическая схема ВАЗ

. Электросхемы LADA Samara. Электрическая схема системы генератора

Основная особенность проводки ВАЗ 2106 электро в том, что она однопроводная. Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус.Также важно знать, что все электрическое оборудование в автомобиле предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом автомобиля ВАЗ 2106, пространством как под капотом, так и в багажнике. Этот автомобиль можно кастомизировать, как только пользователю будет удобно. Но даже такая знаменитая машина, как ВАЗ 2106, может снова вас чем-то удивить.

Элементы проводки, как и любой другой элемент, отвечающий за функционирование автомобиля, имеют свои характеристики в полном объеме, а схема подключения в свою очередь:

• активирует электрические цепи с помощью замка зажигания ВАЗ 2106;
• подключается к АКБ через блок предохранителей;
• проводит электрический ток ключевых узлов.

Исходя из всего вышесказанного, все неисправности нужно запускать с замка зажигания, ведь большая часть ответственности лежит на нем. Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Он также позволяет буксировку автомобиля.

По каким причинам нужно ремонтировать замок зажигания

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

1. Нулевой режим практически ни на что не отвечает, только питает некоторые провода.
2. Первый режим позволяет работать не только навигационным огням, но и противотуманным фарам, дворникам и поддерживает обогрев автомобиля.
3. Второй режим отвечает за поворотники, приборную панель и системы зажигания.
4. Третья позиция снабжает клеммы.

Практически каждому водителю может потребоваться один раз заменить выключатель зажигания.Это можно объяснить тем, что некоторые водители теряют ключи зажигания, но как завести машину без ключей?

Ну а если говорить о классической машине, то, скорее всего, водитель ВАЗ 2106 уже разобрался с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в замке зажигания уже выглядят как-то подозрительно, то в этом случае проводку следует заменить как можно скорее, чтобы не привести ситуацию к короткому замыканию.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

• отсоединить аккумулятор;
• откручиваем все винты крышки под рулем и снимаем ее;
• переместите ключевой узел в положение «0»;
• вставить шило в отверстие для снятия фиксатора;
• маркировать контактные провода, чтобы в дальнейшем их не перепутать;
• установите новый замок и снова следуйте инструкциям, но наоборот.

Удобно, что схема подключения выполнена таким образом, что для смены всей контактной группы не нужно снимать замок зажигания. Но в любом случае нет необходимости собственно «сдирать» все одной рукой, потому что установить все удаленное ранее не получится.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь подделок на рынке сейчас достаточно. ВАЗ 2106 применяется только с качественными комплектующими.Необходимо помнить, что корпус оригинального замка зажигания сделан аккуратно, даже по краям и сверху, а голограмму аккуратно оторвать нельзя.

Отличительной особенностью от подделки будет плавное и точное движение ключа в замке, у подделок это обычно не так просто.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать по-разному. Бесконтактное зажигание — популярный вид тюнинга для классических моделей автомобилей, и ВАЗ 2106 не исключение.У такого типа зажигания нет недостатков. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а зимой более плавный запуск, ускорение машины становится комфортнее. Но главным плюсом остается плавная работа двигателя.

Важно знать, что чем плавнее механизм, двигатель ВАЗ, тем дальше можно проехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно произвести своими руками.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов. Датчик здесь импульсный, он создает колебания, которые идут на транзисторный ключ. Из-за этого питания появляются другие импульсы, попадающие в систему.

Схема ВАЗ 2106 не такая сложная, как кажется. В машине есть масса других интересных сюрпризов, но это уж точно не электрическая схема. Нужно знать и понимать, насколько важно понимать, что такое электросхема ВАЗ и на что она влияет, и есть ли сходства с другими моделями, например, с ВАЗ 21063.И вне зависимости от того, сколько лет машине, в каком году или веке она была выпущена, информация об автомобиле всегда будет актуальной.

Схема подключения ВАЗ может быть идентичной другим его моделям, как и другие элементы и механизмы, например, схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь аналоги ее встречаются довольно часто, поэтому во всей «классике» элементы электропроводки могут быть идентичными.Бояться таких машин не стоит, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые автомобили, а тюнингируют старые агрегаты и активно их используют на протяжении многих лет.

Если не самое главное, то одну из ведущих ролей в обеспечении надежной работы всех систем и устройств автомобиля играет электропроводка. Рассмотрим, как устроена проводка на ВАЗ 2110, а также как обеспечить необходимые условия для его безаварийной работы и сделать это своими руками.

Основные принципы

Независимо от того, установлен ли в вашем ВАЗ 2110 карбюратор или инжектор, основные принципы проводки одинаковы. Найти схему подключения совсем не сложно, главное в ней разобраться. Собственно по месту расположения проводки находится моторный отсек и салон.

Его основные принципы одинаковы и сводятся к следующему:

• Какое бы устройство в автомобиле вы не запитали от электричества, его подключение будет однопроводным.Причем создатели ВАЗ 2110 с самого начала предвидели, что как на схемах в руководстве по эксплуатации, так и в реальности цвета проводов будут четко распределены. Проще говоря — все электрооборудование подключается с помощью проводов четко определенного цвета. Каждый блок имеет собственный жгут проводов, заключенный в контактные площадки. Естественно, это было сделано для того, чтобы тому, кто делает ремонт своими руками, было легче разобраться в этой тонкости. Таким образом, замена проводки в моторном отсеке становится более понятной.Совет: если у вас возникла небольшая проблема с конкретным оборудованием, и вам нужно заменить только один провод, лучше не жадничать и не менять его на первый попавшийся. Купите обвязку в сборе и замените ее проволокой желаемого цвета — вам самим потом будет легче;
• провод, подающий питание на плюсовую клемму аккумулятора, всегда в красной оплетке, желательно также не менять его цвет. Во всех схемах он обозначен буквой «П», то есть — плюс;
• но роль «минуса» (иными словами — массы) отводится кузову автомобиля;
• все выводы любых потребителей электроэнергии подключены напрямую к корпусу;
• каждая система, к которой подключен электрик, имеет свой жгут проводов.

У ВАЗ 2110 при подключении АКБ все электрооборудование находится под напряжением. Именно поэтому, собственно, перед началом любого ремонта (особенно если он связан с электрической частью автомобиля) настоятельно рекомендуется отключить аккумулятор.

Бесконтактная система

Кроме того, электрика также представлена ​​бесконтактной системой — она ​​нужна для эффективного генерирования искры для сгорания топливной смеси. Эта система не может работать без высоковольтных проводов.

Карбюраторный автомобиль

Когда первые ВАЗ 2110 только начинали сходить с конвейера, в их оснащение входил карбюратор, который позже заменил инжектор, как более современную и надежную систему, обеспечивающую экономичную стабильную работу двигателя. Карбюраторная проводка двигателя включает практически те же системы жизнеобеспечения автомобиля, что и инжектор.

Более того, если, например, вы решите поменять карбюратор на инжектор, у вас не возникнет особых проблем, вы сможете легко установить все электрооборудование.Дело в том, что как в старом ВАЗ 2110, так и в современных моторный отсек практически одинаковый.

Кроме того, в проводке моторного отсека одинаковые разъемы. Конечно, при такой переделке своими руками лучше всего поменять весь жгут проводов, так как старые могут иметь незаметные дефекты и неисправности.

Единственное, что вам придется добавить при установке форсунки, а вместе с ней и необходимых комплектующих, — это проложить дополнительный провод от топливного насоса к бортовому компьютеру.

Такая замена будет оправдана, так как карбюратор — это уже морально устаревшая деталь автомобиля. Он и менее надежен, и не может обеспечить такую ​​точную подачу топливной смеси.

Форсунка «десятка»

Кроме проводки, которая предусмотрена для карбюратора ВАЗ 2110, форсунка «дюжина» также оснащена рядом предохранителей, которые защищают практически всю ее от возможности короткого замыкания.

Конструктивно предохранители не предусмотрены только для питания электрики с релейным проводом от АКБ, в цепях запуска и зажигания, а также для провода, идущего к генератору.

К тому же инжектор (в отличие от карбюратора) — более сложная система, и чтобы починить своими руками, нужно хорошо разбираться в ней. Контроллер в этой системе проводки «считывает» работу всех систем, тем самым определяя и настраивая многие показатели — расчет топливной смеси и т.д.

Обнаружение пробоя

По сути, нужно начать искать неисправности проводки в контактах. Причем нужно проверить все провода, входящие в жгут: их визуальную целостность, сопротивление, надежность контактов и т. Д.

Особое внимание следует уделить проверке и возможной замене высоковольтных проводов. Почему именно на них? Потому что среда моторного отсека, где они расположены, не очень подходит для проводки, и задача, стоящая перед ними, очень важна. Высоковольтные провода отвечают за передачу импульсов на свечи зажигания от катушки зажигания.

Признаки неисправности:

1. Радиоприемник издает невиданные ранее помехи;
2. Автомобиль дергается;
3. Увеличивается расход топлива;
4. Двигатель «давится» на малых оборотах;
5. Выхлоп становится более токсичным.

Профилактика

При подозрении на неисправность нужно проверить мультиметром сопротивление высоковольтных проводов. В левое отверстие необходимо проложить черный провод, в середине — красный. Мультиметр должен быть в синем положении 20к, замкните накоротко щупы.

Если сопротивление равно нулю, значит все в порядке. Если стрелка мультиметра показывает 1, значит сопротивление выше предельного, такой провод необходимо заменить. Причем учтите, что разные провода могут выдавать разное сопротивление из-за разницы в длине.

Так как среда подкапотного пространства агрессивная, даже если один из высоковольтных выдает повышенное сопротивление, на ВАЗ 2110 нужно менять все провода, потому что при выходе из строя одного скоро выйдут из строя другие.

Сделать замену своими руками совсем не сложно, нужна только аккуратность и аккуратность. И еще раз напоминаем: прежде чем лезть к проводам, отключите аккумулятор!

Представляем электрическую схему для ВАЗ 2110 1996+ г.в. Для более активных водителей предлагается версия с 16 клапанами и рабочим объемом бензинового двигателя 1.5 литров. мощность 94 л.с., с двухвальной головкой блока цилиндров, обеспечивает повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км / ч, а разгон до «сотни» занимает всего 12,5 секунды. Эти модификации все чаще встречаются на дорогах, так как двухлитровые 150-сильные версии ВАЗ-21106 CTi довольно экономичны, выразительны и дороги. Все-таки благодаря двигателю Opel X20XEV с двухвальной 16-клапанной головкой блока цилиндров и системой точечного впрыска может разогнаться до 205 км / ч.С его помощью сткилометровый барьер преодолевается всего за 9,5 секунды. Еще есть боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальным каркасом безопасности, встроенным в кузов. Его максимальная скорость составляет 220 км / ч, а время разгона до 100 км / ч занимает всего 7 секунд! Но поштучно, только по заказам спортсменов, а стоит — как раллийные иномарки: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без использования дорогих импортных комплектующих) вполне удачные скоростные или, наоборот, комфортные версии «Десятки», динамика, управляемость которых при движении значительно улучшена.

Существуют также полноприводные версии спортивной «десятки» или вездеходной ориентации, но они либо экспериментальные, либо мелкосерийные, а потому дорогие.

Схема электрических соединений системы генератора

1 — аккумуляторная батарея;
2 — генератор;
3 — монтажный блок;
4 — выключатель зажигания;
5 — контрольная лампа заряда АКБ в комбинации приборов

Подключение стартера — схема

1 — аккумуляторная батарея;
2 — генератор;
3 — стартер;
4 — выключатель зажигания

Схема системы зажигания ВАЗ 2110

Электрические схемы ВАЗ 2101 и 2102 несколько отличаются от схемы ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

• 1. Фары
• 2. Габаритные огни
• 3. Индикаторы бокового поворота
• 4. Аккумулятор
• 5. Реле контрольной лампы заряда аккумулятора
• 6. Генератор
• 7. Стартер
• 8. Лампа освещения подголовника
• 9. Свечи
• 10. Датчик контроля давления масла
• 11. Датчик датчика температуры жидкости охлаждения
• 12. Звуковые предупреждающие сигналы
• 13.Распределитель зажигания или распределитель
• 14. Электродвигатель очистителя лобового стекла
• 15. Датчик аварийного падения уровня тормозной жидкости
• 16. Катушка зажигания или бабина
• 17. Регулятор напряжения
• 18. Выключатель стеклоочистителя находится в насосе омывателя
• 19. Электродвигатель отопителя салона
• 20. Лампа освещения вещевого ящика
• 21. Дополнительный резистор электродвигателя отопителя салона автомобиля
• 22. Розетка для переноски
• 23.Выключатель ручного тормоза
• 24. Выключатель стоп-сигналов
• 25. Реле прерывателя указателей поворота
• 26. Выключатель фонарей заднего хода

.

• 27. Предохранительный блок
• 28. Реле прерывателя ручного тормоза
• 29. Реле стеклоочистителя

.

• 30. Переключатель режимов электродвигателя отопителя салона
• 31. Прикуриватель
• 32. Выключатель плафонов в стойках задних дверей
• 33. Выключатели внутреннего освещения автомобиля, расположенные в стойках передних дверей
• 34.Плафоны
• 35. Замок или выключатель зажигания

.

• 36. Комбинация приборов
• 37. Указатель температуры охлаждающей жидкости
• 38. Управление дальним светом фар

.

• 39. Управление наружным освещением
• 40. Проверка указателей поворота
• 41. Контроль заряда АКБ
• 42. Контроль давления масла автомобильного двигателя
• 43. Проверка ручного тормоза и уровня тормозной жидкости
• 44. Датчик уровня бензина в баке автомобиля
• 45.Контроль предельного запаса топлива
• 46. Светильник комбинации приборов
• 47. Выключатель звуковой сигнализации
• 48. Выключатель фар

.

• 49. Выключатель указателей поворотов
• 50. Выключатель наружного освещения
• 51. Выключатель освещения приборов
• 52. Выключатель стеклоочистителя

.

• 53. Датчик индикации уровня и запаса топлива в баке автомобиля
• 54. Лампа освещения багажного отделения
• 55.Задние фонари
• 56. Фонарь освещения номерного знака

.

• 57. Фонарь освещения заднего хода автомобиля
• 58. Вилки заднего жгута проводов, конструктивное расположение на ВАЗ 2102

.

• 59. Плафон освещения задней части автомобиля ВАЗ 2102

.

Блок предохранителей ВАЗ 2106 — одно из самых простых устройств, от которого зависит работа электрооборудования автомобиля. Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование отвечают предохранители и как их заменяют.В процессе работы «шестерки» в электрической цепи часто возникают неисправности, которые сложно выявить, если нет электронной почты. схема электрооборудования автомобиля. Схема подключения необходима при ремонте осветительных ламп, систем сигнализации, выключателей зажигания и другого оборудования. Без него не обойтись в случаях, когда нужно подключить дополнительные устройства.

Электросхема автомобилей ВАЗ-2106 1 — фары; 2 — габаритные огни; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле индикатора заряда аккумулятора; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения моторного отсека; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик индикатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик индикатора недостаточного уровня тормозной жидкости; 19 — указатель указателя температуры охлаждающей жидкости; 20 — электродвигатель стеклоочистителя; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя лобового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — блок главных предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — патрон для переносной лампы; 32 — реле выключателя сигнализации и указателей поворота; 33 — выключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения перчаточного ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель индикатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — выключатель очистителя и омывателя лобового стекла; 43 — выключатель фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели плафонов салона, расположенные в стойках передних дверей; 48 — выключатели плафонов салона, расположенные в стойках задних дверей; 49 — плафоны внутреннего освещения; 50 — выключатель выключателя стояночного тормоза; 51 — прибор осветительной лампы; 52 — указатель уровня топлива с указателем резерва; 53 — указатель температуры охлаждающей жидкости; 54 — манометр масла с индикатором недостаточного давления; 55 — индикатор включения стояночного тормоза; 56 — индикатор заряда аккумулятора; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — выключатель габаритных огней; 60 — индикатор включения указателей поворота; 61 — указатель дальнего света фар; 62 — спидометр; 63 — индикатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — подсветка номерного знака; 66 — датчик указателя уровня и запаса топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация заглушек в колодках стеклоочистителя и его реле; Б — нумерация вилок в блоке реле-прерывателя 32 сигнализации и указателей поворота; Б — нумерация клемм в блоке выключателя 39 сигнализации

Конструкция разводки электрооборудования «шестерка»

Главная особенность, которой обладает схема ВАЗ 2106, заключается в том, что все выводы узлов и устройств со знаком «минус» напрямую связаны с «массой» кузова автомобиля.Разводка «шестерка» по своей конструкции имеет следующее решение.

Учитывая возможности, которыми обладает электронная почта. В схеме подключения «шестерки» важен следующий момент: замену любой детали следует проводить после снятия отрицательной клеммы с АКБ. Если при ремонте прикоснуться к клеммам и корпусу автомобиля металлическими инструментами, произойдет короткое замыкание. Специально для возможных аварийных ситуаций, независимо от положения ключа в замке зажигания, находится под напряжением следующее электрооборудование:

• цепочка для электронного рожка;
• лампы подсветки и стоп-сигнала;
• сигнализация;
• прикуриватель;
• розетка.

Если вы обслуживаете собственный автомобиль, то периодически сталкиваетесь с проблемой выхода из строя той или иной электросистемы … Разобраться в поломке вам поможет электронная почта. схема подключения. Имея схему подключения ВАЗ 2106, можно прозвонить цепь вольтметром, определить место поломки и отремонтировать оборудование.

Поиск поломки надо начинать с замка зажигания. Это многофункциональное устройство выполняет роль механизма управления зажиганием, охранной системы автомобиля и дает возможность буксировать автомобиль при включенной сигнализации.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Лучшая цена комплект ваз — отличные предложения на комплект ваз от глобальных продавцов комплект ваз

Отличные новости !!! Вы попали в нужное место для кит ваз.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот топ-ваз в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели комплект ВАЗ на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе комплекта ВАЗ и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести kit vaz по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.
