Как сделать фаркоп своими руками: Изготовление Фаркопа Своими Руками (чертежи) Установка

Изготовление Фаркопа Своими Руками (чертежи) Установка

Авто самоделки /29-мая,2018,11;15 /
27010

Те, у кого есть авто, и кто живет за городом или же ездит на дачу, довольно часто сталкиваются с вопросом перевозки больших грузов. Самый простой вариант решения этой проблемы – это использование автомобильного прицепа. Он может быть весьма вместителен и в то же время обладать оптимальными габаритами для удобства пользования.

Сегодня в автомагазинах предлагаются тягово-сцепные устройства в самом широком ассортименте, однако иногда все же водитель не может подыскать подходящее прицепное для своей машины, или преградой для покупки становится его слишком высокая цена. В таких случаях рекомендуется сделать фаркоп своими руками – это дешевый и вместе с тем практичный вариант.

Нужно отметить, что тягово-сцепные устройства (ТСУ) для машины не могут быть универсальны и подходить для каждой модели авто. Поэтому мы будем рассматривать его изготовление для конкретной модели.

Для изготовления фаркопа нужно подготовить такие материалы:
• шаровый механизм – его вы можете купить в магазине или изготовить самостоятельно шарик диаметром 50 мм;
• металлическая труба – длина 1 м, и балка – длина 0,5 м;
• гайки, болты, шайбы.

Пошаговое описание работ

✓ Сначала нужно снять бампер.
✓ Далее – отрезать проушины.
✓ Здесь нужно взять дрель и проделать отверстия.
✓ Берем сварочный аппарат и свариваем крепеж.
✓ Теперь нужно приварить вторую трубку по центру, для соединения под прямым углом.
✓ Нужно взять шлифовальный круг и крупнозернистую наждачку, и зачистить шов и края трубок.
✓ Изготовленная конструкция покрывается грунтовкой.
✓ Теперь конструкция покрывается краской.

Чтобы усилить лонжерон, устанавливаем небольшой уголок с гайками. Так получится фаркоп со съемной конструкцией. Для питания фаркопа можно использовать фары, для питания розетки применяем коннектор. Готово! Теперь у вас есть полноценный самодельный фаркоп.

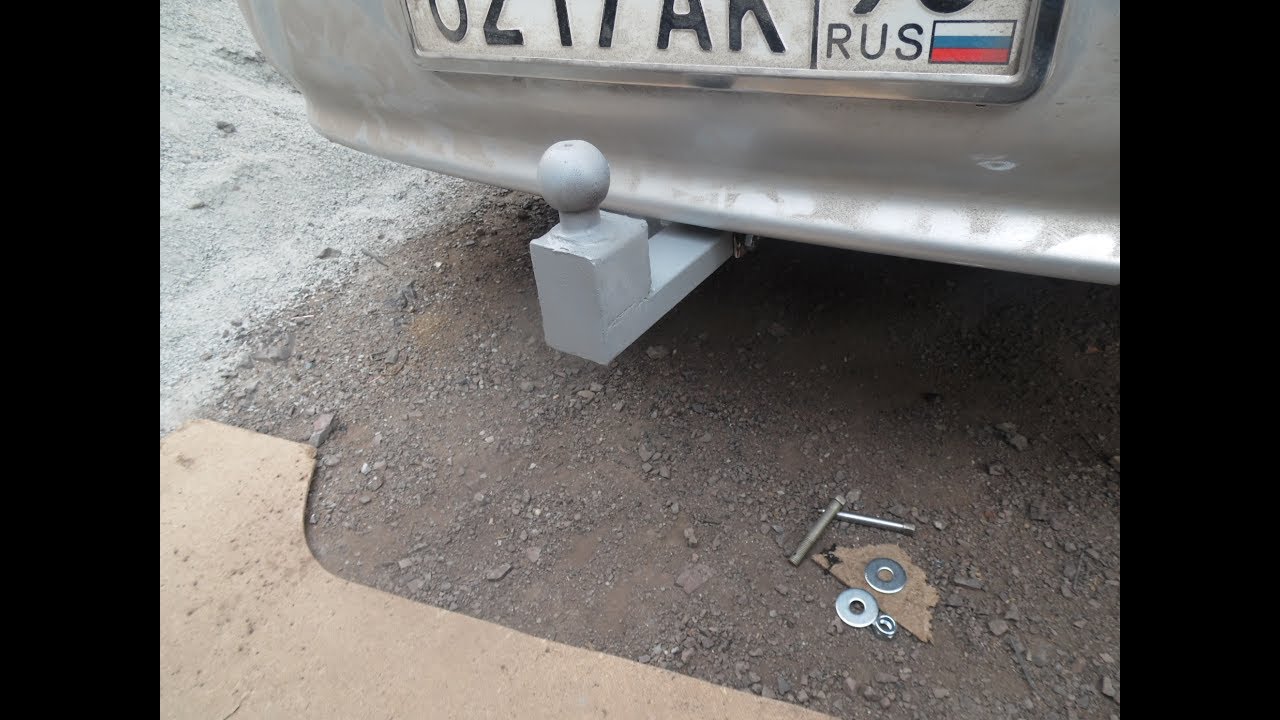

При изготовлении самодельного фаркопа необходимо все время его примерять, контролируя место его размещения на машине.

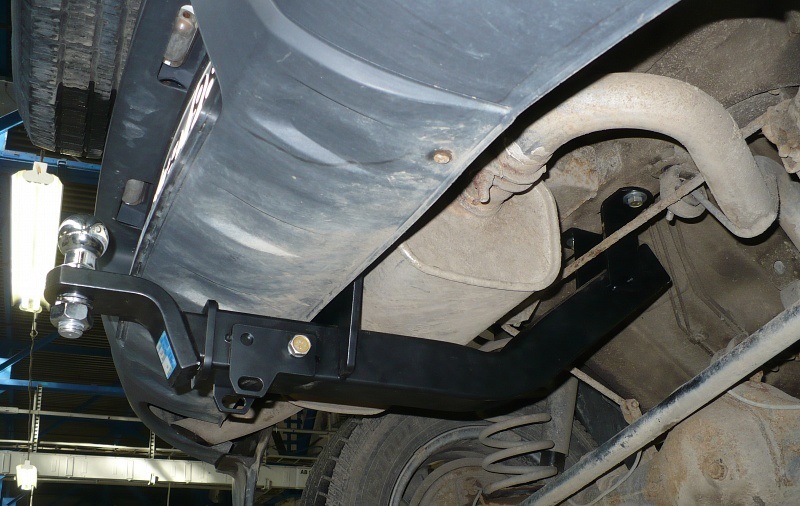

Крепление фаркопа

Следующим важным этапом является фиксация фаркопа. Как его установить? Это можно сделать и в мастерской, однако вполне доступный вариант – закрепить его своими руками. Для одного автомобиля фаркоп ставится одним способом, для другого – другим. В любом случае к этому процессу надо подходить ответственно и взвешенно. Любая ошибка реализации этой задачи может стать причиной ДТП.

Сейчас мы сможем увидеть примеры крепления сцепного устройства в некоторых моделях авто.

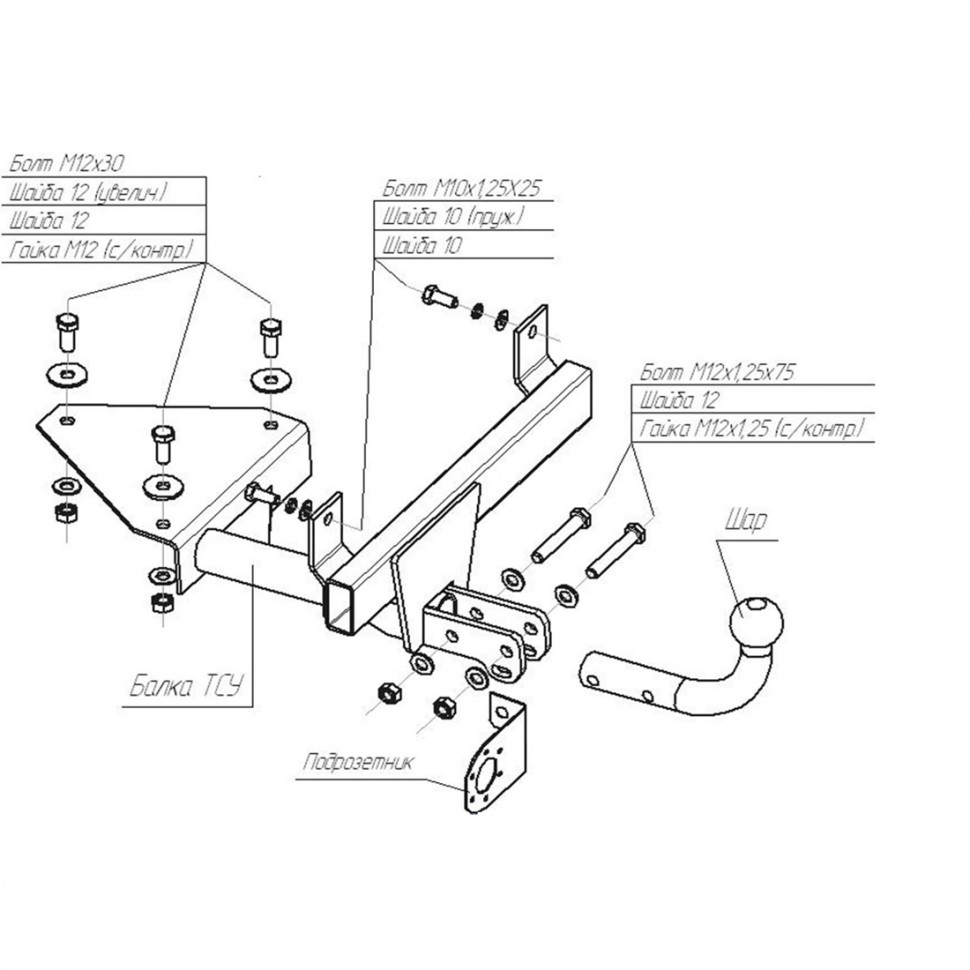

Фаркоп на автомобиль «Нива»

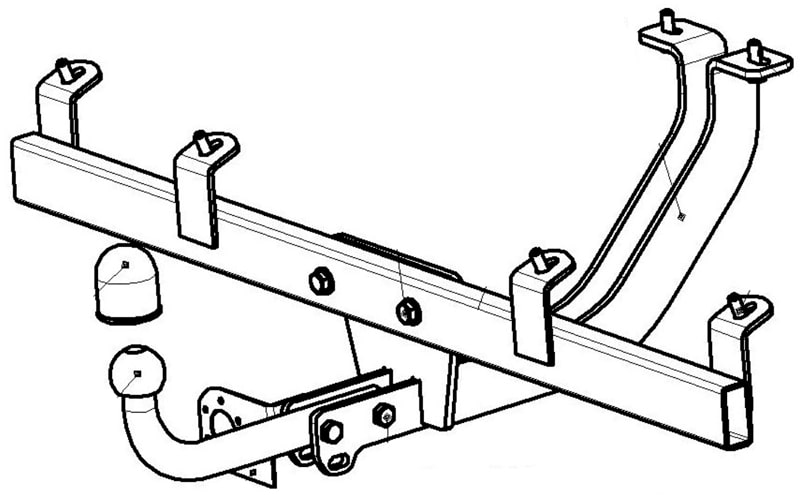

Если это «Нива» 21214 или друга классическая модель, то чаще всего устанавливается конструкция такого типа:

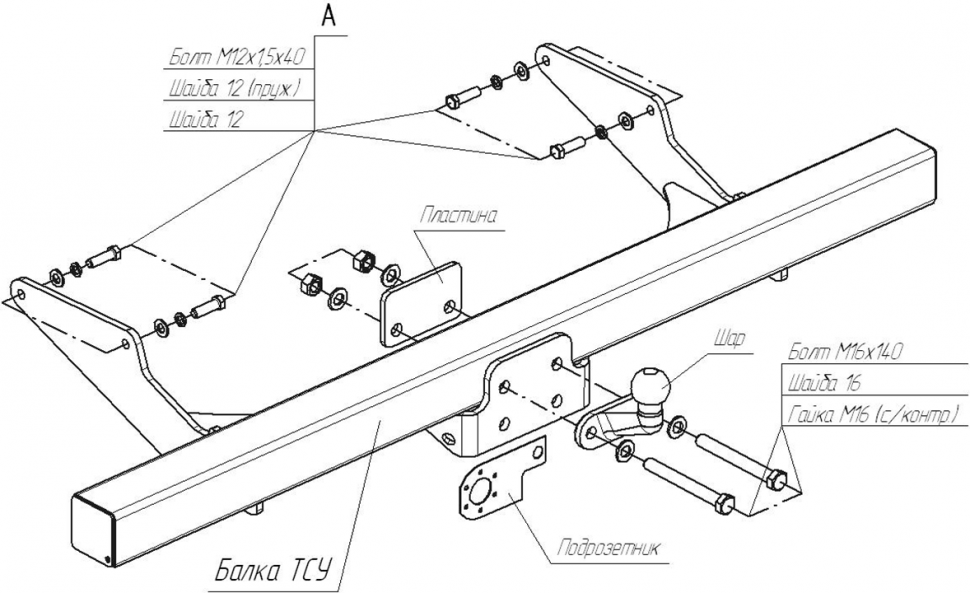

Для «Шевроле Нива» используют следующую схему:

Самодельный фаркоп на «Рено Логан»

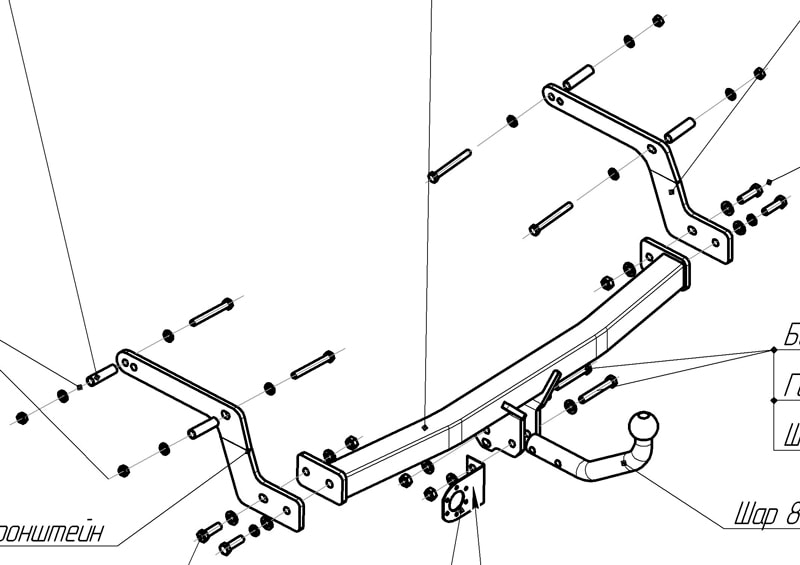

Чтобы его изготовить, нужно взять чертежи и размеры тех или иных деталей:

Силовая балка

Кронштейн сбоку

Крюк с шаром, фланец

Фаркоп устанавливается при помощи специальных технологических отверстий, которые специально для этого предусмотрел производитель. С этих отверстий надо удалить заглушки и клейкую ленту.

Фаркоп своими руками для «Ланоса»

Для моделей «Дэу Нексия», «Ланос» и «Дэу Сенс» автопроизводитель не предусматривает специальные посадочные места, чтобы закрепить сцепное устройство. В данном случае дополнительные отверстия нужно просверлить самостоятельно. Фаркоп фиксируется на лонжероны и днище.
Для монтажа фаркопа применяется дрель и болты.

Как подключить питание

Чтобы соединить провод и розетку прицепа, нужно в днище багажника найти специальное отверстие. Если такого нет, тогда проделываем его с помощью дрели. При этом хорошо продумайте этот вопрос, дабы потом не пришлось проделывать другое отверстие.

Дальше закрепляем розетку на фаркопе, затем – через просверленное отверстие внизу в багажнике протягиваем провод и подключаем его к розетке.

На этом все, вот мы и закончили работу по установке фаркопа. Сейчас вы – обладатель прицепного устройства, которое изготовили своими силами. И теперь вы сможете легко использовать прицеп, чтобы перевозить на своем авто тяжелые и габаритные грузы за город, на дачу.

Фаркоп своими руками – стоит ли?

Главная / Информация / Фаркоп и прицеп / Фаркоп своими руками – стоит ли?

Часто можно встретить на автомобилях в основном отечественного производства фаркоп, сделанный своими руками. Много людей считают, что это вполне надёжно и экономично. Минимум затрат, масса затраченного времени и готово! Что может быть надёжней и дороже, чем вещь сделанная своими руками? Зачастую это мнение ошибочно.

Не мало случаев когда самодельный фаркоп не выдерживал нагрузку подаваемую на него. И слава богу, если это происходит когда вы только цепляете прицеп к ТСУ.

Но когда это происходит в движении, на трассе, это приводит к массовым авариям – представьте прицеп весом в тонну на скорости 70км/ ч. вылетающий на встречную полосу движения? Сколько людей вы подвергаете смертельной опасности?!

Почему это происходит?

Никто не говорит, что человек делающий и устанавливающий Фаркоп своими руками не на что не способен. Это хороший мастер раз он это может сделать! Но фаркоп, это вещь которую нельзя сделать надёжной и безопасной без специального оборудования. Для проверки фаркопа заявленным характеристикам используется специализированный испытательный стенд, Согласно ГОСТа фаркоп должен выдержать не менее 2000000 циклов нагрузок. Конечно же в домашних условиях такой тест провести невозможно.

Приведём пару фактов, чем заводская продукция лучше:

• В процессе проектирования фаркопа создается компьютерная модель, которая позволяет определить допустимые нагрузки на крепления фаркопа и шара.
• Фаркоп изготовляемый на нашем заводе проходит массу технических проверок в течении всего процесса производства, за чем следит отдельный отдел контроля..
• Мы несём ответственность и даём гарантию на нашу продукцию подтверждённую документально. В случае непредвиденных ситуаций клиент всегда может обратиться к изготовителям, или на фирму где устанавливали фаркоп.

Так же многие приобретая фаркоп, устанавливают его своими руками. Это допустимо, но не рекомендуется. При случае непредвиденной ситуации (срыв креплений, повреждения лонжеронов, днища), в гарантии вам скорее всего откажут. По скольку документально нигде не подтверждено, где устанавливали данное ТСУ.

В конечном итоге решать Вам, что лучше: приобрести фаркоп подпольного производства, сделать своими руками, или же приобрести сертифицированный, произведенный на заводе фаркоп и не о чём не беспокоиться.

Счастливой вам дороги!

Фаркоп своими руками — как сделать блок согласования и другие детали, описание с чертежами

При необходимости отбуксировать крупногабаритный груз в место назначения разумнее воспользоваться прицепом, соединённым с автомобилем через фаркоп. Однако классические модели отечественного автопрома — к примеру, ВАЗ 2107 — таким агрегатом оснащены не были. Вместо него разработчиками предусмотрены проушины для крюка буксировочного троса. Их расположение требует особого навыка от водителя при движении в такой сцепке. Поэтому владельцы таких транспортных средств стремятся создать фаркоп своими руками.

Что собой представляет фаркоп и для чего нужен

Фаркопом называют тягово-сцепное устройство, предназначенное для буксировки прицепов. Если автовладельца не устраивает объём багажника, предусмотренный производителем при выпуске модели, то установка подобного приспособления становится компромиссным вариантом. Он пользуется заслуженной популярностью среди владельцев частных домовладений и любителей рыбной ловли, так как наличие прицепа позволяет:

• привезти строительные материалы;
• вывезти крупногабаритный мусор с участка;
• вытянуть другую машину из кювета или отбуксировать её до мастерской;
• отправиться на рыбалку с лодкой и прочими приспособлениями для активного отдыха.

Виды

Выпускаемые гигантами автомобильной промышленности фаркопы различаются по конструкционным особенностям, характеристикам использованного метала (сорт, прочность, упругость, коррозионная устойчивость), формам крепежа, наличию электропроводки, устойчивости к рывкам и т. п. Одно из самых популярных оснований для классификации — съёмность конструкции:

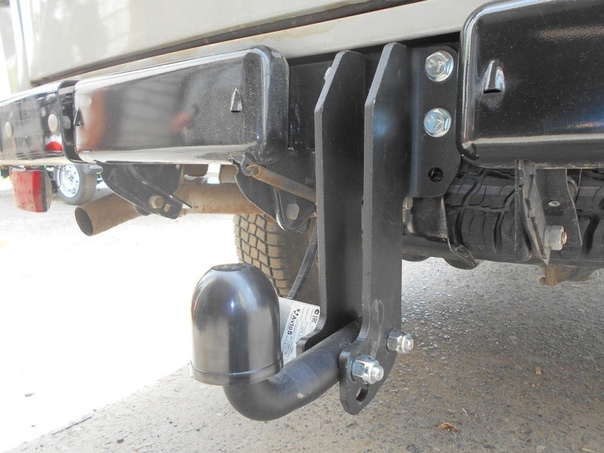

• стационарные фаркопы устанавливаются один раз и «на всю жизнь»;

Стационарны фаркопы делают, как правило, на совесть

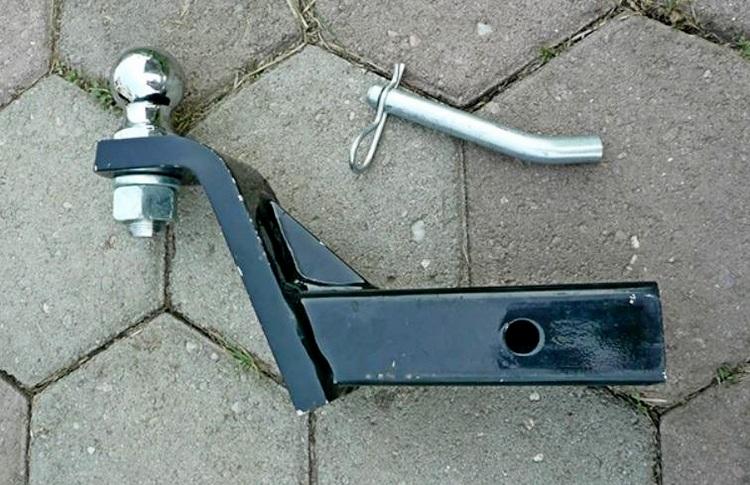

• съёмные модели прицепного устройства позволяют монтировать их только в случае необходимости, однако требуют дополнительных крепёжных элементов.

Съёмный фаркоп — более мобильный вариант

По типу шара различают прицепные устройства следующих типов:

• А — устанавливают, если вес груза не превышает 1,5 тонн, прост и удобен в эксплуатации, может быть оперативно демонтирован;
• Н — менее распространён по сравнению с аналогичным ему по грузоподъёмности типом А, но также используется отечественными автолюбителями;
• F и G — регулируются по высоте крепления, отличаются по количеству отверстий для крепежа, подходят для внедорожников с прицепами массой до 3,5 тонн вместе с грузом;
• V — не регулируется по высоте, как первые два типа, но обладает повышенной грузоподъемностью (до 2,5 тонн)

Необходимые материалы и инструменты

При стандартной схеме крепления фаркопа к автомобилю понадобится приготовить следующие инструменты и материалы:

• сварочный аппарат;
• дрель и свёрла к ней;
• болгарка;
• гаечные ключи в наборе;
• пассатижи;
• паяльник;
• изолента;
• метровая штанга из железа;
• полуметровая балка-уголок;
• кронштейны;
• подрозетник из металлического кольца;
• крюк или шаровый механизм со встроенными проушинами;
• закладная;
• болты с гайками М12 и М16;
• шайбы на 12 и 16;
• саморезы;
• пятижильный кабель.

Как изготовить фаркоп своими руками

Процесс самостоятельного изготовления фаркопа начинается с определения максимально возможной транспортируемой массой, суммированной с общим весом пустого прицепа. От полученной величины и частоты использования зависит выбор крюка сцепного устройства правильной формы:

• при грузоподъёмности не более 1,5 тонн используют простой и надёжный в эксплуатации крюк, прикрепляемый двумя болтами;
• если прицеп будет прикрепляться к машине в редких случаях, то стоит обратить внимание на агрегаты, снабжённые муфтовыми соединениями — они быстро монтируются и так же оперативно демонтируются при необходимости;
• при грузоподъёмности в 1,5 – 3 тонны выбор стоит отдать в пользу торцевого крюкового устройства;
• если крюк также будет изготовлен своими руками, то для него не следует давать тяговую нагрузку больше 900 кг (общая масса груза и прицепа).

Схема сборки фаркопа

Выбрав модель крюка, переходят непосредственно к алгоритму изготовления фаркопа:

1. В металлообрабатывающей мастерской заказывают несущую балку — важнейшую часть сцепного устройства. При наличии соответствующих навыков можно изготовить её самостоятельно, приварив газосваркой к метровой трубе балку-уголок.
2. Ферму прикладывают к днищу автомобиля, намечая отверстия для монтажа кронштейнов и других элементов.
3. Проверяют качество просверленных отверстий и примеряют крепёж.
4. Присоединяют к ферме крюк посредством вкручивания двух болтов.
5. Справа или слева приваривают кольцо, выполняющее функции подрозетника.
6. Шлифуют все поверхности болгаркой и накладывают два слоя грунтовки.
7. Балку окрашивают аэрозольной краской и проводят антикоррозийную обработку.
8. На яме выполняют примерку всей конструкции из балки и крюка, выясняя, не помешает ли фаркоп рядом расположенным узлам тормозной системы.
9. Затяжку болтов и гаек осуществляют попарно до упора.

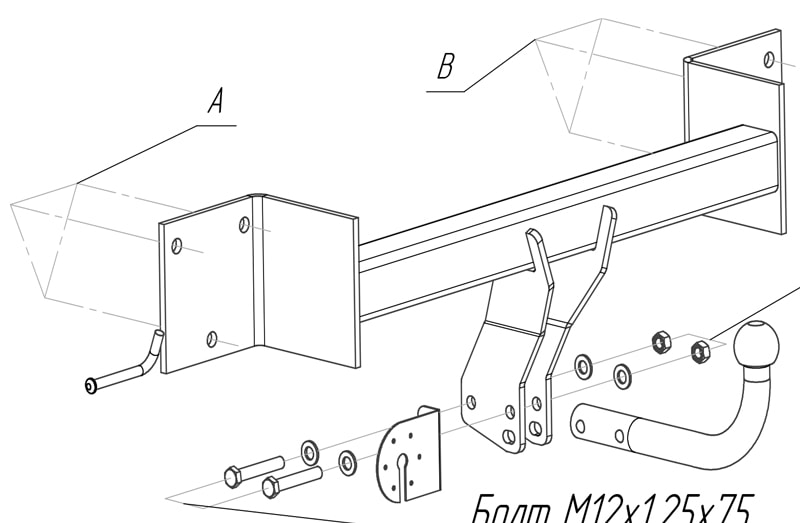

Фаркоп, разложенный на составные части

В определённых случаях вам может потребоваться установка дополнительного элемента — блока согласования для фаркопа, который позволяет избежать изменения нагрузки в электроцепи транспортного средства.

Такой блок понадобится, если ваш автомобиль:

• снабжён фонарями на светодиодах;
• на дисплей бортового компьютера выводятся сведения об уровне рабочих жидкостей, состояния внешнего освещения и пр.;
• произведён за рубежом.

Подключение фаркопа

Подключение фаркопа к автоэлектрике — финальный этап

После установки металлической сцепной конструкции следует подключить фаркоп к автоэлектрике. Для этого необходимо соблюсти следующую последовательность действий:

• пакуют проводку в термоусадочную трубку или обматывают изолентой;
• демонтируют обшивку багажника;
• жгут провода протягивают в отверстие для провода подсветки номерного знака;
• со стороны багажника монтируют предохранители;
• от предохранителей тянут провода к задним фарам, а противоположный конец провода снабжают наконечниками;
• монтируют провода через наконечники к соединительной вилке под розетку прицепа;
• фиксируют жгут изолентой.

Осталось дело за малым — проверить работу фар и организовать тестовую езду с пустым и полным прицепом вдали от оживлённых дорог, меняя режимы вождения. При тест-драйве обращают внимание на степень деформации балки, качество резьбовых затяжек, устойчивость поверхности крюка к истиранию и пр.

Особенности эксплуатации и ухода

Обработка мест крепления фаркопа с кузовом мастикой снижает вероятность появления негативных проявлений коррозии. С этой же целью проводят антикоррозийную обработку всех металлических элементов до начала монтажа всей конструкции.

Самодельные фаркопы являются источниками дополнительной опасности во время движения, поэтому при их регистрации потребуется получать сертификат и производственное согласование в ГИБДД. В противном случае станет невозможно пройти плановый техосмотр или выехать на таком модернизированном авто за рубеж. Ошибки в изготовлении и последующей установке могут стать источником:

• разрыва кузова;
• отрыва балки;
• разворота транспортного средства;
• переворота машины «с ног на голову».

Видео: установка и подключение фаркопа на автомобиль Лада Гранта

Таким образом, оснащение автомобиля фаркопом позволяет сэкономить на заказе услуг грузотакси, так как прицеп небольшой вместимости избавит от мелких хлопот по транспортировке с дачи урожая картофеля и в доставке на загородный участок стремянки и даже бетономешалки. Агрегаты промышленного производства обладают высокой стоимостью, поэтому при наличии необходимых материалов и инструментов можно попробовать соорудить прицепное устройство самостоятельно.

Андрей вырос в семье музыкантов. Правда скрипку он так и не освоил, но музыкальный слух отлично помогает уловить мельчайшие сбои в работе акустики и сабвуфера. Оцените статью: Поделитесь с друзьями!

Самодельный фаркоп – можно и самостоятельно изготовить фаркоп? ➤ Mnogofarkopov.ru

Все автолюбители от мала до велика, знают, что за устройство фаркоп  и для чего оно предназначено. Для тех кто не знает, можно сказать, что это всего-навсего крюк, но, несмотря на это, он представляет большое значение для автомобиля. Итак, это замечательное устройство предназначено для крепления легкового прицепа,  который вы можете использовать по своему усмотрению. Конструкция фаркопа выполняет защитную функцию, позволяя обеспечить сохранность вашего бампера при столкновениях сзади.

Если  ваш автомобиль не оборудован фаркопом, а он вам так необходим — это не проблема. Фаркоп можно купить в магазине, ну или же соорудить своими умелыми руками. Наверное, вы сразу зададитесь вопросом: будет ли самодельный фаркоп таким же надежным и безопасным, как и купленный?. На этот вопрос невозможно дать однозначный ответ. Исходя из статистики, 80% автомобилистов ремонтируют свои автомобили в автомастерских. Вот и ответ. Если вы не смыслите в слесарном деле, да и в механике, то у меня для вас есть ответ —  НЕТ. Для вашей собственной безопасности лучше всего взять деньги и пойти в магазин за новым фаркопом. Но если же вы решитесь на подвиг и захотите соорудить фаркоп сами, помните, что это не так-то просто, вы потратите достаточно времени и усилий. Положительный момент – это сэкономит ваши деньги.

Как сделать фаркоп своими руками?

Изначально определимся, что нам понадобится для создания самодельного фаркопа:

1. Профильная труба (размер взависимости от габаритов)
2. Листовая сталь (толщиной не менее 8 мм)
3. Металлический шарик (можно найти на рынке, ну если у вас есть знакомый токарь, выточить его не составит большого труда либо заменить шаровым наконечником от автомобиля МАЗ)
4. Сварочный аппарат
5. Болгарка
6. Возможно, понадобиться дрель

Снять бампер, что бы обеспечить доступ к нижней части машины. Пластины прикручиваются болтами (диаметром не менее 12 мм) по 2 шт. с каждой стороны. Затем измеряется расстояние между пластинами и отрезается такой же длинны профильная труба, на которой снимается фаска для сварного шва. На трубе размечается середина, где будет крепиться (с помощью болтов либо сварки), под прямым углом отвод с шаровым наконечником. Далее производится грунтовка всей конструкции. Для безопасности на конструкции фаркопа должно быть установлено устройство, предотвращающее  самопроизвольного отсоединения прицепа от автомобиля во время движения. Питание на прицеп можно провести от жгута запитки задних фонарей. Для запитки делается отдельный жгут из 7 проводов расцветки соответствующей стандарту. Соединение можно производить, снимая изоляцию с соответствующих проводов, подсоединяя их, а после изолируя, с помощью изоленты. Можно использовать разъемы быстрого подключения (использование изоленты не требуется). И вот результат – ваш самодельный фаркоп готов, нужно только произвести монтаж с кузовом.

На сколько крепким будет ваш фаркоп, зависит только от вашего мастерства. Если вы не уверены в своих силах, лучше всего для вас будет приобрести его в магазине.  Да конечно, вы однозначно потратитесь, но в свою очередь приобретете надежный, качественный, может быть даже фирменный фаркоп, тем самым обезопасив себя от своей же халатности. Почему спросите вы? Небольшой просчет геометрии конструкции, плохая сварка, крепление, плохой материал и вы создадите опасность не только для себя, но и для других участников дорожного движения. Итак, подведем итоги – “осведомлен – значит предупрежден”. Поэтому  решать вам: фаркоп своими руками и деньги или надежный покупной фаркоп и безопасность.

Фаркоп своими руками. Материалы, схема конструкции.

У автовладельцев, живущих за городом или имеющих в собственности домик в деревне в качестве дачи, частенько возникает необходимость в перевозке объемных грузов. Те из них, кто еще не обзавелся прицепом для автомобиля, в большинстве своем, хотят сделать это. Несмотря на то что автомагазины сегодня предлагают широчайший ассортимент тягово-сцепных устройств, некоторым водителям иногда все-таки не удается найти прицепное для своей модели автомобиля либо цена его оказывается непомерно высока. Возможность сделать фаркоп своими руками приближают таких автолюбителей к исполнению желания перевозить крупногабаритные грузы на собственном прицепе.

Так как тягово-сцепное устройство (ТСУ) для автомобиля не может быть универсальным, подходящем для любой модели, то рассмотрим его изготовление на примере автомобиля Skoda Octavia Combi. Ниже мы опишем как сделать фаркоп для указанного авто.

Детали, материалы и инструменты для изготовления ТСУ

Чтобы изготовить фаркоп своими руками понадобится:

• Сварочный аппарат.
• Угловая шлифовальная машинка (болгарка). Отрезные и зачистные диски.
• Защитные очки.
• Дрель.
• Сверла.
• Стальной шар на крюке. Его диаметр зависит от изготовителя прицепа.

Прицепное устройство для прицепа, сделанного в Европе, должно иметь шар диаметром 50 мм. Шар для «американцев» бывает двух вариантов: диаметром 2″ то есть 50,8 мм, или 17/8″ что равно 53,975 мм. Для прицепа российского производства его диаметр ровно 50 мм как для европейца.

Крюк с шаром можно недорого купить на авторазборе, а если не удастся найти готовый, попробуйте заказать изделие токарю и загнуть под нужным углом.

Также необходимо иметь в наличии:

• Отрезок стальной трубы сечением 50 × 50 мм длиною чуть больше полутора метров.
• Две полосы листовой сталь толщиной 5 мм 300 × 70 мм и еще пара такой же толщиной размером 200 × 70 мм, а также фрагмент стального листа толщиной 2 мм размером приблизительно 120 × 120 мм для кронштейна под розетку.
• Болт М 10 × 1,25 длиною 80 мм с гайкой ― 2 шт.
• Болт М 12 × 1,25 длиною 50 мм с гайкой ― 6 шт.
• Винты с гайками для крепления розетки (М 3 или М4 длиною около 40 мм).
• Розетка.
• Разноцветные многожильные медные изолированные провода, и ПХВ изолента.

Описание техпроцесса

1. Снимите задний бампер автомобиля. Под креплением бампера находятся два отверстия открывающие полости внутри лонжеронов.
2. Измерьте расстояние между наружными краями отверстий внутрь лонжеронов. Отрежьте от трубы часть длиною равной этому расстоянию.
3. Отметьте середину, получившегося отрезка.
4. На краях полос длиною 20 см прорежьте отверстия 5 × 5 см. Наденьте полосы отверстиями на середину трубы и приварите к ней на расстоянии, позволяющем, вставить между ними крюк с шаром. Если в крюке есть крепежные отверстия просверлите такие же в пластинах, соответственно им, и закрепите между ними крюк при помощи болтов с гайками на 10.

   Крепления фаркопа к лонжеронам

5. К концам трубы приварите полосы длиною 30 см так чтобы они были направлены в сторону противоположную направлению крюка под прямым углом к его кронштейну.
6. Вставьте, приваренные полосы внутрь лонжеронов.
7. Просверлите снаружи в каждом заднем лонжероне автомобиля три отверстия диаметром 12,5 мм, так чтоб просверлить и вставленные пластины.
8. Примерьте бампер крюк должен находиться достаточно низко, для того чтоб не мешать ему сесть на свое место и достаточно высоко, чтобы не задевать за дорогу во время движения.
9. Снимите конструкцию, сверлом большего диаметра сделайте фаску с обеих сторон отверстий и приварите к пластинам гайки М 12 напротив каждого отверстия со стороны выхода сверла. Чтобы гайки не смещались во время сварки прикрутите их болтами.
10. В пластине толщиной 3 мм сделайте необходимые для установки розетки отверстия: одно большое под контакты разъема и несколько маленьких для крепления. Приварите ее к кронштейну крюка параллельно трубе.
11. Не забудьте сделать устройство для крепления страховочных цепочек. Как его делать определите сами, рассмотрев цепочки прицепа на предмет предполагаемого варианта фиксации.

После выполнения пункта № 11 вы, практически, сделали фаркоп своими руками. Вам осталось его только установить и подключить розетку к проводке автомобиля.

Полезные советы

• Ввиду, того что поломка конструкции во время движения может натворить много бед. Избегайте сварки металла встык. Поэтому предпочтительней для крепления стальных полос к краям балки прорезать в них отверстия по размеру сечения трубы, надеть их на ее концы, а затем обварить.
• Не работайте болгаркой без защитных очков, и не варите без маски: берегите глаза.
• Если хотите окрасить новый фаркоп своими руками, то вначале, хорошенько подготовьте к покраске его поверхность. Для этого протравите ее любым средством, для преобразования ржавчины в состав которого входит ортофосфорная кислота. После чего прошлифуйте поверхность водостойкой наждачной бумагой, поливая ее водой для смывания отходов. Высушите узел обезжирьте растворителем для нитрокрасок или ацетоном, и покройте адгезионным грунтом из баллончика. Высушите грунт в соответствии с инструкцией. Прошлифуйте наждачной бумагой № 400 с водой чтобы поверхность после высыхания воды была равномерно матовой. Поверхность готова ― сушите, обезжиривайте спиртом или бензином Б-70 (растворителем свежий грунт размажется). Затем можно красить. После такой подготовки ваша краска будет держаться очень долго.

Как сделать фаркоп своими руками?

На чтение 5 мин. Просмотров 1. 4k.

Сегодня мы поговорим о том, как сделать фаркоп своими руками. Фаркоп относится к тягово-сцепным устройствам, которые применяются при буксировании небольших автомобильных прицепов и трейлеров.

Сегодня мы поговорим о том, как сделать фаркоп своими руками. Фаркоп относится к тягово-сцепным устройствам, которые применяются при буксировании небольших автомобильных прицепов и трейлеров. Итак в представленной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет фаркоп?
• Как устроен фаркоп?
• Как правильно сделать самодельный фаркоп для своего автомобиля?
• Что необходимо для того чтобы установить фаркоп самостоятельно на транспортное средство?
• Как правильно устанавливается фаркоп на транспортное средство?
• Как правильно сцепить прицеп с транспортным средством?

Основная информация о тягово-сцепном устройстве

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи, а для владельцев внедорожников фаркоп вообще является обязательным устройством. Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

Названия выводов семи контактных розеток:

• Задний противотуманный фонарик;
• Контактное заземление;
• Правый поворот;
• Левый поворот;
• Стоп-сигналы;
• Номерные подвески и левая сторона габаритов;
• Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркопы для иномарки:

• Контактное заземление;
• Правый поворот;
• Левый поворот;
• Стоп-сигналы;
• Номерные подвески и левая сторона габаритов;
• Номерные подвески и правая сторона габаритов;
• Задний противотуманный фонарик;
• Задний ход;
• 12 вольт с аккумуляторной батареи;
• 12 вольт во время зажигания;
• Заземление для девятого контакта;
• Заземление для десятого контакта;
• Сигнальный проводок.

Некоторые владельцы автомобилей считают, что фаркоп необходим для обеспечения защиты транспортного средства в случае возникновения аварийной ситуации. Они думают, что в случае аварии фаркоп принимает на себя определенную частичку силы удара по заднему бамперу. Но это мнение ошибочно, причем во многих странах мира передвижение с фаркопом без прицепа строго запрещается. Это связано с тем, что кузов транспортного средства повредится намного больше чем, если основной удар придется на фаркоп, а не на задний бампер. Поэтому идеальным вариантом будет, если фаркоп будет сниматься и снова устанавливаться. Таким образом, вы не будете ежедневно подвергать свой автомобиль опасности.

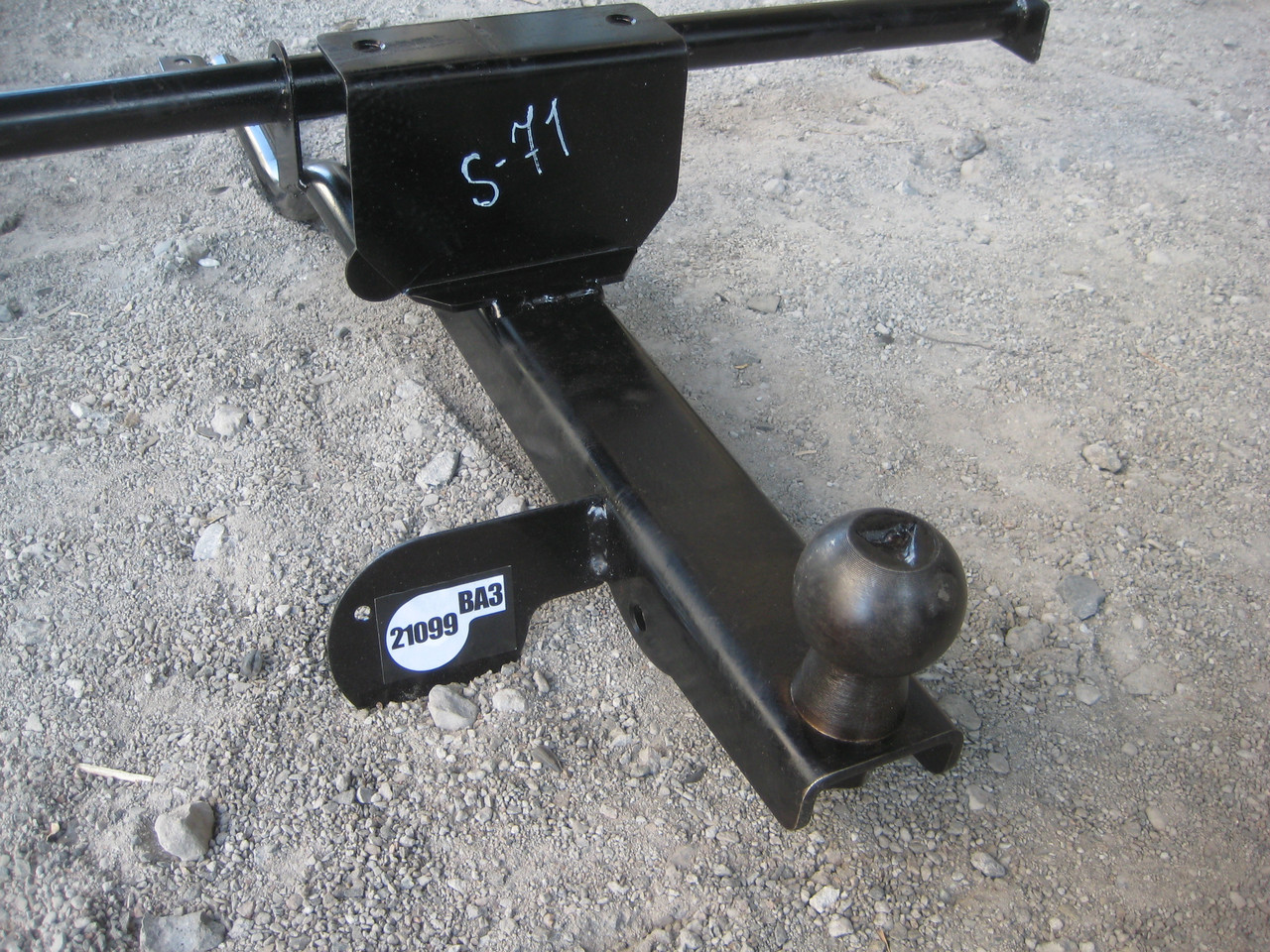

Самодельный фаркоп

Для самостоятельного изготовления фаркопа вам понадобится:

• Дрель;
• Болгарка;
• Наждачка;
• Шлифовальный круг;
• Шарик с проушинами;
• Сварочный аппарат;
• Трубочка подходящего диаметра и длиной около двух метров.

Как правильно сделать самодельный фаркоп для своего автомобиля?

1. Снимаем бампер;
2. Отрезаем проушины;
3. Проделываем отверстия при помощи дрели;
4. С помощью сварочного аппарата сварите крепеж;
5. Привариваем вторую трубку по центру, так чтоб они соединялись под прямым углом;
6. Зачищаем шов и краешки трубок при помощи шлифовального круга и крупнозернистой наждачки;
7. Прогрунтуйте изготовленную конструкцию;
8. Покрасьте изготовленную конструкцию.

Для усиления лонжерона лучше всего установить небольшой уголочек с гаечками, таким образом вы изготовите съемный фаркоп. Питание фаркопа можно обеспечить при помощи фар, а розетку с помощью коннектора. Поздравляем вас вы изготовили фаркоп своими руками!

Установка фаркопа своими руками

Для установления фаркопа на авто вам понадобится домкрат или смотровая яма. Итак, как правильно установить фаркоп своими руками на автомобиль?

1. Обесточиваем автомобиль;
2. Достаем все из багажного отделения;
3. Снимаем обивку и запаску;
4. Помечаем места, на которых в будущем будет располагаться фаркоп;
5. Закрепляем конструкцию тягово-сцепного устройства, для этого вам понадобятся хомуты, брусья и струбцины;
6. Просверливаем отверстия для крепежа прицепного устройства, для этого вам нужно будет воспользоваться дрелью;
7. С помощью болтиков, шайб и гаек произведите затяжку;
8. Проделайте 2 добавочных отверстия с внутренней стороны багажного отделения и в нижней части лонжерона, для этого вам нужно будет воспользоваться усиливающими накладками. Благодаря такому креплению сцепление будет более надежное и частично снизит нагрузку с кузова транспортного средства.
9. Вставляем болтики и надеваем усиливающие накладки с шайбами;
10. Затягиваем болтики и шайбы при помощи ключа на 17;
11. Находим отверстия в днище багажного отделения для соединения проводков с розеткой прицепного устройства. Если же вы не найдете такое отверстие, то просверлите его сами.
12. Закрепите розетку на фаркопе;
13. Протяните проводок через проделанное отверстие в багажном отделении и подключите его к розетке.

Процесс установления фаркопа на автомобиль полностью завершён, удачи вам в использовании!

Рекомендации по установлению фаркопа своими руками:

1. Обработайте отверстия для крепления противокоррозийной жидкостью;
2. Во время подключения розетки к проводки к автомобилю Фольксваген Поло седан пропаяйте и тщательно заизолируйте все скрепления;
3. Щедро смажьте сцепляющий шарик пластичной смазкой;
4. Закройте сцепной шарик специальным колпачком, благодаря этому вы сможете понизить налипание на него песка и пыли, а их скопление может привести к абразивному изнашиванию узлов сцепления и шарика. Также это не даст вам испачкаться при разгрузке и выгрузке багажного отделения транспортного средства. К тому же, колпачок можно изготовить самостоятельно, например, из теннисного мячика.

Алгоритм сцепления прицепа с транспортным средством:

1. Открываем сцепляющую головку прицеп, для этого вам необходимо подтянуть ручки сцепления до щелчка. Оставляем ручку в поднятом состоянии до тех пор, пока захватывающая головка не будет полностью надета на шарик тягово-сцепного устройства транспортного средства.
2. Опускаем сцепляющую головку на шарик тягово-сцепляющего устройства машины. Обратите внимание на то, что сцепляющая головка должна щелкнуть. Нажимаем на сцепляющую ручку головки еще раз, если она полностью опущена, то сцепление правильно защелкнуто.
3. Закрепляем под сцепляющим шариком тросик привода аварийной тормозной системы.
4. Снимаем переднюю стойку прицепа.
5. Подключаем вилку электрического оборудования прицепа к розетке транспортного средства.
6. Проверяем функционирование задних и передних фар, а также фонариков, освещающих номерные знаки.
7. Проверяем надежность сцепления и функционирование узлов прицепа.

виды, устройство, выбор, популярные модели.

Прицепная техника имеет широкое распространение по всему миру. Различие конструкций поражает воображение. Но что делать, если у владельца несколько прицепов, а то и автопоездов, и каждый из них требует установки особенного сцепного крюка? – Решение этого вопроса осуществляется приобретением универсальной конструкции, которая называется съемный фаркоп.

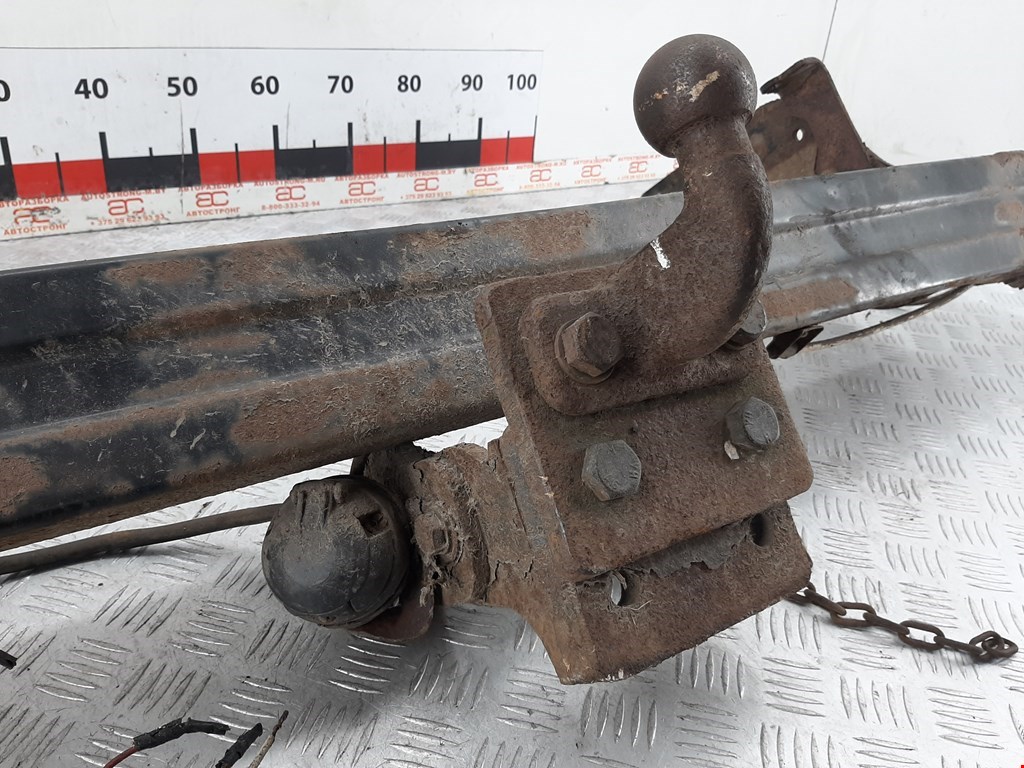

Съемный фаркоп

В отношении тягово-сцепного устройства(фаркопа) автолюбители делятся на три группы:

1. Первые, покупая автомобиль, не задумываются о прицепном устройстве. Но потом некоторые водители жалеют о нереализованной заводской опции.
2. Вторые, проявляя интерес к фаркопу, возлагают на него большие надежды. Даже если у них еще нет прицепа.
3. А третьи, зная о назначении и технических возможностях фаркопа, могут не купить автомобиль с не понравившимся прицепным. Это касается машин с приличными тяговыми характеристиками семейства внедорожников или специализированной техники.

Особенности эксплуатации

Для многих прицепное – это крюк для буксирования прицепа. Чем он проще, тем дешевле, а значит выгоднее. Но это примитивная позиция поскольку:

• Классическая рамная конфигурация прицепного предполагает сопряжение автомобиля только с определенными прицепами. При этом клиренс обоих ТС играет определяющую роль. Если прицеп не выровнен относительно горизонтальной плоскости, то пострадает развесовка. Не всегда возможно использование такелажных петель или строп для удержания груза по центру. Поэтому различный клиренс вследствие неподходящего крюка создаст проблему:
• Перевес на сцепной узел ослабит рулевое управление.
• Крен на задний борт потянет вверх заднюю ось авто, что плохо для заднеприводной машины.

Съемный фаркоп решает вопрос, так как может находиться в двух положениях относительно клиренса сцепного узла: обычном и перевернутом.

• Сиюминутная надобность перевозки груза за спиной машины заставляет водителя установить крюк с шаром, даже если он этого не хочет. Неэстетичный вид – причина нежелания установки. А полный демонтаж прицепной платформы – непрактичная процедура. Съемный фаркоп и здесь лучший вариант. Две секунды, и крюк в багажнике.
• Аварии по типу удар в спину происходят не без участия тягово-сцепного устройства. Выпирающий шар наносит больший урон, нежели бампер, имеющий вытянутую площадь. Гашение удара в первом случае будет резким. Съемный фаркоп в собранном состоянии не выпирает за бампер, поэтому случайный зацеп крюка исключен.
• ПДД некоторых европейских стран предполагают штрафы за езду с прицепным устройством. Это не значит, что оно запрещено. Евростандарты признают только съемные фаркопы. А водителю с классической конфигурацией прицепного предстоит лезть под машину и демонтировать устройство или развести руками.

  Оригинальный самодельный фаркоп

• К тому же по крюку можно удариться ногой или испачкаться смазкой, в которой находится шар. В этом вопросе опять побеждает съемный фаркоп. Пустое отверстие закрывается специальной заглушкой.

Виды фаркопов

Тягово-сцепные устройства классифицируются по нагрузочным показателям:

1. Малые, выдерживающие до 1,5 тонны. Легковой вариант.
2. Средние до 2,5 тонны. Вариант для внедорожника и микроавтобусов.
3. Большие до 3,5 тонны. Подходят для грузовиков и тяжелых внедорожников.

Вид конструкции понятен из названия:

• Несъемный фаркоп. Некоторые европейские модели. Крепятся в штатные места.
• Условно-съемный. Оснащен шарниром, с помощью которого прячется под бампером.
• Съемный. Представлен съемным классическим крюком с шаром или кронштейном понижения на американский манер.

Типы фаркопов

Кроме типов «А», «F» и «Е» существуют другие стандартизированные образцы:

• «H» практически идентичен «А», но редко встречается в России.
• «G» аналог «F», но уже с шестью отверстиями для крепления.
• «V» имеет грузоподъемность до 2,5 тонны.
• «BMA» вариант люкс для дорогих иномарок.

В отдельную группу выделяются фаркопы без балки. Как правило, они выпускаются для автомобилей марки Jeep и закрепляются в штатные отверстия под бампером. Торчать может или приемник фаркопа, или крюк.

Различия европейских и американских фаркопов

На самом деле тонкостей у съемного устройства хоть отбавляй. Различают американские и европейские съемные ТСУ. Уникальностью американских образцов является универсальность. Это своего рода конструктор:

• Шар любого диаметра.
• Варианты фиксирующих пальцев.
• Электрика.
• Понижение или повышение кронштейна.

Европейский тип фаркопа

У рам американского типа есть приемник квадратного сечения 5х5 см или 2х2 дюйма. В этот приемник-трубу вставляются кронштейны. Самый популярный кронштейн с понижением на 5 см при перевороте на 180 градусов относительно продольной оси становится прямым. Практически без понижения. Если тягач выше прицепа на 15–18 см, то подойдет кронштейн на 6 дюймов, который при перевороте выровняется с другим прицепом, оснащенным, например,16-ти дюймовыми колесами. Приемник съемного фаркопа имеет другие назначения:

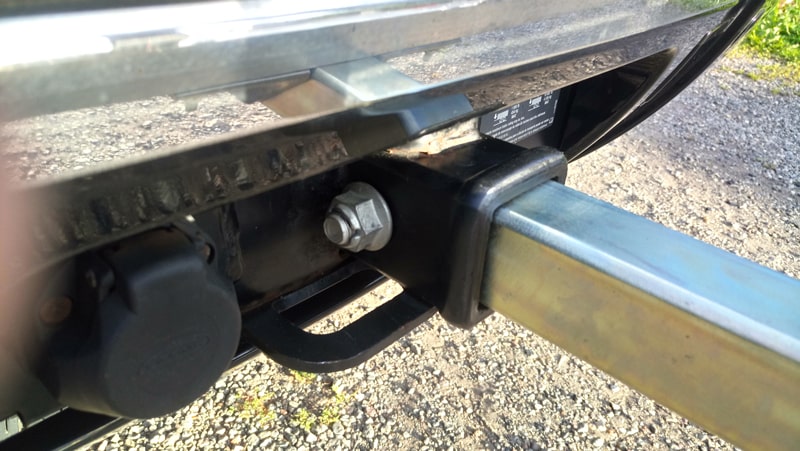

Американский тип фаркопа

• Установка площадки с электрической лебедкой, использовать которую можно тогда, когда она нужна. Допустим, в лесу.
• Установка велосипедного крепления.
• Монтаж багажной корзины.
• Использование реечного домкрата. Верхняя стенка упора хорошо подходит для этого.
• Создание транспортировочной системы для длинномерных грузов совместно с багажником на крыше машины.

  Багажник на фаркоп для перевозки мотоцикла

Американский съемный фаркоп обладает повышенной тяговой нагрузкой до 2,5 тонны и вертикальной до 300 кг.

Этой универсальности лишены европейские прицепные устройства. Их отличительной чертой является фиксированный шаровой узел. Крюк с шаром всегда находится на одной высоте, а диаметр шара неизменен – 50 мм. Между собой они отличаются типом крепления шара к балке:

• Самый распространенный помечается индексом «А». Это значит, что к балке приварено два кронштейна, и между ними проходит крюк, который фиксируется на два болта. Тяговая нагрузка составляет 1,5 тонны, а вертикальная 75 кг.

  Фаркоп Bosal

• Но в отличие от несъемного «А» есть еще один распространенный тип «F». Это съемный фаркоп, который можно открутить и сместить ниже. Площадка приварена к балке фаркопа и нагрузки у нее повыше: вертикальная 100 кг, тяговая 2 тонны.
• Третий по распространению вид «Е». А также к балке приварена платформа, но вместо крюка вставляется модуль, а в него уже крюк. Это тоже съемный фаркоп. Но крюк с шаром будет всегда одной высоты 50 мм.

К плюсам европейских съемных устройств относится полная комплектация:

• Крюк.
• Шар.
• Колпачок.
• Подрозетник.
• Электрическая розетка с проводами.
• Крепежные элементы.

Как выбрать съемный фаркоп

Для того чтобы это сделать, необходимо понять, как возить за собой прицеп. А он должен стоять так же ровно, как и автомобиль, то есть иметь аналогичный клиренс. Любой крен увеличивает нагрузку на шаровой узел, что может повлечь потерю прицепа. Универсальная формула подбора выглядит так:

1. Установить прицеп с одинаковой высотой от земли в задней точке и в точке сцепки.
2. Замерить расстояние от земли до верхней стенки приемника фаркопа и от земли до сцепного устройства, которое закреплено на дышле прицепа.
3. Разница между двумя расстояниями необходима для подбора кронштейна.

Во-вторых, определить предмет груза, а точнее, с грузоподъемностью прицепного устройства. От этого параметра отталкивается цена.

Третий момент заключается в частоте использования:

• Для постоянной эксплуатации нужна неразборная конструкция.
• Для редкой – съемная.

Производители съемных ТСУ

Производители, используя технологичное оборудование при изготовлении ТСУ, шагнули очень далеко. Конечный результат виден на сложных испытаниях и тестах металла. Среди лидеров производства выделяют:

1. Westfaliсa с устройствами бизнес-класса, обладающими высокими характеристиками по грузоподъемности. Модели оснащаются сложной системой запирания крюка в приемнике.
2. Bossal. Помимо качества фирма следит за дизайном. А это поле для творчества. Сколько бамперов, столько и прицепных балок с крюками и шарами.
3. Thule сочетает шведское качество с европейскими стандартами. Компания дает серьезные гарантийные обязательства на выпускаемые фаркопы.

   Фаркоп Bossal Power

Среди европейских съемных крюков выделяется особо технологичный премиальный фаркоп компании Bossal Power бельгийского производства. Декоративная хромированная пластина, которая закреплена сверху балки, оснащена горящей световой надписью «Bossal Power», подключаемой к габаритным огням. Конструкцию дополняет быстросъемный крюк. Он оснащен замком с ключом, при повороте которого освобождается фиксирующая ручка. После проворачивания ручки фаркоп выскакивает вниз. Возврат на место сопровождается теми же действиями в обратном порядке.

Фаркоп redBTR

Среди американских популярны модели фаркопов отечественной компании«redBTR» со стандартным занижением на 2 дюйма. Черное антикоррозионное покрытие обеспечивает приличный срок службы. Универсальность позволяет использовать шары разного диаметра и удлинители. Это простая конструкция, которая обладает потенциалом.

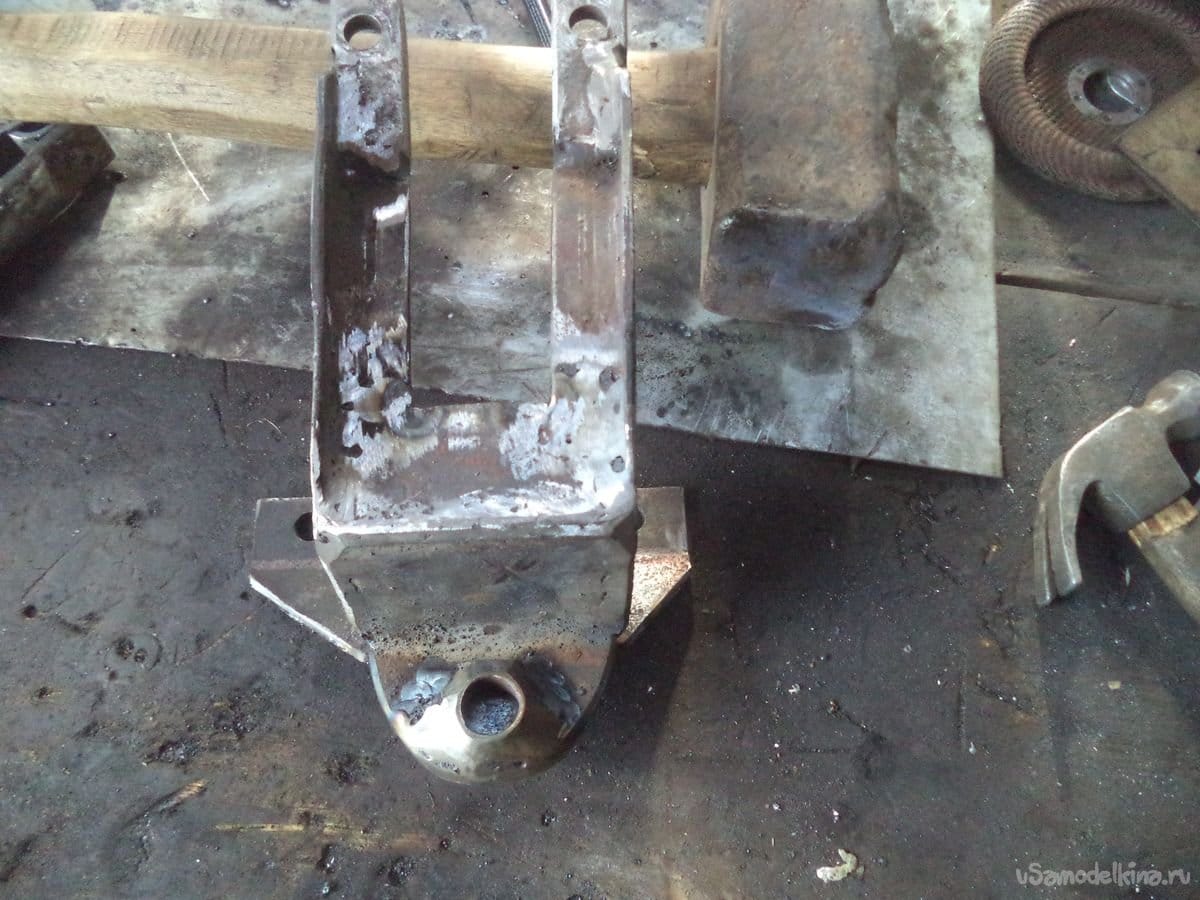

Съемный фаркоп своими руками

Если у автолюбителя хватает уверенности в собственных силах, необходимого материала и инструментов, тогда изготовление прицепного пройдет легко и интуитивно. Главное в этом деле – ребра жесткости или так называемые косынки.

• Для американского варианта понадобится труба квадратного сечения. За неимением такой надо сварить друг с другом два уголка шириной 5 см. Если есть балка с приемником, установленная на автомобиле, процесс создания съемного фаркопа прост. Только надо предусмотреть отверстие для пальца. Второй элемент – это Г-образная шина. Выгнуть ее порой проблематично, но поперечный надпил в месте сгиба решит задачу. Согнутую шину необходимо просверлить для установки шара и приварить к квадратному профилю. Затем обработать швы болгаркой. Третий и завершающий этап приварить в углы треугольные косынки. Всего 4 штуки. Мастерский одиночный шов сварки избавит от излишней зачистки при помощи болгарки. Грунтовка выполняется на свое усмотрение, цветовая гамма желательно черная.
• Создание европейского фаркопа гораздо сложнее. Так как балка или платформа самодельного устройства крепится к раме машины, необходимо составить чертеж конструкции. Штатные отверстия – это то, отчего стоит отталкиваться. К просверленной платформе заданных размеров привариваются две вертикальные поперечины – среднее звено фаркопа. Крюк с шаром приобретается отдельно. При совмещении крюка и поперечин обозначатся места сверления для двух болтов в этих поперечинах. Итак, съемный европейский фаркоп приобретает узнаваемые черты:

1. Площадка или платформа, соединенная с рамой.
2. Середина в виде поперечин с двумя отверстиями.
3. Между ним помещается и фиксируется крюк.

Видеоролик о изготовлении крюка съемного фаркопа своими руками

Половина дела сделана. Остается крепеж для розетки, покраска и испытания. Один совет: при демонтаже крюка поперечины торчать не должны.

Каждая ямка и кочка отражается весом прицепа в геометрической прогрессии в ударах по фаркопу и болтовым соединениям. Езда по российским дорогам убеждает водителя в необходимости дополнительного запаса прочности.

Как установить фаркоп своими руками?

Любители дальних поездок и просто владельцы загородных дач давно оценили преимущества использования прицепа. Это приспособление позволяет водителю перевезти все, что не помещается в кабину, при этом не причинив вред автомобилю (в том случае, когда необходимо доставить шифер или кирпич на строительную площадку). Если вас также интересует приобретение прицепа, знайте, что помимо этого вам придется купить к нему специальный буксирный механизм (проще говоря — буксирный крюк).И если вы сможете без проблем купить это устройство, то с его установкой могут возникнуть нюансы. В сегодняшней статье мы подробно расскажем, как установить фаркоп своими руками.

С чего начать?

Для начала нужно загнать машину к смотровой яме. Так вам будет намного удобнее установить фаркоп своими руками. Как только наша машина окажется на смотровой яме, открываем капот и снимаем минусовую клемму с АКБ.Таким образом отключаем всю электронику в машине, чтобы потом не было коротких замыканий при подключении дополнительных проводов. Теперь все содержимое ствола извлекаем наружу и снимаем подкладку. Последний этап начинается при установке фаркопов на авто или джипы.

Процесс установки

На этом этапе можно смело прикручивать деталь к будущему месту. Перед этим следует своими руками закрепить фаркоп с помощью хомута и просверлить отверстия под отверстия.При необходимости вы можете отметить эти места. Далее берем дрель и просверливаем необходимые отверстия. Диаметр сверла должен составлять 12,5 миллиметра. Далее в образовавшиеся отверстия устанавливаем гайки и плотно закручиваем конструкцию. Однако на этом процесс установки не заканчивается. Следующим шагом будет просверлить два отверстия возле багажника (где мы сняли обивку) и в нижней части лонжерона.

Затем туда вставляем болты, предварительно надев на них специальную усиливающую прокладку и шайбу.Затем возьмите гаечный ключ с открытым зевом на 19-19 мм (в зависимости от типа фаркопа) и закрутите его до упора. Теперь переходим к завершающему этапу — подключению розетки фаркопа. Для этого проделываем отверстия в нижней части багажного отделения. Перед тем как это сделать, внимательно проверьте все отмеченные места для крепления. Обязательно отметьте, где будете просверливать отверстия. Далее прикрепляем розетку к фаркопу и проводим все необходимые провода для стоп-сигналов и габаритных огней. Внимательно следите за цветом составов.Провода не должны путаться.

Заключение

Теперь вы знаете, как устанавливаются фаркопы для джипов и легковых автомобилей. Процесс можно считать завершенным. Теперь смело садитесь на прицеп и отправляйтесь в путь.

Подсказка

Если вы хотите быть уверены в своей безопасности, никогда не делайте фаркоп своими руками. Почему? Дело в том, что их конструкция часто не выдерживает нагрузки, которую несет прицеп массой 500 кг на скорости 60-80 километров в час.Не выдерживают гайки и иногда сварочные швы. Поэтому не жалейте потратить еще немного денег и покупайте заводское устройство, разработанное профессиональными инженерами и конструкторами.

Как прикрепить буксировочное устройство

Планируете поездку этим летом на трейлере или прицепе? Вам нужно будет убедиться, что в вашем автомобиле буксирное устройство, которое правильно установлено и подходит для работы.

Вы можете установить их самостоятельно дома, если у вас есть опыт работы с автомобилями — это может быть немного сложно, поэтому вам понадобятся подходящие инструменты, поэтому, если вы не уверены, вам лучше обратиться к профессионалу.Но если вы довольны тем, что самостоятельно обслуживаете автомобиль и хотите решить новую задачу, у нас есть вся необходимая информация.

Быстрые ссылки

Перед началом работы — выбор буксировочного устройства

Подумайте, для чего вы будете использовать буксировочное устройство, в том числе;

• Что вы будете буксировать
• Какой вес он должен будет тянуть
• Какой вес может буксировать ваш автомобиль; Не стоит устанавливать буксирное устройство, если ваша машина не справляется с этой задачей.Максимальный вес, который может выдержать ваш автомобиль, должен быть указан в руководстве пользователя. Если нет, проверьте табличку VIN. Это должно включать в себя «полную массу поезда» — максимальный общий вес полностью загруженного автомобиля и прицепа. Его нельзя превышать ни при каких обстоятельствах.
• Ваша марка и модель автомобиля (вам нужен тот, который подходит к вашему автомобилю, поскольку точки крепления различаются)

Вот еще несколько вещей, которые следует помнить перед установкой буксировочного устройства:

• Всегда устанавливайте буксирное устройство только в соответствии с рекомендациями вашего конкретного производителя и всегда следуйте конкретным инструкциям по установке.
• К буксирному крюку прилагается подробное руководство по эксплуатации — обязательно следуйте ему!
• Прежде чем начать, убедитесь, что вы не аннулируете какие-либо гарантии, выполняя работу самостоятельно.

Типы буксировочного устройства

На рынке представлены в основном два различных типа буксирных крюков — буксировочное устройство с фланцем и шаровое дышло и буксировочное устройство с «лебединой шейкой».

Фланцевое буксировочное устройство с шаровой опорой

Фланцевое шаровое буксировочное устройство является наиболее распространенным в Великобритании и, вероятно, лучшим вариантом, если вы хотите перевезти что-то большое, например, тяжелый прицеп или фургон. Однако в последние годы этот стиль стал менее популярным, поскольку конструкция с фланцевым шаром может мешать работе датчиков парковки на современных автомобилях.

Буксировочное устройство «Лебединая шея»

Буксировочное устройство «Лебединая шея» более широко используется на континенте и становится все более распространенным в Великобритании из-за его более тонкой и компактной конструкции. Но, несмотря на то, что он выглядит лучше из двух, стоит иметь в виду, что лебединая шея не всегда совместима с некоторыми буксирными принадлежностями, такими как защита бампера и велосипедные держатели.Обе конструкции доступны в виде съемных опций, поэтому вы можете снимать шейку с фаркопа, когда она не используется.

Выбор электрооборудования

Несмотря на то, что доступны универсальные электрические комплекты, рекомендуется использовать специальный блок, разработанный специально для вашей марки и модели. Хотя это может быть немного дороже, сегодня электромонтаж в автомобилях настолько сложен, что стоит потратить несколько дополнительных фунтов, чтобы избежать неисправностей, которые могут возникнуть с универсальной розеткой.

Вам придется выбирать между 7-контактным, 7-контактным сдвоенным или 13-контактным блоком.

7-контактный

7-контактный является наиболее распространенным и наиболее экономичным, и он совместим практически со всем, что вы можете подключить к буксирной балке, от прицепов и караванов до конных боксов.

7-контактный Twin

7-контактный Twin дает вам дополнительную мощность, но двойные разъемы могут быть неприглядными, и, если вам не нужно подключать внутреннюю электрическую часть в вашем доме на колесах во время путешествия, например, в холодильнике или на отдыхе аккумулятор, он просто не стоит дополнительных затрат.Полные инструкции о том, как установить электрическую розетку на буксирное устройство, будут включены в ваше руководство по установке.

13-контактный

Если вы буксируете трейлер младше 10 лет, вам понадобится 13-контактный разъем, так как он входит в стандартную комплектацию всех домов на колесах, произведенных после 2008 года.

Крепление Буксировочное устройство

После того, как вы выбрали буксирное устройство и электрооборудование, вы готовы приступить к работе. Весь процесс займет не более пары часов, и работа будет намного проще, если вы сможете поднять автомобиль на рампе, над смотровой ямой или на паре домкратов и осей.Как только вы все подготовите, первая задача — снять задний бампер.

1. Снимите задний бампер

В большинстве случаев вам придется разбирать задний бампер, чтобы прикрепить буксирное устройство к вашему автомобилю, но точный процесс будет зависеть от разных производителей и моделей .

Например, если вы устанавливаете буксирный крюк на люк Peugeot 207 5, снимать бампер не нужно вообще, а только два крепления с нижнего края бампера, которые скрывают монтажные отверстия. на внешней стороне шасси.

В то же время, если вы работаете над BMW 3 серии, вам придется снять бампер, брызговики, боковую обшивку и крышку аккумуляторного отсека. В некоторых автомобилях вам, возможно, даже придется снимать выхлопную систему, поэтому не забудьте внимательно ознакомиться с руководством по установке, прежде чем приступить к работе.

Вот несколько простых шагов, которые помогут вам легко снять бампер:

• Перед тем, как начать откручивать болты, убедитесь, что бампер надежно закреплен, чтобы он не упал на пол и не повредился после отсоединения.В идеале, это работа для двух человек, с помощником, выполняющим роль корректировщика. В качестве альтернативы вы можете закрепить бампер веревкой, чтобы удерживать его на месте.
• Чтобы бампер снимался плавно и легко, нанесите несколько капель Release Spray на точки крепления, прежде чем снимать его.
• После того, как вы успешно сняли бампер, храните его в безопасном месте, чтобы не повредить его.

2. Вырежьте свой бампер

Некоторым автомобилям, например Audi A3, потребуется модификация задних бамперов для правильной установки фаркопа. Для этого нужно вырезать кусок бампера, чтобы освободить место для буксирного устройства, например, шею и буксировочный шар. Если вы сделаете это самостоятельно, вот несколько указателей:

• У большинства моделей есть трафарет на внутренней стороне бампера, четко очерчивающий участок бампера, который вам нужно удалить. Следуйте этой линии и больше ничего не сокращайте.
• Не пользуйтесь лобзиком, так как тепло и вибрация могут повредить бампер, в результате чего краска начнет пузыриться или отслаиваться.
• Используйте ручную пилу с мелкими зубьями, так как она даст вам наиболее точный разрез, и заранее наклейте малярную ленту на область разреза, чтобы защитить пластик.

3. Установите поперечину

Теперь вы готовы к установке поперечины. Это металлический каркас, который крепит буксирное устройство к шасси вашего автомобиля. Прежде чем начать, необходимо сначала выполнить несколько важных проверок:

• Осмотрите перекладину и снимите все резиновые уплотнения с точек крепления.
• Перед установкой убедитесь, что все поверхности поперечной балки, которые могут соприкасаться с шасси, должным образом очищены.Это защитит шасси от ржавчины. Используйте наждачную бумагу или скребок, чтобы удалить излишки грязи или коррозии.
• Если вам нужно просверлить дополнительные отверстия в поперечине перед ее креплением к автомобилю, эти отверстия необходимо обработать должным образом. Убедитесь, что в отверстии нет металлической стружки или другого мусора, и нанесите антикоррозийное средство хорошего качества.

Когда вы будете довольны поперечиной, пора прикрепить ее к машине. Опять же, это может быть проще с дополнительной парой рук, поэтому попросите помощника помочь.

1. Поперечина должна быть надежно закреплена болтами, и, как упоминалось ранее, эти точки крепления различаются от автомобиля к автомобилю.
2. После того, как вы найдете различные точки крепления, в которых поперечина будет крепиться к шасси вашего автомобиля, вручную затяните все болты на месте. Это позволяет при необходимости позже отрегулировать положение перекладины.
3. После того, как все болты будут на месте и вы будете довольны положением поперечины, затяните болты с помощью динамометрического ключа, соблюдая предписанные настройки крутящего момента, указанные в руководстве по установке.
4. После закрепления поперечины заделайте швы между рельсом шасси и поперечиной водонепроницаемым герметиком для защиты от ржавчины и коррозии.

4. Установите шейку и буксировочный шар

Когда поперечина надежно закреплена на месте, пора установить сам буксирный механизм: шаровой фланец или насадку в форме лебединой шеи, которая позволит вам сцепить автомобиль к вашему прицепу или каравану. Ваша буксирная балка должна иметь металлическую пластину или «корпус», который крепится к поперечине; как только вы зафиксируете это на месте, прикрутите болтами шейку буксирного крюка к корпусу, следя за тем, чтобы использовать указанные настройки крутящего момента. Если вы используете конструкцию с фланцевым шаром, вам также необходимо прикрепить буксирный шар к лицевой панели.

Посетите блог Holts, чтобы получить дополнительную информацию о том, как максимально эффективно использовать свой автомобиль летом и за его пределами. Щелкните здесь, чтобы перейти на нашу домашнюю страницу.

Что нужно для установки фаркопа. Установка головного гарнитура своими руками. Сцепное устройство переднеприводное для автомобиля

Сегодня многие автолюбители устанавливают на легковой автомобиль сцепное устройство, чтобы получить возможность перевозить на прицепе различные грузы.Это действительно очень удобно, ведь обычная машина превращается в надежного помощника с расширенными возможностями по вместимости. Но установка Фаркопа требует знания некоторых нюансов, о которых обязательно упомяните в этой статье.

Итак, основная задача автомобилиста перед выполнением работ — оформить на прицеп все необходимые документы и рассчитать необходимую массу последнего. Если это будет сделано, вас могут принять за установку тягово-сцепного устройства (именно так свинину часто называют специалистами).У современной машины для легковых автомобилей самое неудобное устройство. Итак, достаточно установить кронштейн на корпус, на котором расположен крючок с шариком. Именно для этого мяча и сделана нашивка. сцепная головка прицепа.

Какой фарг выбрать?

Раньше бралось приваривать крюк к кронштейну, без возможности последующего демонтажа. Совершенно естественно, что такой подход многие специалисты называют богохульством. Единственный плюс этого метода — невысокая стоимость, и для большинства людей этот фактор является решающим (особенно в России).Если у водителя есть хоть толик сознания, то лучше все же купить крючок, где крючок можно расцепить и сложить под бампером.

Многие автомобилисты ездят с крюком-липучкой, забывая, что они создают дополнительную опасность в случае аварии. Считается, что проблемы будут только у тех, кто отстает. Но это не так. Узел крепится к силовым частям кузова, а именно к лонжеронам. Если при аварии случится сильный удар, это обязательно приведет к поломке. Но выровнять полюбившийся элемент — огромная проблема.Это намного больше, чем просто поменять бампер, задача которого как раз отклонить главный удар.

Установка своими руками

Пищевой прицеп — Схема подключения

Но закрепить крюк недостаточно — необходимо вывести розетку для питания основного электрооборудования прицепа. Чаще всего эта процедура занимает минимум времени, ведь протягивать проводку через всю машину необязательно. В багажнике возле задних фонарей Должен быть жгут проводов, к которому осуществляется подключение.Монтаж головного гарнитура можно произвести самостоятельно или полагаться на специалистов, которые чаще всего берут за такие работы порядка 3 тысяч рублей?

Но есть несколько нюансов. В частности, в ряде современных моделей автомобиля не так-то просто подключить электрика прицепа к существующей электросети. Вам необходимо установить так называемый адаптер (блок согласования). Стоимость такого устройства может быть разной — от 5 до 9 тысяч рублей. При определенной сумме установка вывалится — от 1 до 3 тысяч рублей.Кстати, на некоторых автомобилях такая электроника уже установлена, но чем меньше, лучше сразу уточнять.

Другой важный аспект — это тип подключения. Например, в американской версии тринадцать контактов, а в европейской — всего семь. Но здесь все упрощается наличием переходника, с помощью которого можно легко переключить европейский и американский тип проводки.

А главное не надо экономить при покупке лендаркопа, дороже будет.Лучше всего отдавать предпочтение проверенным и качественным тягово-сцепным устройствам типа Westfalia, Bosal, Auto-Hak и так далее. Не стоит полностью доверять китайской продукции, ведь она не всегда обладает должными качествами.

Этапы установки:

Видео об установке помилов на Логан своими руками:

Установка тягового устройства на автомобиль БМВ. 3 (F30):

Фаркоп считается одним из специальных устройств, дополняющих автомобиль. Эта деталь компонента используется для возможности прикрепления прицепа или прицепа.Для многих автовладельцев очень актуален этот вопрос — денежный штраф за установленную фаркоп, ведь есть такая мера, как штраф за бугорок на легковой машине.

Hardkop считается специальным тяговым приспособлением для автомобилей, которое необходимо для буксировки прицепов и различных конструкций прицепов.

В состав данного устройства входят несколько основных частей, одна из которых такая:

• Крест. Эта часть свинины устанавливается в специальные отверстия, уникальные по основному расположению для любого транспортного средства, а именно: специализированные отверстия, проделанные в кузове авто или на раме.
• Шаровой узел. Этот элемент головного гарнитура устанавливается на балку автомобиля.

Персидские люди, которые перевозят относительно небольшие грузы, используют или часто используют свой автомобиль для длительных поездок.

Внимание! Пристроить особняк жилого типа можно при необходимости выездов в город всей семьей. Это очень удобно и практично, поэтому такие устройства сейчас пользуются повышенным спросом и популярностью у людей, предпочитающих отдых на природе.

Многие владельцы автотранспортных средств устанавливают крючок в роли защитных устройств. Например, при возможной аварии это перчкоп, который получит большую силу удара. Но это ошибка и нужно стрелять приставкой, когда она применяется не по прямому назначению.

Типы фактов

Существует три типа наземных клюшек, различающихся по своей основной конструкции:

1. Съемная навеска устанавливается в тех случаях, когда в этом есть необходимость.
2. Сварной — считается наиболее распространенным и часто используемым типом головного гарнитура. Он установлен на заводе, поэтому в дальнейшем не снимается. Основным недостатком такой конструкции считается непривлекательный внешний вид автомобиля.
3. Фланцевое исполнение.

Регистрируется ли в ГИБДД установленный головной убор на автомобиль?

У многих автовладельцев возникает вопрос: а нужно ли регистрировать головной офис на легковой машине? Это дополнение разрешено к установке и не требует регистрации, если в конструкции автомобиля не произошло изменений.

Если установка на автомобиль предусмотрена заводом-изготовителем, то регистрация Фаркопа в ГИБДД не требуется.

Вы можете узнать об этих моментах в специальной инструкции, которая доступна для конкретного автомобиля.

В случаях, когда фаркоп приобретался отдельно и устанавливался на автомобиль, автовладельцу потребуется:

• Паспорт, где есть специальные чеки о покупке и последующей установке.
• Копия сертификата на установленную сцепку.
• Квитанция об оплате.

См. Также:

Микрозаймы онлайн без сбоев наличными

Чаще всего оформление помилования не требуется, но если возникнут такие вопросы, то необходимо будет предоставить документы, способные подтвердить факт отсутствия внесены изменения в автомобиль общей конструкции.

Внимание! Установленная на автомобиле регистрация нужна только в определенных случаях, то есть при внесении определенных изменений в существующую конструкцию.

Какой штраф за неправильно установленную фаркоп в 2019 году?

В случаях, когда углерод, установленный на автомобиле, влияет на создание аварийной ситуации на дороге или считается изменением в транспортном средстве, то в соответствии со ст. 12.5 КоАП РФ установил определенный штраф за петлю для автовладельца от 500 до 5 тысяч рублей.

Учитывает уровень опасности, который обеспечивает данное нарушение.

Сотрудники ГИБДД в определенных случаях могут сделать предупреждение владельцу транспортного средства с фиксированным фаргом, не имеющим соответствующих документов.

Можно ли избежать денежного штрафа?

Существуют определенные варианты, когда штраф за петлю, установленную на автомобиле, не будет считаться законным:

• Арт. 12.5 COAP Определяет альтернативу штрафу — предупреждение сотрудников дорожной полиции. То есть нужно будет сообщить вам, что ситуацию с автомобилем, установленным на автомобиле, вы скоро исправите.
• Приобретение Комплекта съемного типа исполнения.При использовании такой конструкции будет сложно доказать тот факт, что фарг влияет на конструкцию транспортного средства.
• Нет необходимости платить штраф, если фаркоп был установлен заводом-изготовителем автомобиля.
• Необходимо иметь сертификаты полного соответствия используемого Фаркопа, которые помогут в сложных ситуациях избежать наложения штрафа ГИБДД.

Все эти моменты необходимо учитывать, если на автомобиле имеется заминка, имеющая фиксированный тип исполнения.

Внимание! Наличие у сцепного устройства специально выданного сертификата соответствия действующим требованиям к автотранспортным средствам будет означать, что он успешно прошел все проверки в этих случаях.

Законное основание для использования холма

В ст. 12.5 КоАП РФ указано, что различные конструктивные изменения транспортного средства происходят при демонтаже или установке заводом-изготовителем определенного оборудования:

• Устройства специальные.
• Комплектующие и элементы.
• Детали и приспособления вспомогательные.

Здесь необходимо учитывать такой факт, что все устройства, которые устанавливаются непосредственно на транспортном средстве, должны быть установлены производителем и при движении не создавать опасных ситуаций, которые могут привести к аварии.

Можно ли продать машину с установленной свининой?

Чаще всего автовладельцы используют на своем автомобиле сцепное устройство типа исполнения, поэтому оно не возникает при продаже своего автомобиля с данным устройством.

Возможно перед продажей снять устройство и продать его как дополнительный элемент к своему автомобилю. Следовательно, законодательной причиной, по которой фаркоп может быть препятствием для продажи транспортного средства, не может быть по своей сути.

Среди водителей, практикующих дальние загородные путешествия, очень актуален вопрос, как сделать прицеп к машине своими руками. В продаже можно найти уже готовые варианты как на «классику», так и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготавливать их самостоятельно.

Продукция

Factory по ряду причин не всегда удовлетворяет требовательных пользователей. Иногда удачный дизайн найти не удается, в некоторых случаях у человека есть свои идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых трат.

В Интернете без особого труда можно найти чертежи сцепных устройств для разных марок автомобилей и инструкции, как приготовить и собрать конструкцию. Поищите на форумах и специализированных сайтах — и вы сможете выбрать стационарный, съемный или быстродействующий вариант под вашу модель автомобиля.

Устройство согласования с ручкой

Для владельцев современных моделей, оснащенных большим количеством электронной «начинки» и компьютерных систем управления, кроме самого устройства, вам понадобится специальный смарт-разъем. Он нужен для того, чтобы электромобиль не воспринимал подключение прицепа как аварийное и не использовал аварийное отключение.

Фаркоп — незаменимый прибор для автомобилистов, ведущих активный образ жизни, любящих путешествия, то есть людей, которым приходится перевозить габаритный багаж

Дело в том, что крюк — это не просто крюк или задняя подножка, это устройство, которое кроме сцепления подключается электрооборудованием прицепа к бортовой сети автомобиля.В этом случае включение каждого электрического прибора — это увеличение нагрузки на сеть автомобиля, что компьютерные системы управления могут воспринять как несанкционированное вторжение.

Блок согласования — это устройство, помогающее грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Это помогает избежать аварийной нетрудоспособности, перегрузок и других нештатных ситуаций.

Мяч на прыжке своими руками

В

европейских сцепных устройствах используется унифицированный шар 50 мм — это единый размер для любых марок автомобилей и прицепов. В Америке есть два типа размеров:

Практика показывает, что этот элемент лучше покупать на авторынке уже готовым. Если не удалось подобрать подходящий размер, закажите с хорошим разворотом — вручную вытяните такую ​​деталь.

Конструкция фаркопы крепится к транспортной среде с помощью специальной платформы

Велосипедный багажник на прыжке своими руками

Те, кому приходится возить на машине один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки.Его можно установить на крыше машины, но этот вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересный с точки зрения комфорта велосипедный багажник в задней части машины — он имеет специальный колпак, который надевается на шар и останавливается внизу. Если речь идет о вагонетке с пятой задней дверью, то можно установить систему типа «калитка» с замками — она ​​позволяет забросить багажник, чтобы получить доступ для открытия пятой двери.

В настоящее время выбор подобных аксессуаров очень разнообразен.

Прицеп-прицеп своими руками

Сделать прицеп к легковой машине своими руками можно с помощью болгарки и сварочного аппарата. Приведем основной алгоритм производственного процесса:

• снимаем задний бампер;
• находят отверстия, которые находятся внутри пустот лонжеронов;
• измерить длину отрезка между найденными отверстиями;
• на получившейся длине отрезать стальную трубу 50х50 мм;
• сделать отметку посередине заготовки;
• взять два куска листовой стали толщиной 5 мм размером 20х7 см и по краю каждой проделать 5 см отверстий;
• полосы досок и грудки — расстояние должно позволять зацеп между ними с мячом с мячом;
• закрепите крючок гайкой и болтом на 10;

Далее

• приступаем к работе по креплению к лонжеронам — на торцы привариваем стальные полосы толщиной 5 мм и размером 30х7 см.Направление должно быть противоположным крючку, а угол крючка должен выходить на угол 900;
• эти полосы вставляем в лонжероны;

Как сделать самодельную смолу для своего автомобиля

• В задние лонжероны и вставленные пластины просверлить отверстия диаметром 12 мм;
• приваривают гайки такого же размера;
• возьмите пластину толщиной 3 мм и разметьте отверстия для розетки, затем просверлите их;
• привариваем пластину к крючковому кронштейну, устанавливаем на нее выпускной патрубок.

Товар готов — можно установить и подключить машину к электросети.

Фарц «Квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он выполнен под квадрат, а не под шариковое сцепление. Вместо крючка-шарика квадрат размером 50х50 мм — ниже мы рассмотрим, как это можно сделать самостоятельно:

• У 200-мм швеллера обрезать края, чтобы получить пластину нужной длины — в ней просверлить отверстия для крепления на каркас;
• Для дополнительных креплений вертикаль приветствует уголок 50х50х4;
• Выкладываем в раму те отверстия, которые уже есть — через них просверливаем в верхней части;

Конструкционная прочность позволяет перевозить полный прицеп.

• Внутрь рамы вставьте детали полустворчатой ​​трубы, чтобы она не расплющивала ее при затягивании крепежного болта;
• В качестве горизонтального сечения сваривают многометровые пластины толщиной 8 мм и шириной 10 см;
• Из двух уголков 75х75х6 Возьмите трубу и разведите на крепеж;
• возьмите профильную трубу 60х60х4 длиной 20 см и приварите к рабочей торцевой полосе толщиной 4 мм и длиной 30 мм;
• в силовом каркасе срубите участок под квадратом, поместите туда. Развести и укрепить сон;
• Далее нужно просверлить отверстия под стопорный палец;
• теперь можно переходить к шлифовке, спеканию и грунтовке, после чего проводится окрашивание — краска высохла, изделие готово.

Как крепится Фаркопа

Сцепное устройство крепится к силовым частям кузова, но ни в коем случае не к бамперу — последний не выдерживает нагрузок, связанных с движением прицепа.

Ниже мы представляем несколько примеров, когда соединительное устройство прикреплено к некоторым машинам.

На «Ниве»

Зацеп на Ниве представляет собой конструкцию из шарового сцепного устройства, которое размещается на автомобиле, и сцепной головки, нанесенной на чертеж.

На Рено Логан

.

Для автомобиля Рено Логан используется простейшая конструкция

На ВАЗ 2109 и на ВАЗ 21099

Прошение о помиловании — сложный процесс, сопряженный с некоторыми трудностями

На ВАЗ 2110.

На ВАЗ 2107.

Брови на «Ниву» своими руками

Теперь несколько слов о том, как сделать своими руками сцепное устройство на «Ниве» — чертежи и общие рекомендации. На «Ниву» 21214 или другую классическую модель обычно устанавливают конструкции следующего вида:

Сборка и установка осуществляется по схеме:

На «Шевроле Нива» схема выглядит следующим образом:

Кстати, похожий принцип применяется и при установке на универсал «Лачетти».

Farc для «Логана» своими руками

На рисунке ниже показано сцепное устройство для Renault Logan:

Для его изготовления потребуются чертежи и размеры отдельных элементов:

Силовая балка

Боковой кронштейн

Крючок с мячом

Щека правая и левая

Установка производится в специальные технологические отверстия, предусмотренные для этого производителем — их нужно будет освободить от заглушек и скотча.

Ручная палка на «Дастер» своими руками

Ниже представлен вариант с «Дастером» — чертежи и схемы самостоятельного изготовления и монтажа. Для Дастера 2014 4 на 4 подходит следующий вариант:

Для самостоятельного рассмотрения будут представлены чертежи отдельных элементов на «Дастер» 4х4:

Фарка на Нексии своими руками

На «Дэу Нексия», «Ланос» и «Дэу Сенс» производитель не предусматривал специальных посадочных мест для крепления сцепного устройства.Поэтому придется повозиться с высверливанием дополнительных отверстий — установка выполняется на лонжероны и днище.

Сцепка крепится дрелью и болтами

Установка петли на Рено Логан своими руками

Установка сцепного устройства на «Логан», а также на «Рено Дастер», Sander Stepway и Fluence производится в технологические посадочные места, предоставленные заводом-изготовителем. Поэтому поискав чертежи в Интернете или составив собственный проект, убедитесь, что размер монтажных отверстий совпадал с посадочными гнездами в автомобиле.

Прицепное устройство состоит из двух узлов — несущей рамы и соединительного механизма

Устанавливаем крюк на УАЗ своими руками

В продаже без особых проблем можно найти Сцепные устройства для различных моделей УАЗ. Тем, кто предпочитает делать их своими руками, не составит труда найти чертежи на УАЗ «Буанка», на УАЗ 469, УАЗ «Охотник», УАЗ «Фермер» или «Патриот».

Ниже мы приводим несколько фото, как это может выглядеть.

Помимо подбора прицепа с необходимыми характеристиками вам необходимо приобрести или изготовить своими руками сумочку для УАЗ
. Самый простой магазинчик состоит из крепежной базы с прикрепленным к ней транспортировочным крючком с шариковым наконечником.

Устанавливаем крючок на «парение» своими руками

Установка на «Great Will Hover» также не потребует сверления дополнительных сидений — производитель предусмотрел их в раме. Однако можно немного подрезать бампер.

Ниже мы представляем общий вид сцепного механизма на Ховев h4 — лучше всего приобретать комплектное изделие, габариты которого подходят для посадочных мест в автомобиле.

В комплекте с изделием идут чертежи, наглядно демонстрирующие алгоритм его установки на транспортном средстве.

Ниже мы приводим фото съемной конструкции для «Ховеры» H5 — размеры такие же, как и для H5.

Попробуйте примерить на место, где он будет установлен, т.е. на заднюю часть кузова автомобиля

Установите Packagop ВАЗ 2111 своими руками

Установка сцепного устройства на различные модели ВАЗ не составит труда — вместе с изделием в комплекте должны быть чертежи, которые помогут разобраться со всеми нюансами такой работы.

Ниже мы представляем фото автомобилей этой марки, чтобы наглядно показать, как на них становится сцепной механизм.

ВАЗ 2101.

Делается это очень просто и даже не требует разборки автомобиля, так как прицепной крепится просто под бампером автомобиля и выполняет для него несколько сантиметров

ВАЗ 2105, 2106, 2107

Самодельный штаб, сделанный руками самих автовладельцев, может быть опасным и ненадежным

ВАЗ 2109, 2199, 21099, 2110

Если вы живете в частном доме или имеете дачу за городом, то рано или поздно вы столкнетесь с необходимостью установки пардарка на автомобиль ВАЗ 2109

Какой бы тип авто ни был, на каждую из них можно установить фаркоп. , который нужен для крепления прицепа или тележки для перевозки лодки или катера.

В зависимости от того, какие грузы будут перевозиться, необходимо учитывать тип наземного блока, его технические характеристики и нагрузку, которую он может выдержать.

Исходя из того, что сейчас очень сложно найти качественные и недорогие вещи по стоимости вещей, обладая определенными навыками обращения со сварочным аппаратом, можно своими руками сделать любой хедкоп на любую машину. . .

Различают следующие виды помилования, которые подразделяются по типу чаши штаба:

1. Хардак с мячом типа «А».Эта разновидность очень удобна и крепится на двух болтах. Его очень быстро снимают, грузоподъемность до 1500 кг веса прицепа, а сама нагрузка на шар до 150 кг;
2. Farc с мячом типа «Н». Не столь распространенный вид, но тоже часто встречается в крепежных изделиях на отечественных автомобилях и имеет такую ​​же грузоподъемность, как и предыдущее крепление;
3. Паркопы типа «F» и «G» по своей конструкции очень похожи. Мяч типа «F» имеет два положения для крепления. Мяч типа «Г» имеет шесть отверстий для крепления.Оба этих типа крючков регулируются по высоте, используются в основном на внедорожниках, оба имеют грузоподъемность до 3500 кг;
4. Следующий тип страничной планки имеет грузоподъемность 2500 кг и относится к типу «V». По высоте не регулируется, так как имеет всего два отверстия для крепления;
5. Также очень распространенным типом является быстродействующее вертикальное крепление навески, которое быстро снимается и после этого остается незаметным.
6. Пакагоп типа «ВМА». Быстрый просмотр помилования, удобен тем, кто часто выезжает за границу, и людям, имеющим дорогие иномарки;
7. Ну и самый дорогой вид помилования, который убирается под основание бампера, он для не привыкших к себе людей отказывать.

Итак, они определились с основными типами хопперов, которые можно устанавливать на любые автомобили, рассчитав грузоподъемность, которая потребуется при транспортировке определенных грузов.

Как сделать бункер своими руками

Как сделать бункер самому? Рассмотрим вариант с изготовлением головного гарнитура с шаром типа «А», напомним, что он крепится на двух болтах и ​​может сниматься. Тип машины, к которой будет крепиться бугор, значения не имеет, так как по своим характеристикам и размерам они индивидуальны.

В первую очередь подготовим необходимый инструмент:

— сварочный аппарат;

— болгарский;

Нам также потребуются материалы, без которых фаркоп не будет возможен:

1. крючок с шариком и двумя ушками;
2. лист металлический 2 мм;
3. угол;
4. труба или квадратный профиль;
5. розетка питания;
6. несколько метров пятидюймового кабеля;
7. паяльник.

В первую очередь необходимо снять бампер автомобиля, с этим ни у кого не возникнет проблем, после этого можно будет понять, к чему будет крепиться фарг. В основном он крепится к усилителю бампера, для этого его тоже нужно будет снять.

Когда вы сняли все необходимое, приступайте к замерам будущего крепления фаркопа, рекомендуется делать это аккуратно, замерив все по несколько раз. Начнем с того, что на креплении усилителя бампера замеряем пластины на размер крепежа и просверливаем в них отверстия под болты продувки усилителя.

Когда данные заготовки готовы, приступаем к изготовлению крепежа, для этого берем трубу и квадратный профиль и с помощью уголков привариваем к пластинам, изготовленным ранее. Лучше всего это делать газовой сваркой. Когда пластины были приварены к трубе, при этом с помощью кусочков уголка примеряем отверстия на болтах на болтах усилителя бампера.

После установки застежки приступаем к установке крючка с шариком. Для этого находим середину трубы или профиля и привариваем к ним люверсы.Глазки нужно выбирать этот тип, чтобы им не приходилось подгонять их по длине бампера, поэтому измерьте длину бампера заранее перед их покупкой и купите люверсы на эти размеры. Привариваются проушины и следующий этап — соединение крючка, оно элементарно, крепится двумя болтами.

Если вы считаете, что крепление недостаточно надежное, вы можете усилить его. Для этого с другой стороны следует приваривать трубу прямым углом, на конце которой крепим пластину шириной примерно 4-5 см и проделываем в ней отверстия и, соответственно, просверливаем отверстия. в багажнике машины.Для того, чтобы на болты, на болты не заливал ствол, внутри тоже установили пластину и уже болты скобы.

Основная работа проделана, осталось добавить полое крепление для подключения БП прицепа. Для этого с левой или с правой стороны. На одной из пластин привариваем кольцо, из металлической пластины, в которое будет крепиться розетка.

После этого все углы и неровности привариваем шлифовкой болгаркой и наблюдаем оставшуюся ржавчину на крепежном элементе.После этого необходимо дважды пройти грунтовку по всей сцепке, каждый раз давая просохнуть. Когда грунтовка полностью высохнет, покрасьте дизайн краской аэрозолем и снова дайте высохнуть.

Далее можно крепить головную головку к кузову автомобиля, для этого мы используем ключи, болты и гайки, не забываем держать гравер, чтобы не откручивать гайки. Крюк прикручен, но бампер назад не торопите, на крюк все равно нужно установить розетку электропитания прицепа. Используем для этого готовую розетку, которую прикрепляем к заранее подготовленному отверстию и подключаем к нему провод.Если с электропроводкой вы не дружите, то лучше весь процесс доверить специалисту в этом вопросе. Если раньше дело касалось проводки, то этот этап не будет таким, ведь практически в каждой машине есть места, где есть рабы, и от них можно уберечь нашу розетку. Все провода аккуратно проложите, чтобы они не болтались, и припаяйте их к розетке. Так что все можно установить на место бампера и начать гордиться своей работой.

При изготовлении флиса следует обращать внимание на материал, из которого он сделан.Выбирайте все по качеству, не поленитесь сделать несколько раз замеры, посчитайте, что грузоподъемность Luggard была выше той минимум на 200-300 кг.

Как сделать бункер своими руками (видео)

Итог

Прочитав все вышесказанное, следует понимать, что в изготовлении фаркопа нет ничего сложного, а потому бояться не стоит, но просто нужно отнестись к этому делу ответственно, и тогда все получится. Вы не только сэкономите достаточную сумму средств, но и приобретете бесценный опыт.

Если до сих пор нет уверенности в его возможностях, то советуем прибегнуть к помощи профессионалов или купить готовый фаркоп и установить его самостоятельно.

Его предполагалось перевезти в автосервисе, который мог застелить машину ковролином. Сегодня у большинства легковых и грузовых автомобилей есть предварительно просверленные отверстия, через которые можно самостоятельно прикрепить прицеп. Но даже если нет отверстий, процесс установки быстрый и простой.Есть некоторые ограниченные приложения, требующие профессиональной установки, но они встречаются довольно редко.

Шаг 1. Запасные части и инструмент

Перед установкой свинины необходимо подготовить необходимые инструменты для работы. Крепление прицепного устройства отличается от типа установки, который можно выполнить с помощью только заливного ключа и универсальной отвертки.

Автомобильные подъемные инструменты

Электропроводка

После правильной установки крючка следует подумать о проводке. В первую очередь посмотрите, где можно удобно разместить соединение прицепа и розетки. Лучше приобрести хороший комплект проводов, который подойдет к каждому типу автомобиля. Это будет лучший способ минимизировать вероятность неисправности. Установка тягово-сцепного механизма — это не тот вид работ, чтобы попытаться сэкономить несколько рублей на покупной недорогой арматуре, так как эти соединения работают в режиме постоянной вибрации.

• Прицепное устройство должно быть выполнено из ровного металла и при условии правильной установки По раме грузовика идеально подходить друг к другу.
• Никогда не используйте сварку для соединения прицепа с рамой автомобиля.
• Не вносить никаких изменений в крючок.
• Будьте осторожны, чтобы не просверлить другие компоненты во время установки прицепа.
• Не сверлить больше отверстий, так как это может ослабить раму станка.
• Перед началом движения убедитесь, что тягово-сцепное устройство установлено на автомобиль.

Процесс установки прицепных светильников можно провести в домашних условиях. С помощью нескольких важных мер безопасности установка головного гарнитура на автомобиль — довольно быстрая и легкая работа.Однако если сомневаетесь в надежности, то прицепной механизм можно установить за несколько минут.

Как установить буксировочное устройство на автомобиль

Поездка в отпуск на автофургоне может быть одним из самых удобных способов путешествовать на продолжительное время. Но что происходит, когда вы добираетесь до места назначения и вам нужен автомобиль для передвижения по городу? Ваш дом на колесах не так-то просто припарковать, и он определенно неэффективен с точки зрения расхода топлива.

Практичное решение — взять с собой машину.Это более рентабельно, чем аренда автомобиля на время вашего пребывания, и гораздо менее хлопотно, чем аренда такси или выяснение автобусных маршрутов в незнакомом городе. Но как вы возьмете с собой машину?

Вы можете установить буксирное устройство на свой автомобиль. Буксировочное устройство прикрепляется к вашему автомобилю и подключается к существующему сцепному устройству вашего дома на колесах. Чтобы закрепить буксирное устройство, вам нужно будет прикрепить его к переднему бамперу или подрамнику вашего автомобиля, чтобы его можно было надежно закрепить на месте.

Когда ваш автомобиль буксируется позади вашего дома на колесах, все его колеса находятся на земле. Он катится за вашим RV контролируемым, плавным и безопасным образом, его колеса вращаются вместе с движением RV.

Часть 1 из 3: Убедитесь, что ваш автомобиль можно буксировать в горизонтальной плоскости

Возможно, самый важный шаг — убедиться, что ваш автомобиль можно безопасно буксировать за другим автомобилем со всеми четырьмя колесами на земле.

В случае транспортных средств с полным приводом и некоторыми системами полного привода буксировка всеми колесами по дороге может привести к серьезным повреждениям раздаточной коробки или трансмиссии, что приведет к задержкам в пути или серьезным повреждениям. ремонт счетов по прибытии в пункт назначения.

Шаг 1. Ознакомьтесь с руководством пользователя . Практически все производители автомобилей включают эту информацию в раздел руководства по эксплуатации, посвященный буксировке.

• Предупреждение : Если есть предупреждение о запрещении буксировки вашего автомобиля со всеми четырьмя колесами на земле, не используйте буксирное устройство.

• Примечание : Проверьте, нет ли каких-либо конкретных действий, которые необходимо выполнить во время буксировки, например, перевести раздаточную коробку в нейтральное положение.Запомните и строго соблюдайте эти инструкции.

Шаг 2. Обратитесь в автосалон . Продавец или представитель отдела обслуживания может проверить возможности вашего автомобиля по буксировке, чтобы подтвердить, можно ли использовать буксирное устройство на своем автомобиле.

• Примечание : четко обозначьте свое намерение буксировать автомобиль всеми четырьмя колесами по дороге. Убедитесь, что они понимают, что вы не спрашиваете о прицепе для вашего автомобиля.

Изображение: Roadmasterk

Шаг 3: Проконсультируйтесь с производителями фаркопа . На веб-сайтах производителей фаркопов информация о применении кронштейнов указана в Интернете.

• Совет : Если его нет в списке в Интернете, позвоните производителю, чтобы узнать, какое буксирное устройство использовать для вашего конкретного автомобиля. Они также подтвердят, можете ли вы использовать буксирное устройство для буксировки автомобиля.

Часть 2 из 3: Установите кронштейны фаркопа на свой автомобиль

Этот шаг требует модификации переднего бампера и рамы вашего автомобиля.Возможно, вам придется вырезать и просверлить видимые части, чтобы установить кронштейны фаркопа на передней части автомобиля.

Будьте устойчивы и точны, чтобы он выглядел как можно аккуратнее.

• Предупреждение : Когда вы просверливаете раму автомобиля, внимательно следуйте инструкциям, прилагаемым к буксирному крюку. Неправильно расположенное просверленное отверстие может ослабить раму и вызвать структурные проблемы в будущем.

Необходимые материалы

• Угловая шлифовальная машина с отрезным кругом
• Защита глаз
• Перчатки
• Молоток и дырокол
• Маркер
• Рулетка
• Электродрель с металлическими битами
• Набор трещоток и головок (привод ½ дюйма)
• Универсальный нож Sharp
• Набор гаечных ключей до ¾ ”

Шаг 1. Найдите точки крепления .Найдите точки крепления на раме возле переднего бампера.

Рама или подрамник — это тяжелая квадратная металлическая труба, которая придает жесткость конструкции вашего автомобиля и обеспечивает точку крепления кузова, двигателя и других компонентов.

• Совет : Рама обычно скрыта за пластиковой крышкой переднего бампера или под ней.

Шаг 2: Проверьте монтажное положение кронштейнов . Перед соединением кронштейнов необходимо сделать макет монтажных кронштейнов из установочного комплекта фаркопа.

Найдите осевую линию автомобиля с помощью рулетки и отметьте место на раме маркером. Используя размер, указанный в инструкции по установке, отметьте места крепления по обе стороны от центральной линии.

Измерьте необходимое общее расстояние между монтажными кронштейнами, уменьшите его вдвое и отметьте это расстояние по обе стороны от центральной линии на раме автомобиля.

• Совет : Постарайтесь прижать кронштейн к раме в точном месте.Определите, будет ли буксирное устройство прикрепляться к кронштейну с достаточным зазором.

Отметьте маркером все детали, которые могут мешать работе фаркопа.

Шаг 3. Обрежьте мешающие компоненты . Отметьте место, которое нужно вырезать, маркером. Приготовьтесь отрезать все мешающие компоненты, чтобы у тягово-сцепного устройства было достаточно свободного места для установки и перемещения.

• Предупреждение : Убедитесь, что за местом, где нужно разрезать, нет деталей, шлангов или проводки.

• Примечание : Наденьте защитные очки и перчатки перед использованием угловой шлифовальной машины.

Отрежьте профиль на угловой шлифовальной машине с отрезным кругом. Этот инструмент можно использовать для резки металлических или пластмассовых деталей.

Делайте ваши разрезы максимально контролируемыми и чистыми, чтобы поверхность вашего автомобиля не была повреждена установкой.

• Совет : Если вам пришлось отрезать какие-либо пластиковые детали, обрежьте необработанные края универсальным ножом, чтобы они выглядели гладко.

Шаг 4: Просверлите монтажные отверстия . Проверьте положение кронштейна, установив монтажные кронштейны и снова проверив зазор. Снова измерьте размещение, чтобы убедиться, что оно правильное.

Отметьте маркером места, в которых необходимо просверлить отверстия.

Сделайте углубление или выемку в месте сверления с помощью пробойника и молотка. Когда вы будете сверлить, сверло останется в выемке, оставленной пуансоном. Без выемки сверло может немного блуждать, и отверстие будет неточным.

Просверлите необходимые отверстия. Начните с небольшой части, например ⅛ ”, и сделайте пилотное отверстие. Увеличивайте размер до тех пор, пока не получите отверстие нужного размера в соответствии с инструкциями по установке буксирного крюка.

Шаг 5: Установите монтажные кронштейны . Соберите монтажные кронштейны и их крепеж в соответствии с инструкциями. Убедитесь, что вы используете стопорные шайбы там, где это указано, чтобы предотвратить ослабление болтов во время буксировки вашего автомобиля.

Шаг 6: Затяните все крепления . Используйте гаечный ключ и трещотку с подходящей головкой, чтобы как можно сильнее затянуть все гайки и болты. После того, как все они будут затянуты, вернитесь и перепроверьте каждое из них.

• Совет : повторно проверьте болты после 60 миль пробега, чтобы убедиться, что они не начали ослабевать. Снова затяните их все еще раз.

Часть 3 из 3: Установите фаркоп.

Буксирное устройство представляет собой большую секцию треугольной формы из металлической трубы.Установите буксировочное устройство на свой автомобиль непосредственно перед его буксировкой и снимайте его в остальное время.

Буксирное устройство соединяется фиксирующими шкворнями — шкворнями со встроенными предохранительными кольцами.

Шаг 1: Выровняйте буксирное устройство . В каждом монтажном кронштейне будет сквозное отверстие, в которое можно вставить фиксатор. Выровняйте фаркоп с этими отверстиями.

Шаг 2: Установите штифты . После выравнивания опустите фиксатор в отверстие, соединяющий монтажный кронштейн с фаркопом.

Переверните подпружиненное стопорное кольцо фиксирующего штифта, чтобы штифт не расшатался.

• Наконечник : К другим типам фаркопов может быть приварен вертикальный штифт для совмещения и соединения с монтажным кронштейном. Установите штангу, затем проденьте фиксатор через вертикальный штифт и переверните петлю, чтобы надежно зафиксировать штифт.

Шаг 3: Подсоедините буксирное устройство к сцепному устройству вашего RV . Некоторые стили соединяются с шаровой опорой, а другие вставляются непосредственно в приемник.Проверьте, какой у вас тип разъема, а затем подключите его в соответствии с инструкциями.

Убедитесь, что буксирное устройство надежно установлено.

Шаг 4. Прикрепите страховочные тросы к автомобилю и RV . Тросы безопасности соединяют ваш автомобиль с жилым автофургоном в случае аварии, повреждения или отказа буксирного устройства.

Прикрепите зажимы страховочного троса в виде карабина к предназначенному для них месту на буксирном крюке. Присоедините предохранительные зажимы к сцепному устройству прицепа к петлям с обеих сторон ствольной коробки.

В некоторых регионах и различных штатах использование буксировочного устройства требует использования дополнительных методов торможения в зависимости от вашего буксируемого автомобиля и транспортного средства, которое вы буксируете. Вам также может потребоваться включить дополнительные тормозные и сигнальные огни на вашем автомобиле, пока вы его буксируете.

Помните о правилах, применимых к вашим автомобилям, и правильно оснащайте их.

Буксирный крюк освобожден! «Как это сделано» — RV Edition!

Мы буксируем нашу Honda CR-V с таким же буксирным крюком более 13 лет.Все это время мы сталкивались с проблемами связывания при попытке разъединения на поворотах или спуске с горы. Мы подумали, что это было частью жизни дома на колесах. Недавний разговор с другими постоянными друзьями привел к серьезным изменениям; еще одно доказательство того, что вы (или, по крайней мере, «мы») никогда не слишком стары, чтобы учиться новому!

Мы упомянули нашим друзьям, что планируем снять видео о методах, необходимых для снятия фаркопа на холмах и поворотах. Они посмотрели на нас, как на сумасшедших, и сказали, что никогда раньше не занимались этой проблемой.

Оказалось, что марка фаркопа, которую они использовали, Roadmaster, представляет собой вездеходную, ни к чему не обязывающую конструкцию, которая легко снимается практически в любых условиях, а не только на прямой и ровной дороге.

Мы ехали в гости к Tough Top Awnings в Ванкувере, Вашингтон, и Roadmaster оказался прямо через улицу от них. Поэтому мы зашли, чтобы узнать, какой секрет мы упускали все эти годы. Мы не только совершили экскурсию, но и увидели, как производятся фаркопы Sterling (лучшая алюминиевая модель, которая есть у наших друзей).Это было похоже на оживающий эпизод одного из наших любимых шоу — Как это сделано, !

Roadmaster попросил нас испытать один из их вездеходных фаркопов. Теперь у нас есть та же модель Sterling, которую используют наши друзья, но у них есть целая серия рулей All-Terrain, предназначенных для отпускания под любым углом.

Приятно было видеть, что эта индустрия живет и процветает в США, и мы очень хотим опробовать это впечатляющее оборудование на себе. К счастью, после начального тестирования, мы отлично начали!

Несмотря на то, что наш Blue Ox обеспечил нам долгие годы надежной службы, мы с нетерпением ждем возможности улучшить нашу поездку на автомобиле, избавившись от неприятностей, о которых мы даже не подозревали.

Похожие и недавние видео:

Рекомендуемые и сопутствующие товары:

Нам бы очень понравилось, если бы вы поделились этим!

Все о буксирных крюках | Все, что вам нужно знать…

Что такое буксировочное устройство?

Буксирное устройство — это инструмент, который является важной частью плоской буксирной установки, и большинство буксирных крюков имеют форму толстой стальной балки, которая прикрепляется к нижней части рамы транспортного средства или жилого автофургона, выполняющего буксировку.

Другой конец заканчивается шаровой опорой или аналогичным аксессуаром, который соединяется с сцепным устройством или приемником прицепа, завершая систему соединения. Поскольку буксировка на плоскости — это метод, при котором все колеса буксируемого прицепа или автомобиля лежат на земле, использование буксирной балки дает ряд преимуществ по сравнению с другими системами буксировки.

Для чего используется буксировочное устройство?

Буксирные крюки используются для буксировки другого транспортного средства, прицепа или жилого автофургона. Это устройство, которое прикрепляется к раме транспортного средства и образует половину системы сцепного устройства, а другой конец можно использовать для буксировки различных грузов.Вы можете использовать буксировочное устройство для буксировки другого транспортного средства, и они используются таким образом для подъема автомобилей с ограниченными возможностями.

Вы также можете использовать буксирный крюк для буксировки бортового прицепа, и таким образом вы можете перевозить автомобили, лодки или даже меньшее тяжелое оборудование. Буксировочное устройство также можно использовать с закрытыми прицепами, и эта установка обычно используется для перевозки небольших вольеров для домашнего скота или лошадей.

Буксирное устройство также можно использовать для буксировки прицепа для кемпинга или небольшого дома на колесах.Вы также можете буксировать дом на колесах или фургон с помощью тягово-сцепного устройства, используя свой грузовик, или сделать это в обратном направлении — вы также можете установить буксирное устройство на опорную плиту вашего дома на колесах и управлять им, чтобы вместо этого тянуть грузовик.

Буксирное устройство, используемое для буксировки на плоскости, является одним из наиболее простых способов начать буксировку, и это само по себе дает несколько существенных преимуществ этой системе. Одна из самых привлекательных черт простоты этой установки — это начальная стоимость. Использование буксировочной балки для буксировки на плоской поверхности требует минимальных модификаций транспортного средства, и вам также не нужны крупные первоначальные инвестиции в буксировку тележек или прицепов.

Подходящее буксировочное устройство с креплением или фиксирующим крюком в сочетании с другими необходимыми принадлежностями, такими как предохранительные цепи и буксирные фонари, — это почти все, что вам нужно, чтобы тянуть прицеп. Вы можете получить полный комплект для буксировки вашего автомобиля, и в нем, скорее всего, будет все необходимое, и, скорее всего, вы сможете установить его самостоятельно.

После того, как вы настроили буксирное устройство, фактическое удобство его использования также является одной из сильных сторон этой системы. Установка буксирной балки — это почти самая быстрая система для сцепления и отцепления транспортного средства, поскольку нет необходимости разгружать прицеп или опускать буксируемый автомобиль с буксирной тележки.Вам просто нужно отцепить, и вы готовы к вождению.

Как выглядит буксировочное устройство?

Буксирные крюки бывают самых разных размеров, форм и конструкций. Единственное, что их объединяет, — это способ их установки на нижней стороне рамы тягача.

Помимо этого, буксирное устройство может варьироваться от чего-то столь же простого, как буксирное устройство с плоским язычком, предназначенное для установки непосредственно на раме, до более сложного буксирного устройства с горизонтальным сцепным устройством, предназначенного для перевозки более тяжелых грузов.

На изображении ниже показано, как выглядит стандартное буксирное устройство без каких-либо дополнительных функций или чего-либо необычного и представляет собой скорее «универсальный» тип буксирного крюка, который можно использовать на нескольких различных транспортных средствах.

Стандартное буксировочное устройство (amazon.com)

Вам нужно будет найти место, чтобы прикрепить их к раме автомобиля (или в других рекомендуемых местах), и это может быть немного утомительно и отнимет много времени. Возможно, вы также захотите сначала установить кронштейн фаркопа на ваш автомобиль, чтобы сделать подключение и настройку проще и надежнее.

Существуют некоторые комплекты кронштейнов фаркопа, которые созданы для конкретных автомобилей, и они подойдут намного лучше с меньшими настройками (во многих случаях), чем «универсальный» тип фаркопа, установленный на раме, и они, как правило, немного меньше тоже немного сильнее, но это добавит к общей стоимости установки.

У меня есть пример комплекта кронштейнов фаркопа (рисунок ниже), который изготовлен на заказ для Jeep Wrangler 2010-2014 годов и будет монтироваться прямо вверх (так или иначе предполагается).

Буксировочное устройство, специально созданное для Jeep Wrangler 2010-2014 гг.

Что такое сцепное устройство?

Сцепное устройство фаркопа — это устройство, которое надежно крепится непосредственно к задней раме автомобиля.Сцепное устройство образует раму, к которой крепится остальная часть тягово-сцепного устройства, поэтому очень важно, чтобы они были идеально согласованы с транспортным средством и буксирной нагрузкой, для которой они предназначены, а затем должным образом установлены на транспортном средстве.

Сцепное устройство фаркопа также иногда называют сцепным устройством прицепа, и этот термин также обычно используется для обозначения всей установки позади транспортного средства, то есть, включая балку рамы, буксировочную балку, фиксирующий штифт, опору буксирного шара, шаровой фаркоп, проводка и все что с ней идет.

Сцепные устройства для буксирного крюка бывают двух основных типов: фиксированное дышло и тип ресивера. Фиксированное дышло — это своего рода сцепное устройство, которое крепится болтами как цельный стальной стержень к раме транспортного средства, и они обычно имеют отверстие или гнездо для буксирного дышла и опоры буксирного шара. Обычно вы получаете сцепное устройство, буксировочное устройство и остальные аксессуары как часть комплекта сцепного устройства для прицепа.

Сцепное устройство для буксирной балки также может поставляться как сцепное устройство типа ресивера, и этот тип обычно имеет прямоугольное отверстие для трубки, в которое можно установить шаровые опоры вторичного рынка.Этот тип хорошо подходит для владельцев, которые хотят переключаться между фаркопами и другими аксессуарами, такими как багажники и крепления для велосипедов.

Обычно установка сцепного устройства не требует сверления новых отверстий в шасси автомобиля. Тем не менее, это все еще процедура, требующая опыта, а также внимания к правильному моменту затяжки гаек и болтов, устанавливаемых в процессе.

Чем больше вам необходимо установить сцепное устройство, или чем тяжелее груз, который вы планируете тянуть, тем больше вам нужно подумать о том, чтобы иметь опытного механика или техника для установки сцепного устройства для вас.

После установки сцепное устройство тягово-сцепного устройства обычно скрыто из виду под автомобилем, при этом только буксирное устройство и опора буксирного устройства торчат наружу, обеспечивая доступ к сцепному устройству прицепа.

Какова буксирная способность буксировочного устройства?

Буксирная способность буксирного устройства — это максимально допустимый предел допустимой нагрузки на буксирное устройство. Буксировочная способность буксирного устройства часто указывается в фунтах, которая может варьироваться от 2 000 фунтов для легких грузов до 17 000 фунтов и более для тяжелых грузов.

Буксирные возможности для буксировочных устройств также подразделяются на четыре или пять весовых категорий, как это определено Обществом автомобильных инженеров (SAE). Буксировочные устройства класса I рассчитаны на тягу до 2000 фунтов, а класса II могут безопасно тянуть до 3500 фунтов. Оба эти класса считаются пригодными только для легких нагрузок.

Только когда вы перейдете к настройкам фаркопа класса III, вы сможете начать рассматривать большие нагрузки, такие как лодочные прицепы или кемперы, поскольку сцепные устройства этого класса рассчитаны на нагрузку до 5000 фунтов.Установки класса IV могут тянуть до 10 000 фунтов, что вдвое больше, чем у фаркопов класса III.

Тем не менее, буксирная способность буксирного устройства является лишь частью уравнения, определяющего максимальную нагрузку, которую может безопасно нести ваша буксирная установка. Вам также необходимо учитывать максимальную буксирующую способность транспортного средства, выполняющего буксировку. Самый низкий вес среди этих чисел — это буксирная способность всей вашей буксирной установки.

Как насчет рейтинга фаркопа?

Рейтинг буксирного устройства — это еще один термин, обозначающий тяговую способность буксирного устройства.Когда в руководстве говорится, что буксирное устройство рассчитано на определенную нагрузку, это ссылка на максимальный вес, который буксирное устройство может использоваться для тяги — при условии, что остальная часть буксирного крюка и транспортное средство рассчитаны на это.

Что можно буксировать с помощью фаркопа?

Как правило, вы можете буксировать автомобиль или прицеп с помощью буксирного крюка, если он находится в пригодном для эксплуатации состоянии и его вес находится в пределах максимальной буксировочной способности, которую может дать ваш автомобиль и система буксировки. Если транспортное средство или прицеп можно буксировать на плоской поверхности (также называемое буксировкой на плоской поверхности), то, как правило, вы можете буксировать его с помощью тягово-сцепного устройства.

Тем не менее, есть грузы, которые не следует буксировать с помощью буксировочного устройства. Установки буксирного крюка никогда не предназначены для перевозки пассажиров, например, в автофургоне или автофургоне. Многие автомобили, буксируемые всеми четырьмя колесами на дороге, также могут повредить трансмиссию, если вы не установите на них дополнительную систему смазки.

Если в руководстве по эксплуатации транспортного средства содержится предупреждение о недопустимости буксировки автомобиля на плоской поверхности, то, вероятно, вам не следует использовать буксирную балку для его транспортировки, а вместо этого искать другую альтернативу, например, буксировочную тележку или прицеп.

Что такое электрическое буксировочное устройство?

Электрический фаркоп — это выдвижной фаркоп, который можно развернуть нажатием кнопки. Многие из них можно активировать с помощью кнопки внутри багажника автомобиля, а некоторые даже можно развернуть удаленно. Некоторые электрические фаркопы также можно перевернуть в скрытое положение с помощью того же переключателя.

Что такое буксировочное устройство без привязки?

Необязательный буксирный крюк обращается или, по крайней мере, пытается облегчить одну из распространенных жалоб владельцев буксирных устройств, с которыми время от времени сталкиваются — связывание, которое часто происходит между сцепкой прицепа и буксирным крюком.

Установленная буксирная балка часто заедает, если тяга все еще находится под натяжением, и часто требуется несколько небольших регулировок со стороны водителя (движения вперед и назад), чтобы выровнять тягу буксирной тяги таким образом, чтобы было достаточно провисания для отсоединения это легко.

Не связывающее буксирное устройство, с другой стороны, оснащено функциями, которые гарантируют, что вы можете легко освободить тягу буксирного устройства, даже если тяга все еще находится в напряжении. Эти особенности могут иметь особую форму для более плавного движения, смазки стопорных штифтов или механизмов разблокировки или их комбинации.

Нефиксирующее буксировочное устройство (etrailer.com)

Что такое буксировочное устройство «лебединая шея»?

Буксирное устройство с «лебединой шеей» — это меньшая конструкция буксирного устройства, где вал буксирного устройства и шаровой шарнир представляют собой единую деталь, которая присоединяется к сцепному устройству. Это популярная в ЕС конструкция буксирного крюка, компактная и экономичная, которая может выглядеть более эстетично на небольших автомобилях. Буксирное устройство с «лебединой шеей» бывает фиксированного или съемного типа.

Что такое съемное буксировочное устройство?

Съемная буксирная балка — это любая буксирная балка, которую можно снимать и хранить, когда она не используется.Несмотря на то, что существуют сцепные устройства для прицепа, которые можно снять с небольшим усилием, большинство съемных фаркопов предназначены для использования с сцепными устройствами на трубке ресивера.

В отличие от фиксированных сцепных устройств дышла, которые обычно крепятся болтами, сцепные устройства ствольной коробки позволяют отцепить буксирное устройство, просто сняв стопорный штифт или гайку и вытащив компонент из ствольной трубы.

Что такое выдвижное буксировочное устройство?

Выдвижной фаркоп — это приспособление для буксировки, которое можно складывать, переворачивать или убирать, когда оно не используется.Одна из распространенных форм выдвижной буксирной балки — это тип, который переворачивается под бампером и не мешает.

Выдвижные буксирные крюки можно вручную сложить или развернуть, а некоторые выдвижные буксирные крюки также можно активировать с помощью электрического переключателя.

Что такое стабилизатор фаркопа?

Стабилизатор тягово-сцепного устройства — это устройство, которое помогает стабилизировать буксировочную установку, то есть помогает снизить раскачивание, раскачивание или качку во время движения транспортного средства и буксирного груза.

Большинство стабилизаторов тягово-сцепного устройства предназначены для гашения боковых или вертикальных перемещений вокруг оси тягово-сцепного устройства. Сами по себе стабилизаторы тягово-сцепного устройства предназначены для повышения комфорта при вождении — однако вам все равно необходимо убедиться, что вся система буксировки по своей сути стабильна.

Хотите поделиться этим?

Как установить буксирное устройство на ваш автомобиль или грузовик

6 шагов до самостоятельной установки прицепного устройства

Установка фаркопа довольно проста в теории, но в зависимости от вашего автомобиля и типа прицепного устройства на практике этот процесс может оказаться довольно сложным.

Вот шесть основных шагов по установке стандартного прицепного устройства.

Перво-наперво: чтобы выбрать подходящее сцепное устройство для прицепа, вы должны знать, сколько ваша машина может буксировать. Последнее, что вам нужно сделать, это просверлить буксирное устройство, предназначенное для тяжелого грузовика, на вашем хэтчбеке.

Обычно вы можете найти информацию о буксировочной способности в инструкции по эксплуатации вашего автомобиля. Вы также можете выполнить поиск в Google или позвонить в автосалон (у них должна быть эта информация под рукой).

Ваша буксирная способность помогает вам выбрать правильную сцепку, но также показывает, сколько вещей вы можете прикрепить к этой сцепке.После того, как вы вычислили максимальную длину буксировки, которую может буксировать ваш автомобиль, и нашли сцепное устройство, вычтите вес самого сцепного устройства.

Например: если предел буксировки вашего автомобиля составляет 8 000 фунтов, а ваше буксировочное устройство весит 150 фунтов, вы сможете буксировать прицеп и груз только на 7 850 фунтов. Поэтому, если вы буксируете движущийся прицеп, наполненный всем, что у вас есть, вам нужно убедиться, что весь вес меньше грузоподъемности вашего автомобиля.

Хорошее практическое правило: никогда не превышайте лимит буксировки! Если вы хотите изучить все тонкости буксировки, чтобы самостоятельно посчитать, у CURT Manufacturing есть удобное руководство.

Типичные сцепные устройства приемника делятся на пять различных классов (метко названные от класса I до класса V) в зависимости от тягового усилия. Выбранный вами класс сцепки будет зависеть от того, буксируете ли вы снегоочиститель или движущийся прицеп с мебелью для спальни.

Существует также множество других типов сцепных устройств для тяжелых условий эксплуатации для различных транспортных средств и применений. Вот 411.

* Изображения взяты из Home Depot

К сведению: большинство тяжелых грузовиков поставляются с уже прикрепленным задним сцепным устройством. Однако в зависимости от того, что вы буксируете, вам может потребоваться установка другого типа.

2. Подготовьте рабочее место

Прежде чем приступить к работе с прицепным устройством и испачкать его, убедитесь, что у вас есть подходящее оборудование. Это будет зависеть от автомобиля и типа сцепного устройства, с которым вы работаете — обратитесь к руководству по эксплуатации сцепного устройства, чтобы выяснить, что вам нужно для установки.

Вот основы, которые нужно иметь под рукой для большинства установок:

Если вы вытаскиваете новое сцепное устройство прямо из коробки, вы, скорее всего, найдете шайбы, болты и инструкции внутри самого сцепного устройства. Выньте эти детали из упаковки и держите их под рукой.

Наша рекомендация

Не повредит надеть рабочие перчатки при установке буксирного устройства — они минимизируют возможные порезы и царапины, а также сделают ваши руки намного более чистыми.

Затем убедитесь, что у вас хорошее освещение. Если вы устанавливаете буксирное устройство в гараже или в месте с тусклым освещением. Подключите дополнительные фонари или попросите кого-нибудь осветить вам фонарик.

Убедитесь, что у вас есть инструкция по эксплуатации. Это ваш друг — доверяйте ему, используйте его и держите его при себе. Затем соберите всю сцепку (если это еще не сделано) в соответствии с инструкциями производителя.

Совет, чтобы обезопасить спину: если буксирное устройство весит более 50 фунтов, не рискуйте и позвоните другу, чтобы он помог вам его поднять.(И даже если он легче, мы все равно рекомендуем вам иметь кого-нибудь поблизости, чтобы помочь.)

Профессиональные хитрости

Если вы заказываете прицепное устройство, которое поставляется в коробке, вы можете разобрать коробку и положить на нее, пока вы работаете под автомобилем. (Потому что кто хочет лечь на землю?)

Прежде чем просто вклинить сцепное устройство на место, убедитесь, что ваш автомобиль закреплен, чист и свободен от любых препятствий для установки. Вот несколько шагов, которые необходимо предпринять:

• Включите стояночный тормоз: это первая защита от скатывания.
• Поставьте колодки под колеса: надежно установите два клина в центре обеих задних колес на случай, если ваш автомобиль случайно откатится. Для душевного спокойствия не стесняйтесь ставить клинья под колеса и с другой стороны шин.
• Снимите запасное колесо: в зависимости от того, где живет запасной автомобиль вашего автомобиля, он может мешать вам.
• Поднимите машину: этот шаг не требуется, но он может дать вам больше рабочего места.
• Удалите все заглушки или болты из вашего автомобиля: некоторые сцепки требуют снятия определенных деталей и деталей, чтобы освободить место для самого сцепного устройства.Вы можете проверить свои инструкции, чтобы узнать, нужен ли этот шаг.
• Тщательно очистите: используйте проволочную щетку для трубок и смазку, чтобы очистить отверстия в автомобиле, в которые будет зацепляться сцепное устройство. (Не обрезайте углы, используя старую зубную щетку — она ​​тоже не справится со своей работой!)
• Просверливание отверстий: , если в вашем автомобиле или грузовике нет предварительно просверленных отверстий для установки сцепного устройства, вам, вероятно, потребуется просверлить их в раме вашего автомобиля. (Некоторые сцепные устройства, такие как сцепное устройство CURT, не требуют установки сверла.)

Внимание!

Если вы сверляете отверстия, убедитесь, что вы не обрезаете более чем на 1/16 дюйма шире или толще болтов, с которыми вы работаете, иначе они не останутся на месте.

Теперь ваша машина готова к главному событию: навешиванию фаркопа. Вот как действовать:

• Поднимите сцепное устройство в положение: , если рядом есть друг, который может помочь, именно тогда вы захотите, чтобы он помог.
• Прикрепите сцепное устройство к раме вашего автомобиля: используйте С-образные зажимы, чтобы удерживать его на месте.
• Затяните болты: руками затяните их ровно настолько, чтобы ваше сцепное устройство оставалось на месте, но пока не беспокойтесь о их затяжке (мы вернемся к этому позже). Затяните и другую сторону от руки.

КОНТРОЛЬНАЯ ТОЧКА: Есть ли в вашем прицепе шаровые опоры и шаровые опоры? Если нет, то вот краткие инструкции по установке.

Как установить шаровую опору

Если вы думаете, что установка буксирного сцепного устройства была простой, вам повезло: установка шаровой опоры еще проще (и занимает около пяти минут.) Вот шаги, которые необходимо выполнить:

1. Вставьте хвостовик шаровой опоры (тяжелая квадратная деталь) в приемную трубку, которую вы только что установили на свой автомобиль.
2. Отрегулируйте до совпадения отверстий на хвостовике и приемной трубке.
3. Закрепите крепление с помощью фиксатора сцепного устройства или булавки и зажима (штука, которая выглядит как гигантская заколка).

Вуаля! Готово. Обязательно покачивайте шарнирное крепление взад и вперед, чтобы проверить, насколько надежно закреплены крепления.

Если ваше крепление для мяча громко гремит во время вождения, вы можете купить комплекты защиты от погремушек для определенных типов креплений в Интернете на Amazon или в таких местах, как Home Depot, O’Reilly или в ближайшей автомастерской.

Как установить шаровой прицеп

Если в комплекте с шаровой опорой не было прицепа, вам нужно его добавить. Иначе буксировать ничего не получится! Шары для прицепов бывают разной ширины и конфигурации, поэтому убедитесь, что вы покупаете подходящий размер для буксируемого груза.

К счастью, это довольно простой процесс, как и установка шаровой опоры:

1. Снимите гайку и шайбу с хвостовика, над которым вы работали, с помощью гаечного ключа.Когда он ослабнет, вы сможете использовать пальцы.
2. Вставьте хвостовик в отверстие шаровой опоры.
3. Замените шайбу и гайку и затяните их пальцами.
4. Если вы больше не можете затягивать шар прицепа пальцами, используйте динамометрический ключ, чтобы закончить работу.

Знаете ли вы?

Если ваша шаровая опора не входит в отверстие приемной трубки, вы можете приобрести переходник для приемной трубки. Они позволяют вашему приемнику сцепки работать с различными стойками.Вы можете купить их в Интернете или в любом магазине автозапчастей.

После того, как ваша сцепка будет прикреплена, затяните болты пальцами как можно сильнее. Когда все болты будут на месте, затяните их динамометрическим ключом до значений, указанных в руководстве по эксплуатации буксирного устройства.

Наконец, подсоедините все электрические провода к стоп-сигналам и указателям поворота.

Чтобы буксировать прицеп на законных основаниях, стоп-сигналы и указатели поворота вашего автомобиля должны быть подключены к буксирному устройству через жгут проводов прицепа.Жгут проводов прицепа — это провод, идущий от задней части автомобиля к прицепу.

Многие грузовики и внедорожники поставляются с предварительно установленной проводкой для буксирных сцепок и прицепов, но если у вас их нет, вам нужно будет купить и установить жгут проводов прицепа.

Мы не будем вдаваться в подробности о проводке, но вы можете найти обучающие видеоролики на YouTube или проконсультироваться с профессионалом.

Работаете с предохранительными цепями?

Всегда перекрещивайте предохранительные цепи! Цепи цепляются за язычок прицепа (то, что соединяет буксирное сцепное устройство с прицепом) в том случае, если он расшатывается и падает.

6. Еще раз проверьте свою работу

Проверьте безопасность вашего прицепного устройства, тряся, покачивая и дергая его, а также проверьте тормоза и указатели поворота, чтобы убедиться, что ваша проводка исправна!

Безопасность прежде всего — не буксирует ничего, если вы не уверены, что ваше сцепное устройство установлено правильно.
