Как отрегулировать клапана на ВАЗ-2114 инжектор 8 клапанов: видео

ВАЗ-2114 комплектуется 4 цилиндровым двигателем с верхним газораспределительным механизмом (ГРМ). Инжекторная 8 клапанная система этой модели машин размещена в головке блока с ременным приводом на ГРМ.

Как распознать повышенный зазор клапана?

Помимо звуков, шумов, исходящих от двигателя, есть специфический, который отличается особым цокотом. Стук клапана или нарушение теплового зазора, происходит в результате изменения расстояния между кулачками и рычагами распределительного вала. И чем больше зазор, тем громче звук. Данный параметр – величина, регламентированная, и подлежит неукоснительному соблюдению.

Нарушение теплового зазора клапанов может стать причиной стука

Откуда стук?

• Другой причиной стука считается малый зазор. По мере эксплуатации, фактор приводит к перегреву, слабой компрессии, падению мощности со всеми последствиями, включая повышенный расход топлива. Регулировать целесообразно не позже 15 тысяч пробега.
• Поводом цокота в узле ГРМ может стать явление детонации. Сопряжено это с неполным воспламенением горючей смеси внутри камеры сгорания.
• Часто причина кроется в низком давлении масла при повышенных оборотах. Запуск «холодного» двигателя также приводит к стуку, особенно, при наличии чрезмерной выработки толкателя. Ситуация влияет на подачу масла (обедненную) на клапана.
• Дефицит смазки также становится поводом для специфического металлического стука с последующим обгоранием клапана, снижением мощности, дисбалансу распределительного вала. Появление стука обязывает проверить систему ГРМ, даже с меньшим пробегом, но после выявления данных зазора.
• Причиной тому бензин низкого качества (ниже Аи 92). Выправить ситуацию можно, залив в бак максимальное количество бензина, например, Аи 95.
• Мотивом служит также нарушение работы распределителя зажигания. Если позднее — приводит к нагреву и потере мощности двигателя. При раннем угле опережения, начинает прослушиваться стук, особенно на холодном двигателе.

Порядок выполнения регулировки на 8-ми клапаннике

Процедура не сложна и легко выполняется водителем при наличии под рукой:

• Ключи гаечные, накидные, свечной, торцевые.
• Набор щупов.
• Приспособление отжима клапана с калиброванным фиксатором.
• Регулировочные шайбы (желательно комплект).
• Ветошь.

Набор гаечных ключей

Набор регулировочных шайб клапанов

Приспособление отжима клапана с калиброванным фиксатором

Алгоритм

Перечень обязательных работ предусматривает:

1. Остановить машину на площадке (лучше в гараже), дать остыть двигателю, желательно ниже 25° C.

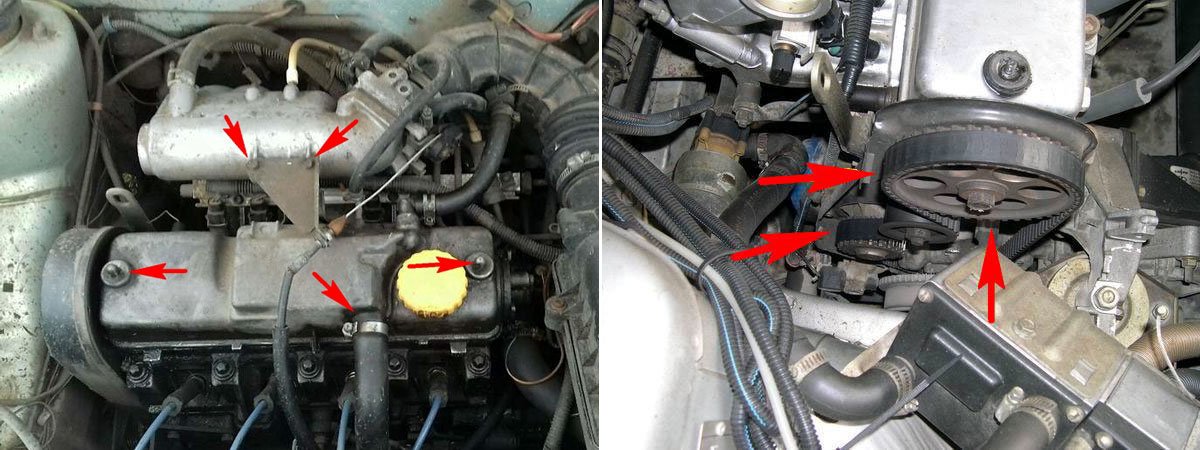

2. Отсоединить от клапанной крышки шланги, кронштейны, крышку, ремень привода распределительного вала. Осуществляется визуальный осмотр его на предмет наличия изношенных мест или других дефектов.

   Снимаем крышку клапанов

3. Выкрутить свечи, что облегчит проворачивание коленчатого вала и установки в ВМТ первого цилиндра. Этот процесс выполняется подъемом (вывешиванием) передка машины с последующим вращением переднего колеса или шестерни коленвала. Делается это после установки 4 передачи КПП.

   Выкручиваем свечи зажигания

4. Совместить метку шестерни р. вала с риской головки блока в секторе выхлопного коллектора. Замерить величину зазора между круглой поверхностью кулачка и толкателем. Тепловой фактор считается сугубо фиксированным параметром, составляя для впускного 0,2 мм, и 0,35 мм выпускного, с погрешностью 0,05 мм.

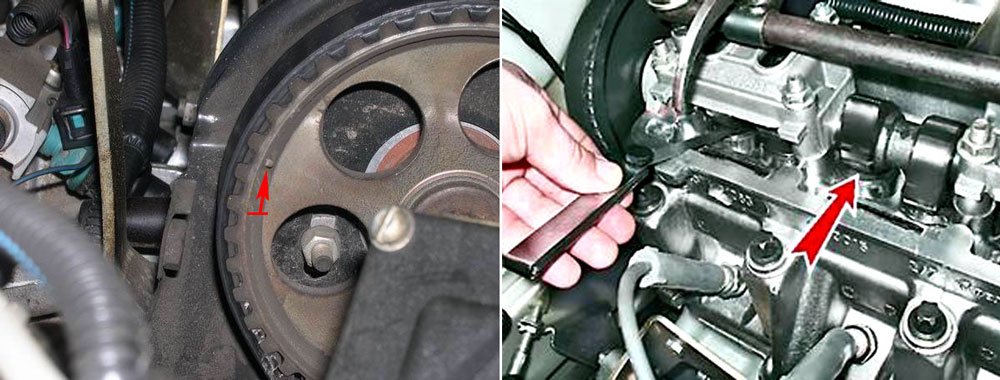

   Совмещаем метку шестерни распределительного вала с риской на головке блока

5. Проверка правильно зафиксированного зазора выполняется щупом. На первом клапане щуп вводят в интервал между кулачком и регулировочной шайбой, толщина которой варьирует в пределах 3÷4,5 мм. Пластина инструмента должна проходить со слабым усилием. Это считается нормальным вариантом. Свободное вхождение или невозможность просунуть считается свидетельством необходимости проведения регулировки. Если щуп не лезет, пользуются пластиной меньшей толщины. Действие повторяется до поры, пока он не пройдет с легким трением. Разница номинального зазора и толщины щупа выдаст требуемую толщину шайбы.

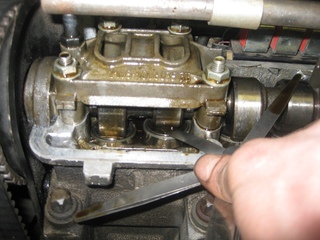

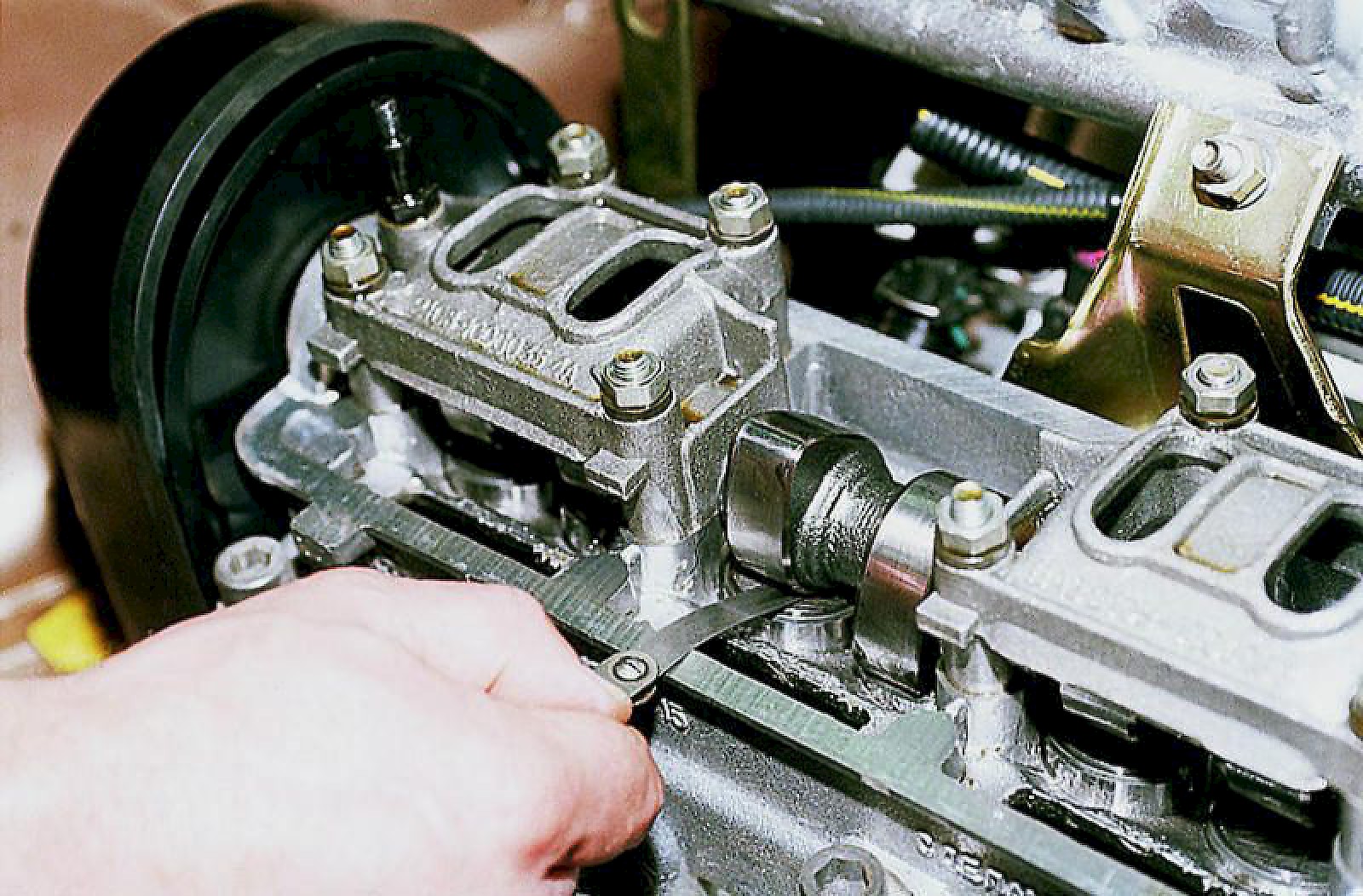

   Проверяем зазор щупом

6. Процесс предусматривает сжатие клапана, для чего приспособление (под рукой) монтируется на шпильки головки блока. Рычаг следует разместить между кулачком и плоскостью шайбы. Надавив ручку приспособления, рычаг нажимает на толкатель. В образовавшийся промежуток вставляется калиброванный фиксатор, который удерживает клапан, оставляя шайбу свободной. Эта деталь снимается пинцетом или чем – либо заостренным.

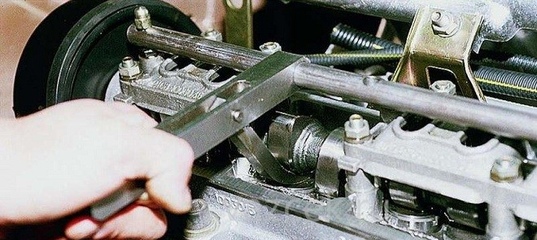

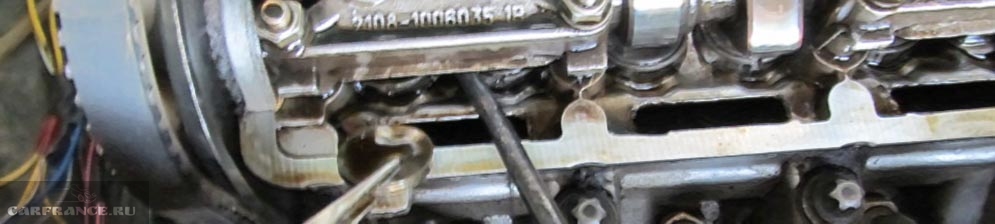

   С помощью рычага надавливаем на толкатель и вставляем калиброванный фиксатор

7. Установку новой детали производят исходя из лазерной метки, на нижней стороне извлеченной детали, например, 3,5 мм. При отсутствии метки замер осуществляется микрометром. Проверка показывает, зазор выхлопного клапана, например 0,44 мм. Зазор превышает фиксированный на 0,09 мм. Стало быть, понадобится шайба толщиной 3,94 мм. В наборе такого размера может не быть. В этом случае подбираем размер, близкий к требуемой цифре.

   Устанавливаем новую регулировочную шайбу клапана ВАЗ-2114

8. Новая шайба укладывается на место меткой вниз, во избежание истирания. Фиксатор извлекается после отжима клапана. Операция переходит к следующему этапу.

Важным элементом регулировки остается знание порядка работы цилиндров.

По завершении первого этапа, распределительный вал проворачивается на 180° (пол оборота) для проверки 2 впускного и 5 выпускного. Провернув еще на 180°, проверяется 6, 8.

Таким же методом выполняются работы с 4 впускным и 7 выпускным.

Процедура завершается обратной установкой всех снятых деталей. Прокладка крышки является одноразовой деталью и подлежит замене.

Видео о регулировке клапанов на 8 клапанном двигателе ВАЗ-2114

Резюме

• Исключите заправку бензином ниже Аи-92, чем сохраните авто от явлений детонации.
• Проверяйте периодически угол опережения зажигания.
• Наблюдайте постоянно за давлением масла в двигателе.
• Производите регулировку в соответствии с инструкцией к автомобилю.

Руководство по регулировке клапанов на ВАЗ 2110-2115

Если вы являетесь владельцев ВАЗ 2110-2115 с обычным 8-клапанным двигателем, то наверняка знаете про такую процедуру, как регулировка тепловых зазоров клапанов. Разумеется, если у вас 16-клапанный мотор, то этого делать не нужно, так как у вас установлены гидрокомпенсаторы и никаких регулировок не проводится.

Итак, для обычных ДВС, которые мало чем отличаются от ВАЗ 2108, эта процедура проводится не так часто. После покупки нового автомобиля можно проехать около 100 000 км и без этого, но не всегда это удается и не каждому владельцу так везет. Этот вид техобслуживания ВАЗ 2110 можно выполнять как на СТО, заплатив определенную цену за работу, так и самостоятельно, разобравшись в этой работе. Если вы будет проводить это впервые, то приведенное ниже руководство вам поможет в этом.

Необходимый инструмент и приспособления для регулировки зазоров клапанов на ВАЗ 2110-2115

1. Ключ на 10 для снятия клапанной крышки и отсоединения тросика педали газа
2. Крестовая и плоская отвертка
3. Набор щупов от 0,01 до 1 мм
4. Специальное приспособление (рейка) для утопления и фиксации толкателей клапанов
5. Пинцет или длинные плоскогубцы
6. Набор регулировочных шайб или определенное количество необходимых (станет ясно после измерения зазоров)

Видео инструкция и пошаговое руководство

Для тех, кто привык все смотреть в видео отчетах, сделал специальный ролик. Вставлен он с моего канала на YouTube, поэтому при возникновении вопросов обращайтесь с комментариями под видео.

Ну а ниже в случае недоступности обзора будет представлен фото отчет и текстовое изложение всей необходимой информации.

Порядок проведения работы и руководство с фотографиями

Итак, прежде чем приступать к выполнению, нам понадобится установить коленчатый и распределительный вал двигателя по меткам газораспределения. Более подробно об этой процедуре написано здесь.

Затем снимаем полностью клапанную крышку с двигателя, после чего можно устанавливать рейку и зафиксировать ее на шпильках крепления самой крышки, как это наглядно продемонстрировано на фотографии ниже:

Спешить извлекать шайбы не стоит, так как предварительно необходимо проверить тепловые зазоры между кулачками распредвала и регулировочными шайбами. И делается это в следующей последовательности:

• При нахождении коленвала и распредвала по меткам проверяем зазоры в тех клапанах, кулачки которых направлены вверх. Это будут 1, 2, 3 и 5 клапан.
• Остальные 4,6,7 и 8 клапана регулируются после прокрутки коленвала на один оборот

Номинальный зазор для впускного клапана будет равен 0,2 мм, а для выпускных 0,35. Допустимая погрешность 0,05 мм. Вставляем щуп нужной толщины между шайбой и кулачком, как показано на картинке:

Если  он отличается от вышеприведенных данных, то необходимо отрегулировать его, купив подходящую по размеру шайбу. То есть, если вместо 0,20 он у вас составляет 0,30, то необходимо поставить шайбу толщиной на 0,10 толще, чем та, которая установлена (размер на ней нанесен). Ну, думаю, смысл ясен.

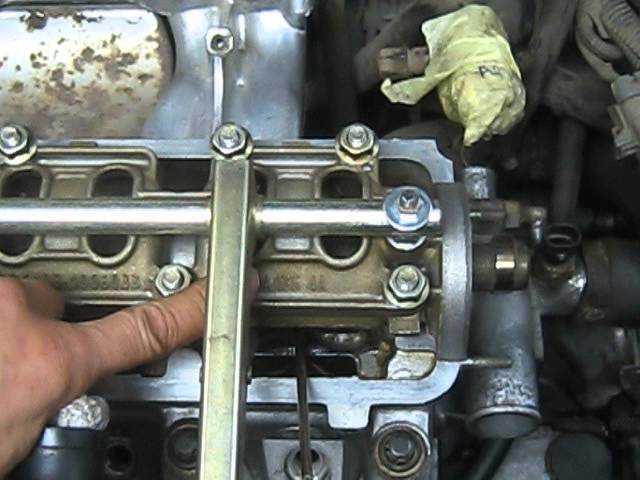

Извлекать шайбу довольно просто, если использовать приведенное на картинке приспособление, рычагом утапливаем нужный клапан до упора вниз:

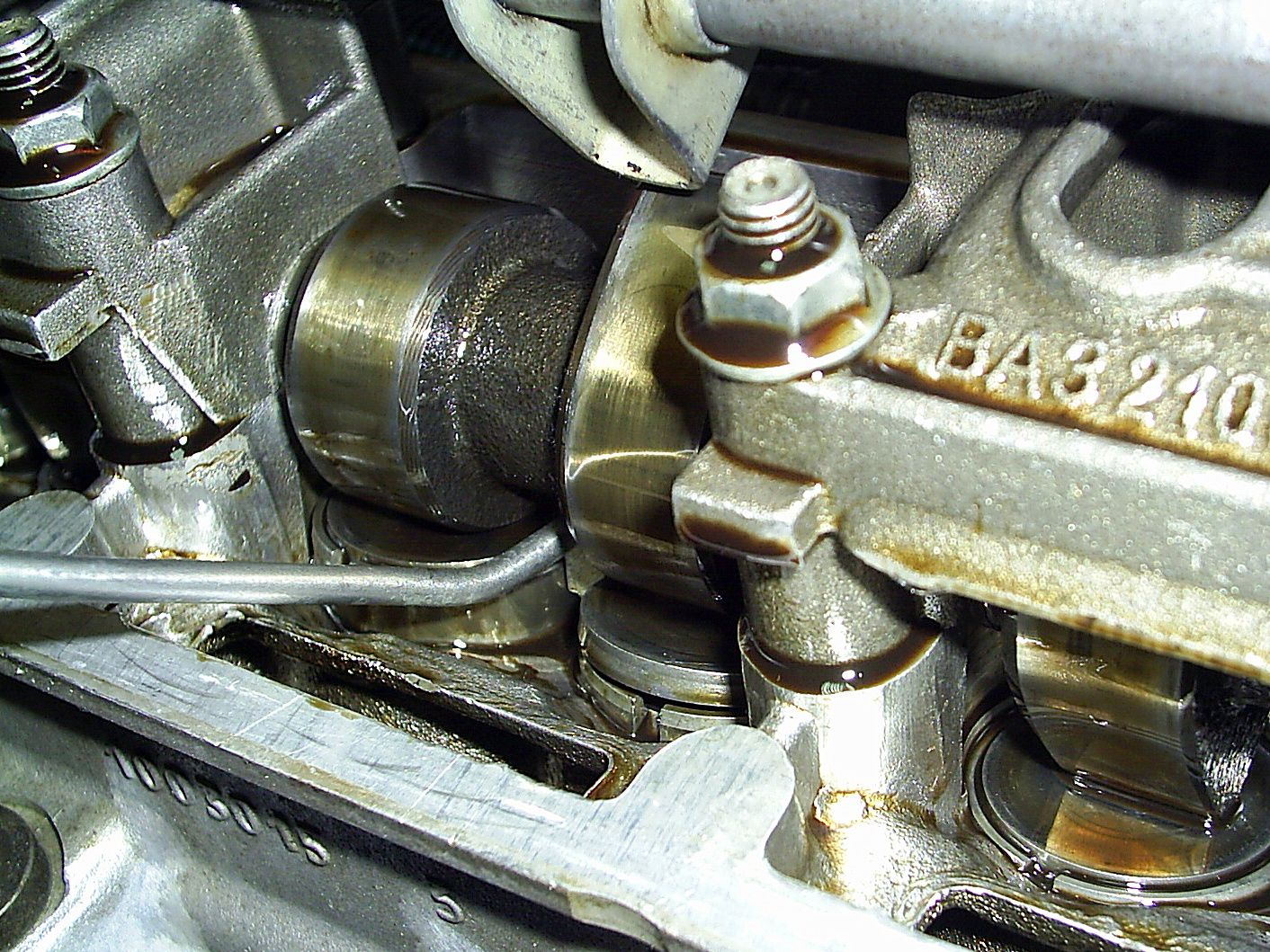

И в это время вставляем фиксатор (упор) между стенкой толкателя и распредвалом:

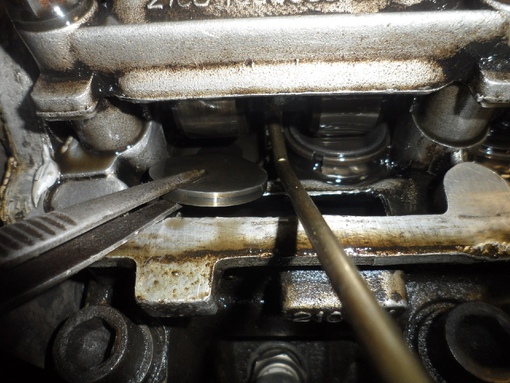

После чего пинцетом или длинногубцами можно без особых проблем вынимать шайбу:

Далее все делается так, как описано выше. Измеряются остальные зазоры и подбираются необходимые по толщине регулировочные шайбы клапанов. Строго — проводите регулировку тепловых зазоров только на холодном моторе, не более 20 градусов, иначе вся работа может быть насмарку!

Как правильно настроить клапана на двигателях Lada Samara? — Рамблер/авто

Что такое правильная регулировка тепловых зазоров в газораспределительном механизме автомобиля или на что влияет регулировка клапанов. Главное преимущество, идет меньший расход топлива (что не мало важно при постоянно растущей цене на бензин). Двигатель работает тише и мягче и разгоняется быстрее.

Как определить и почему стучат клапана. Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители. Как расположены клапана в автомобилях ВАЗ 2114, 2115. Как выполняется настройка зазоров ВАЗ 2114, 2115. Подготовка инструментов. Регулировка клапанов.

Как определить и почему стучат клапана.

Если не отрегулированы клапана появляются характерные признаки. Двигатель работает с определенным шумом, слышится стук на холодном двигателе ВАЗ 2115 похожий на металлический цокот. Причиной этого является зазор между рычагами и кулачками распредвала.

Этот зазор выставляется производителем, его величина одинаковая для всех двигателей одинакового типа. В данной системе автомобиля происходит увеличение или уменьшение зазора, и то и другое плохо сказывается на работе двигателя и может привести к более серьезным поломкам.

В основном эта поломка происходит из-за использования некачественного топлива. Хорошим топливом считается то, у которого октановое число не меньше 93.

Интересный факт! Существует топливо с октановым числом 100, но его используют только на соревнованиях, заправляя гоночные машины.

Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители.

Заводы, изготовители автомобилей, рекомендуют проверять тепловые зазоры через каждые 15-30 тысяч километров пробега. Даже если, по вашему мнению, двигатель работает хорошо, то такая процедура никогда не будет лишней, тем более, что вы можете это сделать сами.

Как расположены клапана в автомобилях ВАЗ 2114, 2115.

Автомобили Ваз 2114 выпускаются с двигателем на восемь или шестнадцать клапанов.

Обратите внимание! Регулировка зазора клапанов ВАЗ 2114 проводиться только для 8-ми клапанного двигателя, так как на 16-ти клапаном установлены гидрокомпенсаторы.

Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов.

Как выполняется настройка зазоров ВАЗ 2114, 2115.

Для того чтобы регулировка клапанов ВАЗ 2114 инжектор 8 клапанов была эффективной нужно производить ее на холодном двигателе. Размер зазора на впускном клапане должен быть 0.2 мм, а на выпускном-0.35 мм.

Обратите внимание! Допустимая погрешность в обоих случаях 0.05 мм.

Подготовка инструментов.

Для регулировки клапанов ВАЗ 2115 инжектор 8 клапанов нам понадобится следующие инструменты: набор гаечных ключей, для регулировки клапанов ВАЗ, приспособление для пружин толкателей клапанов, щупы, штангенциркуль или микрометр, регулировочные шайбы.

Регулировка клапанов.

Снимаем крышку головки блока цилиндров.

Снимаем воздушный фильтр и переднюю крышку зубчатого ремня.

Отвинчиваем свечи и аккуратно их складываем. Они снимаются для того чтобы легче прокручивался коленчатый вал.

С верхней части головки убираем лишнее масло.

За часовой стрелкой поворачиваем коленчатый вал, чтобы совпали метки на шкиве и задней крышке зубчатого ремня.

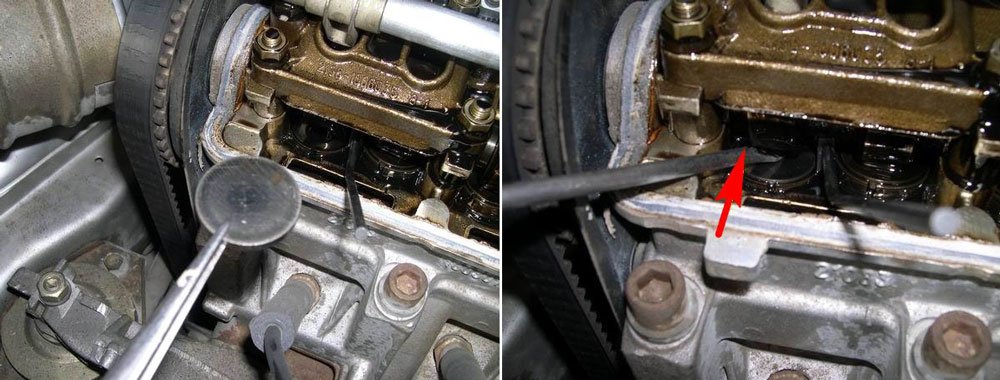

Набором щупов проверяем зазоры между торцом клапана и толкателя. По принципу:

первого выпускного и третьего впускного,

пятого выпускного — второго впускного,

восьмого выпускного – шестого впускного,

четвертого выпускного – седьмого впускного.

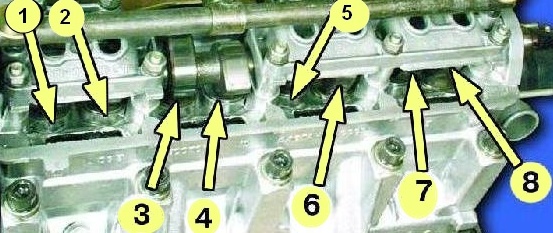

Номера клапанов считаются от приводного шкива.

При необходимости регулировки клапана ВАЗ 2114 нужно с помощью приспособления утапливать толкатель и фиксируя его в нижнем положении вынимать регулировочную шайбу с последующей ее заменой.

Важно! Коленчатый вал нельзя крутить в обратную сторону.

Регулировка клапанов 2101, 2107 | RtiIvaz.ru

Регулировка клапанов ваз 2107 «классика» своими руками и силами…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня мы попробуем ответить на вопрос — как пошагово регулировать клапана автомобилей ваз 2101- 2107 «классика». Я уже написал две статьи на эту тему в автоблоге машины Рено Логан. Регулировка клапанов двигателя ваз является одной из важных работ по техническому обслуживанию автомобиля и требует особого внимания.

Не все автолюбители понимают, что ТО -техническое обслуживание выполненное не вовремя влечет за собой непоправимые последствия для автомашины. Поэтому проверять, регулировать клапана ваз 2107 надо каждые 10-15 тыс. км пробега.

Что же происходит?

Не точное срабатывание фаз газораспределения ГРМ препятствует полному заполнению цилиндров газом, также его полному сгоранию, а также препятствует продувки цилиндров. К тому же появляется ударная нагрузка кулачков распредвала на рычаг привода и стержень клапана. Все это ведет к тому, что детали прослужат меньше при не соблюдении вами автолюбитель своевременной регулировки клапанов ваз 2107.

Еще можно сказать так: двигатель, работая со стуком клапанов, намного уменьшает ресурс его эксплуатации, также увеличится расход топлива, масла двигателя.

Самым опасным для двигателя является уменьшение зазоров клапанов. Уменьшенный зазор между рычагом привода и кулачком распределительного вала не дает полностью «шляпе» клапана сесть в седло головки блока. В таком случае через образовавшуюся щель выбивает отработанный газ из камеры сгорания, сжигая кромку «шляпы» выпускного клапана.

Ко всему еще резиновые маслоотражатели «маслаки» сгорая и выйдя из строя из-за перегрева рабочей кромки клапана, увеличивают расход масла.

Начнем основной процесс регулировки клапанов ваз 2107…

Регулировка клапанов ваз 2107

• 1. Используя торцовый ключ на «10» отворачиваем три гайки воздушного фильтра, снимаем крышку
• 2. Вынув воздушный фильтр, отворачиваем торцовым ключом «8» четыре гайки крепления корпуса воздушного фильтра к карбюратору
• 3. Отсоединяем воздухозаборник и резиновый шланг сапуна вентиляции картерных газов от крышки сапуна

Шланг сапуна, вентиляции картера от крышки сапуна

• 4. Снимаем корпус воздушного фильтра вместе с опорной пластиной
• 5. Далее нужно отсоединить трос управления воздушной заслонкой
• 6. После чего отсоединим тяги привода карбюратора
• 7. Для снятия клапанной крышки необходимо открутить все гайки крепления клапанной крышки
  пользуясь торцовым ключом «10»

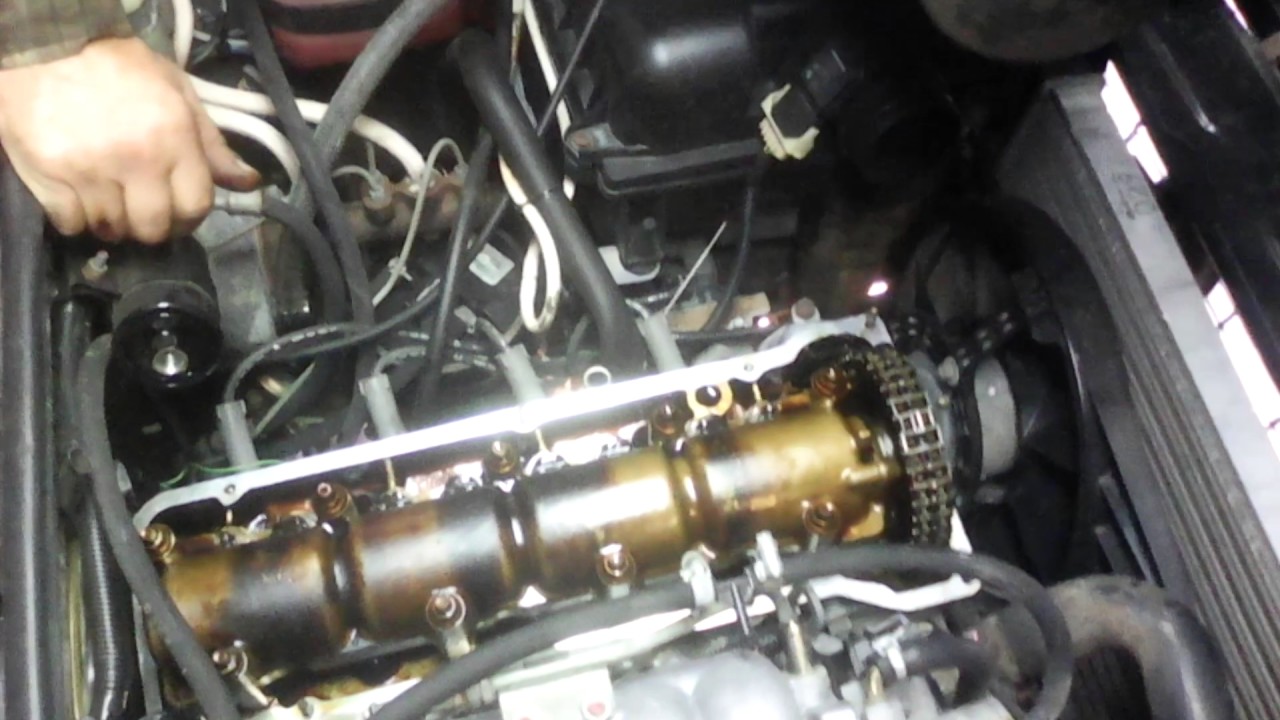

• 8. Затем снимаем крышку
• 9. Обнаружив слабое натяжение цепи, ослабьте гайку натяжителя цепи расположенную под водяным насосом
• 10. Далее используя храповичный ключ «38» проверните коленчатый вал на 1-1,5 оборота по направлению вращения коленчатого вала двигателя, при этом пружина натяжителя действующая на башмак автоматически отрегулирует натяжение цепи
• 11. Затяните гайку натяжителя и приступайте к регулировки клапана ваз 2107

Прежде вам надо узнать порядок работы цилиндров у двигателей автомобилей «Москвич», «Жигули» и ВАЗ-2121 «Нива» (1 — 3 — 4 — 2). Нумерация цилиндров идет от торца головки блоков цилиндров или радиатора в сторону коробки. На крышке трамблера также нанесены цифры (1,3,4,2) и соответственно каждый бронепровод по своей длине тянется к своей свече на цилиндрах.

Инструмент у вас должен быть приготовлен заранее: ключи рожковые «13», «17», храповичный ключ «38», щуп толщиной 15 сотых миллиметров.

Храповичным ключом «38» проверните коленчатый вал по часовой стрелке до совпадения метки на шкиве распределительного вала с меткой на корпусе распределительного вала. Такое положение зубчатого шкива будет соответствовать концу сжатия в четвертом цилиндре (ВМТ).

В этом положение регулируется зазор у выпускного клапана третьего цилиндра (6-й кулачок). Повторяем эту же операцию на выпускном клапане четвертого цилиндра (8-й кулачок).

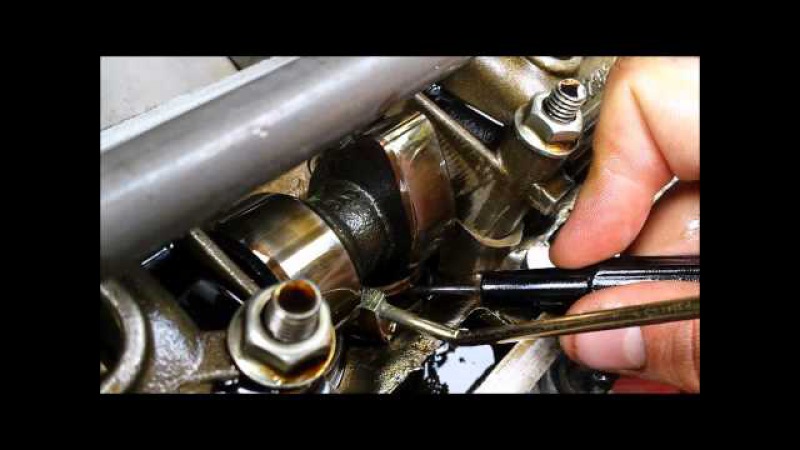

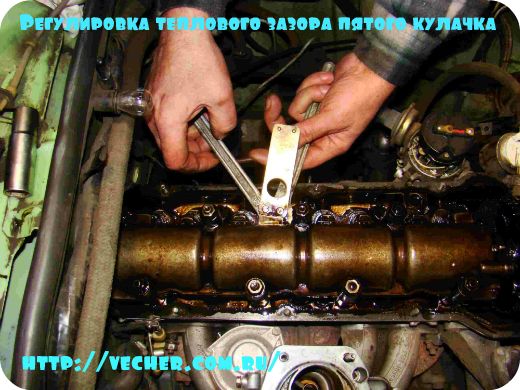

Чтобы отрегулировать зазоры между рычагами и кулачками ставьте между рычагом и кулачком распределительного вала щуп, отпустите контргайку. Далее вращая регулировочный болт, установите требуемый зазор с последующим затягиванием контргайки.

При этом щуп должен ходить с легким защемлением. Операцию надо повторить, если в результате затяжки щуп оказался пережатым, либо наоборот, свободно двигается.

Далее проворачиваем коленчатый вал двигателя на 180 градусов или распредвал на 90 градусов по часовой стрелке. Затем регулируем во втором цилиндре (4-й кулачок), а в четвёртым цилиндре (7-й кулачок).

После каждой регулировки клапанов обратите внимание, имеет ли кулачок свободный ход. Затем провернем коленчатый вал на 180 градусов и регулируем клапана в первом цилиндре (1-й кулачок) и во втором цилиндре (3-й кулачок).

Проворачиваем коленчатый вал еще на 180 градусов и регулируем клапана в первом цилиндре (2-й кулачок) в третьем цилиндре (5-й кулачок).

Важно: регулировку клапанов проводите только на холодном двигателе, температура, которой не выше 40°С. На холодном движке зазор между кулачками распредвала с рычагами должен быть 0,15 мм, а погрешность установки зазоров не должно превышать 0,02—0,03 мм.

Все зазоры установили, устанавливаем новую пробковую прокладку клапанной крышки, так как старая прокладка может быть деформирована, когда снимали крышку. Надеваем клапанную крышку и проверяем правильность посадки пробковой прокладки. При необходимости крайне осторожно поправьте прокладку клапанной крышки.

Прокладка клапанной крышки головки цилиндров ваз 2101-1003270

Не забывая надеть шайбы, наживляем все гайки «10». Затяжку гаек клапанной крышки надо начинать от центра и постепенно переходить к ее краям. Надеваем крышку распредвала, подсоединяем трос воздушной заслонки. Собираем тяги привода карбюратора.

Устанавливаем корпус воздушного фильтра, подсоединяем воздухозаборник, надеваем резиновые шланги, патрубки радиатора. Закрепляем корпус фильтра гайками «8» (главное не сорвать резьбу). Устанавливаем фильтрующий элемент, надев крышку, закрепляем ее тремя гайками «10».

Автолюбитель Вы знаете, что замену воздушного фильтра надо производить через каждые 20 тыс. км пробега…

Теперь проверяем натяжения ремня генератора, если ослабла необходимо его натянуть. Для этого отпустите гайку крепления генератора к установочной пластине и сместите генератор монтажной в сторону от двигателя и затяните гайку крепления.

Нормальный прогиб ремня должен быть 12-17 мм от усилия большего пальца руки 3-4 кг на сантиметр в середине между шкивами насоса и генератора. Натяжение ремня проверяйте через каждые 10 тыс. км пробега.

Систему охлаждения двигателя я бы посоветовал осматривать перед каждым выездом. Необходимо проверить уровень охлаждающей жидкости в расширительном бочке, проверить наличие протекания в местах соединения патрубков с термостатом, радиатором, помпой. А при необходимости затянуть хомуты не займет у вас много времени.

Если вы решили, по какой либо причине заменить охлаждающую жидкость, то слив ее производится через сливное отверстие в блоке цилиндров. Для чего надо отвернуть крышку радиатора и датчик температуры воды в нижней части радиатора. Что бы отвернуть датчик надо, прежде всего, отсоединить провода.

Башмаки натяжителя цепи: (1) ваз 2121; 21213-1006090-10; (2) ваз 2103-1006090-10; (3) ваз 2101-1006090-10Успокоитель цепи ваз 2101; 2103-1006100-00

Таблица

Порядок регулировки зазоров клапанов на «Классике» Лада 2101-2107 по таблице:

Счет клапанов слева на право начинается со стороны звездочки распредвала.

Регулировку клапанов ваз 2107, замену охлаждающей жидкости, мелкий ремонт своими руками и обслуживание ваз автомобиля можно самому произвести. НО, если есть большой опыт эксплуатации авто или у вас золотые руки.

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Видео

Еще читайте статью далее:

Покраска авто своими руками, видео Влада ЩЧ

Патрубок радиатора лопнул, что делать

Регулировка карбюратора ваз 2106 своими руками

Регулировка тепловых зазоров клапанов | Ремонт ВАЗ 2109-2108

Устройство двигателя на автомобилях ВАЗ 2109-2108 таково, что приходится иногда, хоть и не часто, регулировать зазоры клапанов. Конечно, эта процедура немного отличается от моделей ВАЗ «классика», так как в данном случае необходимо подбирать по толщине регулировочные шайбы. Именно из-за этого эта операция немного более трудоемкая. Также, для выполнения данного типа обслуживания, понадобится специальное приспособление, так называемая рейка. Более полный перечень необходимых инструментов приведен ниже:

• приспособление для регулировки
• трещотка и головка на 10
• длинногубцы или пинцет
• отвертка крестовая
• набор щупов плоских
• регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

Стоит также иметь ввиду, что описанные регулировочные работы обязательно должны проводиться при температуре двигателя не более 20-25 градусов, то есть на полностью холодном (в летнее время).

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

В приведенном ниже видео показан весь процесс наиболее наглядно. Записывал я все это буквально несколько дней назад, и старался делать все доступно и понятно каждому. Обзор был сделан на примере 8-клапанной инжекторной десятке, но разницы между 2109 нет никакой, даже если это карбюраторная модель (отличия только в снятии клапанной крышки).

А для тех владельцев, кто привык к текстовой информации, ниже все описано именно таким образом с пояснением в картинках по принципу многих официальных инструкций по ремонту и эксплуатации.

Итак, когда крышка снята и метки ГРМ выставлены, то в этот момент можно измерять тепловые зазоры между толкателем и клапанами: 1, 2, 3, 5. Убедитесь, что на всех клапанах кулачки распредвала смотрят вверх. Зазор на впускных клапанах считается номинальным при величине 0,20 (+-0,05) мм, а на выпускных 0,35 (+-0,05) мм. Если смотреть на двигатель со стороны передней части автомобиля, то клапана располагаются так: выпуск-впуск-впуск-выпуск, и так далее.

Если зазор отличается от оптимального значения, необходимо подобрать нужную по величине шайбу. То есть, проще говоря, если шайба была с размером 3, 45 мм, а зазор для впускного клапана составил 0,30 мм, то новая шайба должна быть толще на 0,10 мм, то есть получается = 3,55 мм. Думаю, что смысл ясен!

Теперь более подробно о том, как извлечь регулировочную шайбу из толкателя. Для этого устанавливаем специальную рейку на шпильки крепления клапанной крышки и фиксируем ее гайками. Наглядно это показано  на фото ниже:

Теперь рычагов прижимаем клапан вниз и подставляем упор, который идет с рейкой в комплекте, чтобы зафиксировать толкатель в прижатом состоянии:

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

И подбираем необходимую по толщине по той методике, которая описана выше в статье. После того, как все 4 клапана отрегулированы, то можно приступать к остальным четырем. Для этого необходимо провернуть коленчатый вал ВАЗ 2109-2108 на один полный оборот. Это можно посмотреть по метке на маховике через отверстие в картере КПП. Проворачивать коленвал удобно следующим образом:

• вывешиваем переднее колесо
• ставим рычаг КПП на четвертую передачу
• и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Когда коленчатый вал сделал один оборот, то можно приступать к регулировке 4, 6, 7 и 8 клапана. Все делаем по аналогии. По окончании устанавливаем все снятые детали на место, и заводим двигатель. Обязательно ждем, пока он прогреется, и слушаем, нет ли посторонних стуков. Если все в норме, машина хорошо заводится, нет проблем в работе мотора, стуков не обнаружено, значит работа выполнена успешно!

Остались какие-то вопросы, задавайте, попробуем решить вместе!

Регулировка клапанов на ВАЗ-2114 — фото и видео, цена

В процессе эксплуатации автомобиля рабочая кромка клапанов срабатывается и они усаживаются, а значит поднимаются вверх.

При этом уменьшается либо вообще пропадает необходимый тепловой зазор, который обеспечивает полное плотное закрытие клапана. Завод рекомендует проверять зазоры в клапанном механизме каждые 15 000-30 000 км пробега.

Основные неисправности

Обычно стоит проверять тепловые зазоры в случаях если:

• в двигателе появляется излишний шум, особенно в области клапанной крышки;
• нарушается стабильность его работы, падает тяга в нагрузочных режимах;
• появляются хлопки и «выстрелы» в глушителе;
• значительно поднимается расход топлива при том, что система питания отрегулирована.

Регулировка клапанов

Установив автомобиль на ручной тормоз, включить пятую передачу и вывеить одно переднее колесо. Открутив две гайки, снять клапанную крышку, предварительно сняв кронштейн троса привода дроссельной заслонки и отсоединив шланг сопуна.

Теперь, когда открыт полный доступ к клапанному механизму, с помощью набора щупов проверить зазоры между клапаном и распределительным валом. Для впускных клапанов он составляет 0.2±0.5 мм, для выпускных 0.35±0.5 мм.

ВНИМАНИЕ! Проверка зазоров производится только на холодном двигателе!

Зазоры проверяются на закрытых клапанах. Определить это можно взглянув в прорезь пинала распределительного вала – на закрытом клапане кулачек будет смотреть вверх.

Определить, какой клапан впускной, а какой выпускной, очень легко: выпускной клапан расположен напротив выпускного коллектора (чугунного), а впускной – напротив впускного (алюминиевого), еще он побольше выпускного.

Проворачивая вывешенное колесо, выставить распредвал в такое положение, чтобы открытые клапана закрылись, и проверить зазоры в них.

Щуп должен проходить между затылком кулачка и клапаном с легким натягом. Если он входит слишком туго либо вообще не пролазит, клапан необходимо отрегулировать. Регулировка выполняется с помощью шайб разной толщины.

Чтобы вытащить шайбу, понадобиться специальный съемник для двигателей семейства ВАЗ 2108, который можно приобрести в любом автомобильном магазине.

• Трубку съемника прикрутить к шпилькам клапанной крышки;
• дальше чего серповидную часть рычага завести между регулировочной шайбой и кулачком распредвала;
• нажать на рычаг и утопить клапан до упора;
• между ребром стакана и распредвалом вставить специальный флажок («клюшку»), который идет в комплекте со съемником;
• поднять рычаг вверх, освободив шайбу.

Также шайбу можно вытащить с помощью двух плоских отверток, вставив одну из них между клапаном и распредвалом и нажать на него, после чего вторую отвертку вставить ребром между стаканом регулировочной шайбы и распределительным валом.

После того, как клапан зафиксирован в нижнем положении, вытащить отвертку, вставленную между шайбой и кулачком, острым предметом типа шила через прорезь стакана поддеть шайбу и вытащить ее.

ВНИМАНИЕ! Если у вас недостаточно опыта для подобных операций, менять шайбы с помощью отверток не рекомендуется!Кромки стаканов достаточно хрупкие и неопытными руками легко ломаются. Для замены стаканов необходимо снять ремень ГРМ и распределительный вал. Рекомендуется использовать специальный съемник.

Замена шайб и зазоры

Размер шайбы подбирается путем несложного математического расчета: если зазор между кулачком и клапаном составляет, например 0.15 мм, а необходимо сделать 0.35 мм при том, что шайба 3.40 мм, то 3.40-0.20=3.20 мм – толщина необходимой шайбы.

Аналогично примеру подбор производится при других зазорах для всех клапанов. Установка шайб производится в обратном порядке снятию.

После того, как все зазоры выставлены в допуск, собираем все в обратном порядке и запускаем двигатель.

Итог работы

По итогу регулировки работа двигателя стабилизируется, падает расход, возвращается исходная мощность. Автомобиль снова едет так, как должен. Поэтому и рекомендуется проверять тепловые зазоры каждые 15 000-30 000 км пробега.

Регулировка клапанов на ВАЗ 2109 своими руками: признаки неисправности, замена сальников (видео)

Содержание:

1. Признаки неисправности
2. Регулировка
3. Проблемные сальники

Выполнять регулировку клапанов на автомобиле ВАЗ 2109 периодически приходится всем автовладельцам. Причиной может послужить ремонт ГБЦ или плановый технический осмотр состояния вашего двигателя.

При ремонте головки блока цилиндров клапаны снимаются, а после их возвращения назад требуется обязательная регулировка зазоров.

Признаки неисправности

Если клапана не были отрегулированы должным образом, при запуске двигателя появляется характерный цокот. Этот достаточно звонкий шум исходит из-под крышки блока. Особенно хорошо его слышно при увеличении оборотов.

Если зазор клапанов значительно больше положенного, звонкий цокот становится более отчетливым, шум появляется даже при небольших оборотах двигателя.

Регулировка

Чтобы выполнить регулировку зазора, необходимо использовать соответствующие регулировочные шайбы. Их устанавливают поверх толкателя клапанов.

Если грамотно подобрать регулировочную шайбу методом проб и ошибок, вы сможете вернуть оптимальные показатели зазора, тем самым восстановить нормальную работу двигателя.

Существуют определенные нормы относительно размеров зазоров в зависимости от клапана.

Процесс регулировки

Выполнить самостоятельно регулировку зазоров не сложно. Просто следуйте предоставленной инструкции, а также опирайтесь на видео советы и наглядные демонстрации процесса.

1. Демонтируйте крышку блока и обработайте поверхности чистой ветошью. Нужно убрать следы моторного масла.
2. Поставьте на шпильки крепежа крышки устройство для утапливания клапанных толкателей. Это самый обычный рычаг с ручкой.
3. Установите поршень первого цилиндра в положении ВМТ — верхняя мертвая точка. Чтобы это сделать, демонтируйте крышку ремня привода распредвала и проверните коленвал по ходу его вращения. Метки на шестерне привода распредвала и задней крышке шестеренки должны совпасть. Если вынуть пару свечек зажигания, провернуть коленвал будет проще.
4. После совмещения меток коленвал проворачивается еще примерно на 50 градусов, не более. Так вы сможете отвернуть кулачку распредвала от толкателей клапанов.
5. Используя щуп, проверьте состояние зазоров на 1-3 клапанах и на 5. Если зазор отличается от нужного, методом замены регулировочных шайб верните нужные параметры.
6. Чтобы отрегулировать зазоры, толкатели немного утапливаются, чтобы вы могли освободить регулировочные шайбы. Утапливаются толкатели методом отжима рычага. Не отпускайте его и зафиксируйте в нужном положении. Обязательно фиксатор ставится таким образом, чтобы он оказался между краем толкателя и распредвалом.

Фиксация толкателя

7. Подденьте регулировочную шайбу с толкателя, поддев ее плоской отверткой. На обратной стороне шайб обычно наносится отметка с размером. Если нет, придется замерить вручную. Запишите где-нибудь, какая толщина используемой шайбы, и ориентируясь по размерам, выберите новую шайбу.
8. Новые регулировочные шайбы обязательно устанавливаются цифрами вниз. Утопив устройство для сжатия толкателя клапанов, фиксатор можно убрать.
9. Проверьте зазор. Если потребуется, проведите операцию еще раз, взяв шайбу больше или меньше предыдущей.
10. Завершив регулировку, коленвал проворачивается на 360 градусов, что открывает доступ к 4, 6, 7 и 8 клапанам. Их регулировка выполняется аналогичным образом.

Проблемные сальники

Помимо регулировки клапанов, крайне важно проверить текущее состояние сальников.

Сальники клапанов предназначены для предотвращения пропуска излишнего количества моторного масла. В идеальном рабочем состоянии они плотно прилегают к клапану и пропускают только то количество масла, которое необходимо для обеспечения эффективной смазки.

Сальники клапанов

Их приходится иногда менять, поскольку используемая для изготовления сальников резина со временем стареет, теряет эластичность. Как результат, сальник пропускает больше масла, чем требуется. Растет потребление масла двигателем, возникают проблемы в системе смазки и не только.

Потому предлагаем вам инструкцию по их замене.

1. Работа начинается с обязательного снятия минусовой клеммы с аккумуляторной батареи.
2. Отключите контакты от катушки зажигания, уберите их в сторону. Свечи лучше не выкручивать, иначе вы рискуете обеспечить цилиндры внушительным количеством грязи в процессе ремонта.
3. Отключите от клапанной крышки пару резиновых трубок. Ослабьте крепежные винты крышки клапанов и открутите их. В последующем все мелкие детали, гайки, болты складывайте в отдельную баночку, чтобы ничего не потерять.
4. Снимите клапанную крышку и п ару прокладок. Лучше всего эти прокладки сразу заменить.
5. Чтобы не снимать боковую крышку ГБЦ, которая закрывает цепь и звездочки распредвала, можете отвести звездочки в крышку до упора и вывести из них валы.
6. Снимите свечи зажигания. Первым делом вставьте масляный щуп в отверстие свечей до тех пор, пока конец упрется в поршень. После этого аккуратно прокрутите шкив, пока щуп не застопорится перед опусканием.
7. С помощью маркера или краски сделайте на звездочках и цепи метки, зафиксировав необходимое положение зубцов в цепи. Так вы сможете при обратной сборке правильно вернуть цепь на зубья, на которых она располагалась перед демонтажными работами.
8. Открутите звездочки, используя рожковый или накидной ключ. Чтобы цилиндры при этом не проворачивались, зафиксируйте большой шкив снизу под колесом ключом.
9. Снимите бугели крепления валов. Первым снимается тот, который возле звездочек. Далее снимаются все остальные, придерживаясь порядка ослабления. Уложите все элементы на ветошь в том порядке, в котором вы их снимали. Так вы не запутаетесь при обратной сборке.

Процедура замены

10. Демонтируйте со своих гнезд звездочки. Первую легко извлекают в районе боковой крышки ГБЦ, если перед этим снять датчик положения вала. Он удерживается на одном болтике, потому тут проблем возникнуть не должно.
11. Освободив от бугелей валы, поднимите их немного с помощью плоской отвертки, после чего выньте из звездочек.
12. Сняв валы, уберите ближнюю звезду и закрепите цепь с небольшим натяжением.
13. Далее демонтируются стаканчики клапанов. Они блестящие, потому перепутать сложно. Хотя никаких фиксаторов для стаканов не используется, с их демонтажем могут возникнуть проблемы. Они прилипают изнутри. Попробуйте использовать мощный магнит.
14. Снимите пружины. Чтобы это сделать, вам потребуется рассухарить клапаны на 1 и 4 цилиндрах. Это обусловлено тем, что на них поршень находится в ВМТ. Крайний кронштейн закрепите болтом, используя подходящее отверстие в головке блока. Вторым кронштейном нажмите рывком на шайбу до упора. Сухарики должна освободиться, после чего вы их аккуратно извлекаете из посадочных мест намагниченной отверткой.
15. Выньте пружины вместе с шайбой. Разложите их на столе в том порядке, в котором извлекали. Все, мы наконец-то добрались до наших сальников.
16. Плоскогубцами демонтируйте старые сальники. На это может уйти достаточно много времени.
17. Наденьте новые сальники, обработав их перед этим моторным маслом.
18. Запрессуйте на место, воспользовавшись шайбой или трубкой нужного диаметра.
19. Верните на место пружинки, засухарьте. Тут нужно быть максимально аккуратными и внимательными. Рекомендуем закрыть двигатель ветошью. Засухарив клапаны 1 и 4 цилиндров, переведите поршни 2 и 3 цилиндров в ВМТ, после чего повторите операцию.
20. Засухарив последний клапан, приступайте к обратной сборке узла. Здесь четко соблюдайте обратную последовательность.

Обратная сборка не редко доставляет проблемы тем, кто не учитывает полезные советы по ходу разборки узла — нанесение меток, раскладка демонтированных деталей в последовательности, складирование крепежей в отдельные емкости и пр.

Отрегулировать клапаны и поменять на них сальники — задача не самая простая, но возможная для выполнения своими руками. Наберитесь терпения и следуйте инструкциям.

 Загрузка …

Причины появления клапанов автомобиля ВАЗ.

Зачем нужна регулировка клапанов и как от нее избавиться? Какими должны быть зазоры клапанов ВАЗ 2114

Какова правильная регулировка тепловых зазоров в газораспределительном механизме автомобиля или на что влияет регулировка клапана. Главное преимущество — меньший расход топлива (что не очень важно при постоянно растущей цене на бензин). Двигатель работает тише и мягче, быстрее разгоняется.

Как определить и почему заедает клапан. Как часто нужно регулировать клапана ВАЗ 2114, 2115, о которых говорят производители. В качестве клапана в автомобилях ВАЗ 2114, 2115. Как настроить зазоры ВАЗ 2114, 2115. Подготовка инструмента. Регулировка клапанов.

Как определить и почему заедает клапан.

Если клапаны не отрегулированы, появляются характерные особенности. Двигатель работает с определенным шумом, слышен стук на холодном двигателе ВАЗ 2115, похожий на металлический подвал.Причина тому — зазор между рычагами распредвалов и распредвалов.

Этот зазор устанавливается производителем, его величина одинакова для всех двигателей одного типа. В этой автомобильной системе происходит увеличение или уменьшение зазора, а другая плохо влияет на работу двигателя и может привести к более серьезным поломкам.

В основном эта поломка связана с использованием некачественного топлива. Хорошим топливом считается октановое число не менее 93.

Интересный факт! Есть топливо с октановым числом 100, но его используют только на соревнованиях, заправляя гоночные автомобили.

Как часто нужно регулировать клапана ВАЗ 2114, 2115, о которых говорят производители.

Заводы-производители автомобилей рекомендуют проверять тепловые зазоры через каждые 15-30 тысяч километров пробега. Даже если, на ваш взгляд, двигатель исправен, то такая процедура никогда не будет лишней, тем более что вы можете сделать это самостоятельно.

В качестве клапана в автомобилях ВАЗ 2114, 2115.

Автомобили ВАЗ 2114 выпускаются с восьми- или шестнадцатиклапанным двигателем.

Примечание! Регулировка зазора клапанов ВАЗ 2114 проводится только для 8-ми клапанных двигателей, так как гидравлические узлы устанавливаются на 16-ти клапанные.

Клапаны в газораспределительном механизме устроены так, что при впрыске топлива происходит впрыск, затем через другой — выпуск отработанных газов.

Как настроить зазоры ВАЗ 2114, 2115.

Для регулировки клапана форсунки ВАЗ 2114 на 8 клапанов, эффективно производить ее на холодном двигателе. Размер зазора на впускном клапане должен быть 0,2 мм, а на градуировке — 0,35 мм.

Примечание! Допустимая погрешность в обоих случаях 0,05 мм.

Инструменты для подготовки.

Для регулировки клапанов ВАЗ 2115 форсунка 8 клапанов нам потребуются следующие инструменты: набор ключей гаечных, для регулировки клапанов ВАЗ, приспособление для пружин толкателей клапанов, щуп, штангенциркуль или микрометр, регулировочные шайбы.

Регулировка клапанов.

Снимите крышку головки блока цилиндров.

Снимите воздушный фильтр и переднюю крышку зубчатого ремня.

Свечи выкручиваем и берем аккуратно. Они сняты на пленку, чтобы было проще прокручивать коленвал.

Установка зазора также потребуется при ремонте GBC. В одном случае при установке на автомобиль гидрокомпенсаторов зазор регулировать не нужно.

Вот только гидрокомпенсаторы — это довольно дорогое удовольствие, доступное далеко не каждому автомобилисту. Поэтому иногда требуется проверять зазоры и корректировать их. Узнайте, сколько стоит регулировка клапана на ВАЗ-2114 в вашем городе (цены начинаются от 1000 рублей). Не исключено, что это будет дешевле, чем сделать самому.Цены на комплекты шайб очень битые.

Тепловые зазоры

Перед тем, как приступить к регулировке клапанов ВАЗ-2114, нужно проверить зазоры. Для этого воспользуйтесь набором щупов. При нагревании металл расширяется, в газораспределительном механизме должен присутствовать небольшой зазор. Для всех впускных клапанов тепловой зазор составляет 0,2 мм. Но в градуировочном тракте необходимо установить зазоры по 0,35 мм. Можно отклоняться от этих значений в большую или меньшую сторону, но максимум на 0.05 мм.

Чтобы максимально точно выставить зазоры, нужно использовать специальные регулировочные шайбы. Они расположены между кулачками на распредвале и толкателями клапанов. При работе ДВС элементы газораспределительного механизма изнашиваются из-за постоянного трения.

В результате увеличивается тепловой зазор, что приводит к сбоям в работе газораспределения. Существенно теряется мощность, увеличивается расход топлива, можно даже наткнуться на горячий двигатель.

С чего начать настройку?

На автомобиле ВАЗ-2114 регулировка клапанов проводится своими руками после того, как будут произведены все необходимые замеры. Обязательно составьте простую формулу для расчета толщины новых шайб, которые устанавливаются под распредвалы распределительного вала.

Для регулировки клапанов ВАЗ-2114 необходим следующий инструмент:

1. Комплект шпонок рожка и упора.
2. Свечные ключи.
3. Свойства разной толщины.
4. Шайбы для регулировки зазора.
5. Устройство для отжимной арматуры.
6. Чистая тряпка.

Набор шайб регулировочных

В магазинах можно купить шайбы различной толщины. Можно сначала произвести расчет, после чего можно будет купить кусок шайбы. Также есть наборы, в которых шайбы 3,0-4,5 мм с шагом 0,05 мм. Имея подобный набор, без особого труда можно будет подобрать себе нужную.Вот только стоимость такого комплекта — более 2000 рублей.

Поэтому, если регулируете клапаны ВАЗ-2114 не часто, лучше обратиться на СТО. Перед работой обязательно приобретите новую прокладку, которая устанавливается под крышкой вентилей. Он одноразовый, и при снятии крышки его необходимо заменить.

Подготовка к ремонту

Перед началом работ необходимо:

1. Поставить автомобиль на ровную площадку, дать двигателю остыть до 20 градусов.
2. Снимите крышку клапана и пластиковую крышку, закрывающую приводной ремень газораспределительного механизма. Все, что находится под крышкой, нужно аккуратно освободить от масла.
3. Распредвал необходимо тщательно рассмотреть, при чрезмерном износе, накипи вкладыши необходимо заменить.
4. Чтобы коленвал проще проворачивался, нужно открутить все свечи.

После всех этих действий следует совместить метку на шестерне распредвала с приливом на ГБЦ.В этом случае вы устанавливаете первый цилиндр в положение, соответствующее верхней мертвой точке. Обратите внимание, что шкив коленчатого вала необходимо прокручивать по часовой стрелке. Но лучше поступить немного иначе. Поднимите левую часть автомобиля так, чтобы переднее колесо свисало. Включите пятую передачу и вращайте колесо, пока не следят за метками.

Мелом или маркером нужно нанести еще одну метку на шестерню распределительного вала. Она должна быть напротив той, которая уже есть в наличии.Это значительно облегчит работу.

Проверка зазоров

А теперь нужно рассказать о том, какой порядок регулировки клапанов ВАЗ-2114. Дальнейшие действия выглядят так:

1. Когда первый цилиндр находится в верхней мертвой точке, проверьте значения зазоров на первом и третьем клапанах. Счет ведется с шестерни распредвала.
2. Начиная с первого деления клапана, то на нем должно быть около 0,35 мм, но можно допустить ошибку до 0.05 мм.
3. Установить щуп толщиной 0,35 мм между шайбой распределительного вала и распредвалом. В том случае, если зонд не входит в зазор или свободно проникает в него, необходимо произвести регулировку. В идеале он должен проходить с небольшим усилием.
4. Аналогичная проверка проводится на третьем клапане, только в этом случае используется зонд толщиной 0,2 мм.

Как установить зазор?

После того, как проверили все клапанные зазоры, необходимо произвести регулировку.Вам понадобится механизм, позволяющий сжимать клапаны. Он прикреплен к шпильке крышки клапана, имеет рычаг, расположенный между шайбой и распределительным валом распределительного вала. С помощью ручки необходимо надавить на рычаг, в результате подскажется толкатель.

В комплекте таких механизмов есть фиксатор, его необходимо разместить между толкателями и распределительным валом. Как только вы отпустите ручку, этот фиксатор сможет удерживать клапан в открытом положении, шайбу можно без особого труда снять с помощью пинцета.Проверяются первые 1-й и 3-й клапаны, регулируется зазор. Затем распредвал нужно провернуть на половину оборота. Сосредоточьтесь на этикетке, которую вы заранее нарисовали на шестеренке.

После этого проверяются 5-й и 2-й клапаны, при необходимости устанавливаются новые шайбы. Повернув еще на 180 градусов, необходимо отрегулировать восьмой и шестой клапаны. Проверяются последние 7-й и 4-й клапаны, для этого распредвал проворачивает еще половину оборота.

Пример расчета толщины шайбы

Для регулировки клапанов ВАЗ-2114 форсунку и ее системы трогать не нужно.Но необходимо будет произвести некоторые математические расчеты. Чтобы максимально точно установить все зазоры, нужно использовать несложный алгоритм. Например, вы проверили зазор на выпускном клапане. Но зазор был равен не 0,35 мм, как должно быть, а 0,45 мм.

Другими словами, оно больше среднего значения 0,1 мм и не укладывается в допустимый интервал. Снимите шайбу, которая находится под толкателем. На нем должна быть нанесена этикетка с указанием толщины.Например, вы узнали, что шайба имеет толщину 3,7 мм. В случае, если обозначения нет, измерьте толщину старой шайбы микрометром. Чтобы узнать, какой должна быть новая шайба, необходимо к значению 3,7 прибавить значение, до которого увеличивается зазор.

То есть вы получите значение 3,8 мм. Найдите шайбу с таким значением толщины и установите ее. Если у вас значение, не кратное 0,05, то нужно брать шайбу, размер которой максимально приближен к расчетному.

Газораспределительный механизм двигателя на автомобиле ВАЗ-2115 имеет регулируемую конструкцию, это означает, что с помощью регулировочных шайб можно периодически устанавливать необходимый зазор клапанов. Проводить эту процедуру нужно при малейшем ударе в головке блока цилиндров или каждые 45 тысяч километров пробега.

Периодичность регулировки клапана ВАЗ-2115

Производитель регламентирует свою работу через каждые 45 тысяч запусков.

Но нередко возникает необходимость их настройки намного раньше, в силу многих причин.

Этот показатель определяется в первую очередь качеством отечественных запчастей, которые в идеальных условиях эксплуатации довольно быстро изнашиваются.

Регулировка клапанов

Появление металлического стука в верхней части двигателя двигателя, очень похожего на звук швейной машины, будет означать увеличенный зазор между кулачком распределительного вала и толкателем клапана. К этому приводит повышенный износ установленной регулировочной шайбы или распредвала распредвала.. При появлении такого звука необходимо в ближайшее время отрегулировать клапаны, что позволит избежать больших проблем.

Многое зависит от качества моторного масла
, что существенно влияет на степень износа деталей силового агрегата.

Использование качественного масла, гарантирует хорошую смазываемость деталей, что значительно продлит срок службы распредвала и других узлов двигателя.

В этом случае необходимость регулировки клапанов возникает при пробеге 30-35 тысяч километров, и не исключено, что потребуется провести только замеры зазоров толкателей клапанов.

Что нужно для регулировки клапана

Правильный зазор толкателей клапанов обеспечивает стабильную работу силового агрегата на полной мощности. Клапаны делятся на два типа:

Видео регулировки клапана на ВАЗ-2115

Заключение

Многие владельцы автомобиля ВАЗ-2115 не обращают должного внимания на состояние зазоров толкателей клапанов, в результате чего он подвергается повышенному износу внутренних деталей, что как минимум приводит к дорогостоящему ремонту головки блок цилиндров.

Своевременная наладка наладки позволит блоку питания правильно работать и продлит срок его службы.

5 лет назад

Добро пожаловать!
Регулировка клапана — большинство людей конечно знают, что это за процесс и для чего его нужно регулярно выполнять на некоторых автомобилях например на «классике», но есть такие люди, которые ничего об этом не знают и хотят разобраться в этом вопросе, поэтому специально для таких людей была подготовлена ​​эта статья, из которой вы многому научитесь.А если вам станет что-то непонятное, то напишите комментарий со своим вопросом в самом низу сайта и мы ответим на него в ближайшее время.

Примечание!
А в конце статьи вас ждет интересное видео-видео, благодаря которому вы многое поймете для себя в регулировке привода клапана!

Что нужно для регулировки клапана?

Их регулировка необходима для того, чтобы машина стабильно работала как на высоких, так и на низких оборотах двигателя.Потому что, как правило, из-за неправильной регулировки клапанов нарушаются зазоры, которые должны быть между кулачком распределительного вала и самим клапаном, что приводит к слишком сильному открытию клапана при работающем двигателе и в результате в цилиндре произойдет разгерметизация, что, в свою очередь, может отрицательно сказаться на ресурсе двигателя.

Примечание!
В том случае, если зазор между седлом клапана и боковыми частицами цилиндра стал очень большим (см. Фото ниже, там этот зазор отмечен), то в этом случае может произойти клапан, а также если поршень перемещается очень сильно, поэтому может произойти встреча клапанов с самим поршнем при работающем двигателе.Поэтому регулировку клапанов следует производить периодически и с особой осторожностью, так как неправильно отображаемые зазоры при регулировке могут отрицательно сказаться на ресурсе мотора!

Как клапан будет работать с неправильным зазором?

В этом случае, как уже упоминалось ранее, клапаны сломаны, в связи с этим клапаны начинают либо открываться немного больше, чем должно быть, либо переходят в постоянно открытое положение, из-за чего уплотнение в цилиндре исчезает, ибо наглядности, смотрите фото ниже, на котором нарушена регулировка клапана И в связи с чем клапан находится в постоянно открытом режиме.

Как избавиться от регулировки клапана?

Как-то не спросили: «Почему например на 16-клапанной приоре не регулируют клапана?» А дело в том, что в двигателе приоры вместо «толкателя», за счет которого распредвал распредвала толкает клапана, стоят «гидрокомпенсаторы», которые, в свою очередь, за счет высокого давления масла находят оптимальный зазор между кулачок и сам клапан «Гидрокомпенсатор» и в связи с этим клапан всегда работают с оптимальными зазорами.

Примечание!
Кстати, «гидрокомпенсаторы» можно установить практически на любой автомобиль, в связи с чем о регулировке клапана можно забыть, но есть одно нюанс! «Гидрокомпенсаторы» могут устанавливаться только на автомобили, в которых «газораспределительный механизм — он же ГДМ» состоит из распредвала, коленчатого вала, а также клапанной и поршневой группы — по сути, это основная часть автомобиля!

Как отрегулировать ВАЗ-2114 8 клапанов, зазоры клапанов 8 клапанов

Если на вазе 2114
1.5 Другими словами, 1.6 для восьми клапанов «протестированных» клапанов показывает, что компоненты должны регулироваться быстрее. Часто далеко не все автомобилисты собираются устранять такую ​​неисправность, приводящую к более тяжелым последствиям. Ведь, если своевременно не произвести регулировку, мощность мотора значительно снизится, возможно, клапана и распределительный вал вообще может быть разбалансирован. Не понимаю, как правильно отрегулировать клапанные зазоры на ВАЗ-2114 8 клапанов ? Тогда мы советуем вам изучить информацию, которая будет изложена далее.

Размер зазора измеряется

Прочтите так же

Без посторонней помощи вы можете легко отрегулировать клапаны, если точно будете следовать аннотациям и выполнять работу поэтапно. Перед проверкой размеров зазора, когда они не соответствуют утвержденному значению, и будет слышен типичный стук на работающем двигателе, значит, клапаны непременно нужно отрегулировать на . Чтобы точно проверить размер зазора, нужно дождаться полного остывания мотора.

Не следует забывать, что если измерительный прибор установлен на раскаленной железной поверхности, то вы не сможете определить четкую величину зазора из-за погрешности, которая не исключена при расширении металла.

Читаем так же

Размер зазора как под газ, поэтому для бензина должен соответствовать таким показателям:

Как отрегулировать клапан ВАЗ 2114 на 8 клапанов.

• впускной клапан — от 0,05 до 0,3,2 мм;
• выпускной клапан — от 0,05 до 0.35 мм

При работе потребуются следующие инструменты:

• рожков и свечных ключей, лучше иметь набор таких ключей;
• инструмент, помогающий вытягивать толкатель клапана, его цена не превышает 150 рублей;
• комплект специального щупа;
• шайбы для регулировки ширины от 3 до 4,5 мм;
• прибор с наименованием микрометра.

Регулировка клапанов на ВАЗ 2110, 2114, Калина, Гранта, 2109, 2108

Видеоинструкция по регулировке тепловых зазоров клапанов на автомобилях ВАЗ «передний привод» от ВАЗ 2108 до Калины Лада и Гранты с 8-клапанными двигателями .

Поэтапная регулировка

Читать так же

Проверка и регулировка клапанов — простая работа, при которой требуется справиться со всем, если аннотации будут точными:

1. Сразу необходимо снять крышку с цилиндра глава.
2. Снята передняя защитная крышка с зубчатого ремня.
3. Контрольные свечи. Для более удобного откручивания свечи рекомендуется использовать рожковый ключ соответствующего размера.
4. С верхней части головки аккуратно удалены излишки автомобильного масла.
5. Внимательно проверьте целостность кулачков. Если при осмотре на этих элементах будут обнаружены какие-либо недостатки, их обязательно нужно устранить.
6. На шпильке, на которой закреплена головка, установлено специальное приспособление, помогающее тянуть толкатели.
7. Далее нужно провернуть коленвал строго по часовой стрелке, пока метка на задней крышке зубчатого ремня и шкива не совпадет.При совпадении метка должна повернуть коленвал на 50 градусов.
8. С помощью набора щупов проверяется зазор 1-й градуировки клапана и 3-й впускной, обратный отсчет следует вести со шкива.
9. Если размер разрыва соответствует показателям, которые были показаны ранее, то делается последующий:

• толкатели снимаются и фиксируются в одной верхней точке;
• снимается шайба для регулировки зазора и измеряется ее толщина микрометром;
• Определившись с подходящей шириной шайбы, необходимо взять подходящий элемент из комплекта и установить его в толкатель.При этом принципиально смотрится, чтоб шайба ушла в толкатель на одну сторону, указана ее толщина;
• ссылок проверяется размер разрыва.

1. Остальные клапаны настраиваются по такой же схеме, здесь необходимо провернуть коленчатый вал на оборот пола, и последовательность регулировки должна происходить в таком порядке:

• 2-й набор и 5-й выпуск;
• 6-й впуск и 8-й выпуск;
• 7-й впуск и 4-й выпуск.

Отсчет, как и прежде, нужно начинать со шкива.

Прочитав эту статью, есть возможность понять, что без посторонней помощи отрегулировать Вазовые клапаны 2114
Достаточно просто. Но если нет ни малейшего желания выполнять эту работу без посторонней помощи Тогда вам придется обратиться в СТО. Цена корректировки в автосервисе от 600 до 900 руб. Специалисты советуют проверять зазор и регулировать клапаны каждые 25-30 тысяч пробегов, даже если, по рекомендациям водителя, машина работает нормально.

Как поменять катушку зажигания ВАЗ 2114. Модуль зажигания ВАЗ, ремонт и замена своими руками

Вторая Самара стала первой машиной среди Вазовских фронт-портье с инжекторной системой питания изначально. Первые экземпляры ВАЗ-2114 еще продавались с объемным инжекторным двигателем и бесконтактной системой зажигания, но следующие двигатели — уже имели полностью электронную систему с такими же 8-ми клапанами. Перед тем, как выставить зажигание, нужно узнать, какая система установлена ​​на двигателе, чем мы сейчас и делаем.

Системы зажигания 8-клапанный впрыск ВАЗ-2114

Модуль системы зажигания

Рассчитать, какая система зажигания на ВАЗ-2114 достаточно просто — если установлен прерыватель, аналог контактной системы трамблера Зажигание, значит что система бесконтактная, но с распределителем в прерывателе. В этом случае угол опережения зажигания выставляется путем поворота распределителя на определенную степень. Точность регулировки зависит от опыта мастера, а также от используемого оборудования.Тем не менее такая система позволит гибко и точно настроить зажигание с помощью строба.

Бесконтактная электронная система зажигания

На большинстве двигателей, которые ставились на второй Самара и ВАЗ десятого семейства, система зажигания бесконтактная электронная. Распределителя здесь нет, поэтому регулировка угла опережения зажигания производится автоматически в реальном времени и исключительно с помощью системы управления двигателем, электроники. Система не требует обслуживания, а ее схема представлена ​​на фото ниже.

Выставляю зажигание на инжекторном двигателе

Как видно из вышеприведенной схемы, которая реализована в форсунках восьмых, для корректной работы системы зажигания на электронный блок управления двигателем должна подаваться требуемая информация от датчиков . Основным датчиком работы системы является датчик положения коленчатого вала. Он находится сбоку от блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть на торец коленчатого вала.

Датчик положения коленчатого вала

Коленчатый вал установлен на шкиве коленчатого вала, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подается на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подает сигнал на модуль зажигания, который распределяет искру между свечами.

Кроме того, датчик положения коленвала задает момент впрыска топлива, поэтому в первую очередь будут следить за его состоянием.

Если совпали три метки, то в этот момент поршни первого и четвертого цилиндров находятся в верхней мертвой точке. Именно в этот момент проход между зубьями на указательном диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от прохода — с датчиком положения коленчатого вала. Именно в этот момент датчик подает импульс на блок управления двигателем, указывая на то, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Проверить проделанную работу. Пошаговая инструкция

Как видно из вышеприведенной схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые необходимо знать при проверке системы.

Высоковольтные провода работают под напряжением порядка сорока тысяч вольт. Для жизни такое напряжение в нашем случае не опасно, но получить разряд даже при небольшой силе тока и такое напряжение вряд ли будет полезно для здоровья и настроения.Поэтому рекомендуется работать в прорезиненных перчатках и использовать инструмент с изолированными ручками.

Для проверки состояния системы потребуются плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр. Обращаем внимание на то, что проверяем только работу цепей, а не работу микропроцессорной части. Для этого требуется компьютерное оборудование и специальная подготовка.

Таким образом можно проверить и поставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем.Удачной всем работы!

Видео о проверке зажигания на ВАЗ-2114

carfrance.ru.

Установка зажигания ВАЗ-2114 Теги Форсунка: фото и видео

Любой инжекторный двигатель, в том числе 8-ми клапанный ВАЗ-2114, практически полностью управляется электроникой и не требует регулировок в процессе эксплуатации. Тем не менее аккуратно наносить метки на шкивы и маховик возникает необходимость в нескольких случаях — при срыве приводного ремня газораспределительного механизма, а также после ремонта головки блока.С причинами и последствиями посмотрю позже, а пока правильно устанавливаю зажигание по тегам.

На видео процесс замены меток ГРМ на ВАЗ-2114

Как поставить зажигание

Установка меток на инжекторный двигатель регулирует не только угол опережения зажигания, но и координирует работу газораспределительного механизма и система впрыска.

Поэтому правильно ставя метки на двигатель ВАЗ-2114, мы полностью регулируем работу всех его систем.

Старт регулировки стоит с подготовки — установка автомобиля на ровный участок и затяжка ручника. Можно использовать несколько техник, но мы предложим одну из оптимальных, без особых акробатических трюков, которые особенно не желательны, особенно зимой.

Работы проводятся в следующем порядке:

Ослабление или разборка ремня ГРМ на ВАЗ-2114 (8 клапанов)

Проверка зажигания

выводы

Таким образом можно быстро и эффективно проверить или настроить зажигание бирки на впрыск ВАЗ 2114.Удачной всем работы!

carfrance.ru.

Как определить пропадание зажигания и поставить его самостоятельно на ВАЗ 2114?

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого двигатель появится в двигателе, что доставляет владельцу автомобиля дискомфорт при управлении машиной. В этой статье мы постараемся разобраться, чем были вызваны проходы зажигания ВАЗ 2114 и как решить такую ​​проблему своими руками.

Моторный отсек ВАЗ 2114

Перед тем, как поставить зажигание на ВАЗ, разберемся с причинами, из-за которых возникают множественные проходы зажигания:

1. Проблемы в работе свечей.Свечи не смогут нормально работать и передавать искру, если на их электродах есть надары или зазор увеличился или уменьшился. Как правило, на ВАЗ 2114 с двигателем форсунка свечи выходит из строя в результате того, что изначально были установлены некачественные детали.
2. Неисправности в электрочахах. Как правило, речь идет об износе проводки, ее повышенном напряжении, а также о повреждении механического плана. В некоторых случаях такую ​​неисправность можно решить заменой проводов.
3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости или переборщить. Если возможно, работоспособность контакта можно восстановить путем очистки или замены. Последний вариант предпочтительнее, поскольку он практичен.
4. Неправильная работа или повреждение мотовила. Если ваша машина оснащена инжектором на 1,6 литра, то в нем используется змеевик. Если этот элемент сломается или неправильно, это может привести к образованию скипов. Следует сразу отметить, что ремонтировать катушки бессмысленно, потому что нельзя быть уверенным в их работоспособности.Поэтому, если этот предмет сломался, его нужно будет заменить.
5. Довольно часто в форсунках проблема в работе системы зажигания определяется использованием некачественного топлива. Конечно, если стоимость топлива слишком низкая, это должно настораживать, потому что обычно на таких АЗС предлагают некачественное топливо. Из-за использования такого топлива качество горючей смеси также будет низким, к тому же дешевый бензин засоряет фильтры и может задеть форсунки форсунок. Соответственно, со временем это может привести к образованию скипов.Наиболее оптимальным вариантом в этом случае будет полное устранение неисправности и последующее использование только качественного топлива. Пусть его стоимость будет выше, но вы можете быть уверены в нынешнем качестве бензина. Причем сэкономленные на дешевом топливе деньги в любом случае пойдут на ремонт автомобилей, но вполне возможно, что за это придется заплатить гораздо больше.
6. Плохая компрессия в цилиндрах силового агрегата. Сначала необходимо проверить сжатие, так как оно может многое сообщить. Подробнее о том, как сделать компрессию сжатия в автомобиле, вы можете узнать из этого материала.
7. Неправильная регулировка газораспределительного механизма также является одной из основных причин неисправности. В том случае, если настройка таймингов не вызывает больших проблем и не занимает много времени, эту задачу можно выполнить самостоятельно.
8. Повышенное количество воздуха в топливной системе. Такая проблема обычно проявляется в результате повреждения впускного коллектора. Кроме того, это может быть из-за износа колен на насадках и многих других дефектов. В этом случае мы бы рекомендовали в первую очередь провести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попасть воздух.
9. Еще одна причина — значительно уменьшился зазор между цилиндром и поршнем. В этом случае причин неисправности может быть много, однако вам в любом случае придется их проверить. В первую очередь следует учитывать, что в процессе работы двигателя на поршне могут изнашиваться канавки для колец, специальные отверстия под палец и т. Д. Кроме того, причина может заключаться в регулярном перегреве двигателя, неправильно регулируемые приводные и подвижные элементы. В некоторых случаях неисправность кроется в каркасе силового агрегата, использовании некачественной моторной жидкости, а также антифриза в масле.Последняя проблема обычно является следствием поломки прокладки ГБЦ. В любом случае все эти неисправности могут привести к появлению несоответствия стандартам (автор видео — канал КВ Автосервис).

Направляющая зажигания

Одна из причин — неправильно выставленный угол опережения зажигания. Для того, чтобы такая проблема вас больше не беспокоила, необходимо поставить этот параметр — это можно сделать как своими руками, так и на СТО.Шкив коленчатого вала имеет специальный зубчатый диск, который генерирует электромагнитные колебания. Впоследствии датчик преобразует эти колебания в сигнал, передаваемый на блок управления. Последний с учетом этих параметров, в частности положения коленчатого вала, передает импульс на модуль, распределяющий искру между свечами.

Итак, как выставить зажигание самостоятельно:

1. Для начала демонтируем защитный пластиковый кожух с механизма газораспределения.Проверьте зазор между контроллером, а также зубчатым диском — в идеале он должен быть не более 0,7 мм. Если разрыв будет больше, это приведет к тому, что сигнал с контроллера на блоке управления будет слабым.
2. В том случае, если зазор в норме, нужно переходить к установке тегов, но для начала нужно посмотреть на их соответствие стандарту. Это позволит убедиться, что шкив на коленчатом валу не сдвинут, иначе контроллер также передаст блоку неверную информацию.Метка на маховике должна совмещаться с меткой, расположенной на картере коробки передач. Для этого в агрегате есть люк, на котором отмечены две опасности. Чтобы метки были совмещены, нужно проверить коленвал.
3. Вторая опасность находится на шкиве Маслонасоса, нужно следить, чтобы он совпадал с так называемым приливом на блоке цилиндров.
4. Что касается третьей отметки, то она находится на приводном шкиве распределительного вала .. Она должна совмещаться с приливом на GBC, то есть крышкой планки газораспределительного механизма.

1. Снимите кожух привода ГРМ. 2. Совместите риск на маховике и патронных коробках. 3. Совместите метки на шкиве и крышке.

В том случае, если все три марки совпадают, это говорит о том, что поршни цилиндров 1 и 4 находятся в СЗТ. На данный момент проход между тканями на шкиве должен совпадать с приливом на двигателе, а двадцатый по счету зубцов — с ДПКВ.

Проверка выполненного действия

Для диагностики выполненных действий вам понадобится пастати, стандартный инструмент и тестер (мультиметр).Провода высокого напряжения можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На этом этапе мы будем проводить диагностику цепей, а не элементов микропроцессора. Для проверки последнего потребуется специализированное оборудование и опыт, которого у нас нет.

Итак, как проверить:

1. Для начала нужно выключить зажигание и провести диагностику контактов на всех свечах и колодках. Также необходимо спрогнозировать плотность посадки, а также контакт высоковольтных устройств в модуле.
2. Далее демонтируем блок с модуля и диагностируем напряжение на выводах C и B. Тестер нужно настроить на режим измерения слабого переменного тока.
3. Проверить высокое напряжение. Для этого установите в колпак исправную свечу и прикрепите ее к головке блока. На этом этапе ваш помощник должен попытаться запустить двигатель, покрутив стартер. Если провод рабочий, то искра горит между свечой и головкой блока. Таким образом, необходимо правильно все провода.
4. В случае, если искра отсутствует только на одном кабеле, необходимо провести тщательную диагностику самого модуля, но в большинстве случаев прибор заменяют. Если все работает правильно, свечи исправны, но у двигателя все еще есть проблемы, нужно проверить систему питания.

Видео «Как работает двигатель трансмиссии зажигания»

Как работает мотор, если в его работе есть скачки — смотрите на видео (автор — канал Vadimusrus).

Установка фаз разводки бруса по отметкам на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Эти фазы распределения — благодаря этим фазам двигатель работает синхронно и у него нет нарушений в работе, если фазы газораспределения сбиты, то либо поршень достигнет верхней точки не в тот момент, когда это необходимо , либо клапан вернется, в связи с этим будет очень выраженная работа двигателя с перебоями на холостом ходу, ну и двигатель не пойдет, чтобы этого не происходило, фазы газораспределения всегда надо ставить на метки и двигатель будут правильно и синхронно работать, кстати, когда все метки выставлены (распредвал, коленчатый вал), что у вас автоматически все части газораспределительного механизма в «NTT — это верхняя мертвая точка» а в «НМТ это нижняя мертвая точка» например вы ставите коленвал на метки, потом первый и четвертый поршни Цилиндр автоматически поднимется до самого конца и окажется в СЗТ, а поршни третьего а Второй цилиндр будет пустым и будет находиться в NMT, поэтому Вы визуально увидели, как он выглядит со стороны, посмотрите фото чуть ниже, на котором те самые поршни расположены, как мы сказали в этой статье (то есть один в NMT находится, а другая верхняя точка занята).

Примечание! Для производства такой установки многие инструменты не нужны, конечно, если у вас все в порядке, если у вас есть все метки (то есть метки стоят неравномерно, например метка на распредвале совпадает, но будет на коленвале не будет инструментов) ведь ремень ГРМ снимать придется, в общем, проводить всю работу: можно скобки, гаечный ключ, пельмени, а также саморезы, а вместо саморезов можно взять тонкий , еще можно снабдить ущелье накидными головками, ну и все по этому, если просто нужно все поставить на бирки, даже отвертки с роликами не понадобятся (это если взять ремень ГРМ), будет достаточно ключей и гаечных ключей, кстати, они забыли напрочь, еще лицевых, если они есть (их можно использовать вместо острой головки)!

• Монтаж фаз разводки бруса по тегам
• Дополнительный видеоролик

Когда нужно устанавливать фазы синхронизации древесины? Если задумались над вопросом, то фазы газораспределения надо все это ставить и устанавливать с завода (и вы сами можете их установить), чтобы были допущены раньше, если фазы не выставлены (например, шкив распредвала не выставлен). поставил, а шкив коленвала отбрасывается от шильдика) то машина начнет плохо ехать (разгон какой будет, но все зависит от того, насколько обрывается фаза, например, если шильдики сильно забракованы с каждой прочее, то у вас не заводится машина) и у него нестабильная работа на холостом ходу, фазы с меток снимаются только в отдельных случаях, а именно из-за неправильной установки ремня ГРМ они могут быть зашлепаны (так что если вы поменял ремень ГРМ и у вас нет проблем с холостым ходом и с ездой или если машины нет вообще, скорее всего все происходит в нарушенных фазах газораспределения и их нужно будет заменить и исправить), а также как будто пояс сильно ослаб (ове р раз он ослабнет) то на большой скорости может перепрыгнуть с зуба на другой зуб, в связи с чем снова разорвутся фазы и машина будет работать не так, как должна.

Примечание! Кстати, в некоторых случаях фазы раздачи Thase выставляют в связи с ремонтными работами, например вы снимаете ремень ГРМ и чтобы надо было нормально поставить, нужно все ставить на бирки и когда ремень ты носишь, в установках фаз Timeline раздачи не ошибешься, метки крутишь, то все выставляется и ремень Ты тоже фазу при этом не сбиваешь, а если и не платишь внимание на это и фазы ГРМ перед снятием ремня ГРМ, метки ставить не будешь, тогда при установке нового ремня будет большая вероятность что фазы немного еще побеспокоят!

Как установить фазы газораспределения по меткам на ВАЗ 2113-ВАЗ 2115?

1) Как мы уже говорили ранее, если вам просто нужно установить метки, при условии, что фазы нормально настроены перед снятием ремня ГРМ например, все это делается легко и быстро, но если вы не соответствуете этим метки, затем после этого необходимо будет снять ремень привода ГРМ и настроить все эти метки, вначале объясните, как установить все метки, и таким образом вы убедитесь, что фазы газораспределения у вас нормально или там есть отклонения, приступайте к работе, вам нужно будет снять крышку, закрывающую механизм ГРМ и после этого, чтобы поставить все на метки, крышка снимается следующим образом, все болты отвернуты (всего три места это прилагается, в чем именно на фото ниже) и как только все перекрутится, снимаем крышку механизма закрывания с двигателя авто.

2) Теперь мы дадим вам два способа, как метки можно комбинировать друг с другом, первый — сделать машину для передачи на короткое расстояние, в общем, включить четвертую передачу и затем толкать машину перед меткой на шкиве распределительного вала, не совпадает с меткой на задней крышке (см. фото 1), как только она совпала, прекратите толкание автомобиля и перейдите в крайнее левое положение от подпапки (по ходу движения автомобиля). движения, если вы смотрите) и в нижней части картера сцепления снимите резиновую заглушку с картера.(см. фото 2) и после этого у вас будет отличный доступ к метке на маховике, эта метка обязательно будет совпадать с треугольным вырезом на шкале задней панели сцепления (см. фото 3), если метка совпадала и метка совпадала на вилку распредвала, то значит фаз газораспределения нормально ставится и кстати в таком положении ремень ГРМ может стрелять, ес Вы все для этого выставляли на этикетках, но кроме этого способа вы можно использовать еще один, то есть второй способ заключается не в катании машины (машину можно не всегда катить) А в подвешивании правого переднего колеса вообще взять домкрат и с его помощью поднять правое колесо ( О движении машины см.), Но можно и налево, просто если справа поднять, можно использовать другой способ (о третьем способе чуть позже), поэтому при поднятии колеса включите любую передачу на машину и прокрутите колесо (это будет тяжело, но вы все равно крутите) Опять же, перед Метка на шкиве распределительного вала не совпадает с меткой на задней крышке, как только они совпали с прокруткой и проверьте все метки, еще кое-что вы хотели сказать, кроме двух мест, где вы можете проверить метки, есть еще третье место (можно даже в принципе и не смотреть, можно все проверить на маховике, но не всегда, если у вас например маховик он будет неправильно установлен, этикетка также не будет совпадать с той самой треугольной вырезать, так считайте это) итак, на третьем месте шкив коленвала на нем есть точка и на крышке масляного насоса тоже есть вырез, они должны будут совпадать между собой когда все совпали и другие надписи (см. фото 4).

Примечание! Мы хотели проверить третье место, где вы можете проверить этикетки, чтобы немного проверить, во-первых, этот шкив коленчатого вала находится внизу, и чтобы увидеть его, переднее правое колесо должно будет сняться (о том, как снять колеса, читайте в статье: «Замена колеса на машине») Но это еще не все, дальше будет подлежать снятию ремень генератора и шкив привода генератора (о том, как это сделать, читайте в статье: «Замена ремень ГРМ на автомобиле », в той статье внимательно читайте пункты 2 и 4), то после этого тогда у вас будет доступ к третьей отметке, кстати поэтому на эту табличку почти никто не смотрит, но все определяется по метке на маховике, но мы вам скажем, маховик может устанавливать кто-то (неопытный) все это устанавливать редко) А значит метки уже не будут совпадать как надо!

3) Ну а в конце третьего способа расставить фазы, мы вам скажем, это делается следующим образом, правое переднее колесо (по ходу автомобильного движения) и оно снимается, после снятия , открывается доступ к болту крепления шкива привода генератора (об этом болте нам уже рассказывали в пункте 4 статьи: «Замена ремня ГРМ на автомобиле», ссылка на которую дана выше), у вас есть этот болт По часовой стрелке вам нужно будет снова повернуть ключ к ключу (выбитая головка — самый простой способ, но если это не так, то можно сделать и все) еще раз до того, как все метки совпадут друг с другом.

Примечание! Если вы все сделали правильно, но где-то метки между собой где-то не совпали (например, распредвал совпал между собой, а на маховике нет межсоединения), это говорит о том, что фазы газораспределения нарушены и снят Ремень ГРМ (О том, как его снять, в той самой статье, на которую дана ссылка выше, он также называется: «Замена ремня ГРМ на автомобиле»), после снятия всех этих шкивов нужно будет повернуть то, что вам нужно ( шкивы крутятся, методы шкива коленчатого вала мы вам уже рассказывали, а шкив распределительного вала можно крутить вокруг своей оси, но только аккуратно, очень аккуратно, особенно если у вас клапанный двигатель гнет, то при вращении некоторые из шкивы, клапан и поршни между собой встретятся и что эта встреча встретится не боялся, делайте все предельно аккуратно и по уму), чтобы они с этикеткой совпадали (кстати если вы задумались о маховик, затем он wi Буду крутить, когда коленвал у тебя лопатой бьют и нао бороть, если вдруг коленвал за маховик решишь, «это можно отверткой сделать толстым и мощным», то шкив сам поворачивается и встаешь в то положение, которое ты наденет маховик и если выставить маховик по метке, то соответственно и шкив коленвала тоже установлен по шильдику, но как мы уже говорили ранее, если маховик установлен неправильно или даже если шкив установлен неправильно, тогда бирки на шкиве и на маховике никогда не будут совпадать друг с другом) как только все метки совпали, можно установить ремень обратно и после установки, так же проверить, чтобы метки стояли правильно, чтобы таким образом и произвести правильная установка Этапы распределения древесины!

Дополнительный видеоролик: более подробную информацию о том, где расположены все эти метки и как установить ремень ГРМ на своем месте, чтобы все метки совпадали, смотрите в видеоролике чуть ниже:

Примечание! Обязательно во всем этом изучите дополнительную дополнительную информацию, которая показана на видео чуть ниже, а именно там сказано, как прикручивать болты крышки, закрывающие механизм ГРМ, а также будет указано, правильно ли эти болты вкручены, в В общем, просмотрите ролик и все поймете!

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике.Проверка работоспособности модуля не представляет особой сложности.

Не пытайтесь починить неисправный модуль зажигания ВАЗ 2114, его необходимо немедленно утилизировать

Признаки определения неисправности модуля в восьмиполюсной форсунке

• На нейтральной передаче обороты двигателя нестабильны, работа двигателя неравномерная.
• Значительная потеря мощности и большая вибрация двигателя.
• Не во всех цилиндрах топливо воспламеняется.
• При резком разгоне ломается тяга.
• На информационном табло отображается индикатор неисправности — «Чешк двигатель».

Выявить причину неисправности можно следующими способами:

• Выезд на станцию ​​техобслуживания.
• С помощью самостоятельного использования специализированного ПО для диагностики автомобилей.

Возможные коды ошибок после диагностики

Модуль зажигания ВА3 2114
:

• Если отображается код RH000 (RF001, RD002, RF003, RD004) — в цилиндрах нет искры.
• Если отображается код Р0351 — нарушение целостности обмотки катушки первого и четвертого цилиндров.
• Если отображается код Р0352 — нарушение целостности катушки второго и третьего цилиндров.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания. Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Для определения причины необходимо начать проверку по принципу — от «простого к сложному».Убедитесь в исправности свечей зажигания и целостности высоковольтной проводки, после чего проверьте модуль.

Способы неисправности модуля

Выявить причину неисправности можно самостоятельно или на станциях техобслуживания

Действенным способом остается пробная замена модуля на аналогичный, гарантированно работающий вариант. Метод быстрый, надежный и эффективный.

Ремонту и восстановлению не подлежит.

Если причиной поломки стал модуль зажигания, необходимо приобрести хороший модуль, а израсходованный — утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины неисправности модуля вам понадобится мультитестер и простейший картридж с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки. Прибор переходит в положение измерения «ОМ», следующим этапом установка щупа на контактный выход первого и четвертого цилиндров, затем второго и третьего.Устройство должно показывать одинаковые значения для обеих обмоток. При отображении одной из обмоток более 100 Ом получает повреждение вторичной обмотки, значит неисправен модуль.

Метод 2

Перед установкой не забудьте отключить высоковольтные провода.

Проверить целостность проводки, подключенной к модулю зажигания. Перед проверкой переводим тестер в положение измерения волн и отсоединяем вилку с проводами от модуля.Один из щупов прибора касается корпуса двигателя, а второй — на контакте «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «покрутит» стартер. Показания на обоих контактах должны соответствовать напряжению в 12 В.

При отсутствии какой-либо индикации устройства необходимо проверить исправность всех трех предохранителей в цепи электронного блока управления (ЭБУ).

Доступ к блоку предохранителей осуществляется с сиденья переднего пассажира с помощью фигурной прокачки.Нужный предохранитель модуля зажигания на 7,5 ампер находится вверху блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех цепных контактов и целостность проводки.

Способ 3.

Не всегда под рукой автомобилиста оказывается многоместный автомобиль. В этом случае поможет народный способ проверки «лампочки». Соединив один из проводов с контактом «А», а другой тоже на корпусе двигателя, прикрутите стартер.Свет циклически загорается и светится. Такая же процедура проводится с контактом «б».

На какие аналоги можно заменить

Модуль зажигания ВАЗ 2114
и их стоимость

Не допускайте путаницы высоковольтного провода, он может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43.3705 от некоторых отечественных автомобилей десятого семейства, Ока, Иж Ода, имея восьмилопастный двигатель с блоком (ЭБУ) М7.9.7. Аналогичные модули 2111-3705010-03 SoTE и 4601.3705 МЗАТЭ.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Порядок замены и установки модуля зажигания

1. Процедура снятия модуля должна выполняться при отключенном минусовом полюсе аккумуляторной батареи.
2. Необходимо отсоединить высоковольтные провода от свечей зажигания.
3. Зарезервировав защелку фиксатора, сдвиньте колодку, соединяющую проводку с модулем.
4. Снять с высоковольтным проводом модуль зажигания.
5. Ключ на 13 нужно открутить и вывернуть два винта крепления к картеру.
6. Ключом на 17 ослабил третий винт.
7. Снимите модуль с кронштейном со стандартного места.
8. Выкрутите винты «Шестигранник» из крепежной скобы.

Видеофильмы: Как проверить модуль зажигания на ВАЗ 2114 и другие модули

https://youtu.be/pnybny-_hoq

Новый модуль устанавливается в обратном порядке.При установке важно подключить провода высокого напряжения к каждому из цилиндров. На корпусе модуля и на высоковольтных проводах имеется маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для зажигания топливовоздушной смеси в двигателях внутреннего сгорания как карбюраторных, так и инжекторных требуется катушка высокого напряжения зажигания ВАЗ. Появление принципиально новых систем питания двигателей привело к изменениям в системах зажигания.Поехал к прошлым трамблерам зажигания, или как их еще называли «Персоны». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Принцип работы модулей

Модуль зажигания ВАЗ — это усовершенствованная система запуска мотора. Принцип его работы не сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение создавалось размыканием контактов в распределителе зажигания, то в модуле генератор импульсов подает сигналы с блока управления.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. Он формируется из напряжения бортовой сети, формируется высоковольтное напряжение и формируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

Модуль устройства

Устройство (схема)

Устройство включает в себя две катушки, основной задачей которых является выработка высокого напряжения.Помогает им в этом двухканальный электронный переключатель. Все эти детали закрытые, для изготовления которых используется прочный пластик. В корпусе имеется низковольтный разъем для подключения напряжения питания и импульсов управления подачей. Также есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема системы запуска ВАЗ 2114. Как видно из рисунка, он состоит из:

1. аккумуляторной батареи;
2. Замок зажигания;
3. Реле, включая зажигание;
4. Датчик Холла;
5. Полупроводниковый приемник сигналов от датчика;
6. Электронный переключатель;
7. Модуль зажигания.
8. Выводы высокого напряжения.

Также на электрической схеме Показаны предохранители силовых цепей электронного блока. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже отмечалось, в блоке их два, по устройству они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.Они намотаны на две обмотки. Один из них низковольтный, а второй выдает высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что низковольтная обмотка подключена к силовому напряжению, а второй конец этих обмоток подключен к транзисторному генератору. Каждая катушка работает «на своем» транзисторе. Высоковольтные выводы подключаются непосредственно к свечам, каждая обмотка питает по две свечи. Один из них подает импульсы на 1 и 4 цилиндр, а второй — на 2 и 3.

Расположение проводов на модуле зажигания находится таким образом. Контакты A и B получают управляющие импульсы от электронного переключателя, выход D запитывается от бортовой сети машины. Вывод, обозначенный буквой C, связан с массой автомобиля.

Где искать этот модуль

Слабо верю, что водитель, которого берут для проверки или ремонта этого инструмента, не знает, где он находится. Ну а для тех, кто не знает — подскажите.Найти его несложно, отпустить хотя бы один высоковольтный провод и продеть рукой по нему от свечи до пластикового корпуса, который принадлежит модулю.

На картинке его расположение становится более ясным.

Есть такие признаки неисправностей.

На вопрос о том, какие приметы модуля зажигания ВАЗ 2114, любой водитель, не задумываясь, ответит, что на свечах нет искры. Частично это так, но есть еще несколько возможных причин выхода из строя этого устройства.Наблюдать можно такое:

• Пропала динамика при разгоне, были сбои в работе мотора при резком нажатии на педаль газа на заданную скорость;
• Стало заметно снижение мощности двигателя, водители говорят в таких случаях, мотор не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении неисправности катушки зажигания проверку нужно начинать при неработающих свечах, затем датчик, указывающий положение коленвала, модуль выставляется последним.

Как проверить систему на работоспособность

Проверять в любом случае запускать со свечей. Для этого им нужно выйти из гнезд. Это тоже легко сделать. С них снимаются наконечники высоковольтных проводов и ключом для поворота свечей снимают их с мест.

Далее их осмотр, чистка и проверка. У них должен быть рабочий коричневый цвет, при отсутствии копоти и нагара. Если их присутствие наблюдается, то может существовать износ поршней и колец. В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами.После этого вы можете проверить их работоспособность.

Для этих целей есть специальные щупы. Такие изделия компании «Cleells» удается изготавливать самостоятельно из пьезошигали. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом есть машина с исправной системой запуска. Даст возможность поставить точную диагностику свечам. Если они хорошие, поиск продолжается.

Во многих публикациях рекомендуется проверять наличие высокого напряжения на выходах прибора.Сделать это в условиях гаража проблематично из-за отсутствия специального измерителя. Здесь применяется обычный тестер, который не может измерить несколько десятков киловольт высокого напряжения. Если есть радиолюбительский опыт, можно собрать делитель напряжения.

Проверить наличие высокого напряжения опасно из-за возможного чувствительного удара, поэтому мы рассмотрим другие методы. Поговорим о том, как определить проблемы катушки зажигания и проверить эту систему:

1. Мост.простой способ Произойдет замена блока в исправном устройстве. Это не всегда возможно, так как не все водители берут с собой это устройство с запасом;
2. Также рекомендуется, чтобы он неоднократно проверялся на предмет перемещения устройства или ударов по нему во время работы двигателя. Если изменения заметны, они указывают на плохой контакт внутри инструмента. Иногда это исправляется;
3. Проверка тестером или мультиметром в режиме измерения сопротивления. Сопротивление парных выводов катушек 1 и 4, а также 2 и 3.Он должен быть одинаковым для обеих обмоток и составлять примерно 5,4 кОм.

Профилактическая система

При всей высокой надежности Электронные устройства, поломки все же случаются. Иногда их можно избежать, если проводить хотя бы иногда проверку и обслуживание элементов этой системы:

• Не допускайте путаницы с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может привести к повреждению катушек;
• Проверить зазор между электродами свечей, так как слишком большой разрядник также негативно отражается на приборе.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее. Это касается тех случаев, когда движение или подъем меняют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в систему.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона, и ваша «внутренность» откроется вашему взору. Выложите замученные или «плохие» контакты и прочтите их.

Проводники в алюминиевом блоке, поэтому для их пайки понадобится специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. При положительном результате ремонта необходимо снова его вскрыть и залить изнутри силиконом.

Если результат отрицательный, блок необходимо заменить. Правда, хозяева, имеющие большой любительский стаж, продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками аварийного переключения системы запуска двигателя.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поискать и установить новое устройство. Большинству механиков рекомендуется остановиться на инструменте «GM», как на очень надежном изделии. Его стоимость в разных регионах меняется, но приближается к 2000 руб. Замену модуля зажигания можно произвести самостоятельно, особенности не соблюдаются, специальные приспособления не нужны.Подготовить к работе:

1. Блок зажигания под замену;
2. Ключ к «13»;
3. Тряпка.

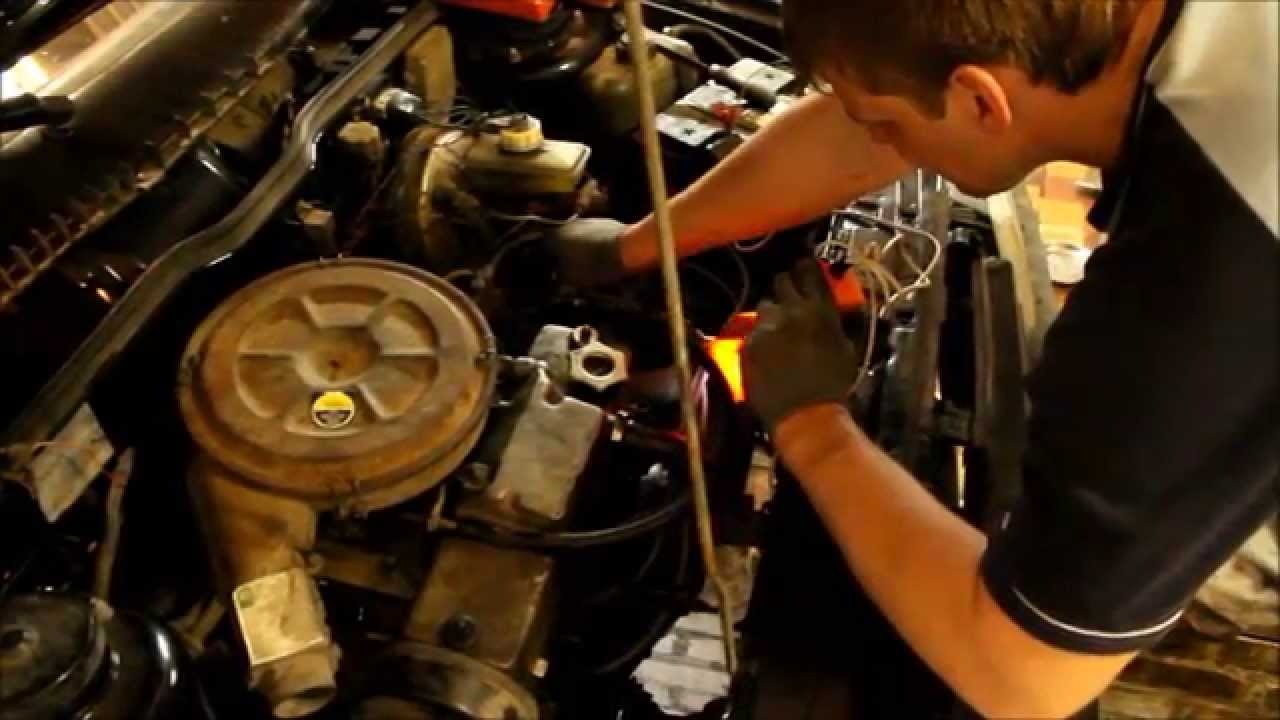

Работы легко выполнить как в гараже, так и на ровном участке. Порядок проведения работ:

1. Открыть моторный отсек капота и отсоединить клеммы аккумуляторной батареи. Достаточно снять клемму только с «минусом».
2. После этого снимите высоковольтные провода с мест установки. Нужно помнить, где какой провод стоял.Если сомневаетесь в своих силах, сделайте бирки. Поменять провода поменять нельзя. Вы можете отложить новую запчасть.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», на котором переворачиваются три гайки крепления устройства к мотору.
4. При снятии гаек устройство снимается с двигателя.

Теперь дайте автомобилю протереть место установки и вокруг него. Внимательно осмотрите новое устройство и запустите его.Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на место. Если все-таки возникли трудности, то присмотритесь к блоку. На нем указаны номера высоковольтных проводов.

В комнатах порядок проводов проводов в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения на высоковольтных выводах номера проводов.Если такое устройство приобретено, будьте внимательны при его установке.

autovaz-2114.ru.

Модуль зажигания ВАЗ 2114: основные признаки неисправности

1. Конструкция
2. Признаки поломки
3. Проверка
4. Ремонт или замена?
5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему в машине столько всего от ее функционального состояния.

Модуль зажигания

Конструкция

Модуль зажигания довольно сложный, так как совмещает в себе технику и электрика.Устройство используется для создания высокого напряжения, передаваемого на свечу зажигания. Именно этот подводимый ток является основанием для зажигания.

Работа модуля обеспечивает сжигание топлива и, соответственно, работу двигателя. Говоря вполне обычным языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование двух типов модулей зажигания:

Блоки отличаются тем, что катушки работают по одной на паре свечей зажигания.Такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высокого напряжения;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Ядро.

Отдельные модули, где катушки подводятся к каждой из 4 секций отдельного костюма, отличаются выводом высоковольтных проводов через контакт пружины.Блоки легче проверить, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров это устройство весит около 1,5 килограмма.

Признаки поломки

В разобранном виде

По сути, признаки неисправности на модуле зажигания ВАЗ 2114 во многом аналогичны поломкам других агрегатов. Например, можно наблюдать следующие явления:

• Троит двигатель;
• Автомобиль глохнет на холостом ходу;
• Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть и не модуль. Поэтому единственно правильное решение — проверить модуль зажигания на своем ВАЗ 2114.

Проверить

Это объясняется тем, что поврежденные или неисправные провода пропускают неправильный ток, конфигурация которого не соответствует необходимым параметрам. . От этой искры идет неточно или неэффективно, модуль сгорает и приходит в негодность.

Наилучшим образом Проверка модуля зажигания на ВАЗ 2114 — это использование осциллографа.Но, во-первых, далеко не каждый драйвер, а во-вторых, ими мало кто может пользоваться. Следовательно, проверка будет проводиться с помощью представленных средств:

• лампочки 12 вольт;
• Тестер (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте блок проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте А, а на массу двигателя закиньте еще одну клемму.
3. В нормальном состоянии Индикатор напряжения будет 12 В.
4. Если напряжение скорее всего сгорел предохранитель.
5. Если все хорошо, закинуть клеммы тестера на А и в контактах достать машину. При этом стартер должен покрутиться, а лампочка на 12 вольт замигает.
6. При отсутствии данных явлений можно говорить о наличии обрыва цепи и контактов.

Есть несколько способов проверить состояние вашего агрегата.Поэтому рассмотрим каждый из них.

1. Остановите тестер в режиме омметра. Измерить их сопротивление на высоковольтных линиях, проходящих на цилиндрах 1 и 4, а затем по аналогии с проводкой 2 и 3 цилиндров. В штатном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подать немного девайс. Таким образом вы откроете проволочную колодку, модуль. Причем делать это нужно в режиме исправного силового агрегата. Если при нависании устройство работает без препятствий, все в порядке, вам повезло.Если нет, снова необходимо изучить состояние проводки.

Третий способ

Третий способ считается самым простым, так как он предусматривает замену вашего устройства на аналогичный, который точно работает. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля аналогичного вашего года выпуска и используемого силового агрегата. Как раз на моторах объемом 1,5 литра стоят модули, а на моторах объемом 1,6 литра — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала разобрать свой.Делается это следующим образом:

• Снимите минусовую клемму с АКБ, что позволит сделать авто;
• Отсоедините четыре высоковольтных от модуля зажигания;
• Отсоедините блок проводов. Для этого отожмите специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных шпильки, за которые модуль будет просто тянуть.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым удостоверившись в исправности вашей неисправности.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль подлежит только замене. Если пойти по принципу, то можно сделать ремонт, но на это уйдет много времени, сил и даже денег.

Установка модуля

Оптимальный вариант — покупка нового устройства. Он находится в районе 2-4 тыс. Руб. Все зависит от производителя и штата.Вы можете купить идеальный новый, хотя многие из них предпочитают старые устройства. Выбор за вами уже есть.

Установка

Модуль устанавливается строго в порядке, обратном демонтажу. Важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. На нем показаны числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтников есть аналогичные цифры — от 1 до 4.Они служат ориентиром для определения того, какое высокое напряжение к какому разъему на модуле подключено.
3. Без экспериментов. Все подключается строго по отметкам — 1 к 1, 2 к 2 и так далее.

На самом деле замену модуля зажигания на ВАЗ 2114 осуществить довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, проверьте устройство перед тем, как тратить деньги и поменяйте его на новый.Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxVaz.ru.

Как проверить модуль зажигания ВАЗ-2114 Форсунка 8 клапанов: Фото

Для самостоятельной диагностики двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания 8-го клапана ВАЗ-2114 желательно иметь на специальном стенде необходимое программное обеспечение или на крайний случай — осциллограф.Такого оборудования нет и такого оборудования не будет, поэтому для предварительных проверок мы будем использовать свитерские инструменты и приспособления.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, работающий двигатель, затрудненный запуск или вообще отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики сама по себе состоит в том, что в модуле совмещено несколько устройств, и выполняется она в одном случае и проверять каждое устройство отдельно — нет возможности.Хотя бы голыми руками. Тем не менее, что-то можно сделать, чтобы если не отремонтировать, то хотя бы наверняка узнать о причине неисправности.

Проверить качество контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках низковольтной цепи, а также установить наличие контакта на высоковольтных проводах.

Проверка наличия питания на модуле зажигания

Проверка напряжений на контактных площадках модуля зажигания

Чтобы узнать, что модуль неисправен, проверьте, подается ли питание.Для этого находим в колодке разъем, а там ищем контакт, помеченный литерой А. Для контроля мощности модуля берем мультиметр, устанавливаем его в режим измерения переменного тока на 20 В. , выставляем один щуп (минус) на массу мотора и включаем зажигание. Второй датчик настроен на выход и на блок. При исправном электрооборудовании мультиметр покажет 12 В, значит, питание на модуль подано, ищем причину неисправности дальше.

Проверяем контакты разъема

Мы уже провели предварительную проверку и убедились, что питание на модуле зажигания подано. Теперь стоит разобраться с контактами отдельно. При включении зажигания нужно подключить контрольную лампу к контакту А и контакту V.

Управлением может быть обычная маломощная лампа на 12 вольт с припаянными проводами, а можно использовать тестер автомобильной ковши с индикатор напряжения на 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля закрепите контакты контрольной лампы или щупа на выводах A и B, затем прокрутите стартером двигателя.

Если лампа начинает мигать, модуль подает напряжение на напряжение по аналогии с выключателем.

В данном случае с контактами А и во всем по порядку.

Если лампа не реагирует на запуск стартера, модуль однозначно неисправен.

Проверка модуля 2114 доступными способами

Самый действенный метод Выяснив, что модуль зажигания не работает, возьмите рабочий рабочий прибор и попробуйте запустить на нем двигатель. Понятно, что не каждый модуль из восьмерки, девятки и второго поколения может подойти.

В зависимости от типа системы зажигания катушка может быть установлена ​​на Самару вместо модуля, а нам понадобится модуль от впрыска 8-ми клапанный 2114. Тут все просто — двигатель заработал, значит модуль есть был удален, поменяйте на новый. Тем не менее велика вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверить целостность высоковольтных проводов

Поэтому перед непосредственной проверкой модуля необходимо убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки такой:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как угодно, доступное устройство, чаще всего заменяется модуль зажигания. Так вы сэкономите кучу времени и нервов, которые не стоят тех денег, которые просят на новый модуль. Удачной всем работы!

Видео по замене модуля зажигания ВАЗ-2114

carfrance.ru.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания необходима искра.Последний образуется как раз из-за работы системы зажигания. Ее конструкция машины отличается, она имеет некоторые отличия, но основной принцип ее работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используются модули двух типов — по одному змеевику на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. Такие элементы включают в свой состав двойную катушку. Конструкция данной детали предполагает наличие следующих компонентов:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Те же аналоги имеют несколько иной дизайн, в который входят:

• Core.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотки.

В отличие от однолинейных, такие катушки проще собирать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправность

О неправильной работе данной системы можно судить по следующим признакам. Во-первых, о неисправностях может говорить катушка при настройке скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности автомобиля, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, о нештатной работе сигнализирует о неработающих 1-4 или 2-3 цилиндрах.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного ДМРВ или холостого хода регулятора.Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: Где эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент размещен на открытом пространстве.
Самый простой способ обнаружить это — найти провода высокого напряжения. Один конец их конца доходит до свечей, а второй — до самого модуля зажигания.

Как разложить работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего снимаем электропроводку с катушечного механизма. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоединяем сборку модуля, мультиметром измеряем между выводами контактного разъема уровень общего сопротивления. Затем сравните результаты с таблицами стандартов, приведенными в руководстве по эксплуатации.Если полученные данные существенно отличаются от таблиц в меньшую сторону, это означает, что в машине произошло короткое замыкание цепи, и катушка вышла из строя.

После установки беспроводной связи проводов можно переходить к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По замерам делаем выводы, и если неисправность скрылась в катушке, значит, модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Для начала нам нужно подготовить набор ключей, которые мы будем использовать. При выполнении работ по снятию и установке модуля зажигания нам потребуются два торцевых ключа на 13 и 17 миллиметров, а также один ключ крыши на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Деталь процесса снятия

Итак, как же происходит замена модуля зажигания ВАЗ 2114-го «Жигули»? Для начала нужно обесточить автомобильную сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она еще не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Сделать это можно, повернув крышку масляного отсека. Стоит отметить, что эту операцию применяют только владельцы вазонов с двигателем 1,6 л.Литровая «Самара» с подобной накладкой двигателя не комплектуется.

На следующем этапе снимаем с модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваете два болта крепления картера двигателя, клаксоном на 17 откручиваете последнее крепление модуля. Затем эта деталь незаметно извлекается из заготовки снаружи. Сам модуль освобождается от держателя с помощью шестигранника 5 миллиметров.

Установка

Перед установкой нового элемента в автомат предварительно подключите высоковольтные провода согласно схеме модуля.Также необходимо обратить внимание на качество крепежа — излишки окисления и загрязнения тщательно убираются на торцах в местах соединений.
Далее, модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить работоспособность деталей. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить.Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы разводки, так как при малейшей ошибке не удастся обеспечить работоспособность деталей этой системы.

fB.ru.

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная Замена модуля зажигания ВАЗ 2114

Для разговора топливно-воздушной смеси, и в инжекторных, и в карбюраторных моторах Внутреннее сгорание требует наличия высоковольтной катушки зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗа. Упомянутые распределители зажигания постепенно уходят в прошлое. На их замену приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип действия

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высоковольтное напряжение возникло за счет размыкания контактов в распределителе системы зажигания, то на генератор импульсов в модуле поступают сигналы, подаваемые блоком управления.

Сигналы от датчиков от датчиков собираются на двигателе и генерируется управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, вырабатывающие высокое напряжение. Им помогает двухканальный электронный переключатель. Все элементы заключены в корпус из прочного пластика.На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие признаки модуля зажигания автомобиля модели ВАЗ 2114:

1. На одной из свечей нет искры.
2. Сильно плавает на холостом ходу.
3. Мощность мотора значительно снизилась.
4. Пропала просушка, при резком нажатии педали газа в двигателе возникли сбои.

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки этого устройства приводят к его замене, но в некоторых случаях все же можно отремонтировать модуль зажигания. Это особенно возможно при изменении поведения двигателя во время постукивания или движения. Самостоятельно отремонтировать модуль, если справишься с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания. Аккуратно избавьтесь от силикона, найдите поврежденные или обрежьте контакты и прочитайте их. Не забываем, что в блоке алюминиевые жилы, поэтому необходим специальный припой для их пайки.

После этого закрываем заднюю крышку и проверяем работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. При отрицательном результате заменить модуль.Хотя переключатели электронные еще можно попробовать заменить.

Система проверки работоспособности

В любом случае проверку нужно начинать со свечей, для чего выносим их из гнезд. Сделать это очень просто. Следует снять с них кончики бронепровода и снять с посадочных мест с помощью специального ключа для поворота.

Потом их нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара.Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверьте их работоспособность. Существуют специальные зонды для их проверки. Некоторые драйверы умеют это делать с пьезошигали. Если ничего подобного нет, то проверьте мотор. При исправности свечей нужно продолжать поиски дальше.

Инструменты помощники

Заменить модуль зажигания самостоятельно Каждый водитель может не нуждаться в специальном оборудовании или специальных навыках.Все, что потребуется автомобилисту:

Тряпка
1. .
2. Ключ на 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно выполнять как на ровном участке, так и в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ. Достаточно будет удалить только миноритарный терминал.
2. Далее с мест установки вынуть высоковольтные провода.Важно помнить их местонахождение. Если есть сомнения, сделайте теги. Местами провода поменять нельзя, так как новая заменяемая деталь может выйти из строя.
3. Затем нужно аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. После снятия гаек устройство снимается с мотора.

Теперь берем тряпку и протираем место установки и около него.

Новое устройство следует внимательно осмотреть, после чего необходимо приступить к установке, которую необходимо проводить в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указано количество бронепровода.

Несмотря на то, что электронные устройства довольно надежны, поломки все же остаются. В некоторых случаях их можно избежать, для чего необходимо иногда увеличивать и поддерживать все части системы:

1. Следите за тем, чтобы не было путаницы с высоковольтными кабелями — с большим внутренним сопротивлением в них может выйти из строя катушка.
2. Между электродами свечей необходимо проверять зазор, т.к. чрезмерно большие искровые промежутки негативно отражаются на устройстве.

• Как сделать новый кузов, документы на новый кузов в ГИБДД, новый закон июль 2017 года о постановке автомобилей в ГИБДД
• Присадки к двигателю, лучшие присадки для восстановления двигателя
• Как открутить болты как открутить болты на колесах
• Ремень ГРМ зубчатый как заменить ремень ГРМ своими руками

Лада Лада

• Ремень Калина, как затянуть Лада Лада Ремень Калина и Лада Приора
• Системы сигнализации и безопасности автомобиля с Алиэкспресс по доступной цене и бесплатной доставке
• Подшипник ступицы, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
• Порядок прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (Классик) самостоятельно, полезные советы
• Который амортизаторы выбираем, ТОП-10 лучших производителей амортизаторов
• Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеомагнитофоном Купить на Алиэкспресс по выгодной цене ce и бесплатная доставка
• Купить тонировку на машину, лучшая тонировка на машину
• Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
• Амортизаторы подвески как заменить амортизаторы подвески своими руками
• Стабилизатор поперечной устойчивости, замена втулок стабилизатора поперечной устойчивости своими руками
• Полировка автомобиля своими руками, лучший полролол для вашего автомобиля
• Как поменять шаровую опору замена шарового опоры ВАЗ 2110
• Ремонт электроусилителя рулевое управление, установка электроусилителя на приору своими руками
• Путешествие на машине, товары для путешественников на машине для AlExpress: насосы, багажник, алкотестеры, буксировочные тросы и крюки по цене таблицы и бесплатная доставка
• Grip, how to заменить диск сцепления ВАЗ своими руками, возможные неисправности Сцепление
• Регулировка хода педали сцепления, регулировка педали л сцепления ВАЗ своими руками
• Авто barrard cars что такое авто barrard и как он работает
• Электроусилитель руля на ВАЗ, установить электроусилитель руля (ЭУР) своими руками, нужен по

евро

• Ремонт гидроагрегата, замена гидроусилителя руля (ГУР) своими руками
• Как заменить дворники автомобиля, как заменить щетки дворников, как заменить дворники двигателя своими руками
• Авто сабвуферы, системы защиты сабвуферов, компоненты сабвуфера, морские сабвуферы с Aliexpress по аналогичной цене и с бесплатной доставкой
• Автомобильные аксессуары: Bluetooth-гарнитура, кабели, переходники и вилки, пульты дистанционного управления с Aliexpress по доступной цене и бесплатная доставка
• Датчики парковки , Датчики парковки, Датчики парковки LED с Алиэкспресс по доступной цене и бесплатная доставка
• Дизельный двигатель Домс, диагностика двигателя в дымчатом цвете 9006 8
• Бортовой компьютер, выбранная модель, особенности установки
• Карандаш для удаления царапин, карандаш New Ton, Autocarandas, Skol Pencil
• Автомобильные камеры View, Автомобильные камеры с Aliexpress по доступной цене и бесплатная доставка
• Эквалайзер на заднем стекле , Автоэквалайзер с Алиэкспресс по доступной цене и бесплатная доставка

Буферы

• , что это такое, Буферы на пружины, установка буферов на пружины пошаговая инструкция, Буферы Отзывы
• Как перепрошить навигатор, руководство по перепрошивке навигатора
• Мыть радиатор печки, чем ополаскивать радиатор печки автомобиля
• Машина тонет, что делать, если машина тонет, как выйти из тонущей машины
• Свечи зажигания автомобиля, как открутить сломанную свечу зажигания, как почистить свеча зажигания автомобиля
• Автомобильные датчики, такие как автомобильные датчики, помогают водителю, назначение и различные датчики
• Оригинальные тормозные колодки, какие тормозные колодки выбирают для автомобиля, к плате Внимание при покупке тормозных колодок
• Покупка подержанного автомобиля, что нужно знать покупая подержанный автомобиль, полезные советы

проседан.RU.

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Корпус модуля зажигания

Нарушения в этом элементе могут проявляться следующим образом:

• Заметное снижение мощности двигателя.
• Отсутствие искры на одной из свечей.
• Заметное «плавание» на холостом ходу.

Эти признаки показывают, что возникли неисправности в работе модуля зажигания. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из-под оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего делать на каком-нибудь ровном участке.

Progress

Проверка модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

В первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогает, нужно проверить свечи и при необходимости заменить (см. Подбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода. Чтобы открутить свечи, придется использовать специальный ключ для поворота. Затем следует осмотреть свечи: они должны иметь обычный коричневый цвет и на поверхности не должно быть машины или копоти.

Если при замене модуля положение не исправлено, а на свечах есть бирка. Это означает, что кольца или поршни изношены, их необходимо заменить, а свечи очистить и установить обратно в разъем. Также стоит проверить зазор между свечами и электродами — слишком большое расстояние плохо сказывается на работе приборов.

Подробный процесс замены на видео

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно.Важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Вопросы / Автомобиль / Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

вопрос: Как настроить зажигание на инжекторных двигателях?
Свечи нарисованы, в сервисе сказали, что зажигание поздно, и решить эту проблему не могут, но вроде теоретически возможно.

Как понять черный.
1. Прикрутите новый завел — 5 минут, закрутил черный.
2. Пройдено 20 000, покрутил — черный.
Угол опережения зажигания автоматически отображается каждую секунду, и он (угол опережения) зависит от многих параметров: скорости вращения вала, нагрузки двигателя (массовый расход или положение дроссельной заслонки), ох. Жидкости, детонация.
Итак итоги:
1. Опишите подробно при каких обстоятельствах рисуются свечи ??
2. Поменять заправку (попробовать)
3.Сколько пробега сутки.
4. Можно позвонить в сервис и посмотреть совпадение меток при установке ремня ГРМ, возможно он неправильно или переставлен (редко, но бывает).
Конечно, не там про возгорание сказали «с расписки», они сами.

Моментом воспламенения топливовоздушной смеси в камере сгорания является момент образования искры между электродами свечи. Установка Момена Воспламенение — это возможность воспламенения смеси при определенном положении поршня относительно NTT.

Характеристики автоматических регуляторов момента зажигания показаны на рисунке 1

Поскольку проще перемещать коленчатый вал (шкив, маховик), затем зажигание до VTM (впереди), в VTC и для NTC (задержка). Обычно угловые градусы на коленчатом валу оцениваются буквами V ‘или L- » знак (рис. 2).

Шкала может находиться в люке карты сцепления или на шкиве (рис. 2). В первом случае риск (метка NMT в соответствующих цилиндрах) — на маховике, а во втором — штифт в крышке механизма газоотвода (шкала на шкиве).За счет дозирующего диаметра шкива по сравнению с маховиком шкалы можно охватить весь диапазон изменения момента зажигания.

Какая бы машина не была установлена, заводим на нату.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая катушка «Бобин», которая была установлена ​​на «классике». Однако проверка этого элемента не должна вызвать затруднений даже у начинающих автомобилистов.

Форсунка 8 клапанов: Признаки неисправности модуля зажигания

Чаще всего грешить, чтобы работать модуль имеет смысл в следующих ситуациях:

есть «плавание» холостого хода; Движок «двое», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; Поля ощущаются при разгоне; Отображается ошибка «Check Engine».

Проверку модуля зажигания ВАЗ 2114 могут сделать даже новички

Как неисправность Модуля диагностики

Остановившись на сотне или применив любительское диагностическое оборудование (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), также можно узнать, что «корень зла» кроется в модуле зажигания.

Какой момент зажигания и на что он влияет

Момент зажигания — важнейший параметр, определяющий работу системы зажигания.Под этим понятием подразумевается то время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на свечу, опережая верхнюю мертвую точку в градусах.

Это связано с тем, что для сгорания рабочей смеси в цилиндре необходимо некоторое время, так как скорость распространения фронта пламени составляет примерно 20-30 м / с.Если смесь регулируется в положении поршня в NTC (то есть в верхней мертвой точке), то ее сгорание будет происходить на такте расширения, а также при частичном выпуске. В результате не будет обеспечено эффективное давление на поршень. Поэтому момент зажигания, который является оптимальным, выбирается так, чтобы давление дымовых газов.

Объект переделки ВАЗ 2108, карбюратор 2109 или 21099С Двигатель Модификация 21083. Основная цель переделка карбюраторного мотора на 16 клапанный впрыск за счет установки на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переоборудованного под 16-клапанную головку (даже с качественной программной настройкой), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на малых оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после раскрутки двигателя на большие обороты. По субъективным ощущениям разгон на четвертой передаче на 16 клапанах такой же, как и на третьей с карбюраторным двигателем.На прямой ровной дороге двигатель легко оставляет 5000 об / мин. На большинство водителей он производит незабываемое впечатление.

Что нужно для приготовления головки блока цилиндров GBC. 16В, снабжена ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

ВАЗ-21130 не развивает полную мощность, заводится с 6-7 раз, когда выебано стреляет выхлопная труба. Что могло быть? · Проверьте свои мозги и запас топлива! Свечи, зажигание Смотри тоже! Есть ли инжектор на ВАЗ 21121 Мотиг 1.6 8 8 клапанов интерфейса OBD-Inein 2005 г. необходимо установить на адаптер форсунки OBD-II Bluetooth. Интересно, а можно ли заморачиваться?
· Зайдите на сайт этого адаптера / Вероятно, проверьте Engin /, там есть описание, какие автомобили он может опросить. Нужна книга по ремонту инжекторных ВАЗ 21041-30ТЕФ. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фото и т.д. В интернете искал, попадались какие-то вирусы. Спасибо.Спасибо большое, тигр. http: // redvanov. NET / ВАЗ / — На сайте занимаются проигрышем! Осторожность! А тебе, тигру, должно быть стыдно!
· http: // автомобиль-экзотика.

Неправильное зажигание приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но на холостом ходу не держит. Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильная установка зажигания, но если свечи заливают или нет искры при запуске двигателя, то проблему лучше сразу искать в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками достаточно просто, но потребуется специальный инструмент — стробоскоп. Желательно купить в свое пользование, ведь угла опережения зажигания не хватит ни разу за долгую жизнь автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут вызвать неправильно выставленные.

Когда однажды утром машина с заряженным аккумулятором полностью отказывается заводиться, возможно, все дело в катушке зажигания.Дело в том, что момент ее отказа предугадать практически невозможно, и уже по факту проблема подлежит проверке.

От чего зависит функция катушки

Классическая катушка зажигания или «бобина», как в народе ее называют — по сути, низковольтный преобразователь напряжения от аккумуляторной батареи и генератора в высоковольтное, которое далее поступает на свечи зажигания. То есть это миниатюрный электрический форвардер.

Катушка зажигания — вид, форвардер мини

Традиционная катушка, применяемая на карбюраторных моделях автомобилей, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Как правило, это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке змеевика. Витки во вторичной обмотке.

Ремень регулировочный и клапаны ВАЗ-2108 и ВАЗ-2109

По сервисной книжке каждые 15 000 км пробега необходимо проверять состояние ремня в приводе распредвала и при необходимости регулировать его натяжение.

Выполняем это в следующем порядке.С воздушного фильтра Снимаем забор холодного воздуха (фото 1), откручиваем три винта передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Посмотрев на ремень, обращаем внимание, нет ли у него зубцов, нет ли отслоений резины от ткани, других опасных дефектов — насадок, трещин и т.д. масло через разводку или сальники коленвала), т.к. прочность у него резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тыс. Км, проверьте натяжение, покрутив кончиками пальцев правую ветвь (фото 4) (1,5-2 кгс). При нормальном напряжении крутится.

Модуль зажигания — представляет собой сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Связующий элемент между модулем зажигания и свечами есть. Стоит отметить, что многие автовладельцы модуль зажигания еще называют катушкой зажигания, что не совсем правильно.Катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. Управляет работой модуля, подавая постоянный ток на его обмотки.
2. Согласно Закону об индукции, высокое напряжение генерируется и в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 или 1-4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в области субуправления. Самый простой способ его найти — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов

к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно следующим образом:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — правый верхний высоковольтный вывод;
• 4 Цилиндр — правый нижний высоковольтный вывод.

Но такая распиновка типична, когда модуль стоит перед вами.Если вы хотите установить высоковольтные провода на уже установленный на автомате автомат, то распиновка немного другая, т.к. модуль установлен под углом (ромб):

• 1 цилиндр — центральный нижний вывод;
• 2 цилиндр — левый вывод;
• 3 цилиндра — верхний вывод;
• 4 Цилиндр — вывод правильный. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль (катушку) зажигания?

Чтобы проверить модуль, необходимо измерить сопротивление между выходами (цилиндром 1 и 4; и между цилиндром 2 и 3). Сопротивление на омметре должно быть около 5,4 кОм. Более подробное описание читайте в статье

.

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения через ПВН (высоковольтные провода) на свече зажигания. Некоторые автовладельцы называют модуль зажигания — катушкой, что не совсем правильно.

Были установлены катушки зажигания карбюраторные ваз. Модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечу зажигания. При работе на одну свечу подается рабочая искра, а на друга — «Хозяин». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й. Благодаря этому составу искра своевременно оказывается в нужном цилиндре во время необходимого такта.Он подключен к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (и др.). Также контроллер устанавливает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечу. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его расположение несложно, от модуля до свечей можно найти модуль (высоковольтные провода).

Неисправность модуля зажигания — первые признаки неисправности

• Загрузка двигателя — машина «не тянет»
• Плавающий импульс
• Двигатель «Троит» то есть может не работать одно-двухцилиндровый
• Провалы при разгоне

Если вы заметили, что машина не тянет, то есть при разгоне не набирает обороты, одной из причин может быть выход из строя модуля. В первую очередь стоит проверить PNV, идущую от катушки к свечам.Возможно, с наконечника слетела какая-то проволока или неплотно одета.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если в двигатель никто не лез, то и проверять смысла нет. Если тяга была и пропала, то она может быть как в катушке, так и в самих проводах — их можно проткнуть.Но в любом случае проверьте правильность подключения. На модуле зажигания указана нумерация цилиндров, к которым подходят провода.

• 1 цилиндр — центральный нижний выход
• 2 цилиндра — левый выход
• 3 цилиндра — верхний выход
• 4 цилиндра — правый выход

Схема указана для катушки, установленной на автомобиле.

Если после проверки проблем не обнаружено, стоит задуматься о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя от 300 до 600 рублей за комплект. Самые популярные производители:

• тесла
• Бодрый.
• Баутлер
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах представлены модули следующих фирм:

• СОАТЭ (ст.-СОСКОЛ)
• МЗАТЭ
• Hofer.
• Fenox.
• Bosch.

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, бывает как старого, так и нового образца. Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

• Р0351 — Опора змеевика 1-4 цилиндра
• Р0352 — Резка катушки 2-3 цилиндра
• P3000 (P3001 P3002 P3003 P3004) — Многократный пропуск зажигания.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех, кто не в курсе). Это ПВН от свечей зажигания.

1. Снимаем минусовую клемму с АКБ
2. Отсоедините колодку проводов от модуля
3. Отключить ПВН
4. Открутите сам модуль и снимите его
5. Теперь устанавливаем новый модуль и производим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное замечание!
Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках свечей и проводов есть желтые полосы, то провода необходимо заменить.

После замены модуля необходимо проверить его работу. Заводите двигатель и радуйтесь проделанной работе.

Что стоит вместо травера на ВАЗ 2114. Как выставить зажигание на форсунке своими руками. Видео «Как работает двигатель трансмиссии зажигания»

Когда менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки того, что он будет поставлен при следующих неисправностях:

• Автомобиль может двигаться в толчках.
• Как нельзя лучше будет плавать обороты двигателя.
• Все это еще можно добавить к нестабильной работе двигателя на холостом ходу, то есть он будет просто мля.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите место расположения модуля зажигания и после того, как он будет найден, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Следуйте за тремя верхними гайками, которыми этот модуль крепится к кронштейну.

Примечание!
Что бы вам визуально проще было определиться, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После этого снимите модуль с тремя длинными шпильками, которые присутствуют на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при установке необходимо знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите цифры: 1, 2, 3, 4.Итак, на этих цифрах указаны номера соответствующих цилиндров.

2. И вы заметили, что и на концах высоковольтных проводов такие же числа: 1, 2, 3, 4. Все это делалось для того, чтобы вам было легче определить, какой из высоковольтных. провода там, где необходимо подключить к модулю.

Примечание!
Все высоковольтные провода при установке модуля подключайте строго по номерам например: «Первый провод — к первому выводу», «Второй провод — ко второму выводу» I.Т.Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам потребуется « высоковольтный разряд », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на предмет искрообразования.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, т.к. при подключении к нему чередуются все провода, на разряде постоянно появляется искра, но при последней проверке видно, что искра немного битая, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а также ни в коем случае не производите с ним никаких действий, не оставляя аккумулятор!

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения через ПВН (высоковольтные провода) на свече зажигания.Некоторые автовладельцы называют модуль зажигания — катушкой, что не совсем правильно.

Были установлены катушки зажигания карбюраторные ваз. Модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечу зажигания. При работе на одну свечу подается рабочая искра, а на друга — «Хозяин». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й.Благодаря этому составу искра своевременно появляется в нужном цилиндре при необходимом такте. Подключил К. к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется с помощью контроллера, который в свою очередь получает информацию о состоянии автомобиля с разных датчиков (, и др.). Также контроллер устанавливает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечу. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его расположение несложно, от модуля до свечей можно найти модуль (высоковольтные провода).

Неисправность модуля зажигания — первые признаки неисправности

• Загрузка двигателя — машина «не тянет»
• Плавающий импульс
• Двигатель «Троит» то есть может не работать одно-двухцилиндровый
• Провалы при разгоне

Если вы заметили, что машина не тянет, то есть при разгоне не набирает обороты, одной из причин может быть выход из строя модуля.В первую очередь стоит проверить PNV, идущую от катушки к свечам. Возможно, с наконечника слетела какая-то проволока или неплотно одета.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если в двигатель никто не лез, то и проверять смысла нет. Если тяга была и пропала, то она может быть как в катушке, так и в самих проводах — их можно проткнуть.Но в любом случае проверьте правильность подключения. На модуле зажигания указана нумерация цилиндров, к которым подходят провода.

• 1 цилиндр — центральный нижний выход
• 2 цилиндра — левый выход
• 3 цилиндра — верхний выход
• 4 цилиндра — правый выход

Схема указана для катушки, установленной на автомобиле.

Если после проверки проблем не обнаружено, стоит задуматься о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя от 300 до 600 рублей за комплект. Самые популярные производители:

• тесла
• Бодрый.
• Баутлер.
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах представлены модули следующих фирм:

• СОАТЭ (ст.-СОСКОЛ)
• МЗАТЭ
• Hofer.
• Fenox.
• Bosch.

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, бывает как старого, так и нового образца. Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

• Р0351 — Опора змеевика 1-4 цилиндра
• Р0352 — Резка катушки 2-3 цилиндра
• P3000 (P3001 P3002 P3003 P3004) — Многократный пропуск зажигания.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех, кто не в курсе). Это ПВН от свечей зажигания.

1. Снимаем минусовую клемму с АКБ
2. Отсоедините колодку проводов от модуля
3. Отключить ПВН
4. Открутите сам модуль и снимите его
5. Теперь устанавливаем новый модуль и производим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное замечание!
Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках свечей и проводов есть желтые полосы, то провода необходимо заменить.

После замены модуля необходимо проверить его работу. Заводите двигатель и радуйтесь проделанной работе.

Когда менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки того, что он будет поставлен при следующих неисправностях:

• Автомобиль может двигаться в толчках.
• Как нельзя лучше будет плавать обороты двигателя.
• Ко всему этому еще можно добавить нестабильную работу двигателя на холостом ходу, то есть будет просто тупо.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите место расположения модуля зажигания и после того, как он будет найден, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Следуйте за тремя верхними гайками, которыми этот модуль крепится к кронштейну.

Примечание!
Что бы вам визуально проще было определиться, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После этого снимите модуль с тремя длинными шпильками, которые присутствуют на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при установке необходимо знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите цифры: 1, 2, 3, 4.Итак, на этих цифрах указаны номера соответствующих цилиндров.

2. И вы заметили, что и на концах высоковольтных проводов такие же числа: 1, 2, 3, 4. Все это делалось для того, чтобы вам было легче определить, какой из высоковольтных. провода там, где необходимо подключить к модулю.

Примечание!
Все высоковольтные провода при установке модуля подключайте строго по номерам например: «Первый провод — к первому выводу», «Второй провод — ко второму выводу» I.Т.Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам потребуется « высоковольтный разряд », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на предмет искрообразования.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, т.к. при подключении к нему чередуются все провода, на разряде постоянно появляется искра, но при последней проверке видно, что искра немного битая, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а также ни в коем случае не производите с ним никаких действий, не оставляя аккумулятор!

Для вызова топливно-воздушной смеси, и в инжекторных, и в карбюраторных моторах внутреннего сгорания нужна высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗа. Упомянутые распределители зажигания постепенно уходят в прошлое. На их замену приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высоковольтное напряжение возникло за счет размыкания контактов в распределителе системы зажигания, то на генератор импульсов в модуле поступают сигналы, подаваемые блоком управления.

Сигналы от датчиков от датчиков собираются на двигателе и генерируется управляющий импульс, который отправляется в модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, вырабатывающие высокое напряжение. Им помогает двухканальный электронный переключатель. Все элементы заключены в корпус из прочного пластика. На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения.Кроме того, здесь есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие знаки модуля зажигания автомобиля модели ВАЗ 2114:

1. На одной из свечей нет искры.
2. Сильно плавает на холостом ходу.
3. Мощность мотора значительно снизилась.
4. Пропала просушка, при резком нажатии педали газа в двигателе возникли сбои.

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки данного устройства приводят к его замене, но в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно при изменении поведения двигателя во время постукивания или движения. Самостоятельно отремонтировать модуль, если справишься с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания.Аккуратно избавьтесь от силикона, найдите поврежденные или обрежьте контакты и прочитайте их. Не забываем, что в блоке алюминиевые жилы, поэтому необходим специальный припой для их пайки.

После этого закрываем заднюю крышку и проверяем работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. При отрицательном результате заменить модуль. Хотя переключатели электронные еще можно попробовать заменить.

Система проверки работоспособности

В любом случае проверку надо начинать со свечей, для чего выносим их из гнезд.Сделать это очень просто. Следует снять с них кончики бронепровода и вывести из гнезда специальным ключом для поворота.

Потом их нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара. Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверьте их работоспособность. Существуют специальные зонды для их проверки.Некоторые драйверы умеют это делать с пьезошигали. Если ничего подобного нет, то проверьте мотор. При исправности свечей нужно продолжать поиски дальше.

Помощники по инструментам

Заменить модуль зажигания самостоятельно, каждому водителю не понадобится специальное оборудование или специальные навыки. Все, что потребуется автомобилисту:

1. Тряпка.
2. Ключ к 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно выполнять как на ровном участке, так и в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы аккумуляторной батареи. Достаточно будет удалить только миноритарный терминал.
2. Далее с мест установки вынуть высоковольтные провода. Важно помнить их местонахождение. Если есть сомнения, сделайте теги. Местами провода поменять нельзя, так как новая заменяемая деталь может выйти из строя.
3. Затем нужно аккуратно отсоединить разъем с кабелями от модуля.Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. После снятия гаек устройство снимается с мотора.

Теперь берем тряпку и протираем место установки и около него.

Новое устройство следует внимательно осмотреть, после чего необходимо приступить к установке, которую необходимо проводить в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указано количество бронепровода.

Несмотря на то, что электронные устройства довольно надежны, поломки все же остаются. В некоторых случаях их можно избежать, для чего иногда необходимо увеличивать и поддерживать все части системы:

1. Следите, чтобы не было путаницы с высоковольтными кабелями — с большим внутренним сопротивлением в них может выйти из строя катушка.
2. Между электродами свечей необходимо проверять зазор, т.к. слишком большие искровые промежутки негативно отражаются на устройстве.

Вопросы / Автомобиль / Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

вопрос: Как настроить зажигание на инжекторных двигателях?
Свечи нарисованы, в сервисе сказали, что зажигание поздно, и решить эту проблему не могут, но вроде теоретически возможно.

Как понять черный.
1. Прикрутите новый завел — 5 минут, закрутил черный.
2. Пройдено 20 000, покрутил — черный.
Угол опережения зажигания автоматически отображается каждую секунду, и он (угол опережения) зависит от многих параметров: скорости вращения вала, нагрузки двигателя (массовый расход воздуха или положение дроссельной заслонки), ох. Жидкости, детонация.
Итак итоги:
1. Опишите подробно при каких обстоятельствах рисуются свечи ??
2. Поменять заправку (попробовать)
3. Сколько пробега сутки.
4. Можно позвонить в сервис и посмотреть совпадение меток при установке ремня ГРМ, возможно он неправильно или переставлен (редко, но бывает).
Конечно, не там про возгорание сказали «с расписки», они сами.

Моментом воспламенения топливовоздушной смеси в камере сгорания является момент образования искры между электродами свечи. Установка Момена Воспламенение — это возможность воспламенения смеси при определенном положении поршня относительно NTT.

Характеристики автоматических регуляторов момента зажигания показаны на рисунке 1

Так как легче сосредоточить внимание на коленчатом валу (шкив, маховик), зажигании на VTT (впереди), в NTC и для NMT (задержка), принято оценивать угловые градусы на коленчатом валу с помощью знак V ‘или b- «(рис.2).

Шкала может находиться в люке карты сцепления или на шкиве (рис. 2). В первом случае риск (метка NMT в соответствующих цилиндрах) — на маховике, а во втором — штифт в крышке механизма газоотвода (шкала на шкиве). За счет дозирующего диаметра шкива по сравнению с маховиком шкалы можно охватить весь диапазон изменения момента зажигания.

Какая бы машина не была установлена, заводим на нату.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая катушка «Бобин», которая была установлена ​​на «классике».Однако проверка этого элемента не должна вызвать затруднений даже у начинающих автомобилистов.

Форсунка 8 клапанов: Признаки неисправности модуля зажигания

Чаще всего грешить, чтобы работать модуль имеет смысл в следующих ситуациях:

есть «плавание» холостого хода; Движок «двое», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; Поля ощущаются при разгоне; Отображается ошибка «Check Engine».

Проверку модуля зажигания ВАЗ 2114 могут сделать даже новички

Как неисправность Модуля диагностики

Остановившись на сотне или применив любительское диагностическое оборудование (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), также можно узнать, что «корень зла» кроется в модуле зажигания.

Какой момент зажигания и на что он влияет

Момент зажигания — важнейший параметр, определяющий работу системы зажигания.Под этим понятием подразумевается то время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на импульс по отношению к верхней мертвой точке в градусах.

Это связано с тем, что для сгорания рабочей смеси в цилиндре необходимо некоторое время, так как скорость распространения фронта пламени составляет примерно 20-30 м / с.Если смесь регулируется в положении поршня в NTC (то есть в верхней мертвой точке), то ее сгорание будет происходить на такте расширения, а также при частичном выпуске. В результате не будет обеспечено эффективное давление на поршень. Поэтому момент зажигания, который является оптимальным, выбирается так, чтобы давление дымовых газов.

Объект переделки ВАЗ 2108, карбюратор 2109 или 21099С, модификация двигателя 21083. Основная цель переделать карбюраторный двигатель на 16-ти клапанный впрыск за счет установки на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переоборудованного под 16-клапанную головку (даже с качественной программной настройкой), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на малых оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после раскрутки двигателя на большие обороты. По субъективным ощущениям разгон на четвертой передаче на 16 клапанах такой же, как и на третьей с карбюраторным двигателем.По ровной дороге Двигатель легко выезжает с 5000 об / мин. На большинство водителей он производит незабываемое впечатление.

Что нужно для приготовления головки блока цилиндров GBC. 16В, снабжена ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

ВАЗ-21130 не развивает полную мощность, заводится с 6-7 раз, когда выебано стреляет выхлопная труба. Что могло быть? · Проверьте свои мозги и запас топлива! Свечи, зажигание Смотри тоже! Есть ли инжектор на ВАЗ 21121 ДВИГ 1.6 8 8 клапанов 2005 GW interface OBD-Inein надо установить на bluetooth адаптер OBD-II инжектора .. Интересно, а можно ли заморачиваться?
· Зайдите на сайт этого адаптера / Вероятно, проверьте Engin /, там есть описание, какие автомобили он может опросить. Нужна книга по ремонту инжекторных ВАЗ 21041-30ТЕФ. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фото и т.д. В интернете искал, попадались какие-то вирусы. Спасибо.Спасибо большое, тигр. http: // redvanov. NET / ВАЗ / — На сайте занимаются проигрышем! Осторожность! А тебе, тигру, должно быть стыдно!
· http: // автомобиль-экзотика.

Неправильное зажигание приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но на холостом ходу не держит. Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильная установка зажигания, но если свечи заливают или нет искры при запуске двигателя, то проблему лучше сразу искать в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками достаточно просто, но потребуется специальный инструмент — стробоскоп. Желательно купить в свое пользование, ведь угла опережения зажигания не хватит ни разу за долгую жизнь автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут вызвать неправильно выставленные.

Когда однажды утром машина с заряженным аккумулятором полностью отказывается заводиться, возможно, все дело в катушке зажигания.Дело в том, что момент ее отказа предугадать практически невозможно, и уже по факту проблема подлежит проверке.

От чего зависит функция катушки

Классическая катушка зажигания или «бобина», как в народе ее называют — по сути, низковольтный преобразователь напряжения от аккумуляторной батареи и генератора в высоковольтное, которое далее поступает на свечи зажигания. То есть это миниатюрный электрический форвардер.

Катушка зажигания — вид, форвардер мини

Традиционная катушка, применяемая на карбюраторных моделях автомобилей, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Как правило, это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке змеевика. Витки во вторичной обмотке.

Ремень регулировочный и клапаны ВАЗ-2108 и ВАЗ-2109

По сервисной книжке каждые 15000 км пробега необходимо проверять состояние ремня в распределительном приводе Vala и при необходимости регулировать его натяжение.

Выполняем это в следующем порядке.С воздушного фильтра Снимаем забор холодного воздуха (фото 1), откручиваем три винта передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Посмотрев на ремень, обращаем внимание, нет ли у него зубцов, нет ли резиновых отслоек от ткани, других опасных дефектов — порезов, трещин и т. Д. Также недопустима также смазка ремня (обычно из-за протечек масла через распределительный или коленчатый вал), т. к. прочность у него резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тысяч километров, проверьте натяжение, покрутив правую ветвь (фото 4) кончиками пальцев (1.5-2КГС). При нормальном напряжении крутится.

Малая компрессия во всех цилиндрах ВАЗ 2114. Измерение степени компрессии в цилиндрах двигателя ВАЗ

.

Как известно, для нормального функционирования двигателя ВАЗ-2114 должна быть нормальная компрессия в цилиндрах. Но, не все автомобилисты понимают, как его измерить и что должно быть нормой. Эта статья расскажет вам о степени сжатия в цилиндрах двигателя, а также о причинах увеличения показателя и процессе измерения.

Видео об измерении компрессии на ВАЗ-2114 своими руками:

Видео расскажет, как измерить компрессию в автомобиле.

Процесс измерения компрессии в двигателях

Согласно НТД установлена ​​предельная степень сжатия в цилиндрах двигателя ВАЗ-2114. Итак, увеличение или уменьшение показателя не считается нормой, поскольку завышенное сжатие топливовоздушной смеси в двигателе может привести к не очень хорошим последствиям.

Также следует отметить, что компрессия во всех цилиндрах должна быть относительно одинаковой. Разные показатели не являются нормой и это первые звонки для капремонта двигателя.

Нормальная компрессия в цилиндре двигателя

Как показывает практика и многолетний опыт автомобилистов, компрессия в цилиндрах должна быть 14
бар, но при этом нижнее предельное значение не должно опускаться ниже 11 бар
.

При измерении разница в сжатии между цилиндрами не должна превышать 1 бар .

Пример плохого и нормального компресса

Приведем наглядный пример: 12-13-12-13
Нормальная компрессия для двигателя, но 12-11-12-8
— это ненормально и считается, что двигатель нуждается в диагностике и капитальном ремонте.

Причины повышенной компрессии

Компрессор для замены компрессора

Становится понятно, что снижение компрессии в двигателе связано с износом основных элементов, таких как: поршни и компрессионные кольца, коренные и шатунные втулки, а также клапаны.Но каковы причины повышенной компрессии?

Итак, рассмотрим основные:

• При выполнении ремонтных операций, связанных с газораспределительным механизмом, ошибка регулировки
  , что изменило порядок работы агрегата, и соответственно компрессию в цилиндрах.
• Свечение на клапанах
  , а также скопление нагара на стенках цилиндров и дроссельном узле приводит к увеличению степени сжатия за счет уменьшения пространства в узлах.
• Также к причинам увеличения компрессии в цилиндрах можно отнести.
• Конечная причина повышенной компрессии. Неисправность диагностируется довольно просто — откручиваются и осматриваются масляные колодцы. Масляная пленка говорит о наличии переизбытка масла и необходимости замены сальников клапанов.

Измерение компрессии своими руками

Необходимо измерить компрессию в цилиндрах с помощью специального прибора — компрессометра.Их существует множество видов, но самыми лучшими и точными считаются резьбовые.

1. Итак, чтобы измерить компрессию в цилиндре, нужно открутить пробку и вкрутить тестер компрессии.
2. Затем поверните ключ зажигания, пока двигатель не начнет проворачивать коленчатый вал.
3. Двигатель должен запуститься, и автолюбитель доливает бензин, чтобы двигатель немного поработал.
4. Таким образом, измеритель компрессии измеряет наиболее точное значение.

Компрессия не должна быть ниже 11 бар, иначе необходимо разобраться в причинах неисправности.

выводы

Установлено, что нормальная компрессия для двигателя ВАЗ-2114 должна показывать 11-14 бар … Повышение или понижение этого показателя, а также зазор между цилиндрами более 1 бар не учитываются. нормальный и должен быть диагностирован. Измерение компрессии в двигателе производится с помощью манометра.

Компрессия в двигателе ВАЗ — это давление, которое возникает при максимальном сжатии, когда поршень находится в самой низкой точке. Чем сильнее это давление, тем выше будет температура воспламенения смеси, соответственно, тем меньше топлива расходуется на этот процесс, и тем выше производительность и экономичность двигателя.

Измерение компрессии

Компрессия зависит от следующих факторов:

• От количества подаваемого газа, которое зависит от положения дроссельной заслонки и пропускной способности воздушного фильтра;
• От температуры ДВС;
• Из зазоров между внутренними стенками цилиндра и клапанами.

Зазоры между узлами поршневой группы в цилиндре зависят от множества факторов:

• Неправильная регулировка зазора между клапанами и стенками цилиндров;
• Степень выгорания и износа поршня и стенок цилиндра;
• Масло на стенках цилиндра помогает уплотнить и увеличить компрессию, но если бензин по какой-то причине впрыскивается в цилиндр, оно смывает масло со стенок, что увеличивает зазор между поршнем и цилиндром.

По этим параметрам водитель или автомеханик производит предварительную оценку состояния двигателя — его работоспособности, мощности, КПД.

ЧТО НЕ ДОЛЖНО БЫТЬ СЖАТИЕМ В ДВИГАТЕЛЕ

На первый взгляд может показаться, что чем выше параметры сжатия воздушно-горючей смеси, тем лучше. Но на самом деле это не так. Компрессия имеет верхний порог, который нельзя переступить, так как это повлечет за собой перегрев двигателя и, как следствие, нагар, чрезмерную нагрузку на поршни, кольца, в результате чего детали двигателя могут выйти из строя.

Низкое давление в двигателе приводит к чрезмерному расходу топлива и масла. Недопустимо, чтобы в отдельных баллонах он резко отличался от соседних. Различная компрессия в цилиндрах указывает на серьезные проблемы в двигателе — износ и дефекты, требующие замены или ремонта деталей.

Таким образом, плохое сжатие:

1. увеличено,
2. низкий,
3. разных.

Все эти признаки плохой компрессии сигнализируют о том, что сердце автомобиля нуждается в ремонте.

ПРАВИЛЬНОЕ СЖАТИЕ

Какой должна быть компрессия в двигателе для его длительной и безотказной работы? Многолетняя практика эксплуатации автомобилей показывает, что в идеале должно быть по 14 бочек в каждом цилиндре. Но допускается уменьшение до 11 баррелей при условии, что разница компрессии в цилиндрах должна быть не более 1 барреля. Например, приемлемой считается схема сжатия 11-12-11-12, а если давление в разных цилиндрах 11-12-11-9 или другая комбинация показателей, отличная от нормы, то двигатель уже требует ремонта.

Какая компрессия должна быть на ВАЗ 2114 8 клапанов зависит еще и от того, как долго и в каких условиях эксплуатируется автомобиль. Идеальное давление, как правило, бывает у нового двигателя или двигателя, только что прошедшего капитальный ремонт. В процессе эксплуатации автомобиля компрессия может упасть на 1-2 баррелей. И это тоже будет в пределах нормы.

Новый двигатель — залог хорошего давления

ПРИЧИНЫ ПОВЫШЕННОГО СЖАТИЯ ДВИГАТЕЛЯ

Рассмотрим основные причины:

• Неправильная регулировка ремня ГРМ приводит не только к усилению компрессии, но и к снижению в зависимости от направления регулирования.
• Появление накипи на клапанах, которая появляется из-за использования некачественного бензина, масла или другой автомобильной химии. Отложения нагара на дроссельных узлах и в камере сгорания также появляются из-за перегрева двигателя. Таким образом, перегрев ДВС является не только следствием, но и причиной высокого давления горючей смеси. Температура эксплуатации 8-ми клапанного двигателя ВАЗ 2114 не должна превышать 85-90 o C.
• Высокая компрессия может быть спровоцирована «заклиниванием» маслосъемных крышек.Эту причину найти нетрудно. Вам просто нужно открутить свечи и осмотреть цилиндры. Появление масляной пленки на их стенках будет свидетельствовать об избытке масла в них, и о необходимости замены колпачков.

На степень сжатия также влияет величина давления масла в двигателе. Если он слишком высокий, то это влечет за собой повышенное давление горючей смеси.

Низкое давление возникает в случае износа колец или прогорания клапанов. Также это влияет на рабочую температуру двигателя.Если он ниже нормы, то это также скажется на давлении горючей смеси.

Причины отсутствия компрессии в двигателе кроются в неправильной эксплуатации, несвоевременной профилактике. Иногда воздух прорывается сразу с нескольких сторон — например, через клапаны, и одновременно через поршни с кольцами. Затем давление полностью исчезает. Доводить машину до такого состояния просто недопустимо.

ПОДГОТОВКА К ИЗМЕРЕНИЮ

Компрессия измеряется в двигателе с полностью заряженной аккумуляторной батареей.После зарядки и установки источника питания на место проверьте стартер. Он тоже не должен создавать никаких проблем. Затем прогрейте двигатель. Его температура при измерениях должна быть 70-90 ° С.

Выкрутите все свечи из всех отверстий. Также открутите топливный шланг, чтобы перекрыть подачу топлива. Подготовьте компрессор к работе.

РАЗМЕРЫ СЖАТИЯ В ДВИГАТЕЛЕ. КОМПРЕССОМЕТР

Устройство, состоящее из манометра и прорезиненной трубки, которое измеряет компрессию в двигателе, называется манометром.Используются следующие устройства:

1. прижим,
2. универсальный,
3. гибкий,
4. с резьбой.

Специалисты считают, что из всех типов компрессометров лучше использовать резьбовые. Они предоставляют более точную информацию. Необходимо измерять компрессию в двигателе в каждом цилиндре отдельно. Шланг манометра вставляется в гнездо свечи зажигания.

Теперь, когда все готово к измерениям, запустите двигатель и полностью выжмите газ, дайте двигателю немного поработать.Проверьте показания манометра и запишите его. Перенести шланг компрессора в следующее отверстие свечи зажигания и таким же образом произвести измерения во втором и последующих цилиндрах. Запишите все результаты и сравните их.

ДАВЛЕНИЕ В ДВИГАТЕЛЕ ВПРЫСКА

Ниже вы узнаете, как правильно измерить компрессию в двигателе ВАЗ 2114 с инжекторным типом питания.

Если хотя бы в одном баллоне компрессор показал давление ниже 10 баррелей, то нужно искать причину столь низкого показателя.Иначе очень скоро он упадет и в другие цилиндры.

Наберите около 10 миллиграммов масла в медицинский шприц и введите его в бочку. Измерьте еще раз. Если показания манометра увеличиваются, значит поршневые кольца изношены и требуют замены. Если он остается на таком же низком уровне, то необходимо отрегулировать заклинившие или заменить перегоревшие клапаны.

ЧТО ДЕЛАТЬ, ЕСЛИ У ВАС НЕТ КОМПРЕССОМЕТРА?

Можно ли измерить компрессию без прибора? Практика показывает, что можно.Но этот метод даст относительные и приблизительные показания. Чтобы измерить показатель компрессии без инструментов, выверните свечи из всех цилиндров, кроме испытуемого. Проверните коленчатый вал вручную до конца такта сжатия (следите за метками — они должны совпадать). Проделайте эту операцию по очереди со всеми цилиндрами. При низком давлении для поворота коленчатого вала требуется меньше усилий. Таким образом, конечно, вы не получите точных показаний компрессии в двигателе.Но вы можете понять наличие проблем.

Ориентировочная цена прибора для измерения компрессии в двигателе в интернет-магазинах столицы от 600 рублей до 2 тысяч. Брендовые модели западных производителей дороже — до 8 тысяч. В регионах прибор для измерения компрессии стоит не дороже, чем в столице. Его цена варьируется в зависимости от производителя.

Многие владельцы автомобилей ВАЗ не знают, насколько важно периодически измерять компрессию в цилиндрах двигателя, и не знают, что это такое.Фактически, если компрессия выходит за пределы номинального значения, это приводит к преждевременному износу двигателя. Соответственно увеличивается риск его поломки, что однозначно приводит к дорогостоящему ремонту.

Что такое сжатие?

Компрессия — это давление в цилиндрах. Если степень сжатия слишком низкая, это приводит к тому, что топливно-воздушная смесь занимает в цилиндре довольно большой объем, имеет меньшую концентрацию и медленно воспламеняется.

Из-за этого повышается уровень теплоотдачи и двигатель перегревается.Все понимают, насколько опасен перегрев двигателя. Если степень сжатия слишком высока, топливно-воздушная смесь воспламеняется слишком быстро из-за слишком высокой концентрации. Смесь просто взрывается (это также называется детонацией).

Из-за этого детали двигателя подвергаются сильному давлению, разрушающему их. Это просто означает, что детали продуктов сгорания топливно-воздушной смеси «попали».

Также может быть ситуация, когда уровень компрессии в цилиндрах сильно отличается.В этом случае зажигание в одном цилиндре происходит быстрее, чем в другом, из-за чего двигатель работает неравномерно. Между работой поршней и валов возникает своего рода дисбаланс, что также негативно сказывается на их состоянии.

Как измерить компрессию?

Для того, чтобы измерить степень сжатия в цилиндрах, понадобится специальный прибор — измеритель компрессии. Это относительно недорого, как минимум в десять раз дешевле ремонта двигателя.

При его выборе нужно обратить внимание на концевой выключатель, который подключается к двигателю — он может быть резиновым, а может иметь резьбу.Второй вариант предпочтительнее, так как с ним намного удобнее работать и измерить компрессию без посторонней помощи вполне возможно.

Лучше всего измерить компрессию «по горячему». Его также необходимо зарядить и выдать номинальную мощность на стартер. При прогретом двигателе отвинтите и снимите все свечи зажигания, затем отсоедините провода от катушек зажигания.

После этого нужно отключить топливный насос, если он механический, то можно просто перекрыть подачу топлива или отсоединить шланги топливной системы.Если топливный насос электрический, выключите реле или снимите предохранитель, чтобы отключить питание.

После этого необходимо подключить датчик компрессии к одному из цилиндров и начать провернуть стартер (если у манометра нет резьбы на наконечнике, потребуется посторонняя помощь, чтобы удерживать его в гнезде свечи зажигания).

В этом случае дроссельная заслонка должна быть полностью открыта, на это следует обратить особое внимание. Показания манометра начнут увеличиваться, и когда они достигнут максимума, это будет уровень сжатия в цилиндре.Закрепив показания, необходимо переставить его на следующий цилиндр, измерить в нем степень сжатия и так далее.

Какая должна быть компрессия?

Нормальная степень сжатия для каждого двигателя индивидуальна, но есть определенные отклонения. Уровень сжатия в цилиндрах не должен отличаться более чем на 15% (имеется в виду максимальный уровень и минимальный).

Компрессия — очень полезный метод диагностики автомобильного двигателя. Мы уже знаем, как проверить компрессию в цилиндрах двигателя автомобиля, и какая компрессия должна быть в самых средних значениях.Однако мы предлагаем вам теперь более точно узнать, какая степень сжатия должна быть конкретно для вашей модели автомобиля.

Итак, мы знаем, что сжатие — это давление, которое создается поршнем в цилиндре камеры сгорания, когда он находится в верхней мертвой точке, то есть в конце цикла сжатия. Но есть еще такая вещь, как степень сжатия — это объем всего пространства в цилиндре в момент, когда он находится в нижней мертвой точке (то есть когда это пространство максимально), деленный на такой же объем, но когда поршень находится в верхней мертвой точке (когда объем этого пространства минимален).Что будет, если мы увидим в технических характеристиках двигателя, что у него степень сжатия 10, то это означает не что иное, как то, что максимальный объем камеры сгорания одного цилиндра такого двигателя в 10 раз больше минимального. Те. топливно-воздушная смесь в таком цилиндре сжимается в 10 раз от входящего в него объема.

Оказывается, есть прямая зависимость компрессии в цилиндре от степени его сжатия, и эта зависимость определяется определенным соотношением.Принято считать, что для бензиновых 4-х тактных двигателей этот коэффициент равен 1,2-1,3. То есть, если мы знаем степень сжатия нашего двигателя (а в официальных документах на автомобиль эта информация представлена ​​гораздо чаще, чем данные о компрессии), то узнать степень сжатия двигателя нам не составит труда.

Конечно, на практике эти сжатия будут отличаться от официально заявленных производителем хотя бы потому, что это сжатие зависит от процесса естественного износа поршневой группы, и чем больше этот износ, тем меньше будет сжатие.Но что за черта, когда компрессия настолько низкая, что компоненты двигателя считаются чрезмерно изношенными? Принято считать, что этот критерий равен примерно 10-12% от заявленной производителем или полученной расчетным путем степени сжатия. То есть, если по документам степень сжатия должна составлять 12 кг / см 2, то несложно подсчитать, что неисправным считается двигатель со степенью сжатия менее 10,56-10,8 кг / см 2.

А теперь давайте посмотрим на марки и модели автомобилей, наиболее популярные у российских автомобилистов, и выясним, какая компрессия должна быть в цилиндрах их двигателей!

Таблица: Какая должна быть компрессия в автомобилях

В процессе рабочего цикла ДВС ВАЗ 2114 происходит четыре стадии.

На первом этапе осуществляется впуск или сжатие, во время которого поршень перемещается из верхней мертвой точки (ВМТ) в нижнюю (НМТ), в это время открывается впускной клапан для подачи топливовоздушной смеси.

На втором поршень из НМТ поднимается в ВМТ, происходит сжатие, то есть давление резко повышается, потому что все клапаны закрываются, температура повышается и смесь готова к возгоранию. Чем выше компрессия, тем выше мощность и экономичность двигателя.

Сгорание смеси происходит на третьей ступени, когда поршень достигает ВМТ. За счет высвобождаемой энергии поршень движется в сторону НМТ.

На четвертой ступени, когда поршень переворачивается, выпускной клапан открывается, и сгоревшие газы выталкиваются из рабочего цилиндра. При достижении ВМТ все клапаны закрываются, и поршневой клапан готов к повторению всего четырехтактного цикла.

Сжатие двигателя — это давление, создаваемое в цилиндре при перемещении поршня из НМТ в ВМТ.

Компрессия нормальная в двигателе ВАЗ 2114

На сжатие влияет множество различных факторов.

1. Давление внутри объема определяется количеством подаваемого газа. В двигателе внутреннего сгорания на это влияют дроссельная заслонка и емкость воздушного фильтра. Поэтому так важно своевременно менять забитый фильтрующий элемент.
2. В процессе регулировки или ремонта автомеханики могут сделать неточность в установлении фаз газораспределения.В результате изменяется момент закрытия впускного клапана. Цикл нарушается, и это приводит к изменению давления в цилиндрах.
3. Неправильная регулировка зазоров приводных клапанов также приводит к отклонениям компрессии от максимально эффективной.
4. На мощность двигателя, которая напрямую зависит от степени сжатия в цилиндрах, влияет температура двигателя внутреннего сгорания. Если по каким-то причинам она будет существенно ниже установленной рабочей, то компрессия в цилиндрах будет меньше и соответственно снизится мощность.
5. Из-за прогорания клапанов и стенок цилиндра, износа колец, некоторых других механических повреждений поршневой группы происходят утечки смеси из цилиндра во время такта сжатия. В результате компрессия снижается.
6. По какой-то причине в цилиндр попадает лишнее топливо, бензин оседает на внутренних стенках и смывает с них масло, уменьшая уплотнение, и приводит к дополнительным утечкам воздуха, а также к снижению мощности силового агрегата.

В свою очередь:

• правильный масляный слой на стенках цилиндров приводит к герметичным зазорам и меньшим утечкам;
• при повышении температуры двигателя нагреваются детали, металл которых расширяется и они более плотно прилегают друг к другу, не давая образоваться ненужным зазорам, в результате увеличивается мощность двигателя;
• , чем выше частота вращения коленчатого вала, тем резче движение поршня и тем эффективнее сжатие, это также увеличивает давление в цилиндре и, соответственно, мощность двигателя.

Признаки низкой компрессии и как ее измерить на двигателе ВАЗ

Компрессию на ВАЗ 2114 надо измерять каждые 30 тысяч километров. Обычно это делается вместе с регулировкой клапана. Однако признаки слабой компрессии могут появиться не только при плановых проверках. В процессе эксплуатации автомобиля признаки плохой компрессии обнаруживаются довольно просто, нужно лишь внимательно следить за своим двигателем. Это такие явления как:

1. резко падает мощность ДВС;
2. двигатель троит, это может произойти при образовании низкой компрессии в одном цилиндре;
3. существенно увеличивается расход масла и бензина.

Обнаружив такие признаки, необходимо измерить компрессию в двигателе. Для проведения данной процедуры необходимо подготовить:

• перед замером компрессии в двигателе необходимо полностью зарядить аккумулятор автомобиля и проверить работоспособность стартера, он должен работать без замечаний;
• подготовить прибор для измерения компрессии, он называется измерителем компрессии. Он состоит из манометра и прорезиненной трубки, на конце которой может быть резьбовое соединение для ввинчивания в свечное отверстие или конический резиновый наконечник, как заглушка, закупоривающая это самое отверстие;
• непосредственно перед работой прогрейте машину, ведь как правильно измерить компрессию в двигателе нужно на прогретом двигателе;
• открутите и выньте из отверстий все свечи, разложив их рядом, в доступном месте.Необходимо снять все свечи, потому что если вы открутите только одну и произведете измерения в этом положении, то степень сжатия не будет соответствовать истинной;
• отключите подачу топлива к форсункам, открутив топливный шланг.

Приступая к такой работе, необходимо знать, какая компрессия должна быть на ВАЗ 2114. Нормальное давление в цилиндрах при сжатии должно соответствовать 1,0 МПа, для восьмиклапанного двигателя в идеальном состоянии будет 1.4 МПа.

Тщательно подготовившись, чтобы узнать, какая компрессия должна быть в цилиндрах, установите датчик компрессии в первый цилиндр.

Полностью нажмите педаль газа, чтобы полностью открыть дроссельную заслонку и, таким образом, обеспечить максимальный поток воздуха. Затем, повернув ключ зажигания, с помощью стартера проверните коленчатый вал на 100–200 об / мин в течение десяти секунд. В это время, зная, какая компрессия должна быть в двигателе, необходимо следить за показаниями манометра измерительного прибора, установленного в отверстии свечи зажигания:

• если давление сначала немного увеличивается, а потом увеличивается, значит поршневые кольца изношены.Чтобы убедиться в этом, достаточно налить в этот цилиндр немного масла и еще раз измерить. Масло должно перекрыть утечку, и компрессия должна нормализоваться. Это подтверждение того, что кольца нуждаются в замене;
• , если давление поднимается до 0,8 МПа, а затем очень незначительно возрастает, то вероятны течи в клапане или поломка прокладки ГБЦ.

Выполните аналогичную процедуру с измерениями на всех цилиндрах и запишите все показания. По окончании работ установите свечи зажигания на место, подсоедините топливный шланг и низковольтные провода.После удаления рабочего места нужно проанализировать записи.

Давление в цилиндрах не должно быть ниже 1,0 МПа, это минимальная степень сжатия. Цифры для баллонов не должны сильно отличаться, не более 0,2 МПа. Если показание компрессии хотя бы в одном цилиндре меньше 1,0 МПа, требуется полная проверка двигателя и, скорее всего, его ремонт.

Все эти работы можно выполнить самостоятельно, а можно обратиться к специалисту, просто нужно заранее узнать, сколько стоит замерить компрессию в двигателе.

Есть способы как поднять компрессию в двигателе ВАЗ, не разбирая его. Вы можете отрегулировать клапаны или обезуглерожить двигатель.

Модуль зажигания (катушка зажигания). Как выставить зажигание на форсунке своими руками Установка зажигания ВАЗ 2114 Форсунка 8 клапанов

При самодиагностике двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания желательно иметь специальный стенд, необходимое программное обеспечение или на крайний случай — осциллограф.Такого оборудования нет и такого оборудования не будет, поэтому для предварительных проверок мы будем использовать свитерские инструменты и приспособления.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, работающий двигатель, затрудненный запуск или вообще отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики сама по себе в том, что в модуле совмещено несколько устройств И выполняется она в одном случае и проверять каждое устройство отдельно — нет возможности.Хотя бы голыми руками. Тем не менее, что-то можно сделать, чтобы если не отремонтировать, то хотя бы наверняка узнать о причине неисправности.

Проверить качество контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках низковольтной цепи а так же установить наличие контакта на высоковольтных проводах.

Проверка наличия питания на модуле зажигания

Проверка напряжений на колодках модуля зажигания

Чтобы узнать, что модуль неисправен, проверьте, подается ли питание.Для этого находим в блоке разъем, а там ищем контакт, помеченный Литеро А. Для контроля мощности модуля берем мультиметр, устанавливаем его в режим измерения переменного тока на 20 В , Устанавливаем один щуп (минус) на массу мотора и включить зажигание. Второй датчик настроен на выход и на блок. При исправном электрооборудовании мультиметр покажет 12 В, значит, питание на модуль подано, ищем причину неисправности дальше.

Проверяем контакты разъема

Мы уже провели предварительную проверку и убедились в наличии питания на модуле зажигания. Теперь стоит разобраться с контактами отдельно. При включении зажигания нужно подключить контрольную лампу к контакту А и контакту В .

Управлять может обычная маломощная лампа на 12 вольт с припаянными проводами, а можно использовать тестер автомобильный ковш с индикатором напряжения на 12 В.

Проверка модуля зажигания

Для проверки исправности модуля крепим контакты от контрольной лампы или щупа на выводах А и в После этого прокручиваем стартером двигателя.

Если лампа начинает мигать, модуль подает напряжение на напряжение по аналогии с автоматическим выключателем.

В данном случае с контактами А и во всем по порядку.

Если лампа не реагирует на запуск стартера, модуль однозначно неисправен.

Проверка модуля 2114 возможна способами

Самый действенный способ узнать, что не работает модуль зажигания, возьмите рабочий прибор и попробуйте на нем запустить двигатель. Понятно, что не каждый модуль из восьмерки, девятки и второго поколения может подойти.

Алгоритм действий для последующей проверки:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как ничто не обслуживает, чаще всего заменяется модуль зажигания.
. Так вы сэкономите кучу времени и нервов, которые не стоят тех денег, которые просят на новый модуль. Удачной всем работы!

Видео по замене модуля зажигания ВАЗ-2114

Износ не пощадил и в случае с катушкой зажигания на ВАЗ-2114. С выходом из строя этого узла сталкивались многие автомобилисты, но как отремонтировать его своими руками знает далеко не каждый автомобилист.

В видео ниже будет рассказано о замене катушки зажигания на отечественных авто:

Видеозапись расскажет о процессе замены катушки зажигания, а также расскажет о некоторых нюансах и секретах этого процесса.

Катушка зажигания

Прежде чем переходить непосредственно к процессу замены узла, автомобилисту необходимо знать, как работает система в целом. Поэтому рассмотрим составные части элементов системы зажигания.

Устройство системы зажигания

Схема бесконтактного зажигания: 1 — бесконтактный датчик; 2 — датчик зажигания; 3 -; 4 — переключатель; 5 — катушка зажигания; 6 — Монтажный блок; 7 -; 8 — Замок зажигания

Замена катушки зажигания

Теперь, когда известны конструктивные особенности системы зажигания, можно переходить непосредственно к процессу замены Раунда.Рассмотрим пошаговую инструкцию:

Внимание! Особое внимание стоит уделить подключению, так как высоковольтные провода должны быть строго предусмотрены конструкцией. Если этого не сделать, то двигатель может вообще не запуститься.

Выбор продукции

Отдельное внимание стоит уделить выбору товара, ведь на современном автомобильном рынке запчастей зачастую не бывает качественной продукции и подделок. Помимо оригинальной запчасти, ряд производителей предлагают аналоги, которые по качеству не уступают заводской, а в некоторых случаях даже намного лучше.Рассмотрим все варианты покупки модуля зажигания на ВАЗ-2114.

Оригинал

2112-3705010
— оригинальный каталожный номер модуля зажигания АвтоВАЗа. Заводская деталь, которая устанавливается на семейство автомобилей Lada 2110-2115. Стоимость запчасти в среднем 3500
руб.

Возможные аналоги

Фрагмент аналогового производства «Fenox»

Помимо оригинальной детали на рынке запчастей можно найти ряд аналогов, рекомендуемых к установке:

• Пекар 2112-3705010. — Санкт-Петербургский завод запчастей для отечественных автомобилей. Он занимает большую долю рынка и славится своим качеством. Средняя стоимость детали 2500 руб.
• FENOX IC16009O7. — белорусский производитель, предлагающий запчасть за 3500 руб.
• Startwall SC 011.
  2 — Еще один производитель «старой столицы». Стоимость изделия 4000 руб.
• FENOX IC16009. — Еще один вариант от Минского завода, стоимость которого 4000 руб.

Модуль зажигания — представляет собой сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи на зажигание.

Связующий элемент между модулем зажигания и свечами есть. Стоит отметить, что многие автовладельцы модуль зажигания еще называют катушкой зажигания, что не совсем правильно. Катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. Управляет работой модуля, подавая постоянный ток на его обмотки.
2. Согласно Закону об индукции, высокое напряжение генерируется и в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 или 1-4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в области субуправления. Самый простой способ его найти — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов

к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно следующим образом:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — правый верхний высоковольтный вывод;
• 4 Цилиндр — правый нижний высоковольтный вывод.

Но такая распиновка типична, когда модуль стоит перед вами.Если вы хотите установить высоковольтные провода на уже установленный на автомате автомат, то распиновка немного другая, т.к. модуль установлен под углом (ромб):

• 1 цилиндр — центральный нижний вывод;
• 2 цилиндр — левый вывод;
• 3 цилиндра — верхний вывод;
• 4 Цилиндр — вывод правильный. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль (катушку) зажигания?

Чтобы проверить модуль, необходимо измерить сопротивление между выходами (цилиндром 1 и 4; и между цилиндром 2 и 3). Сопротивление на омметре должно быть около 5,4 кОм. Более подробное описание тестового действия читайте в статье:

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого двигатель появится в двигателе, что доставляет владельцу автомобиля дискомфорт при управлении машиной.В этой статье мы постараемся разобраться, что из-за чего и как решить такую ​​проблему своими руками.

[Скрыть]

Характерные неисправности системы зажигания на ВАЗ четырнадцатой модели

Прежде, разберемся с причинами, из-за которых возникают множественные проходы зажигания:

1. Проблемы в работе свечей. Свечи не смогут нормально работать и передавать искру, если на их электродах есть надары или зазор увеличился или уменьшился.Как правило, на ВАЗ 2114 с двигателем форсунка свечи выходит из строя в результате того, что изначально были установлены некачественные детали.
2. Неисправности в электрочахах. Как правило, речь идет об износе проводки, ее повышенном напряжении, а также о повреждении механического плана. В некоторых случаях такую ​​неисправность можно решить заменой проводов.
3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости или переборщить.Если возможно, работоспособность контакта можно восстановить путем очистки или замены. Последний вариант предпочтительнее, поскольку он практичен.
4. Неправильная работа или повреждение мотовила. Если ваша машина оснащена инжектором на 1,6 литра, то в нем используется змеевик. Если этот элемент сломается или неправильно, это может привести к образованию скипов. Следует сразу отметить, что ремонтировать катушки бессмысленно, потому что нельзя быть уверенным в их работоспособности. Поэтому, если этот предмет сломался, его нужно будет заменить.
5. Довольно часто в форсунках проблема в работе системы зажигания определяется использованием некачественного топлива. Конечно, если стоимость топлива слишком низкая, это должно насторожить, потому что обычно это некачественное топливо, предлагаемое на таких заправках. Из-за использования такого топлива качество горючей смеси также будет низким, к тому же дешевый бензин засоряет фильтры и может задеть форсунки форсунок. Соответственно, со временем это может привести к образованию скипов.
   Самым оптимальным вариантом в этом случае будет полное устранение неисправности и последующее использование только качественного топлива.Пусть его стоимость будет выше, но вы можете быть уверены в нынешнем качестве бензина. Причем сэкономленные на дешевом топливе деньги в любом случае пойдут на ремонт автомобилей, но вполне возможно, что за это придется заплатить гораздо больше.
6. Неисправный блок питания. Сначала необходимо проверить сжатие, так как оно может многое сообщить. Подробно о том, как измерить компрессию в автомобиле, вы можете узнать из материала.
7. Неправильная регулировка газораспределительного механизма также является одной из основных причин неисправности.В том случае, если настройка таймингов не вызывает больших проблем и не занимает много времени, эту задачу можно выполнить самостоятельно.
8. Повышенное количество воздуха в топливной системе. Такая проблема обычно проявляется в результате повреждения впускного коллектора. Кроме того, это может быть из-за износа колен на насадках и многих других дефектов. В этом случае мы бы рекомендовали в первую очередь провести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попасть воздух.
9. Еще одна причина — значительно уменьшился зазор между цилиндром и поршнем.В этом случае причин неисправности может быть много, однако вам в любом случае придется их проверить. В первую очередь следует учитывать, что в процессе работы двигателя на поршне могут изнашиваться канавки для колец, специальные отверстия под палец и т. Д. Кроме того, причина может заключаться в регулярном перегреве двигателя, неправильно регулируемые приводные и подвижные элементы. В некоторых случаях неисправность кроется в каркасе силового агрегата, использовании некачественной моторной жидкости, а также антифриза в масле.Последняя проблема обычно является следствием поломки прокладки ГБЦ. В любом случае все эти неисправности могут привести к появлению несоответствия стандартам (автор видео — канал КВ Автосервис).

Направляющая зажигания

Одна из причин — неправильно выставленный угол опережения зажигания. Для того, чтобы такая проблема вас больше не беспокоила, необходимо поставить этот параметр — это можно сделать как своими руками, так и на СТО.Шкив коленчатого вала имеет специальный зубчатый диск, который генерирует электромагнитные колебания. Впоследствии датчик преобразует эти колебания в сигнал, передаваемый на блок управления. Последний с учетом этих параметров, в частности положения коленчатого вала, передает импульс на модуль, распределяющий искру между свечами.

Итак, как насчет своего:

1. Сначала демонтируем защитный пластиковый кожух с. Проверьте зазор между контроллером, а также зубчатым диском — в идеале он должен быть не более 0.7 мм. Если разрыв будет больше, это приведет к тому, что сигнал с контроллера на блоке управления будет слабым.
2. В том случае, если зазор в норме, нужно переходить к установке тегов, но для начала нужно посмотреть на их соответствие стандарту. Это позволит убедиться, что шкив на коленчатом валу не сдвинут, иначе контроллер также передаст блоку неверную информацию. Метка на маховике должна совмещаться с меткой, расположенной на картере коробки передач.Для этого в агрегате есть люк, на котором отмечены две опасности. Чтобы метки были совмещены, нужно проверить коленвал.
3. Вторая опасность находится на шкиве Маслонасоса, нужно следить, чтобы она совпадала с так называемым приливом на блоке цилиндров.
4. Что касается третьей отметки, то она находится на шестерне ведущего шкива распределительного вала. Его необходимо совмещать с приливом на GBC, то есть крышкой планки газораспределительного механизма.

В случае, если все три марки совпадают, это говорит о том, что поршни цилиндров 1 и 4 находятся в СЗТ.На данный момент проход между тканями на шкиве должен совпадать с приливом на двигателе, а двадцатый по счету зубцов — с ДПКВ.

Проверка выполненных действий

Для диагностики выполненных действий вам понадобится пастати, стандартный инструмент и тестер (мультиметр). В проводах высокого напряжения можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На этом этапе мы будем проводить диагностику цепей, а не элементов микропроцессора.Для проверки последнего потребуется специализированное оборудование и опыт, которого у нас нет.

Итак, как проверить:

1. Для начала нужно выключить зажигание и провести диагностику контактов на всех свечах и колодках. Также необходимо спрогнозировать плотность посадки, а также контакт высоковольтных устройств в модуле.
2. Далее демонтируем блок с модуля и диагностируем напряжение на выводах C и B. Тестер нужно настроить на режим измерения слабого переменного тока.
3. Проверить высокое напряжение. Для этого установите в колпак исправную свечу и прикрепите ее к головке блока. На этом этапе ваш помощник должен попытаться запустить двигатель, покрутив стартер. Если провод рабочий, то искра горит между свечой и головкой блока. Таким образом, необходимо правильно все провода.
4. В случае, если искра отсутствует только на одном кабеле, необходимо провести тщательную диагностику самого модуля, но в большинстве случаев прибор заменяют.Если все работает правильно, свечи исправны, но у двигателя все еще есть проблемы, нужно проверить систему питания.

Видео «Как работает двигатель трансмиссии зажигания»

Как работает мотор, если в его работе есть скачки — смотрите на видео (автор — канал Vadimusrus).

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит за счет искры, генерируемой системой зажигания. Модуль зажигания — это основной элемент системы, создающий искру в свече при помощи высокого напряжения.Каждый производитель автомобилей разрабатывает и выпускает свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказываются на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искр на свечах.Он состоит из двух катушек с замкнутым магнитопроводом и двухканального переключателя. Иногда переключатель выполняется в виде отдельного устройства, но в большинстве случаев он совмещен с электронным двигателем бу. Внешне модули различаются количеством проводов соединителя: модуль с переключателем имеет 4 провода, а парные катушки — 3.

Модуль зажигания управляется ЭБУ, который в нужный момент подает на обмотку своих катушек постоянное напряжение в виде низковольтных управляющих сигналов.Конец сигнала — это начало искры. Из-за магнитной индукции во время подачи создается высокое напряжение, вызывающее искру на свече зажигания. Устройство размещено в роторном пространстве, легко определить по высоковольтным проводам, идущим к свечам зажигания.

Признаки неисправности модуля зажигания

Проверка модуля розжига на витой свече

Неисправность модуля зажигания определяется следующими признаками:

1. Сложный запуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
2. Плавающая частота вращения двигателя на холостом ходу — ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
3. Падение мощности, которое проявляется в ускорении и движении на затяжном подъеме.
4. Падение мощности двигателя.
5. Не работает 1-4 или 2-3 цилиндра (двигатель «Троит»).
6. Индикация аварийного сигнала «Check Engine».

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, он может выйти из строя, как и любой другой механизм.Среди всех возможных причин поломок в 9 случаях из 10 диагностируются:

1. Применение в системе зажигания несоответствующих компонентов. Подбираются высоковольтные провода, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои или обгоняет контакты.
2. Дефектные или поврежденные детали, некачественная сборка. Компоненты торможения ломаются быстрее и выводят другие узлы или элементы системы. Практика показывает, что подбор качественных комплектующих и их периодическая диагностика позволяют долгое время оставаться модулем в рабочем состоянии.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ — подключить заведомо исправный модуль. При этом устройства должны быть полностью идентичными, высоковольтные провода исправны, а надежность контактов проверена.

Проверка контактов на модуле зажигания

2.Движение модуля, позволяющее выявить ненадежные контакты. Для этого переместите блок проводов, а также сам модуль. Если двигатель в процессе реагирует изменением режима работы, то причина проблем кроется в плохом контакте.

Измерение сопротивления на выходах модуля зажигания

3. Измерение сопротивления. Для этого вам понадобится тестер, переведенный в режим омметра. Измерения проводятся на парных выводах модуля между 1 и 4, а также на 2 и 3 цилиндрах.Величина сопротивления должна быть такой же и приближаться к 5,4 кОм.

Проверка модуля зажигания тестером

4. Проверить тестер напряжения. Один зонд прикладывают к контакту и площадкам, второй — к массе. После включения зажигания снимите показания приборов. При хорошем проводе покажет напряжение 12 В, при его отсутствии проверяется предохранителем, защищающим модуль зажигания. После проверки целостности цепи контрольной лампы 12 В.Один конец провода прикладываем к контакту А и проворачиваем стартер. Если лампа не мигает — цепь переделана. Аналогичным образом процедура повторяется с другими контактами.

Диагностика модуля профессионального оборудования

5. Диагностика на СТО с помощью подключения компьютера со специальным ПО к ЭБУ. Неисправности обнаруживаются как ошибки, отмеченные буквенно-цифровым кодом, после чего выполняется более глубокая неисправность для принятия решения по ремонту модуля зажигания или его замене.Аналогичная проверка проводится на специализированной СТО с помощью осциллографа.

Ремонт

Модуль зажигания ВАЗ 2107

Устройство модуля зажигания довольно сложное: в него входят одна или несколько катушек, платы, контакты и провода. Все вышеперечисленные ремонтные элементы можно отремонтировать только контактными составами, в некоторых случаях возможна замена деталей (транзисторы, катушки).

Модуль с целью ремонта демонтирован и вскрыт.Для этого вам потребуется:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Трос стратегический.
7. Лак для ногтей.

Открытие модуля зажигания

Ремонт модуля зажигания выполняется в следующей последовательности:

1. На снятом устройстве корпус открывается, подойдя к нему отверткой.
2. Снимите защитную силиконовую пленку.
3. Из ввода контактов удалите весь алюминий.
4. На плате разобрал все старые провода взамен припаял новые. Для этого поверхность коллектора очищается от налета, после того как доска нагревается до 180 o C (о наступлении нужной температуры узнают по характерному запаху). В процессе пайки концы проводов подключаются к модулю.
5. По окончании операции все контакты, платы и модуль прибиваются под лак.
6. Устройство собирают в обратной последовательности, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль розжига плотно заклеивается герметиком, при этом провода заправляются внутри полости так, чтобы они не прикрывались пластинами по краям.

Если прибор не работает, то поломку внутри модуля надо посмотреть внимательнее. Это может быть транзистор, электронный компонент или пробой в катушке. Такой ремонт имеет смысл только в том случае, если его цена существенно ниже стоимости новой детали.

Заменить ГРМ на ВАЗ 2114. При необходимости замены ремня

На эксплуатационном этапе автомобиля возникает момент замены ремня ГРМ на инжектор ВАЗ 2114 в связи с возможными поломками, связанными с истечением срока эксплуатации или его дефекты. Ремень ГРМ представляет собой резиновое изделие, выполненное в виде кольца с характерными прорезями по внутреннему кругу, используется для синхронной работы валов: коленчатого и распределительного.

Когда нужна замена и что для этого нужно

В период амортизации ремень газораспределительного механизма начинает вылезать, ломаться или скользить.Проявление поломки при работе двигателя приводит к тому, что он тупой и запустить его невозможно. При эксплуатации ВАЗ 2114 с двигателем, оборудованным устройством впрыска для подачи топлива, индикатор, информирующий об ошибке датчика фаз на панели приборов.

Если на автомобиле установлен силовой агрегат объемом 1,5 литра, 8-ми клапанный, то для самого ремонта потребуется лишь покупка и замена ремня. В случае установки двигателя на 1.3 литра, такая поломка приведет к выходу из строя всего газораспределительного механизма. Понадобится капитальный ремонт. Замена ГРМ на ВАЗ должна проводиться после 45 тыс. Км эксплуатации автомобиля. Необходим постоянный контроль над механизмом профилактики. Последовательность действий следующая.

1. Покупка и замена натяжного ролика.
2. Устранить возможный люфт в насосе.
3. Смажьте механизм ролика.

При наличии несложного сантехнического инструмента замена ремня ГРМ возможна в домашних условиях.Список инструментов, необходимых при ремонте рассматриваемого узла.

1. Ключи гаечные 10, 13, 17,19;
2. Кейд ключ с трубкой.

Как заменить ремень ГРМ ВАЗ?

Установите автомобиль на горизонтальную площадку. После этого выжать ручник. Включаю 5 передачу на коробке. Снимите переднюю крышку, защищающую газораспределительный механизм, с помощью ключа на 10. Запомните расположение метки ГРМ ВАЗ 2114 и открутите крышки сбоку от крышки и одну спереди.Чтобы ослабить усилие натяжного ремня, необходимо прокрутить коленвал в сторону против времени по часовой стрелке до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубьев шестерни от задней крышки.

Сделайте демонтаж ремня генератора. Сняв шкив устройства, установите болт на место крепления. Верните рычаг переключателя коробки передач в нейтральное положение. Вращая коленчатый вал, следите за появлением метки ГРМ ВАЗ 2114 напротив центра маховика.Метка установки должна находиться на одной прямой линии с меткой, установленной на шкиве. Зажимаем гайку крепления на роликовом натяжном механизме, проводим демонтаж ремня ГРМ.

Схема привода распредвала ВАЗ 2114

После этого установить новый ремень, натянуть его левой стороной ролика и надеть шкив помпы, затем шкив коленчатого вала. Натяжение осуществляется в направлении, противоположном ходу часов, с учетом предотвращения перегибов и перегибов.Затяните вал вперед и установите метки ГРМ ВАЗ 2114 на место до снятия ремня. Это должен делать сам. В случае выхода из строя в первую очередь проведите весь технологический процесс.

Когда метки совпадают, откручиваем болт на коленвале Vale и устанавливаем шкив генератора на прежнее место. Проведите натяжение ремня с помощью ролика. С соблюдением мер безопасности довести двигатель до рабочего состояния. Через 2-3 минуты остановите его и проведите дополнительную регулировку натяжения ремня.Установите снятые ранее механизмы на место.

Процесс замены требует терпения, спокойствия, совершенства и желания набраться опыта ремонта. При их отсутствии обращаться в сервисные службы, где замена ГДМ Форсунка ВАЗ 2114 без учета стоимости запчастей обойдется в «круглую» сумму.

Профессионал сможет заменить ремень ГРМ на ВАЗ 2114 за считанные минуты, а вот сколько времени обычному рядовому автовладельцу потребуется эта процедура? — Открытый вопрос.Но одно несомненно: чем больше информации у последней, тем проще, а значит, и она сможет справиться с заменой названной части.

Где найти эту информацию? В моей текущей статье.

Итак, сначала небольшая стыковка для тех, кто еще не очень хорошо разбирался в механизме автомобиля.

Поэтапная инструкция по замене ремня ГРМ на ВАЗ 2114 своими руками.

Ремень ГРМ представляет собой закрытый резиновый продукт, используемый для синхронизации коленчатого и распределительного валов.

Эту деталь необходимо заменить обязательно, так как последствия выхода могут быть самые разные: от остановки работы двигателя до обездвиживания всей машины. При этом, как правило, сама замена должна производиться в несколько этапов. Ваз 2114 их два.

Первый этап.

1. Для начала необходимо положить на ровную поверхность и зафиксировать ручными тормозами. Рычаг КПП установлен на 4-ю или 5-ю передачу.

2. После этого снимаем переднюю крышку ГРМ.

3. Коленчатый вал испорчен против часовой стрелки (метка распредвала сместилась с задней оси койки на пару зубцов). Так можно легко ослабить натяжение ремня. Теперь последний можно снимать с привода генератора.

4. Болт крепления ставится на место и снимается шкив привода генератора на коленчатом валу.

5. Рычаг КПП установлен на «нейтраль».

6. Затем снова провернуть коленчатый вал — до появления метки на маховике.Когда эта метка находится в центре, вращение прекращается. Табличка шкива распределительного вала расположена напротив установочной таблички, которая находится на задней крышке.

6. Теперь ослабла гайка крепления ролика натяжителя, снимается старый ремень ГРМ.

7. Новый ремень надевается на шкив распредвала (левая сторона ремня цепляется за ролик и надевается на шкив помпы и шкив коленчатого вала) и натягивается — роликом, который должен закручивать против часовой стрелки.

8. Заключительное действие первой ступени коленвала превратить в несколько оборотов, возвращая метки на прежние места.

Второй, заключительный, этап.

Замена ремня практически завершена. Осталось только открутить болт коленвала, закрепить шкив генератора, окончательно натянуть ремень ГРМ (с помощью того же ролика) и проверить результаты работы, поставив двигатель автомобиля. Если все в порядке, можно закрепить переднюю крышку ГРМ на место.

Как видите, процесс замены ремня ГРМ на имя легкий и быстрый, это очень сложно, ведь провести эту процедуру быстро и качественно может только профессионал.

Видео.

При обрыве или плановом обслуживании Требуется замена ремня ГРМ на ВАЗ-2114. Вы можете выполнить эту работу самостоятельно как на V16. Разница между последними в том, что ремень имеет немного большую длину и перемещает сразу два распредвала.В конструкции клапанов вдвое больше. Поэтому с одним распредвалом не обойтись. Вы должны использовать дополнительный привод. Но это существенно усложняет конструкцию.

Что будет, если ремень порвется?

Поломка ленточного распределительного ремня — одно из ужасных явлений, которые могут произойти. Но на некоторых двигателях проходит бесследно, на других потребуется капитальный или частичный ремонт головки или блока двигателя. На моторах объемом 1,5 и 1,6 л практически бесследно рвется ремень.Если есть на поршнях циклова — выемка с размером тарелки клапана, то мотор после обрыва не развалится.

При замене ремня ГРМ на ВАЗ-2114 (8 клапанов) внимательно следить за нормальным натяжением. В этом случае работа всего механизма будет максимально эффективной и долговечной.

В конструкции есть несколько элементов, которые также следует заменять при ремонте — помпа и ролики. Причем в двигателях V16 используются два ролика разной конструкции.Помпа меняется чуть меньше — примерно каждые 80-90 тысяч км пробега. Замена ремня планируется с интервалом 50-60 тыс. Км.

Инструменты и приспособления для замены ремня

Для замены вам потребуются такие инструменты, как:

1. Домкрат.
2. Упоры для защиты от проворачивания.
3. Клавиши на «10», «13», «17», «19».
4. «Вилка» для натяжения ремня.
5. Комплект ремня и роликов.

При покупке нового ремня обращайте внимание на его состояние — на нем не должно быть порезов и трещин.Если есть поломки, то откажитесь от покупки такого предмета. Если ремонт происходит в «полевых» условиях, то вместо противозаборных упоров можно использовать что угодно: куски кирпичей, камни. Но все равно правая сторона автомобиля нужно будет поднять и снять колесо.

Чего ждать трудностей?

Самое главное, что открутить болт шкива коленчатого вала иногда очень сложно. Для этого можно использовать несколько способов:

1. Установить машину на ручник и включить первую скорость.Под задние колеса необходимо поставить упоры и попытаться вырвать болт накидкой или торцевой головкой. Автомобиль должен стоять неподвижно.
2. Снимите правое колесо (переднее) и поднимите бортик автомобиля на домкрате. Затем нужно выжать упор педали тормоза, чтобы остановить диск и ступицу. Аналогично откручиваем болт острым ключом или головкой на «19».

Не наносить на резьбу болта герметики или хомуты. Если закрутить болт в нужный момент, он никогда не вылезет.

Снятие ремня

Перед заменой ремня ГРМ на ВАЗ-2114 (он описан в статье) необходимо снять старый. Для этого:

1. Закручивание любым из способов болта шкива на коленвале. При необходимости снимите защиту, чтобы она не мешала.
2. Закручиваем ключ на «10» 3 болта, которыми крепится защитный кожух из пластика.
3. Ослабить натяжение ремня генератора. Для этого ключом на «13» прокручиваем гайку на кронштейне.
4. Снимите полностью ремень генератора.
5. Снимите паз привода генератора, тогда откроется доступ к ремню газораспределительного механизма.
6. Ключ «17» отворачивает гайку, производящую фиксатор натяжного ролика. Если работа ведется на моторе V16, то нужно снимать второй ролик.

Установка ремня ГРМ

Перед тем, как поставить новый ремень, нужно установить все шкивы по меткам:

1. На валу распредвала есть метка, ее необходимо совместить с выступом на штанге, установленной на штанге. блок и GBC.
2. На маховике также есть этикетка, которая совмещена с прорезью на стержне. Вы можете увидеть элемент и корону, потянув за резиновую заглушку.
3. На шкиве коленвала тоже есть метка — его нужно поставить в крайнее верхнее положение. Это «грубая» установка положения коленвала.

После того, как все валы установлены на метки, можно переходить к установке ремня:

1. Зафиксируйте положение коленвала, воспользуйтесь для этого отверткой.Установите его в отверстие так, чтобы он попал между зубцами коронки.
2. Ремешок Начало износа со шкивом коленчатого вала.
3. Установить новый ролик и натянуть на нем ремень и накачать.
4. Сначала надеваете на шкив распредвала ту часть ремня, которая находится ближе к генератору.
5. Не допускать проворачивания валов, натянуть ремень ГРМ и зафиксировать гайкой.

На этом закончилась замена ремня ГРМ на ВАЗ-2114. Своими руками вся работа выполняется за 15-20 минут при наличии навыка и опыта.После установки ременной передачи обязательно проверьте натяжение и совпадение всех меток на шкивах.

На ВАЗ-2114 замена ремня ГРМ производится при его обрыве или при плановом обслуживании. Срок службы этого привода — не более двух лет или, если машина внушительная, с интервалом не более 60 тыс. Км. Использовать элемент дольше рискованно — открытие может привести к тому, что клапаны встретятся с поршнями и произойдет их разрушение.Дело в том, что при передаче вращения на распредвал прекращается. Клапаны останавливаются одновременно. Но поршни продолжают двигаться, и их верхняя часть ударяется о тарелки клапана.

Ремень

Привод газораспределительного механизма на ВАЗ-2114 осуществляется с помощью гибкого ремня. Причем вне зависимости от того, 8 или 16 клапанов в двигателе. Разница в одном: последний ремень немного длиннее и использует два ролика (один для натяжения, второй обводной).Привод позволяет вращать не только шкив распределительного вала, но и насос для нормального функционирования системы охлаждения.

Обязательно учтите, что ремень следует устанавливать строго по стрелкам, нанесенным на его поверхность. Если стрелки нет, следует ориентироваться по надписи. При замене ремня ГРМ ВАЗ-2114 (8 клапанов) необходимо, чтобы надпись читалась со стороны правого колеса. Обязательно проверьте состояние жидкостного насоса — его нужно менять с интервалом 70-90 тысяч км.

Подготовка к замене

Перед тем, как приступить к ремонту, необходимо подготовить:

1. Под задние колеса поставить упоры, чтобы автомобиль не катился при ремонте.
2. Ослабьте затяжку болтов, которыми правое колесо крепится к ступице.
3. Правая сторона автомобиля поднимается на домкрате.
4. Полностью демонтировать колесо.

Вот и все, машина готова к демонтажу старого ремня и установке нового. Замену ремня ГРМ на ВАЗ-2114 (8 клапанов) производите так же, как на 16-клапанных моторах.Разница в том, что должна быть установлена ​​одна этикетка и пояс длиннее.

Снятие старого ремня

Для снятия старого ремня необходимо будет зафиксировать коленчатый вал, не допустить его проворачивания. Необходимо вырвать болт, который находится на шкиве коленчатого вала. Сделать это можно такими способами:

1. Не снимая колес установить под задние упоры и выжать ручник. Мост к машине и с помощью головки на «19» потянуть болт и открутить.
2. Сняв колесо, можно усадить ассистента на сиденье водителя. Сжимает педаль тормоза для фиксации приводов. Коленчатый вал в этом случае тоже будет оговорен.

Использовать другие способы нежелательно, так как увеличивается вероятность повреждения элементов блока двигателя, масляного насоса, непосредственно ременной передачи. Заменить ремень ГРМ ВАЗ-2114 своими руками можно буквально за несколько минут, но при наличии опыта проведения этой работы.

После откручивания болта на валу коленчатого вала необходимо снять шкив привода генератора, ослабив натяжение его ремня.Затем ключом на «17» откручиваем гайку с ролика и полностью снимаем ремень ГРМ.

Установка нового ремня

Чтобы поставить новый ремень, необходимо выполнить такие действия:

1. Установить шкив распредвала по метке. Если работа выполняется на 16-клапанном моторе, оба шкива устанавливаются бирками, после чего фиксируются от проворачивания.
2. Установить коленвал по метке, для этого открыть смотровое окошко в картере сцепления.

Только при совпадении всех этикеток гарантирована стабильная работа всего механизма.Следующие действия:

1. Установлен новый ролик ремня ГРМ.
2. Шкив коленвала — ремень.
3. Нагрузка через жидкостной насос, натяжной ролик, байпас (на 16-клапанных моторах).
4. Наконец, ремень надевается на шкив распределительного вала.
5. С помощью специального ключа регулируется положение ролика натяжителя. Это изменяет натяжение ремня ГРМ.

Если специального ключа для роликов нет, можно использовать отвертку и два шурупа или гвоздь.Установите их в отверстия ролика, между ними отвертку, которой и производите вращение эксцентрика. Гайка зафиксирует свое положение.

Коррекция натяжения

Необходимо добиться такого натяжения, при котором без приложения большого усилия часть ремня между шкивами распределителя и коленчатым валом поворачивалась на 90 градусов. Если это вообще можно сделать без усилий, требуется потянуть ремень посильнее. Если не получается повернуть ремень, значит, нужно ослабить натяжение.В первом случае возможны проскальзывание ремня и смещение фаз газораспределения. Во втором — разрушение подшипников, выход из строя помпы.

Перед запуском обязательно проверьте совпадение всех меток на шкивах коленвала и распределительных валах. Для этого прокручиваем коленвал на 2-4 оборота, затем перепроверяем совпадение всех меток. Если они не совпадают, сделайте корректировку. На этом замена ремня ГРМ ВАЗ-2114 завершена, можно приступать к сборке узла.

Когда у водителей возникает вопрос, почему проскальзывает ремень газораспределительного механизма, они обращаются в сервисный центр или читают отзывы автомобилистов. Проблему можно решить, если заменить ремень своими руками. Как заменить ремень ГРМ на ВАЗ 2114 8 клапанов: видео, подробная инструкция Установка и регулировка содержится в статье.

[Скрыть]

Для чего нужен ремень ГРМ

Ремень ГРМ соединяет коленчатый вал с распредвалом и синхронизирует их работу.Он производит синхронизацию вращающегося распредвала, обеспечивая тем самым выполнение своих функций. Кроме того, через эту ременную передачу приводятся другие узлы двигателя.

Деталь представляет собой изделие из резины, имеющее внутреннюю поверхность шестерни, обеспечивающую синхронизацию и исключающую проскальзывание.

Внешний вид резины

Меняем ремень под себя (на 8-ми клапанных моделях)

Замена ремня ГРМ ВАЗ 2114 строго регламентирована в инструкции по эксплуатации на авто. Рекомендуется менять этот пункт на 30-45 км.Но нельзя ориентироваться только по рекомендации, со временем, не пробегая проложенный км., Соскользнет с передачи, ест, треснет, может сломаться.

Для автомобиля с установленным на нем двигателем 1,5 л, имеющим 8 клапанов, ремешок не будет иметь серьезных последствий: машина просто остановится и не заведется. А в двигателе объемом 1,3 литра может выйти из строя клапан, что приведет к выходу из строя всего мотора. Если форсунка установлена ​​на ВАЗ2114, то при проскальзывании, съедании или рвании ремня на панели приборов высветится: «Ошибка датчика света фар».Решаем вопрос через сколько км. замените эту деталь после визуального осмотра и произведите замену, если она в плохом состоянии. Какой ремешок лучше выбрать, написано в мануале WAZ 2114.

Необходимые инструменты

Для замены своими руками необходимо подготовить новые запчасти и инструменты:

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

Почему это Стоит поменять ремень ГРМ своими руками: сэкономьте время и деньги, вы будете знать, что делать, если он скользит или кушает.

Фотогалерея

Видео «Замена ремня ГРМ на ВАЗ 2114 с восьмирежимным двигателем»

В этом видео вы можете увидеть процесс замены, а также необходимых инструментов.

Усиление света фар ВАЗ 2115. Как улучшить свет фар автомобиля? Низкое напряжение на лампе

Спрашивает : Смирнов Кирилл.
Суть вопроса : Как улучшить свет фар ВАЗ-2114?

Добрый день, у меня на ВАЗ-2114 были плохие фары, подскажите как их улучшить! п.з ничего нового я не ставил, стоят стоковые лампы!

Усовершенствовать фары на ВАЗ-2114 своими руками

Чтобы реально улучшить фары, можно попробовать поставить новые лампы, от производителей Philips или OSRAM. Некоторые модели ламп обладают высочайшей степенью люминесценции, что позволит наиболее четко покрыть дорогу.

Благодаря такой визуализации хорошо видно, как упомянутые выше фары.

Полировка стекол фар

Следующие две вкладки изменяют содержимое ниже.

Эксперт по автомобилям Lada с многолетним опытом. Владею автомобилем Лада Грант, собираю Корч на базе «Приоры». Иногда остаюсь с ночевкой в ​​гараже. Моя жена ревнует меня больше, чем женщин.

Также к бюджетным способам улучшения свечения фар можно отнести чистку и полировку стекол. Вы можете сделать это своими силами с использованием специальных наборов или обратиться в специализированную мастерскую. Проверить целостность отражателя, так как по истечении пяти лет эксплуатации автомобиля он мог покрыться ржавчиной.

Из-за такого падения ни одна фара не будет светить нормально.

Установка настроенных головок

Для автомобилей семейства Самара и Самара-2 предусмотрены аналогичные спортивные фары, в которых средний и дальний свет отделены друг от друга, а также дополнительно установлен рассеиватель, что обеспечит гораздо более четкий и равномерный световой поток. Бюджетный вариант таких фар, изготовление и модификация своими руками.

Эта фара не только хорошо светит, но и выглядит лучше.

Видео по доработке световых фар на ВАЗ-2114

выводы

Если таких манипуляций недостаточно, никогда не поздно установить противотуманные фары, либо не предусмотрена конструкция автомобиля ксеноновыми фарами (впрочем, вас могут привлечь к административной ответственности — прим.).

Опасность плохо светящих фар — нельзя недооценивать! Плохое освещение является причиной аварии, а в результате травмы не только водителя, поломки машины, встречного, проезжающего транспорта.

Причины плохого освещения фар

К этому нужно стремиться

ищу причину:

• Неисправная лампа.
• Грязное стекло.
• Поврежден или громко отражатель.
• Недостаточное напряжение.
• Не отрегулировано направление светового потока.

Замена лампы ближнего света

Замена лампы осуществляется отверткой (тонкой) или шиллинговой. Защитный короб снимается поворотом винтов на блоке фары.Под крышкой виден механизм держателя и патрубок — контакт.

Меняем лампу

Процедура начинается с отключения контактной площадки. . Далее нажатием на пружину крепления лампа снимается с последующей заменой. Параллельно с отражателем отводится конденсат. Наличие таких дисплеев осветительного прибора. Удаление влаги производится через дренажный канал после предварительной очистки.Устанавливая лампу, сборку проводят в обратной последовательности.

Грязные фары и грязные окна

Загрязненные фары снижают освещенность дороги на 50%. Более того, стекло со временем взбудораживается. Они способствуют протиранию грязной тряпкой, которая оставляет микроскопические царапины.

Яркость света автомобиля на 50% зависит от состояния стекол фар

Не исключены трещины, пропускающие пыль, воду (при стирке).Они располагаются на внешней, внутренней поверхности стекла, отражают отражатель и отводят световые лучи.

Необратимые следы на стеклах оставляют пыль, отмели, гальку, вылетающую из-под колес встречных или проезжающих машин. Царапины, микротрещины преломляются, рассеивают свет в разные стороны В результате теряется направление луча.

Замена стекла в фаре

Вариант наклеивания прозрачной пленки не является техническим решением.Явный доступ к замене стекол.

Лампы и окна не работают, если рефлектор отключился из-за продолжительной работы. На отечественных автомобилях ВАЗ-2114 предусматривает возможность замены отражателя, для чего следует:

Низкое напряжение на лампе

Низкое напряжение на выводах фары может вызвать слабый свет

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов .Проверка этого узла Необходимо, чтобы напряжение, в том числе на контактах лампы, было 13,8 ÷ 14,2 В. Слабое напряжение можно выявить, вызвав схему и обнаружив неисправность, устранить.

Характерной причиной слабого света фар часто являются автомобильные ксеноновые лампы.

Искаженное положение головы

Неправильное направление лучей — искаженное положение фар.

Происходит в результате незначительного удара, даже легкого касания бампера, например, стеной при парковке, деревом или бургером.

Регулировка напора сопровождается размещением автомобиля на ровной площадке перед любой гладкой стеной на расстоянии 7 ÷ 10 метров. Т. направление луча может быть получено при условии заправки бака (более 50%) , регулируемой прокачки шин. Машина загружается в обычном режиме.

Два винта регулировки фар

На стене центр одной фары был написан, на стене (другая прикрыта, например, куском картона) и центр корпуса.Ниже 12 см — вторая линия. Третья линия проводится на 22 см ниже первой. Согласно этим трем проекциям также наблюдается вертикальная линия, охватывающая центр фары и кузова. Один из двух винтов, размещенных внутри фары, регулируется по наклону света, а второй формирует направленный луч.

Получается проекция на второй строчке. Закончив процедуру и со вторым заголовком, получается настроенный Middle Light. В этом случае будет настроен и дальний свет.

Видео регулировки фар на ВАЗ

• Освободить провод быстрой аккумуляторной батареи.
• Не производить замену при работающем двигателе.
• Найдите время с момента выключения лампы, так как она имеет высокую степень накаливания.
• Снимите лампу без рывков и надавливания, так как они часто разлетаются на мелкие частицы с разлетом, опасным не только для глаз.
• Не создавайте заторов, остановок на проезжей части дороги или обочине в результате неожиданного исчезновения света.Следуйте за ближайшей точкой обслуживания.
• Не злоупотребляйте установкой ксеноновых ламп. Таковые ослепляют водители встречных движений, усугубляя возникновение дорожно-транспортных происшествий. Кстати, в некоторых странах СНГ это запрещено.

Фара светит слабо

Фары светят «в пол»

Если фара светит «в пол», то виноват механизм гидроуправления фары. Это болезнь ВАЗ-2114.

Ручка управления фарами в зависимости от загрузки автомобиля

Выявить неисправность можно, если изменить положение корректора фар из салона.Если фара не меняет высоту луча, неисправен гидрокорректор.

Толкатель гидрокорографический

Если нужно срочно ехать, то можно снять с фары механизм гидрокорректора, отрезать шланг и вставить туда пластиковый дюбель от гвоздя.

Регулировка света фар на ВАЗ 2113, ВАЗ 2114
, ВАЗ 2115.

Добро пожаловать!
Блеск фар — регулировать надо, особенно после покупки б / у авто там старые хозяева регулируют блеск Под себя и значит, при езде на такой машине, или вы начинаете делать глаза встречным водители, или фары так низко опущены, что и дороги действительно не видно, ну а на самом деле их нужно регулировать после замены ламп, так как разные лампы светят сами по себе Другими словами, некоторые лампы очень сияют, а некоторые нет.

Резюме:

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание!
По сути фара на этих машинах вообще не регулируется, так что если брать классику, чтобы были фары для регулировки, надо будет взять свитки и повернуть с ней регулировочные винты, а на Автомобили Самарские семейные, все просто, вполне только на руках в перчатках Чтобы надеть, чтобы не пачкаться и мел еще есть в чулке, необходимо на стене нарисовать схему, по которой вы будете регулировать фары, если делали Что-то непонятно, если возник вопрос: «Для чего нужна стена и для чего на ней нарисовать схему?» В таком случае просто прочтите аннотацию дальше и все поймете!

1) перед тем, как приступить к регулировке, подумайте, как вы это сделаете (правда либо на глаз), если схему рисовать не нужно, просто прикрутите винты и все (об этих винтах позже), если хотите это правда В этом случае сначала ищите ровную поверхность, на которую можно поставить машину (асфальт идеально) и напротив этой поверхности должна быть такая же строго вертикальная стена, как вы видите на фото чуть ниже , машина от этой стены ибо вам нужно будет поставить на расстоянии 5 метров (не считая стен, можно использовать листы фанеры или что-то еще, придет в голову), после чего мелом нарисуйте на фанере или на стене три вертикальных полосы, одна из этих линий, как вы уже видите на фото, должна быть в самом центре (в центральной части передней части автомобиля) и доходить до самого конца до самого низа (линия «О» есть), 2-е полосы — это сбоку (они должны быть нарисованы, строго от центра фары) на фото они еще знаки «А» и «Б» тоже сам e и горизонтальная линия 1, которая также должна быть проведена от центра фары, а последняя линия представляет собой указанное горизонтальное число 2, это немного ниже Первая полоса (650 мм.) должны быть нарисованы.

Читать

как

улучшить свет фары на ВАЗ 2113, 14, 15 на 20 метров

Обычные манипуляции без специальных возможностей и световая голова 20 метров в увеличенном размере! Простой чип-тюнинг. Подписка.

ВАЗ

2114
Сделайте светлее Фары лучше.

установка ксенона вместе с галогенными лампами.

Читать

Примечание!
Но есть одно но! Перед всей этой регулировкой, чтобы завелась, чтобы было более наглядно, проверьте сначала, как накачаны ваши шины, не считая этого сотрите все грязное фарами, чтобы они отлично светили, а также заправьте машину (если есть нет возможности залить полностью, то пол бака хотя бы залить) и посадить за руль собственного друга, или любого человека весом примерно 75 килограмм, ну и в конце в боковой части закатать машина так что подвески установлены!

Ах да, что еще нужно будет сделать, ручку гидрокорректора фар поставить в положение один водительский (это цифра 0), ниже мы закрепили фото, на котором ручка гидрокорректора обозначена красной стрелкой (изготовлен для тех, кто не знает, какой корректор фар), вам дана ручка и надо будет повернуть в положение 0, на фото она не видна, так как эта цифра верхняя и самая высокая часть панели закрывается, не считая этого на фото, все показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114
значит у вас есть данная ручка корректора немного но может отличаться, но объясните вам в двух словах, где она, а конкретно она находится на автомобиле с торпедой ВАЗ 2114
Рядом с дефлектором с левой стороны (если вы сидите на водительском кресле), возле этого корректора, еще одна ручка найдет ее после в салоне собственной машины на сиденье водителя и садитесь!

2) Сейчас перерастаем по факту регулировки, закрываем одну фару на своей машине (используя черную ткань) и потом бегаем регулировать фару, которая не закрывается тканью, чтобы регулировать ее регулировать капот в Автомобиль и фара Прокладываем два ручных винта, один из которых нужен для регулировки светового луча по вертикальной плоскости (это винт 1), а другой по горизонтали (это винт 2), все это обозначено цифрами 3 , 4, 5 на фото вас больше не трогают, поэтому с помощью этих винтов отрегулируйте блеск Такие макарные фары, как показано на фото (на схеме означает), немного выше, и особо обратите внимание на пункт «E », появившиеся с помощью переходных линий (« А »,« В ») и полос« 2 ».

Направление световых лучей фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не слепили при включении ближнего света.

Как улучшить

Полировка стекол фар

Эксперт по автомобилям Lada с многолетним опытом. Владею автомобилем Лада Грант, собираю Корч на базе «Приоры». Иногда остаюсь с ночевкой в ​​гараже. Моя жена ревнует меня больше, чем женщин.

Также к бюджетным способам улучшения свечения фар можно отнести чистку и полировку стекол. Вы можете сделать это своими силами с использованием специальных наборов или обратиться в специализированную мастерскую. Проверить целостность отражателя, так как по истечении пяти лет эксплуатации автомобиля он мог покрыться ржавчиной.

Из-за такого падения ни одна фара нормально не светит.

Установка туннельных головок

Для автомобилей семейства Самара и Самара-2 предусмотрены аналогичные спортивные фары, в которых средний и дальний свет отделены друг от друга, а также дополнительно установлен рассеиватель, что обеспечит гораздо более четкий и равномерный световой поток.Бюджетный вариант таких фар, изготовление и модификация своими руками.

Как отрегулировать

1) Перед тем, как приступить к регулировке, подумайте, как вы это сделаете (правильно или на глаз), если вам не нужна какая-либо схема для рисования какой-либо схемы, просто прикрутите винты и все (об этих винтах чуть позже) , если вы желаете получить правую балку В этом случае вы сначала находите ровную поверхность, на которую можно поставить машину (лучше всего асфальт), а напротив этой поверхности должна быть такая же строго вертикальная стена, как вы видите на фото чуть ниже , машину от этой стены нужно будет поставить на расстоянии 5 метров (кроме стены можно использовать листы фанеры или что-то еще, что придет в голову), после этого мелом разметьте на фанере или на стене три вертикальные линии, одна из которых, как вы видите на фото, должна быть в самом центре (в центральной части передней части автомобиля) и идти до самого конца в низ (линия «О»), вторые линии — сбоку (их нужно провести, строго от центра фары) на фото они все еще буквы «А», а «Б» — это Также обозначено, что та же горизонтальная линия 1, которая также должна быть проведена из центра фары, а последняя линия — это горизонтальное число 2, которое указывается, она немного ниже, чем первая линия (650 мм), которая должна быть проведена.

Примечание!

Но есть одно но! Перед всей этой регулировкой точнее становится точнее, проверьте сначала, как шины озадачены необходимостью их загрузки до нужного уровня, кроме этого сотрите всю грязь с фонарей, чтобы они хорошо светились, так как ну и заправить машину (если не возможность залить полностью, то пол бака хотя бы залить) и поставить колесо своего друга или любого человека весом примерно 75 килограммов, ну и в конце концов в сторону сбоку, поверните машину так, чтобы пружины подвески были установлены!

Ах да, что еще нужно будет сделать, поставить ручку гидрокорректора в положение одного водителя (это цифра 0), ниже мы закрепили фото, на котором ручка гидрокорректора обозначена красной стрелкой (это было сделано для тех, кто не знает, что такое Корректор фар), вам понадобится эта ручка, чтобы повернуть в положение 0, на фото она, к сожалению, не видна, потому что эта цифра расположена сверху, а верх панели закрывается , к тому же на фото все показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, так что у вас есть немного правильный корректор, но вы можете в двух словах объяснить вам, где он находится, а именно он находится на машине с торпедой ВАЗ 2114 возле дефлектора с левой стороны (если сидишь на водительском кресле), возле этого корректора еще одна Ручка. Вы можете сразу найти ее после салона своей машины на сиденье водителя и сесть!

2) Теперь перейдите к самой регулировке, закройте одну фару в начале вашего автомобиля (с помощью черной ткани), а затем перейдите к регулировке фары, которая не закрыта тканью, чтобы отрегулировать ее для регулировки капот в машине и с обратной стороны блока Фары Прокладываем два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (это винт 1), а другой — по горизонтали (это винт 2 ), все, что обозначено цифрами 3, 4, 5 на фото больше не трогаете Вот с помощью этих саморезов отрегулируйте свет фар таким образом, как показано на фото (на схеме я имею в виду) чуть выше , а именно обратите внимание на точки «E», которые возникли при прохождении линий («A», «B») и линий «2»

Почему на ВАЗ 2110 и 2114 фары плохо? Исправить I. улучшение

Разобраться и выяснить причины, почему светит ВАЗ 2110 и 2114 плохо светит, нужно как можно быстрее. Свет на дороге. Залог вашего благополучия после захода солнца, а особенно зимой, когда рано темнеет (и наступает поздний рассвет). Если добавить общую тему и неблагоприятные условия в виде дождя или снега, отсутствие освещения становится буквально опасным.

Идя практически на ощупь, рискуете начать с целостности своего железного коня: необнаруженная яма может серьезно повредить рабочую яму и даже обеспечить занос, чреватый ранениями не только для вашей машины, но и для наступательной / проезд,

Почему фары на ВАЗ 2110 и 2114 Чтобы найти причины, необходимые для полной уверенности, что именно этот фактор мешает правильному функционированию.Простая замена лампы на более мощную не всегда решает проблему и может оказаться ненужной тратой денег.

Читать так же

Скорее всего, это самые простые причины.

Загрязненные фары Уменьшите освещенность на 50%. Протрите их сухой тканью. Не лучшая идея. При таком подходе вы одновременно поцарапаете стекло, что со временем сделает их тусклое свечение постоянным. Не хочется регулярно мыть свет вручную.Установите шайбу. Кстати, в «десятке» квартал от Волги отлично. А установка довольно проста и возможна сама по себе.

как

улучшить Световые фары на ВАЗ 2113, 14, 15 на 20 метров

Простые манипуляции без специальных навыков и световая голова 20 метров увеличена! Самый простой чип-тюнинг. Подписка.

ВАЗ 2114

сделать

светить Фары лучше.

Регистрируйтесь и зарабатывайте на просмотре рекламы!

Стекло может лопнуть.Если вы заметили трещину на поверхности, нужно снять блок-фару и поменять ее на новую.

Читать так же

Если машина у вас уже хорошо побежала, то стекла могут постепенно потускнеть от возраста. Так как он расположен в переднем крае, то при перемещении пыль, зерно и мелкий мусор, попадая на головную часовню, оставляют на стекле микроскопические царапины. Большинство из них настолько малы, что даже не визуализируются, но при этом преломляют и рассеивают свет в соответствии с принципом призмы.Стекло необходимо поменять; И что следующая замена продвинется как можно дальше. Можно накрыть защитной пленкой.

Если точки в порядке, возможной причиной слабого свечения может быть облучаемый отражатель. Какую бы мощную лампу вы ни ввернули в фару, вы не получите из-за яркости мира. На большинстве иномарок в этом случае необходимо полностью поменять фару; На вазе можно заменить только отражатель. А процедура очень проста:

• Фара демонтируется при отключенном аккумуляторе;
• С него снято стекло.Его кладут на герметик, который размягчается при нагревании феном. Затем стекло кодируется и аккуратно удаляется;
• Лампочка откручена;
• Демонтируется отравляющий отражатель, ставится новый отражатель, сборка фары производится в обратной последовательности.

Перед установкой стекла не забудьте очистить его и корпус от старого герметика и обезжирить новый слой перед нанесением.

Проблемы с напряжением: Особенно характерны для автомобилей с галогенными лампами.
